30-8940

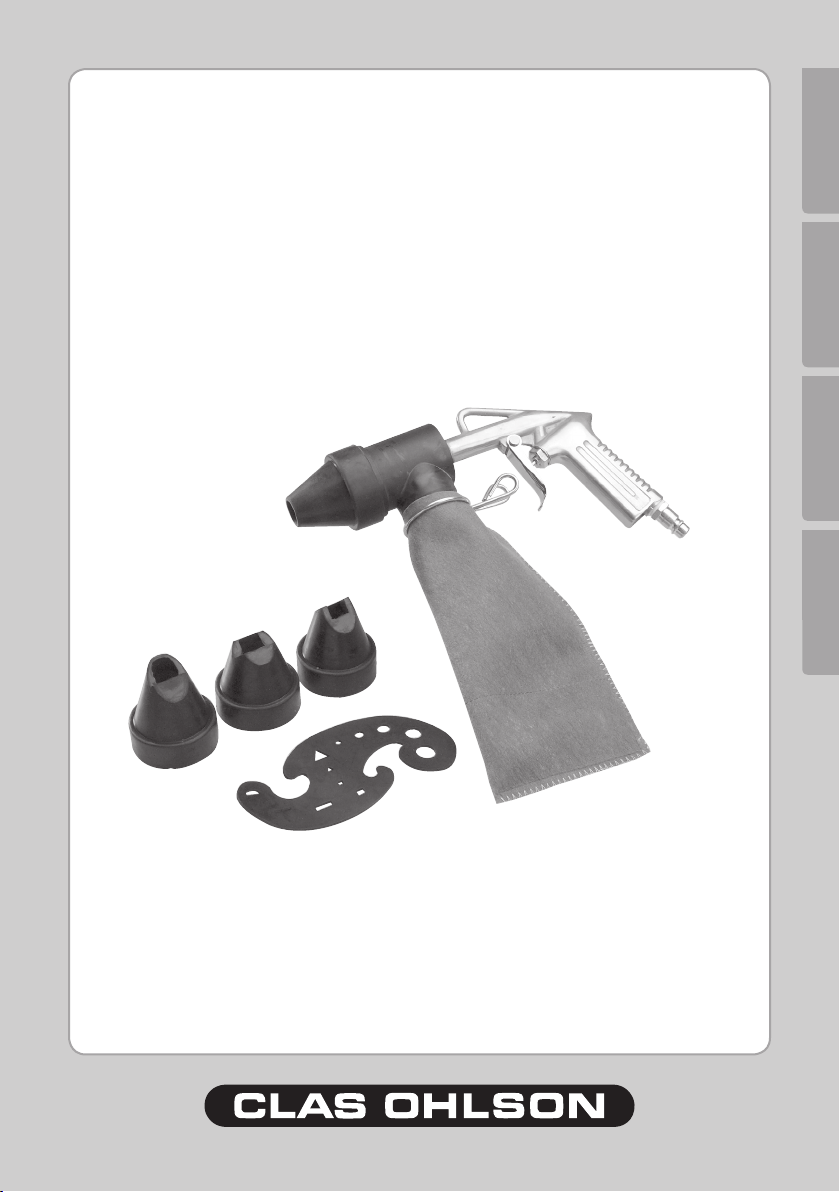

Spot Blast Kit
E N G L I S H S V E N S K A N O R S K S U O M I
Model/Modell/Malli: PS-10
Page 2
Spot Blast Kit
30-8940
E N G L I S H
Please read the entire instruction manual before using and save it for future use.
We apologise for any text or photo errors and any changes of technical data. If you have any
questions concerning technical problems please contact our Customer Service Department
(see address on reverse.)
Warning!
• For your own safety, always use safety goggles and ear defenders. Use
protective gloves and dust guards when necessary.
• Do not use the tool if the nozzle is not placed against a surface. Remember
that the blasting medium will ricochet if the nozzle is not sealed properly.
• Always disconnect the air hose before lling, adjusting or repairing the tool.
• Do not exceed the maximum pressure of 6.2 bar
Instructions – Spot blasting
1. Always disconnect the air hose before lling, adjusting or repairing the tool.
2. Add blasting medium by loosening the clamp (8) and lling the bag (9) to 1/3.
Note: Only use a blasting medium suitable for spot blasting guns.
3. Select nozzle (10-13) depending on the surface structure of the area to be
blasted.
4. Connect the spot blasting gun to the compressor (3-6.2 bar pressure).
5. Press the nozzle (10-13) against the area to be treated. Press the trigger
slowly and hold it for a short while. Move the blasting gun to the next area to
be treated. Do not move the nozzle along the surface when working. Treat one
area at a time.
6. If you want to treat small areas, use the masking template (24) to protect
nearby areas (you can also use masking tape).
7. When the blasting medium has built up sufcient dirt to prevent it from working
satisfactorily, it should be discarded. Re-ll the tool as in point 2 above.
Disposal
Follow local ordinances when disposing of this product. If you are unsure about
how to dispose of this product contact your municipality.
Page 3
Punktbläster
30-8940
Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.
Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska
problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).
Varning!
• För din egen säkerhet, använd alltid skyddsglasögon, hörselskydd och även
skyddshandskar och dammskydd vid behov!
• Blästra aldrig utan att du håller munstycket mot något underlag, tänk på att
blästermedlet studsar tillbaka om inte munstycket sluter tätt.
• Lossa alltid luftslangen vid påfyllning, justering eller reparation.
• Överskrid ej max tryck 6,2 bar.
Instruktion – Punktbläster
1. Koppla alltid bort luftslangen före påfyllning, justering eller reparation!
2. Fyll i blästermedlet genom att lossa klämman (8) och fyll påsen (9) till 1/3.
Obs! Använd endast blästermedel som är avsett för punktblästerpistol.
3. Välj munstycke (10-13) beroende på hur ytan som ska blästras ser ut.
S V E N S K A
4. Anslut punktblästern till kompressorn (3-6,2 bars tryck).
5. Tryck munstycket (10-13) mot den punkt du avser blästra av. Tryck in
avtryckaren försiktigt och håll den intryckt en kort stund. Flytta sedan
blästerpistolen till nästa punkt du avser att blästra. Släpa inte munstycket
mot underlaget under tiden du blästrar, utan blästra punktvis.
6. Om du vill blästra små ytor, använd maskeringsmallen (24) för att skydda
omkringliggande områden (man kan även använda maskeringstape).
7. När blästringsmedlet är uppblandat med så mycket smuts, att det ej längre
fungerar tillfredsställande, häll då ut slipmedlet och fyll på nytt enl. punkt 2.
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.
Är du osäker på hur du ska gå tillväga, kontakta din kommun.
3
Page 4
Punktsandblåser
30-8940
Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk. Vi reserverer
oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer
eller andre spørsmål, ta kontakt med vårt kundesenter (se opplysninger på baksiden).
Advarsel!
• For din egen sikkerhet, bruk alltid vernebriller. Bruk også hansker og
støvmaske ved behov!
• Blås aldri uten at du holder munnstykket mot et underlag, husk at
blåsemiddelet spretter tilbake hvis ikke munnstykket er tett.
• Løsne alltid luftslangen ved påfylling, justering eller reparasjon
N O R S K
Instruksjon
1. Koble alltid bort luftslangen før påfylling, justering eller reparasjon!
2. Fyll i slipemiddelet ved å løsne klemmen (8) og fyll posen (9) til 1/3.
Obs! Bruk kun blåsemiddel, som er beregnet for punktsandblåser.
3. Velg munnstykke (10-13) avhengig av hvordan aten som skal blåses ser ut.
4. Koble punktsandblåseren til kompressoren (3-6,2 bars trykk).
5. Trykk munnstykket (10-13) mot det punktet du vil blåse av. Trykk inn
avtrekkeren forsiktig og hold den inntrykt en kort stund. Flytt deretter
blåsepistolen til neste punkt du ønsker å blåste. Slep ikke munnstykket mot
underlaget når du blåser, men blås punktvis.
6. Dersom du vil blåse små ater, bruk maskeringsmalen (24) for å beskytte
nærliggende områder (man kan også bruke maskeringstape).
7. Når blåsemiddelet er blandet med så mye smuss, at det ikke lenger fungerer
tilfredsstillende, så hell det da og fyll på nytt ifølge punkt 2.
Avfallshåndtering
Når du skal kvitte deg med produktet, skal dette skje i henhold til lokale forskrifter.
Er du usikker på hvordan du går fram, ta kontakt med lokale myndigheter.
4
Page 5
Hiekkapuhalluspistooli
30-8940
Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten.
Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista tekstitai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai
asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).
Varoitus!
• Käytä oman turvallisuutesi vuoksi aina suojalaseja sekä tarvittaessa
suojakäsi-neitä ja hengityssuojainta!
• Älä puhalla koskaan, jollei suutin ole kiinni materiaalissa, muista että
puhallus-aine kimpoaa takaisin, jos suutin ei ole tiukasti materiaalia vasten.
• Irrota ilmaletku aina ennen täyttöä, säätöä ja korjausta.
Käyttö
1. Kytke ilmaletku aina pois päältä ennen täyttöä, säätöä ja korjausta!
2. Lisää hionta-ainetta löysäämällä ruuvia (8) ja täyttämällä pussi (9) 1/3:aan.
Huom! Käytä ainoastaan hiekkapuhalluspistooliin tarkoitettua puhallusainetta!
3. Valitse suutin (10-13) hiekkapuhallettavan pinnan mukaan.
4. Liitä hiekkapuhalluspistooli kompressoriin (paine 3-6,2 baaria).
5. Paina suutin (10-13) puhallettavaan kohtaan. Paina liipaisinta varovaisesti ja
pidä se alas painettuna lyhyen aikaa. Siirrä tämän jälkeen pistooli seuraavan
puhallettavan alueen kohdalle. Älä vedä suutinta pintaa vasten puhalluksen
aikana, vaan puhalla aina yksi kohta kerrallaan.
6. Jos puhallat pieniä alueita, käytä peittomallia (24) suojaamaan ympäröiviä
alueita (myös maalarinteippi soveltuu).
7. Kun puhallusaineeseen on sekoittunut niin paljon likaa, ettei se enää toimi
tarkoituksenmukaisesti, tulee puhallusaine vaihtaa uuteen kohdan 2 mukaisesti.
S U O M I
Kierrätys
Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Ota yhteys kuntasi
jäteneuvontaan, mikäli olet epävarma.
Page 6

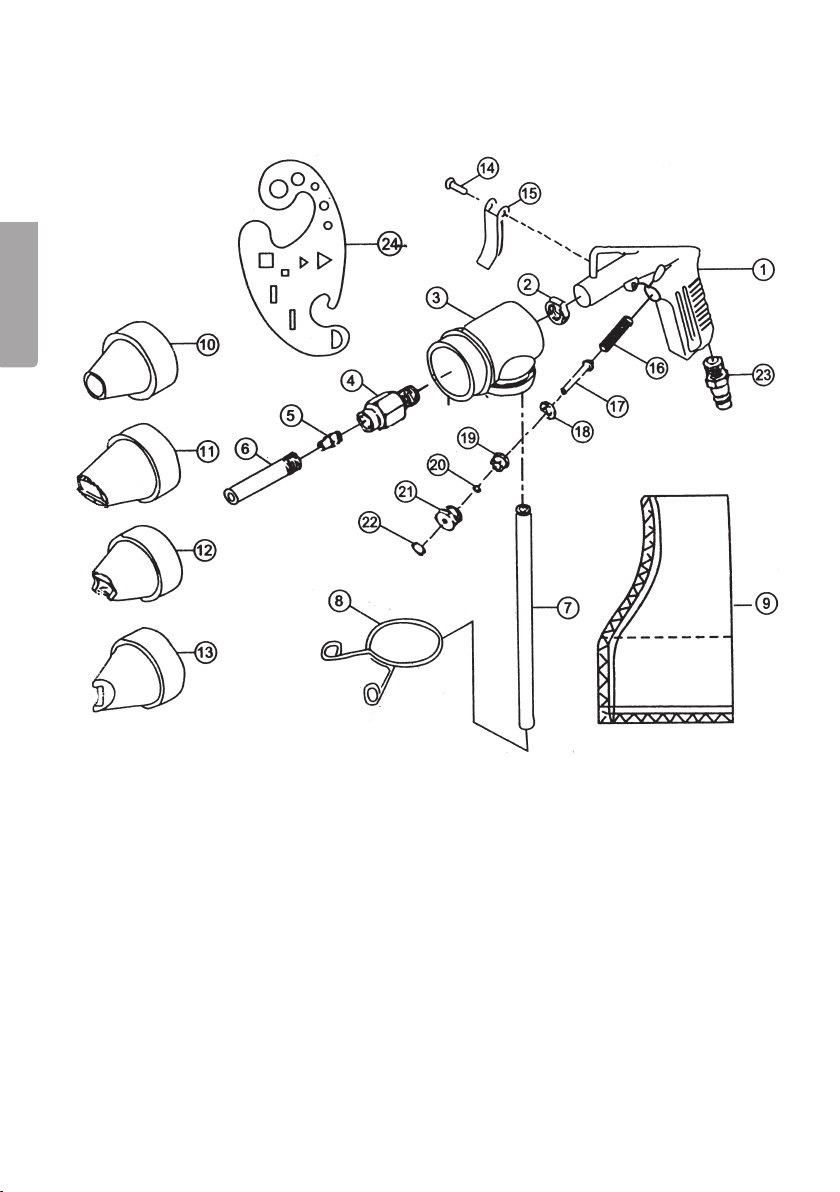

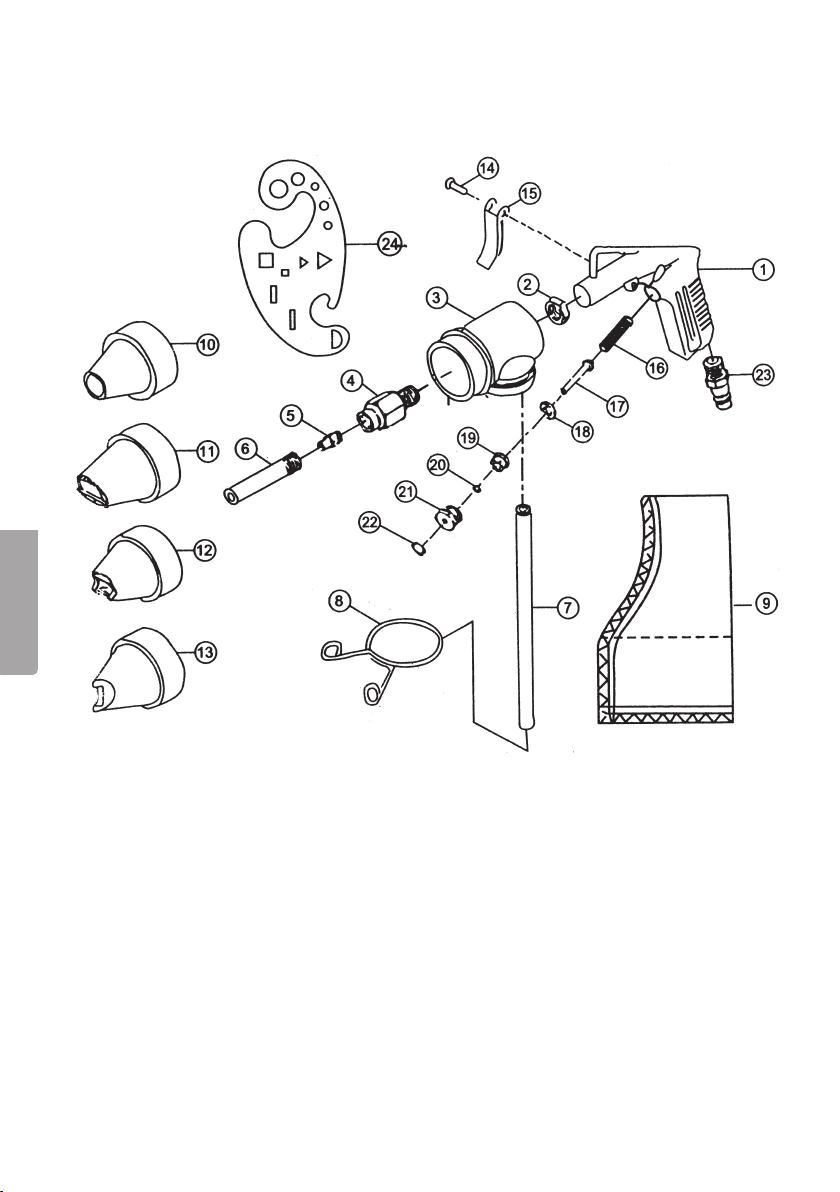

Exploded diagram
E N G L I S H
Page 7
Fig. No Item number Description Quantity
1 95101 Handle 1
2 95102
Nut
1
E N G L I S H
3
4
5
6
7 95107 Hose 1
8 95108 Clamp 1
9 95109 Bag 1
10 95110 Round nozzle 1
11 95111 Angled nozzle 1
12 95112 Exterior angle nozzle 1
13 95113 Interior angle nozzle 1
14 95114 Rivet 1
15 95115 Trigger 1
16 95116 Spring 1
17 95117 Valve cone 1
18 95118 Rubber washer 1
19 95119 Valve bushing 1
20 95120 O-ring 1
95103 Housing
95104 Sleeve
95105 Nozzle
95106
Blasting tube 1
1
1
1
21 95121 Lock nut 1
22 95122 O-ring 1
23 95123 Nipple 1
24 95124 Template 1
Recommended air pressure: 3 – 6.2 bar
Air consumption: 350 l/min
Page 8

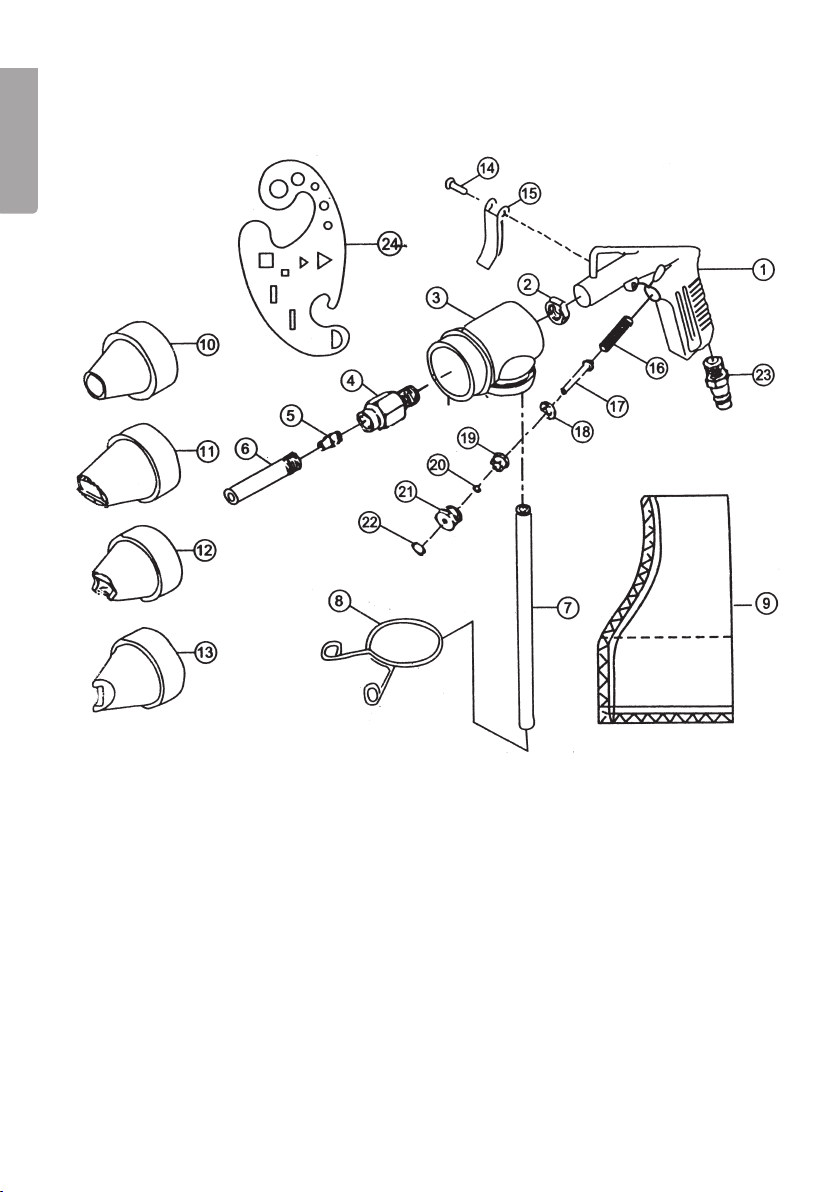

Sprängskiss
S V E N S K A
8
Page 9
Fig. Nr Del nummer Benämning Antal
1 95101 Handtag 1
2 95102
3
4
5
6
7 95107 Slang 1
8 95108 Klämma 1
9 95109 Påse 1
10 95110 Runt munstycke 1
11 95111 Vinklad munstycke 1
12 95112 Yttervinkel munstycke 1
13 95113 Innervinkel munstycke 1
14 95114 Nit 1
15 95115 Avtryckare 1
16 95116 Fjäder 1
17 95117 Ventilkägla 1
18 95118 Gummibricka 1
19 95119 Ventilbussning 1
95103 Hus
95104 Hylsa
95105 Munstycke
95106
Mutter
Blästerrör 1
1
1
1
1
S V E N S K A
20 95120 O-ring 1
21 95121 Låsmutter 1
22 95122 O-ring 1
23 95123 Nippel 1
24 95124 Mall 1
Rekommenderat lufttryck: 3 – 6,2 bar
Luftförbrukning: 350 l/min
9
Page 10

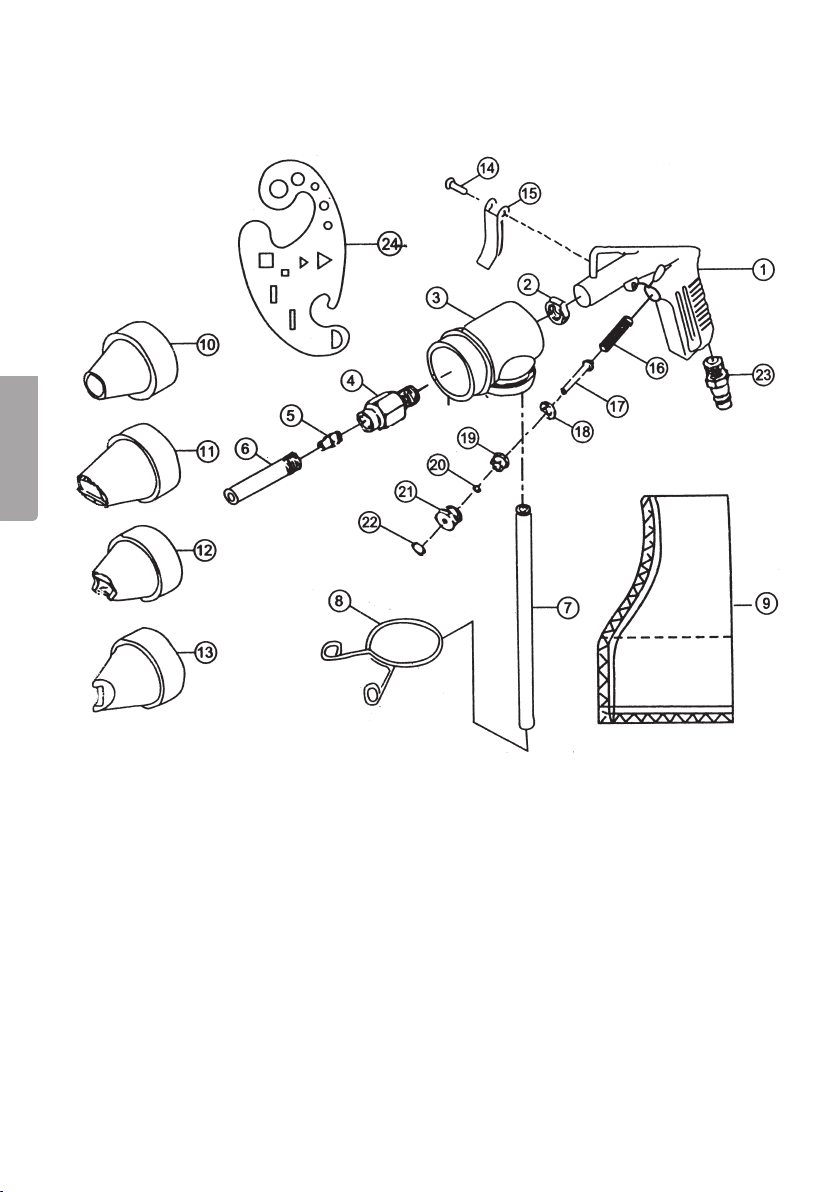

Sprengskisse
