CLAS OHLSON PLB-WA6 User manual [en, fi, de, sv, no]

Swivel Flatscreen
Wall Mount

Vridbart väggfäste
Dreibart veggfeste
Kääntyvä seinäkiinnike
Schwenkbare Wandhalterung

EnglishSvenskaNorskSuomiDeutsch

EnglishSvenskaNorskSuomi

Art.no. Model

38-3324 PLB-WA6

Ver. 20130607

Swivel Flatscreen Wall Mount

Art.no 38-3324 Model PLB-WA6

English

Please read the entire instruction manual before using the product and save it for future reference.
We reserve the right for any errors in text or images and any necessary changes made to technical data.
If you have any questions regarding technical problems please contact Customer Services.

1. Safety

1. Ensure that you have read and understood all of the mounting instructions.

2. The wall or surface to which the mount is to be attached must be able to bear the weight of both
the mount and the attached TV.

3. Use the appropriate tools and always use two people when attempting to mount a heavy flatscreen
onto the wall mount. Trying to mount the TV alone can result in injury to both person and property.

4. Always take into consideration the ventilation requirements of your flatscreen by consulting your
TV’s instruction manual.

5. Max. load: 45 kg

2. Preparations

Have the necessary tools ready:

• Allenkeys(included)

• Drill(hammerdrillfordrillingintoconcrete)

• Drillbits(6mm&10mm)

2

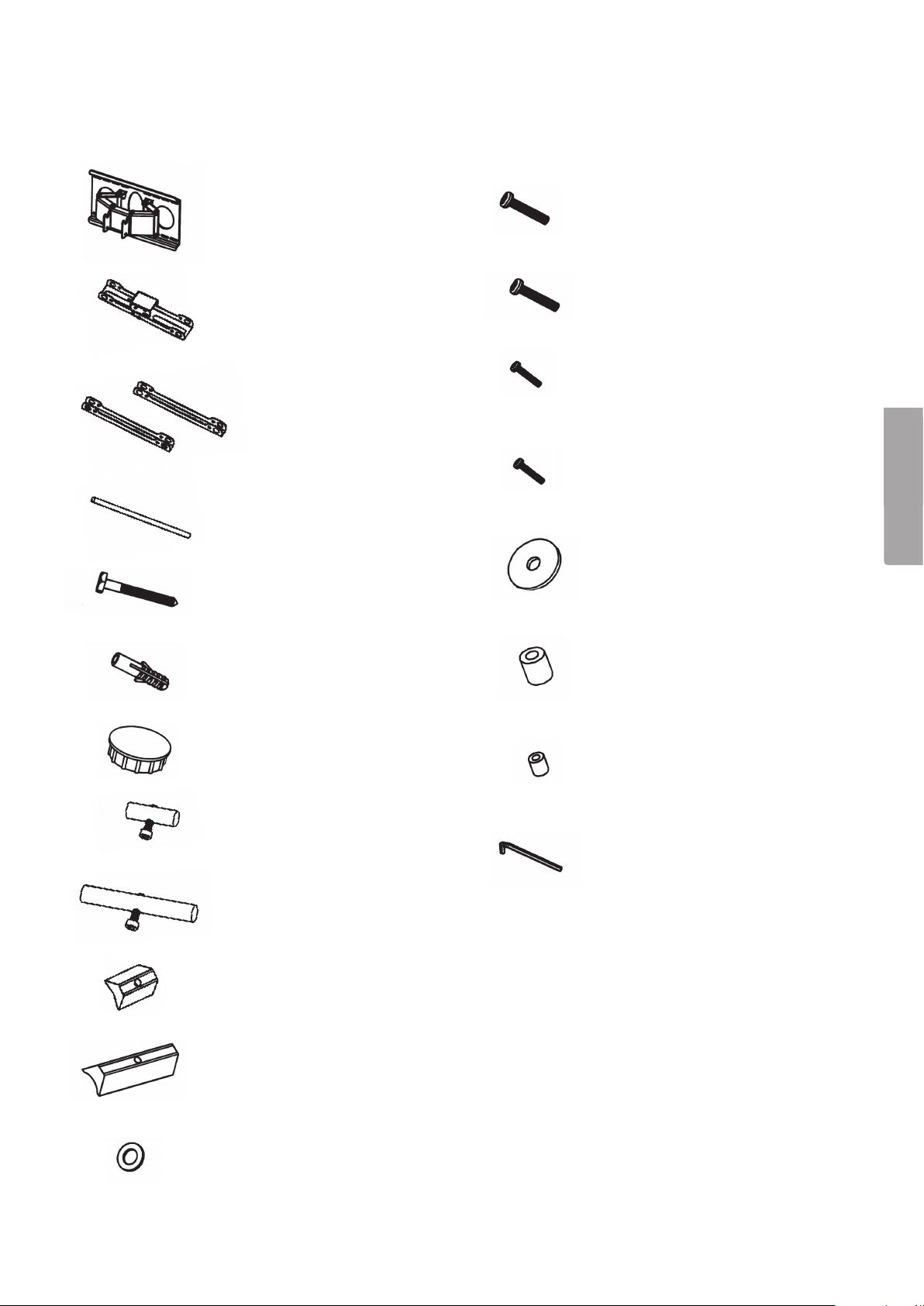

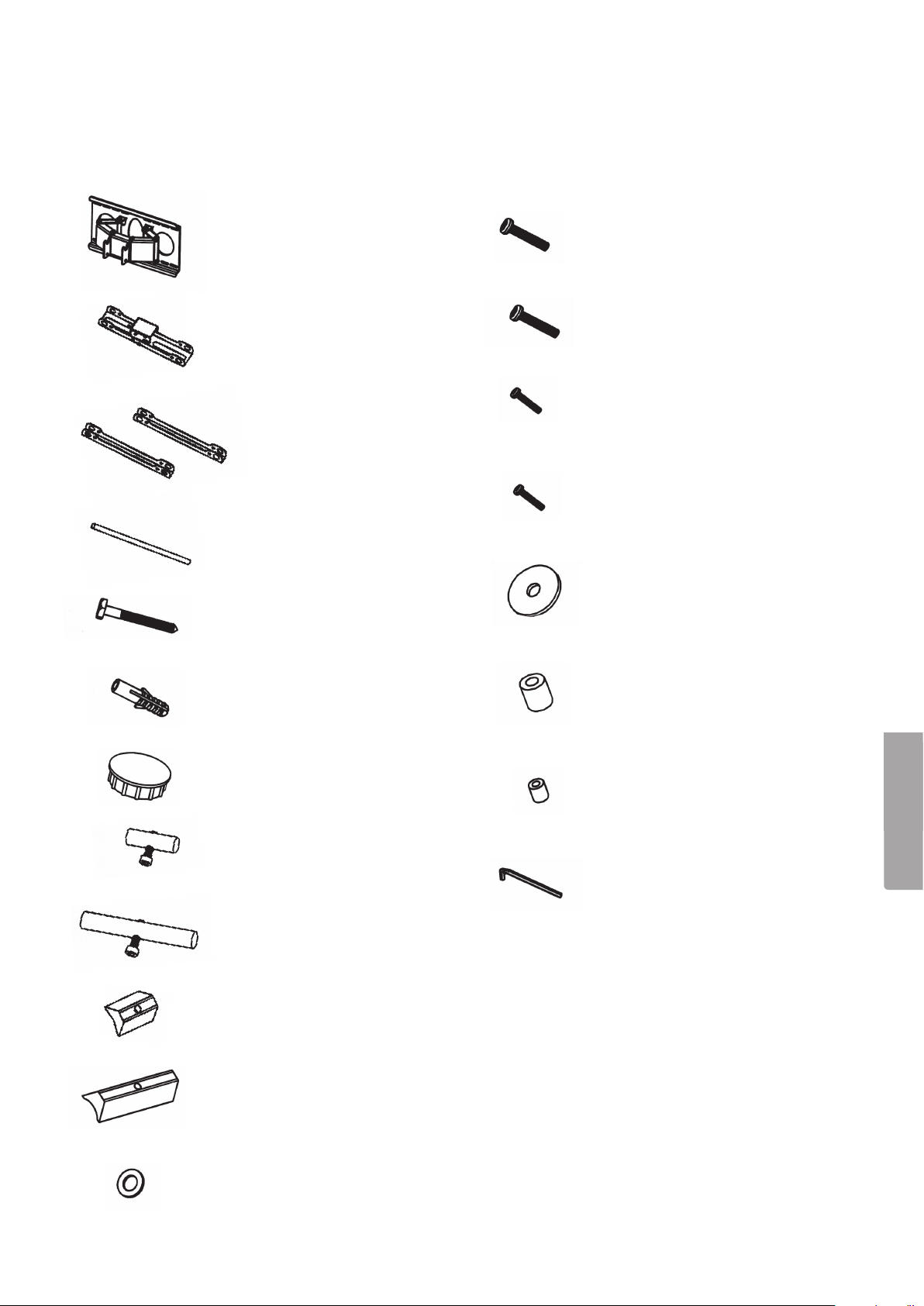

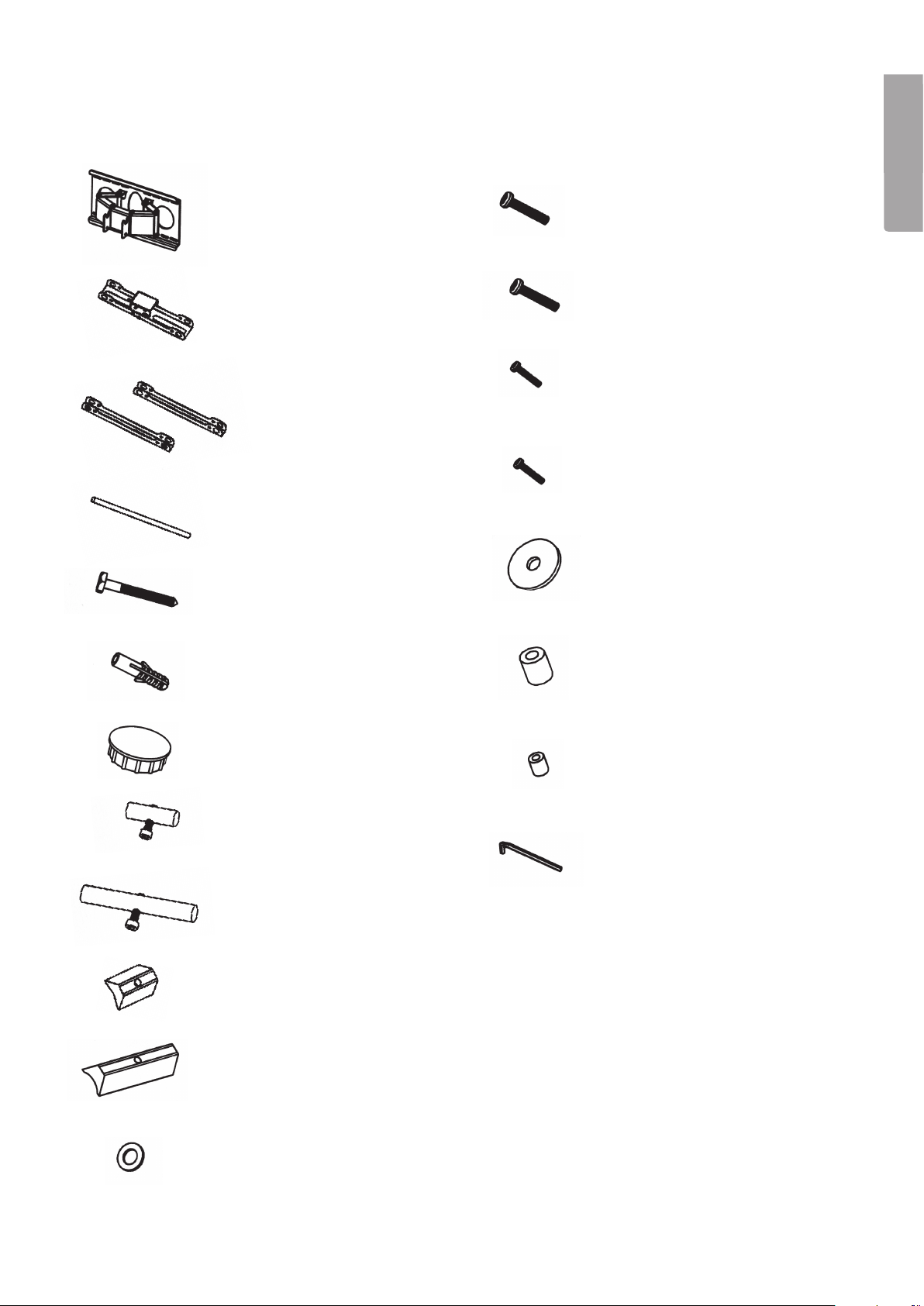

3. Mounting kit

3.1 Wall bracket parts 3.2 Fixings for various
flatscreens (in plastic bag)

A. Wall bracket

B. Arm assembly

C. TVmonitorbrackets(2×)

D.TubeØ25mm(2×)

M.MachinescrewsM8×20(4×),

M8×25(4×),M8×40(4×)

N.MachinescrewsM6×30(4×)

O.MachinescrewsM5×30(4×)

P.MachinescrewsM4×30(4×)

English

E.Lagbolts60mm(6×)

F. WallplugsØ10mm(6×)

G.Plastictubeends(4×)

H.Axlewithlockingscrew(4×)

I. Axlewithlockingscrew(2×)

J.Clampbushing,small(4×)

Q.WashersM4/M5(12×)

R.Spacers,large(4×)

S.Spacers,small(4×)

T. Allenkeys(2×)

K.Clampbushing,large(2×)

L.Lagboltwasher(E)(10×)

3

English

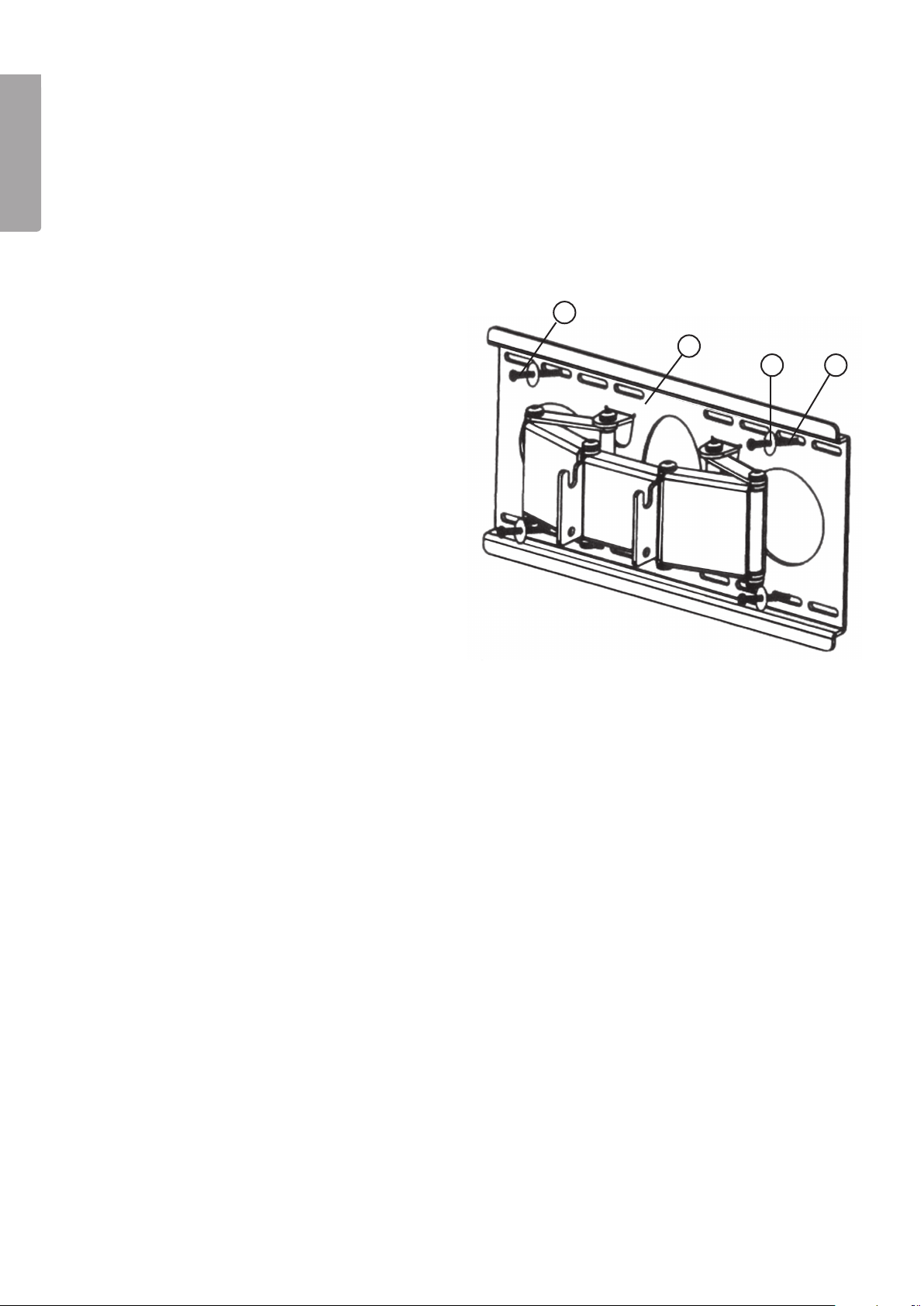

4. Mounting the bracket

4.1 Mounting onto a concrete, brick or similar wall surface

N.B. Make sure that the wall you intend to attach the wall mount to can bear the combined weight of
the bracket and TV. If you are unsure, contact a tradesman.

1. Pick an appropriate location for the wall mount.

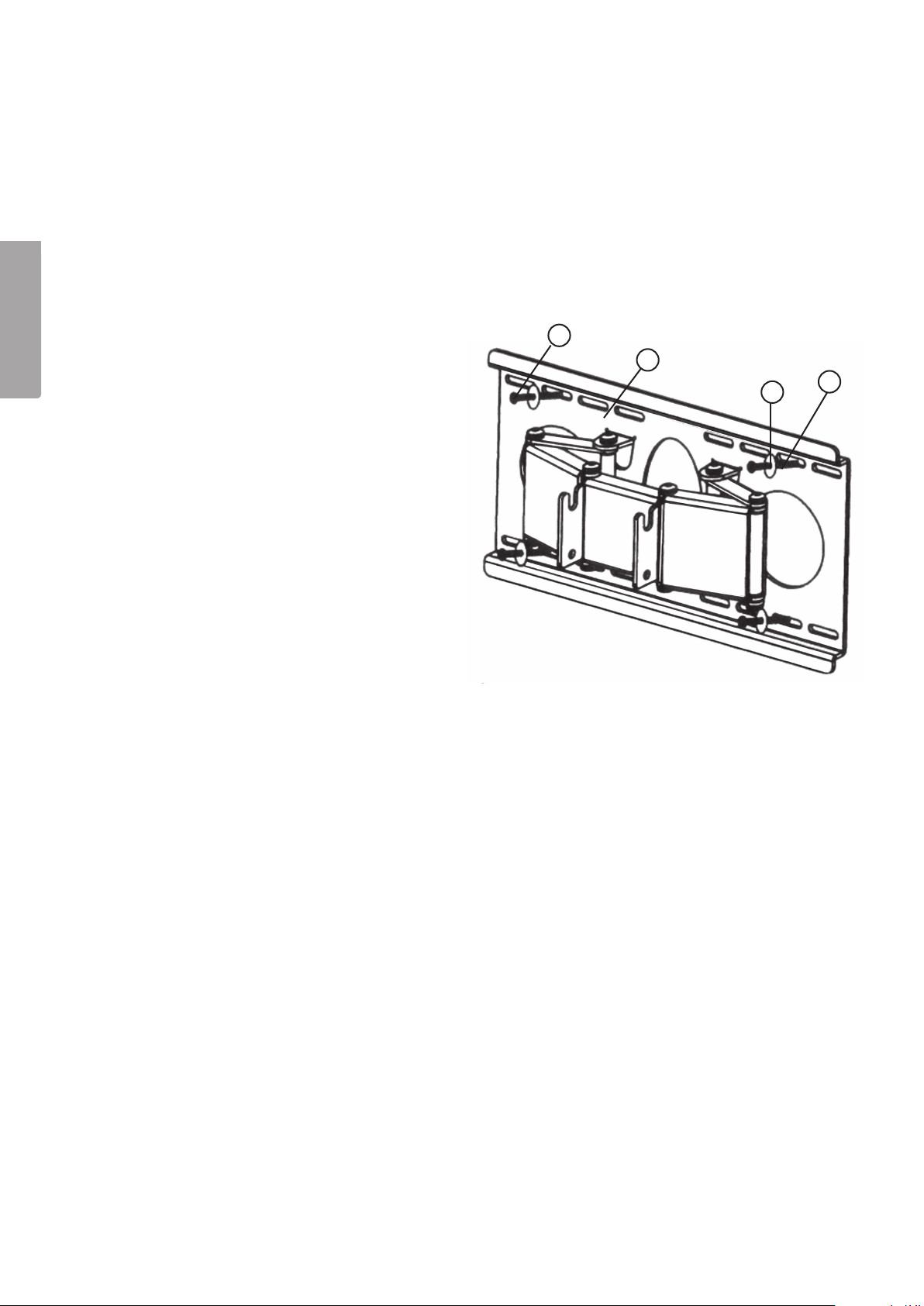

2.Placethewallmount(A)againstthewallsurfacemakingsureitislevel.Useaspiritleveltoassistyou.

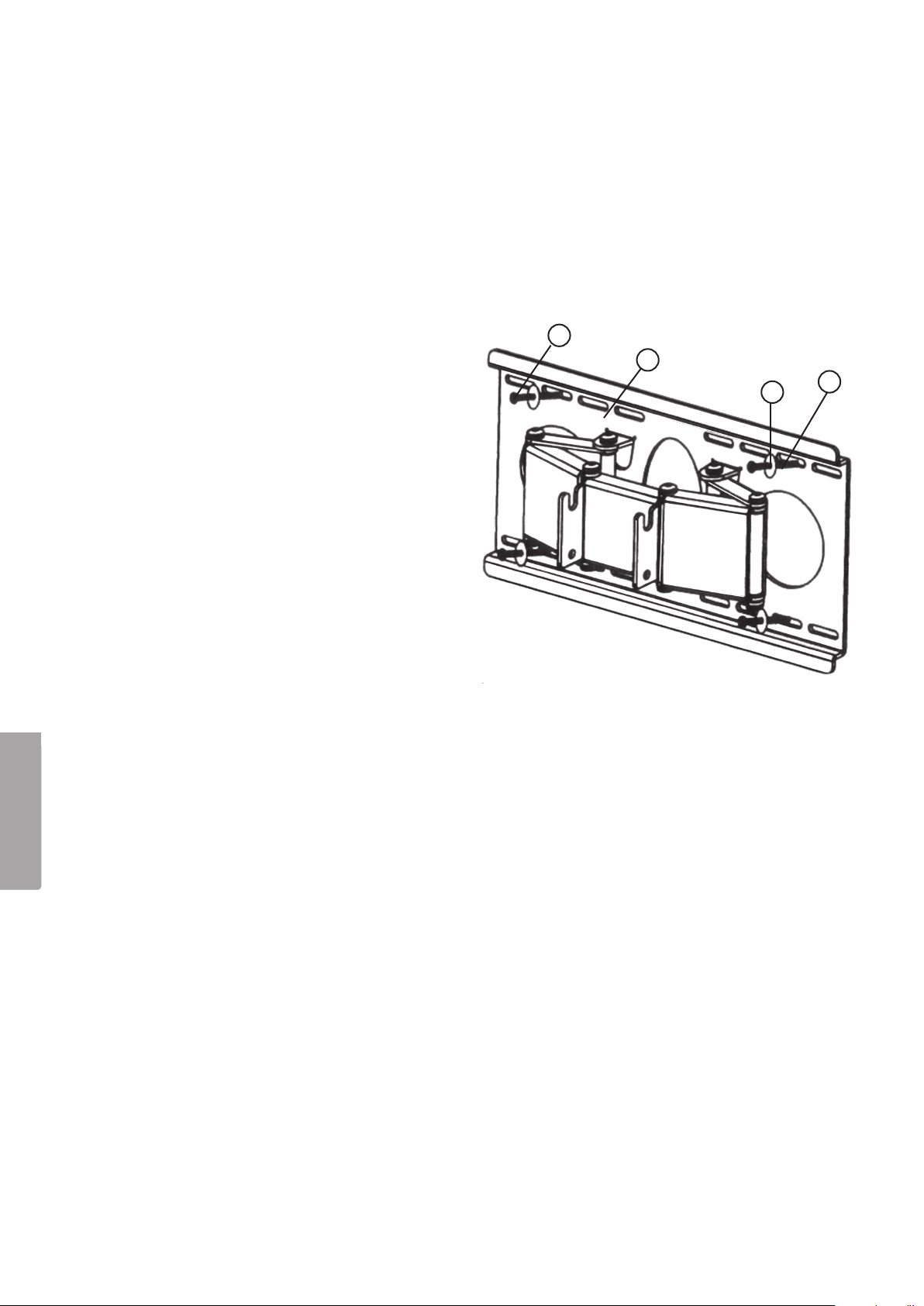

3. Use a pen and mark the 3 drill holes for the upper portion of the wall mount and for the 3 bottom
holes. Make sure the holes are level and are at least 150 mm from each other before drilling.

4. Use a hammer drill with at least a 10 mm masonry bit and drill to a depth of at least a 60 mm.
Important: The holes must be at least as

deepasthelagbolts(E)arelong.

5. Clean the holes of any debris and press/

hammerthewallplugs(F)intotheholes.

6. Have someone assist you in holding the wall

mount(A)whilstyousecureittothewallwith
thelagbolts(E),washers(L)andwallplugs
(F).Remembertopositionthewallmount

so that the channel in the arm is facing
upwards.

7. Make sure the screws are securely
tightened, taking into consideration the wall
material. Test the wall bracket by carefully
loading it with at least the same weight as
the total weight of the flatscreen and mount
before attaching the flatscreen to the mount.

E

A

L E

4.2 Mounting onto a wooden surface

N.B. Ensure that the wall you intend to mount the wall bracket to can bear the combined weight of
the mount and TV. If you are unsure, contact a tradesman.

1. Select an appropriate wall that has the capacity to bear the weight.

2. Use a joist detector in order to find joists in the wall for mounting.

3. Hold the mount against the wall so that the mounting points are over the joists. Use the wall bracket
as a template and mark the drill holes so that they are in the centre of the joists. If you only have one
joist for mounting, then centre the middle of the bracket directly over the joist.

4.Usewoodscrews(notincluded)forthejoistanddrywallanchors(notincluded)andscrewsfor

plasterboard.

5. Pre-drill the holes you have marked using a 5-6 mm bit.

6. Have someone assist you in holding the wall bracket while you secure it to the wall with the wood

screws(notincluded)andwashers(L).

7. Make sure the screws are securely tightened, taking into consideration the wall material.
Make sure that you test the load capacity of the bracket before mounting the TV onto it.

4

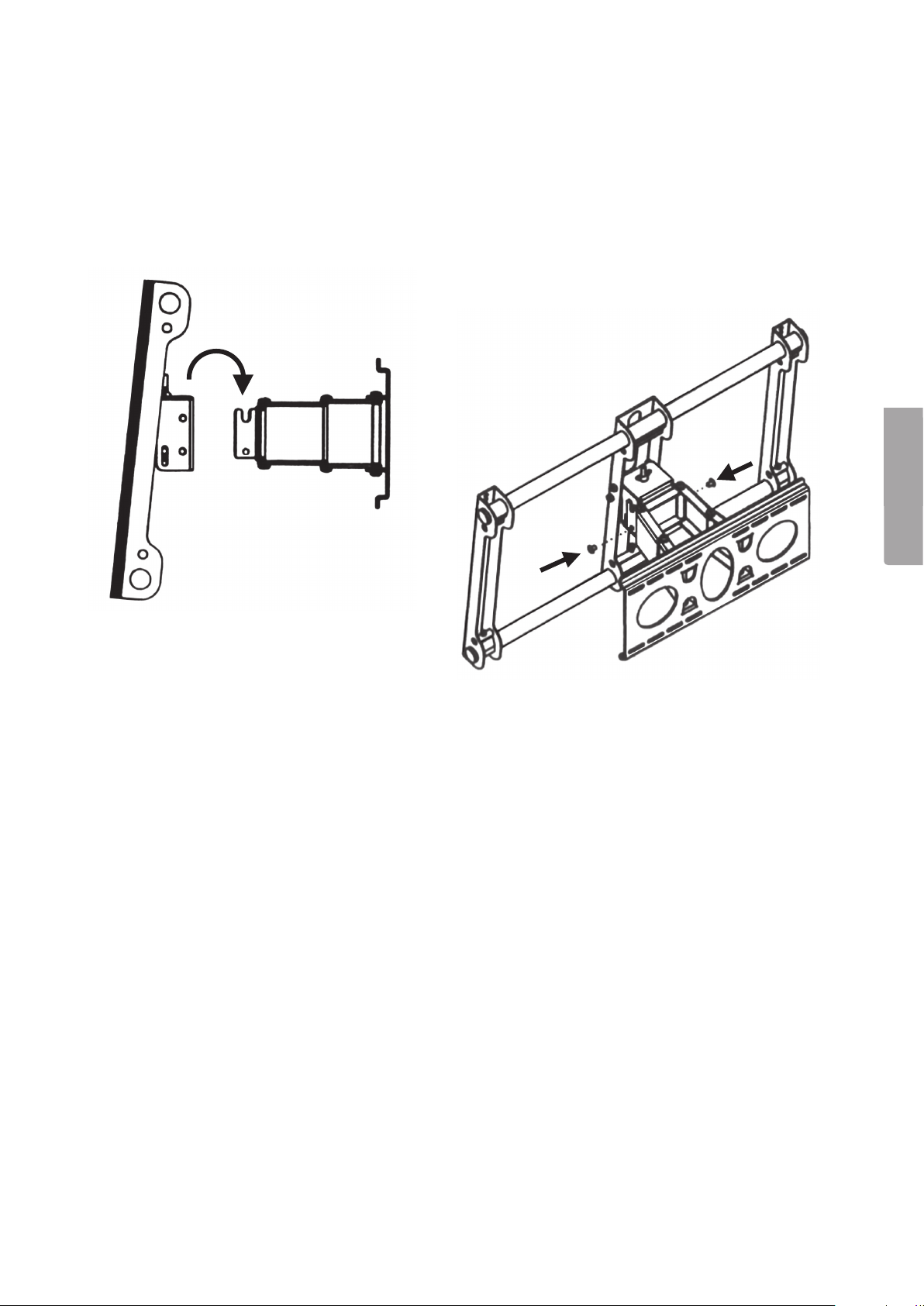

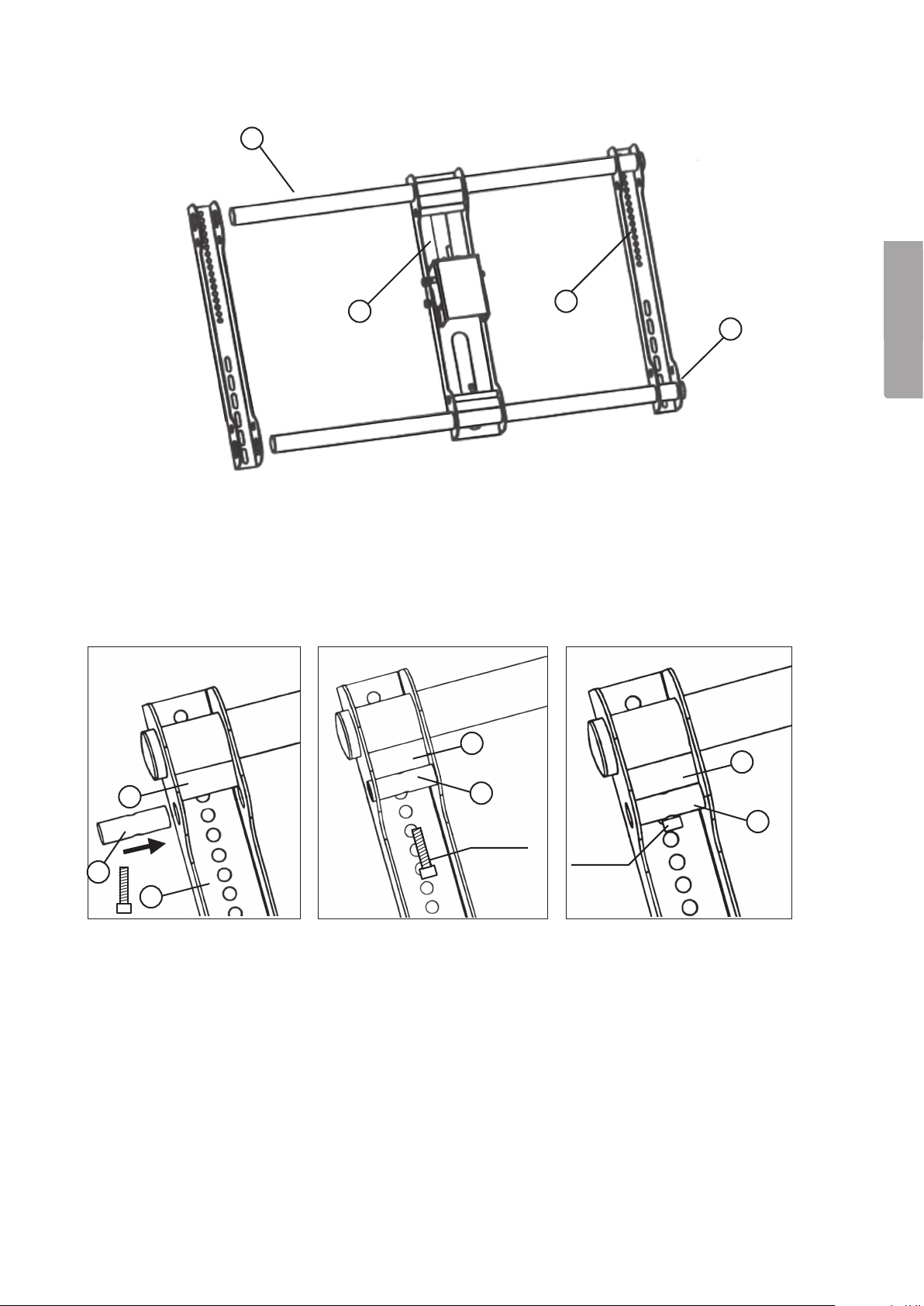

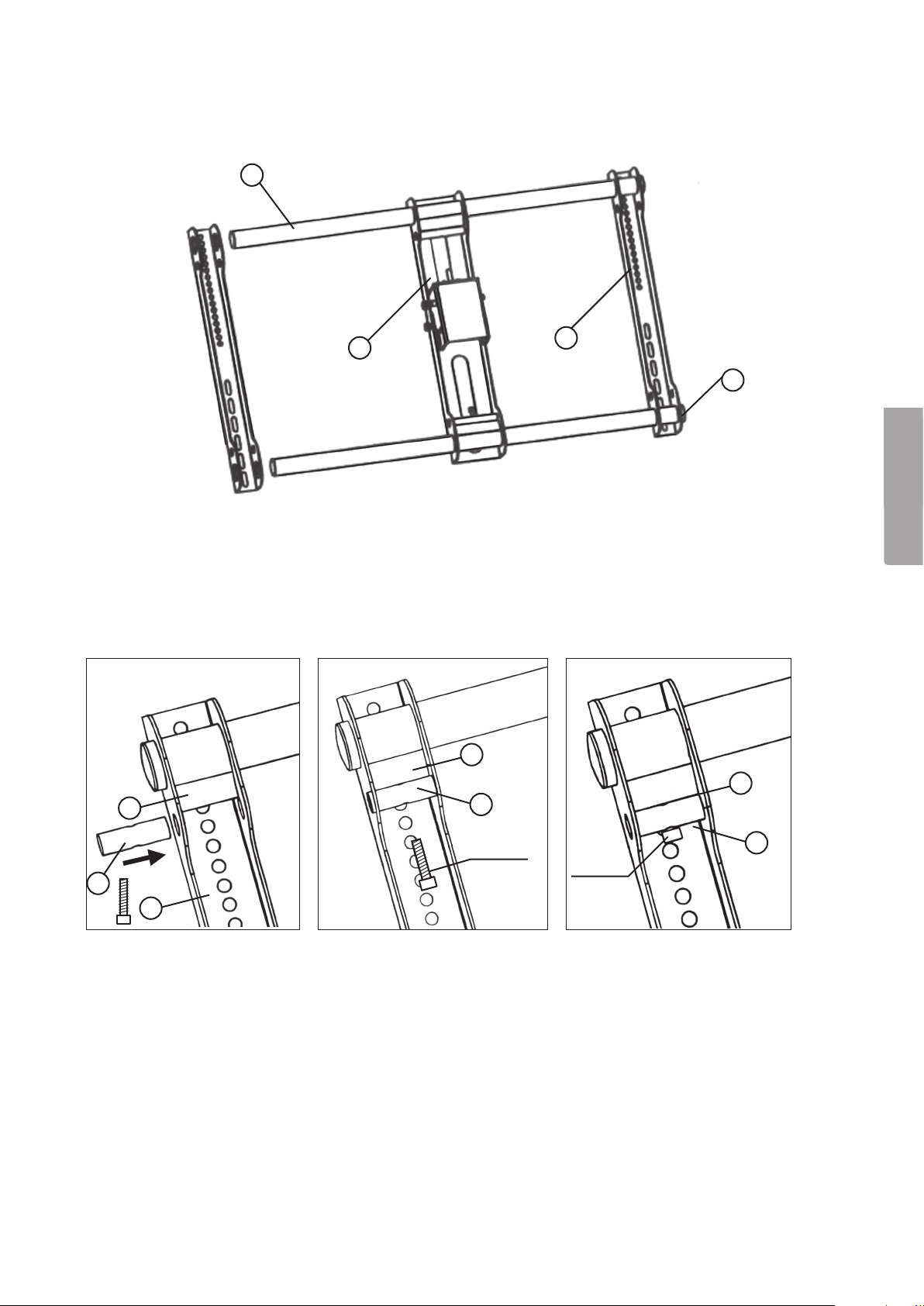

5. Assembling the arm, monitor bracket and tube

D

B

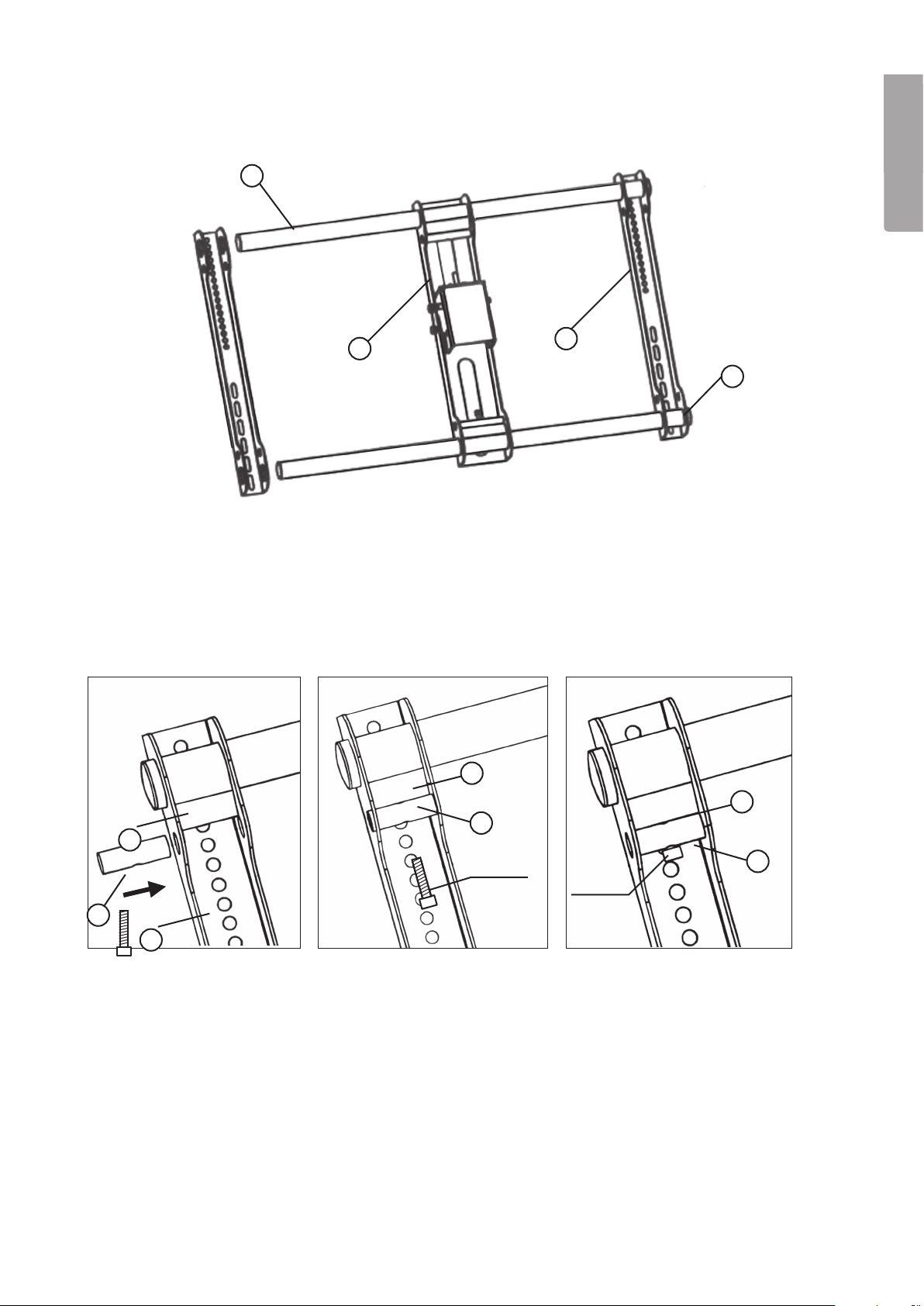

1.Insertthetube(D)throughthearmassembly(B)andmonitorbrackets(C),withthearmassemblyin
themiddle.Inserttheplastictubeends(G)intotheendsofthetube.

2.Insertthesmallaxle(H)througheachofthemonitorbracketholesfromtheside.Placeaclamp
bushing(J)overthetubeandthenscrewinthelockingscrewbyhanduntilitissecure.

C

G

English

J

J

I

J

I

C

3.Insertalargeaxle(I)througheachoftheholesinthearmassembly(B).Placeaclampbushing(J)over

the tube and then screw in the locking screw by hand until it is secure.

4. Tighten the locking screws later with an Allen key once the TV is mounted.

Locking
screw

Locking
screws

I

5

English

6. Mounting the monitor brackets to the TV

Helpful suggestions:

• Be careful when mounting the TV to the wall mount.

• Avoid laying the flatscreen with the screen side facing downward. If it is unavoidable, ensure that

you have something soft under it, like a blanket to protect the screen.

• Never tilt a plasma screen more than is recommended in the instruction manual.

• Screw in the screws by hand first. Stop when you notice any resistance, remove the screws and

investigate the cause of the problem.

1. Take a look at the back of your TV. If it is flat you should use the short screws. If the back is rounded,

usethelongerscrewsincombinationwiththespacers(R)or(S).

2. Use the appropriate screws to mount the completed monitor assembly to the back of the TV.
Several types of screws are included since each manufacturer's construction may differ.
Check your owner’s manual if you are unsure.

3.Tightenthelockingscrewsholdingtheclampbushingsinplacewhenyouarenished.Don’ttighten

the screws too hard!

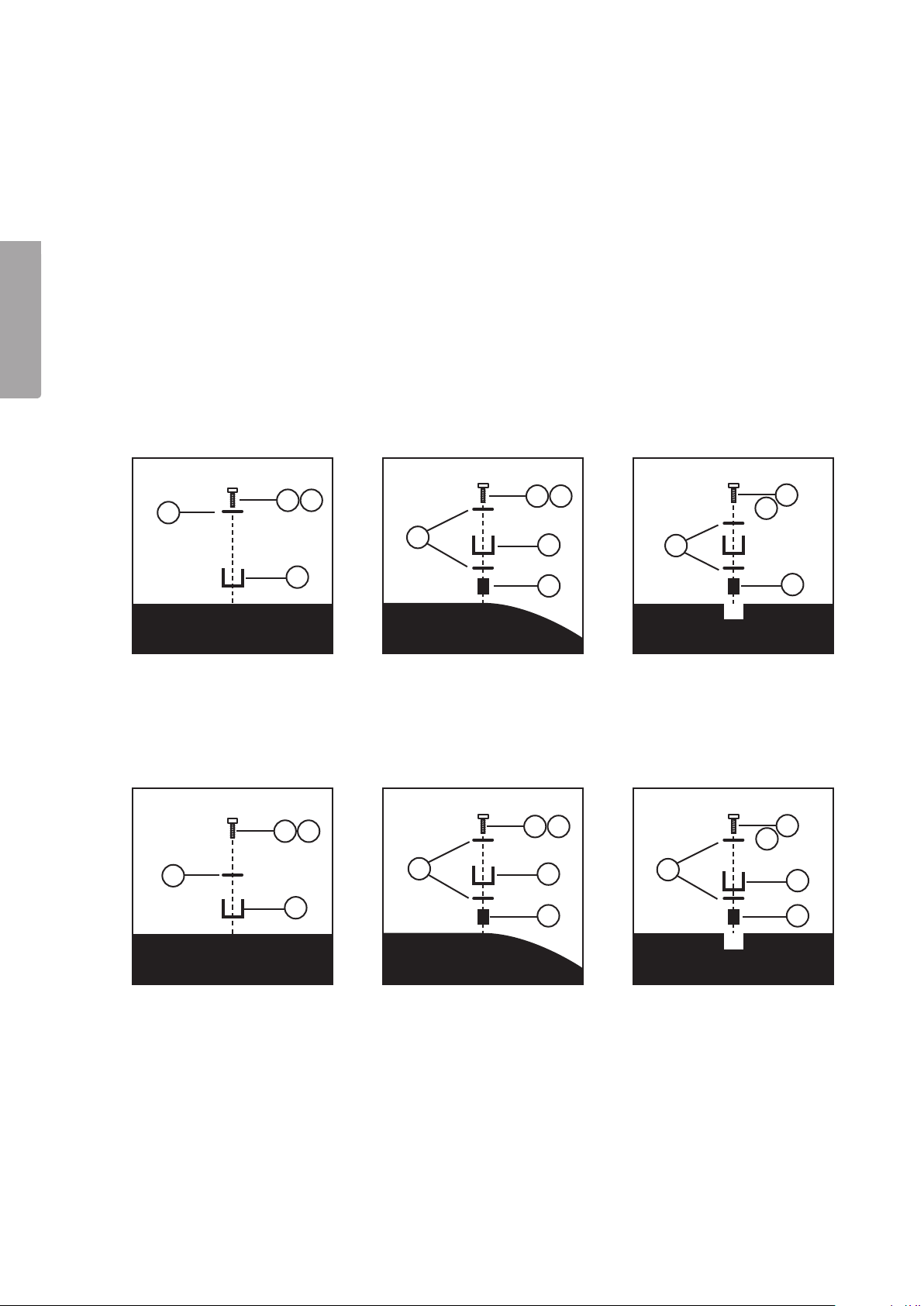

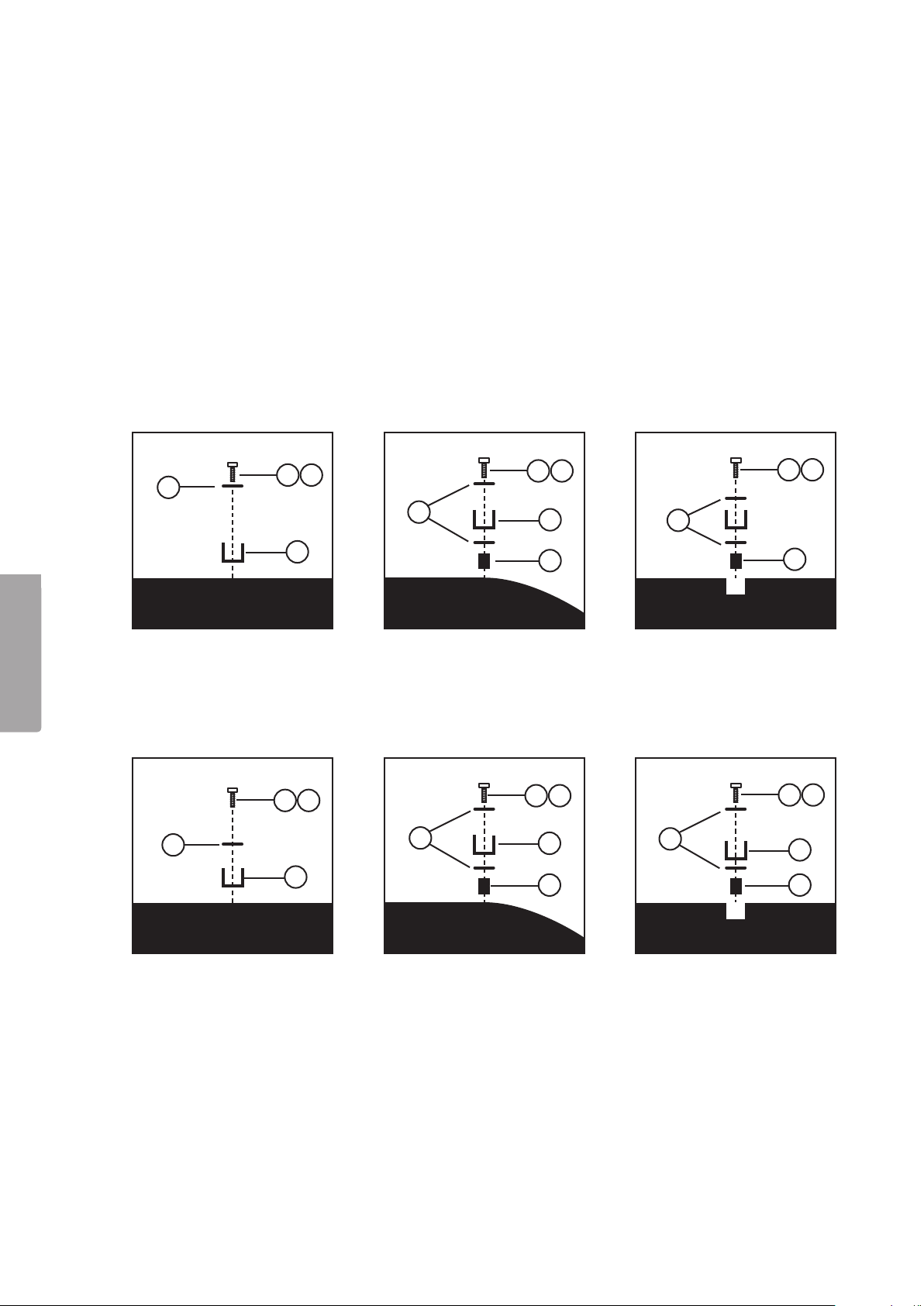

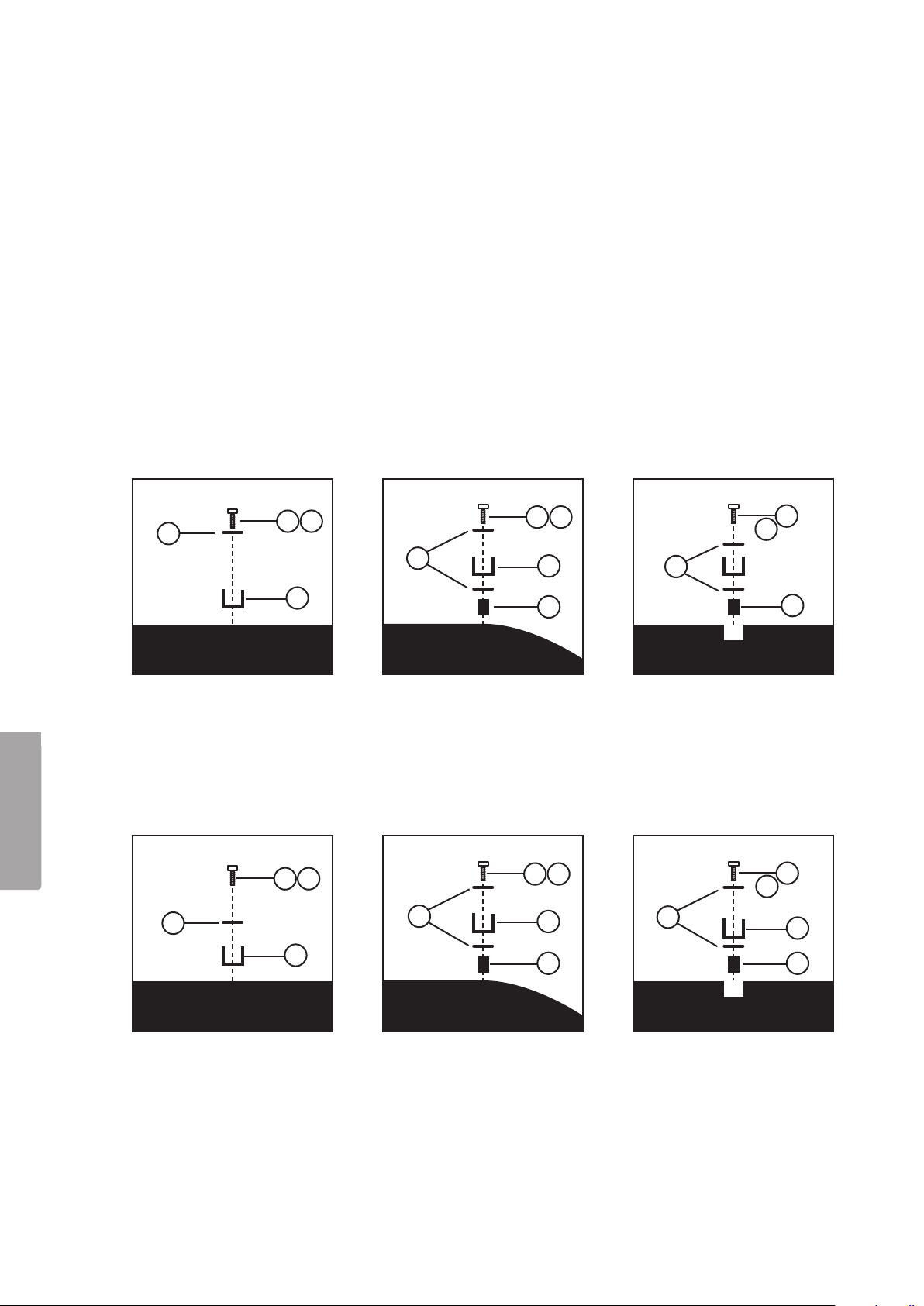

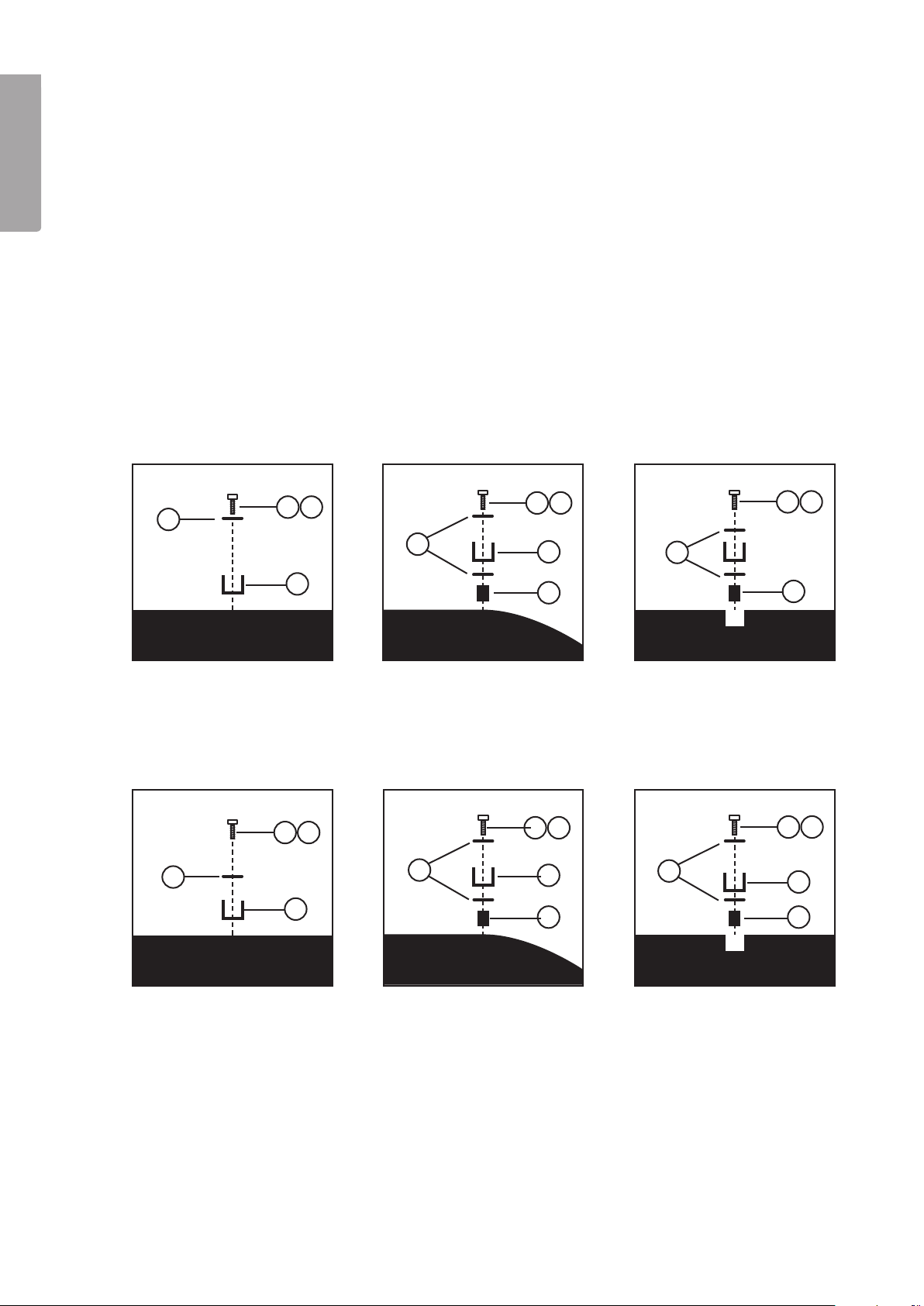

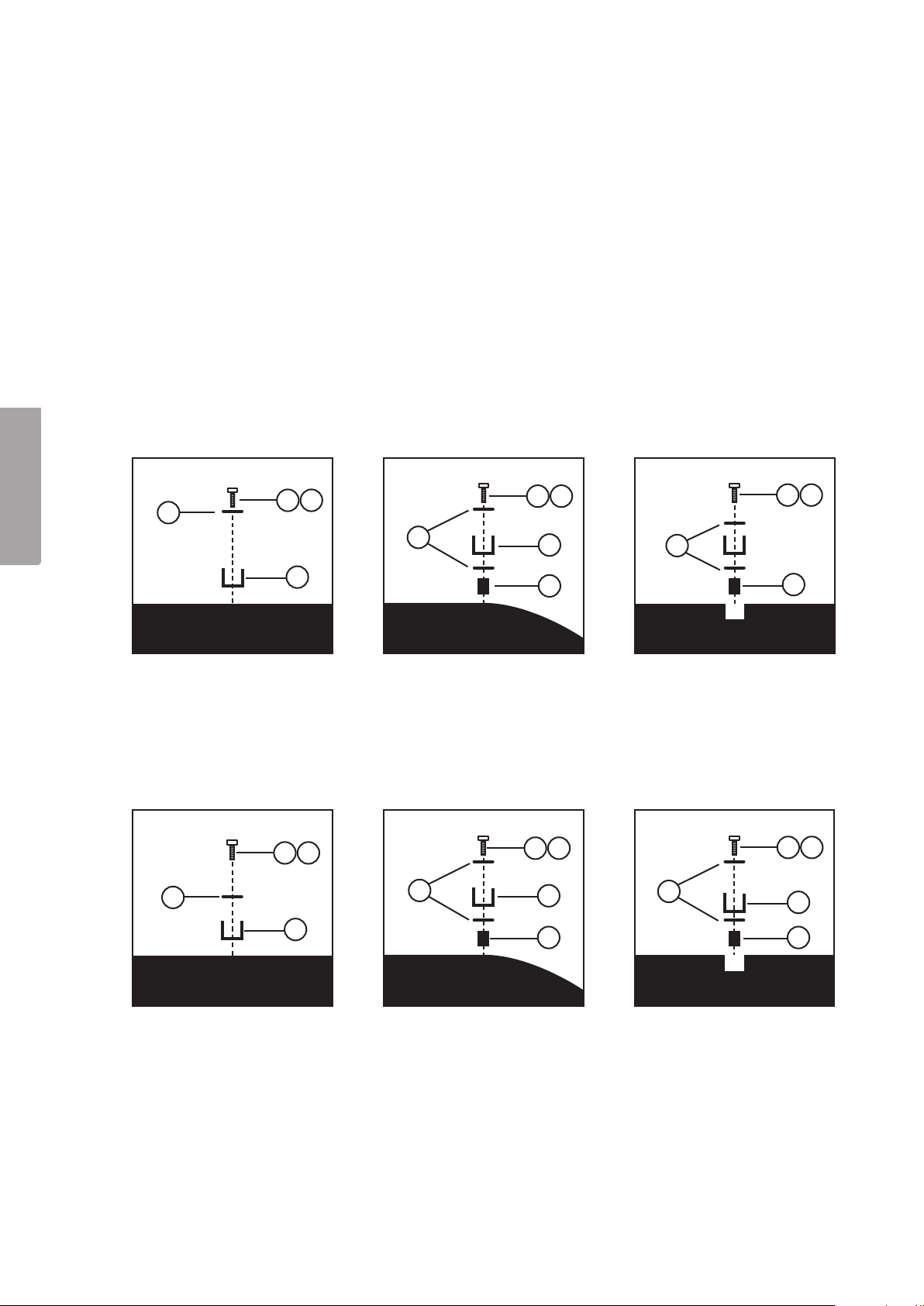

Assembly examples

Q

TV with flat back panel and
M4/M5 screw holes.

Usethe(O)or(P)screwsand
washers(Q).

L

O P

C

M N

C

O P

Q

TV with rounded back panel
and M4/M5 screw holes.

Usethe(O)or(P)screws,
washers(Q),andspacers(S).

L

C

S

M N

C

R

O P

Q

S

TV with flat back panel and
countersunk M4/M5 screw

holes.Usethe(O)or(P)screws,
washers(Q),andspacers(S).

M N

L

C

R

TV with flat back panel and
M6/M8 screw holes.

Usethe(M)or(N)screwsand
washers(L).

TV with rounded back panel
and M6/M8 screw holes.

Usethe(M)or(N)screws,
washers(L)andspacers(R).

6

TV with flat back panel and
countersunk M6/M8 screw

holes.Usethe(M)or(N)
screws,washers(L),and
spacers(R).

7. Hanging up the monitor and TV on the wall mount

N.B. Don’treleasetheTVuntilyouaresurethatthemonitorassemblyissecurelyfastened
to the wall mount.

N.B. The two screws under the channel must now be screwed in so that the TV cannot be lifted out
of the channel.

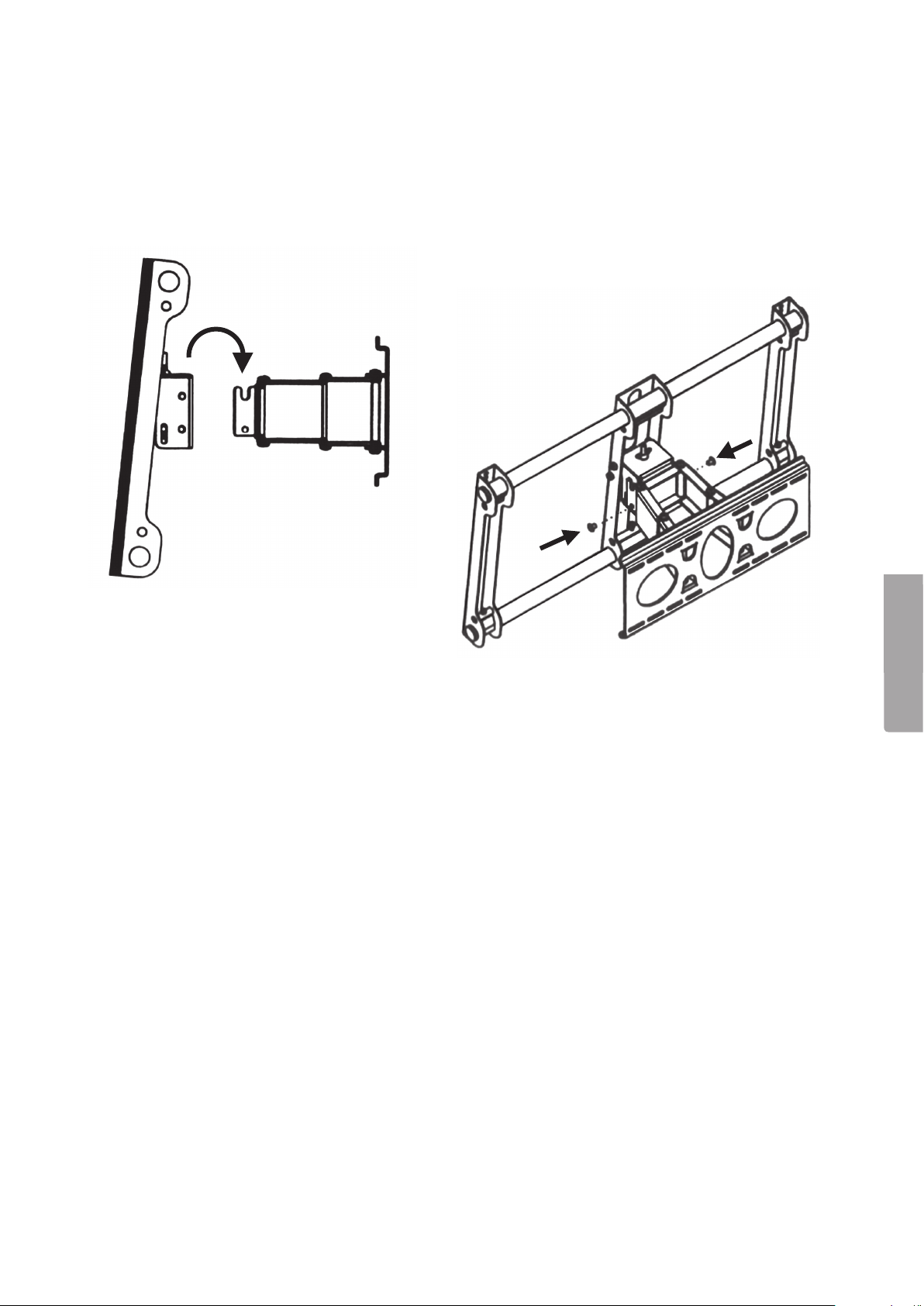

1. Have someone help you while hanging up the TV on the wall mount. Make sure that the cotter pin on
the arm catches in the channel.

English

2. Screw in the two screws under
the channel so that the TV is set
securely into the wall mount.

3. Carefully release the TV making sure that the TV and mounts are tight and secure.

4. Adjust the angle of the TV by turning the adjuster on the arm assembly. Turn anticlockwise to tilt
forwards and clockwise to tilt backwards.

Disposal

Follow local ordinances when disposing of this product.
If you are unsure about how to dispose of this product contact your municipality.

Specifications

Adjustment range Up to 25° sideways and up to 15° downwards
TV screw connections VESA standard 200-800 and VESA standard 100-450
Size 850×510×125mm
Wall plate 700×227mm
Max load 45 kg

7

Svenska

Vridbart väggfäste

Art.nr 38-3324 Modell PLB-WA6

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.
Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.

Vidtekniskaproblemellerandrafrågor,kontaktavårkundtjänst(seadressuppgifterpåbaksidan).

1. Säkerhet

1. Försäkra dig om att du läst och förstått hela monteringsanvisningen.

2. Väggen eller ytan som fästet skall monteras på måste kunna bära hela vikten av fäste och TV-apparat.

3. Använd alltid rätt verktyg och var alltid två personer vid montering av tunga TV-apparater på
väggfästet. Om du försöker att montera en tung TV-apparat ensam kan det resultera i material- och
personskador.

4. Ta hänsyn till rekommendationer för montering och ventilation i TV-apparatens bruksanvisning.

5. Max. belastning: 45 kg

2. Förberedelser

Ta fram lämpliga verktyg:

• Insexnycklar(medföljer)

• Borrmaskin(slagborrmaskinförborrningibetong)

• Borrar(6mm&10mm)

8

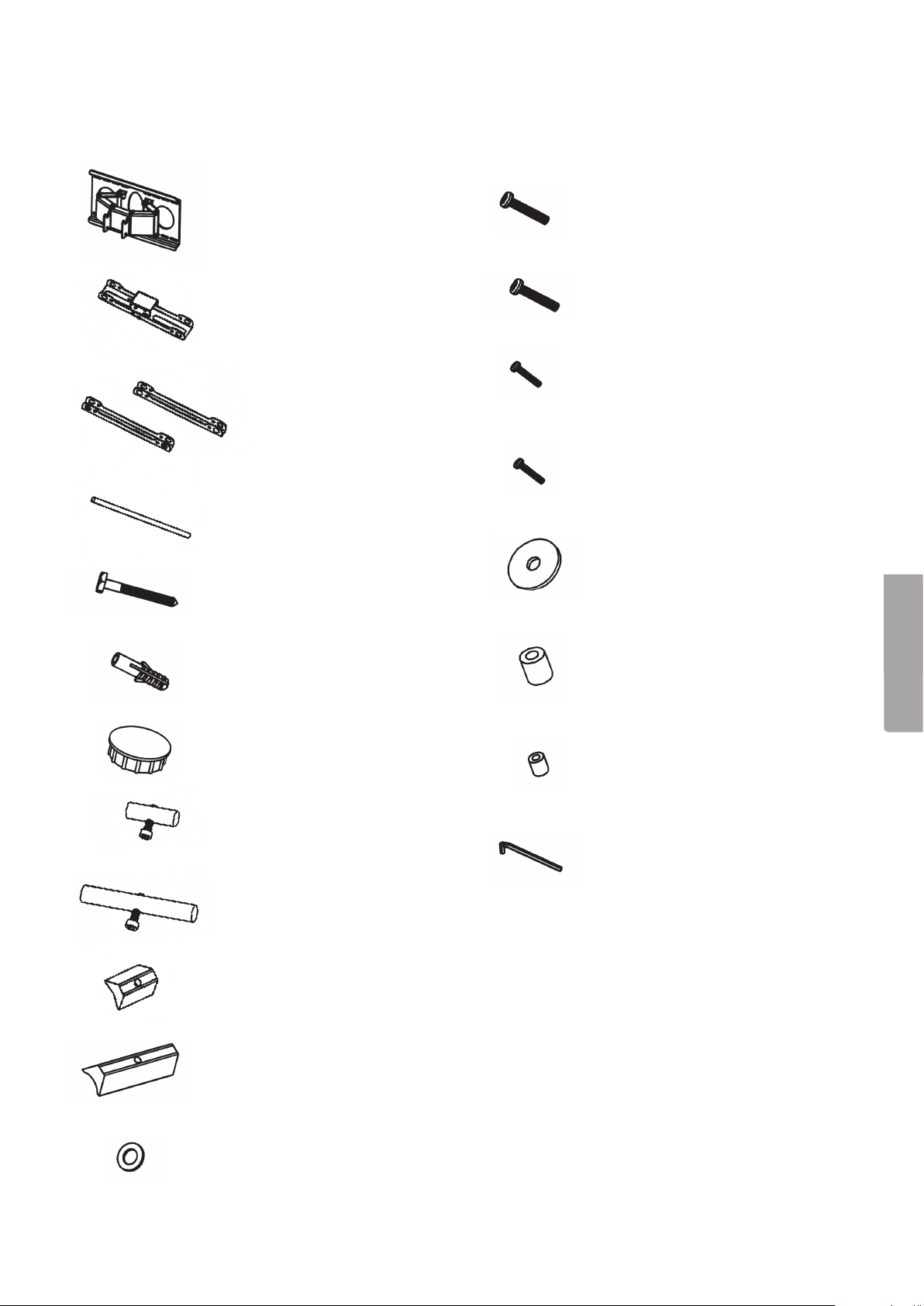

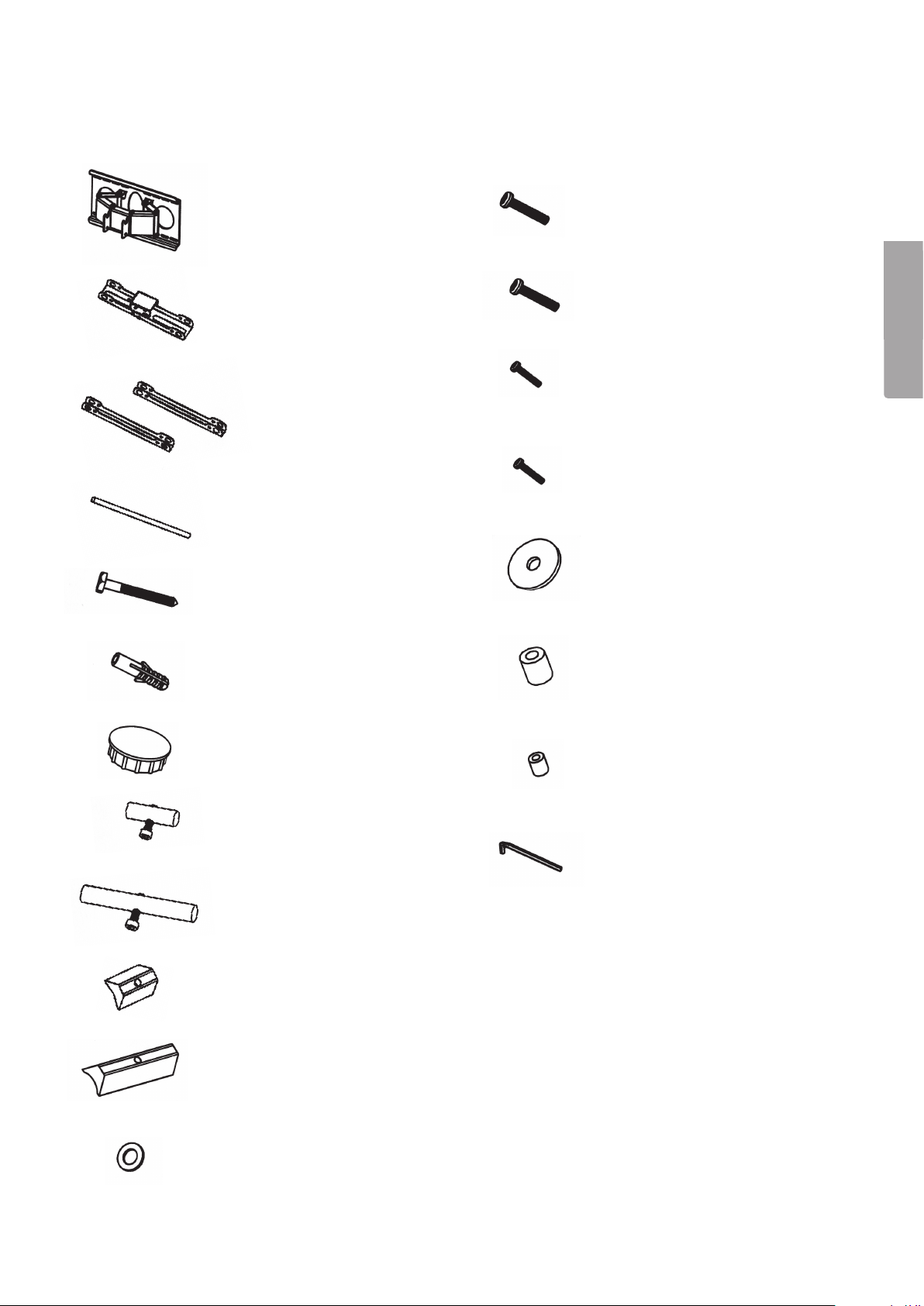

3. Monteringssatsen innehåller

3.1 Väggfästets delar 3.2 Fästdetaljer till olika typer
av TV-apparater (i plastpåse)

A. Väggfäste

B. Konsol

C. TV-fäste(2×)

D. RörØ25mm(2×)

E. Självgängandeskruv60mm(6×)

M.SkruvM8×20(4×),

M8×25(4×),M8×40(4×)

N.SkruvM6×30(4×)

Svenska

O.SkruvM5×30(4×)

P.SkruvM4×30(4×)

Q.BrickaM4/M5(12×)

F. PluggØ10mm(6×)

G.Plastlocktillrör(4×)

H. Axelmedlåsskruv(4×)

I. Axelmedlåsskruv(2×)

J. Klämbussning,liten(4×)

K. Klämbussning,stor(2×)

R.Distans(4×)

S.Distans,mindre(4×)

T. Insexnyckel(2×)

L. Brickatill(E)(10×)

9

Svenska

4. Montering av fäste

4.1 Montering på en vägg av betong, tegel eller liknande

Obs! Se till att väggen som du monterar fästet på klarar av TV-apparatens och väggfästets
sammanlagda vikt. Ta kontakt med en fackman om du är osäker på detta.

1. Välj en lämplig vägg för fästet.

2.Placeraväggfästet(A)motväggytanochriktaindet,användgärnaettvattenpass.

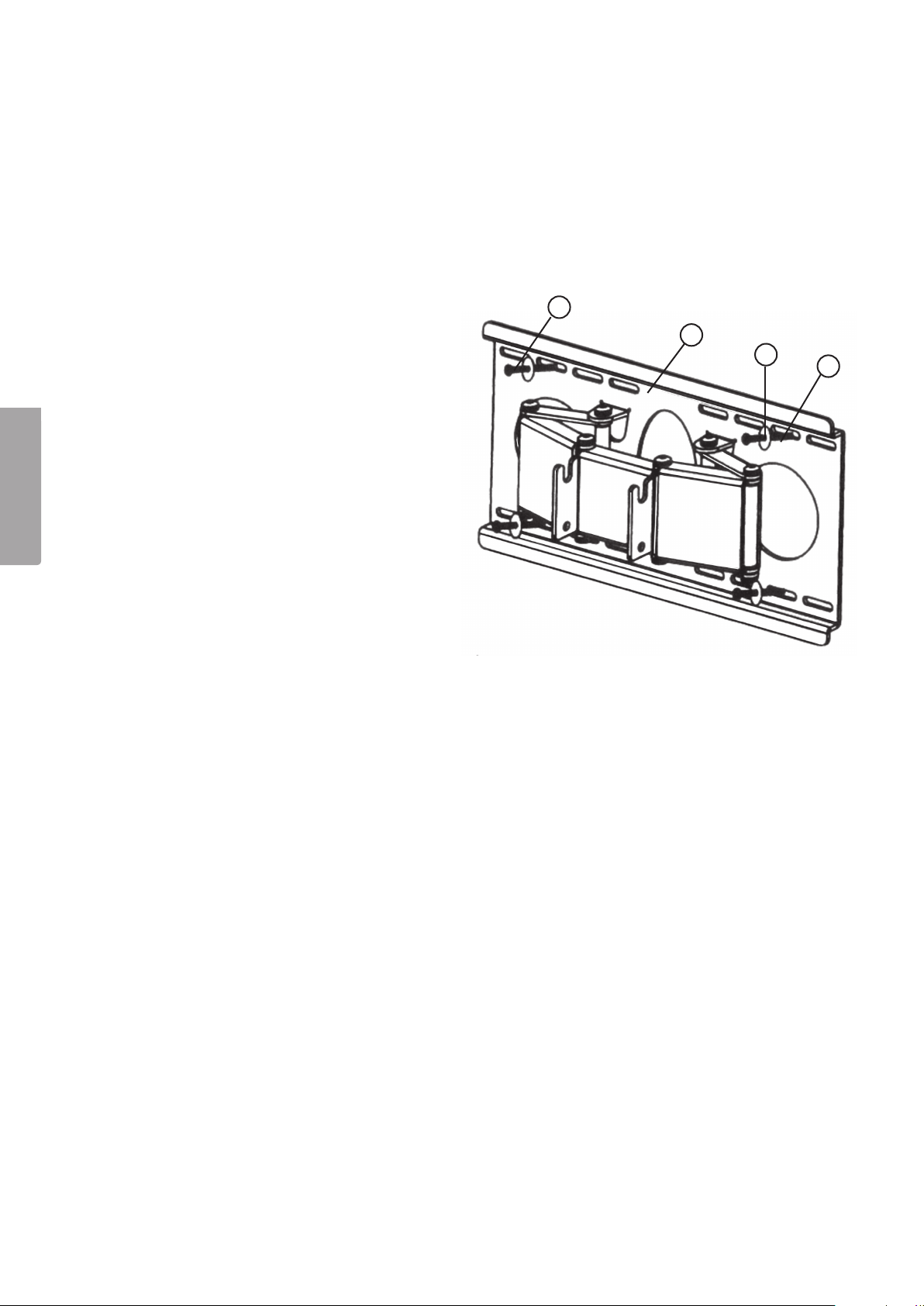

3. Ta en penna och gör 3 st. markeringar för borrhål i de övre skruvhålen och 3 st. i de nedre skruvhålen.
Kontrollera att märkningarna är vågräta och har ett minsta inbördes avstånd av minst 150 mm innan
du börjar borra.

4. Använd en slagborrmaskin med en 10 mm betongborr och borra minst 60 mm djupt i dina markeringar.

Viktigt! Vid monteringen måste borrhålen

haminstsammadjupsomskruvarnas(E)

längd.

5. Rensa hålen från borrdamm och tryck/slå

inpluggarna(F)längstiniborrhålen.

6. Ta hjälp av en person för att hålla

väggfästet(A)undertidensomduskruvar
fastdenmedskruvar(E)ochbrickor
(L)ipluggarna(F).Tänkpåattvända

väggfästet så att konsolens
U-spår är uppåt.

7. Se till att dra skruvarna ordentligt men
med hänsyn till materialet i väggen.
Kontrollera upphängningen genom
att försiktigt belasta det med minst
samma vikt som den totala vikten av TV­apparaten och fästet, innan TV-apparaten
monteras på fästet.

E

A

L

E

4.2 Montering på trävägg

Obs! Se till att väggen du monterar fästet på klarar av TV-apparatens och fästets sammanlagda vikt.
Ta kontakt med en fackman om du är osäker på detta!

1. Välj en lämplig vägg som håller för vikten.

2. Använd en bra regeldetektor för att hitta reglarna i väggen.

3. Håll väggfästet mot väggen så att det sitter över två träreglar, använd väggfästet som mall och märk
ut borrhålen mitt över reglarna. Om det endast går att fästa i en regel, skall väggfästet placeras så att
mitten på väggfästet är mitt över regeln.

4.Användträskruvar(medföljerej)tillregelnochgipsankare(medföljerej)medskruvtillövriga

infästningar.

5. Förborra gärna med 5–6 mm borr i markeringarna.

6.Tahjälpavenpersonföratthållafästetundertidensomdufästerträskruvarna(medföljerej)
tillsammansmedbrickorna(L)ihålensomduharborrat.

7. Se till att dra skruvarna ordentligt men med hänsyn till materialet i väggen. Kontrollera väggfästets
upphängning genom att försiktigt belasta det med samma vikt som TV-apparaten och väggfästet
innan TV-apparaten monteras på fästet.

10

5. Montering av konsol, TV-fäste och rör

D

B

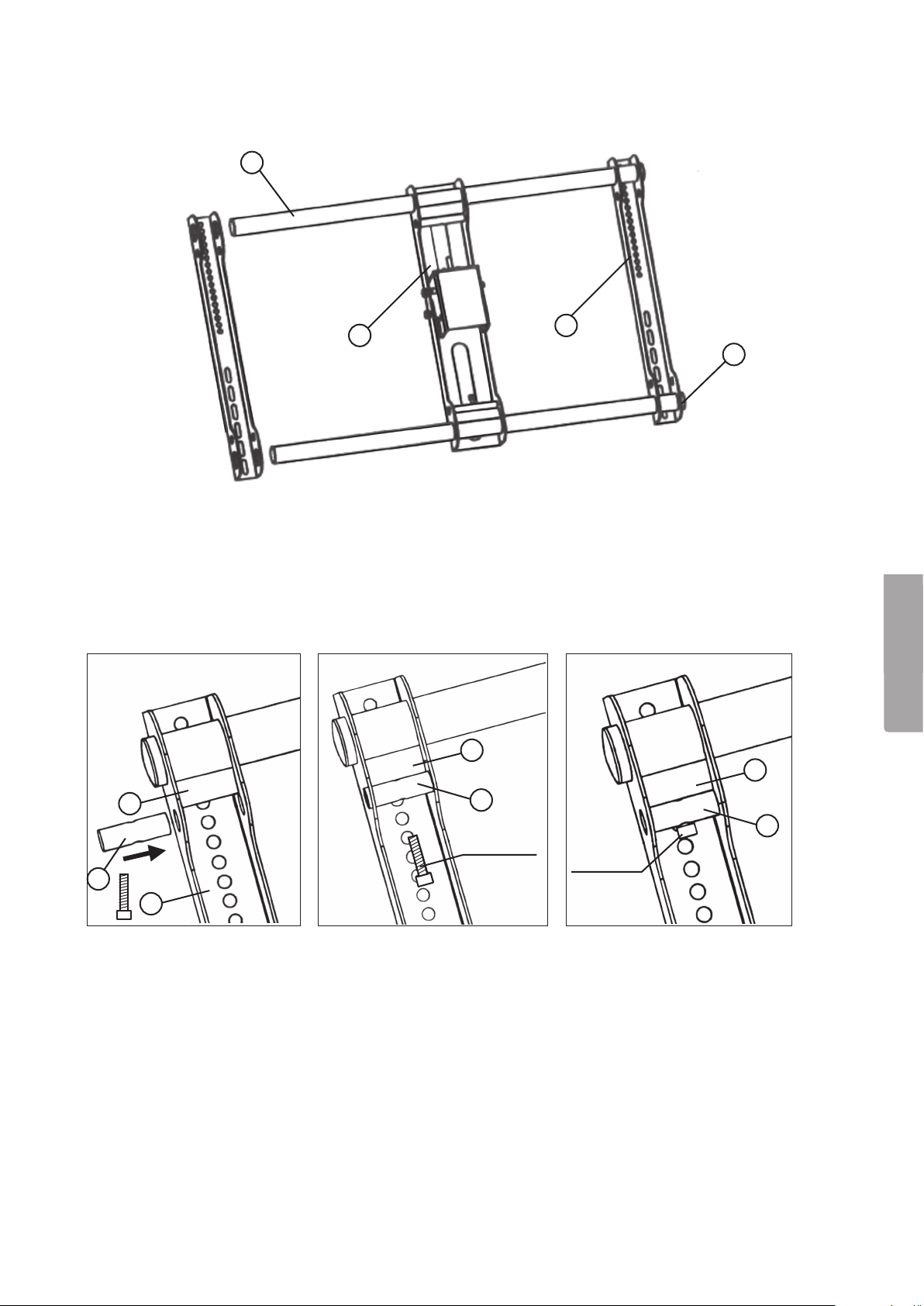

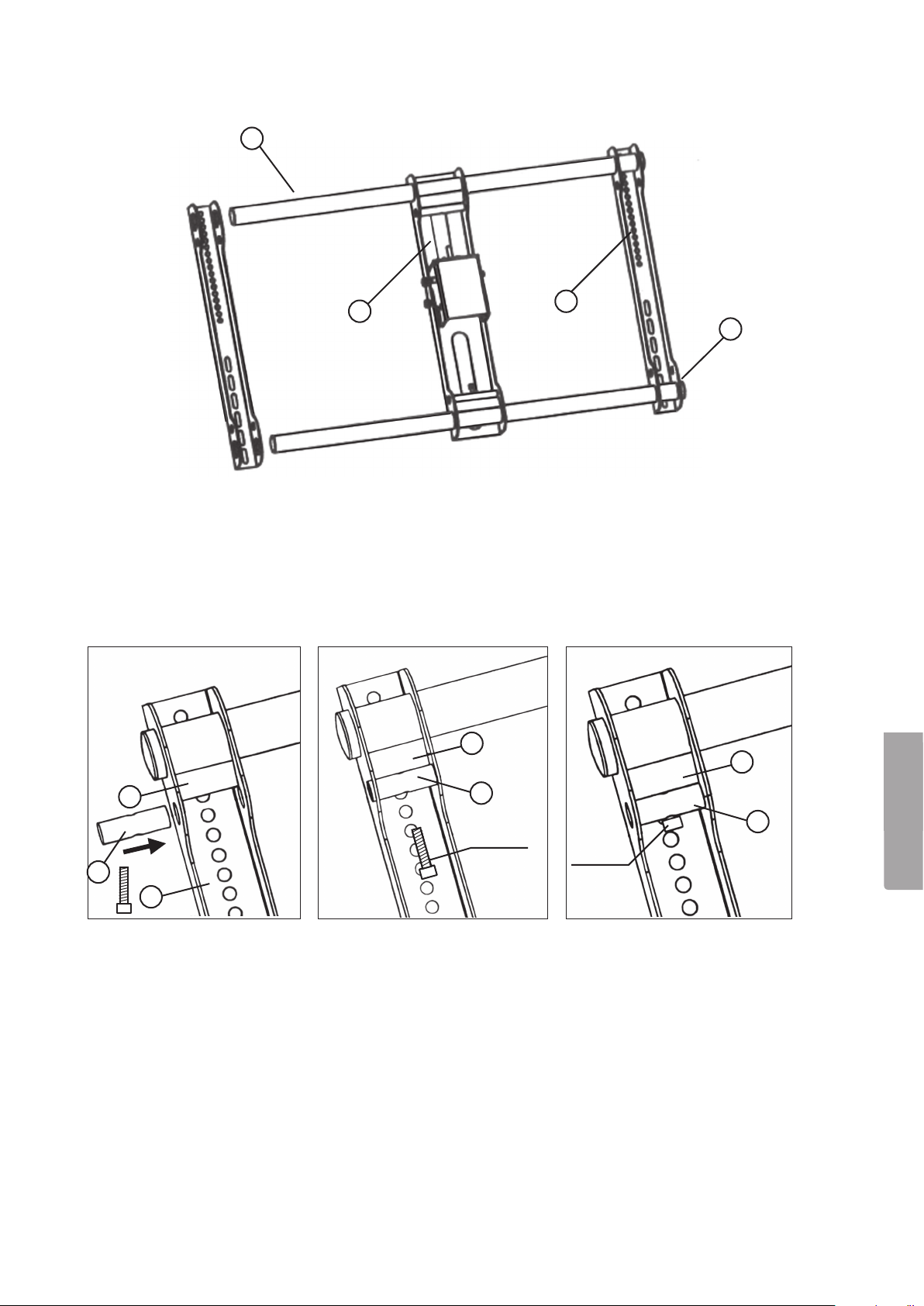

1.Tryckinrören(D)genomkonsolen(B)ochTV-fästena(C),såattkonsolenärimitten.

Sättiplastlocken(G)irörensändar.

2.Sättienaxel(H)ifrånsidanivartochettavhåleniTV-fästena.Läggenklämbussning(J)motröret

och skruva sedan i låsbulten för hand så att klämbussningen sitter fast.

J

C

G

J

Svenska

J

I

C

3.Sättienaxel(I)ifrånsidanivarochettavhålenikonsolen(B).Läggenklämbussning(J)motröret

och skruva sedan i låsbulten för hand så att klämbussningen sitter fast.

4.Draåtlåsbultenmedinsexnyckelnsenare,närTV-apparatenärmonterad.

I

I

Låsbult

Låsbult

11

Svenska

6. Montera TV-fästet på TV-apparaten

Tänk på detta:

• Var försiktig vid montering av TV-apparaten på väggfästet.

• Undvik att lägga TV-apparaten med skärmen nedåt, om du ändå måste göra det är det säkrast att ha

en filt eller liknande under för att skydda skärmen.

• Luta aldrig en plasma-TV mer än vad som rekommenderas i dess bruksanvisning.

• Skruva in skruvarna för hand först. Avbryt genast om du känner att det tar emot, skruva ur och

undersök orsaken att det tar emot.

1. Kontrollera TV-apparatens baksida. Är baksidan platt kan du använda de kortare skruvarna. Om

baksidanärkupadanvändsdelängreskruvarnatillsammansmeddistanserna(R)eller(S).

2. Använd några av de medföljande skruvarna för att montera TV-fästena på TV-apparatens baksida.
Flera typer av skruvar medföljer då infästningen kan skilja på olika fabrikat. Kontrollera i TV-apparatens
bruksanvisning om du är osäker.

3.Draåtlåsskruvarnasomhållerfastklämbussningarnanärmonteringenärklarmendrainteåt

skruvarna för hårt!

Monteringsexempel

Q

TV med plan baksida med
M4/M5 fäste.

Användskruvarna(O)eller(P)
ochbrickor(Q).

L

O P

C

M N

C

O P

Q

TV med kupad baksida med
M4/M5 fäste.

Användskruvarna(O)eller(P),
brickor(Q)ochdistanser(S).

L

C

S

M N

C

R

O

P

Q

S

TV med plan baksida med
försänkt M4/M5 fäste.

Användskruvarna(O)eller(P),
brickor(Q)ochdistanser(S).

M

N

L

C

R

TV med plan baksida med
M6/M8 fäste.

Användskruvarna(M)eller(N)
ochbrickor(L).

TV med kupad baksida med
M6/M8 fäste.

Användskruvarna(M)eller(N),
brickor(L)ochdistanser(R).

12

TV med plan baksida med
försänkt M6/M8 fäste.

Användskruvarna(M)eller(N),
brickor(L)ochdistanser(R).

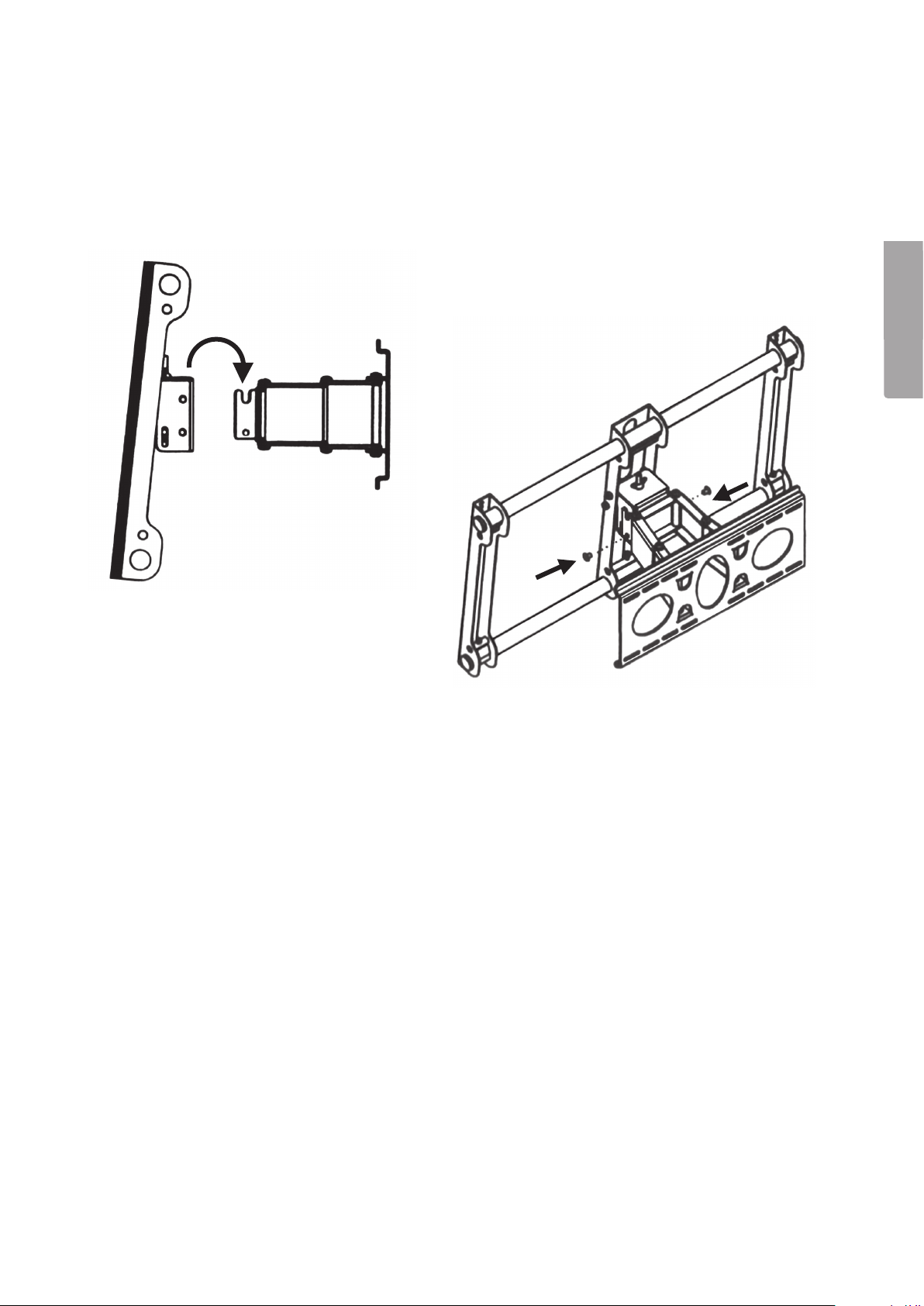

7. Häng upp TV-fästet med den monterade
TV-apparaten på väggfästet

Obs! Släpp inte TV-apparaten förrän den har hakat i och är rätt monterad på väggfästet.
Obs! DebådaskruvarnaunderU-spårenmåsteskruvasisåattinteTV-apparatenkanlyftasurU-spåren.

1. Ta hjälp av en person när du hänger upp TV-apparaten på väggfästet. Se till att sprinten på konsolen
hakar i U-spåren.

Svenska

2. Skruva i de båda skruvarna under U-spåren
så att TV-apparaten är fixerad vid väggfästet.

3. Släpp sedan taget försiktigt och kontrollera att TV-apparaten och fästet sitter bra och säkert.

4. Justera TV-apparatens vinkel genom vrida på justeringsratten på konsolen. Vrid moturs för att luta
nedåt och medurs för att rikta den uppåt.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.
Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

Justeringsmöjligheter Upp till 25° i sidled och upp till 15° nedåt
Skruvanslutning mot TV VESA-standard 200-800 och VESA-standard 100-450
Storlek 850×510×125mm
Storlek väggplatta 700×227mm
Max. belastning 45 kg

13

Dreibart veggfeste

Artikkelnummer 38-3324 Modell PLB-WA6

Les bruksanvisningen nøye før bruk av produktet, og ta vare på den for ev. framtidig bruk. Vi reserverer
oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller andre

spørsmål,takontaktmedvårtkundesenter.(Seopplysningeromkundesenteretidennebruksanvisningen).

1. Sikkerhet

1. Forsikre deg om at du har lest og forstått hele monteringsanvisningen.

2. Veggen eller flaten, som festet skal monteres på, må kunne bære hele vekten av festet og
tv-apparatet til sammen.

3. Bruk alltid riktig verktøy og vær alltid to personer ved montering av tunge tv-apparater og veggfester.
Dersomduforsøkeråmontereettungttv-apparatalene,kandetresultereibådematerielleskader
og personskader.

4. Ta hensyn til anbefalinger for montering og ventilasjon, som er beskrevet i tv-apparatets
bruksanvisning.

5. Maks. belastning: 45 kg.

Norsk

2. Forberedelser

Verktøy for montering:

• Inseksnøkler(medfølger)

• Boremaskin(slagboremaskinvedboringibetong)

• Bor(6mmog10mm)

14

3. Monteringssettet inneholder

3.1 Veggfestets deler 3.2 Festedetaljer for forskjellige
typer apparater

A. Veggfeste

B. Konsoll

C.Tv-feste(2stk.)

D.RørØ25mm(2stk.)

E.Selvgjengendeskrue60mm(6stk.)

M.SkrueM8×20(4stk.),

M8×25(4stk.),M8×40(4stk.)

N.SkrueM6×30(4stk.)

O.SkrueM5×30(4stk.)

P.SkrueM4×30(4stk.)

Norsk

Q.SkiveM4/M5(12stk.)

F. PluggØ10mm(6stk.)

G.Plastpropptilrør(4stk.)

H.Akselmedlåseskrue(4stk.)

I. Akselmedlåseskrue(2stk.)

J.Klammer,lite(4stk.)

K.Klammer,stort(2stk.)

R.Distansestykke,langt(4stk.)

S.Distansestykke,kort(4stk.)

T. Inseksnøkler(2stk.)

L.Skivetil(E)(10stk.)

15

Norsk

4. Montering av festet

4.1 Montering på betongvegg

Obs! Forviss deg om at veggen du monterer festet på kan bære tv-apparatets og
festets sammenlagte vekt. Ta kontakt med en fagperson dersom du er usikker på dette.

1. Velg et passende sted for veggfestet.

2.Plasserfestet(A)motveggatenogmerkavforborehullene.Brukgjerneetvater.

3. Marker for de 3 øvre borehullene, og deretter for de 3 nedre. Kontroller at merkingen er vannrett og
har en minste innbyrdes avstand på minst 150 mm, før boringen startes.

4. Benytt en slagbormaskin med 10 mm betongbor. Bor hull med en dybde på minst 60 mm.
Viktig! Borehullene må ha en min. dybde

somtilsvarerlengdenpåskruene(E).

5. Rens hullene for borestøv og press/slå inn

pluggene(F)iborehullene.

6. Sørg for å få hjelp til å holde veggfestet

(A)mensdetskrusfastmedskruer(E)og
skiver(L)ipluggene(F).Huskatkonsollens

U-spor skal vender oppover.

7. Påse at skruene blir trukket til ordentlig,
men ta hensyn til veggens materialer.
Kontroller opphengingen ved forsiktig å

belasteden(medminstdensammevekten

som den vil få når tv-apparatet henges

opp)førtv-apparatetmonterespåfestet.

E

A

L

E

4.2 Montering på trevegg

Obs! Forviss deg om at veggen du monterer festet på kan bære tv-apparatets og
festets sammenlagte vekt. Ta kontakt med en fagperson dersom du er usikker.

1. Velg en passende plass for monteringen.

2. Bruk en stenderdetektor for å finne stenderne i veggen.

3.Holdveggfestetmotveggen(påseatdetmonteresovertotrestendere)ogmerkborehullene.

4.Bruktreskrueroggipsanker(medfølgerikke).

5. Forbor gjerne med 5 – 6 mm bor.

6. Få gjerne hjelp av en person til å holde festet mens du borer og henger opp veggfestet.

7. Påse at skruene blir trukket til skikkelig, men ta hensyn til veggens materialer.

16

5. Montering av konsoll, tv-feste og rør

D

B

1.Trykkrøret(D)gjennomkonsollen(B)ogtv-festene(C),sånnatkonsollenblirmidtstilt.

Plasserplastpropper(G)iendenepårøret.

2.Settinnenaksel(H)isidenihvertavhulleneitv-festet,leggklammeret(J)motrøretogskruderetter

i låsebolten for hånd slik at klammeret festes.

J

J

I

C

G

J

Norsk

Låsebolte

Låsebolte

I

C

3.Settinnenaksel(I)frasidenihvertavhullenepåkonsollen(B),leggklammeret(J)motrøretog
skru deretter i låsebolten for hånd slik at klammeret sitter fast.

4. Trekk til låseboltene med inseksnøkkelen seinere, når tv-apparatet er montert.

17

I

6. Montere tv-festet til tv-apparatet

Husk:

• Vær forsiktig ved montering av tv-apparatet til veggfestet.

• Unngååleggetv-apparatetmedbildeskjermennedover.Dersomdumågjøredet,såleggdetpåen

myk matte eller liknende for å beskytte bildeskjermen.

• Plasma-tv må ikke vinkles mer enn det som er anbefalt i bruksanvisningen.

• Skru skruene inn for hånd først. Stopp umiddelbart dersom du kjenner at de butter mot noe og

undersøk årsaken før du skrur videre.

1.Kontrollertv-apparatetsbakside.Dersombaksidenerplankandubrukedekorteskruene.Hvis
baksidenikkeerplanmådelengsteskruenebenyttessammenmeddistansestykkene(R)eller(S).

2. Ta i bruk medfølgende skruer for å feste tv-festene til apparatets bakside. Flere forskjellige typer skruer

medfølger(Innfestingenkanvarierefordeforskjelligetv-produsentene).Kontrollertv-apparatets

bruksanvisning dersom du er usikker.

3. Trekk til låseskruene som holder fast klammerne når monteringer er utført, men ikke trekk skruene
for hardt til.

Monteringseksempel

Norsk

Q

Tv med plan bakside, og med
M4/M5 feste. Benytt skruene

(O)eller(P)ogskivene(Q).

L

O P

C

M N

C

O P

Q

Tv med konveks bakside, og
med M4/M5 feste. Benytt

skruene(O)eller(P),skivene
(Q)ogev.distansestykkene.

L

C

S

M N

C

R

O P

Q

S

Tv med plan bakside, og
med forsenket M4/M5 feste.

Benyttskruene(O)eller(P),
skivene(Q)ogdistanse­stykkene(S).

M N

L

C

R

Tv med plan bakside, og med
M6/M8 feste. Benytt skruene

(M)eller(N)ogskivene(L).

Tv med konveks bakside, og
med M6/M8 feste. Benytt

skruene(M)eller(N),skivene
(L)ogdistansestykkene(R).

18

Tv med plan bakside, og
med forsenket M6/M8 feste.

Benyttskruene(M)eller(N),
skivene(L)ogdistanse­stykkene(R).

7. Heng tv-festet med det fastmonterte tv-apparatet
opp på veggfestet

Obs! Slipp ikke tv-apparatet før det er huket fast og riktig montert på veggfestet.

Obs! Begge skruene under U-sporet må skrues i, slik at tv-apparatet ikke kan løftes opp av sporet.

1. Få hjelp av en person til å henge opp tv-apparatet på veggfestet. Påse at konsollen entrer U-sporet
på veggfestet.

Norsk

2. Skru i begge skruene under U-sporet slik at
tv-apparatet er festet til veggfestet.

3. Slipp forsiktig taket og kontroller av alt sitter som det skal.

4. Vinkelen på tv-apparatet justeres ved å dreie på justeringsrattet på konsollen.

Dreimotursnårapparatetskalvinklesnedoverogmedursnårdetskalvinklesoppover.

Avfallshåndtering

Når produktet skal kasseres, må det skje i henhold til lokale forskrifter.

Dersomdetherskertvil,takontaktmeddelokalemyndighetene.

Spesifikasjoner

Justeringsmuligheter Dreibartinntil25°horisontaltoginntil15°vertikalt
Skruetilkobling mot tv VESA-standard 200-800 og VESA-standard 100-450
Størrelse 850×510×125mm
Størrelse veggplate 700×227mm
Maks. belastning 45 kg

19

Kääntyvä seinäkiinnike

Tuotenro 38-3324 Malli PLB-WA6

Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten.
Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä.

Joslaitteeseentuleeteknisiäongelmia,otayhteysmyymälääntaiasiakaspalveluun(yhteystiedot
käyttöohjeenlopussa).

1. Turvallisuus

1. Varmista, että olet luettuasi ymmärtänyt ohjeet kokonaisuudessaan.

2. Seinän tai muun pinnan, jolle kiinnike asennetaan, on oltava niin luja, että se kestää kiinnikkeen ja
television yhteispainon.

3. Käytä tarkoitukseen sopivia työkaluja. Älä koskaan asenna painavaa televisiota seinäkiinnikkeeseen
ilman toisen henkilön apua. Painavan television asentaminen ilman apua voi johtaa materiaali- ja
henkilövahinkoihin.

4. Lue myös television käyttöohjeesta asennus- ja ilmanvaihto-ohjeistukset.

5. Suurin sallittu kuorma: 45 kg

2. Esivalmistelut

Ota tarvittavat työkalut esiin:

• Kuusiokoloavaimet(sisältyvät)

• Porakone(iskuporakone,joskyseessäonbetoniseinä)

• Porat(6mmja10mm)

Suomi

20

3. Asennussarjan sisältö

3.1 Seinäkiinnikkeen osat 3.2 Kiinnitystarvikkeita erilaisille
televisioille (muovipussissa)

A. Seinäkiinnike

B. Kannatin

C.TV-kiinnike(2×)

D.PutkiØ25mm(2×)

E.Itsekiertyväruuvi60mm(6×)

M.RuuviM8×20(4×),

M8×25(4×),M8×40(4×)

N.RuuviM6×30(4×)

O.RuuviM5×30(4×)

P.RuuviM4×30(4×)

Q.AluslaattaM4/M5(12×)

F. TulppaØ10mm(6×)

G.Putkenmuovikansi(4×)

H.Akselijalukitusruuvi(4×)

I. Akselijalukitusruuvi(2×)

J.Kiristysholkki,pieni(4×)

K.Kiristysholkki,suuri(2×)

R. Välike(4×)

Suomi

S.Välike,pienempi(4×)

T. Kuusiokoloavain(2×)

L.Aluslaatta(E):lle(10×)

21

4. Kiinnikkeen asennus

4.1. Kiinnitys betoni- tai tiiliseinälle tai niitä vastaavalle materiaalille

Huom.! Varmista, että seinä kestää kiinnikkeen ja television yhteispainon.
Ota yhteys asiantuntijaan, jos olet epävarma.

1. Valitse kiinnikkeelle sopiva paikka.

2.Asetaseinäkiinnike(A)seinäpintaavastenjaasetasesuoraanesimerkiksivesivaa’anavulla.

3. Merkitse kynällä kolme porauskohtaa ylempiin ruuvinreikiin ja kolme porauskohtaa alempiin
ruuvinreikiin. Varmista, että merkinnät tulevat vaakasuoraan ja että niiden keskinäinen etäisyyys on
vähintään 150 mm, ennen kuin aloitat poraamisen.

4. Käytä poraamiseen iskuporakonetta ja 10 mm:n betoniporaa. Poraa vähintään 60 mm:n syvyyteen
merkkien kohdalta.
Tärkeää! Porausreikien tulee olla vähintään

yhtäsyvätkuinruuvit(E)ovatpitkät.

5. Puhdista reiät porauspölystä ja työnnä/lyö

tulpat(F)porausreikiinperilleasti.

6. Anna toisen henkilön pitää seinäkiinnikettä

(A)paikallaan,kunruuvaatsenkiinnitulppiin
(F)ruuveilla(E)jaaluslaatoilla(L).Aseta

seinäkiinnike siten että kannattimen U-ura
osoittaa ylöspäin.

7. Kiristä ruuvit kunnolla, mutta ota huomioon
seinän materiaali. Tarkista kiinnitys
kuormittamalla kiinnikettä vähintään television
ja kiinnikkeen yhteispainolla ennen kuin asetat
television kiinnikkeeseen.

E

A

L

E

Suomi

4.2 Asennus puuseinään

Huom.! Varmista, että seinä kestää kiinnikkeen ja television yhteispainon.
Ota yhteys asiantuntijaan, jos olet epävarma.

1. Valitse sopiva seinä, joka kestää painon.

2. Käytä koolausten paikantamiseen tarkkaa koolausilmaisinta.

3. Aseta seinäkiinnike seinää vasten siten että se asettuu kahden puukoolauksen yläpuolelle. Käytä
kiinnikettä mallina ja merkitse porauskohdat niin että ne osuvat keskelle koolausten päälle. Jos kiinnitys
onnistuu vain yhteen koolaukseen, aseta seinäkiinnike siten että kiinnikkeen keskikohta on koolauksen
keskikohdan päällä.

4.Käytäpuuruuveja(eivätsisälly)koolaukseenjakipsiankkureita(eivätsisälly)jaruuvejamuihin

kiinnityskohtiin.

5. Tee esiporaus 5–6 mm:n poralla merkintöihin.

6.Annatoisenhenkilönpitääkiinnikettäpaikallaan,kunkiinnitätpuuruuvit(eivätsisälly)jaaluslaatat(L)

poraamiisi reikiin.

7. Kiristä ruuvit kunnolla, mutta ota huomioon seinän materiaali. Tarkista kiinnitys kuormittamalla
kiinnikettä vähintään television ja kiinnikkeen yhteispainolla ennen kuin asetat television kiinnikkeeseen.

22

5. Kannattimen, TV-kiinnikkeen ja putken asentaminen

D

B

1.Työnnäputket(D)kannattimen(B)jaTV-kiinnikkeiden(C)läpiniinettäkannatinonkeskellä.

Asetamuovikorkit(G)putkienpäihin.

2.Asetaakseli(H)TV-kiinnikkeidenjokaiseenreikäänsivulta,asetapuristusholkki(J)putkeavastenja

ruuvaa sitten lukitusruuvit käsin kiinni siten että puristusholkki kiinnittyy tiukasti.

J

C

G

J

Suomi

J

I

C

3.Asetaakseli(I)kannattimen(B)jokaiseenreikäänsivulta,asetapuristusholkki(J)putkeavastenja

ruuvaa sitten lukitusruuvit käsin kiinni siten että puristusholkki kiinnittyy tiukasti.

4. Kiristä lukitusruuvit kuusiokoloavaimella lopuksi kun televisio on asennettu paikalleen.

I

Lukitusruuvi

Lukitusruuvi

I

23

6. Television asentaminen TV-kiinnikkeeseen

Kiinnitä huomiota seuraaviin asioihin:

• Ole varovainen, kun asennat televisiota seinäkiinnikkeeseen.

• Älä mielellään aseta televisiota kuvaruutu alaspäin, mutta jos sinun on pakko, aseta viltti tai vastaava

sen alle suojaamaan kuvaruutua.

• Varmista myös, että plasmatelevision kallistuskulma on sallituissa lukemissa.

• Ruuvaa ruuvit aluksi käsin, mutta keskeytä ruuvaaminen heti, jos tunnet vastusta. Irrota ruuvit ja tutki,

mistä vastus johtuu.

1. Tarkista television takapuoli. Jos takapuoli on suora, voit käyttää lyhyitä ruuveja. Jos takapuoli on

kupera,käytäpidempiäruuvejajavälikkeitä(R)tai(S).

2. Kiinnitä TV-kiinnikkeet television takapuolelle joillain pakkauksen ruuveista. Pakkauksessa on monta
erityyppistä ruuvia eri televisiomerkkien varalle. Tarkista television käyttöohjeesta, jos olet epävarma.

3. Kun asennus on valmis, kiristä kiristysholkkeja kiinni pitävät lukitusruuvit. Älä kiristä liian tiukkaan!

Asennusesimerkki

Suomi

Q

Televisio, jossa suora takapuoli,
M4/M5-kiinnike. Käytä ruuveja

(O)tai(P)jaaluslaattoja(Q).

L

O P

C

M N

C

O P

Q

Televisio, jossa kupera taka­puoli, M4/M5-kiinnike. Käytä

ruuveja(O)tai(P)jaaluslaat­toja(Q)sekävälikkeitä(S).

L

C

S

M N

C

R

O P

Q

S

Televisio, jossa suora taka­puoli, M4/M5-kiinnike. Käytä

ruuveja(O)tai(P)jaaluslaat­toja(Q)sekävälikkeitä(S).

M N

L

C

R

Televisio, jossa suora taka­puoli, M6/M8-kiinnike. Käytä

ruuveja(M)tai(N)jaaluslaat­toja(L).

Televisio, jossa kupera taka­puoli, M6/M8-kiinnike. Käytä

ruuveja(M)tai(N)jaaluslaat­toja(L)sekävälikkeitä(R).

24

Televisio, jossa suora taka­puoli, M6/M8-kiinnike. Käytä

ruuveja(M)tai(N)jaaluslaat­toja(L)sekävälikkeitä(R).

7. TV-kiinnikkeeseen asennetun television
ripustaminen seinäkiinnikkeeseen

Huom.! Älä päästä otetta televisiosta ennen kuin se on kunnolla kiinni seinäkiinnikkeessä.
Huom.! Molemmat ruuvit U-urien alla on kiristettävä, jottei televisiota voi nostaa U-urista.

1. Pyydä toista henkilöä avuksi, kun kiinnität television seinäkiinnikkeeseen. Varmista, että kannattimen
sokka tarttuu kiinni U-uraan.

2. Kiristä molemmat U-urien alla olevat ruuvit, niin
televisio kiinnittyy seinäkiinnikkeeseen.

3. Päästä otteesi televisiosta irti varovasti ja varmista, että se ja kiinnike ovat kunnolla kiinni.

4. Säädä television kulmaa kääntämällä kannattimen säätönuppia. Vastapäivään kääntämällä kulma
säätyy alaspäin ja myötäpäivään kääntämällä kulma kääntyy ylöspäin.

Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Jos olet epävarma,
kysy tarkempia kierrätysohjeita kuntasi jäteneuvonnasta.

Tekniset tiedot

Säätömahdollisuudet Enintään 25° sivusuunnassa ja enintään 15° alaspäin
Television ruuviliitäntä VESA-standardi 200-800 ja VESA-standardi 100-450
Mitat 850×510×125mm
Seinälevyn mitat 700×227mm
Suurin kuormitus 45 kg

Suomi

25

Schwenkbare Wandhalterung

Art.Nr. 38-3324 Modell PLB-WA6

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren.
Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen

FragenfreutsichunserKundenserviceübereineKontaktaufnahme(KontaktsieheRückseite).

1. Sicherheitshinweise

1. Sicherstellen, dass die Montageanleitung gelesen und verstanden wurde.

2.DieWandbzw.Oberäche,anderdieBildschirmhalterungmontiertwerdensoll,mussdasgesamte

Gewicht von Halterung und Fernsehgerät tragen können.

3.BeiderMontagevonschwerenFernsehgerätenanderWandhalterungimmerdasrichtigeWerkzeug
einsetzenundimmerzuzweitarbeiten.DerVersuch,einschweresFernsehgerätalleinzumontieren,
kannzuSach-undPersonenschädenführen.

4.DieEmpfehlungenzuMontageundLüftunginderBedienungsanleitungdesFernsehgerätsbeachten.

5. Max. Belastung: 45 kg

2. Vorbereitungen

GeeigneteWerkzeugebereitlegen:

• Innensechskantschlüssel(mitgeliefert)

• Bohrmaschine(SchlagbohrmaschinefürBohreninBeton)

• Bohrer(6mmund10mm)

Deutsch

26

3. Inhalt des Montagesatzes

3.1 Komponenten 3.2 Befestigungskomponenten für
der Wandhalterung verschiedene Typen von Fernseh­ geräten (im Kunststoffbeutel)

A. Wandhalterung

B. Konsole

C. TV-Halterungen(2×)

D. RohrØ25mm(2×)

E. Schlüsselschrauben60mm(6×)

M.SchraubenM8×20(4×),

M8×25(4×),M8×40(4×)

N.SchraubenM6×30(4×)

O.SchraubenM5×30(4×)

P.SchraubenM4×30(4×)

Q. Unterlegscheiben

M4/M5(12×)

F. DübelØ10mm(6×)

G.Kunststoff-Rohrstopfen(4×)

H. AchsemitFeststellschraube(4×)

I. AchsemitFeststellschraube(2×)

J. Klemmbuchse,klein(4×)

K. Klemmbuchse,groß(2×)

R.Abstandhalter(4×)

S.Abstandhalter,klein(4×)

Deutsch

T. Innensechskantschlüssel(2×)

L. Unterlegscheibenfür(E)(10×)

27

4. Montage der Halterung

4.1 Montage an einer Wand aus Beton, Ziegeln oder ähnlichem Material

Achtung: Sicherstellen, dass die Wand, an der die Halterung befestigt werden soll, das Gewicht von

FernsehgerätundWandhalterungträgt.BeidiesbezüglicherUnsicherheiteinenFachmannhinzuziehen.

1. Eine geeignete Wand für die Halterung aussuchen.

2.DieWandhalterunganderWandplatzierenundausrichten,vorzugsweisemiteinerWasserwaage.

3. Mit einem Stift 3 Markierungen für die Bohrlöcher in den oberen drei Schraubenlöchern und
3 Markierungen in den unteren Schraubenlöchern machen. Vor dem Bohren überprüfen, dass die

MarkierungenwaagerechtsindundeinenAbstandvonmindestens150mmzueinanderhaben.

4. Eine Schlagbohrmaschine mit einem 10 mm-Betonbohrer verwenden und mindestens 60 mm tief in
die Markierungen bohren.

Wichtig: Bei der Montage muss die

Bohrlochtiefe mindestens der Länge

derSchrauben(E)entsprechen.

5.DieLöchervonBohrstaubsäubernund
dieDübelvollständigindieBohrlöcher

eindrücken/einschlagen.

6.DieHilfeeinerPersoninAnspruch
nehmen,diedieWandhalterung(A)hält,
währenddiesemitdenSchrauben(E)
undUnterlegscheiben(L)indenDübeln
(F)befestigtwird.Daraufachten,

dass die Wandhalterung so montiert wird,

dassdieU-Aussparungnachobenzeigt.

7.AufdenfestenSitzderSchrauben

achten, dabei jedoch das Material in der

Wandberücksichtigen.DieAufhängung
derWandhalterungkontrollieren.Dazu

vor dem Anschrauben des Fernsehgeräts
die Wandhalterung vorsichtig mit einem
Gewicht belasten, das mindestens dem
Gesamtgewicht von Fernsehgerät und
Wandhalterung entspricht.

E

A

L

E

Deutsch

4.2 Montage an einer Holzwand

Achtung: Sicherstellen, dass die Wand, an der die Halterung befestigt werden soll, das Gewicht von

FernsehgerätundWandhalterungträgt.BeidiesbezüglicherUnsicherheiteinenFachmannhinzuziehen.

1. Eine geeignete Wand für die Halterung aussuchen.

2. Zum Auffinden der Balken in der Wand einen Balkenfinder verwenden.

3.DieWandhalterungsoandieWandhalten,dassdieHalterungüberzweiHolzbalkensitzt.
DieWandhalterungalsMusterverwendenunddieBohrlöcherinderMittederBalkenmarkieren.
IstdieBefestigunginnureinemBalkenmöglich,dieWandhalterungsoplatzieren,dassdieMitte
derWandhalterunggenauüberdemBalkenzuliegenkommt.

4.Holzschrauben(separaterhältlich)fürdenBalkenundGipskartondübel(separaterhältlich)mit

Schrauben für sonstige Befestigungen verwenden.

5. Eine Vorbohrung in die Markierungen mit einem 5–6 mm-Bohrer wird empfohlen.

6.DieHilfeeinerPersoninAnspruchnehmen,diedieWandhalterunghält,währenddiesemit
denHolzschrauben(separaterhältlich)zusammenmitdenUnterlegscheiben(L)indenBohrlöchern

befestigt wird.

7.AufdenfestenSitzderSchraubenachten,dabeijedochdasMaterialinderWandberücksichtigen.
DieAufhängungderWandhalterungkontrollieren.DazuvordemAnschraubendesFernsehgerätsan

der Wandhalterung die Halterung vorsichtig mit einem Gewicht belasten, das dem Gewicht
des Fernsehgeräts und der Wandhalterung entspricht.

28

5.

Montage der Konsole, der TV-Halterung und der Rohre

D

B

1.DieRohre(D)durchdieKonsole(B)unddieTV-Halterungen(C)sohineindrücken,dassdieKonsolein
derMitteplatziertist.DieKunststoffstopfen(G)aufdieRohrendensetzen.

2.EineAchse(H)vonderSeitedurchjedesLochindenTV-Halterungeneinsetzen.
EineKlemmbuchse(J)ansRohranlegenundzumBefestigenderKlemmbuchse

die Feststellschraube manuell einschrauben.

J

C

G

J

J

I

C

3.EineAchse(I)vonderSeitedurchjedesLochinderKonsoleeinsetzen.EineKlemmbuchse(J)ans
RohranlegenundfürdenfestenSitzderKlemmbuchsedieFeststellschraubemanuelleinschrauben.

4.DieFeststellschraubespätermitdemInnensechskantschlüsselfestziehen,wenndasFernsehgerät

montiert ist.

I

Feststell­schraube

Feststell­schraube

I

Deutsch

29

6. Montage der TV-Halterung am Fernsehgerät

Bitte beachten:

• Bei der Montage des Fernsehgeräts an der Wandhalterung vorsichtig vorgehen.

• DasFernsehgerätnichtmitdemBildschirmnachuntenlegen.Lässtsichdiesnichtvermeiden,

solltezumSchutzdesBildschirmseinedickeDeckeo.ä.untergelegtwerden.

• EinenPlasma-Bildschirmniestärkerneigen,alsinderzugehörigenBedienungsanleitungempfohlenwird.

• DieSchraubenzuerstvonHandeindrehen.WennsichdieSchraubenichtguteindrehenlässt,

sofort abbrechen, die Schraube herausdrehen und die Ursache des Problems untersuchen.

1.DieRückseitedesFernsehgerätsüberprüfen.BeiacherRückseitekönnendiekürzerenSchrauben

verwendetwerden.BeigewölbterRückseitewerdendielängerenSchraubenzusammenmit
denAbstandhaltern(R)oder(S)verwendet.

2.

Zur Montage der TV-Halterungen an der Rückseite des Fernsehgeräts einige der mitgelieferten
Schrauben verwenden. Es werden mehrere Schraubentypen mitgeliefert, da sich die Befestigungsweise je
nach Fabrikat unterscheiden kann. Bei Unsicherheiten die Bedienungsanleitung des Fernsehgeräts lesen.

3.NachBeendigungderMontagedieFeststellschraubenderKlemmbuchsengutanziehen,abernicht
zufest.

Montagebeispiele

Deutsch

Q

Fernseher mit flacher Rück­seite mit M4/M5-Schrauben-

löchern.Schrauben(O)oder
(P)undUnterlegscheiben(Q)

verwenden.

L

O P

C

M N

C

O P

Q

Fernseher mit gewölbter Rück­seite mit M4/M5-Schrauben-

löchern.Schrauben(O)oder
(P),Unterlegscheiben(Q)und
Abstandhalter(S)verwenden.

L

C

S

M N

C

R

O

P

Q

S

Fernseher mit flacher
Rückseite mit versenkten
M4/M5-Schraubenlöchern.

Schrauben(O)oder(P),
Unterlegscheiben(Q)und
Abstandhalter(S)verwenden.

M

N

L

C

R

Fernseher mit flacher Rück­seite mit M6/M8-Schrauben-

löchern.Schrauben(M)oder
(N)undUnterlegscheiben(L)

verwenden.

Fernseher mit gewölbter Rück­seite mit M6/M8-Schrauben-

löchern.Schrauben(M)oder
(N),Unterlegscheiben(L)und
Abstandhalter(R)verwenden.

30

Fernseher mit flacher
Rückseite mit versenkten
M6/M8-Schraubenlöchern.

Schrauben(M)oder(N),
Unterlegscheiben(L)und
Abstandhalter(R)verwenden.

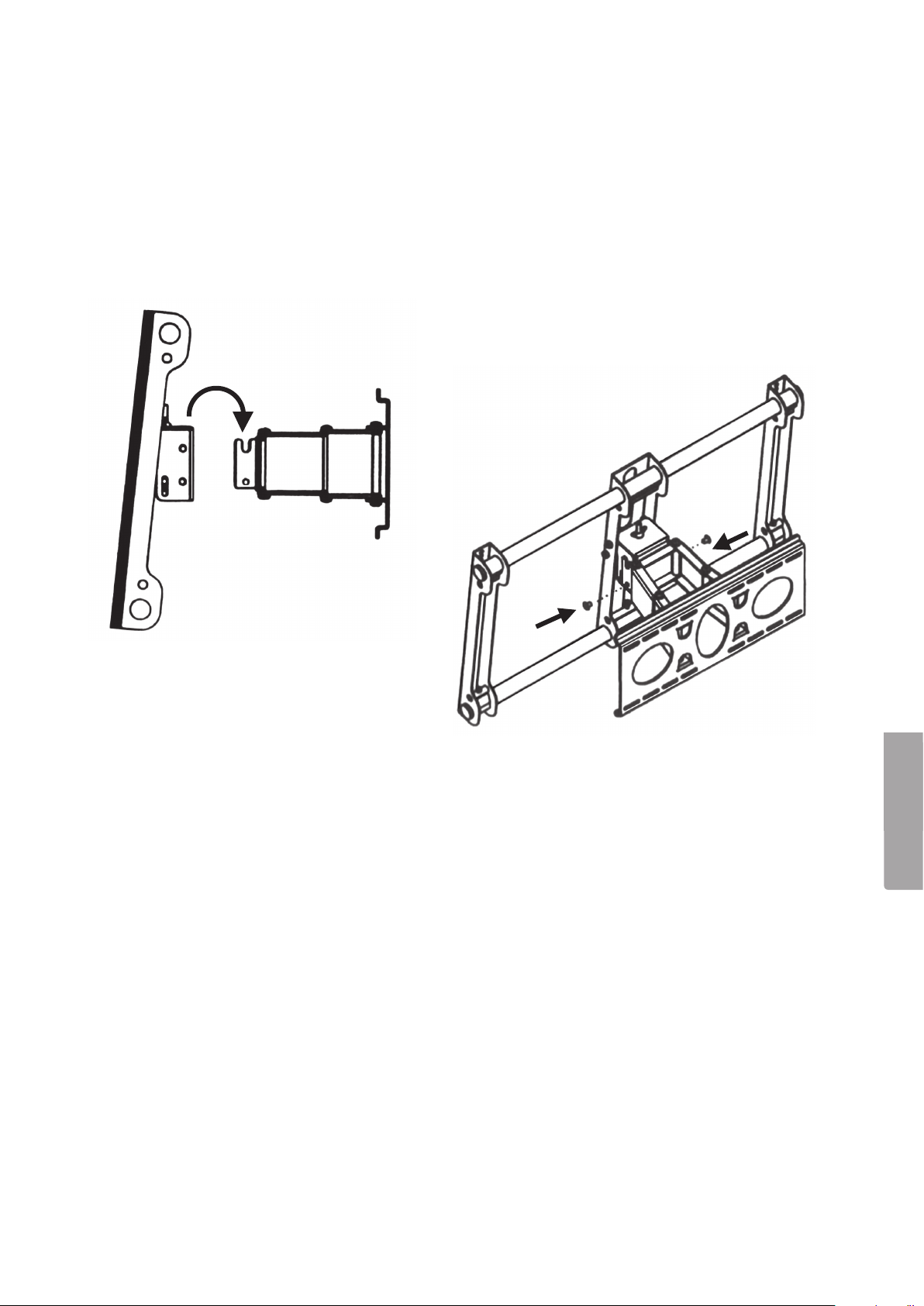

7. Aufhängen der TV-Halterung mit dem montierten
Fernsehgerät an der Wandhalterung

Achtung: DasFernsehgerätnichtloslassen,bevoreseingehaktundanderWandhalterungkorrekt

montiert ist.

Achtung: DiebeidenSchraubenunterderU-Aussparungmüssensoeingeschraubtwerden,

dass das Fernsehgerät nicht aus der U-Aussparung herausgehoben werden kann.

1.BeiderAufhängungdesFernsehgerätsanderWandhalterungzuzweitarbeiten.
Sicherstellen, dass der Splint an der Konsole in die U-Aussparung einrastet.

2.DiebeidenSchraubenunterderU-Aussparung

eindrehen, sodass das Fernsehgerät an
der Wandhalterung fixiert ist.

3.DannvorsichtigloslassenunddenstabilenundsicherenSitzvonFernsehgerätund
Wandhalterung überprüfen.

4.DenWinkeldesFernsehgerätsdurchDrehendesEinstellradsanderKonsolejustieren.ZumNeigen
nachuntengegendenUhrzeigersinn,undzumNeigennachobenimUhrzeigersinndrehen.

Hinweise zur Entsorgung

Bitte das Produkt entsprechend den lokalen Bestimmungen entsorgen.
Weitere Informationen sind von der Gemeinde oder den kommunalen Entsorgungsbetrieben erhältlich.

Technische Daten

Einstellmöglichkeiten Biszu25°seitlichundbiszu15°nachunten
Schraubanschluss am Fernseher VESA-Standard 200-800 und VESA-Standard 100-450
Abmessungen 850×510×125mm
Abmessungen der Wandplatte 700×227mm
Max. Belastung 45 kg

Deutsch

31

Sverige

Kundtjänst tel: [phone]
fax: [phone]
e-post: [email protected]

Internet www.clasohlson.se

Post Clas Ohlson AB, 793 85 INSJÖN

Norge

Kundesenter tlf.: 23 21 40 00
faks: 23 21 40 80
e-post: [email protected]

Internett www.clasohlson.no

Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

Suomi

Asiakaspalvelu puh.: 020 111 2222
sähköposti: [email protected]

Internet www.clasohlson.fi

Osoite Clas Ohlson Oy, Maistraatinportti 4 A, 00240 HELSINKI

Great Britain

Customer Service contact number: 08545 300 9799
e-mail: [email protected]

Internet www.clasohlson.com/uk

Postal 10 – 13 Market Place
Kingston Upon Thames
Surrey
KT1 1JZ

Deutsch

Kundenservice Unsere Homepage www.clasohlson.com besuchen
und auf Kundenservice klicken.
