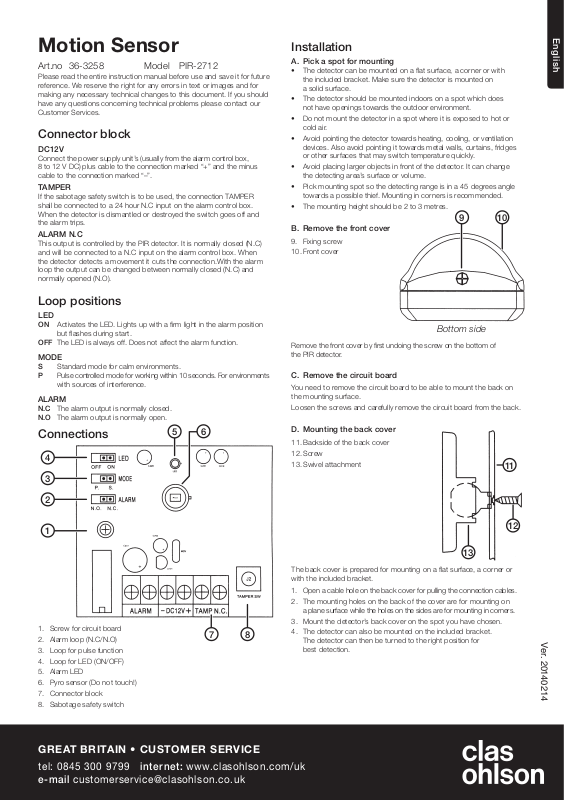

clas ohlson PIR-2712 User manual [en, de, fi, no, sv]

Motion Sensor

Art.no 36-3258 Model PIR-2712

Please read theentire instruction manual before use and save it for future
reference. We reserve theright for any errors in text or images and for
making any necessary technical changes to this document. If you should
have any questions concerning technical problems please contact our
Customer Services.

Connector block

DC12V

Connect thepower supply unit’s (usually from thealarm control box,
8 to 12 V DC) plus cable to theconnection marked “+” and theminus
cable to theconnection marked “–”.

TAMPER

If thesabotage safety switch is to be used, theconnection TAMPER
shall be connected to a24 hour N.C input on thealarm control box.
When thedetector is dismantled or destroyed theswitch goes off and
thealarm trips.

ALARM N.C

This output is controlled by thePIR detector. It is normally closed (N.C)
and will be connected to aN.C input on thealarm control box. When
thedetector detects amovement it cuts theconnection.With thealarm
loop theoutput can be changed between normally closed (N.C) and
normally opened (N.O).

Loop positions

LED

ON Activates theLED. Lights up with afirm light in thealarm position

but flashes during start.

OFF The LED is always off. Does not affect thealarm function.

MODE

S Standard mode for calm environments.
P Pulse controlled mode for working within 10 seconds. For environments

with sources of interference.

ALARM

N.C The alarm output is normally closed.
N.O The alarm output is normally open.

6

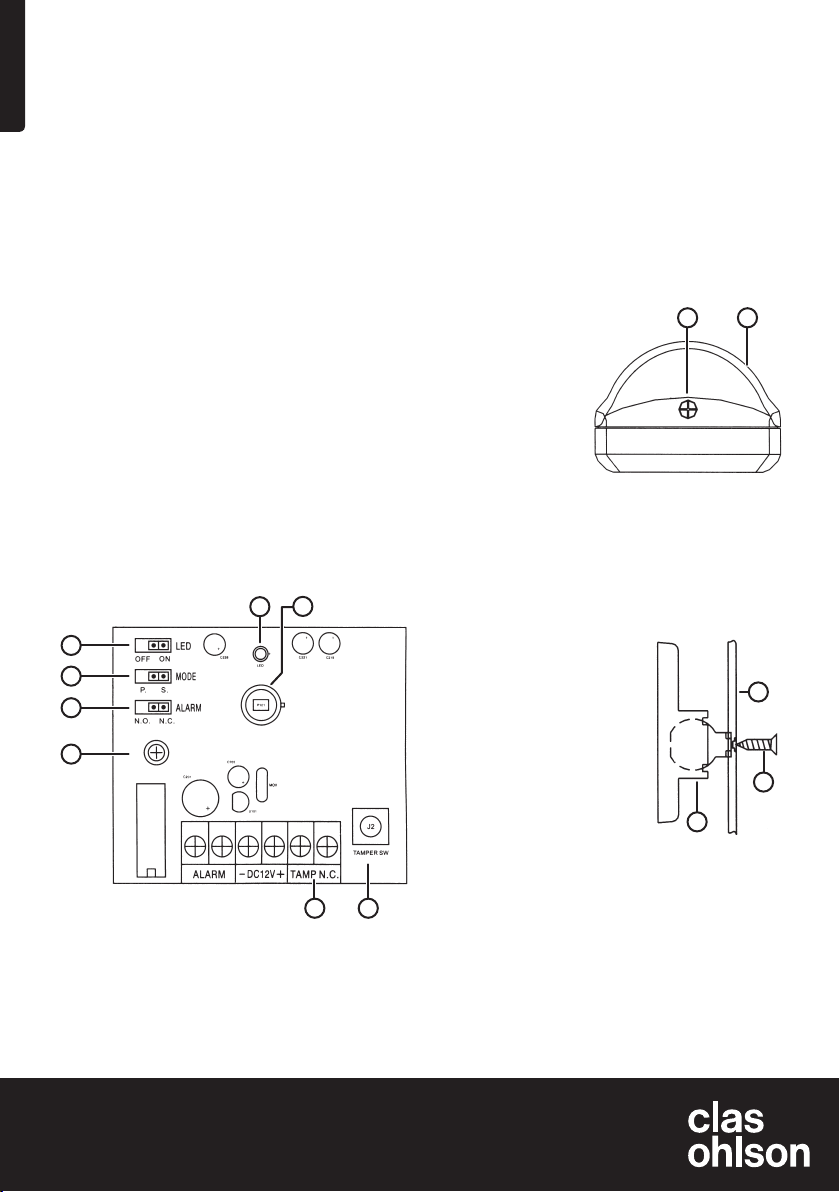

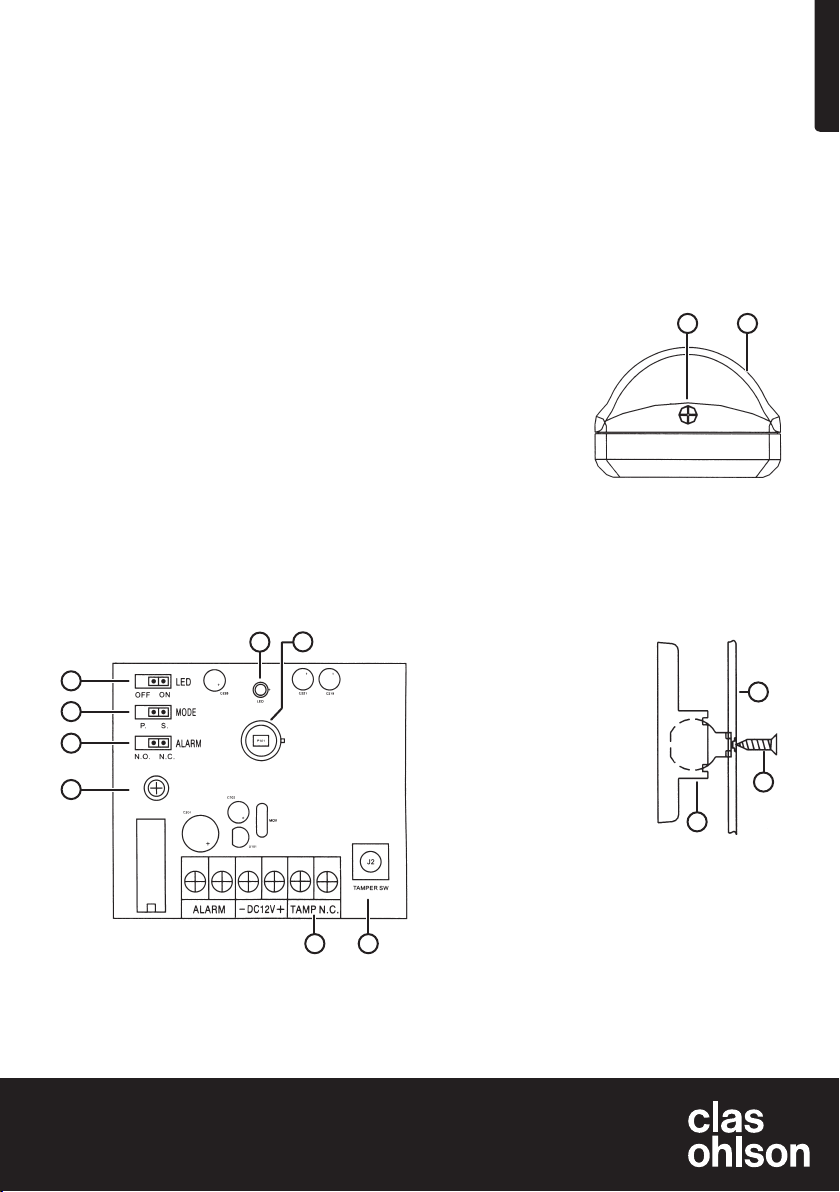

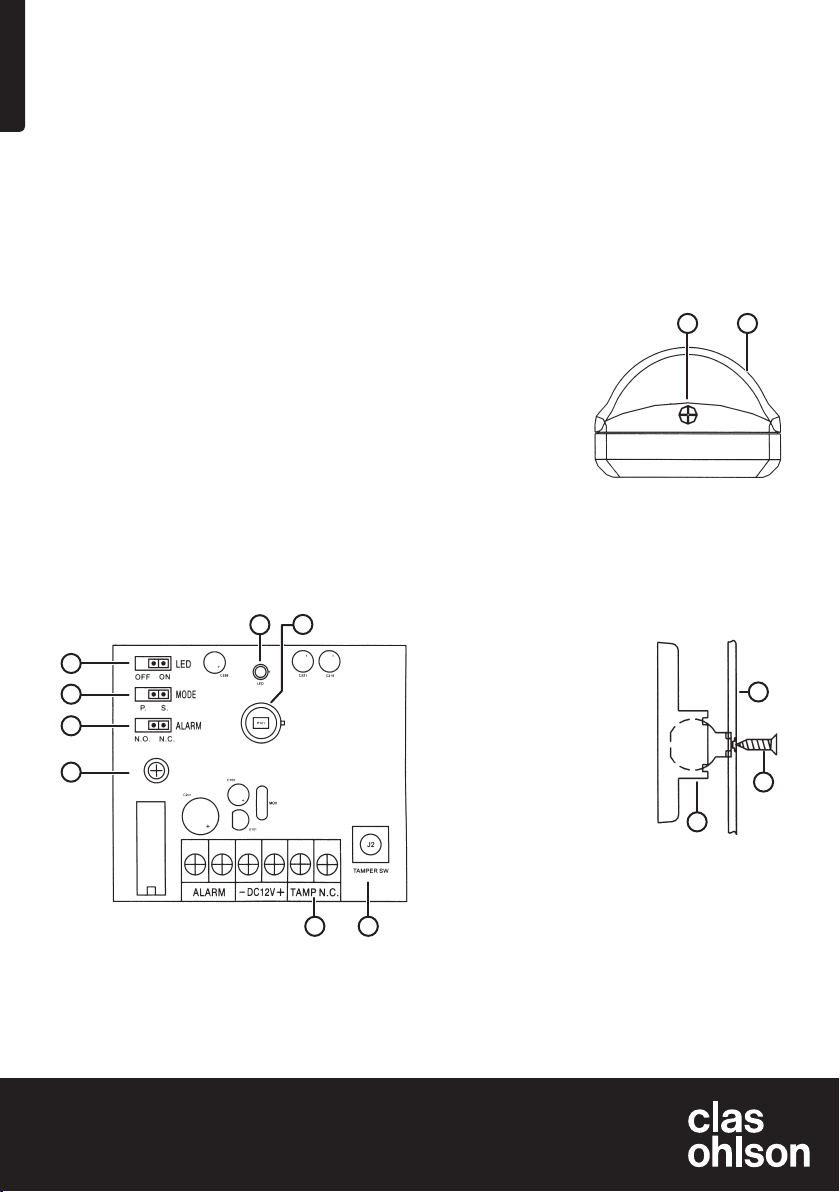

Connections

4

3

2

5

Installation

A. Pick aspot for mounting

• The detector can be mounted on aflat surface, acorner or with
theincluded bracket. Make sure thedetector is mounted on
asolid surface.

• The detector should be mounted indoors on aspot which does
not have openings towards theoutdoor environment.

• Do not mount thedetector in aspot where it is exposed to hot or
cold air.

• Avoid pointing thedetector towards heating, cooling, or ventilation
devices. Also avoid pointing it towards metal walls, curtains, fridges
or other surfaces that may switch temperature quickly.

• Avoid placing larger objects in front of thedetector. It can change
thedetecting area’s surface or volume.

• Pick mounting spot so thedetecting range is in a45 degrees angle
towards apossible thief. Mounting in corners is recommended.

• The mounting height should be 2 to 3 metres.

B. Remove thefront cover

9. Fixing screw

10. Front cover

Remove thefront cover by first undoing thescrew on thebottom of
thePIR detector.

C. Remove thecircuit board

You need to remove thecircuit board to be able to mount theback on
themounting surface.

Loosen thescrews and carefully remove thecircuit board from theback.

D. Mounting theback cover

11. Backside of the back cover

12. Screw

13. Swivel attachment

9 10

Bottom side

11

English

1

The back cover is prepared for mounting on aflat surface, acorner or
with theincluded bracket.

1. Open acable hole on theback cover for pulling theconnection cables.

2. The mounting holes on theback of thecover are for mounting on

1. Screw for circuit board

2. Alarm loop (N.C/N.O)

3. Loop for pulse function

4. Loop for LED (ON/OFF)

5. Alarm LED

6. Pyro sensor (Do not touch!)

7. Connector block

8. Sabotage safety switch

7 8

3. Mount thedetector’s back cover on thespot you have chosen.

4. The detector can also be mounted on theincluded bracket.

GREAT BRITAIN • CUSTOMER SERVICE

tel: [phone] internet: www.clasohlson.com/uk
e-mail [email protected]

13

aplane surface while theholes on thesides are for mounting in corners.

The detector can then be turned to theright position for
best detection.

12

Ver. 20140214

E. Electric installation

1. Put thecircuit board back in theback cover and lock it in place with
thescrews.

2. Connect thecables to theterminals as in theconnections diagram.

3. Put thefront cover back. Make sure thesabotage safety switch is
pushed in when thefront cover is put back.

Detection area

Detection area is 90°, max. 12 metres.

Testing thePIR detector

A test can be performed after thealarm has started (the LED flashes after start)
to test thedetector’s area of supervision.

1. Let thealarm start properly (the LED changes to firm light).

2. Enter thesupervision mode with apace of one step per second.
Walk perpendicularly and at thesame time look at thealarm diode.

3. If thealarm is in thestandard mode (MODE S) it will trip instantly when
thedetector reacts.

4. If thealarm is in pulse mode (MODE P) thedetector has to react twice
within 10 seconds.

Disposal

Follow local ordinances when disposing of this product. If you are unsure
about how to dispose of this product contact your municipality.

Specifications

Power Consumption 15 mA (at 12 V DC)
Operating Voltage 8–16 V DC (12 V DC rated voltage)
Type of reaction Passive IR with changing polarity
Start up time Normally 2 minutes (with flashing LED)
Alarm period 2–3 seconds
Alarm output N.C or N.O relay output with 10 ohms

serial connected resistor
(nominal voltage 28 V DC, 0.1 A)

Test In and out connectable alarm diode
Pulse counting Normal reaction or 2 pulses within

10 seconds
Sabotage safety switch Normally closed contact with

10 Ohms serial connected resistor
(nominal voltage 12 V DC, 50 mA)

Operating Temperature -10 to 55 °C
Relative humidity 95 % non condensation
EMC According to Ces norms
Dimensions 105×60×40 mm

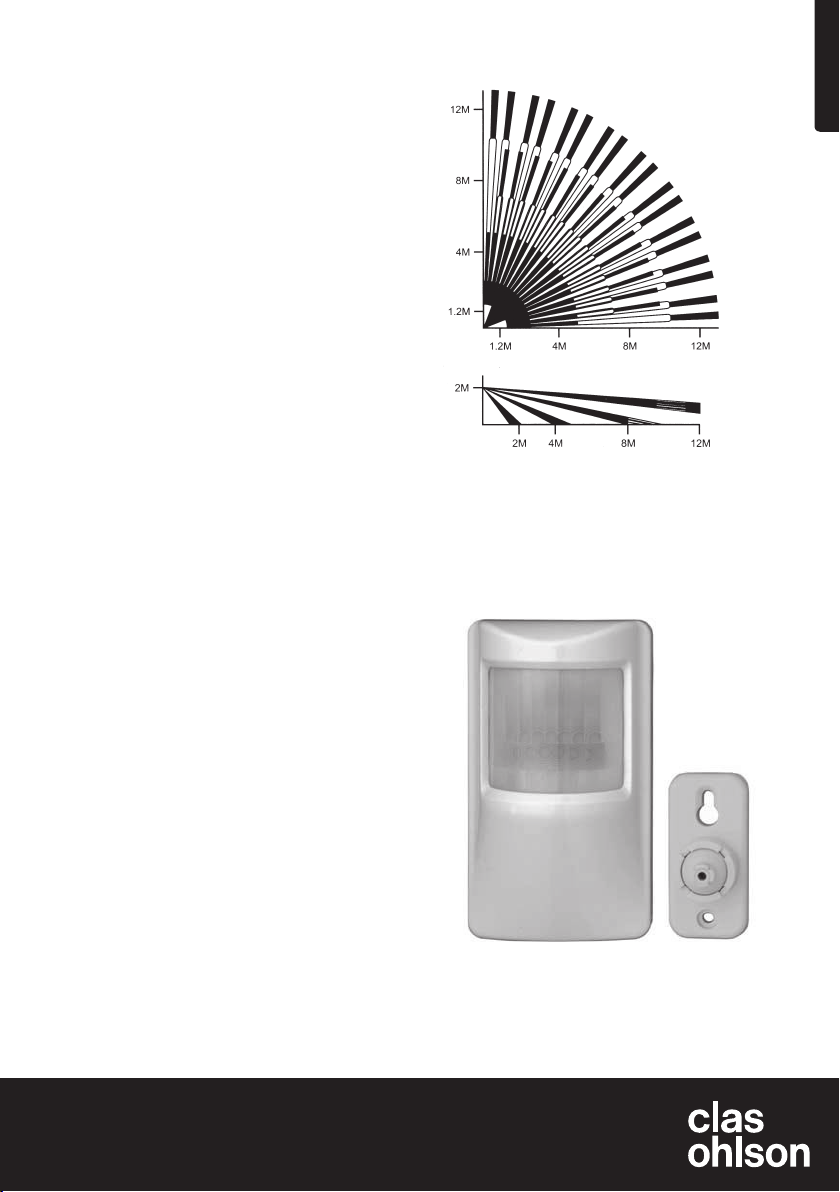

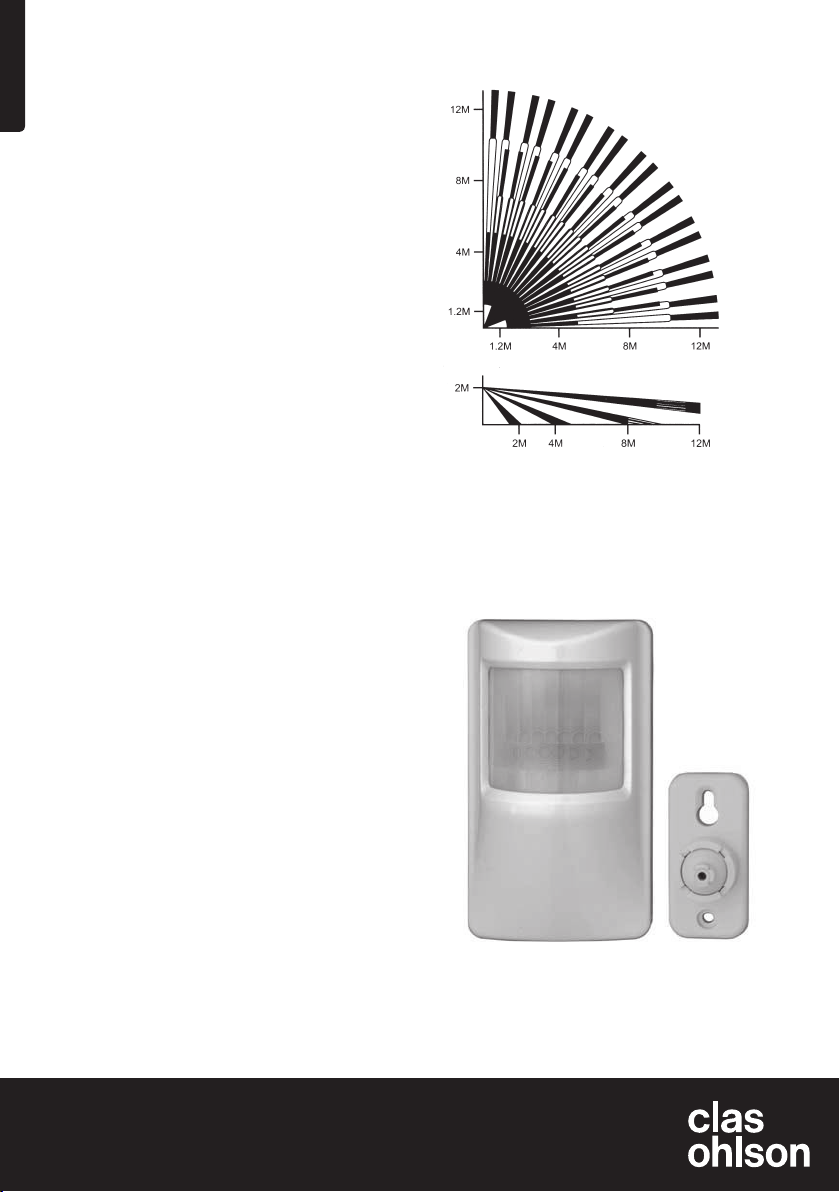

Detection area

English

View from above

View from the side

GREAT BRITAIN • CUSTOMER SERVICE

tel: [phone] internet: www.clasohlson.com/uk
e-mail [email protected]

Ver. 20140214

Svenska

Rörelsedetektor

Art.nr 36-3258 Modell PIR-2712

Läs igenom hela bruksanvisningen före användning och spara den
sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt
ändringar av tekniska data. Vid tekniska problem eller andra frågor,
kontakta vår kundtjänst.

Anslutningsplint

DC12V

Anslut spänningsmatningens (vanligen från larmcentralen, 8 till 12 V DC)
pluskabel till anslutningen märkt ”+” och minuskabeln till anslutningen märkt ”-”.

TAMPER

Om sabotageskyddsbrytaren ska användas så ska anslutningen TAMPER
kopplas till en 24-timmars N.C-ingång på larmcentralen. När detektorn
tas isär eller förstörs utlöser brytaren varav larmet löser ut.

ALARM N.C

Denna utgång styrs av IR-detektorn. Den är normalt sluten (N.C) och ska
anslutas till en N.C-ingång på larmcentralen. När detektorn detekterar en
rörelse så bryter den kontakten. Med alarmbygeln kan utgången ändras
mellan normalt sluten (N.C) och normalt öppen (N.O).

Bygellägen

LED

ON Aktiverar lysdioden. Lyser med fast sken i larmläget men blinkar

under uppstart.

OFF Lysdioden är alltid släckt. Påverkar inte larm funktionen.

MODE

S Standardläge för lunga miljöer.
P Pulsstyrt läge för bearbetning inom 10 sekunder.

För miljöer med störkällor.

ALARM

N.C Larmutgången är normalt sluten (Normally Close).
N.O Larmutgången är normalt öppen (Normally Open).

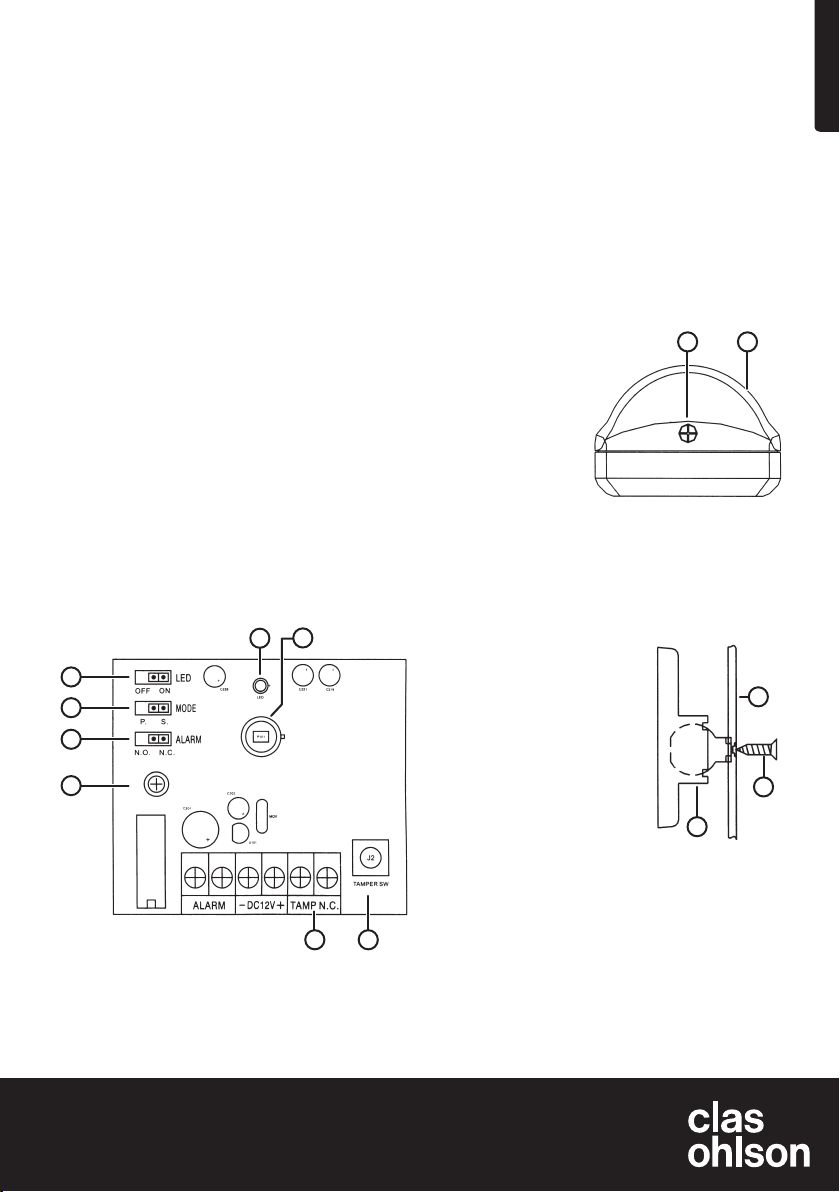

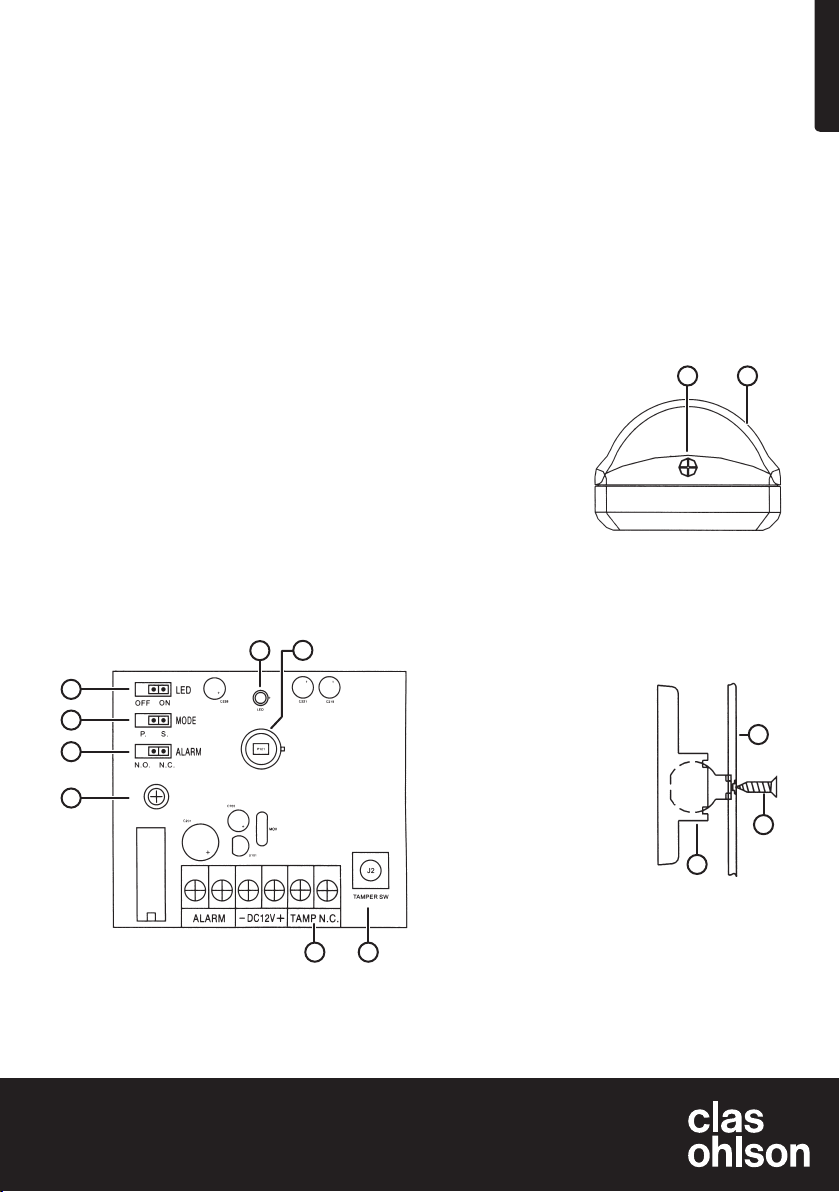

Anslutningar

4

3

2

5

Installation

A. Utse en plats för montering

• Detektorn kan monteras på en plan yta, i ett hörn eller med medföljande
fäste. Se till att detektorn monteras på ett stabilt underlag.

• Detektorn ska monteras inomhus på en plats som inte har öppningar
mot miljön utomhus.

• Montera inte detektorn på ett ställe där den kan utsättas för varmt
eller kallt luftdrag.

• Undvik att rikta detektorn mot värme-, kyl- eller ventilationsanläggningar.
Undvik även att rikta den mot metallväggar, gardiner, kylskåp eller
andra ytor som kan ändra temperatur snabbt.

• Undvik att placera större föremål framför detektor. Det kan ändra
avkänningsområdets yta eller volym.

• Välj monteringsplats så att avkänningsområdet är i 45 graders vinkel
mot en inkräktares tänkta väg. Montering i hörn rekommenderas.

• Monteringshöjden bör vara 2 till 3 meter.

B. Ta bort frontkåpan

9. Fixeringsskruv

10. Framkåpa

Lossa kåpan genom att lossa skruven på IR-detektorns undersida och
sedan avlägsna frontkåpan.

C. Ta bort kretskortet

Du måste ta bort kretskortet för att kunna montera bakstycket mot underlaget.
Lossa fixeringsskruvarna och avlägsna försiktigt kretskortet från bakstycket.

6

D. Montering av bakstycket

11. Bakstyckets baksida

12. Fixeringsskruv

13. Svängbart fäste

9 10

Botten

11

1

Bakstycket är förberett för montering på en plan yta, i ett hörn eller med
medföljande fäste.

1. Öppna ett kabelhål i bakstycket för dragning av anslutningskablage.

2. Fästhålen på bakstyckets baksida är för montering på plan yta medan
hålen på sidorna är för montering i hörn.

1. Fästskruv för kretskort

2. Alarmbygel (N.C/N.O)

3. Bygel för pulsfunktion

4. Bygel för lysdiod (ON/OFF)

5. Larmdiod

6. Pyrosensor (Rör ej!)

7. Anslutningsplint

8. Sabotageskyddsbrytare

7 8

3. Montera detektorns bakstycke på platsen som utsetts.

4. Detektorn kan även monteras på medföljande fäste. Detektorn kan då
vridas till rätt position för bästa avkänning.

SVERIGE • KUNDTJÄNST

tel. [phone] internet www.clasohlson.se
fax [phone] e-post [email protected]

12

13

Ver. 20140214

Svenska

E. Elektrisk inkoppling

1. Sätt tillbaka kretskortet i bakstycket och fixera det med fixerings­skruvarna.

2. Anslut kablarna till anslutningsplinten enligt anslutningsschemat.

3. Sätt tillbaka frontkåpan. Se till att sabotageskydds brytaren är intryckt
när frontkåpan sätts tillbaka.

Avkänningsområde

Avkänningsområdet är 90°, max. 12 meter.

Test av IR-detektorn

Ett gångtest kan utföras efter att larmet startat upp (lysdioden blinkar
under uppstart) för att testa detektorns bevaknings område.

1. Låt larmet starta ordentligt (lysdioden övergår till fast sken).

2. Gå in i bevakningsområdet med en takt av ett steg per sekund.
Gå vinkelrät och titta samtidigt på larmdioden.

3. Är alarmet i standardläget (MODE S) utlöses larmet direkt när
detektorn reagerar.

4. Är alarmet i pulsläge (MODE P) krävs det att detektorn reagerar
två gånger inom 10 sekunder.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.
Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

Strömförbrukning 15 mA (vid 12 V DC)
Drivspänning 8–16 V DC (12 V DC märkspänning)
Reaktionssätt Passiv IR med växlande polaritet
Uppstartstid Normalt 2 minuter (med blinkande lysdiod)
Larmperiod 2–3 sekunder
Larmutgång N.C eller N.O reläutgång med

10 Ohms seriekopplad resistor
(nominell spänning 28 V DC, 0,1 A)

Gångtest In- och urkopplingsbar larmdiod
Pulsräkning Normal reaktion eller 2 pulser inom

10 sekunder
Sabotageskyddsbrytare Normalt stängd kontakt med

10 Ohms seriekopplad resistor
(nominell spänning 12 V DC, 50 mA)

Användningstemperatur -10 till + 55 °C
Rel. luftfuktighet 95 % ej kondenserande
EMC Enligt Ces normer
Mått 105×60×40 mm

Avkänningsområde

Vy från ovan

Vy från sidan

SVERIGE • KUNDTJÄNST

tel. [phone] internet www.clasohlson.se
fax [phone] e-post [email protected]

Ver. 20140214

Bevegelsesdetektor

Art.nr. 36-3258 Modell PIR-2712

Les nøye igjennom hele bruksanvisningen og ta vare på den til senere
bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av
tekniske data. Ved tekniske problemer eller andre spørsmål, ta kontakt
med vårt kundesenter.

Tilkoblingsplint

DC12V

Koble til plusskabelen fra spenningskilde (vanligvis fra alarmsentral,
8 til 12 V DC) til merket ”+” og minuskabelen til punktet merket ”-”.

TAMPER

Dersom sabotasjebeskyttelsesbryteren skal brukes, må tilkoblingen
TAMPER kobles til en 24-timers N.C-inngang på alarmsentralen.
Når detektoren demonteres eller noen forsøker å ødelegge den,
utløses bryteren og alarmen starter å ule.

ALARM N.C

Denne utgangen styres av IR-detektoren. Vanligvis er den lukket (N.C)
og skal kobles til en N.C-inngang på alarm sentralen. Når detektoren
detekterer en bevegelse, så bryter den kontakten. Med alarmbøyelen kan
utgangen forandres mellom vanlig sluttet (N.C) og vanlig åpen (N.O).

Bøyleposisjon

LED

ON Aktiverer lysdioden. Lyser kontinuerlig i alarmposisjon,

men blinker ved oppstart.

OFF Lysdioden er alltid slukket. Påvirker ikke alarmfunksjonen.

MODE

S Standardmodus for rolige miljøer.
P Pulsstyrt modus for bearbeiding i løpet av 10 sekunder.

For miljøer med støy.

ALARM

N.C Alarmutgangen er vanlig koblet (Normally Close).
N.O Alarmutgangen er normalt åpen (Normally Open).

6

Tilkoblinger

4

3

2

5

Installasjon

A. Se deg ut en plass for montering

• Detektoren kan monteres på en plan flate, i et hjørne eller på
festebraketten som følger med. Påse at detektoren monteres
på et stabilt underlag.

• Detektoren skal monteres innendørs på et sted som ikke har åpninger
mot miljøet utendørs.

• Monter ikke detektoren på et sted der den kan utsettes for varmt eller
kaldt luftdrag.

• Unngå å rette detektoren mot varme-, kulde- eller ventilasjonsutrustninger.
Unngå også å rette den mot metallvegger, gardiner, kjøleskap eller
andre flater som raskt kan forandre temperatur.

• Unngå å plassere større gjenstander foran detektoren. Det kan forandre
bruksområdets overflate eller volum.

• Velg en plass for detektoren slik at følsomhetsområdet er i 45° vinkel
mot en inntrengers tenkte vei. Det anbefales montering i et hjørne.

• Monteringshøyden bør være 2 til 3 meter.

B. Ta bort frontdekselet

9. Festeskruer

10. Frontdeksel

Løsne dekselet ved å skru ut skruene på IR-detektorens underside for
deretter å løsne på dekselet.

C. Fjern kretskortet

Kretskortet må tas ut for å kunne montere bakstykket på underlaget.
Løsne på festeskruene og ta kretskortet forsiktig bort fra bakstykket.

D. Montering av bakstykket

11. Bakstykkets bakside

12. Festeskruer

13. Dreibar festebrakett

9 10

Underside

11

Norsk

1

Bakstykket er klargjort til montering på en plan flate, i et hjørne eller på
festebraketten som følger med.

1. Åpne et kabelhull i bakstykket for å dra tilkoblingskabelen gjennom.

2. Festehullene på bakstykkets bakside er for montering på en plan

1. Festeskrue for kretskort

2. Alarmbøyle (N.C/N.O)

3. Bøyle for pulsfunksjon

4. Bøyle for lysdiode (ON/OFF)

5. Alarmdiode

6. Pyrosensor (Må ikke røres!)

7. Tilkoblingsplint

8. Bryter for sabotasjebeskyttelse

7 8

3. Monter detektorens bakstykke på stedet som du plukket ut.

4. Detektoren kan også monteres på den medfølgende festebraketten.

NORGE • KUNDESENTER

tel. [phone] internett www.clasohlson.no
fax [phone] e-post [email protected]

13

overflate mens hullene på sidene er for montering i hjørner.

Detektoren kan da vris til ønsket posisjon.

12

Ver. 20140214

E. Elektrisk tilkobling

1. Sett kretskortet tilbake i bakstykket og fest det med skruene.

2. Koble kablene til tilkoblingsplinten i henhold til koblingsskjema.

3. Sett på frontdekselet igjen. Påse at bryteren for sabotasjebeskyttelse
er trykket inn når frontdekselet settes på plass igjen.

Detekteringsområde

Detekteringsområdet er 90°, maks. 12 meter.

Testing av IR-detektoren

En spasertest kan utføres etter at alarmen er startet (lysdioden blinker
ved oppstart) for å teste detektorens detekteringsområde.

1. La alarmen starte ordentlig (lysdioden går over fra blinking til
å lyse kontinuerlig).

2. Gå inn i det overvåkede området i sakte fart (ca. ett trinn per sekund).
Gå vinkelrett inn i området og se samtidig på alarmdioden.

3. Hvis alarmen er i standardmodus (MODE S), vil alarmen utløses
umiddelbart når detektoren reagerer.

4. Dersom alarmen er i pulsmodus (MODE P), kreves det at detektoren
reagerer to ganger innenfor 10 sekunder.

Avfallshåndtering

Når du skal kvitte deg med produktet, skal dette skje i henhold til
lokale forskrifter. Er du usikker på hvordan du går fram, ta kontakt
med lokale myndigheter.

Spesifikasjoner

Strømforbruk 15 mA (ved 12 V DC)
Spenning 8–16 V DC (12 V DC merkespenning)
Reaksjonsmåte Passiv IR med skiftende polaritet
Oppstartingstid Vanligvis 2 minutter (med blinkende lysdiode)
Alarmperiode 2–3 sekunder
Alarmutgang N.C eller N.O reléutgang med

10 Ohms seriekoblet resistor
(nominell spenning 28 V DC, 0,1 A)

Gangtest Inn- og utkoblingsbar alarmdiode
Pulstelling Vanlig reaksjon eller 2 pulser innenfor 10 sekunder

Bryter for
sabotasjebeskyttelse Normalt stengt kontakt med

10 Ohms seriekoblet resistor

(nominell spenning 12 V DC, 50 mA)
Brukstemperatur -10 til + 55 °C
Rel. luftfuktighet 95 % ikke kondenserende
EMC I henhold til Ces normer
Mål 105 x 60 x 40 mm

Detekteringsområde

Ovenfra

Fra siden

Norsk

NORGE • KUNDESENTER

tel. [phone] internett www.clasohlson.no
fax [phone] e-post [email protected]

Ver. 20140214

Suomi

Liiketunnistin

Tuotenro 36-3258 Malli PIR-2712

Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ne tulevaa tarvetta
varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa
mahdollisista teksti- tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia,
ota yhteys myymälään tai asiakaspalveluun.

Liitäntärima

DC12V

Liitä jännitteen (tavallisesti hälytyskeskuksesta, 8–12 V DC) pluskaapeli
”+”-merkittyyn liitäntään ja miinuskaapeli ”-”-merkittyyn liitäntään.

TAMPER

Jos käytät ilkivaltasuojan katkaisijaa, liitä TAMPER-liitäntä hälytyskeskuksen
24 tunnin N.C-sisäänmenoliitäntään. Jos tunnistin irrotetaan tai tuhotaan,
katkaisija vapautuu ja alkaa hälyttää.

ALARM N.C

Tätä liitäntää ohjataan infrapunatunnistimella. Se on normaalisti suljettu (N.C)
ja liitetään hälytyskeskuksen N.C-liitäntään. Kun tunnistin huomaa liikettä,
se katkaisee yhteyden. Hälytysvalitsimella voit muuttaa ulostuloliitännän
normaalisti suljetuksi (N.C) ja normaalisti avoimeksi (N.O).

Kahvan asennot

LED

ON Merkkivalo palaa. Palaa vilkkumatta hälytysti lassa ja vilkkuu

käynnistyksen aikana.

OFF Merkkivalo ei pala. Ei vaikuta hälytystoimintoon.

MODE

S Normaalitila rauhalliseen ympäristöön.
P Pulssiohjattu tila reagointiin 10 sekunnin sisällä. Ympäristöön,

jossa on häiriönlähteitä.

ALARM

N.C Hälytysliitäntä on normaalisti kiinni (Normally Close).
N.O Hälytysliitäntä on normaalisti avoin (Normally Open).

Liitännät

4

3

2

5

Asennus

A. Valitse asennuskohta

• Tunnistin voidaan asentaa tasaiselle pinnalle, kulmaan tai pakkauksen
kiinnikkeen avulla. Varmista, että tunnistin asennetaan tasaiselle alustalle.

• Laite tulee asentaa sisätiloihin sellaiseen paikkaan, josta ei ole aukkoja
ulkotiloihin.

• Älä asenna tunnistinta paikkaan, missä se voi altistua lämpimälle tai
kylmälle ilmanvedolle.

• Älä suuntaa tunnistinta lämmitys-, jäähdytys- tai ilmastointilaitteita kohti.
Älä suuntaa laitetta myöskään metalliseiniä, verhoja, jääkaappia tai
muita sellaisia pintoja kohti, joiden lämpötila voi nopeasti muuttua.

• Älä aseta tunnistimen eteen suuria esineitä. Ne voivat vaikuttaa
tunnistusalueen alaan tai tilavuuteen.

• Valitse asennuspaikka siten, että tunnistusalue on 45 asteen kulmassa
tunkeilijan ajateltua reittiä kohti.
On suositeltavaa asentaa laite kulmaan.

• Asenna tunnistin 2–3 metrin korkeudelle.

B. Poista etukansi

9. Kiinnitysruuvi

10. Etukansi

Irrota kansi irrottamalla ruuvit infrapunatunnistimen alapuolelta ja poista
sitten etukansi.

C. Poista piirikortti

Piirikortti on poistettava, jotta pystyisit asentamaan takakappaleen
pintaa vasten.

6

Irrota kiinnitysruuvit ja poista piirikortti varovasti takakappaleesta.

D. Takakappaleen asennus

11. Takakappaleen takaosa

12. Kiinnitysruuvi

13. Käännettävä kiinnike

9 10

Takakappale

11

1

1. Piirikortin kiinnitysruuvi

2. Hälytyksen valitsin (N.C/N.O)

3. Pulssitoiminnon valitsin

4. Merkkivalon valitsin (ON/OFF)

5. Hälytysvalo

6. Pyrosensori (Älä koske!)

7. Liitäntärima

8. Ilkivaltasuojan katkaisija

SUOMI •

ASIAKASPALVELU

7 8

puh. 020 111 2222 kotisivu www.clasohlson.fi
sähköposti [email protected]

12

13

Takakappale on tarkoitettu asennettavaksi tasaiselle pinnalle, kulmaan tai
pakkauksen kiinnikkeen avulla.

1. Avaa takakappaleeseen reikä johdolle liitäntäkaapelin vetämistä varten.

2. Takakappaleen takaosassa olevat kiinnitysreiät on tarkoitettu tasaiselle
pinnalle asentamiseen ja sivuissa olevat reiät on tarkoitettu kulmaan
asentamiseen.

3. Asenna tunnistimen takakappale valittuun paikkaan.

4. Tunnistin voidaan myös asentaa pakkauksen kiinnikkeeseen. Tällöin
tunnistin voidaan kääntää oikeaan asentoon tunnistusta varten.

Ver. 20140214

Suomi

E. Sähkön kytkentä

1. Aseta piirikortti takaisin takakappaleeseen ja kiinnitä se kiinnitysruuveilla.

2. Liitä johdot liitäntärimaan liitäntäkaavion mukaisesti.

3. Aseta etukansi takaisin. Varmista, että ilkivaltasuojan katkaisija on
painettu pohjaan, kun asetat etukannen paikoilleen.

Tunnistusalue

Tunnistusalue on 90°, maksimissaan 12 metriä.

Infrapunatunnistimen testaaminen

Voit tehdä kävelytestin, kun hälytin on käynnistetty (merkkivalo vilkkuu
käynnistyksen ajan) testataksesi tunnistimen vartiointialueen.

1. Anna hälytyksen ensin käynnistyä kunnolla (merkkivalo alkaa
palaa vilkkumatta).

2. Kävele vartiointialueelle astumalla askeleen sekunnissa. Kävele
kohtisuoraan ja katso samaan aikaan hälytyksen merkkivaloa.

3. Jos hälytin on normaalitilassa (MODE S), laukeaa hälytys heti
tunnistimen reagoidessa.

4. Jos hälytin on pulssiohjatussa tilassa (MODE P), täytyy tunnistimen
reagoida kaksi kertaa 10 sekunnin sisällä.

Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä.
Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.

Tekniset tiedot

Virrankulutus 15 mA (12 V DC)
Käyttöjännite 8–16 V DC (12 V DC nimellisjännite)
Reaktiotapa Passiivinen infrapuna, jossa vaihtuva polariteetti
Käynnistysaika Normaalisti 2 minuuttia (vilkkuva merkkivalo)
Hälytys 2–3 sekuntia
Hälytysulostulo N.C tai N.O releulostulo, jossa

10 Ohmin sarjakytketty vastus
(nimellisjännite 28 V DC, 0,1 A)

Kävelytesti Päälle ja pois kytkettävä hälytysvalo
Pulssin laskeminen Normaali reaktio tai 2 pulssia

10 sekunnin sisällä
Ilkivaltasuojan katkaisija Normaalisti suljettu liitäntä, jossa

10 Ohmin sarjakytketty vastus
(nimellisjännite 12 V DC, 50 mA)

Käyttölämpötila -10… + 55 °C
Suhteellinen ilmankosteus 95 % ei kondensoiva
EMC Ces-normien mukainen
Mitat 105×60×40 mm

Tunnistusalue

Näkymä ylhäältä

Näkymä sivusuunnasta

SUOMI •

ASIAKASPALVELU

puh. 020 111 2222 kotisivu www.clasohlson.fi
sähköposti [email protected]

Ver. 20140214

Bewegungsmelder

Art.Nr. 36-3258 Modell PIR-2712

Vor Inbetriebnahme diekomplette Bedienungsanleitung durchlesen und
aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns
vor. Bei technischen Problemen oder anderen Fragen freut sich unser
Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Anschlussklemme

DC12V

Das Pluskabel derSpannungsversorgung (in derRegel von derAlarmzentrale,
8 bis 12 V DC) anden mit „+“ gekennzeichneten Anschluss und
dasMinus kabel anden mit „-“ gekennzeichneten Anschluss anschließen.

TAMPER

Soll ein Sabotageschutzschalter verwendet werden, muss derAnschluss
TAMPER aneinen 24-Stunden-NC-Eingang bei derAlarmzentrale ange­schlossen werden. Wird derBewegungsmelder auseinandergebaut oder
zerstört, löst derSchalter aus und daraufhin derAlarm.

ALARM NC

Dieser Ausgang wird vom Infrarot-Bewegungsmelder gesteuert. Er ist
normal geschlossen (NC) und muss aneinen NC-Eingang bei derAlarm­zentrale angeschlossen werden. Erfasst derBewegungsmelder eine
Bewegung, wird derKontakt aktiviert. Mit derAlarmbrücke kann derAusgang
von normal geschlossen (NC) auf normal geöffnet (NO) geändert werden.

Brückenpositionen

LED

ON Aktiviert dieLED. Die LED leuchtet dauerhaft in Alarmmodus,

blinkt jedoch in derStartphase.
OFF Die LED leuchtet überhaupt nicht. Hat keinen Einfluss auf
dieAlarmfunktion.

MODE

S Standardmodus für ruhige Umgebungen.
P Impulsgesteuerter Modus zur Bearbeitung innerhalb von

10 Sekunden. Für Umgebungen mit Störquellen.

ALARM

N.C Der Alarmausgang ist normal geschlossen (Normally Close).
N.O Der Alarmausgang ist normal geöffnet (Normally Open).

Anschlüsse

4

3

2

6

5

Installation

A. Auswahl eines Installationsorts

• Der Bewegungsmelder kann auf einer ebenen Fläche, in einer Ecke
oder mit dem mitgelieferten Halter montiert werden. Der Bewegungs­melder muss auf einem stabilen Untergrund montiert werden.

• Der Bewegungsmelder muss in Innenräumen aneiner Stelle montiert
werden, dienicht über Öffnungen zum Außenbereich verfügt.

• Den Bewegungsmelder nicht aneiner Stelle montieren, wo er kaltem
oder warmem Luftzug ausgesetzt sein kann.

• Den Bewegungsmelder möglichst nicht auf Heizungs-, Kühl- oder
Belüftungsanlagen richten. Den Bewegungsmelder möglichst auch
nicht auf Metallwände, Gardinen, Kühlschränke oder andere Flächen
richten, dieihre Temperatur schnell verändern können.

• Größere Gegenstände sollten nicht vor dem Bewegungsmelder auf ge­stellt werden. Hierdurch können sich dieFläche oder dasVolumen des
Erfassungsbereichs ändern.

• Den Einbauort so wählen, dass sich derErfassungsbereich in einem
Winkel von 45 Grad zum gedachten Weg eines Eindringlings befindet.
Der Einbau in einer Ecke ist empfehlenswert.

• Die Einbauhöhe sollte 2 bis 3 Meter betragen.

B. Entfernung dervorderen Abdeckung

9. Befestigungsschraube

10. Vordere Abdeckung

Die Abdeckung durch Lösen derSchraube ander Unterseite des Infrarot­Bewegungsmelders lösen und anschließend dievordere Abdeckung entfernen.

C. Platine entfernen

Zur Montage derhinteren Abdeckung auf den Untergrund muss diePlatine
entfernt werden.

Die Befestigungsschrauben lösen und diePlatine vorsichtig von derhinteren
Abdeckung abnehmen.

D. Montage derhinteren Abdeckung

11. Rückseite des Hinterteils

12. Befestigungsschraube

13. Schwenkbarer Halter

9 10

Boden

11

Deutsch

1

Die hintere Abdeckung ist zur Montage auf einer ebenen Fläche, in einer
Ecke oder mit dem mitgelieferten Halter vorbereitet.

1. Zum Verlegen derAnschlussverkabelung eine Kabelöffnung in der

1. Befestigungsschraube für diePlatine

2. Alarmbrücke (NC/NO)

3. Brücke für dieImpulsfunktion

4. Brücke für dieLeuchtdiode (ON/OFF)

5. Alarmdiode

6. Pyrosensor (nicht berühren)

7. Anschlussklemme

8. Sabotageschutzschalter

DEUTSCHLAND •

KUNDENSERVICE

7 8

hinteren Abdeckung öffnen.

2. Die Bohrungen auf derRückseite derhinteren Abdeckung dienen
derMontage auf einer ebenen Fläche, während dieBohrungen
anden Seiten zur Montage in einer Ecke gedacht sind.

3. Die hintere Abdeckung des Bewegungsmelders am ausgewählten
Installationsort anbringen.

4. Der Bewegungsmelder kann auch mit dem mitgelieferten Halter
montiert werden. Für eine optimale Erfassung kann derBewegungs­melder anschließend in dierichtige Position gedreht werden.

Unsere Homepage www.clasohlson.de besuchen und
auf Kundenservice klicken.

12

13

Ver. 20140214

E. Elektrischer Anschluss

1. Die Platine wieder in diehintere Abdeckung einsetzen und mit den
Befestigungsschrauben fixieren.

2. Die Kabel laut Anschlussplan andie Anschlussklemme anschließen.

3. Die vordere Abdeckung wieder anbringen. Der Sabotageschutzschal­ter muss beim Wiederaufsetzen dervorderen Abdeckung betätigt
sein.

Erfassungsbereich

Der Erfassungsbereich umfasst 90°, max. 12 Meter.

Test des Infrarot-Bewegungsmelders

Nach Starten des Alarms kann ein Gehtest ausgeführt werden (die LED
blinkt in derStartphase), um den Überwachungsbereich zu testen.

1. Den Alarm ordnungsgemäß starten lassen (die LED geht zu
permanentem Leuchten über).

2. Den Überwachungsbereich mit einer Geschwindigkeit von einem
Schritt pro Sekunde betreten. Im rechten Winkel gehen und gleich­zeitig dieAlarm-LED beobachten.

3. Im Standardmodus (MODE S) wird derAlarm direkt ausgelöst, wenn
derBewegungsmelder reagiert.

4. Ist derAlarm in Impulsmodus (MODE P), muss derBewegungsmelder
zweimal innerhalb von 10 Sekunden reagieren.

Hinweise zur Entsorgung

Bitte dasProdukt entsprechend den lokalen Bestimmungen entsorgen.
WeitereInformationen sind von derGemeinde oder den kommunalen
Entsorgungsbetrieben erhältlich.

Technische Daten

Stromverbrauch 15 mA (bei 12 V DC)
Betriebsspannung 8–16 V DC (12 V DC Nennspannung)
Reaktionsweise Passiv-Infrarot mit wechselnder Polarität
Startzeit Normal 2 Minuten (mit blinkender LED)
Alarmzeitraum 2–3 Sekunden
Alarmausgang NC oder NO-Relaisausgang mit in Reihe

geschaltetem 10-Ohm-Widerstand
(Nennspannung 28 V DC, 0,1 A)

Gehtest Ein- und ausschaltbare Alarmdiode
Impulszählung Normale Reaktion oder 2 Impulse innerhalb

von 10 Sekunden
Sabotageschutzschalter Ruhekontakt (Brake/NC) mit in Reihe

geschaltetem 10 Ω-Widerstand
(Nennspannung 12 V DC, 50 mA)

Umgebungstemperatur -10 bis + 55 °C
Rel. Luftfeuchtigkeit 95 %, nicht kondensierend
EMV Laut CE-Normen
Abmessungen 105×60×40 mm

Erfassungsbereich

Ansicht von oben

Ansicht von derSeite

Deutsch

DEUTSCHLAND •

KUNDENSERVICE

Unsere Homepage www.clasohlson.de besuchen und
auf Kundenservice klicken.

Ver. 20140214
