Page 1

7″ TFT Portable DVD Player

Portabel DVD med 7″ TFT-skärm Portabel DVD-spiller med 7” TFT-skjerm Kannettava dvd-soitin, jossa 7”:n TFT-näyttö

EnglishSvenskaNorskSuomi

Art.no Model

18-8176 PDV-196-UK 38-3952 PDV-196

Ver. 201007

Page 2

7″ TFT Portable DVD Player

Art.no 18-8176 Model PDV-196-UK

English

38-3952 PDV-196

Please read the entire instruction manual before using the product and save it for future reference. We reserve the right for any errors in text or images and any necessary changes made to technical data. If you have any questions regarding technical problems please contact Customer Services.

1. Safety

• This product should only be repaired by qualiﬁed service technicians.

• The product should not be taken apart or modiﬁed.

• The product is designed for indoor use only.

• Never expose the device to high temperatures, blows, dampness or moisture.

• Do not place the product where there is a risk of it falling into water or other liquid. Do not place any objects which contain liquid on the product, e.g. ﬂower vases or ﬁzzy drinks.

• Do not place the device in damp, dusty environments or where there are heavy vibrations.

• Shut off the standby function and pull out the plug at night, or if you plan to be away for an extended period.

• Never expose the battery to high temperatures.

• Prolonged exposure to high volume from the headphones can cause hearing damage.

• Place the device on a ﬂat surface during use.

• Only use the supplied car charger.

CLASS 1 LASER PRODUCT Warning! Do not open the casing. Invisible laser beams can cause eye damage.

Do not look directly into the laser beam or look directly at it using an optical instrument.

2. Package contents

• DVD player with TFT screen

• Remote control

• Car adaptor

• Charger

• Headphones

• Adaptor cable (3x RCA till 3.5 mm stereo)

Page 3

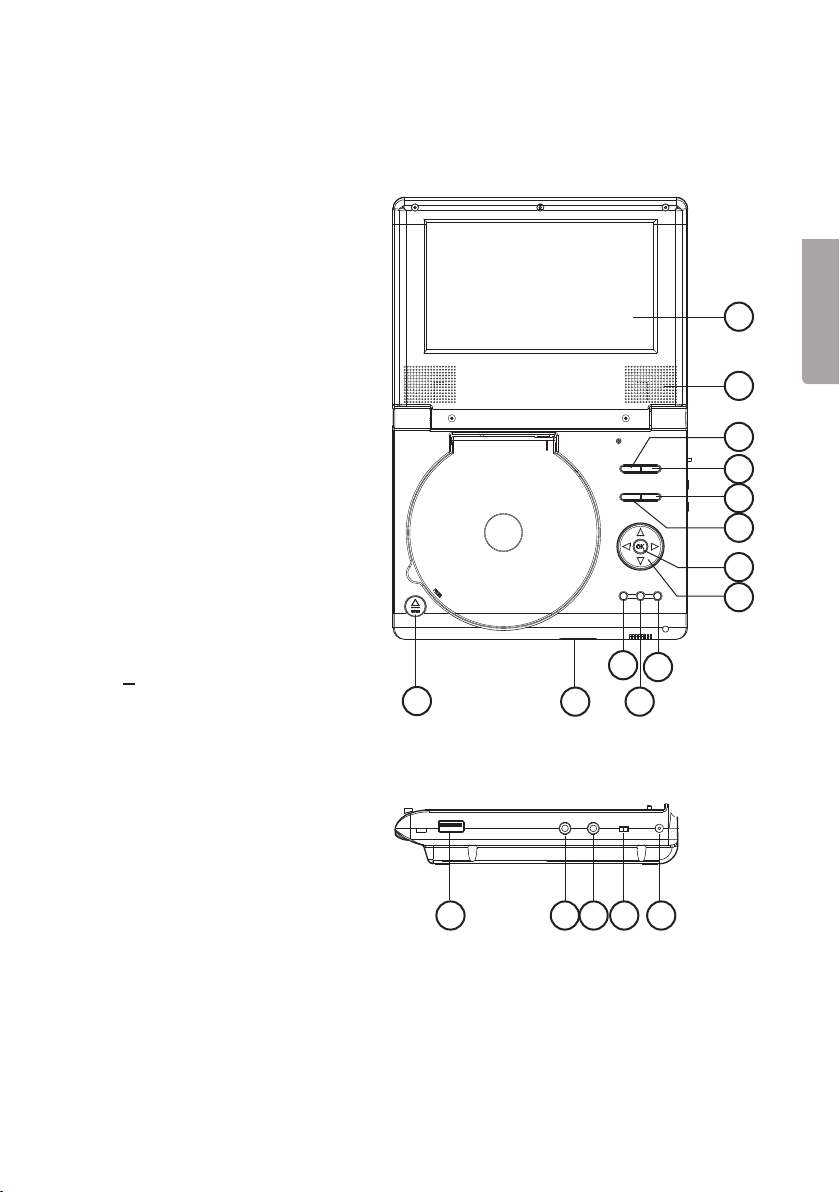

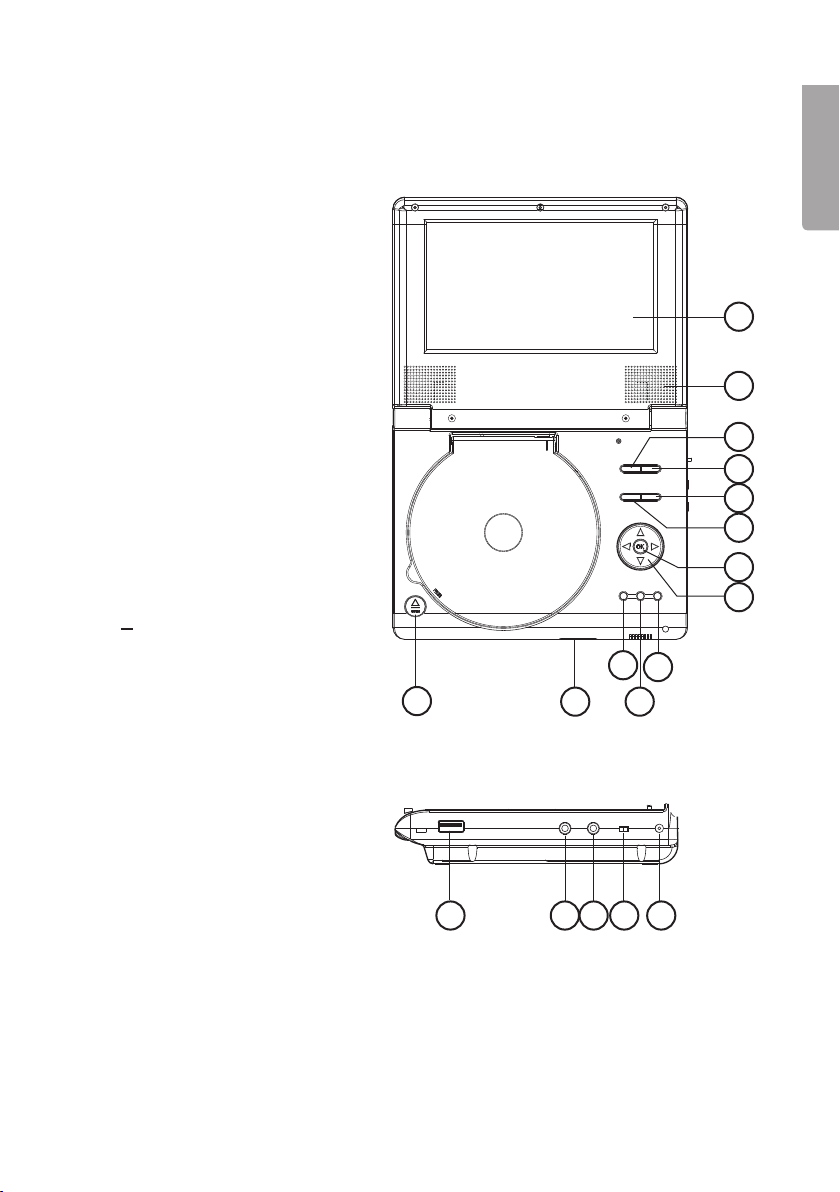

3. Buttons and functions

DVD player

1. TFT screen

2. Speakers

3. [MENU] – Displays disc menu

4. SOURCE – Selects audio/video source: DISC (DVD,CD,etc.) – CARD (memory card) – USB (USB device)

5. [VOL +] – Increases volume

6. [VOL –] – Decreases volume

7. [OK] – Conﬁrm

8. [◄▲►▼] – Direction buttons

9. [SETUP] – Opens main menu

10. [ ■ ] – Stops playback

11. [►II ] – Starts or pauses playback

12. [▲] – Opens/closes disc tray

13. [CARD] – Memory card slot

14. USB port

15. Stereo headphone connection (Ø 3,5 mm)

16. AV OUT – AV output

17. [POWER ON/OFF] – Power switch

18. DC In – AC/DC adaptor connection

14 15 16 17 18

English

4 5 6

7 8

Page 4

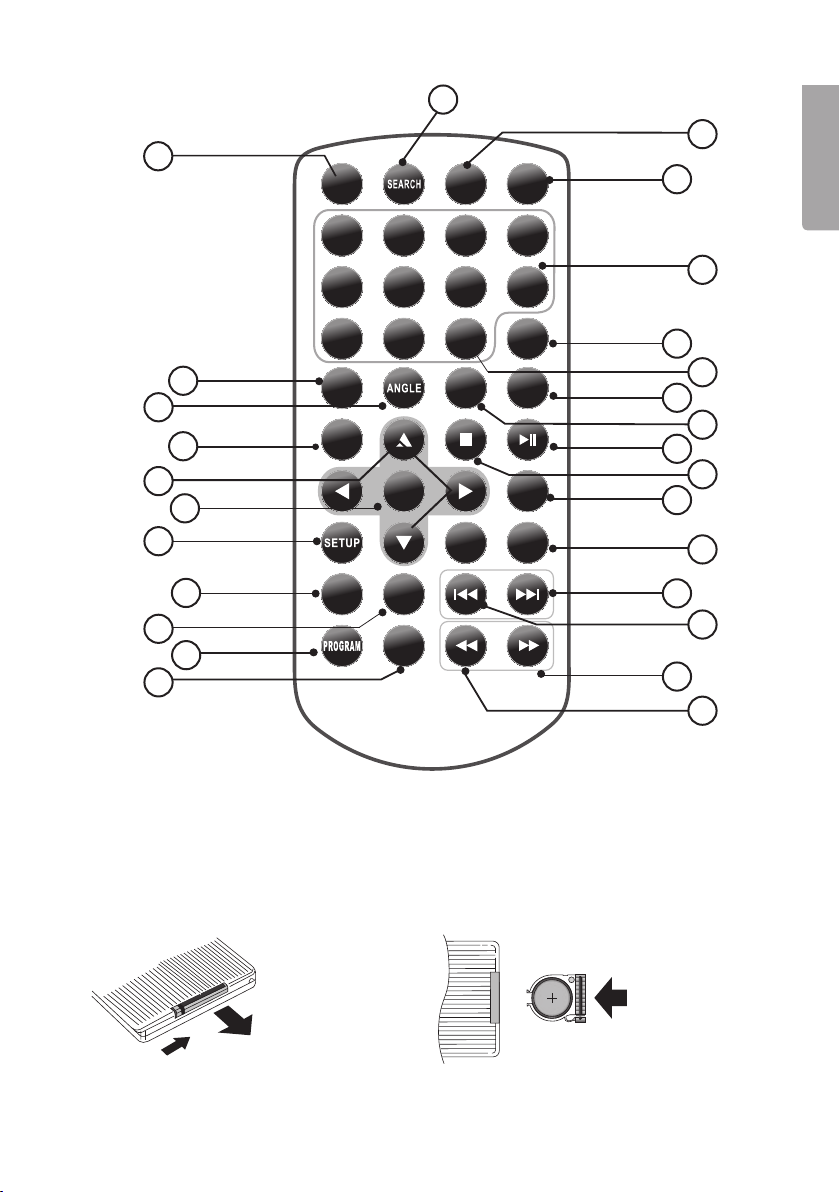

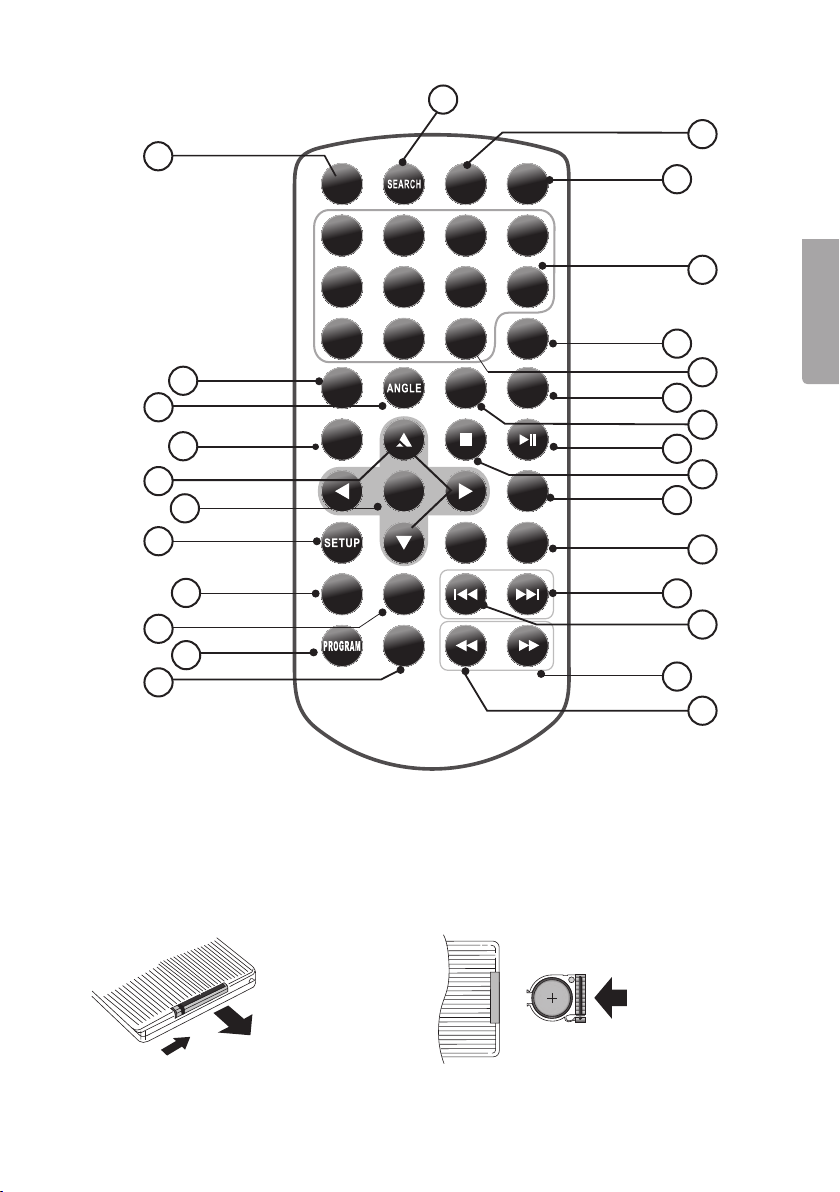

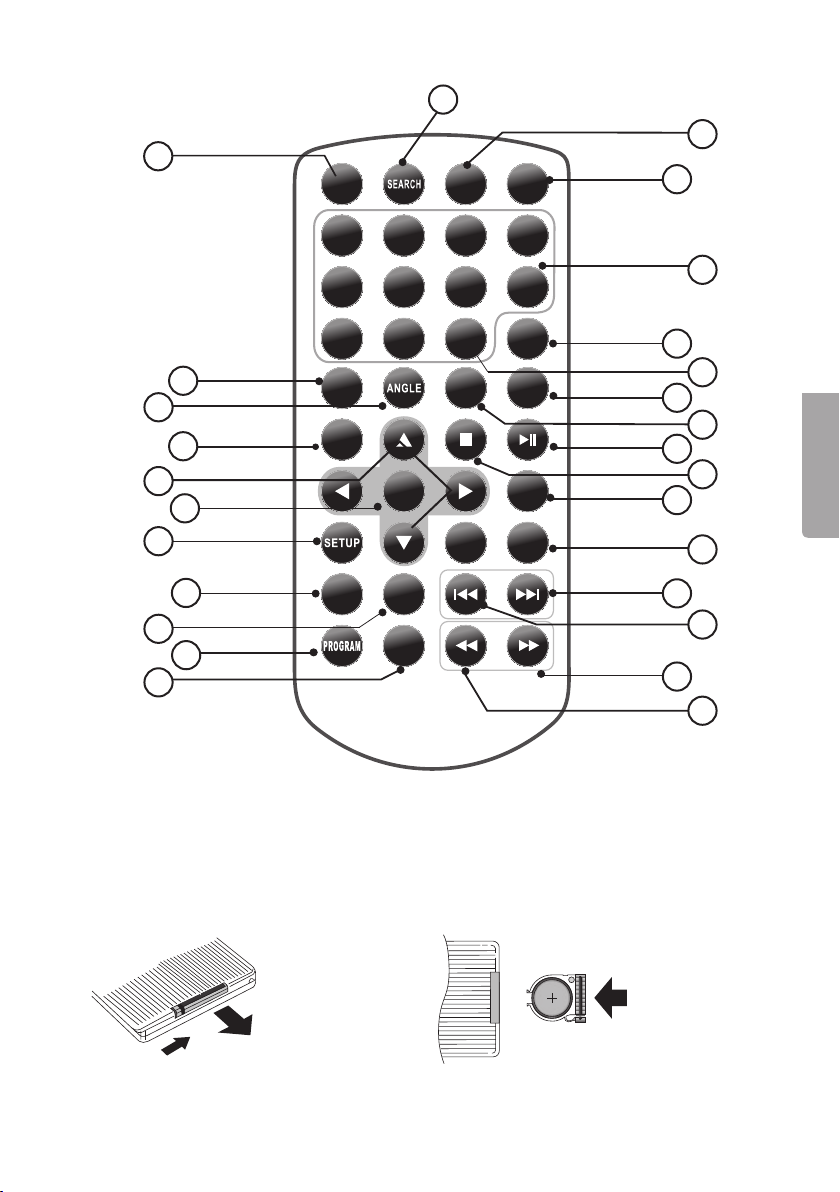

Remote control

19. [MUTE] – Mutes volume.

20. [SOURCE] – Selects audio/video source: DISC (DVD,CD,etc.) –

English

CARD (memory card) – USB (USB device).

21. [ 0-9 ] – Numerical buttons.

22. [DISPLAY] – Displays disc playback time and status information.

23. [10+] – Numerical button for 10x e.g. for 32, enter = [10+] [10+] [10+] [2].

24. [MENU/PBC] – Opens the DVD’s root menu (DVD). PBC on/off (VCD).

25. [AUDIO] – Press the required number of times to select the desired language

(DVD). Press the required number of times to choose the desired audio channel: Left, Right, Mix or Stereo (MP3, CD VCD).

26. [►I I ] – Starts or pauses playback.

27. [ ■ ] – Stops playback. Pressing once will resume playback from the point from

where you stopped. Press twice to start from the beginning.

28. [MODE] – Display settings: brightness, contrast, saturation (colour intensity).

29. [VOL +/-] – Increases/decreases volume.

30. [►►I ] – Next chapter.

31. [ I◄◄] – Previous chapter.

32. [►►] – Fast forward.

33. [◄◄] – Fast rewind.

34. [ SEARCH ] – Searches for time, title or chapter.

35. [STEP] – Displays one frame at a time.

36. [SUBTITLE] – Changes subtitle language.

37. [ANGLE] – Changes the picture angle (if supported by the DVD).

38. [TITLE] – Returns to the DVD menu.

39. [◄▲►▼] – Direction buttons

40. [ENTER] – Conﬁrm.

41. [SETUP] – Opens/closes the main menu.

42. [REPEAT] – Repetition.

Chapter/title/off (in DVD mode). Repeat single (repeat once), all, off (i VCD mode). Repeat single (repeat once), folder, off (in MP3/CD mode).

43. [SLOW] – Reduces playback speed.

44. [PROGRAM] – Opens programme mode. The programme menu

will be displayed. Select the desired ﬁle using the direction buttons (23): Press [►II ] to start playback. To cancel: Press [PROGRAM] and select “Clear program” and press [PROGRAM].

45. [ZOOM] – Changes zoom settings 1 – 2 – 3 – off (normal display mode).

Page 5

STEP

MUTE

SOURCE

English

1 2

9 0

SUBTITLE

TITLE

REPEAT

6 7 8

10+

AUDIO

ENTER

SLOW

ZOOM

DISPLAY

MENU /PBC

MODE

VOL+VOL-

Open the battery cover and insert a (CR2025) according to the polarity marking.

Page 6

Audio

Rating

Misc

Language

Aspect Ratio

View Mode

TV System

Video

4:3

16:9 Fill Original Height Fit Width Fit Auto Fit Pan Scan

NTSC PAL

4. Use

1. Connect the adaptor to a power point and the DC plug to DC IN (18).

2. Set the power switch (17) to the ON position.

English

3. Open the disc tray by pressing [▲] (13) and press a disc securely onto the spindle (or connect a USB stick or SD memory card).

4. Press [SOURCE] (20) and select DISC, CARD, or USB using [▲] [▼].

2. Conﬁrm by pressing [ENTER] (40).

3. Select the desired folder/ﬁle using [▲] [▼].

4. Press [►II ] (26) to start playback of the selected folder/ﬁle. Push again to pause.

5. Stop playback by pressing [ ■ ] (27).

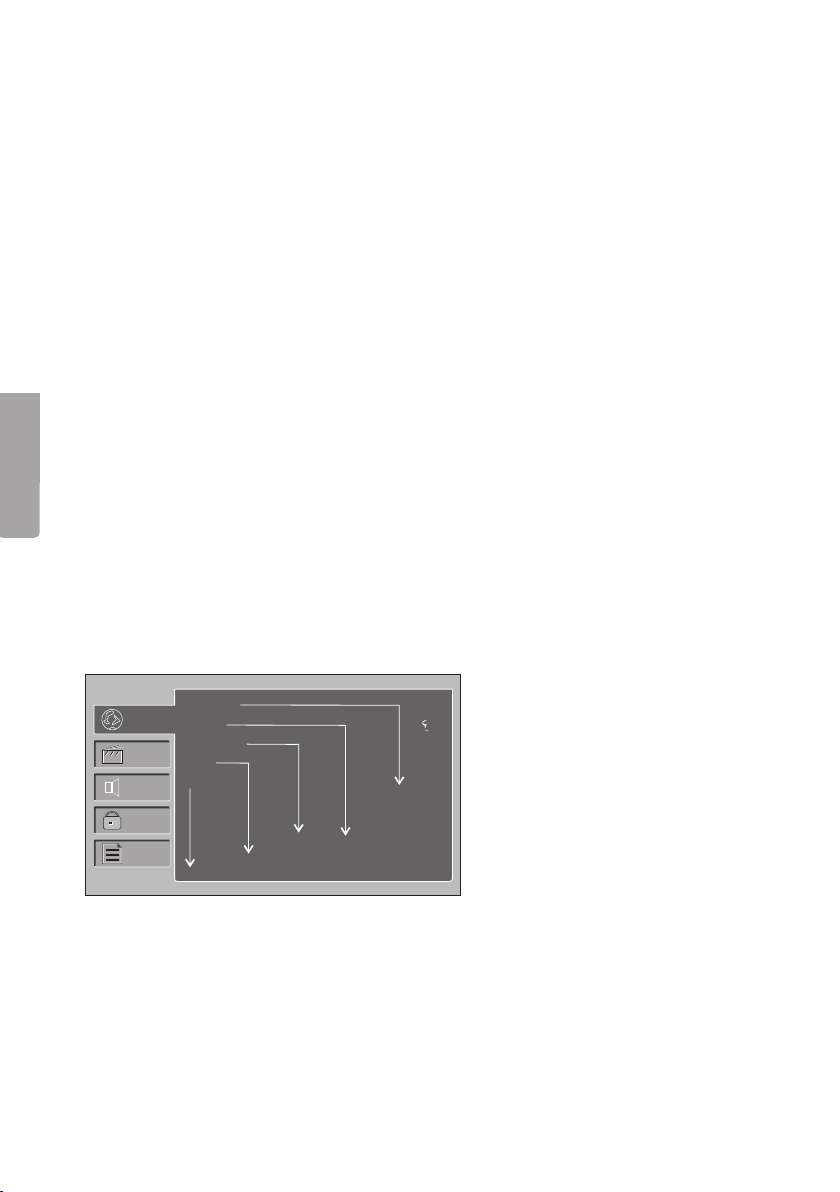

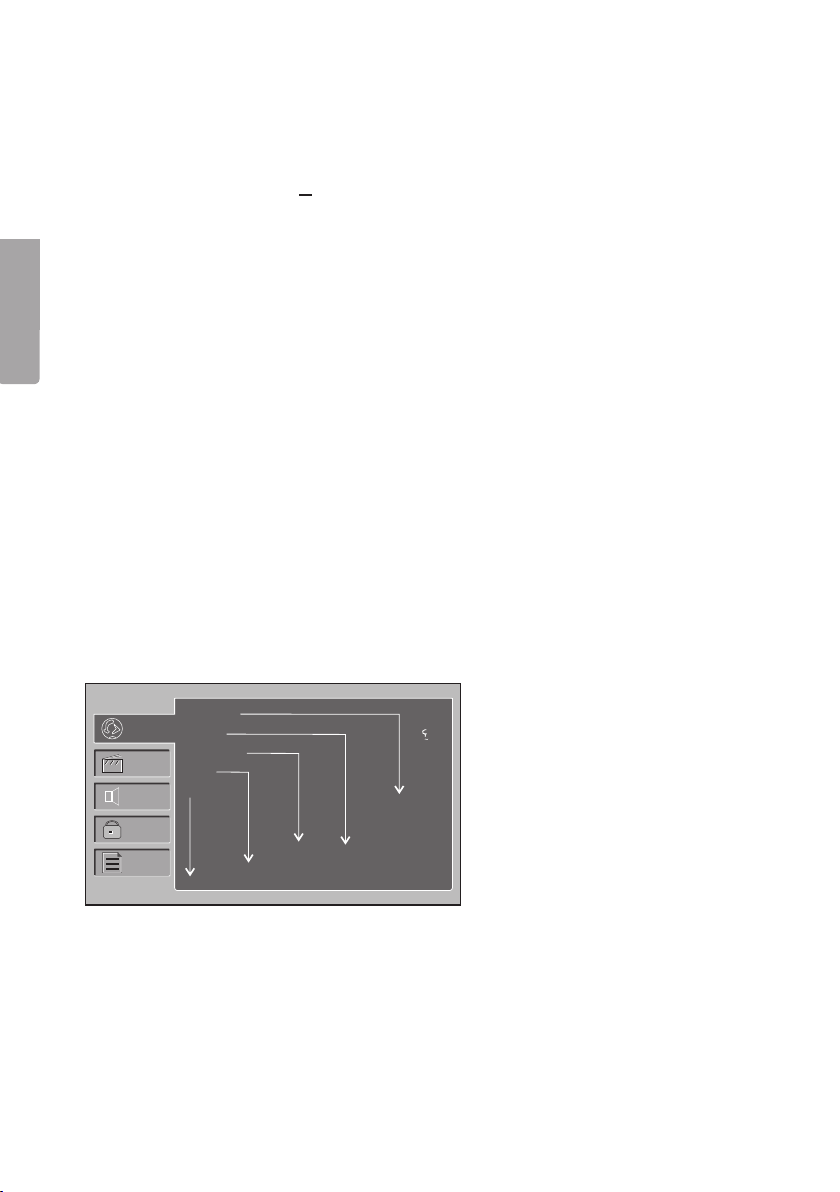

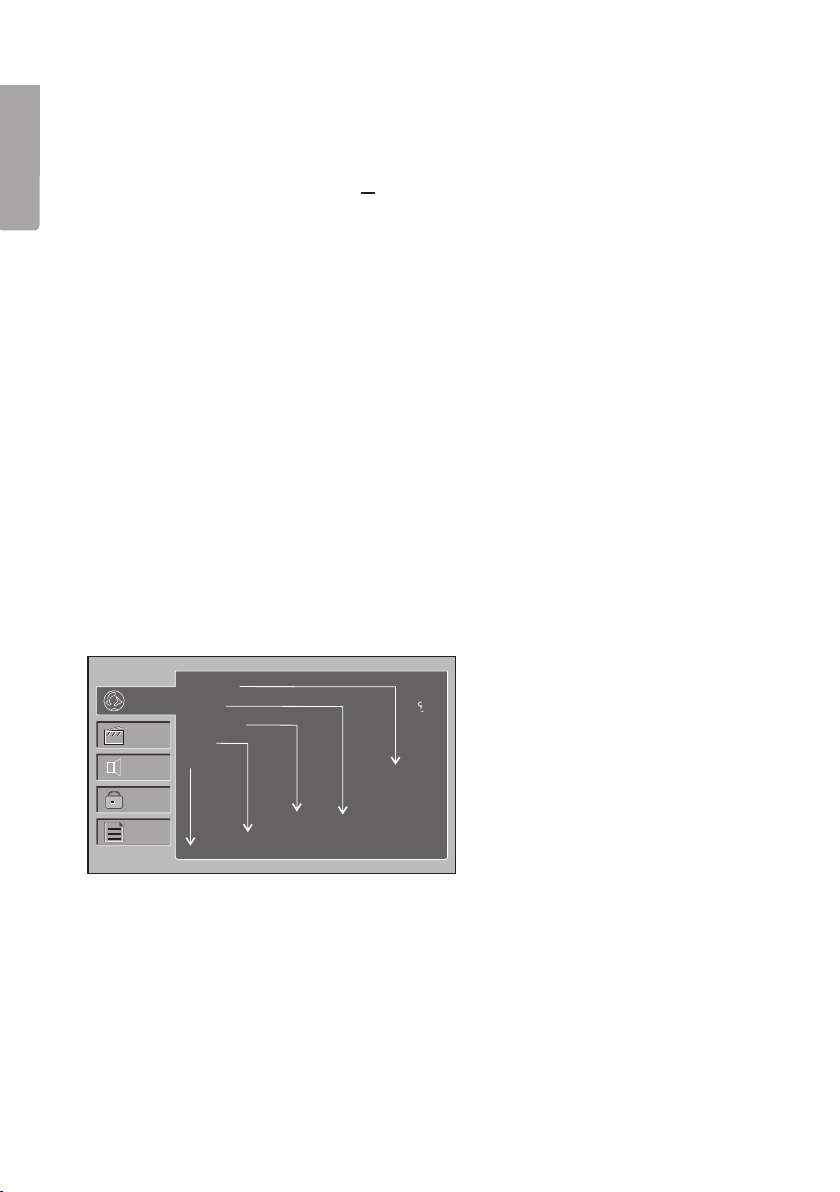

4.1 Settings

1. Press [SETUP] (40) to open the main menu: Language (language settings) – Video (video settings) – Audio (audio settings) – Rating (parent control) – Misc

(reset to manufacturer’s original settings).

2. Use the direction keys [▲▼◄►] to select sub-menus.

3. Conﬁrm by pressing [ENTER] (40).

4. Exit the main menu by pressing [SETUP] (41).

Language

Language – Selects menu

Language

Video

Audio

Rating

Misc

Language

Subtitle

MPEG4 subtitle

Audio

DVD menu

English French Spanish German Itatian Portuguese

ASCII

WesternEuropean

Turkish CentraEuropean Cyrillic

English French Spanish German Itatian Portuguese Auto Off

English Fran ais Espanol Deutsch Italiano Portuguese

language.

Subtitle – Selects subtitle language. MPEG4 subtitle – selects language

for MPEG4 subtitles.

Audio – Selects language for audio. DVD menu – Selects language for

DVD menus.

Video

Aspect Ratio – Sets the TV’s picture format, 4:3 or 16:9. View Mode – Selects picture display mode. TV System – Selects the TV-system. PAL is the most common in Europe.

Page 7

Audio

Smart Sound (selects preset equalizer settings, OFF (original sound) – Classical – Rock – Jazz - Pop).

Rating

Parental control (restricts access for “adult content”). A password is required to adjust the settings. The preset factory password is: 1369.

Miscellaneous

Use Default Settings (resets to manufacturer’s original settings).

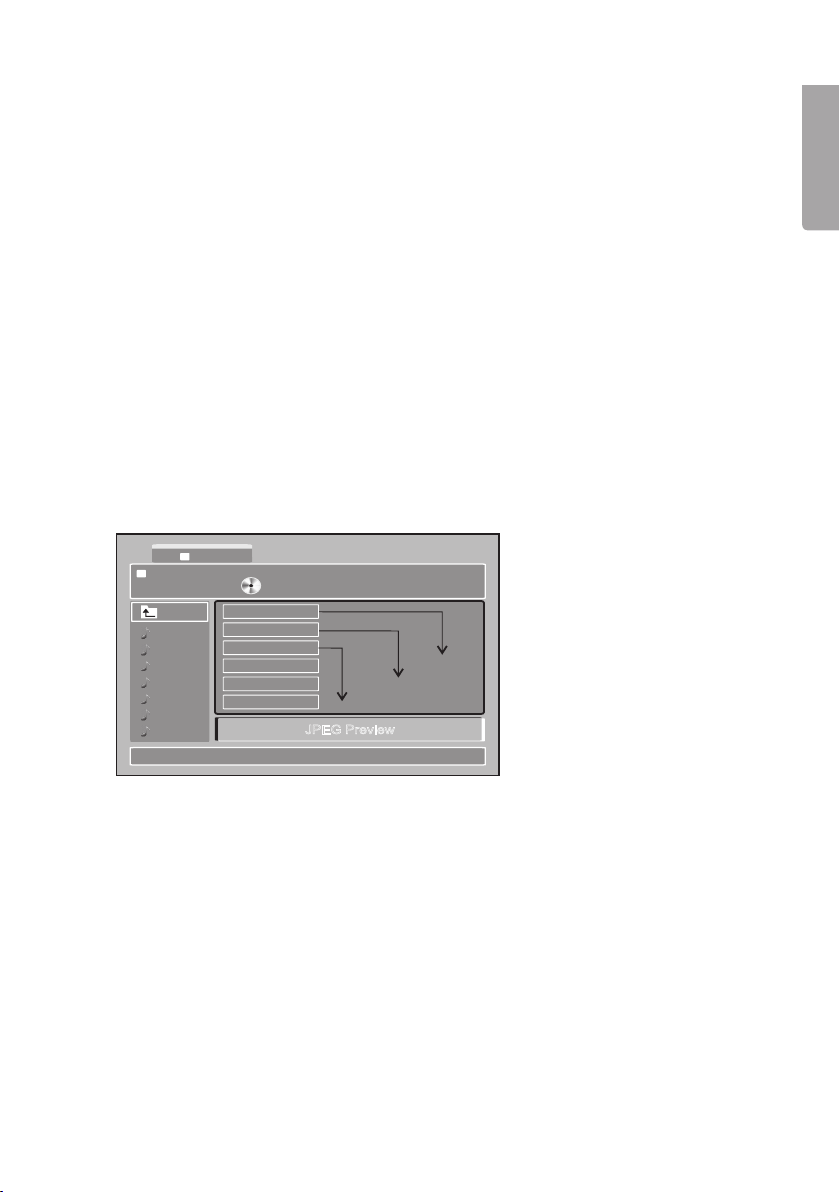

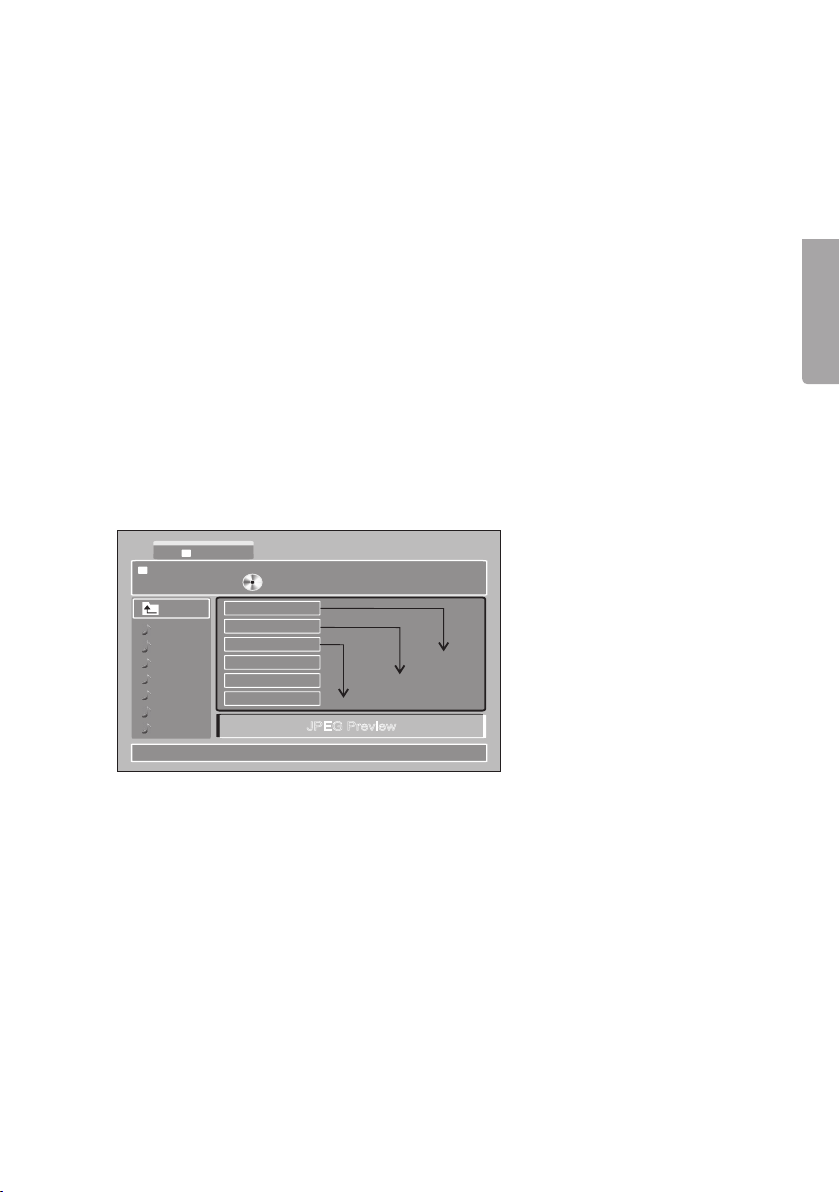

4.2 Display

Insert a disc containing MP3 ﬁles.

1. Display’s the disc’s ﬁle structure.

2. Use the navigation buttons [▲▼◄►] to select the desired ﬁle. Conﬁrm by pressing [ENTER] (40).

3. Exit the main menu by pressing [SETUP] (41).

Stop

2/156 /mp3/A01.mp3

A01 A02 A03 A04 A05 A06 A07

Filter Repeat

Mode

Edit mode

Program view

Add to program

Normal Shuffle Music intro

JPEG Preview

Off Single Folder

Audio Photo Video

English

Filter – Sets the ﬁle type to be displayed; Audio, Photo (still images) or Video. Repeat – Selects different types of ﬁles for repeated playback. Mode – Selects playback order; Normal (normal playback), Shufﬂe (random playback)

and Music Intro (plays the ﬁrst 10 seconds of each track). Edit mode – Deletes ﬁles. Highlight the desired ﬁle and press [ENTER]. Repeat this

procedure for all ﬁles to be deleted. Conﬁrm with [ENTER].

Program view – Displays programmed track. Add to program – Highlight the desired ﬁle and press [ENTER]. Repeat this procedure

for all ﬁles to be saved onto the playlist. Conﬁrm with [ENTER]. Start playback by pressing [►II ] (26).

Page 8

4.3 Playback

1. Press [SOURCE] (20) and select DISC or USB using [▲]/[▼].

2. Conﬁrm by pressing [ENTER] (40).

English

3. Select the desired folder/ﬁle using [▲]/[▼].

4. Press [ENTER] (40) to start playback of the selected folder/ﬁle.

Playback settings

1. Press [SOURCE] (20) and select DISC or USB using [▲]/[▼].

2. Conﬁrm by pressing [ENTER] (40).

3. Open sub-menus using [►] (Filter – Repeat – Mode – Edit mode – Program view – Add to program).

4. Select the desired sub-menu using [▲]/[▼].

5. Press [ENTER] (40) the required number of times to select the desired function.

6. Save settings and exit the main menu by using [◄].

5. Care and maintenance

Cleaning

• Always unplug the adaptor from the wall socket before cleaning.

• Make sure that no liquids penetrate the DVD player.

• Use only a lightly moistened cloth when cleaning the exterior.

• Never use solvents or strong detergents.

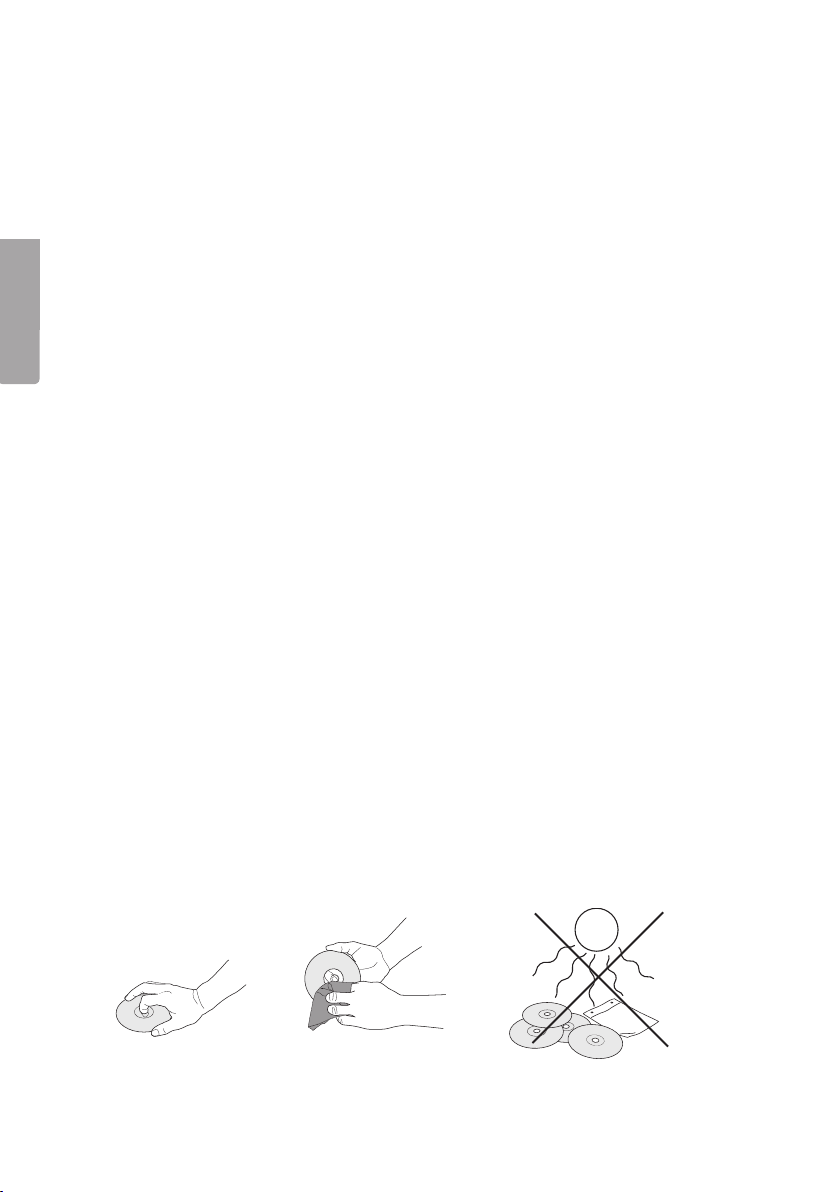

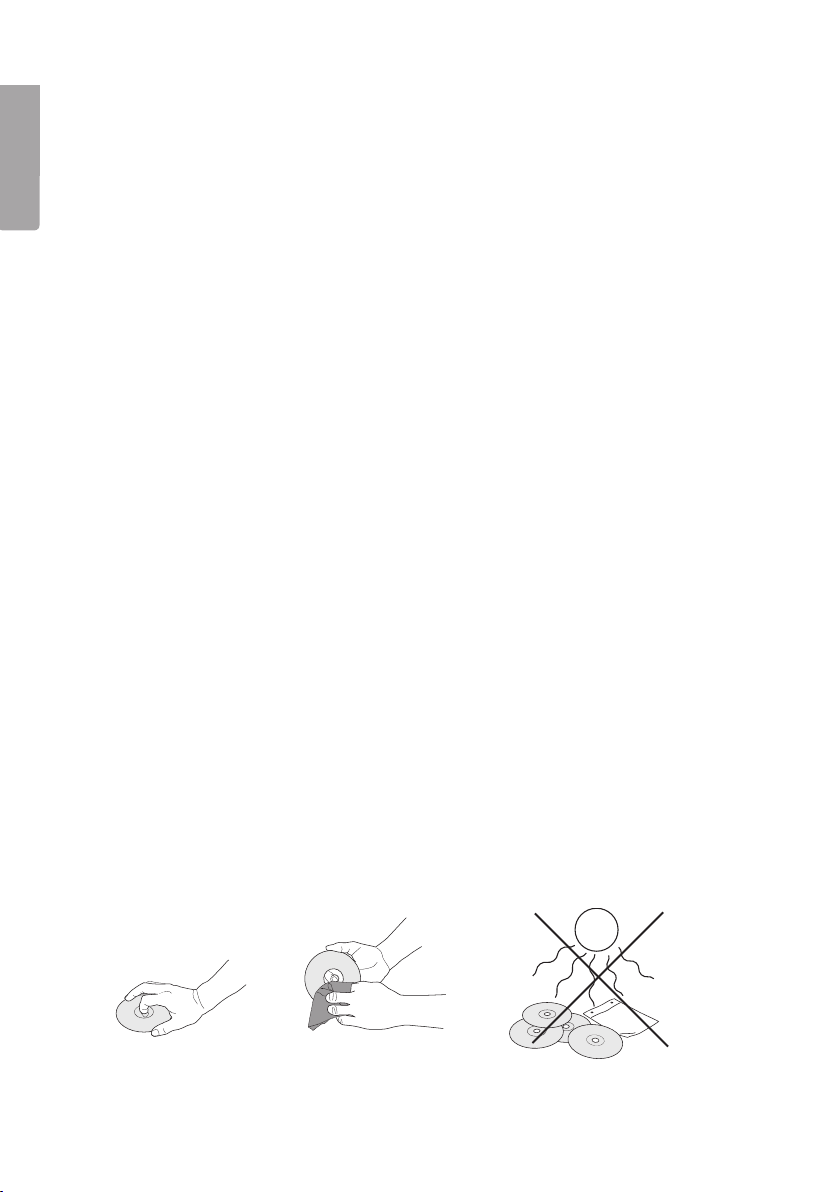

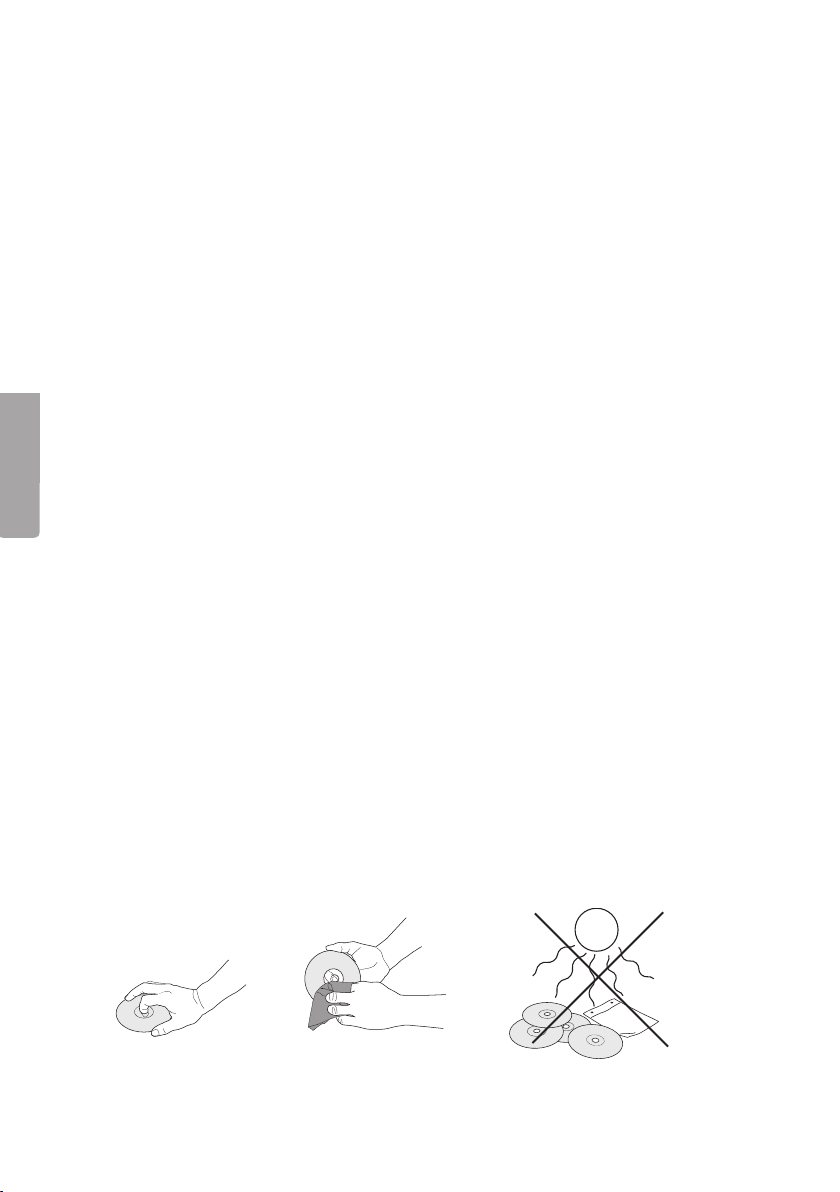

Disc care

• Hold the disc by the hole and edge when handling in order to avoid ﬁngerprints and dirt from contaminating the surface.

• Do not bend the disc or expose it to direct sunlight or heat.

• Clean the discs with a soft dry cleaning cloth starting from the centre and working outwards. Never use solvents or strong detergents.

• Store the discs in their cases.

Page 9

6. Troubleshootin

Problem Suggested remedy

The product does not turn on or turns off by itself.

The product does not react to the remote’s commands.

No picture or sound.

Make sure the battery is fully charged.

Check that the adaptor is connected correctly.

Start the device by turning it on and off with the switch.

Make sure the remote control’s batteries are correctly inserted.

Insert new batteries.

Make sure the remote is aimed at the sensor on the front of the DVD player.

Make sure that no objects are blocking signals from the remote.

Make sure that all audio and video leads are correctly connected.

Make sure that the disc is one of the following: DVD, DVD-R, DVD-RW or CD.

Make sure that the disc is whole, scratch-free and correctly in place with the label facing upwards.

Make sure the DVD player’s laser pickup is not dirty. Contact Customer Services if this is the case.

Make sure that any connected TV is set to the correct channel (VIDEO, AV, etc.).

English

Poor sound or picture.

Check the disc. Use a clean and scratch free disc.

7. Disposal

Follow local ordinances when disposing of this product. If you are unsure of how to dispose of this product, please contact your local authority.

Page 10

8. Specifications

Input voltage: Primary 100 –240 Volt AC, 50/60 Hz Sec. 9 V, 1A (+ centre)

English

Power consumption: <10 W Weight: 0.73 Kg Size: 200 x 157 x 41 mm (L x W x H) Screen: 7″ TFT (16:9) Outputs: Video output 1.0 V(p-p) / 75Ω Audio output 1.4 V rms (1 KHz, 0 dB) Output power: 2 x 1 W Operating environment: Humidity: 5% to 90% Remote control: Battery: 1 x CR 2025

System

Laser: Semiconductor laser, wavelength 650 nm Signal system: PAL / NTSC Operating range: 20 Hz to 20 kHz (1 dB) SNR: More than 80 db (analogue output) Dynamic: More than 85 db (DVD/CD)

Battery

Terminal voltage: 7.4 V Charging time: 3 – 4 hours Operating time: 3 – 4 hours

Storage and use

Storage Temperature Humidity 6 months - 20 ºC ~ + 45 ºC 65 ± 20% 1 week - 20 ºC ~ + 65 ºC 65 ± 20%

Use Temperature Humidity Standard charging 0 ºC ~ + 45 ºC 65 ± 20% Standard discharging - 20 ºC ~ + 65 ºC 65 ± 20%

Page 11

Page 12

Portabel DVD med 7″ TFT-skärm

Art.nr 18-8176 Modell PDV-196-UK 38-3952 PDV-196

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Svenska

1. Säkerhet

• Produkten får endast repareras av kvaliﬁcerad servicepersonal.

• Produkten får inte demonteras eller ändras.

• Produkten är avsedd endast för inomhusbruk.

• Utsätt aldrig apparaten för höga temperaturer, stötar, fukt eller väta.

• Placera inte produkten så att den kan falla ner i vatten eller annan vätska. Ställ inte heller några föremål som innehåller vätska på produkten, t.ex. blomvas eller dryck.

• Placera inte apparaten i en fuktig, dammig miljö eller där det förekommer starka vibrationer.

• Stäng av eventuell standby-funktion och dra ur nätadaptern från vägguttaget om natten eller när du reser bort.

• Utsätt aldrig batteriet för höga temperaturer.

• Långvarig exponering av hög ljudvolym från hörlurar kan orsaka hörselskador.

• Placera enheten på en horisontell yta under användning.

• Använd endast den bifogade biladaptern.

KLASS 1 LASERAPPARAT Varning! Öppna inte höljet! Osynlig laserstrålning som kan orsaka ögonskador.

Rikta inte blicken in mot strålen och titta inte direkt på den genom optiska instrument.

2. Förpackningsinnehåll

• DVD-spelare med TFT-skärm

• Fjärrkontroll

• Biladapter

• Laddare

• Hörlurar

• Adapter (3x RCA till 3,5 mm stereo)

Page 13

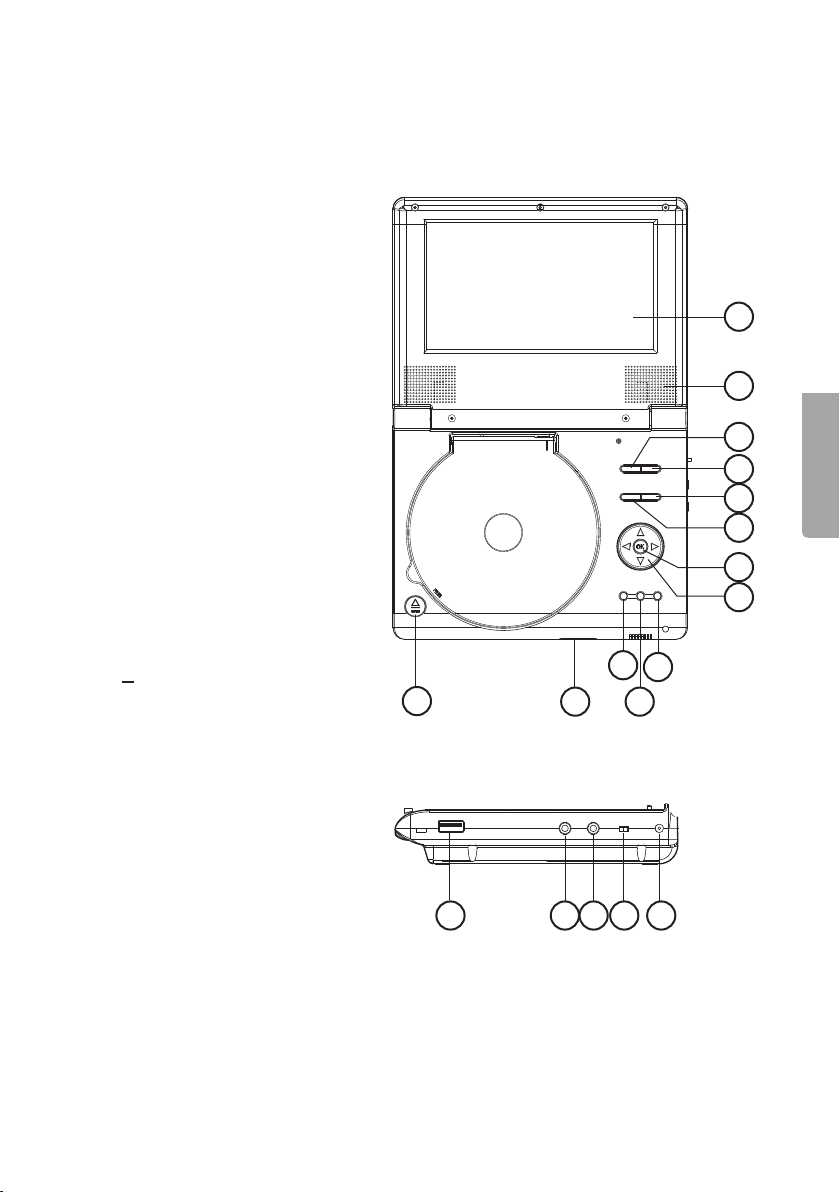

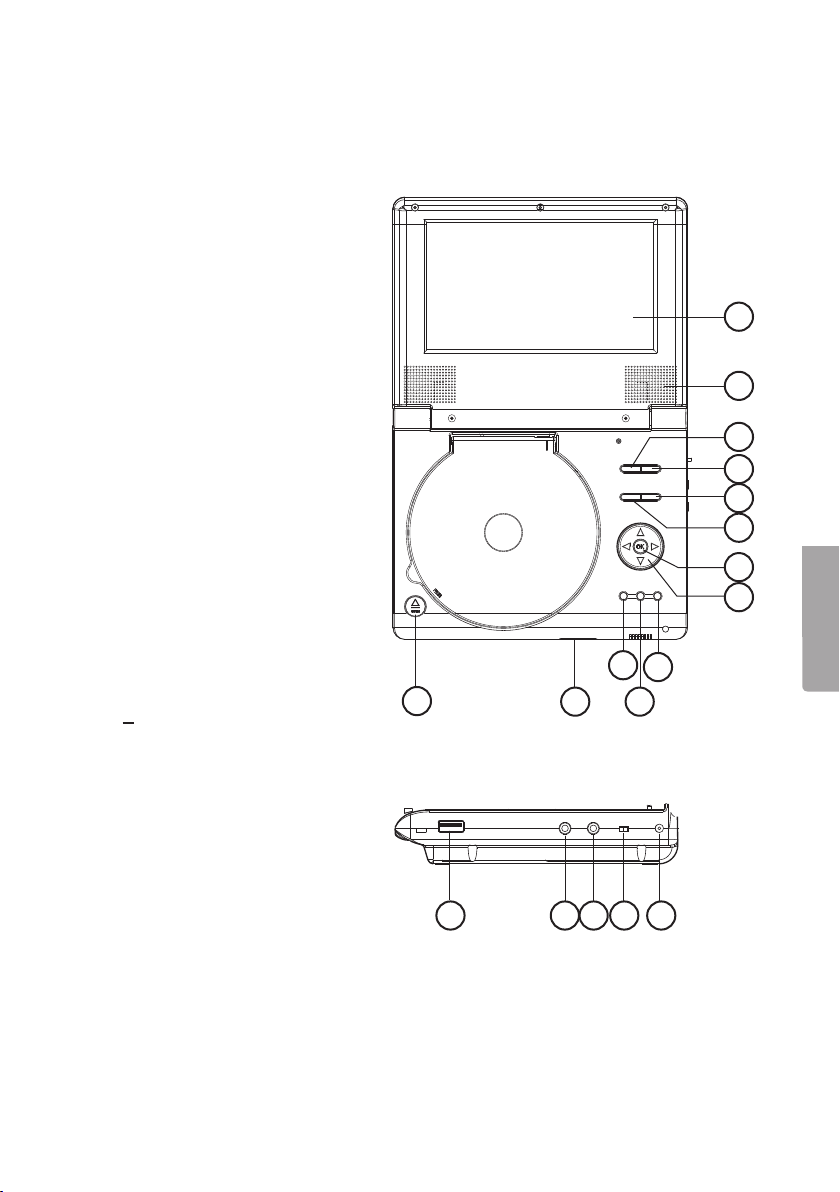

3. Knappar och funktioner

DVD-spelare

1. TFT-skärm.

2. Högtalare.

3. [MENU] – Visa skivmeny.

4. SOURCE – Välj ljudkälla: DISC (skiva) – CARD (minneskort) – USB (USB-enhet).

5. [VOL +] – Öka volymen.

6. [VOL –] – Sänk volymen.

7. [OK] – Bekräfta.

8. [◄▲►▼] – Navigationsknappar.

9. [SETUP] – Visa huvudmeny.

10. [ ■ ] – Stoppa uppspelning.

11. [►II ] – Start eller paus av uppspelningen.

12. [CARD] – Anslutning för minneskort.

▲

] – Öppna skivlucka.

13. [

14. USB-anslutning.

15. Anslutning för stereohörlurar (Ø 3,5 mm).

16. AV OUT – AV-utgång.

17. [POWER ON/OFF] – Strömbrytare.

18. DC In – Anslutning för batterieliminator.

14 15 16 17 18

Svenska

4 5 6

7 8

Page 14

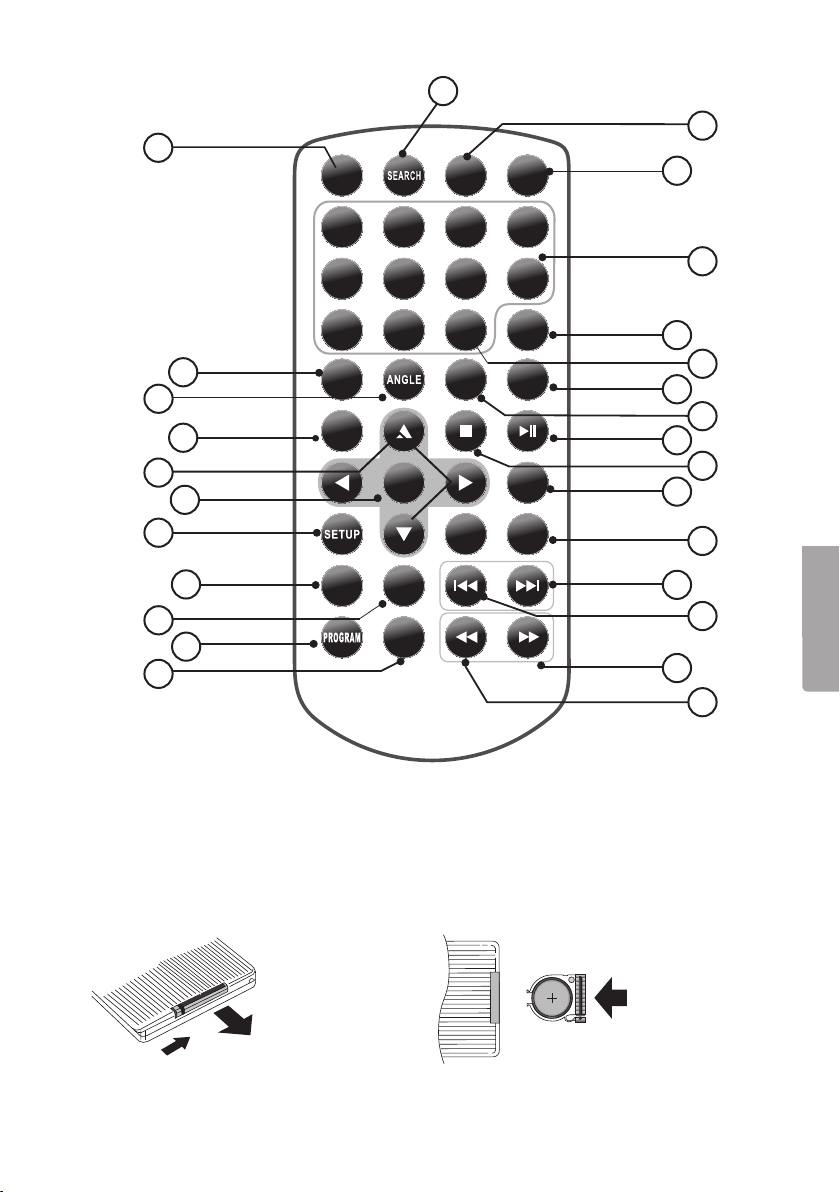

Fjärrkontroll

19. [MUTE] – Stäng av ljudet tillfälligt.

20. [SOURCE] – Välj ljudkälla: DISC (skiva) – CARD (minneskort) – USB (USB-enhet).

21. [0 – 9] – Sifferknappar.

22. [DISPLAY] – Visa speltid och statusinformation.

23. [10+] – Sifferknapp för tiotal ex. skriv 32 = [10+] [10+] [10+] [2].

24. [MENU/PBC] – Gå till DVD-skivans rotmeny (DVD). PBC on/off (VCD).

25. [AUDIO] – Tryck ﬂera gånger för att välja språk (DVD). Tryck ﬂera gånger för att välja lyssningskanal Left, Right, Mix eller Stereo (MP3, CD VCD).

Svenska

26. [►I I ] – Start eller paus av uppspelningen.

27. [ ■ ] – Stoppa uppspelningen. Tryck en gång för att återuppta uppspelningen från där den avbröts. Tryck två gånger för att starta om från början.

28. [MODE] – Ställ in displayvisning brightness (ljus), Contrast (kontrast), Saturation (färgmättnad).

29. [VOL +/-] – Volym öka/minska.

30. [►►I ] – Nästa avsnitt.

31. [ I◄◄] – Föregående avsnitt.

32. [►►] – Snabbspola framåt.

33. [◄◄] – Snabbspola bakåt.

34. [SEARCH] – Sök tid, titel eller kapitel.

35. [STEP] – Visa en bildruta i taget.

36. [SUBTITLE] – Tryck ﬂera gånger för att byta språk.

37. [ANGLE] – Ändra bildvinkel (om ﬁlmen stöder den funktionen).

38. [TITLE] – Gå till DVD-meny.

39. [◄▲►▼] – Navigationsknappar.

40. [ENTER] – Bekräfta.

41. [SETUP] – Öppna/stäng huvudmeny.

42. [REPEAT] – Repetition.

Chapter (kapitel)/title (titel)/off (avstängd) (i DVD-läge). Repeat single (repetera en gång), all (alla), off (avstängd) (i VCD-läge) Repeat single (repetera en gång), folder (mapp), off (avstängd) (i MP3/CD-läge)

43. [SLOW] – Tryck ﬂera gånger för att visa uppspelningen långsammare.

44. [PROGRAM] – Tryck för att öppna programmeringsläge. Programmeny visas på displayen. Välj önskade ﬁler med sifferknapparna (23). Tryck på [►I I ] för att starta uppspelning. Avbryt så här: Tryck på [PROGRAM] och välj ”Clear program” och tryck på [PROGRAM].

45. [ZOOM] – Ändra zoom 1 – 2 – 3 – avstängd (normalbild).

Page 15

STEP

MUTE

SOURCE

1 2

9 0

SUBTITLE

TITLE

REPEAT

6 7 8

10+

AUDIO

ENTER

SLOW

ZOOM

DISPLAY

MENU /PBC

MODE

VOL+VOL-

Svenska

Öppna batterifacket och sätt i ett batteri (CR2025) enligt märkningen.

Page 16

4. Användning

Audio

Rating

Misc

Language

Aspect Ratio

View Mode

TV System

Video

4:3

16:9 Fill Original Height Fit Width Fit Auto Fit Pan Scan

NTSC PAL

1. Anslut batterieliminatorn till ett eluttag och dess DC-propp till DC IN (18).

2. Ställ strömbrytaren (17) i läge ON.

▲

3. Öppna skivfacket med [ (eller anslut ett USB-minne eller SD-minne).

4. Tryck på [SOURCE] (20) och välj DISC (skiva), CARD (minneskort) eller USB med [▲] [▼].

2. Bekräfta med [ENTER] (40).

3. Välj önskad mapp/ﬁl med [▲] [▼].

Svenska

4. Tryck på [►II ] (26) för att starta uppspelning av den valda mappen/ﬁlen. Tryck igen för att göra paus.

5. Stäng av uppspelningen med [■ ] (27).

4.1 Inställningar

1. Tryck på [SETUP] (40) för att öppna huvudmenyn: Language (språkinställningar) – Video (bildinställningar) – Audio (ljudinställningar) – Rating (föräldrakontroll) – Misc (återställ fabriksinställningar).

2. Använd navigationsknapparna [▲▼◄►] för att välja undermenyer.

3. Bekräfta genom att trycka på [ENTER] (40).

4. Gå ur huvudmenyn genom att trycka på [SETUP] (41).

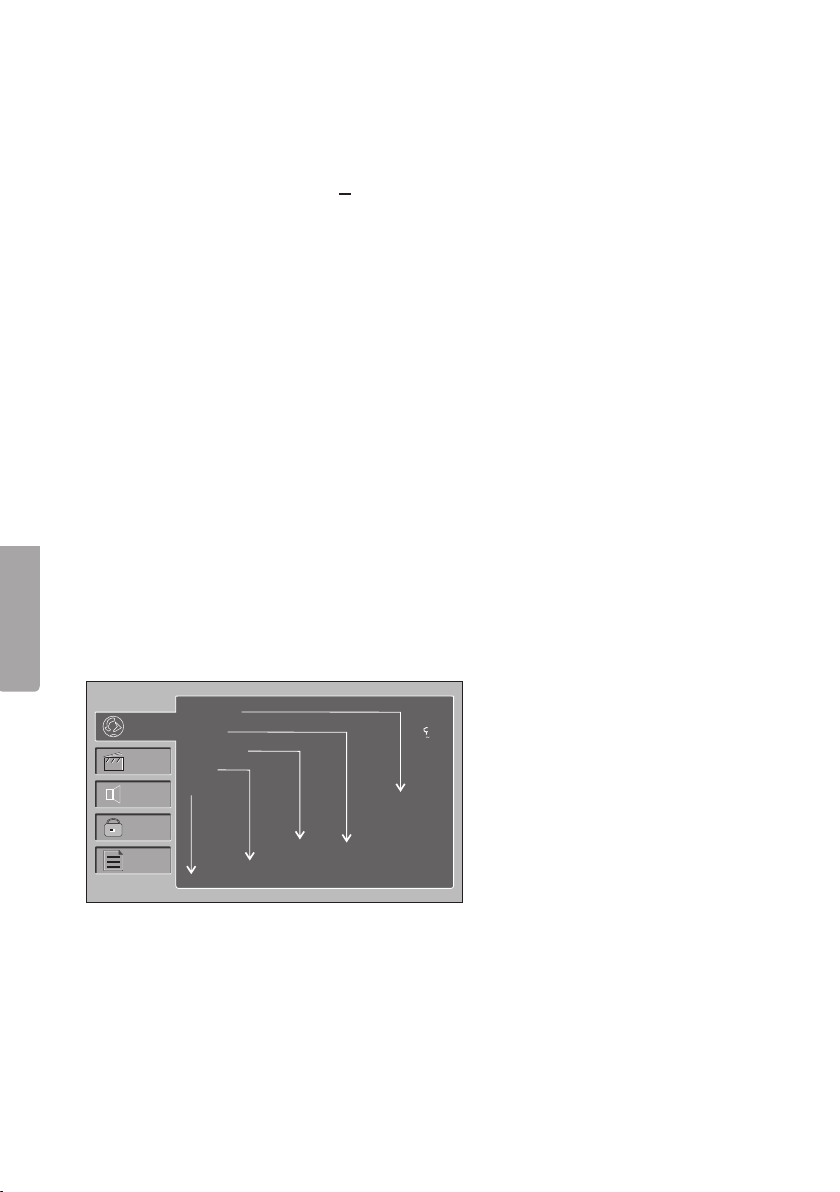

Language

] (13) och tryck fast en skiva på spindeln

Language – Välj menyspråk.

Language

Video

Audio

Rating

Misc

Language

Subtitle

MPEG4 subtitle

Audio

DVD menu

English French Spanish German Itatian Portuguese

ASCII

WesternEuropean

Turkish CentraEuropean Cyrillic

English French Spanish German Itatian Portuguese Auto Off

English Fran ais Espanol Deutsch Italiano Portuguese

Subtitle – Välj språk för undertexter. MPEG4 subtitle – Välj språk för

MPEG4 undertexter.

Audio – Välj språk för ﬁlmljud. DVD menu – Välj språk för

DVD-meny.

Video

Aspect Ratio – Ställ in det bildformat som TV-apparaten har, 4:3 eller 16:9. View Mode – Välj visningsläge för bilden. TV System – Välj TV-system, vanligast i Europa är PAL.

Page 17

Audio

Smart Sound (välj önskad ljudbild, OFF (naturligt ljud) – Classical – Rock – Jazz - Pop).

Rating

Parental control (ställ in begränsning för ”barnförbjudet material”). Lösenord krävs innan inställning, fabriksinställt lösenord är: 1369.

Misc

Use Default Settings (återställ fabriksinställningar).

4.2 Display

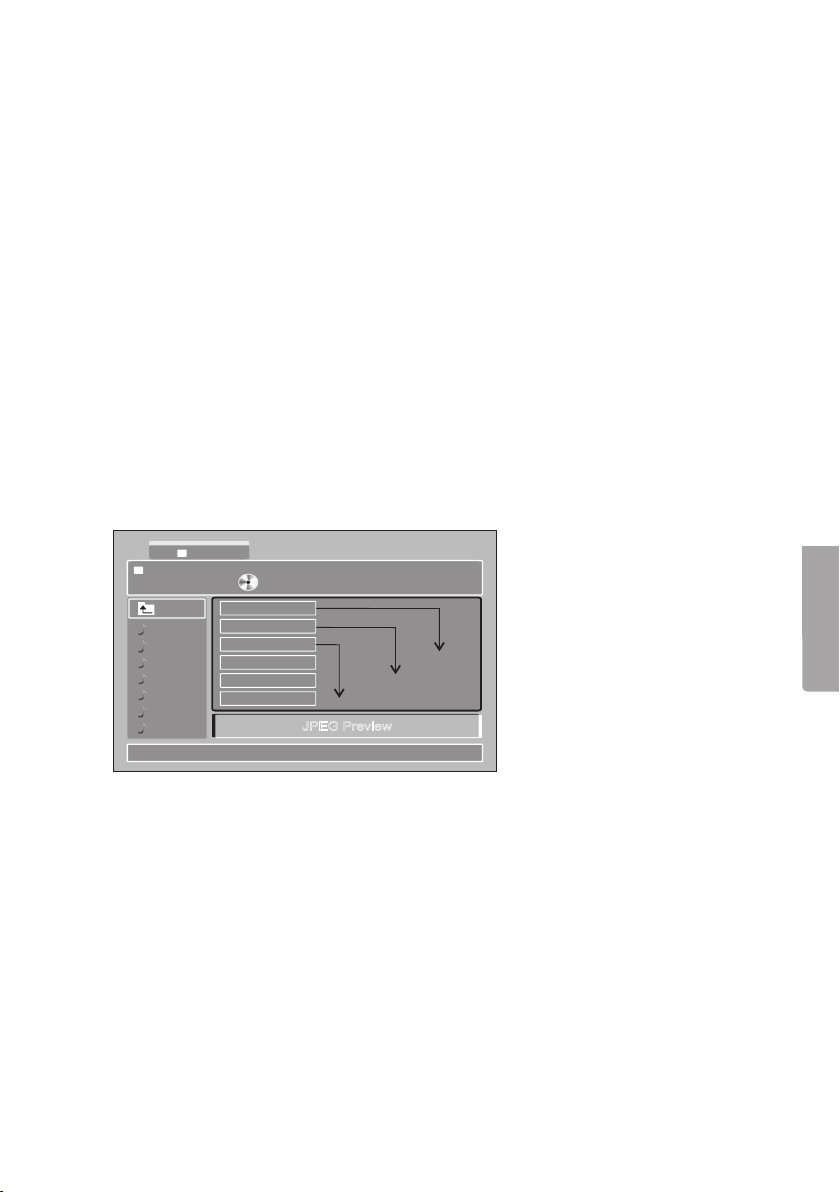

Lägg i en skiva som innehåller MP3-ﬁler.

1. Skivans struktur visas.

2. Använd navigationsknapparna [▲▼◄►] för att markera önskad funktion. Bekräfta genom att trycka på [ENTER] (40).

3. Gå ur huvudmenyn genom att trycka på [SETUP] (41).

Stop

2/156 /mp3/A01.mp3

A01 A02 A03 A04 A05 A06 A07

Filter – Ställ in vilka ﬁler som ska visas i listan; Audio (ljud), Photo (bild) eller Video (video).

Repeat – Välj olika typer av repeterad uppspelning. Mode – Välj turordning för uppspelning; Normal uppspelning, Shufﬂe (uppspelning

i slumpvis ordning), Music intro (lyssna till de första 10 sekunderna på alla spår). Edit mode – Radera ﬁler. Markera önskad ﬁl och klicka på [ENTER] fortsätt med

alla ﬁler som ska raderas. Bekräfta med [ENTER].

Program view – Visa programmerade spår. Add to program – Markera önskad ﬁl och klicka på [ENTER] fortsätt med alla ﬁler

som ska sparas i uppspelningslista. Bekräfta med [ENTER]. Starta uppspelning med [►II ] (26).

Filter Repeat

Mode

Edit mode

Program view

Add to program

Normal Shuffle Music intro

JPEG Preview

Off Single Folder

Audio Photo Video

Svenska

Page 18

4.3 Uppspelning

1. Tryck på [SOURCE] (20) och välj DISC (skiva) eller USB med [▲]/[▼].

2. Bekräfta med [ENTER] (40).

3. Välj önskad mapp/ﬁl med [▲]/[▼].

4. Tryck på [ENTER] (40) för att starta uppspelning av den valda mappen/ﬁlen.

Inställningar för uppspelning

1. Tryck på [SOURCE] (20) och välj DISC (skiva) eller USB med [▲]/[▼].

2. Bekräfta med [ENTER] (40).

Svenska

3. Öppna undermenyer med [►] (Filter – Repeat – Mode – Edit mode – Program view – Add to program)

4. Välj önskad inställning (undermeny) med [▲]/[▼].

5. Tryck på [ENTER] 40) ﬂera gånger för att välja önskad funktion.

6. Spara inställning och gå ur undermeny med [◄].

5. Skötsel och underhåll

Rengöring

• Dra alltid ur nätadapterns stickpropp före rengöring.

• Se till att ingen vätska kommer in i DVD-spelaren.

• Använd endast en lätt fuktad trasa vid rengöring av höljet.

• Använd aldrig lösningsmedel eller starka rengöringsmedel.

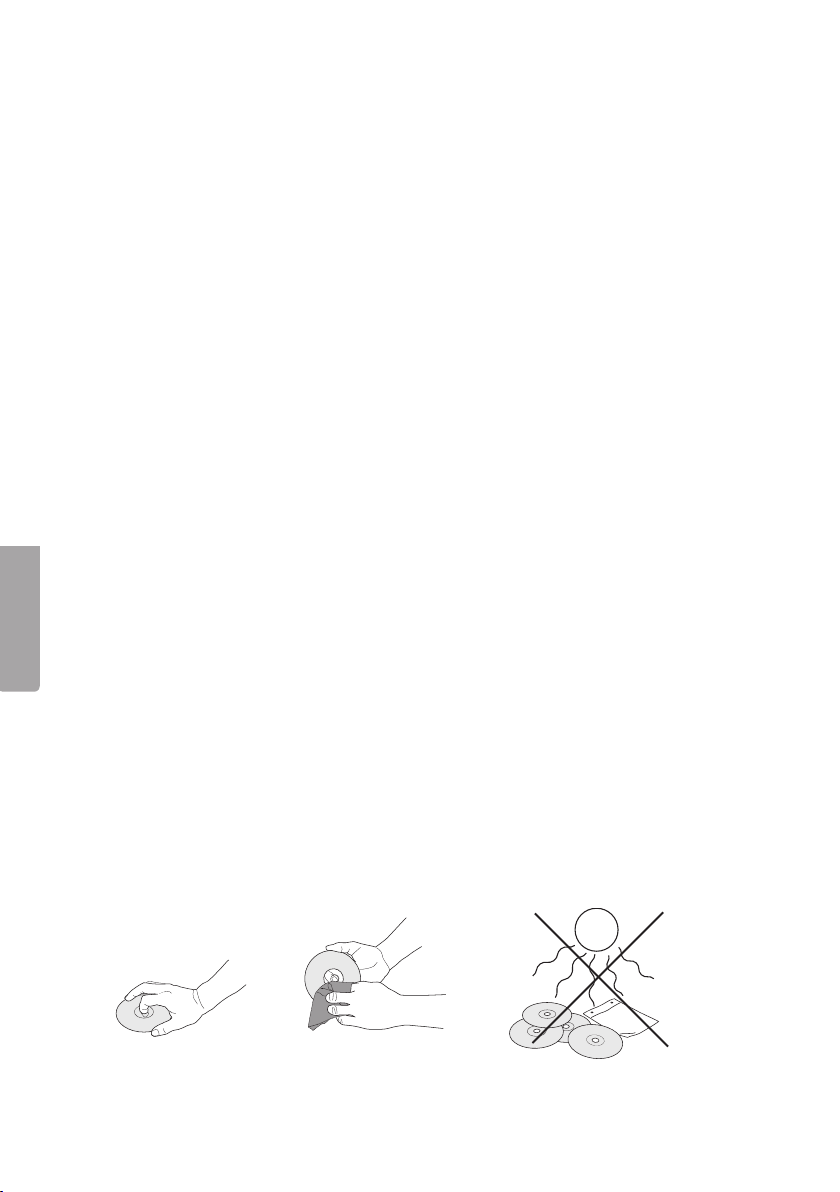

Vårda skivorna

• Håll skivan i hålet och kanten när den hanteras för att undvika ﬁngeravtryck och smuts på skivan.

• Böj inte skivan och utsätt den inte för direkt solljus eller annan värmekälla.

• Rengör endast skivorna med en torr mjuk trasa från centrum och utåt, använd aldrig rengöringsmedel eller starka lösningsmedel.

• Förvara skivorna i sina fodral.

Page 19

6. Felsökning

Felsymptom Förslag till åtgärd

Enheten startar ej, eller slår plötsligt av sig själv.

Enheten reagerar inte på fjärrkontrollens knappar.

Ingen bild eller inget ljud.

Dåligt ljud och/eller dålig bild

Se till att batteriet är laddat.

Kontrollera att bil- eller nätadaptern är korrekt ansluten.

Starta om enheten genom att slå av och på strömbrytaren.

Kontrollera att fjärrkontrollens batterier är korrekt isatta.

Sätt i nya batterier.

Se till att fjärrkontrollen är riktad mot sensorn på DVD-spelarens framsida.

Se till att inget föremål skymmer fjärrkontrollens signaler.

Kontrollera att eventuella ljud- och bildkablar är korrekt anslutna.

Kontrollera att skivan som används är av typ: DVD, DVD-R, DVD-RW och CD.

Se till att skivan är hel och repfri och är korrekt placerad med etiketten vänd uppåt.

Kontrollera att DVD-spelarens laserpickup inte är nedsmutsad. Kontakta kundtjänst om så är fallet.

Kontrollera att ev. ansluten TV-apparat är inställd på rätt kanal (VIDEO, AV, etc.).

Kontrollera skivan. Använd en ren och repfri skiva.

Svenska

7. Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Page 20

8. Specifikationer

Drivspänning: Prim. 100 – 240 Volt AC 50/60 Hz Sec. 9 V, 1A (+ i centrum) Effektförbrukning: <10 W Vikt: 0,73 Kg Storlek: 200 x 157 x 41 mm (l x b x h ) Skärm: 7″ TFT (16:9) Utgångar: Videoutgång 1.0 V(p-p) / 75Ω Audioutgång 1.4 V rms (1 KHz, 0 dB)

Svenska

Uteffekt: 2 x 1 W Användningsmiljö: Luftfuktighet 5% till 90% Fjärrkontroll: Batteri CR 2025 (1 st)

System

Laser: Halvledarlaser, våglängd 650 nm Signalsystem: PAL / NTSC Frekvensomfång: 20 Hz till 20 kHz (1 dB) S/N nivå: Bättre än 80 dB (analog utgång) Dynamik: Bättre än 85 dB (DVD/CD)

Batteri

Polspänning: 7.4 V Laddningstid: 3 – 4 timmar Driftsstid: 3 – 4 timmar

Lagring och användning

Lagring Temperatur Luftfuktighet 6 månader - 20 ºC ~ + 45 ºC 65 ± 20% 1 vecka - 20 ºC ~ + 65 ºC 65 ± 20%

Användning Temperatur Luftfuktighet Standard laddning 0 ºC ~ + 45 ºC 65 ± 20% Standard urladdning - 20 ºC ~ + 65 ºC 65 ± 20%

Page 21

Page 22

Portabel DVD-spiller med 7” TFT-skjerm

Art.nr 18-8176 Modell PDV-196-UK 38-3952 PDV-196

Les bruksanvisningen nøye før produktet tas i bruk, og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen).

1. Sikkerhet

• Produktet må kun repareres av kyndig servicepersonell.

• Produktet må ikke demonteres eller endres på.

• Produktet er kun beregnet for innendørs bruk.

Norsk

• Utsett aldri produktet for høye temperaturer, støt eller fuktighet.

• Plasser ikke produktet slik at det kan komme i kontakt med vann eller annen væske. Plasser aldri produktet i nærheten av gjenstander, som kan forårsake at vann eller annen væske skylles over produktet. Dette gjelder f.eks. blomstervase eller leskedrikk.

• Plasser ikke apparatet i et fuktig eller støvete miljø eller på plasser med sterke vibrasjoner.

• Skru av eventuell standby-funksjon om natten, og når du reiser bort.

• Utsett aldri batteriet for høye temperaturer.

• Langvarig eksponering av høyt volum kan føre til hørselsskader.

• Ved bruk plasseres produktet på en horisontal ﬂate.

• Bruk kun den medfølgende biladapteren.

KLASSE 1 LASERAPPARAT

Advarsel! Dekselet må ikke åpnes. Usynlig laserstråler som kan føre til øyeskader. Vend ikke blikket mot strålen, og se ikke rett på den gjennom optiske instrumenter.

2. Forpakningen innholder

• Dvd-spiller med TFT-skjerm

• Fjernkontroll

• Biladapter

• Lader

• Headset

• Adapter (3x RCA til 3,5 mm stereo)

Page 23

3. Knapper og funksjoner

DVD-spiller

1. TFT-skjerm.

2. Høyttaler.

3. [MENU] – Vise meny.

4. [SOURCE] – Velg en av følgende lydkilder: DISC (plate) CARD (minnekort) USB (usb-enhet).

5. [VOL +] – Heve volumet.

6. [VOL -] – Senke volumet.

7. [OK] – Bekrefte.

8. [◄▲►▼] – Navigasjonsknapper.

9. [SETUP] – Åpner hovedmenyen.

10. [■] – Stopp avspilling.

11. [►II ] – Start eller ta pause i avspilling.

12. [CARD] – Tilkobling for minnekort.

▲

] – Åpne eller lukke

13. [ plateskuffen.

14. Usb-port.

15. Utgang for stereohøretelefoner (Ø 3,5 mm plugg).

16. [AV OUT] – AV-utgang.

17. [POWER ON/OFF] – Strømbryter.

18. [DC IN] – Kontakt for batterieliminator.

14 15 16 17 18

4 5

Norsk

7 8

Page 24

Fjernkontroll

19. [MUTE] – Stenger lyden.

20. [SOURCE] – Velg en av følgende lydkilder: DISC (plate) – CARD (minnekort) – USB (usb-enhet).

21. [ 0 - 9 ] – Talltaster.

22. [DISPLAY] – Vise spilletid og statusinformasjon.

23. [10+] – Talltast for titall eks. for å skrive 32, plott inn [10+] [10+] [10+] [2].

24. [MENU/PBC] – Gå til dvd-platens rotmeny (DVD). PBC on/off (VCD).

25. [AUDIO] – Trykk ﬂere ganger for å velge språk (DVD). Trykk gjentatte ganger for å velge: Kanal Left, Right, Mix eller Stereo (mp3, cd, vcd).

26. [►I I ] – Start eller ta pause i avspilling.

27. [■ ] – Stopp avspilling. Trykk en gang for å gjenoppta spillingen fra der hvor den ble avbrutt. Trykk to ganger for å starte fra begynnelsen igjen.

28. [MODE] – Still inn displayvisning brightness (lys), contrast (kontrast), saturation (fargemetning).

Norsk

29. [VOL +/-] – Volumkontroll, heve/senke volumet.

30. [►►I ] – Neste avsnitt.

31. [ I◄◄] – Foregående avsnitt.

32. [►►] – Hurtigspole framover.

33. [◄◄] – Hurtigspole bakover.

34. [SEARCH] – Søke tid, titel eller kapittel.

35. [STEP] – Vise en bilderute av gangen.

36. [SUBTITLE] – Trykk ﬂere ganger for å velge språk.

37. [ANGLE] – Endre bildevinkel (dersom ﬁlmen støtter den funksjonen).

38. [TITLE] – Gå til DVD-meny.

39. [◄▲►▼] – Navigasjonsknapper.

40. [ENTER] – Bekrefte.

41. [SETUP] – Åpne/lukke hovedmenyen.

42. [REPEAT] – Repetisjon.

Chapter (kapitel)/title (tittel)/off (avstengt) (i DVD-modus). Repeat single (repetere en gang), all (alle), off (avstengt) (i VCD-modus). Repeat single (repetere en gang), all (alle), off (avstengt) (i mp3-/CD-modus).

43. [SLOW] – Trykk ﬂere ganger for å spille av i sakte tempo.

44. [PROGRAM] – Trykk for å åpne programmeringsmodus. Programmenyen vises på skjermen. Velg ønsket ﬁl med talltastene. Trykk på [►I I ] for å starte avspillingen. Avbryt slik: Trykk på [PROGRAM] og velg ”Clear program”. Trykk på [PROGRAM]

45. [ZOOM] – Endre zoom 1 – 2 – 3 – stengt. (Stengt viser normalbilde).

Page 25

STEP

MUTE

SOURCE

1 2

9 0

SUBTITLE

TITLE

REPEAT

6 7 8

10+

AUDIO

ENTER

SLOW

ZOOM

DISPLAY

MENU /PBC

MODE

VOL+VOL-

Norsk

Åpne batterilokket og sett inn et batteri av typen CR2025. Følg merkingen.

Page 26

Audio

Rating

Misc

Language

Aspect Ratio

View Mode

TV System

Video

4:3

16:9 Fill Original Height Fit Width Fit Auto Fit Pan Scan

NTSC PAL

4. Bruk

1. Batterieliminatorens støpsel kobles til et strømuttak og DC-pluggen ti DC IN.

2. Still strømbryteren (17) i posisjon ON.

3. Plateskuffen åpnes og platen festes på spindelen. Alt. Usb- eller SD-minne kobles til.

4. Trykk på [SOURCE] (20) og velg DISC (plate), CARD (minnekort) eller USB med [▲] [▼].

2. Bekrefte med [ENTER] (40).

3. Velg ønsket mappe/ﬁl med [▲] eller [▼].

4. Trykk kort på [►II ] (26) for å starte innspilling av den valgte ﬁlen/mappen. Trykk en gang til for å ta pause.

5. Steng avspillingen med [■] (27).

4.1 Innstillinger

1. Trykk [SETUP] for å åpne hovedmenyen. Language (språkinnstillinger) –

Norsk

Video (bildeinnstillinger) – Audio (lydinnstillinger) – Rating (foreldrekontroll) – Misc (stille tilbake til opprinnelige innstillinger).

2. Bruk navigasjonsknappene [▲▼◄►] for å velge undermenyer.

3. Bekreft ved å trykke på [ENTER].

4. Gå ut av hovedmenyen ved å trykke på [SETUP].

Language

Language – Velg menyspråk.

Language

Video

Audio

Rating

Misc

Language

Subtitle

MPEG4 subtitle

Audio

DVD menu

English French Spanish German Itatian Portuguese

ASCII

WesternEuropean

Turkish CentraEuropean Cyrillic

English French Spanish German Itatian Portuguese Auto Off

English Fran ais Espanol Deutsch Italiano Portuguese

Subtitle – Velg språk for undertekster.

MPEG4 subtitle – Velg språk for MPEG4 undertekster.

Audio – Velg språk for ﬁlmlyd. DVD Menu – Velg språk for

dvd-platens meny.

Video

Aspect Ratio – Still inn det bildformatet som TV-apparatet har, 4:3 ELLER 16:9. View Mode – Velg visningsmodus for bildet. TV System – Velg TV-system, vanligst i Europa er PAL.

Page 27

Audio

Smart Sound – Velg ønsket lydbilde – OFF (naturlig lyd) – Classical – Rock – Jazz - Pop).

Rating

Parental control – Still inn begrensning for ”materiale som ikke egner seg for barn”. Det kreves passord før innstilling. Fabrikkinnstilt passord er: 1369.

Misc

Use Default Settings – Still tilbake til originalinnstillinger/fabrikkinnstillinger.

4.2 Display

Legg i en plate med mp3-ﬁler.

1. Vising av platens struktur.

2. Bruk navigasjonsknappene [▲▼◄►] for å komme til ønsket funksjon. Bekreft ved å trykke på [ENTER].

3. Gå ut av hovedmenyen ved å trykke på [SETUP].

Stop

2/156 /mp3/A01.mp3

A01 A02 A03 A04 A05 A06 A07

Filter Repeat

Mode

Edit mode

Program view

Add to program

Normal Shuffle Music intro

JPEG Preview

Off Single Folder

Audio Photo Video

Norsk

Filter – Still inn hvilke ﬁler som skal vises i listen; Audio (lyd), Photo (bilde) eller Video (video).

Repeat – Valg av forskjellige typer for repetert avspilling. Mode – Velg rekkefølge for avspillingen: Normal avspilling, Shufﬂe (avspilling i tilfeldig

rekkefølge), Music intro (lytte til de første 10 sekundene på hvert spor). Edit mode – Slette ﬁler. Merk ønsket ﬁl og klipp på [ENTER]. Fortsett slik med alle

ﬁlene som skal slettes. Bekrefte med [ENTER].

Program view – Vis programmerte spor. Add to program – Merk ønsket ﬁl og klipp på [ENTER]. Fortsett slik med alle ﬁlene

som skal lagres i spillelisten. Bekrefte med [ENTER]. Start avspillingen med [►II ](26).

Page 28

4.3 Avspilling

1. Trykk på [SOURCE] (20) og velg DISC (plate) eller USB med [▲] eller [▼].

2. Bekrefte med [ENTER].

3. Velg ønsket mappe/ﬁl med [▲] eller [▼].

4. Trykk på [ENTER] for å starte avspillingen av valgte ﬁl/mappe.

Innstillinger for avspilling

1. Trykk på [SOURCE] (20) og velg DISC (plate) eller USB med [▲] eller [▼].

2. Bekrefte med [ENTER].

3. Undermenyene åpnes med [►] (Filter – Repeat – Mode – Edit mode – Program view – Add to program).

4. Velg ønsket undermeny med [▲] eller [▼].

5. Trykk på [ENTER] ﬂere ganger for å velge ønsket funksjon.

6. Lagre innstilling og gå til undermeny med [◄].

Norsk

5. Stell og vedlikehold

Rengjøring

• Trekk alltid ut strømledningen før rengjøring.

• Påse at det ikke kommer væske inn i dvd-spilleren.

• Bruk kun en lett fuktet klut ved rengjøring av dekselet.

• Bruk aldri løsemidler eller sterke rengjøringsmidler.

Stell av plater

• Hold platen i hullet og på kanten når du håndterer den, så det ikke kommer ﬁngeravtrykk på selve platen.

• Platen må ikke bøyes eller utsettes for direkte sollys eller annen varme.

• Platene skal kun rengjøres med en tørr myk klut. Stryk fra sentrum av platen og utover. Bruk aldri rengjøringsmidler eller sterke løsemidler.

• Oppbevar platene stående i sine futteraler.

Page 29

6. Feilsøking

Feil Forslag til tiltak

Enheten starter ikke, eller den skrur seg plutselig av.

Produktet reagerer ikke på fjernkontrollens knapper.

Ikke hverken bilde eller lyd.

Dårlig lyd/bilde. Kontroller platen. Spill kun plater som er reine og frie for

Påse at batteriet er ladet opp.

Påse at bil- eller nettadapteren er riktig koblet til.

Restart enheten (skru den av og deretter på igjen).

Sjekk at fjernkontrollens batterier er satt i riktig.

Sett i nye batterier.

Påse at fjernkontrollen er rettet mot sensoren på dvd-spillerens framside.

Påse at ingen andre gjenstander forstyrrer fjernkontrollens signaler.

Kontroller at ev. lyd- og bildekabler er riktig koblet til.

Kontroller at platen er av en av følgende typer: dvd, dvd-r, dvd-rw eller cd.

Sjekk at platen er hel og fri for riper, og at den er riktig plassert, med etiketten vendt oppover.

Kontroller at spillerens laserpickup ikke er skitten. Hvis det er tilfelle, ta kontakt med kundetjenesten.

Kontroller at ev. tilkoblet tv-apparat er innstilt på riktig kanal (VIDEO, AV, etc.).

riper.

Norsk

7. Avfallshåndtering

Når produktet skal kasseres, må det skje i henhold til lokale forskrifter. Ved usikkerhet, ta kontakt med lokale myndigheter.

Page 30

8. Spesifikasjoner

Spenning: Prim. 100 – 240 V AC, 50/60 Hz Sek. 9V DC, 1A (+ i sentrum) Effektforbruk: < 10 W Vekt: 0,73 kg Størrelse: 200 x 157 x 41 mm (l x b x h) Skjerm: 7″ TFT (16:9) Utganger: Videoutgang 1.0 V(p-p) / 75Ω Audioutgang 1,4 V rms (1 kHz, 0 dB) Uteffekt: 2 x 1 W Bruksmiljø: Luftfuktighet - 5 % til 90 % Fjernkontroll: Batteri - CR 2025 (1 stk.)

System

Norsk

Laser: Halvlederlaser, bølgelengde 650 nm Signalsystem: NTSC / PAL Frekvensomfang: 20 Hz til 20 kHz (+ 1 dB) S/N-nivå: Bedre enn 80 dB (analog utgang) Dynamikk: Bedre enn 85 dB (dvd/cd)

Batteri Polspenning: 7,4 V Ladetid: 3 – 4 timer Driftstid: 3 – 4 timer

Lagring og bruk Lagring Temperatur Luftfuktighet: 6 måneder - 20 ºC til 45 ºC 65 ± 20 % 1 uke - 20 ºC til 65 ºC 65 ± 20 %

Bruk Temperatur Luftfuktighet: Standard lading - 0 ºC til 45 ºC 65 ± 20 % Standard utlading - 20 ºC til 65 ºC 65 ± 20 %

Page 31

Page 32

Kannettava dvd-soitin, jossa 7”:n TFT-näyttö

Tuote.nro 18-8176 Malli PDV-196-UK

38-3952 PDV-196 Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten.

Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista tekstitai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

1. Turvallisuus

• Laitteen saa korjata vain valtuutettu huoltoliike.

• Älä pura tai muuta laitetta.

• Laite on tarkoitettu vain sisäkäyttöön.

• Älä altista laitetta liian korkeille lämpötiloille, iskuille, kosteudelle tai vedelle.

• Älä sijoita laitetta sellaiseen paikkaan, josta se voi tippua veteen tai muuhun nesteeseen. Älä pane laitteen päälle nesteitä sisältäviä esineitä, kuten maljakoita tai limsapulloja.

• Älä sijoita laitetta kosteisiin tai pölyisiin tiloihin tai paikkoihin, joissa siihen kohdistuu voimakasta värähtelyä.

• Sammuta mahdollinen valmiustila ja irrota pistoke yön ajaksi ja kun poistut kotoa

Suomi

pidemmäksi aikaa.

• Älä altista akkua korkeille lämpötiloille.

• Älä kuuntele kuulokkeista kovaäänistä musiikkia pitkäkestoisesti, se voi vahingoittaa kuuloasi.

• Sijoita laite vaakatasossa olevalle pinnalle käytön ajaksi.

• Käytä vain mukana toimitettua autosovitinta.

LUOKAN 1 LASERLAITE Varoitus! Älä avaa laitteen koteloa! Näkymätön lasersäde voi aiheuttaa silmävaurioita.

Älä katso säteeseen edes optisten instrumenttien läpi.

2. Pakkauksen sisältö

• Dvd-soitin, jossa TFT-näyttö

• Kaukosäädin

• Autosovitin

• Laturi

• Kuulokkeet

• Adapteri (3 x RCA 3,5 mm:n stereoliitäntään)

Page 33

3. Painikkeet ja toiminnot

Dvd-soitin

1. TFT-näyttö

2. Kaiutin

3. [MENU] – Levyvalikon näyttäminen

4. [SOURCE] – Äänilähteen valinta: DISC (levy) – CARD (muistikortti) – USB (USB-yksikkö)

5. [VOL +] – Äänenvoimakkuuden lisääminen

6. [VOL-] – Äänenvoimakkuuden alentaminen

7. [OK] – Vahvistaminen

8. [◄▲►▼] – Navigointipainikkeet

9. [SETUP] – Päävalikon näyttäminen

10. [ ■ ] – Toiston pysäytys

11. [►II ] – Toiston aloittaminen tai keskeyttäminen

12. [CARD] – Liitäntä muistikortille

13. [▲] – Levylokeron avaaminen

14. USB-liitäntä

15. Stereokuulokeliitäntä (Ø 3,5 mm)

16. AV OUT – AV-ulostulo

17. [POWER ON/OFF] – Virtakytkin

18. DC IN – Muuntajan liitäntä

4 5 6

7 8

Suomi

14 15 16 17 18

Page 34

Kaukosäädin

19. [MUTE] – Äänen tilapäinen mykistys.

20. [SOURCE] – Äänilähteen valinta: DISC (levy) – CARD (muistikortti) – USB (USB-yksikkö).

21. [ 0–9 ] – Numeropainikkeet.

22. [DISPLAY] – Soittoajan ja tietojen näyttäminen.

23. [10+] – Numeropainike kymmenluvuille, esim. 32 = [10+] [10+] [10+] [2].

24. [MENU/PBC] – Siirtyminen dvd-levyn valikon juureen (dvd.) PBC on/off (vcd).

25. [AUDIO] – Kielen valinta (dvd), paina useita kertoja. Kuuntelukanavan valinta (mp3, cd vcd), paina useita kertoja valitaksesi Left, Right, Mix tai Stereo.

26. [►II ] – Toiston aloittaminen/keskeyttäminen.

27. [ ■ ] – Toiston pysäytys. Paina kerran, jos haluat jatkaa toistoa pysäytytetystä kohdasta. Paina kaksi kertaa, jos haluat aloittaa toiston alusta.

28. [MODE] – Näytön asetukset: Brightness (kirkkaus), Contrast (kontrasti), Saturation (värikylläisyys).

29. [VOL +/-] – Äänenvoimakkuuden lisääminen/alentaminen.

30. [►►I ] – Seuraava kappale.

31. [ I◄◄] – Edellinen kappale.

32. [►►] – Pikakelaus eteenpäin.

33. [◄◄]– Pikakelaus taaksepäin.

Suomi

34. [SEARCH] – Haku (aika, nimike tai kappale).

35. [STEP] – Yhden kuvaruudun näyttäminen kerrallaan.

36. [SUBTITLE] – Kielen vaihto (paina useita kertoja).

37. [ANGLE] – Kuvakulman vaihto (jos elokuva tukee toimintoa).

38. [TITLE] – Siirtyminen dvd-valikkoon.

39. [◄▲►▼] – Navigointipainikkeet.

40. [ENTER] – Vahvistaminen.

41. [SETUP] – Päävalikon avaaminen/sulkeminen.

42. [REPEAT] – Uudelleentoisto.

Chapter (kappale) / title (nimike) / Off (pois päältä) (dvd-tilassa) Repeat single (uudelleentoistaa kerran) / All (kaikki) / Off (pois päältä) (vcd-tilassa) Repeat single (uudelleentoistaa kerran) /Folder (kansio) / Off (pois päältä)

(mp3/cd-tilassa)

43. [SLOW] – Toiston hidastaminen (paina useita kertoja)

44. [PROGRAM] – Ohjelmointitilan avaaminen. Ohjelmavalikko ilmestyy näytölle. Valitse haluamasi tiedostot numeropainikkeilla (23). Aloita toisto painamalla [►II ]. Toiston keskeyttäminen: paina [PROGRAM], valitse ”Clear program” ja paina [PROGRAM].

45. [ZOOM] – Zoomauksen muuttaminen 1 – 2 – 3 – pois päältä (normaalikuva)

Page 35

STEP

MUTE

SOURCE

1 2

9 0

SUBTITLE

TITLE

REPEAT

6 7 8

10+

AUDIO

ENTER

SLOW

ZOOM

DISPLAY

MENU /PBC

MODE

VOL+VOL-

Suomi

Avaa paristolokero ja aseta paristo (CR2025) lokeroon merkintöjen mukaisesti.

Page 36

Audio

Rating

Misc

Language

Aspect Ratio

View Mode

TV System

Video

4:3

16:9 Fill Original Height Fit Width Fit Auto Fit Pan Scan

NTSC PAL

4. Käyttö

1. Liitä muuntaja seinäpistorasiaan ja muuntajan DC-liitin DC IN -liitäntään (18).

2. Aseta virtakytkin (17) asentoon ”ON”.

▲

3. Avaa levy-lokero painamalla [ USB- tai SD-muisti).

4. Paina [SOURCE] (20) ja valitse DISC (skiva), CARD (muistikortti) tai USB painikkeilla [▲] [▼].

2. Vahvista painamalla [ENTER] (40).

3. Valitse haluamasi kansio/tiedosto painikkeilla [▲] [▼].

4. Aloita toisto valitsemastasi kansiosta/tiedostosta painamalla [►II ] (26). Keskeytä toisto painamalla painiketta uudelleen.

5. Lopeta toisto painamalla [ ■ ] (27).

4.1 Asetukset

1. Avaa päävalikko painamalla [SETUP] (40): Language (kieliasetukset) – Video (kuva-asetukset) – Audio (ääniasetukset) – Rating (katselurajoitukset) – Misc (tehdasasetusten palauttaminen).

2. Valitse alavalikkoja navigointipainikkeilla [▲▼◄►] (8)(39).

3. Vahvista valinta painamalla [ENTER] (40).

4. Poistu päävalikosta painamalla [SETUP] (41).

] (13) ja paina levy paikoilleen (tai liitä laitteeseen

Suomi

Language

Language – Valitse valikkokieli)

Language

Video

Audio

Rating

Misc

Language

Subtitle

MPEG4 subtitle

Audio

DVD menu

English French Spanish German Itatian Portuguese

ASCII

WesternEuropean

Turkish CentraEuropean Cyrillic

English French Spanish German Itatian Portuguese Auto Off

English Fran ais Espanol Deutsch Italiano Portuguese

Subtitle – Valitse tekstityskieli) MPEG4 subtitle – Valitse

MEPG4-tekstityksen kieli)

Audio – Valitse puheäänen kieli) DVD menu – Valitse dvd-

valikon kieli)

Video

Aspect Ratio – Valitse kuvasuhteeksi television kuvasuhde, 4:3 tai 16:9. View Mode – Valitse kuvan näyttötila. TV System – Valitse TV-järjestelmä, Euroopassa yleisin on PAL.

Page 37

Audio

Smart Sound (valitse haluamasi äänenlaatu, OFF (luonnollinen ääni) – Classical – Rock – Jazz – Pop).

Rating

Parental Control (valitse lapsille sopimattoman materiaalin rajoitukset). Ennen valintaa kysytään salasanaa. Tehtaalla asetettu salasana on 1369.

Misc

Use Default Settings (tehdasasetusten palauttaminen).

4.2 Tiedostovalikko

Aseta levy-lokeroon mp3-tiedostoja sisältävä levy.

1. Levyn tiedot ilmestyvät näytölle.

2. Valitse haluamasi toiminto navigointipainikkeilla [▲▼◄►] (8)(39). Vahvista valinta painamalla [ENTER] (40).

3. Poistu päävalikosta painamalla [SETUP] (41).

Stop

2/156 /mp3/A01.mp3

A01 A02 A03 A04 A05 A06 A07

Filter Repeat

Mode

Edit mode

Program view

Add to program

Normal Shuffle Music intro

JPEG Preview

Off Single Folder

Audio Photo Video

Suomi

Filter – Valitse, mitkä tiedostot näkyvät listassa: Audio (Ääni), Photo (Valokuva) tai Video.

Repeat – Valitse uudelleentoistotapa. Mode – Valitse toistojärjestys: Normal (normaali toisto), Shufﬂe (satunnaistoisto),

Music intro (toistaa ensimmäiset 10 sekuntia jokaisesta raidasta). Edit mode – Poista tiedostoja. Valitse haluamasi tiedosto ja paina [ENTER]. Toista

sama muiden poistettavien tiedostojen kohdalla. Vahvista painamalla [ENTER].

Program view – Näytä ohjelmoidut raidat. Add to program – Valitse haluamasi tiedosto ja paina [ENTER]. Toista sama kaikkien

soittolistalle tallennettavien raitojen kohdalla. Vahvista painamalla [ENTER]. Aloita toisto painamalla [►II ] (26).

Page 38

4.3 Toisto

1. Paina [SOURCE] (20) ja valitse DISC (levy) tai USB painikkeilla [▲]/[▼].

2. Vahvista painamalla [ENTER] (40).

3. Valitse haluamasi kansio/tiedosto painikkeilla [▲]/[▼].

4. Aloita toisto valitsemastasi kansiosta/tiedostosta painamalla [ENTER] (40).

Toiston asetukset

1. Paina [SOURCE] (20) ja valitse DISC (levy) tai USB painikkeilla [▲]/[▼].

2. Vahvista painamalla [ENTER] (40).

3. Avaa alavalikoita painamalla [►] (Filter – Repeat – Mode – Edit mode – Program view – Add to program).

4. Valitse haluamasi asetus (alavalikko) painikkeilla [▲]/[▼] .

5. Valitse haluamasi toiminto painamalla useita kertoja [ENTER] (40).

6. Tallenna asetukset ja poistu alavalikosta painamalla [◄].

5. Huolto ja ylläpito

Puhdistus

• Irrota aina pistoke verkkovirrasta ennen laitteen puhdistusta.

• Varmista, että laitteeseen ei pääse kosteutta.

Suomi

• Käytä kevyesti kostutettua liinaa, kun puhdistat laitteen koteloa.

• Älä käytä voimakkaita puhdistusaineita tai liuottimia.

Käsittele levyjä oikein

• Pitele levyä reiästä ja reunasta. Näin vältät sormenjälkien ja lian kertymisen levyn pintaan.

• Älä taivuta levyä äläkä altista sitä suoralle auringonvalolle tai muulle lämmönlähteelle.

• Puhdista levyt kuivalla ja pehmeällä liinalla keskeltä ulospäin. Älä käytä puhdistusaineita tai vahvoja liuottimia.

• Säilytä levyjä koteloissa.

Page 39

6. Vianetsintä

Vika Toimenpide

Soitin ei käynnisty tai kytkeytyy pois päältä.

Soitin ei reagoi kaukosäätimeen.

Ei kuvaa tai ei ääntä. Tarkista, että ääni- ja kuvakaapelit on liitetty oikein.

Huono kuva ja/tai huono ääni.

Varmista, että akku on ladattu.

Varmista, että autosovitin tai muuntaja on liitetty oikein.

Käynnistä laite uudelleen painamalla se pois päältä ja takaisin päälle virtakytkimestä.

Varmista, että kaukosäätimen paristot on asetettu oikein.

Vaihda vanhojen paristojen tilalle uudet.

Varmista, että suuntaat kaukosäätimen DVD-soittimen etupuolen tunnistinta kohti.

Varmista, ettei kaukosäätimen signaalia estä mikään esine.

Tarkasta, että toistettava levy on tyyppiä: dvd, dvd-r, dvd-rw tai cd.

Tarkista, että levy on ehjä eikä siinä ole naarmuja. Tarkista myös, että se on asetettu lokeroon etikettipuoli ylöspäin.

Tarkista, ettei soittimen laserlukupää ole likainen. Jos se on likainen, ota yhteyttä asiakaspalveluun.

Varmista, että televisio on asetettu oikealle kanavalle (video, av tms.)

Tarkista levyn kunto. Käytä ehjää ja naarmutonta levyä.

Suomi

7. Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.

Page 40

8. Tekniset tiedot

Käyttöjännite Prim. 100 – 240 V AC, 50/60 Hz Sek. 9 V, 1A (+ keskellä) Tehonkulutus <10 W Paino 0,73 kg Mitat 200 x 157 x 41 mm (P x L x K) Näyttö 7″:n TFT (16:9) Ulostuloliitännät Videoulostulo 1.0 V(p-p) / 75Ω Audioulostulo 1.4 V rms (1 KHz, 0 dB) Antoteho 2 x 1 W Käyttöympäristö Ilmankosteus 5– 90 % Kaukosäädin Paristo CR 2025 (1 kpl)

Järjestelmä

Laser Puolijohdelaser, aallonpituus 650 nm Signaalijärjestelmä PAL / NTSC Taajuusalue 20 Hz – 20 kHz (1 dB) SNR Yli 80 dB (analoginen ulostulo) Dynamiikka Yli 85 dB (dvd/cd)

Suomi

Akku

Napajännite 7.4 V Latausaika 3–4 tuntia Käyttöaika 3–4 tuntia

Säilytys- ja käyttöolosuhteet

Säilytys Lämpötila Ilmankosteus 6 kuukautta - 20 ºC ~ + 45 ºC 65 ± 20% 1 viikko - 20 ºC ~ + 65 ºC 65 ± 20%

Käyttö Lämpötila Ilmankosteus Normaali lataus 0 ºC ~ + 45 ºC 65 ± 20% Normaali purkaus - 20 ºC ~ + 65 ºC 65 ± 20%

Page 41

Page 42

Page 43

Page 44

Sverige

Kundtjänst Tel: 0247/445 00 Fax: 0247/445 09 E-post: [email protected]

Internet www.clasohlson.se

Post Clas Ohlson AB, 793 85 INSJÖN

Norge

Kundesenter Tlf.: 23 21 40 00 Faks: 23 21 40 80 E-post: [email protected]

Internett www.clasohlson.no

Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

Suomi

Asiakaspalvelu Puh.: 020 111 2222 Sähköposti: [email protected]

Internet www.clasohlson.fi

Osoite Clas Ohlson Oy, Annankatu 34–36 A, 00100 HELSINKI

Great Britain

For consumer contact, please visit www.clasohlson.co.uk and click on customer service.

Internet www.clasohlson.co.uk
