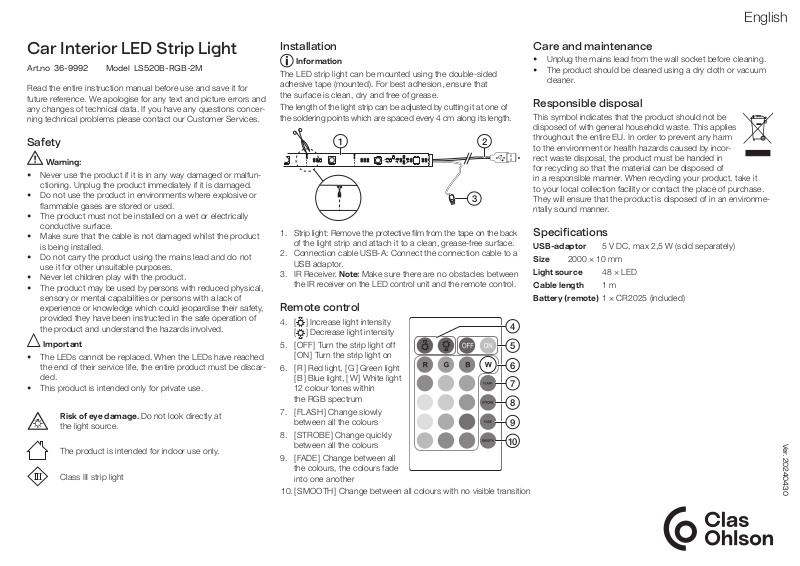

CLAS OHLSON LS520B-RGB-2M User manual [en, fi, sv, no]

Page 1

English

Car Interior LED Strip Light

Art.no 36-9992 Model LS520B-RGB-2M

Read theentire instruction manual before use and save it for future reference. We apologise for any text and picture errors and any changes of technical data. If you have any questions concerning technical problems please contact our Customer Services.

Safety

Warning:

• Never use theproduct if it is in any way damaged or malfunctioning. Unplug theproduct immediately if it is damaged.

• Do not use theproduct in environments where explosive or ﬂammable gases are stored or used.

• The product must not be installed on awet or electrically conductive surface.

• Make sure that thecable is not damaged whilst theproduct is being installed.

• Do not carry theproduct using themains lead and do not use it for other unsuitable purposes.

• Never let children play with theproduct.

• The product may be used by persons with reduced physical, sensory or mental capabilities or persons with alack of experience or knowledge which could jeopardise their safety, provided they have been instructed in thesafe operation of theproduct and understand thehazards involved.

Important

• The LEDs cannot be replaced. When theLEDs have reached theend of their service life, theentire product must be discarded.

• This product is intended only for private use.

Risk of eye damage. Do not look directly at thelight source.

The product is intended for indoor use only.

Class III strip light

Installation

Informaon

The LED strip light can be mounted using thedouble-sided adhesive tape (mounted). For best adhesion, ensure that thesurface is clean, dry and free of grease.

The length of thelight strip can be adjusted by cutting it at one of thesoldering points which are spaced every 4 cm along its length.

1 2

1. Strip light: Remove theprotective ﬁlm from thetape on theback of thelight strip and attach it to aclean, grease-free surface.

2. Connection cable USB-A: Connect theconnection cable to a USB adaptor.

3. IR Receiver. Note: Make sure there are no obstacles between theIR receiver on theLED control unit and theremote control.

Remote control

4. [ ] Increase light intensity [ ] Decrease light intensity

5. [ OFF ] Turn thestrip light off [ ON ] Turn thestrip light on

6. [ R ] Red light, [ G ] Green light [ B ] Blue light, [ W ] White light 12 colour tones within theRGB spectrum

7. [ FLASH ] Change slowly between all thecolours

8. [ STROBE ] Change quickly between all thecolours

9. [ FADE ] Change between all thecolours, thecolours fade

into one another

10. [ SMOOTH ] Change between all colours with no visible transition

Care and maintenance

• Unplug themains lead from thewall socket before cleaning.

• The product should be cleaned using adry cloth or vacuum cleaner.

Responsible disposal

This symbol indicates that theproduct should not be disposed of with general household waste. This applies throughout theentire EU. In order to prevent any harm to theenvironment or health hazards caused by incorrect waste disposal, theproduct must be handed in for recycling so that thematerial can be disposed of in aresponsible manner. When recycling your product, take it to your local collection facility or contact theplace of purchase. They will ensure that theproduct is disposed of in anenvironmentally sound manner.

Specifications

USB-adaptor 5 V DC, max 2,5 W (sold separately) Size 2000×10 mm Light source 48×LED Cable length 1 m Baery (remote) 1×CR2025 (included)

Ver. 20240430

Page 2

Svenska

LED-list för bilinteriör, RGBW

Art.nr 36-9992 Modell LS520B-RGB-2M

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst.

Säkerhet

Varning!

• Använd aldrig produkten om den på något sätt är skadad eller inte fungerar normalt. Dra omedelbart ur USB-kontakten vid skador.

• Använda inte produkten imiljöer där explosiva eller brännbara gaser eller vätskor förvaras eller används.

• Installera inte produkten på enfuktig eller elektriskt ledande yta.

• Se till att kabeln inte skadas när produkten installeras.

• Lyft inte produkten ikabeln och använd inte kabeln till oförenliga ändamål.

• Låt aldrig barn leka med produkten.

• Produkten får användas av personer med någon form av funktionsnedsättning, brist på erfarenhet eller kunskap som skulle kunna äventyra säkerheten, om de har fått instruktioner om hur produkten på ettsäkert sätt ska användas och förstår faror och risker som kan uppkomma.

Vikgt

• Ljuskällorna är inte utbytbara. När ljuskällan har passerat sin livslängd ska hela produkten kasseras.

• Produkten är endast avsedd för privat bruk.

Risk för ögonskador! Titta aldrig direkt in iljuskällan.

Produkten är endast avsedd för inomhusbruk.

Klass III-ljusslinga.

Montering

Informaon

Ljuslisten monteras med dubbelhäftande tejp (monterad). För bästa vidhäftning, se till att underlaget är rent, torrt och fritt från fett.

Anpassa vid behov ljuslistens längd genom att klippa av den vid någon av lödpunkterna (var 4:e cm längs ljuslistens längd).

1 2

1. Ljuslist: Ta bort skyddsﬁlmen från tejpen på ljuslistens baksida och tryck fast listen på enren fettfri yta.

2. Anslutningskabel USB-A: Anslut USB-kabeln till valfri USB-adapter.

3. IR-mottagare. Obs! Säkerställ att det inte ﬁnns några hinder mellan ljuslistens IR-mottagare och fjärrkontrollen.

Fjärrkontroll

4. [ ] Öka ljusstyrkan [ ] Minska ljusstyrkan

5. [ OFF ] Släck ljuslisten [ ON ] Tänd ljuslisten

6. [ R ] Rött ljus, [ G ] Grönt ljus [ B ] Blått ljus, [ W ] Vitt ljus Färgnyanser, 12 nyanser inom RGB-spektrat

7. [ FLASH ] Växla långsamt mellan alla färger

8. [ STROBE ] Växla snabbt mellan alla färger

9. [ FADE ] Växla mellan alla färger, tonas in ivarandra

10. [ SMOOTH ] Växla mellan alla färger utan synlig övergång

Skötsel och underhåll

• Dra ut USB-adaptern ur vägguttaget innan rengöring.

• Torka av produkten med entorr trasa eller dammsug den vid behov.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering,ska produkten lämnas till återvinning så att materialet kan tas omhand på ettansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som ﬁnns där du beﬁnner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ettför miljön tillfredställande sätt.

Specifikationer

USB-adapter 5 V DC, max 2,5 W (säljs separat) Må 2000×10 mm Ljuskälla 48×LED Kabellängd 1 m Baeri

(fjärrkontroll) 1×CR2025 (medföljer)

Ver. 20240430

Sverige • kundtjänst, tel. 0247/445 00 e-post: [email protected] internet: www.clasohlson.se brev: Clas Ohlson AB, 793 85 Insjön

Page 3

Norsk

LED-list for bilinteriør, RGBW

Art.nr 36-9992 Modell LS520B-RGB-2M

Les gjennom hele bruksanvisningen før bruk og ta vare på den til ev. senere bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.

Sikkerhet

Advarsel!

• Produktet må ikke brukes hvis det er skadet eller ikke fungerer som det skal. I så tilfelle må støpselet trekkes ut av strømuttaket umiddelbart.

• Bruk ikke produktet imiljøer hvor eksplosive eller lett antennelige gasser eller væsker oppbevares eller brukes.

• Produktet må ikke installeres på et fuktig eller elektrisk ledende underlag.

• Pass på så ikke kablene skades ved installasjon.

• Løft ikke produktet ikabelen, og bruk heller ikke kabelen til uegnede ting.

• La aldri barn leke med produktet.

• Produktet kan brukes av personer med nedsatt funksjonsevne, manglende erfaring eller kunnskap som kan påvirke sikkerheten, dersom de har fått instruks om hvordan produktet på en sikker måte skal brukes og forstår de farer og risikoer som kan oppstå.

Vikg

• Lyskildene er ikke utskiftbare. Når lyskildens levetid er oppnådd skal hele produktet kasseres.

• Produktet er kun beregnet til privat bruk.

Fare for skader på øynene! Se aldri direkte inn ilyskilden.

Produktet er kun beregnet til innendørs bruk.

Klasse III lysslynge.

Montering

Informasjon

Lyslisten monteres med dobbeltheftende teip (montert). Best vedheft oppnås når underlaget er rent, tørt og fritt for fett.

Lyslistens lengde kan tilpasses ved at du kutter den ved et av loddepunktene (hver 4. cm langs lyslistens lengde).

1 2

1. Lyslist: Fjern beskyttelsesﬁlmen fra teipens bakside og trykk listen fast på enren, fettfri ﬂate.

2. Tilslutningskabel USB-A: Koble tilkoblingskabelen til en valgfri USB-adapter.

3. IR-mottaker. Obs! Kontroller at det ikke er hindringer mellom LED-kontrollens IR-mottaker og fjernkontrollen.

Fjernkontroll

4. [ ] Øke lysstyrken [ ] Redusere lysstyrken

5. [ OFF ] Slukke lyset [ ON ] Tenne lyset

6. [ R ] Rødt lys, [ G ] Grønt lys [ B ] Blått lys, [ W ] Hvitt lys Fargenyanser, 12 nyanser iRGB-spekteret

7. [ FLASH ] Sakte veksle mellom alle fargene

8. [ STROBE ] Skifte raskt mellom alle fargene

9. [ FADE ] Skifte mellom alle farger, tones over hverandre

10. [ SMOOTH ] Skifte mellom alle farger uten synlig overgang

Vedlikehold

• Trekk nettadapteren ut av strømuttaket før rengjøring.

• Tørk av produktet med entørr klut, og støvsug den ved behov.

Avfallshåndtering

Symbolet betyr at produktet ikke skal kastes sammen med øvrig husholdningsavfall. Dette gjelder ihele EØS. For åforebygge eventuelle skader på helse og miljø som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på entilfredsstillende måte. Når produktet skal kasseres, benytt eksisterende systemer for returhåndtering eller kontakt forhandler. De vil ta hånd om produktet på enmiljømessig forsvarlig måte.

Spesifikasjoner

USB-adapter 5 V DC, maks 2,5 W (selges separat) Mål 2000×10 mm Lyskilde 48×LED Kabellengde 1 m Baeri

(fjernkontroll) 1×CR2025 (medfølger)

Ver. 20240430

Norge • kundesenter, tlf. 23 21 40 00 e-post: [email protected] internett: www.clasohlson.no post: Clas Ohlson AS, Postboks 485 Sentrum, 0105 Oslo

Page 4

Suomi

LED-lista auton sisätilaan RGBW

Tuotenro 36-9992 Malli LS520B-RGB-2M

Lue käyttöohje ennen tuotteen käyttöä ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys asiakaspalveluun.

Turvallisuus

Varoitus!

• Älä käytä tuotetta, jos tuote on vaurioitunut tai jos ne eivät toimi oikealla tavalla. Jos tuote vahingoittuu, irrota pistoke välittömästi pistorasiasta.

• Älä käytä tuotetta paikoissa, joissa säilytetään tai käytetään helposti syttyviä tai räjähtäviä kaasuja tai nesteitä.

• Älä asenna tuotetta kostealle tai sähköä johtavalle pinnalle.

• Varo vahingoittamasta johtoja asennuksen aikana.

• Älä nosta tuotetta johdosta äläkä käytä sitä sille sopimattomaan tarkoitukseen.

• Älä anna lasten leikkiä tuotteella.

• Henkilöt, joilla on fyysisiä tai psyykkisiä rajoitteita, tai henkilöt, joilla ei ole riittävästi turvallisuuteen vaikuttavia taitoja tai kokemusta, saavat käyttää tuotetta, jos heitä on ohjeistettu sen turvallisesta käytöstä ja käytön mahdollisista vaaroista.

Tärkeää

• Lamppuja ei voi vaihtaa. Jos lamppu lakkaa toimimasta, koko tuote tulee poistaa käytöstä.

• Tuote on tarkoitettu ainoastaan yksityiskäyttöön.

Silmävamman vaara! Älä katso suoraan valoon.

Tuote on tarkoitettu vain sisäkäyttöön.

Luokan III valoketju.

Asennus

Huom.!

Valolista on helppo asentaa kaksipuolisella teipillä, joka on kiinni valolistassa. Parhaan tarttuvuuden varmistamiseksi tarkista, että pinta, jolle valolista kiinnitetään, on kuiva ja puhdas ja että siinä ei ole rasvaa.

Valolistaa voi tarvittaessa lyhentää leikkaamalla jostakin juotoskohdasta (valolistassa on juotoskohtia 4 cm:n välein).

1 2

1. Valolista: Poista valolistan takana olevan teipin suojapaperi ja kiinnitä valolista puhtaalle, rasvattomalle pinnalle.

2. IR-vastaanotin. Huom.! Varmista, että LED-ohjausyksikön IR-vastaanottimen ja kaukosäätimen välillä ei ole esteitä.

3. Virtajohto USB-A: Liitä liitäntäjohto USB-laturiin.

Kaukosäädin

4. [ ] Lisää valonvoimakkuutta [ ] Vähennä valonvoimakkuutta

5. [ OFF ] Sammuta valolista [ ON ] Sytytä valolista

6. [ R ] Punainen valo [ G ] Vihreä valo [ B ] Sininen valo [ W ] Valkoinen valo Värisävyt, 12 RGB-värisävyä

7. [ FLASH ] Vaihda hitaasti kaikkien värien välillä

8. [ STROBE ] Vaihda nopeasti kaikkien värien välillä

9. [ FADE ] Vaihda kaikkien värien välillä, sulautuvat toisiinsa

10. [ SMOOTH ] Vaihda kaikkien värien välillä ilman näkyvää värien vaihtumista

Huolto ja kunnossapito

• Irrota muuntaja pistorasiasta ennen valolistan puhdistamista.

• Puhdista valolista tarvittaessa kuivalla liinalla tai imuroimalla.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämä koskee koko EU-aluetta. Virheellisestä hävittämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tekniset tiedot

USB-sovin 5 V DC, max 2,5 W (myydään erikseen) Mitat 2000×10 mm Lamppu 48×LED Johdon pituus 1 m Paristo

(kaukosäädin) 1 kpl CR2025 (sisältyy)

Ver. 20240430

Suomi • asiakaspalvelu puh. 020 111 2222 sähköposti: [email protected] kotisivu: www.clasohlson.fi osoite: Clas Ohlson Oy, Kaivokatu 10 B, 00100 Helsinki
