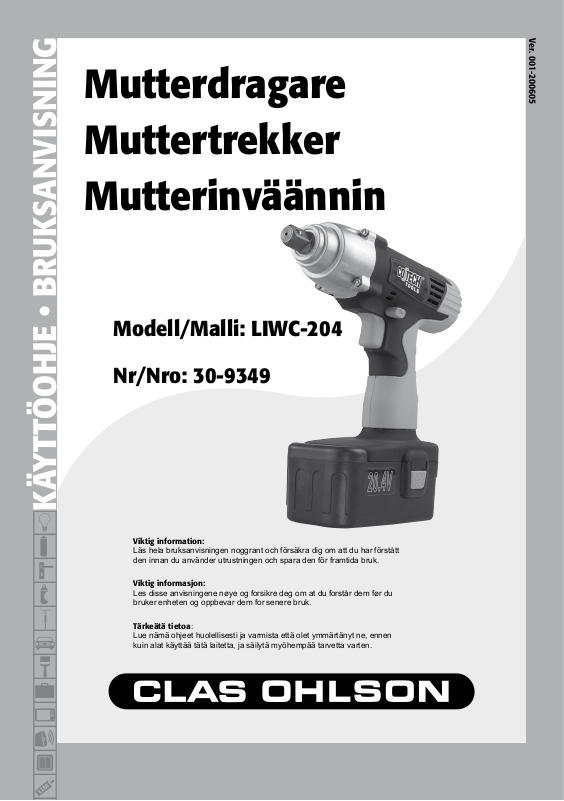

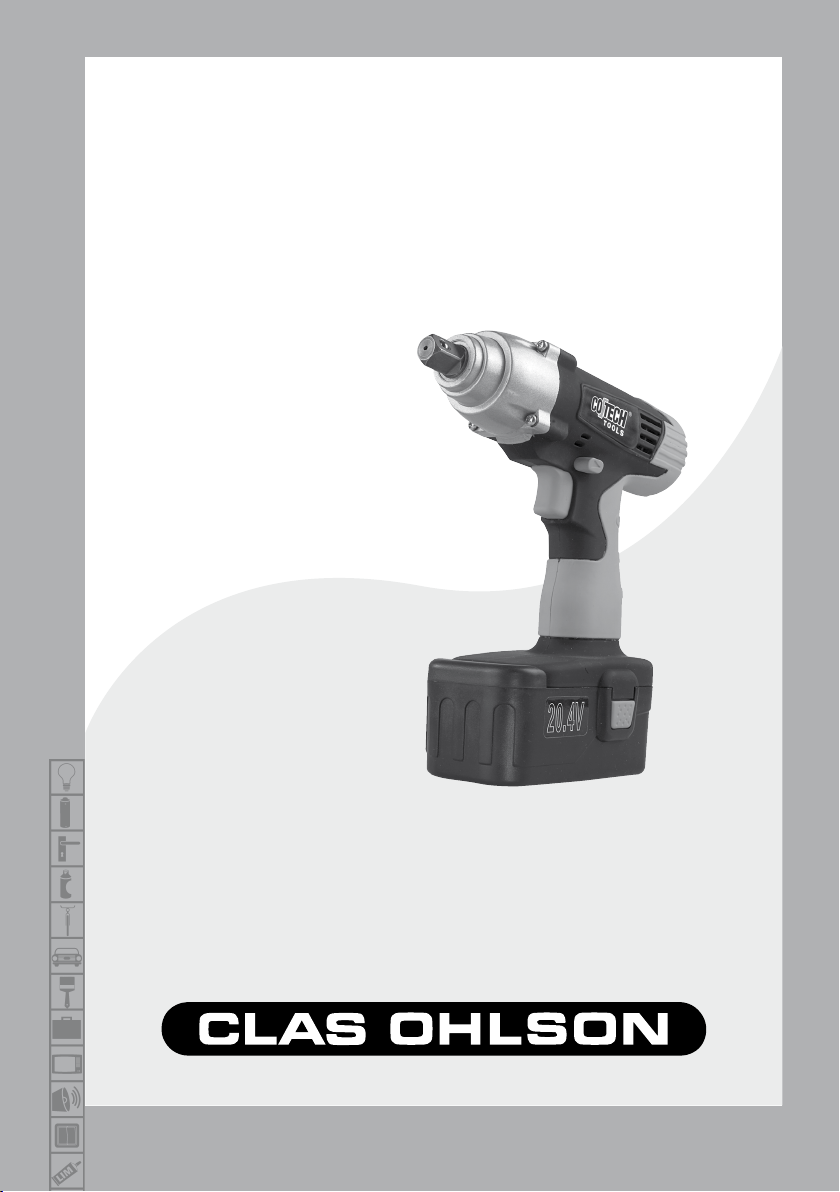

Page 1
Mutterdragare
Muttertrekker
Mutterinväännin
Modell/Malli: LIWC-204
Nr/Nro: 30-9349
Ver. 001-200605
KÄYTTÖOHJE • BRUKSANVISNING
Viktig information:
Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått
den innan du använder utrustningen och spara den för framtida bruk.
Viktig informasjon:
Les disse anvisningene nøye og forsikre deg om at du forstår dem før du
bruker enheten og oppbevar dem for senere bruk.
Tärkeätä tietoa:
Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen
kuin alat käyttää tätä laitetta, ja säilytä myöhempää tarvetta varten.
Page 2
SVENSKA
Mutterdragare, art.nr 30-9349, modell LIWC-204
Innehållsförteckning
Säkerhet ...................................................................................................3
Produktbeskrivning ...............................................................................6
Användning ............................................................................................. 7
Felsökning ............................................................................................... 7
Skötsel och underhåll ........................................................................... 8
Avfallshantering ..................................................................................... 8
Specikationer ....................................................................................... 8
2
Page 3
Säkerhet
Generella säkerhetsinstruktioner för laddningsbara handverktyg
Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda
till elektrisk stöt, brand och/eller allvarlig skada. Termen ”elektriskt handverktyg” i
varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg.
SPARA DESSA INSTRUKTIONER.
1) Arbetsutrymmet
a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen
inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av
lättantändliga vätskor, gaser eller damm
som kan antända damm eller ångor.
c) Håll undan barn och åskådare medan du använder det elektriska handverktyget.
Störningsmoment kan göra att du tappar kontrollen.
2) Elektrisk säkerhet
a) Detelektriskahandverktygetsstickproppmåstepassaivägguttaget.Modiera
aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med
jordade elektriska handverktyg.
minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller
kylskåp.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden.
vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära, dra eller
rycka stickproppen ur vägguttaget. Håll nätsladden undan från värme, olja, vassa
kanter och rörliga delar.
stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd
anpassad för detta ändamål.
risken för elektrisk stöt.
Det innebär ökad risk för elektrisk stöt om din kropp är jordad.
Skadade eller trassliga nätsladdar ökar risken för elektrisk
Omodierade stickproppar och passande vägguttag
Användning av en skarvsladd för utomhusbruk minskar
. Elektriska handverktyg genererar gnistor
Om
SVENSKA
3) Personlig säkerhet
a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder
ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du
är trött eller påverkad av droger, alkohol eller medicinering.
ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig
personskada.
b) Använd skyddsutrustning.
skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid
behov minskar risken för personskada.
Bär alltid skyddsglasögon. Användning av
3
Ett ögonblicks
Page 4
c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge ”OFF” innan du
SVENSKA
ansluter stickproppen till vägguttaget.
nger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till
elnätet när strömbrytaren är i läge ”ON” inbjuder till olyckor.
d) Tag bort alla serviceverktyg/nycklar innan du slår på det elektriska
handverktyget.
handverktyget kan resultera i personskada.
e) Sträck dig inte för långt.
Detta möjliggör bättre kontroll i oväntade situationer.
f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll hår, kläder
och handskar undan från rörliga delar.
fastna i rörliga delar.
g) Omutrustningförutsugningochuppsamlingavdammnnstillgängligt,setill
att denna är ansluten och används ordentligt.
minska dammrelaterade faror.
Ett kvarglömt serviceverktyg på en roterande del av det elektriska
Se till att du står stadigt med god balans hela tiden.
Att bära ett elektriskt handverktyg med ett
Lösa kläder, smycken eller långt hår kan
Användning av dessa hjälpmedel kan
4) Användning och underhåll av det elektriska handverktyget
a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som
är avsett för det arbetsmoment du utför.
bättre och säkrare med avsedd matningshastighet.
b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och
stänger av verktyget.
strömbrytaren är farliga och måste repareras.
c) Tag stickproppen ur vägguttaget innan du utför några justeringar, byter tillbehör
eller lägger undan det elektriska handverktyget för förvaring.
i förebyggande syfte minskar risken för att starta det elektriska handverktyget
oavsiktligt.
d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och
låt inte personer som inte är förtrogna med det elektriska handverktyget eller
dessa instruktioner använda det.
händerna på ovana användare.
e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om
rörliga delar kärvar, om delar har gått sönder eller något annat som kan påverka
funktionen av det elektriska handverktyget. Om något är skadat måste det
repareras före användning.
handverktyg.
f) Håll verktygen vassa och rena.
är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör och liknande enligt
instruktionerna och på det sätt som är ämnat för just den typen av elektriskt
handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete
som ska utföras.
vad det är ämnat för kan resultera i en farlig situation.
Alla elektriska handverktyg som inte kan kontrolleras med
Många olyckor beror på dåligt underhållna elektriska
Ordentligt underhållna skärverktyg med vassa eggar
Användning av det elektriska handverktyget för arbeten andra än
Korrekt elektriskt handverktyg gör jobbet
Dessa åtgärder
Elektriska handverktyg är farliga om de kommer i
4
Page 5
5) Användning och service av det laddningsbara handverktyget
a) Se till att strömbrytaren är i avstängt läge innan du monterar batteriet. Att
montera batteriet på ett elektriskt handverktyg som har strömbrytaren i påslaget läge
inbjuder till olyckor.
b) Ladda batteriet endast med en laddare som är utvald av tillverkaren.
som passar till en typ av batteri kan orsaka brandrisk om den används till en annan
typ av batteri.
c) Använd laddningsbara handverktyg endast tillsammans med därför ämnade
batterier. Användning av annat batteri kan orsaka skade- och brandrisk.
d) När batteriet inte används, förvara det på avstånd från andra metallföremål som
gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa
kontakt från en batteripol till den andra.
brännskador eller brand.
e) Om batteriet misshandlas kan syra läcka från batteriet; undvik kontakt. Om du
av misstag kommer i kontakt med syran, spola med vatten. Om syran kommer i
kontakt med ögonen, uppsök dessutom läkare.
orsaka irritation och brännskador.
Kortslutning av batteripolerna kan orsaka
Syra som kommer från batteriet kan
En laddare
6) Service
a) Låt behörig personal utföra service och reparationer, och endast med
originalreservdelar. Detta garanterar att säkerheten på det elektriska handverktyget
behålls.
SVENSKA
Produktmärkning med säkerhetssymboler
• Använd hörselskydd.
• Använd skyddsglasögon eller visir.
• Läs igenom hela bruksanvisningen före användning och spar den sedan som
referensmaterial.
5
Page 6
SVENSKA

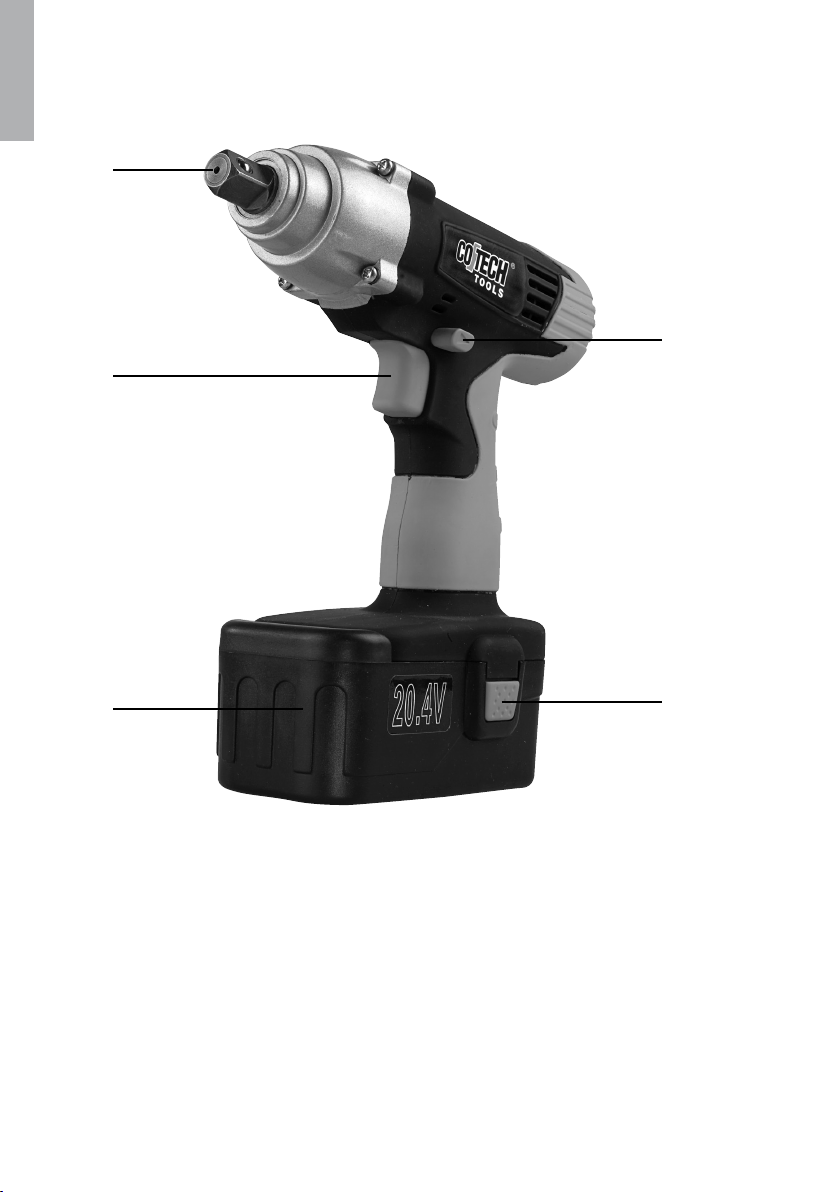

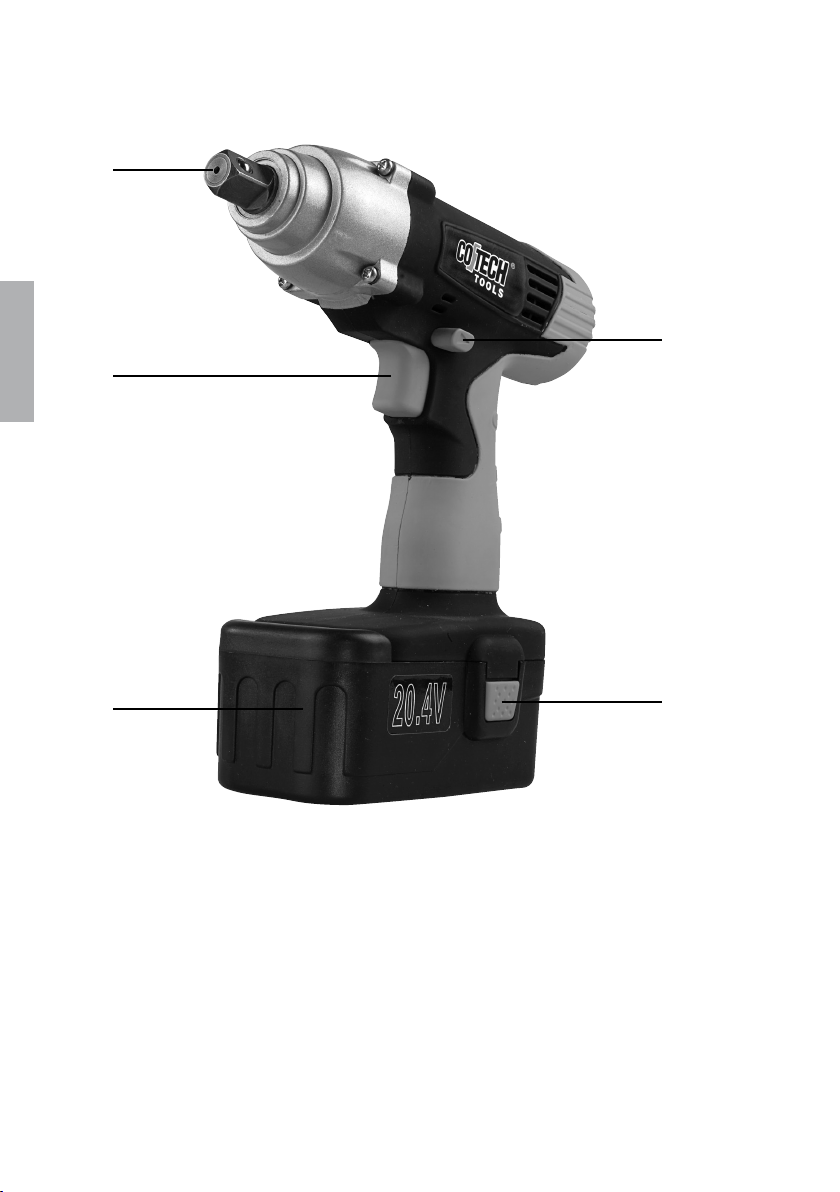

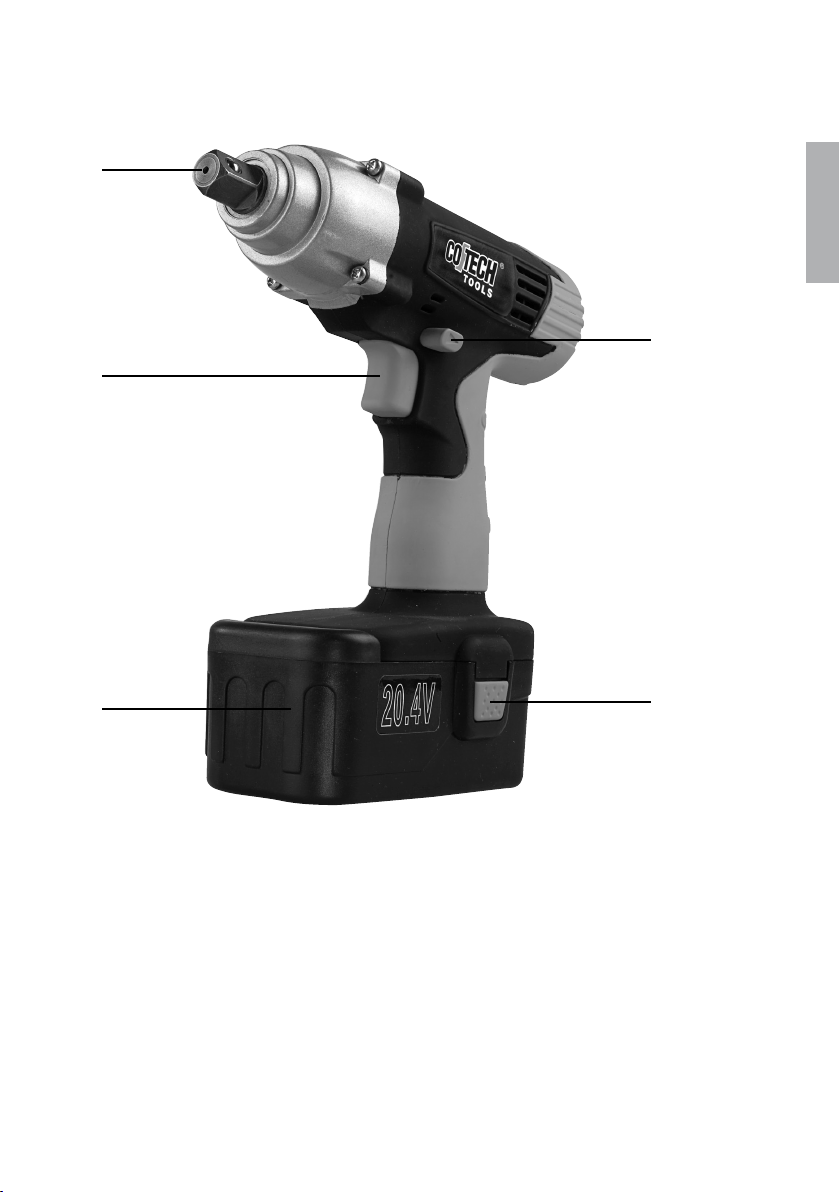

Produktbeskrivning
2
3
1
4
1. Strömbrytare
2. Hylsfäste ½”
3. Reglage för rotationsriktning
4. Batteri
5. Batterisnäppen
5
6
Page 7
Användning
1. Tryck fast hylsan (medföljer ej) på mutterdragarens drivtapp så att kulspärren låser fast
hylsan.
2. Tryck hylsan mot den bult/mutter som ska lossas eller fästas. Håll mutterdragaren i
linje med bulten/muttern.
3. Mutterdragaren är reversibel. För att dra åt (medurs) tryck in rotationsreglaget (3) på
högra sidan och för att lossa (moturs) trycks rotationsreglaget in på vänstra sidan.
4. Släpp strömbrytaren för att stanna verktyget.
5. Rotationsreglaget kan ställas i ett mittläge vilket låser strömbrytaren så att ofrivillig
start undviks.
Felsökning
Problem Möjlig orsak Möjlig lösning
SVENSKA
Maskinen går inte. Batteriet urladdat.
Kortslutning.
Fel på strömbrytaren.
Maskinen går
sakta.
Maskinen låter
konstigt.
Gnistbildning i
motorn.
Strömbrytaren dåligt intryckt.
Motorn är överhettad.
Mekaniskt hinder.
Lindning kortsluten.
Lindning kortsluten.
Kollektorn smutsig.
Kontrollera att batteriet är laddat.
Kontakta vår kundtjänst.
Kontakta vår kundtjänst.
Tryck in strömbrytaren helt.
Minska matningen.
Kontakta vår kundtjänst.
Kontakta vår kundtjänst.
Kontakta vår kundtjänst.
Kontakta vår kundtjänst.
7
Page 8
SVENSKA
Skötsel och underhåll
- Tag ur batteriet innan du utför skötsel och underhåll på verktyget.
- Rengör vid behov med en torkduk, eventuellt svagt fuktad med vatten och diskmedel.
- Håll motorns ventilationsöppningar fria från skräp och damm så att motorn inte
överhettas.
- Byte av stickpropp eller sladd skall utföras av serviceverkstad.
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker
på hur du ska gå tillväga, kontakta din kommun.
Specikationer
Modellbeteckning: LIWC-204
Batteri: NiMH 20,4 V 1,7Ah
Hylsfäste: ½”
Varvtal (obelastad): 2900 v/min
Ljudtryck (LpA): 78,6 dB(A)
Ljudeffekt (LWA): 89,6 dB(A)
Vibrationsvärde: 2,5 m/s²
Laddare
Laddtid: 1-2 tim.
Primär: 230 V ~ 50 Hz
Sekundär: 20,4 V DC
8
Page 9
Muttertrekker, modell LIWC-204
Innholdsfortegnelse
Sikkerhet ................................................................................................10
Produktbeskrivelse ..............................................................................13
Bruk ......................................................................................................... 14
Feilsøking ............................................................................................... 14
Vedlikehold ........................................................................................... 15
Avfallshåndtering ................................................................................. 15
Spesikasjoner ..................................................................................... 15
NORSK
9
Page 10
Sikkerhet
Generelle sikkerhetsinstruksjoner for oppladbare håndverktøy
Advarsel! Les alle instruksjonene grundig. Dersom instruksjonene ikke følges, kan dette
lede til brann, elektrisk støt og/eller alvorlig skade. Med begrepet ”elektriske håndverktøy”
NORSK
i teksten under, menes strømtilkoblede eller oppladbare håndverktøy.
TA VARE PÅ DENNE INSTRUKSJONEN.
1) Arbeidsplassen
a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rotete arbeidsplass eller dårlig
opplyste områder kan føre til ulykker.
b) Bruk ikke elektriske håndverktøy i omgivelser med eksplosjonsfare, som for
eksempel i nærheten av lettantennelige væsker, gasser eller støv.
håndverktøy kan danne gnister som igjen kan antenne støv eller trespon.
c) Hold barn og andre tilskuere unna mens du bruker elektriske håndverktøy.
kan lett miste kontrollen dersom du blir forstyrret mens du arbeider.
Elektrisk
Du
2) Sikkerhet ved bruk av elektrisk strøm
a) Strømkabelens støpsel, til det elektriske verktøyet, må passe i vegguttaket.
Støpselet må ikke forandres på. Bruk aldri adapter sammen med elektrisk
håndverktøy som krever jording. Ved bruk av originale kontakter og støpsler
minskes faren for elektrisk støt.
b) Unngå kroppskontakt med jordede gjenstander som rør, ovner, komfyrer og
kjøleskap.
c) Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet.
vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.
d) Håndter strømkabelen med forsiktighet. Den må ikke bli brukt til å bære
verktøyet med. Dra ikke i kabelen når du skal ha stikket ut av kontakten.
Hold kabelen unna varme, olje, skarpe kanter og bevegelige deler.
deformerte støpsler kan øke faren for elektrisk støt.
e) Ved bruk av elektrisk håndverktøy utendørs, skal det benyttes skjøtekabel som
er beregnet til dette formålet.
benyttes, minsker faren for elektrisk støt.
Kroppskontakt med disse øker faren for elektrisk støt.
Hvis det kommer
Skadde eller
Når skjøtekabel som er beregnet for utendørs bruk
3) Personlig sikkerhet
a) Vær våken og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk
elektriske håndverktøy når du er trett eller påvirket av rusmidler, alkohol eller
sterke medisiner. Når du bruker elektrisk håndverktøy, kan et lite øyeblikk med
uoppmerksomhet resultere i store personskader.
10
Page 11
b) Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske,
sklisikre såler på skoene, hjelm og hørselsvern, ved behov, minsker faren for
personskade.
c) Unngå uønsket oppstart. Påse at strømbryteren står i posisjon ”OFF” før
du kobler til strømmen.
avtrekkeren/strømbryteren, eller å koble til strømmen når strømbryteren står i posisjon
”ON”, kan forårsake ulykker.
d) Fjern alle nøkler/serviceverktøy før du starter det elektriske håndverktøyet.
gjenglemt serviceverktøy på en roterende del, kan forårsake personskader.
e) Strekk deg ikke for langt. Påse at du står støtt og har god balanse hele tiden.
er du bedre forberedt når uventede situasjoner oppstår.
f) Benytt fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Hold klær,
hansker og smykker unna bevegelige deler.
hår, kan sette seg fast i bevegelige deler.
g) Hvis det er mulig å koble til en støvsamler/støvsuger, bør dette gjøres.
sådanne hjelpemidler, kan en minske faren for støvrelaterte skader og ulykker.
Det å bære et elektrisk håndverktøy med en finger på
Et
Da
Løstsittende klær, smykker eller langt
Ved bruk av
4) Bruk og vedlikehold av elektrisk håndverktøy
a) Ikke press et elektrisk håndverktøy. Bruk elektriske håndverktøy som er beregnet
til den arbeidsoperasjonen du skal utføre. Riktig innmatingshastighet er viktig for å
utføre bedre og sikrere arbeide.
b) Ikke bruk det elektriske håndverktøyet dersom ikke strømbryteren virker og
verktøyet ikke kan skrues av.
med en strømbryter, er farlige og må repareres.
c) Dra ut støpselet før du utfører justeringer, bytter tilbehør eller legger det
elektriske håndverktøyet fra deg.
ukontrollert start.
d) Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk
håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig
opplæring på eller er fortrolig med verktøyet.
farlige dersom de kommer i hendene på ukyndige.
e) Vedlikehold av elektrisk håndverktøy. Påse at verktøyet ikke er feilinnstilt, at
bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller at
det elektriske håndverktøyet har andre feil, som kan påvirke verktøyets funksjon.
Dersom noe er skadet må dette repareres før verktøyet tas i bruk.
skyldes dårlig eller manglende vedlikehold.
f) Hold verktøyet rent. Påse også at det elektriske verktøyet holdes skarpt.
vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere.
g) Følg instruksjonen, ta hensyn til arbeidsforholdene og den type arbeid som skal
utføres.
beregnet til, kan skape farlige situasjoner.
Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det som det er
Alle elektriske håndverktøy, som ikke kan kontrolleres
Dette for å unngå at elektrisk håndverktøy får en
Elektrisk håndverktøy kan være
Mange ulykker
Godt
NORSK
11
Page 12
5) Bruk og service av oppladbare håndverktøy
a) Påse at strømbryteren er skrudd av før du monterer batteriet. Hvis batteriet
monteres på et elektrisk håndverktøy med strømbryteren skrudd på, kan det føre til
ulykker.
b) Lad batteriene kun med lader som er bestemt av produsenten.
NORSK
beregnet for en type batteri kan forårsake brann når den blir brukt til en annen type
batterier.
c) Bruk kun batterier som er beregnet for oppladning.
forårsake skade og kan være en brannfare.
d) Når batteriet ikke er i bruk, må det oppbevares på god avstand fra
metallgjenstander som; mynter, nøkler, spiker, skruer o.l. ,som kan lede strøm fra
den ene batteripolen til den andre.
eller brannskader.
e) Ved skjødesløs håndtering av batteriet kan syre lekke ut fra det. Pass da på å ikke
komme i kontakt med syren. Hvis du ved et uhell skulle komme i kontakt med
denne må du straks skylle deg med vann. Kommer syren i kontakt med øynene,
må du oppsøke lege.
Syre fra batteriet kan forårsake irritasjon og brannskader.
Kortslutting av batteripolene kan forårsake brann
Bruk av annet batteri kan
En lader som er
6) Service
a) La profesjonelle fagfolk utføre service og reparasjoner. Benytt kun originale
reservedeler. Dette for å opprettholde sikkerheten ved bruk av det elektriske
håndverktøyet.
Produktmerking med sikkerhetssymboler
• Bruk alltid hørselsvern.
• Bruk alltid vernebrill.
•
Les hele bruksanvisningen før du bruker produktet og spar den for framtidig bruk.
12
Page 13
Produktbeskrivelse
2
3
1
4
5
NORSK
1. Strømbryter
2. Hylsefeste ½”
3. Justerbryter for rotasjonsretning
4. Batteri
5. Batterilås
13
Page 14
Bruk
1. Trykk hylsen (følger ikke med) fast på muttertrekkerens drivtapp, slik at kulesperren
låser hylsen fast.
2. Trykk hylsen mot den bolt/mutter som skal løsnes/festes. Hold mutterdrageren på linje
NORSK
med Bolten/mutteren.
3. Mutterdrageren er reversibel. For å dra til (med sola), trykk justerbryteren (3) inn på
høyre side. For å løsne (mot sola), trykk bryteren (3) inn på venstre side.
4. For å stoppe verktøyet slippes strømbryteren (1).
5. Justerbryteren for rotasjonsretning kan stilles i en mellomposisjon. Dette låser
strømbryteren og forhindrer ufrivillig start.
Feilsøkingsskjema
Problem Mulig årsak Tiltak
Maskinen går ikke. Batteriet gir ikke strøm.
Kortslutning.
Feil på strømbryteren.
Maskinen går sakte. Strømbryter ikke trykket helt inn.
Motoren er overopphetet.
Maskinen har ulyd. Mekanisk hindring.
Kabel er delvis kortsluttet.
Gnistdannelse i
motoren.
Kabelen er kortsluttet.
Kollektoren er full av støv.
Kontroller at batteriet er ladet.
Kontakt kundetjenesten.
Kontakt kundetjenesten.
Trykk strømbryteren helt inn.
Ikke mat så hardt.
Kontakt kundetjenesten.
Kontakt kundetjenesten.
Kontakt kundetjenesten.
Kontakt kundetjenesten.
14
Page 15
Vedlikehold
• Ta ut batteriene før du utfører vedlikehold på verktøyet.
• Rengjør maskinen regelmessig med en lett fuktet klut. Unngå sterke rengjøringsmidler
og løsemidler.
• Hold alltid ventilasjonsåpningene frie for spon og støv.
• Skifte av kabel eller stikkontakt skal utføres av autoriserte fagpersoner.
Avfallshåndtering
Når du skal kvitte deg med dette produktet, skal det skje i henhold til gjeldende forskrifter.
Dersom du er usikker på reglene, ta kontakt med lokale myndigheter for mer informasjon.
Spesikasjoner
Modellbetegnelse: LIWC-204
Batteri: NiMH 20,4 V, 1,7 Ah
Hylsefeste: ½”
Turtall (ubelastet): 2900 o/min
Lyd: L
L
Vibrasjon: 2,5 m/s
78,6 dB (A)
PA
89,6 dB(A)
WA
2
NORSK
Lader
Ladetid: 1-2 timer
Spenning (Primær): 230 V AC, 50 Hz
Spenning (Sekundær): 20,4 V DC
15
Page 16
Mutterinväännin, tuotenumero 30-9349, malli LIWC-204
Sisällysluettelo
Turvallisuus ........................................................................................... 17
Tuotekuvaus ..........................................................................................20
Käyttö ..................................................................................................... 21
SUOMI
Vianetsintä ............................................................................................ 21
Huolto ja ylläpito ................................................................................. 22
Kierrätys ................................................................................................. 22
Tekniset tiedot ......................................................................................22
16
Page 17
Turvallisuus
Ladattavien käsityökalujen yleisiä turvallisuusohjeita
Varoitus! Lue kaikki ohjeet. Seuraavien ohjeiden noudattamatta jättäminen saattaa
johtaa sähköiskuun, tulipaloon ja/tai vakavaan onnettomuuteen. Varoitustekstien termi
”sähkökäyttöinen käsityökalu” tarkoittaa sinun verkkovirralla tai paristoilla/akulla
toimivaa käsityökaluasi.
SÄÄSTÄ NÄMÄ OHJEET.
1) Työtila
a) Pidä työtilat puhtaina ja hyvin valaistuina. Täynnä tavaraa olevat ja pimeät tilat
ovat avoin kutsu onnettomuudelle.
b) Älä käytä sähkökäyttöisiä käsityökaluja räjähdysherkässä ympäristössä, kuten
helposti syttyvien nesteiden, kaasujen tai pölyn lähellä.
muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja vierailijat loitolla, kun käytät sähkökäyttöisiä käsityökaluja.
Häiriötekijät saattavat johtaa laitteen hallinnan menettämiseen.
Sähkökäyttöiset käsityökalut
2) Sähköturvallisuus
a) Sähkökäyttöisen käsityökalun pistokkeen tulee sopia pistorasiaan. Älä muuta
pistoketta millään tavalla. Älä käytä adapteria maadoitettujen sähkökäyttöisten
sähkötyökalujen kanssa.
pienentävät sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, hellaa
tai jääkaappia.
c) Älä altista sähkökäyttöistä käsityökalua sateelle, äläkä käytä sitä kosteissa olo-
suhteissa. Veden joutuminen sähkökäyttöiseen käsityökaluun lisää sähköiskun vaaraa.
d) Käsittele sähköjohtoa varoen. Älä käytä sähköjohtoa laitteen kantamiseen,
äläkä irrota pistoketta pistorasiasta johdosta vetämällä. Älä altista virtajohtoa
kuumuudelle, öljyille, teräville reunoille tai liikkuville osille.
sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.
e) Kun käytät sähkökäyttöistä käsityökalua ulkona, käytä ainoastaan ulkokäyttöön
sopivia jatkojohtoja.
sähköiskun vaaraa.
Sähköiskun riski kasvaa, mikäli kehosi on maadoitettu.
Pistokkeet, joita ei ole muutettu sekä sopivat pistorasiat
Vioittuneet tai
Ulkokäyttöön sopivan jatkojohdon käyttäminen pienentää
SUOMI
3) Oma turvallisuutesi
a) Ole huolellinen ja käytä tervettä järkeä kun työskentelet sähkökäyttöisellä
käsityökalulla. Älä käytä sähkökäyttöistä käsityökalua, mikäli olet väsynyt tai
huumeiden, lääkkeiden tai alkoholin vaikutuksen alaisena.
kestävä tarkkaavaisuuden herpaantuminen saattaa johtaa vakavaan loukkaantumiseen.
b) Käytä suojavarusteita.
hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien käyttäminen
vähentää loukkaantumisvaaraa.
Käytä aina suojalaseja. Suojavarusteiden, kuten
17
Lyhyenkin hetken
Page 18
c) Vältä tahatonta käynnistystä. Varmista, että virtakytkin on asennossa ”OFF”
ennen kuin liität pistokkeen seinäpistorasiaan.
sähkökäyttöistä käsityökalua sormi liipaisimella tai liittää sähkökäyttöinen käsityökalu
pistorasiaan virtakytkimen ollessa ”ON”-asennossa.
d) Poista kaikki huoltotyökalut/avaimet ennen kuin käynnistät sähkökäyttöisen
käsityökalun.
saattaa johtaa onnettomuuteen.
e) Älä kurota liian kauas.
jokaisessa vaiheessa.
sattuessa.
f) Käytä sopivia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset,
vaatteet ja käsineet loitolla liikkuvista osista.
saattavat juuttua liikkuviin osiin.
SUOMI
g) Jos käytössäsi on pölynpoistojärjestelmä, käytä sitä.
saattaa vähentää pölyyn liittyviä vaaroja.
Sähkökäyttöisen käsityökalun liikkuvan osan päälle unohdettu työkalu
Varmista, että työasentosi on tasapainoinen työn
Näin olet paremmin varustautunut mahdollisen onnettomuuden
On äärimmäisen vaarallista kantaa
Löysät vaatteet, korut tai pitkät hiukset
Näiden apuvälineiden käyttö
4) Sähkökäyttöisten käsityökalujen käyttäminen ja huoltaminen
a) Älä pakota sähkökäyttöistä käsityökalua. Käytä sähkökäyttöistä käsityökalua,
joka soveltuu suunnittelemaasi työtehtävään.
tekee työn paremmin ja turvallisemmin oikealla nopeudella.
b) Älä käytä sähkökäyttöistä käsityökalua, mikäli virtakytkin ei käynnistä
ja sammuta laitetta.
virtakytkimellä, ovat vaarallisia ja ne tulee korjata.
c) Irrota pistoke pistorasiasta ennen kuin teet sähkökäyttöiseen käsityökaluun
säätöjä tai ennen kuin vaihdat sen varusteita tai ennen kuin asetat sen
säilytykseen. Nämä ennaltaehkäisevät toimenpiteet vähentävät sähkökäyttöisen
käsityökalun tahatonta käynnistymistä.
d) Säilytä sähkökäyttöisiä käsityökaluja lasten ulottumattomissa. Älä luovuta
sähkökäyttöistä käsityökalua henkilöille, jotka eivät tunne sitä tai sen
käyttöohjetta.
käsissä.
e) Huolla sähkökäyttöisiä käsityökaluja. Tarkasta, että säädöt ovat kunnossa, että
liikkuvat osat liikkuvat esteettä, että osat ovat ehjiä, ja että sähkökäyttöisessä
käsityökalussa ei ole muita seikkoja, jotka vaikuttavat laitteen toimintaan. Jos
jokin osa on vioittunut, se tulee korjata ennen käyttöä.
johtuvat väärin hoidetuista sähkökäyttöisistä käsityökaluista.
f) Pidä työkalut puhtaina ja terävinä.
oikein hoidettu ja sen terät ovat teräviä.
g) Käytä sähkökäyttöistä käsityökalua, sen varusteita tms. ohjeiden mukaisesti
ja sellaisella tavalla, joka sopii kyseiselle sähkökäyttöiselle käsityökalulle ja
ota myös huomioon työskentelyolosuhteet ja suoritettava työ.
käsityökalun käyttäminen muihin kuin sille tarkoitettuihin työtehtäviin saattaa johtaa
vaaratilanteeseen.
Kaikki sähkökäyttöiset käsityökalut, joita ei voida hallita
Sähkökäyttöiset käsityökalut ovat vaarallisia tottumattomien käyttäjien
Terätyökalun hallinta on helpompaa, kun se on
Sopiva sähkökäyttöinen käsityökalu
Monet onnettomuudet
Sähkökäyttöisen
18
Page 19
5) Ladattavien käsityökalujen käyttäminen ja huoltaminen
a) Varmista, että laite on sammutettu virtakytkimestä, ennen kuin asennat akun.
Jos asennat akun käsityökaluun, jonka virtakytkin on päällä, onnettomuusriski on
ilmeinen.
b) Lataa akku ainoastaan valmistajan hyväksymällä laturilla.
sopiva laturi saattaa aiheuttaa tulipalon, jos sitä käytetään vääräntyyppisen akun
lataukseen.
c) Käytä akkukäyttöisessä käsityökalussa vain siihen soveltuvia akkuja.
Vääräntyyppisten akkujen käyttäminen saattaa johtaa onnettomuuteen tai tulipaloon.
d) Kun akkua ei käytetä, sitä tulee säilyttää poissa metalliesineiden ulottuvilta (esim.
paperiliittimet, kolikot, avaimet, naulat, tai muut metalliesineet), jotka saattavat
muodostaa kontaktin akun napojen välille.
aiheuttaa palovammoja tai tulipalon.
e) Akun vahingoittuminen saattaa aiheuttaa akkuhapon vuotamisen; tässä
tapauksessa akkuun ei saa koskea. Jos kuitenkin joudut kosketuksiin hapon
kanssa, huuhtele heti vedellä. Mikäli happoa joutuu silmiin, hakeudu lääkäriin.
Akun happo saattaa aiheuttaa ärsytystä ja palovammoja.
Akun napojen oikosulku saattaa
Tietyntyyppiselle akulle
6) Huolto
a) Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö ja huollossa tulee
käyttää ainoastaan alkuperäisosia.
turvallisuus.
Näin taataan sähkökäyttöisen käsityökalun
Tuotteen merkinnät ja turvallisuussymbolit
SUOMI
• Käytä kuulosuojaimia.
• Käytä visiiriä tai suojalaseja.
• Lue käyttöohje huolellisesti ennen käyttöä ja säilytä se vastaisuuden varalle.
19
Page 20
Tuotekuvaus
2
3
SUOMI
1
4
1. Virtakytkin
2. Hylsyn kiinnitys ½”
3. Pyörimissuunnan valitsin
4. Akku
5. Akun kiinnitys
5
20
Page 21
Käyttö
1. Paina hylsy (ei sisälly) kiinni mutterinvääntimen karaan siten, että kuulalukitus
lukitsee hylsyn kiinni.
2. Paina hylsy kiinni pulttiin/mutteriin, jonka haluat avata/kiristää. Pidä
mutterinväännintä suorassa linjassa pulttiin/mutteriin nähden.
3. Mutterinvääntimessä on suunnanvaihto: Kun haluat kiristää muttereita (pyörii
myötäpäivään), paina pyörimissuunnan valitsinta (3) oikealle ja kun haluat avata
muttereita (pyörii vastapäivään), paina valitsinta vasemmalle puolelle.
4. Pysäytä työkalu vapauttamalla virtakytkin.
5. Mutterinväännin voidaan lukita asettamalla pyörimissuunnan valitsin keskelle, jolloin
laite ei pyöri kumpaankaan suuntaan.
Vianetsintä
Ongelma Mahdollinen syy Mahdollinen ratkaisu
SUOMI
Laite ei käy. Akku on tyhjä.
Oikosulku.
Virtakytkimessä vikaa.
Laite käy hitaasti. Virtakytkintä ei painettu kunnolla.
Moottori on ylikuumentunut
Koneesta kuuluu
outoa ääntä.
Moottori kipinöi. Käämi oikosulussa.
Mekaaninen este.
Käämi oikosulussa.
Kollektori on likainen.
Varmista, että akussa on virtaa.
Ota yhteys asiakaspalveluun/
myymälään.
Ota yhteys asiakaspalveluun/
myymälään.
Paina virtakytkin kokonaan
pohjaan.
Kuormita vähemmän.
Ota yhteys asiakaspalveluun/
myymälään.
Ota yhteys asiakaspalveluun/
myymälään.
Ota yhteys asiakaspalveluun/
myymälään.
Ota yhteys asiakaspalveluun/
myymälään.
21
Page 22
Huolto ja ylläpito
- Irrota akku ennen laitteen huoltoa ja puhdistusta.
- Puhdista laite liinalla, kostuta vedellä ja käytä tiskiainetta tarvittaessa.
- Pidä moottorin ilmastointiaukot vapaina pölystä ja roskista, jotta moottori ei
ylikuumene.
- Ainoastaan ammattihenkilö saa vaihtaa viallisen pistokkeen tai virtajohdon.
Kierrätys
SUOMI
Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Ota yhteys kuntasi jäteneuvontaan, mikäli olet epävarma.
Tekniset tiedot
Malli: LIWC-204
Akku: NiMH 20,4 V 1,7Ah
Hylsyn kiinnitys: ½”
Kuormittamaton kierrosluku: 2900 kierr./min.
Melutaso: LpA 78,6 dB(A)
LwA 89,6 dB(A)
Tärinä: 2,5 m/s
2
Laturi
Latausaika: 1-2 tuntia
Tulojännite: 230 V ~ 50 Hz
Lähtöjännite: 20,4 V DC
22
Page 23
Declaration of Conformity
Clas Ohlson AB declares that the machines:
30-9349 / LIWC-204
Cordless Impact Screwdriver
Complies with the following Directive:
73/23/EEC amended by 93/68/EEC
89/336/EEC amended by 93/68/EEC
98/37/EC
Insjön, Sweden, May 2006
G. Karnberger,
President.
Clas Ohlson, 793 85 Insjön, Sweden
Page 24
SVERIGE
ORDER
Fax:0247/44555
KUNDTJÄNST
Fax:0247/44509
ÖVRIGT
Faxkontor:0247/44425
INTERNET
BREV
Tel:0247/44444
E-post:[email protected]
Tel:0247/44500
E-post:[email protected]
Telvxl:0247/44400
www.clasohlson.se
ClasOhlsonAB,79385INSJÖN
NORGE
ORDRE Tlf.:23214000
Faks:23214080
E-post:[email protected]
KUNDETJENESTE Tlf.:23214000
Faks:23214080
OSOITTEITA • ADRESSER
E-post:[email protected]
ØVRIG Tlf.:23214005
Faks:23214080
E-post:[email protected]
INTERNETT
POST
Postboks485Sentrum,0105OSLO
www.clasohlson.no
ClasOhlsonAS
SUOMI
INTERNET
OSOITE ClasOhlsonOy,Yrjönkatu23A,00100HELSINKI
www.clasohlson.fi
Loading...
