ENGLISH

Electric Winch, 12 V, model LDW3000-A, art.no. 30-9877

Please read the entire instruction manual before using and save it for future use.
We apologise for any text or photo errors and any changes of technical data.
If you have any questions concerning technical problems please contact our Customer Service Department
(see address on reverse.)

Table of Contents

Product Description .................................................... 3

Safety .........................................................................4

Assembly .................................................................... 5

Use ............................................................................. 6

Care and Maintenance ............................................... 7

Trouble Shooting Guide ............................................. 7

Disposal ...................................................................... 8

Specications .............................................................8



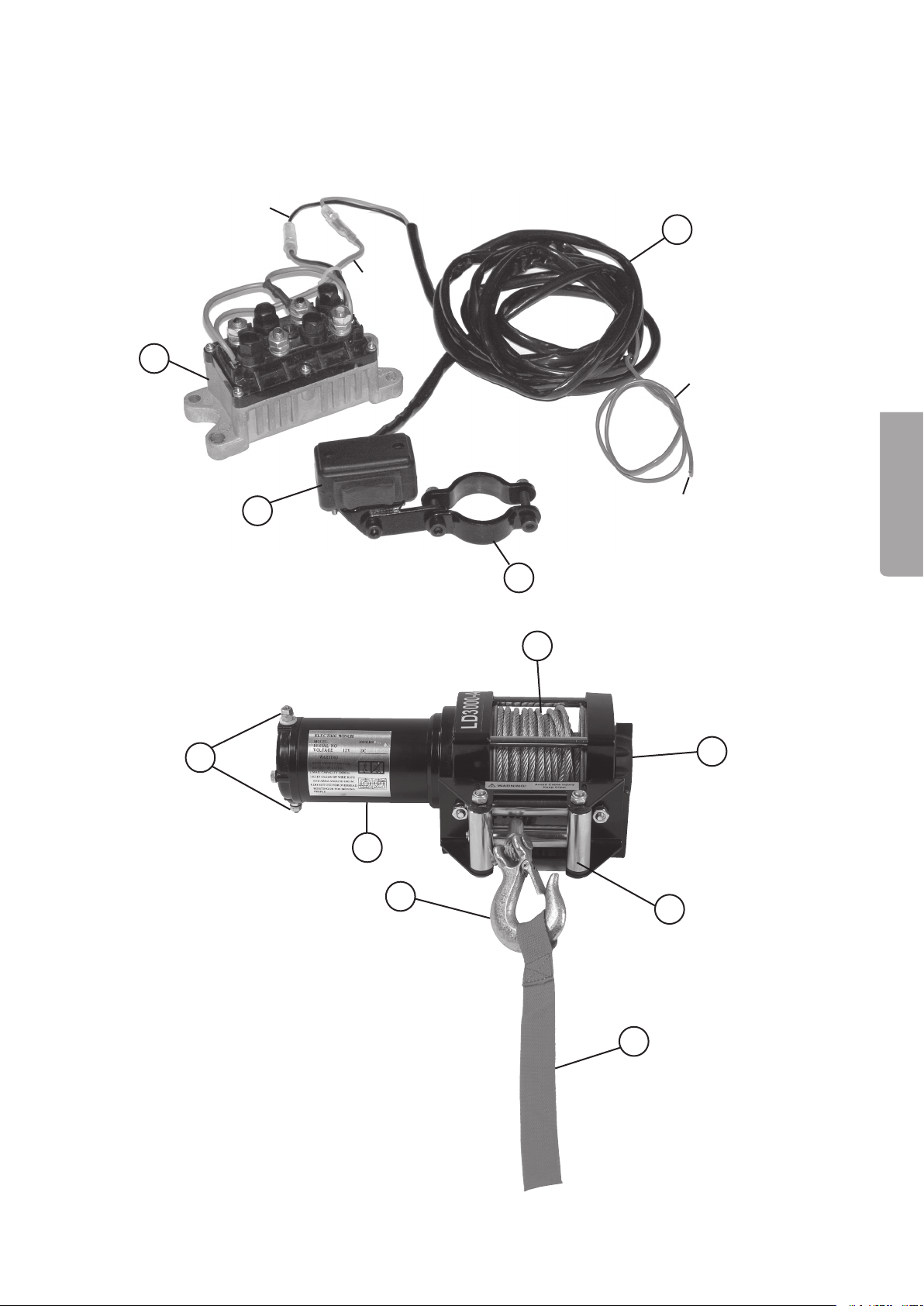

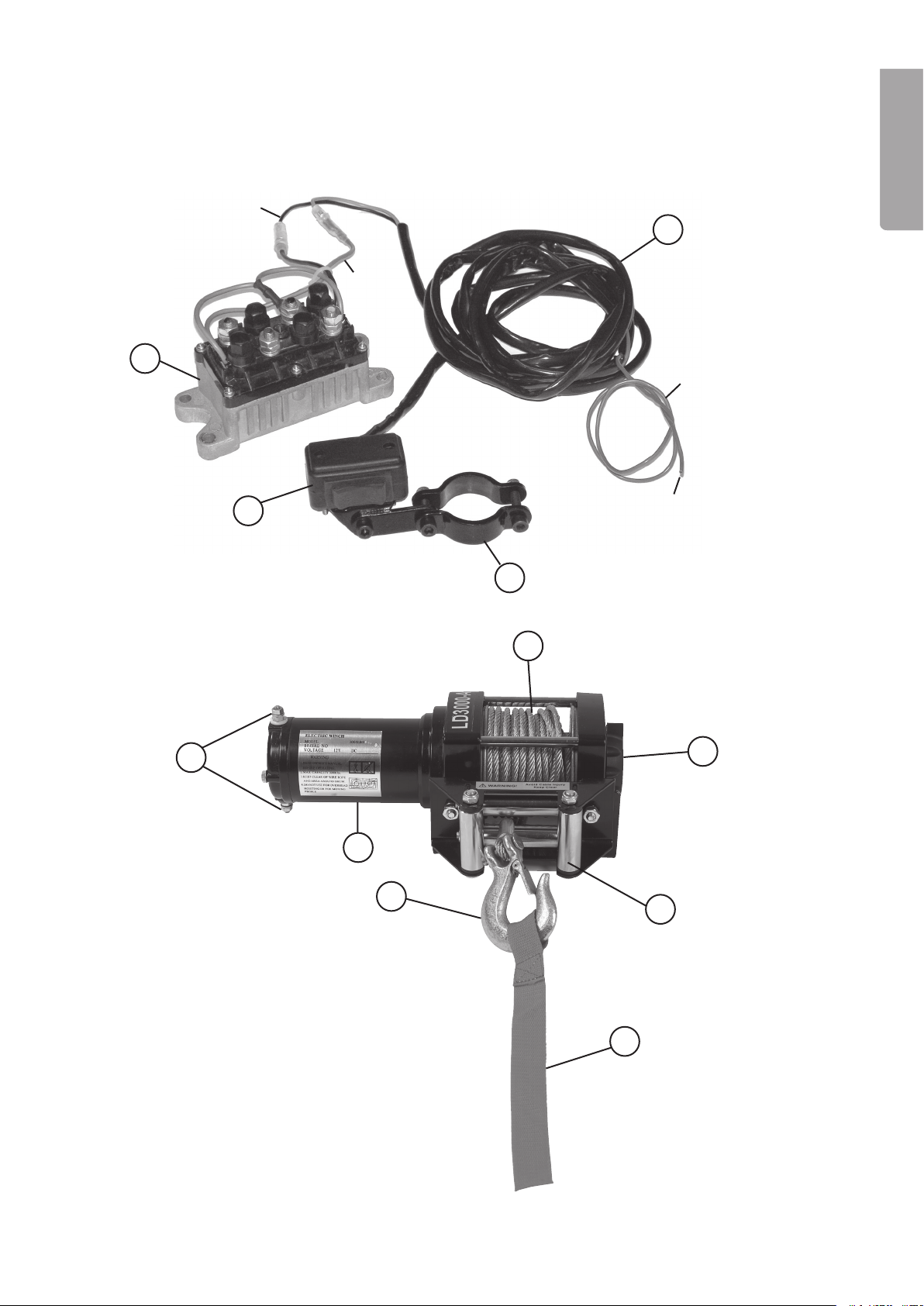

Product Description

Winch with remote control/relay, suitable for quad bikes or general purpose use. Built-in overload protection.
The clutch allows you to disengage the gears and wind out the winch line by hand.

ENGLISH

Relay

Winch

Black

4

Green

1

Red

2

To the ignition switch

3

10

7

11

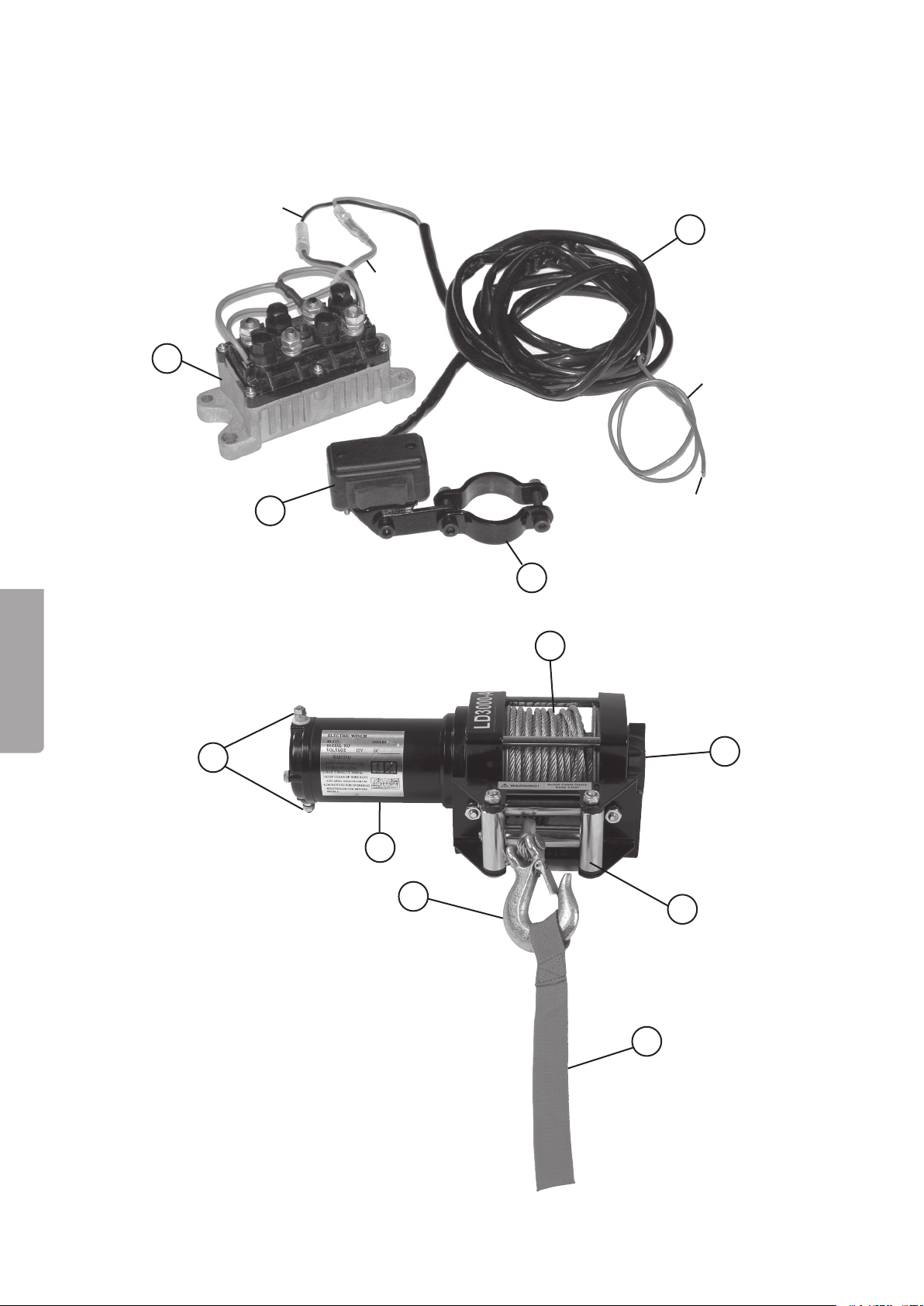

1. Relay
. Control Switch, Forward/Reverse

3. Switch Clamp

4. Switch-Relay Connection Cable

5. Clutch Knob

6. Fairlead

7. Winch Motor

8. Hook

9. Fabric Strap

10. Winch Line Drum

11. Motor

5

8

6

9

3

ENGLISH

Safety

General Information:

The winch has a permanent magnet motor and is designed for intermittent use only and should not be under
constant load. The winch is not designed for industrial use and the manufacturer does not guarantee that it is
suited for that purpose.

WARNING!

1. Never lift people or loads over people. Only use the winch for horizontal pulling not for lifting.
. Do not move the vehicle the winch is mounted on in order to help pull. This could overload the winch

line and motor.

3. Do not exceed the winch’s nameplate rating.

4. Do not use the winch under heavy load for a long time. It is intended for intermittent use only and
must not be under constant load. If the motor becomes very hot, stop the winch and let it cool for
a few minutes. Never operate the winch for longer than 1 minute at a time on maximum or near­maximum load.

5. Make sure that there are always 5 turns of winch line left on the drum.

6. Avoid winching at extreme angles as this can result in the line spooling up on just one side of the
drum. This can lead to the line tangling, resulting in damage to both the line and winch.

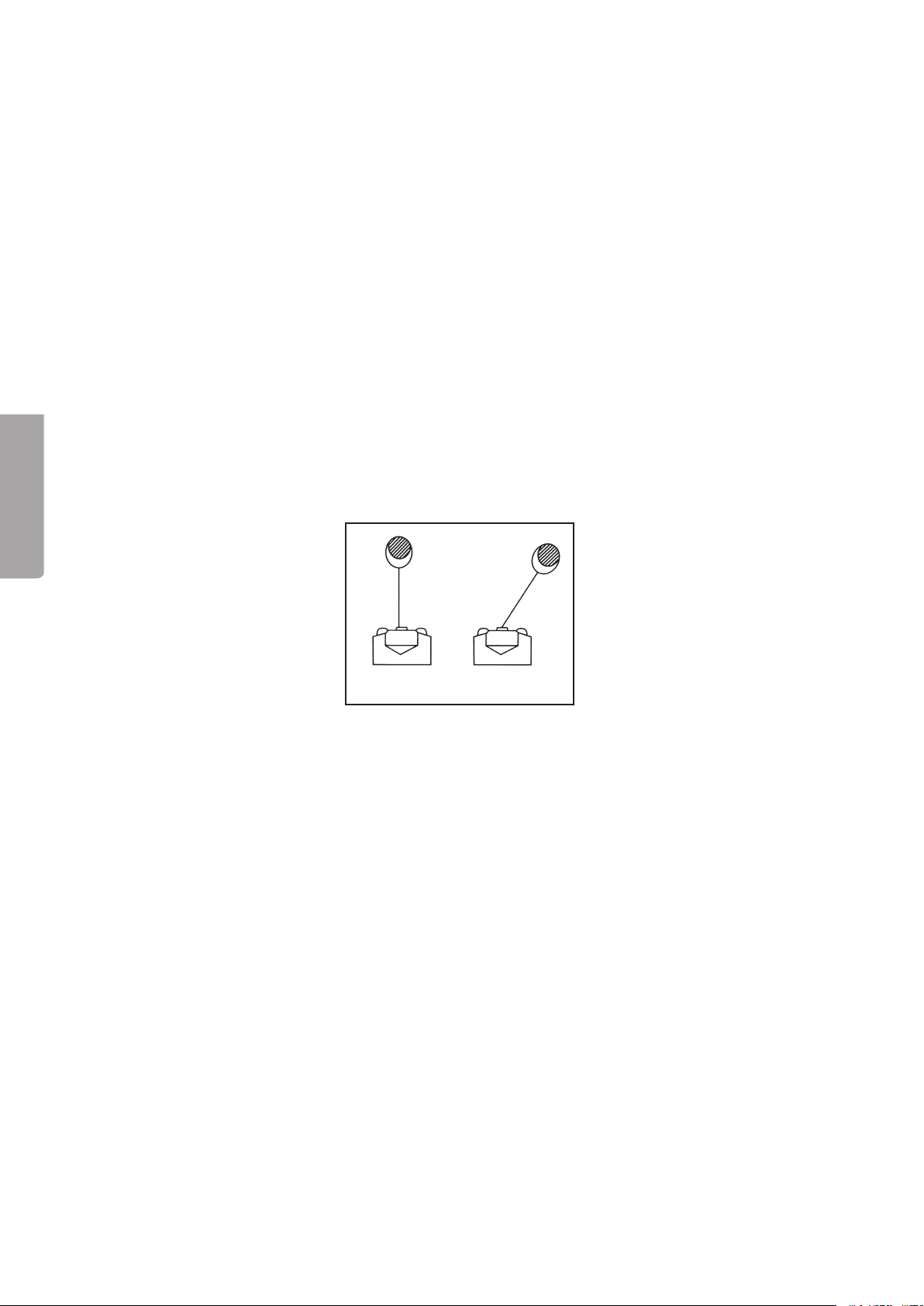

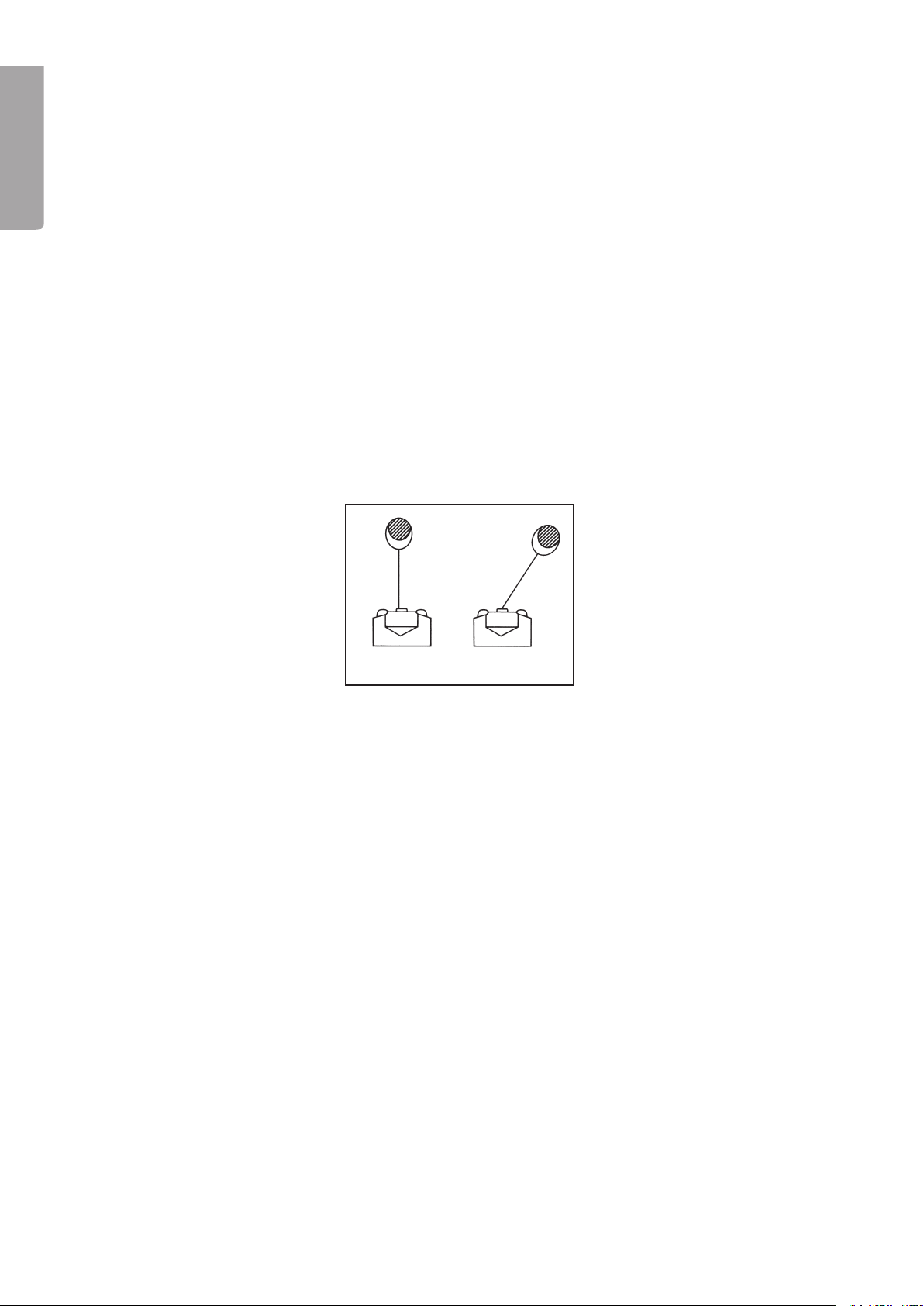

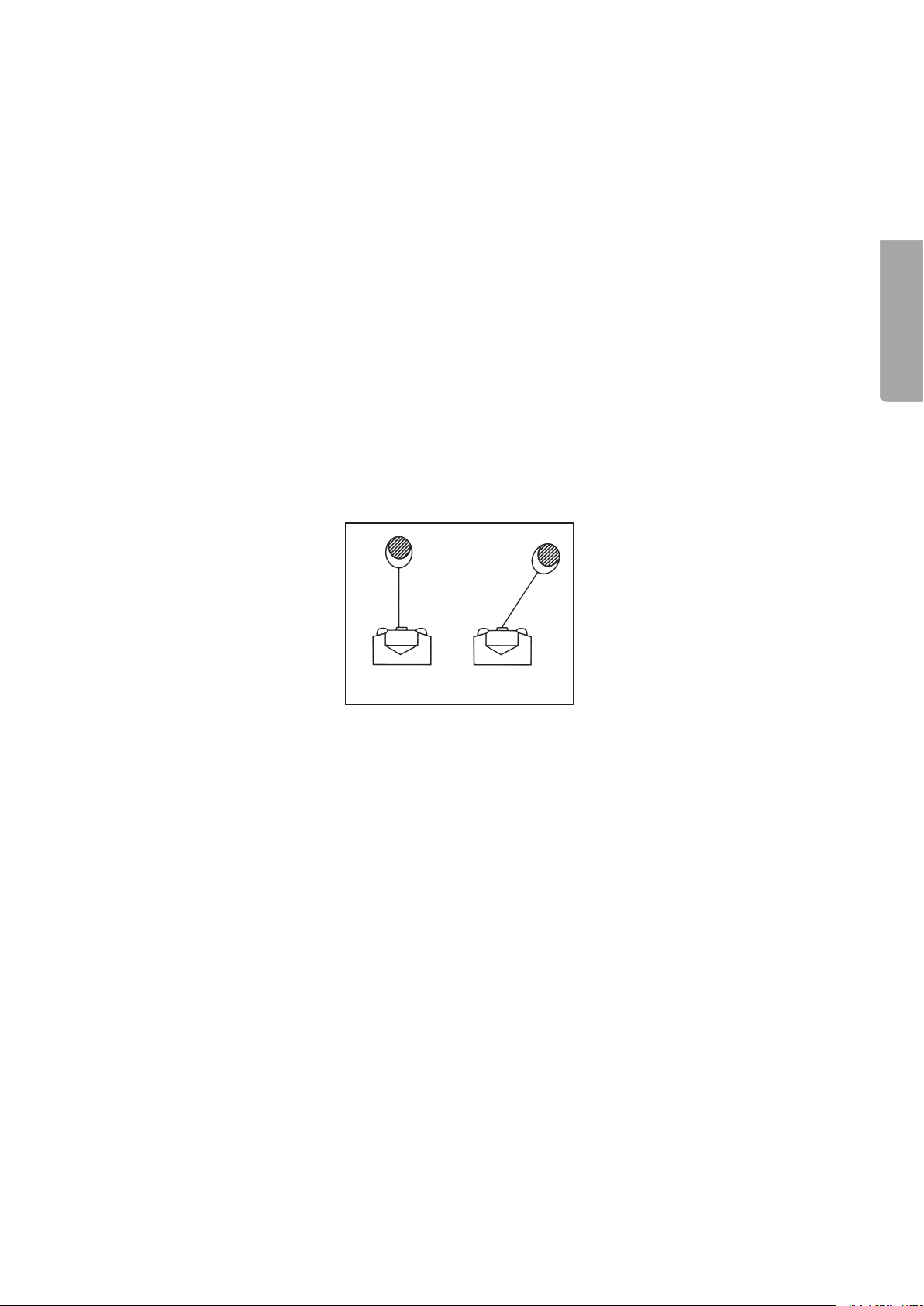

Correct Incorrect

7. Make sure that the voltage is 1 V to get the maximum pulling power. Maximum pulling power is
obtained when the line is only wound a few turns round the drum. The greater the number of turns
the line is wound round the drum, the lesser the pulling power.

8. Never wind the winch line directly round the object to be winched, it could damage the line. Use
some kind of strap.

9. Attach the winch securely to a vehicle or xed object before operating it.

10. Winch slowly at rst, until the line is taught. Stop and check that all the joints are secure. Make sure
that the hook is connected properly.

11. It might be necessary to lay a heavy blanket or jacket over the line near the hook when winching
heavy loads. The material will have a damping effect on the line and stop it from whipping in the air.

1. Never work close to the winch drum when the winch is under heavy load. Keep at a distance of at

least 1.5 m.

13. Never step over or crawl under the line when the winch is under load.

14. When using the winch to move objects, the vehicle should be in neutral gear with the handbrake on
and its wheels chocked. The vehicle’s engine should be running when the winch is in use. If you use
the winch for a long time with the engine off the battery could go at making it difcult to start the
vehicle again.

15. Never put the winch in neutral when it is under load.

16. When you have nished winching, disconnect the load. Do not leave the winch line under tension.

17. Always maintain a safe distance from the line, hook and drum.

18. Inspect the line and other equipment regularly. A kinked or frayed winch line should be replaced
immediately. Use only approved spares. Wear thick leather gloves when handling the winch line. Do
not let the line slide through your ngers.

19. Do not touch the winch, the taught line or the hook when the winch is in operation. Never hold the
hook with your nger. Your nger can be pulled out if it gets caught in the hook. Always use the
safety hook to guide the line when winching in or out.

4

0. After using the winch, keep the line taught when winding it back onto the drum.
1. Do not use the winch whilst under the inuence of drugs, alcohol or medicine. Stay alert whilst using

the winch.

. Wear eye and ear protection. Always use safety glasses. Wear a safety visor if you are producing

metal or wood shavings. Wear a face mask when working close to metal, wood, chemical dust or
chemical fumes.

3. Do not modify or weld the winch.
4. Service the winch regularly.
5. Never connect the winch to voltages of 110 V or 30 V as it can short-circuit or give you an electric

shock.

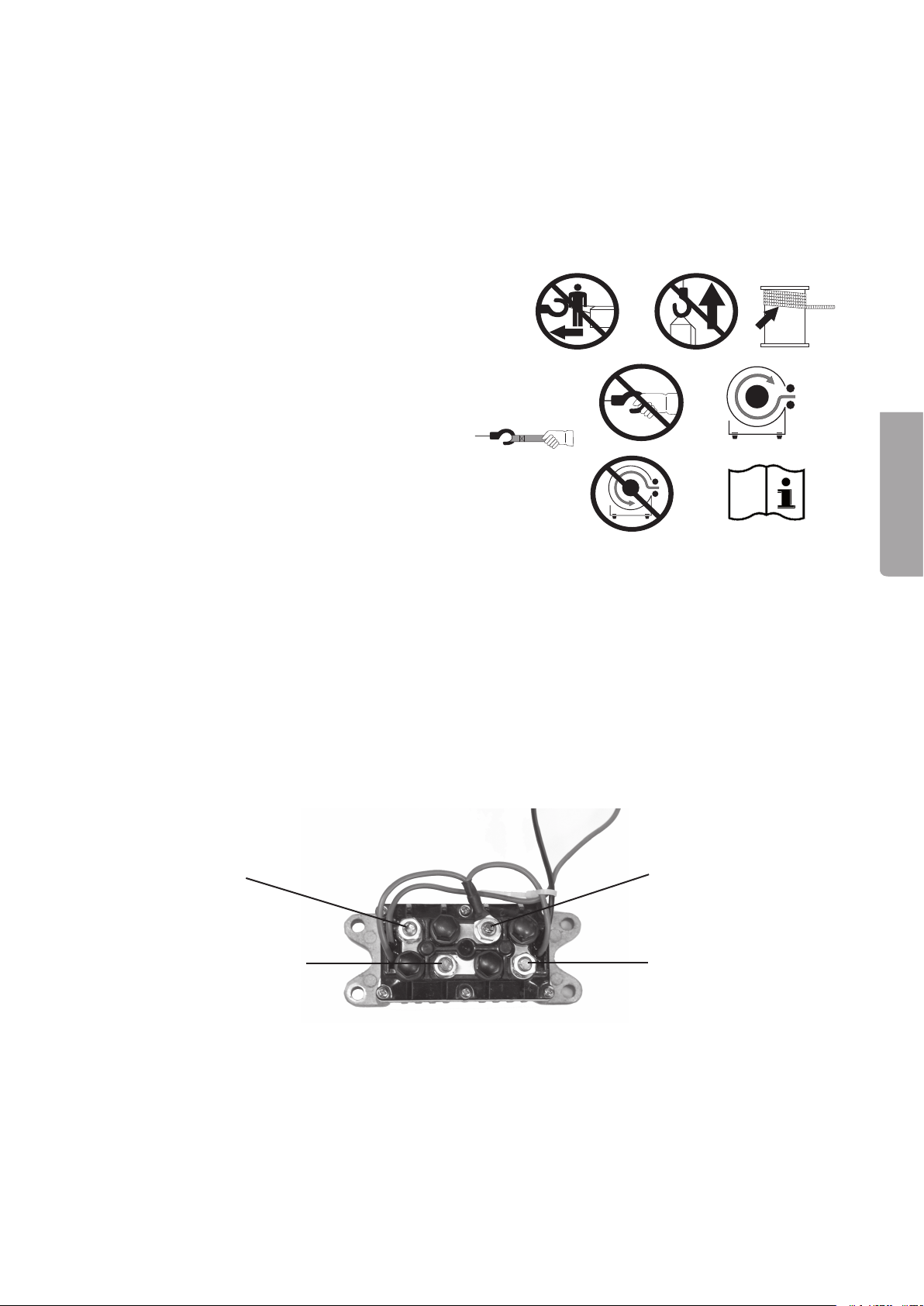

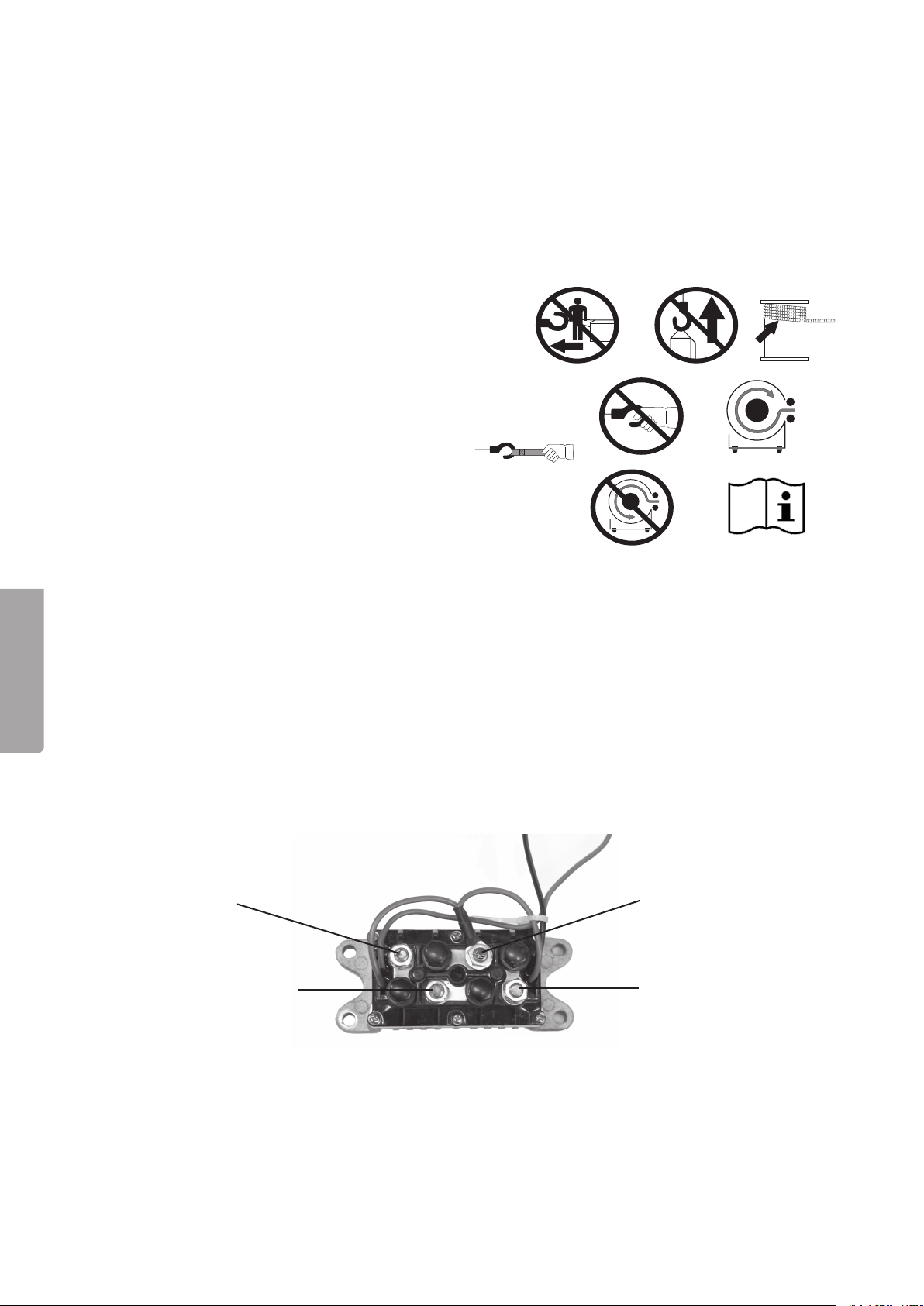

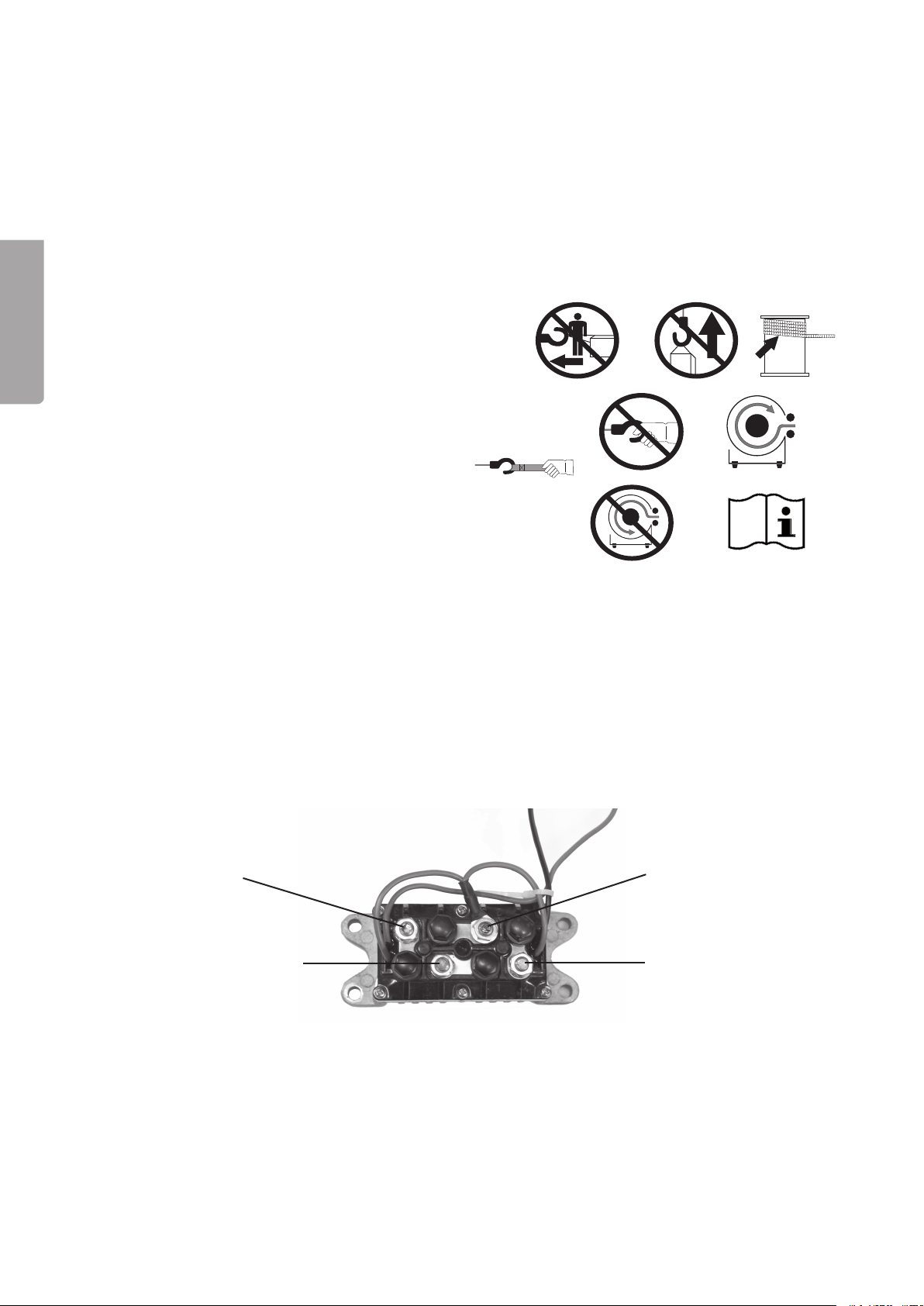

1. Do not stand between the winch and the load.
. The winch must not be used as a hoist.

3. Always leave at least 5 turns of line left on the drum.

4. Hold the fabric hook strap when unwinding the line.

5. Never hold the hook itself when unwinding the line.

6. Correctly wound line.

7. Incorrectly wound line.

8. Please read the entire instruction manual before
using and save it for future use.

4.

1. . 3.

5.

7.

6.

8.

MIN. 5

Assembly Instructions

In order for the winch to be used correctly it is important that it is correctly mounted.

Place the relay (1) close to the battery and as protected as possible from moisture and dirt. Make sure that
its connections are far enough away from the chassis or other metal parts, and make sure that no tools or
other loose objects can come into contact with the relay’s connections.
Place the control switch () where it can easily be reached and is not in the way of any other controls. If it is
placed on the handlebars, make sure that the control switch or cable does not stop the handlebars from turn­ing fully.
Make sure NOT to run the cables over sharp edges, moving parts, hot parts or where they can be pinched or
worn. Tidy loose cables together with cable ties or electrical tape.

ENGLISH

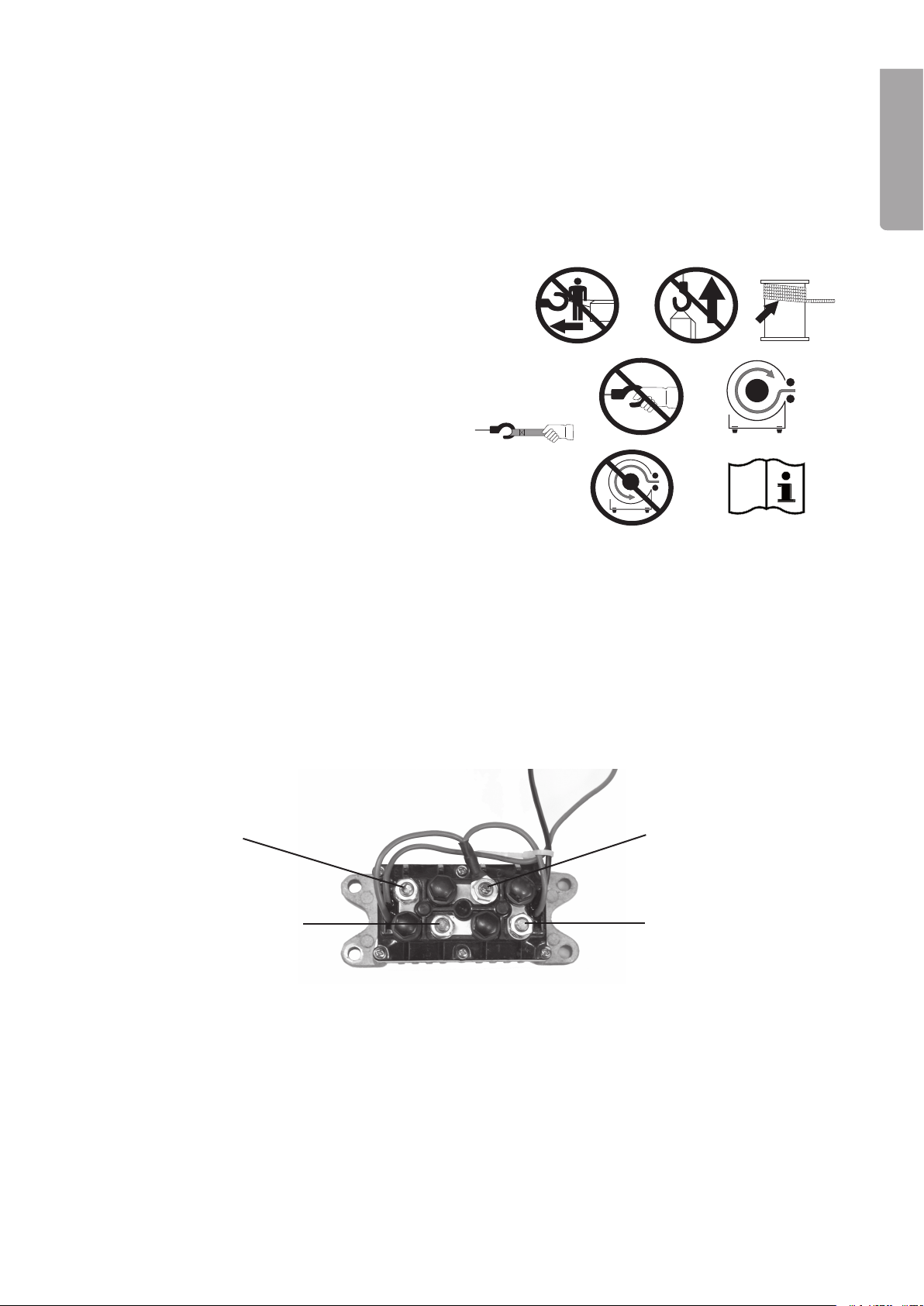

Wiring Diagram

Winch

Battery plus (+)

The green and the black cable from the control switch () connect to the corresponding colour cable from the
relay (1).
The red cable from the control switch () should be connected to the vehicle ignition switch. The cable
should only be “live” when the ignition is on.
The battery’s plus pole (+) and minus pole (–) should be connected as in the diagram.
It can be difcult to know the polarity of the winch, so you will just have to experiment. Connect the winch to
the outer terminals on the relay and test the winch. If the winch does not rotate according to the (IN/OUT)
marks on the control switch (), you just need to swap over the cables.

Battery minus (-)

Winch

5

ENGLISH

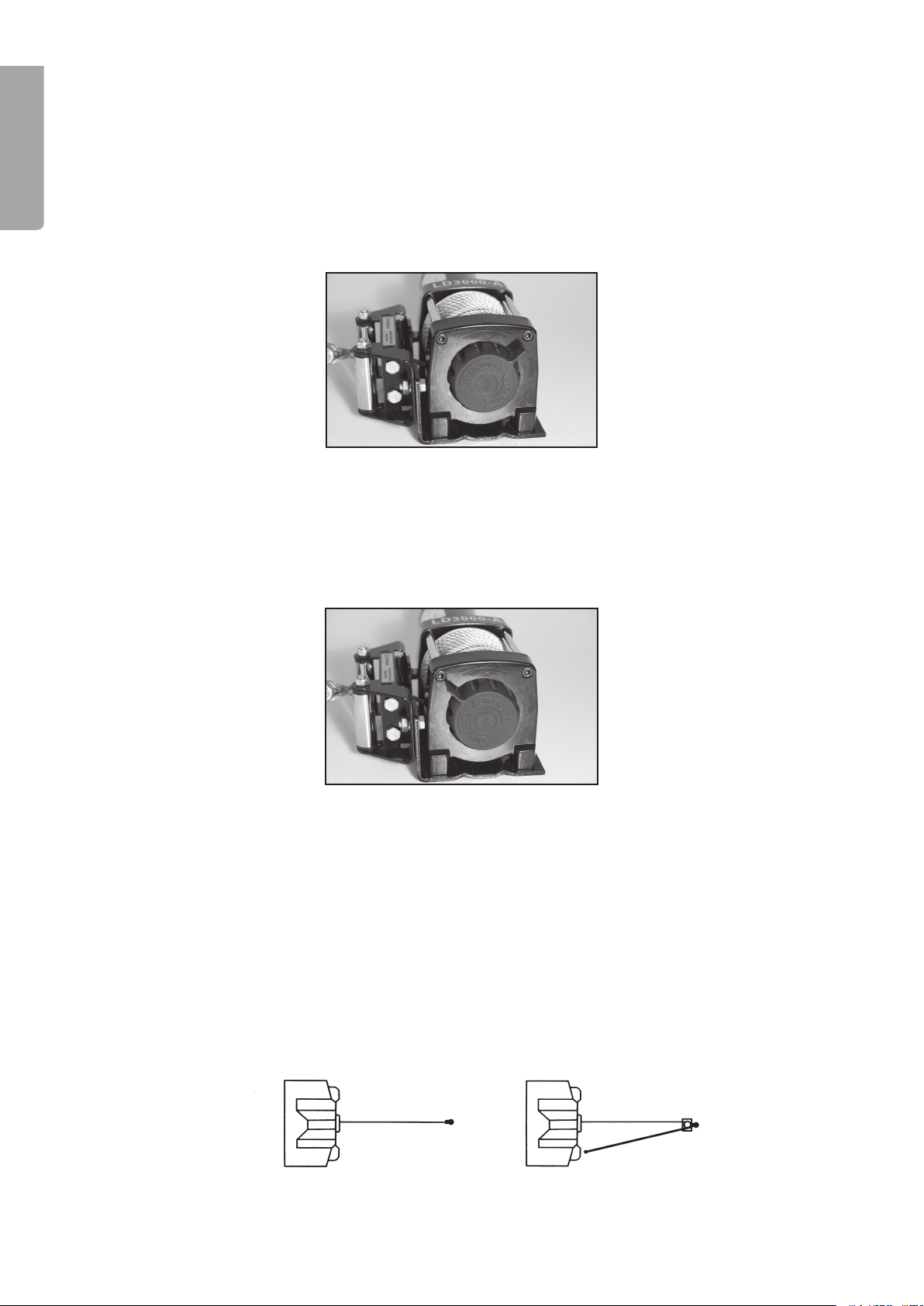

Use

NOTE!

- Stay safe – wear gloves when handling the winch line.

- Make sure that there are always 5 turns of winch line left on the drum.

- NEVER disengage the clutch when the winch is operating or the line is under load. NEVER force the
clutch into any position. First release the line until it is unloded.

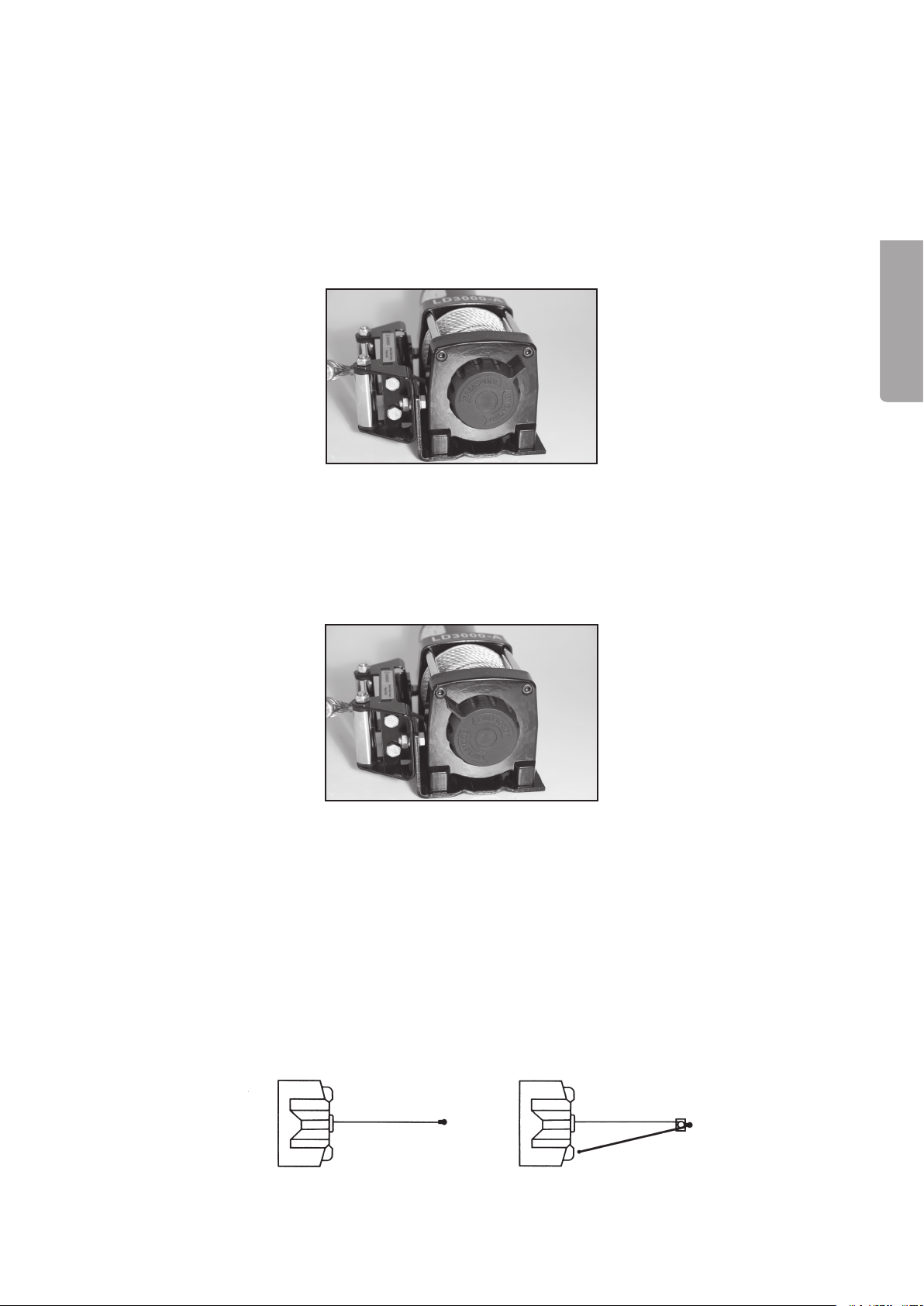

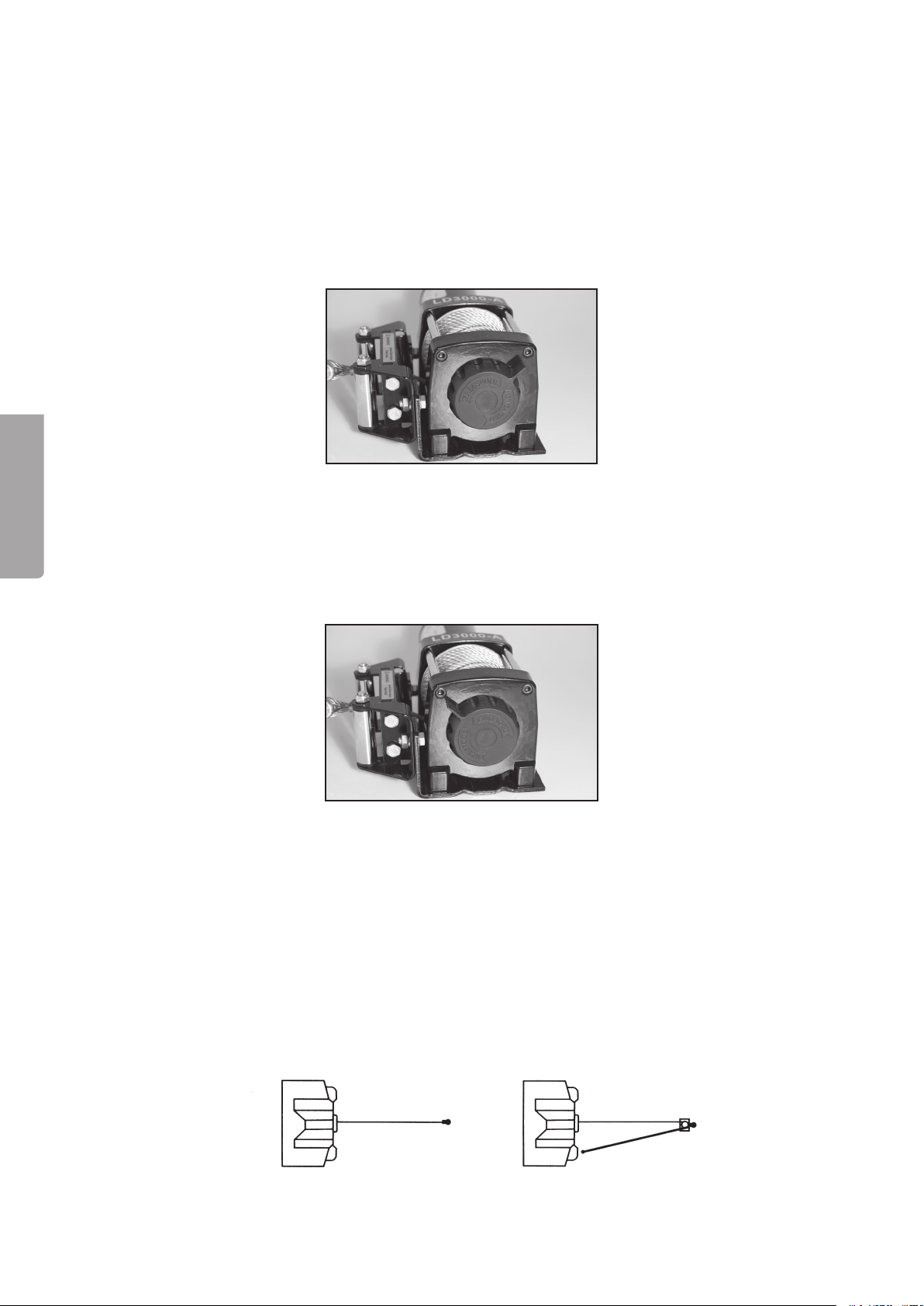

1) Release the drum line by turning the clutch knob clockwise to the “Freespool” position.

Never force the controls – make sure that the winch line is unloaded.

) Spool out as much line as possible – the fewer the turns on the drum the greater the pulling power.

Always hold the red fabric hook strap when pulling the winch line.

3) Attach the load securely, do not wrap the winch line round the load – use suitable straps or chains
instead.

4) Make sure that there are at least 5 turns of line left on the drum.

5) Engage the winch drum by turning clutch knob anticlockwise to “Engaged”.

Never force the controls – ensure that the line is not loaded.

6) Start winching in by pushing “IN” on the control switch.
The switch has a return spring and the winch will stop when the rocker on the control switch is
released. Winch out by pushing “OUT” on the rocker switch. Never move the clutch when the winch
line is under load.

7) When you have nished winching, make sure that the line is not under tension, unfasten the line
from the load and wind it back onto the drum. If possible, get someone to help operate the control
switch. Hold the fabric strap attached to the hook and see that the line is evenly distributed over the
drum.
Warning! If you need to spool in the line by hand, make sure that it is evenly distributed and not over
the edge of the winch drum, which can damage the winch.

Handy hints

Pulling with a double line and a pulley block halves the load on the winch.

Single Line Pull

Double Line Pull

6

Care and Maintenance

- Ensure that all mounting bolts are properly tightened.

- Do not dismantle the gearbox. Repairs should only be carried out by a qualied tradesman.

- The gearbox is factory lubricated for life. Further lubrication of the gearbox is not necessary.

- Inspect the battery leads regularly. The leads should be clean and the connections tight.

- Inspect the line before and after every operation of the winch. Replace the line if it is damaged.

ENGLISH

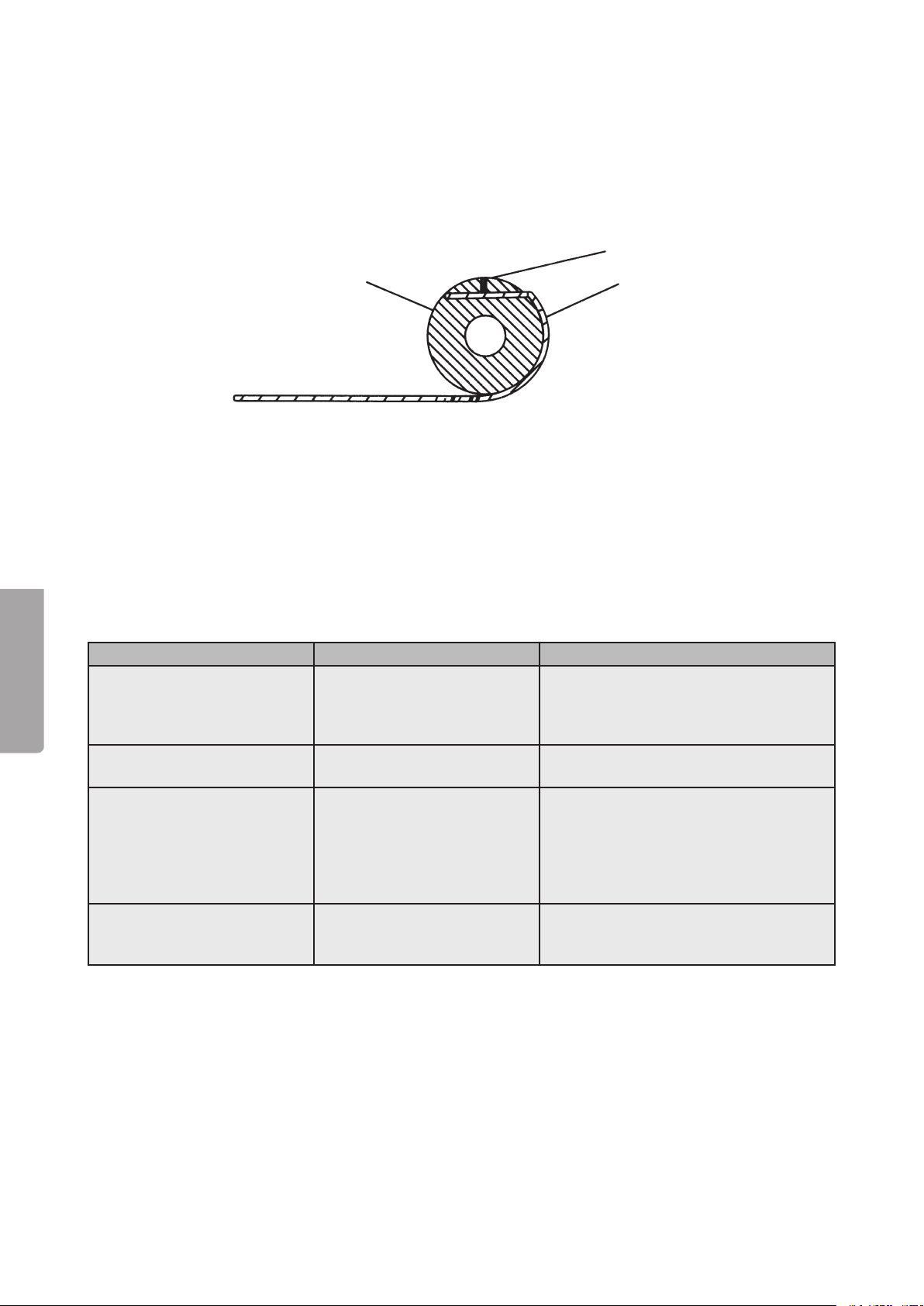

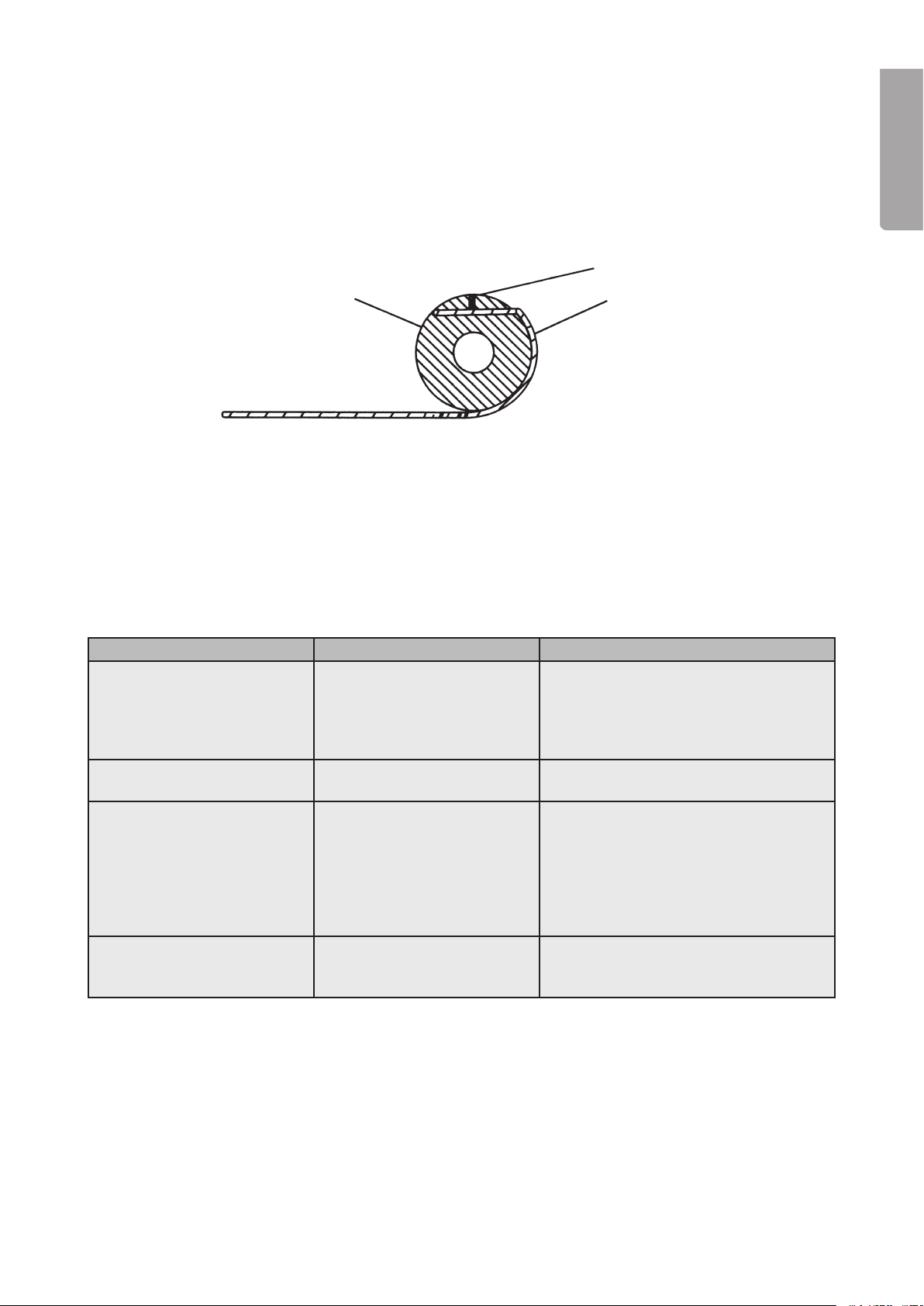

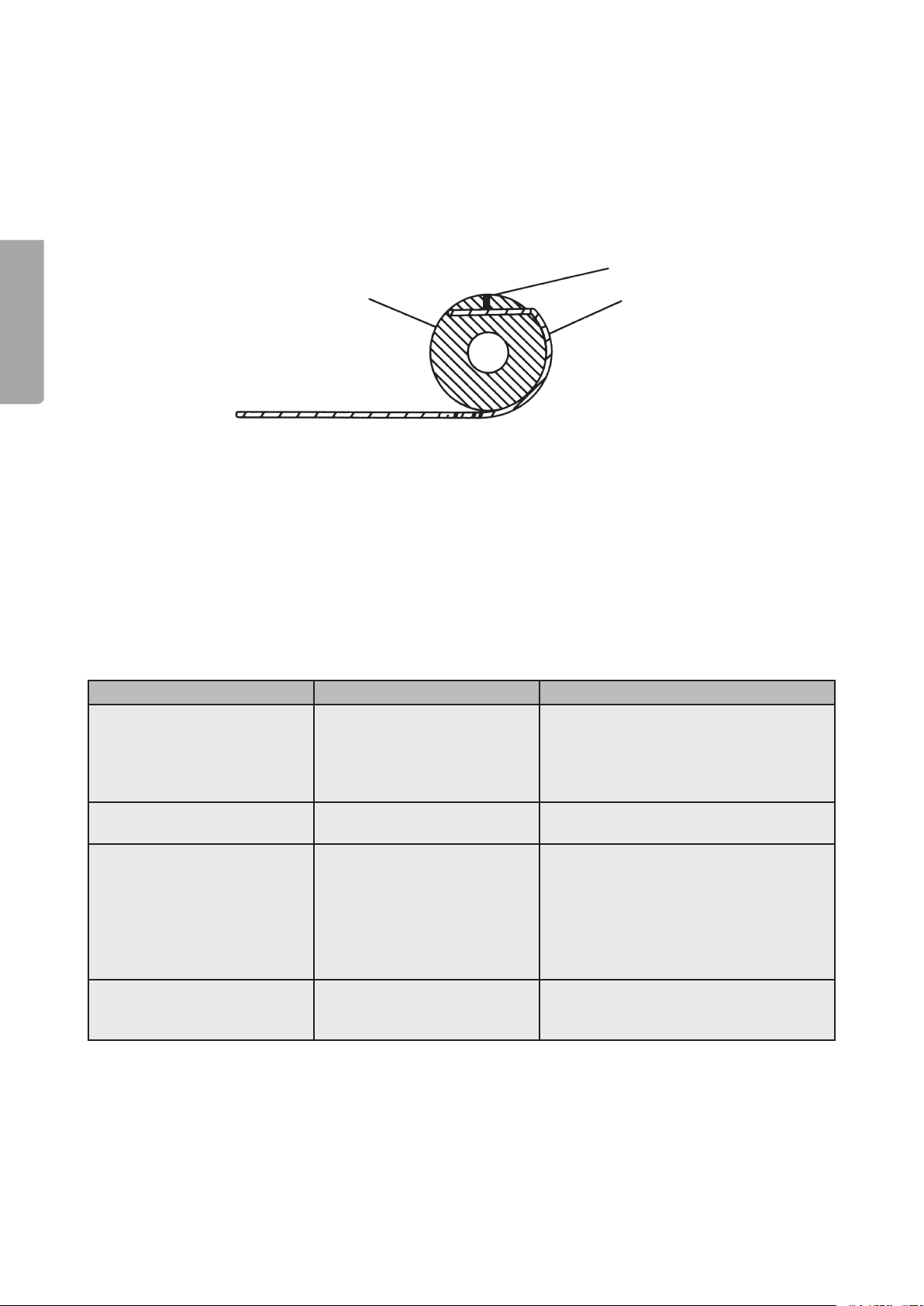

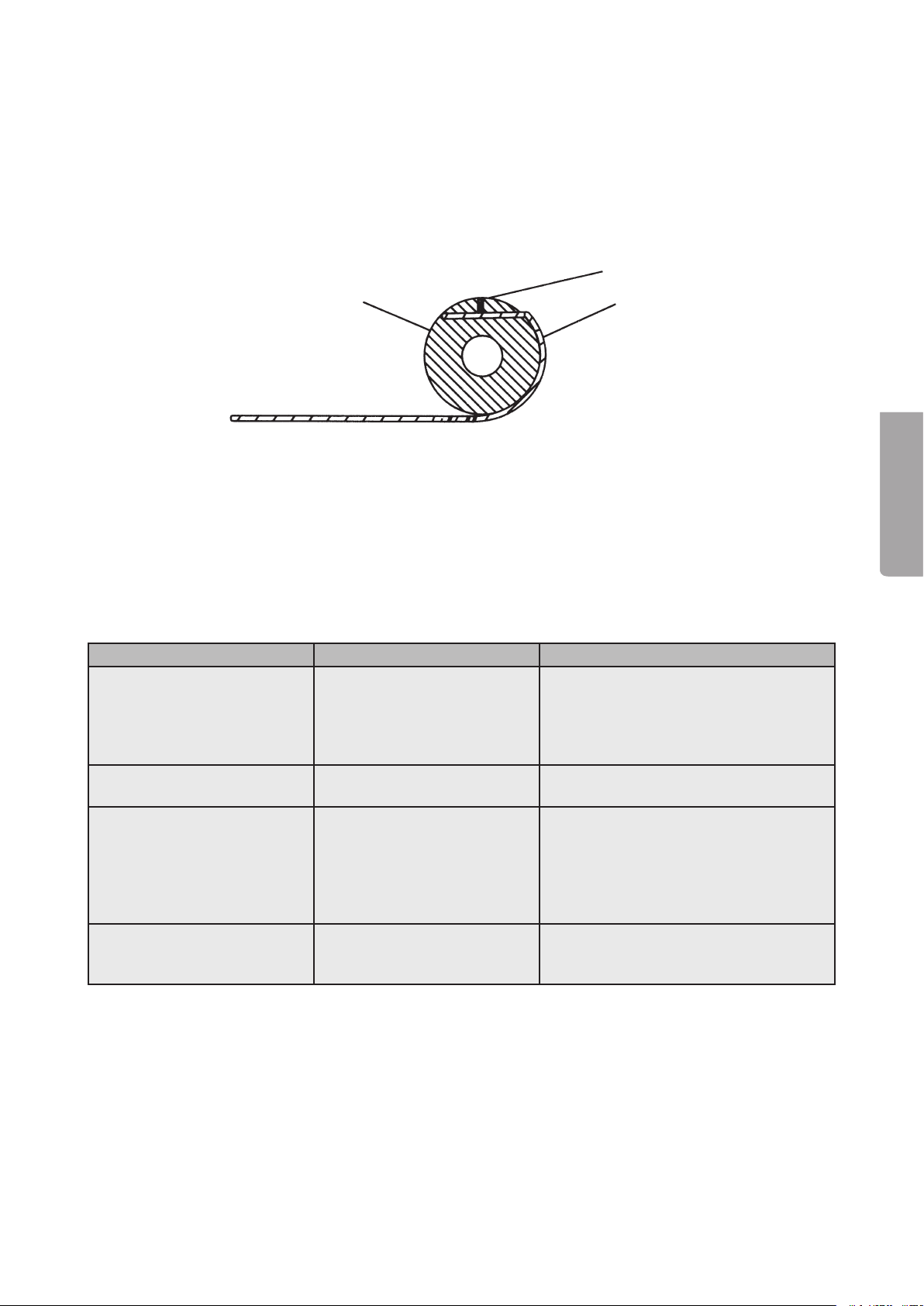

Replacing the line

Drum

a. Roll out the old line and remove the fastening screw.
b. Insert the new line into the hole. Make sure that it is inserted correctly bearing in mind the

direction of the drum rotation.
c. Tighten the fastening screw.
d. Spool the line onto the drum.

Screw M5 x 5

Line

Trouble Shooting Guide

Problem Possible cause Possible solution

The motor does not work or
only works in one direction.

The motor works but the drum
does not move.

The motor works but at low
power and low speed.

The motor is overheated. - The motor has been

- The control switch is
faulty.

- Damaged leads or bad
connections.

- Faulty motor.

- The clutch is in the
Freespool” position.

- Low battery.

- Faulty motor.

operating too long.

- Faulty motor.

- Replace the control switch.

- Check connections.

- Replace or repair the motor.

- Put the clutch in the “Engaged”
position.

- Recharge or replace the battery.

- Check if the poles of the
battery are corroded. Clean if
necessary.

- Check and clean the
connections.

- Repair or replace the motor.

- Let the motor cool down at
regular intervals.

- Repair or replace the motor.

7

ENGLISH

Disposal

Sort your waste and recycle products instead of throwing them away.
All machines, hoses and packing material should be sorted and handled
according to local environmental regulations.

Specications

Power Supply 1 V DC
Max. Line Pull 1361 kg, single line
Speed 8 m/min no-load
.05 m/min full-load
Power Consumption 0 A no-load
185 A full-load
Steel Rope/Line 1. m, Ø 4.8 mm
Gear Ratio 153:1
Size 31.3 x 18.8 x 1 cm.
Weight 10.5 kg

8

Elvinsch 12 V, modell LDW3000-A, art.nr 30-9877

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.
Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.
Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Innehållsförteckning

Produktbeskrivning ................................................... 10

Säkerhet ................................................................... 11

Montering .................................................................. 1

Användning ............................................................... 13

Skötsel och underhåll ............................................... 14

Felsökningsschema .................................................. 14

Avfallshantering ........................................................ 15

Specikationer .......................................................... 15

SVENSKA

9

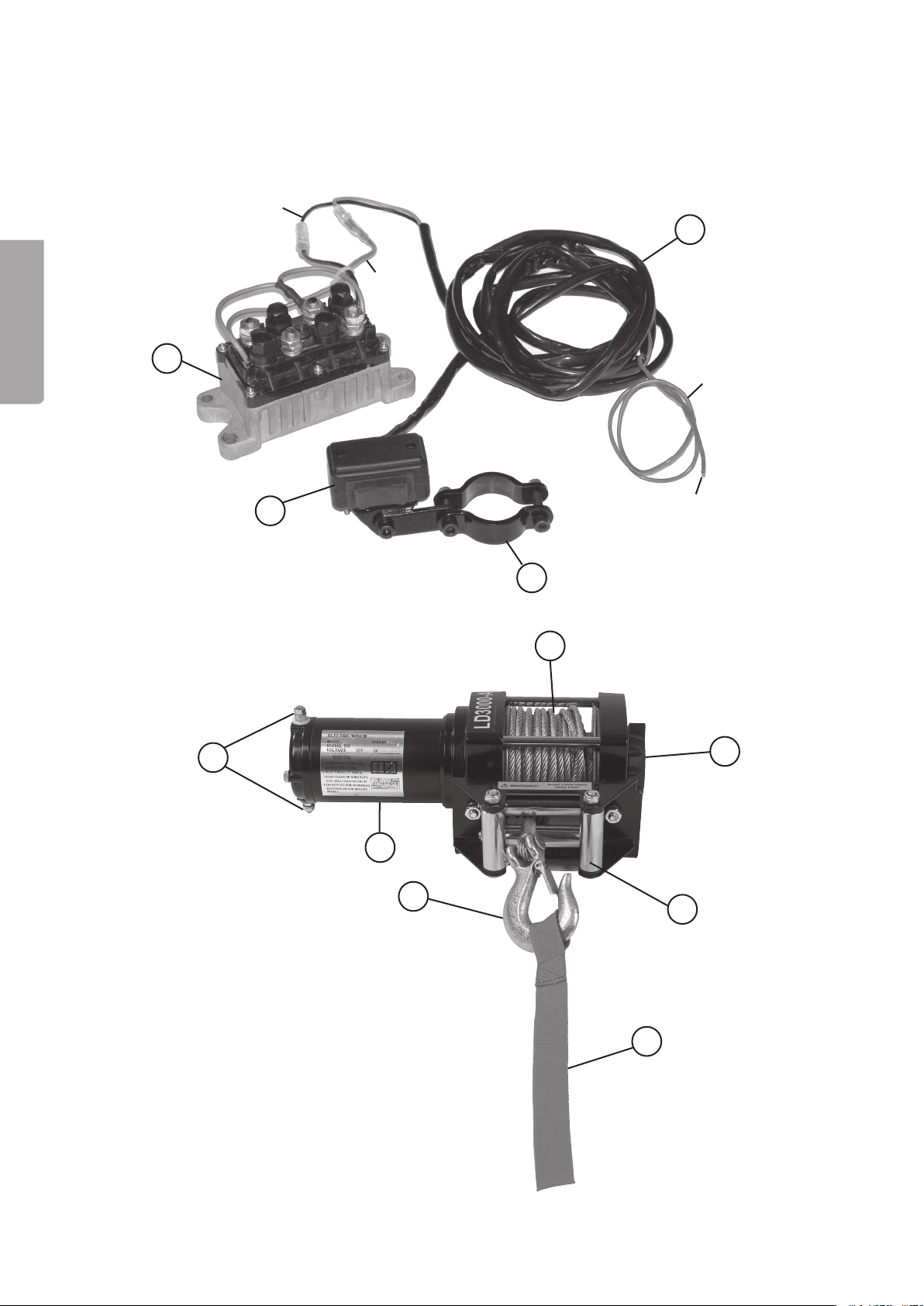

Produktbeskrivning

Vinsch med fjärrstyrning/relä lämplig för montering på 4-hjuliga terrängmotorcyklar eller universell använd­ning. Koppling ger möjlighet att frikoppla och dra ut vajern för hand.

Relä

Svart

4

Grön

SVENSKA

1

Röd

2

Till tändningslåset

3

Vinsch

10

7

5

11

1. Relä
. Strömbrytare fram/back

3. Fäste för strömbrytare

4. Kabel mellan relä och strömbrytare

5. Kopplingsvred

6. Styrgrind

7. Anslutning motor

8. Krok

9. Tygstropp

10. Vinschtrumma med vajer

11. Motor

8

6

9

10

Säkerhet

Generellt:
Vinschen är utrustad med en permanent magnetmotor och är konstruerad för intermittent bruk och ska ej
användas med ständig belastning. Vinschen är inte konstruerad för att användas i industrin och tillverkaren
garanterar ej heller att den passar för det ändamålet.

VARNING!

1. Lyft aldrig människor eller lyft last över människor. Använd vinschen endast horisontellt och ej som
lyft.

. Flytta inte fordonet som vinschen är monterad på för att hjälpa till att dra. Denna metod kan

överbelasta vajern och vinschen.

3. Överskrid inte vinschens märkbelastning.

4. Hårdbelasta inte vinschen under längre perioder. Den är ämnad endast för intermittent bruk och får
inte vara under konstant belastning. Om motorn blir mycket varm ska du stanna vinschen och låta
den svalna i era minuter. Vinscha aldrig i mer än 1 minut åt gången vid maximal eller nära maximal
märkbelastning.

5. Se till att det alltid nns minst 5 varv vajer kvar på trumman.

6. Undvik att vinscha i extrema vinklar eftersom det kan resultera i att vajern spolas upp endast på ena
sidan av trumman. Detta kan göra att vajern trasslar sig med skada på vajer eller vinsch som följd.

SVENSKA

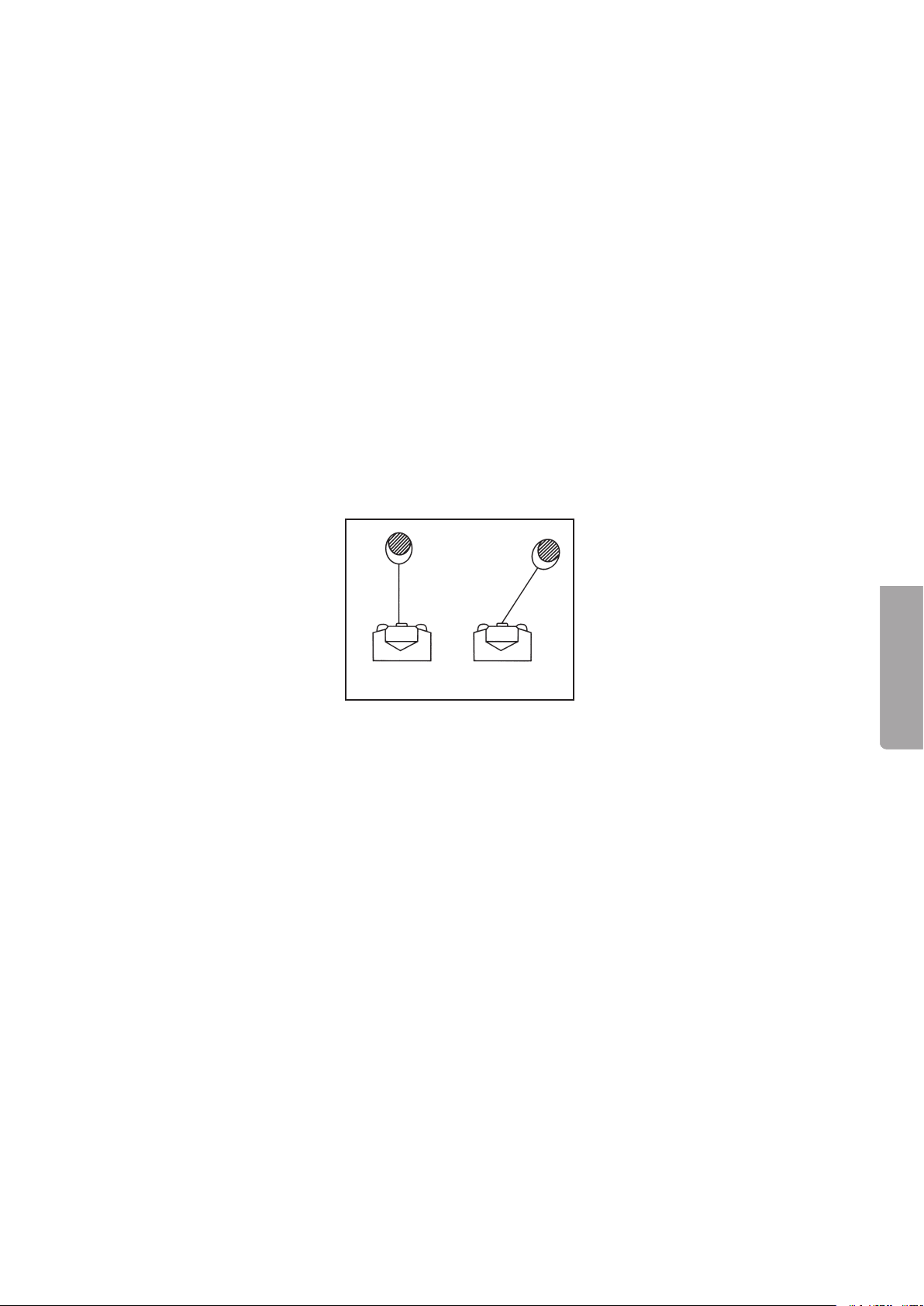

Rätt Fel

7. Se till att spänningen är 1 V för att få ut maximal dragkraft. När du använder vinschen erhålls
maximal dragkraft när vajern är ett fåtal varv upplindad på trumman. Ju er varv vajer som är
upplindad på trumman, desto mindre dragkraft erhålles.

8. Fäst aldrig vajern direkt runt det du vill vinscha, eftersom vajern då kan skadas. Använd någon typ
av stropp.

9. Montera vinschen ordentligt på ett fordon eller på annat fast föremål före användning.

10. Vid start, vinscha först långsamt tills vajern är i spänn. Stoppa då för att kontrollera alla anslutningar.
Se till att kroken sitter ordentligt.

11. Det kan vara lämpligt att lägga en tung lt eller jacka över vajern nära kroken när du vinschar med
hård belastning. Tyget har en dämpande effekt på vajern och hindrar den från att piska i luften.

1. Arbeta aldrig på eller nära vinschtrumman när vinschen är under belastning. Håll ett

säkerhetsavstånd på minst 1,5 m.

13. Gå aldrig över eller kryp under vajern när vinschen är under belastning.

14. När du använder vinschen för att ytta föremål ska fordonets växellåda vara i friläge,
parkeringsbromsen vara i, och hjulen ska blockeras med klossar. Motorn bör vara igång när
vinschen är under drift. Om du vinschar mycket under lång tid med motorn av kan batteriet laddas ur
så att det blir svårt att starta den sedan.

15. Sätt aldrig vinschen i friläge när den är under belastning.

16. När du har vinschat, koppla loss lasten. Låt ej vajern vara i spänn.

17. Håll alltid ett säkerhetsavstånd till vajern, kroken och vinschen.

18. Inspektera vajern och resten av utrustningen regelbundet. En nött och fransig vajer med trasiga
trådar ska omedelbart bytas. Använd endast godkända reservdelar. Använd kraftiga läderhandskar
när du hanterar vajern. Låt inte vajern glida genom händerna.

19. Rör inte vinschen, den spända vajern eller kroken när vinschen är i drift. Håll aldrig i kroken med
ngret. Fingret kan gå av om det fastnar i kroken. Använd alltid säkerhetshaken för att leda vajern

11

rätt när du vinschar in eller ut.

0. När du har använt vinschen, håll kabeln i spänn när du spolar upp den igen på trumman.
1. Använd inte vinschen om du är påverkad av droger, alkohol eller medicin. Var alltid alert vid

användning av vinschen.

. Bär ögon- och öronskydd. Använd alltid skyddsglasögon. Använd fullt ansiktsskydd om du

producerar metallspån eller träisor. Använd andningsskydd när du arbetar i närheten av metall, trä,
kemiskt damm eller kemiska ångor.

3. Modiera eller svetsa inte på vinschen.
4. Underhåll vinschen regelbundet.
5. Anslut aldrig vinschen till 110 V eller 30 V spänning eftersom vinschen då kan kortslutas eller att

det kan uppstå elektriska stötar.

1. Stå ej mellan vinch och last.
. Vinschen får ej användas för lyft.

SVENSKA

3. Vinscha ej ut vajern mer än att det nns minst 5
varv kvar på trumman.

4. Håll i tygstroppen när du drar ut vajern.

5. Håll aldrig i kroken direkt när du drar ut vajern.

6. Korrekt upplindad vajer.

7. Felaktigt upplindad vajer.

8. Läs igenom hela bruksanvisningen före
användning och spar den sedan som
referensmaterial.

4.

1. . 3.

5.

7.

8.

MIN. 5

6.

Monteringsanvisning

För att vinschen ska kunna användas på ett riktigt sätt är det av yttersta vikt att den monteras ordentligt.

Placera reläet (1) nära batteriet och så skyddat som möjligt för fukt och smuts. Se till att dess anslutningar
har tillräckligt stort avstånd till chassi eller andra metalldelar, och kontrollera även att inga verktyg eller andra
lösa föremål kommer i kontakt med reläets anslutningar.
Placera strömbrytaren () där den lätt kan manövreras och inte sitter i vägen för andra reglage. Placeras den
på ett styre så se till att styret kan vridas fullt utan att hindras av strömbrytaren eller kabeln.
Se till att INTE dra kablarna över vassa kanter, rörliga delar, heta delar eller där dom kan klämmas eller sli­tas. Fäst lösa kablar med buntband eller eltejp.

Kopplingsanvisning

Vinsch

Batteri plus (+)

Batteri minus (-)

Vinsch

Den gröna och den svarta kabeln från strömbrytaren () kopplas ihop med motsvarande färg på kabel från
reläet (1).
Den röda kabeln från strömbrytaren () skall kopplas till en kabel som kontrolleras via tändningslåset. Kabeln
skall vara strömförande endast när tändningslåset är på.
Batteriets pluspol (+) och minuspol (–) kopplas enligt anvisningen på bilden.
Vinschens polaritet kan vara lite svårt att veta, så man får helt enkelt prova. Koppla in vinschen på de yttre
anslutningarna på reläet och provkör vinschen. Skulle inte vinschens rotation stämma överens med marke­ringen (IN/OUT) på strömbrytaren () är det bara att skifta kablarna.

1

Användning

OBS!

- Undvik skador - bär handskar när du hanterar vajern.

- Se till att det alltid nns minst 5 varv vajer kvar på trumman.

- Rör aldrig kopplingsreglaget när vinschen är i rörelse eller vajern är belastad. Tvinga aldrig
kopplingsreglaget i något läge. Släpp först ut vajer tills den är obelastad.

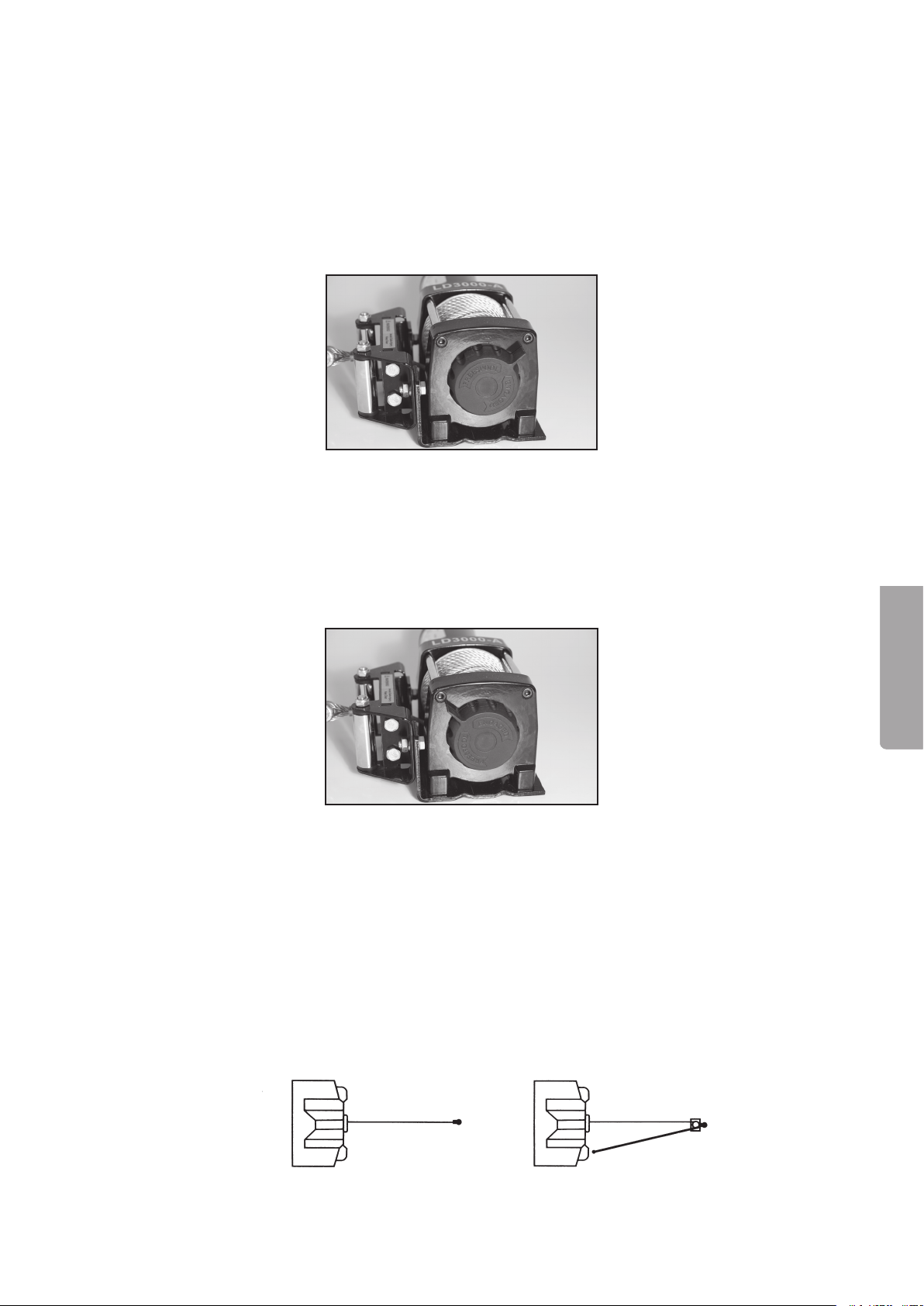

1) Frikoppla vinschtrumman genom att vrida kopplingsvredet medurs till läge ”Freespool”.

Tvinga aldrig reglaget – se till att vajern är obelastad.

) Dra ut så mycket vajer som möjligt – få varv på vinschtrumman ger högre dragkraft.

Håll alltid i krokens röda tygstropp när du drar i vajern.

3) Angör lasten på ett säkert sätt, linda aldrig vajern runt lasten – använd istället lämpliga stroppar eller
kedjor.

4) Kontrollera att det är minst 5 varv vajer kvar på vinschtrumman.

5) Koppla in vinschtrumman genom att vrida kopplingsreglaget moturs till läge ”Engaged”.

SVENSKA

Tvinga aldrig reglaget – se till att vajern är obelastad.

6) Börja vinscha in genom att trycka på ”In” på strömbrytarens vippomkopplare.
Omkopplaren är återfjädrande och vinschen stannar när strömbrytaren släpps. Vinscha åt andra
hållet genom att trycka på andra delen ”Out” av vippomkopplaren. Rör aldrig kopplingsreglaget så
länge vajern är belastad.

7) Efter avslutat arbete, när vajern är obelastad, lossa vajern från lasten och spola in vajern på
trumman. Tag om möjligt hjälp av en medhjälpare som kan sköta strömbrytaren. Håll i tygstroppen
på kroken och fördela vajern jämt över trumman.
Varning! Om du måste spola in vajern på egen hand, se upp så att inte vajern fördelas ojämt på
trumman och inte tränger över vinschtrummans kant vilket kan förorsaka skador på vinschen.

Tips för användning

- Koppling med dubbel vajer och ett block halverar belastningen på vinschen.

Enkel vajer

Dubbel vajer

13

Skötsel och underhåll

- Se till att monteringsbultarna är ordentligt åtdragna.

- Plocka inte isär växellådan. Reparationer får endast utföras av behörig fackman.

- Växellådan är permanentsmord från fabrik. Ytterligare smörjning inne i växellådan behövs ej.

- Kontrollera batterikablarna regelbundet. Kablarna ska vara rena och anslutningarna väl åtdragna.

- Inspektera vajern före och efter varje vinschning. Byt ut om den är skadad.

Byte av vajer

Trumma

Skruv M5 x 5

Kabel

SVENSKA

a. Rulla ut den gamla vajern och skruva bort den.
b. Sätt in den nya vajern i hålet. Se till att den placeras åt rätt håll med tanke på hur den spolas

upp.
c. Drag åt skruven ordentligt.
d. Spola upp vajern på trumman.

Felsökningsschema

Problem Möjlig orsak Möjlig åtgärd

Motorn fungerar inte eller
fungerar i endast en riktning.

Motorn fungerar men trumman
rör sig inte.

Motorn fungerar, men med lite
kraft och låg fart.

Motorn är överhettad. - För lång drifttid på

- Strömbrytaren är
trasig.

- Trasiga kablar eller
dåliga anslutningar.

- Defekt motor.

- Kopplingen står i läge
”Freespool”.

- Svagt batteri.

- Defekt motor.

motorn.

- Defekt motor.

- Byt strömbrytare.

- Kontrollera och åtgärda
anslutningarna

- Byt eller reparera motorn.

- Sätt kopplingen i läge
”Engaged”.

- Ladda eller byt batteri.

- Kontrollera om det nns
korrosion på batteripolerna.
Rengör vid behov.

- Kontrollera och rengör
anslutningarna.

- Reparera eller byt motor.

- Låt motorn svalna med jämna
mellanrum.

- Reparera eller byt ut motorn.

14

Avfallshantering

Sortera ditt avfall och låt det gå till återvinning istället för att kasta det.
Alla maskiner, slangar och förpackningsmaterial ska sorteras och hanteras
enligt lokala miljöförordningar.

Specikationer

Strömförsörjning 1 V DC
Max dragkraft 1361 kg enkel lina
Hastighet 8 m/min obelastad
,05 m/min fullbelastad
Strömförbrukning 0 A obelastad
185 A fullbelastad
Stålvajer 1, m, Ø 4,8 mm
Utväxling 153:1
Mått 31,3 x 18,8 x 1 cm
Vikt 10,5 kg

SVENSKA

15

Elektrisk vinsj, 12 V, modell LDW3000-A, art. nr.: 30-9877

Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk.
Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data.
Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter (se opplysninger på baksi­den).

Innholdsfortegnelse

Produktbeskrivelse ................................................... 17

Sikkerhet ................................................................... 18

Montering .................................................................. 19

Bruk .......................................................................... 0

Vedlikehold ............................................................... 1

Feilsøkingsskjema .................................................... 1

Avfallshåndtering ...................................................... 

Spesikasjoner ......................................................... 

NORSK

16

Produktbeskrivelse

Vinsj med fjernstyring/relé som passer for montering på terrengmotorsykler med 4 hjul eller til universal bruk.
Innebygd overbelastningsvern. Kobling gir mulighet til å frikoble og å dra ut wiren for hånd.

Relè

Sort

4

Grønn

1

Rød

NORSK

2

Til tenningslåsen

3

10

Vinsj

7

1. Relé
. Strømbryter

3. Feste for strømbryter

4. Kabel mellom relé og strømbryter

5. Koblingsratt

6. Styregrind

7. Tilkoblingspunkt til motor

8. Krok

9. Tøystropp

10. Vinsjtrommel med wire

11. Motor

5

11

8

6

9

17

Sikkerhet

Generelt:
Vinsjen er utstyrt med en permanent magnetmotor. Den er ikke konstruert for kontinuerlig bruk og skal ikke
brukes med kontinuerlig belastning. Vinsjen er ikke konstruert for å brukes kommersielt i industrien og produ­senten garanterer heller ikke at den passer til alle formål.

ADVARSEL!

1. Løft aldri mennesker og løft aldri en last over mennesker. Bruk vinsjen kun horisontalt og ikke som
lift.

. Ikke ytt på det som vinsjen er montert på for å hjelpe til med å dra. Denne metoden kan overbelaste

wiren og vinsjen.

3. Overskrid ikke vinsjens anbefalte belastning.

4. Ikke belast vinsjen hardt over lengre perioder. Den er kun beregnet for sporadisk bruk og må ikke
være under konstant belastning. Dersom motoren blir veldig varm, skal du stoppe vinsjen og la den
avkjøles i ere minutter. Bruk ikke vinsjen lengre enn 1 minutt av gangen med maks. eller tilnærmet
maks. belastning.

5. Påse at det alltid er minst 5 omdreininger med wire igjen på trommelen.

6. Unngå at wiren blir dratt i ekstreme vinkler, da det kan føre til at wiren kun spoles opp på den ene
siden av trommelen. Dette kan føre til at wiren oker seg og blir skadet, eller at vinsjen blir skadet.

NORSK

7. Påse at spenningen er 1 V for å få maksimalt ut av trekkraften. Når du bruker vinsjen opprettholdes
maksimal trekkraft når wiren kun har noen omdreininger på trommelen. Jo ere omdreininger som er
viklet opp, desto mindre trekkraft opprettholdes.

8. Fest aldri wiren direkte rundt det du skal løfte. Da kan wiren skades. Bruk stropper eller reimer.

9. Monter vinsjen ordentlig på et kjøretøy eller på en annen fast gjenstand før bruk.

10. Start med å løfte langsomt til wiren er spent. Stopp så for å kontrollere alle tilkoblinger. Sjekk at
kroken sitter ordentlig.

11. Det kan være smart å legge en tung lt eller liknende over wiren, nær kroken, når du bruker vinsjen
med stor belastning. Stoffet vil ha en dempende effekt på wiren og vil hindre den i å vibrere i luften.

1. Jobb aldri på eller rett ved wiretrommelen når vinsjen er under belastning. Hold en sikkerhetsavstand

på minst 1,5 meter.

13. Gå aldri over eller kryp under wiren når vinsjen er under belastning.

14. Når du bruker vinsjen til å ytte gjenstander, skal kjøretøyets gir være i fri-posisjon, håndbrekket
skal være på og hjulene skal blokkeres med klosser. Motoren bør være i gang når vinsjen er i drift.
Hvis du jobber mye med vinsjen, med motoren av, over lengre tid, vil batteriet lades ut slik at det blir
vanskelig å starte den seinere.

15. Sett aldri vinsjen i fri-posisjon når den er under belastning.

16. Når du er ferdig med å løfte/ytte en gjenstand, koble lasten av. Ikke la wiren være i spenn.

17. Hold alltid en sikkerhetsavstand til wiren, kroken og vinsjen.

18. Sjekk wiren og resten av utstyret regelmessig. En frynsete wire med ødelagte tråder skal skiftes
umiddelbart. Bruk kun godkjente reservedeler. Bruk kraftige lærhansker når du håndterer wiren. Ikke
la wiren gli gjennom hendene.

19. Ikke berør vinsjen, den spente wiren eller kroken når vinsjen er i drift. Hold aldri i kroken med
ngrene. Fingren kan kappes av dersom den setter seg fast i kroken. Bruk alltid sikkerhetshaken til å
lede wiren i riktig posisjon når du tar vinsjen inn eller ut.

Riktig Galt

18

0. Når du har brukt vinsjen, hold wiren i spenn mens du spoler den inn igjen.
1. Bruk ikke vinsjen dersom du er påvirket av alkohol, medisiner eller andre rusmidler. Vær alltid våken

og på vakt ved bruk av vinsjen.

. Bruk beskyttelse både for øyne og ører. Benytt alltid vernebriller. Bruk visir/full ansiktsbeskyttelse

hvis du produserer metallspon eller treis. Bruk vernemaske foran munnen når du jobber i nærheten
av metall, tre kjemisk støv eller kjemiske gasser.

3. Ikke modiser eller sveis på vinsjen.
4. Vedlikehold vinsjen regelmessig.
5. Koble aldri vinsjen til 110 V eller 30 V spenning, da vinsjen da kan kortslutte eller det kan oppstå

elektrisk støt.

1. Stå ikke mellom vinsj og last.
. Vinsjen skal ikke brukes til løfting.

3. Vinsj ikke ut wiren mer en at det er minst 5 runder
igjen på trommelsen.

4. Hold i tøystroppen når du drar ut wiren.

5. Hold aldri i kroken når du drar ut wiren.

6. Korrekt opprullet wire.

7. Feil opprullet wire.

8. Les igjennom hele bruksanvisningen før bruk,
og spar den deretter som
referensemateriale.

4.

1. . 3.

5.

7.

6.

8.

MIN. 5

Monteringsanvisning

NORSK

For at vinsjen skal kunne brukes på en riktig måte er det meget viktig at den monteres riktig.

Plasser releet (1) nær batteriet og så godt beskyttet mot fuktighet og smuss som mulig. Påse at dens tilkob­linger har tilstrekkelig stor avstand til chassi eller andre metalldeler, og kontroller også at ingen verktøy eller
andre løse deler kommer i kontakt med releets koblinger.
Plasser strømbryteren () på et sted hvor den lett kan betjenes og påse at den ikke sitter i veien for andre
brytere. Dersom den plasseres på et styre, så påse at styret kan vris fullt uten å bli hindret av strømbryteren
eller dens kabel.
IKKE trekk kablene over skarpe kanter, bevegelige deler, varme deler eller der de kan komme i klem eller
slites. Fest løse kabler med buntebånd eller isoleringsteip.

Koblingsanvisning

Vinsj

Batteri pluss (+)

Batteri minus (-)

Vinsj

Den grønne og den sorte kabelen fra strømbryteren () kobles sammen med tilsvarende farge på kabelen fra
relèet (1).
Den røde kabelen fra strømbryteren () skal kobles til en kabel som kontrolleres via tenningslåsen. Kabelen
skal kun være strømførende når tenningslåsen er på.
Batteriets plusspol (+) og minuspol (-) kobles som vist på bildet.
Det kan være litt vanskelig å vite vinsjens polaritet, så man må prøve seg fram. Koble inn vinsjen på de ytter­ste tilkoblingspunktene på releet og prøvekjør vinsjen. Dersom ikke vinsjens rotasjon stemmer overens med
markeringen (IN/OUT) på strømbryteren () er det bare å skifte om på kablene.

19

Bruk

OBS!

- Unngå skader – bruk hansker når du håndterer wiren.

- Påse at det alltid nnes minst 5 omdreininger med wire igjen på trommelen.

- Ikke rør koblingsbryteren når vinsjen er i bevegelse eller wiren er belastet. Tving aldri
koblingsbryteren over i en annen posisjon. Slipp først ut wiren til den er ubelastet.

1) Frikoble vinsjtrommelen ved å vri koblingsrattet medurs til posisjonen ”Freespool”.

Tving ikke bryteren – påse at wiren er ubelastet.

NORSK

) Trekk ut så mye wire som mulig – få omdreininger med wire på trommelen gir høyest trekkraft.

Hold alltid i krokens røde tøystropp når du drar i wiren.

3) Klargjør lasten på en sikker måte. Vikle aldri wiren rundt lasten, men bruk i stedet passende stropper
eller tau.

4) Kontroller at det er minst 5 omdreininger igjen på vinsjtrommelen.

5) Koble inn vinsjtrommelen ved å vri koblingsrattet moturs til posisjonen ”Engaged”.

Tving aldri bryteren – påse at wiren er ubelastet.

6) Start å trekke inn vinsjen ved å trykke på ”In” på strømbryterens vippeomkobler.
Omkobleren kan fjære tilbake og vinsjen stopper når strømbryteren slippes. Vinsj den andre veien
ved å trykke på den andre delen (Out) på vippebryteren. Berør aldri koblingsbryteren mens wiren er
belastet.

7) Etter avsluttet jobb, når wiren er ubelastet, løsne wiren fra lasten og spol wiren inn. Hvis du trenger
det, så få hjelp av en annen person, som kan betjene strømbryteren. Hold i tøystroppen på kroken
og fordel wiren jevnt på trommelen.
Advarsel! Hvis du må spole inn wiren alene, påse at den ikke fordeler seg ujevnt på trommelen og at
den ikke vikler seg over vinsjtrommelens kant, noe som kan forårsake skade på vinsjen.

Tips for bruk

- Kobling med dobbelt wire og en blokk halverer belastningen på vinsjen.

Enkel wire

Dobbelt wire

0

Vedlikehold

- Påse at delene blir riktig dratt til.

- Ikke plukk girkassen fra hverandre. Reparasjoner må kun utføres av kyndig servicepersonell.

- Girkassen er permanentsmurt fra fabrikk. Ytterligere smøring trengs ikke.

- Kontroller batteriene regelmessig. Kablene skal være rene og tilkoblingene dratt godt til.

- Kontroller wiren før og etter hver vinsjing. Skift den ut hvis den er skadet.

Skifte av wire

Skrue M5 x 5

Trommel

a. Rulle ut den gamle wiren og skru den av.
b. Plasser den nye wiren i hullet. Påse at den plasseres i riktig hull med tanke på hvordan den

skal spoles opp.
c. Dra til skruen ordentlig.
d. Spole wiren opp på trommelen.

Feilsøkingsskjema

Problem Mulig årsak Mulig tiltak

Motoren fungerer ikke eller
den fungerer kun i en retning.

Motoren går men trommelen
beveger seg ikke.

Motoren fungerer, men med
liten kraft og lav hastighet.

Motoren er overopphetet. - For lang drift av

- Strømbryteren er
ødelagt.

- Ødelagte kabler eller
dårlige koblinger.

- Defekt motor.

- Koblingen står i
”Freespool” posisjon.

- Svakt batteri

- Defekt motor.

gangen.

- Defekt motor.

- Skift strømbryter.

- Kontroller og utbedre

- Reparer eller skift motor.

- Sett koblingen i ”Engaged”

- Lad opp eller skift batteri.

- Kontroller om det nnes

- Kontroller og rengjør koblingene.

- Reparer eller skift motor.

- La motoren avkjøles.

- Reparer eller skift motor.

Ledning

NORSK

koblingene.

posisjon.

korrosjon på batteripolene.
Rengjør ved behov.

1

Avfallshåndtering

Sorter avfallet og la det gå til gjenvinning istedenfor å kaste det.
Alle maskiner, slanger og all emballasje skal sorteres og håndteres
i henhold til lokale miljøforskrifter.

Spesikasjoner

Strømforsyning: 1 V DC
Maks. trekkraft: 1361 kg enkel line
Hastighet: 8 m/min. ubelastet
,05 m/min. fullbelastet
Strømforbruk: 0 A obelastad
185 A fullbelastet
Stålvaier: 1, m, Ø 4,8 mm
Utveksling 153:1
Mål: 31,3 x 18,8 x 1 cm
Vekt: 10,5 kg

NORSK



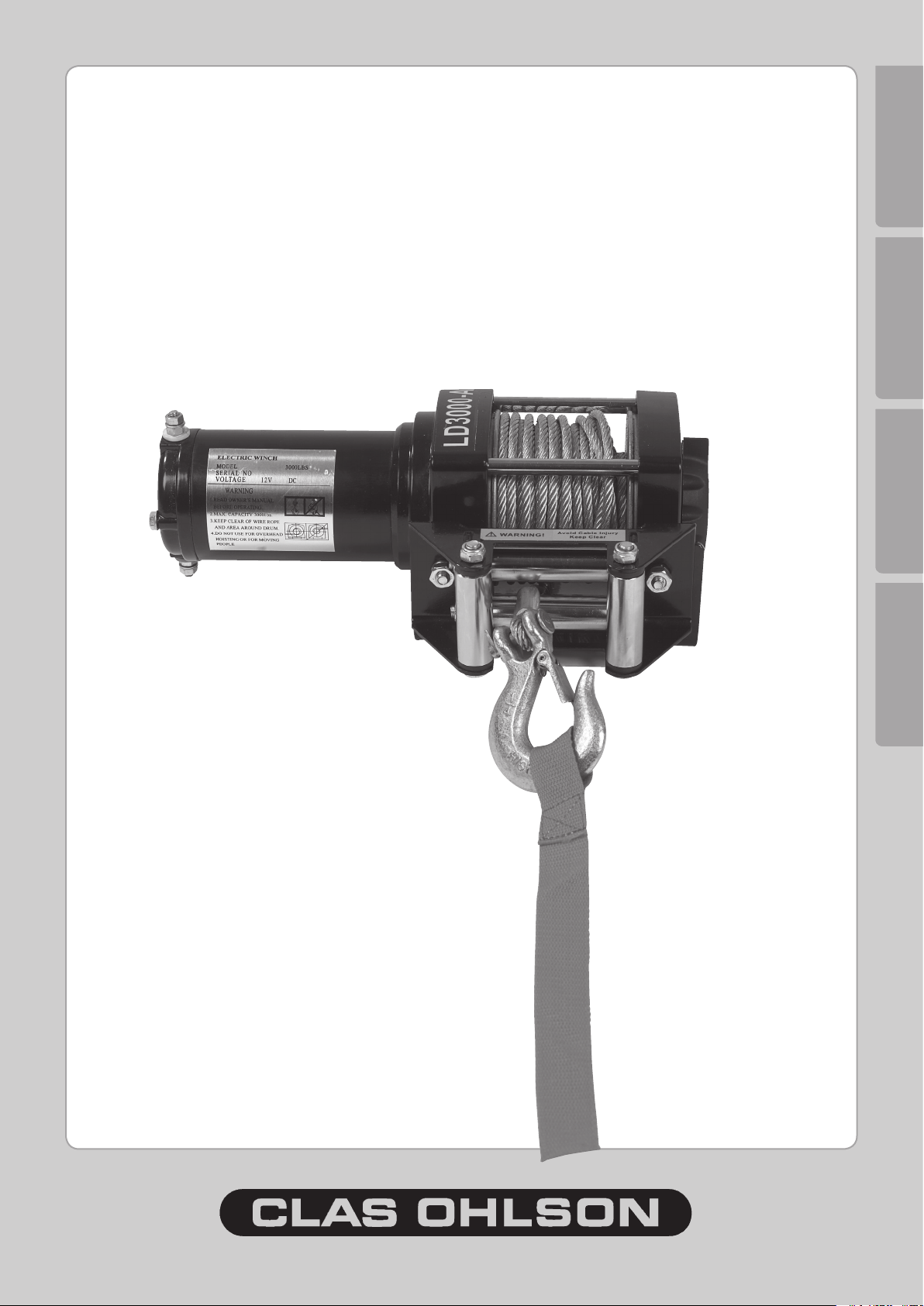

Sähkövinssi 12 V, malli LDW3000-A, tuotenumero 30-9877

Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten.
Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä.
Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöoh­jeen lopussa).

Sisällysluettelo

Tuotekuvaus ............................................................. 4

Turvallisuus ..............................................................5

Asennus .................................................................... 6

Käyttö .......................................................................7

Huolto ja ylläpito ....................................................... 8

Vianhakutaulukko ..................................................... 8

Kierrätys ...................................................................9

Tekniset tiedot .......................................................... 9

SUOMI

3

Tuotekuvaus

Vinssi, jossa kauko-ohjaus/rele, soveltuu yleiskäyttöön tai asennettavaksi 4-pyöräisiin maastoajoneuvoihin.
Sisäinen ylikuormitussuoja. Kytkentä mahdollistaa vaijerin vetämisen käsin.

Rele

Musta

4

Vihreä

1

Punainen

2

Virtalukkoon

3

Vinssi

10

SUOMI

7

5

11

8

6

1. Rele
. Virtakytkin edestä/takaa

3. Virtakytkimen pidike

4. Releen ja virtakytkimen välinen johto

5. Kytkentävipu

6. Ohjausportti

7. Moottorin liitäntä

8. Koukku

9. Kankainen nostosilmukka

10. Vinssirumpu ja vaijeri

11. Moottori

9

4

Turvallisuus

Yleistä:
Vinssissä on kestomagneettimoottori ja se on suunniteltu ajoittaiseen käyttöön, eikä se sovellu jatkuvaan
kuormittamiseen. Vinssiä ei ole suunniteltu teollisuuskäyttöön, eikä valmistaja takaa, että vinssi soveltuu täl­laiseen käyttöön.

VAROITUS!

1. Älä nosta ihmisiä äläkä nosta kuormia ihmisten yli. Käytä vinssiä vaakatasovetämiseen, ei
nostamiseen.

. Älä auta vinssaamista siirtämällä ajoneuvoa, johon vinssi on kiinnitetty. Tämä menetelmä saattaa

ylikuormittaa vaijeria ja vinssiä.

3. Älä ylitä vinssin nimelliskuormitusta.

4. Älä kuormita vinssiä yhtäjaksoisesti pitkiä aikoja. Tuote on tarkoitettu ainoastaan ajoittaiseen
käyttöön, eikä se sovellu jatkuvaan kuormitukseen. Mikäli moottori kuumenee paljon, pysäytä
vinssi ja anna sen jäähtyä useiden minuuttien ajan. Älä käytä vinssiä yli yhtä minuuttia kerrallaan
maksimikuormituksessa tai lähellä maksimikuormitusta.

5. Varmista, että rummussa on aina 5 kierrosta vaijeria jäljellä.

6. Vältä vinssaamista jyrkissä kulmissa, sillä tällöin vaijeri saattaa kelautua rullan yhdelle puolelle.
Tämä saattaa aiheuttaa vaijerin sotkeutumisen, mikä saattaa vahingoittaa vaijeria tai vinssiä.

Oikein Väärin

7. Varmista, että jännite on 1 V, jolloin saavutetaan täysi vetovoima. Suurin vetovoima saavutetaan,
kun rullalla on muutamia kierroksia vaijeria. Mitä enemmän rullalla on vaijeria, sitä pienempi on
vinssin vetovoima.

8. Älä kiinnitä vaijeria suoraan vinssattavaan kohteeseen, koska muuten vaijeri saattaa vahingoittua.
Käytä esim. nostosilmukkaa.

9. Asenna vinssi kunnolla ajoneuvoon tai muuhun kiinteään kohteeseen ennen käyttöä.

10. Aloita vinssaaminen vinssaamalla hitaasti, kunnes vaijeri kiristyy. Pysäytä vinssaaminen tässä
vaiheessa ja tarkasta kaikki liitokset. Varmista, että koukku on kunnolla kiinni.

11. Vaijerin päällä, koukun lähellä voidaan käyttää painavaa huopaa tai takkia kun vinssiä kuormitetaan
paljon. Kankaalla on vaimentava vaikutus ja se estää vaijeria heilumasta ilmassa.

1. Älä työskentele vinssirullan päällä tai lähellä vinssin ollessa kuormitettuna. Pidä vähintään 1,5 metrin

turvaväli.

13. Älä mene vaijerin alta tai päältä sen ollessa kuormitettuna.

14. Kun vinssiä käytetään esineiden siirtämiseen, ajoneuvon vaihdelaatikon tulee olla vapaalla,
pysäköintijarrun päällä ja renkaat tuettu esteillä. Moottorin tulee olla päällä vinssin käydessä. Mikäli
vinssiä käytetään pitkään moottorin ollessa poissa päältä, ajoneuvon akku saattaa tyhjentyä.

15. Älä laita vinssiä vapaalle sen ollessa kuormitettuna.

16. Irrota lasti kun lopetat vinssaamisen. Älä jätä vaijeria kireäksi.

17. Pidä aina turvaetäisyys vaijeriin, koukkuun ja vinssiin.

18. Tarkasta vaijerin ja muiden laitteiden kunto säännöllisesti. Kulunut vaijeri, jossa on katkenneita
lankoja, tulee vaihtaa välittömästi. Käytä ainoastaan hyväksyttyjä varaosia. Käytä kestäviä
nahkakäsineitä vinssiä käsitellessäsi. Älä anna vaijerin liukua käsien läpi.

19. Älä koske vinssiin, kireään vaijeriin tai koukkuun vinssin ollessa käynnissä. Älä pidä koukusta
sormilla. Sormi saattaa katketa, mikäli se juuttuu koukkuun. Käytä aina turvahakaa vaijerin
ohjaamiseksi sisään ja ulos kelattaessa.

SUOMI

5

0. Kun olet käyttänyt vinssiä, pidä vaijeria tiukalla, kun kelaat sen takaisin rullalle.
1. Älä käytä vinssiä huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Ole tarkkaavainen

vinssiä käyttäessäsi.

. Käytä silmä- ja kuulosuojaimia. Käytä aina suojalaseja. Käytä koko kasvot peittävää suojusta, mikäli

työstä aiheutuu metalli- tai puujätettä, kuten purua. Käytä hengityssuojainta, mikäli työskentelet
metalli, puun, kemiallisen pölyn tai kemiallisten höyryjen läheisyydessä.

3. Älä muuta tai hitsaa vinssiä.
4. Huolla vinssi säännöllisesti.
5. Älä koskaan liitä vinssiä 110 v tai 30 V jännitteeseen. Vinssiin voi tulla oikosulku tai voit saada

hengenvaarallisen sähköiskun.

1. Älä seiso vinssin ja sen kuorman välissä.

. Vinssiä ei saa käyttää nostamiseen.

3. Varmista, että rullassa on aina vähintään viisi
kierrosta vaijeria.

4. Pidä kiinni nostosilmukasta, kun vedät vaijeria.

5. Älä pidä kiinni suoraan koukusta, kun vedät
vaijeria.

6. Oikein rullattu vaijeri.

7. Väärin rullattu vaijeri.

8. Lue käyttöohjeet ennen tuotteen käyttöönottoa
ja säilytä ohjeet tulevaa tarvetta varten.

1. . 3.

5.

4.

7.

8.

MIN. 5

6.

Asennusohje

Jotta vinssiä voidaan käyttää turvallisesti, tulee se asentaa kunnolla.

SUOMI

Aseta rele (1) akun lähelle lialta ja kosteudelta suojattuun paikkaan. Varmista, että sen liitännät ovat riittävän
kaukana kotelosta tai muista metalliosista. Varmista lisäksi, etteivät liitännät joudu kosketuksiin työkalujen tai
muiden esineiden kanssa.
Aseta virtakytkin () niin, että sitä voi käyttää helposti eikä se ole muiden säätimien tiellä. Jos asetat virtakyt­kimen ohjaustankoon, varmista ettei virtakytkin tai kaapeli estä tangon kääntymistä.
Älä vedä kaapeleita terävien reunojen tai irtonaisten tai kuumien osien päältä. Älä asenna niitä sellaisiin paik­koihin, joissa ne voivat joutua puristuksiin tai kulua. Kiinnitä irtonaiset kaapelit nippusiteellä tai sähköteipillä.

Liitäntäohje

Vinssi

Akku plus (+)

Liitä virtakytkimen () vihreä ja musta kaapeli vastaavanvärisiin releen (1) kaapeleihin.
Liitä virtakytkimen () punainen kaapeli virtalukon kautta toimivaan kaapeliin. Kaapelissa tulee olla virtaa vain
virtalukon ollessa päällä.
Akun plusnapa (+) ja miinusnapa (-) liitetään kuvan osoittamalla tavalla.
Vinssin napaisuutta on vaikea tietää, se selviää kokeilemalla. Liitä vinssi releen ulommaisiin liitäntöihin ja
kokeile käyttää vinssiä. Jos vinssi ei toimi virtakytkimen IN/OUT-suunnan mukaisesti, vaihda kaapeleiden
paikkaa.

Akku miinus (-)

Vinssi

6

Käyttö

HUOM.!

- Vältä vahinkoja – käytä käsineitä käsitellessäsi vaijeria

- Varmista, että rummussa on aina 5 kierrosta vaijeria jäljellä.

- Älä koske liitäntäsäätimeen, kun vinssi on liikkeessä tai vaijeri on kuormitettu. Älä koskaan pakota
liitäntäsäädintä johonkin asentoon. Päästä vaijeri ulos kun se on kuormittamaton.

1) Vapauta vinssirulla kääntämällä kytkentävipua myötäpäivään, asentoon ”Freespool”.

Älä pakota kytkintä – varmista, että vaijeri on kuormittamaton.

) Vedä vaijeria ulos niin paljon kuin mahdollista – kun vinssirullan ympäri on vähemmän vaijeria, on

vetovoima parempi.
Pidä aina kiinni koukun punaisesta nostosilmukasta kun vedät vaijerista.

3) Kiinnitä kuorma huolellisesti, älä kierrä vaijeria kuorman ympäri – käytä sen sijaan sopivia
nostosilmukoita ja ketjuja.

4) Varmista, että vinssirullassa on vähintään viisi kierrosta vaijeria jäljellä.

5) Kytke vinssirulla kääntämällä kytkentävipua vastapäivään asentoon ”Engaged”.

Älä koskaan pakota kytkintä – tarkista, että vaijeri on kuormittamaton.

6) Aloita vinssaaminen sisään painamalla virtakytkimen vipukytkin asentoon ”In”.
Kytkin on palauttava ja vinssi sammuu kun päästät irti virtakytkimestä. Vinssaa toiseen suuntaan
painamalla vipukytkin asentoon ”out”. Älä koske liitäntäsäätimeen niin kauan kun vaijeri on
kuormitettu.

7) Työskentelyn jälkeen , kun vaijeri on kuormittamaton, irrota se kuormasta ja kelaa se takaisin
rullalle. Pyydä joku avuksesi, mikäli mahdollista. Hän voi valvoa virtakytkintä. Pidä kiinni koukun
nostosilmukasta ja jaa vaijeri tasaisesti rullan ympärille.
Varoitus! Jos sinun täytyy kelata vaijeria yksin, ole tarkkana ettei vaijeri kierry rullalle epätasaisesti
tai vinssirullan reunojen yli. Tämä voi vahingoittaa vinssiä.

Käyttövinkkejä

- Kaksinkertaisen vaijerin ja yhden taljan käyttäminen puolittaa vinssin kuormituksen.

SUOMI

Yksinkertainen vaijeri

Kaksinkertainen vaijeri

7

Huolto ja ylläpito

- Varmista, että asennuspultit ovat tiukasti kiinni.

- Älä pura vaihteistoa. Laitteen saa korjata ainoastaan valtuutettu henkilö!

- Vaihteisto on kestovoideltu. Vaihteistoa ei siis tarvitse voidella.

- Tarkista akkukaapelit säännöllisesti. Kaapeleiden tulee olla puhtaat ja liitäntöjen kireät.

- Tarkasta vaijeri aina ennen käyttöä ja käytön jälkeen. Vaihda vioittunut vaijeri.

Vaijerin vaihto

Ruuvi M5 x 5

Rulla

a. Rullaa vanha vaijeri pois rullalta ja ruuvaa se irti.
b. laita uusi vaijeri reikään. Varmista, että vaijeri kelautuu oikein päin. Vaijerin tulee kelautua

sisään alapuolelta.
c. Kiristä ruuvit.
d. Kelaa vaijeri rullalle.

Kaapeli

Vianhakutaulukko

Ongelma Mahdollinen syy Mahdollinen toimenpide

Moottori ei toimi ollenkaan tai

SUOMI

se toimii vain yhteen suuntaan.

Moottori toimii, mutta rulla ei
pyöri.

Moottori toimii, mutta
hyvin heikosti ja hiljaisella
nopeudella.

Moottori on ylikuumentunut. - Moottoria on käytetty

- Virtakytkin on rikki.

- Vialliset kaapelit tai
huonot liitännät.

- Viallinen moottori.

- Kytkin on asennossa
”Freespool”.

- Heikko akku.

- Viallinen moottori.

liian pitkään.

- Viallinen moottori.

- Vaihda virtakytkin.

- Tarkasta ja korjaa liitännät.

- Vaihda tai korjauta moottori.

- Laita kytkin asentoon ”Engaged”.

- Lataa tai vaihda akku.

- Tarkasta, onko akun navoissa
korroosiota. Puhdista
tarvittaessa.

- Tarkasta ja puhdista liitännät.

- Korjauta tai vaihda moottori.

- Anna moottorin jäähtyä
säännöllisin väliajoin.

- Korjauta tai vaihda moottori.

8

Kierrätys

Lajittele ja kierrätä jätteet. Älä heitä niitä sekajätteisiin.
Kaikki koneet, letkut ja pakkausmateriaali on lajiteltava paikallisten
ympäristösääntöjen mukaisesti.

Tekniset tiedot

Virtalähde 1 V DC
Suurin vetovoima 1 361 kg 1-kertaisella vaijerilla
Nopeus 8 m/min kuormittamattomana
,05 m/min täysin kuormitettuna
Virrankulutus 0 A kuormittamattomana
185 A täysin kuormitettuna
Teräsvaijeri 1, m, Ø 4,8 mm
Välitys 153:1
Mitat 31,3 x 18,8 x 1 cm
Paino 10,5 kg

SUOMI

9

Declaration of Conformity

Clas Ohlson AB declares that the machines:

30-9877/LDW3000-A

Electric Winch

Complies with the following Directive:

98/37/EC

89/336/EEC

Insjön, Sweden, September 008

K. Balkow

President

Clas Ohlson, 793 85 Insjön, Sweden

SVERIGE

KUNDTJÄNST Tel: 047/445 00
Fax: 047/445 09
E-post: [email protected]

INTERNET www.clasohlson.se

BREV Clas Ohlson AB, 793 85 INSJÖN

NORGE

KUNDESENTER Tlf.: 3 1 40 00
Faks: 3 1 40 80

E-post: [email protected]

INTERNETT www.clasohlson.no

POST Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

SUOMI

ASIAKASPALVELU Puh: 00 111 
Faksi: 00 111 1

Sähköposti: [email protected]
INTERNET www.clasohlson.fi

OSOITE Clas Ohlson Oy, Yrjönkatu 3 A, 00100 HELSINKI

GREAT BRITAIN

For consumer contact, please visit
www.clasohlson.co.uk and click on
customer service.

INTERNET www.clasohlson.co.uk
