Page 1
BRUKSANVISNING • KÄYTTÖOHJE
Musikanläggning
Musikkanlegg
Ministereot
Ver. 001-200702
Modell/Malli: KW-108MP3
Nr/Nro: 38-2363
Page 2
SVENSKA
Musikanläggning
Art.nr 38-2363, modell KW-108MP3
Läs igenom hela bruksanvisningen före användning och spara den sedan
för framtida bruk.
Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.
Vid tekniska problem eller andra frågor, kontakta vår kundtjänst
(se adressuppgifter på baksidan).
Säkerhetsföreskrifter
• Produkten får endast repareras av kvalicerad servicepersonal.
• Produkten får inte demonteras eller ändras.
• Placera inte produkten så att den kan falla ner i vatten eller annan vätska.
Ställ inte heller några föremål som innehåller vätska på produkten, t.ex.
blomvas eller läskedryck.
• Stäng av eventuell standby-funktion om natten eller när du reser bort.
• Täck inte över anläggningen. Tillräcklig ventilation, med ett minsta avständ
på 15 cm mellan ventilationshålen och omgivande ytor, är nödvändig för att
förhindra att anläggningen blir för varm.
• Placera inte apparaten i en fuktig, dammig miljö eller där det förekommer
starka vibrationer.
2
2
Page 3
Lägg märke till dessa säkerhetssymboler
SVENSKA
C AUTION
RISK OF ELECTRIC
SHOCK DO NOT OPEN
CLASS 1
LASER PRODUCT
KLASS 1 LASERAPPARAT
Varning! Öppna inte höljet! Osynlig laserstrålning som kan orsaka ögonskador.
Rikta inte blicken in mot strålen och titta inte direkt på den genom optiska instrument.
!
Varning! Öppna inte höljet! Farlig spän-
ning nns oskyddat på komponenter inuti
produktens hölje. Kontakt med dessa kan
leda till brand eller ge elektriska stötar.
Strömförsörjning
Nätanslutning
1. Kontrollera om spänningen (V), som nns angiven på märkskylten på baksidan
av apparaten är densamma som den i ditt lokala elnät (230 V AC, 50 Hz).
Rådfråga försäljningsstället om så inte är fallet.
2. Anslut nätkabeln till vägguttaget. Anläggningen är nu färdig att användas.
3. För att helt stänga av strömmen, dra ur kontakten ur vägguttaget. Dra ur
kontakten ur vägguttaget för att skydda din anläggningen under kraftiga
åskväder.
Sätta i batterierna
- Öppna batteriluckan på fjärrkontrollens baksida och sätt i 2 st. LR03/AAAbatterier. Se till att vända batterierna rätt enligt märkningen i batterifacket.
3
Page 4
SVENSKA
15
16
14
13
12
11
10
17
1
2
3
4 5
6
8
9
7
18
19
PROGRA M
REPEA T
INTRO
REMOTE CONTRO L SYSTE MS
ST OP
2
3
9
9
8
7
20
Kontroller
Apparatens
framsida
Apparatens baksida
Fjärrkontroll
Page 5
1. VOLYMKONTROLL (VOLUME) – Reglerar ljudstyrkan.
2. PROGRAM
mer på en cd-skiva.
3. REPETERING
4. DISPLAY
5. CD-LUCKA
6. RADIOFÖNSTER
7. PLAY/PAUSE
8. STOP
• Stoppar avspelning från cd-skiva.
• Raderar cd-program vid programmerad avspelning.
9. SÖKFUNKTIONER
I cd-läget: Tryck en eller era gånger för att komma till nästa/föregående spår,
eller håll in för att söka framåt eller bakåt i spår.
10. KASSETTBANDSPELARENS
Öppna luckan genom att trycka på dess nederkant.
● Startar inspelning (REC)
► Startar avspelning (PLAY)
◄◄ Snabbspolar bandet framåt
►► Snabbspolar bandet bakåt
■▲ Stoppar avspelningen / Öppnar kassettluckan (STOP/EJECT)
II Avbryter inspelning och avspelning tillfälligt (PAUSE)
11. FUNKTIONSVÄLJARE
• Väljer ljudkälla – CD, bandspelare eller radio.
• Används också för att stänga av anläggningen.
12. Indikator för FM-stereomottagning
13. DBBS
14. HÖRLURSUTTAG
15. STATIONSVÄLJARE
16. FM-ANTENN
17. UTGÅNG FÖR HÖGTALARE L/R
högtalare.
18. NÄTSLADD
19. Sensor för fjärrkontroll
20. INTRO
– Programmerar och visar översikt över programmerade spårnum-
(REPEAT) – Repaterar ett spår på en cd-skiva.
– Visar funktionerna för cd-spelaren.
– Tryck för att öppna cd-luckan.
– Visar inställd AM/FM-frekvens.
– Startar eller avbryter avspelning från cd-skiva.
(SEARCH) I◄◄/◄◄ - ►►/►►I
REGLAGE (Bakom luckan)
(FUNCTION)
(Dynamic Bass Boost) – Förstärker basåtergivningen.
(PHONES) – 3,5 mm utgång för stereohörlurar.
(TUNING) – Väljer AM/FM-stationer.
– för att förbättra FM-mottagningen.
– Utgång för att ansluta vänster och höger
– För anslutning till ett vägguttag.
– Spelar upp de första sekunderna från varje spår i tur och ordning.
SVENSKA
Page 6
SVENSKA
Grundfunktioner
Stänga av strömmen: spara energi
För att undvika onödig elåtgång ställ alltid funktionsväljaren i läge TAPE (OFF) när
anläggningen inte används.
Radiomottagning
1. Ställ in funktionsväljaren på AM eller FM.
2. Vrid på stationsväljaren för att ställa in önskad station. Indikatorn för FMstereomottagning (15) tänds om en station tas emot som sänder i stereo.
3. Justera ljudvolymen med volymreglaget.
4. När du lyssnat färdigt, ställ funktionsväljaren i läge TAPE (OFF) för att stänga
av strömmen.
För FM: Veckla ut trådantennen och placera den för bästa möjliga mottagning.
För AM: Anläggningen är försedd med en inbyggd antenn för AM-mottagning, så
trådantennen behövs inte. Rikta antennen genom att vrida hela anläggningen.
Spela kassettband
1. Välj TAPE som källa.
2. Tryck på ■▲ (STOP/EJECT) för att öppna kassettluckan.
3. Lägg i ett inspelat band och stäng kassettluckan.
4. Tryck på ► (PLAY) för att starta avspelningen.
5. Tryck på
(PAUSE) för att fortsätta avspelningen.
6. Genom att trycka på ◄◄ eller ►► kan du snabbspola bandet i båda
riktningarna.
7. Tryck på ■▲ (STOP/EJECT) för att stanna bandet. Knapparna frigörs
automatiskt när bandet är slut, om inte II (PAUSE)-knappen är intryckt.
II (PAUSE) om du vill avbryta avspelningen tillfälligt. Tryck igen på II
6
Page 7
AABC
Inspelning
Allmän information om inspelning
• Inspelning är tillåten så länge den inte bryter mot upphovsrätten eller andra
rättigheter som innehas av tredje part.
• Kassettbandspelaren lämpar sig inte för inspelning på kassetter av typ
CHROME (IEC II) eller METAL (IEC IV). Använd kassetter av typ NORMAL
(IEC I) där ikarna inte har brutits av.
• Den bästa nivån för inspelning ställs in automatiskt. Det går inte att påverka en
pågående inspelning med VOLYM- och DBBS-kontrollerna.
• Under 7 sekunder alldeles i början och slutet av bandet, när ledarbandet
passerar inspelningshuvudena sker ingen inspelning.
• För att skydda ett band från att raderas av misstag
kan du bryta av en eller båda plastikarna på
undersidan av bandet. Det går nu inte att spela in
på den sida där iken är avlägsnad.
• Om hålen som täcktes av ikarna tejpas över går
det åter att spela in på bandet.
Inspelning från radion
1. Ställ in önskad radiostation. (Se Radiomottagning).
2. Tryck på
3. Lägg i en lämplig kassett och stäng kassettluckan.
4. Tryck på ● (REC) för att starta inspelningen.
5. Tryck på
II (PAUSE) igen för att fortsätta inspelningen.
6. Tryck på ■▲ (STOP/EJECT) för att avsluta inspelningen.
■▲ (STOP/EJECT) för att öppna kassettluckan.
II (PAUSE) om du vill göra ett tillfälligt avbrott i inspelningen. Tryck på
SVENSKA
Skötsel av kassettbandspelaren
För att god kvalitet vid inspelning och avspelning ska
bibehållas bör del A, B och C på bilden rengöras efter
ungefär 50 timmars spelning, eller i genomsnitt en
gång i månaden. Använd en bomullstopp lätt fuktad
med alkohol eller speciell rengöringsvätska för tonhuvuden.
7
Page 8
1. Öppna kassettluckan genom att trycka på ■▲ (STOP/EJECT).
SVENSKA
2. Tryck på ► (PLAY) och rengör tryckrullarna av gummi C.
3. Tryck på
4. Tryck på ■▲ (STOP/EJECT) efter rengöringen.
Obs: Man kan också rengöra huvudena genom att spela igenom ett rengöringsband.
II (PAUSE) och rengör magnethuvudena och kapstan.
Spela en cd-skiva/MP3
Denna cd-spelare kan spela Audio Discs, CD-R, CD-RW samt cd-skivor innehål-
lande MP3-ler.
1. Ställ funktionsväljaren på CD. På displayen visas - - en kort stund.
2. Öppna cd-luckan genom att trycka och släppa vid den kant som markerats
med OPEN/CLOSE på cd-facket.
3. Lägg i en CD, CD-R eller CD-RW med textsidan uppåt och stäng luckan.
4. Tryck på PLAY/PAUSE för att starta avspelningen.
5. Tryck på PLAY/PAUSE för att stoppa avspelningen tillfälligt. Tryck på PLAY/
PAUSE igen för att fortsätta.
6. Tryck på STOP för att avsluta avspelningen.
Obs: Uppspelningen av cd eller MP3 stannar även
- när du öppnar cd-luckan.
- när du väljer RADIO som ljudkälla.
- när hela cd-skivan är avspelad.
Välja ett annat spår
Under avspelningen kan du använda I◄◄ eller ►►I för att välja ett särskilt spår.
Om du har valt ett spårnummer i stopp- eller paus-läge, startar du avspelningen
genom att trycka på PLAY/PAUSE.
• Tryck kort en gång på ►►I för att komma till nästa spår, eller tryck upprepade
gånger tills det önskade spårnumret visas på displayen.
• Tryck kort en gång på I◄◄ för att återgå till början av det spår som just
spelas.
• Tryck kort mer än en gång för att komma till tidigare spår.
8
Page 9
Finna ett avsnitt i ett spår
1. Tryck ner ◄◄ eller ►► och håll knappen nedtryckt. Cd-skivan spelas nu med
hög hastighet och låg volym.
2. Släpp upp ◄◄ eller ►► när du hör det avsnitt du söker. Den normala
avspelningen fortsätter.
Andra spelsätt
REPEAT – det aktuella spåret spelas om och om igen.
REPEAT ALL – hela cd-skivan spelas upprepade gånger.
Programmering av spårnummer
Du kan lagra upp till 32 spår i den följd du önskar. Du kan även lagra samma spår
mer än en gång.
1. I stoppläge trycker du på PROGRAM. Displayen visar ”PROG” samtidigt som
”01” blinkar.
2. Välj spårnummer med
trycker du en gång på PROGRAM för att lagra spåret.
3. Om er spår ska programeras in upprepa steg 1 och 2 för att programera in
spår på P02-P32.
4. Tryck på PLAY/PAUSE för att spela ditt program.
I◄◄ eller ►►I, när det spår du vill programmera visas
SVENSKA
Radera program
Du kan radera innehållet i minnesfunktionen genom att:
- Öppna cd-luckan.
- Välja RADIO som ljudkälla.
- Trycka på STOP under pågående avspelning eller när spelaren är i stoppläge.
Page 10
SVENSKA
X
Skötsel
Allmän skötsel
• Använd en mjuk, torr trasa för att rengöra anläggningen. Använd inte
rengöringsmedel som innehåller alkohol, ammoniak, bensen eller slipmedel,
eftersom det kan skada höljet.

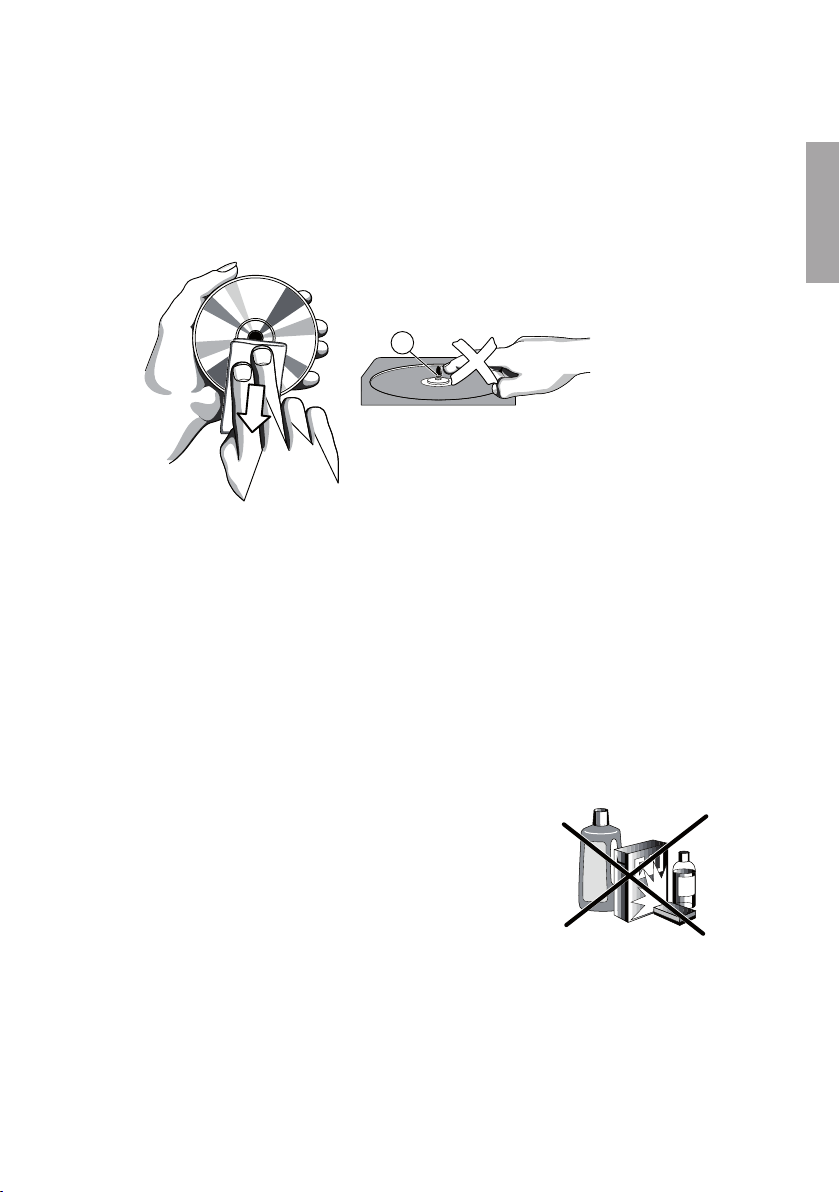

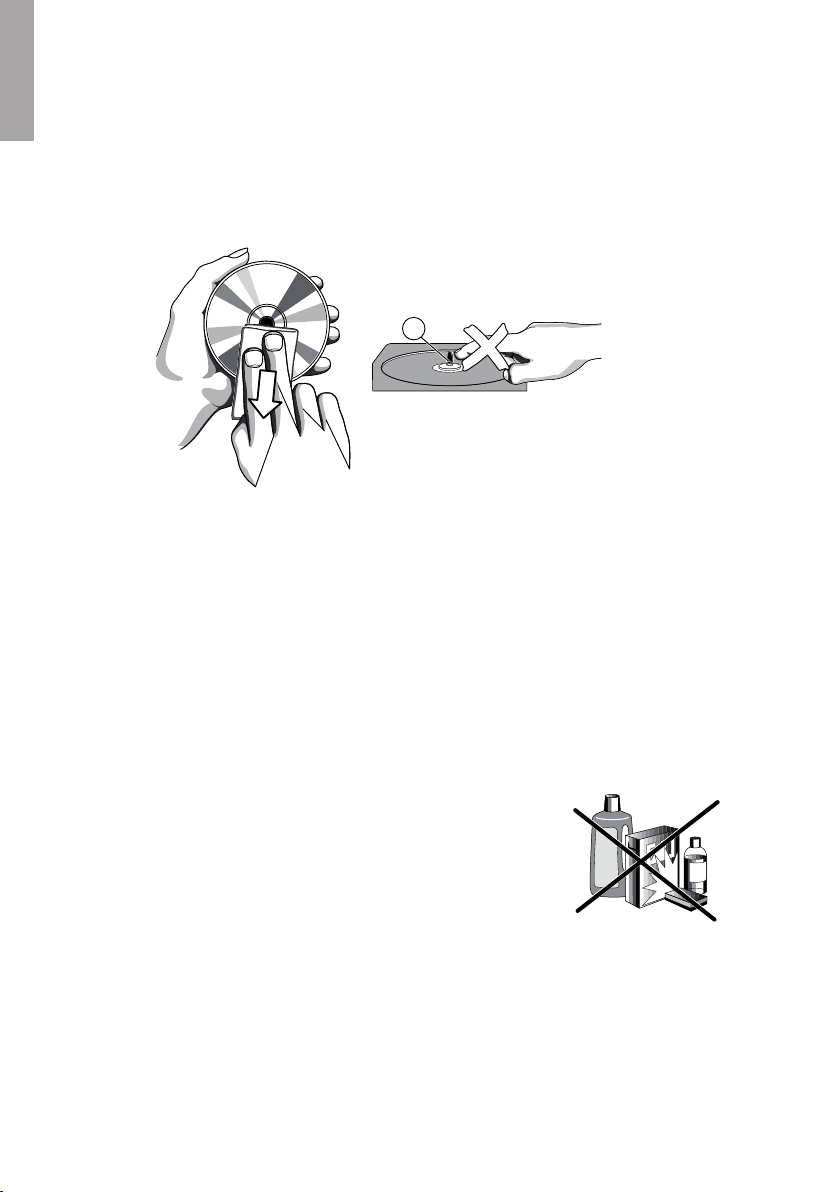

Hantering av cd-spelare och cd-skivor
• Cd-spelarens lins får inte vidröras!
• Plötsliga förändringar i den omgivande temperaturen kan orsaka kondens och
göra att linsen i din cd-spelare täcks av imma. Det är då inte möjligt att spela
cd-skivor.
• Försök inte torka av linsen, utan låt anläggningen stå i ett varmt rum tills fukten
har avdunstat.
• Stäng alltid cd-luckan för att hålla cd-facket dammfritt. Använd en mjuk, torr
trasa för att torka bort damm från facket om det behövs.

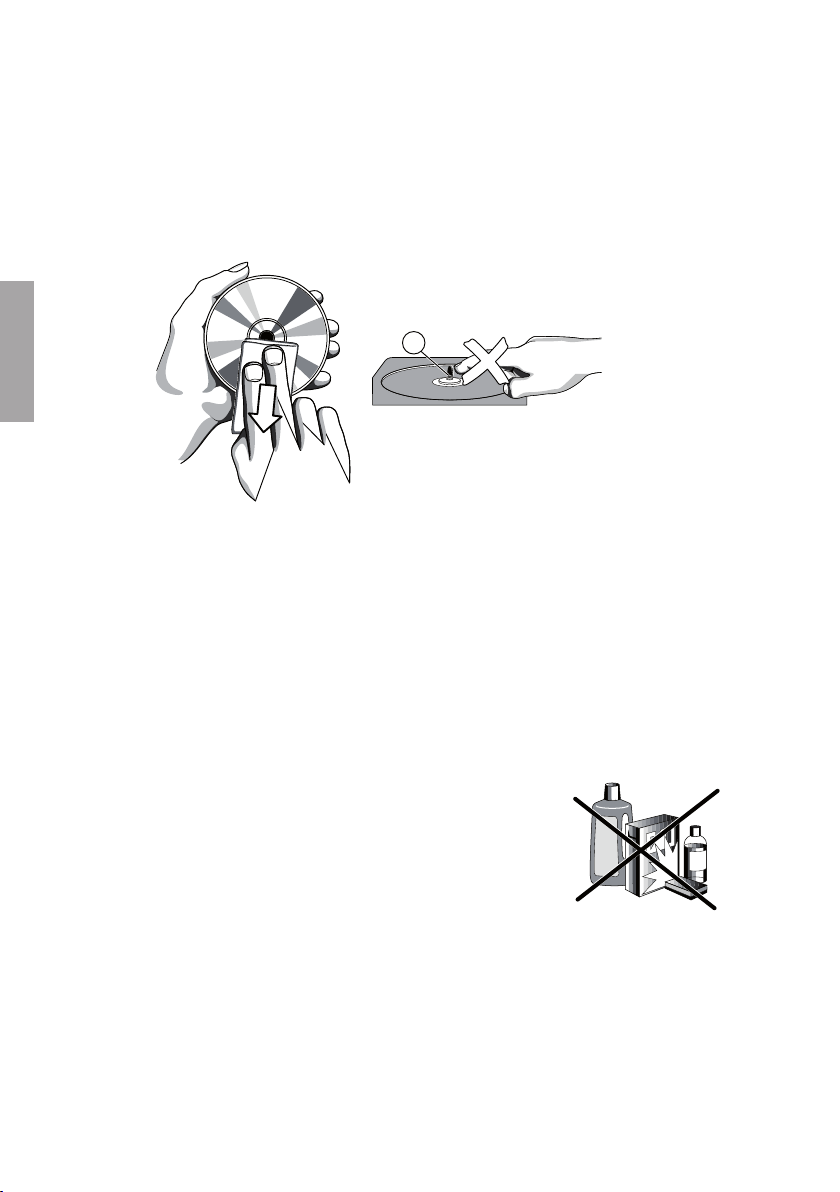

• Om cd-skivan behöver rengöras torkas den med
en mjuk, luddfri trasa från mitten ut mot kanten i rak
linje. Använd inte rengöringsmedel, eftersom det kan
skada skivan.
• Fäst inte några klisterlappar på cd-skivan.
10
Page 11
Felsökning
Om ett fel uppstår, kontrollera först följande punkter innan anläggningen lämnas
in för reparation. Öppna inte anläggningen eftersom det nns risk för elektriska
stötar. Kontakta din handlare eller en servicestation om du inte kan åtgärda felet
genom att följa nedanstående råd.
VARNING!
Du ska under inga förhållanden försöka reparera anläggningen själv, eftersom det
kommer att medföra att din garanti blir ogiltig.
Problem Orsak Förslag till lösning
Inget ljud / Ingen ström Volymen är inte inställd Ställ in volymen
SVENSKA
Nätsladden är inte ansluten på rätt sätt
Displayen fungerar inte
ordentligt eller inte alls.
Det blir inget utslag på
displayen när någon av
kontrollerna används
Dåligt ljud från kassetten Damm eller smuts på
Det går inte att spela in Kassettens ikar kan
Ingen skivindikation Ingen cd-skiva är ilagd Lägg i en CD, CD-R eller
Statisk elektricitet behöver laddas ur
tonhuvudena etc.
Fel sorts kassett används. (METAL eller
CROME)
vara avbrutna
Cd-skivan är skrapad
eller smutsig
Laserlinsen är immig Vänta tills linsen har an-
Kontrollera nätsladdens
anslutning
Stäng av och dra ur
stickkontakten. Sätt igen
kontakten efter några
sekunder
Rengör kassettbandspelarens delar. Se skötselanvisningar.
Använd endast kassetter
av typen NORMAL
(IEC I) vid inspelning
Klistra en bit tejp över
utrymmet där iken har
suttit
CD-RW
Byt eller rengör skivan.
Se skötselanvisningar
passat sig efter rummets
temperatur
CD-R-skivan är tom eller
så har kopieringen inte
avslutats
11
Använd en färdigkopierad CD-R
Page 12
SVENSKA
Avspelning av cd-skivor
fungerar inte
Cd-skivan är skrapad
eller smutsig
Laserlinsen är immig Vänta tills linsen har an-
Ett program är aktiverat Gå ur programmet
Byt eller rengör skivan
passat sig efter rummets
temperatur
Det går ej att spela MP3-
ler
Cd-skivan innehåller
felaktiga MP3-ler
Kontrollera att cd-skivan
innehåller MP3-ler
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.
Är du osäker på hur du ska gå tillväga, kontakta din kommun.
Specikationer
Strömförsörjning 230 V AC, 50 Hz
Strömförbrukning 15 W
Batterityp fjärrkontroll 2 x LR03/AAA
Mått 388 x 208 x 205 mm
Vikt 3,41 kg
Frekvensområde radio AM 540 – 1600 kHz
FM 88 – 108 MHz
12
Page 13
Musikkanlegg
Art.nr. 38-2363, modell KW-100MP3
Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk.
Vi reserverer oss for ev. tekst- og bildefeil, samt forandringer av tekniske data.
Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter
(se opplysninger på baksiden).
Sikkerhetsforskrifter
• Produktet må kun repareres av kvalisert servicepersonell.
• Produktet må ikke demonteres eller endres.
• Plasser ikke produktet slik at det kan falle ned i vann eller annen væske. Still
aldri produktet i nærheten av gjenstander, som kan forårsake at vann eller
annen væske skylles over produktet. Dette gjelder f.eks. blomstervase eller
leskedrikk.
• Skru av en eventuell standby funksjon om natten, og når du reiser bort.
• Anlegget må ikke tildekkes. Tilstrekkelig ventilasjon, med en minsteavstand
på 15 cm mellom ventilasjonshullene og omliggende ater er nødvendig, for å
forhindre at anlegget blir for varm.
• Plasser ikke apparatet i et fuktig, støvete miljø eller der det forekommer sterke
vibrasjoner.
NORSK
13
13
Page 14
Legg merke til disse sikkerhetssymbolene
C AUTION
RISK OF ELECTRIC
SHOCK DO NOT OPEN
Advarsel! Åpne ikke dekselet. Farlig spenning ligger ubeskyttet på visse komponenter
!
inne i produktets deksel. Kontakt med disse
kan føre til brann eller gi elektriske støt.
NORSK
CLASS 1
LASER PRODUCT
KLASSE 1 LASERAPPARAT
Advarsel! Åpne ikke dekselet. Usynlig laserstråling som kan forårsake øyeskader.
Rett ikke blikket mot strålen, og se ikke rett på den gjennom optiske instrumenter.
Strømforsyning
Strømtilkobling
1. Kontroller om spenningen (V), som er angitt på merkeskiltet på baksiden av
apparatet, er den samme som i ditt lokale strømnett (230 V AC, 50 Hz). Spør
din forhandler om råd hvis ikke dette er tilfelle.
2. Koble strømkabelen til vegguttaket. Anlegget er nå klart til bruk.
3. For å skru
kontakten ut av vegguttaket for å beskytte anlegget ditt ved kraftig tordenvær.
strømmen helt av, dra kontakten ut av vegguttaket. Dra også
Sett i batteriene
- Åpne batteriluken på fjernkontrollens bakside og sett i 2 stk. LR03/AAAbatterier. Påse at batteriene ligger riktig vei i følge merkingen i batteriluken.
1
Page 15
15
16
14
13
12
11
10
17
1
2
3
4 5
6
8
9
7
18
19
PROGRA M
REPEA T
INTRO
REMOTE CONTRO L SYSTE MS
ST OP
2
3
9
9
8
7
20
Kontroller
NORSK
Apparatets
framside
Apparatets bakside
Fjernkontroll
1
Page 16
1. VOLUMKONTROLL (VOLUME) – Regulerer lydstyrken.
2. PROGRAM
mer på en CD-plate.
3. GJENTAKELSE (REPEAT)
4. DISPLAY
NORSK
5. CD-LUKE
6. RADIOVINDU
7. PLAY/PAUSE
8. STOP
• Avslutter avspilling fra CD-platen.
• Sletter CD-program ved programmert avspilling.
9. SØKEFUNKSJONER (SEARCH)
I CD-modus: Trykk en eller ere ganger for å komme til neste/foregående
spor, eller hold inne for å søke framover eller bakover i spor.
10. KASSETTSPILLERENS REGULERING
Åpne luken ved å trykke på dens nedre kant.
● Starter innspilling (REC)
► Starter avspilling (PLAY)
◄◄ Hurtigspoler båndet framover
►► Hurtigspoler båndet bakover
■▲ Stopper avspillingen / Åpner kassettluken (STOP/EJECT)
II Avbryter innspilling og avspilling midlertidig (PAUSE)
11. FUNKSJONSVELGER
• Velger lydkilde – CD, kassettspiller eller radio.
• Brukes også til å skru av anlegget.
12. INDIKATOR VED FM-STEREOMOTTAK
13. DBBS (Dynamic Bass Boost)
14. HODETELEFONUTTAK (PHONES)
15. STASJONSVELGER (TUNING)
16. FM-ANTENNE
17. UTGANG FOR HØYTTALER L/R
høyttaler.
18. STRØMLEDNING
19. SENSOR FOR FJERNKONTROLL
20. INTRO
– Programmerer og viser oversikt over programmerte spornum-
– Gjentar et spor på en CD-plate.
– Viser funksjonene for CD-spilleren.
– Trykk for å åpne CD-luken.
– Viser innstilt AM/FM-frekvens.
– Starter eller avbryter avspilling fra CD-plate.
I◄◄/◄◄ - ►►/►►I
(Bak luken)
(FUNCTION)
- Forsterker bassgjengivelsen.
– 3,5 mm utgang for stereohodetelefoner.
– Velger AM/FM-stasjoner.
– for å forbedre FM-mottaket.
– Utgang for å koble til venstre og høyre
– For tilkobling til et vegguttak.
– Spiller av de første sekundene fra hvert spor i tur og orden.
16
Page 17
Grunnfunksjoner
Skru av strømmen: spar energi
For å unngå unødig strømbruk, still alltid funksjonsvelgeren på TAPE (OFF) når
anlegget ikke brukes.
Radiomottak
1. Still funksjonsvelgeren på AM eller FM.
2. Vri på stasjonsvelgeren for å stille inn ønsket stasjon. Indikatoren for FMstereomottak (15) tennes hvis du tar imot en stasjon som sender i stereo.
3. Juster volumet med volumreguleringen.
4. Når du har hørt ferdig, still funksjonsvelgeren på TAPE (OFF) for å skru av
strømmen.
For FM: Trekk ut trådantennen og plasser den for best mulig mottak.
For AM: Anlegget er utstyrt med en innebygd antenne for AM-mottak, så trådan-
tennen trengs ikke. Styr retningen på antennen ved å vri på hele anlegget.
Spille kassett
1. Velg TAPE som kilde.
2. Trykk på ■▲ (STOP/EJECT) for å åpne kassettluken
3. Sett inn en innspilt kassett og lukk kassettluken.
4. Trykk på ► (PLAY)
5. Trykk på
gang til på II (PAUSE) for å fortsette avspillingen.
6. Ved å trykke på ◄◄ eller ►► kan du spole båndet raskt i begge retninger.
7. Trykk på ■▲ (STOP/EJECT) for å stoppe båndet. Knappene frigjøres
automatisk når båndet er slutt, hvis ikke II (PAUSE)-knappen er trykket inn.
II (PAUSE) dersom du vil avbryte avspillingen midlertidig. Trykk en
for å starte avspillingen.
.
NORSK
17
Page 18
AABC
Innspilling
Allmenn informasjon om innspilling
• Innspilling er tillatt så lenge den ikke bryter med opphavsretten eller andre
rettigheter som innehas av tredje part.
• Kassettspilleren passer ikke for innspilling på kassetter av type CHROME
NORSK
(IEC II) eller METAL (IEC IV). Bruk kassetter av type NORMAL (IEC I) der
ikene ikke er fjernet.
• Det beste nivået for innspilling stilles inn automatisk. Du kan ikke påvirke en
pågående innspilling med VOLUM- og DBBS-kontrollene.
• I 7 sekunder helt i begynnelsen og slutten av båndet, når lederbåndet passerer
innspillingshodene skjer ingen innspilling.
• For å beskytte et bånd fra å slettes ved en
feiltakelse, kan du bryte av en eller begge
plastikene på undersiden av kassetten. Det er nå
umulig å spille inn på den siden der iken er fjernet.
• Dersom hullene, som ble dekket av ikene teipes
igjen, kan du igjen spille inn på båndet.
Innspiling fra radioen
1. Still inn ønsket radiostasjon. (Se Radiomottak).
2. Trykk på ■▲(STOP/EJECT) for å åpne kassettluken.
3. Legg i en passende kassett og steng kassettluken.
4. Trykk på ● (REC)
5. Trykk på
Trykk på II (PAUSE) igjen for å fortsette innspillingen.
6. Trykk på ■▲ (STOP/EJECT) for å avslutte innspillingen.
II (PAUSE) hvis du vil avbryte innspillingen midlertidig.
for å starte innspillingen.
Vedlikehold av kassettspilleren
For å beholde god kvalitet ved innspilling og avspilling,
bør del A, B og C på bildet rengjøres etter ca. 50 timers
spilling, eller i gjennomsnitt en gang i måneden. Bruk
en lett fuktet bomullstopp med alkohol eller spesiell
rengjøringsvæske for lydhoder.
18
Page 19
1. Åpne kassettluken ved å trykke på ■▲ [STOP/EJECT].
2. Trykk på ► (PLAY) og rengjør trykkrullene av gummi C.
3. Trykk på
4. Trykk på ■▲ (STOP/EJECT) etter rengjøringen.
Obs: Man kan også rengjøre hodene ved å spille av en rensekassett.
II (PAUSE) og rengjør magnethodene og kapstan.
Spille CD-plate/MP3
Denne CD-spilleren kan spille Audio-Discs, CD-R, CD-RW samt plater som inne-
holder MP3-ler.
1. Still inn funksjonsvelgeren på CD. I displayet vises - - en kort stund.
2. Åpne CD-luken ved å trykke og slippe ved den kanten som er markert med
OPEN/CLOSE på CD-lokket.
3. Legg i en CD, CD-R eller CD-RW med tekstsiden opp og steng luken.
4. Trykk på PLAY/PAUSE for å starte avspillingen.
5. Trykk på PLAY/PAUSE for å stoppe avspillingen midlertidig. Trykk på PLAY/
PAUSE igjen for å fortsette.
6. Trykk på
Obs: Avspilling av CD eller MP3 stanser
- når du åpner CD-lokket.
- når du velger RADIO som lydkilde.
- når hele CD-platen er spilt.
STOPP for å avslutte avspillingen.
NORSK
Velg et annet spor.
Under avspillingen kan du bruke I◄◄ eller ►►I for å velge et spesielt spor.
Dersom du har valgt et spornummer i stopp- eller pausemodus, starter du avspil-
lingen ved å trykke på PLAY/PAUSE.
• Trykk kort en gang på ►►I for å komme til neste spor, eller trykk gjentatte
ganger til det ønskede spornummeret vises i displayet.
• Trykk kort en gang på I◄◄ for å gå tilbake til begynnelsen av det sporet du
nettopp har spilt.
• Trykk kort mer enn en gang for å komme til tidligere spor.
1
Page 20
Finn et avsnitt i et spor
1. Trykk ned ◄◄ eller ►► og hold knappen nede. CD-platen spilles nå med høy
hastighet og lavt volum.
2. Slipp opp ◄◄ eller ►► når du hører det avsnittet du søker. Den normale
avspillingen fortsetter.
NORSK
Andre valg
REPEAT – det aktuelle sporet spilles om og om igjen.
REPEAT ALL – hele CD-platen spilles gjentatte ganger.
Programmering av spornummer
Du kan lagre opp til 32 spor i den rekkefølge du ønsker. Du kan også lagre samme
spor mer enn en gang.
1. I stoppmodus trykker du på PROGRAM. Displayet viser ”PROG” samtidig som
”01” blinker.
2. Velg spornummer med
vises, trykker du en gang på PROGRAM for å lagre sporet.
3. Dersom ere spor skal programmeres inn, gjenta trinn 1 og 2 for å
programmere inn spor på P02-P32.
4. Trykk på PLAY/PAUSE for å spille av ditt program.
I◄◄ eller ►►I, når det sporet du vil programmere
Slett program
Du kan slette innholdet i minnefunksjonen ved å:
- Åpne CD-luken.
- Velg RADIO som lydkilde.
- Trykk på STOP under pågående avspilling eller når spilleren er i stoppmodus.
20
Page 21
X
Vedlikehold
Allment vedlikehold
• Bruk en myk, tørr klut for å rengjøre anlegget. Bruk ikke rengjøringsmiddel
som inneholder alkohol, ammoniakk, benzen eller slipemiddel, da dette kan
skade dekselet.
Håndtering av CD-spiller og CD-plater
• CD-spillerens linse må ikke berøres!
• Plutselige forandringer i omgivelsenes temperatur kan forårsake kondens
og linsen på din CD-spiller dekkes av dugg. Det er da ikke mulig å spille CDplater.
• Forsøk da ikke å tørke av linsen, men la anlegget stå i et varmt rom til fukten
har fordampet.
• Steng alltid CD-luken for å holde CD-spilleren støvfri. Bruk en myk, tørr klut for
å tørke bort støv fra lokket dersom det er behov for det.
• Dersom CD-platen må rengjøres kan den
tørkes med en myk, klut som ikke loer. Tørk fra
midten og ut mot kanten i rett linje. Bruk ikke
rengjøringsmiddel, da dette kan skade platen.
• Fest aldri klistremerker på CD-platen.
NORSK
21
Page 22
Feilsøking
Hvis det oppstår en feil, kontroller først følgende punkter før anlegget leveres inn
til reparasjon. Åpne ikke anlegget da det er risiko for elektriske støt. Kontakt din
forhandler eller en reparatør hvis du ikke kan ordne feilen ved å følge rådene under.
Advarsel!
NORSK
Du skal ikke under noen omstendigheter forsøke å reparere anlegget selv, da
dette fører til at garantien blir ugyldig.
Problem Årsak Forslag til løsning
Ingen lyd / Ingen strøm. Volumet er ikke innstilt. Still inn volumet.
Strømkabelen er ikke
koblet til på riktig måte.
Displayet fungerer ikke
ordentlig, eller ikke i det
hele tatt. Det blir ingen
utslag i displayet når
kontrollene brukes.
Dårlig lyd fra kassetten. Støv eller smuss på lyd-
Det er ikke mulig å spille
inn.
Ingen plateindikasjon. Ingen CD-plate er lagt i. Legg i en CD, CD-R eller
Statisk elektrisitet må
lades ut.
hodene etc.
Feil type kassett brukes.
(METAL eller CROME)
Kassettens iker kan
være fjernet.
CD-platen er skrapet eller skitten.
Laserlinsen er tildugget. Vent til linsen har tilpas-
Kontroller strømkabelens
tilkobling.
Skru av og trekk ut støpselet. Sett kontakten
inn igjen etter noen sekunder.
Rengjør kassettspillerens
deler. Se vedlikeholdsanvisninger.
Bruk kun kassetter av
typen NORMAL (IEC I)
ved innspilling.
Sett på en teipbit over
rommet der iken satt.
CD-RW.
Bytt eller rengjør platen.
Se vedlikeholdsanvisninger.
set seg etter rommets
temperatur.
CD-R-platen er tom eller kopieringen er ikke
avsluttet.
22
Bruk en ferdigkopiert
CD-R.
Page 23
Avspilling av CD-plater
fungerer ikke.
CD-platen er skrapet eller skitten.
Bytt eller rengjør platen.
Laserlinsen er tildugget. Vent til linsen har tilpas-
set seg etter rommets
temperatur.
Et program er aktivert. Gå ut av programmet.
Det går ikke an å spille
MP3-ler.
CD-platen inneholder
ler med feil.
Sjekk at CD-platen inne-
holder MP3-ler.
Avfallshåndtering
Når du skal kvitte deg med produktet, skal dette skje i henhold til lokale forskrifter.
Er du usikker på hvordan du går fram, ta kontakt med lokale myndigheter.
Spesikasjoner
Strømforsyning: 230 V AC, 50 Hz
Strømforbruk: 15 W
Batteritype, fjernkontroll: 2 x LR03/AAA
Mål: 388 x 208 x 205 mm
Vekt: 3,41 kg
Frekvensområde radio: AM 540 – 1600 kHz
FM 88-108 MHz
NORSK
23
Page 24
Ministereot
Tuotenumero 38-2363, malli KW-108MP3
Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa
tarvetta varten.
Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista
teksti- tai kuvavirheistä.
Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakas-
palveluun (yhteystiedot käyttöohjeen lopussa).
SUOMI
Turvallisuusohjeita
• Tuotteen saa korjata vain valtuutettu huoltoliike.
• Älä pura tai muuta tuotetta.
• Älä sijoita tuotetta sellaiseen paikkaan, josta se voi tippua veteen tai muuhun
nesteeseen. Älä pane laitteen päälle nesteitä sisältäviä esineitä, kuten
maljakoita tai limsapulloja.
• Sammuta mahdollinen valmiustila yön ajaksi ja poistuessasi kotoa.
• Älä peitä laitetta. Riittävä ilmastointi (vähintään 15 cm ilmastointiaukon ja
ympäröivän pinnan välillä) on välttämätön, jotta laitteen ylikuumeneminen
estetään.
• Älä käytä laitetta kosteissa tai pölyisissä tiloissa tai paikoissa, joissa siihen
kohdistuu voimakasta värähtelyä.
22
Page 25
Huomioi seuraavat turvallisuussymbolit
C AUTION
RISK OF ELECTRIC
SHOCK DO NOT OPEN
CLASS 1
LASER PRODUCT
LUOKAN 1 LASERLAITE
Varoitus! Älä avaa laitteen koteloa! Näkymätön lasersäde voi aiheuttaa silmävau-
rioita. Älä katso säteeseen edes optisten instrumenttien läpi.
Varoitus! Älä avaa laitteen koteloa! Tuotteen rungon sisällä on vaarallista jännitettä
!
sisältäviä suojaamattomia komponentteja,
jotka voivat kosketettaessa aiheuttaa tulipalon tai sähköiskun.
Virtalähde
Verkkoliitäntä
1. Varmista, että laitteen takaosan arvokilpeen merkitty jännite (V) on sama, kuin
sähköverkkosi jännite (230 V AC 50 Hz). Kysy myyjältä neuvoja, jos jännite ei
ole sama.
2. Liitä virtajohdon pistoke seinäpistorasiaan. Laite on käyttövalmis.
3. Katkaise laitteesta virta kokonaan irrottamalla pistoke pistorasiasta. Suojaa
laitetta ja irrota pistoke ukkosen ajaksi.
SUOMI
Paristojen asettaminen
- Avaa kaukosäätimen takana oleva paristolokero ja aseta 2 kpl LR03/AAAparistoa. Varmista, että paristot tulevat oikein päin.
2
Page 26
15
16
14
13
12
11
10
17
1
2
3
4 5
6
8
9
7
18
19
PROGRA M
REPEA T
INTRO
REMOTE CONTRO L SYSTE MS
ST OP
2
3
9
9
8
7
20
Toiminnot
SUOMI
Laitteen
etupuoli
Laitteen takapuoli
Kaukosäädin
26
Page 27
1. ÄÄNENVOIMAKKUUS (VOLUME) – Säätää äänenvoimakkuutta.
2. PROGRAM
den näyttö.
3. UUDELLEENTOISTO (REPEAT)
4. NÄYTTÖ
5. CD-LUUKKU
6. RADION NÄYTTÖ
7. PLAY/PAUSE
8. PYSÄYTIN
• Lopettaa CD-levyn toiston.
• Poistaa ohjelmoidun toiston.
9. HAKUTOIMINNOT (SEARCH)
raaviin kappaleisiin painamalla kerran tai useasti. Kelaa eteen tai taakse pitämällä painiketta pohjassa.
10. KASETTINAUHURIN PAINIKKEET
Avaa luukku painamalla sitä alalaidasta.
● Nauhoituksen aloittaminen (REC)
► Toiston aloittaminen (PLAY)
◄◄ Pikakelaus eteen
►► Pikakelaus taakse
■▲ Toiston lopetus/Kasettilokeron avaus (STOP/EJECT)
II Toiston ja tallennuksen tilapäinen keskeytys (PAUSE)
11. TOIMINNONVALITSIN (FUNCTION)
• Äänilähteen valitseminen (CD, nauhuri, radio).
• Toiminnonvalitsin myös sulkee soittimen.
12. FM-stereovastaanoton merkkivalo
13. DBBS (Dynamic Bass Boost)
14. KUULOKELIITÄNTÄ (PHONES)
15. KANAVAVALITSIN (TUNING)
16. FM-ANTENNI
17. KAIUTINLIITÄNNÄT L/R
kaiuttimelle.
18. VERKKOJOHTO
19. Kaukosäätimen tunnistin
20. INTRO
– CD-levyn raitojen ohjelmointi ja ohjelmoitujen raitojen numeroi-
– CD-levyn raidan uudelleentoisto.
– CD-soittimen toimintojen näyttö.
– Avaa CD-luukun.
– AM/FM-taajuuden näyttö.
- Aloittaa CD-levyn toiston tai keskeyttää toiston.
I◄◄/◄◄ - ►►/►►I CD-tilassa: Siirry seu-
(Luukun takana)
– Bassonvahvistus.
– 3,5 mm:n liitäntä stereokuulokkeille.
– AM/FM-kanavien valinta.
– Parantaa FM-lähetysten vastaanottoa.
– Liitännät vasemman- ja oikeanpuoleiselle
– Liitetään pistorasiaan.
– Toistaa jokaisen raidan alun.
SUOMI
27
Page 28
Perustoiminnot
Katkaise laitteesta virta niin säästät sähköä.
Välttääksesi turhaa sähkönkulutusta, käännä toiminnonvalitsin aina TAPE (OFF)
-asentoon, kun laitetta ei käytetä.
Radiovastaanotto
1. Valitse kytkimellä AM tai FM.
2. Valitse radiokanava nuppia kääntämällä. FM-stereovastaanoton merkkivalo
(15) palaa, jos kanava lähettää stereona.
SUOMI
3. Säädä äänenvoimakkuus säätönupilla.
4. Lopeta kuuntelu ja katkaise virta asettamalla toimintovalitsin asentoon TAPE
(OFF).
FM: Avaa lanka-antenni ja sijoita se niin, että kuuluvuus on mahdollisimman hyvä.
AM: Laitteessa on sisäinen AM-antenni, lanka-antennia ei tarvita. Suuntaa antenni
kääntämällä laitetta.
Kasettien soittaminen
1. Valitse TAPE äänilähteeksi.
2. Avaa kasettilokero painamalla ■▲-painiketta (STOP/EJECT).
3. Aseta lokeroon kasetti ja sulje lokero.
4. Aloita toisto painamalla ► (PLAY).
5. Paina
II (PAUSE), jos haluat keskeyttää toiston tilapäisesti. Jatka toistoa
painamalla uudelleen II (PAUSE).
6. Painamalla ◄◄ tai ►► voit pikakelata nauhaa eteen- ja taaksepäin.
7. Pysäytä nauha painamalla ■▲(STOP/EJECT)-painiketta. Painikkeet
vapautuvat automaattisesti nauhan loputtua, mikäli II (PAUSE) ei ole
painettuna pohjaan.
28
Page 29
AABC
Tallennus
Yleistä tietoa tallennuksesta
• Tallentaminen on sallittua, ellei se riko tekijänoikeuksia tai muita kolmannen
osapuolen oikeuksia.
• Kasettinauhurilla ei voi tallentaa seuraaville kasettityypeille: CHROME (IEC II)
ja METAL (IEC IV). Käytä NORMAL (IEC I) -kasetteja, joiden kielekkeitä ei ole
poistettu.
• Äänenvoimakkuus on automaattisesti oikea tallennettaessa. Ääneen ei voi
vaikuttaa nauhoituksen aikana VOLYM- tai BBS-näppäimillä.
• Nauhan alussa ja lopussa on 7 sekunnin pätkä, jonka päälle ei voi nauhoittaa.
• Voit varmistaa, ettei nauhan päälle tallenneta vahingossa murtamalla toisen
tai molemmat muovikielekkeet kasetin alaosasta.
Poistetun kielekkeen puolelle ei voi tallentaa.
• Jos peität reiän teipillä, voit taas nauhoittaa
kasetille.
Tallennus radiosta
1. Valitse haluttu radiokanava. (Ks. Radiovastaanotto).
2. Avaa kasettilokero painamalla
3. Aseta lokeroon kasetti ja sulje lokero.
4. Aloita tallennus painamalla ● (REC).
5. Keskeytä tallennus hetkeksi painamalla
painamalla uudelleen II (PAUSE).
6. Lopeta nauhoitus painamalla ■▲ (STOP/EJECT)-painiketta.
■▲ (STOP/EJECT)-painiketta.
II (PAUSE). Jatka tallennusta
SUOMI
Kasettinauhurin huolto
Jotta tallennus ja toisto säilyisivät hyvänlaatuisina, tulee kuvan osat A, B ja C puhdistaa noin 50 käyttötunnin jälkeen tai keskimäärin kerran kuukaudessa. Käytä
puhdistamiseen kevyesti alkoholilla tai äänipäille tarkoitetulla puhdistusnesteellä kostutettua vanupuikkoa.
2
Page 30
1. Avaa kasettilokero painamalla ■▲ (STOP/EJECT).
2. Paina ► (PLAY) ja puhdista kumiset painotelat [C].
3. Paina
4. Paina ■▲ (STOP/EJECT) puhdistuksen jälkeen.
Huom.: Äänipäät voi myös puhdistaa käyttämällä puhdistusnauhaa.
II (PAUSE) ja puhdista magneettipäät ja vetoakseli.
CD-/MP3-levyn kuuntelu
CD-soitin toistaa seuraavat formaatit: Audio Disc, CD-R, CD-RW, MP3.
1. Säädä toiminnonvalitsin asentoon CD. Näytöllä on hetken aikaa merkintä --.
SUOMI
2. CD-lokero avautuu CLOSE/OPEN-painikkeella.
3. Aseta CD-, CD-R- tai CD-RW-levy koteloon tekstipuoli ylöspäin ja sulje kansi.
4. Aloita toisto painamalla
5. Keskeytä toisto tilapäisesti painamalla
uudelleen PLAY/PAUSE.
6. Lopeta toisto painamalla
Huom.: MP3-tiedostojen tai CD-levyn toisto loppuu myös
- jos avaat CD-kannen
- jos valitset RADION äänilähteeksi
- kun CD-levy on soitettu loppuun.
PLAY/PAUSE.
PLAY/PAUSE. Jatka toistoa painamalla
STOP.
Toisen raidan valitseminen
Voit käyttää näppäimiä I◄◄ tai ►►I raitojen valitsemiseen.
Jos olet valinnut raidan valmius- tai taukotilassa, aloita toisto painamalla PLAY/
PAUSE.
• Siirry seuraaviin raitoihin painamalla nopeasti ►►I kerran tai useammin.
• Siirry toistettavan raidan alkuun painamalla nopeasi I◄◄.
• Siirry edellisiin raitoihin painamalla nopeasti useita kertoja.
30
Page 31
Raidan tietyn kohdan hakeminen
1. Paina ◄◄ tai ►► ja pidä pohjassa. CD-levyä toistetaan nopeasti ja
äänenvoimakkuus on pieni.
2. Päästä painike, kun olet päässyt haluamaasi kohtaan. Normaali toisto jatkuu.
Muut toistotavat
REPEAT – raidan jatkuva toisto
REPEAT ALL – koko CD-levyn jatkuva toisto.
Raitojen ohjelmointi
Voit ohjelmoida 32 raitaa haluamaasi järjestykseen. Saman raidan voi ohjelmoida
useita kertoja.
1. Paina PROGRAM pysäytystilassa. Näytöllä näkyy ”PROG”, ja luku ”01”
vilkkuu.
2. 2 Valitse raidan numero painikkeella
kohdalla, tallenna raidan valinta painamalla kerran painiketta PROGRAM.
3. Toista kohdat 1 ja 2 jos haluat ohjelmoida useampia raitoja (P02-P32) .
4. Aloita toisto painamalla
PLAY/PAUSE.
I◄◄ tai ►►I. Kun olet haluamasi raidan
SUOMI
Poista ohjelmointi
Ohjelmointi poistetaan seuraavalla tavalla:
- Avaa CD-luukku.
- Valitse äänilähteeksi RADIO.
- Paina STOP toiston aikana tai kun soitin on valmiustilassa.
31
Page 32
X
Hoito
Yleinen huolto
• Käytä puhdistamiseen pehmeää ja kuivaa liinaa. Älä käytä puhdistusaineita,
jotka sisältävät alkoholia, ammoniakkia, bensiiniä tai hiovia aineita. Ne voivat
vahingoittaa kuorta.
SUOMI
CD-soittimen ja CD-levyjen käsittely
• CD-soittimen lukupäähän ei saa koskea!
• Ympäristön äkilliset lämpötilanmuutokset voivat aiheuttaa kosteuden
tiivistymisen CD-soittimen lukupäähän. Tällöin CD-levyjä ei voi soittaa.
• Älä yritä kuivata lukupäätä, vaan anna laitteen olla lämpimässä huoneessa,
kunnes kosteus on hävinnyt.
• Sulje aina CD-kansi, jotta lokero pysyy pölyttömänä. Käytä tarvittaessa pölyn
poistamiseen pehmeää ja kuivaa liina.
• Puhdista CD-levy tarvittaessa pehmeällä,
nukkaamattomalla liinalla keskeltä suoraan
reunaa kohti. Älä käytä puhdistusaineita, ne voivat
vahingoittaa levyä.
• Älä kiinnitä CD-levyihin tarroja.
32
Page 33
Vianetsintä
Jos laitteessa ilmenee vika, tarkasta seuraavat kohdat ennen kuin viet laitteen
huoltoon. Älä avaa laitetta – sähköiskuvaara. Jos vika ei tule kuntoon seuraavien
ohjeiden avulla, ota yhteys myymälään tai asiakaspalveluun.
VAROITUS!
Älä yritä korjata laitetta itse, sillä se johtaa takuun raukeamiseen.
Ongelma Syy Ratkaisuehdotus
Ei ääntä/ ei virtaa Äänenvoimakkuutta ei ole
säädetty
Verkkojohtoa ei ole liitetty
oikein
Näyttö ei toimi kunnolla
tai ei ollenkaan. Näytöllä ei näy mitään, kun
toimintoja käytetään
Kasetissa huono äänenlaatu.
Nauhoitus ei onnistu. Kasetin kielekkeet voivat
Ei ilmoitusta levystä Laitteessa ei ole CD-le-
Staattinen sähkö pitää
purkaa
Pölyä tai likaa äänipäissä. Puhdista kasettisoittimen
Vääränlainen kasetti (METAL tai CROME)
olla taitettu
vyä
Levy on naarmuuntunut
tai likainen
Säädä äänenvoimakkuus
Varmista verkkojohdon
liitäntä
Sammuta laite ja irrota
pistoke pistorasiasta.
Laita pistoke takaisin
muutaman sekunnin
kuluttua
osat. Katso hoito-ohjeita
Käytä nauhoitukseen
vain NORMAL (IEC I)
–kasetteja
Liimaa pala teippiä kielekekohtien päälle
Aseta laitteeseen CD,
CD-R tai CD-RW
Puhdista tai vaihda levy
Katso hoito-ohjeita
SUOMI
Laserlukupää on kostea Odota, että lukupää on
sopeutunut huoneen
lämpötilaan
CD-R levy on tyhjä tai
kopiointia ei ole päätetty
33
Käytä valmiiksi kopioitua
CD-R-levyä
Page 34
CD-levyn toisto ei onnistu
Levy on naarmuuntunut
tai likainen
Laserlukupää on kostea Odota, että lukupää on
Ohjelmointi on päällä Poistu ohjelmointitilasta
Puhdista tai vaihda levy
sopeutunut huoneen
lämpötilaan
Mp3-tiedostojen toistaminen ei onnistu
Cd-levyllä viallisia tai vääränlaisia MP3-tiedostoja
Varmista, että levyllä on
MP3-tiedostoja.
SUOMI
Kierrätys
Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Ota yhteys kuntasi
jäteneuvontaan, mikäli olet epävarma.
Tekniset tiedot
Virtalähde 230 V AC, 50 Hz
Virrankulutus 15 W
Kaukosäätimen paristo 2 kpl LR03/AAA -paristoa
Mitat 388 x 208 x 205 mm
Paino 3,41 kg
Radion taajuusalue AM 540 – 1600 kHz
FM 88 – 108 MHz
3
Page 35
3
Page 36
KONTAKT • YHTEYSTIEDOT • CONTACT
SVERIGE
KUNDTJÄNST
Fax:0247/44509
ÖVRIGT
Faxkontor:0247/44425
INTERNET
BREV
NORGE
KUNDESENTER Tlf.:23214000
Faks:23214080
E-post:[email protected]
INTERNETT
POST
ClasOhlsonAS
Postboks485Sentrum,0105OSLO
SUOMI
INTERNET
OSOITE ClasOhlsonOy,Yrjönkatu23A,00100HELSINKI
www.clasohlson.no
www.clasohlson.fi
Tel:0247/44500
E-post:[email protected]
Telvxl:0247/44400
www.clasohlson.se
ClasOhlsonAB,79385INSJÖN
GREAT BRITAIN
www.clasohlson.co.uk and click on
customer service.
INTERNET
www.clasohlson.co.uk
For consumer contact, please visit
Loading...
