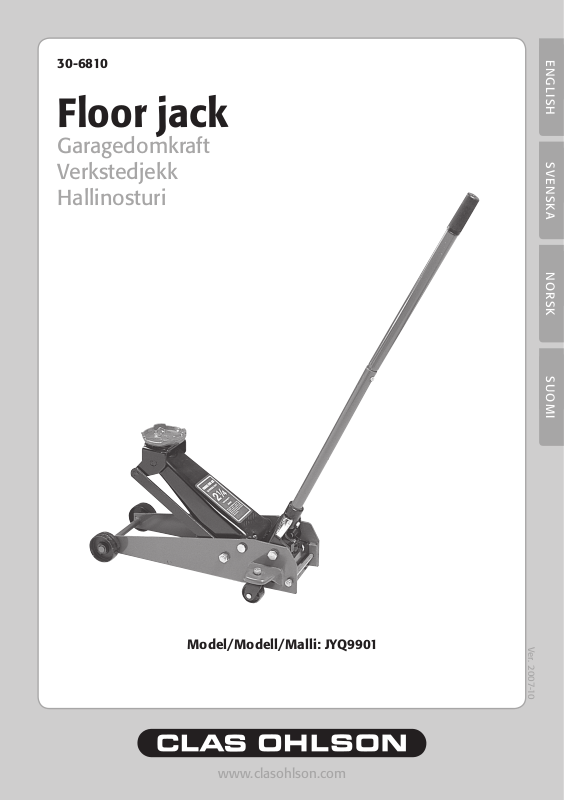

Page 1
30-6810
Floor jack
ENGLISH SVENSK A NORSK SUOMI
Model/Modell/Malli: JYQ9901
Page 2
EN
SE
NO
FI
Please read the entire instruction manual before using and save it for future use.
We apologise for any text or photo errors and any changes of technical data.
If you have any questions concerning technical problems please contact our
Customer Service Department (see address on reverse.)
Läs igenom hela bruksanvisningen före användning och spar den sedan som
referensmaterial.
Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.
Vid Problem eller andra frågor kan Du kontakta oss (se adresserna på sista sida).
Les gjennom hele bruksanvisningen før bruk og spar den til fremtidig bruk.
Vi reserverer oss for evt. tekst- og fotofeil samt endringer av tekniske data.
Ved problem eller øvrige spørsmål kan du kontakt oss (se adresse på siste side).
Lue käyttöohje huolellisesti ennen käyttöä ja säilytä se vastaisuuden varalle.
Emme vastaa mahdollisista teksti- tai kuvavirheistä, emme myöskään teknisten
tietojen muutoksista. Ongelmien ilmetessä ota meihin yhteyttä (yhteystiedot
takasivulla).
Page 3
USE
Please note!
This floor jack is only intended as a lift. Always use axle stands for safety before
you start repair. Do not life anything heavier than 2500 kg.
IMPORTANT
During transportation and handling air may get into the hydraulics system which
makes the jack unable to lift at full strength. Release the air by turning the release
valve completely (turn the lever anticlockwise as shown in the picture below) and
then hold the pressure plate down while you quickly pump the lever numerous
times.

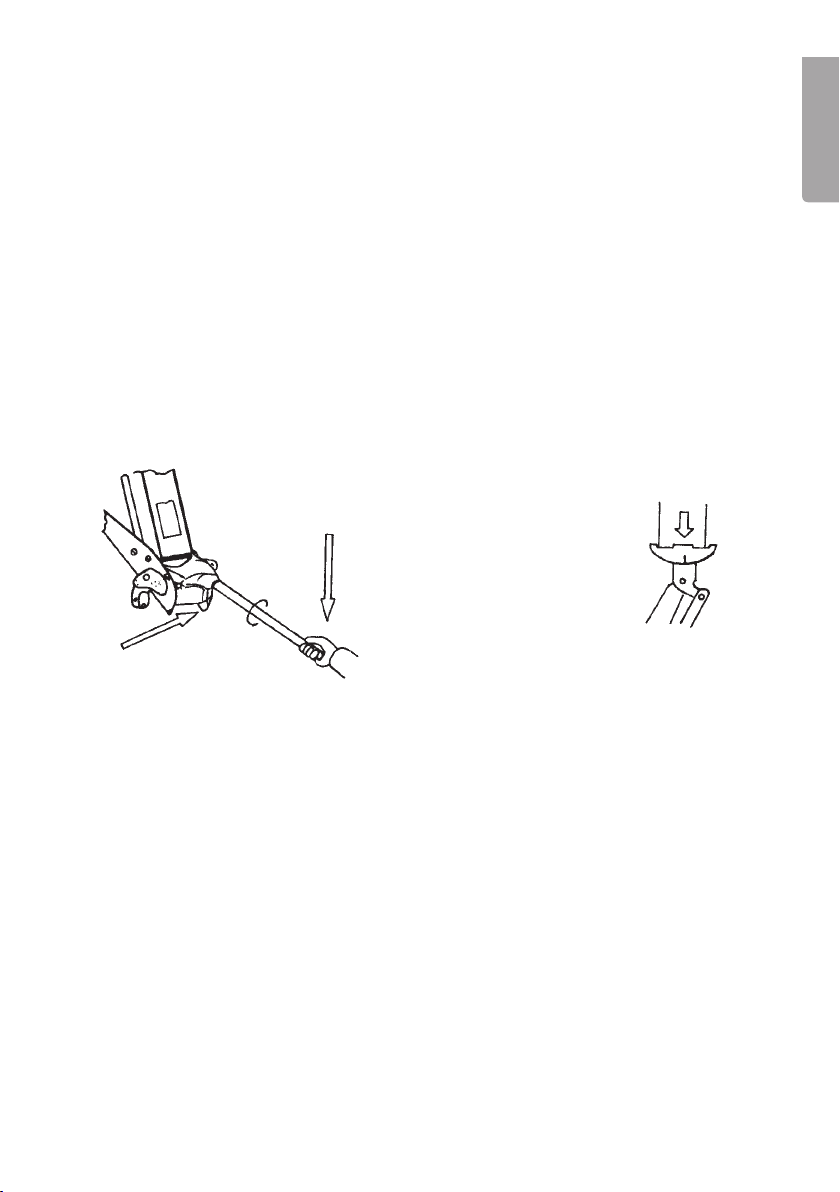

How to use the release valve
Load
To lift; place the lever
Close
in the attachment and
pump.
ENGLI SH
Open
Correct contact
between load
and pressure
plate
Lifting
1. Turn the lever clockwise until the release valve is closed. Do not turn the valve too
hard.
2. Place the jack directly under the load so that the pressure plate bears the weight
safely in the middle. To ensure that the pressure plate does not slip when you lift the
load, lift the load lightly.
3. Pump to the desired height. Secure the load using axle stands.
Lowering
Turn the lever gently anticlockwise. The lowering speed depends on how much you open
the valve.
3
3
Page 4

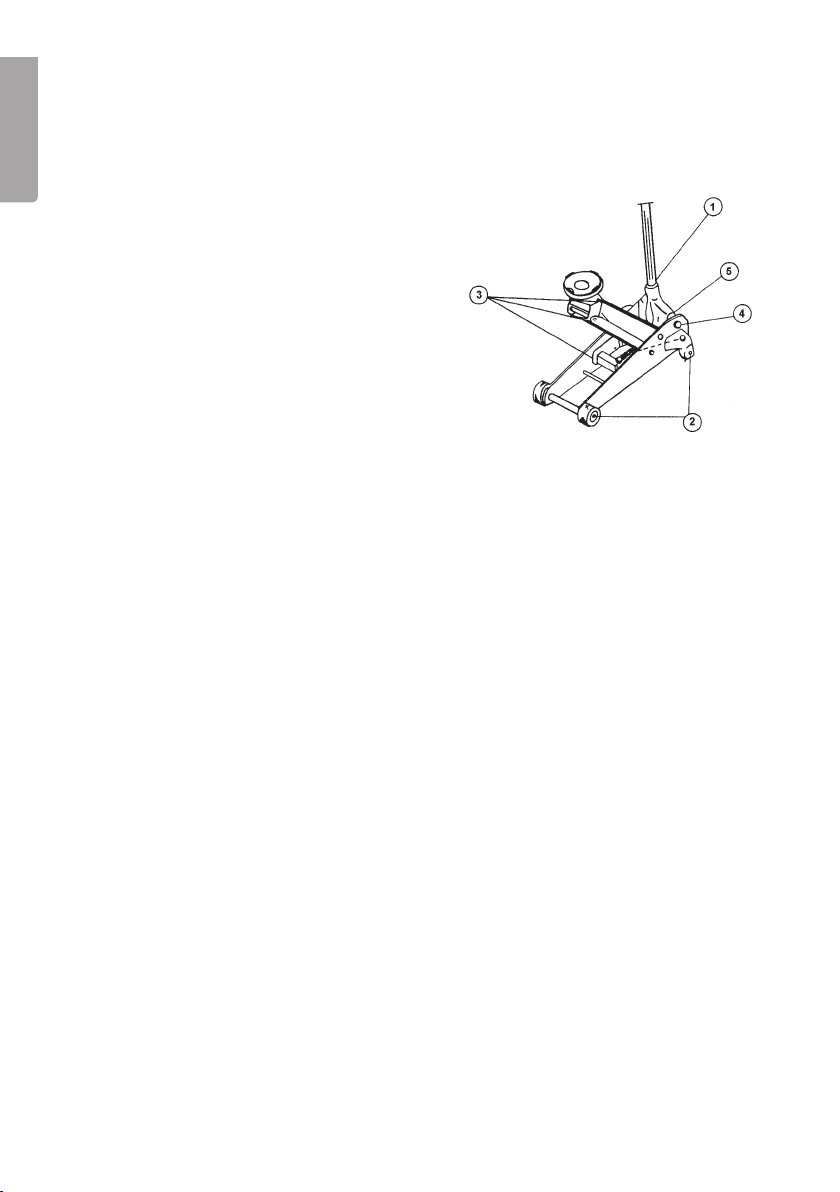

Lubrication
Lubricate before use in the numbered places according to the following diagram. Use
ENGLI SH
the lubricant indicated with the corresponding numbers.
1. Lever. Lubricate moving parts with thin oil
and grease the lever, where it goes into
the footing.
2. Wheel. Lubricate the axels and pivotal
using thin oil.
3. Links. Lubricate all moving parts with thin
oil.
4. Pivotal screws for the lever footing.
Lubricate them using thin oil.
5. Piston and bolt. Grease the centre piece between the pump piston and the bolt in
the lever.
MAINTENANCE
Hydraulic oil
Always use high quality hydraulic oil. It is best not to mix different brands. Never use
any other kind of oil. Take caution when refilling so that no debris gets into the system.
Every four months check that no components in the hydraulic system have started
to rust. Clean such components as required and rub them lightly with an oiled rag.
Always store the jack in completely lowered position.
PLEASE NOTE!
The jack is only intended as a lift. Never use it as a stand.
• Always use axle stands to support and secure the load.
• Only lift anything on a level, fixed, and horizontal surface. Never lift anything on a
slanted surface.
• Try not to move the jack when it is carrying a load.
• Do not change the safety valve. Instead deliver the jack to us for eventual adjust
ment.
• Do not change the jack’s structure or shape in any way.
• Do not lift anything heavier than 2500 kg.
-
Page 5
ANVÄNDNING
OBS!
Denna domkraft är endast avsedd för lyft. Använd alltid pallbockar för säkring
innan du börjar reparera. Lyft inte tyngre föremål än 2250 kg.
VIKTIGT
Vid transport och hantering kan det ibland hända att det kommer in luft i hydraulsystemet och då kan domkraften inte lyfta med full kraft. Släpp ut luften genom att
vrida upp utsläppsventilen helt (vrid spaken moturs som bilden nedan visar) och håll
sedan tryckplattan nedtryckt medan du snabbt pumpar med spaken flera gånger.

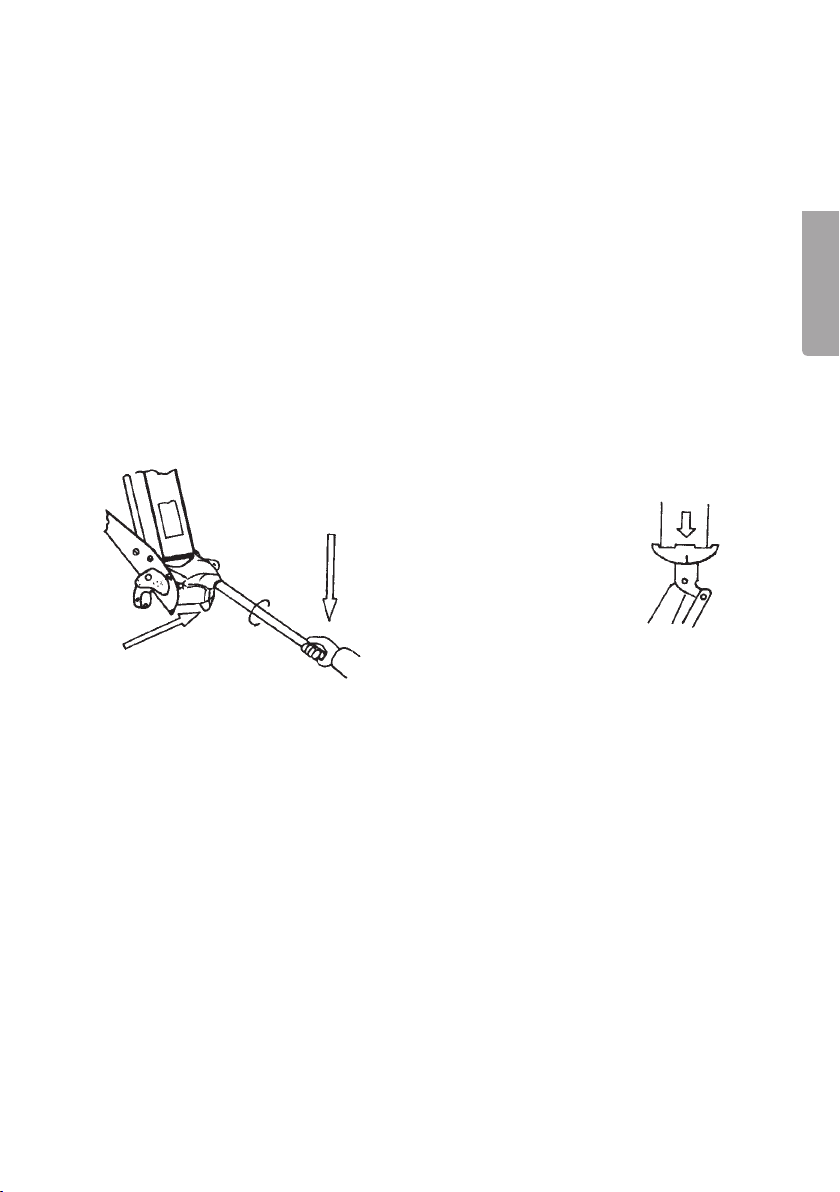

Så här fungerar utsläppsventilen
Last
För lyft sticker Du in
Stäng
spaken i fästet och
pumpar med spaken
för att lyfta lasten.
SVEN S KA
Öppna
Rätt kontakt
mellan last och
tryckplatta
Lyft
1. Vrid spaken medurs tills utsläppsventilen är stängd. Dra inte åt ventilen för hårt.
2. Placera domkraften rakt under lasten så att tryckplattan bär lasten säkert mitt på.
Kontrollera det genom att lyfta lasten lätt för att säkerställa att tryckplattan inte halkar
när du lyfter hela lasten.
3. Pumpa till önskad höjd. Säkra lasten med pallbockar.
Sänkning
Vrid spaken sakta moturs. Sänkningshastigheten beror på hur mycket du öppnar ventilen.
Page 6

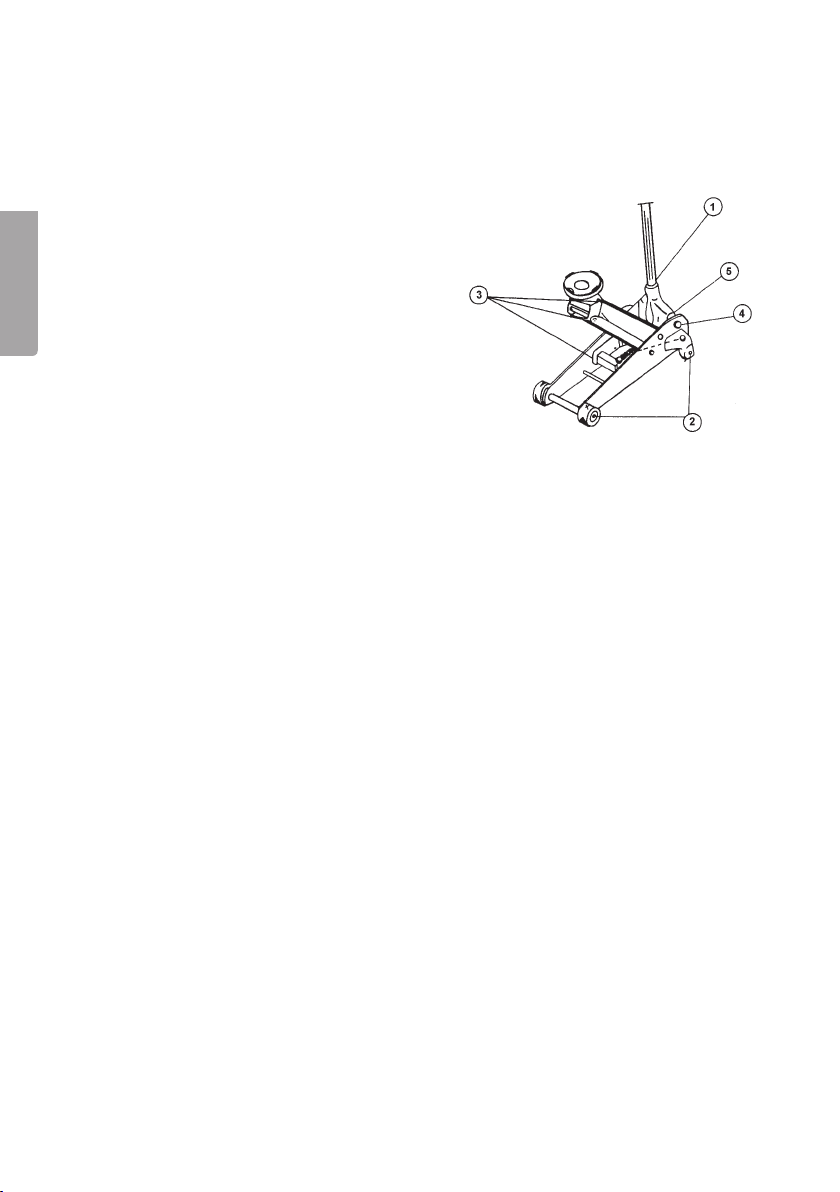

Smörjställen
Smörj före användning de numrerade smörjställena på följande diagram. Använd de
smörjmedel som anges vid resp. nummer.
1. Spak. Smörj rörliga delar med tunn olja
och fetta in spaken där den går in i fästet.
2. Hjul. Smörj axlar och pivålager med tunn
olja.
3.
Länkar. Smörj alla rörliga delar med tunn
SVEN S KA
olja.
4. Pivåskruvar för spakfäste. Smörj dem
med tunn olja.
5. Kolv och bult. Fetta in mellanstycket mel
lan pumpkolven och bulten i spakfästet.
-
VÅRD
Hydraulolja
Använd alltid hydraulolja av hög kvalité. Blanda helst inte olika märken. Använd aldrig
någon annan sorts olja. Var försiktig vid påfyllningen så att det inte kommer in något
skräp i systemet.
Kontrollera var fjärde månad att inte någon komponent i hydraulsystemet rostat.
Rengör en sådan komponent vid behov och bestryk den lätt med en oljig trasa.Lagra
alltid domkraften i helt sänkt läge.
OBS!
Domkraften är endast avsedd för lyft. Använd den inte som pallbock.
• Ställ alltid under pallbockar när du lyft upp lasten.
• Lyft endast på plant, fast och vågrätt underlag. Lyft inte på sluttande underlag.
• Försök inte att flytta domkraften när den är belastad.
• Ändra inte säkerhetsventilen. Lämna i stället in domkraften till oss för ev. justering.
• Ändra inte domkraftens struktur eller utformning på något sätt.
• Lyft inte tyngre föremål än 2250 kg.
6
Page 7
BRUK
OBS!
Denne jekken er kun beregnet til løfting. Bruk alltid støttebukker for sikring før du
begynner å reparere. Løft ikke tyngre gjenstander enn 2250 kg.
VIKTIG
Ved transport og håndtering kan det skje at det kommer luft inn i hydraulikksystemet. Dette fører til at jekken ikke kan løfte med full kraft. Slipp ut luften ved å vri
opp utslippsventilen helt (vri spaken mot urviseren som bildet under viser) og hold
deretter trykkplaten nedtrykt mens du pumper hurtig med spaken flere ganger.

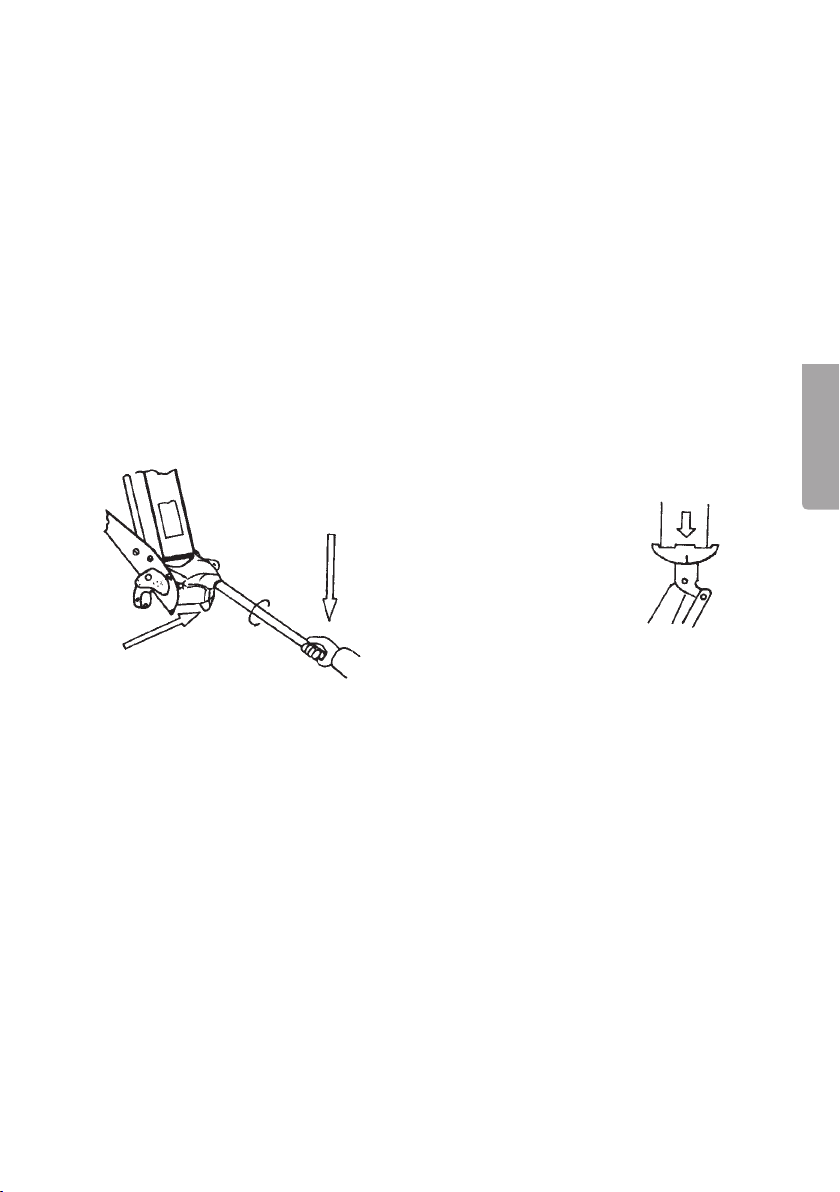

Sånn fungerer utslippsventilen
Last
For å løfte, stikker du
Steng
Åpne
spaken inn i festet og
pumper med spaken
for å løfte lasten.
Riktig kontakt
mellom last og
trykkplate.
Løft
1. Vrispakenmedurviserentilutslippsventilenerstengt.Trekkikketilventilenfor
hardt.
2. Plasserjekkenrettunderlastensåtrykkplatenbærerlastensikkertmidtpå.
Kontrollerdetvedåløftelastenetlitestykkeforåværesikkerpåattrykkplaten
ikkeglirnårduløfterhelelasten.
3. Pumptilønskethøyde.Sikrelastenmedstøttebukker.
Senking
Vri spaken mot urviseren. Senkingshastigheten avhenger av hvor mye du åpner
ventilen.
NOR S K
Page 8
Smøresteder
Smør før bruk de nummererte smørestedene på følgende diagram. Bruk de smøremiddel som angis ved respektive nummer.
1. Spak.Smørrørligedelermedtynn
oljeogsmørspakeninnifettderden
gårinnifestet.
2. Hjul.Smørakslingerogpivotlager
medtynnolje.
3. Lenker.Smørallebevegeligedeler
medtynnolje.
4. Pivotskruerforspakfeste.Smørde
medtynnolje.
5. Stempelogbolt.Fettinn
mellomstykketmellom
pumpestempeletogbolteni
spakfestet.
NOR S K
Vedlikehold
Hydraulikkolje
Bruk alltid hydraulikkolje av høy kvalitet. Bland helst ikke forskjellige merker. Bruk
aldri noen annen type olje. Vær forsiktig ved påfylling så ikke noe skrap kommer
inn i systemet.
Kontroller hver fjerde måned at ingen komponent i hydraulikksystemet har rustet.
Rengjør en sånn komponent etter behov og smør den inn med en oljet fille. Lagre
alltid jekken i helt senket posisjon.
OBS!
Jekken er bare beregnet for løft. Bruk den ikke som støttebukk.
• Stillalltidstøttebukkerundernårduløfteropplasten.
• Løftkunpåplant,fastogvannrettunderlag.Løftikkepåhellendeunderlag.
• Forsøkaldriåyttejekkennårdenerbelastet.
• Endrealdrisikkerhetsventilen.Leverhellerinnjekkentilossforev.justering.
• Endreikkejekkensstrukturellerutformingpånoevis.
• Løftikketyngregjenstanderenn2250kg.
8
Page 9
Käyttö
Huomio!
Tämä nosturi on ainoastaan nostotarkoituksiin. Varmista turvallisuutesi autopukeilla ennen korjausta. Tavaroiden yhteispaino ei saa ylittää 2250 kg.
Tärkeä tieto
Joskus hydraulijärjestelmään pääsee ilmaa kuljetuksen ja käsittelyn aikana. Silloin
nosturi ei nosta täydellä teholla. Päästä ilma pois kiertämällä ulospääsyventtili
kokonaan auki (kierrä vartta vastapäivään kuvan osoittamallla tavalla) ja pidä sen
jälkeen nosturin taso alas painettuna samalla kun nopeasti pumppaat kiertovarrella
useita kertoja.

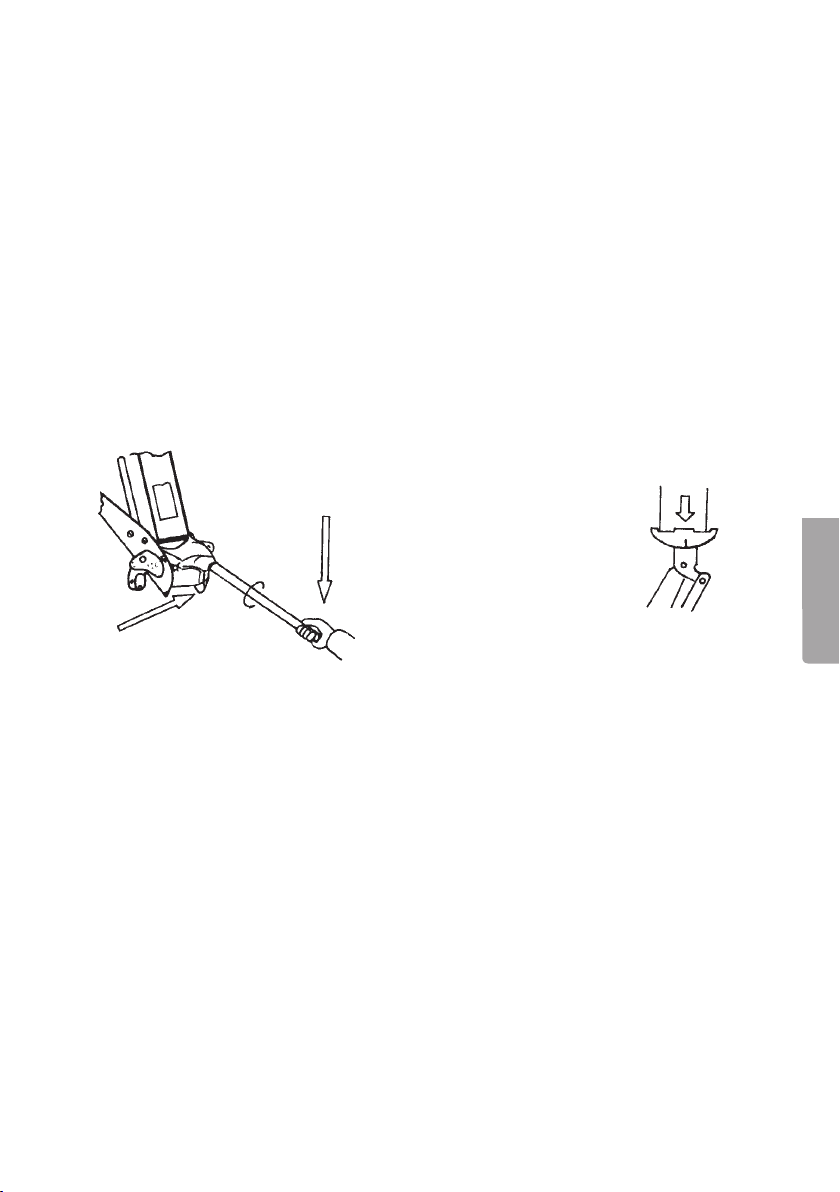

Näin toimii ulospääsyventtiili
Kuorma
Nostoa varten
työnnä kiertovarsi
Sulje
Avaa
kiinnikkeeseensä
ja pumppaa vartta
nostaaksesi kuorman.
Oikea kontakti kuorman ja
tason välillä
SUOM I
Nosto
• Kierrä kääntövartta myötäpäivään kunnes poistoventtiili on sulkeutunut. Älä
kiristä liikaa.
• Aseta nosturi suoraan kuorman alle niin, että kuorma on keskellä kuormatasoa.
Korota kuormaa varovasti ja tarkasta varmistaaksesi, ettei nostosatula luisu
paikoiltaan noston aikana.
• Pumppaa nosturi sopivaan korkeuteen. Varmista kuorma autopukeilla.
Lasku
Kierrä hitaasti vastapäivään. Laskunopeus riippuu siitä, miten paljon aukaiset
venttiiliä.
9
Page 10

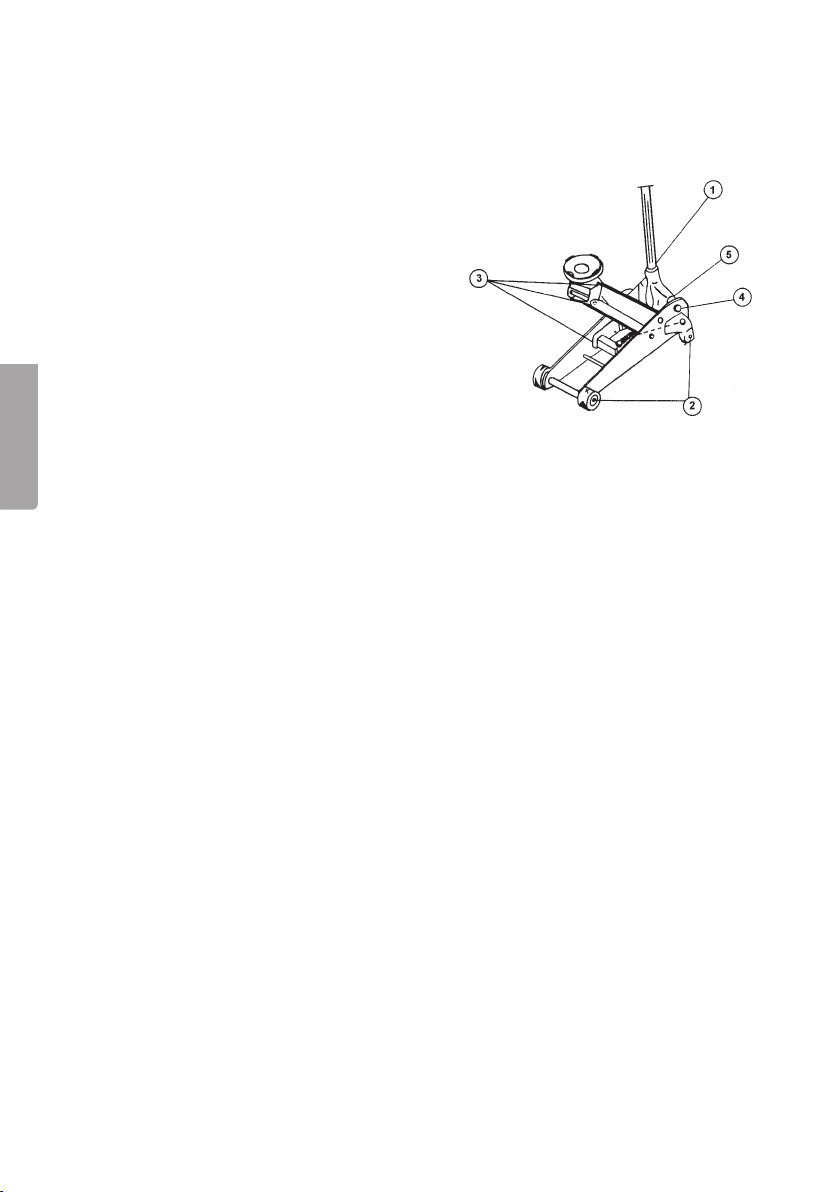

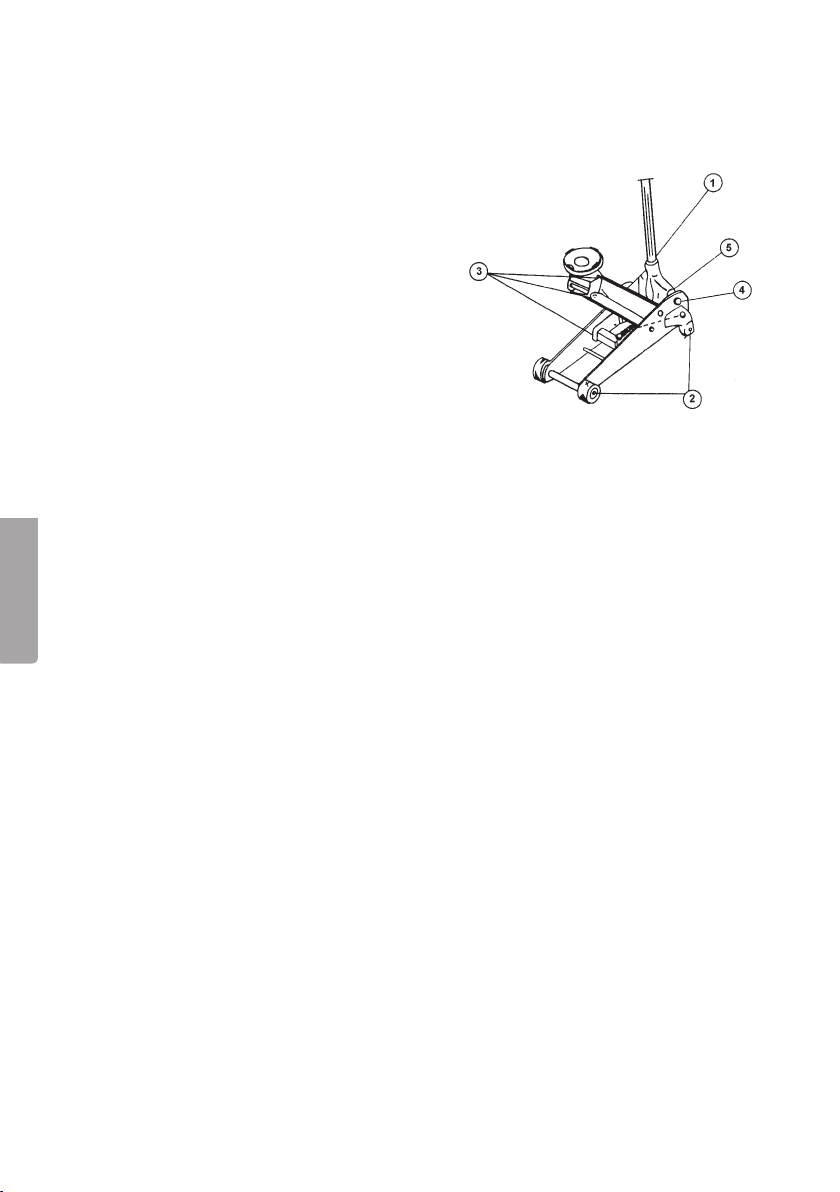

Voitelukohdat
Voitele numeroidut osat ennen käyttöä. Käytä voiteluainetta, joka mainitaan kunkin
numeron kohdalla erikseen.
1. Kääntövarsi. Voitele liikkuvat osat ohu
ella öljyllä ja rasvaa se varren osa mikä
menee kiinnikekohtaan.
2. Pyörät. Voitele akselit ja pystytappilaa
keri ohuella öljyllä.
3. Säätöruuvi ja liitokset. Voitele kaikki
liikkuvat osat ohuella öljyllä.
4. Kääntövarrenkiinnikkeen pystytappilaa
keri. Voitele ohuella öljyllä.
5. Mäntä ja pultti. Rasvaa pumpunmännän
ja pultin välinen osa kääntövarren kiinnikekohdassa.
-
-
-
Huolto
Hydrauliöljy
Älä käytä mitään muuta kuin korkealaatuista hydrauliöljyä. Älä sekoita erimerkkisiä
öljyjä. Noudata varovaisuutta öljyntäytön aikana, ettei järjestelmään pääse likaa.
SUOM I
Tarkasta joka neljäs kuukausi, ettei mikään hydraulijärjestelmän osa ole ruostunut.
Puhdista sellainen osa tarvittaessa ja pyyhi se kevyesti öljyisellä rievulla. Varastoi
nosturi täysin lasketussa asennossa.
Huomio!
Nosturi on nostotarkoitukseen. Älä käytä sitä autopukkina.
• Aseta nosturin alle aina autopukit, kun olet nostanut kuorman.
• Katso, että alusta on tasainen kiinteä ja vaakatasossa. Älä nosta kaltevalla
alustalla.
• Älä siirrä kuormitettua nosturia
• Älä tee mitään säätöä ylipaineventtiiliin. Jätä nosturi tarvittaessa myyjälle
säätöä varten.
• Älä muuta nosturin ulkonäköä tai muotoilua millään tavalla.
• Älä nosta 2250 kg raskaampia esineitä.
10
Page 11
11
Declaration of Conformity
Clas Ohlson AB declares that the machine:
30-6810 / JYQ9901
Trolley jack
Complies with the following Directive:
98/37/EC
EN 1494:2000
Insjön, Sweden, Oktober 2007
K. Balkow,
President.
Clas Ohlson, 793 85 Insjön, Sweden
