Hydraulic Jack
30-6137, 30-6139 & 30-6142
Please read the entire instruction manual before using and save it for future use. We apologise for
any text or photo errors and any changes of technical data. If you have any questions concerning
technical problems please contact our Customer Service Department (see address on reverse.)

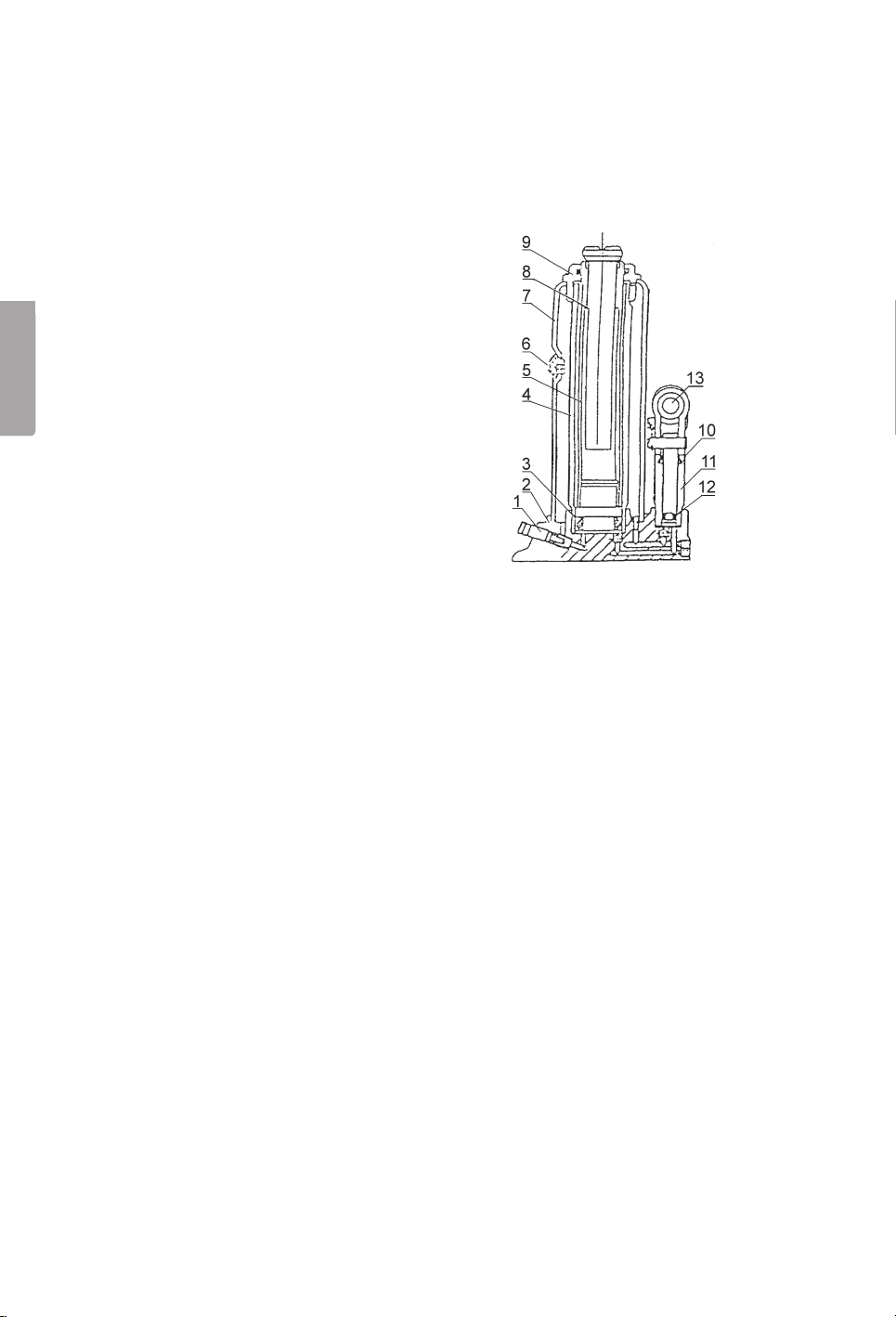

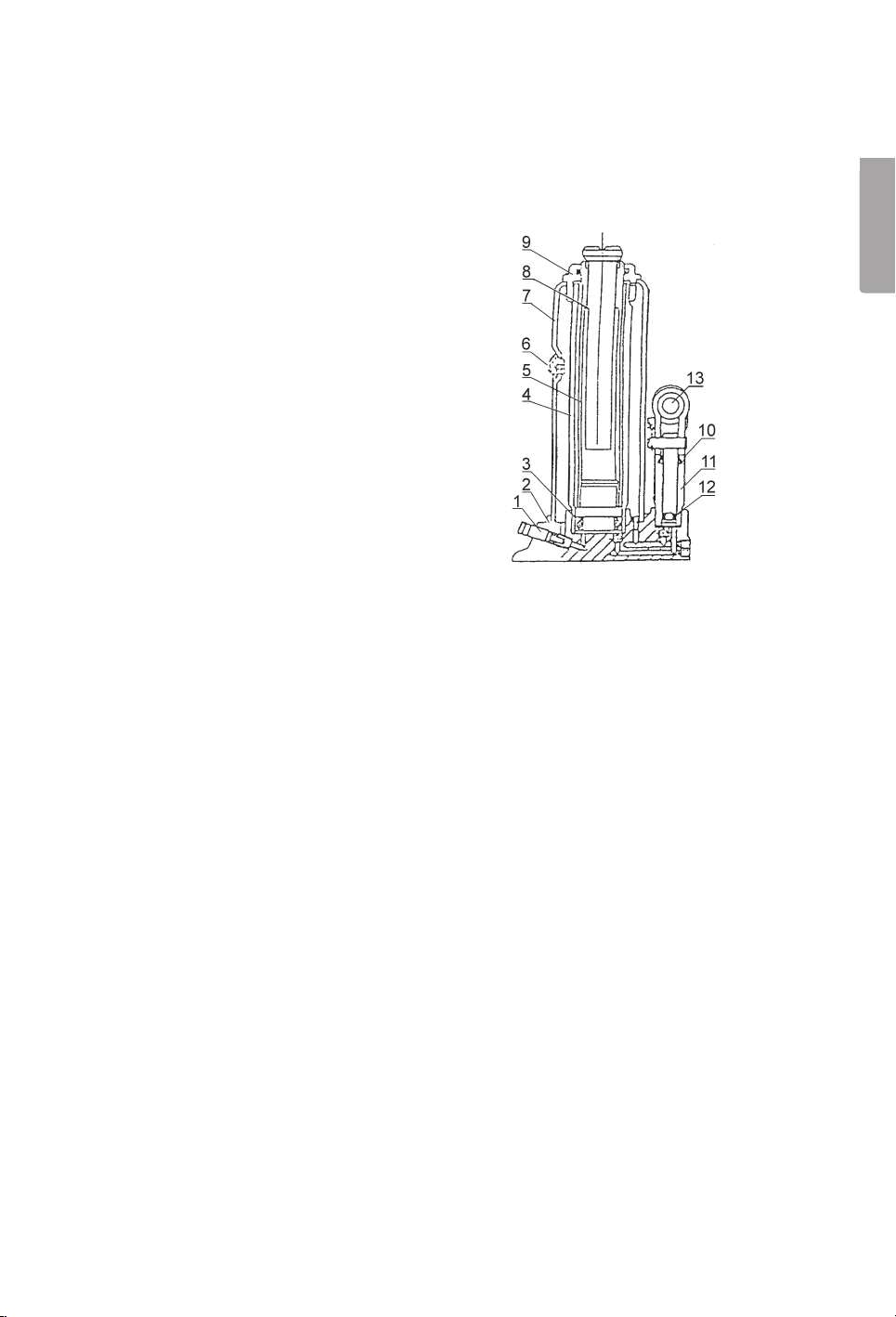

Presentation
1. Return valve
2. Foot
3. Gasket
4. Hydraulic cylinder
5. Piston
6. Oil plug
7. Oil tank
8. Extension screw
9. Top cover
10. Pump piston
11. Pump house
12. O-ring
Technical data
30-6137 ......... 2 ton ................181 mm ............110 mm ............48 mm ..................2.7 kg
30-6139 ......... 5 ton ................216 mm ............122 mm ............70 mm ..................4.7 kg
30-6142 ......... 20 ton ..............238 mm ............148 mm ............60 mm ..................11.3 kg
Usage
1. Start by inserting the narrow end of the pump lever into the return valve and turn it clockwise
until the return valve is closed. Do not turn too hard. .
2. Place the same end of the pump lever in the socket and start pumping up and down with
the lever. Then the load will be lifted. When you stop pumping, the pistons will remain at the
achieved height. Secure the load with the axle stands (or similar).
3. Lower the piston by turning the return valve anticlockwise. Take care when turning if the
piston are loaded, otherwise an accident could easily occur.
4. Assess the weight of the load before lifting and never exceed the maximum lifting capacity.
5. Select the lifting point with regards to the position of the weight. Ensure that the jack is
standing on a hard and level surface. If needed, place a plank or a similar at surface under
the jack to prevent the load from slipping or standing insecurely .
6. If two or more jacks are used at the same time, it is important to pump all the jacks at the same
time at the same speed and with similar weight. In any other event, everything could collapse.
7. Use only hydraulic oil for the jack.
8. Avoid strong blows during use.
9. Do not overload the jack and do not try to adjust the safety valve.
E N G L I S H
Disposal
Follow local ordinances when disposing of this product. If you are unsure about how to dispose of
this product contact your municipality.
Page 4
Hydraulisk Domkraft
30-6137, 30-6139 & 30-6142
Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.
Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.
Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

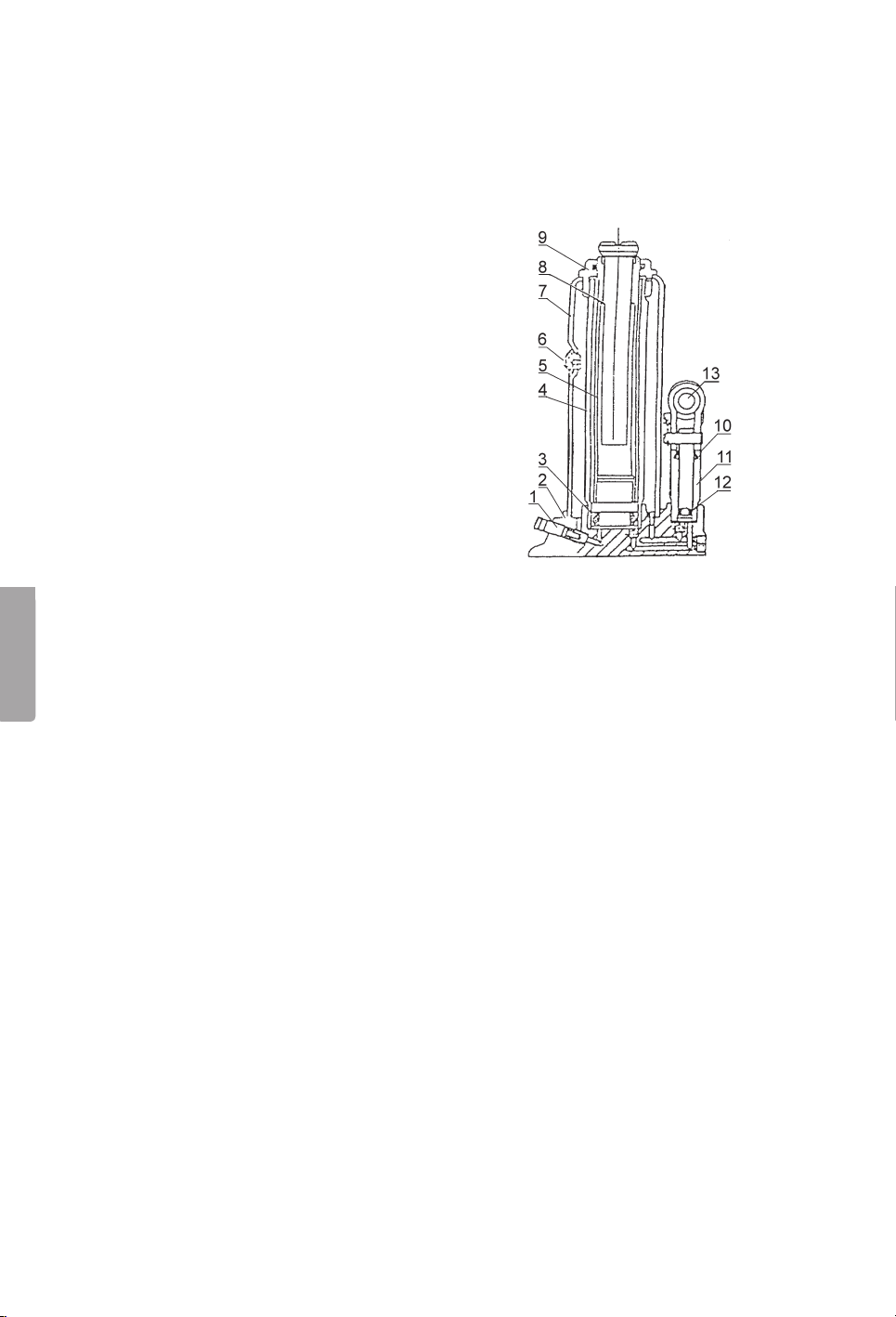

Presentation
1. Returventil
2. Fot
3. Packning
4. Hydraulcylinder
5. Pistong
S V E N S K A
6. Oljeplugg
7. Oljetank
8. Förlängningsskruv
9. Topphuv
10. Pumpkolv
11. Pumphus
12. O-ring
13. Pumpspak
Tekniska basdata
Art. Nr. ........... Max. lyft ........ Min. höjd ........ Lyfthöjd .......... Förlängning ........ Nettovikt
30-6137 ......... 2 ton ............. 181 mm .......... 110 mm .......... 48 mm ................ 2.7 kg
30-6139 ......... 5 ton ............. 216 mm .......... 122 mm .......... 70 mm ................ 4.7 kg
30-6142 ......... 20 ton ........... 238 mm .......... 148 mm .......... 60 mm ................ 11.3 kg
Användning
1. Börja med att sätta in pumpspakens smala ände i returventilen och vrida den medurs tills
returventilen är stängd. Dra inte åt för hårt.
2. Sätt in samma ände på pumpspaken i hylsan och börja pumpa upp och ner med spaken. Då
lyfts lasten. Då du slutar pumpa, stannar pistongen på uppnådd höjd. Säkra lasten med pall
bockar ( motsv. ).
3. Sänk pistongen genom att vrida upp returventilen moturs. Vrid försiktigt om pistongen är belas
tad, annars kan det lätt hända en olycka.
4. Bedöm lastens vikt före lyft och överskrid inte angiven max. lyftkapacitet.
5. Välj lyftpunkt med hänsyn till tyngdpunktens läge. Se till att domkraften står på hårt och plant
underlag. Lägg vid behov en plankbit eller liknande under domkraften för att hindra att lasten
halkar av eller står osäkert.
6. Om två eller flera domkrafter använ
med samma hastighet och med lika belastning. I annat fall kan alltihop rasa.
7. Använd endast hydrenolja som olja för domkraften.
8. Undvik kraftiga stötar vid användning.
9. Överbelasta inte domkraften och försök inte att justera säkerhetsventilen (DO NOT ADJUST).
ds samtidigt är det viktigt att pumpa alla domkrafterna samtidigt
-
-
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur
du ska gå tillväga, kontakta din kommun.
Page 5
Hydraulisk donkraft
30-6137, 30-6139 & 30-6142
Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk. Vi reserverer oss
mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller andre
spørsmål, ta kontakt med vårt kundesenter (se opplysninger på baksiden).

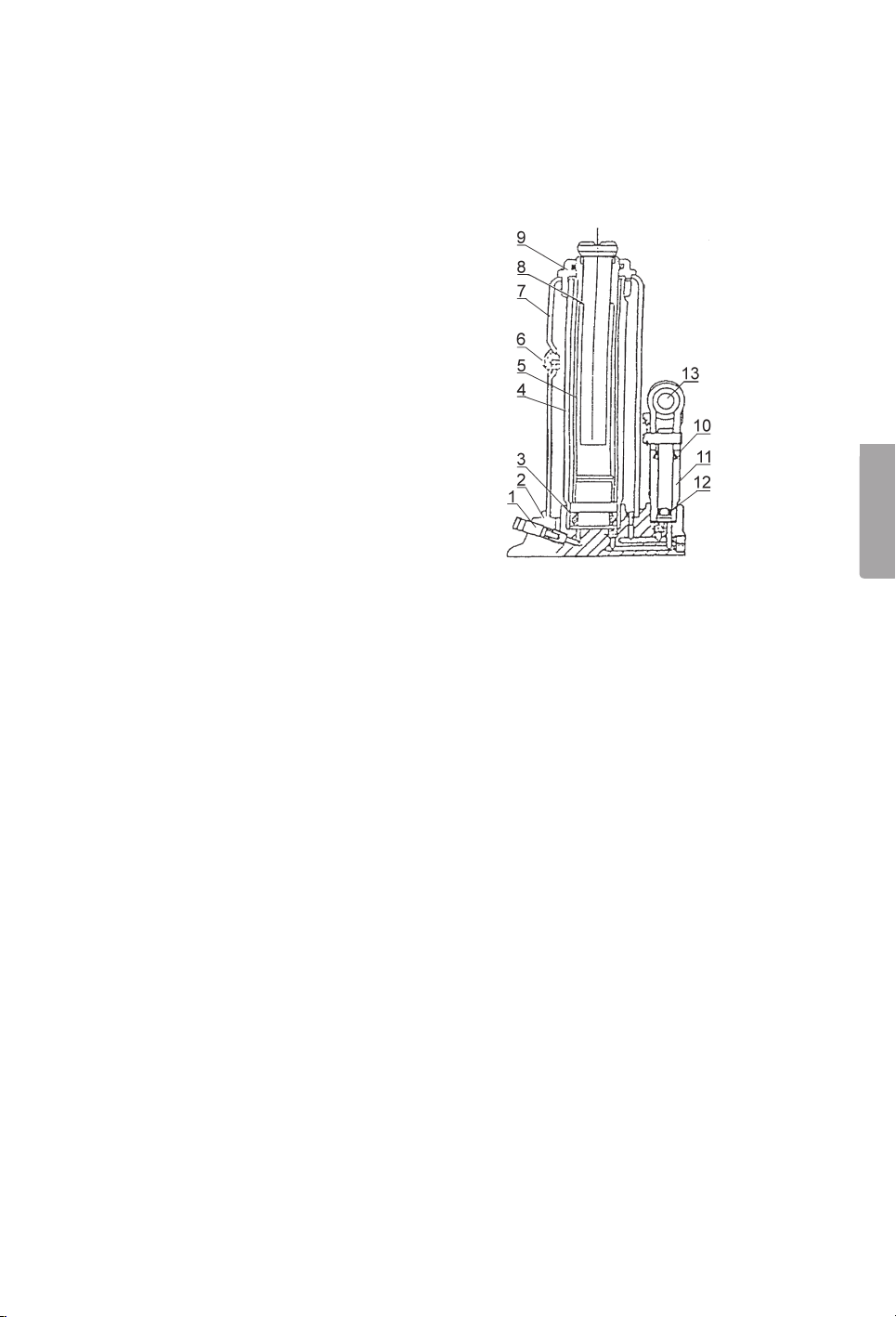

Presentasjon
