BRUKSANVISNING
Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.
Vid tekniska problem eller andra frågor kan Du kontakta oss.
SVERIGE • KUNDTJÄNST
Tel: 0247/445 00, Fax: 0247/445 09, E-post:
NORGE • KUNDETJENESTE
Tel: 23 21 40 29, Fax: 23 21 40 80, E-post: kundtjenesten
@clasohlson.no
www.clasohlson.se www.clasohlson.no
Ver. 002-200508

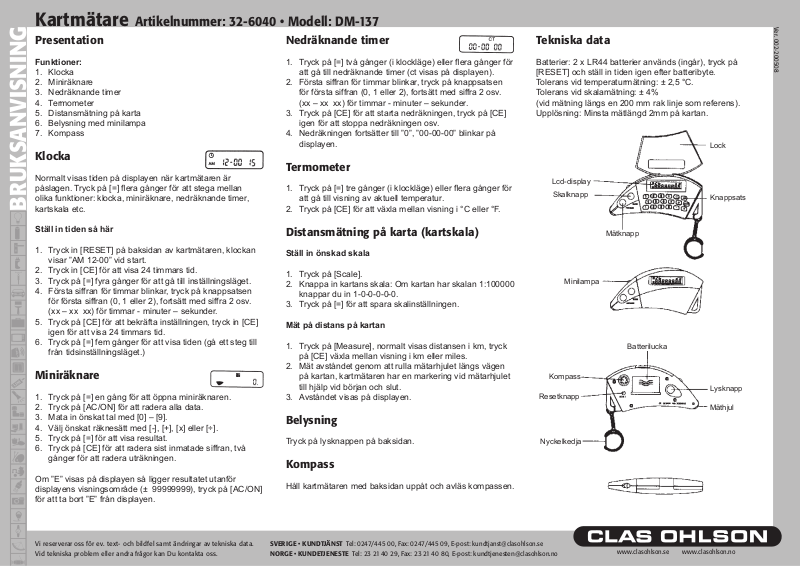

Kartmätare Artikelnummer: 32-6040 • Modell: DM-137
Presentation
Funktioner:
1. Klocka
2. Minir
äknare
3. Nedr
äknande timer
4. Termometer
5. Distansmätning på karta
6. Belysning med minilampa
7. Kompass
Klocka
Normalt visas tiden på displayen när kartmätaren är
påslagen. Tryck på [=] fl era gånger för att stega mellan
olika funktioner: klocka, miniräknare, nedräknande timer,
kartskala etc.
Ställ in tiden så här
1. Tryck in [RESET] p
å baksidan av kartmätaren, klockan
visar ”AM 12-00” vid start.
2. Tryck in [CE] f
ör att visa 24 timmars tid.
3. Tryck p
å [=] fyra gånger för att gå till inställningsläget.
4. F
örsta siffran för timmar blinkar, tryck på knappsatsen
för första siffran (0, 1 eller 2), fortsätt med siffra 2 osv.
(xx – xx xx) för timmar - minuter – sekunder.
5. Tryck p
å [CE] för att bekräfta inställningen, tryck in [CE]
igen för att visa 24 timmars tid.
6. Tryck p
å [=] fem gånger för att visa tiden (gå ett steg till
från tidsinställningsläget.)
Miniräknare
1. Tryck på [=] en gång för att öppna miniräknaren.
2. Tryck p
å [AC/ON] för att radera alla data.
3. Mata in
önskat tal med [0] – [9].
4. V
älj önskat räknesätt med [-], [+], [x] eller [÷].
5. Tryck p
å [=] för att visa resultat.
6. Tryck p
å [CE] för att radera sist inmatade siffran, två
gånger för att radera uträkningen.
Om ”E” visas på displayen så ligger resultatet utanför
displayens visningsområde (± 99999999), tryck på [AC/ON]
för att ta bort ”E” från displayen.
Nedräknande timer
1. Tryck på [=] två gånger (i klockläge) eller fl era gånger för
att gå till nedräknande timer (ct visas på displayen).
2. F
örsta siffran för timmar blinkar, tryck på knappsatsen
för första siffran (0, 1 eller 2), fortsätt med siffra 2 osv.
(xx – xx xx) för timmar - minuter – sekunder.
3. Tryck p
å [CE] för att starta nedräkningen, tryck på [CE]
igen för att stoppa nedräkningen osv.
4. Nedr
äkningen fortsätter till ”0”, ”00-00-00” blinkar på
displayen.
Termometer
1. Tryck på [=] tre gånger (i klockläge) eller fl era gånger för
att gå till visning av aktuell temperatur.
2. Tryck p
å [CE] för att växla mellan visning i °C eller °F.
Distansmätning på karta (kartskala)
Ställ in önskad skala
1. Tryck p
å [Scale].
2. Knappa in kartans skala: Om kartan har skalan 1:100000
knappar du in 1-0-0-0-0-0.
3. Tryck p
å [=] för att spara skalinställningen.
Mät på distans på kartan
1. Tryck p
å [Measure], normalt visas distansen i km, tryck
på [CE] växla mellan visning i km eller miles.
2. M
ät avståndet genom att rulla mätarhjulet längs vägen
på kartan, kartmätaren har en markering vid mätarhjulet
till hjälp vid början och slut.
3. Avst
åndet visas på displayen.
Belysning
Tryck på lysknappen på baksidan.
Kompass
Håll kartmätaren med baksidan uppåt och avläs kompassen.
Tekniska data
Batterier: 2 x LR44 batterier används (ingår), tryck på
[RESET] och ställ in tiden igen efter batteribyte.
Tolerans vid temperaturm
ätning: ± 2,5 °C.
Tolerans vid skalam
ätning: ± 4%
(vid mätning längs en 200 mm rak linje som referens).
Upplösning: Minsta mätlängd 2mm på kartan.

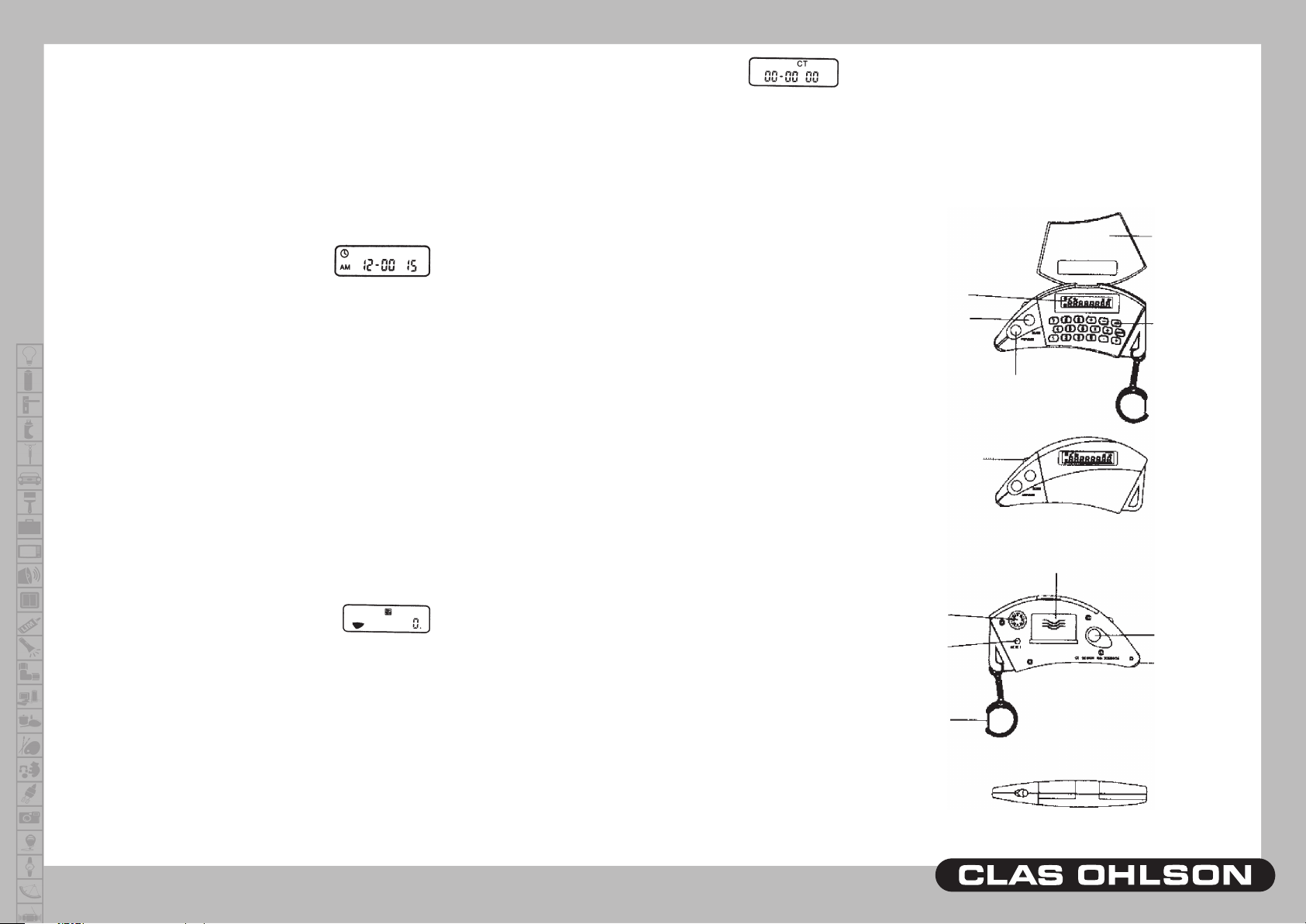

Lcd-display

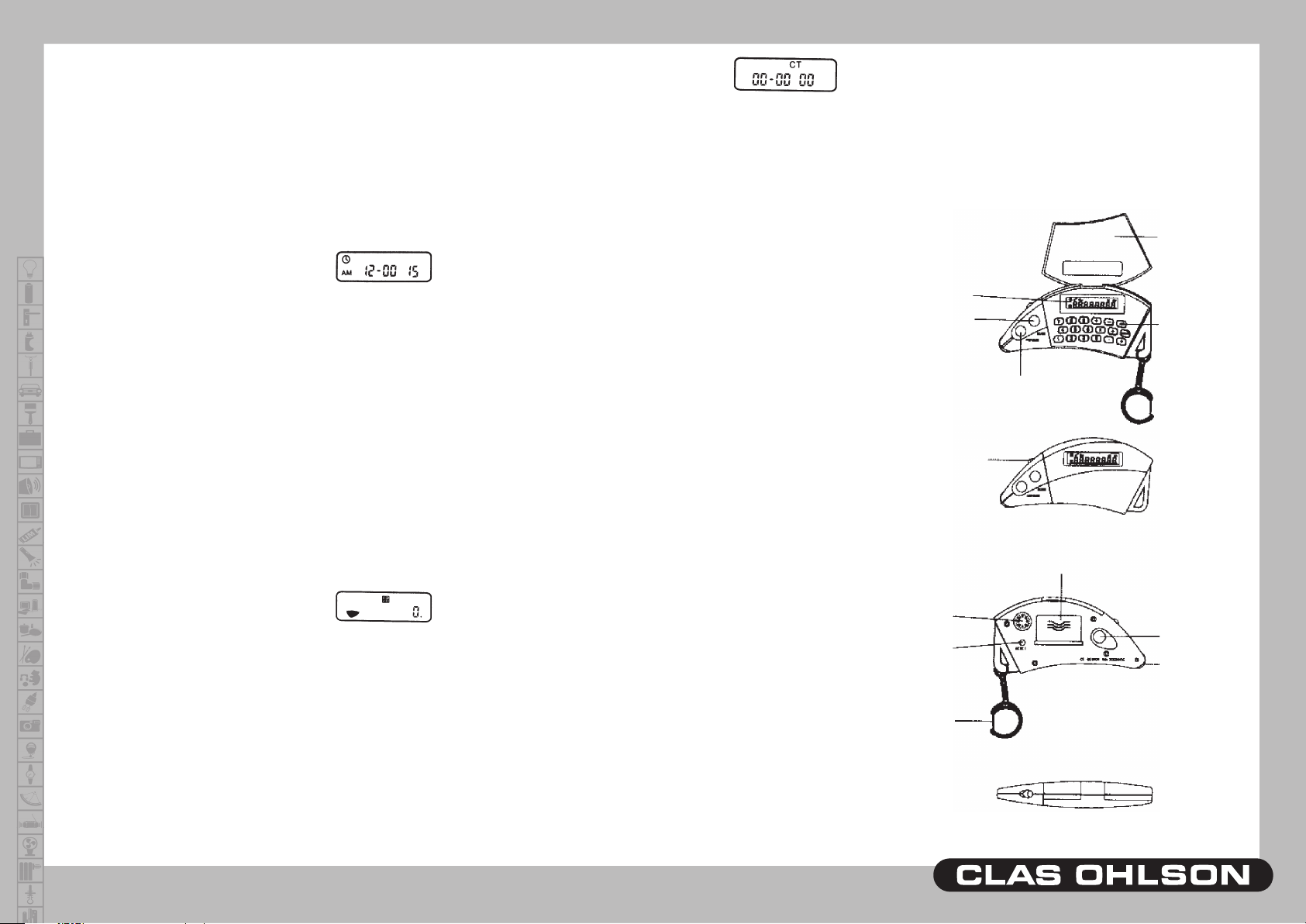

Skalknapp
Lock
Mätknapp
Knappsats
Minilampa
Kompass
Resetknapp
Batterilucka
Lys
knapp
Mäthjul
Nyckelkedja
Page 2
KÄYTTÖOHJE
SUOMI • ASIAKASPALVELU Puh: 020 111 2222, Faksi: 020 111 2221
Sähköposti: [email protected]
www.clasohlson.fi
Teknisten ongelmien ilmetessä ota meihin yhteyttä. Emme vastaa mahdollisista
teksti- tai kuvavirheistä, emme myöskään teknisten tietojen muutoksista.
Ver. 002-200508
Karttamittauslaite Tuotenumero: 32-6040 • Malli: DM-137
Tuotteen kuvaus
Toiminnot:
1. Kello
2. Taskulaskin
3. L
ähtölaskenta-ajastin
4. L
ämpömittari
5. Kartan et
äisyyden mittaus
6. Minilamppu
7. Kompassi
Kello
Kellonaika näkyy näytöllä karttamittauslaitteen ollessa päällä.
Vaihda seuraavien toimintojen v
älillä painamalla [=]: kello,
minilaskin, l
ähtölaskenta-ajastin, kartan mittakaava jne.
Aseta kellonaika näin:
1. Paina [RESET] (laitteen takapuolella), n
äytöllä näkyy
kellonaika ”AM 12-00”.
2. Vaihda 24 tunnin n
äyttötapaan painamalla [CE].
3. Siirry asetustilaan painamalla nelj
ä kertaa [=].
4. Tuntien ensimm
äinen numero vilkkuu, näppäile
ensimmäinen luku (0, 1 tai 2), jatka numerolla 2 jne.
(xx – xx xx) tunnit – minuutit – sekunnit.
5. Vahvista asetukset painamalla [CE], valitse 24 tunnin
näyttötapa painamalla uudelleen [CE].
6. Katso aikaa painamalla viisi kertaa [=] (siirtyy yhden
askeleen asetustilasta.)
Taskulaskin
1. Avaa taskulaskin painamalla kerran [=].
2. Poista kaikki tiedot painamalla [AC/ON].
3. Syötä numero [0] – [9].
4. Valitse laskutapa painikkeilla [-], [+], [x] tai [
÷].
5. Paina [=] n
ähdäksesi laskutoimituksen tuloksen.
6. Poista viimeisin sy
ötetty numero painamalla [CE], poista
laskutoimitus painamalla kaksi kertaa [CE].
Mikäli näytöllä näkyy ”E”, tulos on liian suuri (± 99999999),
poista ”E” painamalla [AC/ON].
Lähtölaskenta-ajastin
1. Paina kaksi kertaa (kellotilassa) [=] siirtyäksesi
lähtölaskenta-ajastimeen (näytöllä näkyy ”ct”).
2. Tuntien ensimm
äinen numero vilkkuu, näppäile
ensimmäinen luku (0, 1 tai 2), jatka numerolla 2 jne.
(xx – xx xx) tunnit – minuutit – sekunnit.
3. Aloita l
ähtölaskenta painamalla [CE], lopeta
lähtölaskenta painamalla uudelleen [CE].
4. L
ähtölaskenta jatkuu nollaan ”0” asti, näytöllä vilkkuu
”00-00-00”.
Lämpömittari
1. Paina kolme kertaa (kellotilassa) [=] siirtyäksesi
senhetkisen lämpötilan näyttöön.
2. Valitse Celsius- tai Fahrenheit-asteet painamalla [CE].
Kartan etäisyyden mittaus
(kartan mittakaava)
Säädä haluttu mittakaava
1. Paina [Scale].
2. N
äppäile kartan mittakaava: Mikäli kartan mittakaava on
1:100000, näppäile 1-0-0-0-0-0.
3. Tallenna asetus painamalla [=].
Kartan etäisyyden mittaaminen
1. Paina [Measure], et
äisyys näkyy kilometreinä, vaihda
kilometrien ja mailien välillä painamalla [CE].
2. Mittaa et
äisyys rullaamalla mittausrengasta
kartan reitillä, karttamittauslaitteessa on merkintä
mittausrenkaassa aloituksen ja lopetuksen
helpottamiseksi.
3. Et
äisyys näkyy näytöllä.
Valaistus
Paina takapuolen valopainiketta.
Kompassi
Pidä karttamittauslaitetta takaosa ylöspäin ja lue kompassin
tulos.
Tekniset tiedot
Paristot: 2 x LR44 (sisältyvät). Paina [RESET] ja aseta aika
uudelleen paristojen vaihdon jälkeen.
Lämpötilamittauksen tarkkuus: ± 2,5 °C.
Mittakaavamittauksen tarkkuus: ± 4%
(mitattaessa 200 mm:ä pitkää suoraa linjaa).
Erotuskyky: Pienin mittauspituus kartalla 2 mm.
Nestekidenäyttö
Mittakaavanäppäin
Kansi
Mittausnäppäin
Näppäimistö
Minilamppu
Kompassi
Reset-näppäin
Paristolokeron kansi
Lamppunäppäin
Mittausrengas
Ripustuslenkki
