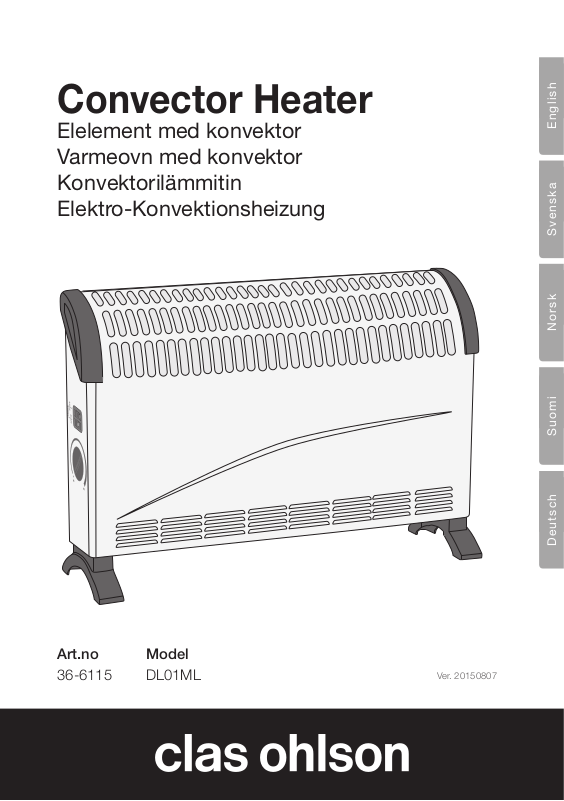

clas ohlson DL01ML User manual

Convector Heater

Elelement med konvektor
Varmeovn med konvektor
Konvektorilämmitin
Elektro-Konvektionsheizung

EnglishSvenskaNorskSuomiDeutsch

Art.no Model

36-6115 DL01ML

Ver. 20150807

2

Convector Heater

Art.no 36-6115 Model DL01ML

Please read theentire instruction manual before using theproduct and then save
it for future reference. Wereserve theright for any errors in text or images and any
necessary changes made to technicaldata. Ifyou have any questions concerning
technical problems please contact our Customer Services.

Safety

Warning! Thefollowing safety instructions must be followed; for

your safety and thesafety of others. Carefully read through all
theinstructions before using theradiator.

• This appliance can be used by children aged from 8 years and
above and persons with reduced physical, sensory or mental
capabilities or lack of experience and knowledge if they have
been given supervision or instruction concerning use of
theappliance in asafe way and understand thehazards involved.

• Children shall not play with theappliance.

• Cleaning and user maintenance shall not be made by children
without supervision.

• Children of less than 3 years should be kept away unless
continuously supervised.

• Children aged from 3 years and less than 8 years shall only
switch on/off theappliance provided that it has been placed or
installed in its intended normal operating position and they have
been given supervision or instruction concerning use of
theappliance in asafe way and understand thehazards involved.

• Children aged from 3 years and less than 8 years shall not plug in,
regulate and clean theappliance or perform user maintenance.

• Warning! - Some parts of this product can become very hot
and cause burns. Particular attention has to be given where
children and vulnerable people are present.

• Theconvector heater should not be placed directly beneath
awall socket.

English

3

English

• Theconvector heater must never be used with atimer or
other equipment which turns theheater on automatically.
Thisis because theconvector heater might be in adangerous
location or covered by aflammable object which could
constitute afire hazard.

• Never place theconvector heater close to abathtub, shower
or swimmingpool.

• Theconvector heater must never be immersed in water for
cleaning.

• Do not place theconvector heater close to curtains and/
or combustible materials which could ignite and start afire.
Theconvector heater must not be placed on asoft carpet,
rug or similar surface which could block theair intake on
thebottom of theheater. Firehazard!

• Theconvector heater must not be covered over with anything
whilst it is switched on or before it has cooled down afteruse.

• Do not coil themains lead around theconvector heater.

• Theconvector heater must never be used where flammable
liquids or explosive gases are stored.

• Theconvector heater must not be used as atowel dryer or
for drying clothes.

• Do not use theconvector heater for heating greenhouses,
saunas, drying rooms or similar locations.

• Do not use theconvector heater for heating locations where
livestock or animals are housed.

• Theconvector heater should be placed on aflat, level surface.

• Theconvector heater becomes very hot during use and
will remain so for awhile, even after being switchedoff.
Theconvector heater should therefore never be touched until
it has cooled sufficiently.

• Theconvector heater should be treated with care; it should
not be subjected to impacts and vibrations.

• Theconvector heater must only be connected to anearthed
electrical socket.

4

• If theconvector heater is damaged it should be replaced by
aqualified service technician.

• If themains lead is damaged it must only be replaced by
themanufacturer, retailer or other qualified service technician.

• Theconvector heater is only intended for domesticuse.
Itmust not be used on building sites, in greenhouses, barns
or stables containing combustibledust.

• Theconvector heater becomes very hot duringuse. Pullout
theplug and let theconvector heater cool before cleaning.

• Theconvector heater should be plugged into anelectrical
socket which is visible and easy to access.

• Always unplug theconvector heater when it is not inuse.

• Theconvector heater is only designed for normal indoor use
and must not be used outdoors.

• Never turn theconvector heater off by unpluggingit. Always
turn theconvector heater off by setting theon/off switch to
theoff position.

• Ensure that no foreign objects enter theconvector heater as
this may lead to short circuiting, electric shock, or afire hazard.

• Never position theconvector heater in such away that themains
lead is directly in front of or touching thehousing of theheater.

• Only use theconvector heater with thefeet attached.
Thismodel is not designed to be wall mounted.

• Theconvector heater must only be connected to anearthed
electrical socket with apower supply of 230–240 V AC.

• Only use theconvector heater as described in theinstruction
manual. Donot use theconvector heater for any purpose other
than that for which it was intended or modify it in anyway.

• Make sure theconvector heater is clean and is not covered
with dust or residue.

• Theconvector heater is designed to be placed on ahard,
even horizontal surface with thefeet facingdown.

English

5

English

• For extra safety, all electrical products connected to themains
should be run through anRCD for personal safety. TheRCD
should be rated to tripat: Tripping current 30mA.

Note: Nevercover theheater. Ifcovered, there is arisk of

overheating or evenfire.

Assembly

Securely attach both feet to the bottom of the convector heater using the supplied
sheet metal screws.

Note: The convector heater must not be used if the feet are damaged or missing.

Use

Note: The first time the heater is switched on it can emit a slight odour and smoke,

this is completely normal.

1. Place the convector heater on a firm, level surface.

2. The heater has three power settings:

600 W 900 W 1500 W

Setting the desired temperature

1. Turn the thermostat knob to the maximum setting.

2. Select a power setting (experiment to find the best setting for the location).

3. When the desired temperature has been reached, slowly turn the thermostat knob
back until it clicks and the heater is switched off.

4. The heater will maintain the set temperature by automatically switching on and off.

5. With the thermostat knob set to MIN, the heater will maintain a room temperature
of around 5 °C.

6

Note: Bear in mind that factors such as the size of the room, the outside temperature
and how well the building is insulated, all affect the ability of the heater to warm
theroom up. If the room is too big, the heater might not be powerful enough to reach
the desired temperature or even keep the room above 5 °C.

Overheating protection

• The heater is fitted with an over-temperature safety cut-off which switches
theheater off if it overheats.

• To reset the over-temperature safety cut-off, unplug the heater and let it cool for
15–20 minutes.

• Then plug the heater back into a wall socket. The over-temperature safety cut-off
should now be reset and the heater should work normally.

Care and cleaning

• Switch the heater off, unplug it from the wall socket and let it cool before cleaning
it and putting it away.

• Clean the heater using a lightly moistened cloth. Use only mild cleaning agents,
never solvents or corrosive chemicals.

• Hoover the underneath of the heater regularly to prevent dust from building up in
the air intake.

• Store the heater in its box in a cool and dry location, together with its instruction
manual.

Disposal

This product should be disposed of in accordance with local regulations.
If you are unsure how to proceed, contact your local council.

English

Specifications

Rated voltage 230–240 V AC, 50 Hz
Power 600 W, 900 W or 1500 W
Cable length 1.3 m
Size 53×34×17 cm (w×h×d)

7

Elelement med konvektor

Art.nr 36-6115 Modell DL01ML

Läs igenom hela bruksanvisningen före användning och spara den sedan för fram­tidabruk. Vireserverar oss förev. text- och bildfel samt ändringar av tekniskadata.
Vidtekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter
påbaksidan).

Säkerhet

Svenska

Varning: följ dessa säkerhetsinstruktioner, för din och andras säkerhet.
Läs alla instruktioner innan du börjar använda elementet.

• Elementet får användas av barn från 8 år och av personer

• Låt aldrig barn leka med elementet.

• Rengöring och skötsel får inte utföras av barn utan vuxens

• Elementet ska hållas oåtkomlig för barn yngre än 3 år om

• Barn från 3 till 8 års ålder får endast slå på eller av elementet

• Barn från 3 till 8 års ålder får inte ansluta, reglera eller under-

• Varning! Elementet blir mycket hett vid användning. Risk för

• Elementet får inte placeras alldeles under etteluttag.

med någon form av funktionsnedsättning, brist på erfarenhet
eller kunskap som skulle kunna äventyra säkerheten, om de
har fått instruktioner om hur elementet på ett säkert sätt ska
användas och förstår faror och risker som kan uppkomma.

närvaro.

barnen inte ständigt kan övervakas.

om det placerats/installerats på det sätt som beskrivs i den
här bruksanvisningen och om de har fått instruktioner om hur
elementet på ett säkert sätt ska användas och förstår faror
och risker som kan uppkomma.

hålla elementet.

brännskada. Speciell hänsyn måste tas om barn eller andra
känsliga personer finns i lokalerna där elementet används.

8

• Elementet får aldrig användas tillsammans med timer eller
annan utrustning som slår på elementet automatiskt eftersom
elementet kan vara felplacerat eller övertäckt och därmed kan
utgöra enbrandrisk.

• Placera aldrig elementet inärheten av badkar, dusch eller
swimmingpool.

• Elementet får inte sänkas ner ivatten för rengöring.

• Placera inte elementet inärheten av gardiner och/eller andra
brännbara föremål som kan riskera att fattaeld. Elementet får
inte placeras på enmjuk matta eller liknande som kan blockera
elementets luftintag på undersidan. Brandfara!

• Elementet får inte täckas över med någonting under användning
eller innan det har kallnat efter användning.

• Linda inte upp anslutningssladden på elementet.

• Elementet får aldrig användas där brandfarliga vätskor eller
explosiva gaser förvaras.

• Elementet får inte användas som handdukstork eller för att
torka kläder.

• Använd inte elementet till att värma upp växthus, bastu,
torkrum eller liknande.

• Använd inte elementet till att värma upp utrymme för djur­uppfödning eller där djurvistas.

• Placera elementet på enhorisontell, jämnyta.

• Elementet blir mycket varmt vid användning och enstund
efter att det har stängtsav. Vidrör därför aldrig elementet
innan det svalnat.

• Elementet ska hanteras varsamt, det får inte utsättas för slag
och vibrationer.

• Elementet måste anslutas till ettjordat eluttag.

• Om elementet är skadat, måste det repareras av en
kvalificerad tekniker.

• Om nätsladden skadas får den, för att fara ska undvikas,
bytas ut endast av tillverkaren, återförsäljaren eller annan
kvalificerad personal.

Svenska

9

• Elementet är endast avsett för användning ibostäder. Detfår

• Elementet blir mycket varmt vid användning. Draur stickproppen

• Elementets stickpropp ska anslutas till etteluttag som är väl

• Dra alltid ur stickproppen när elementet inte används.

• Elementet är enbart avsett för normal användning inomhus

Svenska

• Stäng aldrig av elementet genom att dra ur stickproppen.

• Se till att främmande föremål inte kommer in ielementet efter-

• Placera aldrig elementet så att sladden ligger framför eller

• Använd endast elementet med fötterna monterade, det är inte

• Anslut endast elementet till ettjordat uttag med spänning

• Använd endast elementet för uppvärmning av lokaler på så

• Se till att värmeelementet är rent och inte har någon beläggning.

• Elementet är avsett för att placeras på enhård, plan vågrät

• För extra säkerhet bör alltid elektriska produkter anslutas till

inte användas på byggnadsplatser, iväxthus, lador eller stall
där det finns brandfarligtdamm.

och låt elementet kallna före rengöring.

synligt och lätt att kommaåt.

(IP20) och får ej användas utomhus.

Seistället till att strömbrytaren står iavstängtläge.

som detta kan orsaka kortslutning, elektrisk stöt eller brandfara.

direkt mot elementet.

avsett för att monteras påvägg.

230–240 V AC.

sätt som beskrivs ibruksanvisningen, använd det inte till
något annat och modifiera inte produkten på någotvis.

yta med fötternaneråt.

elnätet via enjordfelsbrytare för personskydd! Denlöser ut
vid fel och ska varamärkt: Utlösningsström 30mA.

Obs! Täckaldrig över elementet. Riskför överhettning

ochbrand.

10

Montering

Skruva fast båda fötterna, använd de medföljande plåtskruvarna. Obs!Elementet får
inte användas om fötterna saknas eller är skadade på något sätt.

Användning

Obs! När elementet används första gången kan viss lukt- och rökutveckling

uppkomma en kort stund, detta är helt normalt.

1. Placera elementet på en plan, horisontell och stabil yta.

2. Elementet kan slås på i 3 olika effektlägen:

Svenska

600 W 900 W 1500 W

Ställ in önskad temperatur

1. Vrid termostatvredet till max.

2. Slå på önskad effekt (prova dig fram till vilken effekt som passar bäst för det rum
där elementet används).

3. När önskad rumstemperatur uppnåtts, vrid sakta tillbaka termostatvredet tills ett
klickljud hörs och elementet slås av.

4. Elementet kommer att hålla den inställda temperaturen genom att automatiskt slå
på och av.

5. Med termostatvredet inställt på MIN håller elementet en temperatur på ca 5 °C
irummet.

Obs! Tänk på att rummets storlek, utomhustemperaturen, hur välisolerat huset är etc.
påverkar elementets möjligheter att värma upp. Är rummet för stort kan elementets
effekt vara otillräcklig för att uppnå önskad temperatur och för att kunna hålla en
temperatur på 5 °C.

11

Överhettningsskydd

• Elementet är utrustat med ett överhettningsskydd som löser ut och stänger av

• För att återställa överhettningsskyddet, dra ut stickproppen ur vägguttaget och låt

• Sätt i stickproppen i vägguttaget igen, elementet ska nu fungera normalt.

Skötsel och rengöring

• Stäng av elementet, dra ut stickproppen ur vägguttaget och låt elementet svalna

Svenska

• Rengör elementet med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig

• Dammsug elementets undersida regelbundet för att undvika att damm samlas i

• Förvara elementet i förpackningen tillsammans med bruksanvisningen på en torr

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.
Ärdu osäker på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

Spänning 230–240 V AC, 50 Hz
Effekt 600, 900 eller 1500 W
Kabellängd 1,3m
Storlek 53×34×17 cm (B×H×D)

elementet om det överhettas.

elementet svalna i 15–20 min.

före rengöring och förvaring.

lösningsmedel eller frätande kemikalier.

luftinloppet.

och sval plats när det inte används.

12

Varmeovn med konvektor

Art.nr. 36-6115 Modell DL01ML

Les brukerveiledningen grundig før produktet tas ibruk og ta vare på den for
framtidigbruk. Vi reserverer oss motev. feil itekst og bilde, samt forandringer
av tekniskedata. Ved tekniske problemer eller spørsmål, ta kontakt med vårt
kundesenter.

Sikkerhet

Advarsel: Fordin egen og andres sikkerhet bør følgende

sikkerhetstiltak følges. Les alle instruksjoner grundig før du
tar varmeelementet ibruk.

• Produktet kan benyttes av barn fra 8 år og av personer med
funksjonshemming og manglende erfaring og kunnskap om
produktet, dersom de har fått opplæring om sikker bruk av
produktet. Det er dog viktig at de forstår faren ved bruk av det.

• La aldri barn leke med produktet.

• Rengjøring og vedlikehold kan utføres av barn under tilsyn av
voksne.

• Ovnen må holdes utenfor små barns (under 3 år) rekkevidde
dersom barnet ikke er spesielt bevoktet.

• Barn fra 3 til 8 år kan kun skru på/av ovnen hvis den er
plassert/installert slik som beskrevet i bruksanvisningen, hvis
de har fått opplæring i hvordan ovnen skal brukes sikkert og
hvilke farer som kan dukke opp.

• Barn under 8 år må ikke koble til, regulere eller vedlikeholde
varmeovnen.

• Advarsel! Ovnen blir svært varmt ved bruk. Farefor brann­skade. Ta spesielle hensyn hvis barn eller andre følsomme
personer oppholder seg i lokalene der varmeovnenbrukes.

• Varmeovnen må ikke plasseres like under etstrømuttak.

• Ovnen må ikke brukes sammen med timer eller annet utstyr
som kan skru den på automatisk. Dettefordi man da ikke har
kontroll på aktiveringen og det kanf.eks. hende at ovnen står
plassert feil,f.eks. nær brennbart materiale.

Norsk

13

Norsk

• Plasser aldri ovnen nær badekar, dusj eller badebasseng.

• Ovnen må ikke senkes ned ivann vedf.eks. rengjøring.

• Plasser ikke ovnen nær gardiner og/eller annet brennbart. Ovnen
må ikke plasseres på enmyk matte eller annet som kan blokkere
luftinntakene, som sitter på undersiden. Brannfare!

• Ovnen må ikke tildekkes når det er ibruk. Denmå heller ikke
tildekkes før det er avkjølt, etterbruk.

• Ledningen på elementet må ikke vikles.

• Ovnen må aldri brukes der brannfarlige væsker eller eksplosive
gasser oppbevares.

• Varmeovnen må ikke brukes til tørking av håndklær ellerklær.

• Den må heller ikke brukes til oppvarming av veksthus, badstuer,
tørkeromo.l.

• Ovnen må ikke brukes irom som blir brukt til dyrealing eller
hvor dyr oppholderseg.

• Produktet må plasseres på enhorisontal, jevnflate.

• Ovnen blir svært varm ved bruk og forblir det enstund etter at
den er skruddav. Berørderfor ikke ovnen før den er avkjølt.

• Ovnen må behandles varsomt og ikke utsettes for slag eller
vibrasjoner.

• Ovnen må kobles til etjordet strømuttak.

• Hvis elementet er skadet, må den repareres av enkvalifisert
tekniker.

• Dersom strømledningen skades må den byttes ut av produsent,
forhandler eller andre kvalifiserte, for åunngåfare.

• Ovnen er kun beregnet til privat bruk iboliger. Denmå ikke
brukes på byggeplasser, idrivhus, låver eller staller der det er
mye brannfarligstøv.

• Ovnen blir svært varm vedbruk. Trekkut støpselet og la den
avkjøles før rengjøring.

• Varmeovnens støpsel skal kobles til etlett tilgjengelig og synlig
strømuttak.

• Trekk alltid støpselet ut når ovnen ikke er ibruk.

14

• Varmeovnen er kun beregnet til normal innendørs bruk og må
ikke brukes utendørs.

• Skru aldri av konvektorelementet ved åtrekke ut støpselet.
Påseistedet at strømbryteren står avslått.

• Påse at fremmede gjenstander ikke kan komme inn ielementet da
dette kan forårsake kortslutning, elektrisk støt eller brannfare.

• Plasser aldri varmeovnen slik at ledningen ligger foran der
varmluften kommer ut eller direkte inntil ovnen.

• Ikke ta varmeelementet ibruk før føttene er montert. Denne
ovnen er ikke beregnet for veggmontering.

• Varmeelementet kobles til etjordet uttak med spenning på
230–240 V AC.

• Bruk varmeelementet kun til oppvarming, og på enslik måte
som beskrives idenne bruksanvisningen. Detmå ikke brukes
til noeannet. Detmå heller ikke modifiseres.

• Påse at varmeelementet er rent og ikke har noe belegg.

• Varmeelementet skal plasseres på føttene på ethardt,
jevnt underlag.

• For ekstra sikkerhet bør alltid elektriske produkter kobles til
strømnettet via enjordfeilbryter, som enpersonbeskyttelse.
Denutløses ved feil og skal være merket: Utløsingsstrøm 30mA.

Norsk

Obs! Ovnen må ikke tildekkes. Farefor overoppheting

ogbrann!

15

Norsk

Montering

Fest begge føttene med skruene som følger med.

Obs! Ovnen må ikke brukes hvis føttene ikke er påmontert eller hvis de er skadet.

Bruk

Obs! Første gang produktet brukes vil det muligens lukte og komme en svak

røykutvikling en kort stund. Dette er helt normalt.

1. Ovnen plasseres på et flatt, jevnt og stabilt underlag.

2. Ovnen har 3 forskjellige effektinnstillinger:

600 W 900 W 1500 W

Still inn ønsket temperatur

1. Drei termostatbryteren helt til maks.

2. Still inn ovnen på ønsket effekt (prøv deg fram til hvilken effekt som basser best for
det rommet hvor ovnen skal brukes.

3. Når romtemperaturen har kommet opp i ønsket nivå skal temperaturbryteren
dreies tilbake til du hører en klikkelyd og ovnen skrus av.

4. Varmeovnen vil nå holde den innstilte temperaturen og reguleres ved å skrus
automatisk på og av.

5. Med termostaten innstilt på «MIN» vil ovnen holde en temperatur på ca. 5 °C
irommet.

Obs! Husk at størrelsen på rommet, utetemperatur og husets isolasjonsevne påvirker
elementets mulighet til å varme det opp. Hvis rommet er stort kan det hende at
varmeovnen ikke strekker til for å oppnå ønsket temperatur for å holde temperaturen
på 5 °C.

16

Overopphetingsvern

• Ovnen er utstyrt med et overopphetingsvern som løses ut og stenger den hvis den
blir for varm.

• Overopphetingsvernet stilles tilbake ved å trekke ut støpselet fra strømuttaket og la
ovnen avkjøles i 15–20 minutter.

• Plugg støpselet til strømuttaket igjen. Varmeovnen skal nå fungere vanlig igjen.

Vedlikehold og rengjøring

• Skru av varmeovnen, trekke støpselet ut fra strømuttaket og la ovnen avkjøles før
rengjøring og oppbevaring.

• Rengjør ovnen med en lett fuktet klut. Bruk et mildt rengjøringsmiddel, aldri
løsningsmidler eller etsende kjemikalier.

• Støvsug undersiden på ovnen med jevne mellomrom for å unngå oppsamling av
støv i luftinnløpet.

• Oppbevar ovnen i forpakningen sammen med bruksanvisningen på et tørt og svalt
sted når den ikke er i bruk.

Avfallshåndtering

Når produktet skal kasseres, må det skje i henhold til lokale forskrifter.
Hvis du er usikker, ta kontakt med lokale myndigheter.

Spesifikasjoner

Nettspenning 230–240 V AC, 50 Hz
Effekt 600, 900 eller 1500 W
Lengde på ledning 1,3 m
Mål 53×34×17 cm (B×H×D)

Norsk

17

Suomi

Konvektorilämmitin

Tuotenro 36-6115 Malli DL01ML

Lue käyttöohje ennen tuotteen käyttöä ja säilytä se tulevaa tarvetta varten.
Pidätämme oikeuden teknisten tietojen muutoksiin. Emmevastaa mahdollisista teksti­tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai
asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Varoitus: Noudata näitä ohjeita, jotta lämpöpatterin käyttö on

turvallista itsellesi jamuille. Lue kaikki ohjeet ennen lämpöpatterin
käyttöönottoa.

• Laitetta saavat käyttää vain yli 8-vuotiaat. Henkilöt, joilla
on fyysisiä tai psyykkisiä rajoitteita tai henkilöt, joilla ei ole
riittävästi laitteen käytön turvallisuuteen vaikuttavia taitoja tai
kokemusta, saavat käyttää laitetta, jos heitä on ohjeistettu sen
turvallisesta käytöstä ja käytön mahdollisista vaaroista.

• Älä anna lasten leikkiä laitteella.

• Lapset eivät saa puhdistaa laitetta ilman aikuisen valvontaa.

• Pidä laite alle 3-vuotiaiden ulottumattomissa.

• 3–8-vuotiaat lapset saavat käynnistää laitteen vain, jos se on
sijoitettu/asennettu käyttöohjeessa kuvatulla tavalla ja jos heitä
on ohjeistettu laitteen turvallisesta käytöstä.

• 3–8-vuotiaat lapset eivät saa liittää, säätää tai huoltaa laitetta.

• Varoitus! Laite kuumenee paljon käytön aikana.
Palovammavaara. Jos laitteen kanssa samassa tilassa on
lapsia, tulee olla erityisen varovainen.

• Älä sijoita lämpöpatteria suoraan pistorasian alapuolelle.

• Älä käytä lämpöpatteria ajastimen tai muun automaattisesti
päällekytkevän laitteen kanssa. Lämpöpatteri voi olla sijoitettu
väärin tai peitettynä ja aiheuttaa syttymisvaaran.

• Älä aseta lämpöpatteria ammeen, suihkun tai uima-altaan lähelle.

• Älä upota lämpöpatteria veteen, kun puhdistatsitä.

18

• Älä aseta lämpöpatteria verhojen ja/tai muiden helposti syttyvien
esineiden lähelle. Lämpöpatteria ei saa asettaa pehmeän
matontms. päälle, joka voi peittää lämpöpatterin alla olevat
ilmanottoaukot. Tulipalonvaara!

• Älä peitä lämpöpatteria käytön aikana tai sen jälkeen, ennen
kuin se on jäähtynyt.

• Älä kierrä virtajohtoa lämpöpatterin ympärille.

• Älä käytä lämpöpatteria helposti syttyvien nesteiden tai räjäh­dysherkkien kaasujen läheisyydessä.

• Älä käytä lämpöpatteria pyyhkeiden tai vaatteiden kuivaamiseen.

• Älä käytä lämpöpatteria kasvihuoneen, saunan, kuivaushuoneen
tai vastaavan tilan lämmittämiseen.

• Älä käytä lämpöpatteria eläinten kasvatustiloissa tai tiloissa,
joissa oleskelee eläimiä.

• Sijoita lämpöpatteri vaakatasoon tasaiselle alustalle.

• Lämpöpatteri kuumenee erittäin paljon käytön aikana ja on
käytön jälkeen kuuma hetkenaikaa. Äläkoske lämpöpatteriin
ennen kuin se on jäähtynyt.

• Käsittele lämpöpatteria varoen. Äläaltista sitä iskuille tai tärinälle.

• Liitä lämpöpatteri maadoitettuun pistorasiaan.

• Vain ammattilainen saa korjata rikkoontuneen lämpöpatterin.

• Viallisen virtajohdon saa vaihtaa ainoastaan valmistaja, jälleen­myyjä tai muu ammattilainen.

• Lämpöpatteria saa käyttää vain asuntojen lämmittämiseen.
Lämpöpatteria ei saa käyttää rakennustyömailla, kasvihuoneissa,
ladoissa tai tiloissa, joissa on helposti syttyvääpölyä.

• Lämpöpatteri kuumenee paljon käytön aikana. Irrota pistoke
pistorasiasta ja anna lämpöpatterin jäähtyä ennen sen
puhdistamista.

• Liitä lämpöpatterin pistoke pistorasiaan, joka on helppo­pääsyisessä paikassa.

• Irrota pistoke pistorasiasta, kun lämpöpatteria ei käytetä.

• Lämpöpatteri on tarkoitettu ainoastaan normaaliin käyttöön
sisätiloissa, eikä sitä saa käyttää ulkona.

Suomi

19

Suomi

• Älä sammuta lämpöpatteria pistokkeesta vetämällä. Varmista,
että lämpöpatteri on sammutettu virtakytkimestä, ennen kuin
irrotat pistokkeen.

• Varmista, että lämpöpatteriin ei pääse vieraita esineitä, sillä ne
voivat aiheuttaa oikosulun, sähköiskun tai tulipalovaaran.

• Älä sijoita lämpöpatteria siten, että virtajohto on lämpöpatterin
edessä tai lämpöpatteria vasten.

• Jalkojen tulee olla asennettuina lämpöpatteria käytettäessä.
Äläasenna lämpöpatteria seinälle.

• Liitä lämpöpatteri maadoitettuun pistorasiaan, jonka jännite on
230–240 V AC.

• Käytä lämpöpatteria tilojen lämmittämiseen ainoastaan käyttö­ohjeessa kuvatulla tavalla. Äläkäytä lämpöpatteria muihin
tarkoituksiin, äläkä muuta lämpöpatteria millään tavoin.

• Varmista, että lämpöpatteri on puhdas ja että siinä ei ole pintalikaa.

• Lämpöpatteri tulee sijoittaa tasaiselle ja kovalle pinnalle jalat
alaspäin.

• Henkilövahinkojen välttämiseksi sähkölaitteet tulee liittää
vikavirtasuojakytkimeen, jonka laukeamisvirta on 30mA.
Vikavirtasuojakytkin laukeaa, kun siihen kohdistuu vikavirtaa.

Huom.! Äläpeitä laitetta. Ylikuumenemisen ja tulipalonvaara!

20

Asennus

Ruuvaa molemmat jalat paikoilleen. Käytä mukana tulevia peltiruuveja.

Huom.! Lämpöpatteria ei saa käyttää, jos jalat puuttuvat tai ovat vialliset.

Käyttö

Huom.! Ensimmäisellä käyttökerralla lämpöpatteri saattaa erittää hetkellisesti hajua ja

savua. Tämä on normaalia.

1. Aseta lämpöpatteri tasaiselle ja vakaalle alustalle.

2. Lämpöpatteria voi käyttää kolmella eri teholla:

Suomi

600 W 900 W 1500 W

Toivotun lämpötilan asettaminen

1. Väännä termostaattivipu maksimiasentoon.

2. Valitse haluamasi teho (selvitä kokeilemalla, mikä teho soveltuu parhaiten
huoneeseen, jossa lämpöpatteria käytetään).

3. Kun toivottu sisälämpötila on saavutettu, väännä termostaattivipua hitaasti
takaisinpäin, kunnes kuulet napsahduksen ja termostaatti kytkeytyy pois päältä.

4. Lämpöpatteri pitää yllä asetettua lämpötilaa kytkeytymällä automaattisesti päälle ja
pois päältä.

5. Termostaattivivun ollessa asennossa MIN lämpöpatteri pitää huoneessa noin
5°C:n lämpötilan.

Huom.! Ota huomioon, että huoneen koko ja eristys, ulkolämpötila, jne. vaikuttavat
lämpöpatterin mahdollisuuksiin lämmittää huonetta. Jos huone on liian iso, lämpö­patterin teho saattaa olla liian matala toivotun lämpötilan saavuttamiseksi ja
ylläpitämiseksi.

21

Ylikuumenemissuoja

• Lämpöpatterissa on ylikuumenemissuoja, joka sammuttaa lämpöpatterin, mikäli se
ylikuumenee.

• Palauta ylikuumenemissuoja irrottamalla pistoke pistorasiasta ja antamalla lämpö­patterin jäähtyä 15–20 minuutin ajan.

• Aseta sen jälkeen pistoke takaisin pistorasiaan. Lämpöpatteri toimii taas
normaalisti.

Hoito ja puhdistus

• Sammuta laite, irrota pistoke pistorasiasta ja anna laitteen jäähtyä ennen
puhdistamista tai säilytykseen asettamista.

• Puhdista lämpöpatteri kevyesti kostutetulla liinalla. Käytä mietoa puhdistusainetta.
Älä käytä liuotusaineita tai syövyttäviä kemikaaleja.

• Imuroi lämpöpatterin alaosa säännöllisesti välttääksesi pölyn kerääntyminen
ilma-aukkoon.

• Kun lämpöpatteria ei käytetä, säilytä sitä pakkauksessa yhdessä käyttöohjeen
kanssa kuivassa ja viileässä paikassa.

Kierrättäminen

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä.
Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.

Suomi

Tekniset tiedot

Verkkoliitäntä 230–240 V AC, 50 Hz
Teho 600, 900 tai 1500 W
Johdon pituus 1,3 m
Mitat (K×L×S) 53×34×17 cm

22

Elektro-Konvektionsheizung

Art.Nr. 36-6115 Modell DL01ML

Vor Inbetriebnahme diekomplette Bedienungsanleitung durchlesen und aufbewahren.
Irrtümer, Abweichungen und Änderungen behalten wir unsvor. Beitechnischen
Problemen oder anderen Fragen freut sich unser Kundenservice über eine
Kontaktaufnahme.

Sicherheitshinweise

Warnung: Dieallgemeinen Sicherheitsregeln zum Schutz des

Anwenders und anderer Personen befolgen. DieBedienungs­anleitung vor dem ersten Gebrauch vollständig durchlesen.

• Das Gerät ist nur dann für Kinder ab 8 Jahren oder Personen
mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten, bzw. mangelnder Erfahrung/Wissen geeignet,
wenn diese in die sichere Handhabung eingeführt worden
sind und Risiken und Gefahren der Benutzung verstehen.

• Kein Kinderspielzeug.

• Reinigung und Wartung darf von Kindern nur unter Aufsicht
eines Erwachsenen durchgeführt werden.

• Das Gerät außerhalb der Reichweite von Kindern unter 3Jahren
halten, wenn diese nicht ständig überwacht werden können.

• Kinder von 3 bis 8 Jahren dürfen das Gerät nur dann
ein- bzw. ausschalten, wenn dieses auf die in dieser
Bedienungsanleitung beschriebenen Weise aufgestellt/instal­liert wurde und wenn diese in die sichere Handhabung eing­eführt worden sind und Risiken und Gefahren der Benutzung
verstehen.

• Kinder von 3 bis 8 Jahren dürfen das Gerät nicht anschließen,
einstellen oder warten.

• Warnung! Der Heizkörper wird bei Benutzung sehr heiß.
Verbrennungsgefahr. Besondere Vorsicht ist geboten, wenn
sich Kinder oder andere empfindliche Personen in den
Räumlichkeiten befinden, in denen der Heizkörper benutzt wird.

Deutsch

23

• DasGerät nicht direkt unter einer Steckdose aufstellen.

• DasGerät niemals mit einer Zeitschaltuhr oder anderer Ausrüstung

• DasGerät niemals in der Nähe von Badewannen, Duschen

• DasGerät niemals zur Reinigung in Wasser eintauchen.

• DasGerät nicht in der Nähe von Vorhängen, Gardinen

• DasGerät während dem Gebrauch oder bevor es abgekühlt

• DasAnschlusskabel nicht über dasGerät hängen.

• DasGerät nie anOrten einsetzen, andenen feuergefährliche

• DasGerät nicht zum Trocknen von Handtüchern oder

• DasGerät nicht zum Aufwärmen von Gewächshäusern, Saunen,

• DasGerät nicht in Räumen zur Tieraufzucht oder -haltung benutzen.

• DasGerät auf einer waagrechten, ebenen Fläche aufstellen.

Deutsch

• DasGerät wird beim Betrieb sehr heiß und ist dies auch noch

• DasGerät umsichtig behandeln und keinen Schlägen oder

• Das Gerät unbedingt aneine geerdete Steckdose anschließen.

• Bei Beschädigungen dieReparaturen von einem qualifizierten

• Zur Vermeidung von Gefahren dasNetzkabel bei Beschädigung

benutzen, diedasGerät automatisch anschalten kann,
da dieses falsch aufgestellt oder überdeckt sein kann und
dadurch eine Brandgefahr darstellt.

oder Schwimmbecken aufstellen.

und/oder anderen brennbaren Gegenständen aufstellen ­Brandgefahr. DasGerät nicht auf einem weichen Teppicho. Ä.
aufstellen, damit dieLuftzufuhr ander Unterseite nicht unter­brochenwird. Achtung Feuergefahr!

ist auf keinen Fall überdecken.

Flüssigkeiten oder explosive Gase gelagert werden.

Kleidung benutzen.

Trockenräumeno. Ä. benutzen.

eine Weile nach dem Ausschalten. DasGerät daher nie berühren,
bevor es abgekühltist.

Erschütterungen aussetzen.

Techniker durchführen lassen.

nur vom Hersteller, Händler oder von qualifiziertem Fachpersonal
austauschen lassen.

24

• DasGerät ist nur zur Verwendung in Wohnräumen vorgesehen.
DasGerät ist nicht geeignet zur Verwendung auf Bauplätzen,
in Gewächshäusern, Scheunen oder Ställen mit feuer­gefährlichem Staub.

• DasGerät wird bei Benutzung sehrheiß. Vordem Reinigen
immer den Netzstecker ziehen und dasGerät abkühlen lassen.

• Den Stecker des Geräts aneiner gut sichtbaren und erreich­baren Steckdose anschließen.

• Bei Nichtgebrauch des Gerätes immer den Netzstecker ziehen.

• DasGerät ist für den normalen Hausgebrauch in Innenräumen
(IP20) ausgelegt und nicht für dieBenutzung im Freien geeignet.

• DasGerät niemals durch Herausziehen des Netzsteckers
ausschalten. Stattdessen immer am Geräteschalter ausschalten.

• Sicherstellen, dass keine Fremdkörper in dasGerät gelangen,
dieKurzschluss, elektrischen Schlag oder Brandgefahr
verursachen können.

• DasGerät nie so aufstellen, dass dasKabel direkt davor liegt
oder dieses berührt.

• DasGerät nur mit montierten Füßen verwenden, es ist nicht
für dieWandmontage ausgelegt.

• DasGerät nur aneine Steckdose mit Schutzleiter und 230–240 V
Spannung anschließen.

• Den Heizkörper nur wie in der Bedienungsanleitung beschrieben
zur Aufwärmung von Räumen verwenden und nicht verändern
oder zweckentfremden.

• Sicherstellen, dass der Heizkörper sauber und frei von Belägenist.

• DasGerät auf einem harten, ebenen und waagrechten
Untergrund mit den Füßen nach unten aufstellen.

• Für extra Sicherheit sollten alle Elektrogeräte über eine Fehlerstrom­Schutzeinrichtung andasStromnetz angeschlossen werden.
Diese löst bei Fehlern aus und ist folgendermaßen gekennzeichnet:
Ansprechstrom 30mA.

Deutsch

Achtung: DasGerät nie überdecken. Brandgefahr.

25

Montage

Beide Füße mit den mitgelieferten Kunststoffschrauben festschrauben.
Hinweis: Der Heizkörper darf nicht ohne Füße oder mit auf irgendeine Weise
beschädigten Füßen verwendet werden.

Benutzung

Hinweis: Beim ersten Gebrauch kann das Gerät einen gewissen Geruch und Rauch

von sich geben, dies ist völlig normal.

1. Das Gerät auf einem ebenen, horizontalen und stabilen Untergrund aufstellen.

2. Der Heizkörper hat 3 verschiedene Leistungsstufen:

Die gewünschte Temperatur einstellen

1. Den Temperaturregler bis zum Anschlag drehen.

Deutsch

2. Die gewünschte Leistungsstufe einstellen (die geeignete Stufe für das Zimmer

3. Sobald die gewünschte Temperatur erreicht ist, den Temperaturregler langsam

4. Die Heizung ist jetzt auf die gewünschte Temperatur eingestellt und hält diese

5. Steht der Temperaturregler auf MIN, hält der Heizkörper eine Zimmertemperatur

Hinweis: Beachten, dass die Heizleistung von der Größe des Raums, der
Außentemperatur, der Isolierung des Hauses usw. abhängig ist. Ist das Zimmer
zu groß, kann die Leistung des Heizkörpers zu gering sein um die gewünschte
Temperatur zu erreichen bzw. eine Temperatur von 5 °C zu halten.

600 W 900 W 1500 W

durch Ausprobieren herausfinden).

wieder herunterdrehen, bis ein klicken zu hören ist.

durch automatisches Ein- und Ausschalten.

von ca. 5 °C.

26

Überhitzungsschutz

• Der Konvektor ist mit einem Überhitzungsschutz ausgestattet, der bei Überhitzung
auslöst und das Gerät ausschaltet.

• Um den Überhitzungsschutz wiederherzustellen, das Netzkabel aus der Steckdose
ziehen und das Gerät 15-20 min abkühlen lassen.

• Den Stecker wieder in die Steckdose stecken. Das Gerät kann jetzt wieder wie
gewohnt betrieben werden.

Pflege und Wartung

• Vor der Reinigung und Aufbewahrung stets das Gerät ausschalten, den
Netzstecker ziehen und das Gerät abkühlen lassen.

• Das Produkt mit einem leicht befeuchteten Tuch reinigen. Ein sanftes Reinigungs­mittel verwenden, keine scharfen Chemikalien oder Reinigungslösungen.

• Die Unterseite des Heizkörpers regelmäßig mit dem Staubsauger reinigen,
damitsich kein Staub im Lufteinlass ansammelt.

• Das Gerät bei Nichtbenutzung zusammen mit der Bedienungsanleitung in der
Verpackung an einem trockenen und kühlen Ort aufbewahren.

Hinweise zur Entsorgung

Bitte das Produkt entsprechend den lokalen Bestimmungen entsorgen.
WeitereInformationen sind von der Gemeinde oder den kommunalen
Entsorgungsbetrieben erhältlich.

Technische Daten

Betriebsspannung 230–240 V AC, 50 Hz
Leistung 600, 900 oder 1500 W
Kabellänge 1,3 m
Maße 53×34×17 cm (B×H×T)

27

Deutsch

Sverige

Kundtjänst tel: [phone]
fax: [phone]
e-post: [email protected]

Internet www.clasohlson.se

Post Clas Ohlson AB, 793 85 INSJÖN

Norge

Kundesenter tlf.: 23 21 40 00
faks: 23 21 40 80
e-post: [email protected]

Internett www.clasohlson.no

Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

Suomi

Asiakaspalvelu puh.: 020 111 2222
sähköposti: [email protected]

Internet www.clasohlson.fi

Osoite Clas Ohlson Oy, Maistraatinportti 4 A, 00240 HELSINKI

Great Britain

Customer Service contact number: 020 8247 9300
e-mail: [email protected]

Internet www.clasohlson.co.uk

Postal 10 – 13 Market Place
Kingston Upon Thames
Surrey
KT1 1JZ

Deutschland

Kundenservice Unsere Homepage www.clasohlson.de besuchen und
auf Kundenservice klicken.
