KÄYTTÖOHJE • BRUKSANVISNING
Kombinationssåg
Yhdistelmäsaha
Ver. 001-200505
Modell/Malli: DJ-CMT02
Nr/Nro: 30-9080
Page 2
Page 3
SE
Läs hela bruksanvisningen innan du använder produkten och spara den för framtida bruk.
Dra alltid ut n
ätsladdens stickpropp ur uttaget innan service och justering av produkten!
1. Tänk på detta
• Att arbeta i trä kan vara farligt om man inte gör på rätt sätt!
• Om du använder sågen med sunt förnuft och försiktighet minskar du avsevärt riskerna för personskada.
• Säkerhetsutrustning i form av skydd, påskjutare, tvingar, skyddsglasögon, dammfilter och hörselskydd kan inte
kompensera d
• Kom ihåg: du ansvarar själv för din egen säkerhet. Sågen har konstruerats för vissa arbetsuppgifter. Vi rekommenderar starkt att du inte
• ANVÄND INTE SÅGEN om du är osäker på om den kan eller bör användas på så sätt som du har tänkt göra!
åligt omdöme, vårdslöshet eller ouppmärksamhet!
ändrar sågen eller använder den till något annat än det som den har konstruerats för.
2. Generella säkerhetsregler för din och andras säkerhet
Dra alltid ut nätsladdens stickpropp ur uttaget innan service och justering av produkten!
Varning!
fara, elektrisk chock och personskada:
1. Håll arbetsutrymmet rent!
2. Använd inte maskinen i riskfylld miljö!
3. Undvik elektrisk chock!
4. H
5. F
6. Pressa inte maskinen!
7. Anv
8. B
9. Bär alltid skyddsglasögon!
10. Anv
11. Misshandla inte n
12. S
13. Sträck dig inte för långt!
När du använder elektriska verktyg ska alltid följande generella säkerhetsregler följas, för att undvika brand-
Belamrade ytor och bord inbjuder till olyckor.
Elmaskiner skall inte anv
Sörj för god luftväxling vid dammande arbeten. Använd aldrig elektriska maskiner/verktyg där de kan förorsaka
brand eller explosion!
Undvik kroppskontakt med jordade f
el-maskiner/verktyg.
åll undan barn och besökare!
Alla barn och bes
örvara maskinerna barnsäkert!
Förvara el-maskiner/verktyg inlåsta eller utom räckhåll för barn när de inte används!
ör jobbet bättre och säkrare med avsedd matningshastighet.
Den g
änd rätt verktyg!
Pressa inte ett verktyg eller en tillsats att g
är lämplig klädsel!
öst sittande kläder, vantar, halsband, ringar, armband eller andra smycken som kan fastna i roterande delar.
Inga l
äkra skor rekommenderas. Bär hårnät (motsv.) om du har långt hår.
Halks
Bär alltid skyddsglasögon, vanliga glasögon räcker inte! Använd också dammfilter eller skyddsmask vid dammande arbeten.
änd utsug!
änd utsugningsutrustning för att ta bort och samla damm och spån, om maskinen är avsedd för det, se till att
Anv
utrustningen anv
Varning! Damm och sp
Bär aldrig maskinen i nätsladden. Ryck inte i sladden, utan dra i stickproppen när du bryter strömmen. Se till att
nätsladden inte kommer i kontakt med värme, olja eller vassa kanter.
ätt fast ämnet ordentligt!
änd tvingar eller skruvstycke där det går, då kan du hantera verktyget med två händer Det är säkrare än att
Anv
hålla fast ämnet med ena handen.
Se till att du hela tiden st
ökare bör befinna sig på säkerhetsavstånd från el-maskiner/verktyg eller elkablar i arbetsutrymmet.
änds på rätt sätt och töms vid behov.
ändas på fuktiga, våta ytor eller vid regn. Se till att belysningen är god i arbetsutrymmet.
öremål som vattenledning, element, köksspis etc. samtidigt som du använder
öra ett arbetsmoment som den inte är gjord för.
ån från vissa träslag och träprodukter kan skada din hälsa redan efter kort exponeringstid.
ätsladden!
år säkert med god balans.
3
Page 4
14. Håll verktygen i trim!
Se till att de
för smörjning och byte av tillbehör. Kontrollera nätsladden regelbundet, om den är skadad ska den bytas av en
kvalificerad servicetekniker. Syna alla skarvsladdar regelbundet s
verktygets handtag och reglage
15. Sl
å av strömmen!
Dra ur stickproppen och tryck in n
borrar, sk
16. Ta bort alla nycklar och serviceverktyg!
Gör det till en vana att kontrollera att alla nycklar och serviceverktyg är borttagna från maskinen innan du slår på
ömmen.
str
17. Undvik oavsiktlig start!
Bär inte ett verktyg med ett finger på strömbrytaren/avtryckaren om sladden sitter i ett uttag. Se till att strömbrytaren st
18. Anv
19. Anv
20. Kontrollera att alla delar
21. Anv
22. Repareras endast av kvalificerad tekniker!
23. El-verktyg bör anslutas till elnätet via en jordfelsbrytare för personskydd! Produkten får inte ändras eller
änd rätt skarvsladdar!
Om du anv
med tillr
änd sunt förnuft och var försiktig!
Tänk efter innan du utför ett arbetsmoment, så att du kan utföra det på ett säkert sätt! Använd inte maskinen/verktyget n
Kontrollera innan du startar verktyget: att alla skydd och
liga delar kan rotera fritt och
ändigheter som kan påverka arbetets utförande. Ett skydd eller någon annan del som skadats, skall repareras
omst
fackm
verktyget om du inte kan st
änd rekommenderade tillbehör!
ändning av ej rekommenderade tillbehör kan vålla olyckor eller risk för personskada.
Anv
Verktyget
med originalreservdelar, annars kan verktyget v
ändas till arbetsmoment som den inte är avsedd för! Kontrollera regelbundet att alla skruvar och mutt-
anv
är ordentligt åtdragna!
rar
är rena och eggarna vassa för optimal effekt och ett säkert resultat. Följ manualens rekommendationer
å att de inte är skadade. Se till att maskinens/
är torra, rena och helt fria från olja, fett etc.
ödstopp (om det finns), före service och vid byte av tillbehör som hyvelstål,
är, slipband eller blad.
år på OFF när du sätter in stickproppen.
änder skarvsladdar utomhus, använd endast de som är avsedda för utomhusbruk. Använd skarvsladdar
äcklig ledararea, rulla ut hela sladden!
är du är trött, påverkad av mediciner etc.
är oskadade!
övriga delar är oskadade och fyller sin funktion, att rör-
är rätt inriktade, att inga rörliga delar kan fastna, att ingen defekt uppstått och andra
ässigt eller bytas ut. Skadade nätsladdar och strömbrytare ska alltid bytas ut av fackman. Använd aldrig
änga av eller starta det på ett betryggande sätt.
överensstämmer med gällande säkerhetskrav. Reparationer av verktyget ska alltid utföras av fackman,
ålla olyckor eller risk för personskada.
3. Särskilda säkerhetsföreskrifter för bordscirkelsåg och kap & geringssåg
Varning! Dra ur nätsladdens stickpropp före service eller byte av klinga.
Kontrollera att alla delar fungerar tillfredsst
sågen!
1. Varning!
med djupa mellanrum mellan t
sågklinga ska omedelbart bytas ut!
2. Anv
klingans rotationsriktning (se rotationspil p
i någon inställning. Dra ur stickproppen och luta sågklingan manuellt i 45° och 90°. Justera såghuvudet om det
beh
3. Om du inte förstår hur sågen ska hanteras bör du be någon kunnig person om råd.
4. S
åga inte på fri hand. Fixera ämnet säkert mot anslaget på lämpligt sätt innan du börjar såga! Om ämnet som du
sågar kräver att du har ena handen så nära klingan som ca 10 cm ska du alltid låsa ämnet i läge med en tving etc.
innan s
5. Varning!
6. Kontrollera att klingan är väl centrerad, vass, löper fritt och utan vibrationer.
7. L
åt motorn komma upp i varv innan du börjar såga.
Använd endast kapklingor. Se till att hårdmetallklingorna har negativ tandning. Använd inga klingor
änderna eftersom de kan böjas och komma i kontakt med klingskyddet. En skadad
änd inte sågen förrän den är helt och rätt monterad enligt den här bruksanvisningen. Kontrollera motorns och
övs.
ågning.
Håll händerna borta från sågklingan. Såga aldrig små bitar. Använd påskjutare!
ällande och att säkerhetsanordningarna skyddar som avsett innan du startar
å klingskyddet). Kontrollera att inte sågklingan vidrör rotationsbordet
4
Page 5
8. Håll motorns ventilationsöppningar rena och fria från spån.
9. Se alltid till att alla tvingskruvar
10. Se till att klingan och fl
till just din s
11. Anv
12. Ordna l
13. Kontrollera alltid före sågning att klingan inte är spräckt eller skadad. Byt omedelbart ut en sådan klinga!
14. Använd inte sågen om någon komponent till sågen fattas, är skadad eller fungerar felaktigt, dra ur stickproppen
15. S
16. Sträck dig aldrig runt eller bakom klingan när den roterar. Stå stadigt så att du alltid kan behålla balansen.
17. Kontrollera att klingan kan rotera fritt (s
18. L
19. Viktigt! När du kapat helt genom ämnet: Släpp strömbrytaren och vänta tills klingan slutat rotera innan du lyfter
20. Släpp strömbrytaren och vänta tills klingan stannat innan du f lyttar ämnet eller ändrar någon inställning.
21. Ta inte bort fastnade eller avkapade bitar f
22. Såga aldrig i järnhaltiga metaller eller i tegel eller murbruk.
23. Använd aldrig sågen i närheten av lättantändliga gaser eller vätskor.
24. Reng
25. Dra ur nätsladdens stickpropp och gör ren sågen innan du lämnar den. Se till att arbetsytan är städad när du avslu-
26. Spar denna bruksanvisning. Titta igenom den ofta och anv
27. Uts
28. Ordna god belysning på arbetsplatsen.
29. Använd lämpliga arbetskläder, löst hängande kläder eller smycken kan fastna i roterande delar.
30. Anv
31. H
32. Distrahera inte personer som arbetar med s
33. F
34. Anv
35. Det är viktigt att alltid kontrollera att alla skydd som täcker sågklingan fungerar bra.
36. L
37. Se till att placera h
38. Använd ett bord, rullstöd etc. som stöd när du arbetar med långa arbetsstycken, så att inte maskinen tippar.
39. Sp
40. Det får aldrig vara spikar eller andra främmande delar i ämnet som ska sågas.
41. Stå alltid vid sidan av sågklingan när maskinen används, så att inte du träffas av klingan om den går sönder.
42. Tryck alltid arbetsstycket mot bordet och anh
43. S
44. Försök aldrig att ta bort spån, flisor eller trä som har fastnat, när sågklingan roterar. Om du ska justera maskinen
änd endast sågklingor med diameter och hastighetsklassning som anges i maskinens tekniska specifikation.
ågen om den börjar låta konstigt eller vibrera. Låt en fackman byta ut den komponent som fattas eller inte
till s
fungerar innan du anv
åga aldrig om skydden inte sitter på plats och fungerar problemfritt!
och startar s
ås aldrig strömbrytaren i läge ON.
upp s
ör aldrig sågens plastdelar med lösningsmedel. Lösningsmedlen kan lösa upp plasten eller skada materialet
på annat sätt, rengör endast med en mjuk och fuktad duk.
tar arbetet.
som anv
ätt inte sågen för regn och använd den inte i fuktig miljö.
ändare ska vara minst 18 år, användare som är 16 år ska ha uppsikt av instruktör vid användning av sågen.
Håll barn borta från sågen när den är ansluten till eluttag.
åll ordning på din arbetsplats låt inte avkap eller annat skräp ligga framme i onödan. Se till att spillbitarna kan
ägsnas från sågklingan, de kan annars kastas iväg av sågklingan.
avl
örsök inte att stanna klingan genom att trycka något emot klingans sida när du har stängt av strömmen till sågen.
änd aldrig sågklingor som inte överensstämmer med specifikationer i denna manual.
ås aldrig fast skyddshuven i öppet läge och demontera aldrig maskinens skydd och ändra inte deras funktion.
änd aldrig en skadad eller felaktig säkerhetsanordning, byt ut omedelbart!
Anv
ämnen som är så små att de inte går att hålla i på ett säkert sätt.
änn fast runda arbetsstycken med lämpliga anordningar, så att de inte kan rotera.
ningen.
åga aldrig flera arbetstycken samtidigt.
eller ta bort bitar som har fastnat, st
åg.
ämpligt extra stöd vid sågning av långa ämnen.
ågen.
åghuvudet.
änder sågen läser dessa instruktioner.
änsarna är rena och att spindelmuttern är åtdragen, använd endast de klingflänsar som hör
änder sågen igen.
änderna på ett säkert sätt, så att de inte åker in i sågklingan om du tappar balansen. Såga aldrig
är åtdragna innan du börjar såga, även om bordet är fixerat i fast vinkelläge.
ärskilt efter transport och/eller klingbyte) innan du sätter i stickproppen
örrän klingan har stannat.
änd den för att instruera andra. Se till att alla personer
ågen.
ållet vid sågning så att det inte kan vrida sig eller röra sig under såg-
äng alltid av maskinen först och dra ur nätsladdens stickpropp.
5
Page 6
45. Om du ska ändra, justera eller rengöra maskinen eller mäta arbetsstycket, stäng alltid av maskinen först och dra ur
nätsladdens stickpropp.
46. St
äng av motorn och dra ur nätsladdens stickpropp när du lämnar din arbetsplats.
47. Elinstallation, reparation eller underhåll ska endast utföras av yrkesman.
48. Alla skydd och s
49. Det
50. Det
51. Anv
52. S
53. Skadade säkerhetsanordningar och delar ska bytas ut eller repareras av yrkesman hos auktoriserad serviceverkstad.
54. Denna maskin
55. Anv
56. Använd alltid klyvkniv vid klyvning.
57. Kontrollera att klyvkniven är så justerad att: Avståndet mellan sågklingans tänder och klyvkniven är 5 mm eller
58. Klyvkniven ska ha en radie som motsvarar sågklingans diameter.
59. Använd inte snabbstålsklingor (HSS) om maskinen levereras med hårdmetallklinga.
är viktigt att följa tillverkarens säkerhets-, användnings- och underhållsanvisningar, likaväl som att följa de
dimensionsanvisningar som anges i ”tekniska data”.
är nödvändigt att följa arbetarskyddsstyrelsens regler likaväl som andra generella säkerhetsregler.
änd endast maskinen med spånutsugning i stängt rum, om rummet har tilluftsanslutning, för att undvika
vakuum i rummet.
ågen ska endast anslutas till uttag med 230V som är säkrat med min. 10 A.
yrkesman hos auktoriserad serviceverkstad med originaldelar. Om du inte f
olyckstillbud och uts
änd inte sågklingor som är tjockare eller tunnare än klyvkniven (gäller cirkelsågar).
mindre.
äkerhetsanordningar ska återmonteras omedelbart efter reparation eller underhåll.
överensstämmer med alla relevanta säkerhetsbestämmelser. Maskinen får endast repareras av
öljer denna regel kan det leda till
ätta användaren för fara.
3.1 Produktmärkning med säkerhetssymboler på maskinen
Följs inte dessa varningar kan det leda till olycksfall eller skada på maskinen.
Använd alltid skyddsglasögon eller visir och andningskydd och hörselskydd.
Läs hela bruksanvisningen!
Varning! Dra ur n
ätsladdens stickpropp innan bordet vänds för byte av arbetsmetod.
Anv
änd sågklinga med Ø 255 mm och centrumhål Ø 30 mm
Max varvtal: 3000 RPM
ågdjup: 42 mm
Max s
år i klyvkniv: 13 mm
Sp
åsratten (märkt + - +) medsols när sågen används som kap & geringssåg.
Vrid l
Vrid l
åsratten (märkt + - +) motsols och tryck ner klingan så långt det går,
innan bordet ska v
ändas och sågen användas som bordscirkelsåg.
6
Page 7

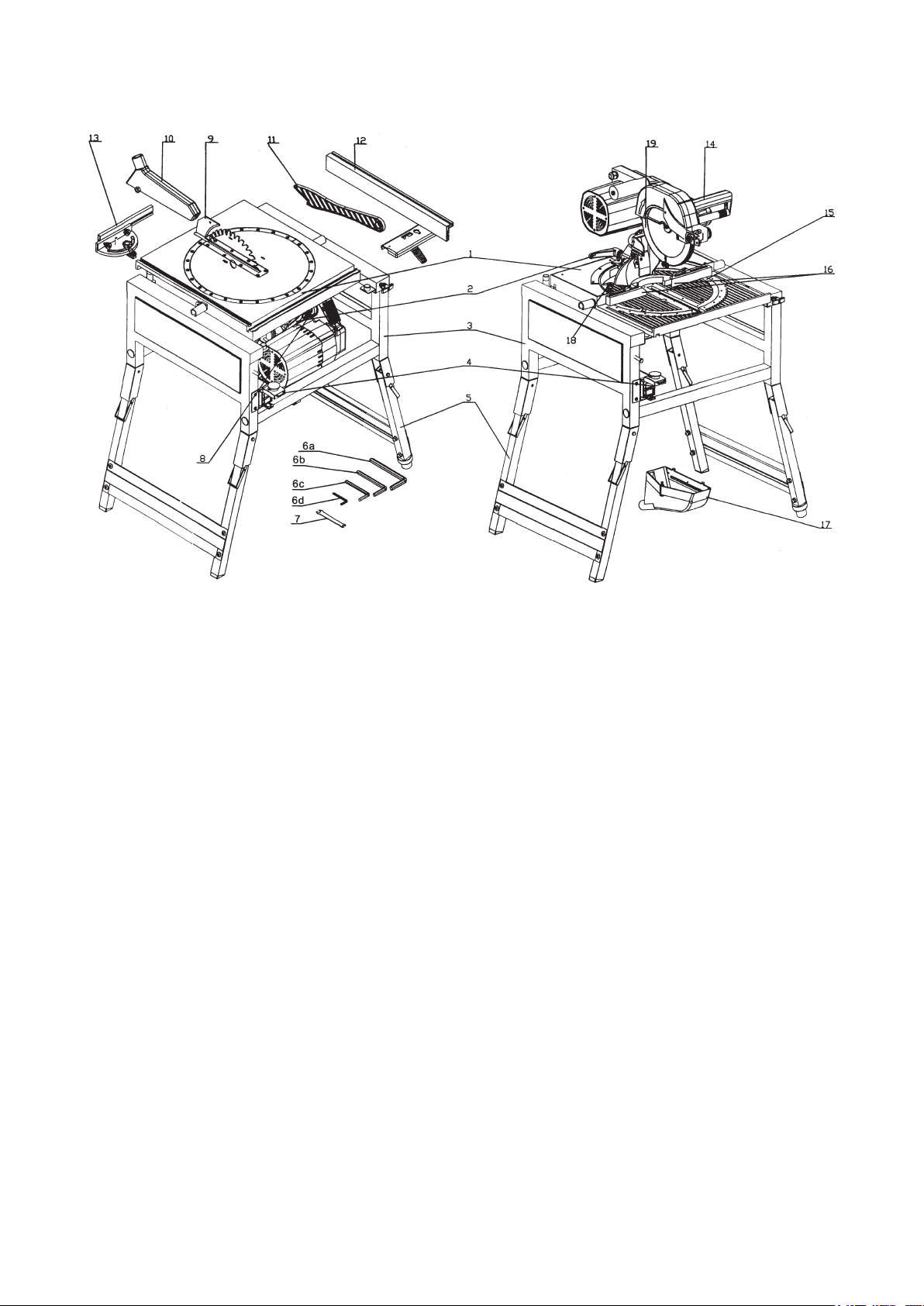

4. Beskrivning
1. Bord
åsspak för lutning av klinga
2. L
3. Sidopl
4. Str
5. Hopf
åtar
ömbrytare/nödstopp
ällbart stativ
Verktyg
6a. Insexnyckel 8 mm
6b. Insexnyckel 6 mm
6c. Insexnyckel 5 mm
6d. Insexnyckel 4 mm
Öppen nyckel 8 – 10 mm
7.
Bordscirkelsåg: (motorn under bordet)
8. Ratt för inställning av sågdjup
9. Klyvkniv
10. Klingskydd
åskjutare
11. P
12. Anslag
13. Geringslinjal
Kap & gersåg: (motorn över bordet)
14. Handtag
15. Sv
ängbart bord
16. Anslag
17. Undre klingskydd med utsugsstos
ärr för vridning av bord (lyft vid vridning)
18. Sp
örligt klingskydd
19. R
7
Page 8
5. Montering
Bär inte kombinationssågen i bordet, det är inte konstruerat för det.
1. Lyft maskinen i tv
ägg kombinationssågen med baksidan nedåt.
2. L
öj ut benlåsningarna och vik ut benen helt.
3. B
äll upp maskinen så att den står på benen.
4. St
5. Om inte golvet
5.1 Transport av kombinationssågen
1. Ställ in kombinationssågen som bordscirkelsåg (motorn under bordet).
2. Ta bort undre klingskyddet.
änk klingan så långt det går.
3. S
4. Ta bort ev. tillbeh
ägg kombinationssågen med baksidan nedåt.
5. L
öj ut benlåsningarna och vik in de vänstra benen (benen vid strömbrytaren) helt.
6. B
öj ut benlåsningarna och vik in de högra benen helt och lås fast dem med de två låsbyglarna.
7. B
8. Lyft maskinen i tv
Tips! Spara originalkartongen f
5.2 Elanslutning
Varning! Kombinationssågen är avsedd för inomhusbruk.
• Anslut endast maskinen till ett jordat eluttag med spänningen 230 VAC, 50 Hz, som är avsäkrat med minst 10A trög.
• Anslut maskinen via en jordfelsbrytare för personskydd som bryter vid en felström av 30mA.
• Se till att inte elkabeln skadas när sågen används eller när bordet vänds.
ärstaget (20) under bordet, när den tas ur förpackningen.
är plant kan detta kompenseras med den justerbara foten (21).
ör.
ärstaget (20) under bordet, när den flyttas.
ör transport och förvaring.
5.3 Montera strömbrytaren
• Använd skruv, brickor och muttrar dra åt med insexnyckel och den öppna
nyckeln f
ör att fästa strömbrytaren i stativet.
6. Strömbrytare
Strömbrytare/nödstopp (23).
• Öppna = Tryck in låsknappen (23a) på vänster sida av locket över strömbrytaren
för att öppna.
• Starta motorn = Tryck in och h
fullvarv, vik sedan ner locket f
• Stäng av motorn/nödstopp = Tryck in locket med den röda runda knappen.
Starta efter att motorskyddet har löst ut
Vänta till motorn har svalnat och tryck in den gröna knappen.
åll den gröna knappen intryckt till motorn har nått
örsiktigt (vik inte för långt då stängs motorn av).
8
Page 9
7. Användning som kap & geringssåg
Åtgärder innan maskinen börjar användas:
• Alla skydd och säkerhetsanordningar ska vara rätt monterade innan maskinen startas.
• Sågklingan ska kunna löpa fritt i alla inställningsvarianter.
• När du arbetar med trä som har bearbetats tidigare ska du vara vaksam och söka efter främmande föremål i
arbetsstycket t.ex. spik eller skruv.
• Innan du startar maskinen ska du kontrollera att sågklingan är rätt monterad och att alla rörliga delar löper lätt.
7.1 Säkerhetsanordningar
I detta läge används ett tvådelat övre klingskydd (19).
Klingskyddets b
klingan lyfts upp.
Låsning av såghuvud
För att kunna föra ner såghuvudet måste den orange
knappen i handtaget (14) tryckas in och handtaget
vinklas mot dig.
7.2 Ställ in maskinen som kap & geringssåg
Varning! Tänk på detta innan bordet vänds:
• Stäng av maskinen med nödstopp.
• Dra ur nätkabelns stickpropp.
• Låt klingan stanna helt.
1. Veva upp klingan s
2. Montera det undre klingskyddet (17), tryck f
änd sedan en 5 mm insexnyckel för att trycka in och vrida låsskruven (27).
anv
Varning! Risk f
bordets framsida med ett s
åda delar ska automatiskt stänga när
å långt det går med den svarta höjdregleringsratten.
örst de två flikarna i bordet
ör klämskada, håll undan fingrarna från bordets sidor. Håll i
äkert tag. Se till att såghuvudet är fixerat innan bordet vänds.
3. Dra i T-handtaget (28) och v
upp det s
4. Anslut en sp
klingskyddet.
5. Vrid p
varv f
6. Lossa l
Låsratten (30) är av snabbjusteringstyp.
•
•
7. Vik upp klyvkniven och dra
8. Montera anslagen (16) så att de
klingan i alla inst
sollerna (33) med en 4 mm insexnyckel.
Obs! Anslagen är delar som slits, byt ut dem om
de har blivit skadade eller s
tar kan fastna mellan anslaget och klingan.
å att det låser fast.
ånsug till stosen på det undre
å låsningsratten (29) medurs ett halvt
ör att kunna frigöra såghuvudet.
åsratten (30) för klyvkniven (9).
För att lossa låsratten: Vrid moturs något
varv och vinkla sedan ratten lite och dra
ut ratten
För att låsa låsratten: För tillbaka ratten och
håll den sedan rakt samtidigt som den vrids
medurs varvid ratten kommer att l
över den gängade bulten.
ällningslägen. Dra åt fästkon-
änd bordet, tryck
åsa.
åt låsratten.
är ca 5 mm från
å korta så att spillbi-
9
Page 10
7.3. Användning kap & geringssåg
Obs! Håll alltid arbetsstycket som ska geringssågas eller kapas mot bordet och mot anslaget.
åt så att inte sågvinkeln ändras under arbetsmomentet.
Dra
Kontrollera att dessa delar
• Sågklinga: Ej sprucken, alla hårdmetallskär kvar, ej skev.
• Rörligt klingskydd: Öppnar och stänger lätt.
• Anslag: Helt, rätt monterat.
Anv
änd personlig skyddsutrustning!
• Andningsskydd
• Hörselskydd
• Skyddsglasögon
Arbeta r
• Stå på framsidan av sågen vid användning, försök att stå med god balans.
• Stå inte rakt framför klingan, brister den så kastas den rakt ut.
• Använd påskjutare vid behov.
Anv
• Stöd vid långa arbetsstycken.
• Spånsug.
• Tving eller annan fastspänningsanordning.
ätt:
änd dessa tillbehör om så krävs:
är oskadade och fungerar bra:
7.4 Kapning
Startläge
• Såghuvudet upplyft så långt det går.
• Bordet låst vinkelrätt (0º) med spärren (18) och låsspaken (34) låst.
• Såghuvudets vinkel inställd på 0º och låst med låsspaken (2).
Börja kapa
åll arbetstycket mot bordet och anslaget.
1. H
2. Tryck p
3. Tryck in knappen i handtaget (14) och vinkla det mot dig.
4. H
trycket n
5. S
6. F
7. Tryck in n
å och håll in den gröna knappen för att starta motorn, släpp knappen när motorn har nått fullt varv.
åll i handtaget (14) och tryck försiktigt ner det mot arbetsstycket, minska
är klingan börjar skära i arbetsstycket så att inte motorn tappar varv.
åga igenom arbetstycket i ett moment.
ör upp såghuvudet i dess övre startläge.
ödstopp om du är klar eller gör ett uppehåll i arbetet.
10
Page 11
7.5 Geringssågning
Startläge
• Såghuvudet upplyft så långt det går.
• Lutningsspaken helt låst i lodrätt (0º) position.
Börja geringssåga
1. Lossa l
2. Lyft sp
3. St
4. Vrid tillbaka sp
5. H
6. Tryck p
7. Tryck in knappen i handtaget (14, ovan) och vinkla det mot dig, de r
8. H
9. S
10. F
11. Tryck in n
åspaken (34) till bordsvridning.
ärren (18) och vrid den motsols.
äll in önskad vinkel.
ärren (18) (den låser i –45°, 0° och +45° vinkel), dra åt låsspaken (34). Dra alltid åt låsspaken så att
inte vinkeln
åll arbetstycket mot bordet och anslaget.
åll i handtaget (14) och tryck försiktigt ner det mot arbetsstycket, minska trycket när klingan börjar skära i
arbetsstycket s
åga igenom arbetstycket i ett moment.
ör upp såghuvudet i dess övre startläge.
ändras under sågning.
å och håll in den gröna knappen för att starta motorn, släpp knappen när motorn har nått fullt varv.
örliga klingskydden öppnas.
å att inte motorn tappar varv.
ödstopp och dra ur stickproppen om du är klar eller gör ett uppehåll i arbetet.
7.6 Snedsågning
Startläge
• Såghuvudet upplyft så långt det går.
• Vrid bordet till 0º och dra åt låspaken (34).
Börja snedsåga
1. Lossa l
2. Vinkla s
3. Dra
4. Kapa p
åspaken (2).
ågen till önskad vinkel.
åt låspaken (2).
å samma sätt som vid vanlig kapning.
7.7 Gerings- och snedsågning samtidigt
• Såghuvudet upplyft så långt det går.
• Vrid bordet till önskad vinkel och dra åt låspaken (34).
• Ställ in önskad lutning på såghuvudet, dra åt låsspaken (2).
• Kontrollera att sågklingan går fritt innan motorn startas.
• Kapa på samma sätt som vid vanlig kapning.
11
Page 12
8. Användning som bordscirkelsåg
8.1 Säkerhetsutrustning
Klingskydd
Klingskyddet (10) skyddar mot ofrivillig kontakt med klingan och att s
flyger omkring.
Se till att alltid ha klingskyddet monterat n
Klyvkniv
Klyvkniven (9) förhindrar klingan att bli fastklämd av arbetsstycket för att
förhindra arbetsstycket att kastas bakåt mot operatören.
När sågen används som bordscirkelsåg måste alltid klyvkniven sitta monterad
bakom klingan.
Påskjutare
Påskjutaren (11) fungerar som en förlängning av handen så att risken
minskar att komma i kontakt med klingan med handen n
sågen som bordscirkelsåg.
Sätt fast påskjutaren på bulten (40) (bredvid strömbrytaren) när den
inte anv
Anv
än 120 mm.
änds.
änd påskjutaren om avståndet mellan anslaget och klingan är mindre
är maskinen används som bordscirkelsåg.
är man använder
ågspån
Åtgärder innan maskinen börjar användas:
• Alla skydd och säkerhetsanordningar ska vara rätt monterade innan maskinen startas.
• Sågklingan ska kunna löpa fritt i alla inställningsvarianter.
• När du arbetar med trä som har bearbetats tidigare ska du vara vaksam och söka efter främmande föremål i
arbetsstycket t.ex. spik eller skruv.
• Innan du startar maskinen ska du kontrollera att sågklingan är rätt monterad och att alla rörliga delar löper lätt.
8.2 Ställ in maskinen som bordscirkelsåg
Varning! Tänk på detta innan bordet vänds:
• Stäng av maskinen med nödstopp.
• Dra ur nätkabelns stickpropp.
• Låt klingan stanna helt.
äll bordet i vinkel 0° och lås fast det med låsspaken (34) och ställ spärren (18) i låsningsläge.
1. St
äll såghuvudet vertikalt (0º) och dra åt låsspaken (2).
2. St
3. Lossa f
och st
så nära så att klingan tar i anslagen vid
något inställningsläge.
4. Lossa klyvknivens (9) l
ästkonsollerna för anslagen (16)
äll in dem nära klingan, men inte
åsratt (30).
12
Page 13
Obs! Låsratten (30) är av snabbjusteringstyp.
För att lossa låsratten: Vrid moturs något
•
varv och vinkla sedan ratten lite
och dra ut ratten
• För att låsa låsratten: För tillbaka ratten
och håll den sedan rakt samtidigt som
den vrids medurs varvid ratten kommer
åsa.
att l
5. Vik ner klyvkniven och dra fast.
ås höjdjusteringen så här: Vrid ratten
6. L
(29) ett kvarts varv medsols och s
7. Vrid p
8. Dra i T-handtaget (28) och v
9. Lossa skruven (27) med en insexnyckel 5 mm och
10. Montera det
å den svarta ratten (8) och sänk ner såghuvudet så långt som det går.
Varning! Risk f
Se till att s
ta bort det undre klingskyddet (17) fr
ven (9) med bult, bricka och l
ål. Kontrollera att klingan kan rotera utan
vens h
att ta i skyddet. Anslut en sp
övre klingskyddet.
det
över den gängade bulten.
ör klämskada, håll undan fingrarna från bordets sidor. Håll i bordets framsida med ett säkert tag.
åghuvudet är fixerat innan bordet vänds.
övre klingskyddet (10), på klyvkni-
änk sakta ner såghuvudet tills det låser fast.
änd bordet, tryck upp det så att det låser fast.
ån bordet.
åsmutter i klyvkni-
ånsug till stosen på
11. Montera klyvanslaget (12) p
bordet.
12. Lossa inst
vänd klyvanslaget:
• Brett anslag (55) för tjocka arbetsstycken.
• Smalt anslag (56) för tunna arbetsstycken
ällningsrattarna (54) och justera eller
är klingan lutas.
och n
å framsidan av
8.3 Användning
Varning! Använd alltid klyvkniven.
änd påskjutaren om avståndet mellan klinga och anslag är mindre än 120 mm.
Anv
Kontrollera att dessa delar
• Sågklinga: Ej sprucken, alla hårdmetallskär kvar, ej skev.
• Klingskydd: Helt och rätt monterat.
• Klyvkniv: Hel, rätt monterad.
Anv
änd personlig skyddsutrustning!
• Andningsskydd
• Hörselskydd
• Skyddsglasögon
Arbeta r
• Stå på framsidan av sågen vid användning, försök att stå med god balans.
• Stå inte rakt framför klingan, brister den så kastas den rakt ut.
• Använd påskjutare vid behov.
ätt:
är oskadade och fungerar bra:
Anv
änd dessa tillbehör om så krävs:
• Stöd vid långa arbetsstycken.
• Spånsug.
• Tving eller annan fastspänningsanordning.
13
Page 14
Kapning:
äll in önskad klinghöjd med den svarta ratten (8).
1. St
2. Placera arbetsstycket plant p
3. Tryck p
4. F
klingan tappar fart.
5. S
6. Tryck in n
uppeh
å den gröna knappen för att starta motorn.
ör arbetsstycket mot klingan med jämt och försiktigt tryck så att inte
åga av arbetstycket i ett moment.
ödstopp och dra ur stickproppen om du är klar eller gör ett
åll i arbetet.
å bordet.
Snedkapning (kapning i vinkel 0
1. Lossa l
2. Luta s
3. Dra
4. Kapa arbetsstycket p
åsspaken (2).
åghuvudet i önskad vinkel
åt låsspaken (2).
å samma vis som under kapning ovan.
º till 45º):
9. Vård och underhåll
Varning! Tänk på detta innan service:
• Stäng av maskinen med nödstopp.
• Dra ur nätkabelns stickpropp.
• Låt klingan stanna helt.
Kontrollera att alla skydd och s
delar. Reparation f
år endast ske av kvalificerad yrkesman.
9.1 Byte av sågklinga
Sågklingan kan vara mycket het direkt efter användning, låt den svalna innan byte.
Klingan
Observera rotationsriktning p
1. Vänd bordet till kap och geringsågsläget.
2. Vrid ratten (29) ett kvarts varv motsols och
3. Ta bort pluggen (60) och s
är mycket vass, använd handskar när klingan hanteras för att undvika skärskada.
lyft upp s
fast.
insexnyckel f
med.
åghuvudet så att ratten (29) låser
ör att kunna hålla emot spindeln
äkerhetsanordningar är hela och fungerar bra. Byt endast ut defekta delar mot original-
å klingan och den yttre klingflänsen.
ätt i en 8 mm
4. Lossa klingbulten (61) med en 6 mm insexnyckel Obs! Klingbulten
5. Ta bort klingbult (61) och yttre klingfl
6. Ta tag i klingan (63) och f
ör ren ytorna på spindel, sågklinga, yttre
7. G
äns och klingbult. Använd inte rengö-
klingfl
ringsmedel som g
ör att delarna rostar!
är vänstergängad!
äns (62).
ör ut den neråt.
14
Page 15
8. Sätt dit den nya sågklingan (observera märkning av rotationsriktning på fasta klingskyddet): För upp den från
undersidan, och s
Varning!
• Använd endast sågklingor av samma typ och storlek som den som är originalmonterad.
• Montera klingan så att den inte kan börja wobbla eller på annat sätt komma i obalans.
änd INTE:
Anv
• Snabbstålsklingor (HSS).
• Sågklingor med synliga skador.
• Slip eller kapskivor.
• Löst sittande reduceringsbussningar till sågklingan.
ätt på den yttre klingflänsen (62) se till att den monteras på rätt sätt.
9. S
10. Skruva fast klingbulten (61) i spindeln (Obs! V
Varning!
• Förläng inte skaften på insexnycklarna så att kraften blir större, använd endast de medföljande verktygen eller
andra med samma l
• Kom ihåg att ta bort nycklarna när klingan är bytt.
ätt tillbaka pluggen (60).
11. S
12. Kontrollera funktionen:
• Det rörliga klingskyddets båda delar måste fjädra tillbaka och skydda klingan när såghuvudet lyfts upp.
• Det rörliga klingskyddets båda delar måste öppna lätt och inte ta i något när klingan sänks.
• Sätt dit övre eller undre klingskyddet (beroende på hur kombinationssågen ska användas).
ätt den på spindeln.
änstergäng), håll emot med insexnyckel i spindelns andra ände, dra åt.
ängd.
9.2 Byte av iläggsplatta
Varning!
• Om du använder en skadad iläggsplatta kan små spillbitar fastna mellan sågklinga och iläggsplatta och låsa fast
klingan. Byt ut en skadad il
1. Sänk såghuvudet (i bordscirkelsågläge).
änk klingan helt.
2. S
3. Ta bort
4. Skruva bort skruvarna och ta bort il
5. Skruva fast den nya il
6. Montera det
övre klingskyddet.
övre klingskyddet.
äggsplatta omedelbart.
äggsplattan (64).
äggsplattan.
9.3 Drivrem
Drivremmen mellan remskivorna på motor och sågspindel måste spännas om den går att trycka in 5 mm eller mera
mitt mellan remskivorna.
1. Ta bort skruvarna och k
2. Kontrollera remsp
änn så här vid behov:
3. Sp
• Lossa de 4 skruvarna som håller fast motorn ett varv.
• Flytta motorn utåt.
• Dra åt skruvarna korsvis och kontrollera remspänningen igen.
4. Skruva fast k
åpan (65).
åpan (65) över drivremmen.
änningen genom att trycka ner drivremmen med tummen mitt mellan remskivorna.
15
Page 16
9.4 Inställning av klingans vinklar
Kom ihåg att kontrollera att klingan kan röra sig fritt efter varje justering.
Vinkeln mellan s
Kontrollera och justera
1. Ställ in bordet i kap & gersågningsläge.
änk såghuvudet. Ställ in bordet på 0º och lås fast med låsspaken.
2. S
ägg en vinkelhake eller annat som du vet är exakt i rät vinkel mot klingans
3. L
vänstra sida och mot anslaget.
4. Kontrollera vinkeln, justera skalan om den inte st
(66) och justera axeln med en 8 mm insexnyckel, dra
5. Kontrollera ocks
• Stoppskruv för klinglutning.
• Spärren till bordets vinkelinställning.
• Skalan för bordets vinkelinställning.
ågklingan och anslaget måste vara exakt 90º.
år rätt: Lossa låsmuttern
åt låsmuttern.
å detta efter justering av vinkeln:
Justering av stoppskruv f
Kombinationss
Kontrollera och justera s
äll in bordet i kap & gersågningsläge.
1. St
änk såghuvudet. Ställ in bordet på 0º och lås fast med låsspaken.
2. S
ägg en vinkelhake eller annat som du vet är exakt i rät vinkel mot klingans
3. L
sida och mot bordet.
4. Kontrollera vinkeln, justera om den inte st
justera l
5. Luta s
år rätt: Lossa låsmuttern (69) och justera låsskruven (70) med en insexnyckel,
st
dra
Justering av s
Obs!
• Vid justering av sågklingan i sidled måste motoraxeln hindras från att rotera
med en nyckel.
• Klinglutningen kan behöva kontrolleras och justeras efter justering av
sågklingan i sidled.
• Klingan måste justeras så att den är exakt i mitten av spåret i iläggsplattan.
äll in bordet i kap & gersågningsläge.
1. St
2. Lossa muttern (71).
3. Justera s
Justering av skalan till bordet
Bordets sp
Efter en l
justeras.
1. Lossa skalans f
2. Lossa huvudets justeringsmuttrar och justera mot en mall, dra
3. Justera skalorna s
4. Dra
ågen är försedd med justeringsskruvar för 0º och 45º.
åsskruven (68) med en insexnyckel, dra åt låsmuttern.
åghuvudet i 45º kontrollera vinkeln mot en mall och justera om den inte
åt låsmuttern.
ågklingan i sidled
ågklingan i sidled med muttern (72), dra åt muttern (71).
ärr måste låsa bordet exakt vid 0º och 45º.
ängre tids användning eller annan justering av kombinationssågen kan bordets skala behöva kontrolleras och
ästskruvar.
åt alla skruvar och kontrollera igen.
ör lutning av sågklingan
å här:
år rätt: Lossa låsmuttern (67) och
åt muttrarna.
å att de ligger mitt för indexmärkena.
9.5 Förvaring av kombinationssågen
Varning!
• Förvara inte sågen så att obehöriga kan starta den eller skadas av den.
• Förvara sågen inomhus torrt, skydda den mot regn och fukt.
16
Page 17
9.6 Underhåll
Kontrollera innan start att:
• Nätkabel och stickpropp är oskadade, att skydden är hela och fungerar bra, att klingan går runt utan att ta i något
och att klyvknivens avst
ånd till klingan är mellan 4 och 8 mm.
Kontrollera varje m
• Drivremmens spänning och skick.
• Ta bort spån och spill från sågens alla delar med dammsugare eller spånsug.
• Smörj styrningar och gängade spindlar (ej motoraxel eller sågspindelns lagringar, de är permanentsmorda).
Kontrollera efter varje 300 timmars anv
• Kontrollera att alla skruvar och muttrar sitter fast, dra åt vid behov.
• Kontrollera att returfjädrarna fungerar bra och drar upp såghuvudet i sitt övre läge, byt ut vid behov.
• Kontrollera alla stoppskruvar och inställning av skalorna.
ånad (vid dagligt bruk):
ändning:
10. Reparation
Varning! Kombinationssågen måste repareras av en kvalificerad yrkesman med originaldelar.
11. Miljö
Förpackningen är 100 % återvinningsbar.
12. Felsökning
Kontrollera alla säkerhetsanordningar efter reparation.
Motorn g
Kontrollera kabel, stickpropp och s
Nollsp
år inte:
äkringar.
änningsutlösaren kanske har löst ut. Prova att starta igen!
Motorskyddet har l
Låt motorn kallna i 10 minuter starta sedan som vanligt.
Sågklingan har fastnat i något och därför har motorskyddet löst ut:
Tryck in n
Låt motorn kallna i 10 minuter starta sedan som vanligt.
Dålig kapacitet:
Byt klinga eller l
ödstopp och dra ur sladden och ta bort det som klingan har fastnat i.
öst ut:
ämna den till slipning hos en yrkesman.
17
Page 18
13. Teknisk specifikation
Märkspänning: 230 VAC, 50 Hz
Effekt: 2000 W S6 40 %
Varvtal: 3000 RPM
Bordsstorlek: 520 x 505 mm
Vikt: 54 kg (totalt), 50,5 kg (netto)
Lutning av s
Geringss
Mått
Hopf
720 x 620 x 820 mm (som bordscirkels
älld: 940 x 620 x 1200 mm (som kap & gerningssåg)
Utf
940 x 620 x 850 mm (som bordscirkels
Max s
65 mm (som kap & gerningss
ågklinga: 0º till 45º
ågning: + 45º till - 45º (i kap & gerningsläge)
älld: 720 x 620 x 820 mm (som kap & gerningssåg)
ågdjup: 42 mm (som bordscirkelsåg)
åg)
åg)
åg)
Storlek f
örpackning: 740 x 670 x 525 mm
18
Page 19
FI
Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ohjeet tulevaa tarvetta varten.
Poista aina pistoke pistorasiasta ennen koneen huoltoa ja säätöä.
1. Ota huomioon
• Puun työstäminen voi olla vaarallista jos turvallisuusohjeita ei noudateta.
• Jos käytät sahaa huolellisesti ja varovaisesti, pienenee loukkaantumisvaara huomattavasti.
• Turvallisuusvälineet, kuten suojat, työntimet, puristimet, suojalasit, hengityssuojat ja kuulosuojaimet eivät korvaa
huonoa arviointikykyä, välinpitämättömyyttä tai huolimattomuutta.
• Muista: Käyttäjä vastaa itse omasta turvallisuudestaan. Saha on tarkoitettu tiettyihin työtehtäviin. Suosittelemme,
että yhdistelmäsahaa ei muuteta, ja että sitä ei käytetä muihin käyttötarkoituksiin, kuin mihin se on suunniteltu.
• ÄLÄ KÄYTÄ SAHAA, mikäli et ole varma, soveltuuko se suunnittelemaasi työtehtävään!
2. Yleisiä turvallisuusohjeita turvallisuuden takaamiseksi
Poista aina pistoke pistorasiasta ennen koneen huoltoa ja säätöä.
Varoitus! Vältä tulipalot, sähköiskut ja loukkaantumiset ja noudata aina seuraavia ohjeita, kun käytät sähkökäyttöisiä
käsityökaluja.
1. Pidä työtilat siisteinä.
Täynnä tavaraa olevat työtasot ovat avoin kutsu onnettomuudelle.
2. Älä käytä konetta vaarallisessa ympäristössä.
Sähkökäyttöisiä koneita ei saa käyttää kosteissa ja märissä tiloissa eikä sateella. Huolehdi työpisteen riittävästä
valaistuksesta. Huolehdi myös pölynpoistosta. Älä käytä sähkökäyttöisiä työkaluja paikoissa, joissa on tulipalon
tai räjähdyksen vaara!
3. Vältä sähköiskuja!
Vältä kontaktia maadoitettuihin esineisiin, kuten vesijohtoihin, lämpöpattereihin, lieteen ym. työskennellessäsi
sähkötyökalulla.
4. Pidä lapset ja vierailijat loitolla.
Heidän tulee olla riittävän kaukana työpisteestä.
5. Säilytä laite poissa lasten ulottuvilta!
6. Älä pakota konetta.
Anna koneen työskennellä puolestasi oikealla nopeudella.
7. Käytä oikeita työkaluja.
Älä pakota konetta tai lisälaitetta työtehtävään, johon laite ei sovellu.
8. Käytä sopivia vaatteita.
Älä käytä löysiä vaatteita, käsineitä, kaulaketjuja, sormuksia, rannerengasta tai muita koruja, jotka voivat tarttua
liikkuviin osiin. Liukuestekengät lisäävät turvallisuutta. Pitkät hiukset tulee suojata hiusverkolla tai vastaavalla.
9. Käytä aina suojalaseja.
Käytä aina suojalaseja, tavalliset silmälasit eivät anna riittävää suojaa! Käytä myös hengityssuojainta ja suojanaa
maria, jos pölyä on paljon.
10. Käytä pölynpoistoa.
Käytä pölynpoistoa pölyn ja lastujen imemiseen, mikäli laitteessa on tämä toiminto. Käytä välineitä oikealla
tavalla ja tyhjennä ne säännöllisesti.
Varoitus! Tiettyjen puulajien puru ja pöly ja puutuotteet voivat vahingoittaa terveyttäsi jo lyhyen altistumisajan
jälkeen.
11. Käsittele sähköjohtoa varoen!
Älä kanna konetta johdosta. Kun irrotat pistokkeen, vedä pistokkeesta, älä johdosta. Johtoa ei saa altistaa kuu
muudelle, öljylle tai teräville esineille.
12. Kiinnitä materiaali kunnolla.
Käytä esim. ruuvipuristinta, mikäli mahdollista. Näin kätesi jäävät vapaaksi, ja voit työskennellä molemmin
käsin. Tämä on turvallisempaa kuin työkappaleesta kiinni pitäminen.
13. Älä kurota liian kauas.
Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa.
-
-
19
Page 20
14. Pidä työvälineet kunnossa.
Varmista työvälineiden puhtaus ja terien terävyys. Näin työskentely on turvallisempaa ja tehokkaampaa ja lop
putulos parempi. Noudata voiteluohjeita ja varusteiden vaihtamisesta annettuja ohjeita. Tarkista virtajohto sään
nöllisesti. Anna sähkömiehen vaihtaa vioittunut virtajohto. Tarkista johdot säännöllisesti ja varmista että ne ovat
kunnossa. Varmista, että työkalun kahvat, säätimet ym. ovat puhtaita, ja että niissä ei ole öljyä ym.
15. Katkaise virta.
Irrota pistoke ja paina hätäkatkaisinta (mikäli sellainen on olemassa) ennen huoltoa ja laitteiden vaihtoa, esim.
höylän terät, poranterät, hiomanauhat ja terät.
16. Poista kaikki avaimet ja työkalut.
Ota tavaksesi poistaa ne koneesta ennen virran kytkemistä.
17. Vältä tahatonta käynnistystä.
Konetta kannettaessa sormi ei saa olla virtakytkimellä/liipaisimella johdon ollessa seinässä. Kun pistoke liitetään
pistorasiaan, tulee virtakytkimen olla OFF-asennossa.
18. Käytä oikeita jatkojohtoja.
Käytä ulkona ainoastaan ulkokäyttöön tarkoitettuja jatkojohtoja.
Jatkojohdon johtimen pinta-alan tulee olla riittävä. Kierrä koko johto auki.
19. Käytä tervettä järkeä ja ole varovainen.
Suunnittele työvaiheet etukäteen, niin työ sujuu turvallisemmin! Älä käytä laitetta väsyneenä, lääkkeiden vaiku
tuksen alaisena jne.
20. Varmista, että osat ovat kunnossa!
Varmista ennen koneen käynnistämistä, että kaikki suojat ja muut osat ovat kunnossa ja toimivat moitteettomasti.
Huolehdi siitä, että liikkuvat osat liikkuvat vapaasti ja että ne on suunnattu oikein, eivätkä jää kiinni. Tarkista
myös, ettei koneessa ole muita vikoja tai työskentelyyn vaikuttavia seikkoja. Ainoastaan ammattilainen saa vaih
taa tai korjata vioittuneet suojat ja muut osat, kuten johdot ja virtakytkimet. Älä käytä työkalua, mikäli et voi
käynnistää ja sammuttaa sitä turvallisesti.
21. Käytä suositeltuja lisälaitteita.
Muiden kuin suositeltujen lisälaitteiden käyttö saattaa johtaa onnettomuuksiin tai henkilövahinkoihin.
22. Korjauksen saa suorittaa ainoastaan ammattihenkilö.
Laite on voimassa olevien turvallisuusvaatimusten mukainen. Laitteen korjaus tulee jättää ammattihenkilölle.
Korjauksessa tulee turvallisuussyistä käyttää ainoastaan alkuperäisosia.
23. Sähkötyökalut tulee turvallisuussyistä liittää vikavirtasuojakytkimen kautta. Tuotteeseen ei saa tehdä
muutoksia, eikä sitä saa käyttää muihin, kuin sille tarkoitettuihin työtehtäviin Varmista säännöllisesti, että
ruuvit ja mutterit ovat kireällä.
-
-
-
-
3. Pyörö- ja katkaisusahan erityisiä turvallisuusohjeita
Varoitus! Irrota pistoke seinästä ennen huoltoa tai terän vaihtoa.
Varmista, että kaikki osat toimivat moitteettomasti ja että kaikki turvalaitteet ja suojat ovat kunnossa ennen sahan
käynnistämistä!
1. Varoitus!
teriä, joiden hampaiden välit ovat syviä, sillä ne saattavat taipua ja joutua kosketuksiin teräsuojuksen kanssa. Vial
linen ter
2. Älä käytä sahaa ennen kuin se on täysin koottu käyttöohjeiden mukaisesti. Varmista moottorin ja terän pyörimissuunta (katso teräsuojuksen pyörimissuunnan osoittavaa nuolta). Varmista, ettei terä kosketa pyörimispöytää
missään asennossa. Irrota pistoke ja kallista terää manuaalisesti 45:n ja 90: asteen kulmiin. Säädä teräosaa tarvit
taessa.
3. Kysy neuvoa joltain osaavalta henkilöltä, jos olet epävarma sahan käytöstä.
4. Älä sahaa vapaalla kädellä. Kiinnitä sahattava materiaali kunnolla ennen sahauksen aloittamista! Jos sahattava
materiaali vaatii, että kätesi on oltava lähempänä materiaalia kuin 10 cm, tulee materiaali kiinnittää puristimilla
tms. ennen sahausta.
5. Varoitus!
6. Varmista, että terä on keskitetty oikein, että se on terävä ja että se pyörii vapaasti ilman tärinää.
7. Anna moottorin kiihtyä täysille kierroksille ennen sahauksen aloittamista.
Käytä ainoastaan katkaisuteriä. Varmista, että kovametalliterissä on negatiivinen hammastus. Älä käytä
ä tulee vaihtaa välittömästi!
Älä laita käsiä terän lähelle. Älä sahaa pieniä paloja. Käytä työnnintä!
-
-
20
Page 21
8. Pidä laitteen tuuletusaukot puhtaina ja varmista ettei niissä ole purua.
9. Varmista että kaikki puristimet ovat kunnolla kiinni, ennen kuin aloitat sahauksen.
10. Varmista, että terä ja laipat ovat puhtaat ja että akselin mutteri on kiristetty. Käytä ainoastaan juuri sinun sahaasi
sopivia laippoja.
11. Käytettävän terän halkaisijan ja kierrosnopeuden tulee olla samat kuin käyttöohjeen teknisissä tiedoissa.
12. Käytä lisätukea kun sahaat pitkää materiaalia.
13. Varmista ennen sahausta, että terä ei ole murtunut tai vahingoittunut. Vahingoittunut terä tulee vaihtaa välittö
mästi.
14. Älä käytä sahaa jos siitä puuttuu osia, tai jos ne ovat vioittuneita tai muuten viallisia. Irrota pistoke, mikäli sahasta
kuuluu outoja ääniä tai mikäli se alkaa tärisemään. Puuttuvan tai viallisen komponentin vaihtaminen tulee jättää
ammattimiehelle.
15. Älä käytä sahaa, mikäli suojat eivät ole paikoillaan tai mikäli ne eivät toimi moitteettomasti!
16. Älä koskaan kurotu terän yli tai taakse sen pyöriessä. Seiso tukevasti ja tasapainoisesti.
17. Varmista, että terä pääsee pyörimään vapaasti (erityisesti kuljetuksen ja/tai terän vaihdon jälkeen) ennen pistok
keen liittämistä pistorasiaan ja sahan käynnistämistä.
18. Älä lukitse virtakytkintä ON-asentoon.
19. Tärkeää! Kun olet leikannut materiaalin kokonaan: Päästä virtakytkin ja odota että terä on lakannut pyörimästä
ennen kuin nostat teräosaa.
20. Päästä virtakytkin ja odota että terä on pysähtynyt ennen kuin siirrät materiaalia tai muutat säätöjä.
21. Älä poista jumittuneita tai sahautuneita paloja ennen kuin terä on pysähtynyt.
22. Älä sahaa rautapitoisia metalleja, tiiliä tai laastia.
23. Älä käytä sahaa jos läheisyydessä on helposti syttyviä kaasuja tai nesteitä.
24. Älä puhdista muoviosia liuotinaineilla. Liuotinaineet voivat syövyttää muovia tai vahingoittaa materiaalia muilla
tavoin. Käytä pesemiseen ainoastaan pehmeää, kostutettua liinaa.
25. Irrota pistoke ja puhdista saha käytön jälkeen. Huolehdi, että työtaso on siivottu kun lopetat työt.
26. Säästä tämä käyttöohje. Lueskele sitä usein ja neuvo myös muita. Huolehdi siitä, että kaikki sahan käyttäjät ovat
lukeneet nämä käyttöohjeet.
27. Älä altista sahaa sateelle äläkä käytä sitä kosteassa ympäristössä.
28. Huolehdi työtilojen riittävästä valaistuksesta.
29. Käytä asianmukaisia työvaatteita. Löysät vaatteet tai korut saattavat juuttua liikkuviin osiin.
30. Käyttäjän tulee olla täyttänyt 18 vuotta. 16 vuotta täyttäneiden tulee käyttää sahaa valvojan opastuksella. Älä
päästä lapsia sahan läheisyyteen sen ollessa liitettynä pistorasiaan.
31. Pidä työtilat siisteinä ja poista turhat sahauskappaleet ja roskat. Poista sahauskappaleet terän läheisyydestä, jotta
ne eivät sinkoudu terään osuessaan.
32. Älä häiritse sahan käyttäjää.
33. Älä pysäytä terää painamalla sitä jollain esineellä kun olet sammuttanut sahan, mutta terä vielä liikkuu.
34. Käytä ainoastaan tässä käyttöohjeessa ilmoitettuja sahanteriä.
35. Muista varmistaa, että terää suojaavat suojukset toimivat moitteettomasti.
36. Älä lukitse suojusta auki-tilaan äläkä pura koneen suojuksia tai muuta niiden toimintoja. Älä käytä viallisia tai
puutteellisia suojalaitteita, vaan vaihda ne välittömästi!
37. Pidä käsiäsi niin, että ne eivät osu terään, mikäli menetät tasapainosi. Älä sahaa puukappaleita, mikäli ne ovat niin
pieni, ettei niitä pysty pitämään turvallisesti.
38. Käytä pöytää, rullatukea tms. kun työskentelet pitkän puutavaran kanssa, muuten vaarana on sahan kaatuminen.
39. Kiinnitä pyöreät puukappaleet sopivilla puristimilla jotta ne eivät lähde pyörimään.
40. Sahattavassa puutavarassa ei saa olla nauloja tai muita vieraita esineitä.
41. Seiso aina terän sivulla sahatessasi, jotta terä ei osu sinuun, mikäli se hajoaa.
42. Paina sahattava puukappale kiinni pöytään ja suojukseen, jotta se ei pääse liikkumaan sahauksen aikana.
43. Älä sahaa useita kappaleita samanaikaisesti.
44. Älä yritä poistaa puruja, lastuja tai muita juuttuneita kappaleita terän pyöriessä. Sammuta saha ja irrota pistoke
aina ennen koneen säätämistä ja juuttuneiden osien poistamista.
-
-
21
Page 22
45. Sammuta saha ja irrota pistoke aina ennen koneen säätämistä, puhdistamista tai työkappaleen mittausta.
46. Sammuta moottori ja irrota pistoke ennen kun poistut sahan luota.
47. Sähköasennukset, korjaukset ja huolto tulee jättää ammattilaiselle.
48. Kaikki suojat ja turvalaitteet tulee kiinnittää takaisin välittömästi korjauksen tai huollon jälkeen.
49. Valmistajan turvallisuus-, käyttö- ja huolto-ohjeita tulee noudattaa. Nouda myös Teknisissä tiedoissa mainittuja
sahauskappaleiden suurimpia mittoja.
50. Viranomaisten sääntöjen ja muiden yleisten turvallisuussääntöjen noudattaminen on erittäin tärkeää.
51. Käytä suljetussa huoneessa alipaineen välttämiseksi aina pölynpoistoa, mikäli huoneessa on poistoilmaliitäntä.
52. Liitä saha 230V:n pistorasiaan, sulakkeen tulee olla vähintään 10 A.
53. Viallisten turvalaitteiden ja osien korjaaminen tulee jättää valtuutetulle huoltoliikkeelle.
54. Tämä saha on kaikkien olennaisten turvamääräysten mukainen. Laite tulee korjata valtuutetussa huoltoliikkeessä.
Sahan saa korjata vain ammattilainen ja korjauksessa tulee käyttää alkuperäisosia. Näiden ohjeiden noudattamatta
jättäminen saattaa johtaa onnettomuuksiin ja aiheuttaa vaaraa käyttäjälle.
55. Älä käytä sahanteriä, jotka ovat ohuempia tai paksumpia kuin rakoveitsi (koskee pyörösahaa).
56. Käytä halkaisussa rakoveistä.
57. Varmista, että rakoveitsi on säädetty siten, että: Sahanterän hampaiden ja rakoveitsen etäisyys on 5 mm tai pie
nempi.
58. Rakoveitsen säteen tulee vastata sahanterän halkaisijaa.
59. Älä käytä pikaterästeriä (HSS), mikäli laiteen mukana tulee kovametalliterä.
-
3.1 Tuotteen merkinnät ja turvallisuussymbolit
Näiden ohjeiden noudattamatta jättäminen saattaa johtaa onnettomuuteen tai laitteen vioittumiseen.
Käytä aina visiiriä tai suojalaseja ja hengityssuojaa sekä kuulosuojaimia.
Lue koko käyttöohje!
Varoitus! Irrota virtajohdon pistoke ennen pöydän kääntämistä työtapaa muutettaessa.
Käytä sahanterää, jonka Ø on 255 mm ja keskusreiän Ø on 30 mm
Suurin kierrosluku: 3000 k/min
Maks. sahaussyvyys: 42 mm
Rakoveitsen ura: 13 mm
Käännä lukitusnuppia (merkitty + - +) myötäpäivään kun sahaa käytetään
katkaisu- ja jiirisahana.
Käännä lukitusnuppia (merkitty + - +) vastapäivään ja paina terää niin
pitkälle kuin mahdollista ennen kuin pöytä käännetään ja sahaa käytetään
pöytäpyörösahana.
22
Page 23
4. Kuvaus
1. Pöytä
2. Terän kallistuksen lukitsin.
3. Sivulevyt
4. Virtakytkin/hätäkatkaisisija
5. Kokoontaitettava teline
Työkalut
6a. Kuusiokoloavain, 8 mm
6b. Kuusiokoloavain, 6 mm
6c. Kuusiokoloavain, 5 mm
6d. Kuusiokoloavain, 4 mm
7. Kiintoavain 8 – 10 mm
Pöytäpyörösaha: (moottori pöydän alla)
8. Sahaussyvyyden säätönuppi
9. Rakoveitsi
10. Teräsuoja
11. Työnnin
12. Suoja
13. Jiiriviivain
Katkaisu- ja jiirisaha: (moottori pöydän päällä)
14. Kahva
15. Käännettävä pöytä
16. Suoja
17. Alempi teräsuoja ja pölynpoistoliitäntä
18. Pöydän kallistuksen lukitsin (nosta kallistaaksesi)
19. Liikkuva teräsuoja
23
Page 24
5. Asennus
Älä kanna yhdistelmäsahaa työtasosta kiinni pitäen, se ei sovellu tähän tarkoitukseen.
1. Nosta laitetta työtason alla olevasta poikkitangosta (20) kun nostat laitteen
pakkauksesta.
2. Aseta yhdistelmäsaha takaosa alaspäin.
3. Taivuta jalkojen lukitukset ulos ja taita jalat kokonaan ulos.
4. Aseta laite jalkojensa päälle.
5. Jos alusta on epätasainen, säädä säädettävän jalan (21) avulla.
5.1 Yhdistelmäsahan kuljettaminen
1. Säädä yhdistelmäsaha pöytäpyörösahaksi (moottori pöydän alla).
2. Poista alempi teräsuoja.
3. Laske terää niin alas kuin mahdollista.
4. Poista mahdolliset lisälaitteet.
5. Aseta yhdistelmäsaha takaosa alaspäin.
6. Taita jalkojen lukitukset auki ja taita vasemmat jalat (virtakytkimen luona) kokonaan.
7. Taita jalkojen lukitukset auki ja taivuta oikeat jalat kokonaan sisään ja lukitse ne kahdella lukkosangalla.
8. Nosta laitetta pöydän alla olevasta poikkitangosta (20) kun siirrät laitetta.
Vihje! Säästä laitteen laatikko kuljetusta ja säilytystä varten.
5.2 Sähköliitäntä
Varoitus! Yhdistelmäsaha on tarkoitettu sisäkäyttöön.
• Liitä laite ainoastaan maadoitettuun pistorasiaan, jonka jännite on 230 VAC, 50 Hz. Sulakkeen tulee olla vähintään 10 A, hidas.
• Liitä laite vikavirtasuojakytkimen (herkkyys 30mA) kautta.
• Varmista, ettei sähköjohto pääse vioittumaan sahaa käytettäessä tai pöytää käännettäessä.
5.3 Virtakytkimen asentaminen
• Käytä ruuveja, prikkoja ja muttereita ja kiristä kuusiokoloavaimella ja
kiintoavaimella kun kiinnität virtakytkimen telineeseen.
6. Virtakytkin/hätäkytkin
Virtakytkin/hätäkatkaisisija (23).
• Avaa = Paina kannen vasemmalla puolella olevaa lukitusnappia (23a)
virtakytkimen päälle avataksesi.
• Käynnistä moottori = Pidä vihreää painiketta painettuna kunnes moottori
kiihtyy täysille kierroksille, taita kansi varoen (älä paina liikaa, koska muuten
moottori sammuu).
• Sammuta moottori/hätäkytkin = Paina kantta, jossa punainen pyöreä painike.
Käynnistäminen moottorisuojan laukeamisen jälkeen
Odota kunnes moottori on jäähtynyt ja paina vihreää painiketta.
24
Page 25
7. Käyttö katkaisu- ja jiirisahana
Toimenpiteitä ennen laitteen käyttöönottoa:
• Kaikkien suojusten ja turvalaitteiden tulee olla asennettuina ennen sahan käynnistämistä.
• Sahanterän tulee voida pyöriä vapaasti kaikissa säätöasennoissa.
• Kun sahaat aikaisemmin työstettyä puuta, tulee kiinnittää erityistä huomiota vieraisiin esineisiin, esim. nauloihin
ja ruuveihin.
• Varmista ennen sahan käynnistämistä, että terä on oikein asennettu ja että kaikki osat liikkuvat vapaasti.
7.1 Turvalaitteet
Tässä tilassa käytetään kaksiosaista ylempää
teräsuojaa (19). Teräsuojan molempien päiden
tulee sulkeutua automaattisesti terää nostettaessa.
Sahauspään lukitseminen
Paina kahvan oranssia painiketta (14) ja käännä kahvaa
itseäsi kohden, kun haluat viedä sahauspään alas.
7.2 Katkaisu- ja jiirisahan säätäminen
Varoitus! Muista seuraavat asiat ennen käynnistämistä:
• Sammuta kone hätäkytkimellä.
• Irrota pistoke verkkovirrasta.
• Anna terän pysähtyä kokonaan.
1. Vie terä mustan korkeudensäätönupin avulla niin ylös kuin mahdollista.
2. Asenna alempi teräsuoja (17), paina ensin pöydän kaksi kielekettä ja käytä
sitten 5 mm:n kuusiokoloavainta painaaksesi ja kiertääksesi lukitusruuvia (27).
Varoitus! Puristumisvaara, älä vie sormia pöydän sivuille. Pidä kiinni pöydän etuosasta
pitävällä otteella. Varmista, että sahauspää on kunnolla kiinni ennen pöydän kääntämistä.
3. Vedä T-kahvasta (28) ja käännä pöytää, pai
na ylös niin, että se lukittuu.
4. Liitä pölynpoisto alemman teräsuojan
liitäntään.
5. Käännä lukitusnuppia (29) myötäpäivään
vapauttaaksesi sahauspään.
6. Avaa rakoveitsen (9) lukitusnuppia (30).
Lukitusnuppi (30) on pikasäätötyyppinen.
• Lukitusnupin avaaminen: Käännä vas-
tapäivään muutama kierros ja käännä
nuppia hieman ja vedä nuppi kierteisen
pultin päälle.
• Lukitusnupin lukitseminen: Vie nuppia
takaisin ja pidä sitä suorassa ja kierrä
samalla myötäpäivään, jolloin nuppi
lukittuu.
7. Taita rakoveitsi ja lukitse lukitusnuppi.
8. Asenna suojat (16) siten, että ne ovat noin 5
mm:n etäisyydellä terän kaikista asennoissa.
Kiristä kiinnityskonsoli (33) 4 mm:n kuusio
koloavaimella.
Huom! Suojat ovat kuluvia osia, vaihda ne,
mikäli ne vioittuvat tai ovat niin kuluneet, että
jäännöspalat voivat juuttua suojan ja terän väliin.
-
-
25
Page 26
7.3. Käyttö katkaisu- ja jiirisahana
Huom! Pidä aina sahattavaa kappaletta pöytää ja suojaa vasten.
Kiristä niin, ettei sahauskulma pääse muuttumaan sahauksen aikana.
Varmista, että seuraavat osat on vahingoittumattomia ja että ne toimivat moitteettomasti:
• Sahanterä: Ei halkeamia, kaikki terät jäljellä, ei kiero.
• Liikkuva teräsuoja: Avautuu ja sulkeutuu moitteetta.
• Suoja: Ehjä, oikein asennettu.
Käytä henkilökohtaisia suojavarusteita!
• Hengityssuojain
• Kuulosuojain
• Suojalasit
Ty
öskentele oikein:
• Seiso sahan etupuolella, pidä hyvä tasapaino.
• Älä seiso suoraan terän edessä, mikäli terä pettää, se lentää suoraan eteenpäin.
• Käytä tarvittaessa työntimiä.
Käytä seuraavia tarvikkeita tarvittaessa:
• Pitkien työkappaleiden tukia.
• Pölynpoistoa.
• Puristimia tai muita kiinnitysvälineitä.
7.4 Katkaisu
Alkutila
• Sahapää korkeimmassa asennossa.
• Pöytä lukittu vaakasuoraan (0º) lukitsimella (18) ja lukituskahva (34) lukittu.
• Sahapään kulmaksi säädetty 0º ja lukittu lukituskahvalla (2).
Katkaisun aloittaminen
1. Pidä työkappaletta pöytää ja suojaa vasten.
2. Käynnistä moottori pitämällä vihreää painiketta painettuna, päästä painike moottorin kiihdyttyä täysille kierrok
sille.
3. Paina kahvan (14) painiketta ja käännä se itseäsi kohti.
4. Pidä kiinni kahvasta (14) ja paina varovasti kohti työkappaletta, paina hiljempaa
terän osuessa puukappaleeseen jotta moottorin kierrokset eivät hiljene.
5. Sahaa kerralla koko kappale.
6. Vie sahapää takaisin yläasentoon.
7. Jos olet valmis tai pidät tauon, paina hätäseis.
-
26
Page 27
7.5 Jiirisahaus
Alkutila
• Sahapää korkeimmassa asennossa.
• Kallistuskahva lukittuna pystytasoon (0º).
Jiirisahauksen aloittaminen
1. Avaa pöydän kallistuksen lukituskahva (34).
2. Nosta lukitsinta (18) ja käännä sitä vastapäivään.
3. Säädä haluttu kulma.
4. Käännä lukitsin (18) takaisin (se lukittuu kulmiin –45°, 0° ja +45°), kiristä lukituskahva (34). Kiristä aina lukitus
kahva ettei kulma muutu sahauksen aikana.
5. Pidä työkappaletta pöytää ja suojaa vasten.
6. Käynnistä moottori pitämällä vihreää painiketta painettuna, päästä painike moottorin kiihdyttyä täysille kierroksille.
7. Paina kahvan (14, yllä) painiketta ja käännä se itseäsi kohti, liikkuvat teräsuojukset avautuvat.
8. Pidä kiinni kahvasta (14) ja paina varovasti kohti työkappaletta, paina hiljempaa terän osuessa puukappaleeseen
jotta moottorin kierrokset eivät hiljene.
9. Sahaa kerralla koko kappale.
10. Vie sahapää takaisin yläasentoon.
11. Jos olet valmis tai pidät tauon, paina hätäseis ja irrota pistoke.
-
7.6 Vinosahaus
Alkutila
• Sahapää korkeimmassa asennossa.
• Käännä pöytä asentoon 0º ja kiristä lukituskahva (34).
Vinosahauksen aloittaminen
1. Avaa lukituskahvat (2).
2. Käännä saha haluttuun kulmaan.
3. Kiristä lukituskahvat (2).
4. Katkaise kuten tavallisesti.
7.7 Samanaikainen jiiri- ja kallistussahaus
• Sahapää korkeimmassa asennossa.
• Käännä pöytä haluttuun kulmaan ja kiristä lukituskahva (34).
• Säädä haluttu kallistus, kiristä lukituskahva (2).
• varmista sahanterän esteetön liikkuvuus ennen moottorin käynnistämistä.
• Katkaise kuten tavallisesti.
27
Page 28
8. Käyttö pöytäpyörösahana
8.1 Turvalaitteet
Teräsuoja
Teräsuoja (10) suojaa kosketukselta sahanterän kanssa sekä lenteleviltä puruilta.
Varmista aina, että teräsuoja on asennettu ennen laitteen käyttämistä
pöytäpyörösahana.
Rakoveitsi
Rakoveitsi (9) estää terää juuttumasta työkappaleeseen, ja näin ollen se estää
työkappaletta lentämästä taaksepäin kohti käyttäjää.
Kun sahaa käytetään pöytäpyörösahana, rakoveitsen tulee aina olla asennettuna
terän taakse.
önnin
Ty
Työnnin (11) toimii käden jatkeena, joten riski käden joutumisesta kosketuksiin
terän kanssa pienenee kun sahaa käytetään pöytäpyörösahana.
Laita työnnin kiinni pulttiin (40) (virtakytkimen vieressä) kun se ei ole käytössä.
Käytä työnnintä kun suojan ja terän etäisyys on alle 120 mm.
Toimenpiteitä ennen laitteen käyttöönottoa:
• Kaikkien suojusten ja turvalaitteiden tulee olla asennettuina ennen sahan käynnistämistä.
• Sahanterän tulee voida pyöriä vapaasti kaikissa säätöasennoissa.
• Kun sahaat aikaisemmin työstettyä puuta, tulee kiinnittää erityistä huomiota vieraisiin esineisiin, esim. nauloihin
ja ruuveihin.
• Varmista ennen sahan käynnistämistä, että terä on oikein asennettu ja että kaikki osat liikkuvat vapaasti.
8.2 Laitteen säätäminen pöytäpyörösahaksi
Varoitus! Muista seuraavat asiat ennen pöydän kääntämistä.
• Sammuta kone hätäkytkimellä.
• Irrota pistoke verkkovirrasta.
• Anna terän pysähtyä kokonaan.
1. Säädä pöytä kulmaan 0° ja lukitse se lukituskahvalla (34) ja säädä lukitsin (18) lukittuun asentoon.
2. Säädä sahauspää pystysuuntaan (0º) ja lukitse lukituskahva (2).
3. Löysää suojan (16) lukituskonsoleita ja
säädä ne terän lähelle, mutta ei niin
lähelle, että terä ottaisin kiinni suojaan
missään asennossa.
4. Avaa rakoveitsen (9) lukitusnuppi (30).
28
Page 29
Huom! Lukitusnuppi (30) on pikasäätötyyppinen.
• Lukitusnupin avaaminen: Käännä vastapäivään muutama kierros ja käännä nuppia hie
man ja vedä nuppi kierteisen pultin päälle.
• Lukitusnupin lukitseminen: Vie nuppia
takaisin ja pidä sitä suorassa ja kierrä samalla
myötäpäivään, jolloin nuppi lukittuu.
5. Taita rakoveitsi alas ja kiristä.
6. Lukitse korkeudensäätö seuraavasti:
Käännä nuppia (29) neljänneskierros
myötäpäivään ja laske sahapäätä alas varoen kunnes se lukittuu.
7. Käännä mustaa nuppia (8) ja laske sahapäätä niin alas kuin mahdollista.
Varoitus! Puristumisvaara, älä vie sormia pöydän sivuille. Pidä kiinni pöydän etuosasta pitävällä otteella. Var
mista, että sahauspää on kunnolla kiinni ennen sahan kääntämistä.
8. Vedä T-kahvasta (28) ja käännä pöytää, paina ylös niin, että se lukittuu.
9. Avaa ruuvit (27) 5 mm:n kuusiokoloavaimella ja
poista alempi teräsuoja (17) pöydästä.
10. Asenna ylempi teräsuoja (10), rakoveitseen (9)
pultilla, aluslaatalla ja lukkomutterilla rakoveit
sen reiästä. Varmista, että terä pyörii vapaasti,
eikä kosketa suojaan. Liitä pölynpoisto ylemmän
teräsuojan liitäntään.
-
-
-
11. Asenna halkaisusuoja (12) pöydän etupuolelle.
12. Avaa säätönuppeja (54) ja säädä tai käännä hal
kaisusuojaa:
• Leveä suoja (55) paksuille kappaleille
• Kapea suoja (56) ohuille kappaleille ja kun
terää kallistetaan.
-
8.3 Käyttö
Varoitus! Käytä aina rakoveistä.
Käytä työnnintä kun suojan ja terän etäisyys on alle 120 mm.
Varmista, että seuraavat osat on vahingoittumattomia ja että ne toimivat moitteettomasti:
• Sahanterä: Ei halkeamia, kaikki terät jäljellä, ei kiero.
• Teräsuoja: Ehjä, oikein asennettu.
• Rakoveitsi: Ehjä, oikein asennettu.
Käytä henkilökohtaisia suojavarusteita!
• Hengityssuojain
• Kuulosuojain
• Suojalasit
Ty
öskentele oikein:
• Seiso sahan etupuolella, pidä hyvä tasapaino.
• Älä seiso suoraan terän edessä, mikäli terä pettää, se lentää suoraan eteenpäin.
• Käytä tarvittaessa työntimiä.
Käytä seuraavia tarvikkeita tarvittaessa:
• Pitkien työkappaleiden tukia.
• Pölynpoistoa.
• Puristimia tai muita kiinnitysvälineitä.
29
Page 30
Katkaisu:
1. Säädä haluttu teräkorkeus mustalla nupilla (8).
2. Aseta työkappale tasaisesti pöydälle.
3. Käynnistä moottori painamalla vihreää painiketta.
4. Vie työkappaletta varoen ja tasaisesti kohti terää jotteivät kierrosluvut pienene.
5. Sahaa kerralla koko kappale.
6. Jos olet valmis tai pidät tauon, paina hätäseis ja irrota pistoke.
Vinosahaus (kulmat 0º - 45º)
1. Avaa lukituskahvat (2).
2. Käännä sahapäätä haluttuun kulmaan.
3. Kiristä lukituskahvat (2).
4. Katkaise kappale kuten yllä.
9. Huolto ja puhdistus
Varoitus! Ota huomioon ennen huoltoa:
• Sammuta kone hätäkytkimellä.
• Irrota pistoke verkkovirrasta.
• Anna terän pysähtyä kokonaan.
Varmista, että kaikki suojat ja turvalaitteet ovat ehjiä ja että ne toimivat moitteettomasti. Vaihda vioittuneet osat aino
astaan alkuperäisosiin. Laitteen saa korjata ainoastaan valtuutettu henkilö!
9.1 Sahanterän vaihto
-
Sahanterä saattaa olla erittäin kuuma käytön jälkeen, anna sen jäähtyä ennen vaihtoa.
Terä on erittäin terävä, vältä haavoja ja käytä käsineitä terää käsitellessäsi.
Ota huomioon terän ja ulomman terälaipan pyörimissuunta.
1. Käännä pöytä katkaisu- ja jiirisahaustilaan.
2. Käännä nuppia (29) neljänneskierros vasta
päivään ja nosta sahauspäätä niin, että nuppi
(29) lukittuu.
3. Poista tulppa (60) ja aseta 8 mm:n kuusioko
loavain, jolla voit pitää karasta kiinni.
4. Irrota teräpultti (61) 6 mm:n kuusiokoloavaimella. Huom! Teräpultissa on vasemmanpuo
leinen kierre!
5. Poista teräpultti (61) ja ulompi terälaippa (62).
6. Tartu terästä (63) ja vie sitä alaspäin.
7. Puhdista karan pinnat, sahanterä, ulompi
terälaippa ja teräpultti. Älä käytä puhdistu
sainetta, joka ruostuttaa osia!
-
-
-
-
30
Page 31
8. Laita uusi terä paikalleen (huomioi kiinteän teräsuojan pyörimissuunta): Vie terä paikalleen alapuolelta ja aseta se
karaan.
Varoitus!
• Käytä ainoastaan alkuperäisterän kokoisia ja tyyppisiä teriä, jotka täyttävät EN 847-1-vaatimukset.
• Käytä ainoastaan alkuperäisosia.
• Asenna terä niin, ettei se ala vaappumaan tai joutua muulla tavoin epätasapainoon.
ÄLÄ käytä:
• Pikaterästeriä (HSS)
• Vioittuneita teriä
• Hionta- tai katkaisulaikkoja.
• Huonosti istuvia irrallisia sahanterän supistusholkkeja
9. Laita ulompi terälaippa (62) paikalleen, ole tarkkana, jotta asennat sen oikealla tavalla.
10. Ruuvaa teräpultti (61) kiinni karaan. (Huom! Vasemmanpuoleinen kierre). Pidä kiinni kuusiokoloavaimella karan
toiselta puolelta, kiristä.
Varoitus!
• Älä pidennä kuusiokoloavaimen vartta, jolloin saat enemmän vääntövoimaa. Käytä ainoastaan mukana tulevia
• Muista poistaa kaikki työkalut kun olet asentanut terän.
11. Laita tulppa (60) takaisin paikoilleen.
12. Varmista moitteeton toiminta.
• Liikkuvan teräsuojan kummankin osan tulee joustaa takaisin ja suojata terää sahauspäätä nostettaessa.
• Liikkuvan teräsuojan kummankin osan tulee avautua helposti koskettamatta mihinkään terää laskettaessa.
• Aseta ylempi tai alempi teräsuoja paikalleen (riippuen yhdistelmäsahan käyttötavasta).
työkaluja tai muita samankokoisia.
9.2 Asennuslevyn vaihto
Varoitus!
• Mikäli käytät viallista asennuslevyä, pienet jäännöspalat saattavat juuttua sahanterän ja asennuslevyn väliin ja
lukita terän. Vaihda vioittunut asennuslevy välittömästi.
1. Laske sahauspäätä (pöytäpyörösahaustilassa).
2. Laske terä kokonaan.
3. Poista ylempi teräsuoja.
4. Ruuvaa ruuvit irti ja poista asennuslevy (64).
5. Ruuvaa uusi asennuslevy paikoilleen.
6. Asenna ylempi teräsuoja.
9.3 Käyttöhihna
Moottorin ja sahakaran välisten hihnalevyjen käyttöhihna tulee kiristää, mikäli sitä voidaan painaa 5 mm tai enemmän hihnalevyjen väliin.
1. Poista ruuvit ja kupu (65) käyttöhihnan päältä.
2. Tarkasta hihnan kireys painamalla käyttöhihnaa peukalolla hihnalevyjen väliin.
3. Kiristä tarvittaessa seuraavalla tavalla:
• Irrota moottoria kiinni pitäviä 4 ruuvia yhden kierroksen verran.
• Vedä moottoria ulospäin.
• Kiristä ruuvit ristikkäin ja tarkasta hihnan kireys uudelleen.
4. Ruuvaa kupu (65) kiinni.
31
Page 32
9.4 Terän kallistuksen säätö
Muista tarkastaa jokaisen säädön jälkeen, että terä pyörii vapaasti.
Sahanterän ja tuen välisen kulman tulee olla tasan 90º.
Tarkasta ja säädä:
1. Säädä pöytä katkaisu- ja jiirisahaustilaan.
2. Laske sahauspää. Säädä pöytä kulmaan 0º ja lukitse kiinni lukituskahvalla.
3. Kokeile suorakulmalla tai muulla vastaavalla, että terän vasen puoli ja tuki
ovat suorassa kulmassa.
4. Tarkasta kulma, säädä kulma tarvittaessa: Irrota lukkomutteria (66) ja säädä
akselia 8 mm:n kuusiokoloavaimella, kiristä lukkomutteri.
5. Tarkasta myös seuraavat seikat kulman säädön jälkeen:
• Terän kallistuksen pysäytysruuvi.
• Pöydän kallistuksensäädön lukitsin.
• Pöydän kallistuksensäädön asteikko.
Sahanter
Yhdistelmäsahassa on 0º:n ja 45º:n säätöruuvit.
Tarkasta ja säädä seuraavalla tavalla:
1. Säädä pöytä katkaisu- ja jiirisahaustilaan.
2. Laske sahauspää. Säädä pöytä kulmaan 0º ja lukitse kiinni lukituskahvalla.
3. Kokeile suorakulmalla tai muulla vastaavalla, että terä ja pöytä ovat suorassa
4. Tarkasta kulma, säädä kulma tarvittaessa: Irrota lukkomutteria (67) ja säädä
5. Kallista sahauspäätä 45º:n kulmaan, tarkasta kulma mallilla ja säädä
Sahanterän sivuttaissäätö
Huom!
• Kun sahanterää säädetään sivuttaissuunnassa, tulee moottoriakselin
• Terän kallistus vaatii mahdollisesti säätöä sahanterän sivuttaissäädön jälkeen.
• Terä tulee säätää siten, että se on täysin asennuslevyn uran keskellä.
1. Säädä pöytä katkaisu- ja jiirisahaustilaan.
2. Irrota mutteri (71).
3. Säädä sahanterää sivuttaissuunnassa mutterilla (72), kiristä mutteri (71).
Pöydän lukkotapin säätäminen
Pöydän lukitsimen tulee lukita pöytä tasan 0º:n tai 45º:n kulmiin.
Pitkäaikaisen käytön tai muun säädön jälkeen asteikko saattaa vaatia tarkastamista säätämistä.
1. Irrota asteikon kiristysruuvit.
2. Irrota pään säätömutterit ja säädä mallin avulla, kiristä.
3. Säädä asteikot siten, että ne ovat tasan osoitinmerkkien kohdalla.
4. Kiristä kaikki ruuvit ja tarkasta uudelleen.
än kallistuksen pysäytysruuvin säätäminen
kulmassa.
lukitusruuvia (68) kuusiokoloavaimella, kiristä lukkomutteri.
tarvittaessa: Irrota lukkomutteria (69) ja säädä lukitusruuvia (70)
kuusiokoloavaimella, kiristä lukkomutteri.
pyöriminen estää avaimella.
9.5 Yhdistelmäsahan säilyttäminen
Varoitus!
• Älä säilytä sahaa niin, että ulkopuoliset voivat käynnistää sen ja loukata itsensä.
• Säilytä sahaa kuivissa sisätiloissa suojassa sateelta ja kosteudelta.
32
Page 33
9.6 Huolto
Tarkasta ennen käynnistämistä:
• Virtajohdon ja pistokkeen tulee olla ehjiä. Suojien tulee olla ehjiä ja toimia moitteettomasti. Terän tulee pyöriä
vapaasti koskettamatta mihinkään. Rakoveitsen etäisyys terästä tulee olla 4 - 8 mm.
Tarkasta kerran kuukaudessa (päivittäisessä käytössä):
• Käyttöhihna kireys ja kunto.
• Poista purut ja roskat sahan kaikista osista purunpoistolla tai pölynimurilla.
• Voitele ohjaimet ja kierrekarat (ei moottoriakselia tai sahakaran laakereita, ne ovat kestovoideltuja).
Tarkasta 300 käyttötunnin välein:
• Tarkasta, että kaikki ruuvit ja mutterit ovat tiukasti kiinni. Kiristä tarvittaessa.
• Tarkasta, että palautusjouset toimivat ja vetävät sahauspään yläasentoon. Vaihda tarvittaessa.
• Tarkasta kaikki pysäytysruuvit ja asteikkojen säädöt.
10. Korjaus
Varoitus! Yhdistelmäsahan saa korjata ainoastaan ammattihenkilö, ja korjauksessa tulee käyttää ainoastaan alkuperäisosia.
11. Ympäristö
Pakkaus on 100 % kierrätettävää materiaalia.
12. Vianetsintä
Tarkasta kaikki turvalaitteet korjauksen jälkeen.
Moottori ei käy:
Tarkasta kaapeli, pistoke ja sulakkeet.
Nollajännitesuoja on saattanut laueta. Kokeile käynnistää uudelleen!
Moottorisuoja on lauennut:
Anna moottorin jäähtyä 10 minuuttia ja käynnistä sen jälkeen normaalisti.
Sahanterä on juuttunut jonka seurauksena moottorisuoja on lauennut.
Paina hätäkatkaisinta ja irrota johto ja poista juuttunut kappale.
Anna moottorin jäähtyä 10 minuuttia ja käynnistä sen jälkeen normaalisti.
Heikko suorituskyky
Vaihda terä tai jätä se ammattimiehen teroitettavaksi.
33
Page 34
13. Tekniset tiedot
Nimellisjännite: 230 VAC, 50 Hz
Teho: 2000 W S6 40 %
Kierrosluku: 3000 k/min
Pöytätason mitat: 520 x 505 mm
Paino: 54 kg (kokonaispaino), 50,5 kg (nettopaino)
Sahanterän kallistus: 0º – 45º
Jiirisahaus: + 45º … - 45º (katkaisu- ja jiirisahaustilassa)
Mitat
Kokoontaitettuna: 720 x 620 x 820 mm (katkaisu- ja jiirisaha)
720 x 620 x 820 mm (pöytäpyörösaha)
Avattuna: 940 x 620 x 1 200 mm (katkaisu- ja jiirisaha)
940 x 620 x 850 mm (pöytäpyörösaha)
Maks. sahaussyvyys: 42 mm (pöytäpyörösaha)
65 mm (katkaisu- ja jiirisaha)
Pakkauksen mitat: 740 x 670 x 525 mm
34
Page 35
Declaration of Conformity
Clas Ohlson AB declares that the machine:
30-9080/DJ-CMT02
Three functions saw
Complies with the following Directives:
72/23/EEC
89/336/EEC
98/37/EC
Insjön, Sweden, May 2005
G. Karnberger,
President.
Clas Ohlson, 793 85 Insjön, Sweden
Page 36
36
OSOITTEITA • ADRESSER
SVERIGE
ORDER
Tel: 0247/444 44
Fax: 0247/445 55
E-post: [email protected]
KUNDTJÄNST
Tel: 0247/445 00
Fax: 0247/445 09
E-post: [email protected]
ÖVRIGT
Tel vxl: 0247/444 00
Fax kontor: 0247/444 25
INTERNET
www.clasohlson.se
BREV
Clas Ohlson AB, 793 85 INSJÖN
NORGE
ORDRE
Tel: 23 21 40 00
Fax: 23 21 40 80
E-post: ordre@ clasohlson.no
KUNDETJENESTE
Tel: 23 21 40 29
Fax: 23 21 40 80
E-post: [email protected]
ØVRIG
Tel: 23 21 40 05
Fax: 23 21 40 80
INTERNET
www.clasohlson.no
POST
Clas Ohlson AS, Postboks 485 sentrum, 0105 OSLO
SUOMI
INTERNET www.clasohlson.fi
OSOITE Clas Ohlson OY, Yrjönkatu 23 A, 00100 HELSINKI
Loading...
