CLAS OHLSON DB5004 User manual

Electric Snow
Thrower

Elektrisk snöskyffel
Elektrisk snøfreser
Sähkökäyttöinen lumilapio

Important!

Read the entire instruction manual carefully
and make sure that you fully understand
it before you use the equipment. Keep the
manual for future reference.

Viktig information:

Läs hela bruksanvisningen noggrant och
försäkra dig om att du har förstått den
innan du använder utrustningen. Spara
bruksanvisningen för framtida bruk.

Viktig informasjon:

Les disse anvisningene nøye og forsikre deg om
at du forstår dem, før du tar produktet i bruk.
Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Lue nämä ohjeet huolellisesti ja varmista
että olet ymmärtänyt ne, ennen kuin alat
käyttää laitetta. Säilytä ohjeet myöhempää
tarvetta varten.

ENGLISHSVENSK ANORSKSUOMI

Art.no Model
31-8614 DB5004

Ver. 20150616

Original instructions

Bruksanvisning i original

Original bruksanvisning

Alkuperäinen käyttöohje

2

1100 W Electric Snow Thrower

Art.no 31-8614 Model DB5004

Please read the entire instruction manual before using the product and then save
it for future reference. We reserve the right for any errors in text or images and any
necessary changes made to technical data. In the event of technical problems or other
queries, please contact our Customer Services (see address details on the back).

Safety

Double insulated for additional protection.

Conforms to relevant safety standards.

Read the entire instruction manual before use.

General hazard warning symbol. Specific safety precautions are required by
the user.

Keep children and pets a safe distance away from the machine.

Beware of flying objects. Make sure onlookers are kept at a safe distance.

ENGLISH

This product should be disposed of in accordance with local regulations. If
you are unsure how to proceed, contact your local authority.

Never insert your hands into the discharge chute.

Danger – rotating feed screw.

Do not touch any rotating part before the machine stops.

Use ear protection.

Use eye protection.

3

General safety instructions

• The snow thrower must not be used by anyone (including children) suffering from
physical or mental impairment. This product should not be used by anyone that

ENGLISH

has not read the instruction manual unless they have been instructed in its use by
someone who will take responsibility for their safety.

• Read carefully through the instructions, familiarise yourself with all the controls and
learn how to use the snow thrower correctly.

• Never let children or others who do not have adequate knowledge of these
instructions use the snow thrower. Always check local regulations regarding age
restrictions concerning the user.

• Remember that the user/driver is always ultimately responsible for accidents
caused by use of the snow thrower.

• Be careful not to fall or slip, especially when reversing with the snow thrower.

• Never use the snow thrower whilst under the influence of drugs, alcohol or
medicine. Do not use the product if you are tired or sick.

• The snow thrower must only be repaired by qualified service technicians and only
using genuine spare parts.

• Only use accessories that are recommended by the manufacturer or retailer.

Preparations

• Make sure that the area to be cleared is free from foreign objects.

• Remove all service tools/keys before switching the snow thrower on. A spanner or
other tool which has been left on a rotating part of the blower could result in an injury.

• Make sure that the controls are easily manoeuvrable and that they return to their
original position when released.

• Plan ahead and think about where the cleared snow will be ejected in order to
avoid personal injury or property damage caused by flying objects.

• Never use the snow thrower without wearing suitable clothing. Use appropriate
footwear with good traction, especially in slippery conditions.

• Always use safety glasses or a visor when operating or carrying out maintenance
on the snow thrower.

• Let the snow thrower adjust to the outdoor temperature before use.

Electrical safety

• If using an extension lead, make sure that it is designed for outdoor use.

• The plug of the extension lead must fit correctly into the wall socket. Never modify
the plug in any way. Unmodified plugs and matching outlets will reduce the risk of
electric shocks.

• Do not abuse the mains lead. Never use the mains lead or extension lead to pull or
jerk the plug from the wall socket. Keep electrical leads away from heat, oil, sharp
edges and moving parts. Never use a damaged mains or extension lead.

• Never use the snow thrower if its on/off switch is damaged or malfunctioning.
Make sure that it is repaired by a qualified electrician before use.

4

Safety precautions during use

• Make sure to keep hands and feet away from rotating parts. Never stand in front of
the discharge opening.

• The snow thrower must not be used for any other purpose than for removing snow.

• Be careful when using on gravel paths, pavement and roads. Be attentive for
possible hazards and nearby traffic. Avoid steep inclines.

• Never direct discharged snow towards public roads or traffic.

• Switch the motor off immediately if the snow thrower strikes a foreign object.
Inspect the snow thrower carefully after such an incident. Do not reuse the snow
thrower until any possible damage has been repaired.

• If the snow thrower begins to vibrate abnormally, switch it off immediately and find
the cause. Vibrations are normally a sign that there is a problem.

• Existing safety features must not be disconnected or made inoperative.

• Never use the snow thrower in the vicinity of fences, cars, windows or inclines.

• Always keep children and pets away from the areas to be cleared of snow.

• Never overload the snow thrower by driving it too fast.

• Be very careful when reversing. Always look behind you for possible obstacles.

• Never direct the discharged snow towards onlookers. Never let anyone stand in
front of the snow thrower.

• Never use the snow thrower in conditions of inadequate visibility or improper lighting.

• Make sure you are well-balanced and have a firm grip on the handles while using
the snow thrower.

• Never use the snow thrower on the roof.

Specific safety instructions for electric snow throwers

• Read the instruction manual thoroughly. Familiarise yourself with all the controls
and functions of the snow thrower before attempting to use it. It is very important
that you know how to switch the snow thrower on and off and disengage the drive.

• Make sure that the snow thrower is assembled correctly and undamaged and that
all the controls move smoothly and return to their original positions when released.
If any part of the snow thrower is missing or damaged, it must be repaired/
replaced before use.

• Plan ahead and think about where the cleared snow will ejected in order to avoid
personal injury or property damage caused by flying objects.

• Always unplug the mains lead before clearing snow blockages from on and around
the rotor blade. Note: Use a suitable tool such as a plastic or wooden stick – never
your hands.

• Never leave the snow thrower unattended when it is connected to an electrical
socket. Unplug the snow thrower when it is not in use.

• All safety devices and guards must be in place and working properly before
thesnow thrower is used.

• If the mains and/or extension lead is damaged in any way during use, stop work
immediately and unplug it. Have the lead replaced or repaired before continuing
work.

ENGLISH

5

• If any part of the snow thrower has been replaced, all the functions of the snow
thrower should be tested before snow clearing is commenced.

• Always unplug the mains lead before moving the snow thrower to another place.

• Always respect local regulations regarding noise emissions and the environment

ENGLISH

when using the snow thrower. Show consideration for you neighbours and choose
a reasonable time to begin work.

Buttons and functions

1. Safety lock button

2. Trigger

3. Handle

4. Handle clamping nut

5. Adjustable auxiliary handle

6. Shaft lock nut

7. Rotor blade

1

2

3

4

5

6

7

6

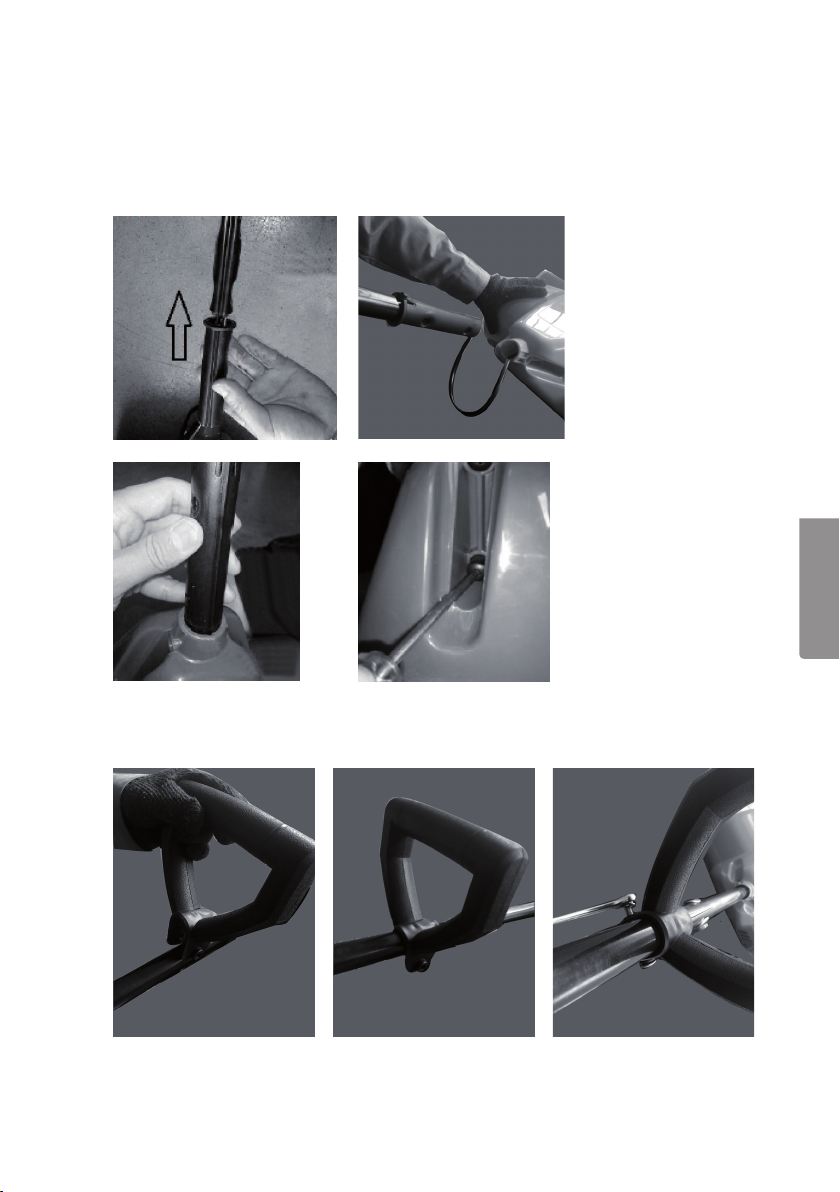

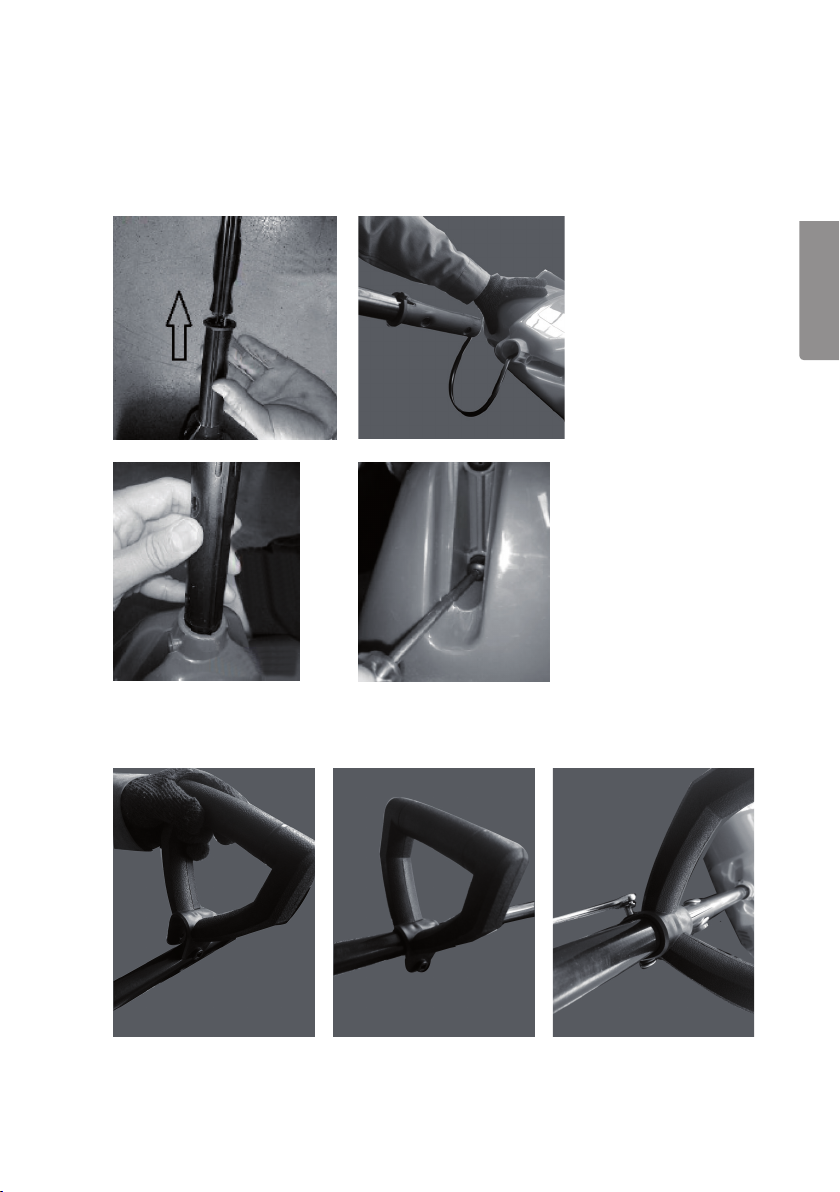

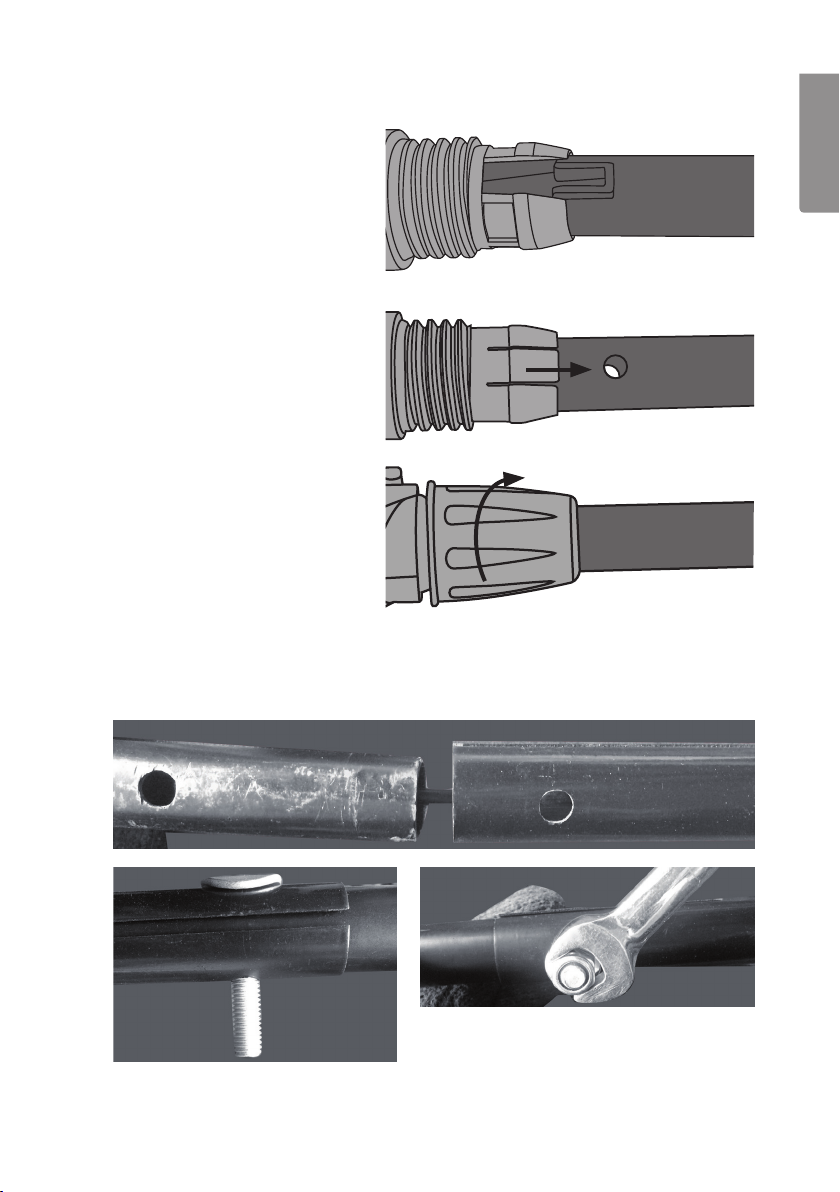

Assembly

1. Line the slot on the handle up
with the slot at the upper end
of the shaft.

2. Slide the handle onto
theshaft until the spring
catch engages in the hole on
the shaft.

3. Secure the handle to the shaft
using the clamping nut.

4. Join the upper and lower parts of the shaft together. Make sure that the handle is
facing the right way when the shaft is assembled.

ENGLISH

7

5. Slide the rubber bushing onto the end of the shaft, lining the holes in the bushing
up with the holes in the shaft. The bushing has a tongue along its length which
slots into a notch in the hole of the thrower housing. Slide the shaft into the

ENGLISH

thrower housing and fasten it with the two screws. Note: Since the mains lead
runs along the inside of the shaft, you might need to hold the lead out of the way
using a long slender implement to avoid punturing it with the screws.

6. Attach the auxiliary handle in the position that suits you best.

8

Switching on and off

Switching on

1. Plug the snow thrower into a wall socket.

2. Press and hold in the safety lock button.

3. Squeeze the trigger.

Switching off

Release the trigger.

Care and maintenance

• Unplug the mains lead from the wall socket before cleaning.

• Clean the snow thrower after each use, wipe the outside of the housing clean and
brush off any snow in and around the rotor blade.

• Regular checks should be made to make sure that all assembly screws are tight.

• Store the snow thrower in a dry place out of children’s reach.

Disposal

This product should be disposed of in accordance with local regulations.
If you are unsure how to proceed, contact your local council.

Specifications

Rated voltage 230 V AC, 50 Hz
Power 1100W
No-load speed 2100 rpm
Clearance width 32cm
Max snow depth 23cm
Max throwing distance 5m
Weight 6.4kg
Noise level LpA 80 dB(A), K: 3.0dB(A)

LwA 98 dB(A), K: 3.0dB(A)
Vibration A

: 5.0m/s², K: 1.5m/s²

h

ENGLISH

9

Elektrisk snöskyffel 1100 W

Art.nr 31-8614 Modell DB5004

Läs igenom hela bruksanvisningen före användning och spara den sedan för fram­tidabruk. Vi reserverar oss förev. text- och bildfel samt ändringar av tekniskadata.
Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter
påbaksidan).

Säkerhet

SVENSK A

Dubbelisolerad för ökad säkerhet.

Överensstämmer med tillämpliga säkerhetsstandarder.

Läs igenom hela bruksanvisningen före användning.

Allmän varning för riskmoment. Särskilda kunskaper krävs av användaren.

Håll barn och husdjur på säkert avstånd från maskinen.

Se upp för utflygande föremål. Setill att åskådare befinner sig på behörigt
avstånd.

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.
Ärdu osäker på hur du ska gå tillväga, kontakta din kommun.

Stoppa inte ner händerna iutkastet.

Fara – roterande snöskruv.

Rör inga roterande delar innan maskinen har stannat helt.

Använd hörselskydd.

Använd ögonskydd.

10

Allmänna säkerhetsföreskrifter

• Snöskyffeln får inte användas av personer (inklusive barn) med nedsatt fysisk eller
mental förmåga. Denfår inte heller användas av personer utan tillräcklig erfarenhet
och kunskap ifall de inte har fått instruktioner om användningen av någon som
ansvarar för deras säkerhet.

• Läs noga igenom instruktionerna och lär dig alla reglage samt korrekt användning
av snöskyffeln.

• Låt aldrig barn eller personer som inte har tillräcklig kännedom om dessa
instruktioner använda snöskyffeln. Lokala föreskrifter kan ha restriktioner gällande
användarensålder.

• Kom ihåg att användaren/föraren alltid är ansvarig för olyckor som orsakats av
snöskyffeln.

• Var försiktig så att du inte faller eller halkar, speciellt när snöskyffeln drasbakåt.

• Använd aldrig snöskyffeln om du är påverkad av alkohol eller mediciner. Använd
den inte heller om du är trött ellersjuk.

• Snöskyffeln får bara repareras av kvalificerad servicepersonal och endast med
originalreservdelar.

• Använd endast tillbehör som rekommenderats av tillverkaren eller av inköpsstället.

Förberedelser

• Kontrollera att det område som ska snöröjas är fritt från främmande föremål.

• Ta bort alla serviceverktyg/nycklar innan du slår på snöskyffeln. Ettkvarglömt
serviceverktyg på enroterande del kan resultera ipersonskada.

• Kontrollera att alla reglage går lätt och att de återgår till ursprungsläget när de släpps.

• Planera iförväg var snön ska kastas för att undvika att personer eller egendom
skadas av främmande föremål.

• Använd aldrig snöskyffeln utan att vara rättklädd. Använd lämpliga skor med bra
fäste vid halt underlag.

• Bär alltid skyddsglasögon eller visir vid användning, underhåll och service av
snöskyffeln.

• Låt snöskyffeln anpassa sig till utomhustemperaturen innan snöröjningen påbörjas.

SVENSK A

Elektrisk säkerhet

• Använd alltid enjordad skarvkabel avsedd för utomhusbruk.

• Skarvkabelns stickpropp måste passa ivägguttaget. Modifiera aldrig stickproppen
på någotsätt. Omodifierade stickproppar och passande vägguttag minskar risken
för elektriskstöt.

• Misshandla inte nätsladden. Använd aldrig nätsladden eller skarvkabeln för att dra
eller rycka stickproppen ur vägguttaget. Hållnätsladden och skarvkabeln undan
från värme, olja, vassa kanter och rörligadelar. Använd aldrig skadade nät- och
skarvkablar.

• Använd inte snöskyffeln om strömbrytaren är skadad eller ur funktion. Setill att den
repareras av kvalificerad servicepersonal innan användning.

11

Säkerhetsföreskrifter under användning

• Håll händer och fötter borta från roterandedelar. Undvik alltid utkastets öppning.

• Snöskyffeln får inte användas till att slunga någonting annat änsnö.

• Var försiktig vid användning på grusgångar, trottoarer ochvägar. Varuppmärksam
på eventuella faror och trafik. Undvik branta sluttningar.

• Rikta aldrig utkastet mot allmän väg eller trafik.

• Slå av motorn omedelbart om snöskyffeln träffar ettfrämmande föremål.
Inspektera därefter snöskyffeln noggrant. Använd inte snöskyffeln förrän eventuella
skador reparerats.

• Om snöskyffeln börjar vibrera onormalt, slå genast av motorn och kontrollera

SVENSK A

orsaken. Vibrationer är normalt etttecken på problem.

• Befintliga säkerhetsanordningar får inte kopplas bort eller sättas ur funktion.

• Använd aldrig snöskyffeln inärheten av inhägnader, bilar, fönsterrutor,
sluttningaretc.

• Håll alltid obehöriga, särskilt barn och husdjur, borta från det område som
skasnöröjas.

• Överbelasta inte snöskyffeln genom att köra den förfort.

• Var försiktig vid backning. Tittabakåt efter eventuella hinder.

• Rikta aldrig utkastet mot åskådare. Låtaldrig någon stå framför snöskyffeln.

• Använd aldrig snöskyffeln utan god sikt eller utan tillfredsställande belysning.

• Se till att ha god balans och håll stadigt ihandtaget när du använder snöskyffeln.

• Använd aldrig snöskyffeln påtak.

Särskilda säkerhetsföreskrifter för elektrisk snöskyffel

• Läs bruksanvisningen noggrant. Sättdig noggrant in ihur alla reglage fungerar
och försäkra dig om att du har förstått hur snöskyffeln fungerar och hur den ska
användas. Detär mycket viktigt att du snabbt kan stoppa/slå av snöskyffeln och
sätta reglagen ifriläge.

• Kontrollera att snöskyffeln är rätt monterad och oskadad samt att alla reglage
går lätt och återgår till ursprungsläget när de släpps. Omsnöskyffeln på något
sätt är skadad eller inte komplett ska den kompletteras och/eller repareras före
användning.

• Planera iförväg var snön ska kastas för att undvika att personer eller egendom
skadas av främmande föremål.

• Dra alltid ut nätkabeln ur vägguttaget om skovel och skovelhus behöver
rengöras från snö under arbetetsgång. Obs! Använd lämpligt verktyg (trä- eller
plastföremål), aldrig händerna.

• Lämna aldrig snöskyffeln utan uppsikt om den är ansluten till ettvägguttag. Draut
nätkabeln ur vägguttaget när skyffeln inte används.

• Alla eventuella skyddsanordningar måste vara hela och rätt monterade innan
snöskyffeln används.

• Om nät- och/eller skarvkablar skadas under användning avbryt omedelbart arbetet
och dra ut kabeln ur vägguttaget. Ersätt eller reparera kablarna innan arbetet
återupptas.

12

• Om delar byts ut ska snöskyffeln provköras och alla funktioner kontrolleras innan
snöröjning påbörjas.

• Dra alltid ut nätkabeln ur vägguttaget innan snöskyffeln flyttas till annanplats.

• När snöskyffeln används måste lokala regler och förordningar gällande ljud och
miljö respekteras. Tänkefter så att du väljer rätt tidpunkt för snöröjningen för att
undvika att omgivningen störs av arbetet.

Knappar och funktioner

1. Spärr för startknapp

2. Startknapp

3. Handtag

4. Låsmutter för handtaget

5. Justerbart extrahandtag

6. Riggrörens låsmutter

7. Rotorblad

1

2

3

4

5

6

SVENSK A

13

7

Montering

1. Placera handtaget så att
urtaget ihandtaget är ilinje
med urtaget iriggröret.

2. Skjut på handtaget på

SVENSK A

riggröret, se till så att
snäpplåset klickar fast ihålet
iriggröret.

3. Dra fast handtaget med
låsmuttern.

4. Sammanfoga övre och nedre riggrör. Setill att handtaget blir vridet åt rätt håll när
du sätter ihop riggrören.

14

5. Skjut på gummibussningen på riggröret, se till att hålen ibussningen sitter över
hålen iröret. Bussningen har enpressning som ska passa mot enskåra ifästhålet.
Skjutner riggröret ifästhålet, sätt iskruvarna och drafast. Obs! Eftersom
nätkabeln löper genom riggröret kan du behöva peta kabeln åt sidan med
ettlämpligt föremål för att få igenom skruvarna.

SVENSK A

6. Montera riggrörets handtag på ettför dig lämpligt ställe.

15

Start och stopp

Start

1. Anslut snöskyffeln till ettvägguttag.

2. Tryck och håll in spärren för startknappen.

3. Tryck in startknappen.

Stopp

Släpp upp startknappen.

SVENSK A

Skötsel och underhåll

• Dra ut nätkabeln ur vägguttaget före rengöring.

• Rengör snöskyffeln efter användning, torka av höljet och se till att ingen snö finns
kvar iskovelhuset och på rotorbladen.

• Kontrollera med jämna mellanrum att alla skruvar är åtdragna.

• Förvara skyffeln på entorr plats utom räckhåll förbarn.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.
Ärdu osäker på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

Nätanslutning 230 V AC, 50 Hz
Effekt 1100 W
Varvtal obelastad 2100 v/min
Röjningsbredd 32cm
Max snödjup 23cm
Max kastlängd 5m
Vikt 6,4 kg
Ljudnivå LpA 80 dB(A), K: 3,0dB(A)

LwA 98 dB(A), K: 3,0dB(A)
Vibration A

: 5,0m/s², K: 1,5m/s²

h

16

Elektrisk snøfreser 1100 W

Art. nr. 31-8614 Modell DB5004

Les brukerveiledningen grundig før produktet tas i bruk, og ta vare på den for framtidig
bruk. Vi reserverer oss mot eventuelle feil i tekst og bilder, samt endringer av tekniske
data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se
opplysninger på baksiden).

Sikkerhet

Dobbeltisolert for økt sikkerhet.

Er i samsvar med alle relevante sikkerhetsstandarder.

Les hele bruksanvisningen før bruk.

Generell advarsel for faremomenter. Krever spesielle kunnskaper av brukeren.

Hold barn og husdyr på sikker avstand fra maskinen.

Se opp for flygende gjenstander. Pass på at tilskuere befinner seg på god
avstand.

Når produktet skal kasseres skal det skje i henhold til lokaler lover og
forskrifter. Ta kontakt med myndighetene dersom du er i tvil om hvordan du
skal forholde deg.

Hold hendene unna utkastet.

Fare - roterende snøskrue.

Ikke berør roterende deler, men vent til alt har stoppet helt.

Bruk hørselvern.

NORSK

Bruk vernebriller eller visir.

17

Sikkerhet

Generelle sikkerhetsanbefalinger

• Produktet må ikke brukes av personer (inkl. barn) med begrensede fysiske
eller mentale ferdigheter. Det må heller ikke benyttes av personer som ikke har
tilstrekkelig erfaring og kunnskap, dersom de ikke har fått opplæring i bruken av
noen som har ansvaret for deres sikkerhet.

• Les instruksjonene grundig og lær deg alle innstillinger og riktig bruk av produktet.

• La aldri barn eller personer, som ikke har nok kunnskap om produktet, bruke det.
Det kan være lokale forskrifter vedr. aldersgrense for bruk av produktet. Disse som
skal følges.

• Husk at det er alltid brukeren/føreren som er ansvarlig for ulykker som er forårsaket
av produktet.

• Vær forsiktig så du ikke sklir eller faller, spesielt når snøfreseren trekkes bakover.

• Bruk aldri produktet hvis du er påvirket av alkohol eller medisiner. Bruk den heller
ikke dersom du er trett eller syk.

• Produktet skal kun repareres av kvalifisert servicepersonale og kun med originale

NORSK

reservedeler.

• Bruk kun tilbehør som anbefales av produsent eller forhandler.

Forberedelser

• Kontroller at det området som skal ryddes for snø er fritt for uønskede gjenstander.

• Fjern alle nøkler/serviceverktøy før du starter freseren. Et gjenglemt serviceverktøy
på en roterende del kan resultere i personskader.

• Kontroller at alle brytere og knapper går lett og at de går tilbake til utgangs­posisjonen når de slippes opp.

• Planlegg på forhånd hvor snøen skal kastes. Dette for å unngå at personer eller
ting skades av uønskede gjenstander.

• Bruk ikke snøfreseren uten å være riktig kledd. Bruk passende skotøy, med gode
såler, ved glatt føre.

• Bruk alltid vernebriller eller visir når snøfresingen pågår, og ved vedlikehold og
service av maskinen.

• La snøfreseren tilpasse seg utendørstemperaturen før bruk.

Sikkerhet ved bruk av elektrisk strøm

• Benytt alltid en jordet skjøteledning som er beregnet for bruk utendørs.

• Skjøteledningens støpsel må passe til strømuttaket. Støpselet må ikke endres på.
Ved bruk av originale støpsler reduseres faren for elektrisk støt.

• Påse at ikke strømledningen skades. Bær aldri produktet i strømledningen.
Trekk heller ikke i strømledningen når støpselet skal tas ut av strømuttaket.
Holdledningen unna varme, olje, skarpe kanter og bevegelige deler. Bruk aldri
skadede nett- og/eller skjøteledninger.

• Ikke bruk snøfreseren hvis strømbryteren er skadet eller ute av drift. Påse at den
repareres av kvalifisert personer før bruk.

18

Sikkerhetsanbefalinger ved bruk

• Hold hender og føtter unna roterende deler. Pass opp for utkasteråpningen.

• Snøfreseren må ikke brukes til annet enn snørydding.

• Vær forsiktig ved bruk på grusganger, stier og veier. Vær oppmerksom på
eventuelle farer og trafikk. Unngå bratte skråninger.

• Vend aldri utkaster mot offentlig vei eller trafikk.

• Stopp motoren umiddelbart hvis snøfreseren treffer en gjenstand. Inspiser deretter
freseren grundig. Bruk ikke produktet før ev. skader er rettet opp/reparert.

• Hvis snøfreseren begynner å vibrere unormalt må den stoppes umiddelbart og
årsaken må sjekkes. Vibrasjoner er vanligvis et tegn på problemer.

• Sikkerhetsanordningene på snøfreseren må ikke fjernes eller settes ut av funksjon.

• Bruk aldri snøfreseren i nærheten av innhegninger, biler, vinduer, skråninger etc.
uten riktig innstilling på utkastet.

• Hold alltid barn unna området som skal ryddes for snø.

• Overbelast ikke snøfreseren ved å kjøre den for fort.

• Vær påpasselig ved bakking. Se da bakover etter ev. hinder.

• Vend aldri utkaster mot tilskuere. La aldri noen stå foran snøfreseren.

• Sørg for god sikt og tilfredsstillende belysning.

• Påse at du har god balanse i kroppen og godt grep i styret ved bruk av snøfreseren.

• Bruk aldri snøfreseren på tak.

Spesielle sikkerhetsforskrifter for elektrisk snøfreser

• Les bruksanvisningen grundig. Sett deg inn i alle regler og forskrifter vedrørende
bruk av snøfreseren og forviss deg om at du forstår hvordan den skal brukes.
Deter veldig viktig at freseren kan stoppes og skrus av eller settes i fri raskt.

• Kontroller at snøfreseren er riktig montert og ikke er skadet. Sjekk også at alle
brytere o.l. går lett tilbake til opprinnelige stillinger når de slippes. Hvis snøfreseren
er skadet eller ikke helt komplett skal den kompletteres/repareres før bruk.

• Planlegg på forhånd hvor snøen skal kastes. Dette for å unngå at personer eller
ting skades av uønskede gjenstander.

• Trekk alltid ut strømkabelen fra strømuttaket når skovl eller utkast skal rengjøres
forsnø. Obs! Bruk passende verktøy (tre- eller plastgjenstand), aldri hendene.

• Forlat aldri produktet uten tilsyn når det er koblet til et strømuttak. Trekk alltid
støpselet ut av strømuttaket når snøfreseren ikke er i bruk.

• Alle eventuelle beskyttelsesanordningen må være hele og riktig montert før freseren
tas i bruk.

• Hvis strømkabler skades under bruk må arbeidet avbrytes umiddelbart og
produktet kobles fra strømnettet. Erstatt eller reparer kablene før arbeidet
gjenopptas.

• Hvis deler skiftes må snøfreseren prøvekjøres og alle funksjoner kontrolleres før
snøryddingen startes.

• Trekk alltid kabelen fra strømuttaket og ta ut nøkkelen før freseren flyttes til ny plass.

• Når snøfreseren brukes må man følge lokale regler og forskrifter med hensyn til lyd
og miljø. Husk også å velge riktig tidspunkt for snøryddingsarbeidene slik at det
ikke forstyrrer omgivelsene.

NORSK

19

Knapper og funksjoner

1. Sperre for startknapp

2. Startknapp

3. Håndtak

4. Låsemutter for håndtak

5. Justerbart støttehåndtak

6. Riggrørets låsemutter

7. Rotorblad

NORSK

1

2

3

4

5

6

7

20

Montering

1. Plasser håndtaket slik at
uttaket i håndtaket er på linje
med uttaket i riggrøret.

2. Skyv håndtaket på riggrøret.
Påse at sneppertlåsen klikker
fast i hullet på røret.

3. Skru til håndtaket med
låsemutteren.

4. Sett sammen øvre og nedre riggrør. Påse at håndtaket blir montert riktig vei.

NORSK

21

5. Skyv gummibussingen på riggrøret. Pass på at hullet i bussingen sitter over
hullet på røret. Bussingen har en knott som skal passe mot et spor i festehullet.
Skyv riggrøret i festehullet, sett skruene i og trekk til. Obs! Fordi strømkabelen
går gjennom riggrøret kan det hende at du må skyve kabelen til siden med en
passende gjenstand for å få skruene gjennom.

NORSK

6. Monter riggrørets håndtak på et passende sted.

22

Start og stopp

Start

1. Snøfreseren kobles til et strømuttak.

2. Trykk og hold sperren for startknapp inne.

3. Trykk inn startknappen.

Stopp

Slipp opp startknappen.

Stell og vedlikehold

• Trekk alltid nettadapteren ut fra strømuttaket før rengjøring.

• Rengjør snøfreseren etter bruk. Tørk av dekselet og pass på at det ikke er snø igjen
i skovlene og på rotorbladene.

• Kontroller med jevne mellomrom at alle skruer er dratt til.

• Oppbevar snøfreseren på en tørr plass, utenfor barns rekkevidde.

Avfallshåndtering

Når produktet skal kasseres, må det skje i henhold til lokale forskrifter.
Hvis du er usikker, ta kontakt med lokale myndigheter.

Spesifikasjoner

Spenning 230 V AC, 50 Hz
Effekt 1100 W
Turtall ubelastet 2100 o/min
Arbeidsbredde 32 cm
Maks snødybde 23 cm
Maks kastelengde 5 m
Vekt 6,4 kg
Lydnivå LpA 80 dB(A), K: 3,0dB(A)

LwA 98 dB(A), K: 3,0dB(A)
Vibrasjon A

: 5,0m/s², K: 1,5m/s²

h

NORSK

23

Sähkökäyttöinen lumilapio 1100 W

Tuotenro 31-8614 Malli DB5004

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten.
Pidätämme oikeuden teknisten tietojen muutoksiin. Emmevastaa mahdollisista teksti­tai kuvavirheistä. Joslaitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai
asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Kaksoiseristys lisää turvallisuutta.

Yhteensopiva soveltuvien turvallisuusstandardien kanssa.

Lue koko käyttöohje huolellisesti ennen laitteen ensimmäistä käyttökertaa.

Yleinen turvallisuusvaroitus. Käyttö vaatii erityisosaamista.

Pidä lapset ja eläimet loitolla koneesta.

SUOMI

Varo lentäviä esineitä. Varmista, että sivulliset ovat riittävän kaukana.

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Kysytarkempia
kierrätysohjeita kuntasijäteneuvonnasta.

Älä laita käsiä ulostuloaukkoon.

Vaara – liikkuva lumiruuvi.

Älä kosketa liikkuvia osia, ennen kuin laite on pysähtynyt kokonaan.

Käytä kuulosuojaimia.

Käytä suojalaseja.

24

Yleiset turvallisuusohjeet

• Laitetta saavat käyttää aikuiset, joilla ei ole fyysisiä tai psyykkisiä rajoitteita.
Henkilöt, joilla ei ole riittävästi kokemusta ja taitoja, eivät saa käyttää laitetta ilman
heidän turvallisuudestaan vastaavan henkilön antamia ohjeita.

• Lue käyttöohjeet huolella ja opettele säädinten ja lumilapion käyttö.

• Lumilapiota eivät saa käyttää lapset tai henkilöt, jotka eivät ole tutustuneet
turvallisuusohjeisiin. Paikallisissa asetuksissa voi olla myös rajoituksia koskien
käyttäjänikää.

• Muista että lumilapion käyttäjä on aina vastuussa lumilapion aiheuttamista
onnettomuuksista.

• Ole varovainen, jotta et kaadu tai liukastu, erityisesti silloin kun vedät lumilapiota
taaksepäin.

• Älä koskaan käytä lumilapiota alkoholin tai lääkkeiden vaikutuksen alaisena.
Älämyöskään käytä laitetta, jos olet väsynyt tai sairas.

• Lumilapion saa korjata vain valtuutetussa huoltoliikkeessä, ja korjauksessa tulee
käyttää alkuperäisiä varaosia.

• Käytä ainoastaan valmistajan tai jälleenmyyjän suosittelemia tarvikkeita.

Esivalmistelut

• Varmista, että työskentelyalueella ei ole vieraita esineitä.

• Poista kaikki huoltotyökalut/avaimet ennen lumilapion käynnistämistä. Liikkuvan
osan päälle unohdettu työkalu saattaa johtaa onnettomuuteen.

• Varmista, että säätimet liikkuvat helposti, ja että ne palaavat päästettäessä
alkuperäiseen asentoon.

• Suunnittele lumen lentosuunta etukäteen, jotta vieraat esineet eivät johda
loukkaantumiseen tai omaisuuden vahingoittumiseen.

• Älä koskaan käytä lumilinkoa ilman asianmukaista vaatetusta. Käytäliukkaalle
alustalle sopivia jalkineita.

• Käytä aina suojalaseja tai visiiriä lumilapiota käyttäessäsi ja huoltaessasi.

• Anna lumilapion sopeutua ulkolämpötilaan ennen lumenluonnin aloittamista.

SUOMI

Sähköturvallisuus

• Käytä ulkona aina ulkokäyttöön sopivaa maadoitettua jatkojohtoa.

• Jatkojohdon pistokkeen tulee sopia pistorasiaan. Älämuuta pistoketta millään
tavalla. Muuttamaton pistoke ja sopiva pistorasia vähentävät sähköiskun vaaraa.

• Käsittele virtajohtoa varoen. Äläirrota pistoketta pistorasiasta johdosta vetämällä.
Äläaltista virtajohtoa kuumuudelle, öljyille, teräville reunoille tai liikkuville osille.
Äläkäytä vioittuneita virta- tai jatkojohtoja.

• Älä käytä lumilapiota, jos virtakytkin on vioittunut. Viallinen laite tulee korjauttaa
valtuutetussa huoltoliikkeessä ennen käyttöä.

25

Käyttöä koskevia turvallisuusohjeita

• Älä laita käsiä ja jalkoja liikkuvien osien lähelle. Varoulostuloaukkoa.

• Lumilapiota saa käyttää vain lumen linkoamiseen.

• Ole varovainen työskennellessäsi hiekkakäytävillä ja -teillä. Kiinnitä erityistä
huomiota liikenteeseen ja muihin vaaroihin. Vältäjyrkkiä rinteitä.

• Älä suuntaa ulostuloaukkoa kohti yleisiä teitä tai liikennöityjä alueita.

• Sammuta moottori välittömästi, jos lumilapio osuu vieraaseen esineeseen.
Tarkistatämän jälkeen lumilapion kunto huolellisesti. Äläkäytä lumilapiota ennen
kuin mahdolliset vauriot on korjattu.

• Jos lumilapio alkaa täristä epätavallisen paljon, sammuta moottori ja selvitäsyy.
Tärinä on yleensä merkki ongelmasta.

• Älä irrota laitteen turvalaitteita tai kytke niitä pois toiminnasta.

• Älä käytä lumilapiota aitausten, autojen, ikkunoiden, rinteidenym. läheisyydessä.

• Pidä lapset, eläimet ja muut ulkopuoliset poissa työskentelyalueelta.

• Älä ylikuormita lumilapiota työntämällä sitä liian nopeasti.

• Ole varovainen, kun peruutat lumilapion kanssa. Katsotaaksepäin ja havainnoi
mahdolliset esteet.

• Älä suuntaa ulostuloaukkoa kohti ihmisiä. Lumilapion edessä ei saa seistä.

• Älä käytä lumilapiota, jos näkyvyys ja valaistus eivät ole riittävät.

• Varmista, että seisot tasapainoisesti ja pidät vakaasti kiinni lumilapiosta.

• Älä koskaan käytä lumilapiota katolla.

Lumilapiota koskevia turvallisuusohjeita

SUOMI

• Lue käyttöohje huolellisesti. Tutustu huolellisesti säädinten toimintaan ja varmista,
että olet ymmärtänyt, kuinka lumilapio toimii ja kuinka sitä tulee käyttää. Onerittäin
tärkeää, että osaat nopeasti pysäyttää/sammuttaa lumilapion ja vaihtaa sen
vapaalle.

• Varmista että lumilapio on asennettu oikein, että se ei ole vahingoittunut ja
että kaikki säätimet liikkuvat kevyesti ja palautuvat alkuperäisasentoon, kun
ne päästetään. Joslumilapio on vahingoittunut tai siinä on puutteita, viat ja/tai
puutteet tulee hoitaa kuntoon ennen käyttöä.

• Suunnittele lumen lentosuunta etukäteen, jotta vieraat esineet eivät vahingoita
henkilöitä tai omaisuutta.

• Irrota virtajohto aina pistorasiasta, jos syöttöruuvi tai siipipyörän runko tulee
puhdistaa lumesta työskentelyn aikana. Huom.! Käytäsopivaa muovista tai puista
työkalua, älä poista luntakäsin.

• Älä jätä lumilapiota ilman valvontaa, kun se on liitetty pistorasiaan. Irrota virtajohto
pistorasiasta, kun lumilapiota ei käytetä.

• Kaikkien suojalaitteiden tulee olla ehjiä ja oikein asennettuina ennen lumilapion
käyttöönottoa.

• Jos virta- ja/tai jatkojohdot vahingoittuvat käytön aikana, keskeytä työskentely
välittömästi ja irrota johto pistorasiasta. Korvaa tai korjaa vahingoittuneet johdot
ennen työn jatkamista.

• Jos lumilapioon vaihdetaan osia, lumilapiota tulee koekäyttää ja sen toiminnot tulee
testata ennen työskentelyn aloittamista.

26

• Irrota virtajohto pistorasiasta ennen lumilapion siirtämistä.

• Lumilapion käytössä tulee ottaa huomioon paikalliset ohjeet ja säädökset koskien
melua ja ympäristöä. Suunnittele työskentelyn ajankohta niin, että työskentelystä ei
aiheudu häiriötä ympäristölle.

Painikkeet ja toiminnot

1. Käynnistyksen lukitus

2. Käynnistyspainike

3. Kahva

4. Kahvan lukitusmutteri

5. Sädettävä lisäkahva

6. Rikiputken lukitusmutteri

7. Roottorinlapa

1

2

3

4

5

6

SUOMI

27

7

Asennus

1. Sijoita kahva niin, että kahvan
ura on linjassa rikiputken uran
kanssa.

2. Työnnä rikiputken kahvaa niin,
että napsautuslukko lukittuu
rikiputken reikään.

3. Lukitse kahva lukitusmutterin
avulla.

SUOMI

4. Yhdistä ylempi ja alempi rikiputki. Varmista, että kahva kääntyy oikeaan suuntaan,
kun yhdistät rikiputket.

28

5. Työnnä kumitiiviste rikiputkeen. Varmista, että tiivisteen reiät ovat putken reikien
kohdalla. Tiivisteessä on uloke, joka sopii kiinnitysreiänuraan. Painarikiputki
kiinnitysreikään. Laitaruuvit paikalleen ja kiristä. Huom.! Koskavirtajohto menee
rikiputken läpi, työnnä johto tarvittaessa sivuun sopivalla työkalulla, jotta voit
ruuvata ruuvit.

SUOMI

6. Asenna rikiputken kahva sopivaan kohtaan.

29

Käynnistys ja sammutus

Käynnistys

1. Liitä virtajohdon pistoke pistorasiaan.

2. Paina käynnistyksen lukitsin pohjaan.

3. Paina käynnistyspainiketta.

Sammutus

Päästä käynnistyspainike.

Huolto ja puhdistaminen

• Irrota virtajohto pistorasiasta ennen puhdistusta.

• Puhdista lumilapio käytön jälkeen. Pyyhiulkopinta ja varmista, että siipipyörän
rungossa ja roottorin lavoissa ei olelunta.

• Varmista säännöllisin väliajoin, että kaikki ruuvit ovat kireällä.

• Säilytä lumilapiota kuivassa paikassa lasten ulottumattomissa.

Kierrättäminen

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä.
Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.

SUOMI

Tekniset tiedot

Verkkoliitäntä 230 V AC, 50 Hz
Teho 1100 W
Kuormittamaton kierrosluku 2100kierr./min
Työskentelyleveys 32cm
Lumen enimmäissyvyys 23cm
Lumen heittopituus Enintään 5 metriä
Paino 6,4 kg
Äänenvoimakkuus LpA 80 dB(A), K: 3,0dB(A)

LwA 98 dB(A), K: 3,0dB(A)
Tärinä A

: 5,0m/s², K: 1,5m/s²

h

30

Declaration of Conformity

Försäkran om överensstämmelse

Samsvarerklæring

Vakuutus yhdenmukaisuudesta

CLAS OHLSON AB

SE-793 85 INSJÖN, SWEDEN

Declares that this product complies with the requirements of the following directives and standards

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset

ELECTRIC SNOW THROWER

Cotech 31-8614

DB5004

Machinery directive
2006/42/EC

EN 60335-1:2012
+A11:2014
EN ISO 12100:2010
ISO/DIS 8437:2008

EMC directive
2004/108/EC

EN 55014-1:2006
+A1:2009+A2:2011
EN 55014-2:1997
+A1:2001+A2:2008
EN 61000-3-2:2006
+A1:2009+A2:2009
EN 61000-3-3:2013

Klas Balkow

President

Insjön, Sweden, 2015-05-12

31

Low voltage directive
2006/95/EC

EN 62233:2008

SVERIGE

KUNDTJÄNST Tel: [phone]
Fax: [phone]
E-post: [email protected]

INTERNET www.clasohlson.se

BREV Clas Ohlson AB, 793 85 INSJÖN

NORGE

KUNDESENTER Tlf.: 23 21 40 00
Faks: 23 21 40 80
E-post: [email protected]

INTERNETT www.clasohlson.no

POST Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

SUOMI

ASIAKASPALVELU Puh.: 020 111 2222
Sähköposti: [email protected]

INTERNET www.clasohlson.fi

OSOITE Clas Ohlson Oy, Maistraatinportti 4 A, 00240 Helsinki

UNITED KINGDOM

CUSTOMER SERVICE Contact number: 020 8247 9300
E-mail: [email protected]

INTERNET www.clasohlson.co.uk

POSTAL 10 – 13 Market Place
Kingston Upon Thames
Surrey
KT1 1JZ
