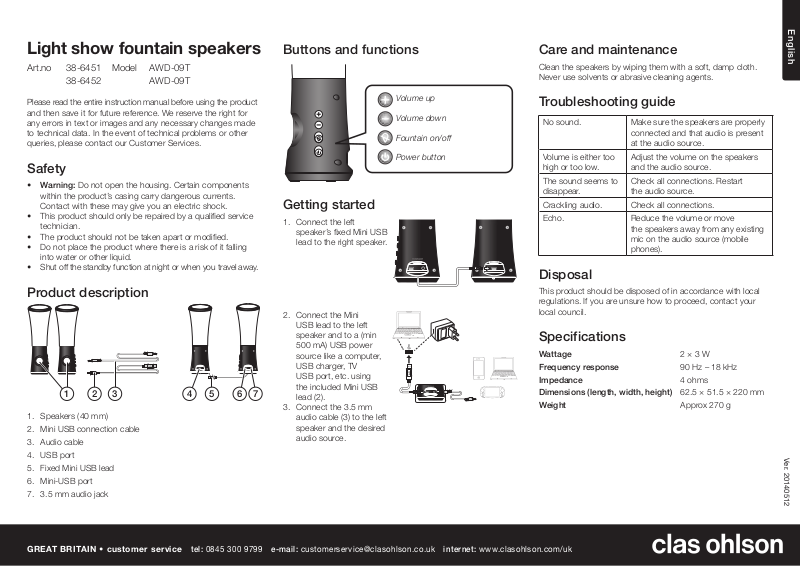

clas ohlson AWD-09T User manual

English

Light show fountain speakers

Art.no 38-6451 Model AWD-09T
38-6452 AWD-09T

Please read theentire instruction manual before using theproduct
and then save it for future reference. We reserve theright for
any errors in text or images and any necessary changes made
to technicaldata. In theevent of technical problems or other
queries, please contact our Customer Services.

Safety

• Warning: Donot open thehousing. Certain components
within theproduct’s casing carry dangerous currents.
Contact with these may give you anelectricshock.

• This product should only be repaired by aqualified service
technician.

• Theproduct should not be taken apart or modified.

• Do not place theproduct where there is arisk of it falling
into water or other liquid.

• Shut off thestandby function at night or when you travelaway.

Product description

1 2 3 4 5 6 7

1. Speakers (40 mm)

2. Mini USB connectioncable

3. Audiocable

4. USBport

5. Fixed Mini USBlead

6. Mini-USBport

7. 3.5 mm audiojack

Buttons and functions Care and maintenance

Clean thespeakers by wiping them with asoft, dampcloth.
Neveruse solvents or abrasive cleaning agents.

Volumeup

Volumedown

Fountain on/off

Power button

Getting started

1. Connect theleft
speaker’s fixed Mini USB
lead to theright speaker.

Troubleshootingguide

Nosound. Make sure thespeakers are properly

connected and that audio is present
at theaudio source.

Volume is either too
high or toolow.

Thesound seems to
disappear.

Cracklingaudio. Check all connections.
Echo. Reduce thevolume or move

Adjust thevolume on thespeakers
and theaudio source.

Check all connections. Restart
theaudio source.

thespeakers away from any existing
mic on theaudio source (mobile
phones).

Disposal

This product should be disposed of in accordance with local
regulations. Ifyou are unsure how to proceed, contact your

2. Connect theMini
USB lead to theleft
speaker and to a (min
500mA) USB power
source like acomputer,
USB charger, TV
USB port,etc. using
theincluded Mini USB
lead (2).

3. Connect the3.5 mm
audio cable (3) to theleft
speaker and thedesired
audio source.

local council.

Specifications

Wattage 2 × 3 W
Frequency response 90Hz – 18kHz
Impedance 4ohms
Dimensions (length, width, height) 62.5×51.5×220mm
Weight Approx 270g

Ver. 20140512

GREAT BRITAIN • customer service

tel: [phone] e-mail: [email protected] internet: www.clasohlson.com/uk

Svenska

Högtalare med ljusfontän

Art.nr 38-6451 Modell AWD-09T
38-6452 AWD-09T

Läs igenom hela bruksanvisningen före användning och spara
den sedan för framtidabruk. Vireserverar oss förev. text- och
bildfel samt ändringar av tekniskadata. Vidtekniska problem
eller andra frågor, kontakta vår kundtjänst.

Säkerhet

• Varning! Öppnainte höljet! Farlig spänning finns oskyddad
på vissa komponenter inuti produktens hölje, kontakt med
dessa kan ge elektriskstöt.

• Produkten får endast repareras av kvalificerad servicepersonal.

• Produkten får inte demonteras eller ändras.

• Placera inte produkten så att den kan falla ner ivatten eller
annan vätska.

• Stäng av eventuell standbyfunktion till natten eller när du
reserbort.

Produktbeskrivning

1 2 3 4 5 6 7

1. Högtalare (40 mm)

2. USB-anslutningskabel för högtalare till ljudkälla

3. Ljudkabel

4. USB-ingång för sammankoppling av högtalarna

5. Mini-USB-kabel

6. Mini-USB-port

7. 3,5 mm ljudingång

Knappar och funktioner Skötsel och underhåll

Vid behov, torka av högtalarna med enmjuk lätt fuktadtrasa.
Använd aldrig lösningsmedel eller slipande rengöringsmedel.

Höj volymen

Sänk volymen

Fontäneffekt på/av

Av/på

Att kommaigång

1. Anslut den vänstra
högtalaren till den
högra högtalaren med
Mini-USB-kabeln som
sitter fast iden vänstra
högtalaren.

2. Anslut den vänstra
högtalaren till
ettUSB-uttag (min
500mA), exempelvis
enmobilladdare med
USB-uttag, dator, TV
med USB-uttagetc.,
med den medföljande
USB-kabeln(2).

3. Anslut den vänstra
högtalaren till ljudkällan
med en3,5 mm
ljudkabel (3).

Felsökningsschema

Ingetljud. Kontrollera att högtalarna är korrekt

anslutna, samt att ljud kommer från
ljudenheten.

Ljudet är för högt
ellerlågt.

Ljudet försvinner. Kontrollera alla anslutningar. Starta om

Sprakandeljud. Kontrollera alla anslutningar.
Ekoljud. Sänk volymen eller flytta högtalarna från

Justera volymen på högtalaren och
ljudenheten.

ljudenheten.

mikrofonen på ljudkällan (mobiltelefon).

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt
lokala föreskrifter. Ärdu osäker på hur du ska gå tillväga,
kontakta din kommun.

Specifikationer

Effekt 2 × 3 W
Frekvensomfång 90 Hz – 18kHz
Impedans 4ohm
Storlek (längd, bredd, höjd) 62,5×51,5×220mm
Vikt Ca 270 g

Ver. 20140512

SVERIGE • kundtjänst tel. [phone] fax [phone] e-post [email protected] internet www.clasohlson.se

Norsk

Høyttaler med lysfontene

Art.nr. 38-6451 Modell AWD-09T
38-6452 AWD-09T

Les brukerveiledningen grundig før produktet tas ibruk og ta
vare på den for framtidigbruk. Vi reserverer oss motev. feil
itekst og bilde, samt forandringer av tekniskedata. Ved tekniske
problemer eller spørsmål, ta kontakt med vårt kundesenter.

Sikkerhet

• Advarsel! Dekselet må ikkeåpnes! Farlig spenning finnes
ubeskyttet på visse komponenter inne iproduktet. Kontakt
med disse kan gi elektriskstøt.

• Produktet må kun repareres av kyndig servicepersonell.

• Produktet må ikke demonteres eller forandrespå.

• Plasser ikke produktet slik at det kan komme ikontakt med
vann eller andre væsker.

• Skru av eventuell standby-funksjon om natten, og når du
reiserbort.

Produktbeskrivelse

1 2 3 4 5 6 7

1. Høyttaler (40 mm)

2. USB-kabel til sammenkobling av høyttaler og lydkilde

3. Lydkabel

4. USB-inngang for sammenkobling av høyttalerne

5. Mini-USB-kabel

6. Mini-USB-port

7. 3,5 mm lydinngang

Knapper og funksjoner Stell og vedlikehold

Tørk av, ved behov, med enmyk, lett fuktetklut. Brukaldri
slipende rengjøringsmidler eller sterke løsemidler.

Heve volumet

Senke volumet

Fonteneeffekt på/av

Av/På

Kom igang

1. Den venstre høyttaleren
kobles til den høyre med
Mini-USB-kabelen som
er festet på den venstre
høyttaleren.

2. Den venstre høyttaleren
kobles til etUSB-uttak
(min. 500mA), for
eksempel enmobillader
med USB-uttak,
datamaskin, TV med
USB-uttaketc., med
den medfølgende USB­kabelen (2).

3. Den venstre høyttaleren
kobles til lydkilden med
en3,5 mm lydkabel (3).

Feilsøking

Ingenlyd. Kontroller at høyttalerne er riktig koblet

og at det kommer lyd fra lydenheten.

Lyden er for høy
ellerlav.

Lyden forsvinner. Kontroller alle koblinger. Restart

Sprakendelyd. Kontroller alle koblinger.
Ekkolyd. Senk volumet eller flytt høyttaleren

Juster volumet på høyttaleren og
lydenheten.

lydenheten.

fra mikrofonen på lydkilden
(mobiltelefonen).

Avfallshåndtering

Når produktet skal kasseres, må det skje ihenhold til lokale
forskrifter. Hvisdu er usikker, ta kontakt med kommunendin.

Spesifikasjoner

Effekt 2 × 3 W
Frekvensområde 90Hz – 18 kHz
Impedans 4ohm
Størrelse (l, b, h) 62,5×51,5×220mm
Vekt Ca. 270g

Ver. 20140512

NORGE • kundesenter tel. [phone] fax [phone] e-post [email protected] internett www.clasohlson.no

Suomi

Vesikaiutin

Tuotenumero 38-6451 Malli AWD-09T
38-6452 AWD-09T

Lue käyttöohje ennen tuotteen käyttöä ja säilytä se tulevaa
tarvetta varten. Pidätämme oikeuden teknisten tietojen
muutoksiin. Emmevastaa mahdollisista teksti- tai kuvavirheistä.
Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään
tai asiakaspalveluun.

Turvallisuus

• Varoitus! Äläavaa laitteen koteloa! Äläavaa koteloa, sillä
kotelon sisällä on vaarallista jännitettä sisältäviä suojaamattomia
komponentteja, jotka voivat aiheuttaa sähköiskun.

• Kaiuttimen saa korjata vain valtuutettu huoltoliike.

• Älä pura tai muuta tuotetta.

• Älä sijoita kuulokemikrofonia sellaiseen paikkaan, josta se
voi pudota veteen tai muuhun nesteeseen.

• Sammuta mahdollinen valmiustila yön ajaksi ja
poistuessasikotoa.

Tuotekuvaus

1 2 3 4 5 6 7

1. Kaiutin (40 mm)

2. Mini-USB-kaapeli

3. Äänikaapeli

4. Soittimen USB-kaapelin liitäntä

5. USB-kaapeli kaiuttimien liittämiseksi toisiinsa

6. Mini-USB-portti

7. 3,5mm:n äänitulo

Painikkeet ja toiminnot Puhdistaminen

Pyyhi kaiutin tarvittaessa pehmeällä, kevyesti kostutetulla liinalla.
Äläkäytä hankaavia puhdistusaineita tai liuottimia.

Äänenvoimakkuuden
lisääminen
Äänenvoimakkuuden
pienentäminen
Vesiefektin käynnistäminen
ja sammuttaminen
Käynnistäminen ja
sammuttaminen

Käytön aloittaminen

1. Liitä vasen kaiutin
oikeaan kaiuttimeen
vasemmassa
kaiuttimessa olevalla
Mini-USB-kaapelilla.

2. Liitä vasen kaiutin
mukana tulevalla USB­kaapelilla (2) USB­liitäntään (vähintään
500mA),esim.
matkalaturi jossa on
USB-liitäntä, tietokone tai
televisio jossa on USB­liitäntä.

3. Liitä vasen kaiutin
soittimeen 3,5mm:n
äänikaapelilla (3).

Vianhakutaulukko

Kaiuttimista ei
kuuluääntä.

Ääni on liian
voimakas tai
alhainen.

Rätiseväääni. Tarkasta kaikki liitännät. Käynnistä soitin

Ääni katoaa. Tarkasta kaikki liitännät.
Ääni kaikuu. Alenna äänenvoimakkuutta tai siirrä

Varmista, että kaiuttimet on liitetty oikein ja
että soittimesta kuuluu musiikkia.

Säädä äänenvoimakkuutta kaiuttimesta ja
soittimesta.

uudelleen.

kaiuttimia kauemmaksi soittimen
mikrofonista (matkapuhelin).

Kierrättäminen

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä.
Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.

Tekniset tiedot

Teho 2 × 3 W
Taajuusalue 90Hz – 18 kHz
Impedanssi 4ohmia
Mitat (pituus, leveys, korkeus) 62,5×51,5×220mm
Paino Noin270 grammaa

Ver. 20140512

SUOMI • asiakaspalvelu puh. 020 111 2222 sähköposti [email protected] kotisivu www.clasohlson.fi

Deutsch

Wasserlautsprecher

Art.Nr. 38-6451 Modell AWD-09T
38-6452 AWD-09T

Vor Inbetriebnahme diekomplette Bedienungsanleitung
durchlesen und aufbewahren. Irrtümer, Abweichungen und
Änderungen behalten wir unsvor. Bei technischen Problemen
oder anderen Fragen freut sich unser Kundenservice über eine
Kontaktaufnahme.

Sicherheitshinweise

• WARNUNG: Niemals dasGehäuse öffnen. ImInneren des
Produkts befinden sich nicht isolierte Komponenten mit
gefährlicher Stromspannung. BeimKontakt mit diesen kann
es zu Stromschlägen kommen.

• Reparaturen unbedingt qualifizierten Servicetechnikern
überlassen.

• DasGerät nicht demontieren oder technisch verändern.

• DasProdukt immer so hinlegen, dass es nicht in Wasser
oder andere Flüssigkeiten fallenkann.

• Dieevtl. aktivierte Standby-Funktion über Nacht und vor
Reisen abschalten.

Produktbeschreibung

1 2 3 4 5 6 7

1. Lautsprecher (40 mm)

2. Mini-USB-Kabel

3. Audiokabel

4. USB-Buchse zum Verbinden der Lautsprecher

5. USB-Anschlusskabel für den Lautsprecher zur Audioquelle

6. Mini-USB-Port

7. 3,5-mm-Audioeingang

Tasten und Funktionen Pflege und Wartung

Bei Bedarf dieLautsprecher mit einem weichen, leicht
befeuchteten Tuch abwischen. Niemals Lösungsmittel oder
scheuernde Reinigungsmittel benutzen.

DieLautstärke erhöhen

DieLautstärke senken

Wasserspiel ein/aus

Ein/aus

Erste Schritte

1. Den linken Lautsprecher
mit dem daran
befestigten Mini­USB-Kabel anden
rechten Lautsprecher
anschließen.

Fehlersuche

Kein Ton. Sicherstellen, dass dieLautsprecher

korrekt angeschlossen sind und dass
Ton von der Audioquellekommt.

Die Lautstärke ist
zu hoch oder zu
niedrig.

Der Ton brichtab. Alle Anschlüsse kontrollieren.

Knisternder Ton. Alle Anschlüsse kontrollieren.
Es ist ein Echo

zuhören.

DieLautstärke am Lautsprecher und am
externen Gerät einstellen.

Dasexterne Gerät neu starten.

DieLautstärke senken oder
dieLautsprecher weiter weg vom
Mikrofon der Audioquelle stellen
(Mobiltelefon).

Hinweise zur Entsorgung

2. Den linken Lautsprecher
mit dem mitgelieferten
USB-Kabel (2)
aneine USB-Buchse
(min. 500mA)
anschließen,z. B. anein
Mobiltelefonladegerät
mit USB-Buchse,
einen Computer, einen
Fernseher mit USBetc.

3. Den linken Lautsprecher
mit einem 3,5-mm­Audiokabel (3)
andieLichtquelle
anschließen.

Bitte dasProdukt entsprechend den lokalen Bestimmungen
entsorgen. Weitere Informationen sind von der Gemeinde oder
den kommunalen Entsorgungsbetrieben erhältlich.

Technische Daten

Leistung 2 × 3 W
Frequenzbereich 90Hz – 18 kHz
Impedanz 4Ohm
Größe (Länge x Breite x Höhe) 62,5×51,5×220mm
Gewicht Ca. 270g

Ver. 20140512

DEUTSCHLAND • Kundenservice

Unsere Homepage www.clasohlson.de besuchen und auf Kundenservice klicken.
