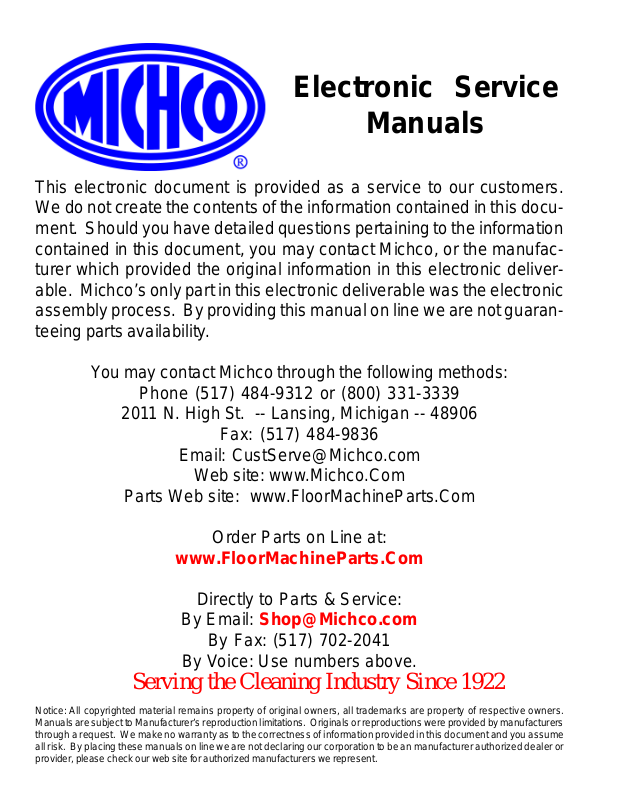

Electronic Service

Manuals

This electronic document is provided as a service to our customers.
We do not create the contents of the information contained in this docu­ment. Should you have detailed questions pertaining to the information
contained in this document, you may contact Michco, or the manufac­turer which provided the original information in this electronic deliver­able. Michco’s only part in this electronic deliverable was the electronic
assembly process. By providing this manual on line we are not guaran­teeing parts availability.

You may contact Michco through the following methods:

Phone [phone] or [phone]

2011 N. High St. -- Lansing, Michigan -- 48906

Fax: [phone]

Email: [e-mail]

Web site: www.Michco.Com

Parts Web site: www.FloorMachineParts.Com

Order Parts on Line at:

www.FloorMachineParts.Com

Directly to Parts & Service:

By Email: [e-mail]

By Fax: [phone]

By Voice: Use numbers above.

Serving the Cleaning Industry Since 1922

Notice: All copyrighted material remains property of original owners, all trademarks are property of respective owners.
Manuals are subject to Manufacturer’s reproduction limitations. Originals or reproductions were provided by manufacturers
through a request. We make no warranty as to the correctness of information provided in this document and you assume
all risk. By placing these manuals on line we are not declaring our corporation to be an manufacturer authorized dealer or
provider, please check our web site for authorized manufacturers we represent.

OBS-18

OBS-18DC

HDTR

Operator's Manual / Manual del operador / Manuel de l’utilisateur

Model: 07014A

READ THIS BOOK
LEA ESTE MANUAL
LISEZ CE MANUEL

This book has important information for the use and safe operation of this machine. Failure to read this book prior to operating or
attempting any service or maintenance procedure to your Clarke American Sanders machine could result in injury to you or to other
personnel; damage to the machine or to other property could occur as well. You must have training in the operation of this machine
before using it. If your operator(s) cannot read this manual, have it explained fully before attempting to operate this machine.

All directions given in this book are as seen from the operator’s position at the rear of the machine.

EN
ES
FR

English (2 - 9)
Español (10 - 17)
Français (18 - 25)

Form No. 70403B 2/07 revised 12/09

ENGLISH

EN

Contents of this Book

Operator Safety Instructions ...............................................................................3

Introduction and Machine Specifi cations ............................................................ 4

Machine Transportation ...................................................................................... 4

Machine Set-Up .................................................................................................. 5

Operating Instructions ........................................................................................7

Troubleshooting .................................................................................................. 8

Sanding Cuts and Sandpaper ............................................................................9

SECTION II Parts and Service Manual

Assembly Drawing .......................................................................................... 26

Assembly Parts List ......................................................................................... 27

Assembly Drawing (OBS18 DC) .......................................................................28

Electrical Schematics .......................................................................................29

WARNING!

The Products sold with this Manual contain or may contain chemicals that are known to certain governments (such as the State of
California, as identifi ed in its Proposition 65 Regulatory Warning Law) to cause cancer, birth defects or other reproductive harm. In
certain locations (including the State of California) purchasers of these Products that place them in service at an employment job site
or a publicly accessible space are required by regulation to make certain notices, warnings or disclosures regarding the chemicals
that are or may be contained in the Products at or about such work sites. It is the purchaser’s responsibility to know the content of,
and to comply with, any laws and regulations relating to the use of these Products in such environments. The Manufacturer disclaims
any responsibility to advise purchasers of any specifi c requirements that may be applicable to the use of the Products in such

environments.

-2- FORM NO. 70403B Clarke

®

American Sanders Operator's Manual (EN) - OBS-18/18DC HDTR

ENGLISH

EN

OPERATOR SAFETY INSTRUCTIONS

DANGER means: Severe bodily injury or death can occur to you or other personnel if the DANGER

statements found on this machine or in this Owner’s Manual are ignored or are not
adhered to. Read and observe all DANGER statements found in this Owner’s Manual
and on your machine.

WARNING means: Injury can occur to you or to other personnel if the WARNING statements found on

your machine or in this Owner’s Manual are ignored or are not adhered to. Read and
observe all WARNING statements found in this Owner’s Manual and on your machine.

CAUTION means: Damage can occur to the machine or to other property if the CAUTION statements

found on your machine or in this Owner’s Manual are ignored or are not adhered to.
Read and observe all CAUTION statements found in this Owner’s Manual and on your
machine.

DANGER: Failure to read the Owner’s Manual prior to operating or servicing your Clarke American Sanders machine could result in

injury to you or to other personnel; damage to the machine or to other property could occur as well. You must have train­ing in the operation of this machine before using it. If you or your operator(s) cannot read English, have this manual

explained fully before attempting to operate this machine.

DANGER: • Sanding/fi nishing wood fl oors can create an explosive or combustible environment. Do not operate this machine around

solvents, thinners, alcohol, fuels, fl oor fi nishes, wood dust or any other fl ammable materials. Cigarette lighters, pilot
lights, electrical sparks and all other sources of ignition should be extinguished or avoided. Keep work area well venti­lated.

• Dust generated from sanding wood fl oors can spontaneously ignite or explode. Promptly dispose of any sanding dust in a

metal container clear of any combustibles. Do not dispose in a fi re.

DANGER: • Electrocution could occur if the machine is being serviced while the machine is connected to a power source. Disconnect

the power supply before servicing.

• Electrocution or fi re could occur if the machine is being operated with a damaged power cord. Keep the power cord clear

of the pad. Always lift the cord over the machine. Do not move the machine by the power cord.

• Shock hazard. Do not use the machine if it has been rained on or sprayed with water.

DANGER: To avoid injury keep hands, feet, and loose clothing away from all moving parts on the machine. Disconnect the power cord

before replacing the pad, changing the abrasive, or when servicing. Do not operate the machine unless all guards are in
place. Never leave the machine unattended while connected to a power source.

WARNING: Injury can occur if protective clothing or equipment is not used while sanding. Always wear safety goggles, protective cloth-

ing, and dust mask while sanding.

WARNING: This sander is not to be used on pressure treated wood. Some pressure treated woods contain arsenic and sanding pres-

sure treated wood produces hazardous dust. Inhaling hazardous dust from pressure treated wood can cause serious injury
or death. Sanding pressure treated wood decks or uneven surfaces can damage the sander which is not covered under
warranty or damage waiver.

WARNING: Any alterations or modifi cations of this machine could result in damage to the machine or injury to the operator or other

bystanders. Alterations or modifi cations not authorized by the manufacturer voids any and all warranties and liabilities.

Clarke® American Sanders Operator's Manual (EN) - OBS-18/18DC HDTR FORM NO. 70403B - 3 -

ENGLISH

EN

Introduction & Machine Specifi cations

The OBS-18 or OBS-18DC can be used on a variety of surfaces. It is an ideal tool for wood fl ooring maintenance and restoration work.
It is also suitable for cleaning hard surfaces such as tile or Terrazzo.

Model OBS-18DC

Code Number 07014A
Voltage/Frequency 115V/60Hz
Amperage (A) 10
Motor 1 hp
Pad Size 12” x 18”
Power Cable 40’ 12-3 GA Gray
Rubber Jacketed
Orbits Per Minute 3600
Orbit Dia. 1/4 inch
Shipping Weight 125 lbs.
Noise (dBA) 74
Vibration (m/s/s) 11.2

Machine Transportation

To transport the machine, follow this procedure:

1. Unplug machine from wall outlet and wrap cord.

2. Raise and lock the handle to the upright position. To lock the
handle, press down on the locking lever with your foot. See
fi gure 1.

3. Grasp the machine at the lifting sites and place in cargo area.
See fi gure 2.

WARNING: The machine is heavy (125 lbs./57kg). to

avoid injury or damage to the machine use
a fi rm grip and proper lifting technique. Get
assistance if necessary.

4. Secure machine to prevent movement in cargo area.

Figure 1

-4- FORM NO. 70403B Clarke

Figure 2

®

American Sanders Operator's Manual (EN) - OBS-18/18DC HDTR

Machine Setup

To prepare the machine for use follow this procedure:

1. Familiarize yourself with the machine. Read all danger,

warning, and caution statements and the Operation and Parts
Manual before operating the machine. If you or the operator
are unable to read English, have this manual fully explained
before attempting to operate this machine.

2. Install or replace pad. The pad should be replaced if it has

become matted down to a thickness of 3/8” or less. To install

or replace the pad, follow these instructions:
a.) Lock handle in the upright position.
b.) Tilt the machine back until it fully rests on the handle.
c.) Standing over the machine, remove existing pad then

center new pad over grip face.

d.) Press pad against grip face until the hooks in the driver

have set in the pad. See fi gure 3.

e.) Return machine to the upright position.

ENGLISH

Figure 3

EN

CAUTION: Damage to the grip face will occur if the

machine is operated without a pad or with a
pad that is 3/8” or thinner.

WARNING: Never put yourself or let others be in a posi-

tion to get injured if the machine should tip
or fall, while replacing the pad or changing
abrasive.

Clarke® American Sanders Operator's Manual (EN) - OBS-18/18DC HDTR FORM NO. 70403B - 5 -

ENGLISH

Machine Setup

EN

This sanding machine is designed to be operated with a remote vacuum
dust collection system or with the included dust bag.

Preparing Remote Vacuum Dust Collection Systems

To prepare the machine for remote vacuum dust collection systems that
have a 2” hose end, follow this procedure:

1. Install 2” hose end (fi gure 4, A) directly into the exhaust tube
(fi gure 4, B).

2. The exhaust tube can be rotated for optimum convenience.

To prepare the machine for remote vacuum dust collection systems that
have a 1 ½” hose end, follow this procedure:

1. Install the 2” x 1½” hose end adaptor (Part No. 30563A) (fi gure 4,
C) over the exhaust tube (fi gure 4, B).

2. Insert 1 ½” hose end (fi gure 4, D) into the adaptor (fi gure 4, C).

NOTE: Start the remote vacuum collection system before opera-

tion.

Preparing to use the included dust bag

To prepare the machine for use with the included dust bag (Part No.
53741A), follow this procedure:

2" Hose from
vacuum system
(not included)

B

Exhaust Tube

1.5" Hose from

A

D

vacuum system

(not included)

C

(30563A) 2" Tube x 1.5" hose adaptor

Figure 4

Install the dust bag by
pressing the end onto the
exhaust tube until the ring
locks into the groove.

1. Install the dust bag by pressing the end onto the exhaust tube
until the ring locks into the groove (fi gure 5). This is best done
by pressing on the back of the bag opening with the palm of your
hand.

2. The exhaust tube can be rotated for optimum convenience.

3. To remove the dust bag from the exhaust tube, pry up the end
of the bag opening to partially release the internal rib from the
groove, then pull.

4. To empty the dust bag, unzip the disposal fl ap and force contents
out by inverting the bag.

NOTE: For best results, empty frequently. Follow all warnings

posted in this manual and on the dust bag.

Figure 5

-6- FORM NO. 70403B Clarke

®

American Sanders Operator's Manual (EN) - OBS-18/18DC HDTR

ENGLISH

EN

Operating Instructions – Sanding

To operate the machine as a sander follow this procedure:

1. Move machine to work location. Decide the best approach
to sanding the desired area. When sanding the area, work
so that you are moving away from the power supply. This
will help to avoid entanglement with the power cord and
reduce the need to move the power cord as frequently.

2. Install the abrasive. Use the same procedure outlined
in MACHINE SETUP for installing the pad, to install the
abrasive. Peel the fi lm off the back of the abrasive; center
the abrasive over the pad and press it against the pad.
The adhesive on the abrasive will hold it to the pad.

NOTE: When using screen abrasive, set the screen on

the fl oor then move the machine over the screen.
Lower the machine until the pad comes to rest on
the screen. Make sure the screen is centered on
the pad.

WARNING: Injury can occur if the machine is connect-

ed to a power source while installing the
pad or abrasive. Disconnect the machine
before installing the pad/abrasive.

Operating Instructions - Polishing

To operate the machine as a polisher follow this procedure:

WARNING: Injury can occur if the machine is con-

nected to a power source while installing
the pad or abrasive. Disconnect the
machine before installing the pad/abra­sive.

1. Connect the machine to an appropriately fused and
grounded circuit.

2. Release the handle by pressing up on the locking lever.
Bring the handle to a comfortable position.

CAUTION: Do not lock the handle. Locking the

handle will prevent the machine from
resting evenly on the pad and diminish
the machine performance and reliability.

3. Push the interlock button (1), and apply pressure to the
levers (2). To stop the machine, release the levers (2).
See fi gure 6.

3. Connect the machine to an appropriately fused and
grounded circuit.

4. Release the handle by pressing up on the locking lever.
Bring the handle to a comfortable position.

CAUTION: Do not lock the handle. Locking the

handle will prevent the machine from
resting evenly on the pad and diminish the
machine performance and reliability.

5. Push the interlock button (1), and apply pressure to the
levers (2). To stop the machine, release the levers (2).
See fi gure 6.

CAUTION: To prevent damage to the fl ooring and to

reduce swirling, keep the machine in mo­tion while the motor is running.

NOTE: For sanding cuts and sandpaper, see page 9.

CAUTION: To prevent damage to the fl ooring and

to reduce swirling, keep the machine in
motion while the motor is running.

2

1

Figure 6

Clarke® American Sanders Operator's Manual (EN) - OBS-18/18DC HDTR FORM NO. 70403B - 7 -

ENGLISH

EN

Troubleshooting

Motor will not start. No power.

Problem Cause Action

Interlock not depressed.

Defective switch/ Bad connection

Motor fails to start / runs
sluggish.

Fuse / Circuit Breaker repeatedly
trips.

Low voltage from excessive length
or undersized extension cord.

Defective start capacitor.

Defective start switch.

Defective start/run capacitor

Defective motor low voltage

Low voltage.

Check power supply and connection

Depress Interlock before activating control
lever.

Contact an authorized Clarke
American Sanders Dealer.

Use a 14 Ga extension cord, not to exceed
50’ length.

Contact an authorized Clarke
American Sanders Dealer.

Contact an authorized Clarke
American Sanders Dealer.

Contact an authorized Clarke
American Sanders Dealer.

Contact an authorized Clarke
American Sanders Dealer.

Eliminate extension cord.
Locate power source closer to
work site. Have voltage checked by
a qualifi ed electrician.

Bad connection.

Defective motor.

Contact an authorized Clarke
American Sanders Dealer.

Contact an authorized Clarke
American Sanders Dealer.

-8- FORM NO. 70403B Clarke

®

American Sanders Operator's Manual (EN) - OBS-18/18DC HDTR

ENGLISH

EN

Sanding Cuts and Sandpaper

Initial Cut

The purpose of the initial cut is to remove old fi nish and gross imperfections on the fl oor surface. Use a course (20-36 grit) grain
abrasive.

Final Cuts

The purpose of a fi nishing cut is to remove the scratches produced during the initial cut. Use a fi ne (60-80 grit) grain abrasive.

If the surface remains rough after a fi nishing cut, it may be necessary to use an even fi ner grain of abrasive (80-100grit). Care should
be taken in selecting the grit size of the abrasive. A very fi ne grain will close the pores on a wood fl oor making admission of a stain
diffi cult.

If glazing or burning should occur the abrasive has dulled and must be replaced.

Standard Professional

Grain Use Grade Grade

Part # / Qty Part # / Qty

20 grit For removing gross imperfections and restoring
evenness to old fl ooring. To remove build-up of 945950 / 10
paints and varnishes.

36 grit For fi rst sanding of new fl ooring (maple, oak).
For removing minor imperfections and fi nishes 945951 / 20
from old fl ooring.

60 grit For cleanup from initial cut 36 grit. 945954 / 20
60 grit 945960 / 20
screen mesh

80 grit For fi nal sanding of certain hardwoods. For 945955 / 20
80 grit cleanup of initial cuts (60 grit). 945961 / 20
screen mesh

100 grit For fi nal sanding of certain hardwoods and 945956 / 20
100 grit conifers where a smooth surface is desired. 945962 / 20
screen mesh

120 grit For fi nal sanding of certain hardwoods and
screen mesh conifers where a smooth surface is desired. 945963 / 20
For leveling after initial fi nish coat.

150 grit For scratching surface between coats of fi nish. 945964 / 20
screen mesh

180 grit For surface roughing between coats of fi nish.
screen mesh

Clarke® American Sanders Operator's Manual (EN) - OBS-18/18DC HDTR FORM NO. 70403B - 9 -

ESPAÑOL

ES

LEA ESTE MANUAL

Este manual contiene información importante acerca del uso y la seguridad de la máquina. Si no lee el manual antes de
utilizar su máquina Clarke American Sanders o de intentar realizar los procedimientos de reparación o mantenimiento
de la misma, usted o el resto del personal podrían sufrir lesiones; asimismo, podrían producirse daños a la máquina o
a otras propiedades. Antes de utilizar la máquina, es necesario recibir la capacitación adecuada en la operación de la
misma. Si el operador de la máquina no sabe leer en español, explíquele el manual exhaustivamente antes de que intente
utilizarla.

Todas las indicaciones incluidas en este manual se ofrecen desde la posición del operador en la parte posterior de la
máquina.

Índice del manual

Instrucciones de seguridad para el operador ................................................... 11

Introducción y especifi caciones de la máquina ................................................ 12

Transporte de la máquina .................................................................................12

Instalación de la máquina ................................................................................. 13

Instrucciones de funcionamiento ...................................................................... 15

Resolución de problemas ................................................................................. 16

Cortes de lija y papel de lija ..............................................................................17

Sección II Repuestos y manual de servicio

Plano de montaje ............................................................................................26

Lista de piezas de montaje .............................................................................. 27

Plano de montaje (OBS18 DC) ........................................................................28

Esquemas eléctricos ........................................................................................29

ADVERTENCIA:

Los Productos a la venta en este Manual contienen, o pueden contener, productos químicos reconocidos por algunos gobiernos
(como el Estado de California, según lo indica en su Proposición 65, Ley de Advertencia Regulatoria) como causantes de cáncer,
defectos de nacimiento u otros daños reproductivos. En algunas jurisdicciones (incluido el Estado de California), los compradores
de estos Productos que los coloquen en servicio en un emplazamiento laboral o en un espacio de acceso público tienen la
obligación regulatoria de realizar determinados avisos, advertencias o divulgaciones respecto de los productos químicos contenidos
o posiblemente contenidos en los Productos utilizados en tal lugar. Es la responsabilidad del comprador conocer y cumplir con
todas las leyes y reglamentaciones relacionadas con el uso de estos Productos en tales entornos. El Fabricante niega toda
responsabilidad de informar a los compradores sobre requisitos específi cos que pueden regir el uso de los Productos en tales
entornos.

-10- 70403B Clarke

®

American Sanders Manual del operador (ES) - OBS-18/18DC HDTR

ESPAÑOL

ES

INSTRUCCIONES DE SEGURIDAD PARA EL OPERADOR

PELIGRO signifi ca: Usted u otras personas pueden estar expuestos a sufrir lesiones personales, inclusive la

muerte si las indicaciones de PELIGRO que se encuentran en esta máquina o en el manual
de instrucciones se ignoran o no se tienen en cuenta. Lea y respete todas las indicaciones

ADVERTENCIA signifi ca: Usted u otras personas pueden estar expuestos a sufrir lesiones personales, si las

PRECAUCIÓN signifi ca: La máquina u otros bienes pueden sufrir daños materiales si las indicaciones de PRECAU-

PELIGRO: Si no lee el manual de instrucciones antes de operar, reparar o realizar el mantenimiento de su máquina Clarke Ame-

rican Sanders, el resultado puede ser que usted o el resto del personal sufra lesiones. Asimismo, pueden producirse
daños a la máquina o a otras propiedades. Antes de utilizar la máquina, es necesario recibir la capacitación adecuada
en la operación de la misma. Si usted o el operador no saben leer en inglés, haga que otra persona les explique

el manual exhaustivamente antes de intentar utilizar la máquina.

de PELIGRO que se encuentran en el manual de instrucciones y en la máquina.

indicaciones de ADVERTENCIA que se encuentran en esta máquina o en el manual de
instrucciones se ignoran o no se tienen en cuenta. Lea y respete todas las indicaciones de

ADVERTENCIA que se encuentran en el manual de instrucciones y en la máquina.

CIÓN que se encuentran en la máquina o en el manual de instrucciones se ignoran o no se

tienen en cuenta. Lea y respete todas las indicaciones de PRECAUCIÓN que se encuen­tran en el manual de instrucciones y en la máquina.

PELIGRO: • El lijado/acabado de pisos de madera puede crear un entorno explosivo. No utilice la máquina cerca de solventes,

diluyentes, alcohol, combustibles, acabados de pisos, polvo de madera u otros materiales infl amables. Los encende-
dores, las lámparas indicadoras, las chispas eléctricas y cualquier otra fuente de ignición deben extinguirse o evitarse.
Mantenga el área de trabajo bien ventilada.

• El polvo que se genera al lijar pisos de madera puede encenderse o explotar espontáneamente. Elimine rápidamente el

polvo de lijado en un recipiente de metal que no contenga ningún combustible. No arroje el polvo al fuego.

PELIGRO: • Puede producirse una electrocución si se repara o se realiza el mantenimiento de la máquina mientras se encuentra co-

nectada a una fuente de alimentación. Desconecte la fuente de alimentación antes de realizar tareas de mantenimiento y
reparación.

• Si la máquina se utiliza con un cable de alimentación dañado podría producirse una electrocución o un incendio. Man-

tenga el cable de alimentación separado de la almohadilla. Pase siempre el cable por encima de la máquina. No utilice
el cable de alimentación para mover la máquina.

• Riesgo de descargas: No utilice la máquina si ha estado expuesta a la lluvia o ha sido rociada con agua.

PELIGRO: Mantenga las manos, los pies y la vestimenta suelta alejados de todas las partes móviles de la máquina para evitar

lesiones. Desconecte el cable de alimentación antes de reemplazar la almohadilla, cambiar el abrasivo y realizar man­tenimiento o reparaciones. No utilice la máquina a no ser que todas sus protecciones estén en su lugar. Nunca deje la
máquina sin vigilancia mientras está conectada a una fuente de alimentación.

ADVERTENCIA: Si no se utilizan los dispositivos de protección personal correctos mientras se realiza el lijado, el operador o cualquier

persona en el área de trabajo pueden sufrir lesiones. Utilice siempre protección respiratoria, ocular y auditiva mientras
realice una operación de lijado.

ADVERTENCIA: La pulidora no debe utilizarse sobre madera tratada a persión. Algunas maderas tratadas a presión contienen arsénico y

si se pule madera tratada a presión produce un polvo nocivo. La inhalación de polvo nocivo de madera tratada a presión
puedo causar lesiones serias o la muerta. Pulir plataformas o superfi cies irregulares de madera tratada a presión puedo
dañar la Puildora ques no está cubierto por la garantía ni por is Renuncia de Daños.

ADVERTENCIA: Cualquier alteración o modifi cación realizada a esta máquina puede producir daños a la misma o lesiones al operador o a

otras personas que se encuentren en el lugar. Las alteraciones o modifi caciones no autorizadas por el fabricante anulan
todas las garantías y responsabilidades.

Clarke® American Sanders Manual del operador (ES) - OBS18/18DC HDTR 70403B - 11 -

ESPAÑOL

ES

Introducción y especifi caciones de la máquina

La OBS-18 y la OBS-18DC pueden utilizarse en una gran variedad de superfi cies. Por ello, se trata de una
herramient a ideal para mantenimiento de pisos de madera y trabajos de restauración. También es adecuada para la limpieza de superfi cies duras
como baldosas o terrazo.

Model OBS-18DC

Número de código 07014A
Voltaje/frecuencia 115V/60Hz
Intensidad de corriente (A)
Motor 1 hp
Tamaño de la almohadilla
Cable de alimentación 40’ 12-3 Ga gris

con revestimiento de goma

Giros por minuto 3600
Diámetro de giro 1/4 pulg.
Peso del envío 125 lbs.
Ruido (dBA) 74
Vibración (m/s/s) 11.2

10

12 x 18 pulg.

Transporte de la máquina

Para mover la máquina siga este procedimiento:

1. Desenchufe la máquina del tomacorriente de pared y enrolle
el cable.

2. Eleve y bloquee la manija en posición vertical. Para blo­quear la manija, presione la palanca de bloqueo con su pie.
Consulte la fi gura 1.

3. Tome la máquina por los puntos de izado y colóquela en el
área de carga. Consulte la fi gura 2.

ADVERTENCIA: La máquina es pesada (125 lb/57kg).

Para evitar daños a la misma o lesio­nes personales, sosténgala con fi rmeza
y utilice la técnica de izado adecuada.
De ser necesario, solicite ayuda.

4. Asegure la máquina para evitar movimientos en el área de
carga.

Figura 1

-12- 70403B Clarke

Figura 2

®

American Sanders Manual del operador (ES) - OBS-18/18DC HDTR

Instalación de la máquina

Si desea preparar la máquina para su uso, siga este procedimiento:

1. Familiarícese con la máquina. Lea todas las indicaciones de

peligro, advertencia y precaución, así como el manual de ins­trucciones y piezas, antes de utilizar la máquina. Si usted o el
operador de la máquina no pueden leer este manual, haga que
otra persona se lo explique exhaustivamente antes de intentar
utilizarla.

2. Instale o reemplace la almohadilla. Si la almohadilla se ha

desgastado a un espesor de 3/8» o menos, debe ser reem­plazada. Para instalar o remplazar la almohadilla, siga estas

instrucciones:
a.) Bloquee la manija en posición vertical.
b.) Incline la máquina hacia atrás hasta que esté completa-

mente apoyada en la manija.

c.) Situándose sobre la máquina, retire la almohadilla

existente y después centre la nueva almohadilla sobre el
frente de agarre.

d.) Presione la almohadilla contra el frente de agarre hasta

que los ganchos se fi jen en la almohadilla. Consulte la
fi gura 3.

e.) Vuelva a situar la máquina en posición vertical.

ESPAÑOL

Figura 3

ES

PRECAUCIÓN: El frente de agarre se daña si la

máquina se opera sin una almohadilla o
con una almohadilla cuyo grosor sea de
3/8» o menos.

ADVERTENCIA: Mientras sustituye la almohadilla o cam-

bia el abrasivo, nunca se sitúe usted
mismo (ni deje que otras personas lo
hagan) en una posición en la que pueda
lesionarse si la máquina se inclina o
cae.

Clarke® American Sanders Manual del operador (ES) - OBS18/18DC HDTR 70403B - 13 -

ESPAÑOL

ES

Instalación de la máquina

Esta lijadora está diseñada para utilizarse con un sistema colector de
polvo remoto mediante vacío o con la bolsa de polvo incluida.

Preparación de los sistemas colectores de polvo remotos mediante
vacío

Si desea preparar la máquina para sistemas colectores de polvo remotos
mediante vacío que tengan un extremo de manguera de 2», siga este
procedimiento:

1. Instale e extremo de manguera de 2» (fi gura 4, A) directamante
sobre el tubo de escape (fi gura 4, B).

2. El tubo de escape puede girarse para mayor comodidad.

Si desea preparar la máquina para sistemas colectores de polvo remotos
mediante vacío que tengan un extremo de manguera de 1 ½», siga este
procedimiento:

1. Instale el adaptador del extremo de manguera de 2» x 1½» (N

o

de

pieza 30563A) (fi gura 4, C) sobre el tubo de escape (fi gura 4, B).

2. Inserte el extremo de manguera de 1½» (fi gura 4, D) en el adapta-
dor (fi gura 4, C).

NOTA: Ponga en marche el sistema colector remoto mediante

vacío antes de encender la máquina.

MANGUERA DE 2"

DEL SISTEMA DE
ASPIRACIÓN (NO

INCLUIDO)

B

TUBO DE ESCAPE

A

C

MANGUERA DE

D

1.50" DEL SISTEMA
DE ASPIRACIÓN

(NO INCLUIDO)

Figura 4

INSTALE LA BOLSA DE

RECOLECCIÓN DE POLVO PRE-

SIONANDO EL EXTREMO DEL

TUBO DE ESCAPE HASTA QUE

EL ANILLO ENCAJE DENTRO DE

LA RANURA.

Preparación para usar la bolsa de polvo incluida

Si desea preparar la máquina para su uso con la bolsa de polvo incluida
(No de pieza 53741A), siga este procedimiento.

1. Instale la bolsa de recolección de polvo presionando el extremo
del tubo de escape hasta que el anillo encaje dentro de la ranura
(fi gura 5). El mejor modo de hacer esto es presionando la parte
posterior de la abertura de la bolsa con la palma de su mano.

2. El tubo de escape puede girarse para mayor comodidad.

3. Para retirar la bolsa de polvo del tubo de escape, haga palanca
hacia arriba en el extremo de la abertura de la bolsa para liberar
parcialmente el saliente interno de la ranura, y después tire.

4. Para vaciar la bolsa de polvo, abra la aleta de vaciado y saque sus
contenidos dando la vuelta a la bolsa.

NOTA: Para lograr los mejores resultados, vacíe frecuentemente.

Siga todas las advertencias incluidas en el manual y en la bolsa de
polvo.

Figura 5

-14- 70403B Clarke

®

American Sanders Manual del operador (ES) - OBS-18/18DC HDTR

ESPAÑOL

ES

Instrucciones de funcionamiento - Lijado

Para operar la máquina como una lijadora, siga este procedi­miento:

1. Desplace la máquina al lugar de trabajo. Seleccione el mejor
método para lijar el área deseada. Mientras lija dicha área,
trabaje de manera tal que usted se aleje de la fuente de
alimentación. Esto ayudará a evitar que el cable de alimen­tación se enrede y reduce la necesidad de mover dicho cable
con tanta frecuencia.

2. Instale el abrasivo. Para instalar el abrasivo, utilice el mismo
procedimiento descrito en INSTALACIÓN DE LA MÁQUINA
para la instalación de la almohadilla. Retire la película de la
parte posterior del abrasivo, centre el mismo sobre la almo­hadilla y presiónelo contra ésta. El adhesivo del abrasivo lo
sostendrá en la almohadilla.

NOTA: Si utiliza abrasivo de tela metálica, sitúe la tela

metálica sobre el suelo y acontinuación desplace
la máquina sobre la misma. Baje la máquina hasta
que la almohadilla se apoye sobre la tela metálica.
Asegúrese de que la tela metálica esté centrada en
la almohadilla.

ADVERTENCIA: Puede producirse una lesión si se instalan
la almohadilla o el abrasivo mientras la máquina se encuen­tra conectada a una fuente de alimentación. Desconecte la
máquina antes de instalar la almohadilla o el abrasivo.

3. Conecte la máquina a un circuito adecuadamente provisto de
fusibles y conectado a tierra.

Instrucciones de funcionamiento - Pulido

Para operar la máquina como una pulidora siga este procedi­miento:

ADVERTENCIA: puede producirse una lesión si se ins-

talan la almohadilla o el abrasivo mientras la máquina
se encuentra conectada a una fuente de alimentación.
Desconecte la máquina antes de instalar la almoha­dilla o el abrasivo.

1. Conecte la máquina a un circuito adecuadamente provisto
de fusibles y conectado a tierra.

2. Suelte la manija presionando la palanca de bloqueo. Sitúe
la manija en una posición cómoda.

PRECAUCIÓN: No bloquee la manija. Si se bloquea

la manija, la máquina no podrá reposar de forma
uniforme en la almohadilla y disminuiránel rendimiento
de la máquina y su fi abilidad.

3. Pulse el botón de interbloqueo (1) y aplique presión a las
palancas (2). Para detener la máquina, suelte las palancas
(2). Consulte la fi gura 6.

PRECAUCIÓN: Para evitar dañar el suelo y reducir

los remolinos, mantenga la máquina en movimiento
mientras el motor esté en funcionamiento.

4. Suelte la manija presionando la palanca de bloqueo. Sitúe la
manija en una posición cómoda.

PRECAUCIÓN: no bloquee la manija. Si se bloquea la
manija, la máquina no podrá reposar de forma uniforme en la
almohadilla y disminuirán el rendimiento de la máquina y su
fi abilidad.

5. Pulse el botón de interbloqueo (1) y aplique presión a las
palancas (2). Para detener la máquina, suelte las palancas
(2). Consulte la fi gura 6.

PRECAUCIÓN: para evitar daños al piso y reducir los remo-
linos, mantenga la máquina en movimiento mientras el motor
esté funcionando.

NOTA: para cortes de lija y papel de lija consulte la página 25.

Clarke® American Sanders Manual del operador (ES) - OBS18/18DC HDTR 70403B - 15 -

1

Figura 6

2

ESPAÑOL

ES

Resolución de problemas

Problema Causa Acción

El motor no arranca. No hay potencia. Inspeccione la fuente de

alimentación y la conexión

El interbloqueo no está presionado. Presione el interbloqueo antes de
activar la palanca de control.

Interruptor defectuoso / mala conexión Póngase en contacto con un
distribuidor autorizado de American
Sanders Technology.

El motor no arranca / funciona Tensión baja debido a cable Use un alargador de calibre 14, que
demasiado largo no sea lento. o demasiado corto.
supere los 50’ de longitud.

El capacitor de arranque es defectuoso. Póngase en contacto con un
distribuidor autorizado de American
Sanders Technology.

El interruptor de arranque es defectuoso. Póngase en contacto con un
distribuidor autorizado de American
Sanders Technology.

Capacitor de arranque/funcionamiento Póngase en contacto con un
defectuoso distribuidor autorizado de American
Sanders Technology.

Baja tensión del motor defectuosa Póngase en contacto con un
distribuidor autorizado de American
Sanders Technology.

El fusible / disyuntor se disparan Baja tensión. Retire el alargador.
repetidas veces. Localice la fuente eléctrica más
cercana al lugar de trabajo. Haga
que la tensión sea inspeccionada
por un electricista califi cado.

Conexión defectuosa. Póngase en contacto con un
distribuidor autorizado de American
Sanders Technology.

El motor es defectuoso. Póngase en contacto con un
distribuidor autorizado de American
Sanders Technology.

-16- 70403B Clarke

®

American Sanders Manual del operador (ES) - OBS-18/18DC HDTR

ESPAÑOL

ES

Cortes de lija y papel de lija

Corte inicial

El propósito del corte inicial es sacar el acabado viejo y las imperfecciones mayores de la superfi cie del piso. Se debe usar un abra-
sivo grueso (20-36 granos).

Cortes fi nales

El propósito de un corte de acabado es eliminar los rayones producidos durante el corte inicial. Utilice un abrasivo de grano fi no (60-
80 granos) .

Si la superfi cie permanece áspera después de un corte de acabado, puede ser necesario utilizar un abrasivo de grano aún más fi no
(80 - 100 granos). Se deberá tener cuidado al seleccionar el tamaño del grano del abrasivo. Un grano muy fi no cerrará los poros
sobre el piso de madera dando lugar a problema de manchas.

Si un corte de acabado apareciera inmediatamente glaseado o quemado, aumente el ritmo. Si esto ocurriera durante un corte fi nal,
signifi ca que el abrasivo se ha desafi lado y deberá cambiarse.

Uso del veteado

Para eliminar imperfecciones mayores y restaurar

20 granos

36 granos

60 granos
60 granos
malla
80 granos
80 granos
malla
100 granos
100 granos
malla

120 granos
malla

150 granos
malla
180 granos
malla

la uniformidad a los pisos viejos. Para eliminar la
acumulación de pinturas y barnicas.
Para el primer lijado de pisos nuevos (arce, roble).
Para eliminar imperfecciones menores y
acabados de pisos viejos.
Para limpieza desda el corte inicial 36 granos.

Para el lijado fi nal de ciertas maderas duras.
Para limpieza de cortes inciales (50 granos).

Para el lijado fi nal de ciertas maderas duras y
confíreras si se desea obtener una superfi cie lisa.

Para el lijado fi nal de ciertas maderas duras y
coníferas si se desea obtener una superfi cie lisa.
Para nivelar después del capas de acabado intial.
Para rasguñar superfi cie entre capas de
acabado.
Para el desbaste entre capas de acabado.

Grado estándar

Pieza #/Ctdad

945950/10

945951/20

945954/20
945960/20

945955/20
945961/20

945956/20
945962/20

945963/20

945964/20

945965/20

Grado profesional

Pieza #/Ctdad

Clarke® American Sanders Manual del operador (ES) - OBS18/18DC HDTR 70403B - 17 -

FRANÇAIS

FR

LISEZ CE MANUEL

Ce Manuel contient des informations importantes concernant l’utilisation et le fonctionnement de cette machine dans
des conditions de sécurité optimales. La non-lecture de ce manuel avant d’utiliser ou d’entretenir votre machine Clarke
American Sanders risque de provoquer un accident ou d’endommager la machine ou son environnement. Vous devez
avoir été formé à l’utilisation de cette machine avant de l’utiliser. Si l’opérateur n’est pas en mesure de lire ce Manuel, il
devra se le faire expliquer entièrement avant de tenter d’utiliser cette machine.

Toutes les directions données dans ce Manuel le sont par rapport à la position de l’opérateur, à l’arrière de la machine.

Contenu de ce manuel

Consignes de sécurité ...................................................................................... 19

Introduction et spécifi cations de l’appareil ........................................................ 20

Transport de l’appareil ...................................................................................... 20

Préparation de l’appareil ...................................................................................21

Utilisation de l’appareil ......................................................................................23

Dépannage ....................................................................................................... 24

Ponçage et papier abrasif .................................................................................25

Section II, manuel de réparation et schémas de pièces

Schéma d’assemblage .....................................................................................26

Liste de pièces .................................................................................................27

Schéma d’assemblage (OBS18 DC) ................................................................ 28

Schéma de câblage .......................................................................................... 29

-18- 70403B Clarke® American Sanders Manuel de l’utilisateur (FR) - OBS-18/18DC HDTR

FRANÇAIS

FR

CONSIGNES DE SÉCURITÉ

DANGER signifi e: Si une consigne DANGER fi gurant dans ce manuel d’utilisation ou sur l’appareil n’est pas

respectée ou suivie, des blessures graves, voire mortelles, peuvent vous arriver ainsi qu’à
d’autres personnes. Lisez et observez toutes les consignes DANGER apparaissant sur
l’appareil ou dans votre manuel d’utilisation.

AVERTISSEMENT signifi e: Si une consigne AVERTISSEMENT fi gurant dans ce manuel d’utilisation ou sur l’appa-

reil n’est pas respectée ou suivie, des blessures peuvent vous arriver ainsi qu’à d’autres
personnes. Lisez et observez toutes les consignes AVERTISSEMENT apparaissant sur
l’appareil ou dans votre manuel d’utilisation.

ATTENTION signifi e: Si une consigne ATTENTION fi gurant dans ce manuel d’utilisation ou sur l’appareil n’est pas

respectée ou suivie, vous risquez d’endommager l’appareil et de causer divers dommages
matériels. Lisez et observez toutes les consignes ATTENTION apparaissant sur l’appareil
ou dans votre manuel d’utilisation.

DANGER: Si vous ne lisez pas le manuel d’utilisation avant d’utiliser ou réparer votre appareil Clarke, vous risquez de vous blesser

ainsi que d’autres personnes. Vous risquez également d’endommager l’appareil et de causer divers dommages maté­riels. Avant d’utiliser cet appareil, vous devez avoir reçu une formation sur son utilisation. Si un utilisateur est incapable

de lire ce manuel, il doit en demander une explication complète avant d’utiliser l’appareil.

DANGER: • Le ponçage des parquets de bois peut créer un environnement explosif ou combustible. Ne pas utiliser cet appareil à

proximité de solvants, de diluants, d’alcool, de carburant, de poussière de bois ou d’autres matériaux infl ammables. Les
vapeurs et la poussière de bois produites par le ponçage des parquets peuvent créer un environnement explosif. Les
briquets, les témoins lumineux, les étincelles électriques et toutes les autres sources d’allumage doivent être éteints.
Garder la zone de travail bien aérée.

• La poussière produite par le ponçage d’un parquet de bois peut exploser ou s’enfl ammer soudainement. Jeter sans délai

toute la poussière de ponçage dans un récipient métallique ne contenant aucun combustible. Ne pas jeter au feu.

DANGER: • Une électrocution peut survenir si l’appareil est réparé alors qu’il est raccordé à une source d’alimentation électrique.

Déconnecter l’alimentation électrique avant toute réparation.

• Une électrocution ou incendie peuvent survenir si l’appareil est utilisé avec un cordon d’alimentation électrique en-

dommagé. Le cordon d’alimentation doit demeurer à bonne distance du patin de ponçage. Le cordon doit toujours être
soulevé au-dessus de l’appareil. Ne jamais tirer l’appareil par le cordon d’alimentation.

• Risque d’électrocution. Ne pas utiliser l’appareil s’il a été exposé à la pluie ou arrosé avec de l’eau.

DANGER: Pour éviter les blessures, il faut toujours garder les mains, les pieds et les vêtements amples à bonne distance des

pièces mobiles de l’appareil. Le cordon d’alimentation doit être débranché avant de remplacer le patin de ponçage ou le
papier abrasif, ainsi qu’avant toute réparation. Ne pas utiliser l’appareil si toutes les protections ne sont pas en place. Ne
jamais laisser l’appareil sans surveillance lorsqu’il est branché à une alimentation électrique.

AVERTISSEMENT: L’opérateur, ou toute personne à proximité, doit porter une tenue de protection en cours de ponçage pour prévenir

les blessures. Utilisez toujours une protection oculaire et auditive ainsi qu’un appareil respiratoire lors de tout
ponçage/sablage.

AVERTISSEMENT: La ponceuse ne doit pas être utiliseé sur du bois traité sous pression. Certains bois traités sous pression contiennent

de l’arsenic, le poncage du bois traité sous pression produit des poussières dangereuses. L’inhalation de poussières
dangereuse produite par du bois traité sous pression risque d’entraîner la mort ou de graves blessures. La ponçage
de bois traité sous pression ou de surfaces irrégulières risque d’endommager la ponceuse qui n’est pas convert ni
par la garantie ni par les Exonérations de Dommages.

AVERTISSEMENT: Toute modifi cation apportée à cet appareil peut l’endommager et blesser l’opérateur ou des passants. Les modifi ca-

tions non autorisées par le fabricant annulent toutes les garanties et responsabilités.

Clarke® American Sanders Manuel de l’utilisateur (FR) - OBS-18/18DC HDTR 70403B - 19 -

FRANÇAIS

FR

Introduction et spécifi cations de l’appareil

Les appareils OBS-18 et OBS-18DC peuvent être utilisés sur une grande variété de surfaces. C’est un outil idéal pour l’entretien et la remise à
neuf des parquets. Il permet également de nettoyer diverses surfaces dures, comme le carrelage en céramique et le granito.

Modèle OBS-18DC

Numéro de code 07014A
Tension/fréquence 115V/60Hz
Instensité (A) 10
Moteur 1 hp
Dimensions du patin 30.5cm x 45.7cm
Câble d’alimentation 12.19m, grosseur 12-3,

gaine grise en caoutchouc

Orbites par minute 3600
Diamètre des orbites 6.35 mm
Poids à l’expédition 57 kg.
Bruit (dBA) 74
Vibrations (m/s/s) 11.2

Transport de l’appareil

Pour transporter l’appareil, exécutez les opérations suivantes:

1. Débranchez la fi che de branchement électrique de l’appareil, puis
enroulez le cordon d’alimentation.

2. Relevez le manche de l’appareil et bloquez-le en position droite.
Pour bloquer le manche, baissez le levier de verrouillage avec
votre pied (voir la fi gure 1).

3. Saisissez l’appareil aux points de levage et placez-le dans le
compartiment de transport (voir la fi gure 2).

AVERTISSEMENT: L’appareil est lourd(125 livres/57 kg). Pour

éviter de vous blesser et d’endommager
l’appareil, utilisez une prise solide et une
bonne technique de levage. Demandez de
l’aide si nécessaire.

4. Attachez l’appareil pour éviter qu’il ne bouge sur le véhicule de
transport.

Figure 1

Figure 2

-20- 70403B Clarke® American Sanders Manuel de l’utilisateur (FR) - OBS-18/18DC HDTR

Préparation de l’appareil

Pour préparer l’appareil avant une utilisation, exécutez les opéra­tions suivantes:

1. Familiarisez-vous avec l’appareil. Avant toute utilisation de

l’appareil, lisez les avertissements, les consignes de sécurité
et le manuel d’utilisation.

lire ce manuel, il doit en demander une explication com­plète avant d’utiliser l’appareil.

2. Installez ou remplacez le patin de ponçage. Il doit être rem-

placé s’il est usé jusqu’à une épaisseur égale ou inférieure
à 3/8 po. Pour installer ou remplacer le patin de ponçage,
exécutez les opérations suivantes :

a.) Verrouillez le manche en position redressée.
b.) Inclinez l’appareil vers l’arrière jusqu’à ce qu’il repose

complètement sur les poignées.

c.) En vous tenant au-dessus de l’appareil, enlevez le

vieux patin de ponçage et centrez un nouveau patin sur
le plateau de ponçage auto-aggripant.

d.) Appuyez le patin contre le plateau de ponçage auto-

aggripant jusqu’à ce que les crochets de le plateau de
ponçage auto-aggripant aient accrochés le patin (voir la
fi gure 3).

e.) Redressez l’appareil.

Si un utilisateur est incapable de

FRANÇAIS

Figure 3

FR

ATTENTION: Le plateau de ponçage auto-aggripant

sera endommagée si l’appareil est utilisé
sans patin de ponçage ou avec un patin
d’une épaisseur égale ou inférieure à 3/8
po.

AVERTISSEMENT: Lorsque vous remplacez le patin

de ponçage ou le papier abrasif, ne
vous placez pas et ne laissez pas
d’autres personnes se placer dans
une position pouvant provoquer
une blessure si l’appareil venait à
basculer ou se renverser.

Clarke® American Sanders Manuel de l’utilisateur (FR) - OBS-18/18DC HDTR 70403B - 21 -

FRANÇAIS

FR

Préparation de l’appareil

Cette ponceuse est conçue pour fonctionner équipée d’un système à distance
de collecte des poussières par le vide, ou du sac à poussières fourni.

Préparation des systèmes à distance de collecte des poussières par le
vide

Pour préparer la machine à l’utilisation d’un système à distance de collecte
des poussières par le vide ayant une extrémité de tuyau de 5 cm, procéder
comme suit:

1. Monter l’extrémité de tuyau de 5 cm (fi gure 4, A) directement sur le
tuyau d’évacuation (fi gure 4, B).

2. Il est possible de tourner le tuyau d’évacuation pour plus de commo­dité.

Pour préparer la machine à l’utilisation d’un système à distance de collecte
des poussières par le vide ayant une extrémité de tuyau de 3,80 cm, procéder
comme suit:

1. Monter l’adaptateur d’extrémité de tuyau (5 x 3,8 cm- Pièce no 30563A)
(fi gure 4, C) sur le tuyau d’évacuation (fi gure 4, B).

2. Introduire l’extrémité de tuyau de 3,80 cm (fi gure 4, D) dans l’adapta-
teur (fi gure 4, C).

NOTE: Faire démarrer le système à distance de collecte par le vide

avant de travailler.

TUYAU DE 2" DU SYS-

TEME D’ASPIRATION

(NON FOURNI)

B

TUYAU

D’EVACUATION

A

TUYAU DE 2" 30563A X ADAPTATEUR

C

D

TUYEAU DE 1.50"

DE TUYAU DE 1.50"

Figure 4

INSTALLEZ LE SAC A POUS-

SIERES EN APPUYANT SON
EXTREMITE SUR LE TUYAU

D’EVACUATION JUSQU’A CE

QUE L’ANNEAU SE VERROUILLE

DANS LA RAINURE

DU SYSTEME
D’ASPIRATION
(NON FOURNI)

Préparation pour utilisation du sac à poussières fourni

Pour préparer la machine à l’utilisation du sac à poussières fourni (Pièce no
53741A), procéder comme suit:

1. Installez le sac a poussieres en appuyant son extremite sur le tuyau
d’evacuation jusqu’a ce que l’anneau se verrouille dans la rainure
(fi gure 5). On y parvient plus facilement en appuyant sur l’arriè de
l’ouverture du sac avec la paume de la main.

2. Il est possible de tourner le tuyau d’évacuation pour plus de commo­dité.

3. Pour retirer le sac à poussières du tuyau d’évacuation, soulvever
l’extrémité de l’ouverture du sac pour partiellement dégager la
nervure interne de la rainue, puis tirer.

4. Pour vider le sac à poussières, ouvrir la fermeture éclair de la trappe
d’évacuation des déchets et expulser le contenu en retournant le sac.

NOTE: Pour obtenir les meilleurs résultats, vider fréquemment le sac.

Respecter toutes les mises en garde indiquées dans le présent manuel
et sur le sac à poussières.

Figure 5

-22- 70403B Clarke® American Sanders Manuel de l’utilisateur (FR) - OBS-18/18DC HDTR

FRANÇAIS

FR

Utilisation de l’appareil – Ponçage

Pour poncer avec l’appareil, exécutez les opérations suivantes:

1. Déplacez l’appareil jusqu’au site de ponçage. Choisissez la
meilleure approche pour poncer la zone à traiter. Lorsque vous
poncez une zone, déplacez-vous de façon à vous éloigner de
la prise électrique. Vous réduirez ainsi les risques d’emmêler
le cordon et vous serez moins souvent contraint de déplacer le
cordon.

2. Installez le papier abrasif. Pour ce faire, utilisez la procédure
d’installation du patin de ponçage décrite sous PRÉPARATION
DE L’APPAREIL. Décollez la pellicule protectrice derrière le pa­pier abrasif, centrez le papier sur le patin de ponçage et appuyez
sur le papier pour le coller au patin. L’adhésif se trouvant sur le
papier suffi t pour le retenir sur le patin.

REMARQUE: Lorsque vous utilisez un abrasif grillagé,

posez le grillage sur le sol, puis placez
l’appareil au-dessus du grillage. Abaissez
l’appareil jusqu’à ce que le patin de ponçage
repose sur le grillage. Assurez-vous que le
grillage est centré sur le patin.

AVERTISSEMENT: Des blessures peuvent survenir si

l’appareil est raccordé à une source
d’alimentation électrique pendant que
vous installez un patin de ponçage
ou un papier abrasif. Débranchez
l’appareil avant toute installation d’un
patin ou d’un papier abrasif.

3. Connectez l’appareil à un circuit électrique adéquatement mis à
la terre et protégé par un fusible ou un disjoncteur.

Utilisation de l’appareil – Polissage

Pour polir avec l’appareil, exécutez les opérations suivantes:

AVERTISSEMENT: Des blessures peuvent survenir

si l’appareil est raccordé à une
source d’alimentation électrique
pendant que vous installez un
patin de ponçage ou un papier
abrasif. Débranchez l’appareil
avant toute installation d’un patin
ou d’un papier abrasif.

1. Connectez l’appareil à un circuit électrique adéquatement
mis à la terre et protégé par un fusible ou un disjoncteur.

2. Débloquez le manche en relevant le levier de verrouillage.
Descendez le manche jusqu’à une hauteur confortable.

ATTENTION: Ne pas verrouiller le manche de l’appareil.

Verrouiller la manche empêchera l’appa­reil de reposer également sur le coussin et
diminue l’exécution de machine.

3. Pousser sur le bouton de verrouillage (1) et appliquer une
pression des mains sur les leviers (2). Pour arrêter l’appa­reil, relâchez les leviers (Voir fi g. 4).

ATTENTION: Pour éviter d’endommager les parquets

et pour réduire le tourbillonnement, gar­dez l’appareil en mouvement lorsque le
moteur fonctionne.

4. Débloquez le manche en relevant le levier de verrouillage.
Descendez le manche jusqu’à une hauteur confortable.

ATTENTION: Ne pas verrouiller le manche de l’appareil.

Verrouiller la manche empêchera l’appareil
de reposer également sur le coussin et
diminue l’exécution de machine.

5. Pousser sur le bouton de verrouillage (1) et appliquer une
pression des mains sur les leviers (2). Pour arrêter l’appareil,
relâchez les leviers (Voir fi g. 5).

2

ATTENTION: Pour éviter d’endommager les parquets et

pour réduire le tourbillonnement, gardez
l’appareil en mouvement lorsque le moteur
fonctionne.

REMARQUE: Pour avoir des conseils sur le ponçage et le papier
abrasif, voir en page 33.

Clarke® American Sanders Manuel de l’utilisateur (FR) - OBS-18/18DC HDTR 70403B - 23 -

1

FRANÇAIS

Dépannage

FR

Problème

Le moteur ne démarre pas. Aucune alimentation électrique. Vérifi ez l’alimentation électrique
et les connexions.

Le verrou n’est pas enfoncé. Enfoncez le verrou avant
d’actionner la manette de commande.

Interrupteur défectueux, Contactez un détaillant Clarke agréé.
mauvaise connexion.

Le moteur démarre mal ou Tension faible à cause d’une Utilisez une rallonge électrique
fonctionne trop lentement. rallonge trop longue ou trop fi ne. de grosseur 14 ne dépassant
pas 50 pieds.

Défectuosité du condensateur Contactez un détaillant Clarke agréé.
de démarrage.

Défectuosité du démarreur. Contactez un détaillant Clarke agréé.

Défectuosité du condensateur Contactez un détaillant Clarke agréé.
de démarrage/fonctionnement.

Problème de tension faible Contactez un détaillant Clarke agréé.
dans le moteur.

Cause Solution

Le fusible ou le disjoncteur saute Tension trop faible. Éliminez la rallonge électrique.
très souvent. Trouvez une source d’alimentation
électrique plus proche du site. Faites
vérifi er la tension électrique par un
électricien.

Mauvaise connexion. Contactez un détaillant Clarke agréé.

Moteur défectueux. Contactez un détaillant Clarke agréé.

-24- 70403B Clarke® American Sanders Manuel de l’utilisateur (FR) - OBS-18/18DC HDTR

FRANÇAIS

FR

Ponçage et papier abrasif

Premier passage

Le but du premier passage est d’enlever l’ancienne fi nition et les plus grosses imperfections. Utilisez un papier abrasif à gros grains (20-36
grains).

Passages fi naux

Le but d’un passage fi nal est d’enlever les rayures produites durant le premier passage. Utilisez un papier abrasif à petits grains (60-80
grains).

Si la surface demeure rugueuse après un passage fi nal, il pourrait être nécessaire d’utiliser un papier abrasif à grains plus fi ns (80-100
grains). La grosseur des grains abrasifs doit être choisie avec soin. Un grain trop fi n risque de refermer les pores du bois, nuisant ainsi à
l’absorption ultérieure de la teinture.

Si vous détectez une vitrifi cation ou des traces de brûlure, le papier abrasif s’est émoussé et doit être remplacé.

Grains Utilisation

Pour l’élimination des grosses imperfections et

20 grains

36 grains

60 grains

grillage
60 grains
80 grains

grillage
80 grains

100 grains

grillage

100 grains

grillage

120 grains

grillage

150 grains

grillage

180 grains

l’uniformisation d’un vieux parquet. Pour
l’élimination des vieilles couches de peinture et de
vernis.
Pour le premier ponçage d’un parquet neuf (érable,
chêne). Pour l’élimination des petites
imperfections et de la fi nition des vieux parquets.
Pour nettoyer après le passage d’un
abrasif à 36 grains.

Pour le ponçage fi nal de certains parquets de
bois franc. Pour nettoyer après le passage d’un
abrasif à 60 grains.
Pour le ponçage fi nal de certains parquets de
bois franc et de bois mou lorsqu’une surface lisse
est désirée.
Pour le ponçage fi nal de certains parquets de
bois franc et de bois mou lorsqu’une surface lisse
est désirée. Pour le nivellement après l’application
d’une couche de produit de fi nition.
Pour rayer les surfaces entre les couches de
produit de fi nition.
Pour rendre les surfaces rugueuses entre les
couches de produit de fi nition.

Qualité

standard

N° de pièce/Qté

945950/10

945951/20

945954/20
945960/20

945955/20
945961/20

945956/20
945962/20

945963/20

945964/20

945965/20

Qualité

profession-nelle

N° de pièce/Qté

Clarke® American Sanders Manuel de l’utilisateur (FR) - OBS-18/18DC HDTR 70403B - 25 -

NOTES

OBS-18

OBS-18DC

HDTR

Section II

Parts and Service Manual

(70403B)

OBS-18 Assembly Drawing 12/09

1

6

3

2

7

5

4

58

- 28 - 70403B Clarke® American Sanders Operator's Manual - OBS-18/18 DC HDTR

OBS-18 Assembly Drawing 12/09

Item Ref. No. Qty Description

1 80284A 6 Screw, 10-32 x 3/4 Pan
2 21074A 1 Handle, Front
3 10687A 1 Interlock, Asm.
4 80290A 1 Screw, 10-32 x
5 80291A 1 Washer, #10
6 21075A 1 Handle, Rear
7 71126A 1 Decal, OBS 18 Handle
10 920722 8 Nut, 10-32 ESNA
12 170686 1 Lock Nut
13 40522A 1 Cord, Interconnect
14 627561 1 Strain Relief
15 50930A 1 Cord, Retainer
16 62667A 1 Cover, Enclosure
17 41312A 1 Capacitor, Start (115V)
18 41311A 1 Capacitor, Run (115V)
19 22906A 1 Enclosure, Motor Starter
20 77195A 1 Label, Sanding Warning
21 77234A 1 Label, Heavy Object
22 41419A 1 Circuit Breaker (115V)
23 47709A 1 Terminal, ¼ QD
24 51523A 1 Strain Relief
25# 40160A 1 Switch, Start (115V / Baldor)
# 56380670 1 Switch-Start (115V / Imperial)
26 962727 2 Screw, 8-32 x ½
27 44667A 1 Motor (115V)
28 25907A 1 Mainframe
29 81220A 4 Nut, ¼-20 Srtd. Flange
30 86110A 4 Screw 3/8-16 x 1
31 915044 1 Key, 3/
32 10666A 1 Kit, Spring Mount
33 925589 1 Pin 1/8 x ½ Roll
34 20901A 1 Rigid Pad Driver
35 66982A 1 Retainer, Eccentric
36 85718A 1 Screw, ½-13 x 3/
37 32519A 1 Grip Face
38 976551 cnt 20 Pad, Red
39 ---------- Pg. 9 Abrasive (sanding only)
40 50736A 1 Bearing
41 66981A 1 Retainer, Bearing
42 87700A 5 Screw, ¼-20 x ½
43 62814A 1 Eccentric
44 920346 2 Palnut, ½”

3

/

8

x 1

16

4

Item Ref. No. Qty Description

45 67474A 1 Shaft, Handle
46 306802 1 Plug
47 40540A 1 Cord, Asm. (Includes #14)
48 31224B 1 Bumper
49 61834A 1 Tube, Handle
50 627561 1 Bushing, Strain Relief
51 170667 3 Nut, Wire
52 920110 1 Nut, 5/16-18 ESNA
53 507342 2 Ring, Retainer, Ext. ½”
54 980215 2 Washer, ½ Nylon
55 509240 1 Tongue
56 39857A 2 Wheel, 5”
57 61744B 1 Axle, Wheel, Snap Ring
# 60529A 1
58# 56109699 1 Cam Assy With Grip NOTE 2
61 980349 1
62 61831A 1 Link, Arm Lower
63 980645 1 Washer, 3/8 Plain
64 920248 1 Nut, 3/8-16 ESNA
65 85812A 1 Screw, 5/16-18 x 7/
66 85817A 1 Screw, 5/16-18 x 2
67 980652 2 Washer, 5/16 Lock
68 442001 1 Clamp, Handle
69 64325A 1 Cord Hook
70 930005 2 Rivet
71 54930A 1 Handle, Lift
72 170667 1 Connector
73 85833A 1 Screw, 10-32 x 3/
74 980603 1 Washer #10 Ext
75 980681 4 Washer, Bowed
76 962822 2 Screw, ¼-20 x 5/8
77 980614 4 Washer ¼ EXT
78 84233A 4 Screw, ¼-20x3/4 FT
79 52465A 1 Fan Cover OBS18
80 70175A 1 Tag, Warning
81 911248 1 Plug
82 40544A 1 Adaptor Cord
83 912169 1 Plug L5-15P
84 911461 1 Connector L5-15R
[ ]# 56380639 1 Decal-Prop 65

[ ] = Not Shown
# = Revised or new since last update

Kit, Axle, Wheel NOTE1

Washer, Wear

8

8

NOTE 1: 60529A Kit includes p/n’

s 57, 75 (qty. 2) and 53

NOTE 2: 56109699 replaces the following three parts: 925592, 461404, 441301.

Clarke® American Sanders Operator's Manual - OBS-18/18 DC HDTR 70403B - 29 -

OBS-18 DC Assembly Drawing 12/09

Item Ref. No. Qty Description

1 930124 16 Rivet 3/16 x 19/
2 38239A 1 Skirt, OBS-18
3 38015A 1 Shroud, Housing
4 25908A 1 Mainframe
5 44671A 1 Motor, 1HP TFFC 115V/60Hz
See Table 1 for motor parts
6 87700A 3 Screw, ¼-20 x ½
7 Ref. 4 Insert, Threaded, 10-32UNF
8 Ref. 1 Gasket, Cover
9 54765A 1 Fan

10 85383A 4 Screw, 10-32 x ¾

11 980982 4 Washer, #10 Plain
12 35242A 1 Housing, Blower
13 53644A 1 Elbow, Dust
15 ref. Bag Dust (See Accessories)
16 30407B 2 Hose
17 797301 2 Ring, Retaining 5/8 Ext
18 915044 1 Key, 3/16 Sq. x 1
19 81217A 3 Nut, ¼-20
20 980646 3 Washer, ¼ Plain
21 Ref. 1 Cover, Blower Housing
22 Ref. 1 Washer, Felt ½ x 1¼ x ¼
23 50275A 1 Fan Cover (OBS-18DC)
24 68806A 2 Weight, Skirt 103/

25 68807A 2 Weight, Skirt 17

26# 56380336 1 Seal-Dust Pipe
27 40545A 1 Motor Fan
28 10478A 1 Asm., Blower Housing Cover
(Includes 7, 8, 21, 22)
NI 30563A Adapter, 2” to 1½”

# = Revised or new since last update

Accessories
53741A Cloth Dust Bag
976550 12 x 18 White Pad (20 per)

32

4

TABLE 1

Motor #5

44671A - Imperial (115V, 60 Hz)
44671A - Baldor (115V, 60 Hz)

- 30 - 70403B Clarke® American Sanders Operator's Manual - OBS-18/18 DC HDTR

Start

Switch

40160A 41312A 41311A
40160A

Start

Capacitor

Run

Capacitor

41312A 41311A

OBS-18 & 18DC 120v 60 Hz & 230v 50Hz

Electrical Schematic 11/01

D2

D2

D2

D3

Clarke® American Sanders Operator's Manual - OBS-18/18 DC HDTR 70403B - 31 -

A Nilfi sk-Advance Brand

14600 21st
Plymouth, MN 55447-3408
www.clarkeus.com
Phone: [phone]
Fax: [phone]
©2010 Nilfi sk-Advance, Inc.

Avenue North
