Clarke Focus C28, Focus C23, Focus C33 Operator's Manual

Download

Page 1

Operator's Manual

Manual del operador

24V Model

Manuel de l’utilisateur

EN ES FR

READ THIS BOOK

This book has important information for the use and safe operation of this machine. Failure to read this book prior to operating or attempting any service or maintenance procedure to your Clarke machine could result in injury to you or to other personnel; damage to the machine or to other property could occur as well. You must have training in the operation of this machine before using it. If your operator(s) cannot read this manual, have it explained fully before attempting to operate this machine.

All directions given in this book are as seen from the operator’s position at the rear of the machine.

For new books write to: Clarke

English (2 - 23) Español (24 - 45) Français (46 - 67)

U.S. Patent No. 6,760,947; No. 6,105,192; No. 6,493,896 (Deluxe Machines); & Patent Pending

, 2100 Highway 265, Springdale, Arkansas 72764.

C28, C33

READ THIS BOOK LEA ESTE MANUAL LISEZ CE MANUEL

Form No. 70951A 1/09 Clarke

Printed in the U.S.A.

Page 2

ENGLISH

Table of Contents

Operator Safety Instructions ............................................................................................................................. 3

Introduction ....................................................................................................................................................... 4

Machine Specifications .................................................................................................................................... 5

Procedures For Transporting ........................................................................................................................... 6

Symbols Used On C28, C33 ............................................................................................................................ 7

Machine Control Panel ..................................................................................................................................... 8

Machine Controls and Features ...................................................................................................................... 10

How To Prepare The Machine For Operation .................................................................................................. 11

How To Install The Batteries ............................................................................................................. 11

Battery Maintenance ........................................................................................................................... 12

How To Charge The Batteries ........................................................................................................... 13

How To Install The Brushes Or Pad Drivers ..................................................................................... 14

How To Remove The Brushes Or Pad Drivers ................................................................................. 14

How To Operate The Machine ......................................................................................................................... 15

How To Operate The Squeegee ........................................................................................................ 15

How To Fill The Solution Tank ........................................................................................................... 15

How To Traverse Machine ................................................................................................................. 16

How To Clean A Floor ........................................................................................................................ 16

Maintenance ..................................................................................................................................................... 17

How To Correct A Problem .............................................................................................................................. 22

Accessories ...................................................................................................................................................... 23

Section II Parts and Service Manual

Solution Tank Assembly .................................................................................................................................. 70

Parts List ............................................................................................................................................ 71

Recovery Tank Assembly ................................................................................................................................. 72

Parts List ............................................................................................................................................ 73

Electrical Panel Assembly ............................................................................................................................... 74

Parts List ............................................................................................................................................ 75

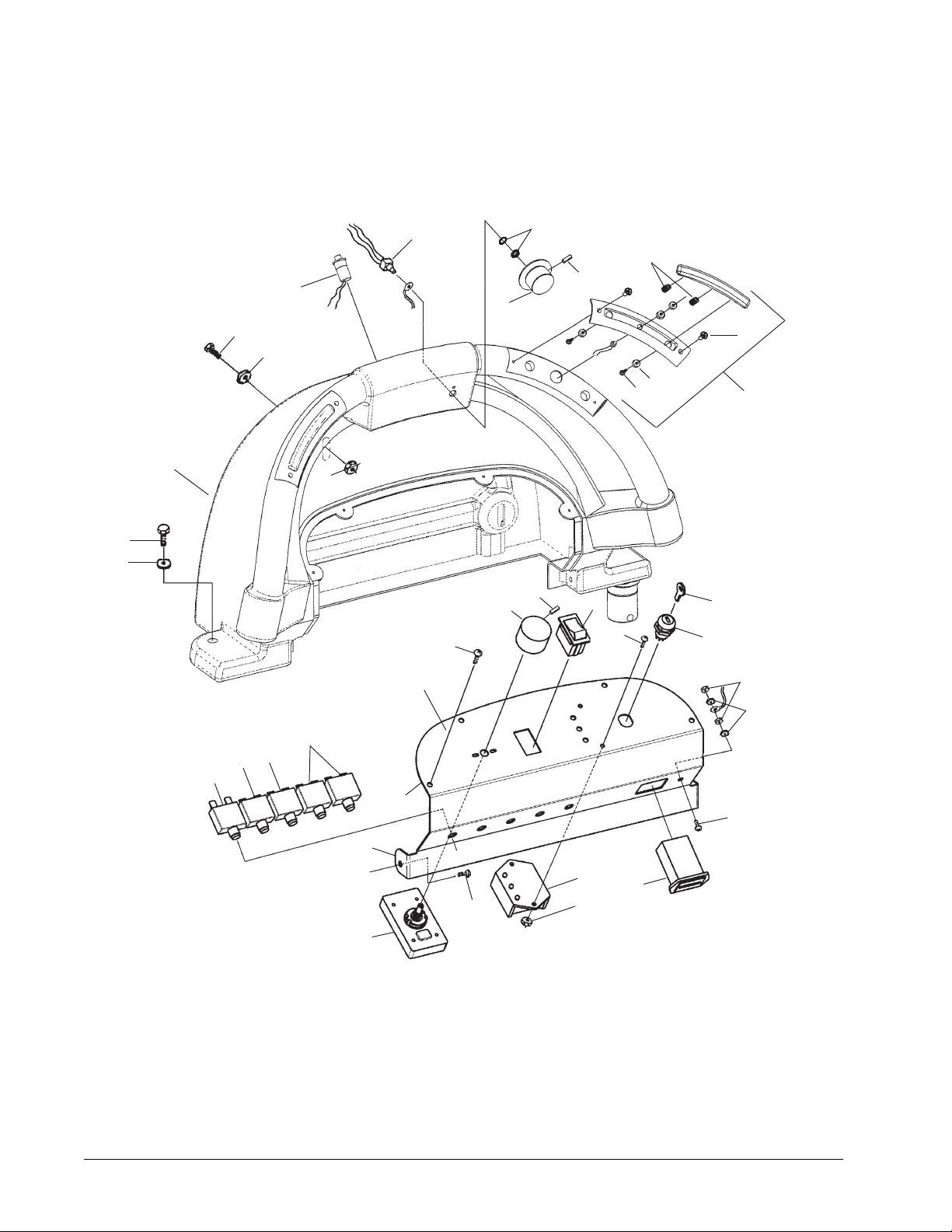

Control Panel Assembly .................................................................................................................................. 76

Parts List ............................................................................................................................................ 77

Squeegee Swing Arm Assembly ..................................................................................................................... 78

Parts List ............................................................................................................................................ 79

Traverse System Assembly ............................................................................................................................. 80

Parts List ............................................................................................................................................ 81

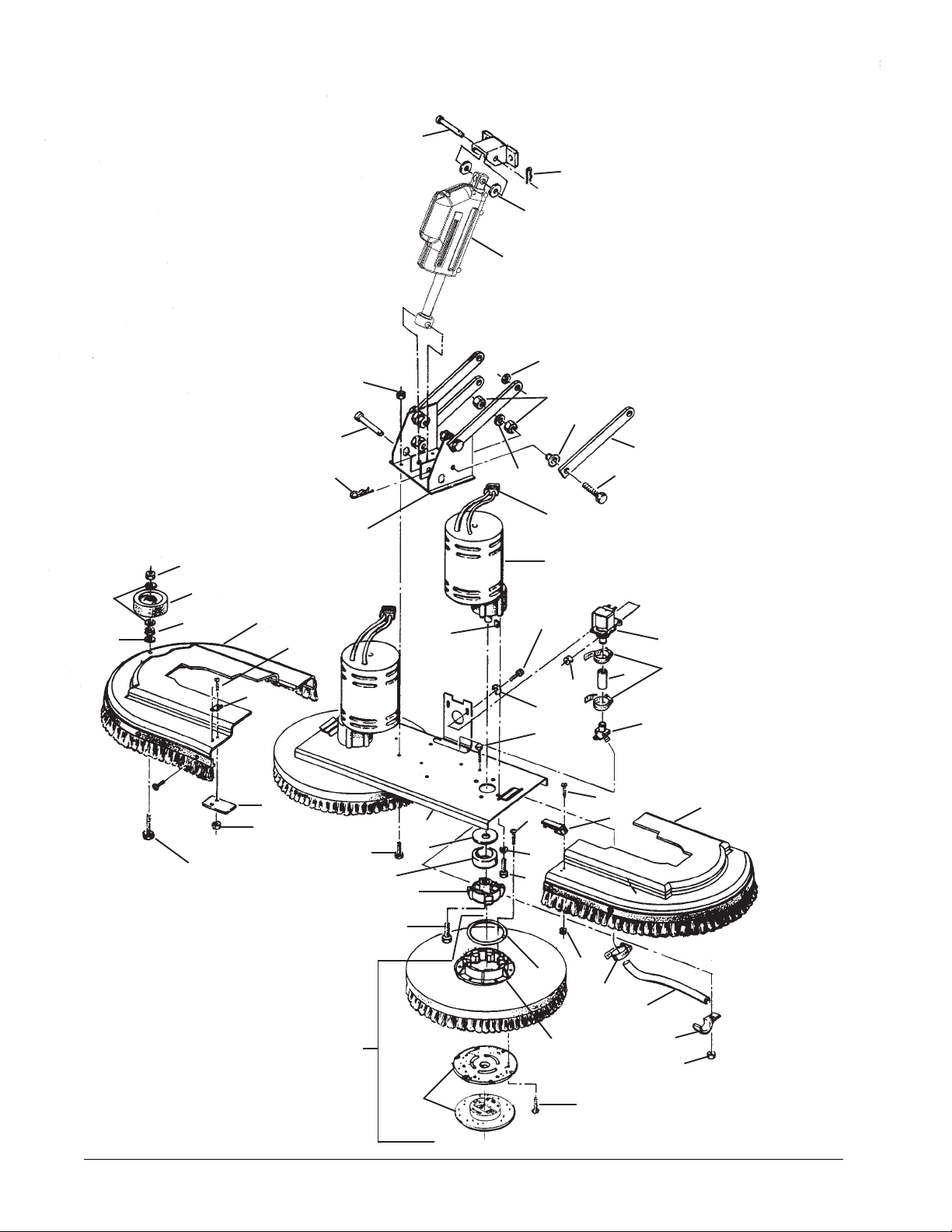

Brush Head Assembly ..................................................................................................................................... 82

Parts List ............................................................................................................................................ 83

Brush Motor Assembly ..................................................................................................................................... 84

Parts List ............................................................................................................................................ 85

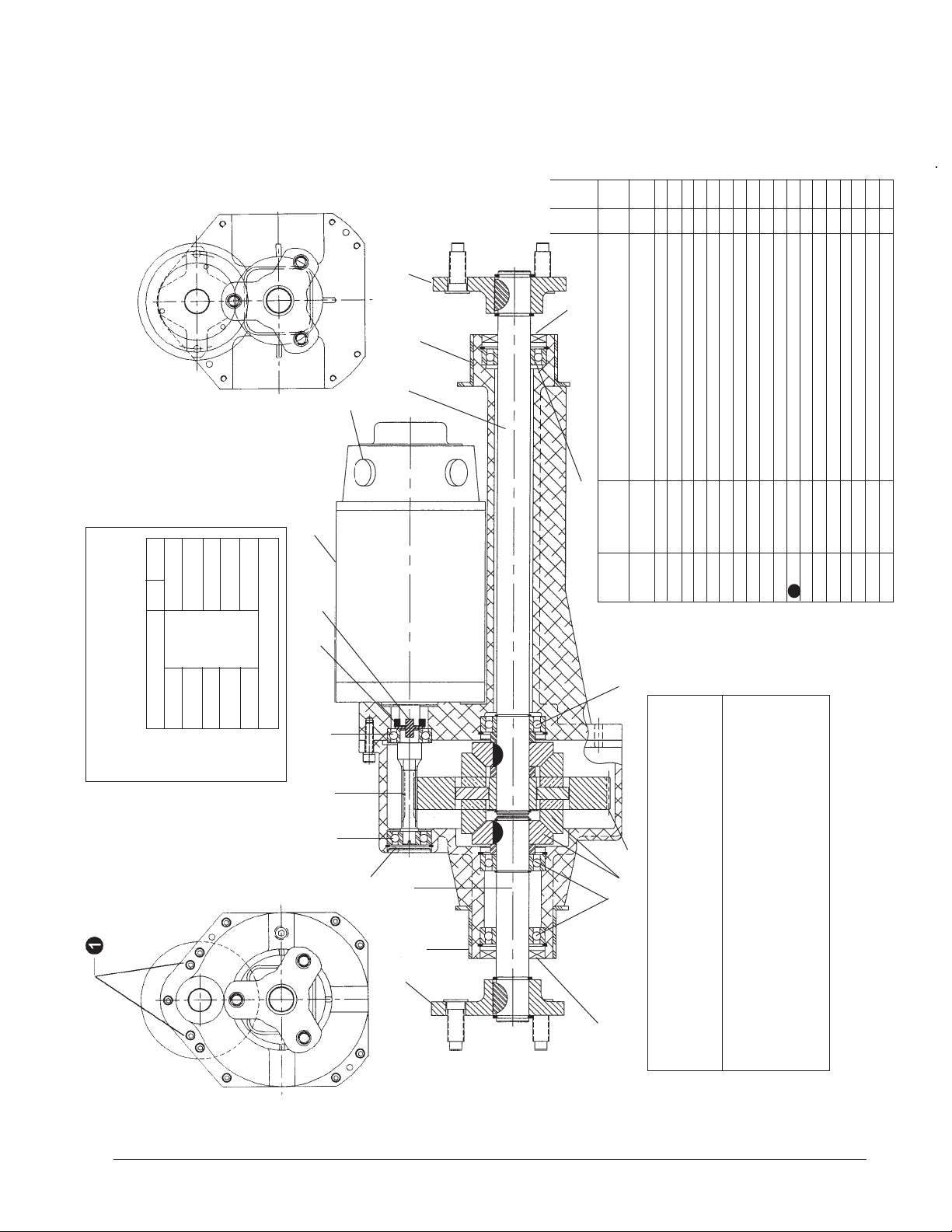

Gearbox ............................................................................................................................................................ 86

Imperial Transaxle Parts .................................................................................................................................. 87

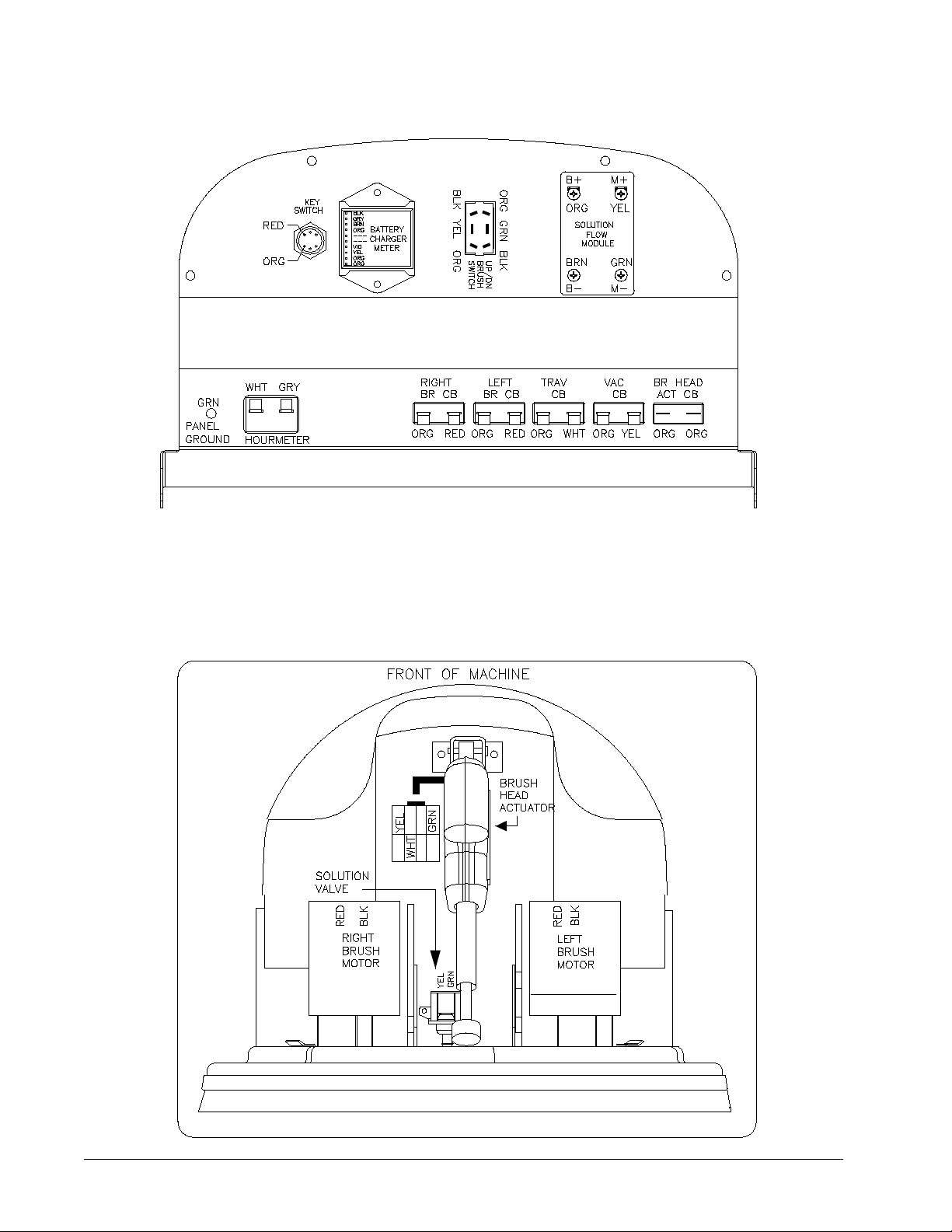

Control Panel Connection Diagram ................................................................................................................ 88

Front of Machine Connection Diagram ............................................................................................................ 88

Electrical Plate Connection Diagram ............................................................................................................... 89

Control Housing Connection Diagram ............................................................................................................ 90

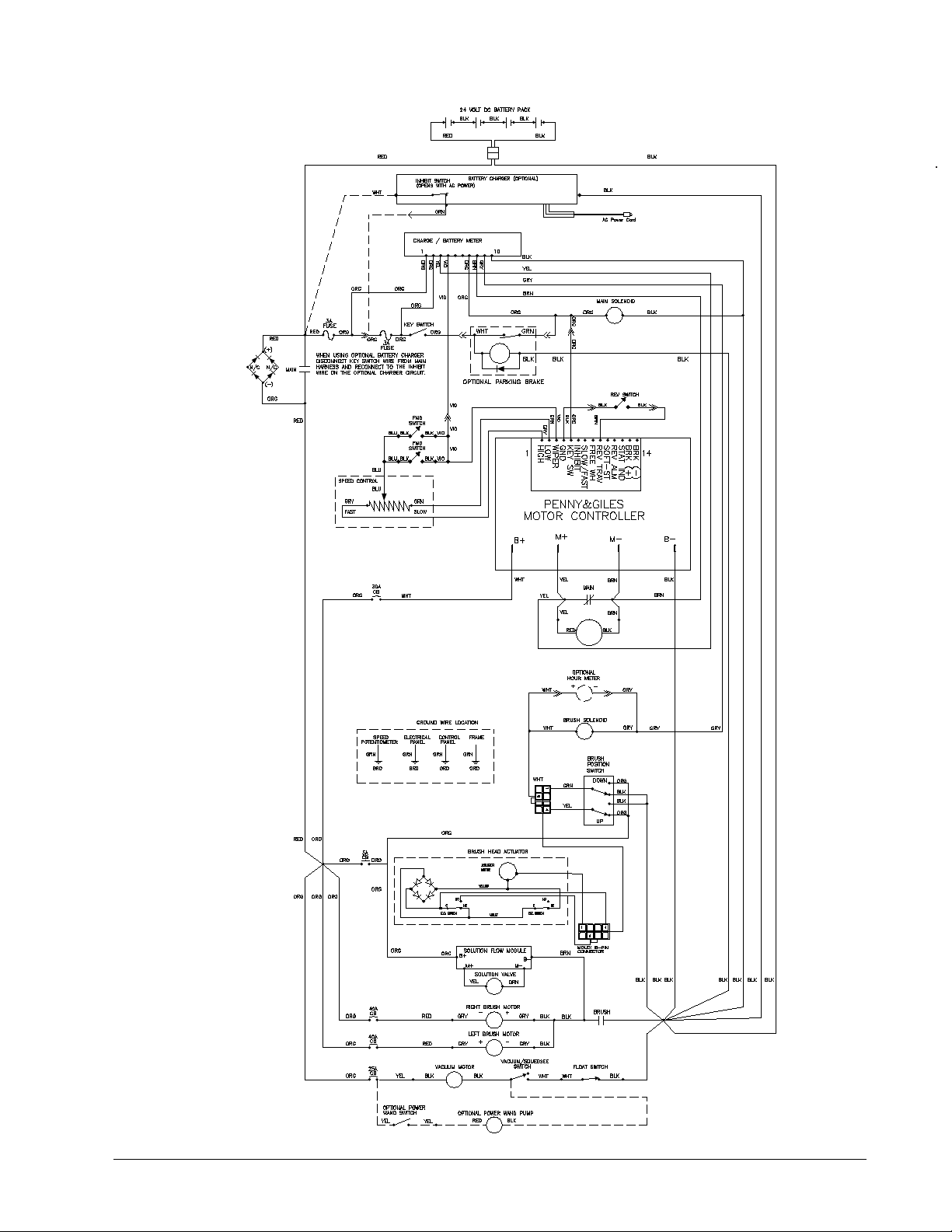

Electrical Schematic ......................................................................................................................................... 91

Page -2-

Clarke

Operator's Manual (EN) - FOCUS C28 and C33

Page 3

ENGLISH

OPERATOR SAFETY INSTRUCTIONS

DANGER: Failure to read and observe all DANGER statements could result in severe

bodily injury or death. Read and observe all DANGER statements found in your Owner's Manual and on your machine.

WARNING: Failure to read and observe all WARNING statements could result in injury

to you or to other personnel; property damage could occur as well. Read and observe all WARNING statements found in your Owner's Manual and on your machine.

CAUTION: Failure to read and observe all CAUTION statements could result in

damage to the machine or to other property. Read and observe all CAUTION statements found in our Owner's Manual and on your machine.

DANGER: Failure to read the Owner's Manual prior to operating or attempting any service or

maintenance procedure to your Clarke machine could result in injury to you or to other personnel; damage to the machine or to other property could occur as well. You must have training in the operation of this machine before using it. If your operator(s) cannot read English, have this manual explained fully before attempting to operate this machine.

DANGER: Operating a machine that is not completely or fully assembled could result in injury or

property damage. Do not operate this machine until it is completely assembled. Inspect the machine carefully before operation.

DANGER: Machines can cause an explosion when operated near flammable materials and

vapors. Do not use this machine with or near fuels, grain dust, solvents, thinners, or other flammable materials. This machine is not suitable for picking up hazardous dust.

DANGER: Lead acid batteries generate gases which can cause an explosion. Keep sparks and

flames away from batteries. Do not smoke around the machine. Charge the batteries only in an area with good ventilation. Make sure that you unplug the AC charger from the wall outlet before operating the machine.

DANGER: Working with batteries can be dangerous! Always wear eye protection and protective

clothing when working near batteries. Remove all jewelry. Do not put tools or other metal objects across the battery terminals, or the tops of the batteries.

DANGER: Using a charger with a damaged power cord could result in an electrocution. Do not

use the charger if the power cord is damaged.

WARNING: Operating this machine from anywhere other than the back of the machine could result in injury

or damage. Operate this machine only from the rear.

WARNING: This machine is heavy. Get assistance before attempting to transport or move it. Use two able

persons to move the machine on a ramp or incline. Always move slowly. Do not turn the machine on a ramp. If operating machine on a gradient over 2%, do not stop, turn or park. Read the "Procedures For Transporting" in this manual before transporting.

Clarke

WARNING: Machines can topple over if guided over the edges of stairs or loading docks and cause injury

or damage. Stop and leave this machine only on a level surface. When you stop the machine, turn the key "OFF". Set the parking brake.

WARNING: Maintenance and repairs performed by unauthorized personnel could result in damage or

WARNING: Any alterations or modifications of this machine could result in damage to the machine or

Operator's Manual (EN) - FOCUS C28 and C33 - 3 -

injury. Maintenance and repairs must be performed by authorized Clarke personnel only.

injury to the operator or other bystanders. Alterations or modifications not authorized by the manufacturer voids any and all warranties and liabilities.

Page 4

ENGLISH

WARNING: Electrical components of this machine can "short-out" if exposed to water or moisture. Keep

WARNING: Operating a machine without observing all labels and instructional information could result in

WARNING: Wet floor surfaces can be slippery. Water solutions or cleaning materials used with this type of

WARNING: Improper discharge of waste water may damage the environment and be illegal. The United

CAUTION: Use of this machine to move other objects or to climb on could result in injury or damage. Do

CAUTION: Your machine warranty will be voided if anything other than genuine Clarke parts are used on

the electrical components of the machine dry. Wipe the machine down after each use. For storage, keep the machine in a dry building.

injury or damage. Read all machine labels before attempting to operate. Make sure all of the labels and instructional information are attached or fastened to the machine. Get replacement labels and plates from your Clarke distributor.

machine can leave wet areas on the floor surface. These areas can cause a dangerous condition for the operator or other persons. Always put "Caution" signs around/near the area you are cleaning.

States Environmental Protection Agency has established certain regulations regarding discharge of waste water. Also, city and state regulations regarding this discharge may be in your area. Understand and follow the regulations in your area. Be aware of the environmental hazards of chemicals that you dispose.

not use this machine as a step or furniture. Do not ride on this machine.

your machine. Always use Clarke parts for replacement.

Introduction

Introduction:

Clarke's newly designed C28 and C33 automatic scrubbers are efficient and superior floor cleaning machines. The Focus C33 uses two brushes or pads to scrub a path 33 inches wide. The Focus C28 uses two brushes or pads to scrub a path 28 inches wide. A squeegee wipes the floor while the vacuum motor removes the dirty solution from the floor - all in one pass.

The Focus C28 and C33 automatic scrubbers come complete with six - 6 volt batteries, five battery connector cables, two battery cables, one battery charger, either two brushes or two pad drivers, and one operator's

manual.

Page -4-

Clarke

Operator's Manual (EN) - FOCUS C28 and C33

Page 5

Machine Specifications

SPECIFICATIONS:

Model C33 C28

ENGLISH

Motor, Vac 1HP (.74kw) three 1HP (.74kw) three

Power Supply 24 volt (6-6V batteries) 24 volt (6-6V batteries)

Solution Tank 30 gallon (114 liter) 30 gallon (114 liter) Recovery Tank 30 gallon (114 liter) 30 gallon (114 liter) Motors, Brush (2) 1 hp PM (.74kw) 1 hp PM (.74kw) Motor Traction .50 hp PM (.37kw) .50 hp PM (.37kw) Brushes (2) 17 inch (43cm) 14 inch (36cm)

Brush Speed 200 rpm 200 rpm Brush Pressure 150 lbs. 150 lbs. Speed, Forward Variable to 230 ft./min. Variable to 230 ft./min. Speed, Reverse Variable to 180 ft./min. Variable to 180 ft./min. Charger 24V, 25A, 115V/60hz 24V, 25A, 115V/60hz

Length 67 inches (170 cm) 65.0 inches (165 cm) Width - Machine 35.70 inches (91 cm) 30.0 inches (76 cm) Height 43.75 inches (112 cm) 43.75 inches (112 cm) Cleaning Rate 35,000 sq ft/hr 29,700 sq ft./hr

Cleaning Swath 33 inch (84 cm) 28 inch (71 cm) Grade Cleaning 6° Incline 6° Incline Weight w/Batteries (310AH) 1015 lbs. 460kg 1005 lbs. 456kg Shipping Weight 1318 lbs. 598kg 1308 lbs. 593kg w/batteries (310AH)

stage tangential stage tagential discharge discharge

2420AH, 310AH 242AH, 310AH

w/.5" (1.5 cm) overlap w/.5" (1.5 cm) overlap

(3,252 sq. m/hr) (2,750 sq ft./hr)

Clarke

Operator's Manual (EN) - FOCUS C28 and C33 - 5 -

Page 6

ENGLISH

PROCEDURES FOR TRANSPORTING

How To Put The Machine In A Van Or Truck

WARNING: The machine is heavy. Make sure you use two able persons to assist

the machine in climbing the ramp.

1. Make sure the loading ramp is at least eight (8) feet long, and strong enough to support the machine.

2. Make sure the ramp is clean and dry.

3. Put the ramp in position.

4. Remove squeegee assembly, brush housings, & brushes or pad drivers before loading.

5. Turn key switch "ON".

6. Align the machine on a level surface ten (10) feet in front of the ramp.

7. Put the traverse speed switch in the "HI" position.

8. Press one or both forward switches.

9. Push the machine to the top of the ramp.

10. Turn the key switch "OFF".

11. Fasten the machine to the vehicle.

How To Remove The Machine From A Van Or Truck

1. Make sure there are no obstructions in the area.

2. Make sure the unloading ramp is at least eight (8) feet long and strong enough to support the machine.

3. Make sure the ramp is clean and dry.

4. Put the ramp in position.

5. Unfasten the machine.

WARNING: The machine is heavy. Make sure you use two able persons to assist in

moving the machine down the ramp.

6. Turn the key switch "ON".

7. Carefully and slowly, drive the machine to the top of the ramp by pressing and holding either of the forward switches and the reverse switch.

8. Put the traverse speed switch to the mid range speed setting. As the machine begins to travel down the ramp, maintain a slow downward speed by pressing either of the forward switches.

9. Replace squeegee assembly, brush housings, & brushes or pad drivers after the machine is unloaded and ready to use.

Page -6-

Clarke

Operator's Manual (EN) - FOCUS C28 and C33

Page 7

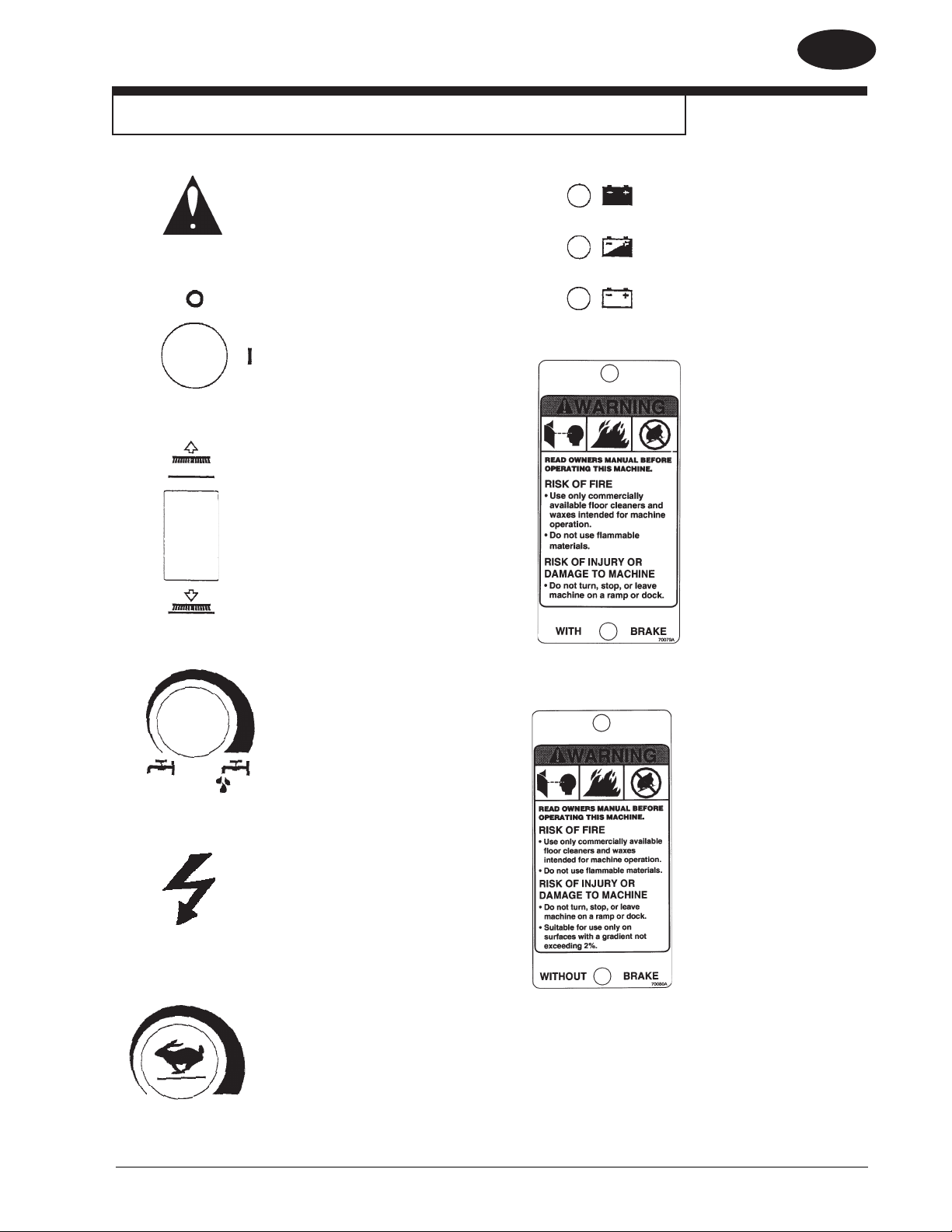

SYMBOLS USED ON FOCUS C28, C33

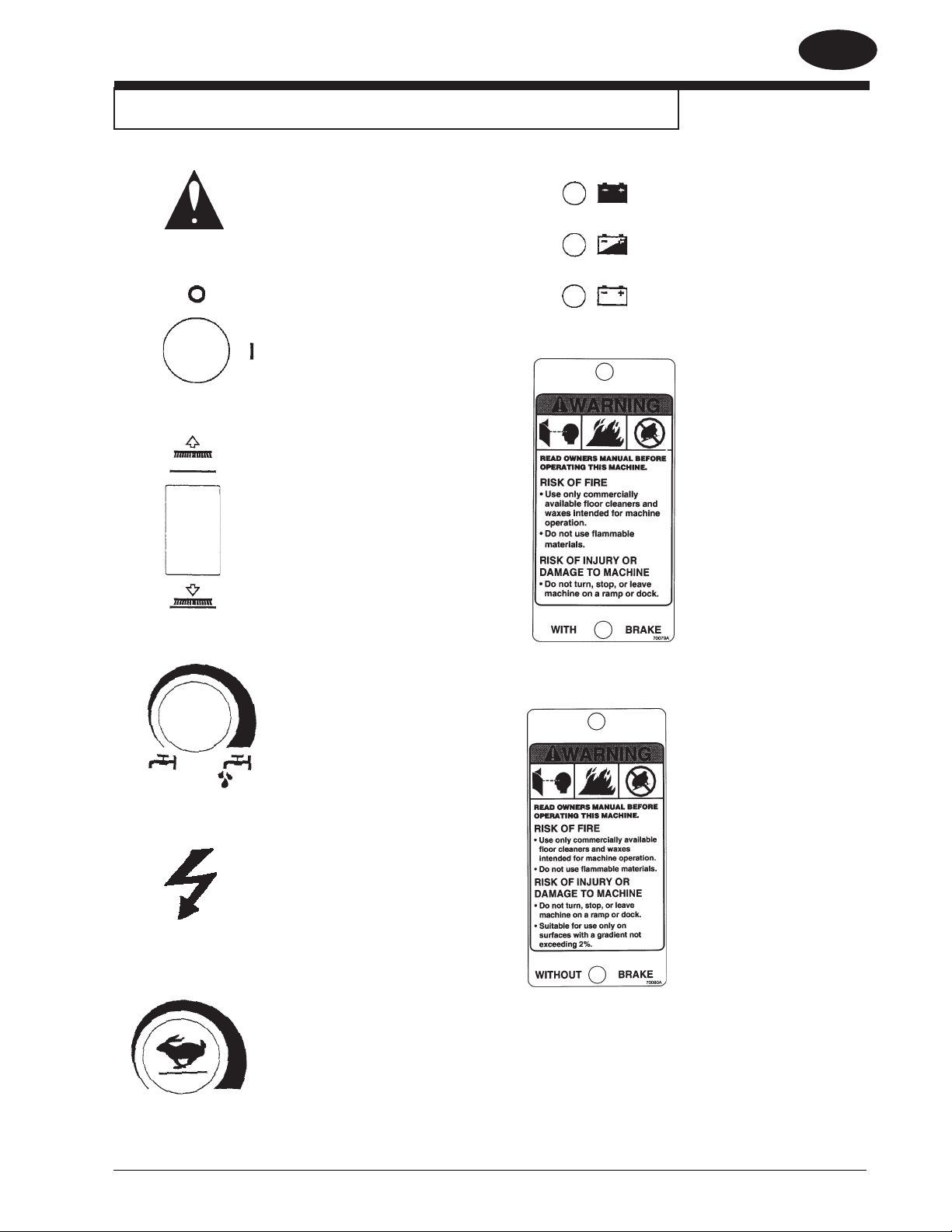

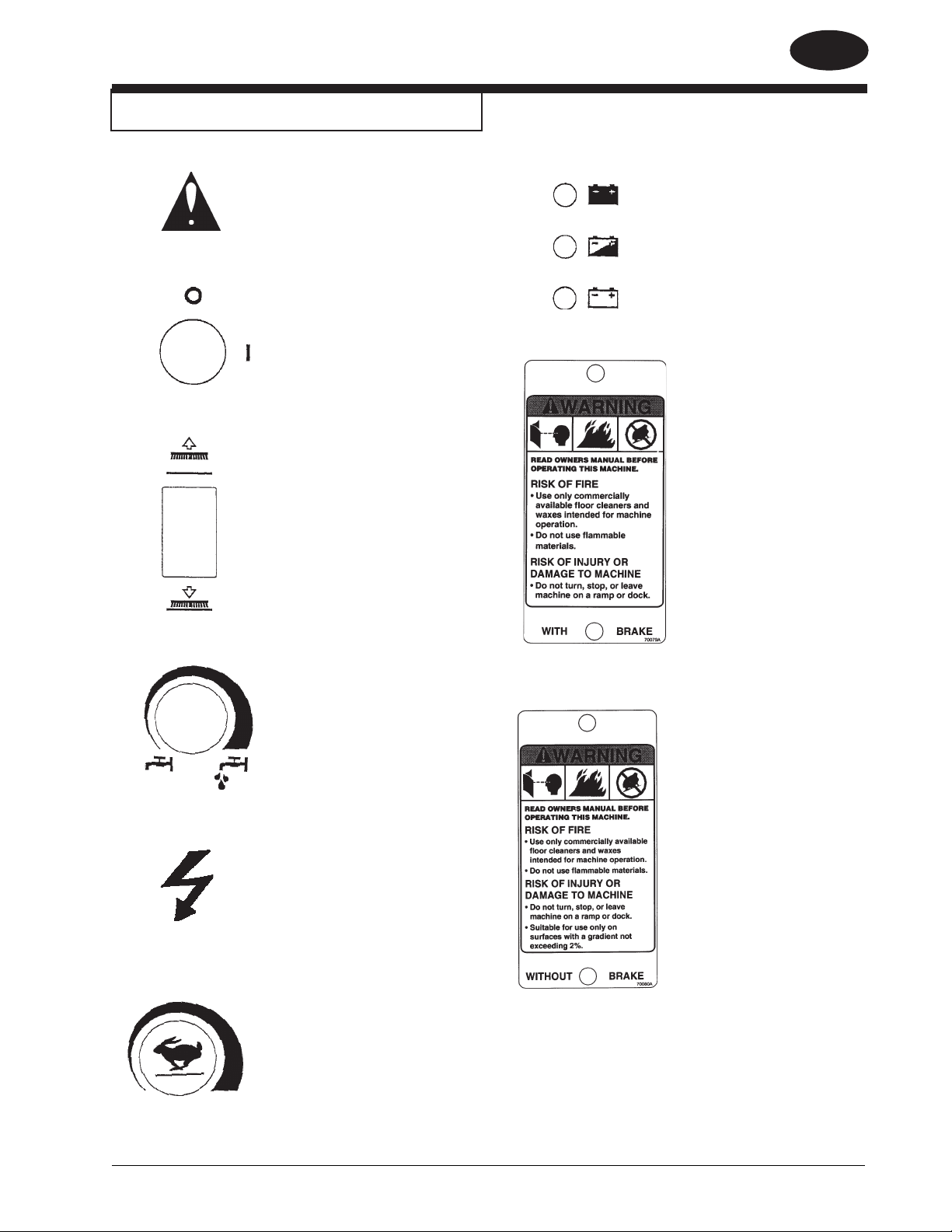

Hazard Alert Symbol

On/Off Key Switch

ENGLISH

Charge/Battery Meter

Brush Up/Down

Solution Control

Power

Warning Label (with parking brake)

Warning Label (without parking brake)

Clarke

Traverse Speed Control

Operator's Manual (EN) - FOCUS C28 and C33 - 7 -

Page 8

ENGLISH

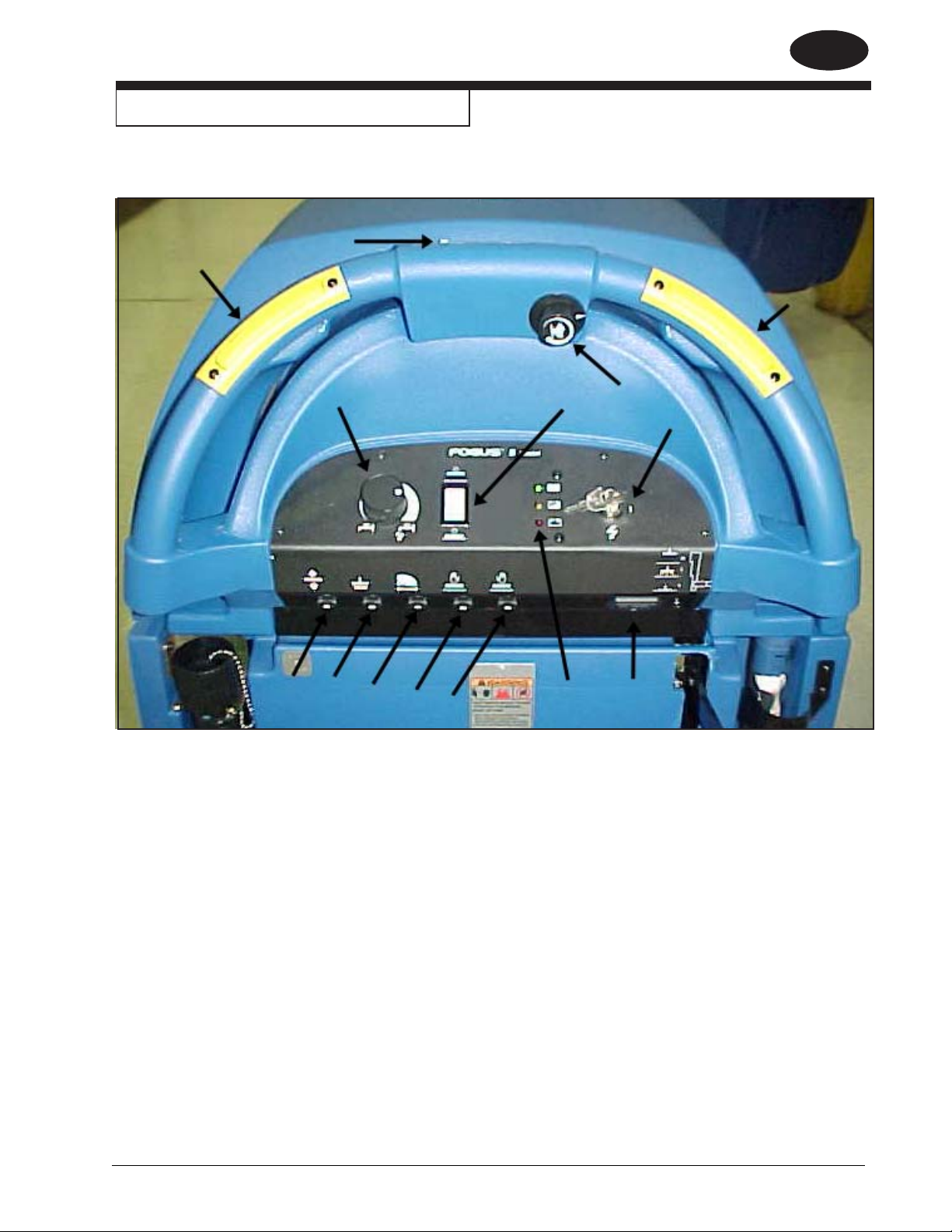

MACHINE CONTROL PANEL C28, C33

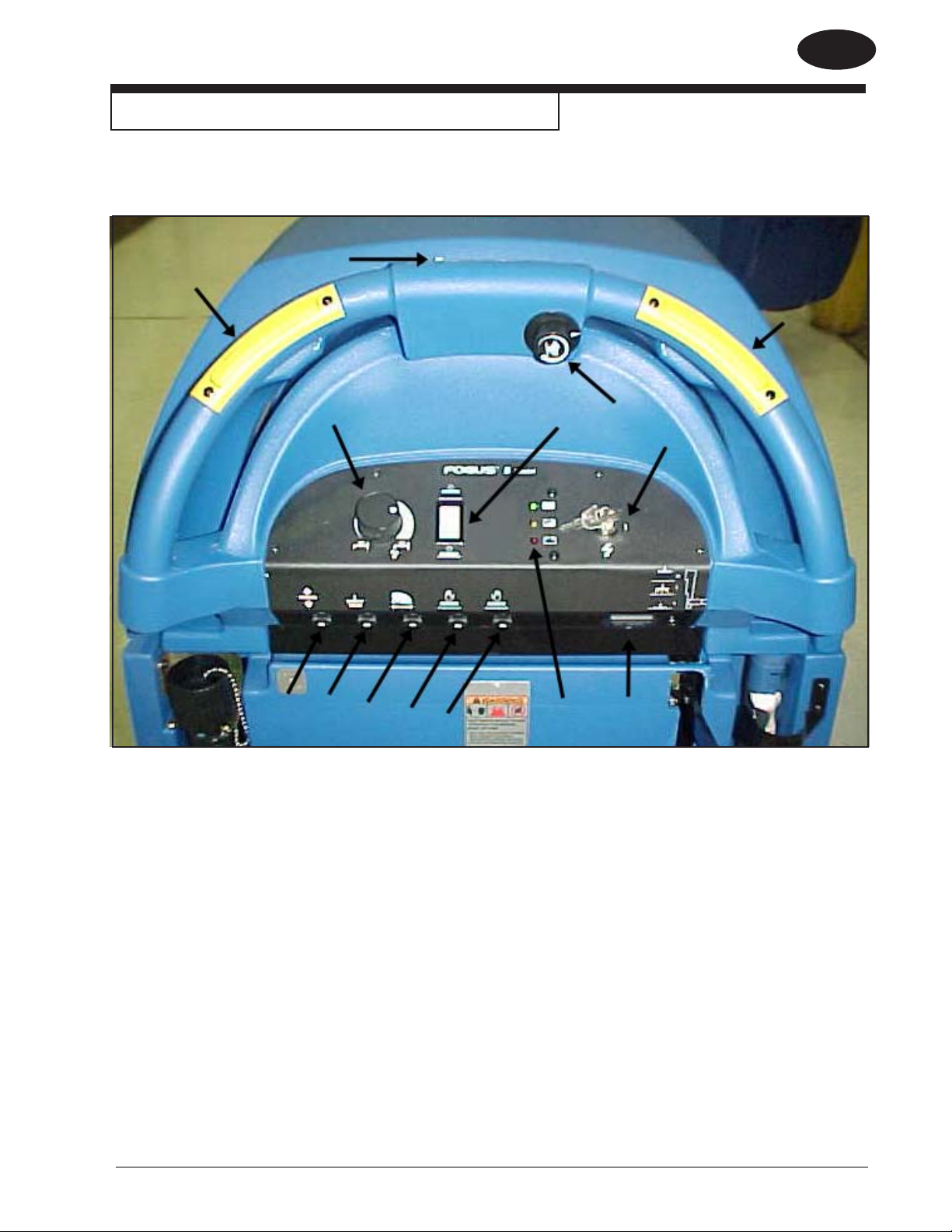

Key Switch (See Figure #1, Item "A")

The key switch turns "ON" the power to the control panel. "0" is "OFF" and "I" is "ON".

Traverse Speed Switch (See Figure #1, Item "B") The speed control varies from low to high speed. To increase the speed, turn the knob to the right. To decrease the speed, turn the knob to the left.

Brush Up/Down Switch (See Figure #1, Item "C") The brush switch has two positions: "Up" positions the brushes up; "Down" positions the brushes on the floor. The brush motors start when the brushes are down and the traverse switch is depressed.

Solution Control Knob (See Figure #1, Item "D") The solution control knob regulates the flow of cleaning solution to the floor. To increase the flow turn the knob clockwise. To decrease the flow, turn the knob counter-clockwise.

Forward Switch (See Figure #1, Item "E") The forward switch turns the traverse motor "on" and if the brush motors are in the down position, it also activates the brush motors and solution control module. Either the right or the left switch can be used.

Reverse Switch (See Figure #1, Item "F") The reverse switch, when used in conjunction with one of the forward switches, causes the machine to reverse direction. The reverse speed is 70% of the forward speed.

Charge / Battery Meter (See Figure #1, Item "G") The charge/battery meter indicates the battery is being charged when the charger is plugged into an AC outlet. It also indicates the amount of charge that is left in the batteries while the machine is in use. When the battery charger gets too low the red light will begin flashing and the brush/pad motors will shut off.

Circuit Breakers (See Figure #1, Item "H"-"L") The circuit breaker reset buttons are located on the control panel. The breakers are located as follows: Item H & I Brush Motors (40A); Item J - Traverse Motor (30A); Item K - Vac Motor (25A); Item L - Actuator Motor, Brush Head (5A)

If a circuit breaker trips, determine which motor is not operating and turn the key switch "OFF". Wait five minutes and push the reset button back in. Turn the key switch "ON", and try again. An authorized service person should be contacted if the breaker trips again.

Hour Meter (See Figure #1, Item "M") The hour meter indicates the number of hours the machine has operated. It runs only when the machine is moving forward or reverse.

Page -8-

Clarke

Operator's Manual (EN) - FOCUS C28 and C33

Page 9

MACHINE CONTROL PANEL C28, C33

ENGLISH

Figure #1

Clarke

Operator's Manual (EN) - FOCUS C28 and C33 - 9 -

Page 10

ENGLISH

MACHINE CONTROLS & FEATURES

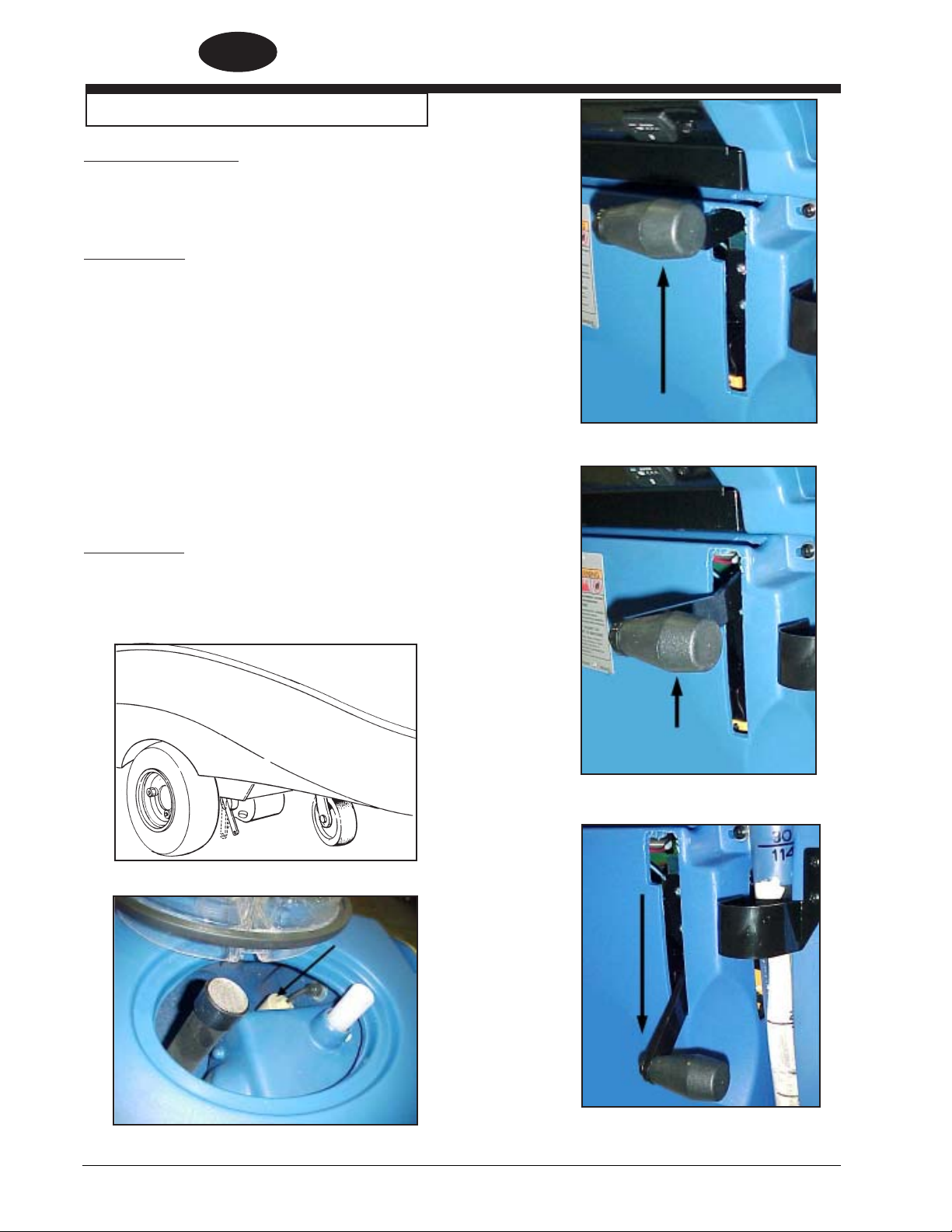

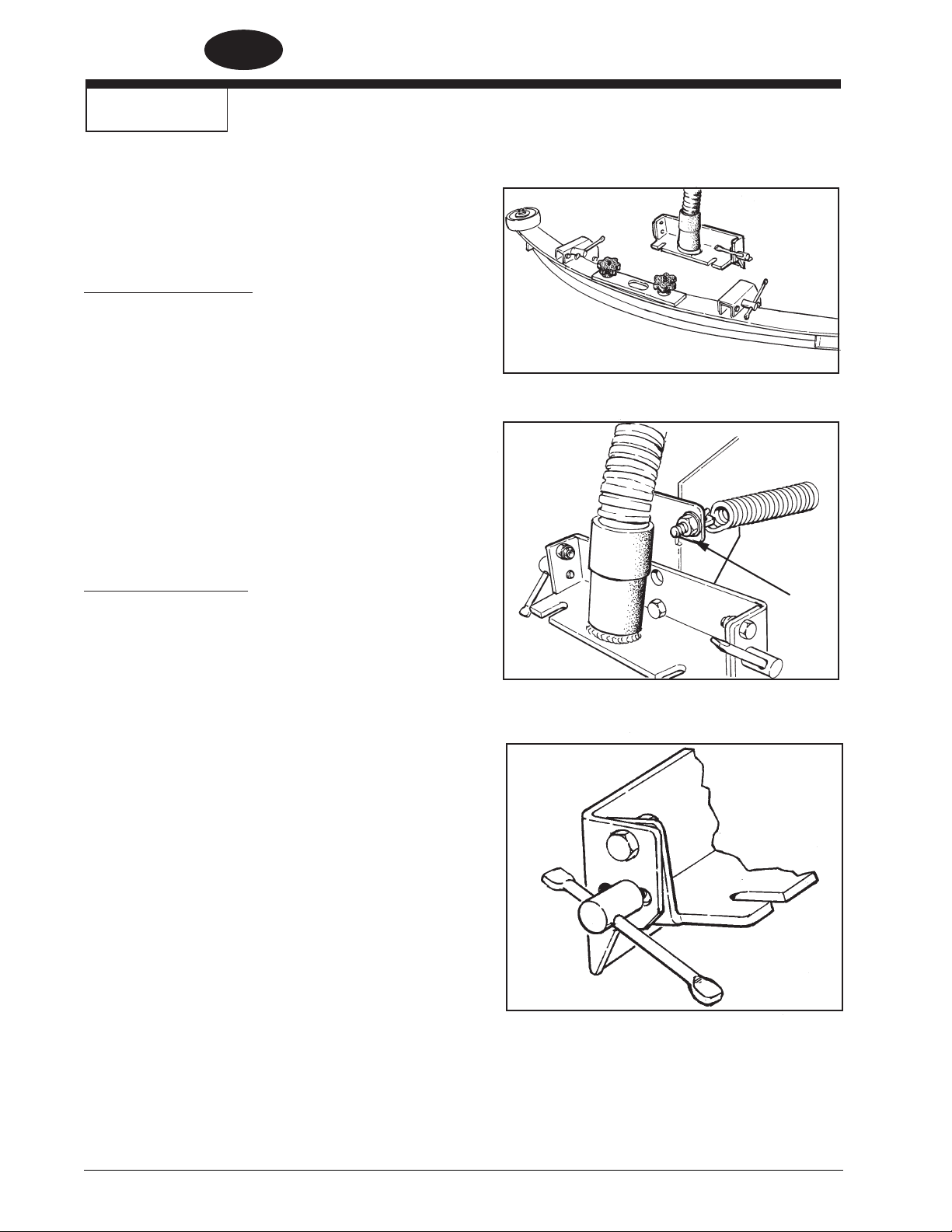

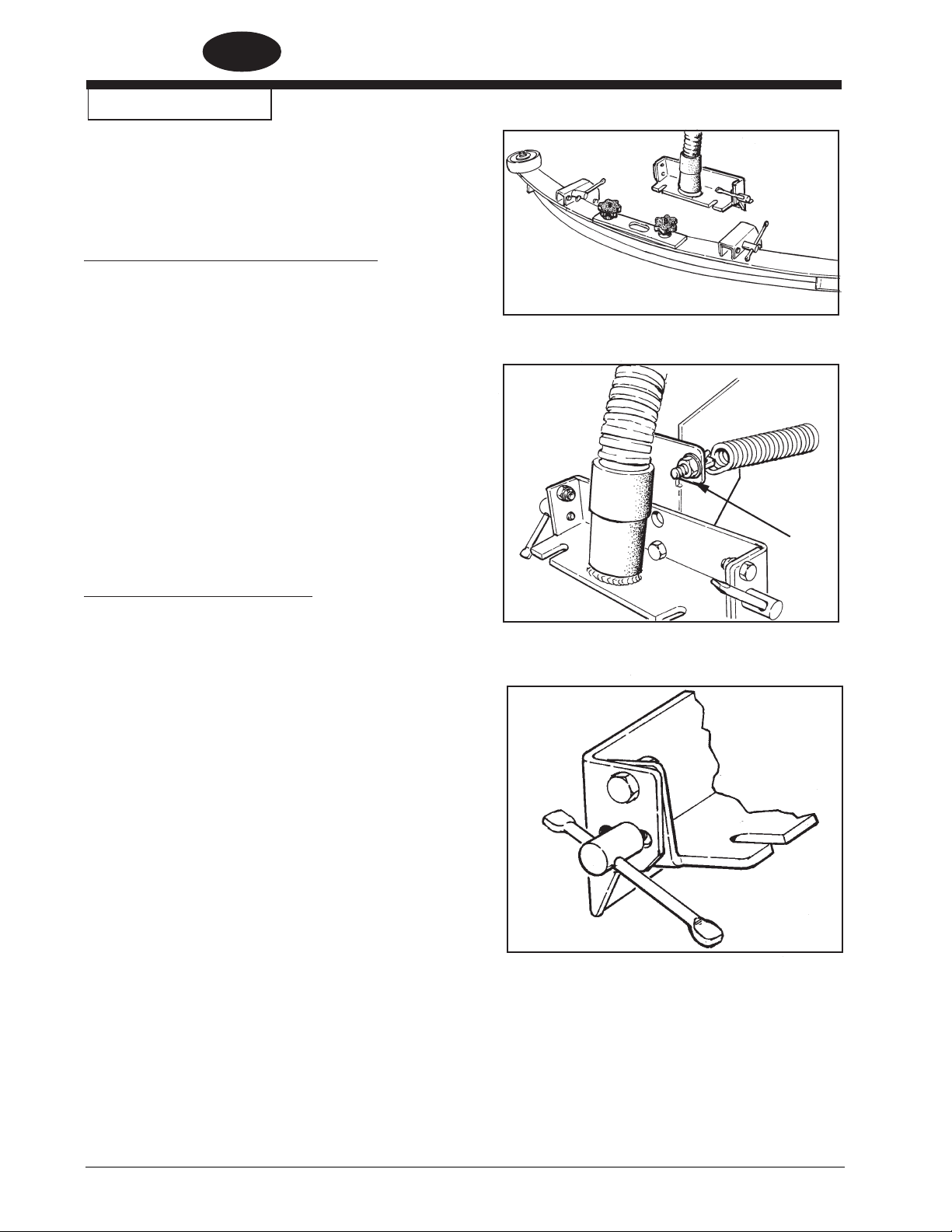

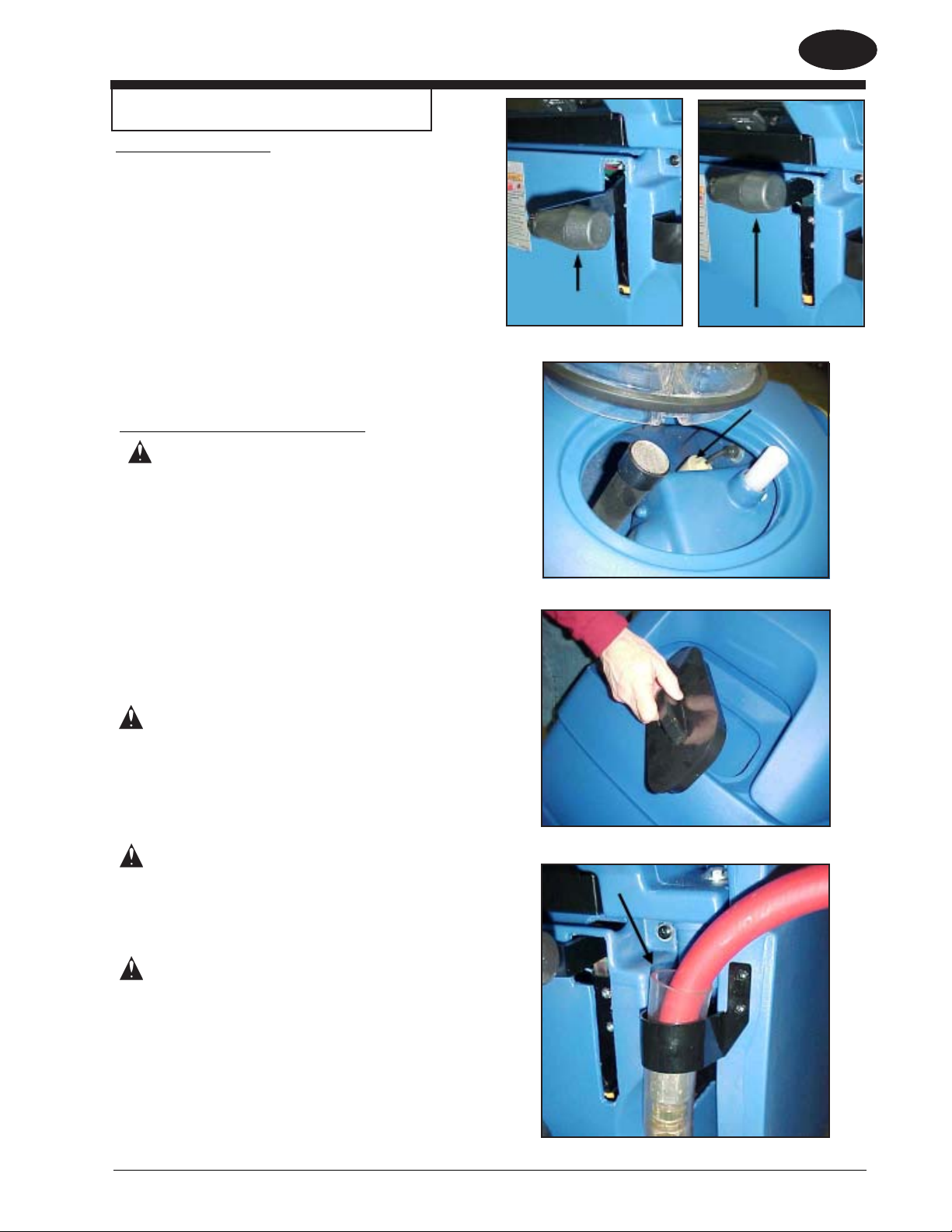

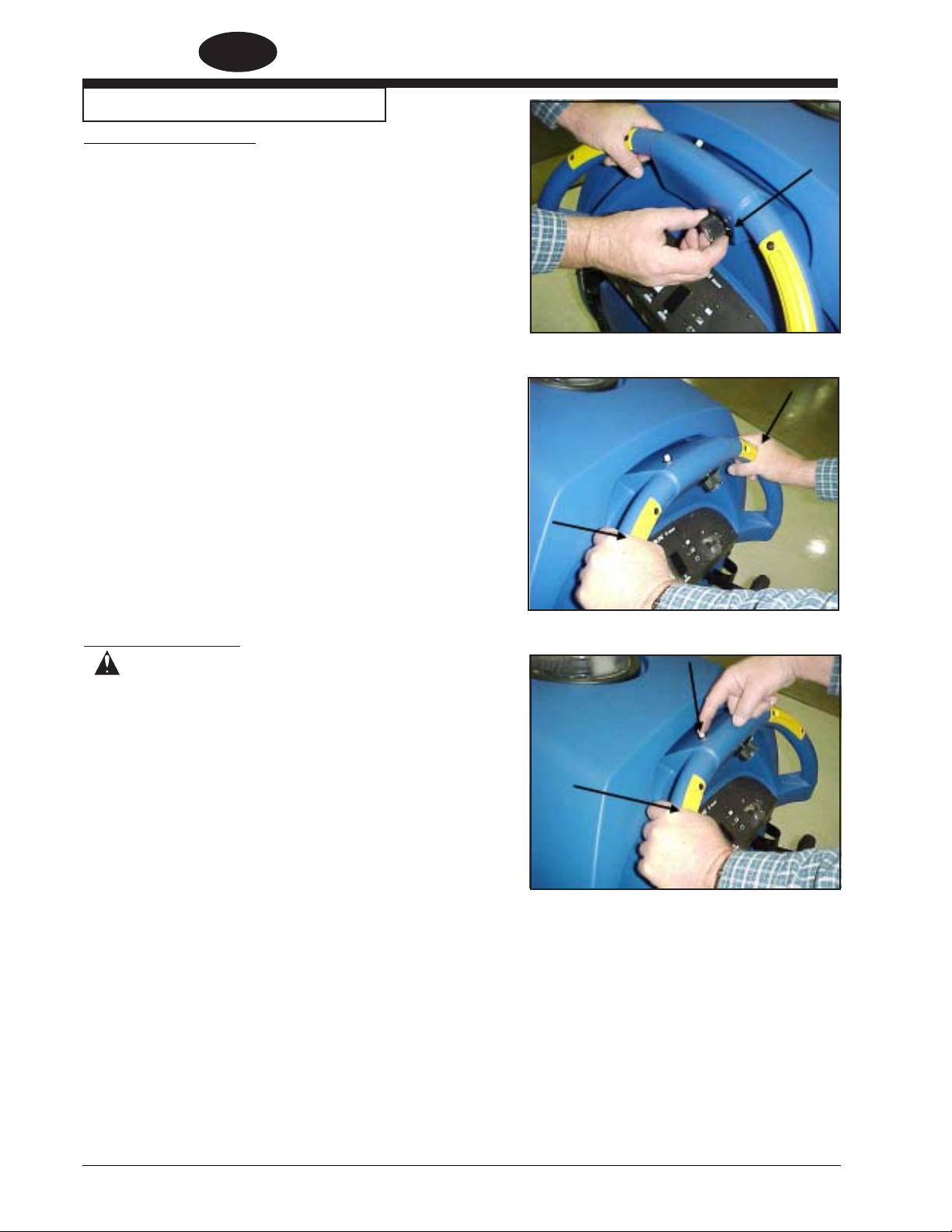

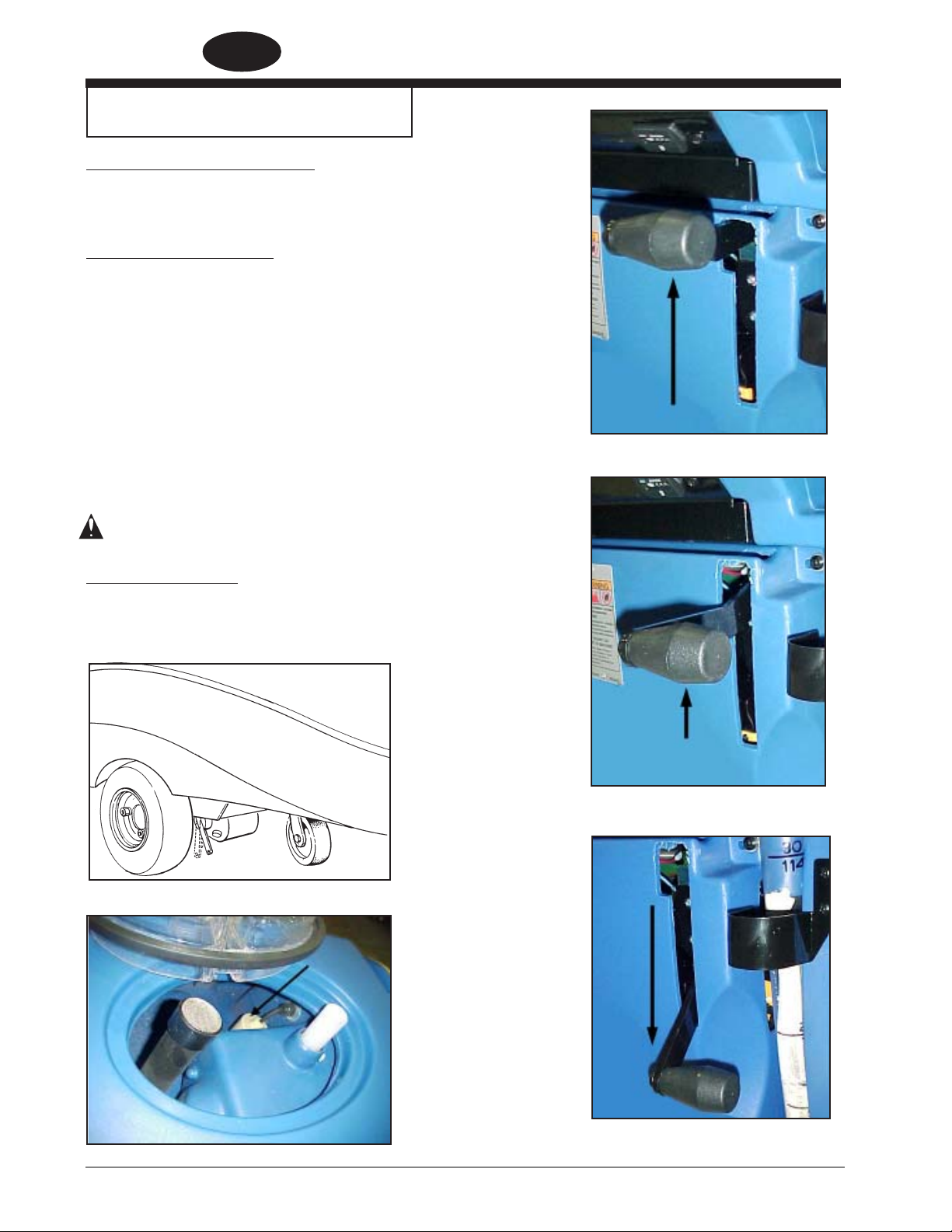

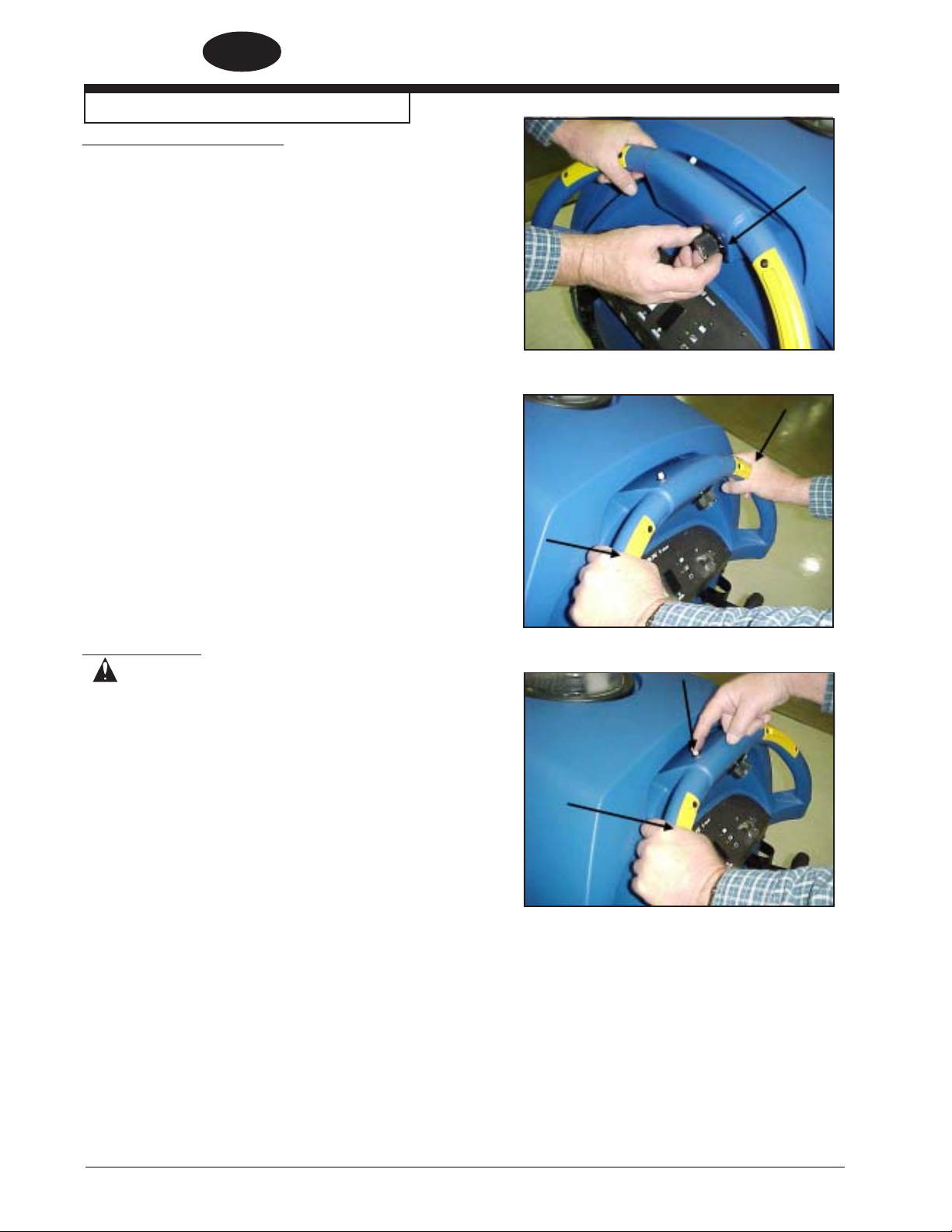

Squeegee Lift Handle See Figure #3a, 3b, & 3c.

The squeegee lift handle is located below the control handles on the right side. It is used to raise or lower the squeegee. The vac motor is turned on when the handle is lowered.

Parking Brake (Optional)See Figure #4. The parking brake prevents movement of the machine. The brake is located on the left hand side of the transaxle motor. Turn the key switch off or disconnect the power to the battery to apply the brake.

There is a mechanical lever located on the brake. This lever is an override. To manually release the brake, rotate the lever toward the rear of machine (counter clockwise). To return the brake to normal or to apply the brake, rotate the lever towards the front of the machine (clockwise).

NOTE: If the lever is left in the override position, the brake will not function with the key switch, and the machine will not operate.

CAUTION: Do not activate the brake while the ma-

chine is moving.

Figure #3a

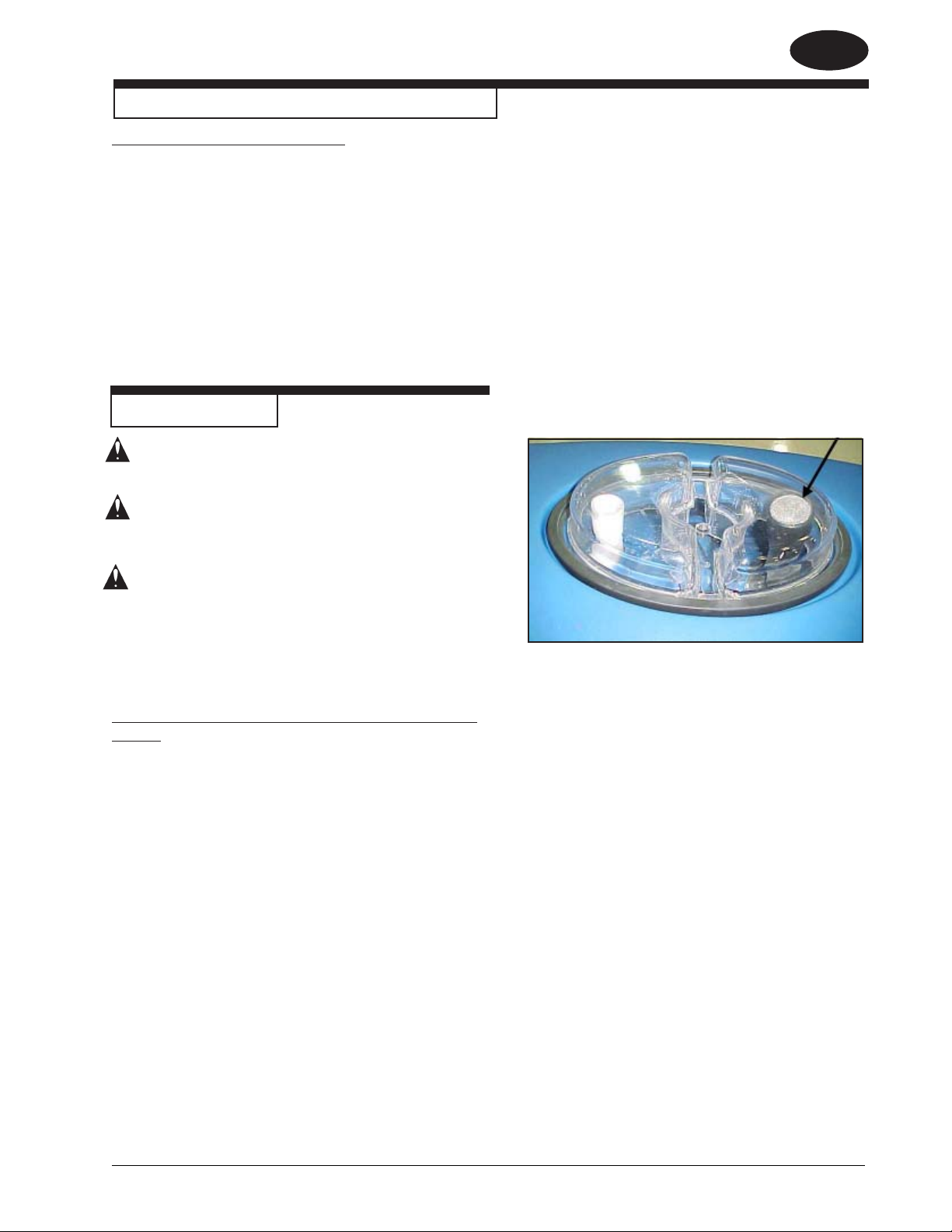

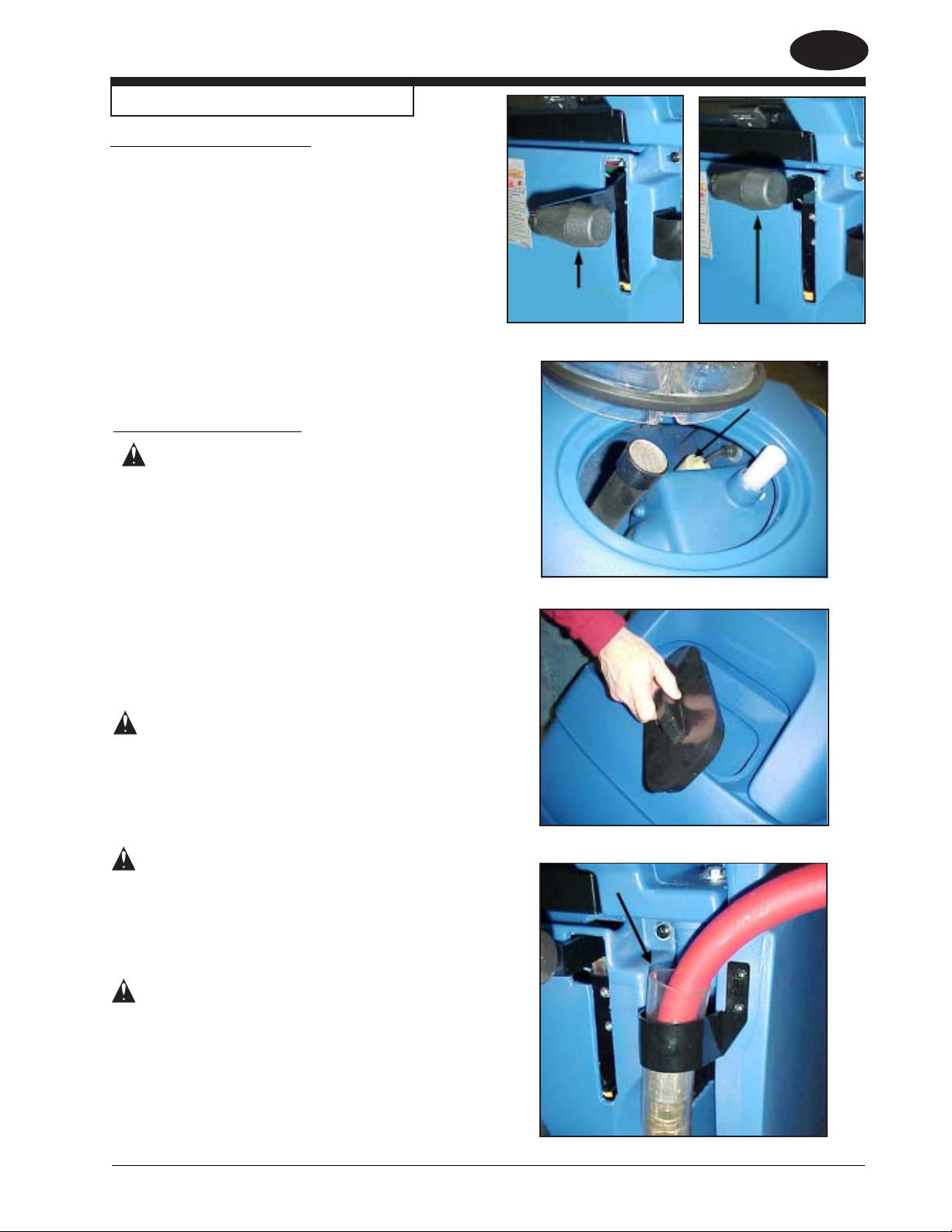

Float Shut Off See Figure #5.

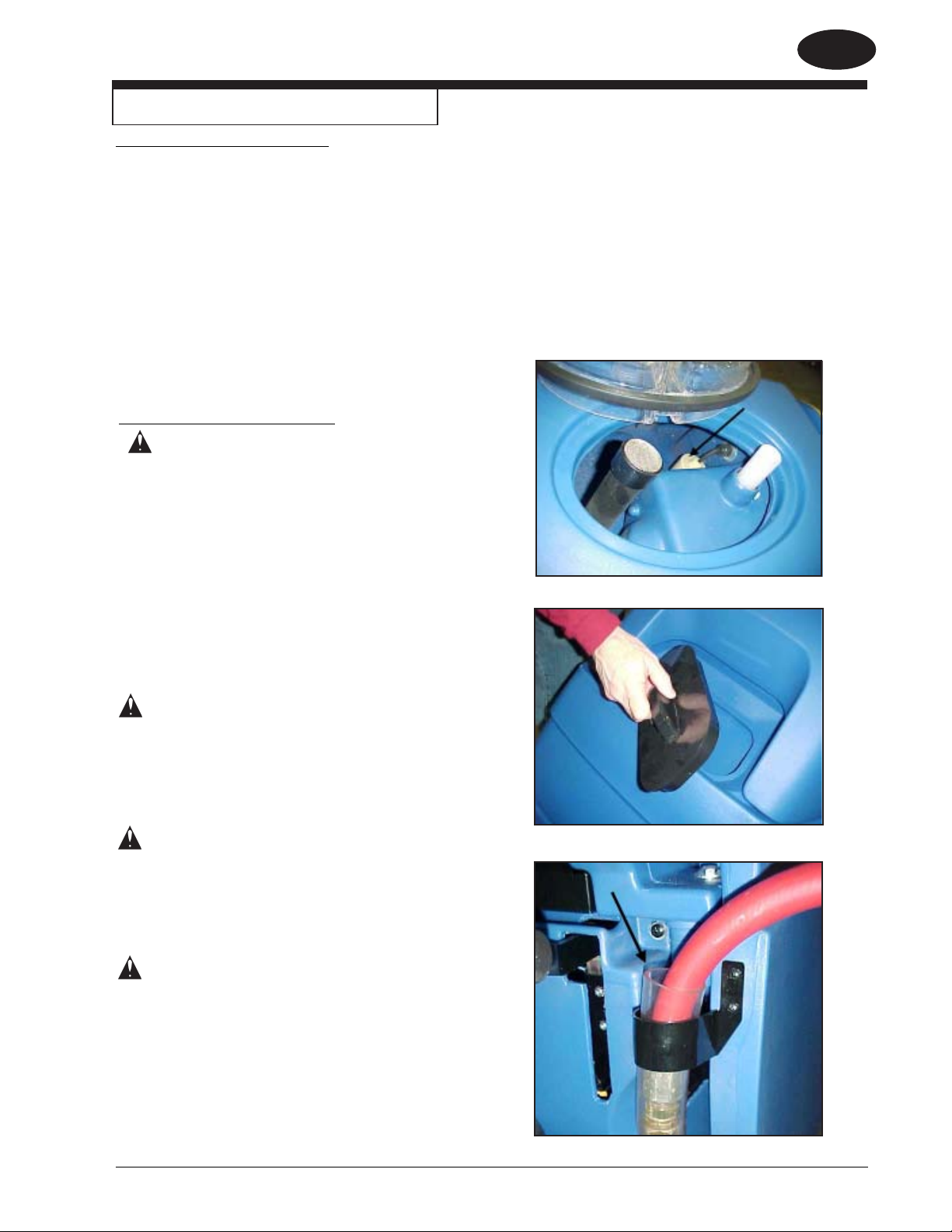

The shut-off switch for the vac motor is located in the recovery tank. It automatically turns off the vac motor when the recovery tank is full.

Figure #4

Figure #3b

Figure #5

Page -10-

Clarke

Figure #3c

Operator's Manual (EN) - FOCUS C28 and C33

Page 11

HOW TO PREPARE THE MACHINE FOR OPERATION

How To Install The Batteries

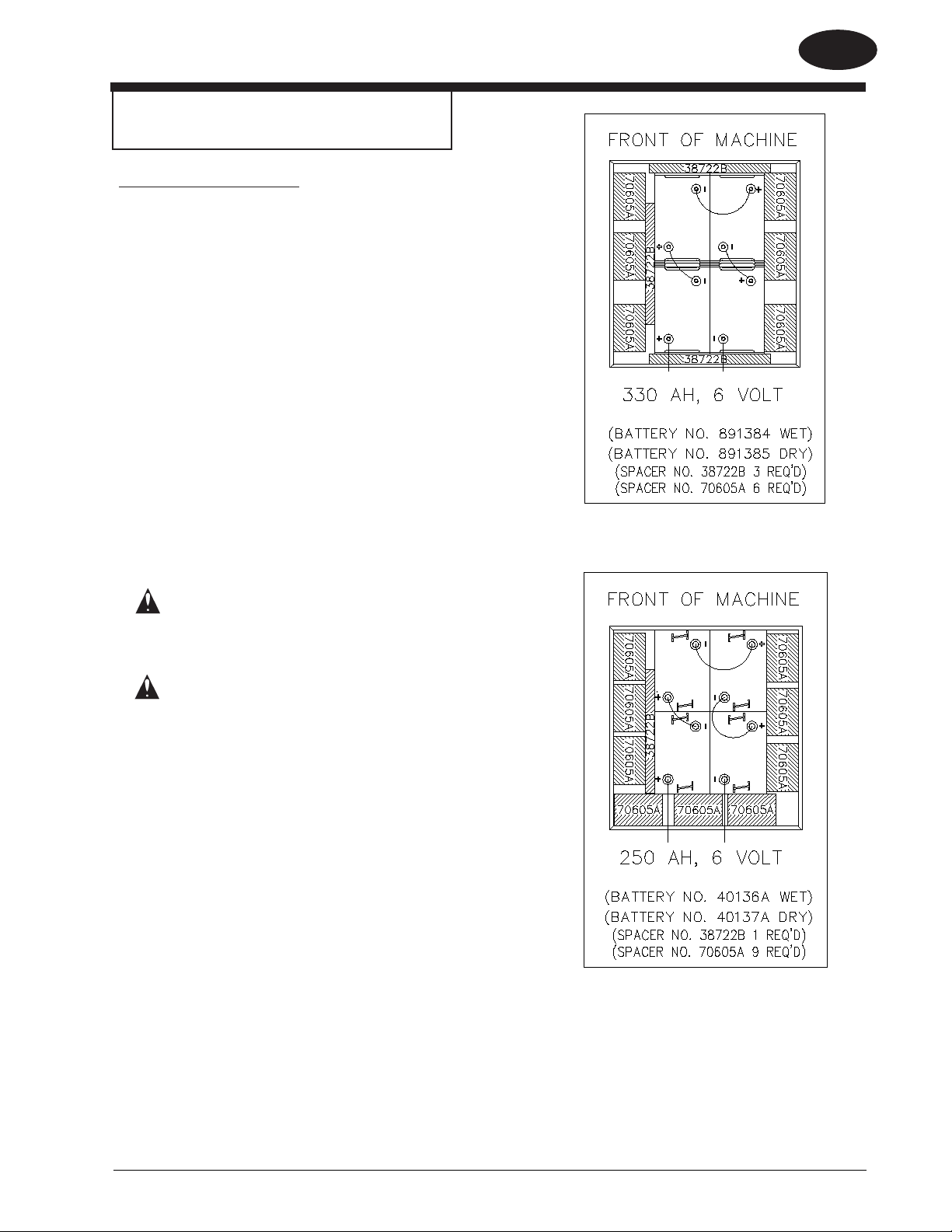

The C28 and C33 machines use four 6-volt batteries. The batteries are located in the battery compartment under the recovery tank.

To Install the batteries, follow this procedure:

1. Turn key switch off.

2. Make sure both tanks are empty.

3. Disconnect the hoses from the recovery tank (upper tank) & unplug the vac motor and float switch.

4. Remove the tank support bracket.

5. Remove the recovery tank.

ENGLISH

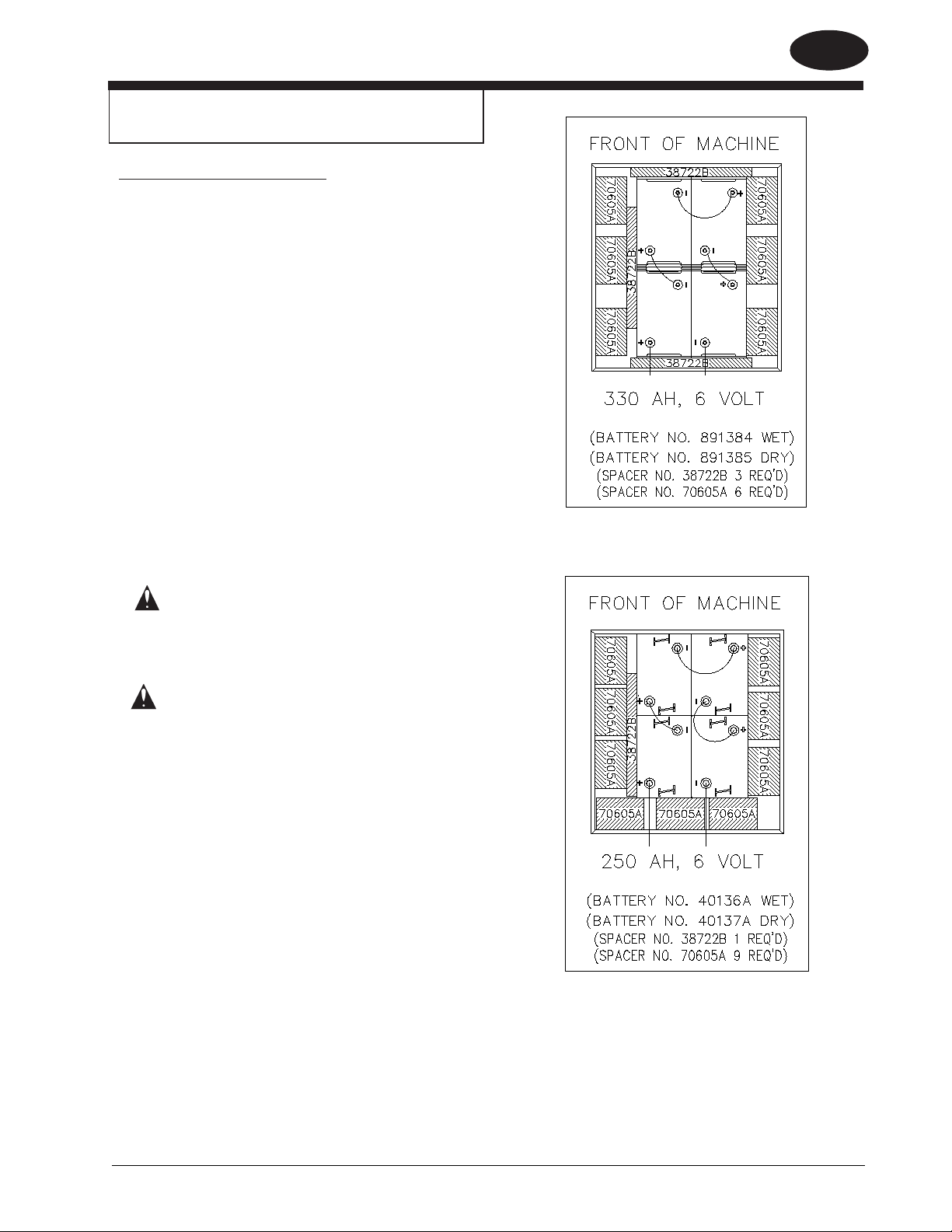

6. Place the batteries in the solution tank as shown in figures 6a and 6b.

WARNING: Lifting batteries without

help could result in an injury. Get help to lift the batteries. The batteries are heavy.

WARNING: Working with batteries can

be dangerous. Always wear eye protection and protective clothing when working near batteries. NO SMOKING!

7. Connect the battery cables between batteries and install long battery cable assembly as indicated. See figure 6a and 6b.

8. Install the tank, reconnecting hoses and plugging in vac motor and float switch connectors. Install tank support bracket.

NOTE: Charge the batteries before using the machine.

Figure #6a

Clarke

Figure #6b

Operator's Manual (EN) - FOCUS C28 and C33 - 11 -

Page 12

ENGLISH

HOW TO PREPARE THE MACHINE FOR OPERATION

Battery Maintenance

The electrical power to operate the machine comes from the storage batteries. Storage batteries need preventive maintenance.

WARNING: Working with batteries can be dan-

gerous. Always wear eye protection and protective clothing when working near batteries. NO SMOKING!

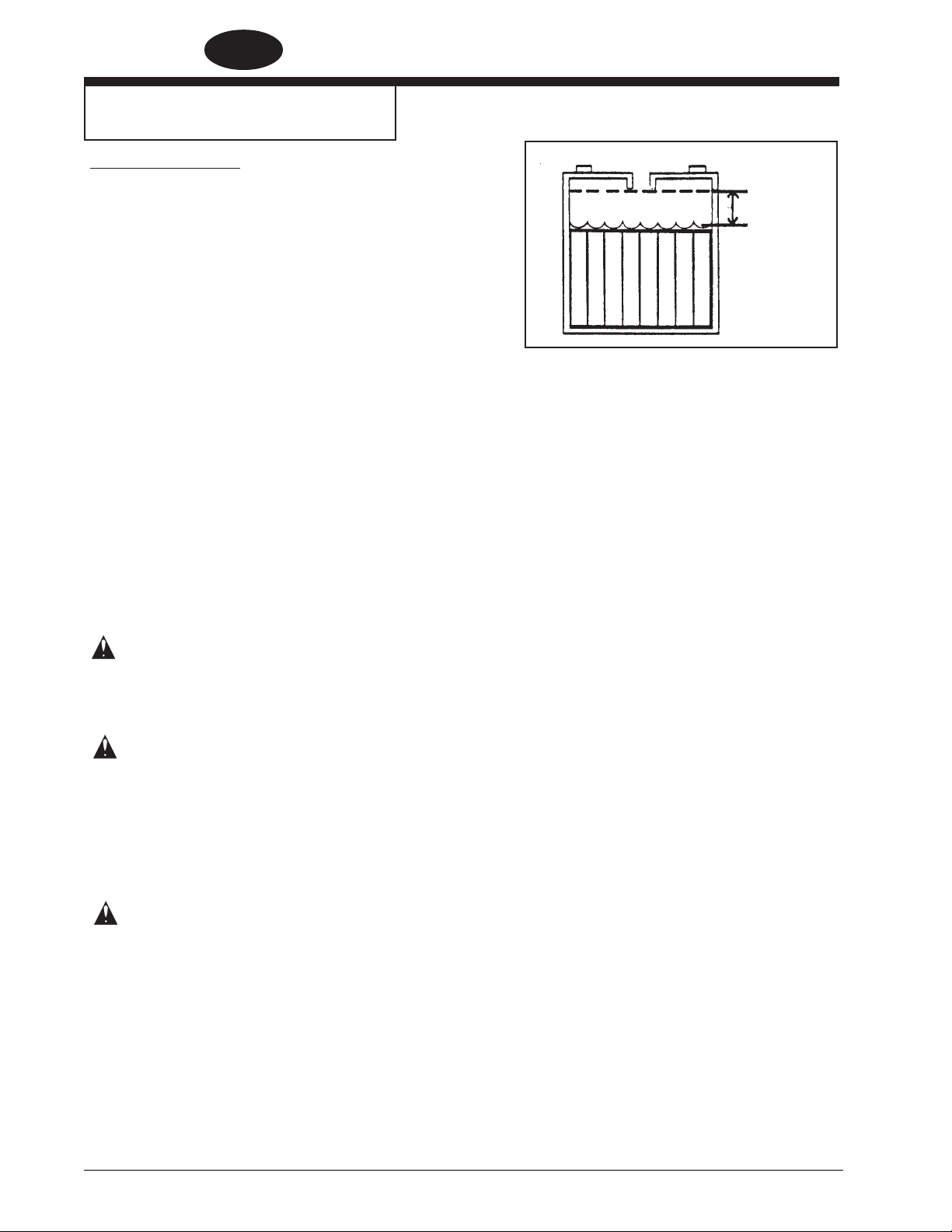

Correct fill level

To maintain the batteries in good condition, follow these instructions:

1. Keep the electrolyte at the correct level. The correct level is between 1/4" below the bottom of the tube in each cell and above the tops of the plates. Check the level of the electrolyte each time you charge the batteries. See figure #7.

NOTE: Check the level of electrolyte prior to charging the batteries. Be sure the plates in each cell are covered with electrolyte . Do not top off the cells prior to charging the battery. Electrolyte expands during charging. As a result, the electrolyte could overflow from the cells. Always top off the cells with distilled water after charging.

CAUTION: Irreversible damage will occur to

the batteries if the electrolyte level does not cover the plates. Keep the electrolyte at the correct level.

CAUTION: Machine damage and discharge

across the tops of the batteries can occur if the batteries are filled above the bottom of the tube in each cell. Do not fill the batteries up to the bottom of the tube in each cell. Wipe any acid from the machine or the tops of the batteries. Never add acid to a battery after installation.

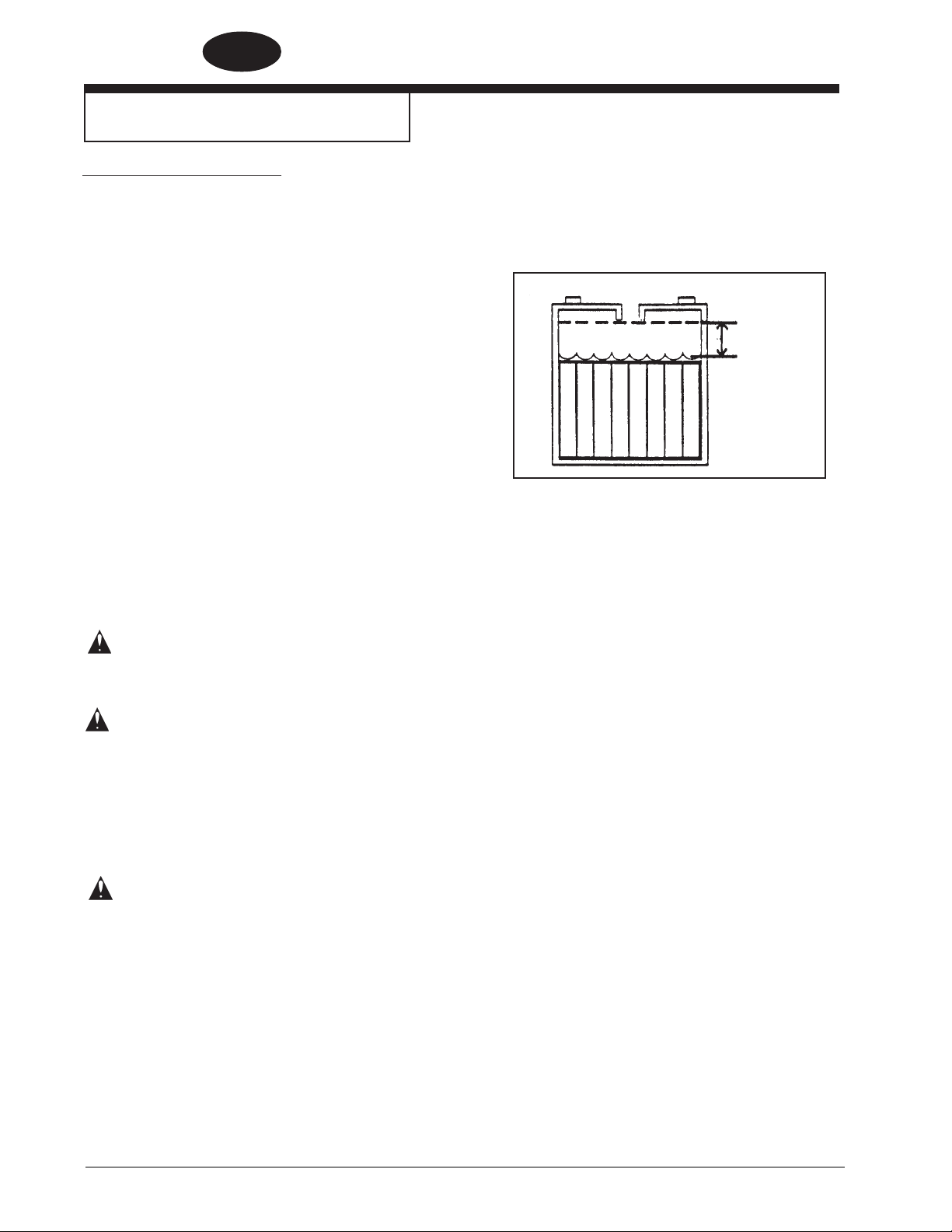

Figure 7

CAUTION: Tap water may contain contami-

nants that will damage batteries. Batteries must be re-filled with distilled water only.

2. Keep the tops of the batteries clean and dry. Keep the terminals and connectors clean. To clean the top of the batteries, use a damp cloth with a weak solution of ammonia or bicarbonate of soda solution. To clean the terminals and connectors, use a terminal and connector cleaning tool. Do not allow ammonia or bicarbonate of soda to get into batteries.

3. Keep the batteries charged.

Page -12-

Clarke

Operator's Manual (EN) - FOCUS C28 and C33

Page 13

HOW TO PREPARE THE MACHINE FOR OPERATION

How To Charge The Batteries

WARNING: Charging the batteries in an area

without adequate ventilation could result in an explosion. To prevent an explosion, charge the batteries only in an area with good ventilation.

ENGLISH

WARNING: Lead acid batteries generate

gases which could explode. Keep sparks and flames away from batteries. NO SMOKING!

To charge the batteries, follow this procedure:

1. Make sure the key switch is in the “OFF” position.

2. Before charging the batteries, the battery compartment needs to be vented. To vent compartment, tip up the recovery tank until it locks in the open position (see figure #8). To close the tank, pull up on the arm and then slowly lower the tank to the closed position.

CAUTION: Before raising tank, be sure tank

is empty.

WARNING: Do not operate or perform main-

tenance on the machine while the recovery tank is in the open position. The tank can be accidentally bumped and it may slam shut.

3. Put the charger on a flat surface. Make sure the vents on the sides are at least two inches away from walls and other objects. Make sure there are no objects near the vents on the bottom of the charger.

4. Disconnect the battery pack connector from the batteries.

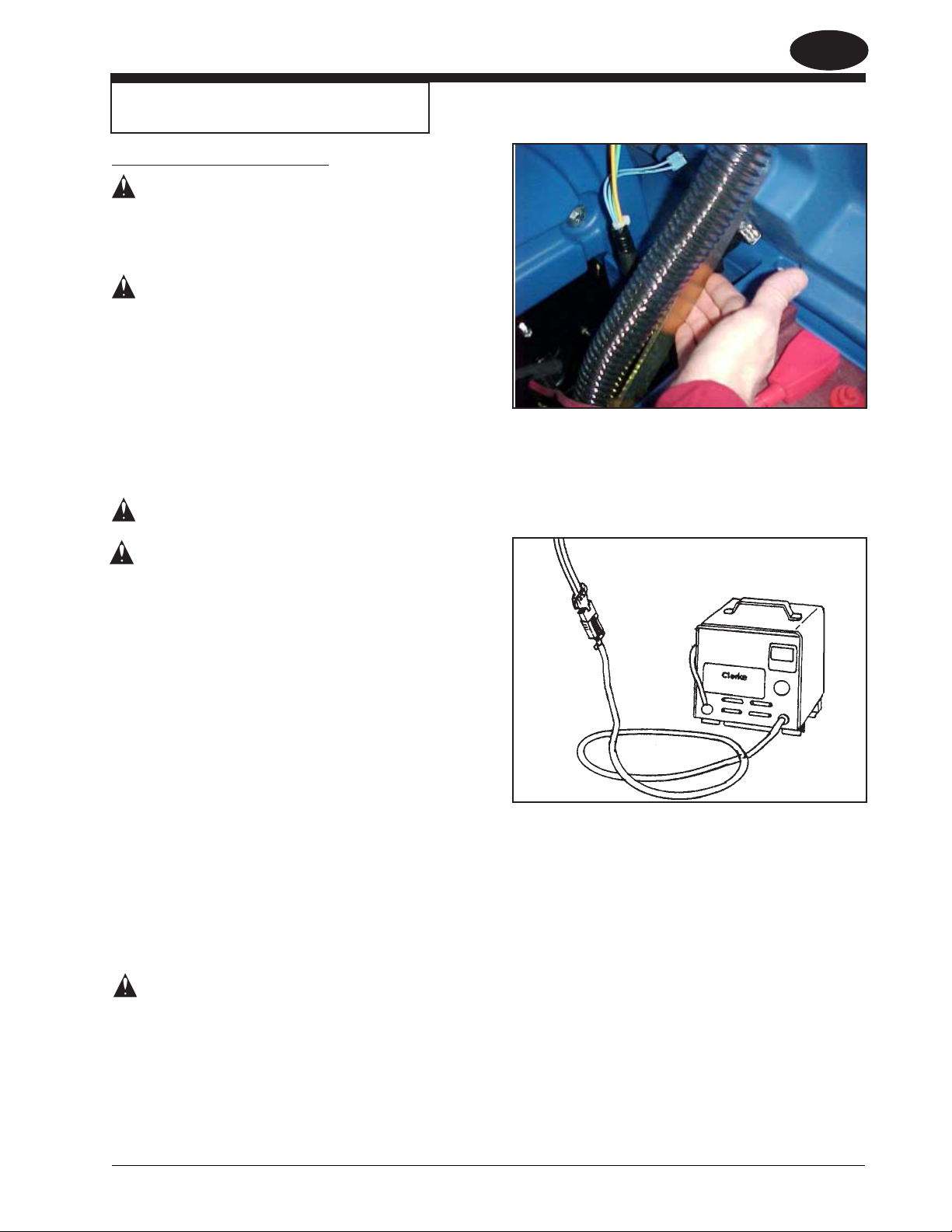

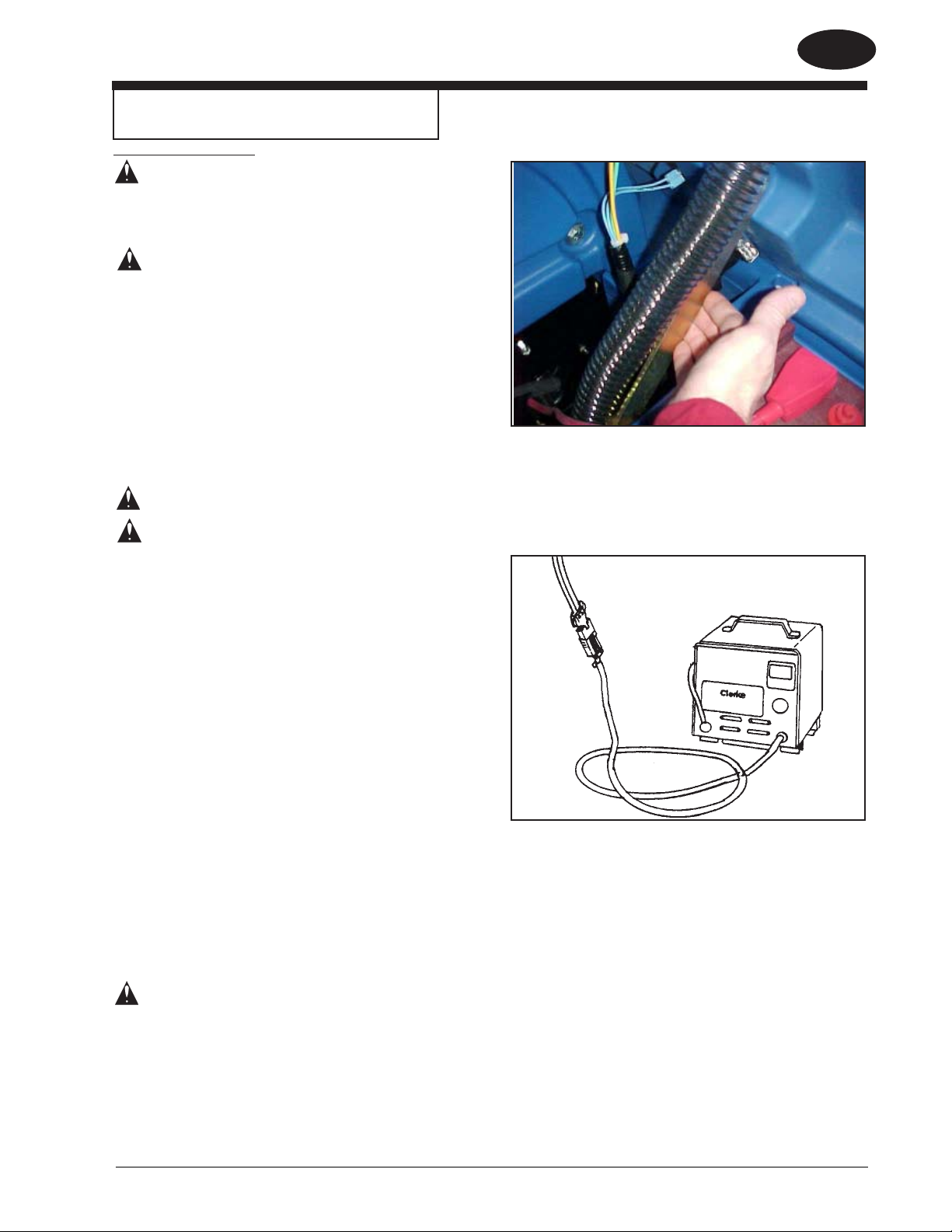

Figure # 8

5. Connect the DC connector on the charger to the battery pack connector. See figure #8A.

6. Connect the battery charger AC cord located at the rear of the machine to a 15 amp (min) 120V properly grounded wall receptacle.

7. Observe indicator light to ensure the charging process has started. Flashing light(s) indicates that the batteries are being charged. Steady on green light indicates the batteries are fully charged.

NOTE: Make sure you plug into a circuit that is not loaded by other equipment. Wall breakers may be tripped and no charge will occur.

WARNING: Never charge a GEL battery with

NOTE: To prevent permanent damage to the batteries, avoid their complete discharge. Never leave the batteries completely discharged, even if the machine is not being used. When recharging the batteries, keep the recovery tank open. After every 20 recharging cycles, check the level of the electrolyte and if necessary top off with distilled water.

Clarke

Operator's Manual (EN) - FOCUS C28 and C33 - 13 -

an unsuitable battery charger. Carefully follow the instructions given by the manufacturer of the batteries and battery charger.

Figure #8A

Page 14

ENGLISH

HOW TO PREPARE THE MACHINE FOR OPERATION

How To Install The Brushes Or Pad Drivers

To install the brushes or pad drivers on the machine, follow this procedure:

1. Turn the key switch "ON".

2. Put the brush switch in the "UP" position.

3. Turn the key switch "OFF".

4. Go to the front of the machine.

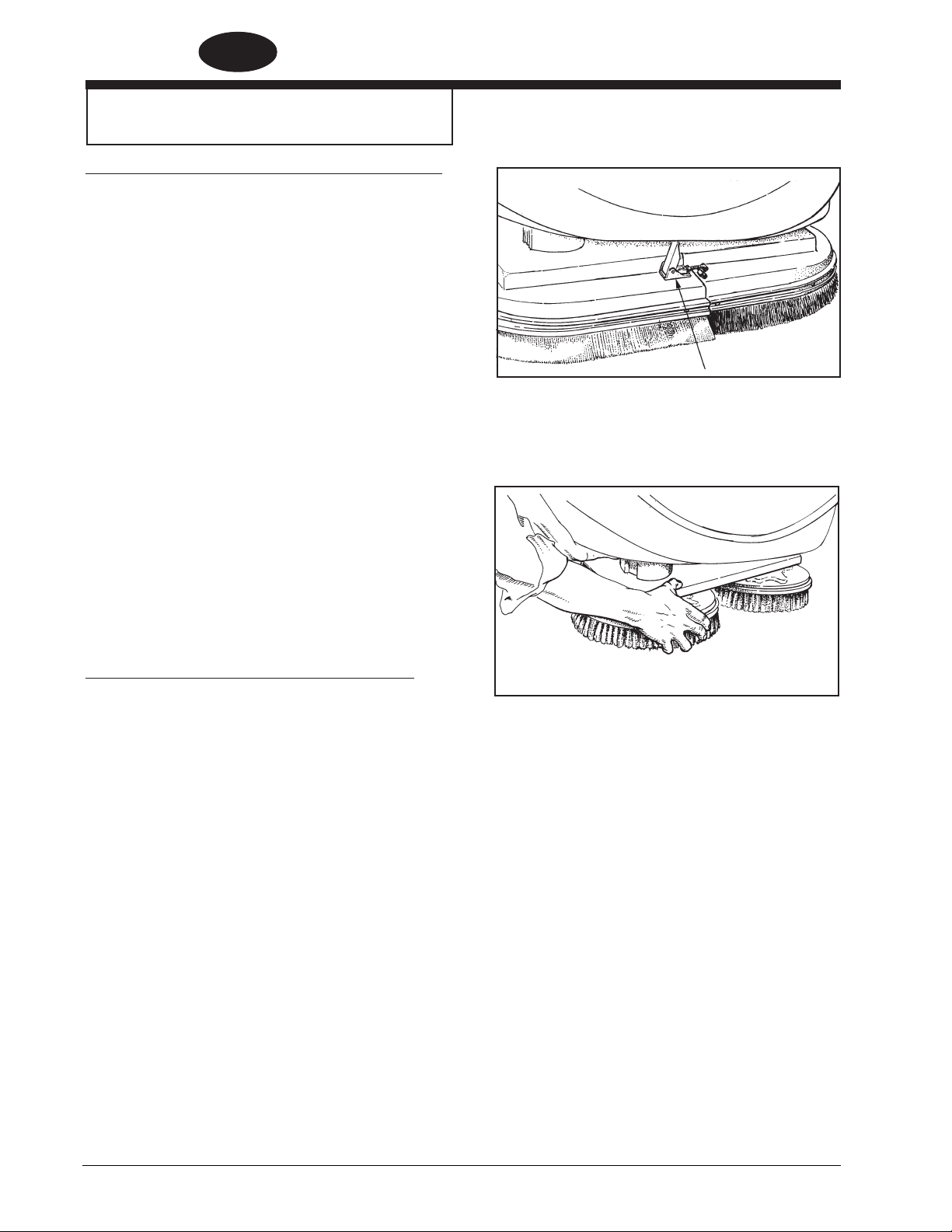

5. Unlatch right and left brush housings and remove them. See figure #9.

6. Put a brush or pad driver under the brush motor plate. See figure #10.

Figure #9

7. Align the lugs on the motor gimbal with the slots in the brush gimbal.

8. Pull the brush up until the gimbal locks.

9. Repeat steps 6, 7, and 8 to install the second brush or pad driver.

How To Remove The Brushes Or Pad Drivers

To remove the brushes or pad drivers from the machine, follow this procedure:

1. Turn the key switch "ON".

2. Put the brush switch in the "UP" position.

3. Turn the key switch "OFF".

4. Go to the front of the machine.

5. Push down on two sides of the brush or pad driver until the gimbals release.

Figure #10

Page -14-

Clarke

Operator's Manual (EN) - FOCUS C28 and C33

Page 15

HOW TO OPERATE THE MACHINE

How To Operate the Squeegee

The squeegee wipes the floor while the vacuum motor removes the dirty solution from the floor. Use your right hand to lower or raise the squeegee handle. To operate the squeegee, follow this procedure:

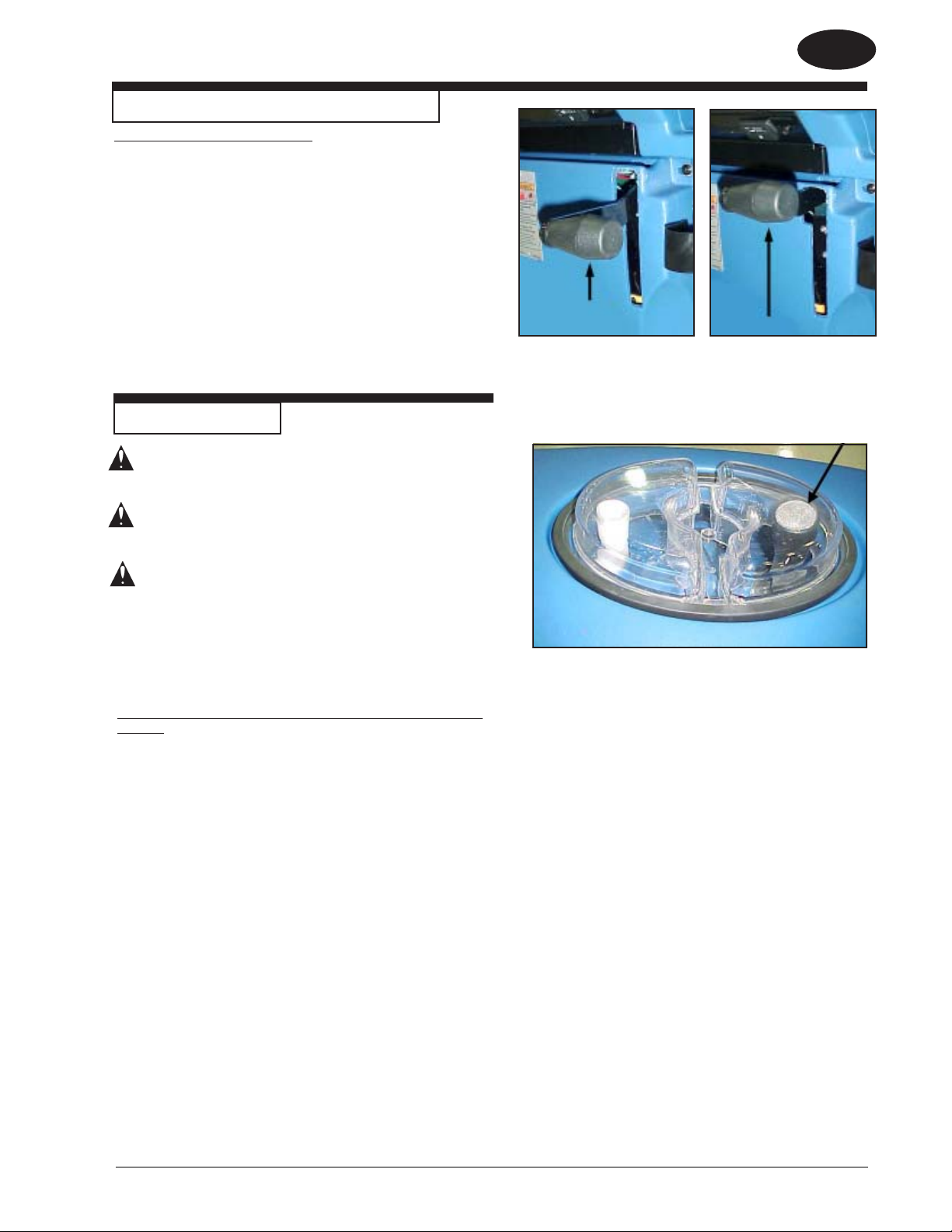

1. To lower the squeegee and start the vac motor move the squeegee lever to the right and down. See figure #12.

2. To raise the squeegee, lift the squeegee lever up. See figure #13.

Note: The center position lets the vac motor continue to run with the squeegee off the floor to avoid drips.

How to Fill The Solution Tank

CAUTION: Make sure water or solution

does not enter the opening for the vacuum motor See figure #14.

Figure #12

ENGLISH

Figure #13

The solution tank can be filled in the front or through the clear drain hose at the rear of the machine. To fill the solution tank follow this procedure:

1. Remove the solution tank lid. See figure #15.

2. Fill the solution tank with water.

3. Add a cleaning chemical to the water. for the correct amount, follow the directions shown on the container.

WARNING: Water solutions or cleaning materials

used with this type of machine can leave wet areas on the floor surface. These areas can cause a dangerous condition for the operator or other persons. Always put CAUTION signs near the area you are cleaning.

WARNING: Machines can ignite flammable

materials and vapors. Do not use with or near flammables such as gasoline, grain dust, solvents, and thinners. Only use a cleaning concentration recommended by the chemical manufacturer.

Figure #14

Figure #15

WARNING: Clarke recommends a maximum

water temperature of 120°F(49°C)

4. Replace the solution tank lid.

5. When filling the machine from the rear, position the clear drain hose against bracket and insert hose as shown in figure 16. Solution level can be viewed from the back of the machine.

Clarke

Operator's Manual (EN) - FOCUS C28 and C33 - 15 -

Figure #16

Page 16

ENGLISH

HOW TO OPERATE THE MACHINE

How To Traverse Machine

NOTE: Put the machine in the slow traverse speed (see figure #17). Use the machine in an area that has no furniture and objects until you can do the following:

1. Move the machine in a straight direction, forward and backward.

2. Stop the machine safely.

3. Move the machine in a straight direction after you turn the machine.

To move the machine, follow this procedure:

1. Turn the key switch “ON” position.

2. Put the brush switch in the "UP" position.

3. Raise the squeegee.

4. To go forward, push one or both of the yellow forward switches (see figure #18).

5. To stop the machine, release the yellow forward switches.

6. To go backward, push in on the white reverse button and one of the yellow forward switches at the same time (see figure #19).

Figure # 17

7. To turn the machine, push the rear of the machine to the side.

8. When you stop the machine, turn the key switch "OFF".

How to Clean a Floor

WARNING: Water solutions or cleaning materi-

als used with this type of machine can leave wet areas on the floor surfaces. These areas can cause a dangerous condition for the operator or other persons. Always put CAUTION signs near the area you are cleaning.

To clean a floor, follow this procedure:

1. Put the water and a cleaning chemical in the clean solution tank.

2. Turn the key switch "ON". If one touch feature is used, press the green button and proceed to step 6 (deluxe models only).

3. Lower the squeegee.

4. Put the brush switch in the "DOWN" position.

5. Adjust the flow of clean solution to the flow desired.

6. Move the machine across the floor in the forward direction.

Figure #18

Figure #19

7. Make a 1800 turn. NOTE: When you make more passes across the floor, let

the brushes clean approximately 2 inches of the area already cleaned by the brushes.

NOTE: During most cleaning procedures, apply and

remove the solution in one operation.

Page -16-

Clarke

Operator's Manual (EN) - FOCUS C28 and C33

Page 17

HOW TO OPERATE THE MACHINE

How to Clean a Very Dirty Floor

To clean a very dirty floor, follow this procedure:

1. Apply solution to the floor.

2. Do not lower the squeegee.

3. Do not activate the vacuum motor.

4. Lower the brushes and scrub the floor.

5. Leave the solution on the floor long enough for the

solution to begin cleaning the floor.

6. Scrub the floor again with additional solution, picking

up all the solution with the squeegee

MAINTENANCE

WARNING: Maintenance and repairs must be

done by authorized personnel only.

ENGLISH

WARNING: Always empty the solution tank and

recovery tank before doing any maintenance.

WARNING: Keep all fasteners tight.

These Maintenance Procedures Must Be Done Every Day

Keep the machine clean, it will need fewer repairs and have longer life.

Do These Procedures When You Begin Your Work Period

1. Turn off key switch.

2. Unplug charger from AC outlet and wrap cord around bracket at rear of machine.

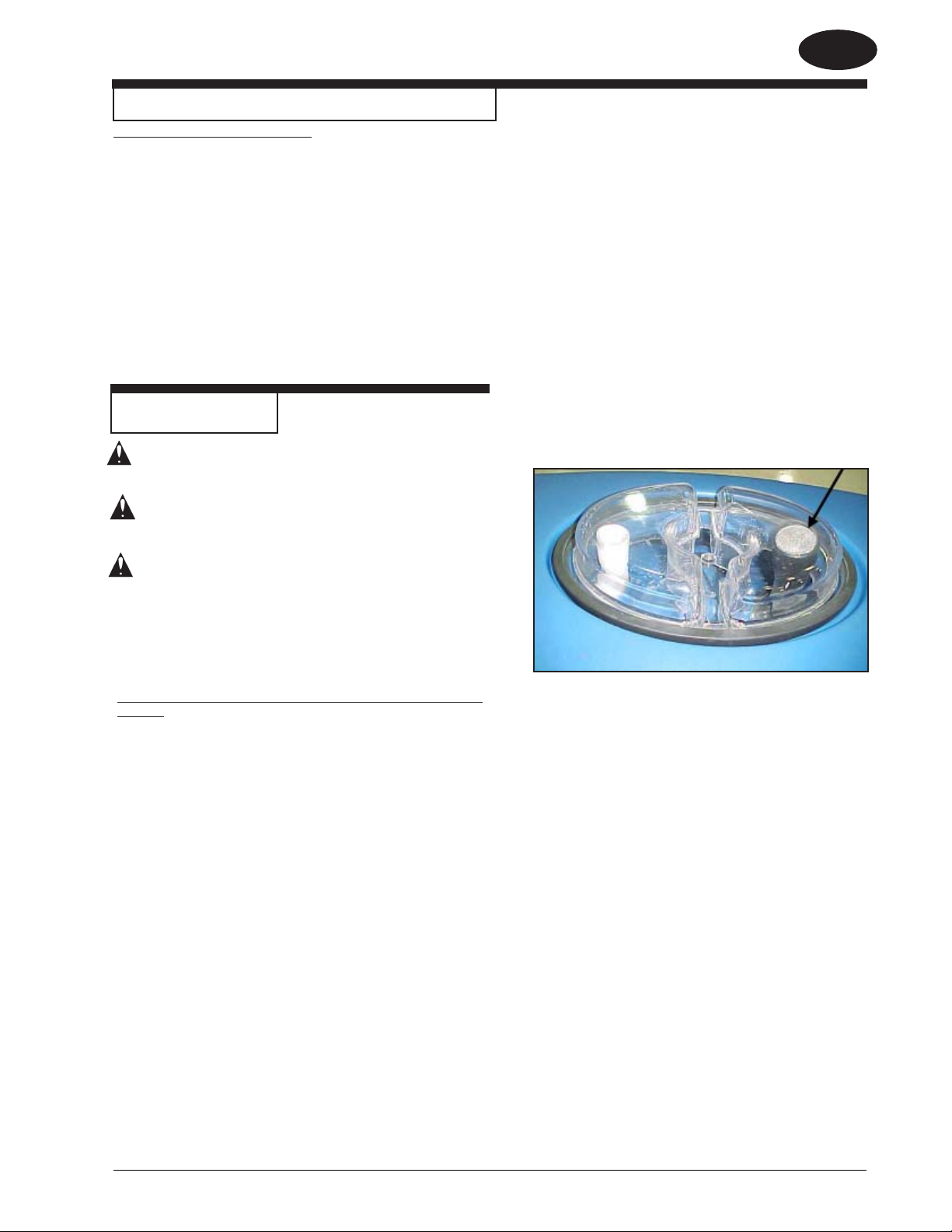

3. Make sure the recovery tank lid is on correctly (see figure #20).

4. Make sure the Screen filter over the vacuum motor is clean and in position (see figure #20).

5. Make sure the valve on the recovery drain hose is clean. Tightly close the valve.

Figure #20

6. Make sure brush housings and skirts are in

position on the brush head.

7. Make sure the brushes are in position and installed correctly

8. Check the installation of the squeegee and squeegee hose.

Clarke

Operator's Manual (EN) - FOCUS C28 and C33 - 17 -

Page 18

ENGLISH

MAINTENANCE

Do These Procedures When You End Your Work

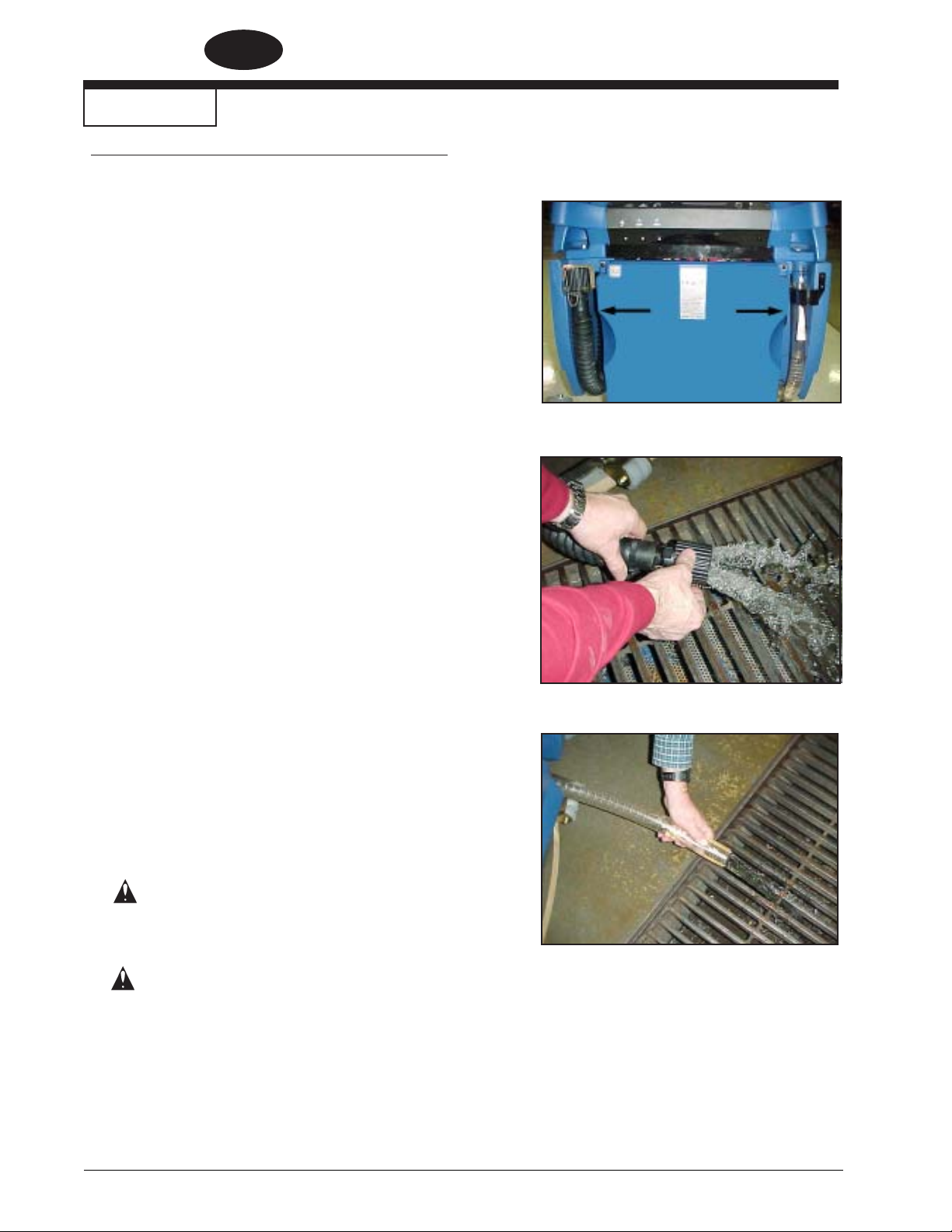

1. Drain the solution tank (Figure #21, item A) and the recovery tank (Figure #21, item B). To drain the tanks , follow this procedure:

a. Turn the key switch “OFF”.

b. Remove the drain hose from the back of the

machine.

c. Put the end of the hose over a drain or bucket.

d. Recovery Tank:

Turn the valve housing to the left (see figure #22). To open the valve completely, turn the housing fully to the left and pull the housing off of the valve.

Solution Tank: When hose is lowered below water level, the water will drain (see figure 23).

2. Flush the tanks. To flush the tanks, put clean water

in the tank through the opening on top of the tank.

Figure #21

3. If a tank or drain hose has an obstruction, use a high

pressure water hose to flush the tank or hose. Put the water hose into the drain hose.

4. Leave the tanks and the drain valves open to dry in the

air.

5. Check the squeegee blade. Use a cloth to clean the

squeegee blade. If the squeegee blade is damaged or worn, turn or replace the blade.

6. Check and clean the recovery lid gasket. Use a mild

cleaning solution and rinse the parts in clean water.

Check the batteries and add distilled water as needed. The correct level is within 1/4 inch of the bottom of the tube in each cell.

CAUTION: Tap water may contain

contaminants that will damage batteries. Batteries must be re-filled with distilled water only.

WARNING: Lead acid batteries generate

gases which can cause an explosion. NO SMOKING. Always wear eye protection and protective clothing when working near batteries.

Figure #22

Figure #23

Use a clean cloth and wipe the surface of the machine.

Charge the batteries. See the instruction in the section of this book called “How To Charge The Batteries”.

Page -18-

Clarke

Operator's Manual (EN) - FOCUS C28 and C33

Page 19

MAINTENANCE

These Maintenance Procedures Must Be Done Every Week:

WARNING: Maintenance and repairs must be

done by authorized personnel only. Always empty the solution tank and the recovery tank before doing any maintenance. Keep all fasteners tight.

WARNING: Always wear eye protection and pro-

tective clothing when working near batteries. Do not put tools or other metal objects across the battery terminals or the tops of the batteries.

CAUTION: To prevent damage to the machine,

and discharge across the tops of the batteries, do not fill the batteries above the bottom of the tube in each cell. Wipe any acid from the machine or the tops of the batteries. Do not add acid to battery after installation.

ENGLISH

Figure #24

NOTE: Always turn off key switch before servicing the machine.

WARNING: Always wear eye protection and

protective clothing when working near batteries. NO SMOKING!

1. To inspect batteries, tip up recovery tank until it locks in up position. See Figure #24.

2. Disconnect the batteries. Use a cloth and a solution of ammonia or bicarbonate of soda to wipe the top of the batteries. Clean the battery terminals. Reconnect the batteries.

3. Check the hoses for leaks, obstructions and other damages.

4. Check and clean the filter screen in the solution hose. To clean the screen, follow this procedure:

a. Turn the connector to the left.

b. Remove and clean the filter screen.

c. Install the filter screen in the hose. Turn the

connector to the right to connect the hose.

Figure #25

5. Use a grease gun to lubricate the drive wheel and the casters. See figure #25.

6. Check tire pressure. Tire pressure should be about 50 psi.

Clarke

Operator's Manual (EN) - FOCUS C28 and C33 - 19 -

Page 20

ENGLISH

MAINTENANCE

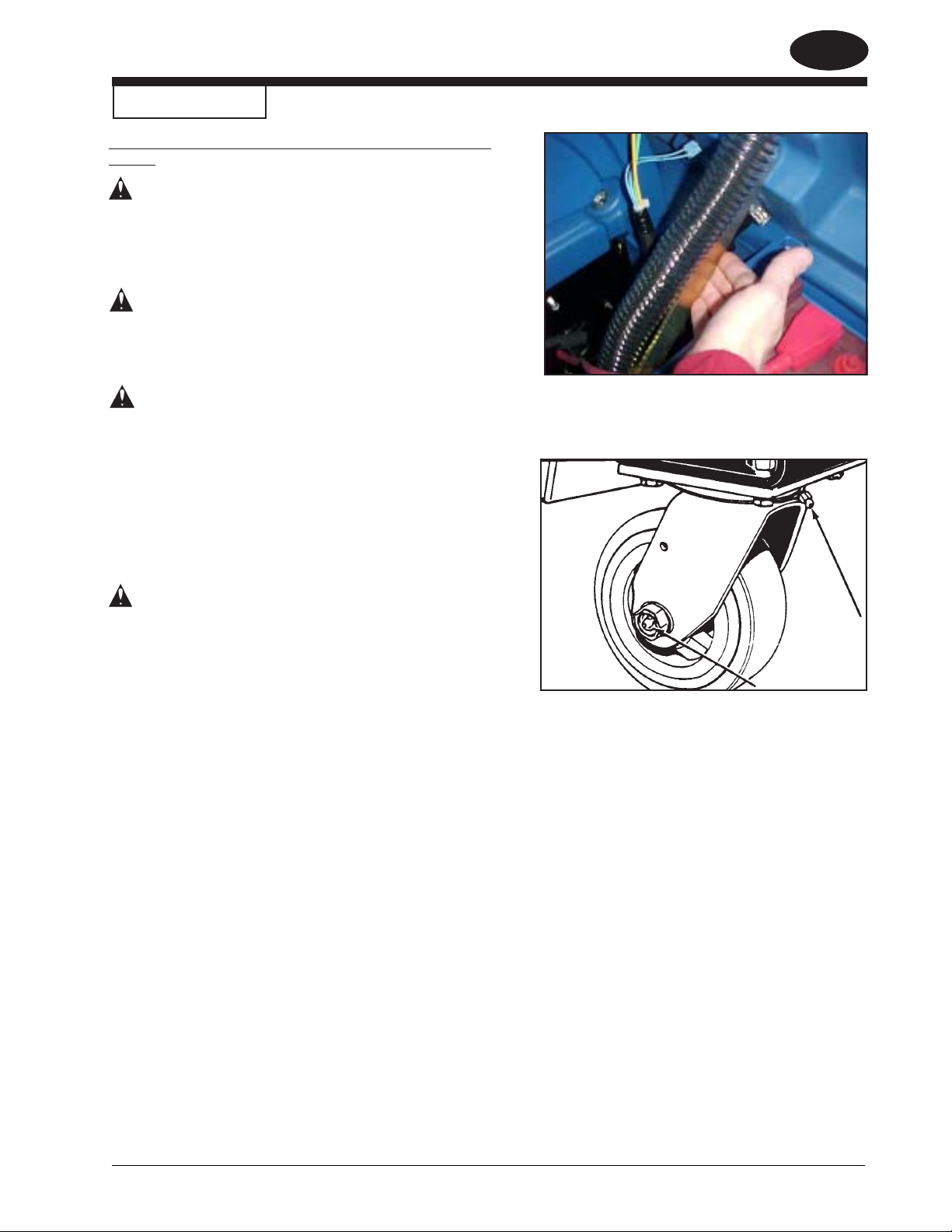

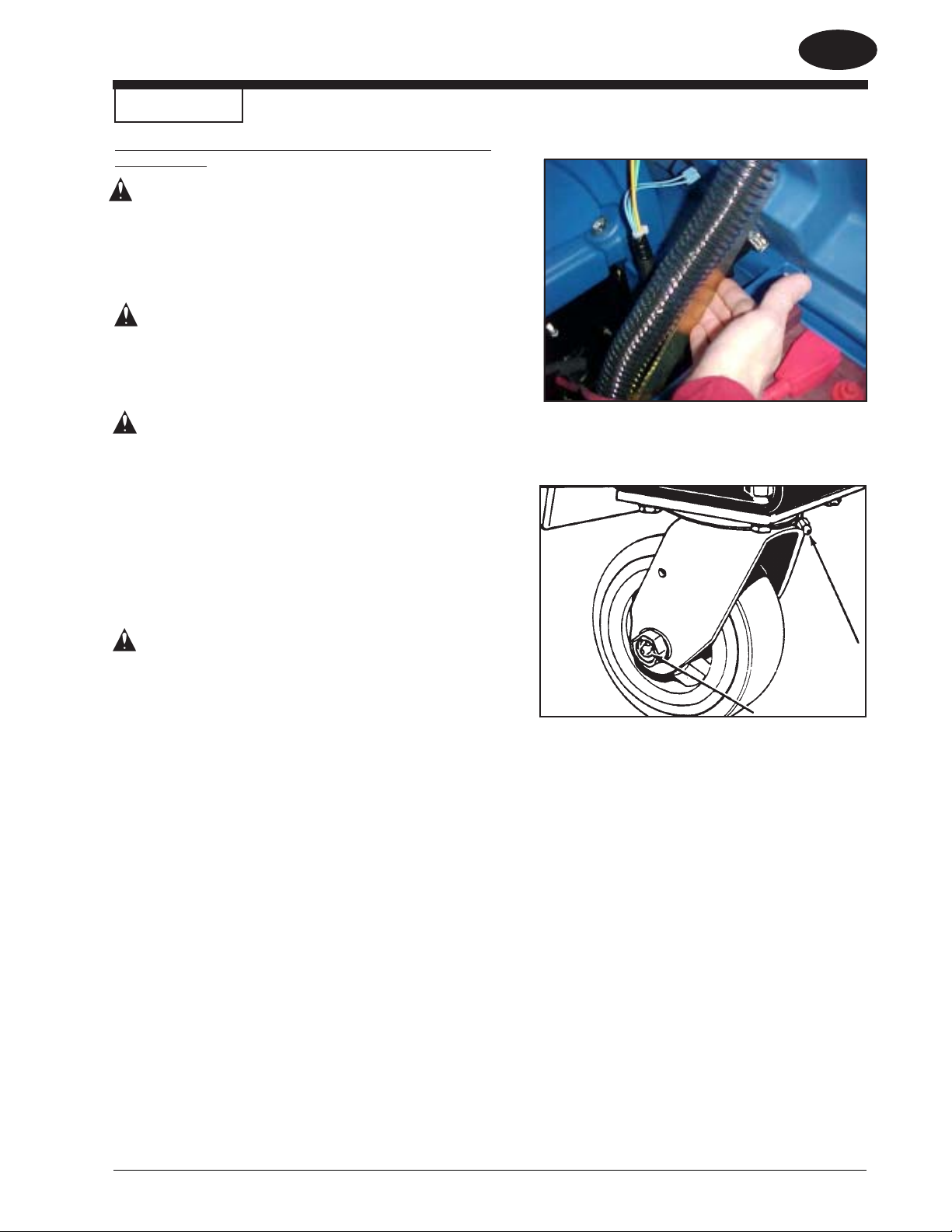

7. Check the squeegee and the scrub brushes or the pad drivers for damage.

8. Check the squeegee and the vacuum hose for dam age, leaks and obstructions.

Maintenance For The Squeegee

To remove the squeegee, follow this procedure:

1. Remove the squeegee assembly by loosening the two

knobs that attach the squeegee to the machine. Pull the squeegee assembly off. See figure #26.

2. Inspect the squeegee blade.

3. If the blade is worn, turn the blade so that a new edge

is in the wiping position.

4. Reinstall squeegee assembly on the machine.

How To Adjust The Squeegee

The following adjustments are set at the factory, however they may require slight adjustment.

Adjusting Squeegee Pressure:

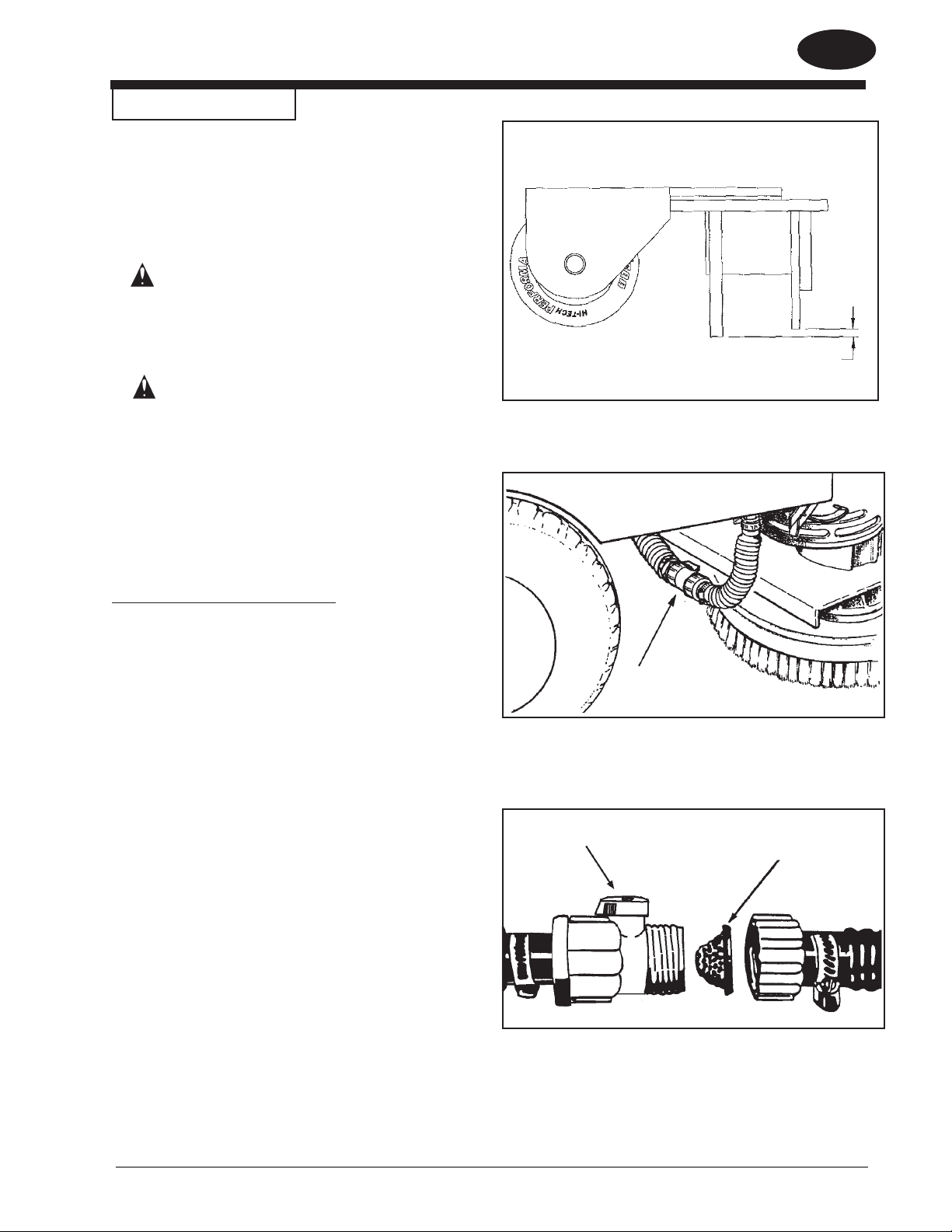

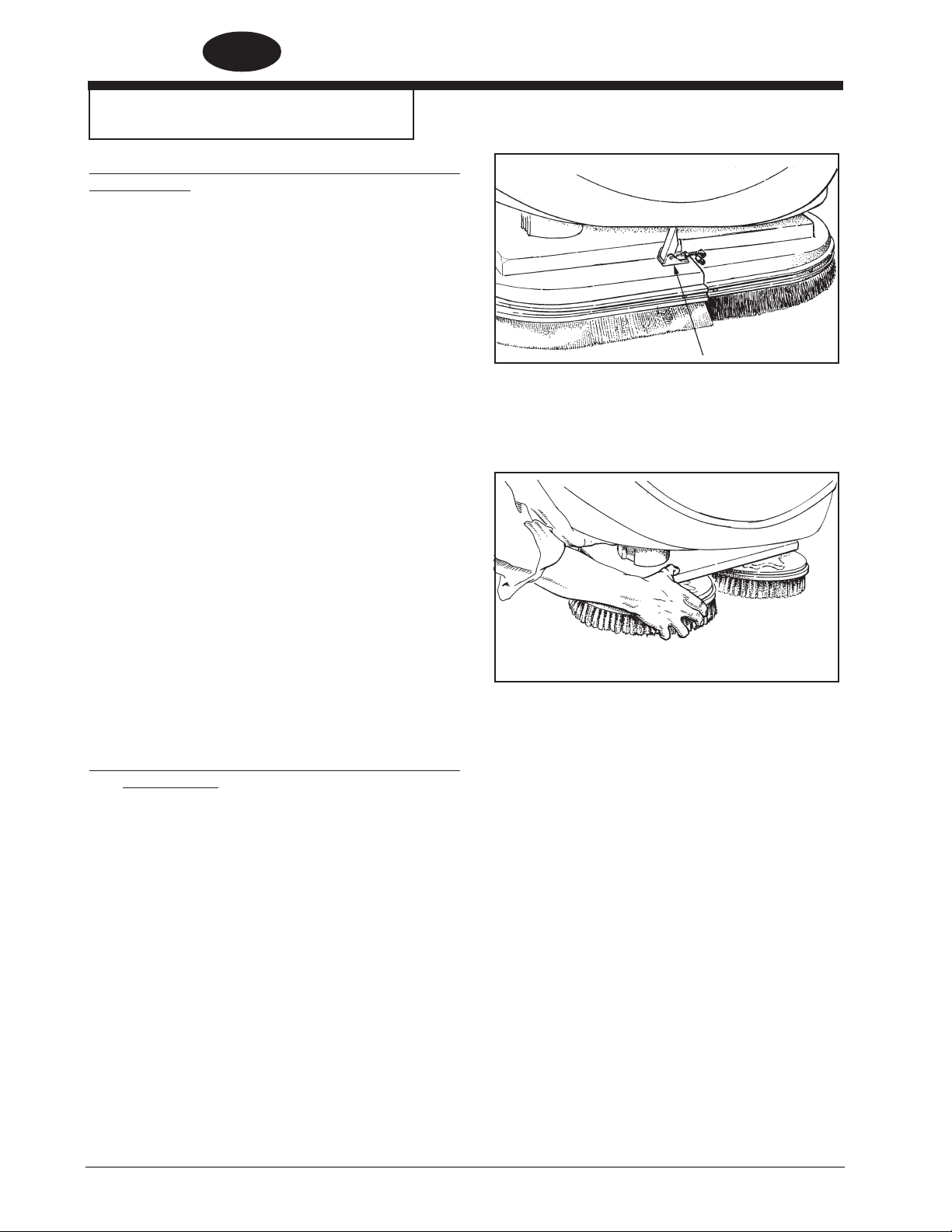

To adjust the pressure, refer to Figure #27. Proper adjustment will produce a uniform flare along the rear blade when the machine is moved forward. To increase pressure, tighten the nuts on each side of the swing arm. To decrease the pressure, loosen the nuts on each side.

Figure #26

Figure #27

Adjusting Squeegee Tilt:

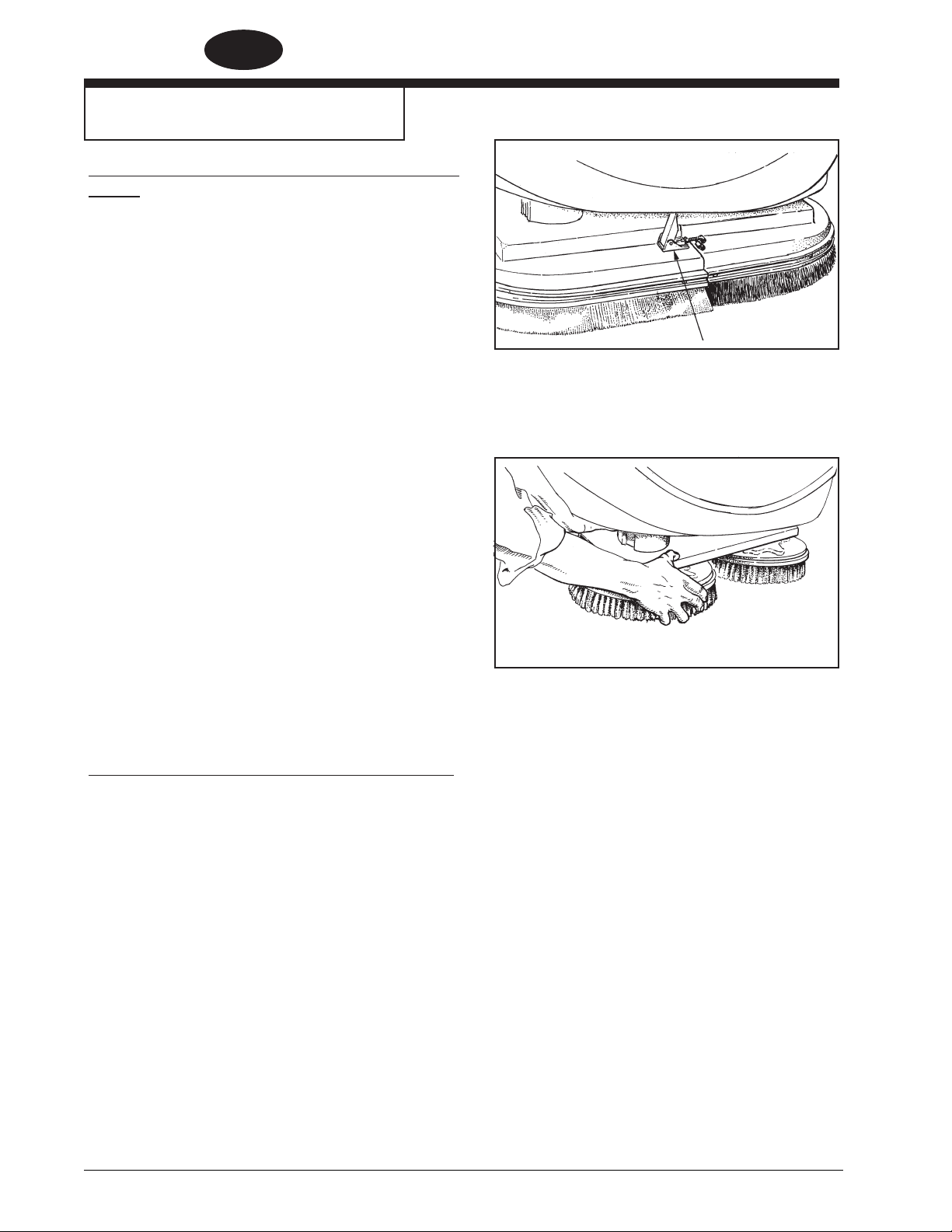

The tilt of the squeegee causes the rear blade to raise up in the center or on the ends, depending on which direction the tilt is changed. For tilt adjustment, refer to figure # 28. Loosen left and right screw "X". In order to bring the rear blade down in the center, tip "Y" down. To bring both ends down, tip "Y" up. Make very small adjustments and try it until a uniform flare is achieved. Changing the tilt may also require readjusting the squeegee pressure.

Page -20-

Clarke

Figure #28

Operator's Manual (EN) - FOCUS C28 and C33

Page 21

MAINTENANCE

Adjusting Squeegee Blades

When properly installed the front blade should be approximately .12 above the rear blade. See figure #29.

WARNING: Maintenance and repairs

must be done by authorized personnel only .

ENGLISH

WARNING: Electrical repairs must be

done by authorized personnel only.

Consult your Clarke Authorized Service Person to do the service procedures.

Use only genuine Clarke parts.

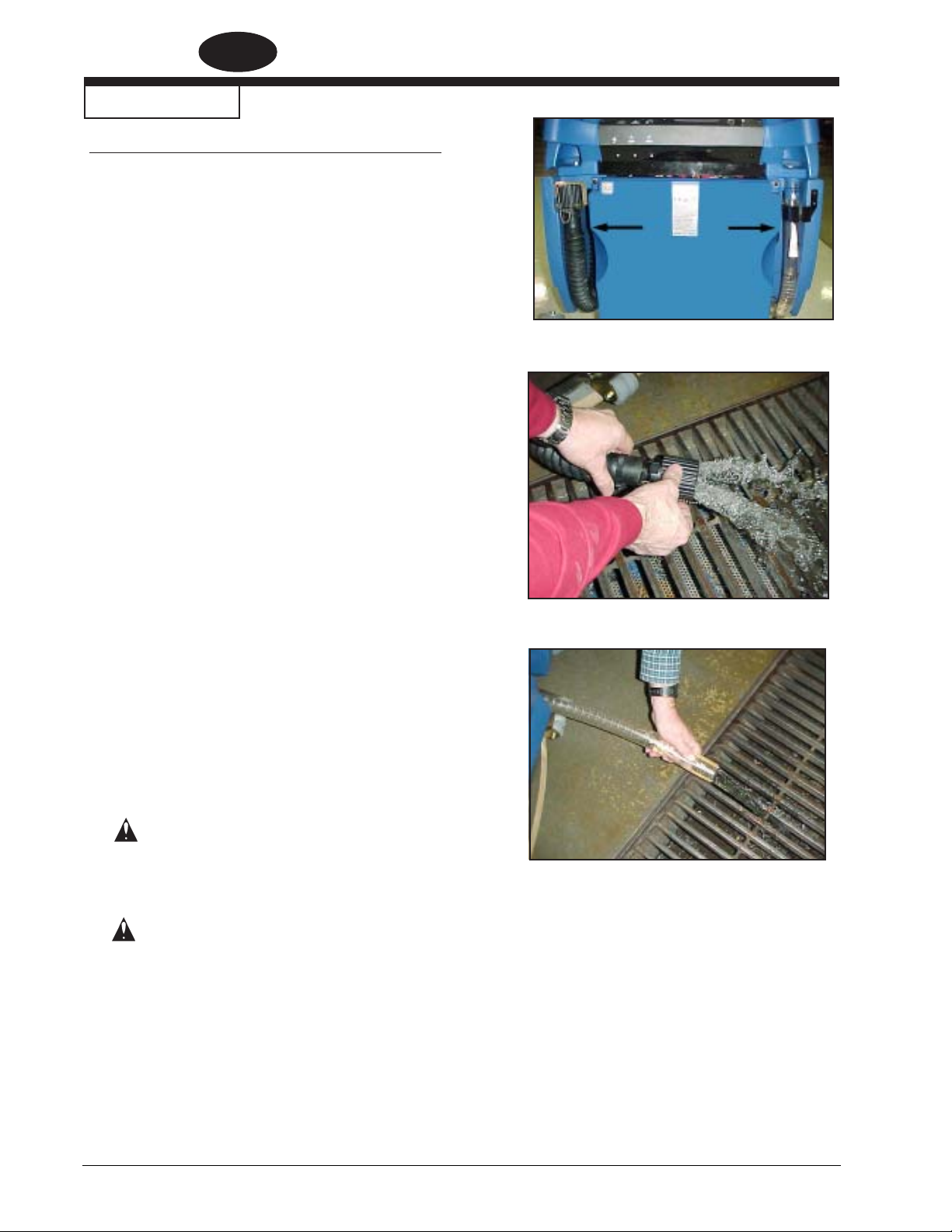

How to Clean the Solution Line

If the solution line becomes clogged, pull the filter assembly out from behind the brush housing (figure

30). Turn solution vavle off. Remove the filter screen (figure 31, B) and clean or replace it. Turn solution valve back on (figure 31, A) and push filter assembly back inside frame.

0.12" (3.0 mm)

Figure #29

Figure #30

Clarke

Figure #31

Operator's Manual (EN) - FOCUS C28 and C33 - 21 -

Page 22

ENGLISH

HOW TO CORRECT PROBLEMS IN THE MACHINE

PROBLEM CAUSE ACTION

The machine does not remove all the water from the floor.

The batteries do not give the normal running time.

The squeegee is up

The vacuum tank is full.

The screen filter is dirty.

There is an obstruction or damage in the squeegee, squeegee hose or standpipe.

The vacuum motor is not running.

The squeegee hose is disconnected.

The squeegee blade is damaged, worn, or incorrectly installed.

The squeegee pressure is not correctly adjusted.

The gaskets on the cover of the recovery tank are damaged.

The battery terminals are dirty or damaged.

The electrolyte level is too low.

Lower the squeegee.

Drain the tank.

Clean the screen filter.

Remove the obstruction or repair the damage.

Check for tripped breaker. Have an authorized service person make repairs.

Connect the hose.

Turn or replace the squeegee blade. Correctly install the squeegee blade.

Adjust the pressure of the squeegee.

Replace the gaskets.

Clean the terminals and connectors. Replace the damaged cables. Charge the batteries.

Add distilled water to each cell and charge the batteries.

The batteries are not fully charged.

The charger is damaged.

The battery is defective.

The batteries are disconnected.

The cleaning is not even.

The machine does not run. The machine loses power.

The scrub brushes or pads are worn.

There is damage to the brush assembly, casters or the solution valve.

The brush motors are not running

The solution level is low.

Charge the batteries for a full 16 hour charge.

Have an authorized service person repair the charger.

Check voltage of each cell while discharging.

Connect the batteries.

Replace the scrub brushes or pads.

Have an authorized service person make the needed repairs.

Check for tripped breaker, reset. Check for loose connections.

Fill the solution tank.

NOTE: If the motors continue to stop consult an authorized service person.

Reset the circuit breaker. Check wire connection to traverse motor.

Replace the fuses.

Check the batteries connections.

Page -22-

Clarke

Check parking brake overide lever position (if installed) NOTE: If the motors continue to stop, consult an authorized service person.

Operator's Manual (EN) - FOCUS C28 and C33

Page 23

ENGLISH

Clarke

C28, C33

Accessories - 11/06

ACCESSORIES

Description Part No.

Power Wand System Kit 11008A Soft Caster Asm. 52127A Clarke Care Kit 14607A Squeegee Asm., Optional 29" (28 model only) 18818A Drive Wheel, Foam Filled 59955A

Imperial

Electric Parking Brake Kit 53657A

Clarke Battery Maintenance System (CBMS) 53390A

Optional Squeegee Blades

Machine Blade Type Material Length Part No.

28 Inner Optional Urethane, Ribbed (60) 25.88" 30951A 28 Inner Optional Urethane, Notched, 1/16" (80) 25.88" 30955A 28 Inner Optional Urethane, Ribbed (60) 35.88" 30952A 28 Inner Optional-Grout Urethane, Notched 1/16" (80) 35.88" 30957A 28,33 Inner Optional Gum, Notched (35) 40.25" 30717A 33 Inner Optional Urethane, Ribbed (60) 40.25" 30953A 33 Inner Optional-Grout Urethane, Notched 1/16" (80) 41.00" 30958A 28 Outer Optional Nitrile, Solid (40) 28.12" 30938A 28 Outer Optional Nitrile, Solid (40) 38.50" 30936A 28,33 Outer Optional Gum, Solid (35) 43.50" 30557A 33 Outer Optional Nitrile, Solid (40) 42.12" 30937A

Clarke

Brushes: Size Description Part No.

17" Poly 11424B 17" Grit-Heavy 11425B 17" Grit-Medium 11430B 17" Grit-Lite 10384A 17" Soft Nylon 11428B 14" Poly 11427B 14" Grit-Heavy 11426B 14" Grit-Medium 11431B 14" Grit-Lite 10383A 14" Soft Nylon 11429B

Pad Drivers: Size Part No.

17" 17520C 14" 17521C

Operator's Manual (EN) - FOCUS C28 and C33 - 23 -

Page 24

ESPAÑOL

LEA ESTE MANUAL

Este manual contiene información importante acerca del uso y la seguridad de la máquina. Si no lee el manual antes de utilizar su máquina Clarke o de intentar realizar los procedimientos de reparación o mantenimiento de la misma, usted o el resto del personal podrían sufrir lesiones; asimismo, podrían producirse daños a la máquina o a otras propiedades. Antes de utilizar la máquina, es necesario recibir la capacitación adecuada en la operación de la misma. Si el operador de la máquina no sabe leer , explíquele el manual exhaustivamente antes de que intente utilizarla.

Todas las indicaciones incluidas en este manual se ofrecen desde la posición del operador en la parte posterior de la máquina.

Si desea conseguir nuevos manuales, escriba a: Clarke

, 2100 Highway 265, Springdale, Arkansas 72764.

Índice

Instrucciones de seguridad para el operador ................................................................................................. 25

Introducción ...................................................................................................................................................... 26

Especificaciones de la máquina ..................................................................................................................... 27

Procedimientos para transporte ...................................................................................................................... 28

Símbolos utilizados en los modelos 24V, C28 / C33 ..................................................................................... 29

Panel de control de la máquina en los modelos 24V, C28 / C33 ................................................................... 30

Controles y funciones de la máquina .............................................................................................................. 32

Preparación de la máquina para el funcionamiento ....................................................................................... 33

Operación de la máquina ................................................................................................................................ 37

Mantenimiento .................................................................................................................................................. 40

Corrección de problemas ................................................................................................................................ 44

Accesorios ........................................................................................................................................................ 45

Instalación de las baterías ................................................................................................................ 33

Mantenimiento de las baterías .......................................................................................................... 34

Carga de las baterías ........................................................................................................................ 35

Instalación de los cepillos o los impulsores de almohadillas ........................................................ 36

Extracción de los cepillos o los impulsores de almohadillas .......................................................... 36

Operación de la escobilla de goma .................................................................................................. 37

Llenado del depósito de solución ..................................................................................................... 37

Desplazamiento de la máquina ........................................................................................................ 39

Limpieza de pisos ............................................................................................................................. 39

Sección II Manual de repuestos y servicio

Montaje del depósito de solución .................................................................................................................... 70

Montaje del depósito de recuperación ............................................................................................................ 72

Montaje del panel eléctrico .............................................................................................................................. 74

Montaje del panel de control ............................................................................................................................ 76

Montaje del brazo oscilante de la escobilla de goma ..................................................................................... 78

Montaje del sistema de desplazamiento ........................................................................................................ 80

Montaje del cabezal del cepillo ........................................................................................................................ 82

Motor del cepillo ............................................................................................................................................... 84

Caja de cambios .............................................................................................................................................. 86

Piezas del transeje Imperial ............................................................................................................................ 87

Diagrama de conexión del panel de control .................................................................................................... 88

Diagrama de conexión de la parte delantera de la máquina ......................................................................... 88

Diagrama de conexión de la placa eléctrica ................................................................................................... 89

Diagrama de conexión del alojamiento de controles ..................................................................................... 90

Esquemas eléctricos ....................................................................................................................................... 91

-24-

Lista de piezas ................................................................................................................................... 71

Lista de piezas ................................................................................................................................... 73

Lista de piezas ................................................................................................................................... 75

Lista de piezas ................................................................................................................................... 77

Lista de piezas ................................................................................................................................... 79

Lista de piezas ................................................................................................................................... 81

Lista de piezas ................................................................................................................................... 83

Lista de piezas ................................................................................................................................... 85

Clarke

Manual del operador

(ES) - FOCUS C28 and C33

Page 25

ESPAÑOL

INSTRUCCIONES DE SEGURIDAD PARA EL OPERADOR

PELIGRO: Si no se leen y cumplen todas las instrucciones que aparecen bajo el encabezado

PELIGRO, se pueden producir lesiones personales graves e incluso la muerte. Lea y respete todas las indicaciones de PELIGRO que se encuentran en el manual de instrucciones y en la máquina.

ADVERTENCIA: Si no se leen y cumplen todas las instrucciones que aparecen bajo el

encabezado ADVERTENCIA, usted o el resto del personal pueden sufrir lesiones; también pueden producirse daños a la propiedad. Lea y respete todas las indicaciones de ADVERTENCIA que se encuentran en el manual de

instrucciones y en la máquina.

PRECAUCIÓN: Si no se leen y respetan todas las instrucciones que aparecen bajo el

encabezado PRECAUCIÓN, pueden producirse daños en la máquina y en otras propiedades. Lea y respete todas las indicaciones de PRECAUCIÓN que se encuentran en el manual de instrucciones y en la máquina.

PELIGRO: Usted o el resto del personal pueden sufrir lesiones si no leen el manual de

instrucciones antes de operar, intentar reparar o realizar mantenimiento a su máquina Clarke. Asimismo, pueden producirse daños a la máquina o a otras propiedades. Antes de utilizar la máquina, es necesario recibir la capacitación adecuada en la operación de la misma. Si el operador de la máquina no sabe leer en inglés, explíquele el manual exhaustivamente antes de que intente utilizarla.

PELIGRO: Cuando se opera una máquina que no se encuentra completa o totalmente

ensamblada, es posible que usted o el resto del personal sufran lesiones o que se produzcan daños a la propiedad. No haga funcionar la máquina hasta que no esté completamente ensamblada. Inspeccione cuidadosamente la máquina antes de ponerla en funcionamiento.

PELIGRO: Las máquinas pueden causar una explosión si se utilizan cerca de materiales y

vapores inflamables. No utilice la máquina con combustibles, polvo de cereales, solventes, diluyentes u otros materiales inflamables ni cerca de ellos. Esta máquina no es adecuada para limpiar polvos peligrosos.

PELIGRO: Las baterías de plomo generan gases, los cuales pueden causar una explosión.

Mantenga las baterías alejadas de chispas y llamas. No fume cerca de la máquina. Cambie las baterías solamente en áreas con buena ventilación. Compruebe que el cargador de C.A. esté desenchufado de la toma de corriente de la pared antes de operar la máquina.

PELIGRO: ¡El trabajo con baterías puede resultar peligroso! Siempre utilice protección ocular y

ropa de protección cuando trabaje cerca de baterías. Sáquese todas las joyas. No coloque herramientas ni otros objetos metálicos encima de los bornes de las baterías o de las partes superiores de las mismas.

PELIGRO: El uso de un cargador con un cable de alimentación dañado puede producir una

electrocución. No utilice el cargador si el cable de alimentación está dañado.

ADVERTENCIA: Si opera la máquina desde cualquier parte que no sea la parte posterior de la misma se

pueden producir lesiones o daños. Opere la máquina sólo desde la parte posterior.

ADVERTENCIA: La máquina es pesada. Obtenga ayuda antes de intentar transportarla o moverla. Utilice dos

personas capaces para mover la máquina sobre una rampa o inclinación. Mueva siempre lentamente. No haga girar la máquina en una rampa. Si se opera la máquina en una pendiente de más del 2%, no se detenga, gire ni estacione. Lea la sección “Procedimientos para transporte” de este manual antes de transportar la máquina.

Clarke® Manual del operador

(ES) - FOCUS C28 and C33 - 25 -

Page 26

ESPAÑOL

ADVERTENCIA:Las máquinas pueden volcar si se las conduce por bordes de escalones o de muelles de

ADVERTENCIA:El mantenimiento y las reparaciones realizados por personal no autorizado podrían producir

carga, causando lesiones o daños. Detenga la máquina y déjela solamente en superficies uniformes. Cuando detenga la máquina, gire la llave a “OFF” (apagado). Ponga el freno de estacionamiento.

daños o lesiones. El mantenimiento y las reparaciones sólo deben ser realizados por personal autorizado de Clarke.

ADVERTENCIA:Todas las alteraciones o modificaciones realizadas a esta máquina pueden producir daños a

ADVERTENCIA:Los componentes eléctricos de esta máquina pueden producir un cortocircuito si se exponen

ADVERTENCIA:La operación de una máquina sin respetar todas las etiquetas e instrucciones puede producir

ADVERTENCIA:Si la superficie del piso está húmeda puede resultar resbalosa. Las soluciones de agua o

ADVERTENCIA:La descarga inapropiada de aguas residuales puede dañar el medio ambiente y ser ilegal.

PRECAUCIÓN: Si utiliza esta máquina para desplazar otros objetos o para subirse a la misma se pueden

la misma o lesiones al operador o a otras personas que se encuentren en el lugar. Las alteraciones o modificaciones no autorizadas por el fabricante anulan todas las garantías y responsabilidades.

al agua o a la humedad. Mantenga secos los componentes eléctricos de la máquina. Limpie la máquina después de cada uso. Almacene la máquina en un lugar cubierto y seco.

lesiones o daños. Lea todas las etiquetas de la máquina antes de intentar hacerla funcionar. Compruebe que todas las etiquetas y las instrucciones se encuentren unidas o sujetas a la máquina. Consiga etiquetas y placas de repuesto de su distribuidor Clarke.

los materiales de limpieza que se utilizan con este tipo de máquina pueden dejar mojadas algunas zonas del piso. Estas áreas pueden resultar peligrosas para el operador o para otras personas. Coloque siempre avisos de “Precaución” alrededor y cerca del área que esté limpiando.

La Agencia de Protección Ambiental (EPA) de los Estados Unidos ha establecido determinadas reglamentaciones relacionadas con la descarga de aguas residuales. Además, reglamentaciones locales, estatales y nacionales relacionadas con esta descarga pueden también estar vigentes en su zona. Comprenda y respete las reglamentaciones de su zona. Sea consciente de los riesgos para el medio ambiente de los productos químicos que usted elimina.

producir lesiones o daños. No utilice esta máquina como escalera ni como mueble. No se suba a la máquina.

PRECAUCIÓN: Si no utiliza los repuestos originales de Clarke la garantía de la máquina se anulará. Utilice

siempre repuestos de Clarke.

Introducción

Introducción:

Los nuevos modelos de fregadora automática Focus C28 y C33 de Clarke son máquinas efectivas y de calidad superior para la limpieza de pisos. El modelo Focus C33 utiliza dos cepillos o almohadillas para limpiar un recorrido de 33 pulgadas de ancho. El modelo Focus C28 utiliza dos cepillos o almohadillas para limpiar un recorrido de 28 pulgadas de ancho. Una escobilla de goma limpia el piso mientras el motor de vacío quita la solución sucia del piso –y todo esto en una sola pasada.

Las fregadoras automáticas Focus C28 y C33 se entregan completas con seis baterías de 6 voltios, cinco cables conectores de baterías, dos cables de batería, un cargador de batería, dos cepillos o impulsores de

almohadillas y un manual del operador.

-26-

Clarke

Manual del operador

(ES) - FOCUS C28 and C33

Page 27

Especificaciones de la máquina

ESPECIFICACIONES:

Modelo C33 C28

ESPAÑOL

Motor de vacío de 1HP (67kw) de 1HP (67kw)

Fuente de alimentación 24 voltios (baterías de 6-6V) 24voltios (baterías de 6-6V)

Depósito de solución 30 galones (114 litros) 30 galones (114 litros) Depósito de recuperación 30 galones (114 litros) 30 galones (114 litros) Motores, cepillos (2) 1 hp PM (0,74kw) 1 hp PM (0,74kw) Tracción del motor 0,50 hp PM (0,37kw) 0,50 hp PM (0,37kw) Cepillos (2) 17 pulgadas (43cm) 14 pulgadas (36cm)

Velocidad del cepillo 200 rpm 200 rpm Presión del cepillo 150 lbs. 150 lbs. Velocidad hacia delante Variable, hasta 230 ft./min. (70 m/min) Variable, hasta 230 ft./min. (70 m/min) Velocidad hacia atrás Variable, hasta 180 ft/min. (54 m/min) Variable, hasta 180 ft/min. (54 m/min) Cargador 24V, 25A, 115V/60hz 24V, 25A, 115V/60hz

Longitud 67 pulgadas (170 cm) 65 pulgadas (165 cm) Anchura - Máquina 35,70 pulgadas (91 cm) 30 pulgadas (76 cm) Altura 43,75 pulgadas (112cm) 43,75 pulgadas (112cm) Tasa de limpieza 35.000 pies cuadrados/hora 29.700 pies cuadrados/hora

Amplitud de limpieza 33 pulgadas (84 cm) 28 pulgadas (71 cm) Limpieza en pendiente Inclinación de 6° Inclinación de 6° Peso con baterías (310AH) 1015 lbs. 460kg 1005 lbs. 456kg Peso de envío 1318 lbs. 598kg 1308 lbs. 593kg

con baterías (310AH)

de descarga tangencial de descarga tangencial de tres etapas de tres etapas

242AH, 310AH 242AH, 310AH

con 5" (1,5 cm) de superposición con 5" (1,5 cm) de superposición

(3252 metros cuadrados/hora) (2750 metros cuadrados/hora)

Clarke® Manual del operador

(ES) - FOCUS C28 and C33 - 27 -

Page 28

ESPAÑOL

PROCEDIMIENTOS PARA TRANSPORTE

Colocación de la máquina en una furgoneta o un camión

ADVERTENCIA:La máquina es pesada. Asegúrese de utilizar dos personas capaces para ayudar a subir la máquina a la rampa.

1. Asegúrese de que la rampa de carga tenga al menos 2,4 metros (8 pies) de longitud, y tenga la resistencia suficiente para soportar la máquina.

2. Asegúrese de que la rampa esté limpia y seca.

3. Sitúe la rampa en posición.

4. Extraiga el montaje de la escobilla de goma, los alojamientos de los cepillos y los cepillos o impulsores de almohadillas antes de realizar la carga.

5. Gire el interruptor de llave a la posición “ON” (encendido).

6. Alinee la máquina en una superficie nivelada 3 metros (10 pies) delante de la rampa.

7. Sitúe el interruptor de la velocidad de desplazamiento en la posición “HI” (alta).

8. Oprima uno o ambos interruptores de movimiento hacia adelante.

9. Empuje la máquina hasta la parte superior de la rampa.

10. Gire el interruptor de llave hasta la posición “OFF” (apagado).

11. Asegure la máquina en el vehículo.

Sacar la máquina de una furgoneta o un camión

1. Asegúrese de que no haya ninguna obstrucción en el área.

2. Asegúrese de que la rampa de descarga tenga al menos 2,4 metros (8 pies) de longitud y de que su resistencia sea suficiente para soportar la máquina.

3. Asegúrese de que la rampa esté limpia y seca.

4. Sitúe la rampa en posición.

5. Suelte la máquina

ADVERTENCIA:La máquina es pesada. Asegúrese de utilizar dos personas capaces para ayudar a bajar la máquina por la rampa.

6. Gire el interruptor de llave hasta la posición “ON” (encendido).

7. Con cuidado y lentamente, empuje la máquina hacia la parte superior de la rampa, manteniendo oprimido cualquiera de los interruptores de movimiento hacia adelante y el interruptor de movimiento en reversa.

8. Sitúe el interruptor de la velocidad de desplazamiento en la posición de rango medio. A medida que la máquina comience a descender por la rampa, mantenga una velocidad de descenso lenta, oprimiendo cualquiera de los interruptores de movimiento hacia adelante.

9. Vuelva a colocar el montaje de la escobilla de goma, los alojamientos de los cepillos y los cepillos o impulsores de almohadillas una vez que la máquina haya sido descargada y esté lista para usar.

-28-

Clarke

Manual del operador

(ES) - FOCUS C28 and C33

Page 29

SÍMBOLOS UTILIZADOS EN LOS MODELOS FOCUS C28, C33

Símbolo de alerta de riesgo

Interruptor de llave On/Off (encendido/ apagado)

ESPAÑOL

Cepillo Arriba/ Abajo

Control de solución

Alimentación

Etiqueta de advertencia (con freno de estacionamiento)

Etiqueta de advertencia (sin freno de estacionamiento)

Control de velocidad de desplazamiento

Clarke® Manual del operador

(ES) - FOCUS C28 and C33 - 29 -

Page 30

ESPAÑOL

PANEL DE CONTROL DE LA MÁQUINA C28, C33

Interruptor de llave (consulte la figura 1, elemento “A”)

El interruptor de llave enciende el suministro de energía del panel de control. “0” significa “OFF” (apagado) e “I” significa “on” (encendido).

Velocidad de desplazamiento (consulte la figura 1, elemento “B”) El control de velocidad varía de velocidad baja a alta. Para aumentar la velocidad, gire la perilla hacia la derecha. Para reducir la velocidad, gire la perilla hacia la izquierda.

Interruptor de cepillo Arriba/Abajo (consulte la figura 1, elemento “C”) El interruptor del cepillo tiene dos posiciones: “Up” (arriba) sube los cepillos; “Down” (abajo) baja los cepillos al piso. Los motores de los cepillos se encienden cuando los cepillos están en posición “abajo” y se presiona el interruptor de desplazamiento.

Perilla de control de la solución (consulte la figura 1, elemento “D”) La perilla de control de la solución regula el flujo de solución química hasta el piso. Para aumentar el flujo, gire la perilla en el sentido de las agujas del reloj. Para reducir el flujo, gire la perilla en sentido contrario al de las agujas del reloj.

Interruptor de movimiento hacia adelante (consulte la figura 1, elemento “E”) El interruptor de movimiento hacia adelante enciende (“on”) el motor de desplazamiento, y activa además los motores del cepillo si éstos están en posición “down” (abajo) y el módulo de control de la solución. Puede utilizarse el interruptor izquierdo o el derecho.

Interruptor de movimiento en reversa (consulte la figura 1, elemento “F”) El interruptor de movimiento en reversa, cuando se utiliza junto con uno de los interruptores de movimiento hacia adelante, hace que la máquina invierta la dirección de movimiento. La velocidad en reversa es un 70% de la velocidad alcanzada en el movimiento hacia adelante.

Medidor de carga / batería (consulte la figura 1, elemento “G”) El medidor de carga/batería indica que se está cargando la batería, cuando se enchufa el cargador a un tomacorriente de C.A. También indica la cantidad de carga que queda en las baterías mientras la máquina está en uso. Cuando el cargador de batería posee baja carga, comenzará a parpadear la luz roja y los motores del cepillo/ almohadilla se apagarán.

Disyuntores (consulte la figura 1, elementos “H”- “L”) Los botones de reposición de los disyuntores están ubicados en el panel de control. Los disyuntores están situados de la siguiente forma: Elementos H y I – Motores del cepillo (40A); elemento J – Motor de desplazamiento (30A); elemento K – Motor de vacío (25A); elemento L – Motor actuador, Cabezal del cepillo (5A)

Cuando se dispare un disyuntor, determine el motor que no está funcionando y gire el interruptor de llave a “OFF” (apagado). Espere cinco minutos y pulse el botón de reposición. Gire el interruptor de llave a “ON” (encendido) y vuelva a intentarlo. Si el disyuntor se dispara de nuevo, hay que ponerse en contacto con una persona del servicio técnico autorizado.

Cuentavueltas calibrado en horas de trabajo (consulte la figura 1, elemento “M”) El cuentavueltas calibrado en horas de trabajo indica el número de horas que ha funcionado la máquina. Sólo funciona cuando la máquina se mueve hacia adelante o hacia atrás.

-30-

Clarke

Manual del operador

(ES) - FOCUS C28 and C33

Page 31

PANEL DE CONTROL DE LA MÁQUINA C28, C33

ESPAÑOL

Figura 1

Clarke® Manual del operador

(ES) - FOCUS C28 and C33 - 31 -

Page 32

ESPAÑOL

CONTROLES Y CARACTERÍSTICAS DE LA MÁQUINA

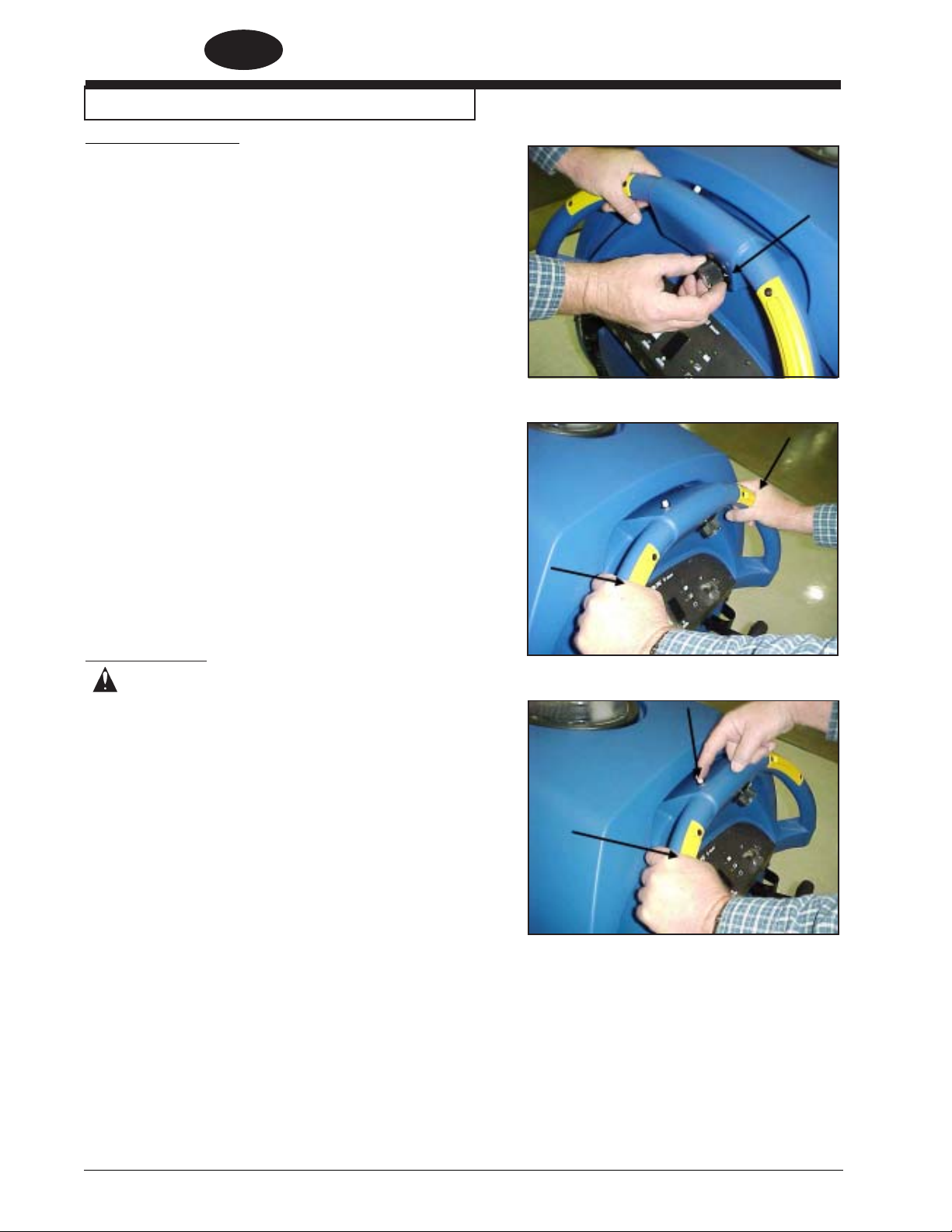

Manija de la escobilla de goma Consulte las figuras 3a,

3b y 3c. La manija de la escobilla de goma está ubicada bajo las manijas de control, en el lado derecho. Se utiliza para levantar o bajar la escobilla de goma. El motor de vacío se enciende cuando se baja la manija.

Freno de estacionamiento (Opcional)Consulte la figura 4. El freno de estacionamiento impide el movimiento de la máquina. El freno está ubicado en la parte izquierda del motor del transeje. Para aplicar el freno, apague el interruptor de llave o desconecte la alimentación de la batería.

Se dispone de una palanca mecánica ubicada sobre el freno. Es una palanca de transferencia de mando. Para liberar el freno de forma manual, rote la palanca hacia la parte posterior de la máquina (en sentido contrario a las agujas del reloj). Para volver a colocar el freno en posición normal, o para aplicar el freno, rote la palanca hacia la parte delantera de la máquina (en el sentido de las agujas del reloj). NOTA:

Si se deja la palanca en posición de transferencia de mando, el freno no funcionará al pulsar el interruptor de llave, y la máquina no se pondrá en funcionamiento.

Figura #3a

PRECAUCIÓN: No active el freno mientras la máquina

está en movimiento.

Apagado del flotador Consulte la figura 5. El interruptor de apagado del motor de vacío está ubicado en el depósito de recuperación. Apaga automáticamente el motor de vacío cuando el depósito de recuperación está lleno.

Figura #4

Figura #3b

Figura #5

-32-

Clarke

Manual del operador

Figura #3c

(ES) - FOCUS C28 and C33

Page 33

PREPARACIÓN DE LA MÁQUINA PARA EL FUNCIONAMIENTO

Instalación de las baterías

Las máquinas Focus C28 y C33 utilizan 4 baterías de 6 voltios. Dichas baterías están situadas en el compartimiento para baterías, debajo del depósito de recuperación.

Para instalar las baterías siga este procedimiento:

1. Apague el interruptor de llave.

2. Compruebe que ambos depósitos estén vacíos.

3. Desconecte las mangueras del depósito de recuperación (depósito superior) y desenchufe el motor de vacío y el interruptor del flotador.

4. Extraiga la abrazadera de apoyo del depósito.

5. Extraiga el depósito de recuperación.

6. Sitúe las baterías en el depósito de solución,

como se indica en las figuras 6a y 6b.

ESPAÑOL

Figura #6a

ADVERTENCIA: Si se levantan las baterías sin ayuda puede provocarse una lesión. Solicite ayuda para levantar las baterías. Las baterías son pesadas.

ADVERTENCIA: el trabajo con baterías puede resultar peligroso. Siempre utilice protección ocular y ropas de protección cuando trabaje cerca de las baterías.

¡PROHIBIDO FUMAR!

7. Conecte los cables de las baterías entre baterías, e instale el montaje del cable largo de la batería tal y como se indica. Consulte las figuras 6a y 6b.

8. Instale el depósito, volviendo a conectar las mangueras y enchufando el motor de vacío y los conectores del interruptor del flotador. Instale la abrazadera de apoyo del depósito.

NOTA: Cargue las baterías antes de utilizar

la máquina.

Figura #6b

Clarke® Manual del operador

(ES) - FOCUS C28 and C33 - 33 -

Page 34

ESPAÑOL

PREPARACIÓN DE LA MÁQUINA PARA EL FUNCIONAMIENTO

Mantenimiento de las baterías

La energía eléctrica para el funcionamiento de la máquina proviene de las baterías de acumuladores. Las baterías de acumuladores necesitan un mantenimiento preventivo.

ADVERTENCIA: El trabajo con baterías puede resultar

peligroso. Siempre utilice protección ocular y ropa de protección cuando trabaje cerca de baterías. ¡PROHIBIDO FUMAR!

Para mantener las baterías en buen estado siga estas instrucciones:

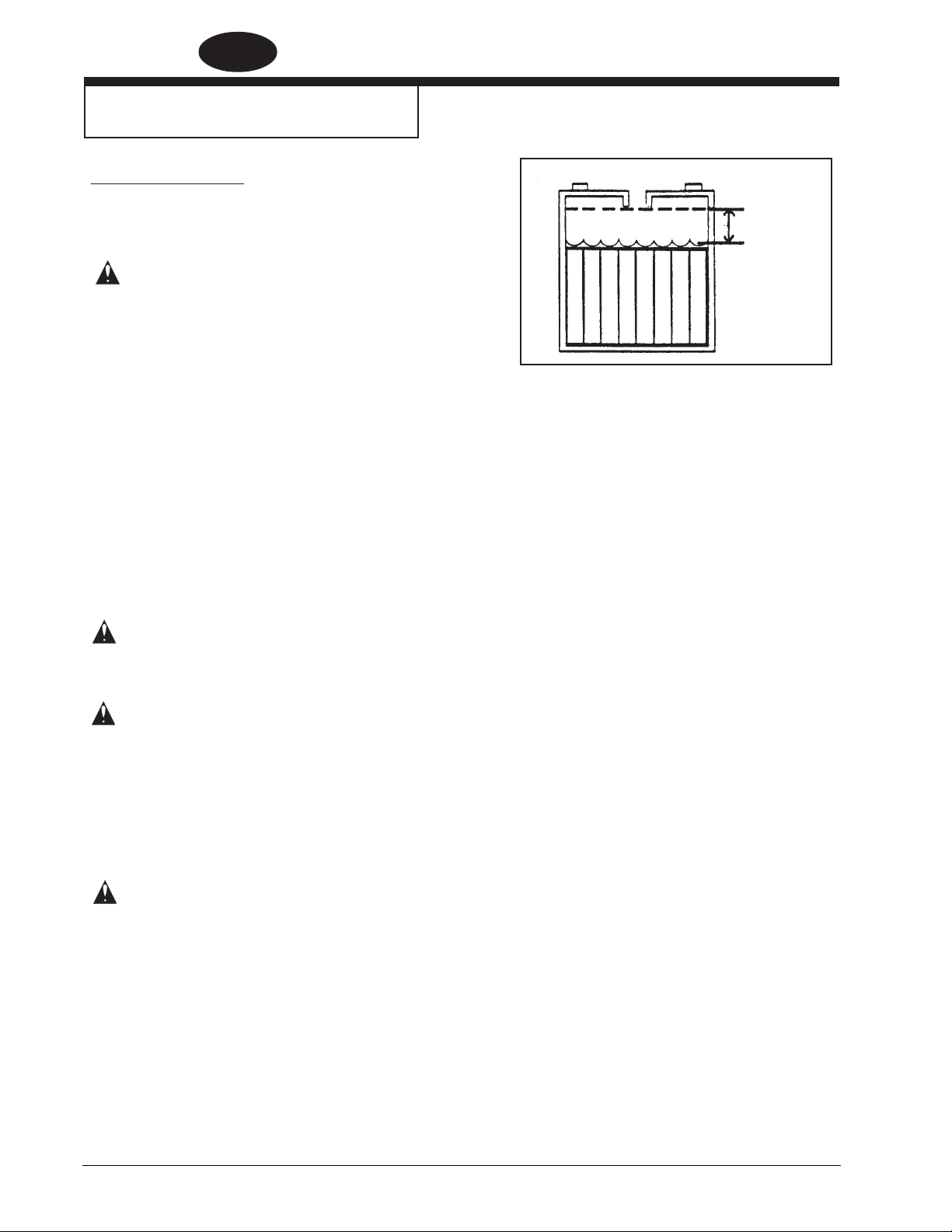

1. Mantenga el electrolito al nivel correcto. El nivel correcto se encuentra entre 1/4” (1/2 cm) por debajo del fondo del tubo en cada elemento y por encima de las partes superiores de las placas. Verifique el nivel del electrolito cada vez que cargue las baterías. Consulte la figura 7a.

NOTA: Verifique el nivel del electrolito antes de cargar las baterías. Asegúrese de que las placas en cada elemento estén cubiertas con electrolito. No cubra por completo los elementos antes de cargar la batería. El electrolito se expande durante la carga. Como resultado de ello, el electrolito podría desbordarse de los elementos. Cubra siempre los elementos con agua destilada después de la carga.

Nivel correcto de llenado

Figura 7a

PRECAUCIÓN: si el nivel del electrolito no cubre las

PRECAUCIÓN: La máquina se puede dañar y las partes

PRECAUCIÓN: El agua del grifo puede contener

2. Mantenga las partes superiores de las baterías limpias y secas.Mantenga los bornes y conectores limpios. Para limpiar la parte superior de las baterías, utilice un trapo mojado con una solución aguada de amoníaco o solución de bicarbonato de sodio. Para limpiar los bornes y conectores, utilice una herramienta de limpieza para bornes y conectores. No permita que entren en las baterías amoníaco ni bicarbonato.

placas, las baterías sufrirán un daño irreversible. Mantenga el electrolito al nivel correcto.

superiores de las baterías pueden descargarse si las baterías se llenan por encima del fondo del tubo en cada elemento. No llene las baterías hasta el fondo del tubo en cada elemento. Limpie cualquier resto de ácido de la máquina o de las partes superiores de las baterías. Nunca agregue ácido a una batería después de su instalación.

elementos contaminantes que dañen las baterías. Sólo se deben recargar las baterías con agua destilada.

3. Mantenga las baterías cargadas.

-34-

Clarke

Manual del operador

(ES) - FOCUS C28 and C33

Page 35

PREPARACIÓN DE LA MÁQUINA PARA EL FUNCIONAMIENTO

Carga de las baterías

ADVERTENCIA: La carga de las baterías en una zona

ADVERTENCIA: las baterías de plomo generan gases

Para cargar las baterías siga este procedimiento:

1. Asegúrese de que el interruptor de llave se encuentre en la posición “OFF” (apagado).

2. Antes de cargar las baterías, es necesario ventilar el compartimiento para baterías. Para ventilar el compartimiento, voltee el depósito de recuperación hacia arriba, hasta que se trabe en la posición “abierto” (consulte la figura 8). Para cerrar el depósito, levante el brazo y luego baje lentamente el depósito hacia la posición “cerrado”.

PRECAUCIÓN: Antes de levantar el depósito,

ADVERTENCIA: No haga funcionar la máquina ni

3. Coloque el cargador en una superficie nivelada. Deje un espacio de 5 cm por lo menos entre los orificios de ventilación laterales y las paredes o cualquier otro objeto. Compruebe que no haya ningún objeto cerca de los orificios situados en la parte inferior del cargador.

4. Desconecte el empalmador del grupo de baterías de las baterías.

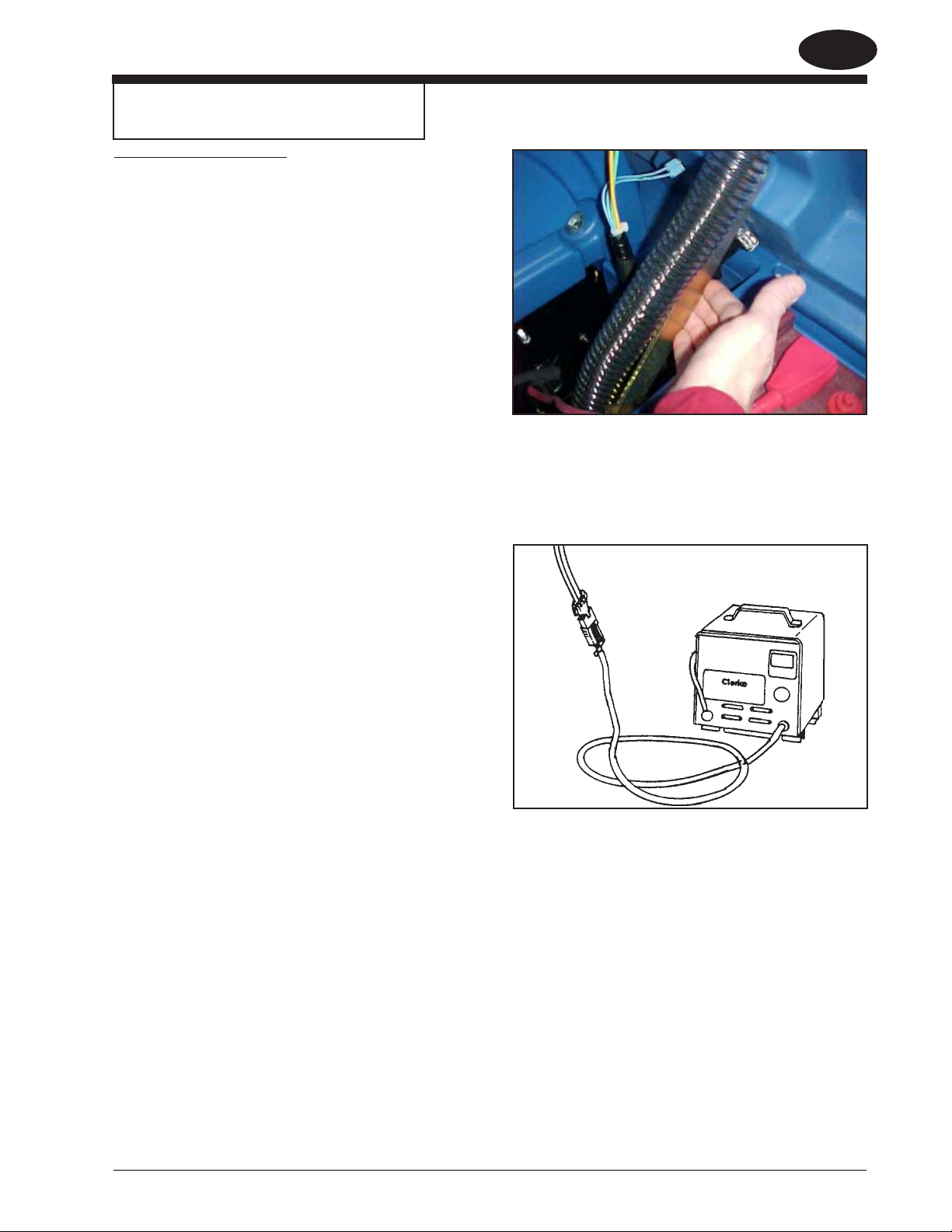

5. Conecte el empalmador CC del cargador con el empalmador del conjunto de baterías. Véase figura 8A.

6. Conecte el cable de C.A. del cargador de la batería ubicado en la parte posterior de la máquina a un receptáculo de pared de 15 amperes (mín.) 120V debidamente conectado a tierra.

7. Observe la luz indicadora para comprobar que el proceso de carga ha comenzado. Si las luces parpadean, esto indica que las baterías se están cargando. La luz verde fija indica que se ha completado la carga de las baterías.

NOTA: Compruebe que el circuito en el que desea enchufarlo no esté cargado con otros equipos. Los interruptores de pared pueden activarse y no se producirá la carga.

ADVERTENCIA: Nunca cargue una batería de GEL con

NOTA: Para evitar que las baterías se dañen de forma permanente, evite que se descarguen por completo. Nunca deje las baterías completamente descargadas aún cuando la máquina no se use. Al recargar las baterías, mantenga abierto el depósito de recuperación. Cada 20 operaciones de recarga, verifique el nivel de electrolito, y de ser necesario cubra por completo con agua destilada.

sin ventilación adecuada puede producir una explosión. Para evitar una explosión cargue las baterías solamente en áreas con buena ventilación.

que pueden causar una explosión. Mantenga las baterías alejadas de chispas y llamas. ¡PROHIBIDO FUMAR!

asegúrese de que esté vacío.

realice tareas de mantenimiento mientras el depósito de recuperación está en posición “abierto”. Podría golpearse accidentalmente el depósito y hacer que éste se cierre bruscamente.

un cargador de batería inadecuado. Siga cuidadosamente las instrucciones provistas por el fabricante de las baterías y del

cargador de baterías.

ESPAÑOL

Figura # 8

Figura #8A

Clarke® Manual del operador

(ES) - FOCUS C28 and C33 - 35 -

Page 36

ESPAÑOL

PREPARACIÓN DE LA MÁQUINA PARA EL FUNCIONAMIENTO

Instalación de los cepillos o impulsores de almohadillas

Para instalar los cepillos o los impulsores de

almohadillas

en la máquina, siga este procedimiento:

1. Gire el interruptor de llave hasta la posición “ON” (encendido).

2. Sitúe el interruptor del cepillo en la posición “UP” (arriba).

3. Gire el interruptor de llave hasta la posición “OFF” (apagado).

4. Diríjase a la parte delantera de la máquina.

5. Desenganche los alojamientos derecho e izquierdo del cepillo y extráigalos. Consulte la figura 9.

6. Coloque un cepillo o un impulsor de almohadilla debajo de la placa del motor del cepillo. Consulte la figura 10.

7. Alinee las lengüetas en la suspensión cardánica del motor con las ranuras de la suspensión cardánica del cepillo.

8. Levante el cepillo hasta que la suspensión cardánica se trabe.

9. Repita los pasos 6, 7 y 8 para instalar el segundo cepillo o impulsor de almohadilla.

Extracción de los cepillos o impulsores de

almohadillas

Para extraer los cepillos o impulsores de almohadillas de la máquina, siga este procedimiento:

Figura #9

Figura #10

1. Gire el interruptor de llave hasta la posición “ON” (encendido).

2. Sitúe el interruptor del cepillo en la posición “UP” (arriba).

3. Gire el interruptor de llave hasta la posición “OFF” (apagado).

4. Diríjase a la parte delantera de la máquina.

5. Empuje hacia abajo los dos lados del cepillo o impulsor de almohadillas, hasta que se liberen las suspensiones cardánicas.

-36-

Clarke

Manual del operador

(ES) - FOCUS C28 and C33

Page 37

OPERACIÓN DE LA MÁQUINA

Operación de la escobilla de goma

La escobilla de goma limpia el piso mientras el motor de vacío quita la solución sucia del piso. Utilice su mano derecha para levantar o elevar la manija de la escobilla de goma. Para operar la escobilla de goma siga este procedimiento:

1. Para bajar la escobilla de goma y encender el motor de vacío, mueva la palanca de la escobilla de goma hacia la derecha y hacia abajo. Consulte la figura 12.

2. Para levantar la escobilla de goma, levante la palanca de la escobilla hacia arriba. Consulte la figura 13.

Nota: La posición media permite que el motor de vacío continúe funcionando, con la escobilla de goma separada del piso, para evitar goteos.

Llenado del depósito de solución

Figura #12

ESPAÑOL

Figura #13

PRECAUCIÓN: Compruebe que el agua o la

solución no ingresen por la abertura hacia el motor de vacío. Consulte la figura 14.

El depósito de solución puede llenarse por la parte delantera o a través de la manguera de drenaje limpia ubicada en la parte posterior de la máquina. Para cargar el depósito de solución, siga este procedimiento:

1. Extraiga la tapa del depósito de solución. Consulte la figura 15.

2. Llene el depósito de solución con agua.

3. Agregue un químico de limpieza al agua. Para conocer la cantidad correcta del producto químico, siga las instrucciones que figuran en el recipiente.

ADVERTENCIA: Las soluciones de agua o los

materiales de limpieza que se utilizan con este tipo de máquina pueden dejar mojadas algunas zonas del piso. Estas áreas pueden resultar peligrosas para el operador o para otras personas. Coloque siempre avisos de “PRECAUCIÓN” cerca del área que esté limpiando.

ADVERTENCIA: Las máquinas pueden encender

materiales y vapores inflamables. No utilice la máquina con materiales inflamables como gasolina, polvo de cereales, solventes o diluyentes; ni cerca de ellos. Utilice sólo la concentración de limpieza recomendada por el fabricante de productos químicos.

Figura #14

Figura #15

ADVERTENCIA: Clarke recomienda un máximo de

4. Vuelva a colocar la tapa del depósito de solución.

5. Cuando llene la máquina por la parte posterior, ubique la manguera de drenaje limpia contra la abrazadera e inserte la manguera como se indica en la figura 16. El nivel de solución puede visualizarse desde la parte posterior de la máquina.

Clarke® Manual del operador

temperatura para el agua de 120°F (49°C).

(ES) - FOCUS C28 and C33 - 37 -

Figura #16

Page 38

ESPAÑOL

OPERACIÓN DE LA MÁQUINA

Desplazamiento de la máquina

NOTA: Sitúe la máquina en la velocidad de desplazamiento lento (consulta la figura 17). Use la máquina en una zona donde no haya ni muebles ni objetos hasta que pueda hacer lo siguiente:

1. Mover la máquina en línea recta, hacia delante y hacia atrás.

2. Detener la máquina de manera segura.

3. Mover la máquina en línea recta tras girar la misma.

Para mover la máquina siga este procedimiento:

1. Gire el interruptor de llave hasta la posición “ON” (encendido).

2. Sitúe el interruptor del cepillo en la posición “UP” (arriba).

3. Levante la escobilla de goma.

4. Para avanzar hacia adelante, pulse uno o ambos interruptores amarillos de movimiento hacia adelante (consulte la figura 18).

5. Para detener la máquina, suelte los interruptores amarillos de movimiento hacia adelante.

6. Para avanzar hacia atrás, pulse al mismo tiempo el botón blanco de movimiento en reversa y uno de los interruptores amarillos de movimiento hacia delante (consulte la figura 19).

7. Para hacer girar la máquina, empuje la parte posterior de la misma hacia el lado.

8. Cuando detenga la máquina, gire el interruptor de llave a “OFF” (apagado) “.

Figura # 17

Limpieza de pisos

ADVERTENCIA: Las soluciones de agua o los

Para limpiar pisos, siga este procedimiento:

1. Coloque el agua y un producto químico de limpieza en el depósito de solución limpio.

2. Gire el interruptor de llave hasta la posición “ON” (encendido). Si utiliza la función de pulsación única, oprima el botón verde y salte al paso 6 (únicamente en modelos de lujo).

3. Baje la escobilla de goma.

4. Sitúe el interruptor del cepillo en la posición “DOWN” (abajo).

5. Ajuste el flujo de solución limpia según desee.

6. Desplace la máquina por el piso, avanzando hacia adelante.

7. Haga un giro de 180

NOTA: Cuando realice más pasadas por el piso, deje que

NOTA: Durante la mayoría de los procedimientos de limpieza,

los cepillos limpien aproximadamente 2 pulgadas

(5cm) del área ya limpiada.

aplique y quite la solución en una sola operación.

Figura #18

Figura #19

-38-

Clarke

Manual del operador

(ES) - FOCUS C28 and C33

Page 39

OPERACIÓN DE LA MÁQUINA

Limpieza de pisos muy sucios

Para limpiar pisos muy sucios, siga este procedimiento:

1. Aplique solución al piso.

2. No baje la escobilla de goma.

3. No active el motor de vacío.

4. Baje los cepillos y limpie el piso.

5. Deje la solución en el piso por el tiempo suficiente necesario para que la solución comience a actuar.

ESPAÑOL

6. Limpie el piso nuevamente con más solución, recogiendo toda la solución con la escobilla de goma.

MANTENIMIENTO

ADVERTENCIA: El mantenimiento y las reparaciones

sólo deben realizarlas personal autorizado.

ADVERTENCIA: Vacíe siempre el depósito de solución

y el de recuperación antes de realizar las tareas de mantenimiento.

ADVERTENCIA: Mantenga todas las sujeciones

apretadas.

Hay que realizar estos procedimientos de mantenimiento todos los días

Mantenga la máquina limpia: necesitará menos reparaciones y tendrá una vida útil más prolongada.

Efectúe estos procedimientos al comienzo del período de trabajo

1. Apague el interruptor de llave.

2. Desenchufe el cargador del tomacorriente de C.A. y enrolle el cable alrededor de la abrazadera en la parte posterior de la máquina.

Figura #19

Figura #20

3. Compruebe que la tapa del depósito de recuperación esté en su lugar (consulte la figura 20).

4. Compruebe que el filtro de tela metálica sobre el motor de vacío esté limpio y bien colocado (consulte la figura

20).

5. Compruebe que la válvula de la manguera de drenaje de recuperación esté limpia. Cierre y apriete bien la válvula.

6. Compruebe que los alojamientos de los cepillos y los faldones estén en la posición correcta sobre el cabezal del cepillo.

7. Asegúrese de que los cepillos estén en posición y se hayan instalado correctamente

8. Verifique la instalación de la escobilla de goma y de la manguera de la misma.

Clarke® Manual del operador

(ES) - FOCUS C28 and C33 - 39 -

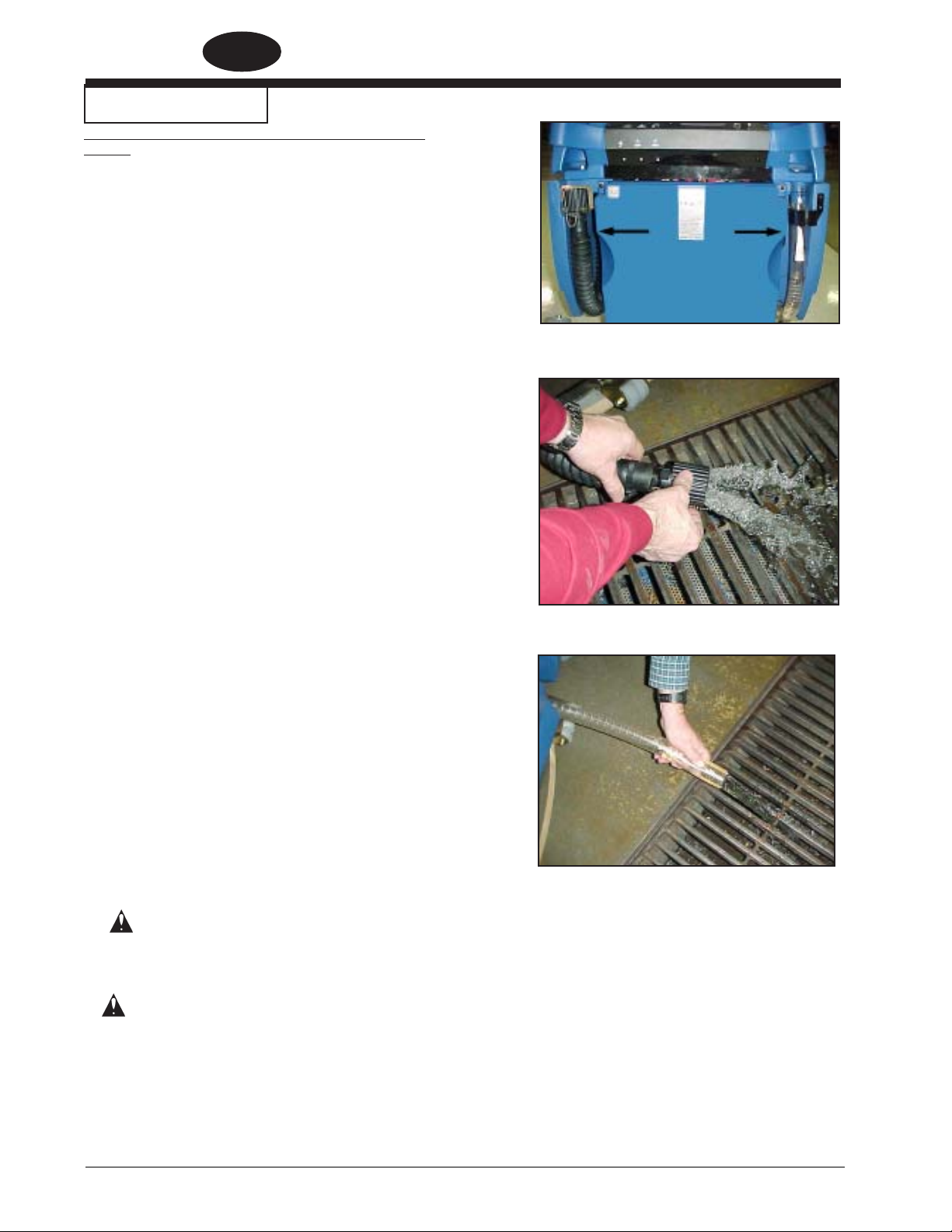

Page 40

ESPAÑOL

MANTENIMIENTO

Efectúe estos procedimientos al final del período de trabajo

1. Drene el depósito de solución (figura 21, elemento A) y el depósito de recuperación (consulte la figura 21, Elemento B) Para drenar los depósitos, siga este procedimiento:

a. Gire el interruptor de llave hasta la posición “OFF”

(apagado).

b. Extraiga la manguera de drenaje de la parte

posterior de la máquina.

c. Coloque el extremo de la manguera en un

drenaje o en un balde.

d. Depósito de recuperación:

Gire el alojamiento de la válvula hacia la izquierda (consulte la figura 22). Para abrir la válvula por completo, gire el alojamiento totalmente hacia la izquierda y separe el alojamiento de la válvula.

Depósito de solución: Cuando se baja la manguera por debajo del nivel del agua, ésta fluye (consulte la figura 23).

2. Enjuague los depósitos. Para enjuagar los depósitos, coloque agua limpia en el depósito a través de la abertura que se encuentra en la parte superior.

3. Si el depósito o la manguera de drenaje están obstruidos, use alta presión de agua para lavarlos. Coloque la manguera de agua dentro de la manguera de drenaje.

4. Deje las válvulas de drenaje y los depósitos abiertos para que se sequen con el aire.

5. Verifique la hoja de la escobilla de goma. Use una tela para limpiar la hoja de la escobilla de goma. Si la hoja de la escobilla de goma está dañada o gastada, gire o reemplace la hoja.

Figura #21

Figura #22

6. Revise y limpie la junta de la tapa de recuperación. Use una solución de limpieza suave y enjuague las piezas en agua limpia.

Revise las baterías y agregue agua destilada según resulte necesario. El nivel correcto está dentro de ¼ pulgada del fondo del tubo en cada elemento.

PRECAUCIÓN: El agua del grifo puede contener elementos contaminantes que dañen las baterías. Sólo se deben recargar las baterías con agua destilada.

ADVERTENCIA: Las baterías de plomo generan

gases, los cuales pueden causar una explosión. PROHIBIDO FUMAR. Siempre utilice protección ocular y ropa de protección cuando trabaje cerca de baterías.

Utilice un trapo limpio y limpie la superficie de la máquina.

Cargue las baterías. Consulte las instrucciones incluidas en la sección de este manual llamada “Carga de las baterías”.

-40-

Clarke

Manual del operador

Figura #23

(ES) - FOCUS C28 and C33

Page 41

MANTENIMIENTO

Hay que realizar estos procedimientos de mantenimiento todas las semanas:

ADVERTENCIA: El mantenimiento y las reparaciones

sólo deben realizarlas personal autorizado. Vacíe siempre el depósito de solución y el de recuperación antes de realizar las tareas de mantenimiento. Mantenga todas las sujeciones apretadas.

ESPAÑOL

ADVERTENCIA: Siempre utilice protección ocular y

ropa de protección cuando trabaje cerca de baterías. No coloque herramientas ni otros objetos metálicos encima de los bornes de las baterías o de las partes superiores de las mismas.

PRECAUCIÓN: para evitar daños a la máquina y la

descarga de las partes superiores de las baterías, no llene las baterías por encima del fondo del tubo en cada elemento. Limpie cualquier resto de ácido de la máquina o de las partes superiores de las baterías. No agregue ácido a la batería después de su instalación.

NOTA: apague siempre el interruptor de llave antes de reparar o mantener la máquina.

ADVERTENCIA: utilice protección ocular y ropa

de protección cuando trabaje cerca de baterías. ¡PROHIBIDO FUMAR!

1. Para examinar las baterías, voltee el depósito de recuperación hacia arriba hasta que se trabe en la posición “arriba”. Consulte la figura 24.

2. Desconecte las baterías. Use un paño y una solución de amoníaco o bicarbonato de sodio para limpiar la parte superior de las baterías. Limpie los bornes de las baterías. Vuelva a conectar las baterías.

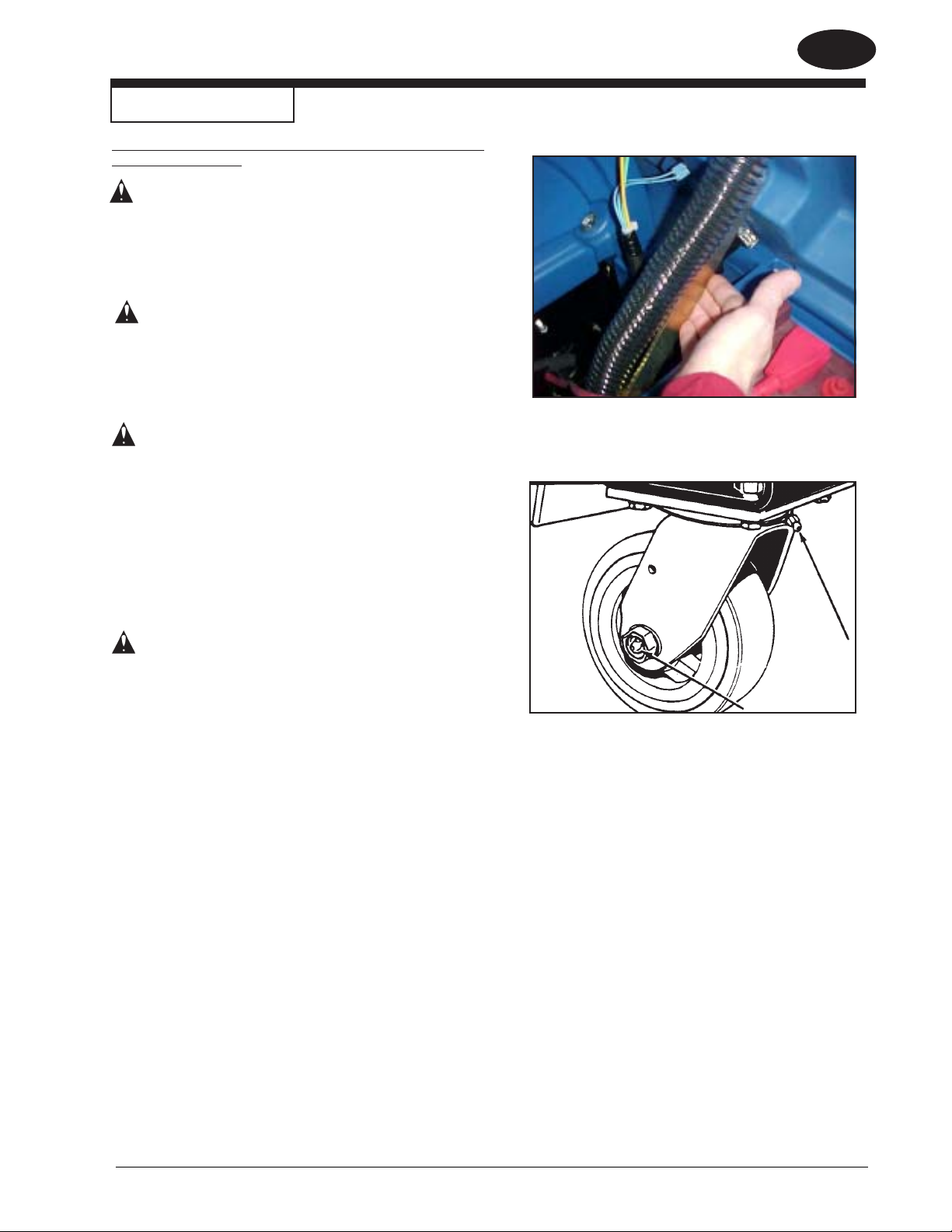

Figura #24

Figura #25

3. Verifique si las mangueras presentan fugas, obstrucciones o cualquier otro tipo de daño.

4. Inspeccione y limpie el filtro de tela metálica en la manguera de solución. Para limpiar la tela metálica, siga este procedimiento:

a. Gire el conector hacia la izquierda.

b. Extraiga y limpie el filtro de tela metálica.

c. Instale el filtro de tela metálica en la manguera.

Gire el conector hacia la derecha para conectar la manguera.

5. Utilice una pistola de grasa para lubricar la rueda propulsora y las roldanas pivotantes. Consulte la figura 25.

6. Controle la presión del neumático. La presión del neumático debe ser de aproximadamente 50 psi.

Clarke® Manual del operador

(ES) - FOCUS C28 and C33 - 41 -

Page 42

ESPAÑOL

MANTENIMIENTO

7. Verifique la escobilla de goma, los cepillos de limpieza o los impulsores de almohadilla para detectar cualquier daño.

8. Examine si la escobilla de goma y la manguera de vacío presentan daños, fugas u obstrucciones.

Mantenimiento de la escobilla de goma

Para extraer la escobilla de goma, siga este procedimiento:

1. Extraiga el montaje de la escobilla aflojando las dos perillas que unen la escobilla a la máquina. Tire y extraiga el montaje de la escobilla de goma. Consulte la figura 26.

2. Examine la hoja de la escobilla de goma.

3. Si la hoja está gastada, gírela, para colocar un nuevo borde en la posición de limpieza.

4. Vuelva a colocar el montaje de la escobilla de goma en la máquina.

Ajuste de la escobilla de goma

Los siguientes parámetros de ajuste son configurados en fábrica; sin embargo, puede que requieran pequeñas modificaciones.

Ajuste de la presión de la escobilla de goma:

Para ajustar la presión, consulte la figura 27. Un ajuste correcto producirá un ancho uniforme a lo largo de la hoja posterior cuando se mueva la máquina hacia delante. Para incrementar la presión, ajuste las tuercas ubicadas a cada lado del brazo oscilante. Para reducir la presión, afloje las tuercas a cada lado del brazo oscilante.

Figura #26

Figura #27

Ajuste de la inclinación de la escobilla de goma:

La inclinación de la escobilla de goma hace que la hoja posterior se levante en el centro o en los extremos, dependiendo de en qué dirección se cambie la inclinación. Para ajustar la inclinación, consulte la figura 28. Afloje el tornillo “X” derecho e izquierdo. Para bajar la hoja posterior en el centro, voltee “Y” hacia abajo. Para bajar ambos extremos, voltee “Y” hacia arriba. Realice ajustes muy pequeños y siga probando hasta lograr un ancho uniforme. Si se cambia la inclinación, puede que sea también necesario realizar ajustes en la presión de la escobilla de goma.

-42-

Clarke

Figura #28

Manual del operador

(ES) - FOCUS C28 and C33

Page 43

MANTENIMIENTO

Ajuste de las hojas de la escobilla de goma:

Cuando está instalada de forma correcta, la hoja delantera debe ubicarse a aproximadamente 0,12 por encima de la hoja posterior. Consulte la figura 29.

ADVERTENCIA: El mantenimiento y las

reparaciones sólo deben realizarlas personal autorizado.

ADVERTENCIA: Las reparaciones

eléctricas deben ser llevadas a cabo únicamente por personal autorizado.

Consulte con el personal técnico autorizado de Clarke para realizar los procedimientos de servicio.

ESPAÑOL

Figura #29

0.12" (3.0 mm)

Utilice únicamente repuestos originales de Clarke.

Limpieza del tubo de solución

Si el tubo de solución se obstruye, extraiga el montaje de filtro de la parte posterior del alojamiento del cepillo (figura 30). Apague válvula de solución. Quite el filtro de tela metálica (figura 31, B) y limpie o reemplace el tubo de solución. Prenda la válvula de la solución (fiugura 31, A). Vuelva a empujar el montaje de filtro hacia dentro del bastidor.

Figura #30

Clarke® Manual del operador

Figura #31

(ES) - FOCUS C28 and C33 - 43 -

Page 44

ESPAÑOL

CORRECCIÓN DE PROBLEMAS DE LA MÁQUINA

PROBLEMA CAUSA MEDIDA CORRECTIVA

La máquina no quita toda el agua del piso.

Las baterías no proporcionan el tiempo de funcionamiento normal.

La escobilla de goma está levantada.

El depósito de la aspiradora está lleno.

El filtro de tela metálica está sucio.

La escobilla de goma, la manguera de la escobilla de goma o la columna reguladora están dañadas u obstruidas.

El motor de vacío no funciona.

La manguera de la escobilla de goma está desconectada.

La hoja de la escobilla de goma está dañada, gastada o ha sido instalada de forma incorrecta.

La presión de la escobilla de goma no está ajustada de forma correcta.

Las juntas en la cubierta del depósito de recuperación están dañadas.

Los bornes de la batería están sucios o dañados.

El nivel de electrolito es demasiado bajo.

Las baterías no están completamente cargadas.

El cargador está dañado.

Baje la escobilla de goma.

Drene el depósito.

Limpie el filtro de tela metálica.

Elimine la obstrucción o repare el daño.

Busque el disyuntor disparado. Haga que una persona del servicio técnico autorizado realice las reparaciones.

Conecte la manguera.

Reemplace o gire la hoja de la escobilla de goma. Instale la hoja de la escobilla de goma de forma correcta.

Ajuste la presión de la escobilla de goma.

Reemplace las juntas.

Limpie los bornes y conectores. Reemplace los cables dañados. Cargue las baterías.

Agregue agua destilada a cada elemento y cargue las baterías.

Cargue las baterías durante una carga completa de 16 horas.

Haga que una persona del servicio técnico autorizado repare el cargador.

La limpieza es irregular.

La máquina no funciona.

La batería está averiada.

Las baterías están desconectadas.

Los cepillos de limpieza o las almohadillas están gastados.

Se han dañado el montaje del cepillo, las roldanas pivotantes o la válvula de solución.

No funcionan los motores del cepillo

El nivel de la solución es bajo.

La máquina pierde potencia.

Compruebe la tensión de cada elemento mientras se descarga.

Conecte las baterías.

Reemplace los cepillos de limpieza o las almohadillas.

Haga que una persona del servicio técnico autorizado realice las reparaciones necesarias. Busque el disyuntor disparado, reponga. Compruebe si alguna conexión está suelta.

Llene el depósito de solución. NOTA: si los motores siguen eteniéndose, consulte a una persona del servicio técnico autorizado.

Reponga el disyuntor. Verifique la conexión de los cables al motor de desplazamiento.

Reemplace los fusibles. Compruebe las conexiones de las baterías.

Verifique la posición de la palanca de transferencia de mando del freno de estacionamiento (si está instalada) NOTA: si el motor sigue deteniéndose, consulte a una persona del servicio técnico autorizado.

-44-

Clarke

Manual del operador

(ES) - FOCUS C28 and C33

Page 45

ESPAÑOL

Clarke

C28, C33

Accessories - 11/06

ACCESORIOS

Descripción Pieza N°

Kit sistema lector de alimentación 11008A Montaje de roldana pivotante blanda 52127A Kit de mantenimiento Clarke 14607A Montaje de la escobilla de goma, opcional 29”

(únicamente en el modelo 28) 18818A

Rueda propulsora, con relleno de espuma 59955A

Kit Imperial

de freno eléctrico de estacionamiento 53657A

Sistema de mantenimiento de batería Clarke (CBMS) 53390A

Hojas opcionales de la escobilla de goma

Máquina Hoja Tipo Material Longitud Pieza N°.

28 Interna Opcional Uretano, acanalada (60) 25,88" 30951A 28 Interna Opcional Uretano, dentada, 1/16" (80) 25,88" 30955A 28 Interna Opcional Uretano, acanalada (60) 35,88" 30952A 28 Interna Opcional-Inyección Uretano, dentada, 1/16" (80) 35,88" 30957A 28,33 Interna Opcional Gomade caucho, dentada (35) 40,25" 30717A 33 Interna Opcional Uretano, acanalada (60) 40,25" 30953A 33 Interna Opcional-Inyección Uretano, dentada, 1/16" (80) 41,00" 30958A 28 Externa Opcional Nitrilo, sólida (40) 28,12" 30938A 28 Externa Opcional Nitrilo, sólida (40) 38,50" 30936A 28,33 Externa Opcional Goma de caucho, sólida (35) 43,50" 30557A 33 Externa Opcional Nitrilo, sólida (40) 42,12" 30937A

Cepillos:

Tamaño Descripción Pieza N°

Impulsores de almohadillas:

Tamaño Pieza N°.

17" 17520C 14" 17521C

Clarke® Manual del operador

(ES) - FOCUS C28 and C33 - 45 -

Page 46

FRANÇAIS

LISEZ CE MANUEL

Ce Manuel contient des informations importantes concernant l’utilisation et le fonctionnement de cette machine dans des conditions de sécurité optimales. La non-lecture de ce manuel avant d’utiliser ou d’entretenir votre machine Clarke risque de provoquer un accident ou d’endommager la machine ou son environnement. Vous devez avoir été formé à l’utilisation de cette machine avant de l’utiliser. Si l’opérateur n’est pas en mesure de lire ce Manuel, il devra se le faire expliquer entièrement avant de tenter d’utiliser cette machine.

Toutes les directions données dans ce Manuel le sont par rapport à la position de l’opérateur, à l’arrière de la machine.

Pour commander un nouveau Manuel, écrivez à : Clarke

Table des matières

Consignes de sécurité destinées à l’opérateur .............................................................................................. 47

Introduction ....................................................................................................................................................... 48

Caractéristiques de la machine ...................................................................................................................... 49

Procédures de transport .................................................................................................................................. 50

Symboles utilisés sur 24V, C28 / C33 ............................................................................................................. 51

Panneau de commandes des machines 24V, C28 / C33 .............................................................................. 52

Commandes et fonctions de la machine ........................................................................................................ 54

Préparation de la machine avant son utilisation ............................................................................................. 55

Installation des batteries ................................................................................................................... 55

Entretien des batteries ...................................................................................................................... 56

Chargement des batteries ................................................................................................................ 57

Installation des brosses ou des entraîneurs de disque .................................................................. 58

Retrait des brosses ou des entraîneurs de disques ....................................................................... 58

Utilisation de la machine ................................................................................................................................. 59

Utilisation de la raclette ..................................................................................................................... 59

Remplissage du réservoir de solution .............................................................................................. 59

Conduite de la machine .................................................................................................................... 60

Nettoyage d’un sol ............................................................................................................................. 60

Maintenance ..................................................................................................................................................... 61

Résolution des problèmes .............................................................................................................................. 66

Accessoires ...................................................................................................................................................... 67

, 2100 Highway 265, Springdale, Arkansas 72764.

Section II Pièces et Manuel d’entretien

Montage du réservoir de solution .................................................................................................................... 70

Montage du réservoir de récupération ............................................................................................................. 72

Montage du panneau électrique ...................................................................................................................... 74

Montage du panneau de commandes ............................................................................................................ 76

Montage du bras pivotant de la raclette ........................................................................................................... 78

Montage du système de déplacement ............................................................................................................ 80

Montage de la brosse ...................................................................................................................................... 82

Moteur des brosses ......................................................................................................................................... 84

Boîte de vitesse ................................................................................................................................................ 86

Eléments de la boîte-pont Imperial ................................................................................................................. 87

Schéma de connexion du panneau de commandes ...................................................................................... 88

Schéma de connexion de l’avant de la machine ............................................................................................. 88

Schéma de connexion de la plaque électrique ............................................................................................... 89

Schéma de connexion du boîtier de commandes .......................................................................................... 90

Schéma du circuit électrique ............................................................................................................................ 91

-46-

Nomenclature des pièces ................................................................................................................. 71

Nomenclature des pièces ................................................................................................................. 73

Nomenclature des pièces ................................................................................................................. 75

Nomenclature des pièces ................................................................................................................. 77

Nomenclature des pièces ................................................................................................................. 79

Nomenclature des pièces ................................................................................................................. 81

Nomenclature des pièces ................................................................................................................. 83

Nomenclature des pièces ................................................................................................................. 85

Clarke

Manuel de l’utilisateur (FR) - FOCUS C28 and C33

Page 47

FRANÇAIS

CONSIGNES DE SECURITE DESTINEES A L’OPERATEUR

DANGER : L a non-lecture et le non-respect des avis de DANGER peut entraîner de

graves blessures corporelles, voire la mort. Lisez et respectez tous les avis de DANGER se trouvant dans le Manuel de l’utilisateur et sur la machine.

AVERTISSEMENT : En ne lisant pas et en ne respectant pas les AVERTISSEMENTS, vous

risquez, et d’autres personnes avec vous, d’être victime d’un accident ; des dégâts matériels sont également possibles. Lisez et respectez tous les AVERTISSEMENTS se trouvant dans le Manuel de l’utilisateur et sur la machine.

MISE EN GARDE : La non-lecture et le non-respect des MISES EN GARDE risquent

d’endommager la machine ou de provoquer d’autres dégâts matériels. Lisez et respectez toutes les MISES EN GARDE se trouvant dans le Manuel de l’utilisateur et sur la machine.

DANGER : La non-lecture du Manuel de l’utilisateur avant d’utiliser ou de tenter d’entretenir votre

machine Clarke est susceptible de provoquer un accident ; un ndommagement de la machine ou de son environnement est également possible. Vous devez avoir été formé à l’utilisation de cette machine avant de l’utiliser. Si l’opérateur n’est pas en mesure de lire ce Manuel, il devra se le faire expliquer entièrement avant de tenter d’utiliser cette machine.

DANGER : L’utilisation d’une machine qui n’est pas entièrement assemblée est susceptible de

provoquer un accident ou d’entraîner des dommages. N’utilisez pas cette machine avant qu’elle ne soit complètement assemblée. Inspectez soigneusement la machine avant utilisation.

DANGER : Les machines peuvent provoquer une explosion lorsqu’elles sont utilisées à proximité

de matériaux inflammables et de vapeurs. N’utilisez pas cette machine en présence ou à proximité de combustibles, de poussière agro-alimentaire, de solvants, de diluants ou de toute autre substance inflammable. Cette machine n’a pas été conçue pour recueillir les poussières dangereuses.

DANGER : Les batteries au plomb génèrent des gaz susceptibles de provoquer une explosion.

Tenez les batteries éloignées de toute étincelle et de toute flamme. Ne pas fumer à proximité de la machine. Ne recharger les batteries que dans endroit bien ventilé. Assurez-vous d’avoir débranché le chargeur CA de la prise murale avant de faire fonctionner la machine.

DANGER : Travailler avec des batteries peut être dangereux ! Portez toujours des lunettes et des

vêtements de protection lorsque vous travaillez à proximité des batteries. Enlevez tous vos bijoux. Ne placez aucun outil, ni aucun autre objet métallique sur les bornes de la batterie ou sur le dessus des batteries.

DANGER : L’utilisation d’un chargeur équipé d’un cordon d’alimentation endommagé peut

entraîner un risque d’électrocution. Ne pas utiliser le chargeur si le cordon d’alimentation est endommagé.

AVERTISSEMENT : L’utilisation de cette machine de tout autre endroit que depuis l’arrière de la machine peut

entraîner des blessures ou des dommages. N’utilisez cette machine que depuis l’arrière.

Clarke

AVERTISSEMENT :Cette machine est lourde. Faites-vous aider lorsque vous tenter de la transporter ou de la

déplacer. Faites-vous aider de deux personnes pour déplacer la machine sur un plan incliné. Déplacez toujours la machine lentement. Ne faites pas tourner la machine sur un plan incliné. Si vous utilisez la machine sur une pente supérieure à 2 %, ne l’arrêtez pas, ne la faites pas tourner et ne la laissez pas stationner. Lisez la section « Procédure relative au transport » de ce manuel avant de transporter la machine.

Manuel de l’utilisateur (FR) - FOCUS C28 and C33 - 47 -

Page 48

FRANÇAIS

AVERTISSEMENT :La machine pourrait se renverser et causer un accident ou provoquer des dégâts si elle

utilisée le long d’un escalier ou d’un quai de chargement. N’arrêtez et ne sationner cette machine que sur une surface plane. Lorsque vous arrêtez la machine, mettez le commutateur à clé en position « OFF ». Enclenchez le frein de stationnement.

AVERTISSEMENT :Les opérations de maintenance et les réparations effectuées par des techniciens

AVERTISSEMENT :Toute transformation ou modification apportée à cette machine risque d’endommager la

AVERTISSEMENT :Les composants électriques de cette machine peuvent provoquer un « court-circuit » s’il

AVERTISSEMENT :L’utilisation d’une machine sans respecter les autocollants de sécurité et les instructions

AVERTISSEMENT :Les sols mouillés peuvent être glissants. Les solutions aqueuses ou les produits de

AVERTISSEMENT :L’élimination « sauvage » des eaux sales risque d’endommager l’environnement et

non agréés risquent d’entraîner des dommages ou des blessures corporelles. L’entretien et les réparations ne doivent être effectués que par un technicien Clarke agréé.

machine ou de blesser l’opérateur et les personnes alentour. Les transformations ou les modifications non autorisées par le fabricant annulent toutes les garanties qui couvrent cette machine.

sont exposés à l’eau et à l’humidité. Veillez à ce que les composants électriques de la machine soient toujours secs. Essuyez la machine après chaque utilisation. Stockez la machine dans un bâtiment, à l’abri de l’humidité.

risque de provoquer un accident ou des dégâts matériels. Lisez tous les autocollants de sécurité présents sur la machine avant de l’utiliser. Assurez-vous que tous les autocollants de sécurité et toutes les instructions sont présentes et visibles sur la machine. Vous pouvez obtenir des autocollants et des plaques de rechange auprès de votre revendeur Clarke.

nettoyage utilisés avec ce type de machine peuvent laisser des zones humides au sol. Ces zones peuvent s’avérer dangereuses pour l’opérateur et pour les autres personnes. Veillez à toujours placer une pancarte ATTENTION à proximité de la zone que vous nettoyez.

constitue un délit. L’Agence américaine de protection de l’environnement (US Environmental Protection Agency) a établi un certain nombre de règles concernant l’élimination des eaux usées. De même, une réglementation municipale et nationale relative à l’élimination des eaux sales peut être en vigueur dans votre région. Comprenez et respectez la réglementation en vigueur dans votre région. Soyez conscients des dangers que constituent pour l’environnement les produits chimiques que vous éliminez.

MISE EN GARDE : L’utilisation de cette machine pour déplacer ou monter sur des objets peut provoquer un

accident ou entraîner des dégâts matériels. Ne pas utiliser cette machine comme marchepied ou comme meuble. Do not ride on this machine.

MISE EN GARDE : La garantie de votre machine sera annulée si vous utilisez d’autres pièces que les pièces

d’origine Clarke sur votre machine. N’utilisez que des pièces de rechange Clarke.

Introduction

Introduction :

Les toutes nouvelles laveuses automatiques Focus C28 et C33 de Clarke sont des machines à laver les sols efficaces et très performantes. La Focus C33 utilise deux brosses ou tampons et offre une largeur de nettoyage de 83,82 cm. La Focus C28 utilise deux brosses ou tampons et offre une largeur de nettoyage de 71,12 cm. Une raclette essuie le sol tandis que le moteur d’aspiration enlève la solution sale du sol, le tout simultanément.

Les laveuses automatiques Focus C28 et C33 sont livrées complètes avec six batteries de 6 volts, cinq câbles de connexion pour batteries, deux câbles de batterie, un chargeur de batterie, deux brosses ou deux

entraîneurs de disque et un manuel d’utilisation.

-48-

Clarke

Manuel de l’utilisateur (FR) - FOCUS C28 and C33

Page 49

Caractéristiques de la machine

CARACTERISTIQUES :

Modèle C33 C28

FRANÇAIS

Moteur d’aspiration 1 ch (67 kw) 3-temps 1 ch (67 kw) 3-temps

Alim. électrique 24 volts (6 batteries de 6 V) 24 volts (6 batteries de 6 V)

Réservoir d solution 114 litres 114 litres Réservoir de récupération 114 litres 114 litres Moteurs, Brosse (2) 1 ch PM (0,74 kW) 1 ch PM (0,74 kW) Moteur de déplacement 0,50 ch PM (0,37 kW) 0,50 ch PM (0,37 kW) Brosses (2) 43 cm 36 cm

Vitesse de la broose 200 rpm 200 rpm Pression de la brosse 68 kg 68 kg Vitesse en marche avant Variable jusqu’à 70 m/mn. Variable jusqu’à 70 m/mn. Vitesse en marche arrière Variable jusqu’à 55 m/mn. Variable jusqu’à 55 m/mn. Chargeur 24 V, 25 A, 115 V/60 Hz 24 V, 25 A, 115 V/60 Hz

Longueur 170 cm 165 cm Largeur - Machine 91 cm 76 cm Hauteur 112 cm 112 cm Vitesse de nettoyage 35,000 sq ft/h 29,700 sq ft./h

Largeur de nettoyage 84 cm 71 cm Grade Cleaning Angle de 6° Angle de 6° Poids Avec batteries(310Ah) 460 kg 456 kg Poids à l’expédition 598 kg 593 kg

avec batteries (310Ah)

tangentiel tangentiel discharge discharge

242 Ah, 310 Ah 242 Ah, 310 Ah

1,5 cm chevauch. 1,5 cm chevauch.

(3,252 sq. m/h) (2,750 sq ft./h)

Clarke

Manuel de l’utilisateur (FR) - FOCUS C28 and C33 - 49 -

Page 50

FRANÇAIS

PROCEDURES DE TRANSPORT

Mettre la machine dans une camionnette ou sur un camion

AVERTISSEMENT :La machine est lourde. Faites-vous aider de deux personnes alides pour aider la machine à monter sur le plan incliné.

1. Assurez-vous que le plan incliné fait au moins 2,50 m de long, et qu’il est suffisamment solide pour supporter le poids de la machine.

2. Assurez-vous que le plan incliné est propre et sec.

3. Mettez le plan incliné en position.

4. Déposez la raclette, les protections des brosses, les brosses ou les entraîneurs de disque avant le chargement de la machine.

5. Mettez le commutateur à clé en position « ON ».

6. Alignez la machine sur une surface plane à trois (3) mètres devant le plan incliné.

7. Mettez le commutateur de vitesse de déplacement en position « HI ».

8. Pressez un des deux (ou les deux) commutateurs de déplacement.

9. Poussez la machine vers le sommet du plan incliné.

10. Mettez le commutateur à clé en position « OFF ».

11. Fixez la machine sur le véhicule.

Retrait de la machine d’une camionnette ou d’un camion

1. Assurez-vous que la zone ne comporte aucun obstacle.

2. Assurez-vous que le plan incliné fait au moins 2,50 m de long, et qu’il est suffisamment solide pour supporter le poids de la machine.

3. Assurez-vous que le plan incliné est propre et sec.

4. Mettez le plan incliné en position.

5. Détachez la machine.

AVERTISSEMENT : La machine est lourde. Faites-vous aider de deux personnes valides pour aider la machine à descendre le plan incliné.

6. Mettez le commutateur à clé en position « ON ».

7. Amenez lentement et avec précautions la machine en haut du plan incliné en maintenant enfoncé le commutateur de déplacement ou le commutateur de marche arrière.

8. Mettez le commutateur de vitesse de déplacement en position intermédiaire. Pendant que la machine descend le long du plan incliné, maintenez un faible déplacement vers l’avant en appuyant sur l’un des deux commutateurs de déplacement.

9. Remettez en place la raclette, les protections des brosses, les brosses ou les entraîneurs de disque une fois la machine déchargée et prête à être utilisée.

-50-

Clarke

Manuel de l’utilisateur (FR) - FOCUS C28 and C33

Page 51

SYMBOLES UTILISES SUR LES MODELES FOCUS C28, C33

Symbole d’avertissement d’un danger

Commutateur à clé Marche/Arrêt

Abaissement/relèvement des brosses

FRANÇAIS

Indicateur de charge des batteries

Autocollant d’avertissement (avec frein de stationnement)

Niveau de solution

Alimentation

Contrôle de la vitesse de déplacement

Autocollant d’avertissement (sans frein de stationnement)

Clarke

Manuel de l’utilisateur (FR) - FOCUS C28 and C33 - 51 -

Page 52

FRANÇAIS

PANNEAU DE COMMANDE DES MODELES C28, C33

Commutateur à clé (Cf. figure 1.A)

Le commutateur à clé permet de mettre le panneau de commandes sous tension. « 0 » correspond à « Arrêt » et « 1 » correspond à « Marche ».

Commutateur de vitesse de déplacement (Cf. Figure 1B) La commande de vitesse va de vitesse lente à vitesse rapide. Pour augmenter la vitesse, tournez la molette vers la droite. Pour réduire la vitesse, tournez la molette vers la gauche.

Commutateur de position de la tête (Cf. Figure 1C) Ce commutateur possède deux positions : “Haut” permet de placer les brosses en position haute ; “Bas” permet de poser les brosses sur le sol. Les moteurs des brosses démarrent lorsque ces dernières sont en position basse et que le commutateur de déplacement est relâché.

Manette de commande de la solution (Cf. Figure 1D) Le commutateur d’écoulement de la solution régule le débit de l’écoulement de la solution nettoyante sur le sol. Pour augmenter le débit, tournez la molette dans le sens des aiguilles d’une montre. Pour diminuer le débit, tournez la molette dans le sens inverse des aiguilles d’une montre.

Commutateur de marche avant (Cf. figure 1E) Le commutateur de marche avant permet de mettre le moteur de déplacement en marche. Si les brosses sont en position basse, il permet également de mettre en marche le moteur des brosses et le module de contrôle de l’écoulement de la solution. Vous pouvez utiliser le commutateur de gauche ou celui de droite.

Commutateur de marche arrière (Cf. figure 1F) Lorsqu’il est utilisé conjointement avec l’un des deux commutateurs de marche avant, ce commutateur permet de faire reculer la machine. La vitesse de déplacement en marche arrière est de 30 % inférieure à la vitesse de déplacement en marche avant.

Indicateur de charge des batteries (Cf. Figure 1G) L’indicateur de charge de la batterie indique que le rechargement de la batterie est en cours lorsque le chargeur est branché à une prise murale CA. Il indique également le niveau de charge restant dans les batteries lorsque la machine fonctionne. Lorsque le niveau de charge de la batterie devient insuffisant, le témoin lumineux rouge commence à clignoter et les moteurs des brosses/disques s’arrêtent.

Coupe-circuits (Cf. Figures 1H et 1L) Les boutons de réinitialisation des coupe-circuits sont situés sur le panneau de commandes. Les coupe-circuits sont situés aux emplacements suivants : Eléments H et I – Moteurs des brosses (40 A) ; Elément J – Moteur de déplacement (30 A) ; Elément K – Moteur d’aspiration (25 A) ; Elément L – Moteur de l’actionneur des brosses (5 A)

Si un disjoncteur se déclenche, déterminez lequel des moteurs ne fonctionne plus et mettez le commutateur à clé en position « OFF ». Attendez cinq minutes et appuyez sur le bouton de réinitialisation. Mettez le commutateur à clé en position « ON », et ré-essayez. Un technicien agréé doit être contacté si le disjoncteur se déclenche de nouveau.

Compteur horaire (Cf. Figure 1M) Le compteur horaire indique le nombre d’heures de fonctionnement de la machine. Il ne fonctionne que lorsque la machine avance ou recule.

-52-

Clarke

Manuel de l’utilisateur (FR) - FOCUS C28 and C33

Page 53

PANNEAU DE COMMANDE DES MODELES C28, C33

FRANÇAIS

Figure 1

Clarke

Manuel de l’utilisateur (FR) - FOCUS C28 and C33 - 53 -

Page 54

FRANÇAIS

COMMANDES ET FONCTIONNALITES DE LA MACHINE

Manette de relèvement de la raclette Cf. figures 3a, 3b et 3c. La

manette de relèvement de la raclette est située sous le panneau de commandes à droite. Elle permet de relever ou d’abaisser la raclette. Le moteur d’aspiration s’allume lorsque la raclette est abaissée.

Frein de stationnement (en option) Cf. figure 4. Le frein de stationnement empêche tout mouvement de la machine. Le frein est situé du côté gauche du moteur de la boîte-pont. Mettez le commutateur à clé en position “off” ou débranchez l’alimentation des batteries pour actionner le frein.

Un levier mécanique est situé sur le frein. Ce levier est une commande d’urgence. Pour relâcher manuellement le frein, faites pivoter le levier vers l’arrière de la machine (dans le sens inverse des aiguilles d’une montre). Pour remettre le frein en position normale ou pour enclencher le frein, faites pivoter le levier vers l’avant de la machine (dans le sens des aiguilles d’une montre). REMARQUE : Si le levier est laissé en position

d’urgence, le frein ne fonctionnera pas avec le commutateur à clé, et la machine ne fonctionnera pas.

Figure #3a

MISE EN GARDE : Ne pas activer le frein lorsque la machine

se déplace.

Arrêt de l’aspiration Cf. figure 5. Le commutateur d’arrêt du moteur d’aspiration est situé dans le réservoir de récupération. Il éteint automatiquement le moteur d’aspiration lorsque le réservoir de récupération est plein.

Figure #4

Figure #3b

Figure #5

-54-

Clarke

Figure #3c

Manuel de l’utilisateur (FR) - FOCUS C28 and C33

Page 55

PREPARATION DE LA MACHINE AVANT UTILISATION

Installation des batteries

Les C28 et C33 utilisent 4 batteries de 6 volts. Les batteries sont situées dans le compartiment à batteries, sous le réservoir de récupération.

Pour installer les batteries, appliquez la procédure suivante :

1. Mettez le commutateur à clé en position « ON ».

2. Assurez-vous que les deux réservoirs sont vides.

3. Débranchez les flexibles du réservoir de récupération (réservoir supérieur) et mettez les commutateurs du moteur d’aspiration et d’arrêt de l’aspiration en position « Off ».

4. Retirez le dispositif de fixation du réservoir.

FRANÇAIS

5. Déposez le réservoir de récupération.

6. Placez les batteries dans le réservoir de solution comme indiqué dans les figures 6a et 6b.

AVERTISSEMENT : En soulevant les batteries sans aide, vous risquez de vous blesser. Faites-vous aider pour soulever les batteries. Les batteries sont lourdes.

AVERTISSEMENT : Travailler avec des batteries peut être dangereux ! Portez toujours des lunettes et des vêtements de protection lorsque vous travaillez à proximité des batteries. NE PAS FUMER !

7. Connectez les câbles de batterie entre les batteries et installez un long câble de batterie comme indiqué. Cf. figures 6a et 6b.

8. Installez le réservoir, rebranchez les flexibles et insérez les connecteurs du moteur d’aspiration et du commutateur d’arrêt de l’aspiration. Remettez le dispositif de fixation du réservoir en place.

Figure #6a

REMARQUE: Charger les batteries avant

d’utiliser la machine.

Clarke

Manuel de l’utilisateur (FR) - FOCUS C28 and C33 - 55 -

Figure #6b

Page 56

FRANÇAIS

PREPARATION DE LA MACHINE AVANT UTILISATION

Entretien des batteries

L’alimentation électrique de la machine est assurée par des batteries d’accumulateurs. Les accumulateurs nécessitent un entretien préventif.

AVERTISSEMENT : Travailler avec des batteries peut être

dangereux ! Portez toujours des lunettes et des vêtements de protection lorsque vous travaillez à proximité des batteries. NE PAS FUMER !

Afin de maintenir les batteries en bon état, suivez ces instructions :

1. Veillez à maintenir en permanence un niveau d’électrolyte suffisant. Le niveau correct se situe entre 1/2 cm en-dessous du fond du tube de chacun des compartiments et au-dessus du sommet des plaques. Vérifiez le niveau d’électrolyte à chaque fois que vous rechargez les batteries. Cf. figure 7b.

REMARQUE : Vérifiez le niveau d’électrolyte avant de recharger les batteries. Assurez-vous que les plaques de chaque compartiment sont recouvertes d’électrolyte. Ne remplissez pas les compartiments avant de recharger la batterie. L’électrolyte augmente de volume lors du chargement. Par conséquent, l’électrolyte risque de déborder des compartiments. Ne complétez le remplissage des compartiments avec de l’eau distillée qu’après le chargement.

Corriger le niveau de remplissage

Figure 7b

MISE EN GARDE : Les batteries risquent d’être

MISE EN GARDE : Un endommagement de la ma-

MISE EN GARDE : L’eau du robinet peut contenir des

2. Veillez à ce que le dessus des batteries soit toujours propre et sec. Veillez à ce que les bornes et les connecteurs soient propres. Pour nettoyer le dessus des batteries, utilisez un chiffon humidifié avec une légère solution d’ammoniaque ou de bicarbonate de soude. Pour nettoyer les bornes et les connecteurs, utilisez un outil de nettoyage spécifique. Ne laissez pas l’ammoniaque ou le bicarbonate de soude pénétrer dans les batteries.

irrémédiablement endommagées si l’électrolyte ne recouvre pas entièrement les plaques. Veillez à maintenir en permanence un niveau d’électrolyte suffisant.

chine et un déversement des batteries risquent de se produire si les batteries sont trop remplies. Ne remplissez pas les batteries audelà du fond du tube de chaque cellule. Essuyez toute trace d’acide présente sur la machine ou au sommet des batteries. N’ajoutez jamais d’acide une fois la batterie installée.

contaminants qui risquent d’endommager les batteries. Les batteries ne doivent être remplies qu’avec de l’eau distillée.

3. Veillez à ce que les batteries soient chargées.

-56-

Clarke

Manuel de l’utilisateur (FR) - FOCUS C28 and C33

Page 57

PREPARATION DE LA MACHINE AVANT UTILISATION

Chargement des batteries

AVERTISSEMENT : Le chargement des batteries

AVERTISSEMENT : Les batteries au plomb génèrent

Suivez la procédure ci-dessous pour recharger les batteries :

1. Assurez-vous que le commutateur à clé est en position « OFF ».

2. Avant de recharger les batteries, le compartiment des batteries doit être ventilé. Pour aérer le compartiment, relevez le réservoir de récupération jusqu’à ce qu’il se verrouille en position ouverte (Cf. figure 8). Pour refermer le réservoir, tirez le levier vers le haut puis abaisser lentement le réservoir jusqu’à ce qu’il se verrouille en position fermée.

MISE EN GARDE : Veillez à ce que le réservoir soit vide

AVERTISSEMENT : Ne pas utiliser la machine ou

3. Placez le chargeur sur une surface plane. Veillez à laisser un espace d’au moins 5 cm entre les orifices de ventilation latéraux et les murs ou tous autres objets. Vérifiez qu’il n’y a pas d’objets près des orifices situés dans la partie inférieure du chargeur.

4. Déconnectez le connecteur de l’ensemble batterie des batteries.

5. Connectez le connecteur CC du chargeur à celui de l’ensemble des batteries. Voir figure 8A

dans une zone sans ventilation adéquate risque d’entraîner une explosion. Afin d’éviter tout risque d’explosion, ne rechargez les batteries que dans endroit bien ventilé.

des gaz susceptibles d’exploser. Tenez les batteries éloignées de toute étincelle et de toute flamme. NE PAS FUMER !

avant de tenter de le soulever.

procéder à une opération de maintenance sur cette dernière lorsque le réservoir de récupération est ouvert. Il risque d’être heurté et de se refermer brutalement.

FRANÇAIS

Figure # 8

6. Connectez le cordon d’alimentation CA du chargeur de batterie à une prise murale de 15 A (min.) et de 120V correctement reliée à la terre.

7. Observez le témoin lumineux afin de vous assurer que le processus de charge a bien commencé. Le clignotement des témoins indique que le chargement des batteries est en cours. Un témoin lumineux vert allumé indique que les batteries sont entièrement chargées.

REMARQUE : Assurez-vous que le chargeur est branché dans un circuit qui n’est pas déjà utilisé par un autre équipement. Les coupe-circuits pourraient se déclencher et le chargement ne pas s’effectuer.

AVERTISSEMENT : Ne chargez jamais une batterie

REMARQUE : Afin d’éviter d’endommager gravement les batteries, évitez de les laisser se décharger complètement. Ne laissez jamais les batteries complètement déchargées, même si la machine n’est pas utilisée. Maintenez le réservoir de récupération ouvert lorsque vous rechargez les batteries. Toutes les 20 opérations de recharge, vérifiez le niveau d’électrolyte et complétez, si nécessaire, avec de l’eau distillée.

Clarke

Manuel de l’utilisateur (FR) - FOCUS C28 and C33 - 57 -

sèche avec un chargeur non adapté. Suivez scrupuleusement les instructions données par le fabricant des batteries et du chargeur de batterie.

Figure #8A

Page 58

FRANÇAIS

PREPARATION DE LA MACHINE AVANT UTILISATION

Installation des brosses ou des entraîneurs de disque

Pour installer les brosses ou les entraîneurs de disque sur la machine, appliquez cette procédure :

1. Mettez le commutateur à clé en position « ON ».

2. Mettez le commutateur de position des brosses en position « UP ».

3. Mettez le commutateur à clé en position « OFF ».

4. Allez à l’avant de la machine.

5. Retirez le dispositif de fixation des protections situées à gauche et à droite des brosses et retirezles. Cf. figure 9.

6. Placez une brosse ou un entraîneur de disque sous la plaque du moteur des brosses. Cf. figure 10.

7. Alignez les saillies sur l’axe de cardan du moteur à l’aide des fentes situées sur l’axe de cardan des brosses.

8. Poussez la brosse vers le haut jusqu’à ce que les axes se verrouillent.

9. Répétez les étapes 6, 7 et 8 pour installer la seconde brosse ou le second entraîneur de disque.

Retrait des brosses ou des entraîneurs de disques

Pour retirer les brosses ou les enbtraîneurs de disque de la machine, appliquez la procédure suivante :

Figure #9

Figure #10

1. Mettez le commutateur à clé en position « ON ».

2. Mettez le commutateur de position des brosses en position « UP ».

3. Mettez le commutateur à clé en position « OFF ».

4. Allez à l’avant de la machine.

5. Poussez les deux côtés de la brosse ou de l’entraîneur de disque vers le bas jusqu’à ce que les axes se libèrent.

-58-

Clarke

Manuel de l’utilisateur (FR) - FOCUS C28 and C33

Page 59

UTILISATION DE LA MACHINE

Utilisation de la raclette

La raclette essuie le sol tandis que le moteur d’aspiration enlève la solution sale du sol. Utilisez votre main droite pour abaisser ou relever la manette de commande de la raclette. Suivez la procédure ci-dessous pour utiliser la raclette :

1. Pour abaisser la raclette et allumer le moteur d’aspiration, déplacez la manette de commande de la raclette vers la droite et vers le bas. Cf. figure 12.

2. Pour relever la raclette, relevez la manette de commande. Cf. figure 13.

Remarque : lorsque la manette est en position centrale, le moteur d’aspiration continue à fonctionner et la raclette n’est plus en contact avec le sol afin d’éviter toute vidange.

Remplissage du réservoir de solution

MISE EN GARDE : Faites attention à ce que l’eau ou la solution Ne pénètre pas par l’ouverture du moteur d’aspiration. Cf. figure 14.

Figure #12

FRANÇAIS

Figure #13

Le réservoir de solution peut être rempli par l’avant ou à l’aide du tuyau de vidange situé à l’arrière de la machine. Appliquez la procédure suivante pour remplir le réservoir de solution :

1. Retirez le couvercle du réservoir de solution. Cf. figure 15.

2. Remplissez le réservoir de solution avec de l’eau.

3. Ajoutez un agent nettoyant dans l’eau. Consultez les indications figurant sur le bidon pour connaître la quantité correcte.

AVERTISSEMENT : Les solutions aqueuses ou les produits de nettoyage utilisés avec ce type de machine peuvent laisser des zones humides au

sol. Ces zones peuvent s’avérer dangereuses pour l’opérateur et pour les autres personnes. Veillez à toujours placer une pancarte ATTENTION à

proximité de la zone que vous nettoyez.

AVERTISSEMENT : Les machines peuvent enflammer les matériaux inflammables et les vapeurs. N’utilisez pas cette machine avec ou à proximité de combustibles, de poussière agroalimentaire, de solvants et de diluants. N’utilise que la concentration de liquide de nettoyage recommandée par le fabricant du produit.

Figure #14

Figure #15

AVERTISSEMENT : Clarke recommande une température d’eau maximum de 49°C.

4. Remettez le couvercle du réservoir de solution en

place.

5. Lorsque vous remplissez la machine par

l’arrière, positionnez le flexible de vidange contre la fixation et insérez le flexible comme indiqué dans la figure 16. Le niveau de solution peut être vérifié depuis l’arrière de la machine.

Clarke

Manuel de l’utilisateur (FR) - FOCUS C28 and C33 - 59 -

Figure #16

Page 60

FRANÇAIS

UTILISATION DE LA MACHINE

Conduite de la machine

REMARQUE : Mettez la machine en vitesse lente (Cf. figure 17). Utilisez la machine dans une zone ne comportant ni meubles, ni objets jusqu’à ce que vous sachiez faire les choses suivantes :

1. Déplacez la machine en ligne droite, en avant et en arrière.

2. Arrêter la machine en toute sécurité.

3. Déplacez la machine en ligne droite après l’avoir fait tourner.

Suivez la procédure ci-dessous pour déplacer la machine :

1. Mettez le commutateur à clé en position « ON ».

2. Mettez le commutateur de position des brosses en position « UP ».

3. Relevez la raclette.

4. Pour avancer, poussez l’un des deux (ou les deux) commutateurs jaunes de marche avant (Cf. figure 18).

5. Pour stopper la machine, relâchez les commutateurs jaunes de marche avant.

6. Pour reculer, enfoncez simultanément le bouton blanc de marche arrière et l’un des commutateurs jaunes de marche avant (Cf. figure 19).

7. Pour faire tourner la machine, pousser l’arrière de la machine vers le côté.

8. Lorsque vous arrêtez la machine, mettez le commutateur à clé en position « OFF » .

Nettoyage d’un sol

AVERTISSEMENT : Les solutions aqueuses ou les produits de nettoyage utilisés avec ce type de ma chine peuvent laisser des zones humides au sol. Ces zones peuvent s’avérer dangereuses pour l’opérateur et pour les autres personnes. Veillez à toujours placer une pancarte ATTENTION à proximité de la zone que vous nettoyez.

Pour nettoyer un sol, appliquez la procédure suivante :

1. Mettez de l’eau et un agent chimique nettoyant dans le réservoir de solution.

Figure # 17

Figure #18

2. Mettez le commutateur à clé en position « ON ». Si vous utilisez la fonction One Touch, enfoncez le bouton vert et passez à l’étape 6 (modèles deluxe uniquement).

3. Abaissez la raclette.

4. Mettez le commutateur de position des brosses en position « DOWN ».

5. Réglez le débit d’écoulement de la solution selon vos besoins.

6. Faites avancer la machine sur le sol.

7. Faites un virage à 180°.

REMARQUE : Lorsque vous effectuez des passages multiples sur un

sol, faites se chevaucher les couloirs de nettoyage d’environ 5 cm.

REMARQUE : Lors de la plupart des opérations de nettoyage, vous

appliquerez et retirerez la solution en une seule et même opération.

-60-

Clarke

Figure #19

Manuel de l’utilisateur (FR) - FOCUS C28 and C33

Page 61

OPERACIÓN DE LA MÁQUINA

Limpieza de pisos muy sucios

Para limpiar pisos muy sucios, siga este procedimiento:

1. Aplique solución al piso.

2. No baje la escobilla de goma.

3. No active el motor de vacío.

4. Baje los cepillos y limpie el piso.

5. Deje la solución en el piso por el tiempo suficiente

necesario para que la solución comience a actuar.

6. Limpie el piso nuevamente con más solución,

recogiendo toda la solución con la escobilla de goma.

MANTENIMIENTO

FRANÇAIS

ADVERTENCIA: El mantenimiento y las reparaciones

sólo deben realizarlas personal autorizado.

ADVERTENCIA: Vacíe siempre el depósito de solución

y el de recuperación antes de realizar las tareas de mantenimiento.

ADVERTENCIA: Mantenga todas las sujeciones

apretadas.

Hay que realizar estos procedimientos de mantenimiento todos los días

Mantenga la máquina limpia: necesitará menos reparaciones y tendrá una vida útil más prolongada.

Efectúe estos procedimientos al comienzo del período de trabajo

1. Apague el interruptor de llave.

2. Desenchufe el cargador del tomacorriente de C.A. y enrolle el cable alrededor de la abrazadera en la parte posterior de la máquina.

3. Compruebe que la tapa del depósito de recuperación esté en su lugar (consulte la figura 20).

4. Compruebe que el filtro de tela metálica sobre el motor de vacío esté limpio y bien colocado (consulte la figura

20).

Figure #20

5. Compruebe que la válvula de la manguera de drenaje de recuperación esté limpia. Cierre y apriete bien la válvula.

6. Compruebe que los alojamientos de los cepillos y los faldones estén en la posición correcta sobre el cabezal del cepillo.

7. Asegúrese de que los cepillos estén en posición y se hayan instalado correctamente

8. Verifique la instalación de la escobilla de goma y de la manguera de la misma.

Clarke

Manuel de l’utilisateur (FR) - FOCUS C28 and C33 - 61 -

Page 62

FRANÇAIS

ENTRETIEN

Procédures à appliquer à la fin de la session de travail

1. Vidangez le réservoir de solution (figure 21A) et le Réservoir de récupération (figure 21 B). Pour vidanger les réservoirs, appliquez la procédure suivante :

a. Mettez le commutateur à clé en position

« OFF ».

b. Retirez le flexible de l’arrière de la machine.

c. Placez l’extrémité du flexible au-dessus d’un

point d’écoulement des eaux ou d’un seau.

d. Réservoir de récupération :

Tournez le corps de valve vers la gauche (voir figure 22). Pour ouvrir complètement la valve, tournez le corps de valve entièrement vers la gauche et sortez le corps de valve.

Réservoir de solution : Lorsque le flexible est placé en-dessous du niveau de l’eau, l’eau commence à s’écouler (Cf. figure 23).

Figure #21

2. Rincez les réservoirs à grande eau. Pour rincer les

réservoirs, mettez de l’eau propre dans le réservoir en utilisant son orifice supérieur.

3. Si le réservoir ou le flexible de vidange est bouché, utilisez

de l’eau sous pression pour rincer le réservoir ou le flexible. Mettez le tuyau d’eau dans le flexible de vidange.

4. Laissez les réservoirs et les valves des flexibles sécher

à l’air libre.

5. Vérifiez le balai de la raclette. Utilisez un chiffon pour

nettoyer le balai de la raclette. Si le balai de la raclette est abîmé ou usé, retournez-le ou remplacez-le.

6. Vérifiez et nettoyez la fixation du couvercle du réservoir de

récupération. Utilisez une solution nettoyante douce et rincez les pièces à l’eau claire.

Vérifiez les batteries et ajoutez de l’eau distillée si nécessaire. Le niveau maximum se situe à 6 mm du fond du tube de chaque cellule.

MISE EN GARDE : L’eau du robinet peut contenir des contaminants qui risquent d’endommager les batteries. Les batteries ne doivent être remplies qu’avec de l’eau distillée.

AVERTISSEMENT :Les batteries au plomb génèrent des gaz susceptibles de provoquer une explosion. NE PAS FUMER. Portez toujours des lunettes et des vêtements de protection lorsque vous travaillez à proximité des batteries.

Figure #22

Figure #23

Utilisez un chiffon propre pour essuyer la surface de la machine.

Chargez les batteries. Consutez les instructions données dans la section de ce Manuel intitulée « Rechargement de la batterie ».

-62-

Clarke

Manuel de l’utilisateur (FR) - FOCUS C28 and C33

Page 63

ENTRETIEN

Ces opérations de maintenance doivent être faites toutes les semaines:

FRANÇAIS

AVERTISSEMENT : L’entretien et les réparations ne

doivent être effectués que par un technicien agréé. Videz toujours les réservoirs de solution et de récupération avant toute opération de maintenance. Veillez à ce que tous les dispositifs de fixation soient serrés.

AVERTISSEMENT : Portez toujours des lunettes et des

vêtements de protection lorsque vous travaillez à proximité des batteries. Ne placez aucun outil, ni aucun autre objet métallique sur les bornes de la batterie ou sur le dessus des batteries.

MISE EN GARDE : Afin d’éviter d’endommager la ma-

chine, et d’éviter tout débordement de la batterie, ne remplissez pas les batteries au-delà du sommet du tube de chaque compartiment. Essuyez toute trace d’acide présente sur la machine ou au sommet des batteries. N’ajoutez jamais d’acide dans les batteries une fois celles-ci installées.

REMARQUE : Mettez toujours le commutateur à clé en position « off » avant de procéder à une opération de maintenance sur la machine.

AVERTISSEMENT : Portez toujours des lunettes de

protection et des vêtements adaptés lorsque vous travaillez à proximité des batteries. NE PAS FUMER !

Figure #24

1. Pour inspecter les batteries, relevez le réservoir de récupération jusqu’à ce qu’il se verrouille en position haute. Voir la figure 24.

2. Déconnectez les batteries. Utilisez un chiffon et une solution d’ammoniaque ou de bicarbonate de soude pour essuyer le dessus des batteries. Nettoyez les bornes de la batterie. Reconnectez les batteries.

3. Vérifiez que les flexibles ne présentent aucune fuite, aucune obstruction et aucun autre dommage.

4. Vérifiez et nettoyez le filtre du flexible du réservoir de solution. Suivez la procédure ci-dessous pour nettoyer le filtre :

a. Tournez le connecteur vers la gauche.

b. Retirez et nettoyez le filtre.

c. Installez le filtre dans le flexible. Tournez le

connecteur vers la droite pour connecter le flexible.

5. Utilisez un pistolet graisseur pour lubrifier la roue d’entraînement et les galets pivotants. Cf. figure 25.

6. Vérifiez la pression des pneus. Celle-ci doit être d’environ 50 psi.

Figure #25

Clarke

Manuel de l’utilisateur (FR) - FOCUS C28 and C33 - 63 -

Page 64

FRANÇAIS

ENTRETIEN

7. Vérifiez que la raclette et que les brosses ou les disques ne soient pas endommagés.

8. Vérifiez que la raclette et que le flexible d’aspiration ne sont pas endommagés, ne fuient pas et ne sont pas bouchés.

Entretien de la raclette

Suivez la procédure ci-dessous pour retirer la raclette :

1. Retirez la raclette en dévissant les deux molettes de fixation qui retiennent la raclette sur la machine. Déposez la raclette. Cf. figure 26.

2. Vérifiez le balai de la raclette.

3. Si le balai est usé, tournez-le jusqu’à ce qu’une nouvelle arête soit en position de nettoyage.

Figure #26

4. Réinstallez la raclette sur la machine.

Réglage de la raclette

Les réglages suivants sont effectués en usine, cependant ils peuvent nécessiter un léger ajustement.

Réglage de la pression de la raclette:

Référez-vous à la figure 27 pour régler la pression de la raclette. Un réglage correct génère une courbure régulière du balai arrière lorsque la machine avance. Pour augmenter la pression, serrez les écrous situés de chaque côté du bras pivotant. Pour réduire la pression, dévissez les écrous situés de chaque côté.

Réglage de l’inclinaison de la raclette:

L’inclinaison de la raclette permet au balai arrière de se relever au centre ou aux extrémités, en fonction de la direction dans laquelle l’inclinaison a été modifiée. Pour régler l’inclinaison, référez-vous à la figure 28. Dévissez les vis “X” gauche et droite. Afin d’abaisser le balai arrière au centre, placez “Y” vers le bas. Pour abaisser les deux extrémités, placez “Y” vers le haut. Procédez par très petits ajustements et continuez jusqu’à ce qu’une déformation uniforme soit atteinte. La modification de l’inclinaison peut nécessiter un réglage de la pression exercée sur la raclette.

Figure #27

Figure #28

-64-

Clarke

Manuel de l’utilisateur (FR) - FOCUS C28 and C33

Page 65

ENTRETIEN

Réglage des balais de la raclette:

Lorsqu’il est correctement installé, le balai avant doit être à environ 0,12 au-dessus du balai arrière. Cf. figure 29.

AVERTISSEMENT : L’entretien et les

réparations doivent être effectuées par du personnel autorisé.

AVERTISSEMENT : L’entretien et les

réparations ne doivent être effectués que par un technicien agréé.

Consultez votre personnel d’entretien agréé Clarke pour effectuer les procédures d’entretien.

FRANÇAIS

Figure #29

0.12" (3.0 mm)

N’utilisez que des pièces d’origine Clarke.

Nettoyage du tuyau d’écoulement de la solution

Si le tuyau d’écoulement de la solution se bouche, retirez le filtre du compartiment des brosses (figure

30). Eteindre la soupape de solution. Retirez l’écran du filtre (figure 31, B). Nettoyez-le ou remplacez-le. Allumer la soupape de solution (figure 31, A). Replacez le filtre dans son emplacement.

Figure #30

Clarke

Figure #31

Manuel de l’utilisateur (FR) - FOCUS C28 and C33 - 65 -

Page 66

FRANÇAIS

RESOLUTION DES PROBLEMES RENCONTRES AVEC LA MACHINE

PROBLEME CAUSE ACTION

La machine ne récupère pas toute l’eau présente sur le sol.

Les batteries ne fonctionnent pas aussi longtemps que prévu.

La raclette est relevée.

Le réservoir de récupération est plein.

Le filtre de solution est sale.

La raclette, son flexible ou son tuyau sont bouchés ou endommagés.

Le moteur d’aspiration ne fonctionne pas.

Le flexible de la raclette est déconnecté.

Le balai de la raclette est endommagé, usé ou mal installé.

La pression de la raclette est mal réglée.

Les joints du couvercle du réservoir de récupération sont endommagés.

Les bornes des batteries sont sales ou endommagées.

Le niveau d’électrolyte est trop bas.

Abaissez la raclette.

Vidangez le réservoir.

Nettoyez le filtre.

Débouchez-le ou réparez-le.

Vérifiez le disjoncteur qui s’est déclenché. Faites réparer la machine par un technicien agréé.

Connectez le flexible.

Remplacez ou retournez les balais de la raclette. Installez correctement le balai de la raclette.

Réglez la pression exercée sur la raclette.

Remplacez les joints.

Nettoyez les bornes et les connecteurs. Remplacez les câbles endommagés. Chargez les batteries.

Ajoutez de l’eau distillée dans chaque cellule et rechargez les batteries.

Le nettoyage est irrégulier.

La machine ne démarre pas.

Les batteries ne sont pas entièrement chargées.

Le chargeur est endommagé.

La batterie est défectueuse.

Les batteries sont débranchées.

Les brosses ou les disques sont usés.

La brosse, les galets pivotants ou la valve du réservoir de solution sont endommagés.

Le moteur des brosses ne fonctionne pas

Le niveau de solution est faible.

La machine perd de la puissance.

Rechargez les batteries pendant un cycle complet de charge de 16 heures.

Faites réparer le chargeur par un technicien agréé.

Vérifiez la tension de chaque cellule pendant le déchargement.

Connectez les batteries.

Remplacez la brosse ou le disque.

Faites réparer la machine par un technicien agréé.

Vérifiez le disjoncteur et réinitialisez-le. Vérifiez que les connexions sont correctes.

Remplissez le réservoir de solution.

REMARQUE : si le moteur continue à s’arrêter, consultez un technicien agréé.

Initialisez le coupe-circuit. Vérifiez les connexions du câble au moteur de déplacement.

Remplacez les fusibles.

Vérifiez les connexions de la batterie.

-66-

Clarke

Vérifiez la position du levier du frein de stationnement (s’il est installé) REMARQUE : si le moteur continue à s’arrêter, consultez un technicien agréé.

Manuel de l’utilisateur (FR) - FOCUS C28 and C33

Page 67

FRANÇAIS

Clarke

FOCUS C28, C33

Accessoires - 11/06

ACCESSOIRES

Description N° de pièce

Power Wand System Kit 11008A Soft Caster Asm. 52127A Kit d’entretien Clarke 14607A Bras de raclette, en option 29" (modèle 28 uniquement) 18818A Roue, remplie de mousse 59955A Kit frein de stationnement électrique

Imperial

53657A

Système de maintenance de la batterie Clarke (CBMS) 53390A

Balais de raclette en option:

Machine Balai Type Matériau Longueur N° de pièce

28 Intérieur En option Uréthane, nervuré (60) 25.88" 30 951A 28 Intérieur En option Urethane, à encoches, 1/16" (80) 25.88" 30 955A 28 Intérieur En option Uréthane, nervuré (60) 35.88" 30 952A 28 Intérieur En option-Injecté Uréthane, à encoches, 1/16" (80) 35.88" 30 957A 28,33 Intêrieur En option Caoutchouc, à encoches (35) 40.25" 30 717A 33 Intérieur En option Uréthane, nervuré (60) 40.25" 30 953A 33 Intérieur En option-Injecté Uréthane, à encoches, 1/16" (80) 41.00" 30 958A 28 Extérieur En option Nitrile, Solide (40) 28.12" 30 938A 28 Extérieur En option Nitrile, Solide (40) 38.50" 30 936A 28,33 Extêrieur En option Caoutchouc, Solide (35) 43.50" 30 557A 33 Extérieur En option Nitrile, Solide (40) 42.12" 30 937A

Brosses :

Taille Description N° de pièce

17" Poly 11 424B 17" Grit-Heavy 11 425B 17" Grit-Medium 11 430B 17" Grit-Lite 10 384A 17" Soft Nylon 11 428B 14" Poly 11 427B 14" Grit-Heavy 11 426B 14" Grit-Medium 11 431B 14" Grit-Lite 10 383A 14" Soft Nylon 11 429B

Entraîneurs de disque :

Taille N° de pièce

17" 17520C 14" 17521C

Clarke

Manuel de l’utilisateur (FR) - FOCUS C28 and C33 - 67 -

Page 68

NOTES

Page -68-

Clarke

Operator's Manual - FOCUS C28 and C33

Page 69

24V Models

C28 and C33

Section II

Parts and Service Manual

(70951A)

U.S. Patent No. 6,760,947; No. 6,105,192; No. 6,493,896 (Deluxe Machines); & Patent Pending

Clarke

Operator's Manual - FOCUS C28 and C33 - 69 -

Page 70

Clarke

FOCUS C28 and C33

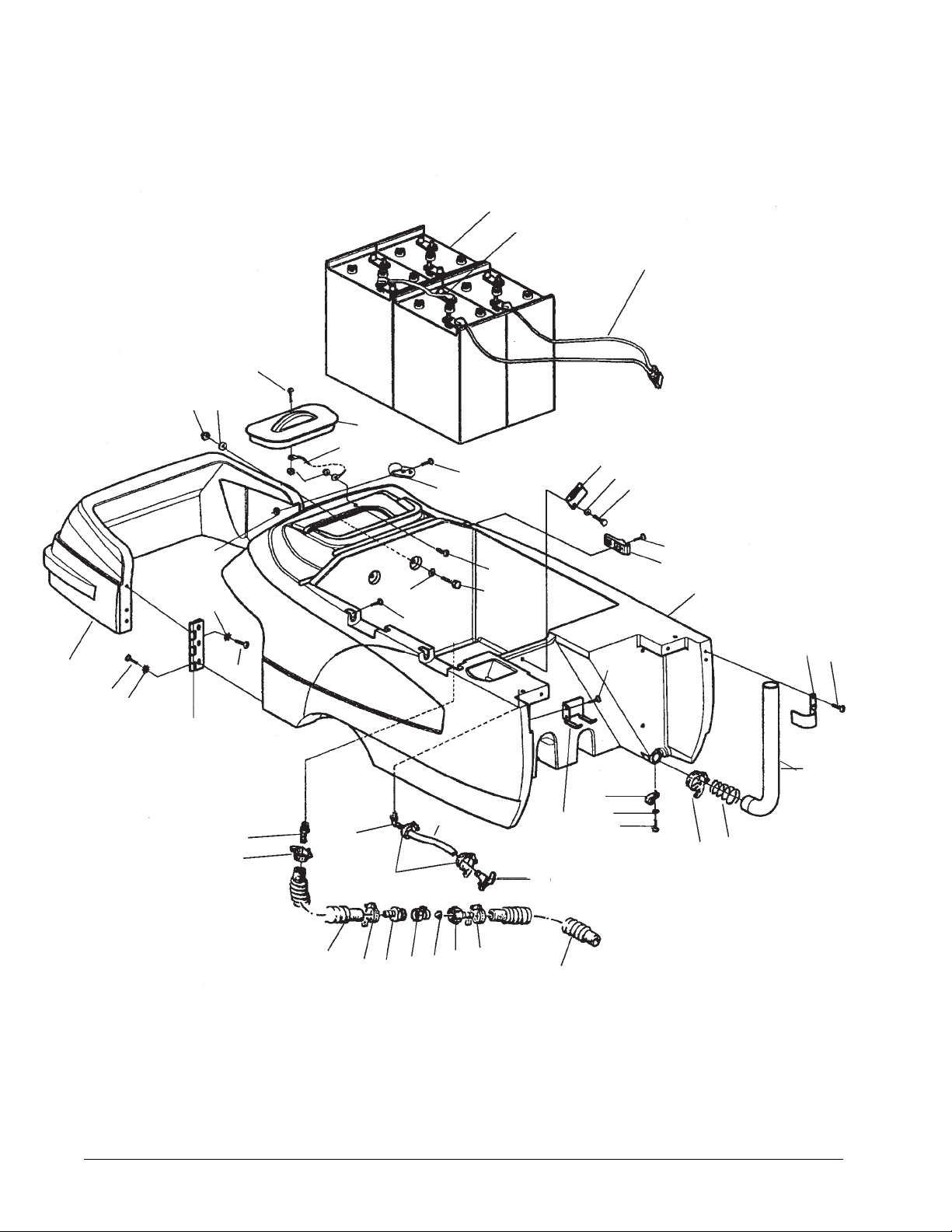

Solution Tank Assembly Drawing 11/06

2721

Page -70-

Clarke

Operator's Manual - FOCUS C28 and C33

Page 71

Clarke

FOCUS C28 and C33

Solution Tank Assembly Parts List 1/09

Ref # Part No. Description Qty

1 40136A Battery - 242 AH - 6 Volt 4

1 891384 Battery - 310 AH - 6 Volt 4

2 40172A Series Cable - 9" 3 3 40778A Battery Cable, Asm. 1 4 80289A Screw, 10 x 1/2 Tapping PN 2 5 61713A Tank Support Bracket 1 6 170892 Washer, Lock 1/4 2 7 170915 Screw, 1/4-20 x 3/4 Hex 2 8 962027 Screw, 8-32 x 1/2 PN 2 9 50966A Latch 1 10 30590A Solution Tank 1 11 60480A Hose Bracket 1 12 80108A Screw, 10-24 x 1/2 PN 4 13 30598A Drain Hose 1 14 51346A Spring, Hose 1 15 872010 Hose Clamp 1 16 98465A Clamp, Metal 1 17 980657 Washer, Lock 1/4 1 18 962139 Screw, 1/4-20 x 5/8 Hex 1 19 61590A Hose Hanger Bracket 1 20 59614A Battery Drain Valve 1 21 53571A Hose Clamp 4 22 30453A Hose 1 23 822802 Elbow 1 24 30445A Solution Hose 2 25 50358A Connector 1 26 838517 Filter Screen 1 27 830214 Hose Adapter 1 28 50359A Solution Adapter 1 29 53568A Hinge 1 30 980614 Washer, 1/4 External 6 31 85395A Screw, 1/4-20 x 1/2 PN 6 32 30593A Front Cover 1 33 81105A Nut, 3/8-16 ESNA 2 34 930645 Washer, 3/8 Flat 2 35 962798 Screw, 10-24 x 1/2 PN 1 36 30498A Solution Lid 1 37 38020A Strap 1 38 920296 Nut, 10-24 ESNA 2 39 50966A Keeper, Latch 1 40 930090 Rivet, 5/32 x 9.16 (Prior to DL0055) 2 40 85614A Screw, 8-32 x 3/4 PN (starting w/DL0055) 2 41 962666 Screw, 10-24 x 3/4 PN 1 42 962522 Screw, 3/8-16 x 2 Hex 2 43 87054A Washer, 3/8 Fender 2 44 50248A Clamp, Hose 2 45 81109A Nut, 8-32 S.S. Elastic Lock 2 46 54088A Valve, Shut-Off 1 NI 40512A Battery Charger 1

Clarke

NOTE:  indicates a change has been made since the last publication of this manual.

Operator's Manual - FOCUS C28 and C33 - 71 -

Page 72

Clarke

FOCUS C28 and C33

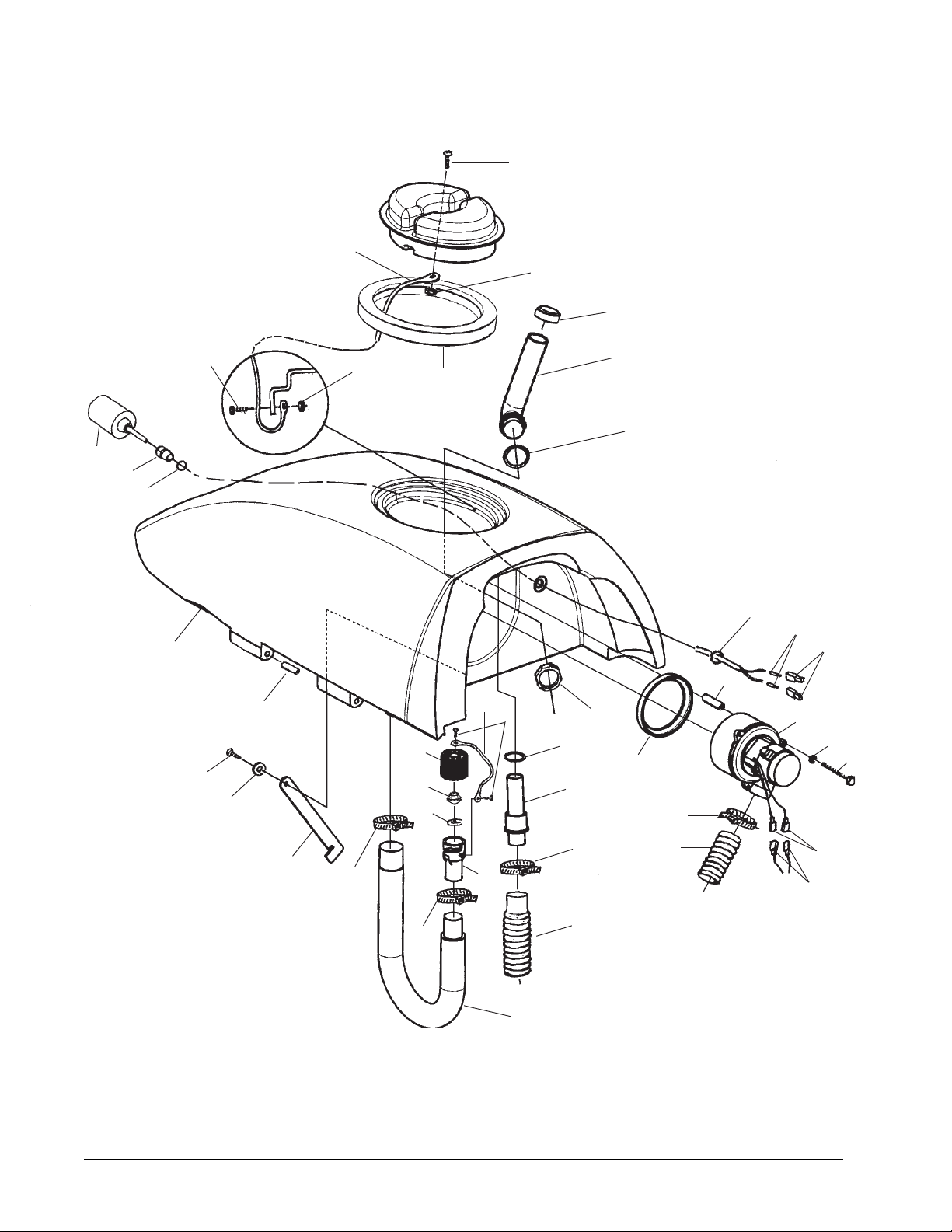

Recovery Tank Assembly Drawing 7/07

Form # 10983A

16, 16A

Page -72-

Clarke

Operator's Manual - FOCUS C28 and C33

Page 73

Clarke

FOCUS C28 and C33

Recovery Tank Assembly Parts List 7/07

Form # 10983A

Ref # Part No. Description Qty

1 962798 Screw, 10-24 x 1/2 PN 1 2 30057A Recovery Lid 1 3 920296 Nut, 10-24 ESNA 2 4 30065A Gasket, Lid 1 5 38020A Strap 1 6 962666 Screw, 10-24 x 3/4 PN 1 7 58069A Vac Filter 1 8 39338B Stand Tube 1 9 837304 O-Ring 2 10 82100A Locknut 1 11 41809A Contact 4 12 43402A Housing, Blue 2 13 920797 Nut 1 14 643418 Gasket, Vac 1 15 58533A Vac Motor Spacer 3 16 51049A Vac Motor (order 2 each #11 and #19) 1 16A 50996A Brush, Carbon 2 17 87026A Washer, 1/4 Flat 3 18 85728A Screw, 1/4-20 x 4 Hex 3 19 43401A Housing, Black 2 20 872010 Clamp 3 21 674110 Vac Exhaust Hose 1 22 962957 Screw, 10-16 x 1/2 PN 2 23 52206A Chain 1 24 30620A Squeegee Adapter 1 25 35192A Squeegee Hose 1 26 30227A Drain Housing 1 27 30226A Drain Plug 1 28 52560A O-Ring 1 29 30225A Drain Body 1 30 832002 Drain Valve Clamp 1 31 35165A Recovery Drain Hose 1 32 61591A Recovery Tank Support 1 33 87622A Washer, Nylon 1 34 80043A Shoulder Screw 1 35 30068A Hinge Pin (included with item #36) 2 36 30591A Recovery Tank 1 37 40002A Float Switch 38 56459A Strain Relief (included in item #37) 1 39 87612A Seal 1

(includes items, #38 & 2 ea. #11& #12)

Clarke

Operator's Manual - FOCUS C28 and C33 - 73 -

Page 74

Clarke

FOCUS C28 and C33

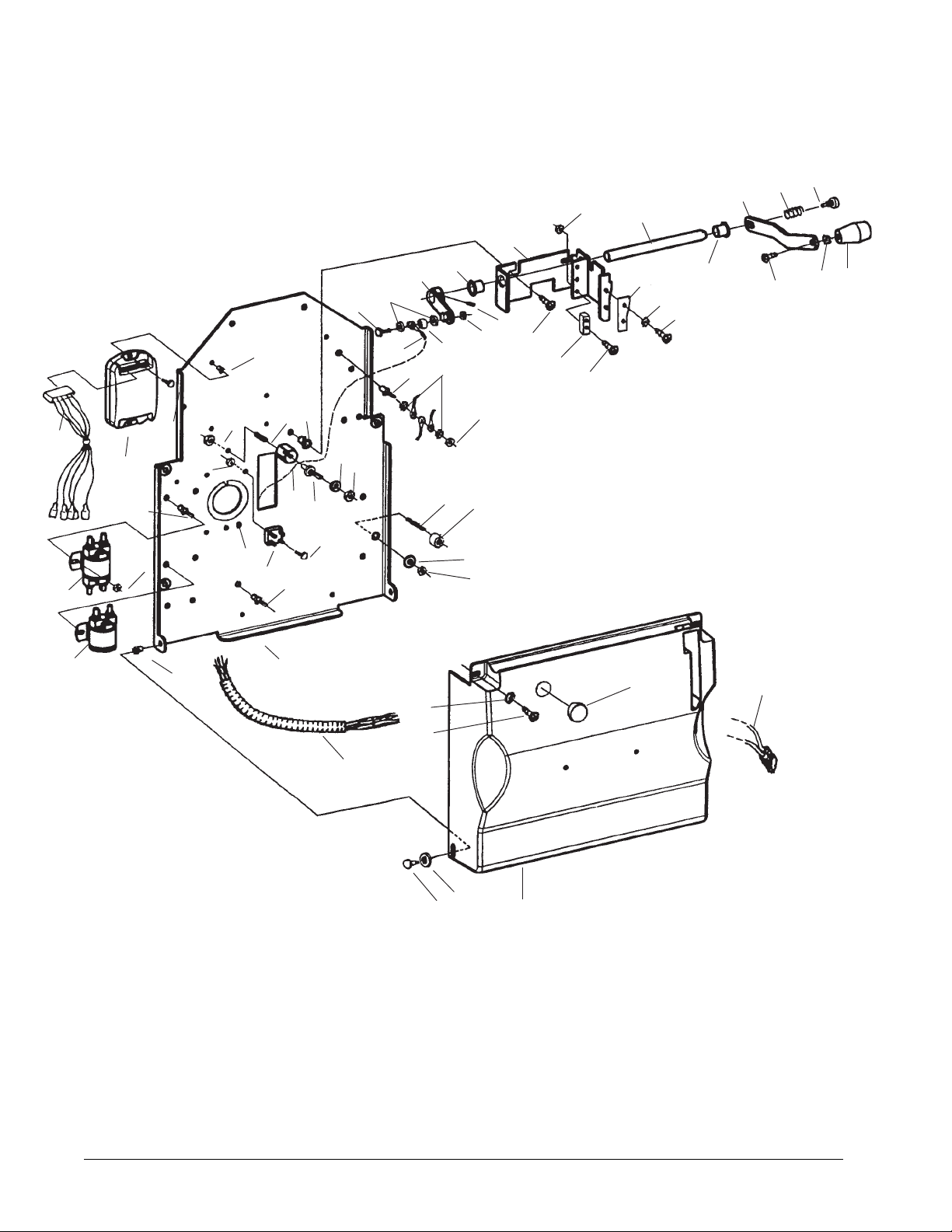

Electrical Panel Assembly Drawing 2/07

Form # 10985A

Page -74-

Clarke

Operator's Manual - FOCUS C28 and C33

Page 75

Clarke

FOCUS C28 and C33

Electrical Panel Assembly Parts List 2/07

Form # 10985A

Ref # Part No. Description Qty

1 40779A Cable, Machine 1

2 902731 Nylon Bearing 2 3 85391A Screw, 1/4-20 x 5/8 PN 2 4 30594A Rear Cover 1 5 81104A Nut, ESNA 1/4-20 8 6 87007A Washer, 1/4 Flat 3 7 980651 Washer, 5/16 Flat 6 8 80030A Shoulder Bolt 2 9 980614 Washer, 1/4 External 2 10 962139 Screw, 1/4-20 x 5/8 2 11 920110 Nut, ESNA 5/16-18 4 12 53569A Spacer 4 13 80285A Screw, Set 5/16-18 x 1 3/4 4 14 83302A Stud, 1/4-20 1 15 854849 Insulator 1 16 170781 Screw, Set 1/4-20 x 3/4 1 17 193951 Trim, 8" 1 18 83307A Stud, 1/4-20 11 19 61589A Electrical Panel 1 20 54764A Insert, 1/4-20 4 21 54763A Insert, 8-32 2 22 40780B Main Wiring Harness, Std. 1 23 962980 Screw, 6-32 x 1 2 24 41810A Contactor, Brush 1 25 41811A Contactor, Main 1 26 61682A Cable, Upper 1 27 40782A Controller, Solo 1 28 40759A Traverse Harness 1 29 80254A Screw, 8-32 x 1 2 30 962666 Screw, 10-24 x 3/4 1 31 912287 Rectifier 1 32 920296 Nut, ESNA 10-24 1 33 85700A Screw, 1/4-20 x 1 1 34 87026A Washer, 1/4 Flat 2 35 608210 Spacer 1 36 65628A Lever, Cable 1 37 962304 Screw, Set 5/16-18 x 1/2 38 61584A Squeegee Lift Bracket 1 39 920056 Nut, ESNA #6-32 2 40 61586A Shaft 1 41 61585A Squeegee Lift Lever 1 42 438360 Spring 1 43 960510 Shoulder Screw 1 44 52557A Squeegee Knob 1 45 980666 Washer, 3/8 External 1 46 85389A Screw, 3/8-16 x 5/8 1 47 68643A Wear Plate 1 48 980675 Washer 2 49 962546 Screw, 10-24 x 1/2 2 50 47388A Switch 1 51 54436A Plug, Hole 1 3/8 1

(must use red Loctite)

Clarke

Operator's Manual - FOCUS C28 and C33 - 75 -

Page 76

Clarke

FOCUS C28 and C33

Control Panel Assembly Drawing 10/07

Form # 10985A

18A 18B

Page -76-

Clarke

Operator's Manual - FOCUS C28 and C33

Page 77

Clarke

FOCUS C28 and C33

Control Panel Assembly Parts List 10/07

Form # 10985A

Ref. # Part No. Description Qty

1 30592A Control Handle 1 2 85815A Screw, 5/16-18 x 1 1/2 2 3 980205 Washer, 5/16 Flat 6 4 85813A Screw, 5/16-18 X 1 4 5 920110 Nut, LK 5/16-18 4 6 52556A Reverse Switch 1 7 40738A Traverse Potentiometer 1 8 50962A Knob, Traverse 1 9 962262 Screw, Set 8-32 x 1/2 (included w/# 8 & 36) 2 10 11131A Switch, Assembly 2 12 50961A Spring, Switch 4 13 80104A Screw, 10-32 x 1/2 Oval 4 15 980608 Washer, #6 Flat 4 16 962330 Screw, 6-32 x 3/8 Pan 4 17 53831A Key (included w/ # 18A) 1

17 40786K Key (included w/#18B) 1

18A 40883A Switch, Key 3/4" O.D. Chrome Nut 1 18B 40786A Switch Key 7/8" O.D. Black Nut 1 24 962957 Screw, 10-16 x 1/2 4 25 70950A Label, Control (used w/key switch 18A) 1

25 70950B Label, Control (used w/key switch 18B) 1

26 34264A Gasket 1 28 41433A Circuit Breaker, 40A 2 29 41423B Circuit Breaker, 5A 1 30 85391A Screw, 1/4-20 x 5/8 3 31 980614 Washer, 1/4 External 2 32 920208 Nut, 1/4-20 2 33 962968 Screw, 10-24 x 1/2 2 35 47381B Switch, Mantain Rocker 1 36 55502A Knob, Control 1 37 912226 Meter, Hour (Optional) 1 38 61747A Panel, Control (used w/key switch 18A) 1

38 61747B Panel, Conrol (used w/key switch 18B)

39 41448B Circuit, Breaker, 30A 1 40 41422B Circuit, Breaker, 25A 1 41 44308B Solution Modulator 1 42 920296 Nut, Lk 10-24 2 43 40898A Meter, Battery/Charger 1

Clarke

Operator's Manual - FOCUS C28 and C33 - 77 -

Page 78

Clarke

FOCUS C28 and C33

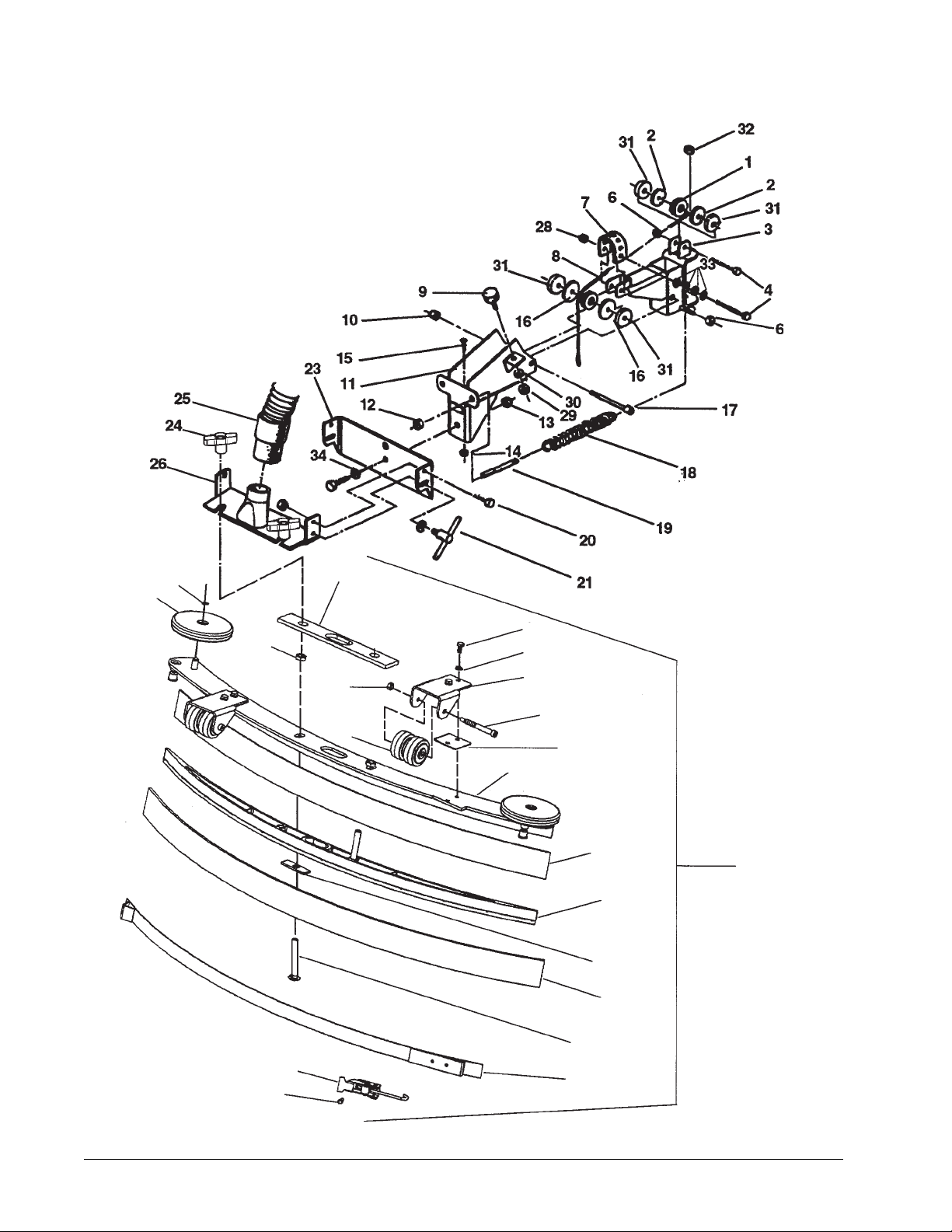

Squeegee Swing Arm Assembly Drawing 11/07

Page -78-

Clarke

Operator's Manual - FOCUS C28 and C33

Page 79

Clarke

FOCUS C28 and C33

Squeegee Swing Arm Assembly Parts List 11/07

Ref # Part No. Description Qty

1 57275A Pulley 2 2 87623A Washer, Nylon 1¼x¼x1/8 2 3 60452A Swing Arm, Front 1 4 86004A Screw, .25-20 x 1½ 2 5 85730A Screw, .375-16 x 1¼ 1 6 81104A Nut, Hex ESNA SS 4 7 38021A Strap 1 8 61679A Cable, Lower 1 9 51613A Bumper 1 10 920110 Nut, ESNA 1 11 60332A Swing Arm, Rear 1 12 920256 Nut, Hex 2 13 81105A Nut, ESNA SS 1 14 920296 Nut, 10-24 ESNA SS 1 15 962798 Screw, 10-24 x .50 1 16 87624A Washer, Nylon 1½x¼x1/8 2 17 80015A Screw, Shoulder 1 18 53423A Spring, Squ. Pressure 2 19 68016A Stud 2 20 170915 Screw, SS Hex 2 21 64905A T Handle 3 22 980651 Washer, Flat .312 1 23 60678C Pivot Bracket 1 24 25201B Knob 2 25 35192A Hose, Squeegee Rec. 1 26 61267A Tube Bracket 1 27 34260B Squeegee Gasket 1

Ref # Part No. Description Qty

28 81217A Nut, ½-20 1 29 920208 Nut, Hex ¼-20 1 30 980657 Washer, ¼ Lock 1 31 87625A Washer,Nylon 1¼x¼x1/32 4 32 81303A Nut, ¼-28 1 33 87026A Washer 4 34 87031A Washer, 3/8 Flat 1 35 962720 Screw, ¼ -20 x ½ Hex 4 36 980657 Washer, ¼ Lock 4 37 10803KL Squeegee Asm. N/A 38 60243A Bracket, Sq. Wheel 2 39 30049B Wheel, Squeegee 4 40 81104A Nut, ¼ -20 2 41 60254A Bolt, Shoulder 5/16 x 2 ¼ 2 42 60358A Shim, Squeegee Wheel 2 43 53185A Ring, 3/8 ID Snap 2 44 30048A Wheel, Gide 4" Diam. 2 45 60272B Channel, Sq. Weldment 1 46 930086 Rivet, 3/16 x .450 Alum. 2 47 50835A Latch, Sq. Clamp 1 48 60252A Strap, Clamp Sq. Ret. 1 49 30557L Blade, Rear Linatex 1 50 30058A Spacer, Squeegee 1 51 30717L1 Blade, Front Linatex 1 52 80011A Screw, 3/8-16 x 3 2 53 81301A Nut, 3/8-16 Jam SS 2 54 80280A Nut, Squeegee,Backup 2

NOTE: When changing squeegee blades, it might be necessary to loosen screw #52; install and secure blades with clamp #47; then retighten screw #52. This will allow for different thickness.

Clarke

Operator's Manual - FOCUS C28 and C33 - 79 -

Page 80

Clarke

FOCUS C28 and C33

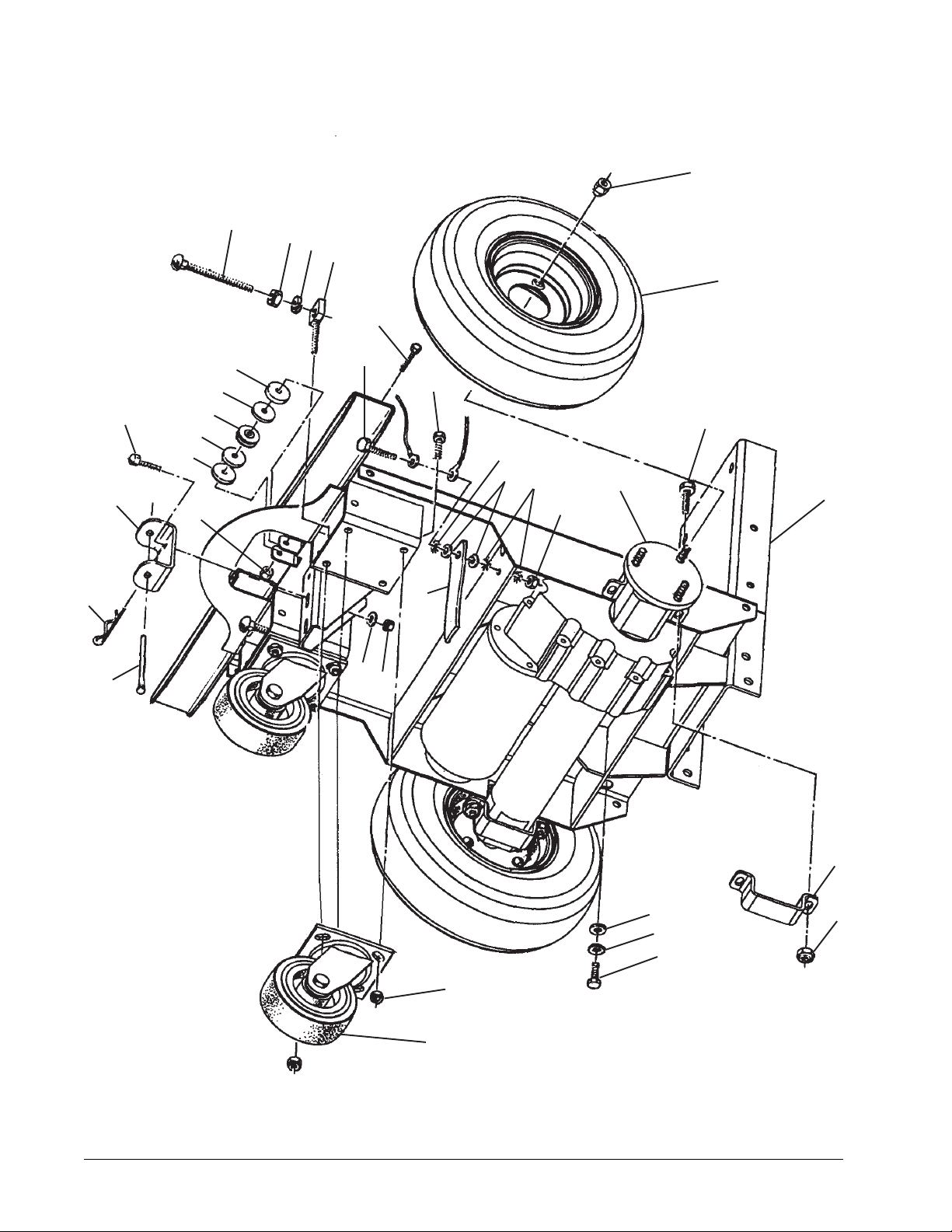

Traverse System Assembly Drawing 3/05

Form # 10984A

Page -80-

Clarke

30 13

Operator's Manual - FOCUS C28 and C33

Page 81

Clarke

FOCUS C28 and C33

Traverse System Assembly Parts List 3/05

Form # 10984A

Ref # Part No. Description Qty

1 66531A Swing Arm Pin 1 2 836711 Hair Pin 1 3 81104A Nut, .25-20 ESNA 2 4 69877A Swing Bracket 1 5 85811A Screw, .312-18 x .75 2 6 57275A Cable Pulley 1 7 87623A Washer, Nylon 1¼x¼IDx.120 2 8 86004A Screw, .25-20 x 1.50 1 9 962288 Screw, .375-16 x 1 6 10 85700A Screw, .25-20 x 1 1 11 920110 Nut, .312-16 ESNA 2 12 899769 Caster Assembly 2 13 81105A Nut, .375-16 ESNA 12 14 53658A Transaxle, Imperial 1

(see page 87 for parts) 15 85730A Screw, Hex 4 16 59969A Wheel Assembly* 2

59955A Wheel, Foam Filled (opt.) 2 18 81221A Lug Nut, 50-20 UNF 6 19 980614 Washer, Star Lock .25 3 20 61594A Main Frame 1 21 65963A Transaxle Mount 2 23 87625A Washer, Nylon 1¼x¼IDx3/32 2 24 80011A Screw, 3/8-16 x 3 2 25 81207A Nut, 3/8-16 2 26 170883 Washer, Lock 3/8 2 27 58419A Stud, 3/8M x 3/8F 2 28 980205 Washer, .25 Fender 2 29 69639A Strap, Static 1 30 980645 Washer, Flat 3/8 6 31 962244 Screw, 3/8-16 x ¾ 4 32 980638 Lockwasher 3/8 4

Clarke

*30039A tube, inner (included in item #16) 1 Ref.

Operator's Manual - FOCUS C28 and C33 - 81 -

Page 82

Clarke

FOCUS C28 and C33

Brush Head Assembly Drawing 5/05

Form # 10986A & # 10987A

Page -82-

Clarke

Operator's Manual - FOCUS C28 and C33

Page 83

Clarke

FOCUS C28 and C33

Brush Head Assembly Parts List 5/05

Form # 10986A & # 10987A

Ref # Part No. Description Qty Model

1 82501A Pin 2 All 2 766780 Hair Pin 2 All 3 38723A Nylon Spacer 2 All 4 53599A Actuator Asm. 1 All 5* 980673 Washer 4 All 6 920278 Nut, Jam 50-20 16 All 7 980626 Washer, Lock .50 8 All 8 67705B Sleeve Bearing 8 All 9 63032A Linkage Bar 4 All 10 85838A Screw, .50-201.50 8 All 11 41601A Connector 4 All

41602A Housing 4 All 12*** 44809B Brush Motor 3/4 HP 2 All 13 170915 Screw, Hex 4 All 14 53659A Electric Valve 1 All 15 50248A Hose Clamp 2 All 16 30455A Hose 1 All 17 81104A Nut, .25-20 ESNA 5 All 18 87007A Washer, Flat .25 2 All 19 38014A Solution Splitter 1 All

20 962992 Screw, 8-32x.62 SS 4 All

21 55721A Latch 1 All 22 30574A Left Brush Housing 1 28

30583A Left Brush Housing 1 33 23 920110 Nut, .312-18 ESNA 6 All 24 782002 Clamp 2 All 25 30453A Brush Hose 2 All 26 722021 Hose Clamp 2 All 27 81109A Nut, 8-32 ESNA SS 4 All 28 962244 Screw, .375-16x.75 8 All

29 980638 Washer, Lock .375 8 All

Ref # Part No. Description Qty Model

30 962495 Screw, .25-20x1.00Pn Hd 6 All 31 838301 Brush Holder Spring 2 All 32 833802 Gimbal, Female 2 All 33 962737 Screw, 10-16x.88 6 All

(Pad Driver Only)

34 56941A Center-Lock Asm. 2 All

(Pad Driver Only)

35 17521C Pad Driver Assembly-14 2 28

17520C Pad Driver Assembly-17 2 33

36 962714 Screw,.312-18x.75 Soc. 2 All

37 34400B Gimbal, Male 2 All

38 61658A Gimbal Collar 2 All 39 59856A Rubber Washer 2 All 40 66232A Brush Plate-28 1 28

61587A Brush Plate-33 1 33 41 85811A Screw, .312-18x.75 Hex 4 All 42 85610A Screw, .375-16x2.5

SS Pn 1

All 43 65966A Brush Head Mount 1 All 44 69186A Latch Tab 1 All 45 915102 Key 2 All 46 55451A Keeper 1 All 47 30575A Right Brush Housing 1 28

30584A Righ t Brush Housing 1 33 48 980638 Lockwasher 1 All 49 920248 Nut, .375-16

Jam Thin ESNA

2 All 50 59950A Guide Wheel 1 All 51 980645 Washer, Flat .375 2 All 52 38243A Skirt, Brush RH 1 28

38245A Skirt, Brush RH 1 33

**NI 77091A Label, Moving Parts 2 All

*Used only as required to square up linkage bars #9 to the frame. **Attach to Brush Motor. ***Includes Item #11

Clarke

Operator's Manual - FOCUS C28 and C33 - 83 -

Page 84

Clarke

FOCUS C28 and C33

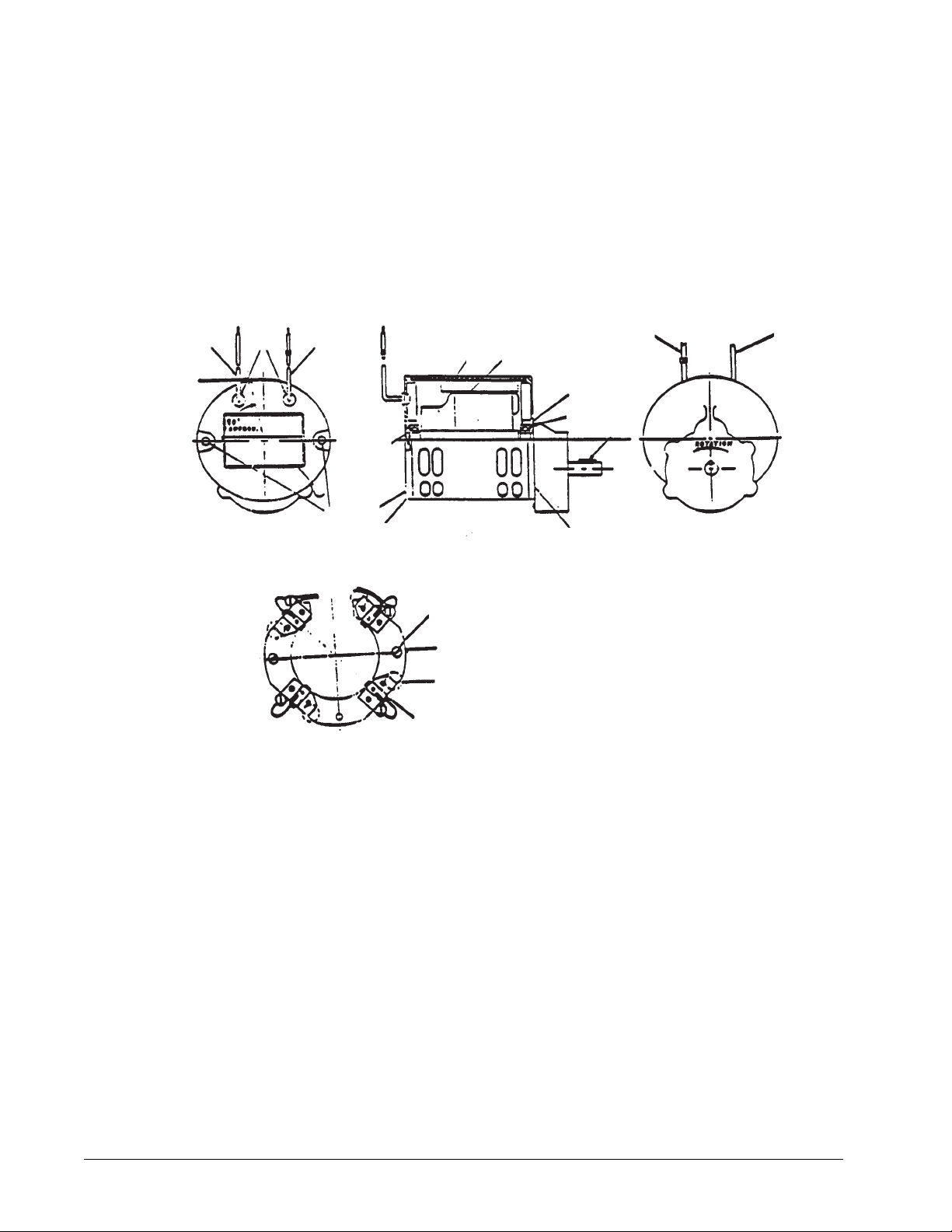

Brush Motor #44809B 3/05

Seam Location

Page -84-

Clarke

Operator's Manual - FOCUS C28 and C33

Page 85

Clarke

FOCUS C28 and C33

Brush Motor #44809B 3/05

Item Part No. Description Qty

1 56478A Stator Frame Assembly (w/Magnets & Clips) 1

2 50142A Armature Assembly (w. B.E. & F.E. Bearings) 1

3 902654 Bearings B.E. 1

4 902550 Bearing F.E. 1

5 Commutator Bracket Assembly 1

(w/Brush BRD Assembly Leads)

6 50520A Commutator Bracket 1

7 56480A Strain Relief 2

8 962546 Brush Board Screw 2

9 50517A Brush Board Assembly (w/ Springs & Brushes) 1

10 448396 Brush Spring 4

11 40826A Brush Assembly 4

12 55657A Lead Assembly 1

13 55656A Lead Assembly 1

14 Helical Washer 1

15 50515A Thru Bolt 2

16 80501A Shaft Key 1

17 54238A B.E. Bracket Assembly (Gear Box) 1

Clarke

* NOTE: Parts not available at this time.

Operator's Manual - FOCUS C28 and C33 - 85 -

Page 86

Clarke

FOCUS C28 and C33

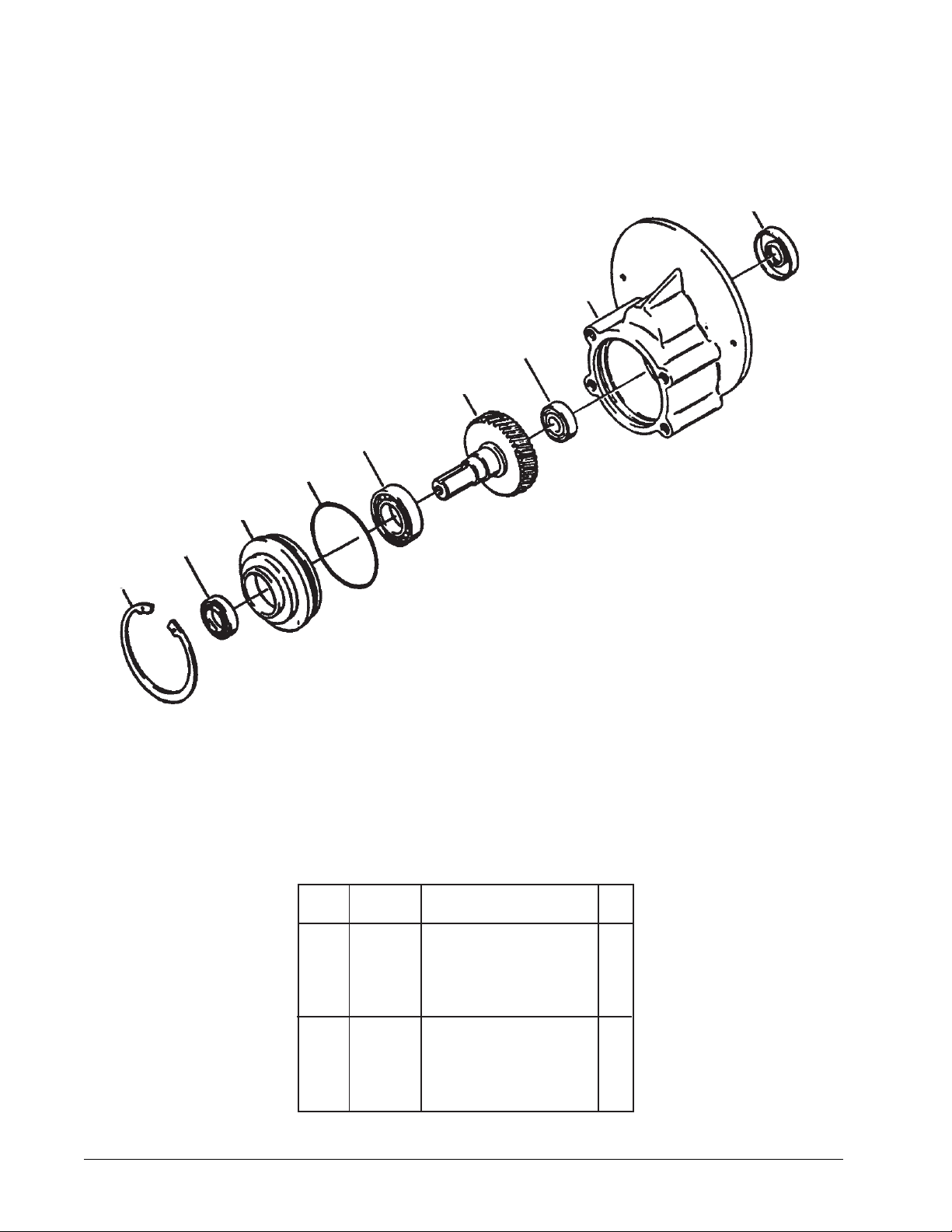

Gear Box #54238A 3/05

Ref # Part No. Description Qty

1 57846A Ring, Snap 1 2 507641 Seal, Oil, Small 1 3 52050A Cap End 1 4 56668A O'Ring 1 5 51176A Bearing, Large 1 6 58316A Shaft & Gear, Gearbox 1 7 902605 Bearing, Small 1 8 54883A Housing 1 9 58144A Seal, Oil Large 1 NI Darina Grease 4oz.

Page -86-

Clarke

Operator's Manual - FOCUS C28 and C33

Page 87

Clarke

FOCUS C28 and C33

Imperial Transaxle Parts 11/05

53658E

53658A

MFG. IN USA

16:1 Ratio

PERMANENT MAGNET MOTOR

Model 4BC 3630/4BC 3640 HP 1/2

RPM 1200 Ins. Cl. F

Volt 24 VDC Mount Flange

AMP. 20 Shaft Tang

Duty Cont

Date Ser. No.

Wheel Flange Kit (includes Flange,

Clarke

1 10357A Studs, Key, Snap Rings & Shims) 2 2

2 36508A Rubber Mount 2 2

3 53374A Axle Oil Seal 2 2

4 53375A Axle Bearing 4 4

5 53376A Short Axle 1 1

7 53378A Input Plug 1 1

8 53379A Outer Pinion Bearing 1 1

Ref # Part # Description Qty Qty

9 53380A Pinion 1 1

6 53377A Output Gear 1 1

53657A Motor w/Brake 0 1

40784A Brush, Carbon w/brake 0 1

54282A Gearbox Asm w/o motor 1 1

10 53381A Inner Pinion Bearing 1 1

11 52663A Steel Ring, Coupler 1 1

12 69195A Rubber Coupler 1 1

13 53656A Motor w/o Brake 1 0

14 40781A Brushes w/Springs (Set of 4) w/o Brake 1 0

16 53383A Long Axle 1 1

17 53435A Miter Gear 4 4

To replace coupler

remove these two

screws (Black)

to separate the

motor from gearbox

to allow access to

coupler

Clarke

Operator's Manual - FOCUS C28 and C33 - 87 -

53657A Brake Kit

Brake Spare Parts

Part No. Description Qty

53844A Brake 1

53660A Motor 1

Part No. Description Qty

53384A Pad, Friction 1

53385A Hub, Shaft 1

80121A Key, 4 MM - Hub 1

80122A Set Screw, M3 - Hub 1

Page 88

Clarke

FOCUS C28 and C33

Control Panel Connection Diagram 5/05

Clarke

FOCUS 24V28 and 24V33

(Front of Machine) Connection Diagram 2/05

Page -88-

Clarke

Operator's Manual - FOCUS C28 and C33

Page 89

Clarke

FOCUS C28 and C33

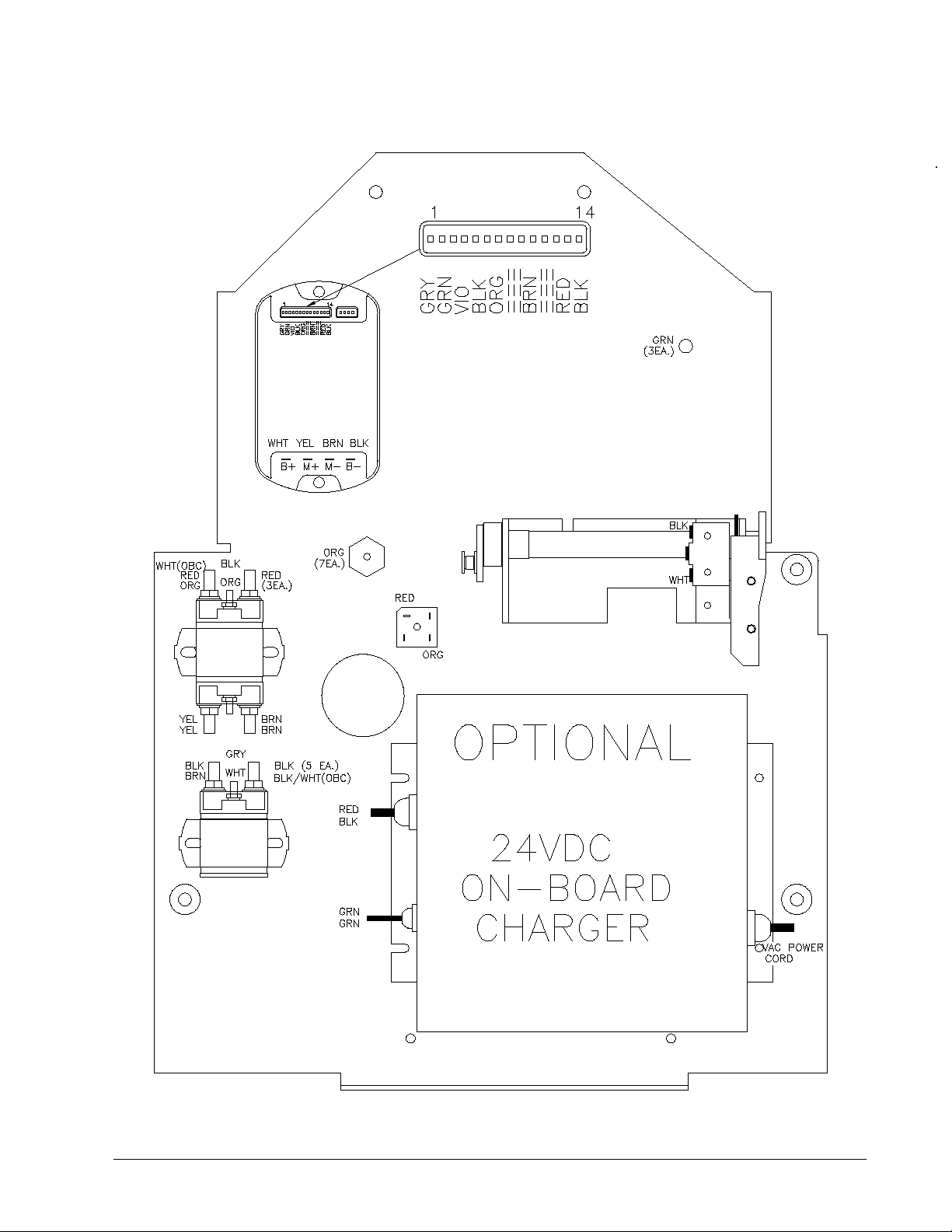

Electrical Plate Connection Diagram 11/06

Clarke

Operator's Manual - FOCUS C28 and C33 - 89 -

Page 90

Clarke

FOCUS C28 and C33

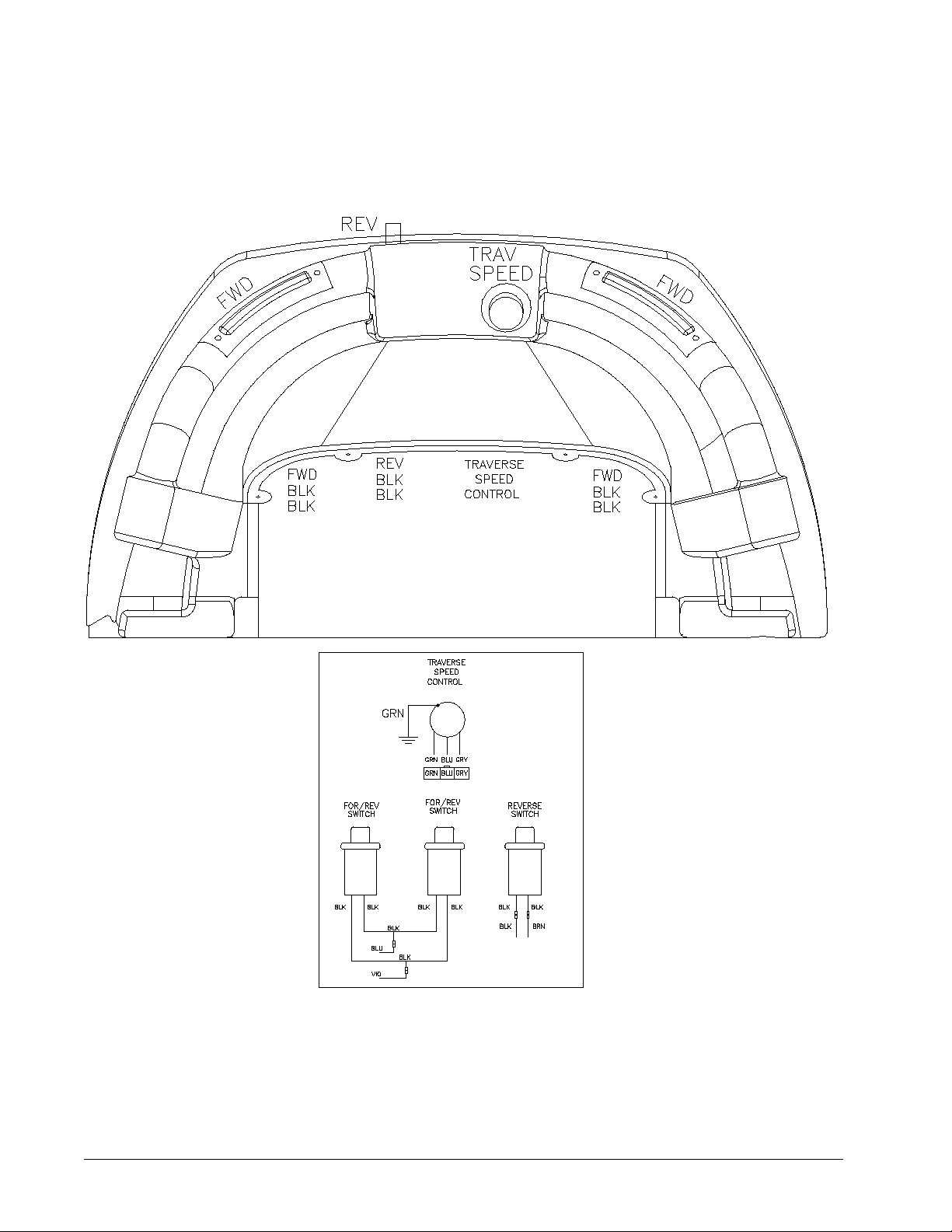

Control Housing Connection Diagram 3/05

Page -90-

Clarke

Operator's Manual - FOCUS C28 and C33

Page 91

Clarke

FOCUS C28 and C33

Electrical Schematic 11/06

Clarke

Operator's Manual - FOCUS C28 and C33 - 91 -

Page 92

NOTES

Page 93

CLARKE PRODUCT SUPPORT BRANCHES

U. S. A. Locations European Locations

CORPO PRODUCTION FACILITIES

Clarke

, Springdale, Arkansas

2100 Highway 265 Springdale, Arkansas 72764 (479) 750-1000

Customer Service - 1-800-253-0367 Technical Service - 1-800-356-7274

SERVICE FACILITIES

Clarke®, Elk Grove, Illinois 60007

2280 Elmhurst Road (847) 956-7900

Clarke®, Denver, Colorado 80204

1955 West 13th Ave. (303) 623-4367

Clarke®, Houston, Texas 77040

7215 North Gessner Road 713-937-7717

SERVICE AND SALES FACILITY

PRODUCTION FACILITIES

ALTO Danmark A/S, Aalborg

Blytaekkervej 2 DK-9000 Aalborg +45 72 18 21 00

ALTO Danmark A/S, Hadsund

Industrikvarteret DK-9560 Hadsund +45 72 18 21 00

SALES SUBSIDIARIES

ALTO US - Canada, Ontario (Canada)

4080 B Sladeview Crescent Unit 1 Mississauga, Ontario L5L 5Y5 (905) 569 0266

ALTO Overseas Inc., Sydney (Australia)

1B/8 Resolution Drive Caringbah NSW 2229 +61 2 9524 6122

ALTO Cleaning Systems Asia Pte Ltd., Singapore

No. 17 Link Road Singapore 619034 +65 268 1006

American Lincoln® / Clarke, Madison Heights,

Michigan 48071-0158 29815 John R. (810) 544-6300

American Lincoln® / Clarke, Marietta, Georgia 30066

1455 Canton Road (770) 218-2116

Clarke

Clarke American Sanders

Customer Service Headquarters and Factory

2100 Highway 265

Springdale, Arkansas 72764

(479) 750-1000

Technical Service

1-800-356-7274

ALTO Deutschland GmbH, Bellenberg (Germany)

Guido-Oberdorfer-Straße 2-8 89287 Bellenberg +49 0180 5 37 37 37

ALTO Cleaning Systems (UK) Ltd., Penrith

Gilwilly Industrial Estate Penrith Cumbria CA11 9BN +44 1768 868 995

ALTO France S.A. Strasbourg

B.P. 44, 4 Place d’Ostwald F-67036 Strasbourg Cedex 2 +33 3 8828 8400

ALTO Nederland B.V.

Postbus 65 3370 AB Hardinxveld-Giessendam The Netherlands +31 184 677 200

ALTO Sverige AB, Molndal (Sweden)

Aminogatan 18 Box 4029 S-431 04 Molndal +46 31 706 73 00

ALTO Norge A/S, Oslo (Norway)

Bjornerudveien 24 N-1266 +47 2275 1770

Page 94

Clarke® LIMITED U.S. WARRANTY

This Clarke Industrial/Commercial Product is warranted to be free from defects in materials and workmanship under normal use and service, when operated and maintained in accordance with Clarke's Maintenance and Operations instructions. The warranty period is subject to the conditions stated below.

3 YEARS FOR PARTS AND 1 YEAR FOR SERVICE LABOR (See exceptions below)

Motors must be inspected for carbon motor brush wear at six-month intervals by an authorized Clarke repair station. Failure to comply with the six-month inspection requirement or failure to replace worn motor brushes identified during the inspection will void the warranty on the motors. Cost of the six-month inspection and replacement of carbon motor brushes is the responsibility of the purchaser. In the event of a warranty claim on the motors, proof of inspection and any required motor brush replacement must be provided. This warranty is extended only to the original purchaser for use of the product. It does not cover normal wear parts such as electrical cable, rubber parts, hoses and motor brushes.

BATTERY WARRANTY

In addition to the items above, any original equipment Clarke Battery which becomes unserviceable under normal use within a period of ninety (90) days from date of sale to the original user will be repaired or replaced with one of equal specification at our option, F.O.B. any authorized Clarke Sales or Service Branch, with no charge to the user, except transportation costs. After expiration of the above ninety (90) day period, any battery which fails under normal use will be adjusted to the original user with a new battery of equal specification on an eighteen (18) months pro rate basis from the date of purchase. Adjustment will be determined using the then current list price, plus transportation costs.

Warranty is rendered null and void if battery is not kept filled to the proper level with DISTILLED WATER.

CLARKE: POLYDUR® AUTOMATIC SCRUBBER SOLUTION AND RECOVERY TANK EIGHT-YEAR U.S. GUARANTEE

Your new Clarke machine has polydur Solution and Recovery Tanks. Polydur is a rotationally molded, low-density linear polyethylene that won't crack or dent, and withstands most corrosives and temperature extremes. Clarke backs up your Polydur tanks with an eight-year guarantee. If a tank breaks or leaks under normal use within eight years of the date of purchase, it will be replaced free.

CLARKE UNIBODY FRAME FIVE-YEAR U.S. WARRANTY

Clarke warranties the frame for a period of five years against defects in materials and workmanship under normal use and service.

STATED WARRANTIES ARE IN LIEU OF ALL OTHER WARRANTIES, EXPRESSED OR IMPLIED

Clarke's liability under this warranty is limited to repair of the product and/or replacement of parts and is given to purchaser in lieu of all other remedies, including INCIDENTAL AND CONSEQUENTIAL DAMAGES.

THERE ARE NO EXPRESS WARRANTIES OTHER THAN THOSE SPECIFIED HEREIN. THERE ARE NO WARRANTIES WHICH EXTEND BEYOND THE DESCRIPTION OF THE FACE HEREOF. NO WARRANTIES, INCLUDING BUT NOT LIMITED TO WARRANTY OF MERCHANTABILITY, SHALL BE IMPLIED. A warranty registration card is provided with your Clarke product. Return the card to assist Clarke in providing the performance you expect from your new floor machine.

If a difficulty develops with the product, you should: a) Contact the nearest authorized Clarke repair location or contact the Clarke Service Operations Department, 2100 Highway 265, Springdale, Arkansas 72764, for the nearest authorized Clarke repair location. Only these locations are authorized to make repairs to the product under this warranty. (b) Return the product to the nearest Clarke repair location. Transportation charges to and from the repair location must be prepaid by the purchaser. Clarke will repair the product and/or replace any defective parts with out charge within a reasonable time after receipt of the product. Clarke, 2100 Highway 265, Springdale, Arkansas 72764.

Clarke reserves the right to make changes or improvements to its machine without notice.

Always use genuine Clarke Parts for repair.

2100 Highway 265

Springdale, Arkansas, 72764
