ENGINE DRIVEN 3” DIESEL PUMP
MODEL NO: DW75
PART NO: 7230175
FULL PARTS LIST AND DIAGRAMS
LS1117 ISS 1
Page 2

EXPLODED DIAGRAMS AND PARTS LIST

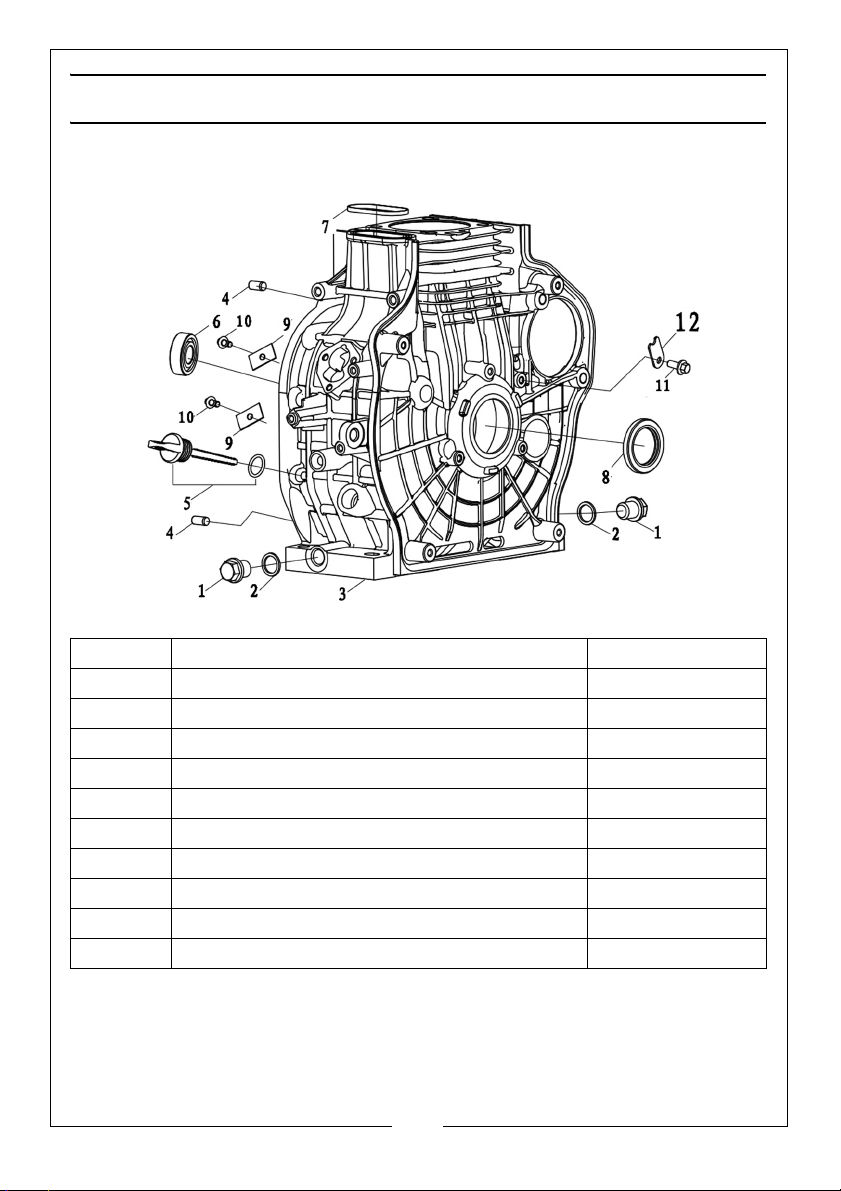

FIG 1 - CRANKCASE ASSEMBLY
NUMBER DESCRIPTION PART NUMBER
1 SEAL PLUG M16×16 ZGDW75A01
2 WASHER Ø16.5ר22.5×1.8 ZGDW75A02
3 CRANKCASE ZGDW75A03
4 PIN 8×16 ZGDW75A04
5 OLL FILLER CAP ASSEMBLY, ZGDW75A05
6 BEARING 6203 ZGDW75A06
7 SEAL ZGDW75A07
8 OIL SEAL 35×52×7 ZGDW75A08
9 BEARING PLATE ZGDW75A09
10 FLANGE BOLT, M8×16 ZGDW75A10
2
Page 3

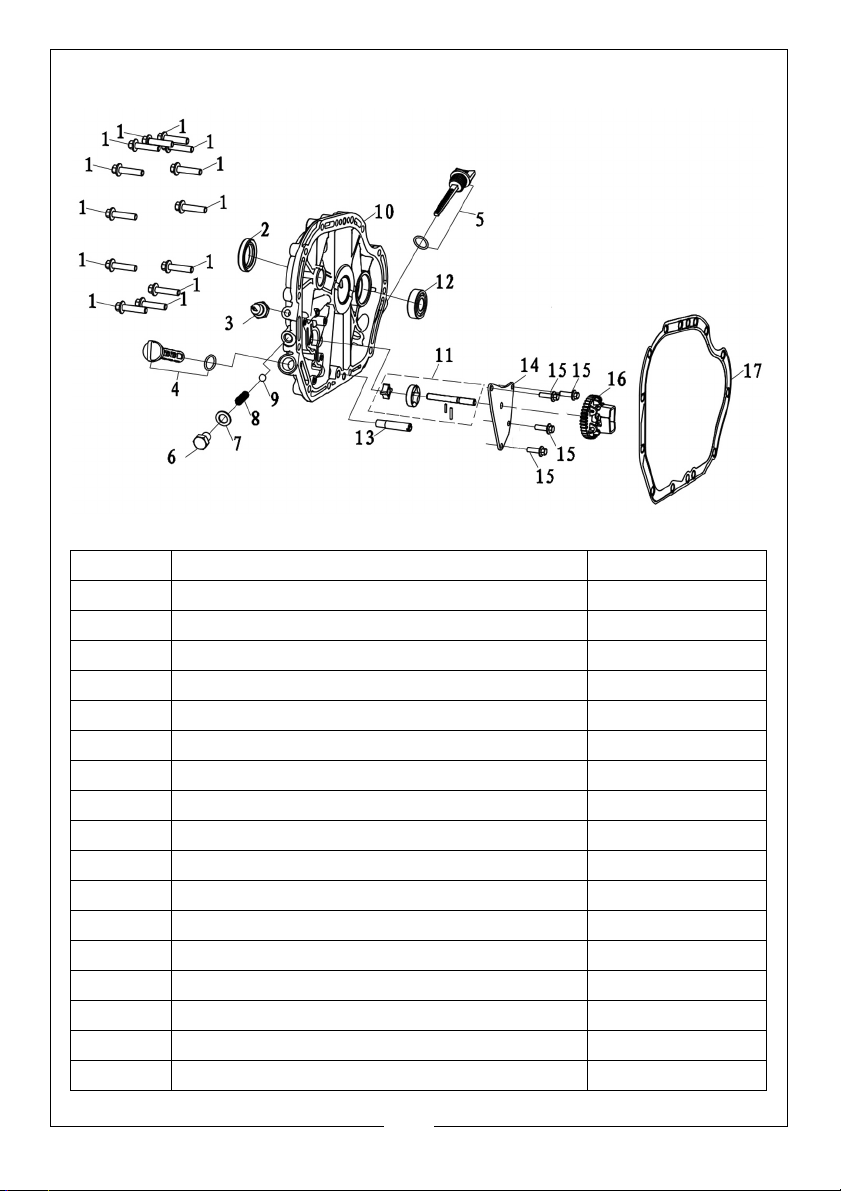

FIG 2 - CRANKCASE COVER
NUMBER DESCRIPTION PART NUMBER
1 FLANGE BOLT, M8×35 ZGDW75B01
2 OIL SEAL 30×46×8 ZGDW75B02
3 SEAL PLUG 1/8-27NPTF ZGDW75B03
4 OIL FILLER ASSEMBLY ZGDW75B04
5 OLL FILLER CAP ASSEMBLY ZGDW75B05
6 BOLT M12×16 ZGDW75B06
7 WASHER Ø12ר20×2 ZGDW75B07
8 COMPRESS SPRING ZGDW75B08
9 BALL ZGDW75B09
10 CRANKCASE COVER ZGDW75B10
11 OIL PUMP ZGDW75B11
12 BEARING 6203 ZGDW75B12
13 PIPE INLET OIL ZGDW75B13
14 OIL PUMP PLATE ZGDW75B14
15 FLANGE BOLT, M6×20 ZGDW75B15
16 GOVERNOR GEAR ASSEMBLY ZGDW75B16
17 CRANKCASE GASKET, COVER ZGDW75B17
3
Page 4

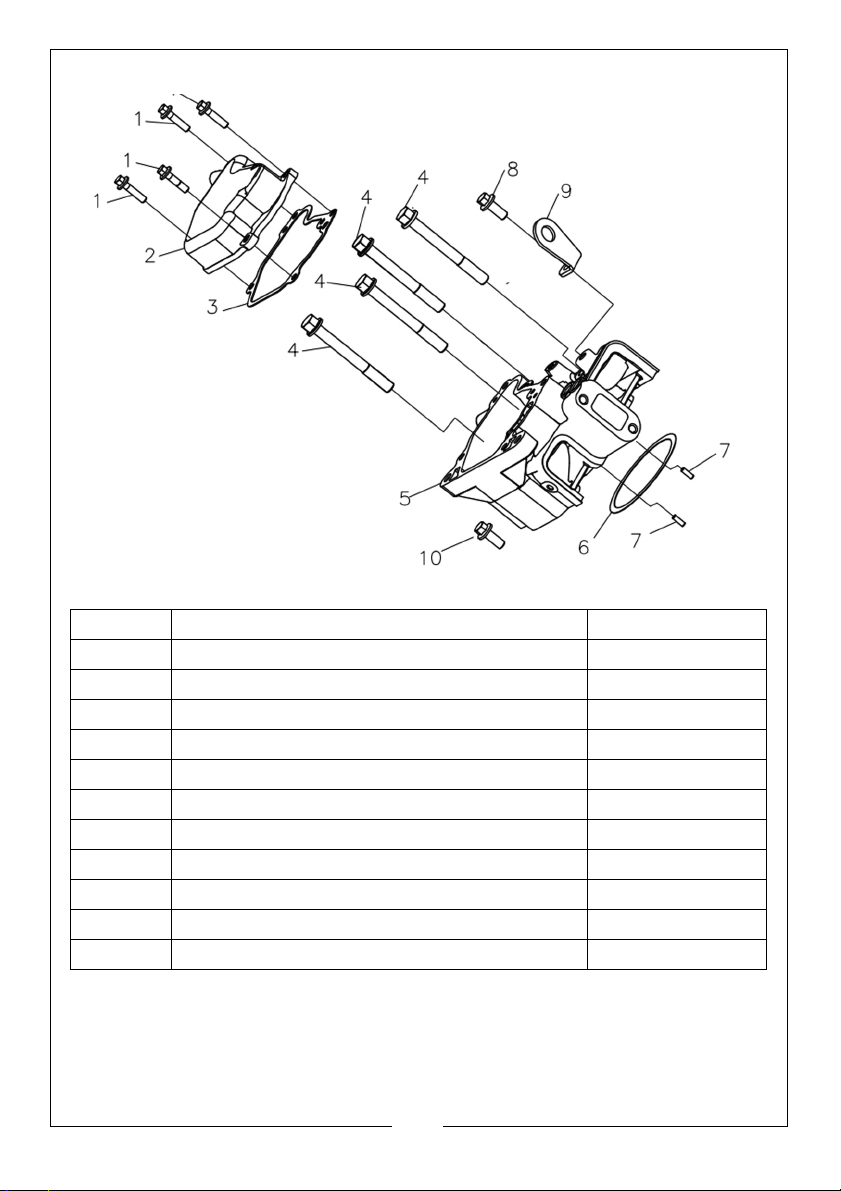

FIG 3 - CYLINDER HEAD ASSEMBLY
NUMBER DESCRIPTION PART NUMBER
1 FLANGE BOLT, M6×25 ZGDW75C01
2 CYLINDER HEAD COVER COMP ZGDW75C02
3 CYLINDER GASKET, HEAD COVER ZGDW75C03
4 HEAD BOLT, M10×1.25×90 ZGDW75C04
5 CYLINDER HEAD COMP ZGDW75C05
6 CYLINDER GASKET ZGDW75C06
CYLINDER GASKET
CYLINDER GASKET
7 PIN 4×12 ZGDW75C07
8 FLANGE BOLT, M8×20 ZGDW75C08
9 LIFTING EYE ZGDW75C09
4
Page 5

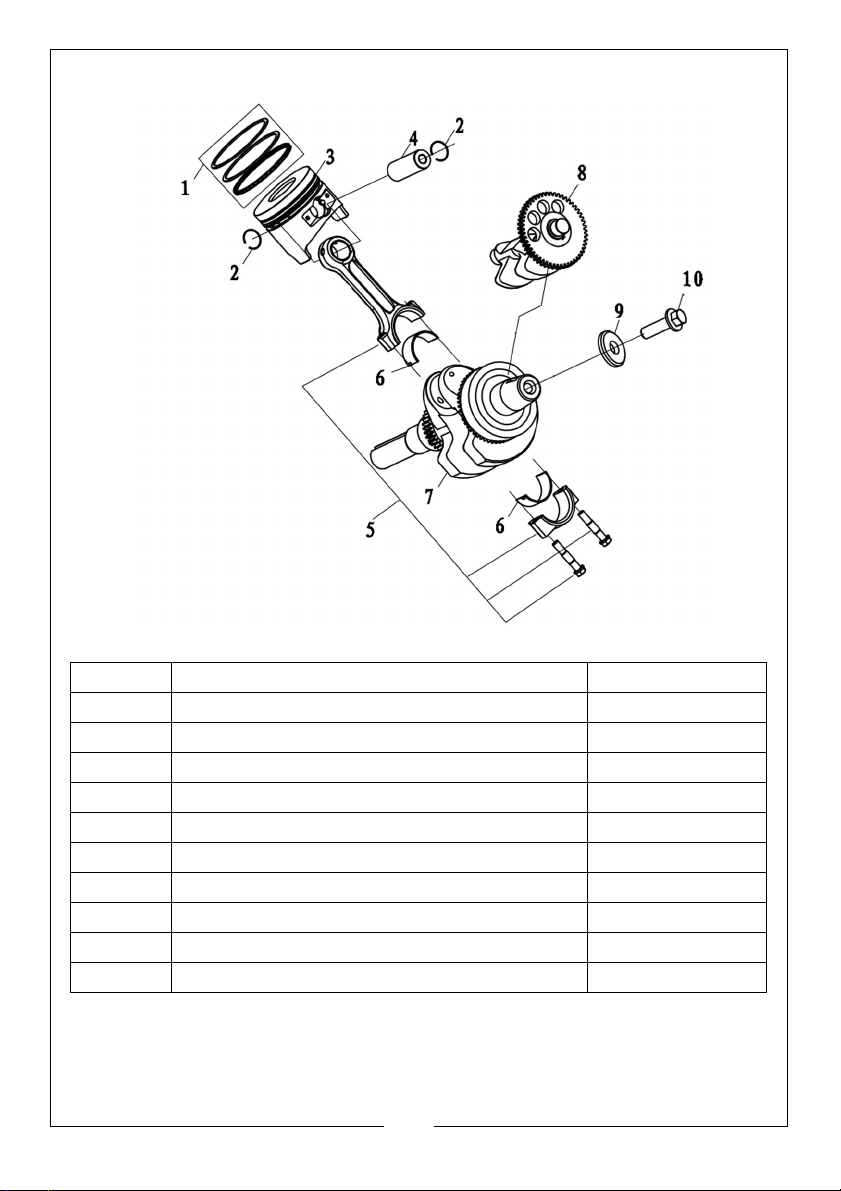

FIG 4 - CONNECTING RODS AND CRANKSHAFT
NUMBER DESCRIPTION PART NUMBER
1 RING SET ZGDW75D01
2 PISTON PIN CLIP ZGDW75D02
3 PISTON ZGDW75D03
4 PISTON PIN ZGDW75D04
5 CONN ROD ASSEMBLY ZGDW75D05
6 CRANK PIN SHELL ZGDW75D06
7 CRANKSHAFT COMP.(A) ZGDW75D07
8 BALANCE SHAFT ZGDW75D08
9 WASHER Ø13ר38×3.5 ZGDW75D09
10 BOLT M12×12.5×35 ZGDW75D10
5
Page 6

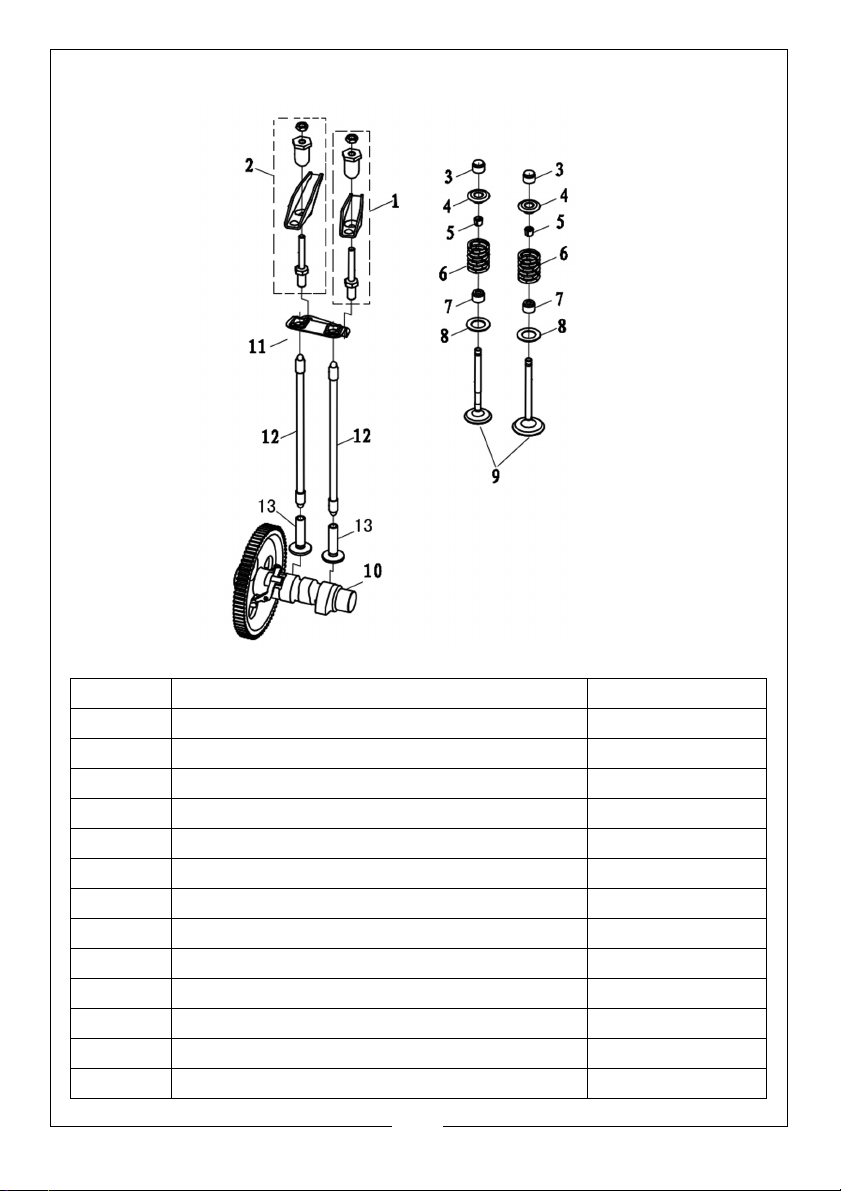

FIG 5 - VALVE TRAIN
NUMBER DESCRIPTION PART NUMBER
1 INTAKE ROCKER ARM ASSEMBLY ZGDW75E01
2 EXHAUST ROCKER ARM ASSEMBLY ZGDW75E02
3 VALVE CAP EXHAUST ZGDW75E03
4 SEAT, VALVE ZGDW75E04
5 VALVE LOCK CLAMP ZGDW75E05
6 VALVE SPRING ZGDW75E06
7 VALVE STEM SEAL ZGDW75E07
8 VALVE SEAT BOTTOM ZGDW75E08
9 VALVE KIT ZGDW75E09
10 CAMSHAFT COMP ZGDW75E10
11 GUIDE VALVE PLATE ZGDW75E11
12 PUSH ROD COMP ZGDW75E12
13 TAPPET VALVE ZGDW75E13
6
Page 7

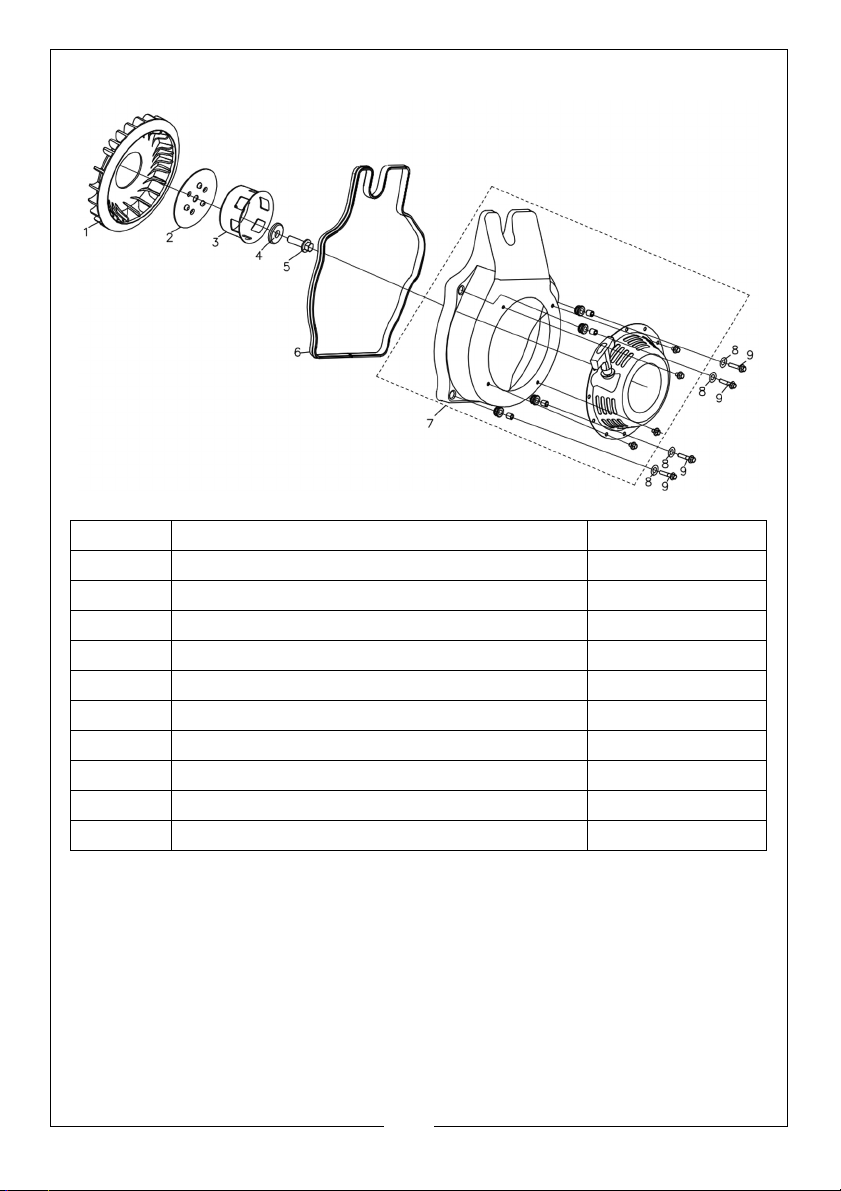

FIG 6 - PULLSTART ASSEMBLY
NUMBER DESCRIPTION PART NUMBER
1 FAN ZGDW75F01
2 FAN PLATE ZGDW75F02
3 CUP STARTER ZGDW75F03
4 WASHER Ø13ר38×3.5 ZGDW75F04
5 BOLT M12×12.5×35 ZGDW75F05
6 SEAL ZGDW75F06
7 PULLSTART ASSEMBLY ZGDW75F07
8 WASHER Ø6ר18×1.2 ZGDW75F08
9 FLANGE BOLT, M6×30 ZGDW75F09
10 FLYWHEEL ZGDW75F10
7
Page 8

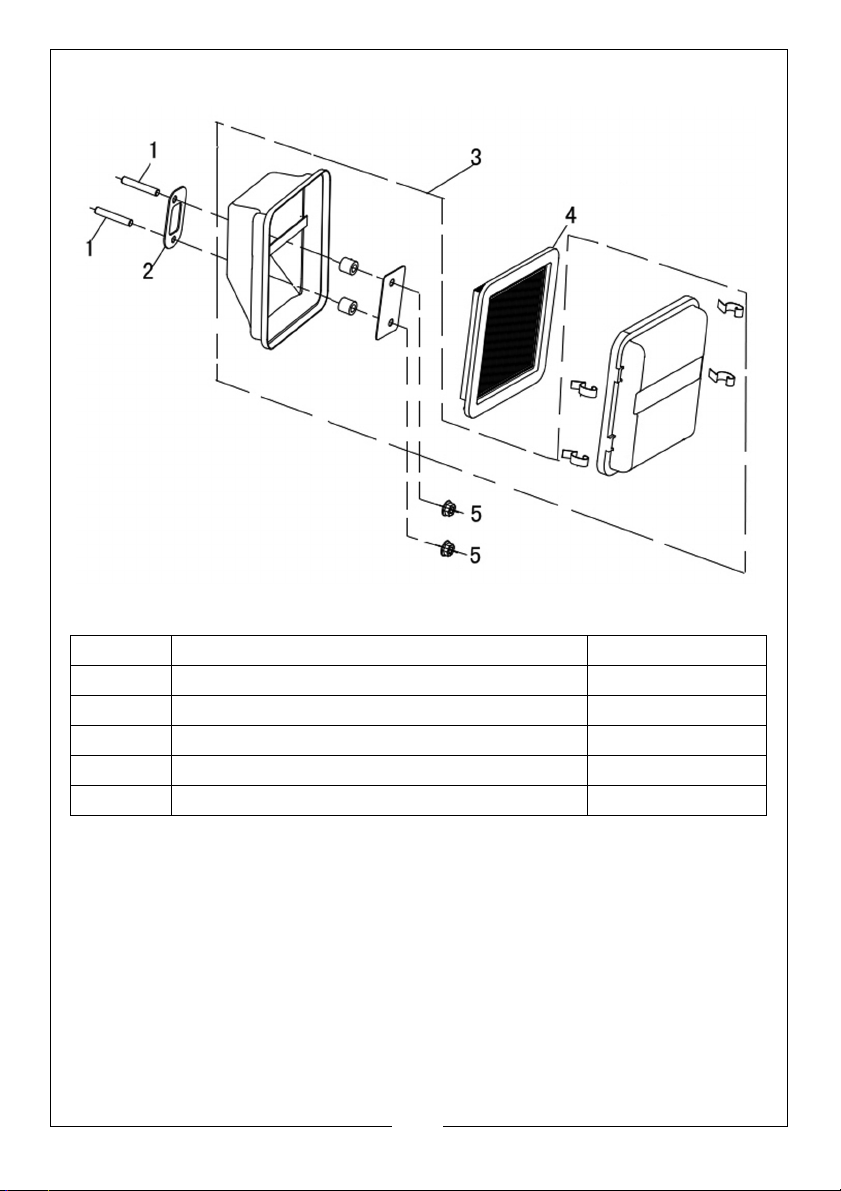

FIG 7 - AIR CLEANER
NUMBER DESCRIPTION PART NUMBER
1 STUD M8×47 ZGDW75G01
2 GASKET ZGDW75G02
3 AIR CLEANER ASSEMBLY ZGDW75G03
4 PAPER ELEMENTS ZGDW75G04
5 NUT M8 ZGDW75G05
8
Page 9

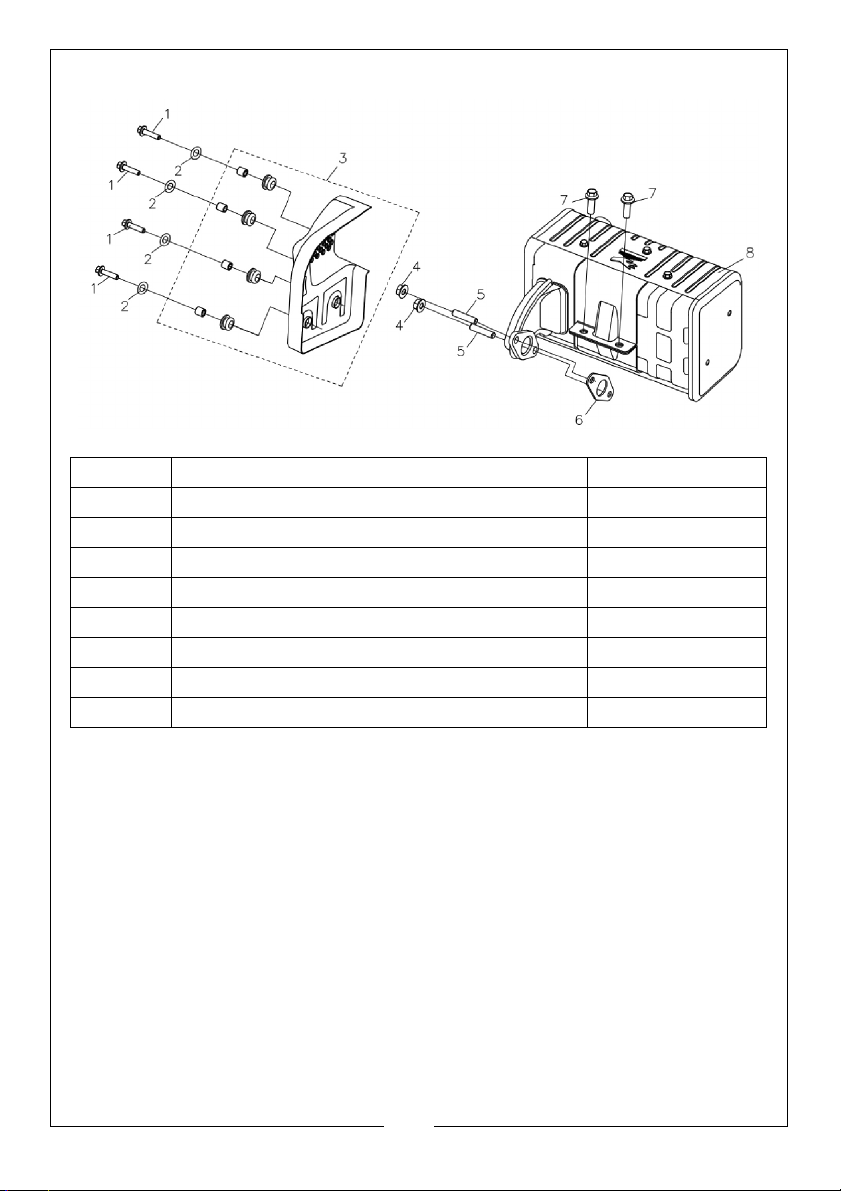

FIG 8 - MUFFLER
NUMBER DESCRIPTION PART NUMBER
1 FLANGE BOLT, M6×25 ZGDW75H01
2 WASHER Ø6ר18×1.2 ZGDW75H02
3 AIR CONDUCTION COVER ZGDW75H03
4 NUT M8 ZGDW75H04
5 STUD M8×34 ZGDW75H05
6 MUFFLER GASKET ZGDW75H06
7 FLANGE BOLT, M8×20 ZGDW75H07
8 MUFFLER ZGDW75H08
9
Page 10

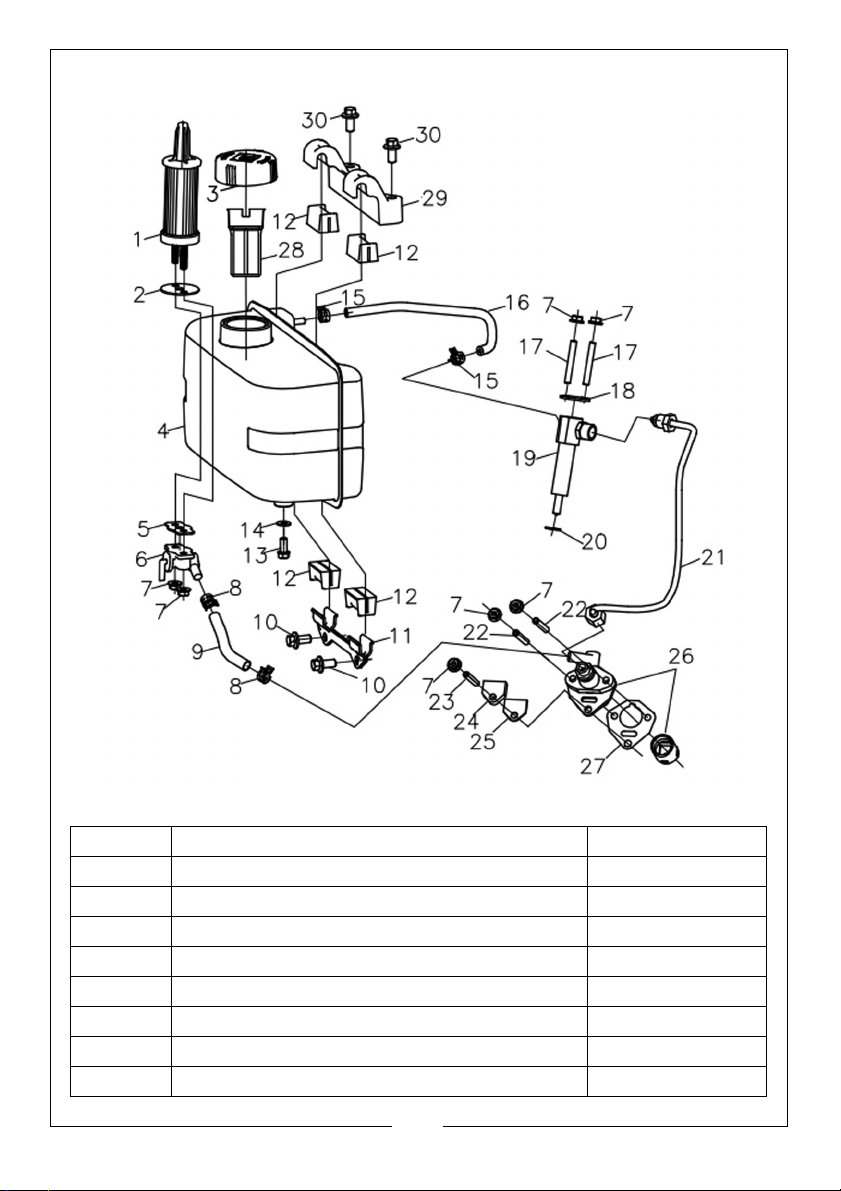

FIG 9 - FUEL SYSTEM
NUMBER DESCRIPTION PART NUMBER
1 FUEL FILTER ZGDW75I01
2 FUEL NET SEAL ZGDW75I02
3 CAP COMP. ZGDW75I03
4 FUEL TANK ZGDW75I04
5 FUEL TAP SEAL, ZGDW75I05
6 FUEL TAP ASSYembly ZGDW75I06
7 FLANGE NUT M6 ZGDW75I07
8 LATHE DOG ZGDW75I08
10
Page 11

9 VITTA ZGDW75I09
10 FLANGE BOLT, M8×20 ZGDW75I10
11 FUEL TANK, BRACKET ZGDW75I11
12 RUBBER BUSH ZGDW75I12
13 SEAL PLUG M12×1.25×14 ZGDW75I13
14 WASHER ?12.5×?20×2 ZGDW75I14
15 LATHE DOG COMP.?9 ZGDW75I15
16 VITTA ZGDW75I16
17 STUD M6×54 ZGDW75I17
18 INJECTOR,PLATE ZGDW75I18
19 INJECTOR ZGDW75I19
20 WASHER ?8×?16.5×0.5 ZGDW75I20
21 VITTA ZGDW75I21
22 STUD M6×38 ZGDW75I22
23 STUD M6×38 ZGDW75I23
24 FUEL PUMP,PLATE ZGDW75I24
25 FUEL PUMP GASKET ZGDW75I25
26 FUEL PUMP ZGDW75I26
27 ADJUSTING GASKET,FUEL PUMP ZGDW75I27
ADJUSTING GASKET,FUEL PUMP
ADJUSTING GASKET,FUEL PUMP
28 FUEL FILLER,ASSY. ZGDW75I28
29 UNDERPROP,FUEL TANK ZGDW75I29
30 FLANGE BOLT M8×40 ZGDW75I30
11
Page 12

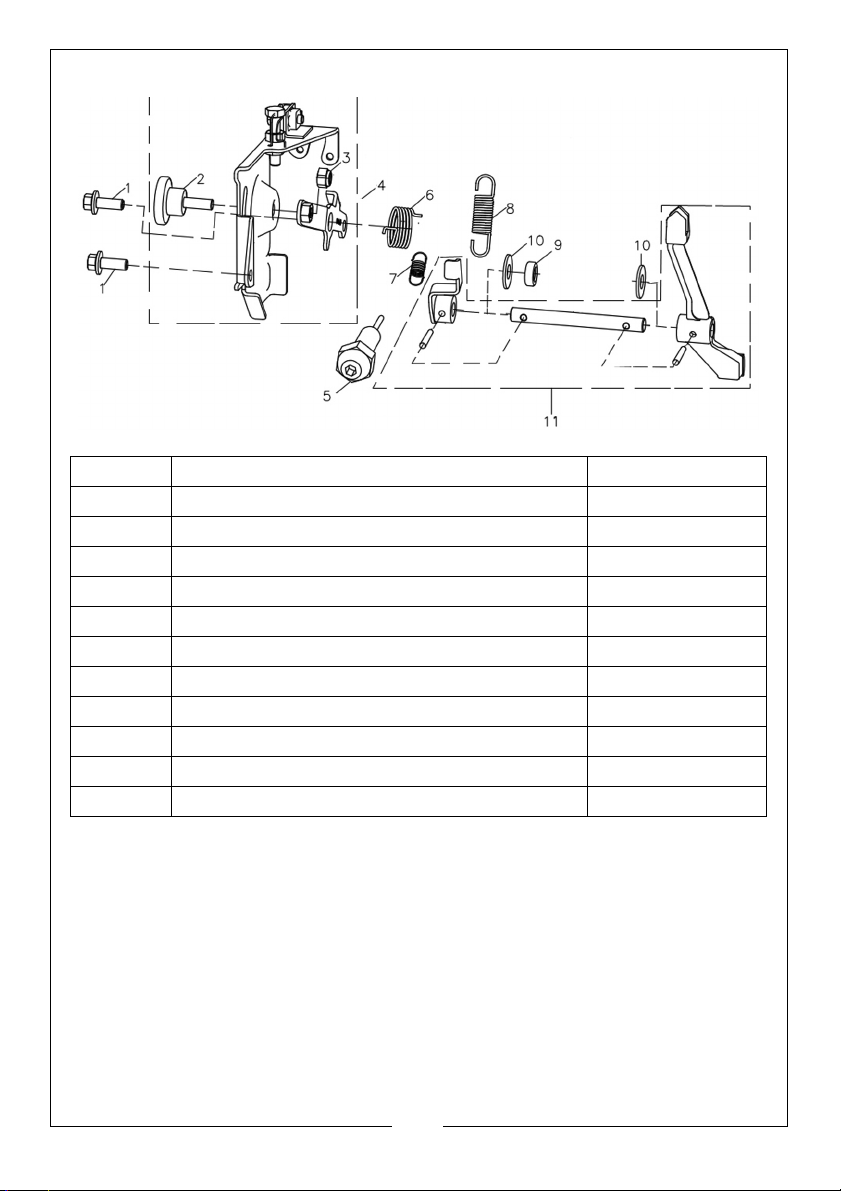

FIG 10 - GOVERNOR SYSTEM
NUMBER DESCRIPTION PART NUMBER
1 FLANGE BOLT M6×14 ZGDW75J01
2 KNOB CONTROL ZGDW75J02
3 NONMETAL HEXAGON NUTS M6 ZGDW75J03
4 CONTROL ASSY ZGDW75J04
5 FUEL STOP ASSY. ZGDW75J05
6 TORSIONAL SPRING ZGDW75J06
7 SPRING ZGDW75J07
8 SPRING,GOVERNOR ZGDW75J08
9 OIL SEAL 8×14×5 ZGDW75J09
10 WASHER ZGDW75J10
11 FORK ZGDW75J11
12
Page 13

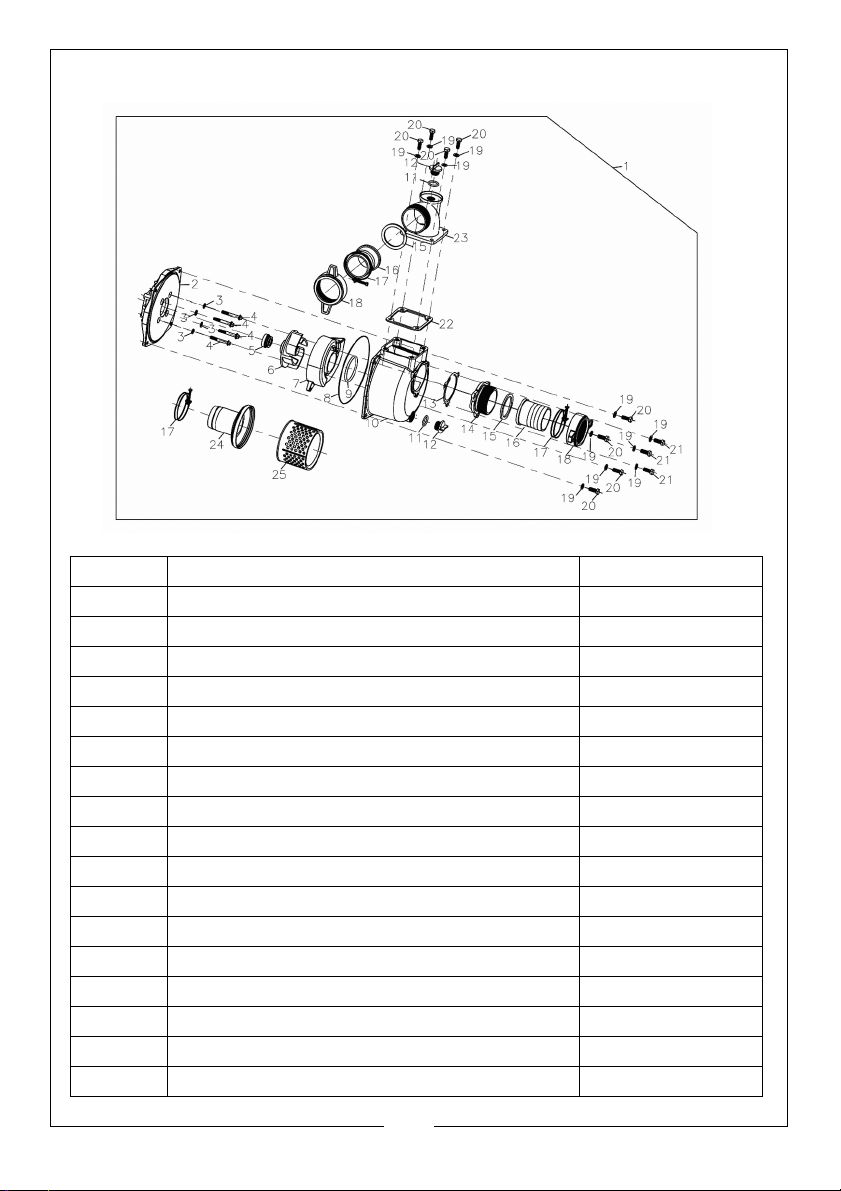

FIG 11 - PUMP
NUMBER DESCRIPTION PART NUMBER
1 PUMP COMPLETE ZGDW75K01
2 PUMP COVER ZGDW75K02
3 WASHER ZGDW75K03
4 FLANGE BOLT ZGDW75K04
5 MACHINERY SEAL ZGDW75K05
6 WATER PUMP IMPELLER ZGDW75K06
7 VOLUTE CASING ZGDW75K07
8 O-RING ZGDW75K08
9 O-RING ZGDW75K09
10 HOUSING OF PUMP ZGDW75K10
11 O-RING ZGDW75K11
12 PLUG ZGDW75K12
13 CHECK VALVE ZGDW75K13
14 FLANGE ZGDW75K14
15 LINK SEAL ZGDW75K15
16 TUBE TIE-IN ZGDW75K16
17 TUBE LOOP ZGDW75K17
13
Page 14

18 TUBE LINK ZGDW75K18
19 FLAT WASHER ZGDW75K19
20 FLANGE BOLT ZGDW75K20
21 FLANGE BOLT ZGDW75K21
22 OUTPUT SEAL ZGDW75K22
23 OUTPUT FLANGE ZGDW75K23
24 FILTER COVER ZGDW75K24
25 FILTER ZGDW75K25
14
Page 15

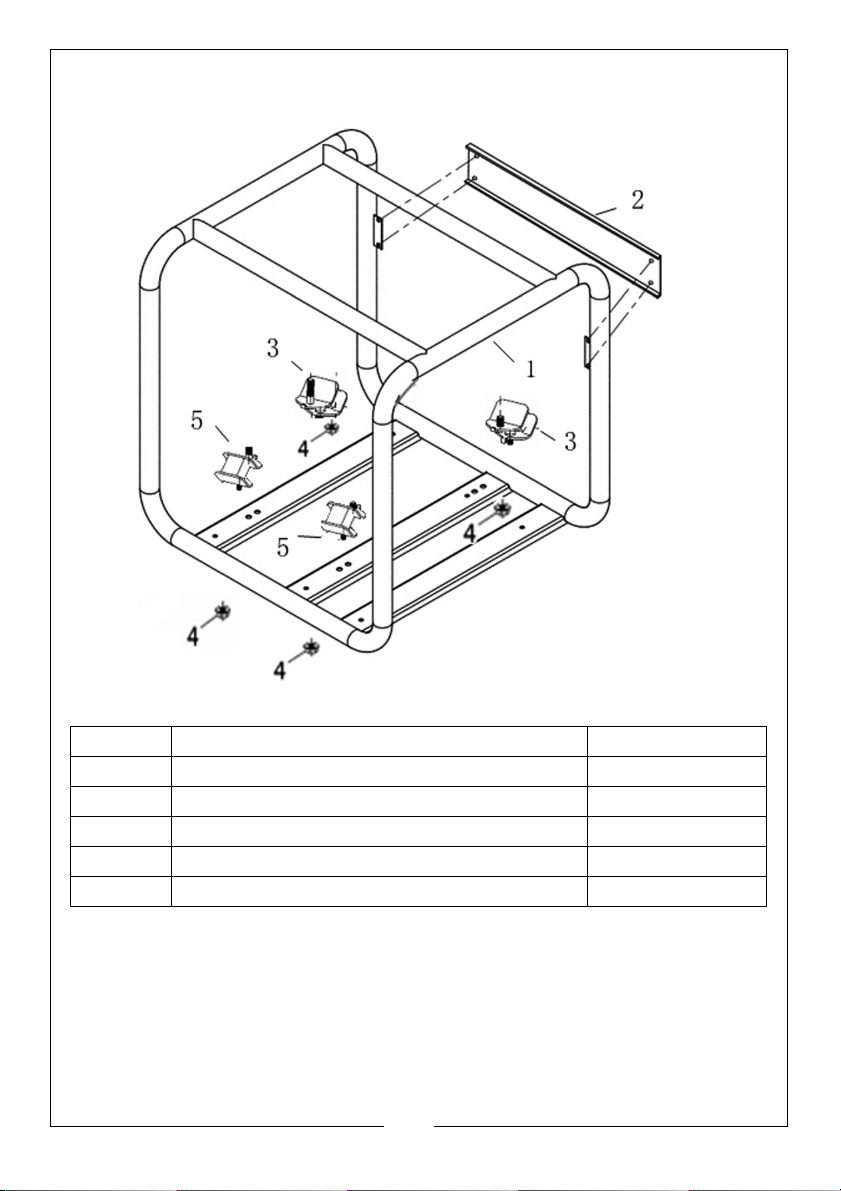

FIG 12 - FRAME
NUMBER DESCRIPTION PART NUMBER
1 FRAME COMPLETE ZGDW75L01
2 DECORATIVE FRAME ZGDW75L02
3 RIGHT BOTTOM RUBBER,L=15 ZGDW75L03
4 FLANGE NUT ZGDW75L04
5 RIGHT BOTTOM RUBBER ZGDW75L05
15
Page 16

16
Page 17

17
