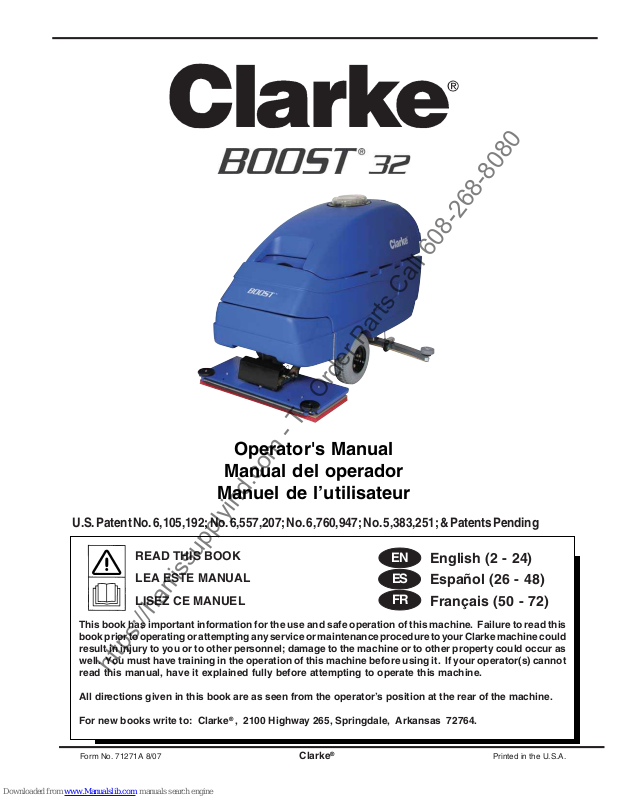

Page 1

Operator's Manual

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Manual del operador

Manuel de l’utilisateur

U.S. Patent No. 6,105,192; No. 6,557,207; No. 6,760,947; No. 5,383,251; & Patents Pending

READ THIS BOOK LEA ESTE MANUAL LISEZ CE MANUEL

This book has important information for the use and safe operation of this machine. Failure to read this book prior to operating or attempting any service or maintenance procedure to your Clarke machine could result in injury to you or to other personnel; damage to the machine or to other property could occur as well. You must have training in the operation of this machine before using it. If your operator(s) cannot read this manual, have it explained fully before attempting to operate this machine.

All directions given in this book are as seen from the operator’s position at the rear of the machine.

For new books write to: Clarke

Form No. 71271A 8/07 Clarke

EN ES FR

, 2100 Highway 265, Springdale, Arkansas 72764.

Printed in the U.S.A.

English (2 - 24) Español (26 - 48) Français (50 - 72)

Page 2

ENGLISH

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Table of Contents

Operator Safety Instructions ............................................................................................................................. 3

Introduction ....................................................................................................................................................... 4

Machine Specifications .................................................................................................................................... 5

Procedures For Transporting ........................................................................................................................... 6

Symbols Used On Boost 32 ............................................................................................................................ 7

Machine Control Panel Boost 32 ..................................................................................................................... 8

Machine Controls and Features ...................................................................................................................... 10

How To Prepare The Machine For Operation .................................................................................................. 11

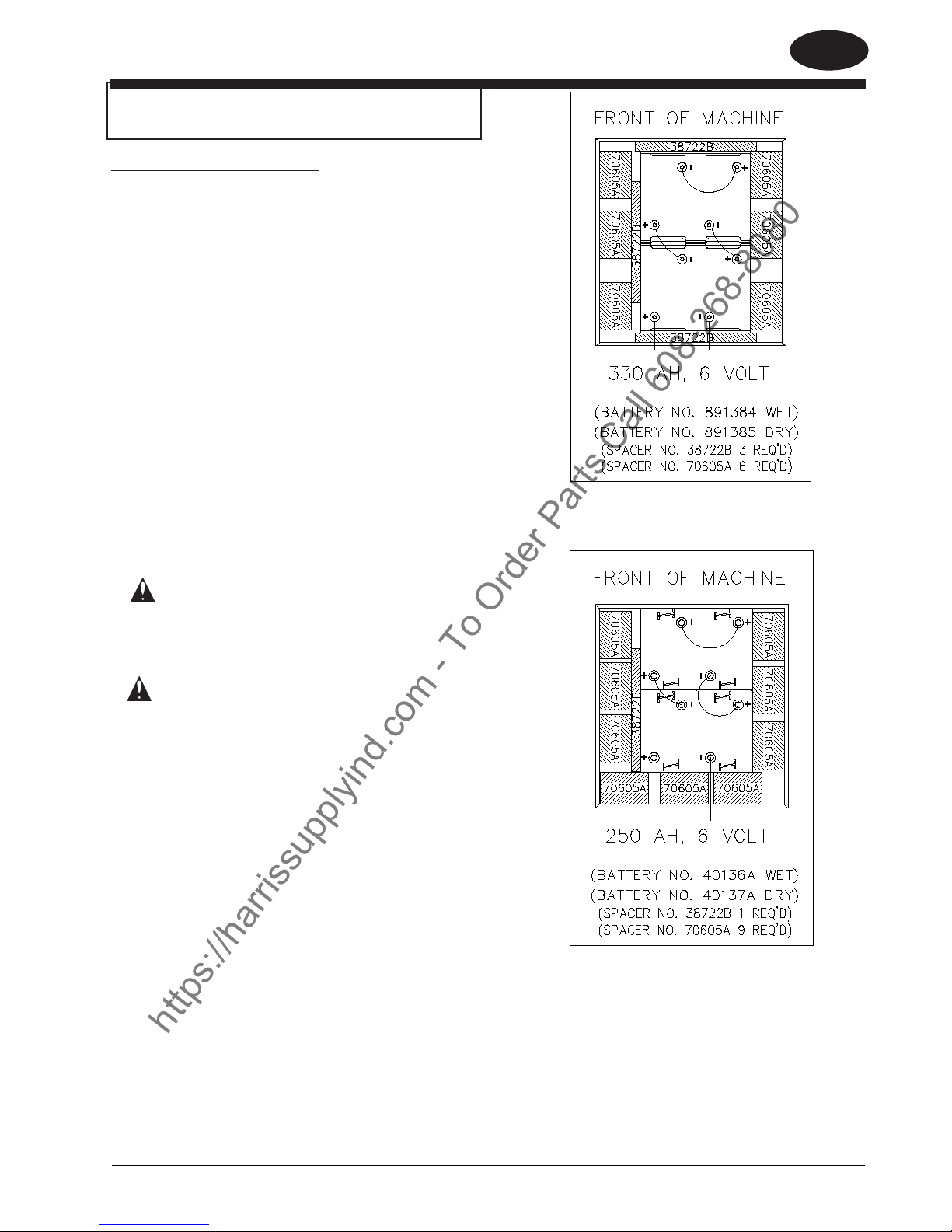

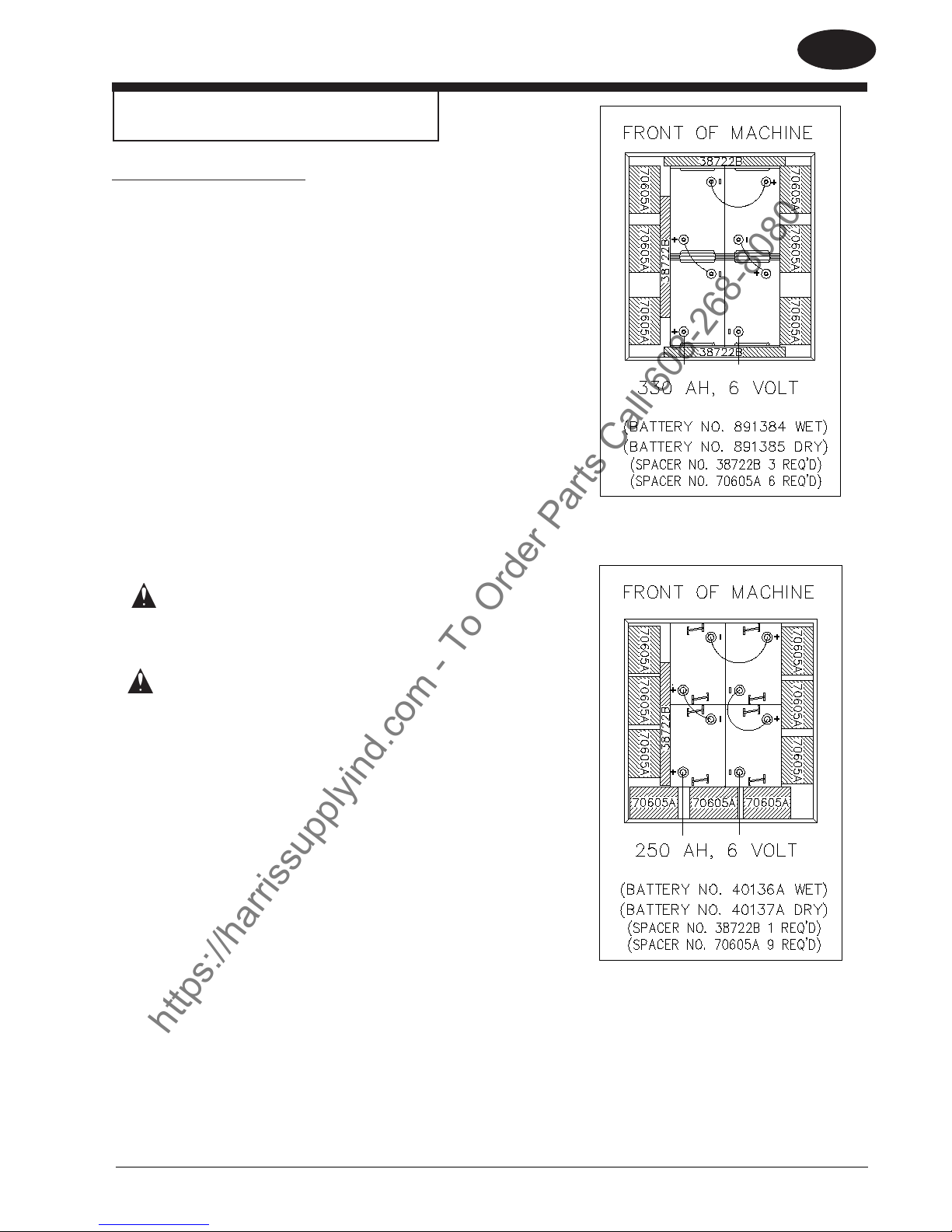

How To Install The Batteries ............................................................................................................. 11

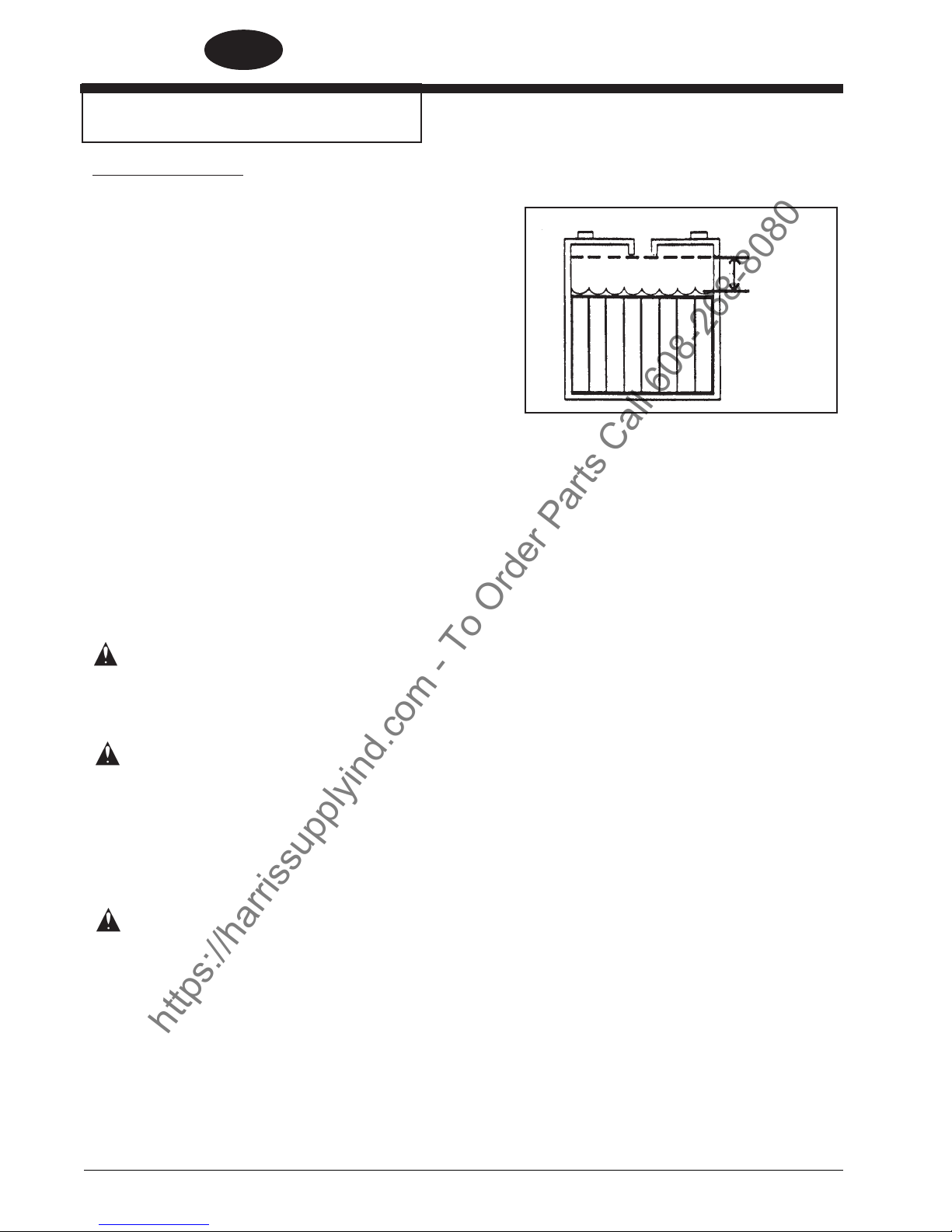

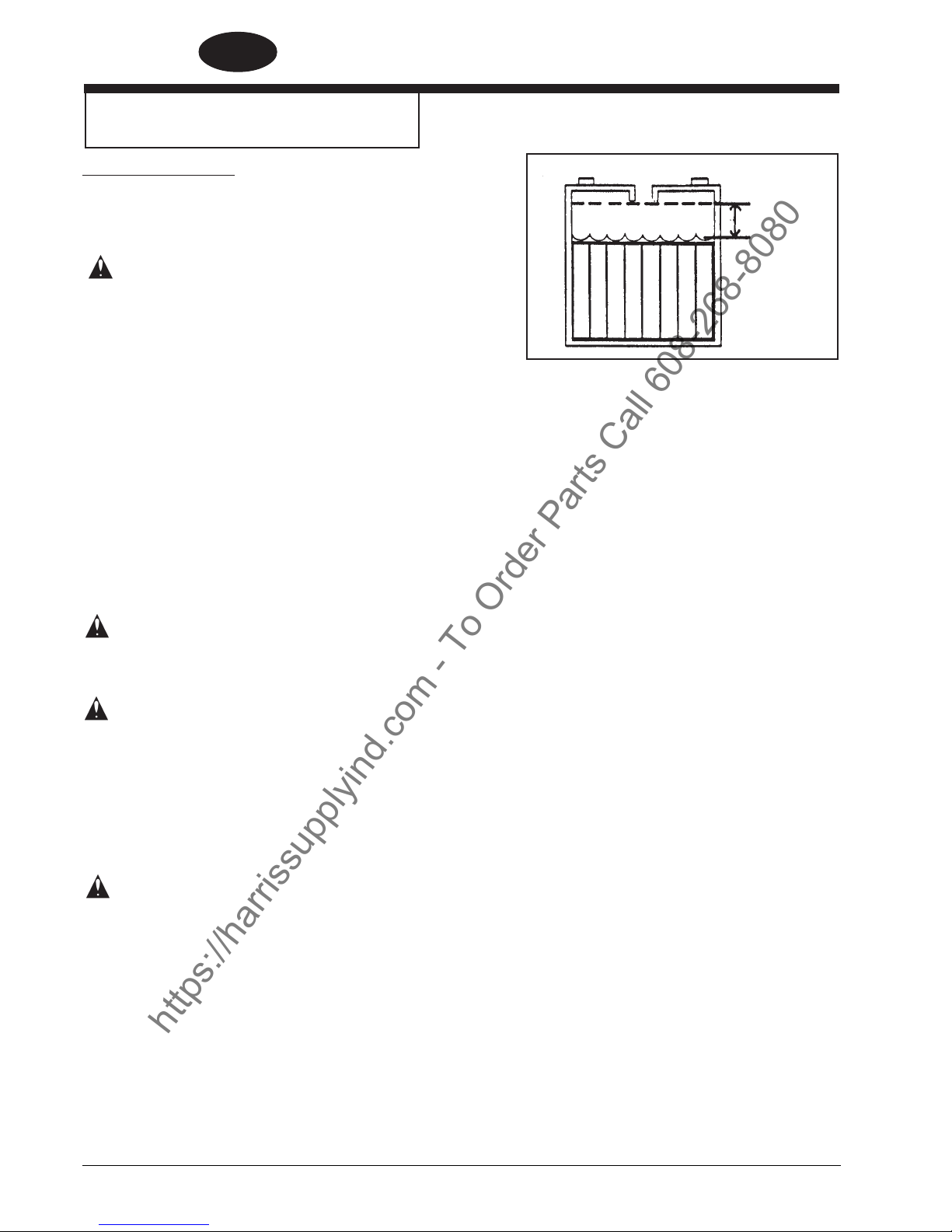

Battery Maintenance ........................................................................................................................... 12

How To Charge The Batteries ........................................................................................................... 13

How To Charge The Batteris (On-Board Charger Option) ................................................................ 14

How To Install The Brush Or Pad ...................................................................................................... 15

How To Remove The Brush Or Pad ..................................................................................................15

How To Operate The Machine ......................................................................................................................... 16

How To Operate The Squeegee ........................................................................................................ 16

How To Fill The Solution Tank ........................................................................................................... 16

How To Traverse Machine ................................................................................................................. 17

How To Clean A Floor ........................................................................................................................ 17

Maintenance ..................................................................................................................................................... 18

How To Correct A Problem .............................................................................................................................. 23

Accessories ...................................................................................................................................................... 24

Section II Parts and Service Manual

Solution Tank Assembly .................................................................................................................................. 74

Parts List ............................................................................................................................................ 75

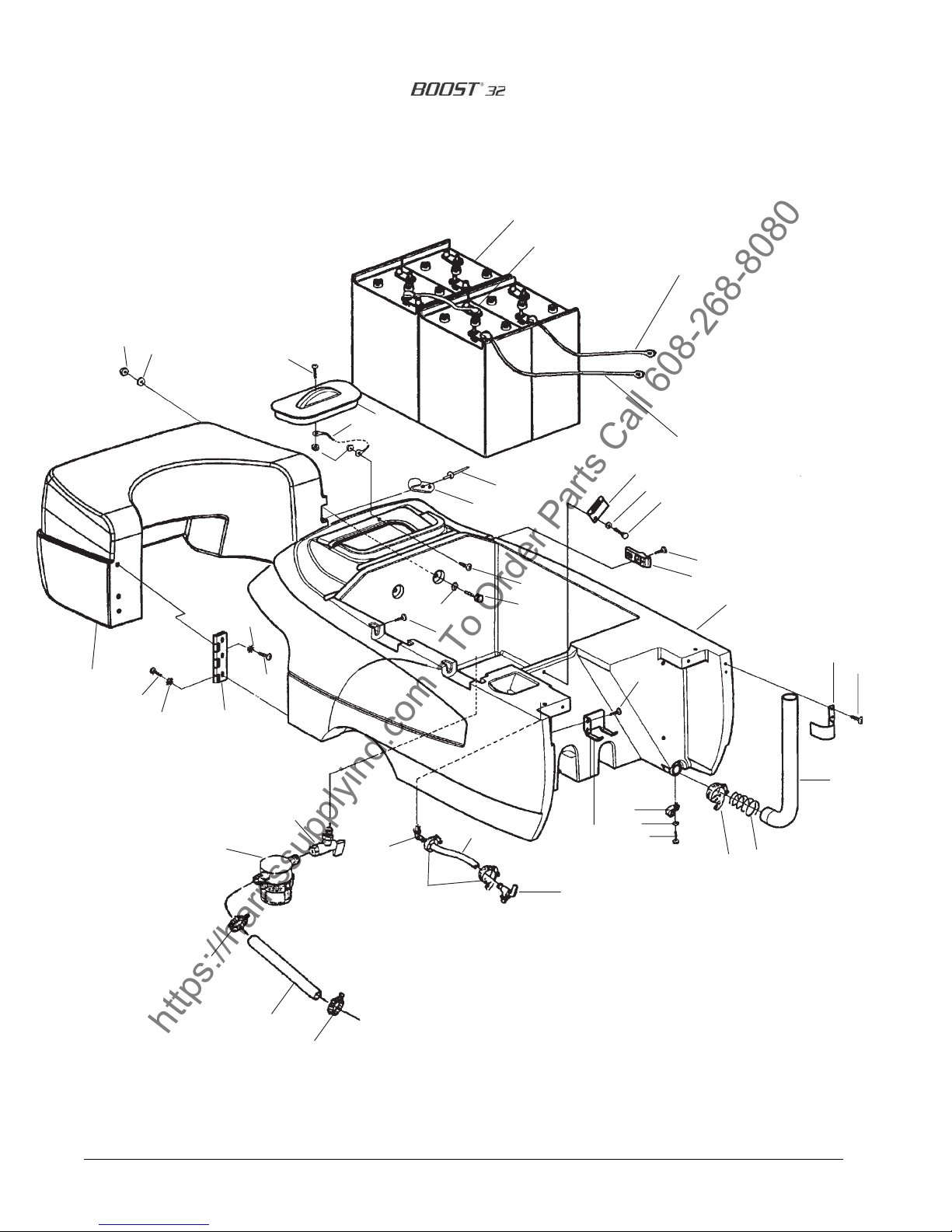

Recovery Tank Assembly ................................................................................................................................. 76

Parts List ............................................................................................................................................ 77

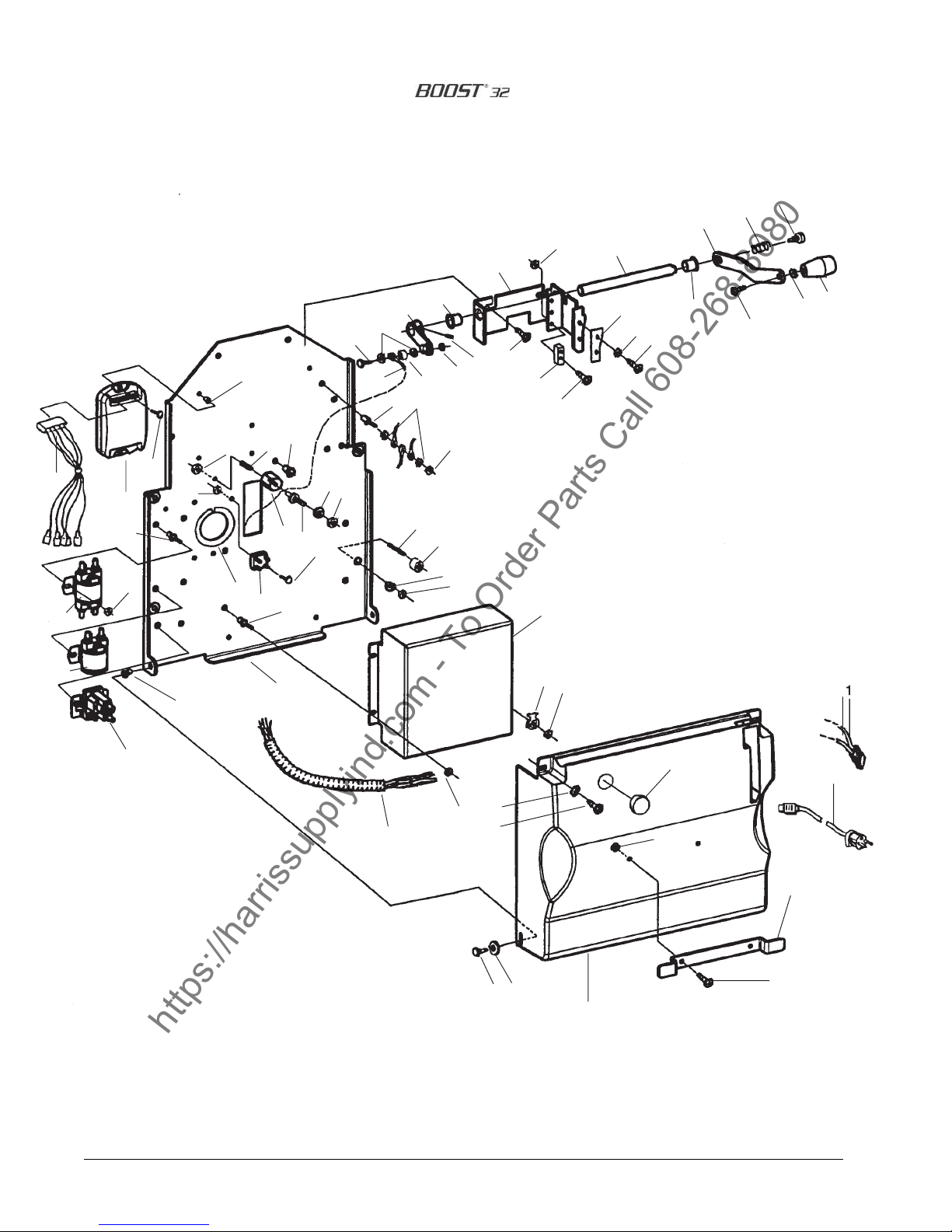

Electrical Panel Assembly (Manual Squeegee Lift) ........................................................................................ 78

Parts List ............................................................................................................................................ 79

Electrical Panel Assembly (Auto Squeegee Lift in Reverse) ........................................................................... 80

Parts List ............................................................................................................................................ 81

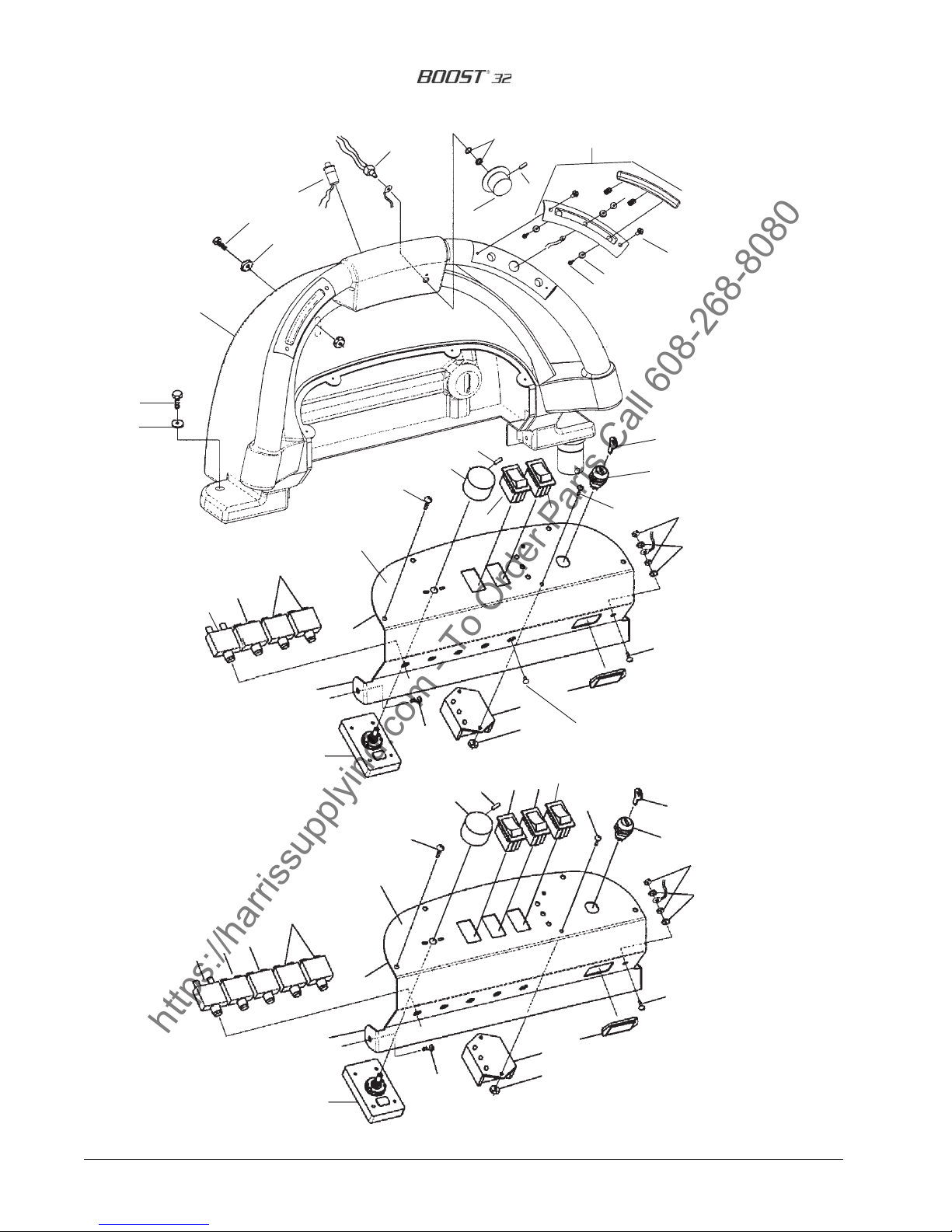

Control Panel Assembly .................................................................................................................................. 82

Parts List ............................................................................................................................................ 83

Squeegee Swing Arm Assembly ..................................................................................................................... 84

Parts List ............................................................................................................................................ 85

Traverse System Assembly ............................................................................................................................. 86

Parts List ............................................................................................................................................ 87

Brush Head Assembly ..................................................................................................................................... 88

Parts List ............................................................................................................................................ 89

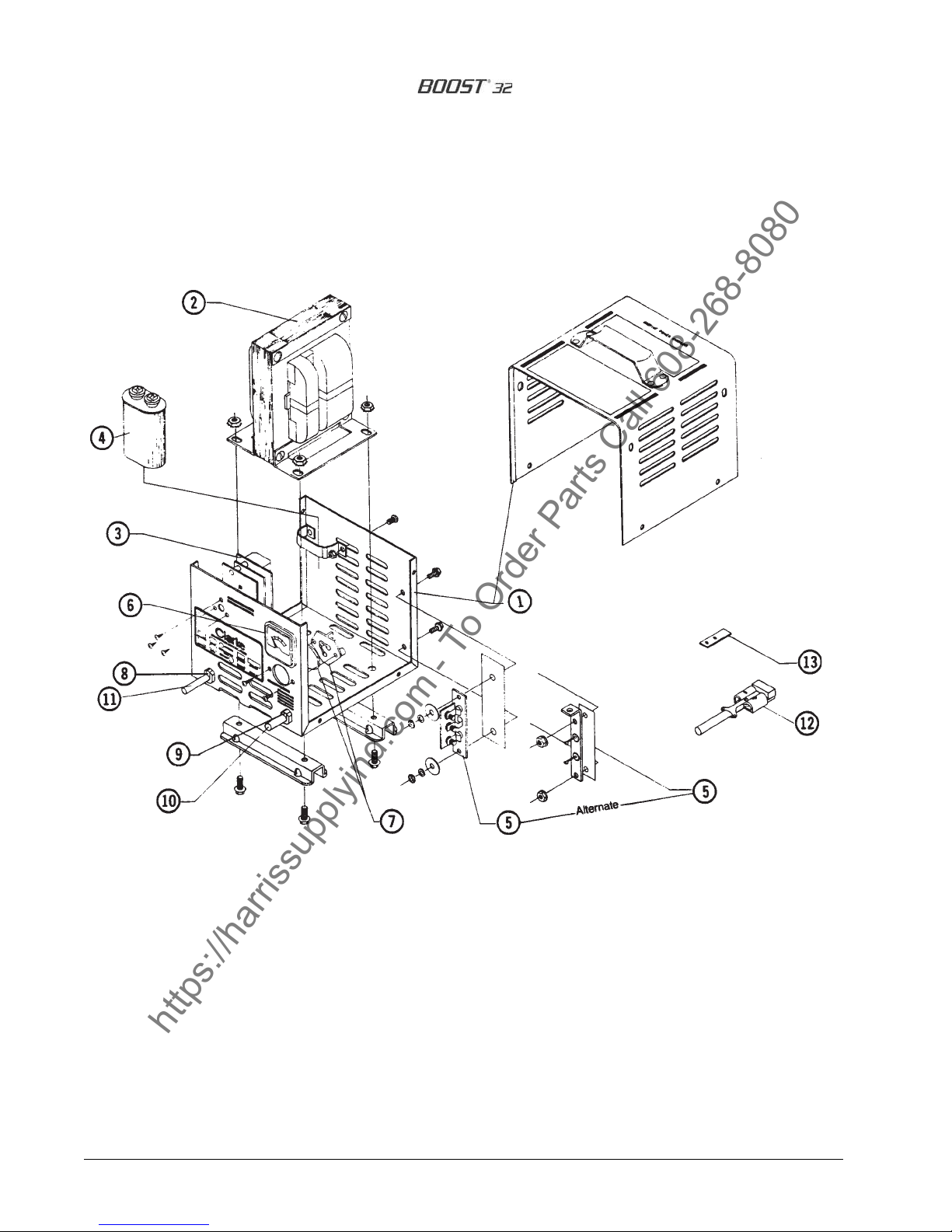

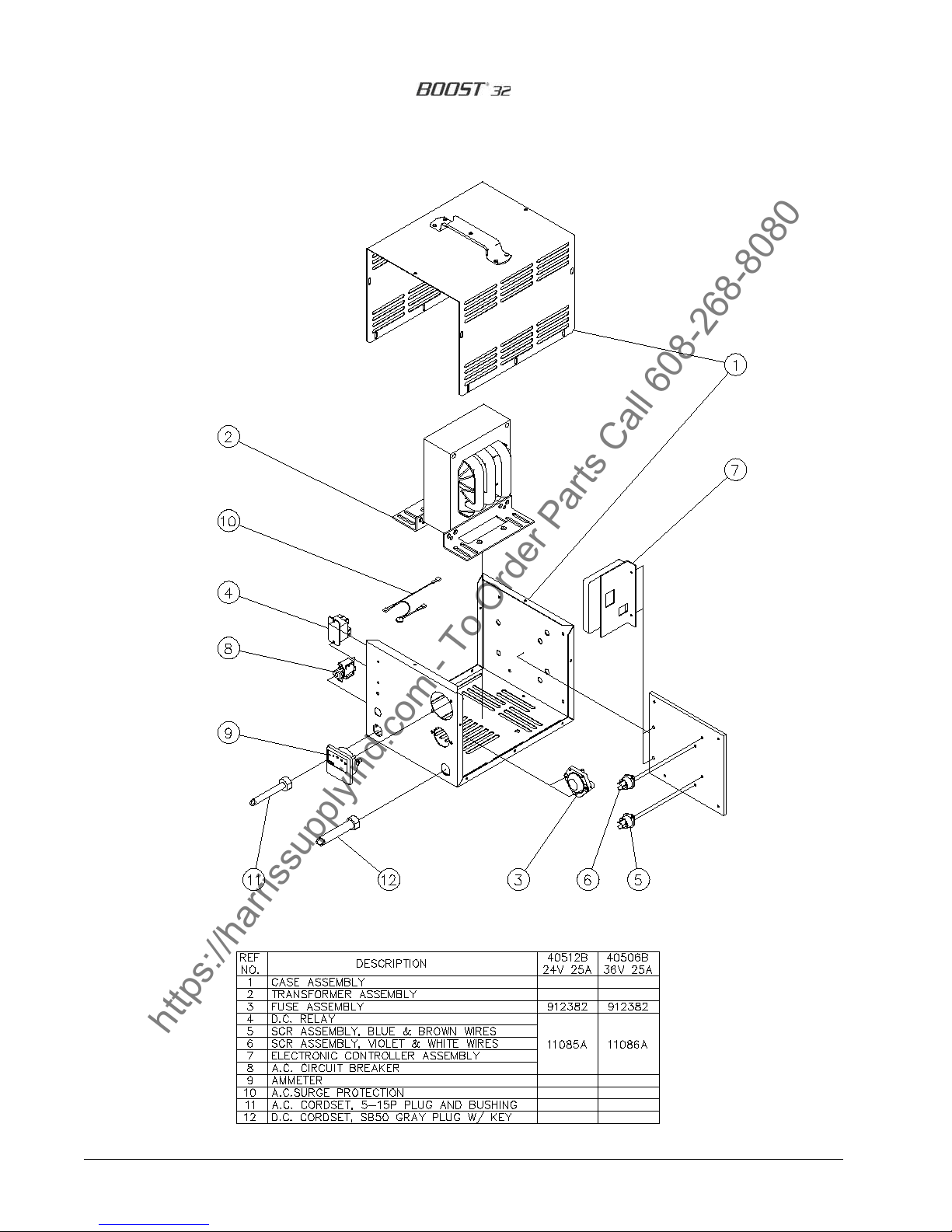

Remote Battery Charger Drawing .................................................................................................................... 90

Parts List ............................................................................................................................................ 91

Remote Battery Charger Drawing and Parts List ............................................................................................ 92

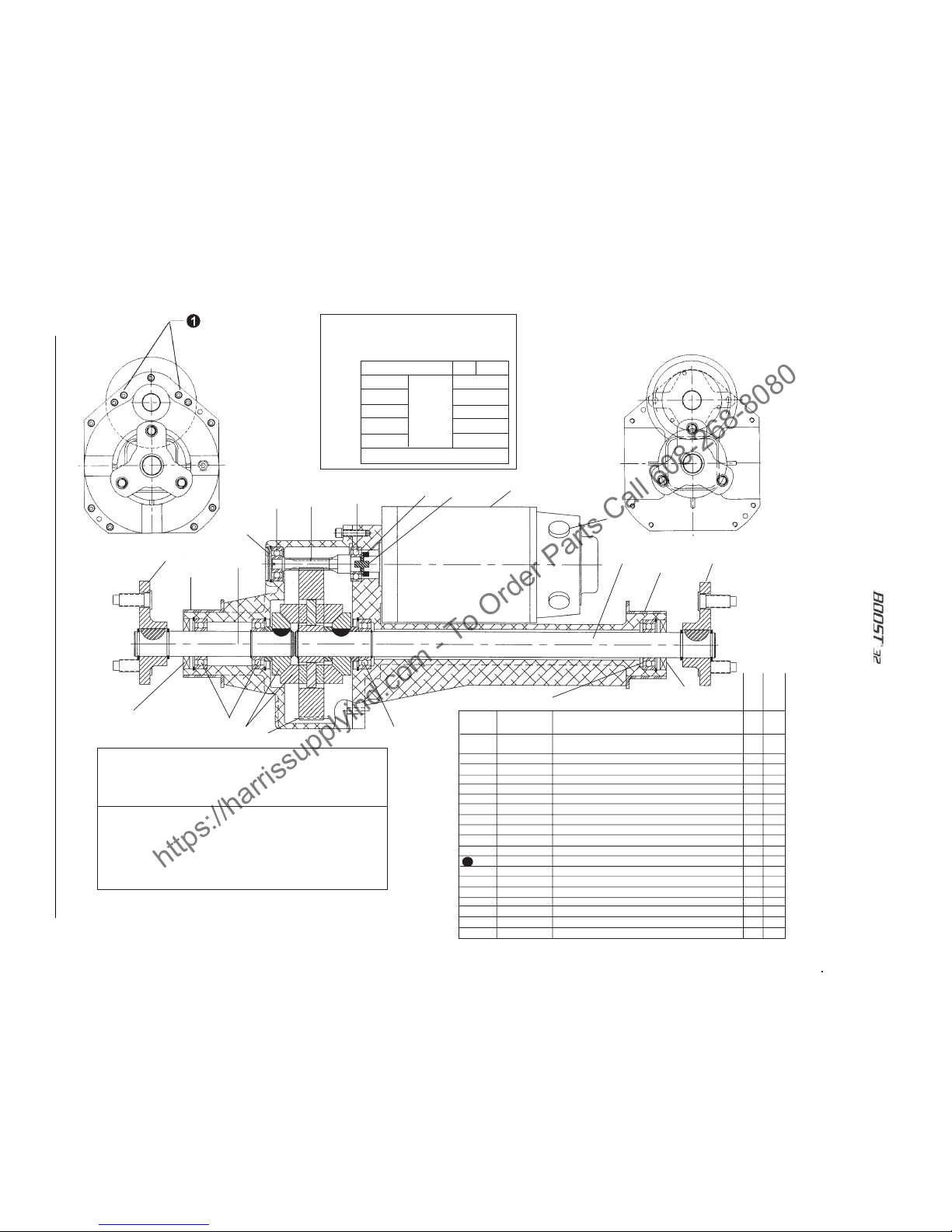

Transaxle Parts ................................................................................................................................................ 93

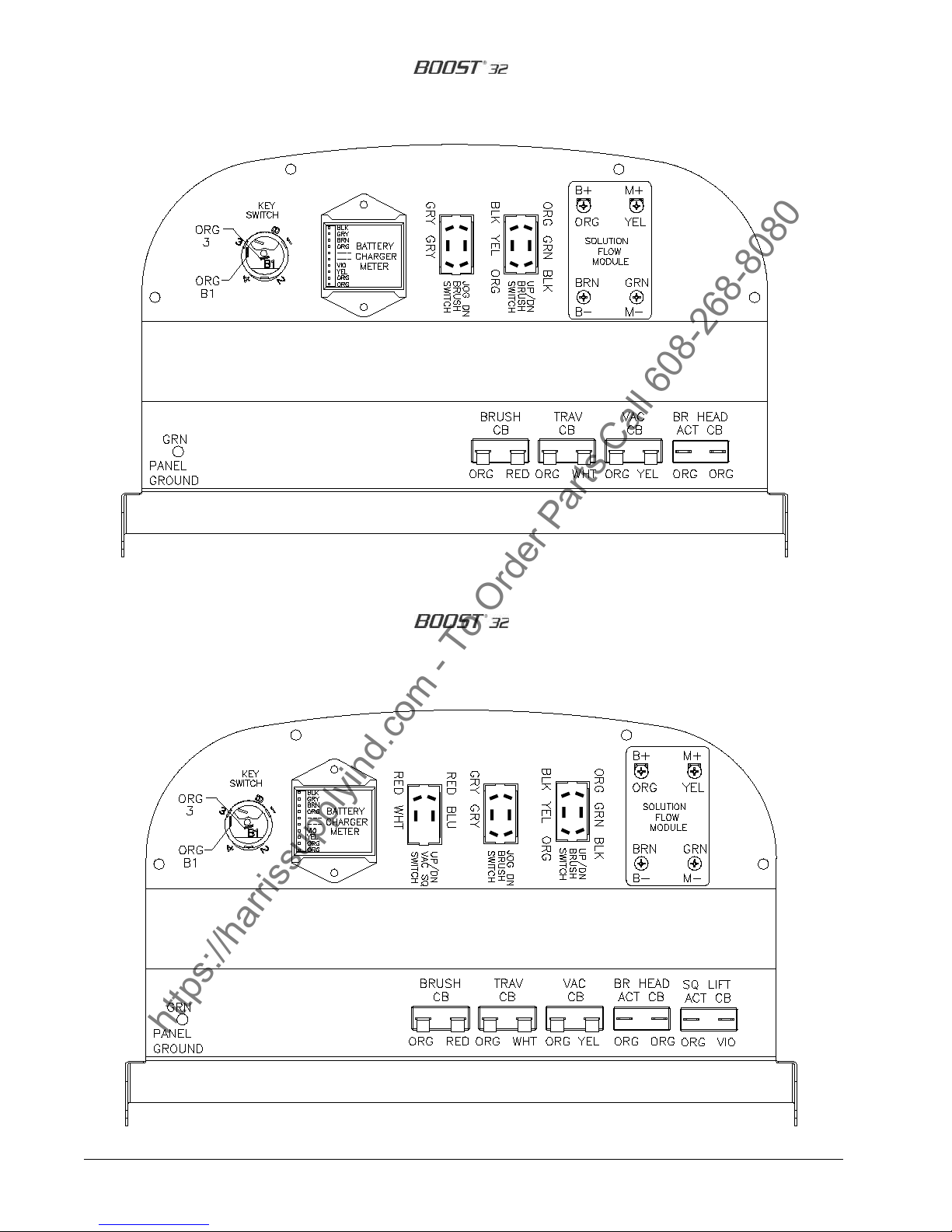

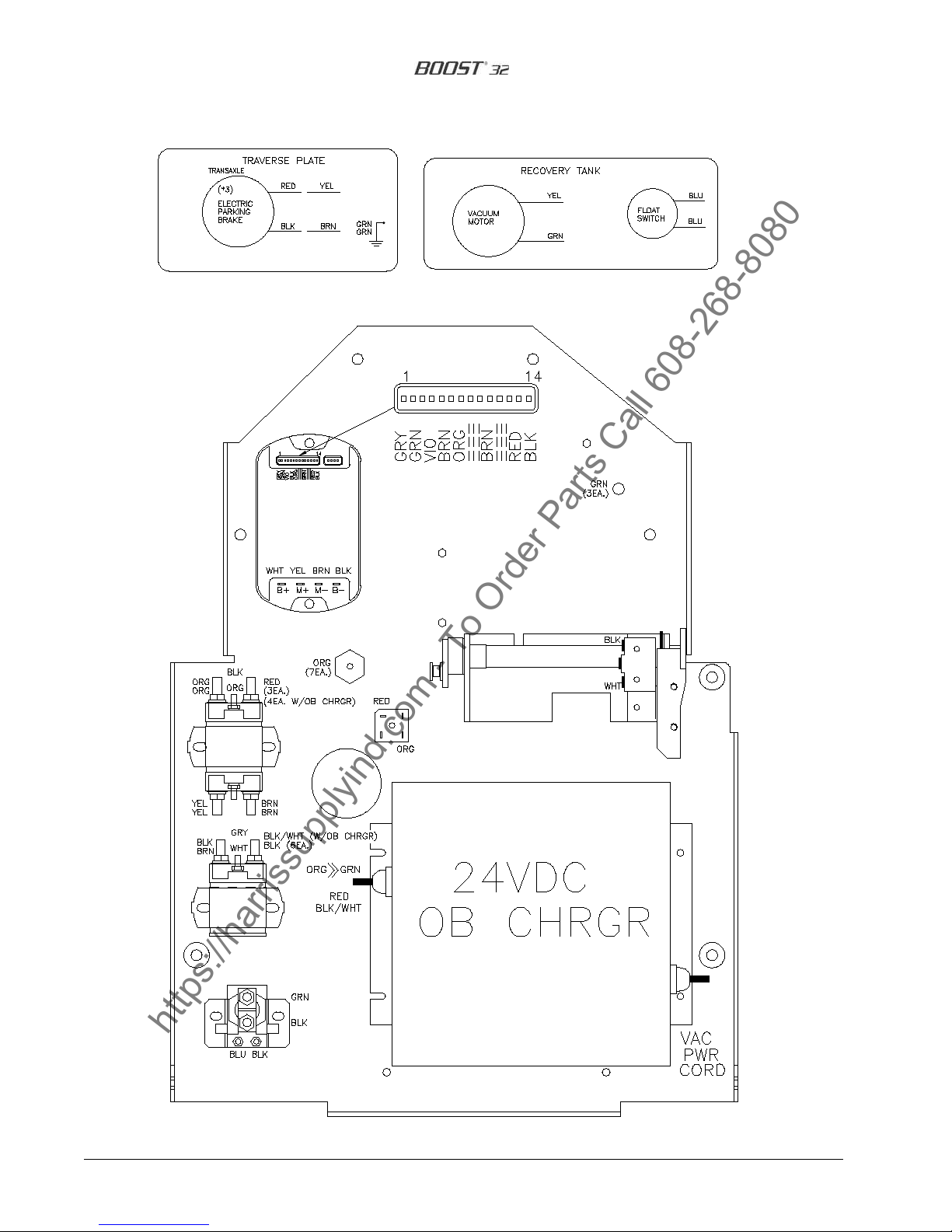

Electrical Plate Connection (Manual Squeegee Lift) ....................................................................................... 94

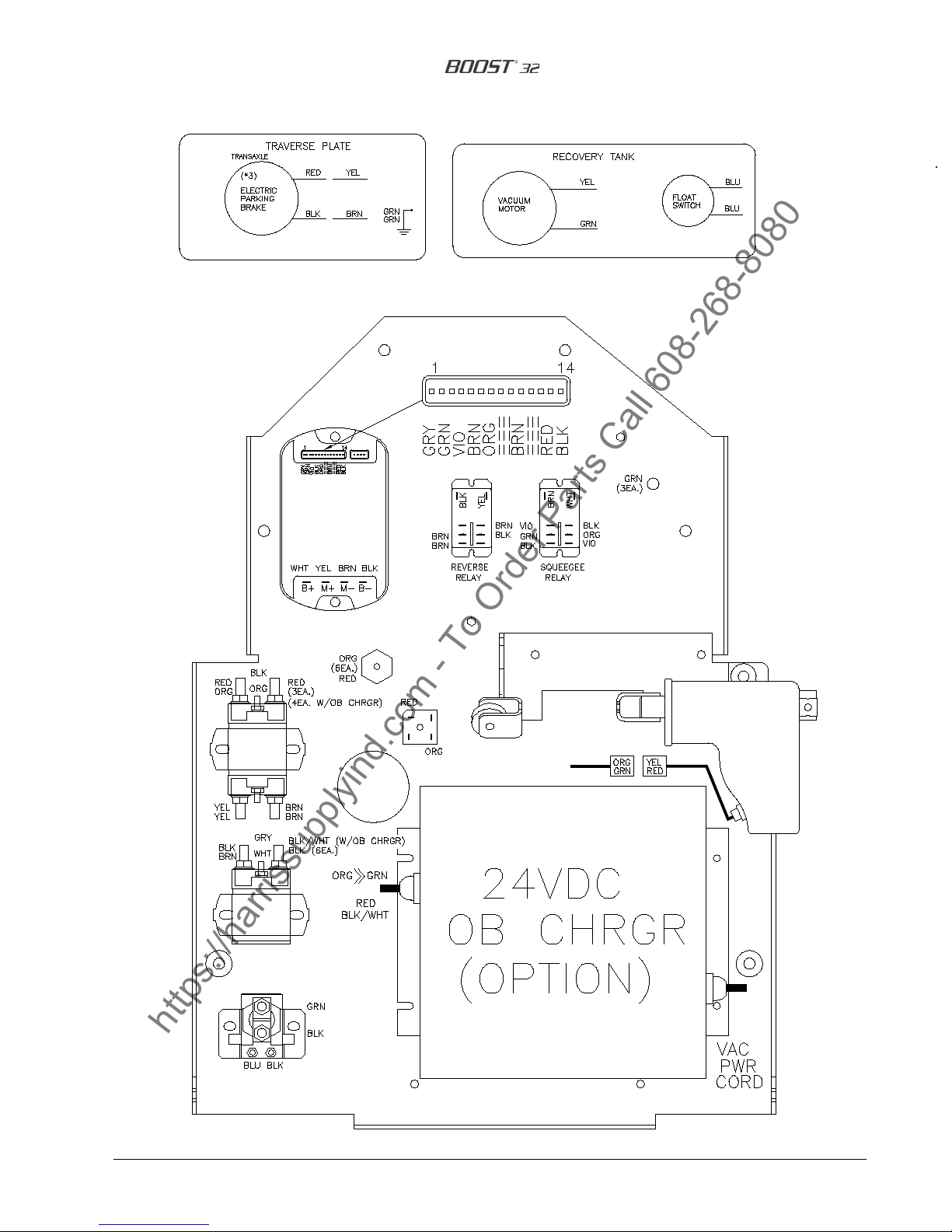

Electrical Plate Connection (Auto Squeegee Lift in Reverse) ......................................................................... 95

Control Panel Connection Diagram ................................................................................................................ 96

Front of Machine Connection Diagram ............................................................................................................ 97

Control Housing Connection Diagram ............................................................................................................ 98

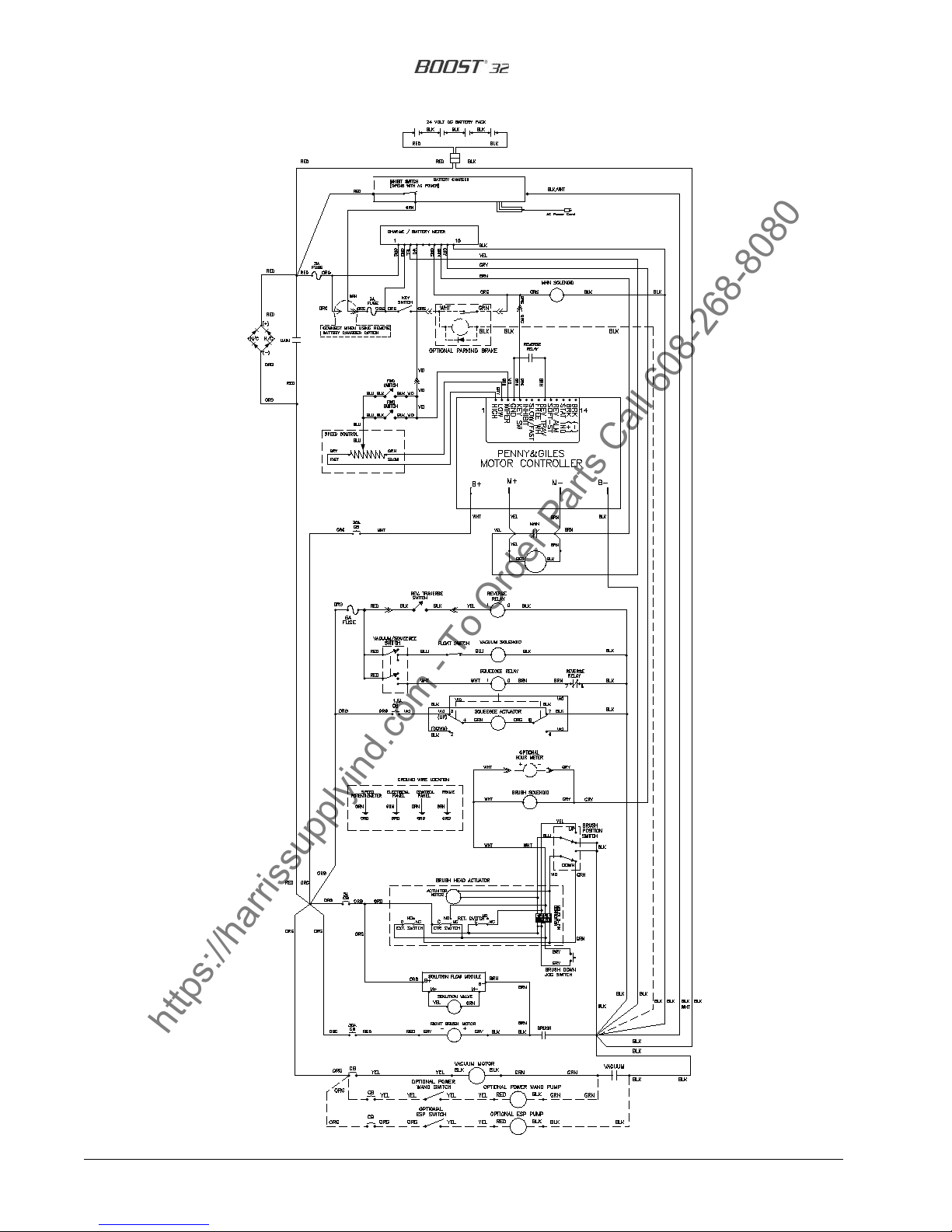

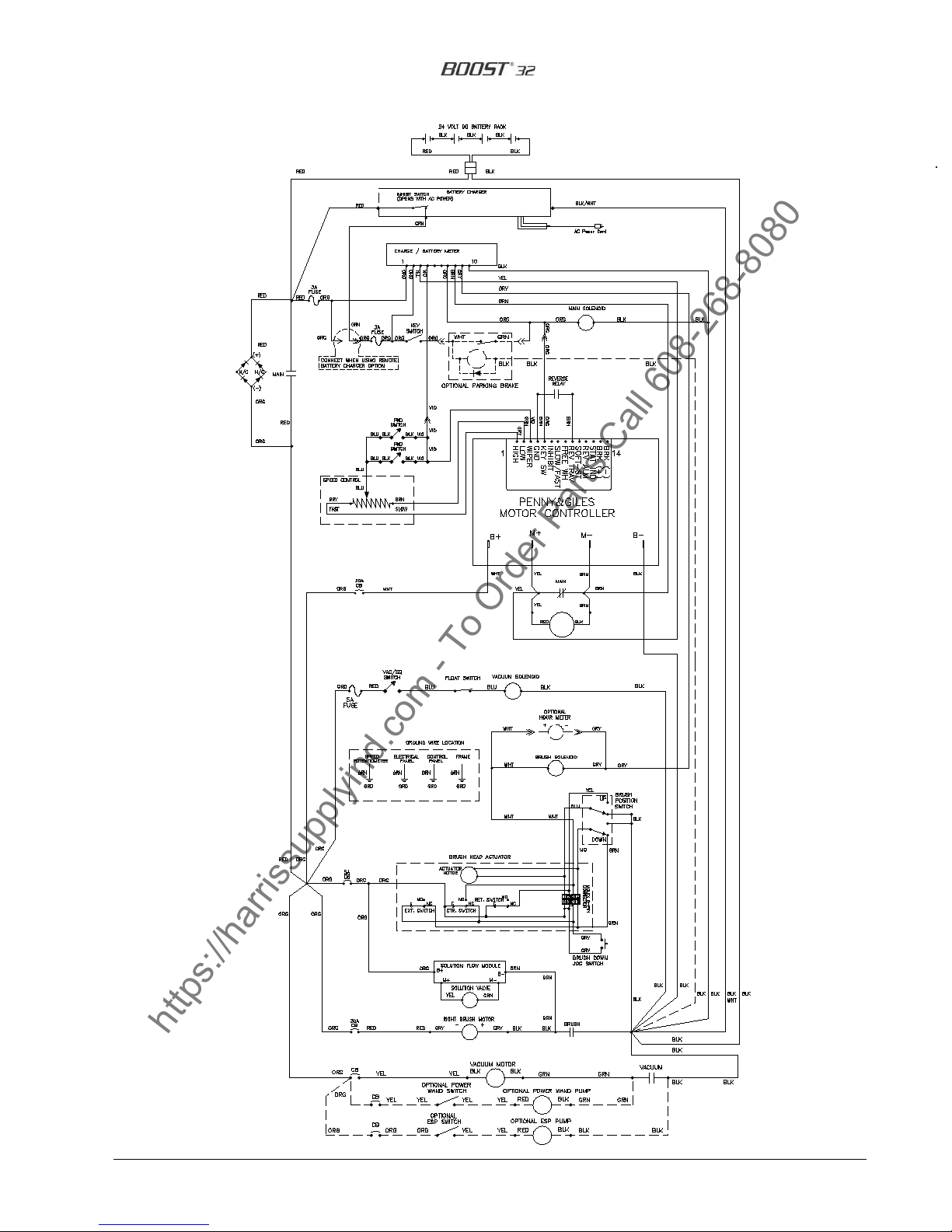

Electrical Schematic (Manual Squeegee Lift) .................................................................................................. 99

Electrical Schematic (Auto Squeegee Lift in Reverse) .................................................................................... 100

Page -2-

Clarke

Operator's Manual (EN) - BOOST 32

Page 3

OPERATOR SAFETY INSTRUCTIONS

https://harrissupplyind.com - To Order Parts Call 608-268-8080

DANGER: Failure to read and observe all DANGER statements could result in severe

bodily injury or death. Read and observe all DANGER statements found in your Owner's Manual and on your machine.

WARNING: Failure to read and observe all WARNING statements could result in injury

to you or to other personnel; property damage could occur as well. Read and observe all WARNING statements found in your Owner's Manual and on your machine.

CAUTION: Failure to read and observe all CAUTION statements could result in

damage to the machine or to other property. Read and observe all CAUTION statements found in our Owner's Manual and on your machine.

DANGER: Failure to read the Owner's Manual prior to operating or attempting any service or

maintenance procedure to your Clarke machine could result in injury to you or to other personnel; damage to the machine or to other property could occur as well. You must have training in the operation of this machine before using it. If your operator(s) cannot read English, have this manual explained fully before attempting to operate this machine.

ENGLISH

DANGER: Operating a machine that is not completely or fully assembled could result in injury or

property damage. Do not operate this machine until it is completely assembled. Inspect the machine carefully before operation.

DANGER: Machines can cause an explosion when operated near flammable materials and

vapors. Do not use this machine with or near fuels, grain dust, solvents, thinners, or other flammable materials. This machine is not suitable for picking up hazardous dust.

DANGER: Lead acid batteries generate gases which can cause an explosion. Keep sparks and

flames away from batteries. Do not smoke around the machine. Charge the batteries only in an area with good ventilation. Make sure that you unplug the AC charger from the wall outlet before operating the machine.

DANGER: Working with batteries can be dangerous! Always wear eye protection and protective

clothing when working near batteries. Remove all jewelry. Do not put tools or other metal objects across the battery terminals, or the tops of the batteries.

DANGER: Using a charger with a damaged power cord could result in an electrocution. Do not

use the charger if the power cord is damaged.

WARNING: Operating this machine from anywhere other than the back of the machine could result in injury

or damage. Operate this machine only from the rear.

WARNING: This machine is heavy. Get assistance before attempting to transport or move it. Use two able

persons to move the machine on a ramp or incline. Always move slowly. Do not turn the machine on a ramp. If operating machine on a gradient over 2%, do not stop, turn or park. Read the "Procedures For Transporting" in this manual before transporting.

WARNING: Machines can topple over if guided over the edges of stairs or loading docks and cause injury

or damage. Stop and leave this machine only on a level surface. When you stop the machine, turn the key "OFF". Set the parking brake, if equipped.

WARNING: Maintenance and repairs performed by unauthorized personnel could result in damage or

injury. Maintenance and repairs must be performed by authorized Clarke personnel only.

WARNING: Any alterations or modifications of this machine could result in damage to the machine or

Clarke

Operator's Manual (EN) - BOOST 32 - 3 -

injury to the operator or other bystanders. Alterations or modifications not authorized by the manufacturer voids any and all warranties and liabilities.

Page 4

ENGLISH

https://harrissupplyind.com - To Order Parts Call 608-268-8080

WARNING: Electrical components of this machine can "short-out" if exposed to water or moisture. Keep

WARNING: Operating a machine without observing all labels and instructional information could result in

WARNING: Wet floor surfaces can be slippery. Water solutions or cleaning materials used with this type of

WARNING: Improper discharge of waste water may damage the environment and be illegal. The United

CAUTION: Use of this machine to move other objects or to climb on could result in injury or damage. Do

CAUTION: Your machine warranty will be voided if anything other than genuine Clarke parts are used on

the electrical components of the machine dry. Wipe the machine down after each use. For storage, keep the machine in a dry building.

injury or damage. Read all machine labels before attempting to operate. Make sure all of the labels and instructional information are attached or fastened to the machine. Get replacement labels and plates from your Clarke distributor.

machine can leave wet areas on the floor surface. These areas can cause a dangerous condition for the operator or other persons. Always put "Caution" signs around/near the area you are cleaning.

States Environmental Protection Agency has established certain regulations regarding discharge of waste water. Also, city and state regulations regarding this discharge may be in your area. Understand and follow the regulations in your area. Be aware of the environmental hazards of chemicals that you dispose.

not use this machine as a step or furniture. Do not ride on this machine.

your machine. Always use Clarke parts for replacement.

Introduction

Clarke's newly designed Boost 32 automatic scrubber is an efficient and superior floor cleaning machine. The Boost 32 uses a brush or pad to scrub a path 32 inches wide. A squeegee wipes the floor while the vacuum motor removes the dirty solution from the floor - all in one pass.

The Boost 32 automatic scrubber comes complete with four - 6 volt batteries, battery connector cables, two battery cables, one battery charger, either a brush or pad, and one operator's manual.

Page -4-

Clarke

Operator's Manual (EN) - BOOST 32

Page 5

Machine Specifications

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Models (05312K, 05313K) BOOST® 32

Motor, Vac 3/4 HP (.74kw) three stage tangential discharge

Power Supply 24 volt (4-6V batteries) 250AH, 330AH

Solution Tank 30 gallon (114 liter)

Recovery Tank 30 gallon (114 liter)

Motors, Brush 3/4 hp PM (.74kw)

Motor Traction .50 hp PM (.37kw)

Brushes 14" x 32" (35.6 cm x 81.3 cm)

Brush Speed 2250 rpm

Brush Pressure Variable 130 lbs. (59.0 kg) - 170 lbs. (77.1 kg)

Speed, Forward Variable to 230 ft./min. (70.1 m/min)

Speed, Reverse Variable to 180 ft./min. (54.9 m/min)

Charger 24V DC, 25 Amp, 115/60 Hz (on-board optional)

Length 67.3 inches (171 cm)

Width - Machine 32.75 inches (83.2 cm)

Height 43.75 inches (112cm)

Cleaning Rate 34,500 sq. ft/hr. (3,205 sq. m/hr)

Cleaning Swath 32 inches (81.3 cm)

Grade Cleaning 6° Incline

Weight w/Batteries(250 AH) 703 lbs. (318.9 kg)

Shipping Weight

w/batteries (250 AH) 920 lbs. (417.3 kg)

Noise 71 dBA

Vibration <2.5 m/s

ENGLISH

Clarke

Operator's Manual (EN) - BOOST 32 - 5 -

Page 6

ENGLISH

https://harrissupplyind.com - To Order Parts Call 608-268-8080

PROCEDURES FOR TRANSPORTING

How To Put The Machine In A Van Or Truck

WARNING: The machine is heavy. Make sure you use two able persons to assist

the machine in climbing the ramp.

1. Make sure the loading ramp is at least eight (8) feet long, and strong enough to support the machine.

2. Make sure the ramp is clean and dry.

3. Put the ramp in position.

4. Remove squeegee assembly.

5. Turn key switch "ON".

6. Align the machine on a level surface ten (10) feet in front of the ramp.

7. Put the traverse speed switch in the "HI" position.

8. Press one or both forward switches.

9. Push the machine to the top of the ramp.

10. Turn the key switch "OFF".

11. Fasten the machine to the vehicle.

How To Remove The Machine From A Van Or Truck

1. Make sure there are no obstructions in the area.

2. Make sure the unloading ramp is at least eight (8) feet long and strong enough to support the machine.

3. Make sure the ramp is clean and dry.

4. Put the ramp in position.

5. Unfasten the machine.

WARNING: The machine is heavy. Make sure you use two able persons to assist in

moving the machine down the ramp.

6. Turn the key switch "ON".

7. Carefully and slowly, drive the machine to the top of the ramp by pressing and holding either of the forward switches and the reverse switch.

8. Put the traverse speed switch to the mid range speed setting. As the machine begins to travel down the ramp, maintain a slow downward speed by pressing either of the forward switches.

9. Replace squeegee assembly after the machine is unloaded and ready to use.

Page -6-

Clarke

Operator's Manual (EN) - BOOST 32

Page 7

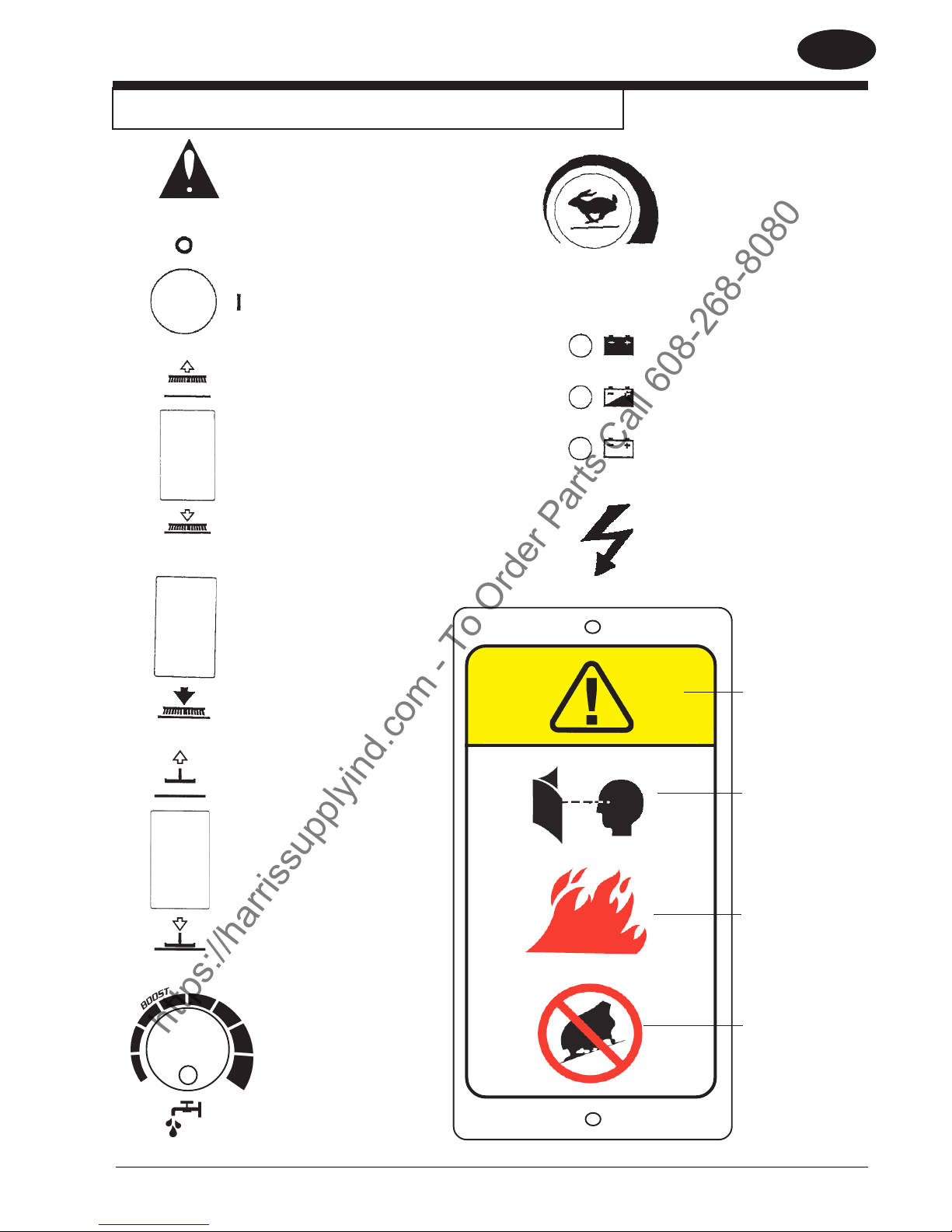

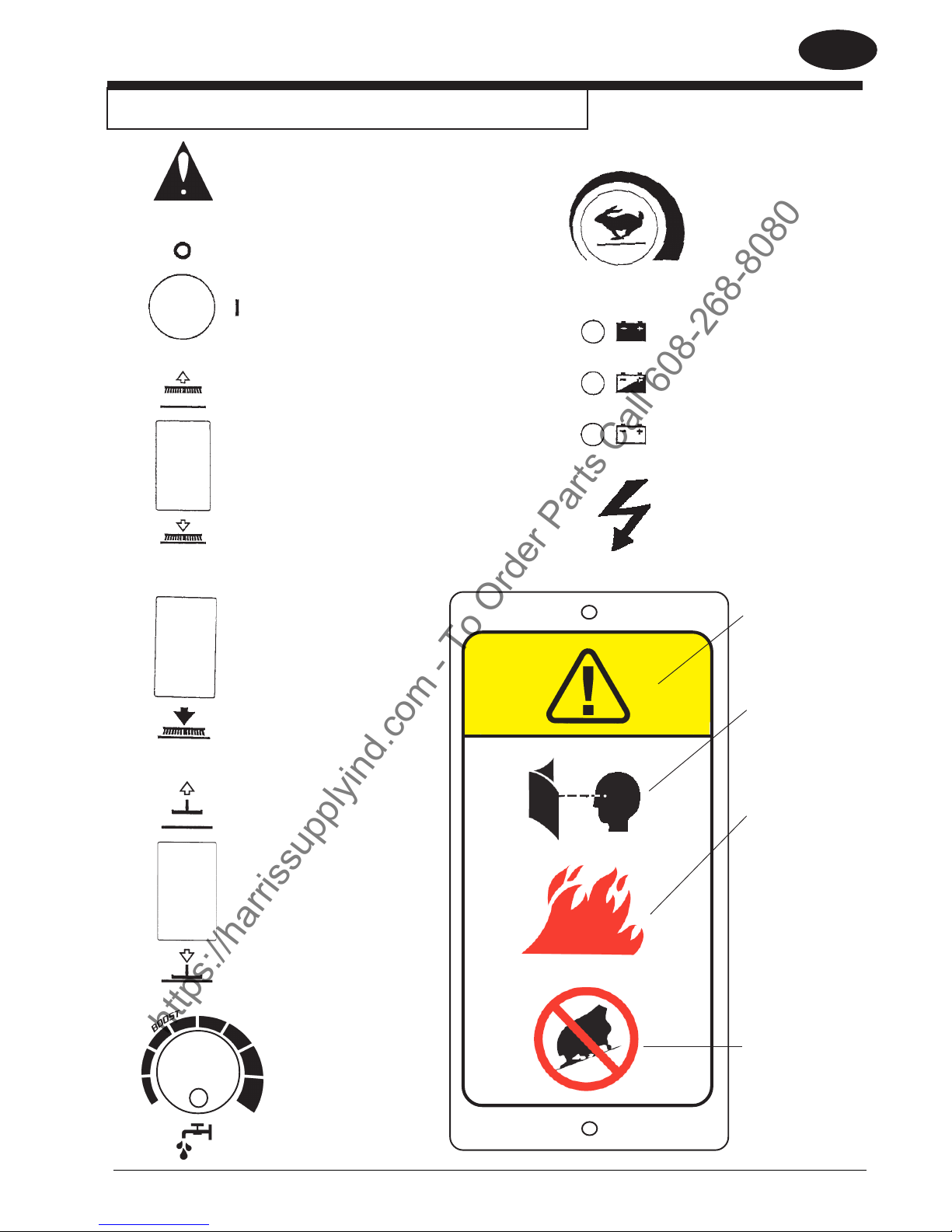

SYMBOLS USED ON BOOST® 32

https://harrissupplyind.com - To Order Parts Call 608-268-8080

ENGLISH

Hazard Alert Symbol

On/Off Key Switch

Brush Up/Down

Traverse Speed Control

Charge/Battery Meter

Power

Additional Brush Pressure

Squeegee / Vacuum (Optional)

Solution Control

71018A

WARNING

READ OPERATOR'S MANUAL BEFORE OPERATING THIS MACHINE

RISK OF FIRE

• Use only commercially available floor cleaners and waxes intended for machine operation.

• Do not use flammable materials.

RISK OF INJURY OR DAMAGE TO MACHINE

• Do not turn, stop or leave machine on a ramp or dock.

Clarke

Operator's Manual (EN) - BOOST 32 - 7 -

Page 8

ENGLISH

https://harrissupplyind.com - To Order Parts Call 608-268-8080

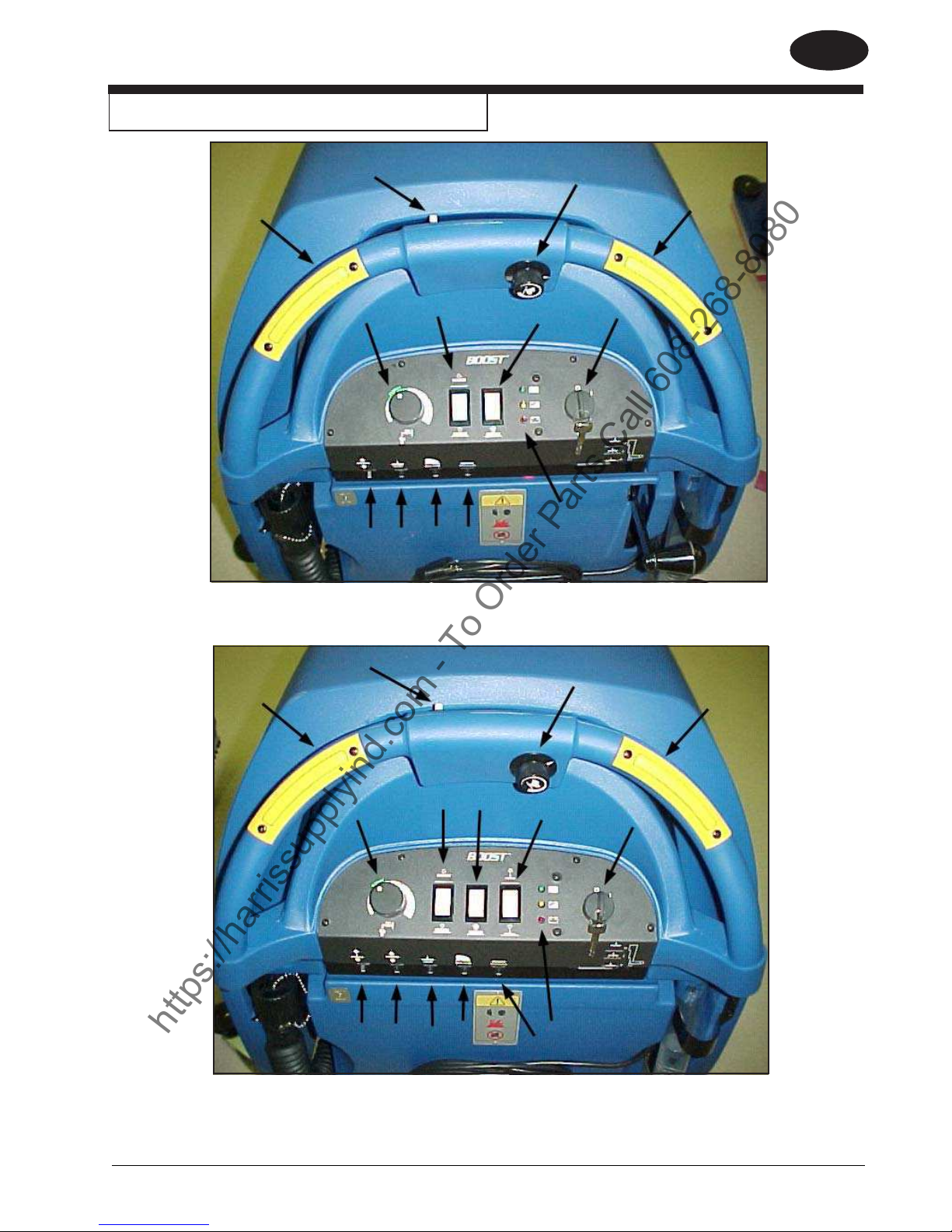

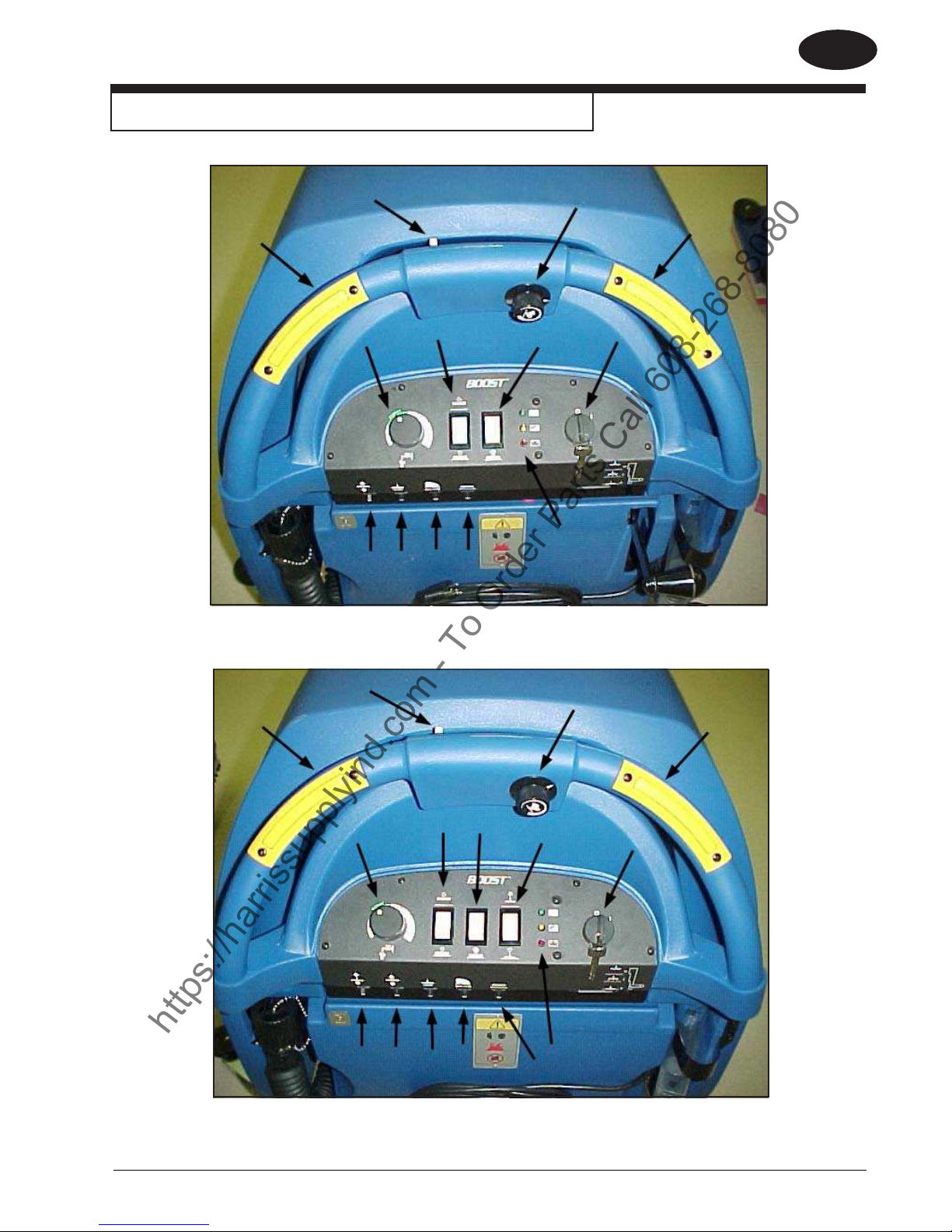

MACHINE CONTROL PANEL BOOST® 32

Key Switch (See Figure 1 & 2, Item "A")

The key switch turns "ON" the power to the control panel. "0" is "OFF" and "I" is "ON".

Traverse Speed Switch (See Figure 1 & 2, Item "B") The speed control varies from low to high speed. To increase the speed, turn the knob to the right. To decrease the speed, turn the knob to the left.

Brush Up/Down Switch (See Figure 1 & 2, Item "C") The brush switch has two positions: "Up" positions the brushes up; "Down" positions the brushes on the floor. The brush motor starts when the pad or brush is down and the traverse switch is depressed.

Increase Brush Pressure Switch (See Figure 1 & 2, Item D) This switch is used to increase the brush pressure. Increased brush pressure may be required when stripping or cleaning heavily soiled floors. To increase brush pressure, first lower the brush by pressing the brush up/down switch (Item "C") to the down position. This will lower the brushes to the normal scrub position. To increase brush pressure, press and hold the switch (Item "D") until the desired brush pressure is reached or the brush deck stops moving downward. To reposition the brush pressure to normal scrub, press the brush up/down switch (Item "C") to the up position and after the brush deck is completely raised, then return the switch to the down position for normal scrub.

Solution Control Knob (See Figure 1 & 2, Item "E") The solution control knob regulates the flow of cleaning solution to the floor. To increase the flow turn the knob clockwise. To decrease the flow, turn the knob counter-clockwise. Clarke recommends starting with the knob set in the green section to provide the best general cleaning with optimal water usage.

Forward Switch (See Figure 1 & 2, Item "F") The forward switch turns the traverse motor "on" and if the brush motor is in the down position, it also activates the brush motor and solution control module. Either the right or the left switch can be used.

Reverse Switch (See Figure 1 & 2, Item "G") The reverse switch, when used in conjunction with one of the forward switches, causes the machine to reverse direction. The reverse speed is 70% of the forward speed.

Charge / Battery Meter (See Figure 1 & 2, Item "H") The charge/battery meter indicates the battery is being charged when the on-board charger option is plugged into an AC outlet. It also indicates the amount of charge that is left in the batteries while the machine is in use. When the battery charge gets too low the red light will begin flashing and the brush/pad motor will shut off.

Circuit Breakers (See Figure 1 & 2, Item "I"-"M") The circuit breaker reset buttons are located on the control panel. The breakers are located as follows: Item I Brush Motor (30A); Item J- Traverse Motor (30A); Item K - Vac Motor (25A); Item L - Actuator Motor, Brush Head (5A); Item M - Squeegee Actuator (1.5A) (Auto Squeegee Option).

If a circuit breaker trips, determine which motor is not operating and turn the key switch "OFF". Wait five minutes and push the reset button back in. Turn the key switch "ON", and try again. An authorized service person should be contacted if the breaker trips again.

Squeegee / Vacuum Switch (See Figure 2, Item "N") (Auto Squeegee Lift in Reverse Option) The 3 position squeegee switch positions the squeegee either : 1) up with vac motor "OFF"; 2) up with vac motor "ON" (center position); or 3) down with vac motor "ON". The squeegee will automatically raise up when the reverse button is pressed.

Page -8-

Clarke

Operator's Manual (EN) - BOOST 32

Page 9

MACHINE CONTROL PANEL BOOST® 32

https://harrissupplyind.com - To Order Parts Call 608-268-8080

ENGLISH

Figure 1

Figure 2

Clarke

Operator's Manual (EN) - BOOST 32 - 9 -

Page 10

ENGLISH

https://harrissupplyind.com - To Order Parts Call 608-268-8080

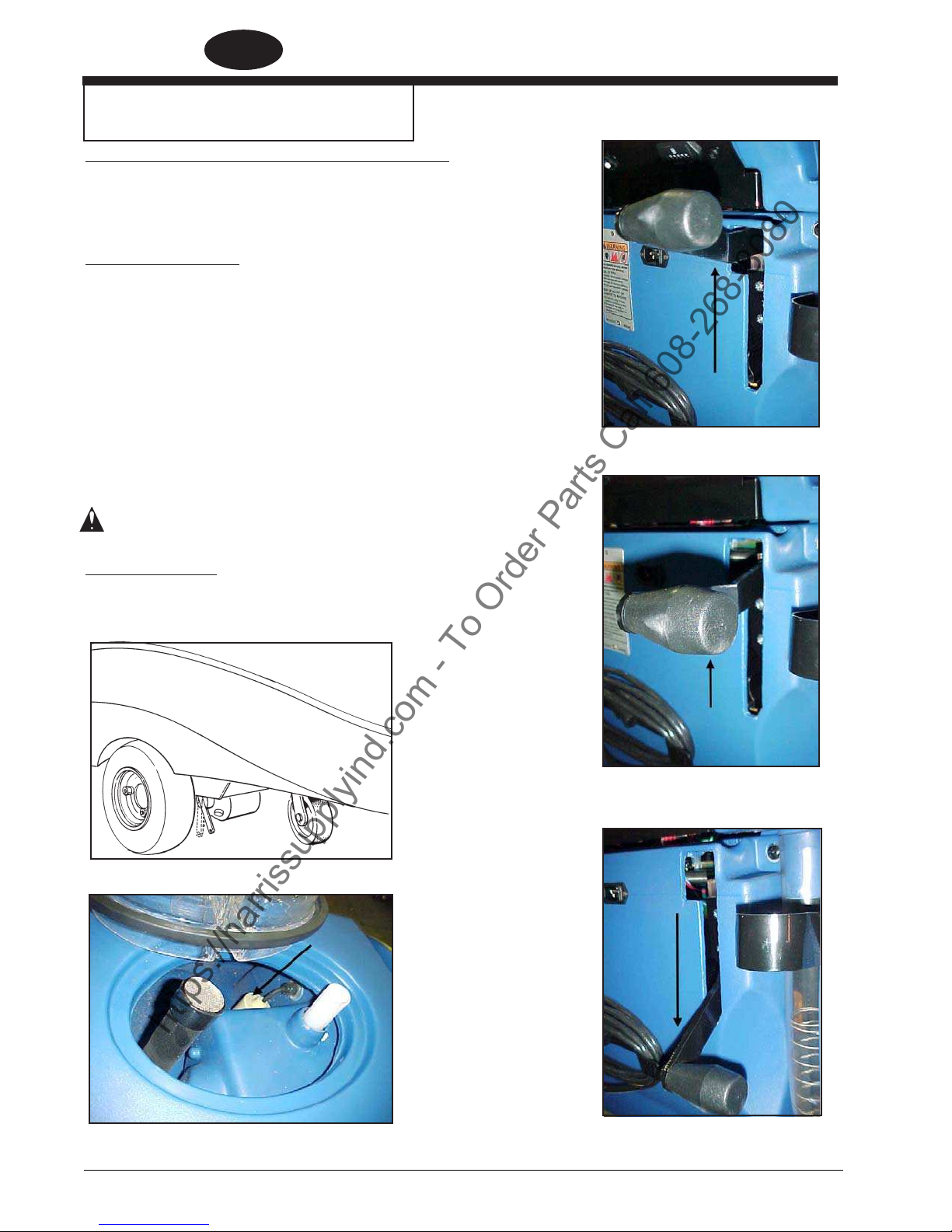

MACHINE CONTROLS & FEATURES

Squeegee Lift Handle (Manual Squeege Lift) See

Figure 3a, 3b, & 3c. The squeegee lift handle is located below the control handles on the right side. It is used to raise or lower the squeegee. The vac motor is turned on when the handle is lowered.

Parking Brake (Optional)See Figure 4. The parking brake prevents movement of the machine. The brake is located on the left hand side of the transaxle motor. Turn the key switch off or disconnect the power to the battery to apply the brake.

There is a mechanical lever located on the brake. This lever is an override. To manually release the brake, rotate the lever toward the rear of machine (counter clockwise). To return the brake to normal or to apply the brake, rotate the lever towards the front of the machine (clockwise).

NOTE: If the lever is left in the override position, the brake will not function with the key switch, and the machine will not operate.

Figure 3a

CAUTION: Do not activate the brake while the ma-

chine is moving.

Float Shut Off See Figure 5. The shut-off switch for the vac motor is located in the recovery tank. It automatically turns off the vac motor when the recovery tank is full.

Figure 4

Figure 3b

Figure 5

Page -10-

Clarke

Figure 3c

Operator's Manual (EN) - BOOST 32

Page 11

HOW TO PREPARE THE MACHINE

https://harrissupplyind.com - To Order Parts Call 608-268-8080

FOR OPERATION

How To Install The Batteries

This machine uses four 6-volt batteries. The batteries are located in the battery compartment under the recovery tank.

To Install the batteries, follow this procedure:

1. Turn key switch off.

2. Make sure both tanks are empty.

3. Disconnect the hoses from the recovery tank (upper tank) & unplug the vac motor and float switch.

4. Remove the tank support bracket.

5. Remove the recovery tank.

ENGLISH

6. Place the batteries in the solution tank as shown in figure 6a or 6b.

WARNING: Lifting batteries without

help could result in an injury. Get help to lift the batteries. The batteries are heavy.

WARNING: Working with batteries can

be dangerous. Always wear eye protection and protective clothing when working near batteries. NO SMOKING!

7. Connect the battery cables between batteries and install long battery cable assembly as indicated. See figure 6a or 6b.

8. Install the tank, reconnecting hoses and plugging in vac motor and float switch connectors. Install tank support bracket.

NOTE: Charge the batteries before using the

machine.

NOTE: Check battery water levels prior to use.

Figure 6a

Figure 6b

Clarke

Operator's Manual (EN) - BOOST 32 - 11 -

Page 12

ENGLISH

https://harrissupplyind.com - To Order Parts Call 608-268-8080

HOW TO PREPARE THE MACHINE FOR OPERATION

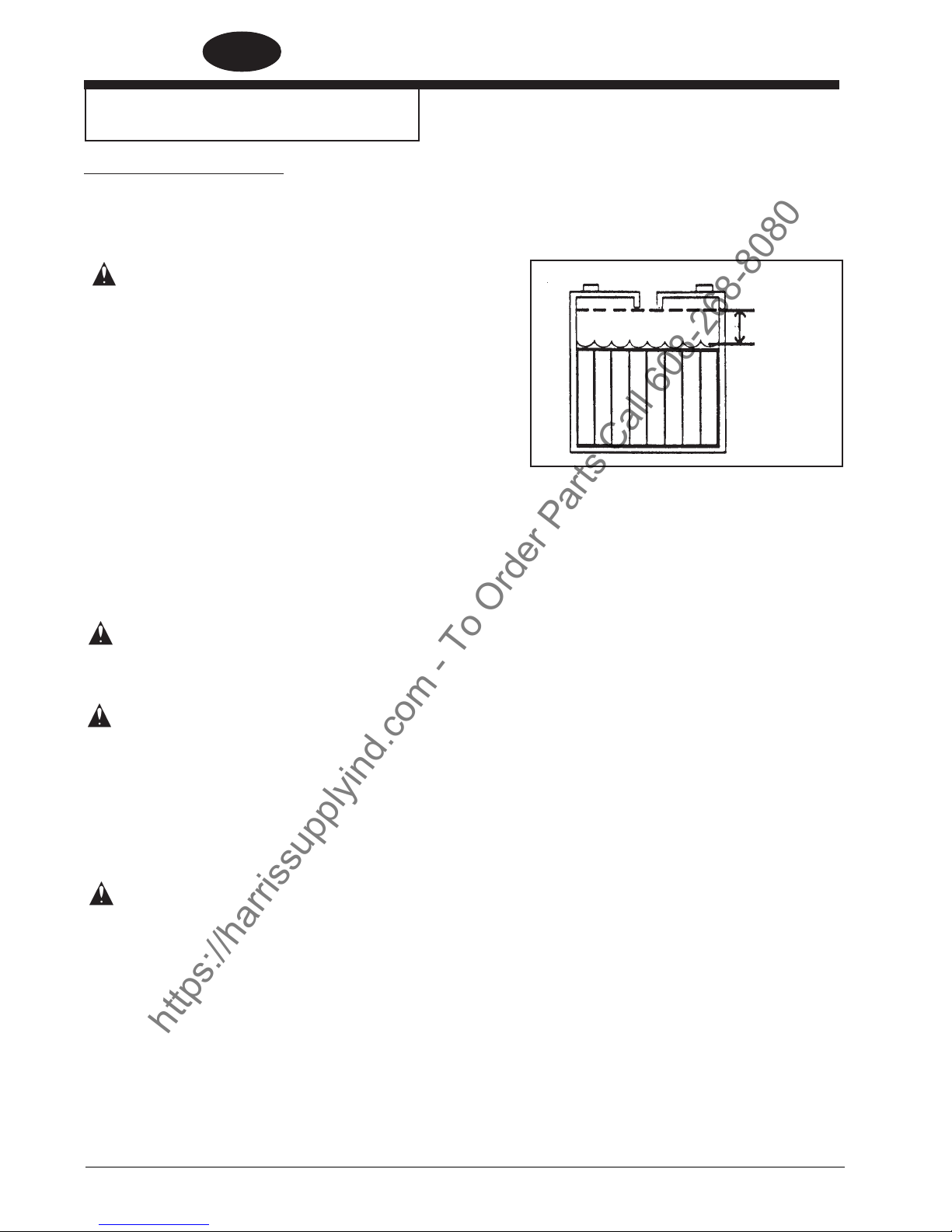

Battery Maintenance

The electrical power to operate the machine comes from the storage batteries. Storage batteries need preventive maintenance.

WARNING: Working with batteries can be dan-

gerous. Always wear eye protection and protective clothing when working near batteries. NO SMOKING!

To maintain the batteries in good condition, follow these instructions:

1. Keep the electrolyte at the correct level. The correct level is between 1/4" below the bottom of the tube in each cell and above the tops of the plates. Check the level of the electrolyte each time you charge the batteries. See figure 7.

NOTE: Check the level of electrolyte prior to charging the batteries. Be sure the plates in each cell are covered with electrolyte . Do not top off the cells prior to charging the battery. Electrolyte expands during charging. As a result, the electrolyte could overflow from the cells. Always top off the cells with distilled water after charging.

CAUTION: Irreversible damage will occur to

the batteries if the electrolyte level does not cover the plates. Keep the electrolyte at the correct level.

CAUTION: Machine damage and discharge

across the tops of the batteries can occur if the batteries are filled above the bottom of the tube in each cell. Do not fill the batteries up to the bottom of the tube in each cell. Wipe any acid from the machine or the tops of the batteries. Never add acid to a battery after installation.

Figure 7

CAUTION: Tap water may contain contami-

nants that will damage batteries. Batteries must be re-filled with distilled water only.

2. Keep the tops of the batteries clean and dry. Keep the terminals and connectors clean. To clean the top of the batteries, use a damp cloth with a weak solution of ammonia or bicarbonate of soda solution. To clean the terminals and connectors, use a terminal and connector cleaning tool. Do not allow ammonia or bicarbonate of soda to get into batteries.

3. Keep the batteries charged.

Page -12-

Clarke

Operator's Manual (EN) - BOOST 32

Page 13

HOW TO PREPARE THE MACHINE

https://harrissupplyind.com - To Order Parts Call 608-268-8080

FOR OPERATION

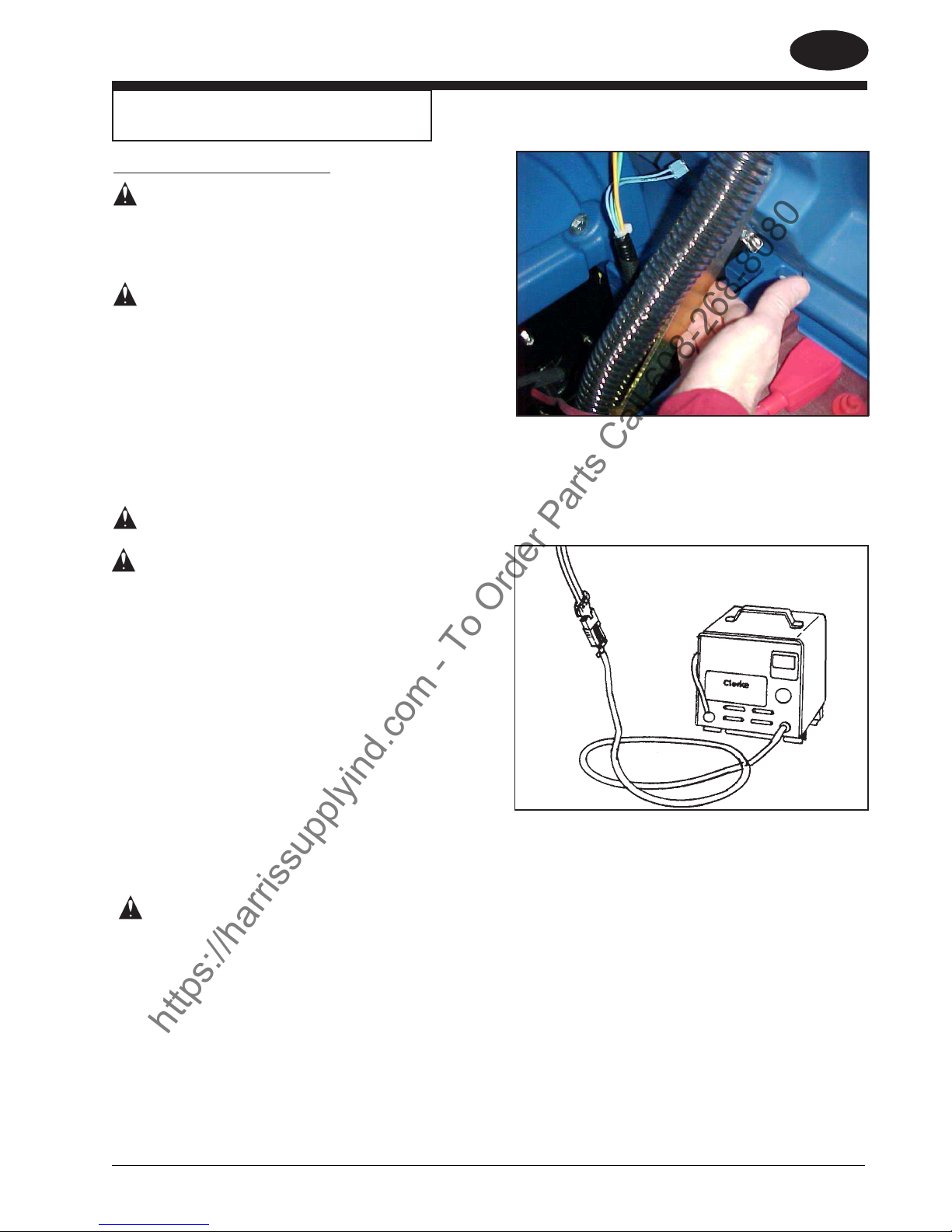

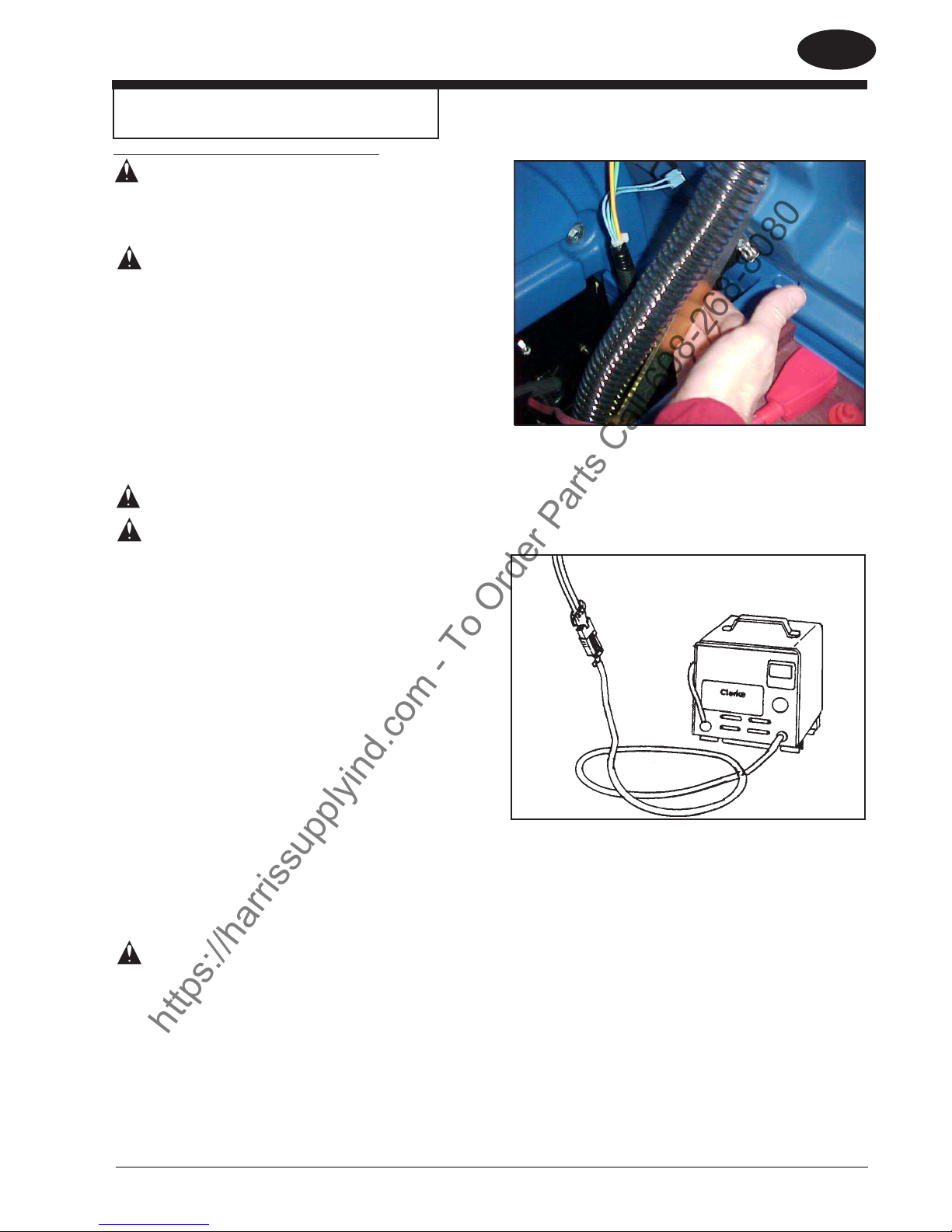

How To Charge The Batteries

WARNING: Charging the batteries in an area

without adequate ventilation could result in an explosion. To prevent an explosion, charge the batteries only in an area with good ventilation.

ENGLISH

WARNING: Lead acid batteries generate

gases which could explode. Keep sparks and flames away from batteries. NO SMOKING!

To charge the batteries, follow this procedure:

1. Place the key switch is in the “OFF” position.

2. Before charging the batteries, the battery compartment needs to be vented. To vent compartment, tip up the recovery tank until it locks in the open position (see figure 8). To close the tank, pull up on the arm and then slowly lower the tank to the closed position.

CAUTION: Before raising tank, be sure tank

is empty.

WARNING: Do not operate or perform main-

tenance on the machine while the recovery tank is in the open position. The tank can be accidentally bumped and it may slam shut.

3. Put the charger on a flat surface. Make sure the vents on the sides are at least two inches away from walls and other objects. Make sure there are no objects near the vents on the bottom of the charger.

4. Disconnect the battery pack connector from the batteries.

Figure 8

5. Connect the DC connector on the charger to the battery pack connector. See figure 8A.

6. Connect the battery charger AC cord to a 15 amp (min) 120V properly grounded wall receptacle.

NOTE: Make sure you plug into a circuit that is not loaded by other equipment. Wall breakers may be tripped and no charge will occur.

WARNING: Never charge a GEL battery with

NOTE: To prevent permanent damage to the batteries, avoid their complete discharge. Never leave the batteries completely discharged, even if the machine is not being used. When recharging the batteries, keep the recovery tank open. After every 20 recharging cycles, check the level of the electrolyte and if necessary top off with distilled water.

Clarke

Operator's Manual (EN) - BOOST 32 - 13 -

an unsuitable battery charger. Carefully follow the instructions given by the manufacturer of the batteries and battery charger.

Figure 8A

Page 14

ENGLISH

https://harrissupplyind.com - To Order Parts Call 608-268-8080

HOW TO PREPARE THE MACHINE FOR OPERATION

How To Charge The Batteries (On-Board Charger)

WARNING: Ch arging the batteries in an area without ad-

WARNING: Lead acid batteries generate gases which

CAUTION: See Charger Owner’s Manual. All onboard

NOTE: Only replace batteries with the identical Clarke battery

pack as originally equipped. The correct Clarke battery part number can be found on the Clarke battery label affixed to the top of each battery.

If the replacement battery is a different Clarke battery, please contact Clarke Technical Service, 1-800-356-7274, for instructions.

If the replacement battery is not a Clarke battery, please contact the charger manufacturer for instructions.

To charge the batteries, follow this procedure:

1. Make sure the key switch is in the “OFF” position.

equate ventilation could result in an explosion. To prevent an explosion, charge the batteries only in an area with good ventilation.

could explode. Keep sparks and flames away from batteries. NO SMOKING!

battery chargers are programmed for a specific type battery. The charger may need reprogramming to properly charge replacement batteries different than the originally equipped Clarke battery.

2. Before charging the batteries, the battery compartment needs to be vented. To vent compartment, tip up the recovery tank until it locks in the open position. To close the tank, pull up on the arm and then slowly lower the tank to the closed position.

CAUTION: Before raising tank, be sure tank is empty.

WARNING: Do not operate or perform maintenance on the

3. Connect the battery charger AC cord located at the rear of the machine to a 15 amp (min) 120V properly grounded wall receptacle.

4. Observe indicator light to ensure the charging process has started. Flashing light(s) indicates that the batteries are being charged. Steady on green light indicates the batteries are fully charged.

NOTE: Make sure you plug into a circuit that is not loaded by other equipment. Wall breakers may be tripped and no charge will occur.

WARNING: Never charge a GEL battery with an unsuitable

machine while the recovery tank is in the open position. The tank can be accidentally bumped and it may slam shut.

battery charger. Carefully follow the instructions given by the manufacturer of the batteries and battery charger.

Page -14-

Clarke

Operator's Manual (EN) - BOOST 32

Page 15

HOW TO PREPARE THE MACHINE

https://harrissupplyind.com - To Order Parts Call 608-268-8080

FOR OPERATION

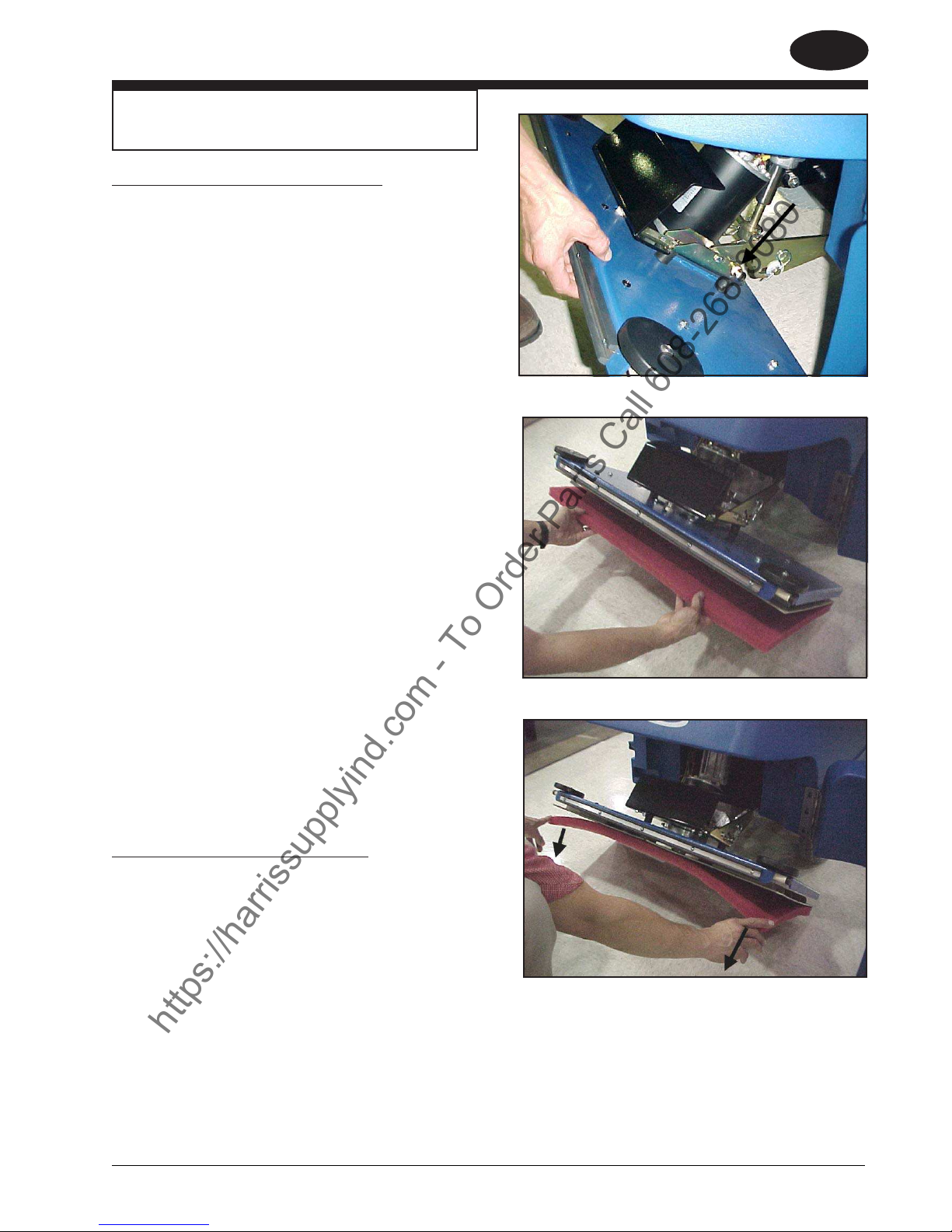

How To Install The Brush Or Pad

To install the brush or pad on the machine, follow this procedure:

1. Turn the key switch "ON".

2. Put the brush switch in the "UP" position.

3. Turn the key switch "OFF".

ENGLISH

4. Go to the front of the machine.

5. Open front cover.

6. Lift upwards on front side of brush plate unitl pin latches. See figure 9.

7. Press on a brush or pad under the flex plates. See figure 10.

NOTE: When using a black pad, position pad on head. Lower head and operate momentarily to affix pad to pad driver (if you have difficulty, position pad on floor and lower head then operate.)

8. Lift upwards on front brush plate and pull outwards on latch pin, then gently lower front brush plate to unlatch brush plate. See figure 9.

NOTE: Brush plate must be unlatched before closing front cover, or operating machine.

9. Close front cover.

Figure 9

Figure 10

How To Remove The Brush Or Pad

To remove the brush or pad from the machine, follow this procedure:

1. Turn the key switch "ON".

2. Put the brush switch in the "UP" position.

3. Turn the key switch "OFF".

4. Go to the front of the machine.

5. Pull downward on the brush or pad until it releases from the flex plates. See figure 11.

Clarke

Operator's Manual (EN) - BOOST 32 - 15 -

Figure 11

Page 16

ENGLISH

https://harrissupplyind.com - To Order Parts Call 608-268-8080

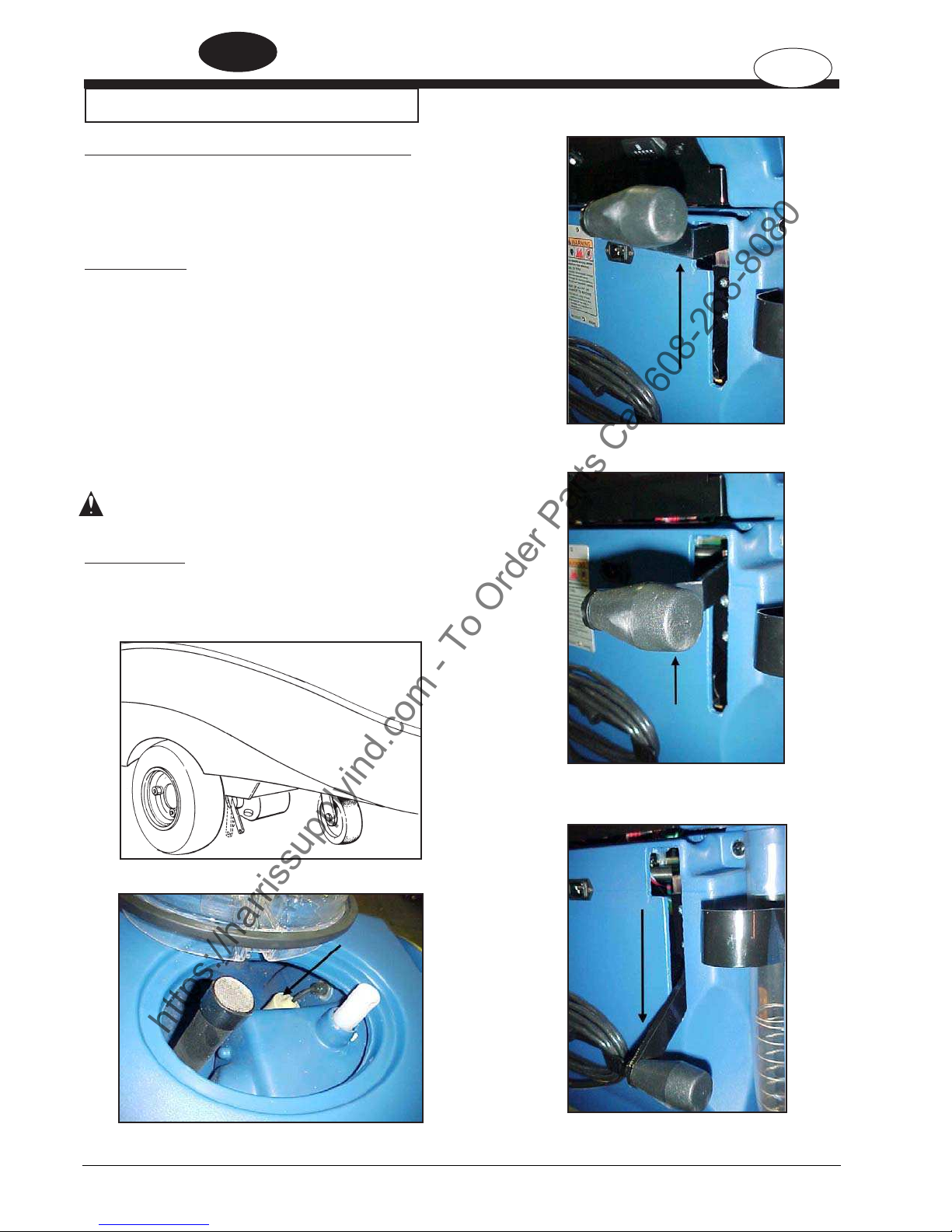

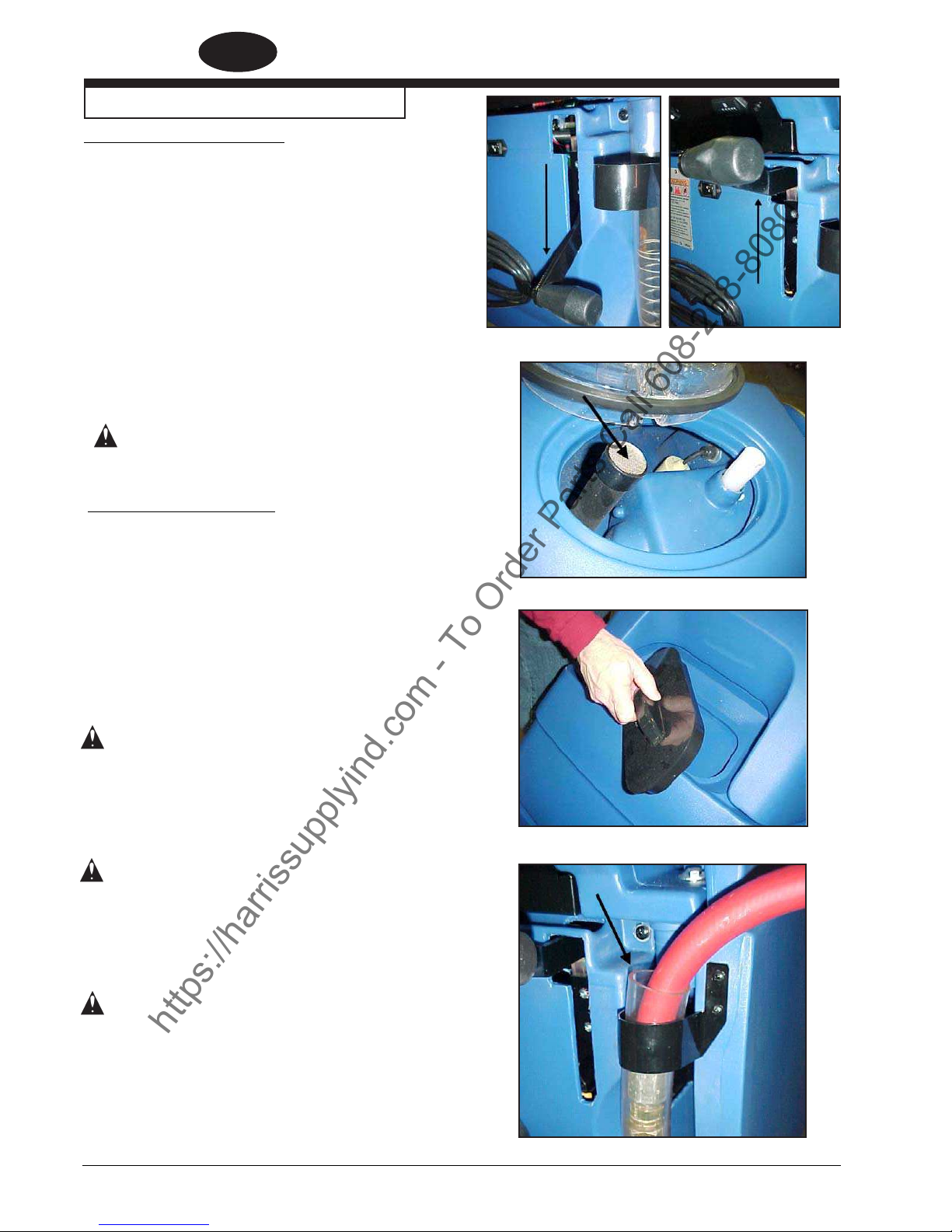

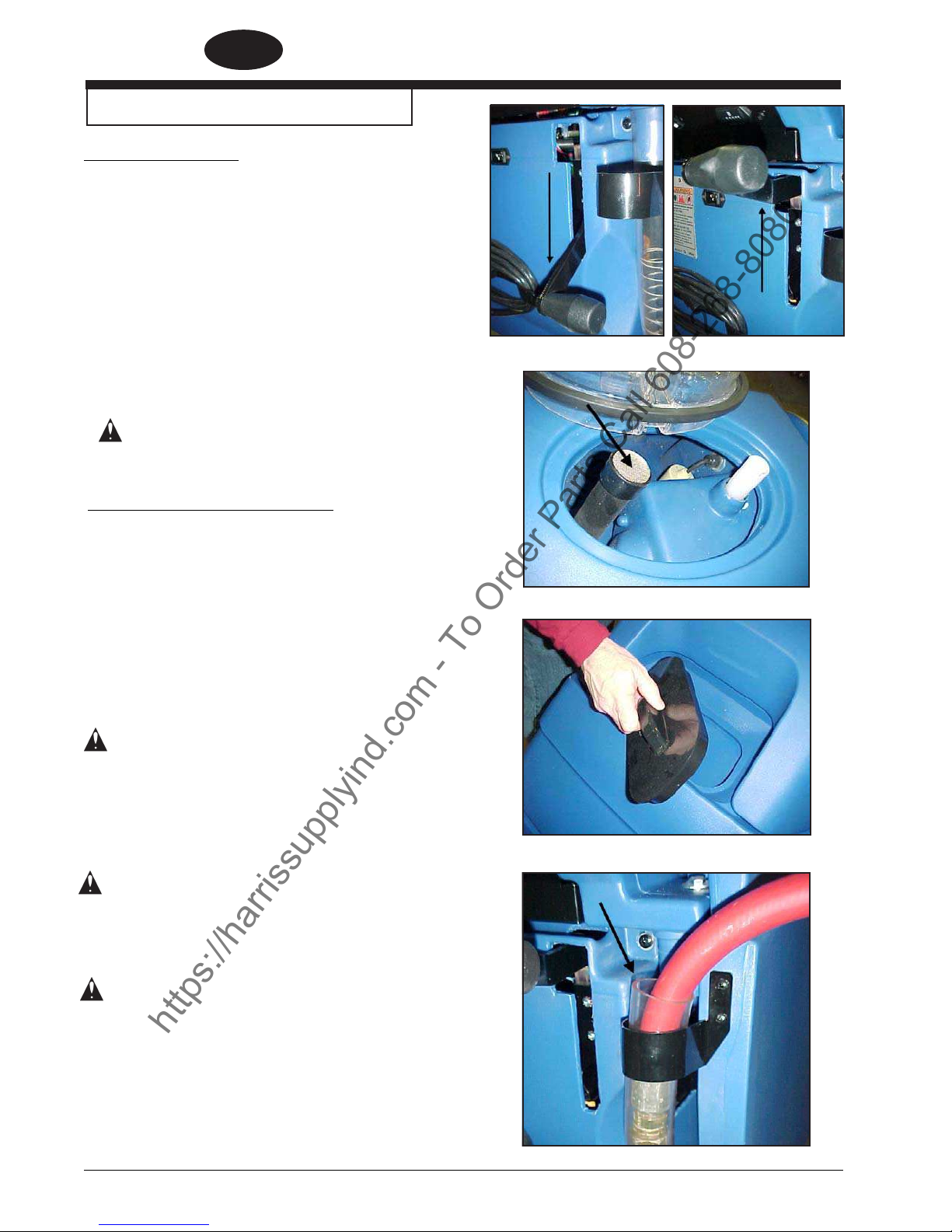

HOW TO OPERATE THE MACHINE

How To Operate the Squeegee

The squeegee wipes the floor while the vacuum motor removes the dirty solution from the floor. Use your right hand to lower or raise the squeegee handle. To operate the squeegee, follow this procedure:

1. To lower the squeegee and start the vac motor move the squeegee lever to the right and down. See figure

12.

2. To raise the squeegee, lift the squeegee lever up. See figure 13.

Note: The center position lets the vac motor continue to run with the squeegee off the floor to avoid drips.

CAUTION: Make sure water or solution

does not enter the opening for the vacuum motor See figure 14.

How to Fill The Solution Tank

The solution tank can be filled in the front or through the clear drain hose at the rear of the machine. To fill the solution tank follow this procedure:

1. Remove the solution tank lid. See figure 15.

2. Fill the solution tank with water.

3. Add a cleaning chemical to the water. for the correct amount, follow the directions shown on the container.

WARNING: Water solutions or cleaning materials

used with this type of machine can leave wet areas on the floor surface. These areas can cause a dangerous condition for the operator or other persons. Always put CAUTION signs near the area you are cleaning.

Figure 12

Figure 13

Figure 14

Figure 15

WARNING: Machines can ignite flammable

materials and vapors. Do not use with or near flammables such as gasoline, grain dust, solvents, and thinners. Only use a cleaning concentration recommended by the chemical manufacturer.

WARNING: Clarke recommends a maximum

water temperature of 120°F(49°C)

4. Replace the solution tank lid.

5. When filling the machine from the rear, position the clear drain hose against bracket and insert hose as shown in figure 16. Solution level can be viewed from the back of the machine.

Page -16-

Clarke

Figure 16

Operator's Manual (EN) - BOOST 32

Page 17

HOW TO OPERATE THE MACHINE

https://harrissupplyind.com - To Order Parts Call 608-268-8080

How To Traverse Machine

NOTE: Put the machine in the slow traverse speed (see figure 17). Use the machine in an area that has no furniture and objects until you can do the following:

1. Move the machine in a straight direction, forward and backward.

2. Stop the machine safely.

3. Move the machine in a straight direction after you turn the machine.

To move the machine, follow this procedure:

1. Turn the key switch “ON” position.

2. Put the brush switch in the "UP" position.

3. Raise the squeegee.

4. To go forward, push one or both of the yellow forward switches (see figure 18).

5. To stop the machine, release the yellow forward switches.

ENGLISH

Figure 17

6. To go backward, push in on the white reverse button and one of the yellow forward switches at the same time (see figure 19).

7. To turn the machine, push the rear of the machine to the side.

8. When you stop the machine, turn the key switch "OFF".

How to Clean a Floor

WARNING: Water solutions or cleaning materi-

als used with this type of machine can leave wet areas on the floor surfaces. These areas can cause a dangerous condition for the operator or other persons. Always put CAUTION signs near the area you are cleaning.

To clean a floor, follow this procedure:

1. Put the water and a cleaning chemical in the clean solution tank.

2. Turn the key switch "ON".

3. Lower the squeegee.

4. Put the brush switch in the "DOWN" position.

5. Adjust the flow of clean solution to the flow desired.

Figure 18

Figure 19

6. Move the machine across the floor in the forward direction.

7. Make a 1800 turn.

NOTE: When you make more passes across the floor, let

NOTE: During most cleaning procedures, apply and

Clarke

the brush clean approximately 2 inches of the area already cleaned by the brush.

remove the solution in one operation.

Operator's Manual (EN) - BOOST 32 - 17 -

Page 18

ENGLISH

https://harrissupplyind.com - To Order Parts Call 608-268-8080

HOW TO OPERATE THE MACHINE

How to Clean a Very Dirty Floor

To clean a very dirty floor, follow this procedure:

1. Apply solution to the floor.

2. Do not lower the squeegee.

3. Do not activate the vacuum motor.

4. Lower the brush or pad and scrub the floor.

5. Leave the solution on the floor long enough for the solution to begin cleaning the floor.

6. Scrub the floor again with additional solution, picking up all the solution with the squeegee

MAINTENANCE

WARNING: Maintenance and repairs must be done

by authorized personnel only.

WARNING: Always empty the solution tank and

recovery tank before doing any maintenance.

WARNING: Keep all fasteners tight.

These Maintenance Procedures Must Be Done Every Day

Keep the machine clean, it will need fewer repairs and have longer life.

Do These Procedures When You Begin Your Work Period

1. Turn off key switch.

Figure 20

2. Machines with on-board chargers -

Unplug charger from AC outlet and wrap cord around bracket at rear of machine.

3. Machines equipped with remote chargers -

disconnect the plug on the battery charger and the battery pack connector. Join the connector from the batteries to the machine cable connector.

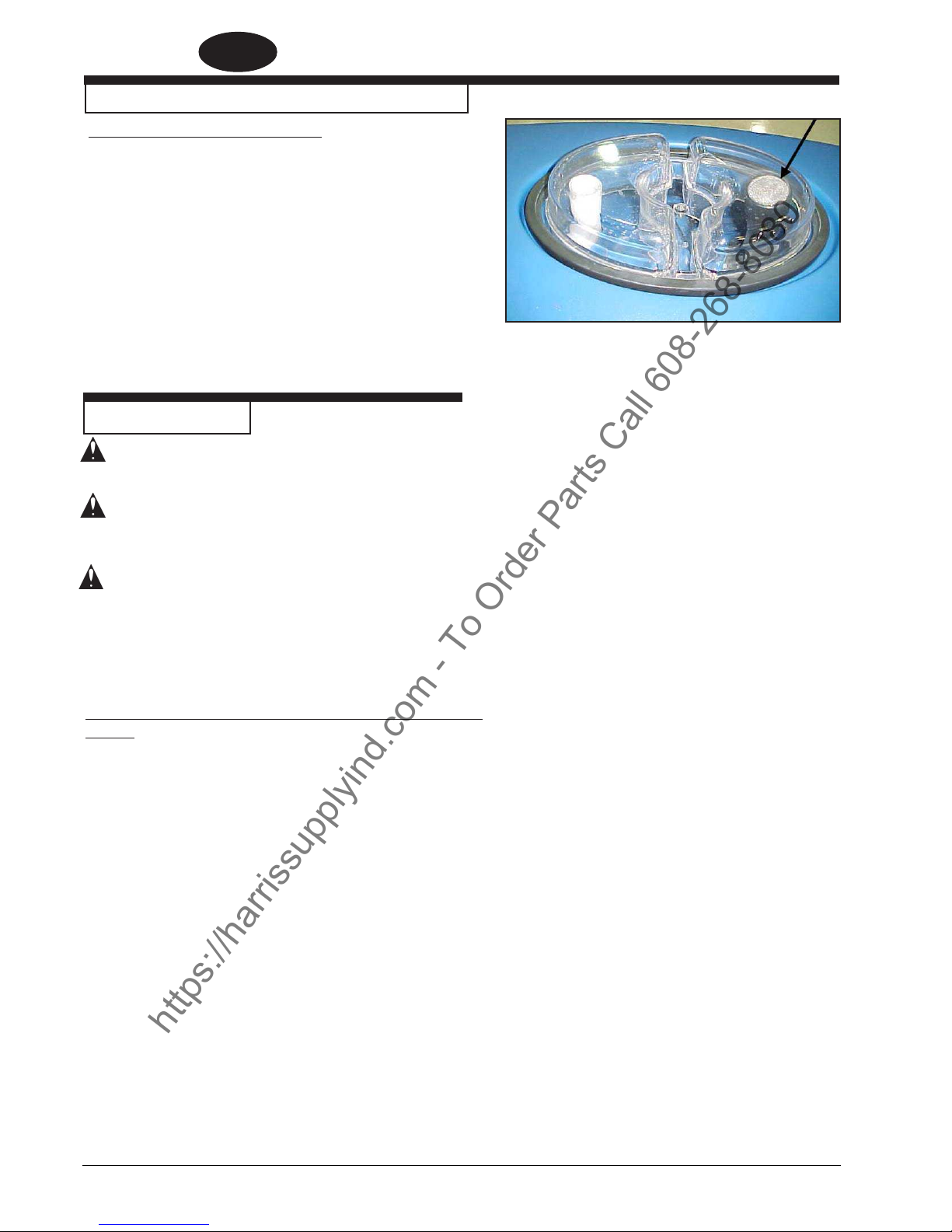

4. Make sure the recovery tank lid is on correctly (see figure

20).

5. Make sure the Screen filter over the vacuum motor is clean and in position (see figure 20).

6. Make sure the valve on the recovery drain hose is clean. Tightly close the valve.

7. Make sure the brush or pad is in position and installed correctly

8. Check the installation of the squeegee and squeegee hose.

Page -18-

Clarke

Operator's Manual (EN) - BOOST 32

Page 19

MAINTENANCE

https://harrissupplyind.com - To Order Parts Call 608-268-8080

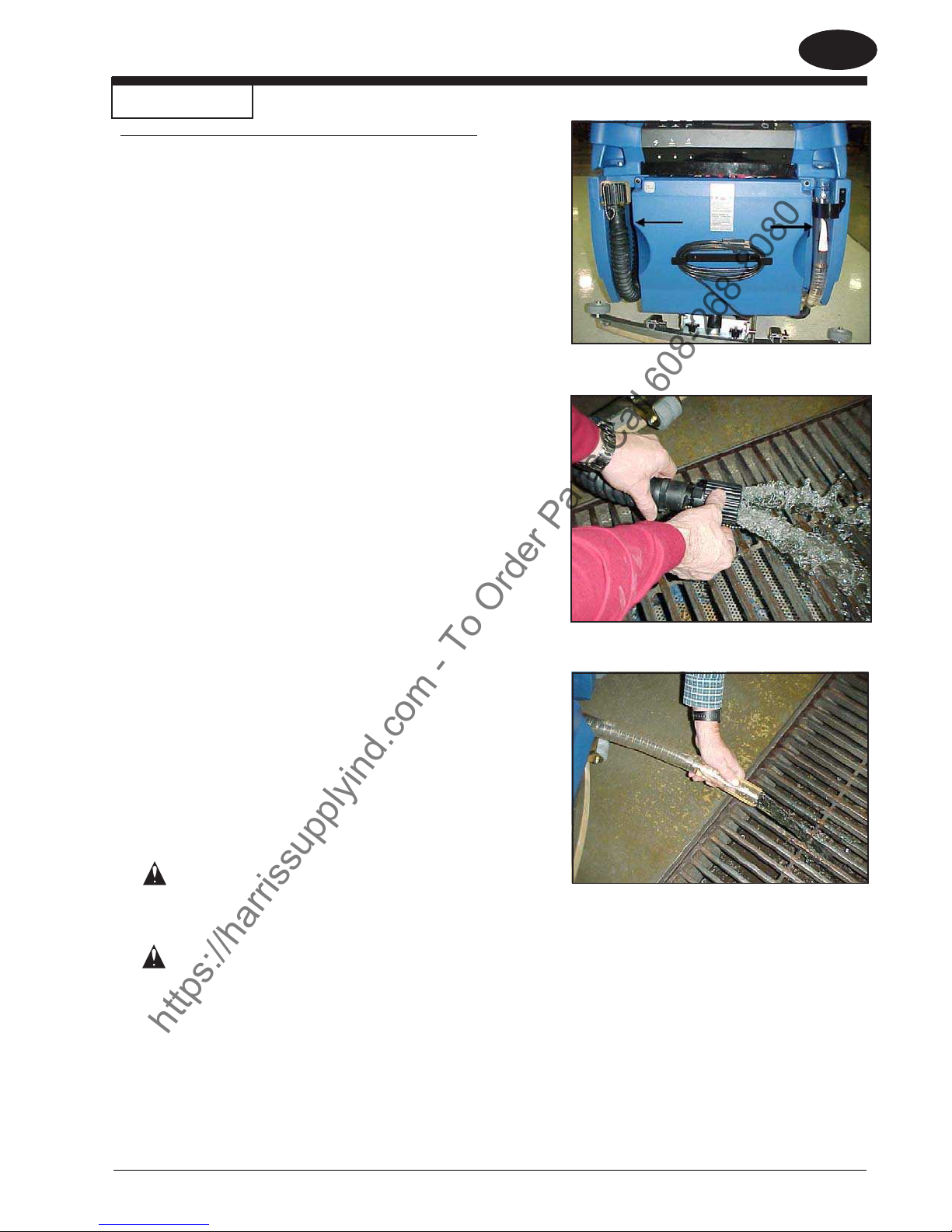

Do These Procedures When You End Your Work

1. Drain the solution tank (Figure #21, item A) and the recovery tank (Figure 21, item B). To drain the tanks , follow this procedure:

a. Turn the key switch “OFF”.

b. Remove the drain hose from the back of the

machine.

c. Put the end of the hose over a drain or bucket.

ENGLISH

d. Recovery Tank:

Turn the valve housing to the left (see figure

22). To open the valve completely, turn the housing fully to the left and pull the housing off of the valve.

Solution Tank: When hose is lowered below water level, the water will drain (see figure 23).

2. Flush the tanks. To flush the tanks, put clean water

in the tank through the opening on top of the tank.

3. If a tank or drain hose has an obstruction, use a high

pressure water hose to flush the tank or hose. Put the water hose into the drain hose.

4. Leave the tanks and the drain valves open to dry in the

air.

5. Check the squeegee blade. Use a cloth to clean the

squeegee blade. If the squeegee blade is damaged or worn, turn or replace the blade.

6. Check and clean the recovery lid gasket. Use a mild

cleaning solution and rinse the parts in clean water.

Check the batteries and add distilled water as needed. The correct level is within 1/4 inch of the bottom of the tube in each cell.

Figure 21

Figure 22

CAUTION: Tap water may contain

contaminants that will damage batteries. Batteries must be re-filled with distilled water only.

WARNING: Lead acid batteries generate

Use a clean cloth and wipe the surface of the machine.

Charge the batteries. See the instruction in the section of this book called “How To Charge The Batteries”.

Clarke

Operator's Manual (EN) - BOOST 32 - 19 -

gases which can cause an explosion. NO SMOKING. Always wear eye protection and protective clothing when working near batteries.

Figure 23

Page 20

ENGLISH

https://harrissupplyind.com - To Order Parts Call 608-268-8080

MAINTENANCE

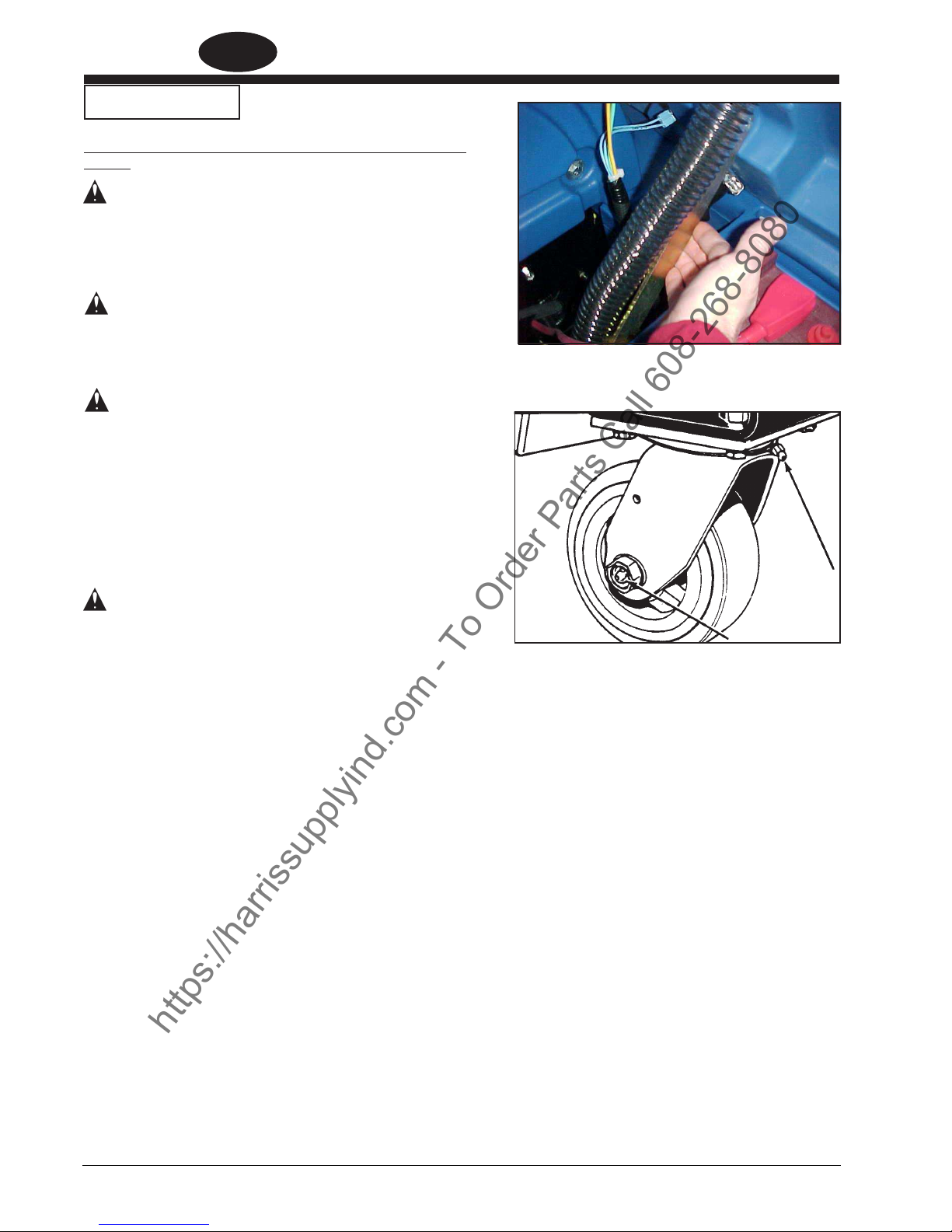

These Maintenance Procedures Must Be Done Every Week:

WARNING: Maintenance and repairs must be

done by authorized personnel only. Always empty the solution tank and the recovery tank before doing any maintenance. Keep all fasteners tight.

WARNING: Always wear eye protection and pro-

tective clothing when working near batteries. Do not put tools or other metal objects across the battery terminals or the tops of the batteries.

CAUTION: To prevent damage to the machine,

and discharge across the tops of the batteries, do not fill the batteries above the bottom of the tube in each cell. Wipe any acid from the machine or the tops of the batteries. Do not add acid to battery after installation.

Figure 24

NOTE: Always turn off key switch before servicing the machine.

WARNING: Always wear eye protection and

protective clothing when working near batteries. NO SMOKING!

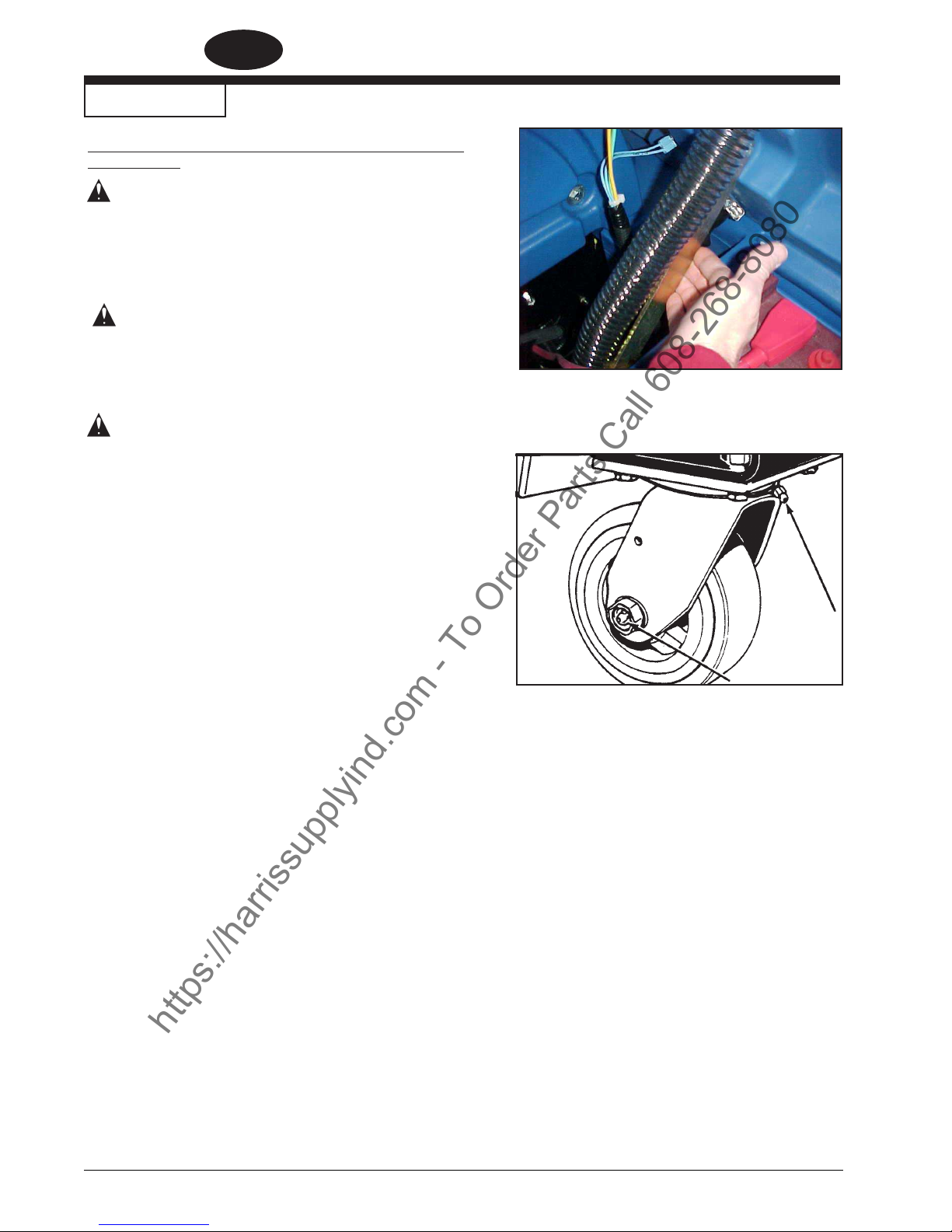

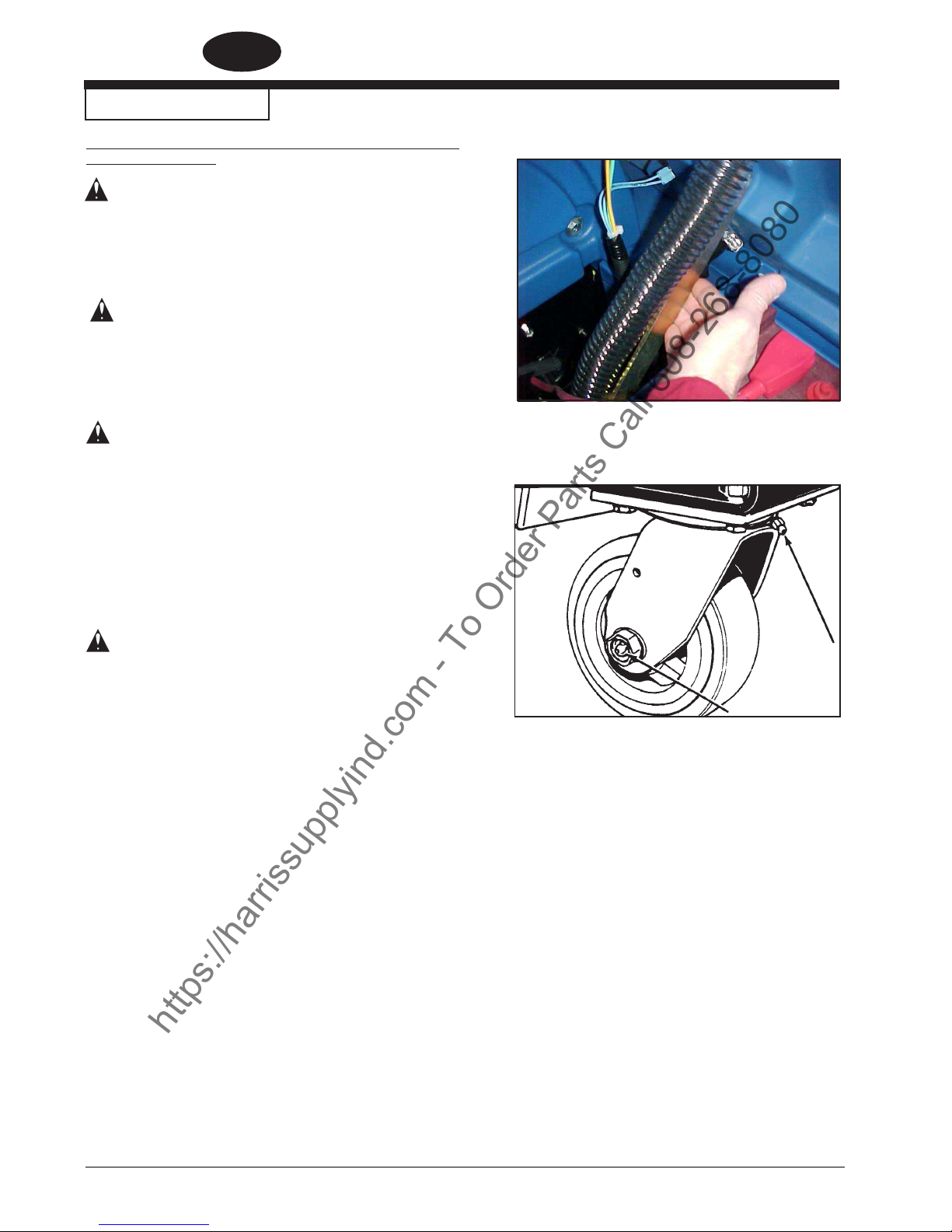

1. To inspect batteries, tip up recovery tank until it locks in up position. See Figure 24.

2. Disconnect the batteries. Use a cloth and a solution of ammonia or bicarbonate of soda to wipe the top of the batteries. Clean the battery terminals. Reconnect the batteries.

3. Check the hoses for leaks, obstructions and other damages.

4. Check and clean the filter screen in-line with the solution hose. To clean the screen, follow this procedure:

a. Turn the solution vavle to the off position.

b. Remove and clean the filter screen.

c. Install the filter screen. Turn on the solution

valve.

Figure 25

5. Use a grease gun to lubricate the drive wheel and the casters. See figure 25.

6. Check tire pressure. Tire pressure should be about 50 psi.

Page -20-

Clarke

Operator's Manual (EN) - BOOST 32

Page 21

MAINTENANCE

https://harrissupplyind.com - To Order Parts Call 608-268-8080

7. Check the squeegee and the scrub brush or the pad for damage.

8. Check the squeegee and the vacuum hose for damage, leaks and obstructions.

Maintenance For The Squeegee

To remove the squeegee, follow this procedure:

ENGLISH

1. Remove the squeegee assembly by loosening the two

knobs that attach the squeegee to the machine. Pull the squeegee assembly off. See figure 26.

2. Inspect the squeegee blade.

3. If the blade is worn, turn the blade so that a new edge

is in the wiping position.

4. Reinstall squeegee assembly on the machine.

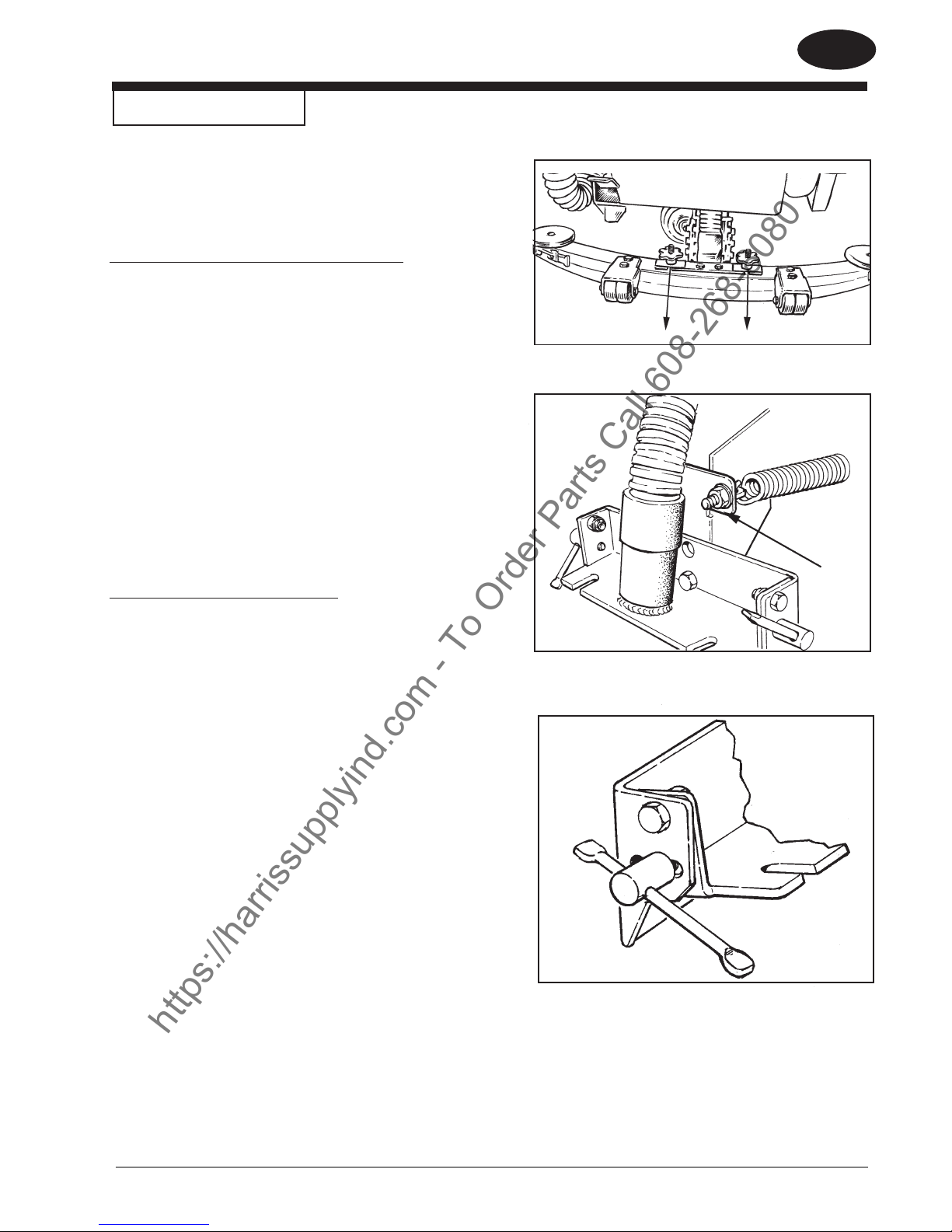

How To Adjust The Squeegee

The following adjustments are set at the factory, however they may require slight adjustment.

Adjusting Squeegee Pressure:

To adjust the pressure, refer to Figure 27. Proper adjustment will produce a uniform flare along the rear blade when the machine is moved forward. To increase pressure, tighten the nuts on each side of the swing arm. To decrease the pressure, loosen the nuts on each side.

Figure 26

Figure 27

Adjusting Squeegee Tilt:

The tilt of the squeegee causes the rear blade to raise up in the center or on the ends, depending on which direction the tilt is changed. For tilt adjustment, refer to figure 28. Loosen left and right screw "X". In order to bring the rear blade down in the center, tip "Y" down. To bring both ends down, tip "Y" up. Make very small adjustments and try it until a uniform flare is achieved. Changing the tilt may also require readjusting the squeegee pressure.

Clarke

Operator's Manual (EN) - BOOST 32 - 21 -

Figure 28

Page 22

ENGLISH

https://harrissupplyind.com - To Order Parts Call 608-268-8080

MAINTENANCE

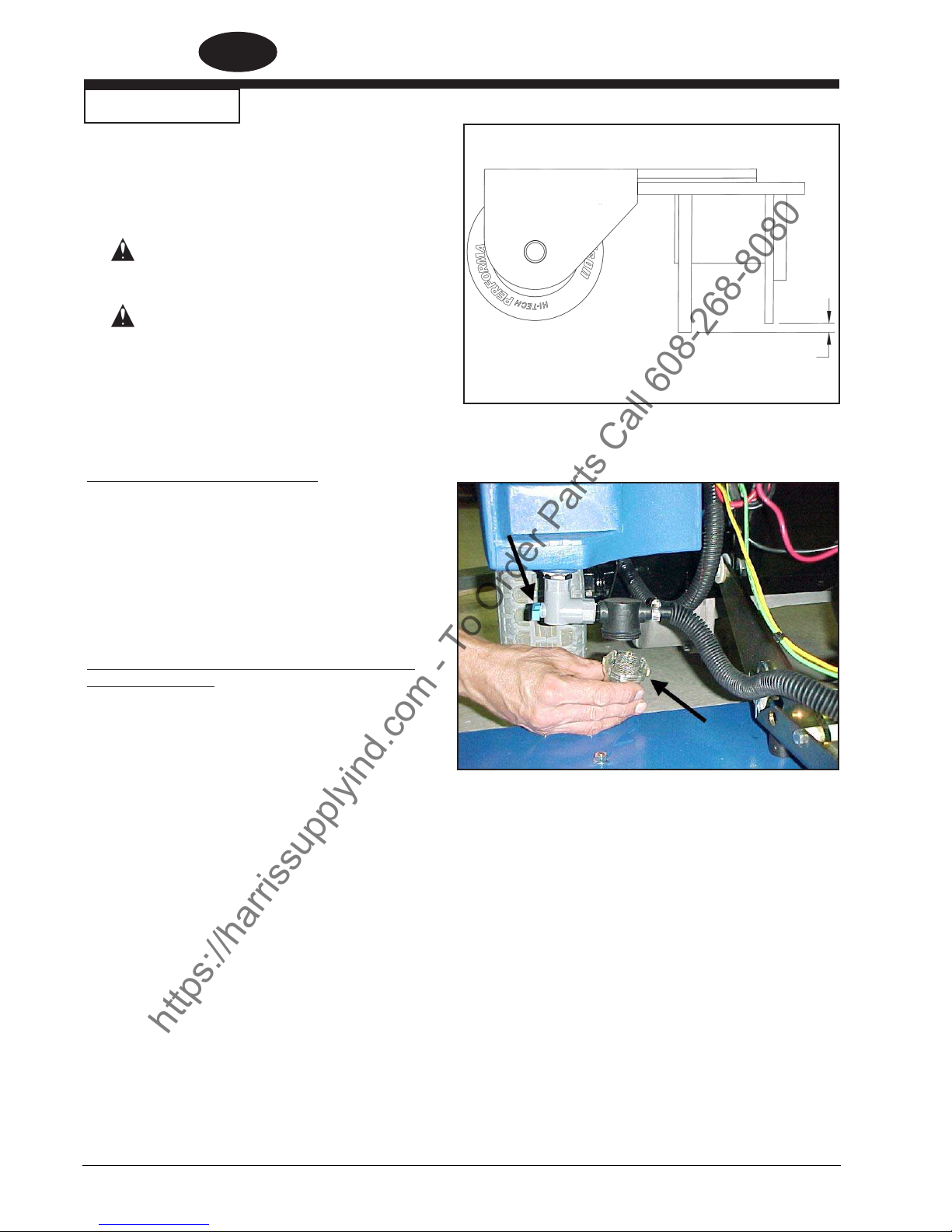

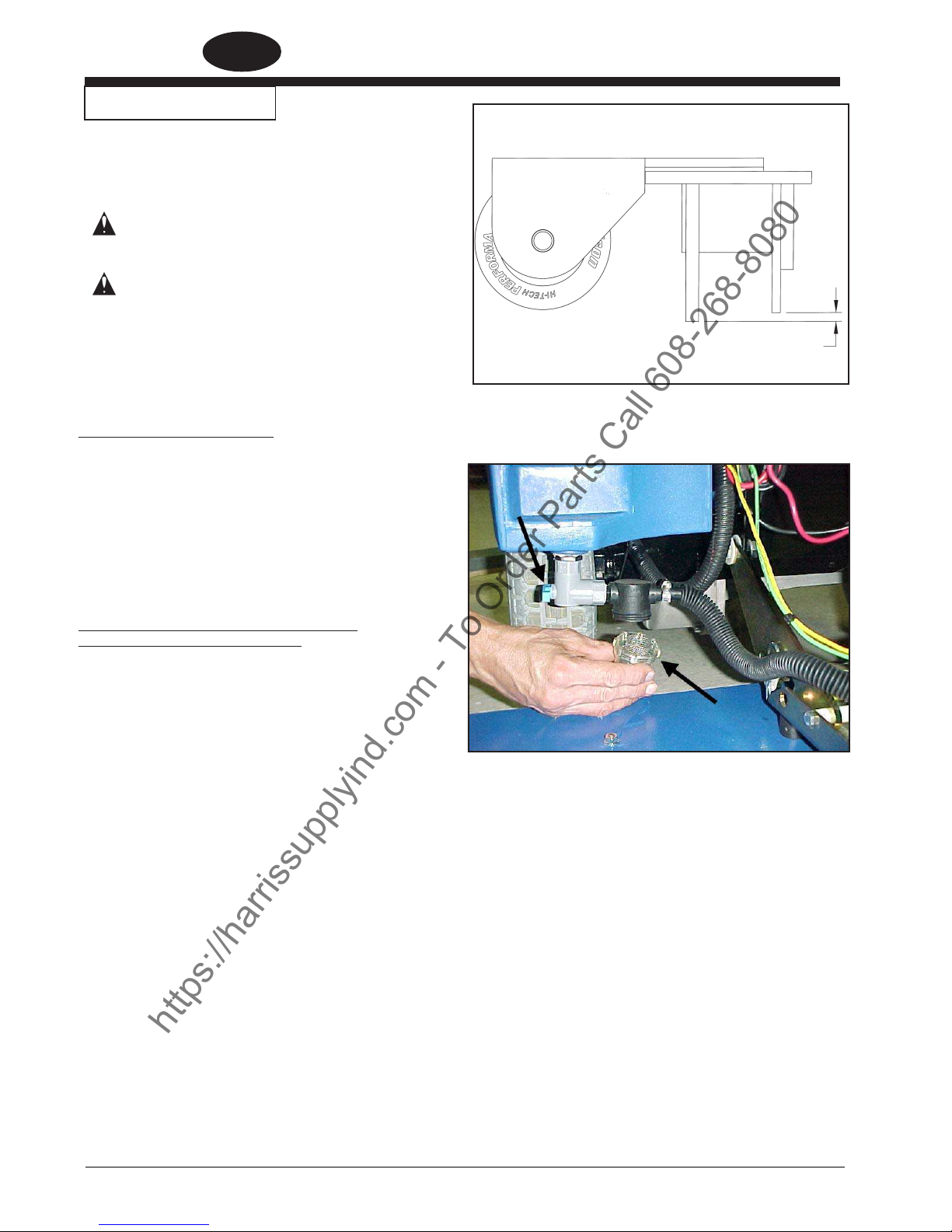

Adjusting Squeegee Blades

When properly installed the front blade should be approximately .12" (3.0 mm) above the rear blade. See figure 29.

WARNING: Maintenance and repairs

must be done by authorized personnel only .

WARNING: Electrical repairs must be

done by authorized personnel only.

Consult your Clarke Authorized Service Person to do the service procedures.

Use only genuine Clarke parts.

How to Clean the Solution Line

If the solution line becomes clogged, follow this procedure:

1. Turn the solution valve to the off position. See figure 30, A.

.12

Figure 29

2. Remove and clean the filter screen. See figure 30, B.

3. Install the filter screen. Turn on the solution valve.

Maintenance Procedures That Must Be Done Every Six Months

Contact a Clarke Authorized Service Center to perform this six month procedure.

1. Check the carbon brushes in the electric motors.

2. Clean the battery terminals and connectors. Make sure all of the battery connections are tightened correctly.

3. Check all of the switches, controls, valves, hoses and gaskets.

4. Check and remove debris from the transaxle hubs.

5. Replace the rubber isolators (see Ref. #24 in Brush Head Assembly Parts List section). The rubber isolators are considered wear items and must be replaced every 6 months.

6. Replace the rubber mounts (see Ref. #55 in Brush Head Assembly Parts List section). The rubber mounts are considered wear items and must be replaced every 6 months.

Figure 30

Page -22-

Clarke

Operator's Manual (EN) - BOOST 32

Page 23

ENGLISH

https://harrissupplyind.com - To Order Parts Call 608-268-8080

HOW TO CORRECT PROBLEMS IN THE MACHINE

PROBLEM CAUSE ACTION

The machine does not remove all the water from the floor.

The batteries do not give the normal running time.

The squeegee is up

The vacuum tank is full.

The screen filter is dirty.

There is an obstruction or damage in the squeegee, squeegee hose or standpipe.

The vacuum motor is not running.

The squeegee hose is disconnected.

The squeegee blade is damaged, worn, or incorrectly installed.

The squeegee pressure is not correctly adjusted.

The gaskets on the cover of the recovery tank are damaged.

The battery terminals are dirty or damaged.

The electrolyte level is too low.

Lower the squeegee.

Drain the tank.

Clean the screen filter.

Remove the obstruction or repair the damage.

Check for tripped breaker. Have an authorized service person make repairs.

Connect the hose.

Turn or replace the squeegee blade. Correctly install the squeegee blade.

Adjust the pressure of the squeegee.

Replace the gaskets.

Clean the terminals and connectors. Replace the damaged cables. Charge the batteries.

Add distilled water to each cell and charge the batteries.

The batteries are not fully charged.

The charger is damaged.

The battery is defective.

The batteries are disconnected.

The cleaning is not even.

The machine does not run. The machine loses power.

The scrub brushes or pads are worn.

There is damage to the brush assembly, casters or the solution valve.

The brush motors are not running

The solution level is low.

Charge the batteries for a full 16 hour charge.

Have an authorized service person repair the charger.

Check voltage of each cell while discharging.

Connect the batteries.

Replace the scrub brushes or pads.

Have an authorized service person make the needed repairs.

Check for tripped breaker, reset. Check for loose connections.

Fill the solution tank.

NOTE: If the motors continue to stop consult an authorized service person.

Reset the circuit breaker. Check wire connection to traverse motor.

Replace the fuses.

Check the batteries connections.

Clarke

Operator's Manual (EN) - BOOST 32 - 23 -

Check parking brake overide lever position (if installed) NOTE: If the motors continue to stop, consult an authorized service person.

Page 24

ENGLISH

https://harrissupplyind.com - To Order Parts Call 608-268-8080

ACCESSORIES

Machine Blade Type Material Length Part No.

32 Inner Optional Urethane, Ribbed (40) 43.00" 38727A 32 Outer Optional Gum, Solid, 3/16" 46.25" 30774A

Accessories

Description Part No.

Power Wand System Kit 11008A Soft Caster Asm. 52127A Clarke Care Kit 14607A Drive Wheel, Foam Filled 59955A

Imperial

Clarke Battery Maintenance System (CBMS) 53390A

Electric Parking Brake Kit 11058A

Optional Squeegee Blades

PADS:

Size Description Part No.

14 x 32 Red (5 pack) 997004 14 x 32 Black (5 pack) 997003 14 x 32 White (5 pack) 997005 14 x 32 Blue (5 pack) 997007

BRUSHES:

Size Description Part No.

14 x 32 Poly Brush 30755A 14 x 32 Nylon Brush 30754A 14 x 32 Grit Brush 30756A

Page -24-

Clarke

Operator's Manual (EN) - BOOST 32

Page 25

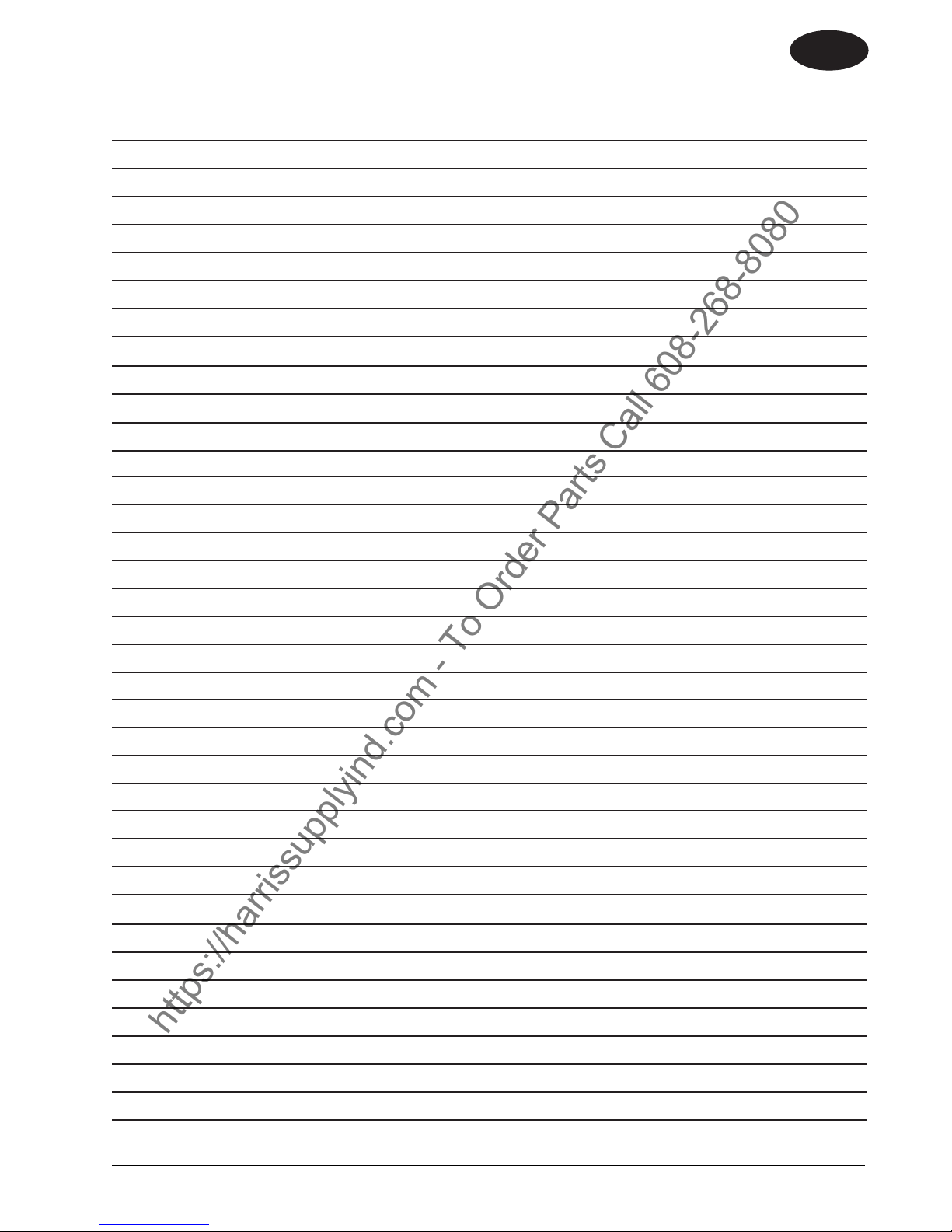

NOTES

https://harrissupplyind.com - To Order Parts Call 608-268-8080

ENGLISH

Clarke

Operator's Manual (EN) - BOOST 32 - 25 -

Page 26

ESPAÑOL

https://harrissupplyind.com - To Order Parts Call 608-268-8080

LEA ESTE MANUAL

Este manual contiene información importante acerca del uso y la seguridad de la máquina. Si no lee el manual antes de utilizar su máquina Clarke o de intentar realizar los procedimientos de reparación o mantenimiento de la misma, usted o el resto del personal podrían sufrir lesiones; asimismo, podrían producirse daños a la máquina o a otras propiedades. Antes de utilizar la máquina, es necesario recibir la capacitación adecuada en la operación de la misma. Si el operador de la máquina no sabe leer en inglés, explíquele el manual exhaustivamente antes de que intente utilizarla.

Todas las indicaciones incluidas en este manual se ofrecen desde la posición del operador en la parte posterior de la máquina.

Si desea conseguir nuevos manuales, escriba a: Clarke

, 2100 Highway 265, Springdale, Arkansas 72764.

Índice

Instrucciones de seguridad para el operador ................................................................................................. 27

Introducción ...................................................................................................................................................... 28

Especificaciones de la máquina ..................................................................................................................... 29

Procedimientos para transporte ...................................................................................................................... 30

Símbolos utilizados en los modelos Boost 32 ............................................................................................... 31

Panel de control de la máquina en los modelos Boost 32 ............................................................................ 32

Controles y funciones de la máquina .............................................................................................................. 34

Preparación de la máquina para el funcionamiento ....................................................................................... 35

Instalación de las baterías ................................................................................................................ 35

Mantenimiento de las baterías .......................................................................................................... 36

Carga de las baterías ........................................................................................................................ 37

Carga de las baterías (Cargador incorporado opcional) ................................................................. 38

Instalación de la cepillo o la almohadilla .......................................................................................... 39

Extracción de la cepillo o la almohadilla ........................................................................................... 39

Operación de la máquina ................................................................................................................................ 40

Operación de la escobilla de goma .................................................................................................. 40

Llenado del depósito de solución ..................................................................................................... 40

Desplazamiento de la máquina ........................................................................................................ 41

Limpieza de pisos ............................................................................................................................. 41

Mantenimiento .................................................................................................................................................. 42

Corrección de problemas ................................................................................................................................ 47

Accesorios ........................................................................................................................................................ 48

Sección II Manual de repuestos y servicio .................................................................................................... 73

-26-

Clarke

Manual del operador

(ES) - BOOST 32

Page 27

ESPAÑOL

https://harrissupplyind.com - To Order Parts Call 608-268-8080

INSTRUCCIONES DE SEGURIDAD PARA EL OPERADOR

PELIGRO: Si no se leen y cumplen todas las instrucciones que aparecen bajo el encabezado

PELIGRO, se pueden producir lesiones personales graves e incluso la muerte. Lea y respete todas las indicaciones de PELIGRO que se encuentran en el manual de instrucciones y en la máquina.

ADVERTENCIA: Si no se leen y cumplen todas las instrucciones que aparecen bajo el

encabezado ADVERTENCIA, usted o el resto del personal pueden sufrir lesiones; también pueden producirse daños a la propiedad. Lea y respete todas las indicaciones de ADVERTENCIA que se encuentran en el manual de

instrucciones y en la máquina.

PRECAUCIÓN: Si no se leen y respetan todas las instrucciones que aparecen bajo el

encabezado PRECAUCIÓN, pueden producirse daños en la máquina y en otras propiedades. Lea y respete todas las indicaciones de PRECAUCIÓN que se encuentran en el manual de instrucciones y en la máquina.

PELIGRO: Usted o el resto del personal pueden sufrir lesiones si no leen el manual de

instrucciones antes de operar, intentar reparar o realizar mantenimiento a su máquina Clarke. Asimismo, pueden producirse daños a la máquina o a otras propiedades. Antes de utilizar la máquina, es necesario recibir la capacitación adecuada en la operación de la misma. Si el operador de la máquina no sabe leer en inglés, explíquele el manual exhaustivamente antes de que intente utilizarla.

PELIGRO: Cuando se opera una máquina que no se encuentra completa o totalmente

ensamblada, es posible que usted o el resto del personal sufran lesiones o que se produzcan daños a la propiedad. No haga funcionar la máquina hasta que no esté completamente ensamblada. Inspeccione cuidadosamente la máquina antes de ponerla en funcionamiento.

PELIGRO: Las máquinas pueden causar una explosión si se utilizan cerca de materiales y

vapores inflamables. No utilice la máquina con combustibles, polvo de cereales, solventes, diluyentes u otros materiales inflamables ni cerca de ellos. Esta máquina no es adecuada para limpiar polvos peligrosos.

PELIGRO: Las baterías de plomo generan gases, los cuales pueden causar una explosión.

Mantenga las baterías alejadas de chispas y llamas. No fume cerca de la máquina. Cambie las baterías solamente en áreas con buena ventilación. Compruebe que el cargador de C.A. esté desenchufado de la toma de corriente de la pared antes de operar la máquina.

PELIGRO: ¡El trabajo con baterías puede resultar peligroso! Siempre utilice protección ocular y

ropa de protección cuando trabaje cerca de baterías. Sáquese todas las joyas. No coloque herramientas ni otros objetos metálicos encima de los bornes de las baterías o de las partes superiores de las mismas.

PELIGRO: El uso de un cargador con un cable de alimentación dañado puede producir una

electrocución. No utilice el cargador si el cable de alimentación está dañado.

ADVERTENCIA: Si opera la máquina desde cualquier parte que no sea la parte posterior de la misma se

pueden producir lesiones o daños. Opere la máquina sólo desde la parte posterior.

ADVERTENCIA: La máquina es pesada. Obtenga ayuda antes de intentar transportarla o moverla. Utilice dos

personas capaces para mover la máquina sobre una rampa o inclinación. Mueva siempre lentamente. No haga girar la máquina en una rampa. Si se opera la máquina en una pendiente de más del 2%, no se detenga, gire ni estacione. Lea la sección “Procedimientos para transporte” de este manual antes de transportar la máquina.

ADVERTENCIA:Las máquinas pueden volcar si se las conduce por bordes de escalones o de muelles de

carga, causando lesiones o daños. Detenga la máquina y déjela solamente en superficies uniformes. Cuando detenga la máquina, gire la llave a “OFF” (apagado). Ponga el freno de estacionamiento.

Clarke® Manual del operador

(ES) - BOOST 32 - 27 -

Page 28

ESPAÑOL

https://harrissupplyind.com - To Order Parts Call 608-268-8080

ADVERTENCIA:El mantenimiento y las reparaciones realizados por personal no autorizado podrían producir

ADVERTENCIA:Todas las alteraciones o modificaciones realizadas a esta máquina pueden producir daños a

ADVERTENCIA:Los componentes eléctricos de esta máquina pueden producir un cortocircuito si se exponen

ADVERTENCIA:La operación de una máquina sin respetar todas las etiquetas e instrucciones puede producir

ADVERTENCIA:Si la superficie del piso está húmeda puede resultar resbalosa. Las soluciones de agua o

ADVERTENCIA:La descarga inapropiada de aguas residuales puede dañar el medio ambiente y ser ilegal.

daños o lesiones. El mantenimiento y las reparaciones sólo deben ser realizados por personal autorizado de Clarke.

la misma o lesiones al operador o a otras personas que se encuentren en el lugar. Las alteraciones o modificaciones no autorizadas por el fabricante anulan todas las garantías y responsabilidades.

al agua o a la humedad. Mantenga secos los componentes eléctricos de la máquina. Limpie la máquina después de cada uso. Almacene la máquina en un lugar cubierto y seco.

lesiones o daños. Lea todas las etiquetas de la máquina antes de intentar hacerla funcionar. Compruebe que todas las etiquetas y las instrucciones se encuentren unidas o sujetas a la máquina. Consiga etiquetas y placas de repuesto de su distribuidor Clarke.

los materiales de limpieza que se utilizan con este tipo de máquina pueden dejar mojadas algunas zonas del piso. Estas áreas pueden resultar peligrosas para el operador o para otras personas. Coloque siempre avisos de “Precaución” alrededor y cerca del área que esté limpiando.

La Agencia de Protección Ambiental (EPA) de los Estados Unidos ha establecido determinadas reglamentaciones relacionadas con la descarga de aguas residuales. Además, reglamentaciones locales, estatales y nacionales relacionadas con esta descarga pueden también estar vigentes en su zona. Comprenda y respete las reglamentaciones de su zona. Sea consciente de los riesgos para el medio ambiente de los productos químicos que usted elimina.

PRECAUCIÓN: Si utiliza esta máquina para desplazar otros objetos o para subirse a la misma se pueden

producir lesiones o daños. No utilice esta máquina como escalera ni como mueble. No se suba a la máquina.

PRECAUCIÓN: Si no utiliza los repuestos originales de Clarke la garantía de la máquina se anulará. Utilice

siempre repuestos de Clarke.

Introducción

La nuevo modelo de fregadora automática Boost 32 Clarke son máquina efectivas y de calidad superior para la limpieza de pisos. El modelo Boost 32 utiliza un cepillo o almohadilla para limpiar un recorrido de 32 pulgadas de ancho. Una escobilla de goma limpia el piso mientras el motor de vacío quita la solución sucia del piso –y todo esto en una sola pasada.

La fregadora automática Boost 32 se entregan completas con cuatro baterías de 6 voltios, cables conectores de baterías, dos cables de batería, un cargador de batería, un cepillo o almohadilla y un manual del operador.

-28-

Clarke

Manual del operador

(ES) - BOOST 32

Page 29

Especificaciones de la máquina

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Modelo (05312K, 05313K) BOOST® 32

Motor de vacío de 3/4 HP (0,74kw) de descarga tangencial

Fuente de alimentación 24 voltios (baterías de 4-6V) 250AH, 330AH

Depósito de solución 30 galones (114 litros)

Depósito de recuperación 30 galones (114 litros)

Motores, cepillo 3/4 hp PM (0,74kw)

Tracción del motor 0,50 hp PM (0,37kw)

Cepillo 14" x 32" (35.6 cm x 81.3 cm)

Velocidad del cepillo 2250 rpm

Presión del cepillo Variable 130 lbs. (59.0 kg) - 170 lbs. (77.1 kg)

Velocidad hacia delante Variable, hasta 230 ft./min. (70. 1 m/min)

Velocidad hacia atrás Variable, hasta 180 ft/min. (54. 9 m/min)

Cargador 24V DC, 25 A,115/60Hz, Incorporado como opcional

Longitud 67.3 pulgadas (171 cm)

Anchura - Máquina 32.75 pulgadas (83.2 cm)

Altura 43,75 pulgadas (112cm)

Tasa de limpieza 34,500 sq. ft/hr (3,205 sq. m/hr)

Amplitud de limpieza 32 pulgadas (81.3 cm)

Limpieza en pendiente Inclinación de 6°

Peso con baterías (250AH) 703 libras (318.9 kg)

Peso de envío

con baterías (250AH) 920 libras (417.3 kg)

Ruido 71 dBA

Vibraciones <2.5 m/s

ESPAÑOL

Clarke® Manual del operador

(ES) - BOOST 32 - 29 -

Page 30

ESPAÑOL

https://harrissupplyind.com - To Order Parts Call 608-268-8080

PROCEDIMIENTOS PARA TRANSPORTE

Colocación de la máquina en una furgoneta o un camión

ADVERTENCIA:La máquina es pesada. Asegúrese de utilizar dos personas capaces para ayudar a subir la máquina a la rampa.

1. Asegúrese de que la rampa de carga tenga al menos 2,4 metros (8 pies) de longitud, y tenga la resistencia suficiente para soportar la máquina.

2. Asegúrese de que la rampa esté limpia y seca.

3. Sitúe la rampa en posición.

4. Extraiga el montaje de la escobilla de goma.

5. Gire el interruptor de llave a la posición “ON” (encendido).

6. Alinee la máquina en una superficie nivelada 3 metros (10 pies) delante de la rampa.

7. Sitúe el interruptor de la velocidad de desplazamiento en la posición “HI” (alta).

8. Oprima uno o ambos interruptores de movimiento hacia adelante.

9. Empuje la máquina hasta la parte superior de la rampa.

10. Gire el interruptor de llave hasta la posición “OFF” (apagado).

11. Asegure la máquina en el vehículo.

Sacar la máquina de una furgoneta o un camión

1. Asegúrese de que no haya ninguna obstrucción en el área.

2. Asegúrese de que la rampa de descarga tenga al menos 2,4 metros (8 pies) de longitud y de que su resistencia sea suficiente para soportar la máquina.

3. Asegúrese de que la rampa esté limpia y seca.

4. Sitúe la rampa en posición.

5. Suelte la máquina

ADVERTENCIA:La máquina es pesada. Asegúrese de utilizar dos personas capaces para ayudar a bajar la máquina por la rampa.

6. Gire el interruptor de llave hasta la posición “ON” (encendido).

7. Con cuidado y lentamente, empuje la máquina hacia la parte superior de la rampa, manteniendo oprimido cualquiera de los interruptores de movimiento hacia adelante y el interruptor de movimiento en reversa.

8. Sitúe el interruptor de la velocidad de desplazamiento en la posición de rango medio. A medida que la máquina comience a descender por la rampa, mantenga una velocidad de descenso lenta, oprimiendo cualquiera de los interruptores de movimiento hacia adelante.

9. Vuelva a colocar el montaje de la escobilla de goma una vez que la máquina haya sido descargada y esté lista para usar.

-30-

Clarke

Manual del operador

(ES) - BOOST 32

Page 31

SÍMBOLOS UTILIZADOS EN LOS MODELOS BOOST® 32

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Símbolo de alerta de riesgo

Interruptor de llave On/Off (encendido/ apagado)

Cepillo Arriba/ Abajo

ESPAÑOL

Control de velocidad de desplazamiento

Medidor de carga / baterìa

Presión adicional del cepillo

Escobilla de goma / vacía (opcional)

Alimentación

ADVERTENCIA

LEA BIEN EL MANUAL DEL USUARIO ANTES OPERAR EST MAQUINA.

PELIGRO DE INCENDIO

• Utilice solo productos de limipieza y ceras a la venta en comercios para uso con la maquina.

• No utilice materiales inflamables.

Control de solución

Clarke® Manual del operador

(ES) - BOOST 32 - 31 -

71018A

RIESGO DE LESIONES O DE DAÑOS A LA MAQUINA.

• No debe hacerse girar, detener o dejar la maquina en una rampa o muella.

Page 32

ESPAÑOL

https://harrissupplyind.com - To Order Parts Call 608-268-8080

PANEL DE CONTROL DE LA MÁQUINA BOOST® 32

Interruptor de llave (consulte la figura 1 y 2, elemento “A”)

El interruptor de llave enciende el suministro de energía del panel de control. “0” significa “OFF” (apagado) e “I” significa “on” (encendido).

Velocidad de desplazamiento (consulte la figura 1 y 2, elemento “B”) El control de velocidad varía de velocidad baja a alta. Para aumentar la velocidad, gire la perilla hacia la derecha. Para reducir la velocidad, gire la perilla hacia la izquierda.

Interruptor de cepillo Arriba/Abajo (consulte la figura 1 y 2, elemento “C”) El interruptor del cepillo tiene dos posiciones: “Up” (arriba) sube los cepillos; “Down” (abajo) baja los cepillos al piso. El motor del cepillo se enciende cuando la almohadilla o el cepillo está en posición "down" (abajo) y se presiona el interruptor de desplazamiento.

Interruptor de incremento de presión del cepillo (consulte la figura 1, elemento “D”) Este interruptor se utiliza para incrementar la presión de cepillos. Puede que sea necesario incrementar la presión de cepillos al realizar la limpieza o el pulido de pisos muy dañados. Para incrementar la presión de cepillos, primero baje los cepillos a la posición “Down” (abajo), presionando el interruptor de cepillos Arriba/Abajo (elemento “C”). Esto bajará los cepillos hacia la posición normal de limpieza. Para incrementar la presión de cepillos, mantenga oprimido el interruptor (elemento “D”) hasta alcanzar la presión de cepillos deseada o hasta que la plataforma del cepillo deje de moverse hacia abajo. Para volver a configurar la presión de cepillo a su ajuste normal, oprima el interruptor de cepillo Arriba/Abajo (elemento “C”) hasta la posición “Up” (arriba), y una vez que la plataforma del cepillo haya subido por completo, vuelva a colocar el interruptor en posición “Down” (abajo) para una limpieza normal.

Perilla de control de la solución (consulte la figura 1 y 2, elemento “E”) La perilla de control de la solución regula el flujo de solución química hasta el piso. Para aumentar el flujo, gire la perilla en el sentido de las agujas del reloj. Para reducir el flujo, gire la perilla en sentido contrario al de las agujas del reloj. Clarke recomienda empezar con la perilla situada en la sección verde para brindar la mejor limpieza general con un aprovechamiento óptimo del agua.

Interruptor de movimiento hacia adelante (consulte la figura 1 y 2, elemento “F”) El interruptor de movimiento hacia adelante enciende (“on”) el motor de desplazamiento y activa el motor del cepillo y el módulo de control de solución si el motor del cepillo está en posición "down" (abajo). Puede utilizarse el interruptor izquierdo o el derecho.

Interruptor de movimiento en reversa (consulte la figura 1 y 2, elemento “G”) El interruptor de movimiento en reversa, cuando se utiliza junto con uno de los interruptores de movimiento hacia adelante, hace que la máquina invierta la dirección de movimiento. La velocidad en reversa es un 70% de la velocidad alcanzada en el movimiento hacia adelante.

Medidor de carga / batería (consulte la figura 1 y 2, elemento “H”) El medidor de carga/batería indica que se está cargando la batería, cuando se enchufa el cargador incorporado opcional a un tomacorriente de C.A. También indica la cantidad de carga que queda en las baterías mientras la máquina está en uso. Cuando el cargador de batería posee baja carga, comenzará a parpadear la luz roja y el motor del cepillo/almohadilla se apagará.

Disyuntores (consulte la figura 1 y 2, elementos “I”- “M”) Los botones de reposición de los disyuntores están ubicados en el panel de control. Los disyuntores están situados de la siguiente forma: Elemento I – Motores del cepillo (30A); elemento J – Motor de desplazamiento (30A); elemento K – Motor de vacío (25A); elemento L – Motor actuador, Cabezal del cepillo (5A); elemento M - Actuador de escobilla de goma (1,5 A) (opción de escobilla de goma automática)

Cuando se dispare un disyuntor, determine el motor que no está funcionando y gire el interruptor de llave a “OFF” (apagado). Espere cinco minutos y pulse el botón de reposición. Gire el interruptor de llave a “ON” (encendido) y vuelva a intentarlo. Si el disyuntor se dispara de nuevo, hay que ponerse en contacto con una persona del servicio técnico autorizado.

Interruptor de escobilla de goma / vacío (consulte la figura 2, elemento “"N") (Opción de elevación automática de la escobilla en marcha atrás) El interruptor de tres (3) posiciones de la escobilla de goma sitúa dicha escobilla: 1) arriba con el motor de vacío "OFF" (apagado); 2) arriba con el motor de vacío "ON" (encendido) (posición central; o 3) abajo con el motor de vacío "ON" (encendido). La escobilla de goma se levanta automáticamente al presionar el botón de marcha atrás.

-32-

Clarke

Manual del operador

(ES) - BOOST 32

Page 33

PANEL DE CONTROL DE LA MÁQUINA BOOST® 32

https://harrissupplyind.com - To Order Parts Call 608-268-8080

ESPAÑOL

Figura 1

Figura 2

Clarke® Manual del operador

(ES) - BOOST 32 - 33 -

Page 34

ESPAÑOL

https://harrissupplyind.com - To Order Parts Call 608-268-8080

CONTROLES Y CARACTERÍSTICAS DE LA MÁQUINA

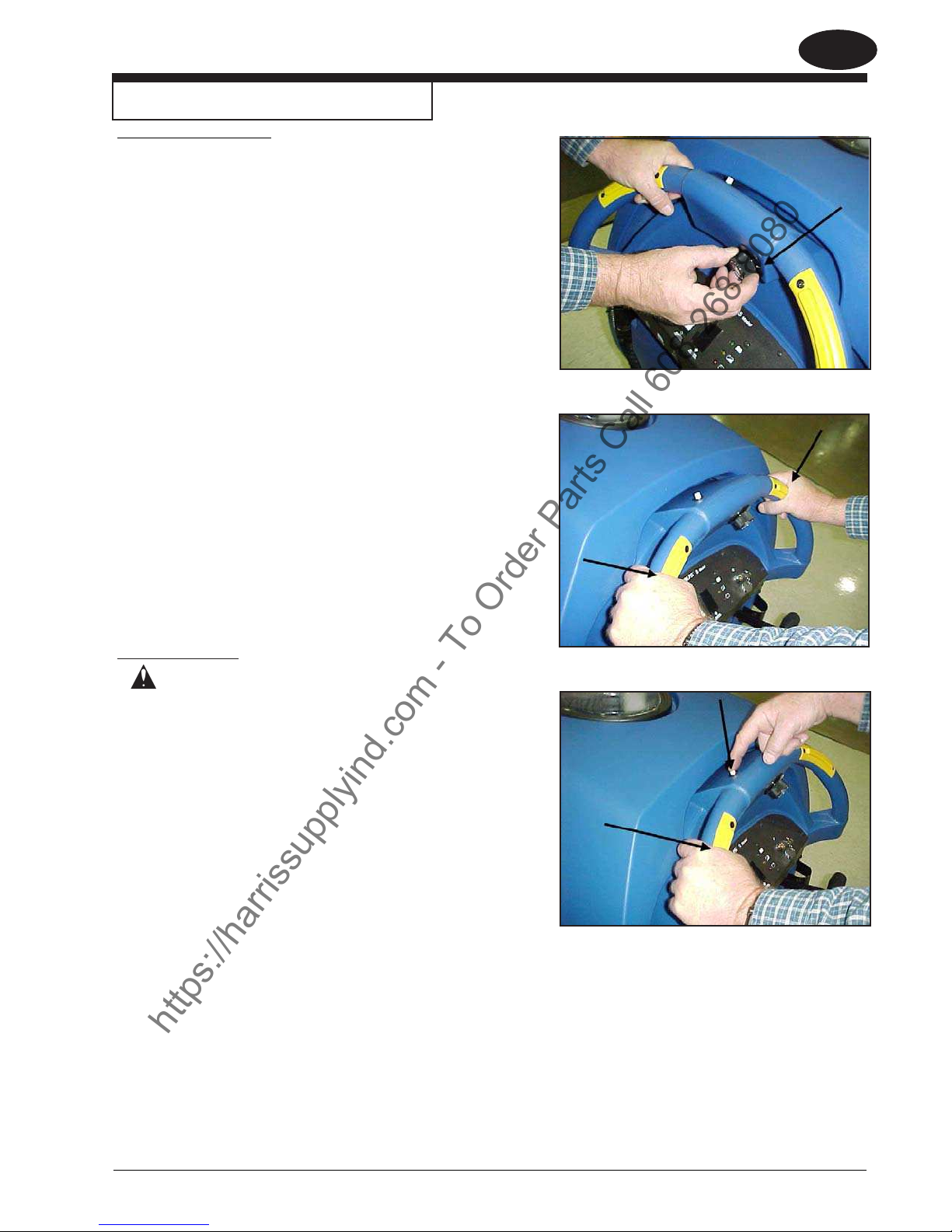

Manija de la escobilla de goma ( elevación manual

de la escobilla de goma) Consulte las figuras 3a, 3b y 3c. La manija de la escobilla de goma está ubicada bajo las manijas de control, en el lado derecho. Se utiliza para levantar o bajar la escobilla de goma. El motor de vacío se enciende cuando se baja la manija.

Freno de estacionamiento (Opcional)Consulte la figura 4. El freno de estacionamiento impide el movimiento de la máquina. El freno está ubicado en la parte izquierda del motor del transeje. Para aplicar el freno, apague el interruptor de llave o desconecte la alimentación de la batería.

Se dispone de una palanca mecánica ubicada sobre el freno. Es una palanca de transferencia de mando. Para liberar el freno de forma manual, rote la palanca hacia la parte posterior de la máquina (en sentido contrario a las agujas del reloj). Para volver a colocar el freno en posición normal, o para aplicar el freno, rote la palanca hacia la parte delantera de la máquina (en el sentido de las agujas del reloj). NOTA: Si se deja la

palanca en posición de transferencia de mando, el freno no funcionará al pulsar el interruptor de llave, y la máquina no se pondrá en funcionamiento.

Figura 3a

PRECAUCIÓN: No active el freno mientras la

máquina está en movimiento.

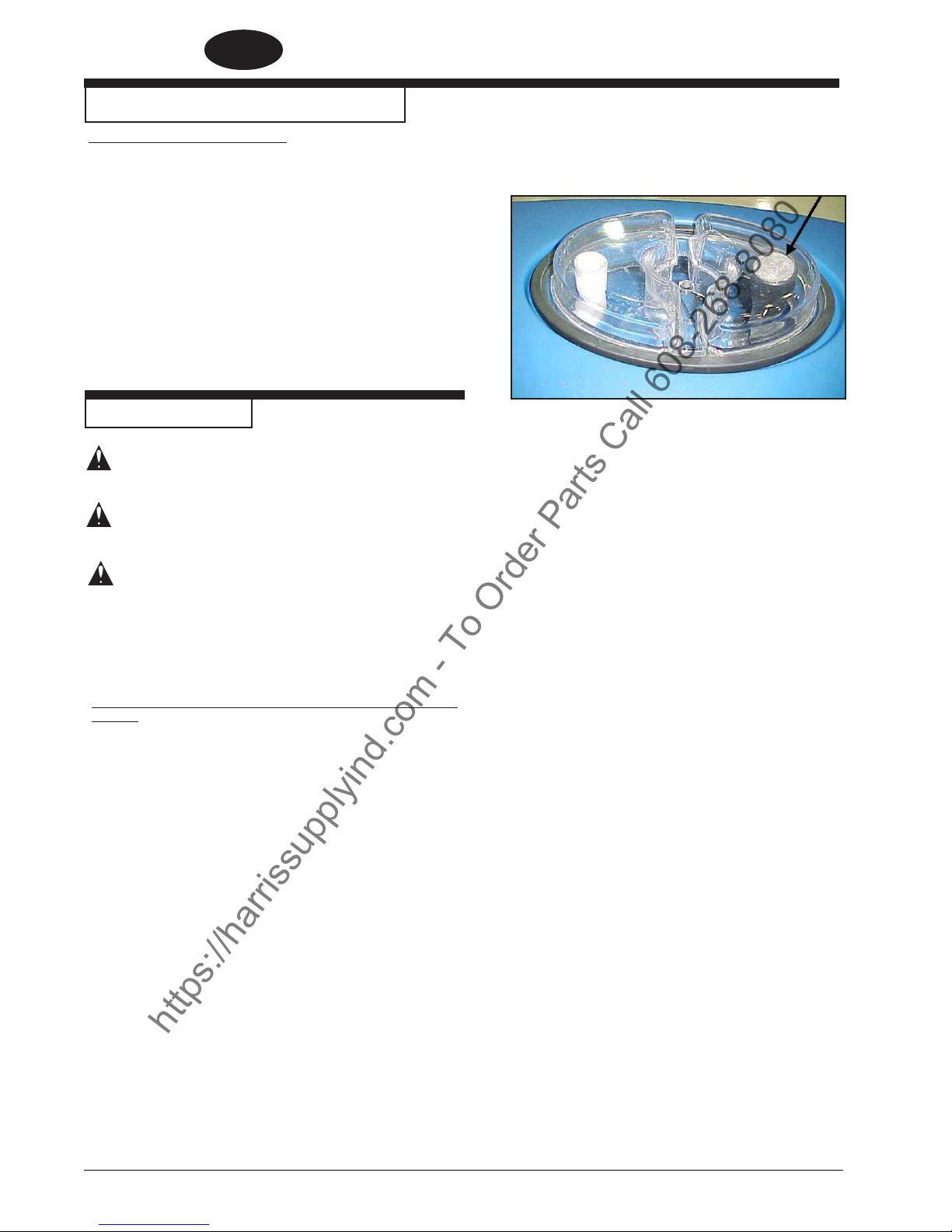

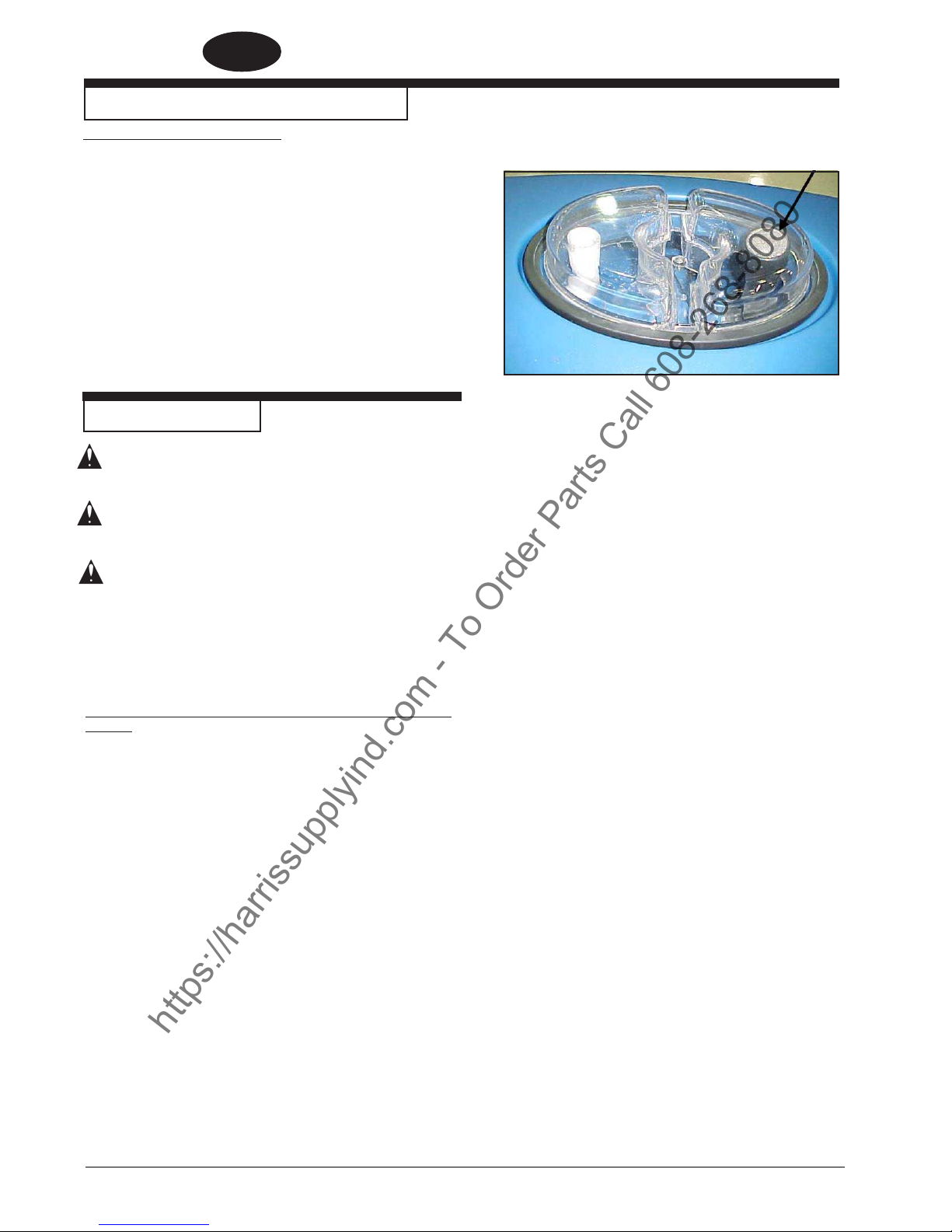

Apagado del flotador Consulte la figura 5. El interruptor de apagado del motor de vacío está ubicado en el depósito de recuperación. Apaga automáticamente el motor de vacío cuando el depósito de recuperación está lleno.

Figura 4

Figura 3b

Figura 5

-34-

Clarke

Figura 3c

Manual del operador

(ES) - BOOST 32

Page 35

PREPARACIÓN DE LA MÁQUINA

https://harrissupplyind.com - To Order Parts Call 608-268-8080

PARA EL FUNCIONAMIENTO

Instalación de las baterías

Las máquina utilizan cuatro baterías de 6 voltios. Dichas baterías están situadas en el compartimiento para baterías, debajo del depósito de recuperación.

Para instalar las baterías siga este procedimiento:

1. Apague el interruptor de llave.

2. Compruebe que ambos depósitos estén vacíos.

3. Desconecte las mangueras del depósito de recuperación (depósito superior) y desenchufe el motor de vacío y el interruptor del flotador.

4. Extraiga la abrazadera de apoyo del depósito.

5. Extraiga el depósito de recuperación.

ESPAÑOL

6. Sitúe las baterías en el depósito de solución,

como se indica en las figura 6a o 6b.

ADVERTENCIA: Si se levantan las baterías sin ayuda puede provocarse una lesión. Solicite ayuda para levantar las baterías. Las baterías son pesadas.

ADVERTENCIA: el trabajo con baterías puede resultar peligroso. Siempre utilice protección ocular y ropas de protección cuando trabaje cerca de las baterías. ¡PROHIBIDO FUMAR!

7. Conecte los cables de las baterías entre baterías, e instale el montaje del cable largo de la batería tal y como se indica. Consulte las figura 6a o 6b.

8. Instale el depósito, volviendo a conectar las mangueras y enchufando el motor de vacío y los conectores del interruptor del flotador. Instale la abrazadera de apoyo del depósito.

NOTA: Cargue las baterías antes de utilizar

la máquina.

Figura 6a

Figura 6b

NOTA: Inspeccione los niveles de agua de la

batería antes de utilizaria.

Clarke® Manual del operador

(ES) - BOOST 32 - 35 -

Page 36

ESPAÑOL

https://harrissupplyind.com - To Order Parts Call 608-268-8080

PREPARACIÓN DE LA MÁQUINA PARA EL FUNCIONAMIENTO

Mantenimiento de las baterías

La energía eléctrica para el funcionamiento de la máquina proviene de las baterías de acumuladores. Las baterías de acumuladores necesitan un mantenimiento preventivo.

ADVERTENCIA: El trabajo con baterías puede resultar

peligroso. Siempre utilice protección ocular y ropa de protección cuando trabaje cerca de baterías. ¡PROHIBIDO FUMAR!

Para mantener las baterías en buen estado siga estas instrucciones:

1. Mantenga el electrolito al nivel correcto. El nivel correcto se encuentra entre 1/4” (1/2 cm) por debajo del fondo del tubo en cada elemento y por encima de las partes superiores de las placas. Verifique el nivel del electrolito cada vez que cargue las baterías. Consulte la figura 7a.

NOTA: Verifique el nivel del electrolito antes de cargar las baterías. Asegúrese de que las placas en cada elemento estén cubiertas con electrolito. No cubra por completo los elementos antes de cargar la batería. El electrolito se expande durante la carga. Como resultado de ello, el electrolito podría desbordarse de los elementos. Cubra siempre los elementos con agua destilada después de la carga.

Figura 7a

PRECAUCIÓN: si el nivel del electrolito no cubre las

placas, las baterías sufrirán un daño irreversible. Mantenga el electrolito al nivel correcto.

PRECAUCIÓN: La máquina se puede dañar y las partes

PRECAUCIÓN: El agua del grifo puede contener

2. Mantenga las partes superiores de las baterías limpias y secas.Mantenga los bornes y conectores limpios. Para limpiar la parte superior de las baterías, utilice un trapo mojado con una solución aguada de amoníaco o solución de bicarbonato de sodio. Para limpiar los bornes y conectores, utilice una herramienta de limpieza para bornes y conectores. No permita que entren en las baterías amoníaco ni bicarbonato.

superiores de las baterías pueden descargarse si las baterías se llenan por encima del fondo del tubo en cada elemento. No llene las baterías hasta el fondo del tubo en cada elemento. Limpie cualquier resto de ácido de la máquina o de las partes superiores de las baterías. Nunca agregue ácido a una batería después de su instalación.

elementos contaminantes que dañen las baterías. Sólo se deben recargar las baterías con agua destilada.

3. Mantenga las baterías cargadas.

-36-

Clarke

Manual del operador

(ES) - BOOST 32

Page 37

PREPARACIÓN DE LA MÁQUINA

https://harrissupplyind.com - To Order Parts Call 608-268-8080

PARA EL FUNCIONAMIENTO

Carga de las baterías (cargador remoto)

ESPAÑOL

ADVERTENCIA: La carga de las baterías en una

ADVERTENCIA: las baterías de plomo generan

Para cargar las baterías siga este procedimiento:

1. Asegúrese de que el interruptor de llave se encuentre en la posición “OFF” (apagado).

2. Antes de cargar las baterías, es necesario ventilar el compartimiento para baterías. Para ventilar el compartimiento, voltee el depósito de recuperación hacia arriba, hasta que se trabe en la posición “abierto” (consulte la figura 8). Para cerrar el depósito, levante el brazo y luego baje lentamente el depósito hacia la posición “cerrado”.

PRECAUCIÓN: Antes de levantar el depósito,

ADVERTENCIA: No haga funcionar la máquina ni

3. Coloque el cargador en una superficie nivelada. Deje un espacio de 5 cm por lo menos entre los orificios de ventilación laterales y las paredes o cualquier otro objeto. Compruebe que no haya ningún objeto cerca de los orificios situados en la parte inferior del cargador.

4. Desconecte el empalmador del grupo de baterías de las baterías.

5. Conecte el empalmador CC del cargador con el empalmador del conjunto de baterías. Véase figura 8A.

6. Conecte el cable de C.A. del cargador de la batería a un receptáculo de pared de 15 amperes (mín.) 120V debidamente conectado a tierra.

zona sin ventilación adecuada puede producir una explosión. Para evitar una explosión cargue las baterías solamente en áreas con buena ventilación.

gases que pueden causar una explosión. Mantenga las baterías alejadas de chispas y llamas. ¡PROHIBIDO FUMAR!

asegúrese de que esté vacío.

realice tareas de mantenimiento mientras el depósito de recuperación está en posición “abierto”. Podría golpearse accidentalmente el depósito y hacer que éste se cierre bruscamente.

Figura 8

Figura 8A

NOTA: Compruebe que el circuito en el que desea enchufarlo no esté cargado con otros equipos. Los interruptores de pared pueden activarse y no se producirá la carga.

ADVERTENCIA: Nunca cargue una batería de GEL con

NOTA: Para evitar que las baterías se dañen de forma permanente, evite que se descarguen por completo. Nunca deje las baterías completamente descargadas aún cuando la máquina no se use. Al recargar las baterías, mantenga abierto el depósito de recuperación. Cada 20 operaciones de recarga, verifique el nivel de electrolito, y de ser necesario cubra por completo con agua destilada.

Clarke® Manual del operador

un cargador de batería inadecuado. Siga cuidadosamente las instrucciones provistas por el fabricante de las baterías y del

cargador de baterías.

(ES) - BOOST 32 - 37 -

Page 38

ESPAÑOL

https://harrissupplyind.com - To Order Parts Call 608-268-8080

PREPARACIÓN DE LA MÁQUINA PARA EL FUNCIONAMIENTO

Carga de las baterías (Cargador incorporado)

ADVERTENCIA: La carga de las baterías en una zona sin

ADVERTENCIA: las baterías de plomo generan gases que

PRECAUCIÓN:Consulte el manual de usuario del

NOTA: Solo reemplace baterías con el paquete de baterías

idéntico de Clarke como venía originalmente equipado. El número de parte de la batería correcta de Clarke puede encontrarse en la etiqueta de la batería de Clarke anexada a la parte superior de cada batería.

Si la batería de reemplazo es una batería diferente de Clarke, por favor contacte al Servicio Técnico de Clarke al número 800-356-7274 para recibir más instrucciones.

Si la batería de reemplazo no es una batería de Clarke por favor contacte al fabricante del cargador para recibir instrucciones.

ventilación adecuada puede producir una explosión. Para evitar una explosión cargue las baterías solamente en áreas con buena ventilación.

pueden causar una explosión. Mantenga las baterías alejadas de chispas y llamas. ¡PROHIBIDO FUMAR!

cargador. Todos los cargadores de baterías incorporados se programan para un tipo específico de batería. El cargador puede tener que ser reprogramado para cargar correctamente baterías de reemplazo diferentes a las originalmente equipadas por Clarke.

Para cargar las baterías siga este procedimiento:

1. Asegúrese de que el interruptor de llave se encuentre en la posición “OFF” (apagado).

2. Antes de cargar las baterías, es necesario ventilar el compartimiento para baterías. Para ventilar el compartimiento, voltee el depósito de recuperación hacia arriba, hasta que se trabe en la posición “abierto”. Para cerrar el depósito, levante el brazo y luego baje lentamente el depósito hacia la posición “cerrado”.

PRECAUCIÓN: Antes de levantar el depósito, asegúrese de

ADVERTENCIA: No haga funcionar la máquina ni realice tareas

3. Conecte el cable de C.A. del cargador de la batería ubicado en la parte posterior de la máquina a un receptáculo de pared de 15 amperes (mín.) 120V debidamente conectado a tierra.

4. Observe la luz indicadora para comprobar que el proceso de carga ha comenzado. Si las luces parpadean, esto indica que las baterías se están cargando. La luz verde fija indica que se ha completado la carga de las baterías.

NOTA: Compruebe que el circuito en el que desea enchufarlo no esté cargado con otros equipos. Los interruptores de pared pueden activarse y no se producirá la carga.

ADVERTENCIA: Nunca cargue una batería de GEL con un

que esté vacío.

de mantenimiento mientras el depósito de recuperación está en posición “abierto”. Podría golpearse accidentalmente el depósito y hacer que éste se cierre bruscamente.

cargador de batería inadecuado. Siga cuidadosamente las instrucciones provistas por el fabricante de las baterías y del cargador de baterías.

-38-

Clarke

Manual del operador

(ES) - BOOST 32

Page 39

PREPARACIÓN DE LA MÁQUINA

https://harrissupplyind.com - To Order Parts Call 608-268-8080

PARA EL FUNCIONAMIENTO

Instalación de la cepillo o la almohadilla

Para instalar el cepillo o la almohadilla en la máquina,siga este procedimiento:

1. Gire el interruptor de llave hasta la posición “ON”

(encendido).

2. Sitúe el interruptor del cepillo en la posición “UP”

(arriba).

3. Gire el interruptor de llave hasta la posición “OFF”

(apagado).

ESPAÑOL

4. Diríjase a la parte delantera de la máquina.

5. Abra la cubierta frontal.

6. Eleve la parte frontal de la placa del cepillo hasta que

la clavija se enganche. Ver figura 9.

7. Presione sobre un cepillo o una almohadilla debajo

de las placas flexibles.

NOTA: Cuando se utiliza una almohadilla negra, posicione la almohadilla sobre el cabezal. Baje el cabezal y opere momentáneamente para fijar la almohadilla al impulsor de la almohadilla (si tiene dificultad, posicione la almohadilla sobre el piso y baje el cabezal, luego opere.)

8. Eleve la placa frontal del cepillo y tire de la clavija de

sujeción hacia afuera, luego desenganche la placa del cepillo. Ver figura 9.

NOTA: La placa del cepillo debe desengancharse antes de cerrar la cubierta frontal o de hacer funcionar la máqunia.

9. Cierre la cubierta frontal.

Figura 9

Figura 10

Para extraer el cepillo o la almohadilla de la m

Para extraer el cepillo o la almohadillas de la máquina, siga este procedimiento:

1. Gire el interruptor de llave hasta la posición “ON” (encendido).

2. Sitúe el interruptor del cepillo en la posición “UP” (arriba).

3. Gire el interruptor de llave hasta la posición “OFF” (apagado).

4. Diríjase a la parte delantera de la máquina.

5. Tire del ceplillo o de la almohadilla hacia abajo hasta que se suelte de las placas flexibles. Ver figura 11.

Clarke® Manual del operador

(ES) - BOOST 32 - 39 -

Figura 11

Page 40

ESPAÑOL

https://harrissupplyind.com - To Order Parts Call 608-268-8080

OPERACIÓN DE LA MÁQUINA

Operación de la escobilla de goma

La escobilla de goma limpia el piso mientras el motor de vacío quita la solución sucia del piso. Utilice su mano derecha para levantar o elevar la manija de la escobilla de goma. Para operar la escobilla de goma siga este procedimiento:

1. Para bajar la escobilla de goma y encender el motor de vacío, mueva la palanca de la escobilla de goma hacia la derecha y hacia abajo. Consulte la figura 12.

2. Para levantar la escobilla de goma, levante la palanca de la escobilla hacia arriba. Consulte la figura 13.

Nota: La posición media permite que el motor de vacío continúe funcionando, con la escobilla de goma separada del piso, para evitar goteos.

Figura 12

Figura 13

PRECAUCIÓN: Compruebe que el agua o la

solución no ingresen por la abertura hacia el motor de vacío. Consulte la figura 14.

Llenado del depósito de solución

El depósito de solución puede llenarse por la parte delantera o a través de la manguera de drenaje limpia ubicada en la parte posterior de la máquina. Para cargar el depósito de solución, siga este procedimiento:

1. Extraiga la tapa del depósito de solución. Consulte la figura 15.

2. Llene el depósito de solución con agua.

3. Agregue un químico de limpieza al agua. Para conocer la cantidad correcta del producto químico, siga las instrucciones que figuran en el recipiente.

ADVERTENCIA: Las soluciones de agua o los

materiales de limpieza que se utilizan con este tipo de máquina pueden dejar mojadas algunas zonas del piso. Estas áreas pueden resultar peligrosas para el operador o para otras personas. Coloque siempre avisos de “PRECAUCIÓN” cerca del área que esté limpiando.

ADVERTENCIA: Las máquinas pueden encender

materiales y vapores inflamables. No utilice la máquina con materiales inflamables como gasolina, polvo de cereales, solventes o diluyentes; ni cerca de ellos. Utilice sólo la concentración de limpieza recomendada por el fabricante de productos químicos.

Figura 14

Figura 15

ADVERTENCIA: Clarke recomienda un máximo de

4. Vuelva a colocar la tapa del depósito de solución.

5. Cuando llene la máquina por la parte posterior, ubique la manguera de drenaje limpia contra la abrazadera e inserte la manguera como se indica en la figura 16. El nivel de solución puede visualizarse desde la parte posterior de la máquina.

-40-

temperatura para el agua de 120°F (49°C).

Clarke

Figura 16

Manual del operador

(ES) - BOOST 32

Page 41

OPERACIÓN DE LA MÁQUINA

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Desplazamiento de la máquina

NOTA: Sitúe la máquina en la velocidad de desplazamiento lento (consulta la figura 17). Use la máquina en una zona donde no haya ni muebles ni objetos hasta que pueda hacer lo siguiente:

1. Mover la máquina en línea recta, hacia delante y hacia atrás.

2. Detener la máquina de manera segura.

3. Mover la máquina en línea recta tras girar la misma.

Para mover la máquina siga este procedimiento:

1. Gire el interruptor de llave hasta la posición “ON” (encendido).

2. Sitúe el interruptor del cepillo en la posición “UP” (arriba).

3. Levante la escobilla de goma.

4. Para avanzar hacia adelante, pulse uno o ambos interruptores amarillos de movimiento hacia adelante (consulte la figura 18).

5. Para detener la máquina, suelte los interruptores amarillos de movimiento hacia adelante.

6. Para avanzar hacia atrás, pulse al mismo tiempo el botón blanco de movimiento en reversa y uno de los interruptores amarillos de movimiento hacia delante (consulte la figura 19).

7. Para hacer girar la máquina, empuje la parte posterior de la misma hacia el lado.

8. Cuando detenga la máquina, gire el interruptor de llave a “OFF” (apagado) “.

ESPAÑOL

Figura 17

Limpieza de pisos

ADVERTENCIA: Las soluciones de agua o los

Para limpiar pisos, siga este procedimiento:

1. Coloque el agua y un producto químico de limpieza en el depósito de solución limpio.

2. Gire el interruptor de llave hasta la posición “ON” (encendido).

3. Baje la escobilla de goma.

4. Sitúe el interruptor del cepillo en la posición “DOWN” (abajo).

5. Ajuste el flujo de solución limpia según desee.

6. Desplace la máquina por el piso, avanzando hacia adelante.

7. Haga un giro de 180

NOTA: Cuando realice múltiples pasadas por el piso, deje

que el cepillo o la almohadilla limpie aproximadamente 2 pulgadas (5 cm) de la superfice que el cepillo o la almohadilla ya limpió.

NOTA: Durante la mayoría de los procedimientos de limpieza,

aplique y quite la solución en una sola operación.

Figura 18

Figura 19

Clarke® Manual del operador

(ES) - BOOST 32 - 41 -

Page 42

ESPAÑOL

https://harrissupplyind.com - To Order Parts Call 608-268-8080

OPERACIÓN DE LA MÁQUINA

Limpieza de pisos muy sucios

Para limpiar pisos muy sucios, siga este procedimiento:

1. Aplique solución al piso.

2. No baje la escobilla de goma.

3. No active el motor de vacío.

4. Baje los cepillos o la almohadilla y limpie el piso.

5. Deje la solución en el piso por el tiempo suficiente necesario para que la solución comience a actuar.

6. Limpie el piso nuevamente con más solución, recogiendo toda la solución con la escobilla de goma.

MANTENIMIENTO

Figura 20

ADVERTENCIA: El mantenimiento y las reparaciones

ADVERTENCIA: Vacíe siempre el depósito de solución

ADVERTENCIA: Mantenga todas las sujeciones

Hay que realizar estos procedimientos de mantenimiento todos los días

Mantenga la máquina limpia: necesitará menos reparaciones y tendrá una vida útil más prolongada.

Efectúe estos procedimientos al comienzo del período de trabajo

1. Apague el interruptor de llave.

2. Desenchufe el cargador del tomacorriente de C.A. en máquinas equipadas con caradores incorporados, enrolle el cable alrededor de la ménsula en la parte posterior de la máquina.

3. En máquinas equipadas con cargadores remotes, desconecte el enchufe del cargador de la batería y el conector del paquete de baterías. Una el conector desde las baterías al conector del cable de la máquina.

sólo deben realizarlas personal autorizado.

y el de recuperación antes de realizar las tareas de mantenimiento.

apretadas.

4. Compruebe que la tapa del depósito de recuperación esté en su lugar (consulte la figura 20).

5. Compruebe que el filtro de tela metálica sobre el motor de vacío esté limpio y bien colocado (consulte la figura

20).

6. Compruebe que la válvula de la manguera de drenaje de recuperación esté limpia. Cierre y apriete bien la válvula.

7. Asegúrese que el cepillo o la almohadilla esté en posición y se hayan instalado correctamente

8. Verifique la instalación de la escobilla de goma y de la manguera de la misma.

-42-

Clarke

Manual del operador

(ES) - BOOST 32

Page 43

MANTENIMIENTO

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Efectúe estos procedimientos al final del período de trabajo

1. Drene el depósito de solución (figura 21, elemento A) y el depósito de recuperación (consulte la figura 21, Elemento B) Para drenar los depósitos, siga este procedimiento:

a. Gire el interruptor de llave hasta la posición “OFF”

(apagado).

b. Extraiga la manguera de drenaje de la parte

posterior de la máquina.

ESPAÑOL

c. Coloque el extremo de la manguera en un

drenaje o en un balde.

d. Depósito de recuperación:

Gire el alojamiento de la válvula hacia la izquierda (consulte la figura 22). Para abrir la válvula por completo, gire el alojamiento totalmente hacia la izquierda y separe el alojamiento de la válvula.

Depósito de solución: Cuando se baja la manguera por debajo del nivel del agua, ésta fluye (consulte la figura 23).

2. Enjuague los depósitos. Para enjuagar los depósitos,

coloque agua limpia en el depósito a través de la abertura que se encuentra en la parte superior.

3. Si el depósito o la manguera de drenaje están obstruidos,

use alta presión de agua para lavarlos. Coloque la manguera de agua dentro de la manguera de drenaje.

4. Deje las válvulas de drenaje y los depósitos abiertos para

que se sequen con el aire.

5. Verifique la hoja de la escobilla de goma. Use una tela para

limpiar la hoja de la escobilla de goma. Si la hoja de la escobilla de goma está dañada o gastada, gire o reemplace la hoja.

Figura 21

Figura 22

6. Revise y limpie la junta de la tapa de recuperación. Use

una solución de limpieza suave y enjuague las piezas en agua limpia.

Revise las baterías y agregue agua destilada según resulte necesario. El nivel correcto está dentro de ¼ pulgada del fondo del tubo en cada elemento.

PRECAUCIÓN: El agua del grifo puede contener elementos contaminantes que dañen las baterías. Sólo se deben recargar las baterías con agua destilada.

ADVERTENCIA: Las baterías de plomo generan

gases, los cuales pueden causar una explosión. PROHIBIDO FUMAR. Siempre utilice protección ocular y ropa de protección cuando trabaje cerca de baterías.

Utilice un trapo limpio y limpie la superficie de la máquina.

Cargue las baterías. Consulte las instrucciones incluidas en la sección de este manual llamada “Carga de las baterías”.

Clarke® Manual del operador

(ES) - BOOST 32 - 43 -

Figura 23

Page 44

ESPAÑOL

https://harrissupplyind.com - To Order Parts Call 608-268-8080

MANTENIMIENTO

Hay que realizar estos procedimientos de mantenimiento todas las semanas:

ADVERTENCIA: El mantenimiento y las reparaciones

sólo deben realizarlas personal autorizado. Vacíe siempre el depósito de solución y el de recuperación antes de realizar las tareas de mantenimiento. Mantenga todas las sujeciones apretadas.

ADVERTENCIA: Siempre utilice protección ocular y

ropa de protección cuando trabaje cerca de baterías. No coloque herramientas ni otros objetos metálicos encima de los bornes de las baterías o de las partes superiores de las mismas.

PRECAUCIÓN: para evitar daños a la máquina y la

descarga de las partes superiores de las baterías, no llene las baterías por encima del fondo del tubo en cada elemento. Limpie cualquier resto de ácido de la máquina o de las partes superiores de las baterías. No agregue ácido a la batería después de su instalación.

NOTA: apague siempre el interruptor de llave antes de reparar o mantener la máquina.

ADVERTENCIA: utilice protección ocular y ropa

de protección cuando trabaje cerca de baterías. ¡PROHIBIDO FUMAR!

Figura 24

1. Para examinar las baterías, voltee el depósito de recuperación hacia arriba hasta que se trabe en la posición “arriba”. Consulte la figura 24.

2. Desconecte las baterías. Use un paño y una solución de amoníaco o bicarbonato de sodio para limpiar la parte superior de las baterías. Limpie los bornes de las baterías. Vuelva a conectar las baterías.

3. Verifique si las mangueras presentan fugas, obstrucciones o cualquier otro tipo de daño.

4. Inspeccione y limpie el filtro de tela metálica junto con la manguera de solución. Para limpiar la tela metálica, siga este procedimiento:

a. Gire la válvula de solción hasta la posición

"OFF" (apagado).

b. Extraiga y limpie el filtro de tela metálica.

c. Instale el filtro de tela metálica. Encienda la

válvula de la solución.

5. Utilice una pistola de grasa para lubricar la rueda propulsora y las roldanas pivotantes. Consulte la figura 25.

6. Controle la presión del neumático. La presión del neumático debe ser de aproximadamente 50 psi.

Figura 25

-44-

Clarke

Manual del operador

(ES) - BOOST 32

Page 45

MANTENIMIENTO

https://harrissupplyind.com - To Order Parts Call 608-268-8080

7. Inspeccione la escobilla de goma y el cepillo o la almohadilla de limpieza en busca de daños.

8. Examine si la escobilla de goma y la manguera de vacío presentan daños, fugas u obstrucciones.

Mantenimiento de la escobilla de goma

Para extraer la escobilla de goma, siga este procedimiento:

1. Extraiga el montaje de la escobilla aflojando las dos

perillas que unen la escobilla a la máquina. Tire y extraiga el montaje de la escobilla de goma. Consulte la figura 26.

2. Examine la hoja de la escobilla de goma.

3. Si la hoja está gastada, gírela, para colocar un nuevo

borde en la posición de limpieza.

ESPAÑOL

Figura 26

4. Vuelva a colocar el montaje de la escobilla de goma en

la máquina.

Ajuste de la escobilla de goma

Los siguientes parámetros de ajuste son configurados en fábrica; sin embargo, puede que requieran pequeñas modificaciones.

Ajuste de la presión de la escobilla de goma:

Para ajustar la presión, consulte la figura 27. Un ajuste correcto producirá un ancho uniforme a lo largo de la hoja posterior cuando se mueva la máquina hacia delante. Para incrementar la presión, ajuste las tuercas ubicadas a cada lado del brazo oscilante. Para reducir la presión, afloje las tuercas a cada lado del brazo oscilante.

Ajuste de la inclinación de la escobilla de goma:

La inclinación de la escobilla de goma hace que la hoja posterior se levante en el centro o en los extremos, dependiendo de en qué dirección se cambie la inclinación. Para ajustar la inclinación, consulte la figura 28. Afloje el tornillo “X” derecho e izquierdo. Para bajar la hoja posterior en el centro, voltee “Y” hacia abajo. Para bajar ambos extremos, voltee “Y” hacia arriba. Realice ajustes muy pequeños y siga probando hasta lograr un ancho uniforme. Si se cambia la inclinación, puede que sea también necesario realizar ajustes en la presión de la escobilla de goma.

Figura 27

Figura 28

Clarke® Manual del operador

(ES) - BOOST 32 - 45 -

Page 46

ESPAÑOL

https://harrissupplyind.com - To Order Parts Call 608-268-8080

MANTENIMIENTO

Ajuste de las hojas de la escobilla de goma:

Cuando está instalada de forma correcta, la hoja delantera debe ubicarse a aproximadamente 0,12 (3.0mm) por encima de la hoja posterior. Consulte la figura 29.

ADVERTENCIA: El mantenimiento y las reparaciones sólo deben realizarlas personal autorizado.

ADVERTENCIA: Las reparaciones eléctricas deben ser llevadas a cabo únicamente por personal autorizado.

Consulte con el personal técnico autorizado de Clarke para realizar los procedimientos de servicio.

.12

Utilice únicamente repuestos originales de Clarke.

Limpieza del tubo de solución

Si el conducto de la solución se atasca, siga este procedimiento:

1. Gire la válvula de solución hasta la posición "OFF" (apagado). Ver figura 30.

2. Extraiga y limpie el filtro de tela matálica.

3. Instale el filtro de tela metálica. Encienda la válvula de la solución.

Hay que realizar estos procedimientos de mantenimiento cada seis meses:

Póngase en contacto con un Centro de Servicio Autorizado de Clarke para realizar este procedimiento semestral.

1. Inspeccione las escobillas de carbono en motores eléctricos.

2. Limpie los terminales y conectores de la batería. Asegúrese de que todas las conexiones de la batería estén bien sujetas.

3. Inspeccione todos los interruptores, controles, válvulas, mangueras y juntas.

Figura 29

Figura 30

4. Inspeccione y quite los escombros de los cubos de los transejes.

5. Reemplace los aislantes de goma (Vea Ref. #24 en la sección de Lista de Piezas del Montaje del Cabezal del Cepillo). Los aislantes de goma son considerados elementos que sufren desgaste y deben ser reemplazados cada seis meses.

6. Reemplace los aislantes de goma (Vea Ref. #55 en la sección de Lista de Piezas del Montaje del Cabezal del Cepillo). Los aislantes de goma son considerados elementos que sufren desgaste y deben ser reemplazados cada seis meses.

-46-

Clarke

Manual del operador

(ES) - BOOST 32

Page 47

ESPAÑOL

https://harrissupplyind.com - To Order Parts Call 608-268-8080

CORRECCIÓN DE PROBLEMAS DE LA MÁQUINA

PROBLEMA CAUSA MEDIDA CORRECTIVA

La máquina no quita toda el agua del piso.

Las baterías no proporcionan el tiempo de funcionamiento normal.

La escobilla de goma está levantada.

El depósito de la aspiradora está lleno.

El filtro de tela metálica está sucio.

La escobilla de goma, la manguera de la escobilla de goma o la columna reguladora están dañadas u obstruidas.

El motor de vacío no funciona.

La manguera de la escobilla de goma está desconectada.

La hoja de la escobilla de goma está dañada, gastada o ha sido instalada de forma incorrecta.

La presión de la escobilla de goma no está ajustada de forma correcta.

Las juntas en la cubierta del depósito de recuperación están dañadas.

Los bornes de la batería están sucios o dañados.

El nivel de electrolito es demasiado bajo.

Las baterías no están completamente cargadas.

El cargador está dañado.

Baje la escobilla de goma.

Drene el depósito.

Limpie el filtro de tela metálica.

Elimine la obstrucción o repare el daño.

Busque el disyuntor disparado. Haga que una persona del servicio técnico autorizado realice las reparaciones.

Conecte la manguera.

Reemplace o gire la hoja de la escobilla de goma. Instale la hoja de la escobilla de goma de forma correcta.

Ajuste la presión de la escobilla de goma.

Reemplace las juntas.

Limpie los bornes y conectores. Reemplace los cables dañados. Cargue las baterías.

Agregue agua destilada a cada elemento y cargue las baterías.

Cargue las baterías durante una carga completa de 16 horas.

Haga que una persona del servicio técnico autorizado repare el cargador.

La limpieza es irregular.

La máquina no funciona.

La batería está averiada.

Las baterías están desconectadas.

Los cepillos de limpieza o las almohadillas están gastados.

Se han dañado el montaje del cepillo, las roldanas pivotantes o la válvula de solución.

No funcionan los motores del cepillo

El nivel de la solución es bajo.

La máquina pierde potencia.

Compruebe la tensión de cada elemento mientras se descarga.

Conecte las baterías.

Reemplace los cepillos de limpieza o las almohadillas.

Haga que una persona del servicio técnico autorizado realice las reparaciones necesarias. Busque el disyuntor disparado, reponga. Compruebe si alguna conexión está suelta.

Llene el depósito de solución. NOTA: si los motores siguen eteniéndose, consulte a una persona del servicio técnico autorizado.

Reponga el disyuntor. Verifique la conexión de los cables al motor de desplazamiento.

Reemplace los fusibles. Compruebe las conexiones de las baterías.

Verifique la posición de la palanca de transferencia de mando del freno de estacionamiento (si está instalada) NOTA: si el motor sigue deteniéndose, consulte a una persona del servicio técnico autorizado.

Clarke® Manual del operador

(ES) - BOOST 32 - 47 -

Page 48

ESPAÑOL

https://harrissupplyind.com - To Order Parts Call 608-268-8080

ACCESORIOS

Máquina Hoja Tipo Material Longitud Pieza N°.

32 Interna Opcional Uretano, acanalada (40) 43,00" 38727A 32 Externa Opcional Goma, sólida, 3/16" 46.25" 30774A

Accessorios

Descripción Pieza N°

Kit sistema lector de alimentación 11008A ESP Kit sistema de reciclado 11056A Montaje de roldana pivotante blanda 52127A Kit de mantenimiento Clarke 14607A Rueda propulsora, con relleno de espuma 59955A

Kit Imperial

Sistema de mantenimiento de batería Clarke (CBMS) 53390A

de freno eléctrico de estacionamiento 11058A

Hojas opcionales de la escobilla de goma

Almohadillas:

Tamaño Descripción Pieza N°

14" x 32" Rojo (paquette de 5) 997004 14" x 32" Negro (paquette de 5) 997003 14" x 32" Blanco (paquette de 5) 997005 14" x 32" Azul (paquette de 5) 997007

Cepillos:

Tamaño Descripción Pieza N°

14" x 32" Cepillo de polipropileno 30755A 14" x 32" Cepillo de nilón 30754A 14" x 32" Cepillo de grit 30756A

-48-

Clarke

Manual del operador

(ES) - BOOST 32

Page 49

NOTES

https://harrissupplyind.com - To Order Parts Call 608-268-8080

ESPAÑOL

Clarke® Manual del operador

(ES) - BOOST 32 - 49 -

Page 50

FRANÇAIS

https://harrissupplyind.com - To Order Parts Call 608-268-8080

LISEZ CE MANUEL

Ce Manuel contient des informations importantes concernant l’utilisation et le fonctionnement de cette machine dans des conditions de sécurité optimales. La non-lecture de ce manuel avant d’utiliser ou d’entretenir votre machine Clarke risque de provoquer un accident ou d’endommager la machine ou son environnement. Vous devez avoir été formé à l’utilisation de cette machine avant de l’utiliser. Si l’opérateur n’est pas en mesure de lire ce Manuel, il devra se le faire expliquer entièrement avant de tenter d’utiliser cette machine.

Toutes les directions données dans ce Manuel le sont par rapport à la position de l’opérateur, à l’arrière de la machine.

Pour commander un nouveau Manuel, écrivez à : Clarke

, 2100 Highway 265, Springdale, Arkansas 72764.

Table des matières

Consignes de sécurité destinées à l’opérateur .............................................................................................. 51

Introduction ....................................................................................................................................................... 52

Caractéristiques de la machine ...................................................................................................................... 53

Procédures de transport .................................................................................................................................. 54

Symboles utilisés sur Boost 32 ....................................................................................................................... 55

Panneau de commandes des machine Boost 32 .......................................................................................... 56

Commandes et fonctions de la machine ........................................................................................................ 58

Préparation de la machine avant son utilisation ............................................................................................. 59

Installation des batteries ................................................................................................................... 59

Entretien des batteries ...................................................................................................................... 60

Chargement des batteries ................................................................................................................ 61

Chargement des batteries (Chargeur intégré optionnel) ................................................................. 62

Installation de brosse ou de disque ................................................................................................. 62

Retrait de brosse ou de disque ......................................................................................................... 63

Utilisation de la machine ................................................................................................................................. 64

Utilisation de la raclette ..................................................................................................................... 64

Remplissage du réservoir de solution .............................................................................................. 64

Conduite de la machine .................................................................................................................... 65

Nettoyage d’un sol ............................................................................................................................. 65

Maintenance ..................................................................................................................................................... 66

Résolution des problèmes .............................................................................................................................. 7 1

Accessoires ...................................................................................................................................................... 72

Section II Pièces et Manuel d’entretien ......................................................................................................... 73

-50-

Clarke

Manuel de l’utilisateur (FR) - BOOST 32

Page 51

FRANÇAIS

https://harrissupplyind.com - To Order Parts Call 608-268-8080

CONSIGNES DE SECURITE DESTINEES A L’OPERATEUR

DANGER : La non-lecture et le non-respect des avis de DANGER peut entraîner de

graves blessures corporelles, voire la mort. Lisez et respectez tous les avis de DANGER se trouvant dans le Manuel de l’utilisateur et sur la machine.

AVERTISSEMENT : En n e lisant pas et en ne respectant pas les AVERTISSEMENTS, vous

risquez, et d’autres personnes avec vous, d’être victime d’un accident ; des dégâts matériels sont également possibles. Lisez et respectez tous les AVERTISSEMENTS se trouvant dans le Manuel de l’utilisateur et sur la machine.

MISE EN GARDE : La non-lecture et le non-respect des MISES EN GARDE risquent

d’endommager la machine ou de provoquer d’autres dégâts matériels. Lisez et respectez toutes les MISES EN GARDE se trouvant dans le Manuel de l’utilisateur et sur la machine.

DANGER : La non-lecture du Manuel de l’utilisateur avant d’utiliser ou de tenter d’entretenir votre

machine Clarke est susceptible de provoquer un accident ; un ndommagement de la machine ou de son environnement est également possible. Vous devez avoir été formé à l’utilisation de cette machine avant de l’utiliser. Si l’opérateur n’est pas en mesure de lire ce Manuel, il devra se le faire expliquer entièrement avant de tenter d’utiliser cette machine.

DANGER : L’utilisation d’une machine qui n’est pas entièrement assemblée est susceptible de

provoquer un accident ou d’entraîner des dommages. N’utilisez pas cette machine avant qu’elle ne soit complètement assemblée. Inspectez soigneusement la machine avant utilisation.

DANGER : Les machines peuvent provoquer une explosion lorsqu’elles sont utilisées à proximité

de matériaux inflammables et de vapeurs. N’utilisez pas cette machine en présence ou à proximité de combustibles, de poussière agro-alimentaire, de solvants, de diluants ou de toute autre substance inflammable. Cette machine n’a pas été conçue pour recueillir les poussières dangereuses.

DANGER : Les batteries au plomb génèrent des gaz susceptibles de provoquer une explosion.

Tenez les batteries éloignées de toute étincelle et de toute flamme. Ne pas fumer à proximité de la machine. Ne recharger les batteries que dans endroit bien ventilé. Assurez-vous d’avoir débranché le chargeur CA de la prise murale avant de faire fonctionner la machine.

DANGER : Travailler avec des batteries peut être dangereux ! Portez toujours des lunettes et des

vêtements de protection lorsque vous travaillez à proximité des batteries. Enlevez tous vos bijoux. Ne placez aucun outil, ni aucun autre objet métallique sur les bornes de la batterie ou sur le dessus des batteries.

DANGER : L’utilisation d’un chargeur équipé d’un cordon d’alimentation endommagé peut

entraîner un risque d’électrocution. Ne pas utiliser le chargeur si le cordon d’alimentation est endommagé.

AVERTISSEMENT : L’utilisation de cette machine de tout autre endroit que depuis l’arrière de la machine peut

entraîner des blessures ou des dommages. N’utilisez cette machine que depuis l’arrière.

AVERTISSEMENT :Cette machine est lourde. Faites-vous aider lorsque vous tenter de la transporter ou de la

déplacer. Faites-vous aider de deux personnes pour déplacer la machine sur un plan incliné. Déplacez toujours la machine lentement. Ne faites pas tourner la machine sur un plan incliné. Si vous utilisez la machine sur une pente supérieure à 2 %, ne l’arrêtez pas, ne la faites pas tourner et ne la laissez pas stationner. Lisez la section « Procédure relative au transport » de ce manuel avant de transporter la machine.

AVERTISSEMENT :La machine pourrait se renverser et causer un accident ou provoquer des dégâts si elle

utilisée le long d’un escalier ou d’un quai de chargement. N’arrêtez et ne sationner cette machine que sur une surface plane. Lorsque vous arrêtez la machine, mettez le commutateur à clé en position « OFF ». Enclenchez le frein de stationnement.

Clarke

Manuel de l’utilisateur (FR) - BOOST 32 - 51 -

Page 52

FRANÇAIS

https://harrissupplyind.com - To Order Parts Call 608-268-8080

AVERTISSEMENT :Les opérations de maintenance et les réparations effectuées par des techniciens non

agréés risquent d’entraîner des dommages ou des blessures corporelles. L’entretien et les réparations ne doivent être effectués que par un technicien Clarke agréé.

AVERTISSEMENT :Toute transformation ou modification apportée à cette machine risque d’endommager la

AVERTISSEMENT :Les composants électriques de cette machine peuvent provoquer un « court-circuit » s’il

AVERTISSEMENT :L’utilisation d’une machine sans respecter les autocollants de sécurité et les instructions

AVERTISSEMENT :Les sols mouillés peuvent être glissants. Les solutions aqueuses ou les produits de

MISE EN GARDE : L’utilisation de cette machine pour déplacer ou monter sur des objets peut provoquer un

machine ou de blesser l’opérateur et les personnes alentour. Les transformations ou les modifications non autorisées par le fabricant annulent toutes les garanties qui couvrent cette machine.

sont exposés à l’eau et à l’humidité. Veillez à ce que les composants électriques de la machine soient toujours secs. Essuyez la machine après chaque utilisation. Stockez la machine dans un bâtiment, à l’abri de l’humidité.

risque de provoquer un accident ou des dégâts matériels. Lisez tous les autocollants de sécurité présents sur la machine avant de l’utiliser. Assurez-vous que tous les autocollants de sécurité et toutes les instructions sont présentes et visibles sur la machine. Vous pouvez obtenir des autocollants et des plaques de rechange auprès de votre revendeur Clarke.

nettoyage utilisés avec ce type de machine peuvent laisser des zones humides au sol. Ces zones peuvent s’avérer dangereuses pour l’opérateur et pour les autres personnes. Veillez à toujours placer une pancarte ATTENTION à proximité de la zone que vous nettoyez.AVERTISSEMENT :L’élimination « sauvage » des eaux sales risque d’endommager l’environnement et constitue un délit. L’Agence américaine de protection de l’environnement (US Environmental Protection Agency) a établi un certain nombre de règles concernant l’élimination des eaux usées. De même, une réglementation municipale et nationale relative à l’élimination des eaux sales peut être en vigueur dans votre région. Comprenez et respectez la réglementation en vigueur dans votre région. Soyez conscients des dangers que constituent pour l’environnement les produits chimiques que vous éliminez.

accident ou entraîner des dégâts matériels. Ne pas utiliser cette machine comme marchepied ou comme meuble. Do not ride on this machine.

MISE EN GARDE : La garantie de votre machine sera annulée si vous utilisez d’autres pièces que les pièces

d’origine Clarke sur votre machine. N’utilisez que des pièces de rechange Clarke.

Introduction

Le toute nouvelle laveuse automatique Boost 32 de Clarke est une machine à laver les sols efficaces et très performantes. La Boost 32 utilise un brosse ou tampon et offre une largeur de nettoyage de 81,28 cm. Une raclette essuie le sol tandis que le moteur d’aspiration enlève la solution sale du sol, le tout simultanément.

Le laveuse automatique Boost 32 est livrée complète avec 4 batteries de 6 volts, câbles de connexion pour batteries, deux câbles de batterie, un chargeur de batterie, brosse ou disque et un manuel d’utilisation.

-52-

Clarke

Manuel de l’utilisateur (FR) - BOOST 32

Page 53

Caractéristiques de la machine

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Modèle (05312K, 05313K) BOOST® 32

Moteur d’aspiration 3/4 ch (0,74kw) 3-temps tangentiel discharge Alim. électrique 24 volts (batteries de 6 V) 250 Ah, 330 Ah Réservoir d solution 114 litres Réservoir de récupération 114 litres Moteurs, Brosse 3/4 ch PM (0,74 kW) Moteur de déplacement 0,50 ch PM (0,37 kW) Brosse 14" x 32" (35.6 cm x 81.3 cm) Vitesse de la broose 2250 rpm Pression de la brosse Variable 130 lbs. (59.0 m/min) - 170 lbs. (77.1 kg) Vitesse en marche avant Variable jusqu’à 70 m/mn. Vitesse en marche arrière Variable jusqu’à 55 m/mn. Chargeur 24V DC, 25 A, 115/60 Hz, intégré en option Longueur 67.3" (171 cm) Largeur - Machine 32.75" (83.2 cm) Hauteur 43.75" (112 cm) Vitesse de nettoyage 34,500 sq. ft/hr (3,205 sq. m/hr) Largeur de nettoyage 32" (81.3 cm) Grade Cleaning Angle de 6° Poids Avec batteries (250AH) 703 livers (318.9 kg) Poids à l’expédition avec batteries (250AH) 920 livers (417.3 kg) Niveau sonore 71 dBA

Vibration <2.5 m/s

FRANÇAIS

Clarke

Manuel de l’utilisateur (FR) - BOOST 32 - 53 -

Page 54

FRANÇAIS

https://harrissupplyind.com - To Order Parts Call 608-268-8080

PROCEDURES DE TRANSPORT

Mettre la machine dans une camionnette ou sur un camion

AVERTISSEMENT :La machine est lourde. Faites-vous aider de deux personnes alides pour aider la machine à monter sur le plan incliné.

1. Assurez-vous que le plan incliné fait au moins 2,50 m de long, et qu’il est suffisamment solide pour supporter le poids de la machine.

2. Assurez-vous que le plan incliné est propre et sec.

3. Mettez le plan incliné en position.

4. Déposez la raclette.

5. Mettez le commutateur à clé en position « ON ».

6. Alignez la machine sur une surface plane à trois (3) mètres devant le plan incliné.

7. Mettez le commutateur de vitesse de déplacement en position « HI ».

8. Pressez un des deux (ou les deux) commutateurs de déplacement.

9. Poussez la machine vers le sommet du plan incliné.

10. Mettez le commutateur à clé en position « OFF ».

11. Fixez la machine sur le véhicule.

Retrait de la machine d’une camionnette ou d’un camion

1. Assurez-vous que la zone ne comporte aucun obstacle.

2. Assurez-vous que le plan incliné fait au moins 2,50 m de long, et qu’il est suffisamment solide pour supporter le poids de la machine.

3. Assurez-vous que le plan incliné est propre et sec.

4. Mettez le plan incliné en position.

5. Détachez la machine.

AVERTISSEMENT : La machine est lourde. Faites-vous aider de deux personnes valides pour aider la machine à descendre le plan incliné.

6. Mettez le commutateur à clé en position « ON ».

7. Amenez lentement et avec précautions la machine en haut du plan incliné en maintenant enfoncé le commutateur de déplacement ou le commutateur de marche arrière.

8. Mettez le commutateur de vitesse de déplacement en position intermédiaire. Pendant que la machine descend le long du plan incliné, maintenez un faible déplacement vers l’avant en appuyant sur l’un des deux commutateurs de déplacement.

9. Remettez en place la raclette une fois la machine déchargée et prête à être utilisée.

-54-

Clarke

Manuel de l’utilisateur (FR) - BOOST 32

Page 55

SYMBOLES UTILISES SUR LE MODELE BOOST® 32

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Symbole d’avertissement d’un danger

Commutateur à clé Marche/Arrêt

Abaissement/relèvement des brosses

FRANÇAIS

Contrôle de la vitesse de déplacement

Indicateur de charge des batteries

Augmentation de la pression des brosses

Raclette / Aspirateur (en option)

Alimentation

AVERTISSEMENT

LIRE LE MODE D'EMPLOI AVANT DE FAIRE MARCHER CETTE MACHINE.

RISQUE D'INCENDIE

• Utiliser uniquement des nettoyants et des cires commerciaux conçus pour la marche des machines.

• Ne pas utiliser de matiere inflammable.

Niveau de solution

Clarke

Manuel de l’utilisateur (FR) - BOOST 32 - 55 -

71018A

RISQUE DE BLESSURE OU DE DOMMAGE MATERIEL

• Ne pas tourner, arreter ou laisser la machine sur une rampe ou un quai.

Page 56

FRANÇAIS

https://harrissupplyind.com - To Order Parts Call 608-268-8080

PANNEAU DE COMMANDE DE MODELE BOOST® 32

Commutateur à clé (Cf. figure 1et 2, A)

Le commutateur à clé permet de mettre le panneau de commandes sous tension. « 0 » correspond à « Arrêt » et « 1 » correspond à « Marche ».

Commutateur de vitesse de déplacement (Cf. Figure 1 et 2, B) La commande de vitesse va de vitesse lente à vitesse rapide. Pour augmenter la vitesse, tournez la molette vers la droite. Pour réduire la vitesse, tournez la molette vers la gauche.

Commutateur de position de la tête (Cf. Figure 1 et 2, C) Ce commutateur possède deux positions : “Haut” permet de placer les brosses en position haute ; “Bas” permet de poser les brosses sur le sol. Le moteur des brosses démarre lorsque de disque ou la brosse est en position basse et que l'on a appuyé sur le commutateur de déplacement.

Commutateur d’augmentation de la pression des brosses (Cf. Figure 1D) Ce commutateur est utilisé pour augmenter la pression exercée sur les brosses. Une pression plus importante sur les brosses peut être nécessaire lors du nettoyage de sols particulièrement sales. Pour augmenter la pression exercée sur les brosses, mettez les brosses en position basse en mettant le commutateur d’abaissement/ relèvement des brosses (Elément “C”) vers le bas. Les brosses se trouvent ainsi dans leur position normale de fonctionnement. Pour augmenter la pression exercée sur les brosses, maintenez le commutateur (elément “D”) enfoncé jusqu’à ce que la pression désirée soit atteinte ou que la brosse cesse de descendre. Pour revenir à une pression normale, mettez le commutateur d’abaissement/relèvement des brosses (Elément “C”) en position haute et lorsque la brosse est complètement relevée, remettez le commutateur en position basse.

Manette de commande de la solution (Cf. Figure 1 et 2, E) Le commutateur d’écoulement de la solution régule le débit de l’écoulement de la solution nettoyante sur le sol. Pour augmenter le débit, tournez la molette dans le sens des aiguilles d’une montre. Pour diminuer le débit, tournez la molette dans le sens inverse des aiguilles d’une montre. Clarke recommande d'allumer lappareil avec la commande dans la zone verte pour obtenir le meilleur nettoyage tout en utilisant de façon optimale l'eau.

Commutateur de marche avant (Cf. figure 1 et 2, F) Le commutateur de marche avant déclenche le moteur de déplacement, et si le moteur des brosses est en position basse, il déclenche également le moteur des brosses et le module de commande de la soution. Vous pouvez utiliser le commutateur de gauche ou celui de droite.

Commutateur de marche arrière (Cf. figure 1 et 2, G) Lorsqu’il est utilisé conjointement avec l’un des deux commutateurs de marche avant, ce commutateur permet de faire reculer la machine. La vitesse de déplacement en marche arrière est de 30 % inférieure à la vitesse de déplacement en marche avant.

Indicateur de charge des batteries (Cf. Figure 1 et 2, H) L’indicateur de charge de la batterie indique que la batterie est en cours de chargement lorsque le charguer intégré optionnel est branché sur une prise de courant alternatif. Il indique également le niveau de charge restant dans les batteries lorsque la machine fonctionne. Lorsque le niveau de charge de la batteire devient insuffisant, le témoin lumineux rouge commence à clignoter et le moteur de brosse/disque se coupe.

Coupe-circuits (Cf. Figures 1 et 2, I-M) Les boutons de réinitialisation des coupe-circuits sont situés sur le panneau de commandes. Les coupe-circuits sont situés aux emplacements suivants : Eléments I – Moteurs des brosses (30 A) ; Elément J – Moteur de déplacement (30 A) ; Elément K – Moteur d’aspiration (25 A) ; Elément L – Moteur de l’actionneur des brosses (5 A); Elément M - Actionner de raclette (1,5 A) (options raclette automatique)

Si un disjoncteur se déclenche, déterminez lequel des moteurs ne fonctionne plus et mettez le commutateur à clé en position « OFF ». Attendez cinq minutes et appuyez sur le bouton de réinitialisation. Mettez le commutateur à clé en position « ON », et ré-essayez. Un technicien agréé doit être contacté si le disjoncteur se déclenche de nouveau.

Commande de raclette/aspirateur (voir la figure 2, N) (option de relevage automatique de la raclette en marche arrière) Les trois (3) postions de la commande de la raclette: 1) relève la raclette lorsque le moteur de l'aspirateur est sur "OFF"; 2) relève le moteur de l'aspirateur sur "ON" (positon centrale); or 3) l'abaisse avec le moteur de l'aspirateur sur "ON". La raclette se relève automatiquement lorsque le bouton de marche arrière est enfoncé.

-56-

Clarke

Manuel de l’utilisateur (FR) - BOOST 32

Page 57

PANNEAU DE COMMANDE DE MODELE BOOST® 32

https://harrissupplyind.com - To Order Parts Call 608-268-8080

FRANÇAIS

Figure 1

Figure 2

Clarke

Manuel de l’utilisateur (FR) - BOOST 32 - 57 -

Page 58

FRANÇAIS

https://harrissupplyind.com - To Order Parts Call 608-268-8080

COMMANDES ET FONCTIONNALITES DE LA MACHINE

Manette de relèvement de la raclette (relevage manuel)

Cf. figures 3a, 3b et 3c. La manette de relèvement de la raclette est située sous le panneau de commandes à droite. Elle permet de relever ou d’abaisser la raclette. Le moteur d’aspiration s’allume lorsque la raclette est abaissée.

Frein de stationnement (en option) Cf. figure 4. Le frein de stationnement empêche tout mouvement de la machine. Le frein est situé du côté gauche du moteur de la boîte-pont. Mettez le commutateur à clé en position “off” ou débranchez l’alimentation des batteries pour actionner le frein.

Un levier mécanique est situé sur le frein. Ce levier est une commande d’urgence. Pour relâcher manuellement le frein, faites pivoter le levier vers l’arrière de la machine (dans le sens inverse des aiguilles d’une montre). Pour remettre le frein en position normale ou pour enclencher le frein, faites pivoter le levier vers l’avant de la machine (dans le sens des aiguilles d’une montre). REMARQUE :

Si le levier est laissé en position d’urgence, le frein ne fonctionnera pas avec le commutateur à clé, et la machine ne fonctionnera pas.

Figure 3a

MISE EN GARDE : Ne pas activer le frein lorsque la

machine se déplace.

Arrêt de l’aspiration Cf. figure 5. Le commutateur d’arrêt du moteur d’aspiration est situé dans le réservoir de récupération. Il éteint automatiquement le moteur d’aspiration lorsque le réservoir de récupération est plein.

Figure 4

Figure 3b

Figure 5

-58-

Clarke

Figure 3c

Manuel de l’utilisateur (FR) - BOOST 32

Page 59

PREPARATION DE LA MACHINE

https://harrissupplyind.com - To Order Parts Call 608-268-8080

AVANT UTILISATION

Installation des batteries

Le Boost 32 utilisent quatre batteries de 6 volts. Les batteries sont situées dans le compartiment à batteries, sous le réservoir de récupération.

Pour installer les batteries, appliquez la procédure suivante :

1. Mettez le commutateur à clé en position « ON ».

2. Assurez-vous que les deux réservoirs sont vides.

3. Débranchez les flexibles du réservoir de récupération (réservoir supérieur) et mettez les commutateurs du moteur d’aspiration et d’arrêt de l’aspiration en position « Off ».

4. Retirez le dispositif de fixation du réservoir.

FRANÇAIS

5. Déposez le réservoir de récupération.

6. Placez les batteries dans le réservoir de solution comme indiqué dans les figure 6a o u 6b.

AVERTISSEMENT : En soulevant les batteries sans aide, vous risquez de vous blesser. Faites-vous aider pour soulever les batteries. Les batteries sont lourdes.

AVERTISSEMENT : Travailler avec des batteries peut être dangereux ! Portez toujours des lunettes et des vêtements de protection lorsque vous travaillez à proximité des batteries. NE PAS FUMER !

7. Connectez les câbles de batterie entre les batteries et installez un long câble de batterie comme indiqué. Cf. figure 6a ou 6b.

8. Installez le réservoir, rebranchez les flexibles et insérez les connecteurs du moteur d’aspiration et du commutateur d’arrêt de l’aspiration. Remettez le dispositif de fixation du réservoir en place.

Figure 6a

REMARQUE: Charger les batteries avant

d’utiliser la machine.

REMARQUE: Controôlez les niveaux d'eau de la batterie avant utilisation.

Clarke

Manuel de l’utilisateur (FR) - BOOST 32 - 59 -

Figure 6b

Page 60

FRANÇAIS

https://harrissupplyind.com - To Order Parts Call 608-268-8080

PREPARATION DE LA MACHINE AVANT UTILISATION

Entretien des batteries

L’alimentation électrique de la machine est assurée par des batteries d’accumulateurs. Les accumulateurs nécessitent un entretien préventif.

AVERTISSEMENT : Travailler avec des batteries peut être

dangereux ! Portez toujours des lunettes et des vêtements de protection lorsque vous travaillez à proximité des batteries. NE PAS FUMER !

Afin de maintenir les batteries en bon état, suivez ces instructions :

1. Veillez à maintenir en permanence un niveau d’électrolyte suffisant. Le niveau correct se situe entre 1/2 cm en-dessous du fond du tube de chacun des compartiments et au-dessus du sommet des plaques. Vérifiez le niveau d’électrolyte à chaque fois que vous rechargez les batteries. Cf. figure 7b.

REMARQUE : Vérifiez le niveau d’électrolyte avant de recharger les batteries. Assurez-vous que les plaques de chaque compartiment sont recouvertes d’électrolyte. Ne remplissez pas les compartiments avant de recharger la batterie. L’électrolyte augmente de volume lors du chargement. Par conséquent, l’électrolyte risque de déborder des compartiments. Ne complétez le remplissage des compartiments avec de l’eau distillée qu’après le chargement.

MISE EN GARDE : Les batteries risquent d’être

irrémédiablement endommagées si l’électrolyte ne recouvre pas entièrement les plaques. Veillez à maintenir en permanence un niveau d’électrolyte suffisant.

Corriger le niveau de remplissage

Figure 7

MISE EN GARDE : Un endommagement de la ma-

MISE EN GARDE : L’eau du robinet peut contenir des

2. Veillez à ce que le dessus des batteries soit toujours propre et sec. Veillez à ce que les bornes et les connecteurs soient propres. Pour nettoyer le dessus des batteries, utilisez un chiffon humidifié avec une légère solution d’ammoniaque ou de bicarbonate de soude. Pour nettoyer les bornes et les connecteurs, utilisez un outil de nettoyage spécifique. Ne laissez pas l’ammoniaque ou le bicarbonate de soude pénétrer dans les batteries.

3. Veillez à ce que les batteries soient chargées.

-60-

chine et un déversement des batteries risquent de se produire si les batteries sont trop remplies. Ne remplissez pas les batteries audelà du fond du tube de chaque cellule. Essuyez toute trace d’acide présente sur la machine ou au sommet des batteries. N’ajoutez jamais d’acide une fois la batterie installée.

contaminants qui risquent d’endommager les batteries. Les batteries ne doivent être remplies qu’avec de l’eau distillée.

Clarke

Manuel de l’utilisateur (FR) - BOOST 32

Page 61

PREPARATION DE LA MACHINE

https://harrissupplyind.com - To Order Parts Call 608-268-8080

AVANT UTILISATION

Chargement des batteries (chargeur à distance)

AVERTISSEMENT : Le chargement des batteries

AVERTISSEMENT : Les batteries au plomb génèrent

Suivez la procédure ci-dessous pour recharger les batteries :

1. Assurez-vous que le commutateur à clé est en position « OFF ».

2. Avant de recharger les batteries, le compartiment des batteries doit être ventilé. Pour aérer le compartiment, relevez le réservoir de récupération jusqu’à ce qu’il se verrouille en position ouverte (Cf. figure 8). Pour refermer le réservoir, tirez le levier vers le haut puis abaisser lentement le réservoir jusqu’à ce qu’il se verrouille en position fermée.

MISE EN GARDE : Veillez à ce que le réservoir soit vide

AVERTISSEMENT : Ne pas utiliser la machine ou

3. Placez le chargeur sur une surface plane. Veillez à laisser un espace d’au moins 5 cm entre les orifices de ventilation latéraux et les murs ou tous autres objets. Vérifiez qu’il n’y a pas d’objets près des orifices situés dans la partie inférieure du chargeur.

4. Déconnectez le connecteur de l’ensemble batterie des batteries.

5. Connectez le connecteur CC du chargeur à celui de l’ensemble des batteries. Voir figure 8A

dans une zone sans ventilation adéquate risque d’entraîner une explosion. Afin d’éviter tout risque d’explosion, ne rechargez les batteries que dans endroit bien ventilé.

des gaz susceptibles d’exploser. Tenez les batteries éloignées de toute étincelle et de toute flamme. NE PAS FUMER !

avant de tenter de le soulever.

procéder à une opération de maintenance sur cette dernière lorsque le réservoir de récupération est ouvert. Il risque d’être heurté et de se refermer brutalement.

FRANÇAIS

Figure 8

6. Branchez le cordon d'alimentation CA du chargeur de batterie sur une prise murale de 15 Amp (min.) et de 120V correctement mise à la terre.

REMARQUE : Assurez-vous que le chargeur est branché dans un circuit qui n’est pas déjà utilisé par un autre équipement. Les coupe-circuits pourraient se déclencher et le chargement ne pas s’effectuer.

AVERTISSEMENT : Ne chargez jamais une batterie

REMARQUE : Afin d’éviter d’endommager gravement les batteries, évitez de les laisser se décharger complètement. Ne laissez jamais les batteries complètement déchargées, même si la machine n’est pas utilisée. Maintenez le réservoir de récupération ouvert lorsque vous rechargez les batteries. Toutes les 20 opérations de recharge, vérifiez le niveau d’électrolyte et complétez, si nécessaire, avec de l’eau distillée.

Clarke

Manuel de l’utilisateur (FR) - BOOST 32 - 61 -

sèche avec un chargeur non adapté. Suivez scrupuleusement les instructions données par le fabricant des batteries et du chargeur de batterie.

Figure 8A

Page 62

FRANÇAIS

https://harrissupplyind.com - To Order Parts Call 608-268-8080

PREPARATION DE LA MACHINE AVANT UTILISATION

Chargement des batteries (Chargeur intégré)

AVERTISSEMENT : Le chargement des batteries dans une zone

sans ventilation adéquate risque d’entraîner une explosion. Afin d’éviter tout risque d’explosion, ne rechargez les batteries que dans endroit bien ventilé.

AVERTISSEMENT : Les batteries au plomb génèrent des gaz

ATTENTION: Consultez le manuel du propriétaire du

REMARQUE : Remplacez les batteries par un ensemble de batteries Clarke identique au jeu de batteries d’origine. Le numéro de pièce correct de la batterie Clarke figure sur l’étiquette de batterie Clarke apposée sur le dessus de chaque batterie.

Si la batterie de remplacement est une batterie de marque Clarke mais d’un type différent, contactez le service technique de Clarke au 800-356-7274 pour plus d’instructions.

Si la batterie de remplacement n’est pas de marque Clarke, contactez le fabricant du chargeur pour obtenir plus d’instructions.

Suivez la procédure ci-dessous pour recharger les batteries :

1. Assurez-vous que le commutateur à clé est en position « OFF ».

MISE EN GARDE : Veillez à ce que le réservoir soit vide avant de

susceptibles d’exploser. Tenez les batteries éloignées de toute étincelle et de toute flamme. NE PAS FUMER !

chargeur tous les chargeurs de batterie embarqués sont programmés pour un type de batterie spécifique. Le chargeur devra peut-être être reprogrammé pour charger correctement des batteries de rechange différentes des batteries d’origine de la marque Clarke.

tenter de le soulever.

AVERTISSEMENT : Ne pas utiliser la machine ou procéder à une

3. Connectez le cordon d’alimentation CA du chargeur de batterie à une prise murale de 15 A (min.) et de 120V correctement reliée à la terre.

4. Observez le témoin lumineux afin de vous assurer que le processus de charge a bien commencé. Le clignotement des témoins indique que le chargement des batteries est en cours. Un témoin lumineux vert allumé indique que les batteries sont entièrement chargées.

AVERTISSEMENT : Ne chargez jamais une batterie sèche avec

-62-

opération de maintenance sur cette dernière lorsque le réservoir de récupération est ouvert. Il risque d’être heurté et de se refermer brutalement.

un chargeur non adapté. Suivez scrupuleusement les instructions données par le fabricant des batteries et du chargeur de batterie.

Clarke

Manuel de l’utilisateur (FR) - BOOST 32

Page 63

PREPARATION DE LA MACHINE

https://harrissupplyind.com - To Order Parts Call 608-268-8080

AVANT UTILISATION

Installation de brosse ou de disque

Pour installer le brosse ou le disque sur la machine, procédez comme suit:

1. Mettez le commutateur à clé en position « ON ».

2. Mettez le commutateur de position des brosses en position « UP ».

3. Mettez le commutateur à clé en position « OFF ».

4. Allez à l’avant de la machine.

5. Ouvrez le capot avant.

6. Levez en hauteur sur le côté avant de la plaque des brosses jusqu'à ce qu la goupille s'enclenche. Voir figure 9.

FRANÇAIS

Figure 9

7. Appliquez par pression une brosse ou un disque sous les plaques flexibles. Voir figure 10.

NOTE: Lorsque vous utilisez un disque noir, positionnez le disque sur la tête. Abaissez le tête et manoeuvrez un moment pour appliquer le disque sur le porte-disque (en cas de difficulté, positionnez le disque sur le sol et abaissez la tête, puis manoeuvrez).

8. Levez le plateau des brosses avant et sortez la goupille du loquet en tirant, puis déverrouillez le plateau des brosses.

NOTE: Le plateau des brosses doit être déverrouillé avant de fermer le capot avant ou d'utiliser la machine.

9. Fermez le capot avant.

Retrait de brosse ou de disque

Pour retirer la brosse ou le disque de la machine, procédez comme suit:

1. Mettez le commutateur à clé en position « ON ».

Figure 10

2. Mettez le commutateur de position des brosses en position « UP ».

3. Mettez le commutateur à clé en position « OFF ».

4. Allez à l’avant de la machine.

5. Baissez en tirant sur la brosse ou le disque jusqu'à ce qu'elle ou il se dégage des plaques flexibles. Voir figure 11.

Clarke

Manuel de l’utilisateur (FR) - BOOST 32 - 63 -

Figure 11

Page 64

FRANÇAIS

https://harrissupplyind.com - To Order Parts Call 608-268-8080

UTILISATION DE LA MACHINE

Utilisation de la raclette

La raclette essuie le sol tandis que le moteur d’aspiration enlève la solution sale du sol. Utilisez votre main droite pour abaisser ou relever la manette de commande de la raclette. Suivez la procédure ci-dessous pour utiliser la raclette :

1. Pour abaisser la raclette et allumer le moteur d’aspiration, déplacez la manette de commande de la raclette vers la droite et vers le bas. Cf. figure 12.

2. Pour relever la raclette, relevez la manette de commande. Cf. figure 13.

Remarque : lorsque la manette est en position centrale, le moteur d’aspiration continue à fonctionner et la raclette n’est plus en contact avec le sol afin d’éviter toute vidange.

MISE EN GARDE : Faites attention à ce que l’eau ou la solution Ne pénètre pas par l’ouverture du moteur d’aspiration. Cf. figure 14.

Remplissage du réservoir de solution

Figure 12

Figure 13

Le réservoir de solution peut être rempli par l’avant ou à l’aide du tuyau de vidange situé à l’arrière de la machine. Appliquez la procédure suivante pour remplir le réservoir de solution :

1. Retirez le couvercle du réservoir de solution. Cf. figure 15.

2. Remplissez le réservoir de solution avec de l’eau.

3. Ajoutez un agent nettoyant dans l’eau. Consultez les indications figurant sur le bidon pour connaître la quantité correcte.

AVERTISSEMENT : Les solutions aqueuses ou les produits de nettoyage utilisés avec ce type de machine peuvent laisser des zones humides au

sol. Ces zones peuvent s’avérer dangereuses pour l’opérateur et pour les autres personnes. Veillez à toujours placer une pancarte ATTENTION à

proximité de la zone que vous nettoyez.

AVERTISSEMENT : Les machines peuvent enflammer les matériaux inflammables et les vapeurs. N’utilisez pas cette machine avec ou à proximité de combustibles, de poussière agroalimentaire, de solvants et de diluants. N’utilise que la concentration de liquide de nettoyage recommandée par le fabricant du produit.

Figure 14

Figure 15

AVERTISSEMENT : Clarke recommande une température d’eau maximum de 49°C.

4. Remettez le couvercle du réservoir de solution en

place.

5. Lorsque vous remplissez la machine par

l’arrière, positionnez le flexible de vidange contre la fixation et insérez le flexible comme indiqué dans la figure 16. Le niveau de solution peut être vérifié depuis l’arrière de la machine.

-64-

Clarke

Figure 16

Manuel de l’utilisateur (FR) - BOOST 32

Page 65

UTILISATION DE LA MACHINE

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Conduite de la machine

REMARQUE : Mettez la machine en vitesse lente (Cf. figure 17). Utilisez la machine dans une zone ne comportant ni meubles, ni objets jusqu’à ce que vous sachiez faire les choses suivantes :

1. Déplacez la machine en ligne droite, en avant et en arrière.

2. Arrêter la machine en toute sécurité.

3. Déplacez la machine en ligne droite après l’avoir fait tourner.

Suivez la procédure ci-dessous pour déplacer la machine :

1. Mettez le commutateur à clé en position « ON ».

2. Mettez le commutateur de position des brosses en position « UP ».

FRANÇAIS

3. Relevez la raclette.

4. Pour avancer, poussez l’un des deux (ou les deux) commutateurs jaunes de marche avant (Cf. figure 18).

5. Pour stopper la machine, relâchez les commutateurs jaunes de marche avant.

6. Pour reculer, enfoncez simultanément le bouton blanc de marche arrière et l’un des commutateurs jaunes de marche avant (Cf. figure 19).

7. Pour faire tourner la machine, pousser l’arrière de la machine vers le côté.

8. Lorsque vous arrêtez la machine, mettez le commutateur à clé en position « OFF » .

Nettoyage d’un sol

AVERTISSEMENT : Les solutions aqueuses ou les produits de nettoyage utilisés avec ce type de ma chine peuvent laisser des zones humides au sol. Ces zones peuvent s’avérer dangereuses pour l’opérateur et pour les autres personnes. Veillez à toujours placer une pancarte ATTENTION à proximité de la zone que vous nettoyez.

Pour nettoyer un sol, appliquez la procédure suivante :

1. Mettez de l’eau et un agent chimique nettoyant dans le réservoir de solution.

Figure 17

Figure 18

2. Mettez le commutateur à clé en position « ON ».

3. Abaissez la raclette.

4. Mettez le commutateur de position des brosses en position « DOWN ».

5. Réglez le débit d’écoulement de la solution selon vos besoins.

6. Faites avancer la machine sur le sol.

7. Faites un virage à 180°.

REMARQUE : Lorsque vous effectuez des passages multiples sur le

sol, faites en sorte que la brosse ou le disque repasse sur une bande d'environ 5 cm déjà nettoyée par la brosse ou le disque (faire chevaucher les passages).

REMARQUE : Lors de la plupart des opérations de nettoyage, vous

appliquerez et retirerez la solution en une seule et même opération.

Clarke

Manuel de l’utilisateur (FR) - BOOST 32 - 65 -

Figure 19

Page 66

FRANÇAIS

https://harrissupplyind.com - To Order Parts Call 608-268-8080

OPERACIÓN DE LA MÁQUINA

Limpieza de pisos muy sucios

Para limpiar pisos muy sucios, siga este procedimiento:

1. Aplique solución al piso.

2. No baje la escobilla de goma.

3. No active el motor de vacío.

4. Baje la cepillo ou de disque y limpie el piso.

5. Deje la solución en el piso por el tiempo suficiente necesario para que la solución comience a actuar.

6. Limpie el piso nuevamente con más solución, recogiendo toda la solución con la escobilla de goma.

MANTENIMIENTO

ADVERTENCIA: El mantenimiento y las reparaciones

sólo deben realizarlas personal autorizado.

ADVERTENCIA: Vacíe siempre el depósito de solución

y el de recuperación antes de realizar las tareas de mantenimiento.

ADVERTENCIA: Mantenga todas las sujeciones

apretadas.

Hay que realizar estos procedimientos de mantenimiento todos los días

Mantenga la máquina limpia: necesitará menos reparaciones y tendrá una vida útil más prolongada.

Efectúe estos procedimientos al comienzo del período de trabajo

1. Apague el interruptor de llave.

2. Débranchez le chargeur de la prse CA (pour les machines équipées de chargeurs intégrés) et enroulez le cordon autour de son support situe à l'arrière de la machine.

3. Pour les machines équipées de chargeurs à distance, débranchez la prise située sur le charguer de batterie et le connecteur du bloc des batteries. Connectez le connecteur provenant des batteries au connecteur du câble de la machine.

Figure 20

4. Compruebe que la tapa del depósito de recuperación esté en su lugar (consulte la figura 20).

5. Compruebe que el filtro de tela metálica sobre el motor de vacío esté limpio y bien colocado (consulte la figura

20).

6. Compruebe que la válvula de la manguera de drenaje de recuperación esté limpia. Cierre y apriete bien la válvula.

7. Assurez-vous que la brosse/disque sont en position et correctement installés.

8. Verifique la instalación de la escobilla de goma y de la manguera de la misma.

-66-

Clarke

Manuel de l’utilisateur (FR) - BOOST 32

Page 67

ENTRETIEN

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Procédures à appliquer à la fin de la session de travail

1. Vidangez le réservoir de solution (figure 21A) et le Réservoir de récupération (figure 21 B). Pour vidanger les réservoirs, appliquez la procédure suivante :

FRANÇAIS

a. Mettez le commutateur à clé en position

« OFF ».

b. Retirez le flexible de l’arrière de la machine.

c. Placez l’extrémité du flexible au-dessus d’un

point d’écoulement des eaux ou d’un seau.

d. Réservoir de récupération :

Tournez le corps de valve vers la gauche (voir figure 22). Pour ouvrir complètement la valve, tournez le corps de valve entièrement vers la gauche et sortez le corps de valve.

Réservoir de solution : Lorsque le flexible est placé en-dessous du niveau de l’eau, l’eau commence à s’écouler (Cf. figure 23).

2. Rincez les réservoirs à grande eau. Pour rincer les

réservoirs, mettez de l’eau propre dans le réservoir en utilisant son orifice supérieur.

3. Si le réservoir ou le flexible de vidange est bouché, utilisez

de l’eau sous pression pour rincer le réservoir ou le flexible. Mettez le tuyau d’eau dans le flexible de vidange.

4. Laissez les réservoirs et les valves des flexibles sécher

à l’air libre.

Figure 21

Figure 22

5. Vérifiez le balai de la raclette. Utilisez un chiffon pour

nettoyer le balai de la raclette. Si le balai de la raclette est abîmé ou usé, retournez-le ou remplacez-le.

6. Vérifiez et nettoyez la fixation du couvercle du réservoir de

récupération. Utilisez une solution nettoyante douce et rincez les pièces à l’eau claire.

Vérifiez les batteries et ajoutez de l’eau distillée si nécessaire. Le niveau maximum se situe à 6 mm du fond du tube de chaque cellule.

MISE EN GARDE : L’eau du robinet peut contenir des contaminants qui risquent d’endommager les batteries. Les batteries ne doivent être remplies qu’avec de l’eau distillée.

AVERTISSEMENT :Les batteries au plomb génèrent des gaz susceptibles de provoquer une explosion. NE PAS FUMER. Portez toujours des lunettes et des vêtements de protection lorsque vous travaillez à proximité des batteries.

Utilisez un chiffon propre pour essuyer la surface de la machine.

Chargez les batteries. Consutez les instructions données dans la section de ce Manuel intitulée « Rechargement de la batterie ».

Figure 23

Clarke

Manuel de l’utilisateur (FR) - BOOST 32 - 67 -

Page 68

FRANÇAIS

https://harrissupplyind.com - To Order Parts Call 608-268-8080

ENTRETIEN

Ces opérations de maintenance doivent être faites toutes les semaines:

AVERTISSEMENT : L’entretien et les réparations ne

doivent être effectués que par un technicien agréé. Videz toujours les réservoirs de solution et de récupération avant toute opération de maintenance. Veillez à ce que tous les dispositifs de fixation soient serrés.

AVERTISSEMENT : Portez toujours des lunettes et des

vêtements de protection lorsque vous travaillez à proximité des batteries. Ne placez aucun outil, ni aucun autre objet métallique sur les bornes de la batterie ou sur le dessus des batteries.

MISE EN GARDE : Afin d’éviter d’endommager la ma-

chine, et d’éviter tout débordement de la batterie, ne remplissez pas les batteries au-delà du sommet du tube de chaque compartiment. Essuyez toute trace d’acide présente sur la machine ou au sommet des batteries. N’ajoutez jamais d’acide dans les batteries une fois celles-ci installées.

REMARQUE : Mettez toujours le commutateur à clé en position « off » avant de procéder à une opération de maintenance sur la machine.

Figure 24

AVERTISSEMENT : Portez toujours des lunettes de

protection et des vêtements adaptés lorsque vous travaillez à proximité des batteries. NE PAS FUMER !

1. Pour inspecter les batteries, relevez le réservoir de récupération jusqu’à ce qu’il se verrouille en position haute. Voir la figure 24.

2. Déconnectez les batteries. Utilisez un chiffon et une solution d’ammoniaque ou de bicarbonate de soude pour essuyer le dessus des batteries. Nettoyez les bornes de la batterie. Reconnectez les batteries.

3. Vérifiez que les flexibles ne présentent aucune fuite, aucune obstruction et aucun autre dommage.

4. Vérifiez et nettoyez le filtre ainsi que le flexible de la soution. Suivez la procédure ci-dessous pour nettoyer le filtre :

a. Femez la vanne d'arrivée de la solution.

b. Retirez et nettoyez le filtre.

c. Installez le filtre. Ouvrez la vanne d'arrivée de

la solution.

5. Utilisez un pistolet graisseur pour lubrifier la roue d’entraînement et les galets pivotants. Cf. figure 25.

Figure 25

6. Vérifiez la pression des pneus. Celle-ci doit être d’environ 50 psi.

-68-

Clarke

Manuel de l’utilisateur (FR) - BOOST 32

Page 69

ENTRETIEN

https://harrissupplyind.com - To Order Parts Call 608-268-8080

7. Vérifiez que la raclette et la brosse ou le disque ne sont pas endommagés.

8. Vérifiez que la raclette et que le flexible d’aspiration ne sont pas endommagés, ne fuient pas et ne sont pas bouchés.

Entretien de la raclette

Suivez la procédure ci-dessous pour retirer la raclette :

FRANÇAIS

1. Retirez la raclette en dévissant les deux molettes de

fixation qui retiennent la raclette sur la machine. Déposez la raclette. Cf. figure 26.

2. Vérifiez le balai de la raclette.

3. Si le balai est usé, tournez-le jusqu’à ce qu’une nouvelle

arête soit en position de nettoyage.

4. Réinstallez la raclette sur la machine.

Réglage de la raclette

Les réglages suivants sont effectués en usine, cependant ils peuvent nécessiter un léger ajustement.

Réglage de la pression de la raclette:

Référez-vous à la figure 27 pour régler la pression de la raclette. Un réglage correct génère une courbure régulière du balai arrière lorsque la machine avance. Pour augmenter la pression, serrez les écrous situés de chaque côté du bras pivotant. Pour réduire la pression, dévissez les écrous situés de chaque côté.

Figure 26

Figure 27

Réglage de l’inclinaison de la raclette:

L’inclinaison de la raclette permet au balai arrière de se relever au centre ou aux extrémités, en fonction de la direction dans laquelle l’inclinaison a été modifiée. Pour régler l’inclinaison, référez-vous à la figure 28. Dévissez les vis “X” gauche et droite. Afin d’abaisser le balai arrière au centre, placez “Y” vers le bas. Pour abaisser les deux extrémités, placez “Y” vers le haut. Procédez par très petits ajustements et continuez jusqu’à ce qu’une déformation uniforme soit atteinte. La modification de l’inclinaison peut nécessiter un réglage de la pression exercée sur la raclette.

Clarke

Manuel de l’utilisateur (FR) - BOOST 32 - 69 -

Figure 28

Page 70

FRANÇAIS

https://harrissupplyind.com - To Order Parts Call 608-268-8080

ENTRETIEN

Réglage des balais de la raclette:

Lorsqu’il est correctement installé, le balai avant doit être à environ 12 (3.0mm) au-dessus du balai arrière. Cf. figure

29.

AVERTISSEMENT : L’entretien et les réparations doivent être effectuées par du personnel autorisé.

AVERTISSEMENT : L’entretien et les réparations ne doivent être effectués que par un technicien agréé.

Consultez votre personnel d’entretien agréé Clarke pour effectuer les procédures d’entretien.

N’utilisez que des pièces d’origine Clarke.

Nettoyage du tuyau d’écoulement de la solution

.12

Figure 29

En cas d'obstruction du tuyau de solution, procédez comme suit:

1. Fermez la vanne d'arrivée de la solution. Voir Figure 30.

2. Retirez et nettoyez le filtre.

3. Installez le filtre. Ouvrez la vanne d'arrivée de la solution.

Ces procédures de maintenance doivent être réalisées tous les six mois :

Contacter un Centre de Maintenance agréé de Clarke pour effectuer cette procédure semestrielle.

1. Vérifier les balais de carbone des moteurs électriques.

2. Nettoyer les bornes et les connecteurs de batterie. Vérifier le serrage correct de toutes les connexions des batteries.

3. Vérifier l’ensemble des commutateurs, commandes, vannes, flexibles et joints.

4. Vérifier et enlever les débris des moyeux de la transaxe.

5. Remplacer les isolants en caoutchouc (voir réf. #24 dans la section Liste des Pièces du Groupe de Tête de Brossage). Les isolants en caoutchouc sont considérés comme des éléments d’usure et doivent être remplacés tous les six mois.

Figure 30

6. Remplacer les supports en caoutchouc (voir réf. #55 dans la section Liste des Pièces du Groupe de Tête de Brossage). Les supports en caoutchouc sont considérés comme des éléments d’usure et doivent être remplacés tous les six mois.

-70-

Clarke

Manuel de l’utilisateur (FR) - BOOST 32

Page 71

FRANÇAIS

https://harrissupplyind.com - To Order Parts Call 608-268-8080

RESOLUTION DES PROBLEMES RENCONTRES AVEC LA MACHINE

PROBLEME CAUSE ACTION

La machine ne récupère pas toute l’eau présente sur le sol.

Les batteries ne fonctionnent pas aussi longtemps que prévu.

La raclette est relevée.

Le réservoir de récupération est plein.

Le filtre de solution est sale.

La raclette, son flexible ou son tuyau sont bouchés ou endommagés.

Le moteur d’aspiration ne fonctionne pas.

Le flexible de la raclette est déconnecté.

Le balai de la raclette est endommagé, usé ou mal installé.

La pression de la raclette est mal réglée.

Les joints du couvercle du réservoir de récupération sont endommagés.

Les bornes des batteries sont sales ou endommagées.

Le niveau d’électrolyte est trop bas.

Abaissez la raclette.

Vidangez le réservoir.

Nettoyez le filtre.

Débouchez-le ou réparez-le.

Vérifiez le disjoncteur qui s’est déclenché. Faites réparer la machine par un technicien agréé.

Connectez le flexible.

Remplacez ou retournez les balais de la raclette. Installez correctement le balai de la raclette.

Réglez la pression exercée sur la raclette.

Remplacez les joints.

Nettoyez les bornes et les connecteurs. Remplacez les câbles endommagés. Chargez les batteries.

Ajoutez de l’eau distillée dans chaque cellule et rechargez les batteries.

Le nettoyage est irrégulier.

La machine ne démarre pas.

Les batteries ne sont pas entièrement chargées.

Le chargeur est endommagé.

La batterie est défectueuse.

Les batteries sont débranchées.

Les brosses ou les disques sont usés.

La brosse, les galets pivotants ou la valve du réservoir de solution sont endommagés.

Le moteur des brosses ne fonctionne pas

Le niveau de solution est faible.

La machine perd de la puissance.

Rechargez les batteries pendant un cycle complet de charge de 16 heures.

Faites réparer le chargeur par un technicien agréé.

Vérifiez la tension de chaque cellule pendant le déchargement.

Connectez les batteries.

Remplacez la brosse ou le disque.

Faites réparer la machine par un technicien agréé.

Vérifiez le disjoncteur et réinitialisez-le. Vérifiez que les connexions sont correctes.

Remplissez le réservoir de solution.

REMARQUE : si le moteur continue à s’arrêter, consultez un technicien agréé.

Initialisez le coupe-circuit. Vérifiez les connexions du câble au moteur de déplacement.

Remplacez les fusibles.

Vérifiez les connexions de la batterie.

Clarke

Manuel de l’utilisateur (FR) - BOOST 32 - 71 -

Vérifiez la position du levier du frein de stationnement (s’il est installé) REMARQUE : si le moteur continue à s’arrêter, consultez un technicien agréé.

Page 72

FRANÇAIS

https://harrissupplyind.com - To Order Parts Call 608-268-8080

ACCESSOIRES

Machine Balai Type Matériau Longueur N° de pièce

32 Intérieur En option Uréthane, nervuré (40) 43.00" 38727A 32 Extérieur En option Caotchouc, Solide 3/16" 46.25" 30774A

Accessoires

Description N° de pièce

Power Wand System Kit 11008A Kit système de recyclage ESP 11056A Soft Caster Asm. 52127A Kit d’entretien Clarke 14607A Roue, remplie de mousse 59955A Kit frein de stationnement électrique Système de maintenance de la batterie Clarke (CBMS) 53390A

Balais de raclette en option:

Imperial

11058A

Disque : Taille Description N° de pièce

35,56 x 81,28 Rouge (pack de 5) 997004 35,56 x 81,28 Noir (pack de 5) 997003 35,56 x 81,28 Blanc (pack de 5) 997005 35,56 x 81,28 Bleu (pack de 5) 997007

Brosses: Taille Description N° de pièce

35,56 x 81,28 Brosse en polypropylèe 30755A 35,56 x 81,28 Brosse en nylon 30754A 35,56 x 81,28 Brosse en grit 30756A

-72-

Clarke

Manuel de l’utilisateur (FR) - BOOST 32

Page 73

Section II

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Parts and Service Manual

(71072A)

U.S. Patent No. 6,105,192; No. 6,557,207; No. 6,760,947; No. 5,383,251; & Patents Pending

Clarke

Operator's Manual - BOOST 32 - 73 -

Page 74

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Clarke

Solution Tank Assembly Drawing 9/05

Page -74-

Clarke

Operator's Manual - BOOST 32

Page 75

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Clarke

Solution Tank Assembly Parts List 8/07

Ref # Part No. Description Qty

1 881317 Battery - 250 AH - 6 Volt 4

2 842406 Series Cable - 9" 5 3 40613A Battery Cable, Black 1 4 40612A Battery Cable, Red 1 5 61713A Tank Support Bracket 1 6 170892 Washer, Lock 1/4 2 7 170915 Screw, 1/4-20 x 3/4 Hex 2 8 962027 Screw, 8-32 x 1/2 PN 2 9 50966A Latch 1 10 30715A Solution Tank 1 11 60480A Hose Bracket 1 12 80108A Screw, 10-24 x 1/2 PN 4 13 30598A Drain Hose 1 14 51346A Spring, Hose 1 15 872010 Hose Clamp 1 16 98465A Clamp, Metal 1 17 980657 Washer, Lock 1/4 1 18 962139 Screw, 1/4-20 x 5/8 Hex 1 19 61590A Hose Hanger Bracket 1 20 59614A Battery Drain Valve 1 21 50248A Hose Clamp 2 22 30453A Hose 1 23 822802 Elbow 1 24 30680A Hose 1 25 53562A Filter Bowl Asm. 1 26 53671A Valve, 3/8 NPT Shut Off 1 27 50248A Clamp, Hose 2 28 80289A Screw, 10 x 1/2 Tapping PN 2 29 53568A Hinge 1 30 980614 Washer, 1/4 External 6 31 85395A Screw, 1/4-20 x 1/2 PN 6 32 30595A Front Cover 1 33 81105A Nut, 3/8-16 ESNA 2 34 930645 W asher, 3/8 Flat 2 35 962798 Screw, 10-24 x 1/2 PN 1 36 30498A Solution Lid 1 37 38020A Strap 1 38 920296 Nut, 10-24 ESNA 2 39 50966A Keeper, Latch 1 40 930090 Rivet, 5/32 x 9.16 2 41 962666 Screw, 10-24 x 3/4 PN 1 42 962522 Screw, 3/8-16 x 2 Hex 2 43 87054A Washer, 3/8 Fender 2

891384 Battery - 330 AH - 6 Volt 4

NOTE:  indicates a change has been made since the last publication of this manual.

Clarke

Operator's Manual - BOOST 32 - 75 -

Page 76

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Clarke

Recovery Tank Assembly Drawing 7/07

16, 16A

Page -76-

Clarke

Operator's Manual - BOOST 32

Page 77

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Clarke

Recovery Tank Assembly Parts List 7/07

Ref # Part No. Description Qty

1 962798 Screw, 10-24 x 1/2 PN 1

2 30057A Recovery Lid 1 3 920296 Nut, 10-24 ESNA 2 4 30065B Gasket, Lid 1 5 38020A Strap 1 6 962666 Screw, 10-24 x 3/4 PN 1 7 58069A Vac Filter 1 8 39338A Stand Tube 1 9 837304 O-Ring 2 10 82100A Locknut 1 11 41809A Contact 4 12 43402A Housing, Blue 2 13 920797 Nut 1 14 643418 Gasket, Vac 1 15 58533A Vac Motor Spacer 3 16 51049A Vac Motor (order 2 each #11 and #19) 1 16a 50996A Brush, Carbon 2 17 87026A Washer, 1/4 Flat 3 18 85728A Screw, 1/4-20 x 4 Hex 3 19 43401A Housing, Black 2 20 872010 Clamp 3 21 674110 Vac Exhaust Hose 1 22 962957 Screw, 10-16 x 1/2 PN 2 23 52206A Chain 1 24 30620A Squeegee Adapter 1 25 35192A Squeegee Hose 1 26 30227A Drain Housing 1 27 30226A Drain Plug 1 28 52560A O-Ring 1 29 30225A Drain Body 1 30 832002 Drain Valve Clamp 1 31 35165A Recovery Drain Hose 1 32 61591A Recovery Tank Support 1 33 87622A Washer, Nylon 1 34 80043A Shoulder Screw 1 35 30068A Hinge Pin (included with item #36) 2 36 30591A Recovery Tank 1 37 40002A Float Switch 38 56459A Strain Relief (included in item #37) 1 39 87612A Seal 1

(includes items, #38 & 2 ea. #11& #12)

Clarke

Operator's Manual - BOOST 32 - 77 -

Page 78

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Clarke

Electrical Panel Assembly Drawing 2/07

(Manual Squeegee Lift)

Page -78-

Clarke

Operator's Manual - BOOST 32

Page 79

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Clarke

Electrical Panel Assembly Parts List 2/07

(Manual Squeegee Lift)

On-Board

Charger

Remote

Ref # Part No. Description Qty Qty

1 40779A Cable, Machine 1 1

2 902731 Nylon Bearing 2 2 3 85391A Screw, 1/4-20 x 5/8 PN 4 2 4 30594A Rear Cover 1 1 5 81104A Nut, ESNA 1/4-20 16 10 6 87007A Washer, 1/4 Flat 3 3 7 980651 Washer, 5/16 Flat 6 6 8 80030A Shoulder Bolt 2 2 9 980614 Washer, 1/4 External 2 2 10 962139 Screw, 1/4-20 x 5/8 2 2 11 920110 Nut, ESNA 5/16-18 4 4 12 53569A Spacer 4 4 13 80285A Screw, Set 5/16-18 x 1 3/4 4 4 14 83302A Stud, 1/4-20 1 1 15 854849 Insulator 1 1 16 170781 Screw, Set 1/4-20 x 3/4 1 1 17 193951 Trim, 8" 1 1 18 83307A Stud, 1/4-20 11 7 19 61589B Electrical Panel 1 1 20 54764A Insert, 1/4-20 4 4 21 54763A Insert, 8-32 2 2 22 40960A Main Wiring Harness, Std. 1 1 23 962980 Screw, 6-32 x 1 2 2 24 41810A Contactor, Brush 1 1 25 41811A Contactor, Main 1 1 26 61682A Cable, Upper 1 1 27 40782A Controller, Solo 1 1 28 40759A Traverse Harness 1 1 29 80254A Screw, 8-32 x 1 2 2 30 962666 Screw, 10-24 x 3/4 1 1 31 912287 Rectifier 1 1 32 920296 Nut, ESNA 10-24 1 1 33 85700A Screw, 1/4-20 x 1 1 1 34 87026A Washer, 1/4 Flat 2 2 35 608210 Spacer 1 1 36 65628A Lever, Cable 1 1 37 962304 Screw, Set 5/16-18 x 1/2 38 61584A Squeegee Lift Bracket 1 1 39 920056 Nut, ESNA #6-32 2 2 40 61586A Shaft 1 1 41 61585A Squeegee Lift Lever 1 1 42 438360 Spring 1 1 43 960510 Shoulder Screw 1 1 44 52557A Squeegee Knob 1 1 45 980666 Washer, 3/8 External 1 1 46 85389A Screw, 3/8-16 x 5/8 1 1 47 68643A Wear Plate 1 1 48 980675 Washer 2 2 49 962546 Screw, 10-24 x 1/2 2 2 50 47388A Switch 1 1 51 40844A Charger, Battery On-Board 1 52 52548A Screw Tab 1 53 40740A Cord, On-board Charger 1 54 61598A Bracket, Cord Wrap 1 55 40169A Solenoid, Vac 1 1 56 54456A Plug, Hole 1 3/8" 1 1

(must use red Loctite)

Charger

Clarke

Operator's Manual - BOOST 32 - 79 -

Page 80

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Clarke

Electrical Panel Assembly Drawing 2/07

(Auto Squeegee Lift in Reverse)

6 3

Page -80-

Clarke

Operator's Manual - BOOST 32

Page 81

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Clarke

Electrical Panel Assembly Parts List 2/07

(Auto Squeegee Lift in Reverse)

On-Board

Charger

Remote

Ref # Part No. Description Qty Qty

1 40779A Cable, Machine 1 1

2 40913A Actuator 1 1 3 85391A Screw, 1/4-20 x 5/8 PN 4 2 4 30626A Rear Cover 1 1 5 81104A Nut, ESNA 1/4-20 18 16 6 87007A Washer, 1/4 Flat 3 3 7 980651 Washer, 5/16 Flat 6 6 8 80030A Shoulder Bolt 2 2 9 980614 Washer, 1/4 External 2 2 10 962139 Screw, 1/4-20 x 5/8 2 2 11 920110 Nut, ESNA 5/16-18 4 4 12 53569A Spacer 4 4 13 80285A Screw, Set 5/16-18 x 1 3/4 4 4 14 83302A Stud, 1/4-20 1 1 15 854849 Insulator 1 1 16 170781 Screw, Set 1/4-20 x 3/4 1 1 17 193951 Trim, 8" 1 1 18 83307A Stud, 1/4-20 11 5 19 61589B Electrical Panel 1 1 20 54764A Insert, 1/4-20 4 4 21 54763A Insert, 8-32 6 6 22 40959A Main Wiring Harness 1 1 23 86004A Screw, 1/4-20 x 1 1/2 2 2 24 41810A Contactor, Brush 1 1 25 41811A Contactor, Main 1 1 26 61681A Cable, Upper 1 1 27 40782A Controller, Solo 1 1 28 40759A Traverse Harness 1 1 29 80254A Screw, 8-32 x 1 2 2 30 962666 Screw, 10-24 x 3/4 1 1 31 912287 Rectifier 1 1 32 920296 Nut, ESNA 10-24 2 2 33 61680A Cable, Spring 1 1 34 53424A Spring 1 1 35 58409A Sleeve 1 1 36 40914A Relay 2 2 37 85614A Screw, 8-32 x 3/4 4 4 38 61595A Bracket, Actuator 1 1 39 962798 Screw 1 1 40 57275A Pulley 1 1 41 87624A Washer, Pulley 2 2 42 69872A Bracket, Pulley 1 1 43 40169A Solenoid, Vac 1 1 44 40844A Charger, Battery On-Board 1 45 52548A Screw Tab 1 46 40740A Cord, On-board Charger 1 47 61598A Bracket, Cord Wrap 1 48 54436A Plug, Hole 1 3/8" 1 1

Charger

Clarke

Operator's Manual - BOOST 32 - 81 -

Page 82

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Clarke

Control Panel Assembly Drawing 8/07

43 42

Page -82-

Clarke

Operator's Manual - BOOST 32

Page 83

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Clarke

Control Panel Assembly Parts List 8/07

Manual

Squeegee

Ref. # Part No. Description Qty Qty

1 30592A Control Handle 1 1 2 85815A Screw, 5/16-18 x 1 1/2 2 2 3 980205 Washer, 5/16 Flat 6 6 4 85813A Screw, 5/16-18 X 1 4 4 5 920110 Nut, LK 5/16-18 4 4 6 52556A Reverse Switch 1 1 7 40738A Traverse Potentiometer 1 1 8 50962A Knob, Traverse 1 1 9 962262 Screw, Set 8-32 x 1/2 (included w/# 8 & 36) 2 2 10 11131A Switch Assembly 2 2 NI 50961A Spring, Switch (included in 11131A) 2 2 13 80104A Screw, 10-32 x 1/2 Oval 4 4 15 980608 Washer, #6 Flat 4 4 16 962330 Screw, 6-32 x 3/8 Pan 4 4 17 40786R Key (included w/ # 18) 1 1 18 40786A Switch, Key 1 1 NI 40786S Spacer Key Switch 1 1 24 962957 Screw, 10-16 x 1/2 4 4 25 71265A Label, Control 1 26 34264A Gasket 1 1 29 41423B Circuit Breaker, 5A 1 1 30 85391A Screw, 1/4-20 x 5/8 3 3 31 980614 Washer, 1/4 External 2 2 32 920208 Nut, 1/4-20 2 2 33 962968 Screw, 10-24 x 1/2 2 2 35 47381B Switch, Mantain Rocker 1 1 36 55502A Knob, Control 1 1 38 61720A Panel, Control 1 39 41448B Circuit, Breaker, 30A 2 2 40 41422B Circuit, Breaker, 25A 1 1 41 40858A Solution Modulator 1 1 42 920296 Nut, Lk 10-24 2 2 43 40898C Meter, Battery/Charger 1 1 44 30679A Cover, Panel 1 1 45 61887A Control Panel - 1 46 41430B Circuit Breaker, 1.5 A - 1 47 71264A Label, Control Panel - 1 48 47383A Switch, Squeegee - 1 49 53837A Plug 1 50 40749A Switch, Momentary 1 1

Auto Squeegee

NI = Not illustrated

NOTE:  indicates a change has been made since the last publication of this manual.

Clarke

Operator's Manual - BOOST 32 - 83 -

Page 84

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Clarke

Squeegee Swing Arm Assembly Drawing 9/06

NOTE:

#51 and

#52 are

on top of

the

bracket

for the

"S"

models

Page -84-

Clarke

Operator's Manual - BOOST 32

Page 85

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Clarke

Squeegee Swing Arm Assembly Parts List 9/06

Ref # Part No. Description Qty

1 57275A Pulley 2 2 87623A Washer, Nylon 1¼x¼x1/8 2 3 60452A Swing Arm, Front 1 4 86004A Screw, .25-20 x 1½ 2 5 85730A Screw, .375-16 x 1¼ 1 6 81104A Nut, Hex ESNA SS 6 7 38021A Strap 1 8 61679A Cable, Lower 1 9 51613A Bumper 1 10 920110 Nut, ESNA 1 11 60332A Swing Arm, Rear 1 12 920256 Nut, Hex 2 13 81105A Nut, ESNA SS 1 14 920296 Nut, 10-24 ESNA SS 1 15 962798 Screw, 10-24 x .50 1 16 87624A Washer, Nylon 1½x¼x1/8 2 17 80015A Screw, Shoulder 1 18 53423A Spring, Squ. Pressure 2 19 68016A Stud 2 20 170915 Screw, SS Hex 2 21 64905A T Handle 3 22 980651 Washer, Flat .312 1 23 60678C Pivot Bracket 1 24 25201A Knob 2 25 35192A Hose, Squeegee Rec. 1 26 61267A Tube Bracket 1 27 34260B Squeegee Gasket 1 28 81301A Nut, Jam SS 2 29 30049B Wheel 2 30 53185A Ring, Retainer 2 31 60243A Bracket, Squ. Wheel 2 32 60254A Bolt, Shoulder 5/16 x 2.25 2 33 30048A Guide Wheel 2

Ref # Part No. Description Qty

34 87031A Washer, 3/8 Flat 1 35 61886A Squeegee, Weldment 1 36 60358A Shim, Squ. Wheel 2 37 38726A Spacer, 41" 2 38 62712A Air Duct 1 39 80011A Screw, .375-16 x 3.00 2 40 37016A Grip Pad 1 41* 30773L2 Blade, Inner 1 42* 30774L Blade, Outer 1 43 61370A Weight, Squeegee 8 44 61885A Strap, 41" 1 45 80253A Screw, ¼-20 x 1½ 4 46 930086 Rivet 2 47 980657 Washer, ¼ Lock 4

48 87026A Washer 4 49 50835A Squeegee Latch 1 50 81217A Nut, ½-20 1 51 920208 Nut, Hex ¼-20 1 52 980657 Washer, ¼ Lock 1 53 87625A Washer,Nylon 1¼x¼x1/32 4 54 11041L Asm., Squeegee 41" 1 55 81303A Nut, ¼-28 1

* See accessory page

NOTE: When changing squeegee blades, it might be necessary to loosen screw #39; install and secure blades with clamp #44. This will allow for different thickness.

Clarke

Operator's Manual - BOOST 32 - 85 -

Page 86

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Clarke

Traverse System Assembly Drawing 9/05

Page -86-

Clarke

30 13

Operator's Manual - BOOST 32

Page 87

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Clarke

Traverse System Assembly Parts List 9/05

Ref # Part No. Description Qty

1 66531A Swing Arm Pin 1 2 836711 Hair Pin 1 3 81104A Nut, .25-20 ESNA 2 4 69877A Swing Bracket 1 5 85811A Screw, .312-18 x .75 2 6 57275A Cable Pulley 1 7 87623A Washer, Nylon 1¼x¼IDx.120 2 8 86004A Screw, .25-20 x 1.50 1 9 962288 Screw, .375-16 x 1 6 10 85700A Screw, .25-20 x 1 1 11 920110 Nut, .312-16 ESNA 2 12 899769 Caster Assembly 2 13 81105A Nut, .375-16 ESNA 12 14 53658A Transaxle (see page 92 for parts) 1 15 85730A Screw, Hex 4 16 59969A Wheel Assembly* 2

59955A Wheel, Foam Filled (opt.) 2 18 81221A Lug Nut, 50-20 UNF 6 19 980614 Washer, Star Lock .25 3 20 61594A Main Frame 1 21 65963A Transaxle Mount 2 23 87625A Washer, Nylon 1¼x¼IDx3/32 2 24 80011A Screw, 3/8-16 x 3 2 25 81207A Nut, 3/8-16 2 26 170883 Washer, Lock 3/8 2 27 58419A Stud, 3/8M x 3/8F 2 28 980205 Washer, .25 Fender 2 29 69639A Strap, Static 1 30 980645 Washer, Flat 3/8 6 31 962244 Screw, 3/8-16 x ¾ 4 32 980638 Lockwasher 3/8 4

*30039A tube, inner (included in item #16) 1 Ref.

Clarke

Operator's Manual - BOOST 32 - 87 -

Page 88

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Clarke

Brush Head Assembly Drawing 9/06

Page -88-

Clarke

Operator's Manual - BOOST 32

17A

Page 89

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Clarke

Brush Head Assembly Parts List 9/06

Ref. # Part No. Description Qty

1 636706 Pin, Asm. Disconnect 1 2 766780 Pin, Hair 5 3 782002 Clamp, Manifold 3 4 920278 Nut, Jam ½-20 5 5 925589 Pin, Roll 1 6 962098 Screw, ¼-20 x 3/4 F.H. 4 7 962892 Screw, ¼-20 x 3/4 P.H. 7 8 962989 Screw, ¼-20 x 1½ P.H. 4

9 980614 Washer, ¼” Starlock, External 8 10 980626 Washer, ½ Lock 2 11 980646 Washer, ¼ flat 4 12 980657 Washer, Lock ¼ 1 13 11002A Tube Assembly, Drip 32” 1 14 30048A Wheel, Guide 4 15 30306A Bumper 1 16 30663A Flexible Pad Driver - Central 1 17 30664A Flexible Pad Driver - Extensions

(Hook Pad Incl.)

2 17A 30664H Hook Pad 2 18 30670A Spacer, Nylon 2 19 30671A Spacer, Nylon 2 20 38708A Spacer 1 21 40790B Motor, 24V 1 NI 11055A Kit, Motor Brush Replacement 1 22 50736A Bearing 1 23 11063A Rubber Isolator Kit (set of 8 Isolators) 1 24 54086A Actuator Head Lift 1 25 11062A Rubber Mounting Kit (set of 4 mounts) 1 26 59789A Valve, Solution 1 27 61327A Retainer, Bumper 1 28 61582B Arm, Lift, Large 2 29 61724A Retainer, Eccentric 1 30 61730P Plate, Upper Main 1 31 61730W Weight, Upper 32 1 32 61733A Bracker, Lift 2 33 61753A Eccentric 1 34 61773A Rod, Lift, Deck 1 35 61775A Retainer, Bearing 1 36 61782A Sleeve, Guide Wheel 4 37 77091A Label, Moving Parts 2 38 80296A Screw #10-24 x 7/16 Type 23 5 39 80298A Screw, ¼-20 x 2.00 Hex Cap 2 40 80317A Washer, Bowed .455 ID x .740 OD 4 41 81217A Nut, ¼” x .218 ESNA 15 42 81220A Nut, Serrated Flange 12 43 82501A Pin, Clevis 1 44 84236A Screw, #10-32 x .50 FH 4 45 84237A Screw, 10-32 x .50 P.H. 3 46 85737A Screw, ¼-20 x ½ H.H.C.S. 1 47 997004 Pad, Red, 32” 1 48 962139 Screw, ¼-20 x .625 Hex Cap 4 49 61813A Guard, Front 1 50 85838A Screw, ½-20 Hex 2 51 87607A Washer, Flat 6 52 915082 Key, 3/16 Sq. x 3/4"1 53 11084A Endcap, w/Screw Kit (2 each) 1 54 50248A Clamp, Hose 4 55 30707A Hose 1 56 41602A Connector 2 57 40645A Housing 2

Clarke

Operator's Manual - BOOST 32 - 89 -

Page 90

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Clarke

Remote Battery Charger (40512A & 40513A) Drawing 9/05

WARNING: All electrical repairs must be performed by qualified personnel only.

Page -90-

Clarke

Operator's Manual - BOOST 32

Page 91

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Clarke

Remote Battery Charger (40512A & 40513A) Parts List 9/05

Charger #40512A: 24 volt, 25 amp D.C., 115 volt, A.C., 60 Hz. Charger #40513A: 24 volt, 25 amp D.C., 230 volt, A.C., 50 Hz

Charger Charger

Ref. No. Description 40512A 40513A

1 Charger Case 41129A 41128A 2 Transformer 48413A 48409A 3 Electronic Controller Kit 47500A 48200A 4 Capacitor, 660 V.A.C. 912132 912132 5 Heat Sink Assembly 912212 912212 6 Ammeter 40200A 40200A 7 Fuse Holder 912382 912382 8 Strain Relief, A.C. Cord 837525 837525 9 Strain Relief, D.C. Cord 747553 747553 10 D.C. Cord Assembly 51986A 51986A 11 A.C. Cord Assembly 51974A 908947 12 Housing, Red 911470 911470 13 D.C. Plug Lock Key 795020 795020

Clarke

Operator's Manual - BOOST 32 - 91 -

Page 92

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Clarke

Remote Battery Charger (40512B & 40506B) Drawing and Parts List 4/06

WARNING: All electrical repairs must be performed by qualified personnel only.

Page -92-

Clarke

Operator's Manual - BOOST 32

Page 93

Clarke

Operator's Manual - BOOST 32 - 93 -

To replace coupler remove these two screws (Black) to separate the motor from gearbox to allow access to coupler

PERMANENT MAGNET MOTOR

MFG. IN USA

Model 4BC 3630/4BC 3640 HP 1/2

RPM 1200 Ins. Cl. F

Volt 24 VDC Mount Flange

AMP. 2 0 Shaft Tang

Duty Cont

Date Ser. No.

16:1 Ratio

Clarke

Ref # Part # Description Qty Qty

Wheel Flange Kit (includes Flange, 1 10357A Studs, Key, Snap Rings & Shims) 2 2 2 36508A Rubber Mount 2 2 3 53374A Axle Oil Seal 2 2 4 53375A Axle Bearing 4 4 5 53376A Short Axle 1 1

6 53377A Output Gear 1 1

7 53378A Input Plug 1 1 8 53379A Outer Pinion Bearing 1 1 9 53380A Pinion 1 1 10 53381A Inner Pinion Bearing 1 1 11 52663A Steel Ring, Coupler 1 1 12 69195A Rubber Coupler 1 1 13 53656A Motor w/o Brake 1 0

53657A Motor w/Brake 0 1

14 40781A Brushes w/Springs (Set of 4) w/o Brake 1 0

40784A Brush, Carbon w/brake 0 1

16 53383A Long Axle 1 1

54282A Gearbox Asm w/o motor 1 1

17 53435A Miter Gear 4 4

Brake Spare Parts

Part No. Description Qty

53384A Pad, Friction 1 53385A Hub, Shaft 1 80121A Key, 4 MM - Hub 1 80122A Set Screw, M3 - Hub 1

53657A Brake Kit

Part No. Description Qty

53844A Brake 1 53660A Motor 1

Clarke

Transaxle Parts 11/05

53658A

53658E

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Page 94

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Clarke

Electrical Plate Connection 9/06

(Manual Squeegee Lift)

Page -94-

Clarke

Operator's Manual - BOOST 32

Page 95

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Clarke

Electrical Plate Connection 9/06

(Auto Squeegee Lift in Reverse)

Clarke

Operator's Manual - BOOST 32 - 95 -

Page 96

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Clarke

Control Panel Connection Diagram 9/06

(Manual Squeegee)

Clarke

Control Panel Connection Diagram 9/06

(Auto Squeegee Lift in Reverse)

Page -96-

Clarke

Operator's Manual - BOOST 32

Page 97

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Clarke

Front of machine Connection Diagram 9/06

Clarke

Operator's Manual - BOOST 32 - 97 -

Page 98

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Clarke

Control Housing Connection Diagram 11/05

Manual Squeegee Lift

Page -98-

Auto Squeegee Lift

Clarke

in Reverse

Operator's Manual - BOOST 32

Page 99

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Clarke

Electrical Schematic ( Manual Squeegee Lift) 9/06

Clarke

Operator's Manual - BOOST 32 - 99 -

Page 100

https://harrissupplyind.com - To Order Parts Call 608-268-8080

Clarke

Electrical Schematic (Auto Squeegee Lift in Reverse) 9/06

Page -100-

Clarke

Operator's Manual - BOOST 32
