Clarke BEXT-150, BEXT-150H, BEXT-300HV Operator's Manual [en, es, fr]

Download

Page 1

Division of

Operator's Manual

Manual del Operador

BEXT®-150,

150H, 300HV

Manuel de l'operateur

120V

Extractor's

READ THIS BOOK

This book has important information for the use and safe operation of this machine. Failure to read this book prior to operating or attempting any service or maintenance procedure to your Clarke machine could result in injury to you or to other personnel; damage to the machine or to other property could occur as well. You must have training in the operation of this machine before using it. If your operator(s) cannot read English, have this manual explained fully before attempting to operate this machine.

Si Ud. o sus operadores no pueden leer el Inglés, se hagan explicar este manual completamente antes de tratar el manejo o servicio de esta máquina.

All directions given in this book are as seen from the operator’s position at the rear of the machine.

For new books write to: Clarke

Form No. 70416A 4/03 Clarke

, 2100 Highway 265, Springdale, Arkansas 72764.

Printed in the U.S.A.

Page 2

CONTENTS OF THIS BOOK

Operator Safety Instructions .................................................................................. 5

Introduction and Machine Specifications ..................................................................6

Controls and Machine Features ...............................................................................12

How to Prepare the Machine for Operation ..............................................................14

Set-Up ........................................................................................................ 14

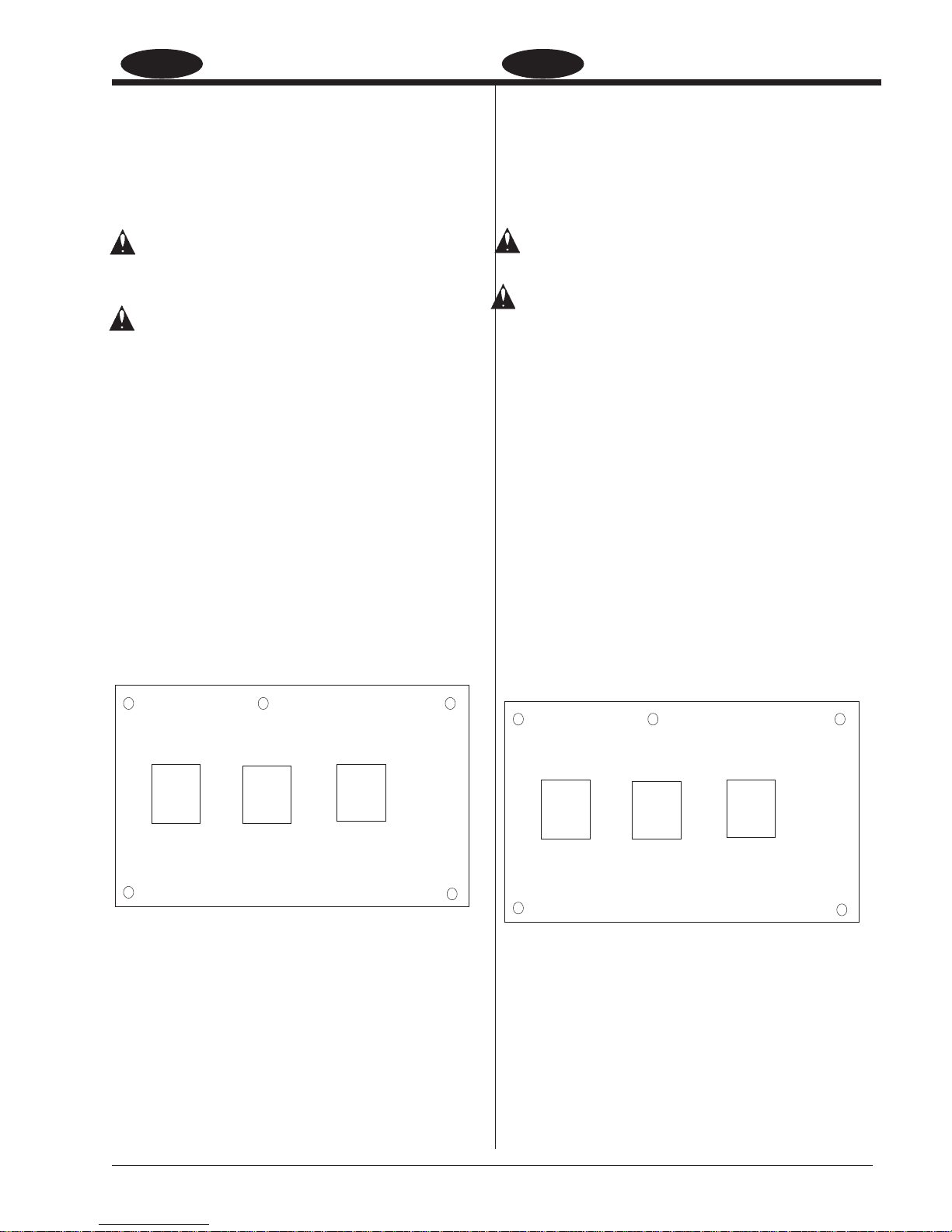

BEXT®-150 Control Panel ........... ..................................................................16

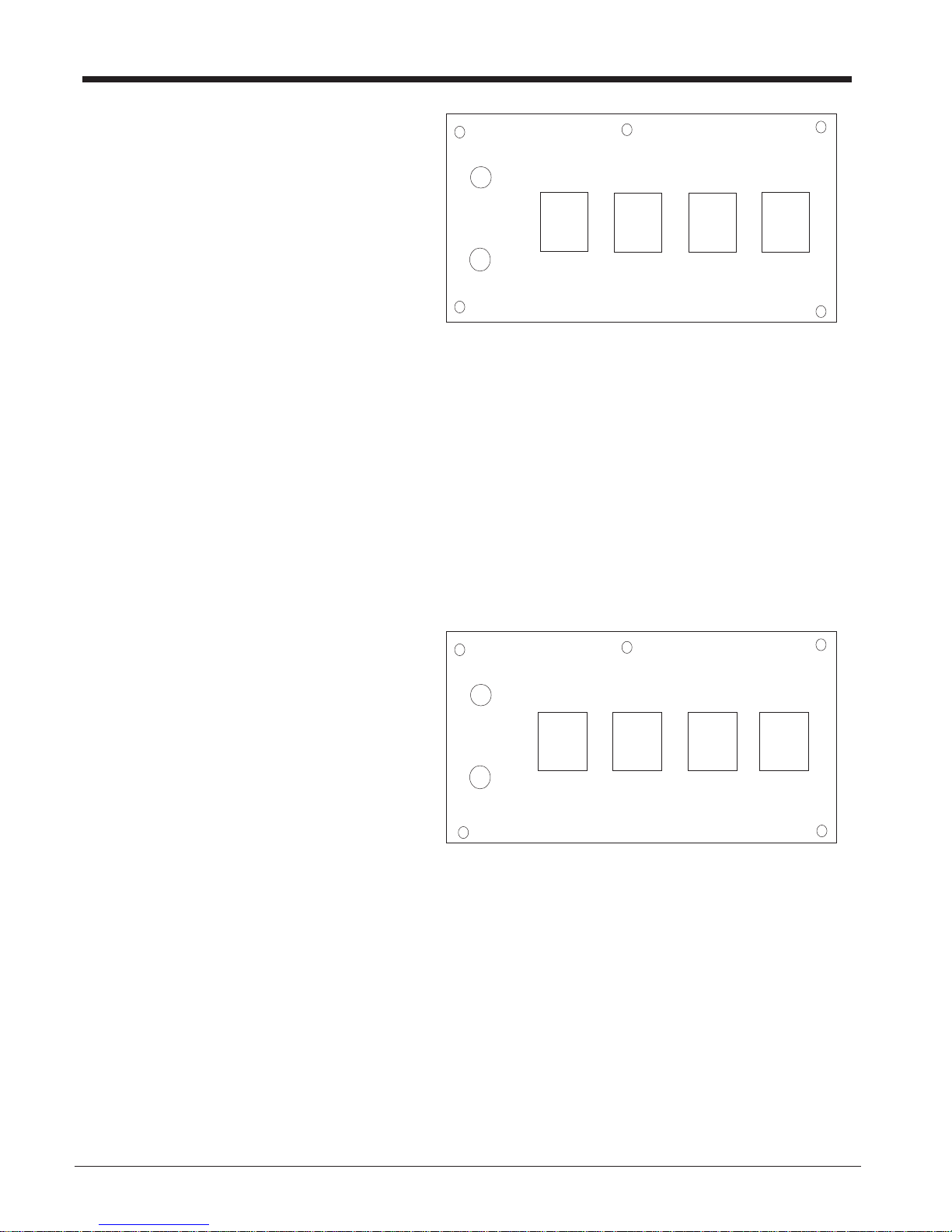

BEXT®-150H Control Panel ...........................................................................18

BEXT®-300HV Control Panel ........................................................................18

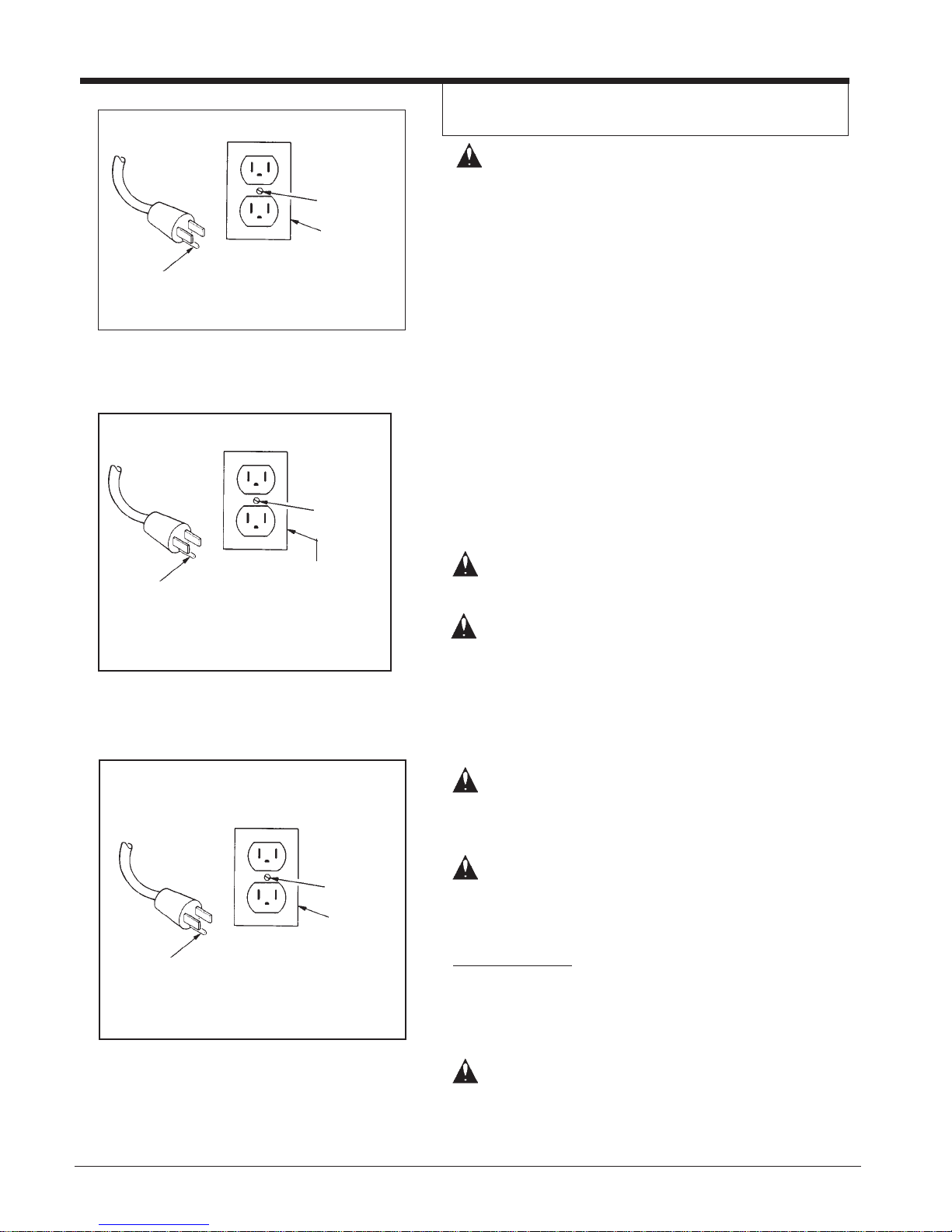

Instructions for Connection to the Power Supply - 120V

Extension Cords - 120V .............................................................................20

Machine Operating Instructions ............................................................................... 22

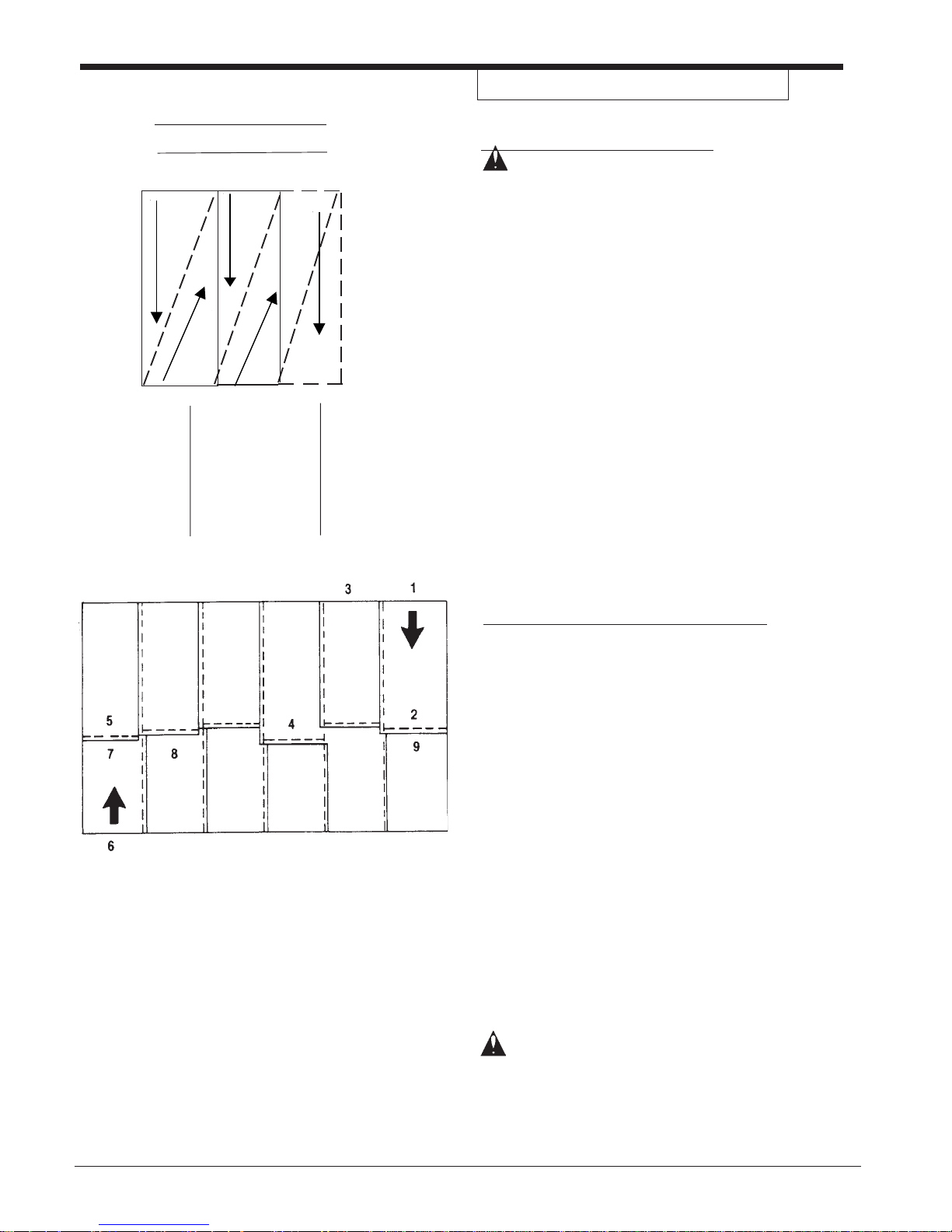

How to Clean an Area of Carpet ..................................................................22

How To clean a Larger Area of Carpet .........................................................22

Maintenance ...........................................................................................................24

After Each Use of the Machine ................................................................... 24

How to Prevent Damage from Freezing Temperatures ................................. 26

The Pump and Vacuum Motor ................................................................... 26

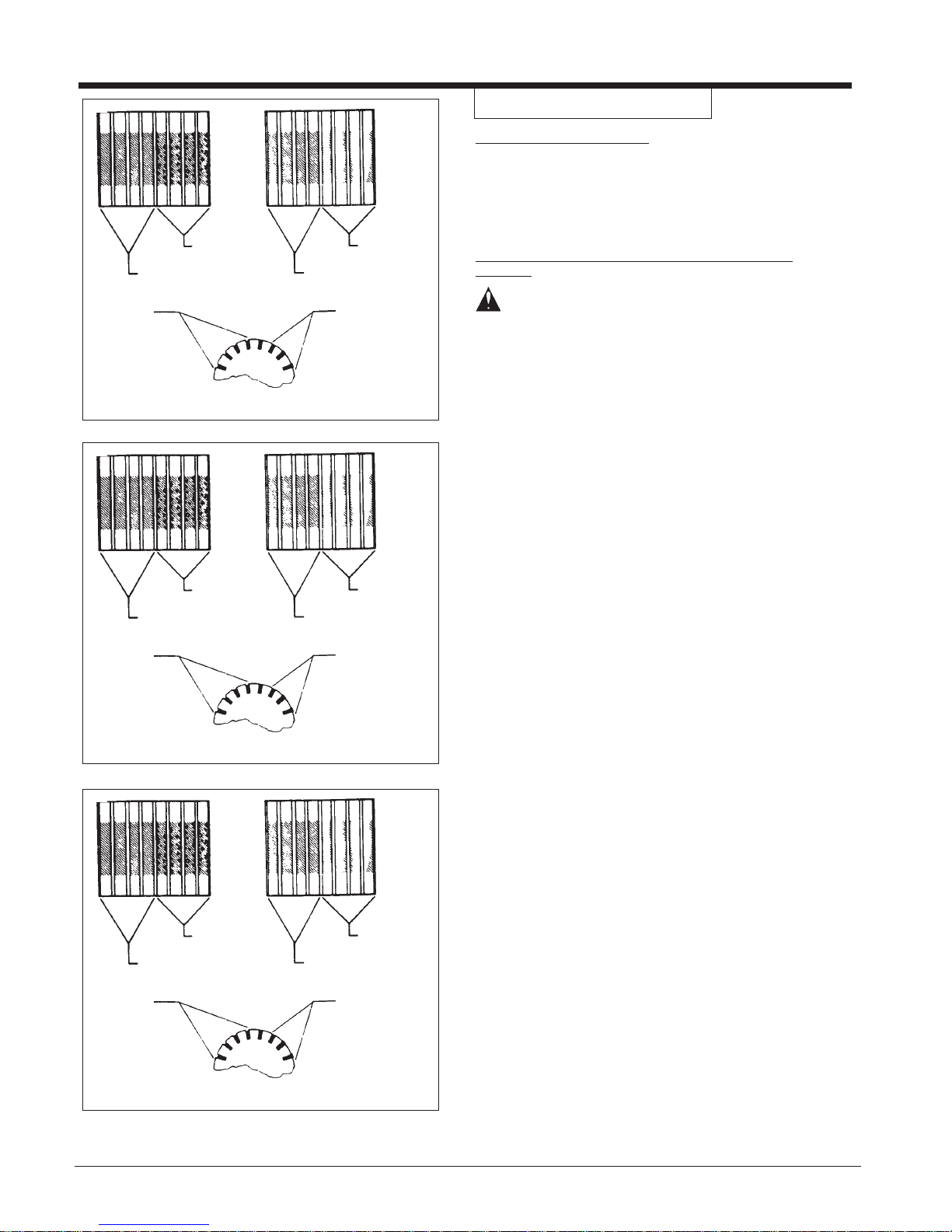

How To Check The Commutator and The Carbon Brushes ..........................28

How to Correct Problems in the Machine.................................................................30

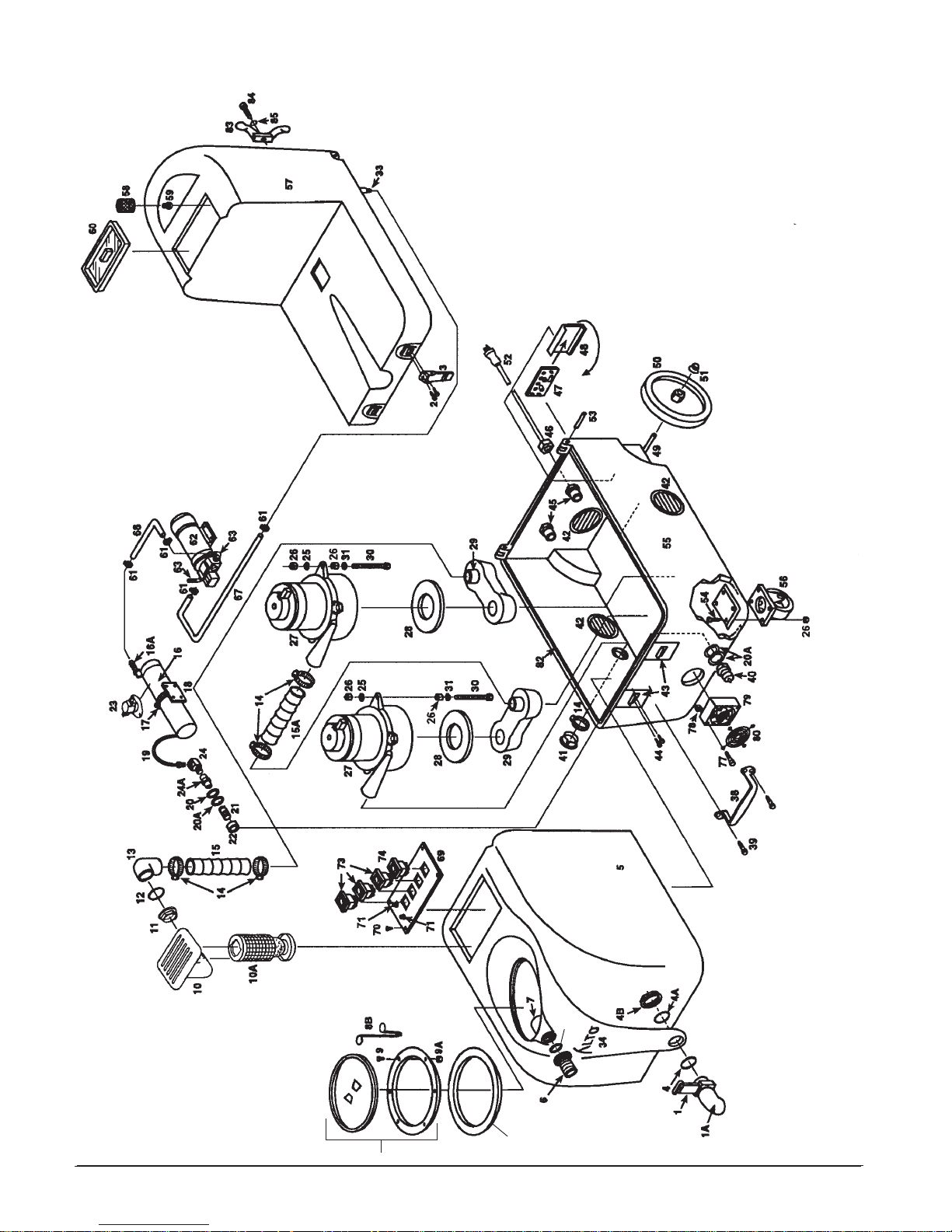

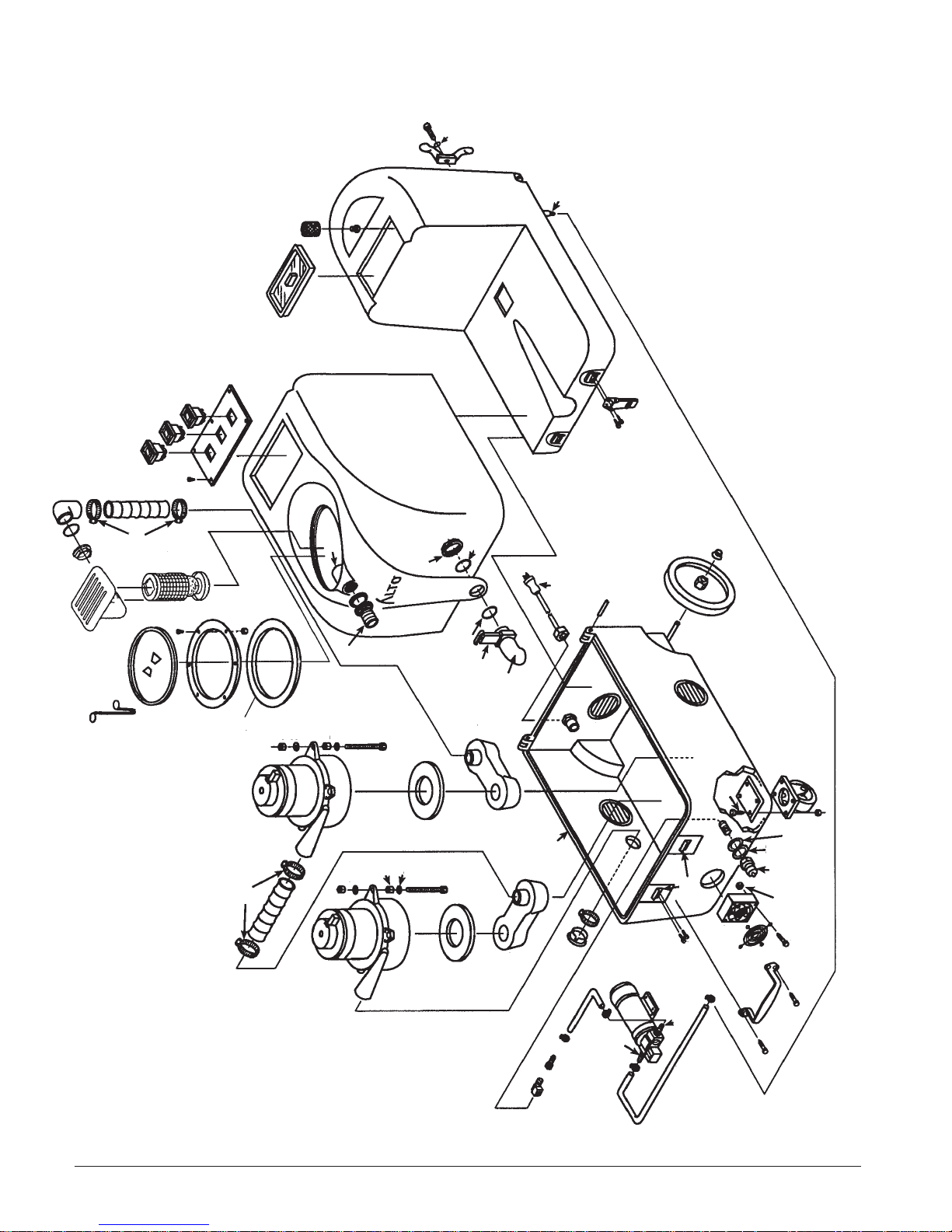

BEXT®-150 Assembly Drawing .................................................................................34

Parts List ................................................................................................35

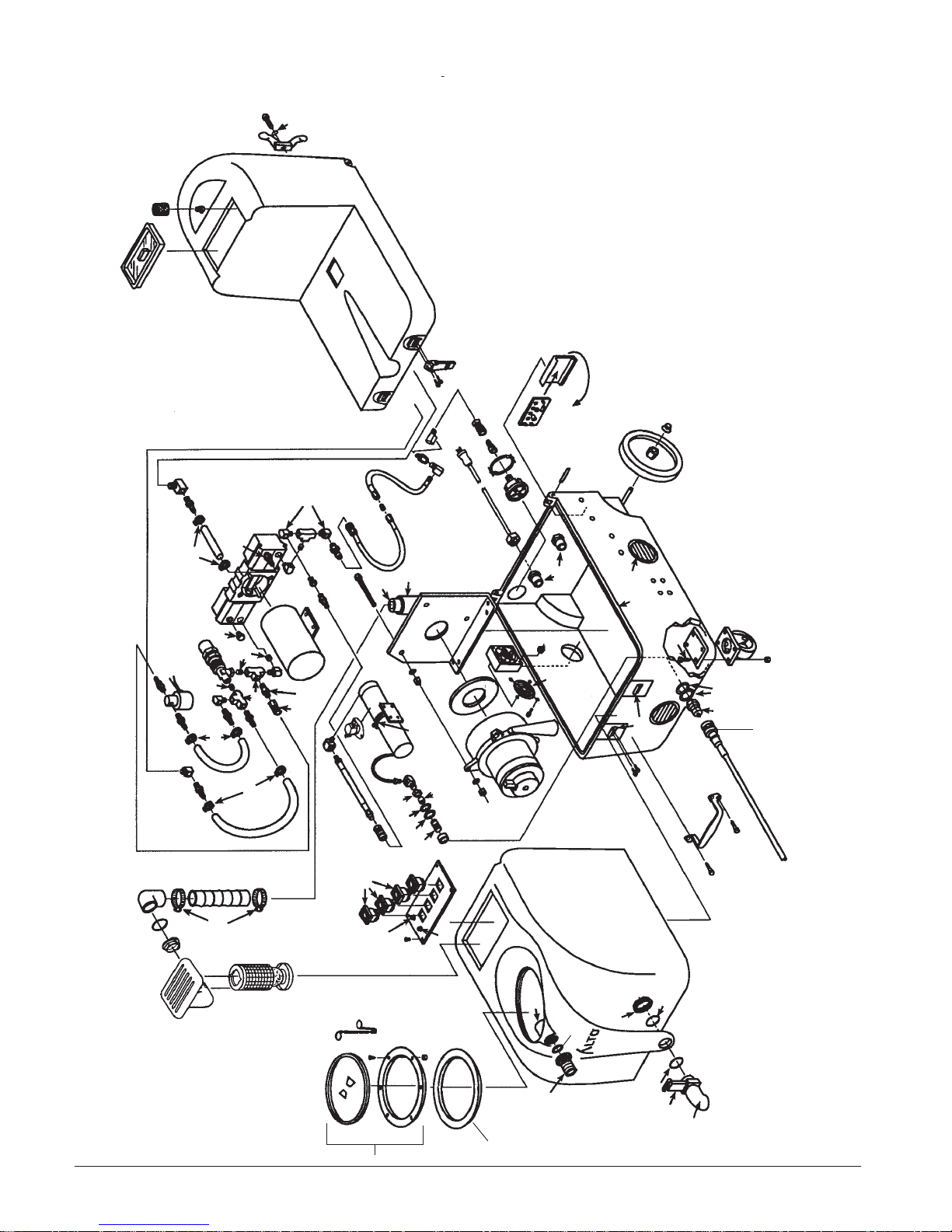

BEXT®-150H Assembly Drawing ...............................................................................36

Parts List ................................................................................................37

BEXT®-300HV Assembly Drawing ............................................................................ 38

Parts List ................................................................................................39

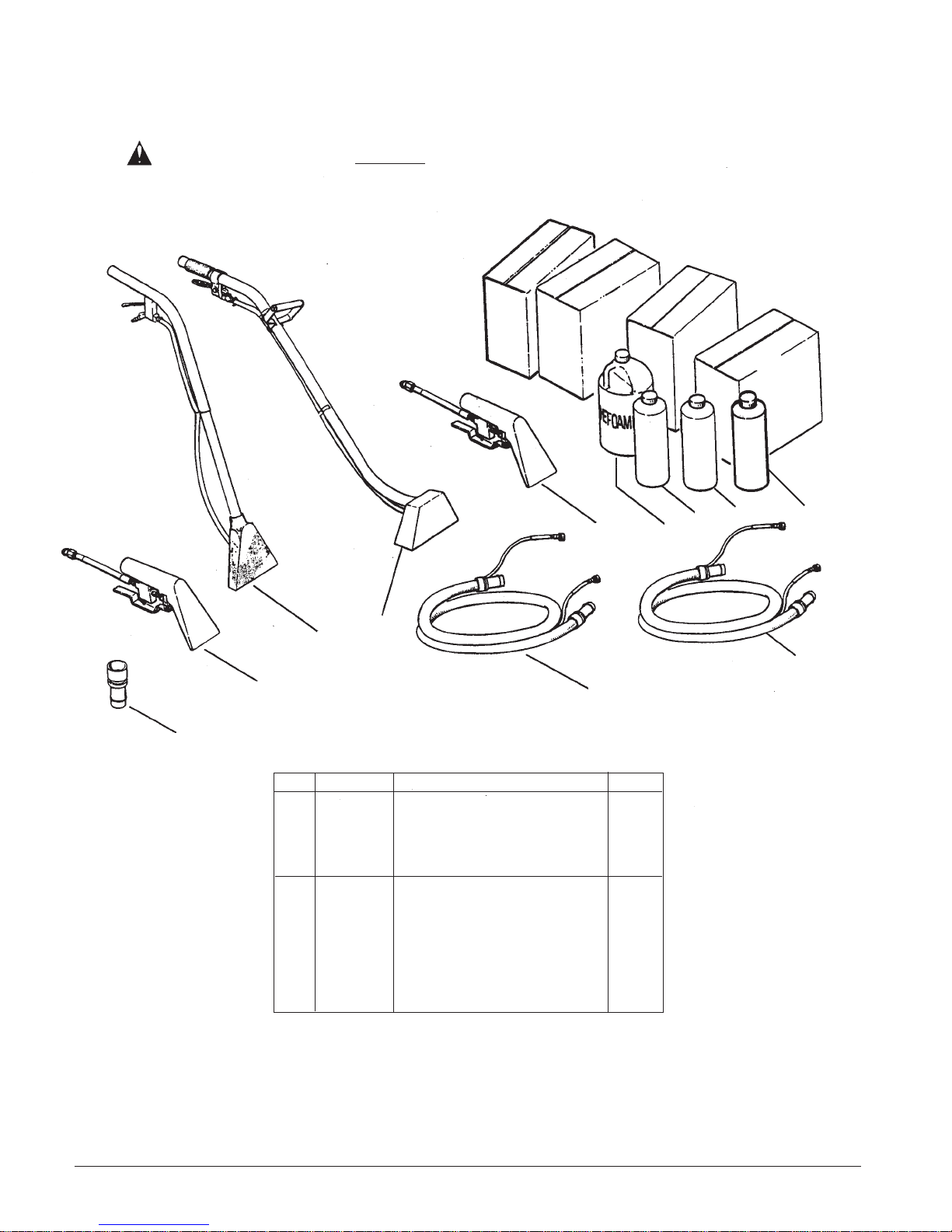

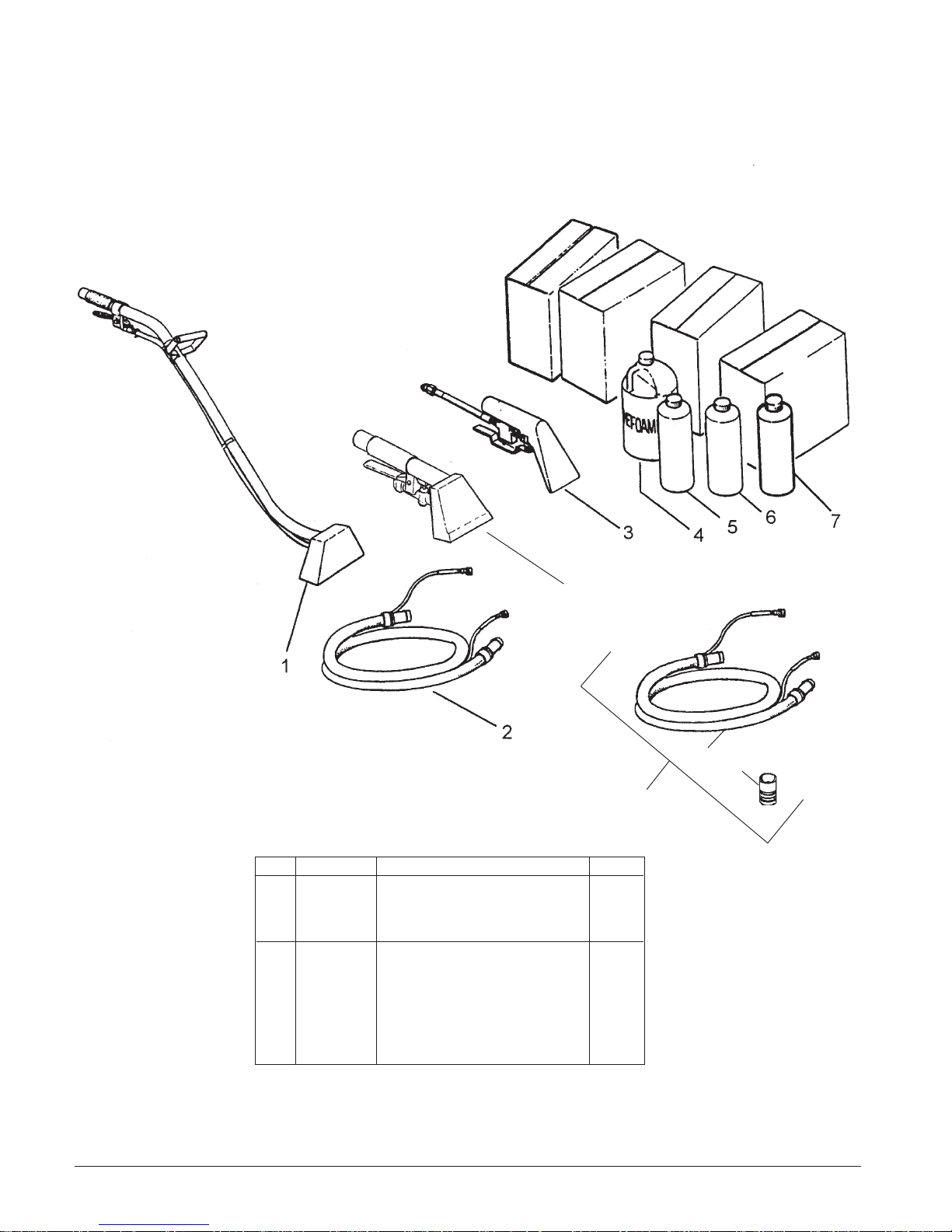

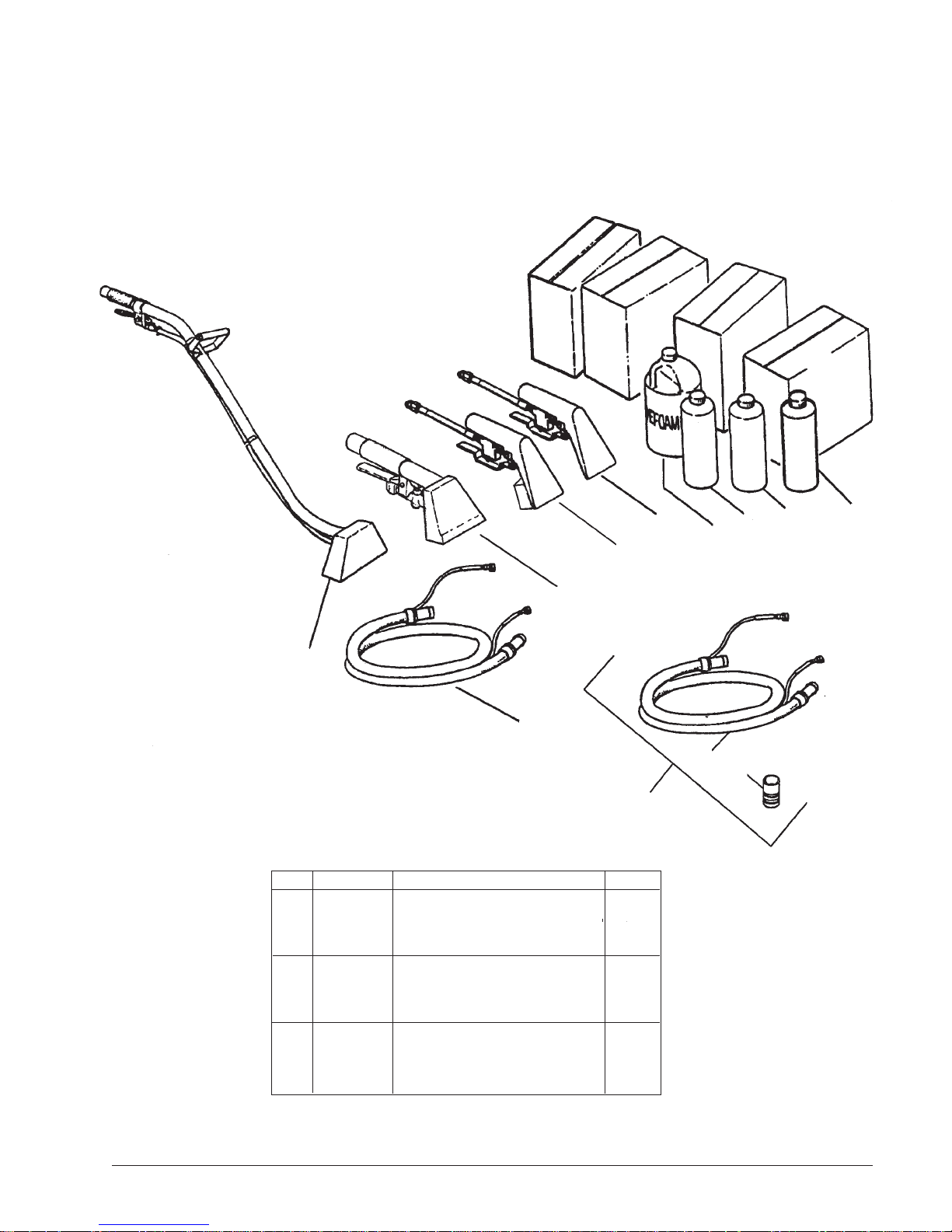

BEXT®-150 Accessories ............................................................................................40

BEXT®-150H Accessories .........................................................................................41

BEXT®-300HV Accessories .......................................................................................42

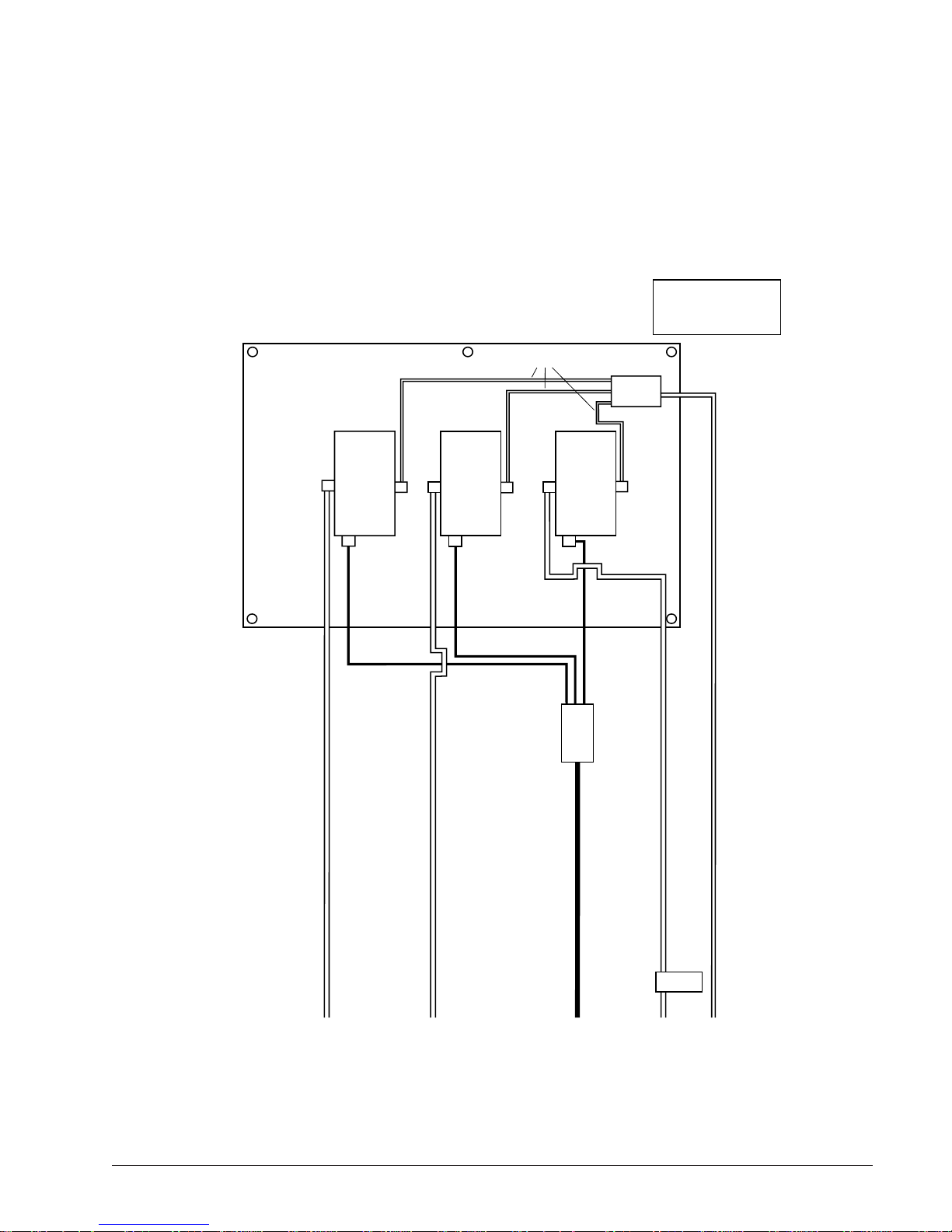

Control Panel Wiring Diagram .................................................................................43

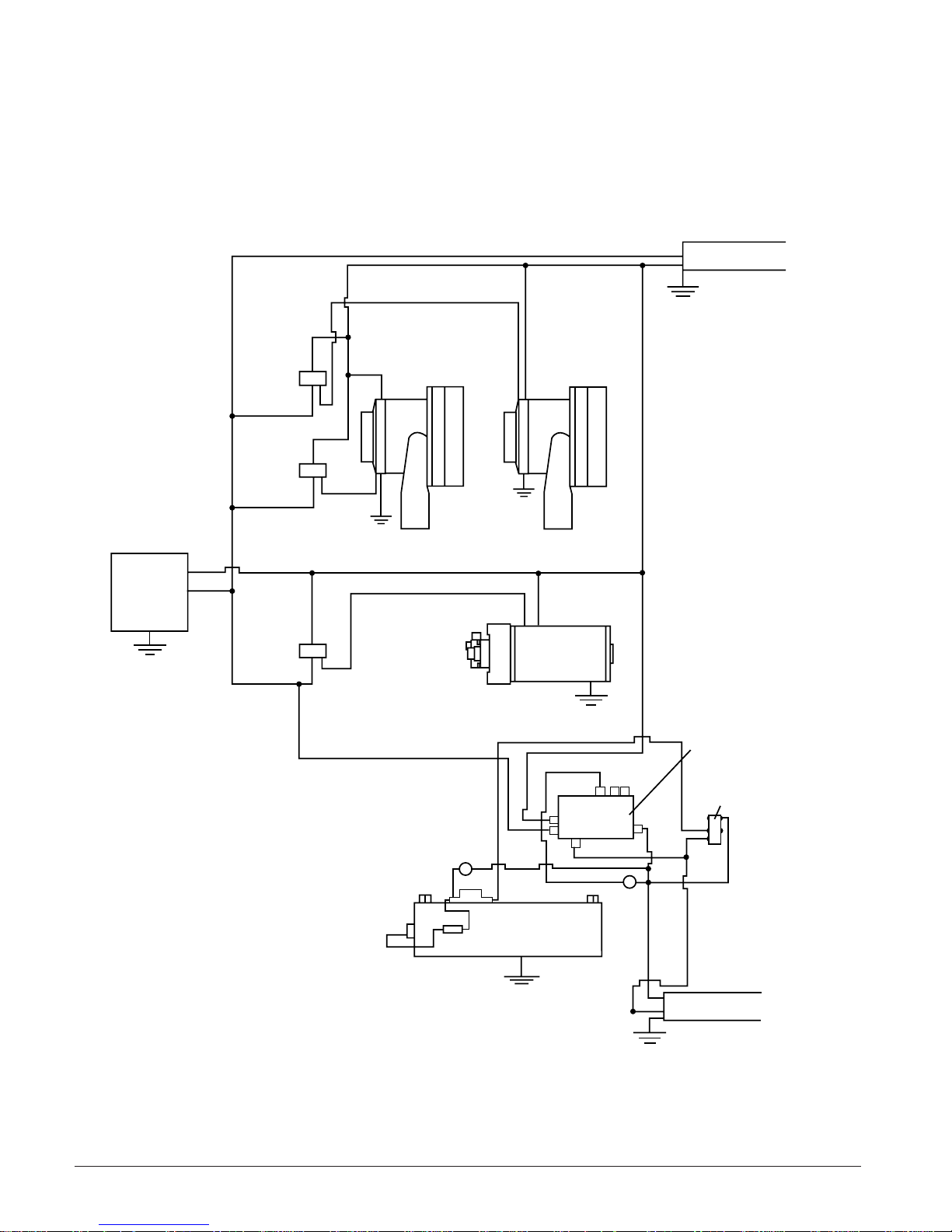

Electrical Schematic 120V ......................................................................................44

Page 2 Clarke

BEXT® -150, 150H, 300HV Operator's Manual

Page 3

LEA ESTE MANUAL

Este manual contiene información importante para el uso seguro de esta máquina. Si no lee este manual antes de la operación, reparación o mantenimiento de la máquina ALTO podría lesionarse Ud. u otros empleados; también podría dañar la máquina u otros bienes. Debe informarse acerca del funcionamiento de esta máquina antes de utilizarla. Si el/los operador/es no puede/n leer este manual en inglés, deberá/n recibir una explicación completa del mismo antes de operar esta máquina.

Si Ud. o sus operadores no pueden leer el manual en idioma inglés, deben solicitar que alguna persona se los explique completamente antes de intentar manipular o realizar un servicio de esta máquina.

Todas las instrucciones contenidas en este manual están dadas considerando que el operador está ubicado en la parte trasera de la máquina.

Si desea manuales nuevos escriba a: ALTO U.S. Inc., 2100 Highway 265, Springdale, Arkansas 72764.

Índice

Instrucciones de seguridad para el operador .......................................................... 7

Introducción y especificaciones técnicas de la máquina........................................8

Controles y características de la máquina............................................................13

Preparación de la máquina para ponerla en marcha .................................................15

Instalación ..................................................................................................15

Panel de control del modelo BEXT®-150 .......................................................17

Panel de control del modelo BEXT®-150H.....................................................19

Panel de control del modelo BEXT®-300HV ..................................................19

Instrucciones para su conexión a la alimentación - 120V

Prolongaciones - 120V ...............................................................................21

Instrucciones para el funcionamiento de la máquina ................................................23

Limpieza de superficies alfombradas ..........................................................23

Limpieza de grandes superficies alfombradas ............................................. 23

Mantenimiento.........................................................................................................25

Posterior al uso de la máquina ................................................................... 25

Medidas para evitar los daños que producen las temperaturas

de congelación ........................................................................................... 27

Motor de la bomba y de aspiración .............................................................27

Verificación del conmutador y de las escobillas de carbón ......................... 28

Corrección de los problemas de la máquina ............................................................ 31

Gráfico del ensamblado del modelo BEXT® -150 ....................................................... 34

Listado de piezas .......................................................................................35

Gráfico del ensamblado del modelo BEXT® -150H ..................................................... 36

Listado de piezas ......................................................................................37

Gráfico del ensamblado del modelo BEXT® -300HV ................................................... 38

Listado de piezas ........................................................................................39

Accesorios del modelo BEXT® -150 ...........................................................................40

Accesorios del modelo BEXT® -150H ........................................................................ 41

Accesorios del modelo BEXT® -300HV ......................................................................42

Diagrama de Cableado del Panel de Control ............................................................ 43

Diagrama Esquemático Eléctrico 120V ................................................................... 44

Clarke

BEXT®-150, 150H, 300HV Operator's Manual

Page 3

Page 4

LISEZ CE MANUEL

Ce manuel contient des informations importantes concernant l'utilisation et le bon fonctionnement de cette machine. Il est important de lire ce manuel avant d'utiliser la machine ou d'entamer toute procédure d'entretien ou de réparation sur votre machine ALTO ; le non-respect de ces indications pourra entraîner des blessures, à vous-même ou à d'autres membres du personnel, ainsi que des dommages à la machine ou à d'autres éléments. Vous devrez avoir reçu une formation concernant l'utilisation de cette machine avant de l'utiliser. Si votre/vos opérateur/s ne lisent pas l'anglais, expliquez-leur ce manuel en détail avant toute utilisation de cette machine.

Si Vd. o sus operadores no pueden leer el inglés, se hagan explicar este manual completamente antes de tratar el manejo o servicio de esta máquina.

Toutes les indications présentes dans ce manuel sont fournies à partir de la position de l'opérateur à l'arrière de la machine.

Pour de nouveaux manuels, contactez : ALTO U.S. Inc., 2100 Highway 265, Springdale, Arkansas 72764.

Contenu de ce manuel

Instructions de sécurité de l'opérateur ................................................................... 9

Introduction et spécifications de la machine......................................................... 10

Commandes et caractéristiques de la machine.................................................... 13

Comment préparer la machine au fonctionnement ...................................................15

Réglage ...................................................................................................... 15

Panneau de contrôle BEXT®-150 .................................................................. 17

Panneau de contrôle BEXT®-150H ................................................................19

Panneau de contrôle BEXT®-300HV ............................................................. 19

Instructions relatives à la connexion à l'alimentation - 120V

Rallonges - 120V ........................................................................................ 21

Instructions d'opération de la machine ..................................................................... 23

Nettoyer une zone de la moquette ..............................................................23

Nettoyer une zone plus importante de la moquette ..................................... 23

Entretien .................................................................................................................25

Après chaque utilisation de la machine ...................................................... 25

Comment empêcher des dégâts provoqués par des températures

trop basses ................................................................................................27

Le moteur de la pompe et de l'aspirateur .................................................... 27

Contrôler le commutateur et les brosses de carbone .................................. 28

Corriger les problèmes de la machine ......................................................................32

Schéma d'assemblage de la BEXT®-150 ................................................................... 34

Liste des pièces .........................................................................................35

Schéma d'assemblage de la BEXT®-105H .................................................................36

Liste des pièces .........................................................................................37

Schéma d'assemblage de la BEXT®-300HV ..............................................................38

Liste des pièces ..........................................................................................39

Accessoires BEXT®-150 ............................................................................................ 40

Accessoires BEXT®-150H ......................................................................................... 41

Accessoires BEXT®-300HV .......................................................................................42

Schéma de câblage du panneau de commande ......................................................43

Schéma des circuits électriques 120V .................................................................... 44

Page 4 Clarke

BEXT® -150, 150H, 300HV Operator's Manual

Page 5

OPERATOR SAFETY INSTRUCTIONS

WARNING AVERTISSEMENT ADVERTENCIA

For the safe operation of this machine, read and understand all warnings and cautions.

DANGER means: Severe bodily injury or death can occur to you or other personnel if

the DANGER statements found on your machine or in your Owner's Manual are ignored or are not adhered to. Read and observe all DANGER statements found in your Owner's Manual and on your machine.

WARNING means : Injury can occur to you or to other personnel if the WARNING

statements found on your machine or in your Owner's Manual are ignored or are not adhered to. Read and observe all WARNING statements found in your Owner's Manual and on your machine.

CAUTION means: Damage can occur to the machine or to other property if the

CAUTION statements found on your machine or in your Owner's

Manual are ignored or not adhered to. Read and observe all CAUTION statements found in your Owner's Manual and on your machine.

DANGER: Machines can cause an explosion when operated near flammable materials and vapors. Do not

use this machine with or near fuels, grain dust, solvents, thinners, or other flammable materials.

DANGER: Do not immerse. To reduce the risk of an electric shock, use only on a carpet that has been

moistened by a cleaning process. Protect the machine from rain. Keep the machine in a dry building. Always clean the machine with a clean dry cloth.

WARNING: You must have training in the operation of this machine before using it. READ THE

INSTRUCTION BOOK FIRST.

WARNING: Always use a three-wire electrical system connected to the electrical ground. For maximum

protection against electric shock, use a circuit that is protected by a ground fault circuit interrupter. Consult your electrical contractor.

WARNING: To prevent electric shock, always remove the electrical plug from the electrical outlet before

doing any repairs or maintenance to this machine.

WARNING: Do not use this machine as a step or furniture. Injury could occur to the operator.

WARNING: To avoid serious injury, use proper lifting procedures when lifting the machine.

WARNING: Maintenance and repairs must be done by authorized personnel only.

WARNING: Keep all fasteners tight. Keep the adjustments according to specifications.

WARNING: Make sure that all the labels, decals, warnings, cautions and instructions are fastened to the

machine. Replace them when necessary by ordering them from Clarke.

WARNING: Do not use water that is hotter than 120

WARNING: If foam/liquid comes out, stop extracting immediately. Allow vacuum('s) to run until exhaust

air is dry.

Clarke

BEXT®-150, 150H, 300HV Operator's Manual

F (40°C).

Page 5

Page 6

OPERATOR SAFETY INSTRUCTIONS (CONT.)

WARNING: Improper discharge of waste water may damage the environment and be illegal. The United

CAUTION: To prevent damage to the power cord, do not move this machine over the power cord, instead,

CAUTION: To prevent damage to the power cord and hoses, do not use the power cord or hoses to pull

CAUTION: To prevent damage to the machine avoid extreme temperatures.

CAUTION: To prevent damage to the machine do not let pump run dry.

INSPECTION: Carfefully unpack and inspect your new Extractor for shipping damage. Each unit is tested and inspected before shipment. Any damage incurred is the responsibility of the carrier, who should be notified immediately.

CLEANING SOLUTIONS: We recommend liquid cleaning chemicals. A pH of 7-9 is strongly recommended to avoid premature pump wear, which would voide the warranty.

States Environmental Protection Agency has established certain regulations regarding discharge of waste water. Also, city and state regulation regarding this discharge may be in effect in your area. Understand and follow the regulations in your area. Be aware of the environmental hazards of chemicals that you dispose.

lift the power cord over the machine. If the cord supplied is damaged, it must be replaced by the manufacturer, its service agent or a similarly qualifed person in order to avoid the hazard.

the machine.

INTRODUCTION and MACHINE SPECIFICATIONS

• The Model BEXT®-150, 150H or 300HV is an extractor for cleaning carpet. When used with a floor tool, the machine

applies cleaning solution to the carpet and removes the dirty solution and soil from the carpet.

• The extractor has controls to start the pump for the solution and the motor for the vacuum. The floor tools have controls

to release the solution.

• The extractor has a bypass pump. The pump runs when switched on, bypassing solution internally to keep pressure

even.The extractor starts when the solution lever on the floor tool is activated.

Model BEXT

-150 BEXT®-150H / 150H Detailer BEXT®-300HV

Code Number 04146A 04147A / 04152A 04148A Electrical 120 V 60 Hz 120 V 60 Hz 120 V 60 Hz Current (Amps) 15 34 34 Solution Pump Pressure 150 psi 150 psi 300 psi Solution Tank Capacity 13 gallons 13 gallons 13 gallons Recovery Tank Capacity 11 gallons 11 gallons 11 gallons Solution Flow per minute .80 gallons .80 gallons .80 gallons Vacuum Motor Power 2 -1 hp 2 - 1 hp 1 Power Cable Length 25' 25' (2) 25' (2) Wheels, Number-Diameter 2-10" W 2 - 4"Casters 2-10" W 2 - 4"Casters 2-10" W 2 -4"Casters Dimensions (LxWxH) 36"L x 16"W x 26.5"H 36"L x 16"W x 26.5"H 36"L x 16"W x 26.5"H Weight 80 lbs. 90 lbs. 119 lbs. Shipping Weight 100 lbs. 110 lbs. 150 lbs. Warranty 1 year (Plus Limited Lifetime) Sound Level (dBA)

NOTE: When using the extractor to clean carpets, follow this procedure:

1. Do not walk on freshly cleaned carpets for at least four hours or until the carpet is dry to touch.

2. Do not remove aluminum or plastic pieces that have been placed under the legs of furniture until the carpet is dry.

3. Do not allow children or pets to crawl or walk around on the damp carpet.

4. Vacuum right after the carpet is dry and then vacuum the carpet once a week as needed.

Page 6 Clarke

BEXT® -150, 150H, 300HV Operator's Manual

Page 7

INSTRUCCIONES DE SEGURIDAD PARA EL OPERADOR

ADVERTENCIA AVERTISSEMENT ADVERTENCIA

Para utilizar la máquina de manera segura lea y comprenda todas las advertencias y precauciones.

PELIGRO significa: que de no leer y respetar todas las advertencias de PELIGRO incluidas

en la máquina o en el presente manual Ud. u otros empleados podrían lesionarse gravemente o morir. Lea y respete todas las advertencias de

PELIGRO incluidas en el manual del propietario y en la máquina.

ADVERTENCIA que de no leer y respetar todas las ADVERTENCIAS incluidas en la

significa:

PRECAUCIÓN que de no leer y respetar todas las advertencias de PRECAUCIÓN

significa:

PELIGRO: las máquinas pueden producir una explosión si son operadas cerca de materiales

inflamables y vapores. No utilice esta máquina con productos combustibles, polvo de granos, solventes, diluyentes u otros materiales inflamables ni cerca de ellos.

máquina o en el presente manual Ud. u otros empleados podría lesionarse. Lea y respete todas las señales de ADVERTENCIA incluidas en el manual del propietario y en la máquina.

incluidas en la máquina o en el presente manual puede dañar la máquina u otros bienes. Lea y respete todas las advertencias de

PRECAUCIÓN incluidas en el manual del propietario y en la máquina.

PELIGRO: No sumerja la máquina. Para reducir los riesgos de choques eléctricos utilícela sólo en

alfombras humedecidas por un proceso de limpieza. Proteja la máquina de la lluvia.

Manténgala en instalaciones secas. Límpiela siempre con un trapo limpio y seco.

ADVERTENCIA: Antes de operar esta máquina debe capacitarse acerca del funcionamiento de la misma.

LEA PRIMERO EL MANUAL DE INSTRUCCIONES.

ADVERTENCIA: Utilice siempre un sistema eléctrico trifilar conectado al borne de puesta a tierra. Para

lograr la protección máxima contra los choques eléctricos use un circuito protegido por un interruptor de protección contra pérdida a tierra. Consulte a su electricista.

ADVERTENCIA: Para prevenir los choques eléctricos saque siempre el enchufe del tomacorriente antes

de realizar las reparaciones o el mantenimiento de la máquina.

ADVERTENCIA: No utilice la máquina como escalera o mueble. El operador puede lesionarse.

ADVERTENCIA: Siga procedimientos adecuados para levantar la máquina de lo contrario podría

lesionarse gravemente.

ADVERTENCIA: El mantenimiento y las reparaciones deben ser realizados solamente por personal autorizado.

ADVERTENCIA: Mantenga ajustados todos los sujetadores. Mantenga todos los ajustes de acuerdo con

as especificaciones técnicas.

ADVERTENCIA: Compruebe que todas las etiquetas, calcomanías, advertencias, precauciones e

instrucciones estén bien aseguradas a la máquina. Reemplácelas cuando sea necesario para lo cual debe solicitarlas a Clarke Technology.

ADVERTENCIA: No utilice agua cuya temperatura supere los 120º F (40º C).

ADVERTENCIA: Si sale espuma o líquido detenga de inmediato la extracción. Deje que el motor

de aspiración siga funcionando hasta que el escape de aire se seque.

Clarke

BEXT®-150, 150H, 300HV Operator's Manual

Page 7

Page 8

INSTRUCCIONES DE SEGURIDAD PARA EL OPERADOR (CONTINUACIÓN)

ADVERTENCIA: La eliminación inadecuada de aguas residuales puede perjudicar al medio ambiente y ser ilegal.

La Agencia de protección del medio ambiente de los Estados Unidos ha establecido ciertas reglamentaciones relacionadas con la eliminación de las aguas residuales. Además es posible que existan reglamentaciones municipales y estatales vigentes en su zona relacionadas con dicha eliminación. Comprenda y respete las reglamentaciones de su zona. Tenga en cuenta los riesgos para el medio ambiente originados por los productos químicos que elimina.

PRECAUCIÓN: Para evitar que se dañe el cable de alimentación no debe mover esta máquina por encima del

mismo sino que debe levantar el cable por encima de la máquina. Si el cable suministrado está dañado, el fabricante, el representante de reparaciones o una persona con la misma capacitación deben reemplazarlo para evitar riesgos.

PRECAUCIÓN: Para evitar que se dañen el cable y las mangueras no utilice los mismos para tirar de la máquina.

PRECAUCIÓN: Para prevenir que se dañe la máquina evite las temperaturas extremas.

PRECAUCIÓN: Para evitar que se dañe la máquina no permita que la bomba trabaje en seco.

INSPECCIÓN: Desembale y revise cuidadosamente el Extractor nuevo para verificar la presencia de daños producidos por

el transporte. Todas las unidades son probadas e inspeccionadas antes de enviarlas. Todos los daños producidos son responsabilidad del transportista quien debe ser notificado de inmediato.

SOLUCIONES DE LIMPIEZA: Recomendamos el uso de productos químicos líquidos para la limpieza. Se recomienda calurosamente el uso de productos con un pH de 7 a 9 para evitar el desgaste prematuro de la bomba, el cual anula la garantía.

INTRODUCCIÓN Y ESPECIFICACIONES TÉCNICAS DE LA MÁQUINA

• Los Modelos BEXT®-150, 150H o 300HV son extractores para la limpieza de alfombras. Cuando se los utiliza con un accesorio

para pisos, la máquina aplica la solución de limpieza a la alfombra y aspira de la misma la solución sucia y la tierra.

• El extractor tiene controles para encender la bomba para la solución de limpieza y el motor para la aspiración. Los

accesorios para pisos tienen controles para liberar la solución.

• El extractor tiene una bomba de derivación. La bomba funciona cuando se la enciende y deriva solución interiormente para

mantener estable la presión. El extractor se enciende cuando se activa la palanca de la solución del accesorio para pisos.

Modelo BEXT®-150 BEXT®-150H / 150H Detailer BEXT®-300HV

Número de código 04146A 04147A / 04152A 04148A

Corriente eléctrica 120 V 60 HZ 120 V 60 HZ 120 V 60 HZ

(Amperes) 15 34 34

Presión de la bomba de solución 150 lppc 150 lppc 300 lppc

Capacidad del depósito de solución 13 galones 13 galones 13 galones

Capacidad del depósito de recuperación 11 galones 11 galones 11 galones

Flujo de solución por minuto 0,80 galones 0,80 galones 0,80 galones

Potencia del motor de aspiración 2 -1 cv 2 - 1 cv 1

Largo del cable de alimentación 25 pulgadas 25 pulgadas (2) 25 pulgadas (2)

Ruedas, Número - Diámetro 2-10" de Ancho Rueditas de 2 - 4" 2-10" de Ancho Rueditas de 2 - 4" 2-10" de Ancho Rueditas de 2 - 4"

Medidas (L x A x A) 36"Largo x 16"Ancho x 26,5"Alto 36"Largo x 16"Ancho x 26,5"Alto 36"Largo x 16"Ancho x 26,5"Alto

Peso 80 libras 90 libras 119 libras

Peso de transporte 100 libras 110 libras 150 libras

Garantía 1 año (Más vida útil limitada)

Nivel de ruido (dBA)

NOTA:

Cuando utilice el extractor para limpiar alfombras siga este procedimiento:

1. No camine sobre las alfombras recién limpias por lo menos por cuatro horas o hasta que las mismas estén secas al tacto.

2. No saque las piezas de aluminio o de plástico colocadas debajo de las patas de los muebles hasta que se seque la alfombra.

3. No permita que los niños o las mascotas se arrastren ni caminen por la alfombra húmeda.

4. Aspire la alfombra inmediatamente después de que se seque y luego aspírela una vez por semana según resulte necesario.

Page 8 Clarke

BEXT® -150, 150H, 300HV Operator's Manual

Page 9

INSTRUCTIONS DE SÉCURITÉ POUR L'OPÉRATEUR

WARNING AVERTISSEMENT ADVERTENCIA

Pour le bon fonctionnement de cette machine, lisez attentivement tous les avertissements et indications.

DANGER

signifie :

AVERTISSEMENT Des blessures peuvent survenir à vous ou à d'autres membres du personnel si

signifie :

ATTENTION Des dégâts peuvent survenir à la machine ou à d'autres éléments si les

signifie :

Des blessures graves ou la mort peuvent survenir à vous ou à d'autres membres du personnel si les indications de DANGER se trouvant sur votre machine ou dans votre Manuel du Propriétaire sont ignorées ou ne sont pas respectées. Lisez et observez toutes les indications de DANGER se trouvant dans votre Manuel du Propriétaire et sur votre machine.

les indications d'AVERTISSEMENT se trouvant sur votre machine ou dans votre Manuel du Propriétaire sont ignorées ou ne sont pas respectées. Lisez et observez toutes les indications d'AVERTISSEMENT se trouvant dans votre Manuel du Propriétaire et sur votre machine.

indications d'ATTENTION se trouvant sur votre machine ou dans votre Manuel du Propriétaire sont ignorées ou ne sont pas respectées. Lisez et observez toutes les indications d'ATTENTION se trouvant dans votre Manuel du Propriétaire et sur

votre machine

DANGER : Les machines peuvent provoquer une explosion lorsqu'elles fonctionnent près de matériaux

et vapeurs inflammables. N'utilisez pas cette machine avec ou près de combustibles, poussières, solvants, diluants ou autres matériaux inflammables.

DANGER

: Ne pas immerger. Pour réduire le risque d'un choc électrique, utilisez seulement sur une

moquette ayant été humidifiée par un processus de nettoyage. Protégez la machine de la pluie. Conservez la machine dans un bâtiment sec. Nettoyez toujours la machine avec un chiffon sec et propre.

AVERTISSEMENT: Vous devez avoir reçu une formation dans le fonctionnement de la machine avant de l'utiliser.

LISEZ LE MANUEL D'INSTRUCTIONS D'ABORD.

AVERTISSEMENT: Utilisez toujours un système électrique triphasé connecté à la terre. Pour une protection

maximum contre les chocs électriques, utilisez un circuit qui soit protégé par un interrupteur de circuit de défaut à la terre. Consultez votre ingénieur électricien.

AVERTISSEMENT: Pour éviter les chocs électriques, retirez toujours la fiche électrique de la prise électrique avant

d'entamer toute réparation ou entretien sur la machine.

AVERTISSEMENT: N'utilisez pas cette machine comme escalier ou meuble. Ceci pourrait entraîner des

blessures de l'opérateur.

AVERTISSEMENT: Pour éviter toutes blessures graves, utilisez des procédures de levage correctes lorsque vous

soulevez la machine.

AVERTISSEMENT: L'entretien et les réparations ne doivent être réalisés que par un membre autorisé du personnel.

AVERTISSEMENT: Gardez toutes les fixations biens resserrées. Maintenez les ajustages conformément aux

spécifications.

AVERTISSEMENT: Assurez-vous que toutes les étiquettes, décalcomanies, avertissements, indications et

instructions sont bien fixés à la machine. Remplacez-les lorsque nécessaire en les commandant à Clarke Technology.

AVERTISSEMENT: N'utilisez pas de l'eau d'une température supérieure à 40°C.

AVERTISSEMENT: Si de la mousse ou du liquide sort de la machine, interrompez immédiatement l'extraction.

Faites fonctionner l'aspirateur (ou aspirateurs) jusqu'à ce que l'air d'échappement soit sec.

Clarke

BEXT®-150, 150H, 300HV Operator's Manual

Page 9

Page 10

INSTRUCTIONS DE SÉCURITÉ POUR L'OPÉRATEUR (SUITE)

AVERTISSEMENT: Une évacuation impropre de l'eau usée peut être nocive à l'environnement et peut être illégale.

ATTENTION

ATTENTION ATTENTION

INSPECTION : Déballez et inspectez avec précaution votre nouveau Extracteur pour contrôler qu'il n'a pas été endommagé

pendant le transport. Chaque unité est testée et inspectée avant expédition. Tout dommage survenu relèvera de la responsabilité du transporteur qui en sera notifié sur le champ.

SOLUTIONS DE NETTOYAGE : Nous recommandons des produits de nettoyage liquides. Un pH de 7-9 est fortement recommandé afin d'éviter toute usure prématurée de la pompe qui rendrait la garantie nulle.

L'Agence Américaine pour la Protection de l'Environnement a établi certaines régulations concernant l'évacuation des eaux usées. Des règlements au niveau municipal ou régional peuvent également être en vigueur dans votre localité. Prenez connaissance des règlements de votre localité et respectez-les. Soyez conscients du danger pour l'environnement que représentent les produits chimiques dont vous disposez.

: Pour éviter tout dommage au câble d'alimentation, ne déplacez pas cette machine sur le câble.

Soulevez plutôt le câble par-dessus la machine. Si le câble fourni est endommagé, il sera remplacé par le fabricant, son agent ou une autre personne qualifiée afin d'éviter tout danger.

: Pour éviter tout dégât au câble d'alimentation et aux flexibles, n'utilisez pas le câble ou les flexibles

pour tirer la machine.

: Pour éviter tout dégât à la machine, évitez les écarts extrêmes de température.

: Pour éviter tout dégât à la machine, ne laissez pas la pompe fonctionner à vide.

INTRODUCTION et SPÉCIFICATIONS DE LA MACHINE

• Le modèle BEXT®-150, 150H ou 300HV est un extracteur pour le nettoyage des moquettes. Lorsqu'il est utilisé avec un outil

de sol, la machine applique la solution de nettoyage à la moquette et aspire la solution sale et les impuretés de la moquette.

• L'extracteur a des commandes permettant de faire démarrer la pompe pour la solution et le moteur pour l'aspirateur. Les

outils de sol ont des commandes permettant de libérer la solution.

• L'extracteur a une pompe de dérivation. La pompe fonctionne lorsqu'elle est allumée, faisant dériver la solution de manière

interne pour maintenir une pression régulière. L'extracteur démarre lorsque le levier de solution sur l'outil de sol est activé.

Modèle BEXT®-150 BEXT®-150H/150H Detailer BEXT®-300HV

Code Numéro 04146A 04147A / 04152A 04148A

Électrique 120V 60HZ 120V 60HZ 120V 60HZ

Courant (Amp) 15 34 34

Pression de la pompe de solution 150 psi 150 psi 300 psi

Capacité du réservoir de solution 0,05 m3 0,05 m3 0,05 m3

Capacité du réservoir de récupération 0,04 m3 0,04 m3 0,04 m3

Flux de solution par minute 0,003 m3 0,003 m3 0,003 m3

Puissance du moteur d'aspiration 2 -1 hp 2 -1 hp 1

Longueur du câble d'alimentation 7,5 m 7,5 m (2) 7,5 m (2)

Roues, Numéro-Diamètre Larg. 5-25,4cm Roulettes 5-10cm Larg. 5-25,4cm Roulettes 5-10cm Larg. 5-25,4cm Roulettes 5-10cm

Dimensions (Long. x Larg. x Haut.) 91,4 x 40,64 x 67,3 91,4 x 40,64 x 67,3 91,4 x 40,64 x 67,3

Poids 36 kg 40,8 kg 53,98 kg

Poids embarqué 45,36 kg 49,90 kg 68,04 kg

Garantie 1 an (plus garantie à vie)

Niveau sonore (dBA)

N.B. :

Lorsque vous utilisez l'extracteur pour nettoyer des moquettes, respectez la procédure suivante :

1. Ne marchez pas sur des moquettes venant d'être nettoyées pendant au moins quatre heures ou jusqu'à ce que la moquette soit sèche au toucher.

2. Ne retirez pas des pièces d'aluminium ou de plastique qui ont été placées sous les jambes des meubles jusqu'à ce que la moquette soit sèche.

3. Ne laissez pas des enfants ou des animaux marcher ou ramper sur de la moquette humide.

4. spirez dès que la moquette est sèche puis aspirez la moquette une fois par semaine ou lorsque nécessaire.

Page 10 Clarke

BEXT® -150, 150H, 300HV Operator's Manual

Page 11

NOTES

Clarke

BEXT®-150, 150H, 300HV Operator's Manual

Page 11

Page 12

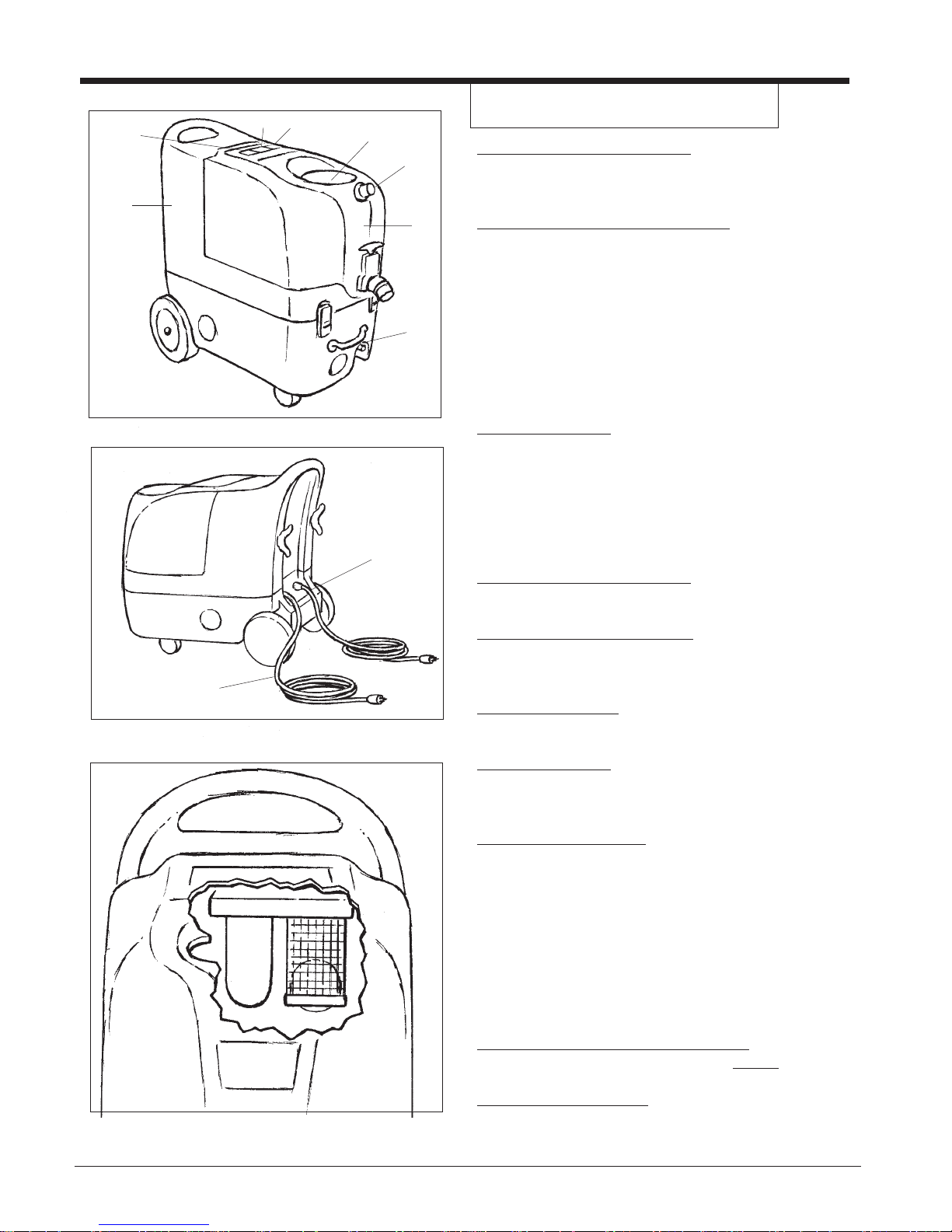

CONTROLS and MACHINE FEATURES

The Vacuum Motor Switches See Figure 1-A

The vacuum motor switches are located on the top of the machine.

The Switch To Activate The Pump See Figure 1-B The switch to start/stop the pump motor is on the top of the machine. Press the lever on the floor tool to start the solution flow. Release the lever on the floor tool to stop the solution flow.

Figure 1

NOTE: While the BEXT-150 machine is in operation, the pump will shut-off automatically when it reaches full pressure. The pump will automatically turn on when the pressure decreases.

The Float Shut-Off -See Figure 1C

The float shut-off is in the recovery tank. When the liquid raises the float, the air stops moving through the machine.

NOTE: To avoid vacuum motor damage, always inspect the float filter and ball. Verify ball travels easily prior to use of unit. See Figure 2

The Vacuum Hose Connector See figure 1D The vacuum hose connector is on the front of the unit.

The Solution Hose Connector See Figure 1E The solution hose connector is on the lower part of the extractor, below the vacuum hose connector.

The Recovery Tank See Figure 1F The recovery tank is in the top of the machine.

The Solution Tank See Figure 1G The solution tank is in the top of the machine next to the recovery tank.

Figure 2

Page 12 Clarke

Electric Circuit Locator See Figure 1H This unique, patented "smart system", operated by a solid state circuit, will inform the operator when the two cords are plugged into separate circuits by illuminating the "Locator" indicator light. This helps prevent tripping circuit breakers.

NOTE: Ground plug on the cord is required to allow circuit locator to operate correctly. The system will not function without proper ground.

The Machine Power Cord (Red Band) See Figure 1I

This cord powers all machine functions except the heater.

The Heater Power Cord See Figure 1J This cord powers heater only.

BEXT® -150, 150H, 300HV Operator's Manual

Page 13

ES FR

CONTROLES y CARACTERÍSTICAS DE LA MÁQUINA

Los conmutadores del motor de aspiración.

Vea la Figura 1-A Los conmutadores del motor de aspiración están ubicados en la parte superior de la máquina.

El conmutador para activar la bomba. Vea la Figura 1-B El conmutador para encender / apagar el motor de la bomba está ubicado en la parte superior de la máquina. Oprima la palanca del accesorio para pisos para accionar el flujo de solución. Para detener el flujo de solución deje de oprimir la palanca del accesorio para pisos.

NOTA: Mientras el modelo Bext-150 está en funcionamiento la bomba se apaga de manera automática cuando alcanza la presión total. La bomba se enciende automáticamente cuando la presión decrece.

El apagado del flotador. Vea la Figura 1C

El apagado del flotador está en el depósito de recuperación. Cuando el líquido levanta el flotador el aire deja de moverse a través de la máquina.

NOTA: Para evitar que se dañe el motor de aspiración revise siempre el filtro y el flotador de flotación. Verifique que el flotador se desplaza sin problemas antes de usar la unidad. Vea la Figura

El conector de la manguera de aspiración.

Vea la Figura 1D El conector de la manguera de aspiración está en el frente de la unidad.

El conector de la manguera de solución.

Vea la Figura 1E El conector de la manguera de solución está en la parte inferior del extractor, debajo del conector de la manguera de aspiración.

El depósito de recuperación. Vea la Figura 1F El depósito de recuperación está en la parte superior de la máquina.

El depósito de solución. Vea la Figura 1G El depósito de solución está en la parte superior de la máquina junto al depósito de recuperación.

Detector de circuitos eléctricos. Consulte la Figura 1 H. Este "sistema inteligente" único y patentado es operado por un circuito de estado sólido y le informa al operador que existen dos cables enchufados en circuitos diferentes. Para ello se enciende la luz indicadora "Locator (Detector)". De esta manera ayuda a evitar que se activen los disyuntores.

NOTA: Es necesario que el enchufe a tierra del cable permita que el detector de circuitos funcione correctamente. El sistema no funciona sin una conexión a tierra adecuada.

COMMANDES ET CARACTÉRISTIQUES DE LA MACHINE

Les commutateurs du moteur d'aspiration

Voir Figure 1-A. Les commutateurs du moteur d'aspiration sont placés sur le dessus de la machine.

Le Commutateur pour activer la pompe Voir Figure 1-B Le commutateur pour démarrer/arrêter le moteur de la pompe se trouve sur le dessus de la machine. Appuyez sur le levier sur l'outil de sol pour faire démarrer le flux de solution. Relâchez le levier sur l'outil de sol pour l'interrompre.

N.B. : Lorsque la machine BEXT-150 est en fonctionnement, la pompe s'éteindra automatiquement lorsqu'une pression maximum est atteinte. La pompe se rallumera automatiquement lorsque la pression décroît.

La coupure du flotteur Voir Figure 1C

La coupure du flotteur se trouve dans le réservoir de récupération. Lorsque le liquide élève le flotteur, l'air arrête de circuler dans la machine.

N.B. : Pour éviter tous dégâts au moteur d'aspiration, inspectez toujours le filtre et le ballon du flotteur. Contrôlez que le ballon se déplace sans obstructions avant d'utiliser l'unité.

Le connecteur du flexible d'aspiration Voir Figure 1D

Le connecteur du flexible d'aspiration se trouve sur le devant de l'unité.

Le connecteur du flexible de solution Voir Figure 1E Le connecteur du flexible de solution se trouve sur la partie inférieure de l'extracteur, au-dessous du connecteur du flexible d'aspiration.

Le réservoir de récupération Voir Figure 1F Le réservoir de récupération se trouve sur le dessus de la machine

Le réservoir de solution Voir Figure 1G Le réservoir de solution se trouve sur le dessus de la machine, à côté du réservoir de récupération.

Detector de circuitos eléctricos Consulte la Figura 1 H. Este "sistema inteligente" único y patentado es operado por un circuito de estado sólido y le informa al operador que existen dos cables enchufados en circuitos diferentes. Para ello se enciende la luz indicadora "Locator (Detector)". De esta manera ayuda a evitar que se activen los disyuntores.

NOTA: Es necesario que el enchufe a tierra del cable permita que el detector de circuitos funcione correctamente. El sistema no funciona sin una conexión a tierra adecuada.

El cable de alimentación de la máquina (Banda roja).

Vea la Figura 1l. Este cable alimenta todas las funciones de la máquina excepto el calentador.

El cable de alimentación del calentador.

Vea la Figura 1J. Este cable alimenta sólo el calentador.

Clarke

BEXT®-150, 150H, 300HV Operator's Manual

Le câble d'alimentation de la machine (Courroie rouge)

Voir Figure 1I. Ce câble alimente toutes les fonctions de la machine à

Le câble d'alimentation de l'appareil de chauffage

Voir Figure 1J. Ce câble alimente l'appareil de chauffage uniquement.

l'exception de l'appareil de chauffage.

Page 13

Page 14

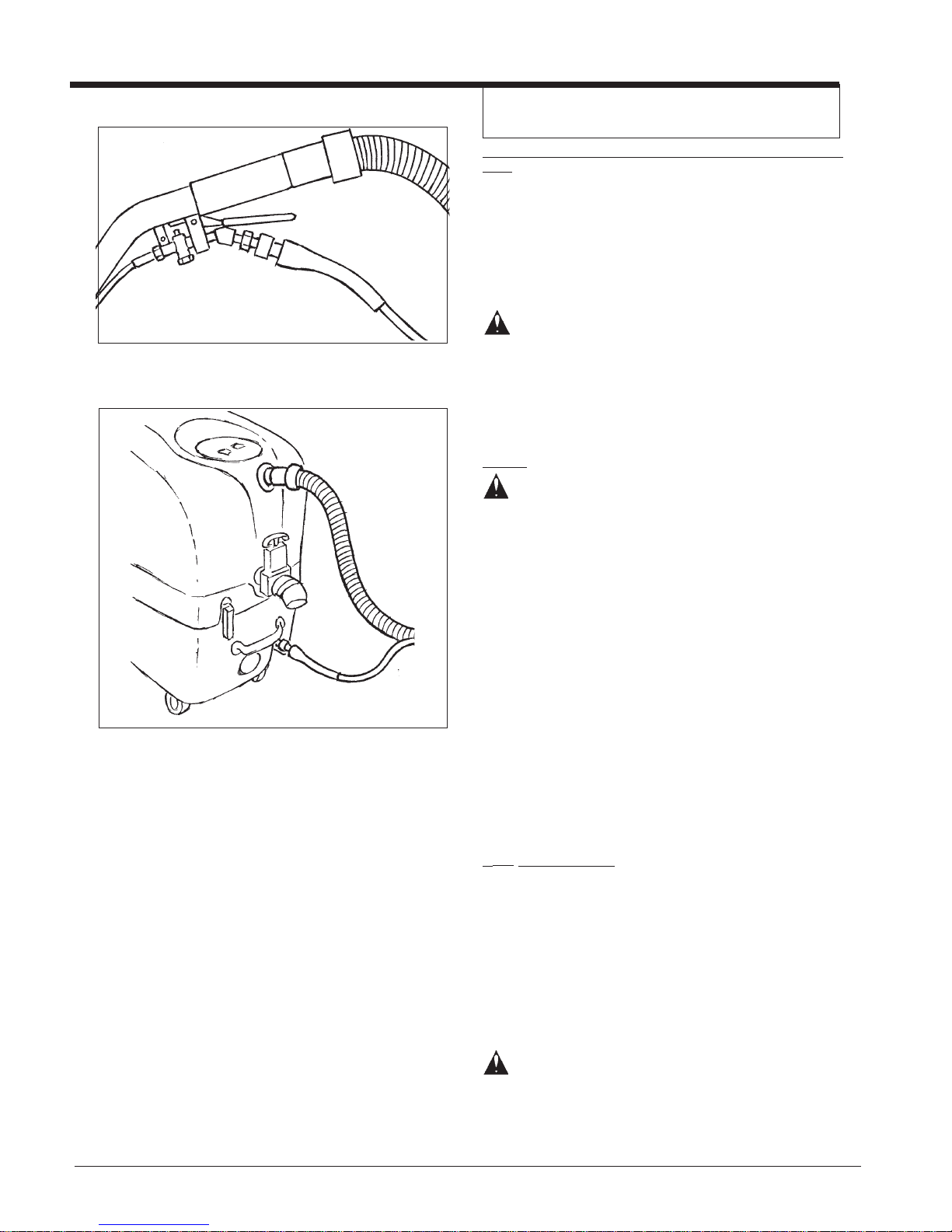

HOW TO PREPARE THE MACHINE FOR OPERATION

To prepare the machine for operation, follow this procedure:

1. Connect the vacuum hose to the hose connector on the extractor and to the end of the vacuum tube on the floor tool. See Figure 1 D, E

2. Connect the solution hose to the extractor and the floor tool. To fasten the quick disconnect fitting, slide the knurled collar on the female coupling away from the opening. Push the male coupling into the female coupling. See figure 3 A & B

Figure 3A

Figure 3B

WARNING: Do not use water that is hotter than

120°F (48°C).

3. Before moving the extractor onto the carpet, put clean hot water into the solution tank.

4. Add a cleaning chemical, such as Clarkare

Extractor Concentrate, to the hot water. For the correct amount, follow the directions shown on the container.

Set-Up

WARNING: We recommend that you use liquied

cleaning chemicals. Powder can damage machine. Powders can cause build-up in the lines, heater, pump, quick disconnects, etc., all of which would void the warranty on those items. A pH of 7-9 is strongly recommended to avoid damage and premature wear to the pump, which would void the warranty.

Fill the holding tank with clear water and the detergent of your choice. Mix well. Although this machine is designed to supply instant hot water, the addition of warm or hot water to the holding tank is beneficial and will reduce pre-heat times.. A. Plug in cord #1 (vac and pump), identified by the 4" long

red band on the end of the cord. Attach the priming hose to the machine (on 3000 HV only). Turn the pump on and set the switch to the upholstery setting. Run until the pump is fully primed, then turn off the pump. Remove the priming hose and attach the cleaning hoses and tool.

B. Turn on the pump and spray through the cleaning tool

for a few seconds to fill the lines with solution.

Page 14 Clarke

BEXT® 150H & 300HV

C. Plug in cord #2. The "Locator" light will illuminate when

the cords are plugged into separate circuits. Turn the "Heat" switch on; wait two minutes for the heat exchanger to reach operating temperature. You may now begin cleaning. It will take about 10 seconds for the initial heat to reach the wand. The "Mode" light will turn on when the heat exchanger is actively heating. (See Figure 5 on next page 8)

NOTE: If the "Locator" indicator light does not illuminate when cord #2 is plugged in, then both cords are on the same line. Try other outlets until the light comes on.

CAUTION: If both cords are plugged into the

same circuit breaker, the breaker may blow when operating with the heater on.

BEXT® -150, 150H, 300HV Operator's Manual

Page 15

PREPARACIÓN DE LA MÁQUINA PARA PONERLA EN MARCHA

Para preparar la máquina para la puesta en marcha siga este procedimiento:

1. Conecte la manguera de aspiración al conector de la manguera del extractor y al extremo del tubo de aspiración del accesorio para pisos. Vea la Figura 1 D, E.

2. Conecte la manguera de la solución al extractor y al accesorio para pisos. Para ajustar el montaje de desconexión rápida deslice el aro estriado del acoplamiento hembra hacia fuera de la abertura. Empuje el acoplamiento macho hacia el interior del acoplamiento hembra. Vea la Figura 3 A y B.

ADVERTENCIA: No utilice agua cuya temperatura supere

los 120º F (48º C).

3. Antes de pasar el extractor por la alfombra ponga agua caliente y limpia en el depósito de solución.

4. Agréguele un producto químico de limpieza como, por ejemplo, Clarkare ® Extractor Concentrate al agua caliente. Para conocer la cantidad correcta siga las instrucciones incluidas en el recipiente.

Instalación

ADVERTENCIA: Recomendamos el uso de productos

químicos de limpieza que sean líquidos. El polvo puede dañar la máquina. Los polvos pueden acumularse en las líneas, en el calentador, en la bomba, en los montajes de desconexión rápida, etc. con lo que se anularía la garantía de dichos artículos. Se recomienda calurosamente el uso de productos con un pH de 7 a 9 para evitar daños a la bomba y el desgaste prematuro de la misma el cual anula la garantía.

Llene el depósito de retención con agua limpia y el detergente de su elección. Mézclelos bien. Aunque esta máquina está diseñada para la provisión inmediata de agua caliente resulta útil agregar agua tibia o caliente dentro del depósito de retención y reduce el tiempo de precalentamiento. A. Conecte el cable número 1 (aspiración y bomba)

identificado con la banda roja de 4 pulgadas de largo ubicada en el extremo del cable. Conecte la manguera de cebado a la máquina (en el modelo 300 HV solamente). Encienda la bomba y ponga el conmutador en la selección para tapicería. Ponga la máquina en funcionamiento hasta que la bomba esté totalmente cebada y luego apáguela. Saque la manguera de cebado y conecte las mangueras y el accesorio de limpieza.

B. Encienda la bomba y rocíe a través del accesorio de

limpieza durante unos segundos para llenar las líneas con solución.

BEXT® 150H y 300HV

C. Enchufe el cable número 2. La luz indicadora "Locator

(Detector)" se enciende cuando los cables son enchufados en circuitos diferentes. Ahora puede comenzar la limpieza. El calor inicial demora 10 segundos hasta alcanzar la varilla. La luz "Mode (modo)" se enciende cuando el intercambiador de calor está calentando activamente. (Vea la Figura 5 en la página 8 siguiente).

NOTA: si no se enciende la luz indicadora "Locator (Detector)"cuando se enchufa el cable número 2 quiere decir que ambos cables están en la misma línea. Pruebe otros tomacorrientes hasta que se encienda la luz.

PRECAUCIÓN: Si ambos cables están conectados al

mismo disyuntor el mismo puede accionarse cuando funciona con el calentador encendido.

COMMENT PRÉPARER LA MACHINE AU FONCTIONNEMENT

Pour préparer la machine au fonctionnement, respectez la procédure suivante :

1. Connectez le flexible d'aspiration au connecteur du flexible sur l'extracteur et à l'extrémité du tube d'aspiration sur l'outil de sol. Voir Figures 1D, 1E

2. Connectez le flexible de solution à l'extracteur et à l'outil de sol. Pour fixer le raccord de déconnexion rapide, faites glisser le collier moleté sur le couplage femelle dans la direction opposée à l'ouverture. Poussez le couplage mâle dans le couplage femelle. Voir Figures 3A et 3B.

ATTENTION: N'utilisez pas d'eau d'une température

supérieure à 48°C.

3. Avant de déplacer l'extracteur sur la moquette, versez de l'eau chaude propre dans le réservoir de solution.

4. Ajoutez à l'eau chaude un agent chimique de nettoyage tel que du concentré extracteur Clarkare®.

Réglage

ATTENTION: Nous recommandons que vous utilisiez

des agents de nettoyage liquides. La poudre peut endommager la machine. Les poudres peuvent également se déposer dans les lignes, l'appareil de chauffage, la pompe, les déconnexions rapides, etc., ce qui annulera la garantie sur ces articles. Un pH de 7-9 est fortement recommandé pour éviter des dégâts et une usure prématurée de la pompe, ce qui annulerait la garantie.

Remplissez d'eau propre le réservoir d'occupation et ajoutez le détergent de votre choix. Mélangez bien. Bien que cette machine soit conçue pour fournir instantanément de l'eau chaude, l'ajout d'eau chaude ou tiède au réservoir d'occupation est bénéfique et réduira les temps de préchauffage.

A. Branchez le câble n°1 (aspirateur et pompe), identifié par

la longue ligne rouge de 10cm à l'extrémité du câble. Fixez le flexible d'amorçage à la machine (modèle 300 HV seulement). Allumez la pompe et réglez le commutateur au réglage tissu. Faites fonctionner jusqu'à ce que la pompe soit complètement amorcée, puis éteignez la pompe. Retirez le flexible d'amorçage et fixez les flexibles et outil de nettoyage.

B. Allumez la pompe et pulvérisez par l'outil de nettoyage

pendant quelques secondes pour remplir les lignes de solution.

BEXT® 150H & 300HV

C. Enchufe el cable número 2. La luz indicadora "Locator

(Detector)" se enciende cuando los cables son enchufados en circuitos diferentes. Vous pouvez à présent commencer à nettoyer. Environ 10 secondes seront nécessaires pour que la chaleur commence à atteindre la baguette. Le voyant « Mode » s'illuminera lorsque l'échangeur de chaleur chauffe activement. (Voir Figure 5 sur la page suivante 8).

NOTA: si no se enciende la luz indicadora "Locator (Detector)" cuando se enchufa el cable número 2 quiere decir que ambos cables están en la misma línea. Pruebe otros tomacorrientes hasta que se encienda la luz.

ATTENTION: Si les deux câbles sont branchés dans

le même coupe-circuit, celui-ci risque de sauter lorsqu'il fonctionne avec l'appareil de chauffage allumé.

Clarke

BEXT®-150, 150H, 300HV Operator's Manual

Page 15

Page 16

5. If the extractor removes an excess amount of foam from the carpet, add a de-foamer such as Clarkare

De-foamer Concentrate to the recovery tank. The amount needed will vary according to the amount of detergent already in the carpet.

CAUTION: To prevent damage, use a water-based

de-foamer rather than an oil-based defoamer.

CAUTION: Do not leave the extractor or other

cleaning machines or tools on the carpet when not in use. Cleaning solution in the machines and tools can leak onto the carpet and cause light spots or stains.

NOTE: To order Clarkare® Extractor Concentrate, order

part no. 398421. To order Clarkare® Defoamer, order part no. 398420.

For instructions for preparation and operation of your floor tool, read the instruction sheet given with your floor tool.

BEXT

-150

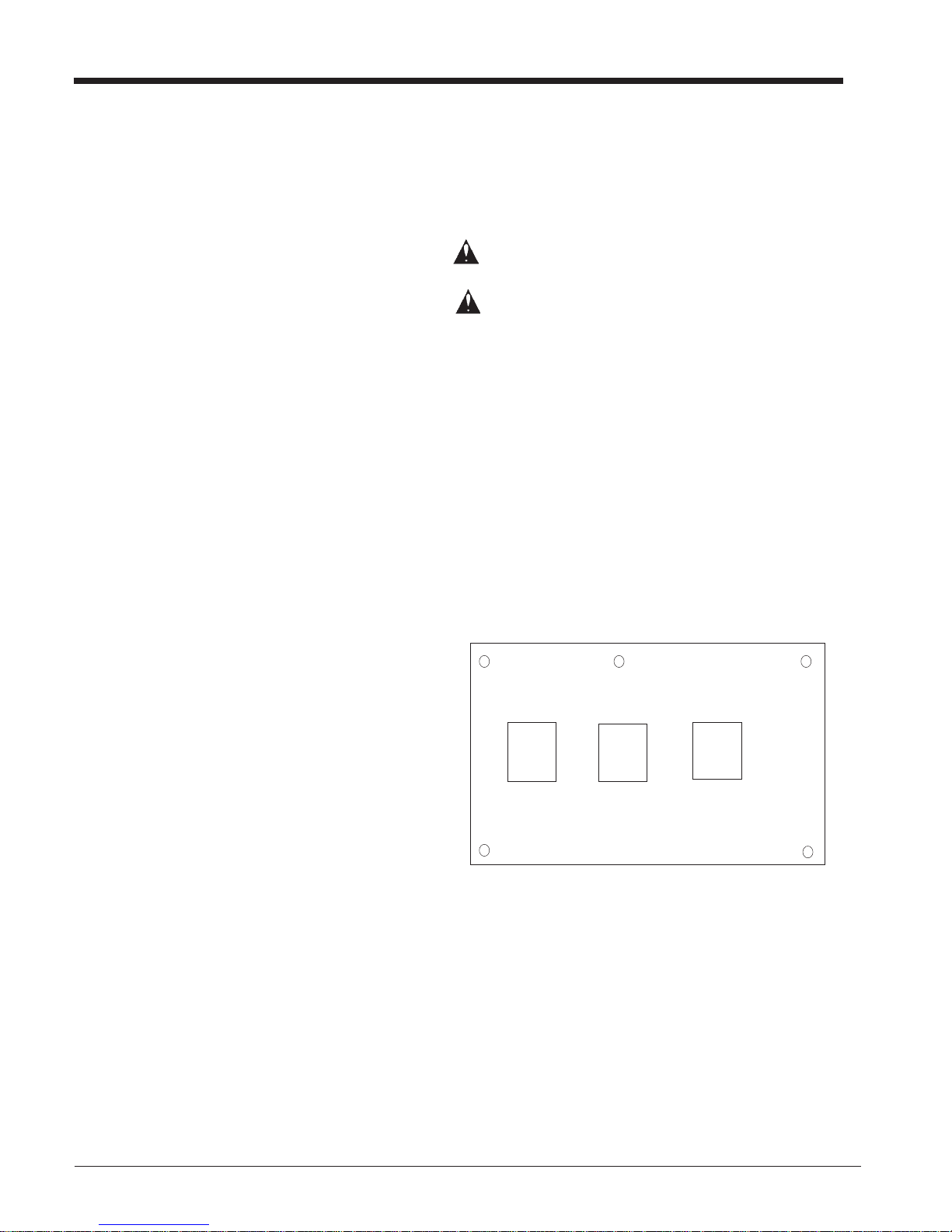

Control Panel

VAC 1 VAC 2 PUMP

Figure 4

VACUUM SWITCH (1 &2): Each switch turns on one vac motor. Turn both switches on for maximum lift. The vac switches illuminate when turned on.

PUMP SWITCH (3): This switch will illuminate when the pump is on.

Page 16 Clarke

BEXT® -150, 150H, 300HV Operator's Manual

Page 17

ES FR

5. Si el extractor quita una cantidad excesiva de espuma de la alfombra, agréguele un desespumante, como el Clarkare ® De-foamer Concentrate, al depósito de recuperación. La cantidad necesaria varía según la cantidad de detergente ya existente en la alfombra.

PRECAUCIÓN:

Para evitar daños use un desespumante de base acuosa en lugar de un desespumante de base aceitosa.

PRECAUCIÓN: No deje el extractor ni otras

máquinas u accesorios de limpieza sobre la alfombra cuando no los use. Puede filtrarse la solución de limpieza de las máquinas y de los accesorios sobre la alfombra y

NOTA: Para adquirir el producto Clarkare ® Extractor

Concentrate, solicite el producto número 398421. Para adquirir el producto Clarkare ® Defoamer, solicite el producto número 398420.

5. Si l'extracteur retire de la moquette une quantité excessive de mousse, ajoutez un antimousse concentré tel que Clarkare® au réservoir de récupération. La quantité requise dépendra de la quantité de détergent déjà présent dans la moquette.

ATTENTION: Pour éviter tout dommage, utilisez

un antimousse à base d'eau plutôt qu'un antimousse à base d'huile.

ATTENTION: Ne laissez pas l'extracteur ou

d'autres outils ou machines de nettoyage sur la moquette lorsque vous ne les utilisez pas. La solution de nettoyage présente dans les machines et les outils pourrait couler sur la moquette et causer de légères taches ou souillures.

N.B.: Pour commander du concentré Extracteur

Clarkare®, commandez la pièce n°398421. Pour commander l'Antimousse Clarkare®, commandez la pièce n°398420.

Si desea las instrucciones para la preparación y funcionamiento del accesorio para pisos, lea la hoja de instrucciones suministrada con el mismo.

Panel de control del

modelo BEXT®-150

CONMUTADOR

ASPIRACIÓN 1

CONMUTADOR

ASPIRACIÓN 2

Figura 4

BOMBA

CONMUTADOR DE ASPIRACIÓN (1 Y 2): Cada

conmutador enciende un motor de aspiración. Encienda ambos conmutadores si desea la potencia de aspiración máxima. Los conmutadores de aspiración se iluminan cuando están encendidos.

CONMUTADOR DE LA BOMBA (3): Este conmutador se ilumina cuando la bomba está encendida.

Pour les instructions concernant la préparation et le fonctionnement de votre outil de sol, consultez la fiche d'instructions fournie avec lui.

BEXT®-150

Panneau de contrôle

ASP1

ASP 2

Figure 4

POMPE

COMMUTATEUR D'ASPIRATION (1&2): Chaque

commutateur allume un moteur d'aspiration. Tournez les deux commutateurs pour une puissance maximum. Les commutateurs d'aspiration s'illuminent lorsqu'ils sont allumés.

COMMUTATEUR DE LA POMPE (3): Ce commutateur s'illuminera lorsque la pompe est allumée.

Clarke

BEXT®-150, 150H, 300HV Operator's Manual

Page 17

Page 18

LOCATOR

BEXT

-150 H Control Panel

MODE

CIRCUIT LOCATOR ( 1 ): When this light is on, it indicates that cord

#2 is on a separate line from cord #1. Cord #2 supplies voltage to the heater allowing it to heat to the proper temperature range.

HEAT MODE LIGHT ( 2 ): This light will only illuminate when the heater is heating and will turn off when it reaches operating temperature.

VACUUM SWITCH ( 3 & 4): Each switch turns on one vac motor. turn both switches on for maximum lift. The vac switches illuminate when turned on.

PUMP SWITCH ( 5 ): This switch will illuminate when the pump is on.

HEAT SWITCH ( 6 ) : The heat switch will illuminate when it is activated and will turn the heater on.

VAC 1 VAC 2

Figure 5

BEXT

-300 HV Control Panel

LOCATOR

PUMP

Upholstery

HEAT

Page 18 Clarke

MODE

VAC ( 1 ) & PUMP ( 2 ) SWITCHES: These switches are powered

by cord #1 (4" red band). Switches are on when illuminated.

CARPET / UPHOLSTERY SWITCH ( 3 ): This switch is also powered by cord #1 (4" red band). The carpet setting (down position) is high pressure (approximately 300 psi). The upholstery setting (up position) is low pressure (approximately 75 psi). NOTE: Switch does not illuminate.

HEAT SWITCH ( 4): Turning on this switch (switch illuminates when on) turns the heater on.

GREEN CIRCUIT LOCATOR LIGHT ( 5 ): When this light is illuminated, it confirms that the machine is on two separate circuits. See previous page for additional information on the circuit locator.

HEAT LIGHT MODE ( 6 ) : The light will only illuminate when the heater uis heating and will turn off when it reaches operating

temperature.

VAC

PUMP

Figure 6

BEXT® -150, 150H, 300HV Operator's Manual

CARPET

HEAT

Page 19

ES FR

Panel de control del modelo BEXT®-150 H

DETECTOR

CONMUTADOR

MODO

DETECTOR DE CIRCUITOS ( 1 ): Cuando se enciende esta luz indica

que el cable número 2 no está en la misma línea del cable número 1. El cable número 2 le suministra el voltaje al calentador para que alcance el rango de temperatura correcto.

LUZ DEL MODO DEL CALENTADOR (1): Esta luz sólo se enciende cuando el calentador está en marcha y se apaga cuando el mismo alcanza la temperatura de funcionamiento.

CONMUTADOR DE ASPIRACIÓN (2 Y 3): Cada conmutador enciende un motor de aspiración. Encienda ambos conmutadores si desea la potencia de aspiración máxima. Los conmutadores de aspiración se iluminan cuando están encendidos.

CONMUTADOR DE LA BOMBA (4): Este conmutador se ilumina cuando la bomba está encendida.

CONMUTADOR DEL CALENTADOR (5): El conmutador del calentador se ilumina cuando está activado

Panel de control del modelo BEXT®-300 HV

ASPIRACIÓN 1

CONMUTADOR

ASPIRACIÓN 2

Figura 5

BOMBA

CALENTADOR

BEXT®-150 H Panneau de contrôle

DETECTOR

MODE

DETECTOR DE CIRCUITOS ( 1 ): Cuando se enciende esta luz indica

que el cable número 2 no está en la misma línea del cable número 1. El cable número 2 le suministra el voltaje al calentador para que alcance el rango de temperatura correcto.

VOYANT MODE CHAUFFAGE (1) : Ce voyant ne s'illuminera que lorsque l'appareil de chauffage fonctionne et s'éteindra lorsque la température d'opération est atteinte.

COMMUTATEUR D'ASPIRATION (2&3) : Chaque commutateur allume un moteur d'aspiration. Tournez les deux commutateurs pour une puissance maximum. Les commutateurs d'aspiration s'illuminent lorsqu'ils sont allumés.

COMMUTATEUR DE LA POMPE (4) : Ce commutateur s'illuminera lorsque la pompe est allumée.

COMMUTATEUR DE CHAUFFAGE (5) : Le commutateur de chauffage s'illuminera lorsqu'il est activé et il allumera l'appareil de chauffage.

ASP1

BEXT®-300 HV Panneau de contrôle

ASP 2

Figure 5

POMPE

CHAUFF.

Tapicería

ALFOMBRA

CALENTADOR

DETECTOR

CONMUTADOR

MODO

CONMUTADOR DE ASPIRACIÓN (1) Y DE LA BOMBA (2): Estos

conmutadores son alimentados por el cable número 1 (banda roja de 4 pulgadas). Los conmutadores están encendidos cuando se iluminan.

CONMUTADOR DE ALFOMBRA / TAPICERÍA (3): Este conmutador también es activado por el cable número 1 (banda roja de 4 pulgadas). La selección para alfombra (posición hacia abajo) es de presión alta (aproximadamente 300 lppc). La selección para tapicería (posición hacia arriba) es de presión baja (aproximadamente 75 lppc.). NOTA: El conmutador no se enciende.

CONMUTADOR DEL CALENTADOR (4): Al encender este conmutador (el mismo se ilumina cuando está encendido) se enciende el calentador.

LUZ VERDE DEL DETECTOR DE CIRCUITOS ( 5 ): Esta luz se enciende para confirmar que la máquina está en dos circuitos diferentes. Consulte la página anterior si desea más información acerca del detector de circuitos.

MODO DE LA LUZ DEL CALENTADOR (5): La luz sólo se enciende cuando el calentador está activado y se apaga cuando el mismo alcanza

la temperatura de funcionamiento.

ASPIRACIÓN

BOMBA

Figura 6

DETECTOR

MODE

ASP

POMPE

TISSU

3 4

MOQUETTE

CHAUFF.

Figure 6

COMMUTATEURS D'ASPIRATION (1) ET POMPE (2) : Ces commutateurs sont alimentés par le câble n°1 (ligne rouge de 10 cm). Les commutateurs sont en marche lorsqu'ils sont illuminés.

COMMUTATEUR MOQUETTE/TISSU (3) : Ce commutateur est également alimenté par le câble n°1 (ligne rouge de 10 cm). Le réglage moquette (position basse) est à pression élevée (environ 300 psi). Le réglage tissu (position haute) est à pression basse (environ 75 psi). N.B. : L'interrupteur ne s'illumine pas.

COMMUTATEUR DE CHAUFFAGE (4) : Allumer ce commutateur (il s'illumine lorsqu'il est en fonctionnement) allumera l'appareil de chauffage.

VOYANT MODE CHAUFFAGE (6): Ce voyant ne s'illuminera que lorsque l'appareil de chauffage fonctionne et s'éteindra lorsque la température d'opération est atteinte.

Clarke

BEXT®-150, 150H, 300HV Operator's Manual

Page 19

Page 20

Ground Pin

Figure 7

Plate Screw

Outlet must be connected to the electrical ground

Tornillo de la placa

INSTRUCTIONS FOR CONNECTION TO THE POWER SUPPLY AND ELECTRICAL GROUND - 120 V

CAUTION: This machine will operate only on an

AC frequency and on the specified electrical voltage shown on the nameplate. Make sure you have the correct frequency and voltage before connecting the power cord to an outlet.

This machine must be connected to an electrically grounded circuit in order to protect the operator from electric shock. This machine has an approved power cord with three conductors as well as a plug with three terminals. Connect the plug to a three holed receptacle. For maximum protection against electric shock, use a circuit that is protected by a ground fault circuit interrupter.

This machine uses a 120 volt AC 50/60 cycle electrical circuit. Make sure you have the correct frequency and voltage before connecting the power cord to an outlet. The machine has a plug as shown in Figure 7. If a receptacle connected to the electrical ground as shown in Figure 7 is not available, contact an electrical contractor. Do not use an adapter.

Terminal de tierra

Fiche de terre

Figura 7

Figure 7

El tomacorriente debe estar conectado al borne de puesta a tierra

Borne mâle de la prise

Le réceptacle doit être connecté à la masse

WARNING: To prevent possible electric shock,

protect the machine from rain. Keep the machine in a dry building.

WARNING: To prevent possible electric shock,

always use a 3-wire electrical system connected to the electrical ground. For maximum protection against electrical shock, use a circuit that is protected by a ground fault circuit interrupter. Consult your electrical contractor.

WARNING: Do not cut, remove, or break the

ground pin. If the outlet does not fit the plug, consult your electrical contractor.

WARNING: If the cords or plugs are worn or

damaged in any way, have them replaced by an authorized service person.

Extension Cords

Use only an approved extension cord with three conductors, a plug with three terminals and a three-holed connector body. This machine has a power cord with a wire size of 12 AWG. (AWG stands for American Wire Gauge).

CAUTION: If you use an extension cord, use one

that has a minimum wire size of 12 AWG. Be sure your extension cord is no longer than 50 ft. Do not join two extension cords.

Page 20 Clarke

BEXT® -150, 150H, 300HV Operator's Manual

Page 21

INSTRUCCIONES PARA LA CONEXIÓN A LA ALIMENTACIÓN Y AL BORNE DE PUESTA A TIERRA 120 V

PRECAUCIÓN: Esta máquina sólo funciona en la

frecuencia CA y con el voltaje eléctrico específico indicado en la placa de identificación. Compruebe que dispone de la frecuencia y del voltaje correctos antes de conectar el cable de alimentación al tomacorriente.

Se debe conectar esta máquina a un circuito eléctrico conectado a tierra para proteger al operador de choques eléctricos. Esta máquina tiene un cable de alimentación aprobado con tres conductores y un enchufe con tres terminales. Conecte el enchufe a un tomacorriente de tres agujeros. Para lograr la protección máxima contra choques eléctricos use un circuito protegido por un interruptor de protección contra pérdida a tierra.

Esta máquina utiliza un circuito eléctrico de 120 voltios 50/60 CA. Compruebe que dispone de la frecuencia y del voltaje adecuados antes de conectar el cable de alimentación a un tomacorriente. La máquina tiene un enchufe como se aprecia en la Figura 7. Si no dispone de un tomacorriente conectado a la conexión eléctrica a tierra como se indica en la Figura 7 comuníquese con un electricista. No use un adaptador.

ADVERTENCIA: Proteja la máquina de la lluvia a fin

de evitar posibles choques eléctricos. Manténgala en instalaciones secas.

ADVERTENCIA: Para prevenir posibles choques

eléctricos utilice siempre un sistema eléctrico de tres cables conectado a la descarga eléctrica a tierra. Para lograr la protección máxima contra los choques eléctricos use un circuito protegido por un interruptor de protección contra pérdida a tierra. Consulte a un electricista.

ADVERTENCIA: No corte, saque ni rompa la terminal de

tierra. Si el tomacorrientes no es el adecuado para el enchufe consulte a un electricista.

ADVERTENCIA: Si los cables o los enchufes están

gastados o dañados de alguna manera deben ser reemplazados por personal autorizado de reparaciones.

Prolongaciones

Use sólo una prolongación aprobada con tres conductores, un enchufe con tres terminales y un cuerpo de conector de tres agujeros. Esta máquina tiene un cable de alimentación con tamaño de cable de 12 AWG (Sistema norteamericano de calibres de alambres y de chapas).

PRECAUCIÓN: Si utiliza una prolongación debe ser una

que tenga un tamaño mínimo de cable de 12 AWG (Sistema norteamericano de calibres de alambres y de chapas). Compruebe que su prolongación no mide más de 50 pies. No una dos prolongaciones.

INSTRUCTIONS POUR UNE CONNEXION À

L'ALIMENTATION ET À LA TERRE - 120V

ATTENTION: Cette machine ne fonctionnera qu'à une

fréquence CA et à la tension électrique spécifiée indiquée sur la plaque signalétique. Assurez-vous d'avoir la fréquence et tension correctes avant de connecter le câble d'alimentation à une prise.

Cette machine doit être connectée à un circuit mis à la terre afin de protéger l'opérateur des chocs électriques. Cette machine a un câble d'alimentation agréé avec trois conducteurs ainsi qu'une fiche avec trois terminaux. Connectez la fiche à un réceptacle à trois trous. Pour une protection maximale contre les chocs électriques, utilisez un circuit qui soit protégé par un interrupteur de circuit de défaut à la terre.

Cette machine utilise un circuit électrique de cycle 50/60 CA 120 volts. Assurez-vous que vous avez la fréquence et la tension correctes avant de connecter le câble d'alimentation à une prise. La machine a une fiche tel qu'indiqué à la Figure 7. Si un réceptacle connecté à la masse, tel qu'indiqué à la Figure 7, n'est pas disponible, contactez un ingénieur électricien. N'utilisez pas d'adaptateurs.

ATTENTION: Pour éviter tout risque de chocs

électriques, protégez la machine de la pluie.

ATTENTION: Pour éviter tout risque de chocs

électriques, utilisez toujours un système électrique triphasé connecté à la terre. Pour une protection maximum contre les chocs électriques, utilisez un circuit qui soit protégé par un interrupteur de circuit de défaut à la terre. Consultez votre ingénieur électricien.

ATTENTION: Veillez à ne pas couper, arracher ou

abîmer la fiche de terre. Si le réceptacle n'est pas adapté à la fiche, consultez un ingénieur électricien.

ATTENTION: Si les câbles ou prises sont usés ou

endommagés, faites-les remplacer par un membre autorisé du personnel de maintenance.

Rallonges

N'utilisez qu'une rallonge agréée avec trois conducteurs, une prise avec trois terminaux et un connecteur à trois trous. Cette machine a un câble d'alimentation avec une taille de câble de 12 AWG. (AWG = American Wire Gauge, ou calibre américain des câbles).

ATTENTION: Si vous utilisez une rallonge, utilisez-en

une qui ait une taille de câble d'au moins 12 AWG. Assurez-vous que votre rallonge n'excède pas 15 m et n'utilisez pas deux rallonges bout à bout.

Clarke

BEXT®-150, 150H, 300HV Operator's Manual

Page 21

Page 22

Superficie 1. Vea la Figura 8

Vacuum only, after cleaning each area for maximum water removal

Area 1 See figure 8

Zone 1 Voir figure 8

Para eliminar la mayor cantidad de agua posible sólo realice la aspiración después de limpiar cada superficie

Figure 8A

Figure 8B

Aspiration seulement, après nettoyage de chaque zone pour une élimination maximum de l'eau

MACHINE OPERATING INSTRUCTIONS

How to Clean an Area of Carpet See Figure 8A

WARNING: Do not use water that is hotter

than 120°F (48°C).

To clean an area of carpet, follow this procedure:

1. Start the pump for the solution and the motor for the vacuum on the extractor.

2. Begin at the right-hand corner of the carpet.

3. Hold the floor tool at the angle that gives the best vacuum seal between the tool and the carpet.

4. Apply pressure to the lever for solution release. Pull the tool toward you at a slow, steady speed. To remove as much solution as possible, release the lever before you stop moving backward. Push tool away over the same area while moving tool to next position. (Repeat process)

5. To clean the edge of a room, move the tool along the baseboard until the edge of all the carpet is cleaned.

6. To clean a small area of carpet, clean the carpet in sections three feet square. As you make more passes, repeat one inch of the area already cleaned.

7. To remove more liquid from the carpet, make passes over the area already cleaned, but do not apply pressure to the lever for the solution.

How To Clean A Larger Area Of Carpet See Fig. 8B To clean a larger area of carpet, follow this procedure:

1. Begin at the right-hand corner of the carpet.

2. Make a pass halfway along the edge of the carpet. Pull the tool backward at a steady speed.

3. Move to the edge of the carpet. Make another pass next to your first pass.

4. As you make more passes, repeat one inch of the area already cleaned. If you use a power brush tool, repeat one inch of the area already cleaned by the brush. Make each pass four inches different in length to prevent making a line in the center of the carpet.

5. Make more passes until half of the carpet is cleaned. To remove more liquid from the carpet, make passes over the area already cleaned, but do not apply pressure to the lever for the solution.

6. Move to the right-hand corner of the part of the carpet not yet cleaned.

7. Make a pass halfway along the edge of the carpet.

8. As you make passes, repeat one inch of the area already cleaned.

9. Make more passes until all of the room is cleaned.

Page 22 Clarke

CAUTION: Clarke will not be held liable for damage

to the carpet, or poor results because of the operator's lack of ability.

BEXT® -150, 150H, 300HV Operator's Manual

Page 23

ES FR

INSTRUCCIONES PARA EL FUNCIONAMIENTO DE LA MÁQUINA

Limpieza de una superficie alfombrada.

Vea la Figura 8A

ADVERTENCIA: No utilice agua cuya temperatura

supere los 120º F (48º C).

Para limpiar una superficie alfombrada siga este procedimiento:

1. Encienda la bomba de solución y el motor de aspiración del extractor.

2. Comience por el ángulo derecho de la alfombra.

3. Sostenga el accesorio para pisos en el ángulo que le proporciona el mejor cierre hermético entre el accesorio y la alfombra.

4. Aplíquele presión a la palanca para la salida de la solución. Acerque el accesorio hacia Ud. a una velocidad lenta y continua. Para quitar la mayor cantidad posible de solución suelte la palanca antes de detenerse en su movimiento hacia atrás. Empuje el accesorio alejándolo de Ud. sobre la misma superficie mientras mueve el accesorio hacia la siguiente posición. (Repita el proceso)

5. Para limpiar el borde de una habitación mueva el accesorio a lo largo del zócalo hasta que el borde de toda la alfombra esté limpio.

6. Para limpiar una superficie pequeña de alfombra limpie la alfombra por secciones de tres pies cuadrados. A medida que haga más pasadas repita una pulgada de la superficie que ya está limpia.

7. Para limpiar más líquido de la alfombra haga pasadas sobre la superficie que ya está limpia pero no presione la palanca de la solución.

Limpieza de grandes superficies alfombradas.

Vea la Figura 8B. Para limpiar grandes superficies alfombradas siga este procedimiento:

1. Comience por el ángulo derecho de la alfombra.

2. Pase la máquina hasta la mitad de la alfombra a lo largo del borde de la misma. Tire de la máquina hacia atrás a una velocidad constante.

3. Desplácese hacia el borde de la alfombra. Realice otra pasada cerca de la primera.

4. A medida que realice más pasadas repita una pulgada de la superficie que ya está limpia. Si usa un cepillo mecánico repita una pulgada de la superficie que ya limpió con el cepillo. Realice pasadas cuyo largo tenga cuatro pulgadas de diferencia para evitar que quede una línea en el centro de la alfombra.

5. Pase la máquina más veces hasta que la mitad de la alfombra esté limpia. Para aspirar más líquido de la alfombra pase la máquina sobre la superficie que ya está limpia pero no presione la palanca de la solución.

6. Desplácese hacia el ángulo derecho de la parte de la alfombra que aún no limpió.

7. Pase la máquina hasta la mitad de la alfombra a lo largo del borde de la misma.

8. A medida que realice más pasadas repita una pulgada de la superficie que ya está limpia.

9. Pase la máquina repetidas veces hasta limpiar toda la habitación.

PRECAUCIÓN: Clarke no se responsabiliza por los

daños a las alfombras o por los resultados insatisfactorios que se generen por la falta de pericia del operador.

INSTRUCTIONS D'OPÉRATION DE LA MACHINE

Nettoyer une zone de la moquette Voir Figure 8A

ATTENTION: N'utilisez pas d'eau d'une

température supérieure à 48°C.

Pour nettoyer une zone de moquette, respectez la procédure suivante :

1. Faites démarrer la pompe pour la solution et le moteur pour l'aspiration sur l'extracteur.

2. Commencez à l'extrémité droite de la moquette.

3. Tenez l'outil de sol à un angle offrant la meilleure surface d'aspiration entre l'outil et la moquette.

4. Appliquer une pression sur le levier pour libérer la solution. Tirez l'outil de sol vers vous à une vitesse lente et régulière. Pour aspirer le plus de solution possible, relâchez le levier avant d'arrêter de vous déplacer vers l'arrière. Tirez l'outil sur la même zone tout en le plaçant en position suivante. (Répétez le processus).

5. Pour nettoyer l'angle d'une pièce, déplacez l'outil le long de la plinthe jusqu'à ce que le bord de la totalité de la moquette soit nettoyé.

6. Pour nettoyer une petite zone de moquette, nettoyez la moquette en sections de 0,3 m2. Lorsque vous passez à la section suivante, repassez sur 2,5 cm de la zone déjà nettoyée.

7. Pour aspirer davantage de liquide de la moquette, repassez sur la zone déjà nettoyée mais sans appliquer de pression sur le levier de solution.

Nettoyer une zone plus importante de la moquette

Voir Figure 8B Pour nettoyer une zone plus importante de la moquette, respectez la procédure suivante :

1. Commencez à l'extrémité supérieure droite de la moquette.

2. Réalisez un passage le long du bord, jusqu'à la moitié de

la moquette. Tirez l'outil vers vous à une vitesse régulière.

3. Déplacez-vous en direction du bord de la moquette. Réalisez un second passage à côté du premier passage.

4. Au fur et à mesure des passages, repassez sur 2,5 cm de la zone déjà nettoyée. Si vous utilisez une brosse motrice, répétez 2,5 cm de la zone déjà nettoyée par la brosse. Effectuez des passages d'une longueur variant d'une dizaine de centimètres à chaque fois afin d'éviter de créer une ligne au centre de la pièce.

5. Réalisez plusieurs passages jusqu'à ce que la moitié de la moquette soit nettoyée. Pour aspirer davantage de liquide

de l a moquette, repassez sur la zone déjà nettoyée mais sans

appliquer de pression sur le levier de solution.

6. Passez à l'extrémité droite de la partie de la moquette n'ayant pas encore été nettoyée.

7. Réalisez un passage le long du bord, jusqu'à la moitié de la moquette.

8. Au fur et à mesure des passages, repassez sur 2,5 cm de la zone déjà nettoyée.

9. Continuez à effectuer des passages jusqu'à ce que la totalité de la pièce soit nettoyée.

ATTENTION: Clarke ne sera pas tenu

responsable de tous dégâts survenus à la moquette ou de résultats médiocres causés par l'incompétence de l'opérateur.

Clarke

BEXT®-150, 150H, 300HV Operator's Manual

Page 23

Page 24

MAINTENANCE

WARNING: Maintenance and repairs must

be done by authorized personnel only. Keep all fasteners tight. Use only genuine Clarke parts.

WARNING: Do not operate this machine un-

less it is completely assembled.

NOTE: For maintenance of the floor tools read the

manual given with the tools.

After Each Use of the Machine

1. Remove unused cleaning solution from the solution tank, by placing the end of the vacuum hose in the solution tank. Start the vacuum motor. Stop the motor when the tank is empty.

2. To prevent damage to the valves and jets, flush one gallon of clean water through the solution system and the tools.

3. Disconnect the power cord from the outlet.

4. For optimum performance, flush the machine with clear water at the end of each working day. Once a month, minimum, run a flushing compound through the machine to cut any alkaline build-up that may have formed.

5. Lubricate wheels, casters, and hinges as needed. The pump and vacuum motor do not require any maintenance.

6. The body can be cleaned with a general allpurpose detergent and protected with a silicone type product. The quick-disconnects should be lubricated with silicone, also.

7. Prior to each job, inspect the holding tank filter and the recovery tank float filter for hair and dirt. The drain valve should also be inspected regularly and kept free of any debris or build-up.

8. Drain the recovery tank and dispose of properly.

9. Rinse the recovery tank with clean water.

10. Use a dry cloth to wipe the tools and both tanks, inside and out.

Page 24 Clarke

11. Apply a small amount of silicone lubricant to the quick-disconnect fittings. To prevent damage to the O-rings, do not use an oil lubricant.

12. Clean and inspect the gasket on the vacuum shut-off valve. If the gasket is damaged, replace the gasket.

BEXT® -150, 150H, 300HV Operator's Manual

Page 25

MANTENIMIENTO

ADVERTENCIA: El mantenimiento y las

reparaciones deben ser realizados solamente por personal autorizado. Mantenga ajustados todos los sujetadores. Utilice solamente piezas originales de Clarke.

ADVERTENCIA: No opere esta máquina hasta

que esté totalment ensamblada.

NOTA: Lea el manual suministrado junto con los accesorios

para pisos para obtener información acerca del mantenimiento de los mismos.

Mantenimiento posterior al uso de la máquina

1. Saque del depósito de solución la solución de limpieza no utilizada. Para ello coloque el extremo de la manguera de aspiración dentro del depósito de solución. Encienda el motor de aspiración. Deténgalo cuando el depósito esté vacío.

2. Para evitar que se dañen las válvulas y las boquillas limpie el sistema de solución y los accesorios con un galón de agua limpia.

3. Desconecte el cable de alimentación del tomacorriente.

4. Para lograr un rendimiento óptimo lave la máquina con agua limpia al finalizar cada día de trabajo. Una vez al mes como mínimo utilice un compuesto de limpieza a través de la máquina para eliminar las acumulaciones alcalinas que se hayan formado.

5. Lubrique las ruedas, las rueditas y las bisagras según sea necesario. Los motores de la bomba y de aspiración no requieren ningún tipo de mantenimiento.

6. Puede limpiar el cuerpo de la máquina con un detergente de uso general y protegerlo con un producto con silicona. También debe lubricar con silicona los montajes de desconexión rápida.

7. Antes de realizar un trabajo revise el filtro del depósito de retención y el filtro del flotador del depósito de recuperación para detectar la presencia de cabellos y suciedad. También debe revisar regularmente las válvulas de desagüe y eliminar todo tipo de escombros o acumulaciones.

8. Drene el depósito de recuperación y elimine su contenido de manera adecuada.

9. Enjuague el depósito de recuperación con agua limpia.

ENTRETIEN

ATTENTION: L'entretien et les réparations

doivent être réalisés par un membre autorisé du personnel uniquement. Tenez toutes les fixations bien resserrées. N'utilisez que des pièces Clarke authentiques.

ATTENTION: Ne faites pas fonctionner la

machine avant qu'elle ne soit complètement assemblée.

NN.B.: Pour l'entretien des outils de sol, consultez le

manuel fourni avec les outils.

Après chaque utilisation de la machine

1. Videz la solution de nettoyage non utilisée du réservoir de solution en plaçant l'extrémité du flexible d'aspiration dans le réservoir de solution. Faites démarrer le moteur d'aspiration. Arrêtez le moteur lorsque le réservoir est vide.

2. Pour éviter tout dommage aux valves et jets, rincez le système de solution et les outils à l'aide de 4L d'eau propre.

3. Déconnectez le câble d'alimentation de la prise.

4. Pour une performance optimale, rincez la machine avec de l'eau propre à la fin de chaque journée de travail. Une fois par mois au minimum, faites circuler un composé de rinçage dans la machine pour évacuer tout dépôt alcalin pouvant s'y être formé.

5. Graissez les roues, les roulettes et les gonds lorsque nécessaire. Le moteur d'aspiration et de la pompe ne requièrent aucun entretien.

6. Le corps peut être nettoyé avec un détergeant polyvalent général et protégé par un produit de type silicone. Les déconnexions rapides doivent également être graissées à l'aide de silicone.

7. Avant chaque utilisation, inspectez le filtre du réservoir d'occupation ainsi que le filtre du flotteur du réservoir de récupération pour contrôler qu'ils ne soient pas bouchés par des cheveux ou impuretés. La valve d'évacuation devra également être inspectée régulièrement et tous résidus ou dépôts devront en être éliminés.

8. Videz le réservoir de récupération et détruisez-le de la manière correcte.

9. Rincez le réservoir de récupération à l'eau propre.

10. Utilisez un chiffon sec pour essuyer les outils et les deux réservoirs, à l'intérieur et à l'extérieur.

10. Utilice un trapo seco para limpiar las herramientas y ambos depósitos en la parte interior y exterior.

11. Aplíquele una pequeña cantidad de lubricante con silicona a los montajes de desconexión rápida. Para evitar que se dañen las juntas tóricas no use un lubricante con aceite.

12. Limpie y revise la junta de la válvula de cierre de la aspiración. Si está dañada debe reemplazarla.

Clarke

BEXT®-150, 150H, 300HV Operator's Manual

11. Appliquez un peu de lubrifiant de silicone aux raccords de déconnexion rapide. Pour éviter tous dommages aux joints toriques, n'utilisez pas de lubrifiant à base d'huile.

12. Nettoyez et inspectez le joint sur la valve de coupure d'aspiration. Si le joint est endommagé, remplacezle.

Page 25

Page 26

MAINTENANCE (CONT)

How To Prevent Damage From Freezing Temperatures

To prevent damage from freezing temperatures follow this procedure:

1. Use the vacuum hose to remove all the solution from the clean solution tank.

2. Connect the solution hose to the extractor and a floor tool.

3. Put approximately 1 quart of antifreeze solution in the solution tank.

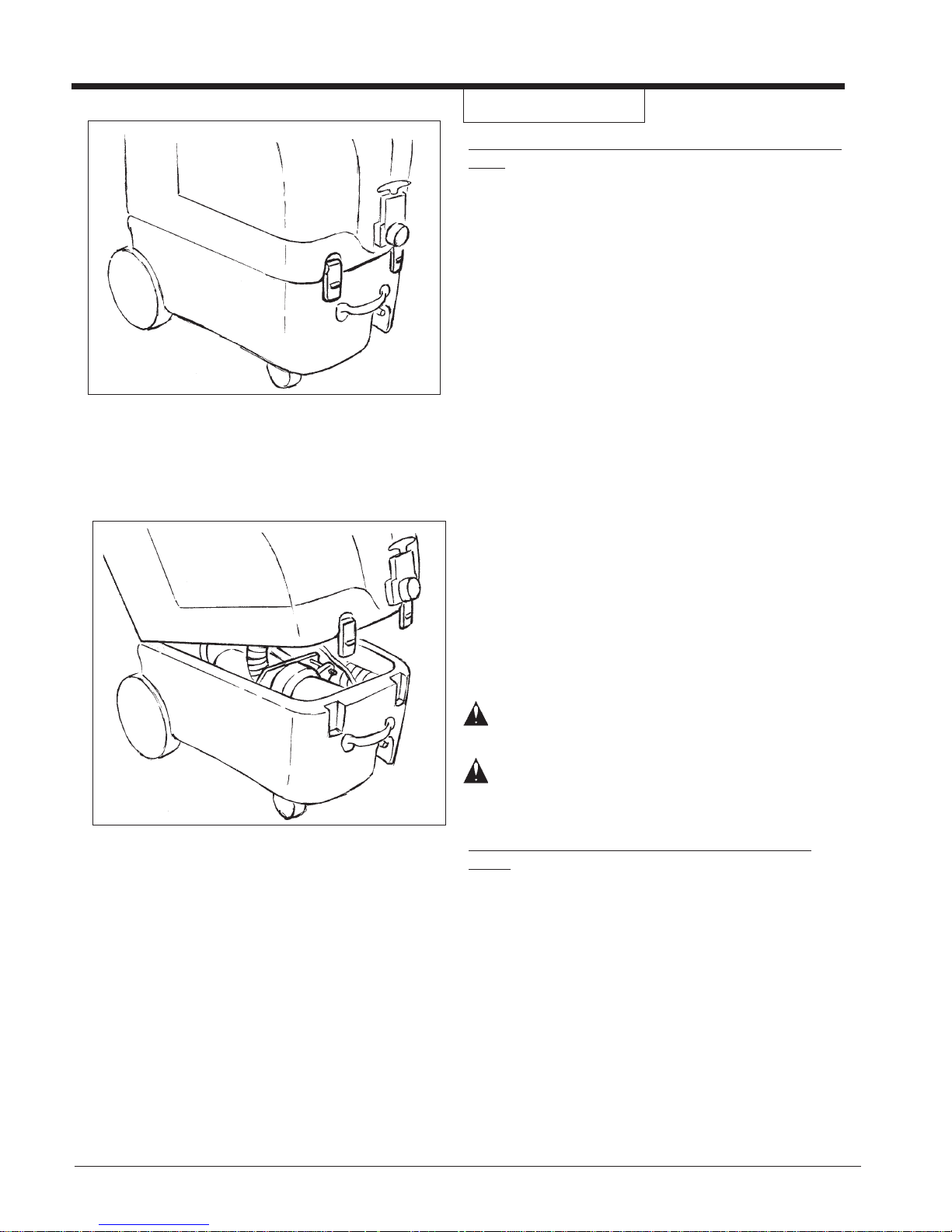

Figure 9a

Figure 9b

4. Put the switch for the pump in the "ON" position.

5. Put the end of the floor tool in the recovery pail.

6. Press the lever on the floor tool to activate the pump.

7. Make sure the solution runs through the system.

8. Release the lever on the floor tool to stop the pump.

9. Flush the antifreeze solution from the system before using the extractor.

WARNING: Electrical repairs must be done by

authorized personnel only.

WARNING: After electrical repairs are done to

the machine, the machine must be tested for electrical safety.

How To Get Access To The Pump and Vacuum Motor

Page 26 Clarke

To get access to the pump and the vacuum motor, follow this procedure (see figures 9a & 9b):

1. Empty both tanks.

2. Unlatch tanks from base.

3. Tilt tanks back.

4. Disconnect hoses from tanks.

5. Open up for service.

BEXT® -150, 150H, 300HV Operator's Manual

Page 27

ES FR

MANTENIMIENTO

Medidas para evitar los daños que producen las temperaturas de congelación

Para evitar los daños que producen las temperaturas de congelación siga este procedimiento:

1. Utilice la manguera de aspiración para eliminar toda la solución del depósito de solución limpio.

2. Conecte la manguera de la solución al extractor y a un accesorio para pisos.

3. Coloque aproximadamente 1 cuarto de solución anticongelante en el depósito de solución.

4. Coloque el conmutador de la bomba en la posición "ON" (encendido).

5. Coloque el extremo del accesorio para pisos en el balde de recuperación.

6. Para accionar la bomba oprima la palanca del accesorio para pisos.

7. Compruebe que la solución pase a través del sistema.

8. Para detener la bomba suelte la palanca del accesorio para pisos.

9. Antes de usar el extractor lave el sistema para eliminar la solución anticongelante.

ENTRETIEN

Comment empêcher les dégâts provoqués par des températures trop basses

Pour empêcher les dégâts provoqués par des températures trop basses, respectez la procédure suivante :

1. Utilisez le flexible d'aspiration pour éliminer toute la solution du réservoir de solution propre.

2. Connectez le flexible de solution à l'extracteur et à un outil de sol.

3. Versez environ 1 quart de la solution antigel dans le réservoir de solution.

4. Mettez le commutateur de la pompe en position « ON » (Marche).

5. Placez l'extrémité de l'outil de sol dans le seau de récupération.

6. Appuyez sur le levier sur l'outil de sol pour activer la pompe.

7. Assurez-vous que la solution passe par le système.

8. Relâchez le levier sur l'outil de sol pour arrêter la pompe.

9. Évacuez la solution antigel du système avant d'utiliser l'extracteur.

ADVERTENCIA: Las reparaciones eléctricas

deben ser realizadas solamente por personal autorizado.

ADVERTENCIA: Después de realizar las

reparaciones eléctricas de la máquina debe verificar la seguridad eléctrica de la misma.

Acceso al motor de la bomba y de aspiración

Para acceder al motor de la bomba y de aspiración siga este procedimiento (vea las figuras 9a y 9b):

1. Vacíe ambos depósitos.

2. Destrabe los depósitos de la base.

3. Incline los depósitos hacia atrás.

4. Desconecte las mangueras de los depósitos.

5. Ábralos para realizar las reparaciones.

ATTENTION: Les réparations électriques

doivent être effectuées par un membre autorisé du personnel uniquement.

ATTENTION: Une fois les réparations

électriques réalisées sur la machine, celle-ci devra être testée pour évaluer la sécurité électrique.

Comment accéder au moteur de la pompe et d'aspiration

Pour accéder au moteur de la pompe et d'aspiration, respectez la procédure suivante (voir figures 9a & 9b) :

1. Videz les deux réservoirs.

2. Débloquez les deux réservoirs de la base.

3. Faites basculer les réservoirs en arrière.

4. Déconnectez les flexibles des réservoirs.

5. Ouvrez afin de procéder à l'entretien.

Clarke

BEXT®-150, 150H, 300HV Operator's Manual

Page 27

Page 28

GOOD

UNEVEN

GOOD

SMALL HOLES

GOOD

HIGH MICA

MAINTENANCE

Maintenance Of The Motor

This machine has a vacuum motor that uses carbon brushes. The carbon brushes in the motor must be checked every three months, or every 500 hours of operation, whichever comes first. If either of the brushes is shorter than 3/8 inch, replace both of the carbon brushes.

How To Check The Commutator And The Carbon Brushes

WARNING: Electrical inspections must be made

by a person authorized to make electrical repairs.

To check the commutator and the carbon brushes follow this procedure:

IRREGULAR EN BUEN ESTADO

AGUJEROS PEQUEÑOS

EN BUEN ESTADO

MICA ALTA

1. Disconnect the power cord from the electrical outlet.

2. Empty both tanks.

3. Unlatch tanks from lower housing.

4. Lift the upper housing from the lower housing.

5. Disconnect the ground wire.

6. Remove the plastic motor cover.

7. Inspect the commutator. See figure 10. Take the machine to a Clarke authorized repair location if you see any of the following conditions:

a. Small holes in the surface of the commutator.

See "A" in figure 11.

b. Uneven color. Look for an even dark brown color.

Clean areas or very dark areas indicate a problem. See "B" in figure 11.

c. High mica. The mica insulation must be lower

than the commutator bars. See "C" in figure 11.

8. To check the carbon brush assemblies, remove the two screws from the holding bracket.

9. Remove the brackets.

10. Remove the carbon brush assemblies.

PETITS TROUS

CORRECT

Figure 10

Page 28 Clarke

INÉGAL

MICA ÉLEVÉ

11. Check the carbon brush assembly. Replace both carbon brush assemblies if either carbon brush is shorter than

/8 inch. If either brush is shorter than ½ inch, order replacement brushes. Be ready to replace both carbon brushes earlier than the normal inspection time.

12. Put the motor brushes in position.

13. Using the two screws, install the bracket that holds the carbon brushes.

14. Install the plastic motor cover.

15. Connect the ground wire.

16. Install the motor holding bracket.

17. Install the lower housing to the upper housing.

BEXT® -150, 150H, 300HV Operator's Manual

Page 29

ES FR

ENTRETIEN MANTENIMIENTO

Mantenimiento del motor

Esta máquina tiene un motor de aspiración que usa escobillas de carbón. Debe revisar las mismas cada tres meses o cada 500 horas de funcionamiento lo que suceda primero. Si alguna de las escobillas mide menos de 3/8 pulgadas reemplace ambas escobillas de carbón.

Verificación del conmutador y de las escobillas de carbón

ADVERTENCIA: Personal autorizado para

realizar las reparaciones eléctricas debe realizar las inspecciones eléctricas.

Para revisar el conmutador y las escobillas de carbón siga este procedimiento:

1. Desconecte el cordón de alimentación del tomacorriente eléctrico.

2. Vacíe ambos depósitos.

3. Destrabe los depósitos del alojamiento inferior.

4. Levante y separe el alojamiento superior del alojamiento inferior.

5. Desconecte el cable a tierra.

6. Saque la cubierta plástica del motor.

7. Revise el conmutador. Vea la Figura 10. Lleve la máquina a un centro de reparaciones autorizado por Clarke si detecta alguno de los siguientes problemas:

a.La presencia de agujeros pequeños en la

superficie del conmutador. Vea "A" en la figura

11.

b.Irregularidad del color. Debe tener un color

marrón oscuro uniforme. Las superficies claras o muy oscuras indican la presencia de un problema. Vea "B" en la figura 11.

c. Mica alta. El aislamiento de mica debe ser

más bajo que las barras del conmutador. Vea "C" en la figura 11.

8. Para verificar los montajes de las escobillas de carbón saque los dos tornillos de la abrazadera de retención.

9. Saque las abrazaderas.

10. Saque los montajes de las escobillas de carbón.

11. Verifique los montajes de las escobillas de carbón. Reemplácelos si alguna de las escobillas mide menos de 3/8 pulgadas. Si alguna de las escobillas de carbón mide menos de ½ pulgada debe adquirir escobillas de repuesto. Debe prepararse para cambiar ambas escobillas de carbón antes del momento normal de la inspección.

12. Coloque las escobillas del motor en su posición.

13. Utilice los dos tornillos para colocar la abrazadera que sostiene las escobillas de carbón.

14. Coloque la cubierta plástica del motor.

15. Conecte el cable a tierra.

16. Coloque la abrazadera de retención del motor.

17. Coloque el alojamiento inferior en el superior.

Entretien du moteur

Cette machine possède un moteur d'aspiration utilisant des brosses de carbone. Les brosses de carbone dans le moteur doivent être contrôlées tous les trois mois, ou après 500 heures d'opération, selon la première éventualité. Si l'une des brosses est plus courte que 1 cm, remplacez les deux brosses de carbone.

Comment contrôler le commutateur et les brosses de carbone

ATTENTION: Les inspections électriques doivent être

réalisées par une personne autorisée à effectuer des réparations électriques.

Pour contrôler le commutateur et les brosses de carbone, respectez la procédure suivante :

1. Déconnectez le câble d'alimentation de la prise électrique.

2. Videz les deux réservoirs.

3. Déverrouillez les réservoirs du boîtier inférieur.

4. Soulevez le boîtier supérieur du boîtier inférieur.

5. Déconnectez le fil de terre.

6. Retirez le couvercle de plastique du moteur.

7. Inspectez le commutateur. Voir Figure 10. Amenez la machine à un centre de réparation Clarke agréé si vous observez l'une des conditions suivantes :

a. Des petits trous dans la surface du commutateur.

Voir « A » à la Figure 11.

b. Une couleur inégale. Contrôlez la présence d'une

couleur unie brun foncé. Des zones propres ou très foncées indiquent un problème. Voir « B » à la Figure 11.

c. Mica élevé. L'isolation de mica doit être inférieure

aux barres du commutateur. Voir « C » à la Figure

11.

8. Pour contrôler les assemblages des brosses de carbone, retirez les deux vis du support de maintien.

9. Retirez les supports.

10. Retirez les assemblages des brosses de carbone.

11. Contrôlez l'assemblage des brosses de carbone. Remplacez les deux assemblages si l'une des brosses de carbone est inférieure à 1 cm. Si l'une des brosses est inférieure à 1,25 cm, passez une commande de remplacement. Soyez prêts à remplacer les deux brosses de carbone avant les délais normaux d'inspection.

12. Placez les brosses du moteur en position.

13. À l'aide des deux vis, installez le support maintenant en place les brosses de carbone.

14. Installez le couvercle de plastique du moteur.

15. Connectez le fil de terre.

16. Installez le support de maintien du moteur.

17. Fixez le boîtier inférieur sur le boîtier supérieur.

Clarke

BEXT®-150, 150H, 300HV Operator's Manual

Page 29

Page 30

HOW TO CORRECT PROBLEMS IN THE MACHINE

Problem

The machine will not run.

There is no suction.

1. The machine has no power.

2. The power cord is damaged.

1. The vac motor does not run.

2. The vac motor switch is defective.

3. There is a loose motor connection.

4. There is an obstruction in the vacuum hose.

5. The recovery tank is full.

6. The dome gasket is worn or damaged.

7. The internal vac hose is damaged or stopped.

8. The dome is damaged

9. The motor brushes are worn.

10. Drain gate is open.

ActionCause

1. Make sure the machine is connected to the correct frequency and voltage, and all connections are tight.

Make sure the plug is in the electrical outlet.

2. Contact an authorized service person to replace the cord.

1. Put the switch for the vacuum in the "I" position.

2. Contact an authorized service person.

3. Contact an authorized service person.

4. Remove the obstruction.

5. Remove the liquid from the tank.

6. Contact an authorized service person to replace gasket.

7. Contact an authorized service person.

8. Replace the dome.

9. Replace the motor brushes.

10. Close drain gate.

There is no pressure.

The solution tank leaks.

11.Seals are damaged.

1. The switch is in the "OFF" position.

2. The pressure switch is damaged.

3. The pump motor will not run.

4. The pump motor brushes are worn.

5. The quick disconnect fitting is dirty or stopped.

6. The solution hose is bent.

7. The pump is worn.

8. The pump switch is defective.

9. The pump connections are loose.

10.The pump intake and oulet valves are worn.

11.The thermol protector is open.

12.The solution tank is empty.

13.The intake screen is dirty.

14.The rectifier in the pump motor is bad.

1. The tank is damaged.

11.Contact an authorized service person.

1. Put the switch in the "I" position.

2. Contact an authorized service person.

3. Contact an authorized service person.

4. Contact an authorized service person.

5. Contact an authorized service person.

6. Straighten the hose. Replace if damaged.

7. Contact an authorized service person.

8. Contact an authorized service person.

9. Contact an authorized service person.

10.Contact an authorized service person.

11.Contact an authorized service person.

12.Fill the solution tank.

13.Clean the screen.

14.Contact an authorized service person.

1. Contact an authorized service person.

The recovery tank overflows.

Page 30 Clarke

1. The float is dirty or damaged.

2. There is too much foam.

3. The float gasket is dirty or damaged.

1. Clean the float. Replace if damaged.

2. Put defoamer in the solution. Order P/N 398420.

3. Clean the gasket. Replace if damaged.

BEXT® -150, 150H, 300HV Operator's Manual

Page 31

CORRECCIÓN DE LOS PROBLEMAS DE LA MÁQUINA

Problema

La máquina no funciona.

No aspira.

No hay presión.

El depósito de solución tiene filtraciones.

El depósito de recuperación se desborda.

1. La máquina no tiene energía.

2. El cable de alimentación está dañado.

1. El motor de aspiración no funciona.

2. E l conmutador del motor de aspiración es defectuoso.

3. Una conexión del motor está suelta.

4. Existe una obstrucción en la manguera de aspiración.

5. El depósito de recuperación está lleno.

6. La junta abovedada está gastada o dañada.

7. La manguera interna de aspiración está dañada o detenida.

8. La cúpula está dañada.

9. Las escobillas del motor están gastadas.

10. La compuerta de desagüe está abierta.

11. Las juntas están dañadas.

1. El conmutador está en la posición "OFF" (apagado).

2. El conmutador de presión está dañado.

3. El motor de la bomba no funciona.

4. Las escobillas del motor de la bomba están gastadas.

5. El montaje de desconexión rápida está sucio o detenido.

6. La manguera de la solución está doblada.

7. La bomba está gastada.

8. El conmutador de la bomba es defectuoso.

9. Las conexiones de la bomba están flojas.

10. Las válvulas de aspiración y de escape de la bomba están gastadas.

11. El protector térmico está abierto.

12. El depósito de solución está vacío.

13. El filtro de aspiración está sucio.

14. El rectificador del motor de la bomba está en malas condiciones.

1. El depósito está dañado.

1. El flotador está sucio o dañado.

2. Hay demasiada espuma.

3. La junta del flotador está sucia o dañada.

Medidas a tomarCausa

1. Compruebe que la máquina esté conectada a la frecuencia y voltajes correctos y que todas las conexiones estén bien ajustadas.

Verifique que el enchufe esté en el tomacorriente.

2. Comuníquese con personal de reparaciones autorizado para que reemplace el cable.

1. Coloque el conmutador de aspiración en la posición "I".

2. Comuníquese con personal de reparaciones autorizado.

3. Comuníquese con personal de reparaciones autorizado.

4. Saque la obstrucción.

5. Saque el líquido del depósito.

6. Comuníquese con personal de reparaciones autorizado para que reemplace la junta.

7. Comuníquese con personal de reparaciones autorizado.

8. Reemplace la cúpula.

9. Reemplace las escobillas del motor.

10. Cierre la compuerta de desagüe.

11. Comuníquese con personal de reparaciones autorizado.

1. Ponga el conmutador en la posición "I".

2. Comuníquese con personal de reparaciones autorizado.

3. Comuníquese con personal de reparaciones autorizado.

4. Comuníquese con personal de reparaciones autorizado.

5. Comuníquese con personal de reparaciones autorizado.

6. Enderece la manguera. Reemplácela si está dañada.

7. Comuníquese con personal de reparaciones autorizado.

8. Comuníquese con personal de reparaciones autorizado.

9. Comuníquese con personal de reparaciones autorizado.

10. Comuníquese con personal de reparaciones autorizado.

11. Comuníquese con personal de reparaciones autorizado.

12. Llene el depósito de solución.

13. Limpie el filtro.

14. Comuníquese con personal de reparaciones autorizado.

1. Comuníquese con personal de reparaciones autorizado.

1. Limpie el flotador. Reemplácelo si está dañado.

2. Coloque desespumante en la solución. Solicite el producto número 398420.

3. Limpie la junta. Reemplácela si está dañada.

Clarke

BEXT®-150, 150H, 300HV Operator's Manual

Page 31

Page 32

COMMENT CORRIGER DES PROBLÈMES DANS LA MACHINE

PROBLÈME

La machine ne démarre pas

Il n'y a pas d'aspiration.

1. La machine n'est pas alimentée

2. Le câble d'alimentation est endommagé

1. Le moteur d'aspiration ne fonctionne pas

2. Le commutateur du moteur d'aspiration est défectueux

3. Une connexion du moteur est desserrée.

4. Il y a une obstruction dans le flexible d'aspiration.

5. Le réservoir de récupération est plein

6. Le joint de dôme est usé ou est endommagé

7. Le flexible d'aspiration interne est endommagé

8. Le dôme est endommagé

9. Les brosses du moteur sont usées

10. La porte d'évacuation est ouverte

11. Les joints sont endommagés

ACTIONCAUSE

1. Assurez-vous que la machine est connectée à la fréquence et à la tension correctes, et que toutes les connexions sont bien resserrées.

Assurez-vous que les prises sont branchées.

2. Contactez un membre autorisé du service d'entretien pour remplacer le câble.

1. Placez le commutateur pour l'aspiration sur la position « I ».

2. Contactez un membre autorisé du service d'entretien

3. Contactez un membre autorisé du service d'entretien

4. Éliminez l'obstruction.

5. Évacuez le liquide du réservoir.

6. Contactez un membre autorisé du service d'entretien pour remplacer le joint.

7. Contactez un membre autorisé du service d'entretien

8. Remplacez le dôme.

9. Remplacez les brosses du moteur.

10. Fermez la porte d'évacuation

11.Contactez un membre autorisé du service d'entretien

Il n'y a pas de pression

Le réservoir de solution fuit

1. Le commutateur est en position « OFF »

2. Le commutateur de pression est endommagé

3. Le moteur de la pompe ne fonctionne pas

4. Les brosses du moteur de la pompe sont usées

5. Le raccord de déconnexion rapide est sale ou bouché

6. Le flexible de solution est tordu

7. La pompe est usée

8. Le commutateur de la pompe est défectueux

9. Les connexions de la pompe sont desserrées

10. L'entrée de la pompe et les valves de sortie sont usées

11. Le protecteur thermal est ouvert

12. Le réservoir de solution est vide

13. L'écran d'entrée est sale

14. Le rectificateur dans le moteur de la pompe est défectueux

1. Le réservoir est endommagé

1. Placez le commutateur sur la position « I ».

2. Contactez un membre autorisé du service d'entretien

3. Contactez un membre autorisé du service d'entretien

4. Contactez un membre autorisé du service d'entretien

5. Contactez un membre autorisé du service d'entretien

6. Redressez le flexible. Remplacez-le s'il est endommagé

7. Contactez un membre autorisé du service d'entretien

8. Contactez un membre autorisé du service d'entretien

9. Contactez un membre autorisé du service d'entretien

10. Contactez un membre autorisé du service d'entretien

11. Contactez un membre autorisé du service d'entretien

12. Remplissez le réservoir de solution

13. Nettoyer l'écran

14.Contactez un membre autorisé du service d'entretien

1. Contactez un membre autorisé du service d'entretien

Le réservoir de solution déborde

Page 32 Clarke

1. Le flotteur est sale ou endommagé

2. Il y a trop de mousse

3. Le joint du flotteur est sale ou endommagé

1. Nettoyez le flotteur. Remplacez-le s'il est endommagé

2. Ajoutez l'antimousse à la solution. Commande pièce n°398420

3. Nettoyez le joint. Remplacez-le s'il est endommagé

BEXT® -150, 150H, 300HV Operator's Manual

Page 33

Division of

BEXT

-150, 150H, 300HV

Extractor

Section II

Parts and Service Manual

Clarke

BEXT®-150, 150H, 300HV Operator's Manual

(70416A)

Page 33

Page 34

Clarke

BEXT

-150, 120V

Assembly Drawing 2/03

10A

51A

38A

39A

15A

Page 34 Clarke

BEXT® -150, 150H, 300HV Operator's Manual

16A

Page 35

Clarke

BEXT

-150, 120V

Assembly Drawing Parts List 2/03

Ref # Part No. Description Qty

1 59721A Valve-Drain 1 1A 53606A Elbow-45 Degree, Drain 1 2 962929 Screw, 10-32 x 3/8 4 3 52636A Latch, Recovery Tank 4 837304 O-Ring 1 4A 4B 920797 Nut Drain Valve Lock 1 5 30322A Tank, Recovery 1 *6 690212 Adaptor Asm.-Vac Hose 1 *7 692701 Elbow - 90 Degree 2 8 55674A Lid 6" Clear 1 8A 692409 Chain-Cover 1 9 85613A Screw, 8-32 x 7/8 Pan Hd 6 9A 81109A Nut, Hex Elastic Lock 6

10 52806A Vac Manifold Asm. 1

(includes 10, 10A, 11, 12, 13) 11 920797 Nut Drain Valve 1 12 13 30323A Elbow, Vac Manifold 1 14 872010 Hose clamp 5 15 52666A Hose Vacuum Tank 1 15A 52667A Hose, Vacuum to Manifold 1 16 52993A Fiber Washer 1 16A 52942A Washer, Brass 1 17 697501 Adapter, 1/8 ro 1/4 NPT 1 18 19 20 87026A Washer 6 21 81102A Nut, Stop, Eleastic ¼-20 18 22 44906A Motor, Vacuum 2 23 30197A Gasket 2 24 52670A Vacuum Manifold (Black) 1 25 85742A Screw, ¼-20 6 26 87026A Washer ¼ 6 27 28 29 30 52671A Handle, Lifting 1 31 962098 Screw, Flathead ¼" -20 x ¾ 1 32 737140 Quick Disconnect, Male 1 33 52672A Flange, Exhaust 1 34 52673A Louver, 3" (includes screws) 3

Ref # Part No. Description Qty

35 52674A Latch, Strike 2 36 170040 Elbow, ¼ NPT 1 37 52675A PVC Reducer 1 38 52676A Cord Retainer 1 38A 40637A Plug, Power Cord 1 39 61338A Axle, ½" x 3½" 1 39A 61339A Hinge Pin 2 40 52471A Wheel 10" 2 41 920346 Axle Cap 2 42 Lock Nut 1 43 44 170915 Screw, ¼-20 x ¾ 8 45 30324A Housing, Lower 1 46 52470A Castor, 4" Grey 1 47 30195A Holding Tank 1 48 55167A Hosebarb 3/8 x 1/4 NPT 1 49 52841A Inlet Filter 1 50 30325A Lid, Solution Tank 1 51 50248A Clamp 4 51A 52677A Adaptor, Inlet Screen 1 52 51206A Pump, Solution 150 psi 1 53 Screw, 10-32 X 5/8 54 170030 Hosebarb. 3/8H x 1/4MPT 2 55 30326A Hose, Inlet 1 56 30327A Hose, Outlet 1 57 61340A Switch Plate 1 58 Screw. #4 x 3/8 S.S. Pn Phillips 5 59 52842A Switch, Pump & Vac Motors 3 60 170030 Hosebarb 1 61 52679A Cord Wrap 2 62 Screw, 6-32 x 2.0 Phillips S.S. 4 63 920056 Nut - 6x32 Elastic Stop 4 64 40639A Cooling Fan 1 65 526809 Fan Guard 1 66 67 30196A Gasket, Tank to Base 1 68 962454 Screw, ¼ -20 x 1 2 69 *70 693406 Gasket 1 71 34288A Gasket, Rec. Lid 1

* Items 6, 7 & 70 must be ordered as a set when

replacing any original #6 Adapter and 3 - 85522A Screws 1 - 962109 Screw 1 - 920296 Nut

Clarke

BEXT®-150, 150H, 300HV Operator's Manual

Page 35

Page 36

Clarke

BEXT

-150H, 120V

Assembly Drawing 2/03

Page 36 Clarke

BEXT® -150, 150H, 300HV Operator's Manual

Page 37

Clarke

Parts List 2/03

BEXT

-150H, 120V

Ref # Part No. Description Qty

1 59721A Valve-Drain 1 1A 53606A Elbow-45 Degree, Drain 1 2 962929 Screw, 10-32 x

/8 1 3 52636A Latch, Tank 2 4 837304 O-Ring (Small) 1 4A 4B 920797 Nut Drain Valve Lock 2 5 30322A Tank, Recovery 1 *6 690212 Adaptor Asm.-Vac Hose 1 *7 692802 Elbow - 90 Degree 1 8 55674A Lid 6" Clear 1 8A 34288A Gasket** 1 8B 692409 Chain-Cover 1

9 85613A Screw, 8-32 x

/8 Pan Hd 1

9A 81109A Nut, Hex El astic Lock 1

10 52806A Vac Manifold Asm. (incl. 10, 10A, 1

11, 12, 13) 11 920797 Nut Drain Valve 2 12 13 30323A Elbow, Vac Manifold 1 14 872010 Hose clamp 1 15 52666A Hose Vacuum Tank 1 15A 52667A Hose, Vacuum to Manifold 1 16 52566A Heater, Complete 1 16A 732870 Hosebarb 1 17 18 19 30323A Hose, Braided Heater 1 20 52993A Washer, Brass 1 20A 52992A Washer, Fibre 1 21 Nipple, ¼ NPT SS 1 22 52995A Busing, Fiber 1 23 52834A Thermostat, Heater 1 24 53639A Elbow, Brass 1 24A Coupling 1 25 87026A Washer ¼ 6 26 81102A Nut, ¼ -20 1 27 44906A Motor, Vac 1 28 30197A Gasket, Vac Motor 2 29 52670A Vacuum, Manifold 2 30 85742A Screw, ¼-20 6 31 87026A Washer 6 32 33 170030 Hosebarb 1 34 Label, Clarke 1 35 36 37 38 52671A Handle, Lifting 1

Ref # Part No. Description Qty

39 962098 Screw, ¼ -20 x 3/4 1 40 52840A Quick Disconnect 1 41 52672A Flange, Exhaust 1 42 52673A Louvre, (includes hardware) 3 43 52674A Strike, Latch 2 44 45 52675A Reducer, PVC 2 46 52676A Retainer, Cord 2 47 Sensor, Dual Cord 1 48 52664A Snap Track, 4" 1 49 61388A Axle, Wheel 1 50 52471A Wheel, 10" 1 51 920346 Axle, Cap 2 52 Cord, Power 1 53 61339A Pin, Hinge 2 54 170915 Screw, ¼-20 x

/4 8 55 30324A Housing, Lower 1 56 52470A Castor, 4" Grey 2 57 30195A Holding Tank 1 58 52841A Filter, Inlet 1 59 52677A Adaptor, Inlet Screen 1 60 Solution, Tank 1 61 50248A Hose Clamp 1 62 51206A Pump, Solution 1 63 170030 Hosebarb, 3/8 PT x ¼ Barb 1 64 65 66 67 30326A Hose, Inlet 1 68 962454 Hose, Outlet 1 69 52678A Switch Plate 1 70 71 52668A Light, Green 2 72 73 52842A Switch, Vacuum / Pump 3 74 52843A Switch, Pump 1 75 76 77 Screw, #6 -32 x 2.0 4 78 Locknut, #6 4 79 40639A Cooling Fan 1 80 52680A Fan Guard 1 81 82 30196A Gasket, Base 1 83 52679A Cord Wrap 2 84 962454 Screw, ¼-20 x 1 2 85 *86 693406 Gasket 1

* Items 6, 7 & 86 must be ordered as a set when replacing any original #6 Adapter and 3 - 85522A Screws 1 - 962109 Screw 1 - 929296 Nut

** Item 8A must be used with any lid replacement.

Clarke

BEXT®-150, 150H, 300HV Operator's Manual

Part # Miscellaneous Assemblies/ Parts 52847A

Heat Repair Kit w/ Thermostat and Cutout Asm.

Page 37

Page 38

Clarke

BEXT

-300HV, 120V

Assembly Drawing 2/03

63A

76A

101

100

97 86

102

24A

103

20-

19A

26A

70B

Priming Hose

70A

Page 38 Clarke

104

BEXT® -150, 150H, 300HV Operator's Manual

Page 39

Clarke

BEXT

Parts List 2/03

Ref # Part No. Description Qty

1 59721A Drain Gate (see misc) 1 1A 53606A Spout, Drain Gate 1 2 962929 Screw, 10-32 x 3 52636A Latch 2 4 837304 O-Ring (small) 3 4A 4B 920797 Drain Valve 2 5 30322A Tank, Recovery 1 *6 690212 Adaptor *7 692802 PVC Elbow, 1½" 8 55674A Lid & Ring, 6" 1 8A 692409 Chain Assemly, 8" 1 8B 34288A Gasket** 1 9 85613A Screw, 8-32 x 9A 81109A Nut, 8/32, SS Nylock 10 11 52806A Vacuum Mainfold, Incl. Ball & Cage 1

(includes 10, 10A, 11, 12 and 13) 12 13 14 15 872010 Hose Clamp 2 16 52665A Hose, Rubber 17 52365A Hose Clamp 18 Heat Exchanger Mount 1 19 Heat Exchanger, Complete 1 19A 52834A Thermostat, Heat Switch (see misc) 1 20 21 61350A Hose, 26", High Pressure ¼ I.D. 1 22 52988A Quick Disconnect, Open 23 52989A Quick Disconnect, Male, 24 851144 Bushing Brass, ¼ MPT x 1/8 FPT 1 24A Coupling 25 30323A Hose, Braided, SS 1 26 52992A Washer, Brass 26A 52993A Washer, Fiber 27 28 52995A Bushing, Fiber 1 29 30 Lock Nut, 31 Washer, 32 Screw, 10-32 x 5/8", SS 33 Nut, 34 Washer, 5/16" 35 Bolt,

/16"

/16 x 4" 36 52997A PVC Sleeve, 3" 37 52998A PVC Elbow, 90°, 1½", Slip 38 61351A Mount Plate 1 39 52835A Gasket (Vacuum Motor) 1 40 52836A Vacuum Motor (120V) 1 41 Screw, 6-32" x 2" 4 42 52680A Fan Guard 1 43 Lock Nut 44 Fan (120V) 1 46 PVC Reducer 47 Lock Nut 49 Power Cord, 12/3, 25 ft. 2 50 Label, ALTO 1 51 52676A Cord Retainer, Water Tight 2 52 Snubber 53 53110A Quick Disconnect, Female ¼" PT 1

* Items 6, 7 & 104 must be ordered as a set when replacing any original #6 Adapter and: 3 - 85522A Screws, 1 - 962109 Screw, 1 - 929296 Nut.

** Item 8B must be used with any lid replacement.

Clarke

BEXT®-150, 150H, 300HV Operator's Manual

/8, SS 4

/8"

/16"

/8", PT 2

/8" PT 2

-300HV, 120V

Ref # Part No. Description Qty

54 53176A Quick Disconnect, Female ¼ PT 1 55 52839A Pressure Gauge 1 56 Dual Cord Sensor, Circuit Board 1 57 52664A Mount, Dual Cord Sensor 1 58 52471A Wheel, 10" 2 59 920346 Axle Cap 2 61 61339A Hinge Rod, ¼ x 3½", SS 2 62 52679A Cord Wrap 2 63 170915 Screw, 1/40-20 x 1", SS 2 63A 87026A Washer, ¼, SS 2 64 61338A Axle, 18" 1 65 52673A Louver, 3" 1 66 30196A Gasket 67 Housing, Lower 68 52470A Castor, 4" x 1" 1 69 Bolt, ¼-20 x

/4"2 70 52840A Quick Disconnect, Male ¼" PT 70A 61314A Priming Hose 1 70B 52565A Quick Disconnect, Female ¼ PT 1 71 52674A Latch Strike 2 72 52671A Handle, Lifting 1 73 962098 Screw, Flathead 4 75 30338A Tank, Solution 1 76 52841A Filter, Pump Inlet 1 76A 52677A Adapter, Inlet Screen 77 30325A Lid, Solution Tank 1 78 52842A Switch, Pump & Vacuum 3 79 52843A Switch, Heat 1 80 52678A Panel, Control 1 81 Green Light 2 82 Screw, #4 x

/8 SS 84 53639A Elbow 90°, ¼ PT 85 52171A Hose Barb, ¼ PT x ½" Hose 86 50248A Hose Clamp 8 87 Hose, Pump Inlet, ½" x 14" 88 Pump, No Fittings (see misc.) 89 170066 "T" Brass, ¼ PT 90 170086 Nipple, SS, ¼ PT 91 170040 Elbow Brass, ¼ MPT x ¼ FPT 92 Quick Disconnect, Male ¼ PT 93 52994A Hose, Pulsation Dampening 28" 94 52990A Hose, 17" with Swages 95 696801 Plug, Brass 96 697501 Reducing Nipple, ¼ MPT x 97 170030 Hose Barb, Brass ¼ PT x 98 Bypass Valve (see misc.) 99 53174A Hose,

/8" x 8"

/8 MPT

/8 Hose

100 690209 Hose Barb, Brass 1/8 PT x 3/8 Hose 101 52844A Solenoid (120V), NC 1 102 53175A Hose, Pump Bypass,

/8" x 14" 103 52837A Motor, for Pump (AC, 120V) 1 104 693406 Gasket, Swivel 1

Part # Miscellaneous Assemblies/ Parts 52848A Bypass Rebuild Kit

52846A Valve/O-Ring Kit 52849A Plunger & Seals Kit

52845A Bearing/Cam Asm. (for pump)

52847A Heat Repair Kit w/Thermostat & Cutout Asm.

Pump Complete (no motor or solenoid) Pump Complete with Solenoid Pump & Motor Complete with Solenoid

Drain Gate Complete w/ O-Rings, Nut & Spout

Label, Clarke

Page 39

Page 40

Clarke

BEXT

-150 Accessories

Drawing & Parts List 4/02

WARNING: Do not use Bext 150 accessories on heated units (Bext 150H & 300HV).

Injury to operator or bystanders could occur. Damage to the machine could occur.

1**

Ref Part No. Description Qty

1 30108A Adaptor, 2" to 1½ 1 2 59231A RM-4P Tool Assembly 1 3 59230A RM-8P Tool Assembly 1 4 59229A RM-12M Tool Assembly 1 5 59232A Hide-A- Hose 10' 1 6 59228A RM-4M Tool Assembly 1 7 398426 Defoamer *1 case 8 398425 Extractor, Concentrate *1 case 9 398427 Traffic Lane/Spot Cleaner *1 case 10 55183A Hide-A-Hose 20' 1 11 52953A General Purpose Spot Cleaner 1 case ASM 55173A 4" Hand Tool and 10' Hose Asm. 1 NI 682408 Coupler, 1½" Hose Connector 1

* 4, 1 gallon bottles

Page 40 Clarke

BEXT® -150, 150H, 300HV Operator's Manual

Page 41

Clarke

BEXT

150H Detailer Accessories

Drawing & Parts List 5/02

1**

Ref Part No. Description Qty

1 61394A 12" Wand 1 2 52469A Hose 15' 1 3 52833A Tool, 3½ HP 1 4 398426 Defoamer *1 case 5 398425 Extractor, Concentrate *1 case 6 398427 Traffic Lane/Spot Cleaner *1 case 7 52953A General Purpose Spot Cleaner 1 case 8 52832A Tool, 4" Closed 1 9 30229A 15" Hose Extension 1 10 10386A Kit, 15" Hose Ext. w/Coupler 1 11 682408 1.50 Dia. Hose Coupler 1 12 52514A Tool, 31/2 Closed Detail 1

* 4, 1 gallon bottles

Clarke

BEXT®-150, 150H, 300HV Operator's Manual

Page 41

Page 42

Clarke

BEXT

300HV Accessories

Drawing & Parts List 4/02

1**

Ref Part No. Description Qty

1 61395A 12" Wand 1 2 52469A Hose 15' 1 3 52833A Tool, 3½ HP 1 4 398426 Defoamer *1 case 5 398425 Extractor, Concentrate *1 case 6 398427 Traffic Lane/Spot Cleaner *1 case 7 52953A General Purpose Spot Cleaner 1 case 8 52832A Tool, 4" Closed 1 9 30229A 15" Hose Extension 1 10 10386A Kit, 15" Hose Ext. w/Coupler 1 11 682408 1.50 Dia. Hose Coupler 1

* 4, 1 gallon bottles

Page 42 Clarke

BEXT® -150, 150H, 300HV Operator's Manual

Page 43

Clarke

BEXT

-150, 120V

Connection Diagram - 10/01

(Control Panel)

BEXT-150C EXTRACTOR

SWITCH PLATE

120V

WHITE

*NOTE: Switches sit upside down in switch plate.

PUMP

BLACK

BLUE 14 GA.

VAC 2

BLACK

ORANGE 14 GA.

VAC 1

BLACK 12 GA.

BLACK

ORANGE 14 GA.

WHITE 16 GA.

Clarke

BEXT®-150, 150H, 300HV Operator's Manual

TAG

10/03/01

Page 43

Page 44

Clarke

BEXT

-150, 120V

Wiring Diagram 10/01

BEXT-150H EXTRACTOR

WIRING DIAGRAM

120V

FAN

BLACK

VAC 1

VAC 2

ORANGE

BLACK WHITE

ORANGE

WHITE

BLUE

VACUUM

CORD 1

GROUND

WHITE

VACUUM

PUMP

BLACK

MODE LIGHT

Page 44 Clarke

HEATER

DUAL CORD SENSOR

BYPASS SWITCH

BLACK

WHITE

P4 P3

CIRCUIT

BOARD

LOCATOR

LIGHT

BLACK

CORD 2

GROUND

10/04/01

BEXT® -150, 150H, 300HV Operator's Manual

Page 45

PRODUCT SUPPORT BRANCHES

U. S. A. Locations European Locations

HEAD OFFICE

ALTO U.S. Inc., St. Louis, Missouri

16253 Swingley Ridge Road, Suite 200 Chesterfield, Missouri 63017-1725

PRODUCTION F A CILITIES

Clarke

, Springdale, Arkansas 2100 Highway 265 Springdale, Arkansas 72764 (479) 750-1000

Customer Service - 1-800-253-0367 Technical Service - 1-800-356-7274

American Lincoln®, Bowling Green, Ohio 43402

1100 Haskins Road

SERVICE F A CILITIES

Clarke® , Carlstadt, New Jersey 07072

150 Commerce Road (201) 460-4774

Clarke®, Elk Grove, Illinois 60007

2280 Elmhurst Road (847) 956-7900

Clarke

, Denver, Colorado 80204 1955 West 13th Ave. (303) 623-4367

PRODUCTION F A CILITIES

ALTO Danmark A/S, Aalborg

Blytaekkervej 2 DK-9000 Aalborg +45 72 18 21 00

ALTO Danmark A/S, Hadsund

Industrikvarteret DK-9560 Hadsund +45 72 18 21 00

SALES SUBSIDIARIES

Clarke® Canada Ltd., Rexdale Ontario

24 Constellation Ct. (416) 675-5830

ALTO Overseas Inc., Sydney (Australia)

1B/8 Resolution Drive Caringbah NSW 2229 +61 2 9524 6122

ALTO Cleaning Systems Asia Pte Ltd., Singapore

No. 17 Link Road Singapore 619034 +65 268 1006

ALTO Deutschland GmbH, Bellenberg (Germany)

Guido-Oberdorfer-Straße 2-8 89287 Bellenberg +49 0180 5 37 37 37

Clarke®, Houston, Texas 77040

7215 North Gessner Road

SALES AND SERVICE FACILITIES

American Lincoln® / Clarke®, Madison Heights,

Michigan 48071-0158

29815 John R. (810) 544-6300

American Lincoln® / Clarke®, Marietta, Georgia 30062

1355 West Oak Common Lane (770) 973-5225

Clarke

Clarke American Sanders

A.L. Cook

Customer Service Headquarters and Factory

2100 Highway 265

Springdale, Arkansas 72764

(479) 750-1000

Technical Service

1-800-356-7274

Clarke

BEXT®-150, 150H, 300HV Operator's Manual

ALTO Cleaning Systems (UK) Ltd., Penrith

Gilwilly Industrial Estate Penrith Cumbria CA11 9BN +44 1768 868 995

ALTO France S.A. Strasbourg

B.P. 44, 4 Place d’Ostwald F-67036 Strasbourg Cedex 2 +33 3 8828 8400

ALTO Nederland B.V. Vianen

Stuartweg 4C NL-4131 NJ Vianen +31 347 324000

ALTO Sverige AB, Molndal (Sweden)

Aminogatan 18 Box 4029 S-431 04 Molndal +46 31 706 73 00

ALTO Norge A/S, Oslo (Norway)

Bjornerudveien 24 N-1266 +47 2275 1770

Page 45

Page 46

Clarke

This Clarke Industrial/Commercial Product is warranted to be free from defects in materials and workmanship under normal use and service for a period of one year from the date of purchase, additionally this product's heat exchanger, rotationally molded tanks, and main frame, is warranted to be free from defects in materials and workmanship under normal use and service for a Product Life Time, a period not exceeding 10 years maximum from the date of purchase when operated and maintained in accordance with Clarke's Maintenance and Operations Instructions.

This warranty is extended only to the original purchaser for use of the product. It does not cover normal wear parts such as electrical cable, rubber parts, hoses and motor brushes.

If a difficulty develops with the product you should: a) Contact the nearest authorized Clarke repair location or contact Clarke Service Operations Department, 2100 Highway 265, Springdale, Arkansas 72764, for the nearest authorized Clarke repair location. Only these locations are authorized to make repairs to the product under this warranty. b) Return the product to the nearest Clarke repair location. Transportation charges to and from the repair location must be prepaid by the purchaser. c) Clarke will repair the product and/or replace any defective parts without charge within a reasonable time after receipt of the product.

Clarke's liability under this warranty is limited to repair of the product and/or replacement of parts and is given to purchaser in lieu of all other remedies, including INCIDENTAL AND CONSEQUENTIAL DAMAGES.

THERE ARE NO EXPRESS WARRANTIES OTHER THAN THOSE SPECIFIED HEREIN. THERE ARE NO WARRANTIES WHICH EXTEND BEYOND THE DESCRIPTION OF THE FACE HEREOF. NO WARRANTIES, INCLUDING BUT NOT LIMITED TO WARRANTY OF MERCHANTABILITY, SHALL BE IMPLIED. A warranty registration card is provided with your Clarke product. Return the card to assist Clarke in providing the performance you expect from your new floor machine.

Clarke

., 2100 Highway 265, Springdale, Arkansas 72764.

US LIMITED WARRANTY

Clarke reserves the right to make changes or improvements to its machine without notice.

Always use genuine Clarke Parts for repair.

2100 Highway 265

Division of

Springdale, Arkansas, 72764
