Clarke 05390C, 05400A, 05400C, 05380C, 05410A Operator's Manual

...

Download

Page 1

MID-SIZE

AUTOSCRUBBER

Disc 26 / Disc 28 / Disc 34

Cylindrical 28

Operator’s Manual / Manuel d’utilisation / Libro de Instrucciones

Models: 05370A, 05370C, 05380A, 05380C, 05390A, 05390C, 05400A, 05400C,

05410A, 05410C, 05420A, 05420C, 56380651, 56380657, 56380658, 56380659

U.S. Patent No. 6,105,192; No. 6,760,947; and Patent Pending

Patents Pending

READ THIS BOOK LEA ESTE MANUAL LISEZ CE MANUEL

This book has important information for the use and safe operation of this machine. Failure to read this book prior to operating or attempting any service or maintenance procedure to your Clarke machine could result in injury to you or to other personnel; damage to the machine or to other property could occur as well. Y ou must have training in the operation of this machine before using it. If your operator(s) cannot read this manual, have it explained fully before attempting to operate this machine.

All directions given in this book are as seen from the operator’s position at the rear of the machine.

EN ES FR

English (2 - 27) Español (28 - 53) Français (54 - 79)

Form No. 71483A 12/08 revised 9/10 Clarke®

Page 2

ENGLISH

Table of Contents

Operator Safety Instructions ....................................................................................................................................................................3

Introduction .............................................................................................................................................................................................4

Machine Speciﬁ cations ............................................................................................................................................................................5

Procedures For Transporting ...................................................................................................................................................................6

Symbols Used On Focus II Midsize .........................................................................................................................................................7

Machine Control Panel ............................................................................................................................................................................8

Machine Controls and Features ..............................................................................................................................................................10

How To Prepare The Machine For Operation ..........................................................................................................................................10

How To Operate The Machine .................................................................................................................................................................17

Maintenance ............................................................................................................................................................................................21

How To Correct Problems In The Machine ..............................................................................................................................................25

Section II Parts and Service Manual

Solution Tank Assembly ...........................................................................................................................................................................82-83

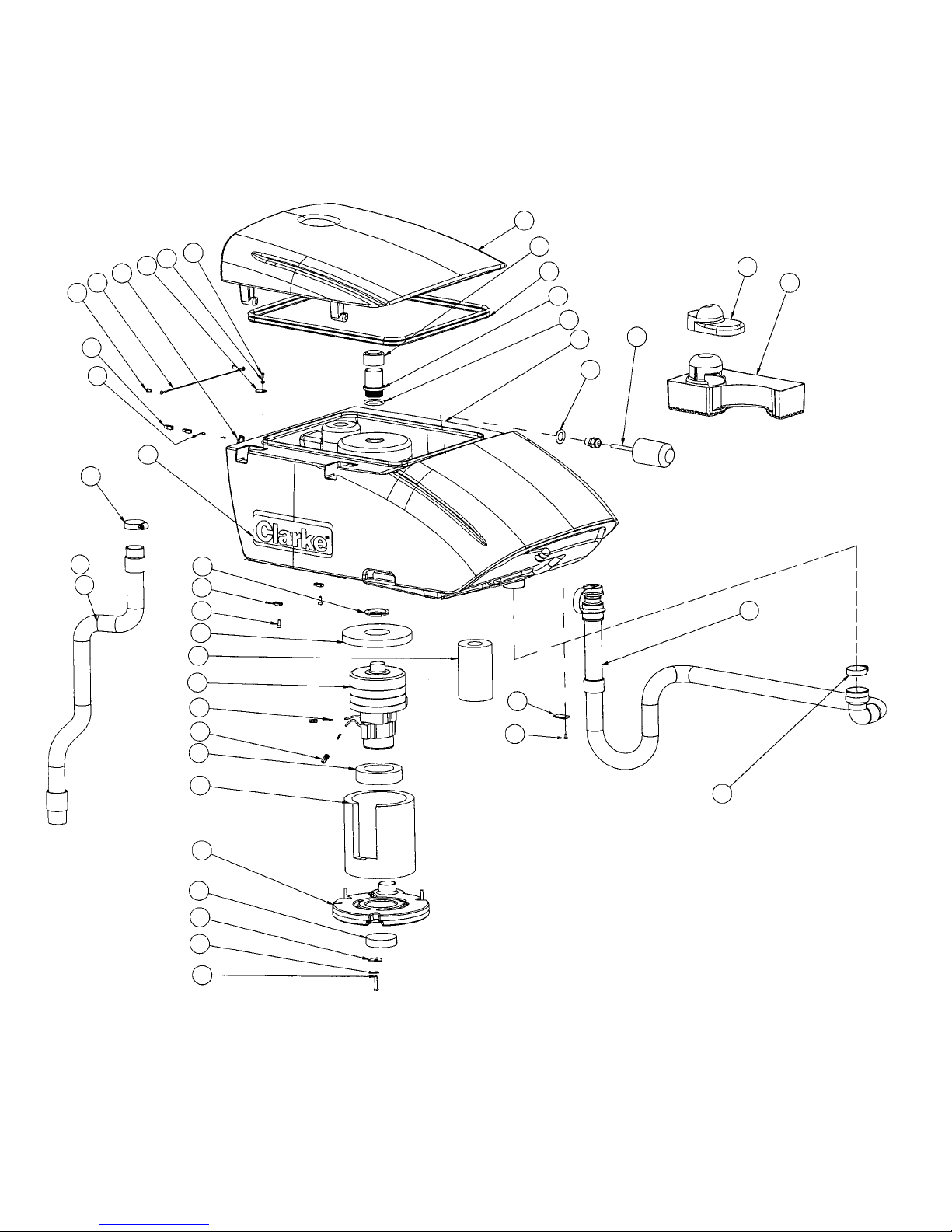

Recovery Tank Assembly ........................................................................................................................................................................84-85

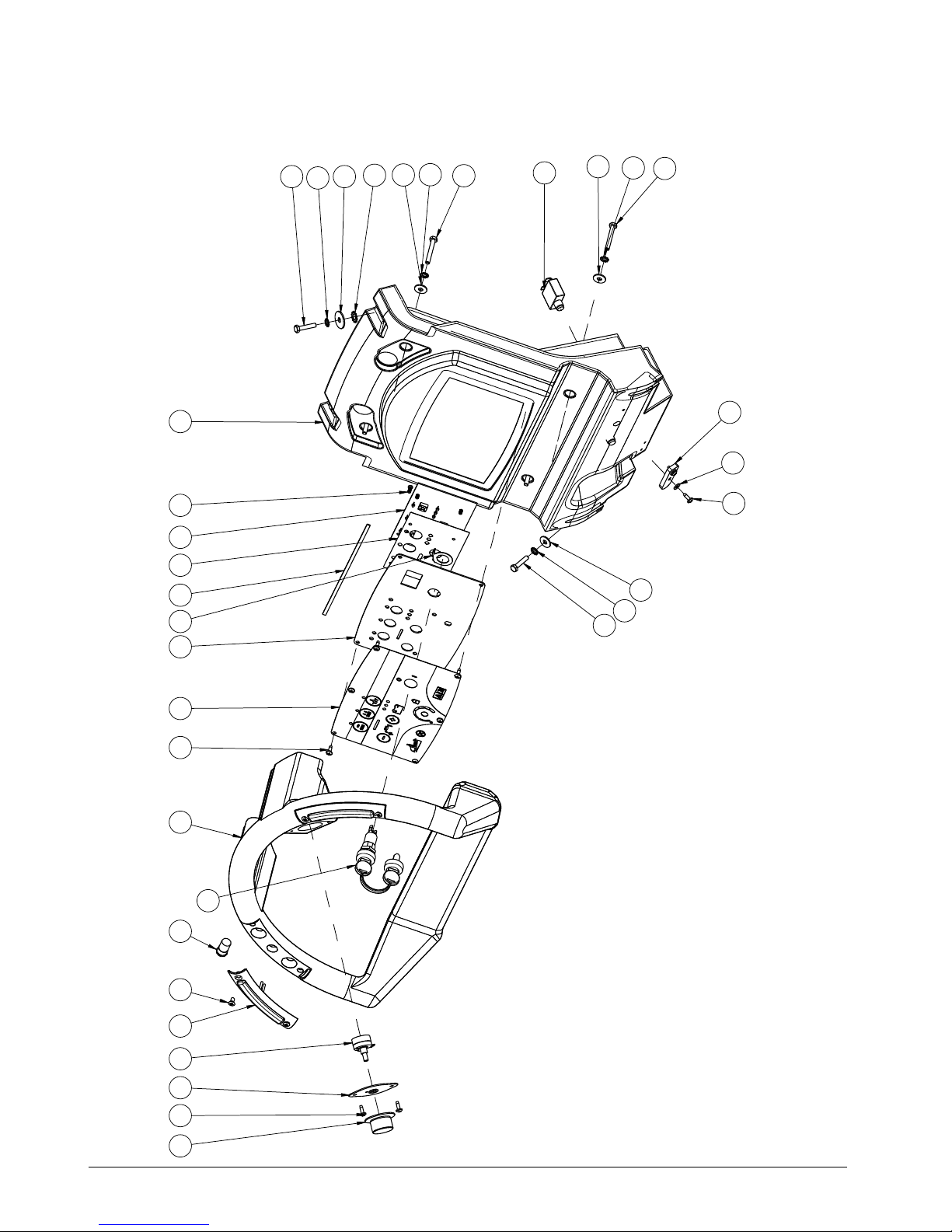

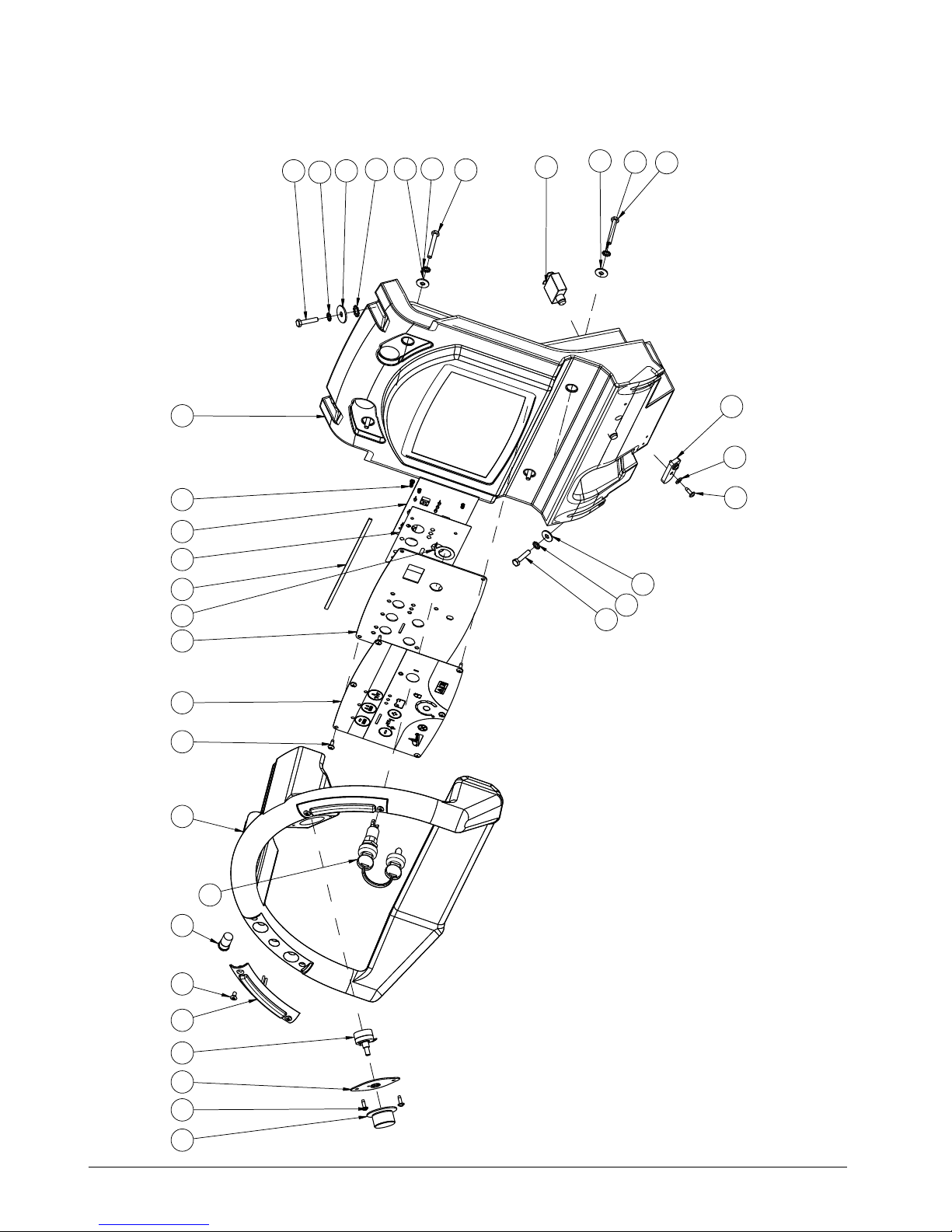

Handle Assembly (Disc and BOOST Models) .........................................................................................................................................86-87

Handle Assembly (Cylindrical Model) ......................................................................................................................................................88-89

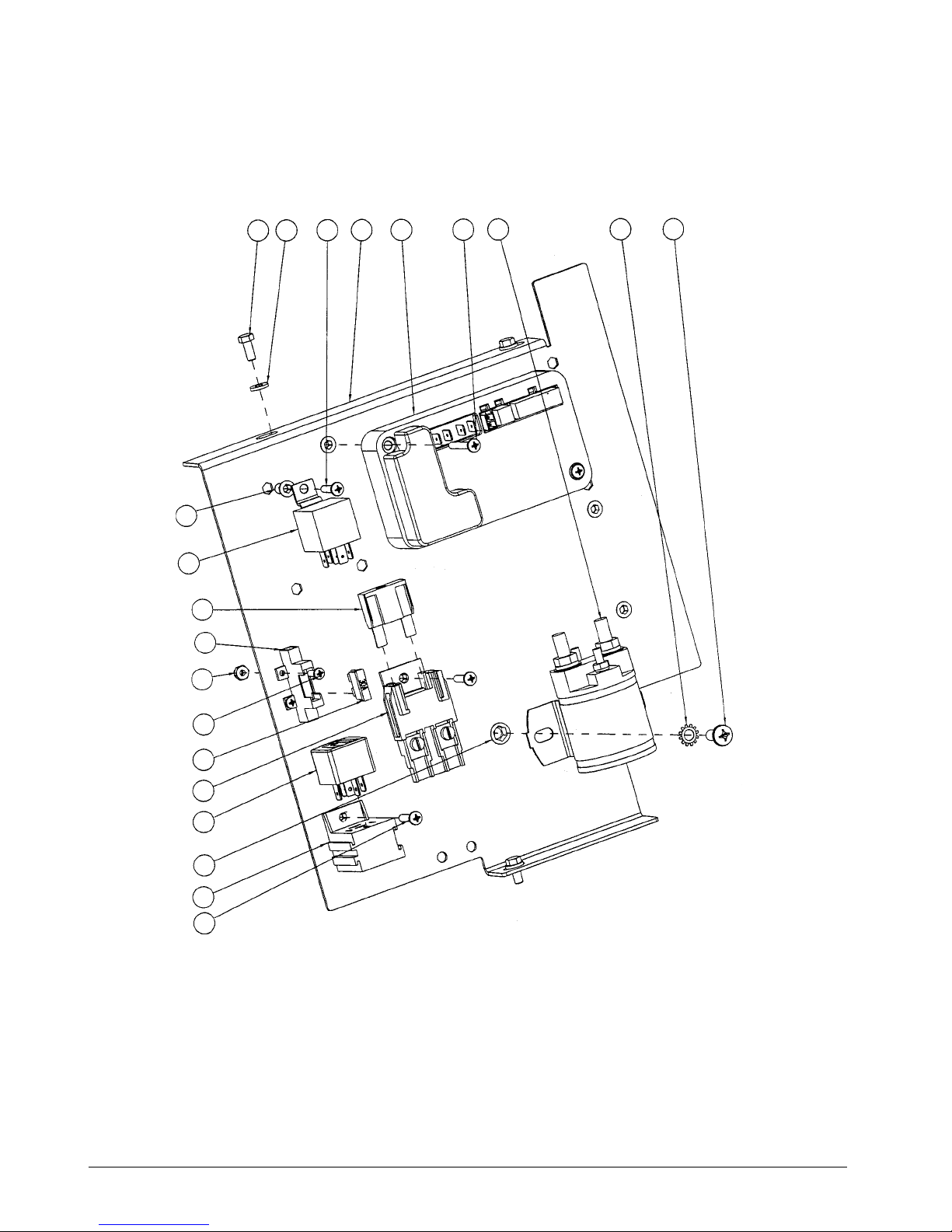

Electrical Box Assembly ..........................................................................................................................................................................90-91

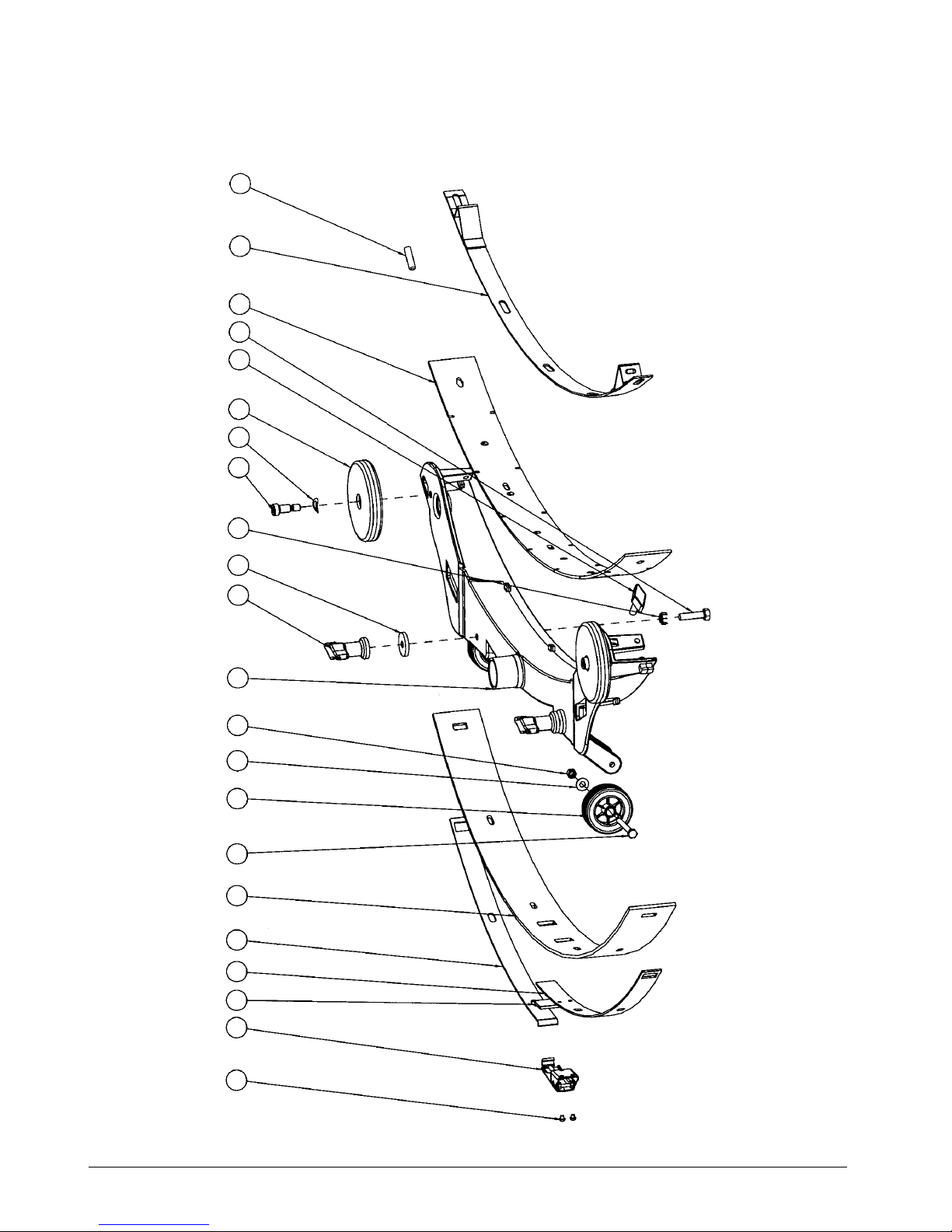

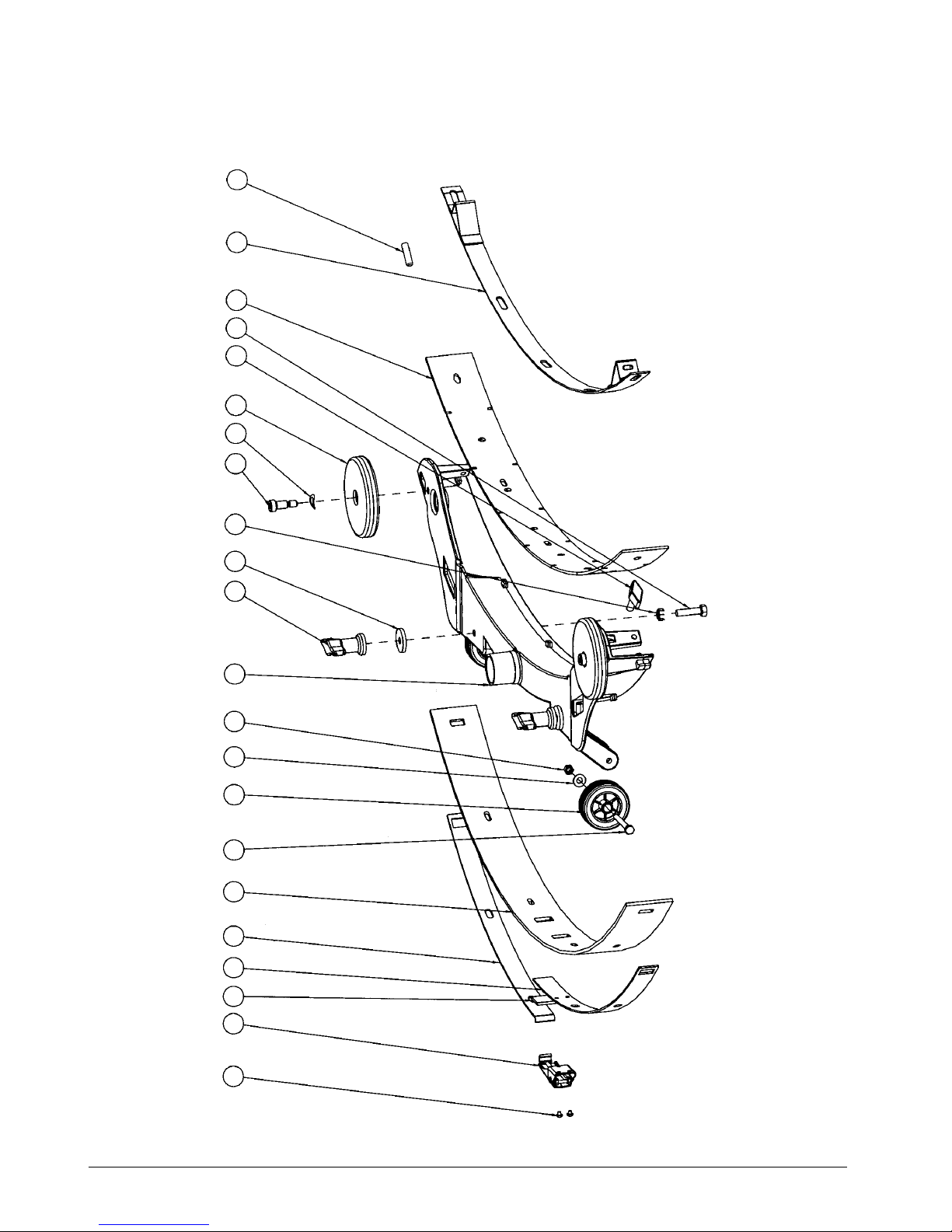

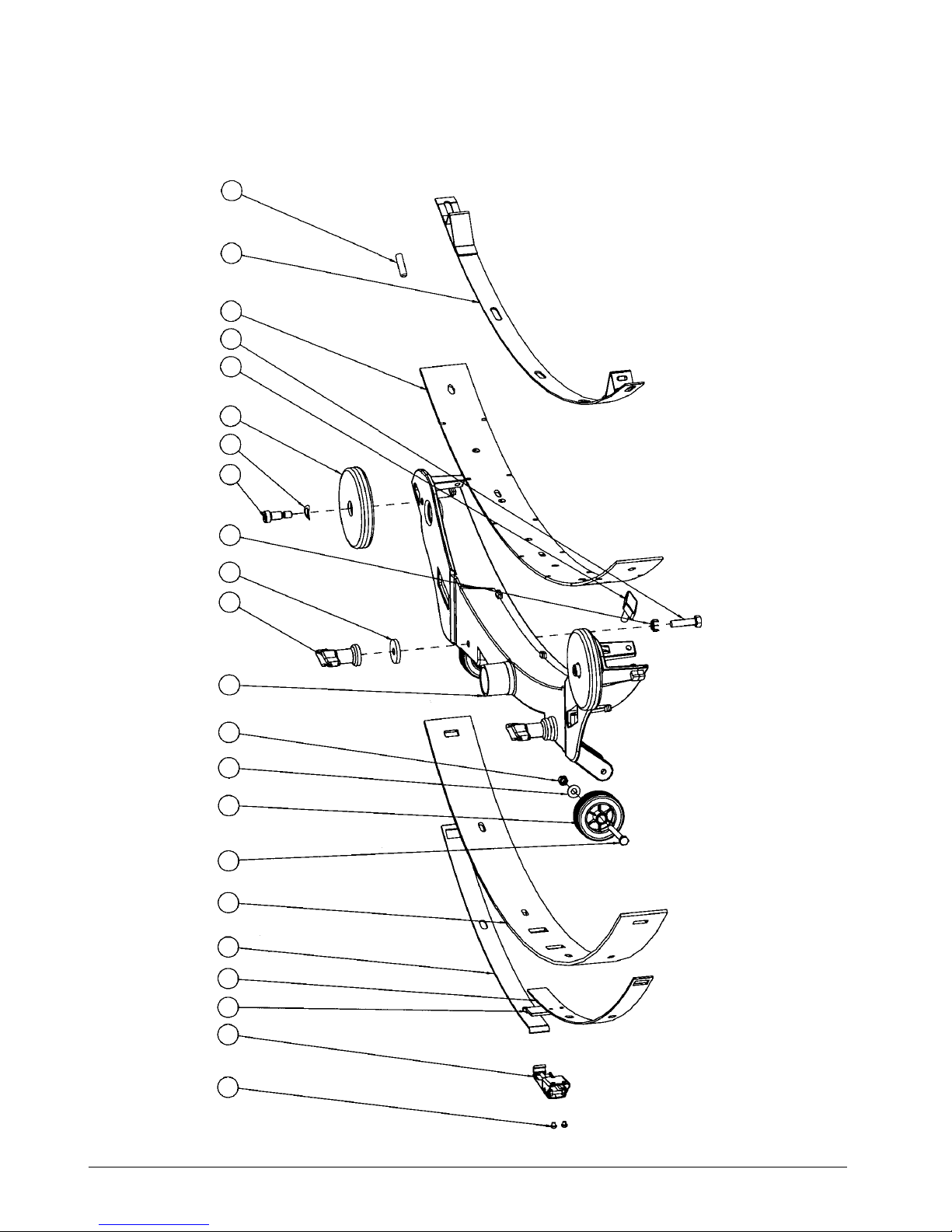

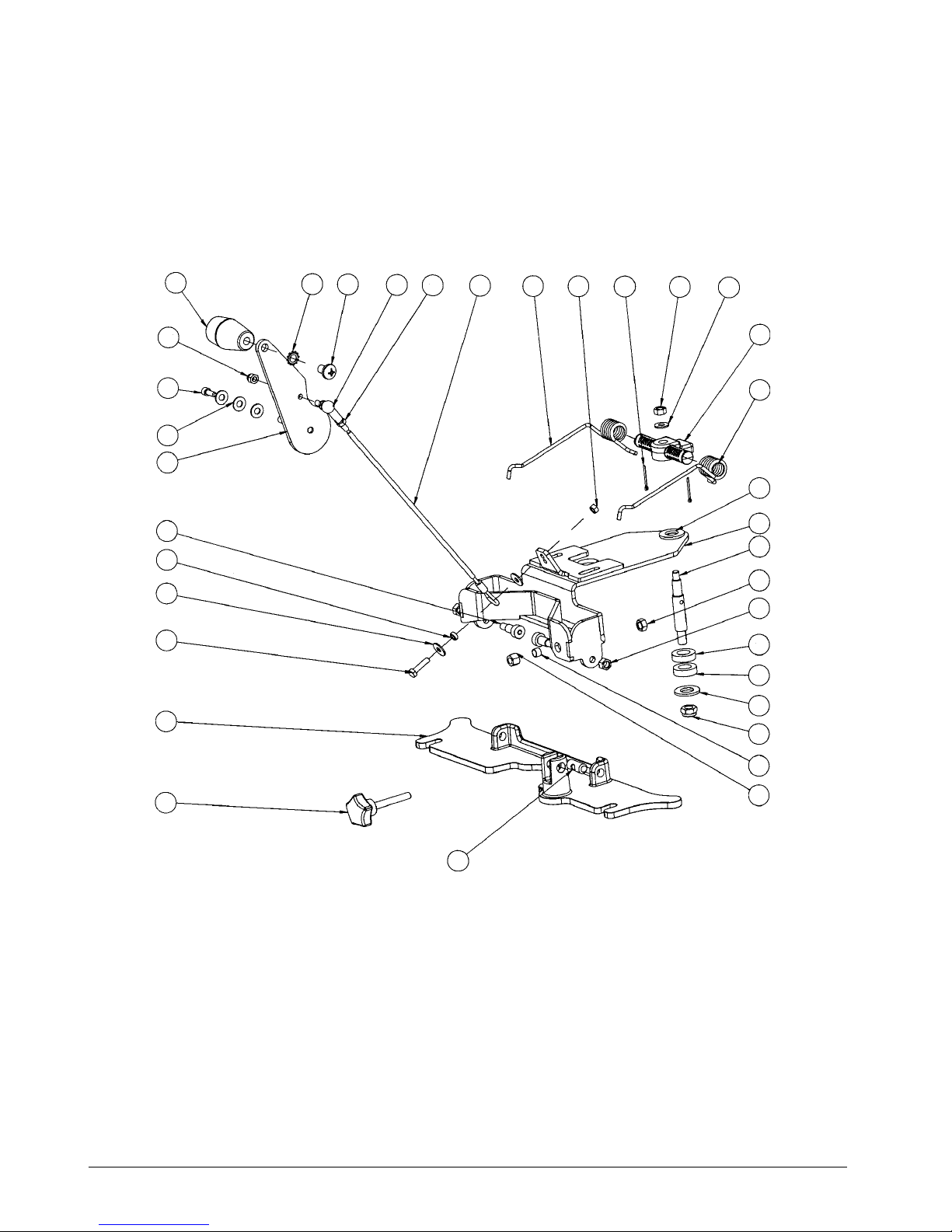

Squeegee Holder Assembly ....................................................................................................................................................................92-93

Squeegee Assembly (32.5”) ....................................................................................................................................................................94-95

Squeegee Assembly (35”) .......................................................................................................................................................................96-97

Squeegee Assembly (41”) .......................................................................................................................................................................98-99

Frame Assembly ......................................................................................................................................................................................100-101

Brush Head Assembly (Disc 26) ..............................................................................................................................................................102-103

Brush Head Assembly (Disc 28) ..............................................................................................................................................................104-105

Brush Head Assembly (Disc 34) ..............................................................................................................................................................106-107

Brush Head Assembly (BOOST 28) ........................................................................................................................................................108-109

Brush Head Assembly (BOOST 32) ........................................................................................................................................................110-111

Brush Head Assembly (Cylindrical) .........................................................................................................................................................112-113

Chemical Mixing Kit .................................................................................................................................................................................114-115

Electrical Schematic ................................................................................................................................................................................116-117

Connection Diagram ................................................................................................................................................................................118

Accessories .............................................................................................................................................................................................119

WARNING!

The Products sold with this Manual contain or may contain chemicals that are known to certain governments (such as the State of California, as identiﬁ ed in its Proposition 65 Regulatory Warning Law) to cause cancer, birth defects or other reproductive harm. In certain locations (including the State of California) purchasers of these Products that place them in service at an employment job site or a publicly accessible space are required by regulation to make certain notices, warnings or disclosures regarding the chemicals that are or may be contained in the Products at or about such work sites. It is the purchaser’s responsibility to know the content of, and to comply with, any laws and regulations relating to the use of these Products in such environments. The Manufacturer disclaims any responsibility to advise purchasers of any speciﬁ c requirements that may be applicable to the use of the Products in such

environments.

-2- FORM NO. 71483A Clarke® Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER

revised 9/10

Page 3

ENGLISH

OPERATOR SAFETY INSTRUCTIONS

DANGER: Failure to read and observe all DANGER statements could result in severe bodily injury or

death. Read and observe all DANGER statements found in your Owner’s Manual and on your machine.

WARNING: Failure to read and observe all WARNING statements could result in injury to you or to other

personnel; property damage could occur as well. Read and observe all WARNING statements found in your Owner’s Manual and on your machine.

CAUTION: Failure to read and observe all CAUTION statements could result in damage to the machine

or to other property. Read and observe all CAUTION statements found in your Owner’s Manual and on your machine.

DANGER: Failure to read the Owner’s Manual prior to operating or attempting any service or maintenance procedure

to your Clarke machine could result in injury to you or to other personnel; damage to the machine or to other property could occur as well. You must have training in the operation of this machine before using it. If your

operator(s) cannot read English, have this manual explained fully before attempting to operate this machine.

DANGER: Operating a machine that is not completely or fully assembled could result in injury or property damage. Do

not operate this machine until it is completely assembled. Inspect the machine carefully before operation.

DANGER: Machines can cause an explosion when operated near ﬂ ammable materials and vapors. Do not use this

machine with or near fuels, grain dust, solvents, thinners, or other ﬂ ammable materials. This machine is not suitable for picking up hazardous dust.

DANGER: Lead acid batteries generate gases which can cause an explosion. Keep sparks and ﬂ ames away from bat-

teries. Do not smoke around the machine. Charge the batteries only in an area with good ventilation. Make sure that you unplug the AC charger from the wall outlet before operating the machine.

DANGER: Working with batteries can be dangerous! Always wear eye protection and protective clothing when working

near batteries. Remove all jewelry. Do not put tools or other metal objects across the battery terminals, or the tops of the batteries.

DANGER: Using a charger with a damaged power cord could result in an electrocution. Do not use the charger if the

power cord is damaged.

WARNING: Operating this machine from anywhere other than the back of the machine could result in injury or damage. Operate

this machine only from the rear.

WARNING: This machine is heavy. Get assistance before attempting to transport or move it. Use two able persons to move the

machine on a ramp or incline. Always move slowly. Do not turn the machine on a ramp. If operating machine on a gradient over 2%, do not stop, turn or park. Read the “Procedures For Transporting” in this manual before transporting.

WARNING: Machines can topple over if guided over the edges of stairs or loading docks and cause injury or damage. Stop and

leave this machine only on a level surface. When you stop the machine, turn the key “OFF”.

WARNING: Maintenance and repairs performed by unauthorized personnel could result in damage or injury. Maintenance and

repairs must be performed by authorized Clarke personnel only.

WARNING: Any alterations or modiﬁ cations of this machine could result in damage to the machine or injury to the operator or other

bystanders. Alterations or modiﬁ cations not authorized by the manufacturer voids any and all warranties and liabilities.

Clarke

Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER® FORM NO. 71483A - 3 -

Page 4

ENGLISH

WARNING: Electrical components of this machine can “short-out” if exposed to water or moisture. Keep the electrical compo-

WARNING: To reduce the risk of ﬁ re, when replacing fuse, replace only with same type and rating of fuse that comes with ma-

WARNING: Operating a machine without observing all labels and instructional information could result in injury or damage. Read

WARNING: Wet ﬂ oor surfaces can be slippery. Water solutions or cleaning materials used with this type of machine can leave wet

WARNING: Improper discharge of waste water may damage the environment and be illegal. The United States Environmental

CAUTION: Use of this machine to move other objects or to climb on could result in injury or damage. Do not use this machine as

CAUTION: Your machine warranty will be voided if anything other than genuine Clarke parts are used on your machine. Always

nents of the machine dry. Wipe the machine down after each use. For storage, keep the machine in a dry building.

chine.

all machine labels before attempting to operate. Make sure all of the labels and instructional information are attached or fastened to the machine. Get replacement labels and plates from your Clarke distributor.

areas on the ﬂ oor surface. These areas can cause a dangerous condition for the operator or other persons. Always put “Caution” signs around/near the area you are cleaning.

Protection Agency has established certain regulations regarding discharge of waste water. Also, city and state regulations regarding this discharge may be in your area. Understand and follow the regulations in your area. Be aware of the environmental hazards of chemicals that you dispose.

a step or furniture. Do not ride on this machine.

use Clarke parts for replacement.

Introduction :

Clarke’s Focus II Disc 34/28/26, BOOST 32/28 and Cylindrical 28 automatic scrubbers are efﬁ cient and superior ﬂ oor cleaning machines. The Focus II Disc 34 uses two brushes or pads to scrub a path 34 inches wide. The Focus II Disc 28 uses two brushes or pads to scrub a path 28 inches wide. The Focus II Disc 26 uses two brushes or pads to scrub a path 26 inches wide. The Focus II BOOST 32 uses one pad or brush to scrub a path 32 inches wide. The Focus II BOOST 28 uses one pad or brush to scrub a path 28 inches wide. The Focus II Cylindrical 28 uses two brushes to scrub a path 28 inches wide. A squeegee wipes the ﬂ oor while the vacuum motor removes the dirty solution from the ﬂ oor in one pass.

The Focus II Disc 34/28/26, BOOST 32/28 and Cylindrical 28 automatic scrubbers come complete with four 6 volt batteries, three battery connector cables, one battery cable, one battery charger and one operator’s manual. The Focus II Disc 34/28/26 comes with two pad drivers. The Focus II BOOST 32/28 comes with one set of pads. The Focus II Cylindrical 28 comes with two brushes.

-4- FORM NO. 71483A Clarke® Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER

Page 5

Machine Speciﬁ cations

Model DISC 26 Disc 28 Disc 34 Pad / Brush Size (2) 13” (33 cm) (2) 14” (36 cm) (2) 17” (43 cm) Brush Motor (s) (2) 3/4 hp (.56 kw) (2) 3/4 hp (.56 kw) (2) 3/4 hp (.56 kw)

200 RPM 200 RPM 200 RPM

Cleaning Width 26” (66 cm) 28” (71 cm) 34” (86.4 cm) Brush Pressure 1 2nd - 150 lbs. (68 kg) 2nd - 150 lbs. (68 kg) 2nd - 150 lbs. (68 kg) Brush Retention Gimbal Gimbal Gimbal Brush Head Steel Deck w/ Bristle Skirt Steel Deck w/ Bristle Skirt Steel Deck w/Bristle Skirt Water Retention Squeegee Width 32.5” (81 cm) 35” (89 cm) 41” (107 cm) Width of Machine 28” (71 cm) Head 30” (76 cm) Head 35.7” (91 cm) Head

23.5” (60 cm) Body 23.5” (60 cm) Body 23.5” (60 cm) Body

Length of Machine 61” (155 cm) 62” (157 cm) 64” (162 cm) Height of Machine 44” (112 cm) Weight w/250 Ah batteries 796 lbs. (361.1 kg) 800 lbs. (362.9 kg) 791 lbs. (358.8 kg) and full solution tank Power Supply 24 volt, (4 - 6 volt batteries) 242 AH or 310 AH, Plus AGMs Vacuum Motor .75 hp (550W), 3 stage, tangential discharge Vacuum Motor Protection Electronic Float Shut-Off Solution Tank 23 gallons (87 liters) Solution Fill Rear Fill with Bucket or Hose Solution Flow 0 - 1 gal/min (0 - 3.8 liters/min) Recovery Tank 23 gallons (87 liters) Motor Traction .44 hp (.33 kw) Speed Forward 0 - 260 ft/min (0 - 4.8 km/h) Speed Reverse 0 - 174 ft/min (0 - 3.2 km/h) Drive Wheel (2) 10.24” (260 mm) x 3.35” (85 mm) Light Gray, Non-Marking, Foam Filled Caster (2) 3.94” (10 cm) Polyurethane Squeegee Material Urethane Front Blade and Rear Blade Cleaning Grade 6 degree incline Charger On Board, 24 volt, 25 amp Warranty 8 years on tanks, 3 years on parts, 1 year on labor,

18 months pro-rate on batteries (90 days full unconditional)

Vibration @ handle <2.5m/s Sound test @ operator’s ear 65 dBA 65 dBA 67 dBA

ENGLISH

- 80 lbs. (36 kg) 1st - 80 lbs. (36 kg) 1st - 80 lbs. (36 kg)

Model Cylindrical 28 BOOST 28 BOOST 32 Pad / Brush Size Brush Motor (s) (2) .81 hp (.6 kw) 3/4 hp (.56 kw) 3/4 hp (.56 kw)

613 RPM 2250 RPM 2250 RPM

Cleaning Width 28” (71 cm) 28” (71 cm) 32” (81 cm) Brush Pressure 80 lbs. (36 kg) 1st - 65 lbs. (29.5 kg) 1st - 95 lbs. (43 kg) 2 Brush Retention N/A Hook & Loop Hook & Loop Brush Head Side Skirts N/A N/A Water Retention Squeegee Width 35” (89 cm) 35” (89 cm) 41” (107 cm) Width of Machine 30.69” (78 cm) Head 28.75” (73 cm) Head 32.75” (83 cm) Head

23.5” (60 cm) Body 23.5” (60 cm) Body 23.5” (60 cm) Body

Length of Machine 59.5” (151 cm) 60.5” (154 cm) 60.5” (154 cm) Height of Machine 44” (112 cm) Weight w/250 Ah batteries 792 lbs. (359.3 kg) 794 lbs. (360.2 kg) 822 lbs. (372.9 kg) and full Solution Tank Power Supply 24 volt, (4 - 6 volt batteries) 242 AH or 310 AH, Plus AGMs Vacuum Motor .75 hp (550W), 3 stage, tangential discharge Vacuum Motor Protection Electronic Float Shut-Off Solution Tank 23 gallons (87 liters) Solution Fill Rear Fill with Bucket or Hose Solution Flow

Full range .0 - .65 gal/min (0 -2.5 liters/min)

Recovery Tank 23 gallons (87 liters) Motor Traction .44 hp (.33 kw) Speed Forward 0 - 260 ft/min (0 - 4.8 km/h) Speed Reverse 0 - 174 ft/min (0 - 3.2 km/h) Drive Wheel (2) 10.24” (260 mm) x 3.35” (85 mm) Light Gray, Non-Marking, Foam Filled Caster (2) 3.94” (10 cm) Polyurethane Squeegee Material Urethane Front Blade and Rear Blade Cleaning Grade 6 degree incline Charger On Board , 24 volt, 25 amp Warranty 8 years on tanks, 3 years on parts, 1 year on labor,

18 months pro-rate on batteries (90 days full unconditional)

Vibration @ handle <2.5m/s Sound test @ operator’s ear 71 dBA 63 dBA 63 dBA

(2) 5.75” x 28” (14.6 x 69cm)

0 - 1 gal/min (0 - 3.8 liters/min)

14” x 28” (35.6 x 71cm) 14” x 32” (35.6 x 81cm)

- 125 lbs. (56.7 kg) 2nd - 150 lbs. (68 kg)

Normal BOOST Scrubbing .12 gal/min (.45 liters/min),

Clarke

Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER® FORM NO. 71483A - 5 -

Page 6

ENGLISH

PROCEDURES FOR TRANSPORTING

How To Put The Machine In A Van Or Truck

1. Make sure the loading ramp is at least eight (8) feet long, and strong enough to support the machine.

2. Make sure the ramp is clean and dry.

3. Put the ramp in position.

4. Remove squeegee assembly.

5. Remove brush housing, pad drivers or brushes if transporting disc machine.

6. Turn key switch “ON”.

7. Align the machine on a level surface, ten (10) feet in front of the ramp.

8. Put the traverse speed switch in the “HI” position.

9. Press one or both forward switches.

10. Push the machine to the top of the ramp.

11. Turn the key switch “OFF”.

12. Fasten the machine to the vehicle.

WARNING: The machine is heavy. Make sure you use two able persons to assist

the machine in climbing the ramp.

How To Remove The Machine From A Van Or Truck

1. Make sure there are no obstructions in the area.

2. Make sure the unloading ramp is at least eight (8) feet long and strong enough to support the machine.

3. Make sure the ramp is clean and dry.

4. Put the ramp in position.

5. Unfasten the machine.

WARNING: The machine is heavy. Make sure you use two able persons to assist in

moving the machine down the ramp.

6. Turn the key switch “ON”.

7. Carefully and slowly, drive the machine to the top of the ramp by pressing and holding either of the forward switches and the reverse switch.

8. Put the traverse speed switch in the mid range speed setting. As the machine begins to travel down the ramp, maintain a slow downward speed by pressing either of the forward switches.

9. Replace squeegee assembly and other removed components, after the machine is unloaded and ready to use.

-6- FORM NO. 71483A Clarke® Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER

Page 7

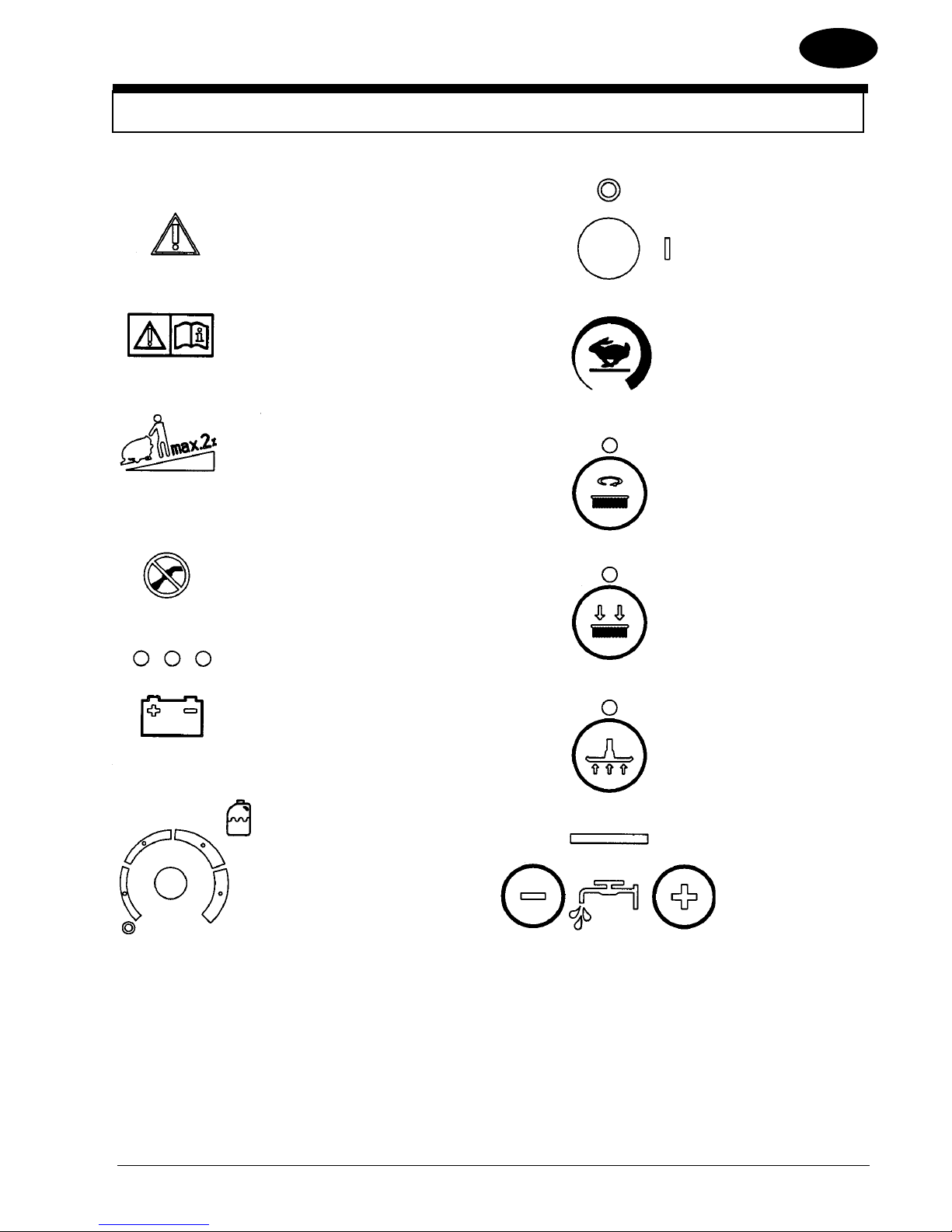

SYMBOLS USED ON FOCUS II MIDSIZE AUTOSCRUBBER

ENGLISH

Hazard Alert Symbol

WARNING! Carefully read all instructions before performing any procedure.

WARNING! Do not use the machine on slopes exceeding the speciﬁ cations.

WARNING! Do not wash the machine with direct or pressurized water jets.

On/Off Key Switch

Traverse Speed Control

“One Touch” Control

Additional Brush Pressure (Not Available on Cylindrical)

Charge/Battery Meter

Chemical Mixing Control (Optional)

Vacuum On/Off

Solution Control

Clarke

Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER® FORM NO. 71483A - 7 -

Page 8

ENGLISH

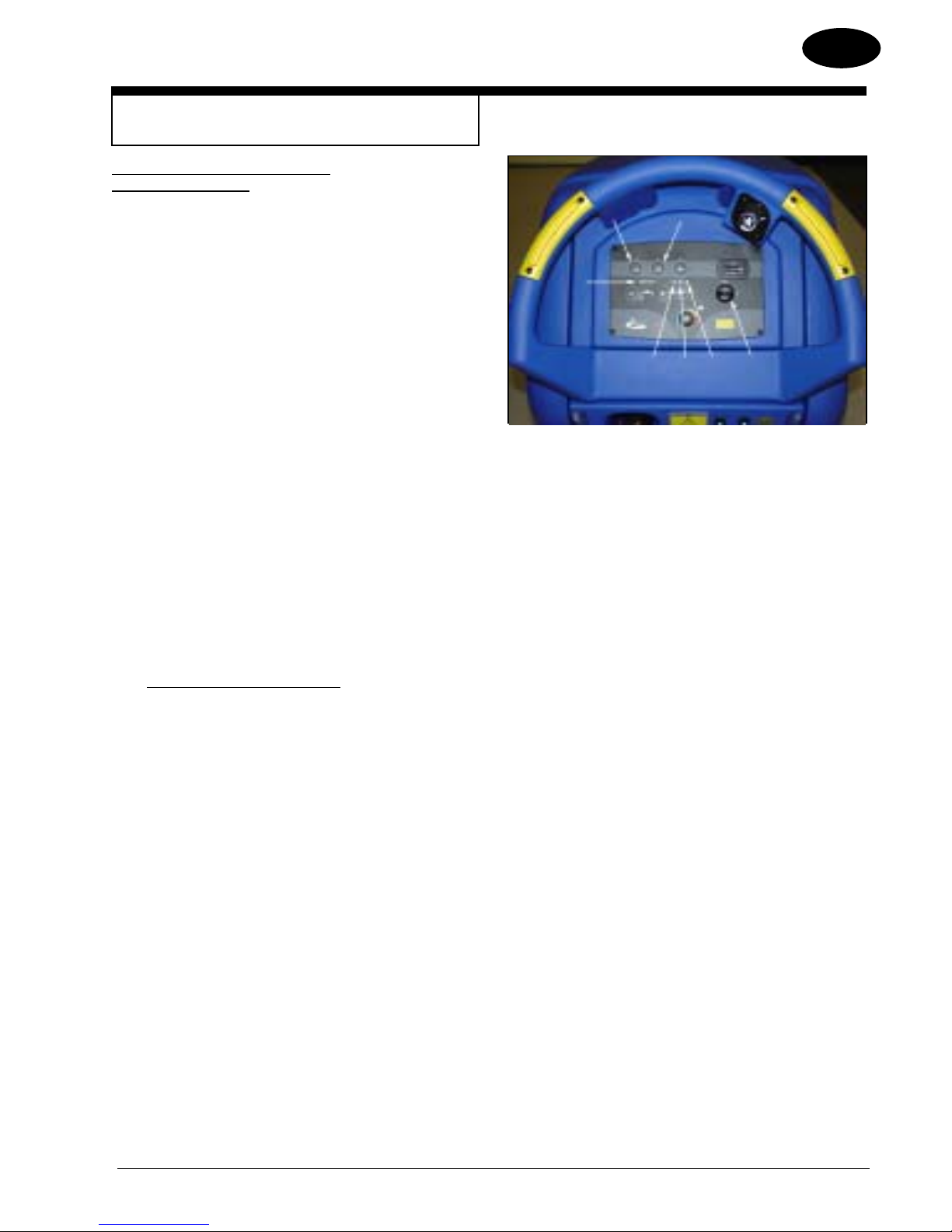

MACHINE CONTROL PANEL

Key Switch (See Figure 1, Item “A”)

The key switch turns “ON” the power to the control panel. “O” is “OFF” and “I” is “ON”. Traverse Speed Switch (See Figure #1, Item “B”)

The speed control varies from low to high speed. To increase the speed, turn the knob to the right. To decrease the speed, turn the knob to the left. One Touch Control Button (See Figure 1, Item “C”)

The one touch control button raises and lowers the brush head assembly, starts and stops the vacuum motor automatically. Press the one touch control button once and the brush head assembly lowers to the ﬂ oor and the vacuum motor turns “ON” (brush head and vacuum LEDs illuminate green). The brush motors start when the brushes are down and the forward palm button is depressed. Press the one touch control button again and the brush head assembly raises, the vacuum motor will remain on for 10 seconds and then shut “OFF”.

Increase Brush Pressure Button (See Figure 1, Item D) This button is used to increase the brush pressure. Increased brush pressure may be required when stripping or cleaning heavily soiled ﬂ oors. To increase brush pressure, ﬁ rst lower the brushes by pressing the one touch control button (Item “C”). This will lower the brushes to the normal scrub position. To increase brush pressure, press the button (Item “D”). The LED above the button will illuminate yellow. Press the button (Item “D”) again and the brushes will return to normal scrub (yellow LED will turn “OFF”). NOTE: Increase brush pressure is not available on cylindrical machine.

Vacuum Motor Button (See Figure 1, Item “E”) The vacuum motor button turns the vacuum motor “ON” or “OFF”, regardless of brush head assembly position. The green LED will illuminate when the vacuum motor is “ON”.

Solution Control Buttons (See Figure 1, Item “F & G”) The solution control buttons regulate the ﬂ ow of cleaning solution to the ﬂ oor. The normal scrub solution setting is indicated by two green bars on the meter. On cylindrical machines, with most ﬂ oor conditions, the solution setting should be set one step higher. To increase the ﬂ ow, press the solu- tion ﬂ ow button “G” (+) until the desired ﬂ ow is reached. To decrease the ﬂ ow, press the solution ﬂ ow button “F” (-) until the desired ﬂ ow is reached. To shut off the solution, press the solution ﬂ ow button “F” (-) until no indicators are visible on the display. NOTE: No solution will ﬂ ow when the

machine does not traverse. Forward Palm Buttons (See Figure 1, Item “H”)

The forward palm buttons turn the traverse motor “ON” and if the brush motors are in the down position, it also activates the brush motors and solution control module. Either the right or the left palm button can be used.

Reverse Push Button (See Figure 1, Item “I”) The reverse push button, when used in conjunction with one of the forward palm buttons, causes the machine to reverse direction. The reverse speed is 67% of the forward speed.

Charge / Battery Meter (See Figure 1, Item “J”) The charge / battery meter indicates the battery is being charged when the charger is plugged into an AC outlet. It also indicates the amount of charge that is left in the batteries while the machine is in use. When the charge gets too low the brush/pad motors will shut off.

Circuit Breakers (See Figure 1, Item “K & L”) The circuit breakers for the brush motors are located on the control panel. If a circuit breaker trips, determine which motor is not operating and turn the key switch “OFF”. Wait ﬁ ve minutes and push the reset button back in. Turn the key switch “ON”, and try again. An authorized service person should be contacted if the breaker trips again.

Hour Meter (Optional) (See Figure 1, Item “M”) The hour meter indicates the number of hours the machine has operated. It runs only when the machine is moving forward or reverse.

Chemical Mixing Control (Optional) (See Figure 1, Item “N”) The chemical mixing control regulates the amount of concentration of cleaning chemical mixed with the clear water from the solution tank. Turning the chemical mixing knob clockwise increases the concentration of chemical.

-8- FORM NO. 71483A Clarke® Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER

Page 9

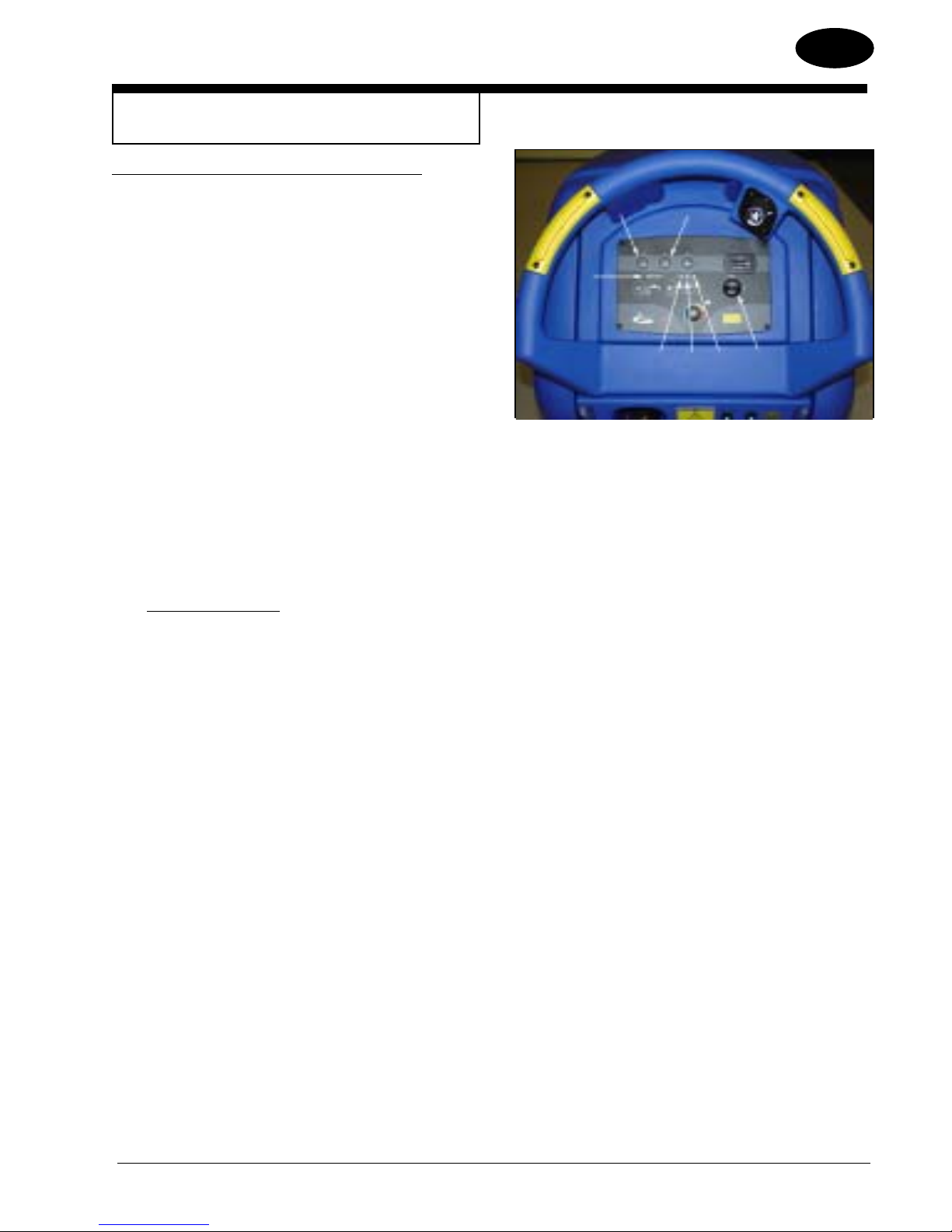

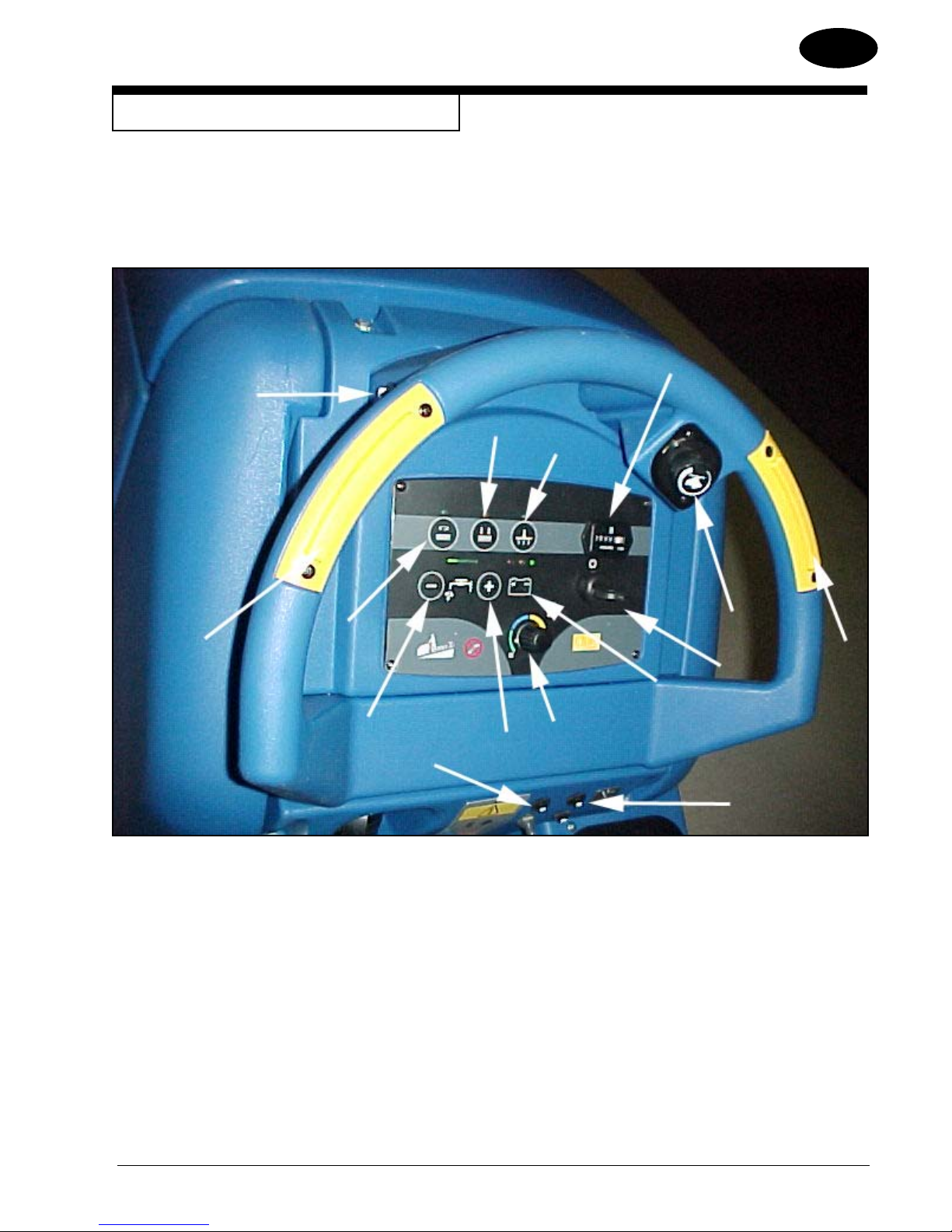

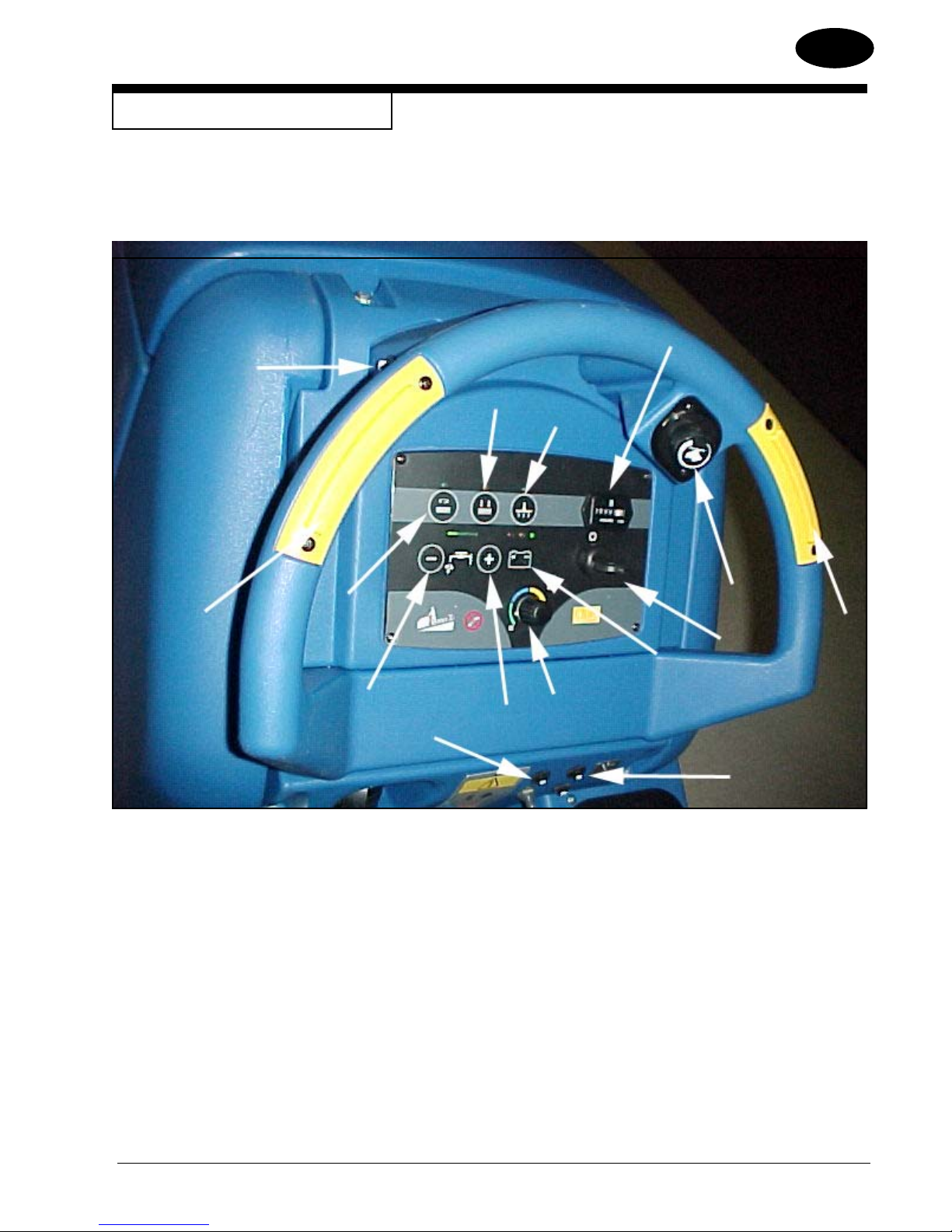

MACHINE CONTROL PANEL

ENGLISH

Figure 1

Clarke

Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER® FORM NO. 71483A - 9 -

Page 10

ENGLISH

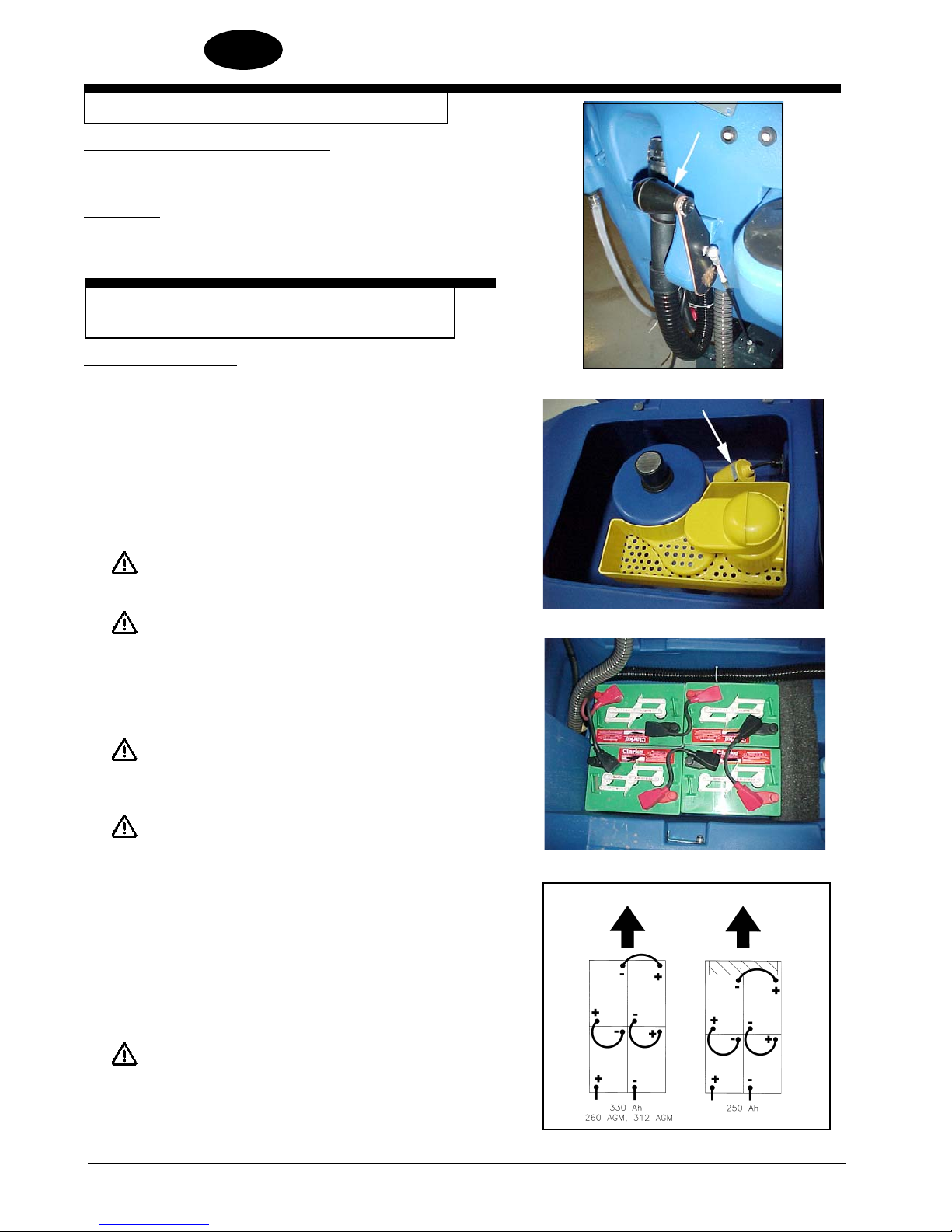

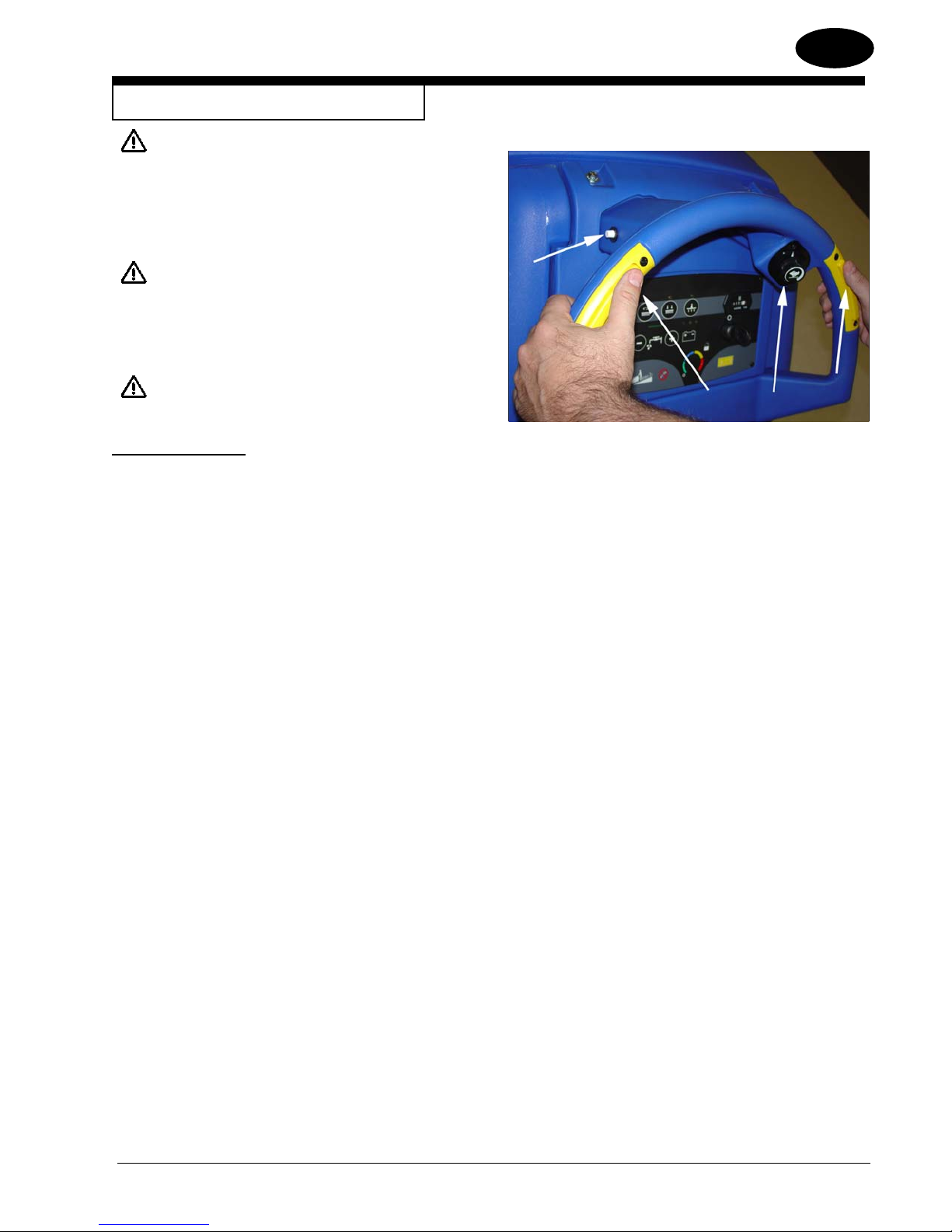

MACHINE CONTROLS AND FEATURES Squeegee Lift Handle (Manual Squeegee Lift) (See ﬁ gure 2)

The squeegee lift handle is located below the control handles in the center. It is used to raise or lower the squeegee.

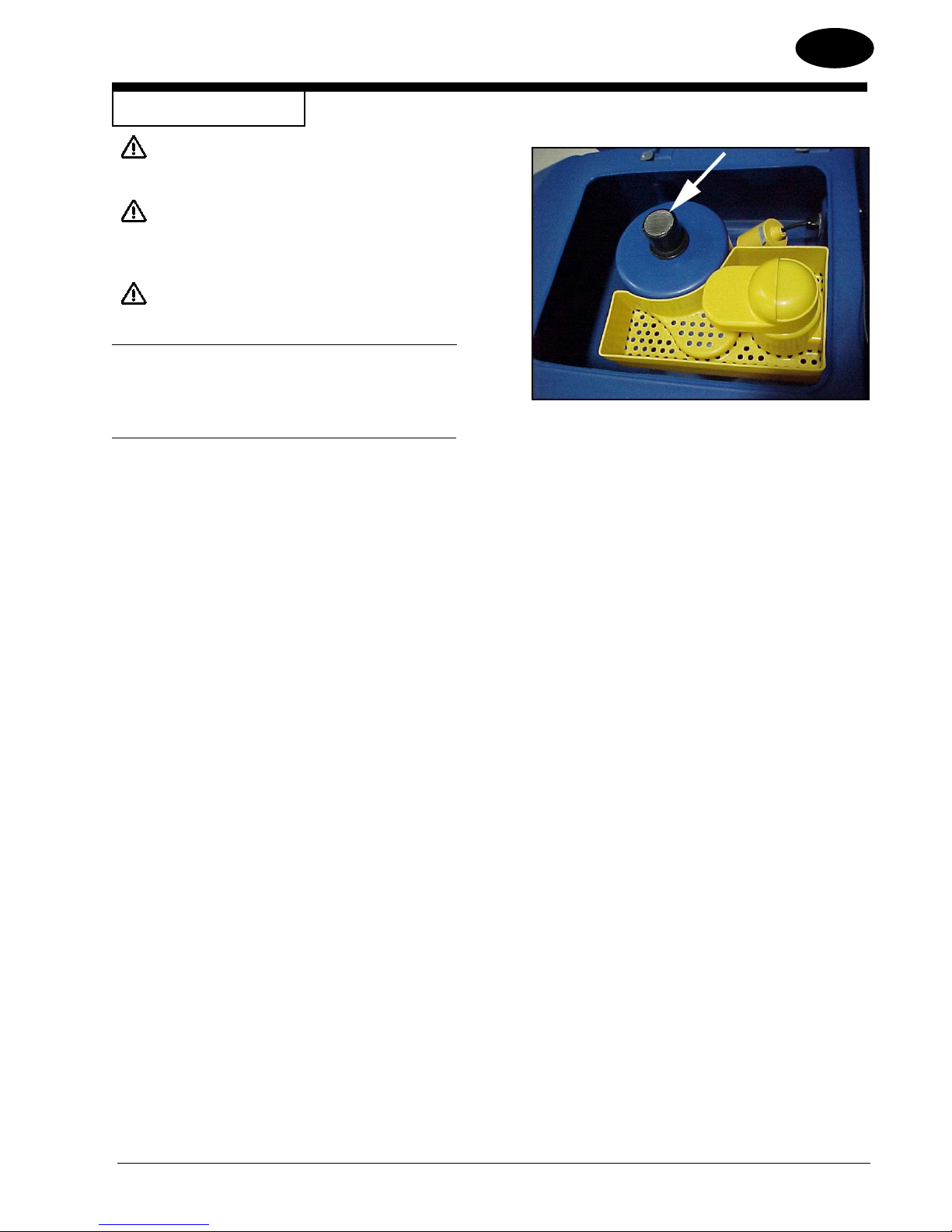

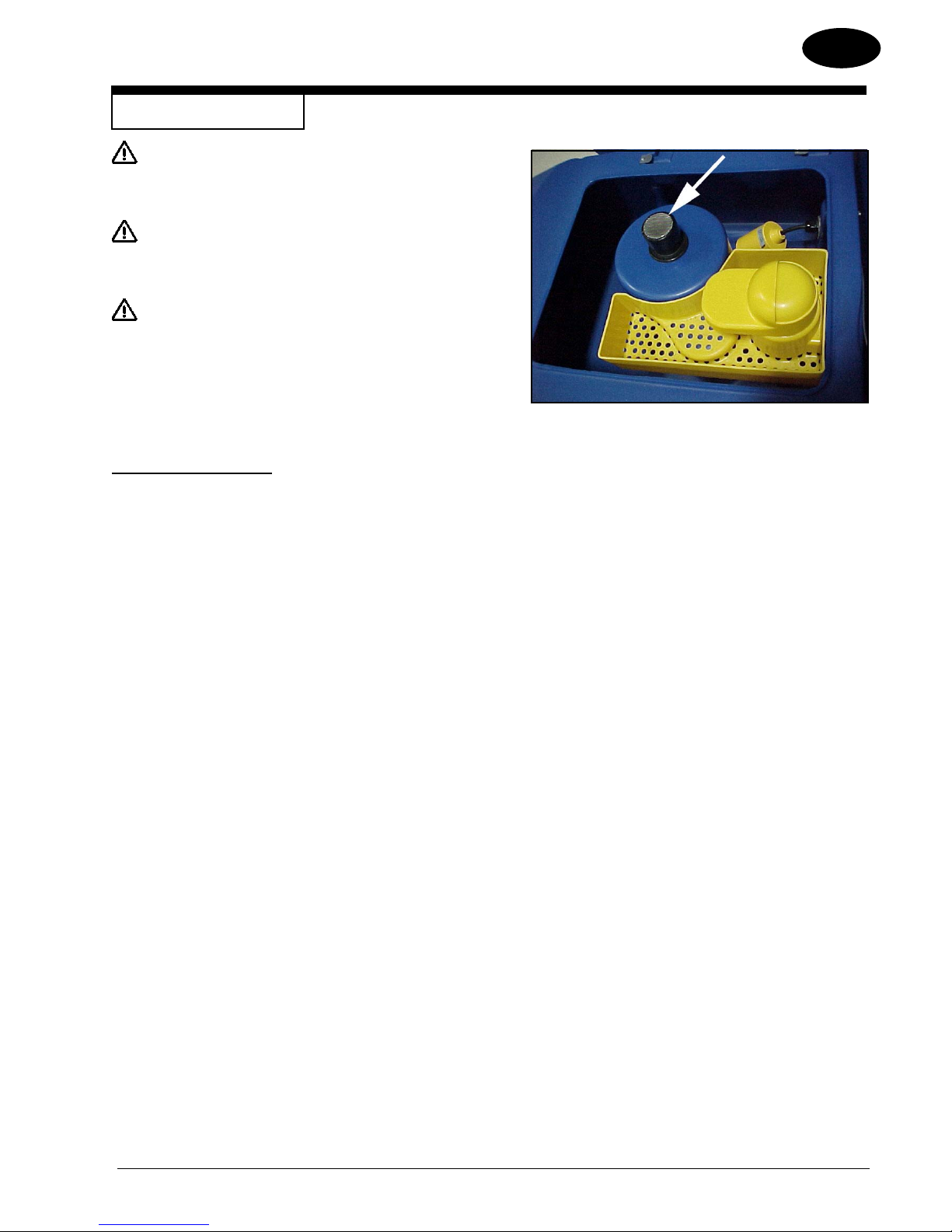

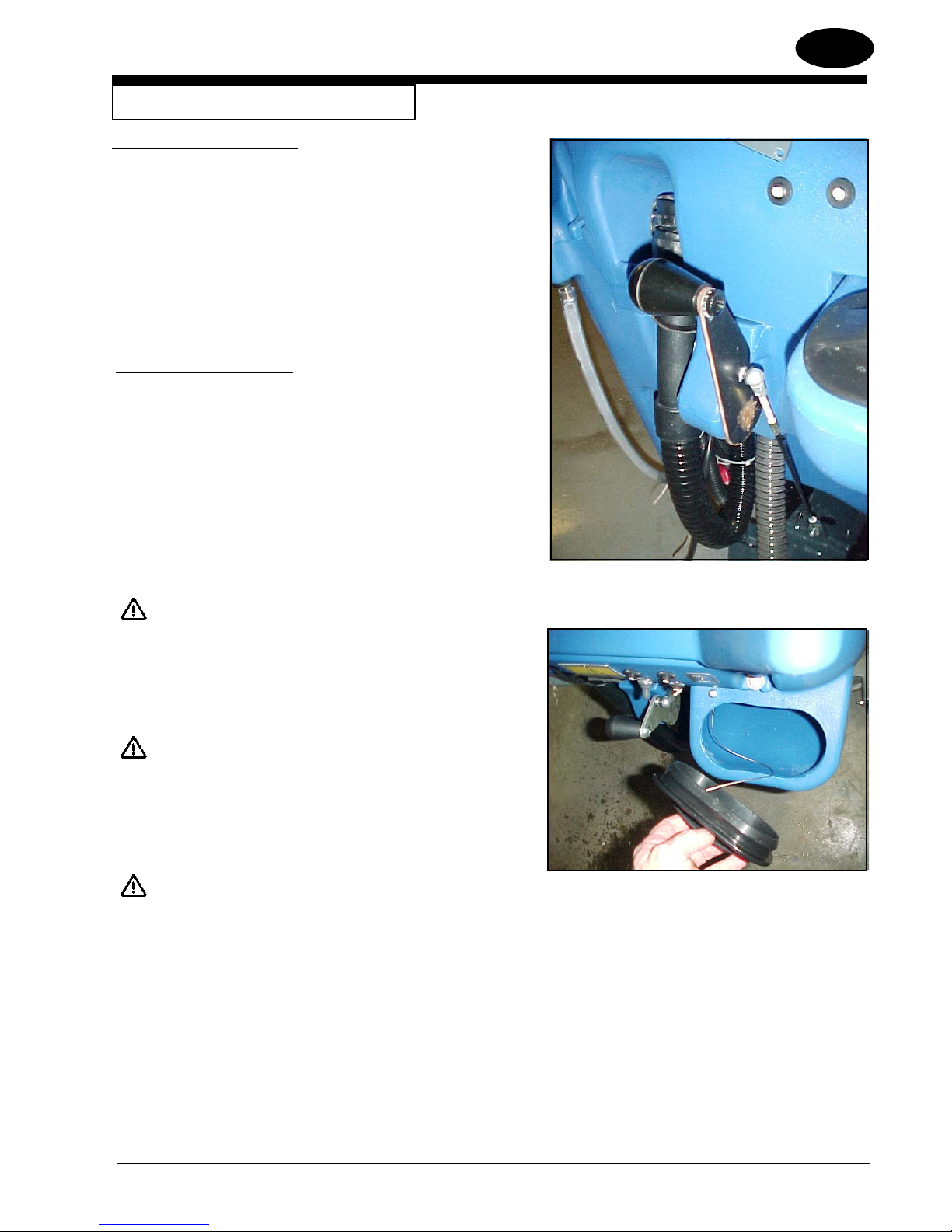

Float Shut Off (See Figure 3). The shut-off switch for the vac motor is located in the recovery tank. It automatically turns off the vac motor when the recovery tank is full.

HOW TO PREPARE THE MACHINE FOR OPERATION

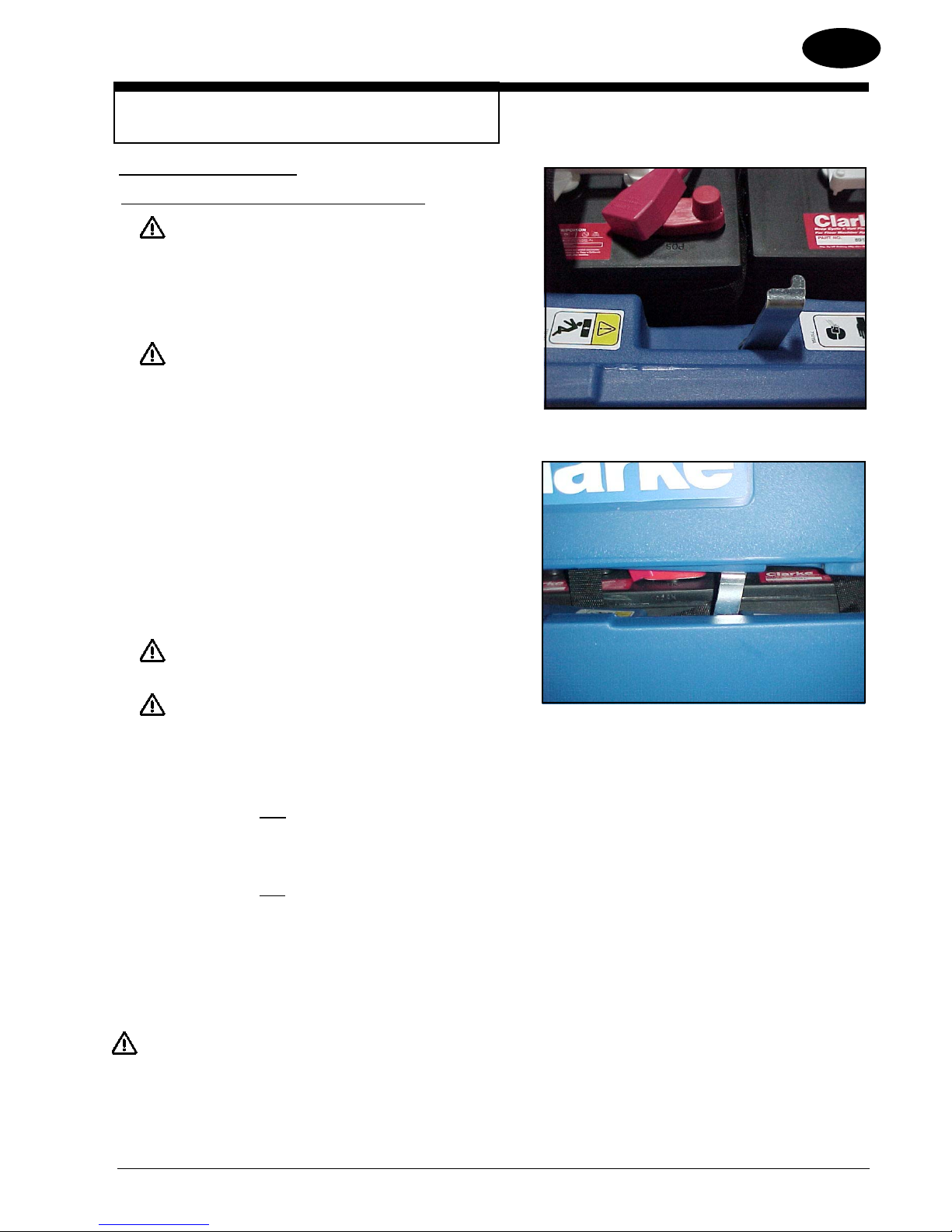

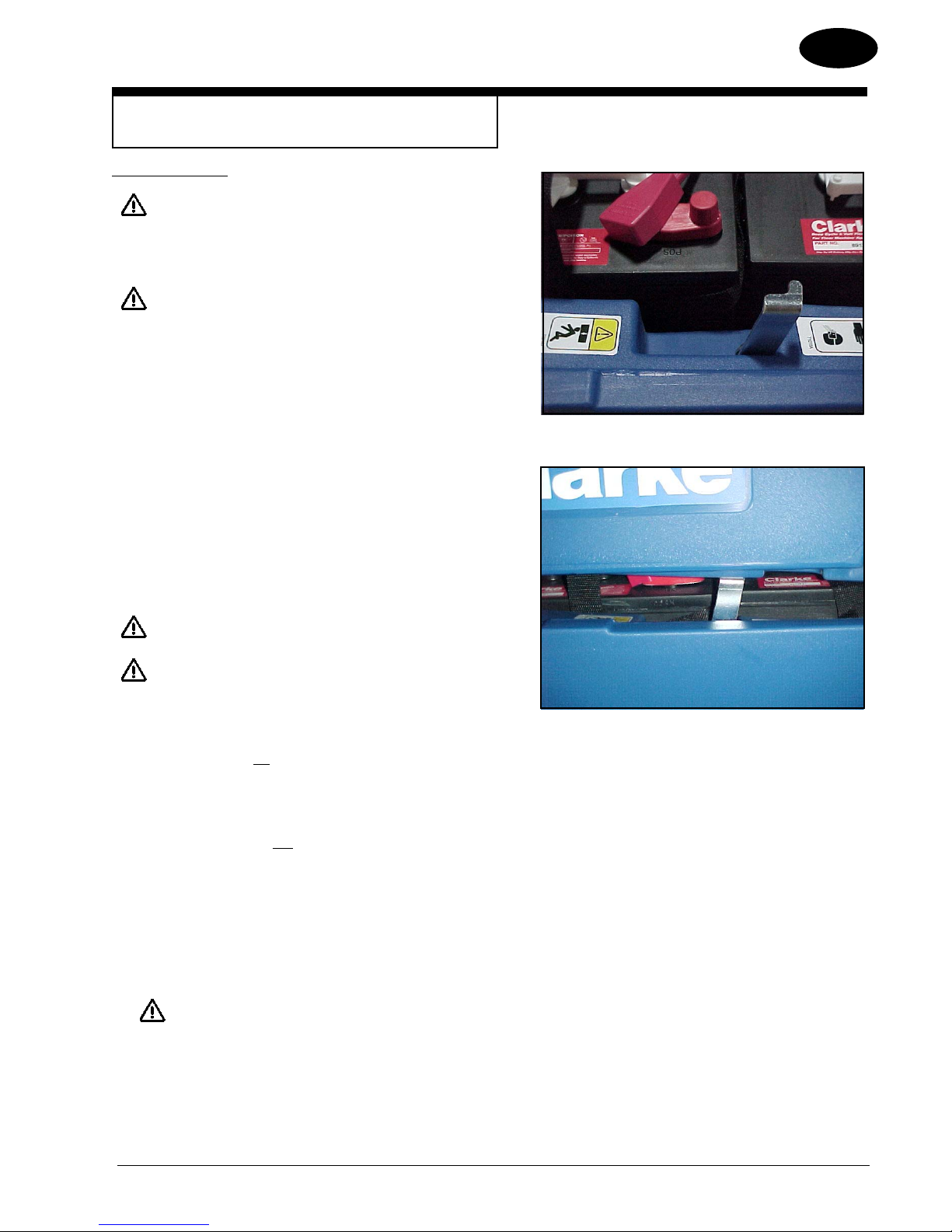

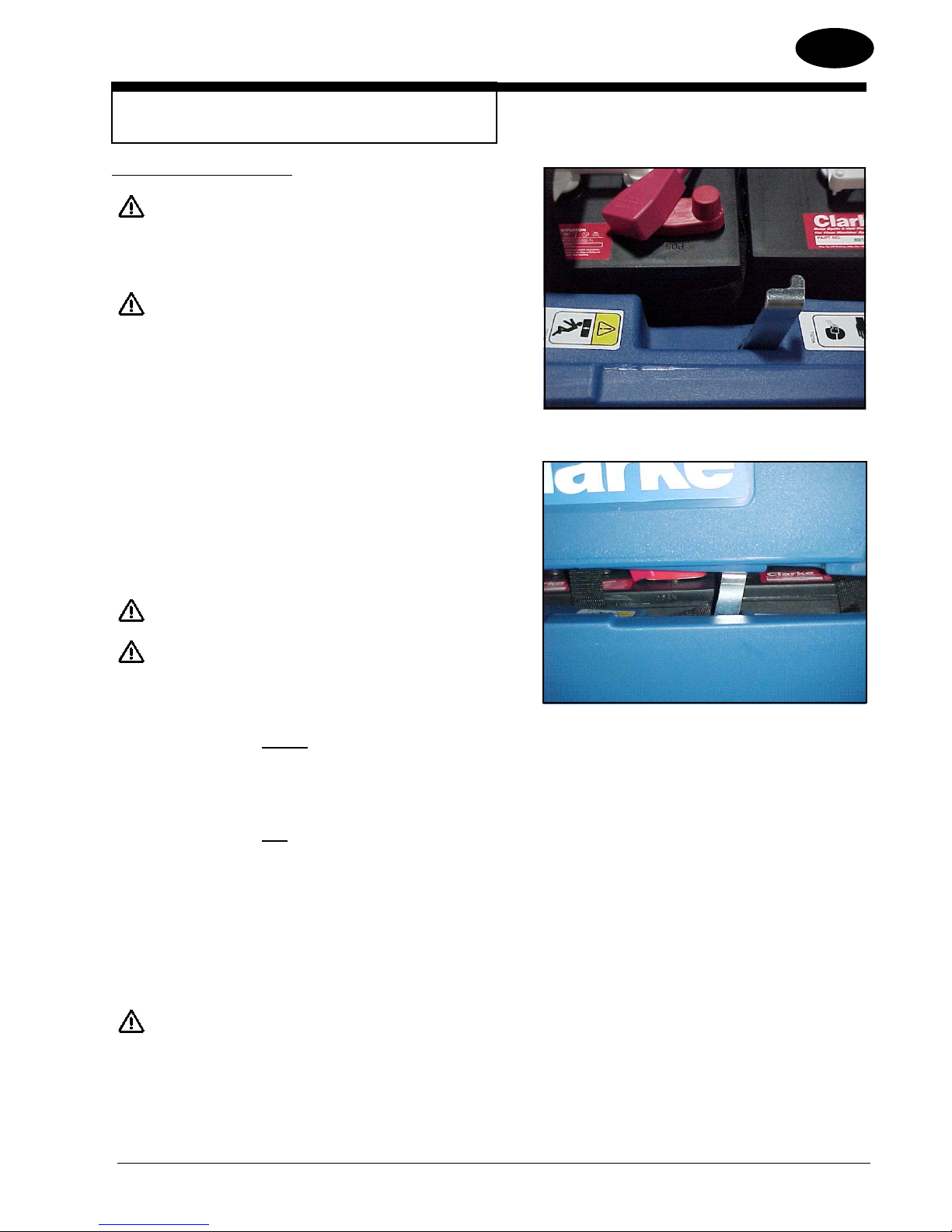

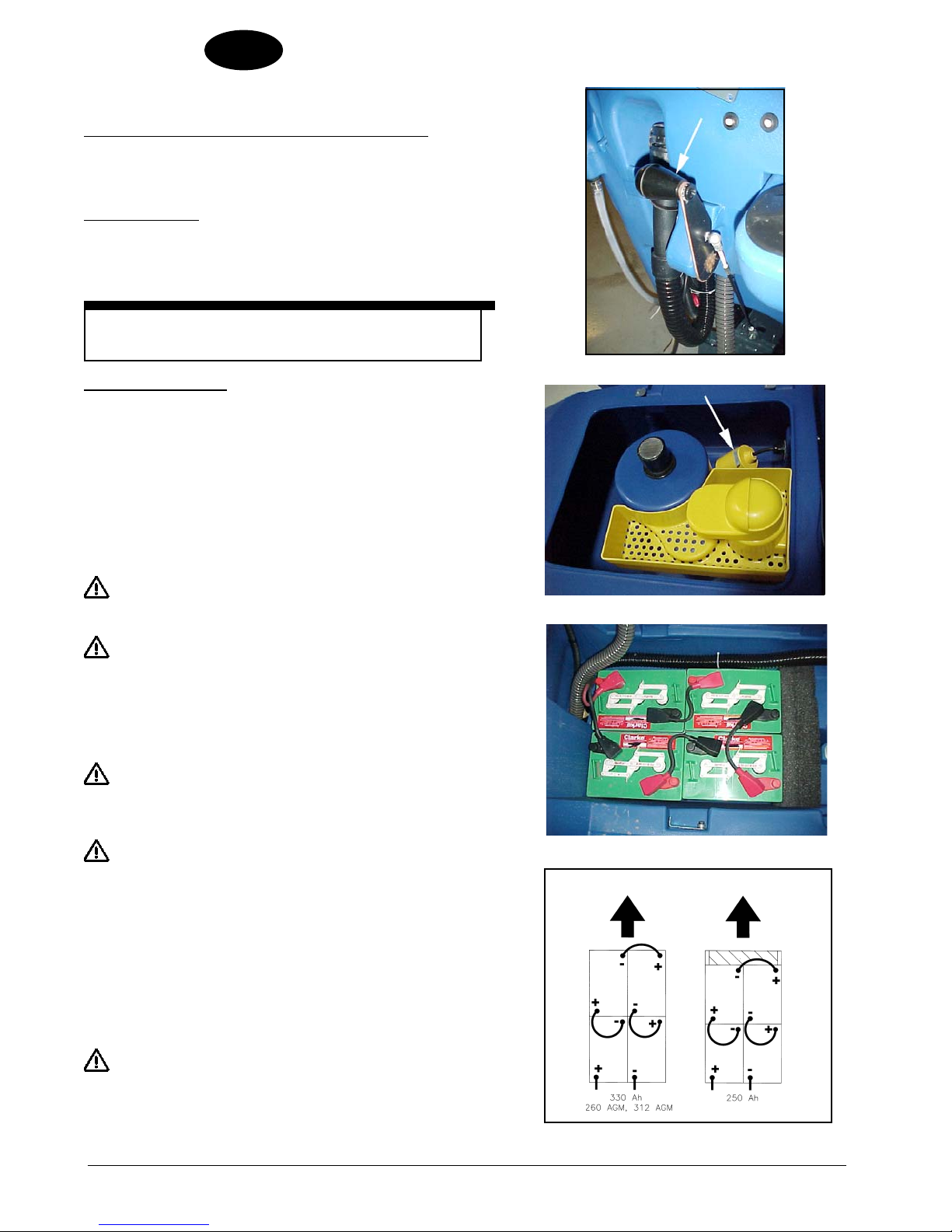

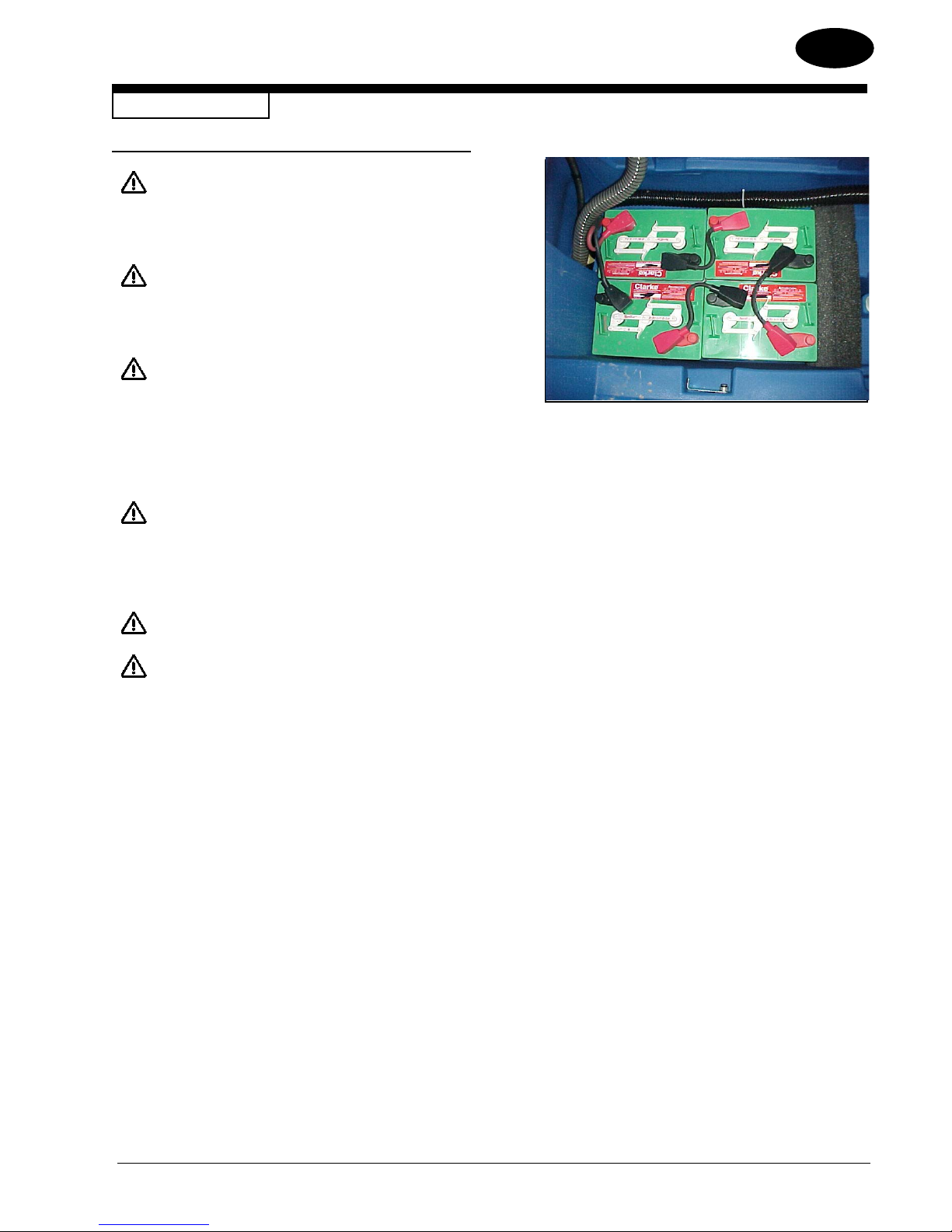

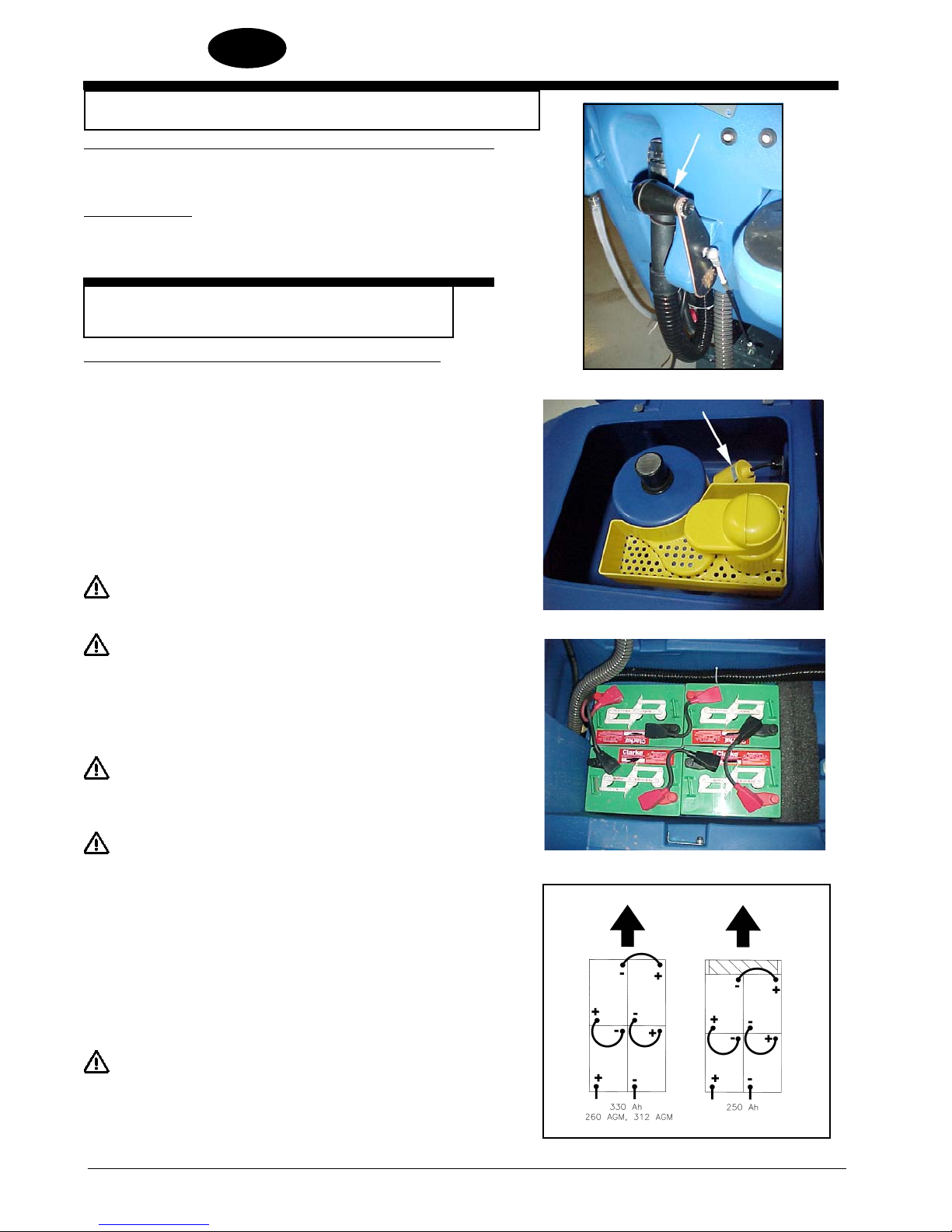

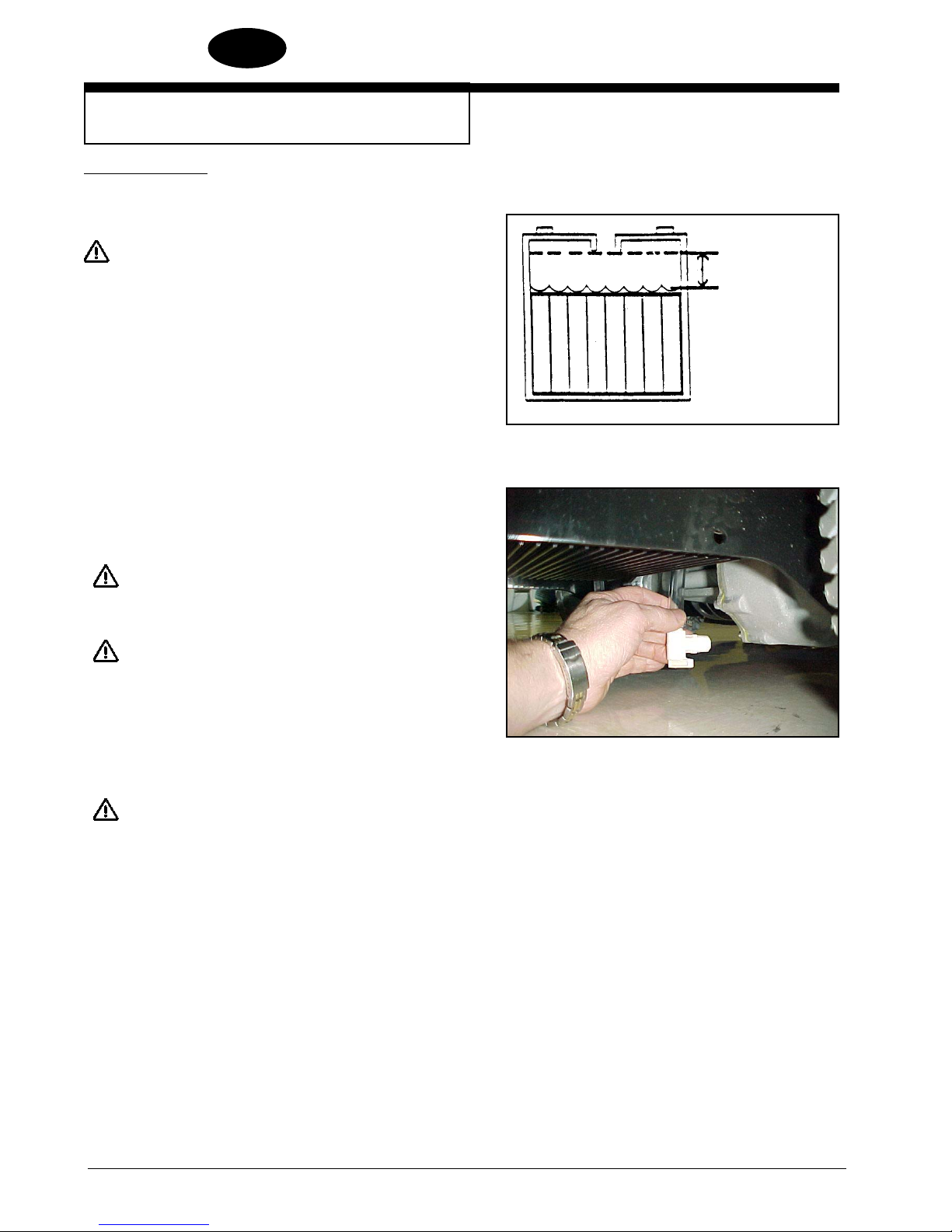

How To Install The Batteries

This machine uses four - 6 volt batteries. The batteries are located in the battery compartment under the recovery tank.

To install the batteries, follow this procedure:

1. Turn machine off. Set brake (if equipped).

2. Make sure recovery tank is empty.

Figure 2

3. Tip up the recovery tank to it’s full open position. See ﬁ gure 4.

4. Place the batteries in the tray as shown in Figure 5.

5. Connect the cables between batteries and install battery cable assembly

CAUTION: Before raising the tank, be sure tank is

empty.

WARNING: Do not operate the machine while the

recovery tank is in the open position. The tank can be accidentally bumped and it may slam shut.

WARNING: The batteries are heavy. Lifting batteries

without help could result in an injury. Get help to lift the batteries.

WARNING: Working with batteries can be dangerous.

Always wear eye protection and protective clothing when working near batteries. NO SMOKING!

as indicated. See ﬁ gure 5.

Figure 3

Figure 4

FRONT

6. Join the connector from the battery pack to the connector on the control panel.

7. Close recovery tank by slowly lowering the tank.

-10- FORM NO. 71483A Clarke® Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER

WARNING: Never charge any battery with an unsuitable

battery charger. Carefully follow the instructions by the manufacturer of the batteries and battery charger.

revised 9/10

Figure 5

Page 11

HOW TO PREPARE THE MACHINE FOR OPERATION

How to program battery charger (WET or AGM batteries):

According to the type of batteries (WET or AGM), set the machine and electronic board of the battery charger as follows:

Charger Setting

1. Turn the key switch “ON” (see ﬁ gure 5A, item A) and in the very

ﬁ rst seconds of machine operation pay attention to the following:

• If the green warning light (item B) is ﬂ ashing, the charger is set to AGM.

• If the yellow warning light (item C) is ﬂ ashing, the charger is set to GEL EXIDE.

• If the red warning light (item D) is ﬂ ashing, the charger is set to WET.

ENGLISH

DCB

2. If the setting is to be changed, perform the following procedure: a. Turn the key switch “OFF”. b. Press and hold the buttons (items E and F) at the same time,

then turn the key switch (item A) “ON”.

c. Continue to hold the buttons (items E and F) until the battery

meter LED light turns “ON” and “OFF” and then release both buttons.

d. Within 3 seconds, toggle the button (item F) to advance the

green bar (item G) to the desired charger setting (see green bar position for charger settings below):

Green bar setting (item G)

• 1st green bar - WET @ 25 amps, 250 & 330 ah batteries (4 RED blinks).

• 2nd green bar - GEL/AGM @ 25 amps, 260 & 312 AGM (4 GREEN blinks).

• 3rd green bar - GEL EXIDE @ 25 amps (4 YELLOW blinks).

• 4th green bar - WET @ 15 amps (2 RED blinks).

• 5th green bar - GEL/AGM @ 15 amps (2 GREEN blinks).

• 6th green bar - GEL EXIDE @ 15 amps (2 YELLOW blinks).

e. Once proper battery charger proﬁ le is selected, wait until

battery LED light quits ﬂ ashing and stays on before turning key switch “OFF”.

f. Repeat step 1 to verify that proper charger proﬁ le was pro-

grammed for battery type (WET or GEL).

Figure 5A

NOTE: Charge the batteries before using the machine.

Clarke

Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER® FORM NO. 71483A - 11 -

Page 12

ENGLISH

HOW TO PREPARE THE MACHINE FOR OPERATION

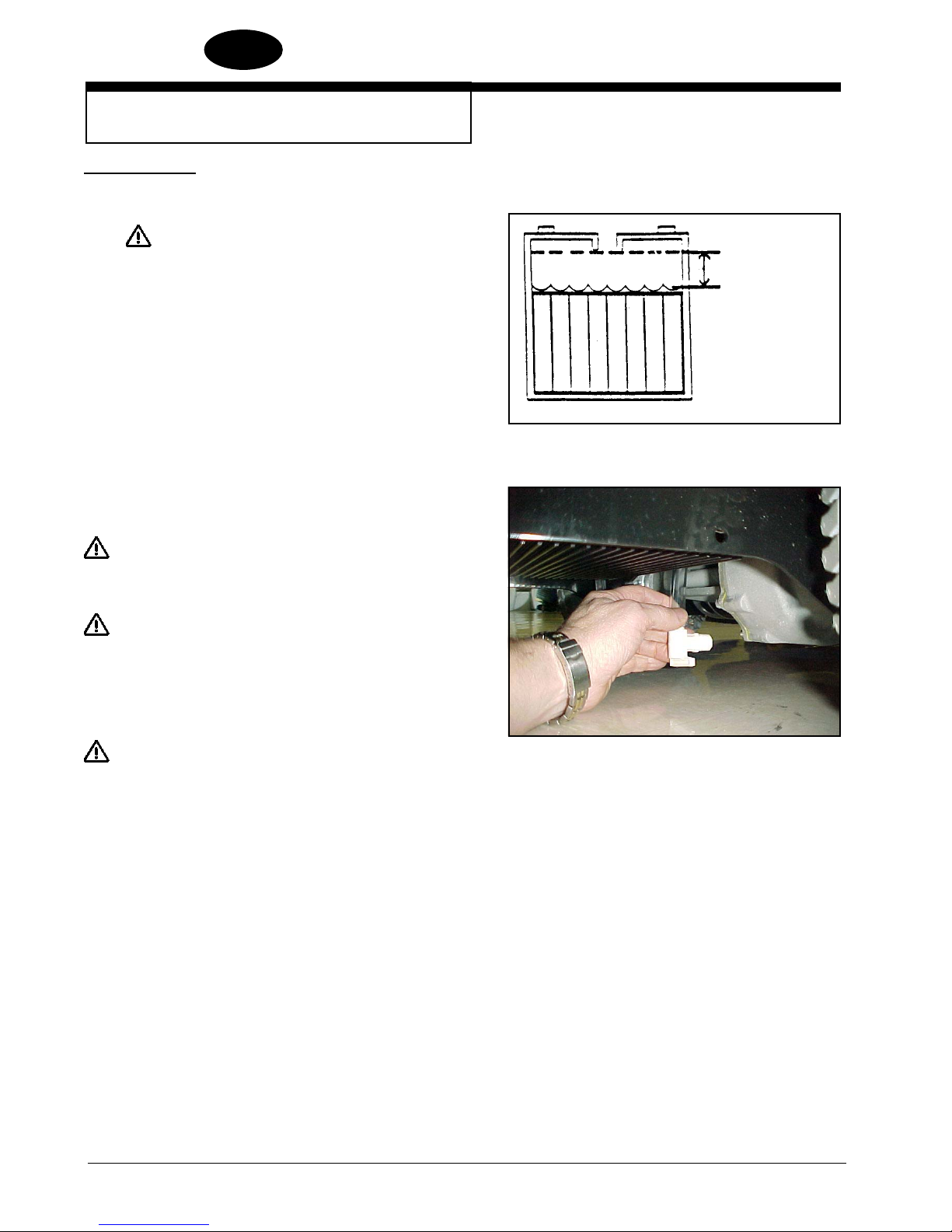

Battery Maintenance

The electrical power to operate the machine comes from the storage batteries. Storage batteries need preventative maintenance.

WARNING: Working with batteries can be dangerous.

Always wear eye protection and protective clothing when working near batteries. NO SMOKING!

To maintain the batteries in good condition, follow these instructions:

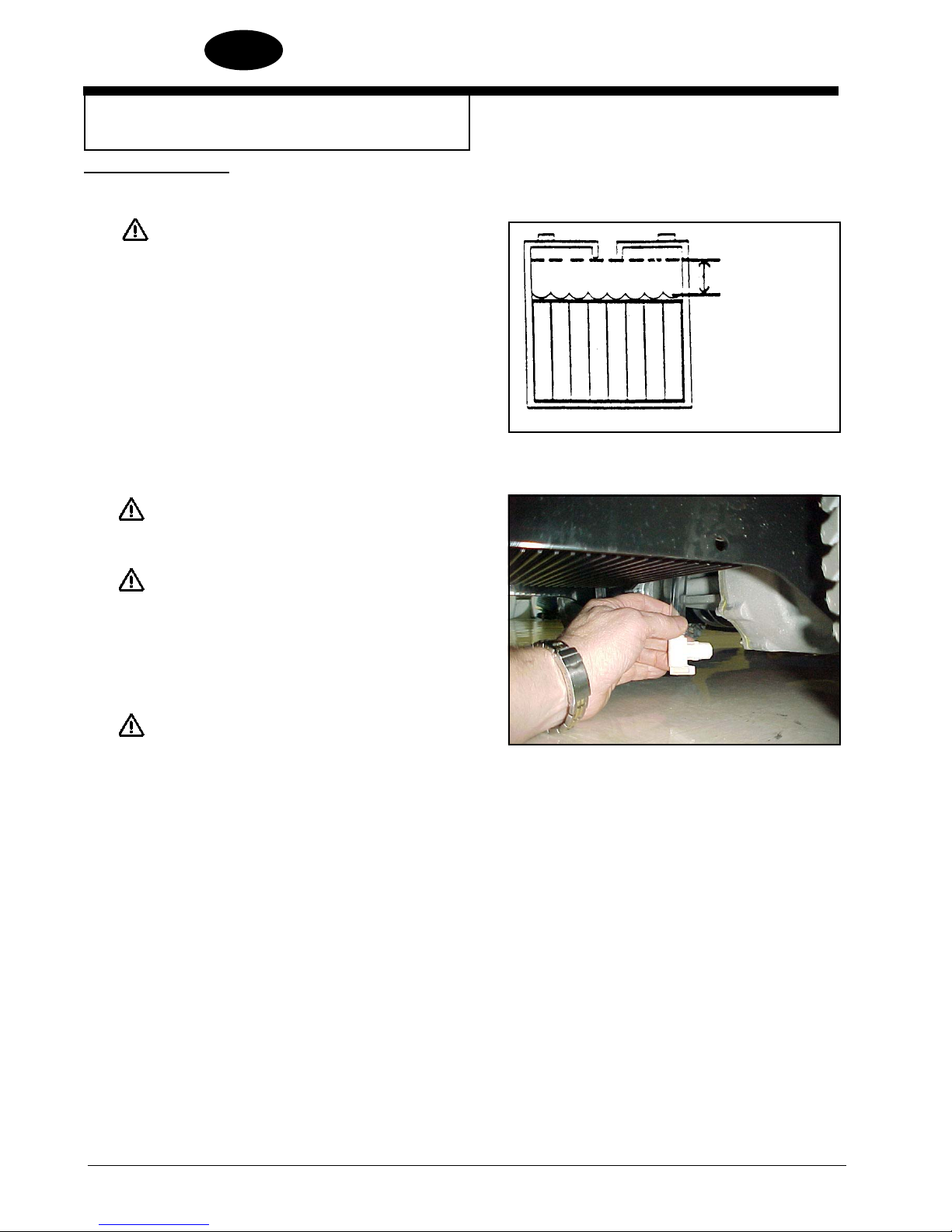

1. Keep the electrolyte at the correct level. The correct level is between 1/4” (1/2 cm) below the bottom of the tube in each cell and above the tops of the plates. Check the level of the electrolyte each time you charge the batteries. See ﬁ gure 6.

Correct Level

NOTE: Check the level of electrolyte prior to charging the batteries. Be sure the plates in each cell are covered with electrolyte before charging. Do not top off the cells prior to charging the battery. Electrolyte expands during charging. As a result, the electrolyte could overﬂ ow from the cells. Always top off the cells with distilled water after charging.

CAUTION: Irreversible damage will occur to the batteries if

electrolyte does not cover the plates. Keep the electrolyte at the correct level.

CAUTION: Machine damage and discharge across the tops

of the batteries can occur if the batteries are over ﬁ lled. Do not ﬁ ll the batteries up to the bottom of the tube in each cell. Wipe any acid from the machine or the tops of the batteries. Never add acid to a battery after installation.

CAUTION: Batteries must be reﬁ lled with distilled water only.

Do not use tap water as it may contain contaminants that will damage batteries.

2. Keep the tops of the batteries clean and dry. Keep the terminals and connectors clean. To clean the top of the batteries, use a damp cloth with a weak solution of ammonia or bicarbonate of soda solution. To clean the terminals and connectors, use a terminal and connector cleaning tool. Do not allow ammonia or bicarbonate of soda to get into batteries.

Figure 6

Figure 7

3. Keep the batteries charged.

4. To drain battery compartment: (See ﬁ gure 7)

a. Always wear protective eye protection and protective clothing. b. Add a weak solution of ammonia or bicarbonate of soda solution to

battery compartment to neutralize any spilled acid. c. Locate drain hose behind the transaxle. d. Place hand behind ﬂ ange and open valve. e. When empty, close valve. f. Neutralize any acid spills with ammonia or bicarbonate of soda.

-12- FORM NO. 71483A Clarke® Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER

Page 13

HOW TO PREPARE THE MACHINE FOR OPERATION

How To Charge The Batteries

WARNING: Charging the batteries in an area without ad-

equate ventilation could result in an explosion. To prevent an explosion, charge the batteries only in an area with good ventilation.

WARNING: Lead acid batteries generate gases which

could explode. Keep sparks and ﬂ ames away from batteries. NO SMOKING!

To charge the batteries, follow this procedure:

ENGLISH

1. Make sure the key switch is in the “OFF” position.

Figure 8

2. Before charging the batteries, the battery compartment needs to be vented. To vent compartment, tip up the recovery tank and rotate the tank support bracket, located in the solution tank (see ﬁ gure 8). Slowly lower the recovery tank and let it rest on the support bracket (see ﬁ gure 9). To close the tank, lift up on the recovery tank, rotate the support bracket down, then slowly lower the tank to the closed position.

CAUTION: Before raising tank, be sure tank is empty.

WARNING: Do not operate the machine while the recovery

tank is in the open position. The tank can be accidentally bumped and it may slam shut.

Figure 9

If your machine shipped without an onboard battery charger do the following:

3a. Plug the required adapter cable into the connector from the battery charger . Disconnect the batteries from the machine and push

the connector from the adapter plug into the Battery Pack Connector. Follow the instructions on the battery charger. SERVICE

NOTE: Make sure you plug the battery charger into the connector that attaches to the batteries.

If your machine shipped with an onboard battery charger do the following:

3b. Connect the battery charger AC cord located at the rear of the machine to a 15 amp (min) 120V properly grounded wall recep-

tacle.

4. Observe indicator lights on the charger/battery meter to ensure the charging process has started. Red, yellow and green lights indicate state of charge. Steady on green light indicates the batteries are fully charged.

NOTE: Make sure you plug into a circuit that is not loaded by other equipment. Wall breakers may be tripped and no charge will occur.

WARNING: Never charge any battery with an unsuitable battery charger. Carefully follow the instructions given by

the manufacturer of the batteries and battery charger.

NOTE: To prevent permanent damage to the batteries, avoid their complete discharge. Never leave the batteries completely discharged, even if the machine is not being used. When recharging the batteries, keep the recovery tank open. Check the level of the electrolyte and if necessary top off with distilled water.

Clarke

Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER® FORM NO. 71483A - 13 -

revised 9/10

Page 14

ENGLISH

HOW TO PREPARE THE MACHINE FOR OPERATION

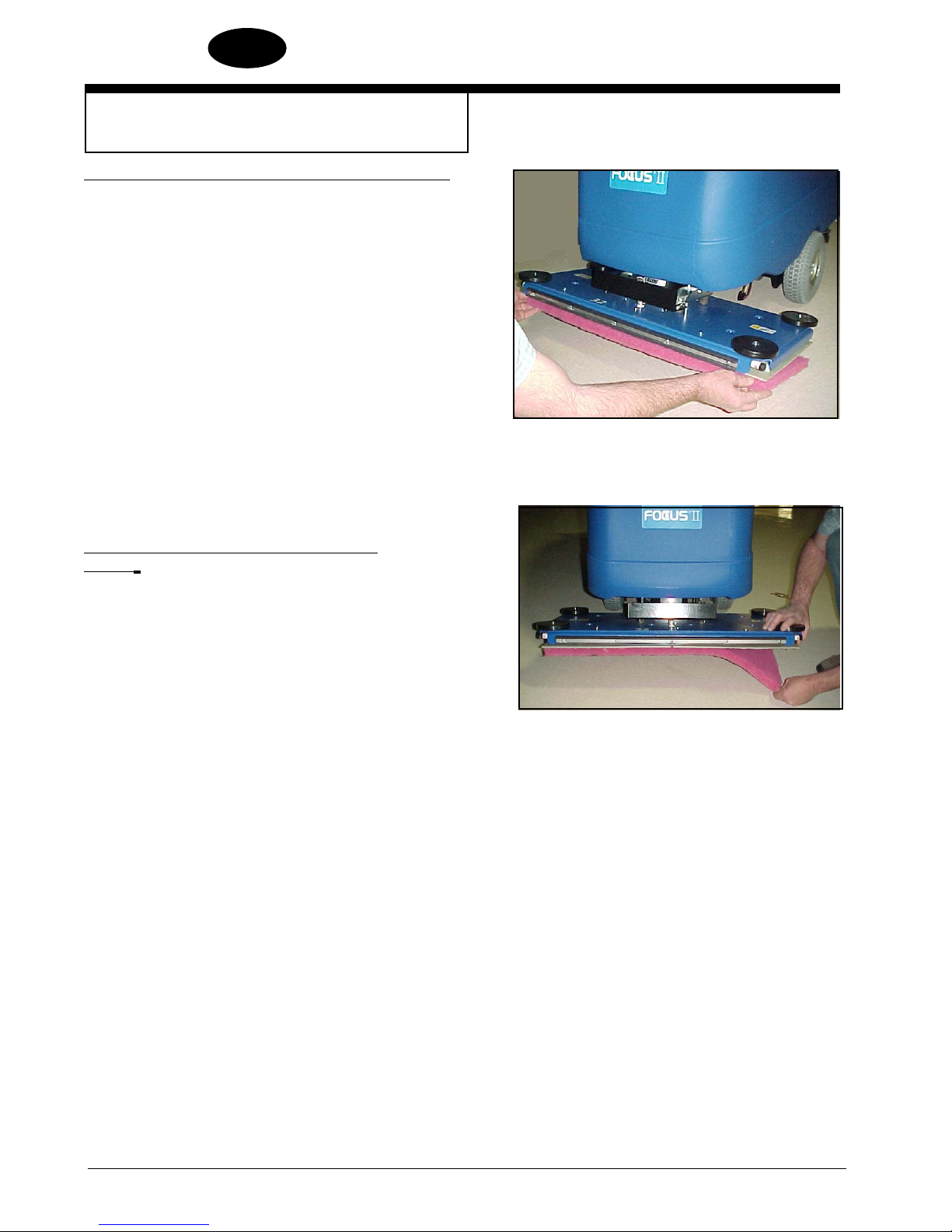

How To Install The Brush Or Pad (BOOST Machine)

To install the brush or pad on the machine, follow this procedure:

1. Turn the key switch “ON”.

2. Put the brush head assembly in the “Up” position.

3. Turn the key switch “OFF”.

4. Go to the front of the machine.

5. Press on a brush or pad, under the ﬂ ex plates. See ﬁ gure 10.

NOTE: When using a black pad, position pad on head. Lower head

and operate momentarily to afﬁ x pad to pad driver (if you have difﬁ culty, position pad on ﬂ oor and lower head then operate.)

How To Remove The Brush Or Pad (BOOST Machine)

To remove the brush or pad from the machine, follow this procedure:

1. Turn the key switch “ON”.

2. Put the brush head assembly in the “Up” position.

3. Turn the key switch “OFF”.

4. Go to the front of the machine and pull downward on the brush or pad until it releases from the ﬂ ex plates. See ﬁ gure 11.

Figure 10

Figure 11

-14- FORM NO. 71483A Clarke® Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER

Page 15

HOW TO PREPARE THE MACHINE FOR OPERATION

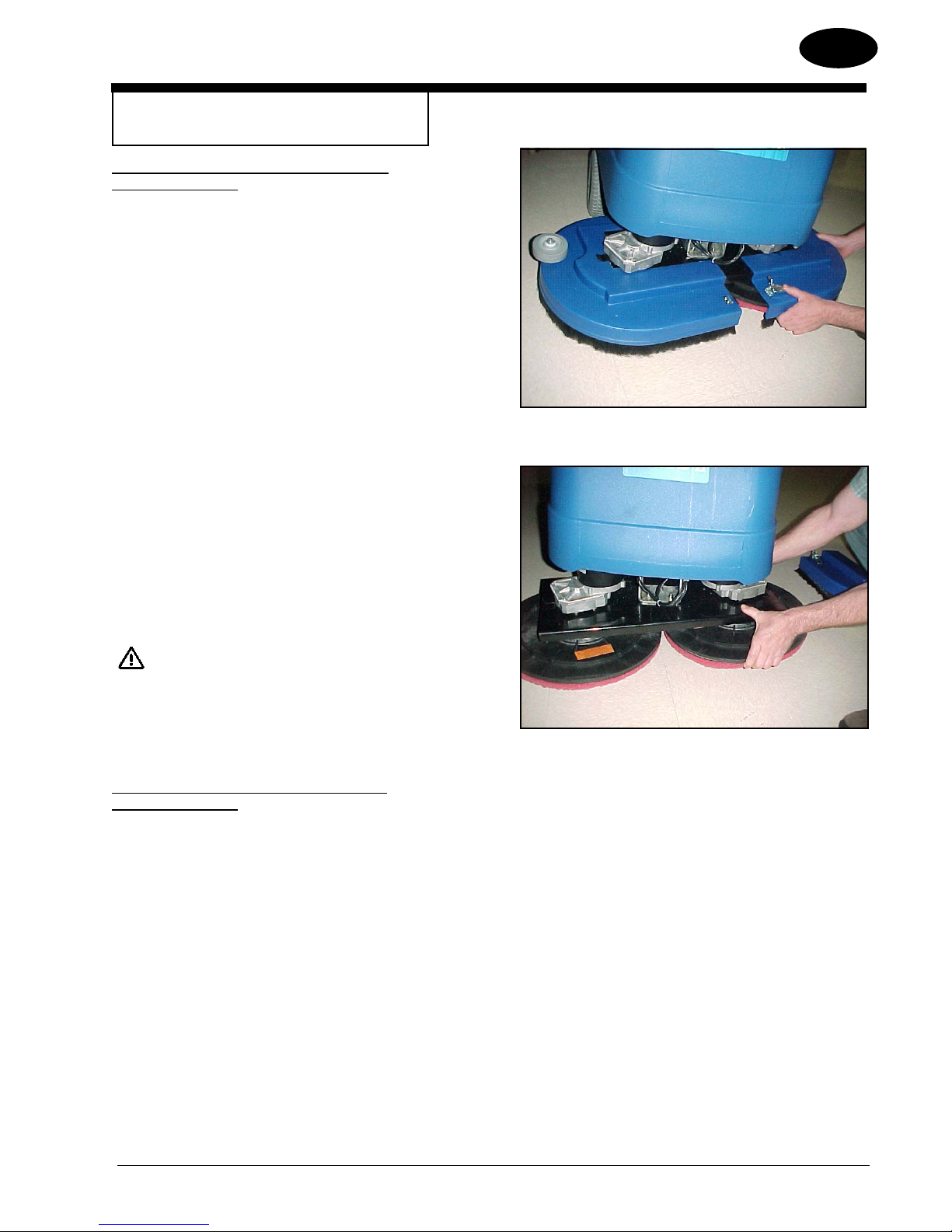

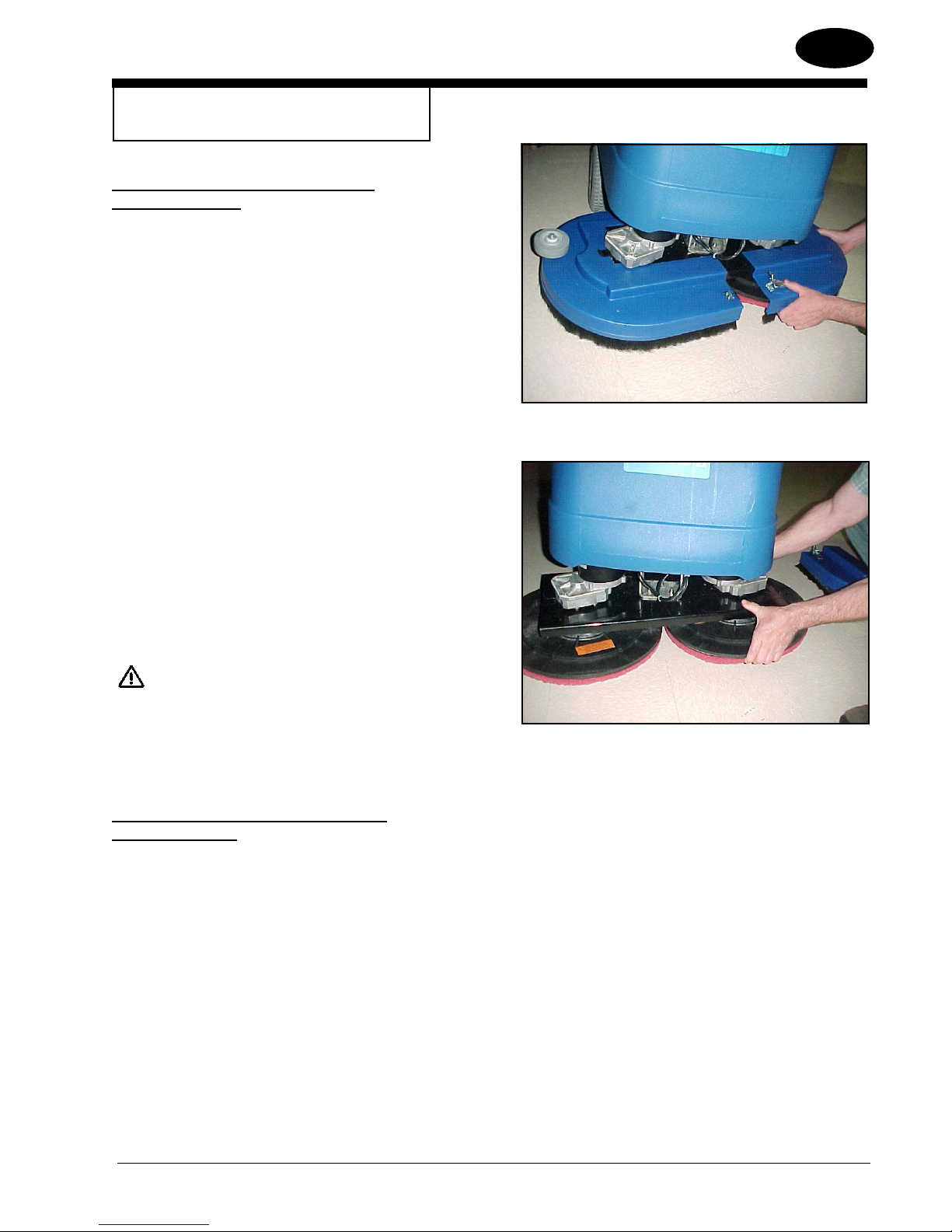

How To Install The Brushes Or Pad Drivers On The Disc Machine

To install the brushes or pad drivers on the machine, follow this procedure:

1. Turn the key switch “ON”.

2. Put the brush head assembly in the “UP” position.

3. Turn the key switch “OFF”.

4. Unlatch right and left brush housings and remove them. See ﬁ gure 12.

5. Put a brush or pad driver under the brush motor plate. See ﬁ gure 13.

ENGLISH

Figure 12

6. Align the lugs on the motor gimbal with the slots in the brush gimbal.

7. Pull the brush up until the gimbal locks.

8. Repeat steps 5, 6 and 7 to install the second brush or pad driver.

9. Reinstall right and left brush housings and latch front cover.

DANGER: Operating a machine that is not completely

or fully assembled could result in injury or property damage. Do not operate this machine unless it is completely assembled. Inspect the machine carefully before operation.

How To Remove The Brushes Or Pad Drivers On the Disc Machine

To remove the brushes or pad drivers from the machine, follow this procedure:

1. Turn the key switch “ON”.

Figure 13

2. Put the brush head assembly in the “UP” position.

3. Turn the key switch “OFF”.

4. Unlatch right and left brush housings and remove them. See ﬁ gure 12.

5. Push down on two sides of the brush or pad driver until the gimbals release.

Clarke

Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER® FORM NO. 71483A - 15 -

Page 16

ENGLISH

HOW TO PREPARE THE MACHINE FOR OPERATION

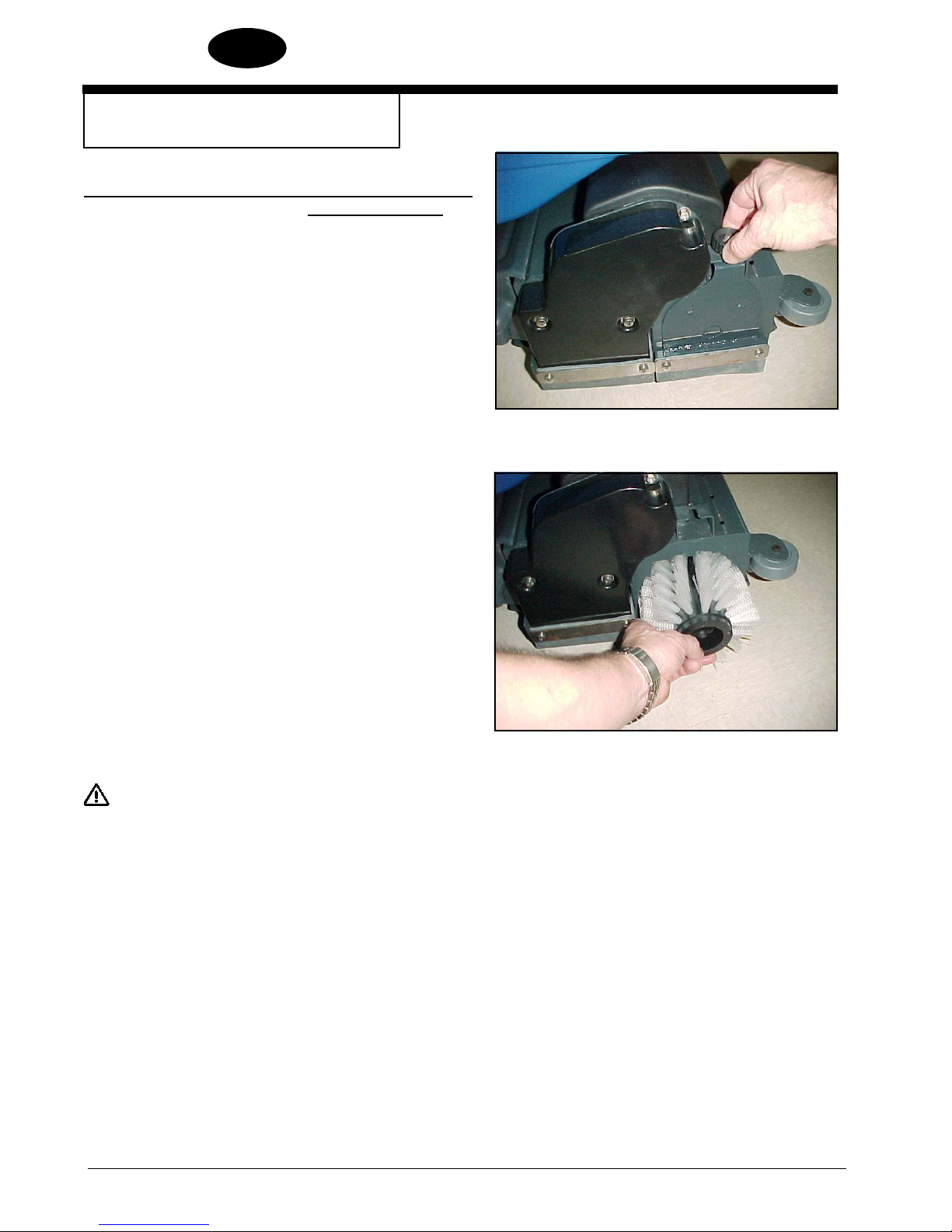

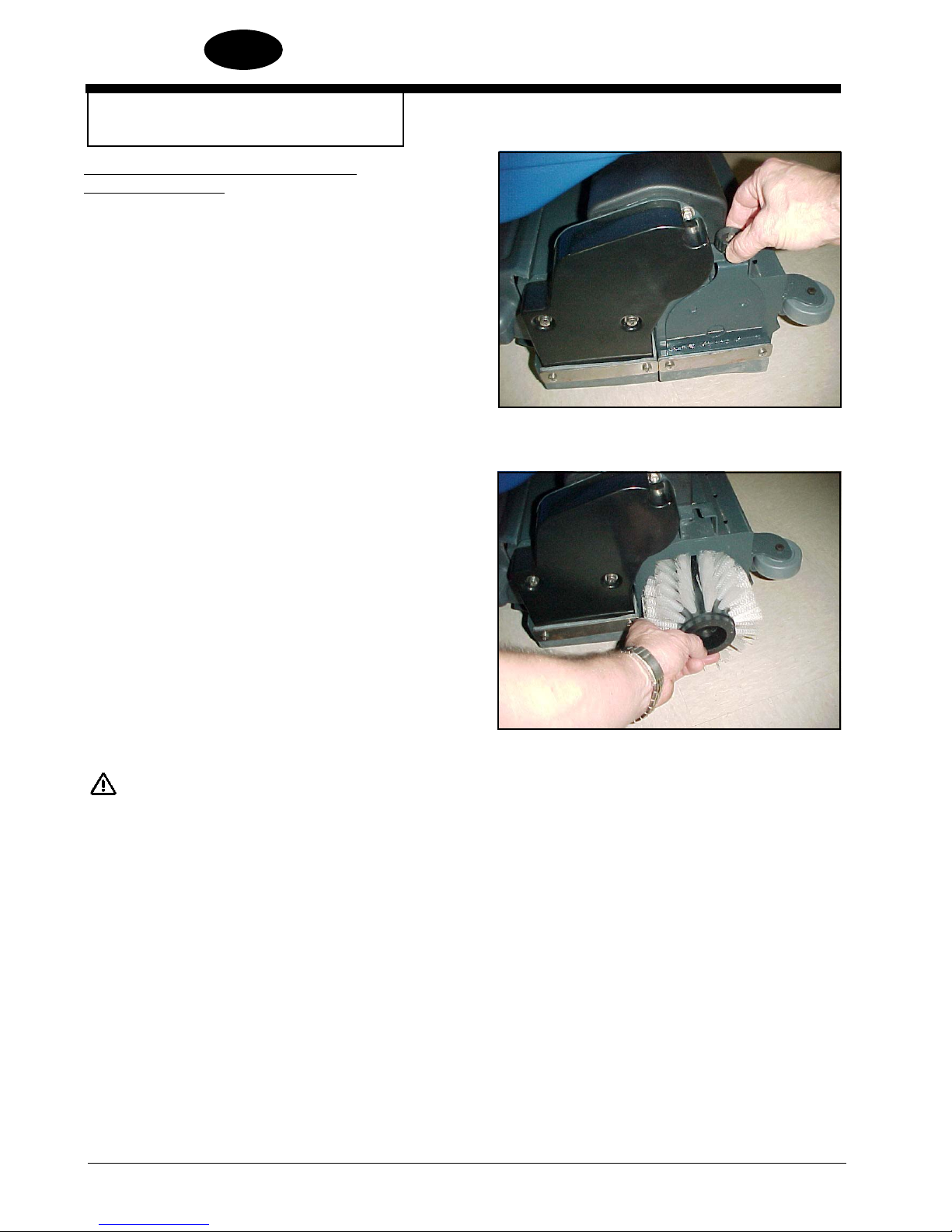

How To Change Or Reverse Bristle Direction On Cylindrical Machine

To install or reverse bristle direction on the machine, follow this pro-

cedure:

1. Turn the key switch “ON”.

2. Put the brush head assembly in the “UP” position.

3. Turn the key switch “OFF”.

4. Go to the front of the machine and loosen thumb screw on brush door. See ﬁ gure 14.

5. Lower door approximately 1/2 inch and remove brush door.

6. Remove brush. See ﬁ gure 15.

Figure 14

7. Inspect brush condition. If damaged or worn, replace it. Otherwise, turn brush end for end periodically to reverse bristle direction for better life.

8. Slide brush onto driver or opposite side and rotate slowly until drive lugs are lined up with brush slots. Push brush all the way in.

9. Install brush door assembly into brush.

10. Raise door and tighten thumb screw.

11 Repeat for the other brush.

DANGER: Operating a machine that is not com-

pletely or fully assembled could result in injury or property damage. Do not operate this machine unless it is completely assembled. Inspect the machine carefully before operation.

Figure 15

-16- FORM NO. 71483A Clarke® Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER

Page 17

HOW TO OPERATE THE MACHINE

How To Operate the Squeegee

The squeegee wipes the ﬂ oor while the vacuum motor removes the dirty solution from the ﬂ oor. Use your hand to lower or raise the squee- gee handle. To operate the squeegee, follow this procedure:

1. To lower the squeegee rotate the squeegee lever down. See ﬁ gure 16.

2. To raise the squeegee, rotate the squeegee lever up. See ﬁ gure 16.

How to Fill The Solution Tank

1. Remove the solution tank lid. See ﬁ gure 17.

2. If the machine does not have the Chemical Mixing System, add a cleaning chemical to the solution tank. For the correct amount of chemical, follow the directions shown on the container.

ENGLISH

3. Fill the solution tank with water.

4. Replace solution tank lid.

WARNING: Water solutions or cleaning materials used

with this type of machine can leave wet areas on the ﬂ oor surface. These areas can cause a dangerous condition for the operator or other persons. Always put CAUTION signs near the area you are cleaning.

WARNING: Machines can ignite ﬂ ammable materi-

als and vapors. Do not use with or near ﬂ ammables such as gasoline, grain dust, solvents, and thinners. Only use a cleaning concentration recommended by the chemical manufacturer.

WARNING: Clarke recommends a maximum water

temperature of 120°F(49°C)

Figure 16

Figure 17

Clarke

Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER® FORM NO. 71483A - 17 -

Page 18

ENGLISH

HOW TO OPERATE THE MACHINE

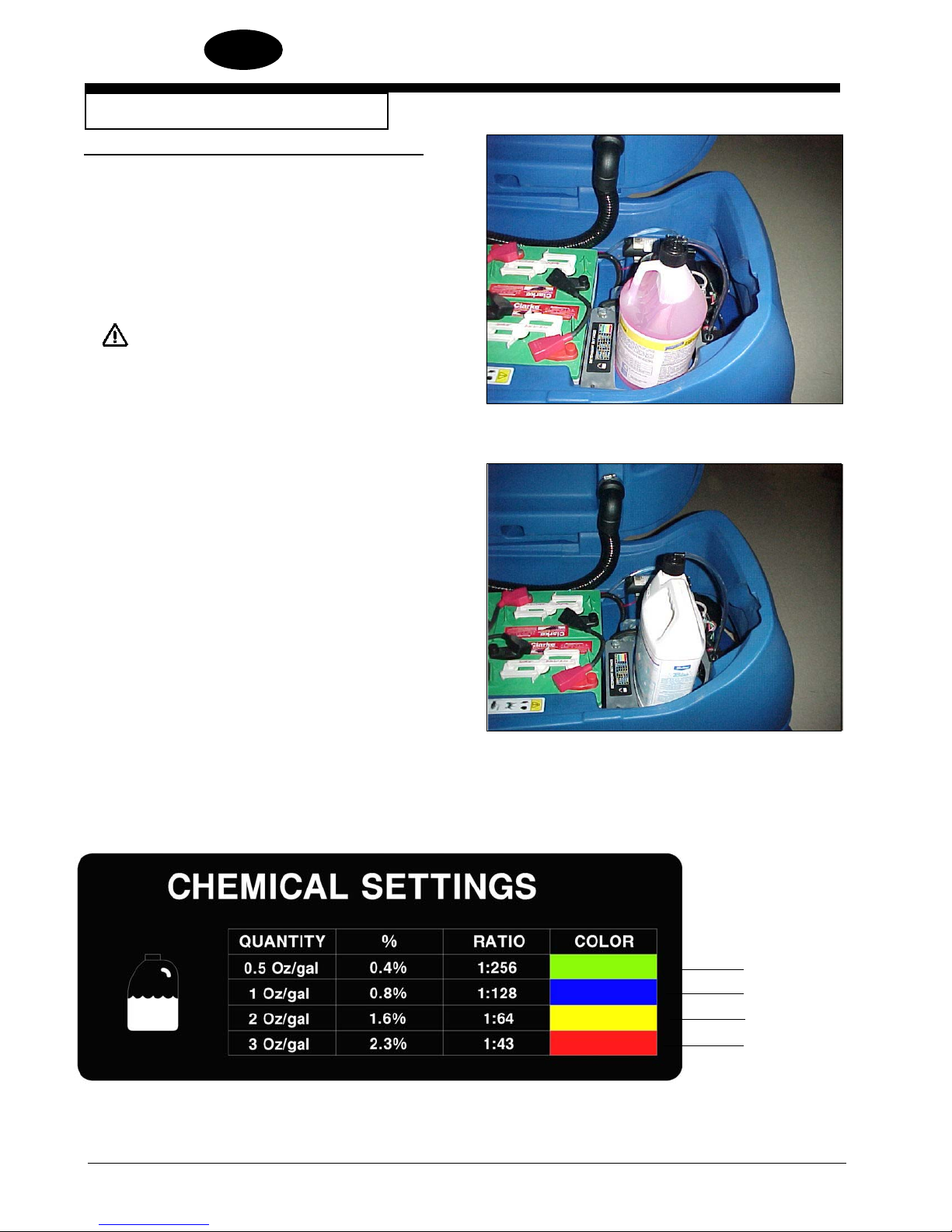

How To Operate The Chemical Mixing System (Optional)

The chemical mixing system is designed to automatically mix the cleaning chemical directly from the manufacturer’s chemical container into the clear water coming from the solution tank. The chemical control knob on the control panel is used to select the desired ratio according to the recommendation of the chemical manufacturer and the application requirements. The ratio settings are shown in ﬁ gure

19.

CAUTION: Do not operate the chemical pump dry.

If the chemical container is empty, make sure the chemical control is in the off position.

To operate the chemical mixing system, follow this procedure:

1. Select the proper cleaning chemical for scrubbing application.

2. Set the chemical knob to the recommended setting per the chemical manufacturer.

3. Make sure the recovery tank is empty and then open the recovery tank.

4. Position the manufacturer’s chemical container into the bracket located at the front right side of the solution tank. See ﬁ gure 18A & 18B

5. Remove container cap and insert bottle adapter and tighten cap.

6. Slowly close the recovery tank.

NOTE: With the knob turned fully counterclockwise, only

water will be delivered to the ﬂ oor.

Figure 18A

Figure 18B

-18- FORM NO. 71483A Clarke® Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER

Figure 19

GREEN BLUE YELLOW RED

Page 19

HOW TO OPERATE THE MACHINE

WARNING: Water solutions or cleaning materials used

WARNING: Machines can ignite ﬂ ammable materials and

vapors. Do not use with or near ﬂ ammables such as gasoline, grain dust, solvents and thinners. Only use a cleaning concentration recommended by the chemical manufacturer.

ENGLISH

WARNING: Clarke recommends a maximum water tem-

perature of 120

Operating The Machine NOTE: Put the machine in the lowest traverse speed setting. Use the

machine in an area that has no furniture or objects until you can do the following:

1. Move the machine in a straight direction, forward and backward.

2. Stop the machine safely.

3. Turn the machine both left and right and return to a straight direction.

To move the machine, follow this procedure:

1. Release the parking brake (if equipped with machine).

2. Turn the key switch to the “ON” position

3. Raise the brush.

4. Raise the squeegee.

5. When either the left or right forward palm buttons (ﬁ gure 20, item

A) are pushed in, the machine will go forward.

F (49oC).

Figure 20

6. Control the speed of traverse by using the traverse speed control

knob (ﬁ gure 20, item C).

7. To stop, release the forward palm buttons.

8. To reverse the machine, push in the white reverse switch (ﬁ gure

20 item B) and either the right or left forward palm buttons (ﬁ gure 20 item A) at the same time.

9. To stop, release the forward palm buttons.

10. To turn the machine, push the rear of the machine to the side.

11. When you stop the machine, turn the key switch “OFF”, remove

the key and set the parking brake (if equipped).

Clarke

Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER® FORM NO. 71483A - 19 -

Page 20

ENGLISH

HOW TO OPERATE THE MACHINE

How To Clean A Floor

WARNING: Water solutions or cleaning materials used

with this type of machine can leave wet areas on the ﬂ oor surfaces. These areas can cause a dangerous condition for the operator or other persons. Always put CAUTION signs near the area you are cleaning.

To clean a ﬂ oor, follow this procedure:

1. Set the parking brake (if equipped with machine.)

2. Put the water and a cleaning chemical in the clean solution tank.

3. Release the parking brake (if equipped with machine.)

4. Turn the key switch “ON”.

5. Lower the squeegee.

6. Press the one touch control button to lower the brush head assembly and start vacuum motor.

7. Adjust the ﬂ ow of clean solution to the ﬂ ow desired.

8. Move the machine across the ﬂ oor in the forward direction.

9. Make a 180° turn.

NOTE: When you make more passes across the ﬂ oor, let the brush clean approximately 2 inches (5 cm) of the area already cleaned by the brush.

NOTE: During most cleaning procedures, apply and remove the solution in one operation.

How To Clean A Very Dirty Floor

To clean a very dirty ﬂ oor, follow this procedure:

1. Apply solution to the ﬂ oor.

2. Do not lower the squeegee. Shut vacuum motor “OFF”.

3. Lower the brush or pad and scrub the ﬂ oor.

4. Scrub the ﬂ oor again with additional solution and lower the squeegee and turn vacuum motor “ON”.

5. Pick up all the solution with the squeegee.

-20- FORM NO. 71483A Clarke® Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER

Page 21

MAINTENANCE

WARNING: Maintenance and repairs must be done by

authorized personnel only.

WARNING: Always empty the solution tank and re-

covery tank before doing any maintenance.

WARNING: Keep all fasteners tight.

These Maintenance Procedures Must Be Done Every Day

Keep the machine clean, it will need fewer repairs and have longer life.

Do These Procedures When You Begin Your Work Period

1. Turn off key switch.

ENGLISH

Figure 21

2. Disconnect AC power from battery charger (follow charger instructions).

3. Make sure the screen ﬁ lter over the vacuum motor is clean and in position (see ﬁ gure 21.

4. Make sure the valve on the recovery drain hose is clean. Tightly close the valve.

5. Make sure the brushes are in position and installed correctly

6. Check the installation of the squeegee and squeegee hose.

7. Make sure the solution drain/level indicator hose is secure on upper ﬁ tting.

Clarke

Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER® FORM NO. 71483A - 21 -

Page 22

ENGLISH

MAINTENANCE

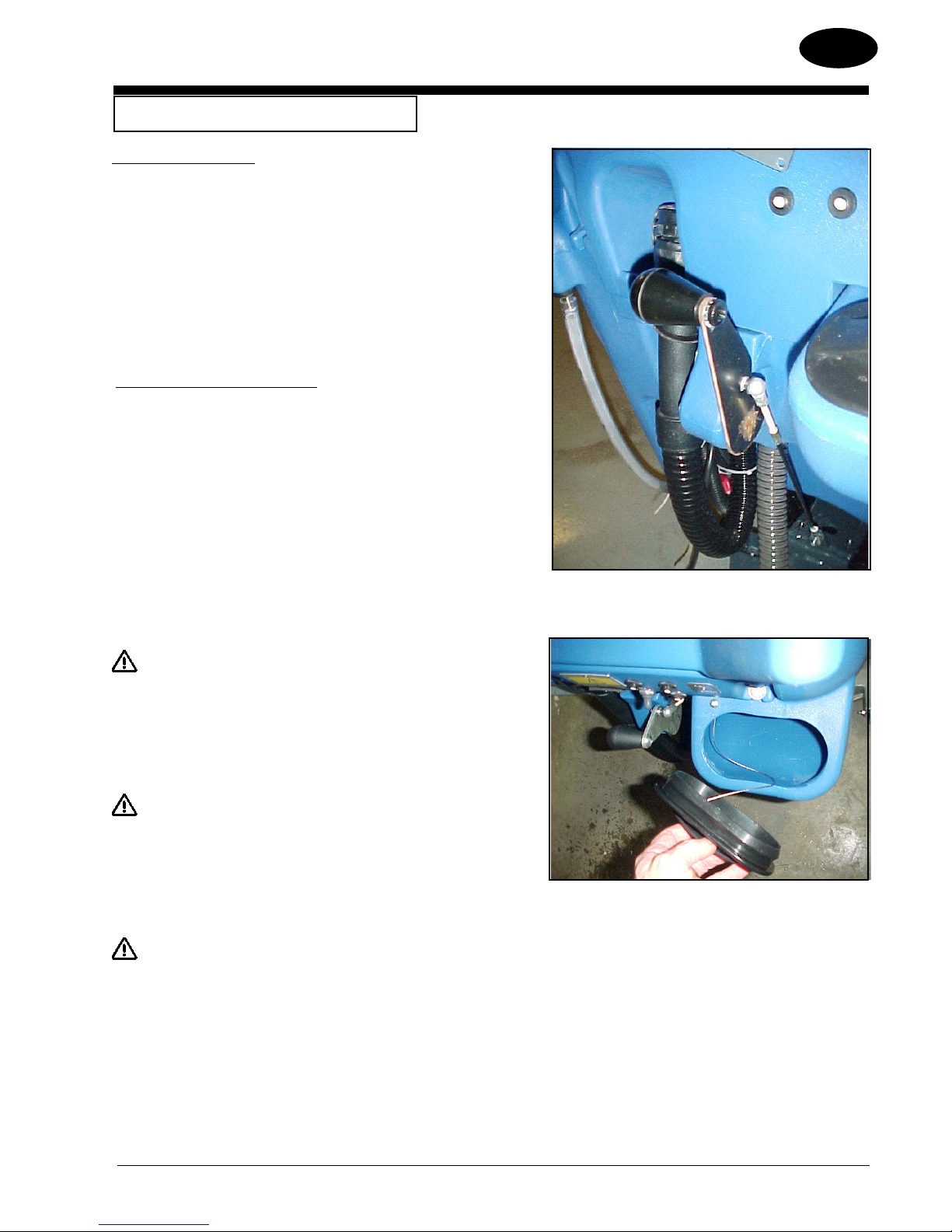

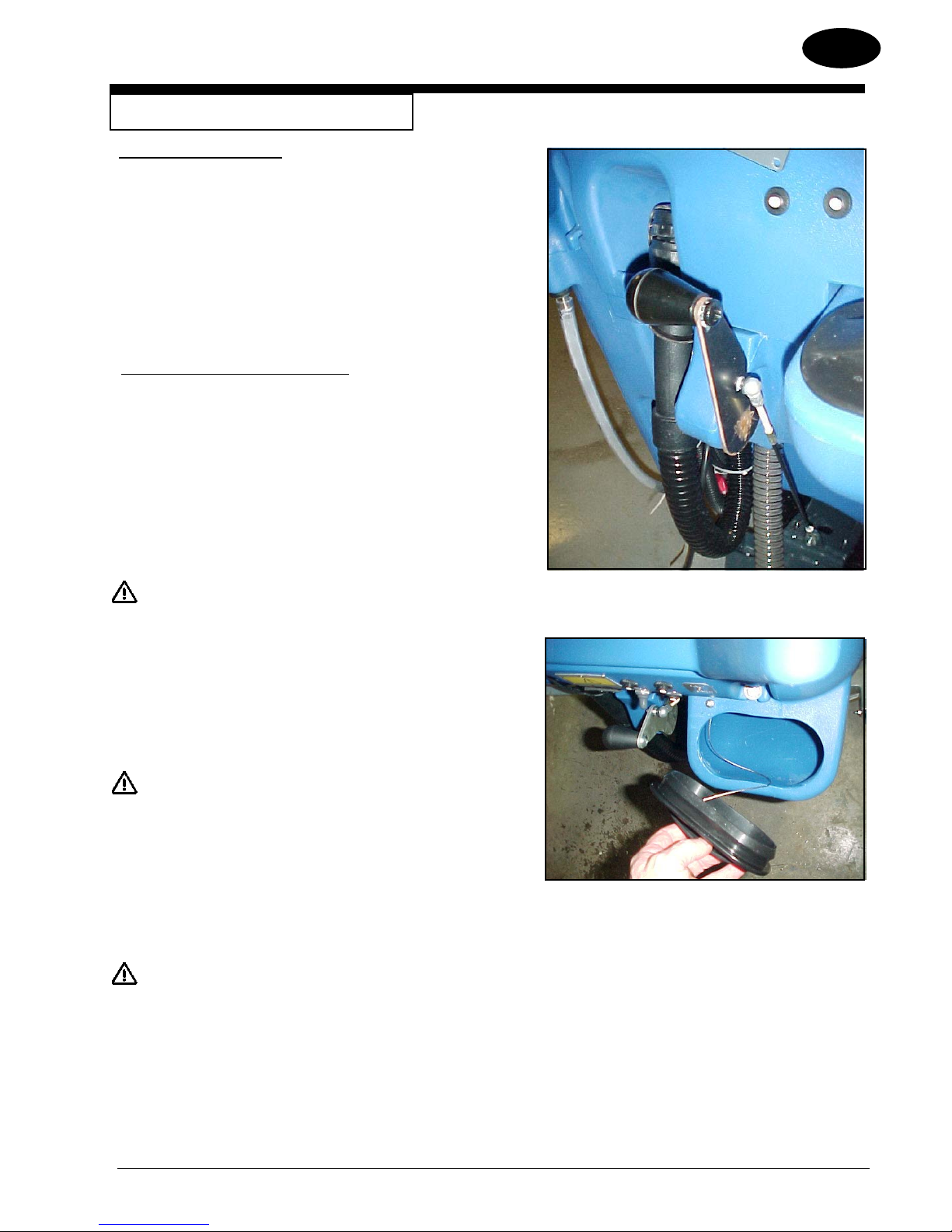

Do These Procedures When You End Your Work

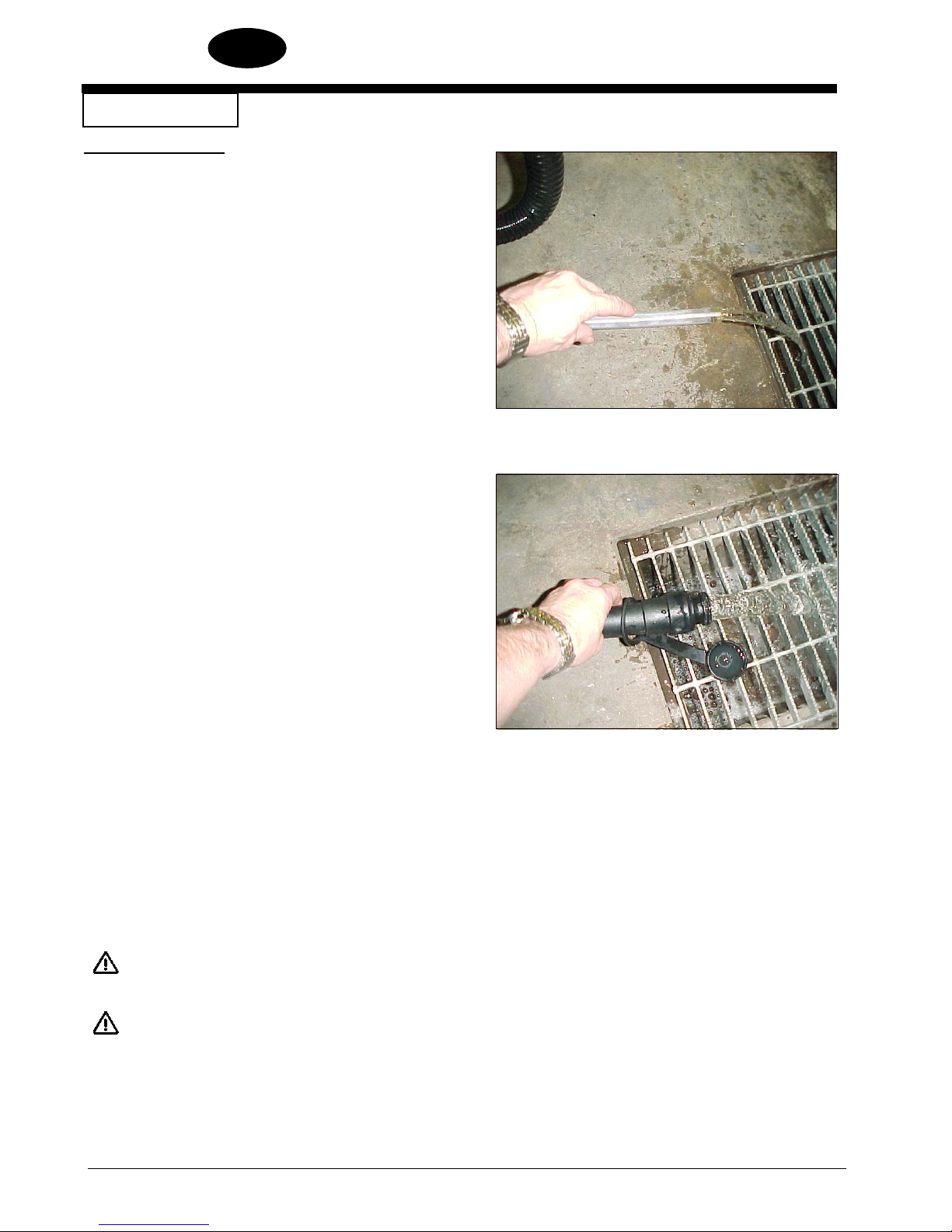

1. Drain the solution tank (if necessary) (Figure 22) and the recovery tank (Figure 23). To drain the tanks, follow this procedure:

a. Turn the key switch “OFF”. b. Remove the drain hose from the back of the machine. c. Put the end of the hose over a drain or bucket. d. Recovery Tank:

Turn the drain cap counterclockwise to open.

Solution Tank: When hose is lowered to water level, water will ﬂ ow.

2. Flush the tanks. To ﬂ ush the tanks, put clean water in the tank

through the opening on top of the tank.

Figure 22

3. If a tank or drain hose has an obstruction, use a water hose to ﬂ ush

the tank or hose. Put the water hose into the drain hose.

4. Leave the tanks and the recovery drain valve open to dry in the air.

5. Check the squeegee blade. Use a cloth to clean the squeegee

blade. If the squeegee blade is damaged or worn, turn or replace the blade.

6. Check and clean the solution lid gasket. Use a mild cleaning solu-

tion and rinse the parts in clean water.

Check the batteries and if necessary add distilled water after charging. The correct level is within 1/4 inch (1/2 cm) of the bottom of the tube in each cell.

CAUTION: Tap water may contain contaminants that

will damage batteries. Batteries must be reﬁ lled with DISTILLED WATER ONLY.

WARNING: Lead acid batteries generate gases which

can cause an explosion. NO SMOKING. Always wear eye protection and protective clothing when working near batteries.

Figure 23

Use a clean cloth and wipe the surface of the machine. Charge the batteries. See the instruction in the section of this book

called “How To Charge The Batteries”.

-22- FORM NO. 71483A Clarke® Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER

Page 23

MAINTENANCE

These Maintenance Procedures Must Be Done Every Week:

WARNING: Maintenance and repairs must be done by authorized

personnel only. Always empty the solution tank and the recovery tank before doing any maintenance. Keep all fasteners tight.

WARNING: Always wear eye protection and protective clothing

when working near batteries. Do not put tools or other metal objects across the battery terminals or the tops of the batteries.

CAUTION: To prevent damage to the machine, and discharge

across the tops of the batteries, do not ﬁ ll the batter- ies above the bottom of the tube in each cell. Wipe any acid from the machine or the tops of the batteries. Do not add acid to battery after installation.

NOTE: Always turn off key switch before servicing the machine.

ENGLISH

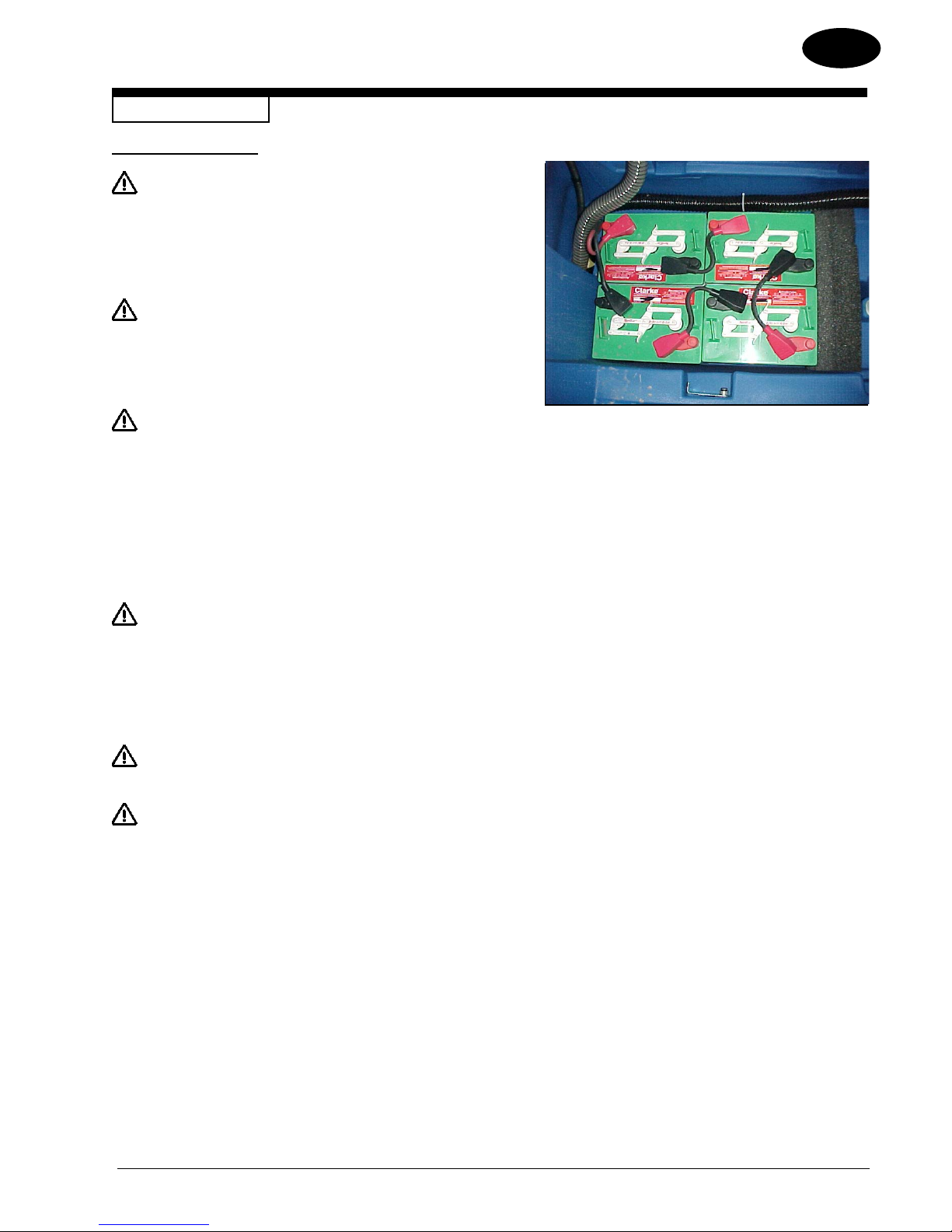

Figure 24

WARNING: Always wear eye protection and protective clothing

when working near batteries. NO SMOKING!

1. To inspect batteries, tip up recovery tank to its full open position. See ﬁ gure

24. To close the tank, slowly lower the tank to the closed position.

CAUTION: Before raising the tank, be sure tank is empty.

WARNING: Do not operate the machine while the recovery tank

is in the open position. The tank can be accidentally bumped and it may slam shut.

2. Disconnect the batteries. Use a cloth and a solution of ammonia or bicarbonate of soda to wipe the top of the batteries. Clean the battery terminals. Reconnect the batteries.

3. Check the hoses for leaks, obstructions and other damage.

Clarke

Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER® FORM NO. 71483A - 23 -

Page 24

ENGLISH

MAINTENANCE

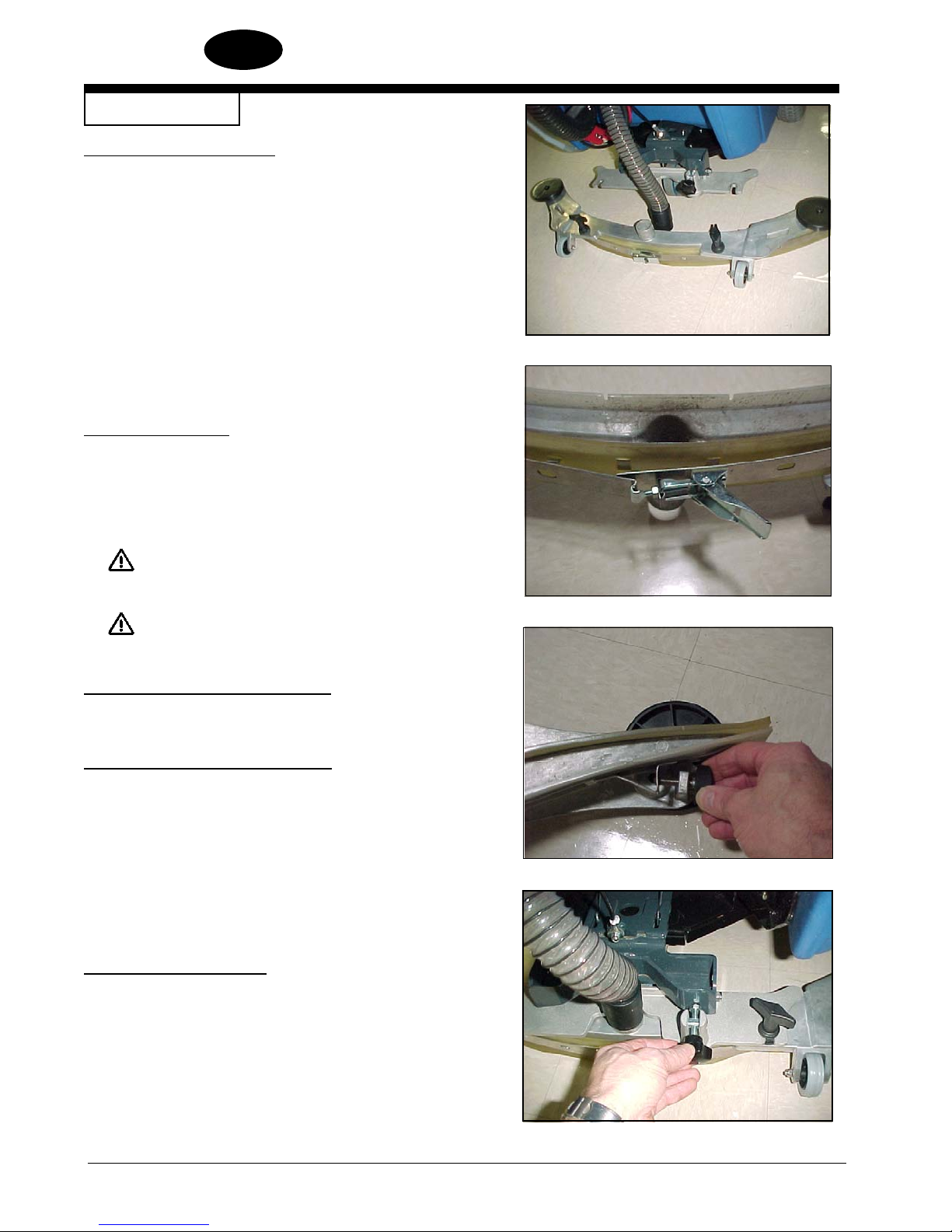

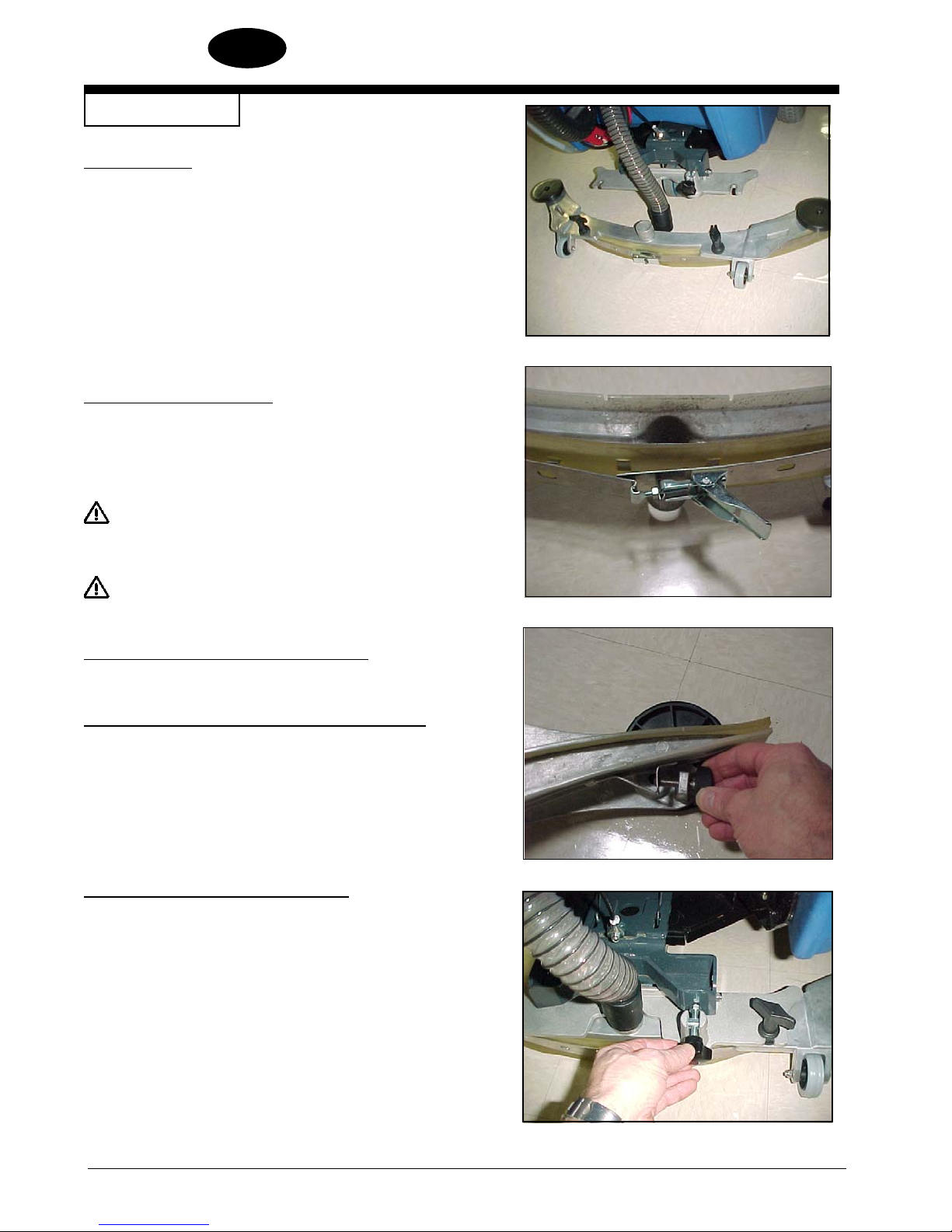

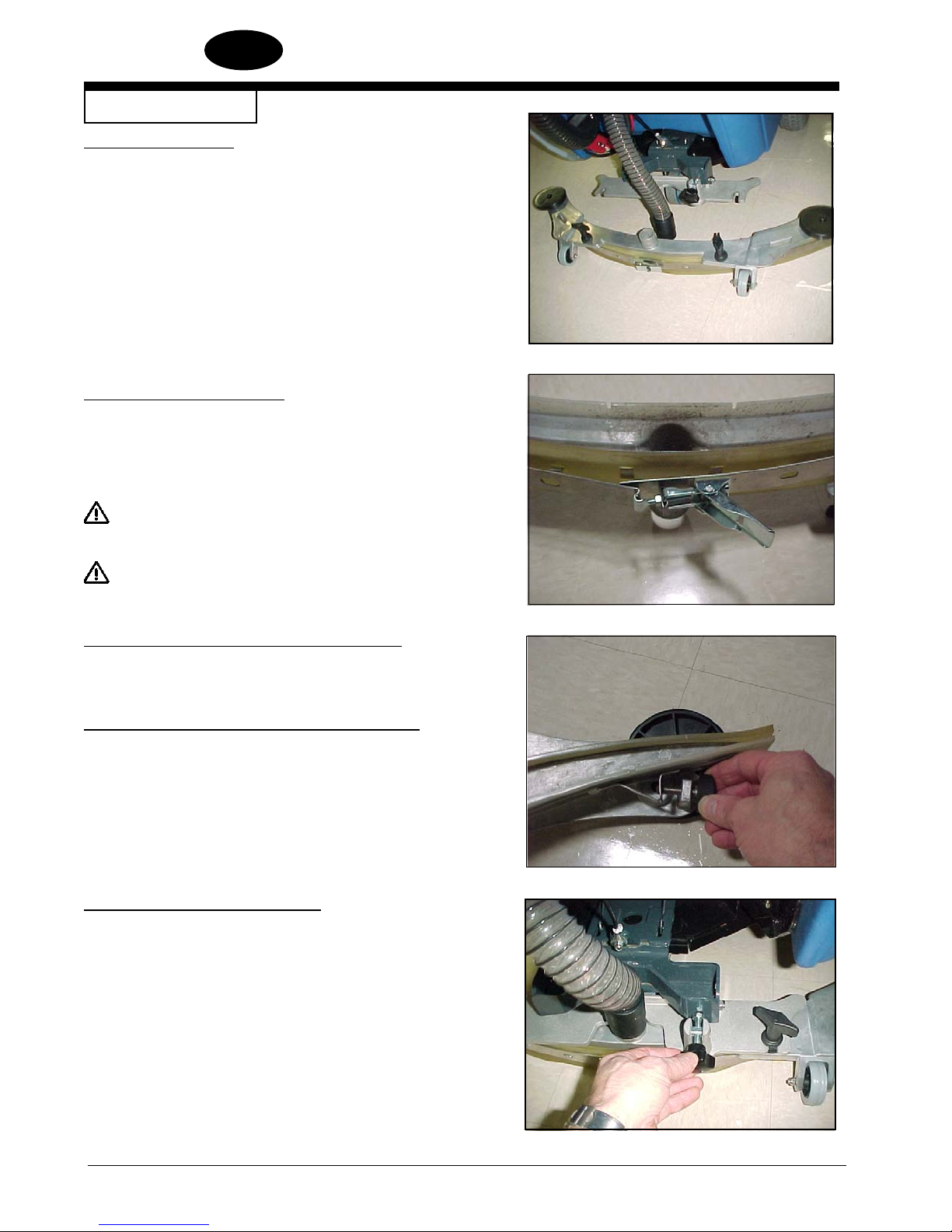

Maintenance For The Squeegee

To remove the squeegee, follow this procedure:

1. Remove the squeegee assembly by loosening the two knobs that attach the squeegee to the machine. Pull the squeegee assembly off. See ﬁ gure 25.

2. Inspect the squeegee blades.

3. If the blades are worn, unclamp bands and turn the blade so that a new edge is in the wiping position (see ﬁ gures 25A and 25B).

4. Reinstall squeegee assembly on the machine.

Adjusting Squeegee Tilt

The tilt of the squeegee causes the rear blade to raise up in the center or

on the ends, depending on which direction the tilt is changed. Turn the adjusting screw clockwise or counterclockwise (see ﬁ gure 26), to achieve uniform squeegee blade ﬂ are.

WARNING: Maintenance and repairs must be done by au-

thorized personnel only.

WARNING: Electrical repairs must be done by authorized

personnel only.

Maintenance Procedures Must Be Done :

Contact a Clarke Authorized Service Center to perform these procedures.

Every 500 hrs (heavy) 1000 hrs (normal)

Figure 25

Figure 25A

1. Check the carbon brushes in the electric motors.

2. Clean the battery terminals and connectors. Make sure all of the battery connections are tightened correctly.

3. Check all of the switches, controls, valves, hoses and gaskets.

4. Check and remove debris from the transaxle hubs.

Every 500 hrs (BOOST Only)

1. Replace the rubber isolators (see Brush Head Assembly Parts List section). The rubber isolators are considered wear items and must be replaced between 500 hrs (heavy) and 1000 hrs (normal).

-24- FORM NO. 71483A Clarke® Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER

revised 9/10

Figure 25B

Figure 26

Page 25

PROBLEM CAUSE ACTION

The machine does not remove all the water from the ﬂ oor.

HOW TO CORRECT PROBLEMS IN THE MACHINE

The squeegee is up The vacuum tank is full.

Lower the squeegee. Drain the tank.

ENGLISH

The batteries do not give the normal running time.

The screen ﬁ lter is dirty. There is an obstruction or damage in the squee-

gee, squeegee hose or standpipe. The vacuum motor is not running.

The squeegee hose is disconnected. The squeegee blade is damaged, worn, or incor-

rectly installed. The gasket on the cover of the recovery tank is

damaged. The recovery drain hose valve is not

closed. The battery terminals are dirty or damaged.

The electrolyte level is too low. The batteries are not fully charged. The charger is damaged. The battery is defective.

Clean the screen ﬁ lter. Remove the obstruction or repair the damage.

Check for blown fuse. Have an authorized service person make repairs.

Connect the hose. Turn or replace the squeegee blade.

Correctly install the squeegee blade. Replace the gasket. Close valve.

Clean the terminals and connectors. Replace the damaged cables. Charge the batteries.

Add distilled water to each cell and charge the batteries. Charge the batteries for a full 16 hour charge. Have an authorized service person repair the charger. Have an authorized service person check voltage of each

cell while discharging.

The cleaning is not even.

The machine does not run.

The batteries are disconnected. The scrub brushes or pads are worn.

There is damage to the brush assembly, casters or the solution valve.

One or both brush motors are not running

The solution level is low.

The machine loses power.

Connect the batteries. Replace the scrub brushes or pads.

Have an authorized service person make the needed repairs.

Check for tripped breaker, reset. Check for loose connections.

Fill the solution tank. NOTE: If the motors continue to stop consult an authorized

service person. Reset the circuit breaker.

Check wire connection to traverse motor. Replace the fuses. Check the batteries connections. Release parking brake (if installed) NOTE: If the motors continue to stop, consult an authorized

service person.

Clarke

Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER® FORM NO. 71483A - 25 -

Page 26

ENGLISH

-26- FORM NO. 71483A Clarke® Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER

Page 27

ENGLISH

Clarke

Operator’s Manual (EN) - FOCUS II MID-SIZE AUTOSCRUBBER® FORM NO. 71483A - 27 -

Page 28

ESPAÑOL

LEA ESTE MANUAL

Este manual contiene información importante acerca del uso y la seguridad de la máquina. Si no lee el manual antes de utilizar su máquina Clarke o de intentar realizar los procedimientos de reparación o mantenimiento de la misma, usted o el resto del personal podrían sufrir lesiones; asimismo, podrían producirse daños a la máquina o a otras propiedades. Antes de utilizar la máquina, es necesario recibir la capacitación adecuada en la operación de la misma. Si el operador de la máquina no sabe leer en español, explíquele el manual exhaustivamente antes de que intente utilizarla.

Todas las indicaciones incluidas en este manual se ofrecen desde la posición del operador en la parte posterior de la máquina.

Índice

Instrucciones de seguridad para el operador ..........................................................................................................................................29

Introducción ............................................................................................................................................................................................30

Especiﬁ caciones de la máquina ..............................................................................................................................................................31

Procedimientos para transporte ..............................................................................................................................................................32

Símbolos utilizados en la Focus II Mediana ............................................................................................................................................33

Panel de mando de la máquina ...............................................................................................................................................................34

Mandos y características de la máquina .................................................................................................................................................36

Preparación de la máquina para el funcionamiento ................................................................................................................................36

Operación de la máquina ........................................................................................................................................................................43

Mantenimiento .........................................................................................................................................................................................47

Corrección de problemas de la máquina .................................................................................................................................................51

Sección II Piezas y manual de servicio

Plano del conjunto del depósito de solución ...........................................................................................................................................82-83

Plano del conjunto del depósito de recuperación ....................................................................................................................................84-85

Plano del conjunto de la empuñadura, (Modelos de disco y BOOST) ....................................................................................................86-87

Plano del conjunto de la empuñadura, (Modelo cilíndrico) ......................................................................................................................88-89

Plano del conjunto de la caja de electricidad ..........................................................................................................................................90-91

Plano de conjunto del soporte de la bayeta ............................................................................................................................................92-93

Plano del conjunto de la bayeta (32.5”) ...................................................................................................................................................94-95

Plano del conjunto de la bayeta (35”) ......................................................................................................................................................96-97

Plano del conjunto de la bayeta (41”) ......................................................................................................................................................98-99

Plano del conjunto del bastidor ...............................................................................................................................................................100-101

Plano del conjunto del cabezal de cepillado (de Discos 26) ...................................................................................................................102-103

Plano del conjunto del cabezal de cepillado (de Discos 28) ...................................................................................................................104-105

Plano del conjunto del cabezal de cepillado (de Disco 34) .....................................................................................................................106-107

Plano del conjunto del cabezal de cepillado (BOOST 28) .......................................................................................................................108-109

Plano del conjunto del cabezal de cepillado (BOOST 32) .......................................................................................................................110-111

Plano del conjunto del cabezal de cepillado (cilíndrico) ..........................................................................................................................112-113

Plano del juego de mezclado de productos químicos .............................................................................................................................114-115

Esquemas eléctricos ...............................................................................................................................................................................116-117

Diagrama de conexión .............................................................................................................................................................................118

Accesorios ...............................................................................................................................................................................................119

-28- 71483A Clarke® Manual del operador (ES) - FOCUS II MID-SIZE AUTOSCRUBBER

revised 9/10

Page 29

INSTRUCCIONES DE SEGURIDAD PARA EL OPERADOR

PELIGRO: Si no se leen y cumplen todas las indicaciones de PELIGRO, se pueden producir lesiones

personales graves e incluso la muerte.Lea y respete todas las indicaciones de PELIGRO que se encuentran en el libro de instrucciones y en la máquina.

ADVERTENCIA: Si no se leen y cumplen todas las indicaciones de ADVERTENCIA, usted o el resto del personal

pueden sufrir lesiones; también pueden producirse daños a la propiedad. Lea y respete todas las indicaciones de ADVERTENCIA que se encuentran en el libro de instrucciones y en la máquina.

PRECAUCIÓN: Si no se leen y respetan todas las instrucciones que aparecen bajo el encabezado PRECAUCIÓN,

pueden producirse daños en la máquina o en otras propiedades. Lea y respete todas las indicaciones de PRECAUCIÓN que se encuentran en el libro de instrucciones y en la máquina.

ESPAÑOL

PELIGRO: Si no lee el libro antes de utilizar su máquina Clarke o de intentar realizar los procedimientos de reparación o mantenimien-

PELIGRO: Cuando se opera una máquina que no se encuentra completa o totalmente ensamblada, es posible que se produzcan le-

PELIGRO: Las máquinas pueden causar una explosión si se utilizan cerca de materiales y vapores inﬂ amables. No utilice la máquina

PELIGRO: Las baterías de plomo generan gases, los cuales pueden causar una explosión. Mantenga las baterías alejadas de chis-

PELIGRO: ¡El trabajo con baterías puede resultar peligroso! Siempre utilice protección ocular y ropa de protección cuando trabaje

PELIGRO: El uso de un cargador con un cable de alimentación dañado puede producir una electrocución. No utilice el cargador si el

ADVERTENCIA: Si opera la máquina desde cualquier parte que no sea la parte trasera de la misma se pueden producir lesiones o daños. Opere la

to de la misma, usted o el resto del personal podrían sufrir lesiones; asimismo, podrían producirse daños a la máquina o a otros bienes. Antes de utilizar la máquina, es necesario recibir la capacitación adecuada en el funcionamiento de la misma. Si el operador de la máquina no sabe leer en inglés, explíquele el contenido de este libro exhaustivamente antes de que intente utilizarla.

siones o daños a la propiedad. No haga funcionar la máquina hasta que no esté completamente ensamblada. Inspeccione cuidadosamente la máquina antes de ponerla en funcionamiento.

con combustibles, polvo de cereales, solventes, diluyentes u otros materiales inﬂ amables ni cerca de ellos. Esta máquina no es adecuada para limpiar polvos peligrosos.

pas y llamas. No fume cerca de la máquina. Cambie las baterías solamente en áreas con buena ventilación. Compruebe que el cargador de CA esté desenchufado de la toma de corriente de la pared antes de operar la máquina.

cerca de baterías. Sáquese todas las joyas. No coloque herramientas ni otros objetos metálicos encima de los bornes de las baterías o de las partes superiores de las mismas.

cable de alimentación está dañado.

máquina sólo desde la parte trasera.

ADVERTENCIA: La máquina es pesada. Obtenga ayuda antes de intentar transportarla o moverla. Utilice dos personas capaces para mover la má-

ADVERTENCIA: Las máquinas pueden volcar si se las conduce por bordes de escalones o de muelles de carga, causando lesiones o daños. De-

ADVERTENCIA: El mantenimiento y las reparaciones realizados por personal no autorizado podrían producir daños materiales o lesiones personales.

ADVERTENCIA: Todas las alteraciones o modiﬁ caciones realizadas sobre esta máquina pueden dañarla o lesionar al operador o a otras personas

Clarke® Manual del operador (ES) - FOCUS II MID-SIZE AUTOSCRUBBER

quina sobre una rampa o inclinación. Mueva siempre lentamente. No haga girar la máquina en una rampa. Si se opera la máquina en una pendiente de más del 2%, no se detenga, gire ni estacione. Lea la sección “Procedimientos para transporte” de este manual antes de transportar la máquina.

tenga la máquina y déjela solamente en superﬁ cies uniformes. Cuando detenga la máquina, gire la llave a “OFF” (apagado).

El mantenimiento y las reparaciones sólo deben ser realizados por personal autorizado de Clarke.

que se encuentren en el lugar. Las alteraciones o modiﬁ caciones no autorizadas por el fabricante anulan todas las garantías y responsabilidades.

71483A - 29 -

Page 30

ESPAÑOL

ADVERTENCIA: El agua o la humedad pueden causar cortocircuitos en el sistema eléctrico. Procure que el sistema eléctrico esté siempre

seco. Seque cuidadosamente la máquina después de cada utilización. Este equipo es exclusivamente para uso en seco y no se puede utilizar o almacenar en exteriores con humedad.

ADVERTENCIA: Para reducir el riesgo de incendio, los reemplazos sólo deben hacerse con fusibles del mismo tipo y clasiﬁ cación.

ADVERTENCIA:: Es indispensable leer todas las instrucciones escritas en la máquina antes de la primera utilización. Compruebe que

todos los adhesivos y todas las instrucciones estén colocados en los sitios previstos. Su distribuidor Clarke podrá proporcionarle adhesivos o placas de recambio.

ADVERTENCIA: Las superﬁ cies húmedas pueden ser resbaladizas. Las soluciones acuosas y los detergentes utilizados con este tipo

de máquina pueden dejar zonas húmedas en el suelo, lo que supone un riesgo para el operador u otras personas. Coloque siempre paneles de aviso “Atención” en la zona donde se usa la máquina.

ADVERTENCIA: Cuando evacua las aguas residuales, tiene que respetar el medio ambiente. El organismo de Protección del medio am-

biente de los Estados Unidos ha establecido ciertas reglamentaciones con relación a la eliminación de aguas residuales. Sírvase cumplir con la legislación vigente en su municipio, departamento o región. Infórmese sobre las disposiciones a este respecto y respételas. No puede ignorar nunca los peligros de polución causados por el desagüe de los productos químicos.

PRECAUCIÓN: No use la máquina como taburete o escabel. No la use como medio de transporte o mueble. Corre el peligro de causar

lesiones o daños materiales

PRECAUCIÓN: Se anulará la garantía de la máquina si se utilizan piezas que no son piezas originales Clarke. Sólo use recambios

Clarke.

Introducción:

Los modelos de autolavadoras de Clarke Focus II Disc 34/28/26 (de disco), BOOST 32/28 y Cylindrical 28 (cilíndrica) son máquinas eﬁ cientes y de calidad superior para limpieza de suelos. El modelo de disco Focus II Disc 34 utiliza dos cepillos o discos para lavar un recorrido de 34 pulgadas de anchura. El modelo de disco Focus II Disc 28 utiliza dos cepillos o discos para lavar un recorrido de 28 pulgadas de anchura. El modelo de disco Focus II Disc 26 utiliza dos cepillos o discos para lavar un recorrido de 26 pulgadas de anchura. El modelo de disco Focus II BOOST 32 utiliza un disco o cepillo para lavar un recorrido de 32 pulgadas de anchura. El modelo de disco Focus II Disc 28 utiliza un disco o cepillo para lavar un recorrido de 28 pulgadas de anchura. El modelo cilíndrico Focus II Cylindrical 28 utiliza dos cepillos para lavar un recorrido de 28 pulgadas de anchura. Una bayeta rasca el suelo mientras el motor de aspiración extrae la solución sucia del suelo, y todo esto en una sola pasada.

Las autolavadoras Focus II Disc 34/28/26 (de disco), BOOST 32/28 y Cylindrical 28 (con cepillo cilíndrico) vienen completas con cuatro baterías de 6 voltios, tres cables conectores de baterías, un cable de batería, un cargador de batería y un libro de instrucciones. El modelo de disco Focus II Disc 34/28/26 viene con dos motores del disco. El modelo Focus II BOOST 32/28 viene con un conjunto de discos. El modelo cilíndrico Focus II Cylindrical 28 viene con dos cepillos.

-30- 71483A Clarke® Manual del operador (ES) - FOCUS II MID-SIZE AUTOSCRUBBER

Page 31

Especiﬁ caciones de la máquina

Modelo DISC 26 (de disco de 26”) Disc 28 (de disco de 28”) Disc 34 (de disco de 34”) Tamaño del disco/ cepillo (2) 13” (33 cm) (2) 14” 36 cm) (2) 17” (43 cm) Motor(es) de cepillado (2) ¾ cv (0,56 kW) (2) ¾ cv (0,56 kW) (2) ¾ cv (0,56 kW)

200 RPM 200 RPM 200 RPM

Anchura de limpieza 26” (66 cm) 28” (71 cm) 34” (86,4 cm) BPresión de los cepillos 1º - 80 libras (36 kg) 1º - 80 libras (36 kg) 1º - 80 libras (36 kg) 2º - 150 libras (68 kg) 2º - 150 libras (68 kg) 2º - 150 libras (68 kg) Retención de cepillado Suspensión cardánica Suspensión cardánica Suspensión cardánica Cabezal de cepillado Plataforma de acero con faldón Plataforma de acero con faldón Plataforma de acero con faldón

de cerdas de cerdas de cerdas

Retención de agua Anchura de la bayeta 32,5” (81 cm) 35” (89 cm) 41” (107 cm) Anchura de la máquina Cabezal de 28” (71 cm) Cabezal de 30” (76 cm) Cabezal de 35,7” (91 cm)

Cuerpo de 23,5” (60 cm) Cuerpo de 23,5” (60 cm) Cuerpo de 23,5” (60 cm)

Longitud de la máquina 61” (155 cm) 62” (157 cm) 64” (162 cm) Altura de la máquina 44” (112 cm) Peso c/ las baterías de 250 796 libras (361,1 kg) 800 libras (362,9 kg) 791 libras (358,8 kg) Ah y depósito de solución lleno Alimentación 24 voltios (baterías de 4 - 6 voltios) 242 AH ó 310 AH, Más AGM Motor de aspiración 0,75 cv (550W) , descarga tangencial de 3 etapas Protección del motor de aspiración Depósito de solución 23 galones (87 litros) Carga de solución Carga por detrás con balde o manguera Flujo de la solución 0 - 1 gal/min (0 - 3,8 litros/min) Depósito de recuperación 23 galones (87 litros) Tracción del motor 0,44 cv (0,33 Kw) Velocidad hacia delante 0 - 260 pies/min. (0 - 4,8 km/h) Velocidad hacia atrás 0 - 174 pies/min. (0 - 3,2 km/h) Rueda motriz (2) 10,24” (260 mm) x 3,35” (85 mm) Gris claro, con relleno de espuma que no dejan marcas Ruedecilla (2) 3,94” (10 cm) Poliuretano Material de la bayeta Cuchilla frontal y trasera de uretano Limpieza en pendiente 6 grados de declive Cargador Incorporado, 24 voltios, 25 amperes Garantía 8 años para los depósitos, 3 años para las piezas, 1 año para la mano de obra,

18 meses proporcional para las baterías (90 días total incondicional)

Vibración en la empuñadura <2,5m/s2 Prueba de sonido a la altura del oído del operador 65 dBA 65 dBA 67 dBA

Desconexión por boya electrónica

ESPAÑOL

Modelo Cylindrical 28 (Cilíndrico de 28”) BOOST 28 BOOST 32 Tamaño del disco/ cepillo (2) 5,75” x 28” (14,6 x 69cm) 14” x 28” (35,6 x 71cm) 14” x 32” (35,6 x 81cm) Motor(es) de cepillado (2) 0,81 cv (0,6 kW) ¾ cv (0,56 kW) ¾ cv (0,56 kW)

613 RPM 2250 RPM 2250 RPM

Anchura de limpieza 28” (71 cm) 28” (71 cm) 32” (81 cm) Presión de los cepillos 80 libras (36 kg) 1º - 65 libras (29,5 kg) 1º - 95 libras (43 kg) 2º - 125 libras (56,7 kg) 2º - 150 libras (68 kg) Retención de cepillado N/A Gancho y bucle Gancho y bucle Cabezal de cepillado Faldones laterales N/A N/A Retención de agua Anchura de la bayeta 35” (89 cm) 35” (89 cm) 41” (107 cm) Anchura de la máquina Cabezal de 30,69” (78 cm) Cabezal de 28,75” (73 cm) Cabezal de 32,75” (83 cm)

Cuerpo de 23,5” (60 cm) Cuerpo de 23,5” (60 cm) Cuerpo de 23,5” (60 cm)

Longitud de la máquina 59,5” (151 cm) 60,5” (154 cm) 60,5” (154 cm) Altura de la máquina 44” (112 cm) Peso c/ las baterías de 250 792 libras (359,3 kg) 794 libras (360,2 kg) 822 libras (372,9 kg) Ah y depósito de solución lleno Alimentación 24 voltios (baterías de 4 - 6 voltios) 242 AH ó 310 AH, Más AGM Motor de aspiración 0,75 cv (550W) , descarga tangencial de 3 etapas Protección del motor de aspiración Depósito de solución 23 galones (87 litros) Carga de solución Carga por detrás con balde o manguera Flujo de la solución 0 - 1 gal/min (0 - 3,8 litros/min) Lavado BOOST Normal .12 gal/min (0,45 litros/min),

Rango completo 0,0 - 0,65 gal/min (0 -2,5 litros/min)

Depósito de recuperación 23 galones (87 litros) Tracción del motor 0,44 cv (0,33 Kw) Velocidad hacia delante 0 - 260 pies/min. (0 - 4,8 km/h) Velocidad hacia atrás 0 - 174 pies/min. (0 - 3,2 km/h) Rueda motriz (2) 10,24” (260 mm) x 3,35” (85 mm) Gris claro, con relleno de espuma que no dejan marcas Ruedecilla (2) 3,94” (10 cm) Poliuretano Material de la bayeta Cuchilla frontal y trasera de uretano Limpieza en pendiente 6 grados de declive Cargador Incorporado, 24 voltios, 25 amperes Garantía 8 años para los depósitos, 3 años para las piezas, 1 año para la mano de obra,

18 meses proporcional para las baterías (90 días total incondicional)

Vibración en la empuñadura <2,5m/s2 Prueba de sonido a la altura del oído del operador 71 dBA 63 dBA 63 dBA

Desconexión por boya electrónica

Clarke® Manual del operador (ES) - FOCUS II MID-SIZE AUTOSCRUBBER

71483A - 31 -

Page 32

ESPAÑOL

PROCEDIMIENTOS PARA TRANSPORTE

Colocación de la máquina en una furgoneta o un camión

1. Asegúrese de que la rampa de carga tenga al menos 2,4 metros (8 pies) de longitud, y tenga la resistencia suﬁ ciente para

2. Asegúrese de que la rampa esté limpia y seca.

3. Sitúe la rampa en posición.

4. Retire el conjunto de la bayeta.

5. Quite el alojamiento del cepillo, los motores del disco o los cepillos si transporta una máquina de disco.

6. Gire el interruptor de llave a la posición “ON” (encendido).

7. Alinee la máquina en una superﬁ cie nivelada 3 metros (10 pies) delante de la rampa.

8. Sitúe el interruptor de la velocidad de marcha en la posición “HI” (alta).

9. Oprima uno o ambos interruptores de movimiento hacia adelante.

10. Empuje la máquina hasta la parte superior de la rampa.

11. Gire el interruptor de llave hasta la posición “OFF” (apagado).

12. Estibe la máquina en el vehículo.

ADVERTENCIA: La máquina es pesada. Asegúrese de utilizar dos personas capaces para ayudar a subir la

máquina a la rampa.

soportar la máquina.

Sacar la máquina de una furgoneta o un camión

1. Asegúrese de que no haya ninguna obstrucción en el área.

2. Asegúrese de que la rampa de descarga tenga al menos 2,4 metros (8 pies) de longitud y de que su resistencia sea suﬁ ciente

para soportar la máquina.

3. Asegúrese de que la rampa esté limpia y seca.

4. Sitúe la rampa en posición.

5. Suelte la máquina

ADVERTENCIA: La máquina es pesada. Asegúrese de utilizar dos personas capaces para ayudar a bajar la

máquina de la rampa.

6. Gire el interruptor de llave hasta la posición “ON” (encendido).

7. Con cuidado y lentamente, empuje la máquina hacia la parte superior de la rampa, manteniendo oprimido cualquiera de los

interruptores de movimiento hacia delante y hacia atrás.

8. Sitúe el interruptor de la velocidad de marcha en la posición de rango medio. Cuando la máquina comienza a bajar la rampa,

mantenga una velocidad de descenso lenta presionando cualquiera de los interruptores de marcha hacia delante.

9. Reemplace el conjunto de la bayeta y otros componentes extraídos luego de descargar la máquina y dejarla lista para su uso.

-32- 71483A Clarke® Manual del operador (ES) - FOCUS II MID-SIZE AUTOSCRUBBER

Page 33

ESPAÑOL

SÍMBOLOS UTILIZADOS EN LOS MODELOS FOCUS II DE AUTOLAVADORAS MEDIANAS

Símbolo de alerta de riesgo

¡ADVERTENCIA! Lea atentamente todas las instrucciones antes de llevar a cabo los procedimientos.

¡ADVERTENCIA! No utilice la máquina en pendientes cuya inclinación supere las especiﬁ ca- ciones.

¡ADVERTENCIA! No lave la máquina con chorros de agua directos ni a presión.

Interruptor de llave On/Off (encendido/ apagado)

Control de velocidad de marcha

Control de pulsación única

La presión de cepillado adicional no está disponible para el modelo cilíndrico

Indicador de carga /batería

Control de mezcla de productos químicos (opcional)

Aspiración Encendida/ apagada

Control de solución

Clarke® Manual del operador (ES) - FOCUS II MID-SIZE AUTOSCRUBBER

71483A - 33 -

Page 34

ESPAÑOL

PANEL DE MANDO DE LA MÁQUINA

Interruptor de llave (consulte la ﬁ gura 1, elemento “A”)

El interruptor de llave enciende el suministro de energía del panel de mando. “O” signiﬁ ca “OFF” (apagado) e “I” signiﬁ ca “ON” (encendido). Velocidad de marcha (consulte la ﬁ gura 1, elemento “B”)

El control de velocidad varía de velocidad baja a alta. Para aumentar la velocidad, gire la perilla hacia la derecha. Para reducir la velocidad, gire la perilla hacia la izquierda.

Botón de mando de pulsación única (consulte la ﬁ gura 1, elemento “C”) El botón de mando de pulsación única sube y baja el conjunto del cabezal de cepillado, enciende y apaga el motor de aspiración de forma automática. Si se oprime el botón de mando de pulsación única una vez el conjunto del cabezal de cepillado baja hasta el suelo y se enciende el motor de aspiración (las luces del LED del cabezal de cepillado y de aspiración se encienden de color verde). Los motores de los cepillos se encienden cuando los cepillos están en posición “abajo” y se presiona el botón de presión palmar de marcha hacia adelante. Oprima nuevamente el botón de mando de pulsación única y se levanta el conjunto del cabezal de cepillado, el motor de aspiración permanece encendido 10 segundos y luego se apaga.

Botón de incremento de presión del cepillado (consulte la ﬁ gura 1, elemento D) Este botón se utiliza para incrementar la presión de cepillado. Puede que sea necesario incrementar la presión de cepillado al realizar la limpieza o el pulido de suelos muy dañados. Para incrementar la presión de cepillado, baje primero los cepillos oprimiendo el botón de mando de pulsación única (elemento “C”). Esto bajará los cepillos hacia la posición normal de lavado. Para incrementar la presión de cepillado, oprima el botón (artículo “D”). El LED que está arriba del botón se enciende de color amarillo. Oprima nuevamente el botón (elemento “D”) y los cepillos regresan al lavado normal (el LED amarillo se apaga). NOTA: El incremento de la presión de cepillado no está disponible para las máquinas cilíndricas.

Botón del motor de aspiración (consulte la ﬁ gura 1, elemento “E”) El botón del motor de aspiración enciende y apaga dicho motor, independientemente de la posición del conjunto del cabezal de cepillado. El LED verde se enciende cuando el motor de aspiración está encendido.

Botones de control de la solución (consulte la ﬁ gura 1, elemento “F y G”) Los botones de control de la solución regulan el ﬂ ujo de solución de limpieza que se descarga en el suelo. La conﬁ guración normal de la solución de lavado se señala con dos barras verdes en el indicador. En las máquinas con cepillos cilíndricos, para la mayoría de los estados de suelo, la conﬁ guración de la solución debe ajustarse en el nivel más elevado siguiente. Para incrementar el ﬂ ujo, oprima el botón de ﬂ ujo de solución “G” (+) hasta alcanzar el ﬂ ujo deseado. Para reducir el ﬂ ujo, oprima el botón de ﬂ ujo de solución “F” (-) hasta alcanzar el ﬂ ujo deseado. Para apagar el ﬂ ujo de solución, oprima el botón de ﬂ ujo de solución “F”(-) hasta que no se visualicen indicadores en la pantalla. NOTA: La solución sólo ﬂ uirá

cuando la máquina esté en marcha. Botones de presión palmar (consulte la ﬁ gura 1, elemento “H”)

Los botones de presión palmar de marcha hacia adelante encienden el motor de marcha, y si los motores de cepillado están abajo también activan los motores de cepillado y el módulo de control de solución. Puede utilizarse el botón de presión palmar derecho o izquierdo.

Botón de marcha atrás (consulte la ﬁ gura 1, elemento “I”) El botón de marcha atrás, cuando se lo utiliza junto con uno de los botones de presión palmar, hace que la máquina invierta la dirección de movimiento. La velocidad de marcha atrás es un 67% de la velocidad alcanzada en la marcha hacia adelante.

Indicador de carga / batería (consulte la ﬁ gura 1, elemento “J”) El indicador de carga/batería indica que se está cargando la batería, cuando se enchufa el cargador a un tomacorriente de CA. También indica la cantidad de carga que queda en las baterías mientras la máquina está en uso. Si la carga es demasiado baja se apagan los motores de cepillado / los discos.

Disyuntores (consulte la ﬁ gura 1, elemento “K y L”) Los disyuntores de los motores de cepillado están ubicados en el panel de mando. Cuando se dispare un disyuntor, determine el motor que no está funcionando y gire el interruptor de llave a “OFF” (apagado). Espere cinco minutos y pulse el botón de reposición. Gire el interruptor de llave a “ON” (encendido) y vuelva a intentarlo. Si el disyuntor se dispara de nuevo, hay que ponerse en contacto con una persona del servicio técnico autorizado.

Horómetro (opcional) (consulte la ﬁ gura 1, elemento “M”) El horómetro indica la cantidad de horas que ha funcionado la máquina. Sólo funciona cuando la máquina se mueve hacia adelante o hacia atrás.

Control de mezcla de productos químicos (opcional) (consulte la ﬁ gura 1, elemento “N”) El control de mezcla de productos químicos regula la concentración de la mezcla de productos químicos de limpieza con agua limpia del depósito de solución. Si se gira la perilla de mezcla de productos químicos en el sentido de las agujas del reloj se incrementa la concentración.

-34- 71483A Clarke® Manual del operador (ES) - FOCUS II MID-SIZE AUTOSCRUBBER

Page 35

PANEL DE MANDO DE LA MÁQUINA

ESPAÑOL

Figura 1

Clarke® Manual del operador (ES) - FOCUS II MID-SIZE AUTOSCRUBBER

71483A - 35 -

Page 36

ESPAÑOL

MANDOS Y CARACTERÍSTICAS DE LA MÁQUINA

Palanca elevadora de la bayeta (elevación manual de la bayeta) (consulte la

ﬁ gura 2) La palanca elevadora de la bayeta está ubicada bajo las empuñaduras de mando, en el centro. Se utiliza para levantar o bajar la bayeta.

Apagado del ﬂ otador (Consulte la ﬁ gura 3). El interruptor de apagado del motor de aspiración está ubicado en el depósito de recuperación. Apaga automáticamente el motor de aspiración cuando el depósito de recuperación está lleno.

PREPARACIÓN DE LA MÁQUINA PARA SU FUNCIONAMIENTO

Instalación de las baterías

Esta máquina utiliza cuatro baterías de 6 voltios. Dichas baterías están situadas en el compartimiento para baterías, debajo del depósito de recuperación.

Para instalar las baterías siga este procedimiento:

1. Apague la máquina. Coloque el freno (de venir equipado).

2. Asegúrese de que el depósito de recuperación esté vacío.

Figura 2

3. Incline el depósito de recuperación hasta la posición en que queda totalmente abierto. Consulte la ﬁ gura 4.

PRECAUCIÓN: Antes de levantar el depósito, asegúrese de que esté

vacío.

ADVERTENCIA: No haga funcionar la máquina mientras el depósito

de recuperación está en posición “abierto”. Podría golpearse accidentalmente el depósito y hacer que éste se cierre bruscamente.

4. Coloque las baterías en la batería como se indica en la ﬁ gura 5.

ADVERTENCIA: Las baterías son pesadas. Si levanta las baterías sin

ayuda puede lesionarse. Solicite ayuda para levantar las baterías.

ADVERTENCIA: El trabajo con baterías puede resultar peligroso.

Siempre utilice protección ocular y ropa de protección cuando trabaje cerca de baterías. ¡PROHIBIDO FUMAR!

5. Conecte los cables entre las baterías e instale el conjunto de cables de la batería como se indica. Consulte la ﬁ gura 5.

Figura 3

Figura 4

PARTE FRONTAL

6. Una el conector del grupo de baterías al conector del panel de mando.

7. Cierre el depósito de recuperación descendiendo lentamente el depósito.

ADVERTENCIA: Nunca cargue una batería con un cargador de

-36- 71483A Clarke® Manual del operador (ES) - FOCUS II MID-SIZE AUTOSCRUBBER

baterías inadecuado. Siga cuidadosamente las instrucciones provistas por el fabricante de las

baterías y del cargador de baterías.

revised 9/10

Figura 5

Page 37

PREPARACIÓN DE LA MÁQUINA PARA EL FUNCIONAMIENTO

Programación del cargador de baterías (HÚMEDA o AGM)

Según el tipo de baterías (HÚMEDA o AGM), conﬁ gure la máquina y el tablero electrónico del cargador de baterías de la siguiente manera:

Conﬁ guración del cargador

ESPAÑOL

1. Gire el interruptor de llave hasta la posición “ON” (encendido) (vea

la ﬁ gura 5A, elemento A) y en los primeros segundos de funciona- miento de la máquina preste atención a lo siguiente:

• Si se enciende la luz de advertencia verde (elemento B), el cargador está conﬁ gurado para AGM.

• Si se enciende la luz de advertencia amarilla (elemento C), el cargador está conﬁ gurado para GEL EXIDE.

• Si se enciende la luz de advertencia roja (elemento D), el cargador está conﬁ gurado para HÚMEDA.

2. Si se desea cambiar la conﬁ guración, lleve a cabo el siguiente proce- dimiento: a. Gire el interruptor de llave hasta la posición “OFF” (apagado). b. Oprima y mantenga pulsados los botones (elementos E y F) al

mismo tiempo. Gire luego el interruptor de llave (elemento A) hasta la posición “ON” (encendido).

c. Siga oprimiendo los botones (elementos E y F) hasta que la luz

del LED del indicador de carga de las baterías se encienda y se apague y luego suelte ambos botones.

d. En el término de 3 segundos, alterne el botón (elemento F) para

hacer avanzar la barra verde (elemento G) hasta la conﬁ guración deseada para el cargador (consulte la posición de la barra verde para las conﬁ guraciones del cargador que están a continuación):

Conﬁ guración de la barra verde (elemento G)

• 1.º barra verde - HÚMEDA a 25 amperes, baterías de 250 y 330 ah (parpadea 4 veces en ROJO).

• 2.º barra verde - GEL/AGM a 25 amperes, 260 y 312 AGM (parpadea 4 veces en VERDE).

• 3.º barra verde - GEL EXIDE a 25 amperes (parpadea 4 cuatro veces en AMARILLO).

• 4.º barra verde - HÚMEDA a 15 amperes (parpadea 2 veces en ROJO).

• 5.º barra verde - GEL/AGM a 15 amperes (parpadea 2 veces en VERDE).

• 6.º barra verde - GEL EXIDE a 15 amperes (parpadea 2 veces en AMARILLO).

DCB

Figura 5A

e. Después de elegir un perﬁ l adecuado para el cargador de

baterías, espere hasta que la luz del LED de la batería deje de parpadear y permanezca encendida antes de girar el interruptor de llave hasta la posición “OFF” (apagado).

f. Repita el paso 1 para veriﬁ car que el cargador se haya progra-

mado con un perﬁ l adecuado para el tipo de batería (HÚMEDA o AGM).

NOTA: cargue las baterías antes utilizar la máquina.

Clarke® Manual del operador (ES) - FOCUS II MID-SIZE AUTOSCRUBBER

71483A - 37 -

Page 38

ESPAÑOL

PREPARACIÓN DE LA MÁQUINA PARA SU FUNCIONAMIENTO

Mantenimiento de las baterías

La energía eléctrica para operar la máquina proviene de las baterías de acumuladores. Las baterías de acumuladores necesitan un mantenimiento preventivo.

ADVERTENCIA: El trabajo con baterías puede resultar peligroso.

Siempre utilice protección ocular y ropa de protección cuando trabaje cerca de baterías. ¡PROHIBIDO FUMAR!

Para mantener las baterías en buen estado siga estas instrucciones:

1. Mantenga el electrolito al nivel correcto. El nivel correcto se encuentra entre 1/4” (1/2 cm) por debajo del fondo del tubo en cada elemento y por encima de las partes superiores de las placas. Veriﬁ que el nivel del electrolito cada vez que cargue las baterías. Consulte la ﬁ gura 6.

NOTA: veriﬁ que el nivel del electrolito antes de cargar las baterías. Antes de realizar la carga asegúrese de que las placas en cada elemento estén cubiertas con electrolito. No cubra por completo los elementos antes de cargar la batería. El electrolito se expande durante la carga. Como resultado de ello, el electrolito podría desbordarse de los elementos. Cubra siempre los elementos con agua destilada después de la carga.

PRECAUCIÓN: Si el electrolito no cubre las placas, las baterías

sufrirán un daño irreversible. Mantenga el electrolito al nivel correcto.

PRECAUCIÓN: La máquina se puede dañar y las partes

superiores de las baterías pueden descargarse si se llenan las baterías de forma excesiva. No llene las baterías hasta el fondo del tubo en cada elemento. Limpie cualquier resto de ácido de la máquina o de las partes superiores de las baterías. Nunca agregue ácido a una batería después de la instalación.

Nivel correcto

Figura 6

PRECAUCIÓN: Sólo se debe recargar las baterías con agua

destilada. No utilice agua de la canilla ya que puede contener agentes contaminantes que dañan las baterías.

2. Mantenga las partes superiores de las baterías limpias y secas. Mantenga los bornes y conectores limpios. Para limpiar la parte superior de las baterías, utilice un trapo mojado con una solución aguada de amoníaco o solución de bicarbonato de sodio. Para limpiar los bornes y conectores, utilice una herramienta de limpieza para bornes y conectores. No permita que entren en las baterías amoníaco ni bicarbonato.

3. Mantenga las baterías cargadas.

4. Para drenar el compartimiento de la batería: (Consulte la ﬁ gura 7)

a. Siempre use protección ocular y vestimenta de protección. b. Agregue una solución suave de amoníaco y bicarbonato de sodio al compar-

timiento de la batería para neutralizar ácido que se haya vertido. c. Ubique el tubo de drenaje detrás del eje transversal. d. Coloque la mano detrás de la brida y abra la válvula. e. Cuando esté vacía, cierre la válvula. f. Neutralice derramamiento de ácido con amoníaco o bicarbonato de sodio.

-38- 71483A Clarke® Manual del operador (ES) - FOCUS II MID-SIZE AUTOSCRUBBER

Figura 7

Page 39

PREPARACIÓN DE LA MÁQUINA PARA SU FUNCIONAMIENTO

Carga de las baterías

ADVERTENCIA: La carga de las baterías en una zona sin venti-

lación adecuada puede producir una explosión. Para evitar una explosión cargue las baterías solamente en áreas con buena ventilación.

ADVERTENCIA: Las baterías de plomo generan gases que pue-

den causar una explosión. Mantenga las baterías alejadas de chispas y llamas. ¡PROHIBIDO FUMAR!

Para cargar las baterías siga este procedimiento:

ESPAÑOL

1. Asegúrese de que el interruptor de llave se encuentre en la posición “OFF” (apagado).

2. Antes de cargar las baterías, es necesario ventilar el compartimiento para baterías. Para hacerlo, incline el depósito de recuperación y gire la ménsula de apoyo del depósito, que está ubicada en el depósito de solución (consulte la ﬁ gura 8). Baje lentamente el depósito de recuperación y déjelo apoyado sobre la ménsula de apoyo (consulte la ﬁ gura 9). Para cerrar el depósito, levante el depósito de recuperación, gire la ménsula de apoyo hacia abajo y luego baje lentamente el depósito hasta la posición en que queda cerrado.

PRECAUCIÓN: Before raising tank, be sure tank is empty.

ADVERTENCIA: Do not operate the machine while the recovery

tank is in the open position. The tank can be accidentally bumped and it may slam shut.

Figura 8

Figura 9

Si su máquina se entrega sin cargador de baterías a bordo, realice lo siguiente:

3a. Conecte el cable del adaptador requerido en el conector del cargador de la batería. Desconecte las baterías de la máquina y empuje el

conector del adaptador de enchufe en el conector del paquete de la batería. Siga las instrucciones que aparecen encima del cargador de las baterías. NOTA DE SERVICIO: asegúrese de que enchufa el cargador de baterías en el conector que se acopla a las baterías.

Si su máquina está equipada con cargador de baterías a bordo, realice lo siguiente:

3b. Conecte el cable de CA del cargador de baterías ubicado en la parte trasera de la máquina a un receptáculo de pared de 15 amperes (mín.)

120V debidamente conectado a tierra.

4. Observe las luces indicadoras en el cargador/ indicador de carga de baterías para comprobar que el proceso de carga haya comenzado. Las luces roja, amarilla y verde indican el estado de la carga. La luz verde encendida ﬁ ja indica que se ha completado la carga de las baterías.

NOTA: Compruebe que el circuito en el que desea enchufarlo no esté cargado con otros equipos. Los disyuntores de pared pueden activarse y no se producirá carga.

NOTA: Para impedir que las baterías se dañen de forma permanente, evite que se descarguen por completo. Nunca deje las baterías completamente descargadas aún cuando la máquina no se use. Al recargar las baterías, mantenga abierto el depósito de recuperación. Controle el nivel de

electrolito y de ser necesario cubra por completo con agua destilada.

Clarke® Manual del operador (ES) - FOCUS II MID-SIZE AUTOSCRUBBER

ADVERTENCIA: Nunca cargue una batería con un cargador de baterías inadecuado. Siga cuidadosamente las instruccio-

nes provistas por el fabricante de las baterías y del cargador de baterías.

71483A - 39 -

revised 9/10

Page 40

ESPAÑOL

PREPARACIÓN DE LA MÁQUINA PARA SU FUNCIONAMIENTO

Instalación del cepillo o disco (modelo BOOST)

Para instalar el cepillo o el disco en la máquina siga este procedimiento:

1. Gire el interruptor de llave hasta la posición “ON” (encendido).

2. Coloque el conjunto del cabezal de cepillado en la posición “Up” (arriba).

3. Gire el interruptor de llave hasta la posición “OFF” (apagado).

4. Diríjase a la parte frontal de la máquina.

5. Presione sobre un cepillo o disco, debajo de las placas ﬂ exibles. Consulte la ﬁ gura 10.

NOTA: Cuando utilice un disco negro, posiciónelo sobre el cabezal.

Baje el cabezal y opere momentáneamente para ﬁ jar el disco al motor del disco (si tiene diﬁ cultad, posicione el disco sobre el suelo y baje el cabezal, luego opere).

Extracción del cepillo o disco (modelo BOOST)

Para extraer el cepillo o disco de la máquina siga este procedimiento:

1. Gire el interruptor de llave hasta la posición “ON” (encendido).

2. Coloque el conjunto del cabezal de cepillado en la posición “Up” (arriba).

3. Gire el interruptor de llave hasta la posición “OFF” (apagado).

4. Diríjase a la parte frontal de la máquina y tire del cepillo o disco hacia abajo hasta que se libere de las placas ﬂ exibles. Consulte la ﬁ gura 11.

Figura 10

Figura 11

-40- 71483A Clarke® Manual del operador (ES) - FOCUS II MID-SIZE AUTOSCRUBBER

Page 41

PREPARACIÓN DE LA MÁQUINA PARA EL FUNCIONAMIENTO

Instalación de los cepillos o los motores del disco en la máquina de disco

Para instalar los cepillos o motores del disco en la máquina siga este procedimiento:

1. Gire el interruptor de llave hasta la posición “ON” (encendido).

2. Coloque el conjunto del cabezal de cepillado en la posición “Up” (arriba).

3. Gire el interruptor de llave hasta la posición “OFF” (apagado).

4. Desenganche los alojamientos de cepillo derecho e izquierdo y extráigalos. Consulte la ﬁ gura 12.

ESPAÑOL

5. Coloque un cepillo o un motor del disco debajo de la placa del motor del cepillo. Consulte la ﬁ gura 13.

6. Alinee las lengüetas en la suspensión cardánica del motor con las ranuras de la suspensión cardánica del cepillo.

7. Levante el cepillo hasta que la suspensión cardánica se trabe.

8. Repita los pasos 5, 6 y 7 para instalar el segundo cepillo o motor del disco.

9. Reinstale los alojamientos de cepillos derecho e izquierdo y trabe la cubierta frontal.

PELIGRO: Cuando se opera una máquina que no se encuen-

tra completa o totalmente ensamblada, es posible que se produzcan lesiones o daños a la propiedad. No haga funcionar la máquina si no está completamente ensamblada. Inspeccione cuidadosamente

la máquina antes de ponerla en funcionamiento.

Extracción de los cepillos o los motores del disco en la máquina de disco

Para extraer los cepillos o motores del disco de la máquina, siga este procedimiento:

Figura 12

Figura 13

1. Gire el interruptor de llave hasta la posición “ON” (encendido).

2. Coloque el conjunto del cabezal de cepillado en la posición “Up” (arriba).

3. Gire el interruptor de llave hasta la posición “OFF” (apagado).

4. Desenganche los alojamientos de cepillo derecho e izquierdo y extráigalos. Consulte la ﬁ gura 12.

5. Empuje hacia abajo los dos lados del cepillo o el motor del disco, hasta que se liberen las suspensiones cardánicas.

Clarke® Manual del operador (ES) - FOCUS II MID-SIZE AUTOSCRUBBER

71483A - 41 -

Page 42

ESPAÑOL

PREPARACIÓN DE LA MÁQUINA PARA EL FUNCIONAMIENTO

Método para cambiar o rotar la dirección de las cerdas en el modelo cilíndrico

Para instalar las cerdas o modiﬁ car su dirección en la máquina siga este procedimiento:

1. Gire el interruptor de llave hasta la posición “ON” (encendido).

2. Coloque el conjunto del cabezal de cepillado en la posición “Up” (arriba).

3. Gire el interruptor de llave hasta la posición “OFF” (apagado).

4. Diríjase al frente de la máquina y aﬂ oje el tornillo de ajuste ma- nual de la puerta del cepillo. Consulte la ﬁ gura 14.

5. Baje la puerta aproximadamente ½ pulgada y saque la puerta del cepillo.

6. Extraiga el cepillo. Consulte la ﬁ gura 15.

Figura 14

7. Inspeccione el estado del cepillo. Si está dañado o desgastado, reemplácelo. De lo contrario, cambie un extremo del cepillo por el otro de forma periódica para invertir la dirección de las cerdas y aumentar así su vida útil.

8. Deslice el cepillo sobre el motor o el lado contrario y rótelo lentamente hasta que las lengüetas del motor queden alineadas con las ranuras del cepillo. Empuje el cepillo completamente hacia adentro.

9. Coloque el conjunto de la puerta del cepillo dentro del cepillo.

10. Eleve la puerta y ajuste el tornillo de ajuste manual.

11 Repita la operación para el otro cepillo.

PELIGRO: Cuando se opera una máquina que no se

encuentra completa o totalmente ensamblada, es posible que se produzcan lesiones o daños a la propiedad. No haga funcionar la máquina si no está completamente ensamblada. Inspeccione cuidadosamente la máquina antes de ponerla en funcionamiento.

Figura 15

-42- 71483A Clarke® Manual del operador (ES) - FOCUS II MID-SIZE AUTOSCRUBBER

Page 43

OPERACIÓN DE LA MÁQUINA

Operación de la bayeta

La bayeta rasca el suelo mientras el motor de aspiración quita la solución sucia del piso. Utilice su mano derecha para levantar o elevar la manija de la bayeta. Para operar la bayeta siga este procedimiento:

1. Para bajar la bayeta, rote la palanca de la misma hacia abajo. Consulte la ﬁ gura 16.

2. Para levantar la bayeta, rote la palanca de la misma hacia arriba. Consulte la ﬁ gura 16.

Llenado del depósito de solución

1. Extraiga la tapa del depósito de solución. Consulte la ﬁ gura

17.

2. Si la máquina no cuenta con el sistema de mezcla de productos químicos, agregue un producto químico de limpieza en el depósito de solución. Para conocer la cantidad correcta del producto químico, siga las instrucciones que ﬁ guran en el recipiente.

ESPAÑOL

3. Llene el depósito de solución con agua.

4. Vuelva a colocar la tapa del depósito de solución.

ADVERTENCIA: Las soluciones de agua o los materiales de

limpieza que se utilizan con este tipo de máquina pueden dejar mojadas algunas zonas del piso. Estas áreas pueden resultar peligrosas para el operador o para otras personas. Coloque siempre avisos de “PRECAUCIÓN” cerca del área que esté limpiando.

ADVERTENCIA: Las máquinas pueden encender materiales y

vapores inﬂ amables. No utilice la máquina con materiales inﬂ amables como gasolina, polvo de cereales, solventes o diluyentes; ni cerca de ellos. Utilice sólo la concentración de limpieza recomendada por el fabricante de productos químicos.

ADVERTENCIA: Clarke recomienda un máximo de temperatura

para el agua de 120°F (49°C).

Figura 16

Figura 17

Clarke® Manual del operador (ES) - FOCUS II MID-SIZE AUTOSCRUBBER

71483A - 43 -

Page 44

ESPAÑOL

OPERACIÓN DE LA MÁQUINA

Funcionamiento del sistema de mezcla de productos químicos (Opcional)

El sistema de mezcla de productos químicos está diseñado para mezclar de forma automática el producto químico de limpieza directamente desde el recipiente del fabricante con el agua limpia que sale del depósito de solución. La perilla de mando para los productos químicos que está en el panel de mando se usa para seleccionar la relación deseada de acuerdo con la recomendación del fabricante del producto químico y los requerimientos de aplicación. Los ajustes de la relación se muestran en la ﬁ gura 19.

PRECAUCIÓN: No use la bomba de producto químico

en seco. Si el depósito de producto químico está vacío, asegúrese de que el control del producto químico esté en posición de desactivación.

Para operar el sistema de mezcla de productos químicos, siga este procedimiento:

1. Seleccione el producto químico de limpieza adecuado para la aplicación de lavado.

Figura 18A

2. Ajuste la perilla para los productos químicos en el ajuste recomendado por el fabricante del producto químico.

3. Compruebe que el depósito de recuperación esté vacío y luego ábralo.

4. Ubique el recipiente del producto químico del fabricante dentro del soporte ubicado en el costado delantero derecho del depósito de solución. Consulte las ﬁ guras 18A y 18B

5. Sáquele la tapa al recipiente e inserte el adaptador para botella y ajuste la tapa.

6. Cierre lentamente el depósito de recuperación.

NOTA: Con la perilla girada totalmente en sentido contrario a las agujas del reloj, sólo se verterá agua en el suelo.

Figura 18B

VERDE AZUL AMARILLO ROJO

-44- 71483A Clarke® Manual del operador (ES) - FOCUS II MID-SIZE AUTOSCRUBBER

Figura 19

Page 45

OPERACIÓN DE LA MÁQUINA

ADVERTENCIA: Las soluciones de agua o los materiales de

ADVERTENCIA: Las máquinas pueden encender materiales

y vapores inﬂ amables. No utilice la máquina con materiales inﬂ amables como gasolina, polvo de cereales, solventes o diluyentes; ni cerca de ellos Utilice sólo la concentración de limpieza recomendada por el fabricante de productos químicos.

ESPAÑOL

ADVERTENCIA: Clarke recomienda un máximo de tempera-

tura para el agua de 120°F (49°C).

Figura 20

Operación de la máquina

NOTA: Utilice la máquina a la velocidad más baja de marcha. Use la máquina en una zona donde no haya ni muebles ni objetos hasta que pueda

hacer lo siguiente:

1. Mover la máquina en línea recta, hacia delante y hacia atrás.

2. Detener la máquina de manera segura.

3. Girar la máquina tanto hacia la izquierda como hacia la derecha y regresar a la línea recta. Para mover la máquina siga este procedimiento:

1. Libere el freno de mano (si viene equipado con la máquina).

2. Gire el interruptor de llave hasta la posición “ON” (encendido).

3. Suba el cepillo.

4. Levante la bayeta.

5. Si se oprimen los botones de presión palmar de marcha hacia adelante izquierdo o derecho (ﬁ gura 20, elemento A), la máquina avanzará hacia adelante.

6. Controle la velocidad de la marcha usando el botón de mando de la velocidad de marcha (ﬁ gura 20, elemento C).

7. Para detenerla, suelte los botones de presión palmar de marcha hacia adelante.

8. Para mover la máquina marcha atrás, accione el interruptor blanco de marcha atrás (ﬁ gura 18, elemento B) y al mismo tiempo los botones de presión palmar de marcha hacia adelante izquierdo o derecho (ﬁ gura 20, elemento A).

9. Para detenerla, suelte los botones de presión palmar de marcha hacia adelante.

10. Para hacer girar la máquina, empuje la parte trasera de la misma hacia el lado.

11. Cuando detenga la máquina, gire el interruptor de llave en la posición “OFF” (apagado), saque la llave y coloque el freno de mano (si viene equipado).

Clarke® Manual del operador (ES) - FOCUS II MID-SIZE AUTOSCRUBBER

71483A - 45 -

Page 46

ESPAÑOL

OPERACIÓN DE LA MÁQUINA

Limpieza de pisos

ADVERTENCIA: Las soluciones de agua o los materia-

les de limpieza que se utilizan con este tipo de máquina pueden dejar mojadas algunas zonas del piso. Estas áreas pueden resultar peligrosas para el operador o para otras personas. Coloque siempre avisos de “PRECAUCIÓN” cerca del área que esté limpiando.

Para limpiar pisos, siga este procedimiento:

1. Coloque el freno de mano (si viene equipado con la máquina).

2. Coloque el agua y un producto químico de limpieza en el depósito de solución limpio.

3. Libere el freno de mano (si viene equipado con la máquina).

4. Gire el interruptor de llave hasta la posición “ON” (encendido).

5. Baje la bayeta.

6. Oprima el botón de mando de pulsación única para bajar el conjunto del cabezal de cepillado y ponga en marcha el motor de aspiración.

7. Ajuste el ﬂ ujo de solución limpia según desee.

8. Desplace la máquina por el piso, avanzando hacia adelante.

9. Realice un giro de 180°.

NOTA: Cuando realice múltiples pasadas por el piso, superponga el recorrido de limpieza del cepillo aproximadamente 2 pulgadas (5 cm) de la superﬁ cie que el cepillo ya limpió.

NOTA: Durante la mayoría de los procedimientos de limpieza aplique y saque la solución en una operación.

Limpieza de pisos muy sucios

Para limpiar pisos muy sucios, siga este procedimiento:

1. Aplique solución al piso.

2. No baje la bayeta. Apague el motor de aspiración.

3. Baje el cepillo o el disco y limpie el suelo.

4. Lave el suelo nuevamente con más solución y baje la bayeta, y encienda el motor de aspiración.

5. Levante toda la solución con la bayeta.

-46- 71483A Clarke® Manual del operador (ES) - FOCUS II MID-SIZE AUTOSCRUBBER

Page 47

MANTENIMIENTO

ADVERTENCIA: Solamente personal autorizado

puede realizar el mantenimiento y las reparaciones.

ADVERTENCIA: Vacíe siempre el depósito de solu-

ción y el de recuperación antes de realizar las tareas de mantenimiento.

ADVERTENCIA: Mantenga todas las sujeciones

apretadas.

Hay que realizar estos procedimientos de mantenimiento todos los días

Mantenga la máquina limpia: necesitará menos reparaciones y tendrá una vida útil más prolongada.

ESPAÑOL

Figura 21

Efectúe estos procedimientos al comienzo del período de trabajo

1. Apague el interruptor de llave.

2. Desconecte la alimentación de energía de CA del cargador de la batería (siga las instrucciones para el cargador).

3. Compruebe que el ﬁ ltro de tela metálica sobre el motor de aspi- ración esté limpio y bien colocado (consulte la ﬁ gura 21).

4. Compruebe que la válvula del tubo de drenaje de recuperación esté limpia. Cierre y apriete bien la válvula.

5. Asegúrese de que los cepillos estén en posición y correctamente instalados

6. Veriﬁ que la instalación de la bayeta y de la manguera de la mis- ma.

7. Compruebe que el tubo indicador de drenaje /nivel de solución esté bien sujeto en el accesorio superior.

Clarke® Manual del operador (ES) - FOCUS II MID-SIZE AUTOSCRUBBER

71483A - 47 -

Page 48

ESPAÑOL

MANTENIMIENTO

Efectúe estos procedimientos al ﬁ nal del período de trabajo

1. Drene el depósito de solución (de ser necesario) (Figura 22) y el depósito de recuperación (Figura 23). Para drenar los depósitos, siga este procedimiento:

a. Gire el interruptor de llave hasta la posición “OFF” (apagado). b. Extraiga el tubo de drenaje de la parte trasera de la máquina. c. Coloque el extremo de la manguera en un drenaje o en un

balde.

d. Depósito de recuperación:

Gire la tapa de drenaje en el sentido contrario a las agujas del

reloj para abrirla.

Depósito de solución: Cuando se baja la manguera por debajo del nivel del agua, el

agua ﬂ uye.

Figura 22

2. Enjuague los depósitos. Para enjuagar los depósitos, coloque agua lim-

pia en el depósito a través de la abertura que se encuentra en la parte superior.

3. Si el depósito o el tubo de drenaje están obstruidos, use una manguera

de agua para lavarlos. Coloque la manguera de agua dentro del tubo de drenaje.

4. Deje las válvulas de drenaje y los depósitos abiertos para que se sequen

con el aire.

5. Veriﬁ que la cuchilla de la bayeta. Use una tela para limpiar la cuchilla de

la bayeta. Si la cuchilla de la bayeta está dañada o gastada, gire o reemplace la cuchilla.

6. Revise y limpie la junta de la tapa de la solución. Use una solución de

limpieza suave y enjuague las piezas en agua limpia.

Veriﬁ que las baterías y de ser necesario agregue agua destilada después de cargarlas. El nivel correcto está dentro de ¼ pulgada ( ½ cm) del fondo del tubo en cada elemento.

PRECAUCIÓN: El agua del grifo puede contener elemen-

tos contaminantes que dañen las baterías. Sólo se debe recargar las baterías con agua destilada.

Figura 23

ADVERTENCIA: Las baterías de plomo generan gases,

los cuales pueden causar una explosión. PROHIBIDO FUMAR. Siempre utilice protección ocular y ropa de protección cuando trabaje cerca de baterías.

Utilice un trapo limpio y limpie la superﬁ cie de la máquina. Cargue las baterías. Consulte las instrucciones incluidas en la sección de este

manual llamada “Carga de las baterías”.

-48- 71483A Clarke® Manual del operador (ES) - FOCUS II MID-SIZE AUTOSCRUBBER

Page 49

MANTENIMIENTO

Hay que realizar estos procedimientos mantenimiento todas las semanas:

ADVERTENCIA: Solamente personal autorizado puede realizar el

mantenimiento y las reparaciones. Vacíe siempre el depósito de solución y el de recuperación antes de realizar las tareas de mantenimiento. Mantenga todas las sujeciones apretadas.

ADVERTENCIA: Siempre utilice protección ocular y ropa de pro-

tección cuando trabaje cerca de baterías. No coloque herramientas ni otros objetos metálicos encima de los bornes de las baterías o de las partes superiores de las mismas.

ESPAÑOL

PRECAUTION: Para evitar daños a la máquina y la descarga de

las partes superiores de las baterías, no llene las baterías por encima del fondo del tubo en cada elemento. Limpie cualquier resto de ácido de la máquina o de las partes superiores de las baterías. No agregue ácido a la batería después de su instalación.

NOTA: apague siempre el interruptor de llave antes de reparar o mantener la

máquina.

ADVERTENCIA: Siempre utilice protección ocular y ropa de pro-

tección cuando trabaje cerca de baterías. ¡PROHIBIDO FUMAR!

1. Para revisar las baterías, incline el depósito de recuperación hasta la posición en que queda totalmente abierto. Consulte la ﬁ gura 24. Para cerrar lentamente el depósito bájelo hasta la posición en que queda cerrado.

PRECAUCIÓN: Antes de levantar el depósito, asegúrese de que

esté vacío.

ADVERTENCIA: No haga funcionar la máquina mientras el

depósito de recuperación está en posición “abierto”. Podría golpearse accidentalmente el depósito y hacer que éste se cierre bruscamente.

Figura 24

2. Desconecte las baterías. Use un paño y una solución de amoníaco o bicarbonato de sodio para limpiar la parte superior de las baterías. Limpie los bornes de las baterías. Vuelva a conectar las baterías.

3. Veriﬁ que si las mangueras presentan fugas, obstrucciones o cualquier otro tipo de daño.

Clarke® Manual del operador (ES) - FOCUS II MID-SIZE AUTOSCRUBBER

71483A - 49 -

Page 50

ESPAÑOL

MANTENIMIENTO

Mantenimiento de la bayeta

Para extraer la bayeta, siga este procedimiento:

1. Extraiga el conjunto de la bayeta aﬂ ojando las dos perillas que unen la bayeta a la máquina. Tire y extraiga el conjunto de la bayeta. Consulte la ﬁ gura 25.

2. Examine las cuchillas de la bayeta.

3. Si las cuchillas están gastadas, suelte las bandas y gire la cuchilla de manera que quede un ﬁ lo nuevo en la posición de limpieza (consulte las ﬁ guras 25A y 25B).

4. Vuelva a colocar el conjunto de la bayeta en la máquina.

Ajuste de la inclinación de la bayeta:

La inclinación de la bayeta hace que la cuchilla trasera se levante en el centro o en los extremos, dependiendo de en qué dirección se cambie la inclinación. Gire el tornillo de ﬁ jación en sentido de las agujas del reloj o en sentido contrario (consulte la ﬁ gura 26), para lograr una anchura uniforme de cuchilla de la bayeta.

ADVERTENCIA: Solamente personal autorizado puede realizar el

mantenimiento y las reparaciones.

ADVERTENCIA: Las reparaciones eléctricas deben ser llevadas a

cabo únicamente por personal autorizado.

Hay que realizar estos procedimientos de mantenimiento:

Póngase en contacto con un Centro de Servicio Autorizado de realizar este procedimiento.

Cada 500 horas (mucho uso) 1000 horas (uso normal):

1. Inspeccione las escobillas de carbono en motores eléctricos.

2. Limpie los terminales y conectores de la batería. Asegúrese de que todas las conexiones de la batería estén bien sujetas.

Figura 25

Figura 25A

3. Inspeccione todos los interruptores, controles, válvulas, mangueras y juntas.

4. Inspeccione y quite los escombros de los cubos de los transejes

Cada 500 horas (únicamente BOOST):

1. Reemplace los aislantes de goma (Vea la Sección de Lista de Partes del Conjunto del Cabezal de Cepillado). Los aislantes de goma se consideran productos que sufren desgaste y deben reemplazarse entre 500 horas (mucho uso) y 1000 horas (uso normal).

-50- 71483A Clarke® Manual del operador (ES) - FOCUS II MID-SIZE AUTOSCRUBBER

revised 9/10

Figura 25B

Figura 26

Page 51

CORRECCIÓN DE PROBLEMAS DE LA MÁQUINA

PROBLEMA CAUSA ACCIÓN

La máquina no extrae toda el agua del piso.

La bayeta está levantada. El depósito de la aspiradora está lleno.

Baje la bayeta. Drene el depósito.

ESPAÑOL

Las baterías no proporcionan el tiempo de funcionamiento normal.

El ﬁ ltro de tela metálica está sucio. La bayeta, la manguera de la bayeta o la colu-

mna reguladora están dañadas u obstruidas. El motor de aspiración no funciona.

La manguera de la bayeta está desconectada. La cuchilla de la bayeta está dañada, gastada o

ha sido instalada de forma incorrecta. La junta de la cubierta del depósito de recupe-

ración está dañada. La válvula del tubo de drenaje de la recupera-

ción no está cerrada. Los bornes de la batería están sucios o daña-

dos. El nivel de electrolito es demasiado bajo.

Las baterías no están completamente cargadas.

El cargador está dañado.

Limpie el ﬁ ltro de tela metálica. Elimine la obstrucción o repare el daño.

Veriﬁ que si hay algún fusible quemado. Haga que una persona del servicio técnico autorizado realice las reparaciones.

Conecte la manguera. Reemplace o gire la cuchilla de la bayeta.

Instale la cuchilla de la bayeta de forma correcta. Reemplace la junta.

Cierre la válvula. Limpie los bornes y conectores. Reemplace los cables

dañados. Cargue las baterías. Agregue agua destilada a cada elemento y cargue las

baterías. Cargue las baterías durante una carga completa de 16

horas. Haga que una persona del servicio técnico autorizado

repare el cargador.

La limpieza es irregular.

La máquina no funciona.

La batería está averiada.

Las baterías están desconectadas. Los cepillos de limpieza o los discos están

gastados. Se han dañado el conjunto del cepillo, las

ruedecillas o la válvula de solución. Uno o ambos motores de cepillos no están

funcionando. El nivel de la solución es bajo.

La máquina pierde potencia. Reponga el disyuntor.

Haga que una persona del servicio técnico autorizado veriﬁ que el voltaje de cada célula durante la descarga.

Conecte las baterías. Reemplace los cepillos de limpieza o los discos.

Haga que una persona del servicio técnico autorizado realice las reparaciones necesarias.

Busque el disyuntor disparado, reponga. Compruebe si alguna conexión está suelta.

Llene el depósito de solución. NOTA: Si los motores siguen deteniéndose, consulte

con un técnico autorizado. La máquina no funciona. La máquina pierde potencia. Reponga el disyuntor.

Veriﬁ que la conexión de los cables al motor de marcha. Reemplace los fusibles. Compruebe las conexiones de las baterías. Suelte el freno de mano (si está instalado)

NOTA: si el motor sigue deteniéndose, consulte a una persona del servicio técnico autorizado.

Clarke® Manual del operador (ES) - FOCUS II MID-SIZE AUTOSCRUBBER

71483A - 51 -

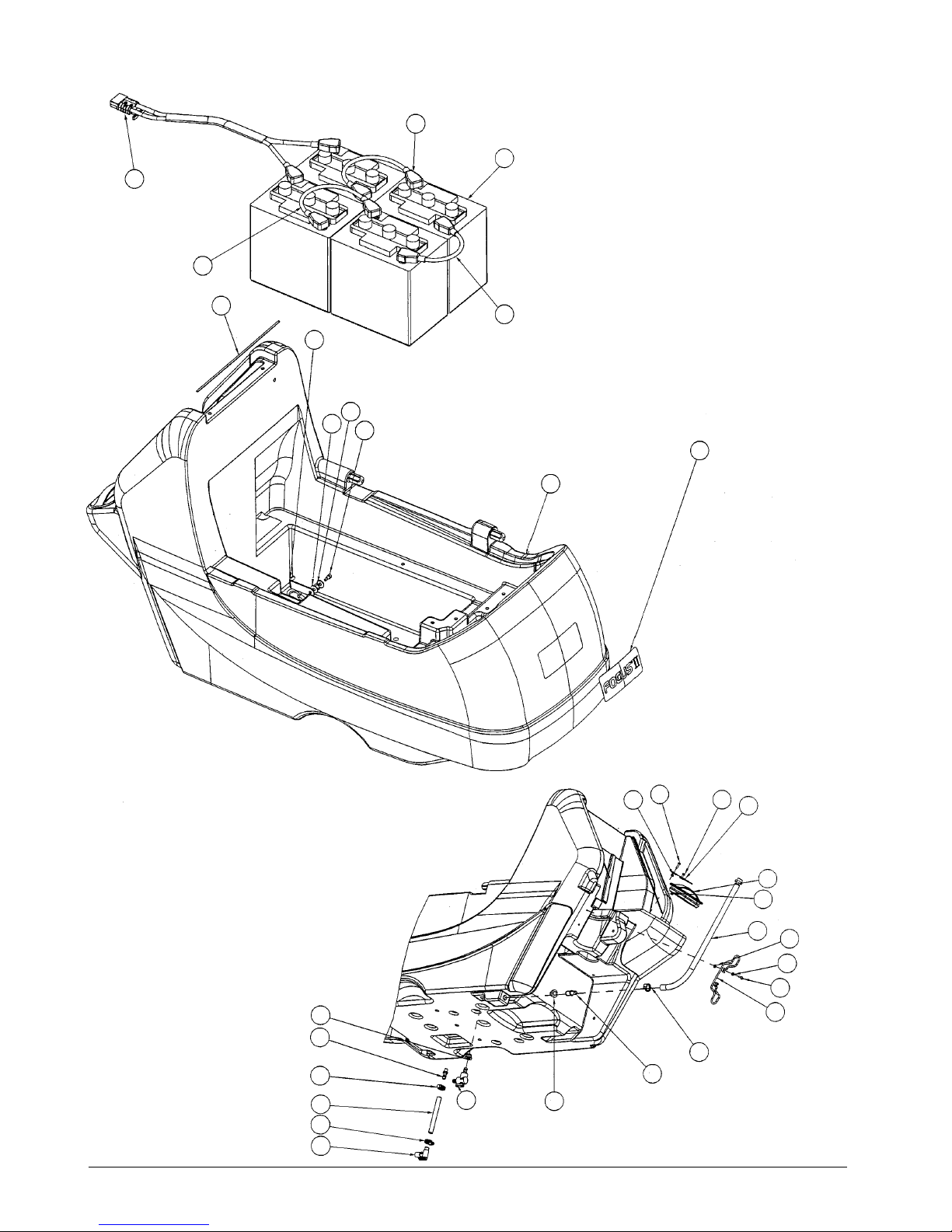

Page 52

ESPAÑOL

-52- 71483A Clarke® Manual del operador (ES) - FOCUS II MID-SIZE AUTOSCRUBBER

Page 53

ESPAÑOL

Clarke® Manual del operador (ES) - FOCUS II MID-SIZE AUTOSCRUBBER

71483A - 53 -

Page 54

FRANÇAIS

LISEZ CE MANUEL

Ce Manuel contient des informations importantes concernant l’utilisation et le fonctionnement de cette machine dans des conditions de sécurité optimales. La non-lecture de ce manuel avant d’utiliser ou d’entretenir votre machine Clarke risque de provoquer un accident ou d’endommager la machine ou son environnement. Vous devez avoir été formé à l’utilisation de cette machine avant de l’utiliser. Si l’opérateur n’est pas en mesure de lire ce Manuel, il devra se le faire expliquer entièrement avant de tenter d’utiliser cette machine.

Toutes les directions données dans ce Manuel le sont par rapport à la position de l’opérateur, à l’arrière de la machine.

Table des matières

Consignes de sécurité destinées à l’opérateur ........................................................................................................................................55

Spéciﬁ cations de la machine ...................................................................................................................................................................57

Procédures de transport ..........................................................................................................................................................................58

Symboles utilisés sur Focus II Midsize ....................................................................................................................................................59

Panneau de commandes ........................................................................................................................................................................60

Commandes et fonctions de la machine .................................................................................................................................................62

Préparation de la machine avant son utilisation ......................................................................................................................................62

Utilisation de la machine ..........................................................................................................................................................................69

Résolution des problèmes .......................................................................................................................................................................77

Section II Pièces et Manuel d’entretien

Schéma d’assemblage du réservoir de solution ......................................................................................................................................82-83

Schéma d’assemblage du réservoir de récupération ..............................................................................................................................84-85

Schéma d’assemblage de la poignée (modèles à disque et BOOST) ....................................................................................................86-87

Schéma d’assemblage de la poignée (modèle cylindrique) ....................................................................................................................88-89

Schéma d’assemblage du boîtier électrique ............................................................................................................................................90-91

Schéma d’assemblage du support de la raclette .....................................................................................................................................92-93

Schéma d’assemblage de la raclette (32.5”) ...........................................................................................................................................94-95

Schéma d’assemblage de la raclette (35”) ..............................................................................................................................................96-97

Schéma d’assemblage de la raclette (41”) ..............................................................................................................................................98-99

Schéma d’assemblage du châssis ..........................................................................................................................................................100-101

Schéma d’assemblage de la tête de brosse (modèles à disque 26) .......................................................................................................102-103

Schéma d’assemblage de la tête de brosse (modèles à disque 28) .......................................................................................................104-105

Schéma d’assemblage de la tête de brosse (modèle à disque 34) .........................................................................................................106-107

Schéma d’assemblage de la tête de brosse (BOOST 28) .......................................................................................................................108-109

Schéma d’assemblage de la tête de brosse (BOOST 32) .......................................................................................................................110-111

Schéma d’assemblage de la tête de brosse (modèle cylindrique) ..........................................................................................................112-113

Schéma du kit de mélange chimique .......................................................................................................................................................114-115

Schéma du circuit électrique ...................................................................................................................................................................116-117

Schéma de connexion .............................................................................................................................................................................118

Accessoires .............................................................................................................................................................................................119

-54- 71483A Clarke® Manuel de l’utilisateur (FR) - FOCUS II MID-SIZE AUTOSCRUBBER

revised 9/10

Page 55

FRANÇAIS

CONSIGNES DE SECURITE DESTINEES A L’OPERATEUR

DANGER : Le fait de ne pas lire et de ne pas respecter toutes les consignes DANGER risque d’entraîner des

blessures graves ou même la mort.Veuillez lire et respecter toutes les consignes DANGER ﬁ gurant dans votre manuel d’utilisation et sur votre machine.

AVERTISSEMENT : Si vous ne lisez pas et ne respectez pas toutes les consignes ATTENTION, vous risquez de vous

blesser ou de blesser d’autres personnes ; vous risquez également d’endommager du matériel. Veuillez lire et respecter toutes les consignes ATTENTION ﬁ gurant dans votre manuel d’utilisation et sur votre machine.

ATTENTION : Le fait de ne pas lire et de ne pas respecter toutes les consignes ATTENTION risque d’endommager

la machine ou d’autres équipements. Veuillez lire et respecter toutes les consignes ATTENTION ﬁ gurant dans votre manuel d’utilisation et sur votre machine.

DANGER : La non-lecture du Manuel de l’utilisateur avant d’utiliser ou de tenter d’entretenir votre machine Clarke est susceptible

de provoquer un accident ; un ndommagement de la machine ou de son environnement est également possible. Vous devez avoir été formé à l’utilisation d’une telle machine avant de l’utiliser. Si l’opérateur n’est pas en mesure de lire ce

Manuel, il devra se le faire expliquer entièrement avant de tenter d’utiliser cette machine.

DANGER : L’utilisation d’une machine qui n’est pas totalement assemblée peut provoquer des blessures ou des dommages.

Inspectez avec précaution la machine avant une utilisation.

DANGER : Les machines peuvent provoquer une explosion lorsqu’elles sont utilisées à proximité de matériaux inﬂ ammables et

de vapeurs. N’utilisez pas cette machine en présence ou à proximité de combustibles, de poussière agro-alimentaire, de solvants, de diluants ou de toute autre substance inﬂ ammable. Cette machine n’a pas été conçue pour recueillir

les poussières dangereuses.

DANGER : Les batteries au plomb génèrent des gaz susceptibles de provoquer une explosion. Tenez les batteries éloignées

de toute étincelle et de toute ﬂ amme. Ne pas fumer à proximité de la machine. Ne recharger les batteries que dans endroit bien ventilé. Assurez-vous d’avoir débranché le chargeur CA de la prise murale avant de faire fonctionner la machine.

DANGER : Travailler avec des batteries peut être dangereux ! Portez toujours des lunettes et des vêtements de protection

lorsque vous travaillez à proximité des batteries. Enlevez tous vos bijoux. Ne placez aucun outil, ni aucun autre objet métallique sur les bornes de la batterie ou sur le dessus des batteries.

DANGER : L’utilisation d’un chargeur équipé d’un cordon d’alimentation endommagé peut entraîner un risque d’électrocution. Ne

pas utiliser le chargeur si le cordon d’alimentation est endommagé.

AVERTISSEMENT : L’utilisation de cette machine de tout autre endroit que depuis l’arrière de la machine peut entraîner des blessu-

res ou des dommages. N’utilisez cette machine que depuis l’arrière.

AVERTISSEMENT : Cette machine est lourde. Faites-vous aider lorsque vous tenter de la transporter ou de la déplacer. Faites-

vous aider de deux personnes pour déplacer la machine sur un plan incliné. Déplacez toujours la machine lentement. Ne faites pas tourner la machine sur un plan incliné. Si vous utilisez la machine sur une pente supérieure à 2 %, ne l’arrêtez pas, ne la faites pas tourner et ne la laissez pas stationner. Lisez la section « Procédure relative au transport » de ce manuel avant de transporter la machine.

AVERTISSEMENT : La machine pourrait se renverser et causer un accident ou provoquer des dégâts si elle utilisée le long d’un

escalier ou d’un quai de chargement. N’arrêtez et ne sationner cette machine que sur une surface plane. Lorsque vous arrêtez la machine, mettez le commutateur à clé en position « OFF ».

AVERTISSEMENT : Les opérations de maintenance et les réparations effectuées par des techniciens non agréés risquent d’entraî-

ner des dommages ou des blessures corporelles. L’entretien et les réparations ne doivent être effectués que par un technicien Clarke agréé.

Clarke

Manuel de l’utilisateur (FR) - FOCUS II MID-SIZE AUTOSCRUBBER

71483A - 55 -

Page 56

FRANÇAIS

AVERTISSEMENT : Toute modiﬁ cation ou changement apportés à cette machine peuvent l’endommager ou blesser l’opérateur ou

AVERTISSEMENT : Les composants électriques de cette machine peuvent provoquer un « court-circuit » s’il sont exposés à l’eau

AVERTISSEMENT : Pour limiter les risques d’incendie, remplacez uniquement par un fusible de même type et de même puissance.

AVERTISSEMENT : L’utilisation d’une machine sans respecter les autocollants de sécurité et les instructions risque de provoquer

AVERTISSEMENT : Les sols mouillés peuvent être glissants. Les solutions aqueuses ou les produits de nettoyage utilisés avec

AVERTISSEMENT : L’élimination « sauvage » des eaux sales risque d’endommager l’environnement et constitue un délit.

d’autres personnes se trouvant à proximité. Les modiﬁ cations et changements qui n’ont pas été expressément autori- sés par le fabricant annihilent toute garantie. La responsabilité du fabricant se trouve de ce fait entièrement dégagée.

et à l’humidité. Veillez à ce que les composants électriques de la machine soient toujours secs. Essuyez la machine après chaque utilisation. Stockez la machine dans un bâtiment, à l’abri de l’humidité.

un accident ou des dégâts matériels. Lisez tous les autocollants de sécurité présents sur la machine avant de l’utiliser. Assurez-vous que tous les autocollants de sécurité et toutes les instructions sont présentes et visibles sur la machine. Vous pouvez obtenir des autocollants et des plaques de rechange auprès de votre revendeur Clarke.

ce type de machine peuvent laisser des zones humides au sol. Ces zones peuvent s’avérer dangereuses pour l’opérateur et pour les autres personnes. Veillez à toujours placer une pancarte ATTENTION à proximité de la zone que vous nettoyez.

L’Agence américaine de protection de l’environnement (US Environmental Protection Agency) a établi un certain nombre de règles concernant l’élimination des eaux usées. De même, une réglementation municipale et nationale relative à l’élimination des eaux sales peut être en vigueur dans votre région. Comprenez et respectez la réglementation en vigueur dans votre région. Soyez conscients des dangers que constituent pour l’environnement les produits chimiques que vous éliminez.

ATTENTION : L’utilisation de cette machine pour déplacer ou monter sur des objets peut provoquer un accident ou entraîner des

dégâts matériels. Ne pas utiliser cette machine comme marchepied ou comme meuble.

ATTENTION : La garantie de votre machine sera annulée si vous utilisez d’autres pièces que les pièces d’origine Clarke sur votre

machine. N’utilisez que des pièces de rechange Clarke.

Introduction :

Les modèles à disque 34/28/26, BOOST 32/28 et cylindriques 28 de l’autolaveuse Focus II de Clarke sont des machines de nettoyage des sols efﬁ caces et de qualité supérieure. La machine Focus II à disque 34 utilise deux brosses ou disques pour nettoyer une bande de 86,36 cm de large. La machine Focus II à disque 26 utilise deux brosses ou disques pour nettoyer une bande de 66 cm de large. La machine Focus II BOOST 32 utilise une brosse ou disque pour nettoyer une bande de 81,28 cm de large. La machine Focus II BOOST 28 utilise une brosse ou disque pour nettoyer une bande de 71 cm de large. La machine Focus II cylindrique 28 utilise deux brosses ou disques pour nettoyer une bande de 71 cm de large. Une raclette essuie le sol tandis que le moteur aspire la solution sale en un seul passage.

Les modèles à disque 34/28/26, BOOST 32/28 et cylindriques 28 de l’autolaveuse Focus II sont fournis complets avec quatre batteries de 6 volts, trois câbles de branchement de batterie, un câble de batterie, un chargeur de batterie et un manuel d’utilisation. Les autolaveuses Focus II à disque 34/28/26 sont fournies avec deux porte-disques. Les autolaveuses Focus II BOOST 32/28 sont fournies avec un jeu de disques. L’autolaveuse Focus II cylindrique 28 est fournie avec deux brosses.

-56- 71483A Clarke® Manuel de l’utilisateur (FR) - FOCUS II MID-SIZE AUTOSCRUBBER

Page 57

Spéciﬁ cations de la machine

Modèle Disque 26 Modèle à disque 28 Modèle à disque 34 Taille de disque/brosse (2) 13” (33 cm) (2) 14” (36 cm) (2) 17” (43 cm) Moteur(s) de brosse (2) 3/4 hp (.56 kw) (2) 3/4 hp (.56 kw) (2) 3/4 hp (.56 kw)

200 RPM 200 RPM 200 RPM

Largeur de travail 26” (66 cm) 28” (71 cm) 34” (86.4 cm) Pression de brossage 1 2nd - 150 lbs. (68 kg) 2nd - 150 lbs. (68 kg) 2nd - 150 lbs. (68 kg) Rétention des brosses Par cardan Tête de brosse, Châssis en acier avec bavette de brossage rétention de l’eau Largeur de la raclette 32.5” (81 cm) 35” (89 cm) 41” (107 cm) Largeur de la machine Tête 71 cm Tête 76 cm Tête 91 cm

Corps 60 cm Corps 60 cm Corps 60 cm

Longueur de la machine 61” (155 cm) 62” (157 cm) 64” (162 cm) Hauteur de la machine 44” (112 cm) Poids avec batteries 250 AH 361.1 kg 362.9 kg 358.8 kg et réservoir de solution plein Alimentation 24 volts (4 batteries de 6 volts) 242 AH ou 310 AH, plus AGM Moteur d’aspiration 0,75 CV (550W), trois étages, décharge tangentielle Protection du moteur d’aspiration Fermeture à ﬂ otteur électronique Réservoir de solution 87 litres Remplissage de solution Remplissage arrière avec seau ou tuyau Débit de solution 0 - 1 gal/min (0 - 3.8 liters/min) Réservoir de récupération 87 litres Puissance du moteur .44 hp (.33 kw) Vitesse d’avancement 0 - 4,8 km/h Vitesse de recul 0 - 3,2 km/h Roue motrice (2) 260 mm x 85 mm, gris clair, antimarque, remplie de mousse Roulette (2) 10 cm en polyuréthane Matériau de la raclette Raclettes avant et arrière en uréthane Inclinaison de nettoyage Inclinaison de 6 degrés Chargeur Embarqué, 24 volts, 25A Garantie 8 ans pour les réservoirs, 3 ans pour les pièces, 1 an pour la main d’œuvre,

18 mois pour les batteries (garantie complète inconditionnelle de 90 jours)

Vibrations au niveau de la poignée <2.5m/s Nuisances sonores pour l’opérateur 65 dBA 65 dBA 67 dBA

FRANÇAIS

- 80 lbs. (36 kg) 1st - 80 lbs. (36 kg) 1st - 80 lbs. (36 kg)

Modèle Modèle cylindrique 28 BOOST 28 BOOST 32 Taille de disque/brosse Moteur(s) de brosse (2) .81 hp (.6 kw) 3/4 hp (.56 kw) 3/4 hp (.56 kw)

613 RPM 2250 RPM 2250 RPM

Largeur de travail 28” (71 cm) 28” (71 cm) 32” (81 cm) Pression de brossage 36 kg (36 kg) 1st - 65 lbs. (29.5 kg) 1st - 95 lbs. (43 kg) 2nd - 125 lbs. (56.7 kg) 2nd - 150 lbs. (68 kg) Rétention des brosses N/D Par velcro Par velcro Tête de brosse, Bavettes latérales N/D N/D rétention de l’eau Largeur de la raclette 35” (89 cm) 35” (89 cm) 41” (107 cm) Largeur de la machine Tête 78 cm Tête 73 cm Tête 83 cm

Corps 60 cm Corps 60 cm Corps 60 cm

Longueur de la machine 59.5” (151 cm) 60.5” (154 cm) 60.5” (154 cm) Hauteur de la machine 44” (112 cm) Poids avec batteries 250 AH 359.3 kg 360.2 kg 372.9 kg et réservoir de solution plein Alimentation 24 volts (4 batteries de 6 volts) 242 AH ou 310 AH, plus AGM Moteur d’aspiration 0,75 CV (550W), trois étages, décharge tangentielle Protection du moteur d’aspiration Fermeture à ﬂ otteur électronique Réservoir de solution 87 litres Remplissage de solution Remplissage arrière avec seau ou tuyau Débit de solution 0 - 3,8 litres/min. Nettoyage BOOST normal de 0,45 litres/min.,

plage complète 0 à 2,5 litres/min.

Réservoir de récupération 87 litres Puissance du moteur .44 hp (.33 kw) Speed Forwardward 0 - 4,8 km/h Vitesse de recul 0 - 3,2 km/h Roue motrice (2) 260 mm x 85 mm, gris clair, antimarque, remplie de mousse Roulette (2) 10 cm en polyuréthane Matériau de la raclette Raclettes avant et arrière en uréthane Inclinaison de nettoyage Inclinaison de 6 degrés Chargeur Embarqué, 24 volts, 25A Garantie 8 ans pour les réservoirs, 3 ans pour les pièces, 1 an pour la main d’œuvre,

18 mois pour les batteries (garantie complète inconditionnelle de 90 jours)

Vibrations au niveau de la poignée <2.5m/s Nuisances sonores pour l’opérateur 71 dBA 63 dBA 63 dBA

(2) 5.75” x 28” (14.6 x 69cm)

14” x 28” (35.6 x 71cm) 14” x 32” (35.6 x 81cm)

Clarke

Manuel de l’utilisateur (FR) - FOCUS II MID-SIZE AUTOSCRUBBER

71483A - 57 -

Page 58

FRANÇAIS

PROCÉDURES DE TRANSPORT

Mettre la machine dans une camionnette ou sur un camion

1. Assurez-vous que le plan incliné fait au moins 2,50 m de long, et qu’il est sufﬁ samment solide pour supporter le poids de la

2. Assurez-vous que le plan incliné est propre et sec.

3. Mettez le plan incliné en position.

4. Déposez la raclette.

5. Mettez le commutateur à clé en position « ON ».

6. Enlevez le logement des brosses, les portes-disques ou les brosses pour transporter une machine à disque.

7. Alignez la machine sur une surface plane à trois (3) mètres devant le plan incliné.

8. Mettez le commutateur de vitesse de déplacement en position « HI ».

9. Pressez un des deux (ou les deux) commutateurs de déplacement.

10. Poussez la machine vers le sommet du plan incliné.

11. Mettez le commutateur à clé en position « OFF ».

12. Tournez le commutateur à clé en position d’arrêt.

AVERTISSEMENT : La machine est lourde. Faites-vous aider de deux personnes alides pour aider la machine à

monter sur le plan incliné.

machine.

Retrait de la machine d’une camionnette ou d’un camion

1. Assurez-vous que la zone ne comporte aucun obstacle.

2. Assurez-vous que le plan incliné fait au moins 2,50 m de long, et qu’il est sufﬁ samment solide pour supporter le poids de la

machine.

3. Assurez-vous que le plan incliné est propre et sec.

4. Mettez le plan incliné en position.

5. Détachez la machine.

6. Mettez le commutateur à clé en position « ON ».

7. Amenez lentement et avec précautions la machine en haut du plan incliné en maintenant enfoncé le commutateur de déplace-

8. Mettez le commutateur de vitesse de déplacement en position intermédiaire. Pendant que la machine descend le long du plan

9. Replacez la raclette et tout autre composant retiré quand la machine est déchargée et prête à fonctionner.

AVERTISSEMENT : La machine est lourde. Faites-vous aider de deux personnes valides pour aider la machine

à descendre le plan incliné.

ment ou le commutateur de marche arrière.

incliné, maintenez un faible déplacement vers l’avant en appuyant sur l’un des deux commutateurs de déplacement.

-58- 71483A Clarke® Manuel de l’utilisateur (FR) - FOCUS II MID-SIZE AUTOSCRUBBER

Page 59

FRANÇAIS

SYMBOLES UTILISÉS SUR L’AUTOLAVEUSE FOCUS II DE TAILLE MOYENNE

Symbole de danger

AVERTISSEMENT ! Lisez toutes les instructions avec précaution avant d’effectuer une procédure quelconque.

AVERTISSEMENT ! N’utilisez pas la machine sur des pentes dont l’inclinaison est supérieure aux spéciﬁ cations.

AVERTISSEMENT ! Ne nettoyez pas la machine en projetant directement un jet d’eau ou avec un jet d’eau sous pression.

Commutateur à clé Marche/Arrêt

Commande de la vitesse de déplacement

Commande instantanée

Additional Brush Pressure (Non disponible sur le modèle cylindrique)

Indicateur de charge/batterie

Commande de mélange chimique (en option)

Aspiration Marche/Arrêt

Contrôle de la solution

Clarke

Manuel de l’utilisateur (FR) - FOCUS II MID-SIZE AUTOSCRUBBER

71483A - 59 -

Page 60

FRANÇAIS

PANNEAU DE COMMANDE

Commutateur à clé (voir Figure 1, élément A)

Le commutateur à clé permet de mettre le panneau de commandes sous tension. « 0 » correspond à « Arrêt » et « 1 » correspond à « Marche ». Commutateur de vitesse de déplacement (voir Figure 1, élément B)

La commande de vitesse va de vitesse lente à vitesse rapide. Pour augmenter la vitesse, tournez la molette vers la droite. Pour réduire la vitesse, tournez la molette vers la gauche.

Bouton de la commande instantanée (voir Figure 1, élément C) Le bouton de la commande instantanée soulève et abaisse les têtes de brosses, et démarre et arrête automatiquement le moteur d’aspiration. Appuyez une fois sur le bouton de la commande instantanée. Les têtes de brosses descendent sur le sol et le moteur d’aspiration se met en marche (les témoins verts des têtes de brosses et de l’aspiration s’allument). Les moteurs de brosses démarrent quand les brosses sont abaissées et que le bouton coup de poing est enfoncé. Appuyez de nouveau sur le bouton de la commande instantanée. Les têtes de brosses se soulèvent, le moteur d’aspiration reste en marche pendant 10 secondes, puis s’arrête.

Bouton d’augmentation de la pression des brosses (voir Figure 1, élément D) Ce bouton permet d’augmenter la pression des brosses. Une pression supplémentaire peut être nécessaire pour nettoyer des sols très encrassés. Pour augmenter la pression, abaissez tout d’abord les brosses en appuyant sur le bouton de la commande instantanée (élément C). Les brosses descendent à la position normale de nettoyage. Pour augmenter la pression, appuyez sur le bouton D. Le témoin jaune situé au-dessus du bouton s’allume. Appuyez de nouveau sur le bouton D pour que les brosses reviennent à la position de nettoyage normale (le témoin jaune s’éteint). REMARQUE : L’augmentation de la pression des brosses n’est pas disponible sur les modèles cylindriques.

Bouton du moteur d’aspiration (voir Figure 1, élément E) Ce bouton permet de mettre en marche et d’éteindre le moteur d’aspiration, quelle que soit la position des brosses. Le témoin vert s’allume quand le moteur d’aspiration est en marche.

Boutons de contrôle de la solution (voir Figure 1, élément F, G) Les boutons de contrôle de la solution régulent le débit de la solution de nettoyage déposée sur le sol. Le réglage normal de la solution de nettoyage est indiqué par deux barres vertes sur l’indicateur. Sur les modèles cylindriques, le réglage de la solution doit être augmenté au niveau supérieur pour la plupart des sols. Pour augmenter le débit, appuyez sur le bouton G (+) jusqu’à obtenir le débit souhaité. Pour diminuer le débit, appuyez sur le bouton F (-) jusqu’à obtenir le débit souhaité. Pour arrêter le débit, appuyez sur le bouton F (-) jusqu’à ce que tous les indicateurs s’éteignent.

REMARQUE : Quand la machine est immobile, aucune solution ne s’écoule. Boutons coup de poing (voir Figure 1, élément H)

Les boutons coup de poing activent le moteur de déplacement. Si les brosses sont en position baissée, ces boutons activent également les moteurs des brosses et le module de contrôle de la solution. Vous pouvez utiliser le bouton coup de poing droit ou gauche.

Bouton-poussoir de recul (voir Figure 1, élément I) Le bouton-poussoir de recul, utilisé conjointement avec un des boutons coup de poing, permet de faire reculer la machine. La vitesse de recul correspond à 67% de la vitesse d’avancement.

Indicateur de charge / batterie (voir Figure 1, élément J) L’indicateur de charge / batterie indique le niveau de charge de la batterie quand le chargeur est branché à une prise CA. Il indique également le niveau de charge résiduel des batteries quand la machine est en marche. Quand la charge est trop faible, les moteurs des brosses/disques s’arrêtent.

Disjoncteurs (voir Figure 1, élément K, L) Les disjoncteurs des moteurs des brosses sont situés sur le tableau de bord. Si un disjoncteur se déclenche, vériﬁ ez quel moteur ne fonctionne pas et placez le commutateur à clé en position d’arrêt. Attendez cinq minutes et appuyez sur le bouton de réinitialisation. Tournez le commutateur à clé en position de marche et réessayez. Un technicien agréé doit être contacté si le disjoncteur se déclenche de nouveau.

Compteur horaire (voir Figure 1, élément M) Le compteur horaire indique le nombre d’heures de fonctionnement de la machine. Il ne fonctionne que lorsque la machine avance ou recule.

Commande de mélange chimique (voir Figure 1, élément N) La commande de mélange chimique régule la concentration de produit chimique mélangé à l’eau propre dans le réservoir de solution. En tournant le bouton de mélange chimique en sens horaire, la concentration de produit chimique augmente.

-60- 71483A Clarke® Manuel de l’utilisateur (FR) - FOCUS II MID-SIZE AUTOSCRUBBER

Page 61

PANNEAU DE COMMANDE

FRANÇAIS

Figure 1

Clarke

Manuel de l’utilisateur (FR) - FOCUS II MID-SIZE AUTOSCRUBBER

71483A - 61 -

Page 62

FRANÇAIS

COMMANDES ET FONCTIONNALITES DE LA MACHINE

Manette de levage de la raclette (levage manuel de la raclette) (voir Figure 2)

La manette de levage de la raclette est située sous les manettes de commande centrales. Elle permet de soulever ou d’abaisser la raclette.

Arrêt de l’aspiration (Voir Figure 3) Le commutateur d’arrêt du moteur d’aspiration est situé dans le réservoir de récupération. Il éteint automatiquement le moteur d’aspiration lorsque le réservoir de récupération est plein.

PREPARATION DE LA MACHINE

AVANT UTILISATION

Programmation du chargeur de batterie (batteries WET ou AGM) :

Cette machine utilise quatre batteries de 6 volts. Les batteries sont situées dans le compartiment à batteries, sous le réservoir de récupération.

Pour installer les batteries, appliquez la procédure suivante :

Arrêter la machine et, si la machine est équipée d’un frein de stationnement,

1. engager celui-ci.

2. Vériﬁ er que le réservoir de récupération est vide.

3. Basculez le réservoir de récupération en position totalement ouverte. Voir

Figure 4.

ATTENTION : Avant de soulever le réservoir, assurez-vous qu’il

est vide.

AVERTISSEMENT : Ne faites pas fonctionner la machine quand le

réservoir de récupération est en position ouverte. Le réservoir pourrait subir des chocs accidentels et se refermer violemment.

4. Placez les batteries sur le plateau comme illustré à la Figure 5.

AVERTISSEMENT : Les batteries sont lourdes. En soulevant les bat-

teries sans aide, vous risquez de vous blesser. Faites-vous aider pour soulever les batteries.

Figure 2

Figure 3

AVERTISSEMENT : Travailler avec des batteries peut être dangereux

! Portez toujours des lunettes et des vêtements de protection lorsque vous travaillez à proximité des batteries. NE PAS FUMER !

Connecter les câbles qui relient les batteries et installer le câble de connexion

5. de l’ensemble des batteries comme indiqué à la ﬁ gure 5

6. Relier le connecteur de l’ensemble des batteries au connecteur du panneau de commande.

7. Close recovery tank by slowly lowering the tank.

AVERTISSEMENT : Ne chargez jamais une batterie avec un chargeur

-62- 71483A Clarke® Manuel de l’utilisateur (FR) - FOCUS II MID-SIZE AUTOSCRUBBER

de batterie non adapté. Suivez avec précaution les instructions du fabricant de la batterie et du

chargeur.

revised 9/10

Figure 4

DEVANT

Figure 5

Page 63

PREPARATION DE LA MACHINE

AVANT UTILISATION

Programmation du chargeur de batterie (batteries WET ou AGM) :

En fonction du type de batterie (WET ou AGM), réglez comme suit la machine et le tableau électronique du chargeur de batterie :

Réglage du chargeur

FRANÇAIS

1. Tournez le commutateur à clé en position de marche (voir Figure

5A, élément A). Pendant les toutes premières secondes de fonctionnement de la machine, accordez une attention particulière aux points suivants :

• Si le témoin d’avertissement vert (élément B) clignote, le chargeur est réglé sur AGM.

• Si le témoin d’avertissement jaune (élément C) clignote, le chargeur est réglé sur GEL EXIDE.

• Si le témoin d’avertissement rouge (élément D) clignote, le chargeur est réglé sur WET.

2. Si le réglage doit être modiﬁ é, procédez comme suit : a. Turn the key switch “OFF”. b. Appuyez et maintenez simultanément les boutons E et F.

Tournez ensuite le commutateur à clé (élément A) en position de marche.

c. Maintenez toujours les boutons E et F jusqu’à ce que le témoin

d’indication de batterie s’allume et s’éteigne. Ensuite, relâchez les deux boutons.

d. Dans les 3 secondes, basculez le bouton F pour amener la

barre verte (élément G) au réglage souhaité pour le chargeur (voir ci-dessous la position de la barre verte selon les réglages du chargeur) :

Réglage de la barre verte (élément G)

ère

• 1

barre verte - WET à 25A, batteries 250 et 330 AH (4

clignotements ROUGES).

ème

• 2

barre verte - GEL/AGM à 25A, batteries AGM 260 et 312

(4 clignotements VERTS).

ème

• 3

barre verte - GEL EXIDE à 25A

(4 clignotements JAUNES).

ème

• 4

barre verte - WET à 15A

(2 clignotements ROUGES).

ème

• 5

barre verte - GEL/AGM à 15A

(2 clignotements VERTS).

ème

• 6

barre verte - GEL EXIDE à 15A

(2 clignotements JAUNES).

DCB

Figure 5A

e. Une fois le proﬁ l correct sélectionné pour le chargeur de batterie,

attendez avant de tourner le commutateur à clé en position d’arrêt que le témoin de batterie cesse de clignoter et reste allumé.

f. Répétez l’étape 1 pour vous assurer que le proﬁ l de chargeur

programmé correspond au type de batterie (WET ou AGM).

REMARQUE : Charge the batteries before using the machine.

Clarke

Manuel de l’utilisateur (FR) - FOCUS II MID-SIZE AUTOSCRUBBER

71483A - 63 -

Page 64

FRANÇAIS

PREPARATION DE LA MACHINE

AVANT UTILISATION

Entretien des batteries

Les batteries à accumulateurs fournissent l’alimentation électrique nécessaire au fonctionnement de la machine. Un entretien préventif est nécessaire pour ce type de batteries.

AVERTISSEMENT : Les batteries constituent un danger

potentiel. Portez toujours des lunettes et vêtements de protection pour tout travail près des batteries. NE FUMEZ PAS!

Pour conserver les batteries en bon état, suivez les instructions suivantes :

1. Maintenez un niveau d’acide correct. Le niveau de remplissage requis se situe à environ 6 mm du dessous du bouchon de chaque cellule et au-dessus de la partie supérieure des plaques. Vériﬁ ez le niveau de l’acide chaque fois que vous mettez les batteries en charge. Voir ﬁ gure

REMARQUE : Vériﬁ ez le niveau d’acide avant de procéder à l’opération de charge des batteries. Vériﬁ ez que chaque plaque est bien immergée. Ne rem- plissez pas complètement les cellules avant de charger la batterie. L’acide se dilate lors de la charge et pourrait déborder. Remplissez les cellules en ajoutant de l’eau distillée après l’opération de charge.

ATTENTION : Les batteries seront irrémédiablement endom-

magées si le niveau d’acide ne recouvre pas les plaques. Maintenez un niveau correct d’acide.

ATTENTION : Pour éviter tout endommagement de la machine

ainsi qu’une décharge par le couvercle des batteries, ne jamais remplir au delà du niveau conseillé (6 mm du bouchon de chaque cellule). Essuyer soigneusement les débordements d’acide sur la machine ou le couvercle des batteries. Ne jamais ajouter d’acide dans une batterie après placement.

Niveau de remplissage correct

Figure 6

Figure 7

ATTENTION : L’eau de distribution peut contenir des agents

nocifs pour les batteries. Utilisez uniquement de l’eau distillée pour remplir les batteries.

2. Les couvercles des batteries doivent toujours être propres et secs. Veillez à les maintenir propres. Pour nettoyer les couvercles des batteries, utilisez un chiffon humide, imbibé d’une solution d’ammoniaque ou de bicarbonate de soude à faible concentration. Pour nettoyer les bornes et les connecteurs, utilisez les outils adéquats. Veillez à ce qu’aucune goutte de solution à l’ammoniaque ou au bicarbonate ne pénètre dans les batteries.

3. Les batteries doivent toujours être chargées.

4. Pour vidanger le compartiment des batteries : (voir ﬁ gure 7)

a. Portez toujours des vêtements et lunettes de protection. b. Ajoutez une solution faible d’ammoniaque ou de bicarbonate de soude dans le compartiment de la batterie pour neutraliser tout acide

ayant débordé.

c. Repérez le tuyau de vidange situé derrière le transaxe.

d. Introduisez votre main derrière la ﬂ asque et ouvrez la vanne. e. Lorsque la vidange est terminée, refermez la vanne. f. Neutralisez soigneusement tout débordement d’acide à l’ammoniaque ou au bicarbonate de soude.

-64- 71483A Clarke® Manuel de l’utilisateur (FR) - FOCUS II MID-SIZE AUTOSCRUBBER

Page 65

PREPARATION DE LA MACHINE

AVANT UTILISATION

Comment charger les batteries

Comment charger les batteries (chargeur à distance)

AVERTISSEMENT : Si vous chargez les batteries dans

un local insufﬁ samment ventilé, vous risquez de provoquer une explosion. Pour éviter toute explosion, veillez à la bonne aération du local où vous chargez les batteries.

AVERTISSEMENT : Les batteries acide/plomb produi-

sent des gaz explosifs. Veillez à ce qu’il n’y ait ni ﬂ amme ni étincelle aux alentours des batteries. NE FUMEZ PAS.

Pour charger les batteries, procédez de la façon suivante :

1. Vériﬁ ez que l’interrupteur principal est en position “O” (arrêt).

FRANÇAIS

Figure 8

2. Avant de charger les batteries, vous devez ventiler le compartiment à batteries. Pour ce faire, basculez le réservoir de récupération et tournez le support du réservoir situé dans le réservoir de solution (voir Figure 8). Baissez lentement le réservoir de récupération et laissez-le reposer sur le support (voir Figure 9). Pour fermer le réservoir, soulevez le réservoir de récupération, tournez le support vers le bas, puis baissez lentement le réservoir en position fermée.

ATTENTION : Avant de soulever le réservoir, assurez-

vous qu’il est vide.

AVERTISSEMENT : Ne faites pas fonctionner la machine

quand le réservoir de récupération est en position ouverte. Le réservoir pourrait subir des chocs accidentels et se refermer violemment.

Si votre machine est livrée sans un chargeur de batterie intégré, procédez comme suit :

3a. Branchez le câble adaptateur requis dans le connecteur du chargeur de batterie. Débrancher les piles de l’appareil et pousser le connecteur de

l’adaptateur dans le connecteur de batterie. Suivez les instructions ﬁ gurant sur le chargeur de batterie. NOTE POUR L’ENTRETIEN : Assurez- vous de brancher le chargeur de batterie dans le connecteur relié aux batteries.

Si votre machine est livrée avec un chargeur de batterie intégré, procédez comme suit :

3b. Branchez le cordon CA du chargeur de batterie, situé à l’arrière de la machine, à une prise murale correctement reliée à la terre de 15A (mini-

mum) et 120V.

4. Observez les témoins sur l’indicateur du chargeur/batterie pour vériﬁ er que le processus a commencé. Les témoins rouge, jaune et vert indi- quent l’état de la charge. Quand le témoin vert reste allumé en continu, les batteries sont totalement chargées.

Figure 9

REMARQUE : ment.

AVERTISSEMENT : Ne chargez jamais une batterie avec un chargeur de batterie non adapté. Suivez avec précaution les ins-

REMARQUE : ries complètement déchargées même si vous n’allez pas utiliser la machine. Lors de la recharge des batteries, laissez le réservoir de récupération ouvert. Vériﬁ ez le niveau d’électrolyte et remplissez d’eau distillée si nécessaire.

Clarke

Vériﬁ ez qu’aucun autre équipement n’est raccordé à ce circuit. Les disjoncteurs pourraient se déclencher et empêcher le charge-

tructions du fabricant de la batterie et du chargeur.

Pour éviter d’endommager de façon permanente les batteries, évitez qu’elles s’épuisent complètement. Ne laissez jamais les batte-

Manuel de l’utilisateur (FR) - FOCUS II MID-SIZE AUTOSCRUBBER

71483A - 65 -

revised 9/10

Page 66

FRANÇAIS

PREPARATION DE LA MACHINE

AVANT UTILISATION

Comment installer la brosse ou le tampon (modèle BOOST)

Pour installer la brosse ou le tampon sur la machine, procédez comme suit:

1. Tournez le commutateur à clé sur “ON”.

2. Placez la tête de brosse en position levée “ Up “.

3. Tournez le commutateur à clé sur “OFF”.

4. Placez-vous devant la machine.

5. Faites pression sur une brosse ou un tampon, sous les plaques ﬂ exibles. Voir la ﬁ gure 10.

Remarque: Lors de l’utilisation d’un tampon noir, placez le tampon sur la tête. Abaissez la tête et faites-la fonctionner un instant pour ﬁ xer le tampon à son support (en cas de difﬁ culté, placez le tampon sur le sol, abaissez la tête, puis faites-la fonctionner).

Figure 10

Comment retirer la brosse ou le tampon (modèle BOOST)

Pour retirer la brosse ou le tampon de la machine, procédez comme suit:

1. Tournez le commutateur à clé sur “ON”.

2. Placez la tête de brosse en position levée “ Up “.

3. Tournez le commutateur à clé sur “OFF”.

4. Placez-vous à l’avant de la machine et tirez vers le bas sur la brosse ou sur le tampon pour le (ou la) libérer des plaques ﬂ exi- bles. Voir la ﬁ gure 11.

Figure 11

-66- 71483A Clarke® Manuel de l’utilisateur (FR) - FOCUS II MID-SIZE AUTOSCRUBBER

Page 67

PREPARATION DE LA MACHINE AVANT UTILISATION

Installation d’une brosse ou d’un porte-disque sur le modèle à

disque

Pour installer les brosses ou les entraîneurs de disque sur la machine, appliquez cette procédure :

1. Tournez le commutateur à clé en position de marche.

2. Placez la tête de brosse en position levée “ UP “.

3. Tournez le commutateur à clé en position d’arrêt.

4. Déverrouillez les logements droit et gauche de la brosse et enlevez-les. Voir Figure 12.

5. Placez une brosse ou un entraîneur de disque sous la plaque du moteur des brosses. Voir Figure 13.

FRANÇAIS

Figure 12

6. Alignez les saillies sur l’axe de cardan du moteur à l’aide des fentes situées sur l’axe de cardan des brosses.

7. Poussez la brosse vers le haut jusqu’à ce que les axes se verrouillent.

8. Répétez les étapes 5, 6 et 7 pour installer la seconde brosse ou le second entraîneur de disque.

9. Réinstallez les logements gauche et droit de la brosse et fermez le couvercle frontal.

DANGER : L’utilisation d’une machine qui n’est pas

totalement assemblée peut provoquer des blessures ou des dommages. N’utilisez pas cette machine si elle n’est pas entièrement assemblée. Inspectez avec précaution la machine avant une utilisation.

Enlèvement d’une brosse ou d’un porte-disque sur le modèle à disque

Pour retirer les brosses ou les enbtraîneurs de disque de la machine, appliquez la procédure suivante :

Figure 13

1. Tournez le commutateur à clé en position de marche.

2. Placez la tête de brosse en position levée “ UP “.

3. Tournez le commutateur à clé en position d’arrêt.

4. Déverrouillez les logements droit et gauche de la brosse et enle-

vez-les. Voir Figure 12.

5. Poussez sur les deux côtés de la brosse ou du porte-disque

jusqu’à ce que les cardans soient relâchés.

Clarke

Manuel de l’utilisateur (FR) - FOCUS II MID-SIZE AUTOSCRUBBER

71483A - 67 -

Page 68

FRANÇAIS

PREPARATION DE LA MACHINE AVANT UTILISATION

Remplacement d’une brosse ou inversion du sens des poils sur

un modèle cylindrique

Pour installer ou faire tourner les brosses sur la machine, respectez la procédure suivante :

1. Tournez le commutateur à clé en position de marche.

2. Placez la tête de brosse en position levée “ UP “.

3. Tournez le commutateur à clé en position d’arrêt.

4. Allez à l’avant de la machine et desserrez la vis à serrage à main située sur la porte de la brosse. Voir Figure 14.

5. Baissez la porte d’environ 13mm et enlevez-la.

6. Enlevez la brosse. Voir Figure 15.

Figure 14

7. Inspectez l’état de la brosse. Si elle est endommagée ou usée, remplacez-la. Dans le cas contraire, retournez périodiquement la brosse pour inverser le sens des poils et prolonger la durée de vie de la brosse.

8. Glissez la brosse sur le support ou enfoncez-la, et faites-la tourner lentement jusqu’à ce que les entraînements centraux s’alignent avec les encoches de la brosse. Poussez la brosse à fond.

9. Installez la porte sur la brosse.

10. Soulevez la porte et serrez la vis à serrage à main.

11 Répétez pour l’autre brosse.

DANGER : L’utilisation d’une machine qui n’est pas tota-

lement assemblée peut provoquer des blessures ou des dommages. N’utilisez pas cette machine si elle n’est pas entièrement assemblée. Inspectez avec précaution la machine avant une utilisation.

Figure 15

-68- 71483A Clarke® Manuel de l’utilisateur (FR) - FOCUS II MID-SIZE AUTOSCRUBBER

Page 69

MISE EN SERVICE DE LA MACHINE

Fonctionnement du suceur

Le suceur racle le sol tandis que le moteur d’aspiration aspire la solution d’eau sale. Abaissez ou relevez la poignée de commande du suceur à la main. Pour faire fonctionner le suceur, procédez comme suit :

1. Pour baisser la raclette, tournez le levier vers le bas. Voir Figure

16.

2. Pour lever la raclette, tournez le levier vers le haut. Voir Figure

16.

Remplissage du réservoir de solution

1. Enlevez le couvercle du réservoir de solution. Voir Figure 17.

2. Si la machine n’est pas équipée du système de mélange chimique, ajoutez un produit de nettoyage dans le réservoir de solution. Pour connaître les quantités correctes, lisez les instructions apposées sur le récipient du produit chimique.

FRANÇAIS

3. Remplissez le réservoir de solution d’eau.

4. Replacez le couvercle du réservoir de solution.

AVERTISSEMENT: Les solutions aqueuses ou les

nettoyants utilisés avec ce type de machine peuvent laisser des zones humides sur la surface nettoyée. Ces zones constituent un danger potentiel pour l’opérateur ou pour d’autres personnes. Placez toujours des panneaux “ ATTENTION “ sur le pourtour de l’espace que vous nettoyez.

AVERTISSEMENT : Les machines peuvent provoquer

l’inﬂ ammation de certains maté- riaux et vapeurs. Ne pas utiliser la machine avec ou près de produits inﬂ ammables comme l’essence, les grains de poussière, les solvants et les diluants. N’utilisez pas d’autre nettoyant que celui recommandé par le fabricant.

Figure 16

Figure 17

AVERTISSEMENT : Clarke Technology recommande de

ne pas utiliser une eau dont la température dépasse 49 ºC.

Clarke

Manuel de l’utilisateur (FR) - FOCUS II MID-SIZE AUTOSCRUBBER

71483A - 69 -

Page 70

FRANÇAIS

MISE EN SERVICE DE LA MACHINE

Utilisation du système de mélange chimique (en option)

Le système de mélange chimique est destiné à mélanger automatiquement le produit de nettoyage, directement à partir du récipient du fabricant, avec l’eau propre provenant du réservoir de solution. Le bouton de la commande de mélange chimique situé sur le tableau de bord permet de sélectionner la concentration en fonction des recommandations du fabricant et de l’utilisation. Les taux de concentration sont indiqués dans la Figure 19.

ATTENTION : Ne faites pas tourner à vide la pompe

à produit chimique. Si le récipient de produit chimique est vide, vériﬁ ez que la commande de mélange chimique est en position d’arrêt.

Pour utiliser le système de mélange chimique, procédez comme suit :

1. Sélectionnez le produit chimique adapté au travail de nettoyage.

Figure 18A

2. Placez le bouton de la commande de mélange chimique sur le réglage recommandé par le fabricant du produit chimique.

3. Vériﬁ ez que le réservoir de récupération est vide, puis ouvrez-le.

4. Placez le récipient chimique du fabricant dans le support situé à droite, à l’avant du réservoir de solution. Voir Figures 18A et 18B.

5. Retirez le bouchon du récipient et insérez l’adaptateur de bouteille. Serrez le bouchon.

6. Fermez doucement le réservoir de récupération.

REMARQUE : Quand le bouton est totalement tourné en sens

antihoraire, l’eau seule s’écoule sur le sol.

Figure 18B

-70- 71483A Clarke® Manuel de l’utilisateur (FR) - FOCUS II MID-SIZE AUTOSCRUBBER

Figure 19

VERT BLEU JAUNE ROUGE

Page 71

MISE EN SERVICE DE LA MACHINE

AVERTISSEMENT: Les solutions aqueuses ou les nettoyants

utilisés avec ce type de machine peuvent laisser des zones humides sur la surface nettoyée. Ces zones constituent un danger potentiel pour l’opérateur ou pour d’autres personnes. Placez toujours des panneaux “ ATTENTION “ sur le pourtour de l’espace que vous nettoyez.

AVERTISSEMENT : Les machines peuvent provoquer

l’inﬂ ammation de certains matériaux et vapeurs. Ne pas utiliser la machine avec ou près de produits inﬂ ammables comme l’essence, les grains de poussière, les solvants et les diluants. N’utilisez pas d’autre nettoyant que celui recommandé par le fabricant.

AVERTISSEMENT : Clarke Technology recommande de ne

pas utiliser une eau dont la température dépasse 49 ºC.

FRANÇAIS

Figure 20

Fonctionnement de la machine REMARQUE : Put the machine in the lowest traverse speed setting. Use the machine in an area that has no furniture or objects until you can do the

following:

1. Faire avancer la machine en ligne droite, en marche avant puis en marche arrière.

2. Arrêter la machine de façon sécuritaire.

3. Faire tourner la machine vers la gauche, puis vers la droite et reprendre une direction en ligne droite Pour faire avancer la machine, procédez comme suit :

1. Si la machine est équipée d’un frein de stationnement, desserrez-le.

2. Mettez l’interrupteur principal à clé en position “I” (marche).

3. Relevez la brosse.

4. Levez la raclette.

5. Quand le bouton coup de poing droit ou gauche (Figure 20, élément A) est enfoncé, la machine doit avancer.

6. Contrôlez la vitesse de déplacement à l’aide du bouton de commande de la vitesse d’avancement (Figure 20, élément C).

7. Pour arrêter la machine, relâchez les boutons coup de poing.

8. Pour la marche arrière, enfoncez simultanément le commutateur de marche arrière blanc (Figure 20, élément B) et le bouton coup de poing droit ou gauche (Figure 20, élément A).

9. Pour arrêter la machine, relâchez les boutons coup de poing.

10. Pour tourner la machine, poussez l’arrière de la machine d’un côté.

11. Lorsque vous n’utilisez pas la machine, placez l’interrupteur principal à clé sur “O” (arrêt) et engagez le frein de stationnement, si la machine en possède un.

Clarke

Manuel de l’utilisateur (FR) - FOCUS II MID-SIZE AUTOSCRUBBER

71483A - 71 -

Page 72

FRANÇAIS

MISE EN SERVICE DE LA MACHINE

Conseils pour le nettoyage

AVERTISSEMENT : Les solutions aqueuses ou les nettoyants utilisés

avec ce type de machine peuvent laisser des zones humides sur la surface nettoyée. Ces zones constituent un danger potentiel pour l’opérateur ou pour d’autres personnes. Placez toujours des panneaux “ ATTENTION “ sur le pourtour de l’espace que vous nettoyez.

Pour nettoyer un sol, procédez comme suit :

1. Si la machine est équipée d’un frein de stationnement, engagez-le.

2. Remplissez le réservoir de solution avec l’eau et la quantité adéquate de nettoyant.

3. Desserrez le frein de stationnement (le cas échéant).

4. Mettez l’interrupteur à clé sur “I” (marche).

5. Abaissez le suceur.

6. Appuyez sur le bouton de la commande instantanée pour abaisser les brosses et

démarrer le moteur d’aspiration.

7. Ajustez le débit de solution au niveau souhaité.

8. Déplacez la machine en marche avant sur toute la longueur de la surface.

9. Puis effectuez un virage à 180°.

REMARQUE : Les bandes de nettoyage doivent se chevaucher d’au moins 5 cm. REMARQUE : Pour la plupart des travaux, l’application de la solution et l’aspiration de

l’eau sale se feront en un seul passage.

Nettoyage d’un sol très sale

Pour nettoyer une surface très sale, procédez comme suit :

1. Appliquez la solution de nettoyage.

2. N’abaissez pas la raclette. Arrêtez le moteur d’aspiration.

3. Baissez la brosse ou le disque, et nettoyez le sol.

4. Nettoyez de nouveau le sol en ajoutant de la solution et abaissez la raclette en activant le moteur d’aspiration.

5. Aspirez toute l’eau sale avec le suceur.

-72- 71483A Clarke® Manuel de l’utilisateur (FR) - FOCUS II MID-SIZE AUTOSCRUBBER

Page 73

ENTRETIEN

AVERTISSEMENT : La maintenance et les réparations

doivent être réalisées uniquement par un personnel autorisé.

AVERTISSEMENT : Always empty the solution tank

and recovery tank before doing any maintenance.

AVERTISSEMENT : Tous les dispositifs de ﬁ xation

doivent rester serrés.

Entretiens à effectuer chaque jour

FRANÇAIS

Veillez à la propreté de la machine, vous éviterez des réparations et vous lui assurerez une plus longue durée de vie utile.

Tâches de début de travail

1. Mettez l’interrupteur à clé à l’arrêt.

2. Débranchez la ﬁ che d’alimentation du chargeur de batterie (sui- vez les instructions du chargeur).

3. Vériﬁ ez que le ﬁ ltre du tamis qui protège le moteur d’aspiration est propre et correctement placé (voir ﬁ gure 21).

4. Make sure the valve on the recovery drain hose is clean. T ightly close the valve.

5. Vériﬁ ez que la vannes du ﬂ exible de vidange est propre et refer- mez-la soigneusement.

6. Vériﬁ ez le positionnement du suceur et du ﬂ exible du suceur.

7. Vériﬁ ez que le tuyau de vidange de solution/indicateur de niveau est correctement ﬁ xé sur le raccord supérieur.

Figure 21

Clarke

Manuel de l’utilisateur (FR) - FOCUS II MID-SIZE AUTOSCRUBBER

71483A - 73 -

Page 74

FRANÇAIS

ENTRETIEN

Tâches de ﬁ n de travail

1. Vidangez le réservoir de solution (si nécessaire) (ﬁ gure 22) et le réservoir de récupération (ﬁ gure 23). Pour vidanger les réser- voirs, procédez comme suit :

a. Tournez le commutateur à clé en position d’arrêt. b. Dégagez le ﬂ exible de son logement à l’arrière de la ma-

chine.

c. Placez l’extrémité du tuyau dans un seau ou une bouche

d’évacuation.

d. Réservoir de récupération :

Tournez le bouchon de vidange en sens antihoraire pour

l’ouvrir.

Réservoir de solution : Quand le ﬂ exible est abaissé jusqu’au niveau de l’eau,

l’eau va s’écouler.

Figure 22

2. Rincez les réservoirs en versant de l’eau propre par l’ouverture si-

tuée sur le dessus du réservoir.

3. Si un ﬂ exible de réservoir ou de vidange est obstrué, utilisez un jet

d’eau à haute pression pour le libérer, en introduisant celui-ci dans le ﬂ exible.

4. Laissez les réservoirs et les vannes de vidange ouverts pour qu’ils

puissent sécher à l’air.

5. Vériﬁ ez la lame du suceur. Nettoyez-la avec un chiffon propre. Si la

lame est endommagée ou usée, retournez-la ou placez une nouvelle lame.

6. Vériﬁ ez et nettoyez le joint du couvercle du réservoir de solution.

Utilisez une solution à faible concentration de détergent et rincez les pièces à l’eau claire.

Vériﬁ ez les batteries et ajoutez de l’eau distillée si nécessaire après les avoir chargées. Le niveau correct est de 6 mm par rapport au fond du tube dans chaque cellule.

ATTENTION : L’eau du robinet peut contenir des agents nocifs pour les batteries. Utilisez uniquement de

L’EAU DISTILLÉE pour remplir les batteries.

Figure 23

AVERTISSEMENT : Les batteries acide/plomb peuvent produire des gaz explosifs. NE PAS FUMER . Portez toujours

des lunettes et vêtements de protection lorsque vous travaillez près de / aux batteries.

Essuyez la machine avec un chiffon propre. Chargez les batteries. Suivez les instructions de ce manuel au paragraphe consacré à ce sujet.

-74- 71483A Clarke® Manuel de l’utilisateur (FR) - FOCUS II MID-SIZE AUTOSCRUBBER

Page 75

ENTRETIEN

Tâches hebdomadaires:

AVERTISSEMENT : La maintenance et les réparations doivent être

réalisées uniquement par un personnel autorisé. Videz toujours les réservoirs de solution et de récupération avant un travail d’entretien. Tous les dispositifs de ﬁ xation doivent rester serrés.

AVERTISSEMENT : Portez toujours des lunettes et des vêtements

de protection quand vous travaillez sur ou à proximité des batteries. Do not put tools or other metal objects across the battery terminals or the tops of the batteries.

FRANÇAIS

ATTENTION : Pour éviter d’endommager la machine et de

décharger la batterie par les bornes, ne remplissez pas les batteries au-delà du fond du tube dans chaque cellule. Essuyez tout acide présent sur la machine ou les bornes de la batterie. Do not add acid to battery after installation.

REMARQUE : Toujours mettre l’interrupteur à clé à l’arrêt avant toute opération

d’entretien.

AVERTISSEMENT : Portez toujours des lunettes et des vêtements

de protection quand vous travaillez sur ou à proximité des batteries. NE FUMEZ PAS !

1. Pour inspecter les batteries, basculez le réservoir de récupération en position totalement ouverte. Voir Figure 24. Pour fermer le réservoir , baissez doucement le réservoir en position fermée.

ATTENTION : Avant de soulever le réservoir, assurez-vous

qu’il est vide.

AVERTISSEMENT : Ne faites pas fonctionner la machine quand

le réservoir de récupération est en position ouverte. Le réservoir pourrait subir des chocs accidentels et se refermer violemment.

Figure 24

2. Déconnectez les batteries. Utilisez une solution d’ammoniaque ou de bicarbonate de soude pour essuyer le dessus des batteries. Nettoyez les bornes. Reconnectez les batteries.

3. Vériﬁ ez que les ﬂ exibles ne sont pas perforés, obstrués ou endommagés.

Clarke

Manuel de l’utilisateur (FR) - FOCUS II MID-SIZE AUTOSCRUBBER

71483A - 75 -

Page 76

FRANÇAIS

ENTRETIEN

Entretien du suceur

Pour déposer le suceur, procédez comme suit :

1. Desserrez les deux manettes de ﬁ xation de l’ensemble du suceur puis déposez celui-ci. Voir ﬁ gure 25.

2. Inspectez les lames de la raclette.

3. Si les lames sont usées, déverrouillez les bandes et tournez la lame aﬁ n qu’un nouveau bord soit en position de raclage (voir Figures 25A et 25B).

4. Replacez l’ensemble du suceur sur la machine.

Réglage de l’inclinaison du suceur

L’inclinaison de la raclette soulève la lame arrière au niveau de son centre ou de ses extrémités selon le sens de modiﬁ cation de l’inclinaison. Tournez la vis de réglage en sens horaire ou antihoraire (voir Figure 26) pour obtenir un évasement uniforme des lames de la raclette.

AVERTISSEMENT : La maintenance et les réparations doivent

être réalisées uniquement par un personnel autorisé.

Figure 25

AVERTISSEMENT : Les réparations électriques doivent être réali-

sées uniquement par un personnel autorisé.

Ces procédures de maintenance doivent être réalisées: Contacter un Centre de Maintenance agréé pour effectuer cette procédure.

Toutes les 500 heures (intensive) 1000 heures (normale):

1. Vériﬁ er les balais de carbone des moteurs électriques.

2. Nettoyer les bornes et les connecteurs de batterie. Vériﬁ er le serrage correct de toutes les connexions des batteries.

3. Vériﬁ er l’ensemble des commutateurs, commandes, vannes, ﬂ exibles et joints.

4. Vériﬁ er et enlever les débris des moyeux de la transaxe.

Toutes les 500 heures (BOOST uniquement)

1. Remplacez les isolateurs en caoutchouc (voir la section Liste des pièces de la tête de brosse). Les isolateurs en caoutchouc sont considérés comme des pièces d’usure et doivent être remplacés toutes les 500 heures (intensive) et toutes les 1000 heures (normale).

Figure 25A

Figure 25B

-76- 71483A Clarke® Manuel de l’utilisateur (FR) - FOCUS II MID-SIZE AUTOSCRUBBER

revised 9/10

Figure 26

Page 77

RESOLUTION DES PROBLEMES RENCONTRES AVEC LA MACHINE

PROBLÈME CAUSE ACTION

La machine ne récupère pas toute l’eau présente sur le sol.

La raclette est relevée. Le réservoir de récupération est plein.

FRANÇAIS

Abaissez la raclette. Vidangez le réservoir.

Les batteries ne fonctionnent pas aussi longtemps que prévu.

Le nettoyage est irrégulier.

Le ﬁ ltre de solution est sale. La raclette, son ﬂ exible ou son tuyau sont bou-

chés ou endommagés. Le moteur d’aspiration ne fonctionne pas.

Le ﬂ exible de la raclette est déconnecté. Le balai de la raclette est endommagé, usé ou

mal installé. Le joint du couvercle du réservoir de récupération

est endommagé. La valve du tuyau de vidange du réservoir de

récupération n’est pas fermée. Les bornes des batteries sont sales ou endomma-

gées. Le niveau d’électrolyte est trop bas.

Les batteries ne sont pas entièrement chargées. Le chargeur est endommagé. La batterie est défectueuse.

Les batteries sont débranchées.

Les brosses ou les disques sont usés.

Nettoyez le ﬁ ltre. Débouchez-le ou réparez-le.

Vériﬁ ez si un fusible a sauté. Contactez un technicien agréé pour les réparations.

Connectez le ﬂ exible. Remplacez ou retournez les balais de la raclette.

Installez correctement le balai de la raclette. Remplacez le joint.

Fermez la valve.

Nettoyez les bornes et les connecteurs. Remplacez les câbles endommagés. Chargez les batteries.

Ajoutez de l’eau distillée dans chaque cellule et rechargez les batteries.

Rechargez les batteries pendant un cycle complet de charge de 16 heures.

Faites réparer le chargeur par un technicien agréé. Demandez à un technicien agréé de vériﬁ er la tension de

chaque cellule pendant un déchargement.

Connectez les batteries.

Remplacez la brosse ou le disque.

La machine ne démarre pas.

Clarke

Manuel de l’utilisateur (FR) - FOCUS II MID-SIZE AUTOSCRUBBER

La brosse, les galets pivotants ou la valve du réservoir de solution sont endommagés.

Le moteur des brosses ne fonctionne pas

Le niveau de solution est faible.

La machine perd de la puissance. Initialisez le coupe-circuit.

Faites réparer la machine par un technicien agréé.

Vériﬁ ez le disjoncteur et réinitialisez-le. Vériﬁ ez que les connexions sont correctes.

Remplissez le réservoir de solution. REMARQUE : si le moteur continue à s’arrêter, consultez

un technicien agréé.

Vériﬁ ez les connexions du câble au moteur de déplace- ment.

Remplacez les fusibles. Vériﬁ ez les connexions de la batterie. Relâchez le frein de stationnement (si installé).

REMARQUE : If the motors continue to stop, consult an authorized service person.

71483A - 77 -

Page 78

FRANÇAIS

-78- 71483A Clarke® Manuel de l’utilisateur (FR) - FOCUS II MID-SIZE AUTOSCRUBBER

Page 79

FRANÇAIS

Clarke

Manuel de l’utilisateur (FR) - FOCUS II MID-SIZE AUTOSCRUBBER

71483A - 79 -

Page 80

NOTES

-80- 71483A Clarke® Operator’s Manual - FOCUS II MID-SIZE AUTOSCRUBBER

Page 81

MID-SIZE

AUTOSCRUBBER

Disc 26 / Disc 28 / Disc 34/

Cylindrical 28

Section II

Parts and Service Manual

U.S. Patent No. 6,105,192; No. 6,760,947; and Patent Pending

Clarke

Operator’s Manual - FOCUS II MID-SIZE AUTOSCRUBBER® 71483A - 81 -

(71483A)

Page 82

Clarke®

FOCUS II MID-SIZE AUTOSCRUBBER

Solution Tank Assembly

24 23

22 28

-82- 71483A Clarke® Operator’s Manual - FOCUS II MID-SIZE AUTOSCRUBBER

12 8

Page 83

Clarke®

FOCUS II MID-SIZE AUTOSCRUBBER

Solution Tank Assembly

Ref # Part No. Description Qty

1 39887A Gasket Handle 3 2 61930A Rod, Recovery Tank Prop 1 3 170860 Washer, Flat 5/16 2 4 80317A Washer, Bowed .455 ID x .740 OD 1 5 88630A Bolt, M6-1 x 8 x 10MM SHSB 1 6 30796A Tank, Solution 1 7 71452A Label, Front 1 8 80196A Nut, M5-.8 Nylock SS 2 9 80205A Screw, M5 x 0.8 x 20MM Pan Head 1 10 80176A Screw, M5 x 12 PHSS 1 11 54773A Lanyard 1 12 30804A Lid, Solution Rear Fill 1 13 30792A Hose, Level/Drain 1 14 980643 Washer, 7/16 OD x .036 THK 4 15 964004 Screw, M5-.8 x 16MM PN ST PH 2 16 9095149000 Cord Wrap 1 17 722030 Clamp, Hose 1 18 32100A Connector, Straight 2 19 31242A Bushing 2 20 9097028000 Valve, Solution 1 21 59614A Valve, Battery Drain 1 22 34704A Hose, Clear Vinyl 1 23 820207 Adapter, Solution Hose 1 24 9095286000 Gasket, Valve Solution 1 25 40136A Battery, 242 AH 4 891384 Battery, 310 AH 4 40953A Battery, 260 AGM 4 56315959 Battery, 312 AGM 4 26 40172A Cable, Series (Ring Style) 3 41206A Cable, Series (Taper Style) 3 27 41060A Cable, Battery (Ring Style) 1 41080A Cable, Battery (Taper Style) 1 28 50248A Clamp, Hose 2

Clarke

Operator’s Manual - FOCUS II MID-SIZE AUTOSCRUBBER® 71483A - 83 -

revised 6/10

Page 84

Clarke®

FOCUS II MID-SIZE AUTOSCRUBBER

Recovery Tank Assembly Drawing 12/08

23 22

16 15 14

26 25 24

-84- 71483A Clarke® Operator’s Manual - FOCUS II MID-SIZE AUTOSCRUBBER

Page 85

Clarke®

FOCUS II MID-SIZE AUTOSCRUBBER

Recovery Tank Assembly Parts List 12/08

Ref # Part No. Description Qty

1 30798A Lid, Recovery Tank 1 2 58069A Screen, Vac Filter 1 3 39718A Gasket, Recovery Lid 1 4 30805A Tube, Stand 1 5 837304 O-Ring 1 6 30797A Tank, Recovery 1 7 87612A Seal, Washer 7/8 I.D. x 1 1/2 O.D. 1 8 40002A Switch, Float Electrical 1 9 30827A Lid, Tray Debris 1 10 30791A Tray, Debris 1 11 30799A Hose, Drain 1 12 54774A Clamp, Hose 2 13 80410A Screw, 6MM x 1.00 x 35MM Lg Hex 3 14 87026A Washer, 1/4 Flat SS 3 15 9096638000 Plate Cover 3 16 9096672000 Filter 1 17 9096051000 Cover, Vac 1 18 9096491000 Panel, Acoustic Insulation 1 19 9096490000 Gasket, Vac 1 20 43401A Housing, Connector 2 21 41809A Contact, Housing Connector 4 22 9097367000 Motor, Vacuum 1 23 9096442000 Pipe, Acoustic Insulation 1 24 30823A Gasket, Vac Motor 1 25 80179A Screw, M6 x 15 2 26 52548A Tab, 1/4” Screw 2 27 920797 Nut, Drain Valve 1 28 71388A Label, Clarke 1 29 30832A Hose, Squeegee 1 30 43402A Housing, Connector 2 31 80363A Screw, M5-.8 x 12 BT 2 32 9096634000 Cable 2 33 82100A Locknut, 1/2” Conduit 1 34 9096643000 Plate 2 35 9096679000 Spacer 1 36 80057A Screw, M4-.7 x 10 4 37 53371A Clamp, Hose (“P” Trap) 2 38 60367A Plate, Retainer 2

Clarke

Operator’s Manual - FOCUS II MID-SIZE AUTOSCRUBBER® 71483A - 85 -

Page 86

Clarke®

FOCUS II MID-SIZE AUTOSCRUBBER

Handle Assembly Drawing (Disc and BOOST Models) 9/10

1510

24 12

2341

-86- 71483A Clarke® Operator’s Manual - FOCUS II MID-SIZE AUTOSCRUBBER

revised 9/10

Page 87

Clarke®

FOCUS II MID-SIZE AUTOSCRUBBER

Handle Assembly Parts List (Disc and BOOST Models) 9/10

Ref # Part No. Description Qty

1 50962A Knob, Speed Control 1

# 962957 Screw, 10-16 x 1/2 Self Tap 10

2 3 61922A Retainer, 5K Potentiometer 1 4 41078A Harness, Potentiometer Asm. 1 5 11131A Switch, Control Handle Asm. 2 6 80192A Screw, M5-0.8 x 10MM Oval Phil. 4 7 52556A Switch, Push Button 1 8 1462888000 Switch, Key 1 9 30785A Handle, Control 1 10 71425A Label, Control Panel 1 11 61929A Panel, Control 1 12 39886A Gasket, Console 9.50 1 13 41067A Board, Function 1 14 50267A Screw, 8-32 x .375 4 15 30784A Housing, Control 1 16 87902A Screw, 6MM x 1.00 x 30MM LG Hex 4 17 980614 Washer, 1/4” Starlock, External 8 18 87007A Washer Control Shaft 6 19 88628A Screw, 6MM x 1.00 x 45MM LG Hex 4 20 41431B Breaker, 35A Circuit 2 21 39888A Retainer, Drain Hose 1 22 980643 Washer, 7/16 OD x .036 THK 2 23 30831A Insulator, Mylar 1 24 61948A Washer, Tab Ground 1 25 980205 Washer, .31 I.D. x 1.06 O.D. 2 26 980666 Washer, 3/8 Starlock 2 NI 41063A Harness, Key Switch 1

# = Revised or new since last update

Clarke

Operator’s Manual - FOCUS II MID-SIZE AUTOSCRUBBER® 71483A - 87 -

revised 9/10

Page 88

Clarke®

FOCUS II MID-SIZE AUTOSCRUBBER

Handle Assembly Drawing (Cylindrical Model) 9/10

1510

24 12

2341

-88- 71483A Clarke® Operator’s Manual - FOCUS II MID-SIZE AUTOSCRUBBER

revised 9/10

Page 89

Clarke®

FOCUS II MID-SIZE AUTOSCRUBBER

Handle Assembly Parts List (Cylindrical Model) 9/10

Ref # Part No. Description Qty

1 50962A Knob, Speed Control 1

# 962957 Screw, 10-16 x 1/2 Self Tap 10

2 3 61922A Retainer, 5K Potentiometer 1 4 41078A Harness, Potentiometer Asm. 1 5 11131A Switch, Control Handle Asm. 2 6 80192A Screw, M5-0.8 x 10MM Oval Phil. 4 7 52556A Switch, Push Button 1 8 1462888000 Switch, Key 1 9 30785A Handle, Control 1 10 71484A Label, Control Panel Cyl. 1 11 61929A Panel, Control 1 12 39886A Gasket, Console 9.50 1 13 41067A Board, Function 1 14 50267A Screw, 8-32 x .375 4 15 30784A Housing, Control 1 16 87902A Screw, 6MM x 1.00 x 30MM LG Hex 4 17 980614 Washer, 1/4” Starlock, External 8 18 87007A Washer Control Shaft 6 19 88628A Screw, 6MM x 1.00 x 45MM LG Hex 4 20 41422B Breaker, 25A Circuit, Traverse 2 21 39888A Retainer, Drain Hose 1 22 980643 Washer, 7/16 OD x .036 THK 2 23 30831A Insulator, Mylar 1 24 61948A Washer, Tab Ground 1 NI 41063A Harness, Key Switch 1 25 980205 Washer, .31 I.D. X 1.06 O.D. 2 26 980666 Washer, 3/8 Starlock 2

# = Revised or new since last update

Clarke

Operator’s Manual - FOCUS II MID-SIZE AUTOSCRUBBER® 71483A - 89 -

revised 9/10

Page 90

Clarke

FOCUS II MID-SIZE AUTOSCRUBBER

Electrical Box Assembly Drawing 8/08

34 5

-90- 71483A Clarke® Operator’s Manual - FOCUS II MID-SIZE AUTOSCRUBBER

Page 91

Clarke

FOCUS II MID-SIZE AUTOSCRUBBER

Electrical Box Assembly Drawing 1208

Ref # Part No. Description Qty

1 80249A Screw, M5-.8 x 12MM Hex 3 2 980643 Washer, 7/16 OD x .036 THK 3 3 962027 Screw, 8-32 x 1/2 P.H. 3 4 61933A Plate, Electrical 1 5 41068B Controller, I-Drive 24V Traverse 1 6 80380A Screw, 8-32 x 1 1/4” P.H. 2 7 41810A Contactor, Brush 24V 1 8 980614 Washer, 1/4” Starlock External 2 9 85391A Screw, 1/4-20 x .625 Pan Hd. 2 10 Ref. Relay Holder

(included in 41061A Harness) 11 54764A Insert, Hex 1/4-20 UNC 2 12 41075A Relay 1 13 Ref. Fuse Holder

(included in 41061A Harness) 14 41073A Fuse, 30A (see WARNING below) 1 15 962979 Screw, 6-32 x 1/2 PN ST PH 2 16 920056 Nut, 6-32 E.S.N.A. Nylock 2 17 Ref. Fuse Holder

(included in 41061A Harness) 18 41074A Fuse, 60A (see WARNING below) 1 19 41069B Relay, i-Drive 24V Traverse 1 20 54763A Insert, Hex #8-32 UNC 7 NI 41065B Harness, Traverse 1 NI 41061A Harness, Machine 1

WARNING: To reduce the risk of ﬁ re, when replacing

fuse, replace only with same type and rating of fuse that comes with machine.

Clarke

Operator’s Manual - FOCUS II MID-SIZE AUTOSCRUBBER® 71483A - 91 -

Page 92

Clarke

FOCUS II MID-SIZE AUTOSCRUBBER

Squeegee Holder Assembly Drawing 12/08

10 27

26 25

14 15

9 9

17 17

-92- 71483A Clarke® Operator’s Manual - FOCUS II MID-SIZE AUTOSCRUBBER

19 16

Page 93

Clarke®

FOCUS II MID-SIZE AUTOSCRUBBER

Squeegee Holder Assembly Parts List 12/08

Ref # Part No. Description Qty

1 52557A Knob, Lift 1 2 980666 Washer, 3/8 Starlock External 1 3 85389A Screw, 3/8-16 x 5/8 1 4 V17027 Joint, Ball 1 5 9097366000 Cable, Lift 1 6 9096537000 Spring, Squeegee Left 1 7 80199A Nut, M6-1.00 Nylock S.S. 1 8 925044 Pin, Cotter .094 x 1.00 2 9 80198A Nut, M8-1.25 Nylock S.S. 4 10 980651 Washer, 5/16 Flat 4 11 9096052000 Support, Spring 1 12 9096538000 Spring, Squeegee Right 1 13 87613A Washer, Flat .22 x .64 x .10 Nylon 2 14 61953A Plate, Squeegee Support 1 15 9096497000 Pin, Squeegee Mounting 1 16 80163A Nut, M8-1 Hex 1 17 38708A Spacer 2 18 80223A Nut, M10-1.5 Nylock 1 19 L08602422 Spacer 1 20 L08601509 Pin 1 21 54699A Knob, M8 x 55 1 22 9096045000 Bracket, Squeegee 1 23 964054 Screw, M6-1 x 25MM Hex 1 24 87007A Washer 2 25 1462258000 Spacer 1 26 9096495000 Screw, Socket Head 2 27 61952A Lever, Squeegee Lift 1 28 80179A Screw, M6 x 15 Pan 1 29 80171A Nut, M6 Hex 1 30 88640A Nut, M6-1 Acorn 1

Clarke

Operator’s Manual - FOCUS II MID-SIZE AUTOSCRUBBER® 71483A - 93 -

Page 94

18 19 20 13

1415

Clarke

FOCUS II MID-SIZE AUTOSCRUBBER

Squeegee Assembly Drawing 8/08

10 11 12

34 5 22

-94- 71483A Clarke® Operator’s Manual - FOCUS II MID-SIZE AUTOSCRUBBER

Page 95

FOCUS II MID-SIZE AUTOSCRUBBER

Squeegee Assembly Parts List 1/10

For Models with Squeegee Size 32.5”

Ref # Part No. Description Qty

1 83009A Rivet, Pop 5/32 Dia., .126-.187 G 2

2 9098321000 Latch Squeegee 1 3 9097356000 Support, Squeegee 1 4 9097357000 Strap, Wldmt., Squeegee 1 5 30816U Blade, 32.5” Rear Urethane 1 6 88629A Screw, M6-1 x 55MM Hex 2 7 9096505000 Wheel, Squeegee 2 8 87026A Washer, 1/4 Flat S.S. 2 9 80199A Nut, M6 x 1.00 Nylock S.S. 2 10 29927A Frame, 32.5” Squeegee 1 11 9098257000 Nut Thumb 2 12 9096682000 Washer, Rubber 2 13 962157 Screw, 5/16-18 x 1.25 Hex 2 14 54647A Knob, M8 x 30 1 15 88609A Screw, 5/16 x 3/8 x 5/8 SHSS 2 16 80317A Washer, Bowed .455 ID x 7.40 OD 2 17 30048A Guide, Wheel 2 18 30817U Blade, 32.5” Front Urethane 1 19 60465A Strap, Wldmt., Squeegee 1 20 88632A Screw, Set M8-1.25 x 30MM 1 21 60564A Shim, Screw 2 22 39717A Pad, Squeegee 1

Clarke®

Clarke

Operator’s Manual - FOCUS II MID-SIZE AUTOSCRUBBER® 71483A - 95 -

revised 1/10

Page 96

18 19 20 13

1415

17 16

Clarke

FOCUS II MID-SIZE AUTOSCRUBBER

Squeegee Assembly Drawing 8/08

10 11 12

34 5 22

-96- 71483A Clarke® Operator’s Manual - FOCUS II MID-SIZE AUTOSCRUBBER

Page 97

FOCUS II MID-SIZE AUTOSCRUBBER

Squeegee Assembly Parts List 1/10

For Models with Squeegee Size 35”

Ref # Part No. Description Qty

1 83009A Rivet, Pop 5/32 Dia., .126-.187 G 2

2 9098321000 Latch Squeegee 1 3 9097361000 Support, Squeegee 1 4 9097362000 Strap, Wldmt., Squeegee 1 5 30815U Blade, 35” Rear Urethane 1 6 88629A Screw, M6-1 x 55MM Hex 2 7 9096505000 Wheel, Squeegee 2 8 87026A Washer, 1/4 Flat S.S. 2 9 80199A Nut, M6 x 1.00 Nylock S.S. 2 10 29928A Frame, 35” Squeegee 1 11 9098257000 Nut Thumb 2 12 9096682000 Washer, Rubber 2 13 962157 Screw, 5/16-18 x 1.25 Hex 2 14 54647A Knob, M8 x 30 1 15 88609A Screw, 5/16 x 3/8 x 5/8 SHSS 2 16 80317A Washer, Bowed .455 ID x 7.40 OD 2 17 30048A Guide, Wheel 2 18 30818U Blade, 35” Front Urethane 1 19 60466A Strap, Wldmt., Squeegee 1 20 88632A Screw, Set M8-1.25 x 30MM 1 21 60564A Shim, Screw 2 22 39717A Pad, Squeegee 1

Clarke®

Clarke

Operator’s Manual - FOCUS II MID-SIZE AUTOSCRUBBER® 71483A - 97 -

revised 1/10

Page 98

13 1415

17 16

18 19 20

Clarke

FOCUS II MID-SIZE AUTOSCRUBBER

Squeegee Assembly Drawing 8/08

10 11 12

34 5 22

-98- 71483A Clarke® Operator’s Manual - FOCUS II MID-SIZE AUTOSCRUBBER

Page 99

FOCUS II MID-SIZE AUTOSCRUBBER

Squeegee Assembly

For Models with Squeegee Size 41”

Ref # Part No. Description Qty

1 83009A Rivet, Pop 5/32 Dia., .126-.187 G 2

2 9098321000 Latch Squeegee 1 3 9097375000 Support, Squeegee 1 4 9097376000 Support, Squeegee 1 5 30814U Blade-Squeegee 42in 1 6 88629A Screw, M6-1 x 55MM Hex 2 7 9096505000 Wheel, Squeegee 2 8 87026A Washer, 1/4 Flat S.S. 2 9 80199A Nut, M6 x 1.00 Nylock S.S. 2 10 29929A Frame, 42” Squeegee 1 11 9098257000 Nut Thumb 2 12 9096682000 Washer, Rubber 2 13 962157 Screw, 5/16-18 x 1.25 Hex 2 14 54647A Knob, M8 x 30 1 15 88609A Screw, 5/16 x 3/8 x 5/8 SHSS 2 16 80317A Washer, Bowed .455 ID x 7.40 OD 2 17 30048A Guide, Wheel 2 18 30819U Blade, 42” Front Urethane 1 19 60546A Strap, Wldmt., Squeegee 1 20 88632A Screw, Set M8-1.25 x 30MM 1 21 60564A Shim, Screw 2 22 39717A Pad, Squeegee 1

Clarke®

Clarke

Operator’s Manual - FOCUS II MID-SIZE AUTOSCRUBBER® 71483A - 99 -

revised 6/10

Page 100

Clarke

FOCUS II MID-SIZE AUTOSCRUBBER

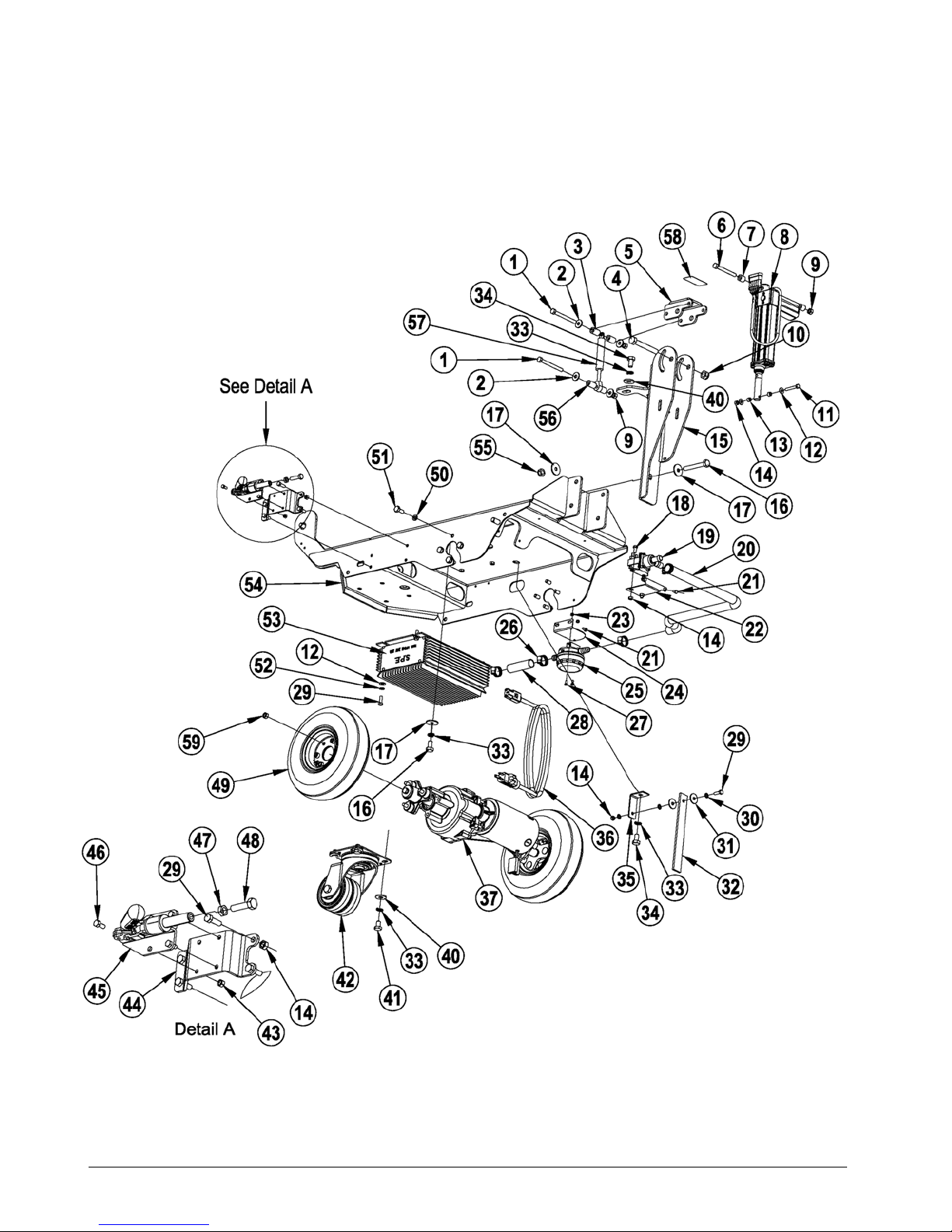

Frame Assembly

-100- 71483A Clarke® Operator’s Manual - FOCUS II MID-SIZE AUTOSCRUBBER

revised 6/10
