Page 1
CIN RAL
MANUAL DE SEVIÇO
TELEVISOR
TS2932 / 2933N
CHASSI *S*
Page 2
ESPECIFICAÇÃO
Sistema. : P AL-M / N , NTSC
Canais. : VHF 2~13, UHF 14~69, CA TV 1, 14~69
Consumo. : 29” ( 130W )
Alimentação. : 90 ~ 260V ac, 50 / 60Hz
Saida de audio. : 10W+10W rms( THD 10% ) 8 ohm
Cinescópio. : A68QBC230X01
CONTROLE REMOTO
VÍDEO
1
5
9
Q.VIEW
MUTE
MTS
ADD/DEL
POWER
34
2
67 8
DISPLAY
0 100
SLEEP
CH +
VOL
MENU
-
S.STD P.STD PICTURE
VOL
+
CH -
CCD CH GUIDE
02
Page 3
AJUSTES NO MODO DE SERVIÇO
1. MENU NO MODO DE SERVIÇO
No caso da troca do CINESCÓPIO ou da memória Q002 (EE2PROM ), e necessário
reajustar o aparelho.
Para entrar no modo de serviço, digitar no controle remoto, a sequência abaixo:
1- Deixar o aparelho na condição ST ANDBY.
2- pressionar a tecla DISPLA Y
3- Pressionar a tecla MENU
4- Pressionar a tecla 3
5- Pressionar a tecla 8
6- Pressionar a tecla POWER
Após a sequência 6, o aparelho entrará no modo de serviço e indicará :
ADJUSTMENT
OPTION
MODO OPTION
Se a memória ( Q002 ) foi trocada, selecione o modo OPTION, através da tecla CANAL.
Entre neste modo pressionando a tecla VOL +.
Ajuste os oitos (8 ) bits do BYTE 0 e do BYTE 1 para obter a sequência abaixo:
( 8 bits )
BYTE 0 : 26 0001 1010
BYTE 1 : 131 10000011
Nota 1 : A tecla canal, movimenta o dígito e a tecla VOL ± muda o dígito de zero para um ou
de um para zero.
Nota 2 : Os números 26 e 131 somente serão conseguidos se as sequências de zeros e de
uns forem iguais àquelas marcadas acima.
A seguir entre no modo ADJUSTMENT e efetue os ajustes abaixo.
Ajuste do VCO
1 - sintonize uma emissora forte.
2 - Ajuste o item VCO ( 7 ) p ara se obter 2,5Vdc no pino 14 ( AFC ) do Q001 ( micro ).
Ajuste do AGC
1 - Sintonize um canal forte.
2 - Ajuste o item AGC ( 8 ) para mínimo chuvisco.
03
Page 4
Ajuste do branco
Se o cinescópio foi trocado, e necessário reajustar o branco.
Entre no modo ADJUSTMENT e efetue o ajuste do branco conforme a sequência abaixo :
1 - Utilize uma imagem branca.
2 - Deixe o aparelho aquecer por 15 minutos.
3 - Pre-ajuste os itens de 1 a 3 para o valor 80 e 5 e 6 para 50. ( use a tecla VOL ).
4 - Selecione o item YCUT (4) e ajuste o controle de SCREEN para se obter um traço fraco.
5 - Ajuste os itens 5 e 6 ( GDV , BDV ) p ara a melhor imagem branca.
6 - Utilize o padrão de escala de cinza e ajuste os itens 1,2,3 ( RCUT, GCUT , BCUT ) para a
melhor imagem branca, observando a barra escura.
Ajuste da posição horizontal ( HRS )
1 - Selecione o item HRS ( 31 ), através da tecla CH, e centre a image no sentido horizontal.
Ajuste da posição vertical ( VRS )
1 - Selecione o item VRS ( 32 ), através da tecla CH, e centre a imagem no sentido vertical.
Ajuste da altura ( HEIGHT )
1 - Selecione o item HEIGHT ( 33 ) e ajuste a altura.
Ajuste de largura e correção leste / oeste
1 - Utilize o padrão monoscope e ajuste a largura com R452. Use o padrão de convergência
e com R451 faça a correção leste / oeste.
Ajuste de nível MTS
- Utilize o padrão de barras, com modulação de áudio 400Hz em FM, e ajuste R651 para se
obter 705mV no terminal do C623
Nota : Para sair do modo de serviço, desligue o aparelho.
04
Page 5
PARÂMETROS PRINCIP AIS ( FIXOS E VARIÁVEIS )
NO FUNÇÃO OSD 14POL 20POL 29POL
1 Red Rcut 80 80 80 Var
2 Green Gcut 80 80 30 Var
3 Blue Bcut 80 80 30 Var
4 Service modo Ycut
5 Green drive G d v 80 80 64 Var
6 Blue drive Bdv 80 80 64 V ar
7 PIF VCO VCO 62 60 41 Var
8 R F AGC AGC 37 37 39 Var
9 RGB OSD contr RGB 50 50 50 Fixo
10 N - comb filter Comb 0 0 0 Fixo
11 Color system CLST 1 1 1 Fixo
12 Y- contrast YC T 7 7 14 Fixo
13 Contrast min CTN 5 5 20 Fixo
14 Contrast center CTC 45 45 52 Fixo
15 Contrast max CTX 63 63 63 Fixo
16 Brigt min BRN 20 20 15 Fixo
17 Brigt center BRC 45 45 50 Fixo
18 Brigt max BRX 75 75 100 Fixo
19 Color min CLN 10 10 10 Fixo
20 Color center CLC 66 66 90 Fixo
21 Color max CLX 110 110 125 Fixo
22 Tint min TTN 20 20 10 Fixo
23 Tint center TT C 71 71 67 Fixo
24 Tint max TTX 110 110 120 Fixo
25 Sharp min SPN 10 10 10 Fixo
26 Sharp center SPC 40 40 45 Fixo
27 Sharp max SPX 55 55 60 Fixo
28 AFC gain AFC 1 1 1 Fixo
29 ABL gain ABL 1 1 3 Fixo
30 ABL Start point ASP 1 1 1 Fixo
31 H-phase 60Hz HR S 18 18 23 Var
32 V-phase 60Hz VRS 5 5 6 V ar
33 V-Size 60Hz Heigt 27 30 27 Var
34 V-linearity 60Hz VL60 8 8 12 V ar
35 V-S Correction VSC 2 3 7 Var
36 V-frequency V-F 0 0 0 Var
37 H - Phase SHRS - 4 -3 -3 Var
38 V - Phase SVRS -1 -1 +2 Var
39 V - size 50/60Hz S Heigt +2 +2 +2 V ar
40 V - Linerity 50Hz VL50 8 8 13 Var
41 V ol data (25 ) V25 50 50 50 Fixo
42 V ol data (50 ) V50 84 84 84 Fixo
05
Page 6
LISTA DE MATERIAIS P/ REPOSIÇÃO 29"
POS COD DESCRIÇÃO
L901 ELC10560029003 BOBINA DESMAG. KSB-2188 29"
W661 ELC12121008003 AUTO FALANTE 29", SPK1 191A (CS1206T)
V901 ELC12727002900 CINESCOPIO 29" LG A68QBC230X01
ELC17070000003 CONTROLE REMOTO 29" CINERAL
R810 ELC14646709002 PTC, 270V -2P- J502P72D070Q270
U112 ELC14040000004 PCB,A/V-JACK PTDZ03 29BD
U111 ELC14040000002 PCB,MAIN PTDM07(29BD)REV .D
U113 ELC14040000001 PCB, CRT PTDS03 29AD
ZB01 ELC13939100002 RX-MODULE,SRM98 CAN
Y222E ELC13737000001 RESONADOR, ZBT455ET
SR01 ELC13434000001 RELE,HR-CR7DC12VG UL,CSA,S TV
Z201 ELC13333000003 FILTRO TRAP TPSR, XT4.5MC-T APING BAOTONG
Z101 ELC13333000002 FILTRO SAW FIL TER, SAFGN45M7V A0Z01A01
Z601 ELC13333000001 C/FIL TER, LT4.5MH-T APING BA
X001 ELC12929000002 CRIST AL, 8.000000MHZ 16PF-FD H
Z501 ELC12929000001 CRIST AL, 4.433619MHZ 16PF-FD H
V901E ELC12727102900 SOQUETE CRT , PCS628-01 (GND¢5)
T461 ELC12626000004 FBT, BSC28-2101 GOLDENW A Y 29BD
T801 ELC12525000004 TRANS CHA VEADO, SWITCHING KPW-1 140
T401 ELC12525000003 TRANSF .DRIVE HOR KLN2027
QV20 ELC10606000032 IC,CD4066BE
Q650 ELC10606000031 IC,TDA7263M(MW1 1)AUDIO(12+12W)
Q621 ELC10606000030 IC,SBX1837-01
Q801 ELC10606000029 IC,SMPS STR-S6709
Q830 ELC10606000028 IC,ERROR AMP SE 120N(T O-220)
Q802 ELC10606000027 IC,PHOTO COUPLER PC817/X3
Q022 ELC10606000026 IC,VOL T AGE DETECTOR KIA7042AP
Q630 ELC10606000025 IC,TDA7313N(DIP28) AUDIO SMT
Q021 ELC10606000024 IC,REGU. 150A KIA78L05BP
Q502 ELC10606000023 IC,REGU. 1A KIA7805PI
Q001 ELC10606000022 IC,MI-COM KMPA8701CMN-3B14
Q301 ELC10606000020 IC,VERTICAL OUT T A842K
Q501 ELC10606000011 IC, PAL/NTSC TB1231CN (SDIP56)
Q002 ELC10606000010 IC, EEPROM-4K M24C04-BN6
Q481 ELC10606000006 IC, REGU. 1[A] KIA7809PI(7809A
L002 ELC10551 150001 |BOBINA DE PICO , EL0405RA-150J
L106 ELC10550680004 INDUTOR LAL02TB 68UH K
L113 ELC10550470004 INDUTOR LAL02TB 47UH K
L601 ELC10550220006 BOBINA AXIAL LAL02TB 22UH K
L226 ELC10550180008 BOBINA AXIAL L02TB 18UH K
L534 ELC10550151007 BOBINA AXIAL LAL03TB 150UH K
L201 ELC10550150003 BOBINA AXIAL LAL02TB 15UH K
L112 ELC10550109004 INDUTOR LAL02TB 1UH K
L402 ELC1050530001 1 BOBINA CHOKE CKLN3044 800uH
L801 ELC10505300010 FIL TRO DE LINHA DMF-2814B 15M
L401 ELC10505300009 INDUTOR KLN-5142A 22UH 141*15
L403 ELC10505300007 FERRIT BEAD BF40 BTL3.5*7B
L822 ELC10505300003 BOBINA, KRF-A537 SETTED 45.75MHZ
C625 ELC10481070506 CAP.ELCO, NP 1MF 50V (5*11)85C
C432 ELC10481000506 CAP .ELCO, BPS NP 10MF 50V
C411 ELC10475611906 CERA-CAP A, DG3DHR561K825 (2KV4)
C850 ELC10474721306 CERA-CAPA, DA2GYE472MK617 NK
C803 ELC10472221906 CERA-CAP A, DM3DYB222K725 (2KV2)
Page 7
C801 ELC10443381803 CAP . POLIESTER 334C AC275V0,33MF K
C633 ELC10442720503 CAP . POLIESTER ,M 2700PF 50V
C309 ELC10442230503 CAP . POLIESTER , M 0.022 50V
C661 ELC10442220503 CAP . POLIESTER , M 2200P 50V
C323 ELC10441520503 CAP. POLIESTER , 1500PF 50V
C314 ELC10441030503 CAP. POLIESTER, M 1000P 50V
C118 ELC10440190503 CAP. POLIESTER , M 0.1M 50V
C415 ELC10435621803 CAP.POLIPROP T 5600PF 1,6KV J
C405 ELC10435180903 CAP.POLIPROP T 0.51MF 200V J
C414 ELC10432270903 CAP.POLIPROP T 0.022MF 200V J
C416 ELC10431571803 CAP.POLIPROP T 0.015MF 1,6KV J
C504 ELC10421030346 CAP . CERA, F 0.01MF 25V Z AX
C531 ELC10421020554 CAP . CERA, B 50V 1000PF K AX
C504 ELC10413321554 CAP. CERA, 3300PF 500V
C809 ELC10412221803 CAP. POLIESTER, T 2200PF 1.6KV J PSU
C835 ELC10411021756 CAP. CERA,B 1000PF 1KV
C631 ELC10404790506 CAP . ELCO, 4.7MF 50V 85C 5*11
C505 ELC10404780506 CAP. ELCO, 0.47MF 50V 85C 5*1 1
C409 ELC10404710206 CAP. ELCO, 470MF 16V SHL (8*11
C113 ELC10404710106 CAP. ELCO, 470MF 10V 85C 8*12
C838 ELC10404700706 CAP. ELCO,47MF 100V 85C 10*12,5
C402 ELC10404700406 CAP. ELCO, 47MF 35V 85C 6.3*1 1
C423 ELC10404700206 CAP . ELCO, 47MF 16V 85C 5*11
C807 ELC10403311306 CAP. ELCO, 330MF 400V SMH
C837 ELC10403310806 CAP . ELCO, 330MF 160V 18*35.5
C839 ELC10403310306 CAP. ELCO, 330MF 25V 85C 10*13
C814 ELC10403310206 CAP . ELCO, 330MF 16V 85C 8*12
C641 ELC10402290506 CAP . ELCO, 2.2MF 50V 85C 5*11
C121 ELC10402280506 CAP. ELCO, 0.22MF 50V 85C 5*1 1
C841 ELC10402210806 CAP.ELCO,220MF 160V 18*35.5
C811 ELC10402210306 CAP.ELCO, 220MF 25V 85C 8*12
C225 ELC10402210206 CAP .ELCO 220MF 16V 85C 8*12
C840 ELC10402210106 CAP .ELCO, 220MF 10V 85C 6.3*11
C410 ELC10402200706 CAP .ELCO, 22MF 100V 85C 8*12
C119 ELC10401090506 CAP.ELCO, 1MF 50V 85C 5*1 1
C831 ELC10401020406 CAP.ELCO, 1000MF 35V 85C 13*25
C483 ELC10401020306 CAP.ELCO, 1000MF 25V 85C 13*20
C305 ELC10401010406 CAP .ELCO, 100MF 35V 85C 8*12
C502 ELC10401010206 CAP .ELCO, 100MF 16V 85C 6.3*11
C008 ELC10401010106 CAP.ELCO, 100MF 10V 85C 5*11
Y222M ELC10401001006 CAP .ELCO, 10MF 250V 04W SMALL
C025 ELC10401000506 CAP.ELCO, 10MF 50V 85C 5*11
Q406 ELC10303100023 TR, KTD2059-Y
Q831 ELC10303100022 TR, KTA968A
Q404 ELC10303100021 TR, 2SD1879 (1500V/6A) SANYO
Q531 ELC10303100020 TR, R.G .B OUTPUT KTC3229
Q804 ELC10303100019 TR, KTC2383-Y (KTC23228)
Q161 ELC10303100009 TR, KTC388A-TM (KTC3197)
Q010 ELC10303100005 TR, KTC1815-Y (KTC3198-Y)
Q203 ELC10303100004 TR, KTA1015-Y (KT A1266-Y)
Q020 ELC10303100002 TR, BRT KRC121 1 (KRC1 11M)
D401 ELC10206919043 DIODO ZENER 9.1V 0.5W
D808 ELC10206750043 DIODO ZENER 7.5V 0.5W
D537 ELC10206629043 DIODO ZENER 6.2V 0.5W
07
Page 8
D832 ELC10206150043 DIODO ZENER 15V 0.5W
D839 ELC10202300009 DIODO RAPIDO RU4YX
D402 ELC10202300008 DIODO RAPIDO RU3A-(LF-C1)
D803 ELC10202300007 DIODO RAPIDO EU1ZV1
D838 ELC10202300006 DIODO RAPIDO RU4A LF015-304
D801 ELC10202300005 PONTE DE DIODO,D3SBA60-4103 BRIDGE
D403 ELC10202300004 DIODO RAPIDO,DAMP RU4DS LF-L1(015-206
D281 ELC10202300003 DIODO RAPIDO 1N4937
D802 ELC10202200002 DIODO RETIFICADOR 1N5398E
D833 ELC10202000001 DIODO DE SILICIO, 1N4148
R804 ELC10116016843 PRN RESISTOR, B 0,16 OHM 2W J
R801 ELC10114109093 RES.CEMENT , RWR 1OHM 7W J SP
R465 ELC10110203023 RES.CARB , B 20KOHM 0.2W FB
R403 ELC10111 159063 RES.FILME META, B 1.5K OHM 2W J
R803 ELC10111 100063 RES.FILME META, B 10 OHM 2W J
R452 ELC10110502023 RES.CARB B 5KOHM 0.2W FB
R812 ELC10110107043 RES.CARB ,SB 1M 1/2W J
R849 ELC10110825043 RES.CARB , SB 8.2M 1/2W
Page 9
L
10
5
L
PROC. ÁUDIO
L
MPX
25
Q630
15
R
DEFLETORA
8
HORIZONTAL
CRT
27V
12V
R842/3
210V
HFS
T461
FLYBACK
Q481
KIA7809

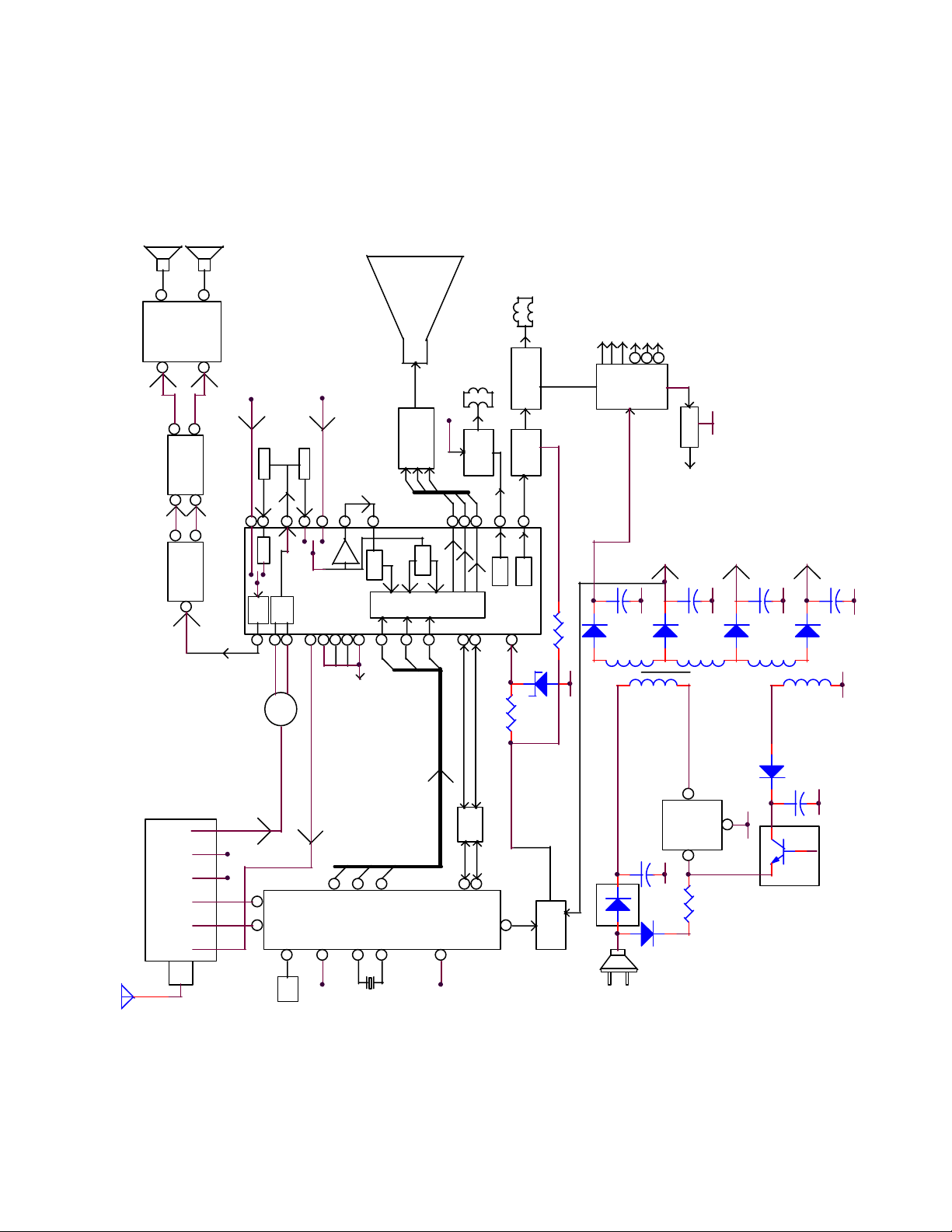

DIAGRAMA EM BLOCOS
9V
120V
51V
+
T801
13V
+
27V
+
+
Q650
TDA7263M
INPUT OUT
1
EXT
EXT
R
TDA7313
R
3
Q621
SBX-1837-01
12
AUDIO IN
24
SFS4.5
14
4
AUDIO
555347
FI
ATT AUDIO
AUDIO
167
VIDEO
VIDEO IN
Q533,Q536
Q531,Q534
Q532,Q535
TPS4.543
6dB 35
Y/C 9V
RGB 9V
1746529V
Y
39
VIDEO
VCO 9V
CROMA
Y
R-Y
BLOCODETEXTO
14
15
R
16
G
B
VIDEO
41
FI 9V
8AGC
3
25V
RGB
B-Y
Q301 DEFLETORA
181920
COR
VIDEO
SCL
26
VERTICAL
KSC5801(14)
Q404
KTD2499(20)
KA2131
Q401
H-DRIVE
KTD1028B
24
HOR 32
VERT
HOR
+B 9V
SDA
27
28
9V1
D401
SELETOR
SAW
Z101
OSD
RGB IN
5V33V
22
23
24
B
11 12
SCL1 SDA1
_____
RESET
AGC SCL SDA BT BM FI
REM IN10
33
REC
REM
R
G
Q001
MICRO
TMPA8701CKN
XIN
XOUT
31
32
X001
8MHz
TB1231N
Q501
PROCESSADOR DE SINAL
R429/03
Q002
EEPROM
37
38
SCL 0
SDA 0
+B
4.7V
42+B
4.7V
LIGA / DESLIGA
20
Q804
POWER
Q831
Q0805
D801
FONTE
D807
1
2
Q801
D802
120/20V
FONTE
9
R802
PARTIDA
STR-S6709
C807
+B
+
AC
C815
+
Q803
Q804
ALIMENTA APÓS A PARTIDA
08
Loading...
