MANUAL DE SERVIÇOS

TÉCNICOS

TELEVISOR

TCPL 2910 / 2912

Page 2

Page 3

ESPECIFICAÇÕES:

Canais: 181 VHF, UHF, CATV Jogo Stereo/ SAP Auto Power Off Entrada de A/V lateral. (x1) Auto Shut Off Entrada de A/V traseira. (x1) Sistemas: PAL-M/ NTSC/ PAL-N Entrada Vídeo Componente. (x1) Sintonia automática de canais Saída de A/V traseira. (x1) Idioma: Português/ English/ Espanhol Mensagens na tela para todas as funções Controle remoto total Mute de áudio Função rever canais Sleep Timer Potência de audio: 2 x 10 Wrms Relógio Closed Caption Calendário Rede: 90 a 240 Vac Consumo: 150 W

CONTROLE REMOTO

Nos desenhos abaixo, o controle remoto da esquerda é de uso exclusivo do cliente, com ele é possível acessar o modo de ajustes (variáveis), o controle remoto da direita deve ser usado apenas para ajustes de fábrica, (fixos). Na página seguinte estão relacionados os passos para efetuar os ajustes após manutenção.

Page 4

AJUSTES:

Devem ser obrigatoriamente efetuados sempre que houver a troca do cinescópio, da memória N 702 e o microprocessador N 301. Os ajustes deste produto são divididos em duas partes:

1. Ajustes após a manutenção, (variáveis) que são compostos em quatro modos:

M1 (modo 1), M2 (modo 2), M3 (modo 3) e M4 (modo 4). São os ajustes necessários para o funcionamento do produto após a manutenção e devem ser acessados com o controle remoto do cliente.

Ajustes apenas de engenharia e fábrica, (fixos) que devem ser acessados apenas com um controle remoto especial que possui uma tecla para a liberação dos modos M5 até M0.

Não há necessidade de efetuar estes ajustes, pois as memórias que serão fornecidas para troca estarão programadas com os ajustes de fábrica. Mas caso seja necessário efetuar ajustes nestes modos deve solicitar a Cineral o controle remoto específico. As figuras da página anterior demonstram as formas ilustrativas dos dois controles remotos.

Seqüência de ajustes:

Para efetuar os ajustes após manutenção proceda da seguinte forma:

Pressione a tecla “MENU” uma vez para ter acesso a tela “IMAGEM”.

Pressione a tecla: 6 Pressione a tecla: 4 Pressione a tecla: 8 Pressione a tecla: 3

A mensagem “TEST” será exibida no canto superior esquerdo da tela.

Pressione a tecla 1 para acessar o modo: M1 efetue os ajustes necessários. Pressione a tecla 2 para acessar o modo: M2 efetue os ajustes necessários. Pressione a tecla 3 para acessar o modo: M3 efetue os ajustes necessários. Pressione a tecla 4 para acessar o modo: M4 efetue os ajustes necessários.

Com as teclas canal mais (P+) e canal menos (P-) efetue a navegação dos “STPES”, com as teclas volume mais (V+) e volume menos (V-) efetue as alterações dos valores.

“Os ajustes a nível de engenharia e fábrica, (fixos) não devem ser alterados, mas caso seja necessário”:

com o controle remoto especial e com o modo de ajustes habilitado pressione a tecla que tenha o desenho de um cadeado, em seguida pressione as teclas correspondentes para cada modo: M5 a M0 (tecla 5 a tecla 0).

Para sair do modo de ajustes pressione a tecla ON/OFF no remoto duas vezes.

Os valores constantes na tabela abaixo foram extraídos de um produto que foi ajustado na fábrica utilizando o Software 2004 - 04 - 28.

OBS* Poderão haver pequenas diferenças entre os valores de um produto para outro.

Page 5

TABELA DE SETUP

Ajustes varáveis (após manutenção)

Modo Itens

Variação

Preset 50hZ Preset 60Hz

M1 V.Slope 0 ~ 63

linearidade vertical

V.Shift 0 ~ 63

posição vertical

V.Size 0 ~ 63

altura vertical

V.SC 0 ~ 63

lineridade

Hshift 0 ~ 63

posição horizontal

Channel 0 ~ 63

M2 AGC 0 ~ 63

AGC

Shipping

todos os ajustes voltam a condição inicial

M3 BT 0 ~ 100

equilíbrio de branco

CT 0 ~ 100

equilíbrio de contraste

SC OFF

ajuste de grade

RB 0 ~ 63

driver vermelho

GB 0 ~ 63

driver verde

RD 0 ~ 63

corte de vermelho

GD 0 ~ 63

corte de verde

BD 0 ~ 63

corte de azul

SB 0 ~ 63

ajuste do sub brilho

M4 OSD V 0 ~ 63

posição vertical do OSD

OSD H 0 ~ 63

posição horizontal do OSD

BTSC-Mode MONO

selação de estéreo e SAP

BTSC-ST 0 ~ 15

BTSC-SP 0 ~ 15

BTSC-L1 0 ~ 15

BTSCA1 0 ~ 31

BTSCA2 0 ~ 31

BTSC-TC 0 ~ 7

BTSC-STS 0 ~ 1

BTSC-ADJ

Ajustes fixos (ajustados somente na fábrica)

M5 Mode 0 ~ 100 Standart

ajuste de modo padrão

Bright 0 ~ 100

Contrast 0 ~ 100

Colour 0 ~ 63

SC Bright 0 ~ 63

Y Delay TV 0 ~ 15

Y Delay AV 0 ~ 15

Page 6

TABELA DE SETUP (Continuação)

M6 OSD 0 ~ 1

AGCSPEED 0 ~ 3

FFI 0 ~ 1

FSL 0 ~ 1

FMWS 0 ~ 1

PH2 0 ~ 1

R PO 0 ~ 3

NTSC Matrix 0 ~ 1

1: USA 0: JAPAN

VOL PIN 0 ~ 1

M7 AV2 0 ~ 1

SVHS 0 ~ 1

YUV 0 ~ 1

VOL ADJ POINT

VOL VALUE

M8 CATODE LEVEL 0 ~ 15

UOC VOLUME 0 ~ 1

FM ATT 0 ~ 63

HEADPHONE 0 ~ 3

LANGUAGE 0 ~ 1

OSD OPTION 0 ~ 1

M9 START ON 0 ~ 2

START TIME 0 ~ 15

M0 Sub Cont. 0 ~ 63

sub contraste

Sub Col. 0 ~ 63

sub cor

Sub Sharp 0 ~ 63

sub nitidez

Sub Tint 0 ~ 63

sub matiz

COMENTÁRIO

Os televisores modernos são um dos exemplos da evolução tecnológica eletrônica. Dos antigos aparelhos pouca coisa restou. Hoje, circuitos integrados LSI, comunicação do micro-controlador para outros estágios via linhas de dados (SDA e SCL), fontes de alimentação chaveadas, circuitos de deflexão simplificados, novos cinescópios, montagem de componentes em superfície, como SMD e outros aperfeiçoamentos, tornam os atuais televisores mais confiáveis, com baixo consumo de energia e com qualidade de imagem nitidamente superior. Todas os avanços acabam por restringir a manutenção nos atuais produtos sendo necessário que o técnico se utilize equipamentos confiáveis como osciloscópios e multitestes digitais que forneçam medidas precisas para a solução rápida do defeito. Para auxiliá-lo nos trabalhos diários elaboramos este manual auto explicativo, onde os diagnósticos poderão ser feitos com um osciloscópio a partir de 20 Mhz com a ponta em x10.

As análises devem ser efetuadas com a antena conectada à entrada de RF

Page 7

MICROPROCESSADOR N 301

A tabela abaixo se refere as tensões do microprocessador. As medidas foram efetuadas com multímetro digital, rede elétrica de 127 V e sintonizado com o sinal de RF no canal 12 utilizando gerador no padrão de barras coloridas.

Pino Função Tensão Pino Função Tensão

Stand-By

2,86 33

HOUT

0,55

SCL

2 34

FBISO

0,43

SDA

2,8 35

N/C

EHTO

1,78

N/C

PLL IF

2,47

KEY

3,6 38

IFVO

2,93

VOL1

3,2 Volume em zero

Vp1

7,93

MUTE

3,4 zero volt com áudio

CVBSINT

3,73

GND

N/C

CVBS/Y

3,36

N/C

CHROMA

1,47

GND

AUDOUT

3,44

SECPLL

2,3 45

INSSW2

2,26

Vp2

7,9 46

R2/VIN

2,55

DECDIG

5 47

G2/YIN

2,55

PHL2LF

3 48

B2/UIN

2,5

PHL1F

3,8 49

BCLIN

2,26

GND

BLANKING

6,11

DECBG

4 51

ROUT

1,8

AVL/EWD

0,02 52

GOUT

1,98

VDRB

0,7 53

BOUT

VDRA

0,7 54

VddA

3,56

IF1

1,88 55

VpE

IF2

1,88 56

VddC

3,58

IREF

3,88 57

OSCGND

VSC

3,8 58

XTALIN

5us 2,5Vpp

TUNER AGC

1,14 59

XTALOUT

5us 4,8Vpp

AUDEEN/SIF1

3,18 60

N/C

DECSDEM

2,26 61

VddP

3,59

GND

AV1

SNDPLL

2,26 63

AV2

AVL/REFO

0,15 64

IRIN

4,96

Page 8

PRINCIPAIS PINOS DO MICROPOCESSADOR N301

Pinos 23 e 24: Entrada da FI proveniente do seletor de canais.

Pino 27: Controle de AGC do microprocessador para o seletor de canais.

Pinos 21e 22: Saídas dos pulsos Vertical Drive + e Vertical Drive -.

Pinos 58 e 59: Oscilador de referência do microprocessador e pino 57 GND deste oscilador. Caso este

circuito não esteja funcionando corretamente não haverá o disparo de Power do microprocessador, além de ser referência para a rotina do micro,a freqüência de ressonância deste cristal é subdividida internamente para o oscilador horizontal e estágio de croma. Não é possível efetuar medidas com multímetro nos pontos do cristal, pois irá paralisar as funções do microprocessador, para ter a certeza que este circuito esteja funcionando efetue as medidas com osciloscópio, no desenho da próxima página está desenhada a forma de onda, tempo e amplitude que deve ter nos pinos do cristal.

Pino 60 Reset. Neste integrado foi construído de forma que esta função é efetuada internamente não

sendo necessário efetuar análise para reparo de defeito, portanto não há ligação de nenhum componente neste pino.

Pino 64: Entrada de sinais do receptor de controle remoto.

Pinos 51, 52 e 53:

Saídas dos sinais R, G e B para a placa do cinescópio.

Pino 6: Entrada dos níveis de tensão para o comando do teclado de funções, cada nível de tensão

corresponde a um comando. A tensão de 3,6 volts é aplicada nas chaves e no pino 6 do integrado, o acionamento de cada chave interliga um resistor para o GND fazendo com que a tensão de 3,6 volts no pino 6 do integrado diminua para a função correspondente a tecla que estiver sendo pressionada. No desenho abaixo está identificada uma tabela com as tensões e funções correspondentes.

Pino 33: Horizontal Drive, saída do pulso para habilitação do estágio horizontal.

Pino 36: Proteção (EHTO). Através deste pino o integrado é desligado caso a tensão ultrapasse o

nível de 2,1 volts. Quando a proteção é acionada este nível sobe rapidamente acima dos 2,1 volts em seguida este pino volta a zero, pois com o desligamento do integrado as fontes de 8 e 9 volts voltam a zero sendo necessário que o produto seja acionado novamente através do controle remoto. Condições para desligamento do micro através do pino 36:

Caso haja o aumento de tensão no filamento esta voltagem ultrapassa o ponto de corte do diodo VD 481, é retificada pelo diodo VD 482 chegando ao pino 36.

Descarga de alta tensão na malha terra do cinescópio, o ABL estar ligado a este terra qualquer aumento de tensão devido ao escape, esta alta tensão fluirá através do caminho do ABL até o pino 36.

Aumento excessivo da corrente de feixe, (ABL) que é detectado pelo pino 8 do Fly Back, haverá aumento de tensão neste pino chegando até o pino 36.

Problemas relacionados no sistema de ajuste trapézio efetuado pelo integrado N 431, o mesmo libera nível alto acima de 9 volts através do pino 7 que fluirá para o pino 36.

Para verificar se a proteção está sendo acionada conecte o osciloscópio no pino 36 do integrado com a escala em 5Vpp em nível DC, não é possível efetuar medidas com o multiteste, pois o acionamento da proteção é muito rápido.

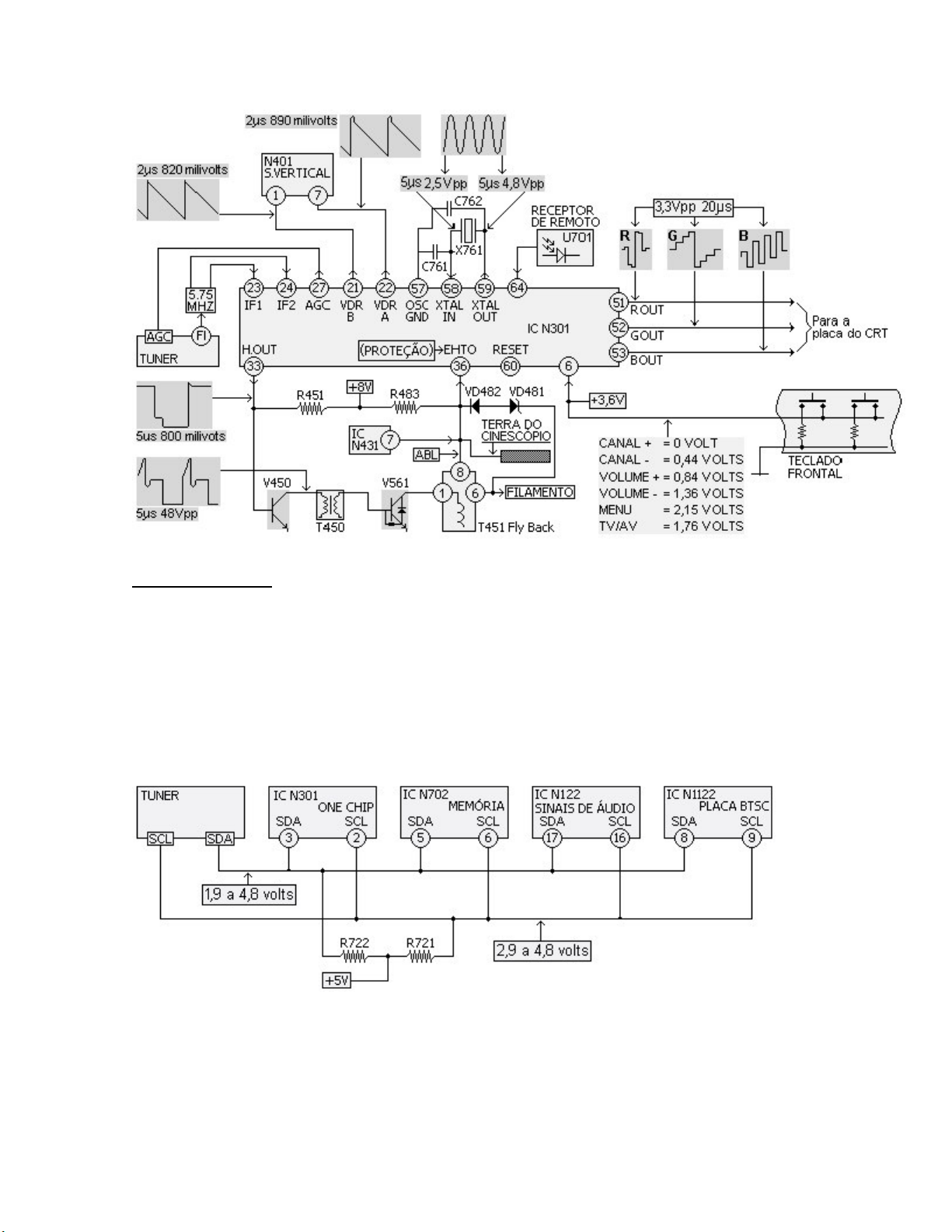

A figura ilustrativa da próxima página demonstra os principais pinos relacionados acima.

Page 9

PULSOS SCL e SDA

São os responsáveis pela comunicação entre todos os estágios ligados ao microprocessador, este integrado envia os pulsos e através dos mesmos obtém a resposta do funcionamento destes estágios, caso haja alguma anormalidade a correção é rápida e eficiente, pois o microprocessador é construído com todas as referências necessárias para o perfeito funcionamento do produto, a falta de um ou dos dois pulsos ocasionarão defeitos diversos, nestas linhas é possível medir com multímetro entre 2,9 a 4,8 Volts no pino 5 da memória e de 1,9 volts a 4,8 no pino 6, caso estas tensões estejam abaixo destes níveis o produto poderá apresentar vários sintomas de defeitos. Estas tensões devem estar sempre presentes quando o produto está em Stanb By ou

em ON.

O desenho abaixo mostra de forma simplificada as ligações das linhas de dados.

Page 10

SAÍDA VERTICAL

A tabela desenhada na próxima página refere-se as tensões do saída vertical. As medidas foram efetuadas com multímetro digital, rede elétrica de 127 V e sintonizado com o sinal de RF no canal 12 utilizando gerador no padrão de barras coloridas.

Obs* Quando houver ausência da fonte 15 Volt negativos proveniente do Fly Back, aparece o sintoma de uma mancha colorida ao fundo da tela, isto decorre devido o deslocamento do feixe vertical para a parte superior do cinescópio, efetue reparos nesta linha imediatamente, pois se o produto ficar muito tempo ligado nesta condição irá provocar danos no cinescópio.

Pino

Produto em ON

Pino

Produto em ON

1 0,7 Volts 5 0 Volt 2 14,2 Volts 6 14,92 Volts 3 11,95 Volts negativos 7 0,7 Volts 4 14 Volts negativos

FONTE DE ALIMENTAÇÃO.

Damos ênfase a fonte de alimentação, pois a maioria dos problemas em produtos eletrônicos acontecem pela falta de alguma alimentação ou por alguma tensão baixa e uma análise prévia deste circuito ajuda a resolver os problemas com mais agilidade evitando a troca de componentes desnecessários sem motivo lógico. A fonte de alimentação neste chassi é do tipo auto-oscilante, ela tem a característica de oscilar independente de qualquer pulso externo. Esta fonte possui uma característica especial que chamamos de “Modo Burst” (modo intermitente de funcionamento ou, funcionamento em baixa freqüência), pois permanece com as tensões do secundário baixas quando em estado de Stan By. Apenas a tensão de 5 volts (+5V) deve permanecer estável tanto no modo Stand By como em ON, pois esta irá alimentar a memória para que sejam gerados os pulsos SDA e SCL e o receptor de controle remoto, através da tensão de 5V é gerada a tensão de +3,6V que irá habilitar o comando Power. Nesta situação haverá menor consumo de energia e maior proteção aos circuitos do produto. Quando está no modo Stand By todas as fontes tendem a permanecer altas devido a ausência de consumo, o integrado VD 540 identifica a baixa corrente e monitora a tensão de 130V gerada no diodo V D524 e a tensão de 5V gerada no diodo VD 522. A figura abaixo demonstra o caminho das tensões fluindo para o integrado V 540.

A tabela da próxima página demonstra as condições de operação dos componentes responsáveis pelo modo

“BURST”.

Page 11

CONDIÇÃO “ON/OFF” CONDIÇÃO “BURST”

Condição ON Condição OFF Condição ON Condição OFF V 504 = Satura V 504 = Corta VD 562 = Conduz VD 562 = Corta V 542 = Conduz V 542 = Corta VD 544 = Corta VD 544 = Conduz

COMPONENTE PRINCIPAL DA FONTE DE ALIMENTAÇÃO

O principal componente desta fonte é o integrado N 501, nele estão contidos os circuitos reguladores, disparo inicial e o FET responsável para efetuar o chaveamento do transformador Chopper para que sejam induzidas as tensões no secundário.

Descrição dos pinos. Pino 1: Dreno, que estará ligado ao pino 7 do transformador Chopper. Pino 2: Source e GND (terra da fonte). Pino 3: Disparo inicial e realimentação do disparo inicial. Pino 4: Recebe informações do Photo Acoplador para a estabilização de todo o circuito de fonte. Pino 5: Proteção. A figura abaixo mostra de forma simplificada a construção deste integrado.

DISPARO INICIAL

Antes do funcionamento completo da fonte é necessário que haja o disparo inicial do integrado N501 para que o transformador Chopper inicie o seu ciclo de indução. Ao acionar chave POWER uma amostra da tensão AC é retificada pelo diodo VD508 e fluirá pelos resistores R507 e R508 alimentando o pino 3 do N501, a partir deste momento os estágios internos do integrado começam a oscilar alimentando o FET interno que através do pino 1 do integrado efetua a polarização do pino 7 do transformador T 501 habilitando-o ao primeiro ciclo de indução. Com esta polarização uma tensão é induzida nos pinos 1 e 2 do transformador, este enrolamento foi dimensionado para gerar uma tensão que depois de retificada pelo diodo VD512 irá realimentar o pino 3 do integrado de forma definitiva enquanto o produto permanecer ligado. A figura abaixo demonstra o caminho do disparo inicial e outros detalhes que serão descritos na seqüência.

Page 12

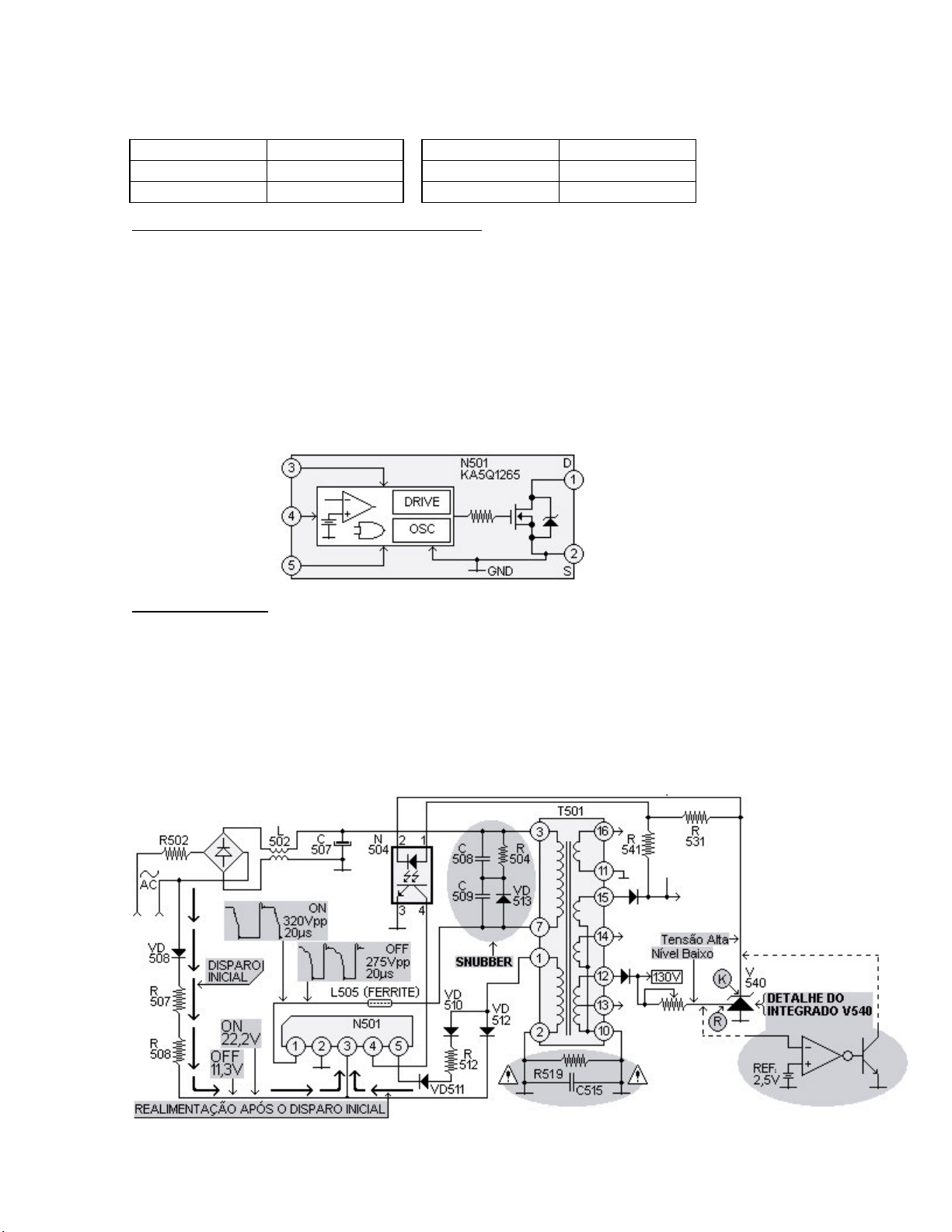

CIRCUITO SNUBBER

É formado pelos capacitores C508 e 509, o diodo VD513 e o resistor R504 e tem duas funções muito importantes. Uma delas é eliminar os ruídos de alta freqüência provocados pela mudança de estado do FET interno no integrado e a outra é impedir que o pico de tensão danifique o integrado. Este pico estará presente no momento em que o FET interno entra em estado de corte. Momento em que FET interno entra em estado de corte a corrente sofre uma brusca queda devido a falta repentina no consumo e o pico de tensão no pino 7 do transformador torna-se muito alto, neste momento o diodo VD 513 conduz e o pico de tensão fluirá pelo resistor R 504 que tem a função de amortecer o pico devolvendo-o ao pino 3 do transformador com o nível mais baixo. Os capacitores C508 e C509 auxiliam no amortecimento dos picos que não foram totalmente eliminados pelo diodo e o resitor, momentaneamente eles atuam como um curto entre os pinos 3 e 7 do transformador. Algum defeito em um destes componentes provocará fortes interferências na tela do televisor.

ESTABILIZAÇÃO

Após o disparo inicial é necessária que haja a estabilização das tensões do secundário, uma amostra do +B 130V é inserida na entrada ‘R’ do integrado V540, este por característica de construção ao identificar um aumento de tensão em sua em sua entrada negativa inverte esta tensão liberando nível alto para a base de seu transistor interno que por ser um NPN entra em condução ocasionando a polarização do pino 2 do Photo Acoplador N 504, com esta polarização diodo interno emite luz com maior intensidade para a base do transistor interno tornando-a mais alta e por ser um transistor NPN entra em condução levando o pino 4 do integrado a massa e ocasiona o corte do FET interno do integrado desligando a fonte até que haja a queda das tensões do secundário, o processo inverso ocorre quando acontece com as tensões baixas no secundário. Quando há algum defeito nesta linha o integrado é danificado imediatamente no momento em que a chave POWER é acionada, pois os circuitos internos do integrado entendem que as tensões do secundário estão baixas, desta forma o FET interno do integrado não entra em estado de corte e as tensões elevam-se ao infinito até ultrapassarem os limites impostos pelas características de fabricação dos circuitos da fonte danificando-os totalmente. A elevação das tensões também poderão provocar damos aos circuitos do televisor. Com multiteste é possível efetuar medidas no Photo Acoplador para certificar se mesmo está em boas condições de uso. A figura abaixo demonstra de forma simplificada a forma de como medir o Photo Acoplador utilizando multímetro na escala de X10K, quanto ao integrado V 540 não é possível obter uma medida precisa para determinar se o mesmo encontra-se em condições de funcionamento ou não, caso haja dúvida deve efetuar a troca. Ao efetuar reparos na fonte certifique-se que todos os componentes estejam normais, pois caso ainda tenha algum com defeito poderá danificar os substituídos ao ligar o produto novamente.

GND

O resistor R519 e capacitor C515 formam a isolação dos pontos de GND do chassi.

A figura da página 9 detalha os itens descritos acima.

Page 13

TENSÕES DE SECUNDÁRIO

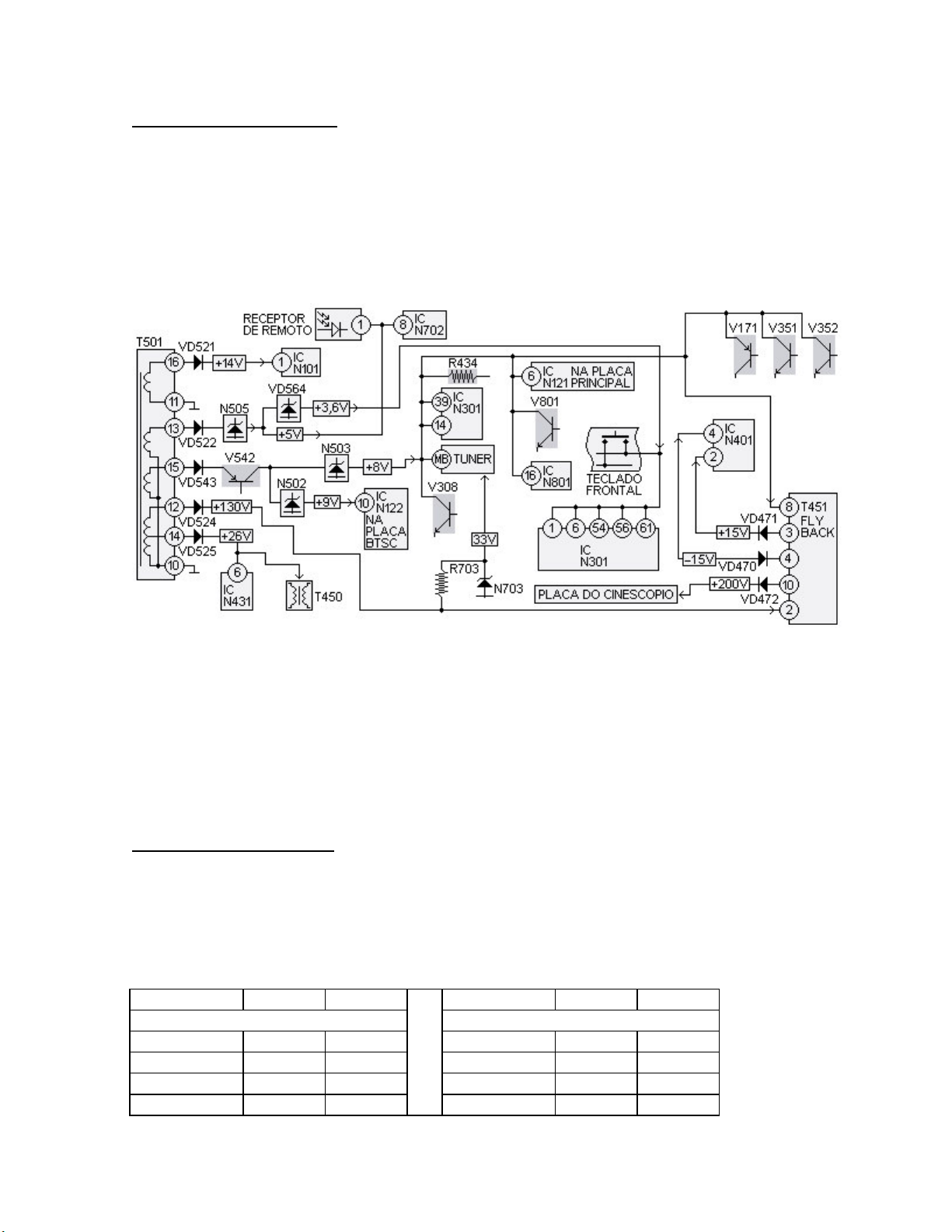

O desenho a seguir demonstra os caminhos principais de todas as tensões geradas no secundário da fonte, estes caminhos foram desenhados para que se identifique com maior rapidez onde as tensões devem estar presentes quando efetuar no reparo do produto. O desenho foi efetuado com base em uma placa originalmente montada, podem haver alguns pontos divergentes em relação a placa e o esquema elétrico. Atenção: As tensões foram medidas logo após os retificadores e reguladores, quando chegam ao seu estágio final haverão diferenças de valores, pois sofrem alterações no caminho por componentes que modificam estas tensões.

As faltas das tensões relacionadas abaixo e seus sintomas foram medidas diretamente no secundário da fonte, a falta de uma delas entre o secundário e o circuito que deverá ser alimentado poderá provocar sintomas diferentes aos descritos abaixo.

Falta da tensão de 5 Volts: O produto não liga. Falta da fonte da 14 Volts: Ausência de áudio. Falta da fonte de 8 Volts: O produto não liga. Falta da fonte de 9 Volts: Ausência de áudio. Falta da fonte de 130 Volts: O produto não liga e o Led de Stand By fica piscando. Falta da fonte de 24 Volts: O produto não liga. Falta da tensão de 3,6 Volts: O produto não liga.

HABILITAÇÃO DO POWER

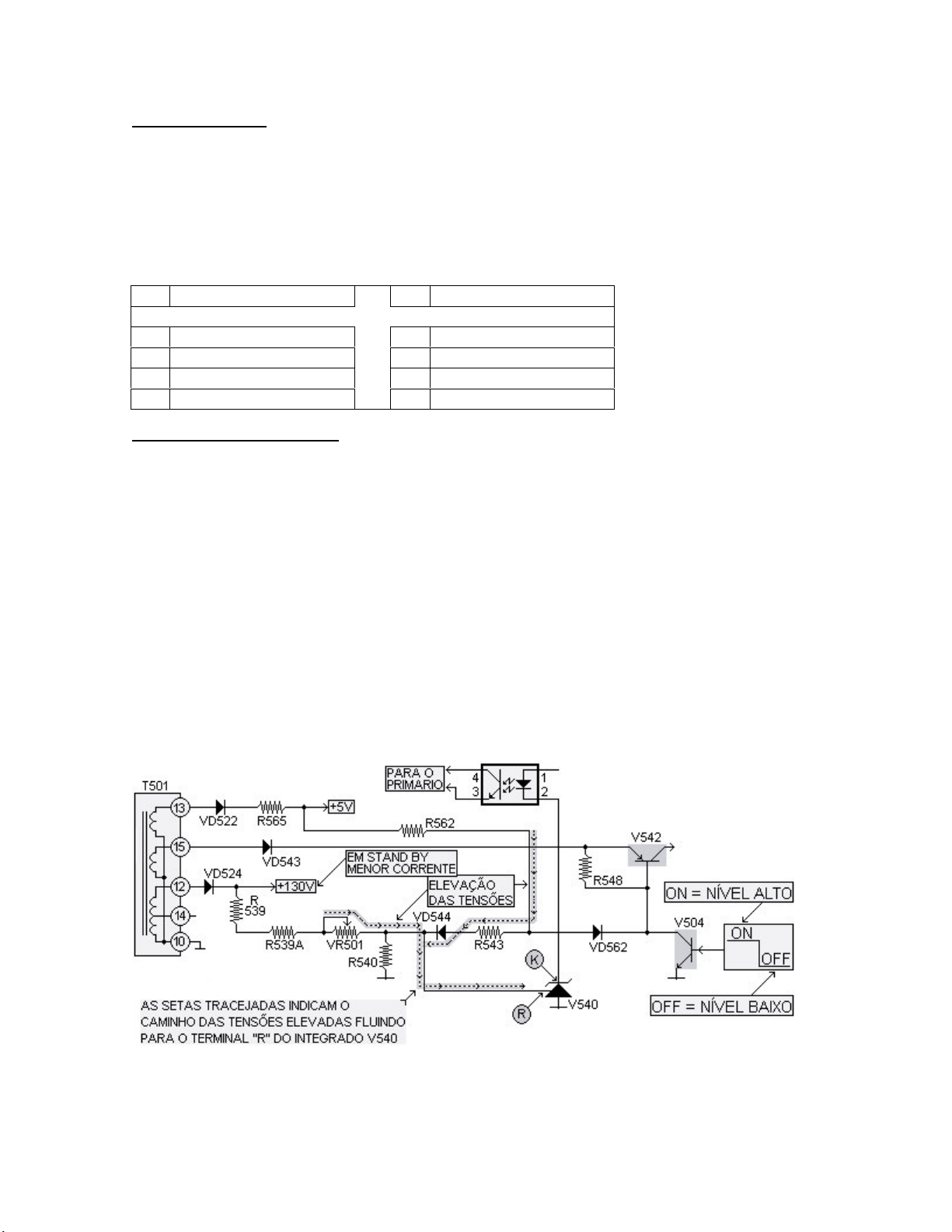

Quando o produto está em modo Stand By, apenas as tensões de 8 e 9 volts devem estar ausentes, pois elas são as responsáveis pela alimentação da etapa de áudio, seletor de canais e do integrado N 301, estas tensões

estarão presentes apenas no momento em que o Power é acionado, quando a tensão de 8 volts alimenta os pinos 14 e 39 do micro alimentará os estágios internos para que seja gerado os pulsos de horizontal e toda a rotina de funcionamento, portanto é muito importante que a tensão de 8 volts esteja correta após o Power, as outras tensões devem permanecer baixas em Stand By conforme demonstra a tabela abaixo.

Componente OFF ON Componente OFF ON

VD521 Catodo

8 Volts 14 Volts VD543 Catodo 12,5 Volts 12,5 Volts

VD522 Catodo

8,3 Volts 15,6 Volts N502 Pino 3 0 Volt 9 Volts

VD524 Catodo

85,7 Volts 130 Volts N503 Pino 3 0 Volt 8 Volts

VD525 Catodo

16,9 Volts 26,5 Volts N505 Pino 3 5 Volts 5 Volts

Page 14

HABILITAÇÃO DO POWER (continuação)

No modo Stand By o pino 1 do integrado N 301 e a base do transistor V 504 devem estar com nível “Zero” pois nesta condição a chave interna do pino 1 do integrado N 301 estará ligada fazendo com que a tensão de 3,6 volts seja conduzida para o terra, este integrado foi construído de forma que esta chave fique sempre na condição de ligada para o terra quando em Stand By. Toda vez em que o produto for desligado na chave Power o integrado volta desligado ao ser alimentado novamente.

O transistor V 504 por ser um NPN, recebendo nível baixo em sua base entra em estado de corte, o coletor fica com nível alto, pois está sendo alimentado com a tensão de 12,5 volts proveniente do resistor R548, esta tensão também estará alimentando a base do transistor V 542 que por ser um PNP está em estado de corte e a tensão presente em seu emissor não estará sendo transferida para o coletor.

Ao ser acionado o Power através do controle remoto ou por uma das chaves canal mais (P+) ou canal menos (P-) a chave interna do integrado N 301 é desativada e a tensão que estava sendo conduzida ao terra eleva-se fluindo para a base do transistor V 504, este com nível alto em sua base começa a conduzir transferindo a tensão do coletor para o terra fazendo com que a tensão que estava na base do transistor V 542 também seja eliminada e conduzida para o terra. O transistor V 542 por ser PNP ao ter nível baixo em sua base começa a conduzir transferindo sua tensão de emissor para coletor gerando as tensões de 8 e 9 volts que irão alimentar vários estágios iniciando o funcionamento do televisor.

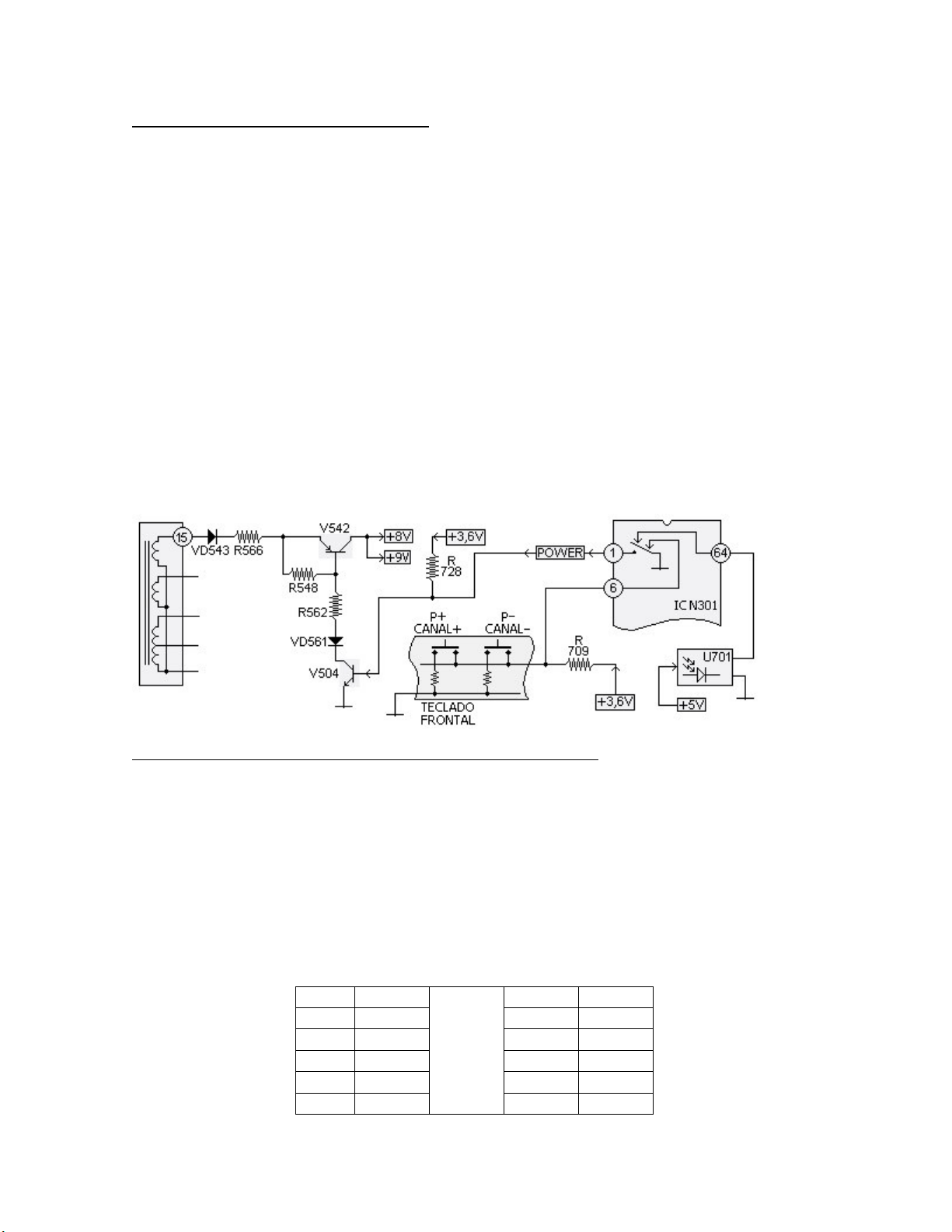

A figura abaixo demonstra o principal caminho da função Power.

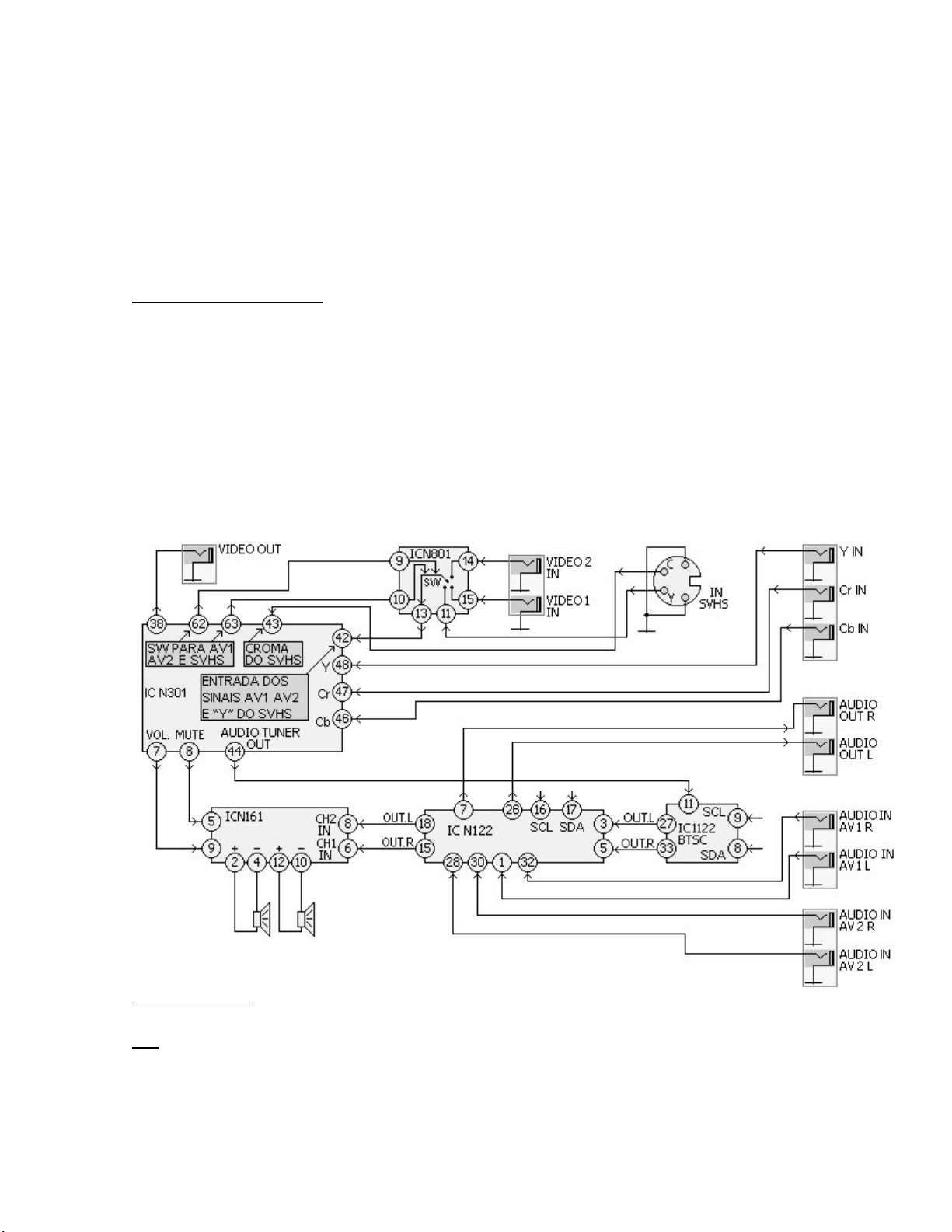

CAMINHOS DOS SINAIS DE AV, SHS, E VÍDEO COMPONENTES

Os sinais de Vídeo 1 e Vídeo 2 são inseridos nos pinos 14 e 15 do integrado N 801, e o sinal “Y” do SVHS é inserido no pino 11 deste mesmo integrado. Ao se selecionado no painel ou no controle remoto uma das funções o micro N 301 libera através dos pinos 62 e 63 diferentes níveis de tensões que irão comandar os pinos 9 e 10 do integrado N 801, uma chave interna neste integrado irá liberar um dos sinais selecionados através do pino 13 que será encaminhado ao pino 42 do integrado N 301. O sinal de croma do proveniente do SVHS é inserido diretamente no pino 43 do integrado N 301, uma chave interna seleciona este pino quando for selecionado este modo. O integrado N 801 tem como função apenas de efetuar chaveamento dos sinais de entrada para serem liberados no pino 13. A tabela abaixo demonstra os níveis de tensões nos pinos 9 e 10 quando as referidas funções forem selecionadas.

PINO 9

Voltagem

PINO 10

Voltagem

AV1 5V AV1 OV AV2 0V AV2 5V SVHS 5V SVHS 5V DVD 5V DVD 0V

TUNER

0V TUNER 0V

Page 15

O sinal de saída de vídeo é liberado do pino 38 do integrado N 301 e estará sempre presente na condição selecionada, os sinais de saída de áudio são liberados nos pinos 7 e 26 do integrado N 122. Os sinais de vídeo componentes, (Y, Cr, Cb) são inseridos diretamente nos pinos 46, 47 e 48 do integrado N 301 e são chaveados internamente quando esta função for selecionada. Os sinais de Áudio 1 são inseridos nos pinos 1 e 32 do integrado N 122 e os sinais de áudio 2 nos pinos 28 e 30 deste integrado. A função específica do integrado N 122 é efetuar o chaveamento dos sinais de Áudio para serem liberados pelos pinos 18 e 15 ao amplificador (IC N101 pinos 8 e 6). O chaveamento deste integrado é feito através dos pulsos SCL e DAS nos pinos 16 e 17.

ÁUDIO NO MODO TUNER

Quando o produto está no modo Tuner o pino 48 do integrado N 301 libera o áudio para placa BTSC pino 11, esta placa é responsável por processar o áudio Estéreo e SAP, quando transmitidos pela emissora e devolvendo ao integrado N122 nos pinos 3 e 5 que após chaveado é direcionado ao amplificador N161 nos pinos 6 e 8. O áudio quando transmitido em mono também percorre o mesmo caminho descrito acima. Quando o volume é acionado através do teclado ou do remoto o pino 7 do integrado IC N301 libera níveis de tensão que são direcionados ao pino 9 do IC N161 para habilitar áudio mais e áudio menos.

Os integrados N1122 e N122 respondem as funções solicitadas pelo usuário através de pulsos SDA e SCL nos pinos 16 e 17 do integrado N122 e nos pinos 8 e 9 do integrado 1122.

A função MUTE é habilitada através do pino 8 do IC N301 para o pino 5 do IC N161. O desenho abaixo exemplifica os caminhos de AV, SVHS, Vídeo Componentes e áudio Tuner.

DOLBY SURROUND

Decodifica os sons surrouds (traseiros) a partir de trilhas estéreo. Requer a utilização de um decoder para produção de surround.

DTS

Digital Theater Systems. Sistema de som digital surround que decodifica e codifica sinais de áudio realçando a fidelidade, obtendo um som com alta qualidade. É utilizado em muitos cinemas e também no Home Theater. É o formato concorrente ao DD.

Page 16

RELAÇÃO DE PEÇAS

SEMICONDUTORES

ELC10606100030C

C.I. AN7522N N161

ELC10606100032C

C.I. CW574CS N703

ELC10606100001C

C.I.HEF4052B N801

ELC10606100016C

C.I.Acoplador opt.PC817B/C N504

ELC10606100033C

C.I. KA431AZ V540

ELC10606100034C

C.I. 5Q1265RF N501

ELC10606000005C

IC, EEPROM-8K AT24C08 N702

ELC10606100035C

C.I. MC7805CT N505

ELC10606100036C

C.I. MC7808CT N503

ELC10606100037C

C.I. TDA8177 N401

ELC10606100038C

C.I. TDA9370A-6NA N301

ELC10606100039C

C.I. D8145 N431

ELC10606100040C

C.I. TDA9859 N122

ELC10606100027C

C.I.Reg.9V TA78M09 N502

ELC10606100031C

C.I. AT00038 (RECEIVE) A1001

ELC10606100024C

C.I.TDA9850 N1122

ELC10303100045C

Transistor 2SA1015G V171

ELC10303100024C

Trans.2SC945/2SC1815/2SC536E V173-V351-V352-V354-V504

V801

ELC10303100046C

Transistor 2SB1443 TV2 Q V542

ELC10303100016C

Transistor BF421 V913-V923-V933

ELC10303100044C

Transistor BF420 V912-V922-V932

ELC10303100047C

Transistor KSC1674C V308

ELC10303100023C

Transistor 2SC2688K V911-V921-V931

ELC10303100022C

Transistor 2SC23830 V450

ELC10303100048C

Transistor J6810 V451

ELC10303100049C

Transistor A940 V432

ELC10201000001C

Diodo de Sinal 1S1555/1N4148A VD171-VD171A-VD431-VD461

VD462-VD482-VD511-VD544 VD561-VD562-VD734-VD911 VD921-VD931

ELC10202000002C

Diodo Rap.BAV21 VD912-VD922-VD932

ELC10203100007C

Diodo Rap.RGP10D VD401-VD470-VD471-VD510

VD512-VD522-VD525

ELC10203100006C

Diodo Rap.RGP10J VD436-VD472-VD513

ELC10203100004C

Diodo Rap.RGP15D VD543

ELC10202200008C

Diodo Retif.TVR4J VD508

ELC10203100008C

Diodo Rap.RGP15M VD503-VD504-VD505-VD506

ELC10203100009C

Diodo Rap.RGP30D VD521

ELC10203100010C

Diodo Rap.RGP30J VD524

ELC10203100003C

Diodo Rap.RU4C/TRU4C VD452

ELC10203100002C

Diodo Rap.RU4DS/TRU4DS VD451

ELC10206369043C

Diodo Zener 3V6 1/2W HZ4A2 VD509

ELC10206220043C

Diodo Zener 22V 1/2W VD432-VD481

ELC10206339043C

Diodo Zener 3V3 1/2W VD564

DTS-Neo:6

Digital Theater Systems, utiliza uma terceira caixa traseira na posição central.

Page 17

ELC10206519043C

Diodo Zener 5V1 1/2W VD300A

ELC10206759043C

Diodo Zener 7V5 1/2W (HZ7C1) VD381-VD382-VD383

ELC10206829043C

Diodo Zener 8V2 1/2W VD460-VD483-VD822-VD861A

VD941

ELC10202000004C

Diodo LED 3mm c/ SUP.BL-6441 VD1002

RESISTORES

ELC10110100023C

RES.CARB.10R 1/6W R312-R801-R871

ELC10110220023C

RES.CARB.22R 1/6W R914-R924-R934

ELC10110330033C

Res.Carb.33R 1/4W R806

ELC10110470023C

Res.Carb.47R 1/6W R368-R708-R911-R921-R931

ELC10110560023C

Res.Carb.56R 1/6W R354-R355

ELC10110680023C

RES.CARB. 68R 1/6W R304

ELC10110750023C

Res.Carb.75R 1/6W R805

ELC10110820023C

Res.Carb.82R 1/6W R313

ELC10110101023C

RES.CARB.100R 1/6W R124-R125-R301A-R302A

R363-R365-R366-R381-R382 R383-R401-R402-R452-R723 R723A-R724-R724A-R743 R815-R824-R861-R862

ELC10110151023C

RES.CARB.150R 1/6W R815A-R848-R852

ELC10110181023C

RES.CARB. 180R 1/6W R353

ELC10110221023C

RES.CARB. 220R 1/6W R311-R442-R917-R927-R937

ELC10110301023C

Res.Carb.300R 1/6W R913-R923-R933

ELC10110331023C

Res.Carb.330R 1/6W R916-R926-R936

ELC10110391023C

Res.Carb.390R 1/6W R322

ELC10110471023C

Res.Carb.470R 1/6W R308

ELC10110681023C

Res.Carb.680R 1/6W R316-R482

ELC10110102023C

Res.Carb.1K 1/6W R369-R460-R464-R481-R531

R541-R544-R734-R802-R803 R807-R816-R818-R825-R827

ELC10110122023C

Res.Carb.1K2 1/6W R305-R560

ELC10110152023C

Res.Carb. 1.5K 1/6W R732

ELC10110182023C

Res.Carb.1.8K 1/6W R403-R405

ELC10110222023C

Res.Carb. 2K2 1/6W R351-R371-R451-R540-R804

ELC10110242023C

Res.Carb. 2.4K 1/6W R515

ELC10110272023C

Res.Carb. 2K7 1/6W R512

ELC10110332023C

Res.Carb. 3K3 1/6W R463-R702-R709-R721-R722

R728-R735-R741-R742

ELC10110392023C

Res.Carb. 3K9 1/6W R321-R455-R462

ELC10110472023C

Res.Carb. 4K7 1/6W R154-R158-R306-R733

ELC10110562023C

Res.Carb. 5K6 1/6W R370

ELC10110682023C

Res.Carb. 6K8 1/6W R426

ELC10110822023C

Res.Carb. 8K2 1/6W R153-R157-R562

ELC10110103023C

Res.Carb. 10K 1/6W R126-R127-R162-R163-R380

R427-R434-R461-R543-R548 R551-R816A-R818A-R825A R827A-R851A-R852A-R912 R922-R932

Page 18

ELC10110123023C

Res.Carb. 12K 1/6W R121-R122-R425-R732B

ELC10110153023C

Res.Carb. 15K 1/6W R331

ELC10110223023C

Res.Carb. 22K 1/6W R384-R422

ELC10110273023C

Res.Carb. 27K 1/6W R484-R487

ELC10110333023C

Res.Carb. 33K 1/6W R171-R175-R317-R385-R431

ELC10110473023C

Res.Carb. 47K 1/6W R172-R732A-R745

ELC10110563023C

Res.Carb. 56K 1/6W R424

ELC10110683023C

Res.Carb. 68K 1/6W R173

ELC10110104023C

Res.Carb. 100K 1/6W R429-R483-R802A-R803A

ELC10110154023C

Res.Carb. 150K 1/6W R318

ELC10110274023C

Res.Carb. 270K 1/6W R174

ELC10110564023C

Res.Carb. 560K 1/6W R465

ELC10110109033C

Res.Carb.1R 1/4W R404

ELC10110829033C

Res.Carb.8.2R 1/4W R513

ELC10110270033C

Res.Carb.27R 1/4W R561

ELC10110101033C

Res.Carb.100R 1/4W R486

ELC10110222033C

Res.Carb.2K2 1/4W R161

ELC10110272033C

Res.Carb.2K7 1/4W R468

ELC10110103033C

Res.Carb.10K 1/4W R485

ELC10110513033C

Res.Carb. 51K 1/6W R539-R539A

ELC10110334033C

Res.Carb.330K 1/4W R942

ELC10110102043C

Res.Carb.1K 1/2W R453

ELC10110683043C

Res.Carb.68K 1/2W R507-R508

ELC10115278053C

Res.Fusistor 0,27R-NFR25 1W R555-R565-R566

ELC10115478053C

Res.Fusist.0,47R-NFR25H 1W R165-R470-R472

ELC10112152044C

Res.Filme Vitrif 1K5 1/2W R918-R928-R938

ELC10112246044C

Res.Filme Vitrif 24M 1/2W R519

ELC10116393021C

Res.Film Met.Prec.39K 1/6W 1% R411

ELC10111478053C

Res.Filme metalico 0,47R 1W R545

ELC10111102053C

Res.Filme metalico 1K 1W R466

ELC10111109053C

Res.Filme metalico 1R 1W R430-R473B

ELC10111159053C

Res.Filme metalico 1R5 1W R406

ELC10111220053C

Res.Filme metalico 22R 1W R300A

ELC10111209053C

Res.Filme metalico 2R 1W R408

ELC10111103053C

Res.Filme metalico 10K 2W R467-R703

ELC10111123063C

Res.Filme metalico 12K 2W R915-R925-R935

ELC10111223063C

Res.Filme metalico 22K 2W R556

ELC10111271063C

Res.Filme metalico 270R 2W R454-R546

ELC10111560063C

Res.Filme metalico 56R 2W R446-R530

ELC10111479063C

Res.Filme metalico 4R7 2W R445-R480

ELC10111569063C

Res.Filme metalico 5R6 2W R941

ELC10111101063C

Res.Filme metalico 100R 2W R407

ELC10111473073C

Res.Filme metalico 47K 3W R504

ELC10114399084C

RES.FIO 3R9 5W K RGG R458

ELC10120300003C

TRIMPOT 20KB(VARIAVEL) VR433-VR501

ELC10110400004C

TRIMPOT 100KB(VARIAVEL) VR431-VR432

ELC14646709005C

PTC Res.Coef.12R OHM MZ73B M PS501

ELC10117100003C

Res.Coef.Neg.NTC 4.7 OHM R502

ELC10110222023C

Res.Carb. 2K2 1/6W R1126

ELC10110822023C

Res.Carb. 8K2 1/6W R1122

Page 19

ELC10110121023C

Res.Carb.120R 1/6W R1123

ELC10110182023C

Res.Carb.1.8K 1/6W R1005

ELC10110471023C

Res.Carb.470R 1/6W R1002

ELC10110561023C

Res.Carb.560R 1/6W R1003

ELC10110122023C

Res.Carb.1K2 1/6W WD25

ELC10110102023C

Res.Carb.1K 1/6W R7007

ELC10110391023C

Res.Carb.390R 1/6W R1002

CAPACITORES

ELC10413300503C

Cap.Cera 33pF 50V NPO C761-C762

ELC10412210534C

Cap.Cera 220pF 50V C321

ELC10411020534C

Cap.Cera 1nF(1000pF) 50V C308-C311-C340-C401-C402

C481-C721-C861

ELC10411030567C

Cap.Cera 0.01uF 50V Z5V C125-C162-C302-C309-C312

C313-C332-C362-C472-C475 C535-C703A-C723-C744 C752-C756

ELC10412220534C

Cap.Cera 2200pF 50V C335

ELC10413310534C

Cap.Cera 330pF 50V C911-C921-C931

ELC10414710534C

Cap.Cera 470pF 50V C513-C732-C803-C805-C812

C814-C824-C826

ELC10414720534C

Cap.Cera 4700pF 50V C324-C336

ELC10415610534C

Cap.Cera 560PF 50V C381

ELC10418210534C

Cap.Cera 820pF 50V C323

ELC10471021306C

CAP.SEGURANÇA 1000pF 400VAC C515

ELC10474711304C

CAP.SEGURANÇA 470pF 400VAC C515A-C598

ELC10411011534C

Cap.Cera 100pF 500V C482

ELC10411021534C

Cap.Cera 1KpF 500V C452

ELC10412211534C

Cap.Cera 220PF 500V C405

ELC10413921534C

Cap.Cera 3900pF 500V C451

ELC10411021744C

Cap.Cera 1000pF 1KV C503-C504-C505-C506

ELC10414711744C

Cap.Cera 470pF 1KV C529

ELC10411021944C

Cap.Cera 1000pF 2KV C512-C943

ELC10412211944C

Cap.Cera 220pF 2KV C509

ELC10414711944C

Cap.Cera 470pF 2KV C543

ELC10416811944C

Cap.Cera 680pF 2KV C527

ELC10401010106C

Cap.Elco 100uF 10V C548

ELC10401000206C

Cap.Elco 10uF 16V C163A-C172-C301-C307

C322-C363-C364-C367-C751 C807-C841-C871

ELC10401010206C

Cap.Elco 100uF 16V C122-C361-C536-C743

ELC10402200206C

Cap.Elco 22uF 16V C745

ELC10404700206C

Cap.Elco 47uF 16V C126-C171-C333-C352-C561

C723A-C811-C823

ELC10404710206C

Cap.Elco 470uF 16V C525-C532-C801

ELC10401010306C

Cap.Elco 100uF 25V C406-C471-C471A-C474

C474A

SRS

Efeito desenvolvido pelos laboratórios da SRS para simular uma sensação de envolvimento ou Surround com o uso de somente duas caixas acústicas.

Page 20

ELC10401020306C

Cap.Elco 1000uF 25V C522

ELC10402220306C

Cap.Elco 2200uF 25V C524

ELC10404710306C

Cap.Elco 470uF 25V C161

ELC10403310406C

Cap.Elco 330uF 35V C530

ELC10404700406C

Cap.Elco 47uF 35V C430-C453

ELC10401090506C

Cap.Elco 1uF 50V C153-C157-C163-C337-C804

C806-C813-C815-C825-C827 C862

ELC10402200506C

Cap.Elco 22uF 50V C703

ELC10402290506C

Cap.Elco 2,2uF 50V C339-C755

ELC10404700506C

Cap.Elco 47uF 50V C462-C517

ELC10404790506C

Cap.Elco 4,7uF 50V C325-C464

ELC10404780506C

Cap.Elco 0,47uF 50V C121-C123-C372-C374

ELC10401000806C

Cap.Elco 10uF 160V C458

ELC10404710806C

Cap.Elco 470uF 160V C528B

ELC10404790806C

Cap.Elco 4u7 160V C466

ELC10401001006C

Cap.Elco 10uF 250V C477-C941

ELC10406890506C

Cap.Elco CDS 6.8uF 50V C446

ELC10403311306C

Cap.Elco 330uF 400V C507

ELC10441040603C

Cap.Poliester 0.1uF 63V C326-C338-C365-C411-C431

C511

ELC10441540603C

Cap.Poliester 0.15uF 63V C128-C133

ELC10442240603C

Cap.Poliester 0.22uF 63V C331-C334

ELC10444740604C

Cap.Poliester 470uF 63V C404-C461

ELC10441530704C

Cap.Poliester 0.015uF 100V C135-C136

ELC10441040704C

Cap.Polies.100nF(0,1u) 100V C460

ELC10446830704C

Cap.Polies.0.068uF 100V C127-C134

ELC10446820704C

Cap.Poliester 6800pF 100V C130-C131

ELC10443330704C

Cap.Poliester 0.033uF 100V C403-C510-C544

ELC10444730704C

Cap.Poliester 0.047uF 100V C427

ELC10445620704C

Cap.Poliester 5600pF 100V C154-C158

ELC10462281006C

Cap.Supr.0,22uF 250VAC C501

ELC10438221803C

Cap.Poliprop. 8200pF 1.6KV C455-C456

ELC10443331303C

Cap.Poliester 0.033uF 400V C457

ELC10443341303C

Cap.Poliester 0.33uF 400V C467

ELC10461031603C

Cap.Supr.0,01uF 630VAC C508

ELC10441040704C

Cap.Polies.100nF(0,1u) 100V C1123-C1136-C1139

ELC10442240603C

Cap.Poliester 0.22uF 63V C1128

ELC10444730704C

Cap.Poliester 0.047uF 100V C1121

ELC10444740604C

Cap.Poliester 470uF 63V C1127

ELC10401010206C

Cap.Elco 100uF 16V C1126-C1137-C1146

ELC10401090506C

Cap.Elco 1uF 50V C1144-C1145

ELC10404790506C

Cap.Elco 4,7uF 50V C1124-C1129-C1132-C1133

ELC10402290506C

Cap.Elco 2,2uF 50V C1134-C1138

ELC10401000206C

Cap.Elco 10uF 16V C1122-C1125-C1131-C1142

C1143

PCM Pulse Code Modulation. Forma de gravação digital binária que representa um sinal de áudio como uma série de impulsos elétricos ou amostras digitais.

ANSI.

É a sigla de American National Standarts Institute que é uma norma adotada pela maioria dos

fabricantes de projetores como forma de padronizar as medições de brilho.

Page 21

BOBINAS E TRANSFORMADORES

ELC10550100005C

Indutor 10uH AXIAL L331-L361-L751-L752-L753

ELC10550689001C

FILTRO COIL 6.8uH AXIAL L351

ELC10550109010C

Indutor 1uH AXIAL L121-L302

ELC10550220006C

Indutor 22uH 150mA AXIAL L401

ELC10550820011C

Indutor 82uH AXIAL L911-L912-L913

ELC10560200013C

BOB.DE LARGURA(FIO)600uH K 29"

L441

ELC10560200012C

Bobina Lin.Hor.LX013NJ L452

ELC12626000009C

FILTRO LINHA LG-013 L501

ELC12525000011C

Trafo.Drive HOR.TD-0042 T450

ELC12626000010C

Flyback 2910 BSC26-01N4004KA T451

ELC12525000012C

Trafo.Chaveado TM-0094 T501

DIVERSOS

ELC19090000047C

PLACA MONT.PRINCIPAL TCPL2910F

ELC10808000005C

Fusivel Rap.3.15A 250V F501

ELC14343000004C

Filtro Saw F 45.75 M1967 Z301

ELC14444000004C

Filtro Cera.T 4.5MHz Z351

ELC12929000008C

CRISTAL OSC.12MHZ 18P X761

ELC14545000009C

SOQUETE CRT GZS10-2-108 29" XS901

ELC13232000004C

Seletor Canais 5V A101

ELC18191000001C

MICA ISOLANTE 18*13 D4.8 Z1

ELC14242000004C

Recp.Controle Remoto 2910

ELC12929000009C

CRISTAL OSC.CSB503F58 X1121

ELC11212000001C

Micr SW 5mm MT1102A-2 SW1001-SW1002-SW1003

SW1004-SW1005-SW1006

ELC12121008006C

ALTO FALANTE 8R YD-813 10W 29F

ELC11313400007C

CHAVE POWER KDC-A04

ELC12727002900F

CINESCOPIO A68QCU770X51

ELC13131200012C

GAB.TRASEIRO 2900 FLAT

ELC13131300023C

CONJ.GAB.FRONT.M.PL29F2 PRATA

ELC17070000028C

CONTROLE REMOTO 2910

ELC11334000010C

TECLA POWER 2900F2

ELC11334000011C

CONJ.TECLA DE FUNÇÕES 2900F2

NTSC. (National Television Standart Committee) – Comitê de regulamentação dos padrões para televisão dos EUA. A sigla também define o padrão de cor americano, criado por este comitê. A freqüência da sub portadora de cor é 3.579.545 Hz.

PAL-M.

Padrão de codificação de cor adotado para transmissões de TV no Brasil. A freqüência da sub portadora de cor é 3.575.611,49 Hz. Neste padrão são formadas 525 linhas de varredura divididas em dois campos 262,5 linhas entrelaçadas. A freqüência de varredura é de 15.734,264 Hz e a vertical de 59,94 Hz.

COMPONENTES DE UMA IMAGEM.

LUMINÂNCIA representada pela letra “Y” corresponde a imagem em preto e branco. CROMINÂNCIA representada pela letra “C” corresponde a imagem colorida. A crominância possui duas

componentes denominadas de “R” (vermelho) e “B” (azul) representadas pelas letras Cr e Cb. Imagem colorida = Y + C

AMBIÊNCIA

. São propriedades particulares de uma sala para dar uma sensação de espacialidade. Também é usada para

se referir a quanto um conjunto A/V reproduz uma sensação de espacialidade de um ambiente original (simulação).
