Cineral 29P CIN-0507 Schematic

MANUAL DE SERVIÇO
TELEVISOR

CIN

RAL

29 P CIN-0507

ESPECIFICAÇÕES TÉCNICAS

Sistema de cores: PAL-M / NTSC/ PAL-N
Canais de recepção: VHF / UHF / CATV (181 canais)
Alimentação: 90 – 240V AC (automática)
Consumo: 100W
Saída de áudio: 6 W + 6w RMS por canal
Terminal de antena: VHF / UHF / CATV – 75 ohms
Entradas de AV: Lateral e traseira
Entradas de SVHS Traseira
Entrada de Vídeo Componentes Traseira
Saída de AV: Traseira
CONTROLE REMOTO
Sistema de transmissão: Infravermelho

Alimentação: 3,0V (duas pilhas tipo AAA)

AJUSTES NO MODO DE SERVIÇO

No caso da troca do cinescópio, do microprocessador IC201, ou da memória IC001 é
necessário reajustar o aparelho.
Para realizar os ajustes habilite o aparelho no modo de serviço seguindo os passos abaixo.

1. Com o aparelho “LIGADO” sintonize um canal de boa recepção ou utilize
um gerador de barras na entrada de RF.

2. Mantenha pressionada a tecla “VOLUME MENOS” “NO PAINEL” e aguarde
até que o volume seja reduzido ao mínimo.

3. Pressione uma vez “NO CONTROLE REMOTO” a tecla “DISPLAY”.

OBS* Para realizar ajustes pós-reparos utilize “APENAS” os menus onde o
Status está indicado como valor “VARIÁVEL”.

Recomendamos que os outros menus com o Status indicado como valores
‘FIXO’ “NÃO” devam ser modificados a nível de Assistência Técnica, pois os
ajustes foram efetuados na fábrica e sua alteração implicaria em uma
desconfiguração do aparelho.

OBS* CASO SEJA PRESSIONADA A TECLA “EF DE SOM” OS AJUSTES
VOLTARÃO
TODOS A CONDIÇÃO “DEFAULT”

Depois de efetuados os ajustes, para memorizar desligue o televisor através do
controle remoto.

Para o acesso a cada menu de ajuste pressione as teclas como consta na seqüência abaixo.
Tecla 1 = Menu 01 Tecla 2 = Menu 02 Tecla 3 = Menu 03

Tecla 4 = Menu 04 Tecla 5 = Menu 05 Tecla 6 = Menu 06
Tecla 7 = Menu 07 Tecla 8 = Menu 08 Tecla 9 = Menu 09
Tecla 0 = Menu 10 Tecla Agenda = Menu 11 Tecla Caps = Menu 12
Tecla Display = Menu 13 Tecla Dormir = Menu 14 Tecla Calendário = Menu 15
Tecla = Cor = Menu 16 Tecla Favorito = Menu 17 Tecla Rever = Menu 18

1

VP50 (*)

VLIN5 (*)

VSC5 (*)

VBLK5 (*)

VCEN5 (*)

As teclas de canal mais e canal menos devem ser usadas para escolher o modo a ser ajustado.

As teclas de volume mais e volume menos deverão ser usadas para ajustar os modos
selecionados.

OBS* Caso seja pressionada a tecla “OK” no controle remoto, em modo de serviço, o acesso
aos menus 19, 20 21, 22 e 23 será habilitado.

Nesta condição as teclas de Canal Mais e Canal Menos devem ser utilizadas para acessar os
modos de ajuste e as teclas de Volume Mais e Volume Menos devem ser utilizadas para alterar
os valores.

Ajuste de SCREEN e FOCO.

Com o televisor em modo de serviço, pressione a tecla “TVAV” no controle remoto para que a
varredura vertical seja inibida, a seguir ajuste o potenciômetro de Screen no Fly Back para obter
uma linha fraca, quase invisível, na tela. Para sair desta condição pressione novamente a tecla
“TV/AV”.
Utilizando o gerador, no padrão de pontos ou quadriculados ou outra imagem de boa qualidade,
ajuste visualmente o foco no melhor ponto de definição. Para este ajuste o produto deve
permanecer aproximadamente 10 minutos ligado para o pleno aquecimento dos canhões do
cinescópio.

Os dados da tabela na próxima página foram coletados de um produto ajustado na fábrica.
Os ajustes sofrem diferenças de acordo com sua aplicação de um aparelho para outro.
Para sair do modo de serviço desligue o produto via controle remoto, desta forma os valores
alterados serão salvos.
A tabela a seguir é apenas de “Setup” (configuração), pode haver diferentes valores de um
produto para outro.

MENU 1 PRESSIONE A TECLA "1" NO CONTROLE REMOTO
ITEM DESCRIÇÃO VALOR STATUS
RC R - CORTE
GC G - CORTE
BC B - CORTE
GD G - DRIVE
BD B - DRIVE

MENU 2 PRESSIONE A TECLA "2" NO CONTROLE REMOTO
ITEM DESCRIÇÃO VALOR STATUS
HIGH5 (*) ALTURA

VERT POSIÇÃO

VERT LIN

VERT LIN

VERT APAG

VERT CENTRO

OBS. Os itens de ajuste com (*) só podem ser feitos com gerador de 50 Hz.

80 VARIÁVEL
80 VARIÁVEL
80 VARIÁVEL
40 VARIÁVEL
40 VARIÁVEL

0C VARIÁVEL

03 VARIÁVEL
08 VARIÁVEL
09 VARIÁVEL
00 FIXO

0C VARIÁVEL

2

VP 60

V LIN 6

VSC 6

VBLK6

VCEN6

VEHT

VEHT6

MENU 2 PRESSIONE A TECLA "2" NO CONTROLE REMOTO
ITEM DESCRIÇÃO VALOR STATUS
HIGH 6 ALTURA

VERT POSIÇÃO

VERT LIN

VERT LIN

VERT APAG

VERT CENTRO

0D VARIÁVEL

01 VARIÁVEL
09 VARIÁVEL
09 VARIÁVEL
00 FIXO

0C VARIÁVEL

MENU 3 PRESSIONE A TECLA "3" NO CONTROLE REMOTO
ITEM DESCRIÇÃO VALOR STATUS
HPOS5 (*) POSIÇÃO HORIZONTAL
PARA5 (*) PARABOLA
TRAP5 (*) TRAPEZIO
HSIZE5 (*) LARGURA HORIZONTAL
CNRT5 (*) CANTO SUPERIOR
CNRB5 (*) CANTOS INFERIORES

5 (*) GANHO DE VERTICAL

HEHT5 (*) GANHO DE HORIZONTAL

0B VARIÁVEL

14 VARIÁVEL
24 VARIÁVEL

1B VARIÁVEL

11 VARIÁVEL

0B VARIÁVEL

03 FIXO
01 FIXO

MENU 3 PRESSIONE A TECLA "3" NO CONTROLE REMOTO
ITEM DESCRIÇÃO VALOR STATUS
HPOS6 POSIÇÃO HORIZONTAL 13
PARA6 PARABOLA 14
TRAP6 TRAPEZIO 27
HSIZE6 LARGURA HORIZONTAL 1B
CNRT6 CANTO SUPERIOR 0B
CNRB6 CANTOS INFERIORES 0A

GANHO DE VERTICAL 03

HEHT6 GANHO DE HORIZONTAL 01

VARIÁVEL
VARIÁVEL
VARIÁVEL
VARIÁVEL
VARIÁVEL
VARIÁVEL

FIXO
FIXO

MENU 4 PRESSIONE A TECLA "4" NO CONTROLE REMOTO
ITEM DESCRIÇÃO VALOR STATUS
CNTX CONTRASTE MAX. 7F
CNTN CONTRASTE MIN. 08
BRTX BRILHO MAX. 20
BRTN BRILHO MIN. 20
COLOX COR MAX 35
COLN COR MIN 00
TNTX MATIZ MAX 28
TNTN MATIZ MIN 28

FIXO
FIXO
FIXO
FIXO
FIXO
FIXO
FIXO
FIXO

OBS. Os itens de ajuste com (*) só podem ser feitos com gerador de 50 Hz.

3

MENU 5 PRESSIONE A TECLA "5" NO CONTROLE REMOTO
ITEM DESCRIÇÃO VALOR STATUS
BRTC BRILHO 50% 40
COLC COR 50% 2C
COLP NÍVEL DE COR PAL 00
SCOL GANHO UV 07
SCNT SUB CONTRASTE 0C
CNTC CONTRASTE 50% 4C
TNTCT MATIZ 50% ( TV ) 40
TNTCV MATIZ 50% ( AV ) 40

FIXO
FIXO
FIXO
FIXO
FIXO
FIXO
FIXO
FIXO

MENU 6 PRESSIONE A TECLA "6" NO CONTROLE REMOTO
ITEM DESCRIÇÃO VALOR STATUS
ST3 SHARP 50% TV 20
SV3 SHARP 50% AV 3,58 20
SV4 SHARP 50% AV OUTROS SIST 19
SVD SHARP 50% DVD 19
ASSH SHARP ASSIMETRIA 07
SHPX SHARP MAX. 10
SHPN SHARP MIN 2A

FIXO
FIXO
FIXO
FIXO
FIXO
FIXO
FIXO

MENU 7 PRESSIONE A TECLA "7" NO CONTROLE REMOTO
ITEM DESCRIÇÃO VALOR STATUS










20 FIXO
B0 FIXO
F0 FIXO

37 FIXO

40 FIXO
A0 FIXO

00 FIXO
FF FIXO

MENU 8 PRESSIONE A TECLA "8" NO CONTROLE REMOTO
ITEM DESCRIÇÃO VALOR STATUS
REFAGC RFAGC ( 12H, BIT 5~0 )
BRTS SUB BRILHO P/ SECAM
OSD POSIÇÃO HORIZONTAL P/ OSD
OSDF OSD PLL DATA
CCD OSD POSIÇÃO HORIZONTAL P/ CCD OSD
CCD OSDF PLL DATA DO CCD OSD
TXCX OSD NÍVEL P/MAX CONTRASTE
RGCN OSD NÍVEL P/MIN CONTRASTE

25 VARIAVEL

00 FIXO

21 FIXO

53 FIXO
4A FIXO

65 FIXO
1F FIXO

16 FIXO

4

V01

V25

V50

V100

VOL MAX

VOL

VOL MAI

VOLUME DE ALTO FALANTE

MENU 9 PRESSIONE A TECLA "9" NO CONTROLE REMOTO
ITEM DESCRIÇÃO VALOR STATUS

VOLUME 1
VOLUME 25
VOLUME 50

VOLUME 100

VOL MAX MODO HOTEL
CURTCEN A TELA FECHA E ABRE AO CENTRO AO DES. E LIG.
GATE GANHO PIN 28 ( TMPA8823 OU MSP34x5 )

-OUT MUDO PWM QUANDO MUDA CANAL

46 FIXO

6B FIXO

75 FIXO

7F FIXO

32 FIXO
A5 FIXO
2A FIXO

73 FIXO

MENU 10 PRESSIONE A TECLA "0" NO CONTROLE REMOTO
ITEM DESCRIÇÃO VALOR STATUS
MODE4 VOLUME 1
MODE5 VOLUME 25
MODE6 VOLUME 50
MODE7 VOLUME 100
MODE8 VOL MAX MODO HOTEL
MODE9 A TELA FECHA E ABRE AO CENTRO AO DES. E LIG.

FF FIXO
3F FIXO
1F FIXO

57 FIXO

20 FIXO

00 FIXO

MENU 11 PRESSIONE A TECLA "AGENDA" NO CONTROLE REMOTO
ITEM DESCRIÇÃO VALOR STATUS
MPB STR EFEITO DE POTÊNCIA
MPB HMC CONTEÚDO DE HARMONICAS
MPB HP PASSA ALTA FREQUENCIA
MPB LP PASSA BAIXA FREQUENCIA
MPB LIN LIMITE DE AMPLITUDE
SUB FRE FREQUENCIA DE SUB-WOOFER
SUB HP COMPLEMENTO DE SUB-WOOFER (filtro passa baixa)

43 FIXO
0D FIXO

07 FIXO

11 FIXO

00 FIXO

28 FIXO

02 FIXO

00 FIXO

MENU 12 PRESSIONE A TECLA "CAPS" NO CONTROLE REMOTO
ITEM DESCRIÇÃO VALOR STATUS
SVM AJUSTE DE CONTRASTE FINO ABAIXO DE 50
SVM1 AJUSTE DE CONTRASTE ALTO ACIMA DE 50
OSD2 POSIÇÃO DE AJUSTE HORIZONTAL DO OSD
OSDF2 AJUSTE DE OSD COM CARACTER
PYNX TESTE DE SINCRONISMO HORIZONTAL
PYNN TESTE DE SINCRONISMO HORIZONTAL
PYXS TESTE DE SINCRONISMO HORIZONTAL
PYNS TESTE DE SINCRONISMO HORIZONTAL

05 FIXO

05 FIXO

20 FIXO

64 FIXO

28 FIXO

18 FIXO

22 FIXO

10 FIXO

5

MENU 13 PRESSIONE A TECLA "DISPLAY" NO CONTROLE REMOTO
ITEM DESCRIÇÃO VALOR STATUS
CLTM AJUSTE CORRETO DE CROMA NO MODO TV
CLV0 AJUSTE CORRETO DE CROMA NO MODO AV
CLVS AJUSTE CORRETO DE CROMA NO MODO SVHS
ABL AJUSTES DE ABL
DCBS AJUSTES DE TEMPO DE TELA PRETA, "Y" e OSD
FLG0 AJUSTES NA MODULAÇÃO DE ÁUDIO
FLG1 AJUSTES NA ETAPA DE ÁUDIO

44 FIXO
43 FIXO
43 FIXO
27 FIXO
14 FIXO
82 FIXO

0D FIXO

MENU 14 PRESSIONE A TECLA "DORMIR" NO CONTROLE REMOTO
ITEM DESCRIÇÃO VALOR STATUS
HAFC AJUST. NO GANHO DE AFC
AGCC AJUST. PARA O VALOR DE REFERÊNCIA DO RFAGC
NOIS AJUST. PARA O VALOR DE REFERÊNCIA DO AFC
ONTM AJUST. DE TEMPO DE TELA AZUL
NSHP AJUST. DE TEMPO DDA FUNÇÃO REDUÇÃO DE RUIDOS
PVLVL AJUST. DE PROTEÇÃO (XRAY VALOR MAIOR)
PLMT AJUST. DE PROTEÇÃO (XRAY VALOR MENOR)

09 FIXO

1C FIXO

01 FIXO
08 FIXO

1A FIXO

80 FIXO
80 FIXO

MENU 15

PRESSIONE A TECLA "CALENDARIO" NO CONTROLE REMOTO
ITEM DESCRIÇÃO VALOR STATUS
RC-C AJUST. DE CORTE DA TEMPERATURA DE COR VERMELHA
GC-C AJUST. DE CORTE DA TEMPERATURA DE COR VERDE
BC-C AJUST.E DE CORTE DA TEMPERATURA DE COR AZUL
GD-C AJUST. DO DRIVER DA COR VERDE
BD-C AJUST. DO DRIVER DA COR VERDE AZUL

80 VARIÁVEL
80 VARIÁVEL
80 VARIÁVEL
40 VARIÁVEL
40 VARIÁVEL

MENU 16

PRESSIONE A TECLA "COR/INS" NO CONTROLE REMOTO
ITEM DESCRIÇÃO VALOR STATUS
RC-W AJUSTE DE CORTE DO AQUECIMENTO DA COR VERMELHA
GC-W AJUSTE DE CORTE DO AQUECIMENTO DA COR VERDE
BC-W AJUSTE DE CORTE DO AQUECIMENTO DA COR AZUL
GD-W AJUSTE DE TEMPERUTA DE COR NO DRIVER VERDE
BD-W AJUSTE DE TEMPERUTA DE COR NO DRIVER AZUL
YUVGC COMPENSAÇÃO DE VERMELHO PARA O MODO YUV
YUVBC COMPENSAÇÃO DE AZUL PARA O MODO YUV

80 VARIÁVEL
80 VARIÁVEL
80 VARIÁVEL
40 VARIÁVEL
40 VARIÁVEL
03 FIXO
03 FIXO

MENU 17

PRESSIONE A TECLA "FAVORITO" NO CONTROLE REMOTO
ITEM DESCRIÇÃO VALOR STATUS
D-COL AJUSTE DINÂMICO DE COR
D-BRI AJUSTE DINÂMICO DE BRILHO
DCON AJUSTE DINÂMICO DE CONTRSTE
DSHP AJUSTE DINÂMICO DE NITIDEZ

32 FIXO
32 FIXO

5A FIXO

32 FIXO

6

MENU 18 PRESSIONE TECLA "REVER" NO CONTROLE REMOTO
ITEM DESCRIÇÃO VALOR STATUS
S-COL AJUSTE STANDART DE COR 32
S-BRI AJUSTE STANDART DE BRILHO 32
S-CON AJUSTE STANDART DE CONTRSTE 32
S-SHP AJUSTE STANDART DE NITIDEZ 32

FIXO
FIXO
FIXO
FIXO

MENU 19 PRESSIONE TECLA "OK" NO CONTROLE REMOTO E CANAL MAIS
ITEM DESCRIÇÃO VALOR STATUS
M-COL AJUSTE SUAVE DE COR
M-BRI AJUSTE SUAVE DE BRILHO
M-CON AJUSTE SUAVE DE CONTRSTE
M-SHP AJUSTE SUAVE DE NITIDEZ

32 FIXO
32 FIXO
1E FIXO
32 FIXO

MENU 20 PRESSIONE TECLA "OK" NO CONTROLE REMOTO E CANAL MAIS
ITEM DESCRIÇÃO VALOR STATUS
T-Hz120-BAS S.effect modo Teatro: abaixo 120Hz / valor baixo
T-Hz120-TRE S.effect modo Teatro: centro 500Hz / valor de agudo
T-Hz1K5 S.effect modo Theatro: centro 1.5kHz
T-Hz5K S.effect modo Theatro: centro 5kHz
T-Hz10K S.effect modo Theatro: acima 10kHz

5A FIXO
5A FIXO
0C FIXO
0C FIXO
0C FIXO

MENU 21 PRESSIONE TECLA "OK" NO CONTROLE REMOTO E CANAL MAIS
ITEM DESCRIÇÃO VALOR STATUS
T-Hz120-BAS S.effect modo Concerto acima 120Hz
T-Hz120-TRE S.effect modo Concert centro 500Hz
T-Hz1K5 S.effect modo Concerto centro 1.5kHz
T-Hz5K S.effect modo Concerto centro 5kHz
T-Hz10K S.effect modo Concerto acima 10kHz

32 FIXO

32 FIXO
0C FIXO
0C FIXO
0C FIXO

MENU 22 PRESSIONE TECLA "OK" NO CONTROLE REMOTO E CANAL MAIS
ITEM DESCRIÇÃO VALOR STATUS
T-Hz120-BAS S.effect modo Broadcast: acima 120Hz
T-Hz120-TRE S.effect modo Broadcast: centro 500Hz
T-Hz1K5 S.effect modo Broadcast: centro 1.5kHz
T-Hz5K S.effect modo Broadcast: centro 5kHz
T-Hz10K S.effect modo Broadcast: acima 10kHz

14 FIXO

14 FIXO
0C FIXO
0C FIXO
0C FIXO

MENU 23 PRESSIONE TECLA "OK" NO CONTROLE REMOTO E CANAL MAIS
ITEM DESCRIÇÃO VALOR STATUS
T-Hz120-BAS TC90A49 registro DATA 1: Bit 4 ~ Bit 0
T-Hz120-TRE TC90A49 registro DATA2
T-Hz1K5 TC90A49 registro DATA 3 Bit 0
T-Hz5K TC90A49 registro DATA3 Bit 4 Bit 7, Bit 6
T-Hz10K Ajuste da amplitude da entrada de AV

00 FIXO

05 FIXO

00 FIXO

19 FIXO

00 FIXO

7

Descrição de circuitos.
Disparo inicial e realimentação.

Para que a fonte de alimentação inicie a sua rotina de funcionamento é necessário que
haja o disparo inicial.
Esta rotina é necessária para que o transformador Chopper inicie o seu primeiro ciclo
de indução. Ao acionar chave POWER uma amostra da tensão AC fluirá pelo resistor
R808B alimentando o pino 2 do IC801, a partir deste momento os estágios internos do
integrado começam a oscilar para chavear o FET Q801 que efetua a polarização para
o terra do pino 9 do transformador habilitando-o ao primeiro ciclo de indução. Como foi
visto anterior, o disparo inicial efetua apenas o primeiro ciclo de indução do
transformador.
Para que o integrado passe a funcionar definitivamente é necessário que haja uma
realimentação que será fornecida pelo pino 1 do transformador T803.
Após o disparo inicial houve a indução de tensão entre as espiras do transformador
Chopper e no pino 1 foi gerada uma tensão que ao fluir pelo resistor R808A, será
retificada pelo diodo D808 e encaminhada ao pino 14 do integrado IC801 habilitando
novamente o FET para polarizar o pino 9 do transformador que novamente irá transferir
tensão para as outras espiras, inclusive as dos pinos 1 e 2 novamente e assim
sucessivamente.

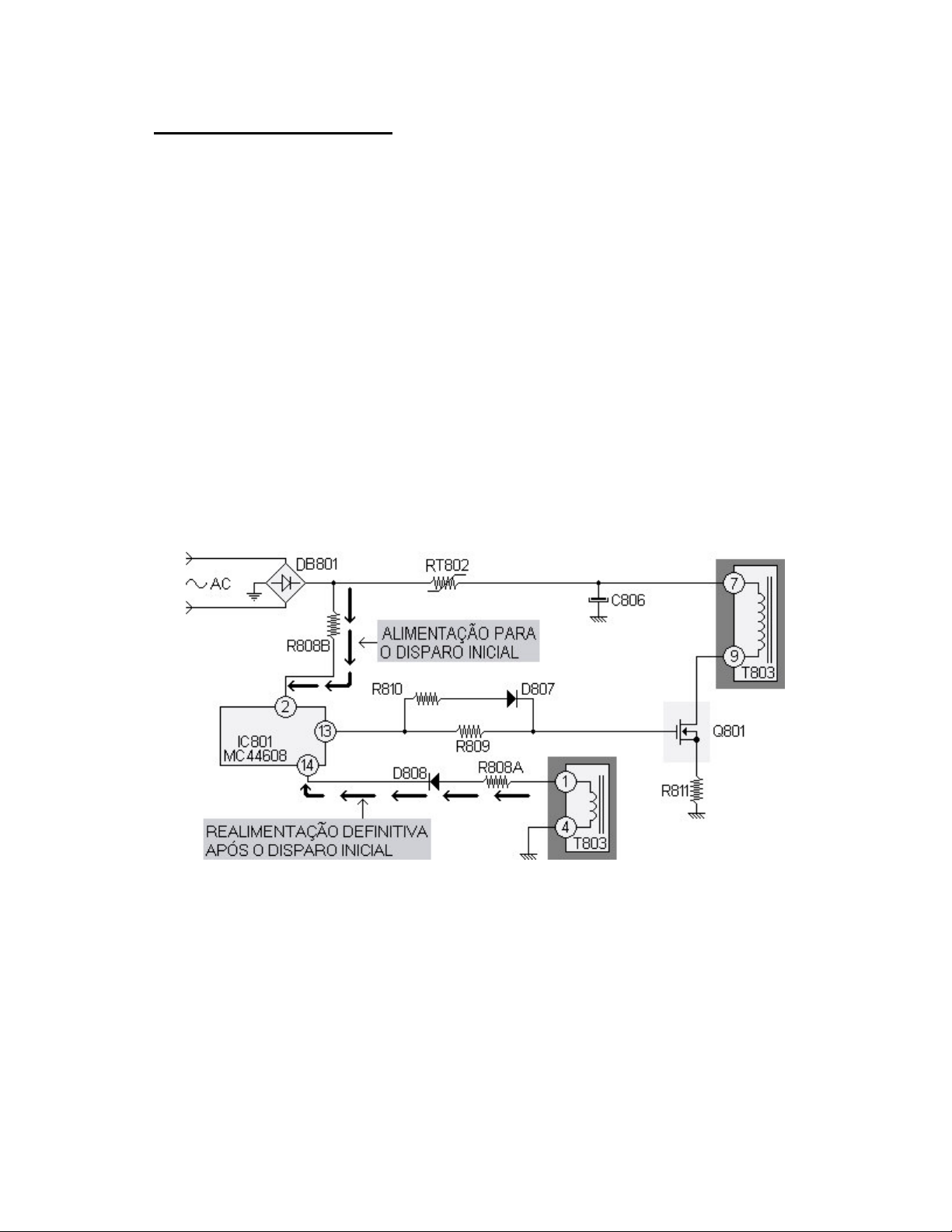

A figura a seguir mostra de forma simplificada e apenas ilustrativa, os principais
componentes do estágio de disparo inicial e realimentação.

Estabilização.

Uma amostra da fonte de 130V é coletada através do resistor R840 e dividida através
dos resistores VR821 e R841para ser encaminhada ao GATE do integrado IC803.
Este integrado efetua a polarização do IC802 (Photo Acoplador) para que haja o
controle e estabilização das fontes secundárias através do pino 5 do integrado IC802.
Através do Trim-Pot VR821 é possível efetuar o ajuste da fonte de 130V.
Lembrando que o perfeito funcionamento da fonte depende de uma tensão fixa de 2,5V
no Gate do IC803.

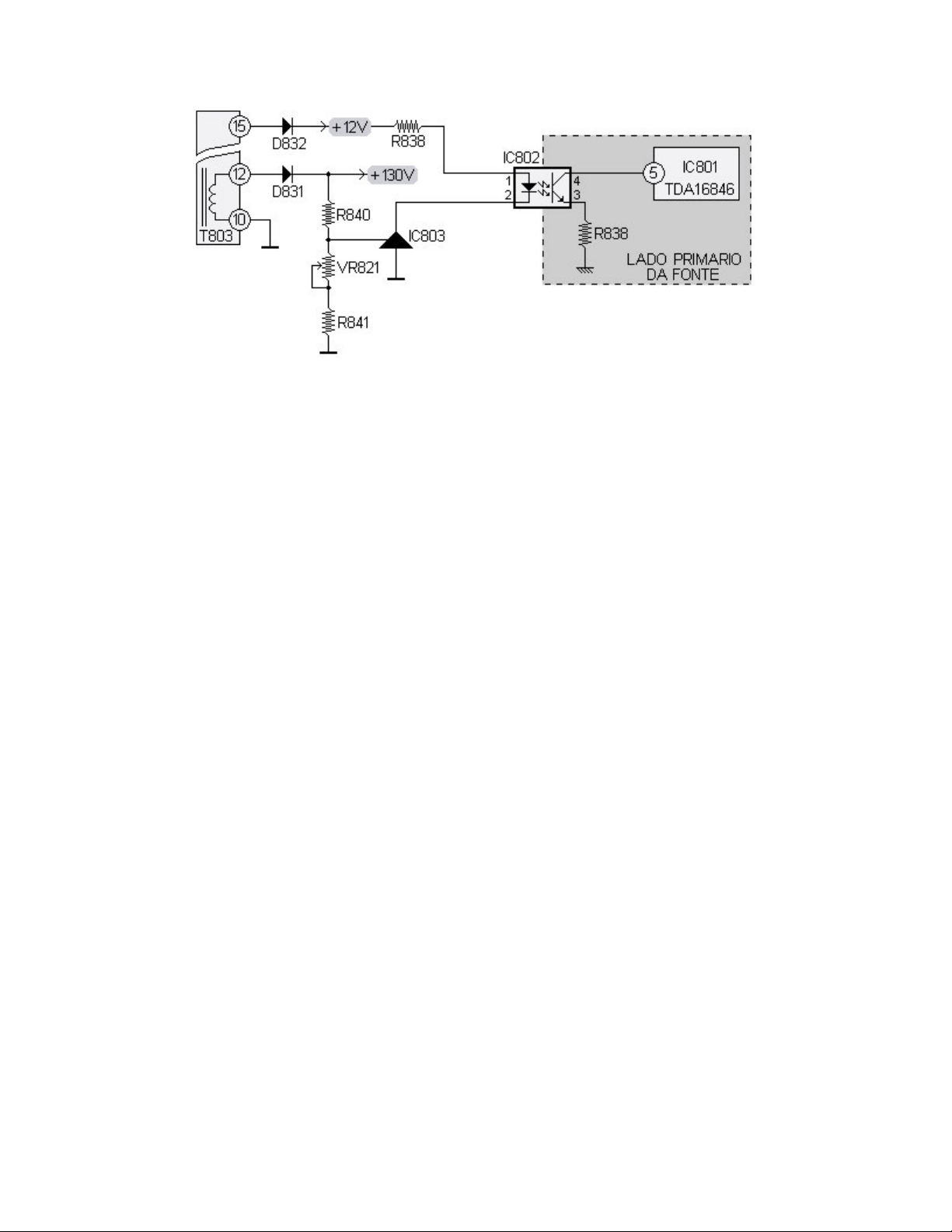

A figura a seguir mostra de forma simplificada e apenas ilustrativa, os principais
componentes do estágio de estabilização.

8

OFF (L) e STAND-BY (H)

Ao acionar a chave Power a fonte de alimentação gera a fonte de 14V no pino 15 do
transformador T803 que depois de retificada pelo diodo D832 e estabilizada pelo transistor
Q007 irá gerar a fonte de 5V, esta tensão deve estar sempre presente com o televisor em Stan­By como no modo ON. Esta tensão de 5V irá polarizar o pino 64 do microprocessador
IC101através de R003 que por sua vez irá polarizar as bases dos transistores Q804, Q209 e
Q082. Estes transistores por serem NPN, com nível alto em suas bases estarão conduzindo
efetuando as seguintes funções:

1. O transistor Q082 em condução irá polarizar para o terra o Catodo do LED do painel
frontal D080 fazendo com que o mesmo emita luz para identificar ao usuário que o
televisor está em modo Stand-By.

2. O transistor Q209 em condução irá polarizar a base do transistor Q208 com nível baixo.
Este transistor por ser um PNP com nível baixo em sua base está conduzindo fazendo
com que um certo nível de tensão alimente as saídas R,G e B para que os canhões do
cinescópio sejam inibidos durante o tempo em que o televisor estiver no modo Stand­By.

3. O transistor Q804, por ser um NPN com nível alto em sua base estará em condução
levando para o terra a base do transistor Q803. Este transistor também por ser um NPN
com nível baixo em sua base estará desligado e seu coletor estará com nível alto pela
tensão que está fluindo pelo resistor R834A. O coletor alto deste transistor despolariza
o transistor Q802 que por ser um PNP também estará desligado deixando de gerar as
tensões de +12V, +9V e +5VA. Sem estas tensões o integrado microprocessador

OFF (L) e STAND-BY (H)

IC201não gera os pulsos de Horizontal e Vertical Drive.

No momento em que uma tecla de canal mais ou canal menos é pressionada no painel frontal
ou a tecla liga do controle remoto é acionada uma chave interna no pino 64 do
microprocessador IC201 é acionada para o terra inibindo a tensão de 5V que estava
alimentando este pino. Neste momento as bases dos transistores Q804, Q209 e Q082 ficam
com nível baixo em suas bases e ocorrem as seguintes fases:

1. O transistor Q082 com nível baixo em sua base irá despolarizar o Catodo do LED do
painel frontal D080 fazendo com que o mesmo seja desligado para identificar ao
usuário que o televisor está em modo Ligado.

2. O transistor Q209 com nível baixo em sua base entra em estado de corte elevando a
tensão em seu coletor. Neste momento eleva-se a tensão na base do transistor Q208
que por ser um PNP entra em estado de corte inibindo a tensão fixa que estava
alimentando as saída de R,G, e B.

3. O transistor Q804 com nível baixo em sua base entra em estado de corte e a tensão em
seu coletor eleva-se, elevando também a tensão na base do transistor Q803 ligando
para o terra o seu coletor. Este coletor com nível baixo polariza a base do transistor

9

Q802 que por ser um PNP com nível baixo em sua base entra em condução gerando as
tensões de +12V, +9V e +5VA.

O capacitor C209 ligado na base do transistor Q208 faz com que este transistor esteja
conduzindo por um curto período de tempo para alimentar as saídas R, G e B quando o
aparelho é desligado a fim de evitar o ponto luminoso no centro da tela.
No momento em, que o aparelho é desligado o capacitor C210 continua a alimentar o emissor
do Q208. As tensões de 12V e 9V caem rapidamente para zero (0). O capacitor C209 polariza
negativamente a base de Q208 fazendo-o conduzir. Isto provoca o aparecimento de uma
tensão DC nos sinais R, G e B fazendo com que os canhões do cinescópio conduzam ao
máximo pa descarregar o excesso de alta tensão restante no cinescópio evitando assim o ponto
luminoso.

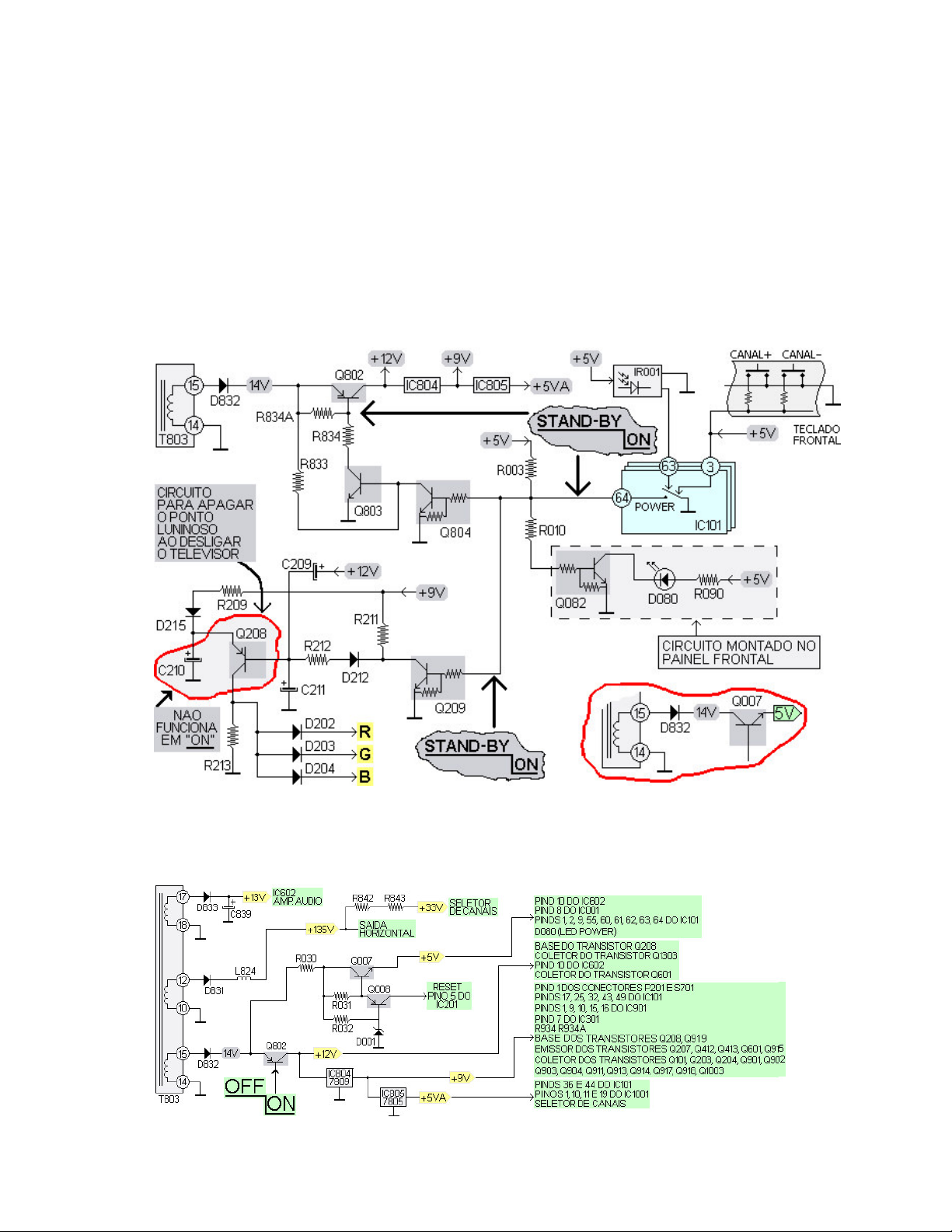

A figura a seguir mostra de forma simplificada e apenas ilustrativa, os principais
componentes do estágio de ON / OFF.

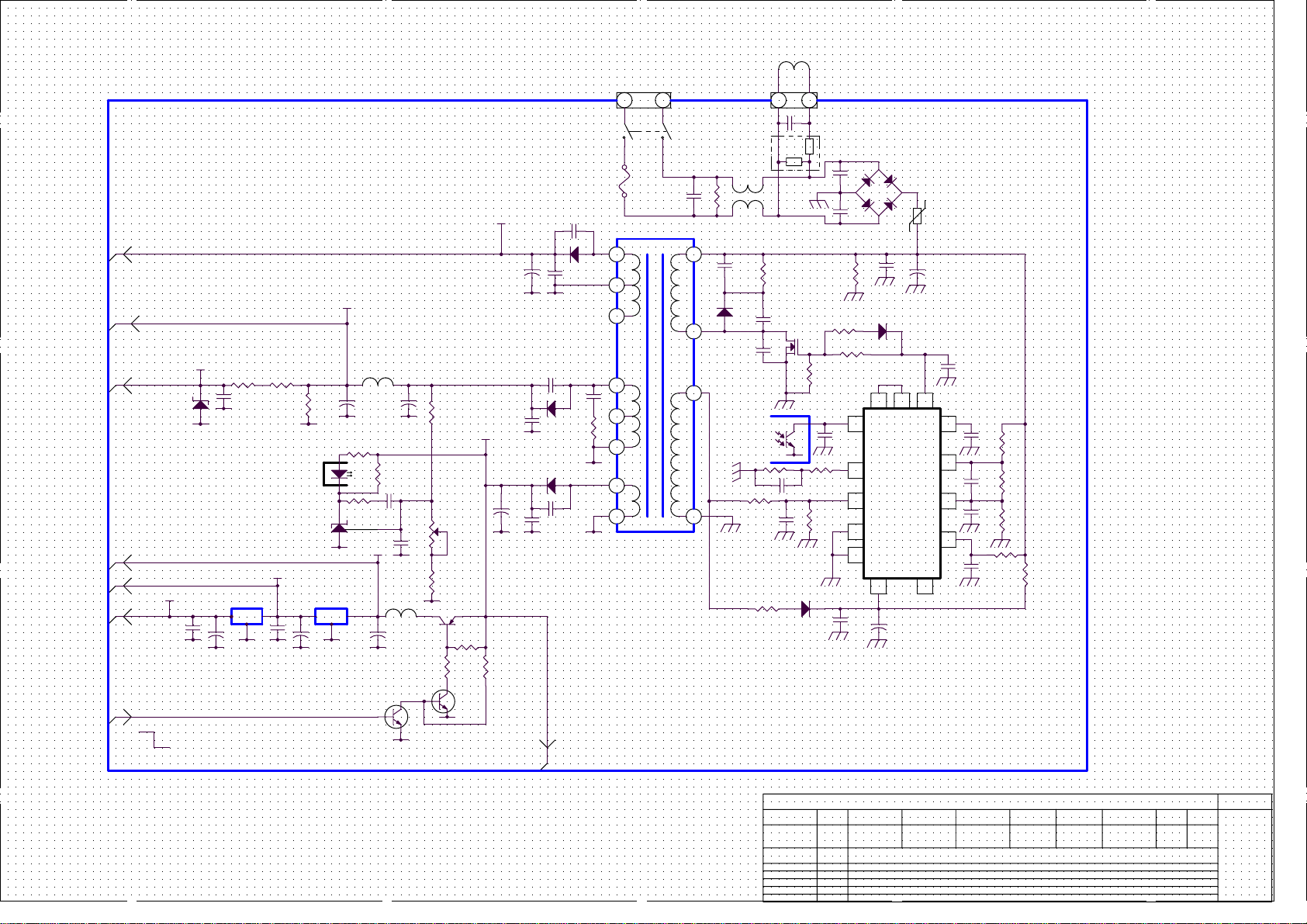

A figura a seguir mostra de forma simplificada e apenas ilustrativa os principais
componentes do estágio da fonte de alimentação principal e o destino da cada tensão.
Lembrando que há componentes que alteram estas tensões desde que são geradas
até os destinos finais.

10

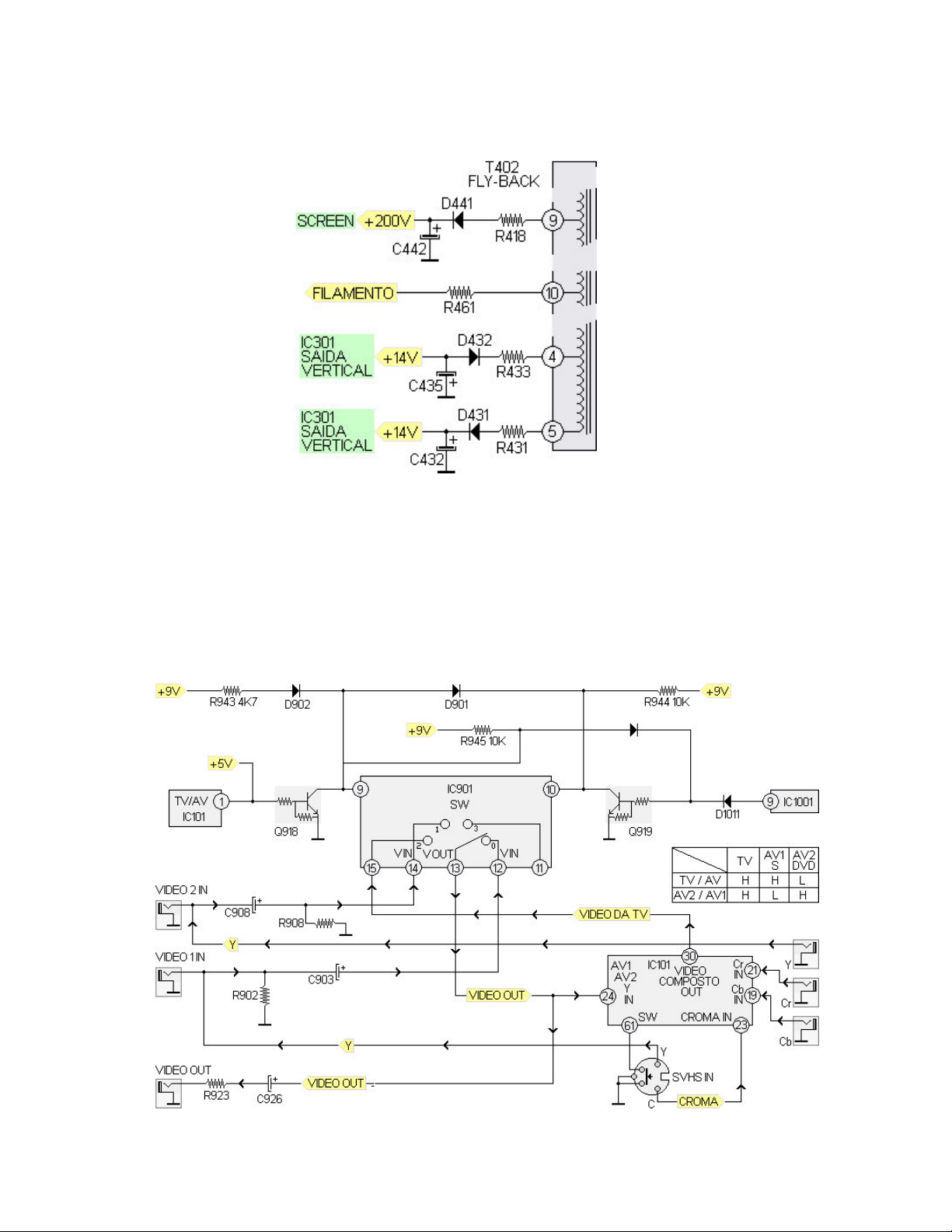

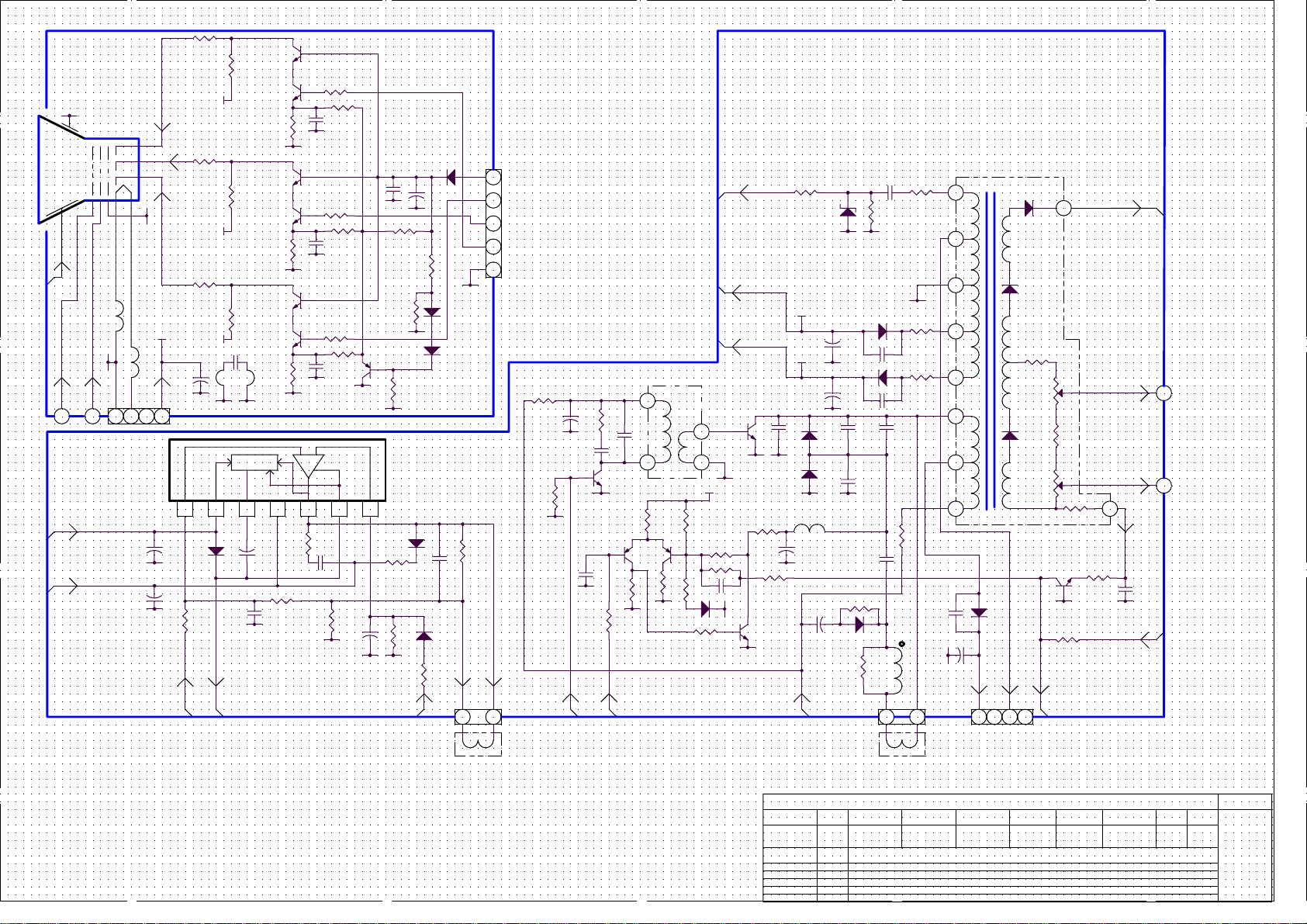

A figura a seguir mostra de forma simplificada e apenas ilustrativa, os principais
componentes das fontes geradas pelo Fly-Back.

A figura a seguir mostra de forma simplificada e apenas ilustrativa, os principais
componentes dos caminhos de entrada e saída de vídeo

O pino 1 do integrado IC101 efetua o chaveamento no pino 9 do IC901 dos sistemas AV1, AV2,
YUV e SVHS.
O pino 9 do IC901 efetua o chaveamento no pino 10 do integrado IC901 dos sistemas de
entradas de áudio.
Quando é inserido o cabo de SVHS a chave interna do conector habilita para o terra o pino 61
do iC101 para que o mesmo possa processar o sinal de croma (C) e vídeo (Y) provenientes
desta entrada. Quando o pino 61 é habilitado para o terra através da chave interna do conector
o modo AV2 é inibido.

, (AV1, AV2, YUV e SVHS).

11

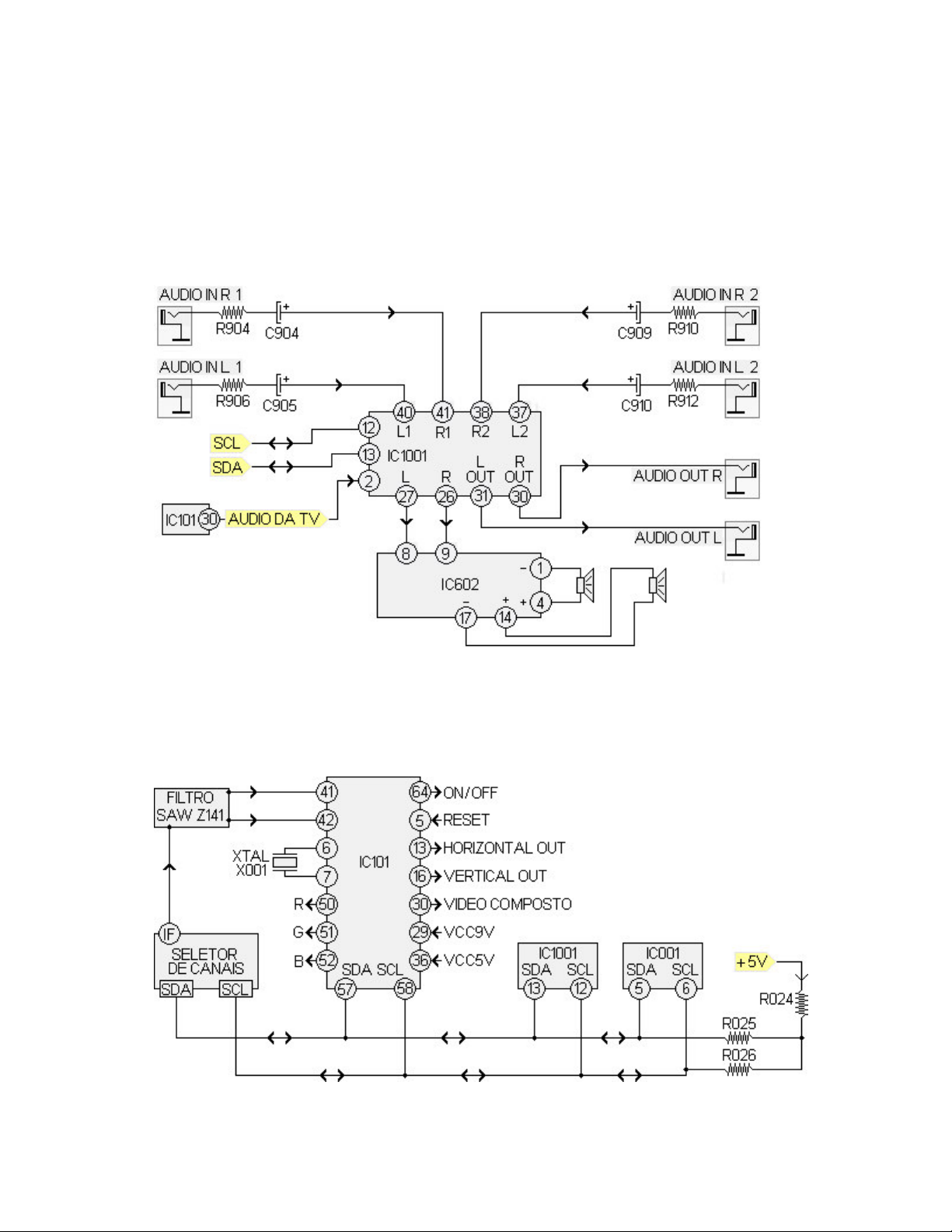

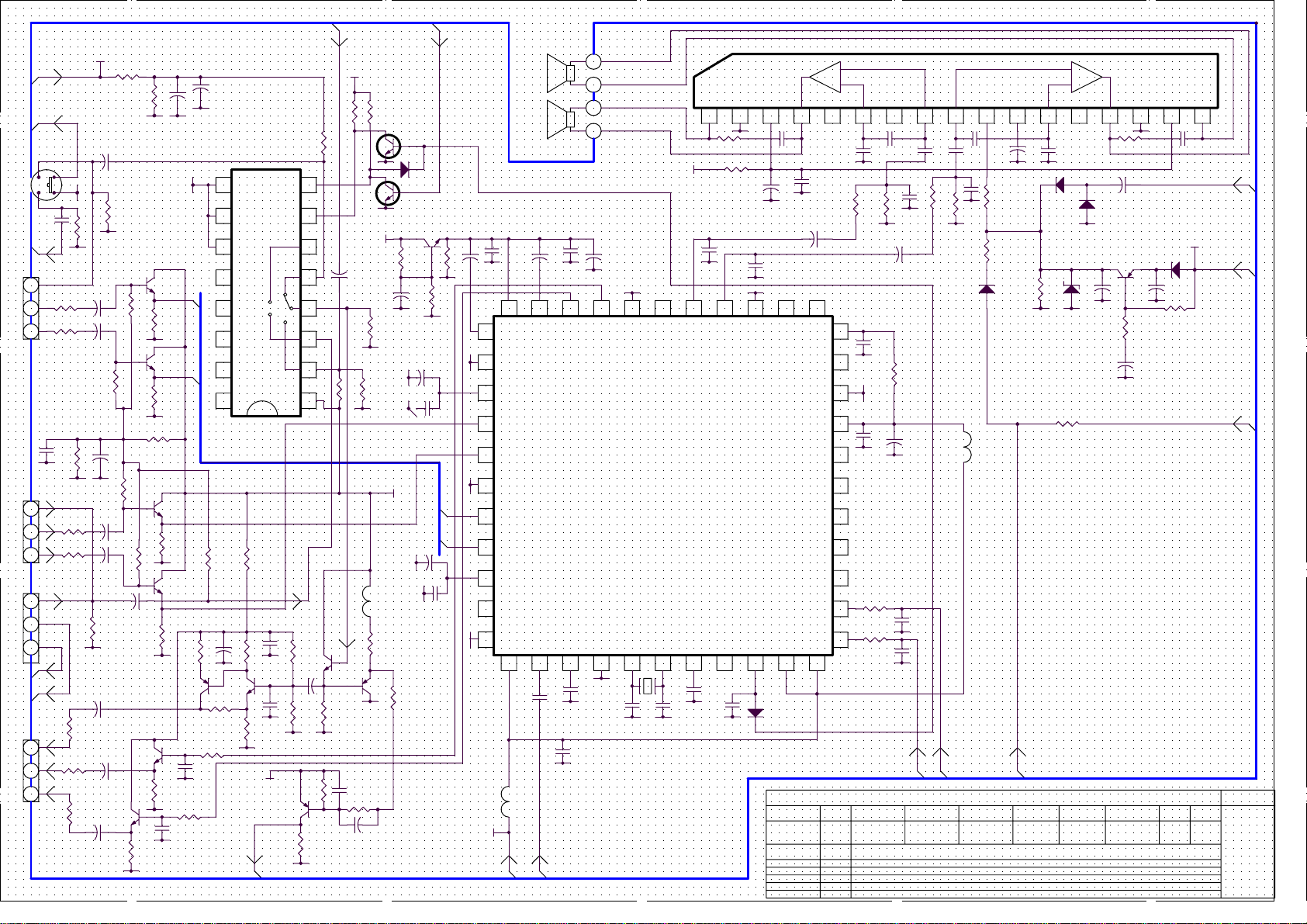

A figura a seguir mostra de forma simplificada e apenas ilustrativa demonstra os
principais componentes dos caminhos de entrada e saída de áudio, (AV1, AV2 e o
caminho do áudio proveniente do RF).

O nível de volume e Mute é controlado através das linhas de dados DAS e SCL nos pinos do
integrado IC1001.
Os sinais de áudio “L” e “R” provenientes do AV1 são inseridos nos pinos 40 e 41 do integrado
IC1001 e os sinais provenientes do AV2 são inseridos nos pinos 37 e 38.
Os pinos 26 e 27 do integrado IC1001 entregam aos pinos 8 e 9 do integrado IC602 o áudio
para ser amplificado e encaminhado aos alto falantes.

A figura a seguir mostra de forma simplificada e apenas ilustrativa, os principais
componentes dos integrados que atuam com as linhas de dados SDA e SCL e alguns
principais pinos do microprocessador IC101.

As tensões nas linhas de dados não podem trabalhar com tensão abaixo de 3,5V.
Quanto mais baixas forem as tensões, diversos sintomas de defeito diversos podem ocorrer no
televisor.

12

As medidas de tensões mencionadas nas tabelas a seguir são dos pinos dos principais
integrados e foram coletas com multímetro digital, o produto ligado em rede de 127V e
sintonizado no canal 12 com gerador de barras coloridas.

IC 801 Fonte

Stand-By ON

Pinos Volts Pinos Volts

1 2,32 1 1,84 2 0,00 11 7,15
2 1,51 2 1,60 3 14,31 12 6,99
3 0,88 3 1,46 4 7,02 13 N/C
4 5,56 4 5,59 5 0,16 14 7,03
5 1,60 5 1,95 6 6,95 15 GND
6 GND 6 GND 7 0,37 16 14,32
7 6,44 7 5,85 8 6,99
8 N/C 8 N/C 9 6,99
9 6,44 9 5,85

10 0,39 10 0,37
11 2,08 11 2,00
12 GND 12 GND
13 1,87 13 5,16

14 11,98 14 13,45 1 2,32 1 1,84

2 1,51 2 1,60

TELEVISOR LIGADO, VOLUME NO STEP 5

Pinos Volts Pinos Volts

1 7,15 10 0,09

IC 602 SAIDA DE ÁUDIO

17 7,11

IC 801 Fonte

Stand-By ON

Pinos Volts Pinos Volts

IC 001 MEMÓRIA

TELEVISOR LIGADO

Pinos Volts Pinos Volts

6 GND 6 GND
1 GND 5 4,5 7 6,44 7 5,85
2 GND 6 4,5 8 N/C 8 N/C
3 GND 7 GNG 9 6,44 9 5,85
4 GND 8 5,0 10 0,39 10 0,37

11 2,08 11 2,00

IC 301 SAIDA VERTICAL

TELEVISOR LIGADO

Pinos Volts Pinos Volts

1 2,94 5 0,27
2 14,77
3 -138 7 2,94

4 -149

6 14,7

3 0,88 3 1,46

4 5,56 4 5,59
5 1,60 5 1,95

12 GND 12 GND

13 1,87 13 5,16
14 11,98 14 13,45

13

IC 101 ONE CHIP

Stand-By

ON

Pinos Volts Pinos Volts Pinos Volts Pinos Volts

1 0,00 33 0,00 1

Ver sub tabela

33 2,87
2 2,27 34 0,00 2 5,10 34 2,17
3 5,26 35 0,00 3

Ver sub tabela

35 2,45
4 GND 36 0,00 4 GND 36 4,87
5 5,38 37 0,00 5 5,37 37 2,18
6 2,32 38 N/C 6 2,33 38 N/C
7 2,13 39 0,00 7 2,13 39

Ver sub tabela

8 GND 40 GND 8 GND 40 GND
9 5,26 41 0,00 9 5,25 41 0,35

10 GND 42 0,00 10 GND 42 0,36
11 GND 43 0,00 11 GND 43

Ver sub tabela

12 0,00 44 0,00 12 1,11 44 4,83
13 0,00 45 0,00 13 1,74 45 2,64
14 0,00 46 0,00 14 6,49 46 2,95
15 0,00 47 0,00 15 4,11 47 2,46

16 0,00 48 0,00 16 4,56 48 8,73
17 0,00 49 0,00 17 8,84 49 9,0
18 0,00 50 0,00 18 0,29 50 2,40

19 0,00 51 0,00 19 2,37 51 2,40
20 0,00 52 0,00 20 2,60 52 2,40
21 0,00 53 GND 21 2,37 53 GND
22 GND 54 GND 22 GND 54 GND
23 0,00 55 5,27 23 2,39 55 5,24
24 0,00 56 5,22 24 2,60 56 0,05
25 0,00 57 5,26 25 3,41 57 4,50

26 0,00 58 5,26 26 1,90 58 4,50
27 0,00 58 2,15 27 4,74 59 0,56

28 0,00 60 2,65 28 4,43 60 2,65
29 0,00 61 5,26 29 9,06 61 5,25
30 0,00 62 5,20 30

Ver sub tabela

62 4,66

31 0,00 63 5,13 31 N/C 63 5,18
32 0,00 64 4,82 32 4,50 64 0,14

A sub-tabela a seguir refere-se aos pinos que atuam com múltiplas funções como, por exemplo:
chaveamentos de AV, YUV e SVHS.

14

SUB TABELA COM O TELEVISOR LIGADO IC101

Pinos Condição Volts

Canal 12 0,02

1

3

AV1 3,78
AV2 3,78
YUV 3,78

Canal + 3,30

Canal - 2,67

Volume + 1,97

Volume - 1,30

Menu 0,68

TV/AV 0,00

Pinos Condição Volts

Canal 12 3,21

30

Canal 12 1,72

39

Canal 12 1,72

43

AV1 5,01
AV2 5,01

YUV 5,01

AV1 4,14
AV2 4,14

YUV 4,14

AV1 4,50
AV2 4,50

YUV 4,50

IC 601 DECIDIFICADOR STÉREO

TELEVISOR LIGADO, VOLUME NO STEP 5

Pinos Volts

1 5,00 23 N/C

Pinos Volts

2 1,50 24 N/C
3 1,50 25 GND
4 GND 26
5 2,30 27

6 2,30 28 N/C AV2 0,00
7 0,00 29 GND YUV 0,00
8 N/C 32 4,00

9
10 / 11 5,O0 34 6,99
12 / 13 4,50 35 GND

14 N/C 36 3,70
15 N/C 37 3,40

16 N/C 38 3,40
17 N/C 39 GND
18 N/C 40 3,40
19 5,00 41 3,40
20 N/C 42 2,58
21 N/C 43 N/C
22 4,60 44 GND

Ver sub tabela

33 3,00

Ver sub tabela

Ver sub tabela

Pinos Condição Volts

9

26 / 27

SUB TABELA

Canal 12 4,90

AV1 4,90

SVHS 4,90

VOLUME MINIMO

VOLUME MAXIMO

0,00

2,00

15

RELAÇÃO DE PEÇAS

OBS* APENAS AS PEÇAS QUE ESTÃO EM NEGRITO SERÃO FORNECIDAS
PELA CINERAL.
PARA A TROCA DOS ITENS QUE NÃO CONSTAM EM NEGRITO PROCEDA
CONFORME O BOLETIM 009-05-05.

Circuitos integrados

CTC10606000013C IC 4052 IC901
CTC10606000014C IC TL431ACLP IC803
CTC10606000015C IC TDA16846-2(Q67040-S4494) IC801
CTC10606000002C IC MEMORIA EEPROM 8K M24C08 IC001
CTC10606000001C IC MSP 3425G IC1001
CTC10606000004C IC REGULADOR L7805CV +5V 1,5A IC805
CTC10606000005C IC REGULADOR L7809 SGS(TO-220) IC804
CTC10606000018C IC TDA8944J IC602
CTC10606000017C IC STV8172A IC301
CTC10606000012C IC TMPA8859CSNG IC101
CTC10606000022C IC ACOPLADOR PC123X9YFZ IC802

Diodos e transistores

CTC10201000001C DIODO DE SINAL 1N4148 D202-D203-D204-D205-D206
D211-D212-D214-D215-D310-D410-D601-D602-D603-D604
D410-D601-D602-D603-D604-D807-D808-Q919B-R1011-R212

CTC10202600004C DIODO RETIF.D3SB60 DB801
CTC10216519043C DIODO ZENER 5V1 500MW D001
CTC102031H8006C DIODO RAPIDO 1H8 D851
CTC10203400010C DIODO RAPIDO RU4C D831.
CTC10203000004C DIODO RAPIDO GRU4YX D833
CTC10203200009C DIODO EU2YX D832
CTC10203104001C DIODO RAPIDO FR104 D412-D421-D431-D432-D441
CTC10203228008C DIODO BY228 D411
CTC10202000001C DIODO RETIFICADOR 1N4001 D301
CTC10206574043C DIODO ZENER 33V 1/2W D824
CTC10206399043C DIODO ZENER 3V9 1/2W D213
CTC10206629043C DIODO ZENER 6V2 1/2W D207
CTC10206829043C DIODO ZENER 8V2 1/2W D303

CTC10201000001C DIODO DE SINAL 1N4148 D501-D502-L501/P503
CTC10204000001C DIODO LED VERMELHO FB205 D001A2

CTC10303100001C TRANSISTOR 2SC1815-Y(NPN) Q003-Q007-Q1003-Q203
Q204-Q402-Q901-Q902-Q903
Q904-Q911-Q913-Q914-Q917
CTC10303100011C TRANSISTOR 2SA817AY Q208
CTC10303100013C TRANSISTOR IRF630MFP Q414
CTC10303100007C TRANSISTOR 2SC2482 Q401
CTC10303100008C TRANSISTOR 2SC3779D(RF AMPL) Q101

16

CTC10303100018C TRANSISTOR 2SK3451-01MR Q801
CTC10303100003C TRANSISTOR PDTC124ES (NPN) Q006-Q209-Q918-Q919
CTC10303100004C TRANSISTOR PDTC144ES (NPN) Q803-Q804
CTC10303100006C TRANSISTOR ST2SA1015Y (PNP) Q008-Q412-Q413-Q601-Q912
Q915-Q916
CTC10303100016C TRANSISTOR SPP08P06P Q802
CTC10303100015C TRANSISTOR 3DD3402 Q411
CTC10303100014C TRANSISTOR 2SA562TM-0BX Q507
CTC10303100001C TRANSISTOR 2SC1815-Y(NPN) Q502-Q504-Q506
CTC10303100017C TRANSISTOR 2SC4544 Q501-Q503-Q505

Resistores

CTC10110104023C RES.CARB.100K 1/6W R1004-R222-R223-R254
R834A-R947
CTC10110101023C RES.CARB.100R 1/6W R1001-R1002-R101-R101A
R232-R234-R242-R243-R245-R920-R937
CTC10110121023C RES.CARB.120R 1/6W R235
CTC10110103023C RES.CARB.10K 1/6W R001-R006-R025-R026-R034
R036A-R043-R209-R213-R228-R310-R314-R618-R619
R620-R807-R833-R944-R945
CTC10110103043C RES.CARB.10K 1/2W R316
CTC10110100023C RES.CARB.10R 1/6W R244
CTC10110123023C RES.CARB.12K 1/6W R805-R938
CTC10110151023C RES.CARB.150R 1/6W R102-R108-R258
CTC10110153023C RES.CARB.15K 1/6W R413-R933
CTC10110152023C RES.CARB.1K5 1/6W R1007-R302A
CTC10110183023C RES.CARB.18K 1/6W R612-R615
CTC10110182023C RES.CARB.1K8 1/6W R841
CTC10110102023C RES.CARB.1K 1/6W J025-R003-R004-R031-R032
R033-R1022-R1023-R239-R248-R453-R601-R813-R904-R906-R910
R911-R912-R913-R916-R917-R924-R925-R926-R929-R932-R932A
R934-R934A-R936-R948
CTC10110102033C RES.CARB.1K 1/4W R811
CTC10110122023C RES.CARB.1K2 1/6W R262-R420A-R946
CTC10110201023C RES.CARB.200R 1/6W R235A
CTC10110221033C RES.CARB.220R 1/4W R838
CTC10110221023C RES.CARB.220R 1/6W R401-R809-R930-R931
CTC10110224023C RES.CARB.220K 1/6W R220
CTC10110223023C RES.CARB.22K 1/6W R005-R255-R617-R903-R905
R935-R951-R952-R953-R954
CTC10110220023C RES.CARB.22R 1/6W R104
CTC10110271023C RES.CARB.270R 1/6W R214-R215-R216-R227-R241
CTC10110222023C RES.CARB.2K2 1/6W R044-R417-R616-R839-R942
R946A
CTC10110272023C RES.CARB.2K7 1/6W R412
CTC10110303023C RES.CARB.30K 1/6W R219-R808

17

CTC10110331023C RES.CARB.330R 1/6W R225-R233-R247
CTC10110333023C RES.CARB.33K 1/6W R230-R231-R613-R614-R806
R837
CTC10110332023C RES.CARB.3K3 1/6W R1005-R233A
CTC10110332043C RES.CARB.3K3 1/2W R843
CTC10110392023C RES.CARB.3K9 1/6W R007-R008
CTC10110394023C RES.CARB.390K 1/6W R939
CTC10110471023C RES.CARB.470R 1/6W R036-R103-R238
CTC10110473023C RES.CARB.47K 1/6W R229-R414
CTC10110470023C RES.CARB.47R 1/6W R024-R1006
CTC10110470033C RES.CARB.47R 1/4W R808A-R810
CTC10110472023C RES.CARB.4K7 1/6W C212-R211-R257-R416
CTC10110479033C RES.CARB.4R7 1/4W R030
CTC10110513023C RES.CARB.51K 1/6W R804
CTC10110560023C RES.CARB.56R 1/6W R107
CTC10110562023C RES.CARB.5K6 1/6W R256-R315-R418
CTC10110681023C RES.CARB.680R 1/6W R106-R940
CTC10110682023C RES.CARB.6K8 1/6W R432
CTC10110683023C RES.CARB.68K 1/6W R941
CTC10110750023C RES.CARB.75R 1/6W R923
CTC10110820023C RES.CARB.82R 1/6W R901-R902-R908-R914-R915
CTC10110822023C RES.CARB.8K2 1/6W R246-R420
CTC10110829023C RES.CARB.8R2 1/6W R610-R621

CTC10118472083C RES.DE CIMENTO 4K7 5W R404
CTC10114228063C RES.DE FIO 0.22R 2W R611
CTC10114109063C RES.DE FIO 1R 2W R422
CTC10114688053C RES.DE FIO 0.68R 1W R304
CTC10114159063C RES.DE FIO 1R5 2W R313

CTC10111103031C RES.FILME METÁLICO 10K 1/4W R311
CTC10111222021C RES.FILME METÁLICO 2K2 1/6W R302
CTC10111183031C RES.FILME METÁLICO 18K 1/4W R312
CTC10111363021C RES.FILME METÁLICO 36K 1/6W R303

CTC10115109063C RES.FUSISTOR 1R 2W R431-R433
CTC10115479063C RES.FUSISTOR 4R7 2W R461
CTC14647479001C RES.NTC 4.7R 18% NTC4.7D2-14 RT802
CTC10117242053C RES.OXIDO METÁLICO 2K4 1W R402

CTC10117124043C RES.OXIDO METÁLICO 120K 1/2W R840

CTC10117223073C RES.OXIDO METÁLICO 22K 3W R831
CTC10117103063C RES.OXIDO METÁLICO 10K 2W R421
CTC10117181053C RES.OXIDO METÁLICO 180R 1W R309
CTC10117221063C RES.OXIDO METÁLICO 220R 2W R834
CTC10117399063C RES.OXIDO METÁLICO 3R9 2W R415
CTC10117330063C RES.OXIDO METÁLICO 33R 2W R832
CTC10117681053C RES.OXIDO METÁLICO 680R 1W R419
CTC10117104063C RES.OXIDO METÁLICO 100K 2W R851-R852
CTC10117822063C RES.OXIDO METÁLICO 8K2 2W R842

CTC10112475043C RES.VITRIF.(SEG) 4.7M 1/2W R803

18

CTC10112105063C RES.FILME VITRIF.1M 2W R801-R802-R808B
CTC10119825053C RES.TRIMPOT H. 8.2M OHM 1W R835
CTC10119102003C RES.TRIMPOT HOR.B1K (TRIMMER) VR821
CTC10110152023C RES.CARB.1K5 1/6W R023A1
CTC10110182023C RES.CARB.1K8 1/6W R024A1
CTC10110272023C RES.CARB.2K7 1/6W R025A1
CTC10110432023C RES.CARB.4K3 1/6W R026A1
CTC10110622023C RES.CARB.6K2 1/6W R027A1
CTC10110102023C RES.CARB.1K 1/6W R090
CTC10110470023C RES.CARB.47R 1/6W R089
CTC10110102023C RES.CARB.1K 1/6W R515
CTC10110272023C RES.CARB.2K7 1/6W R514
CTC10110561023C RES.CARB.560R 1/6W R501-R505-R510
CTC10110681023C RES.CARB.680R 1/6W R502-R503-R506-R508-R509
R511-R513-R522
CTC10117272043C RES.OXIDO METÁLICO 2K7 1/2W R519-R520-R521
CTC10117183063C RES.OXIDO METÁLICO 18K 2W R516-R517-R518

Capacitores

CTC10411040557C CAP.CERA.100nF 50V C838A-C846A
CTC10411041557C CAP.CERA.TUBO 100nF 50V C230
CTC10411040587C CAP.CERA.TUBO 100nF 50V C839A
CTC10412211534C CAP.CERA.220pF 500V C433-C441-C832-C833
CTC10413390588C CAP.CERA.3.3pF 50V C1001-C1002
CTC10413321534C CAP.CERA.3N3 500V C402
CTC10413310533C CAP.CERA.330pF 50V C813
CTC10413911534C CAP.CERA.390pF 500V C403
CTC10411020536C CAP.CERA.1000pF 50V C109-C226-C306-C915-C916
CTC10411021346C CAP.CERA.1nF 400VAC C804A-C805A
CTC10411030557C CAP.CERA.TUBO 10nF 50V C022-C026-C027-C029-C034
C043-C1031-C1034-C1037-C1038-C106-C107-C108-C214-C220-C225
C234-C236-C244-C280-C281-C418-C633-C643-C811-C812-C816A
C841-C902-C911-C913-C929
CTC10411031534C CAP.CERA.10nF 500V C807-C825A
CTC10411520534C CAP.CERA.1500pF 50V C002-C1012
CTC10411810533C CAP.CERA.180pF 50V C922
CTC10411820534C CAP.CERA.1.8nF 50V C810
CTC10412210533C CAP.CERA.220pF 50V C030-C431

CTC10412211983C CAP.CERA.220pF 2KV C831-C852

CTC10412220534C CAP.CERA.2.2nF 50V C217-C231
CTC10412200503C CAP.CERA.22pF 50V C1035-C1036
CTC10412221346C CAP.CERA.2200pF 400V C830
CTC10412700533C CAP.CERA.27pF 50V C008
CTC10412720534C CAP.CERA.2700pF 50V C003
CTC10413300503C CAP.CERA.33pF 50V C925
CTC10413900533C CAP.CERA.39pF 50V C031-C032

19

CTC10414700533C CAP.CERA.47pF 50V C253-C254-D302
CTC10415600583C CAP.CERA.56pF 50V C1004-C1005

CTC10413311983C CAP.CERA.330pF 2KV C834
CTC10415611994C CAP.CERA.560pF 2KV C817

CTC10415600503C CAP.CERA.56pF 50V C814
CTC10414710533C CAP.CERA.470pF 50V C1025-C239
CTC10416810583C CAP.CERA.680pF 50V C815
CTC10414721057C CAP.CERA.4700pF 250VAC C804-C805
CTC10441040603C CAP.M.POLIESTER 100nF 63V C1006-C1008-C1011-C1018
C1023-C1024-C238-C242
C631-C634-C642-C844
CTC10446840603C CAP.POLIESTER 680nF 63V C305
CTC10441020603C CAP.POLIESTER 1nF 63V C635-C637-C638-C640-C850
CTC10441520703C CAP.M.POLIESTER 1n5 100V C311
CTC10441540603C CAP.M.POLIESTER 150nF 63V C636-C639
CTC10448220603C CAP.POLIESTER 8,2nF 63V C247
CTC10441041304C CAP.M.POLIESTER 100nF 400V C803
CTC10444740603C CAP.M.POLIESTER 470nF 63V C1017
CTC10442240603C CAP.M.POLIESTER 220nF 63V C309-C821-C822
CTC10435631303C CAP.M.PP.56nF 400V C451
CTC10436831004C CAP.M.PP.68nF 250V C851
CTC10432241006C CAP.M.PP.220nF 250V C801
CTC10432231303C CAP.M.PP.22nF 400V C413

CTC10434321803C CAP.M.PP.4n3 1,6KV C411

CTC10433641003C CAP.M.PP.360nF 250V C419

CTC10437221803C CAP.M.PP.7n2 1,6KV C412
CTC10435621803C CAP.M.PP.5n6 1,6KV C414

CTC10402280504C CAP.ELCO 0.22uF 50V C216
CTC10404780506C CAP.ELCO 0.47uF 50V C227-C923
CTC10404780504C CAP.ELCO 0.47uF 50V C246
CTC10401020206C CAP.ELCO 1000uF 16V C842
CTC10401020306C CAP.ELCO 1000uF 25V C632
CTC10401010816C CAP.ELCO 100uF 160V C824
CTC10401010206C CAP.ELCO 100uF 16V C219-C233-C845A-C912
C914-C930
CTC10401010506C CAP.ELCO 100uF 50V C105-C224
CTC10401010306C CAP.ELCO 100uF 25V C816
CTC10401010406C CAP.ELCO 100uF 35V C302

CTC10401001006C CAP.ELCO 10uF 250V C421

CTC10401000206C CAP.ELCO 10uF 16V C021-C025-C028-C033-C041
C1015-C1016-C209-C228-C619-C620-C836A-C904
C1009-C1013-C1014-C905-C909-C910-C924-C927-C928
CTC10401000506C CAP.ELCO 10uF 50V C237
CTC10401000306C CAP.ELCO 10uF 25V C641
CTC10401090506C CAP.ELCO 1uF 50V C218-C221-C241-C243-C248
CTC10401080506C CAP.ELCO 0,1uF 50V C211
CTC10402220306C CAP.ELCO 2200uF 25V C432-C435-C838

20

CTC10402220406C CAP.ELCO 2200uF 35V C839
CTC10402210206C CAP.ELCO 220uF 16V C210-C646-C926
CTC10402210406C CAP.ELCO 220uF 35V C301-C308

CTC10402210806C CAP.ELCO 220uF 160V C835

CTC10402200206C CAP.ELCO 22uF 16V C304-C645

CTC10402201006C CAP.ELCO 22uF 250V C442

CTC10403390506C CAP.ELCO 3.3uF 50V C1010
CTC10403300206C CAP.ELCO 33uF 16V C235

CTC10403911306C CAP.ELCO 390uF 400V C806

CTC10403310206C CAP.ELCO 330uF 16V C245
CTC10404790506C CAP.ELCO 4.7uF 50V C101-C223-C251
CTC10404790516C CAP.ELCO 4.7uF 50V C415

CTC10404790806C CAP.ELCO 4.7uF 160V C401

CTC10404700206C CAP.ELCO 47uF 16V C1019-C213-C229-C644
CTC10404700506C CAP.ELCO 47uF 50V C250
CTC10404700306C CAP.ELCO 47uF 25V C840
CTC10404710206C CAP.ELCO 470uF 16V C506

CTC10401001006C CAP.ELCO 10uF 250V C504

CTC10411030557C CAP.CERA.TUBO 10nF 50V C508-C509
CTC10413910533C CAP.CERA.390pF 50V C501
CTC10414710533C CAP.CERA.470pF 50V C502-C503

CTC10411821934C CAP.CERA.1.8nF 2KV C505

Bobinas e transformadores

CTC12525000003C TRANSF.CONVERSOR BCK-4922 T803
CTC10560300002C BOBINA DE LARGURA 800uH
CTC10561800001C BOBINA LINEARIDADE 18uH
CTC12525000001C TRANSF.DRIVE HOR.HDR001 T401
CTC12626000002C FLYBACK JF0501-21130 T402
CTC10550109004C MICRO INDUTOR 1uH L102
CTC10550101004C INDUTOR 100uH J622-L824-L825
CTC10550100003C INDUTOR 10uH L002-L212
CTC10550220004C INDUTOR 22uH K LGA0305-220K J1005-L1001
CTC10550220003C INDUTOR 22uH L204-L205-L206-L208-L950
CTC10550470003C MICRO INDUTOR 47uH L101
CTC10550569004C INDUTOR 5.6uH L503
CTC10550829003C INDUTOR 8.2uH L209
CTC14242000001C RECP.CONTROLE REM.HRM380017 IR001A1

21

Diversos

CTC13232000002C SELETOR DE CANAIS TEDH9-249A TU101
CTC14646909006C PTC RES.COEF.9R OHM RT801
CTC14343000001C FILTRO SAW F1859 Z101
CTC12929000002C CRYSTAL OSCILADOR 8,0MHZ X001
CTC12929000001C CRYSTAL OSCILADOR 18.432M X1001
CTC14545000001C SOQUETE DO CRT GZS10-2-AC2 S501
ELC12727000010C CINESC.PHILIPS A68QCU770X66R
CTC12121008802C ALTO FAL.8R 8W (76MMX127MM) SP601-SP602
CTC17070100001C CONTROLE REMOTO CIN-0305/0507

ELC13131200083C GAB. TRASEIRO 29CIN-0507 CINZA
ELC13131300052C CONJ.GAB.FRONT.MONT.29CIN-0507
ELC11334000010C TECLA POWER 29"F
ELC11334000011C CONJ.TECLAS DE FUNÇÕES 29"F
ELC18080200045C MANUAL INSTR.29CIN-0507
ELC18080300001C REL. ASSIST. TEC. CINERAL 29
ELC18080400001C GUIA RAPIDO 29PCIN-0507
ELC18080100047C EMBALAGEM 29CIN-0507
ELC18090000001C CANTONEIRA DE PAPELÃO X4
ELC18383000033C CJ.CALÇO ISOPOR INJ.INF.29F(2)
ELC18383000034C CJ.CALÇO ISOPOR INJ.SUP.29F(2)
CTC18181000003C ETIQUETA TRASEIRA 29CIN
CTC18183000002C LOGOTIPO ALUMINIO
ELC11717000028C SACO PLAST.ACESS.180x260x0,05
ELC11717000022C SACO PLÁSTICO(0.08*1350*1300)
ELC11313400007C CHAVE POWER KDC-A04
ELC10707000054C CABO FORÇA AC 2M

CTC11212000001C MICRO CHAVE S001A1(TV/AV) S002A1(MENU) S003A1(VOL-)
S004A1(VOL+) S005A1(PRO-) S006A1(PRO+)

CTC19090000029P PLACA MONT.PRINC.TV 29CIN-0507

OBS* APENAS AS PEÇAS QUE ESTÃO EM NEGRITO SERÃO
FORNECIDAS PELA CINERAL.
PARA A TROCA DOS ITENS QUE NÃO CONSTAM EM NEGRITO PROCEDA
CONFORME O BOLETIM 009-05-05.

22

A

4 4

+ 13V

+ 108V

3 3

+ 33V

+ 33V

D824
uPC574J

2 2

+ 12V

+ 9V

+ 5V

+ 5VA

C846A
100nF

3K3 1/2W 8K2 2W

100uF/16V

C843
10nF

R842R843

C824

R831

100uF

22K

160V

3W

IC802(1/2)

IC803
TL431

+ 9V

IC804IC805

78097805

C842

1000uF/16VC845A

C841
10nF

+ 108V

+

R838

100R 1/4

R837

33K

L824

100uH

C835
220uF

C844
100nF

+ 12V

+++

C840

47uF/16V

B

160V

R839
2K2

R841
1K8

L825
100uH

+

C850

1nF

220R 1W

R834

R840
120K 1/2W

VR821
1K

Q802

SPPC8P06P

R834A

100K

+ 14V A

+ 13V

C839
2200uF

25V

10nF/500V

C838

2200uF/16V

+

R833
10K

C831

C835A

D832 EU2YX

C838A
100nF

220pF/500V

220p/2KV

D831
RU4C

C833

C839A
100nF

C832
220p
500V

C834
330p

2KV

R832
33R
2W

D833

RU4YX

C

21

P801

SW801

C801

F801

220nF

250VAC

17 7

18

16

12

13

10

15

9

1

414

R801

1M 1/2W

C851
68nF
250V

D851
1H8

R806 33K

C803

100nF
400V PTC

T801

C817

560pF/2KV

Q851

2SK3451

IC802(1/2)
SFH615A-3

C813
330p

R808
18K

C814
22p

R808A
10R

R851
100K/2W

C852

220pF/2KV

D808
1N4148

DESMAG

P803

R801

R852

100K/2W

47R 1/4W

R811

1K 1/4W

R813
1K

R807
10K

C816A
100nF

C804-C805
4n7 250VAC

R810

R809
220R

C812
10nF

D

DB801
D3SB60

-+

C807

10nF/500V

++

D807
1N4148

9713

5

1

IC 801

3

TDA16846

6

12

14

+

C816
100uF/25V

8

RT802

S237-479

C806
220uF/450V

4

11

10
C822

220nF

2

C815
680pF

C811
10nF

C821

220nF

C810
1n8F

R803

R804

51K

R805
12K

4,7M 1/2W

R802 1M 1/2W

R808B
1M 1W

E

Q803

SBTY
OFF

ON

Q804

DTC144

1 1

A

B

DTC144

14V A

CINERAL ELETRÔNICA DA AMAZÔNIA S/A

ESQUEMA
ELÉTRICO

REVISÃO

DATA

C

TÍTULO

FONTE

D

MODÊLO

29P CIN-0507

REVISADO

BENE BENE

APROVADODESENHODESCRIÇÃO CÓDIGO

DATA FOLHA

15/02/06

E

PROJETO
BENE

JUAREZ

VITOR

A

B

C

D

E

R519

2K7 1/2W

A68QCU770X66R

AT

FOCO SC

SCF

+ 14V

- 14V

S501

L502
22uH

GND

1234

C301

220uF
35V

C308

100uF

25V

R

G

B

L503
22uH

FIL

VERT OUT

4 4

3 3

2 2

+ 200V

R520

2K7 1/2W

+ 200V

R521

2K7 1/2W

+ 200V

+ 200V

C504
10uF/250V

+

L506

IN

VCC PUM UP GND OUT VP

12345

D301

1N4001

+

+

+ 200V

R311

C306

P421

R518

15K 2W

R517

15K 2W

R516

15K 2W

C508

10nF

L505

FLYBACK
GEN

+ 100uF

C306

1nF

PROT R-X

C302

35V

Q501
C4544

Q502
C1815

R503
680R

Q503

C4544

Q504
C1815

R508
680R

Q505
C4544

Q506
C1815

R513
680R

R312

18K

C305

680nF

AMP

C501
390p

C502
390p

C503
470p

R313
1R5
2W

R304
R68

R501
560R

R502
680R

R505
560R

R506
680R

R510
560R

R511
680R

Q507
A562

67

1W

V REF

C304

4,7uF

+

10nF

IC 301

TDA8177
VERTICAL

D310

1N4148

R310
10K

R302

3K9

C506C509

470uF/16V

R509
680R

R514
2K7

R522
680R

R515
1K

+ 9V

YOKE VERT

+

C309
330nF
100V

1N4001

D311

1N4148

R303
36K

D504

D502
1N4148

+ 9V

GND

D501
1N4148

R309

180R

2W

B

G

R

P503

1

2

3

4

5

P411 (1/2)

R404
4K7

5W

R401
220R

C401
4,7uF
160V

+

C402
3n3F
500V

C418
10nF

R418
5K6

H OUT

R402

2K4/1W

Q401
C2482

Q412
A1015

C403
390pF

500V

R420
8K2

EW OUT

T401

2

1

R412 R413

Q413
A1015

R417

2K2

R416

4K7

D410 1N4148

3

4

15K2K7

R420A

1K2

+ 9v

Q411

2DD3402

R414
47K

R423 100K

C444
220nF

- 14V

+ 14V

FBP

C411

R415

3R9/2W

Q414
IRF630MF

3n3F
1K6V
PP

+

R424 100K

R314
10K

- 14V

+ 14V

C432

2200uF

35V

L413

600uH

C415

4,7uF/50V

C421
10uF
200V

+ 108V

2200uF

D411
RS3FS

D412

FR104

+

D303

8V2

C435

+

D431

FR105

+

R421

D421 FR104

R419

680R 1W

YOKE HOR

R315
5K6

C433

C412

7n6F
1K6V

PP

C413

22nF
400V
PP

R422

IR 2W

C419

360nF

400V
PP

10K 2W

D432

FR104

L414

18uH

C431

C311
2n7F
100V

1R/1W

220p
500V

220P 500V

C414
5n6F

1K6V

PP

+ 108V

R316

10K 1/2W

GND

- 14V

R433

FUSE

+ 14V

R431

1R/2W

FUSE

COL

200V

220pF
500V

C442
22uF
250V

P411 (1/2)

C441

AFC

FIL

7

11

8

4

5

1

10

2

D441

FR104MF

200V

+

432

T402

R453
1K

AT

FOCO

SCREEN

9

ABL

C451
100nF

+ 14V

F

SC

AT

Q402
C1815

R432
8K2

FIL

ABL

1

P421

1 1

ESQUEMA
ELÉTRICO

REVISÃO

A

B

C

DATA

CINERAL ELETRÔNICA DA AMAZÔNIA S/A

TÍTULO

DEFLEXÂO

CRT

MODÊLO

29P CIN-0507

REVISADO

BENE BENE

D

APROVADODESENHODESCRIÇÃO CÓDIGO

DATA FOLHA

15/02/06

E

PROJETO
BENE

JUAREZ

VITOR

A

IC901

R920
100R

C929
10nF

Q912
C1815

C925
33p

+ 9V

Q915
A1015

VIDEO SW

R903

22K

10

11

12

13

14

15

16

R946A

R935

22K

C924
10uF

+

R933
15K

R941

68K

R938
12K

2K2

Q917

C1815

R948
1K

+ 9V

+ 9V

R934

1k

4 4

S-SW

+

C903

1K

R923

1K

C904
10uF

R953
22K

100uF
C912

C925

10uF

C903
10uF

+

R952
22K

C909
10uF

C910
10uF

R908
82R

C927
10uF

+ +

+

+

R954

+ +

C926

220uF

+

Q914

C1815

47uF

R902
82R

22K

R951
22K

Y

C

C902
10nF

C

R901
82R

V1

R904

R1

L1

3 3

2 2

1 1

R906
1K

1k
C911
10nF

R932A

V2

R910
1K

R2

L2

R912
1K

Y

Cr

Cb

Cb

Cr

V

R924

1K

R

L

R925

1K

R932

1k

Q901

C1815

C908
47uF

Q913

C1815

+

R913

R926

1K

R934A
1k

Q904

C1815

1K

R1

R916

1K

Q902

C1815

L1

R917
1K

R911

R929

1K

+

C914
100uF

1K

Q903

C1815

C1024
100nF

C913
10nF

89

7

HCF4052B

SW A/V

6

5

R1

4

3

2

L1

1

R905
22K

C930

100uF

Q913

1K

C1023
100nF

R1023

1K

+

R931

220R

R930

220R

SINC

R936

1K

R937
100R

A1015

R1022

B

TV/AV

+ 9V

R944
10K

R945
10K

Q919

DTC124

Q918

DTC124

+ 9V

R1006

47R

+

C229
47u

+

C1016

10uF

R947

100K

R946
1K2

C1011
100nF

+ 9V

C1009

10uF

L950
22uH

R942

2K2

R940
680R

Q916

A1015

C922

180p

R939
390K

+

C923
4u7F

Q1003
C1815

R1007

1K5

C1010

3u3F

TV/AV

C1008

100nF

AV1/AV2

R1005

C1013

10uF

3K3

+

C1012

1n5F

34

+

+

35

36

37

38

39

L1

40

R1

41

42

43

44

+ 5VA

+ 5VA

R

L

C1025
470pF

+ +

C1015

10uF

33

VCC

CAP L

GND

A GND

IN L2

IN R2

GND

IN L1

IN R1

REF

MONO IN

GND

1

L OUT

NC NC

2

3456789

C1005

C1004

56p

56p

C1006
100nF

TVS

PROCESSADOR DE ÁUDIO

C

C1014
10uF

R OUT

IC1001

MSP3425G

XT IN XT OUT

GNDSIF IN -SIF IN +VCC

C1001 C1002

3p3

X1001

18.432M

OUT L

123

R610

+ 13V

3p3

R611

0,22R 2W

C1038

10nF

272829303132

26

L OUT R OUT GND

TP

IO

C1031

10nF

C1034
10nF

IC602

TDA8944

GND

8R2

1000uF

+ 13V

+

C632

C1037
10nF

ADR SELIO

D1011
1N4148

AV1/AV2

ESQUEMA
ELÉTRICO

REVISÃO

OUT L

45

C633
10nF

2425
NC NC

D GND

D VCC

10

J1005
22uH

C631
100nF

+

23

RESET

I2S

ADR

I2S

I2S

I2S

I2S

SDA

SCL

STB

11

AMP

C620
10uF

+

NC IN L +

C634
100nF

R612

18K

C1017
470nF

22

21

20

19

C1018

18

100nF

17

16

15

14

13

12

DATA

D

SAÍDA DE ÁUDIO

6

R1002

100R

R1001

100R

C635

IN L -NC MODO IN R +IN R - SVR

8910

7

1nF

C636
150nF

R615

18K

C637
1nF

R613

33K 33K

+

C619
10uF

R1004
100K

C1019

+

47uF

C1036

22p

C1035

22p

C638

1nF

C639
150nF

C640

R614

R601
1K

D601

1N4148

SDA0SCL0

11 12

+

C641
10uF

R616
2K2

1nF

R617
22K

L1001
22uH

MUTE

CINERAL ELETRÔNICA DA AMAZÔNIA S/A

TÍTULO

MODÊLO

29P CIN-0507

MTS
AUDIO

100nF

D602

1N4148

C642

D605
3V9

R618
10K

REVISADO

-­AMP

+
NC

OUT R OUT R+ 13V

13

14

R621
8R2

D603
1N4148

C645

Q601

22uF

A1015

+

R620
10K

C647

+

47uF

APROVADODESENHODESCRIÇÃO CÓDIGO

BENE BENE

+

GND

15

C644
47uF

E

C646
220uF

+

DATA FOLHA

15/02/06

16

D604

1N4148

R619

10K

C643

+ 9V

17

10nF

+ 12V

+ 9V

+ 5V

PROJETO
BENE

JUAREZ

VITOR

A

B

C

D

14

E

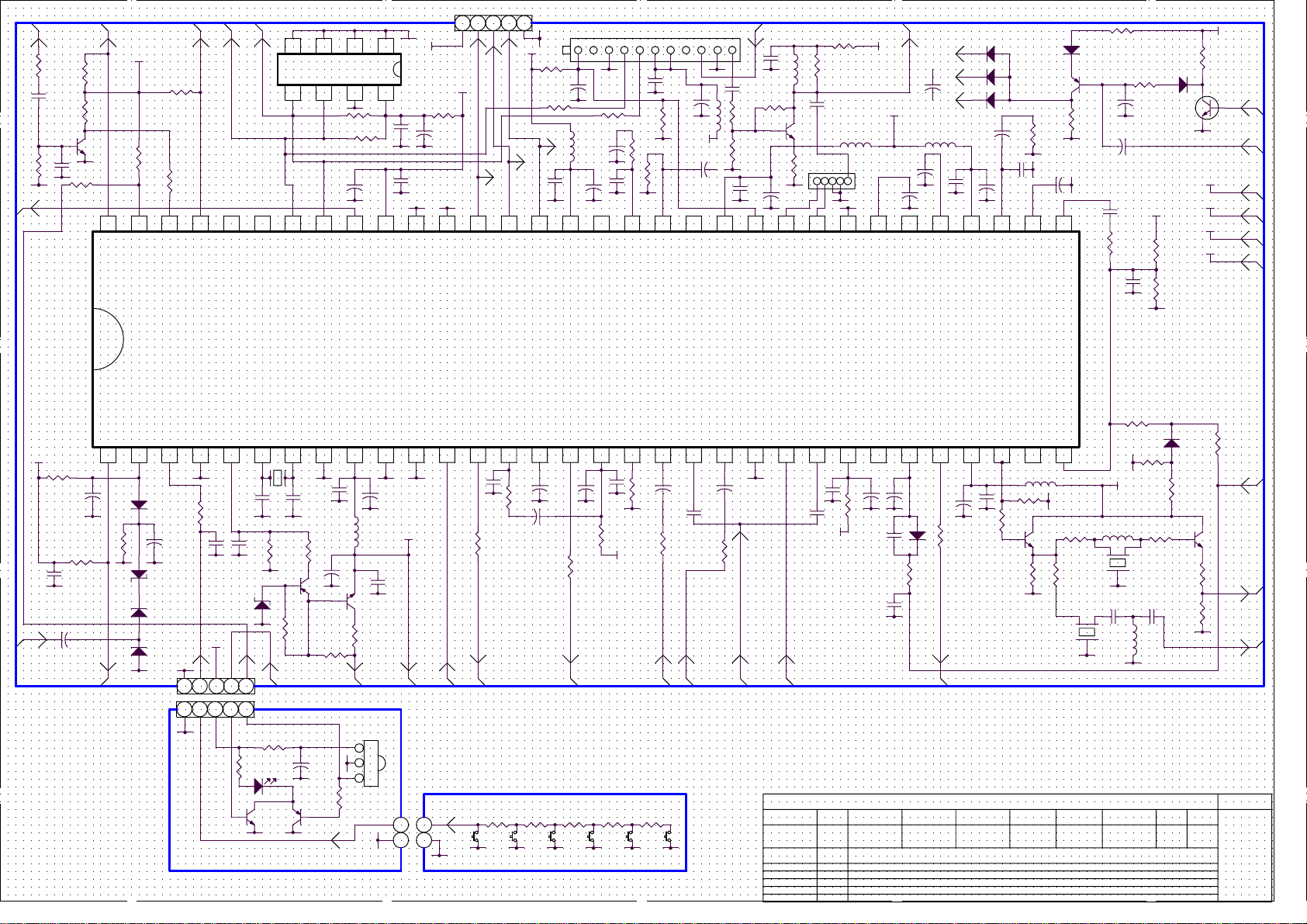

A

R003
1K

R005
22K

Q003
C1815

STBY

+5V

R001A

10K

64

SINC

R007
3K9

C002
1n5F

4 4

C003
2n7F

R008

3K9

R004 1K

MUTE

R001
10K

R018 10K

R006
10K

S-SW

SCL0SDA0

IC001

24C08

SCLSDA

5678

R025
10K

60

616263

S-SWTV-SINCRC-INSTBY

SCL1

SCL0 SDA0 EXT MUTE

SDA1

B

P201

R024
47R

C021
10uF

B

+5V

1234

+ 9V

C022
10nF

+

R026
10K

+ +

C025
10uF

56575859

C026
100nF

5455

+5V R-OUTG-OUTB-OUTGND GND IK-IN

54321

R

G

G

B

+9V

R101
100R

R222
100K

C101

R

AGC

4,7uF

+

RGB 9V APC FIL

L212
10uH

C213C214
47uF10nF

R102

100R

C216

0,22uF

+

C217
2n2F

SDASCL

C

R219
30K

100K

R220
220K

R223

D

R107
56R

R108
150R

+ 33V

C108
10nF

R106
680R

+

R104

22R

L102
1uH

C219
100uF

SELETOR TU101

5V

C106
10nF

100uF

C105

L101
47uH

SVM AGCY/C 5VBLK DET

+ 33V

+

+5VA

IF

C107
10nF

C218

1uF

+

C220
10nF

Q101

C3779

R102
150R

R103

470R

C109
1nF

Z101

F1859

54321

IF GND IF AGC SF OUT S-REG IF 5V PIF PLL DC NF SIF-INIF INIF IN

L205
22uH

+9V

C221
1uF

+5VA

C223
4,7Uf

SIF

+

L204
22uH

+

+

R

G

B

C225

10nF

1N4148

C224
100uF

+

1N4148

D215
1N4148

1N4148

Q208

A817A

R213

C227

0,47uF

R227
270R

C226
1nF

10K

C228

+

10uF

3334

R229
47K

+

35363738394041424344454647484950515253

R209

10K

R212
47K

+

C230
100nF

C231
2n2F

E

C211
10nF

+

10uF

+9V

+ 9V

R211

4K7

D212

1N4148

Q209

DTC124 STB

+ 12VC209

+ 5V

+ 5VA

+ 9V

R230

+ 33V

33K

R231
33K

IC101 PROCESSADOR DE VÍDEO

3 3

R255

L209 8,2uH

X201
4,5MBF

C254
47 47

APROVADODESENHODESCRIÇÃO CÓDIGO

+9V

22K

R257
4K7

C253

L206
22uH

R256
5K6

R235A
200R

DATA FOLHA

15/02/06

D206

1N4148

R235
120R

R258
150R

R254
100K

ABL

Q204
C1815

VIDEO SW

TVS

PROJETO
BENE

JUAREZ

VITOR

PROT
R-X

TV/AV GNDKEY

C041

R043
10K

C043
10nF

+

C251

4,7nF/50V

+

TV/AV

1

R262
1K2

+5V

R044
22K

10uF/16V

2 2

PROT
R-X

345678910111213 141615 17

2

D214
1N4148

+

C250
47uF/50V

D213
3V9

D212
1N4148

D211
1N4148

P001
P005

1 1

RESET X -TAL X -TAL TEST 5V

KEY

54

54

R036
470R

C027
10nF

5V

32

32

R090

1K

C030
220p

D001
5V1

R IN

1

1

D080

LED STBY

Q082
TA124E

C031 C032

R089

R034
10K 1K

Q008

A1015

R032

STBY

47R

GND TV GND

X001
8M

C034

39p39p

10nF

R033

+

10uF

C028

1K

R031
1K

+

C080

47uF

Q081
A1015

KEY

R091
10K

+

L002
10uH

Q007
C1815

R030
4,7R 1/4W

14V-A

IR001
3
2
1

C033
10uF

C029
10nF

+ 5V

FBP IN

H OUT

SCP IN

R246
8K2

C247
8n2F

+ 5V

FBP

P001D

KEY

1

1

2

2

TV/AV MENU VOL- VOL+ CH- CH+

S001A1 S002A1 S003A1 S004A1 S005A1 S006A1

1uF 10R

R247
330R

H OUT

R023A1 R024A1

VERT
OUT

H VCC Ys INV SAWH AFC

IuF IuF

CrCb

C241

C242
100nF

R242

21 22

(S-VIDEO)

Y
AV1

Y

19 20

18

C243

R248
1K

+

C244
10nF

C245

+

220uF

R244C248

R245
100R

VERT OUT

R026A1 R027A1

R025A1

+ ++

R243
100R 100R

+ 9V

C INTV GNDCr INY INCb IN

23

C238
100nF

C

(S-VIDEO)

ESQUEMA
ELÉTRICO

REVISÃO

AV IN

24

C236 C237
10nF 10uF

+ 9V

DATA

Fsc OUT ABCL IN EW-OUT IF 9V TV OUT SIF OUT EHT IN

26

25

R241
270R

C280
10nF

++

27 28

C235
33uF

D205

1N4148

R239
1K

C281
10nF

+

C233
100uF

R238
470R

EW OUT

29

C234
10nF

30 32

L208 22uH

R232
100R R234

R233
330R

CINERAL ELETRÔNICA DA AMAZÔNIA S/A

TÍTULO

PROC. DE

SINAL

MODÊLO

29P CIN-0507

31

C1815

Q203

R233A
3K3

X202

4,5MBF

REVISADO

100R

R225
330R

BENE BENE

A

B

C

D

E
