Cineral 14PCIN0401, 21PCIN0405 Schematic

MANUAL TÉCNICO

Alive PDF Merger: Order full version from www.alivemedia.net to remove this watermark!

DO TELEVISOR

CIN

RAL

14 P CIN-0401 21 P CIN-0405

28/09/2007 REV: 000

ESPECIFICAÇÕES TÉCNICAS

Sistema de recepção: PAL M/N, NTSC-M

Sistema de Cor A/V: PAL M/N / NTSC

Sistema Closed Caption: 15.119/FCC

Banda de Canais:
VHF 2-13
UHF 14-69
CATV 2-13, a-w,w+1~W+84, A-5~A-1, 5A

Sistema de Sintonia 181 Canais PLL

Entradas de AV: 2 entradas AV (21”) 1 Entrada de AV (14”)

Entrada de Vídeo Componentes 1 entrada traseira Y, Cr, Cb (21”)

Saída de AV: Saída AV RCA (21”)

Idioma do OSD Inglês, Espanhol, Francês e Português

Entrada da Antena VHF/UHF/CATV 75 Ohms tipo F

Tamanho CRT Diagonal visual aproximada 51cm (21”) e

33cm e 33 cm(14”)

Vídeo Entrada/Saída 75-ohm 1.0Vp-p, RCA

Potência da Saída de Áudio 2W+2W (21”) e 2W (14”)

Voltagem Operacional 100-240V~, 50/60Hz

Consumo de Energia 80W (21”) e 60W (14”)

Dimensões 595 x 465 x 480 mm (LAP) 21” e 440 x 335 x

385 mm (LAP) 14”

Peso 25 kg (21”) e 8,5 kg (14”)

CONTROLE REMOTO COM INFRA-VERMELHO

Características Controle Remoto com todas as funções

Alcance 8 metros em linha reta

Suprimento de Força DC 3V (duas baterias, tamanho AA)

1

AJUSTES NO MODO DE SERVIÇO

No caso da troca do cinescópio, do microprocessador IC201, ou da memória
IC001 é necessário reajustar o aparelho.
Para realizar os ajustes habilite o aparelho no modo de serviço seguindo os
passos abaixo.

1. Com o aparelho “LIGADO” sintonize um canal de boa recepção ou
utilize um gerador de barras na entrada de RF.

2. Mantenha pressionada a tecla “VOLUME MENOS” “NO PAINEL” e
aguarde até que o volume seja reduzido ao mínimo.

3. Mantendo a tecla de volume menos do painel acionada, pressione
uma vez “NO CONTROLE REMOTO” a tecla “DISPLAY”.

OBS* Para realizar ajustes pós-reparos utilize “APENAS” os menus onde o
Status está indicado como valor “VARIÁVEL”.

Recomendamos que os outros menus com o Status indicado como valores
‘FIXO’ “NÃO” devam ser modificados a nível de Assistência Técnica, pois os
ajustes foram efetuados na fábrica e sua alteração implicaria em uma
desconfiguração nos ajustes de fábrica.

OBS* CASO SEJA PRESSIONADA A TECLA “EF DE SOM” OS AJUSTES
VOLTARÃO TODOS A CONDIÇÃO “DEFAULT”

Para gravar os ajustes efetuados desligue o televisor através do controle
remoto.
Cada menu de ajuste é chamado de “FAC”.

Para o acesso a cada menu de ajuste, “FAC”, pressione as teclas como consta na
seqüência abaixo.

Tecla 1 = FAC 01 Tecla 2 = FAC 02 Tecla 3 = FAC 03

Tecla 4 = FAC 04 Tecla 5 = FAC 05 Tecla 6 = FAC 06

Tecla 7 = FAC 07 Tecla 8 = FAC 08 Tecla 9 = FAC 09

Tecla 0 = FAC 10 Tecla Agenda = FAC 11 Tecla Caps = FAC 12

Tecla Display = FAC 13 Tecla Dormir = FAC 14 Tecla Calendário = FAC

15

Tecla = Cor = FAC 16 Tecla Favorito = FAC 17 Tecla Rever = FAC 18

Para o acesso aos modos de ajuste, FAC 19, 20, 21, 22 e 25 pressione a tecla
“OK” no controle remoto.
Através da tecla canal mais ou canal menos escolha o modo desejado, (19, 20, 21,
22 ou 25, ou todos os outros) e pressione OK novamente no controle remoto.

Para sair do FAC selecionado e acessar outro pressione “OK” no controle remoto.

OBS* Caso prefira, todos os “FAC” podem ser selecionados com a
seqüência citada acima.

As teclas de canal mais e canal menos devem ser usadas para escolher o modo a
ser ajustado.

As teclas de volume mais e volume menos deverão ser usadas para ajustar os
modos selecionados.

2

Ajuste de SCREEN e FOCO.

Com o televisor em modo de serviço, pressione a tecla “TV/AV” no controle
remoto para que a varredura vertical seja inibida, a seguir ajuste o potenciômetro
de Screen no Flyback para obter uma linha fraca, quase invisível, na tela. Para sair
desta condição pressione novamente a tecla “TV/AV”.
Utilizando o gerador, no padrão de pontos ou quadriculados ou outra imagem de
boa qualidade, ajuste visualmente o foco no melhor ponto de definição. Para este
ajuste o produto deve permanecer aproximadamente 10 minutos ligado para o
pleno aquecimento dos canhões do cinescópio.

Os dados da tabela na próxima página foram coletados de um produto ajustado na
fábrica.
Os ajustes sofrem diferenças de acordo com sua aplicação de um aparelho para
outro.
Para sair do modo de serviço desligue o produto via controle remoto, desta forma
os valores alterados serão salvos.
A tabela a seguir é apenas de “Setup” (configuração), pode haver diferentes
valores de um produto para outro.

MENU 1 PRESSIONE A TECLA "1" NO CONTROLE REMOTO
ITEM DESCRIÇÃO 21" 14"

RC CORTE R 40 40 VARIÁVEL
GC CORTE G 40 40 VARIÁVEL
BC CORTE B 40 40 VARIÁVEL
GD DRIVE G 40 40 VARIÁVEL
BD DRIVE B 40 40 VARIÁVEL

MENU 2
(60hZ) PRESSIONE A TECLA "2" NO CONTROLE REMOTO

ITEM DESCRIÇÃO 21" 14"

HIGH 6 ALTURA (60hZ) 1B 22 VARIÁVEL
VP 6 POSIÇÃO VERTICAL (60hZ) 01 05 VARIÁVEL
VLIN 6 VERT LIN (60hZ) 0D 0d VARIÁVEL
VSC6 VERT LIN (60hZ) 16 15 VARIÁVEL
VBLK6 VERT APAGAMENTO 00 00 FIXO
VCEN6 VERT CENTRAGEM 25 25 VARIÁVEL

MENU 2
(50hZ)* PRESSIONE A TECLA "2" NO CONTROLE REMOTO

ITEM DESCRIÇÃO 21" 14"

HIGH5 ALTURA (50hZ) 19 19 VARIÁVEL
VP5 POSIÇÃO VERTICAL (50hZ) 0f 02 VARIÁVEL
VLIN5 VERT LIN (50hZ) 15 10 VARIÁVEL
VSC5 VERT LIN (50hZ) 16 07 VARIÁVEL
VBLK5 VERT APAGAMENTO 00 00 FIXO
VCEN5 VERT CENTRAGEM 23 26 VARIÁVEL

OBS. Os itens de ajuste com (*) só podem ser feitos com gerador de 50 Hz.

STATUS

STATUS

STATUS

3

MENU 3
(60hZ) PRESSIONE A TECLA "3" NO CONTROLE REMOTO

ITEM DESCRIÇÃO 21" 14" STATUS

H POS5 POSIÇÃO HORIZONTAL (60hZ) 13 15 FIXO
U BLACK AJUSTE NÍVEL CE PRETO U 08 08 FIXO
V BLACK AJUSTE NÍVEL CE PRETO V 08 08 FIXO
STRAP FO TRAP DE SOM FO ON/OFF SWITCH 08 08 FIXO
SIF FREQ AJUSTE FREQ. PORTADORA DE ÁUDIO 06 06 FIXO

STARP HL
QG TRAP SOM 00 00 FIXO

PIF FREQ AJUSTE PORTADORA DE VIDEO 02 02 FIXO
NOISE DET AJUSTE NÍVEL DE RUIDO 01 01 FIXO

MENU 3
(50hZ)* PRESSIONE A TECLA "3" NO CONTROLE REMOTO

ITEM DESCRIÇÃO 21" 14" STATUS

H POS6 POSIÇÃO HORIZONTAL (50hZ) 13 16 FIXO
U BLACK AJUSTE NÍVEL CE PRETO U 08 08 FIXO
V BLACK AJUSTE NÍVEL CE PRETO V 08 08 FIXO
STARP FO TRAP DE SOM FO ON/OFF SWITCH 08 08 FIXO
SIF FREQ AJUSTE FREQ. PORTADORA DE ÁUDIO 06 06 FIXO

STRAP HL
QG TRAP SOM 00 06 FIXO

PIF FREQ AJUSTE PORTADORA DE VIDEO 02 02 FIXO
NOISE DET AJUSTE NÍVEL DE RUIDO 01 01 FIXO

OBS. Os itens de ajuste com (*) só podem ser feitos com gerador de 50 Hz.

MENU 4 PRESSIONE A TECLA "4" NO CONTROLE REMOTO
ITEM DESCRIÇÃO 21" 14" STATUS

CNTX AJUS MÁXIMO CONTRASTE 7F 7F FIXO
CNTN AJUSTE MÍNIMO CONTRASTE 10 10 FIXO
BRTX AJUSTE MÁXIMO BRILHO 20 20 FIXO
BRTN AJUSTE MÍNIMO BRILHO 1B 1B FIXO
COLX AJUSTE MÁXIMA COR 7F 7F FIXO
COLN AJUSTE MÍNIMA COR 0E 0E FIXO
TNTX AJUSTE MÁXIMO MATIZ 2C 2C FIXO
TNTN AJUSTE MÍNIMA MATIZ 30 30 FIXO

4

MENU 5 PRESSIONE A TECLA "5" NO CONTROLE REMOTO
ITEM DESCRIÇÃO 21" 14" STATUS

BRTC AJUSTE MÉDIO BRILHO 48 48 FIXO
COLC AJUSTE MÉDIO COR 37 37 FIXO
COLP AJUSTE COLC PAL 00 00 FIXO
SCOL GANHO UV 07 07 FIXO
SCNT SUB-CONTRASTE 0F 0F FIXO
CNTC AJUSTE MÉDIO CONTRASTE 36 36 FIXO
TNTCT AJUSTE MÉDIO COR TV 45 45 FIXO
TNTCV AJUSTE MÉDIO COR A / V MODO 3D 3D FIXO

MENU 6 PRESSIONE A TECLA "6" NO CONTROLE REMOTO
ITEM DESCRIÇÃO 21" 14" STATUS

ST3 AJUSTE MÉDIO RESOLUÇÃO TV 1B 1B FIXO
SV3 AJUSTE MÉDIO RESOLUÇÃO A / V 1B 1B FIXO
SV4 AJUST MÉDIO RES. OUTROS SIST. 1B 1B FIXO
SVD AJUSTE MÉDIO RESOLUÇÃO DVD 1B 1B FIXO
ASSH ASSIMETRIA RESOLLUÇÃO 07 07 FIXO
SHPX AJUSTE MÁXIMO RESOLUÇÃO 1A 1A FIXO
SHPN AJUSTE MÍNIMO RESOLUÇÃO 1A 1A FIXO

MENU 7 PRESSIONE A TECLA "7" NO CONTROLE REMOTO
ITEM DESCRIÇÃO 21" 14" STATUS

MOD1 SETUP TV 60 60 FIXO
MOD2 SETUP TV A1 A1 FIXO
MOD3 SETUP TV 88 88 FIXO
OPT SETUP TV 37 37 FIXO
OPTM1 SETUP TV C0 C0 FIXO
OPTM2 TV = 81 POWER OFF, 87 = POWER ON 81 81 FIXO
HDCNT SETUP TV 09 09 FIXO
HSTOP SETUP TV FF FF FIXO

MENU 8 PRESSIONE A TECLA "8" NO CONTROLE REMOTO
ITEM DESCRIÇÃO 21" 14" STATUS

REFAGC AJUSTE DE AGC 25 25 VARIAVEL
BRTS AJUSTE SETUP 00 00 FIXO
OSD AJUSTE SETUP 21 22 FIXO
OSDF AJUSTE SETUP 53 53 FIXO
CCD OSD AJUSTE SETUP 4A 4A FIXO
CCD OSDF AJUSTE SETUP 65 65 FIXO
TXCX AJUSTE SETUP 10 10 FIXO
RGCN AJUSTE SETUP 09 09 FIXO

5

MENU 9 PRESSIONE A TECLA "9" NO CONTROLE REMOTO
ITEM DESCRIÇÃO 21" 14" STATUS

V01 AJUSTE SETUP 0D 0D FIXO
V05 AJUSTE SETUP 15 15 FIXO
V10 AJUSTE SETUP 27 27 FIXO
V25 AJUSTE SETUP 41 41 FIXO
V50 AJUSTE SETUP 51 51 FIXO
V75 AJUSTE SETUP 5F 5F FIXO
V90 AJUSTE SETUP 6C 6C FIXO
V100 AJUSTE SETUP 6F 6F FIXO
VOL MAX AJUSTE SETUP 32 32 FIXO

MENU 10 PRESSIONE A TECLA "0" NO CONTROLE REMOTO
ITEM DESCRIÇÃO 21" 14" STATUS

CURTCEN AJUSTE SETUP A5 A5 FIXO
VOLX AJUSTE SETUP 7F 7F FIXO
PWTM AJUSTE SETUP 08 08 FIXO
MDOE4 AJUSTE SETUP FF FF FIXO
MDOE5 AJUSTE SETUP 7B 3F FIXO
MDOE6 AJUSTE SETUP 67 67 FIXO
MDOE7 AJUSTE SETUP 53 53 FIXO
MDOE8 AJUSTE SETUP 2F 2F FIXO
MDOE9 AJUSTE SETUP EA EA FIXO

MENU 11 PRESSIONE A TECLA "AGENDA" NO CONTROLE REMOTO
ITEM DESCRIÇÃO 21" 14" STATUS

CON1 AJUSTE SETUP 06 06 FIXO
CON2 AJUSTE SETUP 06 06 FIXO
CON3 AJUSTE SETUP 02 02 FIXO
STSADJ AJUSTE SETUP 00 00 FIXO
ALI1 AJUSTE SETUP 0A 0A FIXO
ALI2 AJUSTE SETUP 0A 0A FIXO
ALI3 AJUSTE SETUP 03 03 FIXO

MENU 12 PRESSIONE A TECLA "CAPS" NO CONTROLE REMOTO
ITEM DESCRIÇÃO 21" 14" STATUS

SVM AJUSTE SETUP 10 10 FIXO
SVM1 AJUSTE SETUP 10 10 FIXO
OSD2 AJUSTE SETUP 20 20 FIXO
OSDF2 AJUSTE SETUP 64 64 FIXO
SYNC AJUSTE SETUP 02 02 FIXO
SYBBN AJUSTE SETUP 00 00 FIXO
SYBBF AJUSTE SETUP 00 00 FIXO
SYSR AJUSTE SETUP 00 00 FIXO
BBCT AJUSTE SETUP 04 04 FIXO

6

MENU 13 PRESSIONE A TECLA "DISPLAY" NO CONTROLE REMOTO
ITEM DESCRIÇÃO 21" 14" STATUS

CLTM AJUSTE SETUP 04 04 FIXO
CLV0 AJUSTE SETUP 03 03 FIXO
CLVS AJUSTE SETUP 03 03 FIXO
ABL AJUSTE SETUP 27 27 FIXO
DCBS AJUSTE SETUP 14 14 FIXO
FLG0 AJUSTE SETUP 82 82 FIXO
FLG1 AJUSTE SETUP 0C 0C FIXO

MENU 14 PRESSIONE A TECLA "DORMIR" NO CONTROLE REMOTO
ITEM DESCRIÇÃO 21" 14" STATUS

HAFC AJUSTE SETUP 09 09 FIXO
AGCC AJUSTE SETUP 1C 1C FIXO
NOIS AJUSTE SETUP 01 01 FIXO
ONTM AJUSTE SETUP 08 08 FIXO
NSHP AJUSTE SETUP 1A 1A FIXO
PVLVL AJUSTE SETUP 80 80 FIXO
PLMT AJUSTE SETUP 80 80 FIXO

PRESSIONE A TECLA "CALENDARIO" NO CONTROLE

MENU 15

REMOTO

ITEM DESCRIÇÃO 21" 14" STATUS

RC-C AJUSTE SETUP 10 10 FIXO
GC-C AJUSTE SETUP 0D 0D FIXO
BC-C AJUSTE SETUP 0C 36 FIXO
GD-C AJUSTE SETUP 03 03 FIXO
BD-C AJUSTE SETUP 09 09 FIXO
YUV-RC AJUSTE SETUP 00 00 FIXO
YUV-GC AJUSTE SETUP 00 00 FIXO
YUV-BC AJUSTE SETUP 00 00 FIXO

MENU 16 PRESSIONE A TECLA "COR/INS" NO CONTROLE REMOTO
ITEM DESCRIÇÃO 21" 14" STATUS

RC-W AJUSTE SETUP 10 10 FIXO
GC-W AJUSTE SETUP 13 13 FIXO
BC-W AJUSTE SETUP 14 14 FIXO
GD-W AJUSTE SETUP F3 F3 FIXO
BD-W AJUSTE SETUP EA EA FIXO
YUV-GC AJUSTE SETUP 00 00 FIXO
YUV-BD AJUSTE SETUP 00 00 FIXO

7

MENU 17 PRESSIONE A TECLA "FAVORITO" NO CONTROLE REMOTO
ITEM DESCRIÇÃO 21" 14" STATUS

D-COL AJUSTE SETUP 32 32 FIXO
D-BRI AJUSTE SETUP 32 32 FIXO
D-CON AJUSTE SETUP 5A 5A FIXO
D-SHP AJUSTE SETUP 32 32 FIXO

MENU 18 PRESSIONE TECLA "REVER" NO CONTROLE REMOTO
ITEM DESCRIÇÃO 21" 14" STATUS

S-COL AJUSTE SETUP 32 32 FIXO
S-BRI AJUSTE SETUP 32 32 FIXO
S-CON AJUSTE SETUP 32 32 FIXO
S-SHP AJUSTE SETUP 32 32 FIXO

PRESSIONE TECLA "OK" NO CONTROLE REMOTO "CANAL MAIS" E

MENU 19

"OK"

ITEM DESCRIÇÃO 21" 14" STATUS

M-COL AJUSTE SETUP 32 32 FIXO
M-BRI AJUSTE SETUP 32 32 FIXO
M-CON AJUSTE SETUP 1E 1E FIXO
M-SHP AJUSTE SETUP 32 32 FIXO

PRESSIONE TECLA "OK" NO CONTROLE REMOTO "CANAL MAIS" E

MENU 20

"OK"

ITEM DESCRIÇÃO 21" 14" STATUS

SEG - POINT1 AJUSTE SETUP 173 173 FIXO
SEG - POINT2 AJUSTE SETUP 407 407 FIXO
DATA - VL AJUSTE SETUP 01 01 FIXO
DATA - VH AJUSTE SETUP 02 02 FIXO
DATA - UF AJUSTE SETUP 08 08 FIXO
SPE - POS1 AJUSTE SETUP 06 06 FIXO
SPE - DATA1 AJUSTE SETUP 05 05 FIXO
SENSI - ON AJUSTE SETUP 00 00 FIXO
SENSI - OFF AJUSTE SETUP 00 00 FIXO

8

PRESSIONE TECLA "OK" NO CONTROLE REMOTO "CANAL MAIS" E

MENU 21

"OK"

ITEM DESCRIÇÃO 21" 14" STATUS

THEATER­BAS AJUSTE SETUP 2D 2D FIXO
THEATER­TRE AJUSTE SETUP 4A 4A FIXO
CONSERT­BAS AJUSTE SETUP 38 38 FIXO
CONSERT­TRE

AJUSTE SETUP 3E 3E FIXO
BROCAST­BAS AJUSTE SETUP 19 19 FIXO
BROCAST­TRE AJUSTE SETUP 2C 2C FIXO

PRESSIONE TECLA "OK" NO CONTROLE REMOTO "CANAL MAIS" E

MENU 22

"OK"

ITEM DESCRIÇÃO 21" 14" STATUS

VOL-MAI AJUSTE SETUP 03 03 FIXO
GATE AJUSTE SETUP 2A 2A FIXO
VOL-OUT AJUSTE SETUP 75 75 FIXO
AV-GAIN AJUSTE SETUP 20 20 FIXO
OPTM3 AJUSTE SETUP 40 40 FIXO

PRESSIONE TECLA "OK" NO CONTROLE REMOTO "CANAL MAIS" E

MENU 25

"OK"

ITEM DESCRIÇÃO 21" 14" STATUS

G2-FLAG00 AJUSTE SETUP 30 30 FIXO
G2-FLAG01 AJUSTE SETUP 06 06 FIXO
G2-FLAG02 AJUSTE SETUP 00 00 FIXO
G2-FLAG03 AJUSTE SETUP 02 02 FIXO
G2-FLAG04 AJUSTE SETUP 40 40 FIXO
G2-FLAG05 AJUSTE SETUP 00 00 FIXO

9

Comentários.

Neste manual encontra-se descrito uma espécie de curso dos televisores 14 P
CIN-0401 e 21 P CIN-0405.
Trata-se de um ”BE a BA” onde as explicações são feitas passo a passo dos
principais estágios com figuras comentários seguidos das figuras.
As figuras desenhadas são apenas ilustrações dos principais caminhos e com os
principais componentes em cada estágio, para mais detalhes sobre todos os
componentes e tensões deve-se analisar os esquemas que contém todas as
informações.
São desenhos que são importantes para consultas rápidas quando se está
analisando defeitos.
Alguns componentes estão desenhados de forma diferente dos esquemas
originais, mas as ligações seguem fielmente a montagem da placa e descrição dos
esquemas.
Este manual foi elaborado com base no chassi do televisor de 21” com saída de
áudio estéreo.
As diferenças estão apenas na etapa de áudio onde o chassi de 14” não possui o
integrado MTS (processador de áudio) e o amplificador é mono.
Todas as medidas foram efetuadas com multímetro digital com o produto
conectado a rede de 127V.
As formas de onda forma coletadas com um gerador de barras coloridas
conectado a entrada de AV.

Instruções de segurança e manutenção.

Para efetuar reparos no Chassi são necessários cuidados especiais devido a
maior parte de componentes serem sensíveis a curtos circuitos e a grandes
variações de tensões.
Apenas como exemplo: Nos televisores antigos era possível identificar se havia +B
em determinado ponto simplesmente curto-circuitando o +B com uma chave de
fenda.
Nos equipamentos atuais qualquer curto circuito pode causar danos irreversíveis a
placa.
Assegure-se que todos os componentes próximos do local reparado estejam
posicionados originalmente e de tal forma que possam evitar riscos de curto
circuito.
Sempre encerre uma manutenção assegurando-se que todos os isoladores,
capas, protetores, cabos e outros dispositivos foram colocados corretamente em
suas posições de origem.
Inspecione todas as soldagens e possíveis respingos que possam deixar curto
circuito entre as trilhas de cobre da placa ou entre terminais de componentes.
Verifique se há fadiga ou desgaste de cabo de força e substitua se necessário por
outro original de fábrica.
Isole os cabos ou condutores que estão próximos de resistores de potência.
Todos os componentes de segurança ou críticos, como fusíveis, resistores a prova
de fogo, capacitores devem ser substituídos por outros idênticos.
Após a remontagem do aparelho, verifique se não ocorrem vazamentos de AC nas
partes externas para evitar riscos de choque elétrico ao consumidor conforme
instruções a seguir.

10

Como em todos os televisores atuais no mercado
os pontos terra, fonte e Chassi principal são independentes.
O capacitor C 829 e o resistor R 829 eliminam os picos
de tensões e estabilizam as diferenças de potenciais
entre os dois pontos terra.
Defeitos nestes componentes podem danificar vários
componentes no Chassi principal e fonte pois haverá
grandes variações de tensões que não serão absorvidas por estes dois
componentes além de causar choques violentos quando os pontos de terra são
tocados manualmente.

Em caso de dúvida ou alguma reclamação do cliente, antes de entregar o televisor
certifique-se de que não há fuga de corrente alternada (AC) nas partes metálicas
expostas do gabinete como, como terminal de antena, tomadas de áudio e vídeo,
parafusos, etc.
Para assegurar a operação do aparelho sem riscos de choque elétrico conecte o
plugue do cabo de força na tomada, (não utilize transformador isolador durante
esta verificação).
Utilize um voltímetro AC (5000 ohms ou mais por volt) da seguinte forma;
Conecte a combinação de um resistor de 1500 ohms (1K5) 10 watt em paralelo
com um capacitor para corrente alternada de 0,1 MFD , entre um ponto de terra
adequado (cano metálico de água por exemplo) e as partes metálicas, uma de
cada vez.
Efetue a leitura da tensão alternada (AC) nos terminais da combinação capacitor
resistor.
Inverta o plugue do cabo de força na tomada e repita as medições para cada parte
metálica exposta.
As tensões medidas não devem exceder 0,3 volts RMS (0,2 Miliamperes AC).
Qualquer valor que exceda este limite constitui um perigo potencial de choque e
indica a necessidade da imediata correção no televisor.

Ligue em um ponto
terra (cano de água ou
conduite metálico) ou
outro ponto de terra
confiável

Aplique esta ponta em cada
parte metálica exposta
(seletor de canais, entradas
A/V ou parafusos)

Quando houver a necessidade de retirar a chupeta de alta tensão do cinescópio
efetue o descarregamento com um curto entre o anodo e o terra do cinescópio
para descarregar toda alta tensão remanescente no cinescópio e no flyback, caso
não seja seguido este procedimento além do técnico sofrer o choque a chupeta de
alta tensão poderá atingir algum circuito integrado e a descarga de alta tensão irá
com certeza danificar o componente atingido.

Quando manusear a placa com o plugue na tomada não encoste o dissipador do
FET no (aquadag), terra do cinescópio, lembre-se; há diferenças de potenciais
entre os dois pontos terra.
Quando manusear a placa ligada sobre a bancada observe se não há peças,
ferramentas ou solda que possam provocar curtos entre trilhas e pinos de
componentes.

11

Nas medições de tensões utilize o ponto terra correspondente ao estágio que irá
analisar.
Para efetuar medições no primário da fonte utilize como terra o negativo do
capacitor C 806 ou o dissipador do FET Q 815.
Para medições no secundário da f e no restante do Chassi utilize o terra do seletor
de canais.

Substitua as peça apenas por originais e recomendadas pelo fabricante.
Hoje no mercado comum há uma infinidade de peças que supostamente podem
funcionar mas quando aplicadas apresentam outros defeitos que na maioria das
vezes não quase impossíveis de serem sanados e também podem prejudicar o
perfeito funcionamento do produto.

Antes de fechar o televisor e entregar para o cliente certifique-se que os fios de
alta tensão não estejam encostados em peças ou em partes que operam com alta
temperatura.

Jamais faça alterações neste produto sem aprovação expressa do fabricante.
Qualquer tipo de modificação implicará na perda da garantia e poderá fazer com
que a responsabilidade sobre qualquer dano seja do responsável pela alteração
indevida.

A Cineral Eletrônica da Amazônia não se responsabiliza por danos causado a
produtos ou clientes caso não sejam seguidas às recomendações do fabricante.

12

Descrição dos circuitos

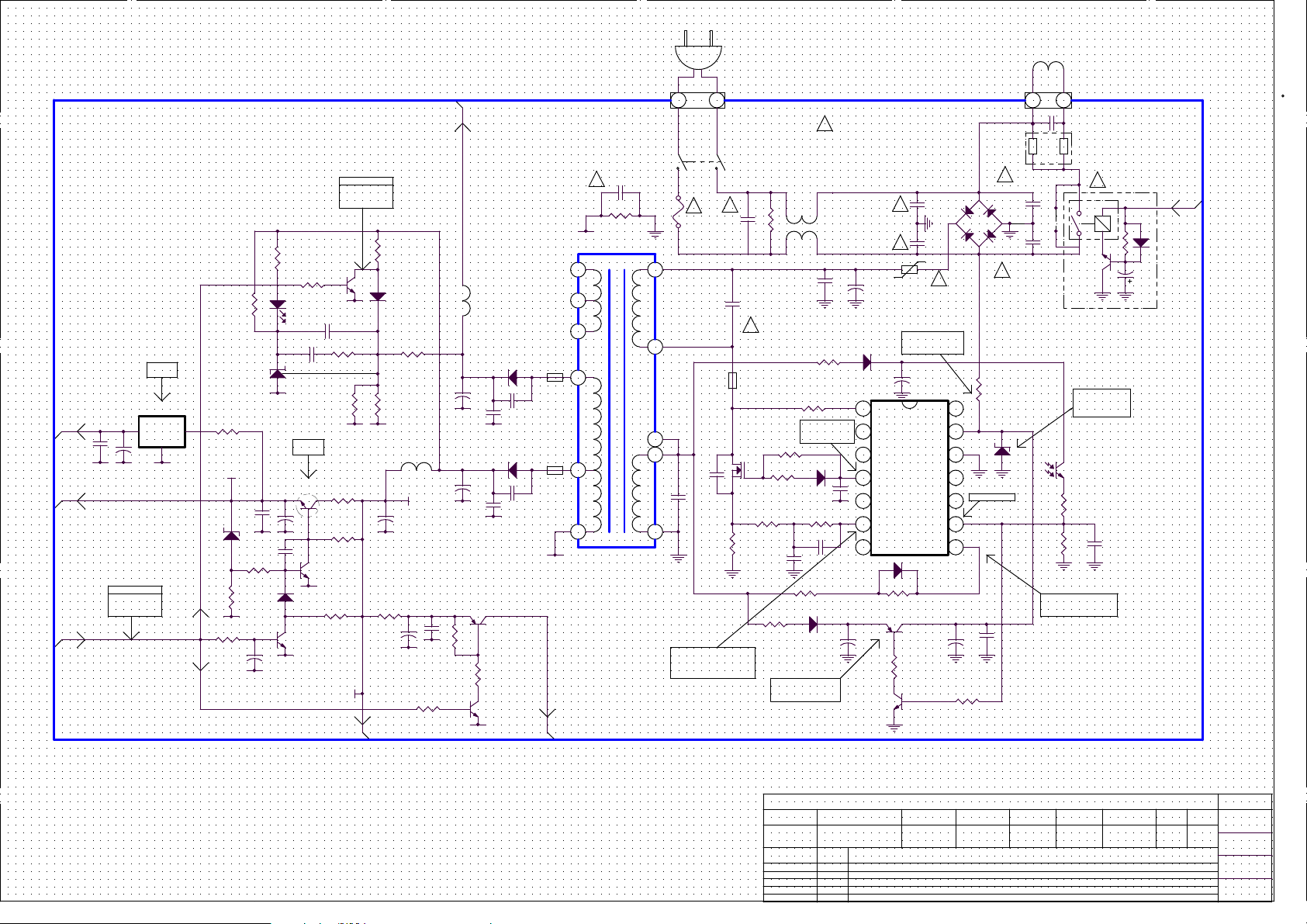

Fonte de alimentação.

A fonte de alimentação empregada neste Chassi é do tipo auto-oscilante.
Ela tem a característica de oscilar independente de qualquer pulso externo.
Esta oscilação é a principal responsável pelas tensões de sida de 108V, 12V, 9V,
8V, 5V e 5VA.
Se as tensões de saída ou a rede sofrerem variações, a compensação ocorrerá
através da variação de freqüência de oscilação da fonte, ou seja, do oscilador

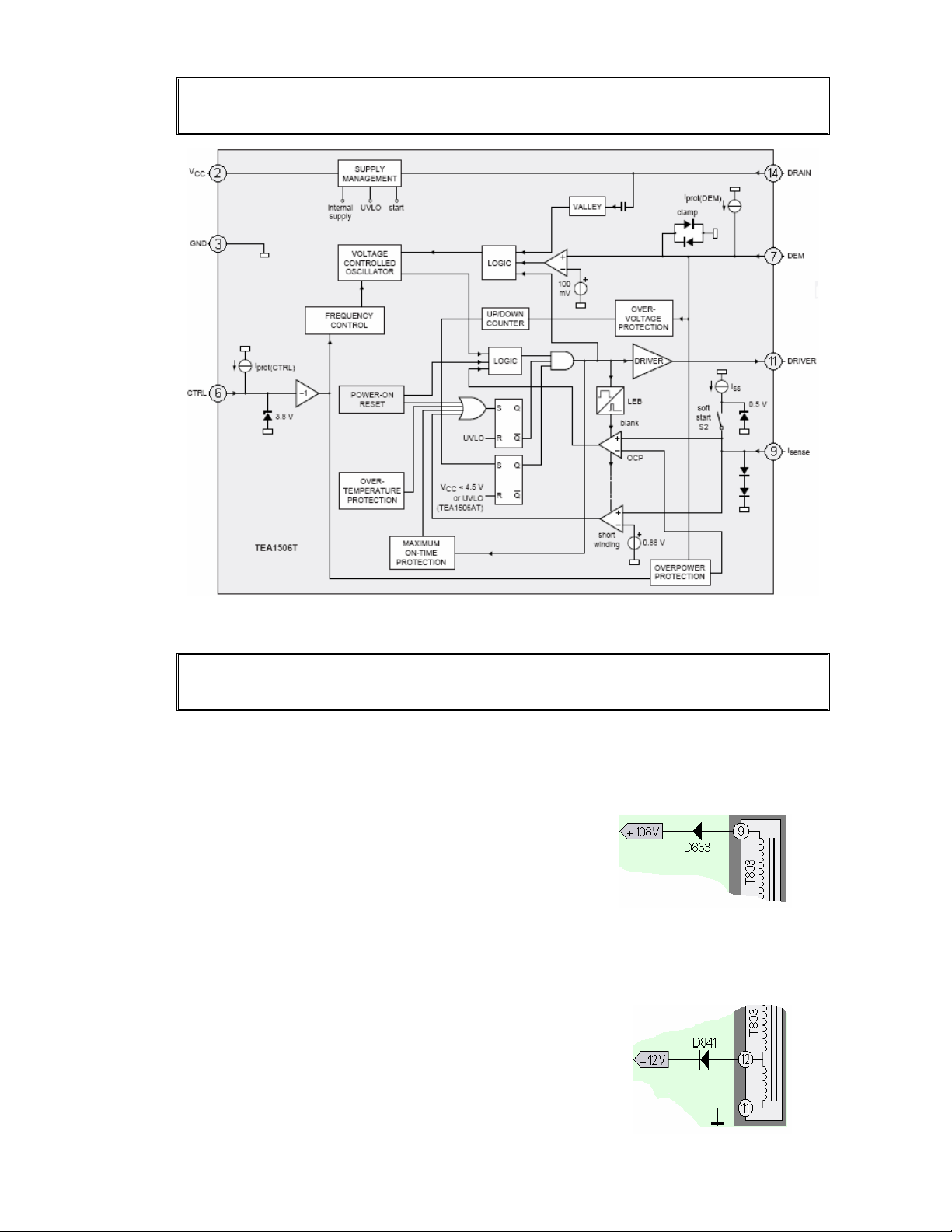

composto pelo IC 801 e transformador Chopper T 803.
O perfeito funcionamento da fonte depende das seguintes rotinas:

1. Disparo inicial.

2. Realimentação definitiva após o disparo inicial.

3. Controle da realimentação definitiva.

4. Estabilização.

Nos atuais aparelhos eletrônicos os principais defeitos são causados por
problemas de fonte e muitos técnicos trocam componentes sem uma análise
prévia dos problemas.
Antes de decidir pela troca imediata de um componente analise primeiramente
todas as tensões com multímetro digital.
Os multímetros analógicos não são precisos a ponto de identificar se uma tensão
está correta porque os circuitos integrados de hoje podem não funcionar se uma
tensão está com 0,5V a menos que o solicitado.
O uso do osciloscópio também é muito importante para a análise de defeitos.
Em uma fonte, por exemplo; quando um transistor FET está aquecendo é possível
verificar com o osciloscópio se a forma de onda está deformada, um resistor de
polarização do um FET ou de referência terra da fonte pode estar um pouco
alterado e provocar o aquecimento e possivelmente a queima de componentes.
O uso do osciloscópio não é restrito apenas para a fonte, a sua aplicação é
indefinida e muito importante para a solução de defeitos.

13

Fonte de alimentação = Disparo inicial.

18V = LIGADO

Para que a fonte de alimentação inicie a sua rotina de funcionamento é necessário
que haja o disparo inicial.
Esta rotina é necessária para que o transformador Chopper inicie o seu primeiro
ciclo de indução.
Ao acionar chave POWER a tensão da rede é retificada pela ponte dos diodos
D 801/2/3/4 e filtrada pelo capacitor C 806.
O resistor R 803 atua como carga diminuindo o pico de tensão enquanto o
capacitor C 806 está se carregando para evitar danos na ponte retificadora.
No momento em que o capacitor está se carregando absorve toda a tensão e atua
como um elemento em curto.
Após a carga total do capacitor a sobrecarga sobre o resistor R 803 diminui e a
tensão entrará no pino 3 do transformador T 803 fluirá através do seu
enrolamento, saindo pelo pino 1 e indo para o Dreno do FET Q 815.
Uma amostra da tensão AC fluirá pelo resistor R 804 alimentando o pino 2 do
IC801, o diodo D 821 estabiliza a tensão de entrada no pino 2 para que sejam
eliminados os picos de tensão evitando assim a queima do integrado IC 801.
A partir deste momento os estágios internos do integrado começam a oscilar para
chavear o FET Q 815 que efetua a polarização terra do pino 1 do transformador
habilitando-o ao primeiro ciclo de indução.
O disparo inicial efetua apenas o primeiro ciclo de indução do transformador.
Os outros ciclos de indução do transformador dependem da realimentação
definitiva gerada por outro enrolamento do transformador.

11,5 DESLIGADO

O resistor R 814 e o diodo D 814 eliminam os picos de tensão que não foram
consumidos pelo FET Q 815 retornando-os pelo resistor R 813.

GATE DO FET Q 815

NA CONDIÇÃO ON

500 mV 5uS

14

GATE DO FET Q 815

NA CONDIÇÃO OFF

200 mV 5uS

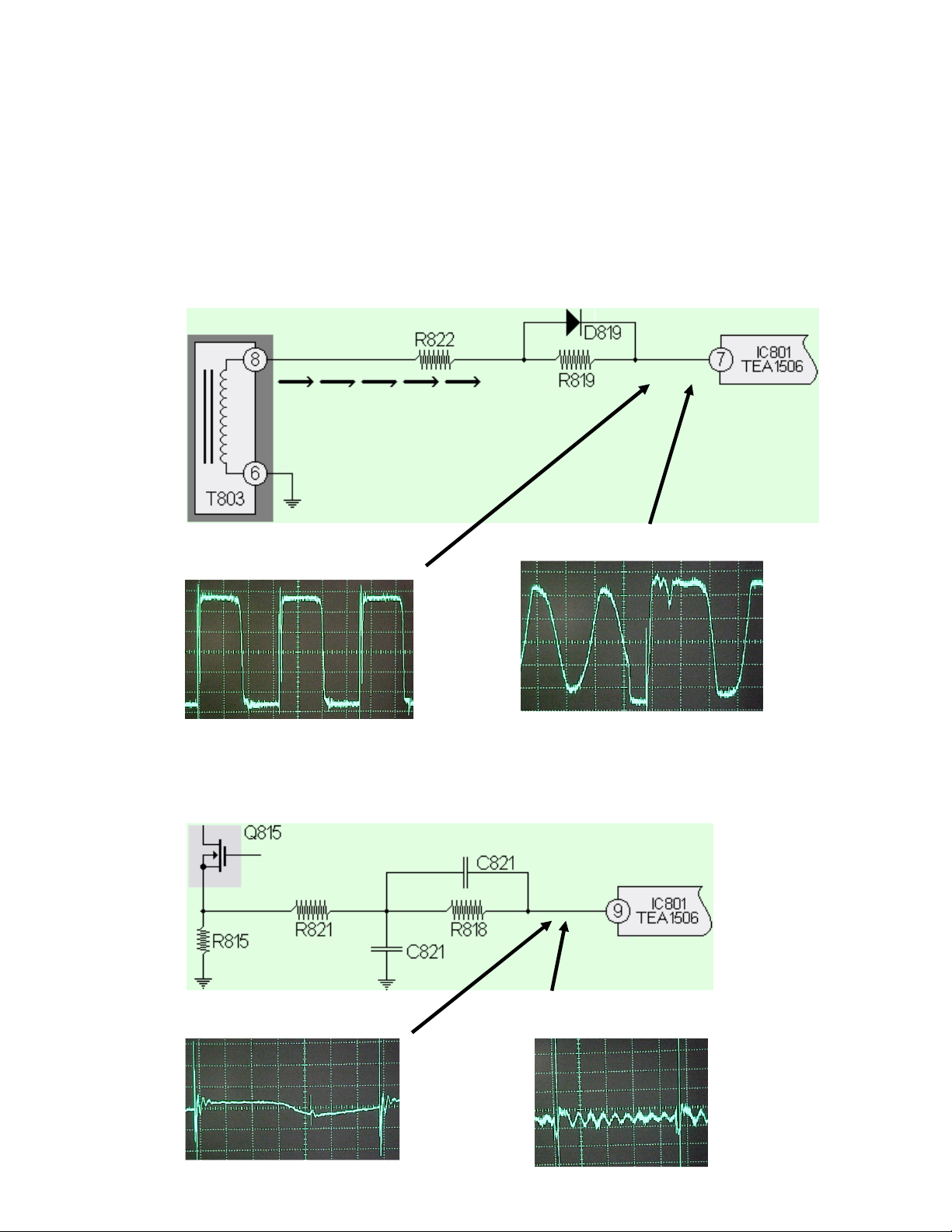

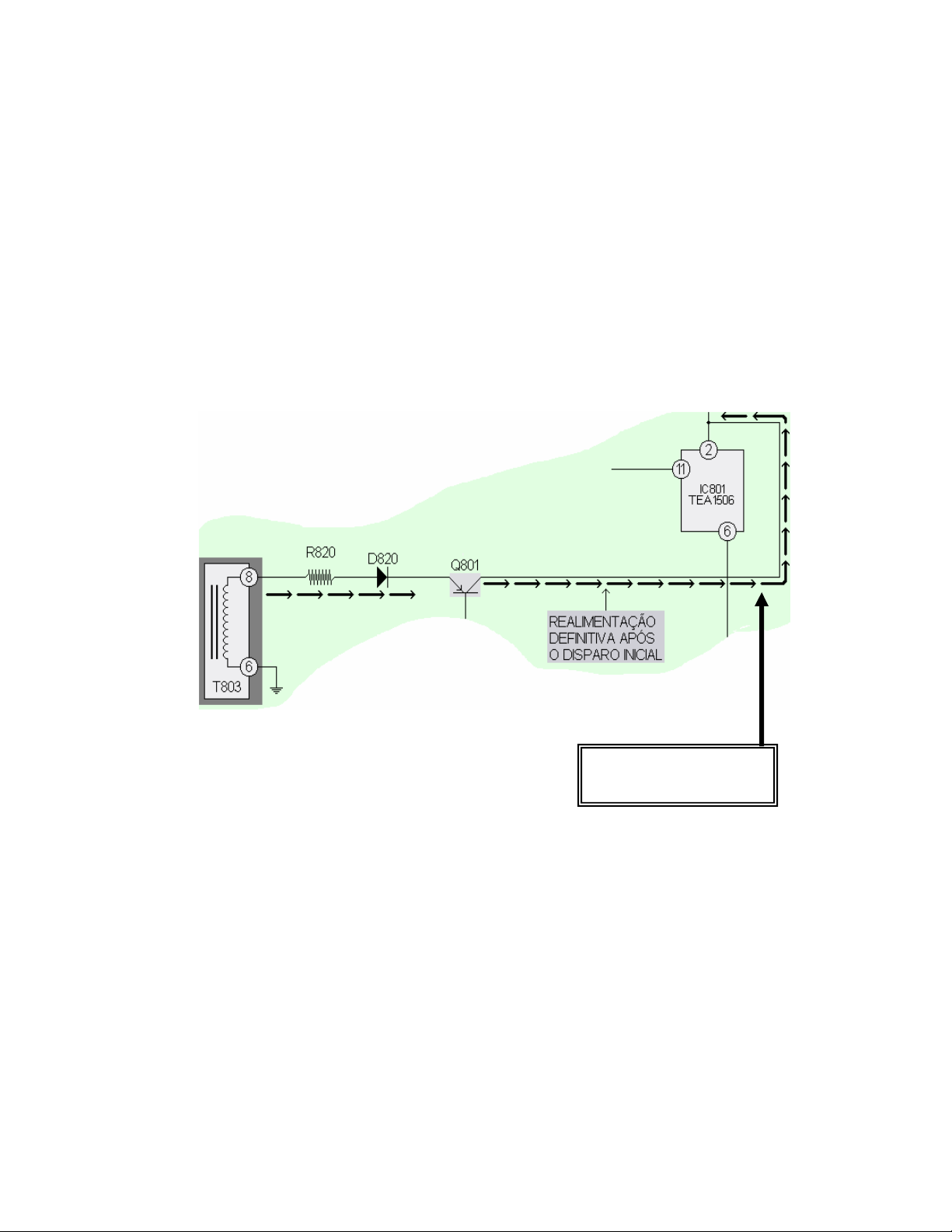

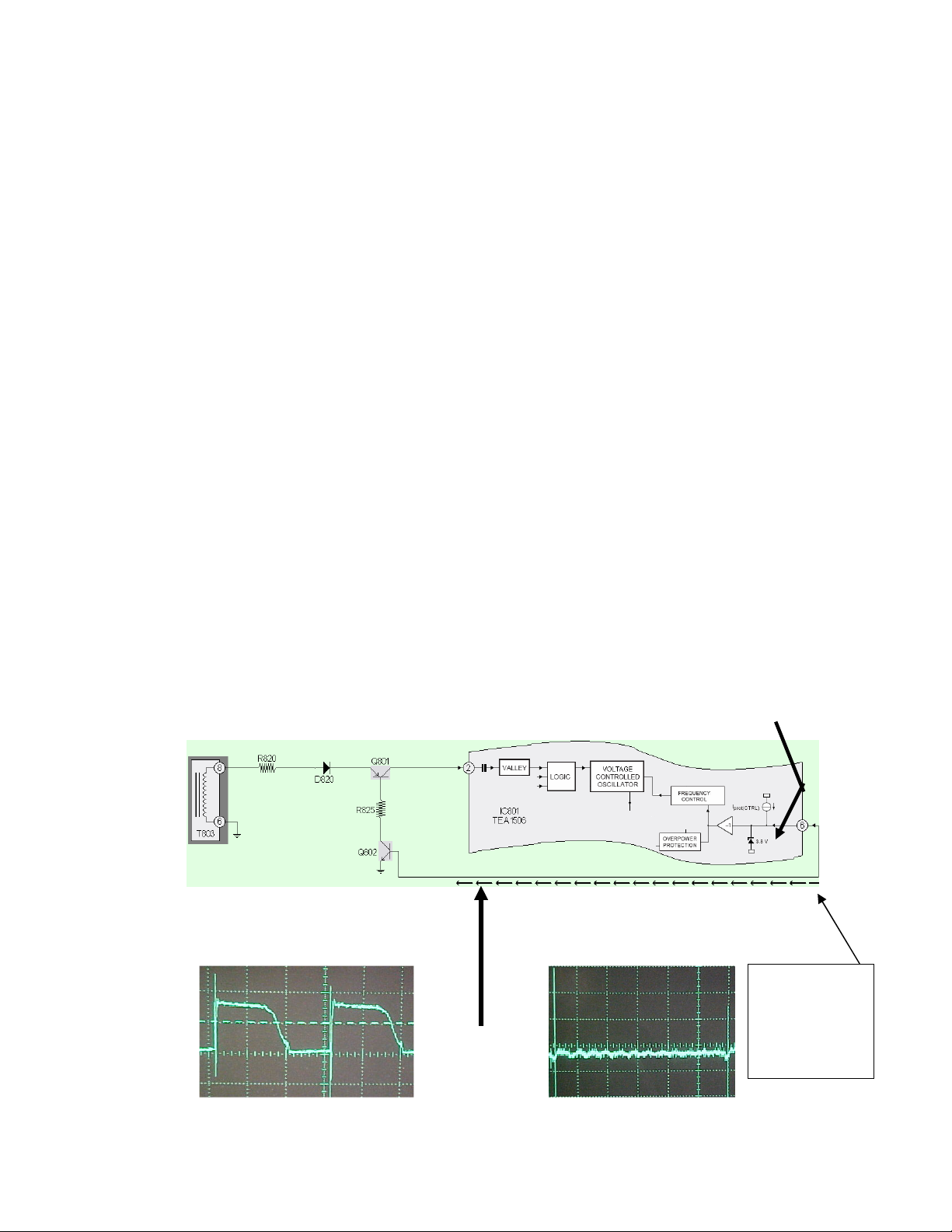

Fonte de alimentação = Realimentação após o disparo

1

8V = LIGADO

inicial.

Como houve a primeira indução do transformador uma tensão foi gerada no pino 8
do transformador T 803, retificada pelo diodo D 820 e encaminhada ao pino 2 do
integrado IC 801.

Rotina do pino 2:

Esta operação acontece a cada 5 micro segundos aproximadamente.

1. Recebe a tensão inicial do resistor R 804.

2. Emite um pulso para chaveamento do FET.

3. Fica desligado aguardando que o pino 8 do transformador envie a tensão
gerada pelo último pulso emitido ao FET.

4. Ao receber este tensão emite outro pulso e aguarda novamente o retorno
do pino 8 do transformador.

11,5V = STAND-BY

15

Fonte de alimentação = Controle da realimentação definitiva.

Pino 6 do integrado IC 801 na

Pino 6 do

integrado IC 801 na

1,3V

Como foi visto anterior após cada chaveamento do FET Q 815 o pino 8 do
transformador envia uma tensão, chamada de realimentação definitiva, após
retificada pelo diodo D 820 é encaminhada ao pino 2 do integrado IC 801.
O pino 6 do integrado IC 801 tem como finalidade efetuar o controle desta tensão,
o mesmo possui internamente uma referencia de 3,8V e com o circuito em
funcionamento normal este pino se mantém com nível alto (1,3V).
O nível alto proveniente deste pino irá alimentar a base do transistor Q 802 que
por ser do tipo NPN com nível alto em sua base estará conduzindo provocando um
nível baixo na base do transistor Q 801.
Este transistor por ser do tipo PNP com nível baixo em sua base também estará
conduzindo permitindo que a tensão gerada no pino 8 do transformador seja
encaminhada ao pino 2 do integrado IC 801.
No momento em que o aparelho e desligado a tensão sobe para 1,48 volts, mas
analisando o espectro de freqüência verifica-se que o transistor esta conduzindo
pelo tempo de aproximadamente 1 micro segundo, a fonte e ligada durante esse
tempo e desligada por aproximadamente 58 micro segundos.
Chamamos este modo de BURST, ou seja, o integrado aciona o chaveamento do
FET por um curto período de tempo para manter-se funcionando.
Este monitoramento e efetuado pelo consumo da tensão de 108V do secundário.
Acontece o funcionamento inverso caso aconteça problemas em algum estágio.
O pino 6 do integrado IC 801 assume nível baixo, o transistor Q 802 entra em
estado de corte por ter nível baixo na sua base e o transistor Q 801 também entra
em corte pois sua base ficará com nível alto.
Enquanto o pino 6 do integrado ficar com nível baixo a fonte não e acionada.

O integrado IC 801 tem internamente no seu pino 6 uma referencia interna de
3,8V, caso haja aumento de tensão acima de 3,8V este pino vai
imediatamente a 0V e por conseqüência o transistor Q 802 deixara de ter
nível alto em sua base que entrara em corte elevando o seu coletor
ocasionando também o corte do transistor Q 801 paralisando por completo a
fonte.

Condição ON 500 mV 5 uS

Condição OFF 200 mV 5 uS

LIGADO

1,48V
DESLIGADO

16

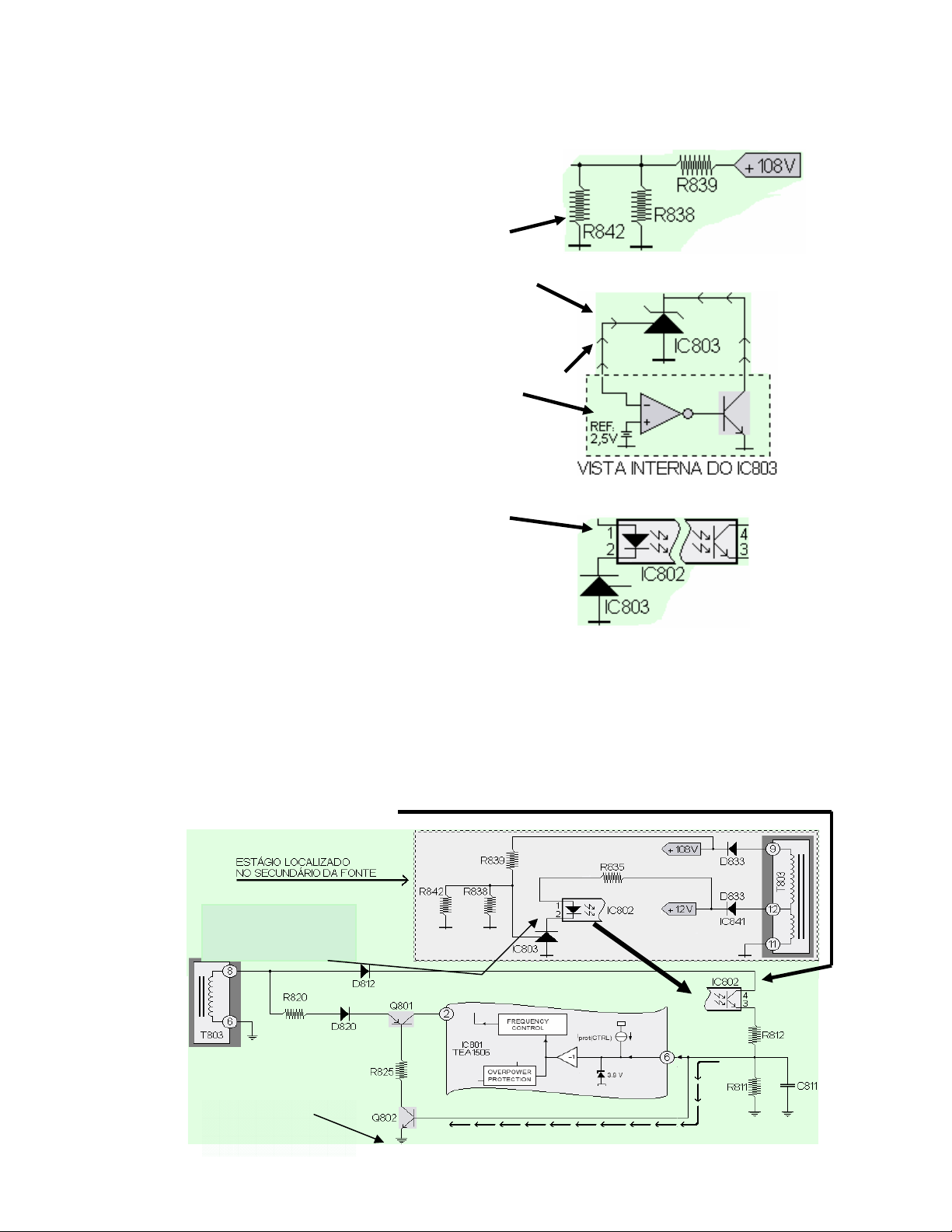

Fonte de alimentação = Estabilização.

O integrado IC 802, Photo Acoplador informa ao integrado IC 801 se as tensões
geradas no secundário estão baixas ou altas.

Seqüência do funcionamento:

Uma amostra da fonte de 108V é coletada
pelo resistor R 839, dividida através dos
resistores R 842 e R 838 para 2,5V e
encaminhada ao GATE do integrado IC 803.

Caso haja aumento da tensão de 108V haverá
Também elevação da tensão de 2,5V no GATE
do integrado IC 803.
Quando há um aumento de tensão (positiva) em
sua entrada (negativa) a referência interna
transforma esta tensão em negativa e ao ser
direcionada para a saída a mesma é invertida
pois o integrado possui uma porta inversora antes
de chegar a base do transistor.
Por ser um transistor NPN passa a conduzir polarizando para o terra o catodo do
diodo interno do Photo Acoplador IC 802.
Este por sua vez polariza com nível positivo a
base do transistor interno do Photo Acoplador que conduz e por ser um NPN
conduz levando mais tensão ao pino 6 do
integrado da fonte IC 801.

Como foi visto anteriormente uma tensão
acima de 3,8V provoca um nível baixo no pino 6 fazendo com que os transistores
Q 802 e Q 801 fiquem inoperantes e por conseqüência não haverá realimentação
no pino 2 ocasionando o desligamento do FET até que todas as fontes voltem ao
estado normal. Trata-se de uma característica de construção do IC 801, caso
receba tensão acima de 3,8V a mesma é drenada internamente.
O processo acontece inversamente no caso da fonte de 108V estar baixa.
Alem de fornecer tensão de realimentação definitiva para o pino 2 do integrado IC
801 o pino 8 do transformador também fornece tensão para a alimentação do
Photo Acoplador IC 802.

LIGADO = 12V
DESLIGADO = 5,5V

NA BASE 1,3V
LIGADO E 1,48V
DESLIGADO

17

Fonte de alimentação = Outras características do integrado
da fonte IC 801.

Além dos principais pontos citados acima o integrado da fonte tem outros dois
pinos que são importantes o conhecimento dos mesmos quando houver a
necessidade de reparos na fonte.

Pino 7: Proteção de sobre corrente.
Esse pino efetua o monitoramento do excesso de corrente no pino 8 do
transformador T 803 e provoca nível baixo no pino 6 para que a rotina de
funcionamento seja paralisada caso haja algum problema.

Condição ON 200mV 5uS Condição OFF 200mV 2uS

Pino 9: Sensor de sobre corrente do Dreno do FET.
Esse pino efetua o monitoramento do excesso de corrente no Dreno do FET e
provoca nível baixo no pino 6 para que a rotina de funcionamento seja paralisada
caso haja algum problema.

Condição ON 500mV 2uS Condição OFF 200mV 10uS

18

A figura abaixo demonstra a vista interna do integrado
oscilador da fonte IC 801 TEA 1506.

As explicações a seguir tratam-se de todas as tensões do
secundário geradas pela fonte principal.

Após as rotinas de disparo inicial, controle e estabilização descrita anteriormente a
fonte gera em seu secundário as tensões de 108V, 12V, 5V, 8V, 9V e 5VA.

Fonte principal secundário = 108 V.

Gerada no pino 9 do transformador T 803 e retificada
Pelo diodo D 833.
Esta fonte e a responsável principal pela alimentação
da etapa de Saída horizontal.

Esta tensão estará sempre presente nos modos ON
e OFF.

Fonte principal secundário = 12 V.

Gerada no pino 12 do transformador T 803 e retificada
pelo diodo D 841.
Através destes 12V serão geradas as tensões de +5V,
+9V, +8V e +5VA.

Esta tensão estará sempre presente nos modos ON
e OFF.

19

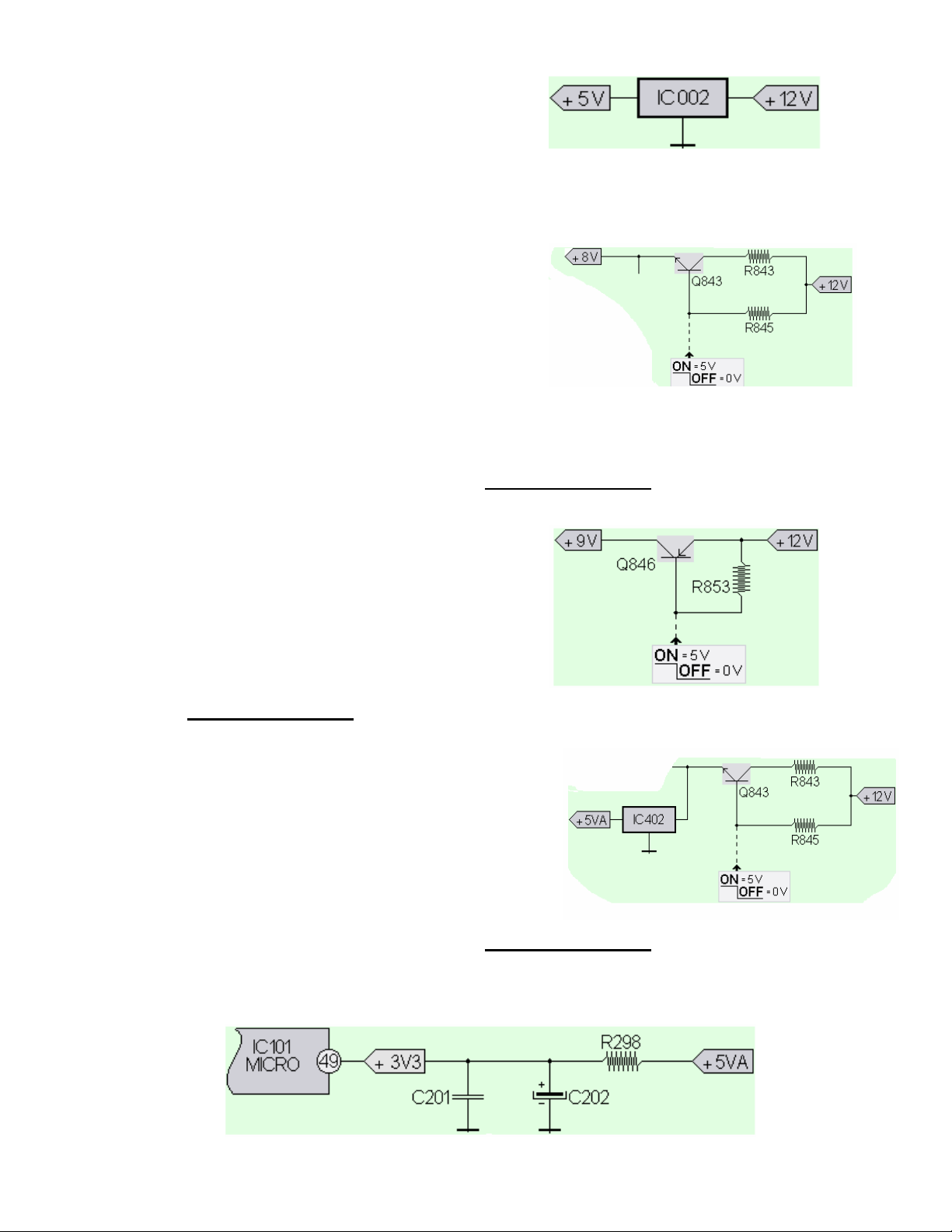

Fonte principal secundário = 5 V.

Gerada a partir dos 12V e regulada pelo
IC 1002 e responsável pela alimentação dos
Pinos 9 e 55 do IC 201 (micro), pino 8 do
IC 001 (memória), receptor de remoto (IR 001), conjunto de teclas de funções,
(painel frontal) e pino 64 do micro IC 201 para a função ON/OFF.

Esta tensão estará sempre presente nos modos ON e OFF.

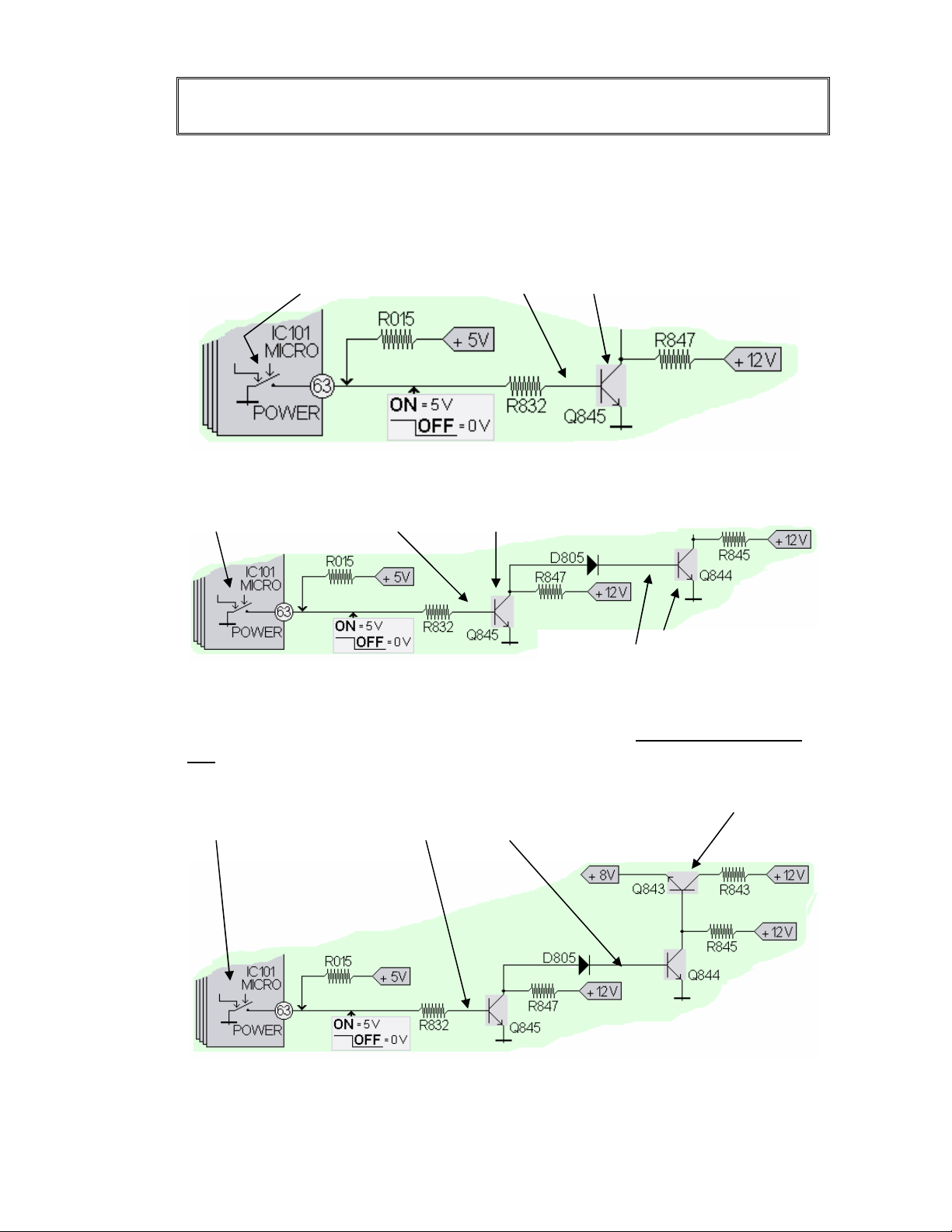

Fonte principal secundário = 8 V.

Gerada a partir dos 12V e transformada
para 8V pelo transistor Q 843.
Este transistor estará conduzindo e regulando
a tensão de 8V quando sua base recebe nível
alto após o modo ON.
A tensão de 8V irá alimentar o pino 10 do
Integrado IC 601, (saída de áudio), o pino 16 do IC 901, (SW de A/V), os
transistores Q 1005 e Q 1006, (amplificadores para saída de áudio), o pino 33 do
integrado IC 1001, (MTS processador de áudio), o transistor Q 208, (saída de
vídeo composto) e o pino 17 do IC 201 (micro) e placa do cinescópio.

Esta tensão estará sempre presente apenas no modo ON.

Fonte principal secundário = 9 V.

Também gerada a partir dos 12V e
transformada para 9V pelo transistor
Q 846. Este transistor estará conduzindo
e regulando a tensão de 9V quando a sua
base recebe nível alto após o modo ON.
A tensão de 9V irá alimentar o transistor
Q 907, (entrada de Y).

Esta tensão estará sempre presente
apenas no modo ON.

Fonte principal secundário = 5VA.

Gerada a partir da tensão de 8V e transformada
Para 5VA pelo regulador IC 402. Esta tensão
estará presente quando o transistor Q 834
recebe nível alto em sua base após o modo ON.
A tensão de 5VA irá alimentar os pinos 36 e 47
do IC 201 (micro), seletor de canais, os pinos
1, 10, 11 e 19 do IC 1001, (MTS processador
de áudio) e o pino 7 do IC 301 (saída vertical)

Esta tensão estará sempre presente apenas no modo ON.

A tensão de 3V3 que alimenta o pino 49 do micro IC 201 é gerada através da
tensão de 5VA e estará presente apenas no modo ON .

20

As explicações a seguir tratam-se das tensões geradas pela
fonte secundária, (flyback).

O flyback além de outras atividades é o responsável por gerar as fontes de +14V, ­14V, +200V, +33V e filamento.

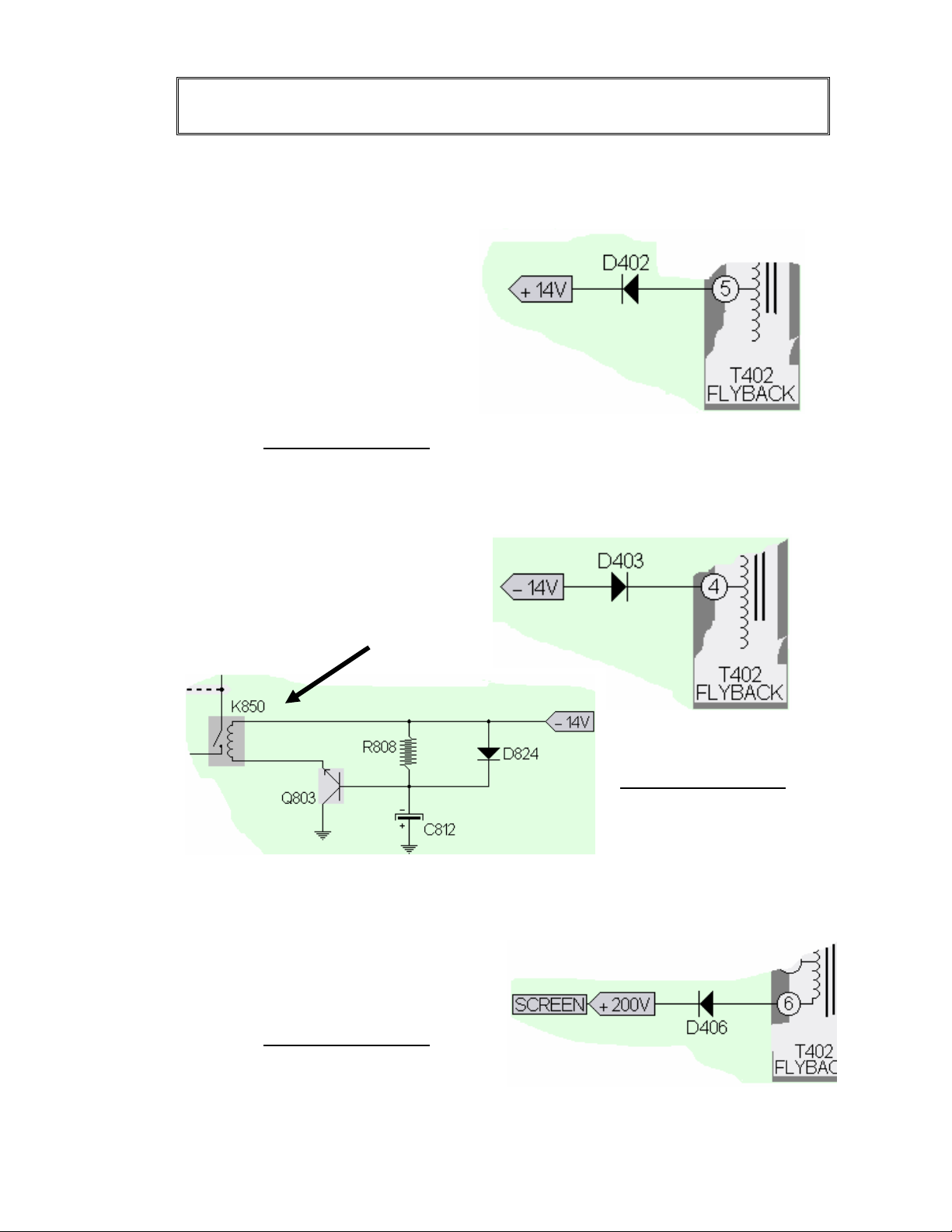

Fonte do flyback = +14 V.

Gerada no pino 5 do flyback e
retificada pelo diodo D 402 irá
alimentar o pino 1 do integrado
IC 301, (saída vertical), o pino 9 do
flyback, (ABL), referencia de
polarização para o transformador
T 401, (driver) e circuito de proteção,
(transistor Q 420).

Esta tensão estará sempre
presente apenas no modo ON.

Fonte do flyback = − 14V.

Gerada no pino 4 do flyback e
retificada pelo diodo D 403
irá alimentar o pino 4 do IC 301
(saída vertical) e o circuito de
desmagnetização quando o circuito é
montado com relê.

Esta tensão estará
estará sempre presente

presente apenas no modo ON.

Fonte do flyback = +200V.

Gerada no pino 6 do flyback e
Retificada pelo diodo D 406 irá alimentar
a placa do Cinescópio (Screen).

Esta tensão estará sempre
presente apenas no modo ON.

21

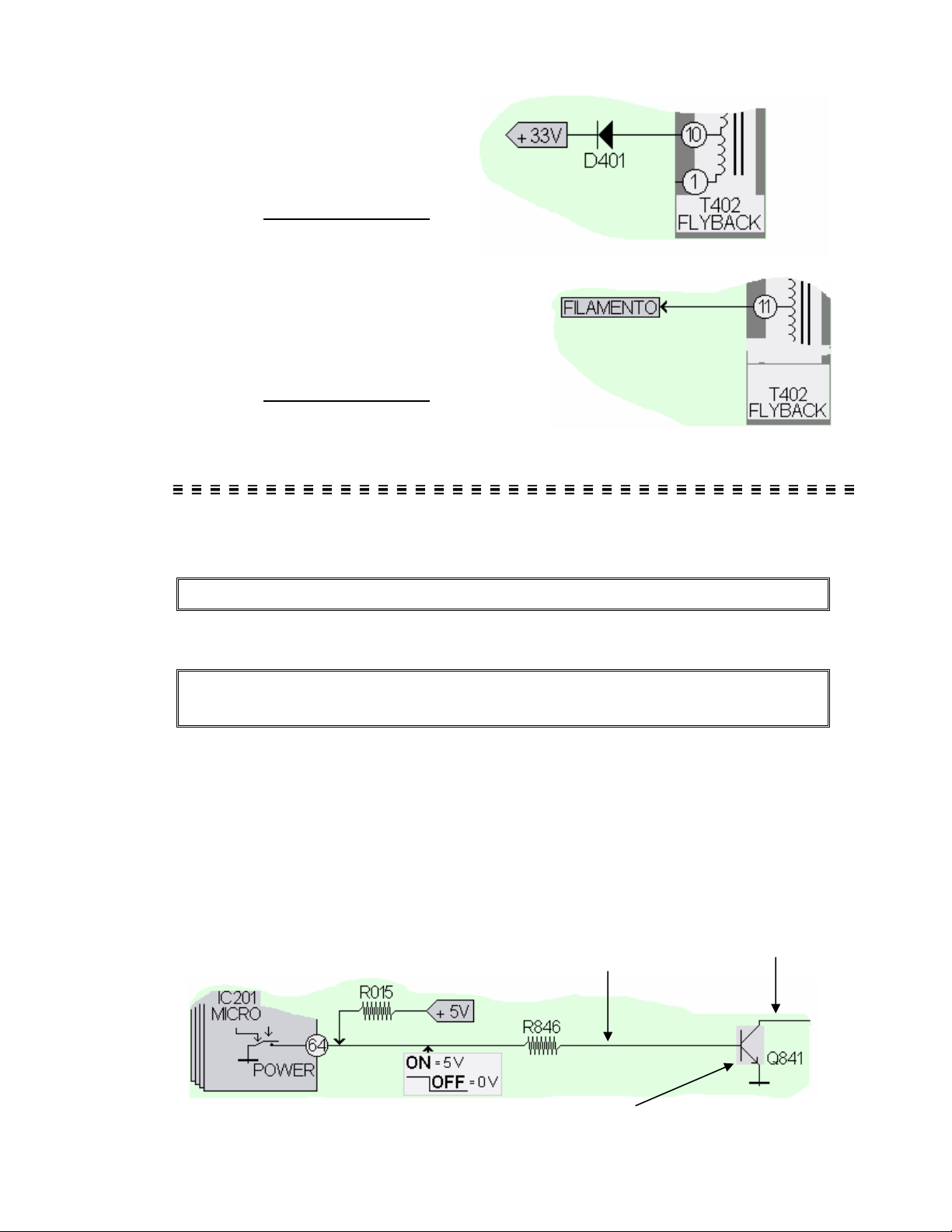

Fonte do flyback = +33V.

Gerada no pino 10 do flyback
Irá alimentar o seletor de
canais para a tensão de VT
(Voltage Tuner)

Esta tensão estará sempre
presente apenas no modo ON.

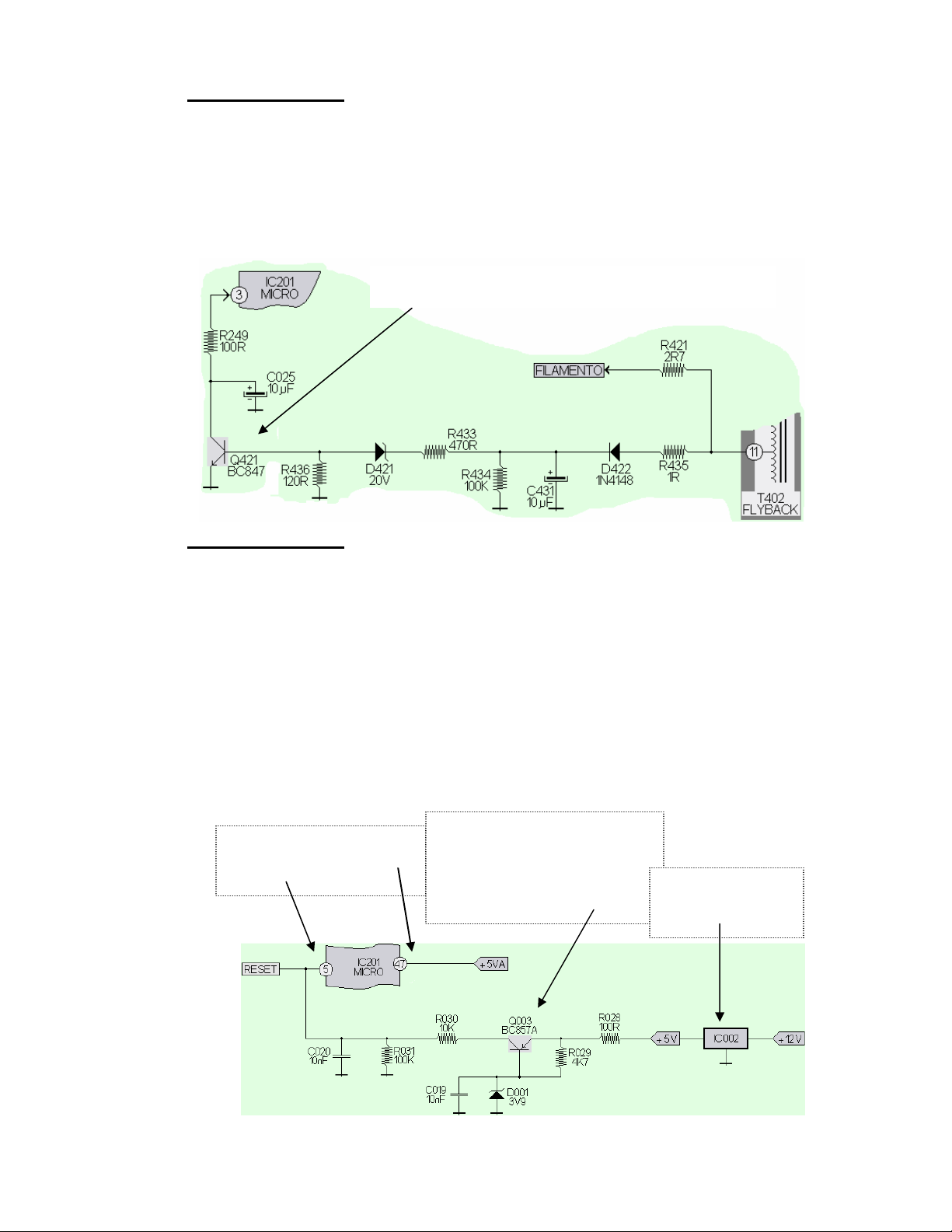

Fonte do flyback = Filamento.

Gerada no pino 11 do flyback irá
Alimentar o cinescópio (filamento
6,3V medida com osciloscópio).

Esta tensão estará sempre
presente apenas no modo ON.

Rotina de liga desliga.

Devido ser complexa esta rotina será explicada em três etapas de condições de
OFF (Desligado) seguida por três condições de ON (Ligado).

Primeira etapa.
Condição OFF (Desligado).

Como foi visto anteriormente, quando a chave Liga Desliga é acionada as tensões
de 108V, 5V e 12V estarão presente no modo OFF (Stand-By).

Nesta situação a tensão de 5V estará alimentando o pino 64 do IC 201 (micro).
Uma chave, interna no pino 64 do micro está na condição de “ligada para o ponto
terra” eliminando a tensão de 5V que está sendo aplicada no mesmo e mantendo
este pino com nível baixo.
O nível baixo também está na base do transistor Q 841 que por ser NPN não está
conduzindo e o seu coletor fica com nível alto.

NÍVEL ALTO
NÍVEL BAIXO

NÃO CONDUZ COM NÍVEL BAIXO NA BASE

22

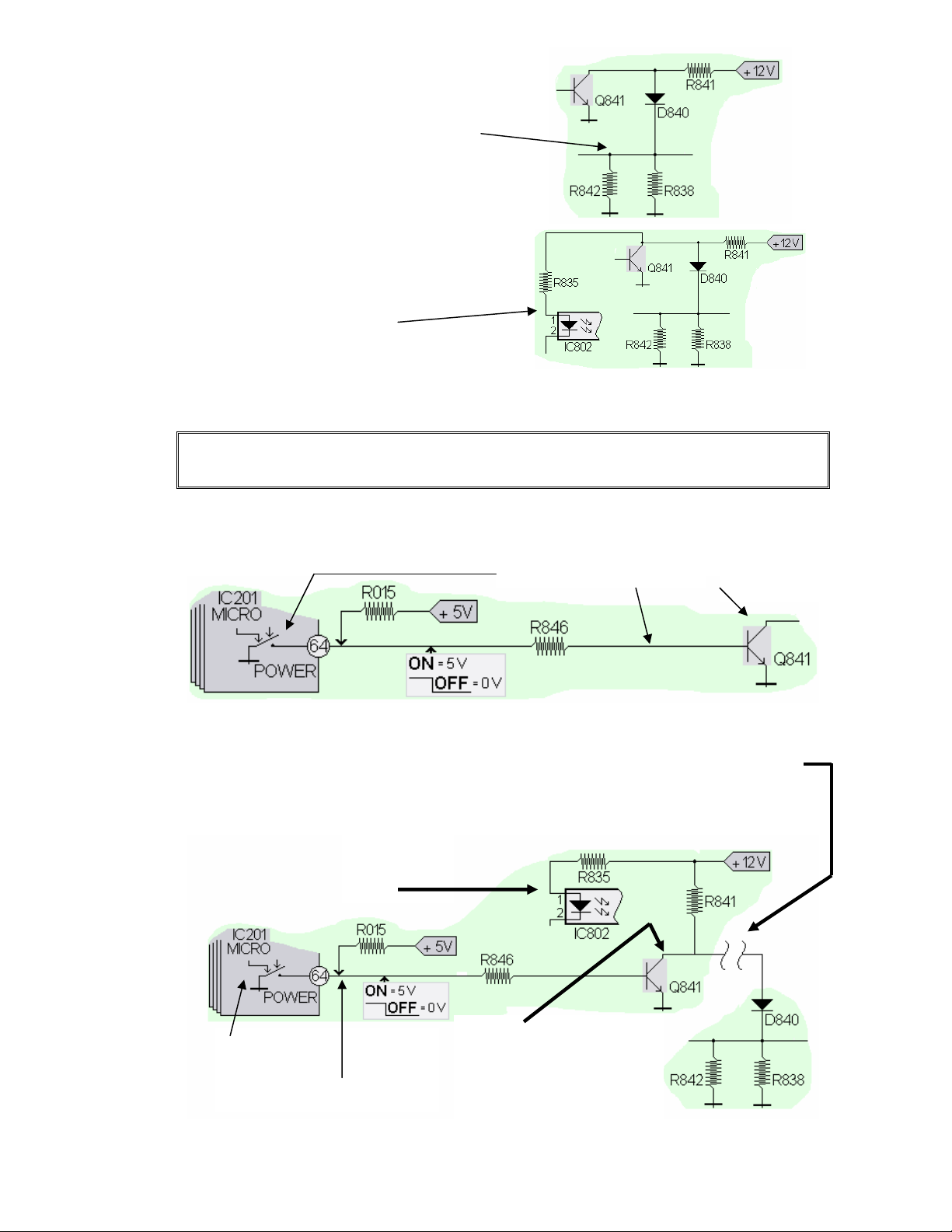

Este transistor em estado de corte permite

12V

Que a tensão de 12V seja encaminhada ao
terra pelos resistores R 842 e R 838.

Com os 12V sendo encaminhados
terra pelos resistores R 842 e R 838
o Photo Acoplador recebe uma tensão
de aproximadamente 5,5V
e informa ao primário para trabalhar no
modo “BURST” porque o mesmo está
sendo forçado a identificar que a tensão de 12V
está baixa.

Primeira etapa.
Condição ON (Ligado).

Quando o Power é acionado através do controle remoto ou pelas teclas de canal
mais / canal menos a chave interna do pino 64 do micro é desligada, este pino e a
base do transistor Q 841 ficam com nível alto.

CHAVE ABERTA NÍVEL ALTO

CONDUZ COM
NÍVEL ALTO
NA BASE

Com a base do transistor Q 841 em nível alto o mesmo passa a conduzir levando
para o ponto terra seu coletor eliminando do circuito o conjunto: D 840, R 838, 842.
Nesta condição a tensão de 12V que estava fluindo para o ponto terra por estes
componentes volta a ficar alta alimentando o diodo interno do Photo Acoplador que
passa a informar o secundário que o produto foi ligado e que não há mais a
necessidade de trabalhar no modo “BURST”.

Sobe a
tensão de

CHAVE ABERTA

NÍVEL ALTO

O diodo e os resistores
São eliminados porque
o coletor do transistor
está ligando estes
componentes ao terra

23

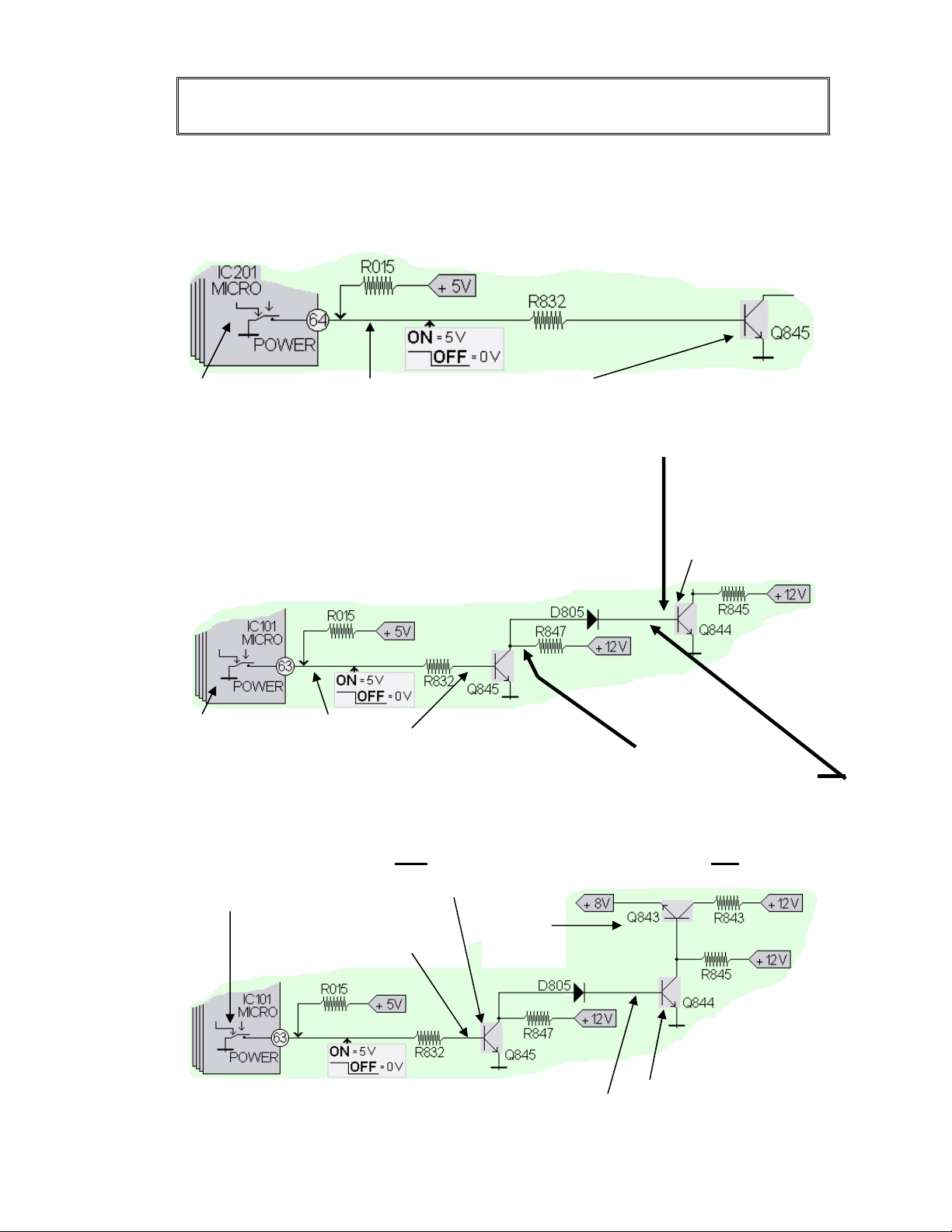

Segunda etapa.
Condição OFF (Desligado).

Na condição OFF a chave interna do micro está ligada para o ponto terra e a base
do transistor Q 845 está com nível baixo.
Este transistor por se NPN com nível baixo em sua base está em estado de corte e
seu coletor fica com nível alto.

CHAVE FECHADA NÍVEL BAIXO ENTRA EM CORTE COM NÍVEL BAIXO NA BASE

Este transistor com seu coletor alto permite que a base do transistor Q 844 seja
alimentada através do resistor R 847 com aproximadamente 0,7V e este transistor
com nível alto na sua base passa a conduzir fazendo com
que boa parte da tensão de 12V seja encaminhada ao terra
através do resistor R 845.
Nesta condição a fonte de 12V fica com aproximadamente
6,5V, nesta condição todos os estágios que dependem desta

CONDUZ COM
NÍVEL ALTO NA
BASE

tensão passam a ficar inoperantes.

CHAVE FECHADA NÍVEL BAIXO

A tensão de 12V caiu para 6,5V mas ainda resta no resistor R 847 uma tensão de
0,7V que é o suficiente para fazer com que a mesma alimente a base do transistor
Q 844.
Com o transistor Q 844 conduzindo e levando ao terra o seu coletor está também
fazendo com que a base do transistor Q 843 fique com nível baixo e este transistor
por ser NPN está em corte

CHAVE NÃO CONDUZ COM
FECHADA NÍVEL BAIXO NA BASE

NÍVEL BAIXO

não

gerando em seu coletor a tensão de

NÃO
CONDUZ
COM
NÍVEL
ALTO NA
BASE

8V.

NÍVEL CONDUZ COM NÍVEL
ALTO ALTO NA BASE

24

Segunda etapa.

CHAVE ABERTA NÍVEL ALTO NÍVEL BAIXO

Condição ON (Ligado).

Quando o Power é acionado através do controle remoto ou pelas teclas de canal
mais / canal menos a chave interna do pino 64 do micro é desligada, este pino e a
base do transistor Q 845 ficam com nível alto e o transistor passa a conduzir
levando o coletor para o terra.
Com este transistor conduzindo a tensão que se encontra no seu coletor irá fluir
para o terra.

CHAVE ABERTA NÍVEL ALTO CONDUZ COM NÍVEL ALTO NA BASE

Com o transistor Q 845 conduzindo a tensão que estava polarizando a base do
transistor Q 844 deixa de existir e por ser do tipo NPN entra em corte.

CHAVE ABERTA NÍVEL ALTO CONDUZ COM NÍVEL ALTO NA BASE

NÍVEL BAIXO NÃO CONDUZ COM NÍVEL
BAIXO NA BASE

Com o transistor Q 844 em corte o seu coletor fica com nível alto e a tensão do
seu coletor que estava sendo conduzida ao terra passa a alimentar a base do
transistor Q 843 que por ser do tipo NPN passa a conduzir

8V.

gerando tensão de

CONDUZ COM
NIVEL ALTO
NA BASE

25

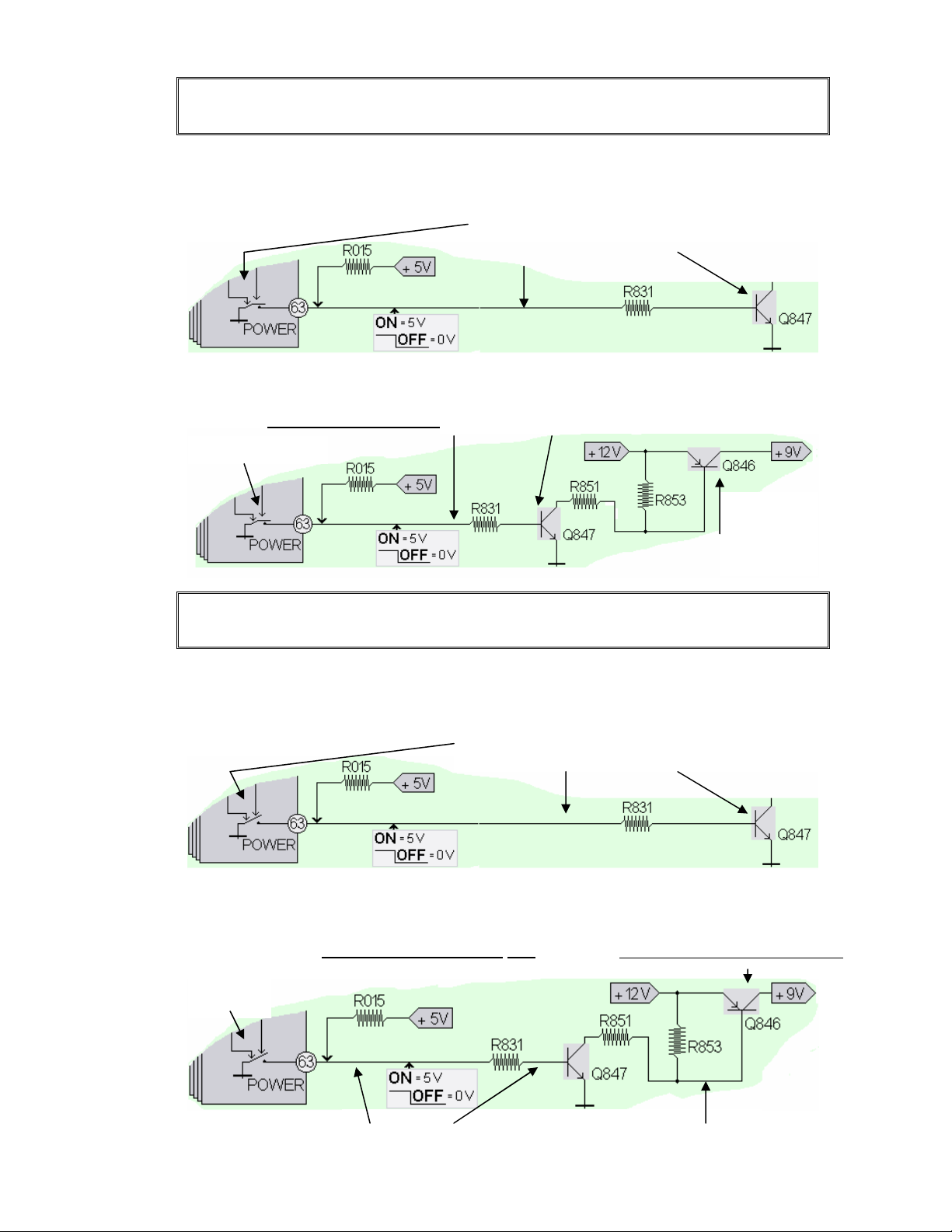

Terceira etapa.
Condição OFF (Desligado).

Na condição OFF a chave interna do micro está ligada para o terra e a base do
transistor Q 854 está com nível baixo.
Este transistor por se NPN com nível baixo em sua base está em estado de corte e
seu coletor fica com nível alto.

CHAVE FECHADA NÃO CONDUZ COM NÍVEL

BAIXO NA BASE

NÍVEL BAIXO

O transistor Q 847 com o seu coletor em nível alto permite que a base do transistor
Q 846 seja alimentada pelo resistor R 853 e este por ser PNP está em corte e a
tensão de 9V

CHAVE FECHADA

não será gerada.

NÍVEL BAIXO NÃO CONDUZ COM NÍVEL BAIXO NA BASE

NÃO
CONDUZ
COM NÍVEL
ALTO NA
BASE

Terceira etapa.
Condição ON (Ligado).

Quando o Power é acionado através do controle remoto ou pelas teclas de canal
mais / canal menos a chave interna do pino 64 do micro é desligada, este pino e a
base do transistor Q 847 ficam com nível alto e o transistor passa a conduzir
levando o coletor para o terra.

CHAVE NÍVEL NÃO CONDUZ COM NÍVEL
ABERTA BAIXO BAIXO NA BASE

Como o transistor Q 847 está levando seu coletor para o terra a tensão que estava
alimentando a base do transistor Q 846 deixa de existir e este por ser um PNP
passa a conduzir

gerando a tensão de 9V.

CONDUZ COM NÍVEL BAIXO NA BASE

CHAVE
ABERTA

NÍVEL ALTO NÍVEL BAIXO

26

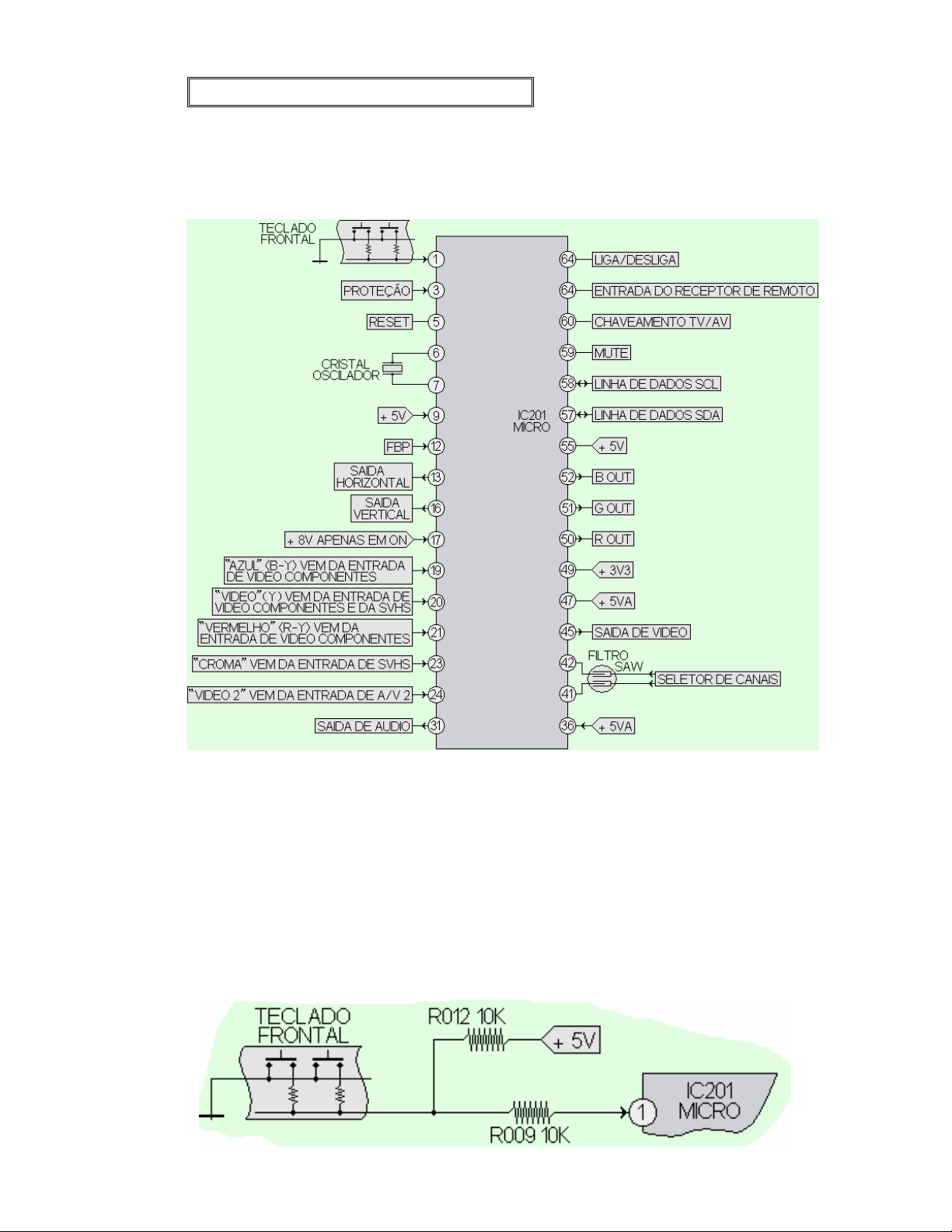

Principais pinos do micro IC 201.

A figura abaixo se refere aos principais pinos do microprocessador IC 201 e a
descrição detalhada destes pinos.
A explicação de cada pino também será seguida de alguns caminhos principais de
alguns estágios.

Pinos do micro = Teclado frontal.

Ligado no pino 1 do micro efetua as funções manuais.
Ao lado de cada função estão descritas as tensões no momento em que cada tecla
é acionada.

CANAL MAIS = 3,15V CANAL MENOS = 2,52V

VOLUME MAIS = 1,87V VOLUME MENOS = 1,24V

MENU = 0,65V TV / AV = 0V

27

Pinos do micro = Proteção.

Quando todos os estágios estão em funcionamento normal a tensão no pino 3 do
micro IC 201é de 4,5V.
Quando a tensão fica abaixo de 2,2V o micro desliga a chave de partida do pino 64
desligando todo o produto.
Para que o micro volte a funcionar é necessário que o plugue seja retirado da
tomada para que o micro seja resetado novamente.
Por ser bastante complexo o acionamento da proteção vai ser detalhado em 4
etapas.

OBERVAÇÁO MUITO IMPORTANTE SOBRE A PROTEÇÃO, QUANDO A
TENSÃO NO PINO 3 FICAR ABAIXO DE 2,7V COMEÇAM A APRESENTAR
PROBLEMAS COMO, FUNÇOES VIA CONTROLE REMOTO E VIA TECLADO
FRONTAL NÃO ATUAM E COMECAM A APARECER CARACTERES DE
CANAIS E VOLUME OSCILANDO NA TELA.

O FATO DE SIMPLESMENTE DESLIGAR O PINO DE PROTEÇÃO PARA
TENTAR VERIFICAR ONDE ESTA O DEFEITO NÃO DESLIGA A PROTEÇÃO.
INTERNAMENTE NO MICRO EXISTE UMA TENSAO DE REFERENCIA QUE E
COMPARADA COM A TENSAO DE ENTRADA.
AO SER DESLIGADO O PINO 3 O MICRO FORNECE INTERNAMENTE PARA
ESTE PINO UM TENSAO DE APROXIMADAMENTE 0,7V.

ISSO QUER DIZER QUE NÃO HÁ COMO DESLIGAR A PROTEÇAO PORQUE O
MICRO TEM COMO ROTINA COMPARAR A TENSAO DE ENTRADA DESTE
PINO COM A SUA REFERENCIA INTERNA.

PARA SE SABER EM QUAL ESTAGIO QUE ESTÁ ACIONANDO A PROTEÇÃO,
DEVE-SE ANALISAR OS ESTÁGIOS RESPONSAVEIS CONFORME AS
ETAPAS QUE SERAO EXPLICADAS A SEGUIR

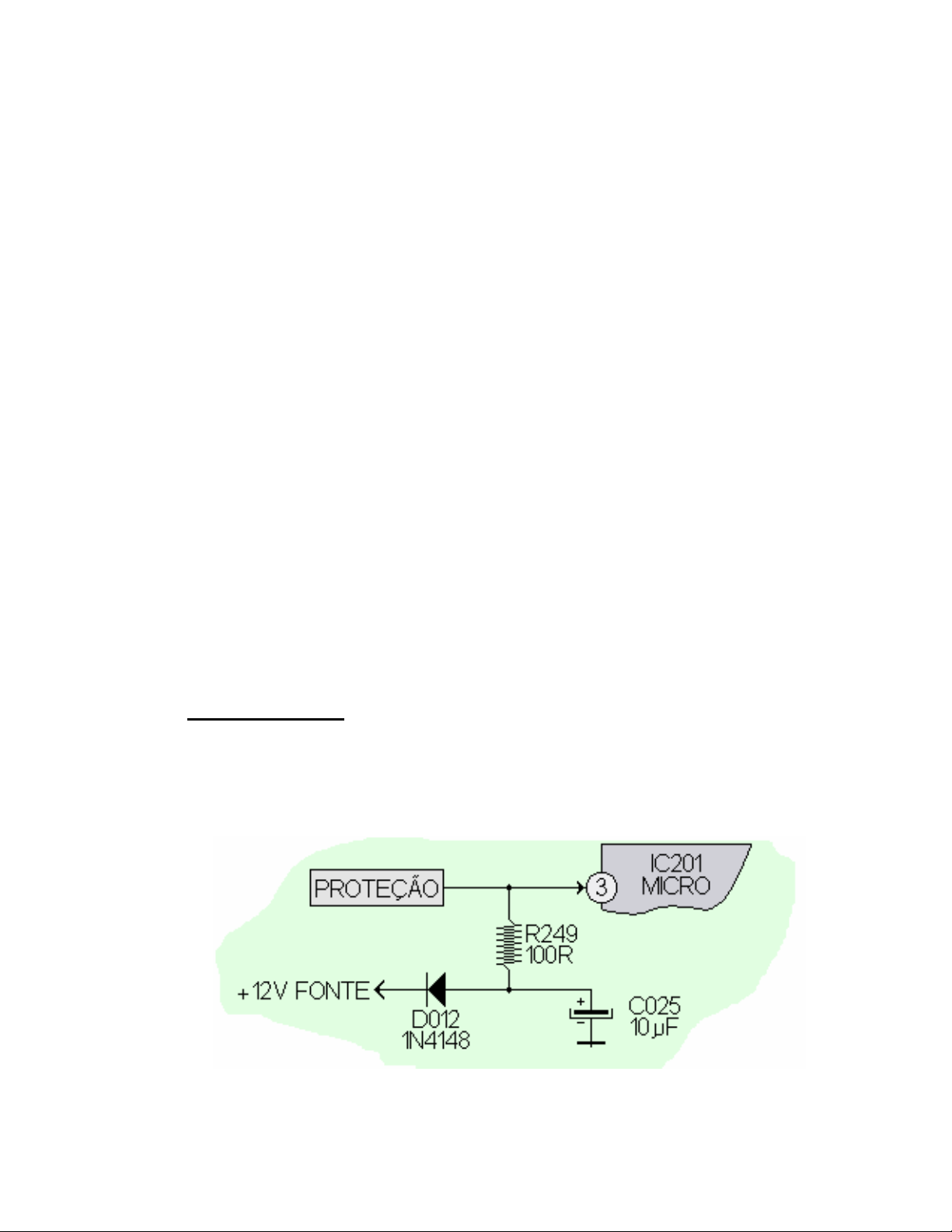

Pinos do micro = Primeira etapa proteção sendo acionada
pela tensão de 12V.

Caso haja queda na tensão de 12V imediatamente o diodo D 012 drena a tensão
do pino 3.

28

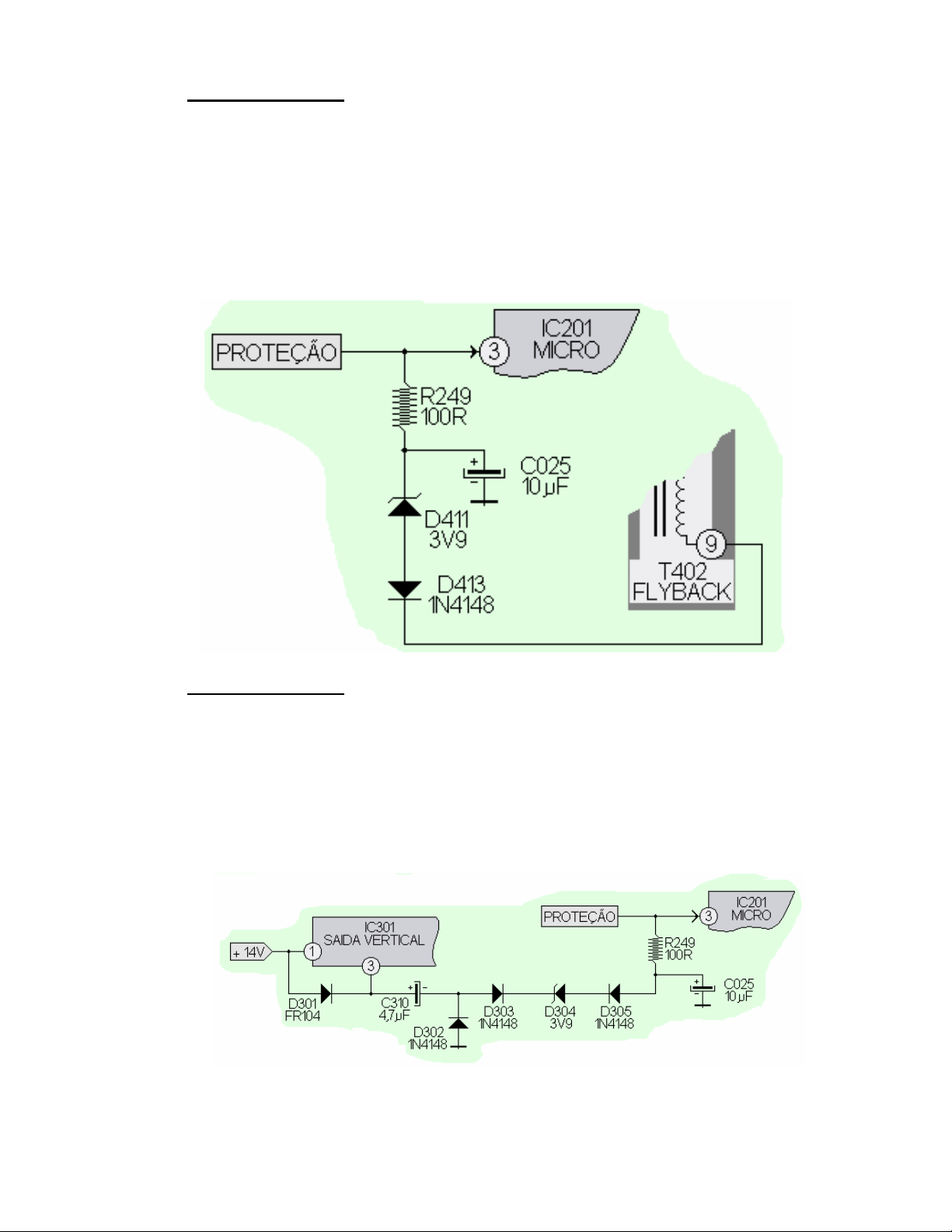

Pinos do micro = Segunda etapa, proteção sendo acionada
pelo ABL.

Quando há um aumento na corrente de feixe do cinescópio o mesmo vai exigir,
mais tensão da fonte para poder alimentar a alta tensão gerada pelo Flyback.
Neste mo momento a tensão no pino 9 do Flyback cai bruscamente e a tensão que
está no pino 3 do micro é totalmente drenada através do resistor R 249 e diodos D
411 e D 413.
O pino 3 do micro assume nível abaixo de 2,7V provocando o acionamento da
proteção.

Pinos do micro = Terceira etapa, proteção sendo acionada
pelo vertical.

Quando há problemas no estágio vertical o pino 3 do integrado IC 301 (saída
vertical) imediatamente assume nível baixo.
O capacitor C 310 descarrega sua carga no pino 3 do IC 301e a tensão do pino 3
do micro imediatamente é drenada pelo resistor R 249, e diodos D 305, D 304.
O pino 3 do micro assume nível abaixo de 2,7V provocando o acionamento da
proteção.

29

Pinos do micro = Quarta etapa, proteção sendo acionada

Q 421 CONDUZ E LEVA O PINO 3 DO MICRO AO TERRA

pela tensão de filamento.

Quando houver aumento da tensão de filamento gerada no pino 11 do flyback a
mesma será retificada pelo diodo D 422, fluir pelo Resistor R 433 transpondo o
limite de 20V do diodo D 421 para chegando à base do transistor Q 421.
Este transistor por ser do tipo NPN com nível alto na base entra em condução
levando ao terra o pino 3 do micro.

SE A TENSÃO DE FILAMENTO SOBE O TRANSISTOR

Pinos do micro = Reset.

Atua no pino 5 do micro e tem a finalidade de zerar todas as rotinas do integrado
para que ele possa começar suas atividades a partir do “zero”.
Quando a chave liga desliga e acionada acontece a seguinte rotina:

1. A tensão de 5VA é a primeira a chegar no micro pelo pino 47.

2. Internamente o micro envia uma tensão de 0,7V ao pino 5.

3. O integrado IC 1002 é construído para atrasar a liberação da tensão de 5V.

4. Durante o tempo em que a tensão de 5V não é liberada o transistor Q 003
está com nível baixo em sua base e por ser do tipo PNP entra em
condução e retira a tensão de 0,7V que estava no pino 5 do micro,
transfere para o emissor.

5. Neste momento a tensão de 5VA já foi liberada pelo IC 1002 e a diferença
de potencial anula a tensão de 0,7V que foi transferida de coletor para

Não é possível efetuar a medida do tempo de reset com multímetro.

emissor.

A TENSÃO DE 5VA QUE
CHEGA PRIMEIRO AO PINO
47 LEVA 0,7VAO PINO 5

ENQUANTO A TENSÃO DE +5V
DEMORA A CHEGAR O
TRANSISTOR Q 003 ESTA COM
NÍVEL BAIXO NA BASE E
CONDUZ DE COLETOR PARA
EMISSOR

30

O IC 1002 DEMORA
PARA GERAR A
TENSÃO DE +5V

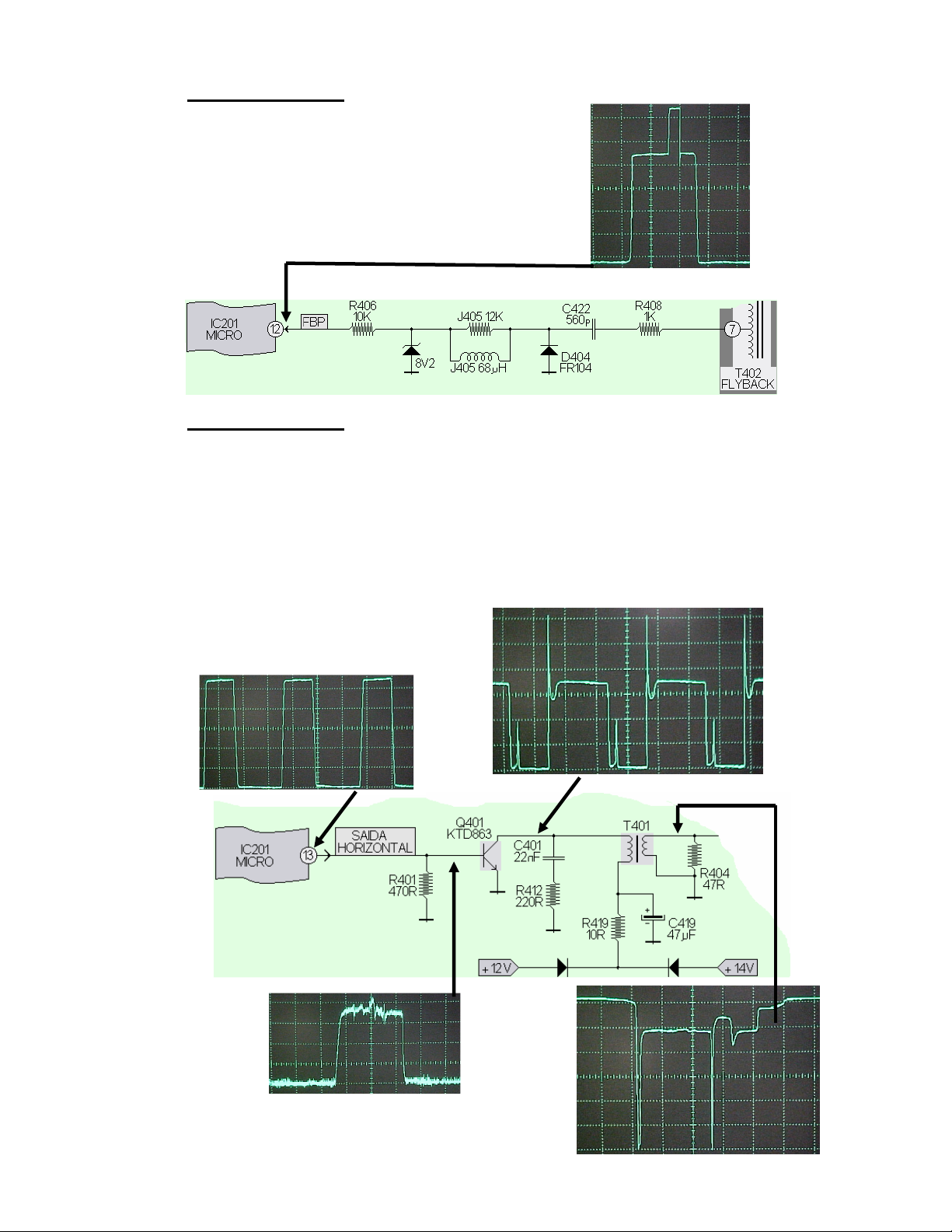

Pinos do micro = Entrada de pulso do flyback “FBP” (sand
castle).

Este pulso gerado no Flyback tema a
finalidade de sincronizar o pulso de
saída horizontal do pino 13.
Além do citado acima o FBP também é
utilizado para posicionar os caracteres na tela.

Pinos do micro = Saída horizontal.

Com saída no pino 13 do micro tem a finalidade de comandar a deflexão
horizontal.
A novidade neste circuito é a polarização do transformador driver T 401 que não é
diretamente ao terra mas alimentado com a tesão de 12V da fonte principal e com
a tensão de 14V proveniente do Flyback.
A diferença de potencial das duas fontes é que vão fazer o sincronismo de indução
das espiras do transformador.

1Vpp 20uS

5Vpp

20uS

2mVpp 2Vpp
10uS 5uS

31

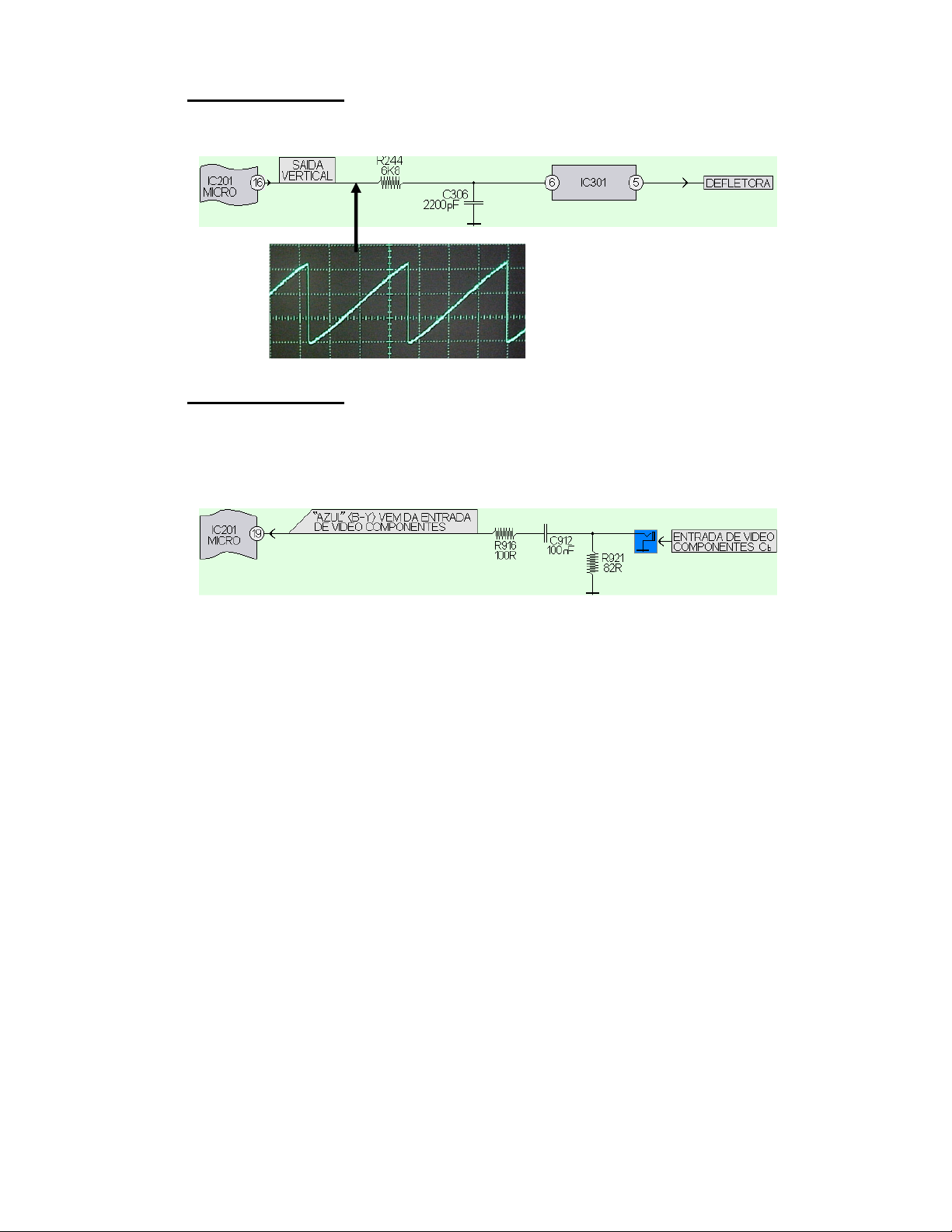

Pinos do micro = Saída vertical.

Com saída no pino 16 do micro tem a finalidade de comandar a deflexão vertical.

500mVPP

5uS

Pinos do micro = Entrada azul das entradas Y Cb Cr.

Proveniente da entrada Y Cb Cr entra no pino 19 do micro.
Este pino é selecionado como entrada quando esta função é escolhida no controle
remoto ou pelo painel frontal.

32

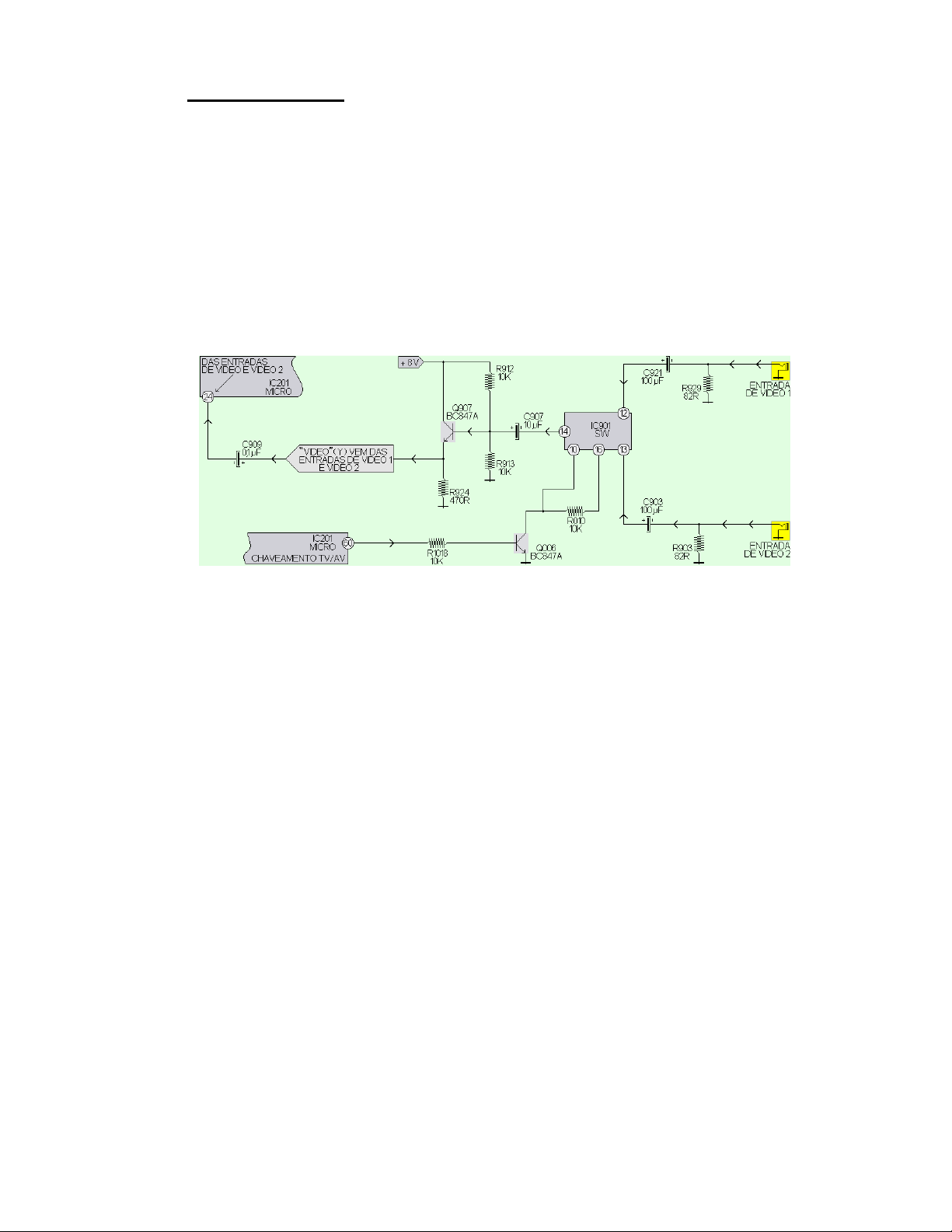

Pinos do micro = Entradas de vídeo 1 e vídeo 2.

Na figura a seguir é mostrado que as entradas de Vídeo 1 e Vídeo 2 são inseridas
no pino 24 do IC 201 (micro).
Na mesma figura é mostrado também o caminho principal dos sinais de vídeo até
o pino 24.
Estes sinais entram pelos pinos 12 e 13 do integrado IC 901 que efetua o
chaveamento de um ou de outra entrada.
Depois de chaveado o sinal sai pelo pino 14, entra na base do transistor Q 907
que atua como amplificador, sai pelo emissor e vai para o pino 24 do integrado IC
201 (micro).
O transistor Q 006 recebe os níveis de tensões do micro para efetuar nos pinos 10
e 16 do integrado IC 901 o chaveamento de uma ou outra entrada.

Abaixo a tabela de tensões para cada entrada de vídeo através de VIDEO 1 e
VIDEO 2.

Pino 60 do IC 201 (micro)
TV = 5V
AV 1 = 5V
AV 2 = 0V
SVHS = 0V
VIDEO COMPONENTES = 0V

Pino 10 do IC 901 (sw)
TV = 0V
AV 1 = 0V
AV 2 = 8,2V
SVHS = 8,2 V
VIDEO COMPONENTES = 8,2 V

Pino 16 do IC 901 (sw)
TV = 8,2V
AV 1 = 8,2V
AV 2 = 8,2 V
SVHS = 8,2V

Obs* Quando e conectado o cabo de SVHS aromaticamente o VIDEO 2 e
desabilitado.

33

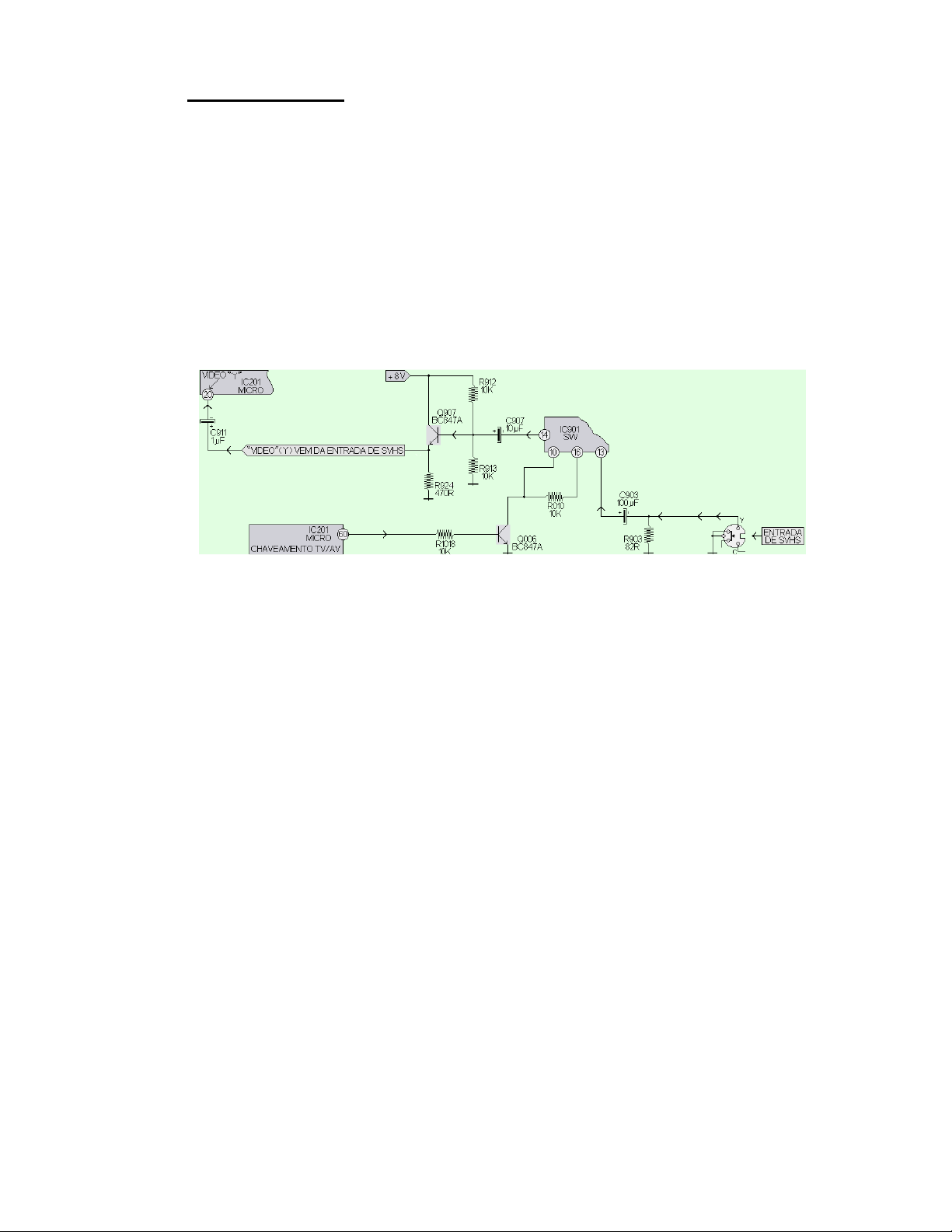

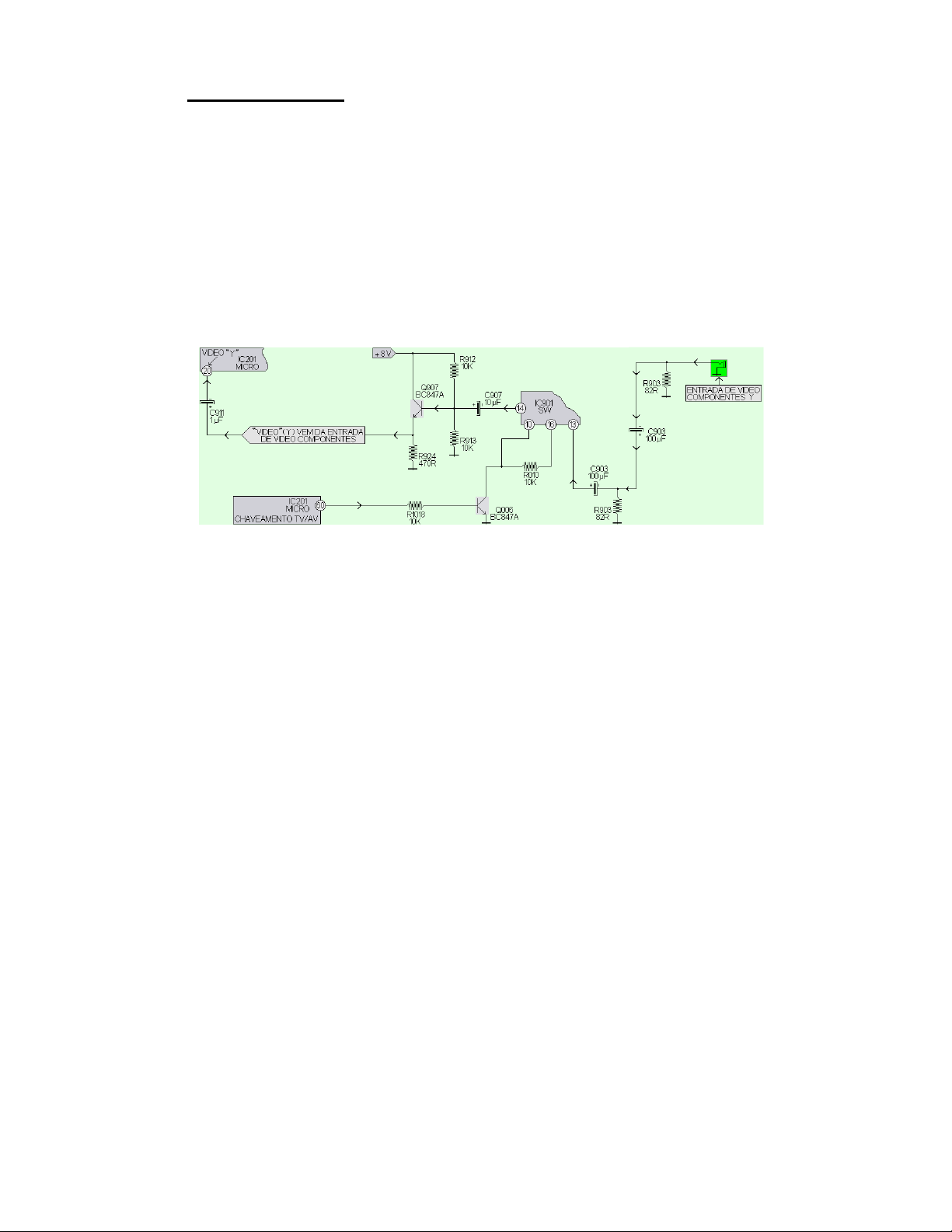

Pinos do micro = Entrada de vídeo da entrada de Y Cb Cr.

Na figura abaixo é mostrado que a entrada de Vídeo proveniente da entrada de

Y Cb Cr

Na mesma figura é mostrado também o caminho principal dos sinais de vídeo até
o pino 20.
Este sinal entra pinos 13 do integrado IC 901 que efetua o chaveamento desta
entrada.
Depois de chaveado o sinal sai pelo pino 14, entra na base do transistor Q 907
que atua como amplificador, sai pelo emissor e vai para o pino 20 do integrado
IC 201 (micro).
O transistor Q 006 recebe os níveis de tensões do micro para efetuar nos pinos 10
e 16 do integrado IC 901 o chaveamento de uma ou outra entrada.

é inserida no pino 20 do IC 201 (micro).

Abaixo a tabela de tensões para esta entrada de vídeo através de

Y Cb Cr

.

Pino 60 do IC 201 (micro)
TV = 5V
AV 1 = 5V
AV 2 = 0V
SVHS = 0V
VIDEO COMPONENTES = 0V

Pino 10 do IC 901 (sw)
TV = 0V
AV 1 = 0V
AV 2 = 8,2V
SVHS = 8,2 V
VIDEO COMPONENTES = 8,2 V

Pino 16 do IC 901 (sw)
TV = 8,2V
AV 1 = 8,2V
AV 2 = 8,2 V
SVHS = 8,2V

Obs* Quando e conectado o cabo de SVHS aromaticamente o VIDEO 2 e
desabilitado.

34

Pinos do micro = Entradas de vídeo da entrada de SVHS.

Na figura abaixo é mostrado que a entrada de Vídeo proveniente da entrada de

SVHS

é inserida no pino 20 do IC 201 (micro).
Na mesma figura é mostrado também o caminho principal dos sinais de vídeo até
o pino 20.
Este sinal entra pinos 13 do integrado IC 901 que efetua o chaveamento desta
entrada.
Depois de chaveado o sinal sai pelo pino 14, entra na base do transistor Q 907
que atua como amplificador, sai pelo emissor e vai para o pino 20 do integrado
IC 201 (micro).
O transistor Q 006 recebe os níveis de tensões do micro para efetuar nos pinos 10
e 16 do integrado IC 901 o chaveamento de uma ou outra entrada.

Abaixo a tabela de tensões para esta entrada de vídeo através de SVHS.

Pino 60 do IC 201 (micro)
TV = 5V
AV 1 = 5V
AV 2 = 0V
SVHS = 0V
VIDEO COMPONENTES = 0V

Pino 10 do IC 901 (sw)
TV = 0V
AV 1 = 0V
AV 2 = 8,2V
SVHS = 8,2 V
VIDEO COMPONENTES = 8,2 V

Pino 16 do IC 901 (sw)
TV = 8,2V
AV 1 = 8,2V
AV 2 = 8,2 V
SVHS = 8,2V

Obs* Quando e conectado o cabo de SVHS aromaticamente o VIDEO 2 e
desabilitado.

35

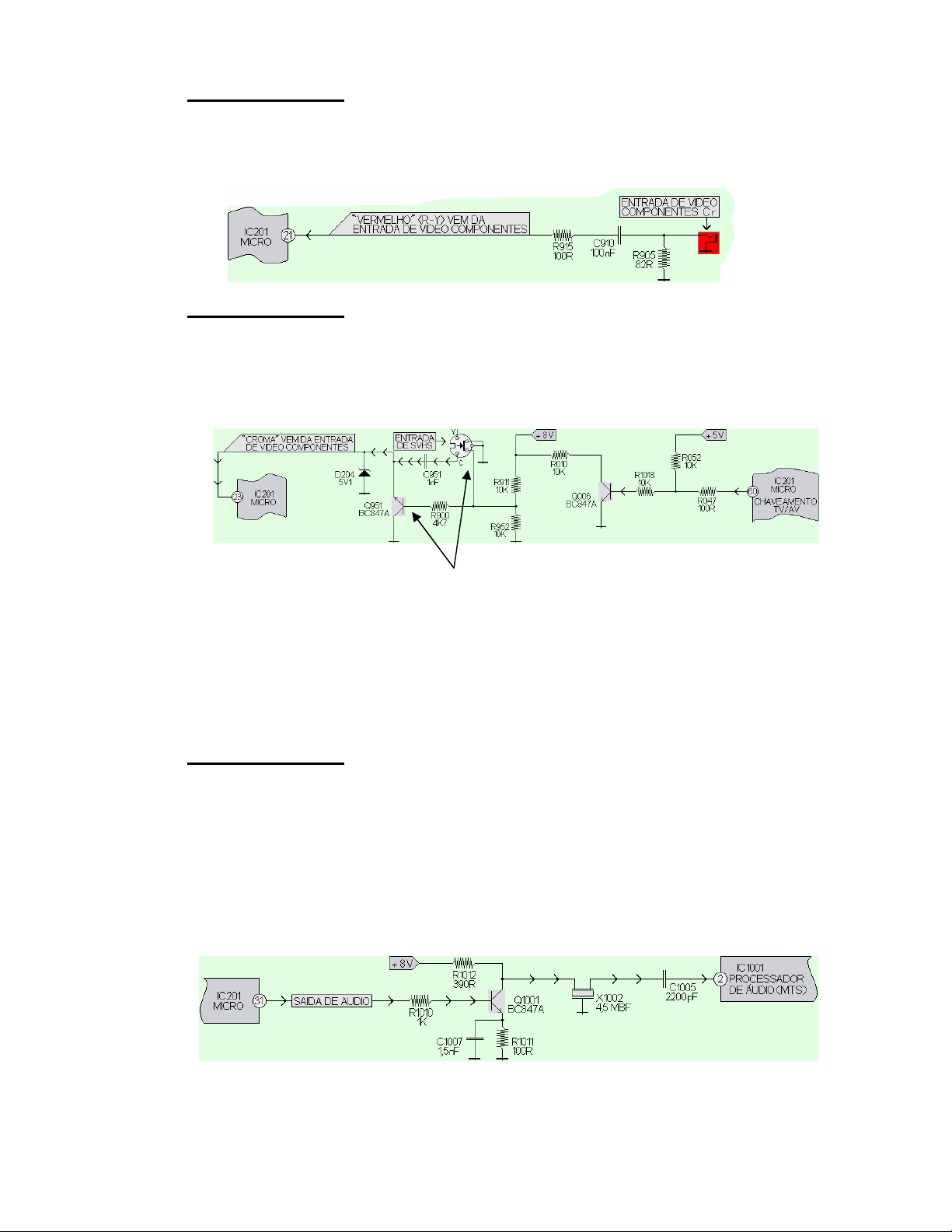

Pinos do micro = Entradas de vermelho (Cr ) proveniente
das entradas de Y Cb Cr.

A entrada de vermelho e habilitada no pino 21 do IC 201 (micro) quando esta
função e escolhida.

Pinos do micro = Entradas de croma (C) proveniente das
entradas de SVHS.
OBS* De início modelo de 21” não será montado com a
entrada SVHS, mas poderá ser montada no decorrer da
produção.

Ao ser inserido o conector de SVHS na entrada correspondente, uma chave
interna no conector fêmea leva ao terra a base do transistor Q 951.
Este transistor estava conduzindo, porque a base estava sendo alimentada pela
tensão de 8V através do resistor R 911, não permitindo que o sinal de croma
entrasse no pino 23 do integrado IC 201 (micro), pois o seu coletor estava sendo
conduzido ao terra.
Com a base do transistor ao terra o mesmo entra em corte, o coletor fica livre e o
sinal de croma passa a fluir para o pino 23 do integrado IC 201 (micro).

Pinos do micro = Saída de áudio proveniente do RF.

Como mostra a figura abaixo o pino 31 do integrado IC 201 (micro) e o
responsável pela liberação do sinal de áudio proveniente do RF.
Após a saída do pino 31 o mesmo e amplificado pelo transistor Q 1001 e após ser
liberado pelo coletor passa pelo filtro de 4,5 MHz (X 1002) onde o sinal de vídeo e
extraído passando apenas o áudio que e inserido no pino 2 do integrado IC 1001
(MTS processador de áudio).
Este sinal esta sempre presente neste caminho independente se o produto estiver
habilitado para outras entradas como AV 1 e 2, Vídeo Componente ou SVHS.

36

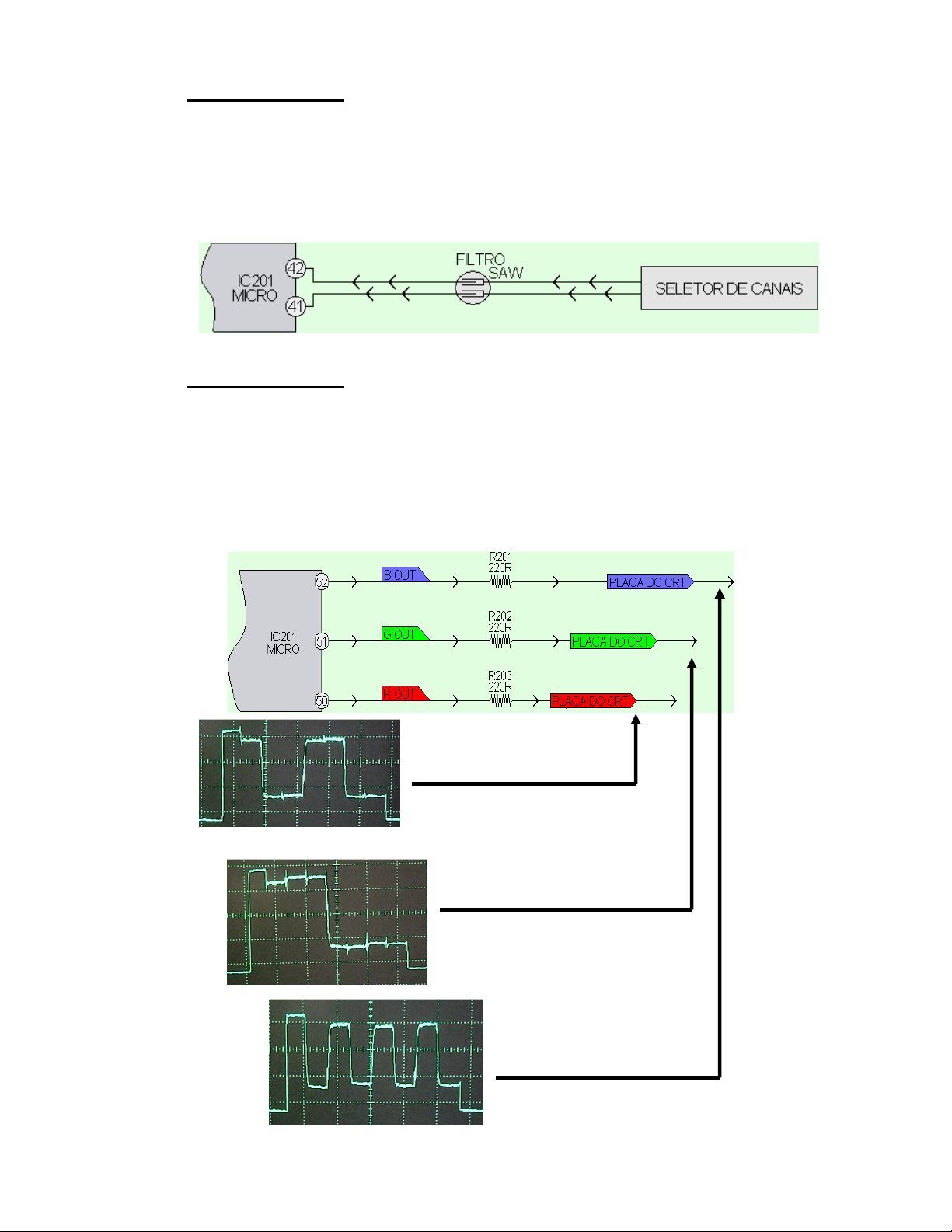

Pinos do micro = Entrada de FI (freqüência
proveniente do seletor de canais.

intermediaria

)

Como mostra a figura abaixo os pinos 41 e 42 do integrado IC 201 (micro) e o
responsável pela entrada do sinal de FI proveniente do seletor de canais.
Este sinal esta sempre presente neste caminho independente se o produto estiver
habilitado para outras entradas como AV 1 e 2, Vídeo Componente ou SVHS.

Pinos do micro = Saída dos sinais de R, G e B.

A figura abaixo mostra que os pinos 50, 51 e 52 são os responsáveis pelas as
saída dos sinais de R, G e B que seguem para a placa do cinescópio.
Estes sinais estão sempre presentes independentes da fonte de sinal que estiver
habilitada como, AV 1 e 2, Vídeo Componente ou SVHS e RF caso seja utilizado
um gerador de barras na entrada do seletor de canais.
Para a elaboração das formas de onda mostradas abaixo utilizamos um gerador
com barras coloridas na entrada de AV 1.

PINO 50 = 1VPP 10 uS
TENSAO = 2,3V

PINO 51 = 1VPP 10 uS
TENSAO = 2,3V

PINO 51 = 1VPP 10 uS
TENSAO = 2,3V

37

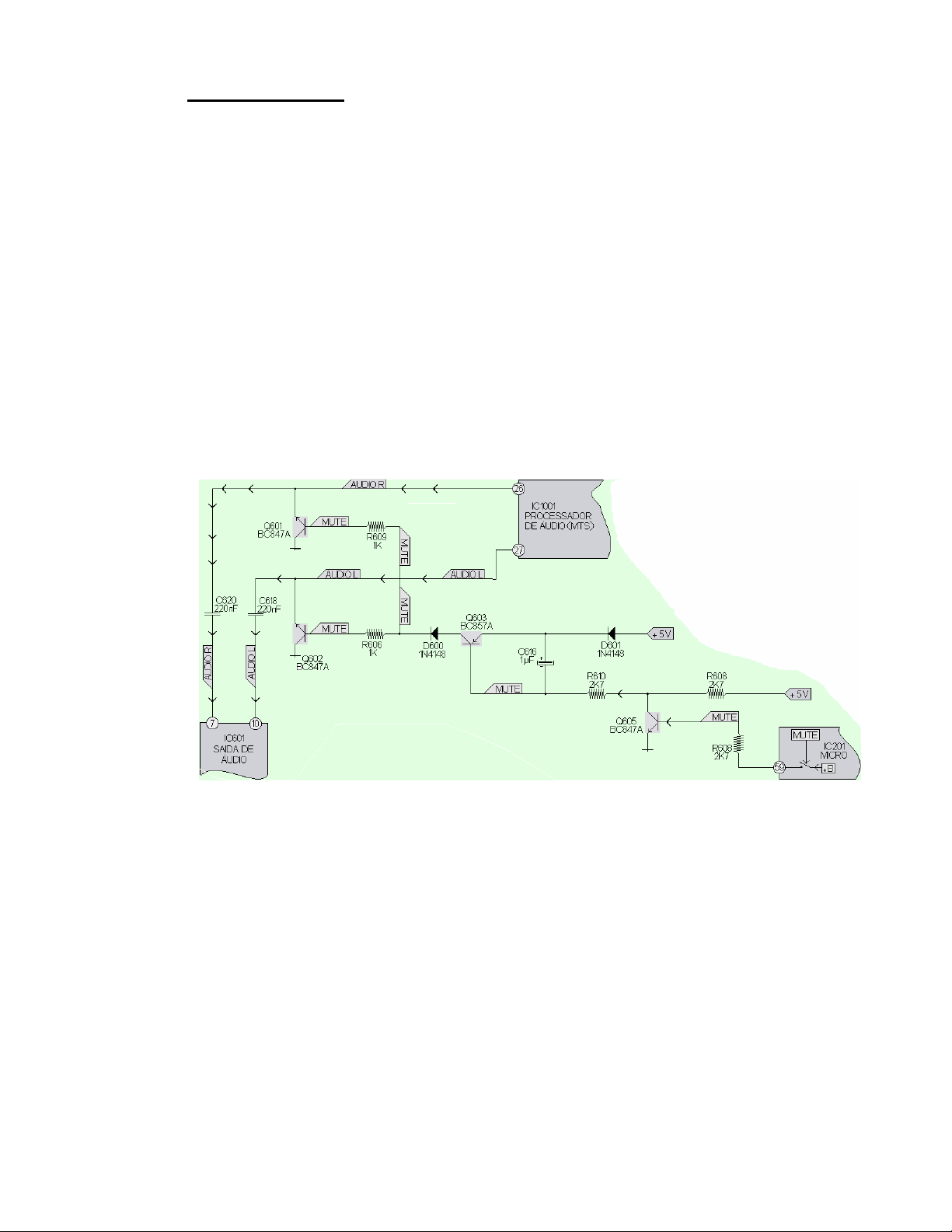

Pinos do micro = Mute de áudio.

A figura abaixo mostra como e efetuado o mute de áudio no momento em que
houver a troca de canais, liga, desliga e sem alguma fonte de sinal.
Em funcionamento normal sem mute.

1. Uma chave interna no IC 201 (micro) pino 59 esta na condição de
desligada.

2. O transistor Q 605 com nível baixo em sua base esta na condição de corte
e o coletor com nível alto, esta tensão do coletor esta fluindo para a base
do transistor Q 603.

3. Este transistor por ser do tipo PNP com nível alto em sua base não conduz
e o seu coletor fica com nível baixo.

4. Com nível baixo no coletor do transistor Q 603 a base dos transistores
Q 601 e Q 602 também estará com nível baixo e por serem do tipo NPN
estão em corte.

5. Com estes transistores em estado de corte o coletor dos mesmos esta
desabilitado em relação ao terra e o áudio proveniente dos pinos 26 e 27
do integrado IC 1001 (MTS) fluem normalmente para a entrada do
amplificador de áudio IC 601.

Modo inverso = Mute habilitado quando há a troca de canais, liga, desliga e sem
entrada de sinais.

1. A chave interna do pino 59 do micro é ligada.

2. Uma tensão de aproximadamente 5V é liberada neste pino e alimenta a
base do transistor Q 605.

3. Por ser do tipo NPN este transistor com nível alto na sua base passa a
conduzir eliminando a tensão de coletor.

4. Com nível baixo neste coletor a base do transistor Q 603 também estará
com nível baixo e por ser do tipo PNP com nível baixo em sua base passa
a conduzir levando a tensão de emissor para o coletor e para a base dos
transistores Q 601 e Q 602.

5. Estes transistores com por serem do tipo NPN com nível alto em suas
bases passam a conduzir eliminando o áudio proveniente dos pinos 26 e
27 do integrado IC 1001 (MTS).

38

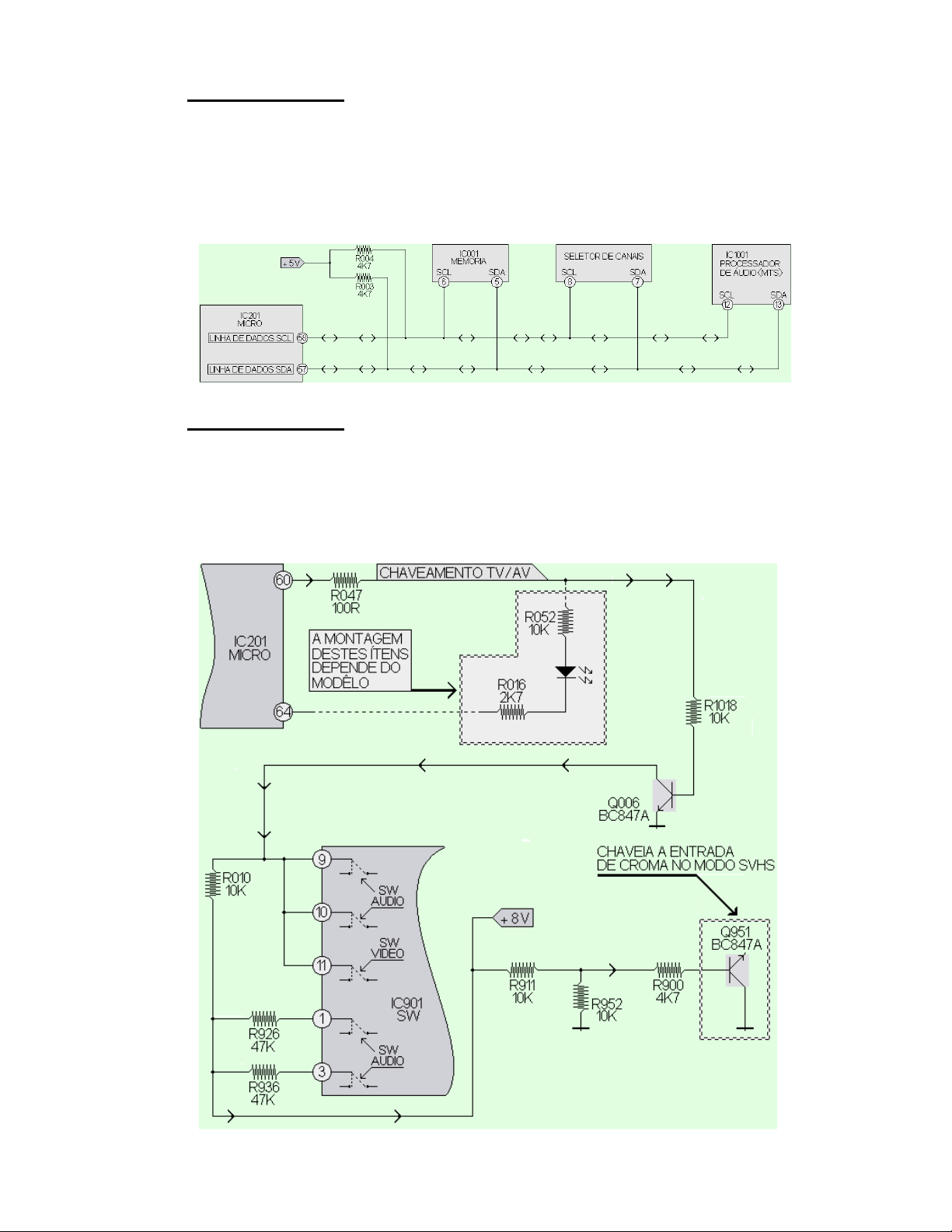

Pinos do micro = Linhas de dados SCL e SDA.

A figura abaixo mostra os caminhos das linhas de dados SCL e DAS.
Caso as tensões nestas linhas ficarem abaixo de 2,5V, diversos defeitos poderão
ser apreciados ate o desligamento total do produto não sendo possível ligar o
mesmo novamente.
Antes de decidir a troca de algum componente analise primeiro as tensões nestas
linhas.

Pinos do micro = Chaveamento de TV / AV.

A figura abaixo demonstra que o pino 60 do integrado IC é o responsável pelo
chaveamento TV / AV e croma do SVHS.
Apenas lembrando que os sinais de Cb e Cr não dependem diretamente deste
chaveamento, o integrado IC 201 (micro) habilita internamente a entrada destes
sinais nos pinos 19 e 21.

39

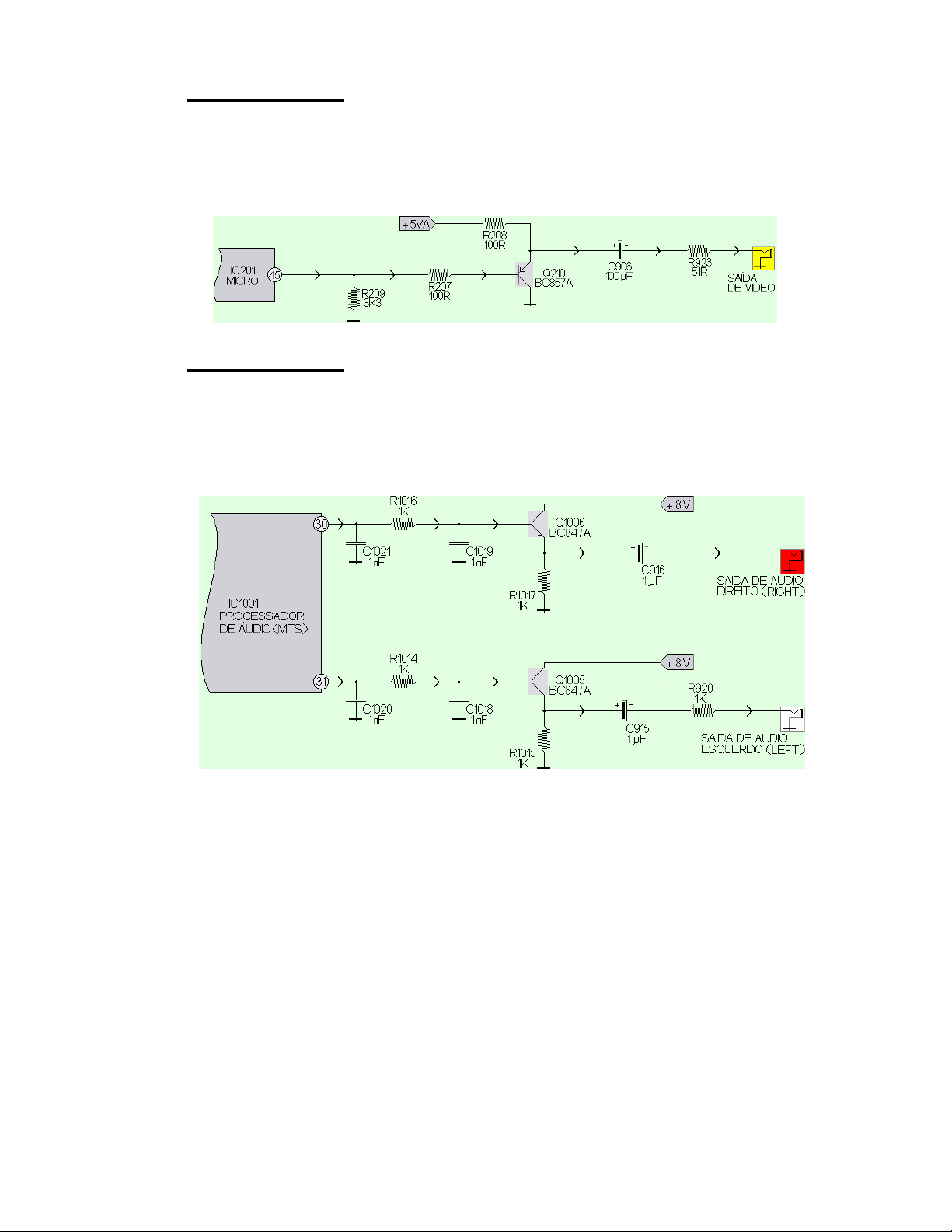

Pinos do micro = Saída de vídeo.

A figura abaixo mostra que o pino 45 é o responsável pela saída de vídeo
externo.
Este sinal está sempre presente independente da fonte de sinal em que o
produto esteja habilitado.

Pinos do micro = Saída de áudio.

A figura abaixo mostra os caminhos principais da saída de áudio externo.
Os sinais saem dos pinos 30 e 31 do integrado IC 1001 (MTS) e passam pelos
transistores amplificadores Q 1005 e Q 1006.
Estes sinais estão sempre presente independente da fonte de sinal em que o
produto esteja habilitado.

40

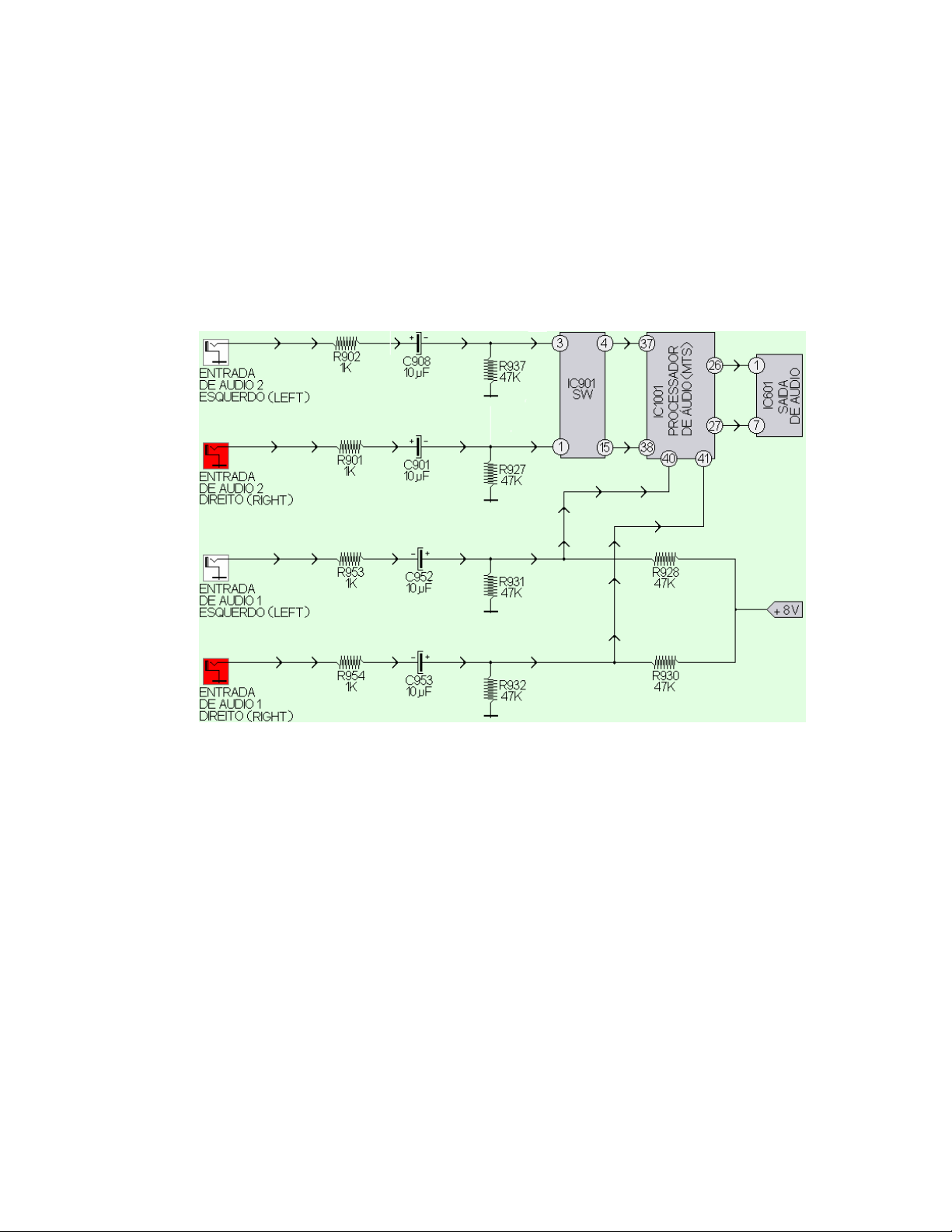

Entradas de áudio externo (A/V 1 e A/V 2).

A figura abaixo mostra os principais caminhos do áudio externo até as entradas do
integrado IC 1001 (MTS) e entradas no integrado de saída de áudio IC 601.
As entradas de áudio 2 passam por chaveamento no integrado IC 901, motivo:
Quando o cliente conecta o cabo de SVHS ou habilita a entrada de Y, Cb, Cr a
única entrada de áudio operante é a entrada 2.
A entrada de sinal do áudio 1 nos pinos 40 e 41 do integrado MTS e efetuada por
linha de dados SCL e SDA.
O volume também é efetuado diretamente no integrado IC 1001 (MTS) através de
linha de dados.

41

As medidas de tensões mencionadas na tabela a seguir são dos pinos dos
principais integrados e foram coletas com multímetro digital, o produto ligado em
rede de 127V e gerador de barras coloridas entrada de AV.

Stand-By ON

IC 201 MICRO

Pinos Volts Pinos Volts

1 5,00 33 0 1
2 2,52 34 0 2 5,00 34 2,32
3 0,99 35 0 3 4,46 35 2,4
4 GND 36 5 4 GND 36 5,00
5 4,15 37 0 5 4,16 37 2,11
6 2,18 38 0 6 2,17 38 3,16
7 2,00 39 0 7 1,99 39 0
8 GND 40 GND 8 GND 40 GND

9 5,00 41 0 9 5,00 41 1,96
10 GND 42 0 10 GND 42 1,96
11 GND 43 0 11 GND 43 0,06
12 0 44 0 12 1,27 44 2,67
13 0 45 0 13 2,19 45 2.03
14 0 46 0 14 5,81 46 2,15
15 0 47 0 15 4,12 47 4,78
16 0 48 0,84 16 4,93 48 5,00
17 0 49 0,16 17 8,25 49 3,33
18 0 50 0 18 0 50 1,55
19 0 51 0 19 3,05 51 1,56
20 0 52 0 20 2,38 52 1,56
21 0 53 GND 21 3,05 53 GND
22 N/C 54 GND 22 N/C 54 GND
23 0 55 5,00 23 0 55 6,00
24 0 56 5,00 24 2,58 56 5,00
25 0 57 5,00 25 0 57 4,3
26 0 58 5,00 26 2,37 58 4,3
27 0 59 4,87 27 4,15 59 4,86
28 0 60 4,96 28 3,15 60 0,04
29 0 61 1,21 29 3,16 61 3,8
30 0 62 0,84 30 1,98 62 4,98
31 0 63 5,00 31 1,44 63 4,94
32 0 64 0

Pinos Volts Pinos Volts

Sub tabela

32 N/C 64 3,84

33 3,03

42

A Sub Tabela descrita abaixo se refere ao pino 1 do integrado IC 201 (micro)
tensões a cada tecla de funções ao ser pressionada no painel frontal.

SUB TABELA EM ON

CANAL MAIS 3,15V

As medidas de tensões mencionadas nas tabelas a seguir são dos pinos dos
principais integrados e foram coletas com multímetro digital, o produto ligado em
rede de 127V e gerador de barras coloridas entrada de AV.

CANAL MENOS 2,52V
VOLUME MAIS 1,87V

VOLUME MENOS 1,24V
MENU 0,65V
TV / AV 0V

IC 801 Fonte

Stand-By

Pinos Volts Pinos Volts

1 N/C 1 N/C
2 11,47 2 18,45
3 GND 3 GND
4 N/C 4 N/C
5 N/C 5 N/C
6 1,48 6 1,25
7 0,17 7 0,2
8 N/C 8 N/C

9 0,01 9 0,05
10 N/C 10 N/C
11 0,15 11 3,7
12 N/C 12 N/C
13 N/C 13 N/C
14 166 14 148

IC 001 MEMÓRIA

Stand-By e ON

Pinos Volts Pinos Volts

1 GND 5 5,0

2 GND 6 5,0

3 GND 7 GND

4 GND 8 5,0

43

RELAÇÃO DE PEÇAS

OBS* APENAS AS PEÇAS QUE ESTÃO EM NEGRITO SERÃO
FORNECIDAS PELA CINERAL.

PARA A TROCA DOS ITENS QUE NÃO CONSTAM EM NEGRITO
PROCEDA CONFORME INSTRUÇÕES CONTIDAS NO BOLETIM 009-05-

05.

44

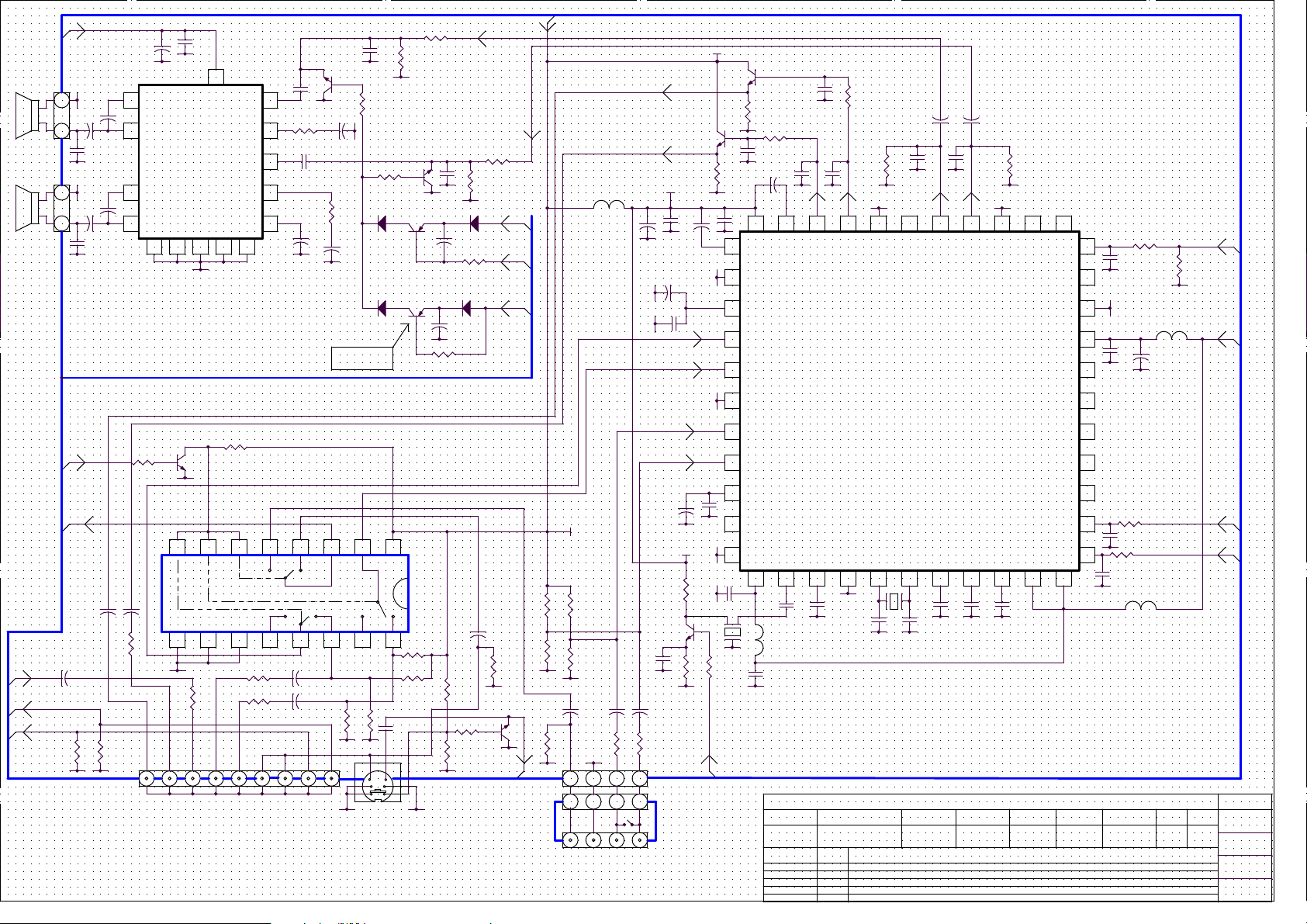

A

+9V

25

P604

P603

C610

220uF

C613

220uF

+ +

C608

220nF

C611
220nF

C609

100uF

C612

100uF

14

+

OUT L

15

3

+

OUT R

2

8 OHMS

L

4 4

R

8 OHMS

3 3

08

20

SW A/V

V1, V2,
V COMP

R1018

10K

C614

+

220nF

C606

470uF

4 12

Q006 R010 10K
BC847A

IC601

TEA2025B

5

9 10

16

IN L

IN R

13

9

11 12 13 14 1615

C618
220nF

10

11

7

6

8

C620

220nF

C607
100uF

Q602

BC847A

R604
100R

+

C602
100uF

+

C603
100uF

ELIMINA RONCO
AO DESLIGAR

2 2

C915C916

1uF

1uF

+ +

R920

+

V out

Cb

Cr

R905 R921
82R 82R

C906
100uF

23

17

18

1 1

1K

P903

IC 901 SW A/V
TC4053BP

R923

51R

A/V TRASEIRO

6

C908

++

R902

1K

R901

1K

10uF

C901

10uF

R927

47K

Yin Cr CbV2 InR2 InL2 InV outR out L out

+

R603
100R

C621
4n7F

R606
1K

D600
1N4148

D602

1N4148

R937

47K

S-VIDEO

B

03

+8V

R609
1K

1234578

C951
1nF

R617

3K3

Q601
BC847A

Q603

BC857A

Q604

BC857A

+8V

R926

47K

R936

47K

C616

1uF

P902

R602

4K7

R612
33k

C619

4n7F

+

+

C617
100uF

R911

10K

R952
10K

R610

2K7

D603

1N4148

R616

3K3

1N4148

+

R900

4K7

IN L

R601

D601

4K7

+5V

MUTE
( L )

+8V

C903
100uF

R903

Q951
BC847A

IN R

12

11

03

82R

C In

+8V

47K 47K

R932

47K

C921

100uF

R929

82R

19S-VIDEO

7 6 5 4

6

V1 In

+8V

R928R930

R931
47K

V1 L1In

GND

C952

5

L1002
22uH

R953

1K

4

Mono

L1In

C

R OUT

Q1005

BC847A

L OUT

R1015

1K

+8VC

C1043
10nF

C1010
3u3F

+

L1 IN

R1 IN

C1009
10uF

R1012
390R

Q1001

BC847A

C1007

R1011
100R

C953
10uF10uF

P905
P003A

A/V LATERAL

P941

+

+8VC

+

10uF

C1011
10nF

X1002

4,5MBF

+

C1042

22uF C1013

1,5nF

+++

R954
1K

R1 In

3

R1 In

C1008
100nF

22

+8V

C1025

C1012

100nF

R1010

100R

SIF

1K

R1017

470pF

34

35

36

37

38

39

40

41

42

43

44

Q1006

BC847A

C1019

1nF

R1014

1K

C1020

C1018

1nF

VCC

CAP L

GND

A GND

IN L2

IN R2

GND

IN L1

IN R1

REF

MONO IN

GND

5V

1nF

+

C1015

10uF

33

1

2200p

L OUT

NC NC

C1005

L1003
1uH

C1006
100nF

ESQUEMA
ELÉTRICO

REVISÃO

D

R1016

1K

C622 C623
2,2Uf 2,2Uf

C1021

1nF

R1040 10K

10K

C1041

1nF

R OUT

IC1001

MSP3425G

PROCESSADOR DE ÁUDIO

XT IN XT OUT

GNDSIF IN -SIF IN +VCC

3 4 5 6

C1004
56p

C1001

3p3

X1001

18.432M

CINERAL ELETRÔNICA DA AMAZÔNIA S/A

CÓDIGO

DATA

E

+ +

C1040

R1041

1nF

C1034
10nF

2425

NC NC

ADR SELIO

10

5V 5V

23

RESET

I2S

D GND

D VCC

ADR

I2S

I2S

I2S

I2S

SDA

SCL

STB

112

REVISADO

22

21

20

19

18

17

16

15

14

13

12

5V

C1035

22p

100nF

C1037

APROVADODESENHODESCRIÇÃO

R1002

100R

C1036

22p

R1001

100R

BENEBENE

C1038100nF
47uF

L1001
22uH

R007
1K

R1003

33KC1039

L1008
1uH

+

3/401/10/07

272829303132

26

L OUT R OUT GND

TP

IO

7

C1031
10nF

C1002

3p3

TÍTULO MODÊLOS DATA F OLHA

ÁUDIO

8 9

C1033

10nF

14 P CIN-0401

21P CIN-0405

07

RST

02

+5VA

10

SDA

09

SCL

PROJETO

BENE

JUAREZ

VITOR

A

B

C

D

E

A

B

C

D

E

AC 120 ~ 220V

21

!

F801

2.A
250V
AC

560pF/2KV

C815

R815

0,1R 2W

P802

!

C801

470nF
275VAC

SW801

C809

220pF/2KV

!

L815

Q815

2SK2645

R802
1M 1/2W

T801

LIF010-AX1

C805

10nF 500V

R813
100R

R814
10R

R821

470R

C821
220pF

D820 FR104

R820 4R7

ALIMENTA O PINO 2
APÓS A PARTIDA

!

COMPONENTE DE SEGURANÇA

+

C806
150uF
500V

R801

56R 1/4W

D812
FR104 C850

2K2

SAÍDA
COMUTAÇÃO

D814

1N4148

R818

33K

R822

390K

22uF/25V

C819

C813
470pF

C818

220nF

14

13

12

11

10

9

R819
270K

R825 10K

Q802
BC847B

!

C807-C808
4n7 250VAC

!

DRENO

TEA1506T

SEN. Id

Q801
A1015

R803

NTC
4,7R

RESISTOR DE
PARTIDA

+

22uF/25VR817

VCC

GND

IC801

CONTROLE

DEM

D819
1N4148

C820

47uF/25V

D801~804
RL255

!

R826 68K

1

2

3

4

5

6

78

+108V

L843
22uH

+12V

+

R831
22K

C831
10nF

R853
10K

01

C835
100uF

160V

+12V

C843
2200uF
16V

+

+

L834

100uH

Q846
BC328

C826

10nF

500V

C842
10nF

R851
560R
1/2W

Q847
BC847A

D833

RU3AM

220pF 1KV

D841

RU3WX

( A8550 )

C833

C841
220pF
500V

L833

L840

C829

2200pF/400V AC

!

R829

8M2 1W

T803

16

14

15

9

12

+9V

25

3

1

5

8

C816

470pF

611

SENSOR DE SOBRE
CORRENTE DRENO

4 4

ST-BY

LIG. 0V

DES, 3,2V

R835
680R

Q841

R846

BC847A

22K

R836
2K2

3 3

REG 5V

+

C423

100uF

16V

LD1117S50TR

IC402

REG 5V SMD

+5VA

02

C425

10nF

03

+8V

R823

4R7 1/2W

+8V

D844

7V5

C417
10nF

2 2

ST-BY
LIG. +5V
DES. 0V

04

STB

STB

STB

R832
2K2

R844
1K

1uF/50V

C847

R848

2K2

+

C844
10nF

C418
220uF
16V

1/2 IC802
HPC922C

C837

100nF

2,5V

IC803
TL431

REG 8V

Q843

2SD2012

+

D805

1N4148

Q845

BC847A

C839

1nF

R837 33K

R842

62K

R843

2R2 1W FUS

R845

1K 1/4W

Q844

BC847A

R847

2K2

+12V

+12V

R841
10K

D840

BAS316

R839

82K 1/2W 1%

R838
2K

1%

+

C845
470uF
16V

R852
2R2 2W

C832
470uF

05

CONTROLE

++

P803

!

470pF/400VAC

C803

-+

C804

470pF/400VAC

!

R804 330K 1W

D821 18V

C814
100nF

1 2

JP805

R811 1K2

PROTEÇÃO DE
SOBRE-CORRENTE

DESMAG

100nF

C802

400VAC

RT801

!

K850

Q803

BC847B

Opcional

PROTEÇÃO DE
SOBRE
TENSÃO

1/2 IC802
HPC922C

R812 3K3

C811 47nF

R808

47K

C812

47uF/16V

D824
1N4002

-14V

06

1 1

ESQUEMA
ELÉTRICO

REVISÃO

A

B

C

DATA

CINERAL ELETRÔNICA DA AMAZÔNIA S/A

CÓDIGO

TÍTULO

FONTE

MODÊLOS

14 P CIN-0401
21P CIN-0405

D

REVISADO

APROVADODESENHODESCRIÇÃO

DATA F OLHA

01/10/07

BENEBENE

E

PROJETO

BENE

1/4

JUAREZ

VITOR

A

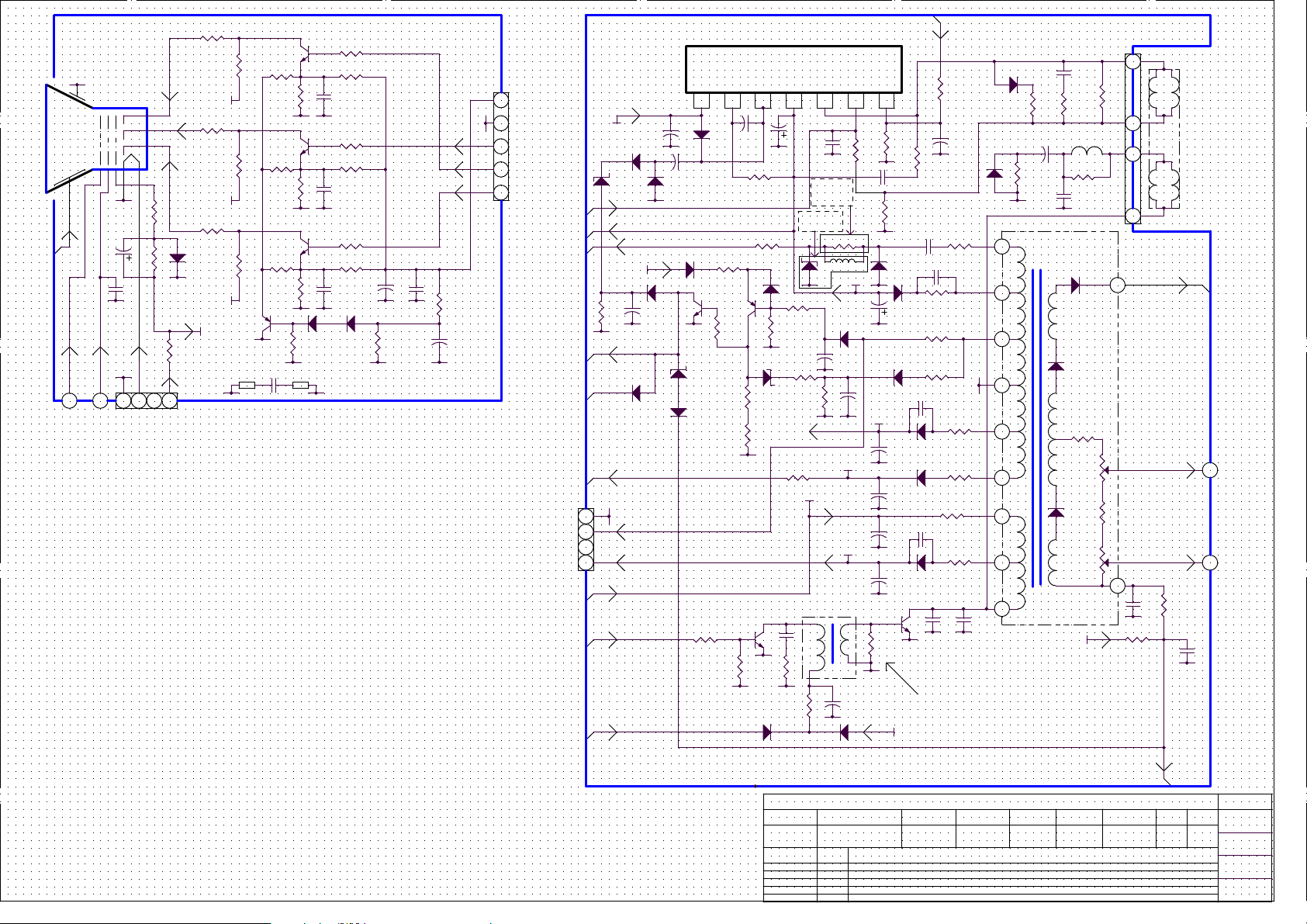

R516

2K7 1/2W

D504
1N4004

R530

10R 1/4W

+ 200V

P502

15K 2W

+ 200V

R514

2K7 1/2W

15K 2W

+ 200V

R515

2K7 1/2W

15K 2W

+ 200V

+ 200V

R510

R511

R512

A51ERF135X90

A51ERF241X116

4 4

3 3

S501

P531

G

R

B

R531

1K5

C504
10uF
250V

AT

R529

1M 1/2W

C500

1nF/2KV Q510

FOCO SC

FIL

GND

2

4

SCF

3

1

158V

Q501
C3207

R525
470R

750R

R503

158V

Q502

C3207

R526
470R

R506
750R

152V

Q503

C3207

R527
470R

R509
750R

1,4V

0,7V

A1015

R522
1K

C514 10nF

L505 L506

2,3

2,3

Q503

2,3

C503
680p

D502
1N4148

2,6V

2,6V

2,6V

C501

680p

C502
680p

2 2

R501
100R

R502

4K7

R504
100R

R505

4K7

R507
100R

R508

4K7

D501

1N4148

B

C508
220uF

R523
560R

C

+

2W

D420

1N4148

R437
0R

R412
220R

1W

R431

5K6

D421
20V

C401

22nF 63V

10R 1W

-VCC

-14V

R410
3K3

R429

R433

TDA4864AJIC 301

C307
470uF

LOCALIZADOS

R461

2K7

470R

R434

100K

OUT

MONTADO
NA POSIÇÃO
DO JUMPER

NO LADO

COBREADO

J405
8V2

+108V

BCT-1012A

C306
2200p

J405

J405 12K 1W

68 uH

1000uF

D412

1N4148

+

C441

10uF 35V

VERTICAL

+33V

200V

C408

10uF/250V

C419

+

+VCC
+14V

+ 8V

1

GND

2

R

3

G

4

B

5

P501

C507
10nF

+

R524
2K7

+

C512
10uF/16V

16

14

IC601 P16

P402

4

3

2

1

+14V

D304
3V9

FBP

R311

IK2

13

PROTEÇAÕ

24

SELETOR

FIL

200V

01

15

05

D303
1N4148

V-OUT

-14V06

+14V

+

C311

100uF

d012

+33V

+108V

HOR OUT

+12V

D305

1N4148

C308
470uF

+

D302
1N4148

D423

Vp3 Vp2 IN IN

1 2 3 4 5

C302

D301

100uF

FR104

R401
470R

R430
330R

Q420
BC857

R432
0R

R436
120R

35V

R307 220R

R406 10K

Q401

KTD863

1N4002

+

C310
4,7uF

1N4148

Q421

BC847

D411

3V9

D413
1N4148

J401
0R

6 7

R306

5K1

J405

-14V

C413

25V

D422

1N4148

+

C431
10uF/35V

+14V

C406

10uF

100V

C411
100uF
160V

R404

47uF

D424D425 1N4002

47R

+

+

+

+

C305
100nF

R312
1R 1W

D404

FR104

FR104

C415
470uF

ST1803T401

D

R302
18K

5600p 100V

D403

1R 1W FUS

C412 390p 500V

D402
FR104

D406
FR104

C409 390p

D401

FR104

Q402

+14V

02

+5VA

R303
24K

+

C304
4,7uF

R304
5R6 1W

C422

R408

1K 1W

C403

390p 500V

R409

R421

2R7 1W

R435

1R

R405

1R 1/2W FUS

R407

10R 1/4W

R403

R47 1W FUS

500V

R418

1R 1W FUS

* 11nF/1600V TUBO SAMSUNGC402
* 13nF/1600V TUBO PHILIPS470pF/ 2KVV

R404

47R
OU
C404 1nf 500V

C406B*

1N4148

D405

1N4002

AFC

GND

D307

R309

10K 1/2W

7

4

11

8

5

6

2

10

1

R315

10K

C420

10uF100V

C421
330nF

400V

+

T402

C309

47nF

63V

R317
5R6

1/2W FM

L412

50uH

+14V

R336
270R

1W FM

R411

1K2 1W

P400

AT

C410 100nF

9

R414
8K2

E

VERT

DEFLETORA

HOR

AT

F

FOCO

SCREEN

SC

R415 1K

C407 2n2F

ABL

21

1 1

ESQUEMA
ELÉTRICO

REVISÃO

A

B

C

CÓDIGO

DATA

CINERAL ELETRÔNICA DA AMAZÔNIA S/A

BENE

REVISADO

APROVADODESENHODESCRIÇÃO

BENEBENE

E

TÍTULO MODÊLOS DATA F OLHA

HOR / CRT

ÁUDIO OUT

14 P CIN-0401

21P CIN-0405

D

01/10/07

PROJETO

BENE

4/4

JUAREZ

VITOR

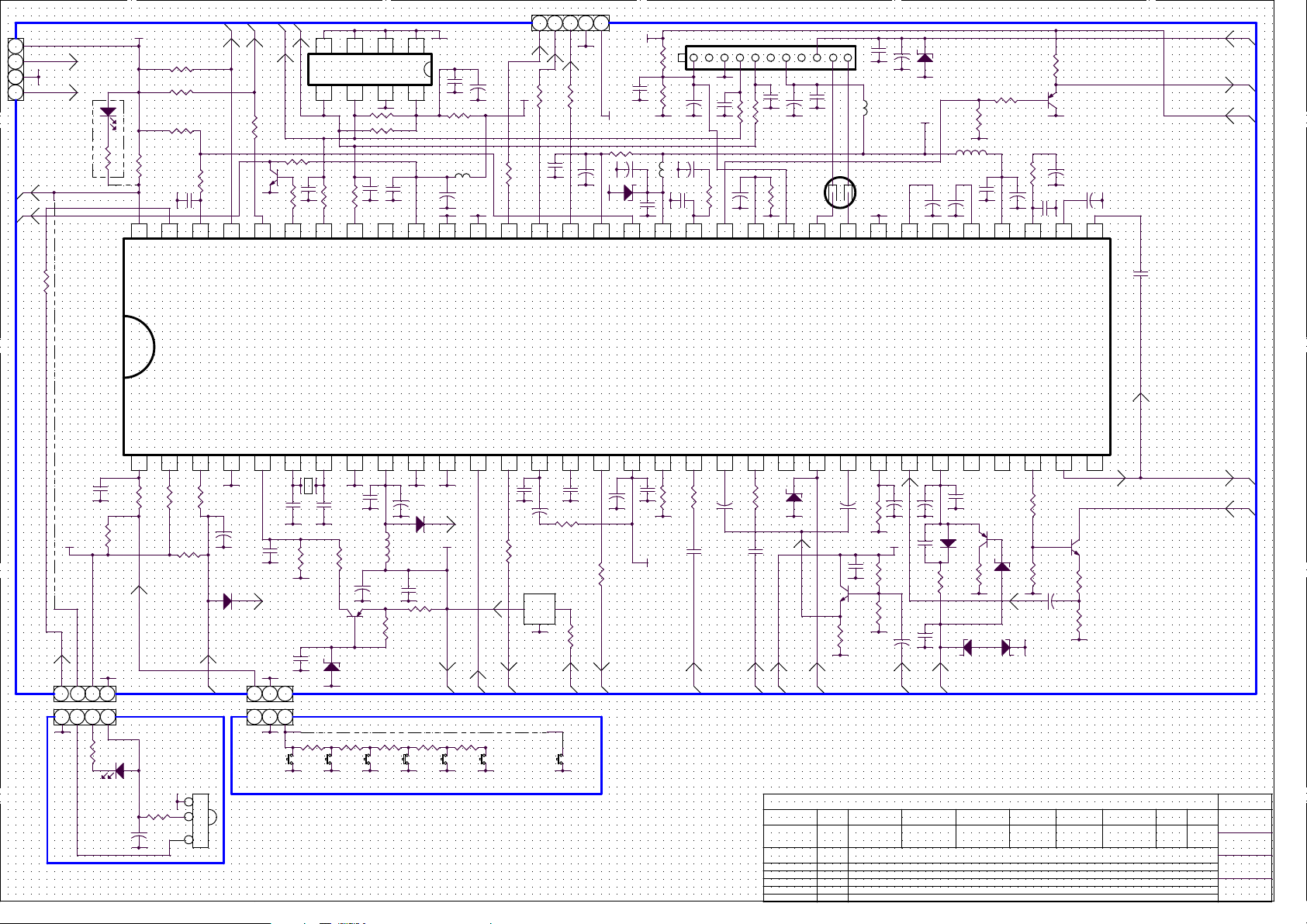

A

08

SCL

R047
100R

Q605

BC847A

R608
2K7

60

10

09

SDA

5 6

R607
2K7

R005

R001
10R

100p

MUTE

SCL0 SDA0

R051 10K

R052

R215

TV-SINC

22K

10K

R011
10K

RST

07

SW AV

616263

SW AV

RST

P003 TESTE

1

2

3

4

4 4

STBY

04

11
MUTE

R013

1K

DEPENDE DO
MODÊLO

R016
2K7

SDA

SCL

+5V

64

H LIG
L DESL

R015

2K7

C011
27p

RC-INSTBY

B

54321

P201

1234

10nF

IC001

24C08

5V5V

7

R004
4K7

4K7

R003

10R

C082C001 C002

100p

10nF

56575859

50/60 A/V OUT

5V

+5V

C005

C004
10uF

8

C081
47uF

+

R002
47R

L080
22uH

+

545 5

+5V

R201

220R

B-OUTGND GND

G-OUT

B G

R202
220R

C201
10nF

R-OUT

R

R203
220R

+

C202
47uF

DC 3V3

C213

+8V
R298

82R

D207
6V2

2n2F

+5VA

SW

+

C212

C

R216
27K

C211

100uF

10nF

Y/C 5V

4,7uF

R245
150K

C205

L202
33uH

C104

C204
220pF

AGC

+

SCL

0,22uF

R205
33K

APC FIL

D

SELETOR TU101

SDASCL

5V

C103
100p

C107

100p

R103
100R

+

+

C203
1uF

DET

R102
100R

SDA

AGC

+

C101
100uF

R206

220K

+ 33V

C102
10nF

IF IN

IF

1234567891011

C105
10nF

L102
33uH

Z101
M1859M

IF GND IF AGC S-REG IF 5V PIF PLL DC NF SIF-INIF IN

+

C106

100uF

50V

C214
1uF

+5VA

D101

33V

CW574

R209

R207
100R3K3

R217
270R

L208
22uH

C239

10nF

C217

+

470uF

C216
4,7Uf

++

AU OUTBLACK

R208
100R

Q210
BC857A

C218

+

0,47uF

C219

+

1nF

353 63738394041424344454 647484950515253

3334

C220
10uF

E

C221
10nF

+33V

VÍDEO OUT

+5VA

24

23

02

3 3

FBP IN

H OUT

SCP OUT

13 141615 17

12

C235

8n2F

C236

0,47uF

R238
560R

+5V

FBP

14

6K8

H OUT

15

+

C024
10nF

L002
10uH

C016 C017
10uF 10nF

R029
4K7

CONTROLES

GND TV GND

C023

10uF

+12V
FONTE + +

D002

+ 5V+5V

1N4148

R028
100R

+ 5V

12

R023A1R024A1

4K3

KEY

R009
100R

1

C014
220p

R012

10K

2 2

KEY

R IN

P002

3 2

4

1 1

5 4

3 2

1

R082A1
2K2

D001A1

C080A1
22uF

P005

5V

+

2

R008
10K

R006
10K

PROTEÇÃO

RECEPTOR / LED

IR001A1

R080A1

3

47R

2

1

PROT

3 4 5 6 7 8 9 10 11

RESET X -TAL X -TAL TEST 5V

GND

R249
100R

C025
10uF

+

C020
10nF

+12V
FONTE

C019
10nF

P001

3

1 2

3

1 2

TV/AV MENU VOL- VOL+ CH- CH+

S001A1 S002A1 S003A1 S004A1 S005A1 S006A1

13

D012
1N4148

X001
8M

C022

C021
30p

30p

R030

R031

10K

100K

+

Q003
BC857A

D001

3V9

P001B

R026A1 R022A1

R025A1

1K5 1K8 2K7

IC201 PROCESSADOR DE VÍDEO

TMPA8873

VERT
OUT

C234
0,1uF

R027

OPCIONAL

14"

16

+

C232

220uF

R244
6K8
1%

VERT OUT

+

IC002

1117

POWER

K001A1

+12V

R237

8K2

10R 1/4W

05

+8V

H VCCV SAWH AFC

TV GND EXT AUR

19 20

18

R917

R916

0R

C912
100nF

100R

C911
1uF

C910
100nF

17

C233
10nF

+ 8V

21 22

CrCb

18 19

D204
5V1

R915
100R

ESQUEMA
ELÉTRICO

REVISÃO

AV1

SIF

C INCr INY INCb IN

V2 / Y

24

23

C909

0.1uF

Y

+8V

03

9V

Q907

BC847A

3,9

C
(S-VIDEO)

C917
10nF

R924
470R

R913
10K

R221

1M

4,5V

ALC FIL

25

C907
10uF

Y COMP
V1/V2

C231
10uF

+ 8V

R912
10K

TV IN

26

C451
100nF

+

20

OUT OUT

ABCL IN TV OUT SIF OUT

R L

D206

D217

8V2

Q207
BC857A

R231
10R

29

D218

8V2

D216

5V1

R222
1K5

30 32

C227
10uF

++

C285
100nF

27 28

C228
10nF

1N4148

R232

100K

ABL

21

CINERAL ELETRÔNICA DA AMAZÔNIA S/A

MODÊLOS

14 P CIN-0401
21 P CIN-0405

DATA

TÍTULO

PROC. DE

SINAL

R218
1K5

C242
10uF

R227
0R

+

31

REVISADO

EXT

Q208
BC847A

R228
220R

APROVADODESENHODESCRIÇÃO CÓDI GO

BENE BENE

SIF

DATA F OLHA

01/10/07

22

SIF

03

+8V

PROJETO

BENE

2/4

JUAREZ

VITOR

A

B

C

D

E
