Page 1
MANUAL TÉCNICO
DO TELEVISOR
CIN
RAL
14 P CIN-0401 21 P CIN-0405
28/09/2007 REV: 000
Page 2
ESPECIFICAÇÕES TÉCNICAS
Sistema de recepção: PAL M/N, NTSC-M
Sistema de Cor A/V: PAL M/N / NTSC
Sistema Closed Caption: 15.119/FCC
Banda de Canais:
VHF 2-13
UHF 14-69
CATV 2-13, a-w,w+1~W+84, A-5~A-1, 5A
Sistema de Sintonia 181 Canais PLL
Entradas de AV: 2 entradas AV (21”) 1 Entrada de AV (14”)
Entrada de Vídeo Componentes 1 entrada traseira Y, Cr, Cb (21”)
Saída de AV: Saída AV RCA (21”)
Idioma do OSD Inglês, Espanhol, Francês e Português
Entrada da Antena VHF/UHF/CATV 75 Ohms tipo F
Tamanho CRT Diagonal visual aproximada 51cm (21”) e
33cm e 33 cm(14”)
Vídeo Entrada/Saída 75-ohm 1.0Vp-p, RCA
Potência da Saída de Áudio 2W+2W (21”) e 2W (14”)
Voltagem Operacional 100-240V~, 50/60Hz
Consumo de Energia 80W (21”) e 60W (14”)
Dimensões 595 x 465 x 480 mm (LAP) 21” e 440 x 335 x
385 mm (LAP) 14”
Peso 25 kg (21”) e 8,5 kg (14”)
CONTROLE REMOTO COM INFRA-VERMELHO
Características Controle Remoto com todas as funções
Alcance 8 metros em linha reta
Suprimento de Força DC 3V (duas baterias, tamanho AA)
1
Page 3
AJUSTES NO MODO DE SERVIÇO
No caso da troca do cinescópio, do microprocessador IC201, ou da memória
IC001 é necessário reajustar o aparelho.
Para realizar os ajustes habilite o aparelho no modo de serviço seguindo os
passos abaixo.
1. Com o aparelho “LIGADO” sintonize um canal de boa recepção ou
utilize um gerador de barras na entrada de RF.
2. Mantenha pressionada a tecla “VOLUME MENOS” “NO PAINEL” e
aguarde até que o volume seja reduzido ao mínimo.
3. Mantendo a tecla de volume menos do painel acionada, pressione
uma vez “NO CONTROLE REMOTO” a tecla “DISPLAY”.
OBS* Para realizar ajustes pós-reparos utilize “APENAS” os menus onde o
Status está indicado como valor “VARIÁVEL”.
Recomendamos que os outros menus com o Status indicado como valores
‘FIXO’ “NÃO” devam ser modificados a nível de Assistência Técnica, pois os
ajustes foram efetuados na fábrica e sua alteração implicaria em uma
desconfiguração nos ajustes de fábrica.
OBS* CASO SEJA PRESSIONADA A TECLA “EF DE SOM” OS AJUSTES
VOLTARÃO TODOS A CONDIÇÃO “DEFAULT”
Para gravar os ajustes efetuados desligue o televisor através do controle
remoto.
Cada menu de ajuste é chamado de “FAC”.
Para o acesso a cada menu de ajuste, “FAC”, pressione as teclas como consta na
seqüência abaixo.
Tecla 1 = FAC 01 Tecla 2 = FAC 02 Tecla 3 = FAC 03
Tecla 4 = FAC 04 Tecla 5 = FAC 05 Tecla 6 = FAC 06
Tecla 7 = FAC 07 Tecla 8 = FAC 08 Tecla 9 = FAC 09
Tecla 0 = FAC 10 Tecla Agenda = FAC 11 Tecla Caps = FAC 12
Tecla Display = FAC 13 Tecla Dormir = FAC 14 Tecla Calendário = FAC
15
Tecla = Cor = FAC 16 Tecla Favorito = FAC 17 Tecla Rever = FAC 18
Para o acesso aos modos de ajuste, FAC 19, 20, 21, 22 e 25 pressione a tecla
“OK” no controle remoto.
Através da tecla canal mais ou canal menos escolha o modo desejado, (19, 20, 21,
22 ou 25, ou todos os outros) e pressione OK novamente no controle remoto.
Para sair do FAC selecionado e acessar outro pressione “OK” no controle remoto.
OBS* Caso prefira, todos os “FAC” podem ser selecionados com a
seqüência citada acima.
As teclas de canal mais e canal menos devem ser usadas para escolher o modo a
ser ajustado.
As teclas de volume mais e volume menos deverão ser usadas para ajustar os
modos selecionados.
2
Page 4
Ajuste de SCREEN e FOCO.
Com o televisor em modo de serviço, pressione a tecla “TV/AV” no controle
remoto para que a varredura vertical seja inibida, a seguir ajuste o potenciômetro
de Screen no Flyback para obter uma linha fraca, quase invisível, na tela. Para sair
desta condição pressione novamente a tecla “TV/AV”.
Utilizando o gerador, no padrão de pontos ou quadriculados ou outra imagem de
boa qualidade, ajuste visualmente o foco no melhor ponto de definição. Para este
ajuste o produto deve permanecer aproximadamente 10 minutos ligado para o
pleno aquecimento dos canhões do cinescópio.
Os dados da tabela na próxima página foram coletados de um produto ajustado na
fábrica.
Os ajustes sofrem diferenças de acordo com sua aplicação de um aparelho para
outro.
Para sair do modo de serviço desligue o produto via controle remoto, desta forma
os valores alterados serão salvos.
A tabela a seguir é apenas de “Setup” (configuração), pode haver diferentes
valores de um produto para outro.
MENU 1 PRESSIONE A TECLA "1" NO CONTROLE REMOTO
ITEM DESCRIÇÃO 21" 14"
RC CORTE R 40 40 VARIÁVEL
GC CORTE G 40 40 VARIÁVEL
BC CORTE B 40 40 VARIÁVEL
GD DRIVE G 40 40 VARIÁVEL
BD DRIVE B 40 40 VARIÁVEL
MENU 2
(60hZ) PRESSIONE A TECLA "2" NO CONTROLE REMOTO
ITEM DESCRIÇÃO 21" 14"
HIGH 6 ALTURA (60hZ) 1B 22 VARIÁVEL
VP 6 POSIÇÃO VERTICAL (60hZ) 01 05 VARIÁVEL
VLIN 6 VERT LIN (60hZ) 0D 0d VARIÁVEL
VSC6 VERT LIN (60hZ) 16 15 VARIÁVEL
VBLK6 VERT APAGAMENTO 00 00 FIXO
VCEN6 VERT CENTRAGEM 25 25 VARIÁVEL
MENU 2
(50hZ)* PRESSIONE A TECLA "2" NO CONTROLE REMOTO
ITEM DESCRIÇÃO 21" 14"
HIGH5 ALTURA (50hZ) 19 19 VARIÁVEL
VP5 POSIÇÃO VERTICAL (50hZ) 0f 02 VARIÁVEL
VLIN5 VERT LIN (50hZ) 15 10 VARIÁVEL
VSC5 VERT LIN (50hZ) 16 07 VARIÁVEL
VBLK5 VERT APAGAMENTO 00 00 FIXO
VCEN5 VERT CENTRAGEM 23 26 VARIÁVEL
OBS. Os itens de ajuste com (*) só podem ser feitos com gerador de 50 Hz.
STATUS
STATUS
STATUS
3
Page 5
MENU 3
(60hZ) PRESSIONE A TECLA "3" NO CONTROLE REMOTO
ITEM DESCRIÇÃO 21" 14" STATUS
H POS5 POSIÇÃO HORIZONTAL (60hZ) 13 15 FIXO
U BLACK AJUSTE NÍVEL CE PRETO U 08 08 FIXO
V BLACK AJUSTE NÍVEL CE PRETO V 08 08 FIXO
STRAP FO TRAP DE SOM FO ON/OFF SWITCH 08 08 FIXO
SIF FREQ AJUSTE FREQ. PORTADORA DE ÁUDIO 06 06 FIXO
STARP HL
QG TRAP SOM 00 00 FIXO
PIF FREQ AJUSTE PORTADORA DE VIDEO 02 02 FIXO
NOISE DET AJUSTE NÍVEL DE RUIDO 01 01 FIXO
MENU 3
(50hZ)* PRESSIONE A TECLA "3" NO CONTROLE REMOTO
ITEM DESCRIÇÃO 21" 14" STATUS
H POS6 POSIÇÃO HORIZONTAL (50hZ) 13 16 FIXO
U BLACK AJUSTE NÍVEL CE PRETO U 08 08 FIXO
V BLACK AJUSTE NÍVEL CE PRETO V 08 08 FIXO
STARP FO TRAP DE SOM FO ON/OFF SWITCH 08 08 FIXO
SIF FREQ AJUSTE FREQ. PORTADORA DE ÁUDIO 06 06 FIXO
STRAP HL
QG TRAP SOM 00 06 FIXO
PIF FREQ AJUSTE PORTADORA DE VIDEO 02 02 FIXO
NOISE DET AJUSTE NÍVEL DE RUIDO 01 01 FIXO
OBS. Os itens de ajuste com (*) só podem ser feitos com gerador de 50 Hz.
MENU 4 PRESSIONE A TECLA "4" NO CONTROLE REMOTO
ITEM DESCRIÇÃO 21" 14" STATUS
CNTX AJUS MÁXIMO CONTRASTE 7F 7F FIXO
CNTN AJUSTE MÍNIMO CONTRASTE 10 10 FIXO
BRTX AJUSTE MÁXIMO BRILHO 20 20 FIXO
BRTN AJUSTE MÍNIMO BRILHO 1B 1B FIXO
COLX AJUSTE MÁXIMA COR 7F 7F FIXO
COLN AJUSTE MÍNIMA COR 0E 0E FIXO
TNTX AJUSTE MÁXIMO MATIZ 2C 2C FIXO
TNTN AJUSTE MÍNIMA MATIZ 30 30 FIXO
4
Page 6
MENU 5 PRESSIONE A TECLA "5" NO CONTROLE REMOTO
ITEM DESCRIÇÃO 21" 14" STATUS
BRTC AJUSTE MÉDIO BRILHO 48 48 FIXO
COLC AJUSTE MÉDIO COR 37 37 FIXO
COLP AJUSTE COLC PAL 00 00 FIXO
SCOL GANHO UV 07 07 FIXO
SCNT SUB-CONTRASTE 0F 0F FIXO
CNTC AJUSTE MÉDIO CONTRASTE 36 36 FIXO
TNTCT AJUSTE MÉDIO COR TV 45 45 FIXO
TNTCV AJUSTE MÉDIO COR A / V MODO 3D 3D FIXO
MENU 6 PRESSIONE A TECLA "6" NO CONTROLE REMOTO
ITEM DESCRIÇÃO 21" 14" STATUS
ST3 AJUSTE MÉDIO RESOLUÇÃO TV 1B 1B FIXO
SV3 AJUSTE MÉDIO RESOLUÇÃO A / V 1B 1B FIXO
SV4 AJUST MÉDIO RES. OUTROS SIST. 1B 1B FIXO
SVD AJUSTE MÉDIO RESOLUÇÃO DVD 1B 1B FIXO
ASSH ASSIMETRIA RESOLLUÇÃO 07 07 FIXO
SHPX AJUSTE MÁXIMO RESOLUÇÃO 1A 1A FIXO
SHPN AJUSTE MÍNIMO RESOLUÇÃO 1A 1A FIXO
MENU 7 PRESSIONE A TECLA "7" NO CONTROLE REMOTO
ITEM DESCRIÇÃO 21" 14" STATUS
MOD1 SETUP TV 60 60 FIXO
MOD2 SETUP TV A1 A1 FIXO
MOD3 SETUP TV 88 88 FIXO
OPT SETUP TV 37 37 FIXO
OPTM1 SETUP TV C0 C0 FIXO
OPTM2 TV = 81 POWER OFF, 87 = POWER ON 81 81 FIXO
HDCNT SETUP TV 09 09 FIXO
HSTOP SETUP TV FF FF FIXO
MENU 8 PRESSIONE A TECLA "8" NO CONTROLE REMOTO
ITEM DESCRIÇÃO 21" 14" STATUS
REFAGC AJUSTE DE AGC 25 25 VARIAVEL
BRTS AJUSTE SETUP 00 00 FIXO
OSD AJUSTE SETUP 21 22 FIXO
OSDF AJUSTE SETUP 53 53 FIXO
CCD OSD AJUSTE SETUP 4A 4A FIXO
CCD OSDF AJUSTE SETUP 65 65 FIXO
TXCX AJUSTE SETUP 10 10 FIXO
RGCN AJUSTE SETUP 09 09 FIXO
5
Page 7
MENU 9 PRESSIONE A TECLA "9" NO CONTROLE REMOTO
ITEM DESCRIÇÃO 21" 14" STATUS
V01 AJUSTE SETUP 0D 0D FIXO
V05 AJUSTE SETUP 15 15 FIXO
V10 AJUSTE SETUP 27 27 FIXO
V25 AJUSTE SETUP 41 41 FIXO
V50 AJUSTE SETUP 51 51 FIXO
V75 AJUSTE SETUP 5F 5F FIXO
V90 AJUSTE SETUP 6C 6C FIXO
V100 AJUSTE SETUP 6F 6F FIXO
VOL MAX AJUSTE SETUP 32 32 FIXO
MENU 10 PRESSIONE A TECLA "0" NO CONTROLE REMOTO
ITEM DESCRIÇÃO 21" 14" STATUS
CURTCEN AJUSTE SETUP A5 A5 FIXO
VOLX AJUSTE SETUP 7F 7F FIXO
PWTM AJUSTE SETUP 08 08 FIXO
MDOE4 AJUSTE SETUP FF FF FIXO
MDOE5 AJUSTE SETUP 7B 3F FIXO
MDOE6 AJUSTE SETUP 67 67 FIXO
MDOE7 AJUSTE SETUP 53 53 FIXO
MDOE8 AJUSTE SETUP 2F 2F FIXO
MDOE9 AJUSTE SETUP EA EA FIXO
MENU 11 PRESSIONE A TECLA "AGENDA" NO CONTROLE REMOTO
ITEM DESCRIÇÃO 21" 14" STATUS
CON1 AJUSTE SETUP 06 06 FIXO
CON2 AJUSTE SETUP 06 06 FIXO
CON3 AJUSTE SETUP 02 02 FIXO
STSADJ AJUSTE SETUP 00 00 FIXO
ALI1 AJUSTE SETUP 0A 0A FIXO
ALI2 AJUSTE SETUP 0A 0A FIXO
ALI3 AJUSTE SETUP 03 03 FIXO
MENU 12 PRESSIONE A TECLA "CAPS" NO CONTROLE REMOTO
ITEM DESCRIÇÃO 21" 14" STATUS
SVM AJUSTE SETUP 10 10 FIXO
SVM1 AJUSTE SETUP 10 10 FIXO
OSD2 AJUSTE SETUP 20 20 FIXO
OSDF2 AJUSTE SETUP 64 64 FIXO
SYNC AJUSTE SETUP 02 02 FIXO
SYBBN AJUSTE SETUP 00 00 FIXO
SYBBF AJUSTE SETUP 00 00 FIXO
SYSR AJUSTE SETUP 00 00 FIXO
BBCT AJUSTE SETUP 04 04 FIXO
6
Page 8
MENU 13 PRESSIONE A TECLA "DISPLAY" NO CONTROLE REMOTO
ITEM DESCRIÇÃO 21" 14" STATUS
CLTM AJUSTE SETUP 04 04 FIXO
CLV0 AJUSTE SETUP 03 03 FIXO
CLVS AJUSTE SETUP 03 03 FIXO
ABL AJUSTE SETUP 27 27 FIXO
DCBS AJUSTE SETUP 14 14 FIXO
FLG0 AJUSTE SETUP 82 82 FIXO
FLG1 AJUSTE SETUP 0C 0C FIXO
MENU 14 PRESSIONE A TECLA "DORMIR" NO CONTROLE REMOTO
ITEM DESCRIÇÃO 21" 14" STATUS
HAFC AJUSTE SETUP 09 09 FIXO
AGCC AJUSTE SETUP 1C 1C FIXO
NOIS AJUSTE SETUP 01 01 FIXO
ONTM AJUSTE SETUP 08 08 FIXO
NSHP AJUSTE SETUP 1A 1A FIXO
PVLVL AJUSTE SETUP 80 80 FIXO
PLMT AJUSTE SETUP 80 80 FIXO
PRESSIONE A TECLA "CALENDARIO" NO CONTROLE
MENU 15
REMOTO
ITEM DESCRIÇÃO 21" 14" STATUS
RC-C AJUSTE SETUP 10 10 FIXO
GC-C AJUSTE SETUP 0D 0D FIXO
BC-C AJUSTE SETUP 0C 36 FIXO
GD-C AJUSTE SETUP 03 03 FIXO
BD-C AJUSTE SETUP 09 09 FIXO
YUV-RC AJUSTE SETUP 00 00 FIXO
YUV-GC AJUSTE SETUP 00 00 FIXO
YUV-BC AJUSTE SETUP 00 00 FIXO
MENU 16 PRESSIONE A TECLA "COR/INS" NO CONTROLE REMOTO
ITEM DESCRIÇÃO 21" 14" STATUS
RC-W AJUSTE SETUP 10 10 FIXO
GC-W AJUSTE SETUP 13 13 FIXO
BC-W AJUSTE SETUP 14 14 FIXO
GD-W AJUSTE SETUP F3 F3 FIXO
BD-W AJUSTE SETUP EA EA FIXO
YUV-GC AJUSTE SETUP 00 00 FIXO
YUV-BD AJUSTE SETUP 00 00 FIXO
7
Page 9
MENU 17 PRESSIONE A TECLA "FAVORITO" NO CONTROLE REMOTO
ITEM DESCRIÇÃO 21" 14" STATUS
D-COL AJUSTE SETUP 32 32 FIXO
D-BRI AJUSTE SETUP 32 32 FIXO
D-CON AJUSTE SETUP 5A 5A FIXO
D-SHP AJUSTE SETUP 32 32 FIXO
MENU 18 PRESSIONE TECLA "REVER" NO CONTROLE REMOTO
ITEM DESCRIÇÃO 21" 14" STATUS
S-COL AJUSTE SETUP 32 32 FIXO
S-BRI AJUSTE SETUP 32 32 FIXO
S-CON AJUSTE SETUP 32 32 FIXO
S-SHP AJUSTE SETUP 32 32 FIXO
PRESSIONE TECLA "OK" NO CONTROLE REMOTO "CANAL MAIS" E
MENU 19
"OK"
ITEM DESCRIÇÃO 21" 14" STATUS
M-COL AJUSTE SETUP 32 32 FIXO
M-BRI AJUSTE SETUP 32 32 FIXO
M-CON AJUSTE SETUP 1E 1E FIXO
M-SHP AJUSTE SETUP 32 32 FIXO
PRESSIONE TECLA "OK" NO CONTROLE REMOTO "CANAL MAIS" E
MENU 20
"OK"
ITEM DESCRIÇÃO 21" 14" STATUS
SEG - POINT1 AJUSTE SETUP 173 173 FIXO
SEG - POINT2 AJUSTE SETUP 407 407 FIXO
DATA - VL AJUSTE SETUP 01 01 FIXO
DATA - VH AJUSTE SETUP 02 02 FIXO
DATA - UF AJUSTE SETUP 08 08 FIXO
SPE - POS1 AJUSTE SETUP 06 06 FIXO
SPE - DATA1 AJUSTE SETUP 05 05 FIXO
SENSI - ON AJUSTE SETUP 00 00 FIXO
SENSI - OFF AJUSTE SETUP 00 00 FIXO
8
Page 10
PRESSIONE TECLA "OK" NO CONTROLE REMOTO "CANAL MAIS" E
MENU 21
"OK"
ITEM DESCRIÇÃO 21" 14" STATUS
THEATERBAS AJUSTE SETUP 2D 2D FIXO
THEATERTRE AJUSTE SETUP 4A 4A FIXO
CONSERTBAS AJUSTE SETUP 38 38 FIXO
CONSERTTRE
AJUSTE SETUP 3E 3E FIXO
BROCASTBAS AJUSTE SETUP 19 19 FIXO
BROCASTTRE AJUSTE SETUP 2C 2C FIXO
PRESSIONE TECLA "OK" NO CONTROLE REMOTO "CANAL MAIS" E
MENU 22
"OK"
ITEM DESCRIÇÃO 21" 14" STATUS
VOL-MAI AJUSTE SETUP 03 03 FIXO
GATE AJUSTE SETUP 2A 2A FIXO
VOL-OUT AJUSTE SETUP 75 75 FIXO
AV-GAIN AJUSTE SETUP 20 20 FIXO
OPTM3 AJUSTE SETUP 40 40 FIXO
PRESSIONE TECLA "OK" NO CONTROLE REMOTO "CANAL MAIS" E
MENU 25
"OK"
ITEM DESCRIÇÃO 21" 14" STATUS
G2-FLAG00 AJUSTE SETUP 30 30 FIXO
G2-FLAG01 AJUSTE SETUP 06 06 FIXO
G2-FLAG02 AJUSTE SETUP 00 00 FIXO
G2-FLAG03 AJUSTE SETUP 02 02 FIXO
G2-FLAG04 AJUSTE SETUP 40 40 FIXO
G2-FLAG05 AJUSTE SETUP 00 00 FIXO
9
Page 11
Comentários.
Neste manual encontra-se descrito uma espécie de curso dos televisores 14 P
CIN-0401 e 21 P CIN-0405.
Trata-se de um ”BE a BA” onde as explicações são feitas passo a passo dos
principais estágios com figuras comentários seguidos das figuras.
As figuras desenhadas são apenas ilustrações dos principais caminhos e com os
principais componentes em cada estágio, para mais detalhes sobre todos os
componentes e tensões deve-se analisar os esquemas que contém todas as
informações.
São desenhos que são importantes para consultas rápidas quando se está
analisando defeitos.
Alguns componentes estão desenhados de forma diferente dos esquemas
originais, mas as ligações seguem fielmente a montagem da placa e descrição dos
esquemas.
Este manual foi elaborado com base no chassi do televisor de 21” com saída de
áudio estéreo.
As diferenças estão apenas na etapa de áudio onde o chassi de 14” não possui o
integrado MTS (processador de áudio) e o amplificador é mono.
Todas as medidas foram efetuadas com multímetro digital com o produto
conectado a rede de 127V.
As formas de onda forma coletadas com um gerador de barras coloridas
conectado a entrada de AV.
Instruções de segurança e manutenção.
Para efetuar reparos no Chassi são necessários cuidados especiais devido a
maior parte de componentes serem sensíveis a curtos circuitos e a grandes
variações de tensões.
Apenas como exemplo: Nos televisores antigos era possível identificar se havia +B
em determinado ponto simplesmente curto-circuitando o +B com uma chave de
fenda.
Nos equipamentos atuais qualquer curto circuito pode causar danos irreversíveis a
placa.
Assegure-se que todos os componentes próximos do local reparado estejam
posicionados originalmente e de tal forma que possam evitar riscos de curto
circuito.
Sempre encerre uma manutenção assegurando-se que todos os isoladores,
capas, protetores, cabos e outros dispositivos foram colocados corretamente em
suas posições de origem.
Inspecione todas as soldagens e possíveis respingos que possam deixar curto
circuito entre as trilhas de cobre da placa ou entre terminais de componentes.
Verifique se há fadiga ou desgaste de cabo de força e substitua se necessário por
outro original de fábrica.
Isole os cabos ou condutores que estão próximos de resistores de potência.
Todos os componentes de segurança ou críticos, como fusíveis, resistores a prova
de fogo, capacitores devem ser substituídos por outros idênticos.
Após a remontagem do aparelho, verifique se não ocorrem vazamentos de AC nas
partes externas para evitar riscos de choque elétrico ao consumidor conforme
instruções a seguir.
10
Page 12
Como em todos os televisores atuais no mercado
os pontos terra, fonte e Chassi principal são independentes.

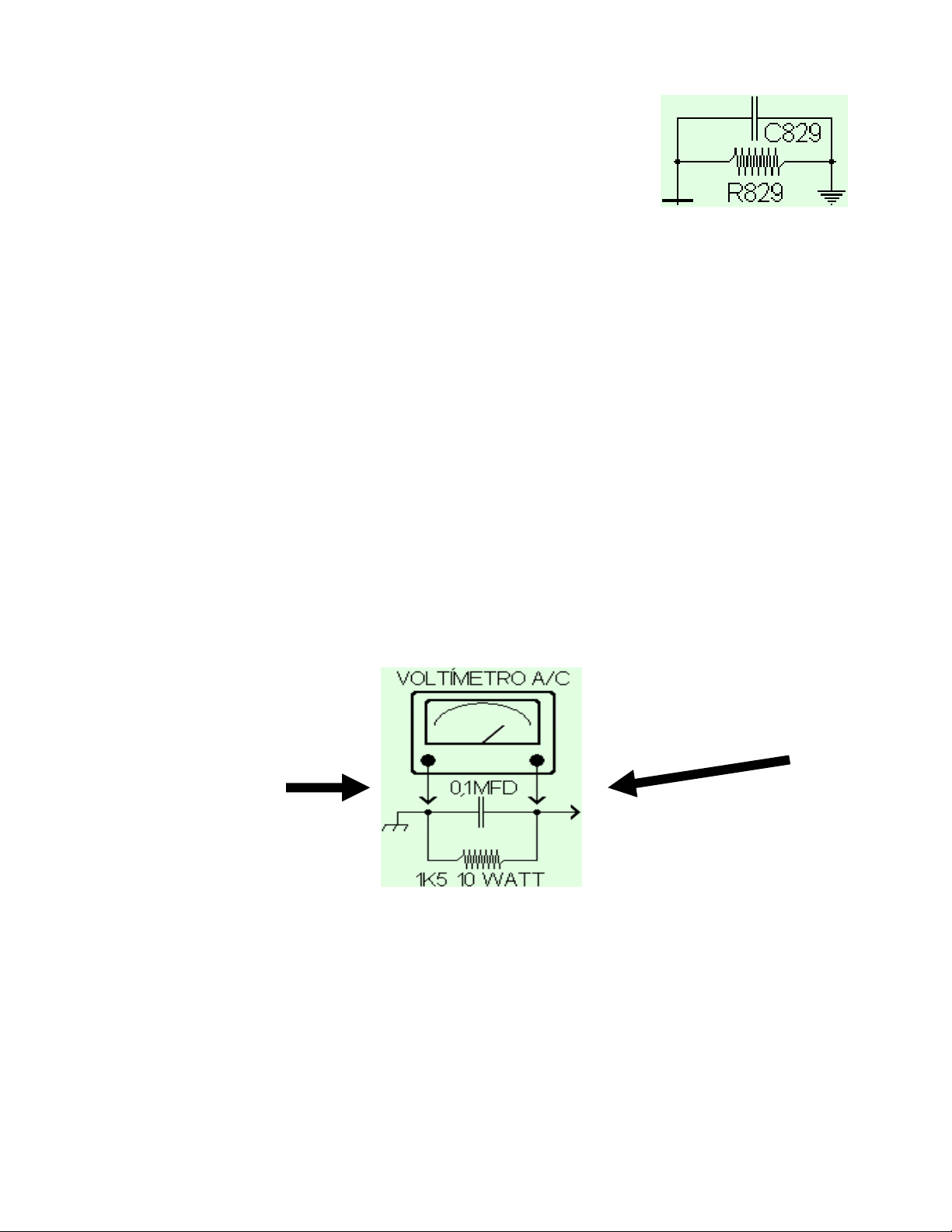

O capacitor C 829 e o resistor R 829 eliminam os picos
de tensões e estabilizam as diferenças de potenciais
entre os dois pontos terra.
Defeitos nestes componentes podem danificar vários
componentes no Chassi principal e fonte pois haverá
grandes variações de tensões que não serão absorvidas por estes dois
componentes além de causar choques violentos quando os pontos de terra são
tocados manualmente.
Em caso de dúvida ou alguma reclamação do cliente, antes de entregar o televisor
certifique-se de que não há fuga de corrente alternada (AC) nas partes metálicas
expostas do gabinete como, como terminal de antena, tomadas de áudio e vídeo,
parafusos, etc.
Para assegurar a operação do aparelho sem riscos de choque elétrico conecte o
plugue do cabo de força na tomada, (não utilize transformador isolador durante
esta verificação).
Utilize um voltímetro AC (5000 ohms ou mais por volt) da seguinte forma;
Conecte a combinação de um resistor de 1500 ohms (1K5) 10 watt em paralelo
com um capacitor para corrente alternada de 0,1 MFD , entre um ponto de terra
adequado (cano metálico de água por exemplo) e as partes metálicas, uma de
cada vez.
Efetue a leitura da tensão alternada (AC) nos terminais da combinação capacitor
resistor.
Inverta o plugue do cabo de força na tomada e repita as medições para cada parte
metálica exposta.
As tensões medidas não devem exceder 0,3 volts RMS (0,2 Miliamperes AC).
Qualquer valor que exceda este limite constitui um perigo potencial de choque e
indica a necessidade da imediata correção no televisor.
Ligue em um ponto
terra (cano de água ou
conduite metálico) ou
outro ponto de terra
confiável
Aplique esta ponta em cada
parte metálica exposta
(seletor de canais, entradas
A/V ou parafusos)
Quando houver a necessidade de retirar a chupeta de alta tensão do cinescópio
efetue o descarregamento com um curto entre o anodo e o terra do cinescópio
para descarregar toda alta tensão remanescente no cinescópio e no flyback, caso
não seja seguido este procedimento além do técnico sofrer o choque a chupeta de
alta tensão poderá atingir algum circuito integrado e a descarga de alta tensão irá
com certeza danificar o componente atingido.
Quando manusear a placa com o plugue na tomada não encoste o dissipador do
FET no (aquadag), terra do cinescópio, lembre-se; há diferenças de potenciais
entre os dois pontos terra.
Quando manusear a placa ligada sobre a bancada observe se não há peças,
ferramentas ou solda que possam provocar curtos entre trilhas e pinos de
componentes.
11
Page 13
Nas medições de tensões utilize o ponto terra correspondente ao estágio que irá
analisar.
Para efetuar medições no primário da fonte utilize como terra o negativo do
capacitor C 806 ou o dissipador do FET Q 815.
Para medições no secundário da f e no restante do Chassi utilize o terra do seletor
de canais.
Substitua as peça apenas por originais e recomendadas pelo fabricante.
Hoje no mercado comum há uma infinidade de peças que supostamente podem
funcionar mas quando aplicadas apresentam outros defeitos que na maioria das
vezes não quase impossíveis de serem sanados e também podem prejudicar o
perfeito funcionamento do produto.
Antes de fechar o televisor e entregar para o cliente certifique-se que os fios de
alta tensão não estejam encostados em peças ou em partes que operam com alta
temperatura.
Jamais faça alterações neste produto sem aprovação expressa do fabricante.
Qualquer tipo de modificação implicará na perda da garantia e poderá fazer com
que a responsabilidade sobre qualquer dano seja do responsável pela alteração
indevida.
A Cineral Eletrônica da Amazônia não se responsabiliza por danos causado a
produtos ou clientes caso não sejam seguidas às recomendações do fabricante.
12
Page 14
Descrição dos circuitos
Fonte de alimentação.

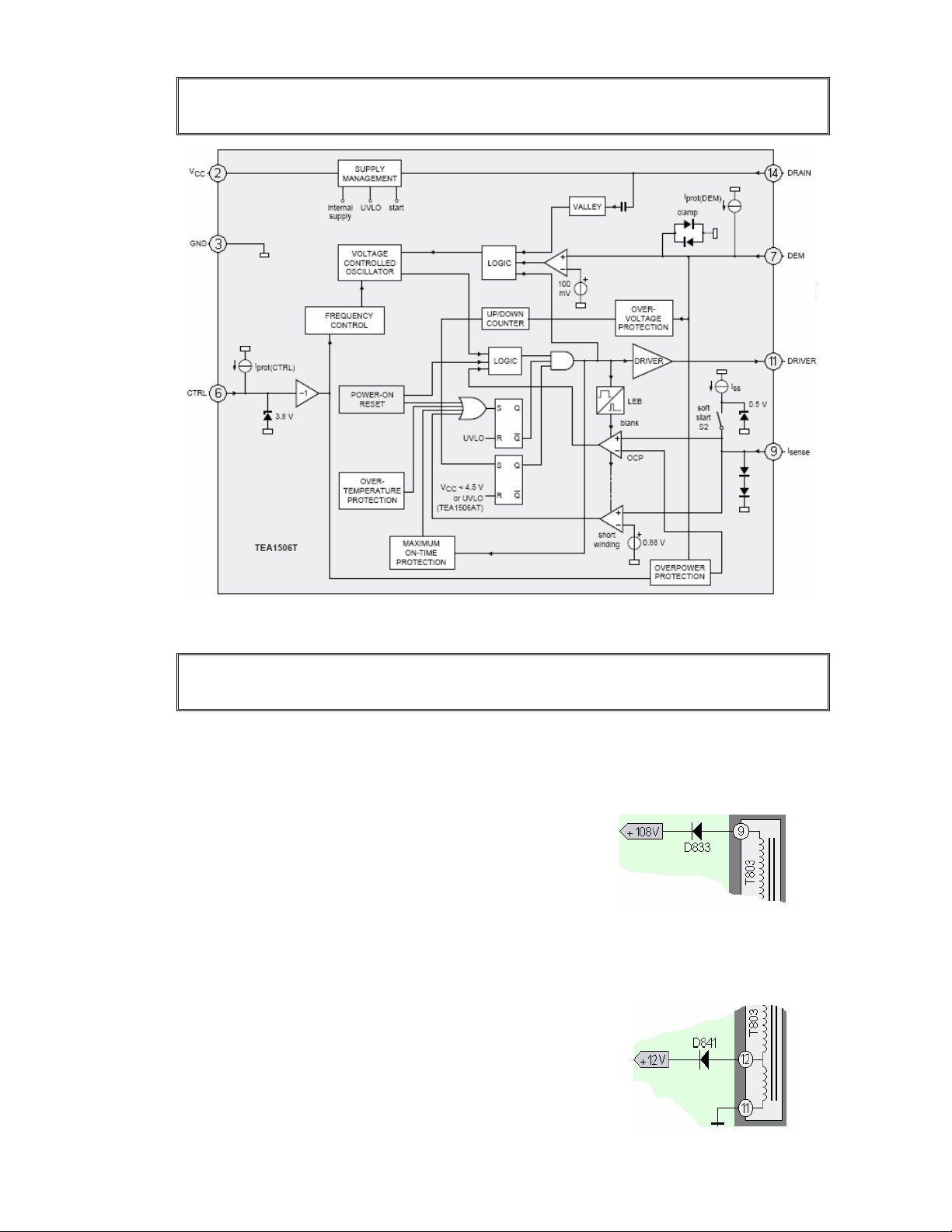

A fonte de alimentação empregada neste Chassi é do tipo auto-oscilante.
Ela tem a característica de oscilar independente de qualquer pulso externo.
Esta oscilação é a principal responsável pelas tensões de sida de 108V, 12V, 9V,
8V, 5V e 5VA.
Se as tensões de saída ou a rede sofrerem variações, a compensação ocorrerá
através da variação de freqüência de oscilação da fonte, ou seja, do oscilador
composto pelo IC 801 e transformador Chopper T 803.
O perfeito funcionamento da fonte depende das seguintes rotinas:
1. Disparo inicial.
2. Realimentação definitiva após o disparo inicial.
3. Controle da realimentação definitiva.
4. Estabilização.
Nos atuais aparelhos eletrônicos os principais defeitos são causados por
problemas de fonte e muitos técnicos trocam componentes sem uma análise
prévia dos problemas.
Antes de decidir pela troca imediata de um componente analise primeiramente
todas as tensões com multímetro digital.
Os multímetros analógicos não são precisos a ponto de identificar se uma tensão
está correta porque os circuitos integrados de hoje podem não funcionar se uma
tensão está com 0,5V a menos que o solicitado.
O uso do osciloscópio também é muito importante para a análise de defeitos.
Em uma fonte, por exemplo; quando um transistor FET está aquecendo é possível
verificar com o osciloscópio se a forma de onda está deformada, um resistor de
polarização do um FET ou de referência terra da fonte pode estar um pouco
alterado e provocar o aquecimento e possivelmente a queima de componentes.
O uso do osciloscópio não é restrito apenas para a fonte, a sua aplicação é
indefinida e muito importante para a solução de defeitos.
13
Page 15

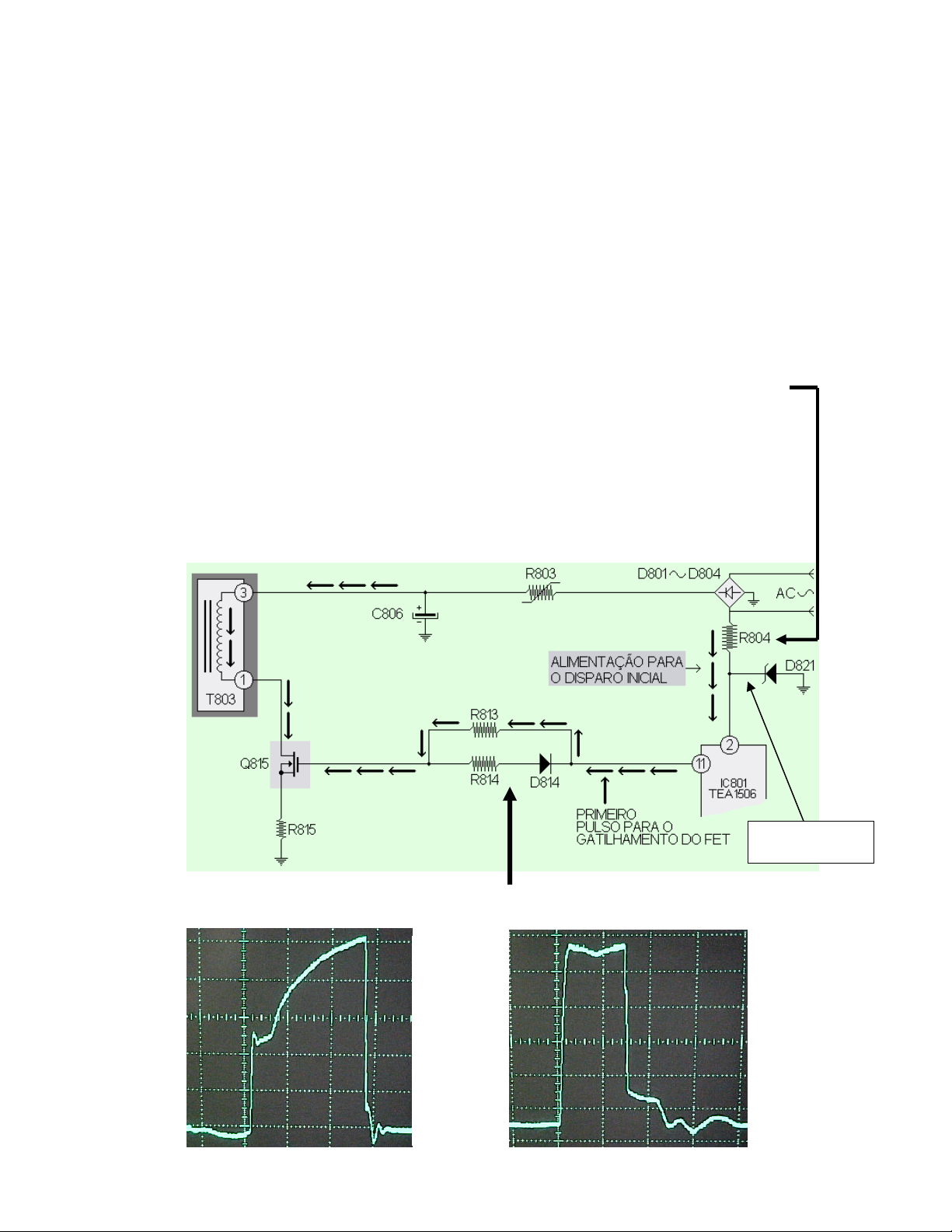

Fonte de alimentação = Disparo inicial.
18V = LIGADO
Para que a fonte de alimentação inicie a sua rotina de funcionamento é necessário
que haja o disparo inicial.
Esta rotina é necessária para que o transformador Chopper inicie o seu primeiro
ciclo de indução.
Ao acionar chave POWER a tensão da rede é retificada pela ponte dos diodos
D 801/2/3/4 e filtrada pelo capacitor C 806.
O resistor R 803 atua como carga diminuindo o pico de tensão enquanto o
capacitor C 806 está se carregando para evitar danos na ponte retificadora.
No momento em que o capacitor está se carregando absorve toda a tensão e atua
como um elemento em curto.
Após a carga total do capacitor a sobrecarga sobre o resistor R 803 diminui e a
tensão entrará no pino 3 do transformador T 803 fluirá através do seu
enrolamento, saindo pelo pino 1 e indo para o Dreno do FET Q 815.
Uma amostra da tensão AC fluirá pelo resistor R 804 alimentando o pino 2 do
IC801, o diodo D 821 estabiliza a tensão de entrada no pino 2 para que sejam
eliminados os picos de tensão evitando assim a queima do integrado IC 801.
A partir deste momento os estágios internos do integrado começam a oscilar para
chavear o FET Q 815 que efetua a polarização terra do pino 1 do transformador
habilitando-o ao primeiro ciclo de indução.
O disparo inicial efetua apenas o primeiro ciclo de indução do transformador.
Os outros ciclos de indução do transformador dependem da realimentação
definitiva gerada por outro enrolamento do transformador.
11,5 DESLIGADO
O resistor R 814 e o diodo D 814 eliminam os picos de tensão que não foram
consumidos pelo FET Q 815 retornando-os pelo resistor R 813.
GATE DO FET Q 815
NA CONDIÇÃO ON
500 mV 5uS
14
GATE DO FET Q 815
NA CONDIÇÃO OFF
200 mV 5uS
Page 16

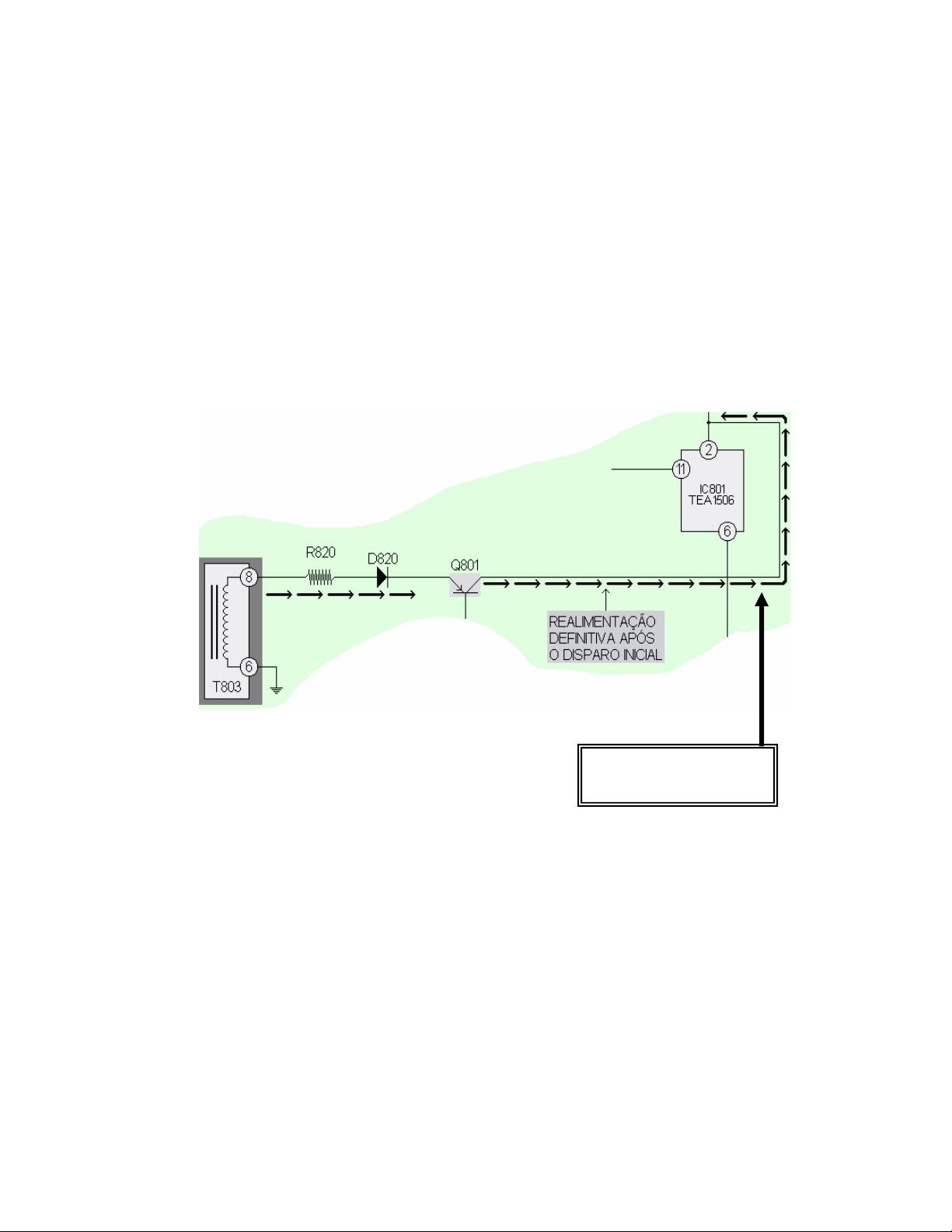

Fonte de alimentação = Realimentação após o disparo
1
8V = LIGADO
inicial.
Como houve a primeira indução do transformador uma tensão foi gerada no pino 8
do transformador T 803, retificada pelo diodo D 820 e encaminhada ao pino 2 do
integrado IC 801.

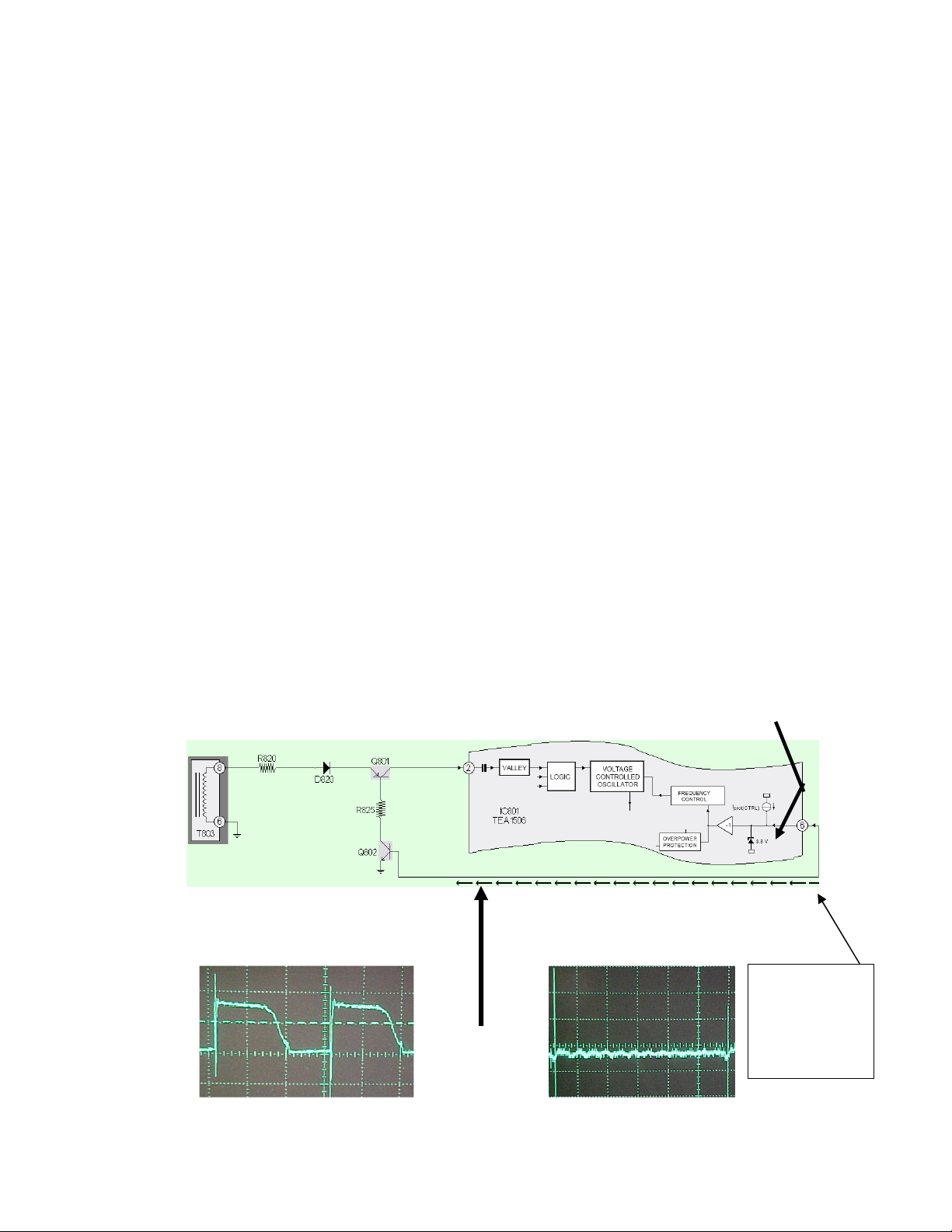

Rotina do pino 2:
Esta operação acontece a cada 5 micro segundos aproximadamente.
1. Recebe a tensão inicial do resistor R 804.
2. Emite um pulso para chaveamento do FET.
3. Fica desligado aguardando que o pino 8 do transformador envie a tensão
gerada pelo último pulso emitido ao FET.
4. Ao receber este tensão emite outro pulso e aguarda novamente o retorno
do pino 8 do transformador.
11,5V = STAND-BY
15
Page 17
Fonte de alimentação = Controle da realimentação definitiva.
Pino 6 do integrado IC 801 na
Pino 6 do
integrado IC 801 na
1,3V
Como foi visto anterior após cada chaveamento do FET Q 815 o pino 8 do
transformador envia uma tensão, chamada de realimentação definitiva, após
retificada pelo diodo D 820 é encaminhada ao pino 2 do integrado IC 801.
O pino 6 do integrado IC 801 tem como finalidade efetuar o controle desta tensão,
o mesmo possui internamente uma referencia de 3,8V e com o circuito em
funcionamento normal este pino se mantém com nível alto (1,3V).
O nível alto proveniente deste pino irá alimentar a base do transistor Q 802 que
por ser do tipo NPN com nível alto em sua base estará conduzindo provocando um
nível baixo na base do transistor Q 801.
Este transistor por ser do tipo PNP com nível baixo em sua base também estará
conduzindo permitindo que a tensão gerada no pino 8 do transformador seja
encaminhada ao pino 2 do integrado IC 801.
No momento em que o aparelho e desligado a tensão sobe para 1,48 volts, mas
analisando o espectro de freqüência verifica-se que o transistor esta conduzindo
pelo tempo de aproximadamente 1 micro segundo, a fonte e ligada durante esse
tempo e desligada por aproximadamente 58 micro segundos.
Chamamos este modo de BURST, ou seja, o integrado aciona o chaveamento do
FET por um curto período de tempo para manter-se funcionando.
Este monitoramento e efetuado pelo consumo da tensão de 108V do secundário.
Acontece o funcionamento inverso caso aconteça problemas em algum estágio.
O pino 6 do integrado IC 801 assume nível baixo, o transistor Q 802 entra em
estado de corte por ter nível baixo na sua base e o transistor Q 801 também entra
em corte pois sua base ficará com nível alto.
Enquanto o pino 6 do integrado ficar com nível baixo a fonte não e acionada.
O integrado IC 801 tem internamente no seu pino 6 uma referencia interna de
3,8V, caso haja aumento de tensão acima de 3,8V este pino vai
imediatamente a 0V e por conseqüência o transistor Q 802 deixara de ter
nível alto em sua base que entrara em corte elevando o seu coletor
ocasionando também o corte do transistor Q 801 paralisando por completo a
fonte.
Condição ON 500 mV 5 uS
Condição OFF 200 mV 5 uS
LIGADO
1,48V
DESLIGADO
16
Page 18
Fonte de alimentação = Estabilização.

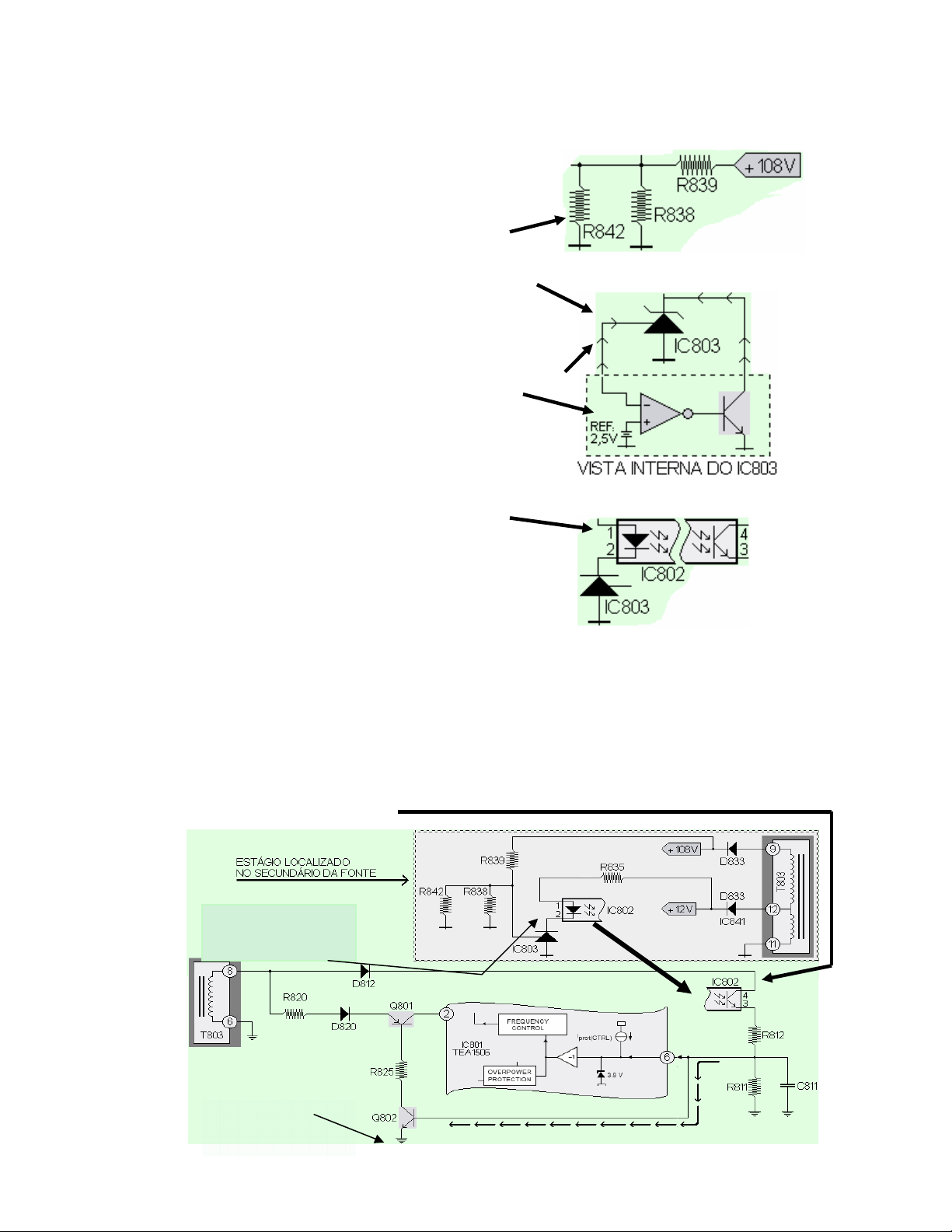

O integrado IC 802, Photo Acoplador informa ao integrado IC 801 se as tensões
geradas no secundário estão baixas ou altas.
Seqüência do funcionamento:
Uma amostra da fonte de 108V é coletada
pelo resistor R 839, dividida através dos
resistores R 842 e R 838 para 2,5V e
encaminhada ao GATE do integrado IC 803.
Caso haja aumento da tensão de 108V haverá
Também elevação da tensão de 2,5V no GATE
do integrado IC 803.
Quando há um aumento de tensão (positiva) em
sua entrada (negativa) a referência interna
transforma esta tensão em negativa e ao ser
direcionada para a saída a mesma é invertida
pois o integrado possui uma porta inversora antes
de chegar a base do transistor.
Por ser um transistor NPN passa a conduzir polarizando para o terra o catodo do
diodo interno do Photo Acoplador IC 802.
Este por sua vez polariza com nível positivo a
base do transistor interno do Photo Acoplador que conduz e por ser um NPN
conduz levando mais tensão ao pino 6 do
integrado da fonte IC 801.
Como foi visto anteriormente uma tensão
acima de 3,8V provoca um nível baixo no pino 6 fazendo com que os transistores
Q 802 e Q 801 fiquem inoperantes e por conseqüência não haverá realimentação
no pino 2 ocasionando o desligamento do FET até que todas as fontes voltem ao
estado normal. Trata-se de uma característica de construção do IC 801, caso
receba tensão acima de 3,8V a mesma é drenada internamente.
O processo acontece inversamente no caso da fonte de 108V estar baixa.
Alem de fornecer tensão de realimentação definitiva para o pino 2 do integrado IC
801 o pino 8 do transformador também fornece tensão para a alimentação do
Photo Acoplador IC 802.
LIGADO = 12V
DESLIGADO = 5,5V
NA BASE 1,3V
LIGADO E 1,48V
DESLIGADO
17
Page 19
Fonte de alimentação = Outras características do integrado
da fonte IC 801.
Além dos principais pontos citados acima o integrado da fonte tem outros dois
pinos que são importantes o conhecimento dos mesmos quando houver a
necessidade de reparos na fonte.

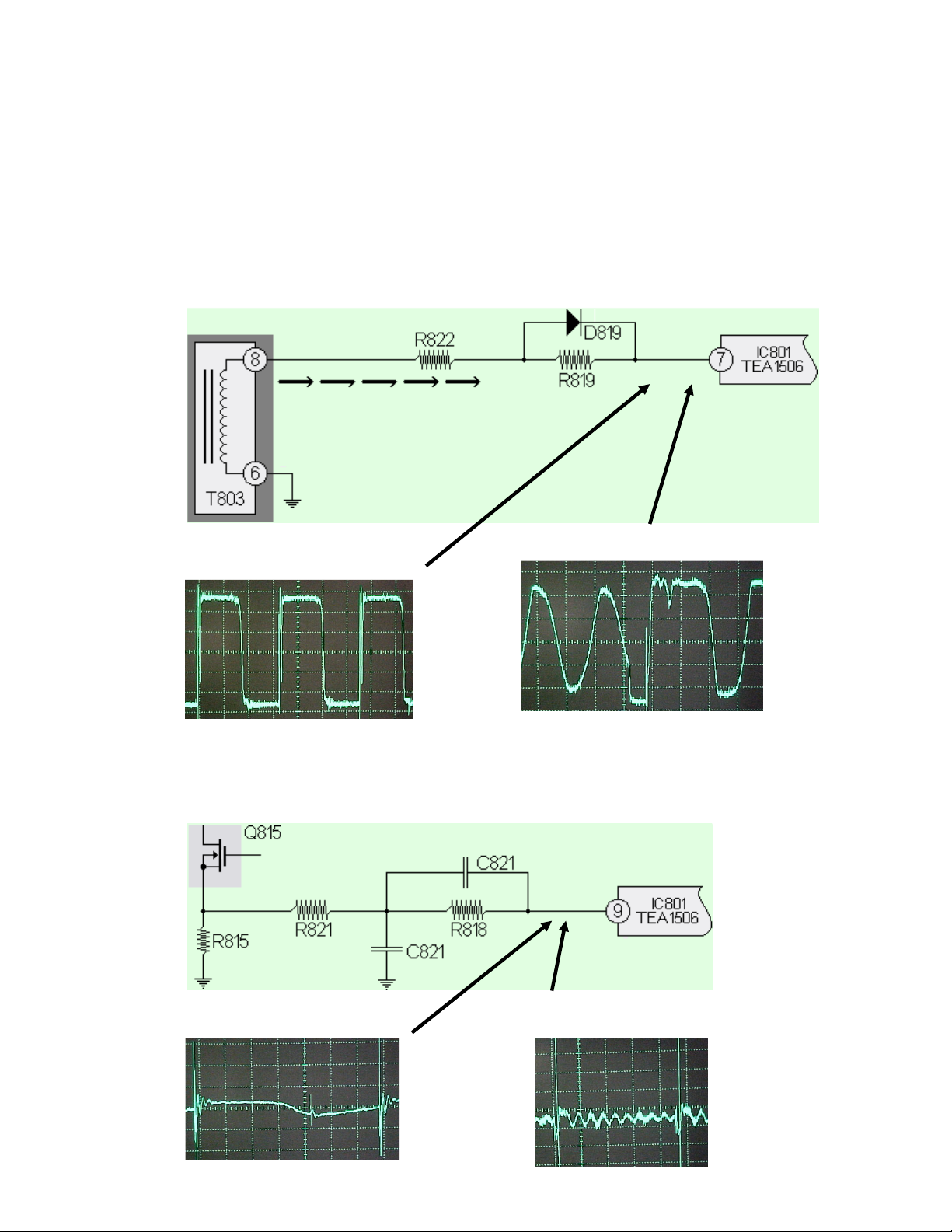

Pino 7: Proteção de sobre corrente.
Esse pino efetua o monitoramento do excesso de corrente no pino 8 do
transformador T 803 e provoca nível baixo no pino 6 para que a rotina de
funcionamento seja paralisada caso haja algum problema.
Condição ON 200mV 5uS Condição OFF 200mV 2uS
Pino 9: Sensor de sobre corrente do Dreno do FET.
Esse pino efetua o monitoramento do excesso de corrente no Dreno do FET e
provoca nível baixo no pino 6 para que a rotina de funcionamento seja paralisada
caso haja algum problema.
Condição ON 500mV 2uS Condição OFF 200mV 10uS
18
Page 20
A figura abaixo demonstra a vista interna do integrado
oscilador da fonte IC 801 TEA 1506.
As explicações a seguir tratam-se de todas as tensões do
secundário geradas pela fonte principal.
Após as rotinas de disparo inicial, controle e estabilização descrita anteriormente a
fonte gera em seu secundário as tensões de 108V, 12V, 5V, 8V, 9V e 5VA.
Fonte principal secundário = 108 V.
Gerada no pino 9 do transformador T 803 e retificada
Pelo diodo D 833.
Esta fonte e a responsável principal pela alimentação
da etapa de Saída horizontal.
Esta tensão estará sempre presente nos modos ON
e OFF.
Fonte principal secundário = 12 V.
Gerada no pino 12 do transformador T 803 e retificada
pelo diodo D 841.
Através destes 12V serão geradas as tensões de +5V,
+9V, +8V e +5VA.
Esta tensão estará sempre presente nos modos ON
e OFF.
19
Page 21

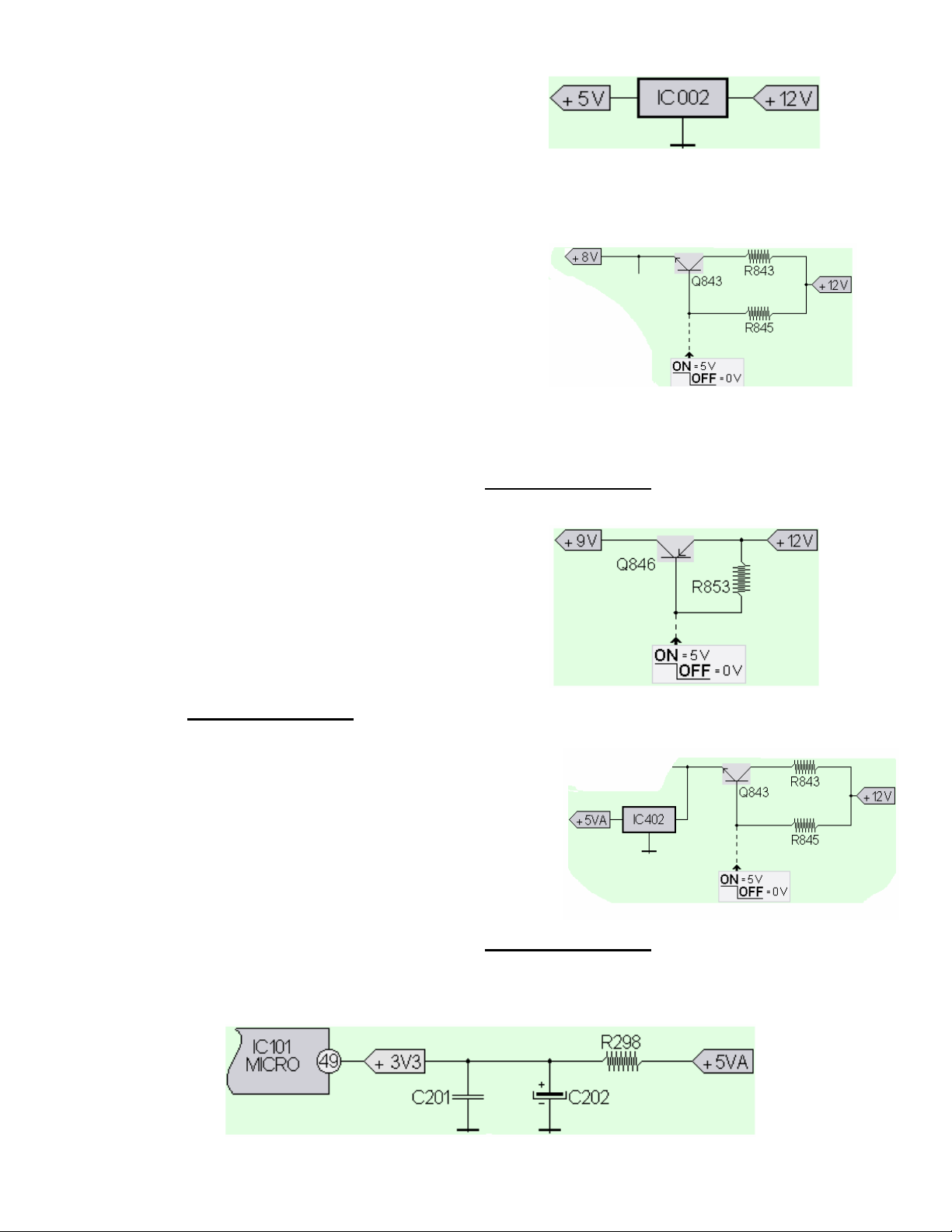

Fonte principal secundário = 5 V.
Gerada a partir dos 12V e regulada pelo
IC 1002 e responsável pela alimentação dos
Pinos 9 e 55 do IC 201 (micro), pino 8 do
IC 001 (memória), receptor de remoto (IR 001), conjunto de teclas de funções,
(painel frontal) e pino 64 do micro IC 201 para a função ON/OFF.
Esta tensão estará sempre presente nos modos ON e OFF.
Fonte principal secundário = 8 V.
Gerada a partir dos 12V e transformada
para 8V pelo transistor Q 843.
Este transistor estará conduzindo e regulando
a tensão de 8V quando sua base recebe nível
alto após o modo ON.
A tensão de 8V irá alimentar o pino 10 do

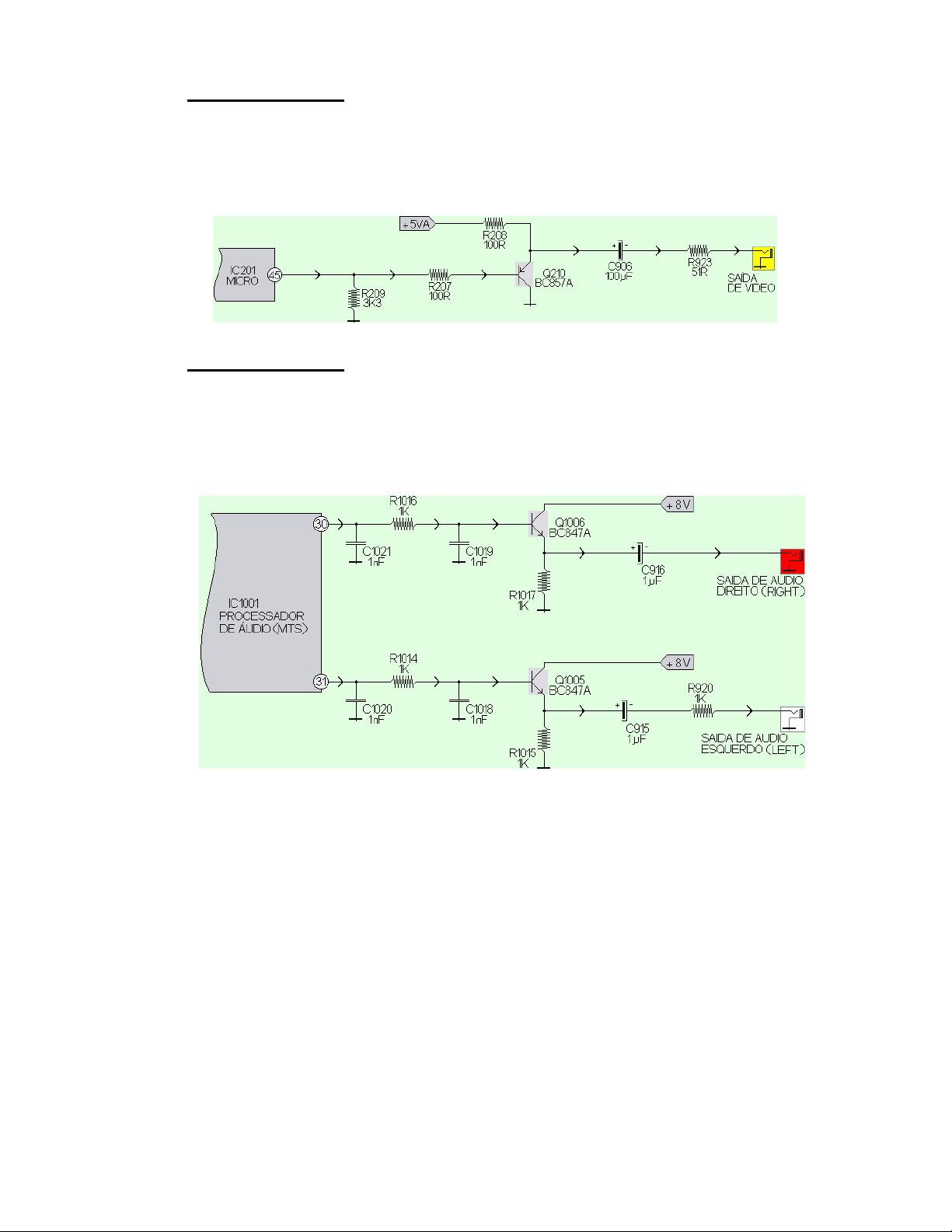

Integrado IC 601, (saída de áudio), o pino 16 do IC 901, (SW de A/V), os
transistores Q 1005 e Q 1006, (amplificadores para saída de áudio), o pino 33 do
integrado IC 1001, (MTS processador de áudio), o transistor Q 208, (saída de
vídeo composto) e o pino 17 do IC 201 (micro) e placa do cinescópio.
Esta tensão estará sempre presente apenas no modo ON.
Fonte principal secundário = 9 V.
Também gerada a partir dos 12V e
transformada para 9V pelo transistor
Q 846. Este transistor estará conduzindo
e regulando a tensão de 9V quando a sua
base recebe nível alto após o modo ON.
A tensão de 9V irá alimentar o transistor
Q 907, (entrada de Y).
Esta tensão estará sempre presente
apenas no modo ON.
Fonte principal secundário = 5VA.
Gerada a partir da tensão de 8V e transformada
Para 5VA pelo regulador IC 402. Esta tensão
estará presente quando o transistor Q 834
recebe nível alto em sua base após o modo ON.
A tensão de 5VA irá alimentar os pinos 36 e 47
do IC 201 (micro), seletor de canais, os pinos
1, 10, 11 e 19 do IC 1001, (MTS processador
de áudio) e o pino 7 do IC 301 (saída vertical)
Esta tensão estará sempre presente apenas no modo ON.
A tensão de 3V3 que alimenta o pino 49 do micro IC 201 é gerada através da
tensão de 5VA e estará presente apenas no modo ON .
20
Page 22
As explicações a seguir tratam-se das tensões geradas pela
fonte secundária, (flyback).
O flyback além de outras atividades é o responsável por gerar as fontes de +14V, 14V, +200V, +33V e filamento.

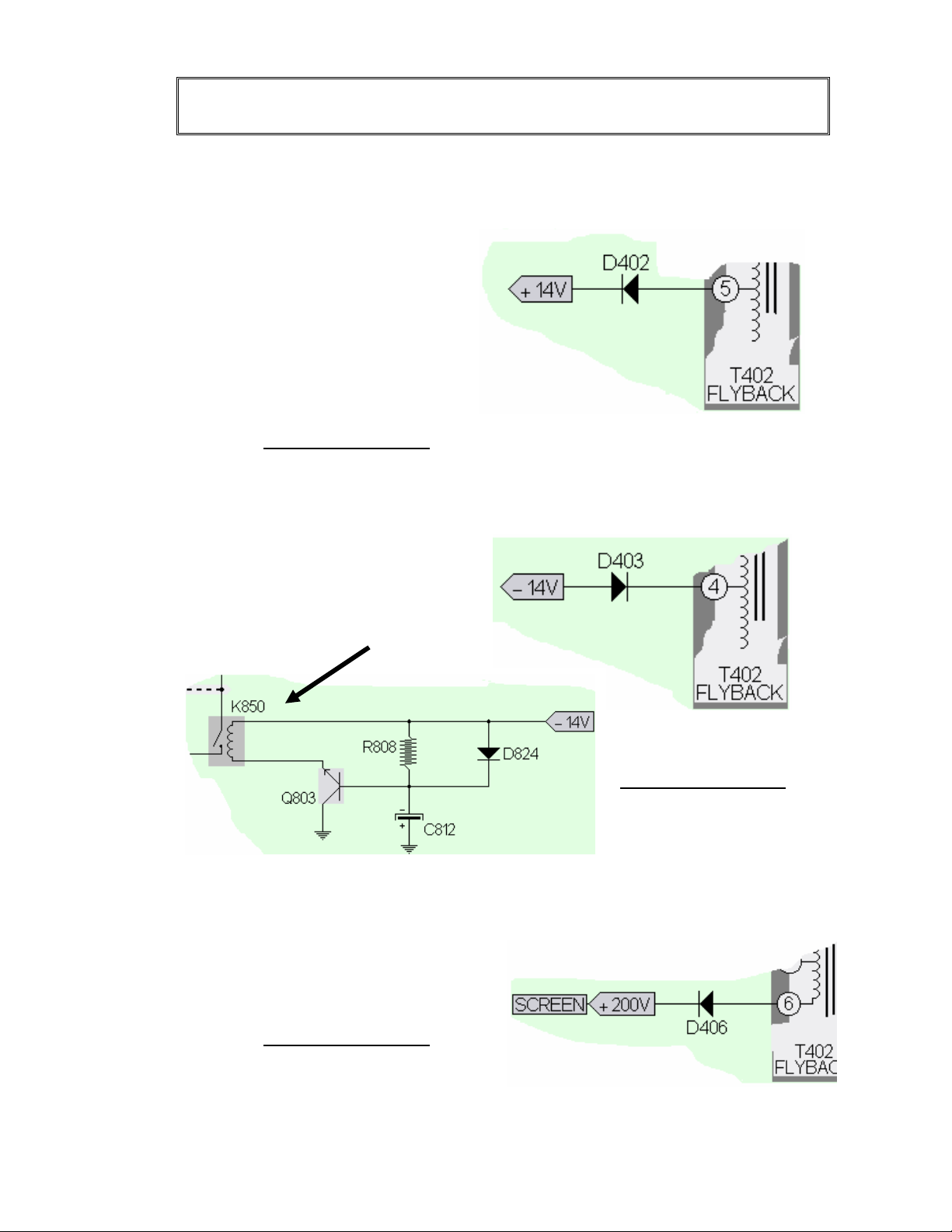

Fonte do flyback = +14 V.
Gerada no pino 5 do flyback e
retificada pelo diodo D 402 irá
alimentar o pino 1 do integrado
IC 301, (saída vertical), o pino 9 do
flyback, (ABL), referencia de
polarização para o transformador
T 401, (driver) e circuito de proteção,
(transistor Q 420).
Esta tensão estará sempre
presente apenas no modo ON.
Fonte do flyback = − 14V.
Gerada no pino 4 do flyback e
retificada pelo diodo D 403
irá alimentar o pino 4 do IC 301
(saída vertical) e o circuito de
desmagnetização quando o circuito é
montado com relê.
Esta tensão estará
estará sempre presente
presente apenas no modo ON.
Fonte do flyback = +200V.
Gerada no pino 6 do flyback e
Retificada pelo diodo D 406 irá alimentar
a placa do Cinescópio (Screen).
Esta tensão estará sempre
presente apenas no modo ON.
21
Page 23

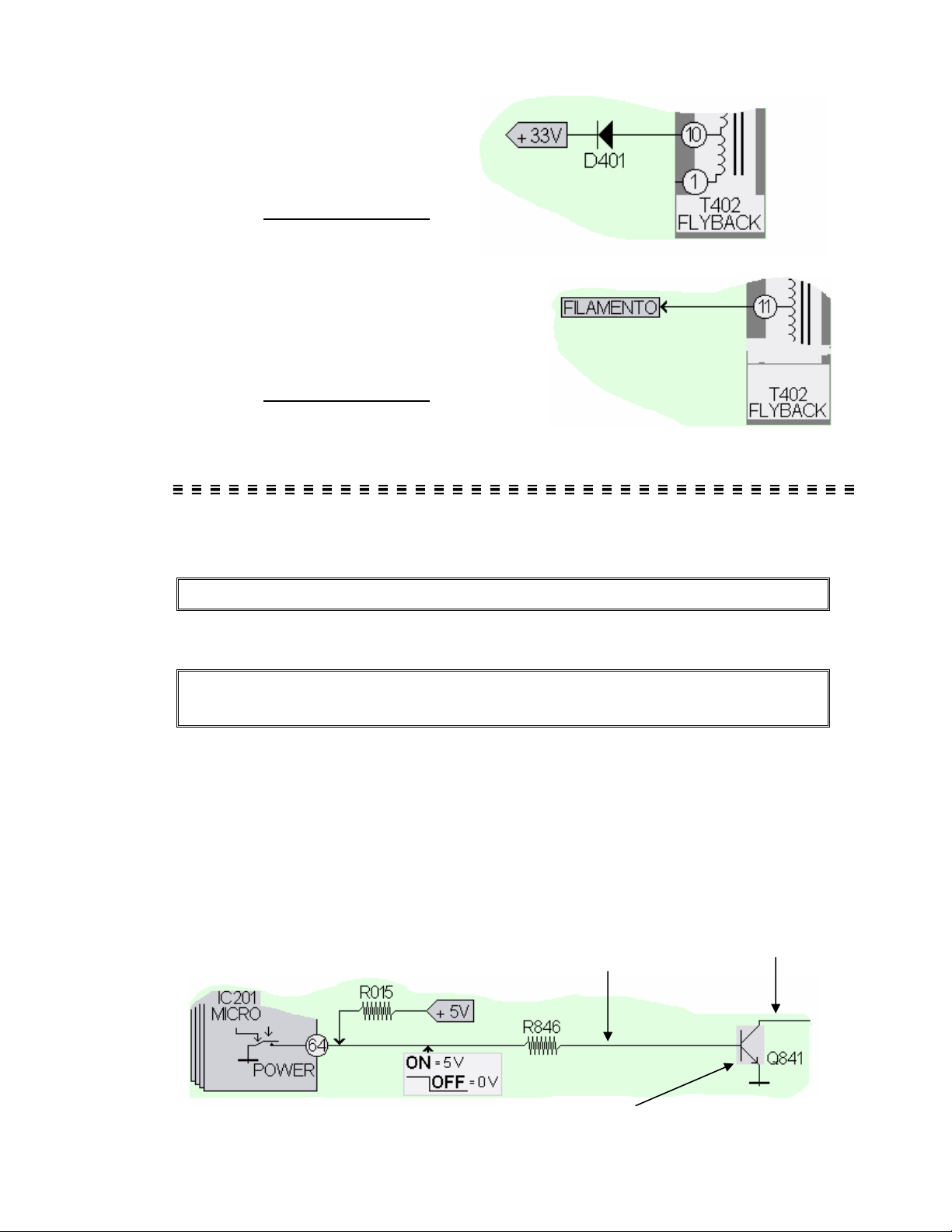

Fonte do flyback = +33V.
Gerada no pino 10 do flyback
Irá alimentar o seletor de
canais para a tensão de VT
(Voltage Tuner)
Esta tensão estará sempre
presente apenas no modo ON.
Fonte do flyback = Filamento.
Gerada no pino 11 do flyback irá
Alimentar o cinescópio (filamento
6,3V medida com osciloscópio).
Esta tensão estará sempre
presente apenas no modo ON.

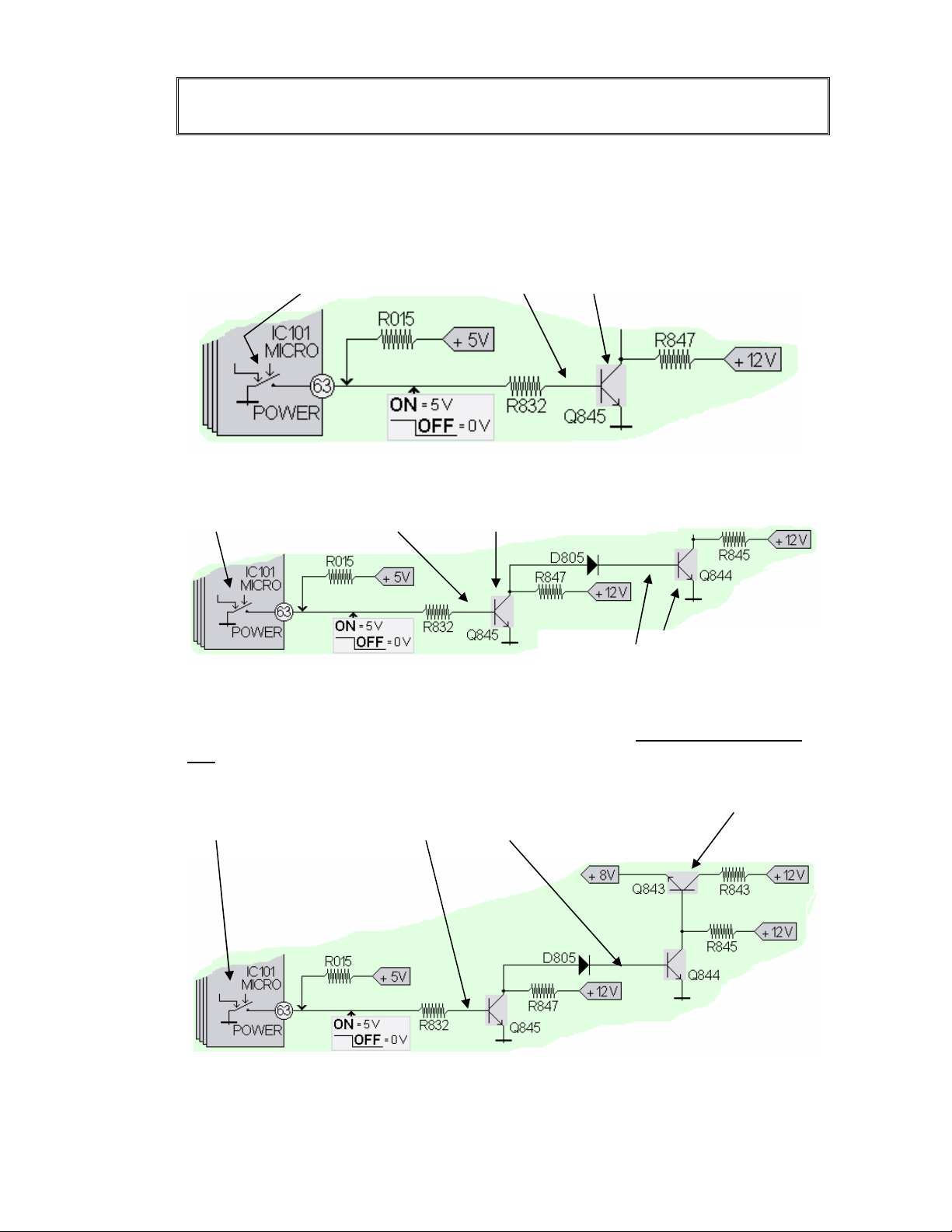

Rotina de liga desliga.
Devido ser complexa esta rotina será explicada em três etapas de condições de
OFF (Desligado) seguida por três condições de ON (Ligado).
Primeira etapa.
Condição OFF (Desligado).

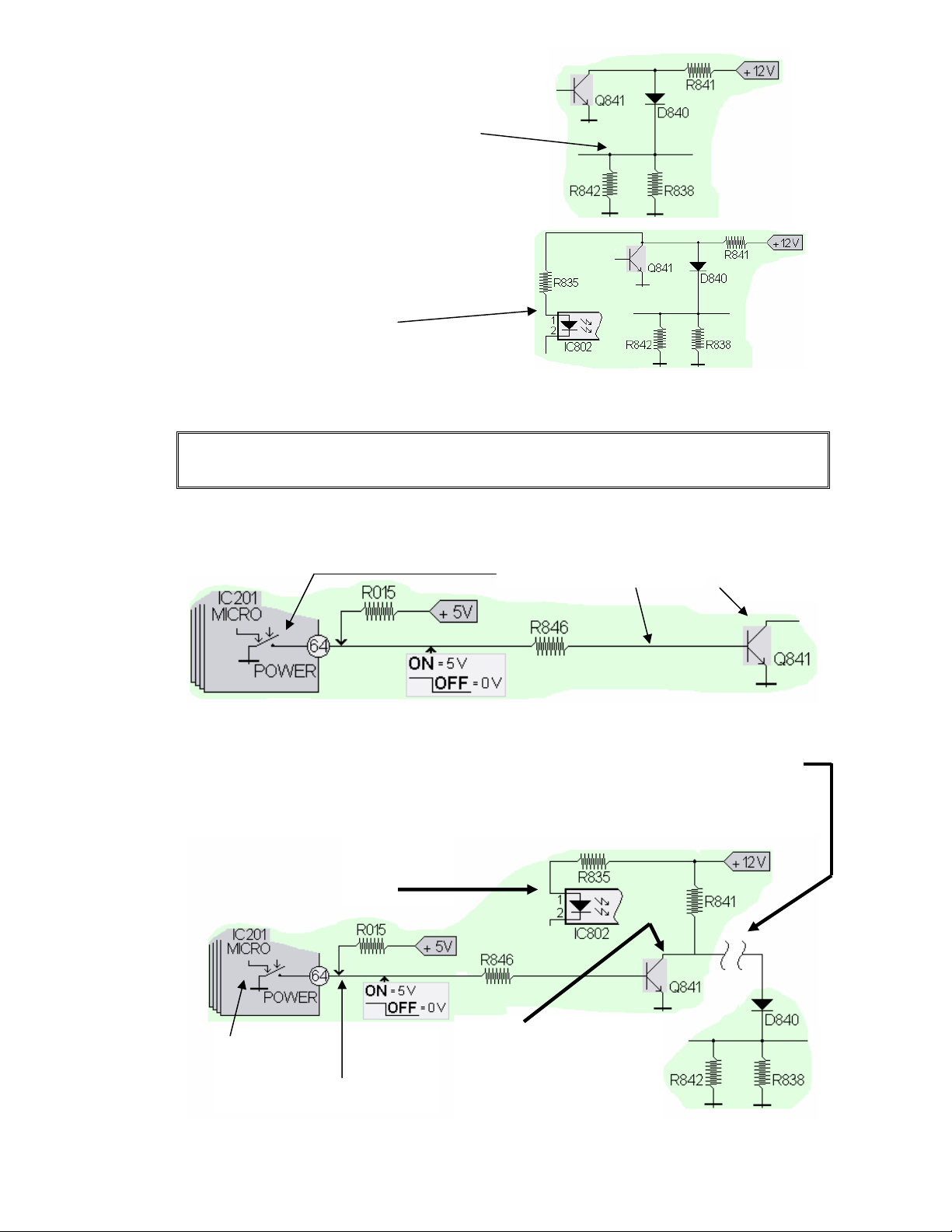

Como foi visto anteriormente, quando a chave Liga Desliga é acionada as tensões
de 108V, 5V e 12V estarão presente no modo OFF (Stand-By).
Nesta situação a tensão de 5V estará alimentando o pino 64 do IC 201 (micro).
Uma chave, interna no pino 64 do micro está na condição de “ligada para o ponto
terra” eliminando a tensão de 5V que está sendo aplicada no mesmo e mantendo
este pino com nível baixo.
O nível baixo também está na base do transistor Q 841 que por ser NPN não está
conduzindo e o seu coletor fica com nível alto.
NÍVEL ALTO
NÍVEL BAIXO
NÃO CONDUZ COM NÍVEL BAIXO NA BASE
22
Page 24
Este transistor em estado de corte permite
12V
Que a tensão de 12V seja encaminhada ao
terra pelos resistores R 842 e R 838.
Com os 12V sendo encaminhados
terra pelos resistores R 842 e R 838
o Photo Acoplador recebe uma tensão
de aproximadamente 5,5V
e informa ao primário para trabalhar no
modo “BURST” porque o mesmo está
sendo forçado a identificar que a tensão de 12V
está baixa.

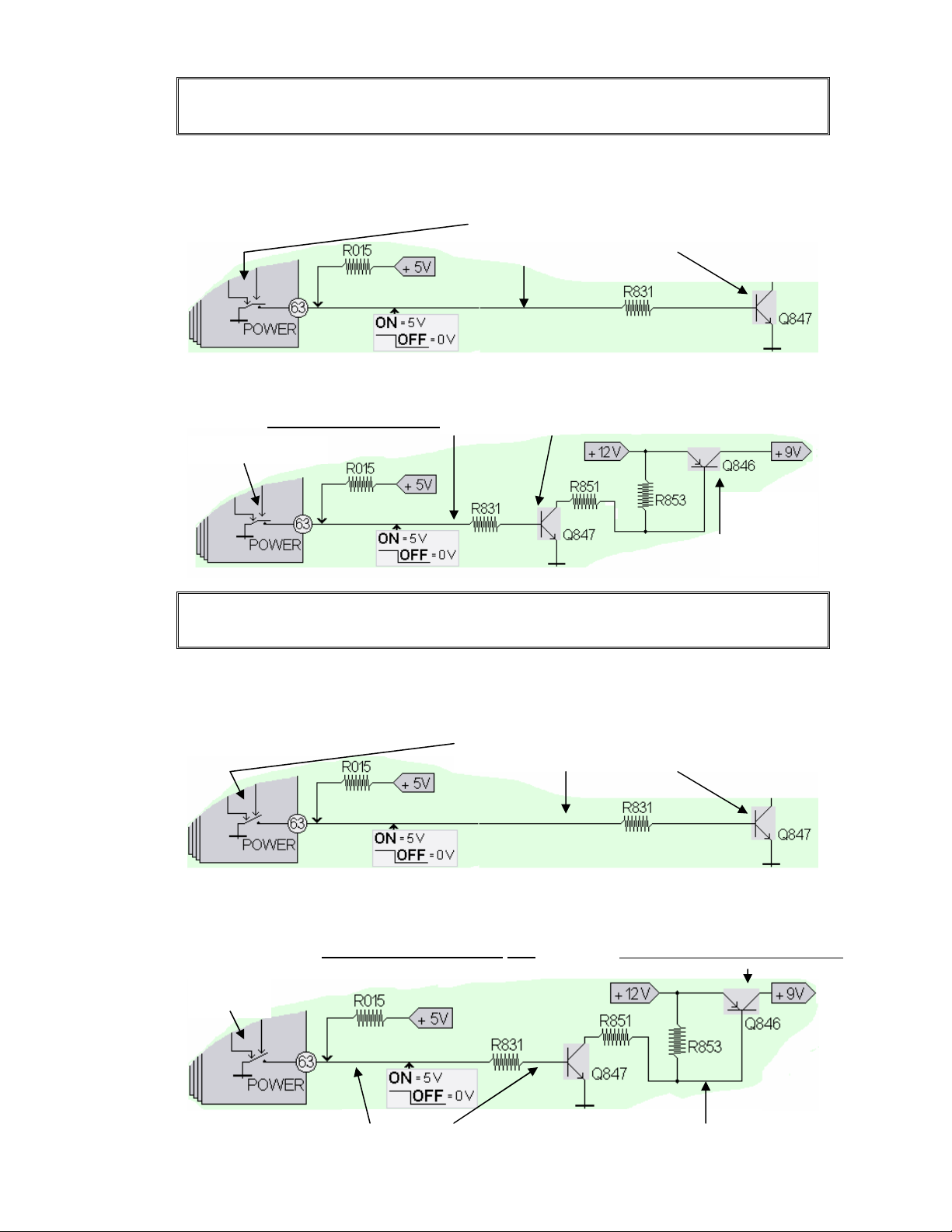

Primeira etapa.
Condição ON (Ligado).
Quando o Power é acionado através do controle remoto ou pelas teclas de canal
mais / canal menos a chave interna do pino 64 do micro é desligada, este pino e a
base do transistor Q 841 ficam com nível alto.
CHAVE ABERTA NÍVEL ALTO
CONDUZ COM
NÍVEL ALTO
NA BASE
Com a base do transistor Q 841 em nível alto o mesmo passa a conduzir levando
para o ponto terra seu coletor eliminando do circuito o conjunto: D 840, R 838, 842.
Nesta condição a tensão de 12V que estava fluindo para o ponto terra por estes
componentes volta a ficar alta alimentando o diodo interno do Photo Acoplador que
passa a informar o secundário que o produto foi ligado e que não há mais a
necessidade de trabalhar no modo “BURST”.
Sobe a
tensão de
CHAVE ABERTA
NÍVEL ALTO
O diodo e os resistores
São eliminados porque
o coletor do transistor
está ligando estes
componentes ao terra
23
Page 25

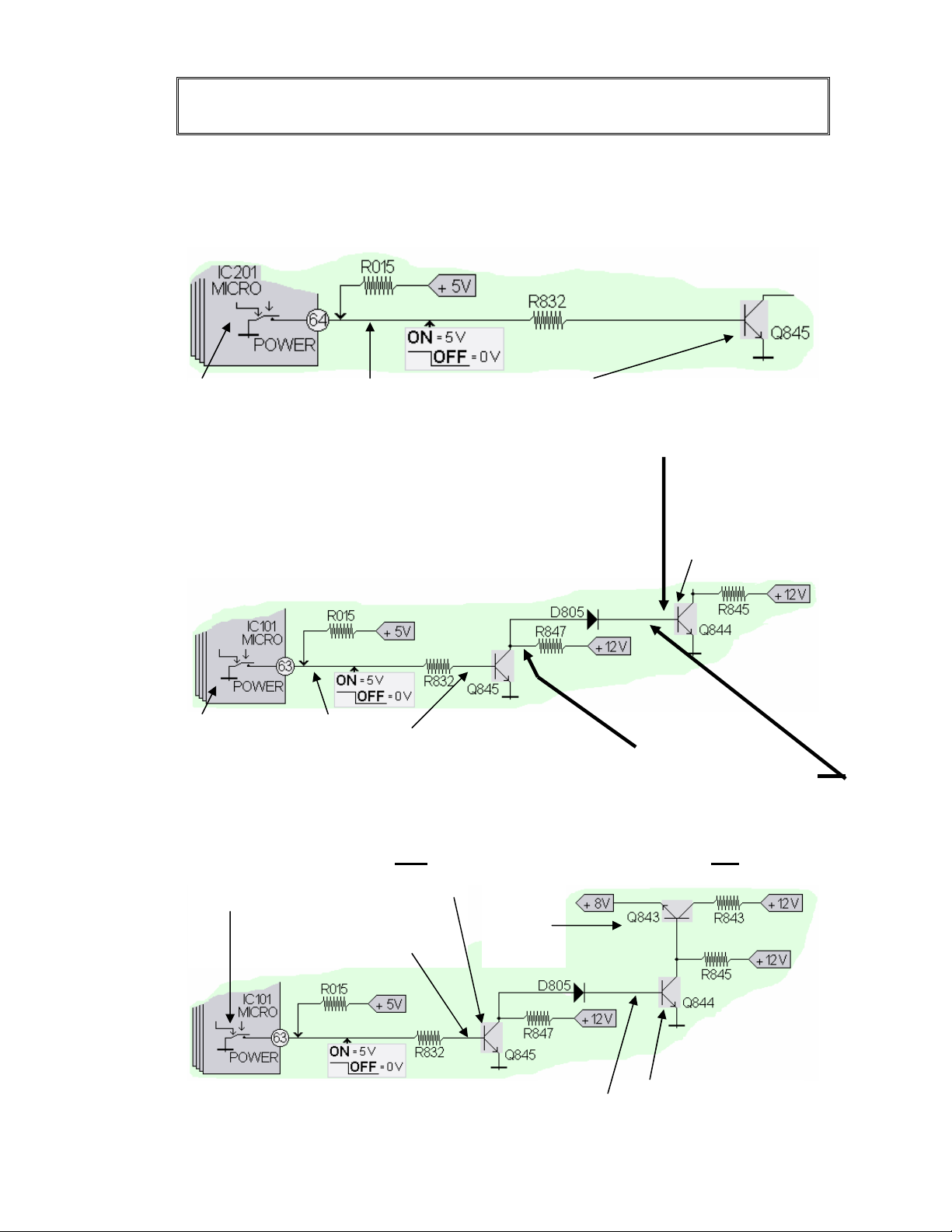

Segunda etapa.
Condição OFF (Desligado).
Na condição OFF a chave interna do micro está ligada para o ponto terra e a base
do transistor Q 845 está com nível baixo.
Este transistor por se NPN com nível baixo em sua base está em estado de corte e
seu coletor fica com nível alto.
CHAVE FECHADA NÍVEL BAIXO ENTRA EM CORTE COM NÍVEL BAIXO NA BASE
Este transistor com seu coletor alto permite que a base do transistor Q 844 seja
alimentada através do resistor R 847 com aproximadamente 0,7V e este transistor
com nível alto na sua base passa a conduzir fazendo com
que boa parte da tensão de 12V seja encaminhada ao terra
através do resistor R 845.
Nesta condição a fonte de 12V fica com aproximadamente
6,5V, nesta condição todos os estágios que dependem desta
CONDUZ COM
NÍVEL ALTO NA
BASE
tensão passam a ficar inoperantes.
CHAVE FECHADA NÍVEL BAIXO
A tensão de 12V caiu para 6,5V mas ainda resta no resistor R 847 uma tensão de
0,7V que é o suficiente para fazer com que a mesma alimente a base do transistor
Q 844.
Com o transistor Q 844 conduzindo e levando ao terra o seu coletor está também
fazendo com que a base do transistor Q 843 fique com nível baixo e este transistor
por ser NPN está em corte
CHAVE NÃO CONDUZ COM
FECHADA NÍVEL BAIXO NA BASE
NÍVEL BAIXO
não
gerando em seu coletor a tensão de
NÃO
CONDUZ
COM
NÍVEL
ALTO NA
BASE
8V.
NÍVEL CONDUZ COM NÍVEL
ALTO ALTO NA BASE
24
Page 26
Segunda etapa.
CHAVE ABERTA NÍVEL ALTO NÍVEL BAIXO
Condição ON (Ligado).
Quando o Power é acionado através do controle remoto ou pelas teclas de canal
mais / canal menos a chave interna do pino 64 do micro é desligada, este pino e a
base do transistor Q 845 ficam com nível alto e o transistor passa a conduzir
levando o coletor para o terra.
Com este transistor conduzindo a tensão que se encontra no seu coletor irá fluir
para o terra.
CHAVE ABERTA NÍVEL ALTO CONDUZ COM NÍVEL ALTO NA BASE
Com o transistor Q 845 conduzindo a tensão que estava polarizando a base do
transistor Q 844 deixa de existir e por ser do tipo NPN entra em corte.
CHAVE ABERTA NÍVEL ALTO CONDUZ COM NÍVEL ALTO NA BASE
NÍVEL BAIXO NÃO CONDUZ COM NÍVEL
BAIXO NA BASE
Com o transistor Q 844 em corte o seu coletor fica com nível alto e a tensão do
seu coletor que estava sendo conduzida ao terra passa a alimentar a base do
transistor Q 843 que por ser do tipo NPN passa a conduzir
8V.
gerando tensão de
CONDUZ COM
NIVEL ALTO
NA BASE
25
Page 27
Terceira etapa.
Condição OFF (Desligado).
Na condição OFF a chave interna do micro está ligada para o terra e a base do
transistor Q 854 está com nível baixo.
Este transistor por se NPN com nível baixo em sua base está em estado de corte e
seu coletor fica com nível alto.
CHAVE FECHADA NÃO CONDUZ COM NÍVEL
BAIXO NA BASE
NÍVEL BAIXO
O transistor Q 847 com o seu coletor em nível alto permite que a base do transistor
Q 846 seja alimentada pelo resistor R 853 e este por ser PNP está em corte e a
tensão de 9V
CHAVE FECHADA
não será gerada.
NÍVEL BAIXO NÃO CONDUZ COM NÍVEL BAIXO NA BASE
NÃO
CONDUZ
COM NÍVEL
ALTO NA
BASE
Terceira etapa.
Condição ON (Ligado).
Quando o Power é acionado através do controle remoto ou pelas teclas de canal
mais / canal menos a chave interna do pino 64 do micro é desligada, este pino e a
base do transistor Q 847 ficam com nível alto e o transistor passa a conduzir
levando o coletor para o terra.
CHAVE NÍVEL NÃO CONDUZ COM NÍVEL
ABERTA BAIXO BAIXO NA BASE
Como o transistor Q 847 está levando seu coletor para o terra a tensão que estava
alimentando a base do transistor Q 846 deixa de existir e este por ser um PNP
passa a conduzir
gerando a tensão de 9V.
CONDUZ COM NÍVEL BAIXO NA BASE
CHAVE
ABERTA
NÍVEL ALTO NÍVEL BAIXO
26
Page 28

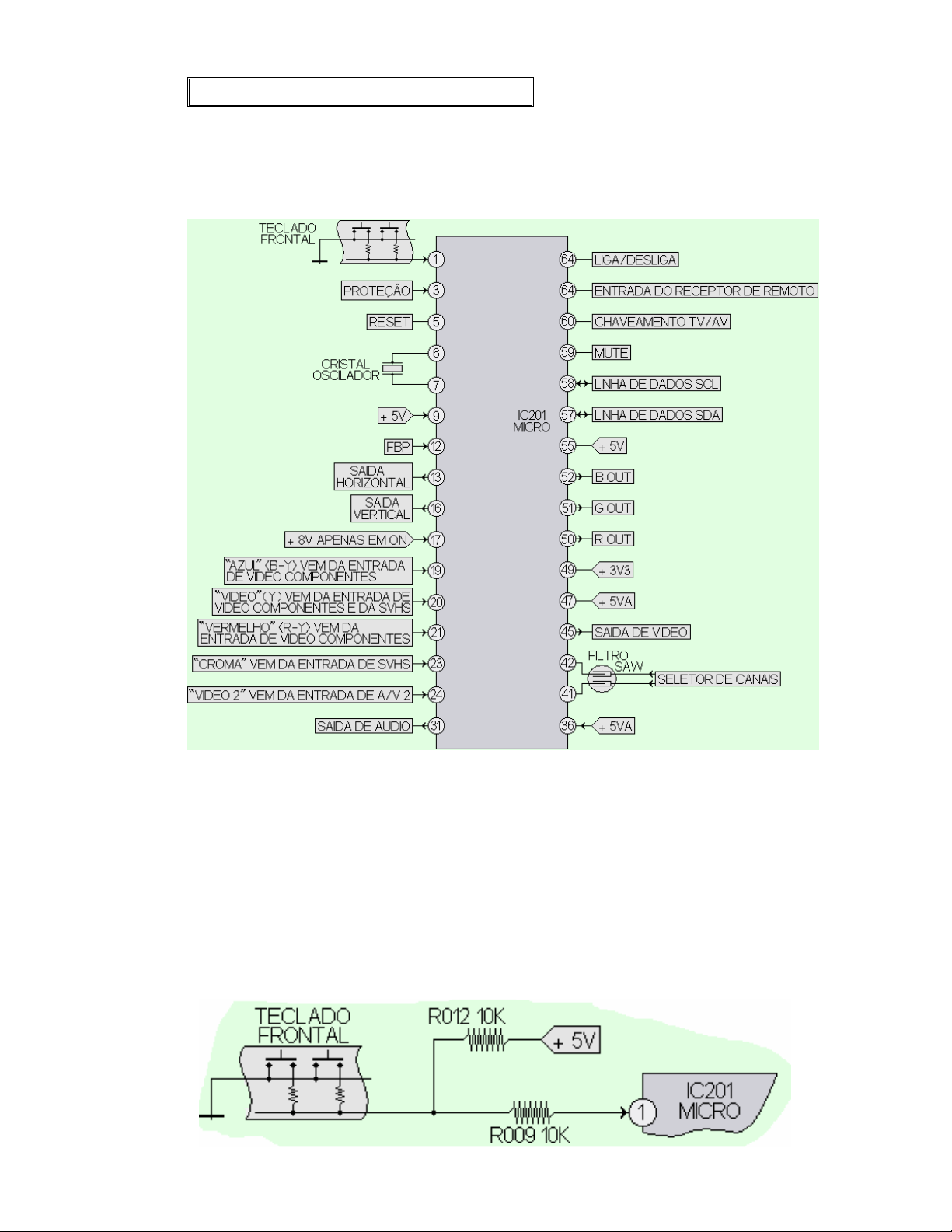

Principais pinos do micro IC 201.
A figura abaixo se refere aos principais pinos do microprocessador IC 201 e a
descrição detalhada destes pinos.
A explicação de cada pino também será seguida de alguns caminhos principais de
alguns estágios.
Pinos do micro = Teclado frontal.
Ligado no pino 1 do micro efetua as funções manuais.
Ao lado de cada função estão descritas as tensões no momento em que cada tecla
é acionada.
CANAL MAIS = 3,15V CANAL MENOS = 2,52V
VOLUME MAIS = 1,87V VOLUME MENOS = 1,24V
MENU = 0,65V TV / AV = 0V
27
Page 29
Pinos do micro = Proteção.
Quando todos os estágios estão em funcionamento normal a tensão no pino 3 do
micro IC 201é de 4,5V.
Quando a tensão fica abaixo de 2,2V o micro desliga a chave de partida do pino 64
desligando todo o produto.
Para que o micro volte a funcionar é necessário que o plugue seja retirado da
tomada para que o micro seja resetado novamente.
Por ser bastante complexo o acionamento da proteção vai ser detalhado em 4
etapas.
OBERVAÇÁO MUITO IMPORTANTE SOBRE A PROTEÇÃO, QUANDO A
TENSÃO NO PINO 3 FICAR ABAIXO DE 2,7V COMEÇAM A APRESENTAR
PROBLEMAS COMO, FUNÇOES VIA CONTROLE REMOTO E VIA TECLADO
FRONTAL NÃO ATUAM E COMECAM A APARECER CARACTERES DE
CANAIS E VOLUME OSCILANDO NA TELA.
O FATO DE SIMPLESMENTE DESLIGAR O PINO DE PROTEÇÃO PARA
TENTAR VERIFICAR ONDE ESTA O DEFEITO NÃO DESLIGA A PROTEÇÃO.
INTERNAMENTE NO MICRO EXISTE UMA TENSAO DE REFERENCIA QUE E
COMPARADA COM A TENSAO DE ENTRADA.
AO SER DESLIGADO O PINO 3 O MICRO FORNECE INTERNAMENTE PARA
ESTE PINO UM TENSAO DE APROXIMADAMENTE 0,7V.
ISSO QUER DIZER QUE NÃO HÁ COMO DESLIGAR A PROTEÇAO PORQUE O
MICRO TEM COMO ROTINA COMPARAR A TENSAO DE ENTRADA DESTE
PINO COM A SUA REFERENCIA INTERNA.
PARA SE SABER EM QUAL ESTAGIO QUE ESTÁ ACIONANDO A PROTEÇÃO,
DEVE-SE ANALISAR OS ESTÁGIOS RESPONSAVEIS CONFORME AS
ETAPAS QUE SERAO EXPLICADAS A SEGUIR

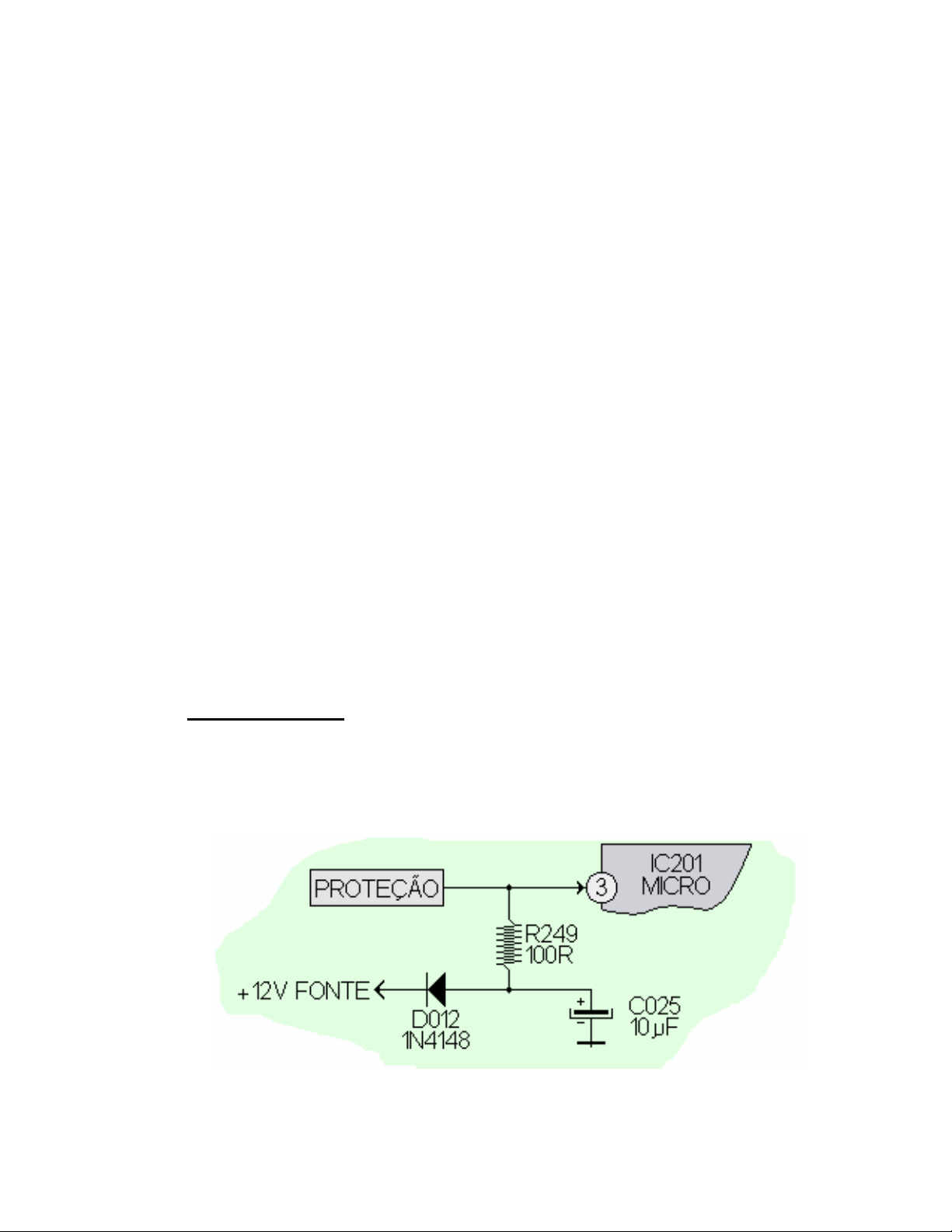

Pinos do micro = Primeira etapa proteção sendo acionada
pela tensão de 12V.
Caso haja queda na tensão de 12V imediatamente o diodo D 012 drena a tensão
do pino 3.
28
Page 30

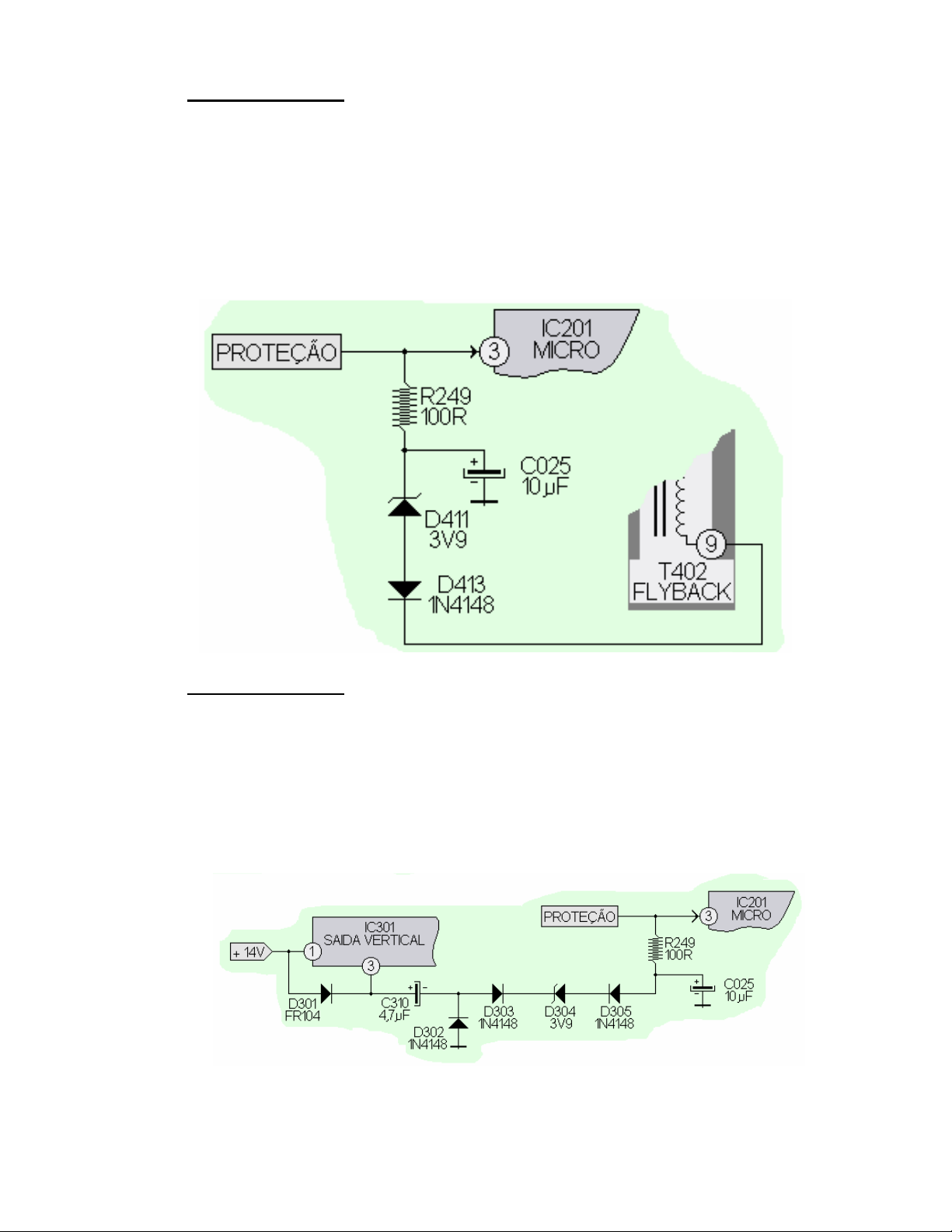

Pinos do micro = Segunda etapa, proteção sendo acionada
pelo ABL.
Quando há um aumento na corrente de feixe do cinescópio o mesmo vai exigir,
mais tensão da fonte para poder alimentar a alta tensão gerada pelo Flyback.
Neste mo momento a tensão no pino 9 do Flyback cai bruscamente e a tensão que
está no pino 3 do micro é totalmente drenada através do resistor R 249 e diodos D
411 e D 413.
O pino 3 do micro assume nível abaixo de 2,7V provocando o acionamento da
proteção.
Pinos do micro = Terceira etapa, proteção sendo acionada
pelo vertical.
Quando há problemas no estágio vertical o pino 3 do integrado IC 301 (saída
vertical) imediatamente assume nível baixo.
O capacitor C 310 descarrega sua carga no pino 3 do IC 301e a tensão do pino 3
do micro imediatamente é drenada pelo resistor R 249, e diodos D 305, D 304.
O pino 3 do micro assume nível abaixo de 2,7V provocando o acionamento da
proteção.
29
Page 31

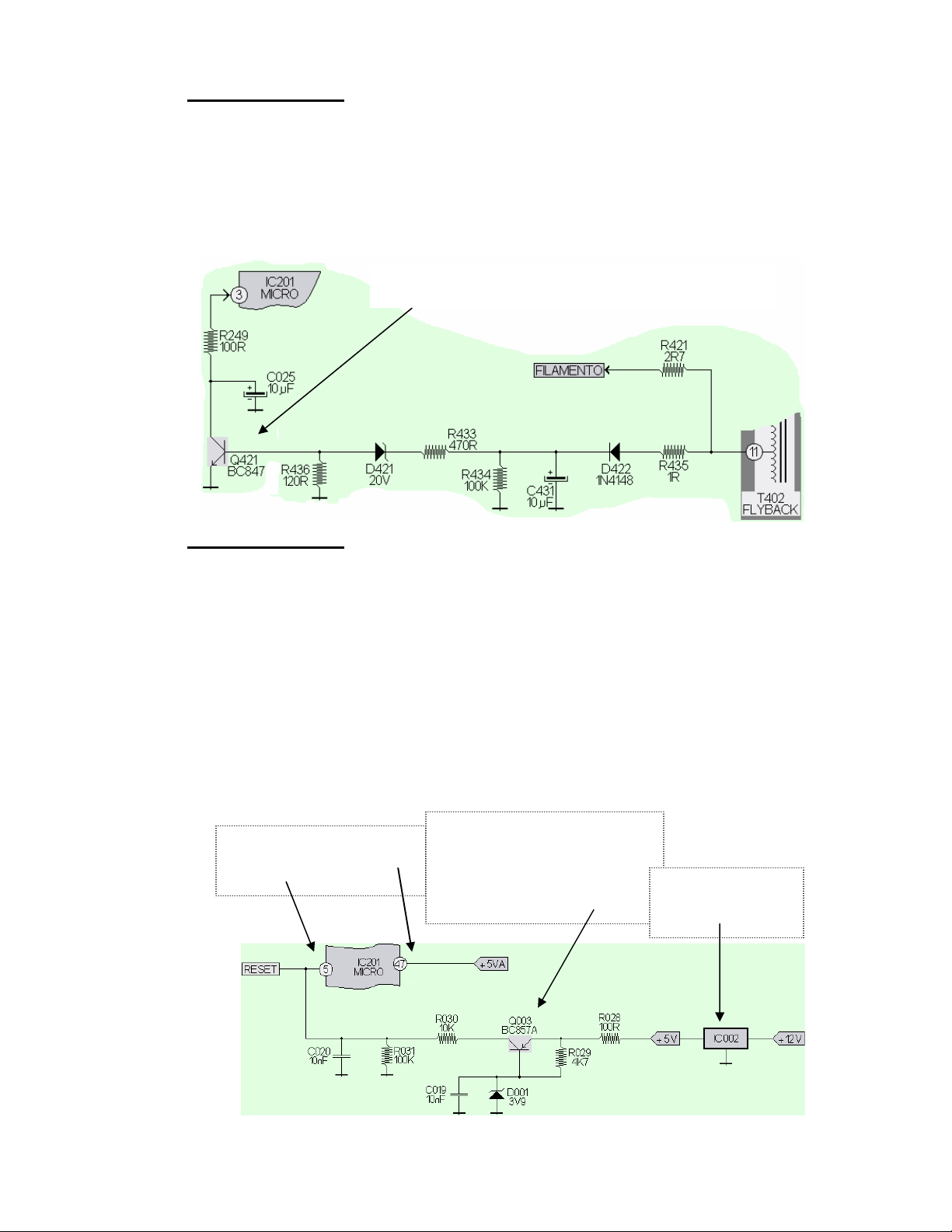

Pinos do micro = Quarta etapa, proteção sendo acionada
Q 421 CONDUZ E LEVA O PINO 3 DO MICRO AO TERRA
pela tensão de filamento.
Quando houver aumento da tensão de filamento gerada no pino 11 do flyback a
mesma será retificada pelo diodo D 422, fluir pelo Resistor R 433 transpondo o
limite de 20V do diodo D 421 para chegando à base do transistor Q 421.
Este transistor por ser do tipo NPN com nível alto na base entra em condução
levando ao terra o pino 3 do micro.
SE A TENSÃO DE FILAMENTO SOBE O TRANSISTOR
Pinos do micro = Reset.
Atua no pino 5 do micro e tem a finalidade de zerar todas as rotinas do integrado
para que ele possa começar suas atividades a partir do “zero”.
Quando a chave liga desliga e acionada acontece a seguinte rotina:
1. A tensão de 5VA é a primeira a chegar no micro pelo pino 47.
2. Internamente o micro envia uma tensão de 0,7V ao pino 5.
3. O integrado IC 1002 é construído para atrasar a liberação da tensão de 5V.
4. Durante o tempo em que a tensão de 5V não é liberada o transistor Q 003
está com nível baixo em sua base e por ser do tipo PNP entra em
condução e retira a tensão de 0,7V que estava no pino 5 do micro,
transfere para o emissor.
5. Neste momento a tensão de 5VA já foi liberada pelo IC 1002 e a diferença
de potencial anula a tensão de 0,7V que foi transferida de coletor para
Não é possível efetuar a medida do tempo de reset com multímetro.
emissor.
A TENSÃO DE 5VA QUE
CHEGA PRIMEIRO AO PINO
47 LEVA 0,7VAO PINO 5
ENQUANTO A TENSÃO DE +5V
DEMORA A CHEGAR O
TRANSISTOR Q 003 ESTA COM
NÍVEL BAIXO NA BASE E
CONDUZ DE COLETOR PARA
EMISSOR
30
O IC 1002 DEMORA
PARA GERAR A
TENSÃO DE +5V
Page 32

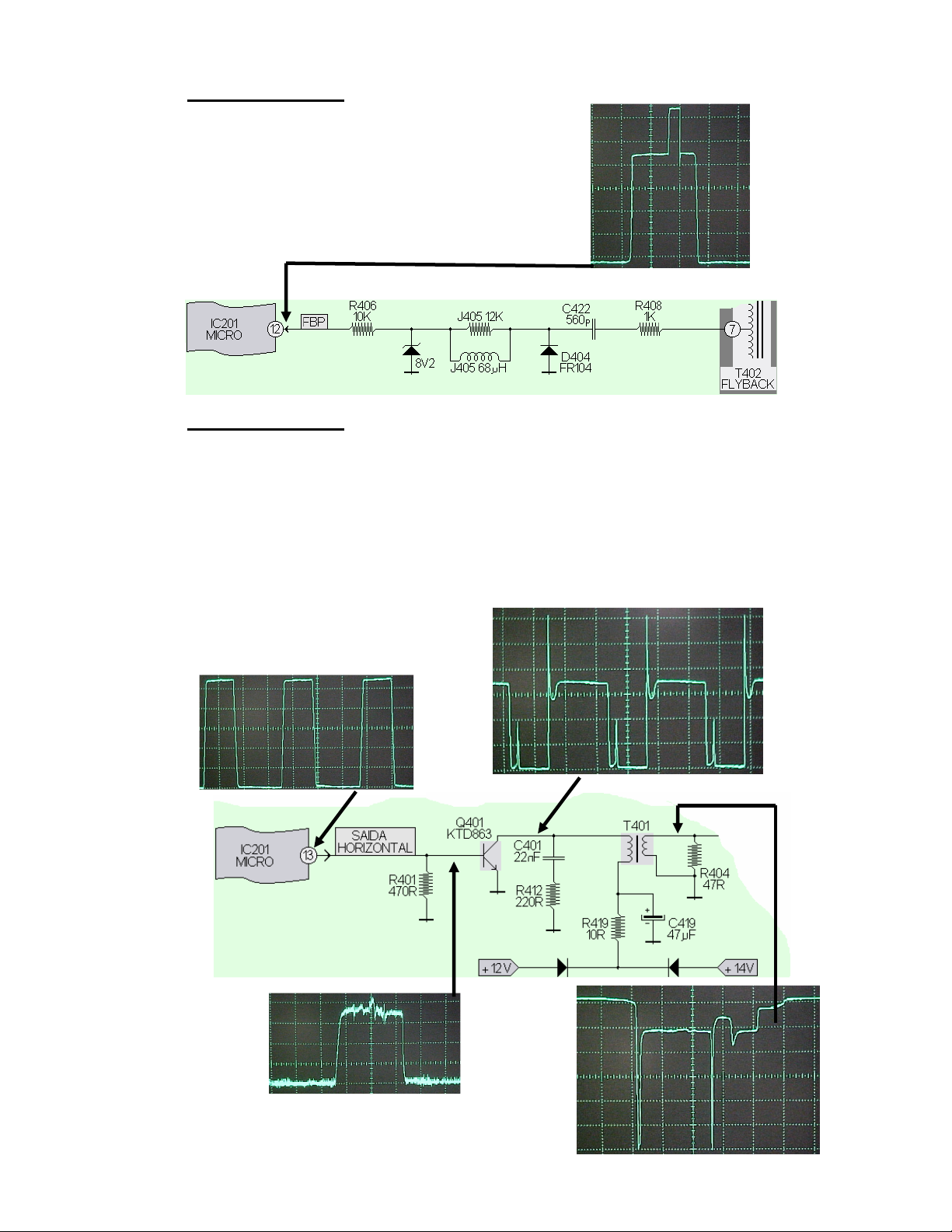

Pinos do micro = Entrada de pulso do flyback “FBP” (sand
castle).
Este pulso gerado no Flyback tema a
finalidade de sincronizar o pulso de
saída horizontal do pino 13.
Além do citado acima o FBP também é
utilizado para posicionar os caracteres na tela.
Pinos do micro = Saída horizontal.
Com saída no pino 13 do micro tem a finalidade de comandar a deflexão
horizontal.
A novidade neste circuito é a polarização do transformador driver T 401 que não é
diretamente ao terra mas alimentado com a tesão de 12V da fonte principal e com
a tensão de 14V proveniente do Flyback.
A diferença de potencial das duas fontes é que vão fazer o sincronismo de indução
das espiras do transformador.
1Vpp 20uS
5Vpp
20uS
2mVpp 2Vpp
10uS 5uS
31
Page 33

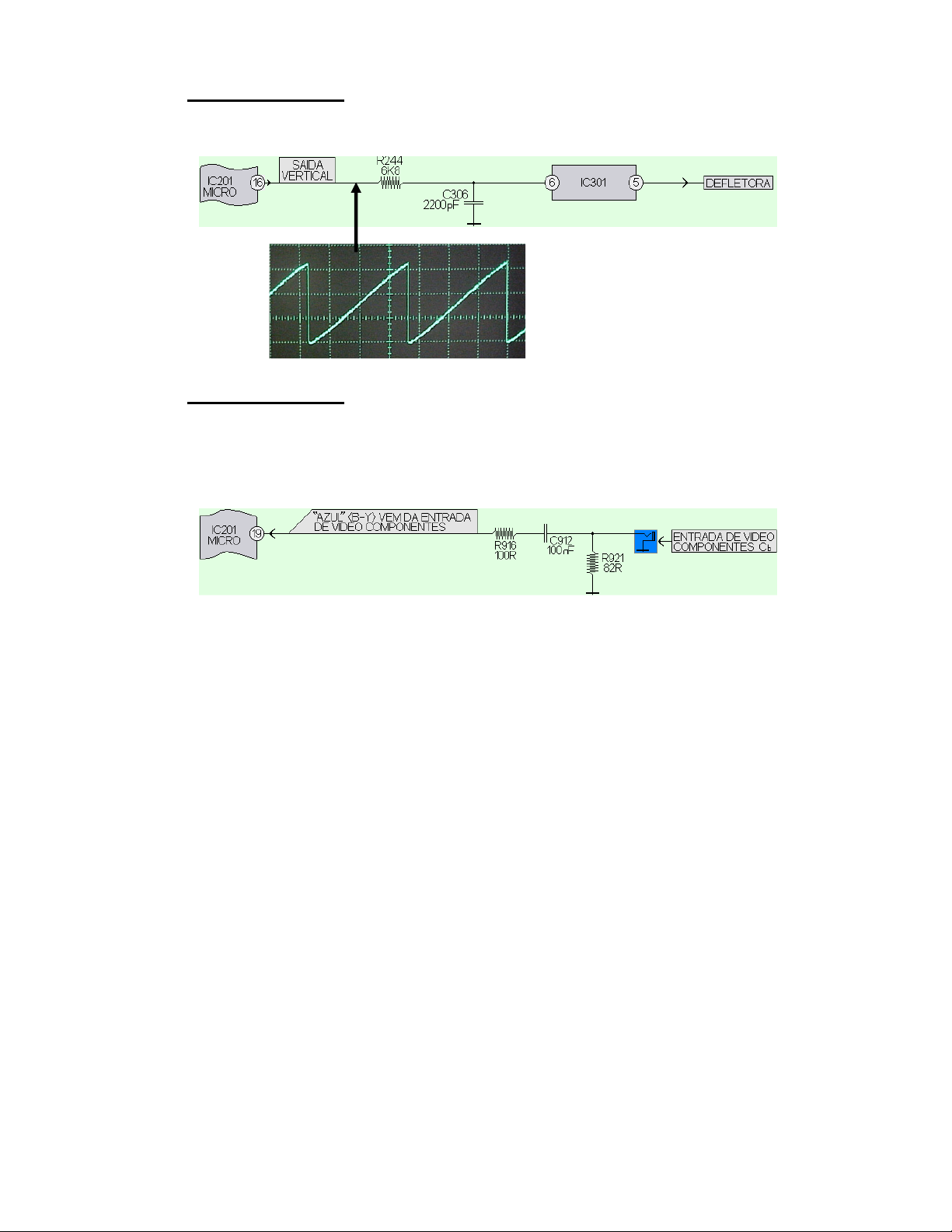

Pinos do micro = Saída vertical.
Com saída no pino 16 do micro tem a finalidade de comandar a deflexão vertical.
500mVPP
5uS
Pinos do micro = Entrada azul das entradas Y Cb Cr.
Proveniente da entrada Y Cb Cr entra no pino 19 do micro.
Este pino é selecionado como entrada quando esta função é escolhida no controle
remoto ou pelo painel frontal.
32
Page 34

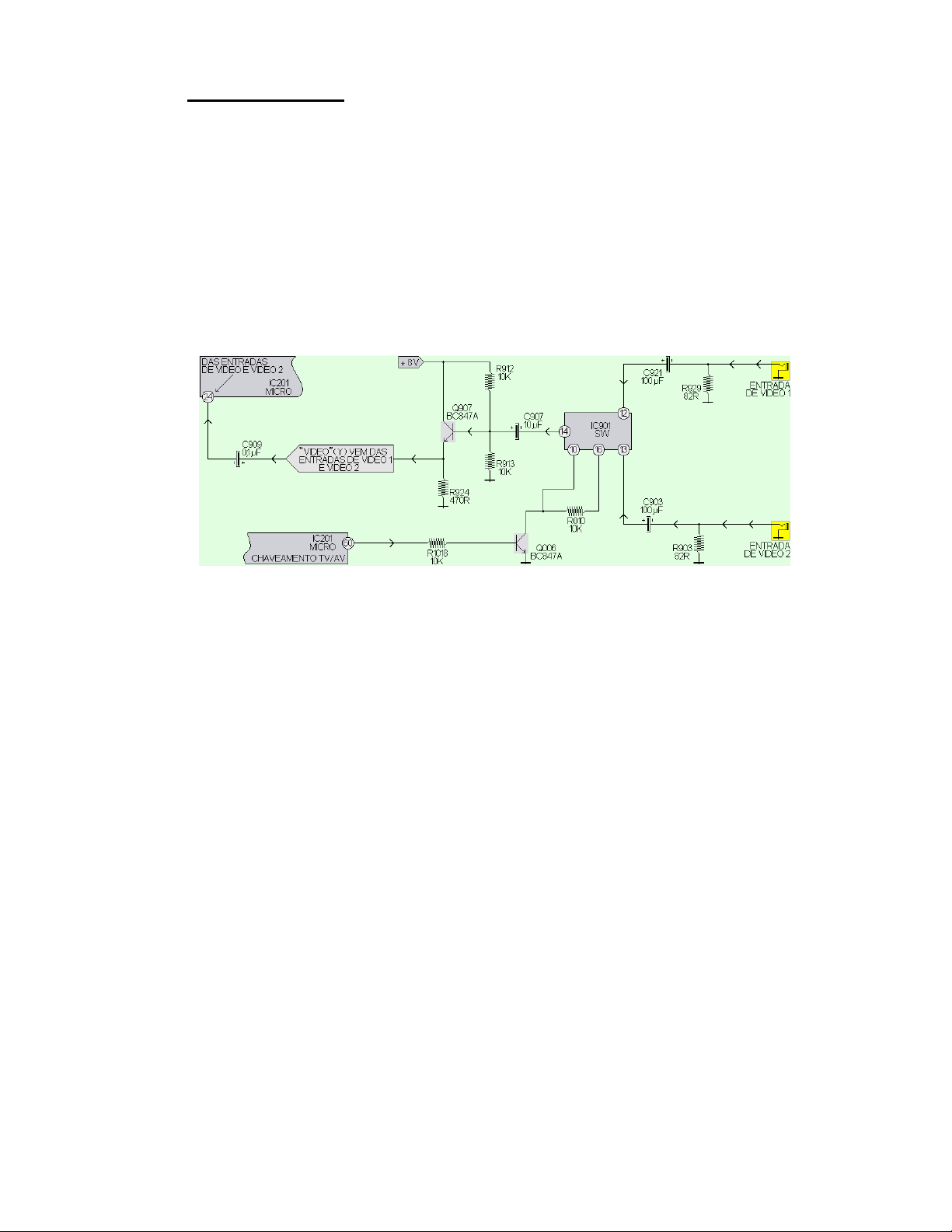

Pinos do micro = Entradas de vídeo 1 e vídeo 2.
Na figura a seguir é mostrado que as entradas de Vídeo 1 e Vídeo 2 são inseridas
no pino 24 do IC 201 (micro).
Na mesma figura é mostrado também o caminho principal dos sinais de vídeo até
o pino 24.
Estes sinais entram pelos pinos 12 e 13 do integrado IC 901 que efetua o
chaveamento de um ou de outra entrada.
Depois de chaveado o sinal sai pelo pino 14, entra na base do transistor Q 907
que atua como amplificador, sai pelo emissor e vai para o pino 24 do integrado IC
201 (micro).
O transistor Q 006 recebe os níveis de tensões do micro para efetuar nos pinos 10
e 16 do integrado IC 901 o chaveamento de uma ou outra entrada.
Abaixo a tabela de tensões para cada entrada de vídeo através de VIDEO 1 e
VIDEO 2.
Pino 60 do IC 201 (micro)
TV = 5V
AV 1 = 5V
AV 2 = 0V
SVHS = 0V
VIDEO COMPONENTES = 0V
Pino 10 do IC 901 (sw)
TV = 0V
AV 1 = 0V
AV 2 = 8,2V
SVHS = 8,2 V
VIDEO COMPONENTES = 8,2 V
Pino 16 do IC 901 (sw)
TV = 8,2V
AV 1 = 8,2V
AV 2 = 8,2 V
SVHS = 8,2V
Obs* Quando e conectado o cabo de SVHS aromaticamente o VIDEO 2 e
desabilitado.
33
Page 35

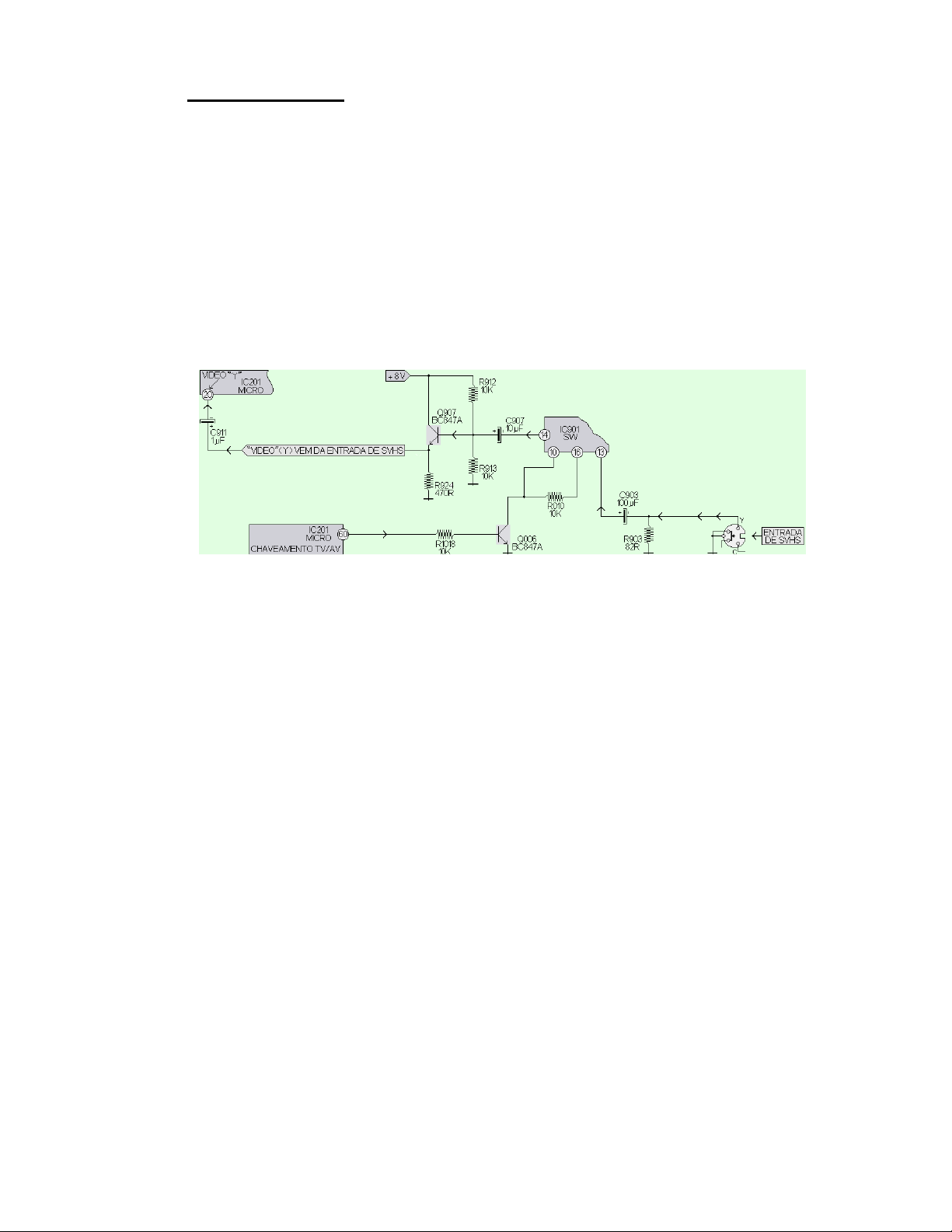

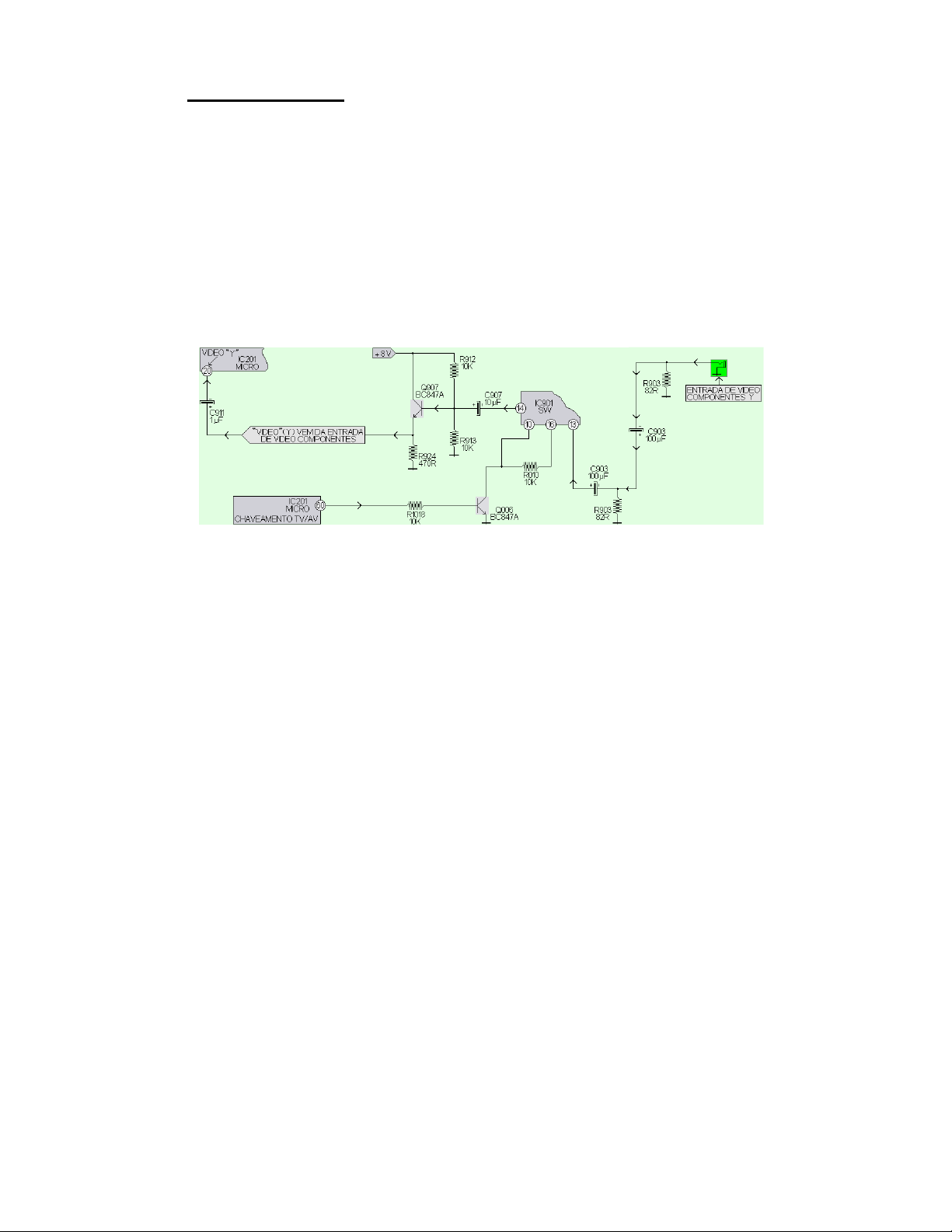

Pinos do micro = Entrada de vídeo da entrada de Y Cb Cr.
Na figura abaixo é mostrado que a entrada de Vídeo proveniente da entrada de
Y Cb Cr
Na mesma figura é mostrado também o caminho principal dos sinais de vídeo até
o pino 20.
Este sinal entra pinos 13 do integrado IC 901 que efetua o chaveamento desta
entrada.
Depois de chaveado o sinal sai pelo pino 14, entra na base do transistor Q 907
que atua como amplificador, sai pelo emissor e vai para o pino 20 do integrado
IC 201 (micro).
O transistor Q 006 recebe os níveis de tensões do micro para efetuar nos pinos 10
e 16 do integrado IC 901 o chaveamento de uma ou outra entrada.
é inserida no pino 20 do IC 201 (micro).
Abaixo a tabela de tensões para esta entrada de vídeo através de
Y Cb Cr
.
Pino 60 do IC 201 (micro)
TV = 5V
AV 1 = 5V
AV 2 = 0V
SVHS = 0V
VIDEO COMPONENTES = 0V
Pino 10 do IC 901 (sw)
TV = 0V
AV 1 = 0V
AV 2 = 8,2V
SVHS = 8,2 V
VIDEO COMPONENTES = 8,2 V
Pino 16 do IC 901 (sw)
TV = 8,2V
AV 1 = 8,2V
AV 2 = 8,2 V
SVHS = 8,2V
Obs* Quando e conectado o cabo de SVHS aromaticamente o VIDEO 2 e
desabilitado.
34
Page 36
Pinos do micro = Entradas de vídeo da entrada de SVHS.
Na figura abaixo é mostrado que a entrada de Vídeo proveniente da entrada de
SVHS
é inserida no pino 20 do IC 201 (micro).
Na mesma figura é mostrado também o caminho principal dos sinais de vídeo até
o pino 20.
Este sinal entra pinos 13 do integrado IC 901 que efetua o chaveamento desta
entrada.
Depois de chaveado o sinal sai pelo pino 14, entra na base do transistor Q 907
que atua como amplificador, sai pelo emissor e vai para o pino 20 do integrado
IC 201 (micro).
O transistor Q 006 recebe os níveis de tensões do micro para efetuar nos pinos 10
e 16 do integrado IC 901 o chaveamento de uma ou outra entrada.
Abaixo a tabela de tensões para esta entrada de vídeo através de SVHS.
Pino 60 do IC 201 (micro)
TV = 5V
AV 1 = 5V
AV 2 = 0V
SVHS = 0V
VIDEO COMPONENTES = 0V
Pino 10 do IC 901 (sw)
TV = 0V
AV 1 = 0V
AV 2 = 8,2V
SVHS = 8,2 V
VIDEO COMPONENTES = 8,2 V
Pino 16 do IC 901 (sw)
TV = 8,2V
AV 1 = 8,2V
AV 2 = 8,2 V
SVHS = 8,2V
Obs* Quando e conectado o cabo de SVHS aromaticamente o VIDEO 2 e
desabilitado.
35
Page 37

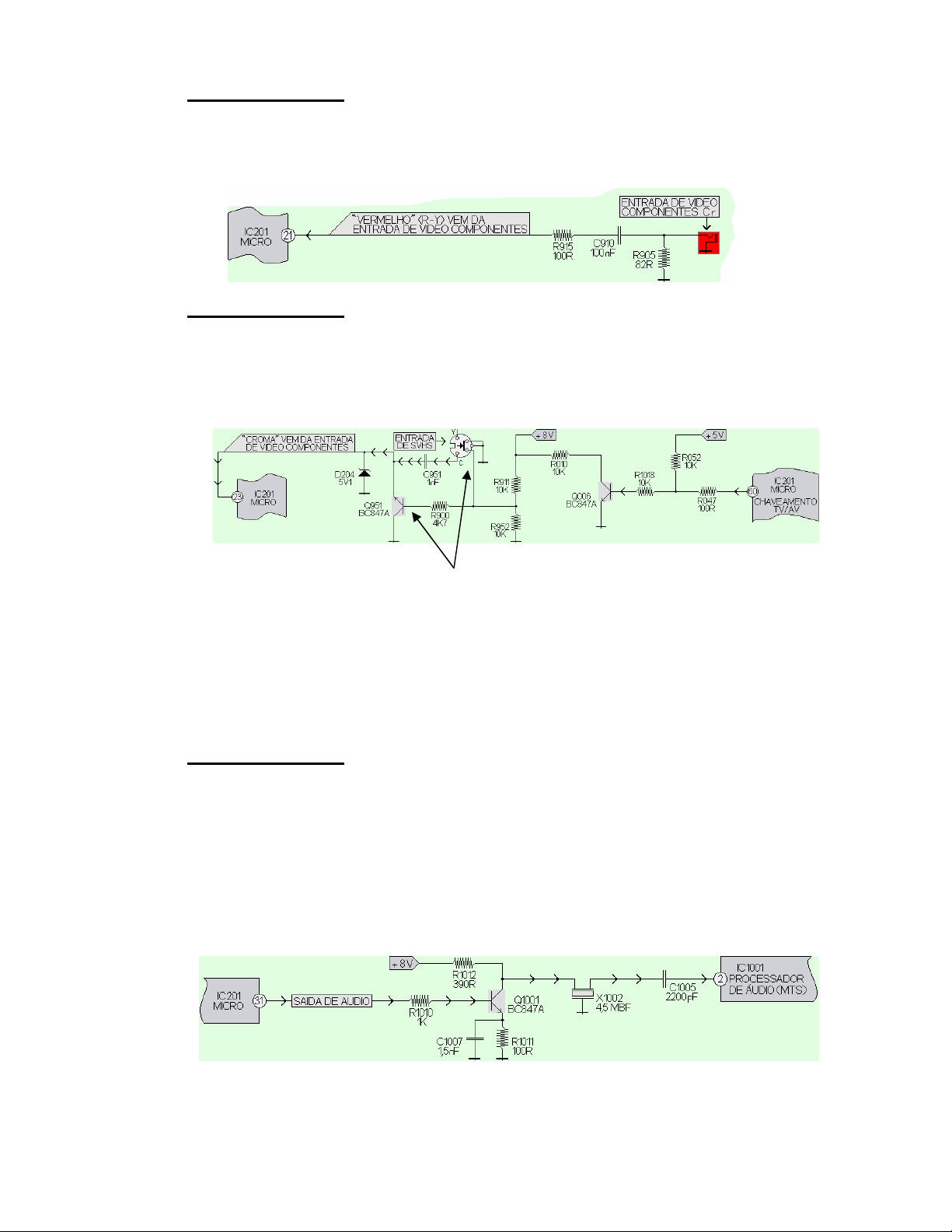

Pinos do micro = Entradas de vermelho (Cr ) proveniente
das entradas de Y Cb Cr.
A entrada de vermelho e habilitada no pino 21 do IC 201 (micro) quando esta
função e escolhida.
Pinos do micro = Entradas de croma (C) proveniente das
entradas de SVHS.
OBS* De início modelo de 21” não será montado com a
entrada SVHS, mas poderá ser montada no decorrer da
produção.
Ao ser inserido o conector de SVHS na entrada correspondente, uma chave
interna no conector fêmea leva ao terra a base do transistor Q 951.
Este transistor estava conduzindo, porque a base estava sendo alimentada pela
tensão de 8V através do resistor R 911, não permitindo que o sinal de croma
entrasse no pino 23 do integrado IC 201 (micro), pois o seu coletor estava sendo
conduzido ao terra.
Com a base do transistor ao terra o mesmo entra em corte, o coletor fica livre e o
sinal de croma passa a fluir para o pino 23 do integrado IC 201 (micro).
Pinos do micro = Saída de áudio proveniente do RF.
Como mostra a figura abaixo o pino 31 do integrado IC 201 (micro) e o
responsável pela liberação do sinal de áudio proveniente do RF.
Após a saída do pino 31 o mesmo e amplificado pelo transistor Q 1001 e após ser
liberado pelo coletor passa pelo filtro de 4,5 MHz (X 1002) onde o sinal de vídeo e
extraído passando apenas o áudio que e inserido no pino 2 do integrado IC 1001
(MTS processador de áudio).
Este sinal esta sempre presente neste caminho independente se o produto estiver
habilitado para outras entradas como AV 1 e 2, Vídeo Componente ou SVHS.
36
Page 38

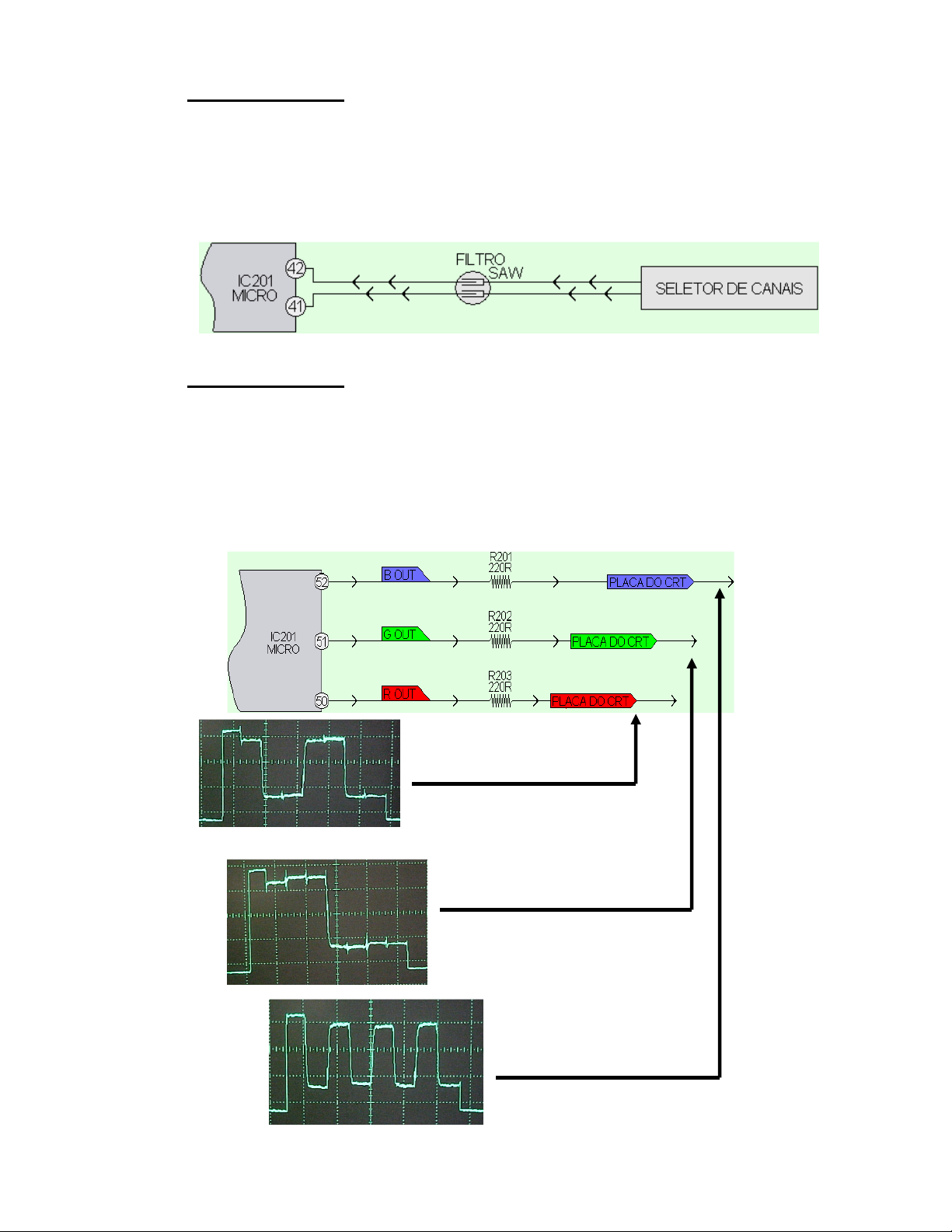

Pinos do micro = Entrada de FI (freqüência
proveniente do seletor de canais.
intermediaria
)
Como mostra a figura abaixo os pinos 41 e 42 do integrado IC 201 (micro) e o
responsável pela entrada do sinal de FI proveniente do seletor de canais.
Este sinal esta sempre presente neste caminho independente se o produto estiver
habilitado para outras entradas como AV 1 e 2, Vídeo Componente ou SVHS.
Pinos do micro = Saída dos sinais de R, G e B.
A figura abaixo mostra que os pinos 50, 51 e 52 são os responsáveis pelas as
saída dos sinais de R, G e B que seguem para a placa do cinescópio.
Estes sinais estão sempre presentes independentes da fonte de sinal que estiver
habilitada como, AV 1 e 2, Vídeo Componente ou SVHS e RF caso seja utilizado
um gerador de barras na entrada do seletor de canais.
Para a elaboração das formas de onda mostradas abaixo utilizamos um gerador
com barras coloridas na entrada de AV 1.
PINO 50 = 1VPP 10 uS
TENSAO = 2,3V
PINO 51 = 1VPP 10 uS
TENSAO = 2,3V
PINO 51 = 1VPP 10 uS
TENSAO = 2,3V
37
Page 39

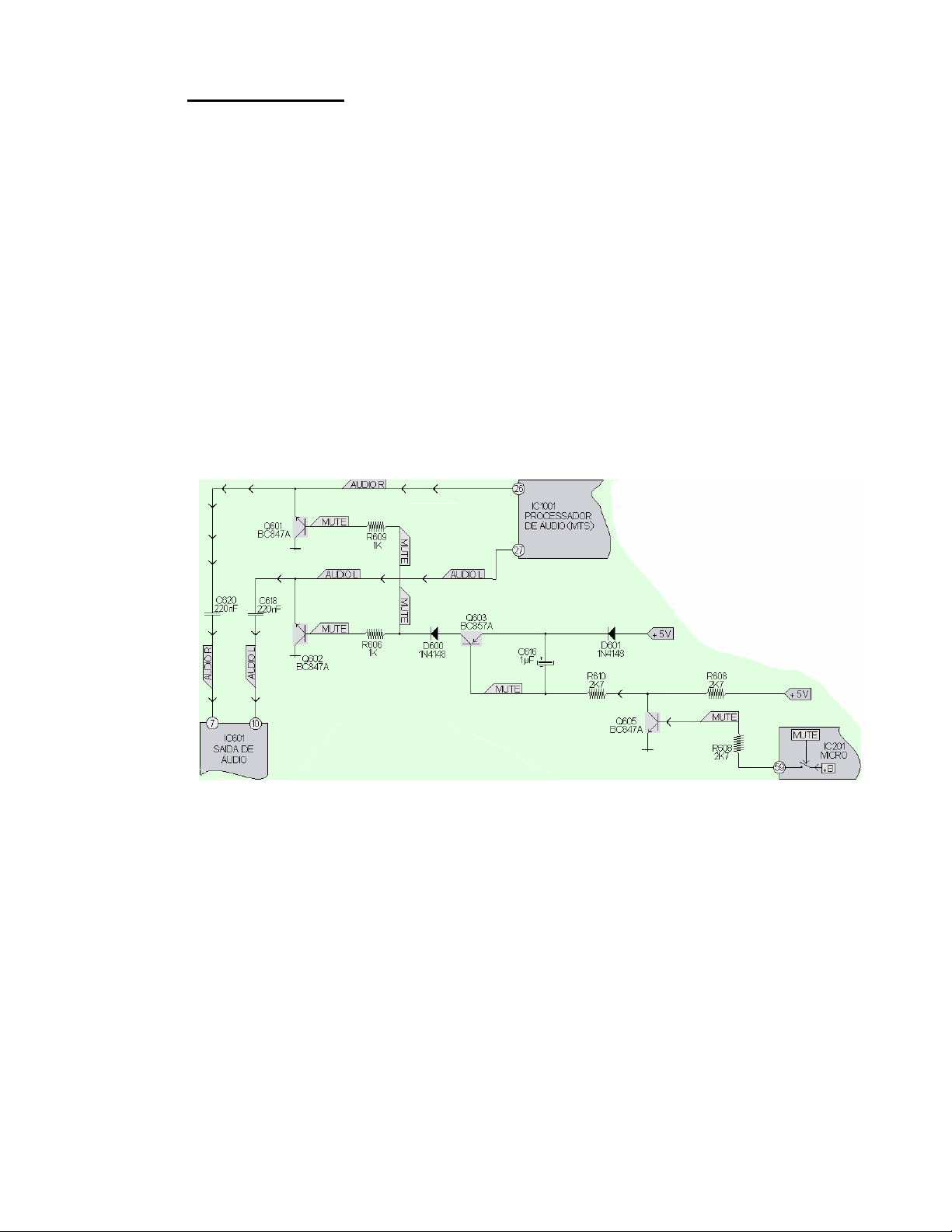

Pinos do micro = Mute de áudio.
A figura abaixo mostra como e efetuado o mute de áudio no momento em que
houver a troca de canais, liga, desliga e sem alguma fonte de sinal.
Em funcionamento normal sem mute.
1. Uma chave interna no IC 201 (micro) pino 59 esta na condição de
desligada.
2. O transistor Q 605 com nível baixo em sua base esta na condição de corte
e o coletor com nível alto, esta tensão do coletor esta fluindo para a base
do transistor Q 603.
3. Este transistor por ser do tipo PNP com nível alto em sua base não conduz
e o seu coletor fica com nível baixo.
4. Com nível baixo no coletor do transistor Q 603 a base dos transistores
Q 601 e Q 602 também estará com nível baixo e por serem do tipo NPN
estão em corte.
5. Com estes transistores em estado de corte o coletor dos mesmos esta
desabilitado em relação ao terra e o áudio proveniente dos pinos 26 e 27
do integrado IC 1001 (MTS) fluem normalmente para a entrada do
amplificador de áudio IC 601.
Modo inverso = Mute habilitado quando há a troca de canais, liga, desliga e sem
entrada de sinais.
1. A chave interna do pino 59 do micro é ligada.
2. Uma tensão de aproximadamente 5V é liberada neste pino e alimenta a
base do transistor Q 605.
3. Por ser do tipo NPN este transistor com nível alto na sua base passa a
conduzir eliminando a tensão de coletor.
4. Com nível baixo neste coletor a base do transistor Q 603 também estará
com nível baixo e por ser do tipo PNP com nível baixo em sua base passa
a conduzir levando a tensão de emissor para o coletor e para a base dos
transistores Q 601 e Q 602.
5. Estes transistores com por serem do tipo NPN com nível alto em suas
bases passam a conduzir eliminando o áudio proveniente dos pinos 26 e
27 do integrado IC 1001 (MTS).
38
Page 40

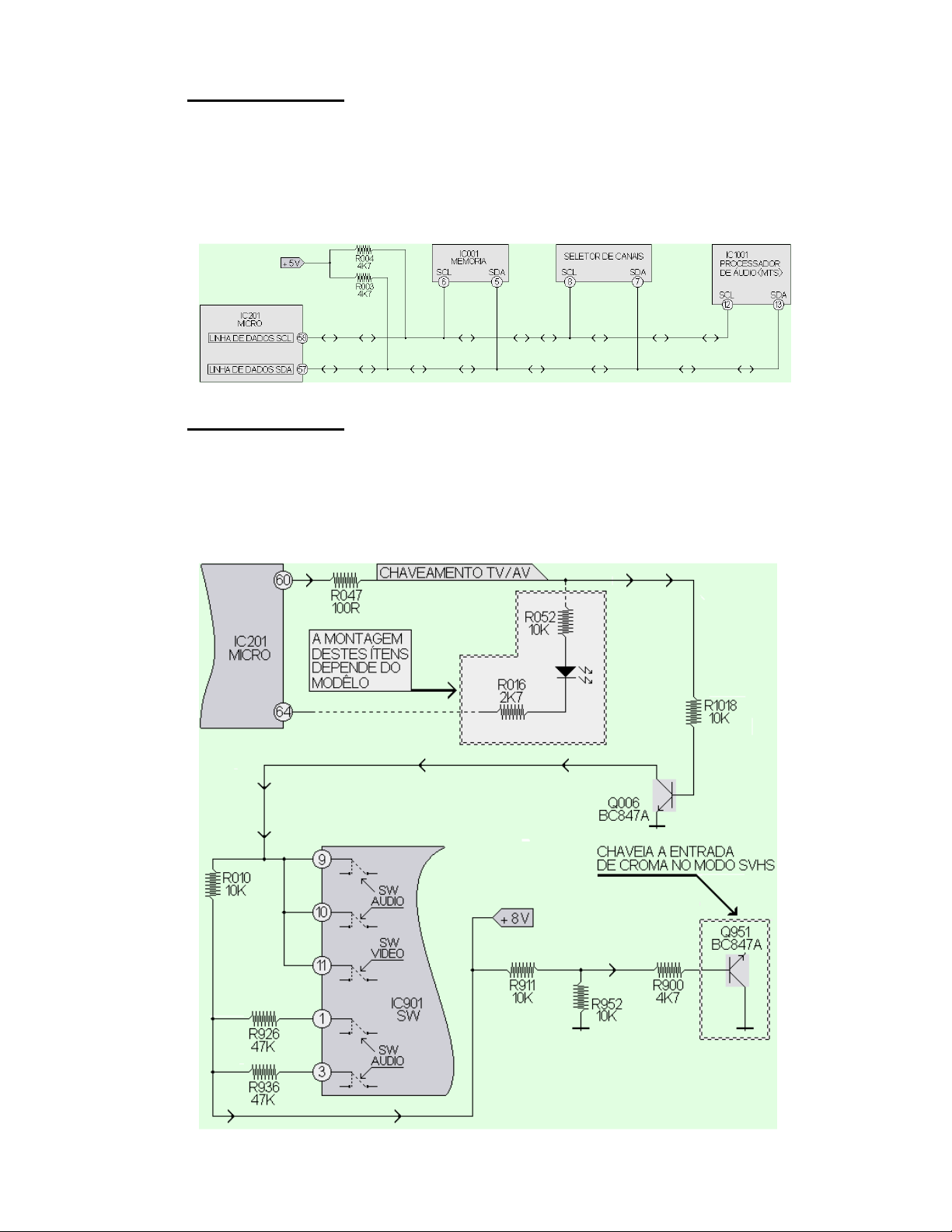

Pinos do micro = Linhas de dados SCL e SDA.
A figura abaixo mostra os caminhos das linhas de dados SCL e DAS.
Caso as tensões nestas linhas ficarem abaixo de 2,5V, diversos defeitos poderão
ser apreciados ate o desligamento total do produto não sendo possível ligar o
mesmo novamente.
Antes de decidir a troca de algum componente analise primeiro as tensões nestas
linhas.
Pinos do micro = Chaveamento de TV / AV.
A figura abaixo demonstra que o pino 60 do integrado IC é o responsável pelo
chaveamento TV / AV e croma do SVHS.
Apenas lembrando que os sinais de Cb e Cr não dependem diretamente deste
chaveamento, o integrado IC 201 (micro) habilita internamente a entrada destes
sinais nos pinos 19 e 21.
39
Page 41
Pinos do micro = Saída de vídeo.
A figura abaixo mostra que o pino 45 é o responsável pela saída de vídeo
externo.
Este sinal está sempre presente independente da fonte de sinal em que o
produto esteja habilitado.
Pinos do micro = Saída de áudio.
A figura abaixo mostra os caminhos principais da saída de áudio externo.
Os sinais saem dos pinos 30 e 31 do integrado IC 1001 (MTS) e passam pelos
transistores amplificadores Q 1005 e Q 1006.
Estes sinais estão sempre presente independente da fonte de sinal em que o
produto esteja habilitado.
40
Page 42

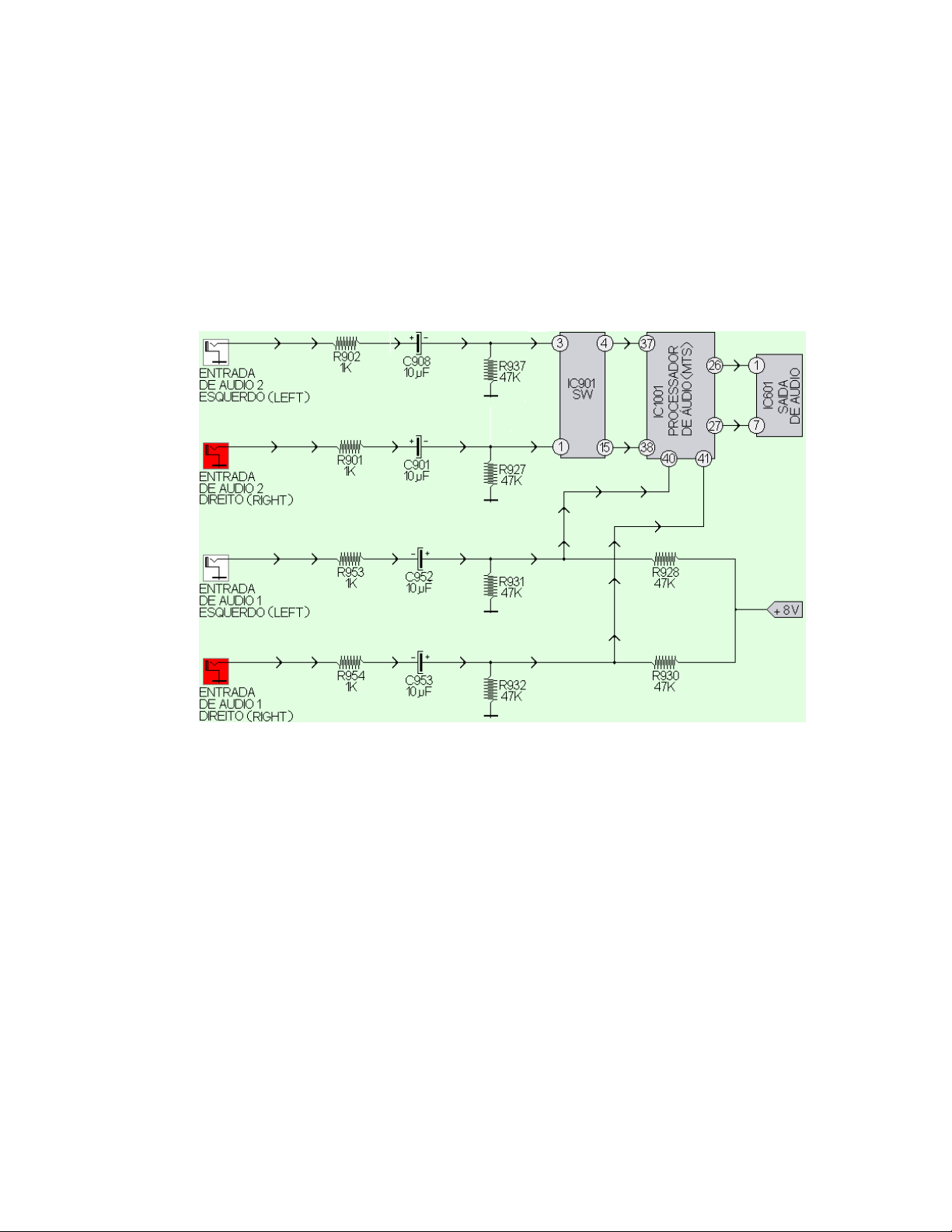

Entradas de áudio externo (A/V 1 e A/V 2).
A figura abaixo mostra os principais caminhos do áudio externo até as entradas do
integrado IC 1001 (MTS) e entradas no integrado de saída de áudio IC 601.
As entradas de áudio 2 passam por chaveamento no integrado IC 901, motivo:
Quando o cliente conecta o cabo de SVHS ou habilita a entrada de Y, Cb, Cr a
única entrada de áudio operante é a entrada 2.
A entrada de sinal do áudio 1 nos pinos 40 e 41 do integrado MTS e efetuada por
linha de dados SCL e SDA.
O volume também é efetuado diretamente no integrado IC 1001 (MTS) através de
linha de dados.
41
Page 43
As medidas de tensões mencionadas na tabela a seguir são dos pinos dos
principais integrados e foram coletas com multímetro digital, o produto ligado em
rede de 127V e gerador de barras coloridas entrada de AV.
Stand-By ON
IC 201 MICRO
Pinos Volts Pinos Volts
1 5,00 33 0 1
2 2,52 34 0 2 5,00 34 2,32
3 0,99 35 0 3 4,46 35 2,4
4 GND 36 5 4 GND 36 5,00
5 4,15 37 0 5 4,16 37 2,11
6 2,18 38 0 6 2,17 38 3,16
7 2,00 39 0 7 1,99 39 0
8 GND 40 GND 8 GND 40 GND
9 5,00 41 0 9 5,00 41 1,96
10 GND 42 0 10 GND 42 1,96
11 GND 43 0 11 GND 43 0,06
12 0 44 0 12 1,27 44 2,67
13 0 45 0 13 2,19 45 2.03
14 0 46 0 14 5,81 46 2,15
15 0 47 0 15 4,12 47 4,78
16 0 48 0,84 16 4,93 48 5,00
17 0 49 0,16 17 8,25 49 3,33
18 0 50 0 18 0 50 1,55
19 0 51 0 19 3,05 51 1,56
20 0 52 0 20 2,38 52 1,56
21 0 53 GND 21 3,05 53 GND
22 N/C 54 GND 22 N/C 54 GND
23 0 55 5,00 23 0 55 6,00
24 0 56 5,00 24 2,58 56 5,00
25 0 57 5,00 25 0 57 4,3
26 0 58 5,00 26 2,37 58 4,3
27 0 59 4,87 27 4,15 59 4,86
28 0 60 4,96 28 3,15 60 0,04
29 0 61 1,21 29 3,16 61 3,8
30 0 62 0,84 30 1,98 62 4,98
31 0 63 5,00 31 1,44 63 4,94
32 0 64 0
Pinos Volts Pinos Volts
Sub tabela
32 N/C 64 3,84
33 3,03
42
Page 44
A Sub Tabela descrita abaixo se refere ao pino 1 do integrado IC 201 (micro)
tensões a cada tecla de funções ao ser pressionada no painel frontal.
SUB TABELA EM ON
CANAL MAIS 3,15V
As medidas de tensões mencionadas nas tabelas a seguir são dos pinos dos
principais integrados e foram coletas com multímetro digital, o produto ligado em
rede de 127V e gerador de barras coloridas entrada de AV.
CANAL MENOS 2,52V
VOLUME MAIS 1,87V
VOLUME MENOS 1,24V
MENU 0,65V
TV / AV 0V
IC 801 Fonte
Stand-By
Pinos Volts Pinos Volts
1 N/C 1 N/C
2 11,47 2 18,45
3 GND 3 GND
4 N/C 4 N/C
5 N/C 5 N/C
6 1,48 6 1,25
7 0,17 7 0,2
8 N/C 8 N/C
9 0,01 9 0,05
10 N/C 10 N/C
11 0,15 11 3,7
12 N/C 12 N/C
13 N/C 13 N/C
14 166 14 148
IC 001 MEMÓRIA
Stand-By e ON
Pinos Volts Pinos Volts
1 GND 5 5,0
2 GND 6 5,0
3 GND 7 GND
4 GND 8 5,0
43
Page 45
RELAÇÃO DE PEÇAS
OBS* APENAS AS PEÇAS QUE ESTÃO EM NEGRITO SERÃO
FORNECIDAS PELA CINERAL.
PARA A TROCA DOS ITENS QUE NÃO CONSTAM EM NEGRITO
PROCEDA CONFORME INSTRUÇÕES CONTIDAS NO BOLETIM 009-05-
05.
44
Loading...
