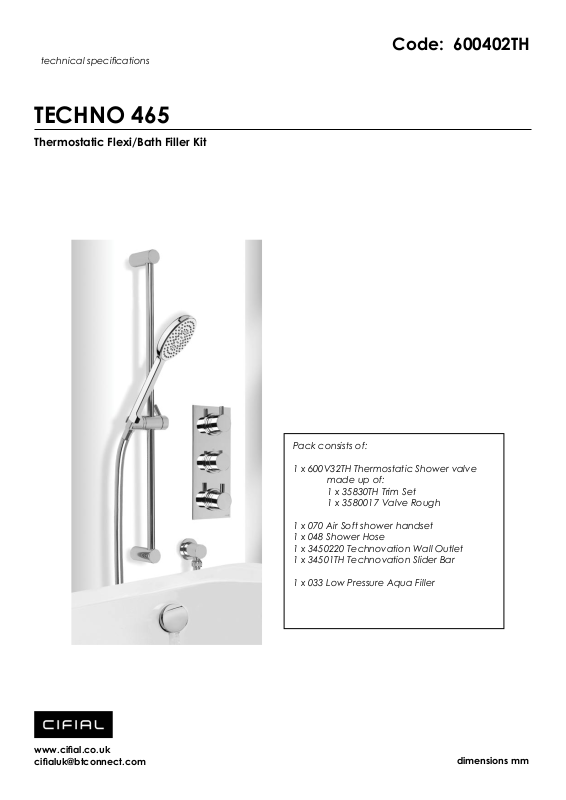

CIFIAL TECHNO 465 600402TH Technical Specifications

technical specications

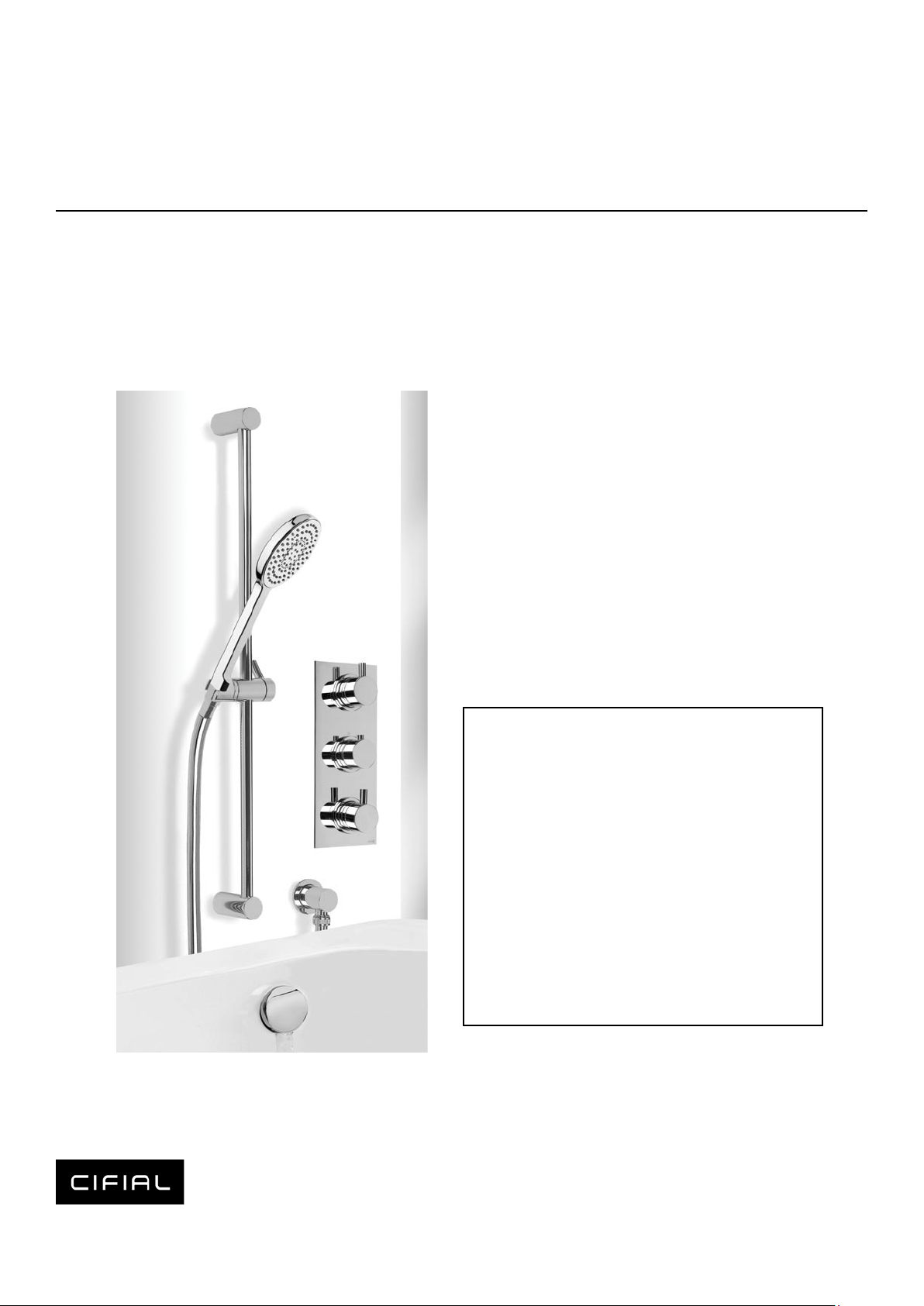

TECHNO 465

Thermostatic Flexi/Bath Filler Kit

Code: 600402TH

Pack consists of:

1 x 600V32TH Thermostatic Shower valve
made up of:
1 x 35830TH Trim Set
1 x 3580017 Valve Rough

1 x 070 Air Soft shower handset
1 x 048 Shower Hose
1 x 3450220 Technovation Wall Outlet
1 x 34501TH Technovation Slider Bar

1 x 033 Low Pressure Aqua Filler

www.cial.co.uk
ci[email protected]

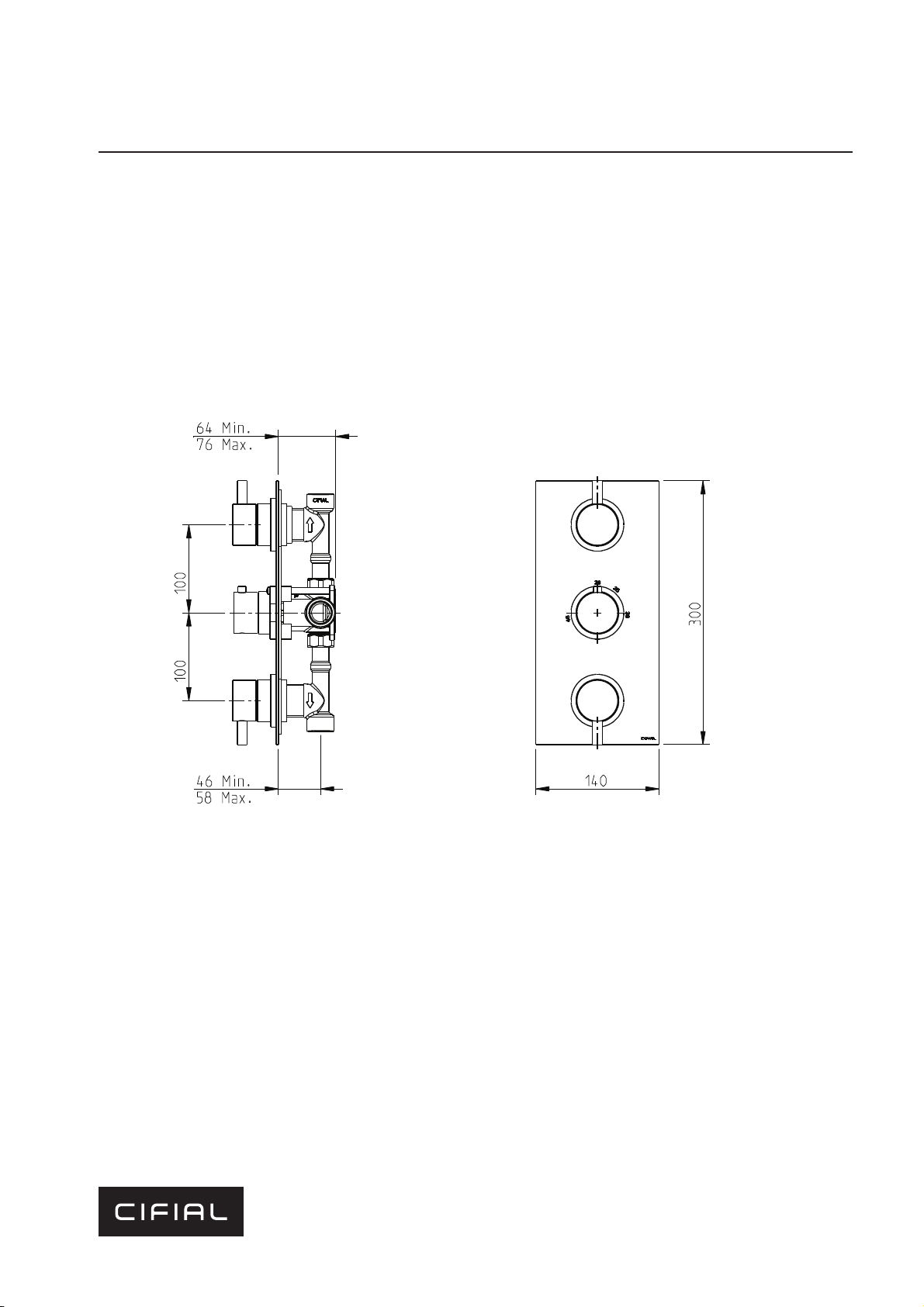

dimensions mm

Termostática embutida 3 furos - 2 saídas
Concealed Thermostatic 3 holes - 2 outlet

dimensões / dimensions mm

código / code: 35830TH-xxx

instruções de instalação
technical specifications

5665302

983TH090D01

Techno 465 / Technovation 465

www.cifial.eu

instruções de instalação
technical specifications

Instalador: Por favor entregue todas as
instruções que acompanham este produto
ao seu proprietário.

Installer: Please leave all leaflets with the
building owner to file for future reference

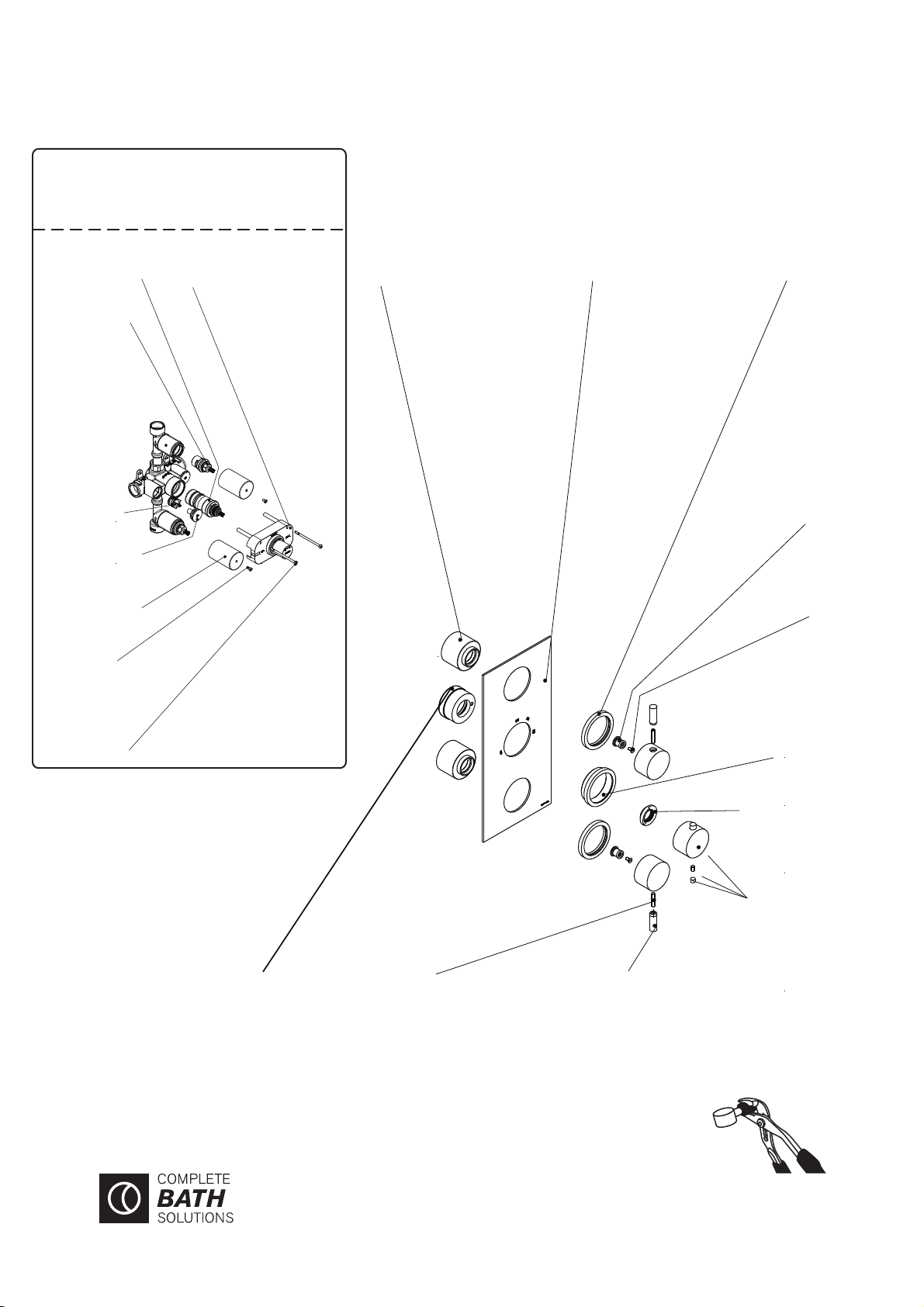

código / code: 35830TH-xxx

Notas / Notes:

1) Na instalação, alinhar o ponto vermelho do anel limitador
de temperatura com o número 38 impresso no espelho.
The red dot on the temperature limit ring must be
aligned with the number 38 on the back plate.

2) xxx indica o código do acabamento.
xxx represent different finishes.

3)

(**) conjunto pré-montado de fábric 3580017.

(**) kit 3580017 pre-assembled at factory.

5665302

983TH090D01

valvula ceramica
ceramic cartridge
5710283
(**)

cartucho termostático
thermostatic cartridge
5711607
(**)

protecção
protection

valvula anti-retorno
check valve
(**)

taco (x2)
end cap & isolating valve
(**)

copo de protecção
protection cap

parafuso
screw

parafuso (x2)
screw

anel da valvula
cartridge sleeve
3400301-xxx

anel cartucho termostático
thermostatic cartridge sleeve
3447012-xxx

espelho
backplate
3447185-xxx

anel
fixing ring
3442050-xxx

casquilho
sleeve
3400449

parafuso
screw
5020137

anel fixação
fixing ring lock nut
3442022-xxx

anel limitador temperatura
temperature limit ring
3300658
(nota/note: 1)

haste manipulo
handle body
3410203-xxx

perno
grub screw
50000M50250

conjunto corpo manipulo
handle body assembly
3490083-xxx

3580017
Válvula Termostática Embutida 3 Furos - 2 Vias
Concealed Thermostatic Valve 3 Holes - 2Outlet
Vendido Separadamente / Sold Separately

www.cifial.eu

apertar/desapertar

tighten/untighten

haste manípulo
handle extension

código / code:35830TH-xxx

instruções de instalação
technical specifications

1. Remover o manípulo de regulação de temperatura.

2. Confirmar se o anel limitador de temperatura na haste da válvula termostática apresenta a marca vermelha coincidente com a marca 38ºC
gravada no espelho; se não estiver corrigir a posição.

3. Abrir o manípulo de regulação de caudal, deixar a água correr, e verificar com a ajuda de um termómetro a temperatura da água. Aquando
da calibração, é aconselhável a escolha de uma temperatura que ronde os 38ºC. Para o conseguir, rodar a haste da válvula termostática no
sentido dos ponteiros do relógio para aumentar a temperatura ou vice versa. Para rodar a haste, pode utilizar o manípulo termostático carregando
no botão, se necessário.

4. Estando a temperatura a 38ºC aplicar o manípulo no sistema alinhando o botão com a marcação 38ºC.

5. A válvula termostática fica assim calibrada, conforme os seus próprios requisitos de funcionamento.

6. Aperte o manípulo termostático com o parafuso respectivo.

nota: Recomendamos que regularmente se rode o manípulo de regulação de temperatura entre os limites máximo e mínimo, premindo o botão
de segurança e com a misturadora aberta. Desta forma evitam-se incrustações de calcário que podem bloquear o cartucho termostático.

PT

Operação

EN

Operation

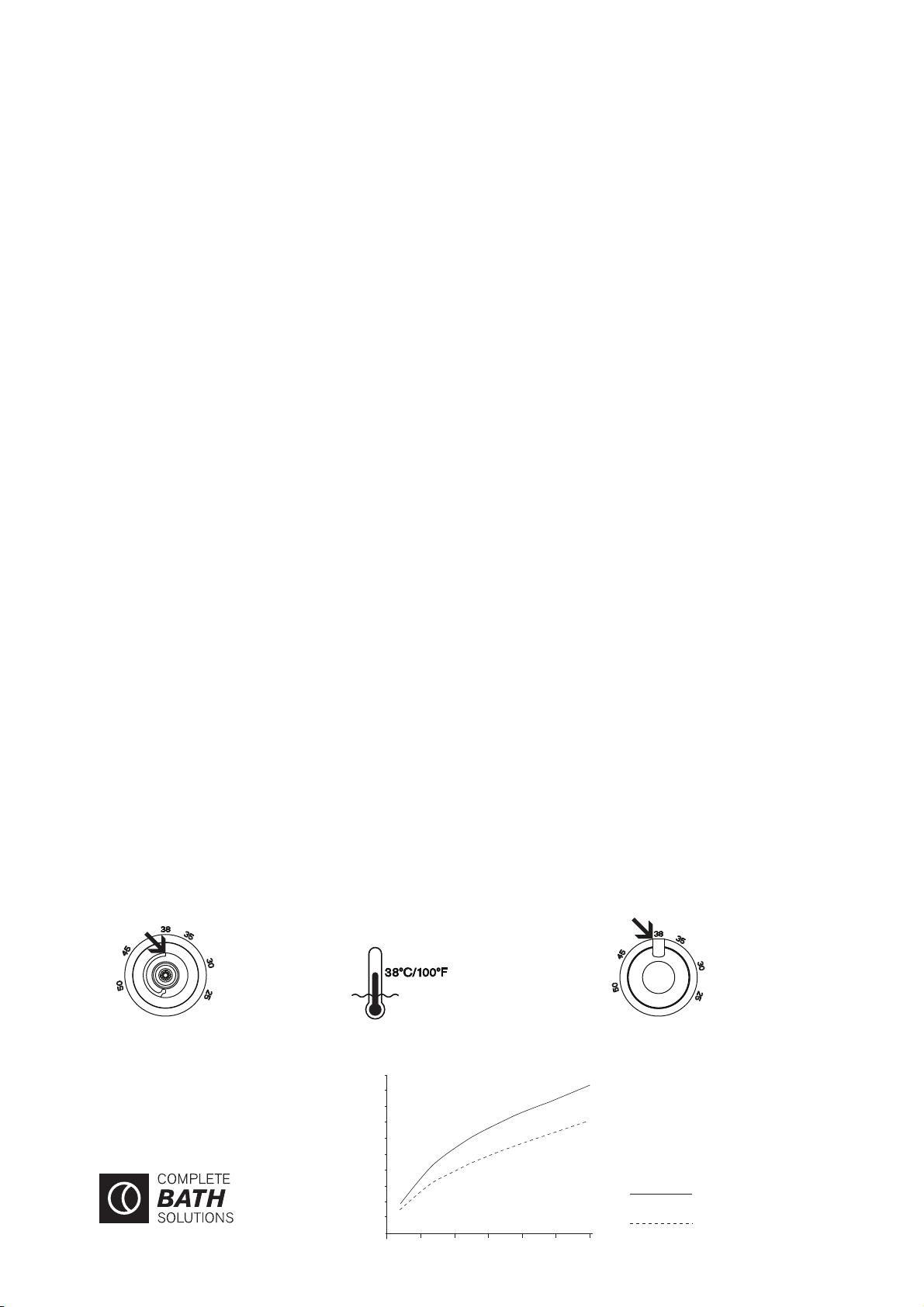

Antes de usar - Regulação da temperatura

Prior to use - Setting the temperature

1. With the stop valve (flow control) in the off position, remove the thermostatic valve handle and the temperature limit ring.

2. Put back on the thermostatic valve handle and turn clockwise until the cartridge clicks. This is now set at fully cold.

3. Turn on stop valve and turn the thermostatic valve handle anti-clockwise until the desired temperature is reached, ie 38ºC.
Use a thermometer to check if the temperature is correct.

4. Turn off the stop valve, remove the thermostatic valve handle and replace the temperature limit ring with the red dot in the 12
oclock position, ie corresponding with the 38ºC on the etched plate.

5. Replace the thermostatic valve handle with the temperature override button position just prior to the 38ºC.

6. Your thermostatic valve is now ready for use.

note: Its recommended that you rotate the thermostatic control handle between the maximum and minimum limits, by pressing security button,
and with the water running. This way you prevent limestone incrustation, that could block up the thermostatic cartridge.

2.
Marca vermelha orientada para os 38ºC
Red mark aligned to the mark 38ºC

4.
Botão limitador contra-queimaduras
Anti-scalding button

3.

20

10

5

0

0,0 1,0 1,5 2,0

35

3,0

25

15

40

45

50

0,5 2,5

30

caudal

flow

(l/min)

pressão / pressure (bar)

Pressão vs caudal / Pressure vs Water Flow

Mistura (banheira)
Mix (bath tub)

100% água fria (banheira)
100% cold water (bath tub)

5665302

983TH090D01

Os manípulos superior e inferior abrem, fecham e regulam o caudal da água. O manípulo do meio controla a temperatura da água. A temperatura
da água considerada confortável está entre os 32ºC e 38ºC, mas a possibilidade de regulação vai dos 28ºC até aos 48 ºC.
O anel limitador de temperatura evita queimaduras acidentais não permitindo que o manípulo seja rodado para além dos 38ºC. No caso de se
pretender ultrapassar aquela temperatura, deve premir-se o botão e rodar o manípulo no sentido contrário dos ponteiros do relógio. Para prevenir
queimaduras, deve assegurar-se que o manípulo seja recolocado numa posição anterior ao batente de segurança (= ou <38ºC).

The upper and lower handle turns on and off the water and controls the flow rate. The middle handle controls only the water temperature.
The confort zone is in the range from 32ºC to 38ºC, but total range is 28ºC to 48ºC. Protection against scalding stops the rotation of the handle
at 38ºC. If water above 38ºC is desired, press on the button and turn the knob counterclockwise, to prevent scalding, ensure that the handle is
left in a previous position (= or <38ºC).

www.cifial.eu

technical specications

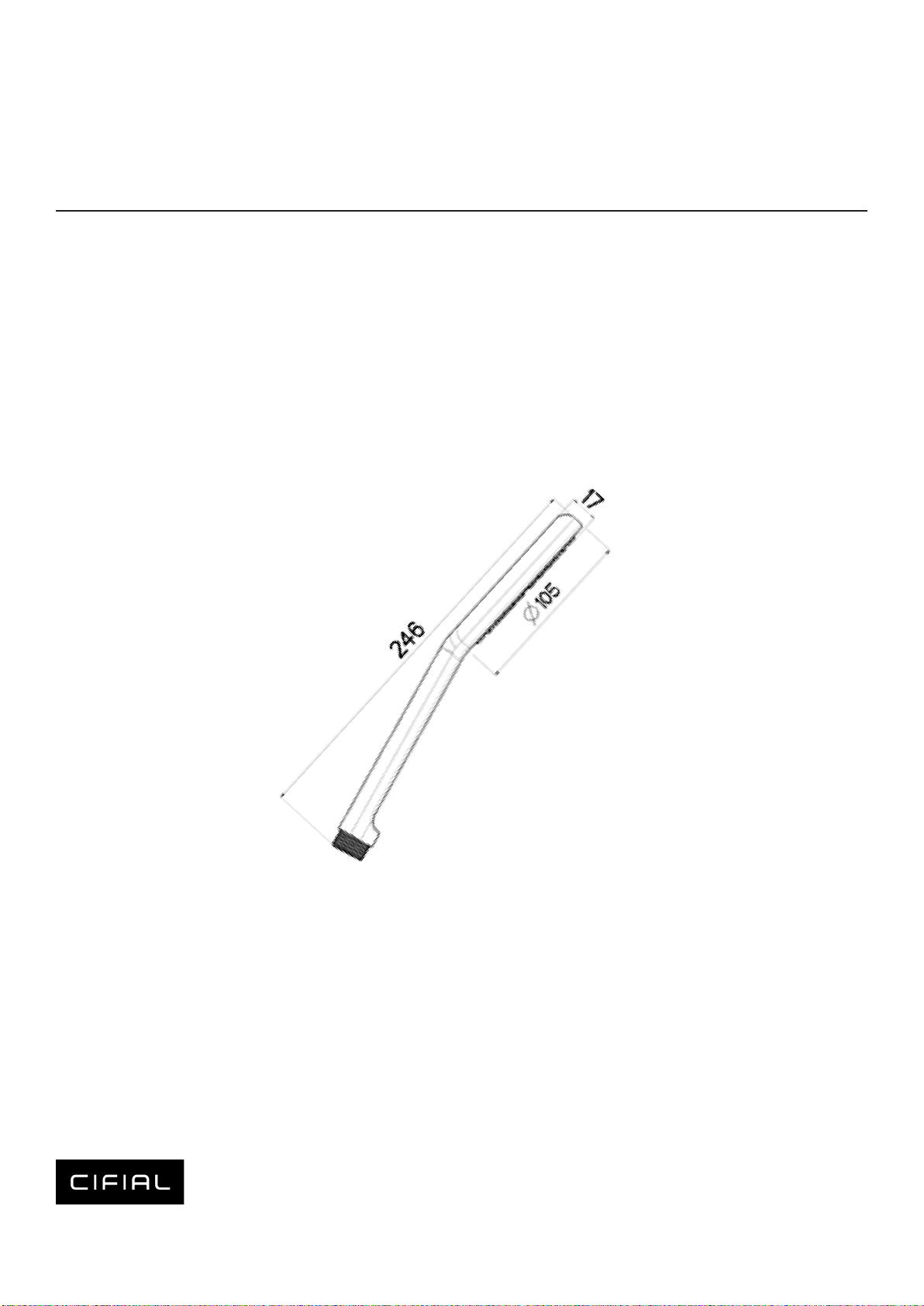

AIR SOFT

Flexi Shower Handset

Code: 070

www.cial.co.uk
ci[email protected]

dimensions mm

technical specications

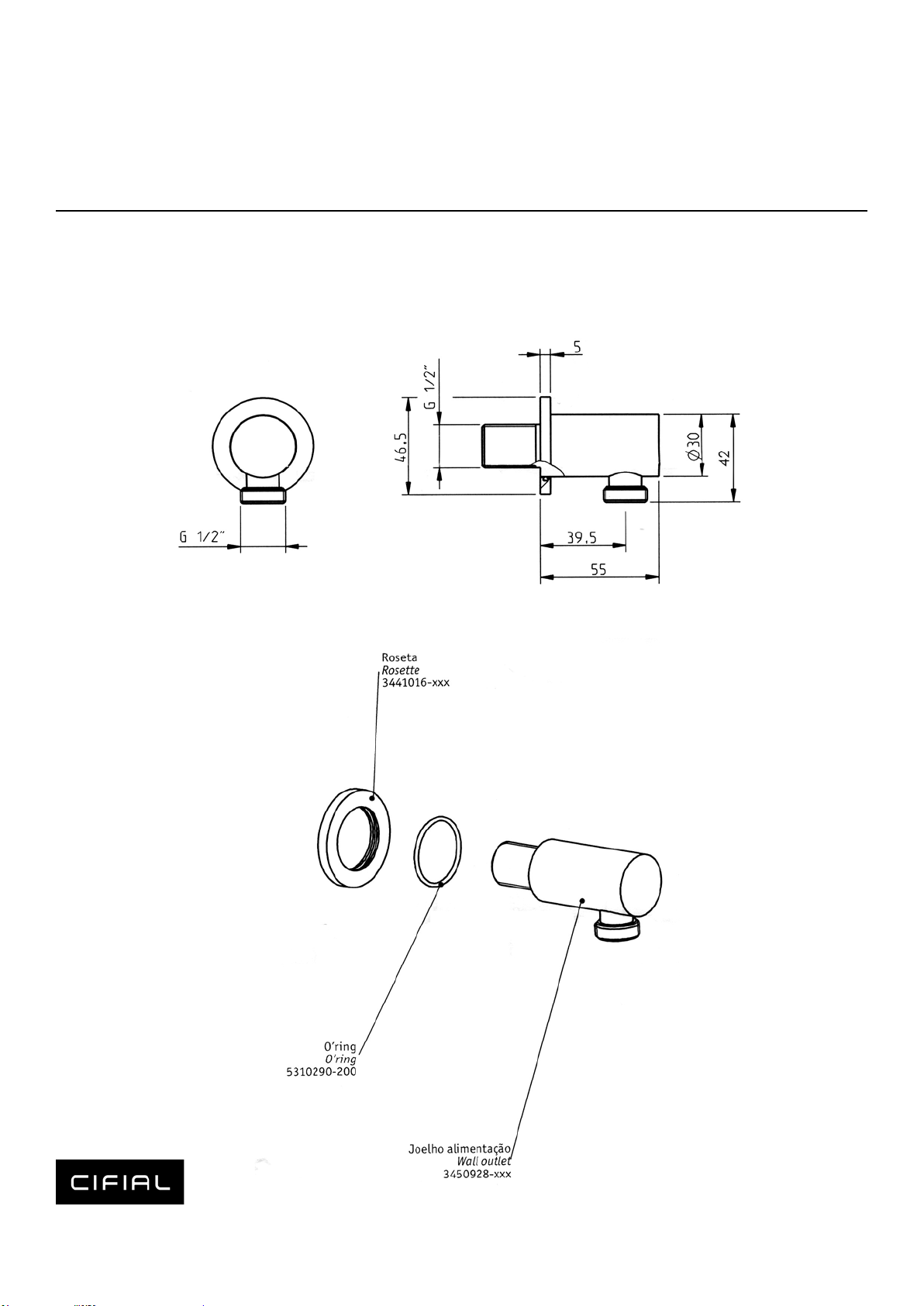

TECHNOVATION

Wall Outlet

Code: 3450220

www.cial.co.uk
ci[email protected]

dimensions mm

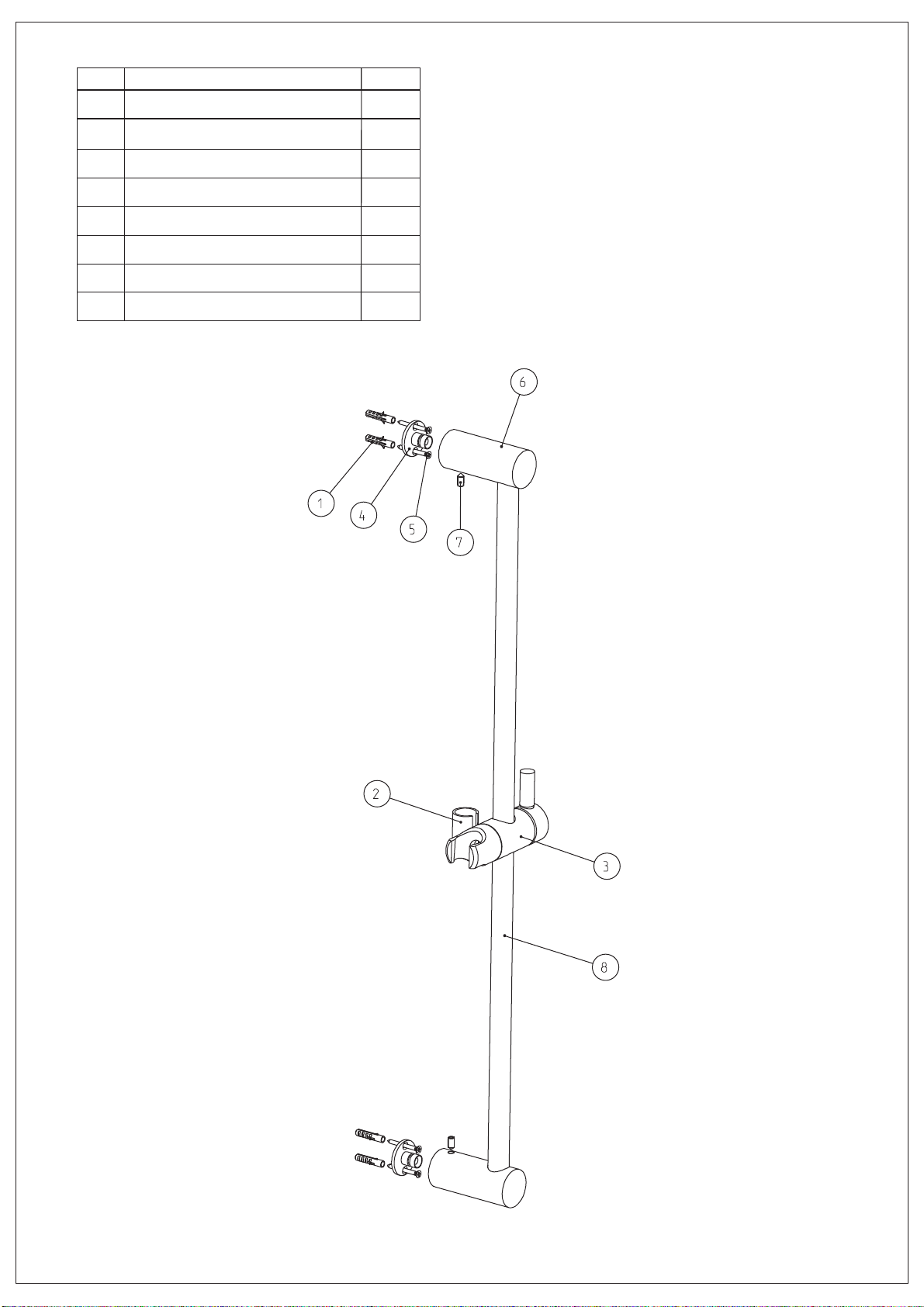

INSTRUÇÕES DE INSTALAÇÃO

INSTALLATION INSTRUCTIONS

código/code |

34500TH-xxx
34501TH-xxx
34502TH-xxx

(UK)

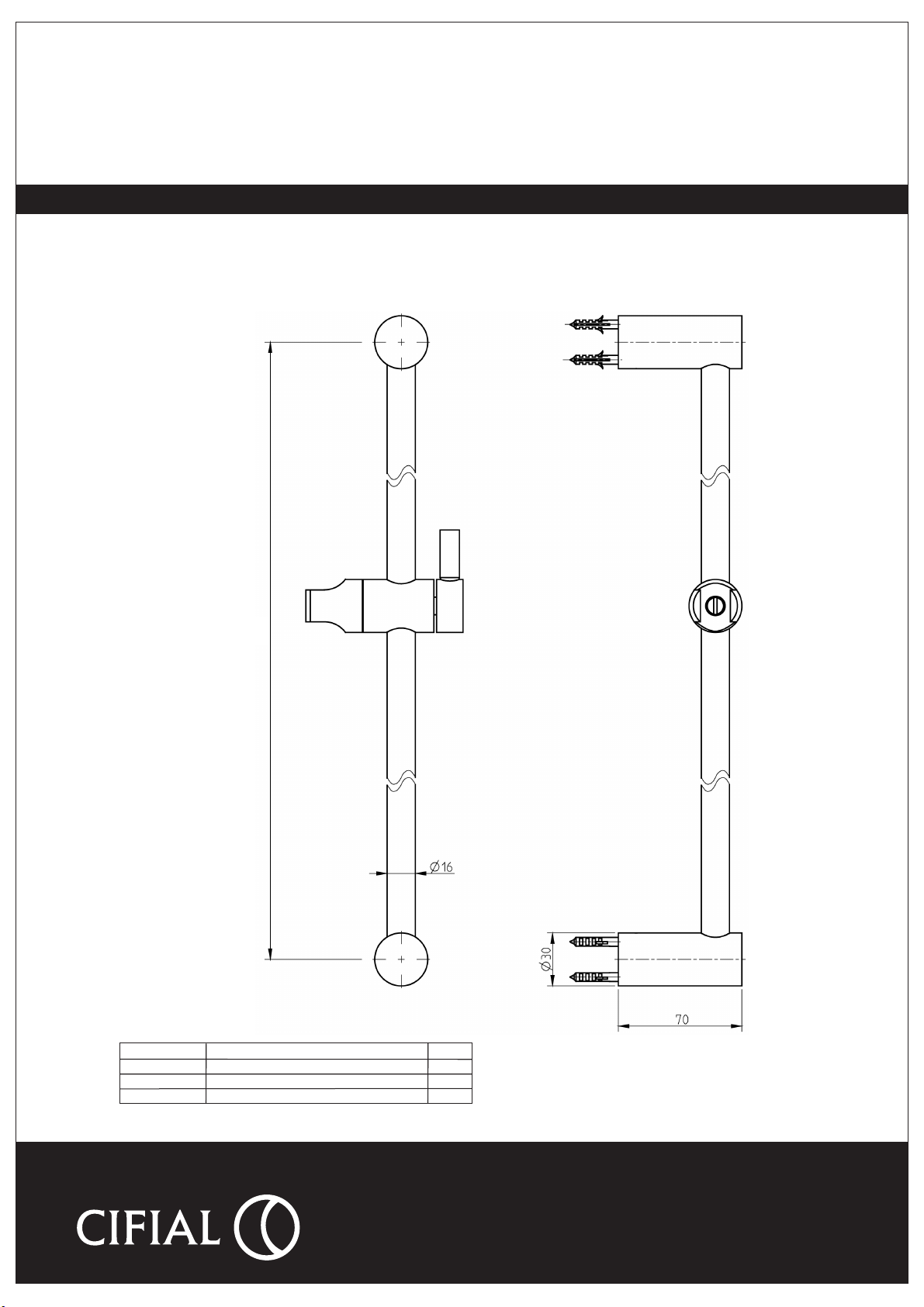

Barra de chuveiro / Shower slider bar

Techno / Technovation

5663406

983TH019D02

CIFIAL USA

USA P [phone] F [phone]

[email protected] www.cifialusa.com

CIFIAL Torneiras, S.A.

Portugal T [phone] F [phone]

[email protected] www.cifial.pt

CIFIALDECOR, S.A.

Espanha T [phone] F [phone]

[email protected]

CIFIAL UK, Ltd.

UK P [phone] F [phone]

[email protected] www.cifial.co.uk

TORNEIRAS/PLUMBING

INSTALADOR / INSTALLER:

Por favor entregue todas as instruções que acompanham este produto ao seu proprietário.

Please leave all leaflets with the building owner to file for future reference.

Código/Code

Descrição/Description

A

34501TH xxx

583

Barra chuveiro 600 / Shower slider bar 600

34500TH-xxx

34502TH-xxx

Barra chuveiro 900 / Shower slider bar 900

Barra chuveiro 600 / Shower slider bar 600

883

583

A

dimensões mm/dimensions mm

7

6 2

Poste

Post

5 4

Parafuso

Screw

4 2

Fixador

Wall bracket

3 1

Corpo central barra de chuveiro

Adjustable handset holder

2

4

Bucha

Raw plug

1

1

Casquilho

Sleeve

Nº

Descrição/Description

Q

5663406

983TH019D02

8 1

Tubo

Slider bar

2

Perno

Grub screw

technical specications

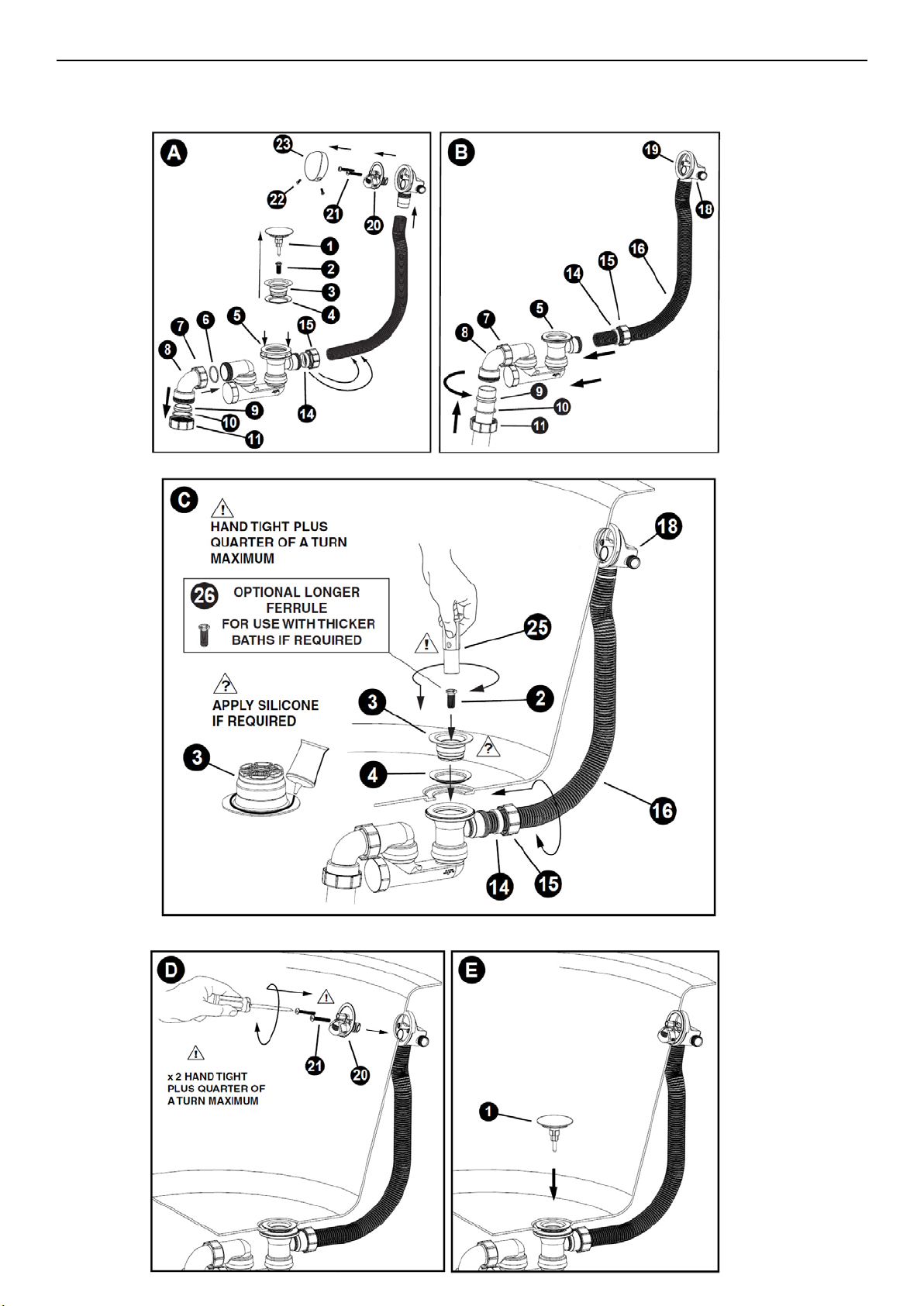

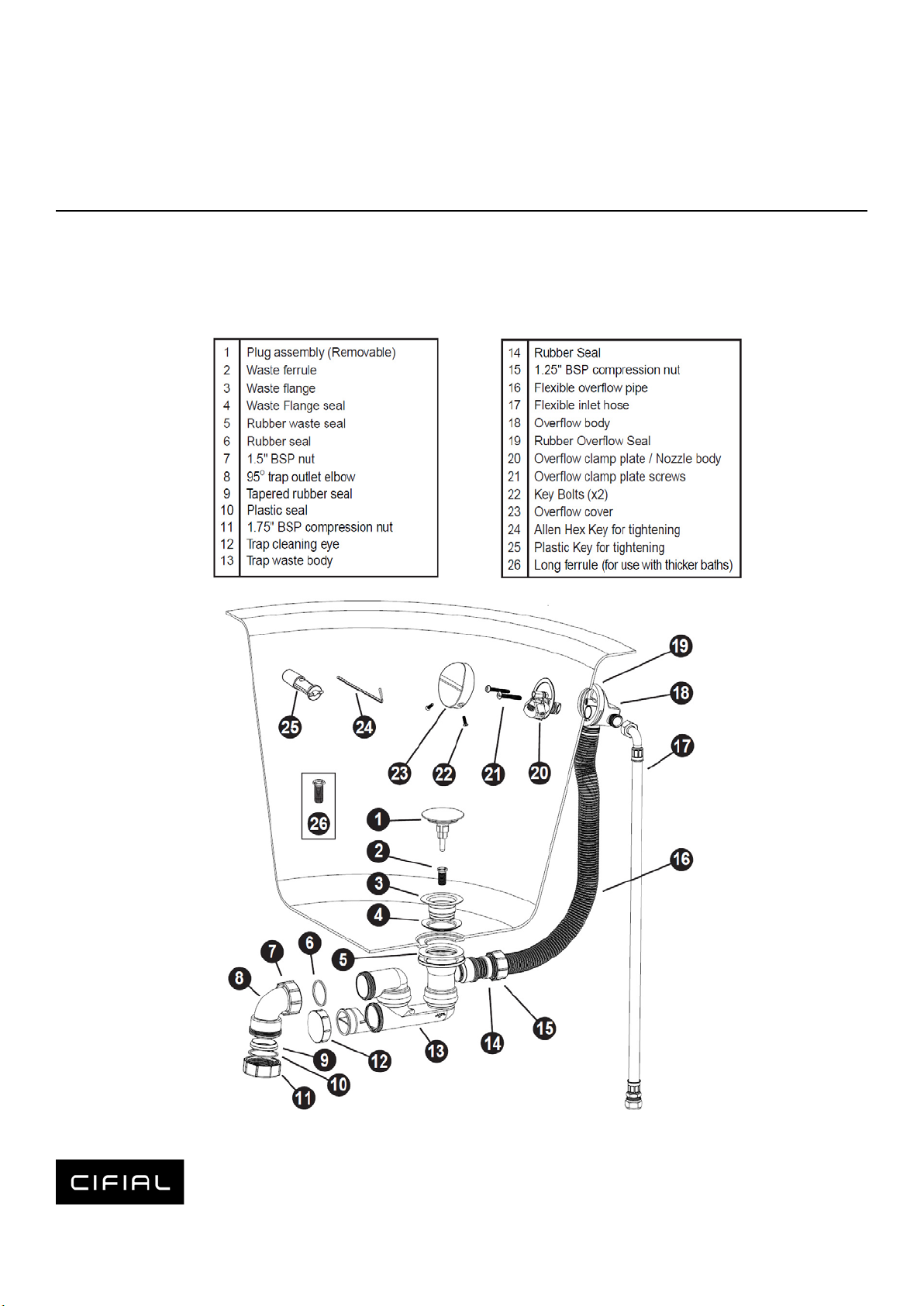

AQUA FILLER

with clic-clac waste

Code: 033

www.cial.co.uk
ci[email protected]

dimensions mm

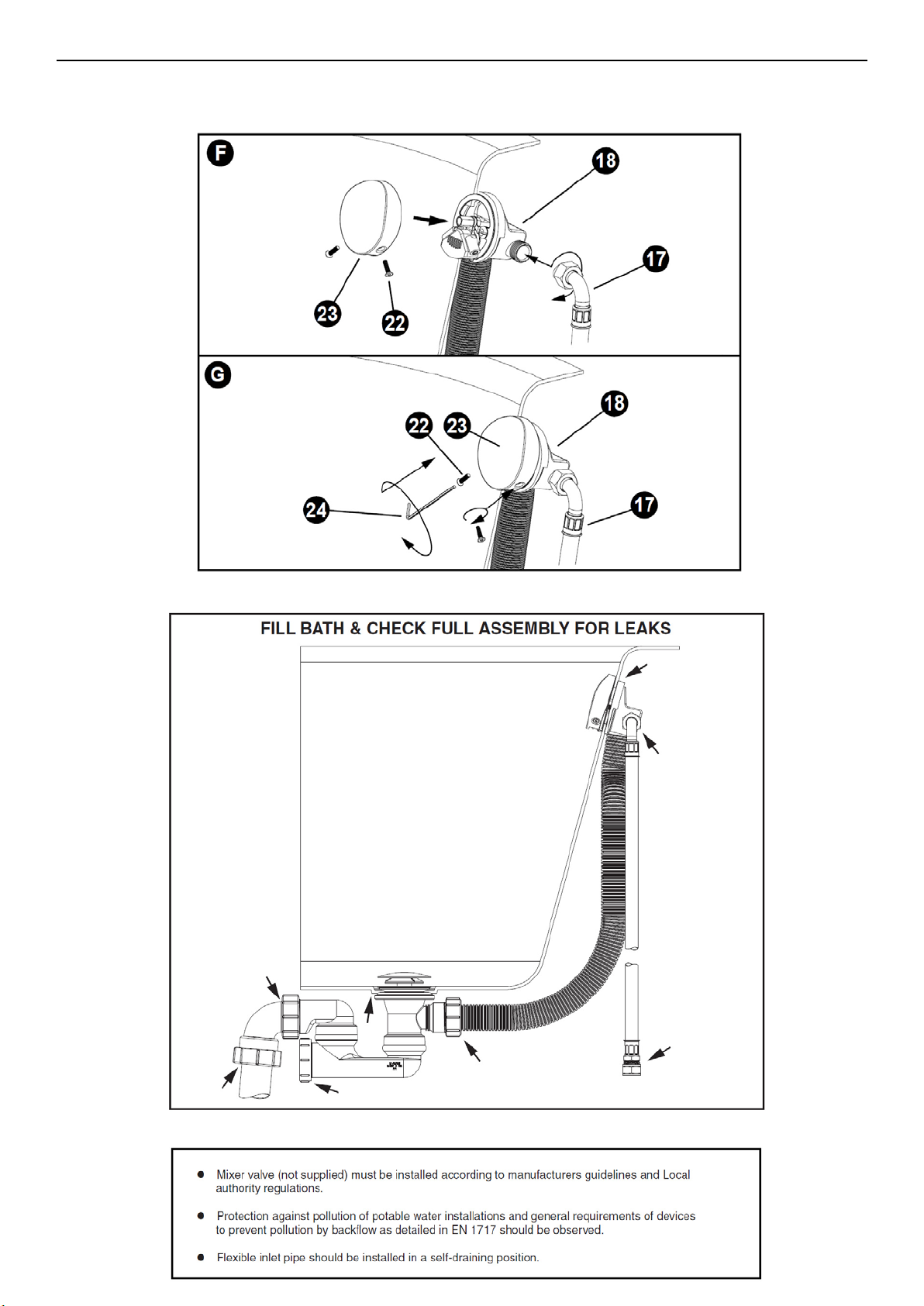

AQUA FILLER

with clic-clac waste

Code: 033

AQUA FILLER

with clic-clac waste

Code: 033
