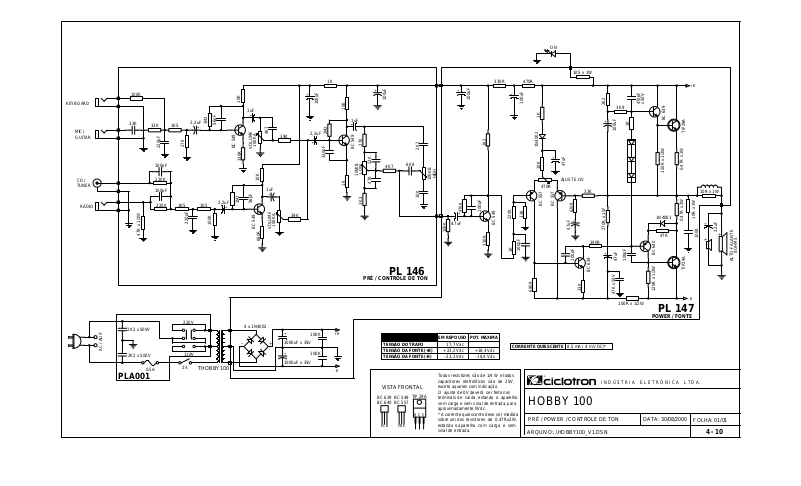

CICLOTRON Hobby 100 Schematic
KEYBOARD
MIC /
GUITAR
CD /
TUNER
RÁDIO
AC / AUX
100K
33K
47R x 1/2W
2K2 x 500V
2K2 x 500V
PLA001
0.5A
33K
220pF
100pF
220K
100pF
220K
1K5
1K5
27K
220pF
220V
110V
2A
2,2uF
+
1K5
THOBBY100
1M2
ON
1K5 x 1W
1K
+
100uF
1uF
+
27K3K3
BC 549
22K47K
4K7
LOW
100KB
PRÉ / CONTROLE DE TON
PL 146
2K210K
6K8
100KB
39K
+
2,2uF
+
100uF
330pF
10K
2M2
1K
10K
1uF
BC 549
330R
1M2
+
100KA
VOLUME
56pF
BC 549
10K
680R
1uF
4K7
39K
+
100KA
VOLUME
56pF
2,2uF
+
100K
+
100uF
HIGH
470K
+
4.7uF
100K
330R 470R
2K2
100pF
BC 549
330R
+ B
+
100uF
1K
1N4002
+
BC 557
47uF
AJUSTE OV
BC 557
620R
+
47uF
100pF
33K
10K
470R
33K
220K
100pF
1K
680R
33K
390R
BC 639
+
+
2K2
270R x 1W
3K9
100uF
47uF
47K x 50V
1R
100pF
100R x 1/2W
470pF
x 50V
1N4001
47R
BC 640
120R x 1/2W
BC 639
120R x 1/2W
0.47R x 2W
0.47R x 2W
TIP29A
TIP29A
- B
10R x 1W
10R x 1W
100K
+
2.2uF
+
+
-
-
8 OHMS
ALTO-FALANTE
PL 147
POWER / FONTE
4 x 1N4002
_
+
+
1000uF x 35V
+
1000uF x 35V
100K
100K
+ B
TENSÃO DO TRAFO
TENSÃO DA FONTE (+B)
TENSÃO DA FONTE (-B)
- B
VISTA FRONTAL
TIP 29A
BC 549
BC 639
BC 557
BC 640
CBE
CBE
EM REPOUSO
+ 23,2 Vdc
- 23,2 Vdc
Todos resistores são de 1/4 W e todos
capacitores eletrolíticos são de 25V,
exceto aqueles com indicação.
O ajuste de 0V deverá ser feito nos
terminais de saída, estando o aparelho
sem carga e sem sinal de entrada, para
aproximadamente 0Vdc.
* A corrente quiescente deve ser medida
B C E
sobre um dos resistores de 0.47Rx2W,
estando o aparelho com carga e sem
sinal de entrada.
17,7 Vac
POT. MÁXIMA
+18,4 Vdc
- 18,4 Vdc
CORRENTE QUIESCENTE
8,5 mA ( 4 mV DC)*
HOBBY 100
PRÉ / POWER / CONTROLE DE TON
ARQUIVO:..\HOBBY100_V1.DSN
I N D Ú S T R I A E L E T R Ô N I C A L T D A.
DATA: 30/08/2000
FOLHA: 01/01
4 - 10
