INPUT CH B
INPUT CH B
VOL. CH AVOL. CH B
INPUT CH A
OVERLOAD CH A/B
47K
6
IC1003
560Rx1/2W
10K
1
5
2
3
7
4
8
10K
560Rx1/2W
+
47uFx40V
+
47uFx40V
2K2
2K2
22pFx100V
2K2
+
47uF47uF
+
100R330R 330R
470R
BD140
33K
1K5
470R
BD139
INPUT CH A
18V
BC547
22K
50KB
15K
BC547
22K
50KB
15K
4K7
220R
4K7
220R
4.7uF
4.7uF
+
BC557
4K7
1K
+
BC557
4K7
4K7
+
6V2
100uF
100K
+
6V2
100uF
100K
CH A
CH A/B
CH B
+B1
-B1
100K
100pF
470K
2K2
2K2
PL279
CLIP B
CLIP A
PL280
18V
100K
AJUSTE OV
10K
AJUSTE
CORRENTE
47Rx1/2W
BC337
BD135
BC327
47Rx1/2W
1N4148
10K
10K
12K
1N4148
1N4148
12K
39pFx500V
100R
+
47uF
+
47uF
100R
39pFx500V
680R
680R
100Rx1W
100Rx1W
BD139
BD140
0.47Rx5W 0.47Rx5W
TIP41B
TIP42B
1N4001 1N4001
100Kx50V
10Rx2W
100Kx50V
PL230A
+B
-B
10Rx2W
100Kx50V
PL280
OUT A/B
OUT A/B
CANAL A / CANAL B
REDE
250V x 10A
10Kx630V
PLA005
22OV
110V
1,5A
TERRA EXTERNO
TDBS360
8 x 1N4001
+
1000uF
x35V
+
1000uF
x35V
PL229
FONTE
2200uF
2200uF
x35V
x35V
1Kx1W
+
2K7x1W
+
1Kx1W
+B1
+B
-B
+B
-B
-B1
CH A
CH B
ON
VISTA
SUPERIOR
IC1003
TENSÃO DO TRAFO
TENSÃO DA FONTE (+B)
TENSÃO DA FONTE (-B)
TENSÃO DA FONTE (+B1)
TENSÃO DA FONTE (-B1)
VISTA FRONTAL
TIP 41B
TIP 42B
1
2
3
4
B C E
5
6
7
8
BC 547
BC 557
BD 135
BD 139
BC 327
BD 140 BC 337
BCE
EM REPOUSO
+ 31,9 Vdc
- 31,9 Vdc
+ 6,2 Vdc
Os canais A e B são idênticos.
Todos resistores são de 1/4 W e todos
capacitores eletrolíticos são de 25V,
exceto aqueles com indicação.
* A corrente quiescente deve ser medida
sobre um dos resistores de 0.47Rx5W,
estando o aparelho com carga e sem
sinal de entrada.
** O ajuste de 0V deverá ser feito nos
jacks de saída, estando o aparelho
CBE
sem carga e sem sinal de entrada.
POT. MÁXIMA
23,4 Vac 21,0 Vac
- 6,2 Vdc
+ 25,2 Vdc
- 25,2 Vdc
+ 6,2 Vdc
- 6,2 Vdc
CORRENTE QUIESCENTE
AJUSTE DE OV
12,7 mA ( 5,9mV DC)*
DBS 360

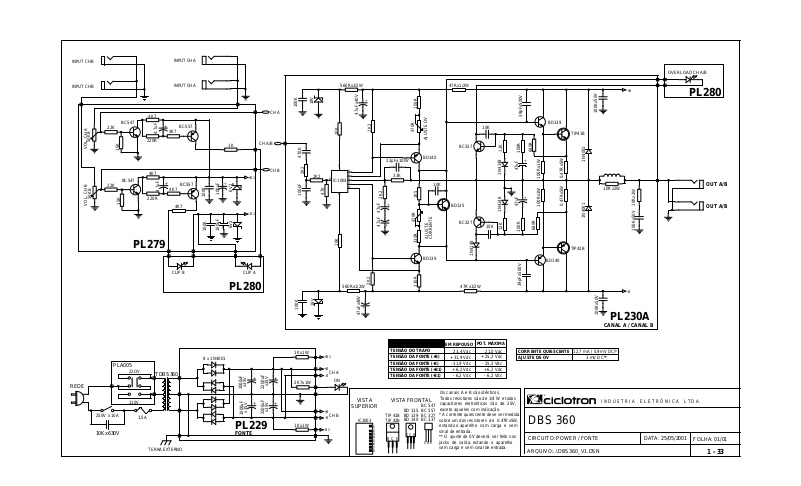

CIRCUITO: POWER / FONTE
ARQUIVO:..\DBS360_V1.DSN
3 mV DC**
I N D Ú S T R I A E L E T R Ô N I C A L T D A.
DATA: 25/05/2001
FOLHA: 01/01
1 - 33
