N 06.95 A
11 - 2006
Manuel
d’utilisation
simplié
Simplified
user
manual
Vereinfachtes
benutzerhand
buch
MicroCONNECT
Manual
de uso
simplificado
SOMMAIRE Page
1 ) AVANT PROPOS
2 ) CONSIGNES DE SÉCURITÉ
3 ) PRINCIPE ET EXPLOITATION D'UN PLANCHER
CHAUFFANT / RAFFRAICHISSANT
4 ) PRÉSENTATION DE LA TÉLÉCOMMANDE
5 ) RÉGLAGE DES CONSIGNES
6 ) PROGRAMMATION HEBDOMADAIRE
7 ) CODES DES DÉFAUTS - DIAGNOSTICS
En raison de l'évolution des normes et du matériel, les
caractéristiques indiquées par le texte et les images de
ce document ne nous engagent qu'après confirmation
par nos services.
Appareil conforme aux exigences des directives :
CEE 89/336 (compatibilité ElectroMagnétique)
et CEE 73/23 modifiée 93/68 (Sécurité basse tension)

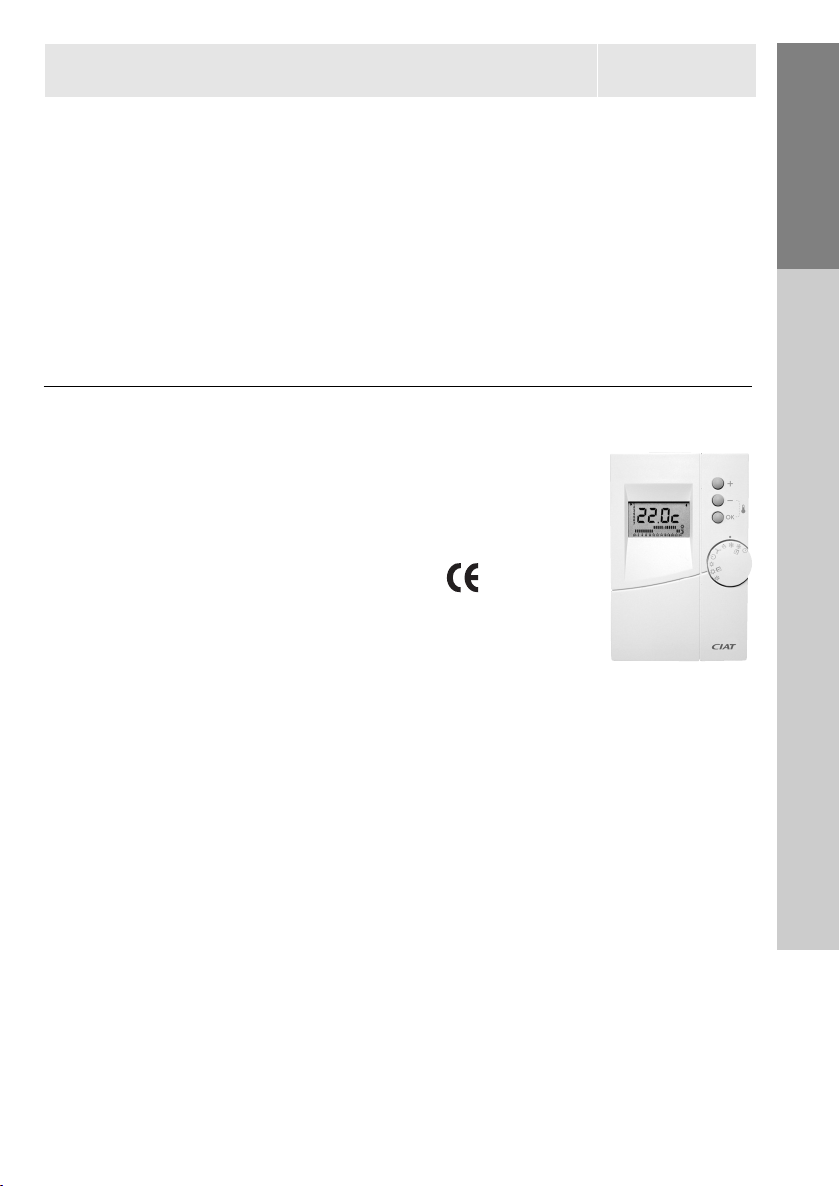

TERMINAL DE COMMANDE
3
3
4
4 - 5
6
7
8
MICRO-CONNECT
1 ) AVANT PROPOS
CIAT vous remercie de votre acquisition.
Cet appareil de haute technologie utilisant le dernier fluide frigorigène R 410A vous
apportera de longues années de confort avec un coût de consommation des plus réduits.
Cette notice vous permettra de tirer le meilleur parti de votre installation, ainsi que
d'effectuer les opérations d'entretien qui lui sont nécessaire.
Français
English
DeutschEspañol
2 ) CONSIGNES DE SÉCURITÉ
Avant d'utiliser votre installation, nous vous remercions de lire soigneusement les
lignes qui suivent :
- n'essayer en aucun cas de réparer vous-même cet appareil. N'essayez pas d'ouvrir les
capots de protection.
- avant tout nettoyage éventuel, coupez le courant sur l'appareil.
- en cas d'odeur suspecte, de bruit anormal ou dégagement de fumée, mettez votre
appareil hors tension et avertissez votre installateur.
- n'utilisez jamais de solvants pétroliers ou chimiques pour nettoyer la télécommande.
- ne touchez pas la télécommande avec un objet métallique pointu, vous risquez de la
détériorer.
- ne mettez aucune source de chaleur sous la télécommande.
3
3 ) PRINCIPE ET EXPLOITATION D'UN PLANCHER CHAUFFANT
RAFRAÎCHISSANT
Pour l'utilisation d'un plancher chauffant, quelques idées clefs sont nécessaires :
Un plancher chauffant est un excellent moyen de chauffage car il utilise le rayonnement
à basse température pour chauffer harmonieusement l'ambiance sans aucun
mouvement parasite d'air.
Un plancher chauffant pour être efficace, n'a pas besoin et ne doit jamais être très chaud.
Français
Tout au plus il sera sensiblement tiède par temps froid.
Compte tenu de l'effet rayonnement, le confort thermique est en général obtenu avec des
températures d'air plus basses qu'avec les moyens traditionnels de chauffage
(convection) .
Un autre avantage du plancher chauffant est sa grande stabilité de régulation, évitant les
écarts brusques de température. Néanmoins cette stabilité implique que le temps de
réaction est de l'ordre de quelques heures. Ceci veut dire qu'avec un plancher chauffant,
la mise en chauffe est toujours progressive et que les variations de température doivent
être le plus réduites possibles.
Compte tenu de ce qui précède, CIAT a opté pour une régulation basée sur une réponse
EnglishDeutsch
en fonction de la température extérieure.
La température du plancher est donc fonction de la température extérieure.
Les spécialistes parlent d'une régulation par loi d'eau.
4 ) PRÉSENTATION DE LA TÉLÉCOMMANDE

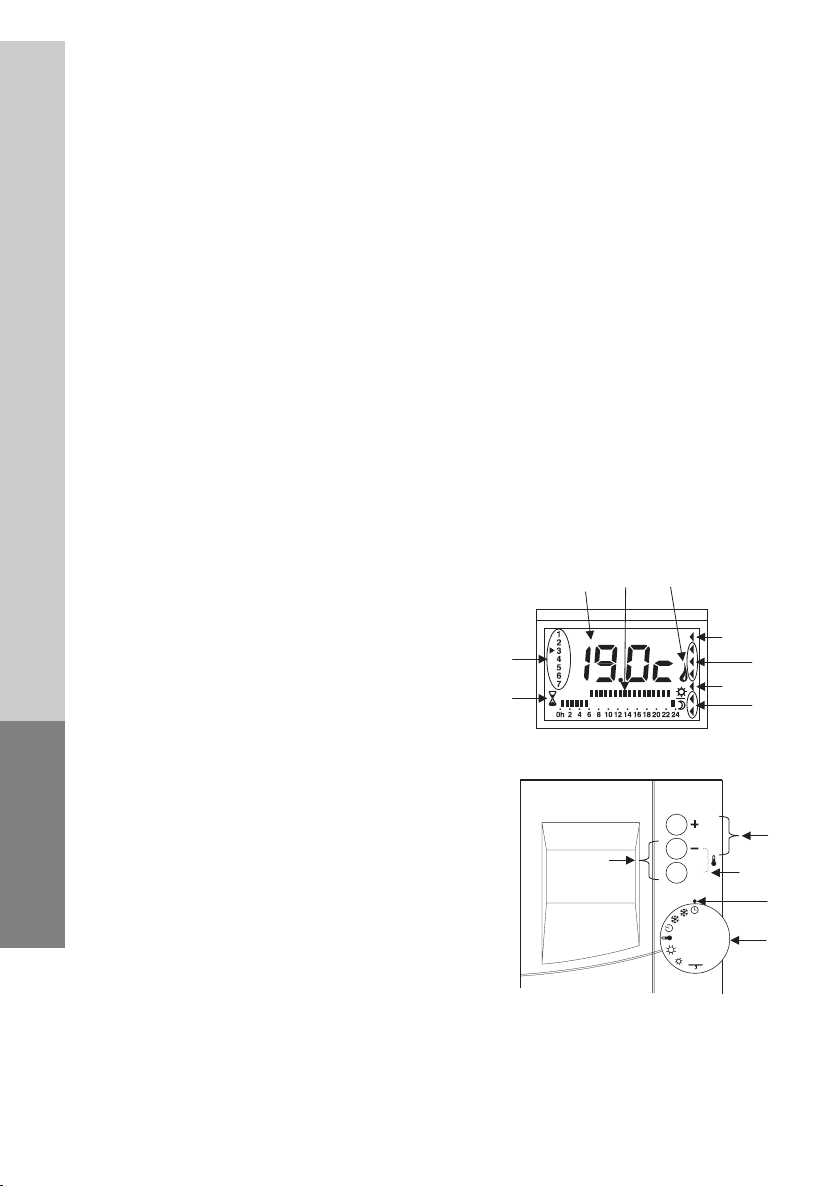

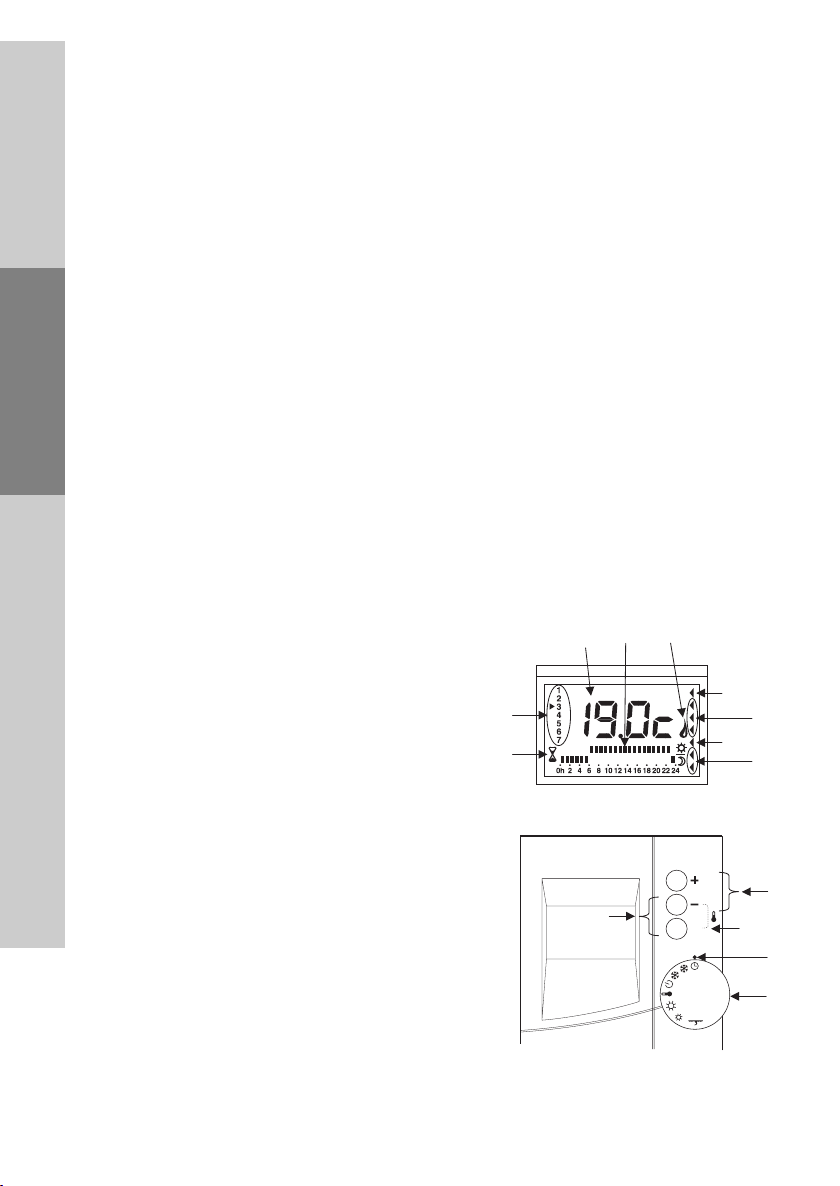

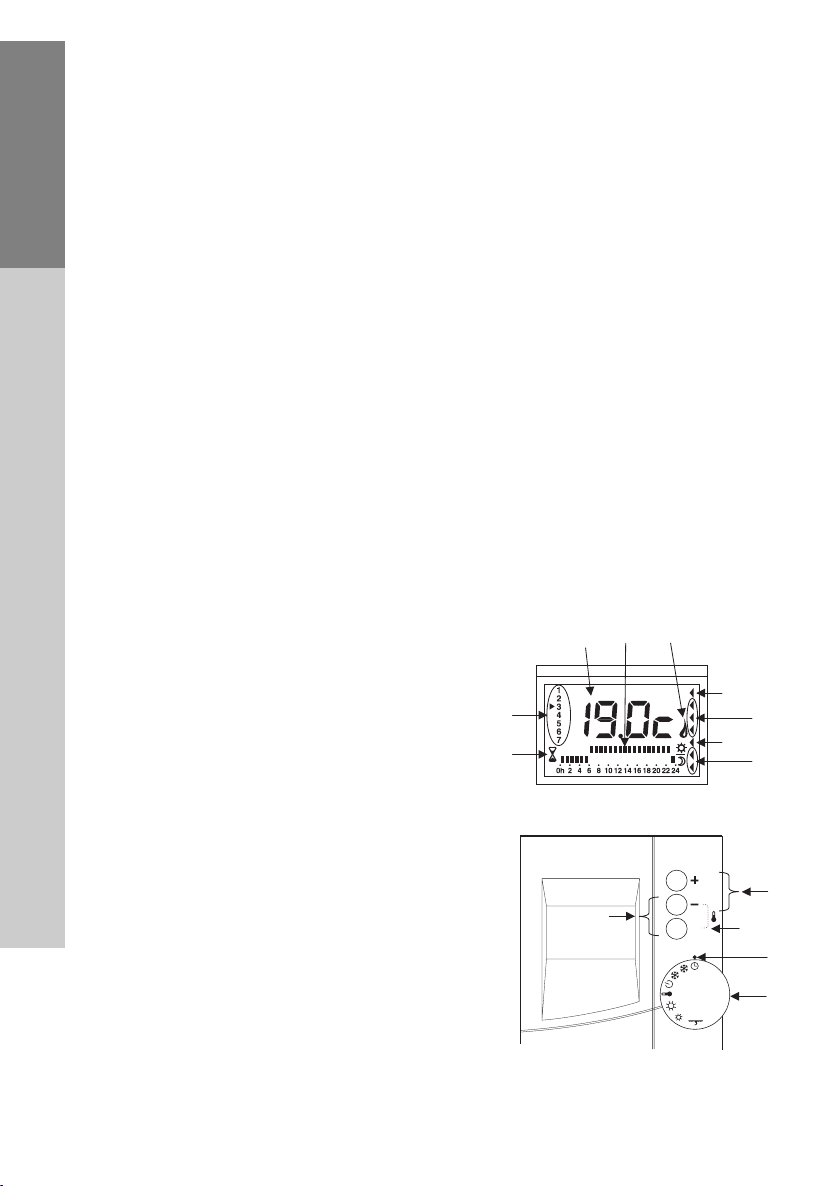

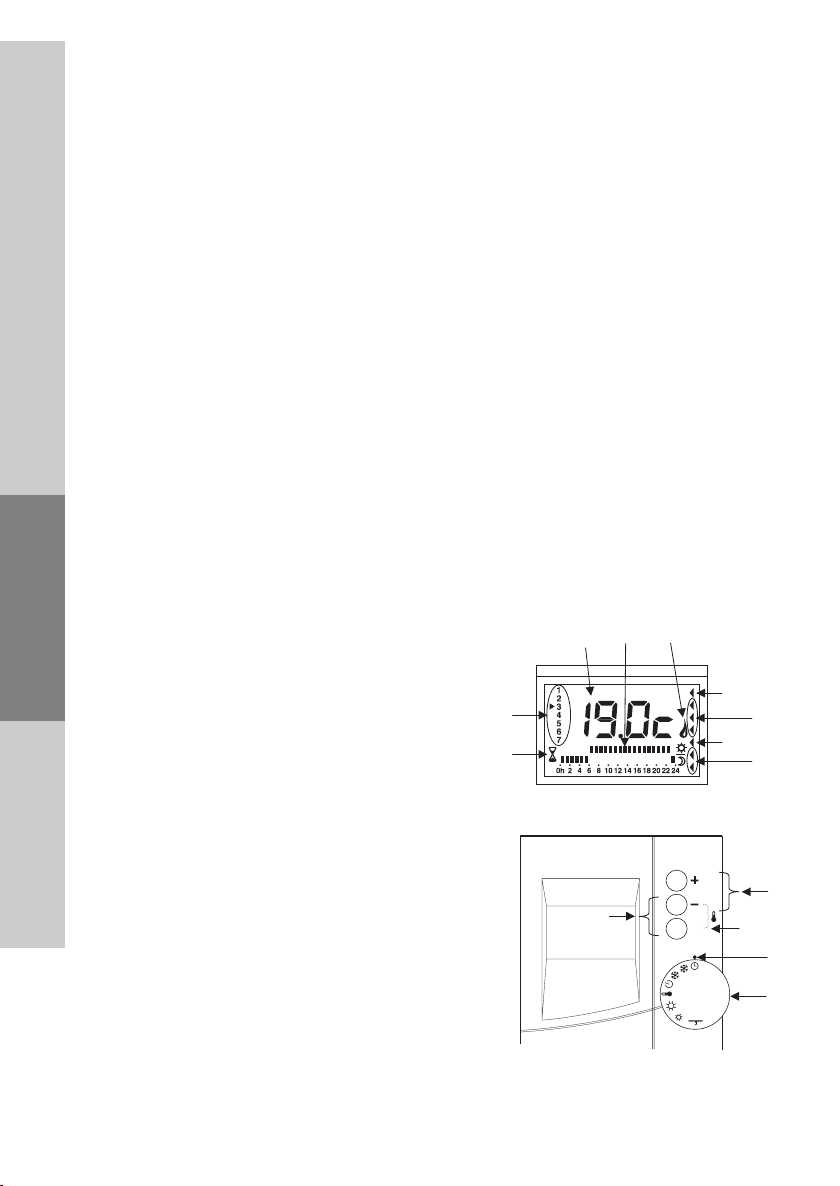

4-1) La télécommande
❒ 1 - Jour en cours.
❒ 2 - Affichage de la consigne
❒ 3 - Profil du programme journalier
❒ 4 - Indicateur état de fonctionnement
❒ 5 - Indicateur état de fonctionnement
❒ 6 - Indicateur état fonctionnement
❒ 7 - Indicateur état de fonctionnement
❒ 8 - Indicateur mode paramétrage
Español
❒ 9 - Indicateur mode test
❒ 10 - Touches de modification
❒ 11 - Affichage de la température ambiante
❒ 12 - Changement de mode
❒ 13 - Repère du sélecteur de fonction
❒ 14 - Sélecteur de fonction
(la température souhaitée)
compresseur
appoint électrique
chaudière
chauffage piscine
(réservé à l'installateur)
(réservé à l'installateur)
en appuyant simultanément sur
économique ou programmé)
des choix ou annulation des défauts
(option)
(option)
(option)
- et OK
(confort,
, validation
4
쐈
쐅
OK
쐉
씈
씉
4-2 ) Fonctions principales

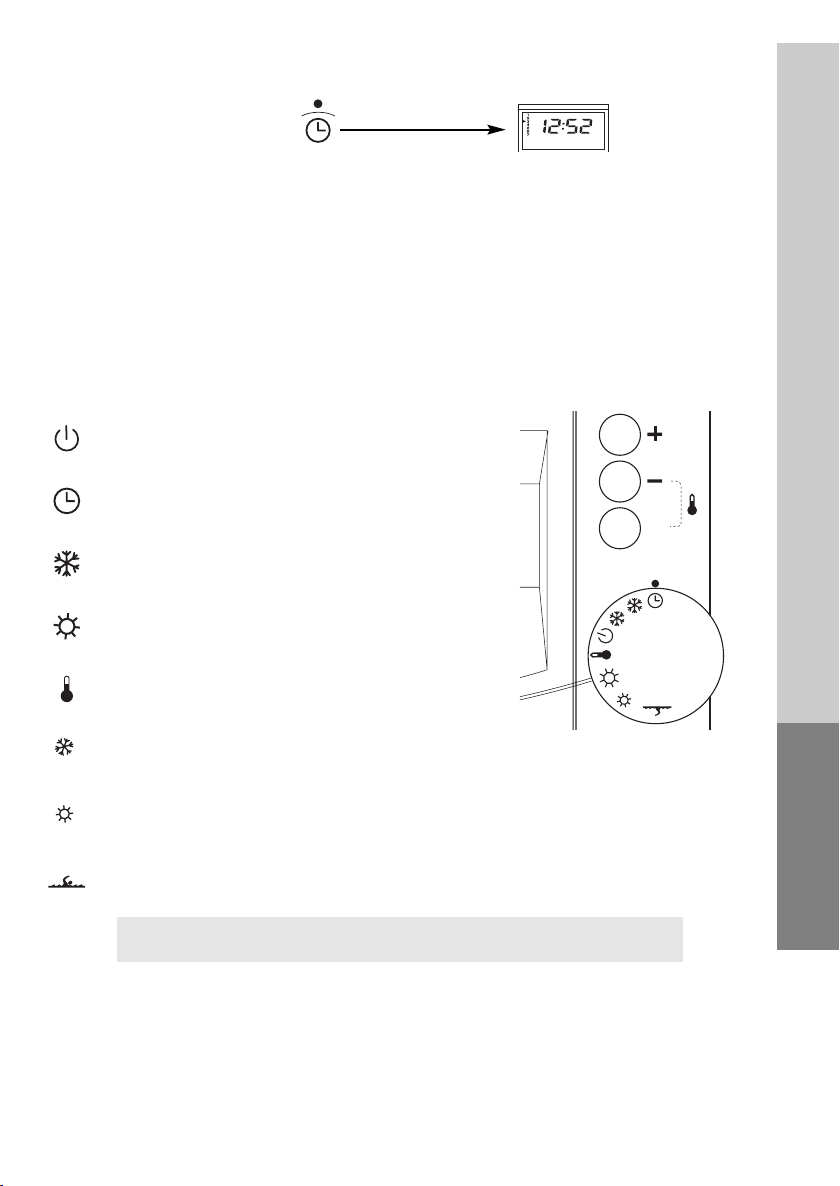

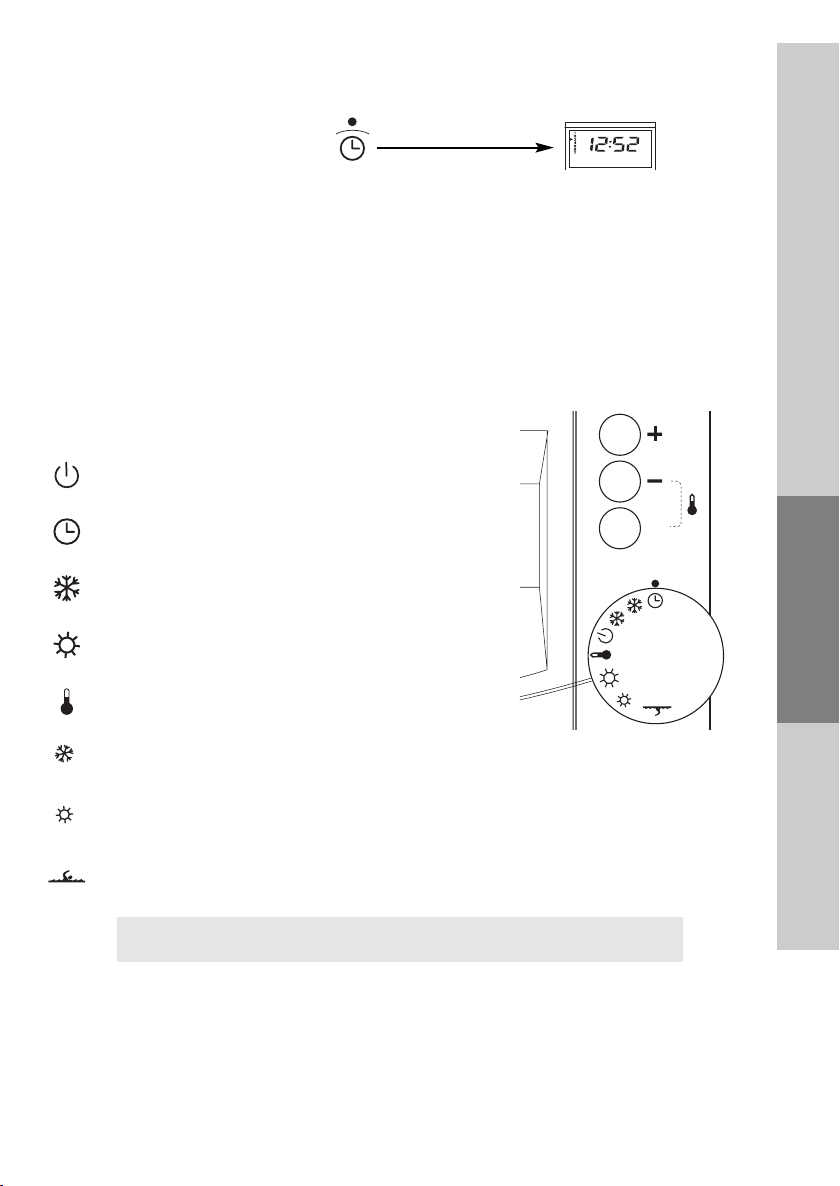

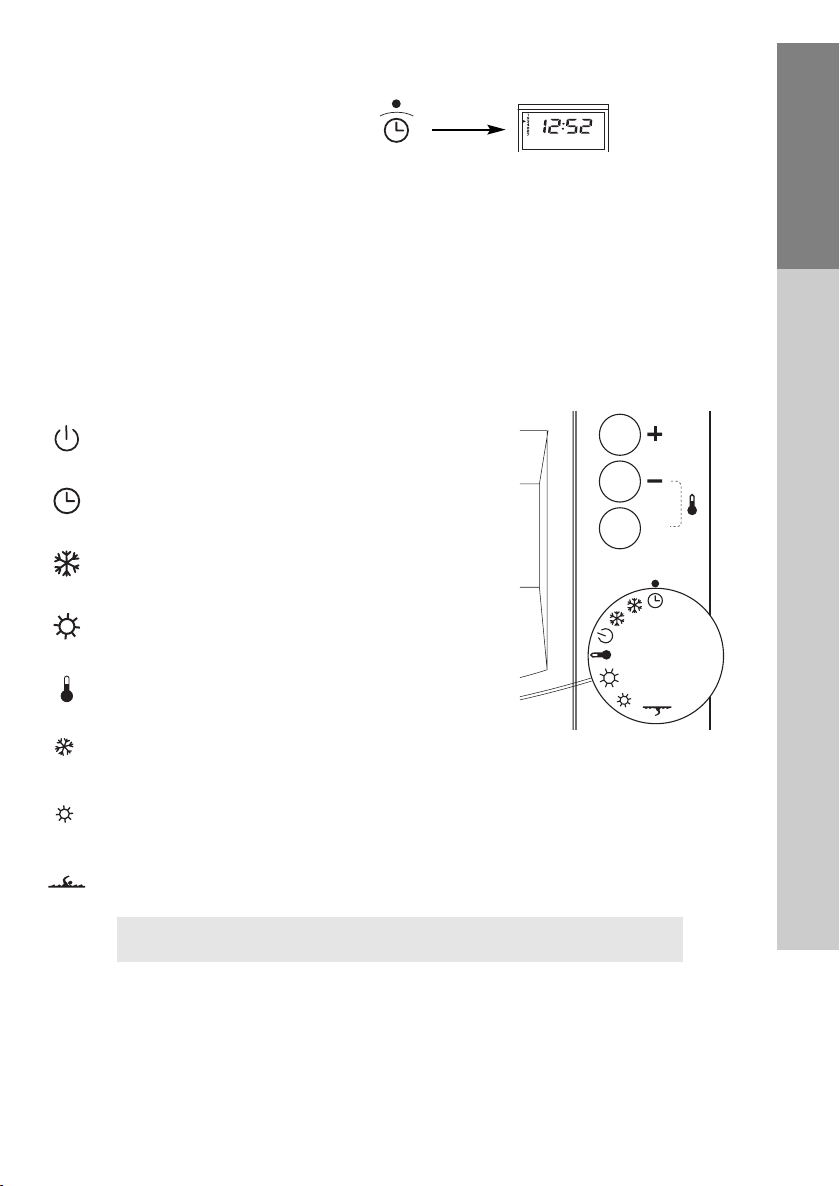

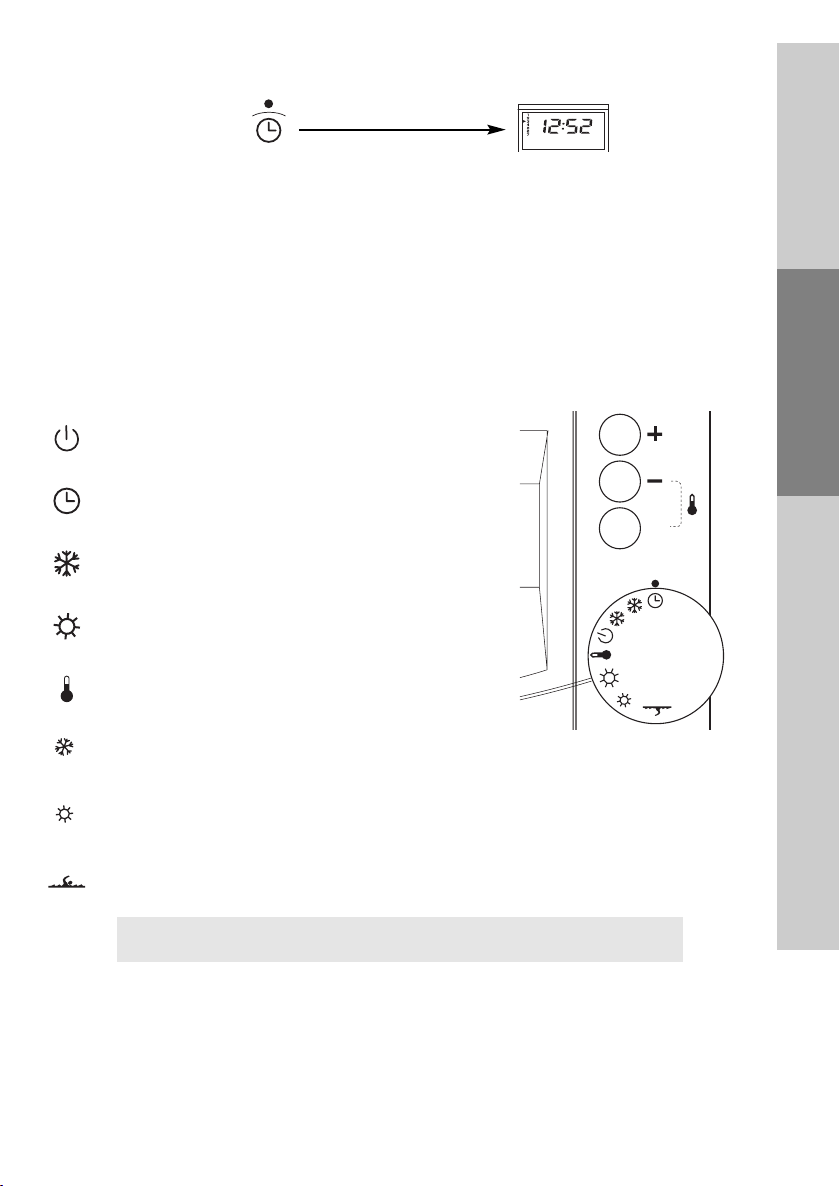

4.2.1 Mise à l'heure
Positionnez le bouton de réglage sur
Le réglage du jour et de l'heure s'effectue par
Chaque passage à 24h00 vous permet de changer de jour.
Appui bref : Avance au pas de 1 minute.
Appui maintenu : Avance rapide
L'appui sur la touche OK provoque le passage au jour suivant
Nota : Dans le mode réglage de l'heure, le groupe est à l'arrêt.
+ et - .
4.2.2 Mode de fonctionnement
Le commutateur dispose de 8 positions décrites ci dessous.
Français
Arrêt de l'appareil.
Mode réglage de l'heure.
OK
Mode de fonctionnement FROID.
Mode de fonctionnement CHAUD.
Mode de fonctionnement HORS GEL.
Mode de programmation hebdomadaire fonctionnement FROID.
Mode de programmation hebdomadaire fonctionnement CHAUD
Mode de fonctionnement chauffage PISCINE (option)
Attention, notez que seuls les appareils réversibles peuvent
fonctionner dans les modes chaud, hors gel et piscine.
4.2.3 Paramétrage
Le terminal de commande est réglé en usine pour une installation standard.
Vous devez configurer le terminal en fonction des spécificités de votre installation.
Cette opération est à effectuer une fois pour toute lors de la mise en route par
un personnel qualifié.
English
DeutschEspañol
5

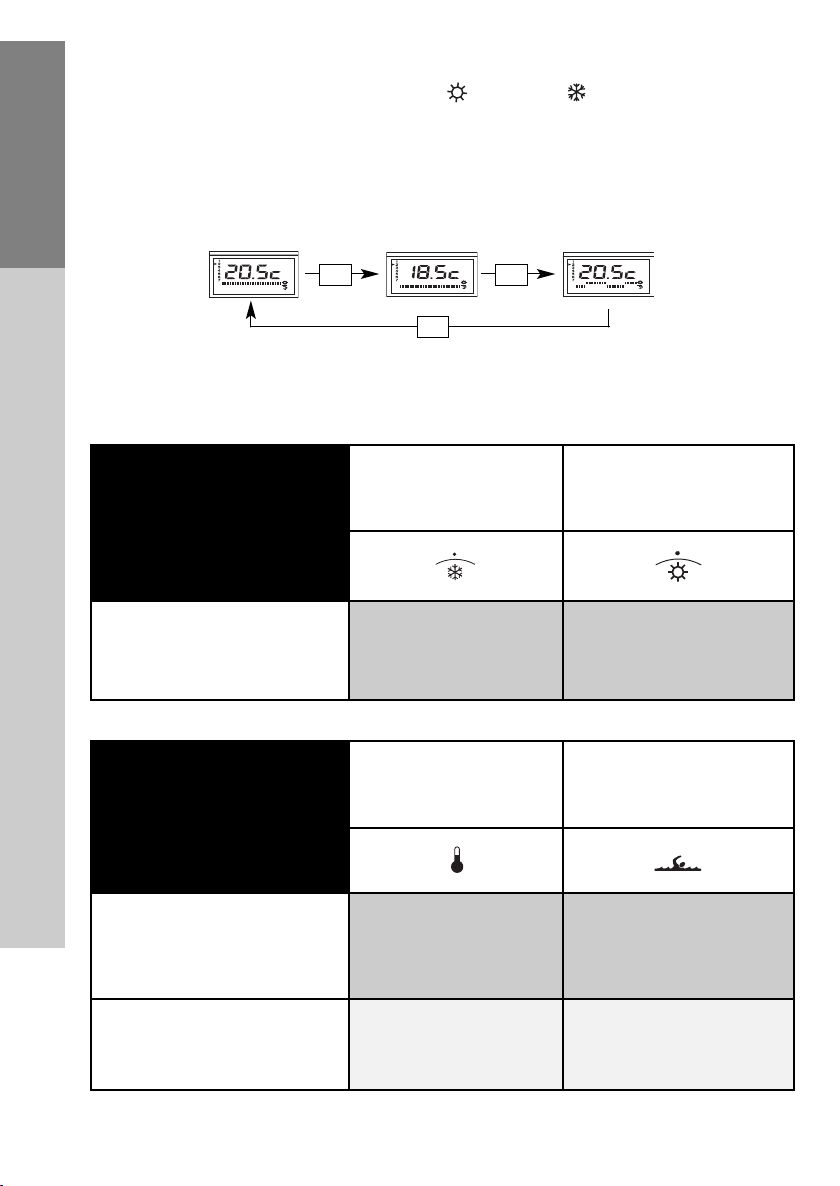

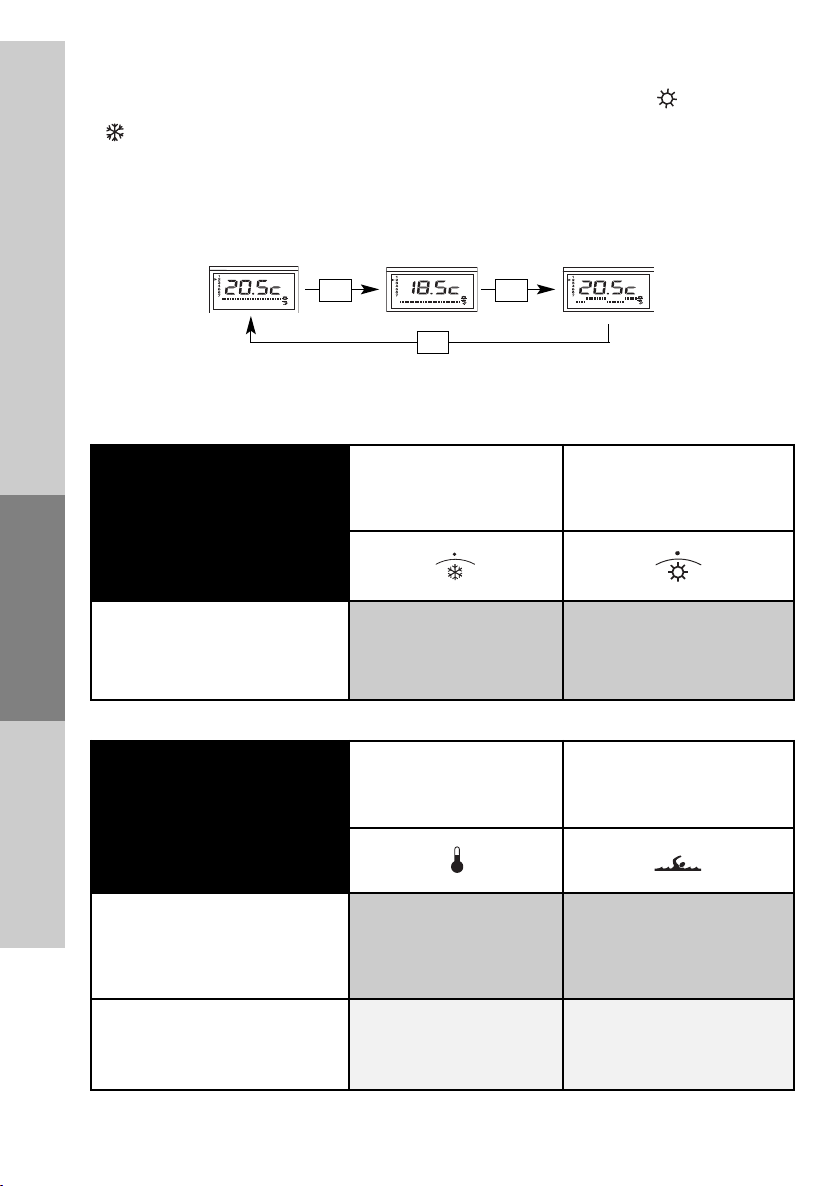

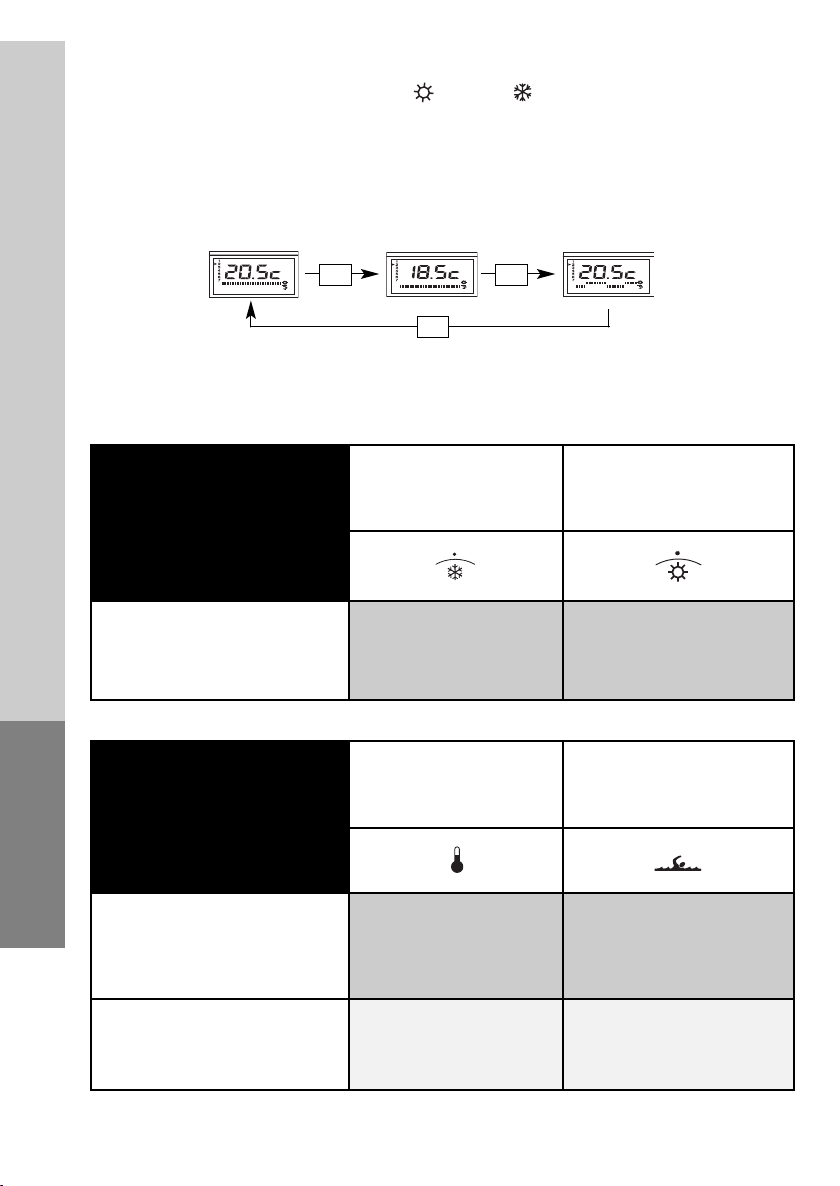

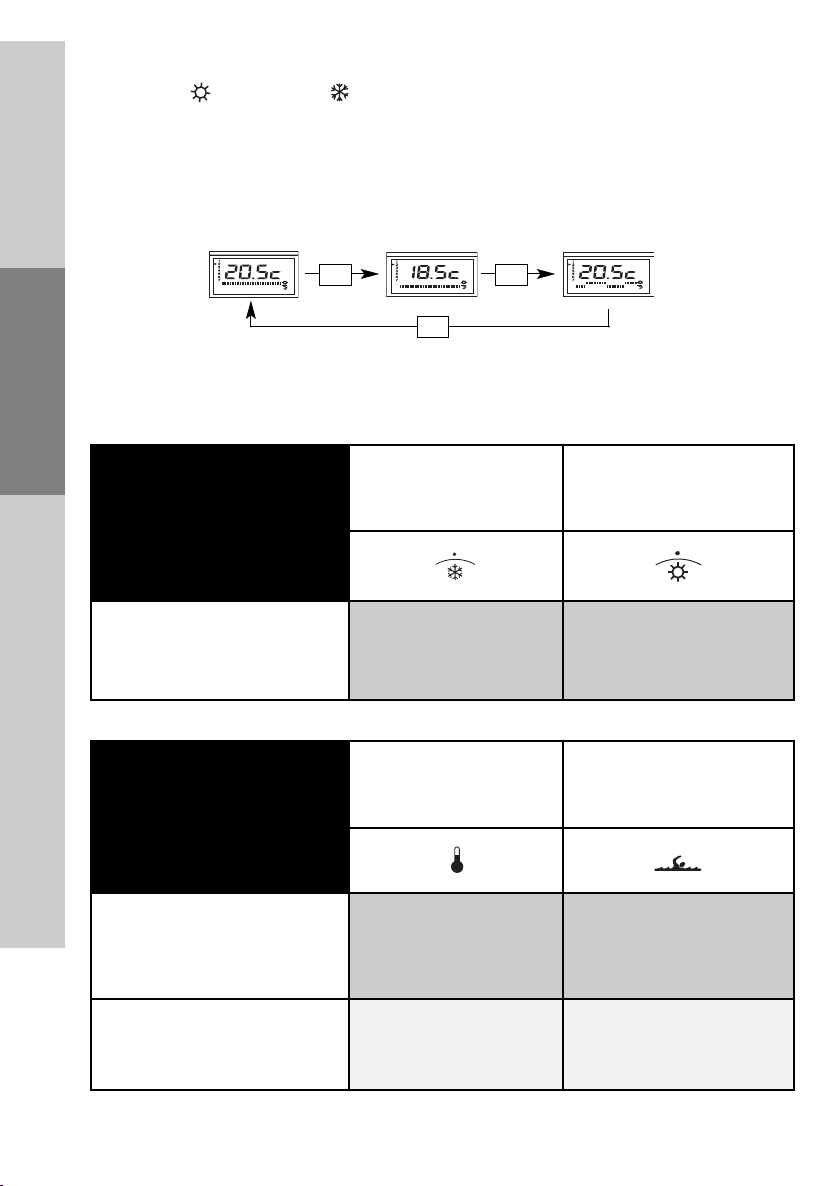

5 ) RÉGLAGE DES CONSIGNES
Dans les modes de fonctionnement chaud ( ) ou froid ( ), des appuis répétés sur
la touche OK permettent de basculer la consigne de température en Confort (Fig. 1), puis
en Economie (Fig. 2), puis en température Programmée hebdomadaire (Fig. 3), puis en
Confort etc..
Français
OK OK
La consigne de température active peut être modifiée en appuyant sur les touches + et - .
Les consignes sont modifiables dans les plages définies dans le tableau ci dessous :
EnglishDeutsch
Fig. 2Fig. 1 Fig. 3
OK
Plancher chauffant ou radiateurs
Español
Plancher chauffant ou radiateurs
Type
d'installation
ou
ventilo-convecteurs
Type
d'installation
ou
ventilo-convecteurs
Mode chauffage
piscine
Fonctionnement
en mode froid
Fonctionnement
en mode chaud (option)
18 à 30°C 15 à 30°C
Fonctionnement
en mode hors gel
Fonctionnement
en mode piscine
8 à 15°C sans objet
sans objet 20 à 35°C
6

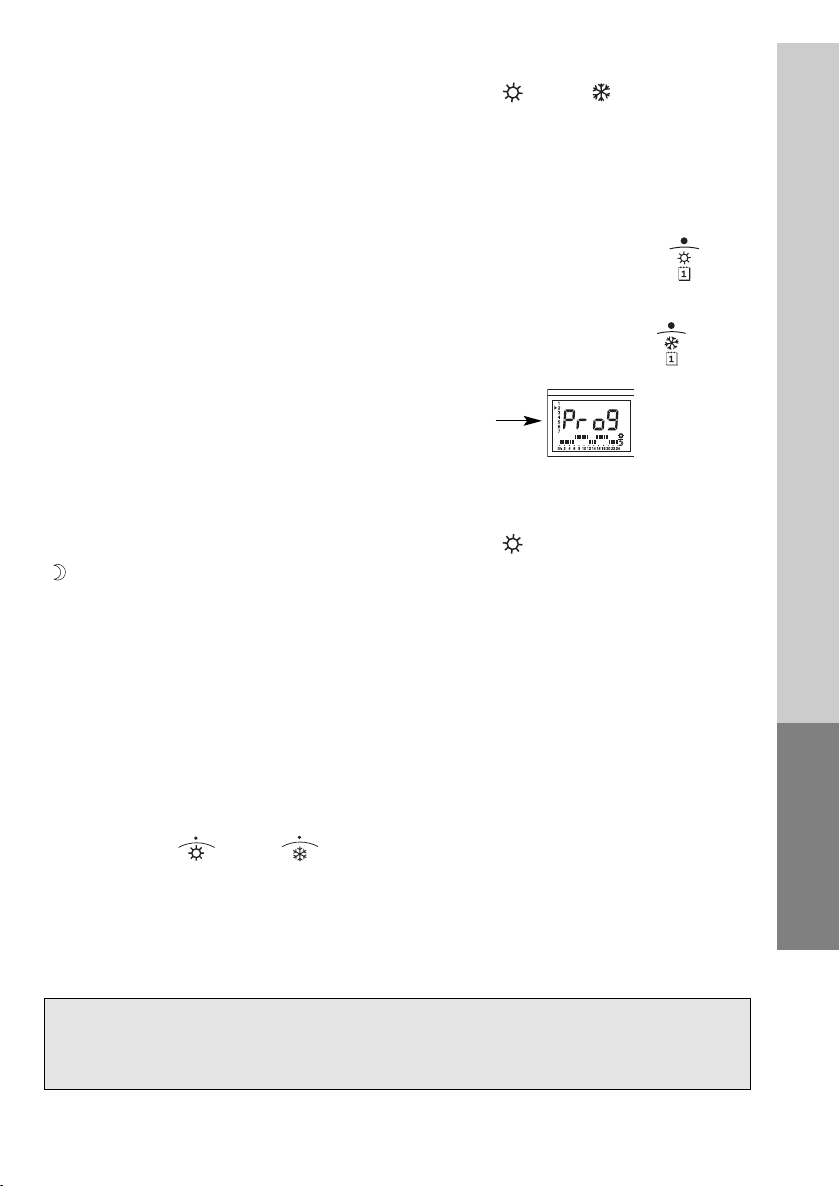

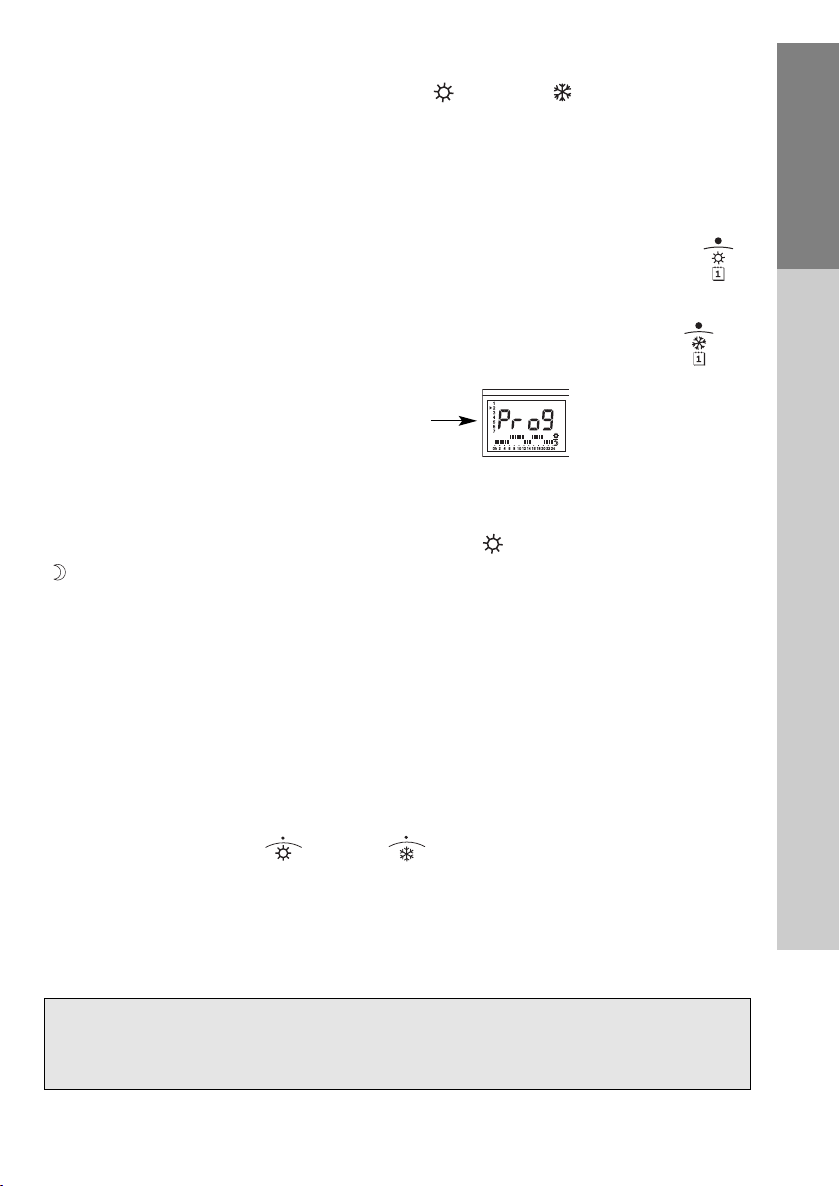

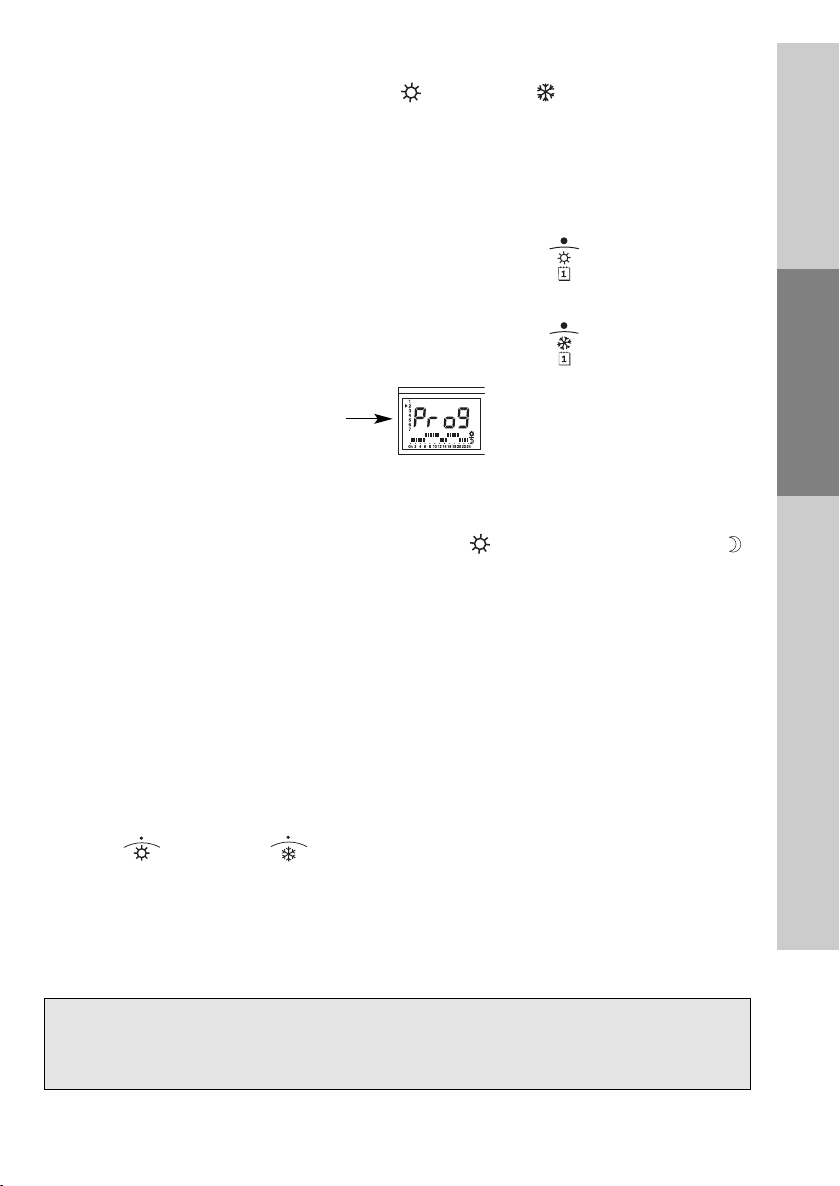

6 ) PROGRAMMATION HEBDOMADAIRE
Pour chacun des 2 modes de fonctionnement ( ) ou froid ( ), vous disposez d'un
programme hebdomadaire qui permet à l'appareil de fonctionner heure par heure selon
la consigne confort ou la consigne économique.

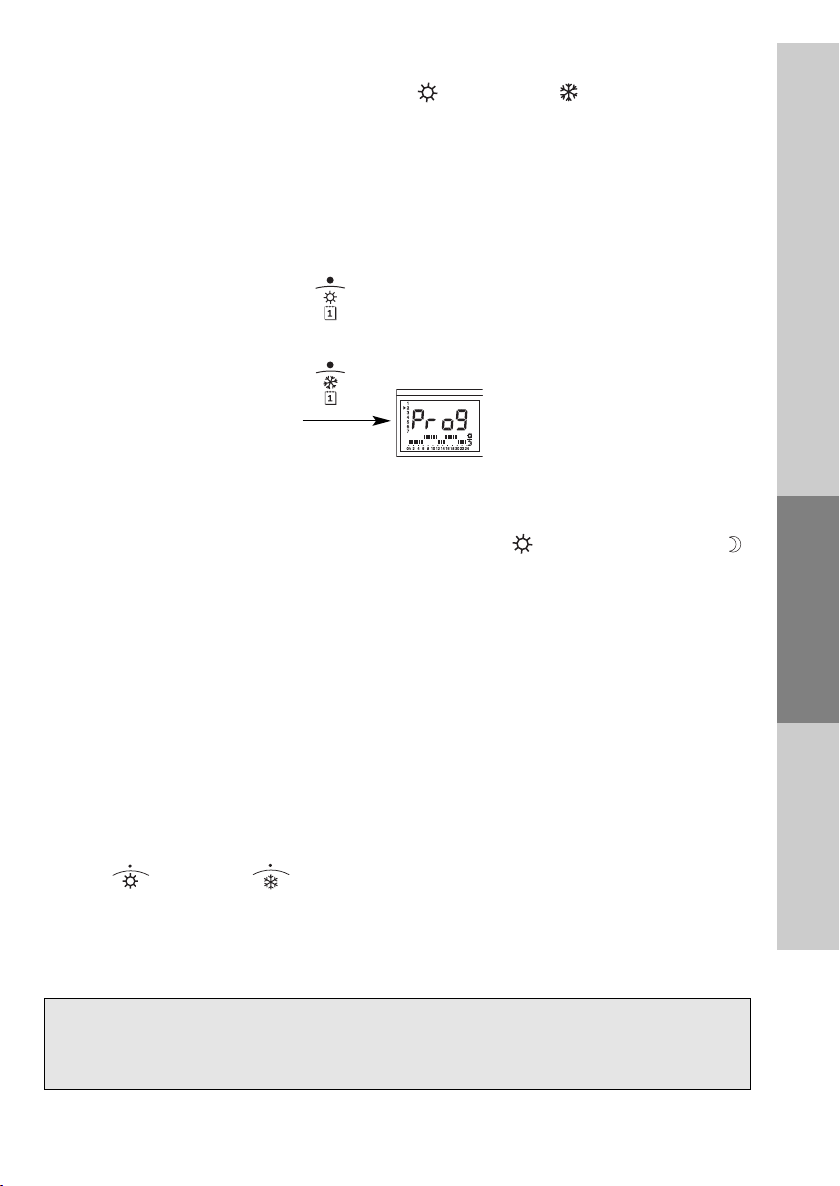

6.1 Modifiez votre programmation hebdomadaire
Ces programmes sont modifiables.
Pour modifier la programmation du mode chaud, placez la molette sur la position
Pour modifier la programmation du mode froid, placez la molette sur la position
Français
L'affichage se présente alors sous cette forme.
Pour chacun des jours de la semaine (index verticaux), il est possible de définir heure par
heure si l'appareil fonctionnera en consigne confort ( ) ou en consigne économique
( ) (index horizontaux).
1 ) Appuyez sur la touche
obtenir une heure d'économie (passage au créneau suivant).
Répétez cette opération pour chaque créneau horaire.
2 ) Appuyez sur la touche OK pour valider et passer au jour suivant.
+ pour définir une heure de confort ou sur la touche - pour
6.2 Activez , désactivez votre programmation hebdomadaire
1 ) Après la programmation du mode de fonctionnement, positionner le commutateur sur
la position désirée (chaud ou froid ).
2 ) Appuyez sur la touche OK pour activer ou désactiver la programmation
hebdomadaire
(cf. paragraphe 5)
English
DeutschEspañol
Avertissement :
Dans le cas d'une utilisation en plancher chauffant, le mode
réduit n'est pas conseillé.
7
7 ) CODE DES DÉFAUTS - DIAGNOSTIC

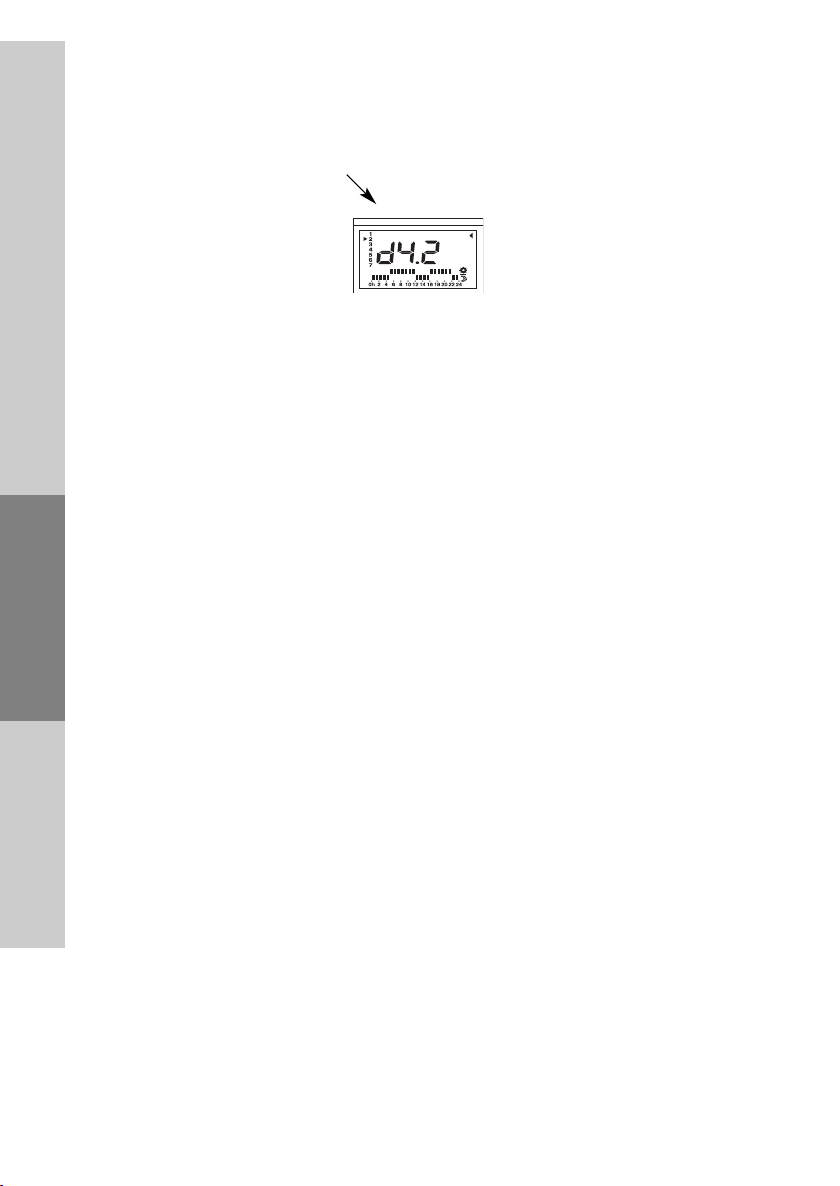

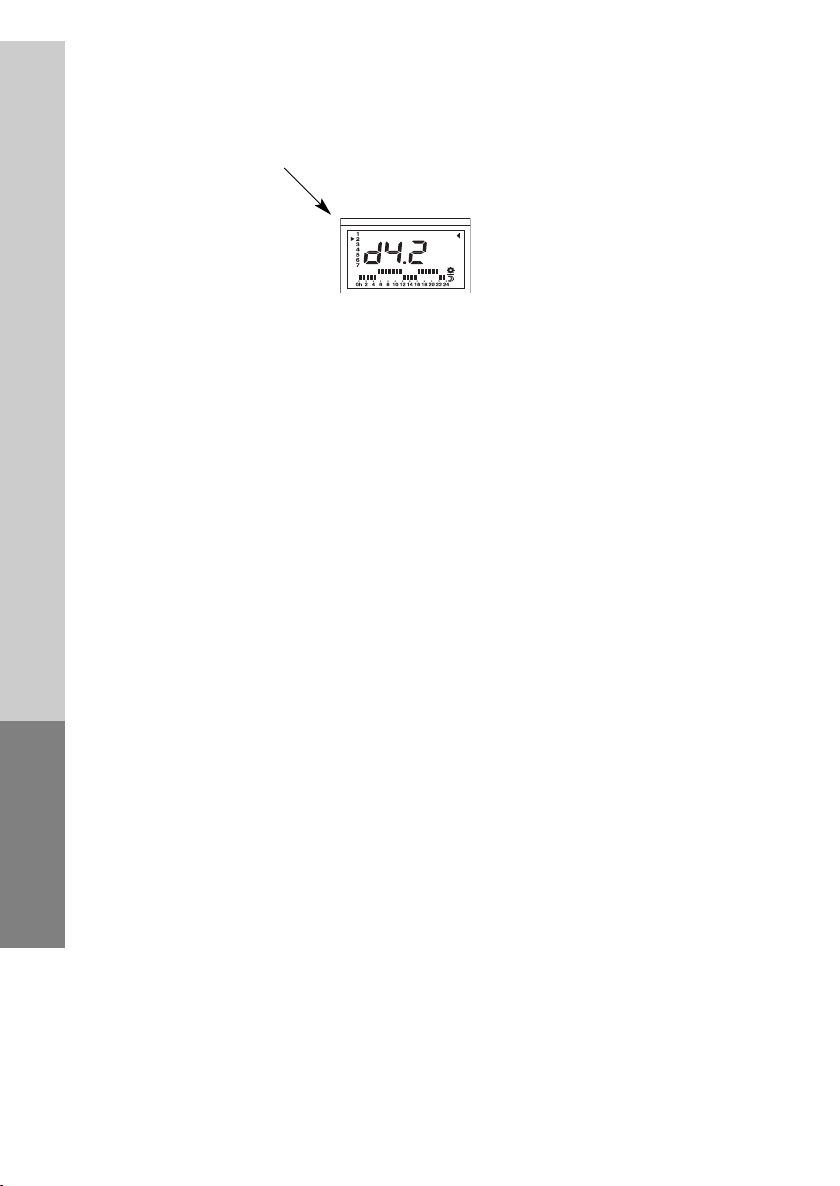

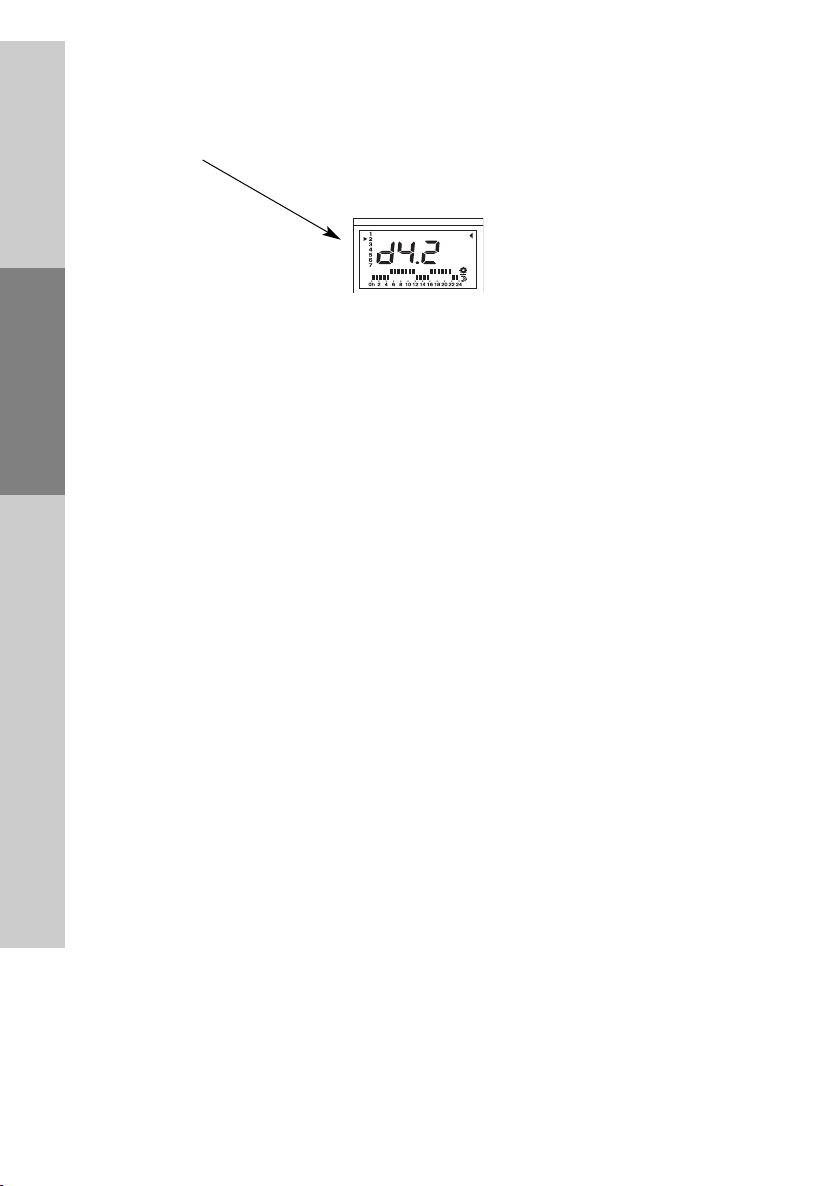

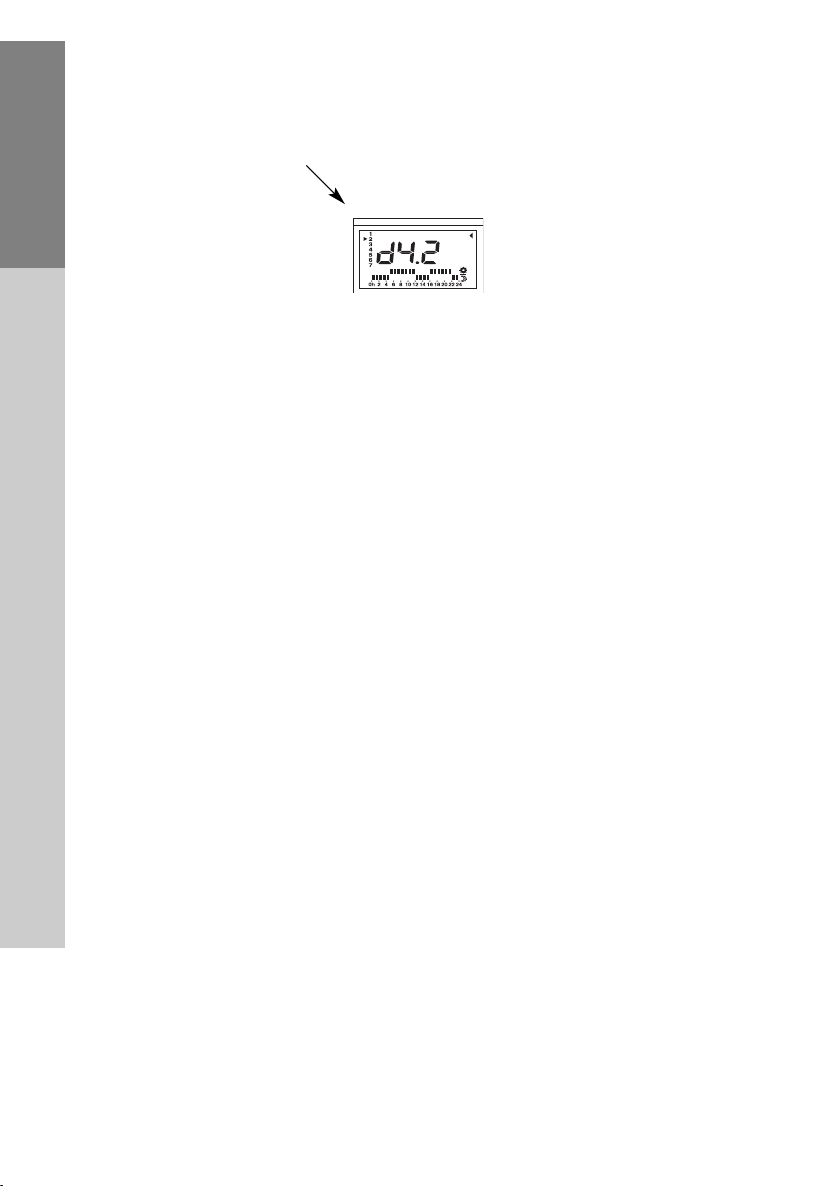

7.1 Affichage
Lorsque la régulation électronique détecte un défaut de fonctionnement, l'écran affiche
un message du type dX.Y.
Français
7.2 Codes défaut
Chaque code d'erreur correspond à un défaut bien précis survenu sur l'appareil.
EnglishDeutsch
❒ d1 et d2 indiquent un défaut sur le circuit frigorifique.
❒ d3 indique un défaut sur la circulation d'eau.
❒ d4 indique un défaut lié aux sondes de température.
❒ d5 indique que les limites de fonctionnement de l'appareil sont dépassées.
❒ d6, d7 et d8 indiquent un risque de gel de l'échangeur intérieur.
❒ d9 indique un défaut sur le fonctionnement du terminal.
7.3 Réarmement
On distingue deux niveaux de défauts.
1) - Défaut temporaire : le numéro de défaut apparaît clignotant sur l'écran.
L'acquittement se fait automatiquement, dès retour à des conditions normales de
fonctionnement.
Español
2) - Défaut permanent : le numéro de défaut apparaît fixe sur l'écran.
L'acquittement se fait manuellement.
Après avoir résolu le problème sur l'installation, placez la molette sur la position arrêt et
appuyez pendant 3 secondes sur la touche OK.
8
CONTENTS Page
1 ) FOREWORD
2 ) SAFETY INSTRUCTIONS
3) PRINCIPLE AND OPERATION OF A FLOOR
HEATING SYSTEM
4 ) PRESENTATION OF THE REMOTE CONTROL
5 ) ADJUSTING THE SETTINGS
6 ) WEEKLY PROGRAMMING
7 ) FAULT CODE - TROUBLESHOOTING
Due to the progression of standards and equipment, the
characteristics indicated by the text and images in this
document in no way constitute a commitment and must
be confirmed by our services.
Device conforming to the requirements of directives:
CEE 89/336 (Electromagnetic compatibility)
and CEE 73/23 amended on 93/68 (Low voltage safety).

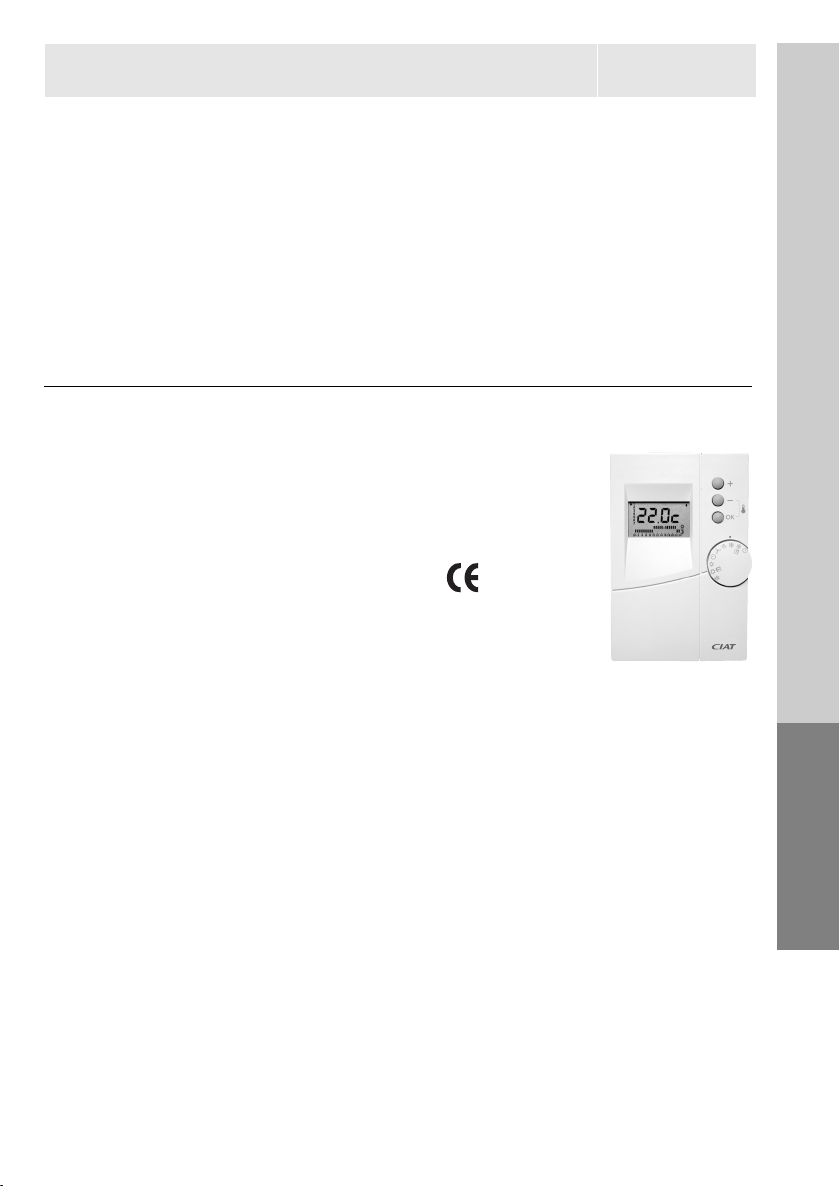

CONTROL TERMINAL
9
9
10
10 - 11
12
13
14
MICRO-CONNECT
1 ) FOREWORD
CIAT thanks you for making this purchase.
This high technology device using the latest R 410A refrigerant will provide you with many
years of comfort at the lowest consumption costs.
This manual will permit you to enjoy maximum benefit from your installation and carry out
the necessary maintenance operations on it.
Français
English
DeutschEspañol
2 ) SAFETY INSTRUCTIONS
Before using your installation, please read the following lines carefully:
- never attempt to repair this device yourself. Do not try to open the protection casing.
- switch off the power to the device before possible cleaning operations.
- switch off the device and contact your fitter in case of suspicious odours, unusual noise
or smoke emissions.
- never use petrol or chemical-based solvents to clean the remote control.
- do not touch the remote control with a sharp metal object. You risk damaging it.
- do not place any heat source under the remote control.
9
3 ) PRINCIPLE AND OPERATION OF A FLOOR HEATING SYSTEM
To use a floor heating system, you must be aware of the following key points:
A floor heating system is an excellent means of heating since it uses low temperature
radiation to heat the atmosphere evenly without any interfering air movement.
Floor heating does not need to be very hot to be efficient. In fact it must never be very
hot. At most it should be quite warm during cold weather.
Français
Given the effect of radiation, thermal comfort is generally obtained with lower air
temperatures than with traditional heating methods (convection).
Another advantage of floor heating is that it has very stable regulation, thereby avoiding
sudden changes of temperature. However, this great stability implies that reaction time is
in the region of several hours. This means that with floor heating, warming up is always
gradual and that temperature variations must be as low as possible.
Taking into account the above, CIAT has opted for regulation based on response as a
function of external temperature.
The temperature of the floor therefore depends on the temperature outdoors.
The specialists speak of regulation by water balance.
EnglishDeutsch
The regulation of this water balance must be left to your fitter who will adjust it as a
function of your dwelling and wishes.
4 ) PRESENTATION OF THE REMOTE CONTROL
4-1) The remote control
❒ 1 - Day in progress.
❒ 2 - Set point display
(the desired temperature)
❒ 3 - Profile of daily program
❒ 4 - Compressor on indicator
❒ 5 - Electric make-up operating
(option)
status
❒ 6 - Boiler operation status
indicator
❒ 7 - Swimming pool heating
on indicator
❒ 8 - Programming mode indicator
(reserved for the fitter)
❒ 9 - Test mode indicator
Español
(reserved for the fitter)
❒ 10 - Modification keys
❒ 11 - Display ambient temperature by
pressing
❒ 12 - Change mode (comfort, economic or
programmed), confirm choice or cancel faults
❒ 13 - Function selector index
❒ 14 - Function selector
(option)
(option)
- and OK simultaneously
쐈
쐅
OK
쐉
씈
씉
10
4-2 ) Main functions
4.2.1 Time setting
Set the control knob to
Setting the day and time is done withr
Each passage over 24.00 allows you to change the day.
Brief press: Advance at steps of 1 minute.
Long press: Fast advance.
Pressing on the OK key triggers the passage to the following day.
NB: The unit is at standstill when in time setting mode.
+ and - .
4.2.2 Operating mode
The switch has 8 settings described below.
Français
Stop the device.
Set the time.
COOLING operating mode.
HEATING operating mode.
ANTI-FREEZE operating mode.
COOLING weekly programming mode.
HEATING weekly programming mode.
SWIMMING POOL heating mode (option).
Caution, note that only reversible devices can operate
4.2.3 Programming
English
OK
DeutschEspañol
in heating, frost free and swimming pool modes.
The remote control terminal is set in the factory for standard installation.
You must configure the terminal as a function of the specific characteristics of your
installation.
This operation must be done once and for all by a qualified technician when starting up.
11
5 ) ADJUSTING THE SETTINGS
In heating ( ) or cooling ( ), modes, pressing repeatedly on the OK key permits
switching the temperature setting to Comfort (Fig. 1), then to Economy (Fig. 2), then
to weekly temperature programming (Fig. 3), then to Comfort, etc...
Français
OK OK
The active temperature setting can be modified by pressing the + and - keys.
The settings can be modified within the ranges defined in the table below:
EnglishDeutsch
Fig. 2Fig. 1 Fig. 3
OK
In cooling mode In heating mode (option)
Type
of installation
Floor heating
or radiators
or fan coil units
18 to 30°C 15 to 30°C
In anti-freeze mode In swimming pool mode
Type
of installation
Español
Swimming pool heating mode
Floor heating
or radiators
or fan coil units
8 to 15°C Not applicable
Not applicable 20 to 35°C
12
6 ) WEEKLY PROGRAMMING
For each of the 2 operating modes,heating ( ) or cooling ( ), you can use a weekly
program that permits the device to operate hour by hour as a function of the comfort or
economy setting.
6.1 Modify your weekly programming
These programs can be modified.
To modify the heating mode program, set the knob at position
To modify the heating mode program, set the knob at position
Français
The display will be seen in this form.
For each of the days of the week (vertical index), you can define hour by hour whether
the device will operate with the comfort setting ( ) or the economy setting ( )
(horizontal index).
1 ) Press the
to the next time setting).
Repeat this operation for each time setting.
2 ) Press the OK key to confirm and change to the next day.
+ key to set a comfort hour or the - key to obtain an economy hour (switch
6.2 Activate, deactivate your weekly programming
1 ) After programming the operating mode, set the switch at the position desired
(heating or cooling ).
2 ) Press the OK key to activate or deactivate the weekly programming
paragraph 5).
(cf.
English
DeutschEspañol
WARNING:
In the case of floor heating, the reduced mode is not advised.
13
7 ) FAULT CODE - TROUBLESHOOTING
7.1 Display
When the electronic regulation detects an operating fault, the screen displays a message
of type dX.Y.
Français
7.2 Fault codes
Each error code corresponds to a specific fault in the device.
EnglishDeutsch
❒ d1 and d2 indicate a cooling circuit fault.
❒ d3 indicates a water circulation fault.
❒ d4 indicates a temperature probe fault.
❒ d5 indicates that the device's operating limits have been exceeded.
❒ d6, d7 and d8 indicate that there is a risk of freezing in the indoor exchanger.
❒ d9 indicates a terminal operation fault.
7.3 Resetting
Two levels of fault can be distinguished.
1) - Temporary fault: the fault number flashes on the screen.
It is cleared automatically on return to normal operating conditions.
2) - Permanent fault: the fault number is displayed in steady light on the screen.
Español
It is cleared manually.
After having solved the problem on the installation, set the knob at stop position and
press the OK key for 3 seconds.
14
ÜBERSICHT Page
1 ) EINLEITUNG
2 ) SICHERHEITSHINWEISE
3 ) PRINZIP UND BETRIEB EINER
BODENHEIZUNG/-KÜHLUNG
4 ) ERKLÄRUNG DER STEUEREINHEIT
5 ) EINSTELLUNG
6 ) WOCHENPROGRAMMIERUNG
7 ) FEHLERCODES - FEHLERDIAGNOSTIK
Auf Grund der ständigen Weiter-Entwicklung bei Normen
und Material sind die von uns im Text und den
Abbildungen gemachten Angaben nur dann
verbindlich, wenn sie durch unseren Kundendienst
bestätigt wurden.
Gerät entspricht den Richtlinien EWG 89/336 (elektromagnetische Kompatibilität) und EWG 73/23,
geändert unter 93/68 (Niedrigspannungssicherheit).
15
15
16
16 - 17
18
19
20
STEUEREINHEIT
MICRO-CONNECT
1 ) EINLEITUNG
Wir bedanken uns, dass Sie sich für ein CIAT-Gerät entschieden haben..
Dieses High-Tech-Gerät, in dem das modernste Kältemittel R 410A zur Anwendung
kommt, wird Ihnen jahrelang besten Komfort bieten und zwar bei äußerst geringen
Verbrauchskosten.
Mit Hilfe dieser Erläuterungen werden Sie Ihre Anlage bestmöglich nutzen und die
erforderlichen Wartungsarbeiten durchführen können.
Français
English
DeutschEspañol
2 ) SICHERHEITSHINWEISE
Bitte lesen Sie, bevor Sie Ihre Anlage in Betrieb nehmen, aufmerksam die
nachfolgenden Hinweise:
- versuchen Sie in keinem Fall, das Gerät alleine zu reparieren und die Abdeckungen zu öffnen.
- vor jeder eventuellen Reinigung die Stromzufuhr zum Gerät abstellen.
- bei verdächtigen Gerüchen, ungewöhnlichen Geräuschen oder Rauchentwicklung das
Gerät spannungsfrei machen und Ihren Installateur informieren.
- niemals chemische Lösungsmittel oder Lösungsmittel auf Mineralölbasis für die
Reinigung der Steuereinheit benutzen.
- die Steuereinheit nicht mit spitzen Metallgegenständen berühren, da diese sonst
beschädigt werden könnte.
- die Steuereinheit nicht mit Wärmequellen zusammenbringen.
15
3 ) PRINZIP UND BETRIEB EINER BODENHEIZUNG/-KÜHLUNG
Für den Betrieb einer Bodenheizung gilt grundsätzlich Folgendes:
Eine Bodenheizung ist eine hervorragende Methode zur Raumheizung, denn sie nutzt
Strahlung bei niedrigen Temperaturen, um die Umgebung angenehm und direkt zu erwärmen,
ohne dass störende Luftzirkulationen dabei auftreten.
Um die richtige Wirkung zu erzielen, muss und darf eine Bodenheizung niemals sehr heiß
sein. Selbst bei kaltem Wetter darf sie allenfalls spürbar lauwarm sein.
Français
Angesichts der Strahlungswirkung wird eine behagliche Wärme im Allgemeinen bei
niedrigeren Lufttemperaturen erzielt, als sie bei herkömmlichen Heizungen
(Konvektionsheizungen) erforderlich sind.
Ein weiterer Vorteil der Bodenheizung besteht in ihrer großen Regelstabilität, mit der jähe
Temperaturschwankungen vermieden werden. Dennoch bringt diese Stabilität mit sich,
dass die Reaktionszeit bei einigen Stunden liegt, d.h. dass bei einer Bodenheizung die
Erwärmung stets äußerst langsam erfolgt und dass deshalb abrupte
Temperaturschwankungen so gering wie möglich gehalten werden sollten.
Auf Grundlage dieser Erkenntnisse hat CIAT sich für eine Regelung entschieden, die in
Abhängigkeit von der Außentemperatur gesteuert wird. Die Temperatur des Bodens
EnglishDeutsch
richtet sich also nach der jeweils herrschenden Außentemperatur. Fachleute sprechen
hier von einer witterungsgeführten Regelung.
Die Einstellung der witterungsgeführten Regelung ist Aufgabe Ihres Installateurs, der die
entsprechende Anpassung unter Berücksichtigung Ihrer Wohnverhältnisse und Ihrer
Wünsche vornehmen wird.
4 ) ERKLÄRUNG DER STEUEREINHEIT
4-1) Die Steuereinheit
❒ 1 - Aktuelles Datum
❒ 2 - Anzeige des Sollwertes
❒ 3 - Profil der Tagesprogrammierung
❒ 4 - Anzeige Betriebszustand des
❒ 5 - Anzeige Betriebszustand der
❒ 6 - Anzeige Betriebszustand des
❒ 7 - Anzeige Betriebszustand der
Español
❒ 8 - Anzeige Parametrierungsmodus
❒ 9 - Anzeige Testmodus (nur für den
❒ 10 - Änderungstasten
❒ 11 - Anzeige der Raumtemperatur durch
❒ 12 - Modusänderung (Komfort, Sparen oder
❒ 13 - Markierung der ausgewählten Funktion
❒ 14 - Funktionsauswahlknopf
(gewünschte Temperatur)
Kompressors
elektrischen Zusatzheizung (optional)
Heizkessels (optional)
Schwimmbeckenheizung (optional)
(nur für den Installateur)
Installateur)
gleichzeitiges Drücken auf - und OK
programmiert), Bestätigung oder
Annullierung
쐈
쐅
OK
쐉
씈
씉
16
OK
4-2 ) Grundlegende Funktionen
4.2.1 Einstellung von Datum und Uhrzeit
Den Einstellungsknopf stellen auf:
Die Einstellung von Tag und Uhrzeit erfolgt durch
Die Tagesanzeige ändert sich jeweils, wenn 24.00 Uhr überschritten wird.
Kurzes Drücken: Fortschritt jeweils in Minuten
Anhaltendes Drücken: Schneller Durchlauf
Durch Drücken der OK-Taste gelangt man zum nächsten Tag.
Achtung: Bei der Einstellung der Uhrzeit ruht das System.
+ und - .
4.2.2 Funktionen
Der Schaltknopf verfügt über acht nachfolgend beschriebene
Positionen:
Gerätestop.
Einstellung der Uhrzeit.
Funktion KÜHLEN
Français
English
Funktion HEIZEN
Funktion FROSTFREI.
4.2.3 Parametrisierung
Die Steuereinheit wird werkseitig für eine Standardinstallation eingestellt.
Diese Standardeinstellung ist entsprechend den individuellen Bedürfnissen und den
räumlichen Gegebenheiten nach Abschluss der Installation zu ändern und im Rahmen
der Inbetriebnahmearbeiten durch entsprechend geschultes Fachpersonal
vorzunehmen..
Wochenprogrammierung Funktion KÜHLEN.
Wochenprogrammierung Funktion HEIZEN.
Funktion HEIZEN SCHWIMMBECKEN (optional.
Bitte beachten Sie, dass nur reversierbare Geräte die Funktionen
Heizen, Frostfrei und Schwimmbecken funktionieren erfüllen..
17
DeutschEspañol
5 ) EINSTELLUNG
Durch wiederholtes Drücken der Taste OK in den Funktionen Heizen ( ) oder Kühlen
( ), lässt sich zwischen Temperatur auf Komfort ((Abb. 1), auf Sparen (Abb. 2), auf
programmierte Wochentemperatur (Abb. 3), dann wieder auf Komfort
usw. hin und her wechseln.
Français
Abbildung 2Abbildung 1 Abbildung 3
OK OK
OK
Die aktive Temperatureinstellung kann geändert werden durch Drücken der Tasten + und - .
Die Einstellungen sind innerhalb der nachfolgend definierten Bereiche änderbar:
EnglishDeutsch
Funktion Kühlen Funktion Heizen (optional)
Installationsart
Bodenheizung
oder Radiatoren
oder Ventilator-Konvektoren
18 bis 30°C 15 bis 30°C
Español
oder Ventilator-Konvektoren
Installationsart
Bodenheizung
oder Radiatoren
Heizmodus
Schwimmbecken
Frostfrei Funktion Schwimmbecken
8 bis 15°C Gegenstandslos
Gegenstandslos 20 bis 35°C
18
6 ) WOCHENPROGRAMMIERUNG
Für jeden der beiden Funktionsmodi (Heizen oder Kühlen ), verfügen Sie über
ein Wochenprogramm, mittels dessen die Funktionen des Geräts je nach Einstellung auf
Komfort oder Sparen stündlich wechseln können.
6.1 Änderung der Wochenprogrammierung
Diese Programme können geändert werden.
Um die Programmierung des Heiz-Modus zu ändern, den Drehschalter
auf die folgende Position stellen:
Um die Programmierung des Kühl-Modus zu ändern, den Drehschalter
auf die folgende Position stellen:
Français
Es erscheint folgende Anzeige:
Es für jeden der Wochentage (vertikale Anzeige) möglich, stundenweise (horizontale
Anzeige) festzulegen, ob das Gerät im Komfort-Modus ( ) oder im Sparmodus ( )
funktionieren soll.
1 ) Die Taste
betätigen, um eine Stunde Sparmodus festzulegen (Übergang zum nächsten
Stundenabschnitt).
Wiederholen Sie diesen Vorgang für jeden vollen Stundenabschnitt.
2 ) Die Taste OK drücken, um zu bestätigen und zum nächsten Tag überzugehen.
+ drücken, um - in Stundenschritten - eine Stunde Komfort oder die Taste -
6.2 Aktivierung und Deaktivierung der Wochenprogrammierung
1 ) Nach Programmierung der Funktion den Schalter auf die gewünschte Position stellen
(Warm oder Kühl ).
2 ) Die Taste OK drücken, um die Wochenprogrammierung zu aktivieren oder zu
deaktivieren
(siehe Abschnitt 5).
English
DeutschEspañol
Achtung:
Für den Fall der Verwendung einer Fußbodenheizung wird vom
gedrosselten Modus abgeraten.
19
7 ) FEHLERCODES - FEHLERDIAGNOSTIK
7.1 Darstellung
Entdeckt die elektronische Steuerung einen Funktionsfehler, wird auf dem Bildschirm
eine Mitteilung wie folgt dargestellt:
Français
7.2 Fehlercodes
Jeder Fehlercode entspricht einem präzisen Ausfall, der in einem Teil des Gerätes
aufgetreten ist.
EnglishDeutsch
❒ d1 und d2 zeigen einen Fehler im Kühlkreislauf an.
❒ zeigt einen Fehler im Wasserkreislauf an.
❒ d4 zeigt einen Fehler in Zusammenhang mit den Temperaturfühlern an.
❒ d5 zeigt an, dass die Leistungsgrenzen des Geräts überschritten sind.
❒ d6, d7 et und d8 zeigen die Gefahr des Einfrierens des inneren Wärmetauschers an.
❒ d9 zeigt einen Fehler in der Funktion der Steuereinheit an.
7.3 Wiederinbetriebnahme
Es werden zwei Fehlerkategorien unterschieden:
1) - Vorübergehender Fehler : Die Fehlerkennziffer blinkt auf dem Bildschirm.
Automatische Beseitigung, sobald wieder normale Funktionsbedingungen herrschen.
2) - Permanenter Fehler : Die Fehlerkennziffer wird dauerhaft (nicht blinkend) dargestellt.
Español
Manuelle Beseitigung erforderlich.
Nach Behebung des Fehlers im System den Drehschalter auf die Position Stop stellen
und drei Sekunden lang die Taste OK drücken.
20
ÍNDICE Page
1 ) PRÓLOGO
2 ) CONSIGNAS DE SEGURIDAD
3 ) PRINCIPIO DE EXPLOTACIÓN DE UN SUELO
RADIANTE REFRIGERANTE
4 ) PRESENTACIÓN DEL MANDO A DISTANCIA
5 ) REGLAJE DE LAS CONSIGNAS
6 ) PROGRAMACIÓN SEMANAL
7 ) CÓDIGOS DE LOS FALLOS - DIAGNÓSTICOS
Debido a la evolución de las normas y del material, las
características indicadas por el texto y las imágenes de
este documento, solamente nos comprometen después
de la confirmación por nuestros servicios.
Aparato conforme a las exigencias de las directivas:
CEE 89/336 (Compatibilidad Electromagnética)
y CEE 73/23, modificada 93/68 (Seguridad Baja Tensión)
TERMINAL DE MANDO
21
21
22
22 - 23
24
25
26
MICRO - CONNECT
1 ) PRÓLOGO
CIAT le agradece su compra.
Este aparato de alta tecnología, que utiliza el último fluido frigorígeno R 410ª, le aportará
largos años de confort con un coste de consumo muy reducido.
Este manual le permitirá aprovechar al máximo su instalación, así como efectuar las
operaciones de mantenimiento necesarias.
Français
English
DeutschEspañol
2 ) CONSIGNAS DE SEGURIDAD
Antes de utilizar su instalación, le rogamos lea detenidamente las siguientes
líneas:
- no intente en ningún caso reparar usted mismo este aparato. No intente abrir los capós
de protección.
- antes de cualquier limpieza eventual, corte la alimentación eléctrica del aparato.
- en caso de olor sospechoso, de ruido anormal o de producción de humo, desconecte
el aparato y avise a su instalador.
- no utilice nunca disolventes petrolíferos o químicos para limpiar el mando a distancia.
- no toque el mando a distancia con un objeto metálico puntiagudo, ya que podría
deteriorarlo.
- no coloque ninguna fuente de calor debajo del mando a distancia.
21
3 ) PRINCIPIO DE EXPLOTACIÓN DE UN SUELO RADIANTE
REFRIGERANTE
Para utilizar un suelo radiante, se necesitan algunas nociones clave:
Un suelo radiante es un excelente medio de calefacción, ya que utiliza la radiación a baja
temperatura para calentar armoniosamente el ambiente sin ningún movimiento parásito de aire.
Un suelo radiante, para ser eficaz, no necesita y no debe nunca estar demasiado
caliente. Todo lo más, estará sensiblemente templado con tiempo frío.
Français
Teniendo en cuenta el efecto radiante, el confort térmico se obtiene generalmente con
temperaturas de aire más bajas que con los medios tradicionales de calefacción
(convección) .
Otra ventaja del suelo radiante es su gran estabilidad de regulación, evitando las
diferencias bruscas de temperatura. Sin embargo, esta estabilidad implica que el tiempo
de reacción sea del orden de unas horas. Esto quiere decir que con un suelo radiante, la
calefacción es siempre progresiva y que las variaciones de temperatura deben ser lo
más reducidas posible.
Teniendo en cuenta lo que precede, CIAT ha optado por una regulación basada sobre
una respuesta en función de la temperatura exterior. La temperatura del suelo depende
EnglishDeutsch
pues de la temperatura exterior.
Los especialistas hablan de una regulación por ley de agua.
El reglaje de esta ley de agua corresponde a su instalador, el cual la ajustará en función
de su vivienda y de acuerdo con sus deseos.
4 ) PRESENTACIÓN DEL MANDO A DISTANCIA
4-1) El mando a distancia
❒ 1 - Día actual.
❒ 2 - Visualización de la consigna
(la temperatura deseada)
❒ 3 - Perfil del programa diario
❒ 4 - Indicador del estado de
funcionamiento del compresor
❒ 5 - Indicador del estado de
funcionamiento del complemento
eléctrico (opción)
❒ 6 - Indicador del estado de
funcionamiento de la caldera (opción)
❒ 7 - Indicador del estado de funcionamiento
Español
de la calefacción de la piscina (opción)
❒ 8 - Indicador del modo de configuración
(reservado al instalador)
❒ 9 - Indicador modo test (reservado al instalador)
❒ 10 - Botones de modificación
❒ 11 - Visualización de la temperatura ambiente
pulsando simultáneamente el botón con el signo - y el botón OK
❒ 12 - Cambio de modo (confort, económico
o programado), validación de la elección o anulación de los fallos
❒ 13 - Punto de referencia del selector de función
❒ 14 - Selector de función
쐈
쐅
OK
쐉
씈
씉
22
4-2 ) Funciones principales
4.2.1 Puesta en hora
Ponga el botón de reglaje en
El reglaje del día y de la hora se efectúa por medio de
Cada paso de 24h00 le permite cambiar de día.
Pulsación breve: Avance por pasos de 1 minuto.
Pulsación mantenida: Avance rápido.
Pulsar el botón OK provoca el paso al día siguiente
Nota: En el modo de reglaje de la hora, el grupo está parado.
+ y - .
4.2.2 Modo de funcionamiento
El conmutador dispone de 8 posiciones, descritas a continuación.
Français
Paro del aparato.
Modo de reglaje de la hora.
Modo de funcionamiento FRÍO.
Modo de funcionamiento CALOR.
Modo de funcionamiento A SALVO DE HELADAS.
Modo de programación semanal, funcionamiento FRÍO.
Modo de programación semanal, funcionamiento CALOR.
Modo de funcionamiento calefacción PISCINA (opción).
Atención, tenga en cuenta que solamente los aparatos reversibles pueden
funcionar en los modos calor, a salvo de heladas y piscina.
4.2.3 Configuración
English
OK
DeutschEspañol
El terminal de mando está ajustado en fábrica para una instalación estándar.
Debe configurar el terminal en función de las especificidades de su instalación.
Esta operación se debe realizar una sola vez durante la puesta en marcha,
por un personal cualificado.
23
5 ) REGLAJE DE LAS CONSIGNAS
En los modos de funcionamiento calor ( ) o frío ( ), pulsar repetidamente el botón
OK , permite cambiar la consigna de temperatura a Confort (Fig. 1), a Economía (Fig. 2),
a temperatura Programada semanal (Fig. 3), o a Confort, etc...
Français
OK OK
La consigna de temperatura activa puede modificarse pulsando los botones + y - .
Las consignas son modificables según las franjas definidas en la siguiente tabla:
EnglishDeutsch
Fig. 2Fig. 1 Fig. 3
OK
En modo
En modo funcionamiento
funcionamiento frío
Tipo de instalación
Suelo radiante o radiadores o
ventilador-convectores
18 a 30°C 15 a 30°C
En modo a salvo
de heladas
funcionamiento piscina
Tipo de instalación
calor (opción)
En modo
Español
Suelo radiante o radiadores o
ventilador-convectores
Modo calefacción piscina
8 a 15°C Sin objeto
Sin objeto 20 a 35°C
24
6 ) PROGRAMACIÓN SEMANAL
Para cada uno de los 2 modos de funcionamiento (calor ) o frío ), dispone de un
programa semanal que permite al aparato funcionar hora por hora, según la consigna
confort o la consigna económico.
6.1 Modificar la programación semanal
Estos programas son modificables.
Para modificar la programación del modo calor, poner la rueda en la posición
Para modificar la programación del modo frío, poner la rueda en la posición
Français
La visualización se presenta entonces bajo esta forma
Para cada uno de los días de la semana (línea de cifras vertical), es posible definir hora
por hora si el aparato funcionará en consigna confort ( ) o en consigna económico
( ) (línea de cifras horizontal).
1 ) Pulsar el botón
de economía (paso a la franja siguiente).
Repita esta operación para cada franja horaria.
2 ) Pulse la tecla OK para validar y pasar al día siguiente.
+ para definir una hora de confort o el botón - para obtener una hora
6.2 Activar o desactivar la programación semanal
1 ) Una vez programado el modo de funcionamiento, poner el conmutador en la posición
deseada (calor o frio ).
2 ) Pulsar la tecla OK para activar o desactivar la programación semanal
(cf. párrafo 5)
English
DeutschEspañol
Advertencia:
En caso de una utilización como suelo radiante, el modo
reducido no está aconsejado
25
7 ) CÓDIGO DE FALLOS - DIAGNÓSTICO
7.1 Visualización
Si la regulación electrónica detecta un fallo de funcionamiento, la pantalla muestra un
mensaje de tipo dX.Y.
Français
7.2 Códigos de fallo
Cada código de error corresponde a un fallo bien preciso sobrevenido en el aparato.
EnglishDeutsch
❒ d1 y d2 indican un fallo en circuito frigorífico.
❒ d3 indica un fallo en la circulación de agua.
❒ d4 indica un fallo vinculado a las ondas de temperatura.
❒ d5 indica que se han sobrepasado los límites de funcionamiento del aparato.
❒ d6, d7 d7 y d8 indican un riesgo de helada del intercambiador interior.
❒ d9 indica un fallo en el funcionamiento del terminal.
7.3 Rearme
Se distinguen dos niveles de fallos.
1) - Fallo temporal: el número de fallo aparece parpadeante en la pantalla.
La anulación se efectúa automáticamente al volver a unas condiciones de funcionamiento
normales
Español
2) - Fallo permanente: el número de fallo aparece fijo en la pantalla.
La anulación se efectúa manualmente.
Una vez resuelto el problema en la instalación, ponga la rueda en la posición paro y
pulse durante 3 segundos el botón OK.
26
Siège social & Usines
Avenue Jean Falconnier B.P. 14 - 01350
Culoz - France
Tél. : 04 79 42 42 42
Fax : 04 79 42 42 10
Internet : www.ciat.com
CIAT Service
Tél. : 33 4 79 42 42 90 - Fax : 33 4 79 42 42 13
Compagnie Industrielle
d’Applications Thermiques
S.A. au capital de 26.000.000 d’euros
R.C.S. Belley B 545.620.114
SYSTEME QUALITE CERTIFIE ISO 9001
CERTIFIED ISO 9001 QUALITY SYSTEM
ISO 9001 ZERTIFIZIERTES QUALITÄTSSYSTEM
SISTEMA CUALIDAD GARANTIZADA ISO 9001
Document non contractuel. Dans le soucis constant,
d’améliorer son matériel, CIAT se réserve le droit de procéder
sans préavis à toutes modifications techniques.
Non contractual document. With the thought of material
improvement always in mind, CIAT reserves the right,without
notice, to proceed with any technical modification.
Dokument nicht bindend. Aufgrund der ständigen
Verbesserung seiner Geräte, behält sich CIAT das Recht vor,
technische Änderungen ohne Vorankündigung vorzunehmen.
Documento no contractual. En la preocupaciòn constante de
mejorar su material, CIAT se reserva el derecho de proceder,
sin previo aviso, a cualquier modificaciòn technica.
Loading...
