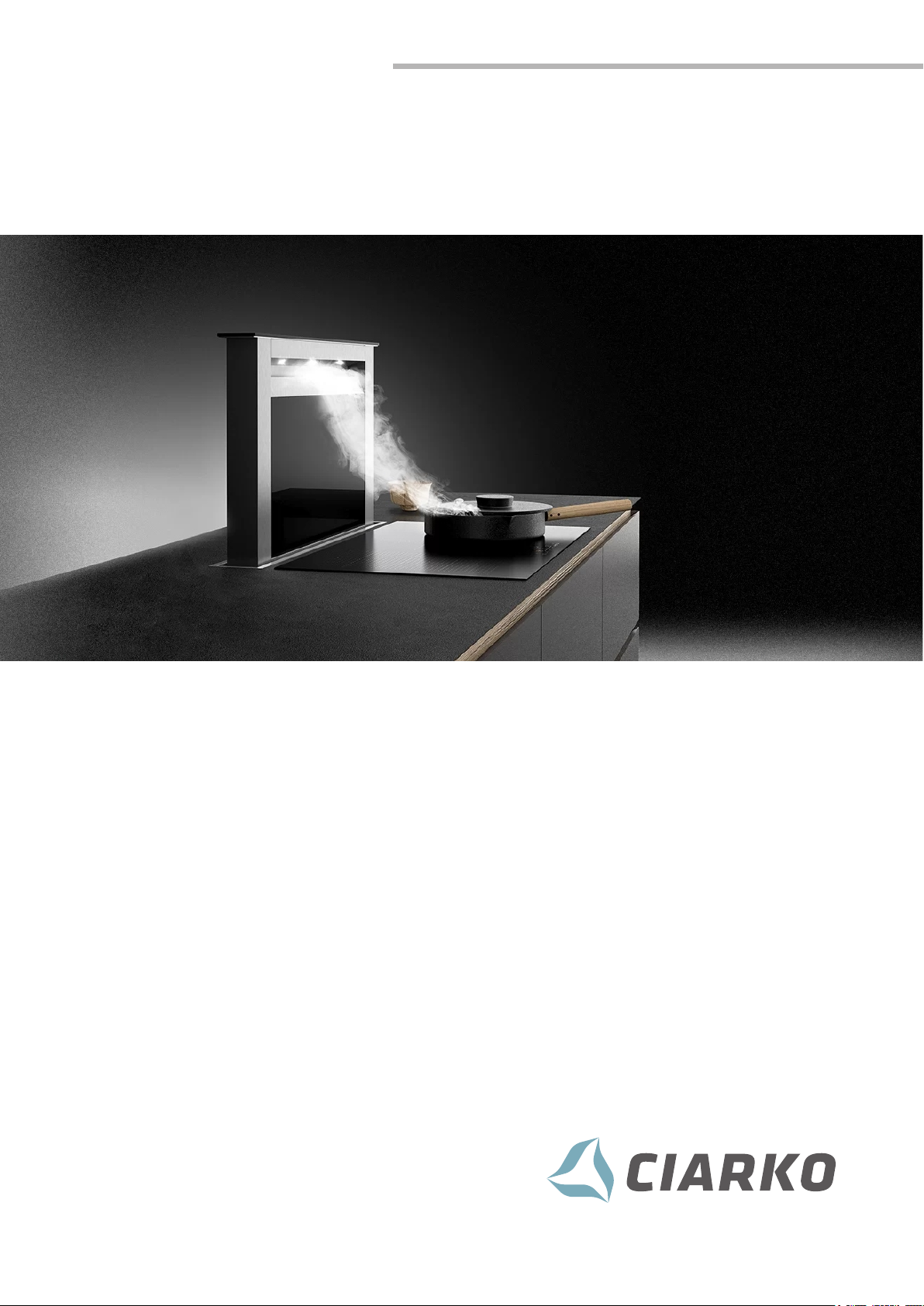

Page 1
Instrukcja obsługi i użytkowania
Moondraft
Okap wysuwany z blatu
Page 2
Wstęp
Szanowni Państwo
Staliście się Państwo użytkownikami najnowszej generacji okapu kuchennego.
Okap ten został zaprojektowany i wykonany specjalnie z myślą o spełnieniu Państwa
oczekiwań i z pewnością będzie stanowić część nowocześnie wyposażonej kuchni.
Zastosowane w nim innowacyjne rozwiązania konstrukcyjne i użycie nowoczesnej
technologii produkcji, zapewniają mu wysoką funkcjonalność i estetykę.
Przed przystąpieniem do montażu okapu prosimy o dokładne zapoznanie się
z treścią niniejszej instrukcji. Dzięki temu unikną Państwo błędnej instalacji
i obsługi okapu.
Życzymy satysfakcji i zadowolenia z wyboru okapu naszej firmy.
2
Page 3

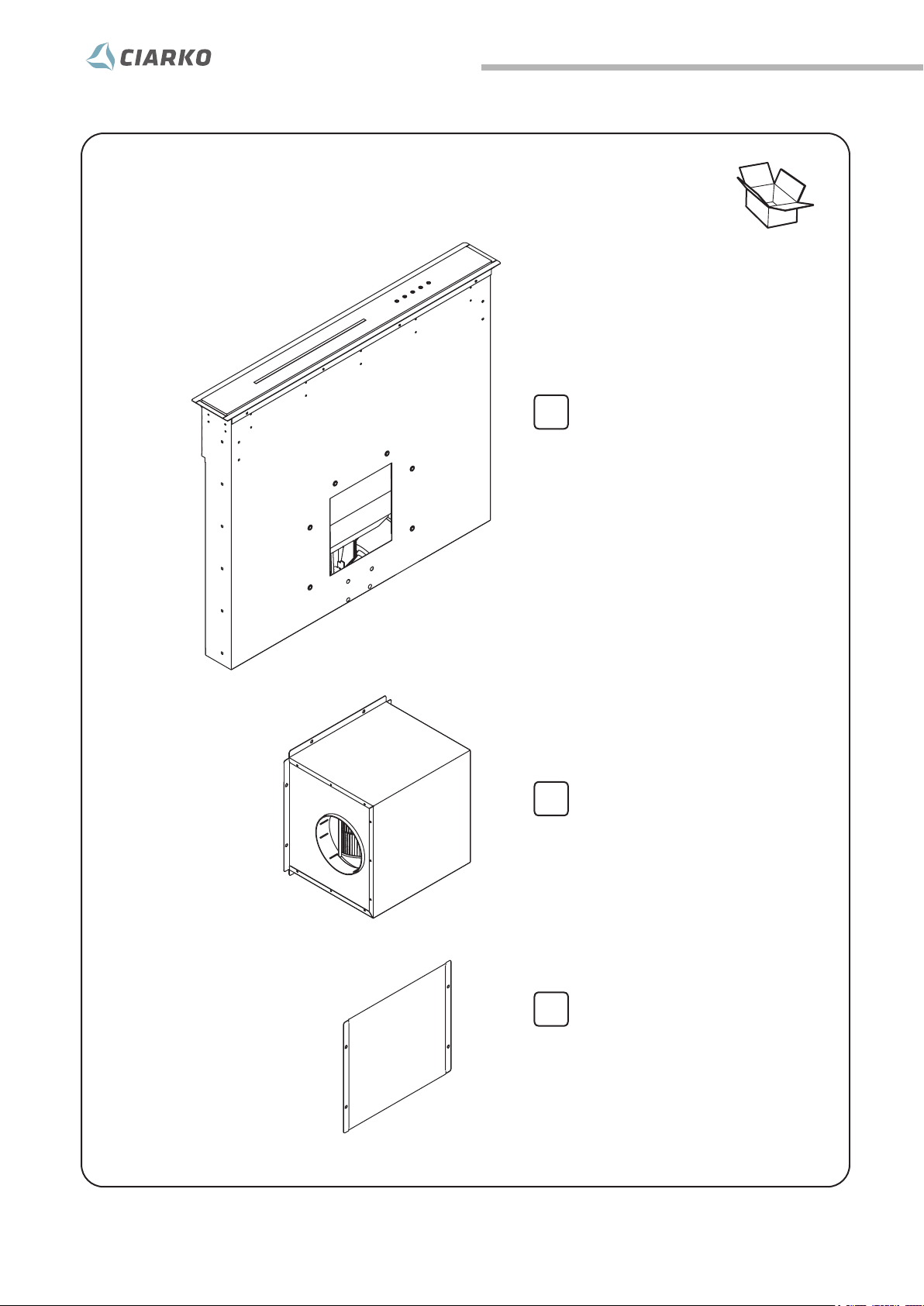

Zespół okapu
A
Zawartość opakowania
Zespół silnika
B
Zaślepka
C
(wstępnie zamontowana w okapie)
3
Page 4

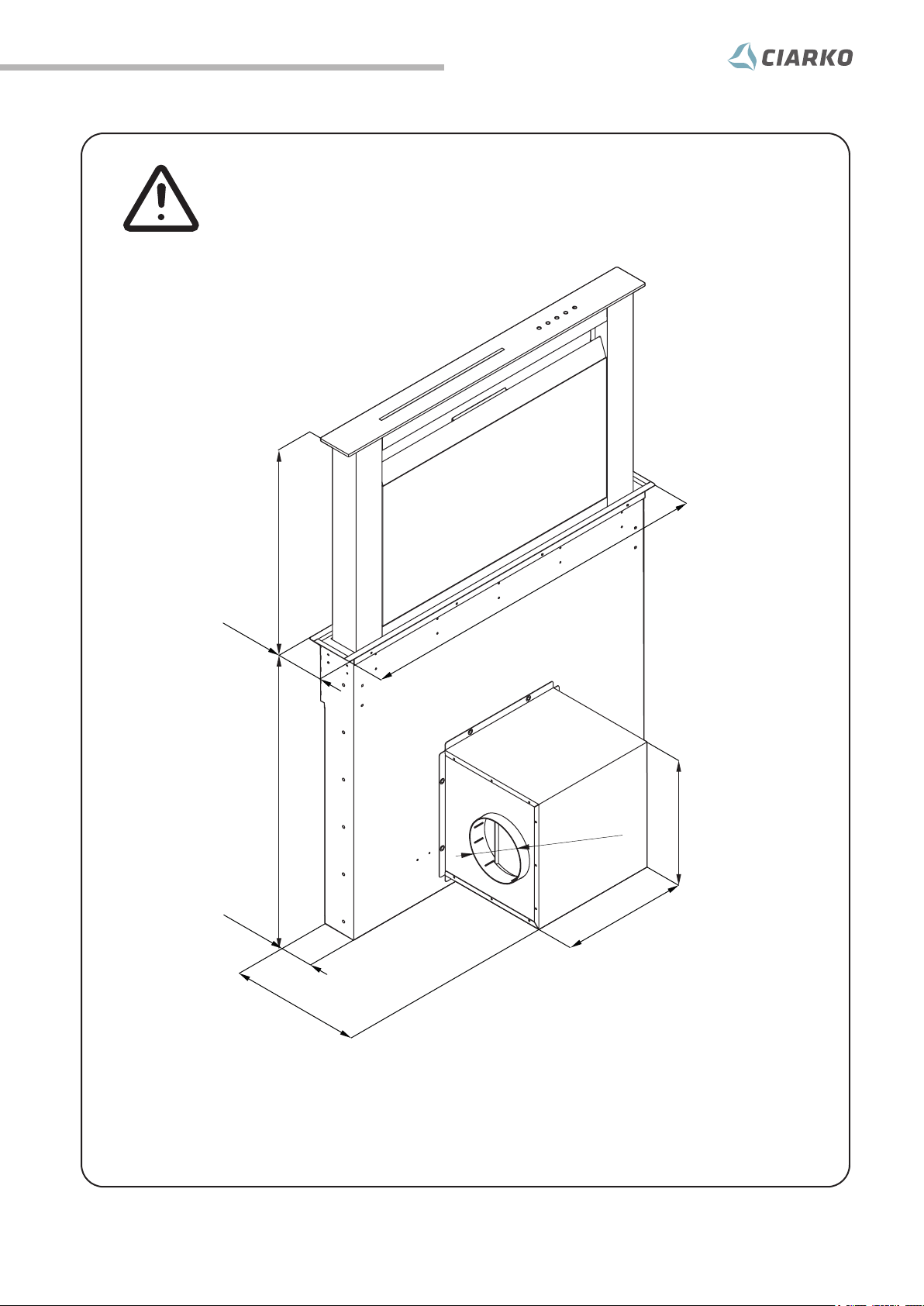

Dane techniczne
1
19
98
500
724
374
898
150
Ć
318
318
4

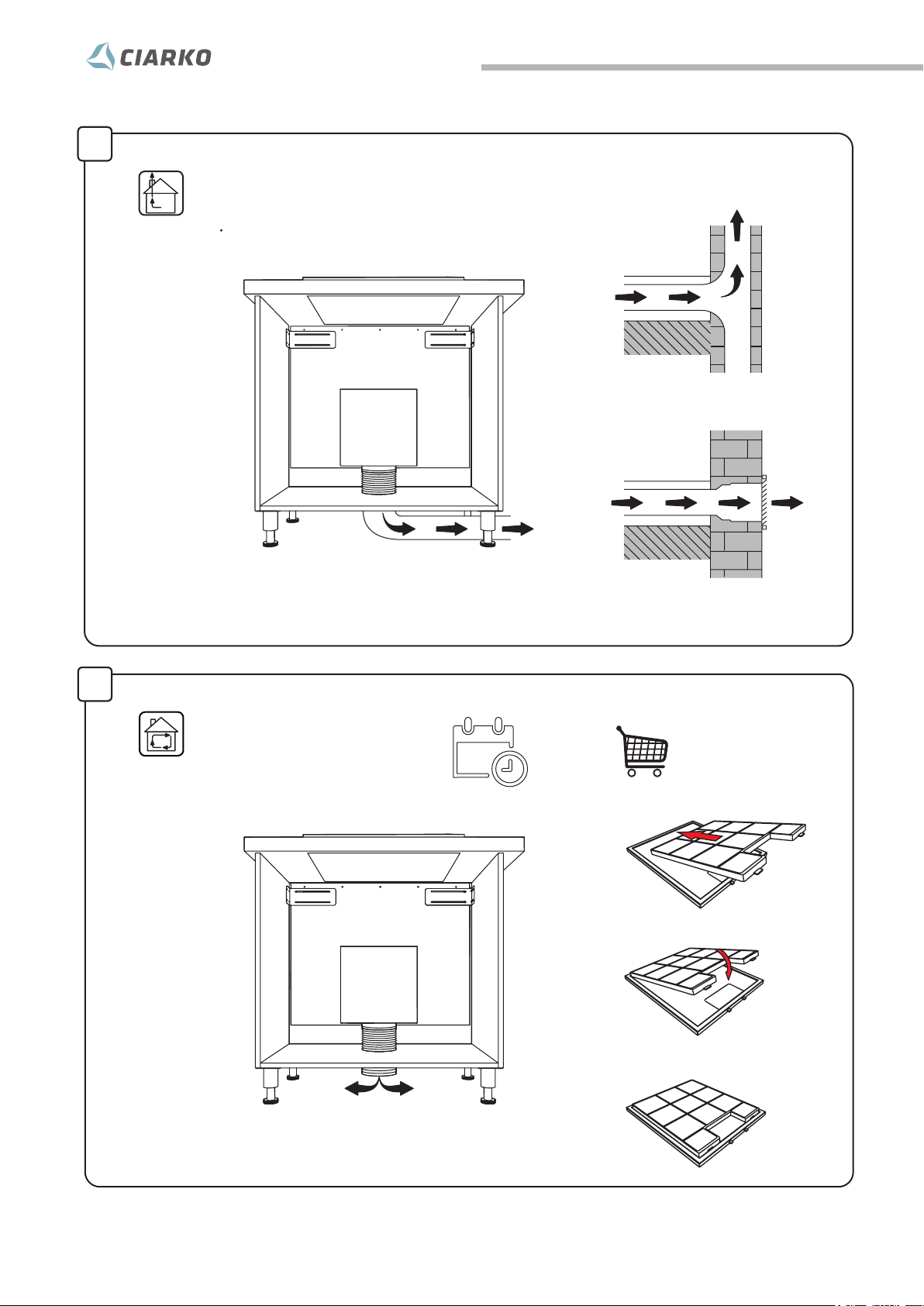

Page 5

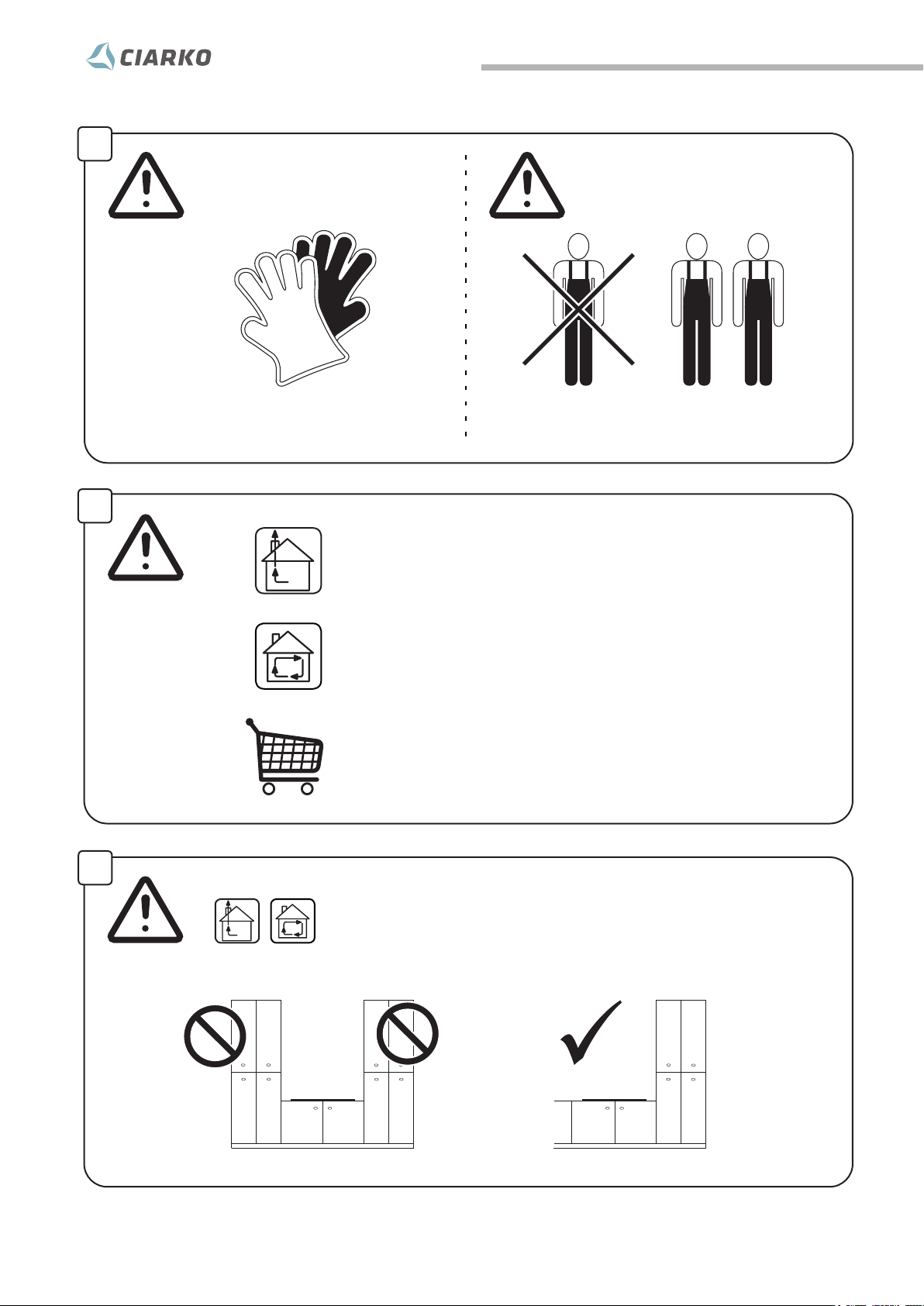

Montaż
1
2
3
- Okap pracujący jako wyciąg
- Okap pracujący jako pochłaniacz
- Akcesoria sprzedawane osobno
5
Page 6

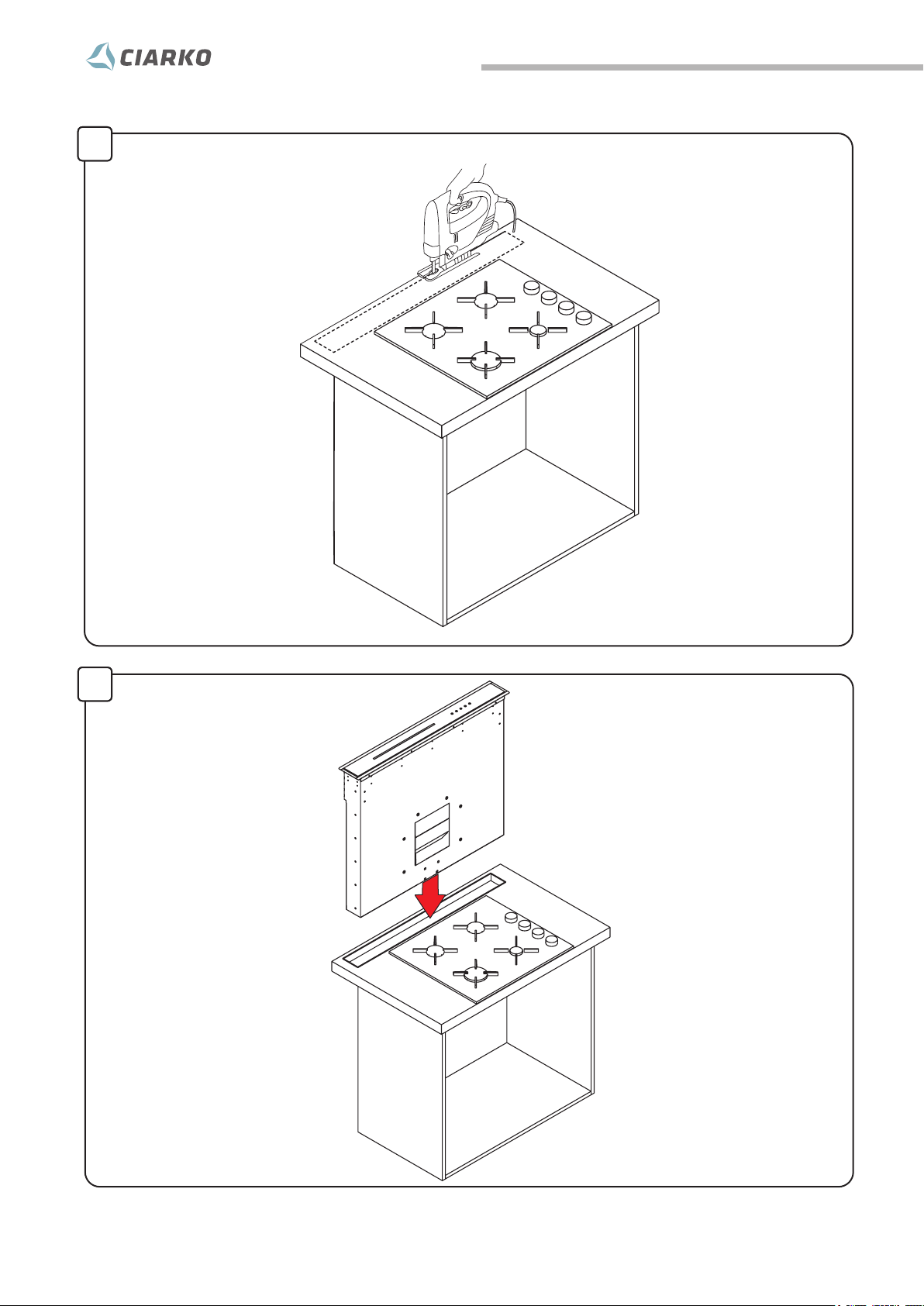

Montaż
4a
M6x10 - 4 szt.
Front
4b
M6x10 - 4 szt.
Front
6

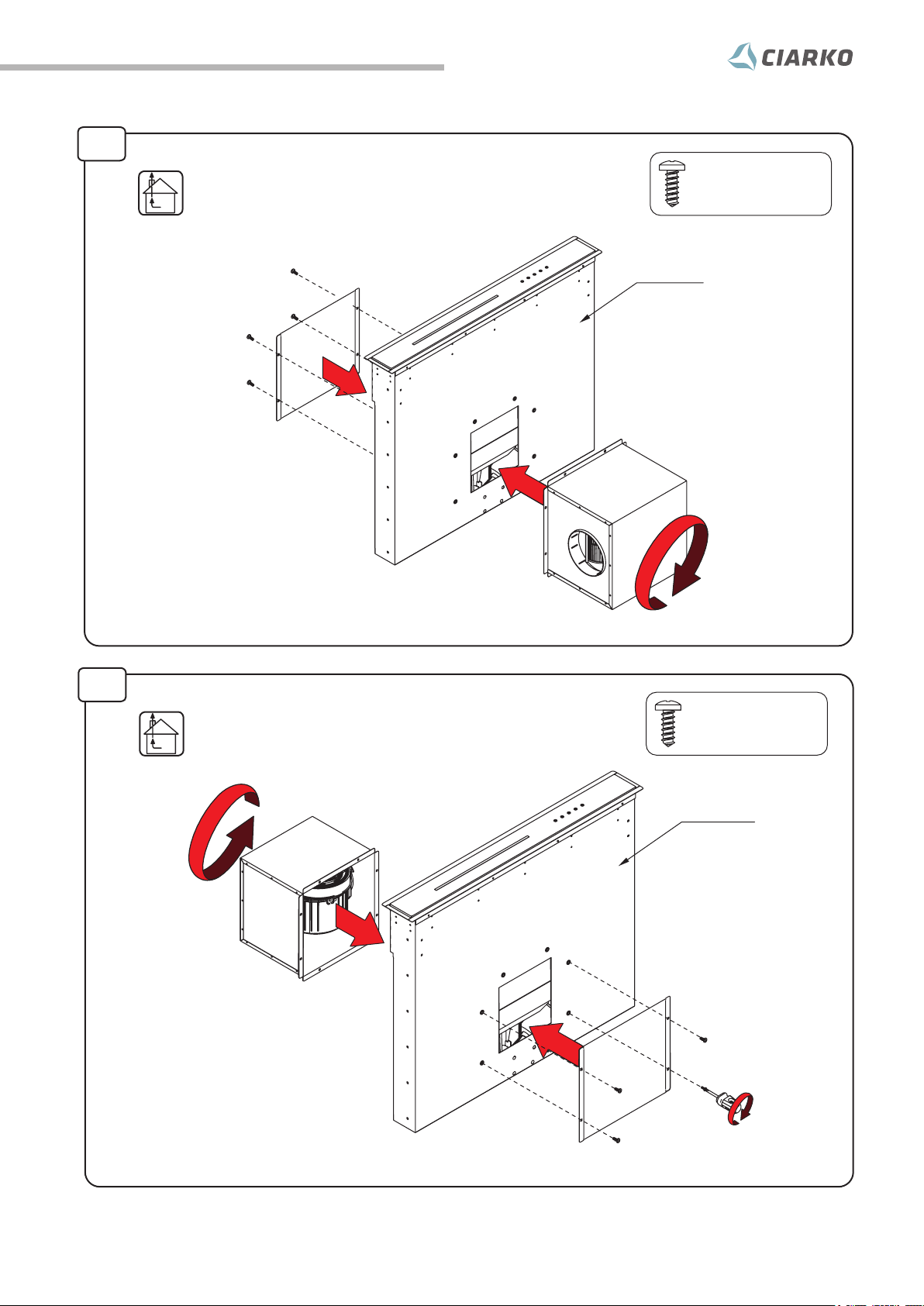

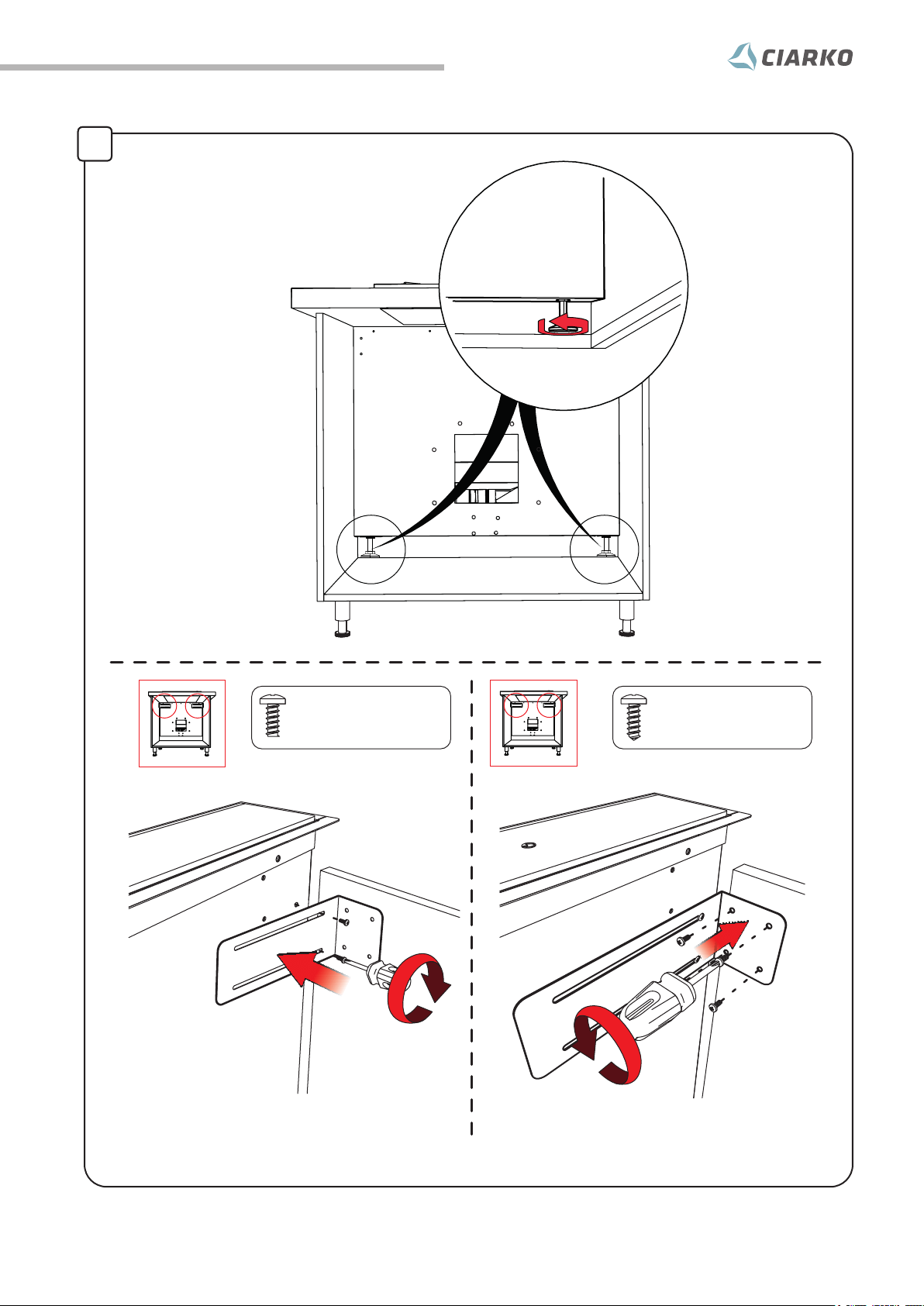

Page 7
5
5
Montaż
a)
b)
5
6
4
1)
2)
3)
7
Page 8
Montaż
7
5
5
8
885
1
10
8

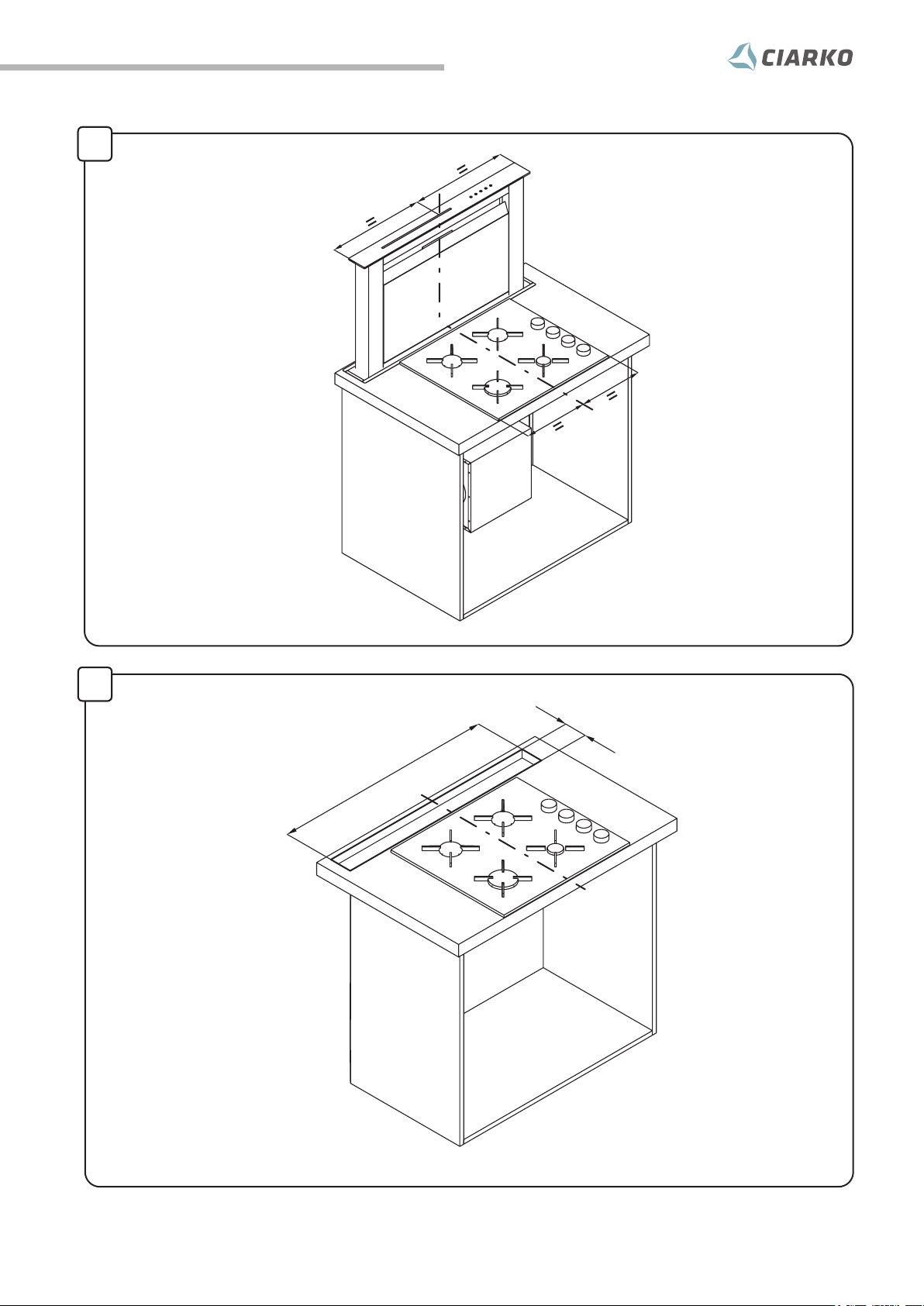

Page 9
9
5
Montaż
10
5
9
Page 10
Montaż
11
5
M4x10 - 2x2 szt.
3,9x9,5 - 2x4 szt.
10
Page 11

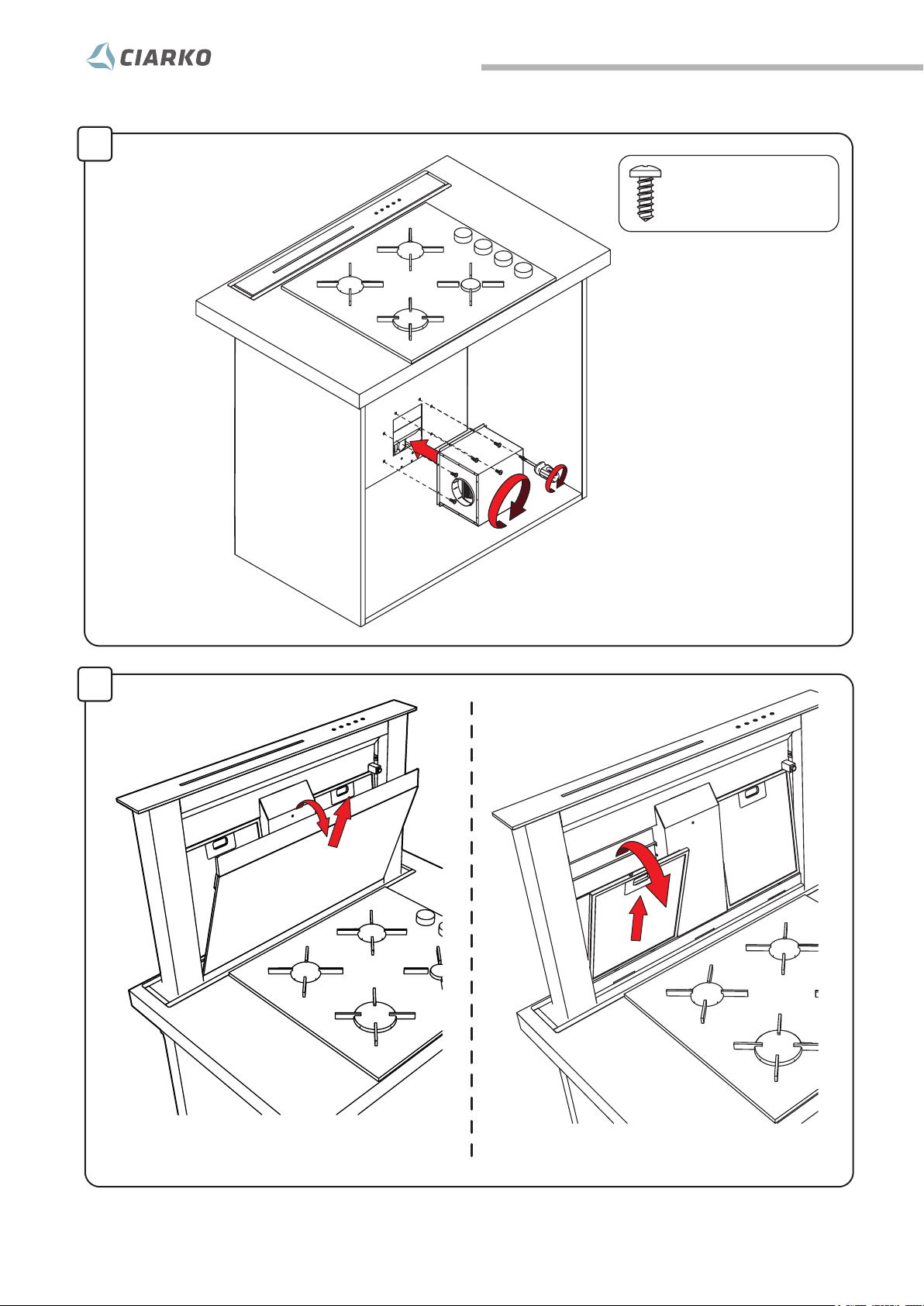

12
5
Montaż
M6x10 - 6 szt.
13
5
11

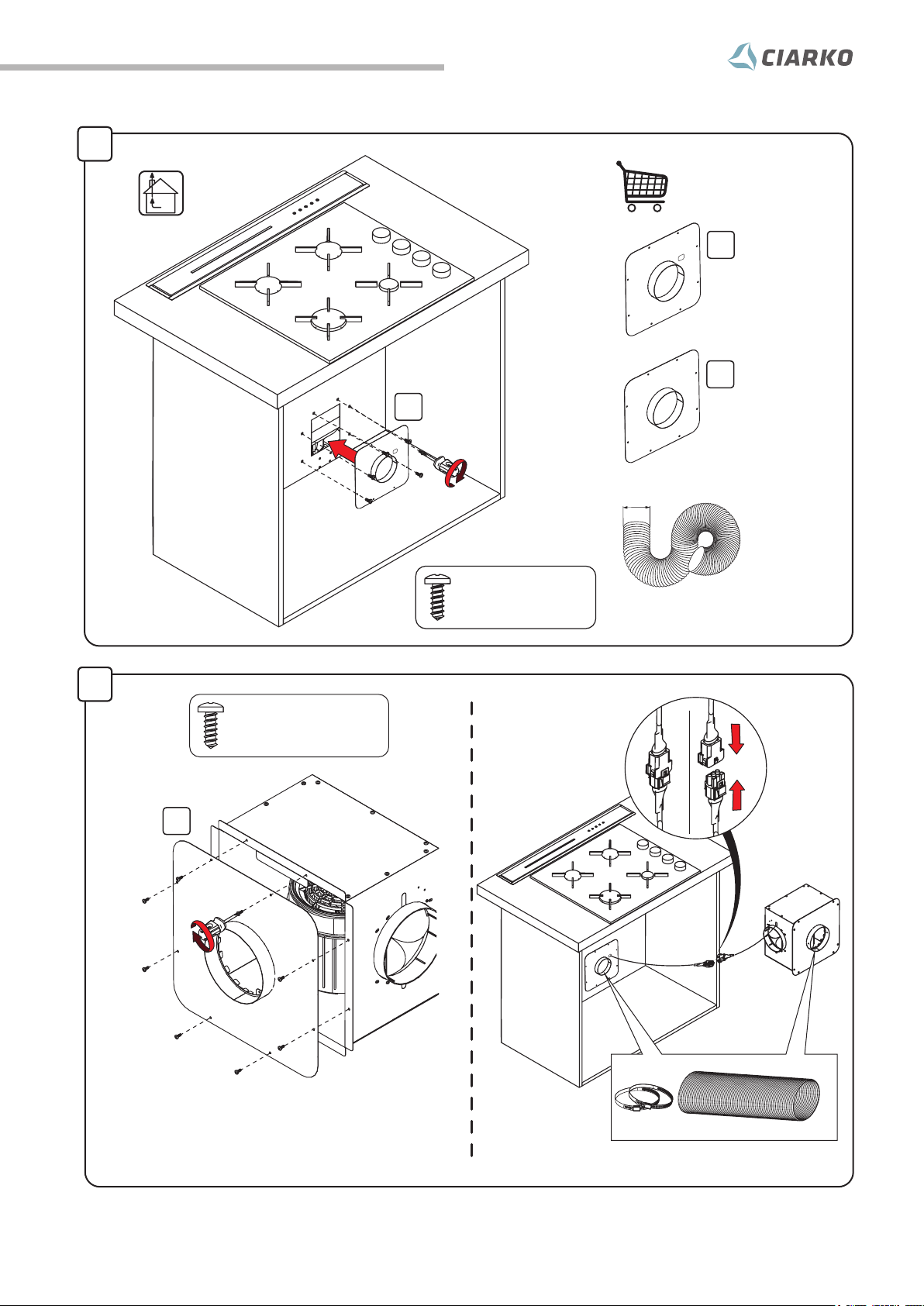

Page 12
Instrukcja obsługi
*Opcjonalny montaż zespołu silnika na zewnątrz okapu
14
5
d
d
Zaślepka
zespołu okapu
e
Zaślepka
zespołu silnika
15
5
ø150
Rura spiro
Ć 150mm
M6x10 - 6 szt.
3,9x9,5 - 8 szt.
e
12
Page 13
Instrukcja obsługi
Przy przeprowadzaniu instalacji urządzenia należy postępować według wskazówek podanych
w niniejszej instrukcji. Producent nie ponosi odpowiedzialności za uszkodzenia
wynikłe na skutek instalacji niezgodnej z zawartymi w niej informacjami. Okap został
zaprojektowany wyłącznie do użytku domowego. Okap może różnić się pod względem wyglądu
od okapu przedstawionego na rysunkach zawartych w instrukcji, ale zalecenia dotyczące
obsługi, konserwacji i montażu pozostają niezmienione.
!
Należy zachować instrukcję obsługi, aby móc z niej skorzystać w każdej chwili. W przypadku
sprzedaży urządzenia lub przeprowadzki, należy upewnić się, że dołączono do niego instrukcję
obsługi.
!
Uważnie zapoznać się z treścią instrukcji obsługi, która dostarcza dokładne informacje dotyczące
instalacji, użytkowania i pielęgnacji urządzenia.
! Nie dokonywać zmian elektrycznych czy mechanicznych w urządzeniu lub na przewodach
odprowadzających.
Uwaga: Elementy oznaczone symbolem wchodzą wyłącznie w skład wybranych modeli,
w pozostałych przypadkach powinny być zakupione osobno.
Ostrzeżenia
Uwaga! Nie podłączać urządzenia do sieci elektrycznej przed ukończeniem montażu.
Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od
zasilania, wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania.
Wszelkie czynności montażowe i konserwacyjne wykonywać w rękawicach ochronnych.
Niniejsze urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych czy umysłowych, a także nieposiadające wiedzy
lub doświadczenia w użytkowaniu tego typu urządzeń, chyba, że będą one nadzorowane lub
zostaną poinstruowane na temat korzystania z tego urządzenia przez osobę odpowiedzialną
za ich bezpieczeństwo.
Nie należy nigdy używać okapu bez prawidłowo zamontowanych filtrów!
Okap nie powinien być NIGDY używany jako płaszczyzna oparcia chyba, że taka możliwość została
wyraźnie wskazana. Pomieszczenie, w którym okap jest używany łącznie z innymi urządzeniami
spalającymi gaz lub inne paliwo powinno posiadać odpowiednią wentylację.
Zasysane powietrze nie powinno być odprowadzane do kanału wykorzystywanego do odprowadzania spalin wytwarzanych przez urządzenia gazowe lub na inne paliwo. Surowo zabrania się
przygotowywania pod okapem potraw z użyciem otwartego ognia (flambirowanie).
Użycie otwartego ognia jest groźne dla filtrów i stwarza ryzyko pożaru, a zatem nie wolno tego
robić pod żadnym pozorem. Podczas smażenia należy zachować ostrożność, aby nie dopuścić do
przegrzania oleju i w konsekwencji samozapaleniu. Dostępne części mogą ulec znacznemu
nagrzaniu, jeżeli będą używane razem z urządzeniami przeznaczonymi do gotowania.
W zakresie koniecznych do zastosowania środków technicznych i bezpieczeństwa dotyczących
odprowadzania spalin należy ściśle przestrzegać przepisów wydanych przez kompetentne władze
lokalne.
13
Page 14
Instrukcja obsługi
Okap powinien być często czyszczony zarówno na zewnątrz, jak i od wewnątrz (PRZYNAJMNIEJ RAZ
W MIESIĄCU), z zachowaniem wskazówek dotyczących konserwacji podanych w niniejszej instrukcji).
Nieprzestrzeganie zasad dotyczących czyszczenia okapu oraz wymiany i czyszczenia filtrów
powoduje powstanie zagrożenia pożarem.
Celem uniknięcia porażenia prądem nie należy używać lub pozostawiać okapu bez prawidłowo
zamontowanych żarówek. Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody
lub pożary spowodowane przez urządzenie, a wynikające z nieprzestrzegania zaleceń podanych
w niniejszej instrukcji.
Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2012/19/UE w sprawie
zużytego sprzętu elektrycznego i elektronicznego (WEEE).
Zapewniając prawidłowe złomowanie urządzenia, przyczynią się Państwo do ograniczenia
ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby
zaistnieć w przypadku niewłaściwej utylizacji urządzenia.
Symbo l
jak innych odpadów komunalnych. Należy oddać go do właściwego punktu zbiórki i recyklingu
sprzętów elektrycznych i elektronicznych.
Właściwa utylizacja i złomowanie pomagają w eliminacji niekorzystnego wpływu złomowanych
urządzeń na środowisko oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości
recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami
oczyszczania miasta lub sklepem, w którym produkt został zakupiony.
na urządzeniu lub opakowaniu oznacza, że tego produktu nie można traktować,
Obsługa
Urządzenie można używać jako wyciąg (odprowadzanie oparów na zewnątrz), bądź jako pochłaniacz
(opary są filtrowane i odprowadzane z powrotem do pomieszczenia). Modele okapów, które nie
posiadają wentylatora wyciągowego, funkcjonują wyłącznie jako wyciąg i muszą być połączone
z urządzeniem wyciągowym (nie zawartym w wyposażeniu).
Wskazówki dotyczące podłączenia są dostarczane razem z zewnętrznym urządzeniem wyciągowym.
Okap pracujący jako wyciąg
Opary są usuwane na zewnątrz rurą odprowadzającą zamocowaną do kołnierza łączeniowego.
Średnica rury odprowadzającej musi być równa średnicy kołnierza łączeniowego.
Uwaga! Rura odprowadzająca nie jest dostarczona w komplecie z urządzeniem i należy ją zakupić.
W części poziomej, rura musi mieć lekką inklinację do góry (około 10°) tak, aby ułatwić przepływ
powietrza na zewnątrz. Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one zostać zdjęte.
Podłączyć okap do przewodu wentylacyjnego rurą odprowadzającą o średnicy odpowiadającej
rozmiarowi wylotu z okapu (kołnierz łączeniowy).
14
Page 15
Instrukcja obsługi
Użycie przewodów o mniejszym przekroju powoduje zmniejszenie zdolności zasysania
oraz drastyczne zwiększenie hałaśliwości okapu.
Producent zatem nie ponosi żadnej odpowiedzialności za ten stan.
! Używać jak najkrótszego przewodu.
! Używać przewodu o jak najmniejszej liczbie zagięć (maksymalny kąt zagięcia: 90°).
! Unikać radykalnych zmian przekroju przewodu.
! Używać przewodu o jak najgładszej powierzchni wewnętrznej.
! Materiał przewodu musi być zgodny z obowiązującymi normami.
Okap pracujący jako pochłaniacz
Aby używać okapu w tej wersji należy zainstalować filtr węglowy.
Można go kupić u sprzedawcy.
Zasysane powietrze jest oczyszczane z tłuszczu i zapachów zanim zostanie zwrócone
do pomieszczenia przez kratki w górnej osłonie komina.
Połączenie elektryczne
Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej
części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnego
z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu, również po zakończonej
instalacji.
Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie
znajduje się w łatwo dostępnym miejscu, również po zakończonej instalacji, należy zastosować
znormalizowany wyłącznik dwubiegunowy, który umożliwi całkowite odcięcie od sieci elektrycznej
w warunkach nadprądowych kategorii III, zgodnie z zasadami instalacji.
Uwaga! Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności
jego działania należy się zawsze upewnić, czy przewód zasilający jest prawidłowo zamontowany.
Okap jest wyposażony w specjalny przewód zasilający.
W razie uszkodzenia tego przewodu, wymiany może dokonać tylko wykwalfikowany elektryk lub
autoryzowany serwis naprawy.
Montaż okapu
Okap zaopatrzony jest w śruby / wkręty oraz niezbędne akcesoria montażowe pasujące do
większości szafek kuchennych.
W zależności od posiadanej szafki zalecamy zasięgnięcie porady wykwalfikowanego specjalisty
aby upewnić się czy sposób montażu okapu będzie odpowiedni do naszej szafki.
15
Page 16
Instrukcja obsługi
Działanie okapu
W przypadku, gdy powietrze w pomieszczeniu kuchennym jest szczególnie zanieczyszczone,
należy używać okapu ustawionego na najwyższą prędkość. Zaleca się uruchomienie okapu
5 minut przed przystąpieniem do gotowania jakichkolwiek potraw i pozostawienie go włączonym
jeszcze przez ok. 15 minut po zakończeniu gotowania.

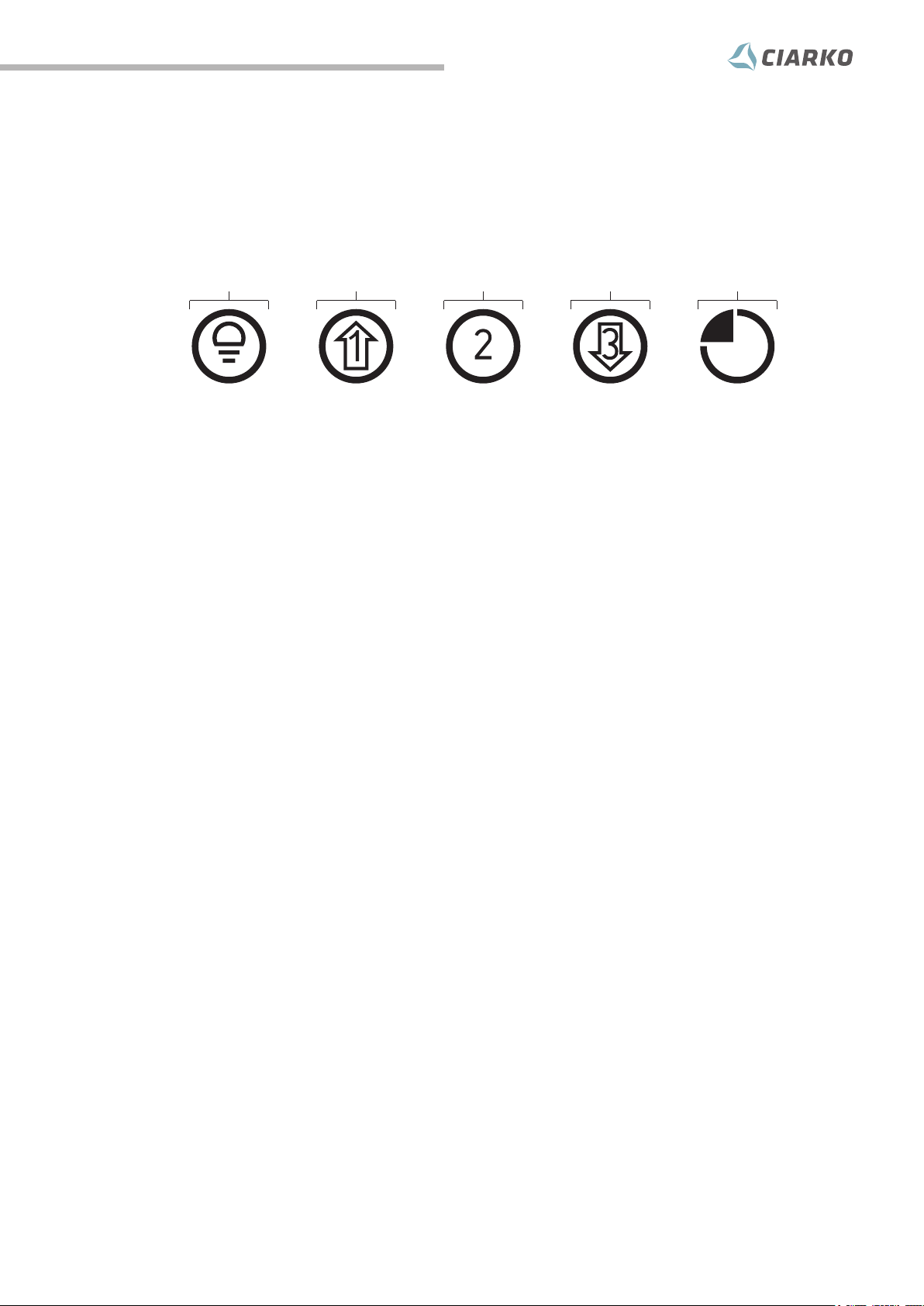

1 2 3 4 5
1. Wł./Wył. Światła
2. Wysunięcie okapu na 20cm.
Proces wysuwania okapu odbywa się poprzez lekkie przytrzymanie przycisku (lampka miga).
Po wysunięciu – okap działa automatycznie na pierwszym biegu.
Ponadto, jeśli potrzebujemy wysunąć okap na wysokość większą niż 20 cm, należy lekko dotknąć
przycisk nr. 2. (strzałkę do góry).
Kiedy urządzenie jest na pożądanej wysokości, należy ponownie wcisnąć strzałkę w celu
zatrzymania wysuwu (lampka miga)
3. Praca okapu na drugim biegu. Po naciśnięciu przycisku – okap działa automatycznie na drugim
biegu.
4. Praca okapu na trzecim biegu oraz opcja zamykania/obniżenia urządzenia.
Dłuższe przytrzymanie przycisku prowadzi do zamknięcia okapu (lampka miga).
5. Timer – wyłączenie prędkości ssania jest opóźnione o 15 min.
Konserwacja
Uwaga! Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć
okap od zasilania, wyjmując wtyczkę z gniazdka lub wyłączając główne zasilanie.
Czyszczenie okapu
Okap należy często czyścić wewnątrz, jak i na zewnątrz (przynajmniej z tą samą częstotliwością,
z którą wykonuje się czyszczenie filtrów tłuszczowych) przy użyciu szmatki nawilżonej łagodnymi
środkami. Nie należy używać środków ściernych.
NIE STOSOWAĆ ALKOHOLU!
Uwaga: Nieprzestrzeganie przepisów dotyczących czyszczenia urządzenia i wymiany filtrów
powoduje powstanie zagrożenia pożarem. Zaleca się zatem stosowanie się do podanych wskazówek.
Producent nie ponosi żadnej odpowiedzialności za ewentualne uszkodzenia silnika lub pożary
wynikające z nieprzestrzegania zasad konserwacji oraz wzmiankowanych wyżej instrukcji.
16
Page 17
Instrukcja obsługi
Filtr przeciwtłuszczowy
Zatrzymuje cząstki tłuszczu pochodzące z gotowania.
Musi być czyszczony co najmniej raz w miesiącu (lub gdy wskaźnik zanieczyszczenia filtrów – jeżeli
Twój model okapu posiada wskaźnik – informuje o konieczności jego wymiany), za pomocą nieagresywnego środka czyszczącego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu
mycia. Podczas mycia w zmywarce metalowy filtr tłuszczowy może się odbarwić, ale nie zmienią
się jego charakterystyczne cechy filtrujące.
Aby wyjąć filtr tłuszczowy, należy pociągnąć za klamkę sprężynową.
Filtr węglowy
Filtr węglowy stosuje się wyłączenie wtedy, kiedy okap nie jest podłączony do przewodu
wentylacyjnego. Filtr z węglem aktywny m posiada zdolność pochłaniania zapachów aż do
swego nasycenia. Nie nadaje się do mycia ani do regeneracji i powinien być wymieniany ,
co najmniej raz na 4 miesiące lub częściej w wypadku wyjątkowo intensywnego użycia.
Wymianę filtra węglowego przedstawiono na Rys. 6 i 13
Wymiana oświetlenia
Przed przystąpieniem do jakichkolwiek operacji związanych z konserwacją urządzenia, należy
odłączyć okap od zasilania energią elektryczn ą . Okap zaopatrzony jest system oświetlenia,
który bazuje na technologii LED . Gwarantują one optymalne oświetlenie, trwałość 10 razy
większą od lamp tradycyjnych oraz pozwalają zaoszczędzić 90% energii elektrycznej.
W celu wymiany należy zwrócić się do serwisu obsługi technicznej producenta.
17
Page 18
Karta gwarancyjna
KARTA GWARANCYJNA
....................................................
data sprzedaży
Adnotacje o naprawach wypełnia uprawniony pracownik
serwisu oraz potwierdza podpisem i pieczęcią.
Nr zlecenia
Data
zgłoszenia
Data
naprawy
Zakres
naprawy
....................................................
pieczęć i podpis sprzedawcy
Gwarancję
przedłużono
o dni
Podpis
serwisanta
A
Karta gwarancyjna
Nr ....................................
..................
data
...........................
pieczęć
i podpis
sprzedawcy
B
Karta gwarancyjna
Nr ....................................
..................
data
...........................
pieczęć
i podpis
sprzedawcy
Kontakt z serwisem:
tel. +48 13 46 53 508
kom. +48 725 700 696
e-mail: [email protected]
C
Karta gwarancyjna
Nr ....................................
..................
data
.........................
pieczęć
i podpis
sprzedawcy
18
Page 19
Warunki gwarancji
WARUNKI GWARANCJI
1.
Gwarancja jakości na sprawne działanie sprzętu udzielana jest przez Ciarko Spółka z ograniczoną odpowiedzialnością Sp. K.
ul.. Okulickiego 10, 38-500 Sanok, zwaną dalej Gwarantem na okres 24 miesięcy liczony od daty zakupu.
2. Karta gwarancyjna jest nieważna, jeżeli nie jest w niej wpisana data zakupu potwierdzona pieczęcią punktu sprzedaży detalicznej
i czytelnym podpisem sprzedawcy. Ponadto karta gwarancyjna jest nieważna bez podpisu Kupującego jak również z poprawkami
i skreśleniami dokonanymi przez osoby nieuprawnione. Karta gwarancyjna jest ważna tylko łącznie z dowodem zakupu.
3. Gwarant zapewnia bezpłatną naprawę w przypadku wystąpienia w okresie gwarancyjnym wad produktu określonych w treści
niniejszej gwarancji, powstałych z przyczyn tkwiących w produkcie. Gwarancja obowiązuje wyłącznie na terenie Rzeczypospolitej Polskiej.
4. Gwarant zapewnia, że rozpatrzenie reklamacji nastąpi w ciągu 14 dni roboczych od momentu zgłoszenia i udostępnienia sprzętu.
W przypadkach szczególnych rozpatrzenie reklamacji nastąpi w ciągu 30 dni roboczych od dnia przyjęcia zgłoszenia i udostępnienia sprzętu.
5. Wady zauważone w okresie gwarancji należy zgłaszać w Centrum Serwisowym pod nr tel. 13 46 53 534 lub na adres e-mail
[email protected], niezwłocznie, tj. nie później niż w terminie 14 dni od ich wykrycia, z tym, że zgłoszenie wady musi nastąpić
w okresie gwarancji wskazanym w punkcie 1. Centrum Serwisowe czynne jest od poniedziałku do piątku od 8 do 14.
6. Na wykonane w ramach gwarancji naprawy producent udziela:
a). 3 miesięcznej gwarancji na naprawę bez wymiany części,
b). 6 miesięcznej gwarancji na naprawę z wymianą części.
Gwarancja na naprawę i wymienioną część nie może się zakończyć przed upływem gwarancji głównej określonej w punkcie
1.
7. Gwarancja główna określona w punkcie 1 ulega każdorazowo przedłużeniu o okres, w którym Kupujący nie mógł korzystać ze
sprzętu (czyli o czas od chwili zgłoszenia do czasu usunięcia usterki).
8. Kupujący ma prawo domagać się wymiany sprzętu na wolny od wad jeżeli w okresie gwarancji określonym w punkcie 1 w sprzęcie ujawni się wada, której na podstawie orzeczenia osoby reprezentującej gwaranta (serwis) nie można usunąć. Wymiany sprzętu
na wolny od wad dokonuje sklep, w którym dokonano zakupu sprzętu. Postanowienia punktu 8 stosuje się odpowiednio. W przypadku sprzętu przecenionego, użytkownikowi nie przysługuje prawo do wymiany sprzętu.
9. Ingerencja w urządzenie wykonana w okresie gwarancyjnym przez osoby nieuprawnione przez Gwaranta, powoduje utratę
uprawnień gwarancyjnych.
10. Gwarancja nie obejmuje:
a). czynności przewidzianych w instrukcji obsługi do wykonania których zobowiązany jest użytkownik we własnym zakresie
i na swój koszt (instalacja i podłączenie sprzętu, konserwacja, itp.), regulacji urządzenia oraz akcesoriów poddawanych
okresowym wymianom (np. żarówki, filtry)
b). usterek powstałych w wyniku nieprawidłowego transportu, użytkowania sprzętu niezgodnie z instrukcją obsługi, niedo-
chowania należytej staranności, a także powstałe na skutek przedostania się zanieczyszczeń lub ciał obcych do sprzętu,
c). uszkodzeń mechanicznych, termicznych, chemicznych oraz powstałych na skutek działania sił zewnętrznych (wyładowania
atmosferyczne, skoki napięcia), a także korozji
d). elementów ze szkła, plastiku oraz wszelkiego rodzaju przebarwień, odprysków i wgniotów.
11. WW przypadku bezzasadności zgłoszenia reklamacyjnego użytkownika (np. brak wady, niewłaściwa obsługa urządzenia, usterka
nie objęta gwarancją) Gwarant odmawia wykonania naprawy/wymiany sprzętu w ramach udzielonej Gwarancji, przedstawiając
jednocześnie Użytkownikowi uzasadnienie zajętego stanowiska. W sytuacji dalszego podtrzymywania przez Kupującego dotychczasowych twierdzeń odnośnie zasadności zgłaszanej reklamacji, Gwarant - za zgodą Użytkownika potwierdzającą pozagwarancyjny i odpłatny charakter usługi, wyśle pracownika serwisu w celu weryfikacji zgłoszenia/dokonania naprawy pozagwarancyjnej.
12. Wyklucza się ewentualne inne roszczenia uprawnionego z gwarancji, niż:
a). prawo do żądania usunięcia usterki zgodnie z niniejszymi warunkami gwarancji,
b). prawo do wymiany w reżimie określonym w punkcie 9 warunków gwarancji.
13. Użytkowanie.
a). Produkty Ciarko Spółka z ograniczoną odpowiedzialnością Sp. K. przeznaczone są wyłącznie do użytku w indywidualnych
gospodarstwach domowych. Używanie sprzętu do innych celów powoduje utratę gwarancji, z zastrzeżeniem punktu b).
b). Ciarko Spółka z ograniczoną odpowiedzialnością Sp. K. udziela odrębnej 12 miesięcznej gwarancji na funkcjonalność pro-
duktów, liczonej od daty zakupu, jeżeli produkty wykorzystywane są w innych celach niż wskazane w punkcie a), ale w sposób nie odbiegający znacząco od używania go w indywidualnych gospodarstwach domowych. Gwarancja, o której mowa
w niniejszym punkcie, nie dotyczy produktów wykorzystywanych bezpośrednio w toku produkcji lub przy świadczeniu
usług albo gdy z urządzenia mogą korzystać dowolne osoby. Gwarancją niniejszą nie są objęte w szczególności urządzenia
wykorzystywane do wytwarzania posiłków w gastronomii, bezpośrednio przy świadczeniu usług lub produkcji, jak również
w domach studenckich, internatach, stołówkach itp. Gwarancja ta obejmuje urządzenia wykorzystywane w biurach przedsiębiorstw i innych podmiotów gospodarczych.
14. Gwarancja niniejsza nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z przepisów o rękojmi za
wady rzeczy sprzedanej.
15. W zakresie nieuregulowanym postanowieniami niniejszych Warunków Gwarancji – do Gwarancji stosuje się przepisy ustawy
z dnia 23 kwietnia 1964 r. – Kodeks Cywilny (tekst jednolity: Dziennik Ustaw rok: 2014, pozycja: 121 z późniejszymi zmianami)
oraz inne powszechnie obowiązujące przepisy prawa polskiego.
16. Wyrażam zgodę na przetwarzanie moich danych osobowych w bazie danych osobowych, której administratorem jest Ciarko
Spółka z ograniczoną odpowiedzialnością Sp. K. z siedzibą w Sanoku przy ul. Okulickiego 10. Dane osobowe przetwarzane
będą w celu obsługi serwisowej oraz marketingu produktów Ciarko Spółka z ograniczoną odpowiedzialnością Sp. K.. Osoba
udostępniająca dane osobowe ma prawo dostępu do treści swoich danych oraz ich poprawiania. Podanie danych osobowych
jest dobrowolne. Przetwarzanie danych osobowych odbywa się na podstawie przepisów Ustawy o ochronie danych osobowych
z dnia 29 sierpnia 1997 r. ochronie danych osobowych (Dz. U. z 2002, nr 101, poz. 926 tekst jednolity).
19
Page 20
Informacje
Spółka z ograniczoną odpowiedzialnością Sp. K.
Okulickiego 10
38-500 Sanok, Poland
INFOLINIA: 0 801 0 00 899
tel: +48 13 46 53 500
fax: +48 13 46 53 509
https://ciarkodesign.com
[email protected]
Loading...
