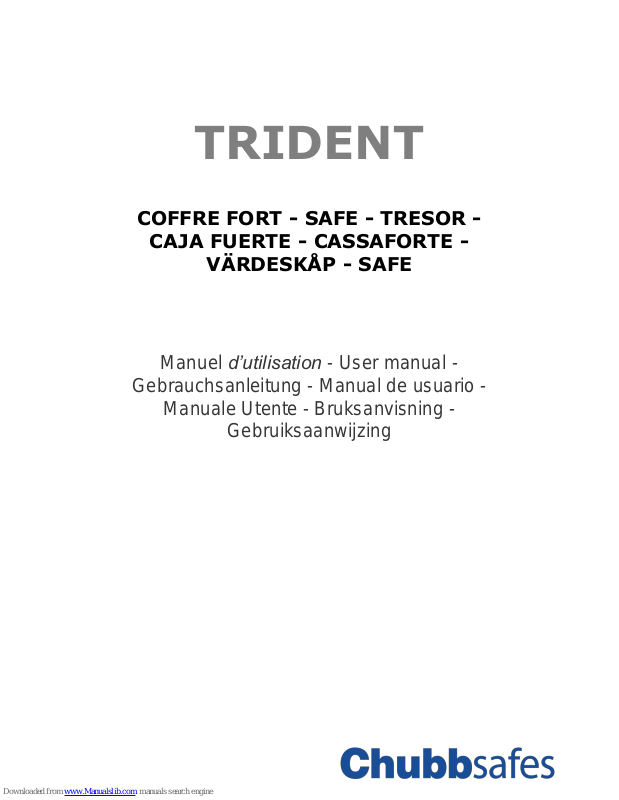

Page 1
TRIDENT
COFFRE FORT - SAFE - TRESOR -
CAJA FUERTE - CASSAFORTE -
VÄRDESKÅP - SAFE
Manuel d’utilisation - User manual -
Gebrauchsanleitung - Manual de usuario -
Manuale Utente - Bruksanvisning -
Gebruiksaanwijzing
Page 2
2
INDEX
FR FRANÇAIS page 1 5
EN ENGLISH page 11
DE DEUTSCH seite 17
ES ESPAÑOL página 23
IT ITALIANO pagina 29
SV SVENSKA side 35
NL NEDERLANDS pagina 41
Page 3
3
1
2 3 4
FR
Position du clavier (GSL)
Serrrure principale
Deuxième serrrure
Poignée de manoeuvre
des pênes
EN
Keypad position (GSL)
First lock position
Second lock position
Bolt operating handle
DE
Position tastatur (GSL)
Position erstes schloss
Position zweiters schloss
Griff der
bolzenverriegelung
ES
Posición del teclado (GSL)
Cerradura principal
Cerradura secundaria
Maneta
IT
Posizione della tastiera (GSL)
Serratura principale
Serratura di controllo
Maniglia d’apertura
SV
Knappsatsen standpunkt (GSL)
Las 1
Las 2
Handtag som styr
kolvarna
NL
Keyboard positive (GSL)
Eerste slot
Tweede slot
Bedieningshendel
4
1
3
2
Page 4
4
5
6
7
8
FR
Plaque d’identification
Accès au changement de mot
Pêne
Tablettes
EN
Registration plate
Visual access to combination
counters
Bolt
Shelves
DE
Typenschild
Sichtoffnung auf
kombinationsmechanismus
Bolzen
Fachboden
ES
Placa de identicación
Acceso visual a los contadores de
combinación
Pestillo
Estantes
IT
Targhetta di certificazione
Foro cambio combinazione
Chiavistello
Ripiani
SV
Klassningsskylt
Visuell tillgang till kombinationslas
Kolv
Hyllor
NL
Registrtieplaat
Visuele toegang tot
combinatietellesrs
Grendel
Legborden
8
6
5
7
Page 5
MANUEL D’UTILISATION
FR
EN
DE
ES
IT
SV
NL
5
COFFRE
TRIDENT
Manuel
d’utilisation
SOMMAIRE
DESCRIPTION DU PRODUIT
3
INSTALLATION
7
C
ERTIFICATION
8
C
ONSEILS DE SÉCURITÉ
8
GARANTIE
9
Page 6
MANUEL D’UTILISATION
6
Nous vous remercions de la confiance que vous nous avez témoignée en choisissant :
Nous savons que vous attendez de ce coffre qu’il vous apporte pleinement satisfaction en termes
de protection de vos valeurs, fiabilité et facilité d’utilisation.
Fort d’une expérience de plus d’un siècle dans le domaine de la sécurité, c’est en fonction de ces
exigences qu’il a été conçu avec le plus grand soin, la plus grande attention afin que vous lui
reconnaissiez ces qualités pendant de nombreuses années. Son utilisation est très simple.
Cependant, nous vous recommandons de lire attentivement cette notice. Bien installer et bien
connaître votre nouveau coffre, c’est non seulement éviter au départ une erreur susceptible de nuire
à la protection de vos Valeurs, mais c’est aussi vous familiariser avec les possibilités qu’il vous
offre.
Nous souhaitons que la satisfaction que vous aurez dans son utilisation vous amène à choisir
d’autres produits de notre marque.
IMPORTANT :
Conservez précieusement la facture hors de votre coffre. Elle vous sera demandée pour tout
recours à la garantie ainsi que pour toute intervention en cas de perte des clés ou du code.
Si ce coffre devait être vendu ou cédé à une autre personne, assurez-vous que la présente
notice et la facture d’achat suivent le coffre, de telle sorte que le nouvel utilisateur puisse être
mis au courant du fonctionnement de celui-ci.
Pour assurer une protection optimale de vos valeurs, l’installation doit être effectuée par un
personnel qualifié.
Si votre coffre est équipé d’une serrure à clé, nous vous conseillons de garder une clé sur vous
et de ranger l’autre dans un endroit sûr. Si votre coffre est équipé d’une serrure à combinaison
(électronique ou mécanique), veillez à changer régulièrement le code. Ne l’oubliez pas, ne
l’écrivez pas sur cette notice ni sur aucun document relatif à votre coffre ou rangé à proximité
de ce dernier.
Page 7
MANUEL D’UTILISATION
FR
EN
DE
ES
IT
SV
NL
7
INSTALLATION
POIDS DU COFFRE
Le poids du coffre TRIDENT est fonction de sa taille; il est indiqué sur la plaque label située sur
le foncet de la porte. Il est de la responsabilité du client de vérifier que le sol où doit être installé
le coffre supportera la charge correspondante à ce poids.
De plus, la norme EN 1143-1 stipule que tout coffre dont le poids est inférieur à 1000Kg doit être
fixé.
Si vous avez acheté un TRIDENT 110, 170, 210 ou 310 en classe III ou IV, votre coffre est
inférieur à 1000kg ; il doit être fixé.
FIXATION
Tous les coffres TRIDENT sont préparés pour être fixés au sol (5 points de fixation possibles) ou
fixé au mur (1 point de fixation au dos).
Les modèles 110, 170, 210 et 310 classe III et IV sont livrés avec une cheville de fixation (M16 et
rondelle).
Pour tout autre modèle, le kit de fixation est disponible en option.
RECOMMANDATIONS
Nous attirons votre attention sur le fait que seul un support en béton plein présentant une bonne
résistance à la compression (> 250bar/25MPa) et d’épaisseur minimale 150mm permet une
fixation conforme.
De plus, si le coffre est adossé à un mur, il est important de limiter au maximum le jeu entre le
mur et le coffre.
Si le coffre est positionné sur un socle, il peut être vissé au sol en utilisant un kit d’extension
(disponible en option).
METHODE DE
FIXATION
Percer le sol au diamètre de 24mm, avec un minimum de 105mm de profondeur.
Positionner votre coffre de façon à faire correspondre le point de fixation et le trou du sol
(Si nécessaire, installer le kit d’extension).
Insérer la cheville et visser avec une clé dynamométrique jusqu’à atteindre un couple compris
entre 120N.m et 200N.m.
Page 8
MANUEL D’UTILISATION
8
CERTIFICATION
Votre coffre TRIDENT a été testé par des laboratoires ; il est conforme à la norme de résistance
au vol et à l’explosif EN1143-1 ainsi qu’à la norme de résistance au feu NT017; ces tests ont
permis d’obtenir les certificats d’organismes de certifications internationaux (ECBS, A2P, SBSC,
SP).
Les labels ECBS, A2P, SBSC et SP fixés sur le foncet de la porte attestent que le TRIDENT a
passé ces tests avec succès.
Cependant, sachez que: TOUTE MODIFICATION POSTERIEURE A
SA
FABRICATION
TELLE QUE :
Echange d’une serrure principale par une serrure ne correspondant pas strictement aux
mêmes références
Remplacement d’une serrure principale par une serrure n’étant pas certifié sur la gamme
TRIDENT.
Toute modification de construction (perçage de trous supplémentaires dans la caisse ou la
porte pour passage pneumatique, ventilation, fixation…).
Toute modification de la serrurerie quelle qu’en soit la nature ou l’importance.
OU TOUT EVENEMENT EXTERNE AFFECTANT L’INTEGRITE DU
COFFRE, TEL
QUE:
Incendie,
Tentative d’effraction, forçage…
ENTRAINE LA PERTE IMMEDIATE DE LA CERTIFICATION DU
COFFRE
ET DE SES
CARACTERISTIQUES AU REGARD DE SES
GARANTIES.
Si vous pensez que votre coffre a été endommagé, nous
vous
conseillons de contacter
votre revendeur pour plus ample
information.
CONSEILS DE SECURITE
Si vous avez commandé un coffre équipé d’une serrure à combinaison mécanique ou
électronique, il est nécessaire de changer le code après mise en service du coffre. Il est
conseillé de renouveler cette opération au moins une fois par an.
Pour toute information concernant les serrures à combinaison mécanique ou électronique,
consulter le manuel de la serrure fourni avec votre coffre.
En cas de perte de clé d’une serrure à clé, il est fortement conseillé de remplacer la serrure
concernée.
Il est conseillé de vérifier le serrage des vis de réglage et de blocage des pivots au moins une
fois par an minimum. Si vous constatez que votre porte frotte et/ou qu’elle est difficile à ouvrir
ou à fermer, veuillez contacter votre revendeur ou votre service après-vente Chubbsafes le
plus proche.
Page 9
MANUEL D’UTILISATION
FR
EN
DE
ES
IT
SV
NL
9
GARANTIE
Gunnebo apporte à toutes ses fabrications un soin extrême et multiplie les essais et contrôles
lors du montage.
Au-delà des garanties légales applicables, Gunnebo accorde sur le produit que vous venez
d’acheter une garantie commerciale d’un an à compter de la date d’installation, sauf dans le cas
où vous avez souscrit une extension de garantie. Durant cette période, toute pièce défectueuse
sera réparée ou remplacée gratuitement.
La garantie ne couvre pas l’usure normale (piles…) ainsi que les détériorations liées à des
utilisations anormales du produit ou à des évènements externes (tentative d’effraction, incendie,
inondations) ou des modifications apportées par l’utilisateur sans l’accord express de Gunnebo.
UTILISATION DE LA GARANTIE
Si vous constatez un défaut de fonctionnement de votre coffre, contactez votre revendeur ou
votre service après-vente Gunnebo le plus proche.
Page 10
10
Page 11
USER MANUAL
FR
EN
DE
ES
IT
SV
NL
11
TRIDENT SAFE
User
manual
CONTENTS
PRODUCT DESCRIPTION
3
INSTALLATION
13
SECURITY BREACH
14
SAFETY RECOMMENDATIONS
14
WARRANTY
15
Page 12
USER MANUAL
12
We would like to thank you for your loyalty to:
As a Fichet customer, you demand complete satisfaction from our safe in terms of safeguarding your
valuables, product reliability and ease of use.
For over a century, Fichet-Bauche has gained vast experience in the field of security. Your safe was
carefully and scrupulously designed in accordance with these demands so that you may benefit from
these quality features for many years to come.
The safe is very simple to use. However, we highly recommend that you read this user manual
attentively before installation. It is important to correctly install your new safe and be well acquainted
with the model in order to understand the possibilities that the safe offers as well as avoid any
potential errors liable to jeopardise the protection of your valuables. We hope that you will be fully
satisfied with your safe and continue to be loyal to our brand.
IMPORTANT:
It is essential that you keep the product invoice outside your safe. It will be required for all
warranty-related claims as well as the necessary intervention in the case of lost keys or
codes.
If this safe must be sold or gived to another person, make sure that this user manual and the
product invoice are also given to the new user so that he or she may become properly
acquainted with its operating mode.
For the optimal protection of your valuables, the safe must be installed by qualified personnel.
If your safe is equipped with a key lock, we advice you to keep one key within reach and leave
the other in a safe place. If your safe is equipped with an electronic or mechanical combination
lock, change the code on a regular basis. Do not forget the code; do not write it in this user
manual nor other documents pertaining to your safe. Do not place the code near the safe.
Page 13
USER MANUAL
FR
EN
DE
ES
IT
SV
NL
13
INSTALLATION
SAFE WEIGHT
The weight of a TRIDENT safe is related to its size; it is indicated on the label plate located on
the door back plate. It is the customer’s responsibility to check that his floor will be able to stand
the floor load.
Moreover, the EN1143-1 specifies that safes which weighs under 1000kgs (2205 lbs) MUST be
fixed. If you have purchased a TRIDENT 110, 170, 210 or 310 in any of the grades III or IV, the
weight of your safe is below 1000kgs (2205 lbs) and must therefore be fixed.
SAFE FIXING
All TRIDENT safes are prepared to be based fixed (5 possibe fixing holes) or wall fixed (1 back
fixing hole).
Models 110, 170, 210 and 310 grade III and IV are delivered with one anchoring kit included (M16
bolt and washer).
For all others sizes, a fixing kit is available as an option
RECOMMENDATIONS
PRIOR TO
FIXING
We would draw your attention to the fact that only a solid concrete support with high compression
strength (> 250 bar/25MPa/3626 PSA) and at least 150 mm (5,9 in) thick allows correct fixing.
Moreover, if the safe is backed against a wall, the clearance between the wall and the safe must
be kept to a minimum.
If the safe is raised on a plinth, it can be screwed on the floor using the extension kit (available as
an option)
FIXING
METHOD
Drill the floor with a 24 mm diameter hole, with a minimum of 105mm depth
Position your safe so that the fixing hole matches the floor hole
(If necessary insert the extension kit)
Insert the washer and the bolt and screw up with a dynamometer screw-driver until
you reach
a torque comprised between 120N.m (88 ft.lb) and 200N.m (148 ft.lb)
Page 14
USER MANUAL
14
SECURITY BREACH
Your TRIDENT safe has undergone stringent tests in independent testing laboratories to comply
with the EN1143-1 burglary and explosives standard and the NT017 fire standard. It has been
granted corresponding certificate by international certification bodies (ECBS, A2P, SBSC and
SP).
ECBS, A2P, SBSC and SP safety labels affixed in the door back plate is your guarantee that the
TRIDENT safe has successfully passed these testing.
However, you must be aware that: ANY MODIFICATIONS SUBSEQUENT
TO
MANUFACTURE, SUCH
AS:
Replacing an existing lock by a lock which does not carry the same reference or
Replacing an existing lock by another lock not certified for the TRIDENT range,
Any modification to the construction (fire seal removal, drilling extra holes through the body or
the door for compressed air feeding, ventilation, fixing…)
Any modifications to the rod assembly whatever the nature or extent,
OR ANY OTHER INCIDENT BREACHING THE SECURITY OF
YOUR
PRODUCT SUCH
AS:
Fire,
Attempt to break in, forcing…
RESULTS IN THE IMMEDIATE UNVALIDITY OF THE
SAFE’S CERTIFICATION
AND ITS
FEATURES WITH RESPECT TO ITS WARRANTIES.
If you believe your safe has undergone any damage, we advise you
to
immediately
contact your usual retailer for further
advice.
SAFETY RECOMMENDATIONS
If you have ordered a safe with a mechanical or electronic combination, it is necessary to
change the combination code after commissioning of the safe. It is advised to renew this
operation at least once a year.
For detail on mechanical or electronic combination locks, refer to the specific lock user manual
included with your safe.
If your safe is equipped with a key lock and you lose a key, you are strongly advised to replace
the lock.
It is advisable to check the torque of the setting bolts and the obstruction of the pivots at least
once a year. If you notice that your door is catching and / or you experience difficulties when
opening or closing, please contact your Chubbsafes dealer or aftersales service center.
Page 15
USER MANUAL
FR
EN
DE
ES
IT
SV
NL
15
WARRANTY
Gunnebo brings a high level of care and attention to all its products and conducts numerous
inspections during manufacturing.
Beyond the applicable legal warranties, Gunnebo grants for the product you have just purchased
a one year commercial warranty from the date of installation, unless you have purchased a
warranty extension. During this period, you will be given free replacement of any part found to be
defective.
The warranty does not cover usual wear (batteries...) and damages due to abnormal use of the
product or occurrences (attempted breaking, fire, flooding) or any changes made by the end user
without the express approval of Gunnebo.
USE OF THE
WARRANTY
If you notice an operating default with your safe, contact your nearest retailer for advice or your
local Gunnebo after sales service department
Page 16
16
Page 17
GEBRAUCHSANLEITUNG
FR
EN
DE
ES
IT
SV
NL
17
TRESOR
TRIDENT
Gebr
auc
hsanleitung
INHALT
PRODUKTBESCHREIBUNG
3
INSTALLATION
19
SICHERHEITSGRENZEN
21
HINWEISE ZUR SICHERHEIT
21
GARANTIE
22
Page 18
GEBRAUCHSANLEITUNG
18
Sie haben sich für ein Produkt von entschieden, und wir danken Ihnen für Ihr Vertrauen. Natürlich
erwarten.
Sie von diesem Geldschrank vollkommenen Schutz Ihrer Wertsachen, Zuverlässigkeit und eine
einfache Benutzung.
Unsere über 100-jährige Erfahrung im Bereich der Sicherheit hat uns bei der sorgfältigen und
präzisen Entwicklung dieses Geldschranks geholfen. Wir hoffen, daß er Ihnen lange Jahre gute
Dienste leistet.
Zwar ist dieser Geldschrank einfach zu bedienen, wir raten Ihnen dennoch, die vorliegende
Beschreibung genau zu lesen. Durch eine sorgfältige Installierung und genaue Kenntnis Ihres neuen
Geldschrankes können nicht nur Fehler vermieden werden, die Ihren Wertsachen schaden könnten,
sondern Sie können sich darüber hinaus mit sämtlichen Möglichkeiten, die Ihnen dieser Geldschrank
bietet, vertraut machen.
Wir hoffen, daß die Benutzung dieses Geldschrankes zu Ihrer vollen Zufriedenheit
ausfällt und daß Sie auch in Zukunft FICHET-BAUCHE wählen.
Wichtig :
Bewahren Sie Ihre Rechnung sorgfältig außerhalb des Geldschranks auf. Im Garantiefall sowie
bei verschiedenen Eingriffen (Verlust der Schlüssel oder des Codes) benötigen Sie diese.
Wenn dieser Safe an eine andere Person verkauft oder übertragen werden soll, müssen Sie
sicherstellen, dass diese Anleitung und die Kaufrechnung dem Safe beigelegt werden, damit der
neue Benutzer über die Funktionen des Safes informiert werden kann.
Für einen optimalen Schutz Ihrer Wertsachen lassen Sie die Installierung bitte von qualifizierten
Fachkräften ausführen.
Wenn Ihr Safe mit einem Schlüsselschloss ausgestattet ist, empfehlen wir Ihnen, einen Schlüssel
bei sich zu behalten und den anderen an einem sicheren Ort aufzubewahren. Ist Ihr Geldschrank
mit einem Schloß mit (elektronischer oder mechanischer) Kombination ausgestattet, raten wir
Ihnen, den Code regelmäßig zu ändern. Vergessen Sie ihn nicht, notieren Sie ihn nicht auf
dieser Beschreibung bzw. Auf anderen Unterlagen zum Geldschrank und bewahren Sie ihn nicht
in der Nähe des Geldschranks auf.
Page 19
GEBRAUCHSANLEITUNG
FR
EN
DE
ES
IT
SV
NL
19
INSTALLATION
GEWICHT DES TRESORS
Das Gewicht eines Tresors der Serie TRIDENT hängt von seiner Größe ab und ist auf dem
Typenschild an der Innenseite der Tür angegeben. Es obliegt dem Kunden zu überprüfen, ob die
Tragfähigkeit des Bodens, auf dem der Tresor aufgestellt werden soll, ausreichend dimensioniert
ist.
Die Norm EN1143-1 schreibt vor, dass Tresore mit einem Gewicht unter 1000 kg verankert
werden MÜSSEN.
Wenn Sie einen TRIDENT 110, 170, 210 oder 310 der kategorie III oder IV erworben haben, liegt
das Gewicht Ihres Tresors unter 1000 kg und muss folglich verankert werden.
VERANKERUNG DES TRESORS
Alle Tresore der Serie TRIDENT können sowohl am Boden (5 mögliche Befestigungspunkte) als
auch an der Wand (1 Befestigungspunkt an der Rückseite) verankert werden.
Die Modelle 110, 170, 210 und 310 der kategorie III oder IV werden mit einem Verankerungskit
(Bolzen M16 und Unterlegscheibe) geliefert.
Für alle anderen Größen sind Verankerungskits als Option erhältlich.
HINWEISE VOR DER VERANKERUNG
Wir möchten darauf hinweisen, dass nur Unterlagen in Massivbetonbauweise mit hoher
Druckfestigkeit (> 250 bar/25MPa) und einer Dicke von mindestens 150 mm eine sachgemäße
Verankerung gewährleisten können.
Bei Aufstellung des Tresors an einer Wand muss der Abstand zwischen der Wand und
dem Tresor so gering wie möglich gehalten werden.
Wenn der Tresor auf einem Sockel aufgestellt werden soll, kommt entweder eine
Wandbefestigung in Frage (sofern die Wand dafür geeignet ist) oder eine Verankerung im Boden
unter Verwendung eines Erweiterungskits (als Option erhältlich).
Page 20
GEBRAUCHSANLEITUNG
20
VORGEHENSWEISE BEI DER VERANKERUNG
Bohren Sie ein Loch mit einem Durchmesser von 24 mm und einer Tiefe von mindestens 105
mm in den Boden bzw. in die Wand.
Stellen Sie Ihren Safe so auf, dass die Bohrung des Befestigungspunkts über der Bohrung im
Boden bzw. in der Wand zu liegen kommt.
(Verwenden Sie nötigenfalls den Erweiterungskit).
Setzen Sie die Unterlegscheibe und den Bolzen ein und ziehen Sie ihn mit einem
Drehmoment-Schraubendreher und einem Moment im Bereich von 120 N.m bis 200 N.m fest
Page 21
GEBRAUCHSANLEITUNG
FR
EN
DE
ES
IT
SV
NL
21
SICHERHEITSGRENZEN
Ihr Tresor der Serie TRIDENT wurde in unabhängigen Labors strengsten Tests unterzogen und
erfüllt sowohl die Anforderungen der Norm EN1143-1 (Schutz vor Einbruch und explosionen) als
auch die Feuerschutznom NT017. Die Klassifizierung wurde von den entsprechenden
internationalen Zertifizierungsstellen (ECBS, A2P, SBSC and SP) bescheinig
t.
Die ECBS, A2P, SBSC und SP Sicherheitskennzeichnung wurde an der Innenseite der Tür
angebracht und gewährleistet, dass Ihr TRIDENT Tresor die erforderlichen Tests erfolgreich
durchlaufen hat
.
Allerdings ist zu beachten, dass JEGLICHE ÄNDERUNG NACH VERLASSEN DER
PRODUKTION, BEISPIELSWEISE:
Austausch eines vorhandenen Schlosses gegen ein anderes Schloss mit abweichender
Artikelnummer,
Austausch eines vorhandenen Schlosses gegen ein anderes Schloss, das nicht für die Serie
TRIDENT zertifiziert ist,
Jegliche Änderung der Bauweise (Entfernen der Feuerschutzdichtung, Anbringung einer
zusätzlichen Bohrung im Gehäuse oder in der Tür für Druckluftanschlüsse, zur Belüftung oder
zur Befestigung...),
Jegliche Änderung am Verschlusssystem, gleich welcher Art und welchen Umfangs,
ODER JEGLICHER SONSTIGER EXTERNER VORFALL, DER DIE SICHERHEIT IHRES
PRODUKTS BEEINTRÄCHTIGT, BEISPIELSWEISE:
Brand,
Einbruchsversuch, Gewaltanwendung…
EINEN SOFORTIGEN GÜLTIGKEITSVERLUST DER ZERTIFIZIERUNG DES TRESORS
NACH SICH ZIEHT UND FOLGLICH DIE VORAUS- SETZUNGEN IHRER NICHT MEHR
ERFÜLLT SIND.
Wenn Sie glauben, dass Ihr Tresor beschädigt wurde, empfehlen wir Ihnen, sich für weitere
Informationen sofort mit Ihrem Händler in Verbindung zu setzen.
HINWEISE ZUR
SICHERHEIT
Wenn Sie einen Tresor mit einem mechanischen oder elektronischen Kombinationsschloss
bestellt haben, müssen Sie den Code nach Ingebrauchnahme ändern. Es wird empfohlen,
den Code mindestens einmal pro Jahr zu ändern.
Nähere Informationen zu mechanischen oder elektronischen Kombinationsschlössern finden
Sie in der im Lieferumfang enthaltenen speziellen Gebrauchsanleitung zu Ihrem Scloss.
Page 22
GEBRAUCHSANLEITUNG
22
Wenn Ihr Tresor mit einem Schlüsselschloss ausgestattet ist, wird dringend empfohlen, bei
Verlust eines Schlüssels das Schloss zu wechseln.
Es ist ratsam, mindestens einmal pro Jahr den festen Sitz der Einstellschrauben und der
Verriegelung der Drehpunkte zu überprüfen. Wenn Sie feststellen, dass Ihre Tür schwergängig
bzw. schwer zu öffnen oder zu schließen ist, wenden Sie sich bitte an den nächsten
Chubbsafes-Händler oder das nächstgelegene After-Sales-Kundenberatungscenter.
GARANTIE
Gunnebo legt besonderen Wert auf sorgfältige und gewissenhafte Ausführung all seiner Produkte
und sichert die Qualität durch zahlreiche Kontrollen im Laufe der Fertigung.
Über die geltenden gesetzlichen Gewährleistungen hinaus gewährt Gunnebo dem Produkt, das
Sie gerade erworben haben, ab dem Installationsdatum eine einjährige gewerbliche Garantie,
sofern Sie keine Garantieerweiterung erworben haben. Während dieser Zeit wird jedes defekte
Teil kostenlos repariert oder ersetzt.
Nicht in der Garantie eingeschlossen sind normaler Verschleiß (Batterien...) sowie Schäden, die
auf eine anormale Nutzung des Produkts, externe Vorfälle (Einbruchsversuch, Brand,
Überschwemmung) oder jegliche vom Anwender ohne ausdrückliche Genehmigung seitens
Gunnebo vorgenommene Änderungen zurückzuführen sind.
NUTZUNG DER GARANTIE
Sollten Sie an Ihrem Tresor einen Funktionsfehler feststellen, wenden Sie sich bitte
an einen Händler in Ihrer Nähe oder an den Kundendienst von Gunnebo
Page 23
MANUAL DE USUARIO
FR
EN
DE
ES
IT
SV
NL
23
CAJA FUERTE TRIDENT
Manual de
usuario
ÍNDICE
DESCRIPCIÓN
DEL PRODUCTO
3
INSTALACIÓN
25
PÉRDIDA DE CERTIFIACIÓN
26
C
ONSEJOS DE SEGURIDAD
26
GARANTÍA
27
Page 24
MANUAL DE USUARIO
24
Le agradecemos la confianza depositada en nosotros al adquirir un producto:
Esperamos que esta caja fuerte satisfaga plenamente sus necesidades en cuanto a protección de
sus bienes, fiabilidad y facilidad de uso.
Fichet, gracias a su vasta experiencia de más de un siglo en el campo de la seguridad, ha concebido
esta caja fuerte con el máximo cuidado y atención para que Usted pueda disfrutar de sus cualidades
durante mucho tiempo.
Su uso es muy simple, no obstante, le recomendamos que lea atentamente este manual. La correcta
instalación y el buen conocimiento del producto no sólo evitarán errores en la manipulación que
podrían afectar a la protección de sus bienes, sino que también le ayudarán a familiarizarse con las
posibilidades que le ofrece.
Esperamos que la satisfacción que le proporcione el uso de su caja fuerte le lleve a elegir otros
productos de la marca FICHET-BAUCHE.
IMPORTANTE:
Guarde fuera de la caja fuerte y en lugar seguro la factura de compra. Deberá presentarla en
caso de reclamación bajo garantía o de cualquier intervención por pérdida de llaves o de
código.
Si este producto fuera vendido o cedido a otra persona, asegúrese de que tanto el presente
manual como la factura de compra sean entregados al nuevo usuario para que pueda estar al
corriente del funcionamiento.
Para asegurar una protección óptima de sus bienes, la instalación debe ser efectuada por
personal cualificado.
Si su caja fuerte está equipada con cerradura de llave, le aconsejamos que lleve una llave
consigo y guarde la otra en un lugar seguro. Si su caja fuerte está equipada con una cerradura
de combinación (electrónica o mecánica), le aconsejamos cambiar el código regularmente.
No olvide el código ni lo escriba en este manual ni en cualquier otro documento relativo a la caja
fuerte.Tampoco lo guarde en un lugar próximo a ésta.
Page 25
MANUAL DE USUARIO
FR
EN
DE
ES
IT
SV
NL
25
INSTALACIÓN
PESO DE LA CAJA FUERTE
El peso de la caja fuerte TRIDENT va en función de su tamaño; aparece indicado en la placa
de identificación, situada en la parte interior de la puerta. Corresponde al cliente verificar que
el suelo donde se vaya a instalar la caja fuerte pueda soportar la carga correspondiente a este
peso.
Además, la norma EN 1143-1 estipula que toda caja fuerte cuyo peso sea inferior a 1000Kg debe
ser anclado.
Si usted adquirió una caja fuerte TRIDENT 110, 170, 210 o 310 de clase III o IV, el peso de su
caja fuerte es inferior a 1000kg, por consiguiente debe ser anclada.
ANCLAJE
Todas las cajas fuertes TRIDENT están preparadas para ser ancladas al suelo (5 puntos de
fijación posibles) o a la pared (1 punto de anclaje en la parte posterior).
Los modelos 110, 170, 210 y 310 de clase III o IV se entregan con un kit de fijación (Taco M16).
Para otros modelos, el kit de fijación está disponible como opción.
RECOMENDACIONES
Llamamos su atención sobre el hecho de que un soporte de hormigón sólido, con una buena
resistencia a la compresión (> 250bar / 25MPa) y de un espesor minimo de 150mm, permite une
fijación correcta.
Además, si se piensa adosar la caja fuerte a un muro, es importante reducir al máximo el espacio
entre el muro y la caja fuerte.
Si se coloca la caja fuerte sobre un zócalo, esta puede anclarse al suelo, utilizando un kit de
extensión (disponible como opción)
MÉTODO DE
FIJACIÓN
Perfore un agujero en el suelo, de 24 mm de diámetro, con una profundidad mínima de 105
mm.
Posicione la caja fuerte de tal manera que corresponda el punto de fijación y el agujero del
suelo.
(Si es necesario, instale el kit de extensión).
Introduzca el taco y atorníllelo con una llave dinamométrica, hasta alcanzar un par de torsión
entre 120N.m y 200N.m.
Page 26
MANUAL DE USUARIO
26
PERDIDA DE CERTIFICATION
Su caja TRIDENT ha sido ensayada en laboratorios. Cumple con la norma europea de resistencia
a robos y explosivos EN1143-1, asi como con la norma de resistencia al fuego NT017. Estas
pruebas permitieron obtener el certificado de organismo de certificación internacional (ECBS,
A2P, SBSC y SP).
Las etiquetas ECBS, A2P, SBSC y SP fijadas sobre la parte interior de la puerta certifican que
TRIDENT ha pasado con éxito estas pruebas.
Sin embargo, cabe considerar que: CUALQUIER MODIFICACIÓN POSTERIOR A SU
FABRICACIÓN,
COMO:
Cambio de una cerradura principal por una cerradura que no corresponda estrictamente a las
mismas referencias,
Cambio de una cerradura principal por una cerradura no certificada para la gama TRIDENT,
Modificación del conjunto (supresión de las juntas, perforación de orificios suplementarios en
la caja o en la puerta para un paso de aire, ventilación, fijación, etc.),
Modificación de la cerrajería, cualquiera que sea la naturaleza o extensión,
CUALQUIER OTRA INCIDENCIA EXTERNA QUE AFECTE
LA
INTEGRIDAD DE LA CAJA
FUERTE,
COMO:
Incendio,
Intento de efracción, forzado, etc.
PROVOCARÁ LA PÉRDIDA INMEDIATA DE LA CERTIFICACIÓN DE
LA
CAJA FUERTE Y
DE SUS CARACTERÍSTICAS EN RELACIÓN CON
SUS
GARANTÍAS.
Si usted considera que su caja fuerte ha sido dañada, le
recomendamos
contactar con
su distribuidor para mayor
información.
CONSEJOS DE SEGURIDAD
Si usted ha pedido una caja fuerte equipada con una cerradura de combinación mecánica o
electrónica, debe cambiar el código después la puesta en servicio de la caja fuerte. Se
recomienda volver a efectuar esta operación, por lo menos una vez al año.
Para cualquier información referente a las cerraduras de combinación mecánica o electrónica,
consulte el manual de usuario de la cerradura, suministrado con su caja fuerte.
En caso de pérdida de las llaves, se recomienda reemplazar la cerradura
Se recomienda comprobar el apriete de los tornillos de ajuste y el bloqueo de los pivotes al
menos una vez al año. Si se encuentra con que la puerta roza y/o que es difícil abrirla o cerrarla,
póngase en contacto con su distribuidor o con el servicio de atención al cliente más cercano de
Chubbsafes.
Page 27
MANUAL DE USUARIO
FR
EN
DE
ES
IT
SV
NL
27
GARANTIA
Gunnebo aporta a sus productos un cuidado extremo y multiplica las pruebas y controles en el
momento del montaje.
Además de las garantías legales aplicables, el producto que acaba de comprar tiene una garantía
comercial de un año, a partir de la fecha de instalación, salvo que haya contratado una extensión
de garantía. Durante dicho periodo, Gunnebo se compromete a reparar o sustituir gratuitamente
cualquier pieza defectuosa.
La garantía no cubre el desgaste normal (pilas, etc.), así como los deterioros debidos a usos
anormales del producto o a eventos externos (intento de efracción, incendio, inundaciones) o
modificaciones efectuadas por el usuario, sin el acuerdo expreso de Gunnebo.
RECURSO A LA GARANTÍA
Si usted constata un defecto de funcionamiento de su caja fuerte, contacte con su distribuidor
más cercano o con al servicio posventa Gunnebo más cercano
Page 28
28
Page 29
MANUALE UTENTE
FR
EN
DE
ES
IT
SV
NL
29
CASSAFORTE TRIDENT
Manuale
Utente
INDICE
DESCRIZIONE DEL PRODOTTO
3
INSTALLAZIONE
31
PERDITA DI CERTIFIcAZIONE
32
AVVERTENZE DI SICUREZZA
33
GARANZIA
33
Page 30
30
Vi ringraziamo per la fiducia che avete riposto in noi scegliendo :
Sappiamo che avete acquistato questa cassaforte per poter usufruire della massima protezione per
i vostri valori, nonché della massima affidabilità e facilità d’uso.
Grazie ad un’esperienza di oltre un secolo nel settore della sicurezza, abbiamo progettato questa
cassaforte in funzione di tutte queste esigenze, con cura e attenzione, in modo da garantire una
qualità duratura.
Il suo uso è molto semplice. Vi raccomandiamo tuttavia di leggere attentamente queste istruzioni.
L’installazione corretta della cassaforte e la conoscenza delle sue varie funzioni vi consentiranno
non solo di evitare errori che in futuro potrebbero nuocere alla protezione dei documenti, ma anche
di familiarizzarvi con le possibilità offerte.
Ci auguriamo che la soddisfazione che trarrete dal suo uso vi porterà a scegliere altri prodotti del
nostro marchio.
IMPORTANTE :
Conservate preziosamente le istruzioni e la fattura della cassaforte, che viverranno richieste in
caso di ricorso alla garanzia o di intervento dovuto a smarrimento delle chiavi o del codice.
Qualora questa cassaforte dovesse essere venduta o ceduta a un'altra persona, assicurarsi che
questo manuale e la fattura di acquisto seguano la cassaforte, in modo che il nuovo utente possa
essere informato del funzionamento della cassaforte.
Per garantire una protezione ottimale dei vostri valori, l’installazione deve essere effettuata da
personale qualificato.
Qualora la tua cassaforte fosse dotata di una serratura a chiave, ti consigliamo di portare una
chiave sempre con te e di conservare l'altra in un posto sicuro. Se la cassaforte è dotata di una
serratura con combinazione (elettronica o meccanica), cambiate regolarmente il codice. Non
dimenticatelo, non segnatelo su queste istruzioni né su un documento relativo alla cassaforte o
riposto accanto ad essa.
Page 31
MANUALE UTENTE
FR
EN
DE
ES
IT
SV
NL
31
INSTALLAZIONE
PESO DELLA CASSAFORTE
Il peso della cassaforte TRIDENT dipende dalle sue dimensioni. Tale peso è indicato sulla
targhetta di certificazione, posta all’interno del battente. Il cliente deve verificare che il pavimento
dove sarà installata la cassaforte sia in grado di supportare il carrico corrispondente al peso della
stessa.
Inoltre, la norma EN 1143-1 recita che qualsiasi cassaforte il cui peso sia inferiore a 1000Kg deve
essere ancorata (a cura e carico del cliente).
Se avete acquistato una cassaforte TRIDENT 110, 170, 210 e 310 di classe III o IV, il suo peso
risulta essere inferiore a 1000 kg. Deve pertanto essere ancorata.
FISSAGGIO
Tutte le casseforti TRIDENT sono state progettate per poter essere ancorate al pavimento
(possibili 5 punti di ancoraggio) o alla parete (1 punto di ancoraggio sulla parete di fondo).
I modelli 110, 170, 210 e 310 di classe III o IV sono forniti con un kit di ancoraggio (tassello M16).
Per gli altri modelli, il kit di ancoraggio è disponibile in opzione.
AVVERTENZE
Richiamiamo la vostra attenzione sul fatto che solo un sostegno in calcestruzzo pieno avente
un’elevata resistenza alla compressione (> 250 bar/25MPa) e uno spessore minimo di 150 mm
permette di eseguire un ancoraggio conforme ai requisiti delle norme in vigore.
Inoltre, se la cassaforte è affiancata alla parete, occorre limitare al massimo il gioco tra la parete
e la cassaforte.
Se la cassaforte è posizionata su un basamento, può deve ancorata al pavimento, utilizzando in
questo caso, un apposito kit d’estensione (disponibile in opzione).
METODO DI ANCORAGGIO
Effettuare un foro nel pavimento del diametro di 24 mm e una profondità di almeno 105 mm.
Posizionare la cassaforte in modo da fare coincidere il punto di ancoraggio e il foro del
pavimento. (Se necessario, installare il kit d’estensione).
Inserire il tassello e avvitare per mezzo di una chiave dinamometrica fino a raggiungere la
coppia compresa tra 120N.m e 200N.m.
Page 32
32
PERDITA DI CERTIFICAZIONE
La cassaforte TRIDENT è stata collaudata dai laboratori di certificazione. È conforme alla norma
di resistenza al furto e all’esplosivo EN1143-1 nonché alla norma di resistenza al fuoco NT017.
Le prove di laboratorio, hanno permesso di ottenere i certificati degli organismi di certificazione
internazionali (ECBS, A2P, SBSC e SP).
I marchi ECBS, A2P, SBSC e SP fissati sulla targhetta di certificazione, attestano che la
cassaforte TRIDENT ha superato le prove di certificazione, con esisto positivo.
Tuttavia, va detto che QUALSIASI MODIFICA ESEGUITA DOPO LA CONSEGNA DA PARTE
DI GUNNEBO DELLA CASSAFORTE, COME:
La sostituzione di una serratura con una non originale,
La sostituzione di una serratura con una che non è stata installata da Gunnebo prima o durante
la consegna
Qualsiasi modifica di costruzione (eliminazione delle guarnizioni, esecuzione di fori
aggiuntivi nella cassaforte per posta pneumatica, ventilazione, fissaggio…)
Qualsiasi modifica della serratura qualunque sia la natura o l’importanza di tale modifica
O QUALSIASI ALTRO EVENTO ESTERNO SUSCETTIBILE DI COMPROMETTERE
L’INTEGRITÀ DELLA CASSAFORTE, COME:
Incendio,
Tentativo di effrazione, forzatura…
COMPORTA L’IMMEDIATA PERDITA DELLA CERTIFICAZIONE DELLA
CASSAFORTE E DELLE SUE CARATTERISTICHE.
Se ritenete che la vostra cassaforte sia stata danneggiata, vi consigliamo di contattare
Gunnebo, presso Gunnebo Italia S.p.a. per ottenere maggiori informazioni al N. VERDE
800252398
Page 33
MANUALE UTENTE
FR
EN
DE
ES
IT
SV
NL
33
AVVERTENZE DI SICUREZZA
Dopo la consegna, di una cassaforte dotata di una serratura con combinazione meccanica o
elettronica, occorre cambiare la combinazione di fabbrica, eseguendo questa operazione a
battente aperto e chiavistelli espansi, simulandone così la chiusura. La nuova combinazione,
dovrà essere testata per almeno 2 volte.
Si consiglia di ripetere tale operazione:
o Ad ogni cambio di titolare della combinazione
o Od almeno una volta all’anno.
Per ottenere qualsiasi informazione riguardante le serrature a combinazione meccanica o
elettronica, consultare il manuale della serratura fornito con la cassaforte.
In caso di perdita della chiave/i di una serratura, si consiglia vivamente di sostituire la serratura
interessata.
Si consiglia di controllare il serraggio delle viti di regolazione e di bloccaggio dei perni almeno
una volta all'anno. Se osservate che la porta struscia e/o che sia difficile da aprire o da
chiudere, contattate il vostro rivenditore o il centro di assistenza Chubbsafes più vicino.
GARANZIA
Gunnebo per tutti i suoi prodotti, esegue numerose prove e controlli durante tutte le fasi di
assemblaggio.
Oltre alle garanzie legali applicabili, Gunnebo protegge il prodotto appena acquistato tramite una
garanzia commerciale della validità di un anno dalla data d'installazione, tranne nel caso in cui
sia stata acquistata un'estensione di garanzia. Durante questo periodo, qualsiasi componente
difettoso verrà riparato o sostituito gratuitamente.
La garanzia non copre l’usura normale (pile…) nonché i danni legati ad usi anormali del prodotto,
eventi esterni (tentativo di effrazione, incendio, inondazione, disturbi derivanti da collegamenti a
reti elettriche in bassa o bassissima tensione) o modifiche apportate da terzi e/o senza l’accordo
esplicito di Gunnebo, dopo la consegna da parte di Gunnebo.
USO DELLA GARANZIA
In caso di difetto di funzionamento della vostra cassaforte, dovete contattare il vostro
rivenditore Gunnebo e il servizio di assistenza tecnica (N. Verde 800252398).
La garanzia decade in caso vengano effettuati interventi da parte di terzi non autorizzati da
Gunnebo.
Page 34
34
Page 35
BRUKSANVISNING
FR
EN
DE
ES
IT
SV
NL
35
TRIDENT-
VÄRDESKÅP
Bruksanvisning
INNEHÅLL
PRODUKTBESKRIVNING
3
INSTALLATION
37
VÄRDESKÅPETS KLASSNING
38
SÄKERHETSANVISNINGAR
38
GARANTI
39
Page 36
BRUKSANVISNING
36
Tack för det förtroende du visar oss genom att välja:
Vi vet att du förväntar dig att dessa kassaskåp ska uppfylla alla dina krav på skydd för dina
värdesaker, pålitlighet och enkelhet vid användning.
Med mer än ett sekels erfarenhet inom säkerhetsområdet är det utifrån dessa krav som kassaskåpet
har skapats, med största möjliga noggrannhet och uppmärksamhet för att du ska kunna känna att
dina krav är uppfyllda under många år framöver. Det är väldigt enkelt att använda. Ändå
rekommenderar vi att du läser denna manual noggrant. Att installera och lära känna ditt nya
kassaskåp handlar inte bara om att ända från början undvika alla misstag som kan leda till att dina
värdesaker inte får ett fullgott skydd, utan också om att bekanta dig med alla möjligheter som
kassaskåpet erbjuder.
Vi hoppas att du ska känna dig så nöjd med när du använder kassaskåpet att du väljer fler produkter
från vårt märke.
VIKTIGT:
Spara fakturan på ett säkert ställe, dock inte i ditt kassaskåp. Denna kommer att behövas vid
eventuella garantianspråk samt vid behov av assistans på grund av att du har tappat
nycklarna eller koden.
Om kassaskåpet säljs eller överlåts till någon annan, se till att den nya ägaren även får denna
bruksanvisning och fakturan för köpet av kassaskåpet, så att denne har tillräcklig information om
hur produkten fungerar.
För ett optimalt skydd av dina värdesäker bör installationen genomföras av en fackman.
Om ditt kassaskåp har ett lås med nyckel, rekommenderar vi att du bär en nyckel på dig och
förvarar den andra nyckeln på en säker plats. Om kassaskåpet har ett kombinationslås
(elektroniskt eller mekaniskt), ska du komma ihåg att byta koden regelbundet. Glöm inte bort
koden och skriv inte ner den på denna manual eller på något annat dokument som rör
kassaskåpet alternativt i närheten av det sistnämnda.
Page 37
BRUKSANVISNING
FR
EN
DE
ES
IT
SV
NL
37
INSTALLATION
VÄRDESKÅPETS VIKT
Värdeskåpet TRIDENT vikt beror på storleken och anges på klassningsskylten på dörrens insida.
Det är kundens skyldig att kontrollera att golvet som värdeskåpet placeras på klarar belastningen.
Dessutom fastställer standarden EN 1143-1 att värdeskåp som väger under 1 000 kg måste
förankras.
Om du har köpt en TRIDENT 110, 170, 210 eller 310 i klass III eller IV, väger ditt värdeskåp under
1 000 kg och måste således förankras.
FÖRANKRING
Alla TRIDENT värdeskåp är förberedda för att förankras i golv (fem möjliga fästhål) eller i vägg
(ett fästhål på baksidan).
Modellerna 110, 170, 210 och 310 i klass III eller IV levereras med en förankringssats (bult och
bricka M16). Förankringssatsen finns som tillval för övriga modeller.
REKOMMENDATIONER
Vi vill uppmärksamma dig på att det krävs ett massivt, minst 150 mm tjockt, betongunderlag med
hög tryckhållfasthet (> 250 bar/25 MPa) för riktig förankring.
Om värdeskåpet står mot en vägg är det dessutom viktigt att begränsa det maximala utrymmet
mellan väggen och värdeskåpet.
Om värdeskåpet står på en sockel kan skruvas fast med hjälp av en förlängningssats.
FÖRANKRINGSMETOD
Borra ett minst 105 mm djupt 24 mm hål i golvet.
Placera värdeskåpet så att fästhålet motsvarar hålet i golvet.
(Montera förlängningssatsen vid behov.)
Placera brickan och för in bulten med en momentnyckel tills du når ett vridmoment på mellan
120 Nm och 200 Nm.
Page 38
BRUKSANVISNING
38
VÄRDESKÅPETS KLASSNING
Ditt värdeskåp TRIDENT har testats av laboratorier och konstaterats överensstämma med
standarden EN1143-1 för inbrottsmotstånd och standarden NT017 för brandmotstånd.
Motsvarande certifieringar har utfärdats av internationella certifieringsorgan (ECBS, A2P, SBSC
och SP).
Klassningsskyltarna ECBS, A2P, SBSC och SP på dörrens insida intygar att TRIDENT med
godkänt resultat har genomgått testerna.
Lägg dock märke till att ALLA ÄNDRINGAR EFTER TILLVERKNINGEN,
TILL EXEMPEL:
Utbyte av ett befintligt lås mot ett lås som har en annan referens;
Utbyte av ett befintligt lås mot ett lås som inte har certifierats för TRIDENT-sortimentet;
Ändring av konstruktionen (borttagning av packningar, extra hål i stommen eller dörren för
tryckluftsförsörjning, ventilation, förankring m.m.)
Ändring av låset oavsett ändringens karaktär eller omfattning,
ELLER EN YTTRE HÄNDELSE SOM PÅVERKAR
VÄRDESKÅPETS
KLASSNING, TILL
EXEMPEL
Brand,
Inbrottsförsök, uppbrytning m.m.
LEDER TILL ATT KASSASKÅPETS CERTIFIERING OMEDELBART
GÅR
FÖRLORAD OCH
ATT GARANTIN DÄRMED
UPPHÄVS
Om du befarar att ditt värdeskåp har skadats bör du kontakta
din
återförsäljare för
ytterligare
information.
SÄKERHETSANVISNINGAR
Om du har beställt ett värdeskåp som är utrustat med ett mekaniskt eller elektroniskt
kombinationslås är det nödvändigt att ändra koden när värdeskåpet tas i bruk. Koden bör
därefter ändras minst en gång per år.
Se låsets bruksanvisning som medföljer värdeskåpet för information om mekaniska eller
elektroniska kombinationslås.
Om du förlorar en nyckel till ett nyckellås är det starkt rekommenderat att byta ut låset.
Det är lämpligt att kontrollera åtminstone en gång per år att justeringsskruvarna är åtdragna
och att gångjärnen tillsluter ordentligt. Om du märker att din dörr skrapar och/eller är svår att
öppna eller stänga, kontakta då din Chubbsafes-återförsäljare eller närmaste servicecenter.
Page 39
BRUKSANVISNING
FR
EN
DE
ES
IT
SV
NL
39
GARANTI
Gunnebo lägger ner stor omsorg och uppmärksamhet på sina produkter och genomför en lång
rad tester och kontroller vid tillverkningen.
Utöver lagstadgade garantier ger Gunnebo ett års konsumentgaranti för den produkt som du
precis köpt, räknat från installationsdatum (utom i det fall där du har tecknat en utökad garanti).
Under garantiperioden repareras eller ersätts alla defekta delar utan kostnad.
Garantin täcker inte normalt slitage (batterier m.m.) eller försämringar på grund av onormal
användning av produkten eller externa händelser (inbrottsförsök, brand, översvämningar) eller
ändringar som genomförts av användaren utan Gunnebo uttryckliga samtycke.
ÅBEROPA GARANTIN
Om du konstaterar att ditt värdeskåp fungerar felaktigt bör du kontakta din närmaste
återförsäljare eller Gunnebo lokala garantiserviceavdelning.
Page 40
40
Page 41
GEBRUIKSAANWIJZING
FR
EN
DE
ES
IT
SV
NL
41
TRIDENT-SAFE
Gebruiksaanwijzing
INHOUDSTAFEL
BESCHRIJVING VAN HET PRODUCT
3
PLAATSING
43
VERLIES VAN
CERTIFICATIE
44
VEILIGHEIDSRICHTLIJNEN
44
GARANTIE
45
Page 42
GEBRUIKSAANWIJZING
42
Wij danken u voor het vertrouwen dat u in ons gesteld heeft door te kiezen voor :
Wij weten dat u van deze koffer verwacht dat hij u volledig tevreden stelt inzake bescherming van
uw belangrijke dokumenten, betrouwbaarheid en gebruiksvriendelijkheid.
Steunende op meer dan een eeuw ervaring op het gebied van veiligheid, hebben wij in functie van
deze vereisten, met de grootste zorg en aandacht, een kast ontworpen die deze kwaliteiten nog vele
jaren zal dragen.
Haar gebruik is zeer eenvoudig, maar wij raden u toch aan deze gebruiksaanwijzing aandachtig te
lezen. Door uw nieuwe kast goed te installeren en te kennen vermijdt u in het begin niet alleen een
fout die de bescherming van uw dokumenten in gevaar zou kunnen brengen, maar het laat u ook toe
vertrouwd te raken met haar vele mogelijkheden.
Wij hopen dat uw tevredenheid u ertoe zal leiden in de toekomst meer produkten van het merk
FICHET-BAUCHE te kiezen.
OPGELET :
Bewaar zorgvuldig de factuur buiten uw kast. Ze zal nodig zijn indien u beroep doet op de
waarborg en voor elke interventie bij verlies van de sleutels of de code.
Als deze koffer verkocht of overhandigd moet worden aan een andere persoon, voeg dan deze
handleiding en de aankoopfactuur bij deze koffer, zodat de nieuwe gebruiker de werking ervan
kent.
Om uw dokumenten zo goed mogelijk te beschermen, moet de installatie door bevoegde
personen uitgevoerd worden.
Als uw koffer een sleutelslot bevat, dan raden wij u aan een sleutel bij u te houden en de andere
op een veilige plek te bewaren. Verander regelmatig de code indien uw kast met een
combinatieslot is uitgerust (elektronisch of mechanisch). Vergeet hem niet, noteer hem niet op
deze gebruiksaanwijzing of op eender welk ander dokument met betrekking tot de
veiligheidsuitrusting of dat er dichtbij bewaard wordt.
Page 43
GEBRUIKSAANWIJZING
FR
EN
DE
ES
IT
SV
NL
43
PLAATSING
GEWICHT VAN DE SAFE
Het gewicht van de TRIDENT safe varieert in functie van de afmetingen. Het gewicht wordt
vermeld op het typeplaatje op de rugplaat van de deur. Het is de verantwoordelijkheid van de
klant om na te gaan dat de vloer waarop de safe geplaatst moet worden de last kan dragen die
overeenstemt met dit gewicht.
TRIDENT Bovendien stipuleert de norm EN 1143-1 dat elke safe met een gewicht van minder
dan 1000 kg verankerd moet worden.
Wanneer u een TRIDENT 110, 170, 210 of 310 van klasse III of IV gekocht heeft, weegt uw safe
minder dan 1000 kg en moet deze dus verankerd worden.
BEVESTIGING
Alle TRIDENT safes zijn voorbereid om in de vloer (5 mogelijke verankeringspunten) of aan de
muur (1 verankeringspunt op de rug) verankerd te worden.
De modellen 110, 170, 210 en 310 van klasse III of IV worden geleverd met een verankeringskit
(plug M16).
Voor elk ander model is de verankeringskit optioneel verkrijgbaar.
AANBEVELINGEN
We vestigen er uw aandacht op dat enkel een ondergrond in vol beton met een goede
drukweerstand (> 250 bar/25MPa) en een minimale dikte van 150 mm een verankering conform
de regels toelaat.
Wanneer u een safe met de rug tegen een muur plaatst, is het belangrijk de speling tussen de
muur en safe tot een minimum te beperken.
Wanneer de safe op een sokkel geplaatst wordt, kan moet in de vloer verankerd worden mits
gebruik van een uitbreidingskit (optioneel beschikbaar).
VERANKERINGSMETHODE
Boor een gat in de vloer met een diameter van 24 mm en een minimale diepte van 105 mm.
Plaats uw safe zodat het verankeringspunt en het gat in de vloer overeenkomen.
(Plaats indien nodig de uitbreidingskit.)
Breng de plug aan en schroef met een momentsleutel tot u een koppel krijgt tussen 120N.m
en 200N.m.
Page 44
GEBRUIKSAANWIJZING
44
VERLIES VAN CERTIFICATIE
Uw TRIDENT-safe werd getest door laboratoria, is conform de norm voor inbraak EN1143-1, en
is tevens conform met de norm voor brandweerstand NT017. Door deze tests konden we de
certificaten van internationale certificatieorganismen verkrijgen (ECBS, A2P, SBSC en SP).
De op de rugplaat van de deur bevestigde labels ECBS, A2P, SBSC en SP zijn het bewijs dat
TRIDENT deze tests met succes doorstaan heeft.
Niettemin moet u weten dat ELKE LATERE WIJZIGING AAN DE
FABRICAGE, ZOALS:
De vervanging van een hoofdslot door een slot dat niet precies dezelfde referenties bezit
De vervanging van een hoofdslot door een slot dat niet gecertificeerd is voor het TRIDENT-
gamma.
Elke constructiewijziging (verwijdering van dichtingen, boren van bijkomende gaten in de safe
of deur voor het doorvoeren van pneumatische leidingen, ventilatie, verankering, …)
Elke wijziging van de sloten, ongeacht de aard of omvang,
OF ELK EXTERN EVENEMENT DAT DE INTEGRITEIT VAN DE
SAFE
BEÏNVLOEDT,
ZOALS:
Een brand,
Een poging tot inbraak, het forceren, …
ONMIDDELLIJK LEIDT TOT HET VERLIES VAN DE CERTIFICATIE
VAN
DE SAFE EN ZIJN
TECHNISCHE KENMERKEN M.B.T.
DE GARANTIES.
Wanneer u denkt dat uw safe beschadigd is, raden we u aan om
contact
op te nemen
met uw verkoper voor meer
informatie.
VEILIGHEIDSRICHTLIJNEN
Wanneer u een safe besteld heeft die uitgerust is met een mechanisch of elektronisch
combinatieslot, is het nodig de code te wijzigen na de ingebruikneming van de safe. We raden
aan dit minstens één keer per jaar te herhalen.
Voor eender welke informatie over het mechanische of elektronische combinatieslot verwijzen
we u naar de handleiding van het slot dat bij uw safe geleverd werd.
Wanneer u de sleutel van een slot verliest, raden we ten stelligste aan het desbetreffende
slot
te vervangen.
Controleer minstens een keer per jaar of de stel- en borgschroeven van de scharnieren nog
goed vastzitten. Als u merkt dat de deur klemt of moeilijk opent of sluit, neem dan contact op
met uw leverancier of met de dichtstbijzijnde klantenservice van Chubbsafes.
Page 45
GEBRUIKSAANWIJZING
FR
EN
DE
ES
IT
SV
NL
45
GARANTIE
Gunnebo besteed uiterste zorg aatn al haar producten en voert tijdens de montage vele tests en
controles uit.
Naast de wettelijk toepasbare garanties verleent Gunnebo een commerciële garantie van een
jaar voor het product dat u gekocht hebt die ingaat vanaf de installatiedatum, behalve
indien u een garantie-uitbreiding hebt aangekocht. Tijdens deze periode wordt elk defect
onderdeel gratis hersteld of vervangen.
De garantie geeft geen dekking bij normale slijtage (batterijen, …) evenals schade ten gevolge
van een abnormaal gebruik van het product of externe gebeurtenissen (inbraakpogin, brand,
overstroming) of wijzigingen aangebracht door de gebruiker zonder het uitdrukkelijke akkoord
van Gunnebo.
GEBRUIK VAN DE GARANTIE
Wanneer u een werkingsdefect aan uw safe vaststelt, moet u contact opnemen met de
dichtstbijzijnde handelaar of dienst-na-verkoop van Gunnebo.
Page 46
46
Page 47
GEBRAUCHSANLEITUNG
LA FACTURE TIENT LIEU DE
GARANTIE
THE INVOICE IS YOUR WARRANTY VOUCHER
DIE RECHNUNG GILT ALS
GARANTIENACHWEIS
LA
FACTURA TIENE VALOR DE
GARANTÍA
LA FATTURA DI GUNNEBO O DI UN RIVENDITORE AUTORIZZATO E’ IL
FAKTURAN
GÄLLER
SOM
GARANTIBEVIS
DE FACTUUR DOET DIENST ALS
GARANTIEBEWIJS
Page 48
Code : 38 99 016 B
Cachet de votre revendeur :
Authorised dealer:
SERVICE CLIENT GUNNEBO
Des techniciens partout en France, un seul numéro pour les joindre,
0 825 100 107*
*0,15 € TTC/min
Find your Gunnebo Customer Service Support:
www.chubbsafes.com
Gunnebo Bazancourt
15 rue Fichet-Bauche
51 110 Bazancourt
Loading...
