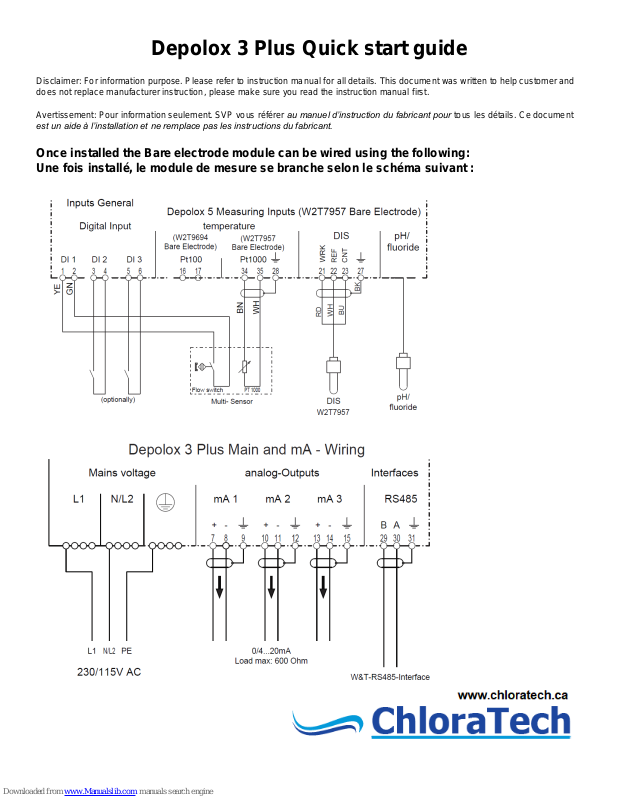

Depolox 3 Plus Quick start guide
Disclaimer: For information purpose. Please refer to instruction manual for all details. This document was written to help customer and
does not replace manufacturer instruction, please make sure you read the instruction manual first.
Avertissement: Pour information seulement. SVP vous référer au manuel d’instruction du fabricant pour tous les détails. Ce document
est un aide à l’installation et ne remplace pas les instructions du fabricant.

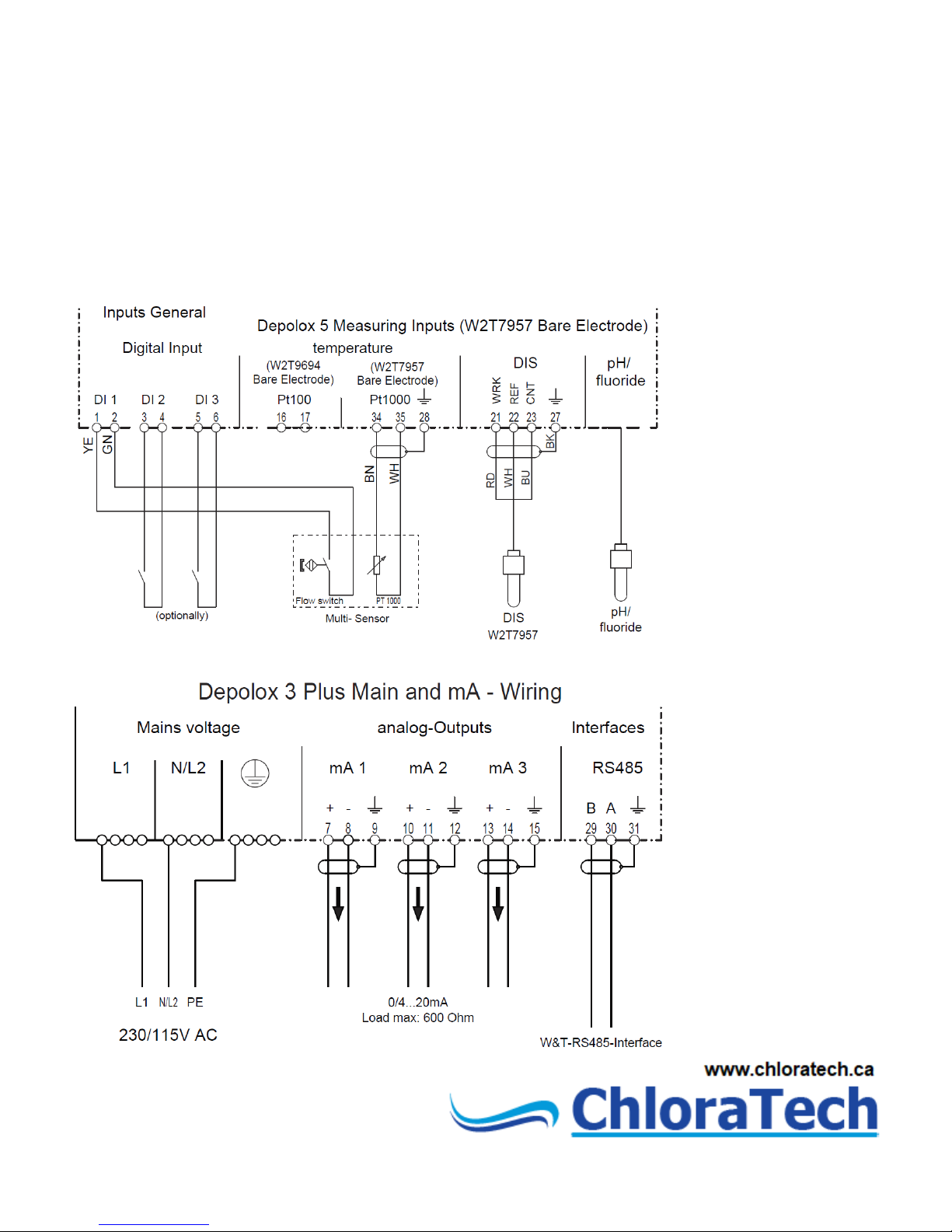

Once installed the Bare electrode module can be wired using the following:
Une fois installé, le module de mesure se branche selon le schéma suivant :
Page 2

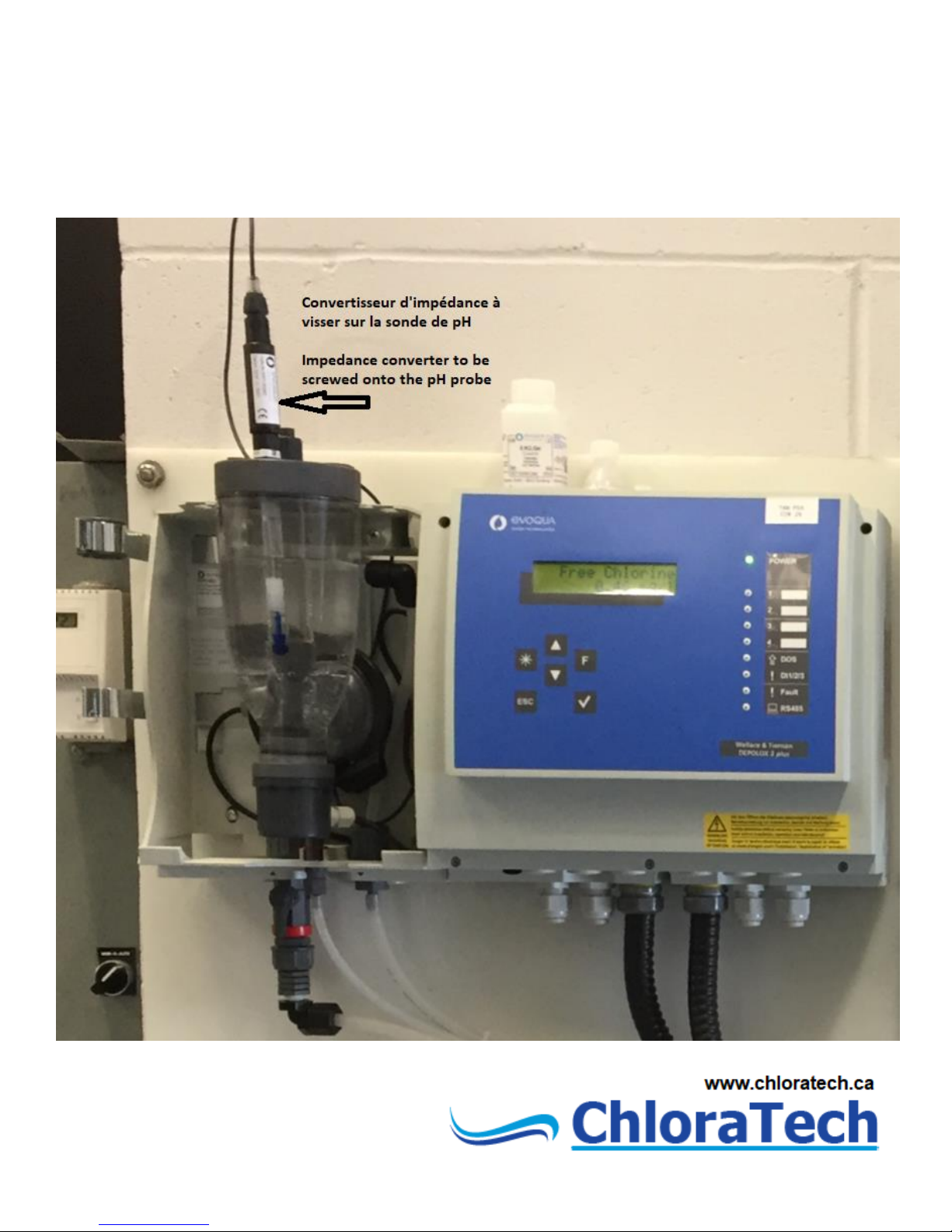

Il est préférable d’installer la cellule a écoulement continue à gauche du contrôleur tel que
cette photo :
Usual installation is to locate the flow thru cell left side of the controller, as depicted here:
Page 3

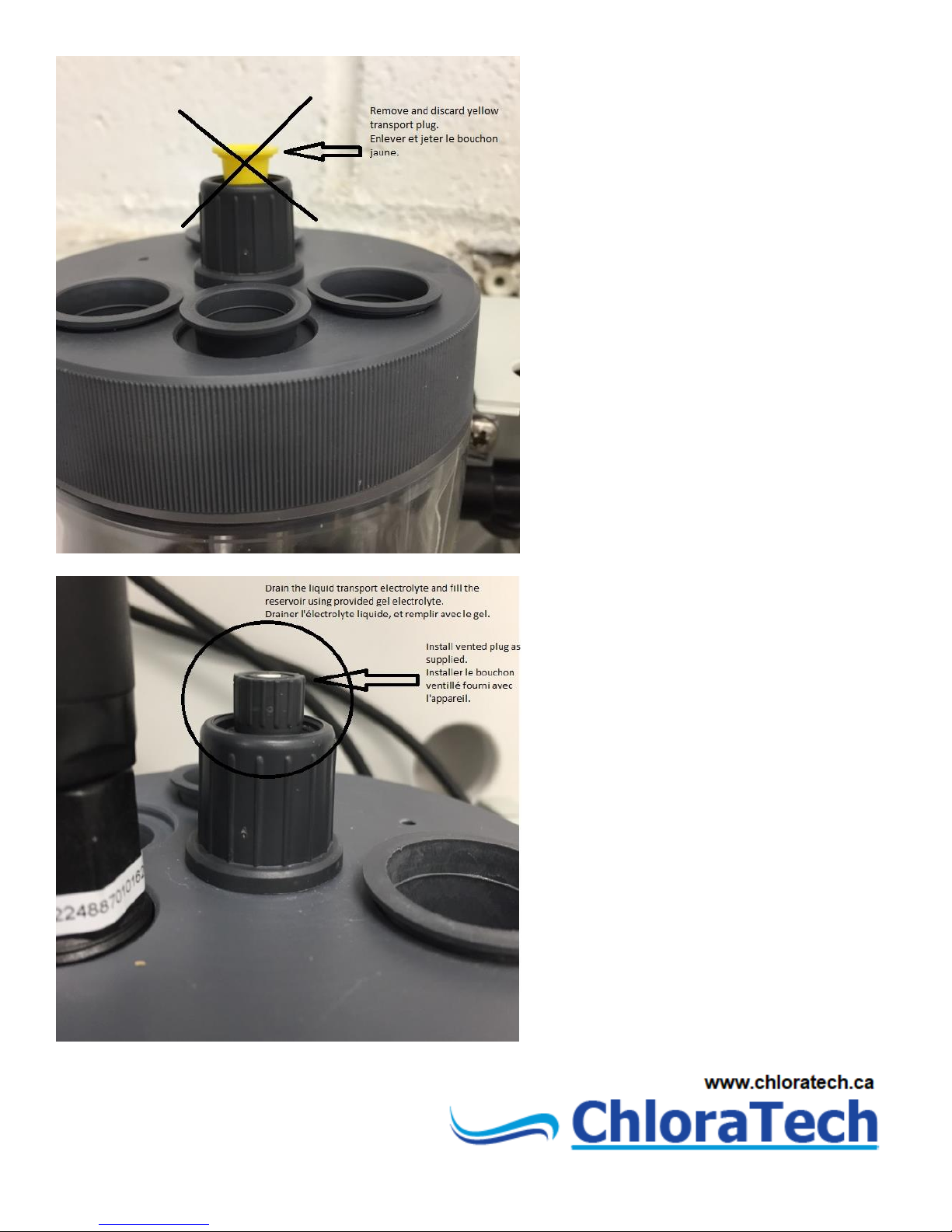

Enlever et jeter le bouchon jaune
Remove and discard the yellow
transport plug.
Drainer l’électrolyte liquide et remplir
le réservoir central avec l’électrolyte en gel
(bouteille fournie). Installer le bouchon
ventilé.
Drain the liquid electrolyte (for
transportation only) and replace with gel
electrolyte (supplied with apparatus). Install
vented plug as supplied.
Page 4
*IMPORTANT*

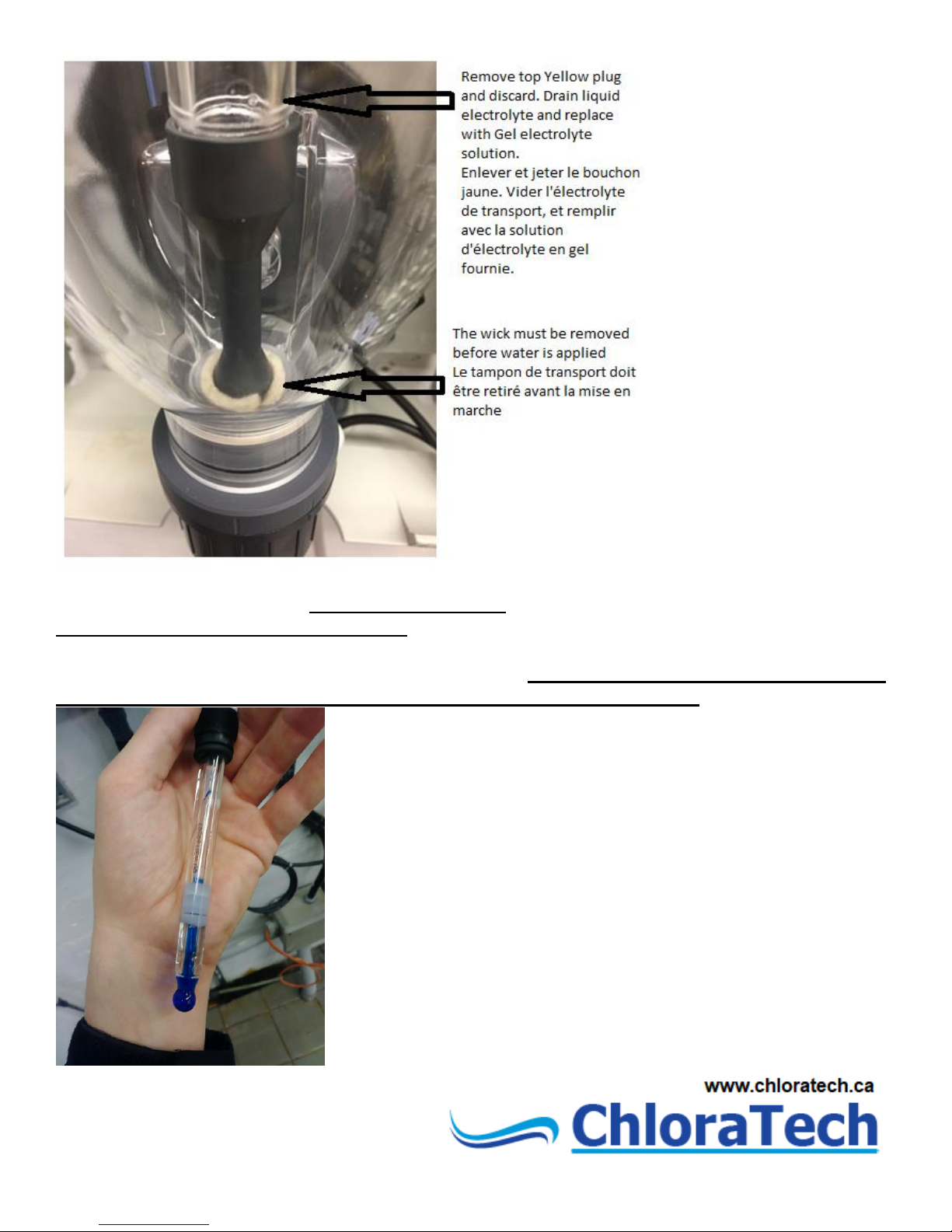

The pH probe is oversatured in salt (Ag/AgCl electrolyte). White crystal is normal when new
and will decrease over time. Once there is no more saturated electrolyte (white crystal) the
probe is empty and should be replaced.
Les cristaux blanc dans la sonde de pH sont normal. Avec le temps, la quantité de cristaux va
diminuer. La sonde sera à remplacer quand les cristaux seront disparus.
