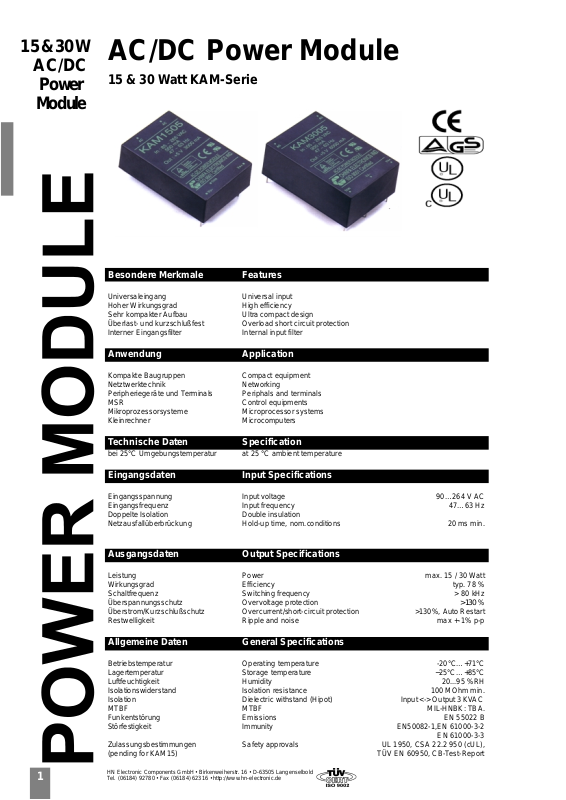

Page 1

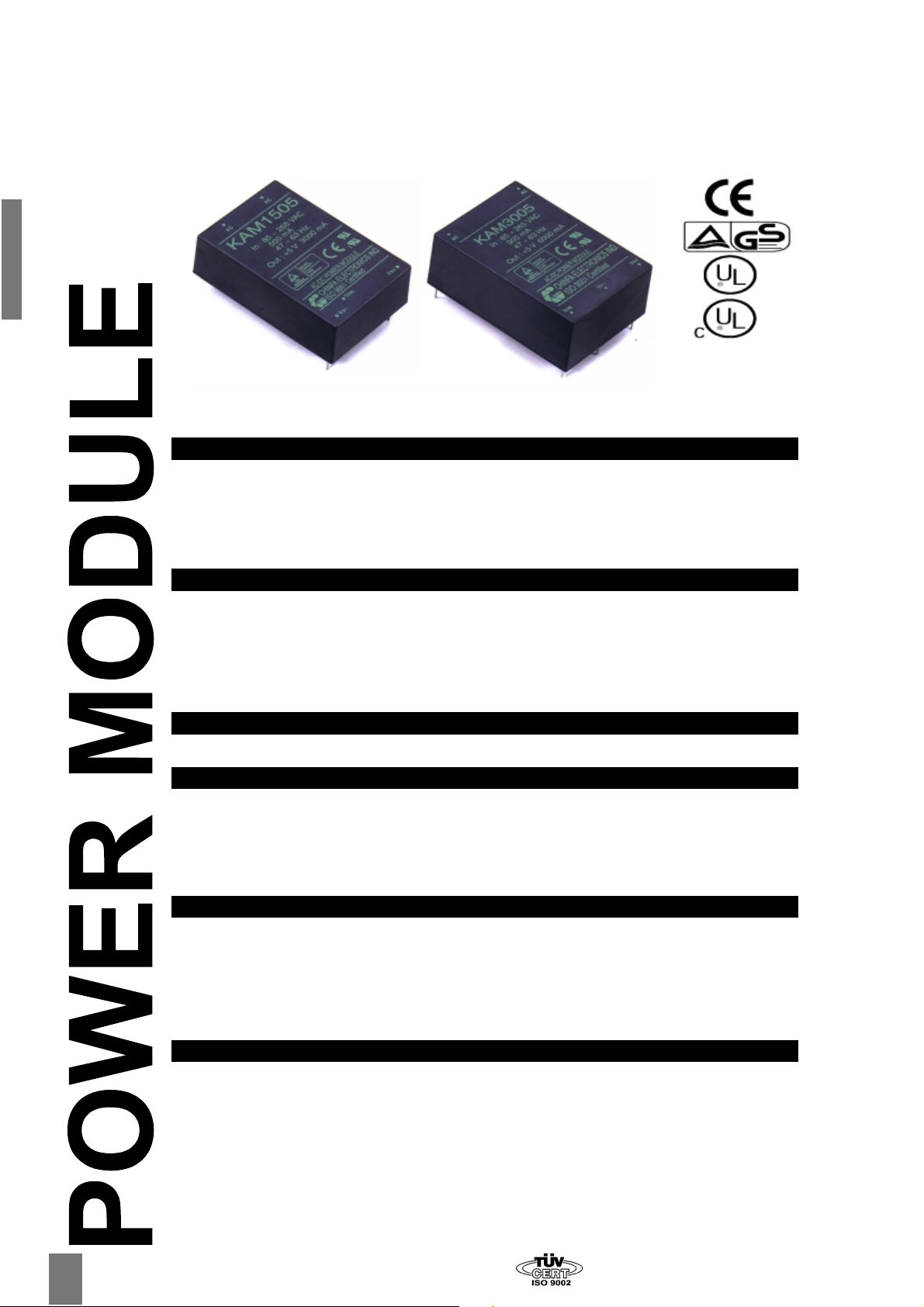

15 & 30 W
AC/DC
Power
Module
AC/DC Power Module
15 & 30 Watt KAM-Serie
Besondere Merkmale Features
Universaleingang Universal input
Hoher Wirkungsgrad High efficiency
Sehr kompakter Aufbau Ultra compact design
Überlast- und kurzschlußfest Overload short circuit protection
Interner Eingangsfilter Internal input filter
Anwendung Application
Kompakte Baugruppen Compact equipment
Netztwerktechnik Networking
Peripheriegeräte und Terminals Periphals and terminals
MSR Control equipments
Mikroprozessorsysteme Microprocessor systems
Kleinrechner Microcomputers
Technische Daten Specification
bei 25°C Umgebungstemperatur at 25 °C ambient temperature
Eingangsdaten Input Specifications
Eingangsspannung Input voltage 90…264 V AC
Eingangsfrequenz Input frequency 47…63 Hz
Doppelte Isolation Double insulation
Netzausfallüberbrückung Hold-up time, nom.conditions 20 ms min.
Ausgangsdaten Output Specifications
Leistung Power max. 15 / 30 Watt
Wirkungsgrad Efficiency typ. 78 %
Schaltfrequenz Switching frequency > 80 kHz
Überspannungsschutz Overvoltage protection >130 %
Überstrom/Kurzschlußschutz Overcurrent/short-circuit protection >130%, Auto Restart
Restwelligkeit Ripple and noise max +-1% p-p
Allgemeine Daten General Specifications
Betriebstemperatur Operating temperature -20°C…+71°C
Lagertemperatur Storage temperature −25°C…+85°C
Luftfeuchtigkeit Humidity 20...95 %RH
Isolationswiderstand Isolation resistance 100 MOhm min.
Isolation Dielectric withstand (Hipot) Input <-> Output 3 KVAC
MTBF MTBF MIL-HNBK: TBA.
Funkentstörung Emissions EN 55022 B
Störfestigkeit Immunity EN50082-1,EN 61000-3-2
Zulassungsbestimmungen Safety approvals UL 1950, CSA 22.2 950 (cUL),
(pending for KAM15) TÜV EN 60950, CB-Test-Report
HN Electronic Components GmbH • Birkenweiherstr. 16 • D-63505 Langenselbold
1
Tel. (06184) 92780 • Fax (06184) 62316 • http://www.hn-electronic.de
EN 61000-3-3
Page 2
AC/DC Power Module
15 & 30 W
15 & 30 Watt KAM-Serie
Bestell-Information / Order Information
Modell Ausgang 1 Last/Load Ausgang 2 Last/Load
Output 1 Min. Max. Output 2 Min. Max.
KAM1503 3,3 V 0.0 A 4,0 A
KAM1505 5 V 0.0 A 3,0 A
KAM1512 12 V 0.0 A 1,25 A
KAM1515 15 V 0.0 A 1,0 A
KAM1524 24 V 0.0 A 0,625 A
KAM1512D 12 V 0.125 A 0,625 A - 12V 0,125 A 0,625 A
KAM1515D 15 V 0.1 A 0,5 A - 15V 0,1 A 0,5 A
KAM3003 3,3 V 0.0 A 7,5 A
KAM3005 5 V 0.0 A 6,0 A
KAM3012 12 V 0.0 A 2,5 A
KAM3015 15 V 0.0 A 2,0 A
KAM3024 24 V 0.0 A 1,25 A
KAM3012D 12 V 0.25 A 1,25 A - 12V 0,25 A 1,25 A
KAM3015D 15 V 0.2 A 1,0 A - 15V 0,2 A 1,0 A
KAM300503D 3,3 V 0.3 A 1,5 A 5V 0,3 A 3,0 A
KAM300512D 5 V 0.6 A 3,0 A 12V 0,6 A 1,25 A
Andere Typen und Spannungen auf Anfrage • Other models and configurations on request
AC/DC
Power
Module
MEMO:
Mechanik Mechanical
L×B×H L×W×H KAM15: 76,2 x 50,8 x 22,6 , KAM30: 89,2 x 63,8 x 32,3
Gewicht Weight KAM15 : 190g , KAM30: 380g

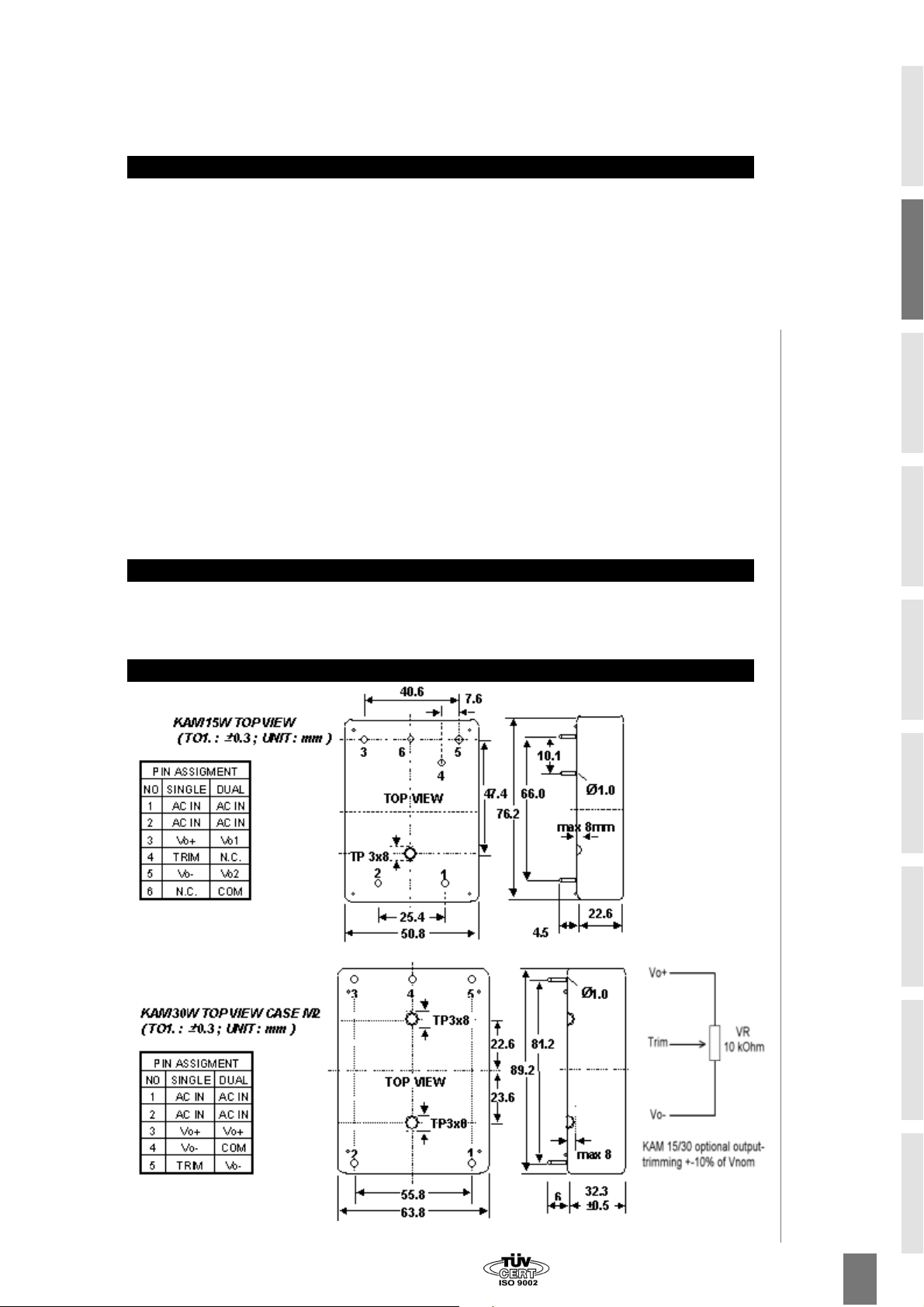

PIN-Belegung und Zeichnung / Pin Assignments & Drawing, mm
HN Electronic Components GmbH • Birkenweiherstr. 16 • D-63505 Langenselbold
Tel. (06184) 92780 • Fax (06184) 62316 • http://www.hn-electronic.de
Technical specifications are subject to change without notice.
Technische Änderungen vorbehalten.
2
