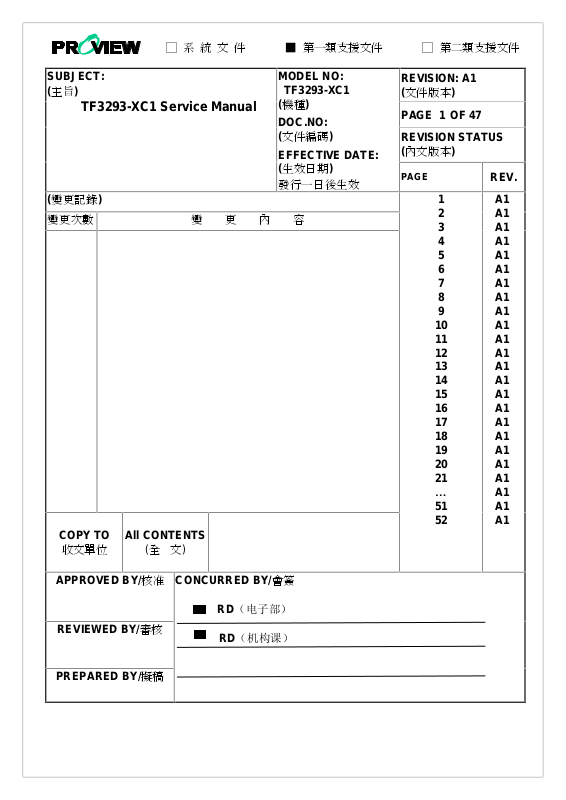

SUBJECT:
(主旨)
TF3293-XC1 Service Manual
(變更記錄)
變更次數
COPY TO
收文單位
All CONTENTS
□ 系 統 文 件 ▓ 第一類支援文件 □ 第二類支援文件
(全 文)
MODEL NO:
TF3293-XC1
(機種)
DOC.NO:
(文件編碼)
EFFECTIVE DATE:
(生效日期)
發行一日後生效
變 更 內 容
REVISION: A1
(文件版本)
PAGE 1 OF 47
REVISION STATUS
(內文版本)
PAGE
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
…
51
52
REV.
A1
A1
A1
A1
A1
A1
A1
A1
A1
A1
A1
A1
A1
A1
A1
A1
A1
A1
A1
A1
A1
A1
A1
A1
APPROVED BY/核准
REVIEWED BY/審核
PREPARED BY/擬稿
CONCURRED BY/會簽
RD（电子部）
RD（机构课）
TF3293-XC1
维 修 手 册
1
目 录
1.
预防与安全事项
2.
产品规格
3.
正面板功能控制描述
4.
电气调整规范
5.
故障排除流程图
6.
爆炸图与维修零配件
7.
方框图
8.
电路图
9. PCB
布线图
··········································································· 3
····················································································· 4
································································· 9
············································································ 15
········································································· 19
·································································· 2
2
························································································23
························································································24
················································································46
2
1. 预防与安全事项
在使用此服务手册前，请确认你已经很仔细地阅读过本产品的用户手册所概述的步骤。
(1) 请阅读所有的操作指南。
(2) 维护操作。
(3) 请遵循所有标记在产品上的警告与操作指南。
(4) 在清洗前请从墙上的电源插座拔去产品的电源插头。勿用液体清洁剂或烟气雾类的清洁剂，请使用
湿布进行清洗。
(5) 严禁在近水的地方使用本产品。
(6) 严禁将本产品放置于不稳固的装载车，架子或桌子上；以防产品掉落，造成严重的损坏。
(7) 严禁撕开EMI标签，如果标签被损坏，必须在相同位置上贴上相同大小的标签。
(8) 在产品的正面及背面或者底部里的槽和开口是为了使空气流通， 因此为了保证产品的可靠的操作
并且保护它不过分受热，不能堵塞或者盖住那些开口。不能将产品放置于床，沙发，小地毯或者其
它相似的表面上，以防开口被堵塞。本产品不应该被放在一个内置装置里，以防通风不足。
(9) 本产品应该根据如标识贴纸上标明的电源的类型操作。如果你不能确定目前电力的类型，请与你的
经销商或者本地电力公司协商。
(10) 本产品装有3 根具有接地类型插头，每个插头的第三个管脚接地。这种插头只适合于带有接地的
电源插座。这是一个安全特征，如果你不能将插头插入电源插座中，请与你的电机师联系替换你的
旧电源插座。请不要破坏接地插头。
(11) 请注意与内置面板的背光面有关的编码，并且不能使它弯曲。
(12) 严禁将任何物体放置于电源线上，不能将本产品放于被人踩到电线的地方。
(13) 如果本产品使用加长电缆， 请确保本产品将加长电缆插入贴墙插座时的总的安培标称值不超过15
安培。
(14) 严禁通过槽将任何物品推入本产品，因为它们可能触动危险电压部件或者短路部件， 以致引起火
灾或者电击。严禁将任何液体溅洒在本产品上。
(15) 请不要试图自己检修本产品，因为打开或者除去盖子时可能让你处于危险电压或者其它危险中。
请提交给技术维修人员检修。
(16) 如出现以下情况，请将本产品的电源插头从墙上的电源插座拔下并交给专业技术维修员检修︰
a. 当电源线或插头被损坏或磨损时。
b. 如有液体溅洒在本产品上时。
c. 如本产品被雨或水浸泡时。
d. 在操作指南指示下，本产品如不能正常操作时，只能调整操作指南中所涉及，因为其它不恰当
的调整可能损害本产品，并且由于不恰当的操作而延伸的工作通常应由一名专业技术维修员来恢
复正常的操作。
e. 如产品跌落或机壳被损坏时。
如果本产品在性能显示上有明显变化，表示需要进行检修。
f.
3
2. 产品规格
TF3293 面板规格:
项目 规格
最大分辨率 1366 (H) x 768 (V) 象素 ( 1 象素 = 1 RGB 单元 )
显示区域
象素间距
显色
697.685mm (H) x 392.256mm (V)
0.5107mm (H) x 0.5107mm (V)
16.7M
象素排列 红+绿+蓝 (R+G+B) 垂直条纹
亮度
对比度
视角
500cd/m2 typical
800:1 typical at CR 10≧
±88° (H), ±88°(V) Typical
彩色色度 (CIE) 白色: X = 0.276 , Y = 0.296
帧比率
反应时间
50/60Hz
16ms typical
表面处理 硬度:3H, 模糊度:40%
抗反射层＜2% 反射
4
输入源 :
信号 视频格式
输出
TV Analog TV PAL IEC Type TV (CABLE/AIR)
接口类型 输入 &
OSD
VIDEO1 Video + L/R Audio +
CVBS RCA
Earphone Out
VIDEO2 Video + L/R Audio CVBS RCA VIDEO2 (REAR)
S-VIDEO S-VIDEO+ L/R Audio Y/C Mini Din 4 Pin VIDEO3 (S-VIDEO)
YPbPr1 Component
(Y, Pb/Cb, Pr/Cr)
480i, 480p, 720p,
1080i
RCA VIDEO4 (YPbPr1)
+ L/R Audio
YPbPr2
Component
(Y, Pb/Cb, Pr/Cr)
480i, 480p, 720p,
1080i
RCA VIDEO5 (YPbPr2)
+ L/R Audio
HDMI
VGA
AUDIO
OUT
HDMI
VGA+ L/R Earphone
Digital RGB +Digital
Audio
Analog RGB D-SUB 15 Pin COMPUTER (VGA)
HDMI 19 Pin
VIDEO6 (HDMI1)
L/R Audio RCA STEREO
Digital Optical/COAXIAL
TOSLINK/RCA DIGITAL
注意:
A. HMDI 接口是连接视频/音频的 A 类电源插座。
5
1. TMDS Data 2+ 9. TMDS Data 0- 17. CEC/GND
2. TMDS Data 2 shield 10. Clock + 18. +5V Power
3. TMDS Data 2- 11. Clock shield 19. Hot Plug Detect
4. TMDS Data 1+ 12. Clock -
5. TMDS Data 1 shield 13. CEC
6. TMDS Data 1- 14. NC
7. TMDS Data 0+ 15. DDC CLK
8. TMDS Data 0 shield 16. DDC DATA
B. D-Sub 输入连接插头. (这个功能也可以提供给 HDTV。)
D-Sub 型接口管脚分布
1. 红色视频 6. 红色接地 11. 接地
2. 绿色视频 7. 绿色接地
12. SDA For DDC1/2B
3. 蓝色视频 8. 蓝色接地 13. 行同步
4. 接地
5. Vdd from PC for DDC
9. +5V from PC
10. 同步接地
14. 垂直同步.
15. SCL For DDC1/2B
C. RCA 插口都是内孔类型.
D. S-video 的 Mini DIN CNC 4 Pins (SCN570S3NS00000), 管脚排列的描述如下:
格式
高度/阻抗
TMDS 模式
频率 Fh = 31~80 kHz
最大图素时钟
DDC 1/2B
接口
DVI 1.0
0.5~3.0Vp-p/100 Ohm (差分),50 Ohm (Single ending)
Single Link
Fv = 56~76 Hz
135 MHz
与 1.0 版本兼容
HDMI x 1
1: 接地
2: 接地
3: Y
4: C
HDMI
模拟 HD15 PC 信号 (RGB)
格式
R, G, B 仿真
6
高度/阻抗
DDC 1/2B
0.7Vp-p / 75Ω
与 1.0 版本兼容
同步 H/V separate
3V TTL level / 1kΩ
频率 Fh = 31~80 kHz
Fv = 56~76 Hz
最大图素时钟
接口
135 Mhz
Mini D-Sub 15 pin (内孔) x 1
视频 (合成) CVBS 信号
格式
高度/阻抗
NTSC, NTSC4.43, PAL_M, PAL(B,G,H,D,N), SECAM
1.0Vp-p / 75Ω
S-Video (Y/C) 信号
格式
Y, C
高度/阻抗 Y: 1.0Vp-p / 75Ω
C: 286 mV/ 75Ω
模拟 HD15 视频信号 (YPbPr/YCbCr)
格式
Y, Pb, Pr or Y, Cb, Cr
高度/阻抗 Y: 1.0Vp-p / 75Ω
Pb/Cb, Pr/Cr: 0.7 0.035Vp-p / 75Ω
HDMI 同步
规格 分辨率
场频
Hz
行频
kHz
时钟
MHz
ATSC, 480i 720x480 60 15.7 27
ATSC, 480p 720x480 60 31.5 27
ATSC, 1080i 1920x1080 60 33.7 74.2
ATSC, 720p 1280x720 60 45.0 74.2
ATSC, 576i 720x576 50 15.6 27
RGB PC 同步
规格 分辨率
场频
Hz
行频
kHz
时钟
MHz
VGA 640x480 60 31.47 25.16
VGA 640x480 75 37.5 31.5
SVGA 800x600 60 37.88 40
SVGA 800x600 75 46.9 49.5
XGA 1024x768 60 48.36 65.0
XGA 1024x768 75 60.02 78.75
SXGA 1280x1024 60 64 108
MAC 640x480 67 35 30.24
Non-VESA 720x400 70 31.5 28
Video & S-Video AV 同步
规格 分辨率
场频
Hz
行频
kHz
时钟
MHz
NTSC 525 60 15.734 12.65
7
PAL(B,G,H,D,I) 625 50 15.625 14.50
SECAM 625 50 15.625 14.50
NTSC4.43 525 60 15.734 12.65
PAL-M 525 60 15.734 12.65
PAL-N 625 50 15.625 14.50
HDTV/Component AV 同步
规格 分辨率
SDTV 525i 720x525 60 15.735 27
SDTV 625i 720x625 50 15.625 27
SDTV 480p 720x480 60 31.5 27
HDTV 720p 1280x720 60 50.0 74.2
HDTV 1080i 1920x1080 60 33.7 74.2
电源
AC100 – 240 V, 60/50 Hz
场频
Hz
行频
kHz
时钟
MHz
声音输出
信号接口管脚排列：
管脚
1.
2.
3.
4.
5.
分配
红
6.
绿
7.
蓝
8.
接地
9.
自测
10.
10W X2, 8 Ohm.
管脚
分配
红色接地
绿色接地
蓝色接地
不连接
同步接地
11.
12. SDA
13.
14.
15. SCL
管脚
分配
接地
行同步
垂直同步
8
3. 正面板功能控制描述
操作, 调整与节目编排
9
10
11
12
每个全屏显示控制操作描述如下表：
菜单 选项 子选项 功能与描述
图像
图像模式 鲜艳 →电影→游
戏→运动→用户自
定义
亮度
对比度
色调
0…100 (52)
0…100 (70)
-30…+30 (0)
按左/右键选择喜爱的图像模式：
鲜艳 →电影→游戏→运动→用户
自定义
可调整液晶电视影像的明亮度
可调整液晶电视影像的明暗对比
可调整液晶电视影像的蓝色，红色
及绿色色调 (当视频格式为 NTSC
才开放此功能)
色彩
清晰度
0…100 (60)
0…7 (4)
可调整液晶电视影像的色浓度
可加强液晶电视影像边缘的锐利或
柔和
图像模式
TV/AV/S-Video 模式下选择图像比
例为标准/全屏/模式 1/模式 2/宽
广。在 YPbPr/HDMI 模式下选择图
像比例为标准/全屏/模式 1/模式 2
在 VGA 模式下选择图像比列为
16：9/4：3
色温
暖色
冷色
可调整液晶电视画面色温呈现暖色
或冷色效果，亦可自定义色温。
用户自定义 红/绿/蓝: 0…255
声音模式
声音
音量
低音
高音
平衡
现场
摇滚
流行
自定义
0…100 (50)
0…100 (50)
0…100 (50)
-50…+50 (0)
可选择喜爱的音效模式，以达到你
想要的音乐效果。
可调整电视的音量
可调整电视的低音调
可调整电视的高音调
可平衡电视的左边和右边嗽的音量
静音 开启/关闭 开启或者关闭电视的声音
设置
频道
OSD 语言 简体中文/English/ 可选择菜单的显示语言
关闭时间
透明度
设定屏幕上显示时间
可设定屏幕上菜单背景、颜色的透
明度
定时睡眠
复位
自动搜索
可设定电视的预定关机时间
恢复初始设定
选择并按 OK 键确认选项，系统自
动进行搜台操作，并将可接收到的
频道按从低频率到高频率的顺序储
存起来。
微调
频道删除
接收信号模糊时，可调整影像强度
此频道就不会显示
“删除”时，按频道+/-
13
频道重命名
频道交换
手动搜索
伴音制式
手动搜索可收看的频道，再按
OK”键储存频道
手動切換 I/DK/BG
5 个字元命
VGA
频道重设
自动调整
水平位置
垂直位置
频率
相位
VGA 模式下，按 OK 键可使电视
VGA 视频信号进
VGA 模式下，调整图形的宽度
VGA 模式下，调整信号相位，可
14
4. 电气调整规范
)
调整检查项目 仪器/设备 设定条件 调整方法及
手动调整(工厂区)
D-SUB 自调
1
手动调整(工厂区)
HDTV 自调
2
Color Temp.调整
色温调整(手动调整)
3
VG828
Pattern Generator
D-SUB Cable
VG828
Pattern Generator
VG828
Chroma 7120
(非接触式)
SOURCE 选到 VGA
进入工厂区(按 Channel – 加 Volume -
键)
参照 D-SUB/HDTV自调方式.(确定动
作完整)
请参照说明文件 Appendix C
SOURCE 选到 YPbPr
进入工厂区(按 Channel – 加 Volume -
键)
参照 D-SUB/HDTV自调方式.(确定动作
完整)
请参照说明文件 Appendix C
进入工厂区(按 Channel – 加 Volume -
键)
选择 color temp 按 OK 键进入
按 up / down选择色温系,按 OK键进入
请参照说明文件 Appendix D (Color
Temp.手动调整)
SPEC
WARM调整
a
NATURE 调整
b
USER 调整
c
COOL 调整
d
a. NTSC TV 调 整测试 中央讯号 – NTSC
8
TV SIGNAL
GENERTOR”FLUK
E 54200
选择 WARM
进入 R.G..B.调
整画面
选择 NATURE
进入 R.G.B.调
整画面
选择 USER
进入 R.G.B.调
整画面
选择 COOL
进入 R.G.B.调
整画面
播放动态节目
播放静态测试画
面
参考附件
Appendix F
(TUNER 频道
表
自调 R.G.B 三色值,使白色画面色温为
x: 300 y: 310
+/- 5% +/- 5%
自调 R.G.B 三色值,使白色画面色温为
x: 274 y: 275
+/- 5% +/- 5%
自调 R.G.B 三色值,使白色画面色温为
x:285 y:293
+/- 5% +/- 5%
自调 R.G.B 三色值,使白色画面色温为
x:274 y:268
+/- 5% +/- 5%
Overscan 是否达到 5%.
TV 扫台是否正常及于规定时间内完成.
选台是否正常.
最小值 60db以上时画面清晰正常
30~60db 值为测试弱信号时是否仍有画面
(不需检视画面是否正常)
15
b. ATSC TV 调 整测试 中央讯号 – ATSC
TV SIGNAL
SCORE VP-403
c. PAL TV 调整测试 中央讯号 – PAL
TV SIGNAL
GENERTOR”FLUK
E 54200
DVD
a. AV(SIDE)调整测试
Video Cable
播放动态节目
播放静态测试画
面
参考附件
Appendix F
(TUNER 频道
表)
播放动态节目
播放静态测试画
面
参考附件
Appendix F
(TUNER 频道
表)
播放 DVD
设定 DVD 为隔
行输出
画面清晰正常
Overscan 是否达到 3%.
TV 扫台是否正常及于规定时间内完成.
选台是否正常.
GUIDE 功能键是否正常.
Digital Close Caption 是否正常.
信号强度 Air 为-10~-80dBm是否收台正
常
信号强度 Cable 为-30~-60dBm 是否收台
正常
不含数字的机种故不需检测此项目
Overscan 是否达到 5%.
TV 扫台是否正常及于规定时间内完成.
选台是否正常.
最小值 60db以上时画面清晰正常
30~60db 值为测试弱信号时是否仍有画面
(不需检视画面是否正常)
画面清晰正常
Overscan 是否达到 5%
侧边耳机输出时是否正常, Speaker 是否
会切成无声音.
9
b. AV(REAR)调整测
试
c. S-VIDEO 调整测试
DVD (Y, Pb, Pr)
480i/480p/720p/1080
i
10
HDTV (Y, Pb, Pr)
480i/480p/720p/1080
i
11
-SUB
(VGA)
12
DVD
Video Cable
DVD
S-Video Cable
DVD
Component Cable
720p/1080i DVD
Player
Samsung HD-931
HDTV Receiver
ATSC HDTV Tuner
SAMSUNG SIR-
T165
BS Tuner:
Panasonic TU-BHD300
Component Cable
PC - VGA Cable
VG828 - VGA Cable
TV BOX - VGA
Cable
播放 DVD
设定 DVD 为隔
行输出
播放 DVD
设定 DVD 为隔
播放 DVD
（Y, Pr, Pb ）
播放 HDTV
（Y, Pb, Pr）
PC Mode参见
1.1 Timing
画面清晰正常.
Overscan 是否达到 5%.
画面清晰正常.
Overscan 是否达到 5%.
画面清晰正常.
Overscan 是否达到 5%.
画面清晰正常
D-VHS Digital HDTV Video Cassette
Recorder
JVC HM-DH30000U
Panasonic NV-DH2
各 Mode均能正常显示。如有个别 Mode
切换后画面不当，按 OK 键可以自动调整
为适当画面。
确认 PC(Win98)可以自动识别型号。
采用外接 TV BOX, 收看 TV 节目, 画面清
晰正常
16
a. HDMI
DVD Player
VIDEO
(DVI)
13
b. HDMI
(HDMI)
VG859 - HDMI
Cable
Chroma 2229
DVI 转 HDMI Cable
SAMSUNG HDMI
VG859 - HDMI
Cable
Chroma 2229
DVI 转 HDMI Cable
SAMSUNG HDMI
DVD Player
PC Mode参见
1.1 Timing
参见 1.1 Timing 各 Mode 均能正常显示。
各 Mode 均能正常显示。
确认 PC可以出现开机画面。
动态测试画面正常, 测试的音源输出是否
正常.
SCART
14
NTSC/PAL 切换
15
480P/480i 切换
(Y Pb Pr )
GENERTOR”FLUK
E 54200
DVD
S-Video Cable
Video Cable
DVD
Component Cable
播放 DVD 测试
片
ESSENTIALS
(A-1)
设定 DVD 为隔
行输出
播放 DVD 测试
片 VIDEO
ESSENTIALS
(A-1)
设定 DVD 为逐
行输出
(P-SCAN)
FULL SCART 各 Mode 功能均能正常显
示
选 SOURCE 选到 TV . AV or SVIDEO.
由 DVD测试片送出讯号(第 6 段)
切换 DVD 的输出制式 NTSC/PAL,看屏幕
选 SOURCE 选到 DVD.VIDEO or
SVIDEO.
由 DVD测试片送出讯号(第 6段)
16
切换 DVD 的输出制式 P-SCN ON/OFF,
看屏幕是否有作切换 Mode动作
(480i/480p).
17
Audio 调整
.
.
.
Effect
选择每种音场听是否有变化
.
D620 DDC Test
17
Pattern Generator
音源输入
外接左右喇叭
Any Pattern
参见 Appendix
G – 关于喇叭功
率品质量测
选择 SOURCE
再按 MENU KEY进入调整 AUDIO 选项.
SAP(NICAM)/MONO/STEREO 动作正常
Volume
a
Treble
b
Bass
c
Balance
d
e
Audio 功率量测
f
开关机 Setting 功率表
18
Pattern Generator
音频产生器
KENWOOD
VA2230A
Chroma/6530
VG828
VGA Cable
Any Pattern
将音频产生器
设定在
1KHz,1Vrms
按 VOL + / VOL - Key 设定音量大小.
检查有无依调整正常动作
按 左 / 右 Key 设定高音大小.
检查有无依调整正常动作
按左 / 右 Key 设定低音大小.
检查有无依调整正常动作
按左 / 右 Key 设定左右两边喇叭平衡
检查有无依调整正常动作.
出厂设定在中间值
选择 SOURCE AV2
将 Volume 调整至 100(bass=50)
量测 Amp 输出是否符合规格
设定好 Auto sleep 看时间终止是否有关
机. (在时间终止前不可使用到 key and
IR)
Timer 选项可设定开关机时间,检查是否有
正常动作.
设定摇控器上的睡眠开关,检查是否有正
常动作.
关机时检验 LED是否亮橙灯.
检查 Power功率是否 < 3W±0.5W,
再按 Power ON看是否能开机,此时 LED
亮蓝色.
记录 Power 工作功率
Language 设定
19
遥控功能测试
20
DDC 功能检查
21
PC
Pattern Generator
TV Signal Generator
DVD or VCD
HDTV Player
PC or Pattern
Generator
Card
选择所需语言.看是否有相对应文字变化
初始值设定为客户需求而定
检查各种模式下各项功能是否正常
DDC Tester 直接经由信号线进入待测机
台 EEPROM 内存取资料.
按 F8 CONFIG 选择机种名称.
按 F4 EDIT S/N. 更改 S/N 制造周期,年
份,确认后加载待测机台.
按 F5(AUTO.S/N)自动把 S/N 加一号,同
时将基本资料写入待测机台 EEROM内.
按 F2确认 DDC2档案内容是否正确.
18
5. 故障排除流程图
(
黑屏
)
平
？
示
？
电源插座
？
第一步
否 否
打开 DC 电源开关
否
是
是
否 是
是
检查 IR/LED 板
的 排插是否鬆脫
檢查 power key
及排插是否正常
无显示
LED 开着 ?
是 是
是 是
否
LED 颜色
是否改变？
更换 AD 板盒
A
C
检查交流
液晶电视机
是否打开？
检查 37 腳的 D-SUB
板的 C0N1 之 Pin7
C0N1 之 Pin7 是
否处于高电
检查液晶面板的反用
换流器是否为 24V？
B
19
更换交流电源
插座保险丝
检查视频与
音频功能
是否显
检查视频与
音频功能？
(
)
否 NO
是
检查信号线的连接
否
是 是
是
是
否
是
否
更换 AD 板盒
检查视频与音
A
查 J11 PIN23 24
是否為高電平？
是否显示？
频功能
B
见面板规格
更换液晶面板
是否显示？
更换 AD 板盒
更换 AD 板盒
请确认液晶面板的
LVDS 连接是否是
OK？
检查视频与音
频功能
20
第二步
否
是
无电视，视频与
VGA 图像
检查 IO 板及其连接
是否完好？
是
更换 AD 板盒
C
检查视频与
音频功能
检查视频与
音频功能
完成
第三步
是 是
否
否
无音频
检查 37 管脚的
D-SUB 的 第 4
个连接口 C0N4
检查喇叭
检查视频与
音频功能
更换 AD 板盒
更换喇叭
21
6. 爆炸图与维修零配件
22
7. 方框图
23
主板
8. 电路图
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
IR/LED Board
VCC VCC
VCC
DIP LED-D3
0.1uF
C1
VCC
IR-OUT
LED_O
LED_G
GND
J1
1
2
3
4
5
CON5
U1
G
O
IR-SENSOR
R1
100
3
V
2
1
R2
10K
C2
10uF-0805
Hous5P-1.0h
VCC
R3
560
LED_O
Q1
B
R5
560
R4 47
R6 47
B
C
MMBT390 4
B
E
Proview Electronics (Taiwan) Co., LTD.
6F, NO.1, Pau-Sheng Rd., Yung-Ho City,
Taipei County, Taiwan R.O.C.
Tel: 886-2-2231-6789 Fax: 886-2-2232-4613
Title
IR SENSOR PCB
Size Document Number Rev
A
Date: Sheet of
GF371-XU
1 1Tuesday , December 20, 2005
A
MMBT3904
E C
D1
LED_G
Q2
MMBT3904
VCC
E C
39
Keypad Board
SW1
POWER-ON
SW2
SOURCE
SW3
MENU
SW4
CH-UP
SW5
CH-DOWN
SW6
VOL-UP
SW7
VOL-DOWN
R1
4.7KR24.7KR34.7KR44.7KR54.7K
ZD1
5.6V
ZD2
5.6V
ZD3
5.6V
ZD4
5.6V
ZD5
5.6V
R6
4.7KR74.7K
ZD6
5.6V
ZD7
5.6V
VCC
VCC
POWER-ON
SOERCE
MENU
CH-UP
CH-DOWN
VOL-UP
VOL-DOWN
C1
0.1uF
J1
1
2
3
4
5
6
7
8
GND
9
CON9
Hous 9P-1.0
Proview Electronics (Taiwan) Co., LTD.
6F, NO.1, Pau-Sheng Rd., Yung-Ho City,
Taipei County, Taiwan R.O.C.
Tel: 886-2-2231-6789 Fax: 886-2-2232-4613
Title
KEYPAD PCB
Size Document Number Rev
A
Date: Sheet of
GF371-XU
1 1Friday, September 30, 2005
40
A
AV AUX Board
41
D-SUB 37 PIN Board
200PHD Se ries 2X8 (16pin)
SW6 -VOL-U P
SW4 -CH- UP
SW2 -SOURCE
LED_G
IR -OUT
LTDC _IN T
LTDC _DATA
15
13
11
9
7
5
3
1
200PH D-16LT
CTRL. Key
CON 1
16
14
12
10
8
6
4
2
VCC SB
SW7-VOL-D OWN
SW5-CH-D OWN
SW3-MENU
SW1-POWE R
LED_O
LTDC_ADD R
LTDC_CLK
PHON E_A_ D_O
FRONT_A_L_IN
FRONT_C OMPOSITE
FRONT_S_C HR OMA
200PHD S eries 2X7 (14pin)
CON 2
13
11
9
7
5
3
1
200PH D-14LT
14
12
10
8
6
4
2
AUX AV
PHO NE_A_ L_O
PHON E_A_R _O
FRO NT_A_R _IN
FRONT_S_LUMA
200PHD S eries 2X4 (8pin)
VBLON
ADJ _INV
7
5
3
1
200PH D-8LT
INVERTER CTRL.
250XH Series 1X4 (4pin)
SPK_L_ OUTSPK_L_ OUT+
SPK_R _OUT+
SPK_R _OUT-
4
3
2
1
SPK OUT
CON 3
CON 4
250XH-4LT
J1
SPK_L_ OUT+
8
6
4
2
SPK_L_ OUTPHON E_A_D _O
FRONT_A_L_IN
FRONT_CO MPOSITE
FRONT_S_C HR OMA
SW6-VOL-U P
SW4-CH- UP
SW2-SOUR CE
LED_G
IR-OUT
LTDC_INT
LTDC_DATA
VCC SB
19
37
18
36
17
35
16
34
15
33
14
32
13
31
12
30
11
29
10
28
9
27
8
26
7
25
6
24
5
23
4
22
3
21
2
20
1
D-SU B 37P FEMALE
SPK_R _OU T+
SPK_R _OU TPHON E_A_ L_O
PHON E_A_R _O
FRONT_A_ R_IN
FRO NT_S_LUMA
SW7-VOL-D OWN
SW5-CH- DOWN
SW3 -MENU
SW1-POWE R
LED_O
LTDC_ADD R
LTDC_CLK
VBLON
ADJ _INV
Proview Electronics (Taiwan) Co., LTD.
6F, NO.1, Pau-Sheng Rd., Yung-Ho City,
Taipei County, Taiwan R.O.C.
Tel: 886-2-2231-6789 Fax: 886-2-2232-4613
Title
CON JUNCT D-SUB 37Pin
Size Doc umen t N umber Rev
Cust om
Date: Sheet of
JK379-UD
1 1Frida y, Septembe r 09, 2005
A
42
43
44
45
9. PCB 布线图
按键板 (顶层)
按键板 (底层)
IR/LED 板 (顶层)
IR/LED 板 (底层)
46
AUX AV 板 (顶层)
AUX AV 板 (底层)
47
D-SUB 37 管脚板 (顶层)
D-SUB 37 管脚板 (底层)
48
主板 (頂层)
49
主板（底層）
50
電源板（頂層）
51
電源板（底層）
52
Loading...
