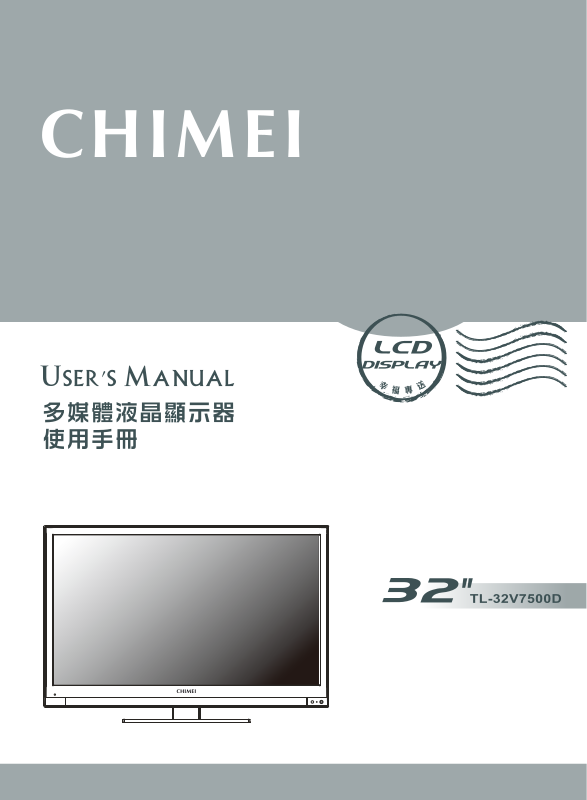

CHIMEI TL-32V7500D User Guide
使用手冊
多媒體液晶顯示器
目錄
重要安全性指示 ........................................................................................................02
清潔保養事項............................................................................................................ 04
維修服務事項............................................................................................................ 05
外觀說明及附件 ........................................................................................................06
多媒體液晶顯示器操作方式
各項接頭及插槽................................................................................................... 07
控制面板 ............................................................................................................. 13
遙控器 .................................................................................................................14
常用頻道功能操作 ...............................................................................................16
螢幕顯示選單
進階螢幕顯示選單 ...............................................................................................17
畫面設定 ............................................................................................................. 18
進階設定 ............................................................................................................. 19
音效設定 ............................................................................................................. 20
電視..................................................................................................................... 21
繁體中文
幾何調整 ............................................................................................................. 22
設定..................................................................................................................... 23
數位電視
第一次安裝.......................................................................................................... 24
簡易操作說明 ...................................................................................................... 25
電子節目表.......................................................................................................... 28
U-Link
操作說明 ............................................................................................................. 29
其他功能
操作說明-時光回溯 ............................................................................................. 32
其他資料
常見問題排除方式 ...............................................................................................33
規格..................................................................................................................... 34
U-Link 相容性參考資料 ....................................................................................... 35
是 SRS Labs, Inc.的註冊商標。本產品已獲 SRS Labs, Inc.授權使用 SRS TruSurround XT 技
術。TruSurround XT®僅用兩個揚聲器就能營造出真實的環繞聲感受，同時提供豐富的低音和清晰的對話。
重要安全性指示
閱讀及遵守所有指示、牢記各項警示事項、請妥善保存指示
注 意
為避免電擊請勿打開本產品
警告：為避免火災或電擊，請勿讓本產品暴露於
雨水或水氣中。
本標誌表示產品內部有未絕緣的「危險電壓」存在，有觸電危險。
內部含有驚嘆號的等邊三角形，主要在提醒使用者：此處具有重要的操作及保養
(維修)指示，請參閱隨機所附的說明文件。
【關於安裝及使用】
1. 請依製造商指示安裝，務必
2. 本設備須依據安裝指示說明
3. 務必使用製造商所指定或隨
4. 當搬移本多媒體液晶顯示器時請務必由兩
人及雙手同時搬運，以避免掉落損壞。
5. 請勿讓異物刺穿多媒體液晶顯示器外殼，
以避免觸碰液晶顯示器內部之高壓電裝置
或導致內部零件受損。
6. 請勿安裝於任何接近熱源之
02 .............................................................................................................................................................
使用製造商所指定的配件/附
件。
置於桌面或牆上，請勿置
於不穩定的架子或桌面
上，以免掉落造成傷害。
設備所附的台車、腳架、
三角架、支架或機檯。若
使用台車搬移設備時，應
特別注意勿使上層物品掉
落，以免造成人員受傷。
處，例如暖爐、散熱器、爐
灶或其他可能產生熱能的設
備。
7. 請勿將多媒體液晶顯示器
置於高溫及火源附近，如
已點燃的蠟燭。
8. 請勿安裝於水源附近、水
份滴落、潑濺之處，亦不
可將花瓶之類盛水器具置
放於設備上方。
9. 禁止將多媒體液晶顯示器
安裝於浴室或淋浴室潮溼
等區域，否則會引起火災
或導致人員有觸電之危
險。
10. 多媒體顯示器勿緊靠牆面,須保持適當散
熱空間，防範熱源使電線老化。
11. 請定期(建議一個月一次)清理多媒體顯示
器背後灰塵、棉絮等以免掉入機台內造
成電氣損壞。
重要安全性指示
【關於電源】
為安全起見，多媒體液晶顯示器之插頭設計只能以特定的方向插入電源
1. 切勿擅自變更專為安全而設計
2. 多媒體液晶顯示器所使用之電源規格，會
詳列於標有序號/機型的標籤上。請盡可能
使用標示上之電源規格類型，如果您不確
定您家裡使用的電源類型，請聯絡經銷商
或您當地的電力公司。
3.
請避免電源插座或延長線負
4. 各式電源線應做定期檢查清潔，留意寵
物、老鼠等是否咬損，若有損壞即須更
換。
插座；為避免裝置遭受電擊，並請確保插頭完全插入插座內。如果您無
法將插頭插入電源插座內，請聯絡經銷商。
5. 請勿將任何物品壓到或纏繞
的極化型或接地型插頭。極化
型插頭具有一寬一窄的扁平接
腳。接地型插頭則具有兩支扁
平接腳及一支圓形接地接腳。
較寬的扁平接腳或圓形的接地
接腳均為安全設計。若插頭與
您的電源插座不符，則應洽請
電機專業人員為您汰換舊式規
格的電源插座。本設備必須連
接使用具有接地線的電源插
座。
6. 電源線應避免佈線於人員行經之處，且不
可拉扯插頭、電源插座及設備出線處的纜
線部份，若有破損,應立即更換。
到多媒體液晶顯示器之電
源線，勿將電源線合綑或
捲起，會妨礙散熱，且避
免將多媒體液晶顯示器置
於容易磨損電源線之處，
僅可使用正確的電源線。
7. 雷雨期間或長期不使用本設備時，請將電
源插頭拔下，避免異常突波導入而造成本
多媒體液晶顯示器損壞。
8. 請勿將電源線靠近會產生熱能的設備，電
源線外皮若熔化或損壞，可能會引起火災
或觸電的危險，更不可於電源線旁放置紙
張等易燃物。
載過量，否則可能會引起火災
或導致人員有觸電之危險。
請選購過載會自動斷電的延長
線。
9. 即用型家電耦合裝置可作為本設備的電力
切斷裝置。
10. 若在國外購買與使用本產品，請使用合
乎當地法令的合用電源線。
【關於通風】
1. 多媒體液晶顯示器背後的通風
口係為通風與散熱所設計，周
圍須保留10公分的空間，切勿
阻礙任何通風開口，請保持通
風口暢通。
2. 請勿將多媒體液晶顯示器放在床上、沙發或
地毯上，以免傾倒而造成通風口阻塞。
............................................................................................................................................................. 03
3. 請勿將多媒體液晶顯示器置於密閉空間中
或侷限空間內，如書架、書櫥或是液晶顯
示器櫃子。
4. 請避免使本多媒體液晶顯示器受到日光直
射。
重要安全性指示
【關於液晶螢幕】
1. 由於液晶面板內液晶特性，長
時間使用 4:3 畫面觀賞，或長
時間處於同一畫面靜止時，
(Image Sticking)問題，故建
將會導致面板產生影像殘留
議您不要長時間使用 4:3 畫面
觀賞，或是長時間畫面靜
止，如果因此產生影像殘留
或畫面異常將無法維修也不
在保固範圍。
2. 液晶面板是由高精密技術製造，但因目前
市面上液晶面板之製造技術尚無法保證
100%無亮點或暗點，恕不提供液晶面板
無亮暗點保證，敬請見諒。
3. 因本多媒體液晶顯示器設有保護裝置，於
電源開啟後需等待約十秒鐘，畫面方能顯
現。
【有線電視】
1. 本液晶顯示器接收器如果用於私人觀賞UHF、VHF或有線電視系統為一般大眾傳送的節目廣
播，則需要廣播業者/有線電視業者/節目所有人的授權。
2. 請勿分接電視訊號，以免影響收訊品質。
清潔保養事項
【關於清潔多媒體液晶顯示器的注意事項】
z 液晶螢幕/機殼/鏡面外框屬於精密製品均經過特殊表面處理，須定期保養與清潔，清潔前，請務必
詳讀以下注意事項。
z 清潔液晶螢幕/機殼/鏡面外框時，請先將 AC 電源從 AC 電源插座上移除。
１. 擦拭液晶螢幕表層或是機殼上的灰塵時，
請先使用吹氣球將大部分灰塵清除後，再
使用液晶顯示器專用超細纖維擦拭布輕拭
之，若灰塵較難除去，請搭配使用液晶顯
示器專用之中性清潔劑擦拭，並請遵循該
清潔用品說明書指示使用；此外，擦拭布
上若附著微細灰塵亦可能刮傷精緻表面，
請定期清洗擦拭布。請勿使用纖維粗糙之
布面擦拭液晶螢幕/機殼，以免造成人為
損傷或鏡面外殼刮傷
２. 嚴禁使用任何類型的鹼性/酸性清潔劑、
洗衣粉、甲苯或揮發溶劑性等溶劑，如:
酒精、汽油、稀釋劑、殺蟲劑，否則可能
會損傷多媒體液晶顯示器之螢幕表層與機
體外殼。
04 .............................................................................................................................................................
任何不當或錯誤清潔方式所造成的外觀損傷將不在保固範圍之列。
3. 清潔液晶螢幕或機殼時，
為了避免造成液晶螢幕不
可預期的損傷，請勿將任
何大量液體直接傾倒或沾
附於液晶螢幕上
心沾到水滴等，請立即以
軟布清除
。
。
4. 液晶螢幕結構精密，請勿
以外力施壓或螺絲起子、
筆尖等尖銳物品觸壓螢幕
表面，以免造成螢幕破裂
損壞。
。若不小
維修服務事項
【關於維修】
請勿嘗試自行修理本多媒體液晶顯示器。本多媒體液晶顯示器機台內有
1.若發生下列任何一種情況時，請先將本多
媒體液晶顯示器的插頭拔掉，然後聯絡當
地經銷商或通知原廠由合格檢修人員來維
修本多媒體液晶顯示器：
1.1 電源線或電源插頭損壞或破損時。
1.2 有液體濺入本多媒體液晶顯示器內。
1.3 本多媒體液晶顯示器受潮或淋到雨。
1.4 本多媒體液晶顯示器外殼有損壞。
1.5 本多媒體液晶顯示器功能異常。
1.6 自高處摔落。
1.7 發生冒煙、火花等安全性因素。
2. 所有維修事宜請洽原廠由合格的維修人員
執行。
【使用記錄】
高壓零件，可能導致觸電的危險。
3. 勿使用非原廠合格技師所提供之零件,以免
造成產品壽命衰減或發生電氣異常影響安
全的問題
4. 安全性檢查
如果本多媒體液晶顯示器在使用過程中有
安全性檢查需要，或發生故障需要維修，
請通知原廠由合格技師進行檢查與維修服
務
5. 如果本多媒體液晶顯示器已超過保固期限
後發生故障，請通知原廠由合格技師進行
檢查與維修服務。
6. 此處各項維修指示僅供合格維修人員使
用。為避免電擊危險，非經合格認證者，
不得執行操作手冊範圍以外的維修工作。
。
。
請詳閱並遵守手冊內的所有警告與指示。未詳閱並遵守者，其保固將失效。
若未經許可改造本多媒體液晶顯示器，則保固將立刻失效。
１. 您可以在本多媒體液晶顯示器背面看到此
產品之序號和機型標籤。當聯絡經銷商或
合格維修人員時，請提供該序號。
2. 電量耗盡或放電完畢的電池，務必依各項適
用的法令與規定進行回收或棄置。相關詳
盡資訊，請洽您所在國家的固體廢置物負
責單位。
廢電池請回收
【顯示器廢棄處理方式】
依據環保署規定，顯示器於廢棄時須經妥善處理，以免對環境造成不良影響。
當您的顯示器要廢棄時，請依廢棄處理方法處理：
1. 購買新顯示器時，可委由經銷商回收欲汰換之顯示器
2. 可洽廢電子電器物品之資源回收管理基金管理委員會, 服務專線: 0800-085-717
............................................................................................................................................................. 05
外觀及附件說明
A
上視面 Top View
側面 Side View
側方端子連接埠
Side I/O
背面 Rear View
壁掛孔
Wall Mount Hole
電源線連接埠
Power Connector
整線夾
Wire Clip
正面 Front view
腳座 Stand
喇叭
Speakers
液晶顯示面板
LCD Panel
控制面板
Control Panel
電源及電源指示燈
紅外線遙控訊號接收器
Power LED
IR Remote Receiver
天線連接埠
ntenna Connector
後方端子連接埠
Rear I/O
Connectors
防傾倒輔助螺絲孔
Support Hole
配件
防傾倒輔助螺絲孔：
1. 操作前，應在穩固桌面上安裝螺絲(建議尺寸:T4X12)
(圖1)。
2. 您擺放液晶顯示器的桌面無法鎖螺絲定位時，請您額
外使用二顆螺絲(建議尺寸:M6X16 )栓於液晶顯示器的
背蓋壁掛孔並拉鋼線固定在牆壁上(圖2)，以策安全。
1.遙控器 2.遙控器電池 X 2 3.說明書 4.電源線 (For TW SP-301+IS-14 VCTF 1.25/3C)
安裝電池
1. 將兩顆四號電池裝進遙控器中。
注意正、負極的方向是否正確。
2. 蓋上電池蓋。
如果長時間沒有使用遙控器，請將電池取出，以免液體外漏而造成損壞。
使用遙控器時請小心。請勿將遙控器掉落至地面。避免潮濕、日光直射以及高溫。
06 .............................................................................................................................................................
多媒體液晶顯示器操作方式 各項接頭及插槽
後方端子連接埠
連接埠（輸入） 功 能
高畫質多媒體數位介面：
可連接使用於有高畫質影像/聲音訊號-HDMI 端子輸出的裝置。
HDMI 1 / 2
※ 以上詳細支援訊號規格，請參考本說明書後面產品規格頁。
............................................................................................................................................................. 07
此連接埠支援 HDTV 影像訊號或是 PC-DVI 訊號。
※DVI 訊號是經由 HDMI 輸入，需配合使用 HDMI 轉 DVI 連接線，
聲音連接共用 VGA-音源輸入端子。
多媒體液晶顯示器操作方式 各項接頭及插槽
側方端子連接埠
08 .............................................................................................................................................................
多媒體液晶顯示器操作方式 各項接頭及插槽
側方端子連接埠
連接埠（輸入） 功 能
隨身記憶裝置：
U-Link
連接埠（輸出） 功 能
視訊
連接埠（輸入） 功 能
可連接使用於靜態影像檔 JPEG/BMP/GIF 格式輸出的裝置。
※請在電視機開機後，再插上隨身記憶裝置。
可連接於有影像(AV)與聲音輸入端子之擴大器或錄影裝置。
※影像輸出僅限：視訊/視訊 S 訊號來源。
其餘訊號來源僅會輸出其聲音。
※聲音輸出不受本機音量大小控制。
AV 影像端子/SV 影像端子與聲音端子：
視訊/視訊 S
色差
VGA 端子
HDMI 3
※以上詳細支援訊號規格，請參考本說明書後面產品規格頁。
可連接使用於有 AV 影像(複合訊號)端子及聲音 R(右)/L(左)輸出的裝置。
可連接使用於有 S 影像(Y/C)端子及聲音 R(右)/L(左)輸出的裝置。
色差端子與聲音端子：
可連接使用於有色差(YPbPr)及聲音 R(右)/L(左)輸出的裝置。
VGA 端子與音源端子：
可連接到有 VGA(RGB 類比訊號)端子及聲音輸出的裝置，如電腦等設備。
※音源輸入端子為 VGA/DVI(HDMI)共用，端子為 3.5mm 插孔。
高畫質多媒體數位介面：
可連接使用於有高畫質影像/聲音訊號-HDMI 端子輸出的裝置。
此連接埠支援 HDTV 影像訊號或是 PC-DVI 訊號。
※DVI 訊號是經由 HDMI 輸入，需配合使用 HDMI 轉 DVI 連接線，
聲音連接共用 VGA-音源輸入端子。
............................................................................................................................................................. 09
多媒體液晶顯示器操作方式 各項接頭及插槽
天線連接埠
連 接 埠 功 能
數位訊號輸入 連接至數位電視天線(訊號)。
數位訊號輸出 將數位電視訊號輸出至其他的電視裝置。
可連接於有光纖輸入之擴大器或裝置。
光纖端子
類比訊號輸入 連接至類比（無線/有線）電視天線或訊號。
※ 本產品需另購電視視訊盒才可使用電視功能。
光纖輸出僅為聲音訊號，訊號為數位處理故可得到較佳的聲音品質。
光纖輸出僅為數位電視訊號來源。
10 .............................................................................................................................................................
A
(
多媒體液晶顯示器操作方式 各項接頭及插槽
開啟多媒體液晶顯示器
1.將電源線插入多媒體液晶顯示器背面的電源插孔，另一端電源線插入電源插座即可。
2.按下在顯示器右下方的電源按鍵(POWER)就可以開啟及關閉多媒體液晶顯示器。
C 100~240V
電源線插頭會依國家不同而有所不同。
-電源開啟，LED 指示燈會變成綠色
-電源關閉，多媒體液晶顯示器會進入
待機狀態，且 LED 指示燈會變成琥珀色
或紅色(因機種別不同而有所差異)。
電源
Power)
..............................................................................................................................................................11
