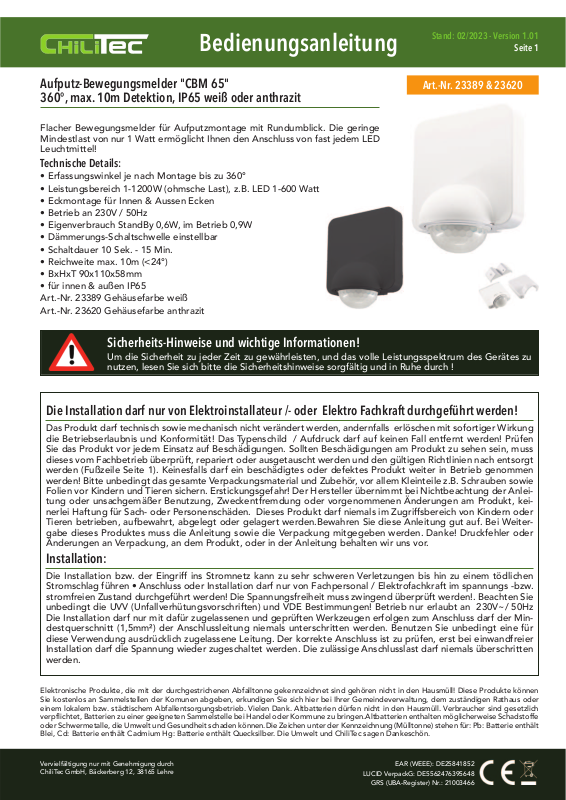

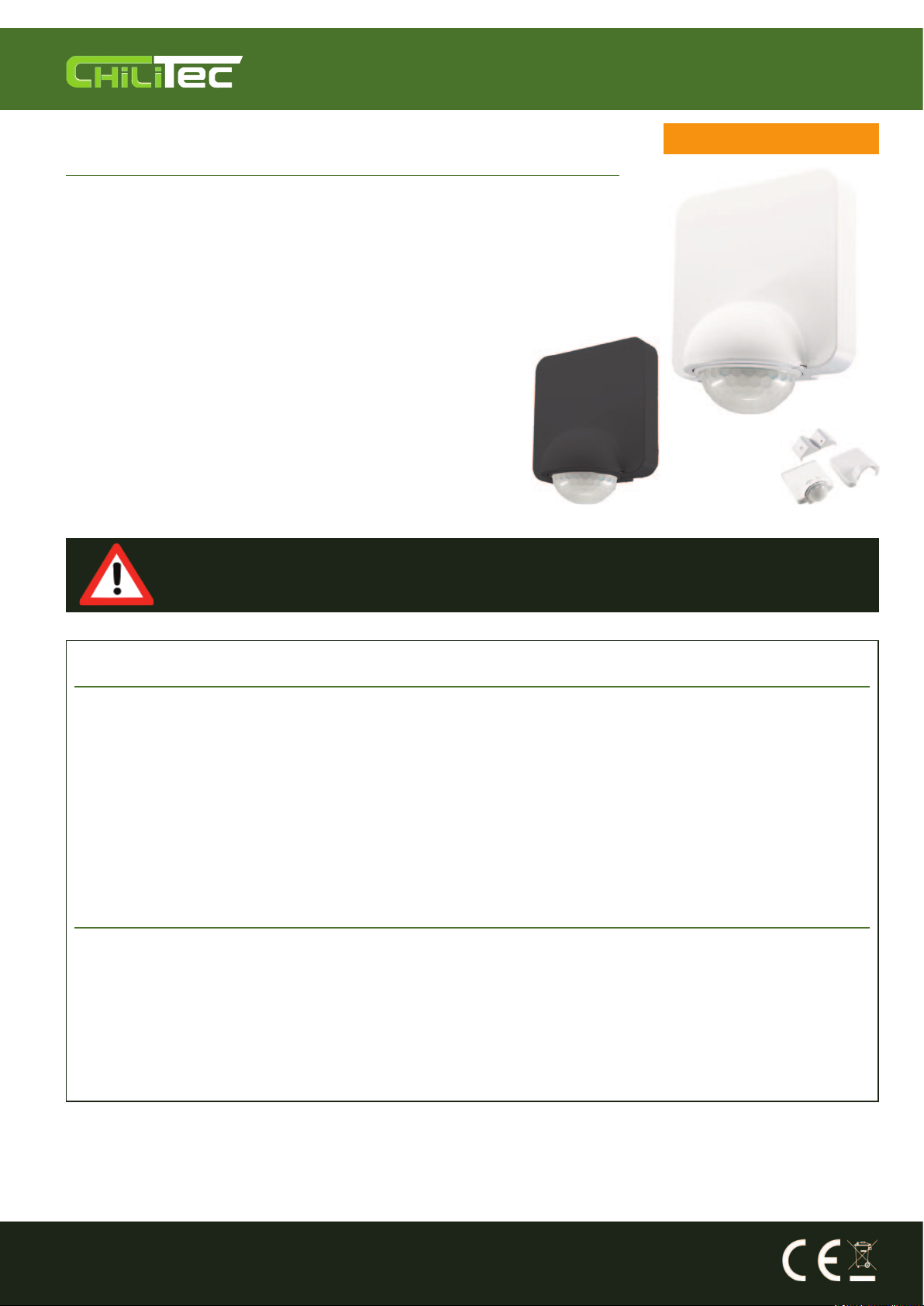

Die Installation darf nur von Elektroinstallateur /- oder Elektro Fachkraft durchgeführt werden!
Das Produkt darf technisch sowie mechanisch nicht verändert werden, andernfalls erlöschen mit sofortiger Wirkung
die Betriebserlaubnis und Konformität! Das Typenschild / Aufdruck darf auf keinen Fall entfernt werden! Prüfen
Sie das Produkt vor jedem Einsatz auf Beschädigungen. Sollten Beschädigungen am Produkt zu sehen sein, muss
dieses vom Fachbetrieb überprüft, repariert oder ausgetauscht werden und den gültigen Richtlinien nach entsorgt
werden (Fußzeile Seite 1). Keinesfalls darf ein beschädigtes oder defektes Produkt weiter in Betrieb genommen
werden! Bitte unbedingt das gesamte Verpackungsmaterial und Zubehör, vor allem Kleinteile z.B. Schrauben sowie
Folien vor Kindern und Tieren sichern. Erstickungsgefahr! Der Hersteller übernimmt bei Nichtbeachtung der Anleitung oder unsachgemäßer Benutzung, Zweckentfremdung oder vorgenommenen Änderungen am Produkt, keinerlei Haftung für Sach- oder Personenschäden. Dieses Produkt darf niemals im Zugriffsbereich von Kindern oder
Tieren betrieben, aufbewahrt, abgelegt oder gelagert werden.Bewahren Sie diese Anleitung gut auf. Bei Weitergabe dieses Produktes muss die Anleitung sowie die Verpackung mitgegeben werden. Danke! Druckfehler oder
Änderungen an Verpackung, an dem Produkt, oder in der Anleitung behalten wir uns vor.
Installation:
Die Installation bzw. der Eingriff ins Stromnetz kann zu sehr schweren Verletzungen bis hin zu einem tödlichen
Stromschlag führen • Anschluss oder Installation darf nur von Fachpersonal / Elektrofachkraft im spannungs -bzw.
stromfreien Zustand durchgeführt werden! Die Spannungsfreiheit muss zwingend überprüft werden!. Beachten Sie
unbedingt die UVV (Unfallverhütungsvorschriften) und VDE Bestimmungen! Betrieb nur erlaubt an 230V~/ 50Hz
Die Installation darf nur mit dafür zugelassenen und geprüften Werkzeugen erfolgen zum Anschluss darf der Mindestquerschnitt (1,5mm²) der Anschlussleitung niemals unterschritten werden. Benutzen Sie unbedingt eine für
diese Verwendung ausdrücklich zugelassene Leitung. Der korrekte Anschluss ist zu prüfen, erst bei einwandfreier
Installation darf die Spannung wieder zugeschaltet werden. Die zulässige Anschlusslast darf niemals überschritten
werden.
Vervielfältigung nur mit Genehmigung durch
ChiliTec GmbH, Bäckerberg 12, 38165 Lehre
Bedienungsanleitung
Stand: 02/2023 - Version 1.01
Seite 1
EAR (WEEE): DE25841852
LUCID VerpackG: DE5562476395648
GRS (UBA-Register) Nr.: 21003466
Sicherheits-Hinweise und wichtige Informationen!
Um die Sicherheit zu jeder Zeit zu gewährleisten, und das volle Leistungsspektrum des Gerätes zu
nutzen, lesen Sie sich bitte die Sicherheitshinweise sorgfältig und in Ruhe durch !
Elektronische Produkte, die mit der durchgestrichenen Abfalltonne gekennzeichnet sind gehören nicht in den Hausmüll! Diese Produkte können
Sie kostenlos an Sammelstellen der Komunen abgeben, erkundigen Sie sich hier bei Ihrer Gemeindeverwaltung, dem zuständigen Rathaus oder
einem lokalem bzw. städtischem Abfallentsorgungsbetrieb. Vielen Dank. Altbatterien dürfen nicht in den Hausmüll. Verbraucher sind gesetzlich
verpflichtet, Batterien zu einer geeigneten Sammelstelle bei Handel oder Kommune zu bringen.Altbatterien enthalten möglicherweise Schadstoffe
oder Schwermetalle, die Umwelt und Gesundheit schaden können.Die Zeichen unter der Kennzeichnung (Mülltonne) stehen für: Pb: Batterie enthält
Blei, Cd: Batterie enthält Cadmium Hg: Batterie enthält Quecksilber. Die Umwelt und ChiliTec sagen Dankeschön.
Art.-Nr. 23389 & 23620
Aufputz-Bewegungsmelder "CBM 65"
360°, max. 10m Detektion, IP65 weiß oder anthrazit
Flacher Bewegungsmelder für Aufputzmontage mit Rundumblick. Die geringe
Mindestlast von nur 1 Watt ermöglicht Ihnen den Anschluss von fast jedem LED
Leuchtmittel!
Technische Details:
• Erfassungswinkel je nach Montage bis zu 360°
• Leistungsbereich 1-1200W (ohmsche Last), z.B. LED 1-600 Watt
• Eckmontage für Innen & Aussen Ecken
• Betrieb an 230V / 50Hz
• Eigenverbrauch StandBy 0,6W, im Betrieb 0,9W
• Dämmerungs-Schaltschwelle einstellbar
• Schaltdauer 10 Sek. - 15 Min.
• Reichweite max. 10m (<24°)
• BxHxT 90x110x58mm
• für innen & außen IP65
Art.-Nr. 23389 Gehäusefarbe weiß
Art.-Nr. 23620 Gehäusefarbe anthrazit
Page 2
Vervielfältigung nur mit Genehmigung durch
ChiliTec GmbH, Bäckerberg 12, 38165 Lehre
Bedienungsanleitung
Stand: 03/2023 - Version 1.01
Seite 2
EAR (WEEE): DE25841852
LUCID VerpackG: DE5562476395648
GRS (UBA-Register) Nr.: 21003466
Art.-Nr. 23389
Installation und Sicherheit (Sicherheitshinweise siehe auch Seite1)
Anschluss oder Installation darf nur von Elektro-Fachpersonal durchgeführt werden! • Schalten Sie bei allen Arbeiten
den Stromkreis, in dem die Installation ausgeführt wird, an der Hauptsicherung komplett ab! Anderenfalls besteht LEBENSGEFAHR!! • Montieren Sie für optimale Funktion den Bewegungsmelder quer zur Laufrichtung des Bereiches,
abgetastet werden soll. Wenn sich Personen direkt auf den Bewegungsmelder zubewegen, ist die Funktion nur bedingt gegeben! • Stecken Sie die abisolierten Adern (max. 10mm) der Zu - und Ausgangsleitung in die Klemme am
Bewegungsmelder und schrauben diese gut fest! Prüfen Sie festen Sitz der Adern. • Nicht in der Nähe von Wärmeoder Kältequellen installieren.
Wichtige Hinweise:
Der Sensor ist NICHT geeignet für z.B. Wechselschaltungen, Kreuzschaltungen, Tasterschaltungen (Stromstoßrelais)
Der Sensor ist konzipiert um von einem Installationsort, alleinig einen oder mehrere Verbraucher (z.B. 2 Lampen) in
einem Stromkreis ein -oder auszuschalten. Der Sensor ersetzt einen EIN /AUS Schalter, KEINEN Wechsel -oder Kreuzschalter!

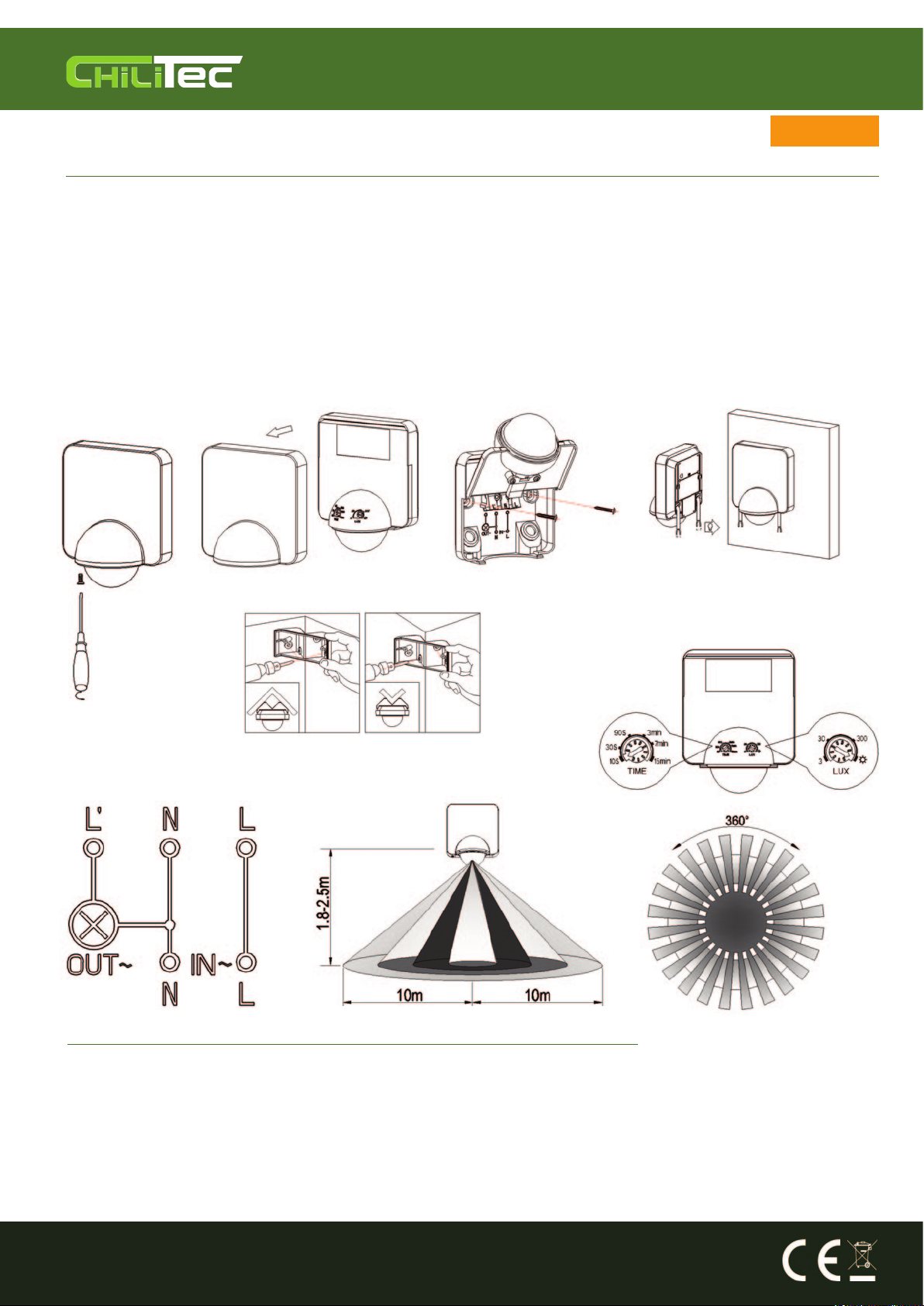

Schließen Sie L (Phase) und Lo (Phase Ausgang zur Lampe) an. Der Sensor
braucht einen Nullleiter (N) um betrieben zu werden.
Einstellungen und Funktionstest
Stellen Sie nun den Regler für LUX auf „rechts Anschlag“! Stellen Sie die Zeiteinstellung auf „links Anschlag“. Befestigen Sie die Abdeckplatte und stellen Sie den Strom wieder an. Der Bewegungssensor ist aktiv und reagiert auf Personen im Erfassungsbereich. Nach ca. 10 Sekunden schaltet der Sensor wieder aus. Passen Sie zum Schluss die
Einschaltzeit (TIME) und die Dämmerungsschwelle (LUX) wunschgemäß an.
Einstellungen
Zeit & Dämmerungsschwelle
Eckmontage möglich
