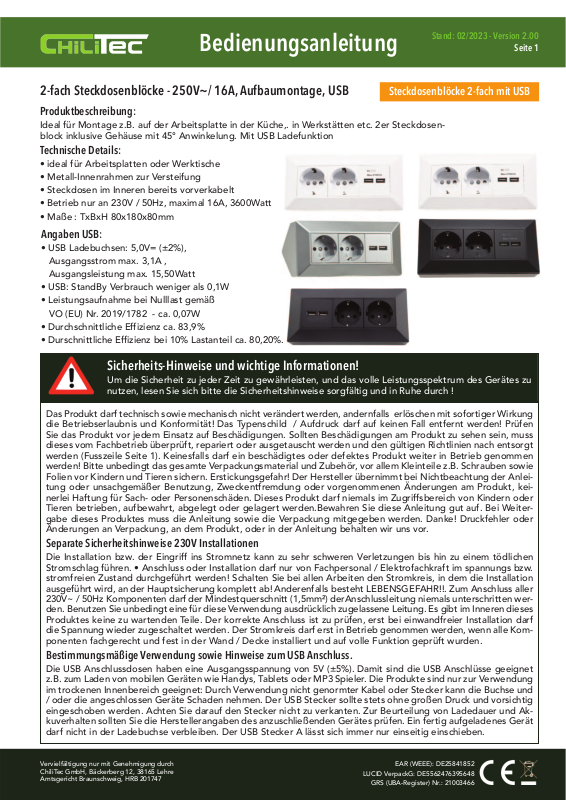

Bedienungsanleitung
Stand: 02/2023 - Version 2.00
Seite 1
EAR (WEEE): DE25841852
LUCID VerpackG: DE5562476395648
GRS (UBA-Register) Nr.: 21003466
Steckdosenblöcke 2-fach mit USB
Das Produkt darf technisch sowie mechanisch nicht verändert werden, andernfalls erlöschen mit sofortiger Wirkung
die Betriebserlaubnis und Konformität! Das Typenschild / Aufdruck darf auf keinen Fall entfernt werden! Prüfen
Sie das Produkt vor jedem Einsatz auf Beschädigungen. Sollten Beschädigungen am Produkt zu sehen sein, muss
dieses vom Fachbetrieb überprüft, repariert oder ausgetauscht werden und den gültigen Richtlinien nach entsorgt
werden (Fusszeile Seite 1). Keinesfalls darf ein beschädigtes oder defektes Produkt weiter in Betrieb genommen
werden! Bitte unbedingt das gesamte Verpackungsmaterial und Zubehör, vor allem Kleinteile z.B. Schrauben sowie
Folien vor Kindern und Tieren sichern. Erstickungsgefahr! Der Hersteller übernimmt bei Nichtbeachtung der Anleitung oder unsachgemäßer Benutzung, Zweckentfremdung oder vorgenommenen Änderungen am Produkt, keinerlei Haftung für Sach- oder Personenschäden. Dieses Produkt darf niemals im Zugriffsbereich von Kindern oder
Tieren betrieben, aufbewahrt, abgelegt oder gelagert werden.Bewahren Sie diese Anleitung gut auf. Bei Weitergabe dieses Produktes muss die Anleitung sowie die Verpackung mitgegeben werden. Danke! Druckfehler oder
Änderungen an Verpackung, an dem Produkt, oder in der Anleitung behalten wir uns vor.
Separate Sicherheitshinweise 230V Installationen
Die Installation bzw. der Eingriff ins Stromnetz kann zu sehr schweren Verletzungen bis hin zu einem tödlichen
Stromschlag führen. • Anschluss oder Installation darf nur von Fachpersonal / Elektrofachkraft im spannungs bzw.
stromfreien Zustand durchgeführt werden! Schalten Sie bei allen Arbeiten den Stromkreis, in dem die Installation
ausgeführt wird, an der Hauptsicherung komplett ab! Anderenfalls besteht LEBENSGEFAHR!!. Zum Anschluss aller
230V~ / 50Hz Komponenten darf der Mindestquerschnitt (1,5mm²) derAnschlussleitung niemals unterschritten werden. Benutzen Sie unbedingt eine für diese Verwendung ausdrücklich zugelassene Leitung. Es gibt im Inneren dieses
Produktes keine zu wartenden Teile. Der korrekte Anschluss ist zu prüfen, erst bei einwandfreier Installation darf
die Spannung wieder zugeschaltet werden. Der Stromkreis darf erst in Betrieb genommen werden, wenn alle Komponenten fachgerecht und fest in der Wand / Decke installiert und auf volle Funktion geprüft wurden.
Bestimmungsmäßige Verwendung sowie Hinweise zum USB Anschluss.
Die USB Anschlussdosen haben eine Ausgangsspannung von 5V (±5%). Damit sind die USB Anschlüsse geeignet
z.B. zum Laden von mobilen Geräten wie Handys, Tablets oder MP3 Spieler. Die Produkte sind nur zur Verwendung
im trockenen Innenbereich geeignet: Durch Verwendung nicht genormter Kabel oder Stecker kann die Buchse und
/ oder die angeschlossen Geräte Schaden nehmen. Der USB Stecker sollte stets ohne großen Druck und vorsichtig
eingeschoben werden. Achten Sie darauf den Stecker nicht zu verkanten. Zur Beurteilung von Ladedauer und Akkuverhalten sollten Sie die Herstellerangaben des anzuschließenden Gerätes prüfen. Ein fertig aufgeladenes Gerät
darf nicht in der Ladebuchse verbleiben. Der USB Stecker A lässt sich immer nur einseitig einschieben.
Sicherheits-Hinweise und wichtige Informationen!
Um die Sicherheit zu jeder Zeit zu gewährleisten, und das volle Leistungsspektrum des Gerätes zu
nutzen, lesen Sie sich bitte die Sicherheitshinweise sorgfältig und in Ruhe durch !
Produktbeschreibung:
Ideal für Montage z.B. auf der Arbeitsplatte in der Küche,. in Werkstätten etc. 2er Steckdosenblock inklusive Gehäuse mit 45° Anwinkelung. Mit USB Ladefunktion
Technische Details:
• ideal für Arbeitsplatten oder Werktische
• Metall-Innenrahmen zur Versteifung
• Steckdosen im Inneren bereits vorverkabelt
• Betrieb nur an 230V / 50Hz, maximal 16A, 3600Watt
• Maße : TxBxH 80x180x80mm
2-fach Steckdosenblöcke - 250V~/ 16A, Aufbaumontage, USB
Angaben USB:
• USB Ladebuchsen: 5,0V= (±2%),
Ausgangsstrom max. 3,1A ,
Ausgangsleistung max. 15,50Watt
• USB: StandBy Verbrauch weniger als 0,1W
• Leistungsaufnahme bei Nulllast gemäß
VO (EU) Nr. 2019/1782 - ca. 0,07W
• Durchschnittliche Effizienz ca. 83,9%
• Durschnittliche Effizienz bei 10% Lastanteil ca. 80,20%.
Page 2
Vervielfältigung nur mit Genehmigung durch
ChiliTec GmbH, Bäckerberg 12, 38165 Lehre
Amtsgericht Braunschweig, HRB 201747
EAR (WEEE): DE25841852
LUCID VerpackG: DE5562476395648
GRS (UBA-Register) Nr.: 21003466
Stand: 02/2023 - Version 2.00
Seite 2
Art.-Nr. Variante / Type Anz. Farbe Betrieb an Ampere Gesamteistung USB Gesamleistung USB Effizienz
23650 Steckdosenblock o. Kabel 2 weiß 230V~/50Hz max.16A 3600Watt 2x USB-A 5,0V -3,10A - 15,50Watt 83,90%
23651 Steckdosenblock o. Kabel 2 mattweiß 230V~/50Hz max.16A 3600Watt 2x USB-A 5,0V -3,10A - 15,50Watt 83,90%
23652 Steckdosenblock o. Kabel 2 silber 230V~/50Hz max.16A 3600Watt 2x USB-A 5,0V -3,10A - 15,50Watt 83,90%
23653 Steckdosenblock o. Kabel 2 schwarz 230V~/50Hz max.16A 3600Watt 2x USB-A 5,0V -3,10A - 15,50Watt 83,90%
23654 Steckdosenblock o. Kabel 2 anthrazit 230V~/50Hz max.16A 3600Watt 2x USB-A 5,0V -3,10A - 15,50Watt 83,90%
Elektronische Produkte, die mit der durchgestrichenen Abfalltonne gekennzeichnet sind gehören nicht in den Hausmüll! Diese Produkte können
Sie kostenlos an Sammelstellen der Komunen abgeben, erkundigen Sie sich hier bei Ihrer Gemeindeverwaltung, dem zuständigen Rathaus oder
einem lokalem bzw. städtischem Abfallentsorgungsbetrieb. Vielen Dank. Altbatterien dürfen nicht in den Hausmüll. Verbraucher sind gesetzlich
verpflichtet, Batterien zu einer geeigneten Sammelstelle bei Handel oder Kommune zu bringen.Altbatterien enthalten möglicherweise Schadstoffe
oder Schwermetalle, die Umwelt und Gesundheit schaden können.Die Zeichen unter der Kennzeichnung (Mülltonne) stehen für: Pb: Batterie enthält
Blei, Cd: Batterie enthält Cadmium Hg: Batterie enthält Quecksilber. Die Umwelt und ChiliTec sagen Dankeschön.
