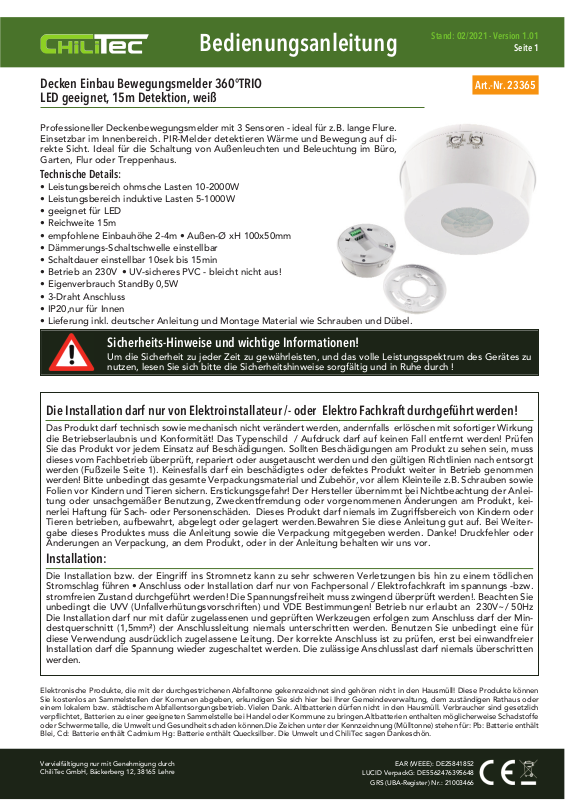

Page 1
Die Installation darf nur von Elektroinstallateur /- oder Elektro Fachkraft durchgeführt werden!
Das Produkt darf technisch sowie mechanisch nicht verändert werden, andernfalls erlöschen mit sofortiger Wirkung
die Betriebserlaubnis und Konformität! Das Typenschild / Aufdruck darf auf keinen Fall entfernt werden! Prüfen
Sie das Produkt vor jedem Einsatz auf Beschädigungen. Sollten Beschädigungen am Produkt zu sehen sein, muss
dieses vom Fachbetrieb überprüft, repariert oder ausgetauscht werden und den gültigen Richtlinien nach entsorgt
werden (Fußzeile Seite 1). Keinesfalls darf ein beschädigtes oder defektes Produkt weiter in Betrieb genommen
werden! Bitte unbedingt das gesamte Verpackungsmaterial und Zubehör, vor allem Kleinteile z.B. Schrauben sowie
Folien vor Kindern und Tieren sichern. Erstickungsgefahr! Der Hersteller übernimmt bei Nichtbeachtung der Anleitung oder unsachgemäßer Benutzung, Zweckentfremdung oder vorgenommenen Änderungen am Produkt, keinerlei Haftung für Sach- oder Personenschäden. Dieses Produkt darf niemals im Zugriffsbereich von Kindern oder
Tieren betrieben, aufbewahrt, abgelegt oder gelagert werden.Bewahren Sie diese Anleitung gut auf. Bei Weitergabe dieses Produktes muss die Anleitung sowie die Verpackung mitgegeben werden. Danke! Druckfehler oder
Änderungen an Verpackung, an dem Produkt, oder in der Anleitung behalten wir uns vor.
Installation:
Die Installation bzw. der Eingriff ins Stromnetz kann zu sehr schweren Verletzungen bis hin zu einem tödlichen
Stromschlag führen • Anschluss oder Installation darf nur von Fachpersonal / Elektrofachkraft im spannungs -bzw.
stromfreien Zustand durchgeführt werden! Die Spannungsfreiheit muss zwingend überprüft werden!. Beachten Sie
unbedingt die UVV (Unfallverhütungsvorschriften) und VDE Bestimmungen! Betrieb nur erlaubt an 230V~/ 50Hz
Die Installation darf nur mit dafür zugelassenen und geprüften Werkzeugen erfolgen zum Anschluss darf der Mindestquerschnitt (1,5mm²) der Anschlussleitung niemals unterschritten werden. Benutzen Sie unbedingt eine für
diese Verwendung ausdrücklich zugelassene Leitung. Der korrekte Anschluss ist zu prüfen, erst bei einwandfreier
Installation darf die Spannung wieder zugeschaltet werden. Die zulässige Anschlusslast darf niemals überschritten
werden.
Vervielfältigung nur mit Genehmigung durch
ChiliTec GmbH, Bäckerberg 12, 38165 Lehre
Bedienungsanleitung
Stand: 02/2021 - Version 1.01
Seite 1
EAR (WEEE): DE25841852
LUCID VerpackG: DE5562476395648
GRS (UBA-Register) Nr.: 21003466
Sicherheits-Hinweise und wichtige Informationen!
Um die Sicherheit zu jeder Zeit zu gewährleisten, und das volle Leistungsspektrum des Gerätes zu
nutzen, lesen Sie sich bitte die Sicherheitshinweise sorgfältig und in Ruhe durch !
Elektronische Produkte, die mit der durchgestrichenen Abfalltonne gekennzeichnet sind gehören nicht in den Hausmüll! Diese Produkte können
Sie kostenlos an Sammelstellen der Komunen abgeben, erkundigen Sie sich hier bei Ihrer Gemeindeverwaltung, dem zuständigen Rathaus oder
einem lokalem bzw. städtischem Abfallentsorgungsbetrieb. Vielen Dank. Altbatterien dürfen nicht in den Hausmüll. Verbraucher sind gesetzlich
verpflichtet, Batterien zu einer geeigneten Sammelstelle bei Handel oder Kommune zu bringen.Altbatterien enthalten möglicherweise Schadstoffe
oder Schwermetalle, die Umwelt und Gesundheit schaden können.Die Zeichen unter der Kennzeichnung (Mülltonne) stehen für: Pb: Batterie enthält
Blei, Cd: Batterie enthält Cadmium Hg: Batterie enthält Quecksilber. Die Umwelt und ChiliTec sagen Dankeschön.

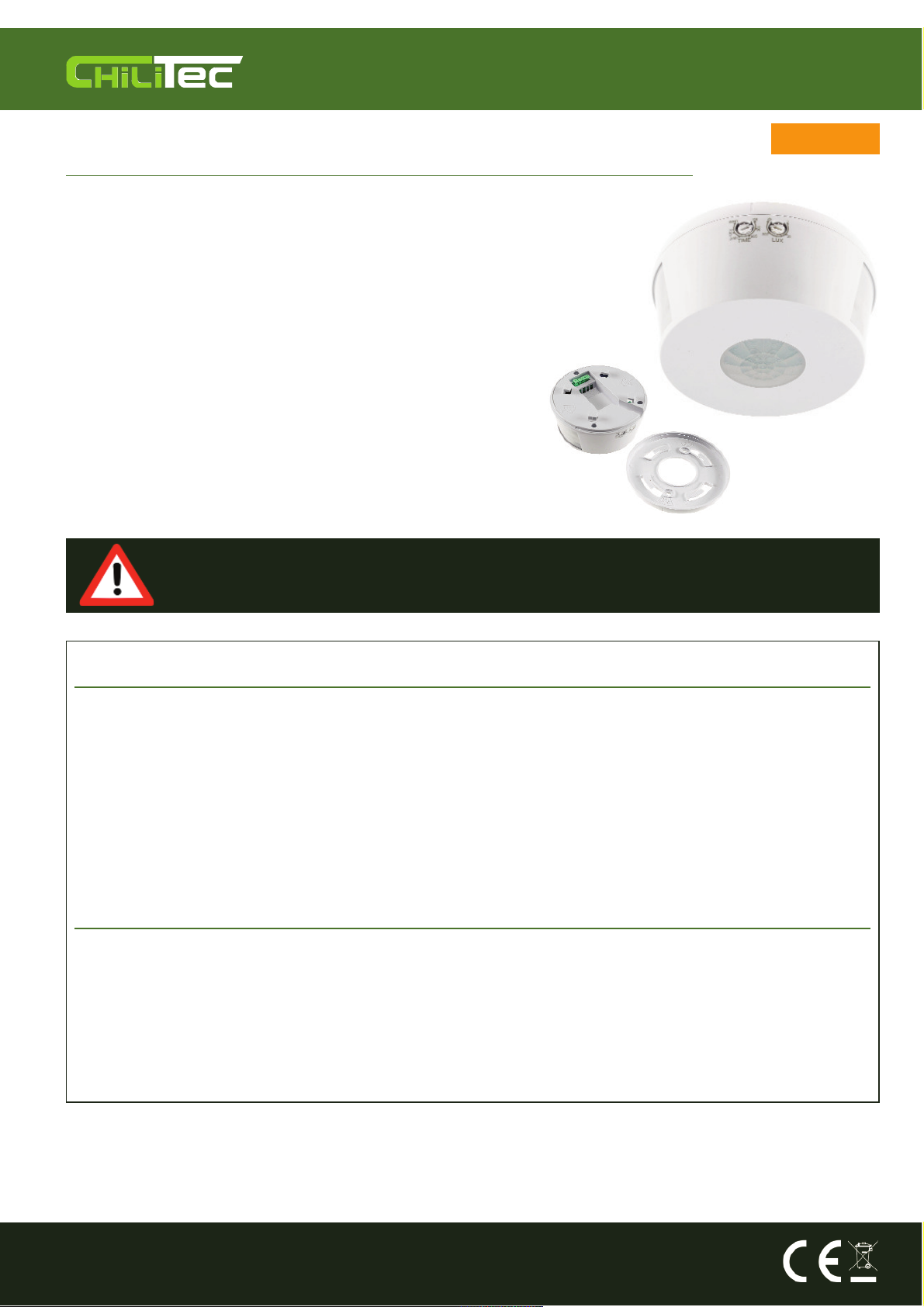

Art.-Nr. 23365
Decken Einbau Bewegungsmelder 360°TRIO
LED geeignet, 15m Detektion, weiß
Professioneller Deckenbewegungsmelder mit 3 Sensoren - ideal für z.B. lange Flure.
Einsetzbar im Innenbereich. PIR-Melder detektieren Wärme und Bewegung auf direkte Sicht. Ideal für die Schaltung von Außenleuchten und Beleuchtung im Büro,
Garten, Flur oder Treppenhaus.
Technische Details:
• Leistungsbereich ohmsche Lasten 10-2000W
• Leistungsbereich induktive Lasten 5-1000W
• geeignet für LED
• Reichweite 15m
• empfohlene Einbauhöhe 2-4m • Außen-Ø xH 100x50mm
• Dämmerungs-Schaltschwelle einstellbar
• Schaltdauer einstellbar 10sek bis 15min
• Betrieb an 230V • UV-sicheres PVC - bleicht nicht aus!
• Eigenverbrauch StandBy 0,5W
• 3-Draht Anschluss
• IP20,nur für Innen
• Lieferung inkl. deutscher Anleitung und Montage Material wie Schrauben und Dübel.
Page 2
Vervielfältigung nur mit Genehmigung durch
ChiliTec GmbH, Bäckerberg 12, 38165 Lehre
Bedienungsanleitung
Stand: 02/2021 - Version 1.01
Seite 2
EAR (WEEE): DE25841852
LUCID VerpackG: DE5562476395648
GRS (UBA-Register) Nr.: 21003466
Art.-Nr. 23365

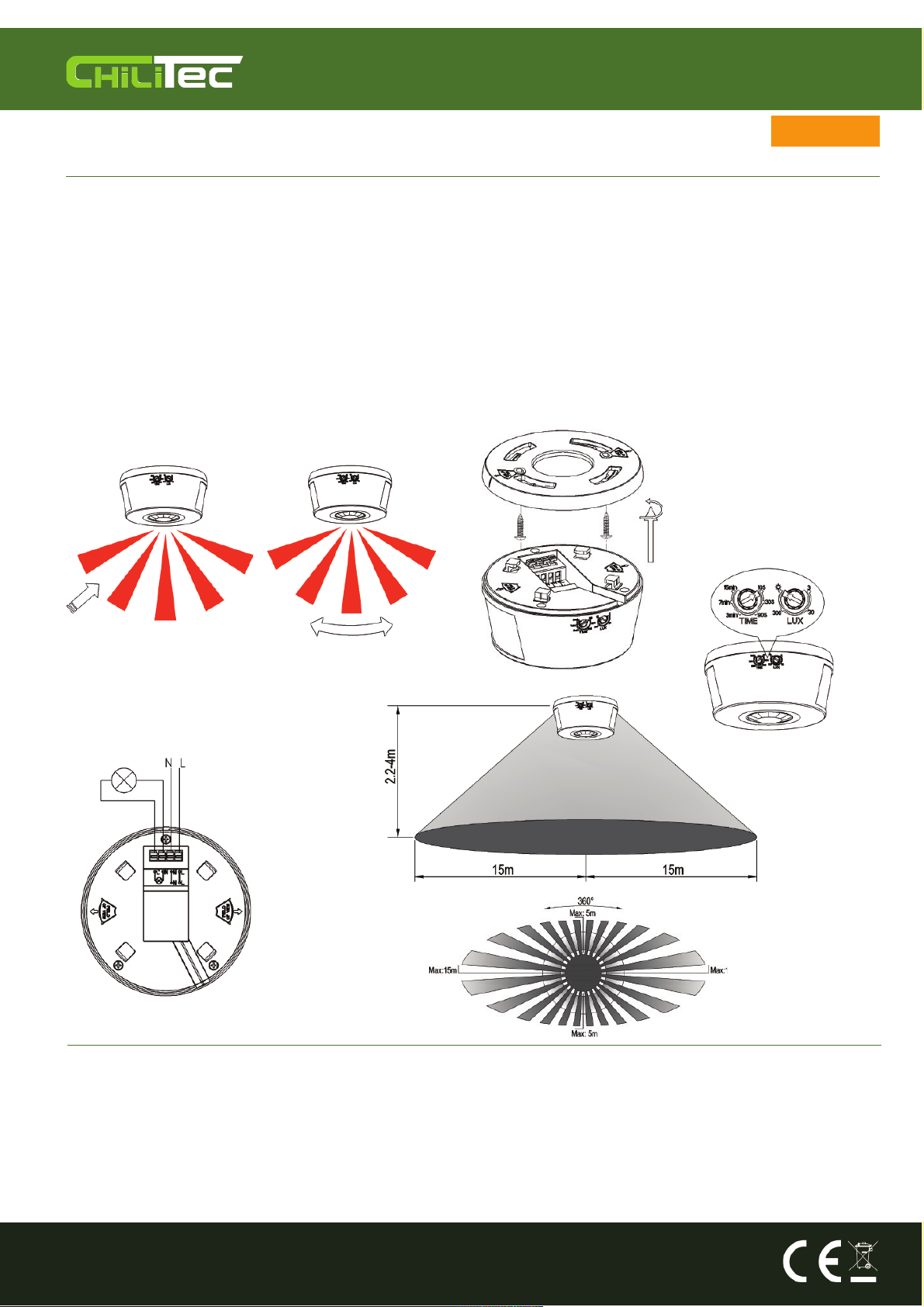

Installation und Sicherheit (Sicherheitshinweise siehe auch Seite1)
Anschluss oder Installation darf nur von Elektro-Fachpersonal durchgeführt werden! • Schalten Sie bei allen Arbeiten
den Stromkreis, in dem die Installation ausgeführt wird, an der Hauptsicherung komplett ab! Anderenfalls besteht
LEBENSGEFAHR!! • Montieren Sie für optimale Funktion den Bewegungsmelder quer zur Laufrichtung des Bereiches,
abgetastet werden soll. Wenn sich Personen direkt auf den Bewegungsmelder zubewegen, ist die Funktion nur bedingt gegeben! (Bils 1 & 2) • Stecken Sie die abisolierten Adern (max. 10mm) der Zu - und Ausgangsleitung in die
Klemme am Bewegungsmelder und schrauben diese gut fest! Prüfen Sie festen Sitz der Adern. • Nicht in der Nähe
von Wärme-oder Kältequellen installieren.
Wichtige Hinweise:
Der Sensor ist NICHT geeignet für z.B. Wechselschaltungen, Kreuzschaltungen, Tasterschaltungen (Stromstoßrelais)
Der Sensor ist konzipiert um von einem Installationsort, alleinig einen oder mehrere Verbraucher (z.B. 2 Lampen) in
einem Stromkreis ein -oder auszuschalten. Der Sensor ersetzt einen EIN /AUS Schalter, KEINEN Wechsel -oder Kreuzschalter!
Schließen Sie L (Phase) und Lo (Phase
Ausgang zur Lampe) an. Der Sensor
braucht einen Nullleiter (N) um betrieben zu werden. „No“ ist ein optionaler Null-Ausgang
Einstellungen
Zeit & Dämmerungsschwelle
Bild 1: Schlecht
Bild 2: Gut
Einstellungen und Funktionstest
Stellen Sie nun den Regler für LUX auf „rechts Anschlag“! Stellen Sie die Zeiteinstellung auf „links Anschlag“. Befestigen Sie die Abdeckplatte und stellen Sie den Strom wieder an. Schalten Sie jetzt am Funktionsschalter auf „ON“,
dann schaltet der Sensor und die Lampe wird leuchten. Schalten Sie nun den Funktionsschalter auf „OFF“ die Lampe
geht aus. Stellen Sie danach auf „PIR“ jetzt ist der Bewegungssensor aktiv und reagiert auf Personen im Erfassungsbereich. Nach ca. 7 Sekunden schaltet der Sensor wieder aus. Passen Sie zum Schluss die Einschaltzeit (TIME) und die
Dämmerungsschwelle (LUX) wunschgemäß an.
• Stellung „ON“ Strom fließt, die Lampe leuchtet.
• Stellung „OFF“ kein Strom fließt, das Gerät ist deaktiviert, die Lampe leuchtet nicht.
• Stellung „PIR“ Bewegungsmelder ist aktiv und reagiert nach den Voreinstellungen
