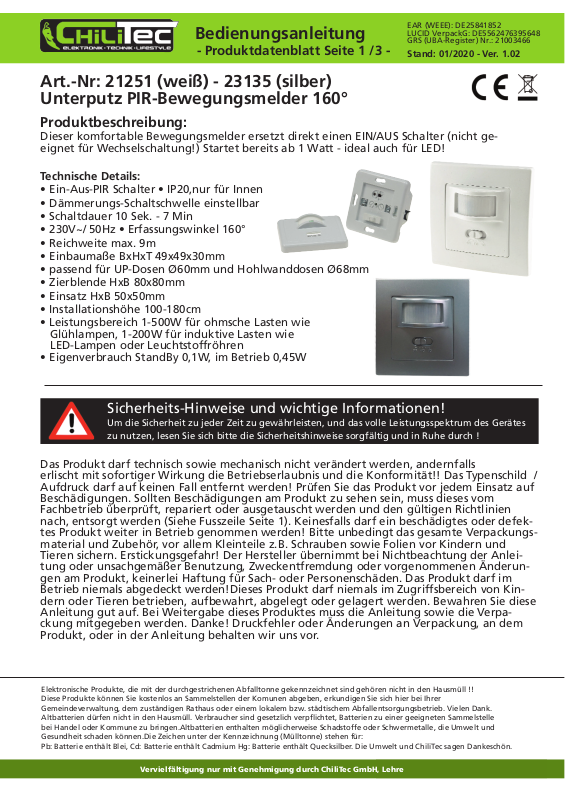

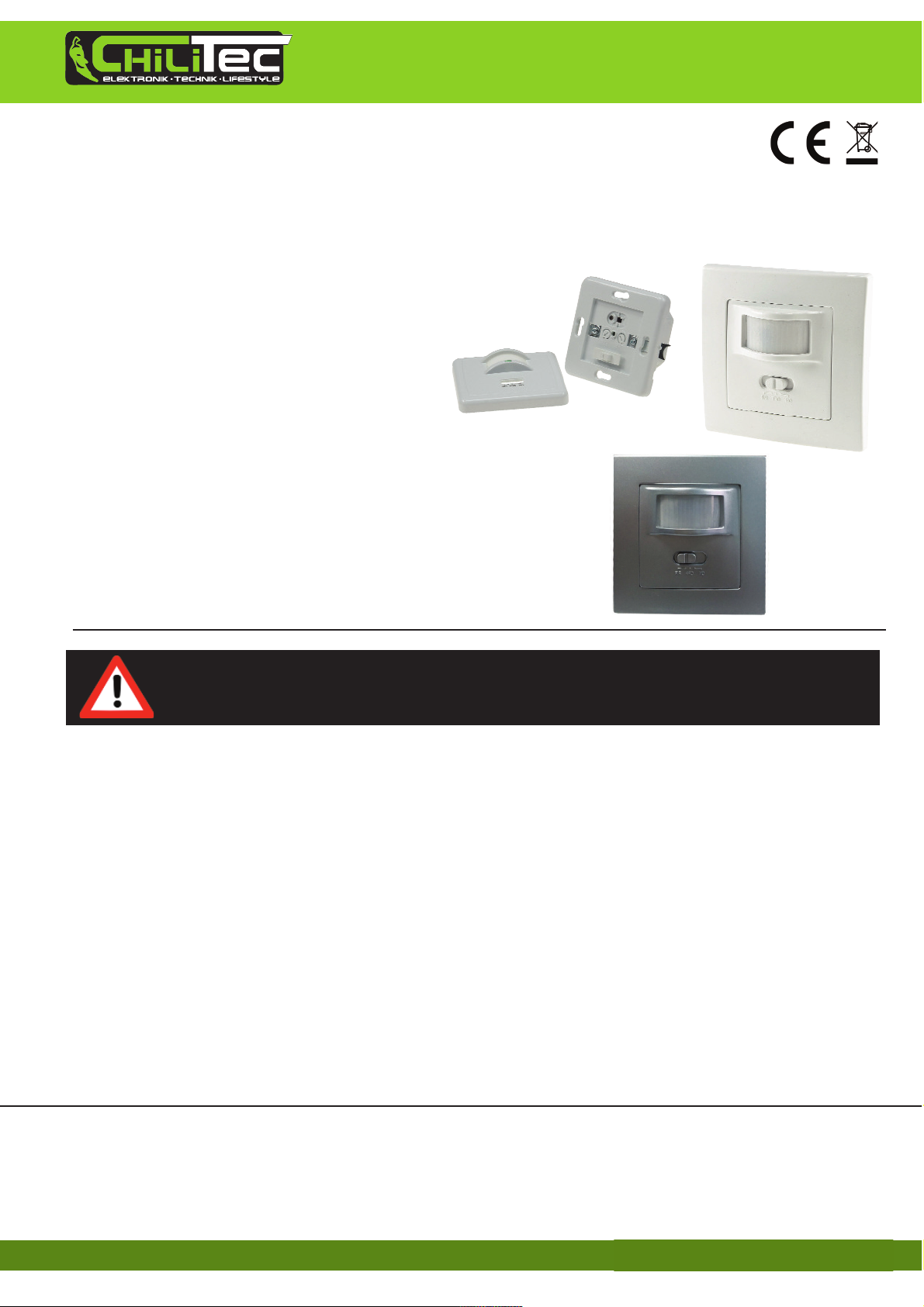

Unterputz PIR-Bewegungsmelder 160°
Art.-Nr: 21251 (weiß) - 23135 (silber)
Technische Details:
• Ein-Aus-PIR Schalter • IP20,nur für Innen
• Dämmerungs-Schaltschwelle einstellbar
• Schaltdauer 10 Sek. - 7 Min
• 230V~/ 50Hz • Erfassungswinkel 160°
• Reichweite max. 9m
• Einbaumaße BxHxT 49x49x30mm
• passend für UP-Dosen Ø60mm und Hohlwanddosen Ø68mm
• Zierblende HxB 80x80mm
• Einsatz HxB 50x50mm
• Installationshöhe 100-180cm
• Leistungsbereich 1-500W für ohmsche Lasten wie
Glühlampen, 1-200W für induktive Lasten wie
LED-Lampen oder Leuchtstoffröhren
• Eigenverbrauch StandBy 0,1W, im Betrieb 0,45W
Produktbeschreibung:
Dieser komfortable Bewegungsmelder ersetzt direkt einen EIN/AUS Schalter (nicht geeignet für Wechselschaltung!) Startet bereits ab 1 Watt - ideal auch für LED!
Das Produkt darf technisch sowie mechanisch nicht verändert werden, andernfalls
erlischt mit sofortiger Wirkung die Betriebserlaubnis und die Konformität!! Das Typenschild /
Aufdruck darf auf keinen Fall entfernt werden! Prüfen Sie das Produkt vor jedem Einsatz auf
Beschädigungen. Sollten Beschädigungen am Produkt zu sehen sein, muss dieses vom
Fachbetrieb überprüft, repariert oder ausgetauscht werden und den gültigen Richtlinien
nach, entsorgt werden (Siehe Fusszeile Seite 1). Keinesfalls darf ein beschädigtes oder defektes Produkt weiter in Betrieb genommen werden! Bitte unbedingt das gesamte Verpackungsmaterial und Zubehör, vor allem Kleinteile z.B. Schrauben sowie Folien vor Kindern und
Tieren sichern. Erstickungsgefahr! Der Hersteller übernimmt bei Nichtbeachtung der Anleitung oder unsachgemäßer Benutzung, Zweckentfremdung oder vorgenommenen Änderungen am Produkt, keinerlei Haftung für Sach- oder Personenschäden. Das Produkt darf im
Betrieb niemals abgedeckt werden!Dieses Produkt darf niemals im Zugriffsbereich von Kindern oder Tieren betrieben, aufbewahrt, abgelegt oder gelagert werden. Bewahren Sie diese
Anleitung gut auf. Bei Weitergabe dieses Produktes muss die Anleitung sowie die Verpackung mitgegeben werden. Danke! Druckfehler oder Änderungen an Verpackung, an dem
Produkt, oder in der Anleitung behalten wir uns vor.
Elektronische Produkte, die mit der durchgestrichenen Abfalltonne gekennzeichnet sind gehören nicht in den Hausmüll !!
Diese Produkte können Sie kostenlos an Sammelstellen der Komunen abgeben, erkundigen Sie sich hier bei Ihrer
Gemeindeverwaltung, dem zuständigen Rathaus oder einem lokalem bzw. städtischem Abfallentsorgungsbetrieb. Vielen Dank.
Altbatterien dürfen nicht in den Hausmüll. Verbraucher sind gesetzlich verpflichtet, Batterien zu einer geeigneten Sammelstelle
bei Handel oder Kommune zu bringen.Altbatterien enthalten möglicherweise Schadstoffe oder Schwermetalle, die Umwelt und
Gesundheit schaden können.Die Zeichen unter der Kennzeichnung (Mülltonne) stehen für:
Pb: Batterie enthält Blei, Cd: Batterie enthält Cadmium Hg: Batterie enthält Quecksilber. Die Umwelt und ChiliTec sagen Dankeschön.
Page 2
Vervielfältigung nur mit Genehmigung durch ChiliTec GmbH, Lehre
Bedienungsanleitung
- Produktdatenblatt Seite 2 /3 -
EAR (WEEE): DE25841852
LUCID VerpackG: DE5562476395648
GRS (UBA-Register) Nr.: 21003466
Stand: 01/2020 - Ver. 1.02
1. Installation und Sicherheit (Sicherheitshinweise siehe auch Seite1)
• Anschluss oder Installation darf nur von Elektro-Fachpersonal durchgeführt werden!
• Schalten Sie bei allen Arbeiten den Stromkreis, in dem die Installation ausgeführt wird, an
der Hauptsicherung komplett ab! Anderenfalls besteht LEBENSGEFAHR!!
• Montieren Sie für optimale Funktion den Bewegungsmelder quer zur Laufrichtung des
Bereiches, der abgetastet werden soll. Wenn sich Personen direkt auf den
Bewegungsmelder zubewegen, ist die Funktion nur bedingt gegeben!
• Stecken Sie die abisolierten Adern der Zu - und Ausgangsleitung in die Klemme
am Bewegungsmelder und schrauben diese gut fest! Prüfen Sie festen Sitz der Adern.
• Nicht in der Nähe von Wärme-oder Kältequellen installieren

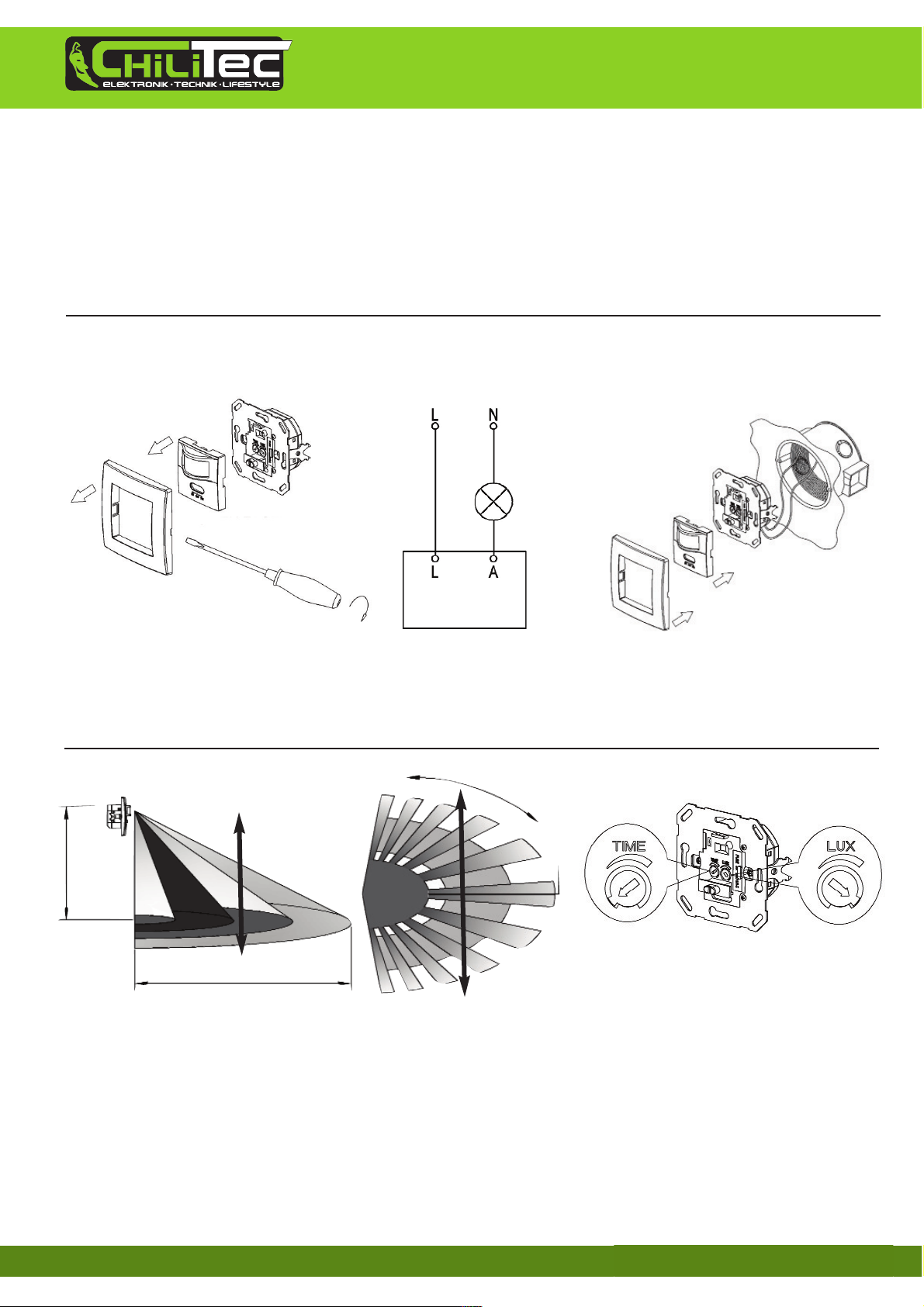

1. Entfernen Sie zunächst die
vordere Abdeckung vorsichtig
z.B. mit einem Phasenprüfer.
Wichtige Hinweise:
Der Sensor ist NICHT geeignet für z.B. Wechselschaltungen, Kreuzschaltungen,
Tasterschaltungen, Stromstoßrelais oder Paralellschaltungen. Der Sensor verfügt über einen
hochempfindlichen Thyristorausgang und ist NICHT rückstromfest. Der Sensor ist konzipiert
um von einem Installationsort, alleinig einen oder mehrere Verbraucher (z.B. Lampe) in
einem Stromkreis ein -oder auszuschalten. Der Sensor ersetzt einen EIN /AUS Schalter.
Erfassung ca. 160°
Einstellungen
Leuchte
PIR Sensor
9m
2. Schließen Sie L (Phase) und
A (Phase Ausgang zur Lampe)
an - ACHTUNG: Der Sensor
benötigt keinen Nullleiter
3. Setzen Sie den Sensor in
die Unterputzdose ein und
befestigen Sie den Sensor
Reichweite max. 9m
Höhe
1m-1,8m
Bewegungsrichtung immer
parallel zum Sensor
Einstellungen und Funktionstest
Stellen Sie nun den Regler für LUX auf „rechts Anschlag“! Stellen Sie die Zeiteinstellung auf
„links Anschlag“. Befestigen Sie die Abdeckplatte und stellen Sie den Strom wieder an. Schalten Sie jetzt am Funktionsschalter auf „ON“, dann schaltet der Sensor und die Lampe wird
leuchten. Schalten Sie nun den Funktionsschalter auf „OFF“ die Lampe geht aus.
Stellen Sie danach auf „PIR“ jetzt ist der Bewegungssensor aktiv und reagiert auf Personen
im Erfassungsbereich. Nach ca. 7 Sekunden schaltet der Sensor wieder aus. Passen Sie zum
Schluss die Einschaltzeit (TIME) und die Dämmerungsschwelle (LUX) wunschgemäß an.
• Stellung „ON“ Strom fließt, die Lampe leuchtet.
• Stellung „OFF“ kein Strom fließt, das Gerät ist deaktiviert, die Lampe leuchtet nicht.
• Stellung „PIR“ Bewegungsmelder ist aktiv und reagiert nach den Voreinstellungen
Der Sensor darf nicht ohne Verbraucher
und nicht mit defektem Verbraucher
betrieben werden.
Page 3
Konformitätserklärung ( EG Declaration of Conformity ), ChiliTec GmbH, Bäckerberg 12, 38165 Lehre-Essenrode
Funktionsprinzip von PIR Bewegungsmeldern:
Der PIR-Sensor reagiert unter Ausnutzung der Pyroelektrizität seiner Empfängerfläche auf
eine Temperaturänderung, bewirkt durch eine Strahlungsflussänderung (hauptsächlich durch
Wärmestrahlung im mittleren Infrarot; Wellenlänge zirka 10 µm) von Menschen, Tieren und
Kraftfahrzeugen in seiner näheren Umgebung. Er reagiert nicht auf statische Wärmeunterschiede, die auf natürliche Weise hervorgerufen werden, wie zum Beispiel durch Sonneneinstrahlung – er kann nur sich ändernde Signale wahrnehmen, beispielsweise wenn ein Mensch
in den Detektionsbereich des Sensors eintritt.
Vor dem eigentlichen Sensor liegt – in Brennweitenabstand – eine kugelige oder zylindrisch
gewölbte Kuppel aus kleinen Sammellinsen aus visuell weißlich-trübem Kunststoff, der jedoch im Infraroten klar durchsichtig ist. Diese Vielfachlinse sammelt infrarotes Licht aus einer
entsprechenden Anzahl diskreter Richtungssektoren auf die kleine Sensorfläche. Sichtbares
Licht wird mehr zurückgestreut. Der Sensor sieht je nach Linsenanordnung die Umgebung
wie durch gespreizte Finger, (senkrechte) Jalousieschlitze oder den Raster eines Lochblechs.
Bewegt sich nun ein Gegenstand oder Lebewesen mit einer Oberflächentemperatur genügend höher (selten: tiefer) als der Hintergrund quer durch diese Fächer aus Sichtsektoren,
und ist die warme, im Infrarot daher hellere Fläche, günstigerweise etwa so breit wie ein einzelner Sichtsektor dort, so spürt der Sensor die zeitliche Abfolge warm-kalt-warm. Denn die
Wärmequelle ist mal sichtbar, verschwindet dann im Sichtschatten eines „Fingers“ und taucht
im Sehschlitz des nächsten Fingerspalts wieder auf. Die durch Wärmekapazität etwas verzgerte Temperaturänderung am Sensor bewirkt ein elektrisches Signal, das verarbeitet und
verstärkt wird, um über ein Relais etwa Licht einzuschalten.
Neben Querbewegung zu den Sichtsektorstreifen wird auch das erstmalige Eintreten oder
aber das ausreichend rasche Näherkommen (also „Größerwerden“) in einen solchen Streifen
detektiert. Bewegungsmelder sind meist in der Empfindlichkeit einstellbar und mit einem
ebenfalls justierbaren Dämmerungsschalter gekoppelt.
PIR-Sensoren empfangen ausschließlich von Objekten ausgesandte Strahlen und senden
selbst keine Strahlung aus, was durch die Benennung Passiv-Infrarot-Sensor zum Ausdruck
kommt. PIR-Sensoren reagieren schlecht, wenn sich ein Objekt auf sie zu oder von ihnen weg
bewegt. Dies liegt an deren Funktionsprinzip, da die Bewegungserkennung aufgrund eines
Temperaturwechsels auf der Sensorfläche erfolgt und Bewegungen quer zum Erfassungsbereich aufgrund des vorwiegend quer angeordneten Linsenbereichs besser erkannt werden
können. Durch sich aufwärmende Fußbodenheizungen können PIR-Melder fälschlicherweise
ausgelöst werden.
Beispiel-Verwendung als Lichtschalter:
Ein Infrarot-Bewegungsmelder hat in der Regel einen eingebauten Dämmerungsschalter, der
dafür sorgt, dass die Beleuchtung nur bei Dunkelheit vom eigentlichen Bewegungsmelder
eingeschaltet werden kann. Bewegt sich eine Wärmequelle vor dem Melder, so schaltet er die
Beleuchtung für eine einstellbare Zeitspanne ein und nach Ablauf der eingestellten Leuchtzeit wieder aus. Die meisten Bewegungsmelder haben zwei Einsteller (Potentiometer): für die
Einschaltdauer: legt fest, wie lange der Verbraucher eingeschaltet bleiben soll für die Umgebungshelligkeit (Hell-Dunkel-Grenze): legt fest, ab welcher Dunkelheitsschwelle der Melder
scharf sein soll.
Es gibt zweipolige und dreipolige Melder. Zweipolige Melder benötigen keinen Neutralleiter,
da sie diesen über die nachgeschaltete Glühbirne erhalten. Sie sind nicht für andere Leuchtmittel geeignet. Dreipolige Melder benötigen einen Neutralleiter und schalten die nachfolgende Last über ein kleines Relais, damit sind alle Leuchtmittel bis zur maximalen Belastung
möglich.
Quelle: www.wikipedia.de
https://de.wikipedia.org/wiki/Bewegungsmelder - Stand Mitte 2015
Bedienungsanleitung
- Produktdatenblatt Seite 3 /3 -
