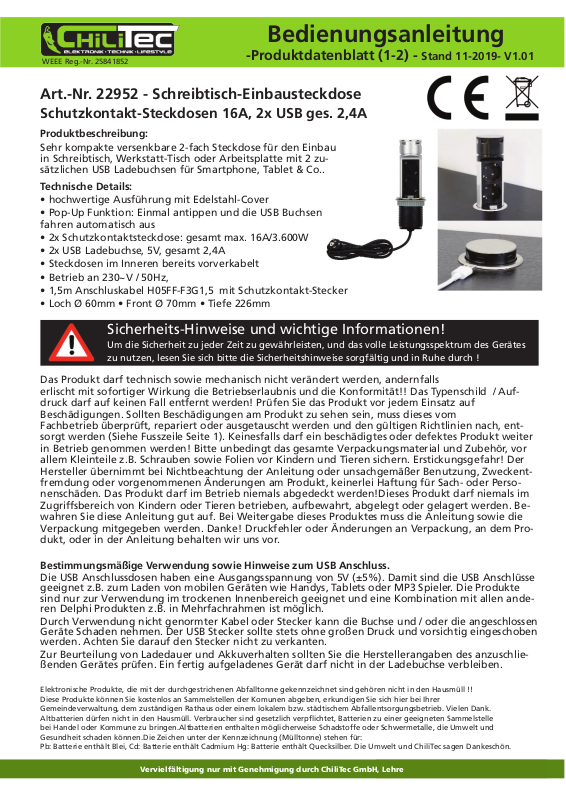

Bedienungsanleitung
WEEE Reg.-Nr. 25841852
Art.-Nr. 22952 - Schreibtisch-Einbausteckdose
Technische Details:
• hochwertige Ausführung mit Edelstahl-Cover
• Pop-Up Funktion: Einmal antippen und die USB Buchsen
fahren automatisch aus
• 2x Schutzkontaktsteckdose: gesamt max. 16A/3.600W
• 2x USB Ladebuchse, 5V, gesamt 2,4A
• Steckdosen im Inneren bereits vorverkabelt
• Betrieb an 230~V / 50Hz,
• 1,5m Anschluskabel H05FF-F3G1,5 mit Schutzkontakt-Stecker
• Loch Ø 60mm • Front Ø 70mm • Tiefe 226mm
Schutzkontakt-Steckdosen 16A, 2x USB ges. 2,4A
Sicherheits-Hinweise und wichtige Informationen!
Um die Sicherheit zu jeder Zeit zu gewährleisten, und das volle Leistungsspektrum des Gerätes
zu nutzen, lesen Sie sich bitte die Sicherheitshinweise sorgfältig und in Ruhe durch !
Elektronische Produkte, die mit der durchgestrichenen Abfalltonne gekennzeichnet sind gehören nicht in den Hausmüll !!
Diese Produkte können Sie kostenlos an Sammelstellen der Komunen abgeben, erkundigen Sie sich hier bei Ihrer
Gemeindeverwaltung, dem zuständigen Rathaus oder einem lokalem bzw. städtischem Abfallentsorgungsbetrieb. Vielen Dank.
Altbatterien dürfen nicht in den Hausmüll. Verbraucher sind gesetzlich verpflichtet, Batterien zu einer geeigneten Sammelstelle
bei Handel oder Kommune zu bringen.Altbatterien enthalten möglicherweise Schadstoffe oder Schwermetalle, die Umwelt und
Gesundheit schaden können.Die Zeichen unter der Kennzeichnung (Mülltonne) stehen für:
Pb: Batterie enthält Blei, Cd: Batterie enthält Cadmium Hg: Batterie enthält Quecksilber. Die Umwelt und ChiliTec sagen Dankeschön.
Das Produkt darf technisch sowie mechanisch nicht verändert werden, andernfalls
erlischt mit sofortiger Wirkung die Betriebserlaubnis und die Konformität!! Das Typenschild / Aufdruck darf auf keinen Fall entfernt werden! Prüfen Sie das Produkt vor jedem Einsatz auf
Beschädigungen. Sollten Beschädigungen am Produkt zu sehen sein, muss dieses vom
Fachbetrieb überprüft, repariert oder ausgetauscht werden und den gültigen Richtlinien nach, entsorgt werden (Siehe Fusszeile Seite 1). Keinesfalls darf ein beschädigtes oder defektes Produkt weiter
in Betrieb genommen werden! Bitte unbedingt das gesamte Verpackungsmaterial und Zubehör, vor
allem Kleinteile z.B. Schrauben sowie Folien vor Kindern und Tieren sichern. Erstickungsgefahr! Der
Hersteller übernimmt bei Nichtbeachtung der Anleitung oder unsachgemäßer Benutzung, Zweckentfremdung oder vorgenommenen Änderungen am Produkt, keinerlei Haftung für Sach- oder Personenschäden. Das Produkt darf im Betrieb niemals abgedeckt werden!Dieses Produkt darf niemals im
Zugriffsbereich von Kindern oder Tieren betrieben, aufbewahrt, abgelegt oder gelagert werden. Bewahren Sie diese Anleitung gut auf. Bei Weitergabe dieses Produktes muss die Anleitung sowie die
Verpackung mitgegeben werden. Danke! Druckfehler oder Änderungen an Verpackung, an dem Produkt, oder in der Anleitung behalten wir uns vor.
Bestimmungsmäßige Verwendung sowie Hinweise zum USB Anschluss.
Die USB Anschlussdosen haben eine Ausgangsspannung von 5V (±5%). Damit sind die USB Anschlüsse
geeignet z.B. zum Laden von mobilen Geräten wie Handys, Tablets oder MP3 Spieler. Die Produkte
sind nur zur Verwendung im trockenen Innenbereich geeignet und eine Kombination mit allen anderen Delphi Produkten z.B. in Mehrfachrahmen ist möglich.
Durch Verwendung nicht genormter Kabel oder Stecker kann die Buchse und / oder die angeschlossen
Geräte Schaden nehmen. Der USB Stecker sollte stets ohne großen Druck und vorsichtig eingeschoben
werden. Achten Sie darauf den Stecker nicht zu verkanten.
Zur Beurteilung von Ladedauer und Akkuverhalten sollten Sie die Herstellerangaben des anzuschließenden Gerätes prüfen. Ein fertig aufgeladenes Gerät darf nicht in der Ladebuchse verbleiben.
-Produktdatenblatt (1-2) - Stand 11-2019- V1.01

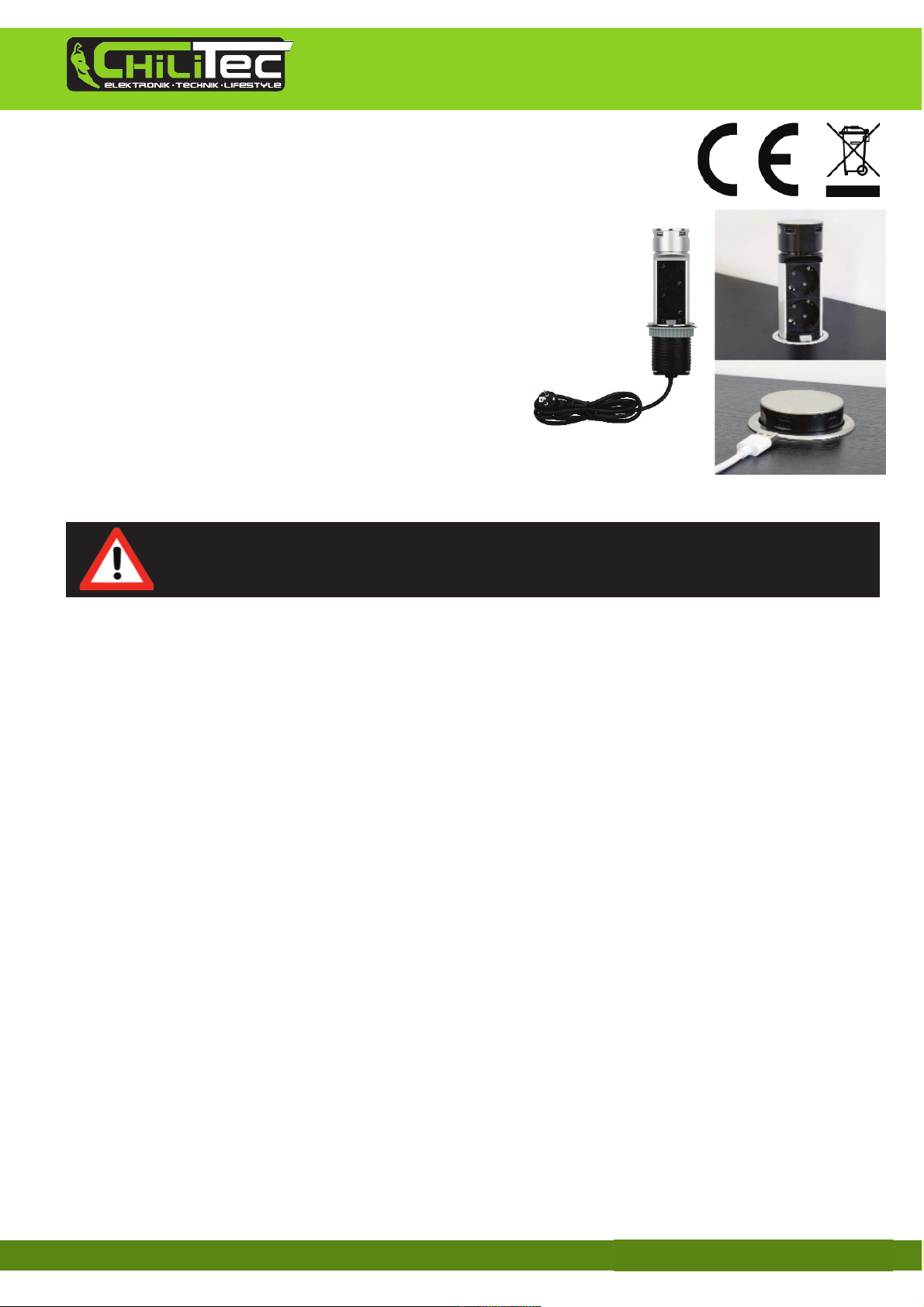

Produktbeschreibung:
Sehr kompakte versenkbare 2-fach Steckdose für den Einbau
in Schreibtisch, Werkstatt-Tisch oder Arbeitsplatte mit 2 zusätzlichen USB Ladebuchsen für Smartphone, Tablet & Co..
Page 2
Vervielfältigung nur mit Genehmigung durch ChiliTec GmbH, Lehre
Bedienungsanleitung
WEEE Reg.-Nr. 25841852
-Produktdatenblatt (2-2) - Stand 11-2019- V1.00

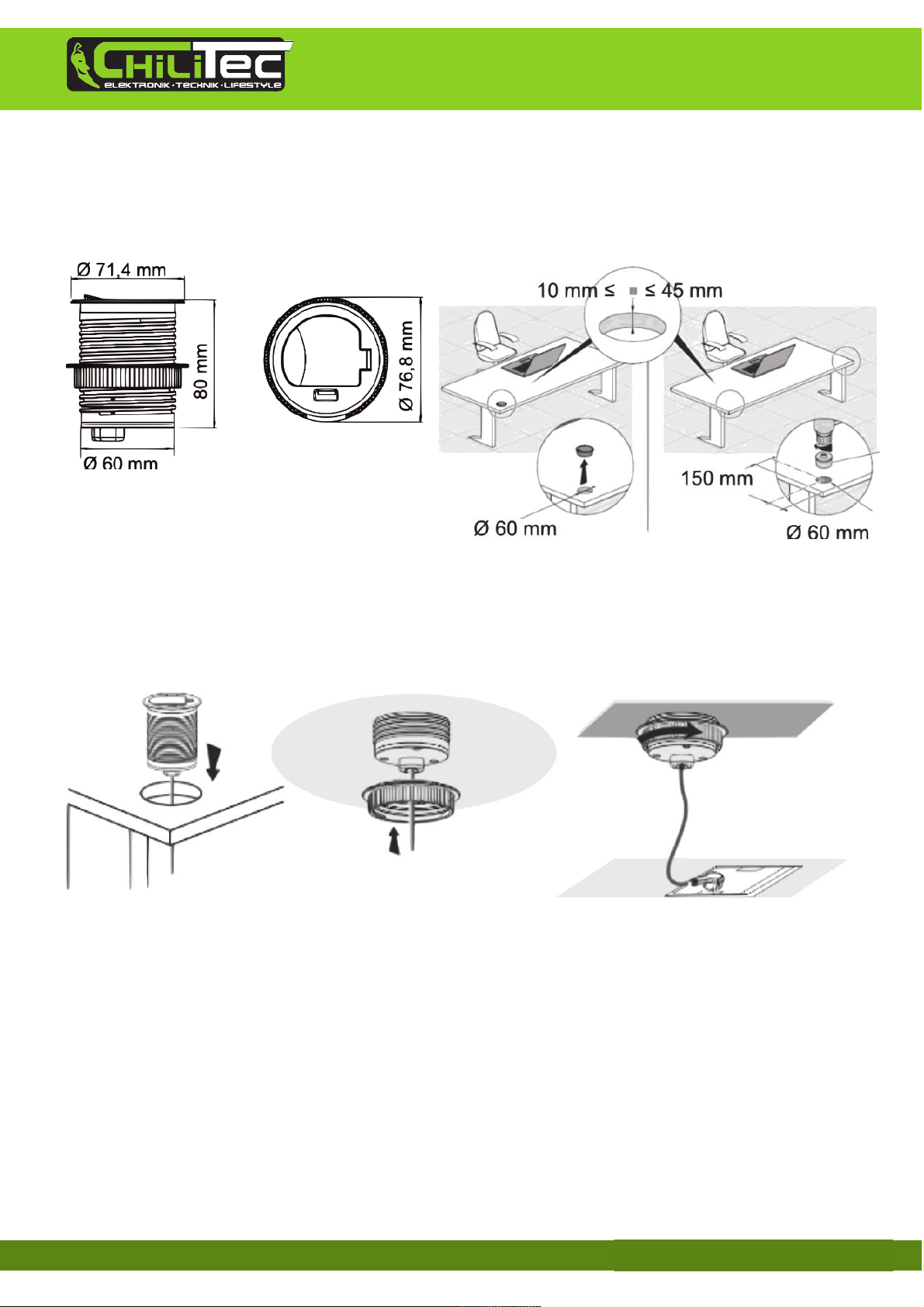

Installation
Bohren Sie ein Loch in die Schreibtischplatte. Hierzu benötigen Sie einen separeten Satz Fräser oder
Hohlbohrkronen. Die Bohrung sollte sauber und langsam ausgeführt werden um ein ausplittern des
Materials zu verhindern. Die Bohrung muss einen Ø von 60-67mm haben. Und die Tischplatte muss
eine Stärke (Dicke) zwischen 10 und 45mm aufweisen.
Installation
Entfernen Sie im nächsten Schritt den unteren Haltering durch abschrauben. Stecken Sie die Steckdose nun von oben durch das gebohrte Loch. Zuerst das Kabel durchführen dann die Steckdosen von
oben einstecken. Schrauben Sie nun von den Haltering von uneten wieder auf die Steckdose auf. Stecken Sie das Schutzkontaktkabel in eine dafür geeignete Steckdose.
Sicherheitshinweise
• Das Produkt niemals öffnen, es gibt keine zu wartenden Teile - nur durch Fachpersonal.
• Das Produkt darf niemals mit Wasser, auch nicht in andere Flüssigkeiten, in Berührung kommen.
• Das Produkt darf nicht Hitze (> °40) oder hoher Luftfeuchtigkeit (> 80%) ausgesetzt werden.
• Das Produkt muss im Notfall leicht vom Stromnetz zu trennen sein (Zugänglichkeit des Steckers!)
• Ziehen Sie immer am Stecker, nicht am Kabel. Nicht am Kabel transportieren.
• Achten Sie darauf dass das Kabel nicht geknickt, gequetscht, eingeklemmt oder überfahren wird.
• Achten Sie bei der Kabelverlegung darauf dass das Kabel nciht zur Stolperfalle wird.
• Vorm Anschluss prüfen dass die Betriebsspannung (Produkt) mit der Netzspannung übereinstimmt.
• Betrieb ist nur erlaubt an Schutzkontakt Steckdosen mit 230V~/50Hz Netzspannung
• Berühren Sie niemals das Produkt, Netzleitung oder den Stecker mitr feuchten/nassen Händen.
• Ein Umbauen, Verändern oder Erweitern des Produktes ist nicht gestattet.
