Page 1

INSTALLATION INSTRUCTIONS

Instrucciones de instalación Installationsanleitung

Istruzioni di installazione Installatie-instructies

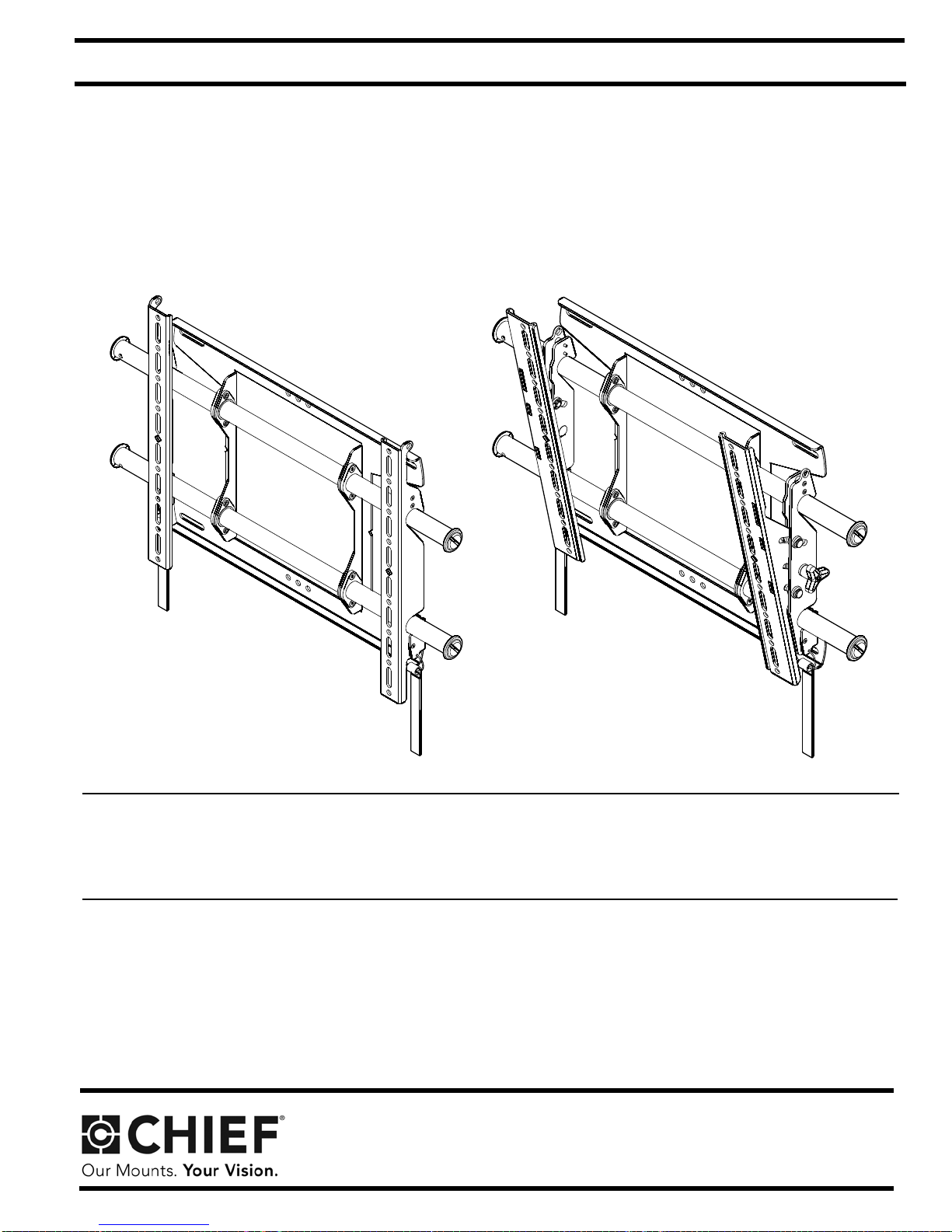

MSA

MTA

FUSION MEDIUM FLAT PANEL MOUNTS

MSA/MTA Series

ИНСТРУКЦИИ ПО УСТАНОВКЕ

Page 2

MSA/MTA Series Installation Instructions

DISCLAIMER

Milestone AV Technologies, and its affiliated corporations and subsidiaries (collectively "Milestone"), intend to make this manual accurate and complete. However, Milestone makes no claim that the information contained herein covers all details, conditions or variations, nor does it provide for every possible contingency in connection with the installation or use of this product. The information contained in this document is subject to change without notice or obligation of any kind. Milestone makes no representation of warranty, expressed or implied, regarding the information contained herein. Milestone assumes no responsibility for accuracy, completeness or sufficiency of the information contained in this document.

IMPORTANT WARNINGS AND

CAUTIONS!

WARNING: A WARNING alerts you to the possibility of

serious injury or death if you do not follow the instructions.

CAUTION: A CAUTION alerts you to the possibility of

damage or destruction of equipment if you do not follow the corresponding instructions.

WARNING: Failure to read, thoroughly understand, and

follow all instructions can result in serious personal injury, damage to equipment, or voiding of factory warranty! It is the installer’s responsibility to make sure all components are properly assembled and installed using the instructions provided.

WARNING: Failure to provide adequate structural strength

for this component can result in serious personal injury or damage to equipment! It is the installer’s responsibility to make sure the structure to which this component is attached can support five times the combined weight of all equipment. Reinforce the structure as required before installing the component. The wall to which the mount is being attached may have a maximum drywall thickness of 5/8" (1.6cm).

WARNING: Exceeding the weight capacity can result in

serious personal injury or damage to equipment! It is the installer’s responsibility to make sure the combined weight of all components located between the MSA/MTA up to (and including) the display does not exceed 125 lbs (56.7 kg) for dual stud attachment and concrete, and 75 lbs (34.0 kg) for single stud attachment.

Page 3

Installation Instructions MSA/MTA Series

12.00 304.8

9.58 243.4

.75 19.1

1.50 38.1

25.57 649.5

18.75 476.2

1.50 38.1

.34 8.6

11.00 279.4

16.00 406.4

8.00 203.2

13.50 342.9

4.83 122.6

12°

1.40 35.5

1.06 27

.32

8.1

.38

9.5

16.50

419.1

.45 11.5

1.97 50

2.42 61.5

3.94 100

4.39

111.5

5.91 150

6.36

161.5

7.87 200

.45 11.5

1.97 50

2.42 61.5

3.94

NOTES:

MAX MOUNTING PATTERN IS 22"[55 8.8mm] WITHOUT REVERSING UPRIGHTS .

1. MAX MOUNTING PATTERN IS 26.5"[673.1mm] WIT H RE VERSING UPRIGHTS.2. FOR RECESSED APPLICATIONS, MINIMUM VERTICAL LIFT FOR HOOK 3. ENGAGEMENT IS .56"[14.2mm]. MOUNT RAILS CAN BE SLID LEFT OR RIGHT FOR OFFSET APPLICATIONS.4. MOUNT IS 1.99"[50.5mm] DEEP WHEN FLAT TO WALL.

MTA

DIMENSIONS: [MILLIMETERS] INCHES

25.57 649.5

18.75 476.2

.75 19.1

1.50 38.1

.34 8.6

9.58 243.4

11.00 279.4 13.50 342.9

16.00 406.4

8.00 203.2

1.96 49.8

13.50 342.9

16.78 426.1

.32

8.1

.38

9.6

.65

16.5

.98 25

.49

12.5

1.97 50

2.46

62.5

3.94 100

4.43

112.5

5.91 150

6.40

162.5

7.87 200

.49 12.5

1.97 50

2.46 62.5

3.94

NOTES:

MAX MOUNTING PATTERN IS 22.9"[581.6mm] WITHOUT REVERSING UPRIGHTS.

1. MAX MOUNTING PATTERN IS 25.5"[647.7mm] WITH REVERSING UPRIGHTS.2. FOR RECESSED APPLICATIONS, MINIMUM VERTICAL LIFT FOR HOOK 3. ENGAGEMENT IS .56"[14.2mm]. MOUNT RAILS CAN BE SLID LEFT OR RIGHT FOR OFFSET APPLICATIONS.4. MOUNT IS 1.96"[49.8mm] DEEP WHEN FLAT TO WALL.

DIMENSIONS: [MILLIMETERS] INCHES

MSA

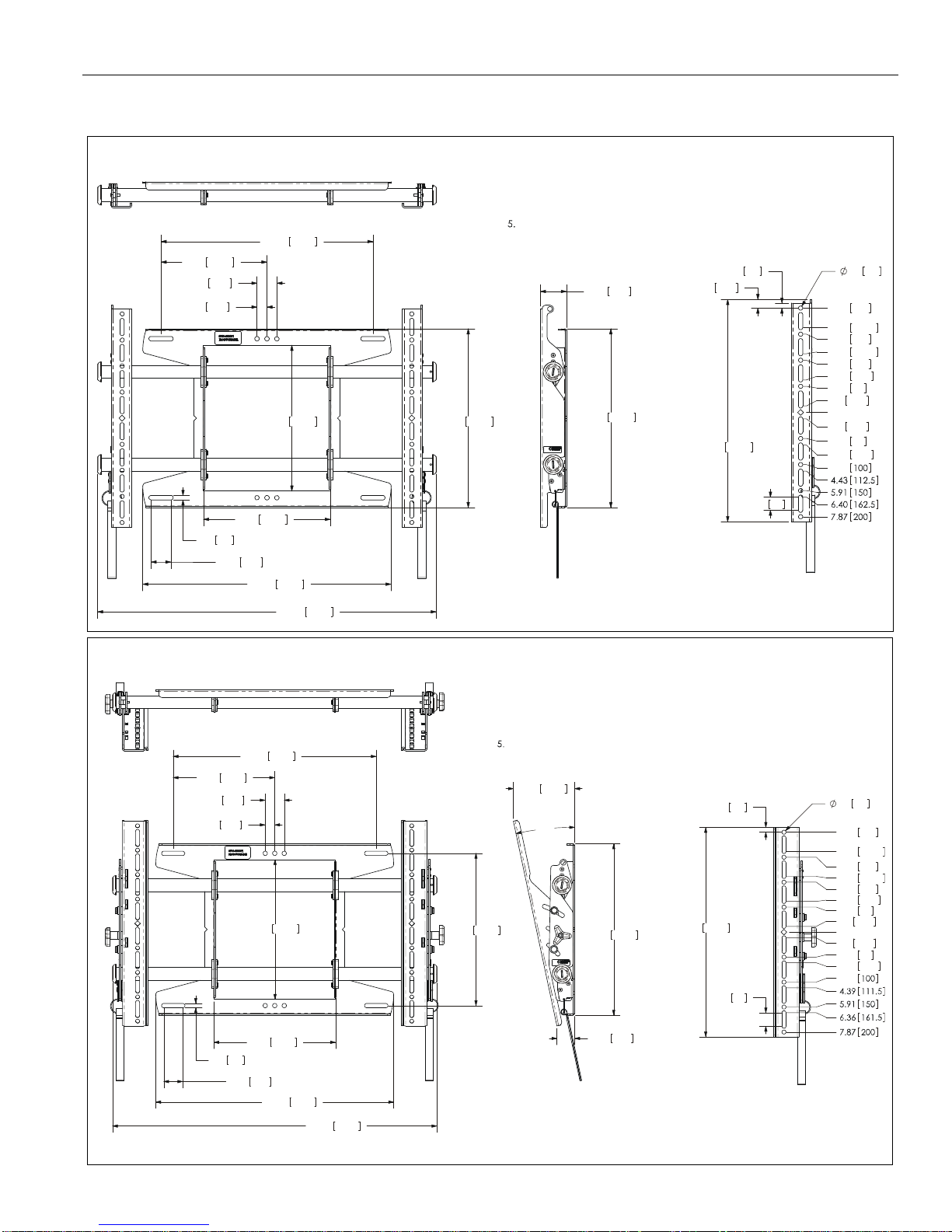

DIMENSIONS

Page 4

Installation Instructions MSA/MTA Series

Tighten Fastener

Apretar elemento de fijación Befestigungsteil festziehen Apertar fixador Serrare il fissaggio Bevestiging vastdraaien Serrez les fixations

Loosen Fastener

Aflojar elemento de fijación Befestigungsteil lösen Desapertar fixador Allentare il fissaggio Bevestiging losdraaien Desserrez les fixations

Phillips Screwdriver

Destornillador Phillips Kreuzschlitzschraubendreher Chave de fendas Phillips Cacciavite a stella Kruiskopschroevendraaier Tournevis à pointe cruciforme

Open-Ended Wrench

Llave de boca Gabelschlüssel Chave de bocas Chiave a punte aperte Steeksleutel Clé à fourche

By Hand

A mano Von Hand Com a mão A mano Met de hand À la main

Hex-Head Wrench

Llave de cabeza hexagonal Sechskantschlüssel Chave de cabeça sextavada Chiave esagonale Zeskantsleutel Clé à tête hexagonale

Pencil Mark

Marcar con lápiz Stiftmarkierung Marcar com lápis Segno a matita Potloodmerkteken Marquage au crayon

Drill Hole

Perforar Bohrloch Fazer furo Praticare un foro Gat boren Percez un trou

Adjust

Ajustar Einstellen Ajustar Regolare Afstellen Ajuster

Remove

Quitar Entfernen Remover Rimuovere Verwijderen Retirez

Optional

Opcional Optional Opcional Opzionale Optie En option

Security Wrench

Llave de seguridad Sicherheitsschlüssel Chave de segurança Chiave di sicurezza Veiligheidssleutel Clé de sécurité

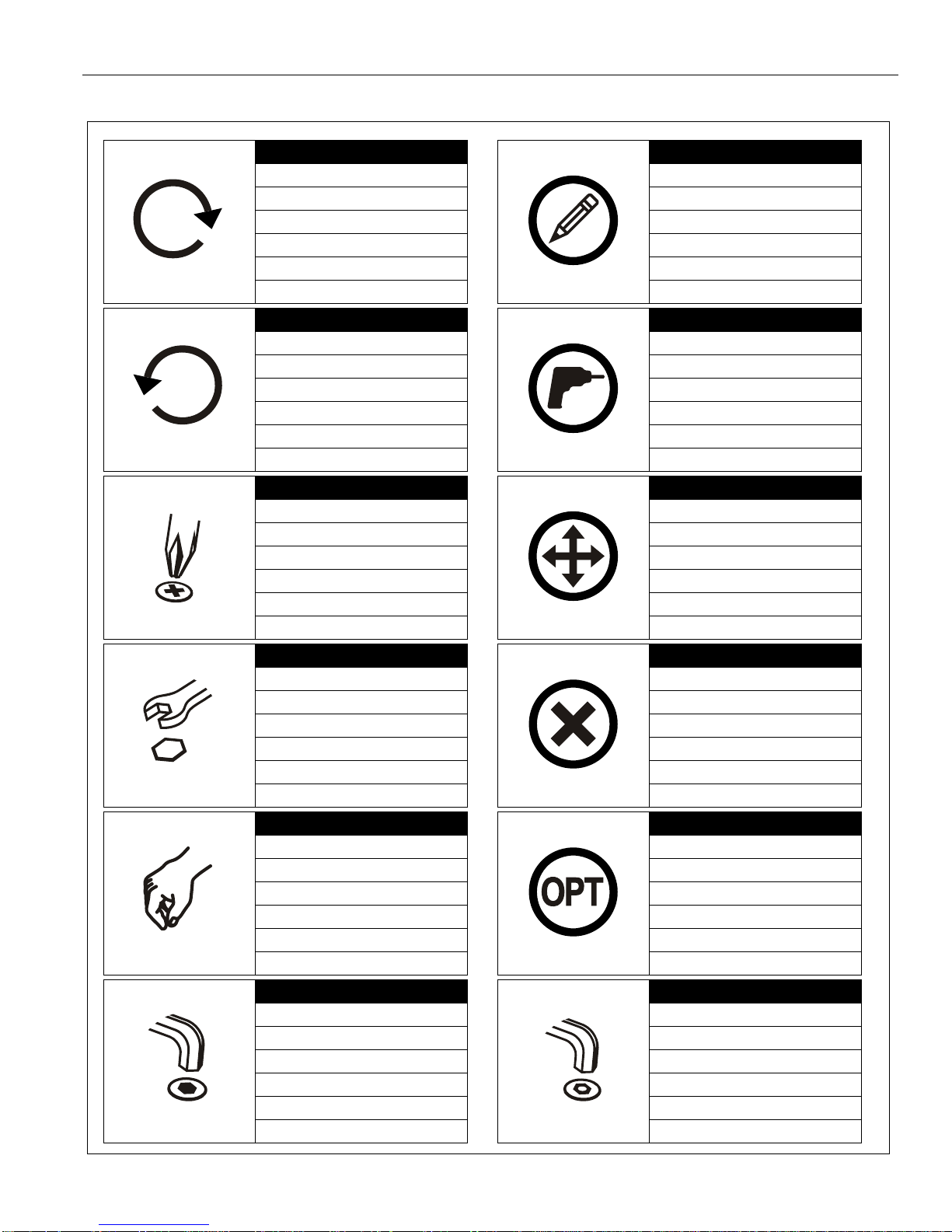

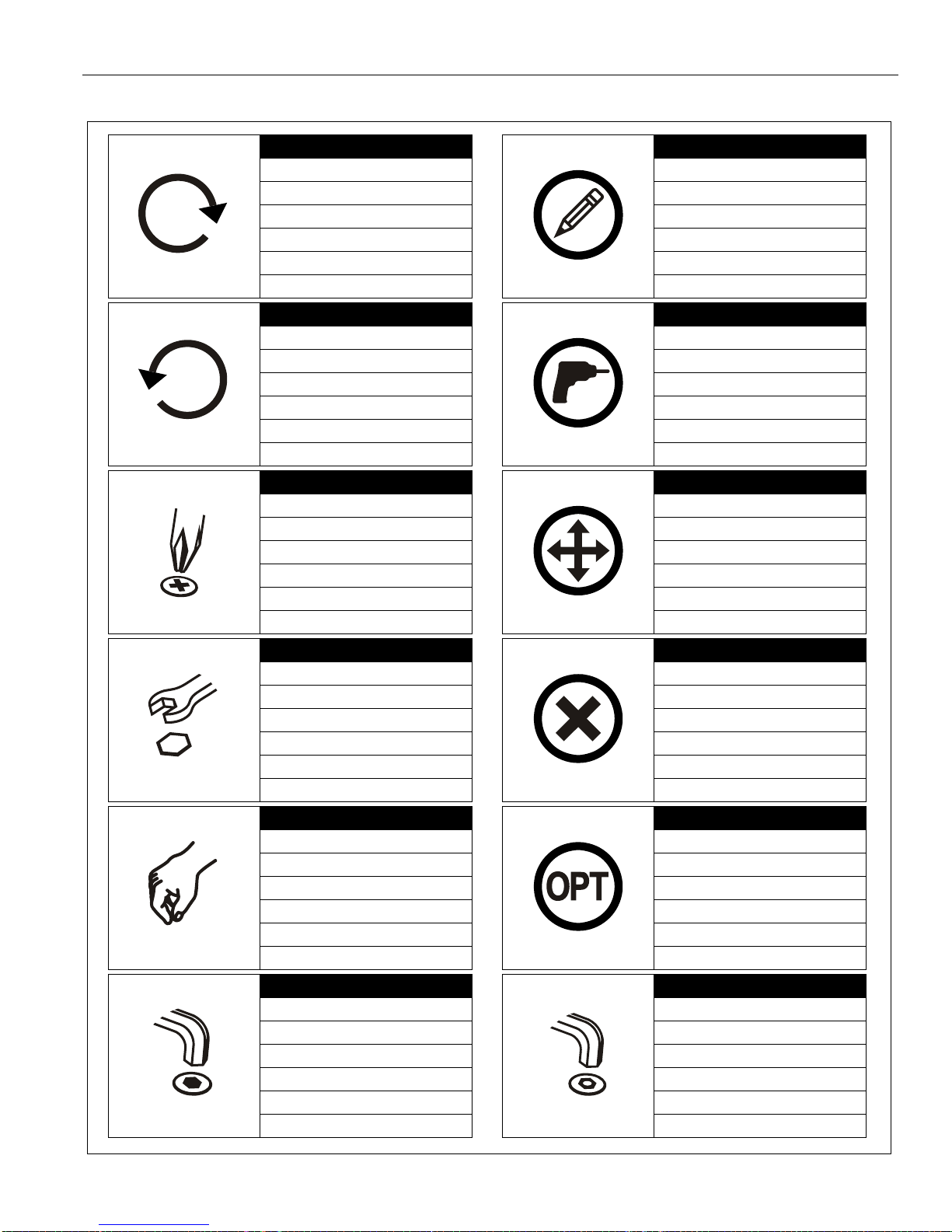

LEGEND

Page 5

MSA/MTA Series Installation Instructions

7/32" (5.5mm) Wood Stud 5/16" (7.9mm) Concrete

M5 (included)

Custom

MSA6XXX/

MTA6XXX

Hardware

[Included with

MSA6XXX/MTA6XXX

Models Only]

C (6)

E (6)

(MSA Only)

(MTA Only)

T (1)

S (1)

(MSA Only)

(MTA Only)

A (8) M4x16mm

B (6) M4x20mm

M4x25mm

D (6) M5x16mm

M5x20mm

F (6) M5x25mm

G (6) M6x16mm

H (6) M6x25mm

P (1) M5

I (6) M8x20mm

J (6) M8x30mm

K (4) M8x50mm

L (8) .750x.323x.250

M (8) .750x.344x.500

N (8)

QA (4) 5/16"

QB (4) 5/16"

QC (4) 5/16" x 2-1/2"

[A-N used on MSAU/MTAU Models Only]

R (1)

U (1)

V (1)

W (1)

X (1)

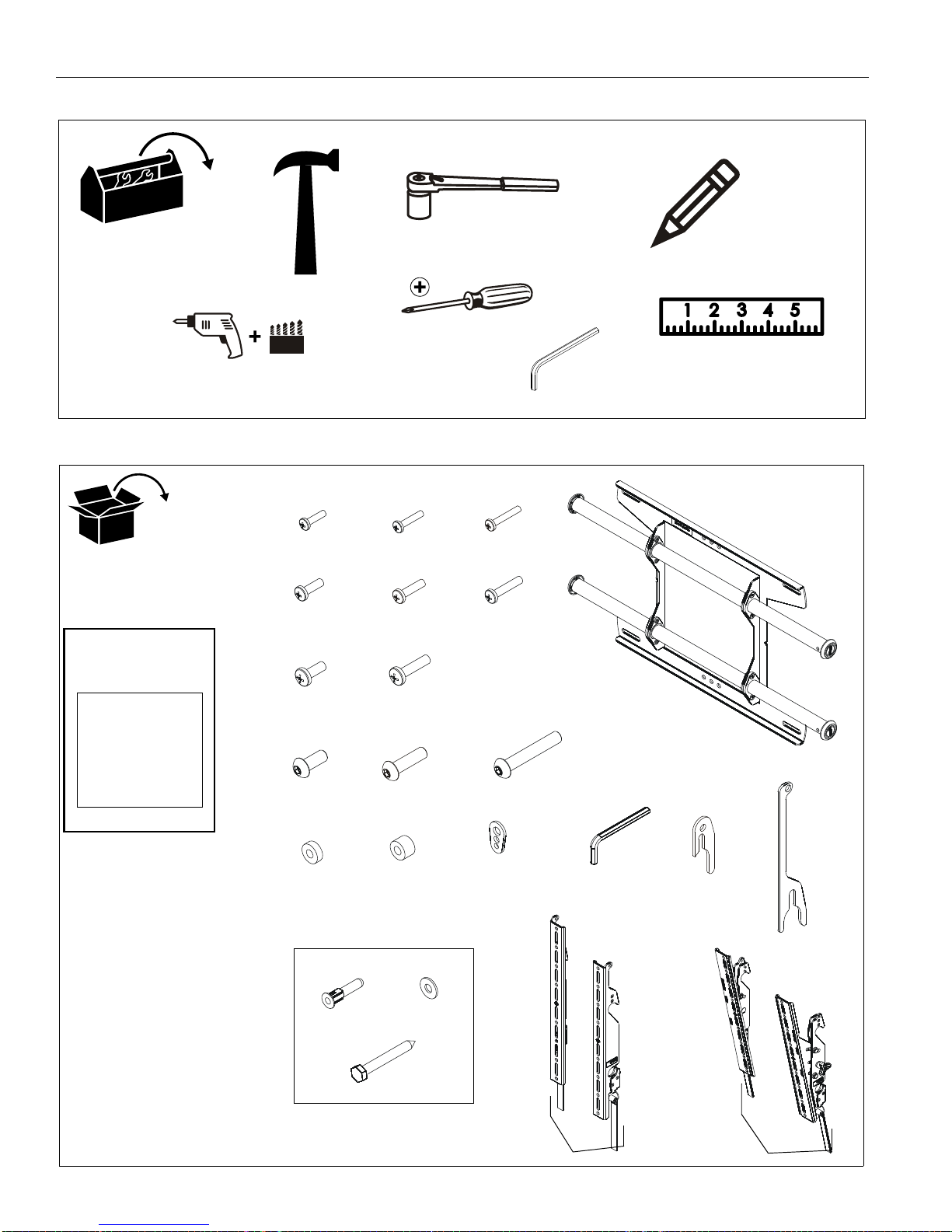

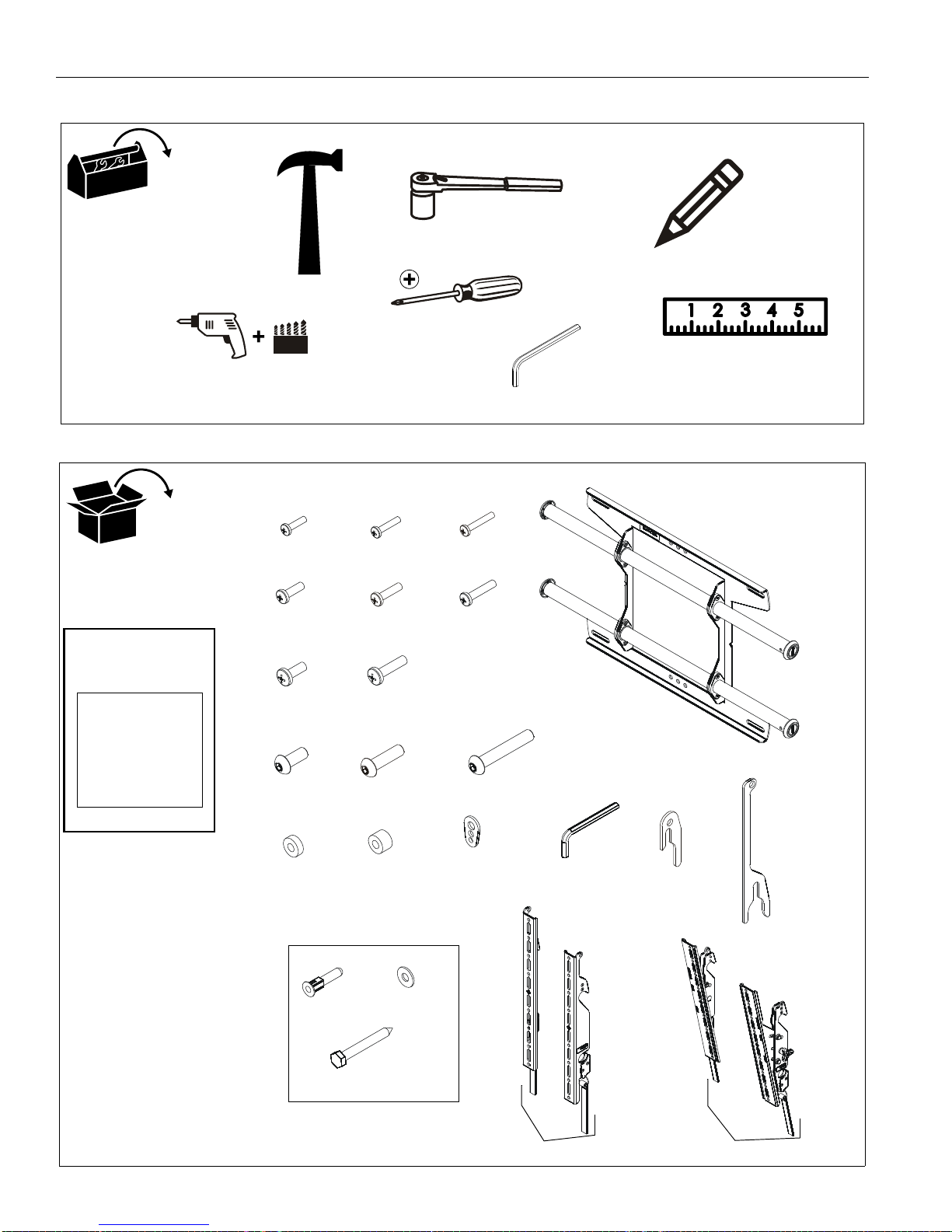

TOOLS REQUIRED FOR INSTALLATION

PARTS

Page 6

MSA/MTA Series Installation Instructions

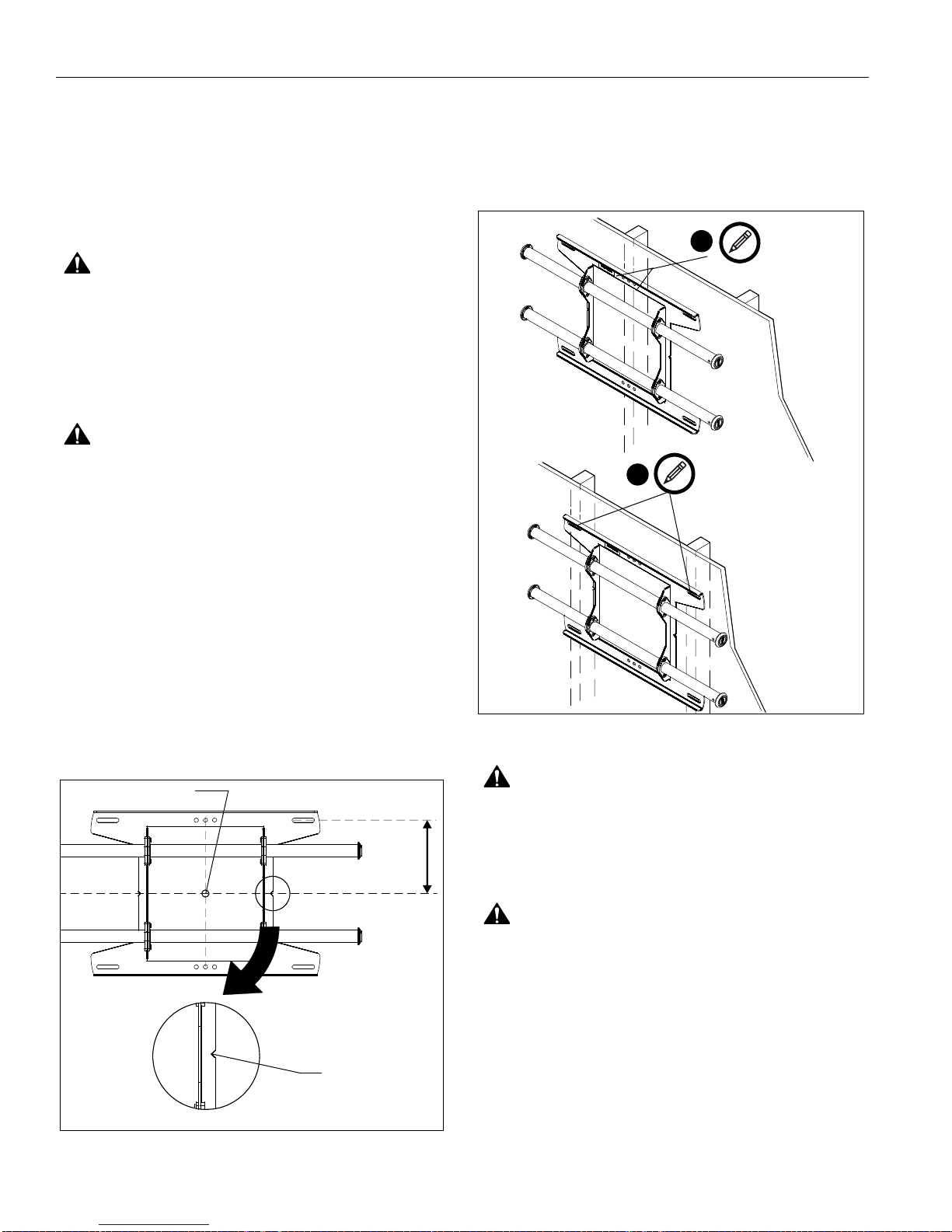

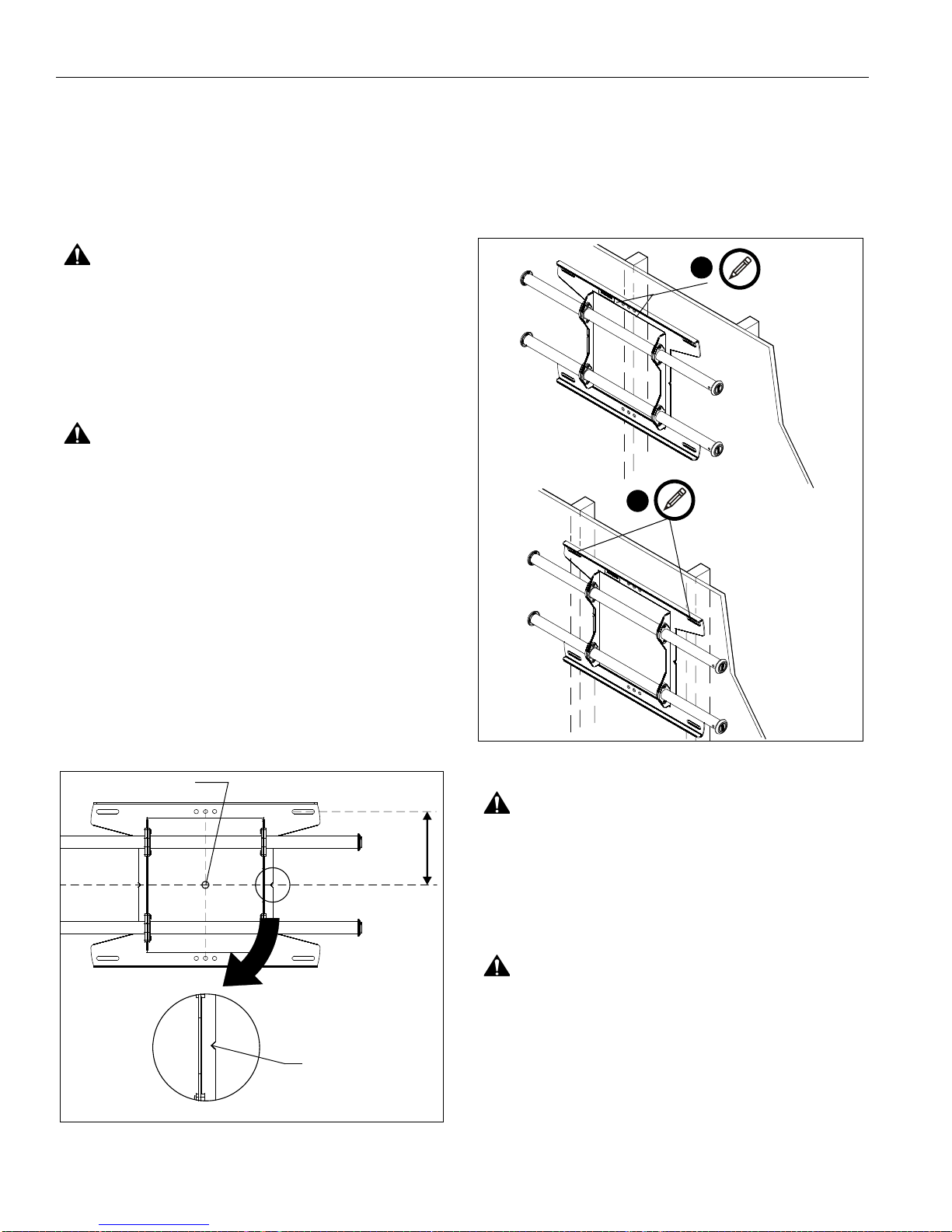

Center of screen

Vertical center of mount

Single Stud Installation

Dual Stud Installation

INSTALLATION

The MTA and MSA have been designed to be mounted directly onto either a wood stud or concrete wall. The MTA has brackets which allow the TV to be tilted. The MSA has static brackets which keep the TV in an upright position.

Locate Mounting Site

WARNING: IMPROPER INSTALLATION CAN LEAD TO

MOUNT FALLING CAUSING SEVERE PERSONAL INJURY OR DAMAGE TO EQUIPMENT! It is the installers responsibility to make certain the structure to which the mount is being attached is capable of supporting five times the weight of the MSA/MTA not to exceed 125 lbs (56.7 kg) for dual stud attachment, and 75 lbs (34.0 kg) for single stud attachment.

WARNING: Proceed to either the Installing to a Wood

Stud Wall section or the Installing to a Concrete Wall

section.

Installing to a Wood Stud Wall

1. Determine the center of the TV screen, and where it should be located on the wall.

2. Locate the closest stud to the left and right of the selected location.

NOTE: If the screen area lies over a stud, use that stud if using

the single stud installation method.

NOTE: Use that stud and the stud to either the left or right of it

if using the dual stud installation method.

5. Using a level, mark the wall on each stud to attach the mount through the upper mounting slots. (See Figure 2)

NOTE: The MSA and MTA may be attached through the

mounting slots on dual studs, or through the center mounting holes on a single stud. (See Figure 2)

3. Line up the notches on mount with center of screen marking to determine vertical center. (See Figure 1)

4. Measure up 6" (152.4mm) from the center point to mark location of the upper mounting slots.

Figure 1

Figure 2

WARNING: ELECTRICAL SHOCK HAZARD! CUTTING

OR DRILLING INTO ELECTRICAL CORDS OR CABLES CAN CAUSE DEATH OR SERIOUS PERSONAL INJURY! ALWAYS make certain area behind mounting surface is free of electrical wires and cables before drilling or installing fasteners.

WARNING: EXPLOSION AND FIRE HAZARD! CUTTING

OR DRILLING INTO GAS PLUMBING CAN CAUSE DEATH OR SERIOUS PERSONAL INJURY! ALWAYS make certain area behind mounting surface is free of gas, water, waste, or any other plumbing before cutting, drilling, or installing fasteners.

Page 7

Installation Instructions MSA/MTA Series

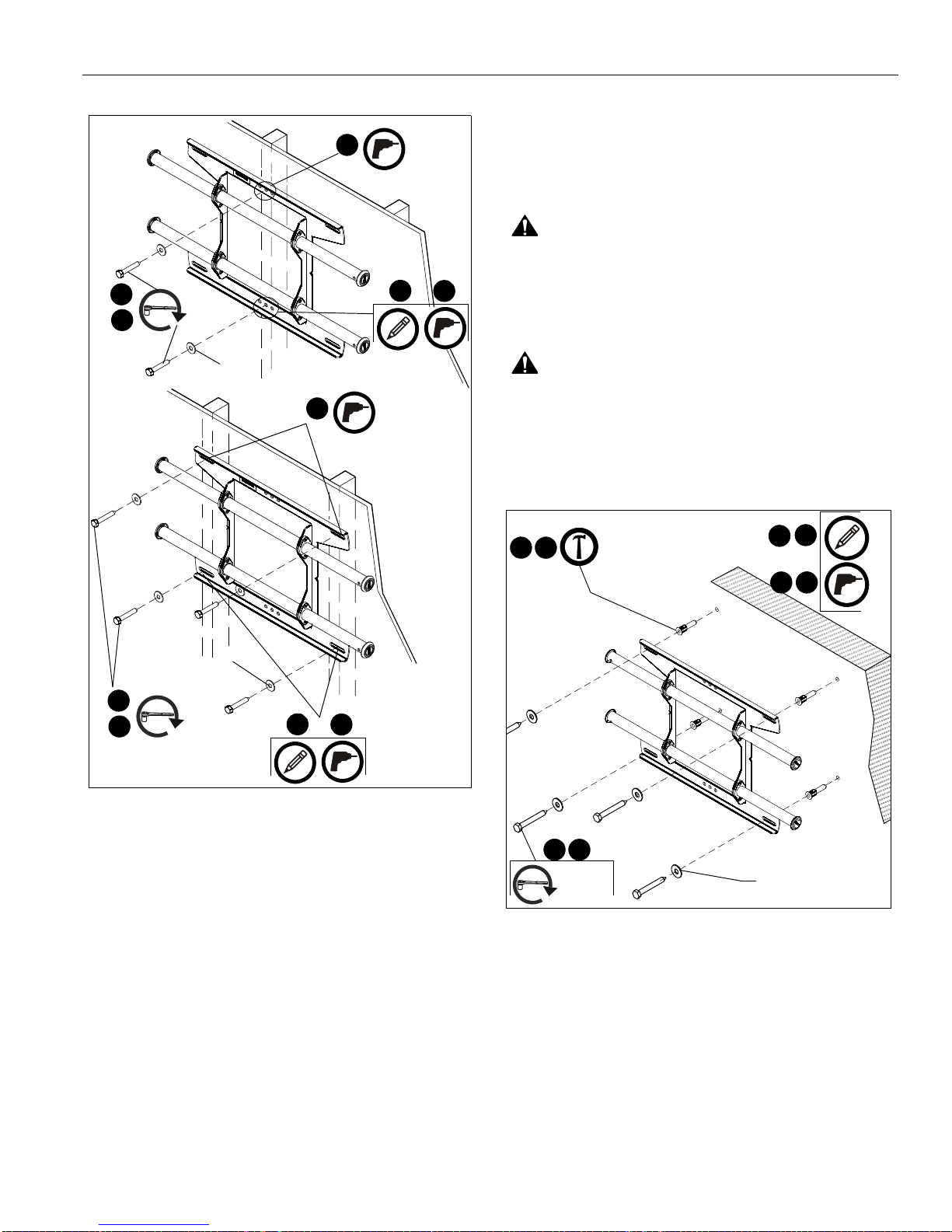

(QB) x 4

(QC) x 4

(QC) x 2

(QB) x 2

(QA) x 4

(QC) x 4

(QB) x 4

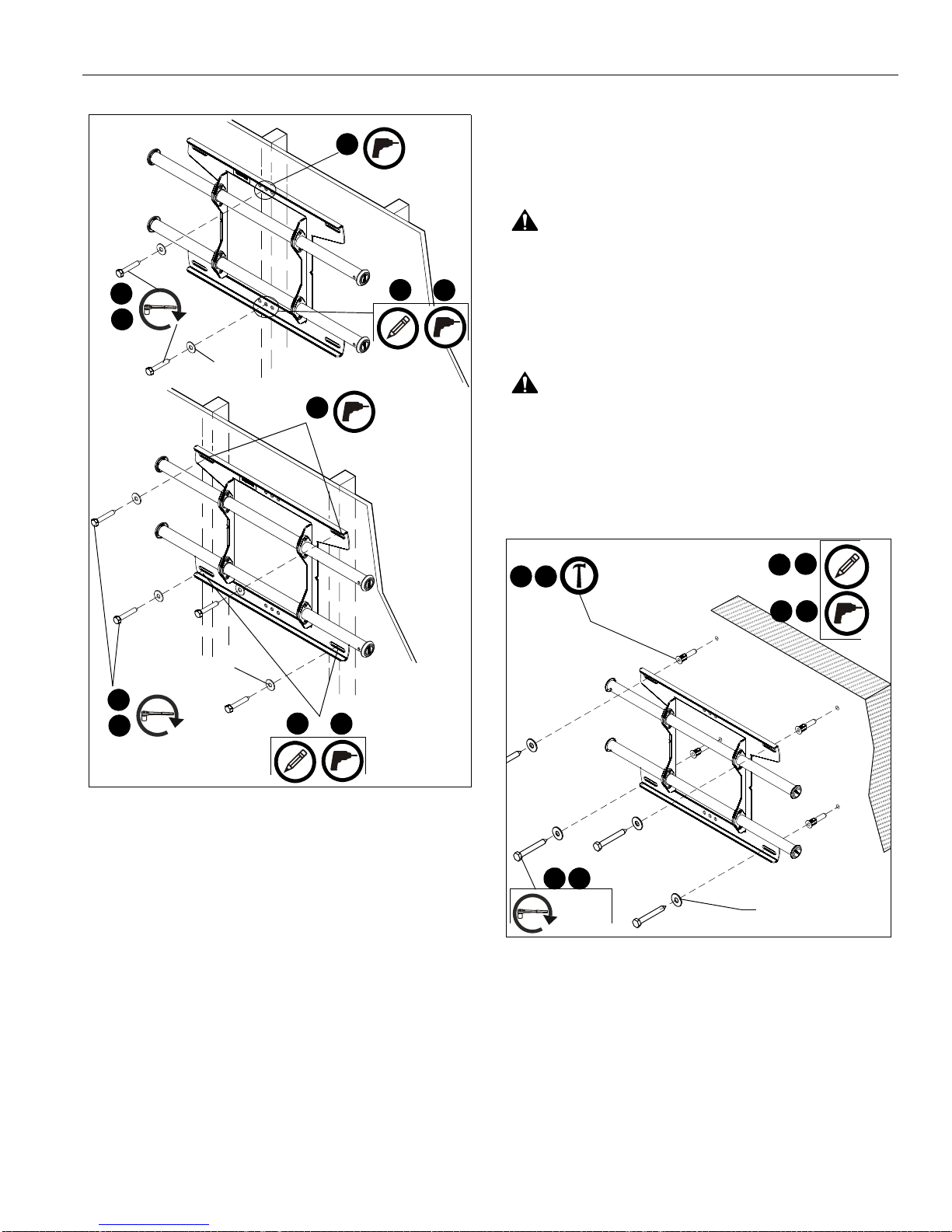

2. Line up the notches on mount with center of screen marking to determine vertical center. (See Figure 1)

3. Measure up 6" (152.4mm) from the center point to mark location of the upper mounting slots. (See Figure 1)

4. Using a level, mark the wall through both upper mounting slots. (See Figure 4)

WARNING: ELECTRICAL SHOCK HAZARD! CUTTING

WARNING: EXPLOSION AND FIRE HAZARD! CUTTING

6. Drill one 7/32" (5.5mm) pilot hole in each stud.

7. Use two 5/16 x 2-1/2" lag bolts (QC) and two 5/16" flat washers (QB) [one lag bolt and washer for single stud installation] to attach top of mount to wall. (See Figure 3)

8. Mark the attachment points for the lower mounting slots, making sure the attachment points are located on the studs. (See Figure 3)

9. Drill 7/32" (5.5mm) pilot holes at markings for lower mounting holes. (See Figure 3)

10. Use two 5/16 x 2-1/2" lag bolts (QC) and two 5/16" flat washers (QB) [one lag bolt and washer for single stud installation] to attach the mount to the wall through the lower mounting holes. (See Figure 3)

11. Slide rails to approximate center of screen location.

Installing to a Concrete Wall

1. Determine the center of the TV screen, and where it should be located on the wall.

Figure 3

Figure 4

5. Drill one 5/16" (7.9mm) pilot hole at each marking.

6. Install an anchor (QA) into each pilot hole using a hammer.

7. Use two 5/16 x 2-1/2" lag bolts (QC) and two 5/16" flat washers (QB) to attach top of mount to anchors in wall.

8. Mark the attachment points for the lower mounting slots. (See Figure 4)

9. Drill one 5/16" (7.9mm) pilot hole at each marking for lower mounting holes. (See Figure 4)

10. Install an anchor (QA) into each pilot hole using a hammer.

Page 8

MSA/MTA Series Installation Instructions

Center of bracket

Pull strap

Knobs

11. Use two 5/16 x 2-1/2" lag bolts (QC) and two 5/16" flat washers (QB) to attach the mount to the wall through the lower mounting holes. (See Figure 4)

12. Slide rails to approximate center of screen location.

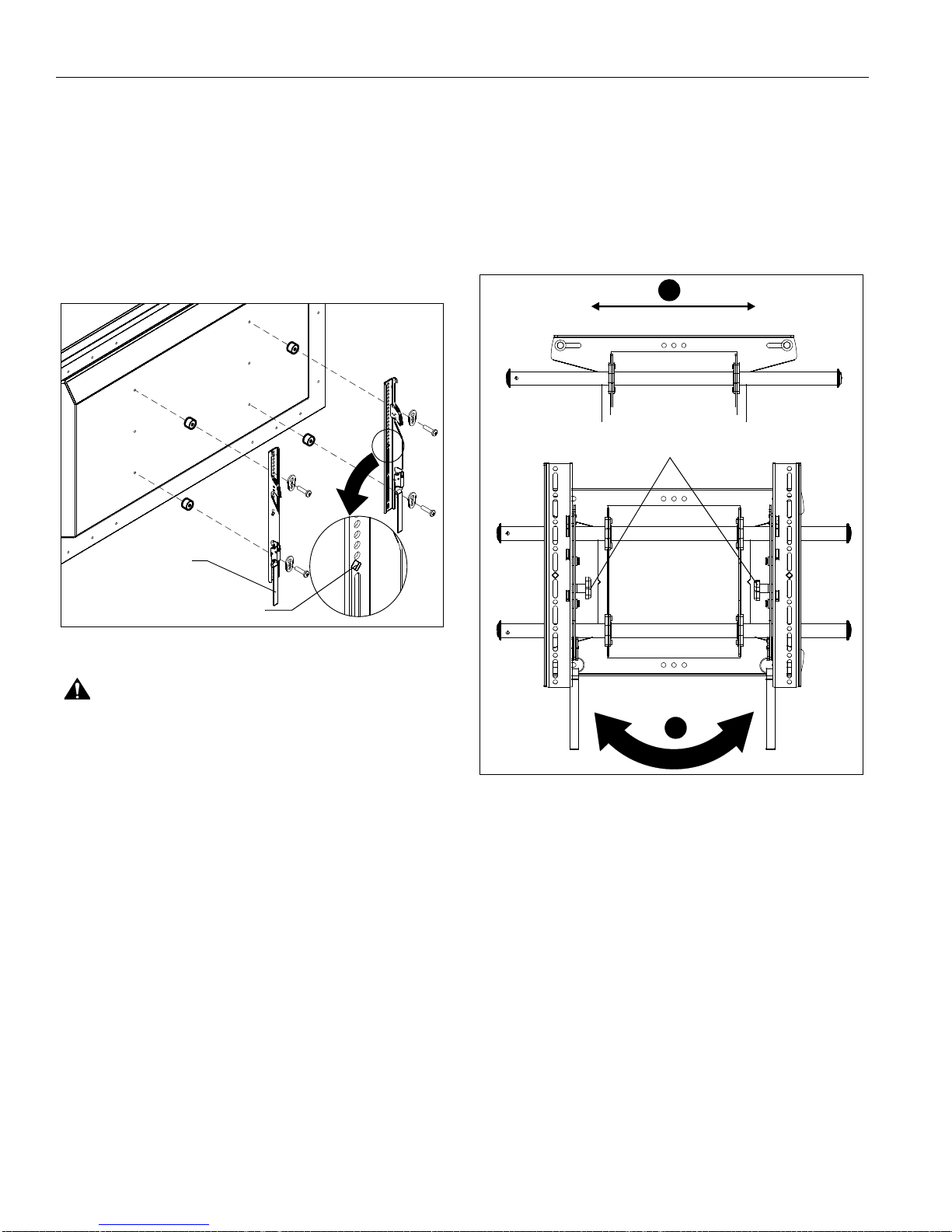

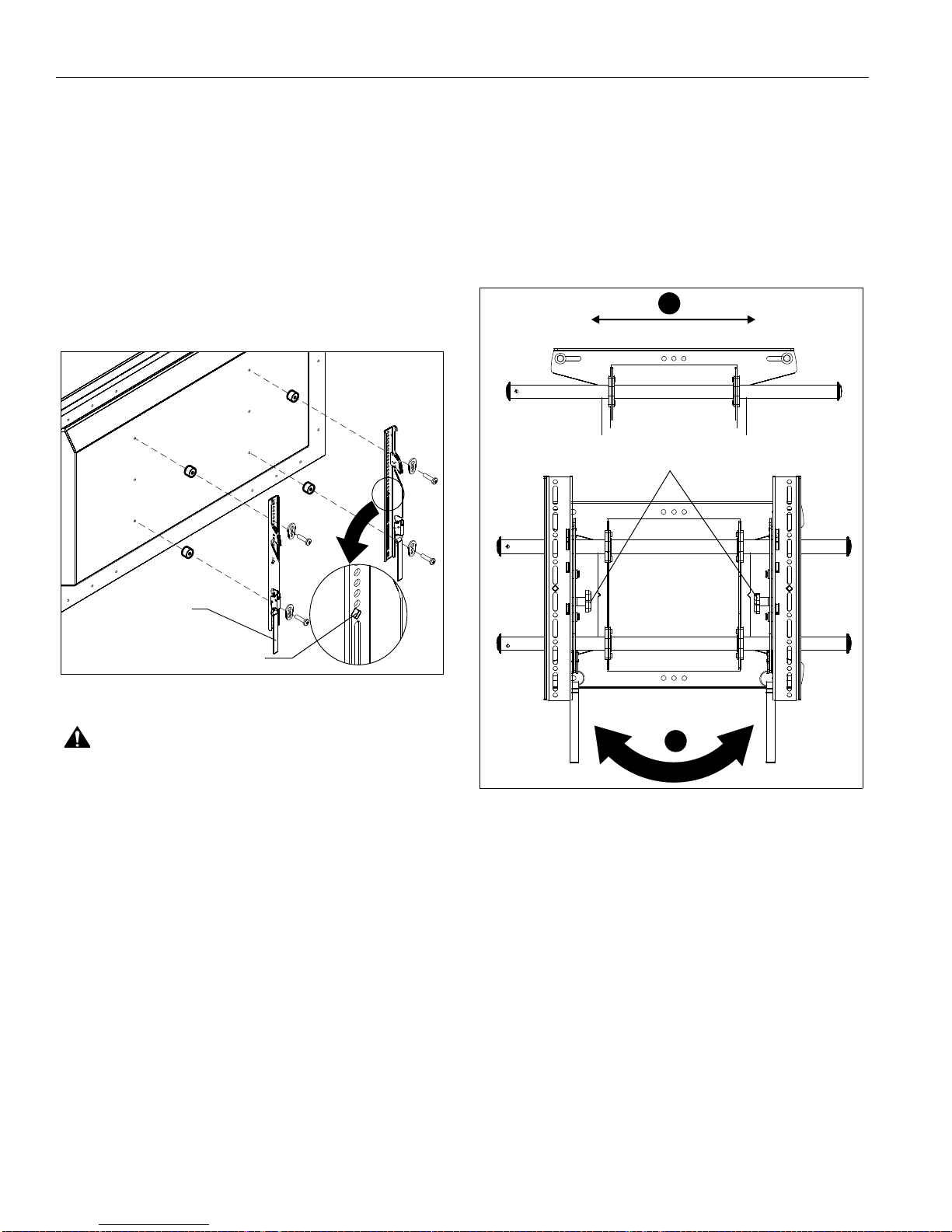

Attaching Interface Brackets to TV

1. Align the center of the bracket with center of screen. (See Figure 4)

NOTE: The diamond-shape hole in the bracket corresponds to

the center of the mount.

Switching Interface Brackets (Optional)

If an installation situation makes adjusting the location of interface brackets necessary, there are several options.

1. The wall bracket may be adjusted side to side at the points of attachment. (See Figure 6)

2. The location of the left and right interface brackets may be switched, with the knobs on the MTA interface brackets facing the inside of the mount. (See Figure 6)

Figure 5

WARNING: IMPROPER INSTALLATION CAN LEAD TO

DISPLAY FALLING CAUSING SERIOUS PERSONAL INJURY OR DAMAGE TO EQUIPMENT! Using screws of improper size may damage your display. Properly sized screws will easily and completely thread into display mounting holes. If spacers are required, be sure to use longer screws of the same diameter.

2. Select correct screws, spacers (if necessary) and washers from the hardware bag (A-N) and attach brackets to back of screen. (See Figure 5)

Figure 6

3. If necessary, the tilt interface bracket knobs may be switched to allow the interface brackets to be reversed. (See Figure 7)

a. Remove display from mount. b. Remove interface brackets from display. c. Hold the right interface bracket horizontally, tightly

gripping it so that spacers do not move. d. Remove the knob, washer and screw. e. Replace the knob, washer and screw in the opposite

order, with the knob on the inside of the bracket. f. Switch the right interface bracket to the left side of the

wall mount. g. Repeat Steps 3c through 3f with the left interface

bracket.

Page 9

Installation Instructions MSA/MTA Series

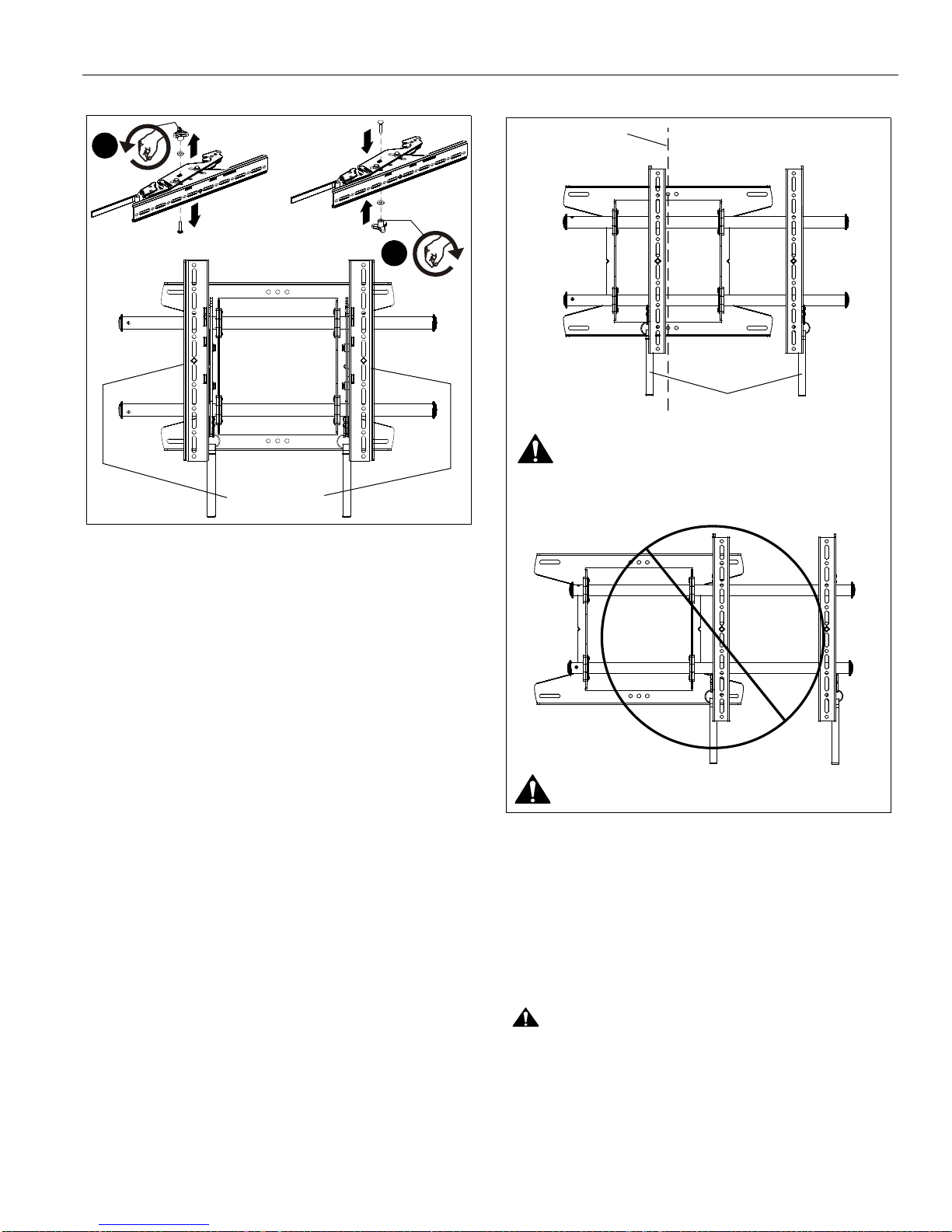

Knobs to outside of brackets

Both interface brackets must NEVER be located to one side of the wall brackets!

Pullstraps

NEVER place both interface brackets to one side of the wall mount center line (CL)!

Center Line (CL)

Attaching Screen to Wall Mount

1. Adjust Velcro® pull strap (if necessary) so it does not extend

NOTE: Do NOT allow both interface brackets to be located on

NOTE: NEVER place both interface brackets to one side of the

Figure 7

beyond bottom of screen. (See Figure 8)

same side of wall bracket. (See Figure 8)

wall mount center line! (See Figure 8)

Figure 8

2. Hang top hook of interface brackets onto the top bar of the

mount. (See Figure 9)

NOTE: The screen initially installs into the "kickstand mode" to

allow easy cable access.

3. Slide screen and bars to desired viewing position.

4. Route cables between wall and bars.

CAUTION: PINCH POINTS! Keep fingers, hands and

cables out of pinch point areas.

Page 10

MSA/MTA Series Installation Instructions

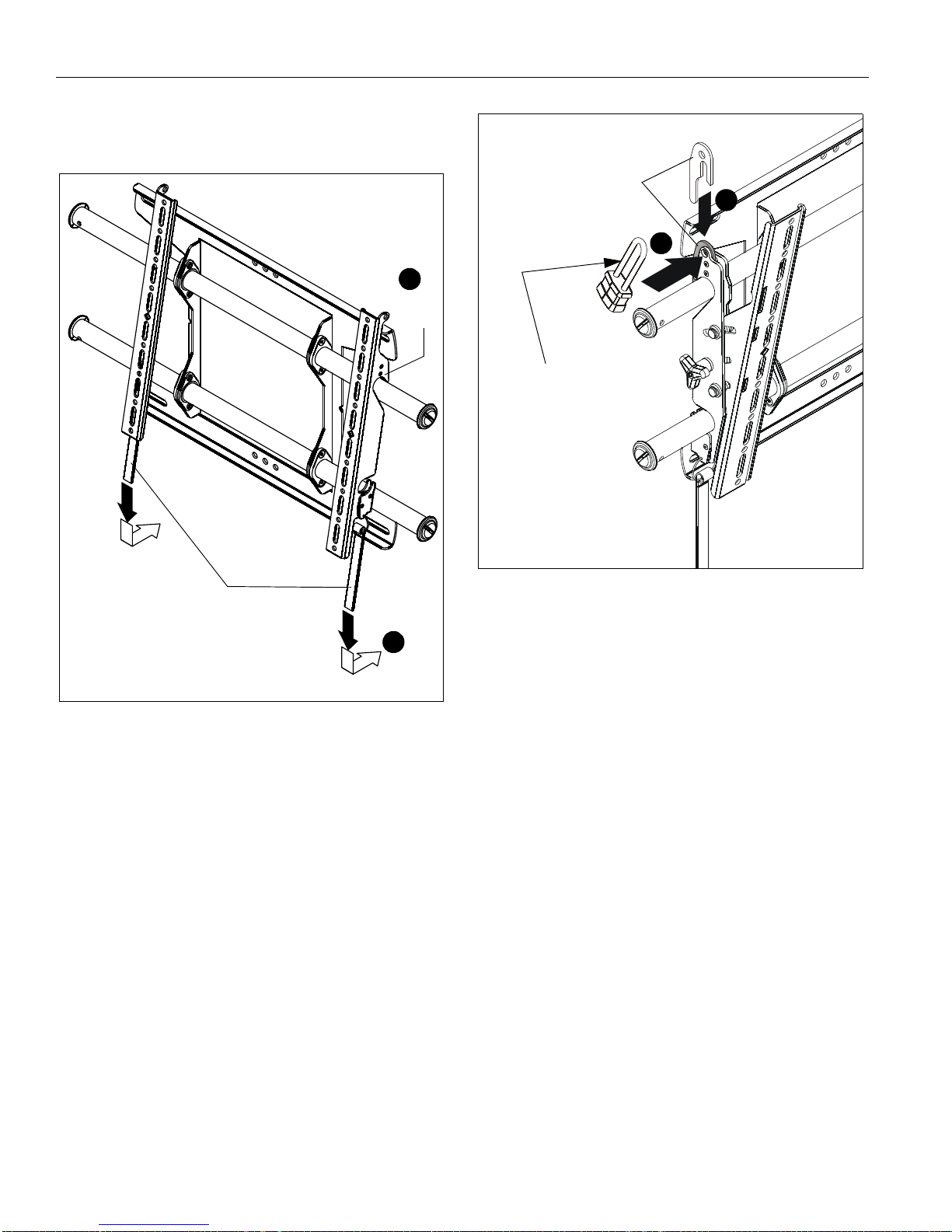

(Screen not shown for clarity)

To p Hook

Pullstraps

(S)

(MTA Shown)

Padlock shackle diameter:

- Min: 1/4" (6.3mm)

- Max: 5/16" (7.9mm)

5. Pull downward on the pullstraps and swing inward toward wall, latching interface brackets to lower bar and locking bottom of screen to the mount. (See Figure 9)

Figure 9

Locking Mount (Optional)

1. Add optional security bracket (S or T) to the mount. (See Figure 10)

2. Add padlock (not included) to complete security.

Figure 10

Page 11

Installation Instructions MSA/MTA Series

Page 12

MSA/MTA Series Installation Instructions

Chief Manufacturing, a products division of Milestone AV Technologies

www.chiefmfg.com

06/12

USA/International A 6436 City West Parkway, Eden Prairie, MN 55344

P 800.582.6480 / 952.225.6000 F 877.894.6918 / 952.894.6918

Europe A Franklinstraat 14, 6003 DK Weert, Netherlands

P +31 (0) 495 580 852 F +31 (0) 495 580 845

Asia Pacific A Office No. 1 on 12/F, Shatin Galleria

18-24 Shan Mei Street

Fotan, Shatin, Hong Kong

P 852 2145 4099 F 852 2145 4477

Page 13

ИНСТРУКЦИИ ПО УСТАНОВКЕ

Instrucciones de instalacin Installationsanleitung Instrues de Instalao

Istruzioni di installazione Installatie-instructies Instructions dinstallation

MSA

MTA

FUSION СРЕДНИЕ КРОНШТЕЙНЫ ДЛЯ

ПЛОСКИХ ЭКРАНОВ

Описание изделия на испанском

Описание изделия на немецком

Описание изделия на португальском

Описание изделия на итальянском

Описание изделия на нидерландском

Серия MSA/MTA

Page 14

Серия MSA/MTA Инструкции по установке

ЗАЯВЛЕНИЕ ОБ ОТКАЗЕ ОТ ОТВЕТСТВЕННОСТИ

Компания Milestone AV Technologies и ее дочерние компании и филиалы (обобщенно "Milestone") стремятся сделать это руководство точным и полным. Однако информация, содержащаяся в этом руководстве, может не освещать всех деталей, условий или видоизменений, а также может не предусматривать всех возможных случаев установки или использования данного продукта. Содержащаяся в данном документе информация может быть изменена без уведомления или какого-либо обязательства со стороны компании. Milestone не предоставляет гарантий, прямых или косвенных, по информации, содержащейся в руководстве. Milestone не берет на себя ответственность за точность, полноту или достаточность информации, содержащейся в данном документе.

ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ

И ПРЕДОСТЕРЕЖЕНИЯ!

ПРЕДУПРЕЖДЕНИЕ. ПРЕДУПРЕЖДЕНИЕ – информирует

о возможности получения серьезных или смертельных травм при невыполнении инструкций.

ВНИМАНИЕ. ВНИМАНИЕ – информирует о возможности

повреждения или выхода из строя оборудования при невыполнении соответствующих инструкций.

ПРЕДУПРЕЖДЕНИЕ. Невнимательное прочтение

и несоблюдение следующих инструкций может привести к получению серьезных травм, повреждению оборудования или прекращению действия заводской гарантии! Обязанность лица, выполняющего установку, – с помощью предоставленных инструкций убедиться, что все компоненты правильно собраны и установлены.

ПРЕДУПРЕЖДЕНИЕ. Недостаточная прочность материала стены

в месте крепления данной детали может привести к серьезным травмам и повреждению оборудования! Лицо, выполняющее установку, обязано убедиться в том, что прочность материала стены в месте крепления данной детали позволяет выдержать нагрузку, превосходящую в пять раз вес всего имеющегося оборудования. При необходимости перед установкой данной детали следует принять меры для повышения прочности материала стены. Толщина штукатурки на стене, к которой крепятся кронштейны, должна составлять не более 1,6 см.

ПРЕДУПРЕЖДЕНИЕ. Превышение нагрузки по весу может

привести к серьезным травмам и повреждению оборудования! Лицо, выполняющее установку, обязано убедиться в том, что общий вес всех компонентов, расположенных между MSA/MTA и монитором (включительно), не превышает 125 фунтов (56,7 кг) для монтажа на две стойки или бетонную стену и 75 фунтов (34,0 кг) для монтажа на одну деревянную стойку.

Page 15

Инструкции по установке Серия MSA/MTA

12.00 304.8

9.58 243.4

.75 19.1

1.50 38.1

25.57 649.5

18.75 476.2

1.50 38.1

.34 8.6

11.00 279.4

16.00 406.4

8.00 203.2

13.50 342.9

4.83 122.6

12°

1.40 35.5

1.06 27

.32

8.1

.38

9.5

16.50

419.1

.45 11.5

1.97 50

2.42 61.5

3.94 100

4.39

111.5

5.91 150

6.36

161.5

7.87 200

.45 11.5

1.97 50

2.42 61.5

3.94

NOTES:

MAX MOUNTING PATTERN IS 22"[558.8mm] WITHOUT REVERSING UPRIGHTS.

1. MAX MOUNTING PATTERN IS 26.5"[673.1mm] WITH REVERSING UPRIGHTS.2. FOR RECESSED APPLICATIONS, MINIMUM VERTICAL LIFT FOR HOOK 3. ENGAGEMENT IS .56"[14.2mm]. MOUNT RAILS CAN BE SLID LEFT OR RIGHT FOR OFFSET APPLICATIONS.4. MOUNT IS 1.99"[50.5mm] DEEP WHEN FLAT TO WALL.

MTA

ЕДИНИЦЫ ИЗМЕРЕНИЯ: [МИЛЛИМЕТРЫ] ДЮЙМЫ

МАКСИМАЛЬНЫЙ МОНТАЖНЫЙ ШАБЛОН – 558,8мм (22") БЕЗ ПЕРЕВОРОТА

ВЕРТИКАЛЬНЫХ ПЛАНОК. С ПЕРЕВОРОТОМ ВЕРТИКАЛЬНЫХ ПЛАНОК МАКСИМАЛЬНЫЙ МОНТАЖНЫЙ ШАБЛОН СОСТАВЛЯЕТ 673,1мм (26,5").

ДЛЯ УТОПЛЕННЫХ ОТВЕРСТИЙ МИНИМАЛЬНЫЙ ВЕРТИКАЛЬНЫЙ ПОДЪЕМ ДЛЯ ЗАЦЕПЛЕНИЯ СКОБЫ СОСТАВЛЯЕТ 14,2мм (,56").

МОНТАЖНЫЕ РЕЙКИ МОЖНО СДВИНУТЬ ВЛЕВО ИЛИ ВПРАВО ДЛЯ СДВИГАЕМЫХ КРЕПЛЕНИЙ.

КРОНШТЕЙН ГЛУБИНОЙ 50,5мм (1,99") ДЛЯ ПЛОСКОГО КРЕПЛЕНИЯ К СТЕНЕ.

ПРИМЕЧАНИЯ.

25.57 649.5

18.75 476.2

.75 19.1

1.50 38.1

.34 8.6

9.58 243.4

11.00 279.4 13.50 342.9

16.00 406.4

8.00 203.2

1.96 49.8

13.50 342.9

16.78 426.1

.32

8.1

.38

9.6

.65

16.5

.98 25

.49

12.5

1.97

2.46

62.5

3.94

100

4.43

112.5

5.91 150

6.40

162.5

7.87 200

.49 12.5

1.97 50

2.46 62.5

3.94

NOTES:

MAX MOUNTING PATTERN IS 22.9"[581.6mm] WITHOUT REVERSING UPRIGHTS.

ЕДИНИЦЫ ИЗМЕРЕНИЯ: [МИЛЛИМЕТРЫ] ДЮЙМЫ

MSA

МАКСИМАЛЬНЫЙ МОНТАЖНЫЙ ШАБЛОН – 581,6мм (22,9") БЕЗ ПЕРЕВОРОТА

ВЕРТИКАЛЬНЫХ ПЛАНОК. С ПЕРЕВОРОТОМ ВЕРТИКАЛЬНЫХ ПЛАНОК МАКСИМАЛЬНЫЙ МОНТАЖНЫЙ ШАБЛОН СОСТАВЛЯЕТ 647,7мм (25,5").

3. ДЛЯ УТОПЛЕННЫХ ОТВЕРСТИЙ МИНИМАЛЬНЫЙ ВЕРТИКАЛЬНЫЙ ПОДЪЕМ ДЛЯ ЗАЦЕПЛЕНИЯ СКОБЫ СОСТАВЛЯЕТ 14,2мм (,56").

4. МОНТАЖНЫЕ РЕЙКИ МОЖНО СДВИНУТЬ ВЛЕВО ИЛИ ВПРАВО ДЛЯ СДВИГАЕМЫХ

КРЕПЛЕНИЙ.

КРОНШТЕЙН ГЛУБИНОЙ 49,8мм (1,96") ДЛЯ ПЛОСКОГО КРЕПЛЕНИЯ К СТЕНЕ.

ПРИМЕЧАНИЯ.

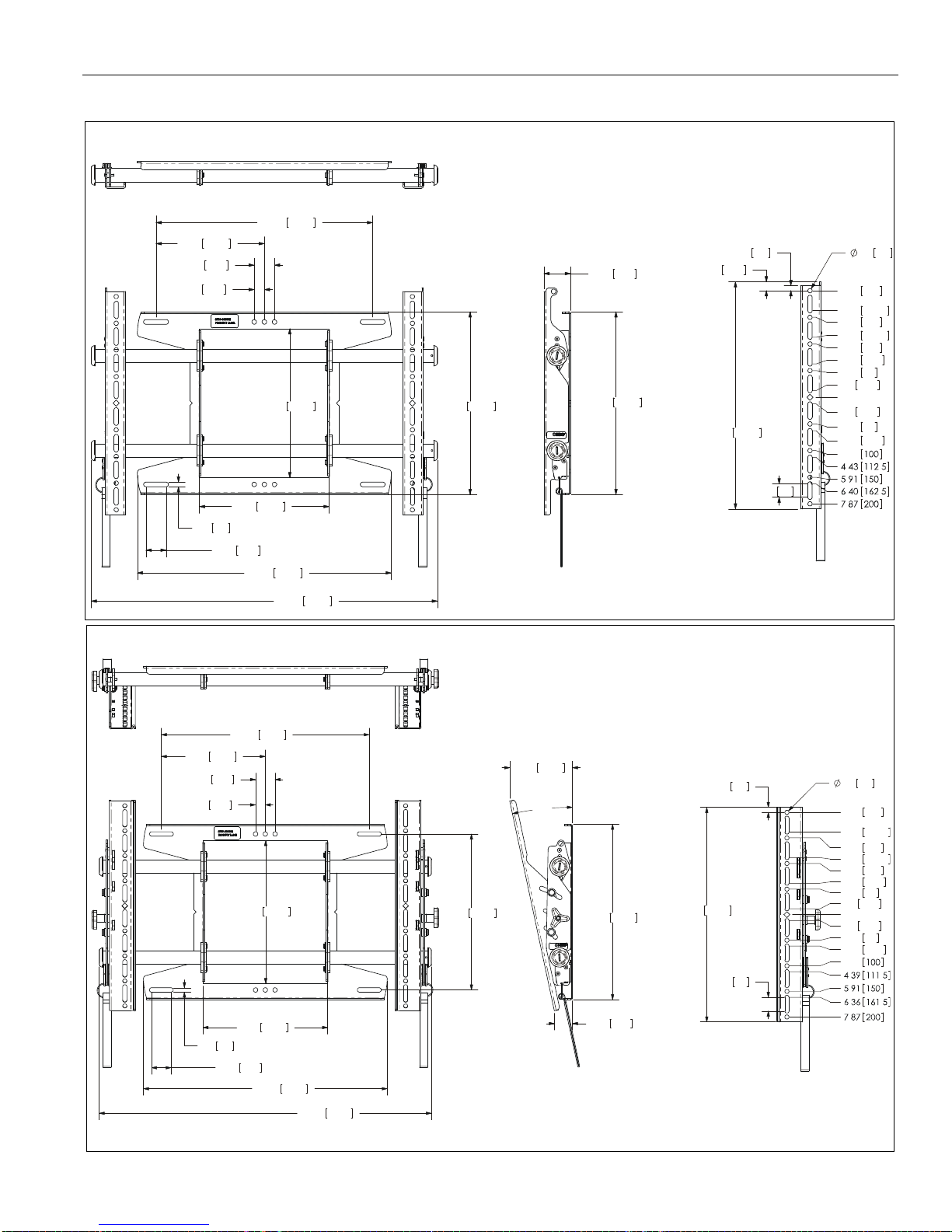

РАЗМЕРЫ

Page 16

Инструкции по установке Серия MSA/MTA

Затянуть крепежный элемент

Ослабить крепежный элемент

Крестообразная отвертка

Открытый рожковый ключ

Вручную

Ключ с шестигранной головкой

Карандашная пометка

Просверлить отверстие

Отрегулировать

Удалить

Дополнительно

Специальный ключ

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

Page 17

Серия MSA/MTA Инструкции по установке

Деревянная стойка 7/32" (5,5 мм)

Бетон 5/16" (7,9 мм)

Специальный

крепеж

MSA6XXX/

MTA6XXX

[Поставляется только

с моделями MSA6XXX/

MTA6XXX]

C (6)

E (6)

(Только для MSA)

(Только для MTA)

S (1)

(Только для MSA)

(Только для MTA)

T (1)

A (8) M4x16 мм

B (6) M4x20 мм

M4x25 мм

D (6) M5x16 мм

M5x20 мм

F (6) M5x25 мм

G (6) M6x16 мм

H (6) M6x25 мм

P (1) M5

I (6) M8x20 мм

J (6) M8x30 мм

K (4) M8x50 мм

L (8) ,750x,323x,250

M (8) ,750x,344x,500

N (8)

QA (4) 5/16"

QB (4) 5/16"

QC (4) 5/16" x 2-1/2"

R (1)

[A  N используется только на моделях MSAU/MTAU]

U (1)

V (1)

X (1)

W (1)

ИНСТРУМЕНТЫ, НЕОБХОДИМЫЕ ДЛЯ УСТАНОВКИ

КОМПОНЕНТЫ

Page 18

Серия MSA/MTA Инструкции по установке

Центр экрана

Середина кронштейна

по вертикали

[152,4 мм]

Установка на одну стойку

Установка на две стойки

УСТАНОВКА

Модели MTA и MSA предназначены для монтажа непосредственно на бетонную или деревянную каркасную стену. В модели MTA используются кронштейны, которые позволяют наклонять телевизор. В модели MSA используются неподвижные кронштейны, которые удерживают телевизор в вертикальном положении.

Определение места для монтажа

ПРЕДУПРЕЖДЕНИЕ. НЕПРАВИЛЬНАЯ УСТАНОВКА МОЖЕТ

СТАТЬ ПРИЧИНОЙ ПАДЕНИЯ КРОНШТЕЙНА И ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ПОВРЕЖДЕНИЮ ОБОРУДОВАНИЯ! Лица, выполняющие установку, обязаны убедиться, что строительная конструкция в месте монтажа системы крепления может выдержать пятикратный вес системы MSA/MTA не превышает 125 фунтов (56,7 кг) для монтажа на две деревянные стойки и 75 фунтов (34,0 кг) для монтажа на одну деревянную стойку .

ПРЕДУПРЕЖДЕНИЕ. Дальнейшие инструкции см. в разделе

Установка на деревянную каркасную стену или в разделе Установка на бетонную стену.

Установка на деревянную каркасную стену

1. Определите середину телевизионного экрана и место его расположения на стене.

2. Найдите ближайшие стойки каркаса слева и справа от выбранного места.

ПРИМЕЧАНИЕ. Если место расположения экрана находится

над стойкой, используйте ее при монтаже на одну стойку.

ПРИМЕЧАНИЕ. Используйте эту стойку и стойку слева или справа

от нее при монтаже на две стойки.

3. Совместите прорези на креплении с отметкой середины

экрана, чтобы определить середину по вертикали.

(См. рис. 1)

4. Отмерьте 152,4 мм вверх от средней линии и отметьте место верхнего монтажного отверстия.

5. При помощи уровня сделайте на стене отметки на каждой из

стоек каркаса там, где будут расположены верхние монтажные отверстия.

(См. рис. 2)

ПРИМЕЧАНИЕ. MSA и MTA можно прикрепить через монтажные

отверстия на двойных стойках или центральные монтажные отверстия на одной стойке.

(См. рис. 2)

рис. 2

рис. 1

ПРЕДУПРЕЖДЕНИЕ. ОПАСНОСТЬ ПОРАЖЕНИЯ

ЭЛЕКТРИЧЕСКИМ ТОКОМ! РАЗРЕЗАНИЕ ИЛИ ПРОСВЕРЛИВАНИЕ ПРОВОДА ИЛИ КАБЕЛЯ МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ, В ТОМ ЧИСЛЕ, СО СМЕРТЕЛЬНЫМ ИСХОДОМ! Перед сверлением отверстий или установкой крепежных элементов ОБЯЗАТЕЛЬНО убедитесь в том, что в месте установки нет электрических проводов и кабелей.

ПРЕДУПРЕЖДЕНИЕ. ОПАСНОСТЬ ВЗРЫВА ИЛИ ПОЖАРА!

РАЗРЕЗАНИЕ ИЛИ ПРОСВЕРЛИВАНИЕ ГАЗОВОЙ ТРУБЫ МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ, В ТОМ ЧИСЛЕ, СО СМЕРТЕЛЬНЫМ ИСХОДОМ! Перед резкой, сверлением отверстий или установкой крепежных элементов ОБЯЗАТЕЛЬНО убедитесь в том, что в месте установки нет газовых, водопроводных, канализационных или других труб.

Page 19

Инструкции по установке Серия MSA/MTA

(QB) x 4

(QC) x 4

(QC) x 2

(QB) x 2

(QA) x 4

7 11

(QC) x 4

(QB) x 4

2. Совместите прорези на креплении с отметкой середины

экрана, чтобы определить середину по вертикали.

(См. рис. 1)

Отмерьте 152,4 мм вверх от средней линии и отметьте место верхнего монтажного отверстия.

При помощи уровня сделайте на стене отметки в местах размещения верхних монтажных отверстий.

ПРЕДУПРЕЖДЕНИЕ. ОПАСНОСТЬ ПОРАЖЕНИЯ

ПРЕДУПРЕЖДЕНИЕ. ОПАСНОСТЬ ВЗРЫВА ИЛИ ПОЖАРА!

(См. рис. 1)

(См. рис. 4)

6. Просверлите в каждой стойке каркаса одно направляющее

отверстие диаметром 5,5 мм.

7. C помощью двух болтов 5/16 x 2-1/2" (QC) и двух плоских

шайб 5/16" (QB) [один болт и одна шайба для монтажа на одну стойку] прикрепите верхнюю часть крепления к стене.

(См. рис. 3)

Отметьте точки размещения нижних монтажных отверстий и убедитесь в том, что эти точки расположены на стойках каркаса.

Просверлите направляющие отверстия диаметром 5,5 мм в местах, отмеченных для нижних монтажных отверстий.

(См. рис. 3)

10.

C помощью двух болтов 5/16 x 2-1/2" (QC) и двух плоских шайб 5/16" (QB) [один болт и одна шайба для монтажа на одну стойку] прикрепите крепления к стене через нижние монтажные отверстия.

11. Сдвиньте рейки к предполагаемому центру экрана.

Установка на бетонную стену

рис. 3

(См. рис. 3)

рис. 4

5. На каждой отметке просверлите одно направляющее отверстие диаметром 5/16".

6. Забейте молотком дюбели (QA) в каждое направляющее отверстие.

7. С помощью двух болтов 5/16 x 2-1/2" (QC) и двух плоских шайб 5/16" (QB) прикрепите верхнюю часть крепления к дюбелям в стене.

8. Отметьте точки размещения нижних монтажных пазов. (См. рис. 4)

1. Определите середину телевизионного экрана и место его расположения на стене.

Page 20

Серия MSA/MTA Инструкции по установке

Центр соединительного

Крепежная лента

кронштейна

Регуляторы

9. Просверлите в отмеченных местах по одному направляющему

отверстию.

10. Забейте молотком дюбели (QA) в каждое направляющее отверстие.

(См. рис. 4)

11 . C помощью двух болтов 5/16 x 2-1/2" (QC) и двух плоских

шайб 5/16" (QB) прикрепите крепление через нижние монтажные отверстия.

12. Сдвиньте рейки к предполагаемому центру экрана.

(См. рис. 4)

Крепление соединительных кронштейнов к телевизору

1. Совместите центр соединительного кронштейна со средней линией экрана. (см. рис. 4)

ПРИМЕЧАНИЕ. Ромбовидное отверстие в соединительном

кронштейне соответствует центру кронштейна.

Перестановка соединительных кронштейнов (дополнительная возможность)

Если в ходе установки возникает необходимость изменить положение соединительных кронштейнов, это можно сделать несколькими способами.

1. К р о н ш т е й н м о ж н о с д в и н у т ь г о ризонтально в ту или другую сторону относительно точки крепления. (См. рис. 6)

2. Левый и правый соединительные кронштейны можно поменять

местами, используя регуляторы, расположенные с внутренней стороны соединительных кронштейнов модели MTA.

(См. рис. 6)

рис. 5

ПРЕДУПРЕЖДЕНИЕ. НЕПРАВИЛЬНАЯ УСТАНОВКА МОЖЕТ

СТАТЬ ПРИЧИНОЙ ПАДЕНИЯ МОНИТОРА И ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ПОВРЕЖДЕНИЮ ОБОРУДОВАНИЯ! Использование винтов несоответствующего размера может привести к повреждению монитора. Винты соответствующего размера легко завинчиваются в монтажные отверстия монитора и входят в них полностью. Если необходимо использовать втулки, выберите более длинные винты того же диаметра.

2. Достаньте из пакета с фурнитурой (A-N) винты

соответствующего размера, втулки (при необходимости) и шайбы и прикрепите соединительные кронштейны к тыльной стороне экрана.

(См. рис. 5)

рис. 6

3. Если необходимо поменять местами соединительные

кронштейны, измените положение регуляторов наклона на соединительных кронштейнах.

a. Снимите монитор с системы крепления. b.

Снимите соединительные кронштейны с монитора.

c. Крепко удерживайте правый соединительный кронштейн

в горизонтальном положении, чтобы втулки оставались неподвижными.

Снимите регулятор и шайбу и отвинтите винт.

e. Установите регулятор, винт и шайбу в обратном порядке

с другой стороны кронштейна так, чтобы регулятор оказался с внутренней стороны.

Установите правый соединительный кронштейн с левой

стороны настенной системы крепления.

Повторите действия, описанные в пунктах 3c–3f, для левого

соединительного кронштейна.

(См. рис. 7)

Page 21

Инструкции по установке Серия MSA/MTA

Переставьте регуляторы

на внешнюю

сторону кронштейна

ЗАПРЕЩЕНО размещать оба соединительных кронштейна по одну сторону от настенных

Крепежные ленты

ЗАПРЕЩЕНО размещать оба соединительных

Средняя линия (CL)

кронштейна по одну сторону от средней линии (CL) настенной системы крепления

монтажных кронштейнов!

Установка экрана в настенную систему крепления

1. Отрегулируйте длину крепежной ленты Velcro®

ПРИМЕЧАНИЕ. ЗАПРЕЩЕНО размещать оба соединительных

рис. 7

(при необходимости) так, чтобы она не выступала за нижний край экрана. (См. рис. 8)

кронштейна по одну сторону от настенного монтажного кронштейна. (См. рис. 8)

кронштейна по одну сторону от средней линии настенной системы крепления! (См. рис. 8)

рис. 8

2. Повесьте верхние скобы соединительных кронштейнов на

верхнюю рейку системы крепления.

ПРИМЕЧАНИЕ.

3. Установите экран и рейки в положение, нужное для

просмотра изображения.

4. Проложите кабели между стеной и рейками

Первоначально экран устанавливается на некотором расстоянии от стены (как при использовании выдвижной опоры), чтобы облегчить доступ к кабелю.

(См. рис. 9)

ВНИМАНИЕ. ЗОНЫ ЗАЩЕМЛЕНИЯ! Следите за тем, чтобы

пальцы, руки и кабели не попадали в зоны защемления.

Page 22

Серия MSA/MTA Инструкции по установке

(Экран не показан для большей наглядности)

Крепежные ленты

Верхняя скоба

(S)

(Показана модель MTA)

Диаметр скобы висячего замка:

Мин.: 6,3 мм (1/4”) Макс.: 7,9 мм (5/16”)

5. Потяните крепежные ленты вниз и заверните их к стене –

таким образом вы прикрепите соединительные кронштейны к нижней рейке и зафиксируете нижний край экрана в системе крепления.

(См. рис. 9)

Запирание крепления (необязательно)

1. Установка на крепление дополнительной защитной скобы (S или T). (См. рис. 10)

2. Установка висячего замка (не входит в комплект) для полной безопасности.

рис. 10

рис. 9

Page 23

Инструкции по установке Серия MSA/MTA

Page 24

Серия MSA/MTA Инструкции по установке

Chief Manufacturing, производственное подразделение компании Milestone AV Technologies.

8831-000025 Ред.04 ®2012 Milestone AV Technologies, совместная компания Duchossois

www.chiefmfg.com

06/12

США/Международное представительство

Адрес: 6436 City West Parkway, Eden Prairie, MN 55344 тел.: 800.582.6480 / 952.225.6000 факс: 877.894.6918 / 952.894.6918

Европа

Адрес: Franklinstraat 14, 6003 DK Weert, Netherlands тел.: +31 (0) 495 580 852 факс: +31 (0) 495 580 845

Азия и Тихоокеанский регион

Адрес: Office No. 1 on 12/F, Shatin Galleria

18-24 Shan Mei Street Fotan, Shatin, Hong Kong

тел.: 852 2145 4099 факс: 852 2145 4477
