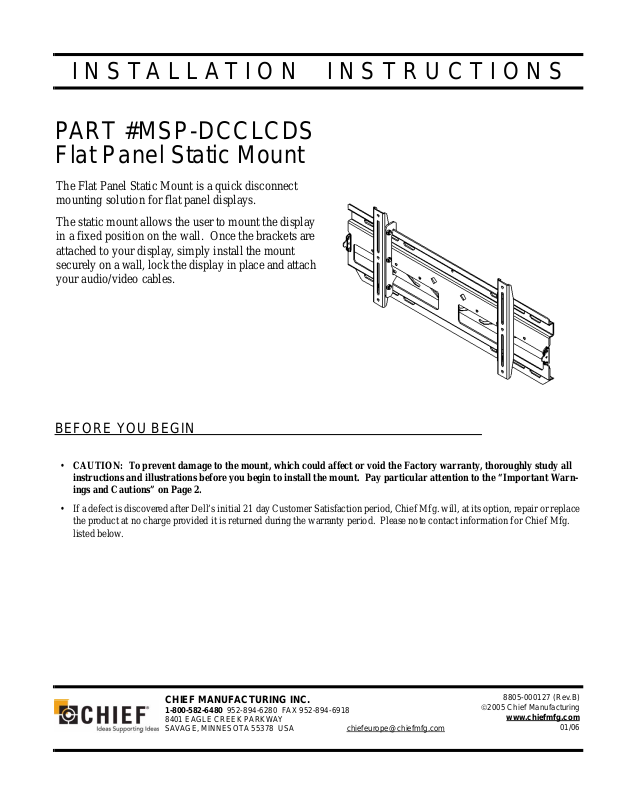

Chief MSP-DCCLCDS User Manual

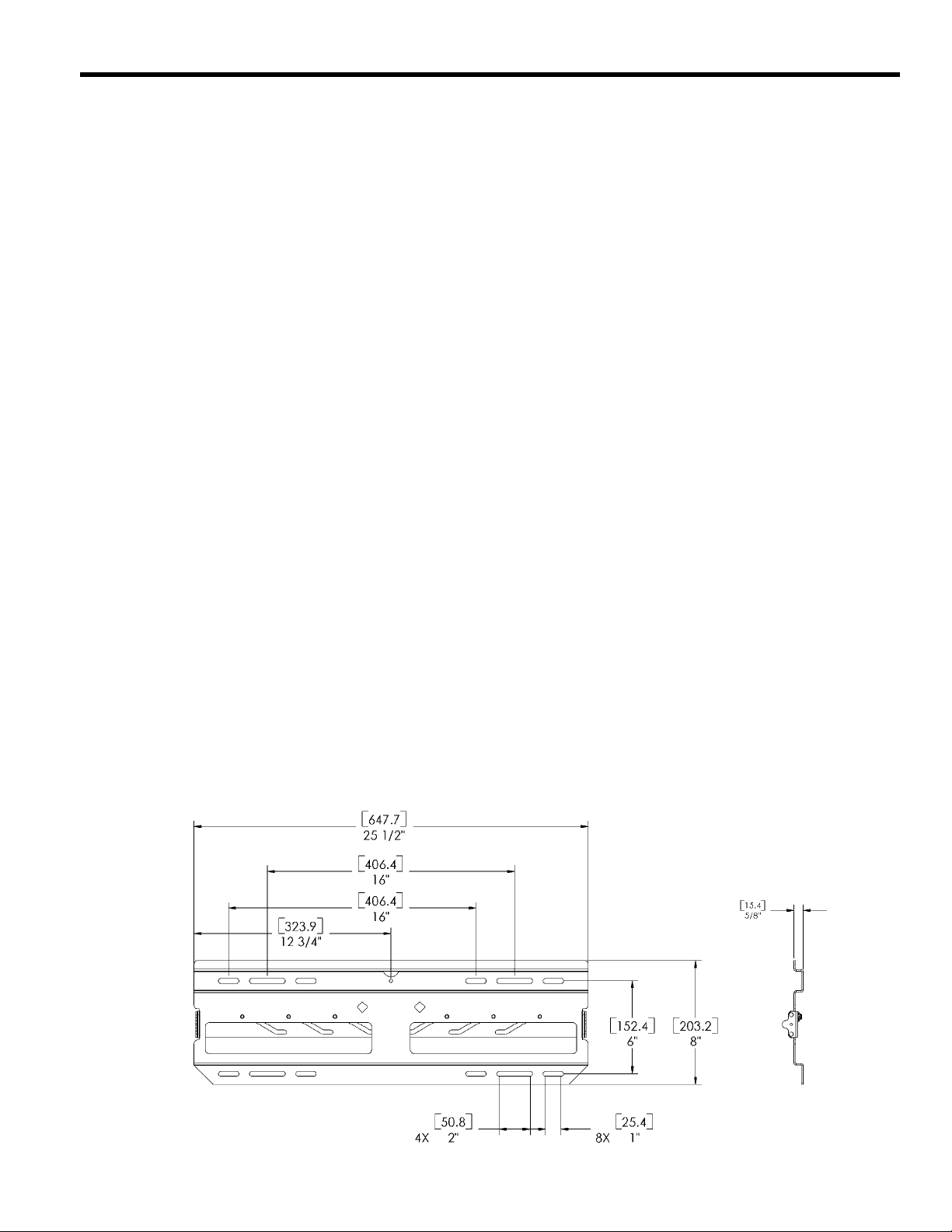

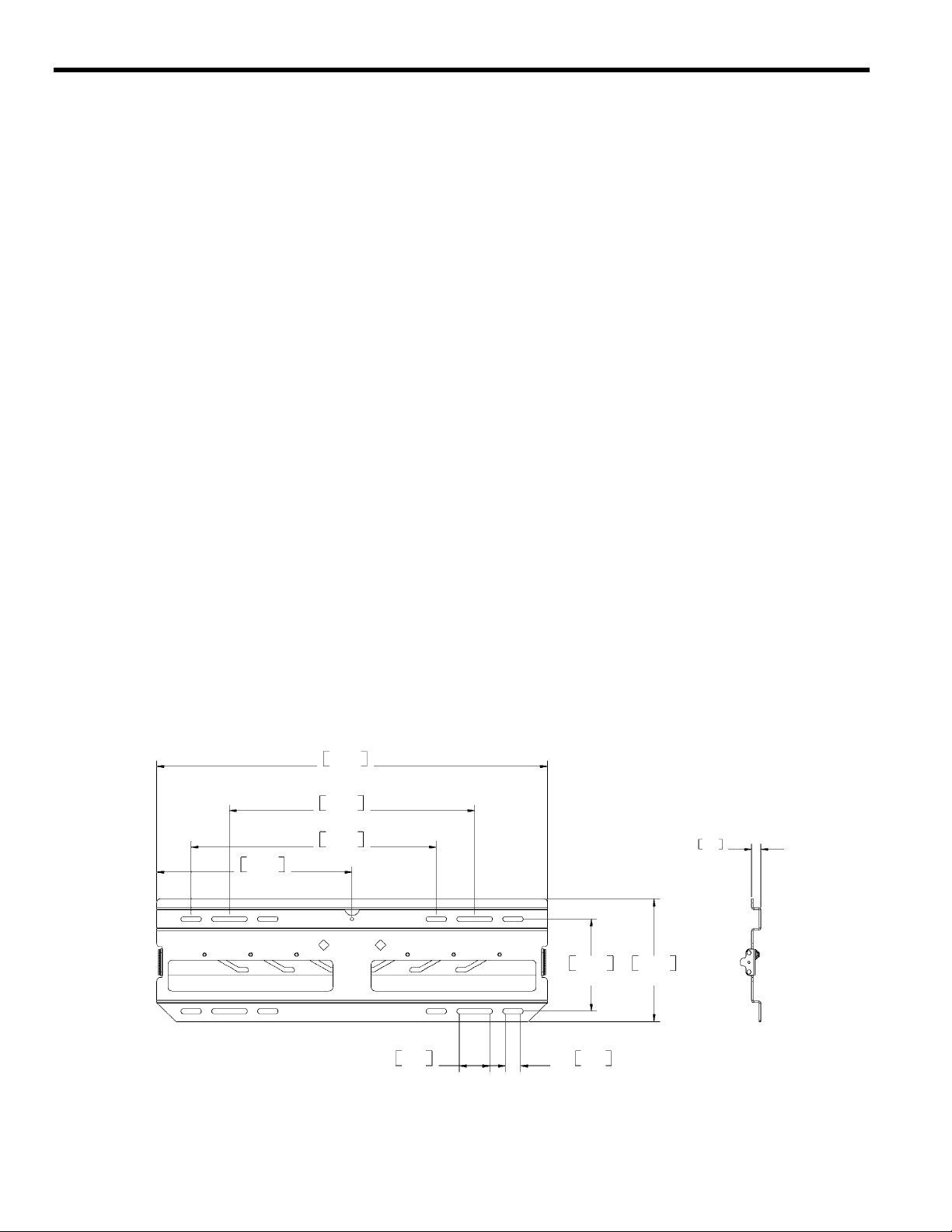

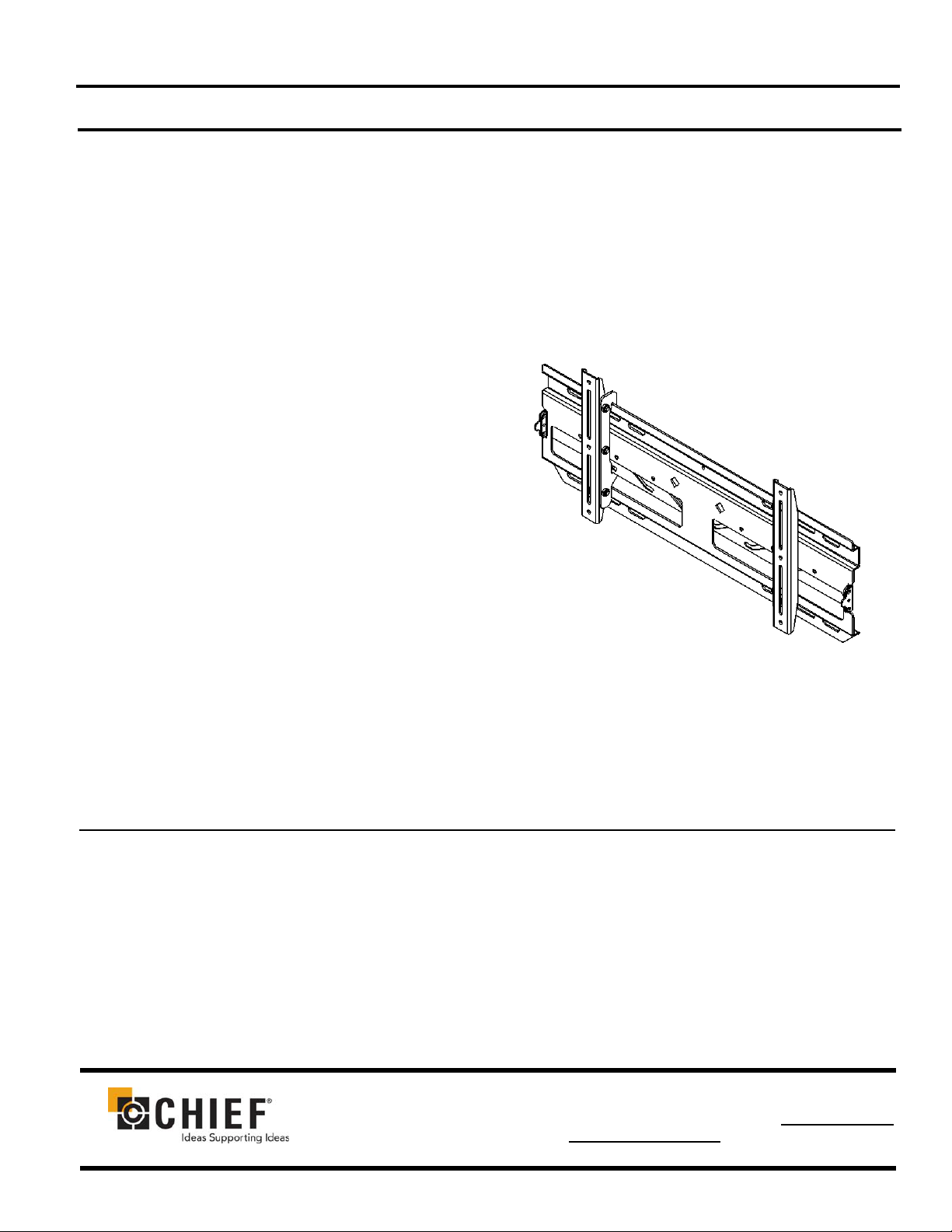

INSTALLATION INSTRUCTIONS

PART #MSP-DCCLCDS
Flat Panel Static Mount

The Flat Panel Static Mount is a quick disconnect
mounting solution for flat panel displays.

The static mount allows the user to mount the display
in a fixed position on the wall. Once the brackets are
attached to your display, simply install the mount
securely on a wall, lock the display in place and attach
your audio/video cables.

BEFORE YOU BEGIN

• CAUTION: To prevent damage to the mount, which could affect or void the Factory warranty, thoroughly study all
instructions and illustrations before you begin to install the mount. Pay particular attention to the “Important Warn­ings and Cautions” on Page 2.

• If a defect is discovered after Dell’s initial 21 day Customer Satisfaction period, Chief Mfg. will, at its option, repair or replace
the product at no charge provided it is returned during the warranty period. Please note contact information for Chief Mfg.
listed below.

CHIEF MANUFACTURING INC.

1-800-582-6480 952-894-6280 FAX [phone]

8401 EAGLE CREEK PARKWAY
SAVAGE, MINNESOTA 55378 USA [e-mail]

8805-000127 (Rev.B)

©2005 Chief Manufacturing

www.chiefmfg.com

01/06

Installation Instructions MSP-DCCLCDS

IMPORT ANT WARNINGS AND CAUTIONS!

WARNING: A WARNING alerts you to the possibility of serious injury or death if you do not follow the instructions.
CAUTION: A CAUTION alerts you to the possibility of damage or destruction of equipment if you do not follow the cor-

responding instructions.

WARNING: Improper installation can result in serious personal injury! Make sure that the structural members can

support a redundant weight factor five times
support this weight, reinforce the members before installing the mount.

WARNING: The weight of the display placed on the mount must not exceed 175 lbs. (79.38 kg kg), the maximum load

capacity of the mount.

CAUTION: Inspect the unit for shipping damage. See “WALL MOUNT PLATE PARTS” on page 3.

the total weight of the equipment. If the members cannot

TOOLS REQUIRED FOR INSTALLATION

• Socket Set (1/2” Socket)

• Phillips screwdriver, No. 2

NOTE: Other tools may be required depending on the

method of installation.

CONTENTS

IMPORTANT WARNINGS AND CAUTIONS! ................. 2

TOOLS REQUIRED FOR INSTALLATION....................... 2

WALL MOUNT PLATE PARTS ....................................... 3

INSPECT THE UNIT BEFORE INSTALLING ................... 4

INSTALL INTERFACE BRACKETS ON DISPLAY............ 4

INSTALL WALL PLATE..................................................... 5

Lag Bolt Installation Instructions (Option A)................. 5

Concrete Installation Instructions (Option B) ............... 6

Steel Stud Instructions (Option B)................................ 7

INSTALL DISPLAY............................................................ 8

DISPLAY REMOVAL INSTRUCTIONS............................. 9

2

Installation Instructions MSP-DCCLCDS

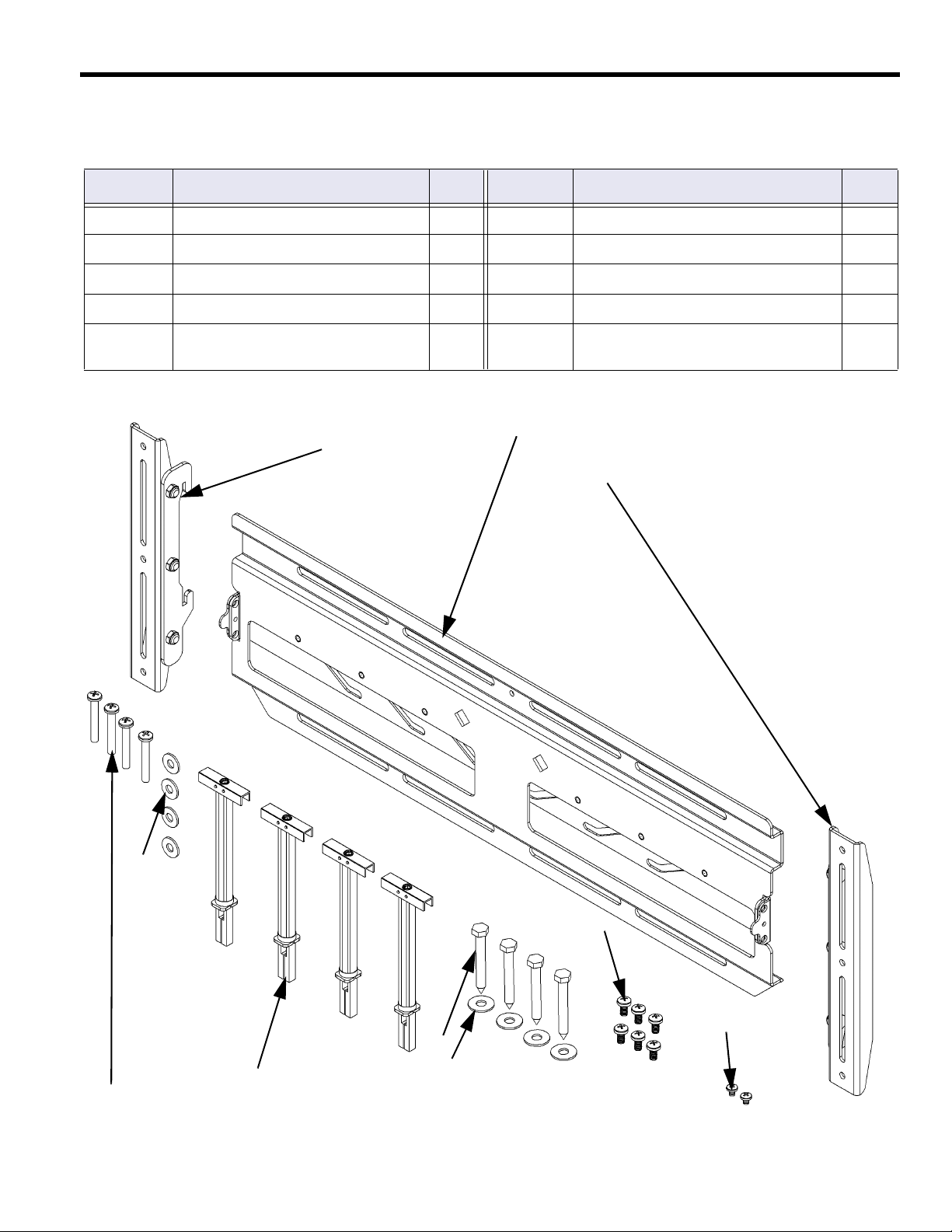

WALL MOUNT PLATE PARTS

ITEM DESCRIPTION QTY ITEM DESCRIPTION QTY

10 PLATE, Wall Mount 170SCREW, Self-Tapping 2
20 BRACKET, Interface (Right) 180BOLT, Lag, 5/16” 4
30 BRACKET, Interface (Left) 190WASHER, 5/16” 4
40 SCREW, Phillips, M6 x 12 4 100 ANCHOR, Snap Toggle 4
50 WASHER, Flat, 1/4” 6110SCREW, Phillips Head, 1/4-20 x 1.75” 4

10

20

30

110

50

100

40

70

80

90

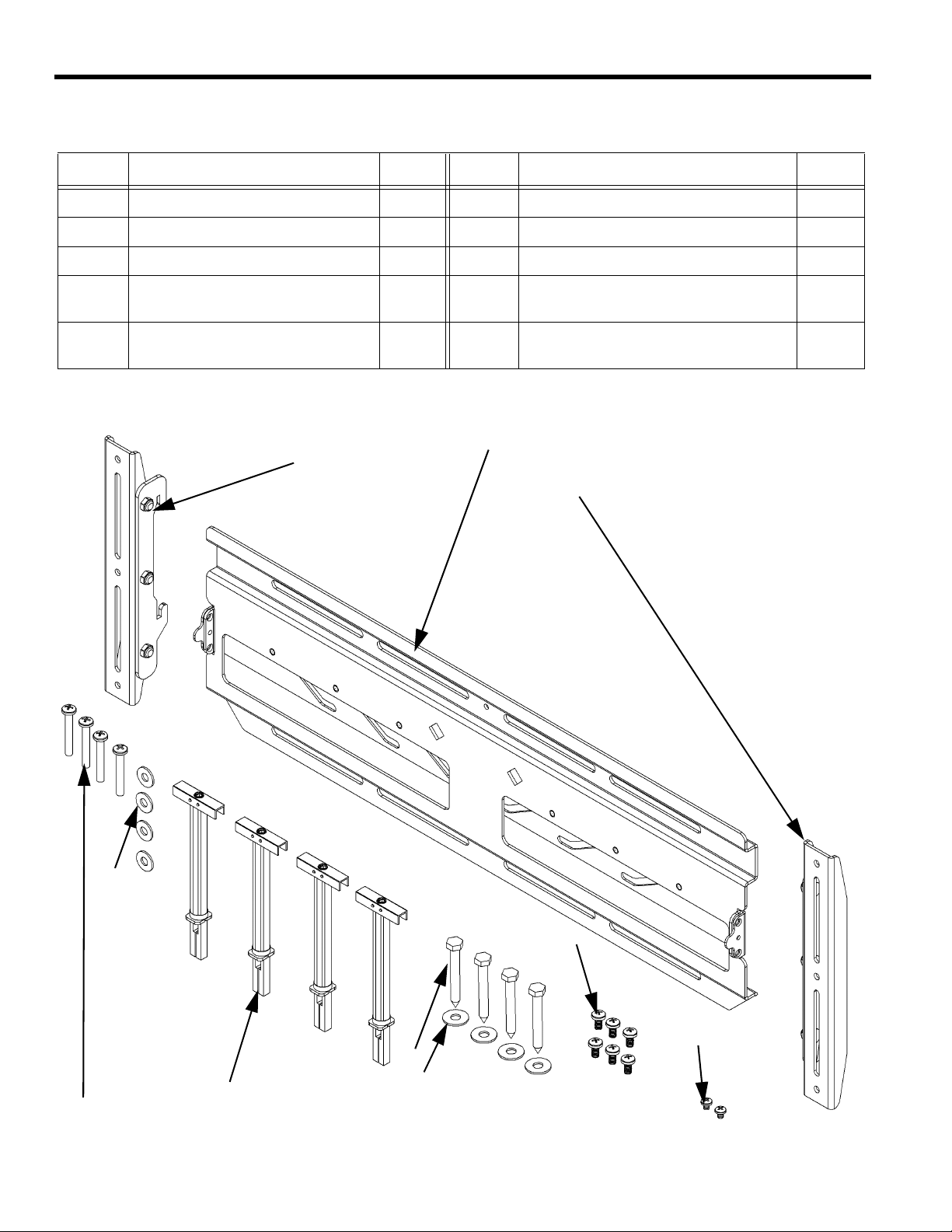

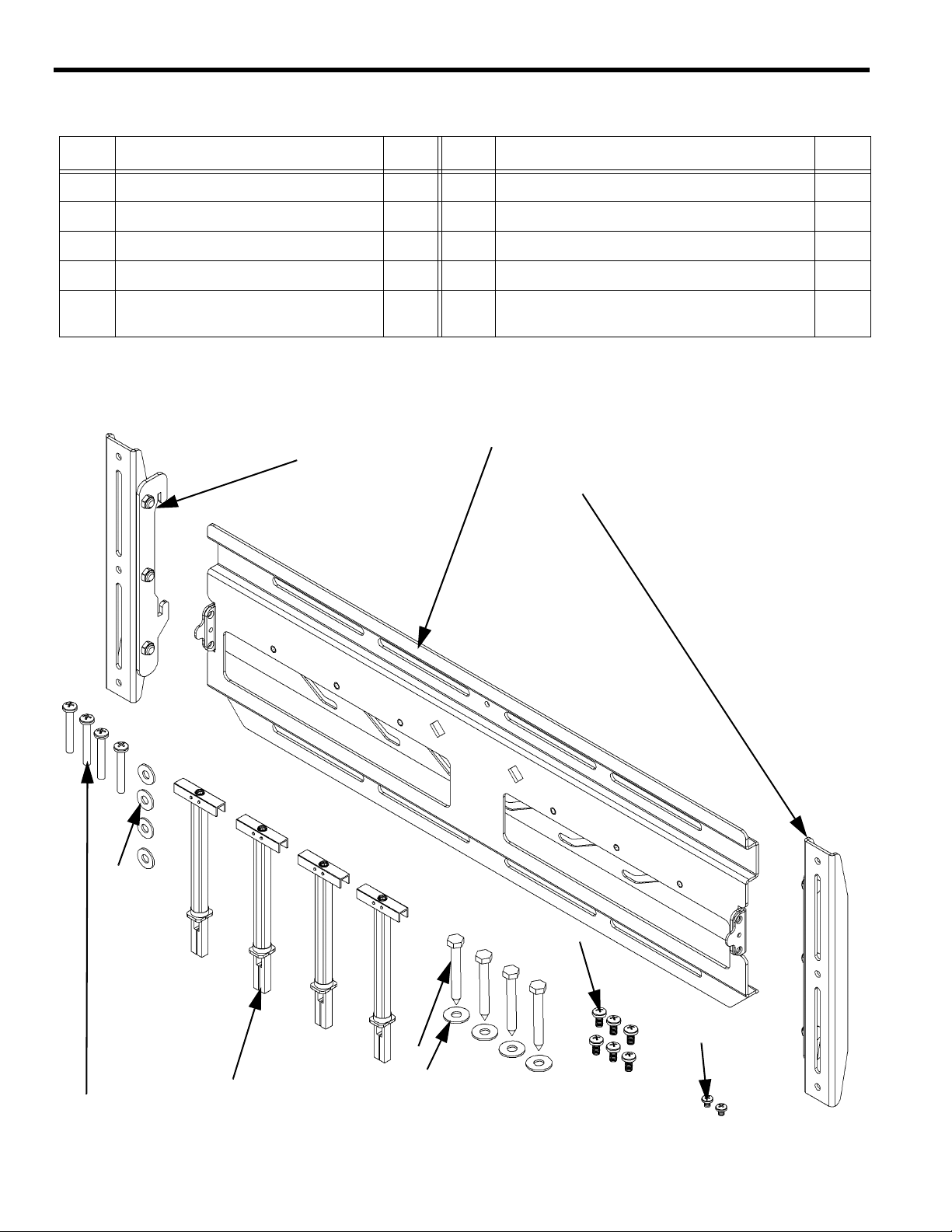

Figure 1. Wall Mount Plate Parts

3

Installation Instructions MSP-DCCLCDS

INSPECT THE UNIT BEFORE INSTALLING

1. Carefully inspect the mount for shipping damage. If any
damage is apparent, call your carrier claims agent and do
not continue with the installation until the carrier has
reviewed the damage.

NOTE: Read all instructions before starting installation.

2. Lay out components to ensure you have all the required
parts before proceeding (see “WALL MOUNT PLATE
PAR TS” on page 3).

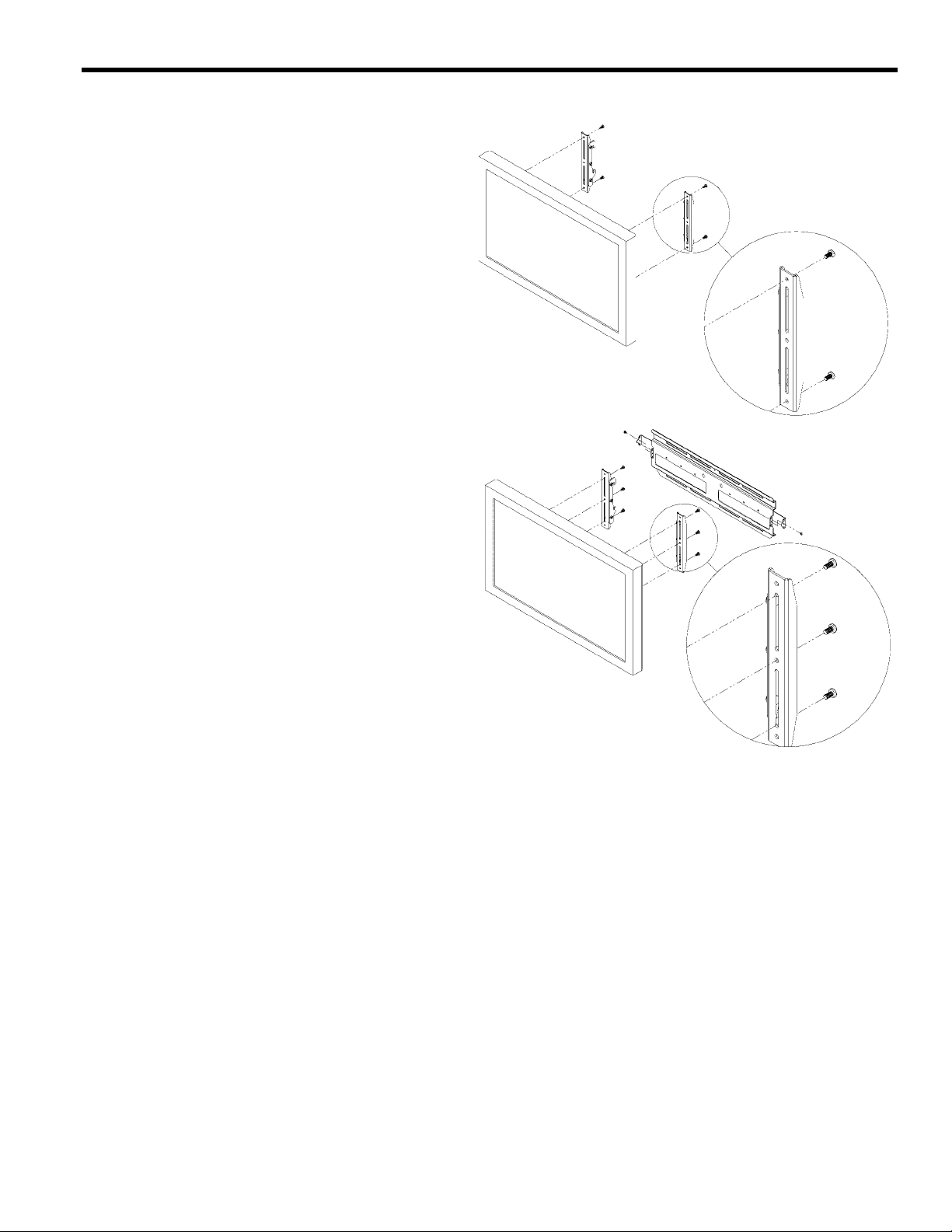

INSTALL INTERFACE BRACKETS
ON DISPLAY

Install the interface brackets as follows:

1. Place the interface brackets (20 and 30) on the back of
the display, aligning the holes with the mounting inserts.
See Figure 2.

2. Secure the left and right interface bracket assemblies
(20 and 30) to the display using screws (40).

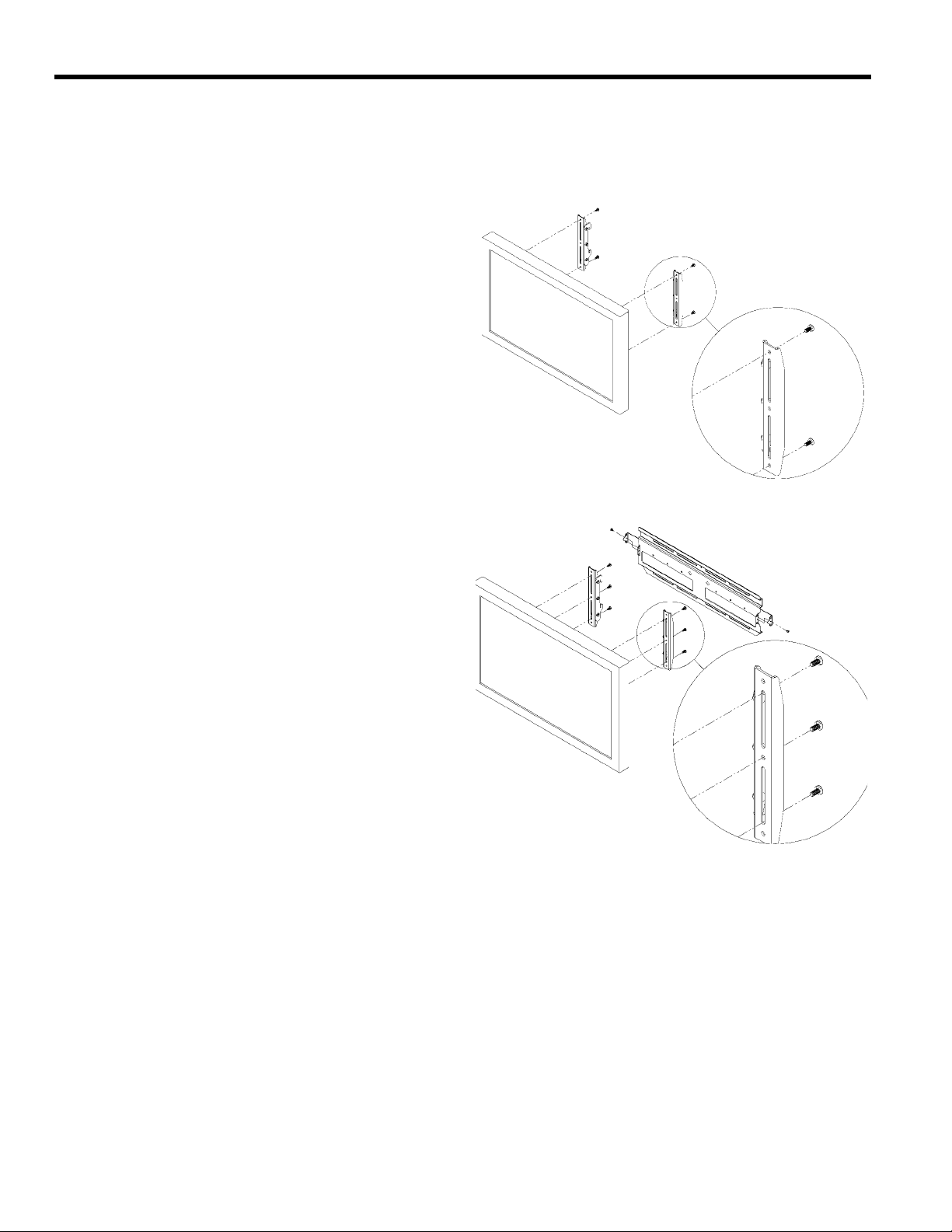

Figure 2. Place Brackets on Display

4

Installation Instructions MSP-DCCLCDS

INSTALL WALL PLATE

Select one of the following options to install the wall
plate:

• Lag Bolt Installation Instructions (Option A)

• Concrete Installation Instructions (Option B)

• Steel Stud Wall Installation Instructions (Option C)

Lag Bolt Installation Instructions (Option A)

Install the wall plate as follows:

WARNING: It is the responsibility of the installer to verify

that the structure to which the mount is
anchored will safely support five times the
combined load of all attached components and
equipment.

1. Determine a suitable mounting location and lift the wall
plate (10) into place (refer to “WALL MOUNT PLATE
PAR TS” on page 3).

2. Using a small nail or screw (not provided) in the center
hole, lightly support the wall plate at the mounting loca­tion.

3. Level the wall plate (10) and drill pilot holes for anchoring
the wall plate. If drilling into wood studs, use a 15/64”
drill bit.

4. Using four 5/16” lag bolts (80) and 5/16” washers (90),
install the wall plate on the wall.

5. Slide the latches to the outside.

Figure 3. Lag Bolt Installation

5

Installation Instructions MSP-DCCLCDS

Concrete Installation Instructions
(Option B)

Install the wall plate as follows:

WARNING:It is the responsibility of the installer to verify

that the structure to which the mount is
anchored will safely support five times the
combined load of all attached components and
equipment.

1. Determine a suitable mounting location and lift the wall

plate (10) into place (refer to “PARTS LIST” on page 3).

2. Draw a level plumb line to indicate the desired height of

the mount.

3. Hold the wall plate against the concrete wall making sure

the the mounting holes are level..

4. Drill four 5/16” holes into the concrete surface at the

marked locations.

5. Install the four 5/16” alligator toggle anchors (120) in the

holes.

6. Using four 5/16” lag bolts (80) and 5/16” washers (90),

secure the wall plate to the wall.

7. Slide the latches to the outside.

6

Installation Instructions MSP-DCCLCDS

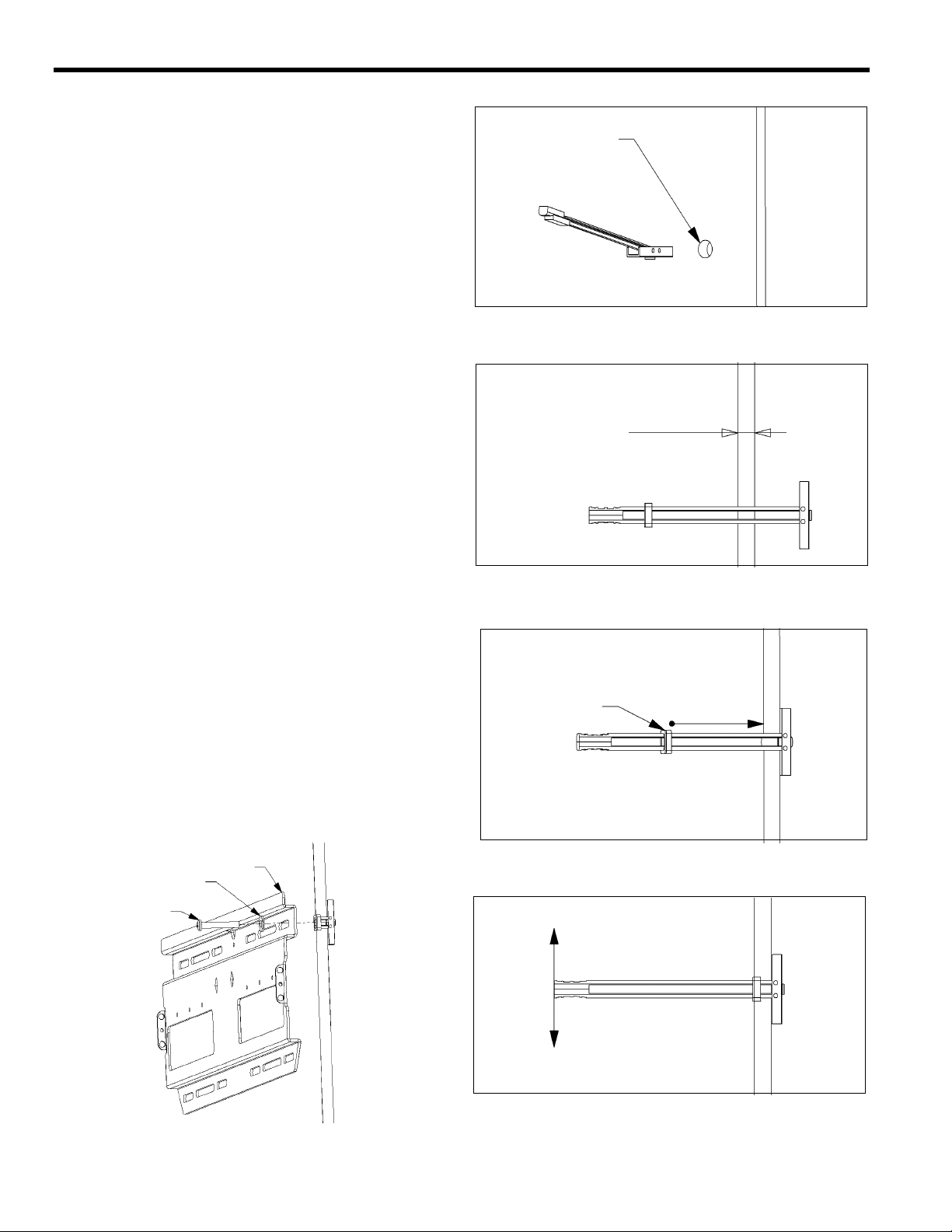

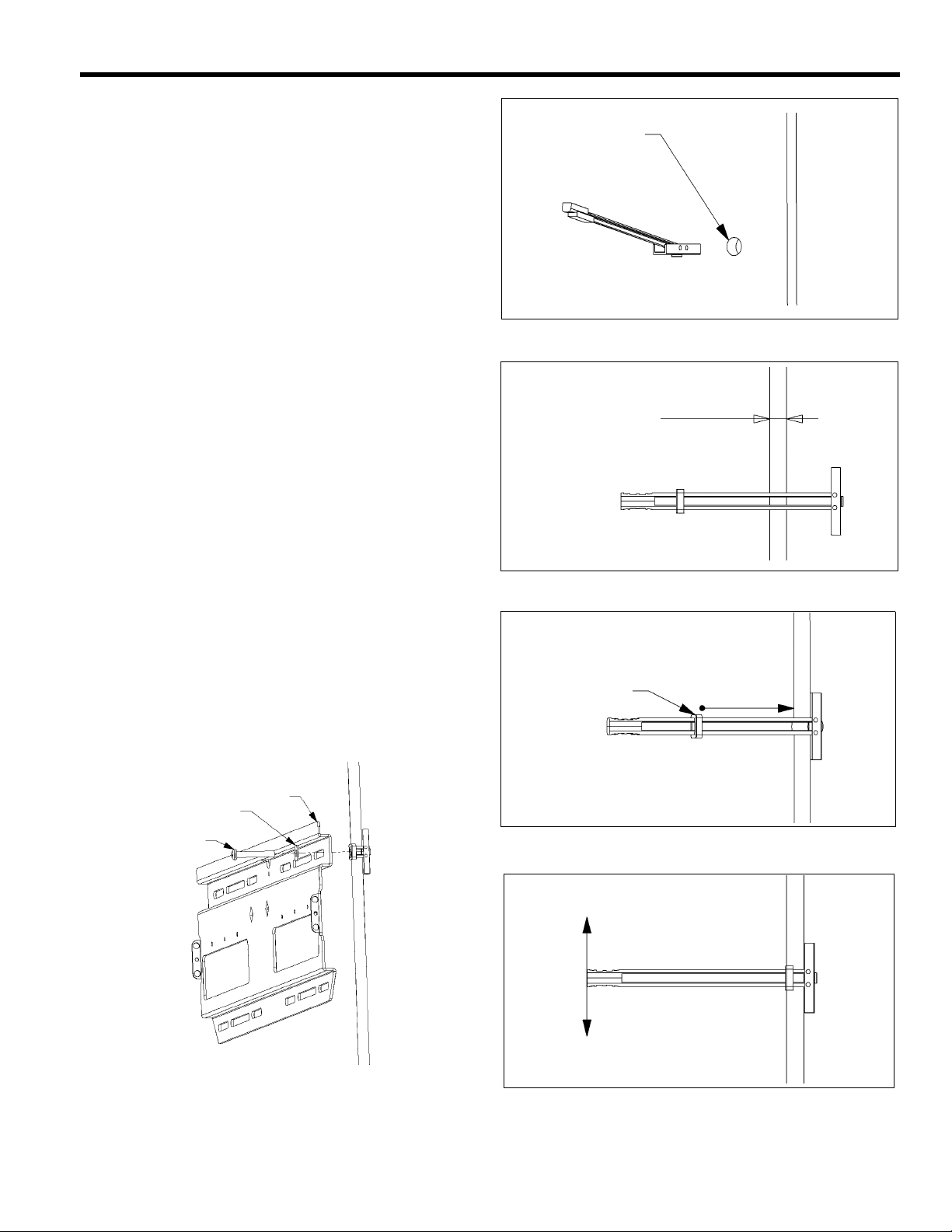

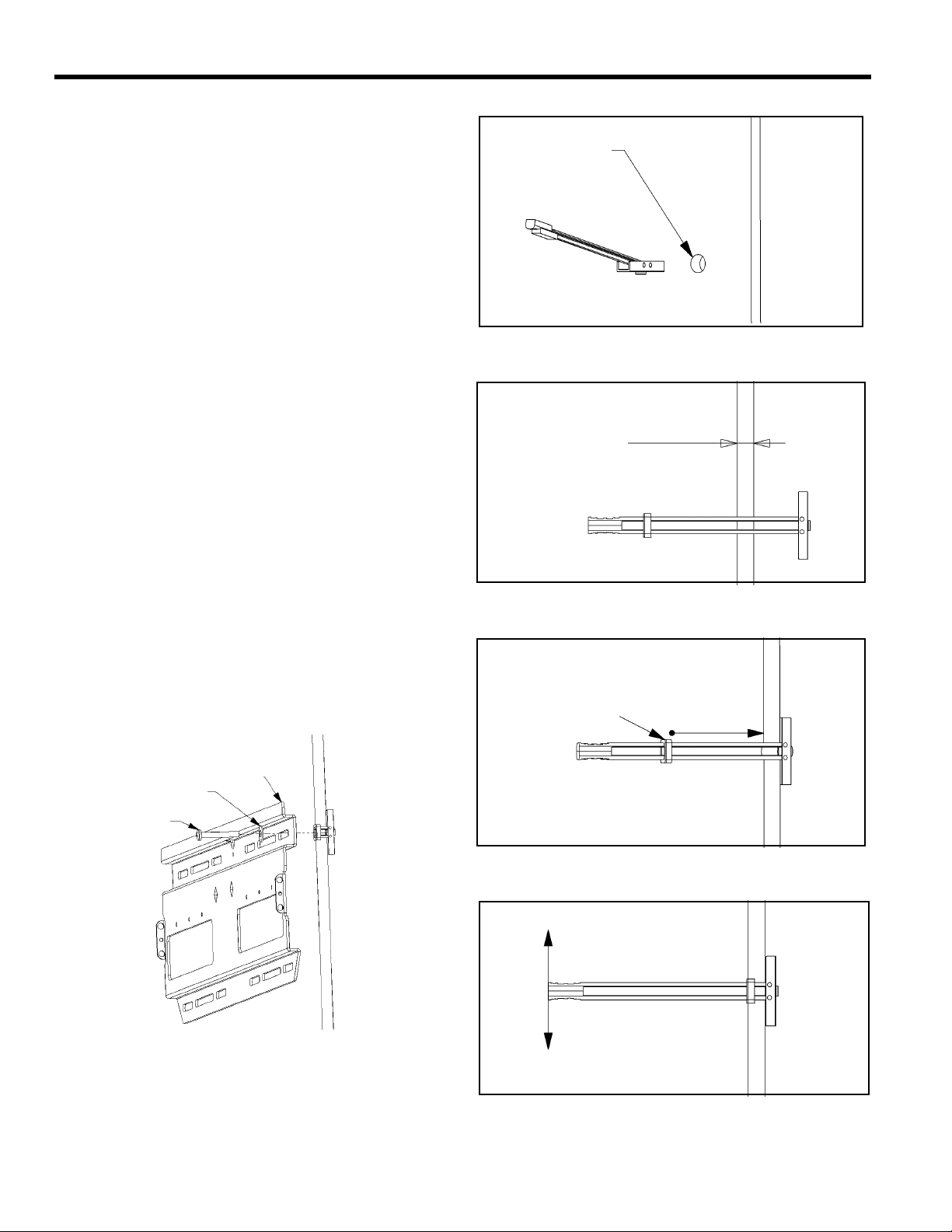

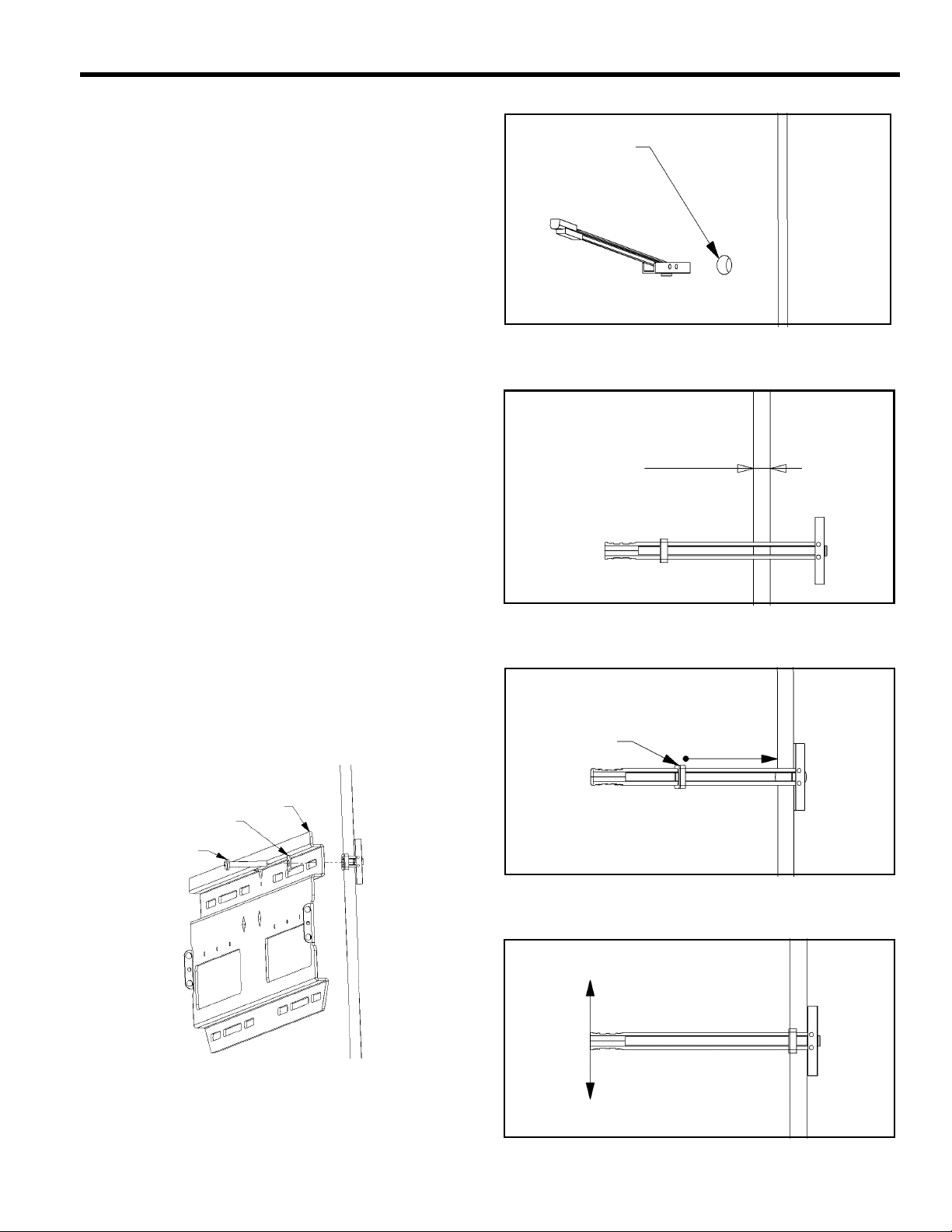

Steel Stud Installation Instructions
(Option C)

Install the wall plate as follows:

WARNING: It is the responsibility of the installer to verify

that the structure to which the mount is
anchored will safely support five times the
combined load of all attached components and
equipment.

1/2” (1.27 cm)

Hole

1. Determine a suitable mounting location and lift the wall
plate (10) into place (refer to “WALL MOUNT PLATE
PAR TS” on page 3).

2. Drill a 1/2” hole at the desired location, making sure wall
is at least 1/2” thick. If the wall is made with metal studs,
it is recommended to install the anchor through the dry­wall and the metal stud (see Figure 4).

3. With plastic anchor (100) inserted in hole, slide finger grip
together to turn end inside hole perpendicular to wall
(see Figure 5).

4. Slide plastic ring of anchor to the surface of the wall
(see Figure 6).

5. Split finger grip ends apart to break of plastic ends flush
with plastic ring of anchor (see Figure 7).

6. Using the outermost mounting holes of the mount as a
template, repeat steps 1 through 5 for the remaining
anchors.

7. Using the 1/4-20 Phillips head screws (110 ) and flat
washers (50), secure the mount to the wall (see Figure 8).

Figure 4.

1/2” (1.27 cm) Min.

Thickness

Figure 5.

Figure 8.

Figure 6.

BREAK OFF
PLASTIC ENDS

Figure 7.

7

Installation Instructions MSP-DCCLCDS

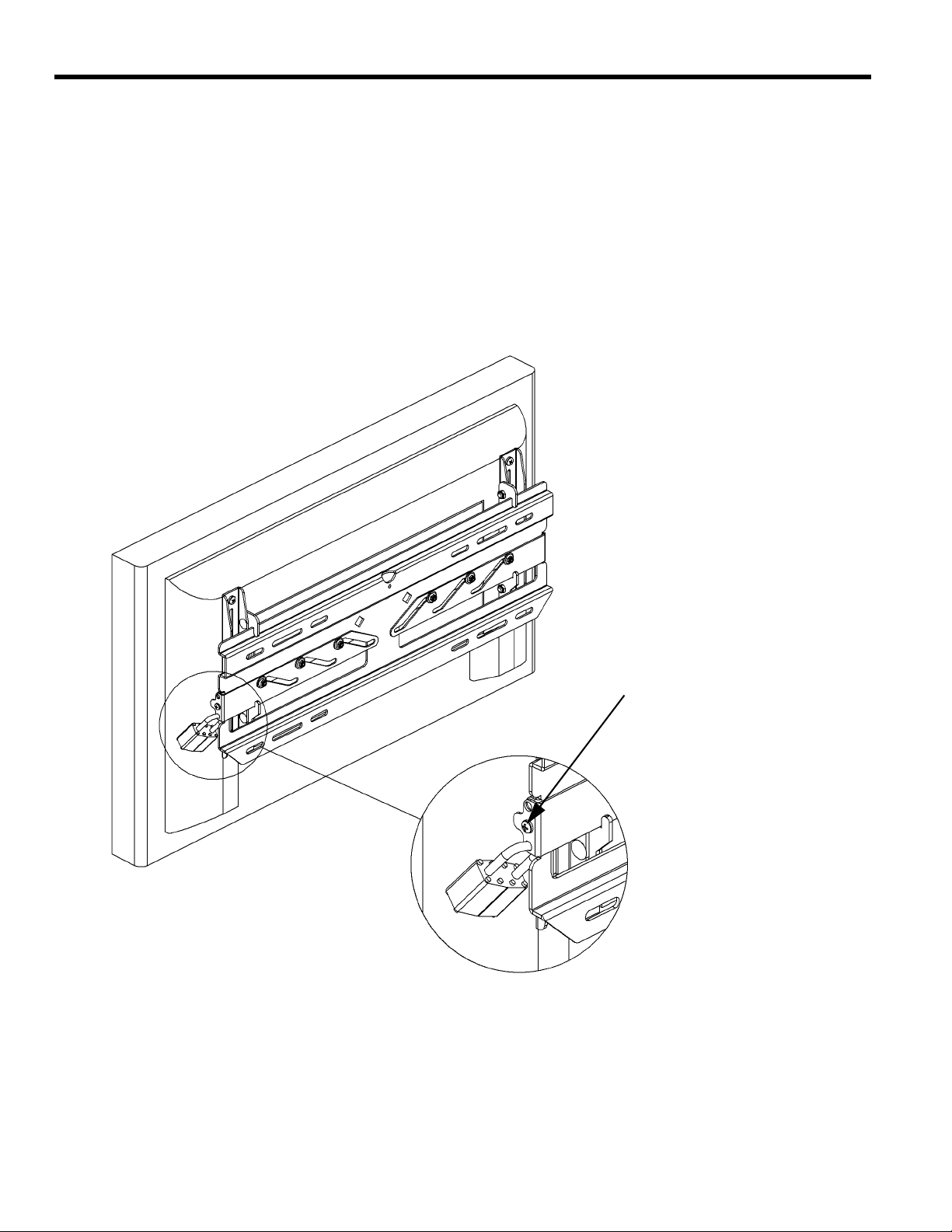

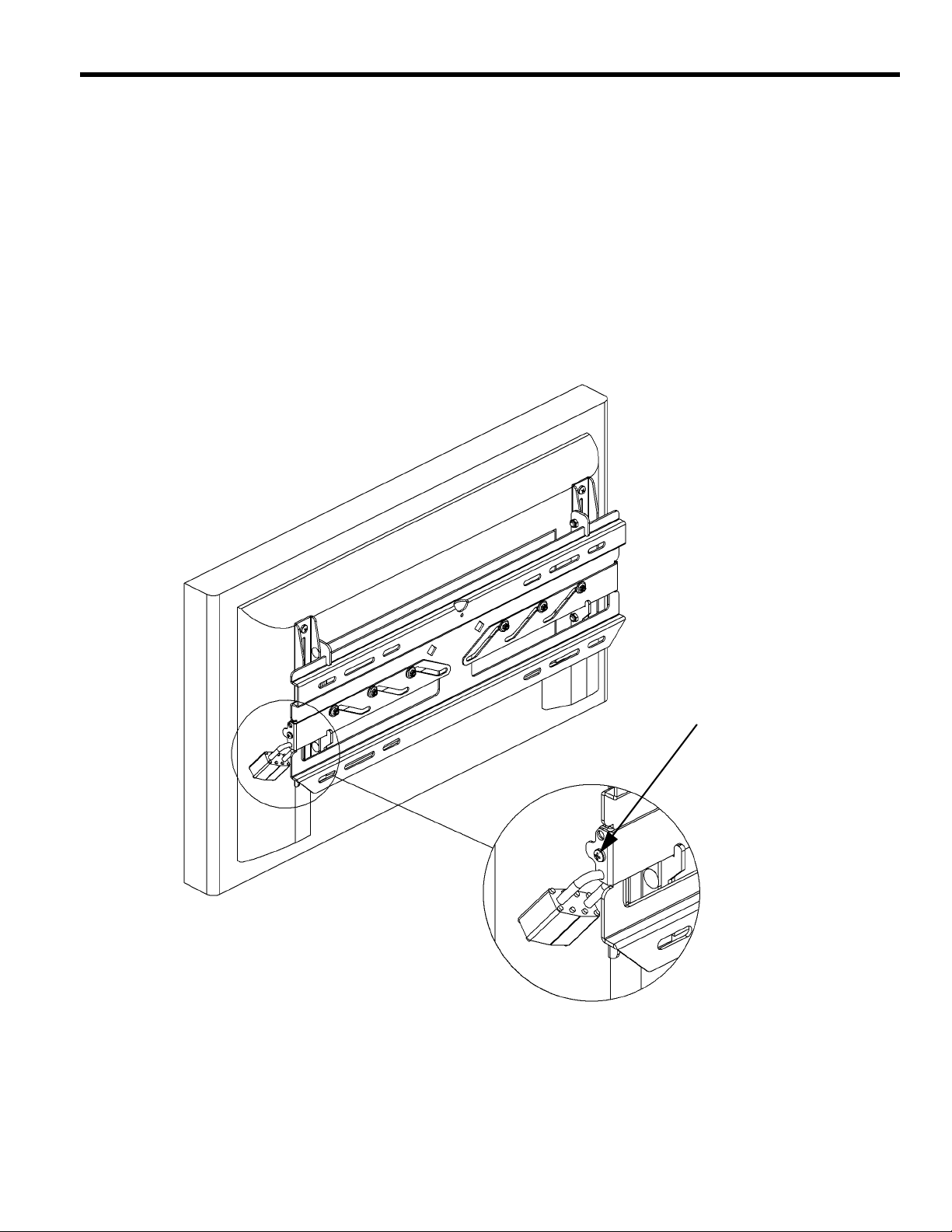

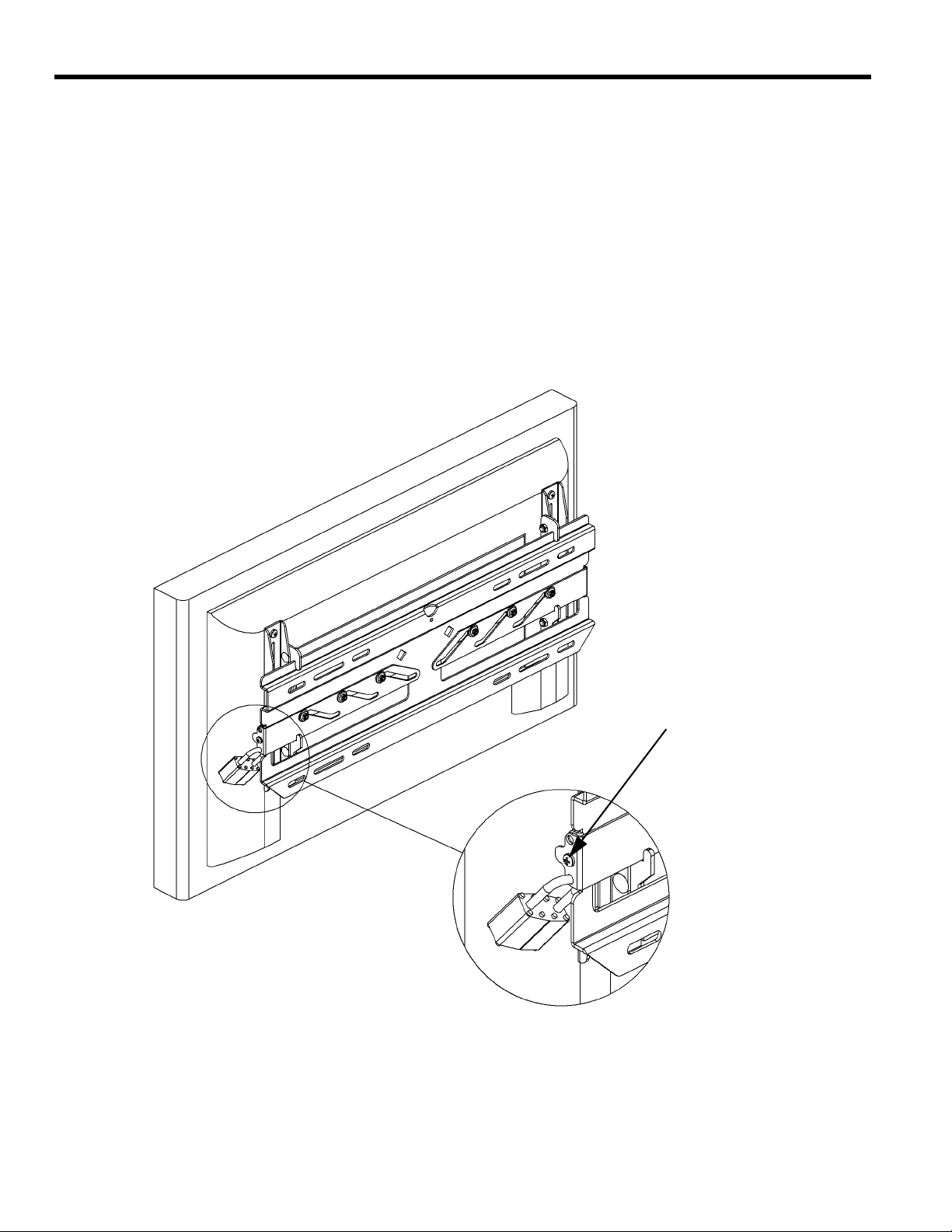

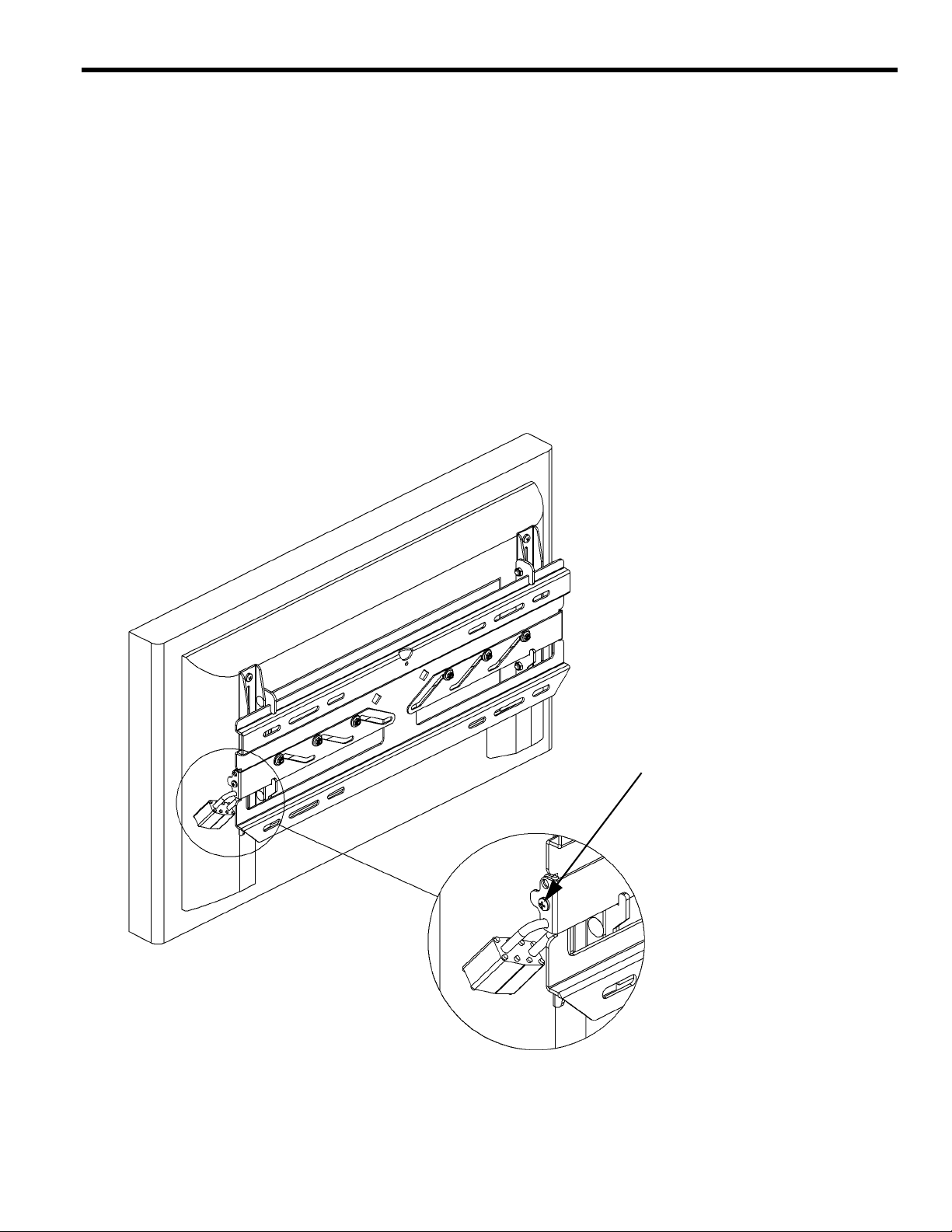

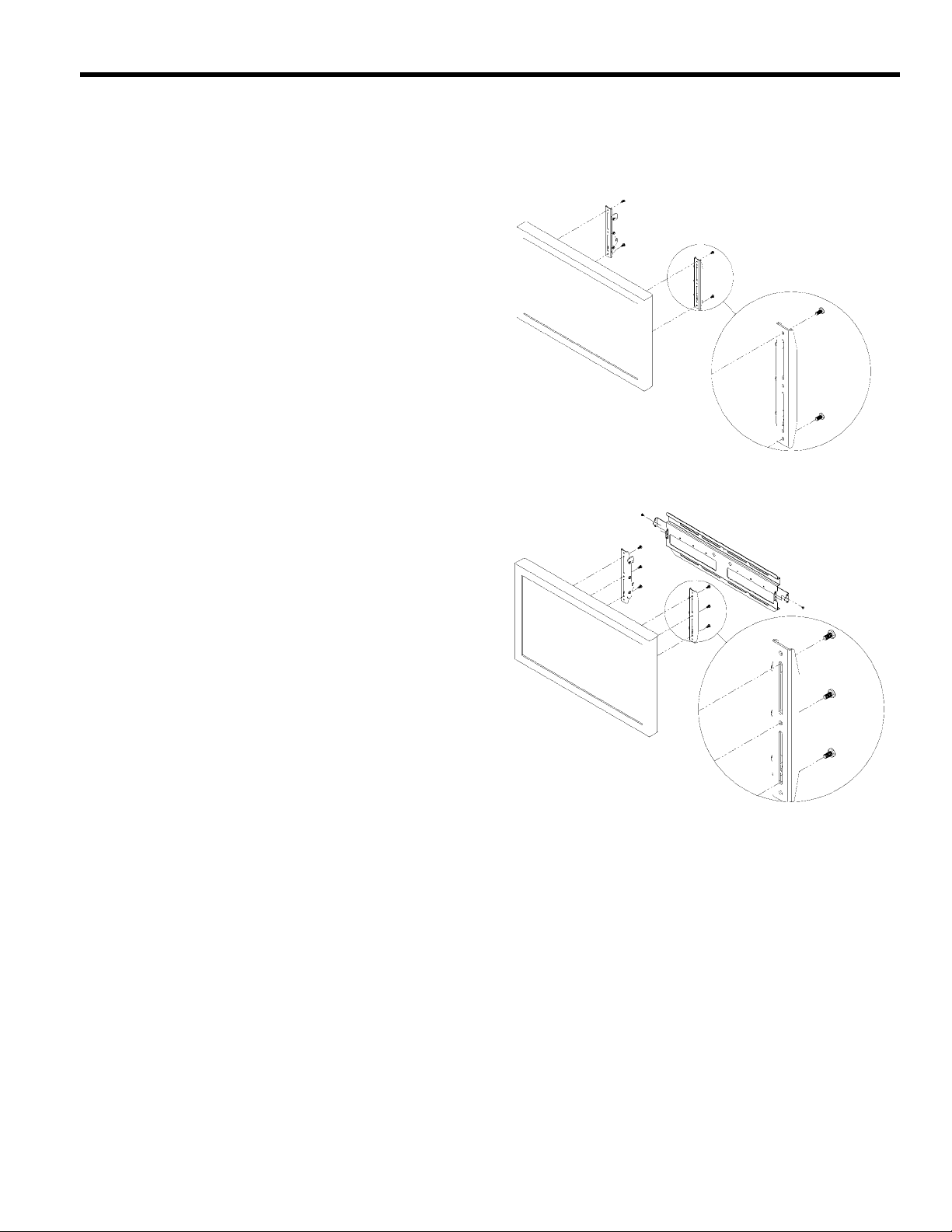

INSTALL DISPLAY

Install the display as follows:

1. Place the display on the wall plate (10) by hooking the hooks

of the brackets (20 and 30) in the top of the wall plate.

2. Secure the display by sliding the latches, one on each side,

inward (see Figure 9).

3. If desired, install self tapping screws (70) and/or padlocks (not

provided) for additional security (see Figure 9).

(70) Optional

Figure 9. Secure Display

8

Installation Instructions MSP-DCCLCDS

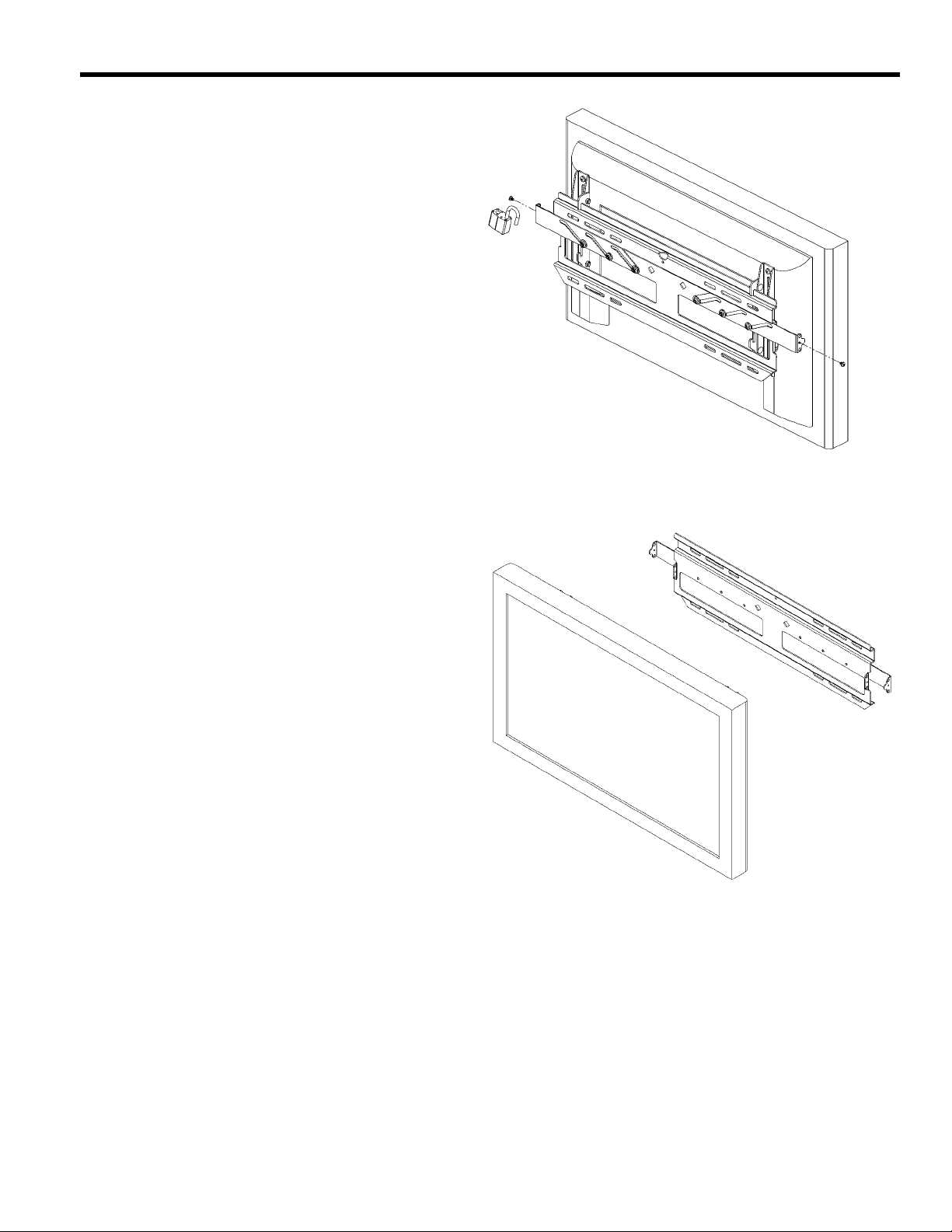

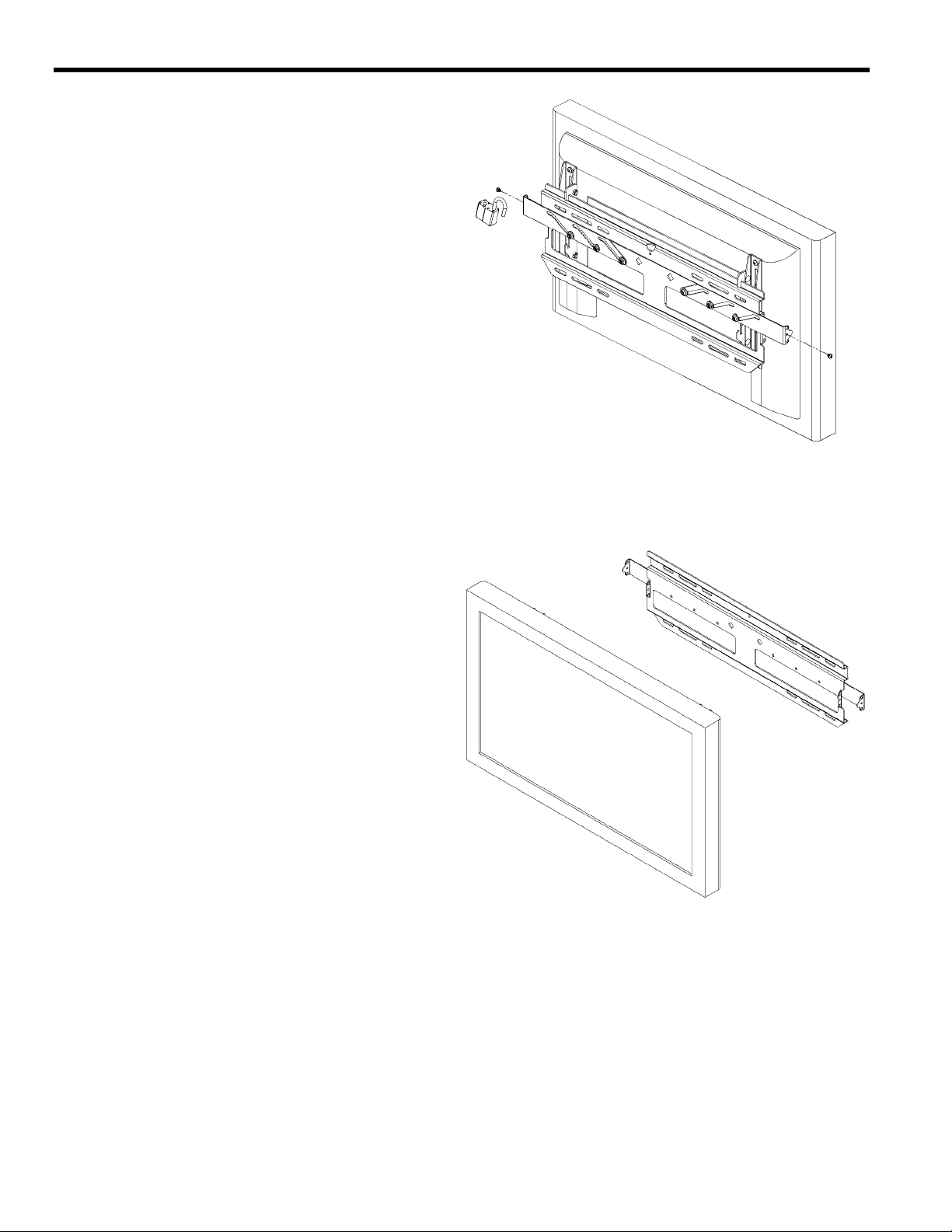

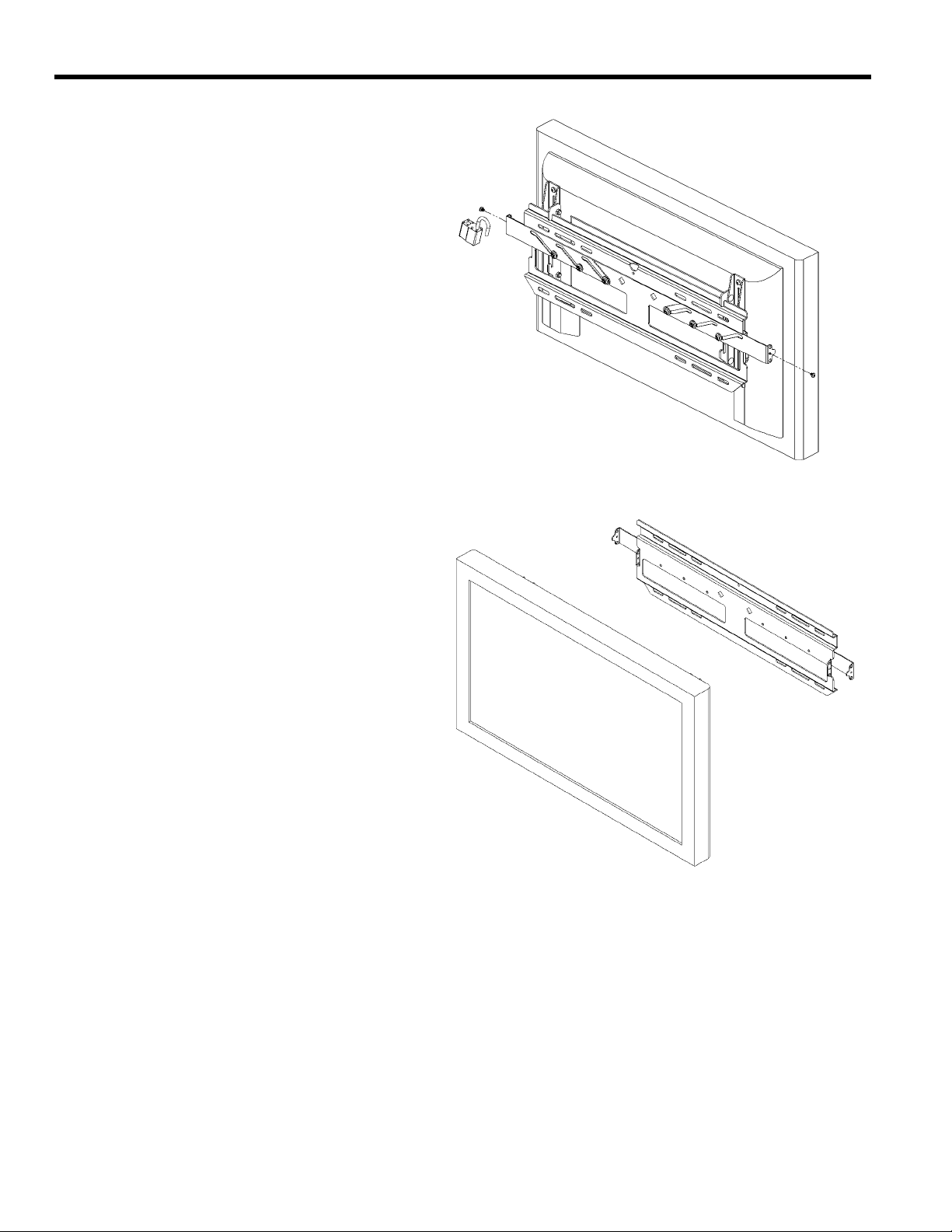

DISPLAY REMOVAL INSTRUCTIONS

To perform service on the display, remove the display
from the wall plate as follows:

WARNING: Disconnect power and audio/video cables

before removing the display from its wall
mount.

1. If applicable, remove the self tapping screws (70) and/or
padlocks from both sides of the wall plate. This hard­ware provides security (see Figure 10).

2. Slide the security latches out on both sides to disengage
the display from the wall plate. See Figure 11.

WARNING: The plasma display is heavy and extremely

fragile. Exercise caution when removing the
display from the mount to avoid equipment
damage or personal injury.

3. With an assistant, lift the display up and off the wall
plate (see Figure 11) to remove the display from the
wall.

Figure 10. Remove Security Hardware

Figure 11. Remove Display

9

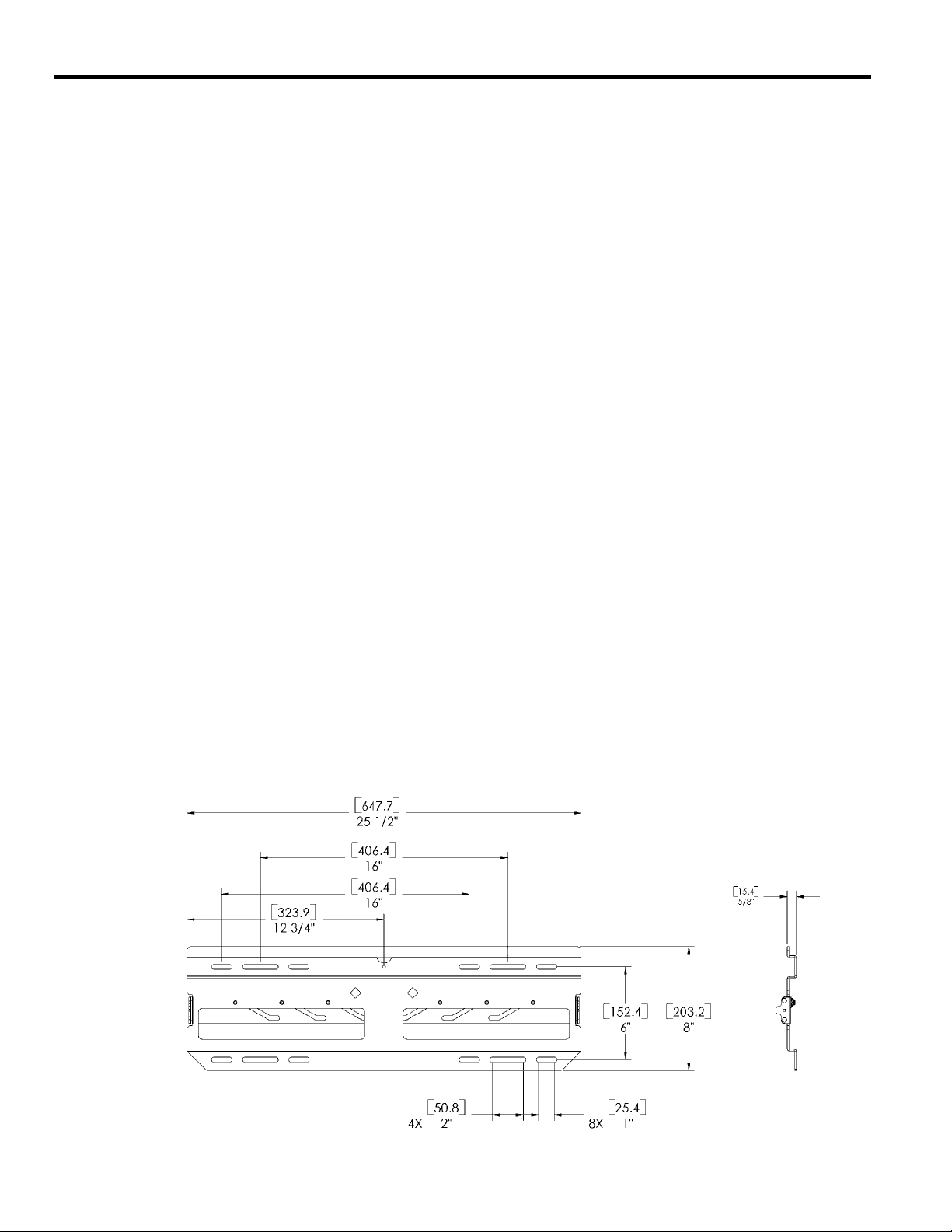

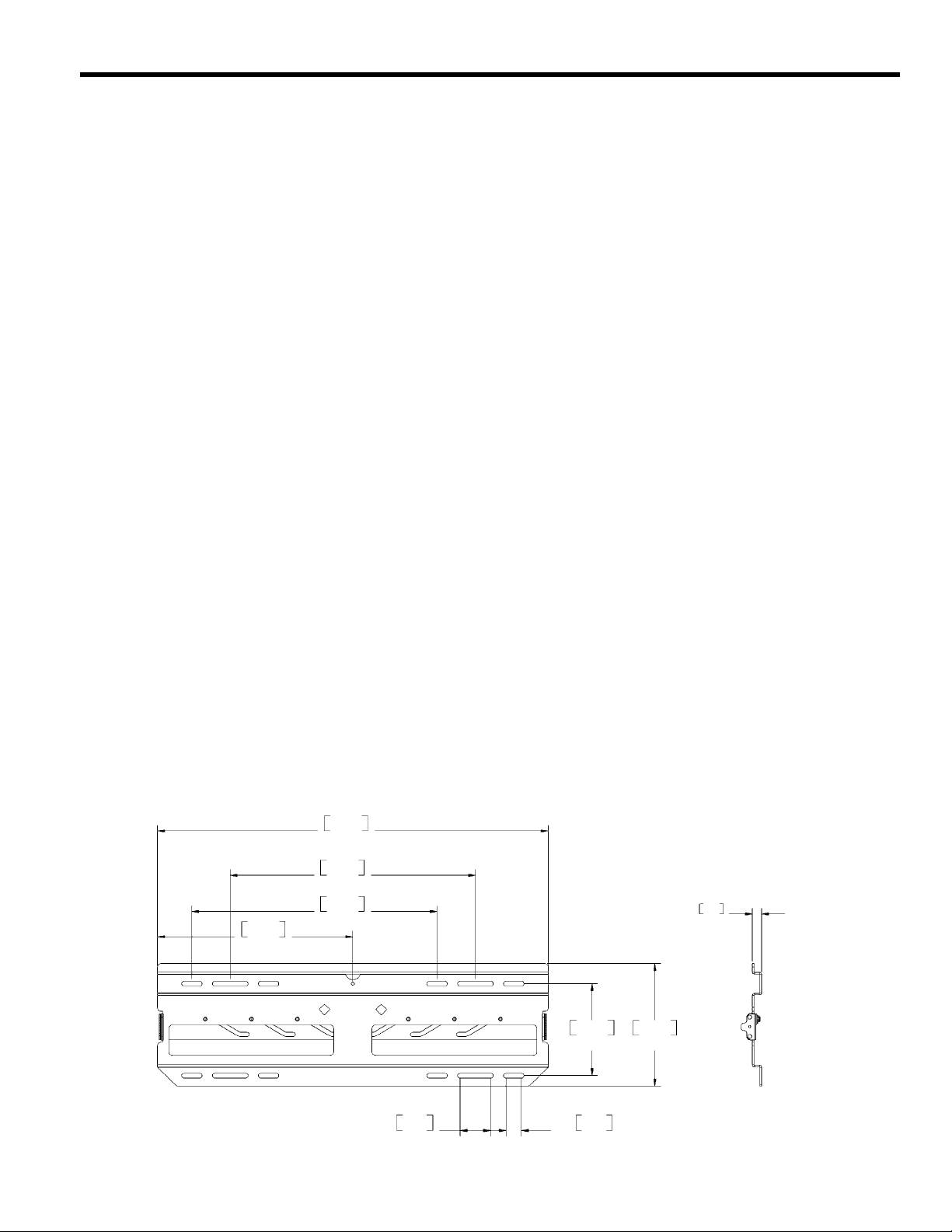

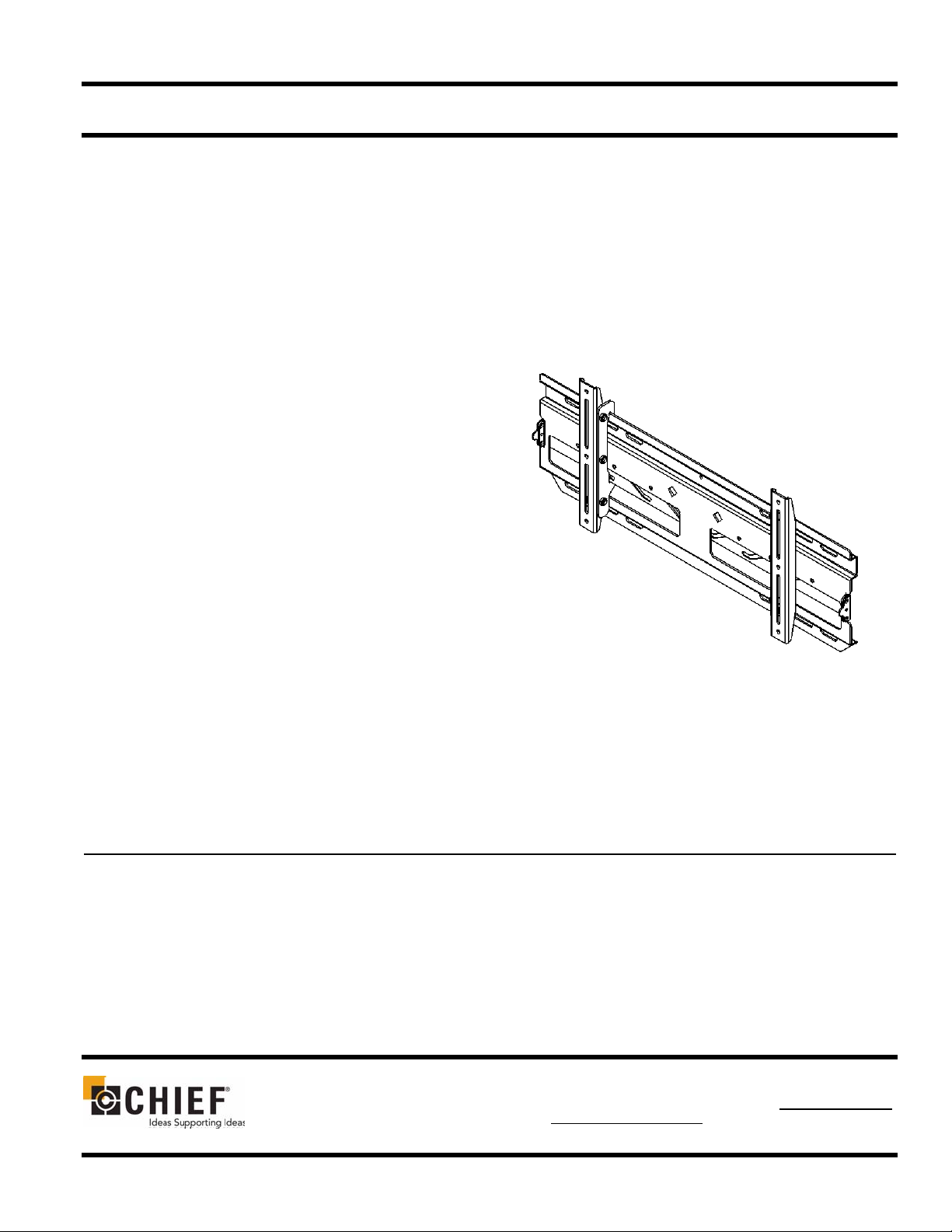

INSTRUCCIONES DE INSTALACIÓN

PIEZA #MSP-DCCLCDS
Soporte estático para pantallas planas

El soporte estático para pantallas planas es una solución
de montaje de desconexión rápida para pantallas planas.

El soporte estático permite que el usuario monte la
pantalla en una posición fija en la pared. Una vez que los
brazos estén sujetados a su pantalla, simplemente instale
el soporte de manera segura en una pared, aseg ur e la
pantalla en su sitio y conecte sus cables de audio/video.

ANTES DE COMENZAR

• PRECAUCIÓN: Para evitar dañar el soporte, lo cual podría afectar o anular la garantía de fábrica, estudie

minuciosamente todas las instrucciones e ilustraciones antes d e iniciar la ins talación del soporte. Preste
particular atención a las “Advertencias y precauciones importantes” en la página 2.

• Si se descubre un defecto después del período inicial de 21 días de Satisfacción del Cliente de Dell, Chief Mfg.
según su opción, reparará o reemplazará sin costo el pr oducto a condición qu e sea devuelto durante el período de
garantía. Por favor anote la información de contacto de Chief Mfg. indicada abajo.

CHIEF MANUFACTURING INC.

[phone] [phone] FAX [phone]

8401 EAGLE CREEK PARKWAY
SAVAGE, MINNESOTA 55378 USA [e-mail]

8805-000127 (Rev. B)

©2005 Chief Manufacturing

www.chiefmfg.com

01/06

Instrucciones de instalación MSP-DCCLCDS

¡ADVERTENCIAS Y PRECAUCIONES IMPORTANTES!

ADVERTENCIA: Una ADVERTENCIA le avisa a usted sobre la posibilidad de lesiones graves o la muerte

si usted no sigue las instrucciones.

PRECAUCIÓN: Una PRECAUCIÓN le avisa a usted sobre la posibilidad de daño o destrucción del equipo si

usted no sigue las instrucciones correspondientes.

ADVERTENCIA: ¡Una instalación inapropiada puede resultar en lesiones personales graves! Verifique

que los miembros estructurales puedan soportar un factor de peso igual a cinco v eces
peso total del equipo. Si los miembros no pueden soportar este peso, refuerce los
miembros antes de instalar el soporte.

ADVERTENCIA: El peso de la pantalla colocada sobre el soporte no debe exceder 79.38 kg (175 lb.), la

capacidad de carga máxima del soporte.

PRECAUCIÓN: Inspeccione la unidad en busca de daños ocasionados durante el transpo rte. Véase “PIEZAS

DE LA PLACA SOPORTE DE PARED” en la página 3.

el

HERRAMIENTAS NECESARIAS PARA LA INSTALACIÓN

• Conjunto de cubos [cubo de 13 mm (1/2 pulg.)]

• Destornillador Phillips, no. 2

NOTA: Podrían requerirse otras herramientas dependiendo del método de instalación.

ÍNDICE

¡ADVERTENCIAS Y PRECAUCIONES IMPORTANTES! .................................... 2

HERRAMIENTAS NECESARIAS PARA LA INSTALACIÓN................................... 2

PIEZAS DE LA PLACA SOPORTE DE PARED .................................................... 3

INSPECCIONE LA UNIDAD ANTES DE INSTALARLA.......................................... 4

INSTALE LOS BRAZOS INTERMEDIARIOS EN LA PANTALLA............................ 4

INSTALE LA PLACA DE PARED............................................................................ 5

Instrucciones de instalación mediante pernos para madera (opción A)............. 5

Instrucciones de instalación sobre concreto (opción B)..................................... 6

Instrucciones de instalación en columna de acero (opción B)........................... 7

INSTALE LA PANTALLA......................................................................................... 8

INSTRUCCIONES DE REMOCIÓN DE LA PANTALLA ......................................... 9

2

Instrucciones de instalación MSP-DCCLCDS

PIEZAS DE LA PLACA SOPORTE DE PARED

ÍTEM DESCRIPCIÓN CANT. ÍTEM DESCRIPCIÓN CANT.

10 PLACA, soporte de pared 1 70 TORNILLO, auto-roscante 2
20 BRAZO, intermediario (derecho) 1 80 PERNO, para madera, 7.9 mm (5/16 pulg.) 4
30 BRAZO, intermediario (izquierdo) 1 90 ARANDELA, 7.9 mm (5/16 pulg.) 4
40 TORNILLO, Phillips, M6 x 12 4 100 ANCLAJE, fijador de inserción a presión 4
50 ARANDELA, plana, 6.3 mm

(1/4 pulg.)

6 110 TORNILLO, cabeza Phillips, 6.3 - 20 x

44.4 mm (1/4 - 20 x 1.75 pulg.)

10

20

30

4

110

50

100

40

70

80

90

Figura 1. Piezas de la placa soporte de pared

3

Instrucciones de instalación MSP-DCCLCDS

INSPECCIONE LA UNIDAD
ANTES DE INSTALARLA

1. Inspeccione cuidadosamente el soporte en busca de
daño causado por el transporte. Si cualquier daño es
visible, llame a su agente de reclamos ante
empresas de transporte y no continúe con la
instalación hasta que el transportador haya revisado
el daño.

NOTA: Lea todas las instrucciones antes de iniciar
la instalación.

2. Antes de proceder, coloque aparte los componentes
para garantizar que usted tiene todas las piezas
requeridas (véase “PIEZAS DE LA PLACA
SOPORTE DE PARED” en la página 3).

INSTALE LOS BRAZOS
INTERMEDIARIOS EN LA PANTALLA

Instale los brazos intermediarios de la siguiente
manera:

1. Coloque los brazos intermediarios (20 y 30) en la
parte trasera de la pantalla, alineando los orificios
con los insertos de montaje. Véanse las figura 2.

2. Asegure los brazos intermediarios izquierdo y
derecho (20 y 30) a la pantalla utilizando tornillos
(40).

Figura 2. Coloque los brazos en la pantalla

4

Instrucciones de instalación MSP-DCCLCDS

INSTALE LA PLACA DE PARED

Seleccione una de las siguientes opciones para instalar la placa de
pared:

• Instrucciones de instalación mediante pe rnos par a madera (opción A)

• Instrucciones de instalación sobre concreto (opción B)

• Instrucciones de instalación en pared co n columnas de acero
(opción C)

Instrucciones de instalación mediante pernos para madera
(opción A)

Instale la placa de pared de la siguiente manera:

ADVERTENCIA: Es responsabilidad del instalador verificar que la
estructura a la cual se ancla el soporte soportará de manera segura
cinco veces la carga combinada de todos los componentes
sujetados y el equipo.

1. Determine una ubicación de montaje apropiada y coloque la p laca de
pared (10) en su sitio (véase “PIEZAS DE LA PLACA SOPORTE DE
PARED” en la página 3).

2. Utilizando un pequeño clavo o tornillo (no suministrado) en el orificio
central, soporte levemente la placa de pared en la ubicación de
montaje.

3. Nivele la placa de pared (10) y taladre orificios piloto para anclar la
placa de pared. Si se taladra en columnas de madera, utilice una
broca de 6 mm (15/64 pulg.).

4. Utilizando cuatro pernos para madera de 8 mm (5/16 pulg.) (80)
y arandelas de 8 mm (5/16 pulg.) (90), instale la placa de pared en
la pared.

5. Deslice los pestillos hacia la parte exterior.

Figura 3. Instalación mediante pernos para madera

5

Instrucciones de instalación MSP-DCCLCDS

Instrucciones de instalación sobre concreto
(opción B)

Instale la placa de pared de la siguiente manera:

ADVERTENCIA: Es responsabilidad del instalador
verificar que la estructura a la cual se ancla el
soporte soportará de manera segura cinco veces
la carga combinada de todos los componentes
sujetados y el equipo.

1. Determine una ubicación de montaje apropiada
y coloque la placa de pared (10) en su sitio (véase
“PIEZAS DE LA PLACA SOPORTE DE PARED” en
la página 3).

2. Dibuje una línea vertical a plomo para indicar la
altura deseada del soporte.

3. Sosteniendo la placa de pared contra la pared de
concreto verificando que los orificios de montaje
estén nivelados.

4. Taladre cuatro orificios de 8 mm en la superficie de
concreto, en los lugares marcados.

5. Instale los cuatro anclajes tipo caimán de 8 mm
(5/16 pulg.) (120) en los orificios.

6. Utilizando cuatro pernos para madera de 8 mm
(5/16 pulg.) (80) y arandelas de 8 mm (5/16 pulg .)
(90), asegure la placa de pared a la pared.

7. Deslice los pestillos hacia la parte exterior.

6

Instrucciones de instalación MSP-DCCLCDS

Instrucciones de instalación en columnas
de acero (opción C)

Instale la placa de pared de la siguiente manera:

ADVERTENCIA: Es responsabilidad del instalador
verificar que la estructura a la cual se ancla el
soporte soportará de manera segura cinco veces
la carga combinada de todos los componentes
sujetados y el equipo.

1. Determine una ubicación de montaje apropiada

y coloque la placa de pared (10) en su sitio (véase
“PIEZAS DE LA PLACA SOPORTE DE PARED” en
la página 3).

2. Taladre un orificio de 13 mm en la ubicación

deseada, verificando que la pared tenga un espesor
mínimo de 13 mm. Si la pared está hecha con
columnas metálicas, se recomienda instalar el
anclaje a través de la pared drywall y la columna
metálica (véase la figura 4).

Orificio de

13 mm

Figura 4.

Espesor mín.

13 mm

3. Con el anclaje plástico (100) inser tado en el orificio ,

deslice el extremo de agarre para colocar el e xtremo
dentro del orificio perpendicular a la pared
(véase la figura 5).

4. Deslice el anillo plástico del anclaje hasta la

superficie de la pared (véase la figura 6).

5. Separe los extremos de agarre para romper los

extremos plásticos hasta que queden al ras con el
anillo plástico del anclaje (véase la figura 7).

6. Utilizando los orificios de montaje más exteriores del

soporte como una plantilla, repita los pasos 1 al 5
para los anclajes restantes.

7. Utilizando los tornillos de cabeza Phillips 6.3 - 20

(1/4 - 20) (110) y las arandelas planas (50), asegure
el soporte a la pared (véase la figura 8).

SOPORTE A LA PARED

ARENDALA PLANA

TORNILLO DE
CABEZA PHILLIPS

6.3 - 20

(1/4 - 20)

ANILLO

ANILLO

PLÁSTICO

PLÁSTICO

SEPARE HASTA ROMPER

SEPARE HASTA ROMPER

LOS EXTREMOS

LOS EXTREMOS

PLÁSTICOS

PLÁSTICOS

Figura 5.

Figura 6.

Figura 8.

Figura 7.

7

Instrucciones de instalación MSP-DCCLCDS

INSTALE LA PANTALLA

Instale la pantalla de la siguiente manera:

1. Coloque la pantalla sobre la placa de pared (10)
enganchando los ganchos de los brazos (20 y 30) en
la parte superior de la placa de pared.

2. Asegure la pantalla deslizando los pestillos, uno en cada
lado, hacia adentro (véase la figura 9).

3. Si se desea, instale los tornillos autoroscantes (70) y/o
candados (no suministrados) para seguridad adicional
(véase la figura 9).

(70) Opcional

Figura 9. Asegure la pantalla

8

Instrucciones de instalación MSP-DCCLCDS

INSTRUCCIONES DE REMOCIÓN
DE LA PANTALLA

Para realizar servicios de mantenimiento o reparación
en la pantalla, retire la pantalla fuera de la placa de
pared de la siguiente manera:

ADVERTENCIA: Desconecte la energía y los
cables de audio/video antes de retirar la pantalla
de su soporte de pared.

1. Si es aplicable, retire los tornillos autoroscantes

(70) y/o candados de ambos lados de la placa de
pared. Estos herrajes proporcionan seguridad
(véase la figura 10).

2. Deslice los pestillos de seguridad hacia afuera en

ambos lados para desenganchar la pantalla de la
placa de pared (véase la figura 11).

ADVERTENCIA: La pantalla de plasma es pesada
y extremadamente frágil. Tenga precaución al
retirar la pant alla fuera del sopor te p ara evit ar daño
al equipo o lesiones personales.

3. Con un ayudante, levante la pantalla hacia arriba

y afuera de la placa de pared (véase la figura 11)
para retirar la pantalla fuera de la pared.

Figura 10. Retire los herrajes de seguridad

Figura 11. Retire la pantalla

9
