INSTALLATION INSTRUCTIONS

LSA

LTA

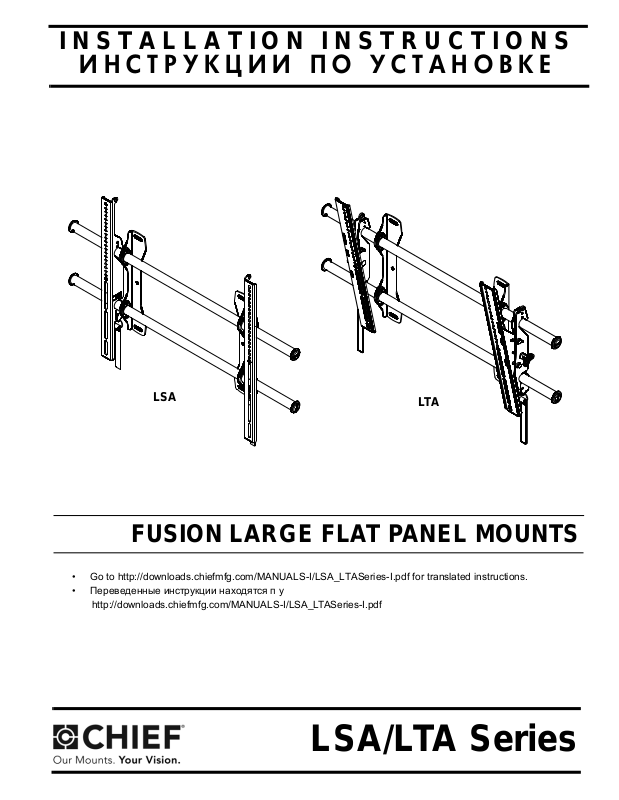

FUSION LARGE FLAT PANEL MOUNTS

• Go to http://downloads.chiefmfg.com/MANUALS-I/LSA_LTASeries-I.pdf for translated instructions.

• Переведенные инструкции находятся п у

http://downloads.chiefmfg.com/MANUALS-I/LSA_LTASeries-I.pdf

German Product Description

Portuguese Product Description

Italian Product Description

Dutch Product Description

LSA/LTA Series

ИНСТРУКЦИИ ПО УСТАНОВКЕ

Page 2

LSA/LTA Series Installation Instructions

DISCLAIMER

Milestone AV Technologies, and its affiliated corporations and subsidiaries (collectively “Milestone”), intend to make this manual accurate and complete. However, Milestone makes no claim that the information contained herein covers all details, conditions or variations, nor does it provide for every possible contingency in connection with the installation or use of this product. The information contained in this document is subject to change without notice or obligation of any kind. Milestone makes no representation of warranty, expressed or implied, regarding the information contained herein. Milestone assumes no responsibility for accuracy, completeness or sufficiency of the information contained in this document.

WARNING: Never operate this mounting system if it is

damaged. Return the mounting system to a service center for examination and repair.

WARNING: Do not use this product outdoors.

IMPORTANT ! : The LSA/LTA mounts are designed to be

mounted to an 8" bare concrete wall, 8"x8"x16" bare concrete block wall, or a 2" x 4" wood studs (16" on center) wall covered by drywall with a maximum thickness of 5/8".

--SAVE THESE INSTRUCTIONS--

IMPORTANT SAFETY INSTRUCTIONS!

WARNING: A WARNING alerts you to the possibility of

serious injury or death if you do not follow the instructions.

CAUTION: A CAUTION alerts you to the possibility of

damage or destruction of equipment if you do not follow the corresponding instructions.

WARNING: Failure to read, thoroughly understand, and

follow all instructions can result in serious personal injury, damage to equipment, or voiding of factory warranty! It is the installer’s responsibility to make sure all components are properly assembled and installed using the instructions provided.

WARNING: Failure to provide adequate structural strength

for this component can result in serious personal injury or damage to equipment! It is the installer’s responsibility to make sure the structure to which this component is attached can support five times the combined weight of all equipment. Reinforce the structure as required before installing the component.

WARNING: Exceeding the weight capacity can result in

serious personal injury or damage to equipment! It is the installer’s responsibility to make sure the combined weight of all components located between the LSA/LTA up to (and including) the display does not exceed 200 lbs (90.7 kg).

WARNING: Use this mounting system only for its intended

use as described in these instructions. Do not use attachments not recommended by the manufacturer.

Page 3

Installation Instructions LSA/LTA Series

LTA

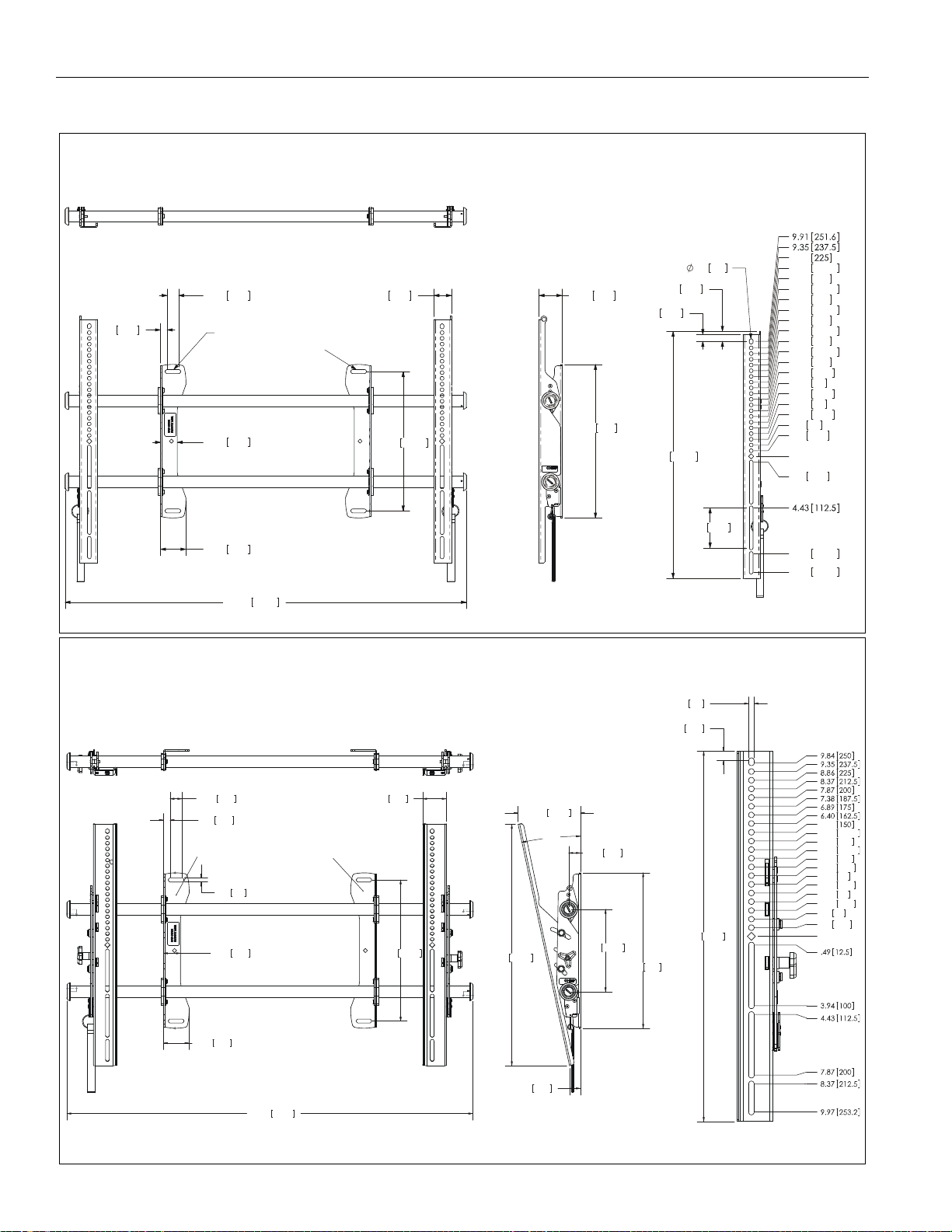

DIMENSION: [MILLIMETERS] INCHES

1.00 25.4

.34 8.6

1.44 36.6

2.18 55.3

.57 14.4

34.53 877.1

2.00 50.8

12.00 304.8

MINIMUM UPRIGHT

SPACING IS 12"

RAILS CAN BE SLID LEFT

OR RIGHT FOR OFFSET

13.23 336

20.54 521.7

12°

.93 23.6

5.29 134.5

7.00 177.8

1.00 25.4

21.00 533.4

.53 13.5

.32 8.1

.49 12.5

.98 25

1.48 37.5

1.97 50

2.46 62.5

2.95 75

3.44 87.5

3.94 100

4.43 112.5

4.92 125

5.41 137.5

5.91

NOTES:

MAX MOUNTING PATTERN IS 30.6" (777.2 mm) WITHOUT REVERSING UPRIGHTS.

12.00 304.8

1.44 36.6

2.19 55.7

34.57 878.1

1.00 25.4

.57 14.4

1.52 38.5

MINIMUM UPRIGHT

SPACING IS 12"

1.96 49.8

13.23 336

21.28 540.4

3.44 87.5

.32

8.1

.59

15.1

.87 22.1

.49 12.5

.98 25

1.48

37.5

1.97 50

2.46

62.5

2.95 75

3.44

87.5

.49 12.5

3.94 100

4.43

112.5

4.92 125

5.41

137.5

5.91 150

6.40

162.5

6.89 175

7.38

187.5

7.87 200

8.37

212.5

8.86

8.37

212.5

9.97

253.2

NOTES:

MAX MOUNTING PATTERN IS 31.8"[807.7mm] WITHOUT REVERSING UPRIGHTS.

1. MAX MOUNTING PATTERN IS 34.3"[871.2mm] WITH REVERSING UPRIGHTS.2. FOR RECESSED APPLICATIONS, MINIMUM VERTICAL LIFT FOR HOOK 3. ENGAGEMENT IS .56"[14.2mm]. MOUNT RAILS CAN BE SLID LEFT OR RIGHT FOR OFFSET APPLICATIONS.4. MOUNT IS 1.96"[49.8mm] DEEP WHEN FLAT TO WALL.

LSA

DIMENSION: [MILLIMETERS] INCHES

DIMENSIONS

Page 4

Installation Instructions LSA/LTA Series

Tighten Fastener

Apretar elemento de fijación Befestigungsteil festziehen Apertar fixador Serrare il fissaggio Bevestiging vastdraaien Serrez les fixations

Loosen Fastener

Aflojar elemento de fijación Befestigungsteil lösen Desapertar fixador Allentare il fissaggio Bevestiging losdraaien Desserrez les fixations

Phillips Screwdriver

Destornillador Phillips Kreuzschlitzschraubendreher Chave de fendas Phillips Cacciavite a stella Kruiskopschroevendraaier Tournevis à pointe cruciforme

Open-Ended Wrench

Llave de boca Gabelschlüssel Chave de bocas Chiave a punte aperte Steeksleutel Clé à fourche

By Hand

A mano Von Hand Com a mão A mano Met de hand À la main

Hex-Head Wrench

Llave de cabeza hexagonal Sechskantschlüssel Chave de cabeça sextavada Chiave esagonale Zeskantsleutel Clé à tête hexagonale

Pencil Mark

Marcar con lápiz Stiftmarkierung Marcar com lápis Segno a matita Potloodmerkteken Marquage au crayon

Drill Hole

Perforar Bohrloch Fazer furo Praticare un foro Gat boren Percez un trou

Adjust

Ajustar Einstellen Ajustar Regolare Afstellen Ajuster

Remove

Quitar Entfernen Remover Rimuovere Verwijderen Retirez

Optional

Opcional Optional Opcional Opzionale Optie En option

Security Wrench

Llave de seguridad Sicherheitsschlüssel Chave de segurança Chiave di sicurezza Veiligheidssleutel Clé de sécurité

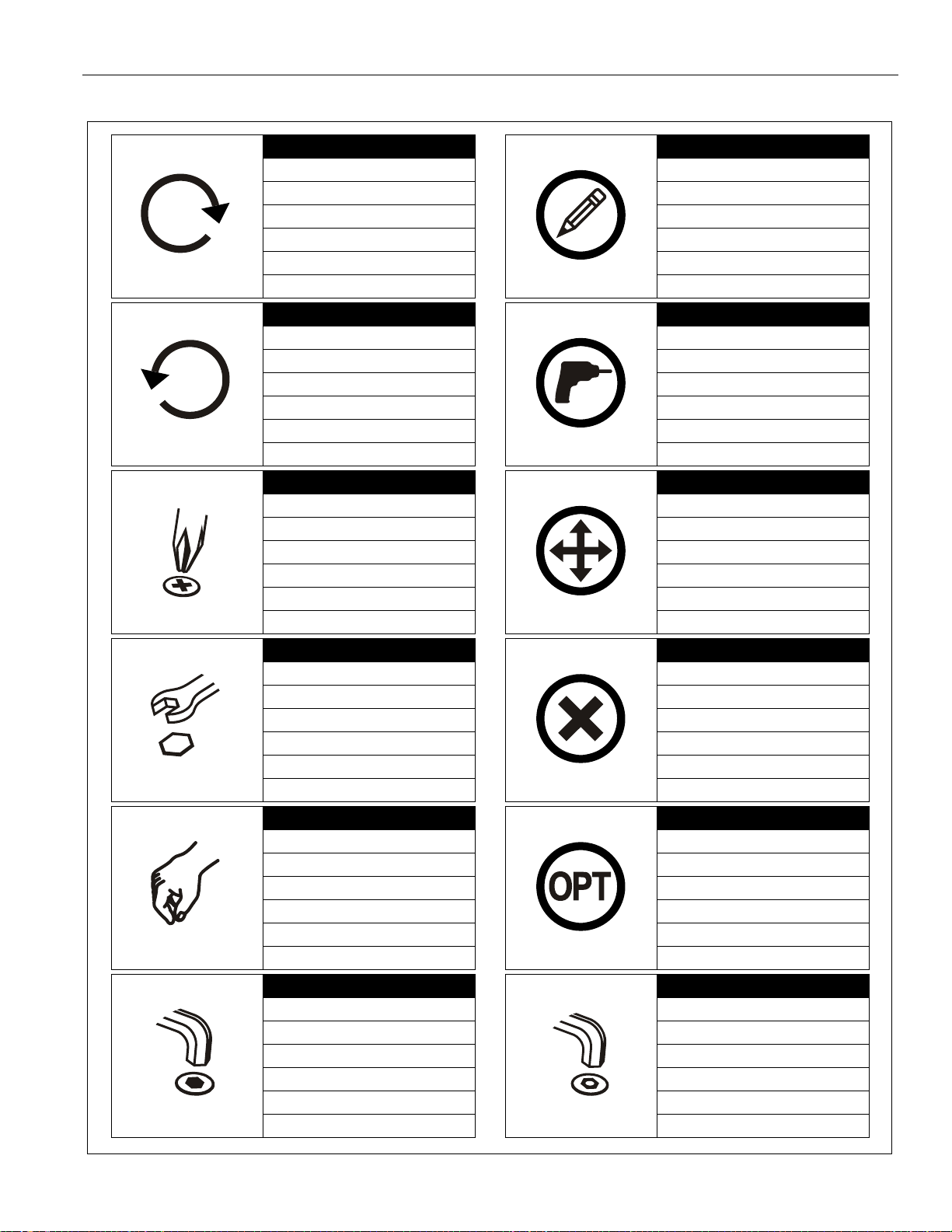

LEGEND

Page 5

LSA/LTA Series Installation Instructions

7/32" (5.5mm) Wood Stud 5/16" (7.9mm) Concrete

(included)

C (6)

E (6)

(LSA Only)

(L TA Only)

T (1)

S (1)

(LSA Only)

(L TA Only)

[A-N used on LSAU/LTAU Models Only]

A (8) M4x16mm

B (6) M4x20mm M4x25mm

D (6) M5x16mm

M5x20mm

F (6) M5x25mm

G (6) M6x16mm

H (6) M6x25mm

P (1) M5

I (6) M8x20mm

J (6) M8x30mm

K (4) M8x50mm

L (8) .750x.323x.250

M (8) .750x.344x.500

N (8)

QA (4) 5/16"

QB (4) 5/16"

QC (4) 5/16" x 2-1/2"

Custom

LSA2XXX/

LTA2XXX Hardware

[Included with

LSA2XXX/LTA2XXX

Models Only]

R (1)

U (1)

V (1)

W (1)

X (1)

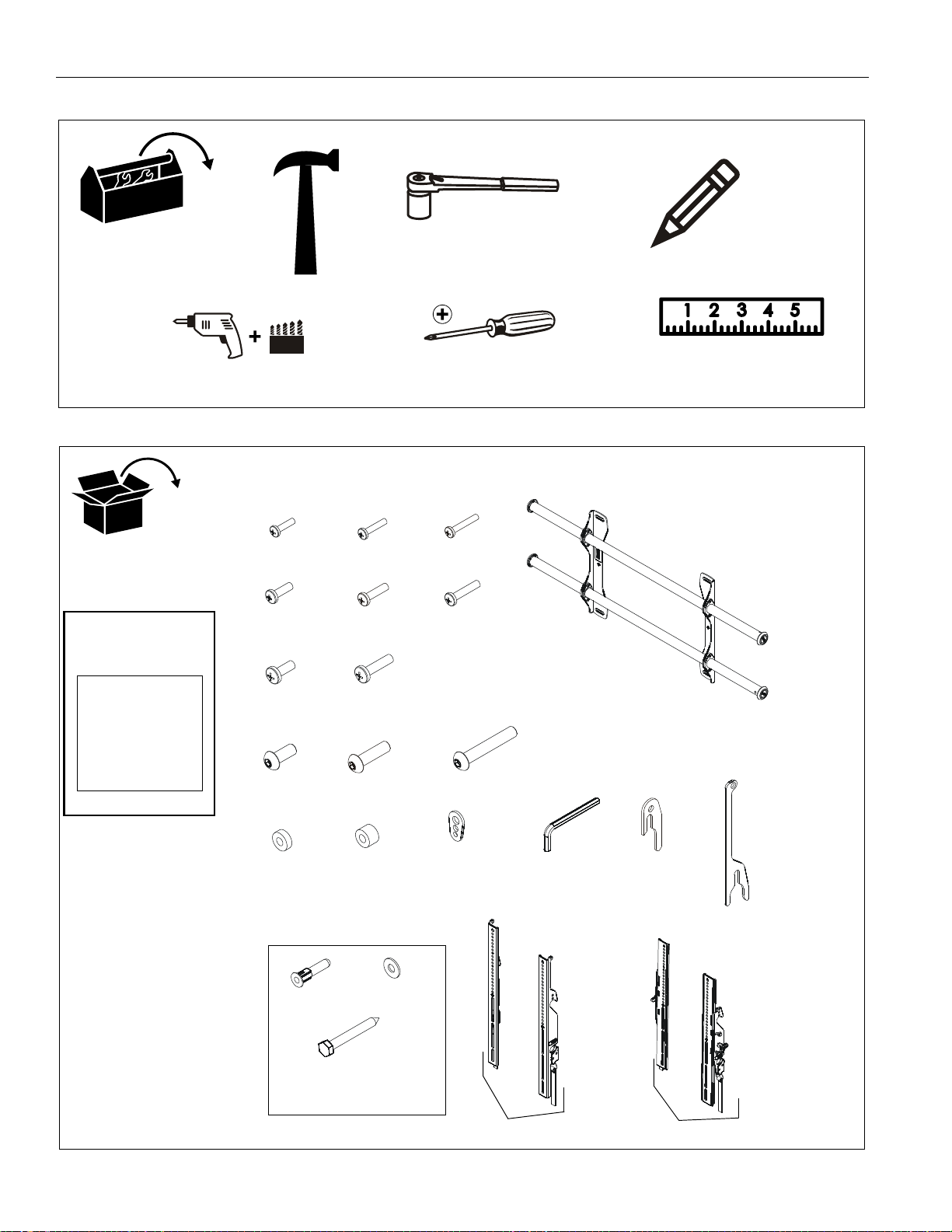

TOOLS REQUIRED FOR INSTALLATION

PARTS

Page 6

LSA/LTA Series Installation Instructions

Center of screen

Vertical center of mount

6" (152.4mm)

(QB) x 4

(QC) x 4

INSTALLATION

The LSA/LTA mounts are designed to be mounted to an 8" bare concrete wall, 8"x8"x16" bare concrete block wall, or a 2" x 4" wood studs (16" on center) wall covered by drywall with a maximum thickness of 5/8". The LTA has brackets which allow the TV to be tilted. The LSA has static brackets which keep the TV in an upright position.

WARNING: ELECTRICAL SHOCK HAZARD! CUTTING

OR DRILLING INTO ELECTRICAL CORDS OR CABLES CAN CAUSE DEATH OR SERIOUS PERSONAL INJURY! ALWAYS make certain area behind mounting surface is free of electrical wires and cables before drilling or installing fasteners.

Locate Mounting Site

WARNING: IMPROPER INSTALLATION CAN LEAD TO

MOUNT FALLING CAUSING SEVERE PERSONAL INJURY OR DAMAGE TO EQUIPMENT! It is the installers responsibility to make certain the structure to which the mount is being attached is capable of supporting five times the weight of the LTA or LSA and all attached equipment not to exceed 200 lbs (90.7 kg).

NOTE: Proceed to either the Installing to a Wood Stud Wall

section or the Installing to a Concrete Wall section.

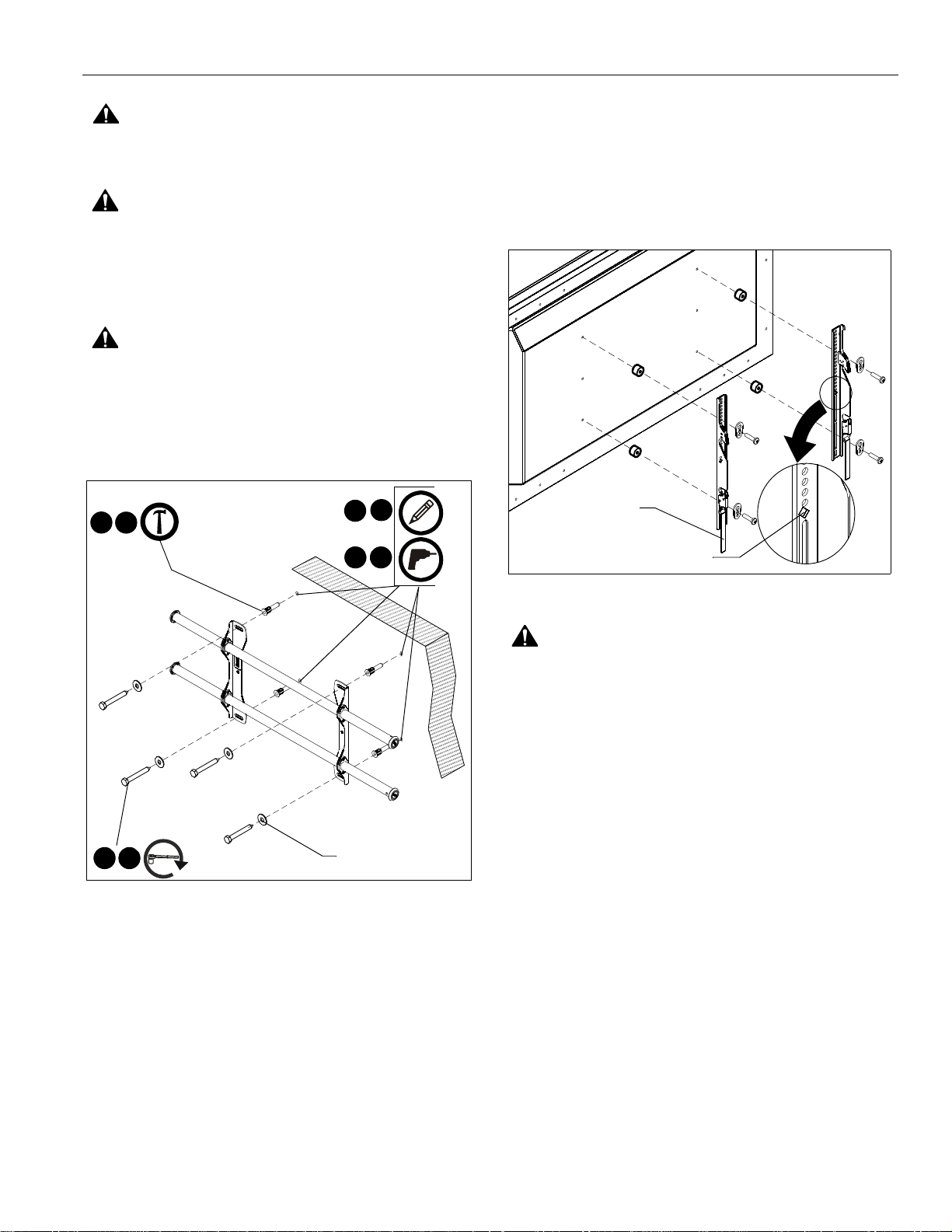

Installing to a Wood Stud Wall

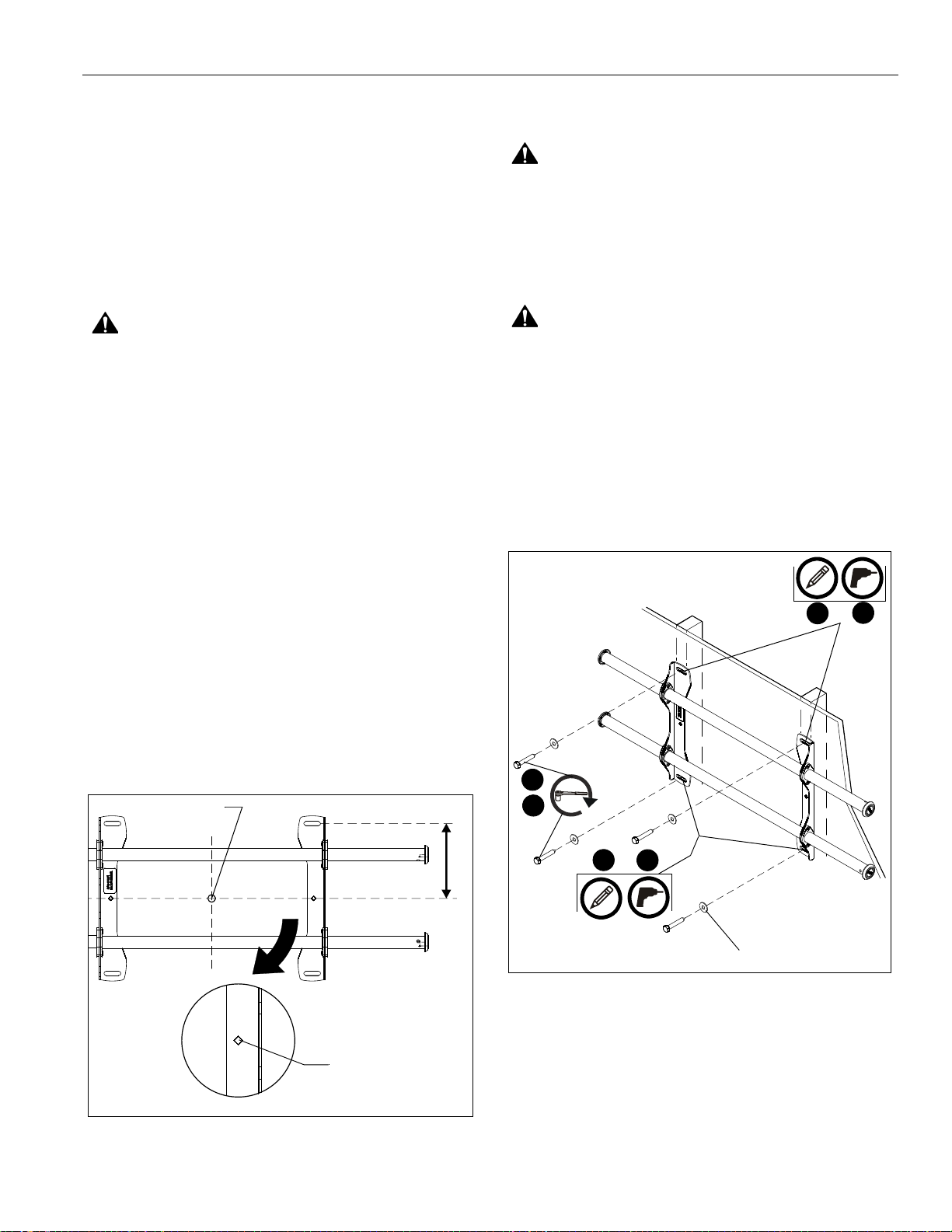

1. Determine the center of the TV screen, and where it should be located on the wall.

2. Locate the closest stud to the left and right of the selected location.

NOTE: If the screen area lies over a stud, use that stud and the

stud to either the left or right of it.

3. Line up the diamond on mount with center of screen marking to determine vertical center. (See Figure 1)

4. Measure up 6" from the center point to mark location of the upper mounting slots.

WARNING: EXPLOSION AND FIRE HAZARD! CUTTING

OR DRILLING INTO GAS PLUMBING CAN CAUSE DEATH OR SERIOUS PERSONAL INJURY! ALWAYS make certain area behind mounting surface is free of gas, water, waste, or any other plumbing before cutting, drilling, or installing fasteners.

6. Drill one 7/32" (5.5mm) pilot hole in each stud.

7. Use two 5/16 x 2-1/2" lag bolts (QC) and two 5/16" flat washers (QB) to attach top of mount to wall. (See Figure 2)

5. Using a level, mark the wall on each stud to attach the mount through the upper mounting slots. (See Figure 2)

Figure 1

Figure 2

8. Mark the attachment points for the lower mounting slots, making sure the attachment points are located on the studs. (See Figure 2)

9. Drill 7/32" (5.5mm) pilot holes at markings for lower mounting holes. (See Figure 2)

10. Use two 5/16 x 2-1/2" lag bolts (QC) and two 5/16" flat washers (QB) to attach the mount to the wall through the lower mounting holes. (See Figure 2)

11. Slide rails to approximate center of screen location.

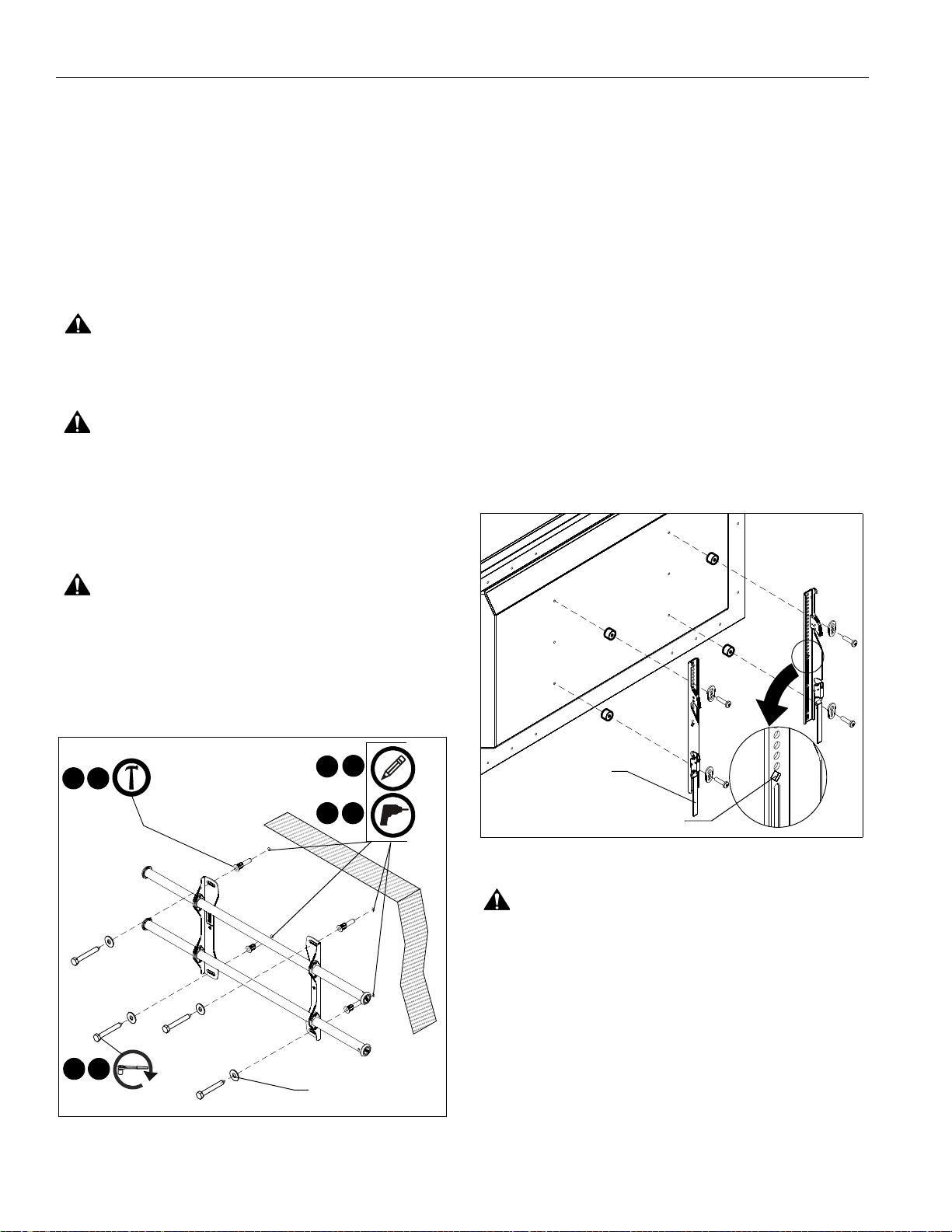

Installing to a Concrete Wall

1. Determine the center of the TV screen, and where it should be located on the wall.

2. Line up the diamonds on mount with center of screen marking to determine vertical center. (See Figure 1)

3. Measure up 6" (152.4mm) from the center point to mark location of the upper mounting slots. (See Figure 1)

4. Using a level, mark the wall through both upper mounting slots. (See Figure 3)

Page 7

Installation Instructions LSA/LTA Series

(QA) x 4

7 11

(QC) x 4

(QB) x 4

Center of bracket

Pull strap

12. Slide rails to approximate center of screen location.

CAUTION: MINIMUM HORIZONTAL DISTANCE

BETWEEN WALL BRACKETS IS 12" (304.8mm). Do not place mounting brackets closer together than 12" (304.8mm).

WARNING: ELECTRICAL SHOCK HAZARD! CUTTING

WARNING: EXPLOSION AND FIRE HAZARD! CUTTING

Attaching Interface Brackets to TV

1. Align the center of the bracket with center of screen.

(See Figure 4)

NOTE: The diamond-shape hole in the bracket corresponds to

the center of the mount.

Figure 4

WARNING: IMPROPER INSTALLATION CAN LEAD TO

DISPLAY FALLING CAUSING SERIOUS PERSONAL INJURY OR DAMAGE TO EQUIPMENT! Using screws of improper size may damage your display. Properly sized screws will easily and completely thread into display mounting holes. If spacers are required, be sure to use longer screws of the same diameter.

2. Select correct screws, spacers (if necessary) and universal

washers from the hardware bag (A-N) and attach brackets to back of screen. (See Figure 4)

5. Drill one 5/16" (7.9mm) pilot hole at each marking.

6. Install an anchor (QA) into each pilot hole using a hammer.

7. Use two 5/16 x 2-1/2" lag bolts (QC) and two 5/16" flat washers (QB) to attach top of mount to anchors in wall.

8. Mark the attachment points for the lower mounting slots. (See Figure 3)

9. Drill one 5/16" (7.9mm) pilot hole at each marking for lower mounting holes. (See Figure 3)

10. Install an anchor (QA) into each pilot hole using a hammer.

11. Use two 5/16 x 2-1/2" lag bolts (QC) and two 5/16" flat washers (QB) to attach the mount to the wall through the lower mounting holes. (See Figure 3)

Figure 3

Page 8

LSA/LTA Series Installation Instructions

Knobs

Knobs to outside of brackets

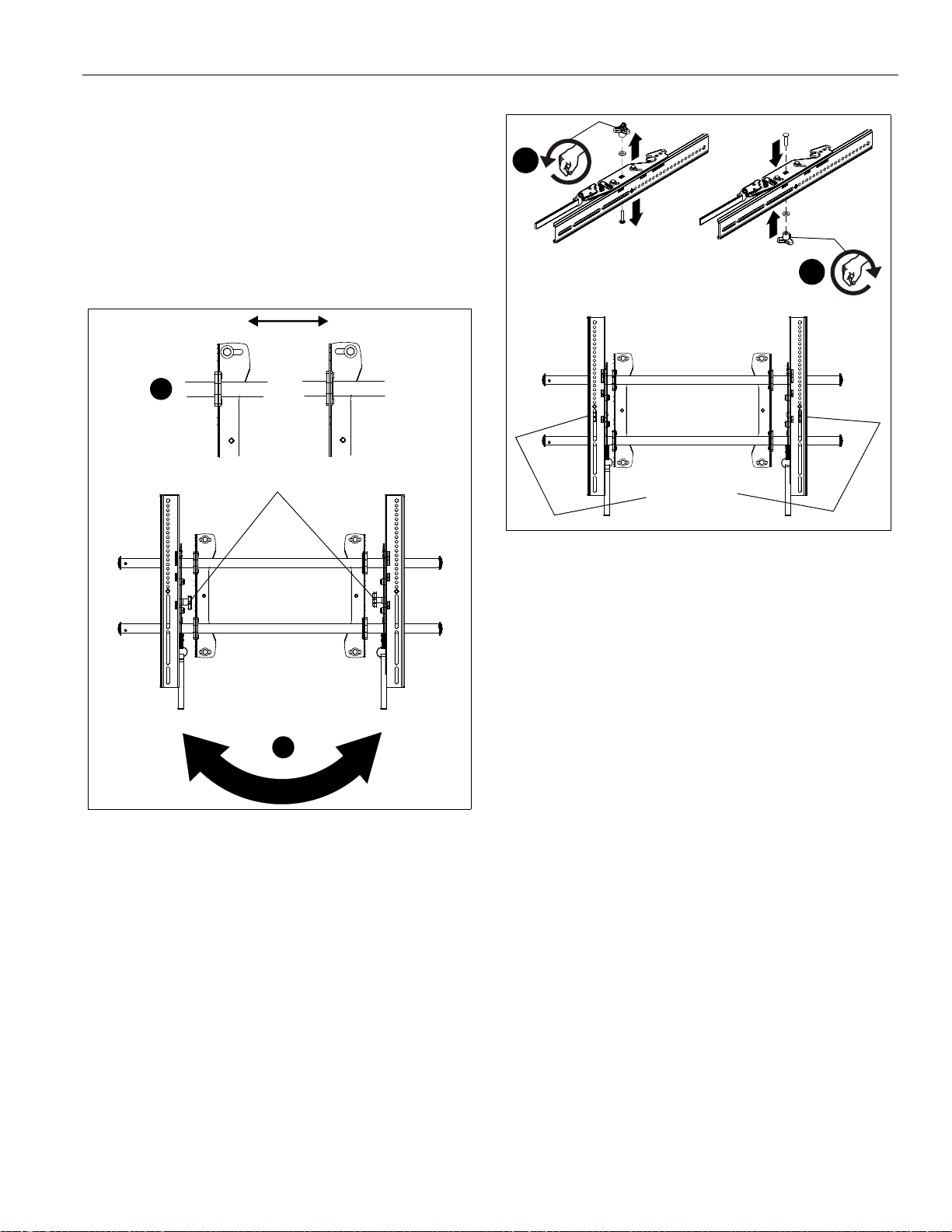

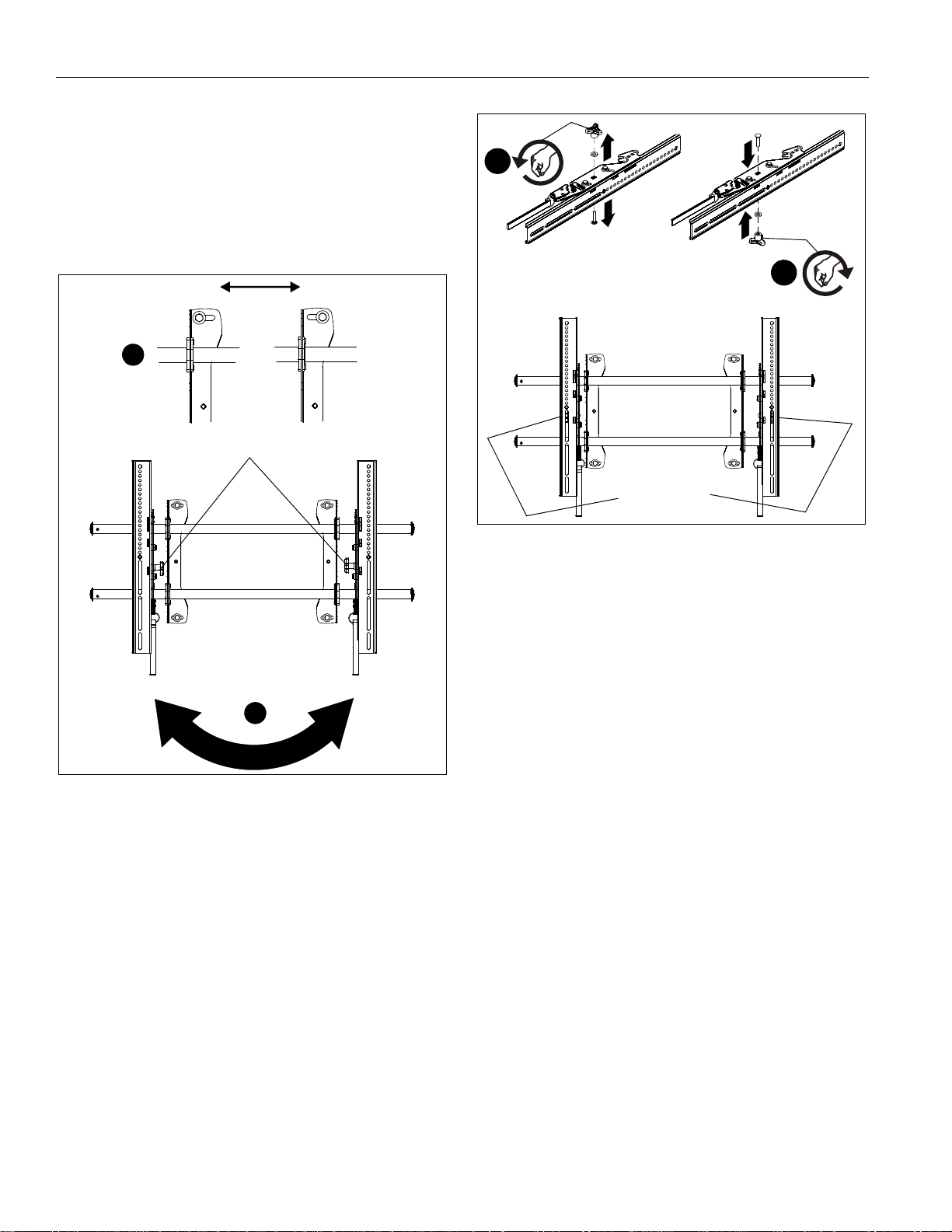

Switching Interface Brackets (Optional)

If an installation situation makes adjusting the location of interface brackets necessary, there are several options.

1. The wall brackets may be adjusted side to side at the point of attachment. (See Figure 5)

2. The location of the left and right interface brackets may be switched, with the knobs on the LTA interface brackets facing the inside of the mount. (See Figure 5)

Figure 6

3. If necessary, the tilt interface bracket knobs may be switched to allow the interface brackets to be reversed. (See Figure 6)

a. Remove display from mount. b. Remove interface brackets from display. c. Hold the right interface bracket horizontally, tightly

gripping it so that spacers do not move. d. Remove the knob, washer and screw. e. Replace the knob, washer and screw in the opposite

order, with the knob on the inside of the bracket. f. Switch the right interface bracket to the left side of the

wall mount. g. Repeat Steps 3c through 3f with the left interface

bracket.

Figure 5

Page 9

Installation Instructions LSA/LTA Series

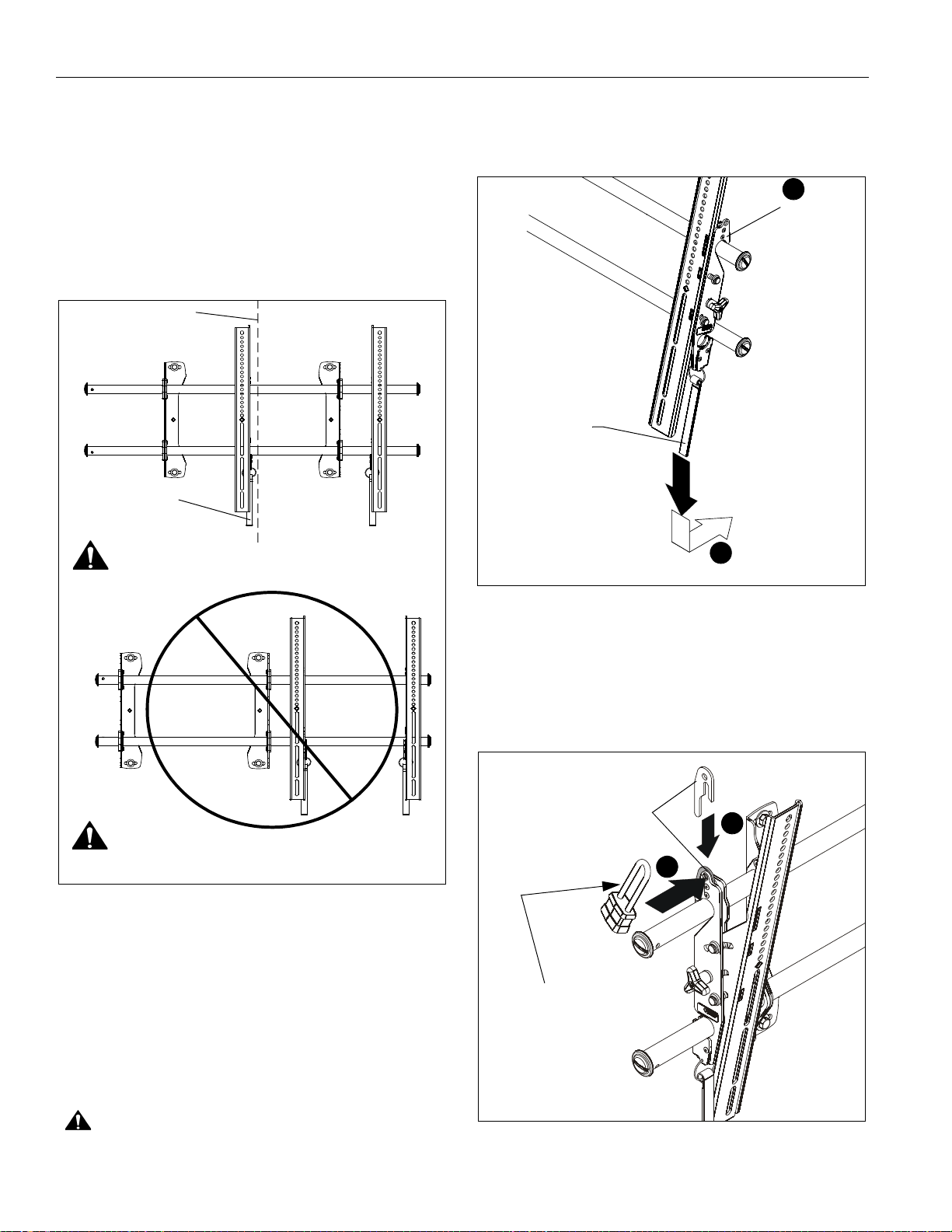

Both interface brackets must NEVER be located to one side of the wall brackets!

Pullstrap

NEVER place both interface brackets to one side of the wall mount center line (CL)!

Center Line (CL)

(Screen not shown for clarity)

To p Hook

Pullstrap

(S)

(LTA Shown)

Padlock shackle diameter:

- Min: 1/4" (6.3mm)

- Max: 5/16" (7.9mm)

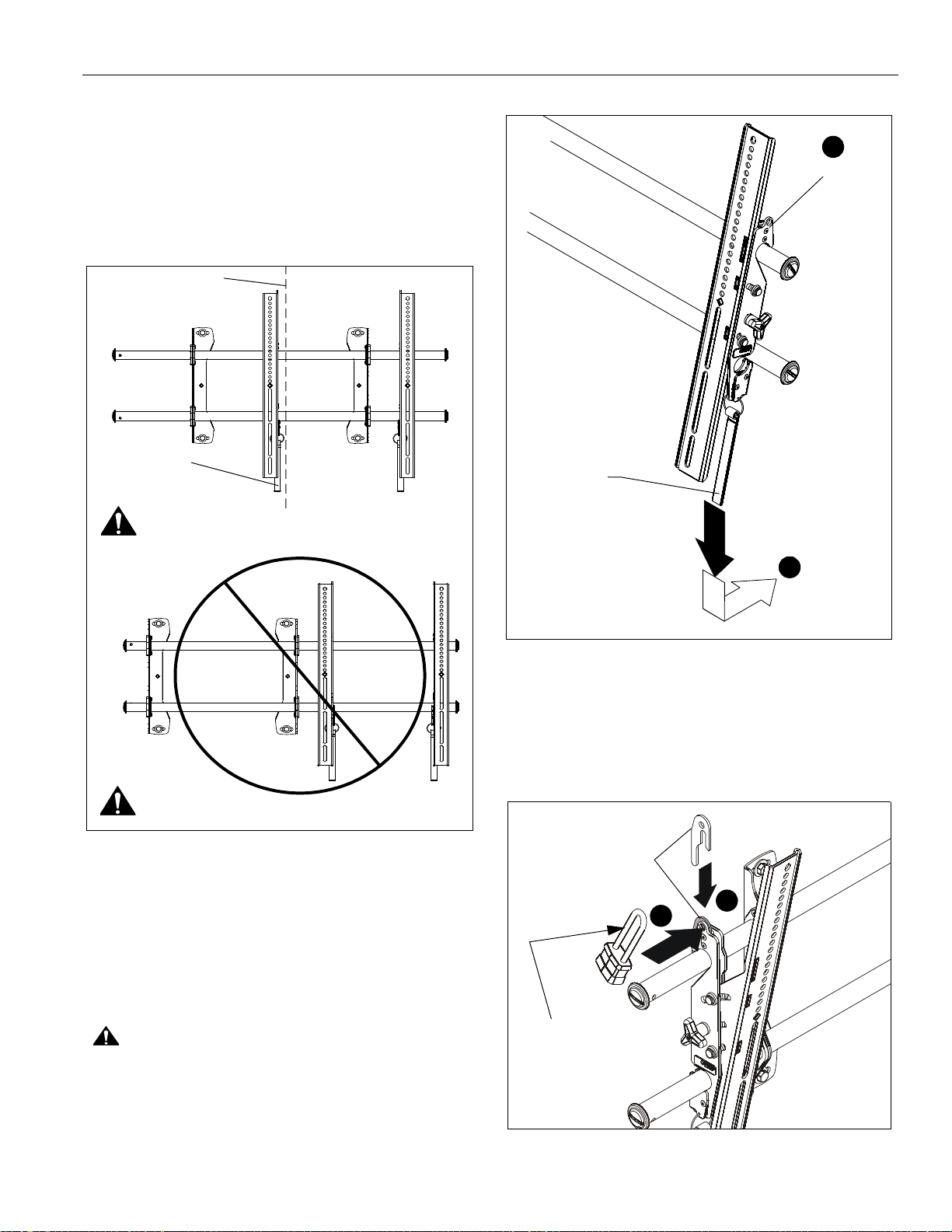

Attaching Screen to Wall Mount

1. Adjust Velcro® pull strap (if necessary) so it does not extend

beyond bottom of screen. (See Figure 7)

NOTE: Do NOT allow both interface brackets to be located on

same side of wall bracket. (See Figure 7)

NOTE: NEVER place both interface brackets to one side of the

wall mount center line! (See Figure 7)

2. Hang top hook of interface brackets onto the top bar of the

mount. (See Figure 8)

NOTE: The screen initially installs into the "kickstand mode" to

allow easy cable access.

3. Slide screen and bars to desired viewing position.

4. Route cables between wall and bars.

CAUTION: PINCH POINTS! Keep fingers, hands and

cables out of pinch point areas.

5. Pull downward on the pullstraps and swing inward toward

wall, latching interface brackets to lower bar and locking bottom of screen to the mount. (See Figure 8)

Figure 7

Figure 8

Locking Mount (Optional)

1. Add optional security bracket (S or T) to the mount. (See Figure 9)

2. Add padlock (not included) to complete security.

Figure 9

Page 10

Инструкции по установке

ЗАЯВЛЕНИЕ ОБ ОТКАЗЕ ОТ ОТВЕТСТВЕННОСТИ

Компания Milestone AV Technologies и ее дочерние компании и филиалы (обобщенно "Milestone") стремятся сделать это руководство точным и полным. Однако информация, содержащаяся в этом руководстве, может не освещать всех деталей, условий или видоизменений, а также может не предусматривать всех возможных случаев установки или использования данного продукта. Содержащаяся в данном документе информация может быть изменена без уведомления или какого-либо обязательства со стороны компании. Milestone не предоставляет гарантий, прямых или косвенных, по информации, содержащейся в руководстве. Milestone не берет на себя ответственность за точность, полноту или достаточность информации, содержащейся в данном документе.

ПРЕДУПРЕЖДЕНИЕ. Используйте данную крепежную систему

только по назначению, в соответствии с предписаниями данной инструкции. Запрещается использовать дополнительные приспособления, не рекомендованные производителем.

ПРЕДУПРЕЖДЕНИЕ. Не допускать эксплуатацию этой

крепежной системы при ее повреждении. Верните крепежную систему в центр по обслуживанию для проверки и ремонта.

ПРЕДУПРЕЖДЕНИЕ. Изделие не предназначено для

наружного использования.

ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ

И ПРЕДОСТЕРЕЖЕНИЯ!

ПРЕДУПРЕЖДЕНИЕ. ПРЕДУПРЕЖДЕНИЕ – информирует

о возможности получения серьезных или смертельных травм при невыполнении инструкций.

ВНИМАНИЕ. ВНИМАНИЕ – информирует о возможности

повреждения или выхода из строя оборудования при невыполнении соответствующих инструкций.

ПРЕДУПРЕЖДЕНИЕ. Невнимательное прочтение

и несоблюдение следующих инструкций может привести к получению серьезных травм, повреждению оборудования или прекращению действия заводской гарантии! Обязанность лица, выполняющего установку, – с помощью предоставленных инструкций убедиться, что все компоненты правильно собраны и установлены.

ВАЖНО ! Крепления LSA/LTA предназначены для монтажа на голую бетонную стену толщиной 8", голую бетонную стену из бетонных блоков 8"x8"x16" или на деревянные стойки 2" x 4" (16" между центрами), покрытые листами гипсокартона максимальной толщиной 5/8".

--СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ--

ПРЕДУПРЕЖДЕНИЕ. Недостаточная прочность материала

стены в месте крепления данной детали может привести к серьезным травмам и повреждению оборудования! Лицо, выполняющее установку, обязано убедиться в том, что прочность материала стены в месте крепления данной детали позволяет выдержать нагрузку, превосходящую в пять раз вес всего имеющегося оборудования. При необходимости перед установкой данной детали следует принять меры для повышения прочности материала стены.

ПРЕДУПРЕЖДЕНИЕ. Превышение нагрузки по весу может

привести к серьезным травмам и повреждению оборудования! Лицо, выполняющее установку, обязано убедиться в том, что общий вес всех компонентов, расположенных между LSA/LTA и монитором (включительно), не превышает 200 фунтов (90,7 кг).

Page 11

Инструкции по установке

1.00 25.4

.34 8.6

1.44 36.6

2.18 55.3

.57 14.4

34.53 877.1

2.00 50.8

12.00 304.8

MINIMUM UPRIGHT

SPACING IS 12"

RAILS CAN BE SLID LEFT

OR RIGHT FOR OFFSET

13.23 336

20.54 521.7

12°

.93 23.6

5.29 134.5

7.00 177.8

1.00 25.4

21.00 533.4

.53 13.5

.32 8.1

.49 12.5

.98 25

1.48 37.5

1.97 50

2.46 62.5

2.95 75

3.44 87.5

3.94 100

4.43 112.5

4.92 125

5.41 137.5

5.91

NOTES:

MAX MOUNTING PATTERN IS 30.6" (777.2 mm) WITHOUT REVERSING UPRIGHTS.

LTA

МАКСИМАЛЬНЫЙ МОНТАЖНЫЙ ШАБЛОН – 777,2 мм (30,6") БЕЗ ПЕРЕВОРОТА ВЕРТИКАЛЬНЫХ ПЛАНОК

ЕДИНИЦЫ ИЗМЕРЕНИЯ: [МИЛЛИМЕТРЫ] ДЮЙМЫ

РЕЙКИ МОЖНО ДВИГАТЬ ВЛЕВО ИЛИ ВПРАВО

ДЛЯ КОМПЕНСАЦИИ СМЕЩЕНИЯ СТОЕК

С ПЕРЕВОРОТОМ ВЕРТИКАЛЬНЫХ ПЛАНОК МАКСИМАЛЬНЫЙ МОНТАЖНЫЙ ШАБЛОН СОСТАВЛЯЕТ 894 мм (35,2")

ПРИМЕЧАНИЯ.

3. ДЛЯ УТОПЛЕННЫХ ОТВЕРСТИЙ МИНИМАЛЬНЫЙ ВЕРТИКАЛЬНЫЙ ПОДЪЕМ ДЛЯ ЗАЦЕПЛЕНИЯ СКОБЫ СОСТАВЛЯЕТ 14,2мм (,56")

КРОНШТЕЙН ГЛУБИНОЙ 50,5мм (1,99") ДЛЯ ПЛОСКОГО КРЕПЛЕНИЯ К СТЕНЕ.

МИНИМАЛЬНЫЙ ЗАЗОР МЕЖДУ [304,8]

НАСТЕННЫМИ КРОНШТЕЙНАМИ 12

, ,

, , ,, , ,

, , ,

, ,

12.00 304.8

1.44 36.6

2.19 55.7

34.57 878.1

1.00 25.4

.57 14.4

1.52 38.5

MINIMUM UPRIGHT

SPACING IS 12"

1.96 49.8

13.23 336

21.28 540.4

3.44 87.5

.32

8.1

.59

15.1

.87 22.1

.49 12.5

.98 25

1.48 37.5

1.97 50

2.46 62.5

2.95 75

3.44 87.5

.49 12.5

3.94 100

4.43

112.5

4.92 125

5.41

137.5

5.91 150

6.40

162.5

6.89 175

7.38

187.5

7.87 200

8.37

212.5

8.86

8.37

212.5

9.97

253.2

NOTES:

MAX MOUNTING PATTERN IS 31.8"[807.7mm] WITHOUT REVERSING UPRIGHTS.

МАКСИМАЛЬНЫЙ МОНТАЖНЫЙ ШАБЛОН – 807,7 мм (31,8") БЕЗ ПЕРЕВОРОТА

ВЕРТИКАЛЬНЫХ ПЛАНОК. С ПЕРЕВОРОТОМ ВЕРТИКАЛЬНЫХ ПЛАНОК МАКСИМАЛЬНЫЙ МАКСИМАЛЬНЫЙ МОНТАЖНЫЙ ШАБЛОН СОСТАВЛЯЕТ 871,2 мм (34,3")

LSA

МИНИМАЛЬНЫЙ ЗАЗОР МЕЖДУ [304,8]

НАСТЕННЫМИ КРОНШТЕЙНАМИ 12

ЕДИНИЦЫ ИЗМЕРЕНИЯ: [МИЛЛИМЕТРЫ] ДЮЙМЫ

ПРИМЕЧАНИЯ.

3. ДЛЯ УТОПЛЕННЫХ ОТВЕРСТИЙ МИНИМАЛЬНЫЙ ВЕРТИКАЛЬНЫЙ ПОДЪЕМ ДЛЯ

4. МОНТАЖНЫЕ РЕЙКИ МОЖНО СДВИНУТЬ ВЛЕВО ИЛИ ВПРАВО ДЛЯ СДВИГАЕМЫХ

5. КРОНШТЕЙН ГЛУБИНОЙ 49,8MM (1,96”) ДЛЯ ПЛОСКОГО КРЕПЛЕНИЯ К СТЕНЕ

ЗАЦЕПЛЕНИЯ СКОБЫ СОСТАВЛЯЕТ 14,2MM (,56”)

КРЕПЛЕНИЙ.

, ,

, , ,

РАЗМЕРЫ

Page 12

Инструкции по установке

Затянуть крепежный элемент

Ослабить крепежный элемент

Крестообразная отвертка

Открытый рожковый ключ

Вручную

Ключ с шестигранной головкой

Карандашная пометка

Просверлить отверстие

Отрегулировать

Удалить

Дополнительно

Специальный ключ

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

Page 13

Инструкции по установке

Деревянная стойка 7/32" (5,5 мм)

Бетон 5/16" (7,9 мм)

C (6)

E (6)

(Только для LSA)

(Только для LTA)

T (1)

S (1)

(Только для LSA)

(Только для LTA)

[AN используется только на моделях LSAU/LTAU]

A (8) M4x16 мм

B (6) M4x20 мм

M4x25 мм

D (6) M5x16 мм

M5x20 мм

F (6) M5x25 мм

G (6) M6x16 мм

H (6) M6x25 мм

P (1) M5

I (6) M8x20 мм

J (6) M8x30 мм

K (4) M8x50 мм

L (8) ,750x,323x,250

M (8) ,750x,344x,500

N (8)

QA (4) 5/16"

QB (4) 5/16"

QC (4) 5/16" x 2-1/2"

R (1)

Специальный

крепеж

LSA2XXX/

LTA2XXX

[Поставляется только

с моделями LSA2XXX/

LTA2XXX]

U (1)

V (1)

W (1)

X (1)

ИНСТРУМЕНТЫ, НЕОБХОДИМЫЕ ДЛЯ УСТАНОВКИ

КОМПОНЕНТЫ

Page 14

Инструкции по установке

Центр экрана

Середина кронштейна

по вертикали

(QB) x 4

(QC) x 4

УСТАНОВКА

Крепления LSA/LTA предназначены для монтажа на голую бетонную стену толщиной 8", голую бетонную стену из бетонных блоков 8"x8"x16" или на деревянные стойки 2" x 4" (16" между центрами), покрытые листами гипсокартона максимальной толщиной 5/8". В модели LTA используются кронштейны, которые позволяют наклонять телевизор. В модели LSA используются неподвижные кронштейны, которые удерживают телевизор в вертикальном положении.

Определение места для монтажа

ПРЕДУПРЕЖДЕНИЕ. НЕПРАВИЛЬНАЯ УСТАНОВКА МОЖЕТ

СТАТЬ ПРИЧИНОЙ ПАДЕНИЯ КРОНШТЕЙНА И ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ПОВРЕЖДЕНИЮ ОБОРУДОВАНИЯ! Лица, выполняющие установку, обязаны убедиться, что строительная конструкция в месте монтажа системы крепления может выдержать пятикратный вес системы LTA или LSA, а также, что общий вес оборудования не превышает 200 фунтов (90,7 кг).

ПРИМЕЧАНИЕ. Дальнейшие инструкции см. в разделе Установка

на деревянную каркасную стену или в разделе Установка на бетонную стену.

Установка на деревянную каркасную стену

5. При помощи уровня сделайте на стене отметки на каждой из стоек каркаса там, где будут расположены верхние монтажные отверстия. (См. рис. 2)

ПРЕДУПРЕЖДЕНИЕ. ОПАСНОСТЬ ПОРАЖЕНИЯ

ЭЛЕКТРИЧЕСКИМ ТОКОМ! РАЗРЕЗАНИЕ ИЛИ ПРОСВЕРЛИВАНИЕ ПРОВОДА ИЛИ КАБЕЛЯ МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ, В ТОМ ЧИСЛЕ, СО СМЕРТЕЛЬНЫМ ИСХОДОМ! Перед сверлением отверстий или установкой крепежных элементов ОБЯЗАТЕЛЬНО убедитесь в том, что в месте установки нет электрических проводов и кабелей.

ПРЕДУПРЕЖДЕНИЕ. ОПАСНОСТЬ ВЗРЫВА ИЛИ ПОЖАРА!

РАЗРЕЗАНИЕ ИЛИ ПРОСВЕРЛИВАНИЕ ГАЗОВОЙ ТРУБЫ МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ, В ТОМ ЧИСЛЕ, СО СМЕРТЕЛЬНЫМ ИСХОДОМ! Перед резкой, сверлением отверстий или установкой крепежных элементов ОБЯЗАТЕЛЬНО убедитесь в том, что в месте установки нет газовых, водопроводных, канализационных или других труб.

6. Просверлите в каждой стойке каркаса одно направляющее отверстие диаметром 5,5mm (7/32").

7. С помощью двух болтов 5/16 x 2-1/2" (QC) и двух плоских шайб 5/16" (QB) прикрепите верхнюю часть крепления к стене. (См. рис. 2)

1. Определите середину телевизионного экрана и место его расположения на стене.

2. Найдите ближайшие стойки каркаса слева и справа от выбранного места.

ПРИМЕЧАНИЕ. Если место расположения экрана находится как

раз над стойкой каркаса, используйте эту стойку и стойку слева или справа от нее.

3. Совместите ромбовидное отверстие на кронштейне с отметкой середины экрана, чтобы определить середину по вертикали. (См. рис. 1)

4. Отмерьте 15,24 см вверх от средней линии и отметьте место верхнего монтажного отверстия.

рис. 2

рис. 1

8. Отметьте точки размещения нижних монтажных отверстий и убедитесь в том, что эти точки расположены на стойках каркаса. (См. рис. 2)

9. Просверлите направляющие отверстия диаметром 5,5mm (7/32") в местах, отмеченных для нижних монтажных отверстий. (См. рис. 2)

10. C помощью двух болтов 5/16 x 2-1/2" (QC) и двух плоских шайб 5/16" (QB) прикрепите крепление через нижние монтажные отверстия. (См. рис. 2)

Page 15

Инструкции по установке

(QA) x 4

(QC) x 4

(QB) x 4

Центр соединительного

Крепежная лента

кронштейна

11. Сдвиньте рейки к предполагаемому центру экрана.

Установка на бетонную стену

1. Определите середину телевизионного экрана и место его расположения на стене.

2. Совместите ромбовидное отверстие на кронштейне с отметкой середины экрана, чтобы определить середину по вертикали. (См. рис. 1)

3. Отмерьте 15,24 см вверх от средней линии и отметьте место верхнего монтажного отверстия. (См. рис. 1)

4. При помощи уровня сделайте на стене отметки в местах размещения верхних монтажных отверстий. (См. рис. 3)

ВНИМАНИЕ. РАССТОЯНИЕ ПО ГОРИЗОНТАЛИ МЕЖДУ

НАСТЕННЫМИ КРОНШТЕЙНАМИ ДОЛЖНО БЫТЬ НЕ МЕНЕЕ 30,48 СМ. Размещайте монтажные кронштейны не ближе 30,48 см друг от друга.

ПРЕДУПРЕЖДЕНИЕ. ОПАСНОСТЬ ПОРАЖЕНИЯ

5. На каждой отметке просверлите одно направляющее отверстие диаметром 7,9mm (5/16").

6. Забейте молотком дюбели (QA) в каждое направляющее отверстие.

7. С помощью двух болтов 5/16 x 2-1/2" (QC) и двух плоских шайб 5/16" (QB) прикрепите верхнюю часть крепления к дюбелям в стене.

8. Отметьте точки размещения нижних монтажных отверстий. (См. рис. 3)

9. Просверлите в отмеченных местах по одному направляющему отверстию. (См. рис. 3)

10. Забейте молотком дюбели (QA) в каждое направляющее отверстие.

11. C помощью двух болтов 5/16 x 2-1/2" (QC) и двух плоских шайб 5/16" (QB) прикрепите крепление через нижние монтажные отверстия. (См. рис. 3)

12. Сдвиньте рейки к предполагаемому центру экрана.

Крепление соединительных кронштейнов к телевизору

1. Совместите центр соединительного кронштейна со средней линией экрана. (см. рис. 4)

ПРИМЕЧАНИЕ. Ромбовидное отверстие в соединительном

кронштейне соответствует центру кронштейна.

ПРЕДУПРЕЖДЕНИЕ. ОПАСНОСТЬ ВЗРЫВА ИЛИ ПОЖАРА!

рис. 4

ПРЕДУПРЕЖДЕНИЕ. НЕПРАВИЛЬНАЯ УСТАНОВКА МОЖЕТ

СТАТЬ ПРИЧИНОЙ ПАДЕНИЯ МОНИТОРА И ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ПОВРЕЖДЕНИЮ ОБОРУДОВАНИЯ! Использование винтов несоответствующего размера может привести к повреждению монитора. Винты соответствующего размера легко завинчиваются в монтажные отверстия монитора и входят в них полностью. Если необходимо использовать втулки, выберите более длинные винты того же диаметра.

2. Достаньте из пакета с фурнитурой (A-N) винты соответствующего размера, втулки (при необходимости) и универсальные шайбы и прикрепите соединительные кронштейны к тыльной стороне экрана. (См. рис. 4)

рис. 3

Page 16

Инструкции по установке

Регуляторы

Переставьте регуляторы на

внешнюю сторону

кронштейнов

Перестановка соединительных кронштейнов (дополнительная возможность)

Если в ходе установки возникает необходимость изменить положение соединительных кронштейнов, это можно сделать несколькими способами.

1. Кронштейны можно сдвинуть горизонтально в ту или другую сторону относительно точки крепления. (См. рис. 5)

2. Левый и правый соединительные кронштейны можно поменять местами, используя регуляторы, расположенные с внутренней стороны соединительных кронштейнов модели LTA. (См. рис. 5)

рис. 5

3. Если необходимо поменять местами соединительные кронштейны, измените положение регуляторов наклона на соединительных кронштейнах. (См. рис. 6)

a. b. c. Крепко удерживайте правый соединительный кронштейн

d. e. Установите регулятор, винт и шайбу в обратном порядке

g. Повторите действия, описанные в пунктах 3c–3f, для левого

Снимите монитор с системы крепления.

Снимите соединительные кронштейны с монитора.

в горизонтальном положении, чтобы втулки оставались неподвижными.

Снимите регулятор и шайбу и отвинтите винт.

с другой стороны кронштейна так, чтобы регулятор оказался с внутренней стороны.

Установите правый соединительный кронштейн с левой

стороны настенной системы крепления.

соединительного кронштейна.

рис. 6

Page 17

Инструкции по установке

ЗАПРЕЩЕНО размещать оба соединительных кронштейна по одну сторону от настенных

Крепежная лента

ЗАПРЕЩЕНО размещать оба соединительных кронштейна по одну сторону от средней

Средняя линия (CL)

линии (CL) настенной системы крепления

монтажных кронштейнов!

(Экран не показан для большей наглядности)

Верх Скоба

Крепежная лента

(S)

(Показана модель LTA)

Диаметр скобы висячего замка:

Мин.: 6,3 мм (1/4”) Макс.: 7,9 мм (5/16”)

Установка экрана в настенную систему крепления

1. Отрегулируйте длину крепежной ленты Velcro® (при необходимости) так, чтобы она не выступала за нижний край экрана. (См. рис. 7)

ПРИМЕЧАНИЕ. ЗАПРЕЩЕНО размещать оба соединительных

кронштейна по одну сторону от настенного монтажного кронштейна. (См. рис. 7)

ПРИМЕЧАНИЕ. ЗАПРЕЩЕНО размещать оба соединительных

кронштейна по одну сторону от средней линии настенной системы крепления! (См. рис. 7)

5. Потяните крепежные ленты вниз и заверните их к стене — таким образом вы прикрепите соединительные кронштейны к нижней рейке и зафиксируете нижний край экрана в системе крепления. (См. рис. 8)

2. Повесьте верхние скобы соединительных кронштейнов на верхнюю рейку системы крепления. (См. рис. 8)

ПРИМЕЧАНИЕ. Первоначально экран устанавливается на

некотором расстоянии от стены (как при использовании выдвижной опоры), чтобы облегчить доступ к кабелю.

3. Установите экран и рейки в положение, нужное для просмотра изображения.

4. Проложите кабели между стеной и рейками

ВНИМАНИЕ. ЗОНЫ ЗАЩЕМЛЕНИЯ! Следите за тем, чтобы

пальцы, руки и кабели не попадали в зоны защемления.

рис. 8

Запирание крепления (необязательно)

1. Установка на крепление дополнительной защитной скобы (S или T). (См. рис. 9)

2. Установка висячего замка (не входит в комплект) для полной безопасности.

рис. 7

рис. 9

Page 18

Инструкции по установке

Page 19

Инструкции по установке

Page 20

Инструкции по установке

Chief, a products division of Milestone AV Technologies

8800-002502 Rev00 2014 Milestone AV Technologies

www.chiefmfg.com

01/14

USA/International A 6436 City West Parkway, Eden Prairie, MN 55344

P 800.582.6480 / 952.225.6000 F 877.894.6918 / 952.894.6918

Europe A Franklinstraat 14, 6003 DK Weert, Netherlands

P +31 (0) 495 580 852 F +31 (0) 495 580 845

Asia Pacific A Office No. 1 on 12/F, Shatin Galleria

18-24 Shan Mei Street

Fotan, Shatin, Hong Kong

P 852 2145 4099 F 852 2145 4477
