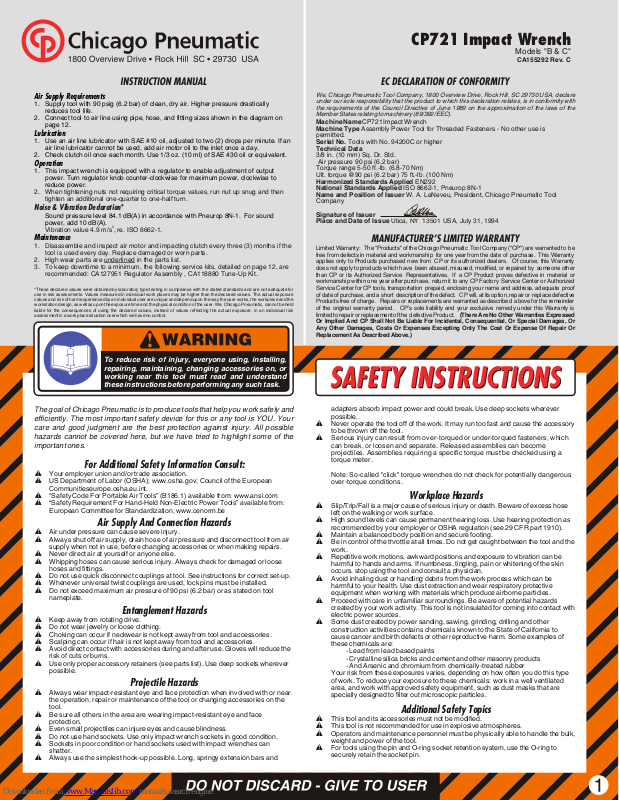

CP721 Impact Wrench

Models "B & C"

CA155292 Rev. C

Air Supply Requirements

1. Supply tool with 90 psig (6.2 bar) of clean, dry air. Higher pressure drastically
reduces tool life.

2. Connect tool to air line using pipe, hose, and fitting sizes shown in the diagram on
page 12.

Lubrication

1. Use an air line lubricator with SAE #10 oil, adjusted to two (2) drops per minute. If an
air line lubricator cannot be used, add air motor oil to the inlet once a day.

2. Check clutch oil once each month. Use 1/3 oz. (10 ml) of SAE #30 oil or equivalent.

Operation

1. This impact wrench is equipped with a regulator to enable adjustment of output
power. Turn regulator knob counter-clockwise for maximum power, clockwise to
reduce power.

2. When tightening nuts not requiring critical torque values, run nut up snug and then
tighten an additional one-quarter to one-half turn.

Noise & Vibration Declaration*

Sound pressure level 84.1 dB(A) in accordance with Pneurop 8N-1. For sound
power, add 10 dB(A).

Vibration value 4.9 m/s , re. ISO 8662-1.

Maintenance

1. Disassemble and inspect air motor and impacting clutch every three (3) months if the
tool is used every day. Replace damaged or worn parts.

2. High wear parts are underlined in the parts list.

3. To keep downtime to a minimum, the following service kits, detailed on page 12, are
recommended: CA127951 Regulator Assembly , CA118880 Tune-Up Kit.

*These declared values were obtained by laboratory type testing in compliance with the stated standards and are not adequate for
use in risk assessments. Values measured in individual work places may be higher than the declared values. The actual exposure
values and risk of harm experienced by an individual user are unique and depend upon the way the user works, the workpiece and the
workstation design, as well as upon the exposure time and the physical condition of the user. We, Chicago Pneumatic, cannot be held
liable for the consequences of using the declared values, instead of values reflecting the actual exposure, in an individual risk
assessment in a work place situation over which we have no control.

2

To reduce risk of injury, everyone using, installing,
repairing, maintaining, changing accessories on, or
working near this tool must read and understand
these instructions before performing any such task.

We, Chicago Pneumatic Tool Company, 1800 Overview Drive, Rock Hill, SC 29730 USA, declare
under our sole responsibility that the product to which this declaration relates, is in conformity with
the requirements of the Council Directive of June 1989 on the approximation of the laws of the
Member States relating to machinery (89/392/EEC).

Machine Name CP721 Impact Wrench
Machine Type Assembly Power Tool for Threaded Fasteners - No other use is

permitted.

Serial No. Tools with No. 94200C or higher
Technical Data

3/8 in. (10 mm) Sq. Dr. Std.
Air pressure 90 psi (6.2 bar)
Torque range 5-50 ft.-lb. (6.8-70 Nm)
Ult. torque @90 psi (6.2 bar) 75 ft.-lb. (100 Nm)

Harmonized Standards Applied EN292
National Standards Applied ISO 8662-1, Pneurop 8N-1
Name and Position of Issuer W. A. LeNeveu, President, Chicago Pneumatic Tool

Company

Signature of Issuer
Place and Date of Issue Utica, NY 13501 USA, July 31, 1994

Limited Warranty: The "Products" of the Chicago Pneumatic Tool Company ("CP") are warranted to be
free from defects in material and workmanship for one year from the date of purchase. This Warranty
applies only to Products purchased new from CP or its authorized dealers. Of course, this Warranty
does not apply to products which have been abused, misused, modified, or repaired by someone other
than CP or its Authorized Service Representatives. If a CP Product proves defective in material or
workmanship within one year after purchase, return it to any CP Factory Service Center or Authorized
Service Center for CP tools, transportation prepaid, enclosing your name and address, adequate proof
of date of purchase, and a short description of the defect. CP will, at its option, repair or replace defective
Products free of charge. Repairs or replacements are warranted as described above for the remainder
of the original warranty period. CP's sole liability and your exclusive remedy under this Warranty is
limited to repair or replacement of the defective Product. (There Are No Other Warranties Expressed

Or Implied And CP Shall Not Be Liable For Incidental, Consequential, Or Special Damages, Or
Any Other Damages, Costs Or Expenses Excepting Only The Cost Or Expense Of Repair Or
Replacement As Described Above.)

The goal of Chicago Pneumatic is to produce tools that help you work safely and
efficiently. The most important safety device for this or any tool is YOU. Your
care and good judgment are the best protection against injury. All possible
hazards cannot be covered here, but we have tried to highlight some of the
important ones.

For Additional Safety Information Consult:

! Your employer union and/or trade association.
! US Department of Labor (OSHA); www.osha.gov; Council of the European

Communitieseurope.osha.eu.int.

! “Safety Code For Portable Air Tools” (B186.1) available from: www.ansi.com
! “Safety Requirement For Hand-Held Non-Electric Power Tools” available from:

European Committee for Standardization, www.cenorm.be

Air Supply And Connection Hazards

! Air under pressure can cause severe injury.
! Always shut off air supply, drain hose of air pressure and disconnect tool from air

supply when not in use, before changing accessories or when making repairs.

! Never direct air at yourself or anyone else.
! Whipping hoses can cause serious injury. Always check for damaged or loose

hoses and fittings.

! Do not use quick disconnect couplings at tool. See instructions for correct set-up.
! Whenever universal twist couplings are used, lock pins must be installed.
! Do not exceed maximum air pressure of 90 psi (6.2 bar) or as stated on tool

nameplate.

Entanglement Hazards

! Keep away from rotating drive.
! Do not wear jewelry or loose clothing.
! Choking can occur if neckwear is not kept away from tool and accessories.
! Scalping can occur if hair is not kept away from tool and accessories.
! Avoid direct contact with accessories during and after use. Gloves will reduce the

risk of cuts or burns.

! Use only proper accessory retainers (see parts list). Use deep sockets wherever

possible.

Projectile Hazards

! Always wear impact-resistant eye and face protection when involved with or near

the operation, repair or maintenance of the tool or changing accessories on the
tool.

! Be sure all others in the area are wearing impact-resistant eye and face

protection.

! Even small projectiles can injure eyes and cause blindness.
! Do not use hand sockets. Use only impact wrench sockets in good condition.
! Sockets in poor condition or hand sockets used with impact wrenches can

shatter.

! Always use the simplest hook-up possible. Long, springy extension bars and

adapters absorb impact power and could break. Use deep sockets wherever
possible.

! Never operate the tool off of the work. It may run too fast and cause the accessory

to be thrown off the tool.

! Serious injury can result from over-torqued or under-torqued fasteners, which

can break, or loosen and separate. Released assemblies can become
projectiles. Assemblies requiring a specific torque must be checked using a
torque meter.

Note: So-called "click" torque wrenches do not check for potentially dangerous
over-torque conditions.

Workplace Hazards

! Slip/Trip/Fall is a major cause of serious injury or death. Beware of excess hose

left on the walking or work surface.

! High sound levels can cause permanent hearing loss. Use hearing protection as

recommended by your employer or OSHA regulation (see 29 CFR part 1910).

! Maintain a balanced body position and secure footing.
! Be in control of the throttle at all times. Do not get caught between the tool and the

work.

! Repetitive work motions, awkward positions and exposure to vibration can be

harmful to hands and arms. If numbness, tingling, pain or whitening of the skin
occurs, stop using the tool and consult a physician.

! Avoid inhaling dust or handling debris from the work process which can be

harmful to your health. Use dust extraction and wear respiratory protective
equipment when working with materials which produce airborne particles.

! Proceed with care in unfamiliar surroundings. Be aware of potential hazards

created by your work activity. This tool is not insulated for coming into contact with
electric power sources.

! Some dust created by power sanding, sawing, grinding, drilling and other

construction activities contains chemicals known to the State of California to
cause cancer and birth defects or other reproductive harm. Some examples of
these chemicals are:

- Lead from lead based paints

- Crystalline silica bricks and cement and other masonry products

- And Arsenic and chromium from chemically-treated rubber
Your risk from these exposures varies, depending on how often you do this type
of work. To reduce your exposure to these chemicals: work in a well ventilated
area, and work with approved safety equipment, such as dust masks that are
specially designed to filter out microscopic particles.

Additional Safety Topics

! This tool and its accessories must not be modified.
! This tool is not recommended for use in explosive atmospheres.
! Operators and maintenance personnel must be physically able to handle the bulk,

weight and power of the tool.

! For tools using the pin and O-ring socket retention system, use the O-ring to

securely retain the socket pin.

CP721

Aprietatuercas Neumático CP721

Requisitos Del Suministro De Aire

1. Aplique a la herramienta 6,3 kg/cm2 (6,2 bares) de aire limpio y seco. Una presión alta
reduce la vida útil de la herramienta.

Conecte la herramienta en la línea de aire usando el tubo y la manguera; encaje las piezas

2.

según los tamaños indicados en el diagrama que se encuentra en la página 12.

Lubricación

1. Emplee un lubricante de línea de aire con aceite SAE nº 10, ajustado a dos (2) gotas por
minuto. Si no se puede utilizar un lubricante de línea de aire, aplique aceite para motor
neumático al orificio de entrada una vez al día.

2. Revise el aceite del embrague una vez por mes. Emplee 10 ml de aceite SAE nº 30 o uno
equivalente.

Funcionamiento

1. Este aprietatuercas neumático de percusión está equipado con un regulador que facilita el
ajuste de la potencia de salida. Gire el botón del regulador en el sentido contrario al de las
agujas del reloj para obtener la potencia máxima; si lo gira en el otro sentido, reducirá la
potencia.

2. Al apretar roscas que no requieran valores de torsión críticos, hágalas girar suavemente y,
a continuación, apriételas entre un cuarto de vuelta y media vuelta adicional.

Declaración de valores de ruido y vibración*

Nivel de presión acústica 84,1 dB(A) de acuerdo con Pneurop 8N-1. Para la energía
acústica, sumar 10 dB(A).

Valor de vibración 4,9 m/s , ref. ISO 8662-1.

Mantenimiento

1. Desmonte e inspeccione el motor de aire y el embrague de impacto cada tres (3) meses si
se usa la herramienta a diario. Sustituya los componentes dañados o desgastados.

2. Los componentes que sufren un mayor desgaste están subrayados en la lista de
componentes.

Para disminuir el tiempo perdido, se recomienda el uso de los juegos de servicio que se

3.

encuentran detallados en la página 12: CA127951 Equipo De Regulador, CA118880 Equipo
De Mantenimiento.

*Estos valores declarados se obtuvieron en pruebas de laboratorio en cumplimiento con las normas establecidas y no son
adecuados para utilizarse en evaluaciones de riesgos. Los valores medidos en lugares de trabajo individuales podrían ser
más altos que los valores declarados. Los valores de exposición reales y el riesgo de peligro experimentado por un usuario
individual son únicos y dependen del hábito de trabajo del usuario, la pieza en la que se está trabajando y el diseño de la
estación de trabajo, además del tiempo de exposición y las condiciones físicas del usuario. Nosotros, Chicago Pneumatic, no
podemos aceptar responsabilidad por las consecuencias de utilizar los valores declarados en lugar de los valores que reflejan
la exposición real en una evaluación de riesgo individual y en una situación de lugar de trabajo sobre los que no tenemos
ningún control.

2

Con el fin de reducir el riesgo de lesión, toda persona
que utilice, instale, repare, mantenga, cambie
accesorios o trabaje cerca de esta herramienta debe
leer y comprender estas instrucciones antes de llevar a
cabo cualquiera de las tareas antes mencionadas.

Nosotros, Chicago Pneumatic Tool Company, 1800 Overview Drive, Rock Hill, SC 29730
EE.UU., declaramos bajo nuestra entera responsabilidad que el producto al cual se refiere
esta declaración cumple los requisitos de la directiva de junio de 1989 del Consejo,
referente a la armonización de las leyes sobre maquinaria de los estados miembros
(89/392/CEE).

Nombre de la herramienta Aprietatuercas Neumático CP721
Tipo de máquina Herramienta eléctrica de montaje para pernos roscados - No se

permite ningún otro uso

Nº de serie Herramientas con número de serie 94200C o superiores
Datos técnicos

Espiga cuadrada de impulsión de 10 mm
Presión de aire 90 psi (6,2 bares)
Amplitud de torsión de 6,8 a 70 Nm
Torsión máxima de 100 Nm

Normativa comunitaria aplicada EN292
Normativa nacional aplicada ISO 8662-1, Pneurop 8N-1
Nombre y cargo del expedidor W. A. LeNeveu, Presidente, Chicago Pneumatic Tool

Company

Firma del expedidor
Lugar y fecha de expedición Utica, NY 13501 EE.UU., 31 de Julio de 1994

Garantía Limitada: Los "Productos” de Chicago Pneumatic Tool Company ("CP") están garantizados
contra todo defecto de material y mano de obra durante un año a partir de la fecha de adquisición. Esta
garantía se aplica solamente a los productos nuevos adquiridos de CP o de sus representantes
autorizados. Es evidente que esta Garantía no se aplica a los productos maltratados, mal empleados,
modificados o reparados por personal ajeno a CP o sus representantes de servicios autorizados. Si un
producto CP presenta algún defecto de material o de mano de obra dentro de un año después de la
compra, devuélvalo a cualquier centro de servicio de fábrica CP o cualquier centro de servicio autorizado
para herramientas CP, con el transporte pagado, incluyendo su nombre y dirección, una prueba adecuada
de la fecha de adquisición y una breve descripción del defecto. CP reparará o sustituirá gratuitamente,
según su criterio, los productos defectuosos. Esta Garantía cubrirá todas la reparaciones o sustituciones
de productos que tengan lugar dentro del plazo de garantía original. La única responsabilidad de CP y la
compensación exclusiva al usuario en esta Garantía se limita a la reparación o sustitución del producto
defectuoso. (No Existe Ninguna Otra Garantí , Expresa O Implícita, Y CP No Podrá Ser

Considerado Responsable De Ningún Daño Incidental, Consecuencial O Especial, O Cualquier
Otro Daño, Costos O Gastos Con La Única Excepción Del Costo O Gasto De Reparación O
Sustitución Como Se Ha Descrito Anteriormente.)

INSTRUCCIONES DE SEGURIDAD

INSTRUCCIONES DE SEGURIDAD

a

El objetivo de Chicago Pneumatic es fabricar herramientas que le ayuden en su
trabajo de forma segura y eficaz. El factor de seguridad más importante para esta o
cualquier herramienta es USTED, porque su cuidado y prudencia son la mejor
protección contra las lesiones. Es imposible cubrir aquí todos los peligros, pero

Con el fin de reducir el riesgo de lesion, toda persona que utilice, instale, repare,
mantenga, cambie accesorios o trabaje cerca de esta herramienta debe leer y

hemos intentado resaltar algunos de los más importantes.

comprender estas instrucciones antes de llever a cabo cualquiera de las tareas antes
mencionadas.

Para obtener información de seguridad adicional consulte:

! Con la empresa, sindicato y/o asociación comercial.
! Con el Ministerio de trabajo de EE.UU. (OSHA); www.osha.gov; Consejo de las Europeas

Communitieseurope.osha.eu.int.

! “Safety Code for Portable Air Tools” (Código de seguridad para herramientas neumáticas

portátiles) B186.1, disponible en: www.ansi.org

! “Safety Requirement For Hand Held Non-Electric Power Tools” (Requisitos de seguridad

para herramientas mecánicas manuales no eléctricas) disponible en: European Committee
for Standardization, www.cenorm.be

! El aire bajo presión puede causar lesiones graves.
! Antes de realizar reparaciones o cambiar accesorios, asegúrese siempre de apagar el

! Nunca debe dirigir el aire hacia usted o a terceros.
! Las mangueras de conexión pueden causar lesiones graves. Siempre debe comprobar las

! No utilice acoplamientos de desconexión rápida en la herramienta. Consulte las

! Si utiliza acoplamientos universales para rotar, deberá instalar patillas de seguridad.
! La presión de aire no puede exceder un máximo de 6,3 kg/cm² (6,2 bares) o según se

! Manténgase alejado de unidades en rotación.
! No lleve joyas o ropa suelta.
! Puede producirse estrangulamiento si el cuello de su prenda de vestir no se mantiene

! Puede sufrir pérdida de pelo si no lo mantiene alejado de la herramienta y de los

! Evite el contacto directo con los accesorios durante y después de su uso. Los guantes

! Utilice sólo retenedores de accesorios adecuados (consulte la lista de componentes).

! Utilice siempre protección facial y ocular resistente a impactos cuando esté en contacto o

! Asegúrese de que las otras personas que se encuentran en el área de trabajo también

! Incluso impactos pequeños pueden dañar la vista y causar ceguera.
! No utilice casquillos manuales. Utilice casquillos de aprietatuercas neumáticos en buen

Peligro en el suministro de aire y las conexiones

suministro de aire, vaciar la manguera de presión de aire y desconectar la herramienta del
suministro de aire cuando no esté en uso.

mangueras y los ajustes dañados o sueltos.

instrucciones para realizar una instalación adecuada.

especifique en la placa de identificación de la herramienta.

Peligro por enredos

alejado de la herramienta y de los accesorios.

accesorios.

reducen el riesgo de cortes y quemaduras.

Siempre que sea posible utilice un casquillo profundo.

Peligro de proyección

próximo al funcionamiento, reparación o mantenimiento de la herramienta o al cambio de
accesorios de la misma.

utilizan protección facial y ocular resistente a impactos.

estado.

! Los casquillos en mal estado o casquillos manuales utilizados con aprietatuercas

neumáticos pueden romperse.

! Utilice siempre el acoplamiento más sencillo posible. Las barras y adaptadores de extensión

largos y sueltos absorben la potencia del impacto y pueden romperse. Siempre que sea
posible utilice un casquillo profundo.

! Nunca ponga en funcionamiento una herramienta si no está trabajando con ella. Es posible

que se acelere y que el accesorio salga despedido de la herramienta.

! Los sujetadores demasiado apreados o no apretados lo suficiente pueden romperse o

soltarse y separarse, pudiendo producir lesiones graves. Los conjuntos sueltos pueden
transformarse en proyectiles. Los conjuntos que requieren una torsión específica deben
revisarse con un medidor de torsión.

Nota: Las supuestas llaves de torsión de "chasquido" no detectan las condiciones de apriete
excesivo, las cuales son potencialmente peligrosas.

! Resbalones, tropiezos y caídas son las causas más frecuentes de lesiones graves o muerte.

Preste atención a las mangueras que se encuentren en el suelo o en la superficie de
trabajo.

! Un nivel alto de ruido puede causar pérdida auditiva permanente. Utilice la protección

recomendada en su empresa o por la regulación de OSHA (consulte 29 CFR sección 1910).

! Mantenga el cuerpo en una posición equilibrada y segura.
! Mantenga el control del regulador en todo momento. No se quede atrapado entre la

herramienta y el trabajo.

! Movimientos continuos, posiciones incorrectas y exposición a la vibración pueden dañar las

manos y brazos. Si siente adormecimiento, cosquilleo, dolor o palidez en la piel, deje de
usar la herramienta y consulte a un médico.

! Evite la inhalación de polvo o el manejo de residuos producidos en el trabajo, ya que

pueden resultar perjudiciales para su salud. Utilice un mecanismo de extracción de polvo y
use equipo de protección respiratoria cuando trabaje con materiales que producen
partículas que pueden ser transportadas por el aire.

! Proceda con precaución en entornos desconocidos. Pueden existir peligros subyacentes

creados por su propia actividad laboral. Esta herramienta no está aislada para entrar en
contacto con fuentes de corriente eléctrica.

! Las operaciones de lijar, aserruchar, esmerilar, taladrar y otras actividades de construcción

producen polvo que podría contener productos químicos que se ha demostrado en el
Estado de California que causan cáncer, defectos de nacimiento u otros daños
reproductivos. Algunos ejemplos de estos productos químicos son los siguientes:

- Plomo de las pinturas con base de plomo

- Cemento y ladrillos de sílice cristalina y otros productos de mampostería

- Arsénico y cromo del caucho sometido a tratamiento químico
El riesgo de exposición varía de acuerdo con la frecuencia que usted realice este tipo de
trabajo. Para reducir su exposición a estos productos químicos: trabaje en una área bien
ventilada y con equipo de seguridad apropiado, tal como máscaras contra el polvo
especialmente diseñadas para filtrar las partículas microscópicas.

! Esta herramienta y sus accesorios no deben modificarse.
! No se recomienda el uso de esta herramienta en entornos explosivos.
! Los operadores y el personal de mantenimiento deben estar físicamente capacitados para

manejar el volumen, el peso y la potencia de la herramienta.

! Para las herramientas que usan el sistema de sujeción del casquillo con patilla y aro

sellador, use el aro sellador para sujetar firmemente la patilla del casquillo.

Peligro en el lugar de trabajo

Instrucciones de seguridad adicionales

CONSERVAR - ENTREGAR AL USUARIO

CP721

Visseuse Pneumatique CP721

Alimentation En Air Comprimé

1. Cet outil doit être alimenté en air pur et sec à une pression de 6,2 bars (90 psi). Une
pression plus élevée entraînerait une usure nettement plus rapide.

Reliez l'outil à la ligne d'air en utilisant la conduite, le tuyau et les raccords dans les

2.

dimensions indiquées dans le schéma à la page 12.

Lubrification

1. Utilisez un lubrificateur sur la conduite d'air réglé pour dispenser deux (2) gouttes d'huile
SAE #10 par minute. Si vous ne pouvez pas utiliser un lubrificateur sur la conduite d'air,
ajoutez de l'huile de moteur dans l'unité d'admission une fois par jour.

2. Contrôlez l'huile de l'embrayage tous les mois. Utilisez 10 ml d'huile SAE #30 ou
équivalente.

Fonctionnement

1. Cette clé à chocs est équipée d'un régulateur permettant d'ajuster la vitesse de sortie.
Tournez le bouton du régulateur dans le sens inverse des aiguilles d'une montre pour
aug menter la puissance et dans le sens des aiguilles d'une montre pour la réduire.

2. Lorsque vous serrez des écrous ne requérant pas de couple de torsion spécial, vissez
jusqu'à ce que l'écrou soit bien fixé et ajoutez entre un quart de tour et un demi-tour pour
serrer.

Niveaux de bruit et de vibrations*

Niveau de pression acoustique 84,1 dB (A) conformément à Pneurop 8N-1. Pour la
puissance acoustique ajouter 10 dB (A).

Vibrations 4,9 m/s , selon ISO 8662-1.

Entretien

1. Démontez et vérifiez le moteur pneumatique et l'embrayage de percussion tous les trois
mois si l'outil est utilisé quotidiennement. Changez les pièces usées ou abîmées.

2. Les noms des pièces soumises à une forte usure sont soulignés dans la liste des
pièces.

Pour maintenir le temps d'arrêt au minimum, nous recommandons les kits de service

3.

décrits à la page 12: CA127951 Bloc de Régulation, CA118880 Kit d'entretien.

*Ces valeurs ont été obtenues par des essais en laboratoire conformément aux normes indiquées; elles ne peuvent pas
être utilisées pour l’évaluation des risques. Les valeurs mesurées sur les lieux de travail individuels peuvent être
supérieures aux valeurs indiquées. Les valeurs d’exposition et le risque de préjudice réels dépendent de l’utilisateur et
de sa condition physique, de la méthode de travail utilisée, de la pièce de travail, de la conception de la station de travail
et du temps d’exposition. Chicago Pneumatic ne saurait être tenue responsable des conséquences de l’utilisation des
valeurs ci-dessus au lieu des valeurs représentatives de l’exposition réelle, dans les études de risques individuelles sur
les lieux de travail qui échappent à notre contrôle.

2

Pour réduire les risques d’accidents, il est impératif
que toute personne qui utilise, installe ou répare cet
outil, qui change des accessoires ou travaille à
proximité lise attentivement ces instructions au
préalable.

La société Chicago Pneumatic Tool Company, 1800 Overview Drive, Rock Hill, SC 29730
USA, déclare sous sa seule responsabilité que le produit décrit ci-dessous est conforme à la
directive de juin 1989 du Conseil des communautés (89/392/CEE) portant sur
l'harmonisation des lois des pays membres relatives à l'outillage.

Dénomination Visseuse Pneumatique CP721
Catégorie Outil de montage pour attaches filetées - Aucune autre utilisation n'est

permise

Numéro de série 94200C ou supérieur
Caractéristiques

Carré d'entraînement de 10 mm (3/8 pouce)
Pression d'air requise de 6,2 bars (90 psi)
Couple de torsion de 6,8 à 70 Nm
Couple maximum de 100 Nm à 6,2 bars

Standard type appliqué EN292
Standard national appliqué ISO 8662-1, Pneurop 8N-1
Nom et titre de l'émetteur W. A. LeNeveu, Président de Chicago Pneumatic Tool

Company

Signature de l'émetteur
Lieu et date d'émission Utica, NY 13501 USA, 31 juillet 1994

Limitation de garantie: Les “Produits” de la société Chicago Pneumatic Tool Company ("CP") sont
garantis contre tous vices de matériel et de fabrication pour une période d'un an à partir de la date
d'achat. Ladite garant ie s'applique uniquement aux produits achetés auprès de Chicago Pneumatic et
de ses revendeurs agréés. En sont exclus les produits soumis à un usage impropre ou abusif,
modifiés ou réparés par des personnes non employées par Chicago Pneumatic ou ses unités de
service agréés. Si un produit Chicago Pneumatic présente un vice de matériel ou de fabrication,
renvoyez-le au centre de service Chicago Pneumatic ou au centre agréé de votre choix en port payé,
en indiquant vos nom et adresse et en incluant un justificatif de la date d'achat ainsi qu'une br ve
description du défaut. Chicago Pneumatic remplacera ou réparera gratuitement, à sa discrétion, le
produit défectueux. Les réparations ou produits de remplacement seront garantis selon les termes ci­dessus pour le reste de la durée de la garantie d'origine. La responsabilité de Chicago Pneumatic et
vos prétentions concernant la présente garantie se limitent à la réparation ou au remplacement du
produit mis en cause. (Toute autre garantie, implicite ou explicite est exclue. Chicago Pneumatic

ne peut en aucun cas tre tenu responsable des dommages accidentels, indirects ou autres, ni
des frais encourus l'exception du coût de la réparation ou du remplacement dans les cas
stipulés ci-dessus.)

CONSIGNES DE SECURITE

CONSIGNES DE SECURITE

ê

à

è

Le souci de Chicago Pneumatic est de fabriquer des outils qui puissent être utilisés
efficacement et en toute sécurité. Votre prudence alliée à une attention soutenue
constituent la meilleure protection qui puisse exister. Il est impossible de couvrir tous
les accidents potentiels, mais la liste suivante donne une indication des risques les
plus importants.

Pour obtenir des renseignements supplémentaires sur les mesures de

! Votre employeur, syndicat et/ou association commerciale.
! Le ministère du travail des Etats-Unis (OSHA), www.osha.gov; Council of the European

Communitieseurope.osha.eu.int

! Le code de sécurité pour les outils pneumatiques portatifs “Safety Code For Portable Air

Tools” (B 186.1) disponible auprès de: www.ansi.org

! Les “Mesures De Sécurité Pour Appareils Portatifs Non Électriques” disponibles auprès du

Comité Européen de Normalisation, www.cenorm.be

! L'air comprimé peut provoquer des blessures graves.
! Avant de remplacer des accessoires ou d'effectuer une réparation, ou lorsque l'outil est

inutilisé, veillez à couper l'arrivée d'air comprimé, à purger le tuyau, puis à le débrancher de
l'alimentation principale.

! Ne dirigez jamais le jet d'air vers vous ou une autre personne.
! Des tuyaux mal raccordés, endommagés ou aux bagues desserrées peuvent provoquer des

blessures graves s'ils se détachent. Vérifiez tuyaux et bagues.

! N'utilisez jamais d'attaches rapides sur l'outil. Reportez-vous aux instructions d'installation.
! Si vous utilisez des attaches torsadées universelles, prenez soin d'installer des goupilles de

sécurité.

! Ne dépassez pas une pression d'air maximum de 6,2 bars (90 psi) ou celle indiquée sur l'outil.

! Eloignez-vous de toute pièce en rotation.
! Ne portez pas de bijoux ou de vêtements amples.
! Ne portez rien autour du cou susceptible d'être entraîné dans la machine.
! Maintenez vos cheveux attachés.
! Evitez tout contact direct avec les accessoires pendant et après l'utilisation.

Portez des gants pour réduire les risques de coupures et de brûlures.

! N'utilisez que des fixations adéquates (voir liste de pièces détachées). Si possible, utilisez des

embases larges.

! Portez toujours un masque anti-choc couvrant les yeux et le visage si vous vous tenez près

de l'outil, si vous l'utilisez, le réparez, le révisez ou changez des accessoires.

! Assurez-vous que toutes les personnes se trouvant à proximité de cette machine portent une

protection.

! Même de petits projectiles peuvent abîmer les yeux et provoquer la cécité.
! N'utilisez pas d'embases traditionnelles. N'utilisez que des embases pour visseuses à

percussion de bonne qualité.

! L'utilisation d'embases en mauvais état ou d'embases traditionnelles avec des visseuses à

percussion peut être à l'origine de bris.

! Utilisez les agrafes les plus simples possible. Les barres d'extensions longues et souples et

sécurité, veuillez consulter:

Risques liés à l'air comprimé

Risques liés aux machines

Risques de projection

les adaptateurs absorbent les vibrations et peuvent casser. Si possible, utilisez des embases
larges.

! N'utilisez jamais l'outil à vide pour éviter tout risque d'emballement. L'accessoire pourrait se

détacher de l'outil.

! Des blessures graves peuvent résulter d'un serrage excessif ou insuffisant des dispositifs de

fixation, car ceux-ci peuvent casser ou se desserrer et se détacher. Les assemblages peuvent
constituer des projectiles lorsqu'ils ne sont plus fixés. Les assemblages nécessitant un couple
de serrage spécifique doivent être vérifiés avec un contrôleur de couple.

Remarque: les clés dynamométriques à cliquet ne permettent pas de vérifier l'existence d'un
couple de serrage excessif.

! Les chutes peuvent être à l'origine de blessures graves, voire mortelles. Faites attention aux

tuyaux qui traînent par terre ou sur le plan de travail.

! Un fort niveau sonore peut provoquer une perte auditive irréversible. Portez le modèle de

casque antibruit préconisé par votre employeur ou la réglementation OSHA en vigueur (voir
29 CFR part 1910).

! Pour travailler, prenez une position équilibrée et évitez toute surface glissante.
! Soyez maître de l'accélérateur à tout moment. Ne vous faites pas prendre entre l'outil et le

travail.

! Des gestes répétitifs, de mauvaises positions et une exposition aux vibrations peuvent avoir

des effets nuisibles sur les membres supérieurs. En cas d'engourdissement, de fourmillement,
de douleur ou si la peau blanchit, arrêtez d'utiliser l'outil et consultez un médecin.

! Évitez de respirer la poussière et les débris provenant des travaux; ces produits peuvent être

dangereux. Utilisez un équipement d'extraction de la poussière et portez un appareil
respiratoire lorsque vous travaillez avec des matériaux qui génèrent des particules
aéroportées.

! Prenez des précautions particulières lorsque vous vous trouvez dans un environnement non

familier. Soyez conscient des risques liés à votre activité. Evitez de mettre cet outil en contact
avec une source électrique car il n'est pas isolé.

! Certaines poussières générées par les activités de construction telles que ponçage, sciage,

meulage, perçage, etc., contiennent des substances chimiques qui, selon l'État de Californie,
sont cancérigènes ou peuvent causer des anomalies congénitales ou encore constituer des
dangers pour la reproduction. Exemples de tels produits chimiques:

- Plomb provenant des peintures au plomb;

- Silice cristalline provenant des briques, du ciment et d'autres matériaux de
maçonnerie;

- Arsenic et chrome provenant des caoutchoucs traités chimiquement.
Votre risque d'exposition à ces produits nocifs dépend de la fréquence à laquelle vous
effectuer ces travaux. Pour réduire votre exposition à ces produits chimiques, travaillez dans
un local bien aéré et portez un équipement de protection homologué tel que des masques
anti-poussières spécialement conçus pour arrêter les particules microscopiques.

! Ne modifiez en aucun cas l'outil ou les accessoires.
! Cet outil ne doit pas être utilisé dans un endroit où sont stockés des explosifs.
! Le personnel de maintenance et les opérateurs doivent être physiquement aptes à manier cet

outil tant au niveau du poids, de l'encombrement que de la puissance.

! Pour les outils utilisant le système de retenue à broche et la douille à joint torique, utiliser le

joint torique pour retenir fermement la broche de douille.

Risques sur le lieu de travail

Consignes de sécurité supplémentaires

CP721

Avvitatore Pneumatico ad Impulsi CP721

Alimentazione

1. Alimentare l'utensile con aria compressa pulita e asciutta a 6,2 bar. Una
pressione superiore ridurrebbe la durata dell'utensile.

Collegare il dispositivo alla conduttura dell’aria attraverso il tubo, il tubo flessibile e

2.

le finiture mostrate nella figura a pagina 12.

Lubrificazione

1. Utilizzare un lubrificatore di linea con olio SAE #10 regolato a due gocce per
minuto. Se la linea è sprovvista di lubrificatore, lubrificare direttamente l'utensile
una volta al giorno.

2. Lubrificare il gruppo frizione una volta al mese con 10 ml di olio SAE #30.

Funzionamento

1. La chiave ad impulsi dispone di un regolatore di potenza. Ruotare il regolatore in
senso orario per aumentare la potenza o in senso antiorario per diminuirla.

2. Quando i dadi non richiedono la massima potenza di forza, stringere i dadi e
posizionare il regolatore a 1/4 – 1/2 giro dal suo minimo.

Dichiarazione relativa al rumore e alle vibrazioni*

Livello di pressione sonora uguale a 84,1 dB(A) a norma Pneurop 8N-1. Per la
potenza acustica, aggiungere 10 dB(A).

Valore delle vibrazioni 4,9 m/s , rif. ISO 8662-1.

Manutenzione

1. Smontare e controllare motore e frizione ogni tre mesi se l'utensile viene utilizzato
tutti i giorni. Sostituire le parti danneggiate o usurate.

2. I componenti soggetti a maggior usura sono elencati nella lista dei pezzi di
ricambio.

Per mantenere il tempo di inattività al minimo, si raccomanda l’uso dei kit di

3.

manutenzione descritti a pagina 12: CA127951 Gruppo Regolatore Completo,
CA118880 Kit Di Manutenzione.

*I valori dichiarati sono stati ottenuti da test eseguiti in laboratorio in conformità con le norme stabilite e non sono adeguati per l’uso nella
valutazione dei rischi. I valori rilevati in determinati luoghi lavorativi possono essere superiori ai valori dichiarati. I valori di esposizione reali e il
rischio di pericolo a cui il singolo utente è soggetto sono esclusivi e dipendono dal modo in cui la persona lavora, dal pezzo in lavorazione e
dalla struttura dell’area di lavoro, nonché dai tempi di esposizione e dalle condizioni fisiche dell’utente. Noi, Chicago Pneumatic, non
possiamo essere ritenuti responsabili per le conseguenze derivanti dall’uso dei valori dichiarati, anziché di valori che riflettono l’esposizione
effettiva, nella specifica valutazione di eventuali rischi in un luogo lavorativo su cui non abbiamo alcun controllo.

Per diminuire il rischio di eventuali danni fisici, è necessario
che chiunque si appresti ad utilizzare, installare, riparare,
eseguire la manutenzione o la sostituzione di accessori o che
semplicemente lavori nelle strette vicinanze dell’utensile per
tagliare legga e capisca tutti i punti di queste istruzioni.

2

La Chicago Pneumatic Tool Company, 1800 Overview Drive, Rock Hill, SC 29730 USA,
dichiara sotto la propria responsabilità che il prodotto al quale si riferisce la presente
dichiarazione è conforme alle richieste del Consiglio Direttivo del Giugno 1989 relative
all'approssimarsi delle leggi degli Stati Membri relative ai macchinari (89/392/CEE).

Nome del prodotto Avvitatore Pneumatico ad Impulsi CP721
Tipo di prodotto Utensile di assemblaggio per elementi di fissaggio filettati - Altri usi

non sono permessi

Numero di serie Dal numero 94200C o superiore
Dati tecnici

Attacco quadro 10 mm
Pressione aria 6,2 bar
Coppia di esercizio 6,8-70 Nm
Coppia massima @ 6,2 bar 100 Nm

Norme impiegate EN292
Norme nazionali impiegate ISO 8662-1, Pneurop 8N-1
Nome e qualifica del responsabile W. A. LeNeveu, Presidente, Chicago Pneumatic

Tool Company

Firma del responsabile
Luogo e data di emissione Utica, NY 13501 USA, 31 Iuglio 1994

Garanzia Limitata: La Chicago Pneumatic Tool Company ("CP") garantisce che i suoi prodotti (i
"Prodotti") saranno esenti da difetti di materiale e di fabbricazione per un anno a decorrere dalla data
di acquisto. La garanzia è valida solo per i Prodotti acquistati nuovi presso la CP o i rivenditori
autorizzati. Questa garanzia non è valida se i Prodotti CP sono stati usati in modo improprio,
manomessi, modificati o riparati da persone diverse dal personale CP o di un Centro di assistenza
CP. Nel caso in cui uno dei Prodotti CP presenti entro un anno dalla data di acquisto difetti di
materiale o di fabbricazione, recapitarlo a un Centro di assistenza CP con le spese di trasporto
pagate, allegando il proprio nome e indirizzo, la prova della data di acquisto e una breve descrizione
del difetto rilevato. La CP riparerà o sostituirà gratuitamente, a sua discrezione, i Prodotti difettosi
senza alcuna spesa da parte dell'acquirente. Eventuali riparazioni o sostituzioni sono garantite
come descritto sopra per il resto del periodo di garanzia originario. La garanzia è limitata alla
riparazione o alla sostituzione del prodotto difettoso. (Non vi sono altre garanzie esplicite o

implicite e inoltre la CP non sarà responsabile di danni incidentali, indiretti o speciali o per
altri danni, costi o spese eccezione fatta per i costi o le spese di riparazione o di sostituzione
come descritto sopra.)

NORME DI SICUREZZA

NORME DI SICUREZZA

L'obiettivo della Chicago Pneumatic è di creare strumenti che consentano di lavorare
in modo sicuro ed efficiente. È innanzitutto L'UTENTE che con una cura e
un'attenzione particolari deve prevenire eventuali danni. Non è possibile trattare in
questa sede tutti i tipi di rischi, quindi ne sono stati elencati alcuni tra i più importanti.

Per ulteriori informazioni sulle norme di sicurezza, consultare:

! Il datore di lavoro, associazioni commerciali e/o sindacali.
! U.S. Department of Labor (OSHA), www.osha.gov; Council of the European

Communitieseurope.osha.eu.int

! “Safety Code For Portable Air Tools” (Codice di sicurezza per strumenti ad aria compressa

portatili) (B186.1) disponibile presso www.ansi.org

! “Safety Requirements For Hand Held Non-Electric Power Tools” (Norme di sicurezza per

strumenti ad alimentazione non elettrica portatili) disponibile presso: Comitato Europeo per
la Standardizzazione, www.cenorm.be

Pericoli Dovuti Alla Connessione E All'alimentazione Ad Aria Compressa

! L'aria compressa può causare seri danni alle persone.
! Prima di sostituire accessori o di effettuare riparazioni, chiudere sempre l'alimentazione ad

aria compressa, svuotare il tubo della pressione dell'aria e scollegare l'utensile
dall'alimentazione ad aria compressa quando non è in funzione.

! Non rivolgere l'aria in direzione delle persone.
! L'aria che fuoriesce dai tubi può causare seri danni alle persone. Controllare sempre che i

tubi e gli accessori non siano danneggiati e che siano ben fissati.

! Non scollegare i dispositivi di accoppiamento dell'utensile in maniera rapida. Vedere le

istruzioni per un'operazione corretta.

! Se si utilizzano i dispositivi di accoppiamento intrecciati universali, occorre prima installare

i piedini di chiusura.

! Non superare il limite massimo di 6,2 bar di pressione dell'aria o il valore indicato nella

targhetta dell'utensile.

! Tenersi lontano dall'unità rotante.
! Non indossare gioielli né vestiti larghi.
! Evitare di indossare accessori intorno al collo per il pericolo di strangolamento.
! Evitare di avvicinarsi con i capelli all'utensile e agli accessori.
! Evitare il diretto contatto con gli accessori durante e dopo l'uso. Indossare guanti per

ridurre il rischio di tagli e bruciature.

! Utilizzare solamente i fermi degli accessori adeguati (vedere la lista dei pezzi di ricambio).

Utilizzare prese adeguate quando è possibile.

! Indossare sempre protezioni resistenti per gli occhi e per il viso quando si effettua

un'operazione di riparazione, di manutenzione dell'utensile o di sostituzione degli accessori
o si è nelle immediate vicinanze.

! Assicurarsi che tutti indossino protezioni per gli occhi e per il viso.
! Anche i frammenti più piccoli possono causare danni agli occhi e provocare cecità.
! Non utilizzare prese normali. Utilizzare solo prese adatte alla chiave ad impulsi in buone

condizioni.

! Prese in cattive condizioni o prese normali utilizzate con la chiave ad impulsi potrebbero

rovinarla.

Come Evitare Il Rischio Di Rimanere Impiglati

Pericoli Dovuti Ai Frammenti

! Utilizzare sempre accessori semplici. Le barre di estensione e gli adattatori lunghi ed

elastici assorbono forza d'urto e possono rompersi. Utilizzare prese adeguate quando è
possibile.

! Non fare uso improprio dell'utensile. Potrebbe funzionare troppo velocemente e far

fuoriuscire gli accessori.

! Il serraggio eccessivo o insufficiente dei dispositivi di fissaggio può provocare gravi lesioni

dovute alla routtura, all'allentamento o al distacco di tali dispositivi. Pezzi assemblati non
serrati possono trasformarsi in oggetti dirompenti. In caso di pezzi che richiedono uno
specifico valore di serraggio, verificare la coppia mediante un torsiometro.

Nota: Le cosiddette chiavi torsiometriche a scatto non consentono di rilevare cocdizioni
potenzialmente pericolose di eccessivo serraggio.

! Non bagnare eccessivamente la superficie di lavoro o il pavimento perché eventuali cadute

potrebbero causare danni seri e persino mortali.

! Rumori troppo forti potrebbero causare la perdita permanente dell'udito. Utilizzare le

protezioni auricolari consigliate dal datore di lavoro o dai regolamenti OSHA (vedere 29
CFR sezione 1910).

! Mantenere una posizione bilanciata e sicura.
! Mantenere sempre il controllo della valvola di regolazione. Evitare di venire presi fra

l'utensile e il lavoro in corso di esecuzione.

! Movimenti ripetitivi, posizioni scomode ed esposizioni alle vibrazioni possono essere

dannose alle mani e alle braccia. In caso di insensibilità, prurito, dolore o imbiancamento
della pelle, interrompere l'uso dell'utensile e consultare un medico.

! Evitare quindi l'inalazione di polvere o di altre scorie derivanti da attività lavorative che

potrebbero nuocere alla salute. Utilizzare l'estrazione di polvere e indossare attrezzature
protettive per la respirazione durante il lavoro con materiali che producono particelle
sospese nell'aria.

! Procedere con attenzione in luoghi non conosciuti. Prendere in considerazione gli

eventuali rischi del lavoro. Questo utensile non è isolato per stare a contatto con fonti di
energia elettrica.

! La polvere prodotta da sabbiatura elettrica, utilizzo della sega, smerigliatura, perforazione

e altre attività edili contiene sostanze chimiche che lo Stato della California ritiene
provochino cancro, malformazioni del feto e disturbi dell'apparato riproduttivo. Si riportano
di seguito alcuni esempi di tali sostanze chimiche:

- piombo contenuto nelle vernici

- mattoni, cemento e altri materiali edili in silice cristallina

- arsenico e cromo presenti nella gomma sottoposta a trattamento chimico
I rischi derivanti dall'esposizione a tali materiali variano in base alla frequenza di
svolgimento dell'attività. Per limitarla, è consigliabile lavorare in aree adeguatamente
ventilate e con l'attrezzatura di sicurezza approvata, come le mascherine anti-polvere
appositamente concepite per filtrare le particelle microscopiche.

! Questo utensile e i suoi accessori non devono essere modificati.
! Non si consiglia l'uso di questo utensile in ambienti con pericoli di esplosioni.
! Il personale addetto alla manutenzione deve essere fisicamente idoneo a sopportare le

dimensioni, il peso e la potenza dell'utensile.

! Per utensili che usano il sistema di fermo della bussola mediante perno e guarnizione

circolare, usare la guarnizione circolare per fermare saldamente il perno della bussola.

Rischi Dovuti Alle Condizioni Di Lavoro

Altre Norme Di Sicurezza

CP721

CP721 Tryckluftsnyckel

Tryckluftsfordringar

1. Förse verktyget med ren, torr luft med ett tryck av 6,2 bar (90 psig). Högre tryck
reducerar verktygets livslängd i väsentlig grad.

Koppla ihop verktyget med luftledningen genom användning av rör-, slang- och

2.

kopplingsstorlekar angivna i diagrammet på sidan 12.

Smörjning

1. Använd smörjdon för luftledningar med olja av typ SAE 10, inställd på två (2) droppar
per minut. Om smörjdon för luftledningar inte kan användas ska inloppet förses med
luftmotorolja en gång per dag.

2. Kontrollera kopplingsoljan en gång i månaden. Använd 10 ml (1/3 uns) olja av typ
SAE 30 eller motsvarande.

Drift

1. Denna slagmutter är utrustad med en regulator som möjliggör justering av uteffekten.
Vrid reglerknoppen motsols för maximal effekt, medsols för att reducera effekten.

2. Vid åtdragning av muttrar som inte kräver kritiska åtdragningsmoment ska muttrarna
dras ordentligt och sedan dras åt ytterligare ett kvarts till ett halvt varv.

Buller- och vibrationsdeklaration*

Ljudtrycksnivå 84,1 dB(A) enligt Pneurop 8N-1. För ljudstyrka höj med 10 dB(A).

Vibrationsvärde 4,9 m/s , enligt ISO 8662-1.

Underhåll

1. Montera ner och inspektera tryckluftsmotorn och slagkopplingen var tredje(3:e)
månad om verktyget används varje dag. Byt ut skadade eller slitna delar.

2. Delar som slits snabbt är understrukna i reservdelslistan.

3.

För att hålla hindertid till ett minimum rekommenderas följande serviceutrustningar,
utförligt beskrivna på sidan 12: CA127951 Regulatorenhet,
CA118880 Finjusteringssats.

*De här fastställda värdena erhölls genom laboratorieprover i överensstämmelse med uppgivna standarder och
är ej lämpliga för riskutvärderingar. Värden som uppmätts på individuella arbetsplatser kan vara högre än de
fastställda värdena. De faktiska exponeringsvärdena och risken för skada för en individuell användare är unik och
beror på det sätt som användaren arbetar, arbetsstycket och arbetsplatsens konstruktion, såväl som på
exponeringstiden och användarens fysiska tillstånd. Vi, Chicago Pneumatic, kan ej hållas ansvariga för följder vid
användning av fastställda värden istället för värden som återkastar den faktiska exponeringen för en individuell
riskutvärdering i en situation på en arbetsplats, över vilken vi ej har någon kontroll.

2

För att minska risken för skador måste alla som
använder, installerar, reparerar, underhåller och ändrar
tillbehör på, eller arbetar nära, detta verktyg ha läst och
förstått dessa anvisningar innan sådana uppgifter
utförs.

Vi, Chicago Pneumatic Tool Company, 1800 Overview Drive, Rock Hill, SC 29730 USA, försäkrar
på eget ansvar att den produkt som denna försäkran avser överensstämmer med fordringarna i
Kommissionens direktiv daterade juni 1989 och avseende närmande av medlemsstaternas lagar
för maskinutrustning (89/392/EEG).

Maskinbenämning CP721 Tryckluftsnyckel
Maskintyp Motordrivet monteringsverktyg för gängade fästelement - Får icke

användas för annat bruk

Serienr Verktyg med nr 94200C eller högre
Tekniska data

10 mm (3/8 tum) fyrkantshuvud, standard
Lufttryck 6,2 bar (90 psi)
Vridmomentsintervall 6,8-70 Nm
Max. vridmoment vid 6,2 bar (90 psi) 100 Nm

Tillämpade harmoniserade standarder EN292
Tillämpade nationella standarder ISO 8662-1, Pneurop 8N-1
Utfärdarens namn och titel W. A. LeNeveu, President, Chicago Pneumatic Tool

Company

Utfärdarens underskriftt
Ort och datum för utfärdande Utica, NY 13501, USA, 31 juli 1994

Begränsad garanti: Chicago Pneumatic Tool Company ("CP") produkter garanteras vara felfria
beträffande material och utförande i ett år från inköpsdatum. Denna garanti gäller endast
produkter inköpta från CP eller dess auktoriserade återförsäljare. Denna garanti gäller givetvis
inte produkter som har använtes på felaktigt sätt, missbrukats, modifierats eller reparerats av
annan än CP eller dess auktoriserade servicerepresentanter. Om en av CP:s produkter visar sig
vara defekt med avseende på material eller utförande inom ett år efter inköp ska den returneras
till ett CP fabriksservicecentrum eller auktoriserat servicecentrum för CP-verktyg, frakten betald.
tillsammans med ert namn och adress, bevis avseende inköpsdatum och en kort beskrivning av
defekten. CP kommer enligt eget gottfinnande att reparera eller byta ut defekta produkter utan
kostnad. Reparationer och utbyten är garanterade såsom beskrivs ovan för återstoden av den
ursprungliga garantiperioden. CP:s enda ansvar och er enda gottgörelse enligt denna garanti är
begränsad till reparationeller utbyte av den defekta produkten. (Den ovan nämnda garantin

ges med uteslutande av alla andra garantier eller villkor, uttryckta eller underförstådda,
CP ska inte hållas ansvarig för oavsiktliga skador, följdskador eller speciella skador, eller
några andra skador, kostnader eller utgifter, utom kostnader eller utgifter för reparation
eller utbyte såsom angivits ovan.)

SÄKERHETSANVISNINGAR

SÄKERHETSANVISNINGAR

Chicago Pneumatics mål är att producera verktyg, som gör ditt arbete säkert och
effektivt. Den viktigaste säkerhetsdetaljen är DU själv. Skötsel och gott omdöme är
det bästa skyddet mot skador. Alla faror som kan uppstå kan inte behandlas här, men
vi har försökt att understryka några av de viktigaste.

För ytterligare säkerhetsinformation konsulteras:

! Er arbetsgivare, fackförening och/eller yrkesförening.
! US Department of Labor (OSHA); www.osha.gov; Council of the European

Communitieseurope.osha.eu.int

! “Safety Code For Portable Air Tools” (B186.1) finns tillgänglig hos www.ansi.com
! “Safety Requirement For Hand-Held Non-Electric Power Tools” finns tillgänglig hos

European Committee for Standardization, www.cenorm.be

Risker förknippade med tryckluftsbehållare och -kopplingar

! Tryckluft kan orsaka allvarliga kroppsskador.
! Stryp alltid lufttillförseln, eliminera trycket i slangarna och koppla bort verktyget från

tryckluftskällan när det inte används, före utbyte av tillbehör och vid reparation.

! Rikta aldrig luftstrålen mot dig själv eller andra.

! Snärtande slangar kan orsaka allvarliga kroppsskador. Kontrollera alltid om slangar

eller kopplingar är skadade eller lösa.

! Använd inte snabbkopplingar på verktyg. Se anvisningarna för korrekt montering.
! Närhelst universalvridkopplingar används måste låssprintar installeras.
! Låt inte lufttrycket överstiga 6,2 bar (90 psi) eller det tryck som anges på verktygets

märkplåt.

Risker förknippade med rörliga delar

! Håll dig borta från roterande drev.
! Använd inte smycken eller löst sittande kläder.
! Låt inte plagg som sitter runt halsen komma nära verktyg och tillbehör, eftersom du

då kan strypas.

! Du kan skalperas om du inte håller håret borta från verktyg och tillbehör.
! Undvik direkt kontakt med tillbehör vid och efter användning. Handskar reducerar

risken för skär- och brännsår.

! Använd korrekt hållare för tillbehör (se reservdelsförteckningen). Använd djupa

sockelkopplingar närhelst mojligt.

Risker förknippade med kringkastande föremål

! Använd alltid slagtåliga ögon- och ansiktsskydd om du deltar i eller uppehåller dig i

närheten av verktyg som används, repareras eller underhålls eller verktygstillbehör
som byts ut.

! Se till att alla andra som uppehåller sig i närheten använder slagtåliga ögon- och

ansiktsskydd.

! Även små föremål, som kastas omkring, kan skada ögon och orsaka blindhet.
! Använd inte sockelkopplingar för handhållna nycklar. Använd endast

sockelkopplingar, som är i gott skick och avsedda för slagnycklar.

! Sockelkopplingar som inte är i gott skick eller som är avsedda för handhållna nycklar

och används med slagnycklar kan splittras.

! Gör alltid uppkopplingar så enkla som möjligt. Långa, fjädrande förlängningshandtag

och adapterkopplingar kan brytas av vid stötar. Använd djupa sockelkopplingar
närhelst möjligt.

! Håll alltid verktyget mot arbetsstycket vid drift. Det kan gå för snabbt och tillbehöret

kan kastas av verktyget.

! Allvarlig skada kan resultera från fästen som har momentdragits för mycket eller för

litet eftersom de kan gå sönder, lossna och separera. Lösgjorda monteringar kan bli
projektiler. Monteringar som kräver ett specifikt vridmoment måste kontrolleras med
en momentvåg.

OBS: Så kallade ''knäppmomentnycklar'' kontrollerar inte eventuellt farliga
förhållanden som t.ex. alltför mycket momentdragning.

Arbetsplatsrisker

! Allvarliga kroppsskador och dödsfall orsakas ofta vid halkning, snavning eller fall. Se

upp för slangslingor på gång- eller arbetsytor.

! Hög ljudnivå kan orsaka permanent hörselnedsättning. Använd hörselskydd enligt din

arbetsgivares rekommendationer eller OSHA:s föreskrifter (se 29 CFR part 1910).

! Håll kroppen i balans och stå stadigt.
! Ha alltid kontroll över gasreglaget. Kom inte in emellan verktyget och arbetsstycket.
! Repetitiva arbetsrörelser, olämplig kroppshållning och vibrationer kan vara skadliga

för händer och armar. Om del av kroppen domnar, somnar, smärtar eller blir vit ska
användningen av verktyget avbrytas och läkares råd sökas.

! Undvik att inandas damm eller hantera skräp från arbetsförloppet som kan vara

skadligt för hälsan. Använd dammextraktionsapparat och andningsskydd när du
arbetar med material som producerar luftburna partiklar.

! Iaktta försiktighet i främmande omgivningar. Var uppmärksam på de risker som kan

uppstå genom ditt arbete. Detta verktyg är inte isolationsskyddat för kontakt med
elektriska spänningsskällor.

! En del damm som skapas av motorsandning, -sågning, -polering, -borrning och

andra konstruktionsaktiviteter innehåller kemikalier som i delstaten Kalifornien anses
orsaka cancer och medfödda defekter eller andra reproduktiva skador. Några
exempel på dessa kemikalier är:

- Bly från blybaserad målarfärg

- Kristallint silikattegel och cement och andra murverksprodukter

- Arsenik och krom från kemiskt behandlat gummi.
Den risk som du utsätts för varierar beroende på hur ofta du utför den här typen av
arbeten. Arbeta i väl ventilerade områden och arbeta med godkänd
säkerhetsutrustning, såsom ansiktsmasker mot damm som är gjorda speciellt för att
filtrera ut mikroskopiska partiklar, för att minska exponering till dessa kemikalier.

Ytterligare säkerhetsfrågor

! Detta verktyg och dess tillbehör får inte ändras.
! Det verktyg rekommenderas inte för användning i explosiv atmosfär.
! Användare och underhållspersonal måste vara fysiskt kapabla att handskas med

verktyget (med avseende på omfång, vikt och kraft).

! För verktyg, som utnyttjar fasthållningssystem med sprint och O-ringssockel, ska O-

ringen användas för att säkert hålla fast sockelsprinten.

CP721

CP721 Schlagschrauber

Anforderungen An Die Druckluftversorgung

1. Das Werkzeug sollte mit einem Druck von 6,2 bar mit reiner, trockener Druckluft versorgt
werden. Höherer Luftdruck verkürzt die Lebensdauer des Werkzeugs.

Verbinden Sie das Werkzeug mit der Luftleitung unter Verwendung der Röhre, des

2.

Schlauchs und der Verbindungsstücke in den Größenangaben der Zeichnung auf Seite 12.

Schmierung

1. Benutzen Sie einen Luftleitungsöler mit SAE #10 Öl, der auf zwei (2) Tropfen Öl pro Minute
justiert ist. Falls kein Luftleitungsöler benutzt werden kann, füllen Sie durch den Lufteinlaß
täglich Luftmotoröl nach.

2. Überprüfen Sie das Schlagwerk monatlich. Benutzen Sie 10 ml SAE #30 Öl oder
entsprechendes Öl.

Betrieb

1. Dieser Schlagschrauber ist mit einem Drosselventil über das die Ausgangsleistung
angepaßt werden kann ausgerüstet. Einstellung gegen den Uhrzeigersinn erhöht die
Ausgangsleistung und umgekehrt.

2. Zum Anziehen von Muttern, für die kein spezielles Anziehmoment festgelegt ist, ziehen Sie
die Mutter an, und ziehen Sie sie dann noch mit einer weiteren viertel bis halben
Umdrehung fest.

Erklärung zu Geräuschemission und Vibration*

Schalldruckpegel 84,1 dB (A) gemäß Pneurop 8N-1. Für Schallstärke, 10 dB (A)
hinzufügen.

Vibrationspegel 4,9 m/s , gemäß ISO 8662-1.

Wartung

1. Wenn Sie das Werkzeug täglich verwenden, demontieren Sie es alle drei (3) Monate und
kontrollieren Sie den Luftmotor und das Schlagwerk. Ersetzen Sie alle beschädigten oder
verschlissenen Komponenten.

2. Bauteile, die hohem Verschleiß ausgesetzt sind, sind in der Stückliste unterstrichen.

3. Um die Ausfallzeit so gering wie möglich zu halten, empfehlen wir die Reparatursätze auf
Seite 12: CA127951 Ventilblock, CA118880 Nachbesserungs-Set.

*Die genannten Werte wurden durch Tests gemäßt den angegebenen Normen unter Laborbedingungen ermittelt und sind
nicht ausreichend für Risikoanalysen. Die tatsächlichen Meßwerte am Einsatzort können je nach Umgebung auch höher
ausfallen. Die konkrete Belastung und das Gesundheitsrisiko des Benutzers sind von Person zu Person verschieden und
hängen von den Arbeitsgewohnheiten, dem Werkstück und der Gestaltung des Arbeitsplatzes sowie von der
Belastungsdauer und dem Gesundheitszustand des Benutzers ab. Wir, die Chicago Pneumatic, haften nicht für die Folgen
einer Anwendung der genannten Werte anstelle von Meßwerten der tatsächlichen Belastungswerte in einer Risikoanalyse für
einen konkreten Arbeitsplatz, der sich unserer Einflußnahme entzieht.

2

Um die Gefahr einer Verletzung so gering wie möglich zu
halten, haben Personen, die dieses Werkzeug gebrauchen,
installieren, reparieren, warten, Zubehör austauschen oder
sich in der Nähe des Werkzeugs aufhalten, die folgenden
Anweisungen zu beachten:

Wir, die Chicago Pneumatic Tool Company, 1800 Overview Drive, Rock Hill, SC 29730 USA,
erklären unsere alleinige Verantwortung dafür, daß das Erzeugnis, auf das sich diese Erklärung
bezieht, mit der Richtlinie des Europäischen Rates 89/392/EWG vom Juni 1989 über die
Angleichung der Rechtsvorschriften der Mitgliedsstaaten über Maschinen übereinstimmt.

Werkzeugmodell CP721 Schlagschrauber
Werkzeugart Schraubwerkzeug mit Druckluftantrieb - Eine andere Anwendung ist nicht

erlaubt

Seriennummer Werkzeuge mit 94200C oder höher
Technische Daten

Antriebsvierkant 10 mm (3/8 Zoll)
Betriebsdruck 6,2 bar (90 psi)
Drehmomentbereich 6,8-70 Nm
Maximales Drehmoment bei 6,2 bar 100 Nm

Angewandte harmonisierte Normen EN292
Angewandte internationale Normen ISO 8662-1, Pneurop 8N-1
Name und Stellung des Ausstellers W. A. LeNeveu, President, Chicago Pneumatic

Tool Company

Unterschrift des Ausstellers
Ort und Datum der Ausstellung Utica, NY 13501 USA, 31. July 1994

Befristete Garantie: Die Chicago Pneumatics Tool Company (im folgenden "CP" genannt)
garantiert für ein Jahr ab Kaufdatum, daß die “Produkte” frei von Material-und
Verarbeitungsschäden sind. Die Garantie gilt nur für Produkte, die neu von CP oder einem
autorisierten Händler gekauft wurden. Die Garantie erlischt für Produkte, die unsachgemäß
eingesetzt oder behandelt, modifiziert oder von einer Person, die nicht CP oder einem von CP
autorisierten Kundendienst-Center angehört, repariert wurden. Falls ein CP-Produkt innerhalb
eines Jahres nach dem Kauf Material-oder Verarbeitungsfehler aufweist, senden Sie es unter
Vorauszahlung der Transportkosten an das Kundendientst-Center des CP Werks oder ein
autorisiertes Kundendienst-Center für CP-Werkzeuge. Fügen Sie Ihren Namen und Ihre
Anschrift, einen Kaufnachweis sowie eine kurze Beschreibung des Fehlers bei. CP behält sich
die Entscheidung vor, ob fehlerhafte Produkte kostenfrei ersetzt oder repariert werden.
Reparatur oder Ersatz eines fehlerhaften Produktes verlängem die ursprüngliche
Garantiedauer nicht. Die Haftung von CP und Ihre Rechte aus dieser Garantie sind auf die
Reparatur oder den Ersatz des fehlerhaften Produkts beschränkt. (CP bernimmt keine

weitere ausdrückliche oder CP bernimmt keinerlei
Haftung für mittelbare oder unmittelbare Folgeschäden oder Kosten mit Ausnahme der
beschriebenen Reparatur- oder Ersatzleistungen.)

SICHERHEITSHINWEISE

SICHERHEITSHINWEISE

stillschweigende Gewährleistung. ü

ü

Unser Ziel ist es, Werkzeuge herzustellen, mit denen Sie möglichst sicher und effektiv
arbeiten können. Am wichtigsten für Ihre Sicherheit sind Ihre Umsicht und Ihr
Urteilsvermögen im Umgang mit diesem Produkt und anderen Werkzeugen. Diese
Sicherheitshinweise enthalten einige der wichtigsten Gefahrenquellen; sie können jedoch
nicht alle möglichen Gefahren abdecken.

! Sicherheitsbestimmungen des Arbeitgebers, der Arbeitnehmervertretung und der

! Bestimmungen des Arbeitsministeriums der Vereinigten Staaten (OSHA); www.osha.gov;

! “Safety Code For Portable Air Tools” ANSI B186.1 (Gesetz über die Sicherheit tragbarer mit

! Die gültigen Bestimmungen über Sicherheitsvorkehrungen für handgehaltene nichtelektrisch

! Druckluft kann schwere Verletzungen verursachen.
! Schließen Sie stets die Luftzufuhr, lassen Sie die Druckluft aus dem Schlauch entweichen und

! Richten Sie die Druckluft nie auf sich oder andere.
! Lose, unter Druck stehende Schläuche können schwere Verletzungen verursachen.

! Verwenden Sie für das Werkzeug keine Schnell-Wechsel-Kupplungen. Beachten Sie die

! Werden Universal-Drehkupplungen verwendet, müssen Sperrasten eingebaut werden.
! Beachten Sie die Höchstgrenze für den Luftdruck von 6,2 bar bzw. die auf dem Typenschild

! Halten Sie genügend Abstand zu rotierenden Werkzeugteilen.
! Tragen Sie keinen Schmuck und keine weite Bekleidung.
! Tragen Sie keine Halstücher, Krawatten o.ä. Diese könnten in Werkzeug oder Zubehör

! Halten Sie Ihre Haare von Werkzeug und Zubehör fern. Eine Verwicklung kann zur

! Vermeiden Sie das Berühren von Zubehörteilen während des Betriebs und danach. Die

! Benutzen Sie für alle Zubehörteile nur die dafür vorgesehene Aufnahme (siehe Stückliste).

! Tragen Sie stets einen schlagfesten Augen- und Gesichtsschutz, wenn Sie mit dem Werkzeug

! Achten Sie darauf, daß andere, die sich in der Nähe des Werkzeugs aufhalten, einen

! Auch kleine absplitternde Teile können zu Augenverletzungen und zum Erblinden führen.
! Benutzen Sie keine für den manuellen Betrieb vorgesehenen Steckschlüssel, sondern

BEACHTEN Sie zusätzlich folgende Sicherheitshinweise:

Berufsgenossenschaften.

Council of the European Communitieseurope.osha.eu.int

Druckluft betriebener Werkzeuge), erhältlich bei: www.ansi.org

angetriebene Werkzeuge, erhältlich bei: Europäischer Ausschuß für Normung,
www.cenorm.be

Luftzufuhr und Gefahren durch falschen Anschluß

trennen Sie das Werkzeug von der Luftzufuhr, wenn das Werkzeug nicht in Gebrauch ist und
bevor Sie Zubehör austauschen oder eine Reparatur ausführen.

Überprüfen Sie das Werkzeug stets auf beschädigte oder lose Schläuche und
Anschlußstücke.

Anweisungen für die ordnungsgemäße Montage.

des Werkzeugs angegebene Höchstgrenze.

Gefahren durch Verfangen, Hängenbleiben u.ä.

verwickelt werden und zur Strangulierung führen.

Skalpierung führen.

Gefahr, sich zu schneiden oder sich zu verbrennen kann durch Schutzhandschuhe vermindert
werden.

Verwenden Sie stets möglichst Steckschlüssel in langer Ausführung.

Gefahren durch absplitternde Teile

arbeiten, es warten oder reparieren, Zubehör austauschen oder sich in der Nähe der Arbeiten
am oder mit dem Werkzeug aufhalten.

schlagfesten Augen- und Gesichtsschutz tragen.

ausschließlich für den Schlagschrauber vorgesehene Steckschlüssel in ordnungsgemäßen
Zustand.

! Aufsätze in schlechtem Zustand oder Handsteckschlüsselaufsätze an Schlagschraubern

können zerbersten.

! Wählen Sie immer möglichst die direkte Verbindung zwischen Werkzeug und Steckschlüssel.

Lange, federnde Verlängerungen oder Adapter vermindern die Schlagkraft und könnten
zerstört werden. Verwenden Sie stets möglichst Steckschlüssel in langer Ausführung.

! Benutzen Sie das Werkzeug niemals im Leerlauf. Durch die entstehende überhöhte

Laufgeschwindigkeit kann das Zubehörteil vom Werkzeug weggeschleudert werden.

! Befestigungsteile, die zu fest oder nicht fest genug angezogen sind, können Menschen

gefährden, da sie abbrechen, sich lockern und auseinanderfallen können. Befestigungsteile,
die sich gelöst haben, können wie Geschosse durch die Luft geschleudert werden und
Personen verletzen. Schraubverbindungen, für die ein bestimmtes Drehmoment
vorgeschrieben ist, müssen mit einem Drehmomentmesser nachgeprüft werden.

HINWEIS: Drehmomentschlüssel mit Lickmechanismus eignen sich nicht zur Feststellung
eines potenziell gefährlichen überhöhten Drehmoments.

! Stürze gehören zu den häufigsten Unfallursachen. Achten Sie deshalb auf herumliegende

Schläuche auf den Geh- und Arbeitsflächen.

! Hohe Geräuschpegel können zu dauerhaften Gehörschäden führen. Verwenden Sie den von

Ihrem Arbeitgeber und vom amerikanischen Arbeitsministerium (OSHA) vorgeschriebenen
Gehörschutz (s. 29 CFR Teil 1910).

! Achten Sie auf eine ausgeglichene Körperhaltung und festen Halt.
! Vergewissern Sie sich, daß Sie die Geschwindigkeit stets unter Kontrolle haben. Beachten

Sie, daß Sie nicht zwischen das Werkzeug und das Arbeitsstück geraten.

! Sich wiederholende Bewegungen, schlechte Körperhaltung und die Belastung durch

Schwingungen können Schäden an Armen und Händen hervorrufen. Sollten Sie
Gefühllosigkeit, Kribbeln, Schmerzen oder Blässe in Ihrer Haut bemerken, arbeiten Sie nicht
mehr mit diesem Werkzeug und wenden Sie sich an einen Arzt.

! Stäube und Rückstände, die bei der Arbeit entstehen, sind möglicherweise

gesundheitsschädlich. Nicht einatmen oder berühren! Bei Arbeiten, in deren Verlauf Stäube
entstehen, sind eine Staubabsauganlage sowie Atemschutzgeräte zu verwenden.

! Gehen Sie in einer unbekannten Umgebung mit Vorsicht vor. Machen Sie sich aller

potentiellen Gefahren bewußt, die durch Ihre Arbeit hervorgerufen werden können. Dieses
Werkzeug weist für die Arbeit an Stromquellen nicht die dafür erforderliche Isolierung auf.

! Bestimmte Stäube, die beim Schmirgeln, Sägen, Schleifen, Bohren und bei anderen

Herstellungs-und Bautätigkeiten entstehen, enthalten Chemikalien, die nach dem
Informationsstand des US-Bundesstaates Kalifornien Krebs sowie embryonale Missbildungen
oder sonstige Störungen der Fortpflanzungsorgane hervorrufen. Unter anderem sind folgende
Chemikalien schädlich:

- Blei aus bleihaltigen Farben und Lacken

- kristalliner Silikastein, Zement und sonstige Baustoffe

- Arsen und Chrom aus chemisch behandeltem Gummi
Das Ausmaß Ihrer Gefährdung hängt u.a. von der Häufigkeit ab, mit der Sie diesen Stoffen
ausgesetzt sind. Um sich gegen solche Chemikalien zu schützen, sollten Sie für eine gute
Belüftung Ihres Arbeitsplatzes sorgen und geprüfte, zugelassene Sicherheitsvorrichtungen
benutzten, z.B. spezielle Staubschutzmasken, die mikroskopisch kleine Partikeln aus der
Atemluft herausfiltern.

! Weder dieses Werkzeug noch das Zubehör dürfen modifiziert werden.
! Dieses Werkzeug ist nicht für den Betrieb in Umgebungen mit Explosionsgefahr geeignet.
! Benutzer und Wartungspersonal müssen die körperlichen Voraussetzungen für den Umgang

mit Umfang, Gewicht und Kraft des Werkzeugs erfüllen.

! Bei Werkzeugen, welche das Stift und O-Ring Verbindungssystem verwenden, benutzen Sie

den O-Ring, um den Verbindungssicherungsstift festzuhalten.

Gefahren am Arbeitsplatz

Zusätzliche Sicherheitshinweise

CP721

Chave de Impacto Pneumático CP721

Requisitos Para O Fornecimento De Ar

1. Fornecer a ferramenta com 90 psig (6,2 bar) de ar seco e puro. As pressões altas
reduzem drasticamente o tempo de vida da ferramenta.

Conecte a ferramenta à linha de ar utilizando uma mangueira ou tubulação que se

2.

adapte aos tamanhos mostrados no diagrama da página 12.

Lubrificação

1. Utilizar um lubrificador de ar com óleo SAE #10, ajustado para duas (2) gotas por
minuto. Se não puder usar um lubrificador de linha de ar, introduza uma vez por dia óleo
de motor pneumático no orifício de admissão.

2. Inspeccione o óleo da embreagem uma vez por mês. Use 10 ml. de óleo SAE #30 ou
um equivalente.

Operação

1. Esta chave de impacto está equipada com um regulador que permite o ajustamento da
força do impacto. Girar o regulador no sentido antihorário para aumentar a potência e no
sentido horário para a reduzir.

2. Ao apertar porcas que não requeiram valores críticos no torque, girar a porca até sentir
o primeiro aperto e depois rodar mais 1/4 a 1/2 de volta.

Declaração de Ruido e Vibration*

Nível de pressão acústica 84,1 dB(A) de conformidade com Pneurop 8N-1. Para
potência acústica, some 10 dB(A).

Valor de vibração 4,9 m/s , pelo ISO 8662-1.

Manutenção

1. Desmontar e inspeccionar o motor pneumático e o mecanismo de impacto todos os três
(3) meses no caso de a ferramenta ser usada diariamente. Substituir peças danificadas
ou gastas.

2. As peças sujeitas a maior desgaste encontram-se sublinhadas na lista de peças.

Para que o tempo de manutenção seja mínimo, os seguintes kits de serviço, detalhados

3.

na página 12: são recomendados CA127951 Conjunto De Regulador,
CA118880 Conjunto De Ajuste.

*Estes valores declarados foram obtidos por teste feito em laboratório de acordo com os padrões estipulados e não se destinam para
utilização em avaliações de risco. Os valores medidos nos locais individuais de trabalho podem ser maiores que os valores
declarados. Os valores reais de exposição e o risco de ferimento sentidos por um usuário são específicos e dependem da maneira
em que o usuário trabalha, da peça e do design da estação de trabalho, bem como do tempo de exposição e da condição física do
usuário. Nós da Chicago Pneumatic, não podemos nos responsabilizar pelas conseqüências causadas pelos valores declarados,
ao invés dos valores que refletem a exposição real, e pela avaliação de risco individual em um ambiente de trabalho sobre o qual não
temos controle.

2

No sentido de reduzir o perigo de acidentes pessoais, todas as
pessoas que utilizarem, repararem, fizerem a revisão,
trocarem acessórios ou trabalharem perto desta ferramenta,
devem ler e compreender estas instruções antes de executar
qualquer trabalho acima referido.

Nós, Chicago Pneumatic Tool Company, 1800 Overview Drive, Rock Hill, SC 29730 EUA,
declaramos sob nossa inteira responsabilidade que o produto com o qual esta declaração está
relacionada, está em conformidade com os requisitos da Directiva do Conselho de Junho de
1989 sobre a aproximação das leis referentes a máquinas dos Estados membros
(89/392/CEE).

Nome da máquina Chave de Impacto Pneumático CP721
Tipo da máquina Ferramenta para montagem de fixadores com rosca - Nenhum

outro uso é permitido

Nº de série Ferramentas com o Nº 94200C ou superior
Dados Técnicos

Encaixe quadrado standard 3/8" (10 mm)
Pressão do ar 90 psi (6,2 bar)
Amplitude do torque 5-50 ft.-lb. (6,8-70 Nm)
Torque máximo @ 90 psi (6,2 bar) 75 ft.-lb. (100 Nm)

Normas harmonizadas aplicadas EN292
Normas nacionais aplicadas ISO 8662-1, Pneurop 8N-1
Nome e posição do responsável W. A. LeNeveu, President, Chicago Pneumatic

Tool Company

Assinatura do responsável
Local e data de emissão Utica, NY 13501 EUA, 31 de Julho de 1994

Garantia Limitada: Os “Produtos” da Chicago Pneumatic Tool Company ("CP") estão garantidos contra
defeitos de material e fabrico por um ano, a partir da data da aquisição. Esta garantia abrange apenas
Produtos comprados em primeira mão a CP ou aos revendedores autorizados. Esta Garantia não se
aplica, obviamente, a produtos que tenham sido maltratados, utilizados indevidamente, modificados ou
reparados por alguém que não CP ou um dos seus Agentes de Revisão Autorizados. Caso se
comprove que um Produto CP possui um defeito de material ou de fabrico no prazo de um ano após a
aquisição, devolva-o a qualquer Centro de Revisão da Fábrica CP ou Centro de Revisão Autorizado
para ferramentas CP, com pré-pagamento de transporte, remetendo o seu nome, morada, prova
adequada da data de aquisição e breve descrição do defeito. CP reserva-se o direito de reparar ou
substituir gratuitamente os Produtos defeituosos. As reparações ou substituições encontram-se
garantidas, como acima descrito, para o restante período da garantia original. A única responsabilidade
de CP e o vosso recurso exclusivo ao abrigo desta Garantia está limitado a reparação ou substituição do
Produto defeituoso. (Não Existem Quaisquer Outras Garantias Expressas Ou Implícitas E CP Não

Será Responsável Por Danos Especiais, Consequenciais Ou Supervenientes, Ou Quaisquer
Outros Danos, Custos Ou Despesas, Excepto Apenas O Custo Ou Despesa Ou Reparação Ou
Substituição Acima Descrito.)

INSTRUÇÕES DE SEGURANÇA

INSTRUÇÕES DE SEGURANÇA

É objectivo da Chicago Pneumatic produzir ferramentas que o ajudem a trabalhar de
forma segura e eficiente. VOCÊ é o mais importante dispositivo de segurança para
esta ou qualquer outra ferramenta. Os seus cuidados e bom senso são a melhor
protecção contra ferimentos. Nem todos os possíveis riscos podem aqui ser
cobertos, mas tentámos pôr em destaque alguns dos mais importantes.

! O seu empregador, sindicato e/ou associação do ramo.
! O Departamento do Trabalho dos EUA (OSHA); www.osha.gov; Council of the European

! “Safety Code For Portable Air Tools,” (B186.1) “Preceitos De Segurança Para

! “Safety Requirement For Hand-Held Non-Electric Power Tools,” “Requisitos De Segurança

! Ar sob pressão pode causar ferimentos graves.
! Antes de mudar os acessórios ou de proceder a reparações, desligar sempre o

! Nunca dirigir o jacto de ar para si ou para terceiros.
! Mangueiras a chicotear podem causar ferimentos graves. Verificar sempre se existem

! Não utilizar dispositivos de acoplamento rápido na ferramenta. Para uma instalação

! Sempre que forem utilizadas engates rápidos, deverão ser instalados pinos de segurança.
! Não exceder uma pressão de ar máxima de 90 psi (6,2 bar) ou de acordo com a placa

! Manter-se afastado da unidade em rotação.
! Não use jóias ou roupa larga.
! Manter o colarinho afastado da ferramenta e acessórios, devido ao risco de sufocação.
! Manter o cabelo afastado da ferramenta e acessórios, devido ao risco de escalpamento.
! Evitar o contato direto com os acessórios durante e depois do uso. A utilização de luvas

! Usar apenas acessórios apropriados (ver lista das peças). Use soquetes profundos

! Usar sempre uma proteção resistente ao impacto na face e olhos quando estiver a

! Certifique-se de que todas as pessoas que trabalham na área usam uma proteção

! Mesmo pequenos projéteis podem ferir os olhos e provocar cegueira.
! Não utilize soquetes manuais. Use apenas soquetes para chaves de impacto em boas

! Soquetes em más condições ou soquetes manuais usados com chaves de impacto podem

Para mais informações sobre segurança, consulte:

Communitieseurope.osha.eu.int

Ferramentas Pneumáticas Portáteis,” disponível em: www.ansi.org

Para Ferramentas Portáteis Não-Eléctricas,” disponível em: European Committee for
Standardization, www.cenrom.be

Fornecimento de ar e riscos de ligação

fornecimento de ar, drenar a mangueira da pressão de ar e desconectar a ferramenta do
fornecimento de ar sempre que não estiver em uso.

mangueiras ou ligações frouxas ou danificadas.

correta, consulte as instruções.

identificadora da ferramenta.

Riscos de Enredamento

reduz o risco de cortes e queimaduras.

sempre que possível.

Riscos de Projeção

trabalhar com ou perto do local de operações ou estiver envolvido na reparação ou
manutenção da ferramenta ou na mudança de acessórios.

resistente a choques na face e nos olhos.

condições.

estilhaçar-se.

! Utilize sempre o acoplamento mais simples possível. Barras e adaptadores de extensão

longos e soltos absorvem potência de impacto e podem quebrar-se. Use soquetes
profundos sempre que possível.

! Nunca ponha a ferramenta em funcionamento fora do local de trabalho. Poderá começar a

funcionar demasiado rapidamente e fazer com que o acessório seja disparado da
ferramenta.

! Ferimentos graves podem causados por de prendedores apertados com excesso ou com

pouca força de torção, pois podem quebrar, ou se soltar e separar. As peças soltas podem
se tornar projéteis. Peças que necessitam de uma torção específica podem ser conferidas
através de um medidor de torção.

Nota: As chamadas chaves de torção "click" não verificam condições potenciais de perigo
causadas pelo uso excessivo de força de torção.

! Escorregar/Tropeçar/Cair são causas determinantes de ferimentos graves ou morte. Não

deixar o excesso de mangueiras nas vias de acesso ou no local de trabalho.

! Níveis altos de ruído podem provocar perda permanente de audição. Utilizar a proteção

auditiva recomendada pelo seu empregador ou pelo regulamento OSHA (consulte 29
CFR, parte 1910).

! Manter equilibrada a posição do corpo e usar calçado reforçado.
! Mantenha sempre o controle da admissão. Não se prenda entre a ferramenta e o trabalho.
! Movimentos de trabalho repetitivos, posições instáveis e exposição a vibrações podem ser

prejudiciais às mãos e aos braços. Se ocorrer amortecimento, formigamento ou
claramento da pele, suspenda o usa da ferramenta e consulte um médico.

! Evite inalar poeira ou lidar com debris do processo de trabalho que possa ser perigoso

para sua saúde. Use equipamento de extração de poeira, e protetores respiratórios
quando estiver trabalhando com material que possa produzir partículas que sejam
transportadas pelo ar.

! Seja prudente em locais pouco familiares. Esteja atento aos perigos criados pela sua

atividade. Esta ferramenta não está isolada para entrar em contato com fontes de
alimentação elétrica.

! Algumas poeiras causadas por lichamento elétrico, serração, trituração, perfuração e

outras atividades de construção, contém químicos, que são reconhecidos pelo Estado da
Califórnia como, causadores de câncer e de defeitos de nascimento, ou de outos efeitos
reprodutivos. Alguns exemplos destes químicos são:

- Chumbo de tinta à base de chumbo

- Tijolos de sílica cristalina, cimento e outros produtos de alvenaria

- Arsênico e cromo de borrachas quimicamente tratadas
Seus riscos de exposição a estes produtos variam, dependendo da frequência com que
você faça este tipo de trabalho. Para reduzir sua exposição a estes químicos: trabalhe
numa área bem ventilada, e com equipamento de segurança aprovado, tais como
máscaras contra poeira, que sejam específicas para filtrar partículas microscópicas.

! Esta ferramenta e respectivos acessórios não devem ser sujeitos a modificações.
! Esta ferramenta não foi concebida para ser utilizada numa atmosfera explosiva.
! Os operadores e pessoal de manutenção devem ser fisicamente capazes de suportar o

volume, o peso e a força da ferramenta.

! Para as ferramentas que utilizam o sistema de retenção de bocas de pino e anel em “O”,

use o anel em “O” para reter o pino com segurança.

Riscos No Local de Trabalho

Outros Cuidados de Segurança

Norsk
(Norwegian)

CP721

CP721 Trykkluftsn keløk

Krav til lufttilførsel

1. Fyll verktøyet med 6,2 bar (90 psig) ren, tørr luft. Høyere trykk reduserer verktøyets
levetid betraktelig.

Kople verktøyet til luftlinjen ved å bruke rør, slanger og armaturstørrelser som vises i

2.

diagrammet på side 12.

Smøring

1. Bruk et smøremiddel for luftledninger med SAE #10-olje som er justert til to (2)
dråper i minuttet. Hvis du ikke kan bruke et smøremiddel for luftledninger, fyller du
trykkluftsmotorolje i inntaket én gang om dagen.

2. Kontroller koplingsoljen én gang om måneden. Bruk 10 ml (1/3 oz.) SAE #30-olje
eller tilsvarende.

Bruk

1. Slagnøkkelen er utstyrt med en regulator som gjør det mulig å justere
utgangseffekten. Drei regulatorknappen mot venstre for maksimal effekt, og mot
høyre for å redusere effekten.

2. Når du trekker til muttere som ikke trenger kritiske momentverdier, trekker du
mutteren godt til, og deretter trekker du til enda en kvart til en halv omdreining.

Opplysninger om stay og vibrasjon*

Lydtrykksnivå 84,1dBA i samsvar med Pneurop 8N-1. For lydtrykk, legg til 10 dBA.

Vibrasjonsverdi 4,9 m/s , ang. ISO 8662-1.

Vedlikehold

1. Demonter og inspiser trykkluftsmotoren og slagkoplingen hver tredje måned hvis
verktøyet brukes daglig. Skift skadede eller slitte deler.

2. Deler som er utsatt for stor slitasje, er understreket i delelisten.

Følgende serviceutstyr, som vises i detalj på side 12, anbefales slik at dødtid blir

3.

minimal: CA127951 Regulatorenhet, CA118880 Reparasjonspakke.

*Opplyste verdier ble oppnådd ved tester som brukes i laboratorier i overensstemmelse med uttalte standarder og er
ikke tilstrekkelige til bruk ved risikovurdering. Verdier målt på enkeltarbeidsplasser kan være høyere enn opplyste
verdier. Faktiske eksponeringsverdier og risiko for skade som erfares av en enkelt bruker er unike og er avhengig av
måten brukeren arbeider på, arbeidsstykket og arbeidsstasjonens utforming, så vel som eksponeringstid og brukerens
fysiske tilstand. Vi, Chicago Pneumatic, kan ikke holdes ansvarlige for konsekvenser ved bruk av opplyste verdier
isteden for verdier som reflekterer faktisk eksponering, og den enkeltes risikovurdering i en situasjon på arbeidsplassen
som vi ikke har kontroll over.

2

For å redusere risiko for skade skal enhver som bruker,
installerer, reparerer, utfører vedlikehold eller skifter
tilbehør på, eller som arbeider i nærheten av dette
verktøyet, lese og forstå disse anvisningene før
oppgavene utføres.

EU-samsvarserklæring Vi, Chicago Pneumatic Tool Company, 1800 Overview Drive, Rock Hill, SC
29730 USA, erklærar under eneansvar, at produktet som beskrives nedenfor er i samsvar med
kravene i Kommisjonens direktiv av juni 1989, vedrørende harmonisering av medlemslandenes
lover om maskinsikkerhet (89/392/EØF).

Maskinbenevnelse CP721 Trykkluftsnøkkel
Maskintype Motordrevet monteringsverktøy for gjengete festeanordninger - Ingen

annen bruk er tillatt

Serienr. Verktøy med nr. 94200C eller høyere
Tekniske data

10 mm (3/8 tomme) standard firkantdrev
Lufttrykk 6,2 bar (90 psi)
Vridningsmomentintervall 6,8-70 Nm
Maks. vridningsmoment ved 6,2 bar (90 psi) 100 Nm

Anvendte harmoniserte standarder EN292
Anvendte nasjonale standarder ISO 8662-1, Pneurop 8N-1
Utsteders navn og tittel W. A. LeNeveu, President, Chicago Pneumatic Tool

Company

Utsteders signaturt
Sted og dato for utstedelse Utica, NY 13501 USA, 31. juli 1994

Begrenset garanti: "Produktene" fra Chicago Pneumatic Tool Company ("CP") garanteres å være f ri for
mangler i materialer og utførelse i ett år fra kjøpsdato. Denne garantien omfatter selvsagt ikke produkter
som har blitt utsatt for misbruk, feil bruk eller modifikasjoner, eller som har blitt reparertav andre enn CP
eller CPs autoriserte vedlikeholdsrepresentanter. Dersom et produkt fra CP er funnet å være mangelfullt
i materiale eller utførelse innen ett år fra kjøpsdato, skal det returneres til et av CPs fabrikk­vedlikeholdssentre eller til et autorisert vedlikeholdssenter for CP-verktøy, med forhåndsbetalt frakt, ditt
navn og adresse vedlagt, tilstrekkelig bevis for kjøpsdato, og en kort beskrivelse av feilen. CP reparerer
eller erstatter etter eget skjønn defekte produkter kostnadsfritt. Reparasjoner og erstattede deler
garanteres som beskrevet ovenfor i resten av den opprinnelige garantiperioden. Under denne garantien
er CPs ansvar og din godtgjørelse kun begrenset til reparasjon eller erstatning av det defekte produktet.

(Den ovennevnte garantien gjelder i stedet for alle andre garantier eller vilkår, det være seg
uttrykte eller underforståtte, inkludert alle garantier eller vilkår angående salgbarhet eller
hensiktsmessighet for et bestemt formål. CP skal ikke holdes ansvarlig for tilfeldige, indirekte
eller bestemte skader, eller andre skader, kostnader eller utgifter, det være seg direkte eller
indirekte, med unntak av det ansvar som er spesifisert ovenfor.)

SIKKERHETSANVISNINGER

SIKKERHETSANVISNINGER

Chicago Pneumatics mål er å produsere verktøy som hjelper deg til å kunne arbeide
sikkert og effektivt. DU er det viktigste sikkerhetselementet ved bruk av dette og alle
andre verktøy. Den beste beskyttelsen mot skader er brukerens ettersyn og sunne
fornuft. Selv om ikke alle mulige faresituasjoner kan dekkes her, har vi forsøkt å
belyse noen av de viktigste.

Ekstra sikkerhetsinformasjon kan fås gjennom:

! Din arbeidsgiver, arbeidsgiverforening og/eller handelsstandforening.
! US Department of Labor (OSHA); www.osha.gov; Council of the European

Communitieseurope.osha.eu.int

! “Safety Code for Portable Air Tools” (B186.1) er tilgjengelig gjennom: www.ansi.org
! “Safety Requirements for Hand-Held Non-Electric Power Tools” er tilgjengelig

gjennom: European Committee for Standardization, www.cenorm.be

Farer forbundet med trykkluftsbeholdere og -koplinger

! Trykkluft kan forårsake alvorlig skade.
! Før du skifter tilbehør eller utfører reparasjoner, eller når trykkluftskilden ikke brukes,

skal lufttilførselen alltid stenges av, trykk i slangen skal elimineres og verktøyet skal
koples fra lufttilførselen.

! Rett aldri luftstrømmenmen mot deg selv eller andre.
! Slanger som slår tilbake kan forårsake alvorlig skade. Kontroller alltid for skader på

slangene og koplingsdelene.

! Bruk ikke hurtigkoplinger på verktøyet. Se instruksjonene for riktig monteringsmetode.
! Låsepinner må alltid monteres ved bruk av universalkoplinger med vridning.
! Det maksimale lufttrykket må ikke overstige 6,2 bar (90 psi), eller som angitt på

verktøyets navneplate.

Farer forbundet med innvikling

! Hold deg unna det roterende drevet.
! Bruk ikke smykker eller løstsittende klær.
! Gjenstander rundt halsen kan forårsake kveling, og må derfor holdes unna verktøy og

tilbehør.

! Hår som blir fanget i verktøy og tilbehør kan forårsake skalpering, og må derfor holdes

unna.

! Unngå direkte kontakt med tilbehør under og etter bruk. Bruk av hansker vil redusere

risiko for kutt og brannsår.

! Bruk kun riktige festeanordninger for tilbehør (se delelisten). Bruk dype

sokkelkoplinger hvor deter mulig.

Farer forbundet med prosjektiler

! Bruk alltid slagfast øye- og ansiktsbeskyttelse når du bruker eller er i nærheten av

arbeidsområdet, ved reparasjon eller vedlikehold av verktøyet, eller når du skifter
tilbehør på verktøyet.

! Sørg for at alle andre innenfor arbeidsområdet bruker slagfast øye- og

ansiktsbeskyttelse.

! Selv små prosjektiler kan skade øynene og forårsake blindhet.
! Bruk ikke sokkelkoplinger for nøkler som betjenes for hånd. Bruk kun sokkelkoplinger

for slagnøkler som er i god driftsstand.

! Sokkelkoplinger som er i dårlig driftsstand eller sokkelkoplinger for håndbetjente

verktøy som brukes med slagnøkler kan splintres.

! Bruk alltid den forbindelsen som er enklest. Lange, fjærende forlengelseshåndtak og

adaptere reduserer slagkraften og kan brekke. Bruk dype sokkelkoplinger hvor det er
mulig.

! Verktøyet må aldri brukes på annet enn arbeidsområdet. Det kan komme til å gå for

fort og føre til at tilbehøret kastes av verktøyet.

! Festeskruer som er skrudd til med for stort eller for lite dreiemoment kan forårsake

alvorlige helseskader, da de kan brekke, løsne eller gå fra hverandre. Enheter som
løsner kan bli til prosjektiler. Enheter som krever et spesielt moment må kontrolleres
med en momentmåler.

Merk: Såkalte klikk-momentnøkler sjekker ikke om dreiemomentet er for stort og
dermed potensielt farlig.

Farer på arbeidsplassen

! Å skli/snuble/falle er en hyppig årsak til alvorlig skade eller død. Vær oppmerksom på

overflødige deler av slangen på bakken der man går eller arbeider.

! Høye lydnivåer kan forårsake permanent hørselstap. Bruk hørselsvern som anbefalt

av din arbeidsgiver eller av OSHA-regulativ (se 29 CFR, del 1910).

! Behold god kroppsbalanse og sikkert fotfeste.
! Ha kontroll over gassreguleringen til enhver tid. Unngå å bli sittende fast mellom

verktøyet og arbeidet.

! Gjentatte arbeidsbevegelser, ubehagelige stillinger og utsettelse for vibrering kan være

skadelig for hender og armer. Hvis det oppstår nummenhet, prikking, smerte eller
fargetap i huden, skal du slutte å bruke verktøyet og kontakte lege.

! Unngå å puste inn støv og å håndtere helseskadelige avfallsprodukter fra

arbeidsprosessen. Bruk støvavsug og pusteutstyr når du arbeider med materialer som
avgir luftbårne partikler.

! Gå varsomt fram i uvante omgivelser. Vær oppmerksom på eventuelle farer som

skapes av arbeidsaktiviteten. Dette verktøyet er ikke isolert for kontakt med elektriske
strømkilder.

! Enkelte typer støv som frigjøres ved sandblåsing, saging, sliping, boring og andre

byggeaktiviteter inneholder kjemikalier som den amerikanske staten California regner
som kreftfremkallende, som årsak til fosterskader og på andre måter skadelig for
forplantningsprosessen. Dette er noen eksempler på slike kjemikalier:

- Bly fra blyholdig maling

- Blokker av krystallin silika, sement og andre murprodukter

- Arsenikk og krom fra kjemisk behandlet gummi
Den helsefaren som utgår fra slike produkter varierer, avhengig av hvor ofte du utfører
denne type arbeid. Du kan redusere eksponeringen for disse kjemikalene ved å sørge
for god ventilasjon på arbeidsplassen og bruke godkjent personlig verneutstyr, som
f.eks. pustemasker som er beregnet på å filtrere ut mikroskopiske partikler.

Ekstra sikkerhetsemner

! Dette verktøyet og tilbehøret må ikke modifiseres.
! Dette verktøyet er ikke anbefalt til bruk i eksplosive atmosfærer.
! Brukere og vedlikeholdspersonale må være i fysisk stand til å behandle størrelsen,

vekten og styrken av verktøyet.

! For verktøy som bruker festesystem med splint og O-ringssokkel, skal O-ringen brukes

til å holde sokkelsplinten sikkert på plass.

CP721

CP721 Pneumatische Moersleutel

Persluchtaansluiting

1. Sluit het gereedschap aan op schone, droge lucht met een druk van 6,2 bar (90 psig).
Een hogere druk verkort de levensduur van het gereedschap aanzienlijk.

Sluit het gereedschap aan op de luchtlijn m.b.v de pijp, slang en fittingmaten die in het

2.

diagram op pagina 12 zijn weergegeven.

Smering

1. Gebruik een luchtleiding-smeerinrichting met SAE #10-olie, afgesteld op twee (2)
druppels per minuut. Als geen gebruik kan worden gemaakt van een luchtleiding­smeerinrichting, voegt u eenmaal per dag luchtmotorolie aan de inlaat toe.

2. Controleer eenmaal per maand de koppelingsolie. Gebruik 10 ml (3/4 oz.) SAE #30-olie
of een vergelijkbaar produkt.

Bediening

1. Deze slagmoersleutel is voorzien van een regeling voor het instellen van het vermogen.
Draai de regelknop tegen de klok in voor maximaal vermogen en met de klok mee voor
minder vermogen.

2. Bij het vastdraaien van moeren waarbij de momentwaarden niet bepalend zijn, draait u
de moer goed vast en geeft u nog een kwartslag of een halve slag extra.

Verklaring m.b.t. geluid en trillingen*

Geluidsdrukniveau 84,1dB(A) in overeenstemming met Pneurop 8N-1. Voor
geluidsvermogen, 10 dB(A) bijvoegen.

Trillingswaarde 4,9 m/s , vologens ISO 8662-1.

Onderhoud

1. Demonteer en controleer de luchtmotor en de slagkoppeling elke drie (3) maanden
wanneer de machine dagelijks wordt gebruikt. Vervang beschadigde of versleten
onderdelen.

2. Bijzonder slijtage-gevoelige onderdelen staan onderstreept in de onderdelenlijst.

De volgende servicekits, die op pagina 12 in detail zijn beschreven, worden aanbevolen

3.

om de stilstandtijd tot een minimum te beperken: CA127951 Regulateur-Montageset,
CA118880 Afstelset.

*Deze opgegeven waarden zijn verkregen uit laboratoriumtests overeenkomstig de opgegeven normen en zijn niet voldoende voor gebruik
in risicobeoordeling. Op individuele werkplekken gemeten waarden kunnen hoger zijn dan de opgegeven waarden. De feitelijke
blootstellingswaarden en het door een individuele gebruiker ervaren risico van letsel zijn uniek en hangen af van de manier waarop de
gebruiker werkt, het ontwerp van het werkstuk en het werkstation alsook van de blootstellingstijd en de fysieke conditie van de gebruiker. Wij,
Chicago Pneumatic, kunnen niet aansprakelijk worden gesteld voor de gevolgen van het gebruik van de opgegeven waarden, in plaats van
waarden die de feitelijke blootstelling weergeven, bij een individuele risicobeoordeling op een werkpleksituatie waarover wij geen controle
hebben.

2

Om de kans op verwondingen zo klein mogelijk te
maken, dient iedereen die dit gereedschap gebruikt,
installeert, repareert, onderhoudt, onderdelen ervan
vervangt of in de buurt ervan werkt deze instructies
goed te lezen.

Ondergetekende, Chicago Pneumatic Tool Company, 1800 Overview Drive, Rock Hill, SC
29730 USA, verklaart hierbij dat het produkt waarop deze verklaring betrekking heeft, in
overeenstemming is met de in juni 1989 door de Raad van de Europese Gemeenschap
bepaalde richtlijnen met betrekking tot de in de Lidstaten gehanteerde wetgeving aangaande
machines (89/392/EEG).

Produktnaam CP721 Pneumatische Moersleutel
Machine-Type Aangedreven gereedschap voor bevestigingsmiddelen met schroefdraad-

Ander gebruik niet toegestaan.

Serienummer Gereedschappen met nr. 94200C of hoger
Technische Gegevens

10 mm (3/8 in.) slagas
Werkdruk 6,2 bar (90 psi)
Koppelbereik 6,8-70 Nm (5-50 ft/lb)
Maximaal koppel bij 6,2 bar (90 psi) 100 Nm (75 ft/lb)

Toegepaste Harmonisatie Standaard EN292
Toegepaste Nationale Standaard ISO 8662-1, Pneurop 8N-1
Naam en Functie Ondergetekende W. A. LeNeveu, President, Chicago Pneumatic Tool

Company

Handtekening
Plaats en Datum Utica, NY 13501 USA, 31 juli 1994

Beperkte Garantie: De "Produkten" van de Chicago Pneumatic Tool Company ("CP") zijn
gegarandeerd vrij van fouten in materiaal en afwerking tot een jaar na aankoop. Deze Garantie geldt
alleen voor Produkten die nieuw zijn gekocht bij CP of geautoriseerde dealers. Deze Garantie is niet van
toepassing op produkten die verkeerd dan wel oneigenlijk zijn gebruikt of zijn gewijzigd, of zijn
gerepareerd door anderen dan CP of geautoriseerde servicediensten. Als een Produkt van CP binnen
een jaar na aankoop gebreken vertoont in materiaal of afwerking, kunt u het inleveren bij een CP­Bedrijfsservicedienst of erkende servicedienst van CP-gereedschappen, met vooruitbetaling van
transportkosten, onder vermelding van uw naam en adres, bewijs van aankoop met aankoopdatum
en een korte beschrijving van het mankement. CP zal, naar eigen goeddunken, defecte Produkten
kosteloos repareren of vervangen. Reparaties of vervangingen zijn als hierboven beschreven
gegarandeerd voor de rest van de oorspronkelijke garantieperiode. De enige aansprakelijkheid van
CP en uw rechten op grond van deze garantie zijn beperkt tot reparatie of vervanging van het
defecte Produkt. (Er Worden Geen Andere Garanties Bedoeld Of Geïmpliceerd En CP Is Niet

Aansprakelijk Voor Incidentele, Indirecte Of Speciale Schade, Of Enige Andere Schade, Kosten
Of Uitgaven, En Vergoedt Alleen De Kosten Of Uitgaven Voor Reparatie Of Vervanging Zoals
Hierboven Beschreven.)

VEILIGHEIDSVOORSCHRIFTEN

VEILIGHEIDSVOORSCHRIFTEN

Chicago Pneumatic wil graag gereedschappen maken waarmee u veilig en efficiënt
kunt werken. De belangrijkste bijdrage aan de veiligheid van dit en elk ander stuk
gereedschap levert u zelf. Uw voorzichtigheid en gezond verstand vormen de beste
bescherming tegen verwondingen. We kunnen hier niet op alle mogelijke gevaren
ingaan, maar hebben geprobeerd de belangrijkste op een rijtje te zetten.

! Uw werkgever, vakbond en/of beroepsvereniging.
! In de Verenigde Staten: het Ministerie van Arbeid (OSHA); www.osha.gov; Council of

! “Veiligheidsvoorschriften Voor Draagbaar Pneumatisch Gereedschap” (B186.1)

! “Veiligheidseisen Voor Niet-elektrisch Handgereedschap” verkrijgbaar bij: de Europese

! Lucht onder druk kan ernstige verwondingen veroorzaken.
! Sluit de luchttoevoer altijd af, laat de samengeperste lucht ontsnappen en ontkoppel het

! Richt nooit lucht op uzelf of anderen.
! Losgeslagen slangen kunnen ernstige verwondingen veroorzaken. Controleer altijd of

! Gebruik geen snelkoppelingen bij dit gereedschap. Raadpleeg de instructies voor de

! Bij het gebruik van universele draaikoppelingen dienen borgpennen te worden

! De maximum luchtdruk van 6,2 bar (90 psi) of zoals die is aangegeven op het

! Blijf uit de buurt van de ronddraaiende aandrijving.
! Draag geen sieraden of ruimvallende kleding.
! Kledingstukken om de nek die verstrikt raken in het gereedschap of de hulpstukken

! Haren die verstrikt raken in het gereedschap of de hulpstukken kunnen worden

! Voorkom direct contact met hulpstukken tijdens en na gebruik. Het dragen van

! Gebruik uitsluitend de juiste hulpstukhouders (zie onderdelenlijst). Gebruik zo mogelijk

! Draag altijd slagbestendige oog- en gezichtsbescherming wanneer u werkt met, in de

! Zorg dat iedereen in uw omgeving slagbestendige oog- en gezichtsbescherming draagt.
! Zelfs kleine wegschietende delen kunnen de ogen beschadigen en blindheid

! Gebruik geen handdoppen. Gebruik uitsluitend in goede staat verkerende slagdoppen.
! In slechte staat verkerende slagdoppen of handdoppen kunnen bij gebruik op

Raadpleeg voor meer informatie over veiligheid:

the European Communitieseurope.osha.eu.int

verkrijgbaar bij: www.ansi.org

Commissie voor Normalisatie, www.cenorm.be

Gevaren In Verband Met Luchttoevoer En Aansluitingen

gereedschap van de luchttoevoer wanneer u het gereedschap niet gebruikt, alvorens
onderdelen te verwisselen of reparatiewerkzaamheden te verrichten.

de slangen en fittingen niet beschadigd zijn en goed vastzitten.

juiste aansluiting.

geïnstalleerd.

gereedschap mag niet worden overschreden.

Gevaar Van Verstrikt Raken

kunnen verstikking tot gevolg hebben.

uitgerukt.

handschoenen verkleint de kans op snij- en brandwonden.

diepe doppen.

Gevaren In Verband Met Wegschietende Delen

buurt bent van of betrokken bent bij reparatie, onderhoud of verwisseling van
onderdelen van het gereedschap.

veroorzaken.

slagmoersleutels breken.

! Gebruik altijd de eenvoudigste aansluitmogelijkheid. Lange, verende verlengstukken en

adapters absorberen de slagkracht en kunnen breken. Gebruik zo mogelijk diepe
doppen.

! Gebruik het gereedschap niet onbelast. De omwentelingssnelheid kan te hoog oplopen,

waardoor het hulpstuk kan wegschieten.

! Het te zeer of te weinig aandraaien van bevestigingsmiddelen, die kunnen breken of

losraken en uiteenvallen, kan ernstig letsel tot gevolg hebben. Losgeraakte onderdelen
kunnen wegschieten. Onderdelen die een specifiek aantrekkoppel nodig hebben,
moeten met een koppelmeter worden gecontroleerd.

NB: Momentsleutels die een klikgeluid maken, houden geen rekening met mogelijk
gevaarlijke situaties als gevolg van te veel aantrekkoppel.

! Uitglijden, struikelen en vallen veroorzaken ernstige verwondingen of zelfs de dood. Let

op losliggende leidingen op het werk- of loopoppervlak.

! Blootstelling aan hoge geluidsniveaus kan blijvend gehoorverlies opleveren. Gebruik de

gehoorbescherming voorgeschreven door uw werkgever of de OSHA (zie 29 CFR deel

1910).

! Zorg ervoor dat u stevig staat.
! Zorg ervoor dat u de gashandel altijd onder controle heeft. Laat u niet vangen tussen

het gereedschap en het werk.

! Vaak herhaalde bewegingen, onnatuurlijke posities en blootstelling aan trillingen

kunnen beschadiging van handen en armen veroorzaken. Als u een verlamming,
tintelen of pijn voelt, of als uw huid wit wegtrekt, moet u ophouden het gereedschap te
gebruiken en moet u een dokter raadplegen.

! Vermijd het inademen van stof of het aanraken van afvalstoffen die schadelijk voor uw

gezondheid kunnen zijn. Maak gebruik van ontstoffing en draag
ademhalingsbescherming wanneer u met materiaal werkt dat deeltjes in de lucht
verspreidt.

! Wees voorzichtig in een onbekende omgeving. Wees bedacht op mogelijke gevaren als

gevolg van uw werkzaamheden. Dit gereedschap is niet beveiligd tegen de gevolgen
van contact met stroombronnen.

! Soms bevat stof dat bij machinaal schuren, zagen, slijpen, boren en andere

bouwactiviteiten ontstaat, chemicaliën waarvan aan de staat Californië bekend is dat dit
kanker en aangeboren afwijkingen of andere risico's m.b.t. de voortplanting veroorzaakt.
Enkele voorbeelden van deze chemicaliën zijn:

- Lood uit loodhoudende verf

- Kristallijne silicastenen, cement en andere metselproducten

- En arseen en chroom uit chemisch behandeld rubber
Uw risico door blootstelling hieraan varieert al naargelang hoe vaak u dit soort werk
doet. Verminder blootstelling aan deze chemicaliën: werk in een goed geventileerde
ruimte en werk met goedgekeurde veiligheidsuitrusting zoals stofmaskers die speciaal
ontworpen zijn om microscopische deeltjes uit te filtreren.

! Breng geen wijzigingen aan in dit gereedschap en de hulpstukken.
! Het gebruik van dit gereedschap in een omgeving met explosiegevaar wordt afgeraden.
! Werknemers en onderhoudspersoneel dienen lichamelijk in staat te zijn met de omvang,

het gewicht en het vermogen van dit gereedschap te kunnen werken.

! Voor gereedschap dat de pen gebruikt en het O-ring systeem voor het vastzetten van

de dopsleutels, moet u de O-ring gebruiken om de pen van de dopsleutel goed vast te
zetten.

Gevaren Tijdens Het Werken

Overige Veiligheidsaspecten

CP721

CP721 Luftn gleø

Krav til luftforsyning

1. Forsyn værktøjet med 6,2 bar (90 psi) ren, tør luft. Et højere tryk vil reducere
værktøjets levetid stærkt.

Tilslut værktøjet til lufttilførsel ved at bruge rør-, slange- og fittingstørrelser der

2.

vises i figuren på side 12.

Smøring

1. Brug trykluftsmøring med SAE 10 olie, justeret til to (2) dråber pr. minut. Kan
trykluftsmøring ikke benyttes, tilføres luftindtaget trykluftmotorolie en gang dagligt.

2. Check koblingsolien en gang månedligt. Brug 10 ml SAE 30 olie eller tilsvarende.

Drift

1. Denne slagnøgle er udstyret med en regulator, der muliggør justering af
udgangseffekten. Drej regulatorknappen mod venstre for maksimal effekt og mod
højre for at reducere effekten.

2. Ved spænding af møtrikker, der ikke kræver kritiske tilspændingsmomenter,
spændes møtrikken stramt, hvorefter den drejes yderligere 1/4 til 1/2 omgang.

Staj- og vibrationsdeklaration*

Lydtryksniveau 84,1dB(A) i henhold til Pneurop 8N-1. For lydstyrkeniveauet
till gges 10 dB(A).

æ

Vibrationsniveau 4,9 m/s , i henhold til ISO 8662-1.

Vedligeholdelse

1. Adskil og inspicer trykluftmotor og slagkobling hver tredje (3.) måned, hvis
værktøjet benyttes dagligt. Udskift slidte og beskadigede dele.

2. Reservedele, der udsættes for stor slitage, er understreget i reservedelslisten.

For at begrænse uvirksomheden anbefales følgende servicesæt, detaljeret på

3.

side 12: CA127951 Regulatorsæt, CA118880 Tuningssæt.

*De ovenstående værdier blev opnået under laboratorieforsøg i overensstemmelse med de ovenstående standarder og er
ikke tilstrækkeligt grundlag til vurdering af risiko forbundet med brug af udstyret. Værdier målt på det individuelle
arbejdsområde kan være højere end de ovennævnte værdier. Den faktiske udsættelse for skadelig støj eller vibration og
den risiko, der opleves af brugeren, er enestående afhængige af den måde, individet arbejder på, og hvordan
arbejdsområdet er anlagt, såvel som udsættelsens varighed og brugerens fysiske kondition. Vi, Chicago Pneumatic, kan
ikke påtage os noget ansvar for anvendelse af de ovenstående værdier i stedet for anvendelse af værdier, der er opnået i den
faktiske arbejdssituation, som grundlag for vurdering af risiko forbundet med brug i en arbejdssituation, vi ikke har nogen
kontrol over.

2

For at reducere risikoen for personskade skal enhver,
der bruger, installerer, reparerer, vedligeholder,
skifter tilbehør på eller arbejder nær dette værktøj,
læse disse instrukser grundigt, før sådant arbejde
udføres.

Vi, Chicago Pneumatic Tool Company, 1800 Overview Drive, Rock Hill, SC 29730 USA, erklærer
under eneansvar, at produktet, der beskrives nedenfor, er i overensstemmelse med kravene i
Kommissionens direktiv af juni 1989 vedrørende harmoniserring af medlemslandenes love om
maskinsikkerhed (89/392/EØF)

Maskinbetegnelse CP721 Luftnøgle
Maskintype Trykluftværktøj til montering af bolte og møtrikker med gevind - Ingen anden

brug er tilladt

Serienr. Værktøj med nr. 94200C og højere
Tekniske specifikationer

10 mm (3/8”) standard indstiksfirkant
Lufttryk 6,2 bar (90 psi)
Momentområde 6,8-70 Nm (5-50 ft.-lb.)
Maks. moment ved 6,2 bar (90 psi) 100 Nm (75 ft.-lb.)

Anvendte harmoniseringsstandarder EN292
Anvendte internationale standarder ISO 8662-1, Pneurop 8N-1
Udsteders navn og stilling W. A. LeNeveu, President, Chicago Pneumatic Tool

Company

Udsteders underskrift
Sted og dato for udstedelse Utica, NY 13501, USA, 31. juli 1994

Begrænset garanti: “Produkterne” fra Chicago Pneumatic Tool Company ("CP") garanteres fri for

fejl i materialer og udførelse i et år fra købsdatoen. Denne garanti er kun gældende for produkter, der
er købt nye fra CP eller dets autoriserede forhandlere. Denne garanti er naturligvis ikke gældende
for produkter, der er blevet mishandlet, misbrugt, modificeret eller repareret af andre end CP eller
dets autoriserede servicerepræsentanter. Hvis et CP-produkt findes defekt i materiale eller
udførelse inden for et år efter købsdatoen, returneres det til et CP-fabriksservicecenter eller et
autoriseret servicecenter for CP-værktøj, med forsendelsesomkostningerne forudbetalt, samt
Deres navn og adresse, behørig kvittering for købsdato og en kort beskrivelse af defekten. CP vil
efter eget skøn reparere eller ombytte defekte produkter uden beregning. Reparationer og
ombytninger er omfattet af ovenfor anførte garanti for den resterende originale garantiperiode. Cp’s
eneste forpligtigelse og Deres eneste retsmiddel under denne garanti begrænses til reparation eller
ombytning af det defekte produkt. (Denne ovenstående garanti træder i stedet for alle andre

garantier eller betingelser, udtrykte og underforståede, inklusive enhver garanti eller
betingelse for salgbarhed eller egnethed til bestemte formål. CP skal ikke holdes ansvarlig
for hændelige, følge- eller specielle skader, eller enhver anden skade, omkostning eller
udgift, såvel direkte som indirekte, udover hvad der specifikt er angivet I det ovenstående.)

SIKKERHEDSINSTRUKSER

SIKKERHEDSINSTRUKSER

.

Det er Chicago Pneumatics mål at producere værktøj, der giver et sikkert og effektivt
arbejdsmiljø. Den vigtigste sikkerhedsforanstaltning for dette og alt andet værktøj er
DIG. Din omhu og sunde fornuft er den bedste beskyttelse mod personskade. Alle
mulige faremomenter kan ikke dækkes her, men vi har forsøgt at fremhæve nogle af
de vigtigste.

Konsultér følgende for at få yderligere information om sikkerhed:

! Din arbejdsgiver, fagforening og/eller handelsforening.
! Det amerikanske arbejdsministerium (US Department of Labor [OSHA]); www.osha.gov;

Council of the European Communitieseurope.osha.eu.int

! Sikkerhedsregulativer for transportabelt trykluftværktøj (“Safety Code For Portable Air

Tools” [B186.1]), der kan fås hos: www.ansi.org

! Sikkerhedskrav til ikke-elektriske håndmaskiner (“Safety Requirement For Hand-Held

Non-Electric Power Tools”), der kan fås fra: European Committee for Standardization,
www.cenorm.be

Faremoment: Trykluft og Tilslutning

! Luft under tryk kan forårsage alvorlig personskade.
! Sluk altid for lufttilførslen, tag trykket af slangen, og afmontér værktøjet, når det ikke

benyttes, og der skiftes tilbehør og foretages reparation.

! Ret aldrig luftstrømmen direkte mod dig selv eller andre.
! Piskende slanger kan forårsage alvorlig personskade. Se altid efter beskadigede og

løse slanger og fittings.

! Brug aldrig snapkoblinger på værktøjet. Se instruktionerne vedr. korrekt montering.
! Når der benyttes universaltvistkoblinger, skal der monteres låsepinde.
! Lufttrykket må aldrig overstige 6,2 bar (90 psi), eller som angivet på værktøjets

informationsplade.

Faremoment: Bevægelige Dele

! Hold afstand til roterende drev.
! Bær ikke smykker eller løs beklædning.
! Man kan blive kvalt, hvis halstørklæder ikke holdes borte fra værktøj og tilbehør.
! Man kan blive skalperet, hvis hår ikke holdes borte fra værktøj og tilbehør.
! Undgå direkte kontakt med tilbehør under og efter benyttelse. Handsker vil reducere

risikoen for at blive skåret eller forbrændt.

! Brug kun korrekte tilbehørsholdere (se reservedelslisten). Brug dype patroner, når dette

er muligt

! Brug altid slagfast øjen- og ansigtsbeskyttelse under eller nær arbejde, reparation eller

vedligeholdelse af værktøjet eller udskiftning af tilbehør på værktøjet.

! Sørg for, at alle andre i området bærer slagfast øjen- og ansigtsbeskyttelse.
! Selv små udslyngede genstande kan skade øjne og forårsage blindhed.
! Brug aldrig patroner til håndværktøj. Brug kun patroner til slagværktøj, der er i god

stand.

! Patroner i ringe stand og patroner til håndværktøj, anvendt i slagværktøj, kan splintres.
! Benyt altid den simplest mulige tilslutning. Lange elastiske forlængere og adaptere

Faremoment: Udslyngede Genstande

absorberer slagkraft og kan brække. Brug dybe patroner, når dette er muligt.

! Lad aldrig værktøjet køre ud i luften. Det kan køre for hurtigt og forårsage, at tilbehøret

slynges af værktøjet.

! Over- eller undertilspændte møtrikker og bolte kan forårsage alvorlig tilskadekomst, idet

disse kan gå itu eller løsnes og falde af. Løsgjorte dele kan være som projektiler.
Samlinger, der kræver tilspænding til et bestemt drejningsmoment, skal kontrolleres
efter med et drejningsmomentmeter.

Bemærk: “Klik”-type momentnøgler giver ikke tilstrækkelig sikring mod mulig fare
forårsaget af overtilspænding.

Faremoment: På Arbejdspladsen

! En hovedårsag til alvorlig og livsfarlig personkade er glidning, snublen og fald. Vær

opmærksom på slanger, der er efterladt på gulvet.

! Høje lydniveauer kan forårsage permanent tab af hørelse. Brug høreværn som

foreskrevet af arbejdsgiver eller OSHA-regulativer (se 29 CFR part 1910).

! Hold altid kroppen i balance og en god fodstøtte.
! Hav altid fuld kontrol over gasreguleringen. Bliv ikke fanget mellem værktøjet og

materialet.

! Gentagne arbejdsbevægelser, forkerte stillinger og udsættelse for vibrationer kan være

skadeligt for hænder og arme. Hvis der opstår følelsesløshed, snurren eller smerter,
eller huden bliver hvid, stoppes værktøjet med det samme, og lægehjælp søges.

! Undgå inhalering af støv eller håndtering af affald fra de arbejdsprocesser, som kan

være skadelige for dit helbred. Brug et udsugningsanlæg og bruge beskyttende
respirationsudstyr, når du arbejder med materialer, der frembringer luftbårne partikler.

! Gå frem med forsigtighed i ukendte omgivelser. Vær opmærksom på mulige

faremomenter, der kan opstå som følge af arbejdets udførelse. Dette værktøj er ikke
isoleret til kontakt med elektriske strømkilder.

! En del støv, som frembringes ved pudsning, savning, slibning, boring og andre

byggeaktiviteter indeholder kemikalier, hvorom delstaten Californien ved, at de
forårsager kræft, fødselsmisdannelser og anden reproduktiv skade. Nogle eksempler på
sådanne kemikalier er:

- Bly fra blyholdig maling

- Silikatkrystalholdige mursten, cement og andre murværksprodukter

- Arsenik og krom fra kemisk behandlet gummi.
Din risiko ved udsættelse for disse stoffer varierer, afhængigt af hvor ofte du udfører
denne slags arbejde. For at mindske din udsættelse for disse kemikalier kan du gøre
følgende: Arbejd i et godt ventileret område og bruge godkendt sikkerhedsudstyr såsom
en respirator, der er specielt godkendt til at bortfiltrere mikroskopiske partikler.

Yderligere Forholdsregler

! Dette værktøj og dets tilbehør, må ikke modificeres.
! Værktøjet anbefales ikke til anvendelse i eksplosionsfarlig luft.
! Brugere og vedligeholdspersonel skal være fysisk i stand til at håndtere værktøjets

størrelse, vægt og kraft.

! På værktøj, der anvender tap- og O-ringsholdere, skal O-ringen benyttes til at holde

holdertappen forsvarligt fast.

CP721

CP721 Paineilmakierrin

Ilmansaantivaatimukset

1. Työkalu tarvitsee 6,2 bar (90 psi) puhdasta, kuivaa ilmaa. Tätä korkeampi paine
vähentää tuntuvasti laitteen käyttöikää.

Liitä työväline paineilmajohtoon sivulla 12 olevassa kaaviossa näytettyjä putki-

2.

letku- ja liitinkokoja käyttäen.

Voitelu

1. Käytä paineilmalaitteen voitelulaitetta ja SAE 10-öljyä. Säädä voitelu kahteen
tippaan minuutissa. Jos voitelulaitetta ei voi käyttää, lisää ilma-aukkoon
moottoriöljyä kerran vuorokaudessa.

2. Tarkista kytkinöljy kerran kuussa. Käytä 10 ml SAE 30-öljyä tai vastaavaa.

Käyttö

1. Tämä työkalu on varustettu vääntömomentin säätimellä. Voit lisätä tehoa
kiertämällä säädintä vastapäivään ja vähentää tehoa kiertämällä säädintä
myötäpäivään.

2. Kun kiristät muttereita, joille ei ole annettu tarkkoja kiristysarvoja, kierrä mutteri
tukevasti paikalleen ja kiristä sitä vielä 1/4 - 1/2 kierrosta.

Melu ja tärinäseloste*

Äänen painetaso 84,1 dB(A) Pneurop 8N-1 mukaisesti. Äänitehoa varten lisää

10 dB(A).

Tärinä 4,9 m/s , Testi: ISO 8662-1.

Huolto

1. Pura ja tarkista ilmamoottori ja iskukytkin kolmen (3) kuukauden välein, jos
työkalua käytetään päivittäin. Vaihda kuluneet ja vaurioituneet osat uusiin.

2. Kulumiselle erityisesti alttiit osat on alleviivattu osaluettelossa.

Seisokkiajan minimoimiseksi suositellaan seuraavia, sivulla 12 eriteltyjä

3.

huoltotarvikesarjoja: CA127951 Regulaattorikokonaisuus,
CA118880 Virityspakkaus.

*Tässä ilmoitetut arvot on saatu mainittujen normien mukaisissa laboratoriotesteissä. Ne eivät riitä riskien määrittämiseen.
Yksittäisissä työpisteissä mitatut arvot voivat olla selosteessa mainittuja arvoja suuremmat. Todelliset altistusarvot ja yksilöön
kohdistuvat haitalliset vaikutukset ovat yksilöllisiä. Ne riippuvat työskentelytavasta, työstettävästä kappaleesta, työaseman
rakenteesta, altistusajasta ja käyttäjän terveydentilasta. Sen vuoksi Chicago Pneumatic ei voi olla vastuussa tässä
ilmoitettujen arvojen käytöstä (todellisten altistusarvojen sijasta) työpisteessä vallitsevan yksilöllisen riskin määrittämiseen ja
siitä aiheutuvista seuraamuksista, olosuhteissa, joihin emme voi millään tavalla vaikuttaa.

2

Ennen työkalun käyttöä, asennusta, korjausta,
huoltoa, tarvikkeiden vaihtoa tai työkalun
lähistöllä työskentelyä on tapaturmien
välttämiseksi perehdyttävä näihin ohjeisiin.

Chicago Pneumatic Tool Company, 1800 Overview Drive, Rock Hill, SC 29730 USA, vakuuttaa
ainoana vastuunhaltijana, että tämän todistuksen kattama tuote täyttää kaikki Euroopan yhteisön
kesäkuussa 1989 annetun jäsenmaiden koneturvallisuutta koskevia lakeja tulkitsevan direktiivin
(89/392/ETY) sisältämät määräykset.

Koneen nimi CP721 Paineilmakierrin
Konetyyppi Kierrekiinnittimien koneasennustyökalu - Mikään muu käyttö ei ole

sallittua

Sarjanro Koneet, joiden nro on 94200C tai suurempi
Tekniset tiedot

10 mm (3/8 tuumaa) neliön mallinen kiinnitys
Ilmanpaine 6,2 bar (90 psi)
Kiristysmomentti 6,8-70 Nm (5-50 ft.-lb.)
Kiristysmomentti korkeintaan, 6,2 bar (90 psi) paineella 100 Nm (75 ft.-lb.)

Sovelletut yleisstandardit EN292
Sovelletut kansalliset standardit ISO 8662-1, Pneurop 8N-1
Nimi ja arvo W. A. LeNeveu, Pääjohtaja, Chicago Pneumatic Tool Company

Allekirjoitust
Aika ja paikka Utica, NY 13501 USA, 31. heinäkuuta 1994

Rajoitettu takuu: Chicago Pneumatic Tool Companyn ("CP") annetaan valmistusmateriaalia ja
työnlaatua koskeva yhden vuoden takuu alkaen ostopäivämäärästä. Takuu kattaa ainoastaan CP:ltä tai
sen valtuutetulta edustajalta uutena ostetut tuotteet. Takuu raukeaa, jos muu kuin CP:n tai sen valtuutettu
houltoedustaja on vahingoittanut, väärinkäyttänyt, muunnellut tai korjannut tuotetta. Jos CP:n
valmistama tuote osoittautuu materiaaliltaan tai työnlaadultaan vialliseksi vuoden kuluessa ostopäivästä,
toimita tuote kulijetuskulut ennalta maksettuina CP:n tehdashuoltokeskukseen tai CP-tarvikkeiden
valtuutetuille huoltoedustajalle. Liitä oheen nimesi, osoitteesi, todistus ostopäivämäärästä ja lyhyt
kuvaus viasta. CP korjaa tai vaihtaa viallisen tuotteen ilmaiseksi valintansa mukaan. Korjaukset tai vaihto
katetaan alkuperäisen takuuajan loppuun saakka edellä mainituin ehdoin. CP:n vastuu ja ostajan
korvausoikeus tämän takuun puitteissa rajoittuu viallisen tuotteen korjaukseen tai vaihtoon. (Tämä

takuu korvaa kaikki muut suorat tai epäsuorat takuut tai ehdot, mukaan lukien kaupaksikäyvyyttä
tai tiettyyn tarkoitukseen soveltuvuutta koskevat takuut ja ehdot. CP ei vastaa satunnaisista,
välillisistä tai muista erityisistä vahingoista tai muista suorista tai epäsuorista vahingoista,
kustannuksista tai kuluista muuntoin kuin näissä takuuehdoissa ilmaistulla tavalla. Kukaan,
mukaan lukien CP:n edustaja tai sen palveluksessa oleva henkilö, ei oie valtuutettu lisäämään tai
muuttamaan tämän rajoitetun takuun ehtoja millään tavoin.)

TURVAOHJEET

TURVAOHJEET

"tuotteille"

Chicago Pneumaticin tavoitteena on valmistaa työkaluja, jotka edistävät
työskentelysi turvallisuutta ja tehokkuutta. SINÄ olet ratkaisevin tekijä näiden
asioiden kannalta. Harjoittamasi huolellisuus ja varovaisuus ovat paras tae
tapaturmia vastaan. Kaikkia mahdollisia vaaratekijöitä ei voida käsitellä tässä
ohjeessa, joka painottaa tärkeimpiä turvatoimia.

Lisätietoja turvallisuudesta saat seuraavista lähteistä:

! Alan ammattiliitosta ja/tai yhdistyksestä.
! Yhdysvaltain työministeriöstä (U.S. Department of Labor; OSHA); www.osha.gov;

Council of the European Communitieseurope.osha.eu.int

! “Safety Code For Portable Air Tools” (B186.1) saatavilla seuraavasta osoitteesta:

www.ansi.org

! “Safety Requirement For Hand-Held Non-Electric Power Tools” saatavilla seuraavasta

osoitteesta: European Committee for Standardization, www.cenorm.be

Paineilmaan ja liitäntöihin liittyvät vaarat

! Paineilma voi aiheuttaa vakavia tapaturmia.
! Katkaise paineilma, vapauta letkun ilmanpaine ja irrota työväline paineilmasta, kun

työväline ei ole käytössä sekä ennen tarvikkeiden vaihtoa tai korjauksien tekemistä.

! Älä koskaan suuntaa paineilmaa itseäsi tai muita kohti.
! Sätkivät letkut voivat aiheuttaa vakavia tapaturmia. Tarkasta aina letkut ja liittimet

vaurioiden tai löysien liitäntöjen varalta.

! Älä käytä työvälineessä pikaliittimiä. Lue asennusohjeet oikean asennuksen

varmistamiseksi.

! Älä käytä yleiskierreliittimiä ilman lukkotappeja.
! Ilmanpaine ei saa ylittää 6,2 bar (90 psi) tai työkalun nimilaatassa ilmoitettua painetta.

Sotkeutumisvaara

! Pysy loitolla pyörivästä koneesta.
! Älä käytä koruja tai löysää vaatetusta.
! Solmion tai huivin takertuminen työvälineeseen tai sen osiin aiheuttaa

tukehtumisvaaran.

! Hiusten sotkeutuminen työvälineeseen tai sen osiin voi johtaa päänahan irtoamiseen.
! Vältä koskettamasta työkalun osia käytön aikana ja heti käytön jälkeen. Käyttämällä

hansikkaita voidaan ehkäistä haavat ja palovammat.

! Käytä ainoastaan asianmukaisia tarvikkeiden kiinnittimiä (ks. osaluettelo).

Käytä syviä hylsyjä aine kun mahdollista.

Sinkoilevien kappaleiden aiheuttama vaara

! Käytä aina iskuntorjuvia silmä- ja kasvosuojaimia työkalun käyttö-, korjaus- tai

huoltoalueen läheisyydessä, sekä varaosien vaihdon yhteydessä.

! Varmista myös, että muilla työskentelyalueen läheisyydessä olevilla henkilöillä on

asianmukaiset iskuntorjuvat silmä- ja kasvosuojaimet.

! Pienetkin kappaleet saattavat singahtaessaan vahingoittaa silmiä ja johtaa

sokeutumiseen.

! Älä käytä käsikäyttöisten työkalujen hylsyä. Käytä ainoastaan hyväkuntoisia

paineilmakiertimien hylsyjä.

! Vaurioituneet vääntötyökalut tai iskevän vääntötyökalun kanssa käytettävät

käsikäyttöisten työkalujen holkit voivat rikkoutua.

! Käytä aina mahdollisimman yksinkertaista liitäntää. Pitkät, kimmoisat jatkeet ja

sovittimet vähentävät tehoa ja voivat rikkoutua. Käytä syviä hylsyjä aina kun
mahdollista.

! Älä koskaan käynnistä työkalua irti työn kohteesta. Se voi pyöriä liian nopeasti ja

lennättää avainhylsyn irti työkalusta.

! Liikaa tai liian vähän kiristetyt kiinnittimet voivat murtua, löystyä tai irrota ja aiheuttaa

vakavan tapaturman. Irronneet osat voivat sinkoutua ulos. Erikoistiukennusta vaativat
yksiköt on tarkistettava vääntö momentin mittarilla.

Huomaa: Niin sanotuilla “naksahtavilla” momenttiavaimilla ei voi tarkistaa mahdollisesti
vaarallista liian tiukalle kiristettyjen yksiköiden tilaa.

Työalueeseen liittyvät vaaratekijät

! Liukastuminen, kompastuminen tai kaatuminen voi johtaa vakavaan tapaturmaan tai

kuolemanvaaraan. Varo lattialla tai työalustalla olevia letkuja.

! Korkea äänitaso voi aiheuttaa pysyvän kuulovamman. Käytä työnantajan tai paikallisten

määräysten suosittelemia kuulosuojaimia.

! Työskentele tukevassa asennossa.
! Pidä aina liipaisin hallinnassasi. Varo, ettet jää työkalun ja työn alla olevan kohteen

väliin.

! Toistuvat liikkeet, hankala työasento ja tärinä voivat vahingoittaa käsiä tai käsivarsia.

Jos havaitset puutumista, ihon kipristelyä tai valkenemista, keskeytä työkalun käyttö ja
ota yhteys lääkäriin.

! Vältä pölyn joutumista hengitysteihin. Vältä käsittelemästä työn jätteitä, jotka voivat olla

vaarallisia terveydellesi. Käytä pölynimulaitteita ja hengityksensuojaimia, kun
työskentelet materiaalien kanssa, jotka synnyttävät ilmassa leijuvia hiukkasia.

! Noudata erityistä varovaisuutta vieraassa työympäristössä. Ole varuillasi työhön

liittyvien vaaratekijöiden varalta. Tämä työväline ei ole eristetty sähkötapaturmien
varalta.

! Jotkin koneellisissa rakennustöissä kuten esim. hionnassa, sahauksessa,

murskauksessa ja porauksessa syntyvät pölyt sisältävät kemikaaleja, joiden Kalifornian
osavaltiossa on havaittu aiheuttavan syöpää ja synnynnäisiä vikoja tai muita
lisääntymishaittoja. Esimerkkejä tällaisista kemikaaleista:

- lyijypohjaisten maalien lyijy

- kidesilikatiilit ja sementti ja muut muuraustuotteet

- arsenikki ja kromi kemiallisesti käsitellystä kumista.
Altistumisen riski näille kemikaaleille riippuu siitä, kuinka usein teet tämänkaltaista työtä.
Vähennä altistumisen riskiä seuraavasti: työskentele hyvin tuuletetulla alueella ja käytä
hyväksyttyjä turvallisuusvälineitä, kuten pölynaamaria, joka suodattaa mikroskooppiset
hiukkaset.

Muita turvaohjeita

! Tätä työvälinettä tai sen lisävarusteita ei saa muunnella.
! Tämän työkalun käyttöä ei suositella alueella, jossa vallitsee räjähdysvaara.
! Työkalun käyttäjien ja huoltohenkilöiden on oltava fyysisesti riittävän vahvojatyökalun

käsittelyyn.

! Jos työvälineessä käytetään tappi-O-rengas -kiinnitysjärjestelmää, varmista tapin

kiinnitys O-renkaan avulla.

ÄLÄ HÄVITÄ - ANNETTAVA KÄYTTÄJÄLLE

CP721

Desoutter GMBH
Paul-Friedlander-Str
65203 Wiesbaden • Germany
Telephone: [phone]
FAX: [phone]

GERMANY

Chicago Pneumatic Tool
Company

Automotive Division
1800 Overview Drive
Rock Hill, SC 29730
Telephone: [phone]
1-800-367-2442 (USA only)
Fax: [phone]

HEADQUARTERS LOCATION
UNITED STATES

Consolidated Pneumatic Tool
Company (India) Ltd.
301/302, L.B. Shastri Marg
P.O. Box 7761
Mulund, Bombay 400 080 • India
Phone: [phone]
Fax: [phone]
Telex: 1171990 CPT I N

INDIA

Chicago Pneumatic Tool
Company Mexico
San Francisco #223
Valle Dorado, Tlalnepantla
C.P. 54020 • Mexico
Telephone: [phone]
FAX: [phone]

MEXICO

Contact Chicago Pneumatic/USA
for names of CP Authorized
Distributors in this area

SOUTH AMERICA

Chicago Pneumatic Tool
Company, S.A.
20 Anvil Road
PO Box 105
Isando , Transvaal
South Africa
Phone: [phone]
Fax: [phone]

1600

SOUTH AFRICA

Atlas Copco Tools Australia
3 Bessemer Street
Blacktown • Australia
Telephone: [phone]
Fax: [phone]

AUSTRALIA

Chicago Pneumatic Brasil
Av. Mascote 159 V. Sta. Catarina
04363-000
Sao Paulo/SP • Brasil
Telefone: [phone]
Fax: [phone]

BRASIL

Chicago Pneumatic Tool Co.
Automotive Division
1800 Overview Drive
Rock Hill, SC 29730
Telephone: [phone]
Fax: [phone]

CANADA

Contact Chicago Pneumatic/USA
for names of CP Authorized
Distributors in this area

CENTRAL AMERICA

Desoutter Italiana S.R.L.
Viale Della Repubblica, 65
20035 Lisson (Milano)

ITALY

Chicago Pneumatic
Distributor Markets
Sickla Industriväg 7
S-131 34 Nacka • Sweden
Telephone: [phone]
Fax: [phone]

SWEDEN

Chicago Pneumatic Tool
Company Regional Office
P.O. Box 1516
Unit 2103 - Citimark
28 Yuen Shun Circuit
Shatin
New Territories, Hong Kong
Telephone: [phone]
FAX: [phone]

SOUTHEAST ASIA

Chicago Pneumatic
Tool Company, Ltd.
P.O. Box 241
Eaton Road
Hemel Hempstead, Herts HP2 7DR
England
Domestic: 01442-847703/06
Export: 01442-232420/17
FAX: [phone]

UNITED KINGDOM

BELGIQUE

Chicago Pneumatic Rep. Office
Avenue Sluysmans 10-4030
Liege • Belgium
Tel/Fax: [phone]

Visit our website:
http: \\www.chicagopneumatic.com

Impact Wrench

119

99

105

109

107

106

118

58

62

61

59

54

52

56

273

117

115

116

98

97

67

68

66

96
32

14

Air Supply Diagram

3/8" (10mm)

3/8" (10mm)

3/8" (10mm)

3/8" (10mm)

114

113

65

70

125

69

30

2

127

273

271

CA048362 (1/2")

3/8" (10mm)

60

31

28

26

15

16

6

272

270

274

7

5

124

1/2" (12mm)

90

130

0

CA048361 (1/2")

CA048360 (1/2")

24

Index

No.

1
2
3
4
5
6
7
14
15
16
24
25
26
28
30
31
32
52
54
56
58
59
60
61
62
65
66
67
68

25

24

4

3

69
70
96
97
98
99
105
106
107
109
113
114
115
116
117
118
119
124
125
127
270
271
272
273
274

1

Tune Up Kit

CA118880 (Incl: Index Nos. 7, 24, 52, 62, 66, 68, 69, 106, 107, 115, 127, & 272)

Regulator Assembly

CA127951 (Incl: Index Nos. 1, 2, 3, 4, 5, 7, 124, 125, 127, 270, & 272)

Part

No.

CA091545
CA046590
CA046613
CA094885
CA099901
CA099899
C100129
CA099927
S014764
CA059034
C069083
KF125335
KF125329
KF125331
KF125332
CA116385
KF130375
KF124219
S065412
S082845
CA092058
CA094316
KF124224
KF124225
CA094246
KF124227
C042233
C075878
C042234
C084715
CA155878
KF136450
KF136129
KF136131
KF136449
KF136451
CA119716
CA092093
KF136452
KF130431
KF129209
C043739
CA092063
C102507
KF129210
C078984
C056671
CA046691
C102551
KF141312
C089718
CA099895
S091250
CA131376
CA144091

Description

Bushing-Air Inlet
Screen-Air
Spring-Valve
Retainer-O-Ring
Valve-Throttle
Pin-Push
O-Ring
Trigger
Pin-Dowel
Pin-Roll
O-Ring-010
Reverse Valve
Bushing-Reverse Valve
Stop Pin
Spring Detent
Screw-Set #8 - 32
Housing-Motor
Gasket- Motor Seal
Bearing-Ball
Ring-Retaining
Plate-Upper End
Pin-Dowel
Liner
Rotor
Blade-Set (6)
Plate-Front
Seal-Oil
Bearing-Ball
O-Ring
O-Ring-030
Decal-Warning
Cage-Clutch Dog
Cam-Dog
Dog-Clutch
Pin-Clutch Dog
Shank-Anvil
O-Ring
Retainer-Socket
Bushing-Dog Cage
Housing-Clutch
Bushing-Housing
Seal-Oil
Shield
Pipe Plug
Washer-Thrust
Socket HD Screw
Pin-Roll
Regulator-Power (Incl: Index #127)
O-Ring
Block-Valve
Screw-Hex SKT HD
Gasket-Valve Block
Lockwasher
Decal-Oil Daily
Decal-Rotational Dir. (not shown)

No.

Req'd.

1
1
1
1
1
1
1
1
1
1
2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
4
1
1
1
1
2
1
6
1
1

FOR DETAILED INFORMATION ABOUT CHICAGO PNEUMATIC AIR TOOLS AND EQUIPMENT CONTACT:

PRINTED IN JAPAN
KEK/09-01
