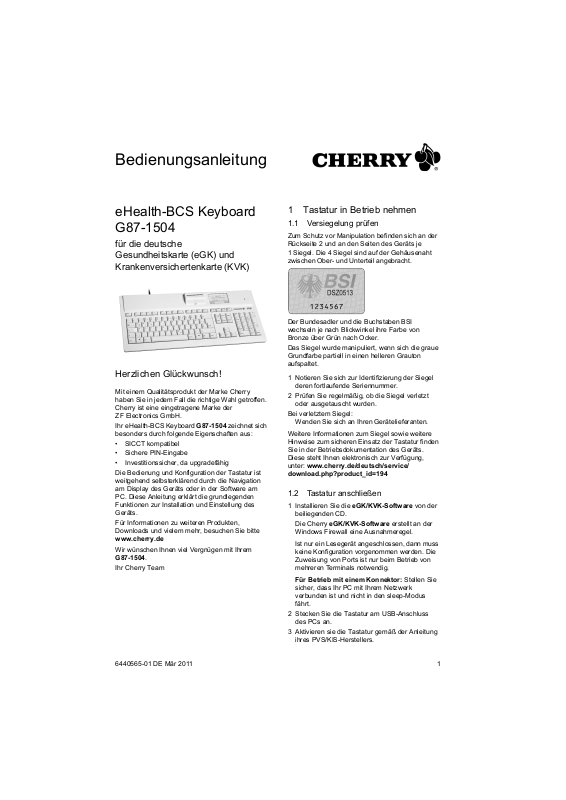

Page 1

Bedienungsanleitung

eHealth-BCS Keyboard G87-1504

für die deutsche Gesundheitskarte (eGK) und Krankenversichertenkarte (KVK)

Herzlichen Glückwunsch!

Mit einem Qualitätsprodukt der Marke Cherry haben Sie in jedem Fall die richtige Wahl getroffen. Cherry ist eine eingetragene Marke der ZF Electronics GmbH.

Ihr eHealth-BCS Keyboard G87-1504 zeichnet sich besonders durch folgende Eigenschaften aus:

• SICCT kompatibel

• Sichere PIN-Eingabe

• Investitionssicher, da upgradefähig Die Bedienung und Konfiguration der Tastatur ist

weitgehend selbsterklärend durch die Navigation am Display des Geräts oder in der Software am PC. Diese Anleitung erklärt die grundlegenden Funktionen zur Installation und Einstellung des Geräts.

Für Informationen zu weiteren Produkten, Downloads und vielem mehr, besuchen Sie bitte

www.cherry.de

Wir wünschen Ihnen viel Vergnügen mit Ihrem

G87-1504

Ihr Cherry Team

1 Tastatur in Betrieb nehmen

1.1 Versiegelung prüfen

Zum Schutz vor Manipulation befinden sich an der Rückseite 2 und an den Seiten des Geräts je 1 Siegel. Die 4 Siegel sind auf der Gehäusenaht zwischen Ober- und Unterteil angebracht.

Der Bundesadler und die Buchstaben BSI wechseln je nach Blickwinkel ihre Farbe von Bronze über Grün nach Ocker.

Das Siegel wurde manipuliert, wenn sich die graue Grundfarbe partiell in einen helleren Grauton aufspaltet.

1 Notieren Sie sich zur Identifizierung der Siegel

deren fortlaufende Seriennummer.

2 Prüfen Sie regelmäßig, ob die Siegel verletzt

oder ausgetauscht wurden.

Bei verletztem Siegel:

Wenden Sie sich an Ihren Gerätelieferanten.

Weitere Informationen zum Siegel sowie weitere Hinweise zum sicheren Einsatz der Tastatur finden Sie in der Betriebsdokumentation des Geräts. Diese steht Ihnen elektronisch zur Verfügung, unter: www.cherry.de/deutsch/service/

download.php?product_id=194

1.2 Tastatur anschließen

1 Installieren Sie die eGK/KVK-Software von der

beiliegenden CD. Die Cherry eGK/KVK-Software erstellt an der

Windows Firewall eine Ausnahmeregel. Ist nur ein Lesegerät angeschlossen, dann muss

keine Konfiguration vorgenommen werden. Die Zuweisung von Ports ist nur beim Betrieb von mehreren Terminals notwendig.

Für Betrieb mit einem Konnektor: Stellen Sie sicher, dass Ihr PC mit Ihrem Netzwerk verbunden ist und nicht in den sleep-Modus fährt.

2 Stecken Sie die Tastatur am USB-Anschluss

des PCs an.

3 Aktivieren sie die Tastatur gemäß der Anleitung

ihres PVS/KIS-Herstellers.

6440565-01 DE Mär 2011

Page 2

1.3 Kennwort festlegen

Um die Tastatur vor Manipulation und versehentlicher Falscheingabe zu schützen, wird die Management-Schnittstelle mit einem 8- bis 12stelligen Kennwort vor unberechtigtem Zugriff geschützt.

Bei Fehleingaben wird die ManagementSchnittstelle zeitweise gesperrt.

Zahl ungültiger Eingaben Sperrzeit

3 – 6 1 Minute

7 –10 10 Minuten

11 – 20 1 Stunde

ab 21 1 Tag

Sie benötigen das Kennwort u. a. für das SoftwareUpdate auf den Online-Betrieb mit einem Konnektor.

Sollten Sie das Kennwort vergessen, müssen Sie das Gerät zum Entsperren zum Hersteller schicken. Kontaktieren Sie in diesem Fall Ihren Servicedienstleister.

Bei der Erstinbetriebnahme werden Sie aufgefordert, ein neues Kennwort festzulegen.

Vorsicht!

Manipulation am Gerät Falls Sie bei der Erstinbetriebnahme nicht

aufgefordert werden, ein neues Kennwort festzulegen:

➤ Nehmen Sie das Gerät nicht in Betrieb und

kontaktieren Sie Ihren Gerätelieferanten.

1 Wählen Sie das Kennwort unter Vermeidung

von Trivialpasswörtern, wie Geburtsdaten oder gleicher Ziffernfolgen. Beachten Sie die "Regelung des Passwortgebrauchs" unter:

www.bsi.bund.de

2 Öffnen Sie das Menü mit der Taste unter dem

Symbol auf dem Display oder der Taste

Enter auf dem Nummernblock. 3 Geben Sie das Kennwort ein. 4 Bestätigen Sie mit der Taste unter dem

Symbol auf dem Display.

5 Geben Sie das Kennwort erneut ein. 6 Bestätigen Sie mit der Taste unter dem

Symbol auf dem Display.

7 Notieren Sie das Kennwort und bewahren Sie

es unter Verschluss auf.

1.4 Firmware auf Manipulation prüfen

Die Originalität der Firmware der Tastatur können Sie über einen Code prüfen.

1 Drücken Sie für 3 Sekunden die Taste unter

dem Symbol auf dem Display. Sie befinden sich nun im Menü-Modus.

2 Wählen Sie im Menü Terminal den Punkt

Codeprüfung.

Falls am Ende der Codeprüfung nicht Status: erfolgreich erscheint:

Wenden Sie sich an Ihren Händler oder Systemlieferanten.

2 Navigation

2.1 Funktion der 4 Tasten unter dem Display

Die wechselnden Funktionen der 4 Tasten erscheinen im unteren Bereich des Displays. Mit diesen Tasten navigieren Sie durch das Menü oder wählen entsprechende Menüpunkte aus.

2.2 Funktion der Tasten im Nummernblock

Die Tasten in der rechten Spalte des Nummernblocks haben zusätzliche Symbole, die durch einen Rahmen gekennzeichnet sind. Die Funktion wird aktiv, wenn Sie sich im eHealthMenü oder im sicheren PIN-Eingabe-Modus befinden. Um in den Menü-Modus zu kommen, drücken Sie für 3 Sekunden die Taste unter dem Symbol

auf dem Display.

Funktion Taste

Vorgang abbrechen x

Letzte Eingabe löschen <

Bestätigen o

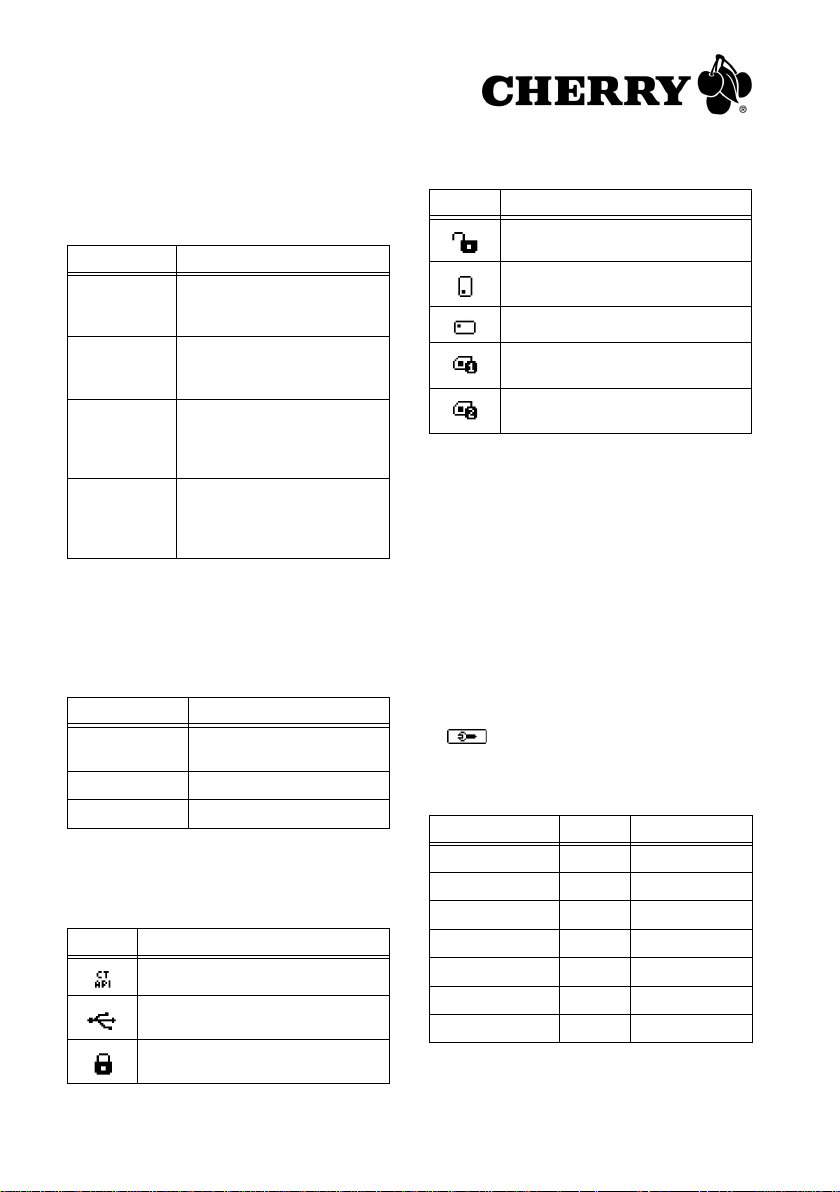

Page 3

3 Einstecken der Karten

Die Tastatur verfügt über 4 Kontaktiereinheiten:

Position Funktion, Handhabung

Auf Gerät neben Display

Seitlich rechts oben

Gehäuserückseite links

Gehäuserückseite rechts

KVK/eGK (Krankenversichertenkarte), Kontaktfeld zum Tastenfeld

HBA (Heilberufsausweis "Ärztekarte"), Kontaktfeld nach oben

SM-KT (ID-000 Karte zur Legitimation in der OnlinePhase), abgeschrägte Ecke zuerst, Kontaktfeld nach unten

SMC (ID-000 Karte zur Legitimation in der OnlinePhase), abgeschrägte Ecke zuerst, Kontaktfeld nach unten

4 Statusanzeigen der Tastatur

4.1 LEDs

Die beiden LEDs zeigen den Status der jeweiligen Kontaktiereinheit:

LED Status

Rot blinkend Sichere PIN-Eingabe

Grün Datenübertragung

Grün blinkend Versichertenkarte defekt

4.2 Display

Die Symbole im oberen Bereich des Displays haben folgende Bedeutung:

Symbol Status

(wird vom PVS/KIS aktiviert)

BCS-Betrieb

Terminal über USB angeschlossen

Sichere (verschlüsselte) Verbindung

Symbol Status

Unverschlüsselte Verbindung

Karte auf Gerät neben Display gesteckt (KVK/eGK)

Karte seitlich rechts gesteckt (HBA)

Karte auf Gehäuserückseite rechts gesteckt, Slot 1 (SMC)

Karte auf Gehäuserückseite links gesteckt, Slot 2 (SM-KT)

Im unteren Bereich des Displays wird im Normalbetrieb der jeweilige Status der Tasten Druck, Umschalt und Rollen angezeigt. Im Menü-Modus erscheinen die Symbole für die wechselnden Funktionen der 4 Tasten unter dem Display. Weitere Informationen finden Sie unter: 2 "Navigation".

5 Konfiguration

Für den BCS-Betrieb müssen Sie an der Tastatur nichts konfigurieren. Dies ist nur für den Betrieb mit einem Konnektor nötig.

➤ Um in den Menü-Modus zu kommen, drücken

Sie für 3 Sekunden die Taste unter dem Symbol

auf dem Display.

Die Navigation ist selbsterklärend. Weitere Informationen finden Sie unter: 2 "Navigation".

Sie können folgende Einstellungen vornehmen:

Funktion Menü Werkseinstellung

FU-Name Terminal SICCT Terminal

FU-Name Slot 1 SICCT ICC Slot 1

FU-Name Slot 2 SICCT ICC Slot 2

FU-Name Slot 3 SICCT SM 1

FU-Name Slot 4 SICCT SM 2

FU-Name Display SICCT Display

FU-Name Keypad SICCT Keypad

Page 4

Funktion Menü Werkseinstellung

MAC-Adresse Netzwerk Offline:

SICCT-Port Netzwerk 4742

Discovery-Port Netzwerk 4742

WEB-Schnittstelle Netzwerk Ein

Terminal Name Terminal Cherry Sicct

Display Kontrast Terminal 75 %

Display Helligkeit Terminal 20 %

Tastentöne Terminal Aus

Signaltöne Terminal Ein

Codeprüfung Terminal

Kennwort ändern Haupt-

menü

Werkseinstellung Haupt-

menü

Gerätespezifisch zur Identifikation, keine echte MacAdresse,

Online: Mac-Adresse des angeschlossenen PCs

Keyboard

Siehe einzelne Punkte

6 Firmware laden

Falls neue Anwendungen nötig sind, aktualisieren Sie die Tastatur über die Cherry Software SICCT Terminal Management. Das Programm und die aktuelle Firmware erhalten Sie unter:

www.cherry.de/deutsch/service/ download.php?product_id=194

4 Wählen Sie im oberen Fenster das Terminal,

das Sie aktualisieren möchten.

5 Wählen sie den Ort der CT-API "ctcym.dll" nach

der folgenden Liste:

Ort der CT-API

• Windows XP, Vista, 7 (32bit):

C:\Windows\system32\ctcym.dll

• Windows XP, Vista, 7 (64bit):

C:\Windows\SysWOW64\ctcym.dll

• Windows 2000: C:\WINNT\system32\ctcym.dll

6 Klicken Sie auf Firmware Download. 7 Navigieren Sie zur Datei mit der aktuellen

Firmware, z. B. 835_1288_00_V_1_1_2_6.bin,

und öffnen Sie diese. 8 Klicken Sie im Bereich Download auf Starten. 9 Folgen Sie den Anweisungen der Software.

7 Tipps

7.1 Reinigung der Tastatur

Vorsicht!

Beschädigung durch aggressive Reinigungsmittel oder Flüssigkeit in der Tastatur

1 Verwenden Sie zur Reinigung keine

Lösungsmittel wie Benzin oder Alkohol und

keine Scheuermittel oder Scheuerschwämme. 2 Verhindern Sie, dass Flüssigkeit in die Tastatur

gelangt. 3 Entfernen Sie nicht die Tastkappen der Tastatur.

1 Laden Sie die Dateien auf Ihren PC. 2 Starten Sie die Datei sicctkonfiguration.exe.

Die Software SICCT Terminal Management startet.

3 Klicken Sie auf Suchen.

Die angeschlossenen Terminals werden angezeigt.

1 Schalten Sie den PC aus. 2 Reinigen Sie die Tastatur mit einem leicht feuch-

ten Tuch und etwas mildem Reinigungsmittel

(z. B.: Geschirrspülmittel). 3 Trocknen Sie die Tastatur mit einem fussel-

freien, weichen Tuch.

Page 5

7.2 RSI-Syndrom

RSI-Syndrom

RSI steht für "Repetitive Strain Injury" = "Verletzung durch wiederholte Beanspruchung". RSI entsteht durch kleine, sich ständig wiederholende Bewegungen über einen längeren Zeitraum.

Typische Symptome sind Beschwerden in den Fingern oder im Nacken. Weitere Informationen finden Sie unter: www.cherry.de/deutsch/

service/service_rsi.htm

1 Richten Sie Ihren Arbeitsplatz ergonomisch ein. 2 Positionieren Sie Tastatur und Maus so, dass

sich Ihre Oberarme und Handgelenke seitlich vom Körper befinden und ausgestreckt sind.

3 Machen Sie mehrere kleine Pausen, ggf. mit

Dehnübungen.

4 Ändern Sie oft Ihre Körperhaltung.

7.3 Batteriewechsel

Aus Sicherheitsgründen darf der Tausch der Batterie nur durch uns erfolgen. Im Falle einer entladenen Batterie während der Nutzungsphase des Gerätes erhalten Sie die Fehlermeldung Bitte

schicken Sie das Gerät zur Reparatur an den Hersteller. Bitte verfahren Sie entsprechend.

7.4 Entsorgung der Batterien

Das Gerät enthält eine fest eingebaute Lithium-Mangandioxid Batterie (Li-MnO2/organische Elektrolyte) mit einer durchschnittlichen Kapazität von

950 mAh. Entsorgen Sie entladene Batterien nicht im

Hausmüll. Batterien enthalten möglicherweise Schadstoffe, die Umwelt und Gesundheit schaden können. Bitte geben Sie die Batterien im Handel oder bei den Recyclinghöfen der Kommunen ab. Die Annahme ist gesetzlich vorgeschrieben und unentgeltlich. Werfen Sie nur entladene Batterien in die aufgestellten Behälter.

Alle Batterien und Akkus werden wiederverwertet. So lassen sich wertvolle Rohstoffe, wie Eisen, Zink oder Nickel, zurückgewinnen. Batterierecycling ist der leichteste Beitrag zum Umweltschutz.

Vielen Dank für’s Mitmachen.

7.5 Entsorgung des Altgeräts

Entsorgen Sie das Altgerät über eine Sammelstelle für elektronischen Abfall oder Ihren Händler.

8 Technische Daten

Bezeichnung Wert Systemvoraus-

setzungen (bei USB-Betrieb)

Terminalschnittstellen

Kartenschnittstellen ISO 7816 Typ A, B, C,

Protokolle T=0, T=1, S=8, S=9, S=10 Übertragungsge-

schwindigkeit Steckzyklen eGK ca. 300.000,

Lebensdauer Einzeltaste

Stromversorgung über USB Stromaufnahme ca. 350 mA Lagertemperatur −20 °C bis +60 °C Betriebstemperatur 0 °C bis +40 °C

Windows 2000, XP, Vista, Windows 7, Linux und Mac OS X

USB Device:

USB 2.0 Full Speed mit integrierter Netzteilbuchse für den Betrieb weiterer Geräte am USB Host

USB Host:

USB 2.0 Full Speed Buchse für den Anschluss weiterer Geräte, z. B. PinPad (vorbereitet)

2 ID-1 Slots landende Kontakte für eGK und HBA, 2 ID-000 Plug-Ins für SMC

Zur Karte: 420 kBit/s, zum System: bis 12 MBit/s

HBA ca. 200.000 > 20.000.000 Betätigungen

Page 6

9 Kontakt

ZF Electronics GmbH Cherrystraße 91275 Auerbach

www.cherry.de E-Mail: [email protected]

Telefon: Vertrieb: +49 (0) 180 5 243779* (0180 5 CHERRY*) Technischer Support: +49 (0) 180 5 919108* (*14 Cent/Min. aus dem deutschen Festnetz, abweichende Preise für Anrufe aus Mobilfunknetzen möglich.)

Bitte halten Sie bei Anfragen an den Technischen Support folgende Informationen bereit:

• Artikel- und Serien-Nr. des Produkts

• Bezeichnung und Hersteller Ihres PCs/ Notebooks oder Motherboards

• Betriebssystem und ggf. installierte Version eines Service Packs

10 Allgemeiner Anwenderhinweis

Cherry, eine Marke der ZF Electronics GmbH, optimiert seine Produkte ständig im Zuge der Entwicklung von neuen Technologien. Technische Änderungen behalten wir uns deshalb vor. Die Ermittlung der Zuverlässigkeit sowie die Definition von technischen Angaben erfolgen gemäß interner Prüfung, um international anerkannte Vorschriften bzw. Normen zu erfüllen. Davon abweichende Anforderungen können durch gegenseitige Zusammenarbeit erfüllt werden. Unsachgemäße Behandlung, Lagerung und äußere Einflüsse können zu Störungen und Schäden im Einsatz führen.

Wir übernehmen keinerlei Gewährleistung für Mängel, die auf einer anwenderseitigen Veränderung des Produkts beruhen, und haften nicht im Falle unbefugter Veränderungen. Alle Reparaturen müssen durch uns oder eine offiziell berechtigte Person oder Organisation durchgeführt werden.

Etwaige Schadensersatzansprüche gegen die ZF Electronics GmbH oder ihre eingesetzten Vertreter – gleich aus welchem Rechtsgrund (einschließlich stressbedingte körperliche Schäden) – sind ausgeschlossen, soweit uns nicht Vorsatz, grobe Fahrlässigkeit oder die Nichtbeachtung zwingender Produkthaftungsbestimmungen treffen

oder bei Verletzungen von Leben, Körper oder Gesundheit. Die vorliegende Anleitung ist nur gültig für das mitgelieferte Produkt.

Weitere Informationen darüber sind bei den jeweiligen Distributoren oder direkt über uns erhältlich.

11 CE-Konformitätserklärung

Wir, ZF Electronics GmbH, erklären, dass das Produkt G87-1504 mit folgender Anforderung übereinstimmt:

• EMV-Richtlinie (Richtlinie zur elektromagnetischen Verträglichkeit) 2004/108/EC, geprüft nach EN 55022 und EN 55024

Getestet gemäß ZF Electronics-StandardTestverfahren.
