Техническое руководство

Сплит-система напольно-потолочного типа

Модели:

CUE-36HRN1-R / COD-36NH1-R CUE-48HRN1-R / COD-48NH1-R CUE-60HRN1-R / COD-60NH1-R

Благодарим вас за выбор нашего кондиционера! Перед началом эксплуатации внимательно прочтите это руководство. Храните руководство в

доступном месте для последующего к нему обращения.

Page 2

Внутренний блок

Наружный блок

O C O

P S E

T E A T

C L O

C K

E T

O U

N S P

E ED

MODE

SPEE

N D

A I

R DIRECTIO

SWING

CLOC

SET

LO CK

C/H

TIM

E ON

TIM

E OF

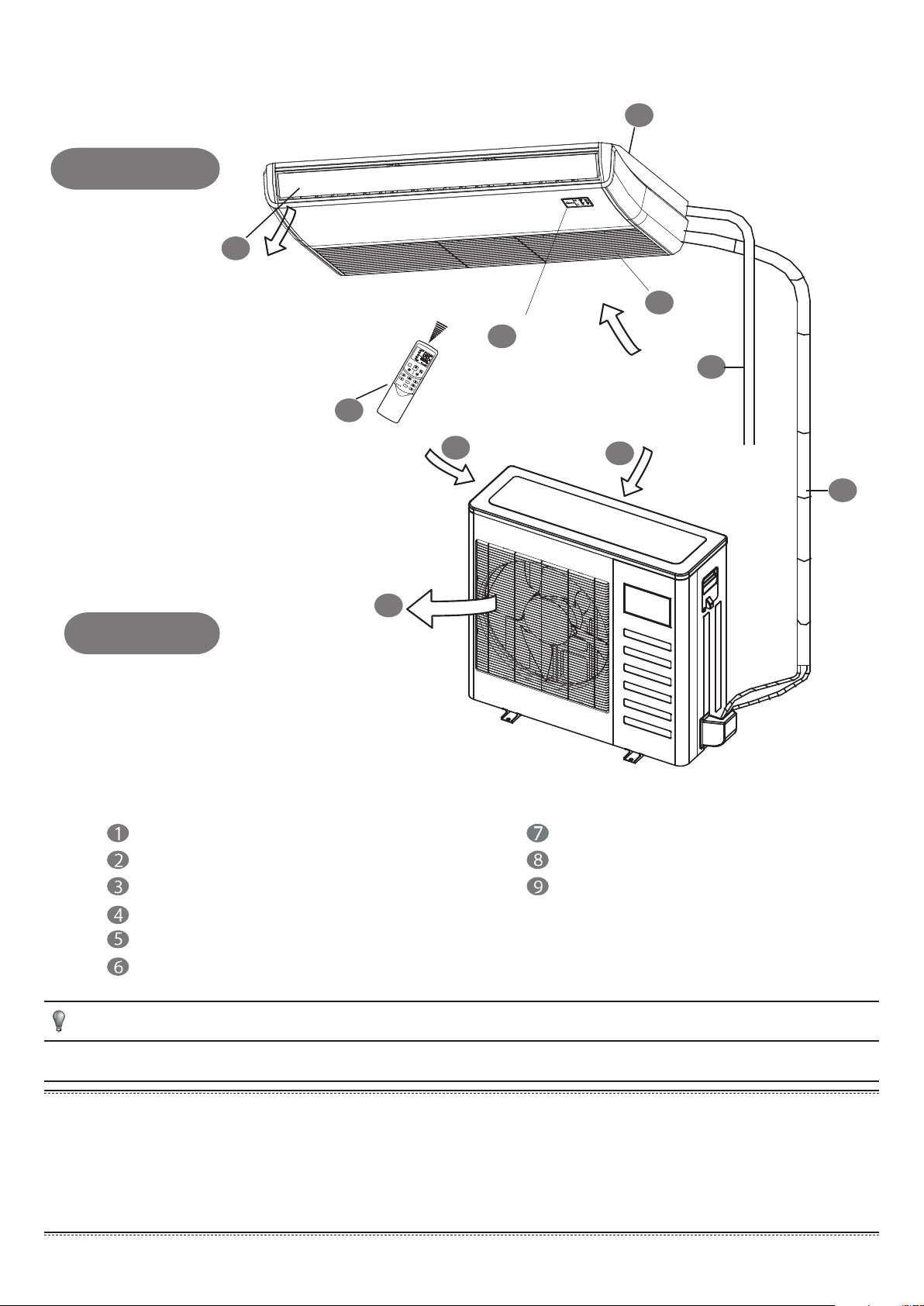

Заслонки (на воздуховыпускном отверстии)

Воздухозаборное отверстие

Место крепления

Трубопровод хладагента

Воздухозаборное отверстие

Воздуховыпускное отверстие

Панель управления и индикации

Пульт дистанционного управления

Дренажный шланг

ПРИМЕЧАНИЕ

Иллюстрации в этом руководстве преследуют исключительно пояснительные цели. Представленные в них устройства, в зависимости от модели, могут слегка отличаться от купленного вами кондиционера. В таких случаях вы должны ориентироваться на конструкцию своего кондиционера.

Page 3

СОДЕРЖАНИЕ СТР.

МЕРЫ ПРЕДОСТОРОЖНОСТИ .......................................................... 1

НАИМЕНОВАНИЕ ЧАСТЕЙ КОНДИЦИОНЕРА .................................. 2

ОСОБЕННОСТИ И ЭКСПЛУАТАЦИОННЫЕ

ПАРАМЕТРЫ КОНДИЦИОНЕРА..........................................................2

РЕКОМЕНДАЦИИ ПО ЭКОНОМИЧНОЙ

ЭКСПЛУАТАЦИИ КОНДИЦИОНЕРА ................................................... 3

РЕГУЛИРОВАНИЕ ВОЗДУШНОГО ПОТОКА .................................... 3

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УХОД .....................................3

СИМПТОМЫ, НЕ ЯВЛЯЮЩИЕСЯ НЕИСПРАВНОСТЯМИ ................ 5

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ .................. 5

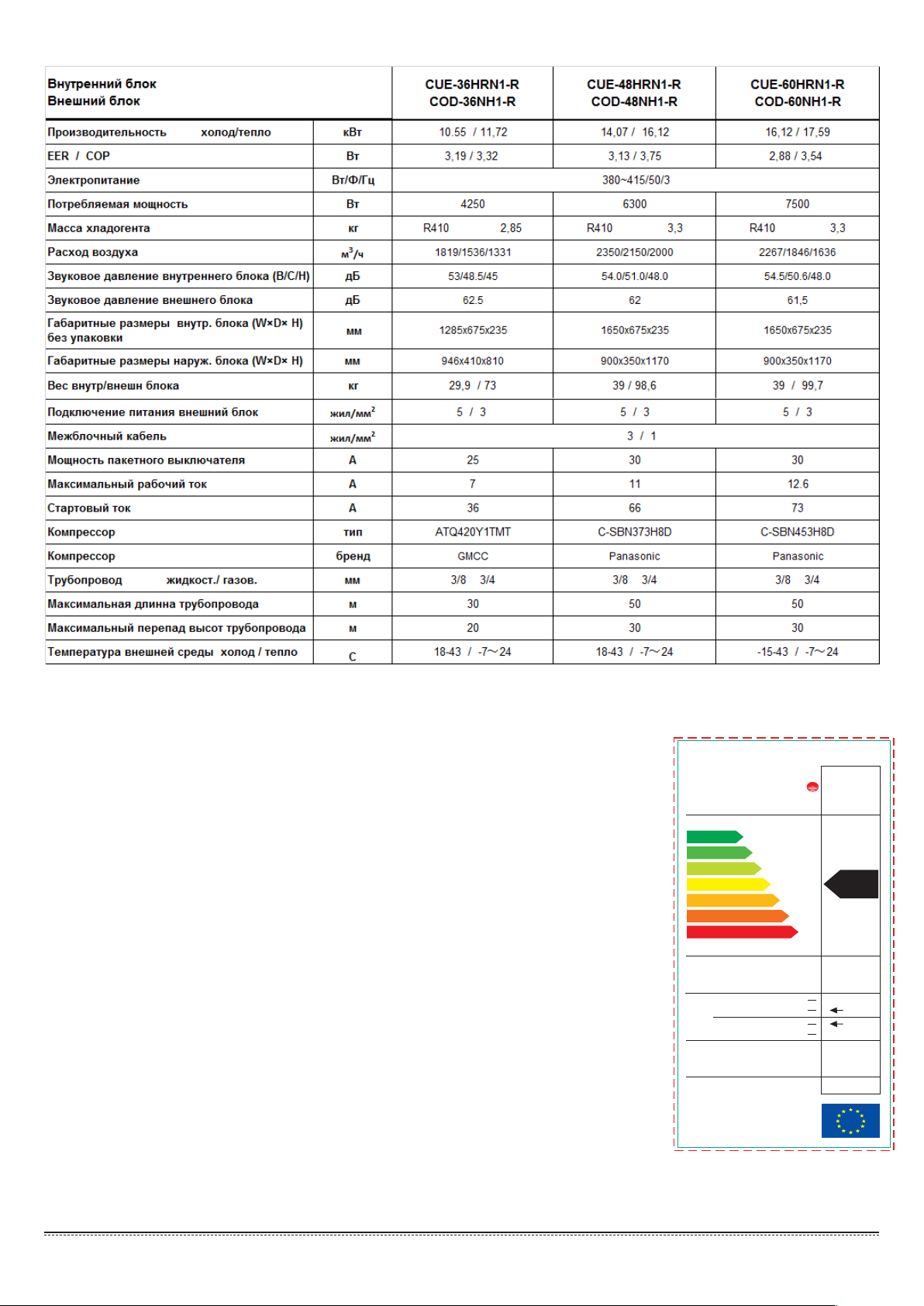

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .................................................. 7

КЛАССЫ ЭНЕРГОЭФФЕКТИВНОСТИ ............................................... 7

1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

Во избежание получения травм и повреждения имущества необходимо соблюдать следующие указания. Несоблюдение этих указаний ведет к неправильному функционированию устройства, что само по себе может стать причиной несчастного случая.

Перечисленные ниже меры предосторожности делятся на две категории. Внимательно ознакомьтесь с важной информацией по безопасности в каждой из этих категорий.

Это может привести к повреждению пульта.

При замене предохранителя используйте только предохранители того же номинала. Не пытайтесь использовать проволоку вместо предохранителя.

Это может вызвать повреждение устройства или возгорание.

Не оставайтесь под струей холодного воздуха в течение длительного времени – это опасно для здоровья.

Не суйте пальцы в воздухозаборное или воздуховыпускное отверстие, и не пытайтесь вставлять туда посторонние предметы.

Это может привести к травме, особенно при высокой скорости вентилятора.

Не распыляйте рядом с кондиционером огнеопасные вещества, такие как лак для волос или краска.

Это может вызвать возгорание.

Не прикасайтесь к воздуховыпускному отверстию или горизонтальным заслонкам, когда кондиционер работает в режиме качания заслонок.

Заслонки могут защемить вам пальцы, либо устройство может выйти из строя.

Не вставляйте посторонние предметы в воздухозаборное или воздуховыпускное отверстие.

Соприкосновение этих предметов с лопастями быстровращающегося вентилятора чревато опасностью.

Не пытайтесь проверять или ремонтировать кондиционер самостоятельно.

Предоставляйте это квалифицированному персоналу.

Не выбрасывайте отслужившее срок устройство вместе с бытовым мусором. Для таких случаев предусмотрена специальная система утилизации.

ОПАСНО

Несоблюдение предупреждений этой категории представляет опасность для жизни. Установка устройства должна осуществляться в соответствии с нормами подключения к электросети, принятыми у вас в стране.

ВНИМАНИЕ

Несоблюдение предупреждений этой категории может привести к травме или повреждению оборудования.

ОПАСНО

Для установки кондиционера обращайтесь по месту приобретения или в компанию, занимающуюся установкой кондиционеров. Неправильная установка, выполненная самостоятельно, может вызвать подтекание конденсата, поражение электрическим током или возгорание.

Договоритесь с компанией, выполняющей установку, о техническом обслуживании, ремонте и модернизации кондиционера.

Некомпетентное техническое обслуживание, ремонт или модернизация может вызвать подтекание конденсата, поражение электрическим током или возгорание.

Во избежание поражения электрическим током, травмы или возгорания, а также в случае аномальных симптомов, например, запаха гари, немедленно отключите питание и обратитесь в сервисный центр за консультацией.

Не допускайте попадания воды во внутренний блок или в пульт дистанционного управления (ДУ).

Это может вызвать поражение электрическим током или возгорание.

Не используйте для нажатия кнопок пульта дистанционного управления твердые острые предметы.

Не выбрасывайте старые электрические устройства как бытовые отходы, обращайтесь в специальные приемные пункты.

Подробную информацию вы получите в органах местного управления.

Если электрические устройства будут выброшены на свалку, содержащиеся в них опасные вещества могут проникнуть в грунт и далее по цепочке попасть в пищевые продукты, что будет представлять опасность для здоровья людей.

При обнаружении утечки хладагента, обращайтесь в сервисный центр.

Когда система функционирует в небольшой комнате, концентрация хладагента в воздухе, если обнаружилась утечка, не должна превышать установленную норму. В противном случае хладагент может вступить в реакцию с кислородом и вызвать несчастный случай.

В кондиционере хладагент безопасен, и при нормальных условиях утечек не бывает.

В случае утечки хладагент, оказавшийся в воздухе, может вступить в контакт с пламенем горелки или кухонной плиты, и превратиться в опасный газ.

Выключите устройства, производящие пламя, проветрите комнату и обратитесь в сервисный центр или по месту приобретения кондиционера.

Не пользуйтесь кондиционером, пока специалист из сервисного центра не подтвердит устранение утечки хладагента.

ВНИМАНИЕ

Не применяйте кондиционер в целях, для которых он не предназначен.

Не применяйте кондиционер для охлаждения высокоточных приборов, продуктов питания, для создания комфортных условий содержания растений и животных или сохранности предметов искусства.

Перед чисткой остановите кондиционер, выключите его или извлеките вилку шнура питания из розетки.

В противном случае вы можете получить удар электрическим током или травму.

Во избежание поражения током или возникновения пожара позаботьтесь об установке индикатора замыкания на землю.

руководство по экслуатации

Page 4

Обязательно заземлите кондиционер

работы

индикатор работы

индикатор

приемник

наружного блока

кнопка ручного

Ненадежное заземление ведет к поражению электрическим током. Не соеди няйте провод заземления кондиционера с газовыми трубами, водо проводом, громоотводом, заземлением телефонной линии.

Во избежание получения травм не снимайте защитный кожух с вентилятора внешнего блока.

Не прикасайтесь к деталям кондиционера мокрыми руками при включении и выборе режимов работы.

Это может привести к поражению электрическим током.

Не прикасайтесь к ребрам теплообменника.

Острые ребра могут вызвать порезы.

Не ставьте под внутренний блок предметы, которые могут пострадать от влаги.

Если относительная влажность в помещении превышает 80%, блокировано дренажное отверстие или загрязнен фильтр, возможно образование конденсата.

После достаточно длительного срока пользования кондиционером проверьте состояние его креплений.

Если крепления повреждены, устройство может упасть и причинить травму.

Если вместе с кондиционером в помещении используется устройство, оснащенное горелкой, хорошо проветривайте комнату для поддержания достаточного количества кислорода.

Для отвода конденсата установите дренажный шланг.

Плохой дренаж может стать причиной отсыревания здания, мебели и т.п.

Не прикасайтесь к внутренним элементам системы управления.

Не снимайте переднюю панель. Внутри есть элементы, прикосновение к которым может вызвать повреждение устройства.

Не направляйте струю воздуха на растения, на маленьких детей или на животных.

Это может нанести вред растениям, здоровью ребенка или животного.

2. НАИМЕНОВАНИЕ ЧАСТЕЙ КОНДИЦИОНЕРА

Система кондиционирования воздуха включает внутренний блок, наружный блок, трубопровод и пульт дистанционного управления (см. рис. 1).

Индикаторы функций на дисплее внутреннего блока модели

управления

MANUAL

OPERATION

индикатор

по таймеру

TIMER

индикатор оттаивания

DEF./FAN

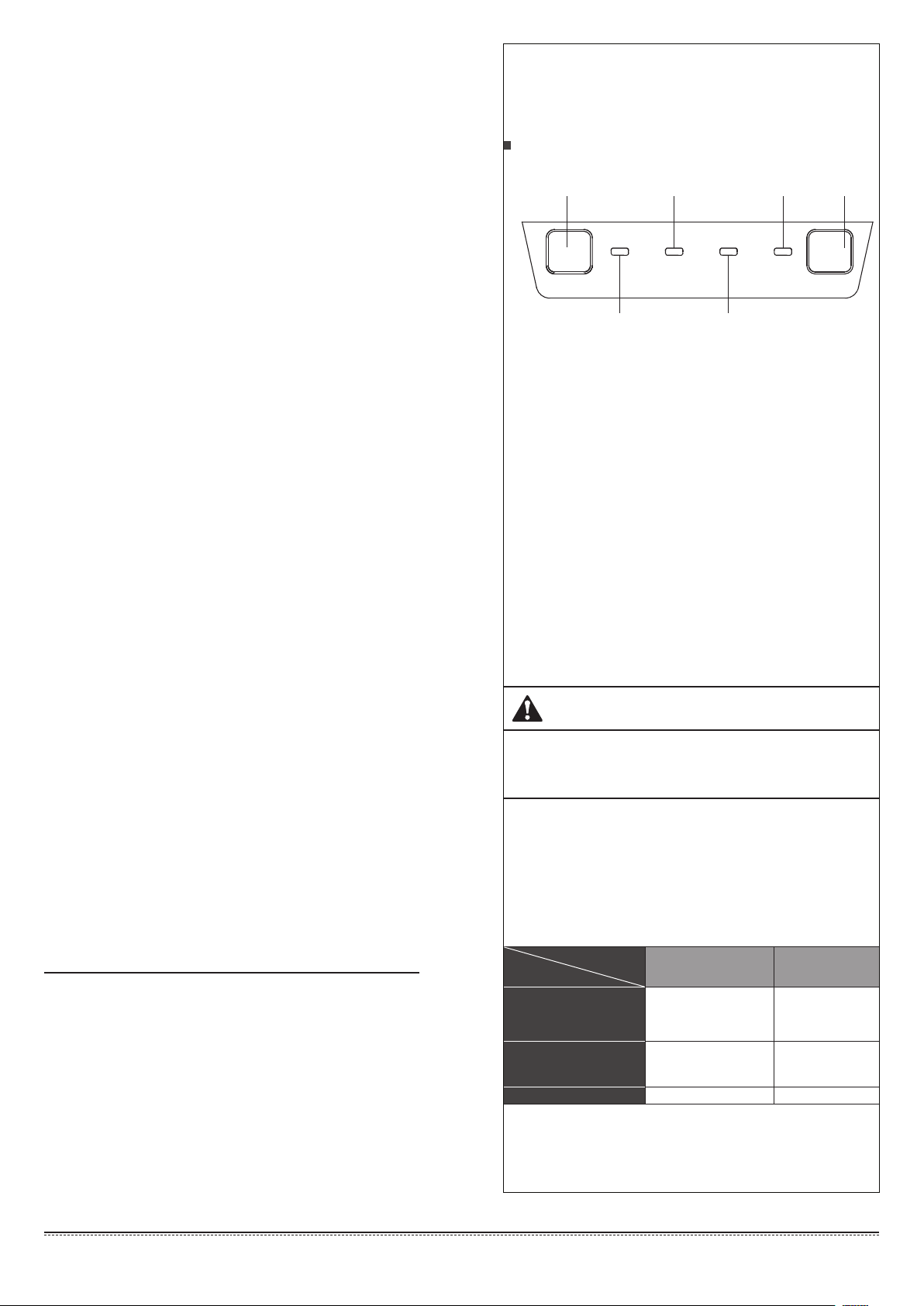

Панель управления и индикации

Эта панель может служить для временного управления кондиционером – если вы не можете найти пульт ДУ, или если кончился заряд батарей. Кнопкой ручного переключения режимов на панели воздухозаборной решетки внутреннего блока можно выбрать режим AUTO [Авто] или FORCED COOL [Принудительное охлаждение]. При последовательном нажатии этой кнопки переключение режимов осуществляется в следующем порядке: AUTO [Авто], FORCED COOL [Принудительное охлаждение], OFF [Выкл.] и снова AUTO.

1 AUTO [Авто]

Горит индикатор работы, и кондиционер функционирует в режиме AUTO. Доступно управление с помощью пульта ДУ.

2 FORCED COOL [Принудительное охлаждение]

Горит индикатор работы, и кондиционер в течение 30 минут работает в режиме принудительного охлаждения при высокой скорости вентилятора, после чего возвращается к режиму AUTO. В течение этого времени управление с помощью пульта ДУ недоступно.

неисправности

ALARM

ИК сигнала

Рис. 2-1

Не позволяйте детям играть под наружным блоком или виснуть на нем, не ставьте на него посторонние предметы.

Падение или обрыв наружного блока может причинить серьезную травму.

Не включайте кондиционер, когда вы травите комаров с помощью окуривания.

Несоблюдение этого требования может привести к оседанию химических веществ внутри устройства и опасному воздействию их на здоровье людей с повышенной чувствительностью к химикатам.

Не ставьте под струю воздуха или под сам внутренний блок устройства, которые производят открытое пламя.

Это может вызывать неполное сгорание горючих веществ или деформацию корпуса кондиционера вследствие нагрева.

Не устанавливайте кондиционер в местах, где существует вероятность утечки горючего газа.

Если вокруг кондиционера соберется достаточно большое количество такого газа, возможно возникновение пожара.

Использование кондиционера малыми детьми, немощными или тяжелобольными лицами допустимо только под наблюдением взрослых.

3 OFF [Выкл.]

Индикатор работы не горит. Кондиционер находится в выключенном состоянии. Доступно управление с помощью пульта ДУ.

ПРИМЕЧАНИЕ

Настоящее руководство не включает описания операций с пультом ДУ. Это описание приводится в руководстве пользования пультом дистанционного управления, которое входит в комплект поставки.

3. ОСОБЕННОСТИ И ЭКСПЛУАТАЦИОННЫЕ ПАРАМЕТРЫ КОНДИЦИОНЕРА

Для обеспечения безопасной и эффективной работы системы соблюдайте следующий температурный режим. В таблице указана максимальная рабочая температура для кондиционеров (охлаждение/нагрев).

Табл. 3-1

Температура

Режим

Охлаждение

Нагрев (кроме моделей, работающих только на охлаждение)

Осушка 18°C~43°C 17°C~30°C

Температура вне

помещения

18°C~43°C

-7°C~43°C

с низкотем-пературным

(для моделей

комплектом)

-7°C~24°C 0°C~ 30°C

Температура

внутри помещения

17°C~32°C

руководство по экслуатации

Page 5

ПРИМЕЧАНИЕ

1 Эксплуатация кондиционера с нарушением этих условий

приводит к ненормальной работе системы.

2. При повышенном уровне относительной влажности в комнате на поверхности внутреннего блока кондиционера возможно выпадение конденсата – это нормальное явление. Держите двери и окна закрытыми.

3. Оптимальная производительность кондиционера достигается только при соблюдении указанного температурного режима.

Функция защиты с 3-минутной задержкой

Функция, которая при перезапуске кондиционера задерживает его включение на три минуты с целью защиты от перегрузки.

Перерывы в подаче энергии

Если во время работы происходит сбой питания, кондиционер останавливается.

При возобновлении подачи электроэнергии начинает мигать индикатор работы. Для возобновления работы кондиционера нажмите кнопку ON/ OFF [Вкл/Выкл] на пульте дистанционного управления. Разряд молнии или работа радиотелефона вблизи кондиционера может нарушить его функционирование.

Отключите устройство от электросети, затем снова подключите. Чтобы возобновить работу кондиционера, нажмите кнопку ON/OFF на пульте дистанционного управления.

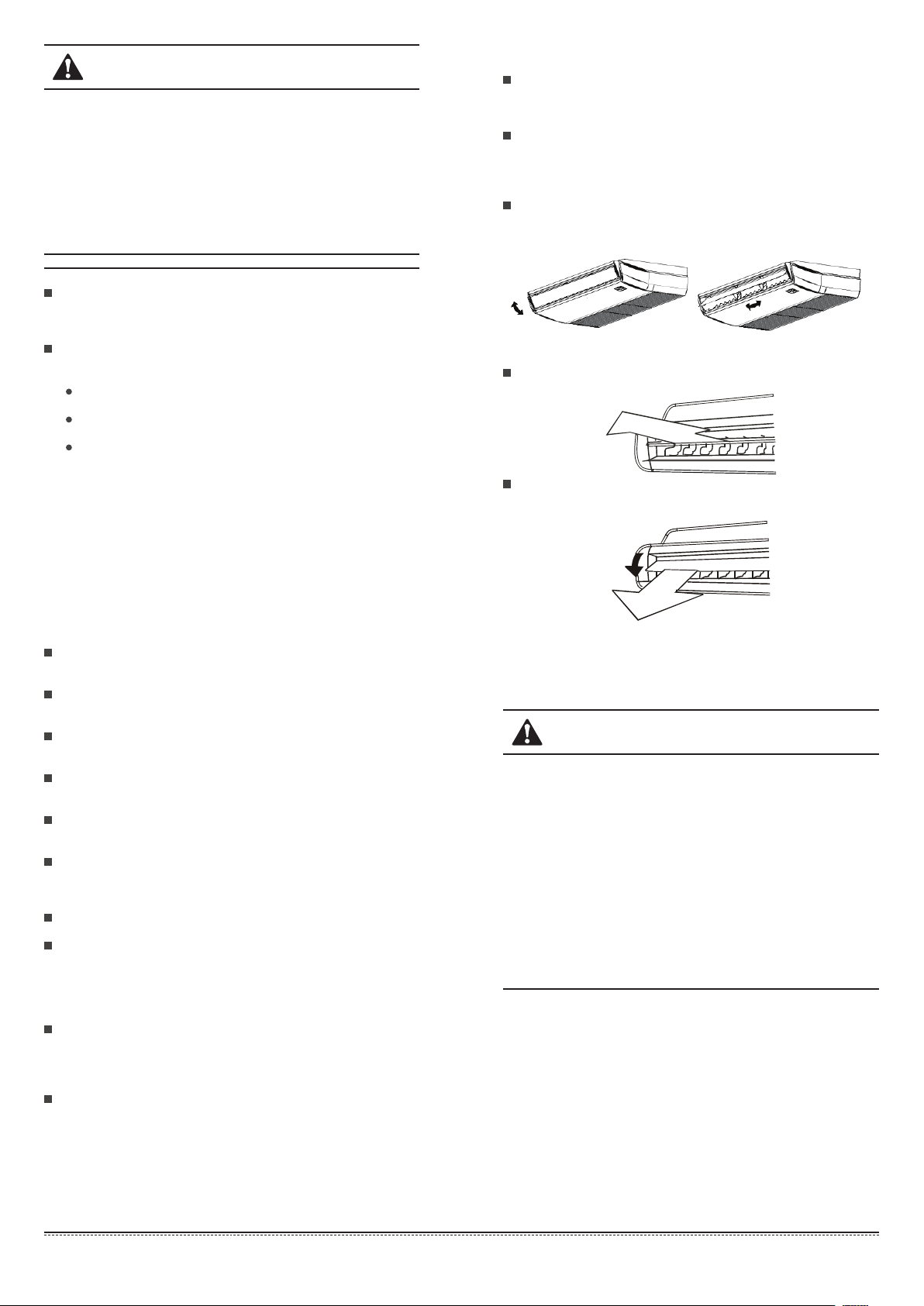

5. РЕГУЛИРОВАНИЕ ВОЗДУШНОГО ПОТОКА

Автоматическое качание горизонтальных воздушных заслонок

Нажмите кнопку SWING, горизонтальные заслонки начнут автоматическое покачивание вверх и вниз.

Автоматическое качание вертикальных заслонок

Продолжительное нажатие кнопки SWING в течение 2 секунд активирует автоматическое покачивание вертикальных заслонок из стороны в сторону.

Ручная установка направления воздушного потока

Чтобы достичь оптимальных охлаждения и нагрева, настройте положение заслонок и жалюзи.

При охлаждении

Установите заслонки горизонтально.

При нагреве

Установите заслонки вниз (вертикально).

4. РЕКОМЕНДАЦИИ ПО ЭКОНОМИЧНОЙ ЭКСПЛУАТАЦИИ КОНДИЦИОНЕРА

Для обеспечения экономичной работы кондиционера, примите во внимание следующие рекомендации:

Устанавливайте направление воздушного потока так, чтобы не дуло на присутствующих в комнате.

Настраивайте температуру так, чтобы обеспечить комфортный микроклимат – без излишнего охлаждения или перегрева.

Во время работы кондиционера в режиме охлаждения закрывайте окна шторами, чтобы в комнату не попадали прямые солнечные лучи.

Чаще проветривайте помещение. Интенсивное использование кондиционера предполагает периодическое проветривание.

Держите окна и двери закрытыми. В противном случае воздух будет уходить из комнаты, снижая эффективность охлаждения или нагрева.

Не загораживайте воздухозаборные и воздуховыпускные отверстия, так как это снижает эффективность работы кондиционера, и даже может вызвать его остановку.

Используйте таймер.

Если вы не собираетесь пользоваться кондиционером в течение длительного времени, извлекайте батареи из пульта ДУ. Когда питание включено, система потребляет небольшое количество энергии, даже если кондиционер не работает. Поэтому для экономии энергии отключайте устройство от электросети.

6. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УХОД

ВНИМАНИЕ

Прежде чем приступать к чистке кондиционера, выключайте питание.

Проверьте целостность проводных соединений.

Для чистки корпуса внутреннего блока и пульта ДУ используйте сухую ткань.

Если внутренний блок сильно загрязнен, смочите ткань водой.

Не пользуйтесь мокрой тканью для чистки пульта ДУ.

Не пользуйтесь химически активными веществами: они могут повредить покрытие пластикового корпуса, вызвать трещины или деформацию.

Внутренний блок следует устанавливать на расстоянии не менее 1 м от телевизора, радиоприемника, стереосистемы и другой аппаратуры. В противном случае возможны проблемы с воспроизведением изображения и звука.

Загрязненный воздушный фильтр снижает эффективность охлаждения или нагрева. Проводите его чистку через каждые две недели.

руководство по экслуатации

Page 6

Техническое обслуживание после длительного бездействия кондиционера

(напр., перед началом сезона)

Проверьте, не блокированы ли воздухозаборное и воздуховыпускное отверстия. При необходимости прочистите их.

Проведите чистку воздушного фильтра (см. раздел «Чистка воздушного фильтра») и корпуса внутреннего блока. После чистки установите воздушный фильтр на место.

Включите питание кондиционера за 12 часов до начала его эксплуатации, чтобы обеспечить его нормальное функционирование. При включении кондиционера загорается дисплей.

Техническое обслуживание перед длительным периодом бездействия кондиционера

(напр., по завершении сезона)

Оставьте вентилятор включенным на полдня, чтобы просушить внутренний блок изнутри.

Проведите чистку воздушного фильтра (см. раздел «Чистка воздушного фильтра») и корпуса внутреннего блока. Установите воздушный фильтр на место после чистки.

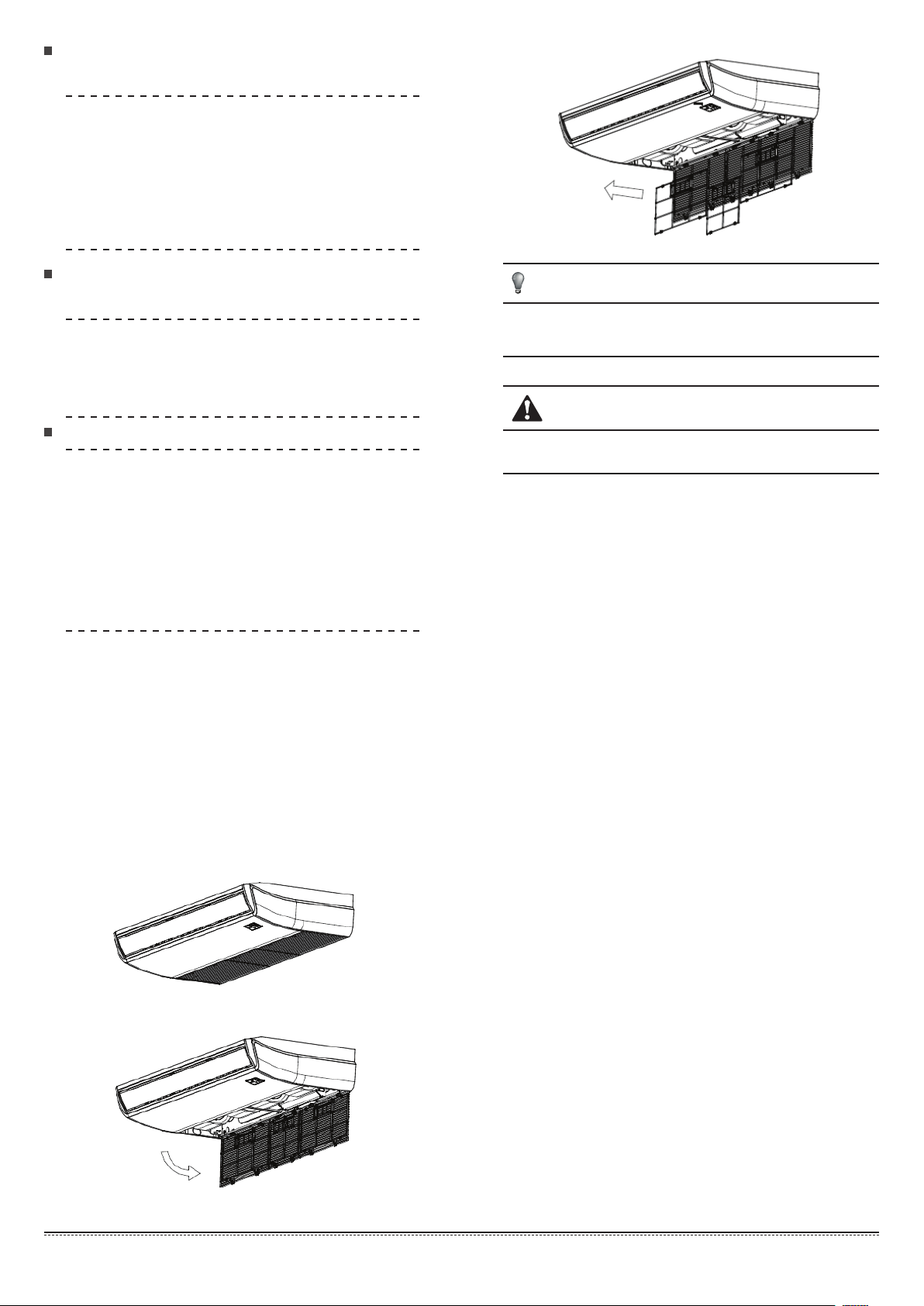

Чистка воздушного фильтра

Воздушный фильтр задерживает пыль и другие загрязняющие частицы, обеспечивая чистоту воздуха в комнате. Загрязнение фильтра приводит к существенному снижению производительности всей системы. Поэтому при длительном использовании кондиционера фильтр необходимо чистить один раз в две недели.

Если кондиционер установлен в месте, где всегда много пыли, фильтр следует чистить чаще.

Если в фильтре скапливается слишком много пыли и чистка становится бесполезной, требуется замена фильтра (сменные воздушные фильтры продаются отдельно).

1. 3,2-10,5 кВт

• Откройте секцию забора воздуха (рис. 6-1).

• Извлеките фильтр (рис. 6-2).

• Очистите фильтр водой или пылесосом, высушите без применения источников тепла.

• Установите фильтр на место.

ПРИМЕЧАНИЕ

При очистке пылесосом наружная сторона фильтра должна быть вверх (см. рис. 5-4), при использовании воды – вниз (см. рис. 5-3).

ВНИМАНИЕ

Не сушите фильтр под прямыми лучами солнца или над открытым пламенем.

2. 14-16 кВт

• Извлеките фильтр, как показано на рис. 6-3.

• Очистите фильтр водой или пылесосом, высушите без применения источников тепла.

• Установите фильтр на место.

руководство по экслуатации

Page 7

7 СИМПТОМЫ, НЕ ЯВЛЯЮЩИЕСЯ

НЕИСПРАВНОСТЯМИ

Симптом 1: Кондиционер не работает

Кондиционер не запускается после нажатия клавиши ON/OFF на пульте ДУ. Если горит индикатор работы, значит, система функционирует нормально. С целью защиты двигателя компрессора от перегрузки фактический пуск кондиционера производится через 3 минуты после включения.

Если горит индикатор работы и индикатор оттайки (модели, работающие на охлаждение и нагрев), значит, вы выбрали какой-либо иной режим, кроме охлаждения. Если при включении не начал работать компрессор, очевидно, сработала функция Anti-cold-wind для предотвращения попадания холодного воздуха в помещение из-за слишком низкой температуры на выходе.

Симптом 2: Переключение на режим вентиляции в режиме охлаждения

Для предотвращения обмерзания испарителя внутреннего блока система автоматически переключается на режим вентиляции. Спустя некоторое время снова включается режим охлаждения.

Когда температура в комнате опускается до предустановленного значения, компрессор прекращает работу, и внутренний блок переходит на режим вентиляции. с повышением температуры компрессор снова включается. То же происходит и в режиме нагрева.

Симптом 3: Из блока появляется белый туман

Симптом 3.1: Внутренний блок

Туман может выделяться из-за большой разницы температур входящего и выходящего воздуха из кондиционера. Это наблюдается, когда кондиционер работает на охлаждение при высокой относительной влажности воздуха, либо при сильном внутреннем загрязнении внутреннего блока, в результате чего температура в комнате становится неравномерной. В последнем случае необходимо прочистить внутренний блок. Обращайтесь в сервисный центр, поскольку эту работу должен выполнять квалифицированный персонал.

Симптом 3.2: Внутренний блок, наружный блок

При первом включении после длительного простоя. Это происходит, потому что внутри скопилась пыль.

Симптом 6: Кондиционер испускает специфический запах

Это происходит из-за того, что кондиционер начинает распространять впитанные им ранее запахи строительных материалов, мебели или дыма.

Симптом 7: Останавливается вентилятор наружного блока

С целью оптимизации работы кондиционера система контролирует функционирование вентилятора, останавливая его и снова запуская.

8 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И ИХ

УСТРАНЕНИЕ

8.1 Неисправности кондиционера

В случае обнаружения любой из перечисленных ниже проблем немедленно выключите кондиционера. Отключите питание и свяжитесь с сервисным центром.

Индикатор работы кондиционера быстро мигает (5 раз в секунду). И это мигание не прекращается после выключения и повторного включения кондиционера (см. табл. 8.1).

Система не реагирует на команды пульта ДУ или выдает ошибку.

Часто перегорает предохранитель или срабатывает автоматический прерыватель сети.

В кондиционер попала вода или посторонний предмет.

Утечка воды из внутреннего блока

Другие нарушения в работе кондиционера.

Если кондиционер не работает или работает ненормально, обратитесь к табл. 8-2, и попробуйте решить проблему самостоятельно.

8.2 Неисправности пульта дистанционного управления

Прежде чем обращаться в сервисный центр по поводу ремонта, сверьтесь с табл. 8-3, чтобы выяснить возможную причину неисправности и устранить ее самостоятельно.

Туман может выделяться также при включении кондиционера в режиме нагрева сразу после завершения оттайки. Образовавшаяся в результате оттайки влага выходит в виде пара.

Симптом 4: Шум кондиционера в режиме охлаждения

Симптом 4.1: Внутренний блок

Тихое шипение, когда система работает на охлаждение, или во время остановки. Этот шум слышен при работе дренажного насоса (продается отдельно).

Тихий скрипучий звук в момент остановки системы после нагрева. Этот звук возникает из-за теплового расширения или низкотемпературного сужения пластиковых деталей кондиционера при изменениях температуры.

Симптом 4.2: Внутренний блок, наружный блок

Тихий журчащий звук во время работы системы. Это звук перетекания хладагента по трубопроводу.

Журчание при пуске или сразу после остановки кондиционера, либо после завершения оттайки. Возникает при остановке перетекания хладагента или при смене направления потока.

Симптом 4.3: Наружный блок

Изменяется тон рабочего шума. Это происходит при смене скорости вращения вентилятора.

Симптом 5: Из кондиционера выдувается пыль

руководство по экслуатации

Page 8

Табл. 8-1

НЕИСПРАВНОСТЬ

Ошибка вентилятора внутреннего блока

Ошибка связи между нар. и внутр. блоком

Неисправность датчика комнатной темп.

Неисправность датчика темп. испарителя (T2)

Неисправность датчика темп. испарителя (T2B)

Превышение уровня воды

Ошибка EPPROM

Неисправность наружного блока (см. индика-

торы на плате управления наружного блока)

Утечка хладагента

ИНДИКАТОР 1 «OPERATION»

мигает с частотой 2,5 Гц мигает с частотой 0,5 Гц горит

Табл. 8-2

Неисправность Причины Способы устранения

• Сбой питания

• Не включено питание

Кондиционер не включается

• Перегорел предохранитель

• Кончился заряд батарей в пульте ДУ, или неисправность пульта

Поток воздуха нормальный, но помещение не охлаждается

• Неправильно установлена температура

• Сработала 3-минутная защита компрессора

• Слишком мало или слишком много хладагента

Кондиционер часто останавливается и снова запускается

• Воздух или посторонний газ в холодильном контуре.

• Неисправен компрессор

• Слишком высокое или слишком низкое давление

• Блокирован контур системы

• Загрязнен теплообменник наружного и внутреннего блоков

• Загрязнен воздушный фильтр

• Блокированы воздухозаборное/ воздуховыпускное отверстия внутреннего/ наружного блоков

Слабая эффективность охлаждения

• Открыты окна и двери

• В комнату попадают прямые солнечные лучи

• В комнате используются мощные источники тепла

• Слишком высока температура снаружи

• Утечка или недостаток хладагента

• Температура снаружи ниже 7С°

Слабая эффективность нагрева

• Неплотно закрыты окна и двери

• Утечка или недостаток хладагента

ИНДИКАТОР 2

«TIMER»

ИНДИКАТОР 3

«DEF./ FAN»

ИНДИКАТОР 4

«ALARM»

КОД

ОШИБКИ

• Дождитесь возобновления подачи электроэнергии

• Включите питание

• Замените предохранитель

• Замените батареи или проверьте пульт ДУ

• Установите температуру правильно

• Подождите некоторое время

• Проверьте, нет ли утечки, и заново произведите корректную заправку хладагента

• Прочистите контур и заново заправьте хладагент

• Отремонтируйте или замените компрессор

• Установите маностат

• Определите причину и найдите способ ее решения

• Очистите теплообменник

• Очистите воздушный фильтр

• Устраните загрязнение, обеспечив свободное прохождение воздуха

• Закройте окна и двери

• Повесьте шторы для защиты от солнечных лучей

• Уменьшите количество источников тепла

• В этом случае производительность кондиционера снижается, и это нормально

• Устраните утечку и произведите корректную заправку хладагента

• Воспользуйтесь обогревателем

• Плотно закройте окна и двери

• Устраните утечку и произведите корректную заправку хладагента

Табл. 8-3

Неисправность Причины Способы устранения

Невозможно вручную изменить скорость вентилятора

Управляющий сигнал не поступает на систему даже при нажатии кнопки ON/OFF на пульте ДУ

Не горит индикатор температуры

По истечении некоторого времени на дисплее гаснет индикация

По истечении некоторого времени на дисплее гаснет индикатор таймера включения

Внутренний блок не отвечает звуковым сигналом на прием команд с пульта ДУ, даже при нажатии кнопки ON/OFF

руководство по экслуатации

Кондиционер работает в режиме AUTO [Авто]

Если выбран режим AUTO, скорость вентилятора переключается автоматически

Если выбран режим DRY, скорость вентилятора переключается автоматически. Ручное пере-

Кондиционер работает в режиме DRY [Осушка]

ключение скорости возможно в режимах COOL [Охлаждение], FAN ONLY [Только вентиляция] и HEAT [Нагрев].

Кончился заряд батарей в пульте Замените батареи

Кондиционер работает в режиме FAN ONLY [Только вентиляция]

Сработал таймер выключения (режим TIMER OFF)

В режиме вентиляции установка температуры невозможна

По достижении заданного времени выключения кондиционер останавливается

По достижении заданного времени кондицио-

Сработал таймер включения (режим TIMER ON)

нер включается, и соответствующий индикатор гаснет

Нажимая кнопки, вы не направляете передатчик ИК-сигналов пульта на приемник сигналов, находящийся на внутреннем блоке

Направьте пульт ДУ непосредственно на приемник ИК-сигналов на внутреннем блоке, и дважды нажмите кнопку ON/OFF

Page 9

9 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

10 КЛАССЫ ЭНЕРГОЭФФЕКТИВНОСТИ

Классификация энергоэффективности составляет часть Европейского проекта по обнаружению климатических изменений, согласно которому эффективность энергопользования должна быть направлена на уменьшение выбросов CO2.Европейская Комиссия установила, что более точная осведомленность позволит пользователям покупать наиболее экологически рентабельные предметы в соответствии с их потребностями.

На табличке предоставлена информация о потреблении энергии кондиционера. Блоки с охлаждающей способностью до 12 кВт классифицируются по потреблению энергии на категории от ‘A’ до ‘G’, которым соответствует определенный цветовой код. Блоки с самым низким энергопотреблением категории ‘A’ обозначены темно-зеленой стрелкой, а с самым высоким энергопотреблением категории ‘G’ - красной. Таким образом, пользователи могут сравнить эффективность эквивалентных машин других производителей.

ОБОЗНАЧЕНО ГОДОВОЕ ПОТРЕБЛЕНИЕ ЭНЕРГИИ

Указано приблизительное годовое потребление энергии на основании стандартной бытовой модели. Годовое потребление можно рассчитать, умножив значение общей входной мощности на среднее количество часов работы в год, принятое за 500, В РЕЖИМЕ ОХЛАЖДЕНИЯ ПРИ ПОЛНОЙ НАГРУЗКЕ. Стоимость годового потребления энергии подсчитывается, умножая это значение на тариф на электроэнергию пользователя.

ОТДАЧА ОХЛАЖДЕНИЯ

Охлаждающая способность блока в кВт в режиме охлаждения при полной нагрузке. Пользователь должен выбрать блок с номинальной производительностью, соответствующей его требованиям охлаждения/ нагрева. Крупногабаритные блоки могут увеличить количество циклов вкл/выкл, сокращая тем самым срок службы, в то время как малогабаритные блоки не могут обеспечить соответствующего уровня охлаждения или нагрева. Значения отдачи можно приобрести у производителя или местного дилера.

КОЭФФИЦИЕНТ ЭНЕРГОЭФФЕКТИВНОСТИ (EER)

Это охлаждающая производительность блока, делимая на общую потребляемую электрическую мощность - чем выше значение EER, тем лучше эффективность энергоиспользования.

TИП

Указывает, в каком режиме может работать блок: только охлаждение или охлаждение/нагрев. В режиме охлаждения указывается тип охлаждения блока: водный или воздушный.

ТЕПЛОПРОИЗВОДИТЕЛЬНОСТЬ

Теплоотдача блока в кВт в режиме нагрева при полной нагрузке.

Energy

Manufacturer! Outside unit! Inside unit

More efficient

Less efficient

Cooling!output

Energy!Efficiency!Ratio!

Full load ( the higher the better )

Type!

Cooling

only

Cooling+Heating

Air cooled! Water cooled

Heat!output

Heating performance!

A: higher

Noise

(dB(A)!

)

re!1!pW

Further information is contained! in product brochures

Norm EN!14511-2007 Air-conditioner Energy Label Directive 2002/31/EC

G: lower

Ceiling & floor

CHERBROOKE

COD-36NH1-R

CUE-36HRN1-R

10.55

3.19

11.72

DE F

53/62.5

руководство по экслуатации

Page 10

ДЛЯ ЗАМЕТОК

руководство по экслуатации

Page 11

ДЛЯ ЗАМЕТОК

руководство по экслуатации

Page 12
