C.A 1621
C.A 1623
C.A 1631
Mesure et simulation de tous vos signaux
de process et de température
CALIBRATEURS
C.A 1621
Calibrateur de sonde
thermocouple
J, K, T, E, R, S, B et N
C.A 1623
Calibrateur de sondes platine
Pt 10, Pt 50, Pt 100, Pt 200,
Pt 500, Pt 1000, Pt 100 (JIS)
C.A 1631
Calibrateur de
signaux de process
courant et tension
Un calibrateur, ou étalon, est un appareil portable
qui étalonne les appareils de mesure sur site.
L’intérêt d’un tel instrument est de pouvoir étalonner
un appareil sans avoir à le démonter du procédé : un gain
de temps, et suppression des risques liés au transport
et au remontage du capteur souvent très sensible.
Etalonner un appareil dans ses conditions réelles
de fonctionnement est également préférable.
Toutes les grandeurs ne se prêtent pas à de telles
opérations sur site. Pour le moment, les calibrateurs
de terrain concernent essentiellement les signaux
électriques et la température.
Les calibrateurs C.A 1621, C.A 1623
et C.A 1631 intéressent tous les acteurs
industriels pour la mise au point et la
vérification des chaînes de mesure :
que vous soyez installateur, technicien
de maintenance, que vous apparteniez
au service d’entretien, service technique
et généraux, que vous travaillez dans
le domaine industriel de la métallurgie,
de la sidérurgie, de l’agro-alimentaire…,
ou dans le milieu hospitalier, des travaux
publics…, ces instruments répondront
à vos attentes !
Deux grandes fonctions sont présentes
dans les calibrateurs : la simulation et la mesure
LA SIMULATION
La première fonction consiste à simuler un
signal ou générer une grandeur à des valeurs
parfaitement définies. Ces grandeurs sont
appliquées en amont de la chaîne.
LA MESURE
La seconde fonction, la mesure du signal émis
au cours de l’étalonnage, intervient à l’autre
extrémité de la chaîne. Si cette dernière se
termine par un indicateur, il suffit de comparer
la valeur lue à celle fournie par le calibrateur.
Si aucun afficheur n’est présent, la valeur
d’entrée simulée est comparée avec le signal
mesuré par le calibrateur.
La gamme complète de calibrateurs
C.A 1621, C.A 1623 et C.A 1631
est destinée à mesurer avec précision,
générer ou simuler, tous les signaux bas
niveaux rencontrés dans l’industrie.
Leur facilité de prise en main en fait des
appareils aptes aux utilisations sur site.
Grâce à une grande variété de capteurs
reconnus, ces appareils répondront
à toutes vos applications.
Alimentés par pile, ils sont indépendants
et offrent une autonomie appréciable.
Connectés au secteur, leur utilisation en
continue est sans limitation de durée !

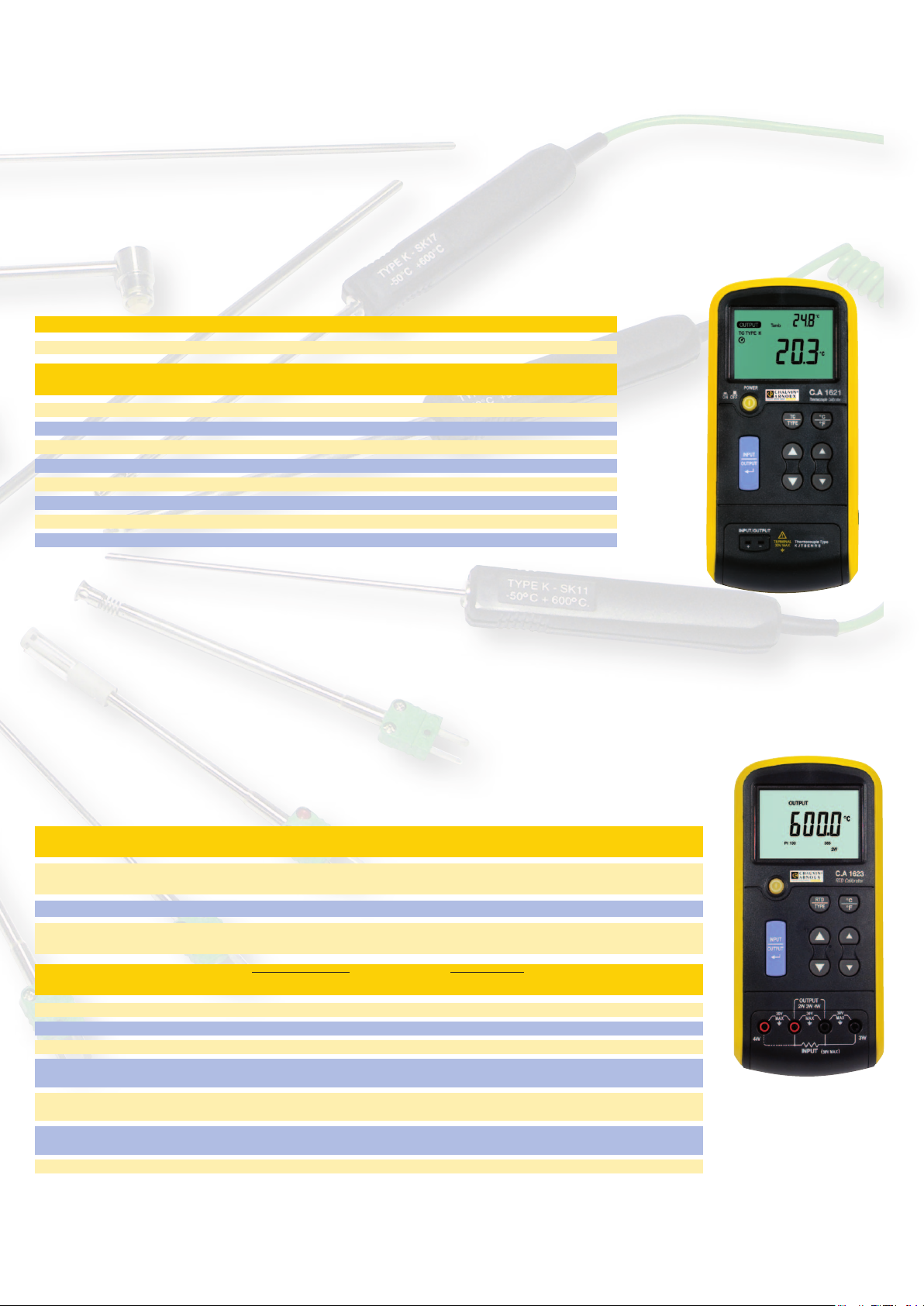

C.A 1621, calibrateur de température sonde thermocouple
Le C.A 1621 est capable de mesurer et de simuler
jusqu’à 8 types de thermocouple ainsi qu’une tension en mV.
Caractéristiques pour la mesure (entrée) /simulation (sortie) :
Plage d’entrée/sortie Résolution Précision
- 10 mV à 100 mV 0,01mV ± 0,025 % + 2 points
Fonction Plage Résolution Précision Erreur jonction
de référence
Type J - 200 à + 1200 °C 0,1 °C ± (0,3 °C + 10 μV) ± 0,3 °C
Type K - 200 à + 1370 °C 0,1 °C ± (0,3 °C + 10 μV) ± 0,3 °C
Type T - 200 à + 400 °C 0,1 °C ± (0,3 °C + 10 μV) ± 0,3 °C
Type E - 200 à + 950 °C 0,1 °C ± (0,3 °C + 10 μV) ± 0,3 °C
Type R - 20 à + 1750 °C 1 °C ± (1 °C + 10 μV) ± 0,3 °C
Type S - 20 à + 1750 °C 1 °C ± (1 °C + 10 μV) ± 0,3 °C
Type B + 600 à + 1800 °C 1 °C ± (1 °C + 10 μV) ± 0,3 °C
Type N - 250 à + 1300 °C 0,1 °C ± (0,3 °C + 10 μV) ± 0,3 °C
C.A 1623, calibrateur de température sonde résistive
Le C.A 1623 est capable de mesurer et de simuler
jusqu’à 7 types de sondes différentes ainsi qu’une résistance.
Caractéristiques pour la mesure (entrée) /simulation (sortie) :
Précision de Précision de Excitation
Plage
mesure 4 fils ± Ω simulation ± Ω admissible mA
0.00 Ω à 400.00 Ω
0,1 0,1 0,5 à 3,0
400.0 Ω à 1500.0 Ω 0,5 0,5 0,05 à 0,8
1500.0 Ω à 3200.0 Ω
2
Précision en °C
Mode Plage
Pt10 385 - 200 à + 800 °C 0,1 à 3,0
Pt50 385 - 200 à + 800 °C 0,7 1,0 0,7 0,1 à 3,0
Pt100 385 - 200 à + 800 °C 0,33 0,5 0,33 0,1 à 3,0
Pt200 385
+ 250 à + 630 °C 0,8 1,6 0,8
Pt500 385 - 200 à + 500 °C 0,3 0,4 0,6
+ 500 à + 630 °C 0,9 0,3 0,4
Pt1000 385 - 200 à + 100 °C 0,2 0,2 0,4
+ 100 à + 630 °C 0,5 0,2 0,2
Pt100 JIS + 200 à + 630 °C 0,2 0,5 0,3 0,1 à 3,0
0,1 0,15 0,1 à 0,5
1
Entrée 4 fils Entrée 2 fils/3 fils Sortie
- 200 à + 250 °C 0,2 0,3 0,2
1 0,05 à 0,4
Excitation admissible mA
0,1 à 3,0
0,05 à 3,0
0,1 à 3,0
C.A 1631, calibrateur de signaux de process tension/courant
Le C.A 1631 s’utilise pour mesure ou pour délivrer une boucle de courant
continu comprise entre 0 et 24 mA et une tension continue comprise
entre 0 et 20 V.
Caractéristiques Entrée et Sortie de tension continue
± (% de la lecture + Comptes)
Calibre Résolution
100 mV 0,01 mV 0,02 % + 3
20 V 0,001 V 0,02 % + 3
Impédance d’entrée : 2 MΩ (valeur nominale), < 100 pF
Protection contre les surtensions : 30 V
Courant délivré par la tension nominale : 1 mA
Caractéristiques Entrée et Sortie de courant continu
Calibre Résolution
± (% de la lecture + Comptes)
24 mA 0,001 mA 0,015 % + 3
Protection contre les surcharges : fusible à fusion rapide de 125 mA, 250 V
Affichage en pourcentage : 0 % = 4 mA, 100 % = 20 mA
Mode source : charge de 1 000 Ω à 20 mA pour une tension des piles ≥ 6,8 V,
(700 Ω à 20 mA pour une tension des piles comprise entre 5,8 et 6,8 V)
Mode simulation : condition de tension de boucle externe : 24 V (valeur nominale),
30 V maximum, 12 V minimum.
Alimentation tension en boucle : 24 V ± 10 %
Précision
Précision
Caractéristiques générales communes aux trois appareils
Unité C.A 1621 et C.A 1623 : °C ou °F
Alimentation 6 x 1,5 V
Dimension 205 x 97 x 45 mm
Poids 472 g (piles incluses)
Alimentation secteur Entrée : 100 V – 240 VAC, 50 – 60 Hz 1,8 A
Sortie : 12 VDC, 2 A MAX
POUR COMMANDER
C.A 1621
Fourni avec un étui, 2 adaptateurs thermocouple,
6 piles AAA 1,5 V et une notice de fonctionnement en 5 langues ... . .. . .. . .. . .. . .. . .. . .. . . P01654621
C.A 1623
Fourni avec un étui, 1 paire de cordons de test, 1 paire de pinces crocodiles,
6 piles AAA 1,5 V et une notice de fonctionnement en 5 langues ... . .. . .. . .. . .. . .. . .. . .. . . P01654623
C.A 1631
Fourni avec un étui, 1 paire de cordons de test, 1 paire de pinces crocodiles, 1 paire
de pointes de touche, 6 piles AAA 1,5 V et une notice de fonctionnement 5 langues.. . .. P01654402
Accessoires et rechanges
Alimentation secteur pour C.A 1621, C.A 1623, C.A 1631 .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . .. P01103057
