Chauvin Arnoux MiniFlex MA110, MiniFlex MA130 User’s manual [ml]

FR - Notice de fonctionnement GB - User’s manual DE - Bedienungsanleitung IT - Manuale d’uso ES - Manual de instrucciones

MiniFlex® MA110

MiniFlex® MA130

Capteurs exibles de courant AC Flexible AC current sensors Flexible AC- Stromwandler Sensori essibili di corrente AC Sensores exibles de corriente AC

English ....................................................................................................................... 24

Deutsch ...................................................................................................................... 46

Italiano ........................................................................................................................ 68

Español ...................................................................................................................... 90

Vous venez d’acquérir un capteur de courant MiniFlex® MA110 ou MA130 et nous vous remercions

de votre conance.

Pour obtenir le meilleur service de votre appareil :

 lisez attentivement cette notice de fonctionnement,  respectez les précautions d’emploi.

ATTENTION, risque de DANGER ! L’opérateur doit consulter la présente notice à chaque fois

que ce symbole de danger est rencontré.

ATTENTION, risque de choc électrique. La tension appliquée sur les pièces marquées de ce symbole peut être dangereuse.

Appareil protégé par une isolation double. Information ou astuce utile.

Application ou retrait non autorisé sur les conducteurs sous tension dangereuse. Capteur de courant type B selon IEC 61010‑2‑032.

Pile. Sens du courant.

Le produit est déclaré recyclable suite à une analyse du cycle de vie conformément à la norme

ISO14040.

Chauvin Arnoux a étudié cet appareil dans le cadre d’une démarche globale d’Eco‑Conception.

L’analyse du cycle de vie a permis de maîtriser et d’optimiser les effets de ce produit sur

l’environnement. Le produit répond plus précisément à des objectifs de recyclage et de valorisation supérieurs à ceux de la réglementation.

Le marquage CE indique la conformité aux directives européennes DBT et CEM.

La poubelle barrée signie que, dans l’Union Européenne, le produit fait l’objet d’une collecte sélective conformément à la directive DEEE 2002/96/EC.

Dénition des catégories de mesure :

 La catégorie de mesure IV correspond aux mesurages réalisés à la source de l’installation basse

tension. Exemple : arrivée d’énergie, compteurs et dispositifs de protection.

 La catégorie de mesure III correspond aux mesurages réalisés dans l’installation du bâtiment.

Exemple : tableau de distribution, disjoncteurs, machines ou appareils industriels xes.

 La catégorie de mesure II correspond aux mesurages réalisés sur les circuits directement branchés

à l’installation basse tension. Exemple : alimentation d’appareils électrodomestiques et d’outillage portable.

PRÉCAUTIONS D’EMPLOI

Le MA110 est protégé contre des tensions n’excédant pas 600 V par rapport à la terre en catégorie de mesure IV ou 1000 V catégorie III. Et le MA130 est protégé contre des tensions n’excédant pas 600 V par rapport à la terre en catégorie de mesure III. La protection assurée par l’appareil peut‑être compromise si celui‑ci est utilisé de façon non spéciée par le constructeur.

 Respectez la tension et l’intensité maximales assignées ainsi que la catégorie de mesure.  Ne dépassez jamais les valeurs limites de protection indiquées dans les spécications.  Respectez les conditions d’utilisation, à savoir la température, l’humidité, l’altitude, le degré de pollution

et le lieu d’utilisation.

 N’utilisez pas l’appareil s’il est ouvert, détérioré ou mal remonté. Avant chaque utilisation, vériez

l’intégrité des isolants du tore, des cordons et du boîtier.

 L’application ou le retrait du capteur sur des conducteurs non isolés sous tension dangereuse nécessite

d’utiliser un équipement de sécurité adapté.

 S’il n’est pas possible de mettre l’installation hors tension, adoptez des procédures de fonctionnement

sécurisées et utilisez des moyens de protection adaptés.

 Toute procédure de dépannage ou de vérication métrologique doit être effectuée par du personnel

compétent et agréé.

SOMMAIRE

1. PRÉSENTATION .........................................4

1.1. Général ...........................................4

1.2. MiniFlex® monophasé ......................4

1.3. MiniFlex® triphasé ............................5

2. MESURE DE COURANT ............................6

2.1. Principe de mesure ..........................6

2.2. Utilisation ......................................... 6

2.3. Adaptateur secteur (en option) ...... 10

3. CARACTÉRISTIQUES ..............................12

3.1. Conditions de référence ................12

3.2. Caractéristiques électriques ..........12

3.3. Variations dans le domaine

d’utilisation .....................................13

3.4. Courbes typiques de réponse en

fréquence .......................................14

3.5. Limitation en fréquence en fonction

de l’amplitude ................................16

3.6. Alimentation ...................................16

3.7. Conditions d’environnement .......... 17

3.8. Caractéristiques constructives .......18

3.9. Conformité aux normes

internationales ...............................18

3.10. Compatibilité électromagnétique

(CEM) ..........................................18

4. MAINTENANCE ........................................19

4.1. Nettoyage ......................................19

4.2. Remplacement des piles ...............19

5. GARANTIE ...............................................20

6. POUR COMMANDER ...............................21

6.1. Accessoires et rechanges ..............21

6.2. Modèles spéciques ...................... 22

1. PRÉSENTATION

1.1. GÉNÉRAL

Les capteurs MiniFlex® se présentent sous la forme d’un tore exible raccordé par un cordon blindé à un boîtier contenant l’électronique de traitement du signal et alimenté par des piles.

La exibilité des capteurs facilite l’enserrage du conducteur à mesurer quelle que soit sa nature (câble, barre, toron, etc) et son accessibilité. La conception du dispositif d’ouverture et de fermeture du tore, par encliquetage, permet sa manipulation avec des gants de protection.

Le boîtier peut se connecter sur l’entrée mVac ou Vac d’un appareil de mesure dont l’impédance d’entrée est ≥ 1 MW.

1.2. MINIFLEX® MONOPHASÉ

Les capteurs MiniFlex® monophasés série MA110 constituent une gamme de 3 modèles, de 17, 25 ou 35 cm de longueur, permettant de convertir des courants alternatifs de 3 à 3000 A en tensions alternatives proportionnelles.

Tore exible.

Dispositif d’ouverture du

capteur.

Cordon blindé.

Commutateur pour

allumer l’appareil et

choisir le calibre.

Bouton Auto Power Off pour désactiver la mise

en veille automatique.

Prise micro-USB de type B pour brancher une

alimentation 5V.

300 A

3000 A

30 A

3 A

OFF

Auto Power Off

3 A : 1000 mV / A 30 A : 100 mV / A 300 A : 10 mV / A 3000 A : 1 mV / A

600 V CAT IV

1000 V CAT III

MA 110

AC CURRENT PROBE

2 ches mâles banane Ø 4 mm.

Voyant rouge OL signalant le dépassement de la gamme de

mesure (overload).

Voyant orange Auto Power off indiquant que la mise en veille automatique de l’appareil est

activée.

Voyant vert On indiquant que l’appareil est allumé

(clignotant) ou branché sur

l’adaptateur secteur en option

(xe).

Cordon de liaison entre

le boitier et un dispositif

d’afchage.

1.3. MINIFLEX® TRIPHASÉ

Le capteur MiniFlex® série MA130 permet de convertir des courants alternatifs de 30 à 3 000 A en tensions alternatives proportionnelles. Il est formé de 3 capteurs de 25 cm de longueur raccordés au boîtier. La sortie se fait par 3 prises BNC sur lesquelles il est possible de mettre les adaptateurs fournis an d’obtenir des sorties de 2 ches de sécurité.

Les trois sorties du boîtier peuvent se connecter à un wattmètre standard en tant qu’entrée auxiliaire, sur des multimètres, sur un enregistreur, etc.

3 capteurs de courant pour chacune des 3 phases.

3 adaptateurs BNC / fiches

de sécurité

entraxe 19 mm.

300 A

3000 A

30 A

L1 L3

OFF

Auto Power Off

30 A : 100 mV / A 300 A : 10 mV / A 3000 A : 1 mV / A

600 V CAT III

MA 130

AC CURRENT PROBE

3prises BNC,

chacune correspondant

à un capteur.

Le multimètre ou l’appareil connecté doit présenter une tension maximale et une catégorie de mesure au moins égales à celles du capteur MiniFlex®, sinon la tension maximale et la catégorie de l’ensemble seront celles les plus basses.

2. MESURE DE COURANT

2.1. PRINCIPE DE MESURE

Les capteurs utilisent le principe du tore de Rogowski.

Le capteur utilisé permet d’avoir :

 une très bonne linéarité et une absence d’effet de saturation (et donc d’échauffement);  une large dynamique de mesure jusqu’à plusieurs kA;  une insensibilité au courant continu (mesure de la composante AC de n’importe quel signal AC + DC);  un poids allégé (absence de circuit magnétique).

2.2. UTILISATION

2.2.1. CONNEXION DU MA110

Branchez les cordons de sortie sur un appareil de mesure dont l’impédance d’entrée est ≥ 1 MW. Allumez‑ le et mettez‑le en mesure de tension AC.

VAC

COM +

noir rouge

Mettez le boîtier électronique en marche en tournant le commutateur sur une position. Le voyant vert On s’allume en clignotant.

3 A

30 A

300 A

3000 A

OFF

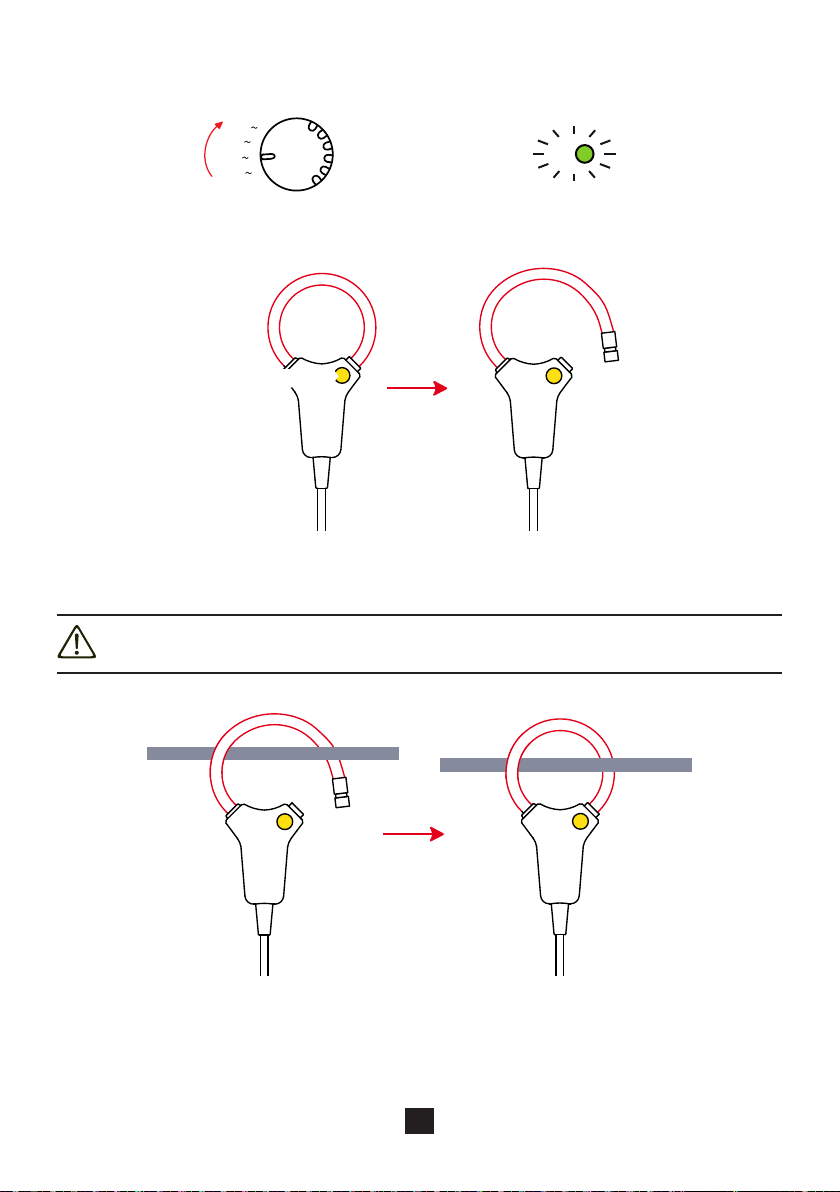

Appuyez sur le dispositif d’ouverture jaune pour ouvrir le tore exible.

Ouvrez‑le, puis placez‑le autour du conducteur parcouru par le courant à mesurer (un seul conducteur dans le capteur). Refermez le tore. Il faut entendre le «click».

Dans le cas d’un conducteur non isolé sous tension dangereuse, utilisez un équipement individuel

de protection.

An d’optimiser la qualité de la mesure, centrez le conducteur dans le tore.

Positionnez le commutateur du boîtier sur le calibre offrant la meilleure sensibilité et vériez que le voyant rouge OL n’est pas allumé (saturation de l’électronique entraînant une erreur de mesure).

Lisez la mesure sur le multimètre en appliquant le coefcient de lecture indiqué sur l’étiquette du boîtier et correspondant à la position du commutateur.

Calibre 3 A~ 1000 mV~/A~ Calibre 30 A~ 100 mV~/A~ Calibre 300 A~ 10 mV~/A~ Calibre 3000 A~ 1 mV~/A~

Multipliez la valeur lue par le coefcient. Par exemple, une lecture de 1 V sur l’appareil de mesure correspond à un courant de = 100 A sur le calibre 300 A~.

1 V

10 mV/A

2.2.2. DÉCONNEXION DU MA110

Retirez le tore exible du conducteur, placez le commutateur sur OFF puis déconnectez le boîtier du multimètre.

2.2.3. REPÉRAGE DES CAPTEURS DU MA130

An d’identier les capteurs et les cordons de sortie, vous pouvez les repérer avec des bagues de couleur fournies avec l’appareil.

Clipsez une bague de couleur identique sur le capteur et sur les cordons de sortie correspondant.

30 A

300 A

3000 A

Auto Power Off

OFF

MA 130

AC CURRENT PROBE

600 V CAT III

300 V CAT IV

30 A : 100 mV / A

300 A : 10 mV / A

3000 A : 1 mV / A

L1 L3

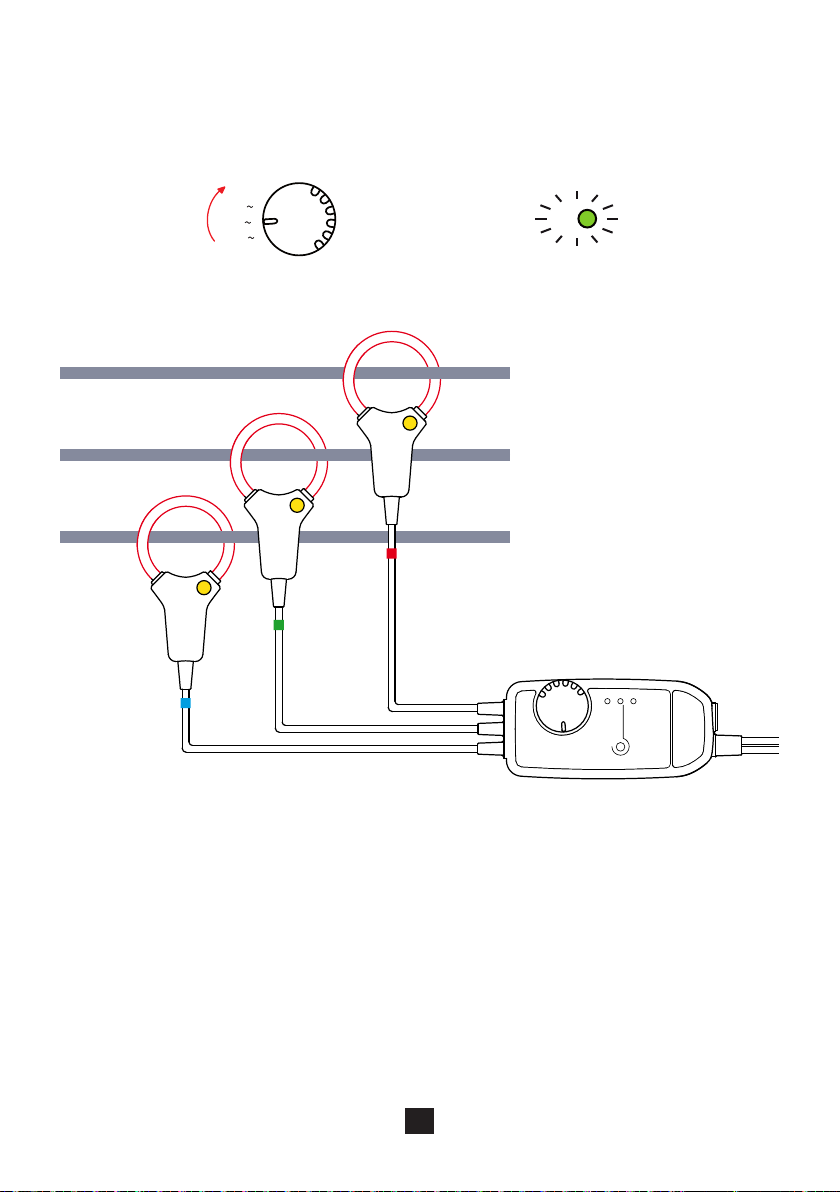

2.2.4. CONNEXION DU MA130

Il faut procéder comme pour le MA110 :

 Branchez les cordons de sortie sur un appareil de mesure.  Mettez le boîtier électronique en marche en tournant le commutateur sur une position. Le voyant vert

On s’allume en clignotant.

30 A

300 A

3000 A

OFF

 Ouvrez les 3 capteurs et placez‑les sur les 3 phases.

 Positionnez le commutateur du boîtier sur le calibre offrant la meilleure sensibilité et vériez que le

voyant rouge OL n’est pas allumé (saturation de l’électronique entraînant une erreur de mesure).

 Lisez la mesure sur le dispositif d’afchage en appliquant le coefcient de lecture indiqué sur l’étiquette

du boîtier et correspondant à la position du commutateur.

Calibre 30 A~ 100 mV~/A~ Calibre 300 A~ 10 mV~/A~ Calibre 3000 A~ 1 mV~/A~

2.2.5. DÉCONNEXION DU MA130

Retirez les 3 capteurs des 3 conducteurs, placez le commutateur sur OFF puis déconnectez le boîtier du dispositif d’afchage.

2.2.6. MISE EN VEILLE AUTOMATIQUE

Lorsque l’appareil est mis en route, il fonctionne pendant 10 minutes, puis il se met en veille automatiquement an d’économiser les piles.

Pour signaler que la mise en veille automatique est active, le voyant orange Auto Power Off est allumé.

Auto Power Off

Il est possible de supprimer la mise en veille automatique. Pour cela, démarrer l’appareil en tournant le

commutateur sur une position de mesure, tout en appuyant sur le bouton Auto Power Off pendant plus

de 2 secondes. Le voyant orange Auto Power Off reste éteint.

> 2s

OFF

2.3. ADAPTATEUR SECTEUR (EN OPTION)

Pour les mesures de longue durée, il est possible de brancher le boîtier sur le secteur.

Retirez la protection devant la prise micro‑USB de type B puis branchez le cordon. Vous pouvez utiliser n’importe quel adaptateur secteur‑micro‑USB qui délivre au moins 100 mA.

> 90 VAC < 264 VAC 50 / 60 Hz

Le voyant vert On reste allumé mais son intensité varie pour indiquer que

les piles sont bonnes.

Auto Power Off

Tant que l’alimentation externe est présente, la mise en veille automatique est inhibée. Mais si l’alimentation est coupée, les piles prennent le relais et la mise en veille automatique intervient au bout de 10 minutes.

Si vous faites des enregistrements de longue durée, il faut impérativement désactiver la mise en veille

automatique (voir § 2.2.6).

L’isolation entre la prise micro‑USB de type B et la sortie mesure est de 1000 V CAT III ou 600 V CAT IV. Cela permet de brancher sans risques l’appareil sur des wattmètres avec des entrées non isolées.

La prise micro-USB de type B ne doit pas être en contact avec des conducteurs ou parties non isolées

sous tensions dangereuses.

3. CARACTÉRISTIQUES

3.1. CONDITIONS DE RÉFÉRENCE

Grandeur d’inuence Valeurs de référence

Température 23 ± 5 °C Humidité relative 20 à 75 % HR Fréquence du signal mesuré 30 à 440 Hz

Type de signal sinusoïdal Temps d’établissement à la mise en marche 1 minute

Champ électrique extérieur nul Champ magnétique DC extérieur (champ terrestre) < 40 A/m Champ magnétique AC extérieur nul

Position du conducteur dans le tore centré

Forme du tore de mesure circulaire non contrainte Impédance d’entrée du dispositif d’affichage

connecté au boîtier

3.2. CARACTÉRISTIQUES ÉLECTRIQUES

Modèle

Calibre (A) 3 30‑300‑3k 30‑300‑3k

Domaine de mesure spécié (A) 0,5 ‑ 3

Rapport sortie/entrée (mV~/A~) 1000

Facteur de crête maximal à I nominal 1,5

Incertitude intrinsèque 1%

Tension d’offset max. (mVdc) 0 mV

Bruit (mAac) 40

Monophasé

17, 25 et 35 cm

▪ 2 ‑ 30 ▪ 5 ‑ 300 ▪ 50 ‑ 3000

▪ 100 ▪ 10 ▪ 1

▪ 1 % ▪ 1,5 % de 5 à 30 A et

1 % de 30 à 300 A

▪ 1,5 % de 50 à 300 A

et 1 % de 300 à 3000 A

▪ 4 ▪ 0,4 ▪ 0,04

≥ 1 MW

Triphasé

25 cm

▪ 5 ‑ 30 ▪ 5 ‑ 300 ▪ 50 ‑ 3000

▪ 100 ▪ 10 ▪ 1

▪ 1 % ▪ 1,5 % de 5 à 30 A et

1 % de 30 à 300 A

▪ 1,5 % de 50 à 300 A

et 1 % de 300 à 3000 A

▪ 4 ▪ 0,4 ▪ 0,04

Modèle

Monophasé

17, 25 et 35 cm

Déphasage max. à 50 Hz (°) 0,5° typique et 1° maximal Tension de sortie max. (Vcrête) environ ± 4,5

La valeur crête est uniquement limitée par l’électronique du boîtier de mesure (voyant rouge OL allumé). Le tore seul peut supporter transitoirement des facteurs crête plus élevés sans risque d’échauffement ou de destruction.

3.3. VARIATIONS DANS LE DOMAINE D’UTILISATION

Triphasé

25 cm

Grandeur d’inuence Plage d’inuence

Erreur en % de la lecture

Typique Maximale

Tension pile 1,8 à 3,2 V 0,02 % 0,1 %

Température ‑10 à + 55 °C 0,15 % / 10 °C 0,50 % / 10 °C

Humidité relative 10 à 90%HR 0,2 % 0,5 %

Tension d’alimentation USB 5 V 0,5 % 1,5 %

Position du conducteur dans le capteur non déformé

Conducteur adjacent parcouru par un courant AC

Position quelconque 1 % 2,5 %

Conducteur au contact du

capteur

0,2 %

(2 % près de

l’encliquetage)

1 %

Déformation du capteur Forme oblongue 0,2 % 1 %

Réjection de mode commun

Impédance d’entrée de l’appareil de mesure

600 V entre l’enveloppe et le secondaire

10 kW à 1 MW 0,1 %

100 dB 80 dB

Réponse en fréquence :

Modèle

Monophasé

17, 25 et 35 cm

Triphasé

25 cm

Calibre (A) 3 30‑300‑3k 30‑300‑3k

Réponse en fréquence 10 Hz à 10 kHz 10 Hz à 20 kHz 10 Hz à 20 kHz Limitation en fréquence Voir les courbes § 3.4

(3)

(3) : Jusqu’à 300 Arms il n’y a pas de limitation en fréquence.

3AP1

30AP1

300AP1

3000AP1

3.4. COURBES TYPIQUES DE RÉPONSE EN FRÉQUENCE

3.4.1. ERREUR D’AMPLITUDE Monophasé calibre 3A, 30 A, 300A et 3000A

2 %

0 %

-2 %

-4 %

-6 %

30 A

-8 %

-10 %

1 Hz 10 Hz 100 Hz 1000 Hz 10000 Hz 100000 Hz

3000A

300A

Triphasé calibre 30 A, 300A et 3000A

1,50 %

1,00 %

3000A

0,50 %

0,00 %

300A

-0,50 %

-1,00 %

1 Hz 10 Hz 100 Hz 1000 Hz 10000 Hz 100000 Hz

30 A

3AP1

30AP1

300AP1

3.4.2. ERREUR DE PHASE

10 °

0 °

-10 °

Monophasé calibre 3A, 30 A et 300A

-20 °

-30 °

-40 °

-50 °

1 Hz 10 Hz 100 Hz 1000 Hz 10000 Hz 100000 Hz

300A

30 A

Triphasé calibre 30 A, 300A et 3000A

5 °

0 °

30 A

3000A

300A

-5 °

-10 °

-15 °

-20 °

-25 °

1 Hz 10 Hz 100 Hz 1000 Hz 10000 Hz 100000 Hz

3.5. LIMITATION EN FRÉQUENCE EN FONCTION DE L’AMPLITUDE

35000 A

Calibres 3A, 30A et 300 A

Pour une fréquence ≤ 20 kHz, il n’y a pas de derating en fréquence.

Calibre 3000 A

3500 A

3000 A

2500 A

2000 A

1500 A

1000 A

500 A

0 A

100 Hz 1000 Hz 10000 Hz 100000 Hz

Calibre 30 000 A

30000 A

25000 A

20000 A

15000 A

10000 A

5000 A

0 A

100 Hz 1000 Hz 10000 Hz 100000 Hz

3.6. ALIMENTATION

3.6.1 PAR PILES

L’alimentation de l’appareil est réalisée par 2 piles 1,5 V alcaline (type AA ou LR6). La tension nominale de fonctionnement se situe entre 1,8 et 3,2 V.

-40

18 28 35

°C

-10

-30 -20

4010 30200 60 8070

3 2

L’autonomie moyenne est de :

 MA110 monophasé

 300 h pour un fonctionnement en continu  1 800 mesures de 10 minutes

 MA130 triphasé

 500 h pour un fonctionnement en continu  3 000 mesures de 10 minutes

Lorsque l’appareil n’est pas branché sur le secteur et lorsque le voyant vert On s’éteint, il faut remplacer

les piles (voir § 4.2).

3.6.2. ADAPTATEUR SECTEUR (EN OPTION)

L’appareil peut être alimenté par un adaptateur secteur standard (5 Vdc 100 mA), muni d’une prise micro‑USB de type B.

Lorsque l’adaptateur est branché et que le commutateur est sur OFF, le voyant On est allumé en xe. Lorsque l’appareil est allumé, l’intensité du voyant On varie pour indiquer que les piles sont bonnes. Si

le voyant reste allumé en xe, c’est qu’il faut remplacer les piles.

3.7. CONDITIONS D’ENVIRONNEMENT

L’appareil doit être utilisé dans les conditions suivantes :

% HR

En cas de non utilisation prolongée ou de stockage, retirer les piles du boîtier. Le capteur par lui‑même peut supporter une température maximale de 90°C pendant 10 minutes.

Degré de pollution : 2. Altitude : < 2000 m.

1 : Domaine de référence 2 : Domaine de fonctionnement 3 : Domaine de stockage (sans pile)

3.8. CARACTÉRISTIQUES CONSTRUCTIVES

Tore

Longueur (mm) 170 250 350 Diamètre d’enserrage (mm) 45 70 100

Cordon blindé Ø 4 mm entre le capteur et le boîtier :

 MA110 : 2 m de longueur  MA130 : 3 m de longueur

Boîtier :

 Dimensions hors tout : 120 x 58 x 36 mm  MA110 : Sortie par un câble d’une longueur de 50 cm et 2 ches mâles Ø 4 mm.  MA130 : Sortie par un câble d’une longueur de 50 cm et 3 prises BNC.

Masse de l’appareil :

 MA110 : 300 g environ.  MA130 : 500 g environ.

Indice de protection :

IP 54 pour le boîtier et IP 67 pour le capteur exible selon IEC 60529.

Le tore exible a une bonne tenue aux huiles et hydrocarbures aliphatiques.

3.9. CONFORMITÉ AUX NORMES INTERNATIONALES

Sécurité électrique selon IEC 61010‑2‑032 pour les capteurs de type B.

Boîtier monophasé

et câble de liaison vers

l’appareil de mesure

Double isolation Double isolation Double isolation

Catégorie de mesure : IV Catégorie de mesure : III Catégorie de mesure : IV

Tension assignée : 600 V

(1) : ou 1 000 V en catégorie III.

(1)

Boîtier triphasé

et câble de liaison vers

l’appareil de mesure

Tension assignée : 600 V Tension assignée : 600 V

et câble de liaison vers le

Capteur

boîtier

(1)

L’adaptateur secteur (en option) 250 V.

3.10. COMPATIBILITÉ ÉLECTROMAGNÉTIQUE (CEM)

Émission et immunité en milieu industriel selon IEC 61326‑1.

4. MAINTENANCE

Excepté les piles, l’appareil ne comporte aucune pièce susceptible d’être remplacée par un personnel non formé et non agréé. Toute intervention non agréée ou tout remplacement de pièce par des équivalences risque de compromettre gravement la sécurité.

4.1. NETTOYAGE

Déconnectez tout branchement de l’appareil et mettez le commutateur sur OFF.

Utilisez un chiffon doux, légèrement imbibé d’eau savonneuse. Rincez avec un chiffon humide et séchez rapidement avec un chiffon sec ou de l’air pulsé. N’utilisez pas d’alcool, de solvant ou d’hydrocarbure.

Veillez à ce qu’aucun corps étranger ne vienne entraver le fonctionnement du dispositif d’encliquetage

du capteur.

4.2. REMPLACEMENT DES PILES

Le remplacement des piles doit être effectué lorsque le voyant On reste éteint à la

mise en marche.

 Déconnectez tout branchement de l’appareil et mettez le commutateur sur OFF.  A l’aide d’un tournevis, dévissez les deux vis de fermeture du boîtier.  Remplacez les piles usagées par des piles neuves (pile 1,5V alcaline de type

AA ou LR6).

 Placez les piles dans leur logement en respectant la polarité.  Refermez le boîtier et assurez‑vous de sa fermeture complète et correcte.  Revissez les deux vis.

Les piles et les accumulateurs usagés ne doivent pas être traités comme des déchets ménagers.

Rapportez-les au point de collecte approprié pour le recyclage.

5. GARANTIE

Notre garantie s’exerce, sauf stipulation expresse, pendant douze mois après la date de mise à disposition du matériel. L’extrait de nos Conditions Générales de Vente sera communiqué sur demande.

La garantie ne s’applique pas suite à :

 une utilisation inappropriée de l’équipement ou à une utilisation avec un matériel incompatible ;  des modications apportées à l’équipement sans l’autorisation explicite du service technique du

fabricant ;

 des travaux effectués sur l’appareil par une personne non agréée par le fabricant ;  une adaptation à une application particulière, non prévue par la dénition du matériel ou non indiquée

dans la notice de fonctionnement ;

 des dommages dus à des chocs, chutes ou inondations.

6. POUR COMMANDER

Capteur MiniFlex® série MA110 monophasé - 170, 250 ou 350 mm

Livré dans une boîte en carton avec :

 deux piles 1,5 V (AA ou LR6),  une che de sécurité multilingue,  une notice de fonctionnement 5 langues,  un certicat de vérication.

Capteur MiniFlex® série MA130 triphasé - 250 mm

Livré dans une boîte en carton avec :

 deux piles 1,5 V (AA ou LR6),  un jeu de 12 pions et bagues pour l’identication des capteurs de courant et des cordons,  3 adaptateurs BNC femelle / 2 ches mâles ∅ 4mm (une rouge une noire) entraxe 19 mm,  une che de sécurité multilingue,  une notice de fonctionnement 5 langues,  un certicat de vérication.

6.1. ACCESSOIRES ET RECHANGES

Adaptateur secteur‑ micro USB de type B 5V 1A

Jeu de 5 attaches velcro Jeu de pions et bagues pour l’identication des phases et des capteurs de courant Jeu de 2 adaptateurs BNC femelle / 2 ches mâles ∅ 4mm (une rouge une noire) entraxe 19 mm

Pour les accessoires et les rechanges, consultez notre site internet :

www.chauvin‑arnoux.com

6.2. MODÈLES SPÉCIFIQUES

Capteur MiniFlex® série MA110 monophasé

 La longueur du capteur peut être spécique de 20 à 100 cm, par pas de 1 cm.  La longueur du câble de liaison entre le capteur et le boîtier peut être spécique de 50 à 1000 cm,

par pas de 10 cm.

Capteur MiniFlex® série MA130 triphasé

 La longueur du capteur peut être spécique de 20 à 100 cm, par pas de 1 cm.  La longueur du câble de liaison entre le capteur et le boîtier peut être spécique de 50 à 1000 cm,

par pas de 10 cm.

 La sortie peut être faite par :

 3 cordons (longueur de 50 cm à 300 cm, par pas de 10 cm) bi‑conducteurs dénudés et étamés

(appareil 600 V cat. III à condition de rajouter un connecteur 600V cat. III sur les conducteurs)

 3 câbles coaxiaux de 50 cm de longueur terminés par une prise BNC mâle isolée (appareil

600 V cat. III)

 3 cordons de 50 cm de longueur terminés par 2 ches bananes mâles isolées ∅ 4mm une rouge

et une noire (appareil 600 V cat. IV)

Les caractéristiques des capteurs seront identiques à celles des MA110 et MA130, mais la bande passante ne sera spéciée que jusqu’à 5 kHz.

Des inuences supplémentaires peuvent être rajoutées par la longueur des câbles.

Dans tous les cas, pour les modèles spéciques, consultez notre service commercial.

ENGLISH

Thank you for purchasing an MiniFlex® MA110 ou MA130 exible current sensor.

For best results from your instrument:

 read these operating instructions carefully,  comply with the precautions for use.

WARNING, risk of DANGER! The operator must refer to these instructions whenever this

danger symbol appears.

WARNING, risk of electric shock. The voltage applied to parts marked with this symbol may be hazardous.

Equipment protected by double insulation. Earth.

Application or withdrawal authorized on conductors carrying dangerous voltages. Type B current sensor as per IEC 61010‑2‑032.

Battery. Direction of the current.

The product is declared recyclable following an analysis of the life cycle in accordance with

standard ISO14040.

Chauvin Arnoux has adopted an Eco‑Design approach in order to design this appliance. Analysis

of the complete lifecycle has enabled us to control and optimize the effects of the product on

the environment. In particular this appliance exceeds regulation requirements with respect to recycling and reuse.

The CE marking indicates conformity with European directives, in particular LVD and EMC.

The rubbish bin with a line through it indicates that, in the European Union, the product must

undergo selective disposal in compliance with Directive WEEE 2002/96/EC.

Denition of measurement categories:

 Measurement category IV corresponds to measurements taken at the source of low‑voltage installations.

Example: power feeders, counters and protection devices.

 Measurement category III corresponds to measurements on building installations.

Example: distribution panel, circuit‑breakers, machines or xed industrial devices

 Measurement category II corresponds to measurements taken on circuits directly connected to low-

voltage installations. Example: power supply to electro‑domestic devices and portable tools.

PRECAUTIONS FOR USE

The MA110 is protected against voltages up to 600 V with respect to earth in measurement category IV, or 1000 V in category III. The MA130 is protected against voltages up to 600 V with respect to earth in measurement category III. The protection assured by the current sensor can be compromised if it is used in a way that is not recommended by the manufacturer.

 Comply with the rated maximum voltage and current and the measurement category.  Never exceed the protection limits stated in the specications.  Comply with the conditions of use, that is to say temperature, humidity, altitude, degree of pollution

and location of use.

 Do not use the instrument if it is open, damaged, or incorrectly reassembled. Before each use, check

the integrity of the insulation on the coil, the leads, and the electronic unit.

 The application or withdrawal of the sensor on uninsulated conductors at dangerous voltages requires

the use of suitable safety equipment.

 If it is not possible to power down the installation, follow safe operating procedures and use suitable

means of protection.

 All troubleshooting and metrological checks must be done by competent, accredited personnel.

CONTENTS

1. PRESENTATION .......................................26

1.1. General .........................................26

1.2. Single‑phase MiniFlex® ..................26

1.3. Three‑phase MiniFlex® .................27

2. CURRENT MEASUREMENT ....................28

2.1. Measurement principle ..................28

2.2. Use ................................................28

2.3. Mains adapter (option) ...................32

3. CHARACTERISTICS ................................34

3.1. Reference conditions .....................34

3.2. Electrical characteristics ................ 34

3.3. Variations in the range of use ........35

3.4. Typical frequency response

curves ............................................ 36

3.5. Frequency limitation as a function

of amplitude ................................... 38

3.6. Power supply ................................. 38

3.7. Environmental conditions ..............39

3.8. Construction specications ............40

3.9. Conformity to international

standards .......................................40

3.10. Electromagnetic compatibility

(CEM) ...........................................40

4. MAINTENANCE ........................................41

4.1. Cleaning ........................................41

4.2. Replacing the batteries ..................41

5. WARRANTY ..............................................42

6. TO ORDER ................................................43

6.1. Accessories and spares .................43

6.2. Specic models .............................44

1. PRESENTATION

1.1. GENERAL

MiniFlex® sensors take the form of a exible coil connected by a shielded lead to a housing containing the signal processing electronics, powered by batteries.

The exibility of the sensors facilitates the clamping of the conductor to be measured, whatever its nature (cable, bar, strand, etc.) and its accessibility. The design of the coil opening and closing device, by snap locking, allows handling while wearing protective gloves.

The electronic unit can be connected to the mVac or Vac input of a measuring instrument having an input

impedance of ≥ 1 MW.

1.2. SINGLE-PHASE MINIFLEX

MiniFlex® series MA110 single‑phase sensors constitute a line of three models, 17, 25, and 35 cm long, that convert alternating currents ranging from 3 to 3000 A into proportional AC voltages.

Flexible coil.

2 banana plugs, dia. 4 mm.

Sensor opening device.

Red OL indicator reporting an overshoot of the measurement

range (overload).

Shielded cord.

Orange Auto Power off indicator indicating that

Switch to activate the instrument and choose

the sensitivity.

Auto Power Off button to deactivate automatic

switching off.

300 A

3000 A

30 A

3 A

OFF

Auto Power Off

3 A : 1000 mV / A 30 A : 100 mV / A 300 A : 10 mV / A 3000 A : 1 mV / A

600 V CAT IV

1000 V CAT III

MA 110

AC CURRENT PROBE

automatic standby switching

of the device is activated.

Green On indicator indicating

that the device is on (blinking)

or connected to the optional

mains adapter (steady).

Type B Micro-USB port to connect a 5V power

supply.

Connecting cord between the

electronic unit and a display

device.

1.3. THREE-PHASE MINIFLEX®

The MiniFlex® series MA130 sensor converts alternating currents ranging from 30 to 3000 A into proportional AC voltages. It comprises 3 sensors 25 cm long connected to the electronic unit. The output is via 3 BNC connectors on which it is possible to place the adapters provided in order to obtain outputs with 2 safety plugs.

The three outputs of the electronic unit can be connected to a standard wattmeter (as auxiliary inputs), to multimeters, to a recorder, etc.

3 current sensors for 3 phases.

3 BNC / safety plugs (19 mm centres) adapters.

300 A

3000 A

30 A

L1 L3

OFF

Auto Power Off

30 A : 100 mV / A 300 A : 10 mV / A 3000 A : 1 mV / A

600 V CAT III

MA 130

AC CURRENT PROBE

3 BNC

connectors, each corresponding to

a sensor.

The multimeter or instrument connected must have a maximum voltage and a measurement category at least equal to those of the MiniFlex® sensor, since otherwise the maximum voltage and category of the assembly will be those of the lowest‑rated component.

2. CURRENT MEASUREMENT

2.1. MEASUREMENT PRINCIPLE

The sensors use the principle of the Rogowski coil.

The sensor used achieves:

 very good linearity and no saturation effect (and so no overheating);  a wide measurement dynamic, up to several kA;  insensitivity to DC (measurement of the AC component of any AC + DC signal);  light weight (no magnetic circuit).

2.2. USE

2.2.1. CONNECTING THE MA110

Connect the output leads to a measuring instrument having an input impedance ≥ 1 MW. Switch it on and set to AC voltage measurement.

VAC

COM +

black red

Put the electronic unit into operation by turning the switch to some position. The green On indicator starts blinking.

3 A

30 A

300 A

3000 A

OFF

Press on the yellow opening device to open the exible coil.

Open it and place it around the conductor carrying the current to be measured (only one conductor in the sensor). Close the coil. You must hear the “click”.

In the case of an uninsulated conductor at a dangerous voltage, use individual protection

equipment.

To optimize measurement quality, centre the conductor in the coil.

Set the switch of the electronic unit to the range providing the best sensitivity and check that the red OL

indicator is off (saturation of the electronics entailing a measurement error).

Read the measurement on the multimeter, applying the reading coefcient indicated on the label on the electronic unit corresponding to the setting of the switch.

3 A~ range 1000 mV~/A~ 30 A~ range 100 mV~/A~ 300 A~ range 10 mV~/A~ 3000 A~ range 1 mV~/A~

Multiply the reading by the coefcient. For example, a reading of 1 V on the measuring instrument corresponds to a current of = 100 A in the 300 A~ range.

1 V

10 mV/A

2.2.2. DISCONNECTING THE MA130

Withdraw the exible coil from the conductor, set the switch to OFF, and disconnect the electronic unit from the multimeter.

2.2.3. IDENTIFYING THE SENSORS OF THE MA130

To identify the sensors and the output leads, you can mark them with the coloured rings provided with

the device.

Clip rings of the same colour on the sensor and on the corresponding output leads.

30 A

300 A

3000 A

Auto Power Off

OFF

MA 130

AC CURRENT PROBE

600 V CAT III

300 V CAT IV

30 A : 100 mV / A

300 A : 10 mV / A

3000 A : 1 mV / A

L1 L3

2.2.4. CONNECTING THE MA130

Proceed as for the MA110:

 Connect the output leads to a measuring instrument.  Put the electronic unit into operation by turning the switch to some position. The green On indicator

starts blinking.

30 A

300 A

3000 A

OFF

 Open the 3 sensors and place them on the 3 phases.

 Set the switch on the electronic unit to the range providing the best sensitivity and check that the red

OL indicator is off (saturation of the electronics entailing a measurement error).

 Read the measurement on the display device and apply the reading coefcient indicated on the label

on the electronic unit corresponding to the setting of the switch.

30 A~ range 100 mV~/A~ 300 A~ range 10 mV~/A~ 3000 A~ range 1 mV~/A~

2.2.5. DISCONNECTING THE MA130

Withdraw the 3 sensors from the 3 conductors, set the switch to OFF, and disconnect the electronic unit from the display device.

2.2.6. AUTOMATIC SLEEP MODE

When the device is started up, it operates for 10 minutes, then automatically switches itself to sleep mode in order to save the batteries.

To report that the automatic power off function is active, the orange Auto Power Off indicator is lit.

Auto Power Off

It is possible to override automatic power off. This is done by switching the device on by turning the switch

to one of the measurement positions and at the same time pressing the Auto Power Off button for more

than 2 seconds. The orange Auto Power Off indicator remains off.

> 2s

OFF

2.3. MAINS ADAPTER (OPTION)

For long‑duration measurements, it is possible to connect the electronic unit to line power.

Withdraw the protection from the type B micro‑USB connector, then connect the lead. You can use any mains/micro‑USB adapter that delivers 100 mA or more.

> 90 VAC < 264 VAC 50 / 60 Hz

The green On indicator remains on but its brightness varies to indicate

that the batteries are OK.

Auto Power Off

While the external power supply is present, automatic power off is disabled. But if the supply is cut off, the batteries take over and automatic power off acts at the end of 10 minutes.

If you make long‑duration records, you must deactivate automatic power off (see § 2.2.6).

The insulation between the type B micro‑USB connector and the measurement output is 1000 V CAT III or 600 V CAT IV. That makes it possible to connect the device without risk to wattmeters having uninsulated inputs. The type B micro‑USB connector must not be in contact with conductors or uninsulated parts at

dangerous voltages

3. CHARACTERISTICS

3.1. REFERENCE CONDITIONS

Quantity of inuence Reference values

Temperature 23 ± 5 °C Relative humidity 20 to 75 % RH Frequency of the signal measured 30 to 440 Hz

Type of signal sinusoidal Instrument turn-on time 1 minute

External electric eld null External DC magnetic eld (earth's eld) < 40 A/m External AC magnetic eld null

Position of the conductor in the coil centred

Shape of the measurement coil circular, no applied stress Input impedance of the display device connected

to the electronic unit

3.2. ELECTRICAL CHARACTERISTICS

Model

Range (A) 3 30‑300‑3k 30‑300‑3k

Specied measurement range (A) 0.5 ‑ 3

Output/input ratio (mV~/A~) 1000

Maximum peak factor at I nominal 1.5

Intrinsic uncertainty 1%

Max. offset voltage (mVDC) 0 mV

Single-phase

17, 25 and 35 cm

▪ 2 ‑ 30 ▪ 5 ‑ 300 ▪ 50 ‑ 3000

▪ 100 ▪ 10 ▪ 1

▪ 1 % ▪ 1,5 % from 5 to 30 A

and 1 % from 30 to 300 A

▪ 1,5 % from 50 to

300 A and 1 % from 300 to 3000 A

≥ 1 MW

Three-phase

25 cm

▪ 5 ‑ 30 ▪ 5 ‑ 300 ▪ 50 ‑ 3000

▪ 100 ▪ 10 ▪ 1

▪ 1 % ▪ 1,5 % from 5 to 30 A

and 1 % from 30 to 300 A

▪ 1,5 % from 50 to

300 A and 1 % from 300 to 3000 A

Model

Noise (mAac) 40

Single-phase

17, 25 and 35 cm

▪ 4 ▪ 0,4 ▪ 0,04

Three-phase

▪ 4 ▪ 0,4 ▪ 0,04

Max. phase shift at 50 Hz (°) 0,5° typical and 1° maximal Max. output voltage (Vpeak) approximately ± 4.5

The peak value is limited only by the electronics of the measurement unit (red OL indicator on). The coil alone can briey withstand higher peak factors with no risk of overheating or destruction.

3.3. VARIATIONS IN THE RANGE OF USE

25 cm

Quantity of inuence Range of inuence

Error in % of reading

Typical Maximum

Battery voltage 1.8 to 3.2V 0.02 % 0.1 %

Temperature 10 to + 55 °C 0.15 % / 10 °C 0.50 % / 10 °C

Relative humidity 10 to 90%RH 0.2 % 0.5 %

USB supply voltage 5 V 0.5 % 1.5 %

Position of the conductor in the undeformed sensor

Adjacent conductor carrying an AC voltage

Any position 1 % 2.5 %

Conductor touching sensor 0.2 %

1 %

(2 % near snap

lock)

Deformation of the sensor Oblong shape 0.2 % 1 %

Common mode rejection

Input impedance of the measuring instrument

600 V between the jacket

and the secondary

10 kW to 1 MW 0.1 %

100 dB 80 dB

Frequency response:

Model

Single-phase

17, 25 and 35 cm

Three-phase

25 cm

Range (A) 3 30‑300‑3k 30‑300‑3k

Frequency response 10 Hz to 10 kHz 10 Hz to 20 kHz 10 Hz to 20 kHz Frequency limitation See the curves in § 3.4

(3)

(3): Up to 300 Arms there is no frequency limitation.

3AP1

30AP1

300AP1

3000AP1

3.4. TYPICAL FREQUENCY RESPONSE CURVES

3.4.1. AMPLITUDE ERROR

Single-phase, 3A, 30A, 300A, and 3000A ranges

2 %

0 %

-2 %

-4 %

-6 %

30 A

-8 %

-10 %

1 Hz 10 Hz 100 Hz 1000 Hz 10000 Hz 100000 Hz

3000A

300A

Three-phase, 30A, 300A, and 3000A ranges

1,50 %

1,00 %

3000A

0,50 %

0,00 %

300A

-0,50 %

-1,00 %

1 Hz 10 Hz 100 Hz 1000 Hz 10000 Hz 100000 Hz

30 A

3AP1

30AP1

300AP1

3.4.2. PHASE ERROR

10 °

0 °

-10 °

Single-phase, 3A, 30A and 300A ranges

-20 °

-30 °

-40 °

-50 °

1 Hz 10 Hz 100 Hz 1000 Hz 10000 Hz 100000 Hz

300A

30 A

Three-phase, 30A, 300A and 3000A ranges

5 °

0 °

30 A

3000A

300A

-5 °

-10 °

-15 °

-20 °

-25 °

1 Hz 10 Hz 100 Hz 1000 Hz 10000 Hz 100000 Hz

3.5. FREQUENCY LIMITATION AS A FUNCTION OF AMPLITUDE

35000 A

In the 3A, 30A, 300A and 3000 A ranges:

In the 3A, 30A, and 300A ranges, with a frequency ≤ 20 kHz, there is no frequency derating.

3000A range

3500 A

3000 A

2500 A

2000 A

1500 A

1000 A

500 A

0 A

100 Hz 1000 Hz 10000 Hz 100000 Hz

30,000A range

30000 A

25000 A

20000 A

15000 A

10000 A

5000 A

0 A

100 Hz 1000 Hz 10000 Hz 100000 Hz

3.6. POWER SUPPLY

3.6.1 BY BATTERIES

The device is powered by two 1.5 V alkaline batteries (type AA or LR6). The nominal operating voltage is lies between 1.8 and 3.2 V.

-40

18 28 35

°C

-10

-30 -20

4010 30200 60 8070

3 2

The mean battery life is:

 MA110 single‑phase

 300 h in continuous operation  1,800 10‑minute measurements

 MA130 three‑phase

 500 h in continuous operation  3,000 10‑minute measurements

When the device is not connected to line power and the green On indicator goes off, the batteries must

be replaced (see § 4.2).

3.6.2. MAINS ADAPTER (OPTION)

The device can be powered by a standard mains adapter (5 Vdc, 100 mA) with a type B micro‑USB connector.

When the adapter is connected and the switch is set to OFF, the On indicator is lit steadily. When the device is on, the brightness of the On indicator varies to indicate that the batteries are OK. If

the indicator remains on steadily, the batteries must be replaced.

3.7. ENVIRONMENTAL CONDITIONS

The device must be used in the following conditions:

% RH

For an extended period of non‑use or storage, withdraw the batteries from the electronic unit. The sensor by itself can withstand a maximum temperature of 90°C for 10 minutes.

Degree of pollution: 2. Altitude: < 2000 m.

1: Range of reference 2: Operating range 3: Storage range (without battery)

3.8. CONSTRUCTION SPECIFICATIONS

Coil

Length (mm) 170 250 350

Clamping diameter (mm) 45 70 100

Shielded lead 4 mm in diameter between the sensor and the electronic unit: MA110: 2 metres long MA130: 3 metres long

Electronic unit:

Overall dimensions: 120 x 58 x 36 mm MA110: Output by a cable 50 cm long and 2 plugs 4 mm in diameter. MA130: Output by a cable 50 cm long and 3 BNC connectors.

Mass of the device:

 MA110: approximately 300 g.  MA130: approximately 500 g.

Protection index: IP 54 for the electronic unit and IP 67 for the exible sensor per IEC 60529.

The exible coil stands up well to oils and aliphatic hydrocarbons.

3.9. CONFORMITY TO INTERNATIONAL STANDARDS

Electrical safety per IEC 61010‑2‑032 for type B sensors.

Single-phase electronic unit

and connecting cable to the

measuring instrument

Double insulation Double insulation Double insulation

Measurement category: IV Measurement category: III Measurement category: IV

Rated voltage: 600V

(1)

Three-phase electronic unit and connecting cable to the

measuring instrument

Rated voltage: 600 V Rated voltage: 600V

and connecting cable to the

Sensor

electronic unit

(1)

(1): or 1000 V in category III.

The 250 V mains adapter (option).

3.10. ELECTROMAGNETIC COMPATIBILITY (CEM)

Emissions and immunity in an industrial environment per IEC 61326‑1.

4. MAINTENANCE

Except for the batteries, the instrument contains no parts that can be replaced by personnel who have not been specially trained and accredited. Any unauthorized repair or replacement of a part by an “equivalent” may gravely impair safety.

4.1. CLEANING

Disconnect the unit completely and turn the rotary switch to OFF.

Use a soft cloth, dampened with soapy water. Rinse with a damp cloth and dry rapidly with a dry cloth or forced air. Do not use alcohol, solvents, or hydrocarbons.

See to it that no foreign body interferes with the operation of the snap lock device of the sensor.

4.2. REPLACING THE BATTERIES

The batteries must be replaced when the On indicator remains off upon switching on.

 Disconnect the unit completely and turn the rotary switch to OFF.  Use a screwdriver to unscrew the two screws closing the electronic unit.  Replace the spent batteries with new batteries (1.5V AA or LR6 alkaline batteries).  Place the batteries in their compartment, taking care with the polarities.  Close the electronic unit and make sure that it is completely and correctly closed.  Screw the two screws back in.

Spent primary and storage batteries must not be treated as ordinary household waste. Take them to the appropriate collection point for recycling.

5. WARRANTY

Except as otherwise stated, our warranty is valid for twelve months starting from the date on which the equipment was sold. Extract from our General Conditions of Sale provided on request.

 The warranty does not apply in the following cases:  Inappropriate use of the equipment or use with incompatible equipment;  Modications made to the equipment without the explicit permission of the manufacturer’s technical staff;  Work done on the device by a person not approved by the manufacturer;  Adaptation to a particular application not anticipated in the denition of the equipment or not indicated

in the user’s manual;

 Damage caused by shocks, falls, or oods.

6. TO ORDER

MiniFlex® series MA110 single-phase sensor - 170, 250 or 350 mm

Supplied in a cardboard box with:

 two 1.5 V batteries (AA or LR6),  one multilingual safety data sheet,  a user manual in 5 languages,  a verication certicate.

MiniFlex® series MA130 three-phase sensor - 250 mm

Supplied in a cardboard box with:

 two 1.5 V batteries (AA or LR6),  one set of 12 inserts and rings to identify the current sensors and the leads,  3 female BNC / 2 male plug adapters ∅ 4mm (one red and one black), 19 mm centres,  one multilingual safety data sheet,  a user manual in 5 languages,  a verication certicate.

6.1. ACCESSORIES AND SPARES

Type B 5V 1A mains‑micro USB adapter

Set of 5 Velcro fasteners Set of inserts and rings to identify phases and current sensors

Set of 2 adapters, female BNC to 2 male plugs 4mm in diameter (one red and one black) with 19mm spacing

For the accessories and spares, consult our web site:

www.chauvin‑arnoux.com

6.2. SPECIFIC MODELS

MiniFlex® series MA110 single-phase sensor

 The sensors are available in specic lengths, from 20 to 100 cm in 5‑cm increments.  The connecting cable between the sensor and the electronic unit is available in specic lengths, from

50 to 1000 cm in 10‑cm increments.

MiniFlex® series MA110 three-phase sensor

 The sensors are available in specic lengths, from 20 to 100 cm in 5‑cm increments.  The connecting cable between the sensor and the electronic unit is available in specic lengths, from

50 to 1000 cm in 10‑cm increments.

 The output can take the form of:

 3 leads (from 50 cm to 300 cm long, in 10‑cm increments) with two stripped and tinned conductors

(instrument 600 V cat. III provided that a 600V cat. III connector is added on the conductors)

 3 coaxial cables 50 cm long terminated by an insulated male BNC connector (instrument 600

V cat. III)

 3 leads 50 cm long terminated by 2 insulated 4mm banana plugs, one red and one black

(instrument 600 V cat. IV)

The characteristics of the sensors will be identical to those of the MA110 and MA130, but the pass band will be specied only up to 5 kHz.

The length of the cables may introduce further inuences.

In all cases, for specic models, get in touch with our sales staff.

DEUTSCH

Sie haben einen exiblen Stromwandler MiniFlex® MA110 bzw. MA130 erworben und wir danken Ihnen für Ihr Vertrauen.

Für die Erlangung eines optimalen Betriebsverhaltens Ihres Gerätes bitten wir Sie:

 diese Bedienungsanleitung sorgfältig zu lesen,  die Benutzungshinweise genau zu beachten.

ACHTUNG, GEFAHR! Sobald dieses Gefahrenzeichen irgendwo erscheint, ist der Benutzer verpichtet, die Anleitung zu Rate zu ziehen.

ACHTUNG! Gefahr eines elektrischen Stromschlags. Mit diesem Symbol gekennzeichnete

Teile stehen möglicherweise unter Gefahrenspannung!

Das Gerät ist durch eine doppelte Isolation geschützt. Praktischer Hinweis oder guter Tipp.

Ansetzen und Abnehmen ist bei unter Spannung stehenden Leitern (Gefahrenspannung) verboten! Stromwandler Typ B gemäß IEC 61010‑2‑032.

Batterie Stromrichtung.

Die Lebenszyklusanalyse des Produkts gemäß ISO 14040 hat ergeben, dass das Produkt als recyclingfähig eingestuft wird.

Chauvin Arnoux hat dieses Gerät im Rahmen eines umfassenden Projektes einer umweltgerechten Gestaltung untersucht. Die Lebenszyklusanalyse hat die Kontrolle und Optimierung der Auswirkungen dieses Produkts auf die Umwelt ermöglicht. Genauer

gesagt, entspricht dieses Produkt den gesetzten Zielen hinsichtlich Wiederverwertung und

Wiederverwendung besser als dies durch die gesetzlichen Bestimmungen festgelegt ist.

Die CE‑Kennzeichnung bestätigt die Übereinstimmung mit den europäischen Richtlinien, insbesondere der Niederspannungs‑Richtlinie und der EMV‑Richtlinie.

Der durchgestrichene Mülleimer bedeutet, dass das Produkt in der europäischen Union gemäß

der WEEE‑Richtlinie 2002/96/EG einer getrennten Elektroschrott‑Verwertung zugeführt werden muss.

Denition der Messkategorien:

 Die Kategorie IV bezieht sich auf Messungen, die an der Quelle von Niederspannungsinstallationen

vorgenommen werden. Beispiele: Anschluss an das Stromnetz, Energiezähler und Schutzeinrichtungen.

 Die Kategorie III bezieht sich auf Messungen, die an der Elektroinstallation eines Gebäudes

vorgenommen werden.

Beispiele: Verteilerschränke, Trennschalter, Sicherungen, stationäre industrielle Maschinen und

Geräte.

 Die Kategorie II bezieht sich auf Messungen, die direkt an Kreisen der Niederspannungsinstallation

vorgenommen werden. Beispiele: Stromanschluss von Haushaltsgeräten oder tragbaren Elektrowerkzeugen.

SICHERHEITSHINWEISE

Der MA110 besitzt einen Überlastschutz für max. 600 V gegenüber Erde (Messkategorie IV) bzw. 1000 V (Messkategorie III). Der MA130 besitzt einen Überlastschutz für max. 600 V gegenüber Erde (Messkategorie III). Der Geräteschutz ist nur dann gegeben, wenn das Gerät nach Herstellerangaben verwendet wird.

 Halten Sie sich an die Messkategorie und die max. zul. Nennspannungen und ‑ströme.  Überschreiten Sie niemals die in den technischen Daten genannten Einsatz‑Grenzwerte.  Verwenden Sie das Gerät ausschließlich unter den vorgegebenen Einsatzbedingungen bzgl. Temperatur,

Feuchtigkeit, Höhe, Verschmutzungsgrad und Einsatzort.

 Verwenden Sie das Gerät niemals, wenn es beschädigt, offen oder falsch zusammengebaut erscheint.

Prüfen Sie vor jedem Einsatz nach, ob die Isolierung der Spulen, der Drähte und des Gehäuses einwandfrei ist.

 Beim Ansetzen und Abnehmen des Stromwandlers bei nicht isolierten Leitern unter Gefahrenspannung

muss eine geeignete Schutzausrüstung verwendet werden.

 Wenn die Spannung der Anlage nicht abgeschaltet werden kann, befolgen Sie die Sicherheitsverfahren

und tragen Sie geeignete Schutzkleidung.

 Fehlerbehebung und Eichung darf nur durch zugelassenes Fachpersonal erfolgen.

INHALTSVERZEICHNIS

1. VORSTELLUNG .......................................48

1.1. Allgemeines .................................. 48

1.2. Einphasiger MiniFlex® ....................48

1.3. Dreiphasiger MiniFlex® ..................49

2. STROMMESSUNG ...................................50

2.1. Messgrundlage .............................. 50

2.2. Verwendung ...................................50

2.3. Netzadapter (Option) ..................... 54

3. TECHNISCHE DATEN ..............................56

3.1. Referenzbedingungen ...................56

3.2. Elektrische Daten ..........................56

3.3. Schwankungen im Einsatzbereich . 57

3.4. Typische Frequenzgangkurven .....58

3.5. Amplitudenabhängige

Frequenzbeschränkung .................60

3.6. Versorgung .................................... 60

3.7. Umgebungsbedingungen ..............61

3.8. Allgemeine Baudaten .....................62

3.9. Konformität mit internationalen

Normen ..........................................62

3.10. Elektromagnetische Verträglichkeit

(EMV) ...........................................62

4. WARTUNG ................................................63

4.1. Reinigung ......................................63

4.2. Batterien wechseln ........................63

5. GARANTIE ...............................................64

6. BESTELLANGABEN ................................65

6.1. Zubehör und Ersatzteile ................65

6.2. Sondermodelle ..............................66

1. VORSTELLUNG

1.1. ALLGEMEINES

Die Stromwandler MiniFlex® sind lange Kabelspulen. Diese sind über eine geschirmte Leitung an ein Gehäuse mit der batteriebetriebenen Signalverarbeitungselektronik angeschlossen.

Die Stromwandlerkabel umschließen den jeweilig zu messenden Leiter problemlos, ungeachtet welcher Art (Kabel, Stange, Litze usw.) und wo er sich bendet. Der Klickverschluss der Spule lässt sich auch mit Schutzhandschuhen öffnen und schließen.

Das Gehäuse lässt sich an jedes Messgerät mit einem mVac oder Vac-Eingang und einer Impedanz von≥ 1 MW anschließen.

1.2. EINPHASIGER MINIFLEX

Die einphasigen exiblen Stromwandler MiniFlex® der Serie MA110 sind in 3 Standardausführungen erhältlich, in den Längen 17 cm, 25 cm oder 35 cm. Mit ihnen können Wechselströme von 3 bis 3000 A in die entsprechenden Wechselspannungen umgewandelt werden.

Biegsame

2 Bananenstecker Ø4mm.

Messschleife.

Stromwandlerverschluss.

Die rote Signallampe OL zeigt eine Messbereichsüberschreitung

an (Overload).

Geschirmte Leitung.

Die orangefarbene Signallampe Auto Power off zeigt an, dass

Schalter zum Einschalten und Auswählen des

Messbereichs.

Taste Auto Power Off zum Deaktivieren der

Abschaltautomatik.

300 A

3000 A

30 A

3 A

OFF

Auto Power Off

3 A : 1000 mV / A 30 A : 100 mV / A 300 A : 10 mV / A 3000 A : 1 mV / A

600 V CAT IV

1000 V CAT III

MA 110

AC CURRENT PROBE

die Abschaltautomatik des

Gerätes aktiviert ist.

Die grüne Signallampe On zeigt an, dass das Gerät

eingeschaltet (blinkend) oder

an den optionalen Netzadapter

(x) angeschlossen ist.

Micro-USB-Stecker Typ B zum Anschluss an eine 5V-Versorgung

Verbindungskabel für Anschluss an Anzeigegerät

1.3. DREIPHASIGER MINIFLEX

Mit dem exiblen Stromwandler MiniFlex® der Serie MA130 können Wechselströme von 30 bis 3000 A in die entsprechenden Wechselspannungen umgewandelt werden. Es besteht aus drei 25 cm langen, mit dem Gehäuse verbundenen Wandlern. Die Ausgabe erfolgt über 3 BNC‑Buchsen, an die mitgelieferten Adapter angeschlossen werden können, sodass Ausgänge für 2 Sicherheitsstecker zur Verfügung stehen.

Die drei Ausgänge des Gehäuses können mit einem Standard-Stromzähler als Hilfseingang, an Multimeter,

Recorder usw. verbunden werden.

3 Stromwandler für jede der 3 Phasen.

3 BNC‑Adapter /

Sicherheitsstecker

mit 19 mm Abstand.

300 A

3000 A

30 A

L1 L3

OFF

Auto Power Off

30 A : 100 mV / A 300 A : 10 mV / A 3000 A : 1 mV / A

AC CURRENT PROBE

600 V CAT III

MA 130

3 BNC‑Buchsen, die jeweils

einem Wandler

entsprechen.

Wenn Multimeter bzw. Geräte niedrigerer Kategorie bzw. geringerer Spannung als des Stromwandlers MiniFlex® verwendet werden, gilt für das ganze Messmodul die jeweils niedrigste Kategorie und Betriebsspannung.

2. STROMMESSUNG

2.1. MESSGRUNDLAGE

Die Stromwandler beruhen auf dem Prinzip der Rogowski‑Spule.

Der Stromwandler bietet folgende Vorteile:

 Sehr gute Linearität und keine Sättigung (daher auch keine Erwärmung)  Breite Messdynamik bis mehrere kA  Unempndlichkeit für Gleichspannung (Messung der Wechselstromkomponente jedes beliebigen

AC + DC‑Signals)

 Leichteres Gerät (kein Magnetkreis)

2.2. VERWENDUNG

2.2.1. MA110 ANSCHLUSS

Verbinden Sie die Ausgangskabel mit einem Messgerät, dessen Eingangsimpedanz ≥ 1 MW ist. Schalten Sie es ein und wählen Sie den Modus AC‑Spannungsmessung.

VAC

COM +

Schwarz Rot

Schalten Sie nun das Elektronikgehäuse ein; dazu stellen Sie den Wahlschalter auf eine Position. Die grüne Signallampe On fängt an zu blinken.

3 A

30 A

300 A

3000 A

OFF

Zum Öffnen der Spule drückt man auf den gelben Verschluss.

Umschließen Sie nun den Stromwandler rund um den Leiter, der den Messstrom führt (es darf nur ein Leiter umschlossen werden). Messschleife wieder schließen. Man sollte einen „Klick“ hören.

Bei nicht isolierten Leitern unter Gefahrenspannung muss eine geeignete Schutzausrüstung verwendet werden!

Optimale Messqualität erzielt man, wenn der Leiter mittig in der Messspule liegt.

Stellen Sie nun den Wahlschalter am Gehäuse auf jenen Messbereich, der die beste Messempndlichkeit bietet. Die rote Leuchtanzeige OL darf nicht leuchten (sie zeigt eine Sättigung der Elektronik an, die zu

Messfehlern führen würde).

Lesen Sie nun den Messwert vom Multimeter ab. Beachten Sie dabei den Ablesekoefzienten je nach Schalterstellung, den Sie dem Gehäuseschild entnehmen.

Messbereich 3 A~ 1000 mV~/A~ Messbereich 30 A~ 100 mV~/A~ Messbereich 300 A~ 10 mV~/A~ Messbereich 3000 A~ 1 mV~/A~

Multiplizieren Sie den Wert mit dem Koefzienten. Ein Leswert von 1 V am Messgerät entspricht zum Beispiel einem Strom von = 100 A im Messbereich 300 A~.

1 V

10 mV/A

2.2.2. MA110 TRENNEN

Nehmen Sie die exible Messschleife vom Leiter ab, stellen Sie den Schalter auf OFF, und trennen Sie dann das Gehäuse vom Multimeter.

2.2.3. KENNZEICHNUNG DER STROMWANDLER DES MA130

Die Stromwandler und Messleitungen sollten mit den bunten Ringen (im Gerät‑Lieferumfang inbegriffen) gekennzeichnet werden.

Klippen Sie jeweils einen gleichfarbigen Ring an den Wandler und die entsprechende Messleitung.

30 A

300 A

3000 A

Auto Power Off

OFF

MA 130

AC CURRENT PROBE

600 V CAT III

300 V CAT IV

30 A : 100 mV / A

300 A : 10 mV / A

3000 A : 1 mV / A

L1 L3

2.2.4. MA130 ANSCHLUSS

Identischer Vorgang wie beim MA110:

 Verbinden Sie die Ausgangskabel mit einem Messgerät.  Schalten Sie nun das Elektronikgehäuse ein; dazu stellen Sie den Wahlschalter auf eine Position. Die

grüne Signallampe On fängt an zu blinken.

30 A

300 A

3000 A

OFF

 Öffnen Sie die drei Wandler und positionieren Sie sie an den 3 Phasen.

 Stellen Sie nun den Wahlschalter am Gehäuse auf jenen Messbereich, der die beste Messempndlichkeit

bietet. Die rote Leuchtanzeige OL darf nicht leuchten (sie zeigt eine Sättigung der Elektronik an, die zu Messfehlern führen würde).

 Lesen Sie nun den Messwert vom Anzeigegerät ab. Beachten Sie dabei den Ablesekoefzienten je

nach Schalterstellung, den Sie dem Gehäuseschild entnehmen.

Messbereich 30 A~ 100 mV~/A~ Messbereich 300 A~ 10 mV~/A~ Messbereich 3000 A~ 1 mV~/A~

2.2.5. MA130 TRENNEN

Entfernen Sie die drei Stromwandler von den drei Phasen, stellen Sie den Schalter auf OFF und trennen

Sie dann das Gehäuse vom Anzeigegerät.

2.2.6. ABSCHALTAUTOMATIK

Nach dem Einschalten bleibt das Gerät 10 Minuten lang in Betrieb und schaltet dann automatisch auf Standby, um die Batterien zu schonen.

Die orangefarbene Signallampe Auto Power Off leuchtet und zeigt an, dass die Abschaltautomatik des

Gerätes aktiviert ist.

Auto Power Off

Die Abschaltautomatik lässt sich auch aussetzen. Dazu starten Sie das Gerät, indem Sie den Schalter

auf eine Messposition drehen, und halten zugleich die Taste Auto Power Off 2 Sekunden lang gedrückt. Die orangefarbene Signallampe Auto Power Off leuchtet nicht.

> 2s

OFF

2.3. NETZADAPTER (OPTION)

Für längere Messungen besteht die Möglichkeit, das Gehäuse an das Stromnetz anzuschließen.

Dazu entfernen Sie die Abdeckung vom Micro‑USB‑Stecker Typ B und stecken das Kabel an. Sie können jeden Micro‑USB/Netz‑Adapter mit unter 100 mA verwenden.

> 90 VAC < 264 VAC 50 / 60 Hz

Die grüne Signallampe On ackert, um den einwandfreien Zustand der Batterien anzuzeigen.

Auto Power Off

Solange eine externe Stromversorgung anliegt, ist die Abschaltautomatik gesperrt. Wenn die Versorgung

allerdings unterbrochen wird, übernehmen die Batterien wieder die Versorgung und die Abschaltautomatik

tritt nach 10 Minuten auf.

Bei längeren Messvorgängen muss die Abschaltautomatik unbedingt deaktiviert werden (siehe § 2.2.6).

Isolierung zwischen Micro‑USB‑Stecker Typ B und Messausgang: 1000 V CAT III bzw. 600 V CAT IV. Das Gerät kann also bedenkenlos an Wattmeter mit nicht isolierten Eingängen angeschlossen werden. Der Micro‑USB‑Stecker Typ B darf nicht mit Leitern bzw. nicht isolierten Teilen unter Gefahrenspannung in Kontakt kommen.

3. TECHNISCHE DATEN

3.1. REFERENZBEDINGUNGEN

Einussgröße Bezugswerte

Temperatur 23 ± 5 °C Relative Luftfeuchte 20 bis 75 % r.F. Signalfrequenz des Messsignals 30 bis 440 Hz

Signalform Sinus Einschwingzeit bei Inbetriebnahme 1 Minute

Elektrische Feldstärke Null

Magnetfeldstärke DC (Erdfeld) < 40 A/m Magnetfeldstärke AC Null

Leiterposition in der Messschleife mittig

Form der Messschleife kreisrund ungespannt Eingangsimpedanz des angeschlossenen

Anzeigegeräts

3.2. ELEKTRISCHE DATEN

≥ 1 MW

Modell

Messbereich (A) 3 30‑300‑3k 30‑300‑3k

Spezizierter Messbereich (A) 0,5 ‑ 3

Verhältnis Eingang/Ausgang (mV~/A~) 1000

Scheitelfaktor bei Nennstromstärke 1,5

Eigenunsicherheit 1%

Max. Offset‑Spannung (mVdc) 0 mV

Einphasig

17, 25 und 35 cm

▪ 2 ‑ 30 ▪ 5 ‑ 300 ▪ 50 ‑ 3000

▪ 100 ▪ 10 ▪ 1

▪ 1 % ▪ 1,5 % von 5 bis 30 A

und 1 % von 30 bis 300 A

▪ 1,5 % von 50 bis

300 A und 1 % von 300 bis 3000 A

Dreiphasig

25 cm

▪ 5 ‑ 30 ▪ 5 ‑ 300 ▪ 50 ‑ 3000

▪ 100 ▪ 10 ▪ 1

▪ 1 % ▪ 1,5 % von 5 bis 30 A

und 1 % von 30 bis 300 A

▪ 1,5 % von 50 bis

300 A und 1 % von 300 bis 3000 A

Modell

Rauschen (mAac) 40

Max. Phasenverschiebung bei 50 Hz (°) typ. 0,5° und max. 1° Max. Ausgangsspannung (Vpeak) ca. ± 4,5

Der Scheitelwert ist nur durch die Elektronik des Messgehäuses begrenzt (rote Signallampe OL leuchtet). Die Messschleife alleine widersteht ohne Erwärmung bzw. Zerstörung vorübergehend auch höheren Scheitelfaktoren.

Einphasig

17, 25 und 35 cm

▪ 4 ▪ 0,4 ▪ 0,04

Dreiphasig

▪ 4 ▪ 0,4 ▪ 0,04

3.3. SCHWANKUNGEN IM EINSATZBEREICH

25 cm

Einussgröße Einussbereich

Batteriespannung 1,8 bis 3,2 V 0,02 % 0,1 %

Temperatur ‑10 bis + 55 °C 0,15 % / 10 °C 0,50 % / 10 °C

Relative Luftfeuchte 10 bis 90%RF 0,2 % 0,5 %

USB-Versorgungsspannung 5 V 0,5 % 1,5 %

Leiterposition im nicht verformten Stromwandler

Angrenzender Leiter

mit AC‑Strom

Stromwandlerverformung Länglich 0,2 % 1 %

Gleichtaktunterdrückung

Eingangsimpedanz am Messgerät

Frequenzgang:

Modell

Messbereich (A) 3 30‑300‑3k 30‑300‑3k

Frequenzgang 10 Hz bis 10 kHz 10 Hz bis 20 kHz 10 Hz bis 20 kHz Frequenzbeschränkung Siehe Kurven § 3.4

beliebig 1 % 2,5 %

Den Stromwandler berührender Leiter

600 V zwischen Hülle

und Sekundärseite

10 kW bis 1 MW 0,1 %

Einphasig

17, 25 und 35 cm

Abweichung in % des Leswerts

Typisch Maximal

0,2 %

100 dB 80 dB

(3)

1 %

(2 % beim

Klickverschluss)

Dreiphasig

25 cm

(3): Bis 300Arms gibt es keine Frequenzbeschränkung.

3AP1

30AP1

300AP1

3000AP1

3.4. TYPISCHE FREQUENZGANGKURVEN

3.4.1. AMPLITUDENFEHLER

Einphasig Messbereich 3A, 30 A, 300A und 3000A.

2 %

0 %

-2 %

-4 %

-6 %

30 A

-8 %

-10 %

1 Hz 10 Hz 100 Hz 1000 Hz 10000 Hz 100000 Hz

3000A

300A

Dreiphasig Messbereich 30 A, 300A und 3000A.

1,50 %

1,00 %

3000A

0,50 %

0,00 %

300A

-0,50 %

-1,00 %

1 Hz 10 Hz 100 Hz 1000 Hz 10000 Hz 100000 Hz

30 A

3AP1

30AP1

300AP1

3.4.2. PHASENFEHLER

10 °

0 °

-10 °

Einphasig Messbereich 3A, 30 A und 300A.

-20 °

-30 °

-40 °

-50 °

1 Hz 10 Hz 100 Hz 1000 Hz 10000 Hz 100000 Hz

300A

30 A

Dreiphasig Messbereich 30 A, 300A und 3000A.

5 °

0 °

30 A

3000A

300A

-5 °

-10 °

-15 °

-20 °

-25 °

1 Hz 10 Hz 100 Hz 1000 Hz 10000 Hz 100000 Hz

3.5. AMPLITUDENABHÄNGIGE FREQUENZBESCHRÄNKUNG

35000 A

Für Messbereiche 3A, 30A, 300 A und 3000 A:

Für Messbereiche 3A, 30A und 300 A, und für Frequenz ≤ 20 kHz, gibt es keine Frequenzminderung.

Messbereiche 3000 A

3500 A

3000 A

2500 A

2000 A

1500 A

1000 A

500 A

0 A

100 Hz 1000 Hz 10000 Hz 100000 Hz

Messbereiche 30 000 A

30000 A

25000 A

20000 A

15000 A

10000 A

5000 A

0 A

100 Hz 1000 Hz 10000 Hz 100000 Hz

3.6. VERSORGUNG

3.6.1 BATTERIE

Das Gerät wird durch 2 Alkalibatterien 1,5V LR06 oder AA mit Strom versorgt. Nennbetriebsspannung zwischen 1,8 und 3,2 V.

-40

18 28 35

°C

-10

-30 -20

4010 30200 60 8070

3 2

Durchschnittliche Betriebsautonomie:

 MA110 einphasig

 300 Stunden im Dauerbetrieb  1 800 Messungen (je 10 Minuten)

 MA130 dreiphasig

 500 Stunden im Dauerbetrieb  3 000 Messungen (je 10 Minuten)

Wenn die grüne Signallampe On erlischt und das Gerät nicht an das Stromnetz angeschlossen ist,

müssen die Batterien ausgetauscht werden.

3.6.2. NETZADAPTER (OPTION)

Das Gerät kann über einen Transferadapter (5 Vdc 100 mA) mit Micro‑USB‑Stecker Typ B versorgt werden.

Wenn ein solcher Adapter angeschlossen ist und der Schalter auf OFF steht, leuchtet die Signallampe On ständig.

Wenn das Gerät eingeschaltet ist, ackert On, um den einwandfreien Zustand der Batterien anzuzeigen. Sollte diese Signallampe ständig leuchten, müssen die Batterien ausgewechselt werden.

3.7. UMGEBUNGSBEDINGUNGEN

Betriebsbedingungen für das Gerät:

% RF

Wird das Gerät längere Zeit nicht verwendet oder gelagert, müssen die Batterien herausgenommen

werden. Der Stromwandler selbst widersteht 10 Minuten lang Temperaturen bis zu max. 90°C.

1: Referenzbereich 2: Funktionsbereich 3: Lagerbereich (ohne Batterie)

Verschmutzungsgrad: 2. Höhenlage: <2000 m.

3.8. ALLGEMEINE BAUDATEN

Messschleife

Länge (mm) 170 250 350 Umschließungsdurchmesser (mm) 45 70 100

Isoliertes Verbindungskabel Ø 4 mm zwischen Stromwandler und Gehäuse:

 MA110: 2 m lang  MA130: 3 m lang

Gehäuse:

 Gesamtmaße: 120 x 58 x 36 mm  MA110: Ausgabe mit 50 cm langem Kabel und 2 Steckern Ø 4 mm  MA130: Ausgabe mit 50 cm langem Kabel und 3 BNC‑Buchsen

Gewicht:

 MA110: ca. 300 g.  MA130: ca. 500 g.

Schutzart:

IP 54 für das Gehäuse und IP 67 für den exiblen Stromwandler, gemäß IEC 60 529.

Das Spulenkabel ist resistent gegen Öl und aliphatische Kohlenwasserstoffe.

3.9. KONFORMITÄT MIT INTERNATIONALEN NORMEN

Elektrische Sicherheit gem. IEC 61010‑2‑032 für Stromwandler Typ B.

Einphasiges Gehäuse

und Verbindungskabel zum

Doppelte Isolation Doppelte Isolation Doppelte Isolation

Messkategorie: IV Messkategorie: III Messkategorie: IV

Nennspannung: 600 V

Messgerät

(1)

Dreiphasiges Gehäuse

und Verbindungskabel zum

Messgerät

Nennspannung: 600 V Nennspannung: 600 V

Stromwandler

und Verbindungskabel zum

Gehäuse

(1)

(1): bzw. 1.000 V in Kategorie III.

Netzadapter (Option) 250 V

3.10. ELEKTROMAGNETISCHE VERTRÄGLICHKEIT (EMV)

Störaussendung und Störimmunität im industriellen Umfeld gemäß IEC61326‑1.

4. WARTUNG

Mit Ausnahme der Batterien dürfen keine Geräteteile von unqualiziertem Personal ausgetauscht werden. Jeder unzulässige Eingriff oder Austausch von Teilen durch sog. „gleichwertige“ Teile kann die Gerätesicherheit schwerstens gefährden.

4.1. REINIGUNG

Trennen Sie das Gerät von jedem Anschluss und schalten Sie es ab (OFF).

Verwenden Sie ein weiches, leicht mit Seifenwasser befeuchtetes Tuch zur Reinigung. Wischen Sie

mit einem feuchten Lappen nach und trocknen Sie das Gerät danach schnell mit einem trockenen

Tuch oder einem Warmluftgebläse. Verwenden Sie niemals Alkohol (Spiritus), Lösungsmittel oder kohlenwasserstoffhaltige Reinigungsmittel (Benzin).

Achten Sie darauf, dass keine Fremdkörper den Klickverschluss des Stromwandlers behindern.

4.2. BATTERIEN WECHSELN

Wenn die Signallampe On beim Einschalten nicht mehr aueuchtet, muss die Batterie ausgetauscht werden.

 Trennen Sie das Gerät von jedem Anschluss und schalten Sie es ab (OFF).  Mit einem Schraubendreher die beiden Schrauben am Gerät lösen.  Entfernen Sie die gebrauchten Batterien und legen Sie zwei neue Batterien ein

(1,5 V Alkalibatterien, AA bzw. LR6).

 Die neuen Batterien einlegen, dabei die Polarität berücksichtigen.  Gehäuse korrekt wieder schließen.  Die Schraube wieder fest einschrauben.

Gebrauchte Batterien und Akkus dürfen nicht als Haushaltsmüll entsorgt werden. Diese müssen bei einer geeigneten Sammelstelle der Wiederverwertung zugeführt werden.

5. GARANTIE

Unsere Garantie erstreckt sich, soweit nichts anderes ausdrücklich gesagt ist, auf eine Dauer von zwölf Monaten nach Überlassung des Geräts. Auszug aus den Allgemeinen Geschäftsbedingungen auf

Anfrage erhältlich.

Eine Garantieleistung ist in folgenden Fällen ausgeschlossen:

 Bei unsachgemäßer Benutzung des Geräts oder Benutzung in Verbindung mit einem inkompatiblen

anderen Gerät.

 Nach Änderungen am Gerät, die ohne ausdrückliche Genehmigung des Herstellers vorgenommen

wurden.

 Nach Eingriffen am Gerät, die nicht von vom Hersteller dafür zugelassenen Personen vorgenommen

wurden.

 Nach Anpassungen des Geräts an besondere Anwendungen, für die das Gerät nicht bestimmt ist oder

die nicht in der Bedienungsanleitung genannt sind.

 Schäden durch Stöße, Herunterfallen, Überschwemmung.

6. BESTELLANGABEN

Flexibler Stromwandler MiniFlex® der Serie MA110 einphasig - 170, 250 oder 350 mm

Lieferung in Karton mit:

 2 Alkalibatterien 1,5 V (AA bzw. LR6)  1 mehrsprachiges Sicherheitsdatenblatt  1 Bedienungsanleitung in 5 Sprachen  1 Prüfzertikat

Flexibler Stromwandler MiniFlex® der Serie MA130 dreiphasig - 250 mm

Lieferung in Karton mit:

 2 Alkalibatterien 1,5 V (AA bzw. LR6)  1 Satz 12 Stifte und 6 Ringe zur Kennzeichnung der Stromwandler und Leitungen  3 BNC‑Buchsen / 2 Stecker ∅ 4mm (rot und schwarz) Abstand 19 mm  1 mehrsprachiges Sicherheitsdatenblatt  1 Bedienungsanleitung in 5 Sprachen  1 Prüfzertikat

6.1. ZUBEHÖR UND ERSATZTEILE

Netzadapter mit Micro‑USB‑Stecker Typ B‑5V‑1A

1 Satz mit 5 Klettbändern 1 Satz Stifte und Ringe zur Kennzeichnung der Phasen und Stromwandler 1 Satz mit 2 BNC‑Buchsen / 2 Stecker ∅ 4mm (rot und schwarz), Abstand 19mm

Für Zubehör und Ersatzteile besuchen Sie bitte unsere Website:

www.chauvin‑arnoux.com

6.2. SONDERMODELLE

Flexibler Stromwandler MiniFlex® der Serie MA110 einphasig

 Die Stromwandler‑Länge kann in ein‑Zentimeter‑Schritten (zwischen 20 cm und 100 cm) speziziert

werden.

 Die Länge des Verbindungskabels zwischen Stromwandler und Gehäuse kann in zehn-Zentimeter-

Schritten (zwischen 50 cm und 1000 cm) speziziert werden.

Flexibler Stromwandler MiniFlex® der Serie MA130 dreiphasig

 Die Stromwandler‑Länge kann in ein‑Zentimeter‑Schritten (zwischen 20 cm und 100 cm) speziziert

werden.

 Die Länge des Verbindungskabels zwischen Stromwandler und Gehäuse kann in zehn-Zentimeter-

Schritten (zwischen 50 cm und 1000 cm) speziziert werden.

 Die Ausgabe erfolgt:

 3 zweiadrige Leitungen (in zehn‑Zentimeter‑Schritten, Länge 50 cm bis 1000 cm), abisoliert und

verzinnt (Gerät 600 V, Cat. III, unter der Bedingung, dass ein 600 V, Cat. III Anschluss an den Leitern verwendet wird)

 3 Koaxialkabel, 50 cm lang, mit geschütztem BNC‑Stecker (Gerät 600 V, Cat. III)  3 Leitungen, 50 cm lang, mit 2 geschützten Bananensteckern ∅ 4mm (rot und schwarz) (Gerät

600 V, Cat. IV)

Die Eigenschaften der Stromwandler sind dieselben wie bei MA110 und MA130, aber die Bandbreite wird nur mit bis 5 kHz speziziert.

Die Kabellänge kann weitere Einüsse hervorrufen.

Für Sondermodelle wenden Sie sich auf jeden Fall an unseren Vertrieb.

ITALIANO

Avete appena acquistato un sensore di corrente MiniFlex® MA110 o MA130. Vi ringraziamo per la

ducia che ci avete accordato.

Per ottenere le migliori prestazioni dal vostro strumento:

 Leggete attentamente il presente manuale d’uso.  Rispettate le precauzioni d’uso.

ATTENZIONE, rischio di PERICOLO! L’operatore dave consultare il presente manuale d’uso ogni volta che vedrà questo simbolo di pericolo.

ATTENZIONE, rischio di shock elettrico. La tensione applicata sui pezzi contrassegnati da questo simbolo può essere pericolosa.

Strumento protetto da un doppio isolamento. Informazione o astuzia utile.

Applicazione o rimozione su conduttori con tensione pericolosa. Sensore di corrente di tipo A secondo la norma IEC 61010‑2‑032.

Pila. Senso dalla corrente.

Il prodotto è dichiarato riciclabile in seguito all’analisi dal ciclo di vita conformemente alla norma ISO14040.

Chauvin Arnoux ha idaato questo strumento nell’ambito di un processo globale di Ecodasign.

L’analisi dal ciclo di vita ha permesso di controllare e di ottimizzare gli effetti di questo prodotto

sull’ambiente. Il prodotto risponda più specicatamente a obiettivi di riciclaggio e di recupero superiori a quelli dalla normativa.

La marcatura CE indica la conformità alle direttive europee, relativamente alla DBT e CEM.

La pattumiera sbarrata signica che nell’Unione Europea, il prodotto è oggetto di smaltimento differenziato conformemente alla direttiva DaEE 2002/96/CE.

Danizione dalle categorie di misura

 La categoria di misura IV corrisponda alle misure effettuate alla sorgente dall’impianto a bassa tensione.

Esempio: punto di consegna di energia, contatori e dispositivi di protezione.

 La categoria di misura III corrisponda alle misure effettuate sull’impianto dall’edicio o industria.

Esempio: quadro di distribuzione, interruttori automatici, macchine o strumenti industriali ssi.

 La categoria di misura II corrisponda alle misure effettuate sui circuiti direttamente collegati all’impianto

a bassa tensione. Esempio: alimentazione di elettrodomestici e utensili portatili. .

PRECAUZIONI D’USO

Il modallo MA110 è protetto contro le tensioni non superiori a 600 V rispetto alla terra in categoria di misura IV o 1000 V categoria III. Il modallo MA130 è protetto contro le tensioni non superiori a 600 V rispetto alla terra in categoria di misura III. La protezione garantita dal sensore di corrente può risultare compromessa da un uso non previsto dal costruttore.

 Rispettate la tensione e l’intensità massime assegnate e la categoria di misura.  Non superate mai i valori limite di protezione indicati nelle speciche.  Rispettare le condizioni d’uso, ossia temperatura, umidità, altitudine, livello d’inquinamento e luogo d’uso.  Non utilizzate lo strumento se è aperto, dateriorato o rimontato male. Prima di ogni utilizzo, vericate

l’integrità dagli isolanti dal toro, dai cavi e dalla scatola.

 L’applicazione o la rimozione dal sensore sui conduttori non isolati sotto tensione pericolosa richieda

l’utilizzo di un’appropriata apparecchiatura di sicurezza.

 Se non è possibile mettere l’impianto fuori tensione, adottate procedure di funzionamento altamente

sicure e utilizzate gli appropriati mezzi di protezione.

 Qualsiasi operazione d’intervento o di verica metrologica va effettuata da personale competente e

autorizzato.

SOMMARIO

1. PRESENTAZIONE ....................................70

1.1. Generalità ..................................... 70

1.2. MiniFlex® monofase .......................70

1.3. MiniFlex® trifase .............................71

2. MISURA DI CORRENTE ...........................72

2.1. Principio di misura .........................72

2.2. Utilizzo ........................................... 72

2.3. Adattatore rete (in opzione) ........... 76

3. CARATTERISTICHE .................................78

3.1. Condizioni di riferimento ................ 78

3.2. Caratteristiche elettriche ................78

3.3. Variazioni nel campo d’utilizzo .......79

3.4. Curve tipiche di risposta in

frequenza .......................................80

3.5. Limitazione in frequenza in

funzione dall’ampiezza ..................82

3.6. Alimentazione ................................ 82

3.7. Condizioni ambientali ....................83

3.8. Caratteristiche costruttive .............. 84

3.9. Conformità alle norme

internazionali .................................84

3.10. Compatibilità elettromagnetica

(CEM) ..........................................84

4. MANUTENZIONE ......................................85

4.1. Pulizia ............................................ 85

4.2. Sostituzione dalle pile ....................85

5. GARANZIA ...............................................86

6. PER ORDINARE .......................................87

6.1. Accessori e ricambi ........................87

6.2. Modalli specici .............................88

1. PRESENTAZIONE

1.1. GENERALITÀ

I sensori MiniFlex® si presentano sotto forma di un toro essibile collegato (da un cavo schermato) a una scatola contenente l’elettronica di trattamento dal segnale e alimentato da pile.

La essibilità dai sensori facilita il serraggio dal conduttore da misurare qualunque sia la sua natura (cavo, barra, trefolo, ecc.) e la sua accessibilità. La concezione dal dispositivo d’apertura e di chiusura dal toro, a nottolino, permette la sua manipolazione con guanti di protezione.

E’ possibile collegare la scatola sull’ingresso mVac o Vac di uno strumento di misura la cui impedanza

d’ingresso è ≥ 1 MW.

1.2. MINIFLEX® MONOFASE

I sensori MiniFlex® monofase serie MA110 costituiscono una gamma di 3 modalli, lunghi 17, 25 o 35 cm, che permettono di convertire correnti alternate da 3 a 3000 A in tensioni alternate proporzionali.

Toro essibile.

Dispositivo d’apertura dal

sensore.

Cordone schermato.

Commutatore per

accendare lo strumento

e selezionare il calibro.

Bottone Auto Power Off per disattivare lo standby

automatico.

Presa micro-USB di tipo B per collegare

un’alimentazione 5V.

300 A

3000 A

30 A

3 A

OFF

Auto Power Off

3 A : 1000 mV / A 30 A : 100 mV / A 300 A : 10 mV / A 3000 A : 1 mV / A

600 V CAT IV

1000 V CAT III

MA 110

AC CURRENT PROBE

2 spine maschio banana Ø 4 mm.

Spia rossa OL: segnala il superamento dalla portata di

misura (overload).

Spia arancione Auto Power off: indica l’attivazione dallo

standby automatico dallo

strumento.

Spia verda On: indica che

lo strumento è acceso (lampeggio) o collegato

all’adattatore rete in opzione

(sso).

Cavo di collegamento fra la

scatola e un dispositivo di

visualizzazione.

1.3. MINIFLEX® TRIFASE

Il sensore MiniFlex® serie MA130 permette di convertire le correnti alternate da 30 a 3 000 A in tensioni alternate proporzionali. Esso è formato da 3 sensori lunghi 25 cm collegati alla scatola. L’uscita avviene con 3 prese BNC su cui è possibile posizionare gli adattatori forniti per ottenere uscite a 2 spine di sicurezza.

E’ possibile collegare le tre uscite dalla scatola a un wattmetro standard come ingresso ausiliare, su

multimetri, su un registratore, ecc.

3 sensori di corrente per ognuna dalle 3 fasi.

300 A

3000 A

30 A

OFF

30 A : 100 mV / A 300 A : 10 mV / A 3000 A : 1 mV / A

L1 L3

Auto Power Off

MA 130

AC CURRENT PROBE

600 V CAT III

3 adattatori BNC /

spine da sicurezza

interasse 19 mm.

3 prese BNC (ognuna

corrisponda a un

sensore).

Il multimetro (o lo strumento collegato) dave presentare una tensione massima e una categoria di misura almeno uguali a quelle dal sensore MiniFlex®, altrimenti la tensione massima e la categoria dall’insieme saranno quelle più basse.

2. MISURA DI CORRENTE

2.1. PRINCIPIO DI MISURA

I sensori utilizzano il principio dal toro di Rogowski.

Il sensore utilizzato permette di avere:

 un’ottima linearità e un’assenza d’effetto di saturazione (e quindi di riscaldamento);  un’ampia dinamica di misura no a più kA;  un’insensibilità alla corrente continua (misura dalla componente AC di qualsiasi segnale AC + DC);  un alleggerimento dal peso (assenza di circuito magnetico).

2.2. UTILIZZO

2.2.1. CONNESSIONE DAL MODALLO MA110

Collegate i cavi d’uscita a uno strumento di misura la cui impedanza d’ingresso è ≥ 1 MW. Accendatelo e mettetelo in misura di tensione AC.

VAC

COM +

nero rosso

Mettete in marcia la scatola elettronica ruotando il commutatore su una posizione. La spia verda On si accenda e lampeggia.

3 A

30 A

300 A

3000 A

OFF

Premete il dispositivo d’apertura giallo per aprire il toro essibile.

Apritelo e posizionatelo intorno al conduttore percorso dalla corrente da misurare (un solo conduttore nel sensore). Richiudate il toro (dovrete udire il “click”).

Nel caso di un conduttore non isolato sotto tensione pericolosa, utilizzate un dispositivo di

protezione individuale.

Al ne di ottimizzare la qualità dalla misura, centrate il conduttore nel toro.

Posizionate il commutatore dalla scatola sul calibro dotato di migliore sensibilità e vericate che la spia

rossa OL non sia accesa (saturazione dall’elettronica e conseguente errore di misura).

Leggete la misura sul multimetro applicando il coefciente di lettura indicato sull’etichetta dalla scatola e corrispondante alla posizione dal commutatore.

Calibro 3 A~ 1000 mV~/A~ Calibro 30 A~ 100 mV~/A~ Calibro 300 A~ 10 mV~/A~ Calibro 3000 A~ 1 mV~/A~

Moltiplicate il valore letto dal coefciente. Per esempio, una lettura di 1 V sullo strumento di misura corrisponda a una corrente di = 100 A sul calibro 300 A~.

1 V

10 mV/A

2.2.2. DISINSERIMENTO DALL’MA130

Rimuovete il toro essibile dal conduttore, posizionate il commutatore su OFF dopodiché disinserite la scatola dal multimetro.

2.2.3. IDANTIFICAZIONE DAI SENSORI DALL’MA130

Al ne di idanticare i sensori e i cavi d’uscita, potete utilizzare gli appositi anelli colorati forniti con lo strumento.

Clipsate un anello colorato idantico sul sensore e sui corrispondanti cavi d’uscita.

30 A

300 A

3000 A

Auto Power Off

OFF

MA 130

AC CURRENT PROBE

600 V CAT III

300 V CAT IV

30 A : 100 mV / A

300 A : 10 mV / A

3000 A : 1 mV / A

L1 L3

2.2.4. CONNESSIONE DALL’MA130

Occorre procedare come per l’MA110:

 Collegate i cavi d’uscita su uno strumento di misura.  Mettete in marcia la scatola elettronica ruotando il commutatore su una posizione. La spia verda On

si accenda e lampeggia.

30 A

300 A

3000 A

OFF

 Aprite i 3 sensori e posizionateli sulle 3 fasi.

 Posizionate il commutatore dalla scatola sul calibro dotato dalla migliore sensibilità e vericate che la

spia rossa OL non sia accesa (saturazione dall’elettronica e conseguente errore di misura).

 Leggete la misura sul dispositivo di visualizzazione applicando il coefciente di lettura indicato

sull’etichetta dalla scatola e corrispondante alla posizione dal commutatore.

Calibro 30 A~ 100 mV~/A~ Calibro 300 A~ 10 mV~/A~ Calibro 3000 A~ 1 mV~/A~

2.2.5. DISINSERIMENTO DALL’MA130

Rimuovete i 3 sensori dai 3 conduttori, posizionate il commutatore su OFF dopodiché scollegate la scatola dal dispositivo di visualizzazione.

2.2.6. STANDBY AUTOMATICO

Dopo la sua messa in marcia, lo strumento funziona 10 minuti, dopodiché si metterà in standby automatico per economizzare le pile.

Per segnalare che lo standby automatico è attivo, la spia arancione Auto Power Off è accesa.

Auto Power Off

E’ possibile sopprimere lo standby automatico. A questo scopo, avviare lo strumento ruotando il

commutatore su una posizione di misura, premendo il bottone Auto Power Off per oltre 2 secondi. La spia arancione Auto Power Off rimane spenta.

> 2s

OFF

2.3. ADATTATORE RETE (IN OPZIONE)

Per le misure di lunga durata, è possibile collegare la scatola alla rete.

Rimuovete la protezione davanti alla presa micro‑USB di tipo B dopodiché collegate il cavo. Potete utilizzare qualsiasi adattatore rete ‑micro‑USB che rilascia almeno 100 mA.

> 90 VAC < 264 VAC 50 / 60 Hz

La spia verda On rimane accesa ma la sua intensità varia per indicare che

le pile sono cariche.

Auto Power Off

Finché l’alimentazione esterna è presente, lo standby automatico è inibito. Ma se l’alimentazione è interrotta, le pile ne svolgono la funzione e lo standby automatico si attiva in capo a 10 minuti.

Se effettuate registrazioni di lunga durata, occorre tassativamente disattivare lo standby automatico

(vedi § 2.2.6).

L’isolamento fra la presa micro‑USB di tipo B e l’uscita misura è di 1000 V CAT III o 600 V CAT IV. Ciò permette di collegare senza rischi lo strumento su wattmetri con ingressi non isolati. La presa micro‑ USB di tipo B non dovrà essere in contatto con conduttori o parti non isolate sotto tensioni pericolose.

3. CARATTERISTICHE

3.1. CONDIZIONI DI RIFERIMENTO

Grandazza d’inuenza Valori di riferimento

Temperatura 23 ± 5 °C Umidità relativa 20 a 75% UR Frequenza dal segnale misurato 30 a 440 Hz

Tipo di segnale sinusoidale Tempo d’instauro dalla messa in marcia 1 minuto

Campo elettrico esterno nullo Campo magnetico DC esterno (campo terrestre) < 40 A/m Campo magnetico AC esterno Nul

Posizione dal conduttore nel toro centrato

Forma dal toro di misura circolare non sollecitata Impedanza d’ingresso dal dispositivo di

visualizzazione collegato alla scatola

3.2. CARATTERISTICHE ELETTRICHE

≥ 1 MW

Modallo

Calibro (A) 3 30‑300‑3k 30‑300‑3k

Campo di misura specico (A) 0,5 ‑ 3

Coefciente uscita/ingresso (mV~/A~) 1000

Fattore di cresta massima a I nominale

Incertezza intrinseca 1%

Tensione d’offset max. (mVdc) 0 mV

Rumore (mAac) 40

Monofase

17, 25 e 35 cm

▪ 2 ‑ 30 ▪ 5 ‑ 300 ▪ 50 ‑ 3000

▪ 100 ▪ 10 ▪ 1

1,5

▪ 1 % ▪ 1,5 % da 5 a 30 A e

1 % da 30 a 300 A

▪ 1,5 % da 50 a 300 A

e 1 % da 300 a 3000 A

▪ 4 ▪ 0,4 ▪ 0,04

Trifase

25 cm

▪ 5 ‑ 30 ▪ 5 ‑ 300 ▪ 50 ‑ 3000

▪ 100 ▪ 10 ▪ 1

▪ 1 % ▪ 1,5 % da 5 a 30 A e

1 % da 30 a 300 A

▪ 1,5 % da 50 a 300 A

e 1 % da 300 a 3000 A

▪ 4 ▪ 0,4 ▪ 0,04

Modallo

Monofase

17, 25 e 35 cm

Sfasamento max. a 50 Hz (°) 0,5° tipico e 1° massimo Tensione d’uscita max. (Vcresta) circa ± 4,5

Il valore di cresta è limitato unicamente dall’elettronica dalla scatola di misura (spia rossa OL accesa). Il toro da solo può sopportare transitoriamente fattori di cresta più elevati senza rischio di riscaldamento o distruzione.

3.3. VARIAZIONI NEL CAMPO D’UTILIZZO

Trifase

25 cm

Grandazza d’inuenza Campo d’inuenza

Errore in% dalla lettura

Tipico Massimo

Tensione pile 1,8 a 3,2 V 0,02% 0,1%

Temperatura ‑10 °C a + 55 °C 0,15% / 10 °C 0,50% / 10 °C

Umidità relativa 10 a 90%UR 0,2% 0,5%

Tensione di alimentazione USB 5 V 0,5 % 1,5 %

Posizione dal conduttore nel sensore non daformato

Conduttore adiacente percorso da una corrente AC

Posizione qualunque 1% 2,5%

Conduttore a contatto dal

sensore

0,2%

(2% vicino al

nottolino)

Daformazione dal sensore Forma oblunga 0,2% 1%

Reiezione dalla modalità comune

Impedanza d’ingresso dallo strumento di misura

600 V tra l’inviluppo

e il secondario

10 kW a 1 MW 0,1%

100 dB 80 dB

Risposta in frequenza:

Modallo

Monofase

17, 25 e 35 cm

Trifase

25 cm

Calibro (A) 3 30‑300‑3k 30‑300‑3k

Risposta in frequenza 10 Hz a 10 kHz 10 Hz a 20 kHz 10 Hz a 20 kHz Limitazione in frequenza Vedi le curve § 3.4

(3)

(3): Fino a 300 Arms non esiste limitazione di frequenza.

3AP1

30AP1

300AP1

3000AP1

3.4. CURVE TIPICHE DI RISPOSTA IN FREQUENZA

3.4.1. ERRORE D’AMPIEZZA

Monofase calibro 3A, 30 A, 300A e 3000A

2 %

0 %

-2 %

-4 %

-6 %

30 A

-8 %

-10 %

1 Hz 10 Hz 100 Hz 1000 Hz 10000 Hz 100000 Hz

3000A

300A

Trifase calibro 30 A, 300A e 3000A

1,50 %

1,00 %

3000A

0,50 %

0,00 %

300A

-0,50 %

-1,00 %

1 Hz 10 Hz 100 Hz 1000 Hz 10000 Hz 100000 Hz

30 A

3AP1

30AP1

300AP1

3.4.2. ERRORE DI FASE

10 °

0 °

-10 °

Monofase calibro 3A, 30 A e 300A

-20 °

-30 °

-40 °

-50 °

1 Hz 10 Hz 100 Hz 1000 Hz 10000 Hz 100000 Hz

300A

30 A

Trifase calibro 30 A, 300A e 3000A

5 °

0 °

30 A

3000A

300A

-5 °

-10 °

-15 °

-20 °

-25 °

1 Hz 10 Hz 100 Hz 1000 Hz 10000 Hz 100000 Hz

3.5. LIMITAZIONE IN FREQUENZA IN FUNZIONE DALL’AMPIEZZA

35000 A

Per i calibri 3A, 30A, 300 A e 3000 A:

Per i calibri 3A, 30A e 300 A, e una frequenza≤ 20 kHz, non esiste darating in frequenza.

Calibro 3000 A

3500 A

3000 A

2500 A

2000 A

1500 A

1000 A

500 A

0 A

100 Hz 1000 Hz 10000 Hz 100000 Hz

Calibro 30 000 A

30000 A

25000 A

20000 A

15000 A

10000 A

5000 A

0 A

100 Hz 1000 Hz 10000 Hz 100000 Hz

3.6. ALIMENTAZIONE

3.6.1 MEDIANTE PILE

L’alimentazione dallo strumento è fornita da 2 pile 1,5 V alcaline (tipo AA o LR6). La tensione nominale di funzionamento si attesta fra 1,8 e 3,2 V.

-40

18 28 35

°C

-10

-30 -20

4010 30200 60 8070

3 2

L’autonomia media è di:

 MA110 monofase

 300 ore per un funzionamento continuo  1800 misure di 10 minuti

 MA130 trifase

 500 ore per un funzionamento continuo  3000 misure di 10 minuti

Quando lo strumento non è collegato alla rete e quando la spia verda On si spegne, occorre sostituire le pile (vedi § 4.2).

3.6.2. ADATTATORE RETE (IN OPZIONE)

E’ possibile alimentare lo strumento mediante un adattatore rete standard (5 Vdc 100 mA), munito di una presa micro‑USB di tipo B.

Quando l’adattatore è collegato e il commutatore è su OFF, la spia On è accesa ssa. Quando lo strumento è acceso, l’intensità dalla spia On varia per indicare che le pile sono cariche. Se la spia rimane accesa ssa, ciò signica che occorre sostituire le pile.

3.7. CONDIZIONI AMBIENTALI

Lo strumento va utilizzato nelle seguenti condizioni:

% UR

In caso di prolungato inutilizzo o di stoccaggio, rimuovere le pile dal loro alloggiamento. Il sensore, di per se stesso, può sopportare una temperatura massima di 90°C per 10 minuti.

Grado d’inquinamento: 2. Altitudine: < 2000 m.

1: Campo di riferimento 2: Campo di funzionamento 3: Campo di stoccaggio (senza pila)

3.8. CARATTERISTICHE COSTRUTTIVE

Toro

Lunghezza (mm) 170 250 350 Diametro di serraggio (mm) 45 70 100

Cavo schermato Ø 4 mm fra il sensore e la scatola: MA110: 2 metri di lunghezza MA130: 3 metri di lunghezza

Scatola:

Dimensione totale: 120 x 58 x 36 mm MA110: Uscita mediante un cavo lungo 50 cm e 2 spine maschio Ø 4 mm. MA130: Uscita mediante un cavo lungo 50 cm e 3 prese BNC.

Massa dallo strumento:

 MA110 : 300 g circa.  MA130 : 500 g circa.

Indice di protezione:

IP 54 per la scatola IP 67 per il sensore essibile secondo IEC 60529

Il toro essibile ha una buona tenuta agli oli e idrocarburi alifatici.

3.9. CONFORMITÀ ALLE NORME INTERNAZIONALI

Sicurezza elettrica secondo IEC 61010‑2‑032 per i sensori di tipo B.

Scatola monofase

e cavo di collegamento

verso lo strumento di misura

Doppio isolamento Doppio isolamento Doppio isolamento

Categoria di misura: IV Categoria di misura: III Categoria di misura: IV Tensione assegnata: 600 V

(1)

Scatola trifase

e cavo di collegamento

verso lo strumento di misura

Tensione assegnata: 600 V Tensione assegnata: 600 V

Sensore e cavo di

collegamento verso la

scatola

(1)

(1): o 1 000 V in categoria III.

L’adattatore rete (in opzione) 250 V.

3.10. COMPATIBILITÀ ELETTROMAGNETICA (CEM)

Emissione e immunità in ambiente industriale secondo IEC 61326‑1.

4. MANUTENZIONE

Tranne le pile, lo strumento non comporta pezzi sostituibili da personale non formato e non autorizzato. Qualsiasi intervento non autorizzato o qualsiasi sostituzione di pezzi con pezzi equivalenti rischia di compromettere gravemente la sicurezza.

4.1. PULIZIA

Disinserire completamente lo strumento e mettete il commutatore su OFF.

Utilizzare un panno sofce, leggermente inumidito con acqua saponata. Sciacquare con un panno umido e asciugare rapidamente utilizzando un panno asciutto oppure un getto d’aria compressa. Si consiglia di non utilizzare alcool, solventi o idrocarburi.

Attenzione: vericate che nessun corpo estraneo ostacoli il funzionamento dal dispositivo d’innesto dal sensore.

4.2. SOSTITUZIONE DALLE PILE

La sostituzione dalle pile va effettuata quando la spia On rimane spenta in fase di

messa in marcia.

 Disinserire completamente lo strumento e mettete il commutatore su OFF.  Mediante un cacciavite svitate le due viti di chiusura dalla scatola.  Sostituite le pile scariche con pile nuove (pile 1,5V alcaline di tipo AA o LR6).  Inserite le pile nel loro alloggiamento rispettando la polarità.  Richiudate la scatola e accertatevi che la chiusura sia completa e corretta.  Riavvitate le due viti.

Le pile e gli accumulatori scarichi non vanno trattati come riuti domestici. Dapositateli nell’apposito

punto di raccolta per opportuno riciclo.

5. GARANZIA

Salvo stipulazione espressa la nostra garanzia si esercita, dodici mesi a dacorrere dalla data di messa

a disposizione dal materiale. L’estratto dalle nostre Condizioni Generali di Vendita sarà comunicato su domanda.

 La garanzia non si applica in seguito a:  Utilizzo inappropriato dallo strumento o utilizzo con un materiale incompatibile;  Modiche apportate allo strumento senza l’autorizzazione esplicita dal servizio tecnico dal fabbricante;  Lavori effettuati sullo strumento da una persona non autorizzata dal fabbricante;  Adattamento a un’applicazione particolare, non prevista dalla progettazione dallo strumento o non

indicata nel manuale di funzionamento;

 Danni dovuti a urti, cadute, inondazioni.

6. PER ORDINARE

Sensore MiniFlex® serie MA110 monofase

Fornita in scatola di cartone con:

 due pile 1,5 V (AA o LR6),  una scheda di sicurezza multi-lingue,  un manuale d’uso in 5 lingue,  un certicato di verica.

Sensore MiniFlex® serie MA130 trifase

Fornita in scatola di cartone con:

 due pile 1,5 V (AA o LR6),  un set di 12 elementi idanticatori e anelli per l’idanticazione dai sensori di corrente e dai cavi,  3 adattatori BNC femmina / 2 spine maschio ∅ 4mm (una rossa + una nera) interasse 19 mm,  una scheda di sicurezza multi-lingue,  un manuale d’uso in 5 lingue,  un certicato di verica.

6.1. ACCESSORI E RICAMBI

Adattatore rete ‑ micro USB di tipo B 5V 1A

Set di 5 strisce Velcro

Set di perni e anelli per idanticare le fasi e i sensori di corrente Set di 2 adattatori BNC femmina / 2 spine maschio ∅ 4 mm (una rossa e una nera), interasse 19 mm

Per gli accessori e i ricambi, consultate il nostro sito internet:

www.chauvin‑arnoux.com

6.2. MODALLI SPECIFICI

Sensore MiniFlex® serie MA110 monofase

 La lunghezza dal sensore può essere specica da 20 a 100 cm, per passo di 5 cm.  La lunghezza dal cavo di collegamento fra il sensore e la scatola può essere specica da 50 a 1000

cm, per passo di 10 cm.

Sensore MiniFlex® serie MA130 trifase

 La lunghezza dal sensore può essere specica da 20 a 100 cm, per passo di 5 cm.  La lunghezza dal cavo di collegamento fra il sensore e la scatola può essere specica da 50 a 1000

cm, per passo di 10 cm.

 L’uscita può essere costituita da:

 3 cavi (lunghezza da 50 cm a 300 cm, per passo di 10 cm) bi‑conduttori messi a nudo e stagnati

(strumento 600 V cat. III a condizione di aggiungere un connettore 600V cat. III sui conduttori.)

 3 cavi coassiali lunghi 50 cm, aventi all’estremità una presa BNC maschio isolata (strumento

600 V cat. III)

 3 cavi lunghi 50 cm aventi all’estremità 2 spine banane maschio isolate ∅ 4mm, una rossa e

una nera (strumento 600 V cat. IV)

Le caratteristiche dai sensori saranno idantiche a quelle dai modalli MA110 e MA130, ma la banda passante sarà specicata solo no a 5 kHz.

È possibile aggiungere inuenze supplementari in funzione della lunghezza dei cavi.

In ogni caso, per i modalli specici, consultate il nostro servizio commerciale.

ESPAÑOL

Usted acaba de adquirir un sensor de corriente MiniFlex® MA110 o MA130 y le agradecemos la

conanza que ha depositado en nosotros. Para conseguir las mejores prestaciones de su instrumento:

 lea atentamente este manual de instrucciones,  respete las precauciones de uso.

¡ATENCIÓN, riesgo de PELIGRO! El operador debe consultar el presente manual de instrucciones cada vez que aparece este símbolo de peligro.

ATENCIÓN, existe riesgo de descarga eléctrica. La tensión aplicada en las piezas marcadas con este símbolo puede ser peligrosa.

Instrumento protegido mediante doble aislamiento. Información o truco útil.

Aplicación o retirada no autorizada en los conductores bajo tensión peligrosa. Sensor de corriente tipo B según IEC 61010‑2‑032.

Pila. Sentido de la corriente.

El producto se ha declarado reciclable tras un análisis del ciclo de vida de acuerdo con la

norma ISO14040.

Chauvin Arnoux ha estudiado este aparato en el marco de una iniciativa global de ecodiseño.

El análisis del ciclo de vida ha permitido controlar y optimizar los efectos de este producto

en el medio ambiente. El producto satisface con mayor precisión a objetivos de reciclaje y aprovechamiento superiores a los estipulados por la reglamentación.

La marca CE indica la conformidad con las directivas europeas DBT y CEM.

El contenedor de basura tachado signica que, en la Unión Europea, el producto deberá ser objeto de una recogida selectiva de conformidad con la directiva RAEE 2002/96/CE.

Denición de las categorías de medida:

 La categoría de medida IV corresponde a las medidas realizadas en la fuente de la instalación de

baja tensión. Ejemplo: entradas de energía, contadores y dispositivos de protección.

 La categoría de medida III corresponde a las medidas realizadas en la instalación del edicio.

Ejemplo: cuadro de distribución, disyuntores, máquinas o aparatos industriales jos.

 La categoría de medida II corresponde a las medidas realizadas en los circuitos directamente

conectados a la instalación de baja tensión. Ejemplo: alimentación de aparatos electrodomésticos y de herramientas portátiles.

PRECAUCIONES DE USO

El MA110 está protegido contra tensiones que no superan 600 V con respecto a la tierra en la categoría de medida IV o 1.000 V en la categoría III. Y el MA130 está protegido contra tensiones que no superan 600 V con respecto a la tierra en la categoría de medida III. La protección garantizada por el instrumento puede verse alterada si el mismo se utiliza de forma no especicada por el fabricante.

 Respete la tensión y la intensidad máximas asignadas así como la categoría de medida.  No supere nunca los valores límites de protección indicados en las especicaciones.  Respete las condiciones de uso, es decir la temperatura, la humedad, la altitud, el grado de

contaminación y el lugar de uso.

 No utilice el instrumento si está abierto, dañado o mal montado. Antes de cada uso, compruebe el

buen estado de los aislantes del núcleo, de los cables y de la carcasa.

 La aplicación o la retirada del sensor en conductores no aislados bajo tensión peligrosa requiere el

uso de un equipo de seguridad apropiado.

 Si no se puede desconectar la instalación, adopte procesos de funcionamiento seguros y utilice medios

de protección apropiados.

 Toda operación de reparación de avería o vericación metrológica debe efectuarse por una persona

competente y autorizada.

ÍNDICE

1. PRESENTACIÓN ......................................92

1.1. General .........................................92

1.2. MiniFlex® monofásico ....................92

1.3. MiniFlex® trifásico ..........................93

2. MEDIDA DE CORRIENTE ........................94

2.1. Principio de medida ....................... 94

2.2. Uso ................................................94

2.3. Adaptador de CA (opcional) ........... 98

3. CARACTERÍSTICAS ..............................100

3.1. Condiciones de referencia ...........100

3.2. Características eléctricas ............100

3.3. Variaciones en el rango de uso ... 101

3.4. Curvas típicas de respuesta

en frecuencia ............................... 102

3.5. Límite en frecuencia en función

de la amplitud ..............................104

3.6. Alimentación ................................ 104

3.7. Condiciones ambientales ............105

3.8. Características constructivas .......106

3.9. Cumplimiento con las normas

internacionales ............................106

3.10. Compatibilidad electromagnética

(CEM) ........................................106

4. MANTENIMIENTO ..................................107

4.1. Limpieza ......................................107

4.2. Cambio de las pilas .....................107

5. GARANTÍA .............................................108

6. PARA REALIZAR PEDIDOS ..................109

6.1. Accesorios y recambios ...............109

6.2. Modelos especícos .................... 110

1. PRESENTACIÓN

1.1. GENERAL

Los sensores MiniFlex® se presentan en forma de núcleo exible conectado mediante un cable apantallado a una carcasa que contiene los elementos electrónicos de procesamiento de la señal y alimentada por pilas.

La exibilidad de los sensores facilita la capacidad para abrazar del conductor a medir sea cual sea su tipo (cable, barra, cable trenzado, etc.) y su accesibilidad. El diseño del dispositivo de abertura y cierre del núcleo, mediante trinquete, permite su manejo con guantes de protección.

La carcasa puede conectarse a la entrada mVac o Vac de un instrumento de medida cuya impedancia de entrada es de ≥ 1 MW.

1.2. MINIFLEX® MONOFÁSICO

Los sensores MiniFlex® monofásicos serie MA110 constituyen una gama de 3 modelos, de 17, 25 o 35 cm de longitud, que permiten convertir corrientes alternas de 3 a 3.000 A en tensiones alternas proporcionales.

Núcleo exible.

Dispositivo de abertura

del sensor.

Cable apantallado.

Conmutador para

encender el instrumento

y elegir el calibre.

Botón Auto Power Off

para desactivar el modo

en espera automático.

Toma micro-USB de tipo B para conectar una

alimentación 5 V.

300 A

3000 A

30 A

3 A

OFF

Auto Power Off

3 A : 1000 mV / A 30 A : 100 mV / A 300 A : 10 mV / A 3000 A : 1 mV / A

600 V CAT IV

1000 V CAT III

MA 110

AC CURRENT PROBE

2 conectores machos banana Ø 4 mm.

Piloto rojo OL que indica el

rebasamiento del rango de

medida (overload).

Piloto naranja Auto Power

Off que indica que el modo en espera automático del

instrumento está activado.

Piloto verde On que indica que el instrumento está encendido

(parpadea) o conectado al adaptador de CA opcional (jo).

Cable de conexión entre la

carcasa y un dispositivo de

visualización.

1.3. MINIFLEX® TRIFÁSICO

El sensor MiniFlex® serie MA130 permite convertir corrientes alternas de 30 a 3.000 A en tensiones alternas proporcionales. Consta de 3 sensores de 25 cm de longitud conectados a la carcasa. La salida se efectúa mediante 3 tomas BNC en las cuales se pueden poner los adaptadores suministrados para obtener salidas de 2 clavijas de seguridad.

Las tres salidas de la carcasa pueden conectarse a un vatímetro estándar como entrada auxiliar, a multímetros, a un registrador, etc.

3 sensores de corriente para cada una de las 3 fases.

300 A

3000 A

30 A

OFF

30 A : 100 mV / A 300 A : 10 mV / A 3000 A : 1 mV / A

L1 L3

Auto Power Off

MA 130

AC CURRENT PROBE

600 V CAT III

3 adaptadores BNC / clavijas de

seguridad con una

distancia entre ejes de 19 mm.

3 tomas BNC,

cada una correspondiendo a

un sensor.

El multímetro o el instrumento conectado debe presentar una tensión máxima y una categoría de medida al menos igual a las del sensor MiniFlex®, en caso contrario la tensión máxima y la categoría del conjunto serán las más bajas.

2. MEDIDA DE CORRIENTE

2.1. PRINCIPIO DE MEDIDA

Los sensores utilizan el principio de la bobina de Rogowski.

El sensor utilizado permite obtener:

 una muy buena linealidad y una ausencia de efecto de saturación (y por lo tanto de calentamiento);  una amplia dinámica de medida de hasta varios kA;  una insensibilidad a la corriente continua (medida de la componente AC de cualquier señal AC + DC);  un peso más ligero (ausencia de circuito magnético).

2.2. USO

2.2.1. CONEXIÓN DEL MA110

Conecte los cables de salida a un instrumento de medida cuya impedancia de entrada es de ≥ 1 MW. Enciéndalo y póngalo en medida de tensión AC.

VAC

COM +

negro rojo

Ponga la carcasa electrónica en marcha girando el conmutador hasta una posición. El piloto verde On se enciende parpadeando.

3 A

30 A

300 A

3000 A

OFF

Apriete el dispositivo de abertura amarillo para abrir el núcleo exible.

Ábralo, luego colóquelo alrededor del conductor por el que pasa la corriente a medir (un único conductor en el sensor). Cierre el núcleo. Se tiene que oír el «clic».

En el caso de un conductor no aislado con una tensión peligrosa, utilice un equipo individual de protección.

Para optimizar la calidad de la medida, centre el conductor en el núcleo.

Posicione el conmutador de la carcasa en el calibre que ofrece la mejor sensibilidad y compruebe que el piloto rojo OL no está encendido (saturación de los elementos electrónicos que genera un error de medida).

Lea la medida en el multímetro aplicando el coeciente de lectura indicado en la etiqueta de la carcasa y correspondiendo a la posición del conmutador.

Calibre 3 A~ 1.000 mV~/A~ Calibre 30 A~ 100 mV~/A~ Calibre 300 A~ 10 mV~/A~ Calibre 3.000 A~ 1 mV~/A~

Multiplique el valor leído por el coeciente. Por ejemplo, un lectura de 1 V en el instrumento de medida corresponde a una corriente de = 100 A en el calibre 300 A~.

1 V

10 mV/A

2.2.2. DESCONEXIÓN DEL MA110

Quite el núcleo exible del conductor, ponga el conmutador en OFF y luego desconecte la carcasa del multímetro.

2.2.3. IDENTIFICACIÓN DE LOS SENSORES DEL MA130

Para identicar los sensores y los cables de salida, puede identicarlos con anillas de color suministradas con el instrumento.

Enganche una anilla del mismo color al sensor y a los cables de salida correspondientes.

30 A

300 A

3000 A

Auto Power Off

OFF

MA 130

AC CURRENT PROBE

600 V CAT III

300 V CAT IV

30 A : 100 mV / A

300 A : 10 mV / A

3000 A : 1 mV / A

L1 L3

2.2.4. CONEXIÓN DEL MA130

Se deben seguir los mismos pasos que para el MA110:

 Conecte los cables de salida a un instrumento de medida.  Ponga la carcasa electrónica en marcha girando el conmutador hasta una posición. El piloto verde

On se enciende parpadeando.

30 A

300 A

3000 A

OFF

 Abra los 3 sensores y colóquelos en las 3 fases.

 Posicione el conmutador de la carcasa en el calibre que ofrece la mejor sensibilidad y compruebe que

el piloto rojo OL no está encendido (saturación de los elementos electrónicos que genera un error de medida).

 Lea la medida en el dispositivo de visualización aplicando el coeciente de lectura indicado en la

etiqueta de la carcasa y correspondiendo a la posición del conmutador.

Calibre 30 A~ 100 mV~/A~ Calibre 300 A~ 10 mV~/A~ Calibre 3.000 A~ 1 mV~/A~

2.2.5. DESCONEXIÓN DEL MA130

Quite los 3 sensores de los 3 conductores, ponga el conmutador en OFF y luego desconecte la carcasa del dispositivo de visualización.

2.2.6. PUESTA EN MODO EN ESPERA AUTOMÁTICA

Cuando se enciende el instrumento, funciona durante 10 minutos, luego se pone en modo en espera automáticamente para no gastar las pilas.

Para indicar que el modo en espera automático está activado, el piloto naranja Auto Power Off está encendido.

Auto Power Off

Se puede quitar la puesta en modo en espera automática. Para ello, encienda el instrumento girando el conmutador hasta una posición de medida, a la vez que mantiene pulsado el botón Auto Power Off durante más de 2 segundos. El piloto naranja Auto Power Off no se enciende.

> 2s

OFF

2.3. ADAPTADOR DE CA (OPCIONAL)

Para las medidas de larga duración, se puede conectar la carcasa a la red eléctrica.

Quite la protección que tapa la toma micro‑USB de tipo B y conecte el cable. Puede utilizar cualquier adaptador de CA‑micro‑USB que suministra al menos 100 mA.

> 90 VAC < 264 VAC 50 / 60 Hz

El piloto verde On se queda encendido, pero su intensidad varía para

indicar que las pilas son buenas.

Auto Power Off

Mientras la alimentación externa esté presente, la puesta en modo en espera automática está inhabilitada. Pero si la alimentación está cortada, las pilas toman el relevo y la puesta en modo en espera automática

se produce al cabo de 10 minutos.

Si usted realiza registros de larga duración, es imprescindible inhabilitar la puesta en modo en espera automática (véase § 2.2.6).

El aislamiento entre la toma micro‑USB y la salida de medida es de 1.000 V CAT III o 600 V CAT IV. Esto permite conectar sin riesgo el instrumento a vatímetros con entradas no aisladas. La toma micro‑USB de tipo B no debe estar en contacto con conductores o partes no aisladas con tensiones peligrosas.

3. CARACTERÍSTICAS

3.1. CONDICIONES DE REFERENCIA

Magnitud de inuencia Valores de referencia

Temperatura 23 °C ± 5 °C Humedad relativa 20 a 75% HR

Frecuencia de la señal medida 30 a 440 Hz Tipo de señal sinusoidal Tiempo para la puesta en marcha 1 minuto Campo eléctrico exterior nulo Campo magnético DC exterior (campo terrestre) < 40 A/m Campo magnético AC exterior nulo Posición del conductor en el núcleo centrado Forma del núcleo de medida circular sin tensión mecánica

Impedancia de entrada del dispositivo de

visualización conectado a la carcasa

3.2. CARACTERÍSTICAS ELÉCTRICAS

≥ 1 MW

Modelo

Calibre (A) 3 30‑300‑3 k 30‑300‑3 k

Rango de medida especicado (A) 0,5 ‑ 3

Relación salida/entrada (mV~/A~) 1.000

Factor de pico máximo a I nominal 1,5

Incertidumbre intrínseca 1%

Tensión de offset máx. (mVdc) 0 mV

Ruido (mAac) 40

Desfase máx. a 50 Hz (°) 0,5 ° típico y 1 ° máximo

Monofásico

17, 25 y 35 cm

▪ 2 ‑ 30 ▪ 5 ‑ 300 ▪ 50 ‑ 3.000

▪ 100 ▪ 10 ▪ 1

▪ 1 % ▪ 1,5 % de 5 a 30 A y

1 % de 30 a 300 A

▪ 1,5 % de 50 a 300 A y

1 % de 300 a 3000 A

▪ 4 ▪ 0,4 ▪ 0,04

Trifásico

25 cm

▪ 5 ‑ 30 ▪ 5 ‑ 300 ▪ 50 ‑ 3.000

▪ 100 ▪ 10 ▪ 1

▪ 1 % ▪ 1,5 % de 5 a 30 A y

1 % de 30 a 300 A

▪ 1,5 % de 50 a 300 A y

1 % de 300 a 3000 A

▪ 4 ▪ 0,4 ▪ 0,04

100

Chauvin Arnoux MiniFlex MA110, MiniFlex MA130 User’s manual [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual

1. PRÉSENTATION

1.1. GÉNÉRAL

1.2. MINIFLEX® MONOPHASÉ

1.3. MINIFLEX® TRIPHASÉ

2. MESURE DE COURANT

2.1. PRINCIPE DE MESURE

2.2. UTILISATION

2.3. ADAPTATEUR SECTEUR (EN OPTION)

3. CARACTÉRISTIQUES

3.1. CONDITIONS DE RÉFÉRENCE

3.2. CARACTÉRISTIQUES ÉLECTRIQUES

3.3. VARIATIONS DANS LE DOMAINE D’UTILISATION

3.4. COURBES TYPIQUES DE RÉPONSE EN FRÉQUENCE

3.5. LIMITATION EN FRÉQUENCE EN FONCTION DE L’AMPLITUDE

3.6. ALIMENTATION

3.7. CONDITIONS D’ENVIRONNEMENT

3.8. CARACTÉRISTIQUES CONSTRUCTIVES

3.9. CONFORMITÉ AUX NORMES INTERNATIONALES

3.10. COMPATIBILITÉ ÉLECTROMAGNÉTIQUE (CEM)

4. MAINTENANCE

4.1. NETTOYAGE

4.2. REMPLACEMENT DES PILES

5. GARANTIE

6. POUR COMMANDER

6.1. ACCESSOIRES ET RECHANGES

6.2. MODÈLES SPÉCIFIQUES

1. PRESENTATION

1.1. GENERAL

1.3. THREE-PHASE MINIFLEX®

2. CURRENT MEASUREMENT

2.1. MEASUREMENT PRINCIPLE

2.2. USE

2.3. MAINS ADAPTER (OPTION)

3. CHARACTERISTICS

3.1. REFERENCE CONDITIONS

3.2. ELECTRICAL CHARACTERISTICS

3.3. VARIATIONS IN THE RANGE OF USE

3.4. TYPICAL FREQUENCY RESPONSE CURVES

3.5. FREQUENCY LIMITATION AS A FUNCTION OF AMPLITUDE

3.6. POWER SUPPLY

3.7. ENVIRONMENTAL CONDITIONS

3.8. CONSTRUCTION SPECIFICATIONS

3.9. CONFORMITY TO INTERNATIONAL STANDARDS

3.10. ELECTROMAGNETIC COMPATIBILITY (CEM)

4. MAINTENANCE

4.1. CLEANING

4.2. REPLACING THE BATTERIES

5. WARRANTY

6. TO ORDER

6.1. ACCESSORIES AND SPARES

6.2. SPECIFIC MODELS

1. VORSTELLUNG

1.1. ALLGEMEINES

2. STROMMESSUNG

2.1. MESSGRUNDLAGE

2.2. VERWENDUNG

2.3. NETZADAPTER (OPTION)

3. TECHNISCHE DATEN

3.1. REFERENZBEDINGUNGEN

3.2. ELEKTRISCHE DATEN

3.3. SCHWANKUNGEN IM EINSATZBEREICH

3.4. TYPISCHE FREQUENZGANGKURVEN

3.5. AMPLITUDENABHÄNGIGE FREQUENZBESCHRÄNKUNG

3.6. VERSORGUNG

3.7. UMGEBUNGSBEDINGUNGEN

3.8. ALLGEMEINE BAUDATEN

3.9. KONFORMITÄT MIT INTERNATIONALEN NORMEN

3.10. ELEKTROMAGNETISCHE VERTRÄGLICHKEIT (EMV)

4. WARTUNG

4.1. REINIGUNG

4.2. BATTERIEN WECHSELN

5. GARANTIE

6. BESTELLANGABEN

6.1. ZUBEHÖR UND ERSATZTEILE

6.2. SONDERMODELLE

1. PRESENTAZIONE
