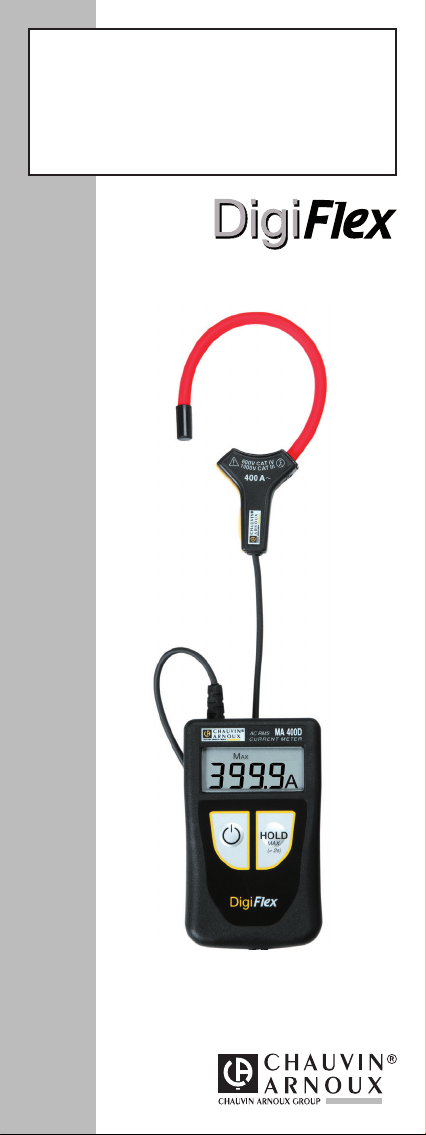

Chauvin Arnoux MA400D User manual [ml]

 MESUREUR FLEXIBLE DE COURANT
 FLEXIBLE CURRENT METER
 FLEXIBLE STROMWANDLER
 MISURATORE FLESSIBILE DI CORRENTE
 MEDIDOR DE CORRIENTE FLEXIBLE

MA400D

FRANÇAIS
ENGLISH
DEUTSCH
ITALIANO
ESPAÑOL

Notice de fonctionnement
User's manual
Bedienungsanleitung
Manuale d’uso
Manual de instrucciones

English ............................................... 16

Deutsch ............................................. 30

Italiano ............................................... 44

Español ............................................. 58

Vous venez d’acquérir un mesureur de courant avec cap­teur flexible DigiFLEX MA400D et nous vous remercions

de votre confiance.
Pour obtenir le meilleur service de votre appareil :

 lisez attentivement cette notice de fonctionnement,
 respectez les précautions d’emploi.

ATTENTION, risque de DANGER ! L’opérateur
doit consulter la présente notice à chaque fois
que ce symbole de danger est rencontré.

Appareil protégé par une isolation double.

Application ou retrait non autorisé sur les conduc‑
teurs nus sous tension dangereuse. Capteur de
courant type B selon IEC 61010‑2‑032.

Pile.

Le marquage CE indique la conformité aux direc‑
tives européennes, notamment DBT et CEM.

La poubelle barrée signifie que, dans l’Union
Européenne, le produit fait l’objet d’une collecte
sélective conformément à la directive DEEE
2002/96/EC : ce matériel ne doit pas être traité
comme un déchet ménager.

Définition des catégories de mesure :

 La catégorie de mesure IV correspond aux mesurages

réalisés à la source de l’installation basse tension.

 La catégorie de mesure III correspond aux mesurages

réalisés dans l’installation du bâtiment.

 La catégorie de mesure II correspond aux mesurages

réalisés sur les circuits directement branchés à l’instal‑
lation basse tension.

PRÉCAUTIONS D’EMPLOI

Cet appareil est protégé contre des tensions n’excédant
pas 1000 V par rapport à la terre en catégorie de mesure
III ou 600 V CAT IV entre le capteur et le conducteur dont il
mesure le courant.

La protection assurée par l’appareil peut‑être compromise si
celui‑ci est utilisé de façon non spécifiée par le constructeur.

2

 Respectez la tension et l’intensité maximales assignées

ainsi que la catégorie de mesure.

 Respectez les conditions d’utilisation, à savoir la tempé‑

rature, l’humidité, l’altitude, le degré de pollution et le lieu
d’utilisation.

 Avant chaque utilisation, vérifiez l’intégrité des isolants du

tore, du cordon et du boîtier. N’utilisez pas l’appareil s’il est
ouvert, détérioré ou mal remonté.

 L’application ou le retrait du capteur n’est pas autorisé

sur des conducteurs non isolés sous tension dangereuse.

 Utilisez systématiquement des moyens de protection

individuelle adaptés.

 Toute procédure de dépannage ou de vérification métro‑

logique doit être effectuée par du personnel compétent
et agréé.

SOMMAIRE

1. PRÉSENTATION ...........................................................4

2. MESURE DE COURANT ..............................................6

2.1. Principe de mesure .........................................6

2.2. Utilisation .........................................................6

3. CARACTÉRISTIQUES ..................................................9

3.1. Conditions de référence..................................9

3.2. Caractéristiques électriques ...........................9

3.3. Variations dans le domaine d’utilisation.......10

3.4. Courbe typique de réponse en fréquence ...10

3.5. Alimentation ...................................................11

3.6. Conditions d’environnement.........................11

3.7. Caractéristiques constructives .....................12

3.8. Conformité aux normes internationales .......12

3.9. Compatibilité électromagnétique .................12

4. MAINTENANCE ..........................................................12

4.1. Nettoyage ......................................................12

4.2. Remplacement des piles ..............................13

4.3. Vérification métrologique ..............................13

4.4. Réparation .....................................................13

5. GARANTIE .................................................................14

6. POUR COMMANDER ................................................14

6.1. Accessoires ...................................................14

6.2. Rechanges .....................................................14

3

1. PRÉSENTATION

Le DigiFLEX permet de mesurer la valeur efficace des cou‑
rants alternatifs de 20 mA à 400 A.

Le capteur se présente sous la forme d’un tore flexible de
17 ou de 25 cm de longueur. Il est raccordé par un cordon
blindé au boîtier contenant l’électronique de traitement du
signal alimentée par une pile.

La flexibilité du capteur facilite l’enserrage du conducteur à
mesurer quelle que soit sa nature (câble, barre, toron, etc.)
et son accessibilité. La conception du dispositif d’ouverture
et de fermeture du tore, par encliquetage, permet sa mani‑
pulation avec des gants de protection.

Capteur flexible.

6

0

I

0

V

T

A

C

1

0

0

0

T

V

A

C

400 A

Dispositif
d’ouverture
du capteur.

Boîtier élec‑

Afficheur

tronique.

LCD.

V

I

I

I

AC RMS

MA 400D

CURRENT METER

HOLD

M

P

AX

A

HOLD

MAX
(>2s)

Touche HOLD.

Cordon blindé.

Touche ON/OFF.

4

Au dos du boîtier électronique, se trouve une encoche qui
permet de fixer un attache‑ceinture (en option).

L’attache ceinture multifonction permet :

 de porter le boîtier électronique à la ceinture,

 de le fixer sur une

paroi métallique
grâce à l’aimant
inclus,

 de l’accrocher à

une porte ou à un
bord de table.

5

2. MESURE DE COURANT

A

2.1. PRINCIPE DE MESURE

Le capteur flexible est basé sur la technique de Rogowski.

Il permet d’avoir :

 une insensibilité au courant continu (on peut mesurer la

composante AC de n’importe quel signal AC + DC);

 un poids allégé (absence de circuit magnétique).

2.2. UTILISATION

2.2.1. BRANCHEMENT

Avant toute chose, utilisez les moyens de protections
adaptés.

 Appuyez sur le dispositif d’ouverture jaune pour ouvrir

le tore flexible.

 Ouvrez‑le, puis placez‑le autour du conducteur parcouru

par le courant à mesurer (un seul conducteur dans le
capteur).

 Refermez le tore.

Afin d’optimiser la qualité de la mesure, il convient de
centrer le conducteur dans le tore et de donner au tore la
forme la plus circulaire possible.

 Appuyez sur la touche

tension. L’afficheur s’allume.

2.2.2. MESURE

Lisez la mesure sur l’afficheur. La valeur du courant est
donnée en A

rms.

pour mettre l’appareil sous

6

A

A

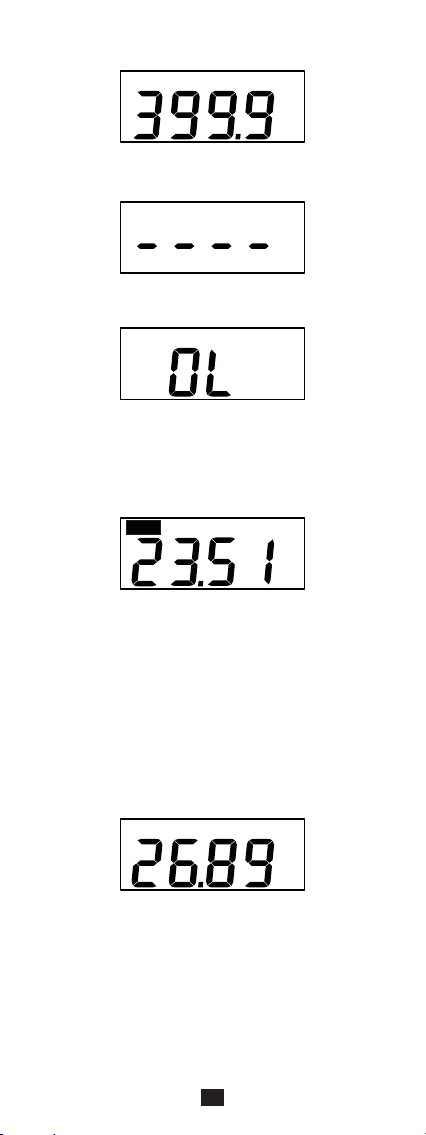

Si la mesure dépasse la capacité d’affichage (400 A), l’appa‑

A

A

A

reil affiche 399.9 clignotant.

Si la mesure est trop faible (voir § 3.2) alors l’appareil affiche
des tirets.

Si le signal comporte fronts trop raides ou un facteur de crête
trop important, alors l’appareil affiche OL.

2.2.3. MAINTIEN DE LA MESURE

Si vous voulez figer l’affichage d’une mesure, appuyez sur
la touche HOLD.

HOLD

Le symbole HOLD s’affiche.

L’appareil continue à faire des mesures, mais l’affichage
est bloqué. Pour le débloquer, appuyez à nouveau que la
touche HOLD.

2.2.4. RECHERCHE DU MAXIMUM

Pour rechercher un maximum, par exemple une pointe dont
la durée est d’au moins 200 ms, appuyez pendant plus de
deux secondes sur la touche HOLD (MAX > 2s).

MAX

Le symbole Max d’affiche puis l’appareil commence les
mesures quelques secondes plus tard.

L’appareil compare chaque nouvelle mesure à celle qui est
affichée. Si la nouvelle mesure est supérieure à l’ancienne,
elle la remplace que l’affichage.

Pour revenir à l’affichage instantané, appuyez à nouveau sur
la touche HOLD (MAX > 2s).

7

A

2.2.5. DÉSACTIVATION DE L’ARRÊT AUTOMATIQUE

Afin d’économiser les piles, l’appareil s’éteint automatique‑
ment au bout de 10 minutes si l’utilisateur n’a pas manifesté
sa présence en appuyant sur une touche sauf si la fonction
MAX est active.

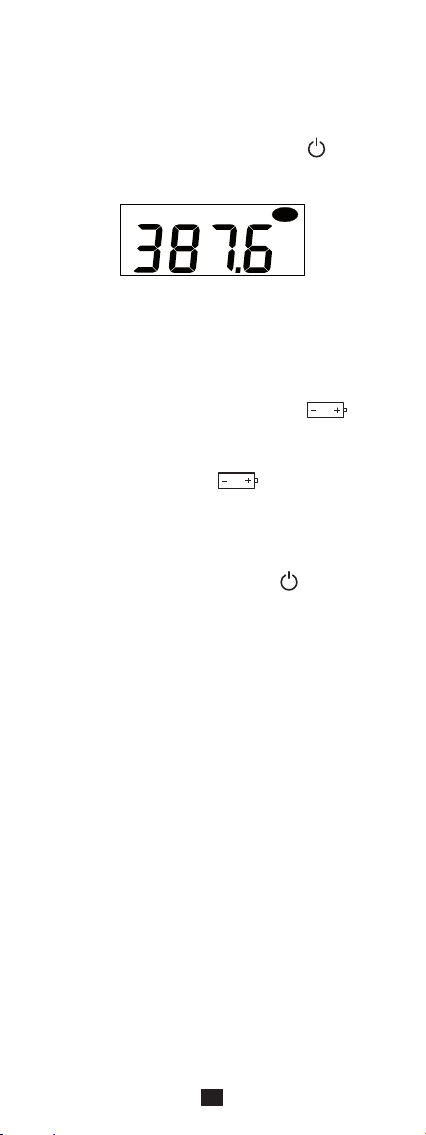

Il est possible de désactiver l’arrêt automatique. Pour cela,
lors de la mise en route de l’appareil, appuyez simultanément

sur les touches
s’affiche alors.

et HOLD. Le symbole P (permanent)

P

Pour réactiver l’arrêt automatique, éteignez puis rallumez
l’appareil.

2.2.6. PILES FAIBLES

Lorsque la valeur de la tension pile baisse et que l’autonomie
de l’appareil n’est plus que d’une heure environ, le symbole

clignote sur l’afficheur.

Lorsque la tension pile est trop faible pour garantir la préci‑
sion des mesures, le symbole

alors remplacer les piles (voir § 4.2).

2.2.7. DÉBRANCHEMENT

s’allume en fixe. Il faut

 Éteignez l’appareil en appuyant sur la touche
 Appuyez sur le dispositif d’ouverture jaune pour ouvrir

le tore flexible.

 Retirez le tore flexible du conducteur.

8

.

3. CARACTÉRISTIQUES

3.1. CONDITIONS DE RÉFÉRENCE

Grandeur d’influence

Température 23 ± 3 °C

Humidité relative 45 à 75 % HR

Fréquence du signal mesuré 45 à 65 Hz

Facteur de crête du signal
mesuré

Diamètre du conducteur ≤ 5 mm

Tension pile 2,8 ‑ 3,2 V

Champ électrique extérieur nul

Champ magnétique DC extérieur
(champ terrestre)

Champ magnétique AC extérieur nul

Position du conducteur

Forme du tore de mesure quasi‑circulaire

Valeurs de référence

√2

< 40 A/m

centré dans le tore de

mesure

3.2. CARACTÉRISTIQUES ÉLECTRIQUES

Gamme d’affichage
(A)

Domaine de mesure
spécifié (A)

Résolution 1 mA 10 mA 100 mA

Incertitude
intrinsèque

4 40 400

0,020 ‑

3,999

±(2%

+ 10 pt)

4,00 ‑
39,99

±(1,5%

+ 2 pt)

40,0 ‑
399,9

±(1,5%

+ 2 pt)

En mode MAX :

Gamme d’affichage
(A)

Domaine de mesure
spécifié (A)

Résolution 1 mA 10 mA 100 mA

Erreur typique

4 40 400

0,100 ‑

3,999

±(2%

+ 10 pt)

4,00 ‑
39,99

±(1,5%

+ 2 pt)

9

40,0 ‑
399,9

±(1,5%

+ 2 pt)

3.3. VARIATIONS DANS LE DOMAINE D’UTILISATION

Grandeur d’influence Plage d’influence

Tension pile 1,8 à 3,2 V

Température 0 °C à 50 °C ± 0,25 % / 10 °C ± (0,5 % / 10 °C + 2 pt)

Humidité relative 10 à 90% HR ± 0,2 % ± (0,3 % + 2 pt)

10 à 20 Hz

Fréquence

Position du conducteur dans
le capteur (f < 400 Hz)

Conducteur adjacent
parcouru par un courant AC

20 Hz à 30 Hz

30 Hz à 400 Hz

400 à 1000 Hz

1000 à 3000 Hz

Position quelconque sur le
périmètre interne du capteur

Conducteur au contact du
périmètre externe du capteur

Facteur de crête

Réjection de mode série
en AC

Réjection mode commun
50/60 Hz

Influence d’un champ ma‑
gnétique externe 50/60 Hz

1,4 à 3,5

limité à 600 Acrête

0 à 400 Adc < 1 pt ≥ 50 dB

0 à 600 Vrms < 1 pt ≥ 60 dB

0 à 400 A/m

3.4. Courbe typique de réponse en fréquenCe

à 39 Aac

10 %

0 %

-10 %

-20 %

-30 %

-40 %

-50 %
10 Hz 100 Hz 1000 Hz 10000 Hz

10

Erreur sur la mesure

Typique Maximale

< 1 pt ±(0,2% + 1 pt)

± (5 % + 1 pt)

Voir courbe

au § 3.4

± 0,5 % ± (1,5 % + 1 pt)

± (1 % + 1 pt)

± (0,5 % + 1 pt)

± (6 % + 1 pt)

‑ 3 dB typique

Hors ouverture : 33 dB

Sur ouverture : 30 dB

à 16,66 Hz : ± (2 % + 1 pt)

à 50 Hz : ± (0,5 % + 1 pt)

à 440 Hz : ± (30 % + 1 pt)

Boîtier : 43 dB

Capteur : 50 dB

Hors ouverture : ≥ 28 dB

Sur ouverture : ≥ 25 dB

± (6 % + 1 pt)
± (3 % + 1 pt)

‑

Boîtier : ≥ 30 dB

Capteur : ≥ 40 dB

3.5. ALIMENTATION

L’alimentation de l’appareil peut être réalisée :

 soit par deux piles 1,5 V alcaline R03 (AAA),
 soit par deux accumulateurs NiMH de même taille.

La tension nominale de fonctionnement se situe entre 1,8
et 3,2 V.
L’autonomie en fonctionnement continu est de :

 70 heures pour des piles super alcalines,
 50 heures pour des accumulateurs NiMH d’une capacité

de 1200 mAh.

L’usure des piles est signalée pour le symbole
tant sur l’afficheur. Lorsqu’il est allumé en fixe, il faut rem‑
placer les piles (voir § 4.2).

cligno‑

3.6. CONDITIONS D’ENVIRONNEMENT

L’appareil doit être utilisé dans les conditions suivantes :

 Température d’utilisation : 0°C à +50°C
 Température de stockage : ‑20°C à +70°C (hors piles

ou accumulateurs)

 Humidité relative d’utilisation : 80% HR à 50°C
 Humidité relative de stockage : 90% HR (jusqu’à 45°C)

11

Le capteur peut supporter une température de 90°C.

Utilisation en intérieur.
Degré de pollution : 2.
Altitude : < 2000 m.

3.7. CARACTÉRISTIQUES CONSTRUCTIVES

Dimensions hors tout

 Boîtier : 100 x 60 x 20 mm
 Câble de liaison : 0,70 m
 Capteur

 Longueur (mm) 170 mm 250 mm
 Diamètre d’enserrage 45 mm 70 mm

Masse de l’appareil : 130 g environ.
Indice de protection : IP 40 selon IEC 60529

IK 04 selon IEC 50102
Auto‑extinguibilité : V0 (selon UL 94)

Le tore flexible a une bonne tenue aux huiles et hydrocar‑
bures aliphatiques.

3.8. CONFORMITÉ AUX NORMES INTER­NATIONALES

Sécurité électrique selon IEC 61010‑2‑032 pour les capteurs
de type B. Tension assignée de 600 V par rapport à la terre
en catégorie IV.

Double isolement :

3.9. COMPATIBILITÉ ÉLECTROMAGNÉTIQUE

Émission et immunité en milieu industriel selon IEC 61326‑1
pour les appareils portables.

4. MAINTENANCE

Toute intervention non agrée ou tout remplacement
de pièce par des équivalences risquent de compromettre
gravement la sécurité.

4.1. NETTOYAGE

Déconnectez tout branchement de l’appareil et éteignez‑le.

Utilisez un chiffon doux, légèrement imbibé d’eau savon‑
neuse. Rincez avec un chiffon humide et séchez rapidement
avec un chiffon sec ou de l’air pulsé. N’utilisez pas d’alcool,
de solvant ou d’hydrocarbure.

12

Veillez à ce qu’aucun corps étranger ne vienne entraver le
fonctionnement du dispositif d’encliquetage.

4.2. REMPLACEMENT DES PILES

Le remplacement de la pile doit être effectué lorsque le
symbole

 Déconnectez tout branchement de l’appareil et éteignez‑le.
 A l’aide d’un tournevis, dévissez les deux vis de fermeture

du boîtier.

 Remplacez les piles usagées par des piles neuves (piles

1,5 V super alcaline de type R03 ou AAA).

 Refermez le boîtier et assurez‑vous de sa fermeture

complète et correcte.

 Revissez les deux vis.

s’affiche.

Les piles et les accumulateurs usagés ne doivent
pas être traités comme des déchets ménagers.
Rapportez‑les au point de collecte approprié pour
le recyclage.

4.3. VÉRIFICATION MÉTROLOGIQUE

Comme tous les appareils de mesure ou d’essais,
une vérification périodique est nécessaire.

Nous vous conseillons une vérification annuelle de cet appa‑
reil. Pour les vérifications et étalonnages, adressez‑vous à
nos laboratoires de métrologie accrédités COFRAC ou aux
centres techniques MANUMESURE.

Renseignements et coordonnées sur demande :
Tél. : [phone] ‑ Fax : [phone]

4.4. RÉPARATION

Pour les réparations sous garantie et hors garantie, adres‑
sez votre appareil à l’un des centres techniques régionaux
MANUMESURE, agréés CHAUVIN ARNOUX.
Renseignements et coordonnées sur demande :
Tél. : [phone] ‑ Fax : [phone]

Pour les réparations hors de France métropolitaine, sous
garantie et hors garantie, retournez l’appareil à votre dis‑
tributeur.

13

5. GARANTIE

Notre garantie s’exerce, sauf stipulation expresse, pendant
douze mois après la date de mise à disposition du matériel.
Extrait de nos Conditions Générales de Vente, communi‑
quées sur demande.

La garantie ne s’applique pas suite à :

 une utilisation inappropriée de l'équipement ou à une

utilisation avec un matériel incompatible ;

 des modifications apportées à l'équipement sans l'autori‑

sation explicite du service technique du fabricant ;

 des travaux effectués sur l'appareil par une personne non

agréée par le fabricant ;

 une adaptation à une application particulière, non prévue

par la définition du matériel ou non indiquée dans la notice
de fonctionnement ;

 des dommages dus à des chocs, chutes ou inondations.

6. POUR COMMANDER

DigiFLEX MA400D-170 ................................. P01120575Z

DigiFLEX MA400D-250 ................................. P01120576Z

Livrés sous blister avec :

 deux piles alcaline 1,5 V AAA,
 une attache velcro
 une notice de fonctionnement 5 langues,
 un certificat de vérification.

6.1. ACCESSOIRES

Sacoche 120x200x60 ..................................... P01298074

Accroche‑ceinture multifonction .................... P01102100Z

6.2. RECHANGES

Jeu de 5 attaches velcro ................................ P01102113

14

15

ENGLISH

Thank you for purchasing a DigiFLEX MA400D current
meter with flexible sensor. For best results from your

instrument:

 read this user’s manual carefully,
 comply with the precautions for use.

WARNING, risk of DANGER! The operator must
refer to these instructions whenever this danger
symbol appears.

Equipment protected by double insulation.

Must not be applied to or removed from bare
conductors at dangerous voltages. Type B cur‑
rent sensor as per IEC 61010‑2‑032.

Battery.

The CE marking indicates conformity with
European directives, in particular LVD and EMC.

The rubbish bin with a line through it indicates
that, in the European Union, the product must
undergo selective disposal in compliance with
Directive WEEE 2002/96/EC. This equipment
must not be treated as household waste.

Definition of measurement categories:

 Measurement category IV corresponds to measurements

taken at the source of low‑voltage installations.

 Measurement category III corresponds to measurements

on building installations.

 Measurement category II corresponds to measurements

taken on circuits directly connected to low‑voltage
installations.

PRECAUTIONS FOR USE

This instrument is protected against voltages of not more than
1000V with respect to ground in measurement category III
or 600V in CAT IV between the sensor and the conductor of
which it measures the current.

The protection provided by the instrument may be impaired
if the instrument is used other than as specified by the
manufacturer.

 Do not exceed the rated maximum voltage and current or

the measurement category.

16

 Observe the conditions of use, namely the temperature,

the relative humidity, the altitude, the level of pollution,
and the place.

 Before each use, check the integrity of the insulation

on the coil, the cords and the housing. Do not use the
instrument if it is open, damaged, or poorly reassembled,
or its accessories if they appear damaged.

 The sensor must not be applied to or removed from

uninsulated conductors at dangerous voltages.
 Use personal protection equipment systematically.
 All troubleshooting and metrological checks must be per‑

formed by competent and accredited personnel.

CONTENTS

1. PRESENTATION .........................................................18

2. CURRENT MEASUREMENT .....................................20

2.1. Measurement principle .................................20

2.2. Use .................................................................20

3. CHARACTERISTICS ..................................................23

3.1. Reference conditions ....................................23

3.2. Electrical characteristics ...............................23

3.3. Variations in range of use .............................24

3.4. Typical frequency response curves ..............24

3.5. Power supply .................................................25

3.8. Environmental conditions .............................25

3.7. Characteristics of construction ....................26

3.8. Compliance with international standards ....26

3.9. Electromagnetic compatibility ......................26

4. MAINTENANCE ..........................................................27

4.1. Cleaning .........................................................27

4.2. Replacement of the batteries .......................27

4.3. Metrological check ........................................27

4.4. Repair ............................................................27

5. WARRANTY ................................................................28

6. TO ORDER ..................................................................28

6.1. Accessories ...................................................28

6.2. Replacement parts ........................................28

17

1. PRESENTATION

The DigiFLEX is used for RMS measurements of current,
from 20 mA to 400 A.

The sensor takes the form of a flexible coil 17 or 25 cm long,
connected by a shielded cord to a small housing containing
the signal processing electronics, supplied by a battery.

The flexibility of the sensors makes it easier to wrap them
round the conductor to be measured, whatever its type
(cable, bar, strand, etc.) and its accessibility. The design of
the snap‑action coil opening and closing device allows it to
be handled while wearing protective gloves.

Flexible sensor.

6

0

V

I

0

V

T

A

C

1

0

I

0

0

T

V

A

C

400 A

Sensor
opening
device.

Electronics

LCD display

housing.

unit.

I

I

AC RMS

MA 400D

CURRENT METER

HOLD

M

P

AX

A

HOLD

MAX
(>2s)

HOLD key.

ON/OFF key.

Shielded cord.

18

On the back of the electronics housing is a notch for the
attachment of a belt clip (optional).

The multi‑function belt clip can be used:

 to carry the electronic housing on your belt,

 to attach it to a

metal surface
using the built‑in
magnet,

 to hook it to a door

or the edge of a

table.

19

2. CURRENT MEASUREMENT

A

2.1. MEASUREMENT PRINCIPLE

The flexible sensor is based on the Rogowski coil.

It combines:

 very good linearity with no saturation effect (and so no

heating);

 light weight (no magnetic circuit).

2.2. USE

2.2.1. CONNECTION

First of all, use the appropriate means of protection.

 Press the yellow opening device to open the flexible coil.

 Open it, then place it round the conductor through which

the current to be measured flows (only one conductor in

the sensor).

 Close the coil.

In order to optimize measurement quality, it is best to

centre the conductor in the coil and to make the shape

of the coil as nearly circular as possible.

 Press the

unit lights.

2.2.2. MEASUREMENT

Read the measurement on the display unit. The current is
given in A

key to switch the device on. The display

rms.

20

If the measurement exceeds the display capacity (400 A),

A

A

A

A

A

the device displays 399.9, blinking.

If the measurement is too low (see § 3.2), the device displays
dashes.

If the edges of the signal are too steep or its peak factor is
too large, the device displays OL.

2.2.3. FREEZING THE MEASUREMENT

If you want to freeze the display of a measurement, press
the HOLD key.

HOLD

The HOLD symbol is displayed.

The device continues to make measurements, but the display
is frozen. To release it, press the HOLD key again.

2.2.4. SEARCH FOR MAXIMUM

To search for a maximum, for example a spike lasting at
least 100 ms, press the HOLD (MAX > 2s) key for more
than two seconds.

MAX

ax symbol is then displayed; the device starts making

The M
measurements a few seconds later.

The device compares each new measurement to the one
displayed. If the new measurement is greater than the old, it
replaces it in the display.

To return to the real‑time display mode, press the HOLD
(MAX > 2s) key again.

21

2.2.5. DE-ACTIVATION OF AUTOMATIC SWITCHING OFF

A

In order to save the batteries, the device switches itself off
automatically at the end of 10 minutes if the user has not
pressed a key (unless the MAX function is active).

It is possible to deactivate automatic switching off. To do
this, when you switch the device on, press the

keys simultaneously. The P symbol (lit steadily) is then dis‑
played.

and HOLD

P

To reactivate automatic switching off, switch the device off,
then back on.

2.2.6. BATTERIES LOW

When the battery voltage drops and the remaining battery
life of the device is only about one hour, the

blinks on the display unit.

When the battery voltage is too low to guarantee the accu‑
racy of the measurements, the

The batteries must then be replaced (see § 4.2).

2.2.7. DISCONNECTING

symbol lights steadily.

symbol

 Switch the device off by pressing the
 Press the yellow opening device to open the flexible core.
 Remove the flexible core from the conductor.

22

key.

3. CHARACTERISTICS

3.1. REFERENCE CONDITIONS

Quantity of influence Reference values

Temperature 23 ± 3°C

Relative humidity 45 to 75% RH

Frequency of the signal measured 40 to 65 Hz

Peak factor of the signal measured

Conductor diameter ≤ 5 mm

Battery voltage 2.8 ‑ 3.2 V

External electric field none
External DC magnetic field (earth

field)
External AC magnetic field none

Position of the conductor

Shape of the measurement coil nearly circular

3.2. ELECTRICAL CHARACTERISTICS

Display range (A) 4 40 400

Specified measure‑
ment range (A)

Resolution 1 mA 10 mA 100 mA

Intrinsic uncertainty

0.020 ‑

3.999

±(2%

+ 10 ct)

√2

<40 A/m

centred in the

measurement coil

4.00 ‑

39.99

±(1.5%

+ 2 ct)

40.0 ‑

399.9

±(1.5%

+ 2 ct)

In MAX mode:

Display range (A) 4 40 400

Specified measure‑
ment range (A)

Resolution 1 mA 10 mA 100 mA

Typical error

0.100 ‑

3.999

±(2%

+ 10 ct)

23

4.00 ‑

39.99

±(1.5%

+ 2 ct)

40.0 ‑

399.9

±(1.5%

+ 2 ct)

3.3. VARIATIONS IN RANGE OF USE

Quantity of influence Range of influence

Battery voltage 1.8 to 2 V

Temperature 0 °C to 50 °C ± 0.25 % / 10 °C ±( 0.5 % / 10 °C + 2 ct)

Relative humidity 10 to 90% RH 0.2% ± (0.3 % + 2 ct)

10 to 20 Hz

Frequency response

Position of the conductor in
the sensor (f<400 Hz)

Adjacent conductor
carrying alternating current

20 Hz to 30 Hz

30 Hz to 400 Hz

400 to 1000 Hz

1000 to 3000 Hz

Any position on the interior
perimeter of the sensor

Conductor touching the ex‑
terior perimeter of the sensor

Peak factor

Serial mode rejection ratio
in AC

Common mode rejection,
50/60 Hz

Influence of a 50/60 Hz ex‑
ternal magnetic field

1.4 to 3.5

limited to 600 Apeak

0 to 400 Adc < 1 ct ≥ 50 dB

0 to 600 V

rms < 1 ct ≥ 60 dB

0 to 400 A/m

3.4. TYPICAL FREQUENCY RESPONSE CURVES

at 39 Aac

10 %

0 %

-10 %

-20 %

-30 %

-40 %

-50 %
10 Hz 100 Hz 1000 Hz 10000 Hz

24

Error on the measurement

Typical Maximum

< 1 ct ±(2% + 1 ct)

± (5 % + 1 ct)

See § 3.4

± 0.5 % ± (1.5 % ± 1 ct)

± (1 % + 1 ct)

± (0.5 % + 1 ct)

± (6 % + 1 ct)
‑ 3 dB typical

Away from opening: 33 dB

At opening: 30 dB

at 16.66 Hz : ± (2 % + 1 ct)

at 50 Hz : ± (0.5 % + 1 ct)

at 440 Hz : ± (30 % + 1 ct)

Housing: 43 dB

Sensor: 50 dB

Away from opening: ≥ 28 dB

At opening: ≥ 25 dB

± (6 % + 1 ct)
± (3 % + 1 ct)

‑

Housing: ≥ 30 dB

Sensor: ≥ 40 dB

3.5. POWER SUPPLY

The device can be powered:

 either by two 1.5 V R03 (AAA) alkaline batteries,
 or by two NiMH storage batteries of the same size.

The nominal operating voltage is between 1.8 and 3.2 V.
The battery life in continuous operation is:

 70 hours with super‑alkaline batteries,
 50 hours with NiMH storage batteries having a capacity

of 1200 mAh.

The low battery condition is reported by the blinking
symbol on the display unit. When it is lit steadily, the batter‑
ies must be replaced (see § 4.2).

3.8. ENVIRONMENTAL CONDITIONS

The instrument must be used in the following conditions:

 Temperature in use: 0°C to +50°C
 Storage temperature: ‑20°C to +70°C

(without batteries)

 Relative humidity in use: 80% RH to 50°C
 Relative humidity in storage: 90% RH (up to 45°C)

The sensor can withstand a temperature of 90°C.

25

For indoor use.
Level of pollution: 2.
Altitude: <2000 m.

3.7. CHARACTERISTICS OF CONSTRUCTION

Overall dimensions

 Housing: 100 x 60 x 20 mm
 Connecting cable: 0.70 m
 Sensor

 Length (mm) 170 mm 250 mm
 Clamping diameter 45 mm 70 mm

Mass of the device: approximately 130 g.
Index of protection: IP 40 per IEC 60529

IK 04 per IEC 50102
Afterflame time: V0 (per UL 94)

The flexible coil is resistant to oils and aliphatic hydrocarbons.

3.8. COMPLIANCE WITH INTERNATIONAL STANDARDS

Electrical safety per IEC 61010‑2‑032 for type B sensors.
Rated voltage 600 V with respect to earth in category IV.

Double insulation:

3.9. ELECTROMAGNETIC COMPATIBILITY

Emissions and immunity in an industrial setting compliant
with IEC 61326‑1 for portable devices.

26

4. MAINTENANCE

Any unauthorized repair or replacement of a part

by an “equivalent” may gravely impair safety.

4.1. CLEANING

Disconnect everything connected to the instrument and
switch it off.

Use a soft cloth, dampened with soapy water. Rinse with a
damp cloth and dry rapidly with a dry cloth or forced air. Do
not use alcohol, solvents, or hydrocarbons.

Make sure that no foreign body interferes with the operation
of the snap device of the sensor.

4.2. REPLACEMENT OF THE BATTERIES

The battery must be replaced when the green indicator
flashes or remains off when the instrument is switched on.

 Disconnect everything connected to the instrument and

and switch it off.

 Use a screwdriver to unscrew the two closing screws of

the housing.

 Replace the old battery with a new battery (1.5 V R03 or

AAA super‑alkaline batteries).

 Close the housing; make sure that it is completely and

correctly closed.

 Screw both screws back in.

Spent batteries must not be treated as ordinary
household waste. Take them to the appropriate
recycling collection point.

4.3. METROLOGICAL CHECK

Like all measuring or testing devices, regular instru-

ment verification is necessary.

This instrument should be checked at least once a year.
For checks and calibrations, contact one of our accredited
metrology laboratories (information and contact details
available on request), at our Chauvin Arnoux subsidiary or
the branch in your country.

4.4. REPAIR

For all repairs before or after expiry of warranty, please return
the device to your distributor.

27

5. WARRANTY

Except as otherwise stated, our warranty is valid for twelve
months starting from the date on which the equipment was

sold. Extract from our General Conditions of Sale, provided
on request.

The warranty does not apply in the following cases:

 inappropriate use of the equipment or use with incompat‑

ible equipment;

 modifications made to the equipment without the explicit

permission of the manufacturer’s technical staff;

 work done on the device by a person not approved by

the manufacturer;

 adaptation to a particular application not anticipated in

the definition of the equipment or not indicated in the
user’s manual;

 damage caused by shocks, falls, or floods.

6. TO ORDER

DigiFLEX MA400D-170 ................................. P01120575Z

DigiFLEX MA400D-250 ................................. P01120576Z

Delivered in a blister pack with:

 two 1,5 V piles alkaline battery (AAA),
 one Velcro fastener
 one user’s manual in 5 languages,
 one certificate of verification.

6.1. ACCESSORIES

Carrying bag 120x200x60 .............................. P01298074

Multi‑function belt clip .................................. P01102100Z

6.2. REPLACEMENT PARTS

Set of 5 Velcro fasteners ............................... P01102113

28

29

DEUTSCH

Sie haben einen Strommesser mit flexibler Messschleife
DigiFLEX MA400D erworben und wir danken Ihnen für Ihr

Vertrauen.
Um die optimale Benutzung Ihres Geräte zu gewährleisten,
bitten wir Sie:

 diese Bedienungsanleitung sorgfältig zu lesen,
 die Benutzungshinweise genau zu beachten.

ACHTUNG, GEFAHR! Sobald dieses
Gefahrenzeichen irgendwo erscheint, ist der
Benutzer verpflichtet, die Anleitung zu Rate
zu ziehen.

Das Gerät ist durch eine doppelte Isolierung
geschützt.

Ansetzen und Abnehmen ist bei unter Spannung
stehenden blanken Leitern (Gefahrenspannung)
verboten! Stromwandler Gruppe B gemäß
IEC 61010‑2‑032.

Batterie.

Die CE‑Kennzeichnung bestätigt die
Übereinstimmung mit den europäischen
Richtlinien, insbesondere der Niederspannungs‑
Richtlinie und der EMV‑Richtlinie.

Der durchgestrichene Mülleimer bedeutet, dass
das Produkt in der europäischen Union gemäß
der WEEE‑Richtlinie 2002/96/EG einer getrenn‑
ten Elektroschrott‑Verwertung zugeführt werden
muss. Das Produkt darf nicht als Haushaltsmüll
entsorgt werden.

Definition der Messkategorien:

 Die Kategorie IV bezieht sich auf Messungen, die an der

Quelle von Niederspannungsinstallationen durchgeführt
werden.

 Die Kategorie III bezieht sich auf Messungen, die an

Elektroinstallation eines Gebäudes vorgenommen werden.

 Die Kategorie II bezieht sich auf Messungen, die direkt an

Kreisen der Niederspannungs‑Installation vorgenommen
werden.

SICHERHEITSHINWEISE

Das Gerät besitzt einen Überlastschutz 1000V gegen Erde in
Kategorie III und 600 V in Kategorie IV zwischen Messschleife
und gemessenem Leiter.

Der Geräteschutz ist nur dann gegeben, wenn das Gerät
nach Herstellerangaben verwendet wird.

30

 Halten Sie sich an die Messkategorie und die max. zul.

Nennspannungen und ‑ströme.

 Verwenden Sie ausschließlich unter den vorgegebenen

Einsatzbedingungen bzgl. Temperatur, Feuchtigkeit, Höhe,
Verschmutzungsgrad und Einsatzort.

 Prüfen Sie vor jedem Einsatz nach, ob die Isolierung der

Messschleife, der Leitungen und des Gehäuses einwand‑
frei ist. Das Gerät nur mit korrekt geschlossenem, unbe‑
schädigtem und richtig montiertem Gehäuse verwenden.
Benutzen Sie niemals Zubehörteile, wenn diese beschädigt
erscheinen.

 Ansetzen und Abnehmen des Stromwandlers ist bei nicht

isolierten Leitern unter Gefahrenspannung verboten!

 Verwenden Sie stets die erforderliche persönliche

Schutzausrüstung.

 Reparaturen und messtechnische Überprüfungen dürfen

nur durch zugelassenes Fachpersonal erfolgen.

INHALTSVERZEICHNIS

1. PRÄSENTATION ......................................................... 32

2. STROMMESSUNGEN ................................................34

2.1. Messgrundlage ..............................................34

2.2. Verwendung ...................................................34

3. SPEZIFIKATIONEN ....................................................37

3.1. Referenzbedingungen ...................................37

3.2. Elektrische Spezifikationen ...........................37

3.3. Abweichungen im Betriebsbereich ..............38

3.4. Typische Frequenzgangkurven ..................... 38

3.5. Stromversorgung ...........................................39

3.8. Umweltbedingungen .....................................39

3.7. Allgemeine Baudaten ....................................40

3.8. Konformität mit internationalen Normen ......40

3.9. Elektromagnetische Verträg lichkeit ..............40

4. WARTUNG ..................................................................41

4.1. Reinigung .......................................................41

4.2. Batteriewechsel .............................................41

4.3. Messtechnische Überprüfung ......................41

4.4. Reparatur .......................................................41

5. GARANTIE ..................................................................42

6. BESTELLANGABEN ...................................................42

6.1. Zubehör .........................................................42

6.2. Ersatzteile ......................................................42

31

1. PRÄSENTATION

Die flexiblen DigiFLEX‑Stromwandler sind besonders für
Effektivwert‑Wechselstrommessungen von 20 mA bis 400
A geeignet.

Jeder Stromwandler besteht aus einer 17 oder 25 cm langen
flexiblen Messschleife, welche über eine geschirmte Leitung
an ein Gehäuse mit Batterie und Signalverarbeitungselektronik
angeschlossen ist.

Dank ihrer Flexibilität, umschließen die Stromwandler den
jeweils zu messenden Leiter problemlos, ungeachtet welcher
Art er ist (Kabel, Schiene, Litze usw.) und wo er sich befindet.
Der Schlie
mit Schutzhandschuhen öffnen und schließen.

ß

mechanismus der Messschleife lässt sich auch

Messschleife des
Stromwandlers.

6

0

V

I

0

V

T

A

C

1

I

0

I

I

0

0

T

V

A

C

400 A

Schließmechanismus
der Messschleife.

LCD‑Anzeige

HOLD

Elektronik‑
Gehäuse

AC RMS
CURRENT METER

M

AX

HOLD

MAX
(>2s)

HOLD‑Taste

MA 400D

P

A

Geschirmte Leitung.

ON/OFF Taste

32

Elektronik‑Gehäuse mit Kerbe für (optionale) Gürtelhalterung

Vorteile der Multifunktionsgürtelhalterung:

 Elektronik‑Gehäuse am Gürtel tragen bzw.

 Mit dem zugehöri‑

gen Magneten an
einer Metallwand
befestigen oder

 an eine Tür oder

Tischkante hän‑
gen

33

2. STROMMESSUNGEN

A

2.1. MESSGRUNDLAGE

Der flexible Stromwander beruht auf der Rogowski‑Technik.

Sie gewährleistet:

 Sehr gute Linearität und keine Sättigung (daher auch

keine Erhitzung)

 Leichteres Gerät (kein Magnetkreis)

2.2. VERWENDUNG

2.2.1. ANSCHLUSS

Denken Sie vor allem daran, passende Sicherheitsvorkehrungen
zu treffen.

 Zum Öffnen der flexiblen Messschleife drückt man auf den

gelben Schlie

 Umschließen Sie nun die Messschleife rund um den Leiter,

der den Messstrom führt (es darf nur ein Leiter umschlos‑
sen werden).

 Messschleife wieder schließen.

ß

mechanismus.

Für optimale Messergebnisse muss der Leiter mittig in der
Messschleife ausgerichtet sein, die Messschleife selbst
muss so kreisförmig wie möglich gelegt werden.

 Mit der

Anzeige leuchtet auf.

2.2.2. MESSUNGEN

Lesen Sie die Messung von der Anzeige ab. Der Stromwert
wird in A

‑Taste das Gerät unter Spannung setzen. Die

rms angezeigt.

34

Wenn der Messwert die Anzeigekapazität (400 A) übersteigt,

A

A

A

A

A

blinkt 399.9 auf der Anzeige.

Bei zu niedrigen Messwerten (siehe Abs. 3.2) zeigt das
Gerät Striche an.

Bei zu steil ansteigenden Signalen bzw. mit zu hohem
Scheitelfaktor zeigt das Gerät OL an.

2.2.3. HOLD-FUNKTION

Mit der HOLD‑Taste wird der angezeigte Messwert „ein‑
gefroren“.

HOLD

Das Symbol HOLD wird angezeigt.

Während die Anzeige blockiert ist, werden die Messungen
fortgesetzt. Zum Lösen der HOLD‑Funktion die Taste HOLD
erneut drücken.

2.2.4. HÖCHSTWERTBESTIMMUNG

Zur Bestimmung eines Höchstwerts, zum Beispiel eine mind.
100 ms lange Spitze, wird die Taste HOLD (MAX > 2s) länger
als 2 Sek. gedrückt.

MAX

Das Symbol M
beginnt das Gerät mit den Messungen.

Dabei wird jeder neue Messwert mit der angezeigten
Messung verglichen. Wenn der neue Wert größer als der
Anzeigewert ist, wird der neue Messwert auf die Anzeige
übernommen.

Rückkehr zur Momentanzeige: Taste HOLD (MAX > 2s)

ax wird angezeigt und nach einigen Sekunden

35

erneut drücken.

A

2.2.5. STROMSPARFUNKTION DEAKTIVIEREN

Wenn der Benutzer keine Tasten betätigt, wird das Gerät nach
10 Minuten automatisch abgeschaltet, um die Batterie zu
schonen. Ausnahme: die MAX‑Funktion ist aktiviert.

Diese Stromsparfunktion lässt sich jedoch deaktivieren. Dazu
drückt man beim Einschalten des Geräts gleichzeitig die

Tasten
gezeigt.

Um den Stromsparmodus wieder zu aktivieren das Gerät
ab‑ und wieder anschalten.

2.2.6. SCHWACHE BATTERIEN

Wenn die Batteriespannung zu sinken beginnt und das Gerät
nur mehr etwa eine Stunde Betriebsautonomie hat, blinkt

das Symbol

Wenn die Batteriespannung zu schwach wird, um die
Messgenauigkeit zu gewährleisten, leuchtet das Symbol

(siehe Abs. 4.2.).

und HOLD. Das Symbol P (permanent) wird an‑

P

auf der Anzeige.

ständig. Nun müssen die Batterien gewechselt werden

2.2.7. ABNEHMEN

 Das Gerät mit der Taste
 Zum Öffnen der Spule drückt man auf den gelben

Verschluss.

 Nun kann man die Spule zum Leiter abnehmen.

abschalten.

36

3. SPEZIFIKATIONEN

3.1. REFERENZBEDINGUNGEN

Einflussgröße Bezugswerte

Temperatur 23 ± 3°C

Relative Luftfeuchte 45 bis 75% r.F.

Frequenz des Messsignals 40 bis 65 Hz

Scheitelfaktor des Messsignals

Leitungsdurchmesser ≤ 5 mm

Batteriespannung 2,8 ‑ 3,2 V

Elektrische Feldstärke keine

Magnetfeldstärke DC (Erdfeld) < 40 A/m

Magnetfeldstärke AC keine

Leiterposition

Form der Messschleife Fast rund

3.2. ELEKTRISCHE SPEZIFIKATIONEN

Anzeigebereich (A) 4 40 400

Angegebener
Messbereich (A)

Auflösung 1 mA 10 mA 100 mA

Eigenunsicherheit

0,020 ‑

3,999

±(2%

+ 10 D)

±(1,5%

Mittig in der

Messschleife

4,00 ‑
39,99

+ 2 D)

√2

40,0 ‑
399,9

±(1,5%

+ 2 D)

Im MAX‑Modus:

Anzeigebereich (A) 4 40 400

Angegebener
Messbereich (A)

Auflösung 1 mA 10 mA 100 mA

Typische Fehler

0,100 ‑

3,999

±(2%

+ 10 D)

37

4,00 ‑
39,99

±(1,5%

+ 2 D)

40,0 ‑
399,9

±(1,5%

+ 2 D)

3.3. ABWEICHUNGEN IM BETRIEBSBEREICH

Einflussgröße Einflussbereich

Akku‑Spannung 1,8 bis 2 V

Temperatur von 0 °C bis 50 °C ± 0,25 % / 10 °C ± (0,5 % / 10 °C + 2 D)

Relative Luftfeuchte 10 bis 90% r.F. 0,2% ± (0,3 % ± 2 D)

von 10 bis 20 Hz

Frequenzgang

von 20 Hz bis 30 Hz

von 30 Hz bis 400 Hz

von 400 bis 1000 Hz

von 1000 bis 3000 Hz

Leiterposition in der
Messschleife (f<400 Hz)

Angrenzender Leiter mit AC‑
Strom

Scheitelfaktor

beliebig innerhalb der
Schleife

Leiter muss die Spule außen
berühren

1,4 bis 3,5 bis

max. 600 APeak

Serientaktunterdrückung AC von 0 bis 400 Adc < 1 D ≥ 50 dB

Gleichtaktunterdrückung
50/60 Hz

Veränderung durch
Magnetfeld 50/60 Hz

von 0 bis 600 Vrms < 1 D ≥ 60 dB

von 0 bis 400 A/m

3.4. TYPISCHE FREQUENZGANGKURVEN

bei 39 Aac

10 %

0 %

-10 %

-20 %

-30 %

-40 %

-50 %
10 Hz 100 Hz 1000 Hz 10000 Hz

38

Messfehler

Typisch Maximal

< 1 D ±(2% + 1 D)

± (5 % + 1 D)

Siehe Kap. 3.4

± 0,5 % ± (1,5 % + 1 D)

± (1 % + 1 D)

± (0,5 % + 1 D)

± (6 % + 1 D)
‑ 3 dB typisch

Ohne Öffnung: 33 dB

An Öffnung: 30 dB

bei 16,66 Hz : ± (2 % + 1 D)

bei 50 Hz : ± (0,5 % + 1 D)

bei 440 Hz : ± (30 % + 1 D)

Gehäuse: 43 dB

Wandler: 50 dB

Ohne Öffnung: ≥ 28 dB

An Öffnung: ≥ 25 dB

± (6 % + 1 D)
± (3 % + 1 D)

‑

Gehäuse: ≥ 30 dB

Wandler: ≥ 40 dB

3.5. STROMVERSORGUNG

Stromversorgung des Geräts entweder

 Mit zwei 1,5 V Alkalibatterien R03 (AAA), oder
 Mit zwei gleichwertigen NiMH‑Akkus.

Nennbetriebsspannung zwischen 1,8 und 3,2 V.
Autonomie bei Dauerbetrieb:

 70 Stunden bei Superalkalibatterien,
 50 Stunden bei NiMH‑Akkus mit 1200 mAh Kapazität.

Der Batterieverbrauch wird durch das blinkende Symbol

angezeigt. Leuchtet das Symbol ständig, müssen die

Batterien ausgewechselt werden (siehe Abs. 4.2.).

3.8. UMWELTBEDINGUNGEN

Betriebsbedingungen für das Gerät:

 Betriebstemperatur: 0°C bis +50°C
 Lagertemperatur: ‑20°C bis +70°C

(ohne Batterien oder Akkus)

 Relative Luftfeuchte (Betrieb): 80% r.F. bei 50°C
 Relative Luftfeuchte (Lagerung): 90% r.F. (bis 45°C)

39

Der Stromwandler kann bis zu 90°C widerstehen.

Verwendung in Innenräumen.
Verschmutzungsgrad: 2.
Höhenlage: < 2000 m.

3.7. ALLGEMEINE BAUDATEN

Gesamtmaße:

 Gehäuse: 100 x 60 x 20 mm
 Verbindungskabel: 0,70 m
 Stromwandler

 Länge (mm) 170 mm 250 mm
 Umschließungsdurchmesser 45 mm 70 mm

Gewicht: ca. 130 g environ.
Schutzart: IP 40 gemäß IEC 60529

IK 04 gemäß IEC 50102
Brennverhalten: V0 (gemäß UL 94)

Die Messschleife bietet eine gute Beständigkeit gegen Öle
und aliphatische Kohlenwasserstoffe.

3.8. KONFORMITÄT MIT INTERNATIONALEN
NORMEN

Elektrische Sicherheit gemäß Normen IEC 61010‑2‑032 für
Stromwandler Type B. Nennspannung 600 V gegen Erde
Kat. IV.

Schutzisolierung:

3.9. ELEKTROMAGNETISCHE VERTRÄG­LICHKEIT

Störaussendung und Störimmunität im industriellen Umfeld
gemäß IEC 61326‑1 für tragbare Geräte.

40

4. WARTUNG

Jeder unzulässige Eingriff oder Austausch von Teilen
durch sog. „gleichwertige“ Teile kann die Gerätesicherheit
schwerstens gefährden.

4.1. REINIGUNG

Trennen Sie das Gerät von jedem Anschluss und schalten
Sie es ab.

Mit einem leicht mit Seifenwasser angefeuchteten Tuch
reinigen. Mit einem feuchten Lappen abwischen und schnell
mit einem trockenen Tuch oder in einem Luftstrom trocknen.
Weder Alkohol, noch Lösungsmittel oder Kohlenwasserstoffe
verwenden.

Achten Sie darauf, dass keine Fremdkörper den
Schließmechanismus der Messschleife behindern.

4.2. BATTERIEWECHSEL

Wenn die grüne Leuchtanzeige blinkt oder beim Einschalten
nicht mehr aufleuchtet, muss die Batterie ausgetauscht
werden.

 Trennen Sie das Gerät von jedem Anschluss und schalten

Sie es ab.

 Mit einem Schraubendreher die beiden Schrauben am

Gerät lösen.

 Alte Batterien herausnehmen und neue einlegen (1,5 V

Super‑Alkalibatterie R03 od. AAA).
 Gehäuse korrekt wieder schließen.
 Die beiden Schrauben fest anziehen.

Akkus oder Batterien sind kein Haushaltsmüll!
Bitte entsorgen Sie sie ordnungsgemäß an einer
Sammelstelle für Altbatterien bzw. Altakkus.

4.3. MESSTECHNISCHE ÜBERPRÜFUNG

Wie auch bei anderen Mess- oder Prüfgeräten ist

eine regelmäßige Geräteüberprüfung erforderlich.

Es wird mindestens eine einmal jährlich durchgeführte
Überprüfung dieses Gerätes empfohlen. Für Überprüfung und
Kalibrierung wenden Sie sich bitte an unsere zugelassenen
Messlabors (Auskunft und Adressen auf Anfrage), bzw. an
die Chauvin Arnoux Niederlassung oder den Händler in
Ihrem Land.

4.4. REPARATUR

Senden Sie das Gerät bei Reparaturen innerhalb und außer‑
halb der Garantie an Ihren Händler zurück.

41

5. GARANTIE

Unsere Garantie erstreckt sich, soweit nichts anderes aus‑
drücklich gesagt ist, auf eine Dauer von zwölf Monate nach
Überlassung des Geräts (Auszug aus unseren allgemeinen
Geschäftsbedingungen, die Sie gerne anfordern können).

Eine Garantieleistung ist in folgenden Fällen ausgeschlossen:

 Bei unsachgemäßer Benutzung des Geräts oder

Benutzung in Verbindung mit einem inkompatiblen an‑

deren Gerät
 Nach Änderungen am Gerät, die ohne ausdrückliche

Genehmigung des Herstellers vorgenommen wurden
 Nach Eingriffen am Gerät, die nicht von vom Hersteller

dafür zugelassenen Personen vorgenommen wurden
 Nach Anpassungen des Geräts an besondere

Anwendungen, für die das Gerät nicht bestimmt ist oder

die nicht in der Bedienungsanleitung genannt sind
 In Fällen von Stößen, Stürzen oder Wasserschäden.

6. BESTELLANGABEN

DigiFLEX MA400D-170 ................................ P01120575Z

DigiFLEX MA400D-250 ................................ P01120576Z

Lieferung in Blisterverpackung mit:

 2 Alkalibatterien 1,5 V AAA,
 ein Klettverschluss
 einer Bedienungsanleitung in 5 Sprachen,
 einem Prüfzertifikat.

6.1. ZUBEHÖR

Transporttasche 120x200x60 ........................ P01298074

Multifunktionsgürtelhalterung ........................ P01102100Z

6.2. ERSATZTEILE

5 Klettverschlüsse ......................................... P01102113

42

43

ITALIANO

Avete appena acquistato un misuratore di corrente con
sensore flessibile DigiFLEX MA400D. Vi ringraziamo per

la fiducia che ci avete accordato.
Per ottenere le migliori prestazioni dal vostro strumento:

 leggete attentamente il presente manuale d’uso.
 rispettate le precauzioni d’uso.

ATTENZIONE, rischio di PERICOLO! L’operatore
deve consultare il presente manuale d’uso ogni
volta che vedrà questo simbolo di pericolo.

Strumento protetto da doppio isolamento.

Applicazione o rimozione non autorizzata
sui conduttori nudi sotto tensione pericolo‑
sa. Sensore di corrente tipo B secondo EN
61010‑2‑032.

Pila.

La marcatura CE indica la conformità alle di‑
rettive europee, relativamente alla DBT e CEM.

La pattumiera sbarrata significa che nell’Unione
Europea, il prodotto è oggetto di smaltimento
differenziato conformemente alla direttiva DEEE
2002/96/CE (concernente gli apparecchi elettrici
e elettronici). Questo materiale non va trattato
come rifiuto domestico.

Definizione delle categorie di misura:

 La categoria di misura IV corrisponde alle misure effettuate

alla fonte dell’impianto a bassa tensione.
 La categoria di misura III corrisponde alle misure effettuate

sull’impianto dell’edificio.
 La categoria di misura II corrisponde alle misure effettuate

sui circuiti che sono direttamente collegati all’impianto a

bassa tensione.

PRECAUZIONI D’USO

Lo strumento è protetto contro le tensioni che non superano
1000 V rispetto alla terra in categoria di misura III o 600V
CAT IV fra il sensore e il conduttore di cui misura la corrente.

La protezione garantita dallo strumento sarà compromessa
se il medesimo non è utilizzato conformemente alle specifiche
del costruttore.

44

 Rispettate la tensione e l’intensità massime assegnate

nonché la categoria di misura.

 Rispettate le condizioni d’utilizzo, ossia la temperatura,

l’umidità, l’altitudine, il grado d’inquinamento e il luogo

d’utilizzo.

 Prima di ogni utilizzo, verificate l’integrità degli isolanti del

sensore, dei cavi e del contenitore. Non utilizzate lo stru‑

mento se è aperto, deteriorato, rimontato male, oppure se

i suoi accessori presentano danni.

 L’applicazione o la rimozione del sensore non è autorizzata

su conduttori non isolati sotto tensione pericolosa.

 Utilizzate sistematicamente le protezioni individuali di

sicurezza.
 Ogni procedura di riparazione o di verifica metrologica va

eseguita da personale competente e abilitato.

SOMMARIO

1. PRESENTAZIONE ......................................................46

2. MISURA DELLA CORRENTE ....................................48

2.1. Principio di misura ........................................48

2.2. Utilizzo ...........................................................48

3. CARATTERISTICHE ...................................................51

3.1. Condizioni di riferimento ...............................51

3.2. Caratteristiche elettriche...............................51

3.3. Variazioni nel campo d’utilizzo .....................52

3.4. Curve tipiche di risposta in frequenza..........52

3.5. Alimentazione ................................................53

3.8. Condizioni ambientali ....................................53

3.7. Caratteristiche costruttive ............................54

3.8. Conformità alle norme internazionali ...........54

3.9. Compatibilità elettromagnetica ....................54

4. MANUTENZIONE .......................................................55

4.1. Pulizia ............................................................55

4.2. Sostituzione delle pile ...................................55

4.3. Verifica metrologica .......................................55

4.4. Riparazione ....................................................55

5. GARANZIA ..................................................................56

6. PER ORDINARE .........................................................56

6.1. Accessori .......................................................56

6.2. Ricambi ..........................................................56

45

1. PRESENTAZIONE

DigiFLEX permette di misurare il valore efficace delle correnti
alternate da 20 mA a 400 A.

Ogni sensore si presenta sotto forma di un sensore flessibile,
lungo 17 o 25 cm collegato mediante un cavo blindato ad una
cassetta contenente l’elettronica di trattamento del segnale
alimentata da una pila.

La flessibilità dei sensori facilita il serraggio del conduttore da
misurare qualunque sia la sua natura (cavo, barra, filo, ecc.) e
la sua accessibilità. La concezione del dispositivo d’apertura
e chiusura del sensore (innesto a nottolino) permette la sua
manipolazione con guanti di protezione.

M

AX

Corpo
elettronico.

AC RMS

MA 400D

CURRENT METER

A

P

Sensore flessibile.

6

0

V

I

0

V

T

A

C

1

I

0

I

I

0

0

T

V

A

C

400 A

Display LCD.

HOLD

Dispositivo
d’apertura
del sensore.

Cordone schermato.

Tasto ON/OFF.

46

HOLD

MAX
(>2s)

Tasto HOLD.

Nel retro del corpo elettronico, si trova una tacca che per‑
mette di fissare un attacco per cintura (in opzione).

L’attacco per cintura multifunzionale permette di:

 portare il corpo elettronico alla cintura,

 fissarlo su una

parete metallica
grazie all’incluso
magnete,

 agganciarlo ad una

porta o al bordo del

tavolo.

47

2. MISURA DELLA CORRENTE

A

2.1. PRINCIPIO DI MISURA

Il sensore flessibile si basa sulla tecnica di Rogowski.

Permette di ottenere:

 eccellente linearità e nessun effetto di saturazione (e quindi

nessun riscaldamento);
 peso ridotto (assenza di circuito magnetico).

2.2. UTILIZZO

2.2.1. COLLEGAMENTO

Innanzitutto utilizzate gli appropriati mezzi di protezione.

 Premere il dispositivo d’apertura giallo per aprire il sen‑

sore flessibile.

 Apritelo, poi posizionatelo intorno al conduttore percorso

dalla corrente da misurare (un solo conduttore nel sensore).
 Richiudete il sensore.

Onde ottimizzare la qualità della misura, occorre centrare il

conduttore nel sensore e conferire a quest’ultimo la forma

più circolare possibile.
 Premere il tasto

sione. Il display si accende.

2.2.2. MISURA

Leggete la misura sul display. Il valore della corrente è
fornito in A

rms.

per mettere lo strumento sotto ten‑

48

Se la misura supera la capacità di visualizzazione (400 A), lo

A

A

A

A

A

strumento indica 399.9 (lampeggio).

Se la misura è troppo debole (consultare § 3.2) allora lo
strumento visualizza alcuni trattini.

Se il segnale comporta fronti troppo rigidi o un fattore di
cresta troppo elevato, allora lo strumento visualizza OL.

2.2.3. MANTENIMENTO DELLA MISURA

Se volete congelare la visualizzazione di una misura, premere
il tasto HOLD.

HOLD

Il simbolo HOLD si visualizza.

Lo strumento continua a effettuare misure, ma la visua‑
lizzazione è bloccata. Per sbloccarla, premete di nuovo il
tasto HOLD.

2.2.4. RICERCA DEL MASSIMO

Per ricercare un massimo, per esempio una punta la cui
durata è di almeno 100 ms, premete oltre due secondi il
tasto HOLD (MAX > 2s).

MAX

Appare il simbolo M
secondi dopo.

Lo strumento raffronta ogni nuova misura a quella che è
visualizzata. Se la nuova misura è superiore alla vecchia, la
sostituisce sulla visualizzazione.

Per ritornare alla visualizzazione istantanea, premete di nuovo
il tasto HOLD (MAX > 2s).

ax e lo strumento inizia le misure pochi

49

2.2.5. DISATTIVAZIONE DELL’ARRESTO AUTOMATICO

A

Per economizzare le pile, lo strumento si spegne automati‑
camente in capo a 10 minuti se l’utente non ha manifestato
la propria presenza premendo un tasto salvo se la funzione
MAX è attiva.

E’ possibile disattivare l’arresto automatico. A questo scopo,
alla messa in marcia dello strumento, premete simultanea‑

mente i tasti
(permanente).

e HOLD. Si visualizza allora il simbolo P

P

Per riattivare l’arresto automatico, spegnete e riaccendete
lo strumento.

2.2.6. PILE DEBOLI

Quando il valore della tensione delle pile diminuisce e l’au‑
tonomia dello strumento è solo di un’ora circa, il simbolo

lampeggia sul display.

Quando la tensione delle pile è troppo debole per garantire
la precisione delle misure, il simbolo

Bisogna allora sostituire le pile (consultare § 4.2).

2.2.7. DISINSERIRE

si accende fisso.

 Spegnete lo strumento premendo il tasto
 Premete il dispositivo giallo d’apertura per aprire il toro

flessibile.
 Rimuovete il toro flessibile del conduttore.

50

.

3. CARATTERISTICHE

3.1. CONDIZIONI DI RIFERIMENTO

Grandezza d’influenza Valori di riferimento

Temperatura 23 ± 3°C

Umidità relativa 45 a 75% UR

Frequenza del segnale misurato 40 a 65 Hz
Fattore di cresta del segnale mi‑

surato
Diametro del conduttore ≤ 5 mm

Tensione pila 2,8 ‑ 3,2 V

Campo elettrico esterno nullo
Campo magnetico DC esterno

(campo terrestre)
Campo magnetico AC esterno nullo

Posizione del conduttore

Forma del sensore di misura Quasi ‑ circolare

3.2. CARATTERISTICHE ELETTRICHE

√2

< 40 A/m

Centrato nel sensore

di misura

Gamma di visualiz­zazione (A)

Campo di misura
specifico (A)

Risoluzione 1 mA 10 mA 100 mA

Errore intrinseco

In modo MAX:

Gamma di visualiz­zazione (A)

Campo di misura
specifico (A)

Risoluzione 1 mA 10 mA 100 mA

Errore tipico

4 40 400

0,020 ‑

3,999

±(2%

+ 10 pt)

0,100 ‑

3,999

±(2%

+ 10 pt)

51

4,00 ‑
39,99

±(1,5%

+ 2 pt)

4 40 400

4,00 ‑
39,99

±(1,5%

+ 2 pt)

40,0 ‑
399,9

±(1,5%

+ 2 pt)

40,0 ‑
399,9

±(1,5%

+ 2 pt)

3.3. VARIAZIONI NEL CAMPO D’UTILIZZO

Grandezza d’influenza Campo d’influenza

Tensione pila 1,8 a 2 V

Temperatura 0 °C a 50 °C ± 0,25 % / 10 °C ± (0,5 % / 10 °C + 2 pt)

Umidità relativa 10 a 90% UR 0,2% ± (0,3 % + 2 pt)

10 a 20 Hz

Risposta in frequenza

Posizione del conduttore
nel sensore (f<400 Hz)

Conduttore adiacente
percorso da una corrente
AC

20 Hz a 30 Hz

30 Hz a 400 Hz

400 a 1000 Hz

1000 a 3000 Hz

Posizione qualunque sul
perimetro interno del sensore

Conduttore in contatto con
il perimetro esterno del sen‑
sore

Fattore di cresta

Reiezione modo in serie
in AC

Reiezione modo comune
50/60 Hz

Influenza di un campo ma‑
gnetico esterno 50/60 Hz

Da 1,4 a 3,5

limitato a 600 Acresta

0 a 400 Adc < 1 pt ≥ 50 dB

rms < 1 pt ≥ 60 dB

0 a 600 V

0 a 400 A/m

3.4. Curve tipiChe di risposta in frequenza

a 39 Aac

10 %

0 %

-10 %

-20 %

-30 %

-40 %

-50 %
10 Hz 100 Hz 1000 Hz 10000 Hz

52

Errore sulla misura

Tipico Massimo

< 1 pt ±(2% + 1 pt)

± (5 % + 1 pt)

Consultare § 3.4

± 0,5 % ± (1,5 % +1 pt)

± (1 % + 1 pt)

± (0,5 % + 1 pt)

± (6 % + 1 pt)

‑ 3 dB tipico

Fuori apertura: 33 dB

Su apertura: 30 dB

a 16,66 Hz : ± (2 % + 1 pt)

a 50 Hz : ± (0,5 % + 1 pt)

a 440 Hz : ± (30 % + 1 pt)

Corpo: 43 dB

Sensore: 50 dB

Fuori apertura: ≥ 28 dB

Su apertura: ≥ 25 dB

± (6 % + 1 pt)
± (3 % + 1 pt)

‑

Corpo: ≥ 30 dB

Sensore: ≥ 40 dB

3.5. ALIMENTAZIONE

E’ possibile realizzare l’alimentazione dello strumento:

 mediante due pile 1,5 V alcaline R03 (AAA),
 mediante due accumulatori NiMH di medesima dimen‑

sione.

La tensione nominale di funzionamento si posiziona fra 1,8
e 3,2 V.
L’autonomia in funzionamento continuo è di:

 70 ore per le pile super alcaline,
 50 ore per gli accumulatori NiMH di una capacità di

1200 mAh.

L’usura delle pile è segnalata dal simbolo
giante sul display. Quando è acceso fisso, bisogna sostitu‑
ire le pile (consultare § 4.2).

lampeg‑

3.8. CONDIZIONI AMBIENTALI

Lo strumento va utilizzato nelle seguenti condizioni:

 Temperatura d’utilizzo: 0°C a +50°C
 Temperatura di stoccaggio: ‑20°C a +70°C (fuori pile

o accumulatore)

53

 Umidità relativa d’utilizzo: 80% UR a 50°C
 Umidità relativa di stoccaggio: 90% UR (fino a 45°C)

Il sensore può sopportare una temperatura di 90°C.

Utilizzo all’interno.
Grado d’inquinamento: 2.
Altitudine: < 2000 m.

3.7. CARATTERISTICHE COSTRUTTIVE

Dimensioni totali

 Corpo: 100 x 60 x 20 mm
 Cavo di collegamento: 0,70 m
 Sensore

 Lunghezza (mm) 170 mm 250 mm
 Diametro di serraggio 45 mm 70 mm

Massa dello strumento: 130 g circa.
Indice di protezione: IP 40 secondo IEC 60529

IK 04 secondo IEC 50102
Auto‑estinguibilità: V0 (secondo UL 94)

Il sensore flessibile ha una buona tenuta agli oli e idrocarburi
alifatici.

3.8. CONFORMITÀ ALLE NORME INTER­NAZIONALI

Sicurezza elettrica secondo IEC 61010‑2‑032 per i sensori
di tipo B. Tensione assegnata di 600 V rispetto alla terra in
categoria IV.

Doppio isolamento:

.

3.9. COMPATIBILITÀ ELETTROMAGNETICA

Emissione e immunità in ambiente industriale secondo
EN 61326‑1 per gli strumenti portatili.

54

4. MANUTENZIONE

Qualsiasi intervento non autorizzato o qualsiasi so­stituzione di pezzi con pezzi equivalenti rischia di compro­mettere gravemente la sicurezza.

4.1. PULIZIA

Disinserite ogni allacciamento dello strumento e spegnetelo.

Utilizzare un panno soffice, inumidito con acqua saponata.
Sciacquare con un panno umido e asciugare rapidamente uti‑
lizzando un panno asciutto oppure un getto d’aria compres‑
sa. Si consiglia di non utilizzare alcool, solventi o idrocarburi.

Badate che nessun corpo estraneo ostacoli il funzionamento
del dispositivo d’innesto a nottolino del sensore.

4.2. SOSTITUZIONE DELLE PILE

La sostituzione della pila va effettuata quando la spia verde
lampeggia o rimane spenta alla messa in opera.

 Disinserite ogni allacciamento dello strumento e spe‑

gnetelo.

 Mediante un cacciavite, svitate le due viti di chiusura del

contenitore.

 Sostituite la pila vecchia con una pila nuova (pile 1,5 V

super alcaline di tipo R03 oppure AAA).

 Richiudete il contenitore e verificate che la chiusura sia

completa e corretta.

 Riavvitate le due viti.

Le pile e gli accumulatori scarichi non vanno trattati
come rifiuti domestici. Depositateli nell’apposito di
raccolta per opportuno riciclo.

4.3. VERIFICA METROLOGICA

Per tutti gli strumenti di misura e di test, è neces­saria una verifica periodica.

Vi consigliamo almeno una verifica annuale dello strumento.
Per le verifiche e le calibrazioni, rivolgetevi ai nostri laboratori
di metrologia accreditati (informazioni e recapiti su richiesta),
alla filiale Chauvin Arnoux del Vostro paese o al vostro agente.

4.4. RIPARAZIONE

Per qualsiasi intervento da effettuare in garanzia o fuori
garanzia, si prega di far pervenire lo strumento al vostro
distributore.

55

5. GARANZIA

La nostra garanzia è valida, salvo stipulazioni espresse
preventivamente, per dodici mesi dalla data disponibilità
del materiale (estratto dalle nostre Condizioni Generali di
Vendita disponibili su richiesta).

La garanzia non si applica in seguito a:

 utilizzo inappropriato dell’attrezzatura o utilizzo con ma‑

teriale incompatibile

 modifiche apportate alla fornitura senza l’autorizzazione

esplicita del servizio tecnico del fabbricante;

 lavori effettuati sullo strumento da una persona non auto‑

rizzata dal fabbricante;

 adattamento ad un’applicazione particolare, non previ‑

sta dalla progettazione del materiale o non indicata nel
manuale d’uso;

 danni dovuti ad urti, cadute o a fortuito contatto con

l’acqua.

6. PER ORDINARE

DigiFLEX MA400D-170 ................................. P01120575Z

DigiFLEX MA400D-250 ................................. P01120576Z

Consegna sotto blister con:

 due pile alcaline 1,5 V (AAA),
 un attacco Velcro
 un manuale d’uso in 5 lingue,
 un certificato di verifica.

6.1. ACCESSORI

Sacca 120x200x60 ......................................... P01298074

Attacco per cintura multifunzionale ................ P01102100Z

6.2. RICAMBI

Set di 5 attacchi Velcro ................................... P01102113

56

57

ESPAÑOL

Usted acaba de adquirir un medidor de corriente con
sensor flexible DigiFLEX MA400D y le agradecemos la

confianza que ha depositado en nosotros.
Para conseguir las mejores prestaciones de su instrumento:

 lea atentamente el manual de instrucciones,
 respete las precauciones de uso.

¡ATENCIÓN, riesgo de PELIGRO! El operador debe
consultar el presente manual de instrucciones
cada vez que visualiza este símbolo de peligro.

Instrumento protegido mediante doble aisla‑
miento.

No está autorizado aplicar o quitar sensores
sobre los conductores desnudos bajo tensión
peligrosa. Sensor de corriente de tipo B según
IEC 61010‑2‑032.

Pila.

La marca CE indica la conformidad con las
directivas europeas DBT y CEM.

El contenedor de basura tachado significa que,
en la Unión Europea, el producto deberá ser
objeto de una recogida selectiva de conformidad
con la directiva RAEE 2002/96/CE. Este equipo
no se debe tratar como un residuo doméstico.

Definición de las categorías de medida:

 La categoría de medida IV corresponde a las medidas

realizadas en la fuente de instalación de baja tensión.

 La categoría de medida III corresponde a las medidas

realizadas en la instalación del edificio.

 La categoría de medida II corresponde a las medidas

realizadas en los circuitos directamente conectados a la
instalación de baja tensión.

PRECAUCIONES DE USO

Este aparato está protegido contra tensiones que no superan

1.000 V en relación con la tierra en categoría de medida III
o 600 V CAT IV entre el sensor y el conductor del que mide
la corriente.

La protección garantizada por el instrumento puede verse
alterada si se utiliza éste de forma no especificada por el
fabricante.

58

 Respete la tensión y la intensidad máximas asignadas y la

categoría de medida.

 Respete las condiciones de uso, es decir la temperatura,

la humedad, la altitud, el grado de contaminación y el
lugar de uso.

 Antes de cada utilización, compruebe que los aislamientos

del núcleo, de los cables y de la carcasa estén en perfecto
estado. No utilice el instrumento si está abierto, dañado o
mal montado, o sus accesorios si parecen estar dañados.

 No está autorizado aplicar o quitar sensores sobre con‑

ductores no aislados bajo tensión peligrosa.

 Utilice sistemáticamente protecciones individuales de

seguridad.

 Cualquier procedimiento de reparación o de verificación

metrológica debe ser realizado por personal competente
y autorizado.

ÍNDICE

1. PRESENTACIÓN ........................................................60

2. MEDIDA DE CORRIENTE ..........................................62

2.1. Principio de medida ......................................62

2.2. Utilización ......................................................62

3. CARACTERÍSTICAS ..................................................65

3.1. Condiciones de referencia ............................65

3.2. Características eléctricas .............................65

3.3. Variaciones en el rango de utilización ..........66

3.4. Curvas típicas de respuesta en frecuencia ..66

3.5. Alimentación ..................................................67

3.8. Condiciones ambientales .............................67

3.7. Características constructivas .......................68

3.8. Conformidad a las normas internacionales .68

3.9. Compatibilidad electromagnética ................68

4. MANTENIMIENTO ......................................................69

4.1. Limpieza ........................................................69

4.2. Sustitución de las pilas .................................69

4.3. Comprobación metrológica ..........................69

4.4. Reparación ....................................................69

5. GARANTÍA ..................................................................69

6. PARA PEDIDOS ..........................................................70

6.1. Accesorios .....................................................70

6.2. Recambios .....................................................70

59

1. PRESENTACIÓN

El DigiFLEX permite medir el valor eficaz de las corrientes
alternas desde 20 mA hasta 400 A.

Cada sensor se presenta en forma de núcleo flexible de 17
ó 25 cm de longitud conectado mediante un cable blindado
a una cajita que contiene los componentes electrónicos de
procesamiento de la señal alimentada por una pila.

La flexibilidad de los sensores permite abrazar con facilidad
el conductor a medir, independientemente de su tipo (cable,
barra, cable trenzado, etc.) y su accesibilidad. El diseño del
dispositivo de abertura y cierre del núcleo, por bloqueo,
permite su manejo con guantes de protección.

Sensor flexible.

6

0

0

V

T

A

C

1

0

0

0

T

V

A

C

400 A

Dispositivo
de abertura
del sensor.

Caja
electrónica.

Pantalla LCD.

V

I

I

I

I

AC RMS

MA 400D

CURRENT METER

HOLD

M

P

AX

A

HOLD

MAX
(>2s)

Tecla HOLD.

Tecla ON/OFF.

Cable blindado.

60

En la parte trasera de la caja electrónica, se encuentra una
muesca que permite fijar un enganche de cintura (opcional).

El enganche de cintura multifunción permite:

 llevar la caja electrónica a la cintura,

 fijarlo a una pared

metálica gracias al
imán incluido,

 engancharlo a

una puerta o al
borde de una
mesa.

61

2. MEDIDA DE CORRIENTE

A

2.1. PRINCIPIO DE MEDIDA

El sensor flexible está basado en la técnica de Rogowski.

El sensor utilizado permite tener:

 una buena linealidad y una ausencia de efecto de satura‑

ción (y por lo tanto de calentamiento);

 un peso más ligero (ausencia de circuito magnético).

2.2. UTILIZACIÓN

2.2.1. CONEXIÓN

Ante todo, utilice los medios de protección apropiados.

 Apriete el dispositivo de abertura amarillo para abrir el

núcleo flexible.

 Ábralo, y luego colóquelo alrededor del conductor atravesa‑

do por la corriente a medir (un solo conductor en el sensor).

 Cierre el núcleo.

Para mejorar la calidad de la medida, conviene centrar
el conductor en el núcleo y dar a éste una forma la más
circular posible.

 Pulse la tecla

talla se enciende.

2.2.2. MEDIDA

Lea la medida que aparece en la pantalla. El valor de la
corriente se da en A

para encender el instrumento. La pan‑

rms.

62

Si la medida supera la capacidad de visualización (400 A),

A

A

A

A

A

el instrumento indica 399.9 que parpadea.

Si la medida es demasiado débil (véase § 3.2), entonces
aparecen guiones en la pantalla del instrumento.

Si la señal consta de frentes con demasiada pendiente o
un factor de pico demasiado importante, el instrumento
indicará entonces OL.

2.2.3. MANTENIMIENTO DE LA MEDIDA

Si desea congelar la visualización de una medida, pulse la
tecla HOLD.

HOLD

Aparece el símbolo HOLD.

El instrumento continúa realizando medidas, pero la visuali‑
zación está bloqueada. Para desbloquearla, pulse de nuevo
la tecla HOLD.

2.2.4. BÚSQUEDA DEL MÁXIMO

Para buscar un máximo, por ejemplo una punta cuya du‑
ración es de al menos 100 ms, pulse durante más de dos
segundos la tecla HOLD (MAX > 2s).

MAX

Aparecerá el símbolo M
instrumento iniciará las medidas.

El instrumento coteja cada nueva medida con la que se
visualiza. Si la nueva medida es superior a la antigua, la
sustituye en la pantalla.

Para volver a la visualización en tiempo real, pulse de nuevo
la tecla HOLD (MAX > 2s).

ax y unos segundos más tarde el

63

2.2.5. DESACTIVACIÓN DEL AUTOAPAGADO

A

Para evitar el desgaste de las pilas, el instrumento se apagará
automáticamente al cabo de 10 minutos siempre y cuando el
usuario no pulsa ninguna tecla durante este período, excepto
si la función MAX está activada.

Se puede desactivar el autoapagado. Para ello, durante el
encendido del instrumento, pulse simultáneamente las teclas

y HOLD. Aparecerá entonces el símbolo P (permanente).

P

Para volver a activar el autoapagado, apague y vuelva a
encender el instrumento.

2.2.6. PILAS GASTADAS

Cuando el valor de la tensión de la pila disminuye y que la
autonomía del instrumento sólo es de una hora aproxima‑

damente, el símbolo

Cuando la tensión de la pila se vuelve demasiado débil para
garantizar la precisión de las medidas, aparece el símbolo

de forma fija. Se deberán por lo tanto cambiar las

pilas (véase § 4.2).

2.2.7. DESCONEXIÓN

parpadea en la pantalla.

 Apague el instrumento pulsando la tecla
 Pulse el dispositivo de abertura amarillo para abrir el

núcleo flexible.

 Quite el núcleo flexible del conductor.

64

.

3. CARACTERÍSTICAS

3.1. CONDICIONES DE REFERENCIA

Magnitud de influencia Valores de referencia

Temperatura 23 ± 3°C

Humedad relativa 45 a 75% HR

Frecuencia de la señal medida 40 a 65 Hz

Factor de pico de la señal medida

Diámetro del conductor ≤ 5 mm

Tensión de la pila 2,8 ‑ 3,2 V

Campo eléctrico exterior nulo
Campo magnético DC exterior

(campo terrestre)
Campo magnético AC exterior nulo

Posición del conductor

Forma del núcleo de medida casi circular

3.2. CARACTERÍSTICAS ELÉCTRICAS

√2

<40 A/m

centrado en el núcleo

de medida

Rango de visualiza­ción (A)

Rango de medida
especificado (A)

Resolución 1 mA 10 mA 100 mA

Error intrínseco

En modo MAX:

Rango de visualiza­ción (A)

Rango de medida
especificado (A)

Resolución 1 mA 10 mA 100 mA

Error típico

4 40 400

0,020 ‑

3,999

±(2%

+ 10 ct)

0,100 ‑

3,999

±(2%

+ 10 ct)

65

4,00 ‑
39,99

±(1,5%

+ 2 ct)

4 40 400

4,00 ‑
39,99

±(1,5%

+ 2 ct)

40,0 ‑
399,9

±(1,5%

+ 2 ct)

40,0 ‑
399,9

±(1,5%

+ 2 ct)

3.3. VARIACIONES EN EL RANGO DE UTILIZACIÓN

Magnitud de influencia Rango de influencia

Tensión de la pila 1,8 a 2 V < 1 ct ±(2% + 1 ct)

Temperatura 0 °C a 50 °C ± 0,25 % / 10 °C ± (0,5 % / 10 °C + 2 ct)

Humedad relativa 10 a 90% HR 0,2% ± (0,3 % + 2 ct)

10 a 20 Hz

Respuesta en frecuencia

Posición del conductor en el
sensor (f<400 Hz)

Conductor adyacente atra‑
vesado por una corriente AC

20 Hz a 30 Hz

30 Hz a 400 Hz

400 a 1000 Hz

1000 a 3000 Hz

Cualquier posición en el
perímetro interno del sensor

Conductor en contacto con
el perímetro externo del
sensor

Factor de pico

Rechazo de modo serie
en AC

Rechazo de modo común
50/60 Hz

Influencia de un campo mag‑
nético externo 50/60 Hz

1,4 a 3,5

limitado a 600 Apico

0 a 400 Adc < 1 ct ≥ 50 dB

rms < 1 ct ≥ 60 dB

0 a 600 V

0 a 400 A/m

3.4. Curvas típiCas de respuesta en freCuenCia

a 39 Aac

10 %

0 %

-10 %

-20 %

-30 %

-40 %

-50 %
10 Hz 100 Hz 1000 Hz 10000 Hz

66

Error en la medida

Típico Máximo

± (5 % + 1 ct)

Véase § 3.4

± 0,5 % ± (1,5 % ± 1 ct)

± (1 % + 1 ct)

± (0,5 % + 1 ct)

± (6 % + 1 ct)

‑ 3 dB tipico

Sin abertura: 33 dB

Al abrir: 30 dB

a 16,66 Hz : ± (2 % + 1 ct)

a 50 Hz : ± (0,5 % + 1 ct)

a 440 Hz : ± (30 % + 1 ct)

Carcasa: 43 dB

Sensor: 50 dB

Sin abertura: ≥ 28 dB

Al abrir: ≥ 25 dB

± (6 % + 1 ct)
± (3 % + 1 ct)

‑

Carcasa: ≥ 30 dB

Sensor: ≥ 40 dB

3.5. ALIMENTACIÓN

La alimentación del instrumento puede hacerse:

 por dos pilas 1,5 V alcalina R03 (AAA),
 o bien dos acumuladores NiMH de mismo tamaño.

La tensión nominal de funcionamiento se sitúa entre 1,8
y 3,2 V.
La autonomía en funcionamiento continuo es de:

 70 horas para pilas super alcalinas,
 50 horas para acumuladores NiMH de una capacidad

de 1.200 mAh.

El uso de las pilas está señalado por el símbolo
parpadea en pantalla. Cuando está encendido y fijo, se
tienen que cambiar las pilas (véase § 4.2).

que

3.8. CONDICIONES AMBIENTALES

El instrumento debe utilizarse en las siguientes condiciones:

 Temperatura de utilización: 0°C a +50°C
 Temperatura de almacenamiento: ‑20°C a +70°C

(sin pilas o acumuladores)

 Humedad relativa de utilización: 80% HR a 50°C

67

 Humedad relativa de almacenamiento: 90% HR (hasta

45°C)

El sensor puede soportar una temperatura de 90°C.

Utilización en interiores.
Grado de contaminación: 2.
Altitud: < 2.000 m.

3.7. CARACTERÍSTICAS CONSTRUCTIVAS

Dimensiones totales

 Carcasa: 100 x 60 x 20 mm
 Cable de conexión: 0,70 m
 Sensor

 Longitud (mm) 170 mm 250 mm
 Diámetro de la capacidad para abrazar

45 mm 70 mm
Peso del instrumento: 130 g aproximadamente.
Índice de protección: IP 40 según IEC 60529

IK 04 según IEC 50102
Autoextinguible: V0 (según UL 94)

El núcleo flexible resiste bien a los aceites e hidrocarburos
alifáticos.

3.8. CONFORMIDAD A LAS NORMAS INTER­NACIONALES

Seguridad eléctrica según IEC 61010‑2‑032 para los sen‑
sores de tipo B. Tensión asignada de 600 V con respecto a
la tierra en categoría IV.

Doble aislamiento:

3.9. COMPATIBILIDAD ELECTROMAGNÉTICA

Emisión e inmunidad en medio industrial según IEC 61326‑1
para los instrumentos portátiles.

68

4. MANTENIMIENTO

Cualquier intervención no autorizada o cualquier
pieza sustituida por piezas similares pueden poner en
peligro seriamente la seguridad.

4.1. LIMPIEZA

Desconecte cualquier conexión del instrumento y apáguelo.

Limpiar el instrumento con un paño suave ligeramente em‑
padado con agua jabonosa. Aclarar con un paño húmedo y
secar rápidamente con un paño seco o aire inyectado. No
utilizar alcohol, ni solvente ni hidrocarburo.

Procure que ningún cuerpo extraño obstaculice el funciona‑
miento del dispositivo de bloqueo del sensor.

4.2. SUSTITUCIÓN DE LAS PILAS

Se debe sustituir la pila cuando el indicador verde parpa‑
dea o permanece apagado cuando se pone en marcha el
instrumento.

 Desconecte cualquier conexión del instrumento y apá‑

guelo.
 Destornille los dos tornillos de cierre de la carcasa.
 Sustituya la pila gastada por una nueva (pilas 1,5 V super

alcalinas de tipo R03 o AAA).
 Vuelva a cerrar la carcasa y compruebe que esté correc‑

tamente cerrada.
 Vuelva a atornillar los dos tornillos.

Las pilas y las baterías gastadas no se deben tratar
como residuos domésticos. Llévelos al punto de
recogida adecuado para su reciclaje.

4.3. COMPROBACIÓN METROLÓGICA

Al igual que todos los instrumentos de medida o de

prueba, es necesario realizar una verificación periódica.

Le aconsejamos por lo menos una verificación anual de este
instrumento. Para las verificaciones y calibraciones, póngase
en contacto con nuestros laboratorios de metrología acredi‑
tados (solicítenos información y datos), con la filial Chauvin
Arnoux o con el agente de su país.

4.4. REPARACIÓN

Para las reparaciones ya sean en garantía y fuera de garantía,
devuelva el instrumento a su distribuidor.

69

5. GARANTÍA

Nuestra garantía tiene validez, salvo estipulación expresa,
durante doce meses a partir de la fecha de entrega del
material. Extracto de nuestras Condiciones Generales de
Venta, comunicadas a quien las solicite.

La garantía no se aplicará en los siguientes casos:

 Utilización inapropiada del instrumento o su utilización

con un material incompatible;
 Modificaciones realizadas en el instrumento sin la expresa

autorización del servicio técnico del fabricante;
 Una persona no autorizada por el fabricante ha realizado

operaciones sobre el instrumento;
 Adaptación a una aplicación particular, no prevista en

la definición del equipo y no indicada en el manual de

instrucciones;
 Daños debidos a golpes, caídas o inundaciones.

6. PARA PEDIDOS

DigiFLEX MA400D-170 ................................. P01120575Z

DigiFLEX MA400D-250 ................................. P01120576Z

Suministrados en blíster con:

 dos pilas alcalinas de 1,5 V (AAA),
 una atadura Velcro
 un manual de instrucciones en 5 idiomas,
 un certificado de verificación.

6.1. ACCESORIOS

Bolsa 120x200x60 ......................................... P01298074

Enganche de cintura multifunción ................. P01102100Z

6.2. RECAMBIOS

Juego de 5 ataduras Velcro ............................ P01102113

70

71

06 ‑ 2012

Code 693815A00 ‑ Ed. 1

DEUTSCHLAND - Chauvin Arnoux GmbH

Straßburger Str. 34 ‑ 77694 Kehl / Rhein
Tel: [phone]‑0 ‑ Fax: [phone]‑60

ESPAÑA - Chauvin Arnoux Ibérica S.A.

C/ Roger de Flor, 293 ‑ 1a Planta ‑ 08025 Barcelona
Tel: [phone] ‑ Fax: [phone]

ITALIA - Amra SpA

Via Sant’Ambrogio, 23/25 ‑ 20050 Macherio (MI)
Tel: [phone] ‑ Fax: [phone]

ÖSTERREICH - Chauvin Arnoux Ges.m.b.H

Slamastrasse 29/2/4 ‑ 1230 Wien
Tel: [phone]‑0 ‑ Fax: [phone]‑61

SCANDINAVIA - CA Mätsystem AB

Box 4501 ‑ SE 18304 TÄBY
Tel: [phone] ‑ Fax: [phone]

SCHWEIZ - Chauvin Arnoux AG

Moosacherstrasse 15 ‑ 8804 AU / ZH
Tel: [phone] ‑ Fax: [phone]

UNITED KINGDOM - Chauvin Arnoux Ltd

Unit 1 Nelson Ct ‑ Flagship Sq ‑ Shaw Cross Business Pk
Dewsbury, West Yorkshire ‑ WF12 7TH
Tel: [phone] ‑ Fax: [phone]

MIDDLE EAST - Chauvin Arnoux Middle East

P.O. BOX 60‑154 ‑ 1241 2020 JAL EL DIB (Beirut) ‑ LEBANON
Tel: [phone] ‑ Fax: [phone]

CHINA - Shanghai Pu-Jiang - Enerdis Instruments Co. Ltd

3 F, 3 rd Building ‑ N° 381 Xiang De Road ‑ 200081 SHANGHAI
Tel: [phone] ‑ Fax: [phone]

USA - Chauvin Arnoux Inc - d.b.a AEMC Instruments

200 Foxborough Blvd. ‑ Foxborough ‑ MA 02035
Tel: (508) 698‑2115 ‑ Fax: (508) 698‑2118

http://www.chauvin-arnoux.com

190, rue Championnet ‑ 75876 PARIS Cedex 18 ‑ FRANCE

Tél. : [phone] ‑ Fax : [phone] ‑

info@chauvin‑arnoux.fr

Export : Tél. : [phone] ‑ Fax : [phone] ‑

export@chauvin‑arnoux.fr
